PeakTech
3201
Bedienungsanleitung /
Operation manual
Test Instrument für Lehrzwecke /
Test Instrument for Educational Use
Analoges Multimeter
1. Sicherheitshinweise zum Betrieb des Gerätes
Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG
(elektromagnetische Kompatibilität) und 2006/95/EG
(Niederspannung) entsprechend der Festlegung im Nachtrag
2004/22/EG (CE-Zeichen). Überspannungskategorie III 600 V;
Verschmutzungsgrad 2.
CAT I: Signalebene, Telekommunikation, elektronische Geräte
mit geringen transienten Überspannungen
CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente
etc.
CAT III: Versorgung durch ein unterirdisches Kabel;
Festinstallierte Schalter, Sicherungsautomaten,
Steckdosen oder Schütze
CAT IV: Geräte und Einrichtungen, welche z.B. über Freileitungen
versorgt werden und damit einer stärkeren Blitz beeinflussung ausgesetzt sind. Hierunter fallen z.B.
Hauptschalter am Stromeingang, Überspannungsableiter,
Stromverbrauchszähler und Rundsteuerempfänger
Zur Betriebssicherheit des Gerätes und zur Vermeidung von
schweren Verletzungen durch Strom- oder Spannungsüberschläge
bzw. Kurzschlüsse sind nachfolgend aufgeführte
Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu
beachten.
Schäden, die durch Nichtbeachtung dieser Hinweise entstehen,
sind von Ansprüchen jeglicher Art ausgeschlossen.
* Dieses Gerät darf nicht in hochenergetischen Schaltungen
verwendet werden.
* maximal zulässige Eingangswerte unter keinen Umständen
überschreiten (schwere Verletzungsgefahr und/oder Zerstörung
des Gerätes)
-1-
* Falls nicht zweifelsfrei ausgeschlossen werden kann, dass
diese Spannungsspitzen durch den Einfluss von transienten
Störungen oder aus anderen Gründen überschritten werden
muss die Messspannung entsprechend (10:1) vorgedämpft
werden.
* Überschreiten Sie bei keiner Messung den eingestellten
Messbereich. Sie vermeiden so Beschädigungen des Gerätes.
* Defekte Sicherungen nur mit einer dem Originalwert
entsprechenden Sicherung ersetzen. Sicherung oder
Sicherungshalter niemals kurzschließen.
* Vor dem Umschalten auf eine andere Messfunktion
Prüfleitungen von der Messschaltung abkoppeln.
* Keine Spannungsquellen über die mA, A- und COM-Eingänge
anlegen. Bei Nichtbeachtung droht Verletzungsgefahr und/oder
die Gefahr der Beschädigung des Multimeters.
* Strommessungen nur an Geräten mit entsprechender
Absicherung durch Sicherungsautomaten oder Sicherungen
vornehmen.
* Bei Widerstandsmessungen keine Spannungen anlegen!
* Keine Strommessungen im Spannungsbereich (V/)
vornehmen.
* Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme
auf eventuelle Schäden bzw. blanke oder geknickte Kabel und
Drähte überprüfen. Im Zweifelsfalle keine Messungen
vornehmen.
* Messarbeiten nur in trockener Kleidung und vorzugsweise in
Gummischuhen bzw. auf einer Isoliermatte durchführen.
* Messspitzen der Prüfleitungen nicht berühren.
* Warnhinweise am Gerät unbedingt beachten.
* Bei unbekannten Messgrößen vor der Messung auf den
höchsten Messbereich umschalten.
* Gerät nicht in der Nähe starker magnetischer Felder (Motoren,
Transformatoren usw.) betreiben.
* Gerät nicht auf feuchten oder nassen Untergrund stellen.
-2-
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig
geschlossen ist.
* Gerät darf nicht unbeaufsichtigt betrieben werden
* Gerät keinen extremen Temperaturen, direkter
Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe
aussetzen.
* Starke Erschütterung vermeiden.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die
Umgebungstemperatur stabilisiert sein (wichtig beim Transport
von kalten in warme Räume und umgekehrt)
* Dieses Gerät ist ausschließlich für Innenanwendungen
geeignet.
* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren
Stoffen.
* Öffnen des Gerätes sowie Wartungs- und Reparaturarbeiten
dürfen nur von qualifizierten Service-Technikern durchgeführt
werden.
* Gerät nicht mit der Vorderseite auf die Werkbank oder
Arbeitsfläche legen, um Beschädigung der Bedienelemente zu
vermeiden.
* Keine technischen Veränderungen am Gerät vornehmen!
Reinigung des Gerätes:
Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch
und einem milden Reinigungsmittel. Benutzen Sie keine ätzenden
Scheuermittel.
Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in
das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss
und zur Zerstörung des Gerätes führen.
-3-
1.1. Merkmale
* Analoge Spiegelskala mit spitzengelagertem
Drehspulmesswerke
* Einfache Bedienbarkeit und kompakte Abmessungen
* Messung von Spannung (DC/AC), Strom (DC), Widerstand,
Diodentest, Durchgangsprüffung, dB und Kapazität
* Überlastschutz in allen Bereichen
* Anwendungsbereiche: im Schul- und Ausbildungsbetrieb,
Wartung, Produktion, Labor und in der Qualitätskontrolle
anwendbar
1.2. Sicherer Umgang mit dem Prüfgerät
WARNUNG!
Dieses Prüfgerät ist sorgfältig ausgelegt worden, um die Sicherheit
des Anwenders zu gewährleisten. Kein technischer Aufbau kann
jedoch einen vollkommenen Schutz gegen fehlerhafte Bedienung
bieten. Elektrische Schaltungen können gefährlich sein, falls man
keine ausreichenden Vorsichtsmaßnahmen trifft bzw. mangelhafte
Sicherheitsmaßnahmen anwendet.
Gebrauchsanleitung lesen!
Lesen Sie die Gebrauchsanleitung sorgfältig und bis zum Ende. Die
innerhalb des Messbereiches dieses Prüfgerätes fallenden
Spannungen und Ströme stellen unter Umständen Gefahrenquellen
dar. Bei jeder Messung sollte man daher die betreffenden
Abschnitte dieser Gebrauchsanleitung beachten. Man sollte
außerdem die allgemeinen Hinweise lesen und richtig verstehen,
bevor man versucht, die eigentlichen Messungen mit dem Prüfgerät
durchzuführen. Unter keinen Umständen dürfen die Messgrenzen
des Prüfgerätes überschritten werden!
-4-
2. Bedienelemente
1
3
7
6
5
4
2

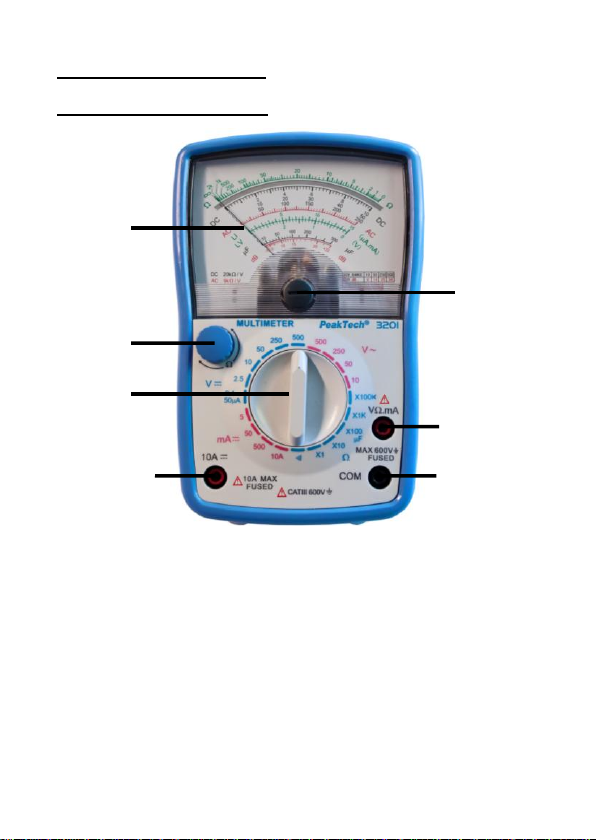

2.1. Vorderansicht des Gerätes
1. Anzeige
2. Nullpunkteinstellungsregler für Widerstandsmessung
3. Bereichswahlschalter
4. Eingangsbuchse „10A“
5. Nullpunkteinstellung des Zeigers
6. Eingangsbuchse „V//mA“
7. Eingangsbuchse „COM“
-5-

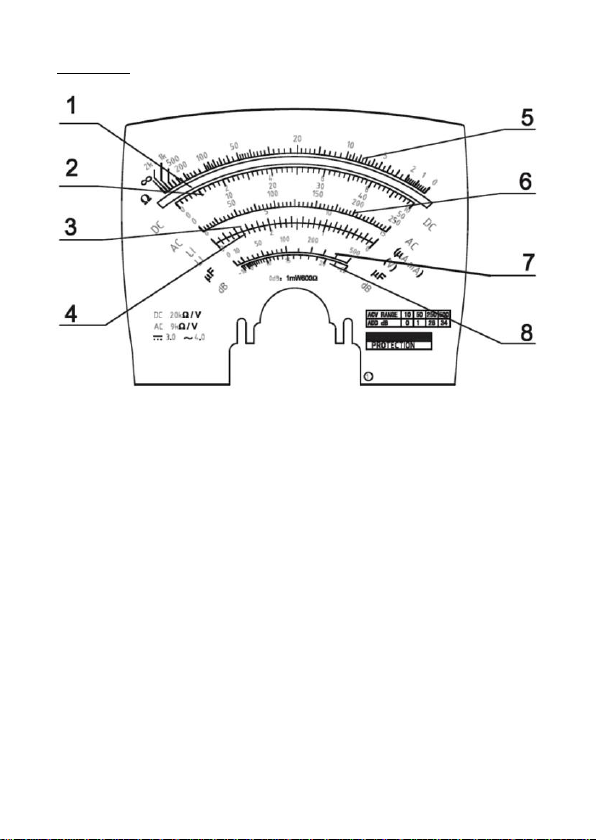

2.2. Skala
1. Spiegel
2. Skala für Gleichspannungsmessung (DC)
3. Skala für Dioden-Durchlassrichtung Strom
4. Skala für Dioden-Durchlassrichtung Spannung
5. Skala für Widerstandsmessung
6. Skala für Wechselspannungsmessung (AC)
7. Batteriezustandsanzeige
8. Skala für Pegelmessung (dB)
-6-
3. Spezifikationen
Anzeige
Analoge Anzeige
Betriebstemperatur
0°C bis +40°C; < 75% RH
Lagertemperatur
-10°C bis +50°C; < 70% RH
Sicherungen
mA-Bereich:
0,5A / 500V; 6,3x32mm
10A-Bereich:
10A / 500V; 6,3x32mm
Spannungsversorgung
2 x 1,5V Batterien (UM-3 / AA)
Abmessungen (BxHxT)
105 x 150 x 45 mm
Gewicht
370g
Messbereich
Genauigkeit
Eingangswiderstand
0,1 V
+/- 5,0 %
Skalenendwert
20 k / V
2,5 V
+/- 3,0 %
Skalenendwert
10 V
50 V
250 V
500 V
3.1. Allgemeine Daten
3.2. Technische Daten
3.2.1. Gleichspannung (DC)
-7-
3.2.2. Wechselspannung (AC)
Messbereich
Genauigkeit
Eingangs-
widerstand
Frequenz-
Bereich
10 V
+/- 4,0 %
Skalenendwert
9 k / V
50 ~ 5 kHz
50 V
250 V
50 ~ 60 Hz
500 V
Messbereich
Genauigkeit
Überlastschutz
50 µA
+/- 3,0 %
Skalenendwert
0,5 A / 500 V;
6,3 x 32mm
5 mA
50 mA
500 mA
10 A
10 A / 500 V;
6,3 x 32mm
Messbereich
Genauigkeit
Mittelwert
R x1
0 ~ 2000
+/- 3,0 %
Skalenendwert
(Skalenlänge:
67,3mm)
20
R x10
0 ~ 20.000
200
R x100
0 ~ 200 k
2 k
R x1k
0 ~ 2 M
2 k
R x 100k
0 ~ 200 M
2 M
3.2.3. Gleichstrom (DC)
3.2.4. Widerstand / Diode / Kapazität
-8-
4. Messbestrieb

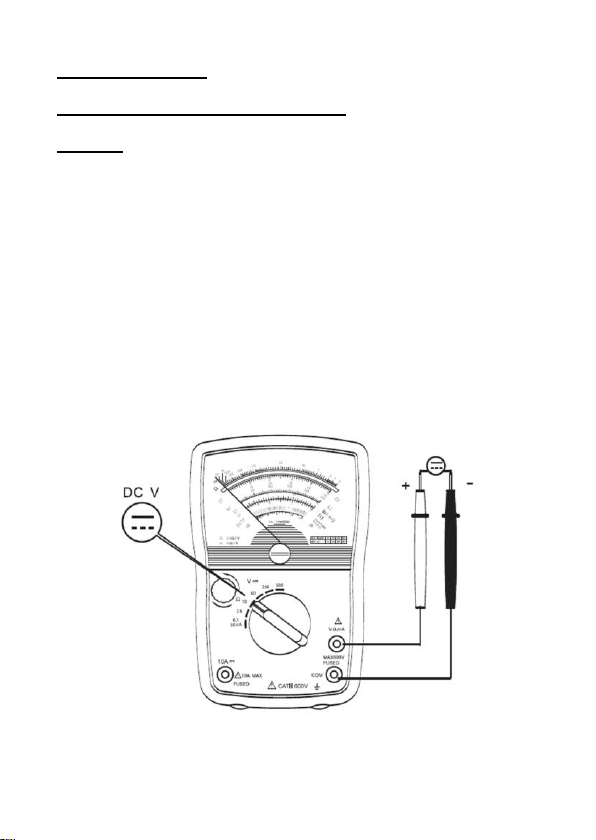

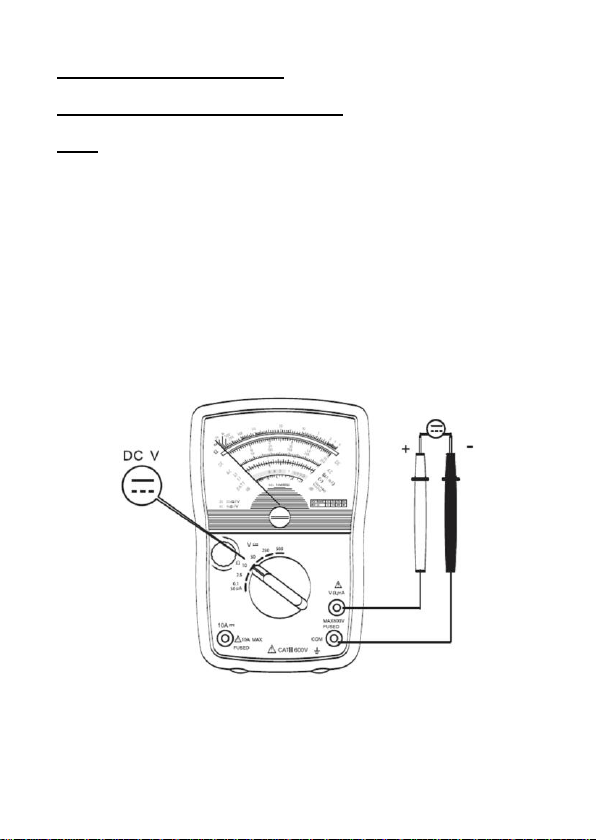

4.1. DC V (Gleichspannungsmessung)
Hinweis:
Bei unbekanntem Spanungswert, wählen Sie immer den
höchstmöglichen Messbereich und schalten Sie dann ggf. in einen
niedrigeren Messbereich um.
1.) Wählen Sie mit dem Bereichswahlschalter die den
entsprechenden Messbereich (0,1 ~ 500V DCV).
2.) Schließen Sie die schwarze Prüfleitung an die „COM“-Buchse
und die rote Prüfleitung an die „V//mA“-Buchse.
3.) Schalten Sie die Prüfleitungen des Messgerätes parallel zu
der zu messenden Schaltung/Bauteil.
4.) Lesen Sie den Messwert in der Analoganzeige ab.
-9-

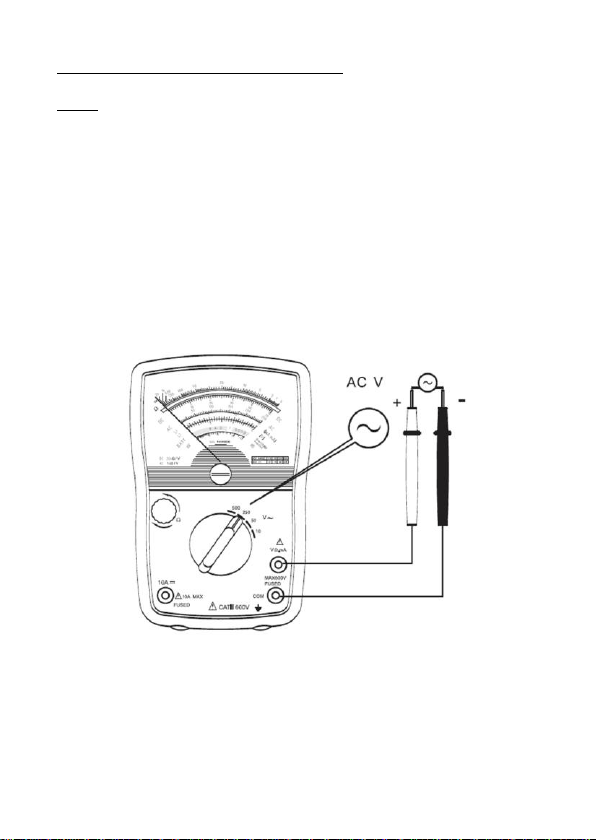

4.2. AC V (Wechselspannungsmessung)
Hinweis:
Bei unbekanntem Spanungswert, wählen Sie immer den
höchstmöglichen Messbereich und schalten Sie dann ggf. in einen
niedrigeren Messbereich um.
1.) Wählen Sie mit dem Bereichswahlschalter die den
entsprechenden Messbereich (10V ~ 500V ACV).
2.) Schließen Sie die schwarze Prüfleitung an die „COM“-Buchse
und die rote Prüfleitung an die „V//mA“-Buchse.
3.) Schalten Sie die Prüfleitungen des Messgerätes parallel zu
der zu messenden Schaltung/Bauteil.
4.) Lesen Sie den Messwert in der Analoganzeige ab.
-10-
4.3. Gleichstrommessung (DCA)
Hinweis:
Bei unbekanntem Stromwert, wählen Sie immer den
höchstmöglichen Messbereich und schalten Sie dann ggf. in den
niedrigeren Messbereich um.
1.) Wählen Sie mit dem Bereichswahlschalter die 5mA / 50mA /
500mA oder 10A DC-Position.
2.) Schließen Sie die schwarze Prüfleitung an die COM-Buchse
und die rote Prüfleitung an die mA-Buchse (für
Strommessungen <500mA) bzw. an die 10A-Buchse (für
Strommessungen >500mA) an.
3.) Schalten Sie den zu prüfenden Stromkreis spannungsfrei und
schalten Sie die Prüfleitungen des Messgerätes in Reihe an
den Stromkreis.
4.) Schalten Sie die Spannungsversorgung des zu messenden
Stromkreises ein und lesen Sie den Messwert in der
Analoganzeige ab.
WARNUNG!
* Das Gerät ist mit einer 0,5 A-Sicherung für die Bereiche <
500mA und einer 10 A-Sicherung für den 10 A-Bereich
ausgestattet.
* Maximale Eingangswerte beachten, da sonst die Gefahr einer
Beschädigung des Gerätes und/oder schwere Verletzungen
besteht.
-11-
4.4.Widerstandsmessung ()
Hinweis:
Bei unbekanntem Messwert, wählen Sie immer den
höchstmöglichen Messbereich und schalten Sie dann ggf. in einen
niedrigeren Messbereich um.
1.) Wählen Sie mit dem Bereichswahlschalter die den
entsprechenden Messbereich (Rx1 ~ R x1k).
2.) Schließen Sie die schwarze Prüfleitung an die „COM“-Buchse
und die rote Prüfleitung an die „V//mA“-Buchse.
3.) Vor der Messung beide Prüfleitungen kurzschließen, um den
Nullpunkt zu prüfen. Bewegt sich der Zeiger nicht auf 0,
stellen Sie mit dem Einstellungsreglers (2) den Nullpunkt ein.
4.) Schalten Sie die Prüfleitungen des Messgerätes parallel zu
dem zu messenden Bauteil und lesen Sie den Messwert in
der Analoganzeige ab.
-12-
4.5.Durchgangsprüfung
1.) Wählen Sie mit dem Bereichswahlschalter die den
Messbereich „ “.
2.) Schließen Sie die schwarze Prüfleitung an die „COM“-Buchse
und die rote Prüfleitung an die „V//mA“-Buchse.
3.) Schalten Sie die Prüfleitungen des Messgerätes an die zu
messenden Schaltung. Wenn der Widerstand < 50 liegt,
ertönt ein Summton.
-13-

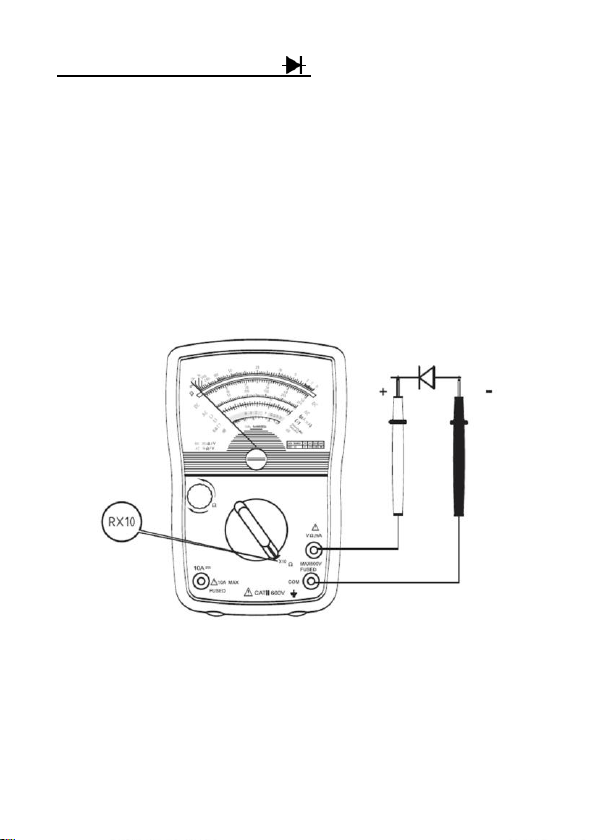

4.6. LED Diodenprüffunktion ( )
1.) Wählen Sie mit dem Bereichswahlschalter die den
Messbereich (Rx10).
2.) Schließen Sie die schwarze Prüfleitung an die „COM“-Buchse
und die rote Prüfleitung an die „V//mA“-Buchse.
3.) Vor der Messung beide Prüfleitungen kurzschließen, um den
Nullpunkt zu prüfen. Bewegt sich der Zeiger nicht auf 0,
stellen Sie mit dem Einstellungsreglers (2) den Nullpunkt ein.
4.) Schalten Sie die Prüfleitungen des Messgerätes parallel über
der zu messenden Diode.
5.) Wenn LED leuchtet, zeigt der Zeiger den Stromwert in
Durchlassrichtung (LI) und den Spannungswert in
Durchlassrichtung (LV) an.
-14-
4.7. Kapazitätsmessung
Achtung!
Kondensator vor der Messung unbedingt entladen. Dazu die
Kondensatoranschlüsse kurzschließen. Dabei den Kontakt mit den
blanken Anschlüssen unbedingt vermeiden (Verletzungsgefahr
durch elektrischen Schlag!). Der Versuch, unter Spannung
stehende Kondensatoren zu messen, kann zur Beschädigung des
Multimeters führen.
1.) Wählen Sie mit dem Bereichswahlschalter die den
Messbereich (Rx100).
2.) Schließen Sie die schwarze Prüfleitung an die „COM“-Buchse
und die rote Prüfleitung an die „V//mA“-Buchse.
3.) Vor der Messung den Kondensator unbedingt entladen!
4.) Bei polarisierten Kondensatoren unbedingt Polarität beachten!
5.) Prüfleitung über den zu messenden Kondensator anlegen. und
lesen den Messwert in der Analoganzeige ablesen.
-15-
4.8. dB-Pegelmessung
AC Messbereich
dB addieren
dB
10 V
0 dB
-10 ~ +22 dB
50 V
14 dB
4 ~ 36 dB
250 V
28 dB
18 ~ 50 dB
500 V
34 dB
24 ~ 56 dB
Hinweis:
Bei unbekanntem Messwert, wählen Sie immer den
höchstmöglichen Messbereich und schalten Sie dann ggf. in einen
niedrigeren Messbereich um.
1.) Wählen Sie mit dem Bereichswahlschalter den
entsprechenden Messbereich wie in der Tabelle angegeben.
2.) Schließen Sie die schwarze Prüfleitung an die „COM“-Buchse
und die rote Prüfleitung an die „V//mA“-Buchse.
3.) Schalten Sie die Prüfleitungen des Messgerätes parallel zu
der zu messenden Schaltung/Bauteil.
4.) Lesen Sie den Messwert in der Analoganzeige ab.
Hinweis:
Im 10V Messberiech können Sie den dB-Wert direkt in der Skala
ablesen. In allen anderen Messbereichen muss der jeweilige
Additionswert dem Messwert addiert werden.
-16-
5. Wartung
5.1. Auswechseln der Batterien
Um die Batteriespannung zu überprüfen, schließen Sie die rote
Prüfleitung an die V/mA-Buchse und die schwarze Prüfleitung an
die COM-Buchse an.
Wählen Sie einen Messbereich der Widerstandsmessfunktion und
schließen Sie die Prüfleitungen kurz, um die Nullstellung des
Zeigers zu überprüfen.
Wenn der Zeiger nicht mehr die 0-Stellung erreichen kann, ist die
Batteriespannung nicht mehr ausreichend und die Batterien sollten
ausgewechselt werden.
Zum Auswechseln der Batterien wie beschrieben verfahren:
1. Alle Prüfleitungen von den Eingängen abziehen
2. Die Schraube des Batteriefaches lösen.
3. Batteriefach öffnen und verbrauchte Batterien durch neue,
gleichen Typs ersetzen (2 x 1,5V UM-3 / AA).
4. Batteriefachdeckel wieder einsetzen und mit der Schraube
sichern.
-17-
Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung
Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum
Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst
können Batterien oder Akkus fest eingebaut sein. Im
Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind
wir als Importeur gemäß Batterieverordnung verpflichtet, unsere
Kunden auf folgendes hinzuweisen:
Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber - die
Entsorgung im Hausmüll ist laut Batterieverordnung ausdrücklich
verboten-, an einer kommunalen Sammelstelle oder geben Sie sie
im Handel vor Ort kostenlos ab. Von uns erhaltene Batterien
können Sie nach Gebrauch bei uns unter der auf der letzten Seite
angegeben Adresse unentgeltlich zurückgeben oder ausreichend
frankiert per Post an uns zurücksenden.
Weitere Hinweise zur Batterieverordnung finden Sie beim
Bundesministerium für Umwelt, Naturschutz und Reaktorsicherheit.
Batterien, die Schadstoffe
enthalten, sind mit dem Symbol
einer durchgekreuzten Mülltonne
gekennzeichnet, ähnlich dem
Symbol in der Abbildung links.
Unter dem Mülltonnensymbol
befindet sich die chemische
Bezeichnung des Schadstoffes z.
B. „CD“ für Cadmium, „Pb“ steht für
Blei und „Hg“ für Quecksilber.
-18-
5.2. Auswechseln der Sicherung
Achtung!
Vor Abnahme der Rückwand zum Auswechseln der Sicherung, alle
Prüfleitungen von den Eingängen abziehen.
Defekte Sicherung nur mit einer dem Originalwert und
Abmessungen entsprechenden Sicherung ersetzen.
Die Abnahme der Rückwand und das Auswechseln der Sicherung
darf nur durch qualifiziertes Fachpersonal erfolgen.
Zum Auswechseln der Sicherung wie beschrieben verfahren:
5. Alle Prüfleitungen von den Eingängen abziehen
6. Schutzholster vom Gerät abnehmen und die 4 Schrauben im
Gehäuseunterteil lösen und Unterteil abziehen.
7. Defekte Sicherung entfernen und neue Sicherung gleichen
Anschlusswertes und Abmessungen in den Sicherungshalter
einsetzen. Beim Einsetzen darauf achten, dass die Sicherung
mittig im Sicherungshalter zu liegen kommt.
8. Unterteil wieder auflegen und mit den 4 Schrauben
befestigen.
Sicherungswerte:
0,5 A / 500 V FF; 6,3x32 mm
10 A / 500 V FF; 6,3x32 mm
Keine Messungen bei abgenommenen Gehäuse vornehmen!
-19-
Alle Rechte, auch die der Übersetzung, des Nachdruckes und der
Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.
Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes
Verfahren) nur mit schriftlicher Genehmigung des Herausgebers
gestattet.
Letzter Stand bei Drucklegung. Technische Änderungen des
Gerätes vorbehalten.
Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen
genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert
werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem
Jahr wird empfohlen.
© PeakTech® 10/2015/Po.
-20-
1. Safety Precautions
This product complies with the requirements of the following
European Community Directives: 2004/108/EC (Electromagnetic
Compatibility) and 2006/95//EC (Low Voltage) as amended by
2004/22/EC (CE-Marking). Overvoltage category III 600 V; Pollution
degree 2.
CAT I: For signal level, telecommunication, electronic with small
CAT II: For local level, appliances, main wall outlets, portable
equipment
CAT III: Supplied from a cable under earth; fixed installed
CAT IV: Units and installations, which are supplied overhead lines,
To ensure safe operation of the equipment and eliminate the
danger of serious injury due to short-circuits (arcing), the following
safety precautions must be observed.
Damages resulting from failure to observe these safety precautions
are exempt from any legal claims whatever.
transient over voltage
switches, automatic cut-off or main plugs
which are stand in a risk of persuade of a lightning, i.e.
main-switches on current input, overvoltage-diverter,
current use counter.
* Do not use this instrument for high-energy industrial
installation measurement.
* Do not exceed the maximum permissible input ratings
(danger of serious injury and/or destruction of the equipment).
* The meter is designed to withstand the stated max voltages. If
it is not possible to exclude without that impulses, transients,
disturbance or for other reasons, these voltages are
exceeded a suitable presale (10:1) must be used.
* Replace a defective fuse only with a fuse of the original rating.
Never short-circuit fuse or fuse holding.
-21-
* Disconnect test leads or probe from the measuring circuit
before switching modes or functions.
* Do not conduct voltage measurements with the test leads
connected to the mA/A- and COM-terminal of the equipment.
* The 10A-range is protected. To avoid damage or injury, use
the meter only in circuits limited by fuse or circuit breaker to
10A or 2000VA.
* To avoid electric shock, disconnect power to the unit under
test and discharge all capacitors before taking any resistance
measurements.
* Do not conduct current measurements with the leads
connected to the V-terminal of the equipment.
* Check test leads and probes for faulty insulation or bare wires
before connection to the equipment.
* To avoid electric shock, do not operate this product in wet or
damp conditions. Conduct measuring works only in dry
clothing and rubber shoes, i. e. on isolating mats.
* Never touch the tips of the test leads or probe.
* Comply with the warning labels and other info on the
equipment.
* Do not operate the equipment near strong magnetic fields
(motors, transformers etc.).
* Do not place the equipment on damp or wet surfaces.
* Do not operate the meter before the cabinet has been closed
and screwed safely as terminal can carry voltage.
* Do not turn the rotary function switch during voltage or current
measurement, otherwise the meter could be damaged.
* Use caution when working with voltages above 35V DC or
25V AC. These Voltages pose shock hazard.
* Fetch out the battery when the meter will not be used for long
period.
* The measurement instrument is not to be to operated
unattended.
-22-
* Do not subject the equipment to direct sunlight or extreme
temperatures, humidity or dampness.
* Do not subject the equipment to shocks or strong vibrations.
* Allow the equipment to stabilize at room temperature before
taking up measurement (important for exact measurements).
* The meter is suitable for indoor use only
* Do not store the meter in a place of explosive, inflammable
substances.
* Opening the equipment and service – and repair work must
only be performed by qualified service personnel
* Do not place the equipment face-down on any table or work
bench to prevent damaging the controls at the front.
* Do not modify the equipment in any way
Cleaning the cabinet
Periodically wipe the cabinet with a damp cloth and mid detergent.
Do not use abrasives or solvents.
Ensure that no water gets inside the equipment to prevent possible
shorts and damage to the equipment.
-23-
1.1. Features
* Analogue mirror scale with point bearing moving-coil.
* Easy operation, compact size
* Measurement functions Voltage (DC/AC), Current (DC),
Resistance, Diode test, continuity test, capacitance and dB
* Overload protection in all ranges
* Application: Education, Maintenance, Production line, School,
Laboratory, Industrial and Quality control.
1.2. Safe handling of the tester
WARNING!
This tester has been designed carefully to ensure the safety of the
user. However, no technical structure can provide a perfect
protection against incorrect operation. Electrical circuits can be
dangerous, if one does not take adequate precautions or
inadequate safety measures apply.
Read instruction manual!
Read the instructions carefully and until the end. The falling within
the measuring range of this tester voltages and currents can
potentially violate hazards. For each measurement, one should
therefore consider the relevant sections of this manual. You should
also read the general instructions and understood properly before
trying to perform the actual measurements with the test instrument.
Under no circumstances will the measuring limits of the test
instrument may not be exceeded!
-24-
2. Operating elements
1
3
7
6
5
4
2
2.1. Front Panel Description
1. Analogue display
2. Zero adjust for resistance measurement function
3. Function/Range-switch
4. Input socket „10A“
5. Zero adjust of pointer
6. Input socket „V//mA“
7. Input socket „COM“
-25-
2.2. Scale
1. Mirror
2. Scale for DC voltage
3. Scale for diode test (forward direction current)
4. Scale for diode test (forward direction voltage)
5. Scale for Resistance measurements
6. Scale for AC voltage
7. Battery status display
8. Scale for Level measurement (dB)
-26-
3. Specifications
Display
Analogue display
operation temperature
0°C to +40°C; < 75% RH
storage temperature
-10°C to +50°C; < 70% RH
overload protection
mA-ranges:
0,5 A / 500V; 6,3x32mm
10 A-range:
10 A / 500V; 6,3x32mm
Power supply
2 x 1,5V Batteries (UM-3 / AA)
dimensions (WxHxD)
105 x 150 x 45 mm
weight
300g
Range
Accuracy
Input Resistance
0,1 V
+/- 5,0 % full scale
20 k / V
2,5 V
+/- 3,0 % full scale
10 V
50 V
250 V
500 V
3.1.General specifications
3.2. Technical specifications
3.2.1. DC Voltage
-27-
3.2.2. AC Voltage
Range
Accuracy
Input
Resistance
Frequency-
Range
10 V
+/- 4,0 %
full scale
9 k / V
50 ~ 5 kHz
50 V
250 V
50 ~ 60 Hz
500 V
Range
Accuracy
Overload
protection
50 µA
+/- 3,0 % full scale
0,5 A / 500 V;
6,3 x 32mm
5 mA
50 mA
500 mA
10 A
10 A / 500 V;
6,3 x 32mm
Range
Accuracy
Central Value
R x1
0 ~ 2000
+/- 3,0 % full
scale
(Scale length:
67,3mm)
20
R x10
0 ~ 20.000
200
R x100
0 ~ 200 k
2 k
R x1k
0 ~ 2 M
2 k
R x 100k
0 ~ 200 M
2 M
3.2.3. DC Current
3.2.4. Resistance / Diode / Capacitance
-28-
4. Measuring Procedure
4.1. DC V (DC Voltage Measurements)
Note:
Always start with the highest measuring range.
1.) Select with the rotary switch the corresponding measuring
range (0,1V ~500V DCV).
2.) Insert the black test lead into the “COM” socket and the
red test lead into the “V//mA” socket.
3.) Connect the test leads in parallel to the circuit/component
to be measured.
4.) Read the measured value from the analogue display.
-29-
4.2. AC V (AC Voltage Measurements)
Note:
Always start with the highest measuring range.
1.) Select with the rotary switch the corresponding measuring
range (10V ~500V ACV).
2.) Insert the black test lead into the “COM” socket and the
red test lead into the “V//mA” socket.
3.) Connect the test leads in parallel to the circuit/component
to be measured.
4.) Read the measured value from the analogue display.
-30-
4.3. DC A (DC Current Measurements)
Note:
Always start with the highest measuring range.
1.) Choose with the rotary switch the 5mA / 50mA / 500 mA resp.
10A position.
2.) Insert the black test lead into the COM socket and the red test
lead for current measurements < 500mA into the mA-socket.
For current measurements > 500mA use the 10A input
socket.
3.) Switch OFF or disconnect the circuit to be measured from all
power sources and connect the multimeter in series with the
conductor in which the current to be measured flows.
4.) Switch ON the circuit and read the measured value from the
analogue display.
WARNING!
* This unit is equipped with a 0.5 amp fuse for ranges < 500mA
and a 10 amp fuse for the 10 A range.
* To prevent a risk of damage to the device and/or serious injury,
note maximum input values.
-31-
4.5. Resistance ()
Note:
Always start with the highest measuring range.
1.) Choose with the rotary switch the corresponding measuring
range (Rx1 ~ R x1k).
2.) Connect the black test lead to the "COM" jack and the red test
lead to the "V//mA" socket.
3.) Before measuring short both test leads to check the zero
point. If the pointer does not move to 0, set the adjustment
knob (2) and set to zero.
4.) Connect the test leads of the instrument parallel to the
component to be measured and read the measured value
from the analog display.
-32-
4.6. Continuity Test
1.) Choose with the rotary switch the corresponding measuring
range “ “.
2.) Connect the black test lead to the "COM" jack and the red test
lead to the "V//mA" socket.
3.) Connect the test leads of the instrument parallel to the circuit
to be measured. If the resistance is < 50 the buzzer will
sound.
-33-
4.7. LED Diode-Test ( )
1.) Choose with the rotary switch the corresponding measuring
range “Rx10“.
2.) Connect the black test lead to the "COM" jack and the red test
lead to the "V//mA" socket.
3.) Before measuring short both test leads to check the zero
point. If the pointer does not move to 0, set the adjustment
knob (2) and set to zero.
4.) Connect the test leads of the instrument parallel to the LED
diode to be measured.
5.) If LED is lit, the pointer indicates the current value in the
forward direction (LI) and the voltage value in the forward
direction (LV).
-34-
4.8. Capacitance
Caution!
Capacitor necessarily discharged before measurement. For this
purpose, short the capacitor terminals. In this case the contact with
the bare connections absolutely avoid (danger of injury by electric
shock!). Trying to measure standing capacitors under tension can
cause damage to the multimeter.
1.) Choose with the rotary switch the corresponding measuring
range “Rx100 “.
2.) Connect the black test lead to the "COM" jack and the red test
lead to the "V//mA" socket.
3.) Capacitor necessarily discharged before measurement
4.) When polarized capacitors observe polarity!
5.) Connect the test leads of the instrument parallel to the
capacitor to be measured.
-35-
4.9. Level Measurement (dB)
AC Range
Add dB
dB
10 V
0 dB
-10 ~ +22 dB
50 V
14 dB
4 ~ 36 dB
250 V
28 dB
18 ~ 50 dB
500 V
34 dB
24 ~ 56 dB
Note:
Always start with the highest measuring range.
1.) Choose with the rotary switch the corresponding
measuring range like described in the table below.
2.) Connect the black test lead to the "COM" jack and the red
test lead to the "V / / mA" socket.
3.) Connect the test leads of the instrument parallel to the
circuit to be measured and read the measured value from
the analog display.
Note:
In 10V range you can read the dB-value directly in the dB-scale. In
all other ranges, you have to add the listed dB-value to the
measured value. (Refer to the table above)
-36-
5. Maintenance
5.1. Replacing the batteries
To check the battery voltage, connect the red test lead to the
V/mA jack and the black lead to the COM jack.
Select a measuring range of the resistance measuring function and
connect the test leads short to check the zero position of the
pointer.
If the pointer can no longer reach the 0 position, the battery voltage
is no longer sufficient and the batteries should be replaced.
Proceed as described for battery replacement:
1. Disconnect all test leads from the input sockets
2. Loose the screw of the battery compartment..
3. Open the battery cover and replace the exhausted batteries.
4. Place new batteries into the battery compartment
(2 x 1,5V UM-3 / AA).
5. Replace the battery cover to the battery compartment and
secure it with the screw.
-37-
Statutory Notification about the Battery Regulations
The delivery of many devices includes batteries, which for example
serve to operate the remote control. There also could be batteries or
accumulators built into the device itself. In connection with the sale of
these batteries or accumulators, we are obliged under the Battery
Regulations to notify our customers of the following:
Please dispose of old batteries at a council collection point or return
them to a local shop at no cost. The disposal in domestic refuse is
strictly forbidden according to the Battery Regulations. You can return
used batteries obtained from us at no charge at the address on the last
side in this manual or by posting with sufficient stamps.
Batteries, which contain harmful substances,
are marked with the symbol of a crossed-out
waste bin, similar to the illustration shown left.
Under the waste bin symbol is the chemical
symbol for the harmful substance, e.g. „Cd“ for
cadmium, „Pb“ stands for lead and „Hg“ for
mercury.
You can obtain further information about the Battery Regulations from
the Bundesministerium für Umwelt, Naturschutz und Reaktorsicherheit
(Federal Ministry of Environment, Nature Conservation and Reactor
Safety).
-38-
5.2. Replacement of the fuse
WARNING!
To avoid electric shock, disconnect all the test probes before
removing the fuse. Replace only with the same type of fuse. Not
note remove the top cover. Service should be performed only by
qualified personnel.
CAUTION!
For continued protection against fire or other hazard, replace only
with fuse of the specified voltage and current ratings.
Follow these steps to replace the fuse:
1. Disconnect all the test probes.
2. Remove the protecting holster and then remove the back
cover by unscrewing the four screws and pulling off the
meter’s cover.
3. Remove the blown fuse.
4. Install the new fuse in the fuse compartment with same type
and dimensions.
5. Replace the cover and secure it with the screws.
Specifications of fuse:
0,5 A / 500 V FF; 6,3x32mm
10 A / 500 V FF; 6,3x32mm
WARNING!
Do not operate your meter until the back cover is in place and fully
closed.
-39-
All rights, also for translation, reprinting and copy of this manual or
parts are reserved.
Reproduction of all kinds (photocopy, microfilm or other) only by
written permission of the publisher.
This manual considers the latest technical knowing. Technical
changings which are in the interest of progress reserved.
We herewith confirm, that the units are calibrated by the factory
according to the specifications as per the technical specifications.
We recommend to calibrate the unit again, after one year.
© PeakTech® 10/2015/Po.
PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 –
DE-22926 Ahrensburg / Germany
+49-(0) 4102-42343/44 +49-(0) 4102-434 16
info@peaktech.de www.peaktech.de
Loading...
