PEAKTECH 2800A, 2802, 2801 Instructions [de]

PeakTech®

2800A
2801
2802

Laser-Entfernungsmesser/

Laser-Distance Meter

Bedienungsanleitung/

Operation Manual

1. Sicherheitshinweise zum Betrieb des Gerätes

Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG
(elektromagnetische Kompatibilität) entsprechend der
Festlegung im Nachtrag 2004/22/EG (CE-Zeichen).
Verschmutzungsgrad 2.

Zur Betriebssicherheit des Gerätes und zur Vermeidung von
schweren Verletzungen sind nachfolgend aufgeführte
Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu
beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen,
sind von Ansprüchen jeglicher Art ausgeschlossen.

* Gerät in eingeschaltetem Zustand (Laserstrahl-Emission) mit

äußerster Vorsicht handhaben
* Laserstrahl niemals auf das Auge richten
* Laserstrahl nicht auf gasförmige Stoffe oder Gasbehälter

richten (Explosionsgefahr)
* Laserstrahl von reflektierenden Gegenständen fernhalten

(Verletzungsgefahr fürs Auge)
* Kontakt mit Laserstrahl vermeiden (Körper keiner Laser -

strahlemission aussetzen)
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig

geschlossen ist.
* Gerät und Zubehör vor Inbetriebnahme auf eventuelle

Schäden überprüfen. Im Zweifelsfalle keine Messungen

vornehmen.
* Warnhinweise am Gerät unbedingt beachten.
* Gerät keinen extremen Temperaturen, direkter Sonnen-

einstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen.
* Starke Erschütterung vermeiden.

-1-

* Gerät nicht in der Nähe starker magnetischer Felder

(Motoren, Transformatoren usw.) betreiben.
* Heiße Lötpistolen aus der unmittelbaren Nähe des

Gerätesfernhalten.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein (wichtig beim

Transport von kalten in warme Räume und umgekehrt)
* Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“

aufleuchtet. Mangelnde Batterieleistung kann unpräzise

Messergebnisse hervorrufen.
* Dieses Gerät ist ausschließlich für Innenanwendungen

geeignet.
* Sollten Sie das Gerät für einen längeren Zeitraum nicht

benutzen, entnehmen Sie die Batterie aus dem Batteriefach.
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten

Stofftuch und einem milden Reinigungsmittel. Benutzen Sie

keine ätzenden Scheuermittel.
* Vermeiden Sie jegliche Nähe zu explosiven und

entflammbaren Stoffen.
* Öffnen des Gerätes und Wartungs – und Reparaturarbeiten

dürfen nur von qualifizierten Service-Technikern durchgeführt

werden.
* Gerät nicht mit der Vorderseite auf die Werkbank oder

Arbeitsfläche legen, um Beschädigung der Bedienelemente

zu vermeiden.
* Keine technischen Veränderungen am Gerät vornehmen.
* Deaktivieren Sie nicht die Sicherheitssysteme und entfernen

Sie keine erläuternden und warnenden Hinweisschilder.
* Vermeiden Sie unvorsichtiges oder unverantwortliches

Verhalten auf Gerüsten, beim Messen auf Leitern, beim

Messen in der Nähe von laufenden Maschinen oder

Maschinenteilen, oder in der Nähe von ungeschützten

Anlagen.
* Verwenden Sie das Gerät nur unter Beachtung dieser

Anleitung.

-2-

* Achten Sie auf adäquate Sicherheitsmaßnahmen am

Vermessungsstandort
* Vermeiden Sie unvorsichtiges Verhalten auf Gerüsten, beim

Messen auf Leitern, in der Nähe von laufenden Maschinen

oder Maschinenteilen oder in der Nähe von ungeschützten

Anlagen
* Zielen Sie nicht direkt in die Sonne

* - Messgeräte gehören nicht in Kinderhände –
Reinigung des Gerätes

Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur
handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt
darauf achten, dass keine Flüssigkeit in das Innere des Gerätes
gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung
des Gerätes führen.

Laser-Klassifizierung

Dieses Gerät produziert einen sichtbaren Laserstrahl, der auf
der Vorderseite des Geräts austritt.

Produkte der Laser-Klasse 2

Blicken Sie nicht in den Laserstrahl und richten Sie den
Laserstrahl nicht unnötig auf andere Personen. Der Schutz der
Augen ist normalerweise durch Abwendungsreaktionen
einschließlich des Lidschlussreflexes gegeben.

-3-

2. Technische Merkmale

Dieser professionelle Laser-Entfernungsmesser wurde speziell
für Messungen entfernter und schwer zu erreichender Orte mit
hoher Genauigkeit entwickelt. Schnellwahltasten für Addition,
Subtraktion, Pythagoras, Flächen- und Volumenberechnung
ermöglichen eine schnelle und verlässliche Messung. Per
Testendruck können 99 erfasste Messwerte in den internen
Speicher abgelegt werden, um diese später wieder aufzurufen.
Zudem kann ein 90° Anschlagwinkel am unteren Ende des
Messgerätes ausgeklappt werden, um eine genaue Ausrichtung
auf den Messpunkt zu gewährleisten.

Eigenschaften

 Flächen-, Volumenberechnung
 Indirekte Messung mittels Pythagoras
 Addition/Subtraktion
 Dauermessung
 Abstandsvorgabe
 Min/Max Entfernungsverfolgung
 Display-Beleuchtung und mehrzeilige Anzeige.
 Akustisches Hinweissignal
 Messungen in m (Meter); in (Inch) oder ft(Foot)

-4-

3. Technische Daten

Messreichweite:

0.05m bis 60m (P 2800A)

0.05m bis 60m (P 2801)

0.05m bis 80m (P 2802)

Anzeige:

mehrzeilige
Multifunktionsanzeige

Grundgenauigkeit:

+/- 1,5mm, typisch

Messeinheiten:

m (Meter), in (Zoll), ft (Fuß)

Messwertspeicher:

99 Messwerte

Laser:

Klasse 2

Laser Typ:

620 ~ 680 nm, < 1mW

autom. Abschaltung Laser:

ca. 20 Sek.

autom. Abschaltung Gerät:

ca. 150 Sek.

Lager Temperatur:

- 20°C … 60°C
< 80% Luftfeuchtigkeit

Betriebstemperatur:

0°C … 40°C
< 85% Luftfeuchtigkeit

Batterielebensdauer:

ca. 8000 Messungen

Spannungsversorgung:

2 x 1,5 V (AAA) Batterien

Abmessungen (BxHxT):

54 x 118 x 27mm

Gewicht:

ca. 135g

-5-

4. Bedienelemente

1.

5.

2.

3.

4.

6.

1) Linse für Laser (an der Geräteoberseite)

2) Multifunktionsanzeige

3) Tastenfeld

4) Gummierte Grifffläche

5) Wasserwaage

6) 90° Anschlagwinkel

-6-

4.1 Anzeigesymbole

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

1. Laser eingeschaltet

2. Referenzpunkt oben / unten

3. Maximum

4. Fläche, Volumen und Pythagoras

5. Minimum

6. Fortlaufende Messung

7. Hauptanzeige

8. Speicherplatz

9. Abstandsvorgabe

10. Batteriezustand

11. Nebenanzeige

12. Messeinheit

-7-

4.2. Flächen, Volumen & Pythagoras Messung

6.

7.

8.

9.

10.

1.

2.

3.

4.

5.

Flächenmessung

Volumenmessung

Indirekte Messung

Indirekte (zweite) Messung

5. Tastenfeld

1. Ein / Mess-Taste

2. Plus (+)-Taste

3. Taste für Fläche / Volumen

4. Referenzpunkt / Zeitverzögerte Messung

5. Aus / Löschen-Taste

6. Einheiten umschalten

7. Minus (-)-Taste

8. Pythagoras Messung

9. Speicher-Taste

10. Beleuchtungs-Taste

-8-

6. Erster Betrieb und Einstellungen

6.1 Ein- und Ausschalten

Mit der “EIN-/MEAS”-Taste (1) schalten Sie das Instrument und
den Laser ein.

Wenn Sie die “Aus/Clear”-Taste (5) 2 Sek. gedrückt halten,
schaltet sich das Gerät aus.

Das Instrument schaltet sich automatisch aus, wenn es 150
Sekunden lang nicht benutzt wurde.

6.2 Lösch-Taste

Die letzte Aktion wird rückgängig gemacht bzw. die angezeigten
Daten werden gelöscht. Wenn Sie im Modus
„Messwertspeicher“ die „Aus/Clear”-Taste (5) drücken, wird der
gespeicherte Wert gelöscht.

-9-

6.3. Referenzebene einstellen

Die Standardeinstellung für die Referenzebene ist die
Unterkante des Instruments. Drücken Sie die “Referenz”-Taste
(4) , um die vier Referenzebenen durchzuschalten.

Bei jeder Änderung der Referenzeinstellung ertönt ein Piepton.
Nach einer erneuten Inbetriebnahme des Geräts, kehrt die
Referenzebene automatisch zur Standardeinstellung
(Unterkante) zurück.

Oberkante Mitte

Unterkante Winkelstück

-10-

6.4 Display-Beleuchtung

Durch Drücken der Beleuchtungstaste (10) schalten Sie die
Beleuchtung des Displays ein bzw. aus. Diese Funktion eignet
sich besonders für Messungen in Dunkelheit. Der Messwert
lässt sich gut vom LCD ablesen.

6.5 Einheit für die Entfernungsmessung einstellen

Drücken Sie die „UNIT”-Taste (6) solange bis die gewünschte
Maßeinheit angezeigt wird: Meter (m), Inch (in), Zoll (”), Fuß (ft).

6.6 Entfernungsmessung (einzeln)

Drücken Sie die “EIN-/MEAS”-Taste (1) um den Laser
einzuschalten. Drücken Sie die Taste erneut, um die
Entfernungsmessung auszulösen. Der gemessene Wert wird
unmittelbar in der Hauptanzeige dargestellt.

6.7 Dauermessung (Verfolgung) & Maximal- u. Minimal­Messung

Die Dauermessfunktion (Verfolgung) wird für die Übertragung
von Messdaten, z.B. von Bauplänen verwendet. Im
Dauermessmodus kann der Laserpunkt zum Ziel bewegt
werden, wobei der gemessene Wert etwa alle 0,5 Sekunden in
der dritten Display-Zeile aktualisiert wird. Die entsprechenden
Minimal- und Maximalwerte werden in der ersten und in der
zweiten Zeile dynamisch angezeigt. So kann sich zum Beispiel
der Benutzer von einer Wand zur gewünschten Entfernung
bewegen, während die tatsächliche Entfernung kontinuierlich
angezeigt wird. Drücken Sie zur Aktivierung der
Dauermessfunktion die “ EIN-/MESS ”-Taste (1) solange, bis das
Symbol für Dauermessung im Display erscheint. Drücken Sie die
“EIN-/MESS”-Taste (1) bzw. „Aus/Clear”-Taste (5) erneut, um
die Funktion zu stoppen.

-11-

6.8 Addition/Subtraktion von Längen

Führen Sie eine beliebige Streckenmessung aus.
Der nächste Längenmesswert wird mit der „+”-Taste (2) dem

vorherigen Messwert hinzugefügt oder mit der „-“-Taste (7) von
dem vorherigen Messwert abgezogen.

Nach der Addition / Subtraktion, wird automatisch wieder in den
normalen Messmodus umgeschaltet.

6.9 Addition/Subtraktion von Flächen

Stellen Sie das Messgerät über die zugehörende Taste (3) auf
Flächenberechnung.

Messen Sie die erste Fläche, bis die Berechnung in der
Hauptanzeige erscheint (Bild 1).

Betätigen Sie die „+“-Taste (2) und führen Sie die zweite
Flächenmessung durch (Bild 2).

Drücken Sie abschließend die „Meas“-Taste (1) und der Addierte
Messwert beider Flächen wird angezeigt.

Für die Subtraktion von Flächen, gehen Sie vor wie oben

beschrieben, nur mit Betätigung der „-“-Taste (7) anstelle der
„+“-Taste (2)

Bild 1 Bild2 Bild 3

-12-

6.10 Flächenmessung

Drücken Sie die “FLÄCHE-/VOLUMEN”-Taste (3).
Das Flächensymbol erscheint im Display:

Drücken Sie die “EIN-/MEAS”-Taste (1) für die erste
Längenmessung (z.B. Länge).

Drücken Sie die “EIN-/MEAS”-Taste (1) für die zweite
Längenmessung (z.B. Breite).

Das Ergebnis der Flächenmessung wird in der dritten Zeile, die
einzelnen Messwerte werden in den Zeilen 1 und 2 angezeigt.

6.11 Volumenmessung

Drücken Sie für die Volumenmessung die “FLÄCHE­/VOLUMEN”-Taste (3) zweimal bis das Symbol für die

Volumenmessung im Display erscheint:

Drücken Sie danach die “EIN-/MEAS”-Taste (1) für die erste
Entfernungsmessung (z.B. Länge) und dann erneut die “EIN­/MEAS”-Taste (1) für die zweite Entfernungsmessung (z.B.

Breite).
Das Ergebnis der Flächenmessung der bereits gemessenen

Werte wird in der Summenzeile angezeigt.
Die “EIN-/MEAS”-Taste (1) noch einmal drücken, um die dritte

Entfernung (z.B. Höhe) zu messen. Der Wert wird in der dritten
Zeile angezeigt.
Das Ergebnis der Volumenmessung wird in der Hauptzeile, die
drei zuvor gemessenen Messwerte werden in den Zeilen 1, 2
und 3 angezeigt.

-13-

6.12 Pythagoras Messung

1. Indirekte Messung zur Bestimmung einer Strecke (x) mittels 2
Hilfsmessungen.

Beispiel: Messen von Höhen, bei denen die Messung von zwei
oder drei Messungen erforderlich ist. Gehen Sie
folgendermaßen vor:

Drücken Sie die “Pythagoras”-Taste (8). Das Display zeigt
an. Die zu messende Distanz (a) blinkt in dem Symbol.

Zielen Sie auf den oberen Punkt und lösen Sie die Messung
aus.

Nach der ersten Messung wird der Wert übernommen. Nun
blinkt die zweite zu messende Distanz (b). Halten Sie das
Instrument möglichst horizontal.

Drücken Sie erneut die “EIN-/MEAS”-Taste (1), um die
Entfernung des horizontalen Punktes zu messen. Das Ergebnis
der Funktion (x) wird in der Summenzeile angezeigt.

-14-

2. Zur Bestimmung der Hypotenuse (x) betätigen Sie die
„Pythagoras“-Taste (8) erneut, bis das Symbol für die Kathete
(a) blinkt:

Messen Sie zu zuerst die Kathete a mit der “EIN-/MEAS”-Taste
(1). Anschließend blinkt die zweite Kathete (b), welche Sie auch
mit der “EIN-/MEAS”-Taste (1) ausmessen. In der Hauptzeile
wird nun das Ergebnis der Hypotenuse (x) angezeigt.

6.13 Indirekte Messung – Strecke (x) mittels 3 Messungen

1. Drücken Sie die “Pythagoras”-Taste (8) dreimal, bis die
Anzeige zur indirekten Hilfsmessung über drei Messwerte
umschaltet:

Die zu messende Distanz (a) blinkt in dem Symbol. Zielen Sie
auf den oberen Punkt der zu messenden Strecke (x) und lösen
Sie die Messung der Distanz (a) aus. Nach der ersten Messung
wird der Wert übernommen. Messen Sie nun die Distanz (b)
zum unteren Punkt der Strecke (x) und drücken die “EIN­/MEAS”-Taste (1). Der zweite Wert wird nun angezeigt. Halten
Sie das Instrument nun möglichst horizontal. Drücken Sie erneut
die “EIN-/MEAS”-Taste (1), um die Distanz (c) auszumessen.
Das Ergebnis der Funktion (x) wird in der Hauptzeile dargestellt.

-15-

2. Zur Messung der Gesamtlänge (x) zweier Katheten mittels
drei Hilfsmessungen :

Drücken Sie die “Pythagoras”-Taste (8) viermal, bis die Anzeige
zur weiteren indirekten Hilfsmessung über drei Messwerte
umschaltet.

Die zu messende Distanz (a) blinkt in dem Symbol. Zielen Sie
auf den oberen Punkt der zu messenden Strecke (x) und lösen
Sie die Messung der Distanz (a) aus. Nach der ersten Messung
wird der Wert übernommen. Messen Sie nun die Distanz (b).

Halten Sie das Instrument nun möglichst horizontal und drücken
die “EIN-/MEAS”-Taste (1). Drücken Sie erneut die “EIN­/MEAS”-Taste (1), um die Distanz (c) zum unteren Punkt der
Strecke (x) auszumessen.

Das Ergebnis der Funktion (x) wird in der Hauptzeile dargestellt.

-16-

6.14 Messwertespeicher

Um einen Messwert in den internen Speicher für 99 Messwerte
zu sichern, betätigen Sie bei angezeigtem Messwert die
„Speicher“-Taste (9) für ca. 3 Sekunden, bis das
Speichersymbol angezeigt wird. Fahren Sie so ggf. mit allen zu
speichernden Messwerten fort, bis der Speicher erschöpft ist.

Um eine gespeicherten Messwert wieder aufzurufen, drücken
Sie kurz die „Speicher“-Taste (9). Der aufgerufene Messwert
wird nun in der Hauptzeile angezeigt, wobei der Speicherplatz (1

– 99) in der oberen, linken Ecke der Anzeige dargestellt wird.
Schalten Sie die gespeicherten Werte mit den „+“ und „-“ Tasten

durchgeschaltet werden kann.

Um einen gespeicherten Messwert zu löschen, drücken Sie kurz
die „Aus/Löschen“-Taste (5).

-17-

6.15 Abstandsvorgabe

Möchten Sie einen Bestimmten Messabstand fest voreinstellen
und dann den Abstand des Laser-Entfernungmessgerätes, z.B.
auf einer beweglichen Plattform verändern, halten Sie die
„Flächen/Volumen“-Taste (3) gedrückt, bis das Abstandsvorage­Symbol in der Anzeige erscheint:

Ändern Sie den Wert der Strecke (a) mit den „-“ und „+“-Tasten
und bestätigen Sie diesen Wert mit der “EIN-/MEAS”-Taste (1).
Anschließend blinkt der Wert für die zweite Strecke (b), welche
Sie auch mit den „-“ und „+“-Tasten verändern. Bestätigen Sie
erneut mit “EIN-/MEAS”-Taste (1).

Nun beginnt die Abstandsmessung, welche in der Hauptanzeige
den Restabstand bis zum Erreichen der festgelegten
Abstandsvorgabe darstellt. Befindet sich das Messgerät zu weit
entfernt vom Vorgabewert, wird ein Symbol angezeigt, daß Sie
sich vorwärts bewegen sollen. Sind Sie zu nah, wird ein Symbol
angezeigt, sich weiter zu entfernen:

Zurück: Vorwärts:

Ist der gewünschte Abstand erreicht, erscheint folgendes
Symbol:

-18-

6.16 Zeitverzögerte Messung

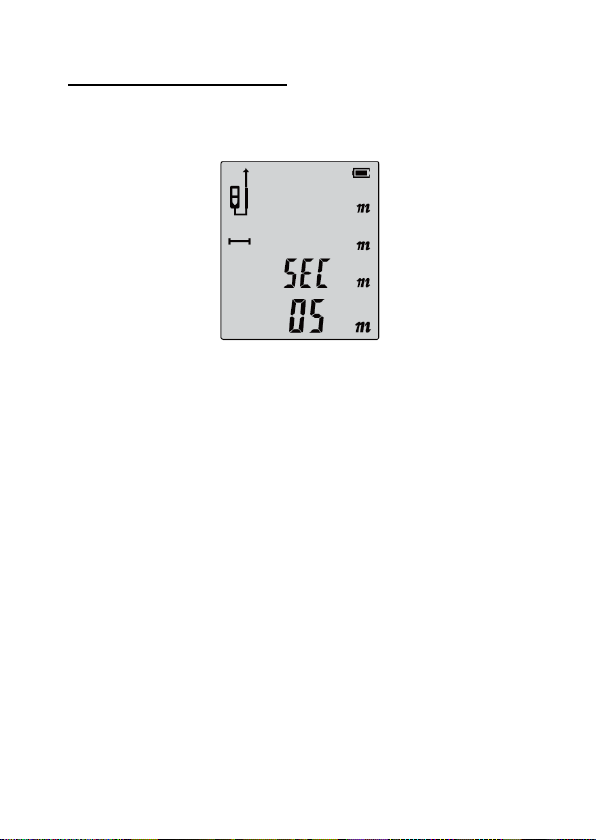

Um eine zeitverzögerte Messung auszulösen, halten Sie die
Taste (4) gedrückt, bis die Sekundenauswahl der
Zeitverzögerung angezeigt wird:

Nutzen Sie nun die „-“ und „+“-Tasten, um die Sekunden bis zur
zeitverzögerten Messung festzulegen und bestätigen Sie mit der
“EIN-/MEAS”-Taste (1). Nun Beginnt ein Countdown, bis null, bei
welchem die Messung ausgelöst wird

-19-

7. Messbedingungen

Reichweite

Die Reichweite ist auf 60m (P 2801) bzw. 80m (P 2802)
begrenzt. Bei Nacht, in der Dämmerung oder falls das Ziel im
Schatten liegt erhöht sich die Reichweite ohne Verwendung
einer Zieltafel. Verwenden Sie zur Erweiterung der Reichweite
bei Tageslicht oder wenn das Ziel schlechte
Reflexionseigenschaften hat eine Zieltafel.

Oberflächen von Zielen

Messfehler können auftreten, wenn Sie gegen farblose
Flüssigkeiten (z.B. Wasser), sauberes Glas, Styropor oder
ähnlich halbdurchlässige Oberflächen messen. Bei Zielen, die
stark reflektieren, kann es durch Ablenkung des Laserstrahls
ebenfalls zu Messfehlern kommen.
Bei nicht reflektierenden und dunklen Oberflächen kann sich die
Messzeit erhöhen.

Pflege

Tauchen Sie das Instrument nicht in Wasser.
Reiben Sie es mit einem weichen, feuchten Tuch ab. Verwenden

Sie keine aggressiven Reinigungs- oder Lösungsmittel.
Behandeln Sie das Instrument mit gleicher Vorsicht wie ein
Fernglas oder eine Kamera.

-20-

8. Fehlerursache/Störmeldungen

Fehler­code

Fehlerursache

Fehlerbehebung

Err1

Signal zu schwach
oder Entfernung
zu groß

Bitte Zielplatte benutzen
z.B. gerades, unlackiertes Stück
Pappe oder Holz
(nicht im Lieferumfang enthalten)

Err2

Signal zu stark
Ziel reflektiert zu
stark

Bitte Zielplatte benutzen
z.B. gerades, unlackiertes Stück
Pappe oder Holz
(nicht im Lieferumfang enthalten)

Err3

Batterie schwach

Bitte Batterien überprüfen und ggf.
wechseln

Err4

Temperatur zu
hoch / gering
(z.B. durch falsche
Lagerung)

Gerät abkühlen/ aufwärmen lassen,
nur im spezifizierten Bereich nutzen

Err5

Pythagroas
Messung
fehlgeschlagen

Die Hypotenuse muss immer größer
als die Kathete sein

Err6

Aufnahme
beschädigt

Gerät neu starten, ansonsten zum
Service einsenden

-21-

9. Austauschen der Batterien

Bei ungenügender Batteriespannung leuchtet in der LCD­Anzeige das Batteriesymbol auf. Die Batterien sind dann
baldmöglichst auszuwechseln. Dazu wie beschrieben vorgehen:

• Ersetzen Sie die Batterien, wenn das Symbol

dauerhaft im Display blinkt.

1) Nehmen Sie die Abdeckung des Batteriefachs ab.

2) Legen Sie die Batterien ein. Beachten Sie dabei die Polung .

3) Setzen Sie die Abdeckung des Batteriefachs wieder auf.

-22-

9.1 Hinweise zum Batteriegesetz

Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B.
zum Betrieb von Fernbedienungen dienen. Auch in den Geräten
selbst können Batterien oder Akkus fest eingebaut sein. Im
Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus
sind wir als Importeur gemäß Batteriegesetz verpflichtet, unsere
Kunden auf folgendes hinzuweisen:

Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber
vorgeschrieben - die Entsorgung im Hausmüll ist laut
Batteriegesetz ausdrücklich verboten-, an einer kommunalen
Sammelstelle oder geben Sie sie im Handel vor Ort kostenlos
ab. Von uns erhaltene Batterien können Sie nach Gebrauch bei
uns unter der auf der letzten Seite angegeben Adresse
unentgeltlich zurückgeben oder ausreichend frankiert per Post
an uns zurücksenden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend
aus einer durchgestrichenen Mülltonne und dem chemischen
Symbol (Cd, Hg oder Pb) des für die Einstufung als
schadstoffhaltig ausschlaggebenden Schwermetalls versehen:

„Cd" steht für Cadmium.
„Hg" steht für Quecksilber.
„Pb" steht für Blei.

-23-

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der
Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.

Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes
Verfahren) nur mit schriftlicher Genehmigung des Herausgebers
gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des
Gerätes, welche dem Fortschritt dienen, vorbehalten.

Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen
genannten Spezifikationen erfüllen und werkseitig kalibriert
geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf
von 1 Jahr wird empfohlen.

© PeakTech® 01/2017/MP

-24-

1. Safety Precautions

This product complies with the requirements of the following
European Community Directives: 2004/108/EC (Electromagnetic
Compatibility) amended by 2004/22/EC (CE-Marking). Pollution
degree 2.

To ensure safe operation of the equipment, the following safety
precautions must be observed.

Damages resulting from failure to observe these safety
precautions are exempt from any legal claims whatever.

* use extreme caution when the laser beam is turned ON
* do not let the beam enter your eye, another person’s eye or

the eye of an animal

* be careful not to let the beam on a reflective surface strike

your eye

* do not allow the laser light beam impinge on any gas which

can explode
* do not let the beam of any body
* Do not operate the meter before the cabinet has been closed

and screwed safely as terminal can carry voltage.
* Comply with the warning labels and other info on the

equipment.
* Do not subject the equipment to shocks or strong vibrations.
* Do not operate the equipment near strong magnetic fields

(motors, transformers etc.).
* Keep hot soldering irons or guns away from the equipment.
* Allow the equipment to stabilize at room temperature before

taking up measurement (important for exact measurements).
* Replace the battery as soon as the battery indicator “BAT”

appears. With a low battery, the meter might produce false

reading that can lead to electric shock and personal injury.

-25-

* Fetch out the battery when the meter will not be used for

long period of time.
* Periodically wipe the cabinet with a damp cloth and mid

detergent. Do not use abrasives or solvents.
* The meter is suitable for indoor use only
* Do not store the meter in a place of explosive, inflammable

substances.
* Do not modify the equipment in any way
* Do not place the equipment face-down on any table or work

bench to prevent damaging the controls at the front.
* Opening the equipment and service – and repair work must

only be performed by qualified service personnel
* Do not use the instrument without instruction
* Avoid deliberate or irresponsible behavior on scaffolding,

when using ladders, when measuring near machines which

are running, or near parts of machines which are

unprotected
* Avoid aiming directly into the sun
* Avoid inadequate safeguards at the surveying site

* Measuring instruments don’t belong to children hands.
Cleaning the cabinet

Clean only with a damp, soft cloth and a commercially available
mild household cleaner. Ensure that no water gets inside the
equipment to prevent possible shorts and damage to the
equipment.

-26-

Laser Classification

The Laser Distance Meter produced a visible laser beam which
emerges from the front of the instrument.

Laser Class 2 products

Do not stare into the laser beam or direct it towards other people
unnecessarily. Eye´s protection is normally afforded by aversion
responses including the blink reflex.

Warning!

Looking directly into the beam with optical aids (e.g. binocular,
telescopes) can be hazardous.
Precautions: Do not look directly into the beam with optical aids.

Caution!

Looking into the beam may be hazardous to the eyes.
Precautions: Do not look into the laser beam. Make sure the
laser is aimed above or below eye level.

-27-

2. Features

This professional Laser Distance Meter with LCD-Display and
backlight is designed for high accuracy, one person distance
measurement and as estimating tool to measure remote and
difficult reachable places. Shortcut keys for addition, subtraction,
Pythagoras, area and volume calculation allow a fast and
reliable measurement. 99 recorded readings can be stored to
the internal memory by keystroke to recall these values again
later. In addition, a 90° angle try square at the lower end of the
measuring device can be expanded in order to ensure a precise
alignment to the measuring point.

Features

 Area, volume calculation
 Indirect measurement using Pythagoras
 Addition / Subtraction
 continuous measurement
 Min / Max Distance Tracking
 Display illumination and multi-line display.
 Audible alerting signal
 Measurements in m (meters); in (inches) or ft (Foot)

-28-

Range:

0.05m to 60m (P 2800A)

0.05m to 60m (P 2801)

0.05m to 80m (P 2802)

Display:

multi function display

Measuring Accuracy:

+/- 1,5mm, typically

Measuring units:

m (meter), in (inches), ft (feet)

Memory:

99 values

Laser:

Class 2

Laser type:

620 ~ 680 nm, < 1mW

Auto laser switch-off:

after 20 sec.

Auto instrument switch-off:

after 150 sec.

Storage Temperature:

- 20°C … 60°C
< 80% RH

Operating Temperature:

0°C … 40°C
< 85% RH

Battery Life:

up to 8000 measurements

Operation voltage:

2 x 1,5 V (AAA) batteries

Dimensions (WxHxD):

54 x 118 x 27mm

Gewicht:

ca. 135g

3. Technical Data

-29-

4. Front Panel Description

1.

5.

2.

3.

4.

6.

1.) Lens for laser (on the top panel)

2.) Multi-function display

3.) Keypad

4.) Rubberized grip surface

5.) Water level

6.) 90° Try square

-30-

4.1 Display Symbols

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

1.) Laser is ON

2.) Reference top, middle, bottom, angle

3.) Maximum

4.) Area, Volume, and Pythagoras

5.) Minimum

6.) Continuous measurement

7.) Main display

8.) Memory number

9.) Distance default

10.) Battery status

11.) Auxiliary display

12.) Measuring Unit

-31-

4.2 Area, Volume & Pythagorean measurement

6.

7.

8.

9.

10.

1.

2.

3.

4.

5.

Area measurement
Volume measurement

Indirect measurement

Indirect (second) measurement

5. Keypad

1.) On / Meas – button

2.) Plus (+) – button

3.) Area / Volume – button

4.) Reference point / Delayed Measurement

5.) Off / Clear button

6.) Unit – button

7.) Minus (-) – button

8.) Pythagoras measurement

9.) Memory – button

10.) Backlight - button

-32-

6. Initial Operation and Setting

6.1 Switching on and off

turn on the instrument and laser with the "ON / MEAS" key (1),.
If you hold down the "Clear / Off" button (5) for 2 sec., The unit

turns off.
The instrument automatically turns off when it is not used for 150

seconds.

6.2 Clear Key
The last action is canceled and the displayed data is erased. If
you press the Clear / Off "button (5) in the" Memory " mode, the
stored value is erased.

-33-

6.3. Setting the reference level

The default setting for the reference level is the lower edge of
the instrument. Press the "Reference" button (4) to cycle through
the four reference settings.

Whenever you change the reference setting a beep sounds.
After restarting the device, the reference level automatically
returns to the default setting (lower edge).

Top Middle

Lower edge Angle piece

-34-

6.4 Display Illumination

Press “Backlight”-button (10) and the backlight of the display can
be switched on or off, user can trigger the function when there is
a darkness situation. The value is clear visible on the LCD.

6.5 Distance Unit Setting for Instrument

Press the “UNITS”-button (6) longer to change the next type of
unit, m, ft, In, ft+In then continue to click the button for the next
unit selection.

6.6 Single Distance Measurement

Press the “ON/MEAS”-button (1) to the activate the laser.
Press again to trigger the distance measurement. The measured

value is displayed immediately.

6.7 Continous Measurement & Max / Min Measurement

The continuous measurement function (tracking) is used for the
transferring of measurements, e.g., from construction plans. In
continuous measurement mode, the measuring tool can be
moved to the target, whereby the measured value is updated
approx. every 0,5 seconds in the third line. The corresponding
minimum and maximum values are displayed dynamically in the
first and second line. As an example, the user can move from a
wall to the required distance, while the actual distance can be
read continuously. For continuous measurement, push the
“ON/MEAS”-button (1) until the min/max symbol is displayed or
the “Clear/Off”-button (5) again to stop the function.

-35-

6.8. Addition/Subtraction of Areas

Make your desired distance measurement.
The next length measurement is added to the previous

measurement with the "+" - button (2) or subtracted from the
previous measured value with the "-" key (7) value.

After the addition / subtraction, the system automatically
switches back to the normal measurement mode.

6.9 Addition/Subtraction of Areas

Set the meter to Area Calculation via the corresponding key (3).
Measure the first area until the calculation is shown in the main

display (Figure 1).
Click the "+" - button (2) and carry out the second area

measurement (Figure 2).
Finally, press the "Meas" key (1) and the added measurement of

both areas is displayed.
For the subtraction of surfaces, proceed as described above,

just by pressing the "-" - button (7) instead of the "+" - button (2)

Fig. 1 Fig.2 Fig.3

-36-

6.10 Area Measurement

Press the "Area- / Volume" button (3).
The area symbol appears on the display:

Press the "ON/MEAS" key (1) for the first length measurement
(eg length).

Press the "ON/MEAS" key (1) again for the second length
measurement (eg width).

The result of the area measurement is shown in the third line,
the individual measured values are displayed in lines 1 and 2.

6.11 Volume Measurement

Press for volume measurement the "Area- / Volume" button (3)
twice until the symbol for volume measurement appears in the
display:

Press the "ON/MEAS" key (1) for the first
distance measurement (eg length) and then, again the "ON /
MEAS" key (1) for the second distance measurement (eg width).

The result of the area measurement of already measured values
will be displayed in the main display.

Press the "ON/MEAS" key (1) again to measure the third
distance (eg height). The value is displayed in the third line.

The result of the volume measurement will be shown in the main
line, the three previously measured readings are displayed in
rows 1, 2 and 3.

-37-

6.12 Pythagorean measurement

1. Indirect measurement for determining a distance (x) using 2
auxiliary measurements.

Example: Measuring heights at which the measurement of two
or three measurements is required. Follow these steps:

Press the "Pythagorean" button (8). The display shows
The distance to be measured (a) flashes in the symbol.

Aim at the upper point and make the measurement.
After the first measurement the value is adopted. Now the

second distance to be measured (b) flashes. Keep the
instrument as horizontal as possible.

Press the "ON/MEAS" key (1) to measure the distance of the
horizontal point. The result of the function (x) is displayed in the
summary line.

-38-

2. To determine the hypotenuse (x) press the "Pythagorean"
button (8) again until the icon for the cathetus (a) flashes:

Measure to the first cathetus (a) with the "ON/MEAS" key (1).
Then flashes the second cathetus (b) that you measure with the
"ON/MEAS" key (1). In the main line now the result of the
hypotenuse (x) is displayed.

6.13 Indirect Measurement – length (x) using 3
Measurements

1. Press the "Pythagoras" button (8) three times until the
indicator for “indirect measurement by three readings” switches
to:

The distance to be measured (a) flashes in the symbol. Aim at
the upper point of the measured distance (x) and trigger the
measurement of the distance (a). After the first measurement the
value is adopted. Measure the distance (b) the lower point of the
track (x) and press the "ON/MEAS" key (1). The second value is
now displayed. Keep the instrument as horizontal as possible
now. Press the "ON/MEAS" key (1) to the distance (c) measure.
The result of the function (x) is shown in the summary line.

-39-

2. To measure the total length (x) of two short sides using three
related measurements:

Press the "Pythagoras" button (8) four times, until the display for
indirect measurement switches through the three readings.
The distance to be measured (a) flashes in the symbol. Aim at
the upper point of the measured distance (x) and trigger the
measurement of the distance (a). After the first measurement the
value is adopted. Measure the distance (b). Keep the instrument
as horizontal as possible and then press the "ON/MEAS" key
(1). Press the "ON/MEAS" key (1) to measure the distance (c)
the lower point of the track (x).

The result of the function (x) is shown in the summary line.

-40-

6.14 readings memory

In order to store a displayed measurement value to the internal
memory of 99 readings, press the "Memory" button (9) for about
3 seconds until the memory icon appears. Go on as necessary,
with all to be saved measurements and continue until the
memory is exhausted.

To recall a stored measured value, press and release the
"Memory" button (9) briefly. The requested measured value is
now displayed in the main line, where the storage number (1 -

99) is shown in the upper left corner of the display. Switch trough
the stored values with the "+" and "-" keys.

To delete a stored measured value, press the "Off/Clear" button
(5).

-41-

6.15 Stacking Out - Preset distance
If you want to preset a certain measuring distance determined
and then for example change the distance between the laser
distance meter on a moving platform, hold down the "Area/
Volume" button (3) until the stacking icon appears in the display:

Change the value of the distance (a) with the "-" and "+" - keys
and confirm the value with the "ON/MEAS" key (1). Now change
the value for the flashing second distance (b) also with the keys
"-" and "+". Confirm again with "ON/MEAS" key (1).

Now the distance measurement starts, which shows the
remaining distance to reach the selected distance in the main
display. If the meter is placed too far away from the set value, an
icon appears that you should move forward. Are you too close,
an icon appears and shows you to move backwards:

Move forwards: Move backwards:

Once the desired distance achieved following symbol appears:

-42-

6.16 Delayed Measurement
In order to trigger a time-delayed measurement, hold down the
button (4) until the timing seconds-selection of the time delay is
displayed:

Now use the "-" and "+" - buttons to set the seconds to the time­delayed measurement and confirm by pressing the "ON/MEAS"
key (1). Now begins a countdown to zero, in which the
measurement is initiated

-43-

7. Measuring Conditions

Measuring Range

The range is limited to 60 m (P 2801) or 80m (P 2802).
At night or dusk and if the target is in shadows the measuring
range without target plate is increased. Use a target plate to
increase the measurement range during daylight or if the target
has poor reflection properties.

Target Surfaces

Measuring errors can occur when measuring toward colorless
liquids (e.g. water) or dust free glass, Styrofoam or similar semi­permeable surfaces. Aiming at high gloss surfaces may deflect
the laser beam and lead to measurement error.

Against non-reflective and dark surfaces the measuring time
may increase.

Care

Do not immerse the instrument in water. Wipe off dirt with a
damp, soft cloth. Do not use aggressive cleaning agents or
solutions. Handle the instrument as you would a telescope or
camera.

-44-

8. Troubleshooting

Code

Cause

Corrective
measure

Err1

Received signal too
weak, measurement
time too long.

Use target plate
Err2

Received signal too
strong

Target too reflective
(use target plate)

Err3

Battery weak

Replace batteries

Err4

Temperature too
high / Low

Cool down or warm
up the instrument

Err5

Pythagorean meas.
error

Hypotenuse must
be longer than
Cathete

Err6

Record damaged

Switch on/off the
device several
times, if the symbol
still appears, please
contact your dealer
for assistance.

-45-

9. Battery Replacement

* When it is necessary to replace the battery, battery-symbol

1) Remove battery compartment lid.

2) Insert batteries, observing correct polarity.

3) Close the battery compartment again.
.

will appear on the display.

If the instrument is not be used for any extended period, remove
batteries.

-46-

9.1 Notification about the Battery Regulation

The delivery of many devices includes batteries, which for
example serve to operate the remote control. There also could
be batteries or accumulators built into the device itself. In
connection with the sale of these batteries or accumulators, we
are obliged under the Battery Regulations to notify our
customers of the following:

Please dispose of old batteries at a council collection point or
return them to a local shop at no cost. The disposal in domestic
refuse is strictly forbidden according to the Battery Regulations.
You can return used batteries obtained from us at no charge at
the address on the last side in this manual or by posting with
sufficient stamps.

Contaminated batteries shall be marked with a symbol
consisting of a crossed-out refuse bin and the chemical symbol
(Cd, Hg or Pb) of the heavy metal which is responsible for the
classification as pollutant:

1. "Cd" means cadmium.

2. "Hg" means mercury.

3. "Pb" stands for lead.

-47-

All rights, also for translation, reprinting and copy of this manual
or parts are reserved.
Reproduction of all kinds (photocopy, microfilm or other) only by
written permission of the publisher.

This manual considers the latest technical knowing. Technical
changings which are in the interest of progress reserved.

We herewith confirm, that the units are calibrated by the factory
according to the specifications as per the technical
specifications. We recommend to calibrate the unit again, after 1
year.

© PeakTech® 01/2017/MP

PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 –

DE-22926 Ahrensburg / Germany

[phone]/44 [phone]

 [e-mail]  www.peaktech.de
