Bedienungsanleitung /

Operation Manual

Installationstester

Installation Safety Tester

Inhaltsverzeichnis

Seite

1. Einleitung

2. Sicherheitshinweise

2.1. Sicherheitssysmbole am Gerät

2.2. Erfüllte Normen

3. Technische Merkmale

3.1. Gerätespezifikationen

3.2. Begriffserklärung

4. Vorbereitung

4.1. Funktionstasten

4.2. Anschlüsse

4.3. Akku/Batterien und Sicherungen

4.4. Anzeige / Symbole

5. Bedienung

5.1. Wichtige Symbole während der Messung

5.1.1 Symbole und Meldungen in der Spannungsfunktion

5.1.2. Symbole und Meldungen in der LOOP/PFC Funktion

5.1.3 Symbole und Meldungen in der FI (RCD) Funktion

5.1.4 Symbole und Meldungen in der LOW OHM- oder Durchgangsfunktion

5.1.5 Symbole und Meldungen in der RE-Funktion

5.1.6 Symbole und Meldungen in der ISOLATION- Funktion

5.2 Anwendung der LOOP / PFC-Funktion

5.2.1 „No Trip“ Schleifenmessung (Loop Messung)

5.2.2 LOOP / PFC Funktionsmenü

5.2.3 Hi Amp LOOP/PFC Messung

5.2.4. L-N Impedanz Messung

5.2.5 FI (RCD)-Test Funktion

5.2.5.1 Anwendung der FI-Messfunktionen über die F1-Taste

5.2.5.2 Anwendung des AUTO Modus

5.2.5.3 Anwendung des x½, x1, x2 und x5 Modus in manueller Auswahl

5.2.5.4 Anwendung der „Ramp“-Funktion

5.2.6 RCD/FI Funktionsmenü

5.2.7 Anwendung der Spannungsmessfunktion

5.2.8 Anwendung der Phasensequenzfunktion (Drehrichtungsanzeige)

5.2.9. Voltage / Phase Funktionsmenüs

5.3. Isolationswiderstandsmessung

5.3.1 Funktionsmenüs der Isolationsprüfung

5.3.2 Messung des Isolationswiderstands

5.4. Anwendung der RE-Funktion (Erdungswiderstand)

5.4.1. Erdungswiderstand Funktionsmenü

5.5. Anwendung der Low-Ohm Messfunktion

5.5.1. Funktionsmenü der Low-Ohm Messfunktion

6. Optionen / Einstellungen

6.1. Systemeinstellungen

6.1.1. Sprachauswahl

6.1.2 Datum / Zeit

6.1.3. TV-Ausgabe

6.1.4. Speichermenü (Memory)

6.1.5. Automatische Bildschirmabschaltung

6.1.6 Automatische Geräteabschaltung

6.1.7. Werkseinstellungen

6.1.8. Firmware Updates (System Upgrade)

7. Datenspeicher, Schnittstellen und Aufnahmefunktion

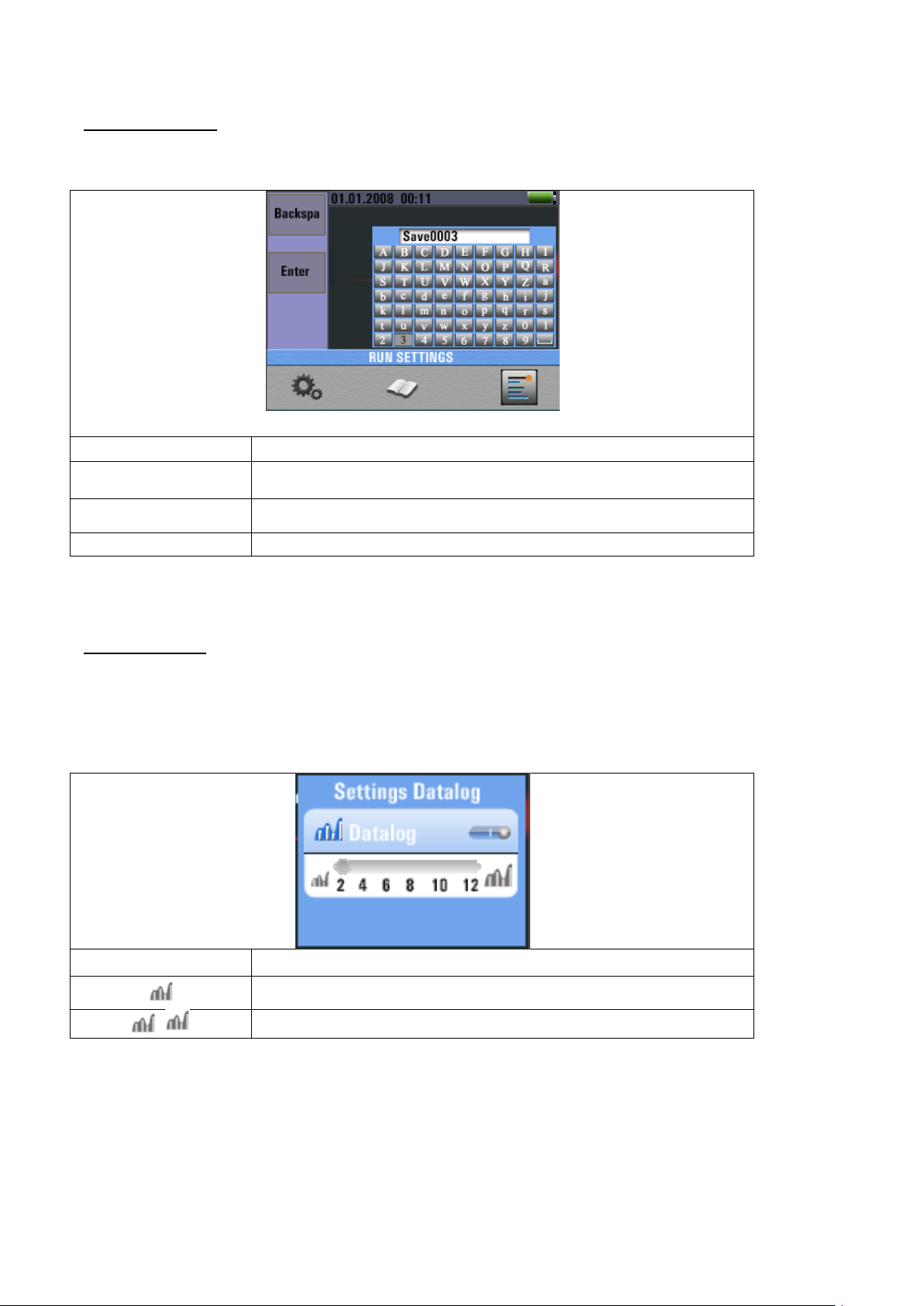

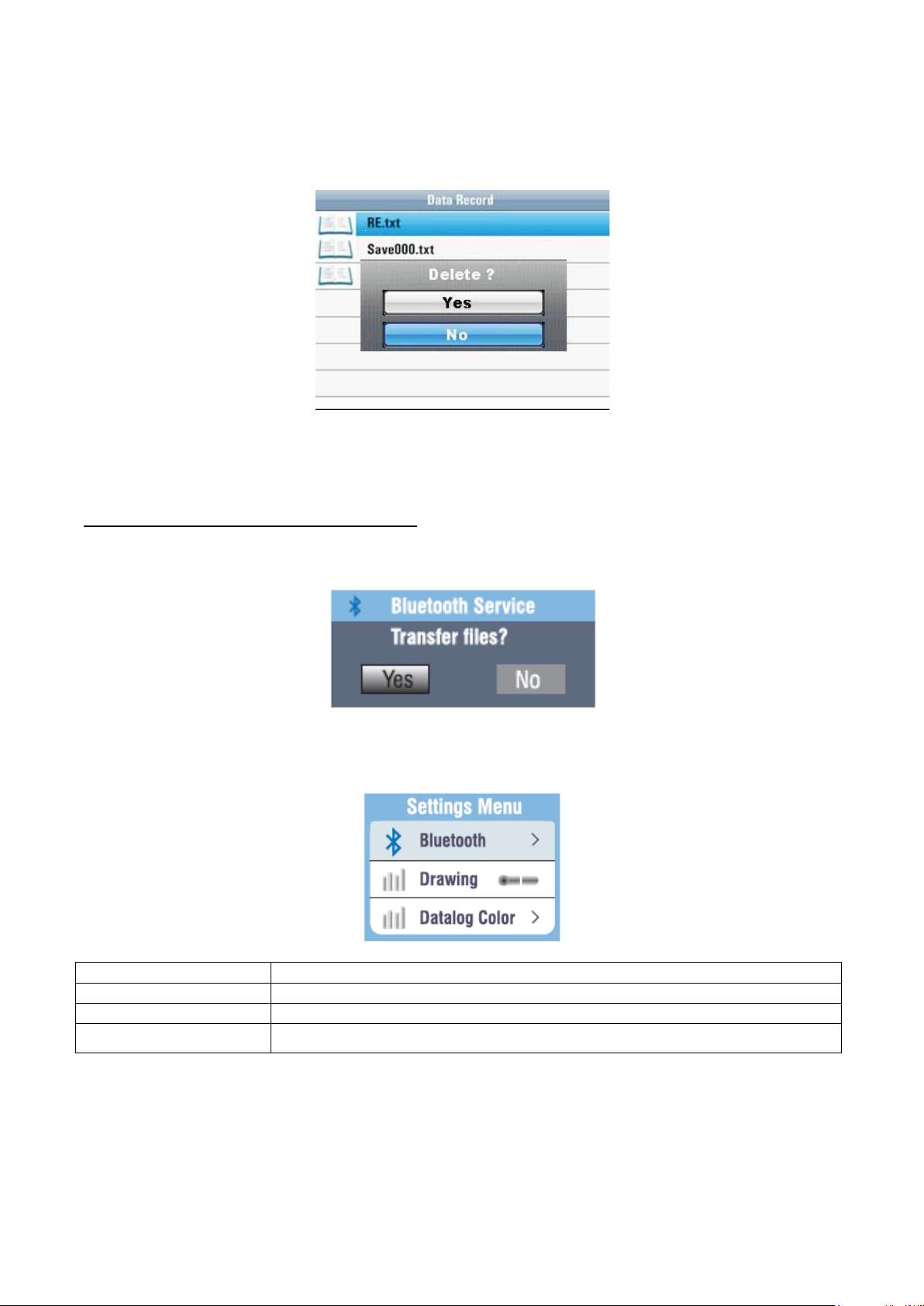

7.1 Aufnahmefunktion (Run Settings)

7.2 Bluetooth

7.3 Data Record

7.4 Datalogger

7.5 Datenspeicher (Data Record)

7.6 Zusatzoptionen im Data Record Menü

7.7. Zeitliniendarstellung (Drawing)

7.8 Kurvenfarbe (Drawing Color)

8. Software

8.1 PC Software

8.2. App für Smartphones

Index

Page

1. Introduction

2. Safety Precautions

2.1. Safety Symbols

2.2. Used standards

3. Specifications

3.1 General Specifications

3.2. Explanation of therms

54 54

4. Control

4.1. Function keys

4.2. Connections

4.3. Batteries and Fuses

4.4. Display / Symbols

5. How to use the Tester

5.1. Important symbols and messages during the measurement

5.1.1 Displayed icons (symbols) and messages in VOLTAGE function

5.1.2. Displayed icons (symbols) and messages in LOOP/PFC function

5.1.3. Displayed icons (symbols) and messages in RCD function

5.1.4. Displayed icons (symbols) and messages when using the LOW OHM and CONTINUITY functions

5.1.5. Displayed icons (symbols) and messages when using the RE functions

5.1.6. Displayed icons (symbols) and messages in INSULATION function

5.2 USING THE LOOP / PFC FUNCTION

5.2.1 Using the No Trip LOOP Measurement

5.2.2 LOOP / PFC Function Menu Operation

5.2.3 Using the Hi Amp LOOP Measurement

5.2.4 Using the L- N Line Impedance Measurement

5.2.5 Using the RCD Function

5.2.5.1 Using the Functions activated by F1 button

5.2.5.2 Using the AUTO Mode

5.2.4.3 Using the x1/2, x1, x2 and x5 manual selection

5.2.4.4 Using the RAMP function

5.2.6 RCD Function Menu Operation

5.2.7 Using the VOLTAGE Function

5.2.8 Using the Phase Sequence Function

5.2.9. Voltage/Phase Function Menu Operation

5.3. Isolation Measurement

5.3.1. Function menus of the isolation measurement

5.3.2. To measure insulation resistance

5.4. Using the RE Function

5.5. Using the LOW-Ohm function

5.5.1. LOW OHM Function Menu Operation

6. Options and settings

6.1. System Settings

6.1.1. Language Selection

6.1.2. Date and Time

6.1.3. TV Output

6.1.4. Memory Menu

6.1.5. Auto screen Off

6.1.6. Auto Power Off

6.1.7. Factory Reset

6.1.8. System Upgrade

7. Data storage, interfaces and recording function

7.1. Run Settings

7.2. Bluetooth

7.3. Data Record

7.4. Datalogger

7.5. Data record

7.6. Additional Functions in Data Record Menu

7.7. Drawing

7.8. Drawing Color

7. Software

7.1 PC software

7.2. App for mobile phones

1. Einleitung

Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) und 2014/35/EU (Niederspannung) entsprechend der Festlegung im Nachtrag 2014/32/EU (CEZeichen). Überspannungskategorie CAT III 600V Verschmutzungsgrad 2.

2. Sicherheitshinweise

Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Stromoder Spannungsüberschläge bzw. Kurzschlüssen sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.

 Lesen Sie diese Bedienungsanleitung und machen sie auch nachfolgenden Anwendern

zugänglich.

 Verwendung von Prüfgeräten für hochenergetische Schaltungen nur durch geschultes

Fachpersonal.

 Arbeiten an gefährlichen Spannungen dürfen nur von Elektrofachkräften durchgeführt

werden. Achten Sie hierbei unbedingt die fünf Sicherheitsregeln

 Tragen Sie bei Arbeiten an gefährlichen Spannungen eine geeignete Schutzausrüstung.  Spannungen über 25 VAC oder 60 VDC gelten allgemein als gefährliche Spannung.  Führen Sie keine Messungen in explosionsgefährdeten oder korrosiven Umgebungen durch.  Achten Sie auf die IP-Schutzart Ihres Messgerätes. Ist keine Schutzart angegeben, führen

Sie Messungen nur in trockenen Räumen und staubfreien Bereichen durch.

 Achten Sie darauf, daß niemals Flüssigkeit in das Messgerät oder das spannungsführende

Messobjekt eindringt und führen Sie keine Messungen im Regen oder vergleichbaren Umgebungen durch.

 Beim Transport von kalten in warme Umgebungen und umgekehrt, lassen Sie sich das

Gerät ca. 25 min akklimatisieren, bevor Sie eine Messung durchführen. Große Temperaturunterschiede können sich negativ auf die Messwerte auswirken und Tauwasser im Gerät kann zu gefährliche Kurzschlüssen führen.

 Verwenden Sie das Messgerät nur zwecks seiner Bestimmung und achten besonders auf

Warnhinweise am Gerät und Angaben zu den maximalen Eingangswerten.

 Achten Sie auf die Verwendung des Messgerätes nur in seiner geeigneten

Überspannungskategorie. Prüfen Sie das Messgerät und Zubehör vor der Benutzung auf Beschädigungen und verwenden das Gerät nicht, wenn das Gehäuse oder die Prüfleitungen beschädigt sind.

 Bevor Sie eine Messung durchführen, stellen Sie unbedingt sicher, daß sich das Messgerät

im richtigen Messmodus und sich die Prüfleitungen in den richtigen Messbuchsen befinden. Fehler können zur Zerstörung des Gerätes führen.

 Entfernen Sie die Prüfleitungen vom Messobjekt, bevor Sie die Messfunktion ändern. Achten

Sie besonders darauf, den Drehschater nicht bei anliegender Spannung zu drehen.

 Laden Sie den Akku, wenn ein Batteriesymbol angezeigt wird, um falsche Messwerte zu

vermeiden.

 Schalten Sie das Gerät aus, bevor Sie Batterien oder Sicherungen wechseln und entfernen

Sie auch alle Prüfleitungen.

 Vermeiden Sie Arbeiten in Umgebungen mit hohen Funkfrequenzen, oder

hochenergetischen Schaltungen, da diese das Messgerät negativ beeinflussen können.

 Wartungs- und Reparaturarbeiten am Messgerät nur durch qualifiziertes Fachpersonal

durchführen lassen.

 Keine technischen Änderungen am Gerät durchführen.

-1 -

2.1. Sicherheitssysmbole am Gerät

Achtung! Stromschlaggefahr! Öffnen Sie nicht das Gehäuse während eines

Messvorganges!

Achtung! Keine Überspannung an die Eingangsbuchsen anlegen! Entfernen Sie die Prüfleitungen vor dem Öffnen des Batteriefachs! Reinigung – Benutzen Sie nur trockene Tücher zum Reinigen des Gehäuses! Beachten Sie alle Sicherheitshinweise aus der Bedienungsanleitung!

Erdung

Doppelte Isolierung

Sicherung Nicht an elektrischen Anlagen über 550V verwenden

TÜV/GS-geprüft; TÜV Rheinland

2.2. Erfüllte Normen

Bei der Prüfung dieses Instrumentes wurden die folgenden Prüfgrundnormen zugrundegelegt:

EN 61326:

Elektrische Mess-, Regel-und Laborgeräte.

EN 61010-1:

Sicherheitsbestimmungen für elektrische Mess-, und Laborgeräte

- Teil 1: Allgemeine Anforderungen.

EN 61557:

Elektrische Sicherheit in Niederspannungsnetzen bis 1000 V AC 1500 V DC Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen. Teil 1: Allgemeine Anforderungen Teil 2: Isolationswiderstand Teil 3: Schleifenwiderstand Teil 4: Widerstand von Erdungsanschluss und Potentialausgleich Teil 6: Fehlerstrom-Schutzeinrichtungen (FI) in TT- und TN-Systemen Teil 7: Phasenfolge Teil 10: Kombinierte Messgeräte

-2-

3. Technische Merkmale

Bereich (Ω)

Auflösung (Ω)

Genauigkeit

0.23 – 9.99

0.01

±(4% v.M.+ 6 Stellen)

10.0 – 99.9

0.1

100 – 999

Bereich (Ω)

Auflösung (Ω)

Genauigkeit

0.23 – 9.99

0.01

±(5% v.M.+ 6 Stellen)

10.0 – 99.9

0.1

100 – 999

Bereich (Ω)

Auflösung (Ω)

Genauigkeit

0.23 – 9.99

0.01

±(4% v.M.+ 4 Stellen)

10.0 – 99.9

0.1

100 – 999

Schleifenwiderstand L-PE (Hi-Amp)

Prüfstrom ………..…………….………………………………………………… 8.0 A ~ 25.0 A Spannungsbereich ……………………………………………195 V AC. – 260 V AC (50,60Hz)

L- PE (Kein Auslösen des FI)

Prüfstrom ……………………..………………………………………………… < 15mA Spannungsbereich …….………………………………195 V AC – 260 V AC (50,60Hz)

Leiterwiderstand (Line Resistance) L- N

Prüfstrom ………..…………….…………………………………………………… 4.0 A Spannungsbereich ………………………………….…195 V AC. – 260 V AC (50,60Hz)

RCD (EN 61557-6)

FI Bemessungsgröße (In) ….………….10mA, 30mA, 100mA, 300mA, 500mA und 1A Prüfstrom …………………………….…………………………………x1/2, x1, x2 und x5

-3-

Genauigkeit beim angegebenen Prüfstrom

Prüfstrom

Genauigkeit der Auslösezeit

x1/2

±(1% + 1 ms)

Form des Prüfstroms

Sinuswellenform (AC) Pulswellenform (DC)

FI Form

General (G - nicht verzögert), Selektive (S - zeitverzögert)

Anfängliche Polarität des Prüfstroms

0 °, 180 °

Spannungsbereich

195 V AC – 260 V AC (50Hz, 60Hz)

Genauigkeit des FI-Teststroms

± (5% + 1 St.)

Auflösung der FI Zeitmessung

0,1 ms

Messbereich

Auflösung

Genauigkeit

80 – 500 V / AC-DC

1 V

±(2% + 2 St.)

45 – 65 Hz

1 Hz

±2 Hz

Messbereich

Auflösung

Genauigkeit

Max.

Leerlaufspannung

Überspannungs-

schutz

0.000~2.000Ω

0.001Ω

+(1.5% + 30 dgt)

5.0 V ± 1 VDC

250 Vrms

2.00~20.00Ω

0.01Ω

+(1.5% + 3 dgt)

20.0~200.0Ω

0.1Ω

+(1.5% + 3 dgt)

200 ~2000Ω

1Ω

+(1.5% + 5 dgt)

Messbereich

Auflösung

Genauigkeit

0.00~99.99Ω

0.01Ω

+(2% + 30 digits)

100.0~999.9Ω

0.1Ω

+(2% + 6 digits)

1000~2000Ω

1Ω

Spannung und Frequenz (Voltage & Frequency)

Erdungswiderstand (Low Ohm)

Erdungswiderstand (Earth Resistance)

-4-

Isolationswiderstand (Isolation)

Prüfspannung

Messbereich

Auflösung

Genauigkeit

Prüfstrom

Kurzschlussstrom

125V (0%~+10%)

0.125~4.000 MΩ

0.001MΩ

±2% + 10St.

1mA bei 125kΩ Last

≥ 1mA

4.001~40.00 MΩ

0.01MΩ

±2% + 10St.

40.01~400.0 MΩ

0.1MΩ

±4% + 5St.

400.1~1000 MΩ

1MΩ

±5% + 5St.

250V (0%~+10%)

0.250~4.000 MΩ

0.001MΩ

±2% + 10St.

1mA bei 250kΩ Last

≥ 1mA

4.001~40.00 MΩ

0.01MΩ

+2% + 10St.

40.01~400.0 MΩ

0.1MΩ

+3% + 5St.

400.1~1000 MΩ

1MΩ

+4% + 5St.

500V (0%~+10%)

0.500~4.000 MΩ

0.001MΩ

+2% + 10St.

1mA bei 500kΩ Last

≥ 1mA

4.001~40.00 MΩ

0.01MΩ

±2% + 10St.

40.01~400.0 MΩ

0.1MΩ

+2% + 5St.

400.1~1000 MΩ

1MΩ

+4% + 5St.

1000V (0%~+10%)

1.000~4.000 MΩ

0.001MΩ

+3% + 10St.

1mA bei

1MΩ Last

≥ 1mA

4.001~40.00 MΩ

0.01MΩ

+2% + 10St.

40.01~400.0 MΩ

0.1MΩ

+2% + 5St.

400.1~1000 MΩ

1MΩ

+4% + 5St.

-5-

3.1. Gerätespezifikationen

Stromversorgung

12 V DC 8x 1,2V Ni-Mh Akkus (2500mAh) oder äquivalent

Batteriebetriebsdauer

ca.15 Stunden (typisch)

Überspannungskategorie

CAT III 600 V

Schutzklasse

II (doppelt isoliert)

Schutzart

IP65 (staub & wasserdicht)

LCD- Anzeige

320x240 Pixel

Betriebstemperatur

0°C ~ 45 °C

Relative Luftfeuchtigkeit

< 95% bei 10 °C ~ 30°C (nicht kondensierend) < 75% bei 30°C ~ 40°C

Lagertemperatur

-10°C ~ 60°C

Betriebshöhe

max. 2000 Meter

Schutzeinrichtung

1x 500mA (Flink) Sicherung, 2x 5A-Sicherung

Abmessungen

105 (L) x 225 (B) x 130 mm (H)

Gewicht

1.6kg

Funktion

Untermenü

Erklärung

RCD

(FI-Test)

RCD AUTO

Automatische FI-Prüfung nach Auslösezeit. Es werden verschiedene Prüfströme durchgefahren (x½, x1, x5) und die Zeit bis zur Auslösung des Fehlerstromschutzschalters gemessen.

RCD TIME

FI-Prüfung der Auslösezeit nach manuell ausgewähltem Prüfstromverhältnis (x½, x1, x2, x5)

RCD RAMP

Automatische FI-Prüfung nach dem Auslösestrom. Dieser wird solange gesteigert, bis der FI auslöst.

Trip Current

(Nenn-)Auslösestrom des FI (10mA, 30mA, 100mA etc.)

Type of RCD

Auswahl der FI-Art (Normal, Selektiv) und des Prüfstroms (Sinus, Halbwelle).

0°/180°

Phasenwendung bei der FI-Prüfung. Kann die Polarität bei der FI-Prüfung ändern.

Die Fehlerspannung UF ist eine Spannung, die bei einem Isolationsfehler an Körpern oder fremden, leitfähigen Teilen in einer elektrischen Anlage gegen die Bezugserde auftritt. Sie wird zwischen Neutralleiter und Erde gemessen.

Die maximale Berührungsspannung (UL=U

Limit

) legt die maximal zulässige Spannung fest, welche für den Menschen ungefährlich ist. Bei Erwachsenen ist dieser Wert auf 50V AC, bei Kindern und Tieren auf 25V AC festgelegt.

3.2. Begriffserklärung

-6-

LOOP/PFC

(Schleifenimpedanz)

LOOP

Die Schleifenimpedanz gibt die Summe aller Widerstandskomponenten einer Stromschleife an, welche bei einem Fehler vom Fehlerstrom durchflossen wird. Dieser Widerstand muss möglichst gering sein bis die Schutzmaßnahmen ausgelöst haben und den Stromkreis unterbrechen, damit bei hohen Fehlerströmen keine Hitze in den Leitungen entsteht, wodurch ein Brand entstehen kann.

PFC

Der unbeeinflusste Fehlerstrom (Prospective Failure Current) gibt den im Fehlerfall über die Erdung fließenden Strom an, welcher aus der Schleifenimpedanz ermittelt wird. Der PFC sollte genutzt werden, um die verwendeten Schutzeinrichtungen entsprechend zu dimensionieren, so dass eine Auslösung der Überstromschutzeinrichtungen stattfinden kann.

PSC

Der unbeeinflusste Kurzschluss-Strom (PSC) ist der im Fehlerfall fließende Strom zwischen Phase und Neutralleiter. Dieser wird von der Schleifenimpedanz L-N bestimmt und muss groß genug sein, damit die installierten Überstromschutzeinrichtungen auslösen können.

Current No Trip

Die Schleifenimpedanzmessung erzeugt einen Prüfstrom gegen die Erdung. Sollten sich Fehlerstromschutzschalter im Prüfstromkreis befinden, können diese ausgelöst werden. Da bei ausgelöstem FI die Prüfung nicht abgeschlossen werden kann, muss bei Schleifenprüfungen mit FI die Option „No Trip“ (nicht auslösen) genutzt werden.

Current Hi Amp

Bei einer Schleifenimpedanzmessung in Prüfstromkreisen ohne FI sollte die „Hi Amp“-Option genutzt werden, welche den vollen Prüfstrom (High Amperage) gegen die Erdung nutzt.

Zero

Die Zero-Funktion (Nullung) misst den Eigenwiderstand der Prüfleitungen und subtrahiert diesen Wert von der Schleifenimpedanz, um ein möglichst genaues Messergebnis zu erhalten.

V/Phase

V (Spannungs-

messung)

Zeigt die gemessene Spannung (V) und die Netzfrequenz (Hz) zwischen den ausgewählten Leitern (L-N, N-PE oder LPE) an.

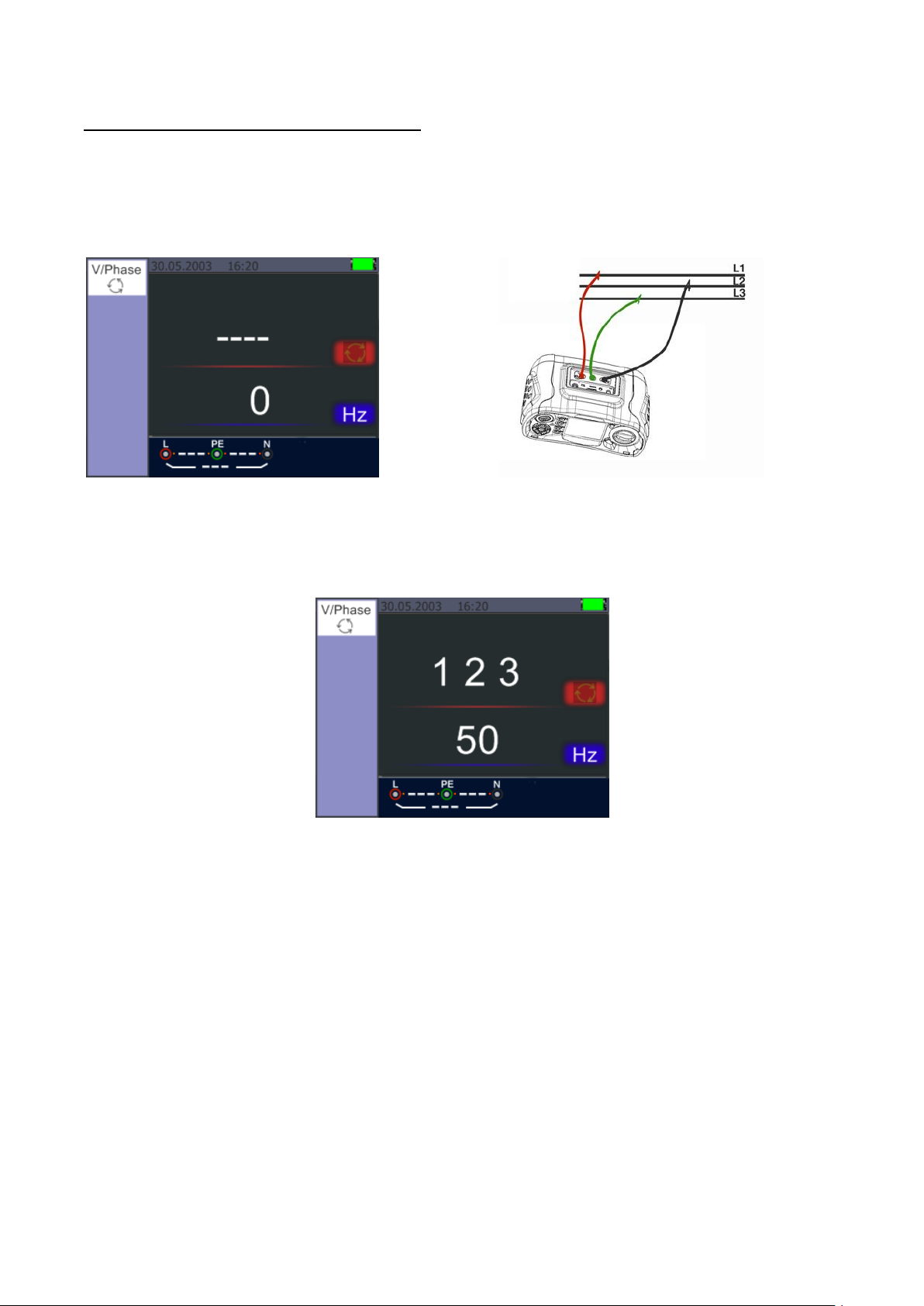

Die Phasenfolgeanzeige wird genutzt, um den korrekten Anschluss von 3-phasigen Systemen zu prüfen. Bei korrekter Phasensequenz (L1, L2, L3) erscheint „123“ (Drehfeld rechtsdrehend) in der Anzeige und bei einem vertauschten Phasenpaar „213“ (Drehfeld linksdrehend).

-7-

Low Ohm

Continuity (Durchgang)

Eine Durchgangsprüfung dient zur Überprüfung von intakten Verbindungen in einem nicht aktiven Stromkreis. Sind alle Klemmen korrekt angeschlossen, sollte der Widerstand möglichst gering sein. Bei korrodierten, verschmorten oder schlecht verschraubten Verbindungen ist der Widerstand höher (Übergangswiderstand), was zu einer Erhitzung der Klemmen- und schließlich zu einem Brand führen kann. Es können verschiedene Grenzwerte (0.5, 1, 2,5 und 10 Ohm) eingestellt werden.

mA (Prüfstrom)

Die Stromanzeige des Durchgangsprüfmodus zeigt den genutzten Prüfstrom an.

Beeper

Der Beeper (Summer) gibt ein akustisches Signal aus, wenn der gemessene Widerstand unter dem eingestellten Grenzwert liegt.

Zero

Die Zero-Funktion (Nullung) misst den Eigenwiderstand der Prüfleitungen und subtrahiert diesen Wert vom absoluten Messwert, um ein möglichst genaues Messergebnis zu erhalten. Dies sollte unbedingt vor der Durchgangsmessung ausgeführt werden.

RE Erdungs-

widerstand (RE)

Um eine elektrische Anlage zu schützen, wird diese möglichst gut mit dem Erdpotential verbunden. Im Fehlerfall kann ein Strom über die PE-Erdung in den Boden abgeleitet werden, was für den Potentialausgleich oder auch den Blitzschutz wichtig ist. Die Erdwiderstandsmessung erfasst die Leitfähigkeit des Bodens, welche zur Bestimmung der verwendeten Erdungsmaterialien (Tiefenerder, Fundamenterder etc.) hilft.

Zero

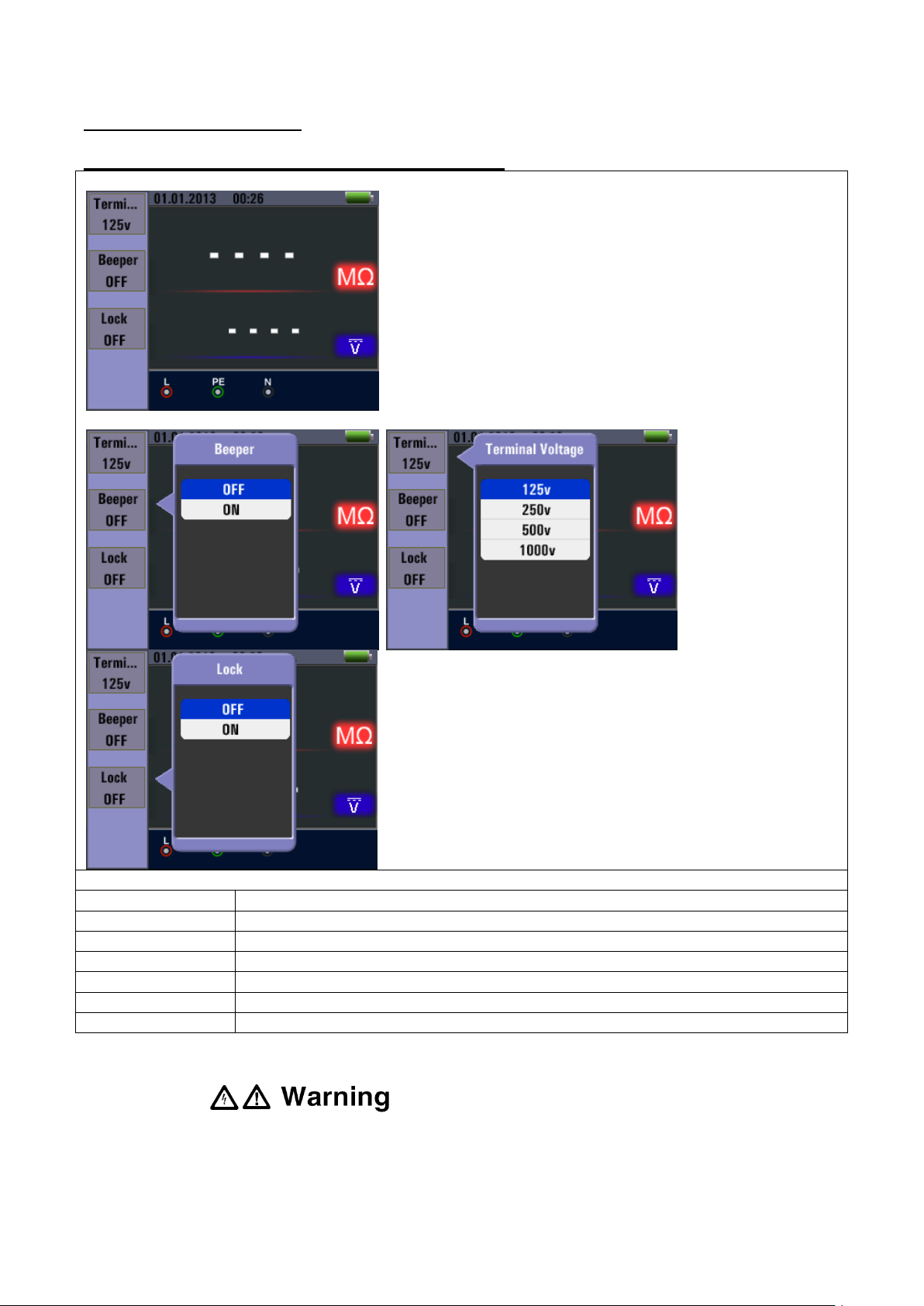

Insulation

Isolationswiderstand

Bei fehlerhafter Isolation eines spannungsführenden Leiters, kann es zu Brandgefahr durch Kriechströme oder durch Gefährdung von Mensch und Tier durch Spannungsüberschläge kommen. Um dies zu verhindern, werden in elektrischen Anlagen Isolationsprüfungen durchgeführt.

Terminal Voltage

Die Prüfspannung für die Isolationprüfung kann auf 125, 250, 500 oder 1000V eingestellt werden und sollte nach der Netzspannung des Prüfobjektes ausgewählt werden.

Beeper

Der Beeper (Summer) gibt ein akustisches Warnsignal aus, während die Isolationprüfung ausgeführt wird.

Lock

Die Isolationprüfung wird nur ausgeführt, während die TESTTaste gedrückt gehalten wird. Ist die LOCK (Verriegelung) aktiviert, wird die Prüfung nach einmaligen Tastendruck jedoch solange ausgeführt, bis die TEST-Taste nochmals gedrückt wird.

Reference

Der Referenzwert für die Isolationsmessung lässt sich auf

0.125, 0.25, 0.5 und 1.0 M Ohm einstellen.

-8-

4. Vorbereitung

Nummer

Beschreibung

Startet den ausgewählten Test. Die Test-Taste wird durch ein "Touch-Pad" umgeben. Das Touchpad erfasst das Potential zwischen dem Anwender und der PE-Klemme. Wenn Sie eine 100-V-Schwelle überschreiten, wird das Warnsymbol (2) am Touchpad beleuchtet.

Warnleuchte

320 x 240 Pixel Farbdisplay

Drücken und halten Sie die Taste zum Ein- und Ausschalten. Kurzes Drücken zeigt den aktuellen Status.

Drehwahlschalter für Messfunktionen

Navigationstasten (Enter, ▲►▼◄)

Tasten F1,F2,F3,F4 wählen die auf der Anzeige dargestellten Untermenüs an

Zugriff auf Hilfe-Menüs

4 5 1 6 7

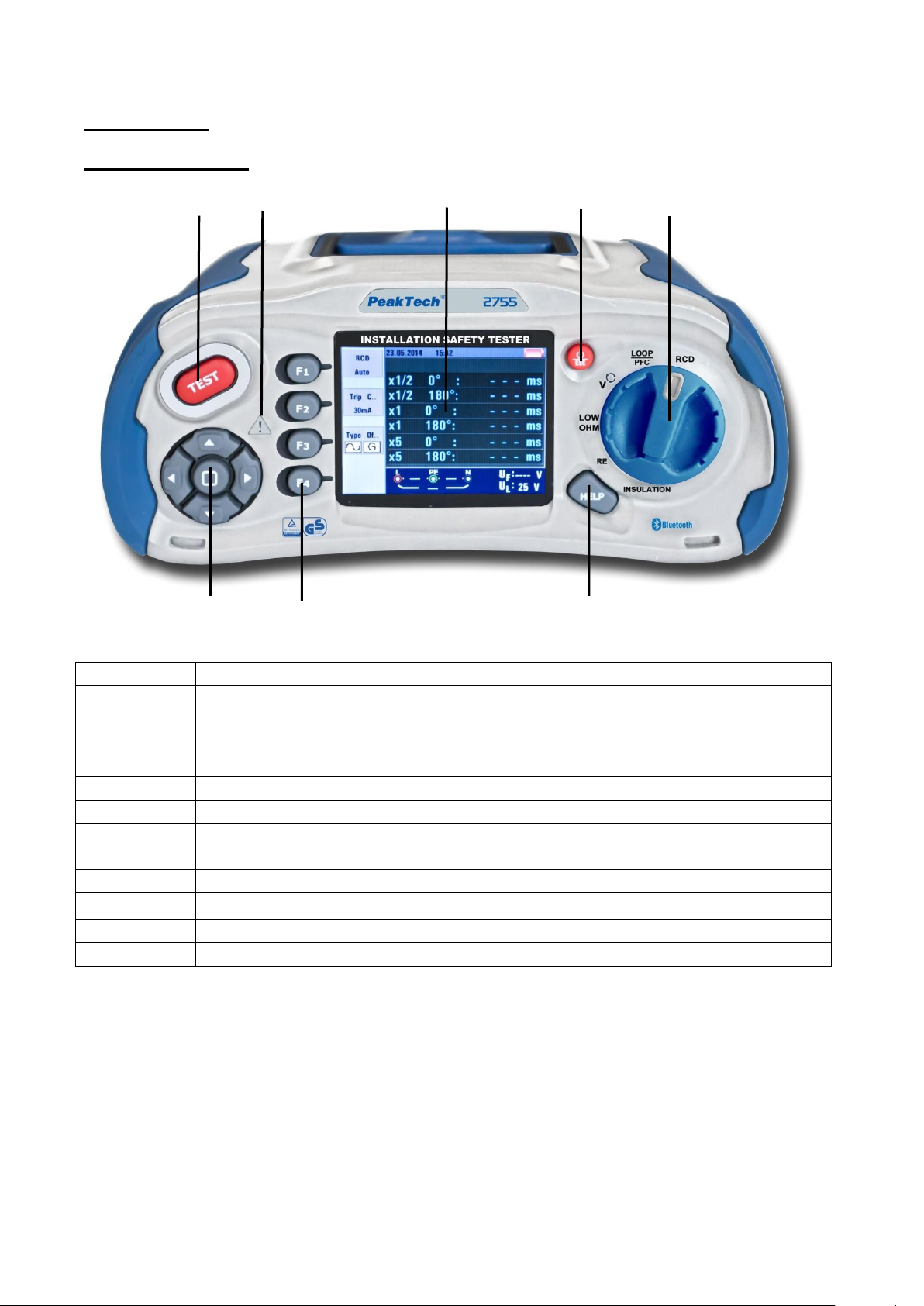

4.1. Funktionstasten

-9-

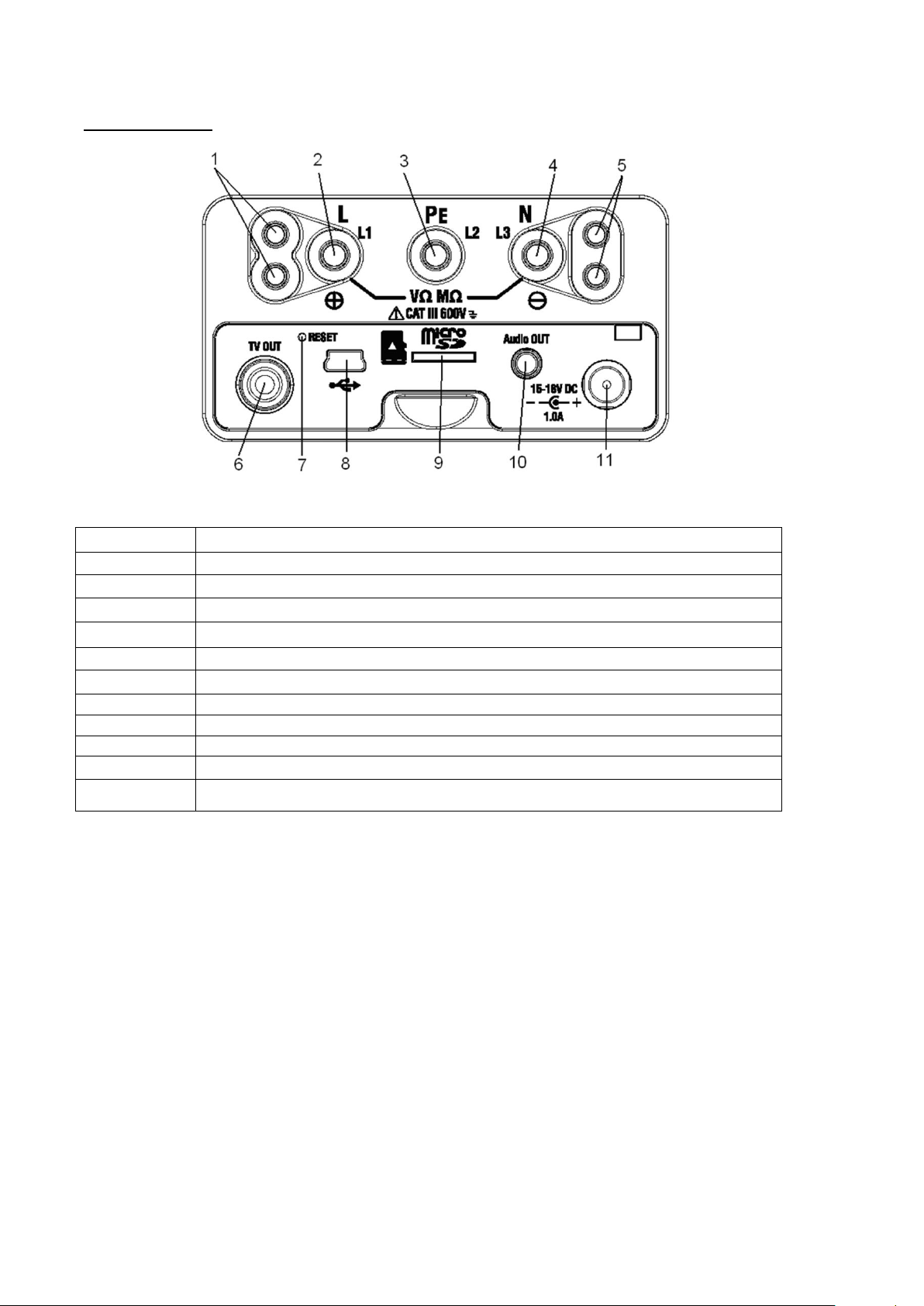

4.2. Anschlüsse

Nummer

Beschreibung

Zusatzeingangsbuchsen für Hochspannungstastkopf

L – Eingang Phase

PE – Eingang Erdung

N – Eingang Neutralleiter

Zusatzeingangsbuchsen für Hochspannungstastkopf

TV OUT -Buchse

System Reset

USB Anschluss

SD-Kartenslot

Audio Out Buchse

Buchse zur Spannungsversorgung mit AC-Adapter / Akkuladung

-10-

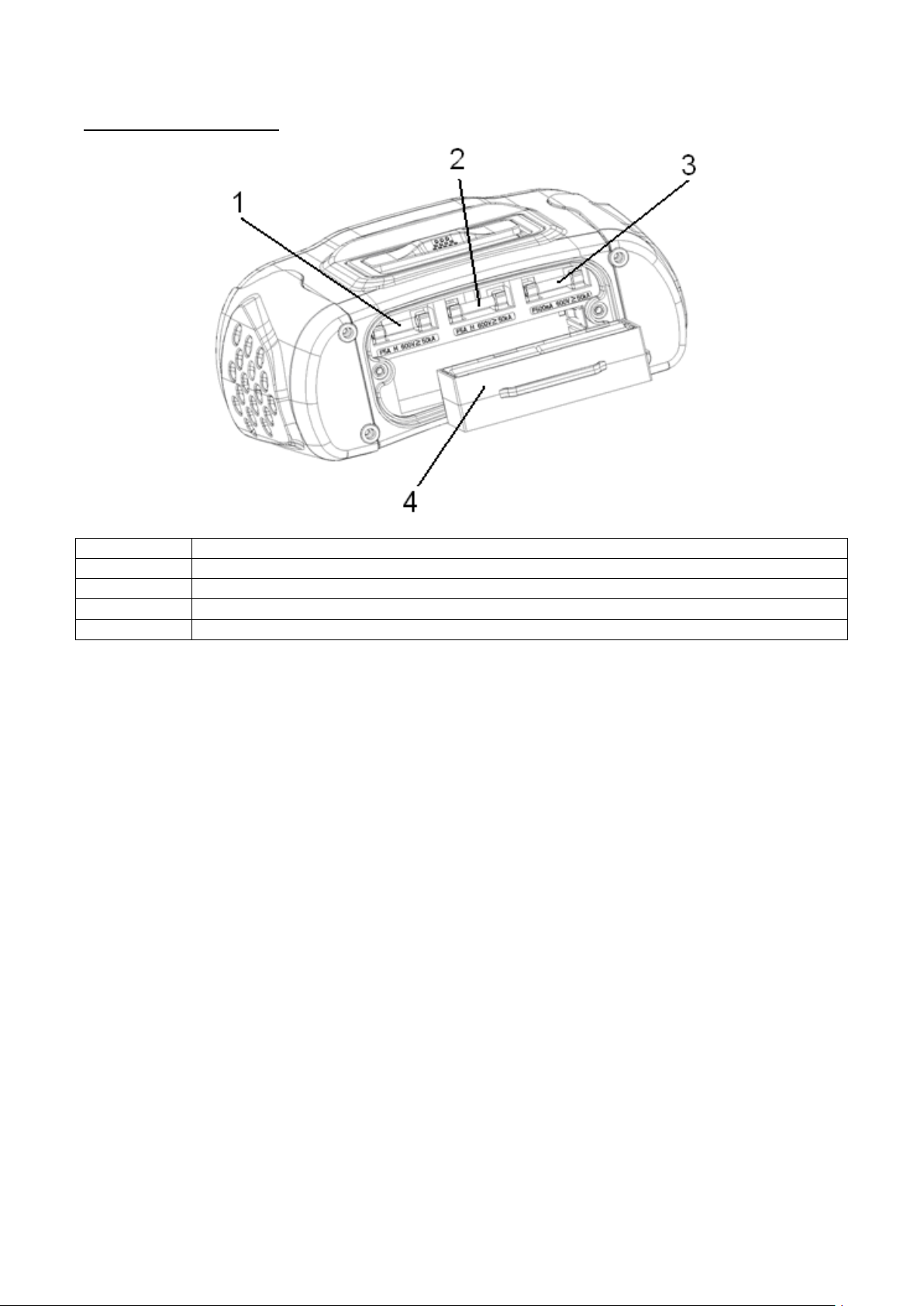

4.3. Akku/Batterien und Sicherungen

Nummer

Beschreibung

Sicherung 5A/600V; 6x32mm

Sicherung 500mA/600V; 6x32mm

8 x 1,2V AA Ni-Mh Akku (2500mAh) oder äquivalente 1,5V AA Batterien

-11-

4.4. Anzeige / Symbole

Numme

Funktion / Symbol

Wert / Bedeutung

RCD

(FI-Test)

AUTO

x½

x2 x5

RAMP

Loop/PFC

(Schleifenimpedanz)

L-PE

L-N

V/Phase

(Spannung /

Phasendrehung)

L-PE

Continuity

(Durchgangsprüfung

)

0.5

1.0

2.0

5.0

10.0

20.0

50.0

Terminal Voltage

(Anschlussspannung

)

125V 250V 500V

1000V

-12-

Nummer

Funktion / Symbol

Wert / Bedeutung

Trip Current

(Auslösestrom)

30mA 100mA 300mA 500mA 650mA

1000mA

10mA

Current

(Auslöseverhalten)

NO Trip

Hi Amp

Beeper

(Summer)

OFF

Type of RCD

(Art des FI)

Normaler FI- sinusförmiger Prüfstrom

Selektiver FI- sinusförmiger Prüfstrom

Normaler FI- Halbwelle-Prüfstrom

Selektiver FI- Halbwelle-Prüfstrom

Lock

(Sperre)

OFF

0°/180°

0°

180°

ZERO (Nullung)

Referenz

0.125MΩ

0.25MΩ

0.5MΩ 1MΩ 2MΩ 5MΩ

10MΩ 20MΩ

50MΩ 100MΩ 200MΩ

Datum / Uhrzeit

Zeigt aktuelles Datum und Uhrzeit, wie in den

Systemeinstellungen festgelegt

Batteriesymbol

-13-

Nummer

Funktion / Symbol

Wert / Bedeutung

Summer

Sperre für fortlaufende Prüfung aktiv

Haltefunktion

Datenlogger

Bluetooth Verbindung aktiviert

Wird bei Überhitzung angezeigt

Anzeige bei zeitverzögerten FI‘s (30 Sekunden)

Test wird aktuell ausgeführt

15 16

Primäre Anzeige mit aktuellem Messwert

Einheit des aktuellen Messwertes

17 18

Sekundäre Anzeige mit aktuellem Messwert

Einheit des aktuellen Messwertes

Fehlerspannung

Zeigt das aktuelle Limit für die Fehlerspannung

Pfeile ober- oder unterhalb des Anschluss-Anzeigesymbols

weisen auf umgekehrte Polarität hin. Überprüfen Sie die

Verbindung oder die Verkabelung, um sie zu korrigieren.

-14-

Nummer

Funktion / Symbol

Wert / Bedeutung

N-PE

N-PE Wert (Neutralleiter zu Erdung)

L-N

L-N Wert (Phase zu Neutralleiter)

L-PE

L-PE Wert (Phase zu Erdung)

PFC

Erdschlussstrom.

Berechnet die Spannung und Schleifenimpedanz, die von

Phase zu Schutzleiter gemessen wird.

PSC

Voraussichtlicher Kurzschlussstrom, welcher fließen kann,

wenn Phase gegen Phase oder Neutralleiter

kurzgeschlossen wird.

Test wird aktuell ausgeführt.

Spannungswarnsymbol. Achtung: Berühren Sie niemals

unter Spannung stehende Leiter.

Warnsymbol. Achten Sie auf eine Bedienung nur nach den

Sicherheitsregeln unter Beachtung der

Bedienungsanleitung.

5. Bedienung

5.1. Wichtige Symbole während der Messung

Beschreibung:

(1) Batterie-Status (2) Angezeigter Messwert (3) Die Einheit des Messwertes (4) Anzeige des richtigen Eingangsklemmenanschluss (5) Aktuelles Menü

-15-

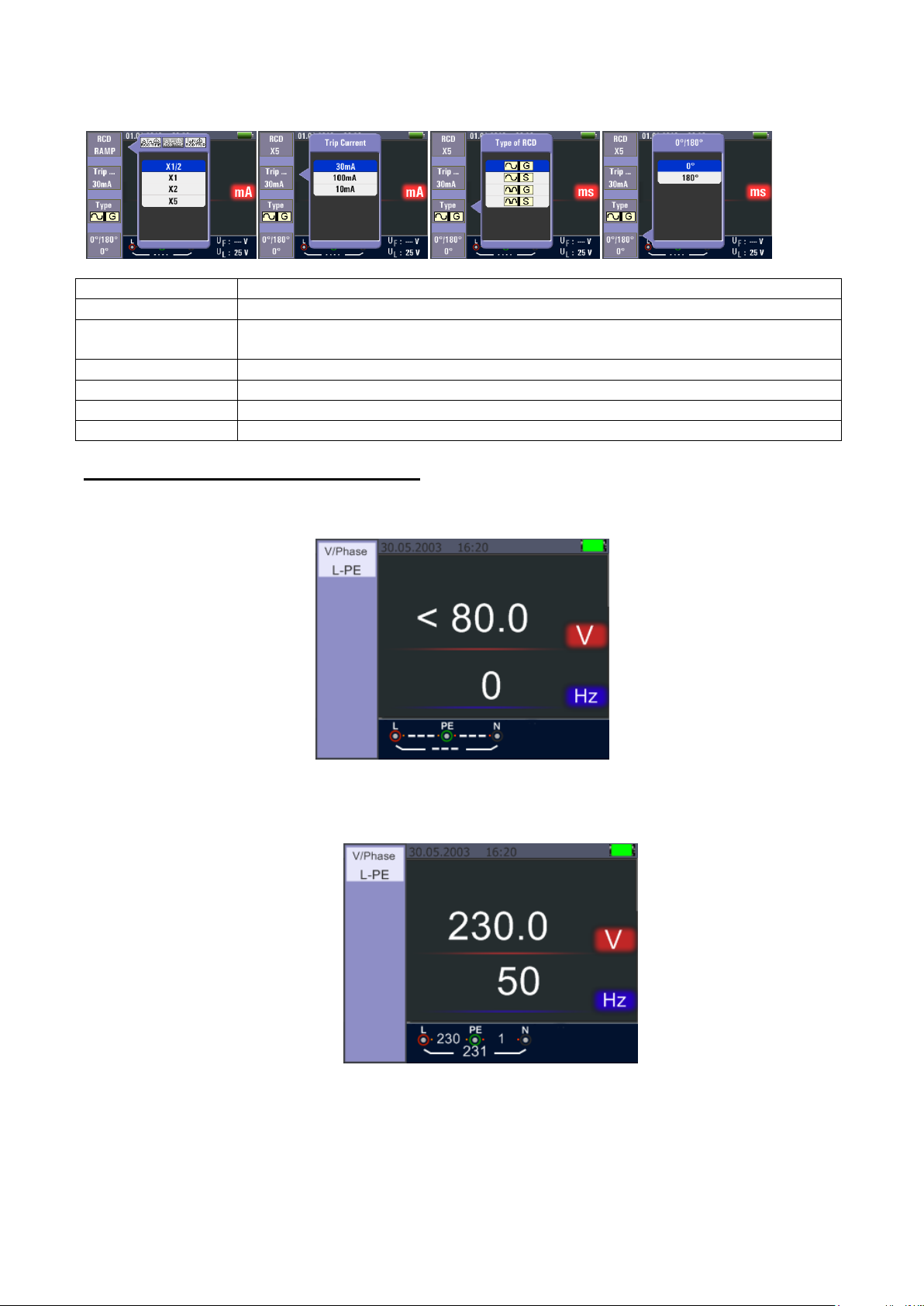

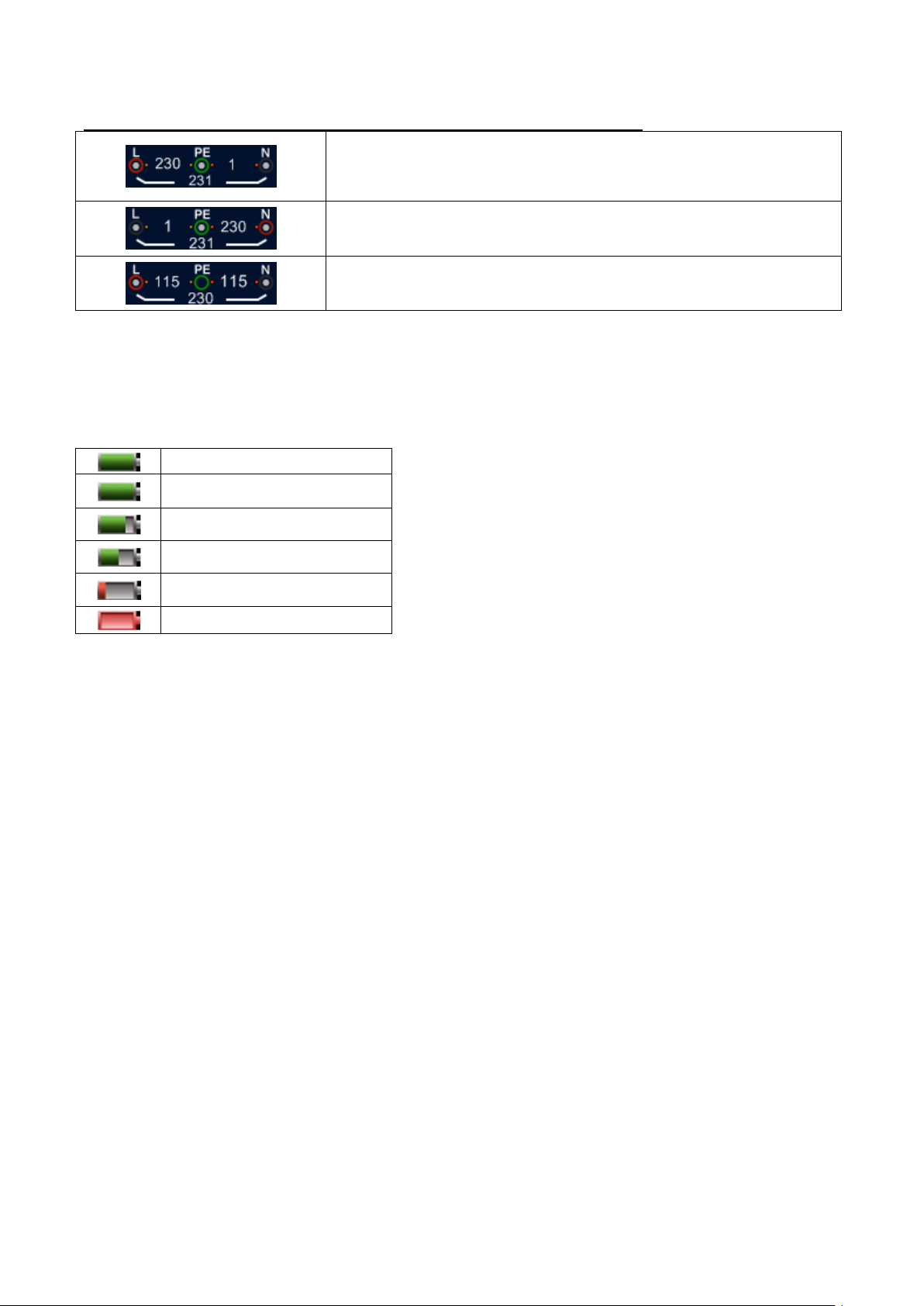

5.1.1 Symbole und Meldungen in der Spannungsfunktion

Zeigt die richtigen Eingangsverbindungen an.

Der Benutzer sollte die Messleitungen an die

entsprechenden Klemmen anschließen.

Zeigt an, dass keine Verbindung auf dem PE-

Eingangsanschluss ist.

Zeigt an, dass die L-Verbindung auf dem N-

Eingangsanschluss liegt und umgekehrt

(Verpolung)

Zeigt die richtigen Eingangsverbindungen an.

Der Benutzer sollte die Messleitungen an die

entsprechenden Klemmen anschließen.

Zeigt an, dass die L-Verbindung auf dem N-

Eingangsanschluss liegt und umgekehrt

(Verpolung)

Zeigt an, dass keine Verbindung auf dem PE-

Eingangsanschluss ist.

Wenn die Verdrahtungsbedingungen anders als üblich sind (also L, N und PE ohne korrekte Verbindung), kann das Prüfgerät die vorgesehene Messfunktion nur eingeschränkt durchführen.

Hinweise: Das Gerät wird:

1) …keine zwei spannungsführenden Drähte in einer Schaltung erkennen.

2) …keine Kombination von Fehlern erkennen.

3) …nicht die Umkehrung der geerdeten und Erdungsleiter erkennen.

5.1.2. Symbole und Meldungen in der LOOP/PFC Funktion

Wenn die Verdrahtungsbedingungen anders als vorgegeben sind, also nicht L, N und PE verbunden sind, wird der Tester in seinen Messfunktionen nur eingeschränkt arbeiten können.

Hinweise: Das Gerät wird:

1) …keine zwei spannungsführenden Drähte in einer Schaltung erkennen.

2) …keine Kombination von Fehlern erkennen.

3) …nicht die Umkehrung der geerdeten und Erdungsleiter erkennen.

-16-

Fehlermeldungen:

Zeigt die richtigen Eingangsverbindungen an.

Der Benutzer sollte die Messleitungen an die

entsprechenden Klemmen anschließen.

Zeigt an, dass die L-Verbindung auf dem N-

Eingangsanschluss liegt und umgekehrt

(Verpolung)

Zeigt an, dass keine Verbindung auf dem PE-

Eingangsanschluss ist.

Half:

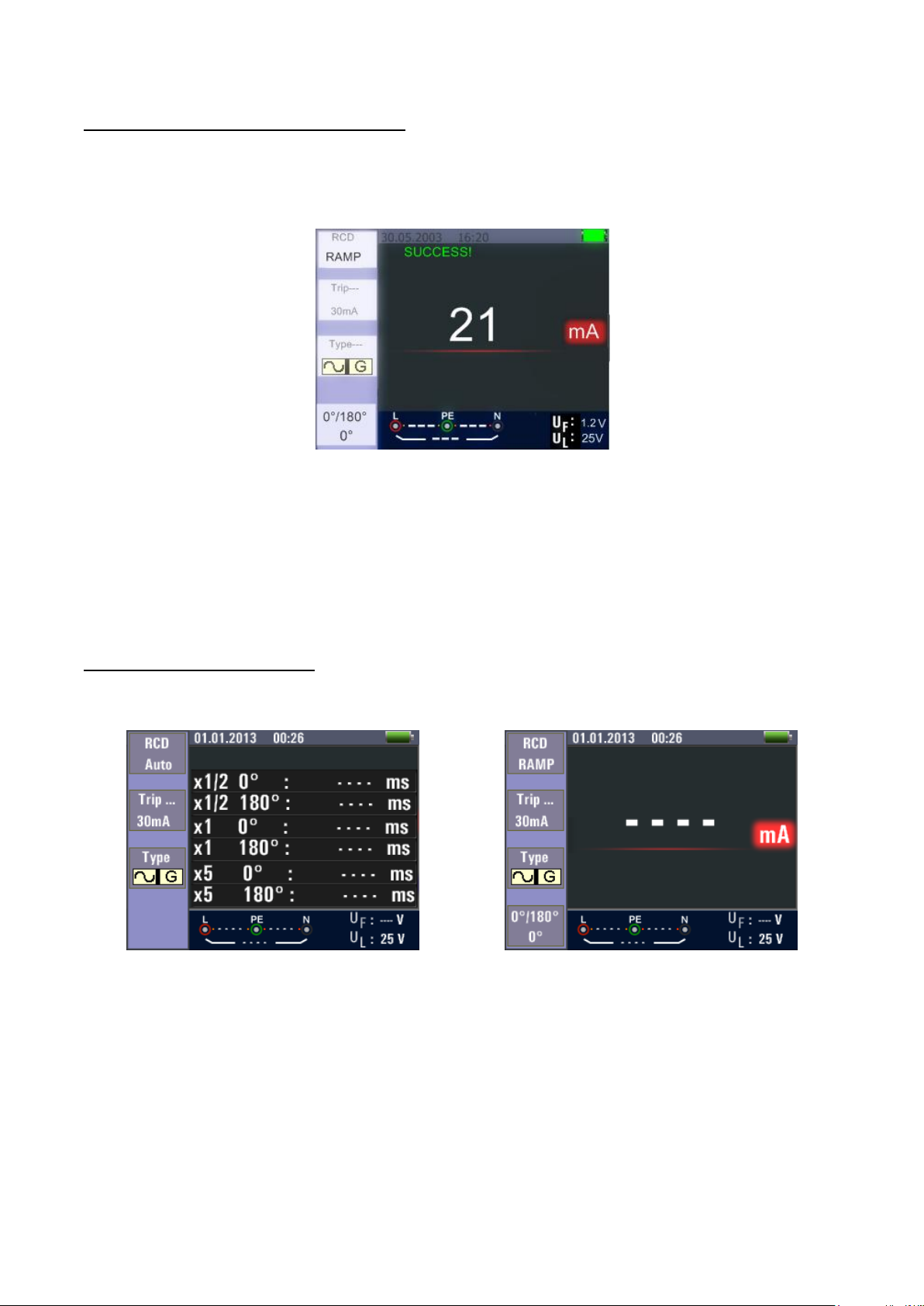

Erscheint während dem Autotest wenn der FI (RCD) auf dem x ½ Test betrieben wird.

Half Trip:

Erscheint während dem manuellen Test, wenn der FI (RCD) auf dem x ½ Test betrieben wird.

UL OVER:

Erscheint, wenn UF Spannung die zuvor eingestellten UL Spannung übersteigt. (Die UL Spannung kann auf 25V eingestellt werden oder 50V). Der Benutzer muss die Impedanz zwischen L-PE überprüfen.

Mess... : Funktion in Betrieb – Messung wird durchgeführt RCD Trip: Während der Messung wurde der RCD (FI-Schutzschalter) ausgelöst, daher wurde kein Testergebnis erhalten Noise: Erscheint während der „No Trip“-Schleifenmessung und deutet an, dass der angezeigte Wert wegen "Netzinterferenzen" nicht genau ermittelt werden konnte. – Der Test muss wiederholt werden.

5.1.3 Symbole und Meldungen in der FI (RCD) Funktion

Wenn die Verdrahtungsbedingung anders als normal sind, also nicht L, N und PE verbunden sind, wird der Tester in seinen Messfunktionen nur eingeschränkt arbeiten können.

Hinweise: Das Gerät wird:

1) …keine zwei spannungsführenden Drähte in einer Schaltung erkennen.

2) …keine Kombination von Fehlern erkennen.

3) …nicht die Umkehrung der geerdeten und Erdungsleiter erkennen.

Fehlermeldungen:

-17-

5.1.4 Symbole und Meldungen in der LOW OHM- oder Durchgangsfunktion

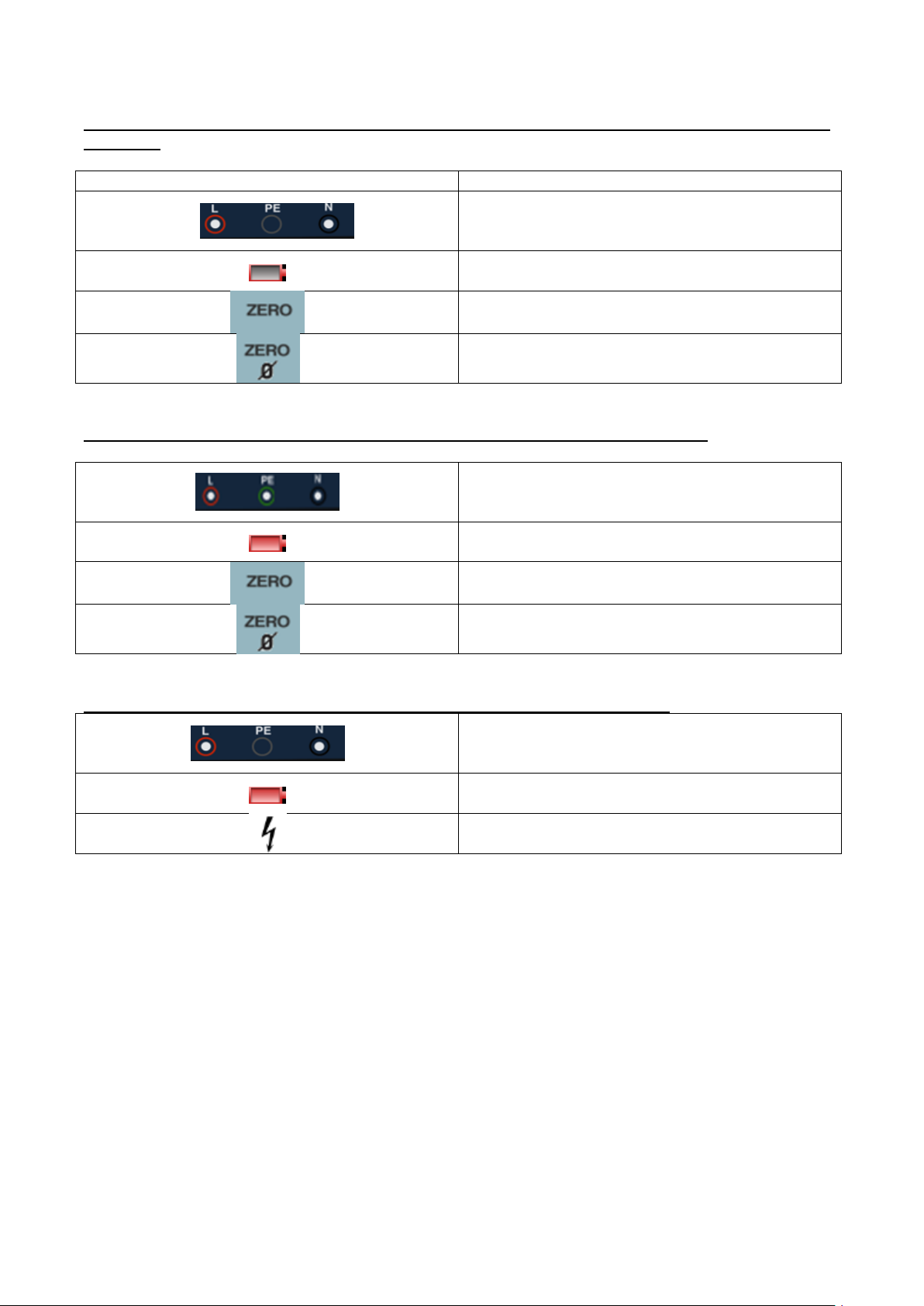

Zeigt die korrekten Eingangsverbindungen an:

Der Nutzer sollte die Prüfleitungen nach der

Farbkodierung richtig anschließen.

Batteriespannung ist ungenügend.

Das Symbol blinkt und ein Warngeräusch ertönt.

Der Eigenwiderstand der Prüfleitungen ist

Bestandteil der Messung.

Der Eigenwiderstand der Prüfleitungen ist nicht

Bestandteil der Messung.

Zeigt die korrekten Eingangsverbindungen an:

Der Nutzer sollte die Prüfleitungen nach der

Farbkodierung richtig anschließen.

Batteriespannung ist ungenügend.

Das Symbol blinkt und ein Warngeräusch ertönt.

Der Eigenwiderstand der Prüfleitungen ist

Bestandteil der Messung.

Der Eigenwiderstand der Prüfleitungen ist nicht

Bestandteil der Messung.

Zeigt die korrekten Eingangsverbindungen an:

Der Nutzer sollte die Prüfleitungen nach der

Farbkodierung richtig anschließen.

Batteriespannung ist ungenügend.

Das Symbol blinkt und ein Warngeräusch ertönt.

Warnt vor Hochspannung an den Prüfspitzen

(125V, 250V, 500V oder 1000V)

Achtung!: Niemals während der

Isolationsmessung die Prüfspitzen berühren!

5.1.5 Symbole und Meldungen in der RE-Funktion

5.1.6 Symbole und Meldungen in der ISOLATION- Funktion

-18-

5.2 Anwendung der LOOP / PFC-Funktion

1. Bevor Sie eine Schleifenimpedanz-Messung machen, verwenden Sie die „Zero“ Funktion, um die verwendeten Messleitungen oder das Netzkabel zu „nullen“. Zuvor müssen alle drei Messleitungsenden (zu Tester-Eingängen „L“, „N“, „PE“ führend) miteinander kurzgeschlossen werden. Wird ein (Schuko-)Netzstecker verwendet, benutzen Sie den mitgelieferten Nullungsadapter wie unten abgebildet. Drücken und halten Sie danach die F4-

Taste für mehr als zwei Sekunden, bis das -Symbol erscheint. Der Tester speichert den Eigenwiderstandswert der Leitungen im Speicher und subtrahiert

diesen vom absoluten Messwert. Der Eigenwiderstandswert wird auch gespeichert, wenn der Tester ausgeschaltet und später wieder eingeschaltet wird. Hierdurch ist es unnötig, diese Funktion jedes Mal zu wiederholen, wenn Sie den Tester mit denselben Messleitungen oder demselben Netzkabel nutzen.

Nullungsadapter am Schukostecker

Soll der Nullungs-Wert zurückgesetzt werden, drücken Sie die F4-Taste erneut. Das Symbol

wird daraufhin erlöschen.

Anmerkung:

Stellen Sie sicher, dass die Batterien in gutem Ladezustand sind, bevor Sie Messleitungen „nullen“.

2. Sie können UL Spannung durch Drücken und Halten der Taste F4 (für mehr als zwei Sekunden) verändern (25V oder 50V).

-19-

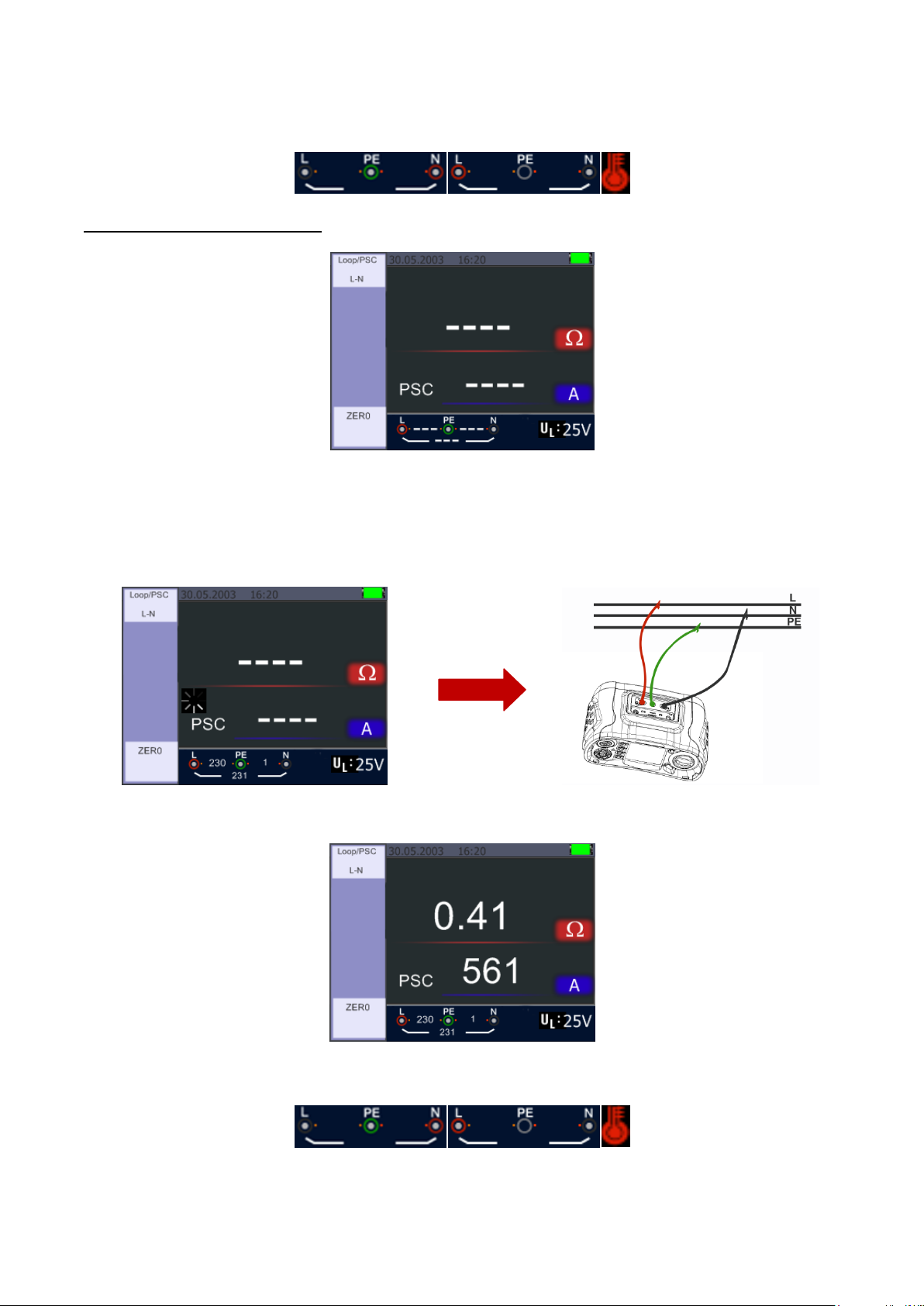

5.2.1 „No Trip“ Schleifenmessung (Loop Messung)

Die „No Trip“ Schleifenmessung (LOOP Messung) sollte gewählt werden, wenn der zu messende Stromzweig durch einen FI-Schutzschalter (RCD) geschützt wird, dessen Auslösewert bei 30mA oder höher liegt.

1. Drehen Sie den Drehschalter in die LOOP / PFC Position.

2. Verbinden Sie die Messleitungen wie in der Abbildung unten dargestellt.

3. Sobald das Gerät eine Spannung an seinen Klemmen erkennt, kann die Messung durch Drücken der Taste „Test“ durchgeführt werden.

4. NOISE: Wenn während der Messung die Meldung „Noise“ angezeigt wird, konnte der Messwert – durch Netzinterferenzen verursacht – nicht genau ermittelt werden und der Test muss wiederholt werden.

5. Err 1: Achten Sie auf die richtige Polung, insbesondere bei Verwendung des SchukoNetzsteckers. Evtl. muss der Stecker umgedreht eingesteckt werden, um die Phase an LEingang und Neutralleiter an den N-Eingang des Testers zu legen. Bei Nichtbeachtung der richtigen Polarität wird statt dem Messwert „Err 1“ angezeigt.

-20-

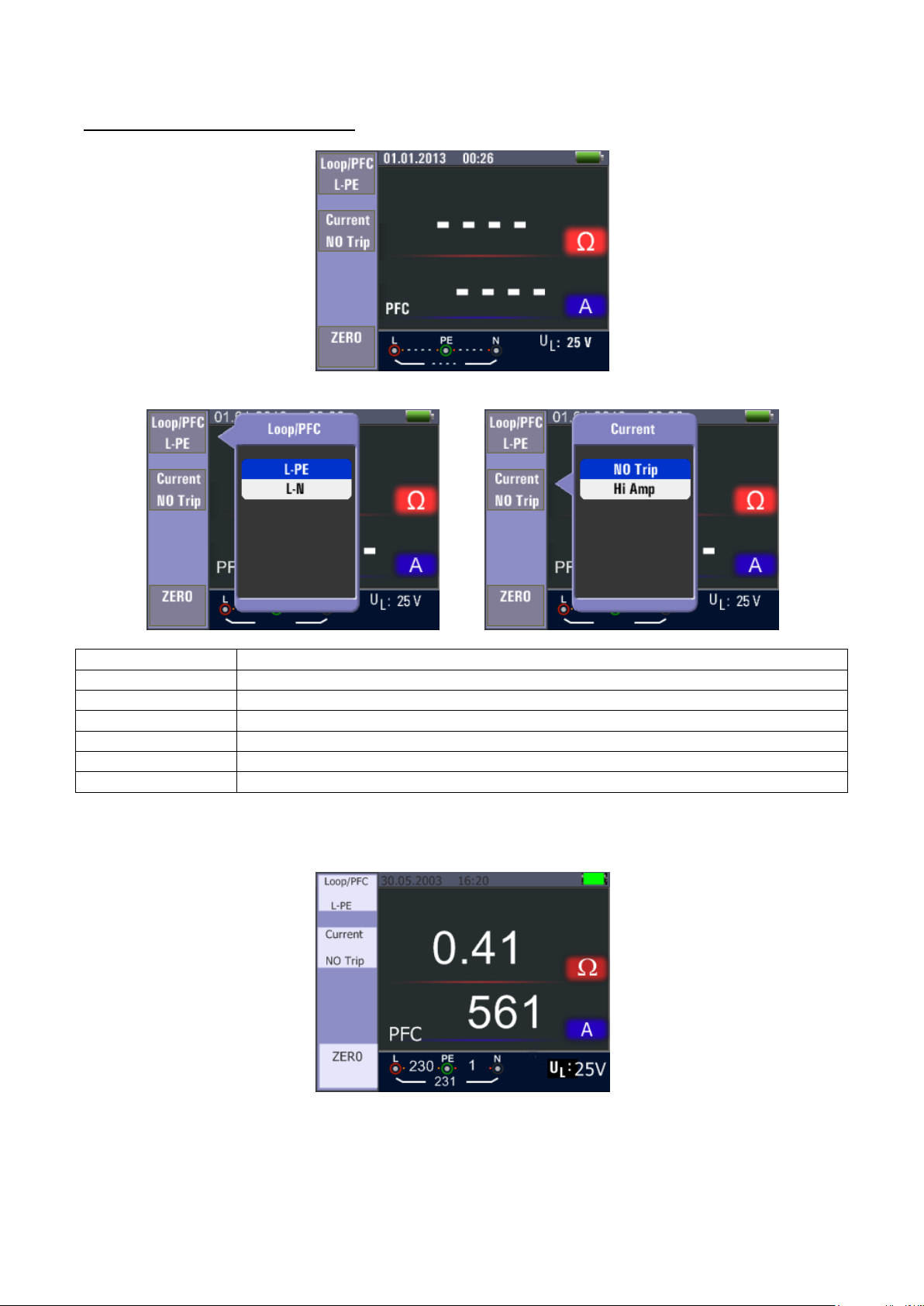

5.2.2 LOOP / PFC Funktionsmenü

F1 Taste

Pop-Up Menü für Loop / PFC-Menü wird aktiviert.

F2 Taste

Pop-Up Menü für das Strommenü wird aktiviert.

F3 Taste

Keine Menüfunktion vorhanden

F4 Taste

Drücken Sie die Taste F4 für die Nullungs funktion.

▲ Taste

Drücken um die aktuellen aktiven Optionen auszuwählen.

▼ Taste

Drücken um die aktuellen aktiven Optionen auszuwählen.

Enter Taste

Bestätigen Sie die Benutzerauswahl.

Hauptanzeige

Menüanzeige

 Wenn die Messung abgeschlossen ist, wird die Impedanz der L-PE-Schleife und der PFC

(lF)-Wert auf dem Bildschirm angezeigt:

-21-

 Drücken Sie die Test-Taste, wenn eine Wiederholung der Messung notwendig ist.  Wenn eines der folgenden Symbole angezeigt wird, kann die Messung nicht durchgeführt

werden:

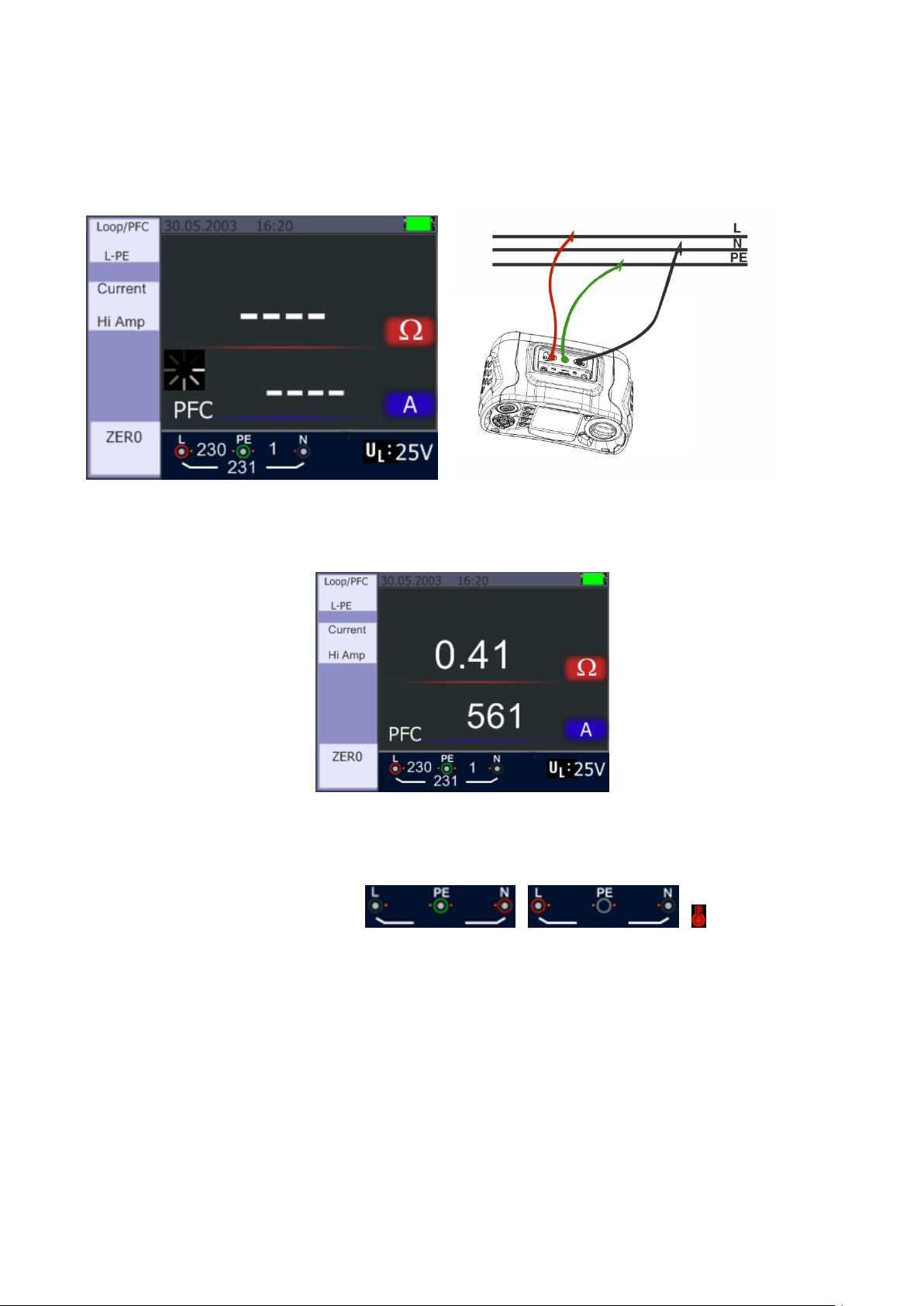

5.2.3 Hi Amp LOOP/PFC Messung

Es sollte die Hi Amp LOOP Messung ausgewählt werden, wenn der Stromkreis nicht durch Einbeziehung eines FI (RCD) geschützt wird.

1. Drehen Sie den Drehschalter in die LOOP / PFC Position.

2. Drücken Sie F2-Taste, um von „No Trip“ auf „Hi Amp“ umzuschalten.

3. Schließen Sie die Messleitungen wie in der Abbildung gezeigt an.

4. Sobald das Gerät eine Spannung an seinen Klemmen erkennt, kann die Messung durch Drücken der Taste „Test“ durchgeführt werden.

5. Wenn die Messung abgeschlossen ist, werden die Impedanz der L-PE-Schleife und der PFC (lF)-Wert auf dem Bildschirm angezeigt:

 Drücken Sie die Test-Taste wenn eine Wiederholung der Messung notwendig ist.

-22-

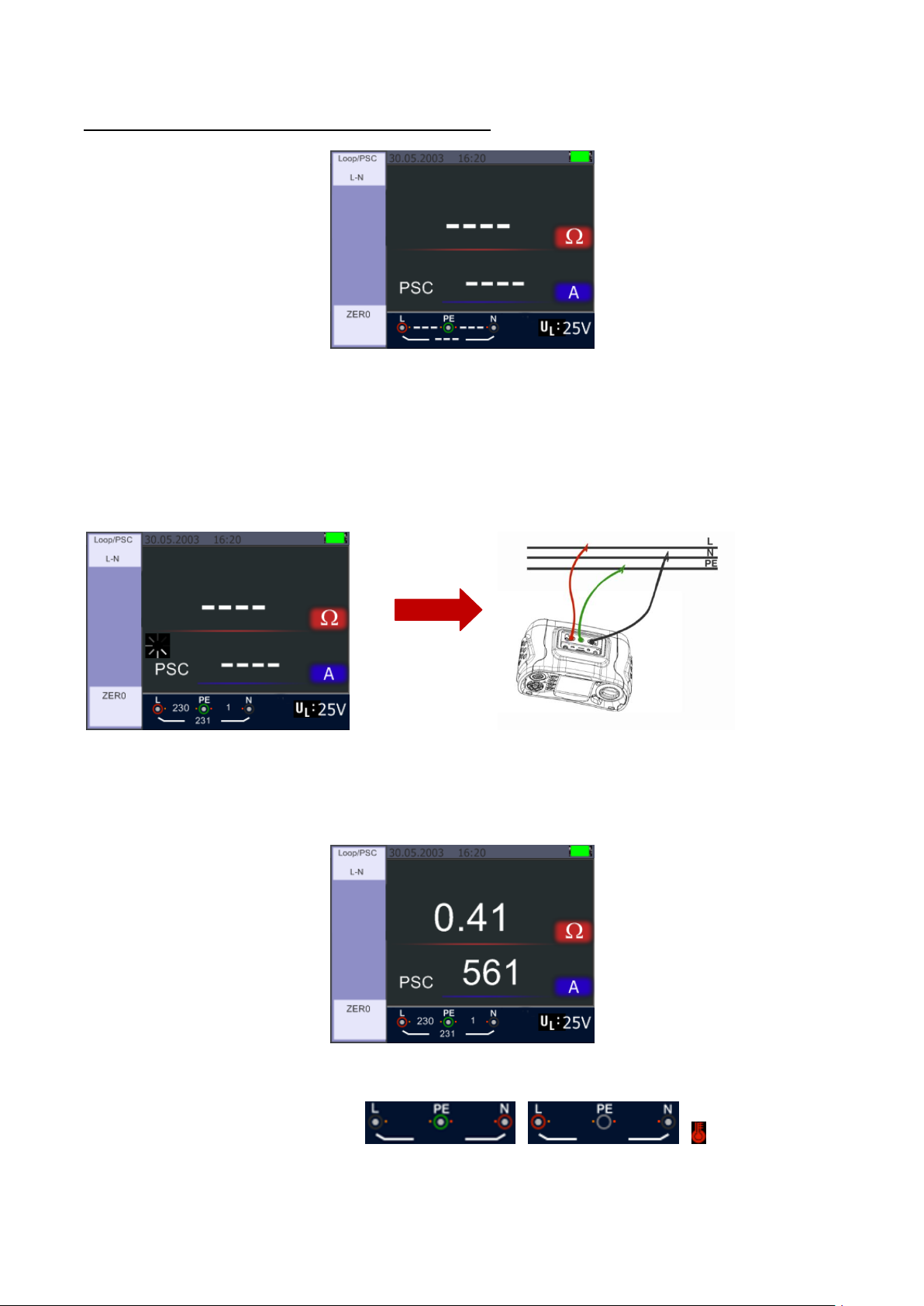

 Wenn eines der folgenden Symbole angezeigt wird, kann die Messung nicht durchgeführt

werden:

5.2.4. L-N Impedanz Messung

1. Drehen Sie den Drehschalter in die LOOP/PSC - Position.

2. Drücken Sie die F1-Taste, um von L-PE auf L-N umzuschalten.

3. Schließen Sie die Messleitungen wie in der folgenden Abbildung dargestellt an.

4. Sobald das Gerät eine Spannung an seinen Klemmen erkennt, kann die Messung durch Drücken der Taste „Test“ durchgeführt werden.

Wenn die Messung erfolgreich war, erscheinen Impedanz der L-N-Schleife und PSC Wert in der Anzeige:

 Drücken Sie die Test-Taste, wenn eine Wiederholung der Prüfung notwendig ist.  Wenn eines der folgenden Symbole angezeigt wird, kann die Messung nicht durchgeführt

werden:

-23-

5.2.5 FI (RCD)-Test Funktion

Taste

1 2 3 4 5 6 7

AUTO

RCD t∆

RCD I∆N

30mA

100mA

300mA

500mA

650mA

10mA

AC G

AC S

DC G

DC S

F4 0 180

10mA

30mA

100mA

300mA

500mA

650mA

X1/2

O O O O O O O

X1 O O O O O O

X2 O O O O O X X X5 O O O X X X

AUTO

O O O X X X X

RAMP

O O O O O O X

1/2 x I∆N

I∆N

2 x I∆N

5 x I∆N

Nicht verzögerter FI

t∆= Max.1999ms

t∆= Max.500ms

t∆= Max.150ms

t∆= Max.40ms

Zeitverzögerter FI

t∆= Max.1999ms

t∆= Max.500ms

t∆= Max.150ms

t∆= Max.40ms

Sie können durch Drücken und Halten der F3-Taste (länger als 2 Sekunden) die UL-Spannung wählen (25 V oder 50 V). Der angezeigte UF-Wert, ist die Berührungsspannung.

Funktionstastenbeschreibung:

G ……………………. Allgemein: FI-Schutzschalter ohne Verzögerung S ……………………. Selektiv: FI-Schutzschalter mit Zeitverzögerung

Mögliche Einstellungen in Abhängigkeit des Auslösestroms des FI-Schutzschalters

Maximal gemessene Auslösezeit des FI-Schutzschalters (nach Norm EN 61008 und 61009)

I∆N………………………... Auslösestrom t∆………………………….. Auslösezeit

: Zeigt an, dass der Übertemperaturschutz ausgelöst hat und keine Messung durchgeführt

werden kann. Warten Sie einige Zeit, bis sich das Gerät abgekühlt hat.

-24-

5.2.5.1 Anwendung der FI-Messfunktionen über die F1-Taste

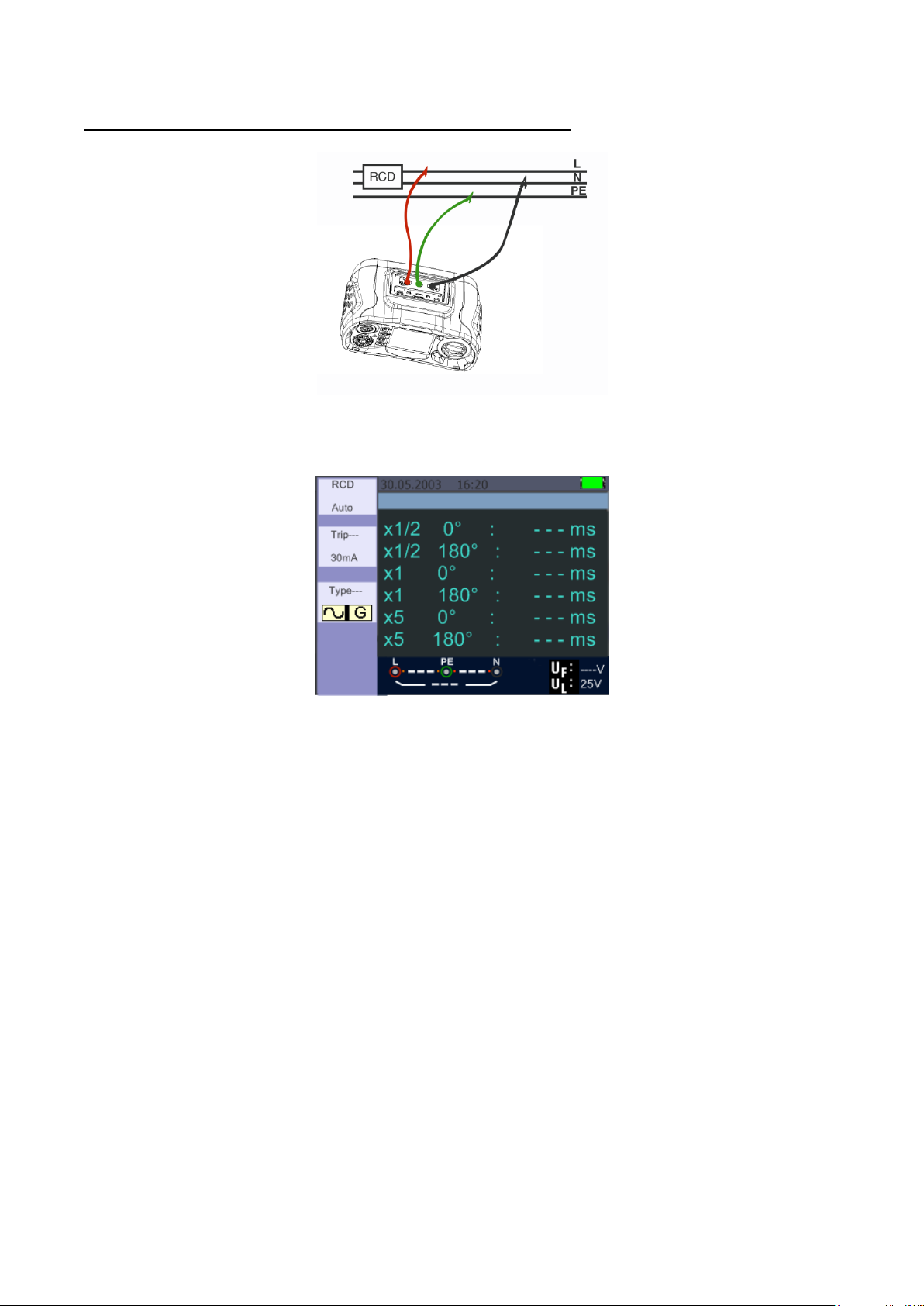

Anschluss bei der FI-Messung

5.2.5.2 Anwendung des AUTO Modus

Anzeige des AUTO Modus

1. Drehen Sie den Drehschalter in die Position RCD

2. Der Einstiegsbildschirm ist das Setup des AUTO-Modus

3. Mit der F2-und F3-Taste, wählen Sie die Bewertung und den Typ des FIs aus

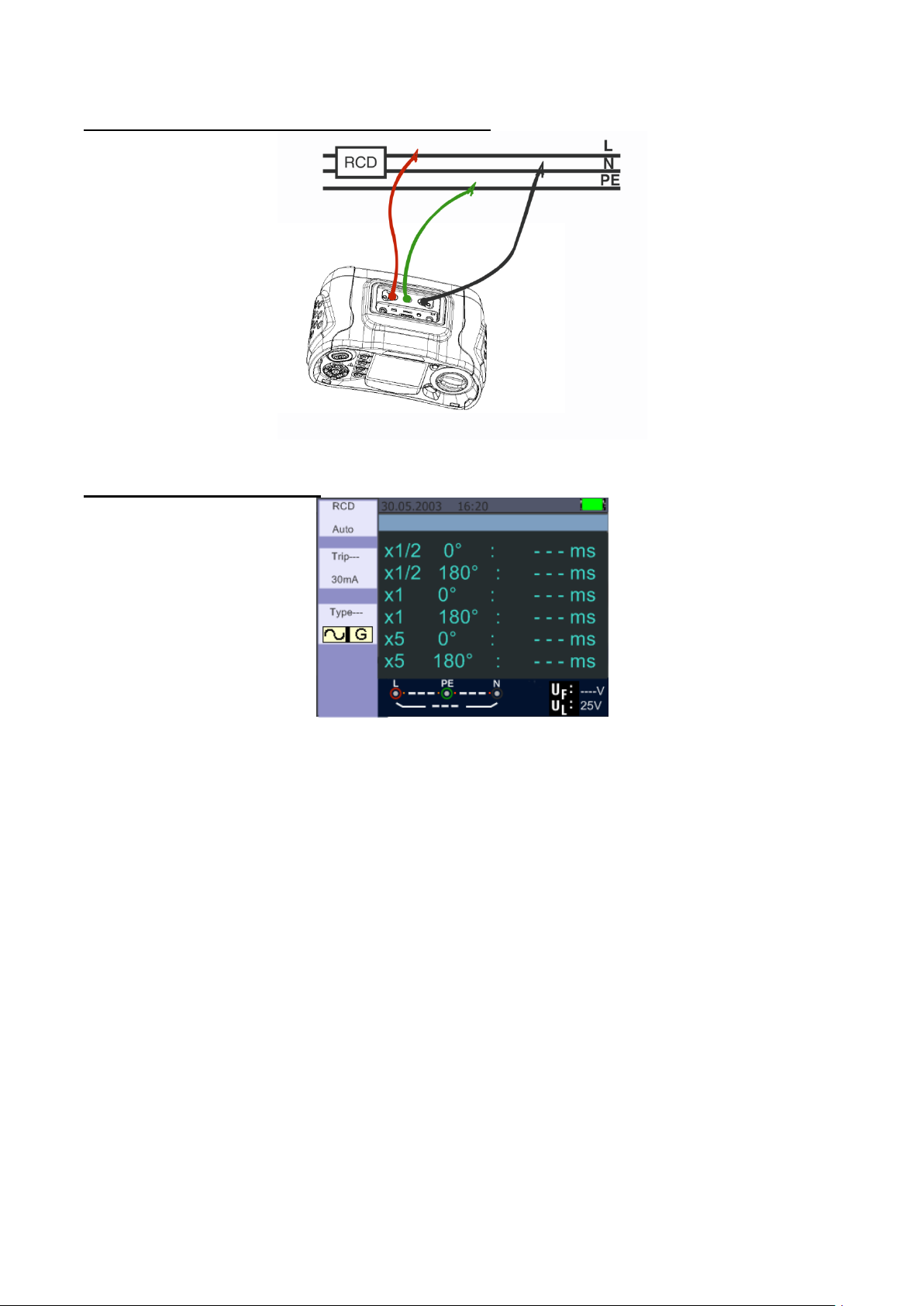

4. Messleitungen anschließen, wie in der Abbildung gezeigt.

5. Wenn „---„ von der rechten unteren Ecke verschwindet und die Spannung des L-PE auf der unteren linken erscheint, ist das Gerät bereit, den Test durchzuführen (Wenn N und PEMessleitungen vertauscht sind, wird das Gerät immer noch den Test durchführen)

6. Drücken Sie die TEST-Taste, wenn Sie bereit sind

7. Während die Prüfung stattfindet, sollte der FI nicht im x½ Modus auslösen (halber Auslösestrom) wird aber bei der x1 (ganzer Auslösestrom) 0°-Modus auslösen und Ihnen die Auslösezeit anzeigen

8. Setzen Sie den FI zurück und das Gerät wird die Auslösezeit beim x1 180°-Modus messen

9. Wiederholen dies sowohl für die x5 0° und x5 180° Messung und setzen Sie den FI jedes Mal zurück

10. Der Test ist nun abgeschlossen - siehe Anzeige für die Ergebnisse

-25-

5.2.5.3 Anwendung des x½, x1, x2 und x5 Modus in manueller Auswahl

1. Drehen Sie den Drehschalter in die Position RCD

2. Drücken Sie F1-Taste, um aus dem AUTO x½, x1, x2 und x5 Modus zu wählen

3. Mit der F2-und F3-Taste wählen Sie den Auslösestrom und die Art des FIs. (G=Allgemein / S=Selektiv)

4. Verbinden Sie die Messleitungen wie in der Abbildung gezeigt

5. Wenn „---„ von der rechten unteren Ecke verschwindet und die Spannung des L-PE auf der unteren linken erscheint, ist das Gerät für den Test bereit (Wenn N und PE-Messleitungen vertauscht sind, wird das Gerät den Test trotzdem durchführen)

6. Verwendung des selektiven FI-Schutzschalters mit der F3-Taste

S: Selective (zeitverzögert) FI-Schutzschalter. Beim zeitverzögerten FI-Schalter wird die Messung 30 Sekunden verzögert durchgeführt und die Zeit im Display angezeigt. AC RCD überträgt Strom in Echteffektivwerte, die Sinuswellenformen besitzen. DC RCD überträgt Strom in Echteffektivwerte, die Pulswellenformen besitzen.

7. Verwenden Sie die „Selective“ 0° und 180° mit der Taste F4

8. Drücken Sie die TEST-Taste, wenn Sie bereit sind.

9. Die langsamste Auslösezeit wird angezeigt.

-26-

5.2.5.4 Anwenden der „Ramp“-Funktion

Bei unbekannter Auslösegröße des Fehlerstroms kann die Ramp-Funktion genutzt werden, um einen stetig steigenden Prüfstrom auszugeben. Wenn dieser den Auslösestrom des FI erreicht und damit ausgelöst hat, kann der Messwert als Bemessungsgrundlage für den FI verwendet werden.

1. Drehen Sie den Drehschalter auf die RCD-Position

2. Drücken Sie die F1-Taste um von AUTO auf RAMP umzuschalten

3. Drücken Sie F2 und F3 um Nenngröße und Art des FI-Schutzschalters festzulegen

4. Mit der Taste F4 schalten Sie die Prüfpolarität um (0° oder 180°)

5. Drücken Sie die TEST-Taste um die Prüfung auszuführen

6. Das Gerät gibt einen in 3mA ansteigenden Prüfstrom bis ca. 33mA ab (je nach Auswahl)

7. Der FI-Schutzschalter sollte bereits bei ca. 21mA auslösen

5.2.6 RCD/FI Funktionsmenü

Hauptanzeige RCD AUTO RAMP

-27-

Menüanzeige

F1 Taste

Pop-Up Menü für Messart (Auto, Time, Ramp) wird geöffnet.

F2 Taste

Pop-Up Menü für Nenn-Auslösestrom (10mA bis 650mA) wird geöffnet.

F3 Taste

Pop-Up Menü für FI-Art und Form des Prüfstroms (Allgemein, Selektiv / Sinus, Halbwelle) wird geöffnet.

F4 Taste

Pop-Up Menü für die Prüfungspolarität (0° oder 180°) wird geöffnet.

▲ Taste

Drücken um die aktuellen aktiven Optionen auszuwählen.

▼ Taste

Drücken um die aktuellen aktiven Optionen auszuwählen.

Enter Taste

Bestätigen Sie die Benutzerauswahl.

5.2.7 Anwendung der Spannungsfunktion Keine Spannungsmessung in Netzen über 500V AC.

Achtung!

Standby Anzeige der Spannungsmessung (< 80V)

1. Schließen Sie die Verbindungsleitungen an die Eingangsklemmen an.

2. Drehen Sie den Drehschalter in die V-Position

3. Der mittig angezeigte Messwert entspricht dem gemessenen Spannungswert.

4. Der unterhalb angezeigte Wert gibt die gemessene Netzfrequenz wieder.

5. Diese Messung kann ohne gedrückte TEST-Taste ausgeführt werden.

-28-

5.2.8 Anwendung der Phasensequenzfunktion (Drehrichtungsanzeige)

Startbild der Phasensequenzmessung Anschluss der Phasensequenzmessung

1. Drehen Sie den Drehschalter in die Position V

2. Drücken Sie F1, um auf Phasensequenz umzuschalten

3. Schließen Sie die Messleitungen an L1, L2, L3 an, wie im Bild dargestellt

4. Die Phasensequenz wird bei anliegenden Phasen (L1, L2, L3) automatisch angezeigt

Richtige Phasensequenz L1, L2, L3 (rechtsdrehendes Drehfeld)

5. Bei einem vertauschten Phasenpaar wird die Phasensequenz als „2 1 3“ angezeigt (L2, L1, L3)

Zwei Phasen vertauscht (linksdrehendes Drehfeld)

-29-

5.2.9. Voltage/Phase Funktionsmenüs

F1 Taste

Pop-up Menü für Spannungsmessung (L-PE, L-N, N-PE) oder Phasensequenz wird aktiviert

F2 Taste

Keine

F3 Taste

Keine

F4 Taste

Keine

▲ Taste

Drücken um die aktuellen aktiven Optionen auszuwählen.

▼ Taste

Drücken um die aktuellen aktiven Optionen auszuwählen.

Enter Taste

Bestätigen Sie die Benutzerauswahl.

Hauptanzeige Menüanzeige

-30-

5.3. Isolationswiderstandsmessung

F1 Taste

Pop-Up Menü für die Prüfspannung wird aktiviert.

F2 Taste

Pop-Up Menü für den Warnsummer wird aktiviert.

F3 Taste

Pop-Up Menü für den Warnsummer wird aktiviert.

F4 Taste

Pop-Up Menü für den Referenzwert wird aktiviert.

▲ Taste

Drücken um die aktuellen aktiven Optionen auszuwählen.

▼ Taste

Drücken um die aktuellen aktiven Optionen auszuwählen.

Enter Taste

Bestätigen Sie die Benutzerauswahl.

5.3.1 Funktionsmenüs der Isoaltionsprüfung

Hauptanzeige

Menüanzeige

-31-

5.3.2 Messung des Isolationswiderstands Isolationswiderstand / Schalter und Anschlusseinstellungen

Messungen dürfen nur an spannungsfreien Stromkreisen durchgeführt werden.

1. Schalten Sie den Drehschalter in die „INSULATION“-Position.

2. Verwenden Sie die Klemmen L und N (rot und schwarz) für diesen Test.

3. Verwenden Sie die F1 Taste, um die Testspannung zu wählen. Die meisten Isolationsprüfungen werden bei 500 V durchgeführt, beachten Sie aber die vorgeschriebenen Testanforderungen.

4. Drücken und halten Sie TEST-Taste, bis sich der Messwert stabilisiert.

Hinweis:

Wenn eine Spannung in der Leitung erkannt wird, kann keine Isolationsprüfung durchgeführt werden. Die Primäranzeige (obere Anzeige) zeigt den Isolationswiderstand. Die Sekundäranzeige (untere Anzeige) zeigt die aktuelle Testspannung.

Hinweis:

Für normale Isolation mit hohem Widerstand sollte die aktuelle Testspannung (UN) immer gleich hoch oder höher sein als die programmierte Spannung. Wenn der Isolationswiderstand zu gering ist, wird die Testspannung automatisch reduziert, um den Teststrom zu begrenzen.

5.4. Anwendung der RE-Funktion (Erdungswiderstand)

Die Erdungswiderstandsprüfung (Schalterstellung RE) ist eine 3-Leiter-Prüfung, bestehend aus zwei Erdspießen und einer Erdungsklemme. Die Messung beruht auf dem Prinzip des Spannungsfalls zwischen RE und S, während durch RE und H ein AC-Prüfstrom im mA-Bereich fließt. Dieser Test erfordert das im Lieferumfang beiliegende Zubehör-Set, welches wie in der folgenden Abbildung dargestellt verbunden werden muss:

Richtige Verbindung der Leitungen für die RE-Messung

-32-

Die beste Genauigkeit wird erzielt, wenn der Abstand des mittleren Erdspießes ca. 62% der Strecke der Entfernung zum am weitesten entfernten Erdspieß erreicht, wie im folgenden Bild dargestellt:

Die Erdspieße sollten hierbei in einer geraden Linie aufgestellt und die Leitungen getrennt werden, um eine gegenseitige Kopplung zu vermeiden.

Die getestete Erdungselektrode (z.B. Fundamenterder) sollte beim Test von der elektrischen Anlage getrennt werden. Erdungswiderstandstests sollten nie an einem spannungsführenden System durchgeführt werden.

Messung des Erdungswiderstandes:

1. Drehen Sie den Drehschalter in die Position RE.

2. Führen Sie erst eine Nullung der mit dem Gerät verbundenen Messleitungen durch, indem Sie alle drei Leitungsenden kurzschließen und die F4-Taste gedrückt halten. Das Symbol

kennzeichnet eine erfolgte Nullung.

3. Verbinden Sie nun die Messleitungen mit den Erdspießen und Anschlussklemmen am Gerät, wie im Bild dargestellt.

4. Drücken Sie TEST. Warten Sie, bis der Test abgeschlossen ist.

Die Primäranzeige (obere Anzeige) zeigt den Erdungswiderstand. Der Teststrom wird in der Sekundäranzeige angezeigt.

Hinweis:

Wenn zwischen den Erdspießen eine Spannung größer als 10 V festgestellt wird, wird der Test abgebrochen.

-33-

5.4.1. Erdungswiderstand Funktionsmenü

F1 Taste

Keine

F2 Taste

Keine

F3 Taste

Keine

F4 Taste

Nullung der Prüfleitungen

▲ Taste

Drücken um die aktuellen aktiven Optionen auszuwählen.

▼ Taste

Drücken um die aktuellen aktiven Optionen auszuwählen.

Enter Taste

Bestätigen Sie die Benutzerauswahl.

Hauptanzeige

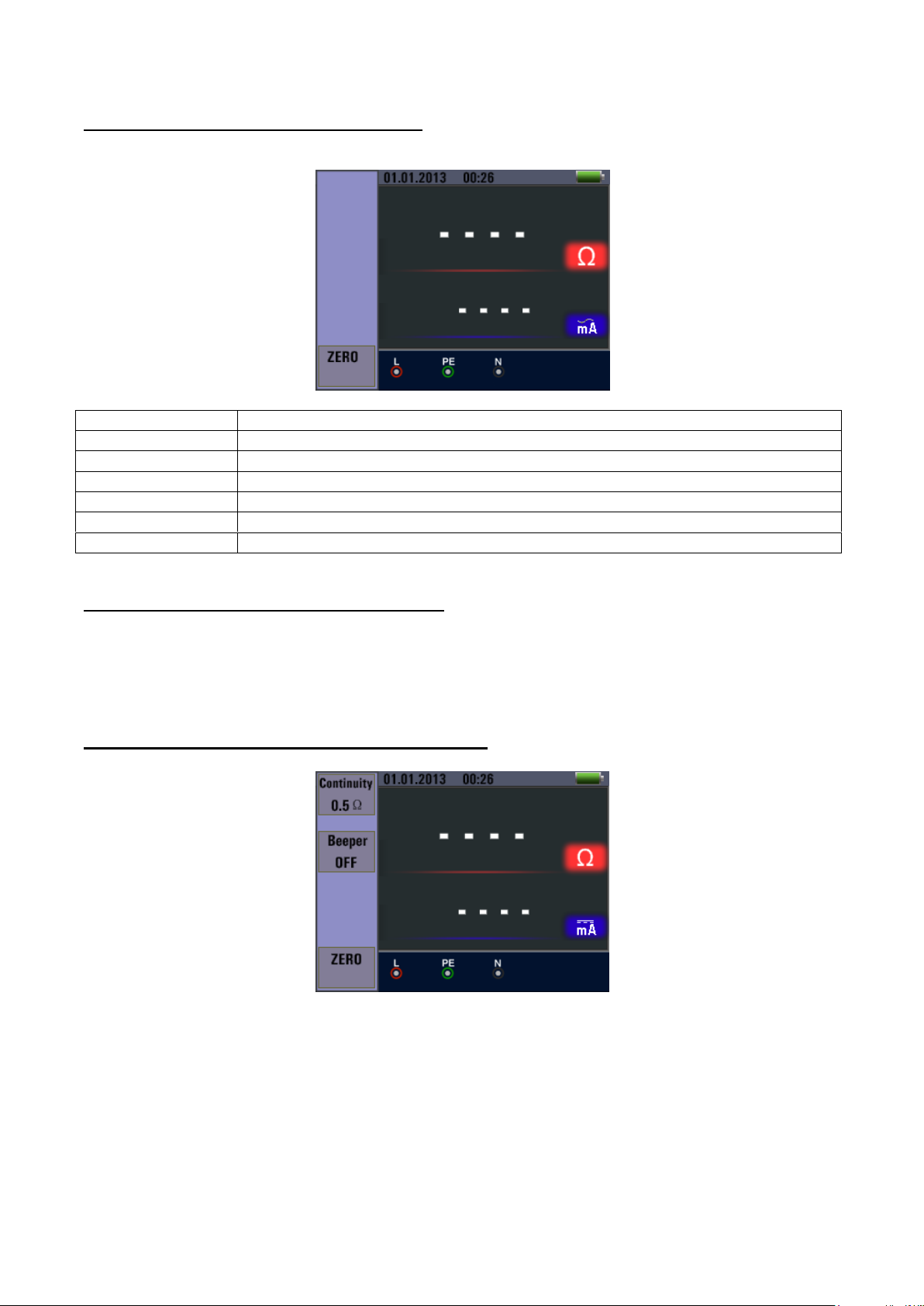

5.5. Anwendung der Low-Ohm Messfunktion

Eine Durchgangsprüfung wird verwendet, um die Qualität der Verbindungen (Klemmen, Lötstellen etc.) in einem Stromkreis zu prüfen, indem eine hoch auflösende Widerstandsmessung durchgeführt wird. Dies ist besonders für die Kontrolle der Erdungsverbindungen wichtig, damit immer eine gute Ableitung von Fehlerströmen gewährleistet ist.

5.5.1. Funktionsmenü der Low-Ohm Messfunktion

Hauptanzeige

-34-

Menüanzeige

F1 Taste

Pop-Up Menü zur Grenzwerteinstellung der Durchgangsprüfung

F2 Taste

Pop-Up zum Ein/Ausschalten des Summers

F3 Taste

Keine

F4 Taste

Nullung der Prüfleitungen

▲ Taste

Drücken um die aktuellen aktiven Optionen auszuwählen.

▼ Taste

Drücken um die aktuellen aktiven Optionen auszuwählen.

Enter Taste

Bestätigen Sie die Benutzerauswahl.

Symbol

Menü

Systemeinstellungen

Datenaufzeichnung

Einstellungen ausführen

6. Optionen / Einstellungen

Durch Drücken der -Taste im Pfeiltastenfeld gelangt der Anwender aus jeder Messfunktion in das Optionsmenü. Hier stehen die nachfolgend aufgeführten Funktionen zur Verfügung:

Drücken Sie die ◄ oder ► Tasten, um durch das Optionsmenü zu navigieren und bestätigen Sie die Auswahl mit der □ –Taste (Enter).

-35-

6.1. Systemeinstellungen

Symbol

Languages - Spracheinstellungen

Date/Time - Datum Zeit

TV – TV Ausgang

Memory - Datenspeicheroptionen

Auto screen-off – Automatische Bildschirmabschaltung

Auto power-off – Automatische Geräteabschaltung

System default settings – Werkseinstellungen

System upgrade – Geräte Update

Drücken Sie die ▲oder ▼ Tasten, um durch das Systemmenü zu navigieren und bestätigen Sie die Auswahl mit der □ –Taste (Enter). Mit der ESC-Taste navigieren Sie aus jedem Untermenü zurück in das übergeordnete.

-36-

6.1.1. Sprachauswahl

Drücken Sie die ▲oder ▼ Tasten, um durch das Sprachmenü (Language) zu navigieren und bestätigen Sie die Auswahl mit der □ –Taste (Enter).

Hinweis: Die zur Auswahl stehenden Sprachen können sich mit neueren Firmware-Versionen ändern.

6.1.2 Datum / Zeit

Drücken Sie die ▲oder ▼ Tasten, um die Einstellung des Datums (obere Zeile) oder der Uhrzeit (untere Zeile) auszuwählen und bestätigen Sie die Auswahl mit der □ –Taste (Enter).

Drücken Sie die ◄ oder ► Tasten, um zwischen den Einstellungen Jahr,Monat,Tag (Datum) oder der Stunde, Minute (Uhrzeit) auszuwählen. Ändern Sie die Werte mit den ▲oder ▼ Tasten und bestätigen Sie die Auswahl mit der □ –Taste (Enter). Nach Abschluss drücken Sie ESC-Taste, um in das vorausgehende Menü zurückzukehren.

-37-

6.1.3. TV-Ausgabe

Das Gerät verfügt über die Möglichkeit das Anzeigebild als TV-Out Signal an einen Fernseher weiterzuleiten.

Drücken Sie die ▲oder ▼ Tasten, um durch das Menü zu navigieren und bestätigen Sie die Auswahl mit der □ –Taste (Enter).

6.1.4. Speichermenü (Memory)

Drücken Sie die ▲oder ▼, um zwischen dem internen Speicher (Flash) oder einer Speicherkarte (SD-Card) umzuschalten. Bestätigen Sie die Auswahl mit der □ –Taste (Enter). Mit den ◄ oder ► Tasten können Sie dann zwischen „Working space“ oder „Format“ (Formatierung des Speichers) umschalten und die Auswahl mit der □ –Taste (Enter) bestätigen.

Hinweis: Mit der Option „Format“ formatieren Sie den internen Datenspeicher oder die SD-Karte. Alle im Speicher vorhandenen Informationen werden gelöscht und können nicht wiederhergestellt werden!

-38-

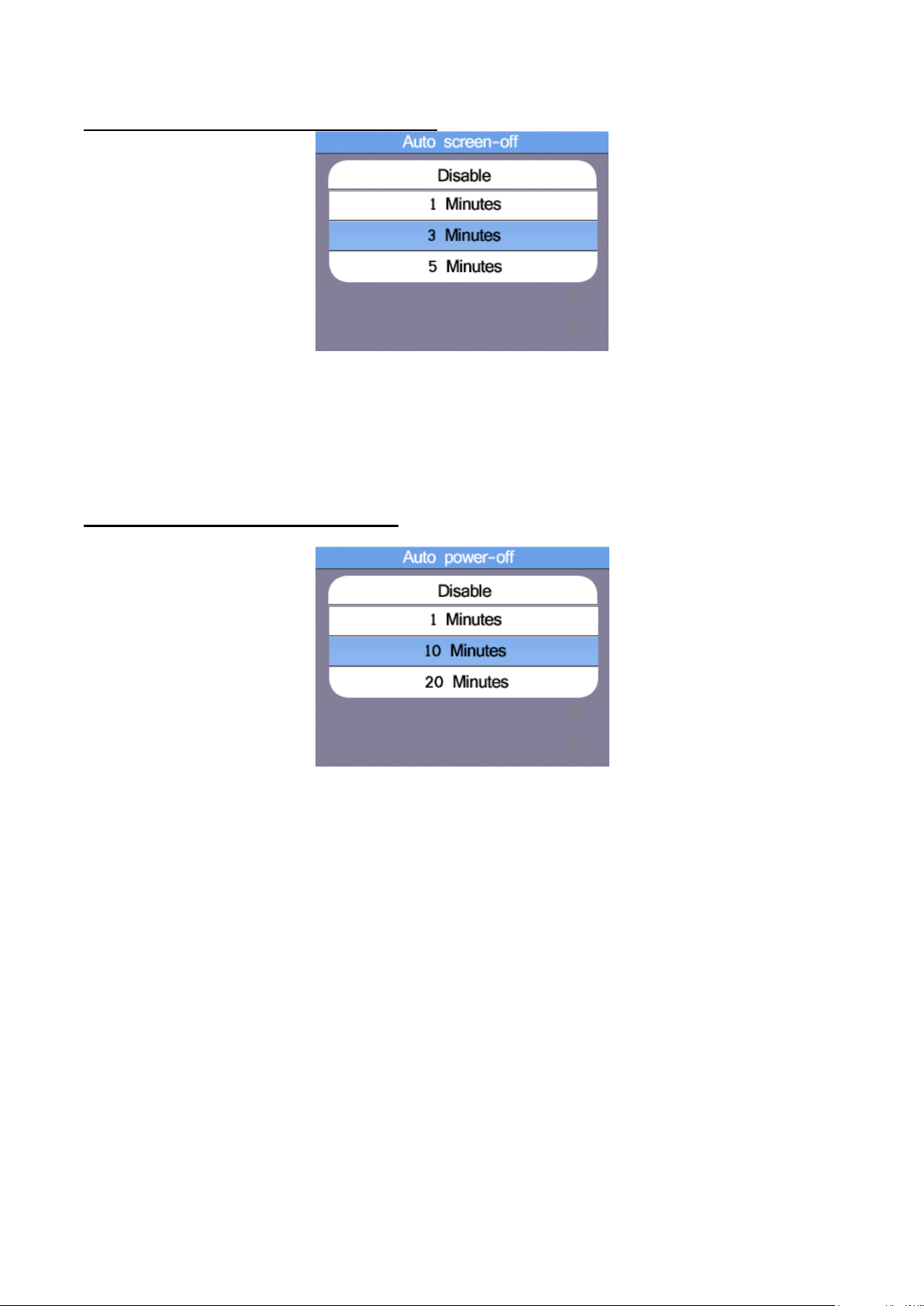

6.1.5. Automatische Bildschirmabschaltung

Um die Einsatzdauer der geladenen Akkus zu verlängern, sollte sich der Bildschirm nach einigen Minuten automatisch deaktivieren (Auto Screen Off), da die Hintergrundbeleuchtung der größte Einzelverbraucher im Gerät ist.

Drücken Sie die ▲oder ▼ , um zwischen den verschiedenen Optionen umzuschalten, wobei 3 Minuten der Standard ist. Bestätigen Sie die Auswahl mit der □ –Taste (Enter). Die Option „Disable“ schaltet diese Funktion komplett ab.

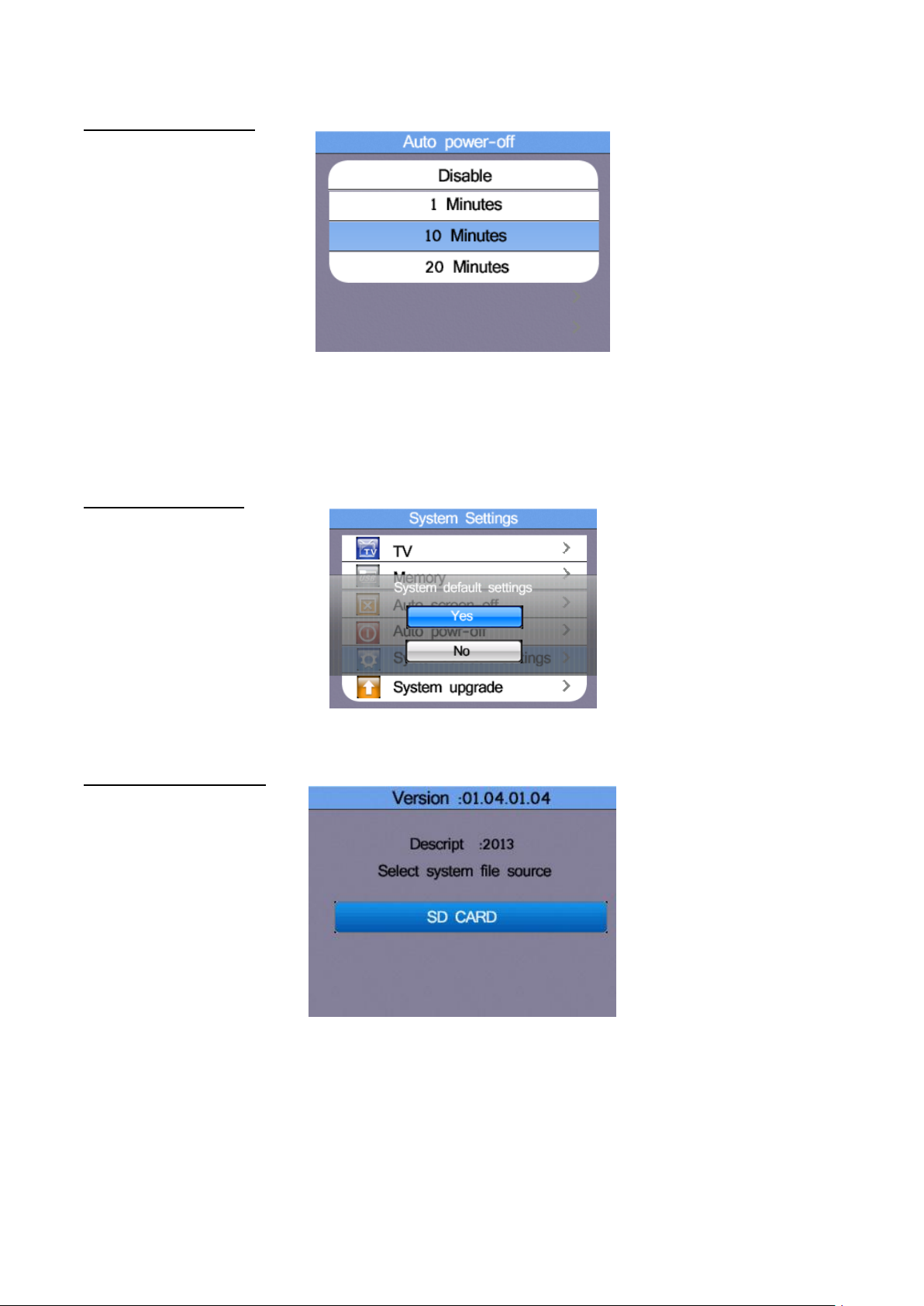

6.1.6 Automatische Geräteabschaltung

Um die Einsatzdauer der geladenen Akkus zu verlängern, sollte sich das Gerät nach einigen Minuten automatisch deaktivieren (Auto Power Off). Hierdurch wird ein vollständige Entladen des Akkus verhindert, sollte das Gerät versehentlich nicht manuell abgeschaltet worden sein.

Drücken Sie die ▲oder ▼, um zwischen den verschiedenen Optionen umzuschalten, wobei 10 Minuten der Standard ist. Bestätigen Sie die Auswahl mit der □ –Taste (Enter). Die Option „Disable“ schaltet diese Funktion komplett ab und das Gerät bleibt bis zu manuellen Abschaltung im Betrieb, bzw. bis der Akku leer ist.

-39-

6.1.7. Werkseinstellungen

Sollte das Gerät Probleme bei der Anwendung zeigen oder versehentlich Einstellungen verändert worden sein, kann eine Rücksetzung auf Werkseinstellungen (System Default) helfen. Drücken Sie die ▲oder ▼ Tasten, um zwischen YES (JA) oder NO (NEIN) umzuschalten und bestätigen Sie die Auswahl mit der □ –Taste (Enter).

6.1.8. Firmware Updates (System Upgrade)

Sollte ein Firmware-Update zur Verfügung stehen, kann dieses auf eine SD-Karte gespeichert werden und als Quelle für ein Update zur Verfügung stehen. Firmware-Updates sollten nur vom Fachpersonal ausgeführt werden, da eine falsche Anwendung das Gerät beschädigen kann.

-40-

7. Datenspeicher, Schnittstellen und Aufnahmefunktion

Symbole

Menü

Bluetooth Ein/Aus

Datenaufzeichnung (Einzelwert)

Datenlogger (Messwertaufzeichnung)

Taste

Funktion

F1 button

Backspace- Buchstaben löschen

F2 button

Enter- Messwert unter gewählter Bezeichnung speichern

◄ ► □ ▲ ▼

Buchstaben anwählen und bestätigen

7.1 Aufnahmefunktion (Run Settings)

7.2 Bluetooth

Drücken Sie die ◄ oder ► Tasten, um die Bluetooth Datenübertragung am Gerät ein- oder auszuschalten. Bestätigen Sie die Auswahl mit der ESC –Taste, um in das vorausgehende Menü zurückzukehren.

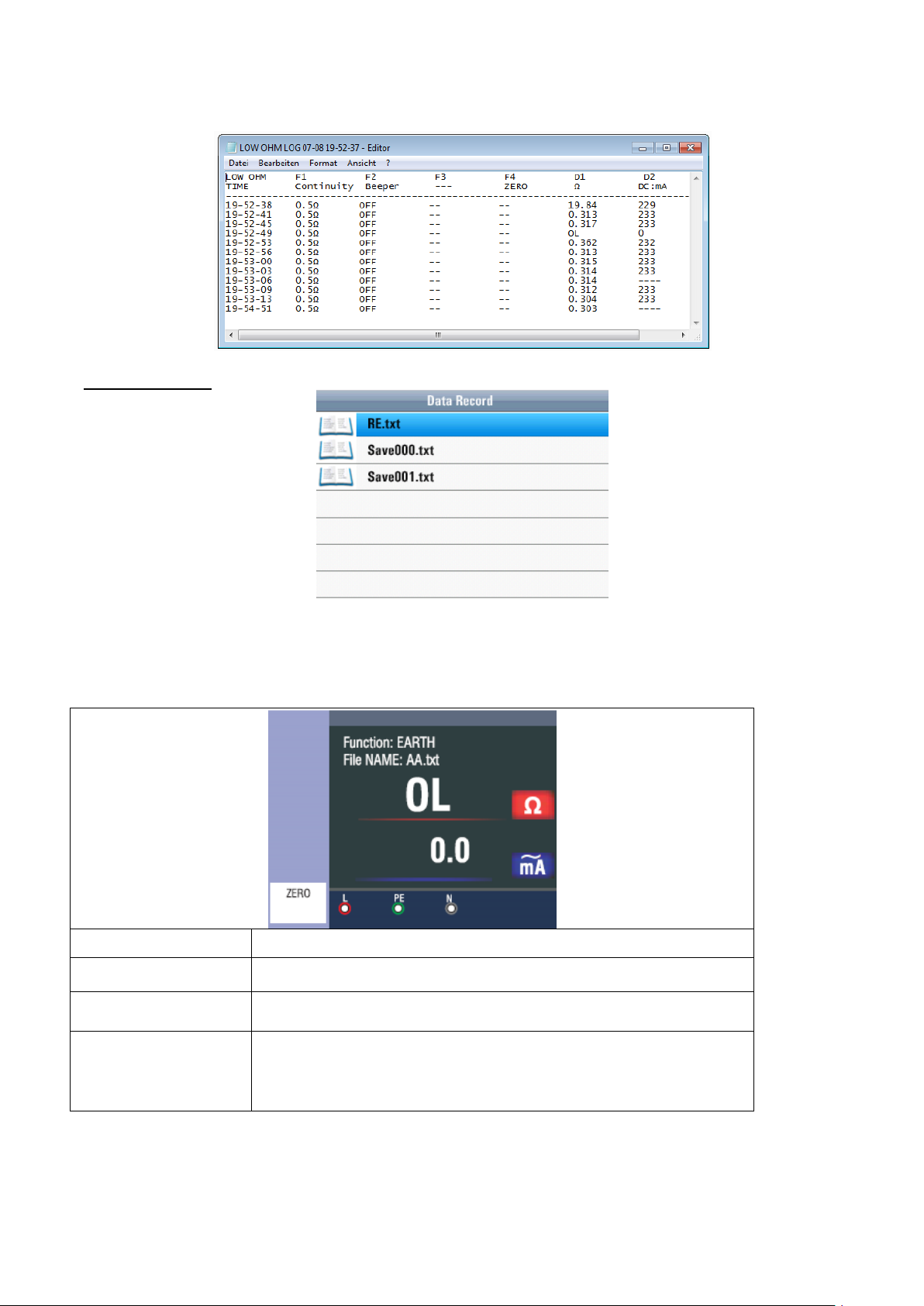

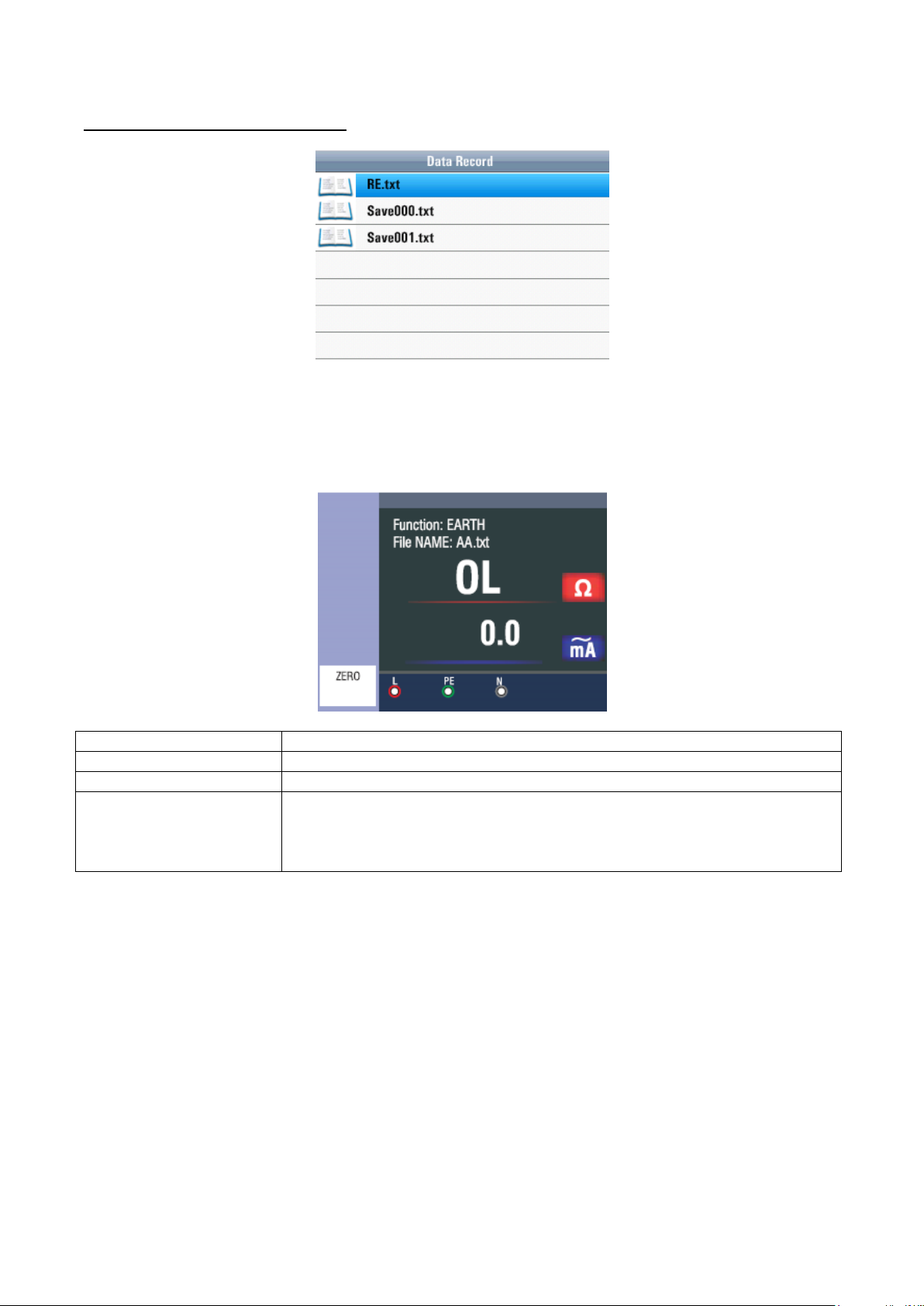

7.3 Data Record

Die Option Data Record zeichnet einen einzelnen Messwert als Textdatei auf. Diese kann später auf den PC übertragen oder wieder als Bilddatei am Gerät dargestellt werden. Sie können den Dateinamen frei wählen, indem Sie mit den Pfeiltasten auf der virtuellen Tastatur navigieren:

-41-

7.4 Datalogger

Symbol

Funktion

Datenlogger ein- oder ausschalten

2,4,5,8,10,12

Datenloggerintervall einstellen (in Sekunden)

Die Option „Datalogger“ zeichnet nach Aktivierung die Messwerte des ausgewählten Bereiches in tabellarischer Form auf. Diese kann später auf den PC übertragen oder wieder als Bilddatei am Gerät dargestellt werden. Der Dateiname setzt sich automatisch aus dem Datum und der Uhrzeit der Aufnahme zusammen. Wird der Messbereich während der Messung verändert, stoppt die Aufnahme. Starten Sie ggf. in einem neuen Messbereich auch einen neuen Datenlogger.

Drücken Sie die ◄ oder ► Tasten, um den Datelogger zu aktivieren oder die Intervallzeit einzustellen. Bestätigen Sie die Auswahl mit der □–Taste oder drücken Sie ESC, um in das vorausgehende Menü zurückzukehren.

Beispiel: Textdatei Datenlogger (Durchgangsprüfung) am PC

-42-

7.5 Datenspeicher (Data Record)

Taste

Funktion

◄ ►

Gespeicherte Dateien durchschalten

▲ ▼

Bei aufgerufener Datenloggerdatei: Einzelne Messpunkte durchschalten

□ (Enter)

Öffnet Zusatzoptionen zur Datenübertragung:

Bluetooth (Übertragung) EIN/AUS Drawing (Zeitliniendarstellung) EIN/AUS Datalog Color (Farbe der Zeitlinie im Datenlogger)

Im Menü Data Record sehen Sie eine Übersicht der zuvor abgespeicherten Messwerte als Textdatei für Einzelwerte oder Datalogger-Dateien. Drücken Sie die ▲oder ▼ Tasten, um durch das Menü zu navigieren und bestätigen Sie die Auswahl mit der □ –Taste (Enter). Folgende Ansicht erscheint nach Auswahl einer gespeicherten Datei:

Ansicht einer aufgerufenen Datei

Drücken Sie die ESC-Taste, um wieder zur Auswahl der gespeicherten Textdateien zurückzukehren.

-43-

Wenn Sie eine aufgenommene Datei aus dem internen Speicher oder von der SD-Karte löschen

Taste

Funktion

◄ ►

Nur Drawing: Zwischen Messwert und gezeichneter Zeitlinie umschalten.

▲ ▼

Auswahl zwischen Bluetooth, Drawing und Drawing Color umschalten.

□ (Enter)

Bluetooth Übertragung der aktuellen Datei

wollen, wählen Sie die Datei mit den ▲oder ▼ Tasten aus und betätigen die HELP-Taste. Es erscheint das nachfolgende Pop-Up Fenster:

Nutzen Sie die ▲oder ▼ Tasten zur Auswahl von YES (JA) oder NO (NEIN) und bestätigen Sie den

Löschvorgang mit der □–Taste (Enter)

7.6 Zusatzoptionen im Data Record Menü

Wenn Sie im Data Record-Menü eine Einzelbildaufnahme geöffnet haben, drücken Sie die □–Taste (Enter), um die Datei per Bluetooth zu übertragen:

Haben Sie eine Datenlogger-Datei geöffnet, drücken Sie die □–Taste (Enter), um folgende Zusatzoptionen zu öffnen:

Pop-Up Menü

-44-

7.7. Zeitliniendarstellung (Drawing)

Nummer

Bedeutung

Dateiname

Der Dateiname der angezeigten Datenloggerdatei setzt sich zusammen aus: Funktion, Monat/Tag, Uhrzeit, Dateiart

Primäranzeige und Messeinheit

Messwert am Cursor (gelbe Linie) mit zugehörender Messeinheit (im Beispiel Schleifenstrom)

Sekundäranzeige und Messeinheit

Messwert am Cursor (gelbe Linie) mit zugehörender Messeinheit (im Beispiel Schleifenimpedanz)

Skala

Zeigt eine Messwertskala zur Orientierung der Verlaufskurve

Funktion 1

Zeigt die während der Messung aktiven Funktionen

Funktion 2

Zeigt die während der Messung aktiven Funktionen

Std/Min/Sek

Zeitpunkt der Messwertaufnahme am Cursor (gelbe Linie)

L-PE Wert

Während der Messung erfasster Wert zwischen Phase und Erdung

L-N Wert

Während der Messung erfasster Wert zwischen Phase und Neutralleiter

PE-N Wert

Während der Messung erfasster Wert zwischen Neutralleiter und Erdung

Markierung über/unter AnschlussSymbol

Markierungen über/unter dem Anschluss-Symbol zeigen eine umgekehrte Polarität während der Messung an. 12

UF/UL Wert

Während der Messung aktive Limitierung für die maximale Berührungsspannung UL oder Fehlerspannung UF.

Kurve

Die Zeitverlaufskurve zeigt die Entwicklung der Messwerte über den aufgenommenen Zeitraum an.

-45-

7.8 Kurvenfarbe (Drawing Color)

Taste

Funktion

◄ ►

Umschalten zwischen D1 (Kurve 1) und D2 (Kurve 2)

▲ ▼

Farbauswahl für die angewählte Kurve umschalten.

ESC-Taste

Einstellungen speichern und in das Menü zurückkehren.

Pop-Up Menü

-46-

8. Software

8.1 PC Software

Öffnen Sie die “PeakTech Safety-Tester.exe” von der beiliegenden Software CD und installieren Sie das Programm auf Ihrem PC.

Sie können die beiliegende Software nutzen, um im Gerät abgespeicherte Messungen per USB auf Ihren PC zu übertragen oder die Daten in Echtzeit per Bluetooth Adapter in der Software aufzuzeichnen.

Bei einer USB-Verbindung wird das Gerät als Wechselspeichermedium von Windows-Systemen erkannt, wodurch keine Treiberinstallation notwendig ist.

Nutzen Sie eine Bluetooth-Verbindung benötigen Sie ggf. einen marktüblichen Bluetooth-Adapter für Ihren PC, welche im Handel erhältlich sind. Die meisten modernen Notebooks verfügen bereits über eine integrierte Bluetooth Schnittstelle zur Datenverbindung mit mobilen Geräten. Nach Einrichtung der Datenverbindung wird dem Bluetooth Gerät eine virtuelle COM-Port Schnittstelle zugewiesen, welche Sie in der Software auswählen können.

-47-

Nummer

Funktion

Bedeutung

Communicate

Auswahl der Kommunikationsbedingungen COM-Port: Bluetooth Verbindung über einen virtuellen COM-Port Meter Storage: Auslesen des internen Speichers über USB

Language

Auswahl der Sprache

Help

Öffnet die Hilfe-Funktion

Meter Storage

Zeigt bei angeschlossener USB-Verbindung den Inhalt des internen Speichers

Protokolldaten

Eingabe von Auftragsdaten zur Erstellung eines Messprotokolls

Start-Time / Samples

Zeigt Zeit und Datum, sowie den Intervall einer Messung an. 7

Connected

Zeigt den Verbindungsstatus des Gerätes an

COM

Zeigt die aktive COM-Port Verbindung über Bluetooth

Disconnect

Beendet die Datenverbindung

Messwertanzeige

Zeigt die aktuell übertragenen Messwerte und Einheiten

Function

Zeigt die aktive Messfunktion des Gerätes

Tap to Record

Messwert in die Tabelle übertragen

Stop

Beendet eine Aufnahme

Measure Panel/ History Record

Schaltet zwischen aktiver Datenübertragung und vorausgehenden Messungen um

Messwerttabelle

Zeigt eine ausführliche Darstellung aller übertragenen Messwerte in tabellarischer Form, wie diese auch gespeichert oder gedruckt werden kann.

Export Excel

Speichert die Messwerttabelle im Excel-Format zur weiteren Verarbeitung

Messwerttabelle direkt drucken

-48-

8.2. App für Smartphones

Taste

Funktion

( i )

Informationen und Hilfe-Funktion

Speichert die Messwerte

Record

Messwert in Tabelle übertragen

Laden Sie die App „PeakTech Safety Tester“ kostenfrei aus dem App-Store oder installieren Sie die apk-Datei von der CD manuell (nur Android).

Öffnen Sie die Applikation und stellen Sie eine Bluetooth-Datenverbindung her. Beachten Sie dabei, dass sowohl am Installationstester, als auch an Ihrem Smartphone die Bluetooth Schnittstelle aktiviert ist.

Die Applikation für Smartphones kann Daten aus dem Messgerät auf Tastendruck in die Messwerttabelle übertragen bzw. speichern und ist in der Lage Messdaten per E-Mail weiterzuleiten.

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten. Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung

des Herausgebers gestattet. Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen,

vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und

werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen.

-49-

1. Introduction

This product complies with the requirements of the following European Community Directives: 2014/30/EU (Electromagnetic Compatibility) and 2014/35/EU (Low Voltage) as amended by 2014/32/EU (CE-Marking). Overvoltage category CAT III 600V ; pollution degree 2.

2. Safety Precautions

To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed. Damages resulting from failure to observe these safety precautions are exempt from any legal claims whatever.

 Read these operating instructions and make them accessible to subsequent users.  Use of test equipment for high-energy circuits only by trained specialist personnel.  Work on dangerous voltages may only be carried out by qualified electricians. It is essential

that you observe the all safety rules.

 Wear suitable protective equipment when working on dangerous voltages.  Voltages above 25 VAC or 60 VDC are generally considered dangerous voltages.  Do not carry out measurements in potentially explosive or corrosive environments.  Pay attention to the IP protection class of your measuring device. If no degree of protection

is specified, only carry out measurements in dry rooms and dust-free areas.

 Make sure that no liquid gets into the measuring device or the live measuring object and do

not carry out measurements in the rain or comparable surroundings.

 When transporting cold to warm environments and vice versa, allow the device to

acclimatize for approx. 25 min before taking a measurement. Large temperature differences can have a negative impact on the measured values and condensation in the device can lead to dangerous short circuits.

 Use the measuring device only for its purpose and pay particular attention to warnings on

the device and information on the maximum input values.

 Pay attention to the use of the measuring device only in its suitable overvoltage category.

Check the measuring device and accessories for damage before use and do not use the device if the housing or the test leads are damaged.

 Before taking a measurement, make absolutely sure that the measuring device is in the

correct measuring mode and the test leads are in the correct measuring sockets. Errors can destroy the device.

 Remove the test leads from the measurement object before changing the measurement

function. Take special care not to turn the rotary chute when voltage is applied.

 Charge the battery when a battery icon is displayed to avoid incorrect readings.  Switch off the device before changing batteries or fuses and also remove all test leads.  Avoid working in environments with high radio frequencies or high-energy circuits, as these

can negatively influence the measuring device.

 Only have maintenance and repair work on the measuring device carried out by qualified

specialist personnel.

 Do not make any technical changes to the device.

-50-

2.1. Safety Symbols

Attention!

Risk of electric shock! Do not open the case during a measuring process!

Attention!

Do not apply over-voltage to the input jacks! Remove the test set cords before opening the battery compartment! Cleaning - Use a dry cloth to clean the housing! Observe all safety notes in the operating instructions!

Earthing

Double isolation

Fuse

Don’t use in live systems which exceed 550V

TÜV/GS-approved, TÜV Rheinland

2.2. Used standards

This instrument has been tested according to the below regulations:

EN 61326:

Electrical equipment for measurement, control and laboratory use.

EN 61010-1:

Safety requirements for electrical equipment for measurement, control and laboratory use Part 1: General requirements.

EN61557: Electrical safety in low voltage distribution systems up to 1000V AC and 1500V DC equipment for testing, measuring or monitoring of protective measures. Part 1: General requirements Part 2: Insulation resistance Part 3: Loop resistance Part 4: Resistance of earth connection and equipotential bonding Part 6: Residual current devices (RCDs) in TT and TN systems Part 7: Phase sequence Part 10: Combined measuring equipment

-51-

3. Specifications

Range (Ω)

Resolution(Ω)

Accuracy

0.23 – 9.99

0.01

±(4% of reading+ 6digits)

10.0 – 99.9

0.1

100 – 999

Range (Ω)

Resolution(Ω)

Accuracy

0.23 – 9.99

0.01

±(5% of reading+ 6 digits)

10.0 – 99.9

0.1

100 – 999

Range (Ω)

Resolution(Ω)

Accuracy

0.23 – 9.99

0.01

±(4% of reading+ 6digits)

10.0 – 99.9

0.1

100 – 999

LOOP Resistance L- PE (Hi-Amp)

Measuring Current …………….………………………………………..………… 8.0 A ~ 25 A Range of the Voltage Used …………………………….……195V AC – 260V AC (50,60Hz)

L- PE (No Trip)

Measuring Current ……………..………………………………………………… < 15mA Range of the Voltage Used ……………………………195V AC– 260V AC (50,60Hz)

LINE Resistance L- N

Measuring Current …………….………………………………………………… 4.0 A Range of the Voltage Used ………………………..195V AC – 260V AC (50,60Hz)

RCD (EN 61557-6) Rcd Rating (In) …………...………………………..10mA, 30mA, 100mA, 300mA, 500mA and 1A. Test current …………………………………..……x1/2, x1, x2 and x5

-52-

Accuracy at applied test current

Test current

Accuracy

x1/2

±(1% of reading + 1 ms)

Measurement Range

Resolution

Accuracy

80 – 500 V AC/DC

1 V

±(2% of reading + 2digits)

45 – 65 Hz

1 Hz

±2Hz

Range

Resolution

Accuracy

Max. open

Circuit Voltage

Overload

Protection

0.000~2.000Ω

0.001Ω

+(1.5% + 30 dgt)

5.0 V ± 1 VDC

250 Vrms

2.00~20.00Ω

0.01Ω

+(1.5% + 3 dgt)

20.0~200.0Ω

0.1Ω

+(1.5% + 3 dgt)

200 ~2000Ω

1Ω

+(1.5% + 5 dgt)

Range

Resolution

Accuracy

0.00~99.99Ω

0.01Ω

+(2% of reading + 30 digits)

100.0~999.9Ω

0.1Ω

+(2% of reading + 6 digits)

1000~2000Ω

1Ω

Form of the Test Current

Sine waveform (AC), Pulse waveform (DC)

RCD Form

General (G - non-delayed), Selective (S - time-delayed)

Initial Polarity of the Test Current

0°, 180°.

Voltage Range

195V AC - 260V AC (50Hz,60Hz)

Accuracy of the RCD Test Current

± (5% of reading + 1 digits)

Resolution of the RCD Timing

0.1ms

Voltage and Frequency

Low Ohm

Earth Resistance

-53-

Insulation

Terminal Voltage

Range

Resolution

Accuracy

Test Current

Short circuit current

125V

(0%~+10%)

0.125~4.000 MΩ

0.001MΩ

+(2%+10dgt)

1mA

@load125kΩ

≥ 1mA

4.001~40.00 MΩ

0.01MΩ

+(2%+10dgt)

40.01~400.0 MΩ

0.1MΩ

+(4%+5dgt)

400.1~1000 MΩ

1MΩ

+(5%+5dgt)

250V

(0%~+10%)

0.250~4.000 MΩ

0.001MΩ

+(2%+10dgt)

1mA

@load250kΩ

≥ 1mA

4.001~40.00 MΩ

0.01MΩ

+(2%+10dgt)

40.01~400.0 MΩ

0.1MΩ

+(3%+5dgt)

400.1~1000 MΩ

1MΩ

+(4%+5dgt)

500V

(0%~+10%)

0.500~4.000 MΩ

0.001MΩ

+(2%+10dgt)

1mA

@load500kΩ

≥ 1mA

4.001~40.00 MΩ

0.01MΩ

+(2%+10dgt)

40.01~400.0 MΩ

0.1MΩ

+(2%+5dgt)

400.1~1000 MΩ

1MΩ

+(4%+5dgt)

1000V

(0%~+10%)

1.000~4.000 MΩ

0.001MΩ

+(3%+10dgt)

1mA

@load1MΩ

≥ 1mA

4.001~40.00 MΩ

0.01MΩ

+(2%+10dgt)

40.01~400.0 MΩ

0.1MΩ

+(2%+5dgt)

400.1~1000 MΩ

1MΩ

+(4%+5dgt)

-54-

3.1 General Specifications

Power Source

12V DC (8 x 1.5V AA Size Alkaline batteries)

Battery Life

Average of 15hours

CAT Rating

CAT III 600V

Protection Classification

Double Insulation

Protection Rating

IP65

LCD Display

320x240 dots matrix

Operating Temp

0°C~ 45°C

Relative Humidity

<95% at 10°C~ 30°C: Non-condensing <75% at 30°C~ 40°C

Storing Temp

-10°C~ 60°C

Operating Altitude

max. 2000m

Protective device

1x 500mA Fast response BS 88 Fuse, 2x 5A Fuse

Dimensions (LxWxH)

105 x 225 x 130 mm

Weight

1,6kg

Function

Submenu

Explanation

RCD

RCD AUTO

Automatic RCD test for the tripping time. It will be tested by different test currents (x1 / 2, x1, x5) and the time taken to trip the residual current circuit breaker.

RCD TIME

FI-testing of the trip time by manually selected test current ratio (x½, x1, x2, x5)

RCD RAMP

Automatic RCD testing after the release current. The current will be increased until the RCD trips.

Trip Current

(Nominal) tripping current of the RCD (10mA, 30mA, 100mA etc.)

Type of RCD

Selection of RCD-type (normal, selective) and the test current (sine, half-wave).

0°/180°

Phase twist at the RCD testing. Can change polarity in the RCDtesting.

The error voltage UF is a voltage that occurs against the reference earth at an insulation fault on bodies or extraneous conductive parts in an electrical system. It is measured between neutral and ground.

The maximum contact voltage (UL = U limit) specifies the maximum allowable voltage, which is tested and is safe for humans. With adults, this value is set to 50V AC, with children and animals, this value is set to 25V AC.

3.2. Explanation of therms

-55-

LOOP/PFC

LOOP

The loop impedance is the sum of all the resistance components of a current loop, which is traversed in an error from the error stream. The resistance should be as low as possible, so that at high fault currents no heat is generated in the lines and thereby no fire may result.

PFC

The prospective fault current indicates the error in the case flowing through the grounding current, which is determined from the loop impedance. The PFC should be used to dimension the protective devices used in accordance with that tripping the over current protection devices can take place.

PSC

The prospective short-circuit current (PSC) is the current flowing in the event of a fault current between phase and neutral. This is determined by the LN loop impedance and must be large enough so that the installed over-current protection devices can trigger.

Current No Trip

The loop impedance measurement generates a test current against the ground. Should a leakage circuit breaker be part of the test system, it can be triggered. When the RCD is triggered, testing cannot be completed, therefore the tests should be used as "No

Trip" (not trigger), so the RCD won’t trigger.

Current Hi Amp

In a loop impedance measurement in test circuits without a RCD "Hi Amp" function should be used, which uses a full test (high amps) to the ground.

Zero

The zero function (zeroing) measures the inherent resistance of the test leads and subtracted to obtain this value from the loop impedance for precise measurement results.

V/Phase

Shows the measured voltage (V) and the frequency (Hz) between the selected lines (LN, L-N-PE or PE).

The phase sequence indicator is used to check the correct connection of three-phase systems. With the correct phase sequence (L1, L2, L3) it shows "123" in the display and reversed phase is shown as "213".

-56-

Low Ohm

Continuity

A continuity test is used for checking of intact compounds in a nonactive circuit. If all modules are connected correctly, the resistance should be as low as possible. When the connections are corroded, charred or badly screwed, the resistance is higher (contact resistance), which can ultimately lead to fire. Various limits (0.5, 1,

2.5 and 10 ) can be set.

The current display of “Continuity” shows the used test current.

Beeper

The beeper (buzzer) gives an audible signal when the measured resistance is below the set limit.

Zero

The zero function (zeroing) measures the inherent resistance of the test leads that will be subtracted from the absolute value to obtain more precise measurement results.

(RE)

In order to protect an electrical system, it should be properly connected to the earth ground potential. In the event of a fault current via the PE grounding can be derived in the ground, which is important for the bonding or lightning protection. The earth resistance testing detects the conductivity of the soil, which helps for the determination of the ground materials used (earth rods, foundation earth electrode etc.).

Zero

The zero function (zeroing) measures the inherent resistance of the test leads that will be subtracted from the absolute value to obtain more precise measurement results.

Insulation

Isolation

resistance

In case of faulty insulation of a live conductor can result in risk of fire due to leakage or danger to humans and animals through voltage flashovers. To prevent this, isolation tests are carried out in the electrical equipment.

Terminal

Voltage

The test voltage for the insulation test can be set to 125, 250, 500 or 1000V, and should be selected according to the mains voltage of the test object.

Beeper

The beeper (buzzer) gives an audible warning, while the insulation test is performed.

Lock

The insulation test is performed only while the TEST button is held down. If the LOCK is activated, the test however continues to be performed by a single button hit, until the TEST button is pressed again.

Reference

The reference value for the insulation measurement can be set to

0.125, 0.25, 0.5 and 1.0 M ohms.

-57-

4. Control

No.

Description

Starts the selected test. The T key is surrounded by a “touch pad”. The touch pad measures the potential between the operator and the tester’s PE terminal. If you exceed a 100 V threshold, the symbol (2) above the touch pad is illuminated.

Warning lamp

320X(RGB)X240 color active matrix

Press and hold Turns the tester on and off. Short Press return the latest status

Function selector switch

Navigation keys: Enter, Up, Down, Left, Right

Selects the sub-menus from the Test Mode selected by the rotary switch: F1 F2 F3 F4

Accesses help menus

2 3 4 5 1 6 7

4.1. Function keys

-58-

4.2. Connections

No.

Description

Input Terminal to operate the switched probe

L - Line Input

PE - Protective Earth Input

N - Neutral Input

Input Terminal to operate the switched probe

TV OUT

System-Reset

USB-connection socket

SD-card slot

Audio out

Input for power supply

-59-

4.3. Batteries and Fuses

No.

Description

Fuse 5A/600V; 6x32mm

Fuse 500mA/600V; 6x32mm

8 x 1,2V AA Ni-Mh Akku (2500mAh) or equivalent 1,5V AA battery cells

-60-

4.4. Display / Symbols

Number

Function

Value/Meaning

RCD

AUTO

x½

RAMP

Loop/PFC

L-PE

L-N

V/Phase

L-PE

Continuity

0.5Ω

1.0Ω

2.0Ω

5.0Ω

10.0Ω

20.0Ω

50.0Ω

Terminal Voltage

125V

250V

500V

1000V

-61-

Number

Function

Value/Meaning

Trip Current

30mA

100mA

300mA

500mA

650mA

1000mA

10mA

Current

No Trip

Hi Amp

Beeper

OFF

Type of RCD

Lock

OFF

0°/180°

0°

180°

ZERO

Reference

0.125MΩ

0.25MΩ

0.5MΩ

1MΩ

2MΩ

5MΩ

10MΩ

20MΩ

50MΩ

100MΩ

200MΩ

Date / Time

Shows current date and Time

Beeper

Lock

Hold

Datalogger

-62-

Number

Symbol

Value/Meaning

Bluetooth connection activated

Overheat warning

Display 30 seconds (time-delayed) RCDs

Measurement active

15 16

Primary display and measurement units.

17 18

Secondary display and measurement units.

Fault voltage. Measures neutral to earth.

Indicates the preset fault voltage limit.

Arrows above or below the terminal indicator symbol indicate reversed polarity. Check the connection or the wiring to correct it.

N-PE

N-PE Value (Neutral to Ground)

L-N

L-N Value (Phase to Neutral)

L-PE

L-PE Value(Phase to Ground)

PFC

Prospective Earth Fault Current

PSC

Calculated from voltage and loop impedance which is measured

Measurement active

High Voltage Warning, Do not touch test leads or live wires in system under test!

Warning. Read manual before use!

-63-

5. How to use the Tester

5.1. Important symbols and messages during the measurement

Description:

1. Battery status

2. Displayed measured value

3. The measurement unit of the measured value

4. The indication of the correct input terminal connection

5. Displayed menu

-64-

5.1.1 Displayed icons (symbols) and messages in VOLTAGE function

Indicates the correct input terminal connectivity. The user should

connect the test leads to the appropriate terminals.

Indicates L connection is connected on the N input terminal and

vice-versa

Indicates no connection on the PE input terminal

Indicates the battery status

100%

80%

50%

30%

Low Battery

If the wiring condition is other than normal, the Tester is limited on its measurements that can be performed. Notes:

1) Will not detect two hot wires in a circuit.

2) Will not detect a combination of defects.

3) Will not detect reversal of grounded and grounding conductors.

-65-

5.1.2. Displayed icons (symbols) and messages in LOOP/PFC function

Indicates the correct input terminal connectivity. The user should connect the test leads to the appropriate terminals.

Indicates L connection is connected on the N input terminal and vice-versa

Indicates no connection on the PE input terminal Indicates the battery status

100%

80%

50%

30%

Low Battery

Indicates high temperature and therefore cannot make any measurements

Measuring

Function in use - measurement being carried out

RCD Trip

During the measurement, the RCD has tripped therefore no test result obtained

-Noise-

Appears during the No Trip Loop Measurement, and indicates that the displayed value may not be accurate due to “mains” interference - test to be repeated

If the wiring condition is other than normal, the Tester is limited on its measurements that can be performed. Notes:

1) Will not detect two hot wires in a circuit.

2) Will not detect a combination of defects.

3) Will not detect reversal of grounded and grounding conductors.

-66-

5.1.3. Displayed icons (symbols) and messages in RCD function

Indicates the correct input terminal connectivity . The user should connect the test leads to the appropriate terminals.

Indicates L connection is connected on the N input terminal and vice-versa

Indicates no connection on the PE input terminal Indicates the battery status

100%

80%

50%

30%

Low Battery

Indicates high temperature and therefore cannot make any measurements

Half

Appears during the auto test when rcd has operated on the x ½ test

Half Trip

Appears during the manual test when rcd has operated on the x ½ test

UL OVER

Appears when UF voltage exceeds the previously set UL voltage. (UL voltage can be set to 25V or 50V) The user must check the impedance between L-PE

If the wiring condition is other than normal, the Tester is limited on its measurements that can be performed. Notes:

1) Will not detect two hot wires in a circuit.

2) Will not detect a combination of defects.

3) Will not detect reversal of grounded and grounding conductors.

-67-

5.1.4. Displayed icons (symbols) and messages when using the LOW OHM and CONTINUITY

Symbol

Indicates correct input terminal connectivity. The user should connect the test leads to the appropriate terminals indicated by color coding.

Low Battery (The icon will be flashing along with the beep sound)

The resistance of the test leads are included in the test measurement

The resistance of the test leads are not included in the test measurement

Indicates correct input terminal connectivity. The user should connect the test leads to the appropriate terminals indicated by color coding.

Low Battery (The icon will be flashing along with the beep sound)

The resistance of the test leads are included in the test measurement

The resistance of the test leads are not included in the test measurement

Indicates correct input terminal connectivity. The user should connect the test leads to the appropriate terminals indicated by color coding.

Low Battery (The icon will be flashing along with the beep sound).

Indicates high voltage (125V, 250V,500V or 1000V) at probe terminals, Use caution

functions

5.1.5. Displayed icons (symbols) and messages when using the RE functions

5.1.6. Displayed icons (symbols) and messages in INSULATION function

-68-

5.2 USING THE LOOP / PFC FUNCTION

1. Before you do a loop impedance test, use the zero adapter from the accessories set to short the test leads or the mains cord as shown below. Then press and hold the F4 button for

more than two seconds until the annunciator appears. The tester measures the lead resistance, stores the reading in memory, and subtracts it from

the subsequent measurements. The resistance of the test leads will be saved even when the power is turned off and on later, so it is unnecessary to repeat the operation each time you use the tester with the same test leads or mains cord.

Zero Adapter used on a Schuko® plug

If you wish to reset the zeroed value, press F4 again until the symbol disappears.

Note:

Be sure the batteries are in good charge condition before you zero the test leads.

2. You can select UL Voltage by Pressing and hold F4 button for more than two seconds (25V or 50V).

-69-

5.2.1 Using the No Trip LOOP Measurement

The No Trip LOOP Measurement is to be selected when the circuit is protected by an RCD whose rating is 30mA or above.

No Trip LOOP – Standby Screen

1. Turn the rotary switch to the LOOP/PFC position

2. Connect the test leads as Figure above

3. As soon as the instrument senses the presence of voltage at its terminals it will operate automatically and record the measurement taken

4. If NOISE appears during the No Trip Loop Measurement, the displayed value may not be accurate due to “mains” interference and the test should be repeated

5. Err 1: Consider the correct polarity (Phase, Neutral and PE), otherwise the “Err 1” message will appear.

No Trip Loop No Trip LOOP – Test lead connection

-70-

5.2.2 LOOP / PFC Function Menu Operation

Main Display

Menu Display

F1 Button

Pop-up and shutdown Loop/PFC menu

F2 Button

Pop-up and shutdown Current menu

F3 Button

None

F4 Button

Press F4 button for zeroing.

Up Button

Up menu to select the current active sub-options.

Down Button

Down menu to select the current active sub-options.

Enter Button

Confirm the user select mode.

-71-

 When measuring is completed, impedance of L-PE and PFC (lf) value appear on the

screen

No Trip – Measurement completed

 Press TEST button if re-test is necessary.

If at least one of the symbols , , appears, or if the voltage exceeds 260V, the measurement will not take place.

5.2.3 Using the Hi Amp LOOP Measurement

The Hi Amp LOOP Measurement is to be selected when the circuit is NOT protected by the an RCD.

Hi Amp Loop – Standby screen

1. Turn the rotary switch to the LOOP / PFC position

2. Press F2 button to change from No Trip to Hi Amp

3. Connect the test leads as shown in the figure below

4. As soon as the instrument senses the presence of a voltage at its terminals, it will operate by pressing the TEST button and display the measured value.

-72-

Hi Amp LOOP – Hi Amp LOOP – To be used where NO RCD is present Test lead connection

5. When the measurement is complete, the impedance of L-PE and PFC (lf) value appear on the screen

Hi Amp LOOP – Measurement finished

6. Press TEST button if re-test is necessary

If at least one of the symbols , , appears, or if the voltage exceeds 260V, the measurement will not take place.

-73-

5.2.4 Using the L- N Line Impedance Measurement

L-N Line – Standby screen

1. Turn the rotary switch to the LOOP / PSC position

2. Press F1 button to change from L - PE to L - N

3. Connect the test leads as shown in figure below

4. As soon as the instrument senses the presence of a voltage at its terminals, it will operate by pressing the TEST button and display the measured value

L-N Line Impedance – L-N Line Impedance –

When measuring Test leads connection

5. When the measurement is completed, impedance of L - N and PSC value appear on the screen

L - N Line Impedance – Measurement completed

6. Press TEST button if re-test is necessary

If at least one of the symbols , , appears, or if the voltage exceeds 260V, the measurement will not take place.

-74-

5.2.5 Using the RCD Function

BUTTON

1 2 3 4 5 6 7

AUTO

RCD t∆

RCD I∆N

30mA

100mA

300mA

500mA

650mA

10mA

AC G

AC S

DC G

DC S

F4 0 180

10mA

30mA

100mA

300mA

500mA

650mA

X1/2

O O O O O O O

X1 O O O O O O

X2 O O O O O X

X5 O O O X X X

AUTO

O O O X X X X

RAMP

O O O O O O X

1/2 x I∆N

I∆N

2 x I∆N

5 x I∆N

General (nondelayed) RCD

t∆=

Max.1999mS

t∆=

Max.500mS

t∆=

Max.150mS

t∆= Max.40mS

Selective (time-delayed) RCDs

t∆=

Max.1999mS

t∆=

Max.500mS

t∆=

Max.150mS

t∆= Max.40mS

You can select UL Voltage by pressing and hold F3 button for more than two seconds (25V or 50V). Uf value appears is the contact voltage on the screen.

RCD – Standby screen

Function Button Description

G …………………….General (non-delayed) RCDs S …………………….Selective (time-delayed) RCDs

Possible setup ratios depending on the RCD Trip Current

Maximal measurement Trip Time of the RCD (Complying to BS 61008 and 61009)

I∆N………………………... Trip-Out Current t∆…………………………. Trip-Out Time

: Indicates that the thermal protection device prevented the tester from overheating and you

therefore cannot make a measurement. Please let the instrument cool down.

-75-

5.2.5.1 Using the Functions activated by F1 button

RCD Measurement – Test lead connection

5.2.5.2 Using the AUTO Mode

RCD Auto Function Screen

1. Turn the rotary switch to the RCD position

2. Initial screen is setup to the AUTO

3. Using the F2 and F3 button, you select the rating and the type of the RCD

4. Connect test leads as shown in the Figure 5.2.4.1

5. If --- from the lower right corner disappears and voltage of the L- PE on the lower left appears, the unit is ready to TEST (If N and PE test leads are reversed, the instrument will still carry out the test)

6. Press the TEST button when ready

7. Test will proceed. The RCD should not trip from x 1/2 mode, but will trip from the x 1 0° mode, and indicate the trip time

8. Reset RCD the unit will measure the Trip Time from the x 1 180° mode

9. Repeat for both x 5 0° and x 5 180° resetting RCD after each test

10. Tests now complete - see display for results

-76-

5.2.4.3 Using the x1/2, x1, x2 and x5 manual selection

x1 Mode – Measuring screen

1. Turn the rotary switch to the RCD position

2. Press F1 and select the a value other than AUTO: x1/2, x1,x2, or x5

3. Using the F2 and F3 button, select the RCD’s trip current and type of the RCD. (General/Selective)

4. Connect the test leads as shown in Figure above

6. Using the Selective RCDs with F3 button S : Selective (time-delayed) RCDs S (Selective (time-delayed)) RCDs will measure by delaying 30 seconds and then stream the current. (will display 30 seconds during the time of the delay) AC RCD streams current in r.m.s. value which has the sine wave form. DC RCD streams current in r.m.s. value which has the pulse wave form.

7. Using the Selective 0°and 180° with F4 button

8. Press the TEST button when ready

9. Records the slowest trigger time

-77-

5.2.4.4 Using the RAMP function

RCD Ramp – Measuring screen

1. Turn the rotary switch to the RCD position

2. By pushing the F1 button, select RAMP

3. Using the F2 and F3 button, select the RCD’s trip current and type of the RCD

4. Using the Selective 0°and 180° with F4 button

5. Press test button - the test current ramps up from 3mA to 33mA in 3mA stages

6. The RCD should operate approximately 21mA for it to be in Compliance

-78-

5.2.6 RCD Function Menu Operation

Main Display RCD AUTO Other

Menu Display

F1 Button

Pop-up and shutdown RCD menu , Shutdown mode is activated when the user selects.

F2 Button

Pop-up and shutdown Trip Current menu , Shutdown mode is activated when the user selects

F3 Button

Pop-up and shutdown Type of RCD menu , Shutdown mode is activated when the user selects

F4 Button

Pop-up and shutdown Type of 0°/180° menu , Shutdown mode is activated when the user selects

Up Button

Up menu to select the current active sub-options.

Down Button

Down menu to select the current active sub-options.

Enter Button

Confirm the user select mode.

-79-

5.2.7 Using the VOLTAGE Function Do not use on a circuit whose voltage either L-L or L-N exceeds 500V AC

Measuring the Voltage and Frequency

Standby screen for the Voltage and Frequency

1. Connect the test lead input terminal

2. Turn the rotary switch to the V position

WARNING!

Screen while measuring Voltage and Frequency Do not attempt to measure when the input voltage is above 500V AC. Value at the top right hand corner represents the Voltage, and the value below the frequency . The display will appear without the TEST button operated.

-80-

5.2.8 Using the Phase Sequence Function

Determining the Phase Sequence

Initial screen of the Phase Sequence – Phase Sequence Measurement Test lead connection

1. Turn the rotary switch to the V position

2. Press F1 to choose the rotation symbol as shown

3. Connect the test leads L1, L2, L3 as shown in figure above

4. When the instrument is energized the sequence will be displayed automatically

Phase Sequence screen -when connected in clockwise direction.

-81-

When the line conductors are connected in the correct sequence “1 2 3” will appear as shown

Main Display Menu Display

F1 Button

Pop-up and shutdown RCD menu

F2 Button

None

F3 Button

None

F4 Button

None

▲Up Button

Up menu to select the current active sub-options.

▼Down Button

Down menu to select the current active sub-options.

Enter Button

Confirm the user select mode.

above. However, connected in the wrong sequence, you will get “2 1 3” on the display:

Phase Sequence – When connected in counter-clockwise manner

5.2.9. Voltage/Phase Function Menu Operation

-82-

5.3. Isolation Measurement

Main Display

Menu Display

F1 Button

Pop-up and shutdown RCD menu

F2 Button

Pop-up and shutdown RCD menu

F3 Button

Pop-up and shutdown RCD menu

F4 Button

None

▲Up Button

Up menu to select the current active sub-options.

▼Down Button

Down menu to select the current active sub-options.

Enter Button

Confirm the user select mode.

5.3.1. Function menus of the isolation measurement

Insulation Resistance Display/Switch and Terminal Settings

Measurements should only be performed on de-energized circuits.

-83-

5.3.2. To measure insulation resistance

1. Turn the rotary switch to the INSULATION position.

2. Use the L and N (red and black) terminals for this test.

3. Use the F1 to select the test voltage. Most insulation testing is performed at 500 V, but observe local test requirements.

4. Press and hold TEST button until the reading settles and the tester beeps.

Note

Testing is inhibited if voltage is detected in the line.

The primary (upper) display shows the insulation resistance. The secondary (lower) display shows the actual test voltage.

Note

For normal insulation with high resistance, the actual test voltage (UN) should always be equal to or higher than the programmed voltage. If insulation resistance is bad, the test voltage is automatically reduced to limit the test current to safe ranges.

5.4. Using the RE Function

The earth resistance test is a 3-wire test based on the fall-of-potential method. The two test stakes (H for test AC current, S for potential measurement) and the earth electrode (RE) are used. Connect them as shown in the figure below.

Schematic setup for measuring earth resistance (RE)

-84-

Best accuracy is achieved with the middle (S) stake at 62 % of the distance to the farther stake (H).

Main Display

F1 Button

None

F2 Button

None

F3 Button

None

F4 Button

Triggering zero function.

Up Button

Up menu to select the current active sub-options.

Down Button

Down menu to select the current active sub-options.

Enter Button

Confirm the user select mode.

The stakes should be in a straight line and wires separated to avoid mutual coupling.

The earth electrode under test should be disconnected from the electrical system when conducting the test. Earth resistance testing should not be performed on a live system.

To measure earth resistance

1. Turn the rotary switch to the RE position.

2. Perform a resistance compensation of the leads by shorting all three ends and pressing F4 afterwards. You will see the symbol on the display if the compensation was successful.

3. Connect the two wires with stakes driven into the ground and one with the earth electrode as shown above.

4. Press TEST to start. Wait a few seconds until the result is shown.

The primary (upper) display shows the earth resistance reading. The Test Current will be displayed in the secondary display. If a Voltage detected between the test rods greater than 10 V, the test is inhibited.

RE Function Menu Operation

-85-

5.5. Using the LOW-Ohm function

Main Display

Menu Display

F1 Button

Pop-up and shutdown RCD menu , Shutdown mode is activated when the user selects.

F2 Button

Pop-up and shutdown RCD menu , Shutdown mode is activated when the user selects.

F3 Button

None

F4 Button

Triggering zero function.

Up Button

Up menu to select the current active sub-options.

Down Button

Down menu to select the current active sub-options.

Enter Button

Confirm the user select mode.

A continuity test is used to verify the integrity of connections by making a high resolution resistance measurement. This is especially important for checking Protective Earth connections.

5.5.1. LOW OHM Function Menu Operation

-86-

6. Options and settings

Items

System Settings

Data Record

Run Settings

Items

Languages

Date/Time

Memory

Auto screen-off

Auto power-off

System default settings

System upgrade

Press the ◄ and ► button to select the System Settings, Data Record or Run Settings. Then press the □ button to enter.

6.1. System Settings

Press the ▲ and ▼ button to select the Items, Then press the □ button to enter

-87-

6.1.1. Language Selection

Press the ▲ and ▼ button to select the language, press ESC button to esc and save the select the language.

Note: The available languages may change in newer firmware versions.

6.1.2. Date and Time

Press the ▲ and ▼ button to select the date or time, then press the □ button to enter, Press the ▲ and ▼ button to adjust the value.

Press the ◄and ►button to select the Items, press the ESC button to esc and save.

-88-

6.1.3. TV Output

Press the ▲ and ▼ button to select the output format. Then press the □ button to enter.

6.1.4. Memory Menu

Press the ◄and ►button to select the Working Space or Format. Then press the □ button to enter, press the ESC button to esc and save.

Note: With the "Format" option to format the internal memory or the SD card. All stored in memory are deleted and cannot be restored!

6.1.5. Auto screen Off

Default 3 Minutes, Press the ▲ and ▼ button to select the Auto screen-off time, press ESC button to esc and save the select the time. To prolong the operating time of the charged battery, the screen should automatically turn off after a few minutes (Auto Screen Off), since the backlight is the largest single consumer in the device.

-89-

6.1.6. Auto Power Off

Default 10 Minutes, Press the ▲ and ▼ button to select the Auto power-off time, press ESC button to esc and save the select the time. To prolong the operating time of the charged batteries, the device should automatically turn off after a few minutes (Auto Power Off). This provides a complete discharge of the battery is prevented; the device should not have been accidentally switched off manually.

6.1.7. Factory Reset

Press the □ button to enter. Then press the ▲ and ▼ button to select whether YES or NO to Reset.

6.1.8. System Upgrade

If a firmware update is available, this can be stored on an SD card and are available as a source for an update is available. Firmware updates should only be performed by qualified personnel as an incorrect application may damage the unit.

-90-

7. Data storage, interfaces and recording function

Items

On or off the Bluetooth

Data Record

Datalog

7.1. Run Settings

Press the ▲ and ▼ button to select the Items. Then press the □ button to enter

7.2. Bluetooth

Press the ◄and ►button to select the on or off Bluetooth, press the ESC button to esc and save.

-91-

7.3. Data Record

Items

F1 button

Backspace

F2 button

Enter Data Record

□

Enter characters

Items

On or off the Datalog

Set Datalog time (Unit : second)

The Data Record option records a single reading on a text file. These can then transfer to a PC or are again displayed as image file on the device. You can select the file name free by navigating with the arrow keys on the virtual keyboard:

Press the ◄ ► ▲ ▼ button to select the characters , press the □ button to Enter characters.

7.4. Datalogger

The datalog option is characterized by activation of the measured values of the selected region in tabular form. These can then transfer to a PC or are again displayed as image file on the device. The file name automatically is composed of the date and time of the recording. If the measuring range changes during the measurement, recording stops. If necessary, start in a new range and a new data logger.

Press the ▲ and ▼ button to select the Items, Press the ◄ and ►button to set.

-92-

Example of a logged text-file:

Key

Function

◄ ►

Switch through saved files

▲ ▼

While in this data logger file: Switching Individual measurement points

□ (Enter)

Opens additional options for data transmission:

Bluetooth (transmission) ON / OFF Drawing (timeline view) ON / OFF Datalog Color (color of the time line in the data logger)

7.5. Data record

In the Data Record menu, you see a list of previously stored measurement values to a text file for single values or data logger files. Press the ▲ or ▼ keys to scroll through the menu and confirm

your selection by pressing the □ button (Enter). The following screen appears after selecting a

stored file:

-93-

Press the ESC key to return to the selection of the stored text files.

Pop-Up Menu

Key

Function

◄ ►

Only Drawing: Switch between reading and drawn timeline.

▲ ▼

Choose between Bluetooth, Drawing and Drawing Color switch.

□ (Enter)

Bluetooth transmission of the current file

If you want to delete a recorded file from the internal memory or the SD card, select the file with the ▲ or ▼ buttons and press the HELP key. It appears the following pop-up window:

Use the ▲ or ▼ buttons to select YES (YES) or NO (NO) and confirm the deletion by pressing the □ button (Enter)

7.6. Additional Functions in Data Record Menu

When you open a single image acquisition in the Data Record menu, press the □ button (Enter) to

transfer the file via Bluetooth:

Did you open a data log file, press the □ button (Enter) to open the following additional options:

-94-

7.7. Drawing

Number

Display

Meaning

File Name

The file name of the Data Logger file is composed of: function, month / date, time, file type

Primary display and measurement units.

Measured value at the cursor (yellow line) with associated listening measurement unit (in the example loop current)

Primary display and measurement units.

Measured value at the cursor (yellow line) with associated listening measurement unit (in the example loop impedance)

Coordinate

Displays a measurement scale for the orientation of the progress curve

Function1

Displays active during the measurement functions

Function2

Displays active during the measurement functions

hours/minutes/seconds

Displays active during the measurement functions

L-PE Value

While the detected value measurement between phase and ground

L-N Value

While the detected value measurement between phase and neutral

PE-N Value

While the detected value measurement between Neutral and ground

Arrows above or below the terminal

Marks above / below the connection icon show reverse polarity during the measurement.

indicator symbol indicate reversed polarity.

During the measurement, active limitation for the maximum touch voltage UL or error voltage UF.

Check the connection or check the wiring

The time course curve shows the development of the measurements over the recorded period.

-95-

7.8. Drawing Color

Pop-Up Menu

Key

Function

◄ ►

Switch between D1 (curve 1) and D 2 (curve 2)

▲ ▼

Color selection for the selected curve switch.

ESC-Key

Save settings and return to the menu.

8. Software

8.1 PC software

Open the "PeakTech Safety Tester.exe" from the included software CD and install the program on your PC.

You can use the included software to transfer stored measurement data via USB to your PC or record the data in real time via Bluetooth adapter in the software.

With a USB connection, the device is found as a removable storage medium in Windows systems, for which no driver installation is necessary.

To use a Bluetooth connection you may need a Bluetooth-Adapter for your PC, which is commercially available. Most modern laptops already have built-in Bluetooth interface for data communication with mobile devices. After setting up the data connection to the Bluetooth device a virtual COM port interface will be assigned, which you can select in the software.

-96-

Number

Function

Meaning

Communicate

Selecting the communication conditions COM port: Bluetooth connection via a virtual COM port, Meters Storage: reading the internal memory via USB

Language

Selecting the language

Help

Opens the Help function

Meter Storage

Displays when connected to USB connection the contents of the internal memory

Protocol Data

Entry of order data to provide a measurement protocol

Start-Time / Samples

Displays time and date, as well as the interval of a measurement. 7

Connected

Displays the connection status of the device

COM

Displays the active COM port connection via Bluetooth

Disconnect

End the data transfer

Measured Value

Displays the currently transmitted measurements and units

Function

Displays the active measurement function of the device

Tap to Record

Transmit measured value in the table

Stop

Finishes recording

Measure Panel/ History Record

Switches between active data transfer and previous measurements

Data List

Displays a detailed description of all transmitted values in tabular form, as these can also be saved or printed.

Export Excel

Saves the measurement table in Excel format for further processing

Print table of measured values directly

-97-

PEAKTECH 2755 Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
