Bedienungsanleitung /

Operation manual

Programmierbare elektronische DC-Last /

DC Programmable Electronic Load



2275 / 2280

-2-

INHALTSVERZEICHNIS / TABLE OF CONTENTS

1. SICHERHEITSHINWEISE ZUM BETRIEB DES GERÄTES .............................................................. 6

REINIGUNG DES GERÄTES ................................................................................................................... 7

2. EINFÜHRUNG ................................................................................................................................... 7

2.1 MERKMALE ................................................................................................................................... 7

2.2 ZUBEHÖR ..................................................................................................................................... 7

3. TECHNISCHE DATEN ...................................................................................................................... 8

3.1 KENNDATEN .................................................................................................................................. 8

3.2 ARBEITSUMGEBUNG ...................................................................................................................... 8

3.3 NETZVERSORGUNG ....................................................................................................................... 9

3.4 MAßE ........................................................................................................................................... 9

3.5 GEWICHT ...................................................................................................................................... 9

4. VORDER- UND RÜCKSEITE DES GERÄTES .................................................................................. 9

4.1 VORDERSEITE ............................................................................................................................... 9

4.2 RÜCKSEITE ................................................................................................................................. 10

4.3 TASTENFELD ............................................................................................................................... 11

4.4 GRUNDLEGENDE INFORMATIONEN ................................................................................................ 11

5. MENÜ .............................................................................................................................................. 14

5.1 ALLGEMEIN ................................................................................................................................. 14

5.2 MENÜ-BESCHREIBUNG ................................................................................................................ 14

5.3 SHORT CUT MENÜ ...................................................................................................................... 17

5.4 HAUPTMENÜ (MAIN MENU)........................................................................................................... 18

5.4.1 System Config ................................................................................................................... 18

5.4.2 Load Setup ........................................................................................................................ 19

5.4.3 Batterietest (Battery Test Set) ........................................................................................... 21

5.4.4 Dynamischer Test (Tran Test Set) ..................................................................................... 22

5.4.5 Benutzerdefinierte Anweisungsliste (List Test Set) ............................................................ 23

5.4.6 Save File ................................................................................................ ........................... 24

5.4.7 Recall File ......................................................................................................................... 25

5.4.8 Exit .................................................................................................................................... 25

6. BETRIEB ......................................................................................................................................... 26

6.1 KONSTANTSTROMMODUS (CC MODE) ........................................................................................... 26

6.2 KONSTANTSPANNUNGSMODUS (CV MODE) ................................................................................... 26

6.3 KONSTANTLEISTUNGSMODUS (CP MODE) ..................................................................................... 27

6.4 KONSTANTWIDERSTANDSMODUS (CR MODE) ................................................................................ 28

6.5 BATTERIE-/AKKUTEST-MODUS (BATTERY TEST MODE) .................................................................. 28

6.6 KURZSCHLUSSMODUS (SHORT-CIRCUIT TEST MODE) .................................................................... 30

6.7 DYNAMISCHER MODUS (DYNAMIC TEST MODE) ............................................................................. 30

-3-

6.7.1 CONTINUOUS MODUS (CONT) .................................................................................................. 30

6.7.2 PULSE MODUS (PULS) ............................................................................................................. 31

6.7.3 TRIGGER-MODUS (TRIG) ......................................................................................................... 31

6.8 SCHUTZ IM FEHLERFALL .............................................................................................................. 31

ANHANG A – REMOTE-SENSE-SCHNITTSTELLE UND EXTERNER TRIGGER .............................. 33

A1 Remote Sense A2 Externer Trigger A3 Pin-Belegung

ANHANG B – PC-SOFTWARE ........................................................................................................... 34

1. SAFETY PRECAUTIONS ................................................................................................................ 38

CLEANING THE CABINET ..................................................................................................................... 39

2. INTRODUCTION ............................................................................................................................. 39

2.1 FEATURES .................................................................................................................................. 39

2.2 ACCESSORIES ............................................................................................................................. 39

3. TECHNICAL DATA ......................................................................................................................... 40

3.1 SPECIFICATIONS ......................................................................................................................... 40

3.2 WORK ENVIRONMENT .................................................................................................................. 40

3.3 POWER SUPPLY .......................................................................................................................... 41

3.4 DIMENSIONS ............................................................................................................................... 41

3.5 WEIGHT ...................................................................................................................................... 41

4. FRONT AND REAR SIDE ............................................................................................................... 41

4.1 FRONT SIDE ............................................................................................................................... 41

4.2 REAR SIDE ................................................................................................................................. 42

4.3 KEY FIELD .................................................................................................................................. 43

4.4 GENERAL INFORMATION............................................................................................................... 43

5. MENU .............................................................................................................................................. 46

5.1 ABSTRACT ................................ ................................................................ .................................. 46

5.2 MENU DESCRIPTION .................................................................................................................... 46

5.3 SHORT CUT MENU ...................................................................................................................... 49

5.4 MAIN MENU ................................................................................................................................ 50

5.4.1 System Config ................................................................................................................... 50

5.4.2 Load Setup ........................................................................................................................ 51

5.4.3Battery Test Set.................................................................................................................. 53

5.4.4 Tran Test Set (Dynamic Test) ............................................................................................ 54

5.4.5 List Test Set ...................................................................................................................... 55

5.4.6 Save File ................................................................................................ ........................... 56

5.4.7 Recall File ......................................................................................................................... 57

5.4.8 Exit .................................................................................................................................... 57

....................................................................................................................... 33

..................................................................................................................... 33

......................................................................................................................... 33

-4-

6. OPERATION ................................................................................................................................... 58

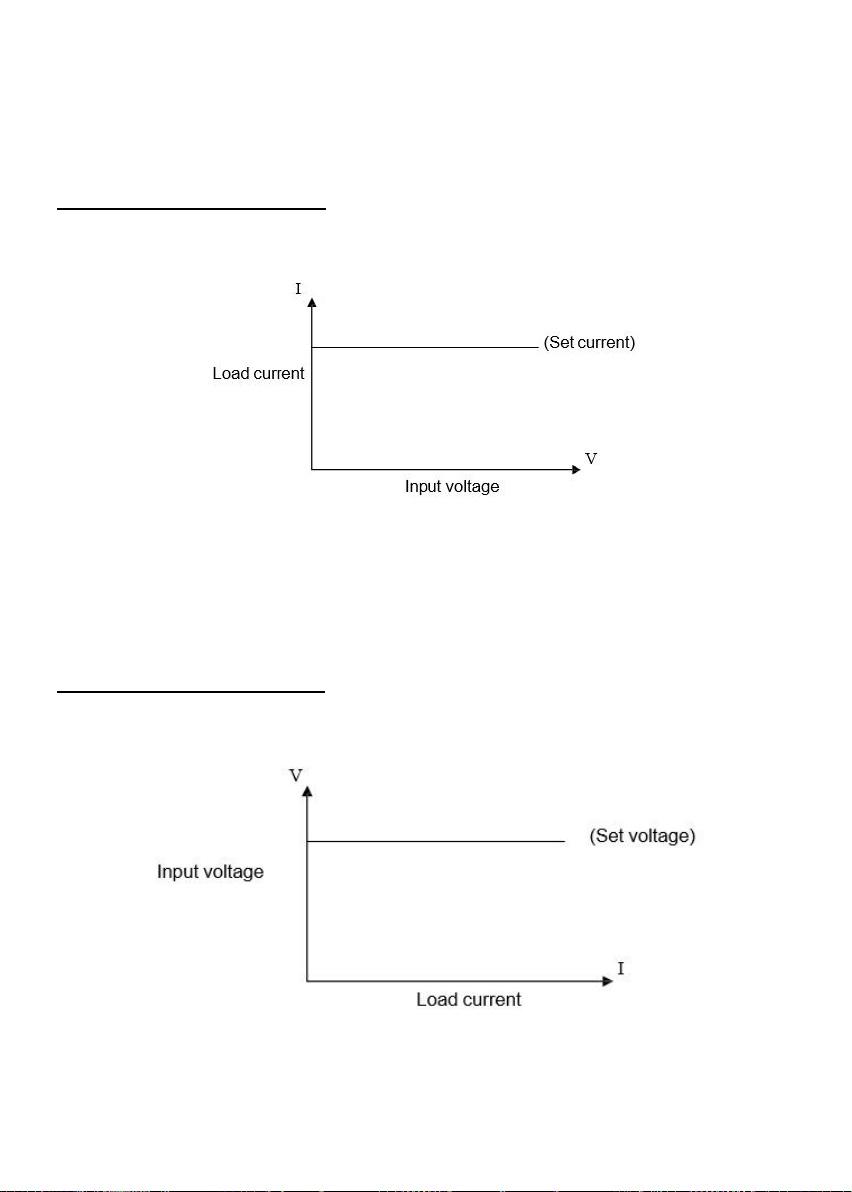

6.1 CONST. CURRENT MODE (CC MODE) ........................................................................................... 58

6.2 CONST. VOLTAGE MODE (CV MODE) ............................................................................................ 58

6.3 CONST. POWER MODE (CP MODE) .............................................................................................. 59

6.4 CONST. RESISTANCE MODE (CR MODE) ....................................................................................... 60

6.5 BATTERY TEST MODE .................................................................................................................. 60

6.6 SHORT-CIRCUIT TEST MODE ........................................................................................................ 62

6.7 DYNAMIC TEST MODE .................................................................................................................. 62

6.7.1 Continuous Mode (CONT) ................................................................................................. 62

6.7.2 Pulse Mode (PULS) ........................................................................................................... 62

6.7.3 Trigger-Mode (TRIG) ......................................................................................................... 63

6.8 PROTECTION OF THE INSTRUMENT ................................................................................................ 63

APPENDIX A - REMOTE SENSE AND EXTERNAL TRIGGER .......................................................... 65

A1 Remote Sense A2 External Trigger A3 Pinout

APPENDIX B – PC SOFTWARE ......................................................................................................... 66

....................................................................................................................... 65

...................................................................................................................... 65

.................................................................................................................................... 65

-5-

1. Sicherheitshinweise zum Betrieb des Gerätes

Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) und 2014/35/EU (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen).

Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.

* Dieses Gerät darf nicht in hochenergetischen Schaltungen verwendet werden. * Vor Anschluss des Gerätes an eine Steckdose überprüfen, dass die Spannungseinstellung am Gerät

mit der vorhandenen Netzspannung übereinstimmt * Gerät nur an Steckdosen mit geerdetem Schutzleiter anschließen * Gerät nicht auf feuchten oder nassen Untergrund stellen. * Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw. blanke

oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine Messungen vornehmen. * Defekte Sicherungen nur mit einer dem Originalwert entsprechenden Sicherung ersetzen. Sicherung

oder Sicherungshalter niemals kurzschließen. * Ventilationsschlitze im Gehäuse unbedingt freihalten (bei Abdeckung Gefahr eines Wärmestaus im

Inneren des Gerätes) * Keine metallenen Gegenstände durch die Ventilationsschlitze stecken. * Keine Flüssigkeiten auf dem Gerät abstellen (Kurzschlussgefahr beim Umkippen des Gerätes) * Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben * Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist. * Verwenden Sie ausschließlich 4mm-Sicherheitstestkabelsätze, um eine einwandfreie Funktion des

Gerätes zu gewährleisten. * Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen bzw. auf einer

Isoliermatte durchführen. * Messspitzen der Prüfleitungen nicht berühren. * Warnhinweise am Gerät unbedingt beachten. * Gerät darf nicht unbeaufsichtigt betrieben werden * Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder

Nässe aussetzen. * Starke Erschütterung vermeiden. * Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten. * Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein

(wichtig beim Transport von kalten in warme Räume und umgekehrt) * Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden

Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel. * Dieses Gerät ist ausschließlich für Innenanwendungen geeignet. * Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen. * Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-

Technikern durchgeführt werden. * Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um Beschädigung der

Bedienelemente zu vermeiden. * Keine technischen Veränderungen am Gerät vornehmen. * -Messgeräte gehören nicht in Kinderhände-

-6-

Reinigung des Gerätes

Vor dem Reinigen des Gerätes, Netzstecker aus der Steckdose ziehen. Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen.

2. Einführung

Die PeakTech® 2275 und 2280 stellen eine Serie programmierbarer elektronischer DC-Lasten dar, die in vielen Bereichen heutiger Elektronik samt batteriebetriebenen Systemen – sowohl in der Produktion wie auch in der Forschung und Entwicklung – ihre Anwendung finden. Mit den maximal bemessenen Leistungen von 150W (2275) bzw. 300W (2280), max. Eingangsspannung von 360V und Auflösungen von 1mV/1mA/1mΩ/1mW in unteren Messbereichen werden diese Geräte den meisten Anforderungen gerecht.

Eine Reihe von Funktionen und Einstellungen – speziell für Dauertests, Kurzschlusstests, Batterie- /Akkutests sowie die benutzerdefinierten Testanweisungen und Datenauswertung durch die PCSoftware – macht diese elektronischen Lasten zu einem unerlässlichen Hilfsmittel im Labor, Prüffeld oder Ausbildungsbereich.

2.1 Merkmale

 benutzerfreundliche Bedienung durch Tastenfeld und Drehknopf  kontrastreiches LCD-Display  Basismodi: konst. U, I, R oder P (CV, CC, CR, CP)  Kurzschlusstest, Batterietest, dynamischer Test, benutzerdefinierte Anweisungsliste  Schutzfunktionen vor Überspannung, Überstrom, Überlast, Überhitzung, Verpolung  zusätzlicher Voltage-Sense-Eingang für erhöhte Genauigkeit  temperaturgeregelter Lüfter  Tasten-/Drehknopf-Sperrfunktion  RS-232-Schnittstelle (mit USB-Adapter), PC-Software  Mehrgeräte-Unterstützung über RS-485

2.2 Zubehör

 Bedienungsanleitung  Netzkabel  USB-to-COM-Adapter  CD-ROM

-7-

3. Technische Daten

Modell

2275

2280

Spezifikationen

Eingangsspannung

0 V ~ 360 V

Eingangsstrom

1 mA ~ 30 A

Eingangsleistung

150 W

300 W

Messbereich

Genauigkeit

Auflösung

0 V … 9.999 V

± (0.1% + 0.03% FS*)

1 mV

10 V … 99.99 V

± (0.1% + 0.03% FS)

10 mV

100 V … 360 V

± (0.1% + 0.03% FS)

100 mV

0 A … 9.999 A

± (0.1% + 0.1% FS)

1 mA

10 A … 30 A

± (0.2% + 0.15% FS)

10 mA

Konstantspannungsmodus

1.5 V … 9.999 V

± (0.1% + 0.03% FS)

1 mV

10 V … 99.99 V

± (0.1% + 0.03% FS)

10 mV

100 V … 360 V

± (0.1% + 0.03% FS)

100 mV

Konstantstrommodus

0 A … 9.999 A

± (0.1% + 0.1% FS)

1 mA

10 A … 30 A

± (0.2% + 0.15% FS)

10 mA

Konstantwiderstandsmodus

0.1 Ω … 10 Ω

± (1% +0.3 % FS)

1 mΩ

10 Ω … 99 Ω

± (1% +0.3 % FS)

10 mΩ

100 Ω … 999 Ω

± (1% +0.3 % FS)

100 mΩ

1 kΩ … 4 kΩ

± (1% +0.8 % FS)

1 Ω

Konstantleistungsmodus

0W … 9.999 W

± (1% + 0.1% FS)

1 mW

10W … 99.99 W

± (1% + 0.1% FS)

10 mW

100W … 300 W

± (1% + 0.1% FS)

0.1 W

Stromanzeige

0 A … 9.999 A

± (0.1% + 0.1% FS)

1 mA

10 A … 30 A

± (0.2% + 0.15% FS)

10 mA

Spannungsanzeige

1.5 V … 9.999 V

± (0.1% + 0.03% FS)

1 mV

10 V … 99.99 V

± (0.1% + 0.03% FS)

10 mV

100 V … 360 V

± (0.1% + 0.03% FS)

100 mV

Leistungsanzeige

0W … 9.999 W

± (1% + 0.1% FS)

1 mW

10W … 99.99 W

± (1% + 0.1% FS)

10 mW

100W … 300 W

± (1% + 0.1% FS)

0.1 W

Batterietest

Eingang: 0.8 V … 120 V

Max. messbare Kapazität: 999 Ah

Auflösung: 10 mA Aufnahmedauer: 1 ~ 60000 sec

Dynamischer Test

Pulsweite: 10 ms ~ 10 s

3.1 Kenndaten

*FS: (Full Scale) Endausschlag des jeweiligen Messbereichs

3.2 Arbeitsumgebung

Temperatur: 0°C ~ 40°C Rel. Luftfeuchtigkeit: ≤ 90 %RH Luftdruck: 86 ~ 104 Pa

-8-

3.3 Netzversorgung

Nummer

Name

Beschreibung

LCD-Anzeige

Siehe 4.4

Drehknopf

Input-Polklemmen:

+ -

Verpolung kann zu hohen Strömen führen!

Tastenfeld

Siehe 4.3

Ein-/Ausschalt-Knopf

220/110 (1±10%)V AC, 50 Hz/60 Hz (1±5%) Abgesichert durch eine 1A-Sicherung.

3.4 Maße

310mm × 225mm × 100mm

3.5 Gewicht

Ca. 5.5 kg (P 2275) / 6.0 kg (P 2280)

4. Vorder- und Rückseite des Gerätes

4.1 Vorderseite

-9-

4.2 Rückseite

Nummer

Name

Beschreibung

6, 9

Ventilationsöffnungen

Öffnungen nicht verdecken

110V/220V AC Umschalter

Bitte beachten Sie die richtige Stellung entspechend der Netzspannung in Ihrer Region

Remote Sense und Trigger

siehe Anhang A für Pin-Belegung

RS-232-Schnittselle

Kaltgerätebuchse mit Sicherungshalter

1A-Sicherung

-10-

4.3 Tastenfeld

Ziffernblock

1, 2, 3, 4, 5, 6, 7, 8, 9, 0, .

Basismodi

I-SET, V-SET, P-SET, R-SET

On-/Off-Taste

Schaltet den Eingang ein und aus

Menü-Tasten

ESC, ENT, ▲, ▼

Tasten-Funktionen nach Betätigen der SHIFT-Taste

S-LIST, S-BAT, S-TRAN, SAVE, CALL, SETUP,

CONFIG, BAT, SHORT, TRAN, A, B

Abgeleitete Funktionstasten

MENU, LOCAL, Back Space (B.S.), TRIG

4.4 Grundlegende Informationen

-11-

Erklärung zum oberen Bild:

No.

Beschreibung

Anmerkungen

Modus

Is: konst. Strom

Vs: konst. Spannung

Ps: konst. Leistung

Rs: konst. Widerstand

Short: Kurzschlusstest

Battery: Batterietest

Transient: dynamischer Test

Status-Informationen

OFF: Last-Ausgang aus

RUN: Last-Ausgang an

°°°°: Statuswechsel/Warten

UREG: Last nicht im konstanten Zustand

CC: konst. Strom

CV: konst. Spannung

CP: konst. Leistung

CR: konst. Widerstand

OC: Überstrom

Autom. Lastabschaltung und Alarm

möglich

OV: Überspannung

Autom. Lastabschaltung und Alarm

OP: Leistung zu hoch

Autom. Lastabschaltung und Alarm

möglich

HOT: Gerät zu heiß

Autom. Lastabschaltung und Alarm

R.V: Verpolung

Verpolung kann zu hohen Strömen

führen!

ERR: Error

-12-

Bedienung

↑ SHIFT-Taste gedrückt

 Testensperre

 Fernsteuerung

Eingangsspannung

Spannung an den Polklemmen oder Sense-

Eingang

Gilt nicht unter Batterietest/dyn. Test

Stromverbrauch

Aktueller Stromverbrauch

Leistung

Aktuelle Leistung

Sonst.

Wichtige Alarm-Infos

Reverse Voltage!!!: Verpolung

Exceed Voltage!!!: Überspannung

Autom. Lastabschaltung

Over Hot!!!: Temperatur zu hoch

Autom. Lastabschaltung

-13-

5. Menü

Hauptmenü

1. Untermenü

2. Untermenü

System Config

Power-on Call

OFF

Nummer 0 ~ 9 für Datei-Nummer

Key Beep

OFF

Key Lock

OFF

Knob Lock

OFF

Trigger Source

MAN (manuell)

EXT (extern)

BUS

Communication Mode

Separator

Multiper

Local Address

Nummer 000~127

Baud Rate

8 Baud-Raten: 4800 9600 11520 12800

14400 19200 28800 38400

Reset Settings

Einstellungen auf Auslieferungszustand setzen

Restore Cal Data

Selbstkalibrierung durchführen

5.1 Allgemein

Das Menü beinhaltet alle Arbeitsmodi und Einstellungen des Gerätes. Beim Drücken der 【MENU】Taste gelangen Sie in das Menü. Sie können auch direkt das 1. Untermenü über die 【SHIFT】-Taste aufrufen. Die Navigation erfolgt über die Tasten 【▲】und 【▼】oder über den Drehknopf. Um einen Punkt auszuwählen, drücken Sie die Taste 【ENT】, über die Taste 【ESC】verlassen Sie wieder den ausgewählten Punkt.

5.2 Menü-Beschreibung

-14-

Exit

Load Setup

Remote Sense

OFF

Max Current

【Ent】: Eingabe

Max Voltage

【Ent】: Eingabe

Max Power

【Ent】: Eingabe

On Voltage

OFF

【Ent】: Eingabe

Off Voltage

OFF

【Ent】: Eingabe

Auto Off

OFF

【Ent】: Eingabe (Zeit in Sekunden)

CR-Mode

InVolt

InCurrent

OFF

Exit

Battery Test Set

Discharge Current

【Ent】: Eingabe

Min Voltage

【Ent】: Eingabe

Exit

Tran Test Set

Tran Load

Current (für Strom)

Voltage (für Spannung)

Level A

【Ent】: Eingabe (Spannung

oder Strom)

Width A

【Ent】: Eingabe (ms)

Level B

【Ent】: Eingabe (Spannung

oder Strom)

Width B

【Ent】: Eingabe (ms)

Tran Mode

CONT

PULS

TRIG

Exit

-15-

List Test Set

Step Number

Nummer 00~14

Step Mode

AUTO

TRIG

Repeat

OFF

Step00~14

List Load

ConstCurr

ConstVolt

ConstPower

ConstRes

Short (für Kurzschluss)

Open (für off. Stromkreis)

Level

【Ent】: Eingabe

Delay

【Ent】: Eingabe

Compare

OFF

InVoit (für

Spannungsvergleich)

InCurr (für Stromvergleich)

InPower (für

Leistungsvergleich)

Limit Low

【Ent】: Eingabe

Limit High

【Ent】: Eingabe

-16-

Copy To Nest

【Esc】 : abbrechen

【Ent】:kopieren

Exit

Save File

Nummer 0 ~ 9

【Ent】: ausgewählte Datei speichern

Recall File

Nummer 0 ~ 9

【Ent】: ausgewählte Datei laden

Exit

【Ent】: Menü verlassen

SHIFT + CONFIG

System-Konfigurationen

SHIFT + SETUP

Last-Einstellungen

SHIFT + CALL

Menü für das Aufrufen von gespeicherten

Last-Einstellungen

SHIFT + SAVE

Menü für das Speichern von Last-

Einstellungen

SHIFT + S-BAT

Batterie-Test-Menü

SHIFT + S-TRAN

Dynamischer Test-Menü

SHIFT + A

N/A

SHIFT + B

N/A

5.3 Short Cut Menü

Drücken Sie die 【SHIFT】-Taste und danach eine der folgenden Tasten mit Aufschrift oben, um direkt in das entsprechende Untermenü zu gelangen.

-17-

5.4 Hauptmenü (Main Menu)

MAIN MENU: System Config

Das Hauptmenü enthält alle im Punkt 5.2 erwähnten Untermenüs. Im Folgenden werden diese ausführlicher beschrieben.

Hinweis: Das Symbol deutet an, dass eine Auswahl mit den Tasten 【▲】und【▼】möglich ist.

5.4.1 System Config

Dieses Untermenü dient den Systemkonfiguationen. Sie können hier systemübergreifende Einstellungen vornehmen, um die Last Ihren Bedürfnissen anzupassen. Dazu zählen u.a. automatische Voreinstellungen beim Start, Trigger- und Kommunikationseinstellungen.

Power-on Call

Diese Funktion ist deaktiviert, wenn Power-on Call auf OFF gesetzt wurde. Wird dagegen eine Nummer 0-9 ausgewählt, so wird die entsprechende Voreinstellungs-Datei beim Einschalten des Gerätes automatisch geladen. Ist die Datei nicht vorhanden, so werden Standard-Einstellungen geladen. Sie können also bis zu 10 solcher Dateien mit Voreinstellungen auf dem Gerät abspeichern. Siehe dazu das Untermenü "Save File".

Key Beep

ON/OFF: Ton beim Drücken der Tasten ein- oder ausschalten.

Key Lock

ON/OFF: Tastenfeld aktivieren oder deaktivieren.

Knob Lock

ON/OFF: Drehknopf aktivieren oder deaktivieren.

Trigger Source

In den Modi "Dynamic Test" und "List Test" wird oft ein Trigger gebraucht. Es stehen drei Trigger-Arten zur Verfügung: MAN, EXT und BUS.

MAN: manueller Trigger. Wird mit der Taste 【TRIG】 am Gerät ausgelöst. EXT: externer Trigger. Angesteuert durch die Sense-Schnittstelle an der Rückseite des Geräts. BUS: BUS-Trigger. Wird per Software über die RS-232C-Schnittstelle angesteuert.

Hinweis: Siehe Anhang A für Pin-Belegung der Sense-Schnittstelle Hinweis: Siehe Anhang B bez. der Beschreibung der PC-Software

-18-

Communication Mode

Die RS232C-Schnittstelle erlaubt eine Kommunikation der PC-Software mit mehreren Geräten. Es wird in allen Fällen ein 8-Bit-Übertragungsmodus verwendet.

Separator: Einzelgerät-Modus Multipler: Mehrgeräte-Modus

Bitte beachten Sie in dem Zusammenhang, dass die Last im Einzelgerät-Modus nicht über eine explizite Adresse angesprochen werden kann, wie es im Mehrgeräte-Modus der Fall ist (s. dazu Abschnitt „Local Address“).

Hinweis: Siehe Datei „P2275-P2280 RS232C Interface.pdf“ auf der beiligenden CD-ROM.

Local Address

Bei der Kommunakation mehrerer Lasten mit dem PC ist eine Kennung der einzelnen Geräte notwendig. Im Einzelgerät-Modus ist eine Kennung nicht notwendig und wird nicht beachtet. Die Kennung besteht aus einer Nummer (0 - 127), die man jeder Last vergeben kann.

Hinweis: Drücken Sie 【ENT】, um über das Zahlenfeld eine Angabe zu machen.

Baud Rate

Die Baud-Rate der RS232C-Schnittstelle muss mit der Einstellung des PCs übereinstimmen. Es stehen 8 Baud-Raten zur Auswahl: 4800 9600 11520 12800 14400 19200 28800 38400.

Reset Settings

Setzt die Einstellungen des Geräts auf den Auslieferungszustand zurück. Sie werden kurz danach aufgefordert, die Last aus- und wieder einzuschalten.

Restore Cal Data

Selbstkalibrierung. Sie werden kurz danach aufgefordert, die Last aus- und wieder einzuschalten.

Exit

Drücken Sie 【ENT】 oder 【ESC】, um das Menü zu verlassen.

5.4.2 Load Setup

Das Untermenü "Load Setup" beinhaltet Parameter der elektronischen Last, die dieser mehr Anwendbarkeit und Flexibilität verleihen sollen. Diese können insbesondere in den Automatisierungsanwendungen nützlich sein.

-19-

Remote Sense

Da die Abtastung der Spannung die Genauigkeit der übrigen Berechnungen beeinträchtigt, möchte man die Spannung so nah an den Polen der Quelle wie möglich messen. Dies wird besonders bei größeren Strömen deutlich, wenn die Ausgangsspannung der Quelle kleiner wird und ein Großteil davon an den Leitungen zu der Last abfällt. Diese Problematik wird mit einem hochohmigen Remote Sense-Eingang gelöst, der die Spannung direkt an der gewünschten (entfernten) Stelle der Schaltung misst.

Der Remote Sense-Eingang befindet sich auf der Rückseite der elektronischen Last. Siehe dazu auch Anhang A.

ON: Remote Sense aktiviert und die Spannungsmessung geschieht über diesen. OFF: Remote Sense deaktiviert. Die Spannung wird an den Polklemmen der Last gemessen.

Benutzen Sie hier die Tasten【▲】 und 【▼】oder den Drehknopf, um eine Einstellung vorzunehmen.

Max Current

Im Punkt "Max Current" können Sie den Strom der Last auf einen Wert kleiner als den vorgegebenen maximalen Strom von 30A setzen. Sie sollten diese Einstellung grundsätzlich vornehmen, bevor Sie die Last in Betrieb nehmen. Der so gesetzte Wert hat gleich mehrere Auswirkungen zufolge:

a) Strombegrenzung. b) Im CV-, CP-, CR- und Kurzschlusstest-Modus wird beim Überschreiten von Max Current ein Warnton ausgelöst und die Meldung OC (für Überstrom) erscheint in der Anzeige. Wird die Stromüberschreitung über längere Zeit nicht beseitigt, erfolgt eine automatische Abschaltung der Last. c) Ist der gesetzte max. Stromwert kleiner als 3A, wird der untere Strommessbereich mit höherer Auflösung ausgewählt. Für Werte über 3A wird der gröbere Messbereich benutzt.

Max. Voltage

Analog zum Punkt "Max Current" kann man auch die Spannungsgrenze unter "Max Voltage" festlegen. Folgendes tritt in diesem Fall ein:

a) Spannungsbegrenzung. b) Sollte die Spannung den gesetzten Wert überschreiten, erscheint die Meldung "Exceed Voltage!!!" und die Last wird automatisch abschalten

Max. Power

Wenn die verrichtete Leistung an der Last den gesetzten Wert überschreitet, wird ein Warnton ausgegeben und die Meldung "OP" erscheint. In einigen Fällen erfolgt eine automatische Abschaltung der Last.

Hinweis: Die Punkte „Max. Current“, „Max. Voltage“ und „Max. Power“ lassen sich auf die gleiche Weise einstellen.

-20-

On Voltage

BATTERY TEST SET: Discharge Current

Der Punkt "On Voltage" stellt eine Mindestgrenze für eine Spannung dar, die anliegen muss, damit sich der Eingang der Last aktiviert. Sollte die anliegende Spannung unter dieser Grenze liegen, ist der Eingang nicht aktiv und es erscheint die Meldung "。。。。", was auf den Zustand "Warten" hindeuten soll. Überschreitet die Spannung die gesetzte Grenze, aktiviert sich der Eingang der Last automatisch. Diese Einstellung ist in den Modi CV, CC, CP und CR verfügbar.

Beispiel: Angenommen, die Last soll sich erst bei 1.25 V aktivieren. Wählen Sie dazu den Punkt "On Voltage" mit der Taste 【ENT】 aus. Es erscheint der zuvor gesetzte Wert (oder OFF, falls die Einstellung nicht aktiviert wurde); drücken Sie nun die Taste 【ENT】 und danach 【1】【.】【2】【5】. Drücken Sie anschließend die Taste 【ENT】, um Ihre Eingabe zu übernehmen.

Hinweis: Ist der eingegebene Wert nah an 0 V, wird als Wert OFF übernommen, d.h. die "On Voltage"-Einstellung wird deaktiviert.

Off Voltage

"Off Voltage" verhält sich gleichartig zu "On Voltage" mit dem Unterschied, dass die Last abgeschaltet wird, sollte die Spannung unter den bei "Off Voltage" gesetzten Wert fallen. Diese Einstellung ist in den Modi CV, CC, CP und CR verfügbar.

Hinweis: Ist der eingegebene Wert nah an 0 V, wird als Wert OFF übernommen, d.h. die "On Voltage"-Einstellung wird deaktiviert.

Auto Off

Mit dieser Einstellung wird der Last-Eingang automatisch nach der vorgegebenen Zeit (im Bereich von 0-60000 s) deaktiviert. Der Timer startet zeitgleich mit dem Aktivieren des Eingangs.

Hinweis: Der Wert "0" deakiviert die Einstellung, es erscheint OFF.

Exit

Drücken Sie 【ENT】 oder 【ESC】, um das Menü zu verlassen.

5.4.3 Batterietest (Battery Test Set)

Discharge Current Batterie-Entladung funktioniert im CC-Modus und der Entladestrom wird im Punkt „Discharge Current“ eingestellt. Drücken Sie【ENT】, nachdem Sie diesen Punkt ausgewählt haben und geben Sie einen

Wert für den Entladestrom ein. Drücken Sie anschließend【ENT】, es wird die Einheit A an den eingegebenen Wert angehängt - Ihre Eingabe ist somit bestätigt.

-21-

Min Voltage

TRAN TEST SET: Level A

Mit „Min Voltage“ setzen Sie den End-Spannungswert Ihrer Batterie, bei dessem Unterschreiten der Test angehalten werden soll. Auf der Anzeige erscheint am Ende des Tests die Entladezeit und die Kapazität in Ah.

Wählen Sie den Punkt „Min Voltage“ aus, drücken Sie 【ENT】und geben Sie den gewünschten Spannungswert ein. Drücken Sie erneut【ENT】, es wird die Einheit V an den eingegebenen Wert angehängt – Ihre Angabe ist somit bestätigt.

Hinweis: „Min Voltage“ kann nicht auf OFF gesetzt werden. Ist der eingegebene Wert nah an 0 V, wird der Test möglicherweise nicht automatisch beendet werden können. Der max. Wert ist 36 V.

Exit

Drücken Sie 【ENT】 oder 【ESC】, um das Menü zu verlassen.

5.4.4 Dynamischer Test (Tran Test Set)

Tran Load

Geben Sie hier an, ob der dynamische Test im CC- („ConstCurr“) oder CV-Modus („ContVolt“) ablaufen soll. Benutzen Sie dafür die Tasten 【▲】 und 【▼】.

Level A

Mit dieser Einstellung setzen Sie den Wert des A-Pegels. Der aktuelle Wert wird gleich beim Auswählen des Menüpunktes angezeigt. Drücken Sie 【ENT】, um einen neuen Wert einzugeben. Die angezeigte Einheit hängt von dem gewählten Modus (s. „Tran Load“) ab.

Width A

Hier wird die Zeitdauer des A-Pegels gesetzt. Der aktuelle Wert wird gleich beim Auswählen des Menüpunktes angezeigt. Drücken Sie 【ENT】, um einen neuen Wert in der Einheit ms einzugeben.

Level B

Mit dieser Einstellung setzen Sie den Wert des B-Pegels. Der aktuelle Wert wird gleich beim Auswählen des Menüpunktes angezeigt. Drücken Sie 【ENT】, um einen neuen Wert einzugeben. Die angezeigte Einheit hängt von dem gewählten Modus (s. „Tran Load“) ab.

Width B

Hier wird die Zeitdauer des B-Pegels gesetzt. Der aktuelle Wert wird gleich beim Auswählen des Menüpunktes angezeigt. Drücken Sie 【ENT】, um einen neuen Wert in der Einheit ms einzugeben.

-22-

Tran Mode

LIST TEST SET: Step Number

Die elektronische Last besitzt im dynamischen Modus drei Steuerungsmodi, um mit oben genannten Werten von A, B zu arbeiten.

CONT: Continuous Mode. Schaltet kontinuierlich zwischen Level A und Level B mit den entsprechenden Werten von Width A, Width B.

PULS: Pulse Mode. Nachdem der dyn. Test gestartet wurde, arbeitet die Last im Level A. Wird der Trigger ausgelöst, wechselt die Last in den Level B und bleibt da für die Zeitdauer Width B. Danach wird wieder Level A ausgewählt. Width A wird in diesem Modus nicht benutzt.

TRIG: Trigger Mode. Width A, B werden nicht benutzt. Die Last befindet sich nach dem Start in einem der beiden Level und wechselt bei jedem Triggersignal zum anderen Level.

Hinweis: Siehe Punkt 6.7 für weitere Informationen zu dynamischem Modus

Exit

Drücken Sie 【ENT】 oder 【ESC】, um das Menü zu verlassen.

5.4.5 Benutzerdefinierte Anweisungsliste (List Test Set)

Step Number

Anzahl der Anweisungen. Es können bis zu 15 Anweisungen angelegt werden; von 00 bis 14. Benutzen Sie 【▲】 und 【▼】, um die Anzahl festzulegen..

Step Mode

Step Mode legt fest, wie die Anweisungen nacheinander ablaufen sollen (der Übergang von Anweisung N zur Anweisung N+1).

AUTO: Automatisches Umschalten unter Beachtung der gesetzten Wartezeit TRIG: Warte auf Trigger-Signal, um nach der gesetzten Wartezeit umzuschalten

Hinweis: Für Triggereinstellungen siehe Abschnitt 5.4.1

Repeat

Automatisches Wiederholen der Anweisungsliste. Wählen Sie ON, falls ein endloses Ablaufen der Anweisungsliste gewünscht ist, andernfalls wählen Sie OFF.

-23-

Step XX

XX steht hier für eine Nummer der Anweisung (00 – 14). Drücken Sie 【ENT】, um das Untermenü aufzurufen:

List Load

Setzt einen der Last-Modi (CC, CV, CP, CR, Short, Open) für die Anweisung XX.

Level

Der Wert bezogen auf den Last-Modus. Bei Short oder Open ohne Bedeutung, sonst jeweils in der Einheit A (bei CC), V (bei CV) usw.

Delay

Einstellung der Wartezeit, während der die Anweisung XX aktiv ist. Eingabe erfolgt in Sekunden.

Compare

Setzt einen Vergleichs-/Referenzwert OFF: Es findet kein Vergleich statt

InVolt: Vergleicht den aktuellen Spannungswert mit dem gesetzten Vergleichswert InCurr: Vergleicht den aktuellen Stromwert mit dem gesetzten Vergleichswert InPower: Vergleicht den aktuellen Leistungswert mit dem gesetzten Vergleichswert

LimitLow

Untere Schranke des Vergleichswerts. Einheit wird automatisch an die Einstellung bei „Compare“ angepasst und wird in diesem Menü nicht angezeigt.

LimitHigh

Obere Schranke des Vergleichswerts. Einheit wird automatisch an die Einstellung bei „Compare“ angepasst und wird in diesem Menü nicht angezeigt.

Copy To Next

Kopiert die Einstellungen in die nachfolgende Anweisung

Exit

5.4.6 Save File

Hier können Sie die aktuellen Einstellungen der Last als ein „File“ (Datei) im Gerät abspeichern. Es können max. 10 solcher Dateien abgespeichert werden (Nummer 0 bis 9). Die gespeicherten Dateien können Sie entweder manuell oder automatisch laden (s. Power On Call).

Drücken Sie 【ENT】 oder 【ESC】, um das Untermenü „Step XX“ zu verlassen.

Beim Auswählen des „Save File“-Menüs erscheint die Dateinummer „0“ und daneben der Status „Y“ oder „N“. Ein „N“ deutet darauf hin, dass eine Datei unter der gewählten Nummer noch nicht abgespeichert wurde. Drücken Sie【ENT】, um die aktuellen Einstellungen abzuspeichern. Es erscheint daraufhin „Saving ...“ auf dem Display und der Status wechselt kurz danach auf „Y“.

-24-

5.4.7 Recall File

Laden Sie hier manuell Ihre Einstellungs-Dateien. Ein Status „N“ deutet darauf hin, dass keine Datei unter der Nummer existiert. Drücken Sie 【ENT】, um die ausgewählte Datei zu laden.

5.4.8 Exit

Drücken Sie 【ENT】 oder 【ESC】, um das Hauptmenü zu verlassen.

-25-

6. Betrieb

Dieses Kapitel beschreibt die Anwendung der elektronischen Lasten P 2275 und P 2280 und deren Arbeitsmodi.

6.1 Konstantstrommodus (CC Mode)

Im Konstanstrommodus versucht die Last stets den Strom konstant zu halten, auch wenn sich zwischendurch die Spannung an den Polklemmen (oder ggf. Sense-Eingang) ändert.

Befinden Sie sich gerade in einem anderen Modus, drücken Sie 【I-SET】,um den Konstantstrommodus auszuwählen. Drücken Sie sodann 【ON/OFF】, um die Last zu aktivieren/deaktivieren.

Ist die Last deaktiviert, können Sie den angezeigten Sollwert in Ampere mit dem Drehknopf verändern. Drücken Sie nochmal【I-SET】, um den Sollwert über den Ziffernblock einzugeben.

6.2 Konstantspannungsmodus (CV Mode)

Im Konstantspannungsmodus wird die Last so den inneren Widerstand anpassen, dass die Spannung an den Polklemmen (oder ggf. Sense-Eingang) den vom Benutzer eingestellten Wert hat.

-26-

Befinden Sie sich gerade in einem anderen Modus, drücken Sie 【V-SET】,um den Konstantspannungsmodus auszuwählen. Drücken Sie sodann 【ON/OFF】, um die Last zu aktivieren/deaktivieren.

Ist die Last deaktiviert, können Sie den angezeigten Sollwert in Volt mit dem Drehknopf verändern. Drücken Sie nochmal【V-SET】, um den Sollwert über den Ziffernblock einzugeben.

Hinweis: Ist die Spannung an den Polklemmen/Sense-Eingang niedriger als der eingestellte Sollwert, hat der CV-Modus keine Funktion.

Hinweis: Die Differenz aus Quellenspannung der an die Last angeschlossenen Spannungsquelle und Sollwert in Volt fällt an den Zuleitungen und den Innenwiderstand der Spannungsquelle ab. Ist diese Differenzspannung zu hoch und der Innenwiderstand der Spannungsquelle niedrig, wird auch durch die elektronische Last ein hoher Strom fließen.

6.3 Konstantleistungsmodus (CP Mode)

Im Konstantleistungsmodus wird die Last einen vorgegebenen Leistungswert beibehalten. Ändert sich also die Spannung, wird mehr oder weniger Strom abgenommen, um die Leistung konstant zu halten.

Befinden Sie sich gerade in einem anderen Modus, drücken Sie 【P-SET】,um den Konstantleistungsmodus auszuwählen. Drücken Sie sodann 【ON/OFF】, um die Last zu aktivieren/deaktivieren.

Ist die Last deaktiviert, können Sie den angezeigten Sollwert in Volt mit dem Drehknopf verändern. Drücken Sie nochmal【P-SET】, um den Sollwert über den Ziffernblock einzugeben.

-27-

6.4 Konstantwiderstandsmodus (CR Mode)

Im Konstantwiderstandsmodus wird die Last den inneren Widerstand konstant halten. Der aufgenommene Strom steigt oder fällt deshalb zusammen mit der anliegenden Spannung.

Befinden Sie sich gerade in einem anderen Modus, drücken Sie 【R-SET】,um den Konstantleistungsmodus auszuwählen. Drücken Sie sodann 【ON/OFF】, um die Last zu aktivieren/deaktivieren.

Ist die Last deaktiviert, können Sie den angezeigten Sollwert in Volt mit dem Drehknopf verändern. Drücken Sie nochmal【R-SET】, um den Sollwert über den Ziffernblock einzugeben.

Der Widerstandsbereich der beiden Lasten reicht von 0.1 Ω bis 4 kΩ.

6.5 Batterie-/Akkutest-Modus (Battery Test Mode)

Der Batterie-Modus läuft nach folgendem Prinzip ab: Der Batterie wird ein konstanter Strom abgenommen, wodurch die Batteriespannung, über die Zeit betrachtet, bis zu einem vorgegebenen Wert abfällt. Auf diese Weise lassen sich Entladezeit und die Kapazität ermitteln. Wird die Spannung, bei der der Test angehalten werden soll, erreicht, erscheinen in der Anzeige Entladezeit und Kapazität der Batterie.

Gleich nach dem Test erscheinen Entladezeit und Kapazität wie auf folgendem Bild auf der Anzeige. Sollten Sie diese Informationen nicht sehen, drücken Sie 【ENT】.

-28-

Hinweis: Sie können auch während der Test läuft Zwischenwerte für Entladezeit und Kapazität über die Taste 【ENT】 ablesen.

Befinden Sie sich gerade in einem anderen Modus, drücken Sie 【SHIFT】,【BAT】,um den BatterieModus auszuwählen. Drücken Sie sodann 【ON/OFF】, um den Test zu starten bzw. anzuhalten. Wird der Test einmal angehalten und dann gestartet, wird die Entladezeit wieder auf Null gesetzt.

Sie sollten grundsätzlich zuerst die Parameter für den Batterietest setzen und erst dann den eigentlichen Test starten. Drücken Sie 【SHIFT】,【BAT】 und 【ENT】, um die Parameter für den Entladestrom und End-Spannungswert zu setzen. Siehe dazu auch Abschnitt 5.4.3.

-29-

6.6 Kurzschlussmodus (Short-Circuit Test Mode)

Im Kurzschlussmodus versucht die Last so gut wie möglich einen Kurzschluss am Eingang zu simulieren.

Befinden Sie sich gerade in einem anderen Modus, drücken Sie 【SHIFT】,【SHORT】,um den Kurzschlussmodus auszuwählen. Drücken Sie sodann 【ON/OFF】, um die Last zu aktivieren/deaktivieren.

In diesem Modus brauchen keine Parameter gesetzt zu werden.

6.7 Dynamischer Modus (Dynamic Test Mode)

Der dynamische Test dient dazu, die Last zwischen zwei Spannungs- oder Stromwerten zu schalten, um z.B. das transiente Verhalten einer Quelle bewerten zu können.

Befinden Sie sich gerade in einem anderen Modus, drücken Sie 【SHIFT】,【TRAN】,um den dynamischen Test auszuwählen. Drücken Sie sodann 【ON/OFF】, um die Last zu aktivieren/deaktivieren.

Bevor Sie mit dem eigentlichen Test beginnen, drücken Sie 【SHIFT】,【S-TRAN】,um die Einstellungen für den dynamischen Modus vorzunehmen. Siehe dazu Punkt 5.4.4.

Dieser Modus lässt sich über drei Steuerungsmodi steuern: CONT, PULS, TRIG. Siehe dazu folgende Abschnitte.

6.7.1 Continuous Modus (CONT)

Schaltet kontinuierlich zwischen Level A und Level B mit den entsprechenden Werten von Width A, Width B.

-30-

6.7.2 Pulse Modus (PULS)

Nachdem der dyn. Test gestartet wurde, arbeitet die Last im Level A. Wird der Trigger ausgelöst, wechselt die Last in den Level B und bleibt da für die Zeitdauer Width B. Danach wird wieder Level A ausgewählt. Width A wird in diesem Modus nicht benutzt.

6.7.3 Trigger-Modus (TRIG)

Width A, B werden nicht benutzt. Die Last befindet sich nach dem Start in einem der beiden Level und wechselt bei jedem Triggersignal zum anderen Level.

6.8 Schutz im Fehlerfall

Beachten Sie, dass die von Ihnen erworbene elektronische Last nur in den vorgegebenen Bereichen ordnungsgemäß funktionieren kann. Die max. Werte für Strom, Spannung und Leistung variieren je nach Modell. Die genauen Angaben zu Ihrem Modell finden Sie im Abschnitt 3.

Der Benutzer kann zusätzlich dazu die maximalen Werte für Spannung, Strom und Leistung weiter einschränken. Siehe dazu Abschnitt 5.4.2. Zudem verfügen die Lasten einen Schutz gegen Verpolung und Überhitzung.

Hinweis: Im dynamischen Modus sind die benutzerdefinierten Begrenzungen nicht aktiviert.

-31-

xceed V

olt

age

!!!

Over Hot!!!

6.8.1 Überspannungsschutz

Reverse

Vol

tage!!!

Wird die maximal eingestellte Spannungsgrenze überschritten, schaltet die Last den Eingang mit einem Warnton ab. Folgendes erscheint auf der Anzeige:

6.8.2 Überstromschutz

Wird die maximal eingestellte Stromgrenze überschritten, erscheint die Meldung "OC" und ein Warnton ist zu hören. Wird der Strom nicht zeitlich verringert und überschreitet 110 % vom Wert in "Max Current", schaltet die Last der Eingang ab.

6.8.3 Überlastschutz

Wird der bei "Max Power" gesetzte Wert überschritten, ist ein Warnton zu hören und die Meldung "OP" erscheint auf der Anzeige. Wird die Leistung nicht zeitlich verringert und überschreitet 110 % vom Wert in "Max Power", schaltet die Last der Eingang ab.

6.8.4 Verpolungsschutz

Warnung: Im Falle der Verpolung ist eine Regelung der Last nicht möglich und sie befindet sich im Kurzschlussbetrieb!

Bei Verpolung wird der Arbeitsmodus der Last unterbrochen, Warnton ausgegeben und folgende Meldung erscheint auf der Anzeige:

6.8.5 Schutz gegen Überhitzung

Sollte die innere Temperatur der Last 80 °C überschreiten, wird ein Warnton ausgegeben und die Last schaltet den Eingang ab. Folgende Meldung erscheint auf der Anzeige:

-32-

Anhang A – Remote-Sense-Schnittstelle und externer Trigger

TRIG

Die Sense-Schnittstelle auf der Rückseite der Last (DB-9 männlich) beinhaltet den Remote-SenseEingang und gleichzeitig auch die Triggerfunktion. Ein extra Verbindungskabel für diese Schnittstelle ist im Lieferumfang nicht enthalten.

A1 Remote Sense

Um eine Leitungskompensation zu bewirkstelligen, die letztlich zu höherer Genauigkeit bei der Spannungsmessung führt, kann die Spannung direkt an der Spannungsquelle über die SenseSchnittstelle (hinten am Gerät) gemessen werden. Dieses Vorgehen ist allgemein auch als „Vierleitermessung“ oder „4-Wire Sensing“ bekannt. Bevor Sie die Schnittstelle benutzen können, muss diese evtl. erst im Menü aktiviert werden (siehe 5.4.2).

A2 Externer Trigger

Im dynamischen Modus und dem Modus benutzerdefinierter Anweisungen, die einen externen Trigger zulassen, wird der Triggereingang hinten am Gerät benutzt.

Ein Triggersignal von nicht weniger als 100 µs Pulsweite gilt als sicher. Beachten Sie dennoch evtl. auftretende Signal-Schwankungen, die unerwünscht den Trigger auslösen könnten.

A3 Pin-Belegung

Trigger-Funktion: Pin 1: Ground, Pin 5 Trigger. Zum Auslösen Pin 5 auf Pin 1 legen.

Niemals externe Spannung auf diese Pins legen!

Voltage-Sense-Funktion: Pin 6: positiver Eingang, Pin 9: negativer Eingang. Polarität stets beachten.

-33-

Anhang B – PC-Software

Die beiliegende Windows-Software erlaubt eine Fernsteuerung der elektronischen Last und bietet zusätzlich visuelle Hilfen und Werkzeuge für weitere Datenverarbeitung an.

Bitte kopieren Sie den Inhalt des Ordners „Software“ von der CD auf eine Festplatte, da die Software automatisch die Datei „md.mdb“ mit den Messdaten beschreibt.

Es sind keine Treiber notwendig, um einen Rechner mit der RS-232-Schnittstelle über den COM-Port direkt zu verbinden. Wollen Sie stattdessen den USB-Port nutzen, muss zuerst der PL2303-Treiber des USB-to-Com-Adapters auf dem System installiert werden. Dieser befindet sich ebenfalls auf der CD.

Ist die Last mit dem Rechner verbunden und eingeschaltet, können Sie die Software ausführen.

Es öffnet sich zuerst der Reiter „Main“ mit den Haupteinstellungen. Rechts in der Mitte unter „Communication and Control“ befinden sich Eingaben für die Verbindung mit der elektronischen Last.

Bitte geben Sie hier an, auf welchen Port die Software zugreifen soll. Die Baud-Angabe ist in der Regel auf 9600 eingestellt und braucht nicht geändert zu werden. Drücken Sie nun auf „Select“ und dann auf

-34-

„Connect“. Den Verbindungsstatus sehen Sie immer unten in der Statusleiste. Bei einem Fehler erhalten Sie zudem eine Fehlermeldung.

„Address“ mit dem Button „Control Panel“ spricht explizit eine Last an, die eine Kennung trägt. Das ist

nur von Bedeutung, wenn Sie mehrere Lasten über den RS-485-Bus angeschlossen haben (siehe dazu

5.4.1).

Wurde die Verbindung erfolgreich hergestellt, werden zunächst die Einstellungen von der Last auf die Software übertragen. Diese Einstellungen können Sie unter „Load Setup“ entsprechend anpassen und

mit dem Button „Set“ auf die Last übertragen.

Rechts oben unter „Test Mode“ können Sie den Remote Sense aktivieren oder auf „Local“ belassen. Unten unter „File Nr.“ können Sie die gespeicherten Files (Einstellungsdateien) der Last laden (Button „Load“) oder aktuelle Einstellungen unter der jeweiligen Nummer abspeichern (Button „Save“).

„Load Pattern“ enthält die Hauptmodi der Last. Wählen Sie einen Modus mit dem entsprechenden Wert aus und drücken Sie auf „Set“. Drücken Sie jetzt ganz oben auf den Button „Start/Begin“, wird die Last

im gewählten Modus aktiviert und die Werte von der LCD-Anzeige der Last werden auch in der Software angezeigt. Drücken Sie auf „Stop“, wenn die Last wieder deaktiviert werden soll.

-35-

Im Reiter „Battery Test“ befindet sich die Benutzeroberfläche für die Batterie- und Akkutests. Setzen Sie unten die Parameter und bestätigen Sie die Angaben mit „Set up“. Drücken Sie jetzt ganz oben auf den

Button „Start/Begin“, wird der Test aktiviert. Drücken Sie auf „Stop“, wenn Test angehalten werden soll.

Es wird ein Graph gezeichnet und die Daten erscheinen zudem in der Tabelle rechts. Die Daten werden zusätzlich immer in der Datei „db.mdb“ gespeichert, wenn die Software beendet wurde und lassen sich in MS Excel oder Access weiter auswerten.

ACHTUNG: Die Datei db.mdb wird überschrieben, wenn die Software erneut ausgeführt wird!

Schließlich finden Sie im Reiter „List Test“ die Benutzeroberfläche für die benutzerdefinierten

Anweisungen. Geben Sie unter „List Nr.“ erst an, wie viele Anweisungen Sie einprogrammieren wollen und klicken Sie auf „Set“. Die einzelnen Anweisungen mit den entsprechenden Nummern (unter Step) können Sie unten anpassen und jeweils mit dem Button rechts („StepXX“) speichern. Wird unter „Step

Mode“ „Trig“ ausgewählt, kann zum Triggern der Button „Trig“ benutzt werden. Mit dem Button

„Start/Begin“ starten Sie den Test. Die Ergebnisse der Schritte und die Zeit werden im Feld oben links und in der Tabelle angezeigt. Zusätzlich werden diese Werte in der Datei „db.mdb“ gespeichert.

ACHTUNG: Die Datei db.mdb wird überschrieben, wenn die Software erneut ausgeführt wird! Hinweis: Siehe Punkt 5.4.5 für ausführliche Beschreibung dieses Modus.

-36-

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.

Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten.

Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen.

PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany

+49-(0) 4102-42343/44 +49-(0) 4102-434 16

 info@peaktech.de  www.peaktech.de

-37-

1. Safety Precautions

This product complies with the requirements of the following European Community Directives: 2014/30/EU (Electromagnetic Compatibility) and 2014/35/EU (Low Voltage) as amended by 2004/22/EC (CE-Marking).

To ensure safe operation of the equipment and eliminate the danger of serious injury due to shortcircuits (arcing), the following safety precautions must be observed.

Damages resulting from failure to observe these safety precautions are exempt from any legal claims whatever.

* Do not use this instrument for high-energy industrial installation measurement. * Prior to connection of the equipment to the mains, check that the available mains voltage

corresponds to the voltage setting of the equipment. * Connect the mains plug of the equipment only to a mains outlet with earth connection. * Do not place the equipment on damp or wet surfaces. * Check test leads and probes for faulty insulation or bare wires before connection to the equipment. * Replace a defective fuse only with a fuse of the original rating. Never short-circuit fuse or fuse

holding. * Do not cover the ventilation slots of the cabinet to ensure that air is able to circulate freely inside. * Do not insert metal objects into the equipment by way of the ventilation slots. * Do not place water-filled containers on the equipment (danger of short-circuit in case of knockover of

the container) * Do not operate the equipment near strong magnetic fields (motors, transformers etc.). * Do not operate the meter before the cabinet has been closed and screwed safely as terminal can

carry voltage. * Please use only 4mm-safety test leads to ensure immaculate function. * To avoid electric shock, do not operate this product in wet or damp conditions. Conduct measuring

works only in dry clothing and rubber shoes, i.e. on isolating mats. * Never touch the tips of the test leads or probe. * Comply with the warning labels and other info on the equipment. * The measurement instrument is not to be operated unattended. * Do not subject the equipment to direct sunlight or extreme temperatures, humidity or dampness. * Do not subject the equipment to shocks or strong vibrations. * Keep hot soldering irons or guns away from the equipment. * Allow the equipment to stabilize at room temperature before taking up measurement (important for

exact measurements). * Periodically wipe the cabinet with a damp cloth and mid detergent. Do not use abrasives or solvents. * The meter is suitable for indoor use only * Do not store the meter in a place of explosive, inflammable substances. * Opening the equipment and service – and repair work must only be performed by qualified service

personnel * Do not place the equipment face-down on any table or work bench to prevent damaging the controls

at the front. * Do not modify the equipment in any way * -Measuring instruments don’t belong to children hands.-

-38-

Cleaning the cabinet

Prior to cleaning the cabinet, withdraw the mains plug from the power outlet. Clean only with a damp, soft cloth and a commercially available mild household cleanser. Ensure that no water gets inside the equipment to prevent possible shorts and damage to the equipment.

2. Introduction

Both the PeakTech® 2275 and 2280 are representing a series of DC Programmable Electronic Loads that are found in many field applications of today`s electronics including the solar and battery systems. These DC Loads are suitable for the industrial use as well as for the development or research. The fundamental features of both units are the input voltage of max. 360 V and the resolutions of 1mV/1mA/1mΩ/1mW in the low ranges that make it possible to use the DC Loads in a variety of applications.

Many dedicated modes, in particular for the short circuit tests, battery tests, user-defined list tests as well as the basic modes CV, CC, CR, CP, make the instruments indispensable in the most industrial fields or educational institutions.

2.1 Features

 User-friendly operation through the key panel and rotational knob  High-contrast LCD  Modes: const. U, I, R or P (CV, CC, CR, CP)  Short-Circuit-Test, Battery-Test, Dynamic Test, User-Defined Test-List  Safety protection against overvoltage, overcurrent, overload, overheating, polarity  Voltage Sense Input for increased accuracy  Temp. regulated fan  Key and knob lock  RS-232 Interface (with USB adapter), PC Software  Multi-unit support with RS-485

2.2 Accessories

 Operational manual  Power cord  USB-to-COM adapter  CD-ROM

-39-

3. Technical Data

Model

2275

2280

Rated Specs Input Voltage

0 V ~ 360 V

Input Current

1 mA ~ 30 A

Input Power

150 W

300 W

Range

Accuracy

Resolution

0 V … 9.999 V

± (0.1% + 0.03% FS*)

1 mV

10 V … 99.99 V

± (0.1% + 0.03% FS)

10 mV

100 V … 360 V

± (0.1% + 0.03% FS)

100 mV

0 A … 9.999 A

± (0.1% + 0.1% FS)

1 mA

10 A … 30 A

± (0.2% + 0.15% FS)

10 mA

Const. Voltage Mode

1.5 V … 9.999 V

± (0.1% + 0.03% FS)

1 mV

10 V … 99.99 V

± (0.1% + 0.03% FS)

10 mV

100 V … 360 V

± (0.1% + 0.03% FS)

100 mV

Const. Current Mode

0 A … 9.999 A

± (0.1% + 0.1% FS)

1 mA

10 A … 30 A

± (0.2% + 0.15% FS)

10 mA

Const. Resistance Mode

0.1 Ω … 10 Ω

± (1% +0.3 % FS)

1 mΩ

10 Ω … 99 Ω

± (1% +0.3 % FS)

10 mΩ

100 Ω … 999 Ω

± (1% +0.3 % FS)

100 mΩ

1 kΩ … 4 kΩ

± (1% +0.8 % FS)

1 Ω

Const. Power Mode

0W … 9.999 W

± (1% + 0.1% FS)

1 mW

10W … 99.99 W

± (1% + 0.1% FS)

10 mW

100W … 300 W

± (1% + 0.1% FS)

0.1 W

Current Display

0 A … 9.999 A

± (0.1% + 0.1% FS)

1 mA

10 A … 30 A

± (0.2% + 0.15% FS)

10 mA

Voltage Display

1.5 V … 9.999 V

± (0.1% + 0.03% FS)

1 mV

10 V … 99.99 V

± (0.1% + 0.03% FS)

10 mV

100 V … 360 V

± (0.1% + 0.03% FS)

100 mV

Power Display

0W … 9.999 W

± (1% + 0.1% FS)

1 mW

10W … 99.99 W

± (1% + 0.1% FS)

10 mW

100W … 300 W

± (1% + 0.1% FS)

0.1 W

Battery Test

Input: 0.8 V … 120 V

Max. Measurable Capacity: 999 Ah

Resolution: 10 mA Timer Range: 1 ~ 60000 sec

Dynamic Test

Pulse Width Length: 10 ms ~ 10 s

3.1 Specifications

*FS: Full Scale

3.2 Work Environment

Temperature: 0°C ~ 40°C Rel. Humidity: ≤ 90 %RH Pressure: 86 ~ 104 Pa

-40-

3.3 Power Supply

Number

Name

Description

LCD

See 4.4

Rotating knob

Input terminals:

+ -

Reverse polarity may cause high currents!

Key field

See 4.3

Power switch

220/110 (1±10%)V AC, 50 Hz/60 Hz (1±5%) 1A fuse for protection.

3.4 Dimensions

310mm × 225mm × 100mm

3.5 Weight

Ca. 5.5 kg (P 2275) / 6.0 kg (P 2280)

4. Front and Rear Side

4.1 Front Side

-41-

4.2 Rear Side

Number

Name

Description

6, 9

Ventilation openings

Do not conceal the openings!

110V/220V AC Switch

Please consider the mains voltage of your region

Remote Sense and Trigger

See Apendix A for pin-out

RS-232 Interface

Mains power socket

1A fuse

-42-

4.3 Key Field

Number pad

1, 2, 3, 4, 5, 6, 7, 8, 9, 0, .

Main modes

I-SET, V-SET, P-SET, R-SET

On/Off Key

Activaites the input

Menu keys

ESC, ENT, ▲, ▼

Key functions after pressing the SHIFT key

S-LIST, S-BAT, S-TRAN, SAVE, CALL, SETUP, CONFIG,

BAT, SHORT, TRAN, A, B

Derived function keys

MENU, LOCAL, Back Space (B.S.), TRIG

4.4 General Information

-43-

Description:

No.

Description

Notes

Mode

Is: const. current

Vs: const. voltage

Ps: const. power

Rs: const. resistance

Short: short circuit mode

Battery: battery test

Transient: dynamic test

DC Load State

Informations

OFF: load input off

RUN: load input on

°°°°: State change / Waiting

UREG: load is not in const. mode

CC: const. current

CV: const. voltage

CP: const. power

CR: const. resistance

OC: overcurrent

Automatic load input off and alarm

possible

OV: overvoltage

Automatic load input off and alarm

OP: power to high

Automatic load input off and alarm

possible

HOT: instrument temperature to high

Automatic load input off and alarm

R.V: reverse voltage

Reverse polarity may cause high

currents

ERR: Error

-44-

Operation

↑ SHIFT key pressed

 Key lock

 Remote control

Input voltage

Voltage on the input terminals or remote

sense input

Not available in battery test and

dynamic

Input current

Power

Misc.

Wichtige Alarm-Infos

Reverse Voltage!!!

Exceed Voltage!!!: Overvoltage

Automatic load input off

Over Hot!!!: Temperature to high

Automatic load input off

-45-

5. Menu

Main Menu

1. Submenu

2. Submenu

System Config

Power-on Call

OFF

Nummer 0 ~ 9 for file number

Key Beep

OFF

Key Lock

OFF

Knob Lock

OFF

Trigger Source

MAN (manual)

EXT (extern)

BUS

Communication Mode

Separator

Multiple

Local Address

Number 000~127

Baud Rate

8 Baud Rates: 4800 9600 11520 12800

14400 19200 28800 38400

Reset Settings

Reset to Factory settings

Restore Cal Data

Self-calibration

5.1 Abstract

The menu includes all the modes and settings of the instrument. Press【MENU】to enter the menu. The first submenu is also accessible directly by pressing 【SHIFT】followed by a key with the upper caption of the desired mode or setting. You can always navigate with 【▲】and 【▼】through the menu or use the rotating knob instead. Press 【ENT】 to choose a menu item, with【ESC】you go one level up.

5.2 Menu Description

-46-

Exit

Load Setup

Remote Sense

OFF

Max Current

【Ent】: confirm

Max Voltage

【Ent】: confirm

Max Power

【Ent】: confirm

On Voltage

OFF

【Ent】: confirm

Off Voltage

OFF

【Ent】: confirm

Auto Off

OFF

【Ent】: confirm (unit s)

CR-Mode

InVolt

InCurrent

OFF

Exit

Battery Test Set

Discharge Current

【Ent】: confirm

Min Voltage

【Ent】: confirm

Exit

Tran Test Set

Tran Load

Current

Voltage

Level A

【Ent】: confirm (voltage or current)

Width A

【Ent】: confirm (ms)

Level B

【Ent】: confirm (voltage or current)

Width B

【Ent】: confirm (ms)

Tran Mode

CONT

PULS

TRIG

Exit

-47-

List Test Set

Step Number

Number 00~14

Step Mode

AUTO

TRIG

Repeat

OFF

Step00~14

List Load

ConstCurr

ConstVolt

ConstPower

ConstRes

Short (short circuit)

Open (open circuit)

Level

【Ent】: confirm

Delay

【Ent】: confirm

Compare

OFF

InVoit (for voltage

comparison)

InCurr (for current

comparison)

InPower (for power

comparison)

Limit Low

【Ent】: confirm

Limit High

【Ent】: confirm

-48-

Copy To Nest

【Esc】: abort

【Ent】: copy

Exit

Save File

Number 0 ~ 9

【Ent】: save current file

Recall File

Nummer 0 ~ 9

【Ent】: load current file

Exit

【Ent】: Exit the menu

SHIFT + CONFIG

System configuration

SHIFT + SETUP

DC Load settings

SHIFT + CALL

Load settings

SHIFT + SAVE

Save settings

SHIFT + S-BAT

Battery test

SHIFT + S-TRAN

Dynamic test

SHIFT + A

N/A

SHIFT + B

N/A

5.3 Short Cut Menu

The first submenu is accessible directly by pressing 【SHIFT】followed by a key with the upper caption of the desired mode or setting shown below.

-49-

5.4 Main Menu

MAIN MENU: System Config

The main menu consists of all the mentioned submenues in 5.2.

Note: The symbol indicates that you can use the keys 【▲】and【▼】.

5.4.1 System Config

Here you can change system-related settings of the instrument to meet your requirements.

Power-on Call

When in OFF position, this setting is deactivated. If a number 0-9 was chosen, the instrument loads the configuration file with this number every time the instrument is powered on. If the chosen file couldn’t be found, the default configurations will be loaded.

The instrument can store up to 10 configuration files. See „Save File“ for further information.

Key Beep

ON/OFF: Activates/deactivates the beep tone when pressing the keys.

Key Lock

ON/OFF: Activates/deactivates the key field of the instrument.

Knob Lock

ON/OFF: Activates/deactivates the rotating knob of the instrument.

Trigger Source

There is often a trigger needed, especially when using the dynamic or list test. You can choose from three trigger modes: MAN, EXT and BUS.

MAN: manual trigger via the 【TRIG】key. EXT: extern trigger on the rear side of the unit. BUS: BUS trigger via Software

Note: See Appendix A for Pin-out of the Remote Sense and Trigger Note: See Appendix B for description of the PC-Software

-50-

Communication Mode

The RS232C interface allows a communication with several units. In all cases, the 8-bit transfer mode is used.

Separator: One-unit mode Multipler: Multi-unit mode

Please notice that addressing a unit with an explicit address is only possible when multi-unit mode was selected.

Notice: See also „P2275-P2280 RS232C Interface.pdf“ on the CD-ROM.

Local Address

In multi-unit mode, every connected unit must have an address (0 - 127). There is no need for an address in one-unit mode, respectively.

Note: Press 【ENT】 to make an entry with the number keys.

Baud Rate

The baud rate of the RS232C Interface has to be the same as in the PC settings. You can choose one of the following baud rates: 4800 9600 11520 12800 14400 19200 28800 38400.

Reset Settings

Sets the settings of the instrument to default factory settings. You will be asked to repower the DC Load afterwards.

Restore Cal Data

Self-calibration. You will be asked to repower the DC Load afterwards.

Exit

Press 【ENT】 or 【ESC】to leave the menu.

5.4.2 Load Setup

This submenu includes parameters of the DC Load that make it more flexible in use. That could especially be advantageous when using the instrument in an automated environment.

-51-

Remote Sense

Since the sampling of the voltage is also affecting other calculations, you may want to measure it as close as possible to the voltage source itself. This will especially be noticeable if big currents flow and a bigger portion of the voltage drops across the leads to the load. To solve the problem, you can use the high-impedance Remote Sense input to measure the voltage directly on the desired spot in your circuit.

The Remote Sense input is found on the rear side of the instrument. See Appendix A for further information.

ON: Remote Sense activated. OFF: Remote Sense deactivated.

Use the keys【▲】and【▼】or the rotating knob to change the setting.

Max Current

The setting „Max Current“ lets you set the current of the load to a value smaller than the predetermined maximum current of 30A . You should always make this setting before the operation. The set value will have the following implications:

a) Limiting current. b) In the modes CV, CP, CR and Short Circuit Test, you will hear a beep tone and see the warning „OC“ on the LCD. If the current hasn't been decreased over a longer period of time, the instrument will automatically deactivate the input. c) If the set max. current is less than 3A, the low current range will be used. For values above 3A, the upper current range is used, accordingly.

Max. Voltage

Similar to "Max Current", you can also set a max. voltage level. The set value will have the following implications:

a) Limiting voltage. b) If the actual voltage exceeds the set max. voltage, the LCD shows "Exceed Voltage!!!" and the instrument will deactivate the input automatically.

Max. Power

When the drawn power exceeds the set value, you will hear a beep tone and see the warning „OC“ on the LCD. In critical cases, the instrument will automatically deactivate the input.

Note: The settings „Max. Current“, „Max. Voltage“ and „Max. Power“ are similar to each other.

-52-

On Voltage

BATTERY TEST SET: Discharge Current

The menu item "On Voltage" sets a minimal threshold voltage for the DC Load to be activated. If the actual voltage is below the set value, the input will be off and you'll see "。。。。" on the LCD, meaning that the unit is in waiting mode. Is the actual voltage above the threshold, the input will be activated automatically. This setting is available in the modes CV, CC, CP and CR.

Example: Consider, the DC Load should be activated above 1.25 V. Choose the menu item "On Voltage" by pressing 【ENT】. You will see either the value set before or OFF. Press once again

【ENT】 and then 【1】【.】【2】【5】. Press 【ENT】 to confirm. Note: If the entered value is close to 0 V, the "On Voltage" setting will be set to OFF.

Off Voltage

"Off Voltage" is similar to "On Voltage" except for the fact that the load will turn off the input if the voltage falls below the set value. This setting is available in the modes CV, CC, CP and CR.

Note: If the entered value is close to 0 V, the setting switches to OFF.

Auto Off

This setting turns the load input off after a specified time in the range of 0-60000 s. The timer is activated after turning the input on.

Note: The value „0“ deactivates this function.

Exit

Press 【ENT】 or 【ESC】to exit.

5.4.3Battery Test Set

Discharge Current Battery discharging is done in CC mode, the menu item „Discharge Current“ sets the value for the current. Press 【ENT】after selecting the menu item and enter the desired value. Press 【ENT】 once again, your set value is now shown together with the unit A.

-53-

Min Voltage

TRAN TEST SET: Level A

„Min Voltage“ sets the end voltage value of the battery where the test should be stopped. You will see

then the discharge time and the capacity in Ah. Choose the item „Min Voltage“, press 【ENT】and enter the desired value. Press 【ENT】 once

again, your set value is now shown together with the unit V.

Note: You cannot set „Min Voltage“ to OFF. If the set value is close to 0 V, the battery test may

not be able to stop. The highest value is 36 V.

Exit

Press 【ENT】 or 【ESC】to exit.

5.4.4 Tran Test Set (Dynamic Test)

Tran Load

Choose here if the dynamic test should be done in CC or CV mode. Use the keys 【▲】 and 【▼】.

Level A

This setting changes the value of Level A. The current value is shown by selecting the menu item. Press 【ENT】to enter a new value. The unit depends on the chosen mode (see „Tran Load“).

Width A

Here, you can change the width of Level A. The current value is shown by selecting the menu item. Press 【ENT】to enter a new value in ms.

Level B

This setting changes the value of B Level. The current value is shown by selecting the menu item. Press 【ENT】to enter a new value. The unit depends on the chosen mode (see „Tran Load“).

Width B

Here, you can change the width of Level B. The current value is shown by selecting the menu item. Press 【ENT】to enter a new value in ms.

-54-

Tran Mode

LIST TEST SET: Step Number

The DC Load has three controlling modes the dynamic test can work in. CONT: Continuous Mode. After the test has been started, the Load switches between Level A and B

with the corresponding values of Width A and B. PULS: Pulse Mode. After the test has been started, the Load will work in Level A. If a trigger event

occurs, the Load switches to Level B and stays there for a time period set in Width B. Afterwards, Level A will be active again. Width A will not be used in this mode.

TRIG: Trigger Mode. Width A and B aren’t used. The Load works in one of the two levels and switches between them every time a trigger event occurs.

Note: See 6.7 for further information of dynamic test mode.

Exit

Press 【ENT】 or 【ESC】to exit.

5.4.5 List Test Set

Step Number

Quantity of instructions. There can be up to 15 instructions, from 00 to 14. Use 【▲】 and 【▼】to set up a number.

Step Mode

Step Mode decides how the instructions are switched between (the change from instruction N to N+1). AUTO: Automatic switching considering the delay time. TRIG: Wait for the trigger to switch after the set delay time.

Note: See 5.4.1 for trigger settings.

Repeat Automatically repeat. Choose ON if you want to repeat the instructions, or OFF to run the test just once.

-55-

Step XX

XX stays for a number of the instruction (00 - 14) - Press 【ENT】 to open this submenu:

List Load

Sets a mode (CC, CV, CP, CR, Short, Open) for the instruction XX.

Level

The value related to the set load mode. Not significant if the mode is Short or Open, otherwise with a unit A (CC mode), V (CV mode) etc.

Delay

Delay time during the instruction XX is active. The unit is s.

Compare

Sets a value for comparison. OFF: No comparison

InVolt: Compares voltages InCurr: Compares currents InPower: Compares power

LimitLow

Lower limit of the value to compare with. The unit is the corresponding unit of "Compare" setting and will not be shown on the LCD.

LimitHigh

Upper limit of the value to compare with. The unit is the corresponding unit of "Compare" setting and will not be shown on the LCD.

Copy To Next

Copy to next instruction.

Exit

5.4.6 Save File

Here you can save your currenty made settings of the instrument. The settings are saved as a file. You can save up to 10 files (0 - 9). You can then either load the file manually or automatically (see Power On Call).

Press 【ENT】 or 【ESC】to exit this submenu.

By choosing this submenu, you will see "0" as the number of the file and the status Y or N meaning whether the file has been saved under the given file number. Press 【ENT】 to save your settings. You

will see „Saving ...“ on the LCD and the status changes to Y.

-56-

5.4.7 Recall File

You can load the saved file by pressing 【ENT】. A status N means that no file has been saved under this number.

5.4.8 Exit

Press 【ENT】 or 【ESC】to exit the menu.

-57-

6. Operation

This chapter covers the operation of the DC Loads P 2275 and P 2280 together with their working modes.

6.1 Const. Current Mode (CC Mode)

In the CC mode, the load tries to hold the set current, even if the voltage on the terminals (or on the Remote Sense input) is not stable or changes.

Being in any other mode, press 【I-SET】 to enter the CC Mode. Press then 【ON/OFF】 to activate the Load.

If the Load is deactivated, you can change the desired current with the rotating knob. Press 【I-SET】 once again to enter the value per key field.

6.2 Const. Voltage Mode (CV Mode)

In this mode, the load tries to adjust the own resistance so that the voltage on the terminals (or on the Remote Sense input) is equal to the set value.

-58-

Being in any other mode, press 【V-SET】 to enter the CV Mode. Press then 【ON/OFF】 to activate the Load.

If the Load is deactivated, you can change the desired current with the rotating knob. Press 【V-SET】 once again to enter the value per key field.

Note: If the voltage on the terminals or Remote Sense is less than the set value, the CV mode doesn't have an effect.

Note: The difference between the source voltage and the set voltage will fall onto the internal source resistance and lead's resistance. If the difference is too high and the internal source resistance low, high current will also flow through the Load.

6.3 Const. Power Mode (CP Mode)

In this mode, the Load will try to hold the set power value. If the voltage changes, more or less current will be drawn.

Being in any other mode, press 【P-SET】 to enter the CP Mode. Press then 【ON/OFF】 to activate the Load.

If the Load is deactivated, you can change the desired current with the rotating knob. Press 【P-SET】 once again to enter the value per key field.

-59-

6.4 Const. Resistance Mode (CR Mode)

In CR Mode, the Load will set the resistance to a desired value. The current will therefore go up or down together with the applied voltage.

Being in any other mode, press 【R-SET】 to enter the CR Mode. Press then 【ON/OFF】 to activate the Load.

If the Load is deactivated, you can change the desired current with the rotating knob. Press 【R-SET】 once again to enter the value per key field.

The range of both DC Loads is 0.1 Ω to 4 kΩ.

6.5 Battery Test Mode

The battery test mode works as follows: Constant current will be drawn from the battery. That eventually will cause the voltage to drop to a pre-set cut-off value. The time needed for the voltage to drop to that value and the drawn current allow the calculation of battery capacity.

Immediately after the battery test was completed, discharge time and battery capacity in Ah will be displayed. If not, press 【ENT】.

-60-

Note: You can also check the values of discharge time and capacity by pressing 【ENT】 during the test.

Being in any other mode, press 【SHIFT】,【BAT】to enter the Battery Mode. Press then 【ON/OFF】 to start or to end the test. By restarting the test, the discharge time will be set to 0 again.

You should always set the parameters of the battery test first. Press 【SHIFT】,【BAT】 and 【ENT】 to set the parameters for discharge current and the cut-off voltage of the battery. See also 5.4.3.

-61-

6.6 Short-Circuit Test Mode

In Short-Circuit Mode, the Load tries to simulate a short-circuit between the terminals.

Being in any other mode, press 【SHIFT】,【SHORT】to enter the Short-Circuit Mode. Press then 【 ON/OFF】 to activate or to deactivate the Load.

There are no settings to be made in this mode.

6.7 Dynamic Test Mode

The Dynamic Test Mode can assist you when analysing the dynamic and transient behaviour of a voltage or current source.

Being in any other mode, press 【SHIFT】,【TRAN】to enter the Dynamic Test Mode. Press then 【ON/OFF】 to activate or to deactivate the Load.

See 5.4.4 for setting the parameters of Dynamic Test before activating the Load.

This mode has three operation modes: CONT, PULS, TRIG.

6.7.1 Continuous Mode (CONT)

Switches continuously between Level A and Level B with the corresponding values of Width A, Width B.

6.7.2 Pulse Mode (PULS)

After the test has been started, the Load works in Level A. Once a trigger signal was received, the Load switches in Level B and stays there for a time period set in Width B. Afterwards, Level A will be selected again. Width A is not used in this operation mode.

-62-

6.7.3 Trigger-Mode (TRIG)

Width A, B will not be used here. The Load works in Level A or B. By receiving a trigger signal, the Level switches over.

6.8 Protection of the Instrument

Please note that your instrument can only work correctly if both the environmental and technical specifications were met. The max. values for current, voltage and power vary depending on the model. You can find the specifications for your unit in chapter 3 of this document.

The operator can also set his own max. values for voltage, current and power. These values cannot be set higher than those set by the manufacturer, though (see 5.4.2). Further, the Loads feature a thermal and false-polarity protection.

Note: Dynamic Test Mode doesn't allow any user-defined limits mentioned above to be made.

-63-

xceed V

olt

age

!!!

Over Hot!!!

6.8.1 Over-voltage Protection

Reverse

Vol

tage!!!

If the set voltage limit was exceeded, the Load deactivates the input with a warning tone. Following will be shown on the LCD:

6.8.2 Over-current Protection

If the set current limit was exceeded, "OC" will be shown on the LCD and a warning tone will be heard. If the current will not be decreased soon and reaches 110 % of the set max. value, the Load input will be deactivated automatically.

6.8.3 Overload Protection

If the set power limit was exceeded, "OP" will be shown on the LCD and a warning tone will be heard. If the power will not be decreased soon and reaches 110 % of the set max. value, the Load input will be deactivated automatically.

6.8.4 Reverse Polarity Protection

Warning: During the reverse-polarity condition, current limiting functionality of the Load is not active!

The Load deactivates the input as soon as a reverse-polarity condition was detected. Following message will be seen on the LCD:

6.8.5 Thermal Protection

Should the temperature inside the instrument exceed 80 °C, a warning tone will be heard and the input of the Load will be turned off. Following message will be seen on the LCD:

-64-

Appendix A - Remote Sense and External Trigger

TRIG

The DB-9 male connector on the rear side of the instrument consists of both the Sense input and Trigger input. An extra cable for this purpose is not part of the accessories.

A1 Remote Sense

To achieve a compensation of the cable losses that leads to more precise voltage measuremens, the voltage can be measured directly on the voltage source leads. This technique is also known as the "4Wire-Sensing". Before using the Sense input, you have to activate it in the menu first (see 5.4.2).

A2 External Trigger

By using the dynamic test or the list test that both facilitate an external trigger option, you will need to use the Sense connector on the rear side of the unit, too.

A trigger signal of not less than 100 µs pulse width is seen as reliable. However, take into account a possible jitter that could unwillingly activate the trigger.

A3 Pinout

Trigger: Pin 1: Ground (GND), Pin 5: Trigger. To activate the trigger, connect Pin 5 to GND. Never apply external voltage to these pins!

Voltage Sense: Pin 6: positive input, Pin 9: negative input. Pay attention to the right polarity!

-65-

Appendix B – PC Software

The appended Windows Software allows you to remotely control your DC Load and offers additional visual facilities and tools for further processing of the collected data.

Please copy all the files of the directory "Software" from the CD to a writable hard disk, as the software will rewrite the file named „md.mdb“ in the same directory.

There are no additional drivers needed for connecting your PC with the DC Load over RS-232 interface. However, if you wish to use a USB port instead, you will have to install the driver "PL2303" before using the USB-to-Com-Adapter. You can find the driver on the CD, too.

Once you've managed to connect the instrument to your PC, the software can be executed by opening "PeakTech DC Load.exe".

Shortly after the software has been executed, you will see the open Main tab. On the right side, within

the group box „Communication and Control“, you'll see the settings needed to connect the software to

the desired port. Enter here your values and click „Select“ and then „Connect“. You will notice the status

-66-

of the connection in the status bar at the bottom. If a problem with the connection occurs, you'll get an additional message.

The field "Address" together with the button "Control Panel" is for multi-unit mode purposes. You can use several units with unique addresses connected to a RS-485 bus (see 5.4.1).

If the connection was successful, the settings will be transferred from the instrument to the software. These settings can be modified and saved by software with the button "Set".

On the top right side you can activate the Remote Sense or leave it on "Local". Below at "File Nr.", it's possible to save the settings as a file on the Load and load one of the previously saved files.

"Load Pattern" covers the main modes of the Load. Choose one of them and click "Set". Click now "Begin" on top to activate the Load input. Now, the shown values on the LCD will also be shown in software. Click on "Stop" to deactivate the input.

Click on the "Battery Test" tab for a battery test. The field "Parameters" includes the necessary settings of the test. Click "Set up" to apply the parameters. The button "Start/Begin" will activate the load and start the test, click "Stop" to pause it. You will see the sampled data filling the table and the graph during

-67-

the test. In addition, the data will be written into the file „db.mdb“. You can open the file for further

processing by MS Access or Excel.

WARNING: The file db.mdb will be overwritten every time the software was executed!

Lastly, you will find the user interface for doing a user-defined list test by clicking on the „List Test“ tab. Set the number of commands first and click "Set". You can define every single command individually (called steps here), click on "StepXX" to transfer the values of command XX to the Load. Should you

have chosen the option „Trig“ on „Step Mode“, the button „Trig“ will be used to activate the trigger. The

button "Start/Begin" will activate the load and start the test, click "Stop" to abort it. The test results will fill the table and be shown on the top left side. In addition, the data will be written into the file „db.mdb“.

WARNING: The file db.mdb will be overwritten every time the software was executed! Note: See 5.4.5 for detailed description of the List Mode.

-68-

Alll rights, also for translation, reprinting and copy of this manual or parts are reserved. Reproductions of all kinds (photocopy, microfilm or other) only by written permission of the publisher.

This manual is according the latest technical knowing. Technical alterations reserved. We herewith confirm that the units are calibrated by the factory according to the specifications as per

the technical specifications. We recommend to calibrate the unit again, after 1 year.

PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany

+49-(0) 4102-42343/44 +49-(0) 4102-434 16

 info@peaktech.de  www.peaktech.de

-69-

PeakTech 2275, 2280 Operation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
