PEAKTECH 205-10 Instructions

PeakTech® 205

Bedienungsanleitung/

Operation Manual

Prüfinstrumente für Lehrzwecke/

Test Instruments for Educational

Use

Dieses Gerät erfüllt die EU-Bestimmungen
2004/108/EG (elektromagnetische Kompatibilität) und
2006/95/EG (Niederspannung) entsprechend der
Festlegung im Nachtrag 2004/22/EG (CE-Zeichen).

Zur Betriebssicherheit des Gerätes und zur
Vermeidung von schweren Verletzungen durch Strom­oder Spannungsüberschläge bzw. Kurzschlüsse sind
nachfolgend aufgeführte Sicherheitshinweise zum
Betrieb des Gerätes unbedingt zu beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise
entstehen, sind von Ansprüchen jeglicher Art
ausgeschlossen.

* Dieses Gerät darf nicht in hochenergetischen
Schaltungen verwendet werden.
* Gerät nicht auf feuchten oder nassen Untergrund
stellen.
* Keine Flüssigkeiten auf dem Gerät abstellen
(Kurzschlussgefahr beim Umkippen des Gerätes)
* Gerät nicht in der Nähe starker magnetischer

Felder (Motoren, Transformatoren usw.) betreiben

* maximal zulässige Eingangswerte unter keinen

Umständen überschreiten (schwere Ver­letzungsgefahr und/oder Zerstörung des Gerätes)

-1-

* Die angegebenen maximalen Eingangs-

spannungen dürfen nicht überschritten werden.
Falls nicht zweifelsfrei ausgeschlossen werden
kann, dass diese Spannungsspitzen durch den
Einfluss von transienten Störungen oder aus
anderen Gründen überschritten werden muss die
Messspannung entsprechend (10:1) vorgedämpft
werden.

* Nehmen Sie das Gerät nie in Betrieb, wenn es

nicht völlig geschlossen ist.

* Defekte Sicherungen nur mit einer dem

Originalwert entsprechenden Sicherung er-setzen.
Sicherung oder Sicherungshalter niemals
kurzschließen.

* Vor dem Umschalten auf eine andere

Messfunktion Prüfleitungen oder Tastkopf von der
Messschaltung abkoppeln.

* Gerät vor Inbetriebnahme auf eventuelle Schäden

überprüfen. Im Zweifelsfalle keine Messungen
vornehmen.

* Messarbeiten nur in trockener Kleidung und

vorzugsweise in Gummischuhen bzw. auf einer

Isoliermatte durchführen.
* Messspitzen der Prüfleitungen nicht berühren.
* Warnhinweise am Gerät unbedingt beachten.
* Bei unbekannten Messgrößen vor der Messung

auf den höchsten Messbereich umschalten.
* Gerät keinen extremen Temperaturen, direkter

Sonneneinstrahlung, extremer Luftfeuchtigkeit

oder Nässe aussetzen.
* Starke Erschütterung vermeiden.

-2-

* Gerät nicht in der Nähe starker magnetischer
Felder (Motoren, Transformatoren usw.) betreiben.
* Heiße Lötpistolen aus der unmittelbaren Nähe
des Gerätes fernhalten.
* Vor Aufnahme des Messbetriebes sollte das
Gerät auf die Umgebungstemperatur stabilisiert
sein (wichtig beim Transport von kalten in warme
Räume und umgekehrt)
* Überschreiten Sie bei keiner Messung den
eingestellten Messbereich. Sie vermeiden so
Beschädigungen des Gerätes.
* Messungen von Spannungen über 35V DC oder

25V AC nur in Übereinstimmung mit den

relevanten Sicherheitsbestimmungen vor-nehmen.

Bei höheren Spannungen können besonders

gefährliche Stromschläge auftreten.
* Säubern Sie das Gehäuse regelmäßig mit einem
feuchten Stofftuch und einem milden
Reinigungsmittel. Benutzen Sie keine ätzenden
Scheuermittel.
* Dieses Gerät ist ausschließlich für

Innenanwendungen geeignet.
* Vermeiden Sie jegliche Nähe zu explosiven und
entflammbaren Stoffen.
* Öffnen des Gerätes und Wartungs– und
Reparaturarbeiten dürfen nur von qualifizierten
Service-Technikern durchgeführt werden.
* Gerät nicht mit der Vorderseite auf die Werkbank
oder Arbeitsfläche legen, um Beschädigung der
Bedienelemente zu vermeiden.

-3-

* Keine technischen Veränderungen am Gerät
vornehmen.

* - Messgeräte gehören nicht in Kinderhände –
Reinigung des Gerätes:

Vor dem Reinigen des Gerätes, Netzstecker aus der
Steckdose ziehen. Gerät nur mit einem feuchten,
fusselfreien Tuch reinigen. Nur handelsübliche
Spülmittel verwenden.
Beim Reinigen unbedingt darauf achten, dass keine
Flüssigkeit in das Innere des Gerätes gelangt. Dies
könnte zu einem Kurzschluss und zur Zerstörung des
Gerätes führen.

1.) Einführung

ED-205 werden hauptsächlich als Lehrmittel im
Schulgebrauch verwendet, um Lektionen von
Elektrizität zu vermitteln.

Sie können auch zum Messen und Vergleichen von
Strom- und Spannungswerten oder Ausrüstung
und/oder des Instrumentes in einer Fabrik verwendet
werde.

Die Designs sind praktisch, genau, bequem und sicher
gewählt.

-4-

2.) Anwendung von Elektrizität im Klassenzimmer

1.) Verständnis der Symbole ACV, ACA, DCV und ACA

2.) Verständnis der Maßeinheiten von Elektrizität und
von Ihren Umwandlungen

3.) Anschluss der Spannungsversorgung an ED-205

4.) Die Polarität von DCV und DCA

5.) Ablesen von Messwerten auf den Skalen

6.) Nullpunkteinstellung

3.) Spezifikationen

* Genauigkeit:
Drehspulmesswerk +/- 2,0% F.S.
Dreheisenmesswerk +/- 2,5% F.S.
Gleichrichter +/- 2,5% F.S.
* Abmessungen in mm (BxHxT) 91x103x10
* Skalenlänge 65mm (Winkel: 90°)
* Eingangsbuchsen 4mm-Sicher-

* Material und Farbe Instrumentenab-

heitsbuchsen
deckung aus Acryl-

harz, weiße Skala,
Gehäuse in schwarz

-5-

4.) Standard-Messbereiche

Bereich

Innenwiderstand

Spannungs-

abfall

0–50uA DC

2000

100mV

0–100uA DC

1000

100mV

0–1mA DC

50

50mV

0–50mA/
500mA/5A DC

7,2 (Messwerk­Empfindlichkeit:
30mV) in Reihe
geschaltet: 3,5
50mA-Bereich:
821m
500mA-Bereich:
83,6m
5A-Bereich:
10,7m

50mA-Bereich:
37mV
500mA-Be-reich:
41mV
5A-Bereich: 52mV

0–3V /
15V DC

50
3V: 3 kΩ
15V: 15 kΩ

1mA oder 50mV
1mA

0–3V /
15V /
300V DC

50
3V: 3 kΩ
15V: 15 kΩ
300V: 300 kΩ

1mA oder 50mV
1mA

-35–0–35uA DC

1000

+/-35mV

0–1 / 5A

Gleichrichter
2000

50µA

0–5 / 10A

Gleichrichter
2000

50µA

0–15 / 150V AC

Gleichrichter
50

1mA

0–30V / 60V AC

Gleichrichter
50

1mA

-6-

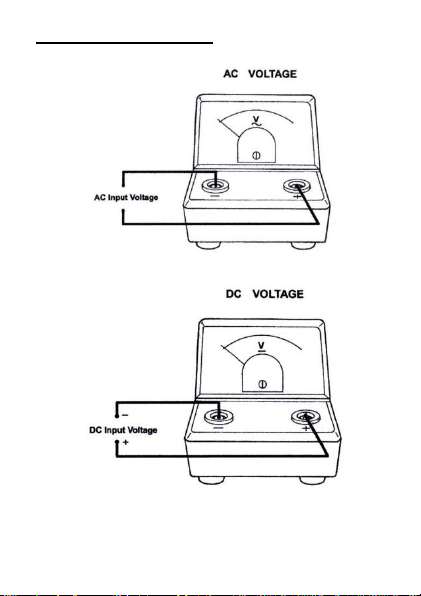

5. Anschlüsse

-7-

-8-

6. Messbetrieb

Aus Sicherheitsgründen vor der Messung den
Messkreis freischalten. (Spannungsversorgung
abschalten)

1.) Bestimmen Sie vor der Messung den voraus-

sichtlichen Strom bzw. die Spannung

2.) Verbinden Sie die Prüfleitungen mit den

entsprechenden Eingangsbuchsen des Mess-

bereiches des ED-205.
Hinweis: Die Messbereiche sind an den

Eingangsbuchsen mit dem entsprechenden Wert
gekennzeichnet.

3.) Verbinden Sie die Prüfleitungen mit dem
Messkreis und schalten Sie die
Spannungsversorgung ein.

Letzter Stand bei Drucklegung. Technische
Änderungen des Gerätes, welche dem Fortschritt
dienen, vorbehalten.

Hiermit bestätigen wir, dass alle Gerät, die im unseren
Unterlagen genannten Spezifikationen erfüllen und
werkseitig kalibriert geliefert werden. Eine
Wiederholung der Kalibrierung nach Ablauf von einem
Jahr wird empfohlen.

© PeakTech® 01/2017/MP

-9-

This product complies with the requirements of the
following European Community Directives:
2004/108/EC (Electromagnetic Compatibility) and
2006/95/EC (Low Voltage) as amended by 2004/22/EC
(CE-Marking).

To ensure safe operation of the equipment and
eliminate the danger of serious injury due to short­circuits (arcing), the following safety precautions must
be observed.

Damages resulting from failure to observe these safety
precautions are exempt from any legal claims
whatever.

* Do not use this instrument for high-energy
industrial installation measurement.
* Do not place the equipment on damp or wet
surfaces.
* Do not place water filled containers on the
equipment (danger of short-circuit in case of
knock over of the container).
* Do not exceed the maximum permissible input
ratings (danger of serious injury and/or destruction
of the equipment).
* The meter is designed to withstand the stated max
voltages. If it is not possible to exclude without that
impulses, transients, disturbance or for other
reasons, these voltages are exceeded a suitable
presale (10:1) must be used.

-10-

* Replace a defective fuse only with a fuse of the
original rating. Never short-circuit fuse or fuse
holding.
* To avoid electric shock, do not operate this
product in wet or damp conditions. Conduct
measuring works only in dry clothing and rubber
shoes, i. e. on Isolating mats.
* Never touch the tips of the test leads or probe.
* Comply with the warning labels and other info on
the equipment.
* Always start with the highest measuring range
when measuring unknown values.
* Do not subject the equipment to direct sunlight or
extreme temperatures, humidity or dampness.
* Do not subject the equipment to shocks or strong
vibrations.
* Do not operate the equipment near strong
magnetic fields (motors, transformers etc.).
* Keep hot soldering irons or guns away from the
equipment.
* Allow the equipment to stabilize at room
temperature before taking up measurement
(important for exact measurements).
* Do not input values over the maximum range of
each measurement to avoid damages of the
meter.
* Use caution when working with voltages above
35V DC or 25V AC. These Voltages pose shock
hazard.
* The meter is suitable for indoor use only

-11-

* Do not operate the meter before the cabinet has
been closed and screwed safely as terminal can
carry voltage.
* Do not store the meter in a place of explosive,
inflammable substances.
* Do not modify the equipment in any way
* Do not place the equipment facedown on any table
or work bench to prevent damaging the controls
at the front.
* Opening the equipment and service – and repair
work must only be performed by qualified service
personnel

* Measuring instruments don’t belong to

children hands.

Cleaning the cabinet

Prior to cleaning the cabinet, withdraw the mains plug
from the power outlet. Clean only with a damp, soft
cloth and a commercially available mild household
cleanser. Ensure that no water gets inside the
equipment to prevent possible shorts and damage to
the equipment.

1.) Application

ED-205 are mainly used as teaching aid when school
teacher providing lesson of electricity. It may also be
used as measuring and comparison of current and
voltage of equipment and /or instrument in a factory.
The designs are practical, convenient, safe and
accurate.

-12-

2.) Employment in the lesson of Electricity in
classroom

1.) Understand the symbols of ACV, ACA, DCV and
DCA

2.) Understand the Units of Electricity and their
conversions

3.) Connection of power supply to ED-205

4.) The directions of DCV, DCA

5.) Acquaintance with readings on the scales

6.) Zeroing adjustment

3.) Specifications

* Accuracy:
Moving Coil +/- 2,0% F.S.
Moving Iron +/- 2,5% F.S.
Rectifier +/- 2,5% F.S.
* Dimensions in mm (WxHxD) 91x103x100
* Scale Lenght Approx. 65 mm
(deflection angle 90°)
* Terminal 4mm socket capacitive

* Material and Colour Acrylic resin meter
cover, white scale
plate, plastic stand in
black

head, suitable for wire
or pin-type test lead

-13-

4. Standard-measuring ranges

Range

Internal resistance

Voltage drop

0–50uA DC

2000

100mV

0–100uA DC

1000

100mV

0–1mA DC

50

50mV

0–50mA/
500mA/5A DC

7,2 (movement
sensitivity: 30mV)
series connection:
3,5
50mA-range:
821m
500mA-range:
83,6m
5A-range:
10,7m

50mA-range:
37mV
500mA-range:
41mV
5A-range: 52mV

0–3V /
15V DC

50
3V: 3 k
15V: 15 k

1mA or 50mV
1mA

0–3V /
15V /
300V DC

50
3V: 3 k
15V: 15 k
300V: 300 k

1mA or 50mV
1mA

-35–0–35uA DC

1000

+/-35mV

0–1 / 5A

Rectifier
2000

50µA

0–5 / 10A

Rectifier
2000

50µA

0–15 / 150V AC

Rectifier
50

1mA

0–30V / 60V AC

Rectifier
50

1mA

-14-

5. Test Leads Connections

-15-

-16-

6. Measuring Procedure

For safety consideration, before the measurement,
should disconnect (power off) the power supply of the
measurement circuit.

1.) Determine before the measurement the
prospective voltage/current

2.) Connect the test leads with the appropriate input
sockets of the measuring range of the ED-205.

Note: The measuring range are characterized on the
input sockets by the appropriate value.

3.) Connect the test leads with the measuring circle
you want to test and switch on the power
supply.

This manual considers the latest technical knowing.
Technical changings which are in the interest of
progress reserved.

We herewith confirm, that the units are calibrated by
the factory according to the specifications as per the
technical specifications. We recommend to calibrate the
unit again, after 1 year.

© PeakTech® 01/2017/MP

PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 –

DE-22926 Ahrensburg / Germany

[phone]/44 [phone]

 [e-mail]  www.peaktech.de
