1
PeakTech
®
2040
Bedienungsanleitung /
Operation manual
Digital Multimeter
2
1. Sicherheitshinweise
Dieses Produkt erfüllt die Anforderungen der folgenden
Richtlinien der Europäischen Union zur CE-Konformität:
2014/30/EU (Elektromagnetische Verträglichkeit),
2014/35/EU (Niederspannung), 2011/65/EU (RoHS).
Überspannungskategorie: III 1000V / CAT IV 600V;
Verschmutzungsgrad 2.
CAT I: Signalebene, Telekommunikation, elektronische
Geräte, mit geringen transienten Überspannungen
CAT II: Für Hausgeräte, Netzsteckdosen, portable
Instrumente etc.
CAT III: Versorgung durch ein unterirdisches Kabel,
Festinstallierte Schalter, Sicherungsautomaten,
Steckdosen oder Schütze.
CAT IV: Geräte und Einrichtungen, welche z. B. über
Freileitungen versorgt werden und damit einer
stärkeren Blitzbeeinflussung ausgesetzt sind.
Hierunter fallen z. B. Hauptschalter am
Stromeingang, Überspannungsableiter, Stromver-
brauchszähler und Rundsteuerempfänger.
Zur Betriebssicherheit des Gerätes und zur Vermeidung von
schweren Verletzungen durch Strom- oder
Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend
aufgeführte Sicherheitshinweise zum Betrieb des Gerätes
unbedingt zu beachten.
Schäden, die durch Nichtbeachtung dieser Hinweise
entstehen, sind von Ansprüchen jeglicher Art
ausgeschlossen.
3
Allgemein:
Lesen Sie diese Bedienungsanleitung sorgfältig und
machen Sie diese auch nachfolgenden Anwendern
zugänglich.
Warnhinweise am Gerät unbedingt beachten, nicht
abdecken oder entfernen.
Achten Sie auf die Verwendung des Multimeters und
nutzen es nur in seiner geeigneten
Überspannungskategorie.
Machen Sie sich mit den Funktionen des Messgerätes
und seinem Zubehör vertraut, bevor Sie die erste
Messung vornehmen.
Betreiben Sie das Messgerät nicht unbeaufsichtigt oder
nur gegen Fremdzugriff abgesichert.
Verwenden Sie das Multimeter nur zwecks seiner
Bestimmung und achten besonders auf Warnhinweise
am Gerät und Angaben zu den maximalen
Eingangswerten.
Elektrische Sicherheit
Spannungen über 25 VAC oder 60 VDC gelten allgemein
als gefährliche Spannung.
Arbeiten an gefährlichen Spannungen nur durch oder
unter Aufsicht von Fachpersonal durchführen.
Tragen Sie bei Arbeiten an gefährlichen Spannungen
eine geeignete Schutzausrüstung und beachten die
entsprechenden Sicherheitsregeln.
Maximal zulässige Eingangswerte unter keinen
Umständen überschreiten (schwere Verletzungsgefahr
und/oder Zerstörung des Gerätes)
Achten Sie besonders auf den korrekten Anschluss der
Prüfleitungen je nach Messfunktion, um einen
Kurzschluss im Gerät zu vermeiden. Niemals eine
4
Spannung parallel an die Strombuchsen (A, mA, µA)
anlegen.
Strommessungen werden immer in Reihe mit dem
Verbraucher, also mit aufgetrennter Zuleitung
durchgeführt.
Entfernen Sie die Prüfspitzen vom Messobjekt, bevor Sie
die Messfunktion ändern.
Berühren Sie die blanken Prüfspitzen niemals während
der Messung, halten Sie die Prüfleitungen nur an dem
Handgriff hinter dem Fingerschutz.
Entladen Sie ggf. vorhandene Kondensatoren vor der
Messung des zu messenden Stromkreises.

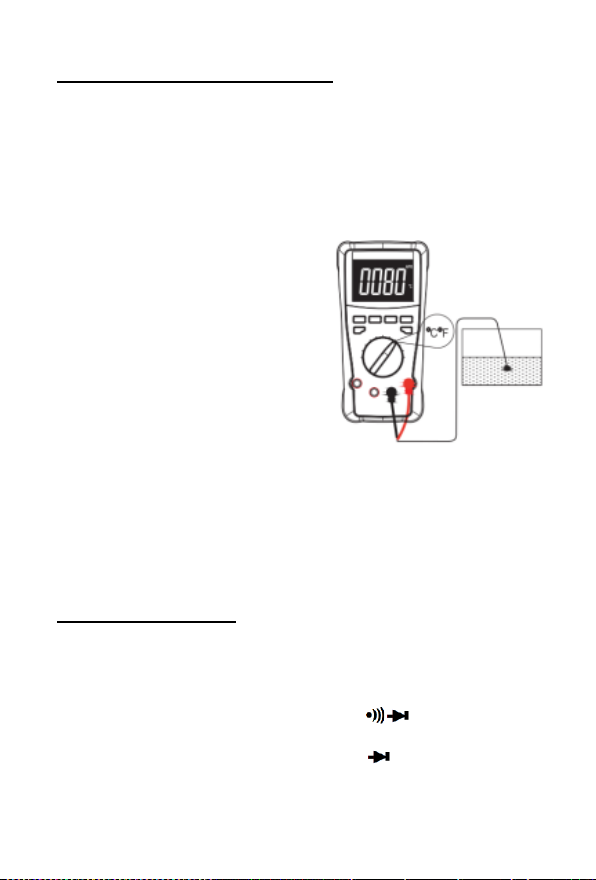

Das Thermoelement für Temperaturmessungen besteht
aus leitendem Material. Verbinden Sie es niemals mit
einem spannungsführenden Leiter, um Stromschläge zu
vermeiden.
Messumgebung
Vermeiden Sie jegliche Nähe zu explosiven und
entflammbaren Stoffen, Gasen und Staub. Ein
elektrischer Funke könnte zur Explosion oder Verpuffung
führen – Lebensgefahr!
Keine Messungen in korrosiven Umgebungen
durchführen, das Gerät könnte beschädigt werden oder
Kontaktstellen in- und außerhalb des Gerätes
korrodieren.
Vermeiden Sie Arbeiten in Umgebungen mit hohen
Störfrequenzen, hochenergetischen Schaltungen oder
starker Magnetfelder, da diese das Multimeter negativ
beeinflussen können.
Vermeiden Sie Lagerung und Benutzung in extrem
kalten, feuchten oder heißen Umgebungen, sowie
langzeitiges Aussetzen direkter Sonneneinstrahlung.
5
Verwenden Sie Geräte in feuchten oder staubigen
Umgebungen nur entsprechend ihrer IP Schutzart.
Wird keine IP-Schutzart angegeben, verwenden Sie das
Gerät nur in staubfreien und trockenen Innenräumen.
Achten Sie bei Arbeiten im Feuchten oder Außenbereich
besonders auf komplett trockene Handgriffe der
Prüfleitungen und Prüfspitzen.
Vor Aufnahme des Messbetriebes sollte das Gerät auf
die Umgebungstemperatur stabilisiert sein (wichtig beim
Transport von kalten in warme Räume und umgekehrt).
Wartung und Pflege
Nehmen Sie das Gerät nie in Betrieb, wenn es nicht
völlig geschlossen ist.
Prüfen Sie das Gerät und sein Zubehör vor jeder
Verwendung auf Beschädigungen der Isolierung, Risse,
Knick- und Bruchstellen. Im Zweifelsfalle keine
Messungen vornehmen.
Wechseln Sie die Batterie wenn ein Batteriesymbol
angezeigt wird, um falsche Messwerte zu vermeiden.
Schalten Sie das Multimeter aus, bevor Sie Batterien
oder Sicherungen wechseln und entfernen Sie auch alle
Prüfleitungen und Temperatursonden.
Defekte Sicherungen nur mit einer dem Originalwert
entsprechenden Sicherung ersetzen. Sicherung oder
Sicherungshalter niemals kurzschließen.
Laden Sie den Akku oder wechseln die Batterie sobald
das Batteriesymbol aufleuchtet. Mangelnde
Batterieleistung kann unpräzise Messergebnisse
hervorrufen. Stromschläge und körperliche Schäden
können die Folge sein.
6
Sollten Sie das Gerät für einen längeren Zeitraum nicht
benutzen, entnehmen Sie die Batterie aus dem
Batteriefach.
Wartungs- und Reparaturarbeiten am Multimeter nur
durch qualifiziertes Fachpersonal durchführen lassen.
Gerät nicht mit der Vorderseite auf die Werkbank oder
Arbeitsfläche legen, um Beschädigung der
Bedienelemente zu vermeiden.
Säubern Sie das Gehäuse regelmäßig mit einem
feuchten Stofftuch und einem milden Reinigungsmittel.
Benutzen Sie keine ätzenden Scheuermittel.
Keine technischen Veränderungen am Gerät
vornehmen.
1.1. Am Gerät befindliche Hinweise und Symbole
1.2. Maximal zulässige Eingangswerte
Messfunktion
Eingangsbuchsen
max. zulässige Eingangswerte
mV DC/AC
V//Hz+COM
250 V DC/AC
rms
V DC/AC
1000 V DC/AC
rms
250 V DC/AC
rms
mA DC/AC
mA + COM
200 mA / 1000V DC/AC
10 A DC/AC
10 A + COM
10 A / 1000V DC/AC
V//Hz+COM
250 V DC/AC
rms
Frequenz
250 V DC/AC
rms
Temperatur
mA+COM
250 V DC/AC
rms

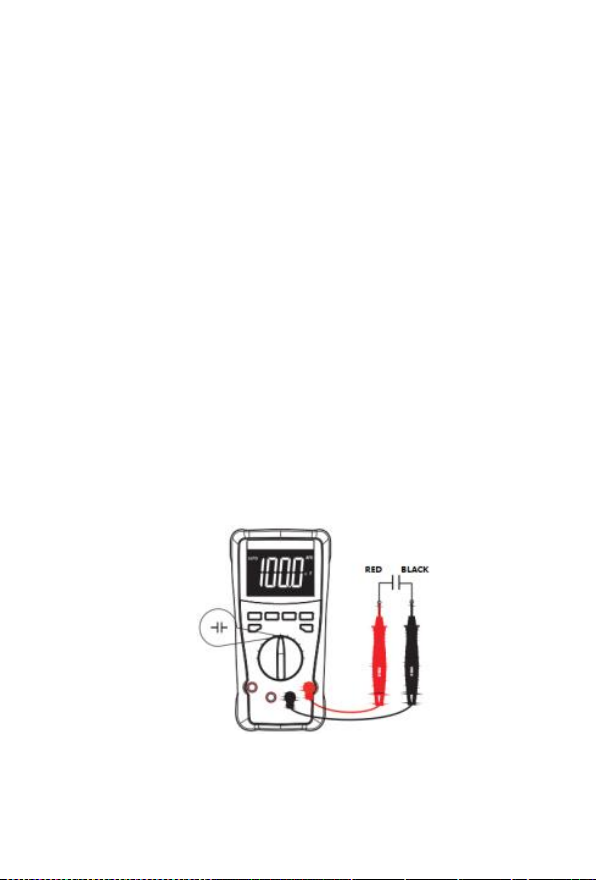

Kapazität
250 V DC/AC
rms
7
2. Allgemeines
Das neue PeakTech 2040 bietet eine Vielzahl an
Messfunktionen von elektrischen Messgrößen für jeden
Anwender aus Industrie, Handwerk, Ausbildung, Hobby und
dem Labor. Besonders hervorzuheben ist hierbei die
integrierte Datenschnittstelle, welche dieses Modell langzeit
Datenaufzeichnungen in Verbindung mit der PC-Software
ermöglicht. Es wurde nach neuesten Entwicklungsaspekten
gefertigt und verfügt über doppelt isoliertes
Spritzgussgehäuse mit Gummierung, eine Service-Klappe
auf der Rückseite, über welche nicht nur die Batterie ersetzt
werden, sondern auch die hochwertigen Schmelzsicherungen getauscht werden können. Das Gerät wird mit
einer Batterie betrieben und verfügt über eine invertierte
LCD-Anzeige mit einem Bargraph. Die automatische
Bereichswahl bietet eine sehr anwenderfreundliche
Bedienung und Messwerte können hervorragend auf dem
beleuchteten Display abgelesen werden. Das PeakTech
2040 kann verwendet werden, um DCV, ACV, DCA, ACA,
Widerstand, Kapazität, Diode, Durchgang, Temperatur und
Frequenz zu messen, wodurch breite
Anwendungsmöglichkeiten entstehen. Durch die hohe
Überspannungskategorie CAT III bis 1000V, können Sie
dieses Gerät sicher an elektrischen Installationen und
Anlagen verwenden.
Folgende Eigenschaften erleichtern die Arbeit mit diesem Gerät:
20000 Digitalstellen mit hoher Grundgenauigkeit
USB Schnittstelle zur Datenaufzeichnung am PC
HOLD, MIN/MAX, REL, Hz/Duty
Überlast- und Überspannungsschutz
Invertierte LCD mit Hintergrundbeleuchtung
Summer ertönt bei Durchgangsprüfungen
8
2.1. Technische Daten
Anzeige 4 1/2- stellige,
invertierte LCD Anzeige
20000 Counts
Überbereichsanzeige OL
Messfolge ca. 3 x pro Sekunde
AC-Messung True RMS (40 Hz… 1 kHz)
Schnittstelle USB (optisch isoliert)
Abschaltautomatik nach ca. 15 Minuten
Betriebstemperatur 0° C...+40° C < 75 % RH
Lagertemperatur -20° C...+60° C < 85 % RH
Batteriezustandanzeige Batteriesymbol
Spannungsversorgung 9 V-Batterie (NEDA 1604, 6F22)
Abmessungen: 201m (L) x 101 (B) x 68 (T) mm
Gewicht: ca. 496 g (Inkl. Bat.)
2.2.Mitgeliefertes Zubehör
Prüfleitungen
Batterie (9V 6F22)
Temperatur Adapter
Temperaturfühler (-20°C … 250°C)
Tasche
Bedienungsanleitung
USB-Kabel & Software CD
9
3. Messfunktionen und -bereiche
Prozentwerte der Genauigkeit werden vom aktuellen Messwert
berechnet! Genauigkeit: ± (a% × rdg + dgt.)
Genauigkeit bei Umgebungstemperatur: (23 ± 5) °C
relative Luftfeuchtigkeit <75%
3.1. Gleichspannungsmessungen (DCV)
Bereich
Auflösung
Genauigkeit
200 mV
0.01mV
±0,05% + 10 dgt.
2 V
0.0001V
20 V
0.001V
200 V
0.01V
1000 V
0.1V
±0,1% + 10 dgt.
Eingangswiderstand: > 1000 M in mV Bereich
ca. 10M in allen V Bereichen
Überlastschutz: 250V DC/AC
rms
in allen mV Bereichen
1000V DC/AC
rms
in allen V Bereichen
3.2. Wechselspannungsmessungen (ACV)
Bereich
Auflösung
Genauigkeit
200 mV
0.01 mV
± 0,8% + 25 dgt.
2 V
0.0001V
20 V
0.001V
200 V
0.01V
1000 V
0.1V
± 1,2% + 25 dgt.
Eingangswiderstand: >1000 M (mV) / ca. 10M (V)
Messgenauigkeit gilt für: 10% bis 100% Messbereich
Überlastschutz: 250 V DC/AC
rms
in allen mV Bereichen
1000V DC/AC
rms
in allen V Bereichen
Frequenzbereich: 40 Hz ... 1 kHz
Messart (Sinus): True RMS
Crest-Faktor: CF ≤ 3, wenn CF ≥ 2, addieren Sie einen
zusätzlichen Fehler von 1% des Messwerts
Messfehler mit Frequenz (AC): 0,2% + 0,02 Hz
Eingangsempfindlichkeit mit Frequenz (AC): 80V - 600V
10
3.3. Gleichstrommessungen (DCA)
Bereich
Auflösung
Lastspannung
Genauigkeit
200 µA
(< 20µA)
0.01 µA
0.125 mV/µA
2,5% + 25 dgt.
200 µA
(> 20µA)
0.01 µA
0.125 mV/µA
1,5% + 25 dgt.
2000 µA
0.1 µA
125 mV/µA
0,8% + 10 dgt.
20 mA
(<2 mA)
0.001 mA
3.75 mV/µA
2,5% + 25 dgt.
20 mA
(>2 mA)
0.001 mA
3.75 mV/µA
1,5% + 25 dgt.
200 mA
0.01 mA
3.75 mV/µA
1,2% + 10 dgt.
2 A
0.0001 A
37.5 mV/µA
2,0% + 25 dgt.
10 A
0.001 A
37.5 mV/µA
0,2A / 1000V: 6,3 x 32 mm Sicherung im mA-Eingang
10A / 1000V: 10,3 x 38 mm Sicherung im 10A-Eingang
20A für max. 10 Sek. alle 15 min.
3.4. Wechselstrommessungen (ACA)
Bereich
Auflösung
Lastspannung
Genauigkeit
200 µA
0.01 µA
0.125 mV/µA
± 1,5% + 15 dgt.
2000 µA
0.1 µA
125 mV/µA
20 mA
0.001 mA
3.75 mV/µA
200 mA
0.01 mA
3.75 mV/µA
± 2,0% + 5 dgt.
2 A
0.0001 A
37.5 mV/µA
± 3,0% + 10 dgt.
10 A
0.001 A
37.5 mV/µA
Messgenauigkeit gilt für: 10% bis 100% Messbereich
0,2A / 1000V: 6,3 x 32 mm Sicherung im mA-Eingang
10A / 1000V: 10,3 x 38 mm Sicherung im 10A-Eingang
20A für max. 10 Sek. alle 15 min.
Frequenzbereich: 40 Hz ... 1 kHz
Crest-Faktor: CF ≤ 3, wenn CF ≥ 2, addieren Sie einen
zusätzlichen Fehler von 1% des Messwerts
11
3.5. Widerstandsmessungen (Ohm)
Bereich
Auflösung
Kurzschluss
Strom (ca.)
LeerlaufSpannung
Genauigkeit
200
0.01
1 mA
1 V
± 0,5%
+ 30 dgt.
2 k
0.1
100 µA
± 0,8%
+ 5 dgt.
20 k
1
10 µA
200 k
10
1 µA
2 M
100
0.2 µA
0.5 V
20 M
1 k
0.2 µA
± 2,0%
+ 25 dgt.
200 M
10 k
0.2 µA
± 5,0%
+ 30 dgt.
Überlastschutz: 250V DC/AC
rms
Messfehler der Prüfleitungen nicht enthalten
3.6. Frequenzmessungen (Hertz)
Bereich
Auflösung
Genauigkeit
200 Hz
0.01 Hz
± 0,5% + 4 dgt.
2 kHz
0.1 Hz
20 kHz
1 Hz
200 kHz
10 Hz
2 MHz
100 Hz
20 MHz
1 kHz
Bei weniger als 3 Hz wird Messwert 0 angezeigt
500 mV ≤ Eingangsbereich ≤ 30 V RMS
Überlastschutz: 250V DC oder AC
rms
3.7. Temperaturmessungen (Grad)
Bereich
Auflösung
Genauigkeit
-20... +1000°C
0.1°C
1,0% + 50 dgt.(< 620°C)
1°C
1,5% + 15 dgt. (>620 °C)
-20… +1832°F
0.1°F
1,0% + 50 dgt.(< 620°F)
1°F
1,5% + 15 dgt. (>620 °F)
Überlastschutz: 250V AC/DC RMS
Sensor: Typ-K Temperaturfühler (NiCr-NiSi)
12
3.8. Kapazitätsmessungen (Farad)
Bereich
Auflösung
Genauigkeit
20 nF
0.01 nF
5,0% + 40 dgt.
200 nF
0.1 µF
3,5% + 20 dgt.
2 µF
0.001 µF
20 µF
0.01 µF
200 µF
0.1 µF
5,0% + 10 dgt.
2 mF
0.001 mF
20 mF
0.01 mF
Messgenauigkeit gilt für: 10% bis 100% Messbereich
Überlastschutz: 250V DC/AC
rms
Messzeit hohe Kapazitäten >1µF ca. 3 sek.
Der Messfehler beinhaltet nicht die Leitungskapazität.
3.9. Dioden Testfunktion
Bereich
Auflösung
Genauigkeit
Teststrom
Leerlaufspann.
2 V
1 mV
5%
0.4 mA
ca. 3.3
V DC
Überlastschutz: 250V AC/DC RMS
Achtung: In dieser Funktion keine Spannung anlegen
3.10. Durchgangsprüfung
Ein Summer ertönt bei weniger als 50 ( 20)
Teststrom: ca. 0,4 mA
Leerlaufspannung: ca. 1 V DC
Überlastschutz: 250V DC/AC
eff
Achtung: In dieser Funktion keine Spannung anlegen
13
4. Bedienelemente und Anschlüsse am Gerät
14
1. 4 1/2 stelliges LCD (19999) mit Hintergrundbel.
2. Hz/Duty Taste für Tastverhältnis bei Wechselstrom
3. MAX/MIN Taste für Minimal-/Maximalwertanzeige
4. Select- Umschalter für Messfunktion
5. HOLD / BL Taste für Data-Hold und Backlight
6. RANGE Taste für manuelle Messbereichswahl
7. REL/USB Taste für Relativwert und Schnittstelle
8. Drehwahlschalter für Messfunktion
9. 10 A -Eingangsbuchse
10. V//Hz/ / /CAP/TEMP -Eingangsbuchse
11. mA -Eingangsbuchse
12. COM -Eingangsbuchse
4.1. Beschreibung
1. LCD-Anzeige mit Funktionssymbolen
Die 4 1/2-stellige invertierte LCD-Anzeige dient der digitalen
Messwertanzeige mit automatischer Polaritätswahl und
Kommaplatzierung. Die maximale Anzeige beträgt 19999.
Die Balkengrafik ist eine Tendenzanzeige, welche darstellt
wie weit sich der gemessene Wert im aktuellen Messbereich
befindet. Die Funktionssymbole werden je nach Messbereich
automatisch gewählt. Bei Überschreitung eines
Messbereichs erscheint die Überlaufanzeige O.L. Erscheint
in der linke, oberen Ecke ein Batteriesymbol, sollte die
Batterie zeitnah ersetzt werden. Die Hintergrundbeleuchtung
der Anzeige ist nach dem Einschalten immer aktiv und kann
über die HOLD-Taste manuell deaktiviert werden.
2. Hz/Duty-Taste
Durch Betätigen dieser Taste wird in der
Frequenzmessfunktion auf die Messung des Tastverhältnis
umgeschaltet. In der Anzeige wird das Verhältnis von Impuls
zu Impulspause in Prozent angegeben.
15
3. MIN/MAX-Taste
Die Min/Max-Taste dient zur Aktivierung der Minimalwertoder Maximalwerthaltefunktion. Betätigen Sie die Taste
einmal, um nur den höchsten Messwert in der Anzeige zu
halten. Fällt dieser Wert wieder ab, bleibt dennoch die
höchste Anzeige im Display. Betätigen Sie die Taste
nochmals um nur den geringsten Messwert in der Anzeige zu
halten. Steigt dieser während der Messung wieder, bleibt
dennoch der Minimalwert in der Anzeige bestehen.
4. Select-Taste
Die Select-Taste dient zur Umschaltung der verschiedenen
Messmodi. In den Strom- und Spannungsbereichen schalten
Sie hiermit zwischen Gleich- und Wechsel-spannung um.
Desweiteren kann mit der Taste zwischen Diodentest und
Durchgangsprüfung umgeschaltet werden und im
Temperaturmessbereich zwischen °C und °F.
5. Hold-Backlight-Taste
Die Hold/Backlight Taste dient zur Aktivierung der
Messwerthaltefunktion durch einmaliges betätigen. Der
aktuelle Messwert wird in der Anzeige festgehalten, bis die
Taste erneut betätigt wird. Halten Sie die Taste hingegen 2
Sekunden gedrückt, wird die Hintergrundbeleuchtung der
invertierten LCD-Anzeige ausgeschaltet, um die Batterien
beim der Langzeitaufnahme von Messdaten über USB zu
schonen.
6. Range-Taste
Die Range-Taste dient zur manuellen Bereichswahl. Das
Gerät verfügt über eine automatische Bereichswahl, dennoch
kann es manchmal sinnvoll sein den Messbereich manuell
auszuwählen. Hierdurch steigt die Ansprechzeit erheblich an,
da die Suche nach dem besten Messbereich entfällt. Bei
Überschreitung des Messbereichs erscheint die
Überlaufanzeige O.L.
16
7. REL/USB -Taste
Die Relativwert-Messfunktion gestattet die Messung und
Anzeige von Signalen bezogen auf einen definierten
Referenzwert. REL-Taste 1 x drücken. Der angezeigte
Messwert wird auf 0 gesetzt. Bei einem Referenzwert von
100V z. B. und einem tatsächlichen Messwert von 90V, wird
in der LCD-Anzeige -010,0V angezeigt. Sind Referenzwert
und Messwert identisch, zeigt die digitale Anzeige den Wert
"0".
Halten Sie die REL/USB Taste kurz gedrückt, aktiviert sich
die Datenschnittstelle und ein RS-232 Symbol wird in der
Anzeige dargestellt. Ohne aktivierte Schnittstelle kann das
Gerät keine Messdaten übertragen.
8. Funktionswahlschalter
Der Funktionswahlschalter dient zum Umschalten zwischen
den verschiedenen Messfunktionen. Zur Anwahl der
gewünschten Messfunktion den Schalter in die
entsprechende Stellung drehen.
9. 10A-Eingang
Die 10A-Buchse dient zur Strommessung für Gleich- und
Wechselströme bis maximal 10 A bis zu 30 Sekunden lang
(20 A für 10 sek.), einmal alle 15 Minuten. Verbinden Sie für
Strommessungen die rote Prüfleitung mit dieser Buchse.
Dieser Bereich ist mit einer 10A Schmelzsicherung gegen
Überstrom abgesichert.
10. V/Ω /CAP/Hz -Eingang
Zum Anschluss der roten Prüfleitung bei Spannungs-,
Widerstands-, Kapazitäts-, Temperatur- und
Frequenzmessungen, sowie für die Messfunktionen
Diodentest und Durchgangsprüfung schalten.
17
11. mA-Eingang
Die mA-Buchse dient zur Strommessung für Gleich- und
Wechselströme bis maximal 200mA sowie der
Temperaturmessung. Verbinden Sie für mA-Strommessungen die rote Prüfleitung mit dieser Buchse an oder für
Temperaturmessungen den passenden Anschluss des
Temperaturfühlers/ Adapters. Dieser Bereich ist mit einer
200mA Schmelzsicherung gegen Überstrom abgesichert.
12. COM - Eingang
Zum Anschluss der schwarzen Prüfleitung (alle Messfunktionen).
5. Vorbereitung zur Inbetriebnahme
5.1. Anschluss der Prüfleitungen
Die dem Gerät beiliegenden Prüfleitungen sind für
Messungen bis maximal 1000V geeignet. Das Messen von
hohen Spannungen sollte nur mit äußerster Vorsicht und nur
in Anwesenheit einer in Erster Hilfe ausgebildeten Person
stattfinden.
Achtung! Die maximal zulässige Eingangsspannung des
Gerätes beträgt 1000V DC oder AC und darf aus
Sicherheitsgründen nicht überschritten werden. Die maximal
zulässige Spannungsdifferenz zwischen dem COM-Eingang
und Erde beträgt 1000V DC/AC. Bei größeren
Spannungsdifferenzen besteht Verletzungsgefahr durch
elektrischen Schlag und/oder die Gefahr der Beschädigung
des Messgerätes.
5.2. Universal-Aufstellbügel
Das Gerät ist zur Schrägstellung auf einem Arbeitstisch mit
einem Standbügel an der Rückseite versehen. Zum Schrägstellen, Standbügel am unteren Ende greifen und nach außen
ziehen.
18

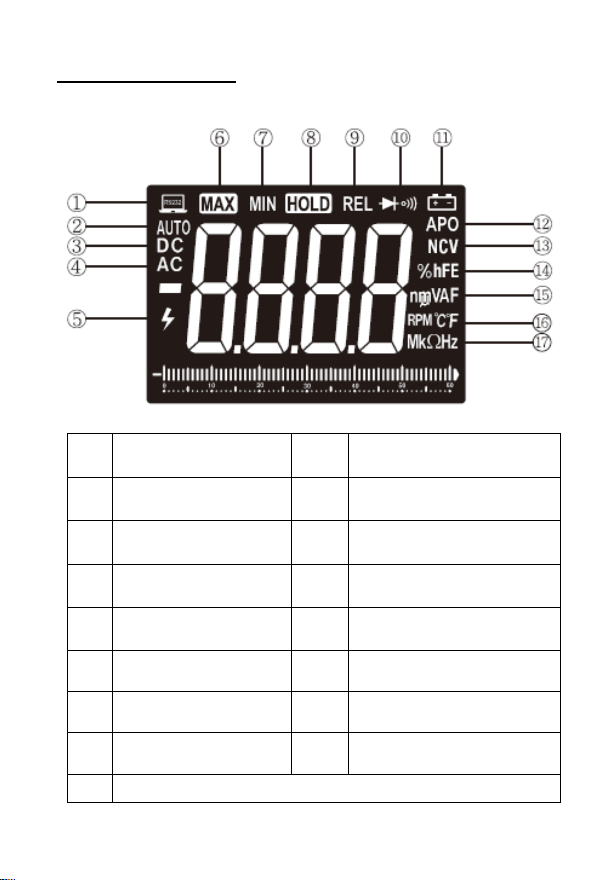

5.3. Anzeigesymbole
1
RS-232 / USB
Datenschnittstelle aktiv
2
Automatische Bereichwahl
aktiv
3
DC Gleichstrom
Messfunktion
4
AC Wechselstrom
Messfunktion
5
Achtung hohe
Spannung!
6
Maximalwert Funktion
Aktiv
7
Minimalwert Funktion
aktiv
8
Data Hold- Messwerthaltefunktion aktiv
9
Relativwert Funktion
aktiv
10
Dioden-/ Widerstandsfunktion
Aktiv
11
Geringe
Batteriespannung
12
Auto power off- Automatische
Abschaltfunktion aktiv
13
NCV
(nicht in Verwendung)
14
Duty cycle (%) oder hFE
Funktion aktiv
15
Strom- &
Kapazitätssymbole
16
Temperatur °C / °F
Symbole
17
Widerstands- & Frequenzsymbole
19
6. Messbetrieb
6.1. Gleich- und Wechselspannungsmessungen
Phantomwerte
In niedrigen DC- und AC Spannungsbereichen und nicht
angeschlossenen und somit offenen Eingängen zeigt die
LCD-Anzeige sogenannte Phantomwerte, d. h. nicht “000”
an. Dieses ist normal und stellt keinen Defekt des Gerätes
dar. Dieser “wandernde” Effekt der Anzeige ist in der hohen
Empfindlichkeit des Gerätes begründet. Ein Kurzschließen
der Messkabel/Eingänge heben diesen Effekt auf und die
Anzeige zeigt “000” bzw. bei Anschluss der Messleitungen
wird der richtige Messwert angezeigt.
WARNUNG!
Maximal zulässige Eingangsspannung von 1000V DC oder
AC nicht überschreiten. Niemals den Drehschalter bei
anliegender Spannung drehen und die Funktion wechseln.
1. Funktions-/Bereichswahlschalter in die für Gleich- oder
Wechselspannungsmessung erforderliche Stellung
drehen. Bei unbekannten Messwerten, mit dem
höchsten Messbereich beginnen und ggf. auf einen
niedrigeren Bereich herunterschalten.
2. Rote Prüfleitung an den V//Hz-Eingang und schwarze
Prüfleitung an den COM-Eingang anschließen.
3. Prüfleitungen über die zu messende Schaltung bzw.
das zu messende Bauteil anlegen.
20
6.2. Gleich- und Wechselstrommessungen
Achtung! Keine Strommessungen in Schaltungen mit einem
Potential über 1000V vornehmen. Extreme
Verletzungsgefahr und/oder die Gefahr der Beschädigung
des Messgerätes. Strommessungen immer in Reihe
vornehmen.
Der Strom-Eingang ist mit einer entsprechenden Sicherung
abgesichert. Bei parallelem Anschluss einer
Spannungsquelle an diesen Eingang besteht
Verletzungsgefahr und die Gefahr der Zerstörung des
Gerätes.
Zur Messung von Gleich- und Wechselströmen wie
beschrieben verfahren:
1. Gewünschten Messbereich mit dem Drehwahlschalter
auswählen.
2. Mit der AC/DC-Umschalttaste SELECT auf die
gewünschte Messfunktion umschalten.
3. Für Messungen im mA-Bereich rote Prüfleitung an die
mA-Buchse oder für Messung im 10A-Bereich rote
Prüfleitung an die 10A- Buchse und schwarze
Prüfleitung an den COM-Eingang anschließen.
4. Prüfleitungen in Reihe zur Messschaltung anschließen
und Messwert in der LCD-Anzeige ablesen.
21
6.3. Widerstandsmessungen
Achtung!
Nach Umschaltung des Multimeters auf die
Widerstandsmessfunktion, angeschlossene Prüfleitungen
nicht über eine Spannungsquelle anlegen.
Widerstandsmessungen nur an spannungsfreien
Schaltungen bzw. Bauteile vornehmen.
Zur Messung wie beschrieben verfahren:
1. Funktions-/Bereichswahlschalter in Stellung drehen.
2. Prüfleitungen über den zu messenden Widerstand
anlegen.
3. Messwert in der LCD-Anzeige
ablesen.
4. Nach beendeter Messung
Prüfleitungen von der Mess-
schaltung und den Eingängen
des Gerätes abziehen.
Hinweise:
* Der Eigenwiderstand der Prüfleitungen kann bei
Messungen von kleinen Widerständen (200 -Bereich)
die Genauigkeit der Messung negativ beeinträchtigen.
Zur genauen Bestimmung des Eigenwiderstandes,
Prüfleitungen an die Eingangsbuchsen des Multimeters
anschließen und Messspitzen kurzschließen. Der
angezeigte Messwert entspricht dem Eigenwiderstand
der Prüfleitungen. Drücken Sie REL um diesen Wert zu
nullen.
* Bei Widerstandsmessungen stets auf guten Kontakt
zwischen Prüfspitzen und Prüfwiderstand achten
22
6.4. Frequenzmessungen
ACHTUNG!
Keine Messungen an Schaltungen mit Spannungen über
250V DC/AC
rms
durchführen. Bei Überschreitung dieses
Spannungswertes besteht die Gefahr schwerer Verletzungen
durch Stromschlag und/oder die Gefahr der Beschädigung
des Gerätes.
1. Funktions-/Bereichswahlschalter in die zur Frequenz messung erforderliche Stellung drehen.
2. Rote Prüfleitung an den V//CAP/Hz.-Eingang, schwarze
Prüfleitung an den COM-Eingang anschließen.
3. Prüfleitungen über die zu messende Schaltung bzw. das
zu messende Bauteil anschließen und Frequenz in der
LCD- Anzeige ablesen.
ACHTUNG!
Bei an die Steckdose angeschlossenen Prüfleitungen
Stellung des Funktions-/Bereichswahlschalters nicht
verändern; es besteht sonst Verletzungsgefahr und/oder die
Gefahr der Beschädigung des Gerätes.
23
6.5. Kapazitätsmessungen
Achtung!
Kondensator vor der Messung unbedingt entladen. Dazu die
Kondensatoranschlüsse kurzschließen. Dabei den Kontakt
mit den blanken Anschlüssen unbedingt vermeiden
(Verletzungsgefahr durch elektrischen Schlag!). Der
Versuch, unter Spannung stehende Kondensatoren zu
messen, kann zur Beschädigung des Multimeters führen.
Zur Messung der Kapazität eines Kondensators wie
beschrieben verfahren:
1. Funktions-/Bereichswahlschalter in Stellung CAP
drehen.
2. Rote Prüfleitung an den V//CAP/Hz - Eingang, schwarze
Prüfleitung an den COM-Eingang anschließen.
3. Bei polarisierten Kondensatoren unbedingt Polarität
beachten! Prüfleitung über den zu messenden
Kondensator anlegen.
4. Kapazitätswert in der LCD-Anzeige des Gerätes
ablesen.
24
6.6. Temperaturmessungen
Die Anzeige der Temperatur erfolgt in °C oder °F.
Zur Messung wie beschrieben verfahren:
1. Bereichswahlschalter in Stellung °C oder °F drehen.
2. Temperaturfühler in die V//Hz-
(+) und COM (-) Eingangsbuchsen einstecken.
3. Mit der Sonde die Temperatur
des gewünschten Objektes
messen und in der LCDAnzeige (°C) bzw. (°F) ablesen.
Hinweis: Bei hohen Temperaturen
wird die Lebensdauer des Temperaturfühlers verringert. Der
beiliegende Fühler ist bis 250°C spezifiziert. Bei höheren
Temperaturen verwenden Sie bitte andere Typ-K Fühler.
6.7. Diodentest-Funktion
Diese Funktion ermöglicht die Überprüfung von Dioden und
anderen Halbleitern auf Durchgängigkeit und Kurzschlüsse.
Ebenfalls erlaubt diese Funktion die Durchlassspannung von
Dioden zu ermitteln.
Zur Prüfung von Dioden wie beschrieben verfahren:
1. Funktions-/Bereichswahlschalter in Stellung
drehen.
2. Mit SELECT-Taste auf die Diodenprüffunktion des
Gerätes umschalten.
25
3. Prüfleitungen an die Buchsen COM und V//CAP/Hz an-
schließen.
4. Prüfleitungen über die zu prüfende Diode anlegen und
Messwert in der LCD-Anzeige ablesen.
6.8. Durchgangsprüfung
Zur Messung der Durchgängigkeit von Bauteilen wie
beschrieben verfahren:
1. Funktions-/Bereichswahlschalter in Stellung
drehen.
2. Mit der SELECT-Taste auf die Durchgangsprüffunktion
des Gerätes umschalten.
3. Zu prüfendes Bauteil bzw. zu prüfende Schaltung
spannungslos schalten.
4. Prüfleitungen über das zu messende Bauteil bzw. die zu
messende Schaltung anlegen. Bei Widerständen unter
50 (Bauteil durchgängig) ertönt ein akustisches Signal.
ACHTUNG!
Unter keinen Umständen Durchgangsprüfungen an
spannungs-führenden Bauteilen oder Schaltungen
vornehmen.
26
6.9. PC Software
Installieren Sie die beiliegende PC Software von der CD oder
laden das aktuellere „PeakTech DMM Tool“ von unserer
Homepage herunter (empfohlen).
1. Aktivieren Sie die Schnittstelle mit der USB Taste, bis ein
RS-232 Symbol in der Anzeige erscheint
2. Schließen Sie das USB Kabel an Ihren PC an.
3. Warten Sie, bis Windows den entsprechenden Treiber
automatisch installiert und dem Gerät einen Virtuellen
COM-Port im Gerätemanager zugeteilt hat. Die Nummer
des COM-Port können Sie im Geräte-Manager prüfen.
4. Starten Sie die PC-Software und verbinden das
Multimeter.
5. Messdaten können nun live aufgezeichnet und zur
weiteren Verarbeitung gespeichert werden
27
7. Wartung des Gerätes
7.1. Auswechseln der Batterie
Das Gerät erfordert eine 9V-Blockbatterie. Bei ungenügender
Batteriespannung leuchtet das Batteriesymbol auf. Die
Batterie ist dann baldmöglichst aus dem Batteriefach zu
entfernen und durch eine neue Batterie zu ersetzen.
ACHTUNG! Vor Abnahme des Gehäuses unbedingt alle
Prüfleitungen von der Schaltung entfernen und Gerät
ausschalten!
Zum Einsetzen der Batterie wie folgt verfahren:
1. Gerät ausschalten und alle Prüfleitungen von der Mess schaltung bzw. den Eingängen des Multimeters
abziehen.
2. Schraube des Batteriefachdeckels lösen und Batterie fachdeckel abnehmen.
3. Verbrauchte Batterie aus dem Batteriefach entfernen.
4. Neue Batterie in das Batteriefach einlegen.
5. Batteriefachdeckel wieder aufsetzen und mit Schraube
befestigen.
6. Achtung! Verbrauchte Batterien ordnungsgemäß ent sorgen. Verbrauchte Batterien sind Sondermüll und
müssen in die dafür vorgesehenen Sammelbehälter ge geben werden.
Achtung! Gerät nicht mit offenem Batteriefach benutzen!
28
Hinweis:
Niemals eine defekte oder verbrauchte Batterie im Messgerät
belassen. Auch auslaufsichere Batterien können
Beschädigungen durch auslaufende Batteriechemikalien
verursachen. Ebenso sollte bei längerem Nichtgebrauch des
Gerätes die Batterie aus dem Batteriefach entfernt werden.
Hinweise zum Batteriegesetz
Im Lieferumfang vieler Geräte befinden sich Batterien, die. z.
B. zum Betrieb von Fernbedienungen dienen. Auch in den
Geräten selbst können Batterien oder Akkus fest eingebaut
sein. Im Zusammenhang mit dem Vertrieb dieser Batterien
oder Akkus sind wir als Importeur gemäß Batteriegesetz
verpflichtet, unsere Kunden auf folgendes hinzuweisen:
Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber
vorgeschrieben - die Entsorgung im Hausmüll ist laut
Batteriegesetz ausdrücklich verboten-, an einer kommunalen
Sammelstelle oder geben Sie sie im Handel vor Ort kostenlos
ab. Von uns erhaltene Batterien können Sie nach Gebrauch
bei uns unter der auf der letzten Seite angegeben Adresse
unentgeltlich zurückgeben oder ausreichend frankiert per
Post an uns zurücksenden.
Schadstoffhaltige Batterien sind mit einem Zeichen,
bestehend aus einer durchgestrichenen Mülltonne und dem
chemischen Symbol (Cd, Hg oder Pb) des für die Einstufung
als schadstoffhaltig ausschlaggebenden Schwermetalls
versehen:
1. „Cd" steht für Cadmium.
2. „Hg" steht für Quecksilber.
3. „Pb" steht für Blei.
29
7.2. Auswechseln der Sicherung
ACHTUNG!
Vor Abnahme der Rückwand zum Auswechseln der
Sicherung Multimeter ausschalten und alle Prüfleitungen von
den Eingängen abziehen.
Defekte Sicherung nur mit einer dem Originalwert- u.
Abmessungen entsprechenden Sicherung ersetzen.
F1 200mA / 1000V (FF): 6,3 x 32 mm
Breaking Capacity: 10 kA
F2 10A / 1000V F: 10 x 38 mm
Breaking Capacity: 50 kA (AC), 30 kA (DC)
Die Abnahme der Rückwand und das Auswechseln der
Sicherungen darf nur durch qualifiziertes Fachpersonal
erfolgen.
Zum Auswechseln der Sicherung wie folgt verfahren:
1. Multimeter ausschalten und allen Prüfleitungen von den
Eingängen abziehen.
2. Schraube des Batteriefachdeckels lösen; Batteriefach
abnehmen
3. Defekte Sicherung entfernen und durch neue Sicherung
gleichen Anschlusswertes und Abmessungen in den
Sicherungshalter einsetzen. Beim Einsetzen darauf
achten, dass die Sicherung mittig im Sicherungshalter
zu liegen kommt.
4. Batteriefachdeckel mit Schraube befestigen.
30
Alle Rechte, auch die der Übersetzung, des Nachdruckes
und der Vervielfältigung dieser Anleitung oder Teilen daraus,
vorbehalten.
Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein
anderes Verfahren) nur mit schriftlicher Genehmigung des
Herausgebers gestattet.
Letzter Stand bei Drucklegung. Technische Änderungen des
Gerätes, welche dem Fortschritt dienen, vorbehalten.
Hiermit bestätigen wir, dass alle Geräte, die in unseren
Unterlagen genannten Spezifikationen erfüllen und
werkseitig kalibriert geliefert werden. Eine Wiederholung der
Kalibrierung nach Ablauf von 1 Jahr wird empfohlen.
© PeakTech
®
31
1. Safety Precautions
This product complies with the requirements of the following
directives of the European Union for CE conformity:
2014/30/EU (electromagnetic compatibility), 2014/35/EU (low
voltage), 2011/65/EU (RoHS).
Overvoltage Category: CAT III 1000V / CAT IV 600V;
Pollution degree 2.
CAT I: For signal level, telecommunication, electronic with
small transient over voltage
CAT II: For local level, appliances, main wall outlets,
portable equipment
CAT III: Distribution level, fixed installation, with smaller
transient overvoltages than CAT IV.
CAT IV: Units and installations, which are supplied overhead
lines, which are stand in a risk of persuade of a
lightning, i.e. main-switches on current input,
overvoltage-diverter, current use counter.
To ensure safe operation of the equipment and eliminate the
danger of serious injury due to short-circuits (arcing), the
following safety precautions must be observed.
Damages resulting from failure to observe these safety
precautions are exempt from any legal claims whatever.
32
General:
* Read these operating instructions carefully and make
them available to subsequent users.
* It is essential to observe the warning notices on the
device, do not cover or remove them.
* Pay attention to the use of the multimeter and only use it
in the suitable overvoltage category.
* Familiarize yourself with the functions of the measuring
device and its accessories before you carry out the first
measurement.
* Do not operate the measuring device unsupervised or
only protected against unauthorized access.
* Use the multimeter only for the purpose of its
determination and pay particular attention to warning
notices on the device and information on the maximum
input values.
Electric safety:
* Voltages over 25 VAC or 60 VDC are generally
considered dangerous voltages.
* Only work on dangerous voltages by or under the
supervision of qualified personnel.
* When working on dangerous voltages, wear suitable
protective equipment and observe the relevant safety
rules.
* Do not exceed the maximum permissible input values
under any circumstances (risk of serious injury and / or
destruction of the device)
* Pay special attention to the correct connection of the test
leads depending on the measuring function in order to
avoid a short circuit in the device. Never apply a voltage
in parallel to the current sockets (A, mA, µA).
* Current measurements are always carried out in series
with the consumer, i.e. with the supply line disconnected.
33
* Remove the test probes from the measurement object
before changing the measuring function.
* Never touch the bare test probes during the
measurement, only hold the test leads by the handle
behind the finger guard. If applicable, discharge any
capacitors before measuring the circuit to be measured.
* The thermocouple for temperature measurements is
made of conductive material. To avoid electric shock,
never connect it with a live conductor.
Measurement environment:
* Avoid any proximity to explosive and flammable
substances, gases and dust. An electric spark could lead
to an explosion or deflagration - danger to life!
* Do not carry out measurements in corrosive
environments, the device could be damaged or contact
points inside and outside the device could corrode.
* Avoid working in environments with high interference
frequencies, high-energy circuits or strong magnetic
fields, as these can negatively affect the multimeter.
* Avoid storage and use in extremely cold, humid or hot
environments, as well as long exposure to direct sun.
* Only use devices in damp or dusty environments in
accordance with their IP protection class.
* If no IP protection class is specified, only use the device
in dust-free and dry indoor rooms only.
* When working in damp or outside areas, pay particular
attention to completely dry handles on the test probes.
* Before starting the measuring operation, the device
should be stabilized at the ambient temperature
(important when transporting from cold to warm rooms
and vice versa)
34
Maintenance and care:
* Never use the device if it is not completely closed.
* Before each use, check the device and its accessories
for damage to the insulation, cracks, kinks and breaks. If
in doubt, do not take any measurements.
* Change the battery when a battery symbol is displayed
to avoid incorrect readings.
* Switch off the multimeter before changing batteries or
fuses and also remove all test leads and temperature
probes.
* Replace defective fuses only with a fuse that
corresponds to the original value. Never short-circuit a
fuse or fuse holder.
* Charge the battery or change the battery as soon as the
battery symbol lights up. Insufficient battery power can
lead to inaccurate measurement results. Electric shocks
and physical damage can result.
* If you are not going to use the device for a longer period
of time, remove the battery from the compartment.
* Have maintenance and repair work on the multimeter
carried out only by qualified specialists.
* Do not lay the device upside down on the workbench or
work surface to avoid damaging the control elements.
* Clean the housing regularly with a damp cloth and a mild
cleaning agent. Do not use any caustic abrasives.
* Do not make any technical changes to the device.
35
1.1. Safety Symbols
The following symbols are imprinted on the front panel of the
meter to remind you of measurement limitations and safety.
1.2. Input Limits
Function
Terminal
Input limits
mV DC/AC
V//Hz+COM
250 V DC/AC
rms
V DC/AC
1000 V DC/AC
rms
250 V DC/AC
rms
mA DC/AC
mA + COM
600 mA / 1000V DC/AC
10 A DC/AC
10 A + COM
10 A / 1000V DC/AC
*)))
V//Hz/+COM
250 V DC/AC
rms
Frequency
250 V DC/AC
rms
Temperature
mA+COM
250 V DC/AC
rms
Capacitance
250 V DC/AC
rms
36
2. Introduction
The new PeakTech 2040 offers a multitude of measurement
functions for electrical measured variables for every user
from industry, craftsmanship, training, hobby and the
laboratory. Particularly noteworthy is the integrated data
interface, which enables this model to record long-term data
in combination with the PC software. It was manufactured
according to the latest development aspects and has a
double-insulated injection-molded housing with rubber
coating, a service flap on the back, through which not only the
battery, but also the high-quality fuses can be replaced. The
device runs on a battery and has an inverted LCD screen with
bar graph. The automatic range selection offers a very userfriendly operation and measured values can be easily read
on the illuminated display.
The PeakTech 2040 can be used to measure DCV, ACV,
DCA, ACA, resistance, capacitance, diode, continuity,
temperature and frequency, thus creating a wide range of
applications. Due to the high overvoltage category CAT III up
to 1000V, you can use this device safely on electrical
installations and systems.
The following functions simplify the application in daily use:
20000 digits with high basic accuracy
USB Interface for data recording with a PC
HOLD, MIN/MAX, REL, Hz/Duty
Overload and overvoltage protection
Inverted LCD with backlight illumination
Buzzer sounds at continuity tests
Automatic Power Off
37
1. General Characteristics
Display 4 1/2 digits,
Inverted LCD display,
20000 Counts
Overrange indication OL
Reading time 3 reading per second
AC-Measurement True RMS (40 Hz ... 1 kHz)
Interface USB (optical isolated)
Auto power off after approx. 15 minutes
Operating temperature 0° C...+40° C < 75 % RH
Storage temperature -20° C...+60° C < 85 % RH
Low battery indication Battery symbol
Battery Type 9V NEDA 1604 9V or 6F22
Dimensions 201 (L) x 101 (W) x 68 (D) mm
Weight 496 g (Battery incl.)
2.2 Accessories
* Test leads
* Battery (9V 6F22)
* Temperature- adaptor
* Thermocouple (-20°C ... 250°C)
* Carrying case
* Operating manual
* USB Cable & Software CD
38
3. Functions and Ranges
Percentage values of the accuracy are calculated from the
current measured value! Accuracy: ± (a% × rdg + dgt.)
Accuracy at ambient temperature: (23 ± 5) ° C
Relative humidity <75%
3.1. DC Voltage
Range
Resolution
Accuracy
200 mV
0.01mV
±0,05% + 10 dgt.
2 V
0.0001V
20 V
0.001V
200 V
0.01V
1000 V
0.1V
±0,1% + 10 dgt.
Input impedance: > 1000 M in mV range
ca. 10 M in all V ranges
Overload protection: 250V DC/AC
rms
in all mV ranges
1000V DC/AC
rms
in all V ranges
3.2. AC Voltage
Range
Resolution
Accuracy
200 mV
0.01 mV
± 0,8% + 25 dgt.
2 V
0.0001V
20 V
0.001V
200 V
0.01V
1000 V
0.1V
± 1,2% + 25 dgt.
Accuracy applies to: 10% to 100% of Range
Input impedance: > 1000 M (mV) / ca.10M (V)
Overload protection: 250V DC/AC
rms
in all mV ranges
1000V DC/AC
rms
in all V ranges
Frequency range: 40 ... 1 kHz in all ranges
Meas. Type: True RMS
Crest factor: CF≤3, when CF≥2, add 1% error of reading
Measuring error with frequency (AC): 0.2% + 0.02Hz
Measuring scope with frequency (AC): 40Hz - 1kHz
Input sensitivity with frequency (AC): 80V - 600V
39
3.4. DC Current
Range
Resolution
Load Voltage
Accuracy
200 µA
(< 20 µA)
0.01 µA
0.125 mV/µA
2,5% + 25 dgt.
200 µA
(> 20 µA)
0.01 µA
0.125 mV/µA
1,5% + 25 dgt.
2000 µA
0.1 µA
125 mV/µA
0,8% + 10 dgt.
20 mA
(< 2 mA)
0.001 mA
3.75 mV/µA
2,5% + 25 dgt.
20 mA
(> 2 mA)
0.001 mA
3.75 mV/µA
1,5% + 25 dgt.
200 mA
0.01 mA
3.75 mV/µA
1,2% + 10 dgt.
2 A
0.0001 A
37.5 mV/µA
2,0% + 25 dgt.
10 A
0.001 A
37.5 mV/µA
Overload protection:
0,2A / 1000V: 6,3 x 32 mm fuse in mA-Input
10A / 1000V: 10,3 x 38 mm fuse in 10A-Input
20A for max. 10 sec. every 15 min.
3.5. AC Current
Range
Resolution
Load Voltage
Accuracy
200 µA
0.01 µA
0.125 mV/µA
± 1,5% + 15 dgt.
2000 µA
0.1 µA
125 mV/µA
20 mA
0.001 mA
3.75 mV/µA
200 mA
0.01 mA
3.75 mV/µA
± 2,0% + 5 dgt.
2 A
0.0001 A
37.5 mV/µA
± 3,0% + 10 dgt.
10 A
0.001 A
37.5 mV/µA
Accuracy applies to: 10% to 100% of Range
Overload protection
0,2A / 1000V: 6,3 x 32 mm fuse in mA-Input
10A / 1000V: 10,3 x 38 mm fuse in 10A-Input
20A for max. 10 sec. every 15 min.
Frequency - range: 40 ... 1 kHz
Crest factor: CF≤3, when CF≥2, add 1% error of reading
40
3.6. Resistance
Range
Resolution
Short Circuit
current (ca.)
Open
Circuit
Voltage
Accuracy
200
0.01
1 mA
1 V
± 0,5%
+ 30 dgt.
2 k
0.1
100 µA
± 0,8%
+ 5 dgt.
20 k
1
10 µA
200 k
10
1 µA
2 M
100
0.2 µA
0.5 V
20 M
1 k
0.2 µA
± 2,0%
+ 25 dgt.
20 M
10 k
± 5%
+ 30 dgt.
Overload protection: 250V DC/AC
rms
Measuring error does not include test lead resistance
3.7. Frequency
Range
Resolution
Accuracy
200 Hz
0.01 Hz
0,5% + 4 dgt.
2 kHz
0.1 Hz
20 kHz
1 Hz
200 kHz
10 Hz
2 MHz
100 Hz
20 MHz
1 kHz
For a signal less than 3Hz, the reading should be zero
500mV ≤ input range ≤ 30V RMS
Overload protection: 250V DC/AC
r
ms
3.8. Temperature
Range
Resolution
Accuracy
-20... +1000°C
0.1°C
1,0% + 50 dgt.(< 620°C)
1°C
1,5% + 15 dgt. (> 620 °C)
-20… +1832°F
0.1°F
1,0% + 50 dgt.(< 620°F)
1°F
1,5% + 15 dgt. (>620 °F)
Overload protection: 250V DC or AC
rms
Sensor: K-Type Thermocouple (NiCr-NiSi)
41
3.9. Capacitance
Range
Resolution
Accuracy
20 nF
0.001nF
5,0% + 40 dgt.
200 nF
0.01nF
3,5% + 20 dgt.
2 µF
0.0001µF
20 µF
0.001µF
200 µF
0.01µF
5,0% + 10 dgt.
2 mF
0.0001 mF
20 mF
0.001 mF
Accuracy applies to: 10% to 100% of Range
Overload protection: 250V DC/AC
rms
Large capacitance response time:≥1µF about 3s
Measurement error does not include lead capacitance.
3.10. Diode
Range
Resolution
Accuracy
Testcurrent
Open
circuits
volts
2 V
1 mV
5%
0.4 mA
ca. 3.3
V DC
Overload protection: 250V DC/AC
rms
Warning: Do not input voltage in this function
3.11. Continuity check
Audible continuity threshold: Less than 50 ( 20)
Test Current: ca. 0,4 mA
Open Circuit Voltage: ca. 1 V DC
Overload protection: 250V DC/AC
rms
Warning: Do not input voltage in this function
42
4. Front Panel Description
43
1. 4 1/2 digits LCD (19999) with backlight illumination
2. Hz/Duty key for duty cycle measurement
3. MAX/MIN key for minimun/maximum value
4. Select key- function selector button
5. HOLD / BL key for data hold and backlight
6. RANGE key for manual range selection
7. REL/USB key for relative value and Interface
8. Rotary selector for measurement function
9. 10 A – Input jack
10. V//Hz/ / /CAP/TEMP - Input jack
11. mA - Input jack
12. COM - Input jack
4.1 Description
1. LCD display with function indicators
The 4 1/2 digit LCD display is used for digital measurement
display with automatic polarity selection and comma
placement. The maximum display is 19999. The bar graph is
a trend indicator, showing how far the measured value is in
the current measurement range. The function symbols are
chosen automatically depending on range. When exceeding
the measurement range, the overflow indication “OL”
appears. The battery should be replaced promptly when a
battery symbol appears in the left upper corner of the display.
2. Hz / Duty Key
Pressing this button toggles the frequency measurement
function to measure the duty cycle. The display shows the
ratio of high to low pulse in percent.
3. MIN / MAX Key
The Min / Max key is used to activate the minimum or
maximum value holding function. Press the button once to
hold only the highest reading in the display. If this value falls,
44
still the highest indication remains on the display. Press it
again to keep the smallest reading in the display. If this
reading increases during the measurement again, still the
minimum value remains in the display.
4. Select Key
The Select key is used to switch the different modes. Press
this key in the current and voltage ranges to switch between
AC and DC voltage. Press this key also to switch between
diode and continuity test and the temperature range in °C or
°F.
5. Hold / Backlight Key
The Hold / Backlight key is used to activate the data hold
function by pressing the key once. The current measured
value is retained in the display until the button is pressed
again. Keep the button pressed for a 2 seconds and the
backlight of the LCD display is activated. This turns off
automatically after about 20 seconds.
6. Range Key
The Range button is for manual range selection. The unit has
an auto-ranging, but it can sometimes be useful to select the
measurement range manually. This increases the response
time considerably, since the search for the best measurement
range is omitted. Exceeding the measuring range is displayed
indicating an overflow symbol ”OL”.
7. REL/USB Key
The relative value measurement function allows the
measurement and display of signals considering to a defined
reference value. Press the REL key 1 x and the displayed
value is set to 0. Wherein a reference value of 100V for
example, and an actual measurement value of 90V, in the
45
LCD display -010.0V appears. If reference value and
measured value are the same, the digital display shows the
value of "0."
Press and hold the REL / USB button briefly, the data
interface is activated and an RS-232 symbol is shown on the
display. The device cannot transmit any measurement data
without an activated interface.
8. Rotary Seletor
This function selector switch is used to switch between the
different measurement functions. To select the desired
measurement function, turn the switch to the appropriate
position.
9. 10A Input Jack
The 10A jack is used for AC and DC currents up to 10A up
with measurement up to 30 seconds (20 A for 10 sec.) once
every 15 minutes. Connect the red lead for current
measurements with this jack. This range is protected by a
10A fuse against overload.
10. V//Hz/ / /CAP/TEMP Input Jack
To connect the red test lead for voltage, resistance,
capacitance and frequency measurements, as well as for the
measurement functions diode and continuity tests.
11. mA Input Jack
The mA jack is used for AC and DC currents up to 200mA,
and the temperature measurement. Connect mA current
measurements with the red lead to this terminal and for
temperature measurement the connector of the temperature
sensor / adapter. This range is protected by a 200mA fuse
against overload.
12. COM Input Jack
To connect the black test lead (all measurement functions).
46
5. Preparation for Operation
5.1. Using the test leads
Use only the identical type of test leads supplied with your
meter. These test leads are rated for 1000V.
Cautions!
* The maximum rating of your meter is 1000V DC and AC.
If you try to measure voltages above 1000V DC or AC,
you might damage your meter and expose yourself to a
serious shock hazard. Use extreme care when you
measure high voltages.
* Never connect the probe you plug into the COM terminal
to a source of voltage greater than 1000V DC/AC with
respect to earth/ground. This creates a serious shock
hazard.
5.2. Using the stand
Use your meter’s stand to prop up the meter. If you prop your
meter on a bench-top, the stand helps provide a better
viewing angle.
To use the stand as a prop, just open it away from the meter
and set it on a flat surface.
47
5.3. Display Symbols
1
RS-232 / USB
Interface activated
2
Auto Range
activated
3
DC Direct Current
measurement
4
AC Alternating Current
measurement
5
High Voltage warning!
6
Maximum value function
activated
7
Minimum value function
activated
8
Data Hold- function
activated
9
Relative value function
activated
10
Diode-/ Resistance
measurement function
11
Low Battery warning!
12
Auto power off- function
activated
13
NCV
(not in use)
14
Duty cycle (%) or hFE
function activated
15
Curent & Capacitance
symbols
16
Temperature °C / °F
symbols
17
Resistance & Frequency symbols
48
6. How to make measurements
6.1. Measuring AC/DC voltage
Understanding Phantom readings:
In some DC and AC voltage ranges, when the test leads are
not connected to any circuit, the display might show a
phantom reading. This is normal. The meter’s high input
sensitivity produces a wandering effect. When you connect
the test leads to a circuit, accurate reading appears.
WARNING!
Do not try to measure a voltage greater than 1000V DC or
AC. Do not use the rotation knob to switch function with
attached voltage.
Follow these steps to measure DC/AC Voltage.
1. Set the rotary selector to the desired position. Select the
range as required for the voltage level to be measured. If
you do not know the voltage level, start with the range
switch set to the highest voltage position and reduce the
setting as needed to get a reading.
2. Plug the black test lead into the meter’s COM terminal
and the red test lead into the V//Hz-terminal.
3. Connect the test leads to the DC/AC voltage source you
want to measure.
49
6.2. Measuring DC/AC Current
WARNING!
* Do not apply voltage directly across the terminals. You
must connect the meter in series with the circuit.
* The 10A terminal is fused. A severe fire hazard and short
circuit danger exists if you apply a voltage with highcurrent capability parallel to this terminal. The meter can
be destroyed under such conditions.
To measure current, break the circuit and connect the probes
to two circuit connection points in series. Never connect the
probes across a voltage source in parallel. Doing so can blow
the fuse or damage the circuit under test.
Note: The maximum input current is 0,2 A or 10A depending
on the terminal used. In the 10A range excessive current flow
blows up the fuse, which must be replaced.
1. Set the rotary selector to the desired A range.
2. Use SELECT key to switch between AC or DC
measurement
3. Plug the black test lead into your meter’s COM terminal
and the red test lead into your meter’s mA or 10A
terminal.
4. Connect the test leads in series with the circuit and read
the measurement value.
50
6.3. Measuring Resistance
WARNING!
* Never connect the test leads to a source of voltage when
you have the selected the OHMS function and plugged
the test leads into the V//Hz-terminal.
* Be sure that the circuit under test has all power removed
and that any associated capacitors are fully discharged
before you make a resistance measurement.
1. Set the rotary selector to the desired OHM function.
2. Plug the black test lead into your meter’s COM terminal
and the red test lead into your meter’s V//Hz-terminal.
3. Connect the test leads to the
device you want to measure
and read the measurement
value.
4. Remove all test leads after the
measurement.
Notes:
* When you short the test leads in the 200 range, your
meter displays a small value (no more than 0.3). This
value is due to your meter’s and test leads internal
resistance. Press REL to subtract it from small resistance
measurements for better accuracy.
Always take care of a good connection, as a bad
connection influences the resistance measurement.
51
6.4. Measuring Frequency
Warning! If you try to measure the frequency of a signal that
exceeds 250V AC
rms
, you might damage your meter and
expose yourself to a severe shock hazard.
Follow these steps to measure the frequency of a signal:
Note:
* In noisy environments, use shielded cable to measure
small signals
* When measuring high voltage circuit, any parts of your
body should not touch the high voltage circuit, otherwise
it may hurt your body
Note: For the most accurate measurements, we strongly
recommend you to use a BNC cable with ferrite core.
1. Set the rotary selector to Hz.
2. Plug the black test lead into your meter’s COM terminal
and the red test lead into you meter’s V//Hz-terminal.
3. Connect the test leads to the frequency source.
Warning! When you connect the test leads to an AC outlet,
do not turn the function rotary selector to another range. It
could damage the meter’s internal components or injure you.
52
6.5. Capacitance measurements
Warning !
To avoid electric shock, disconnect power to the unit under
test and discharge all capacitors before taking any
capacitance measurements. To discharge the capacitor,
short the pins of the capacitor. Avoid any contact to the pins
of a charged capacitor (Danger of electrical shock). The
multimeter can be seriously damaged when measuring
charged capacitors.
1. Set the function switch to the CAP function.
2. Plug the black test lead into your meter’s COM-terminal (-
) and the red test lead into your meter’s V//Hz
- terminal (+).
3. Connect the test leads to the capacitor to be tested. Pay
attention to the correct polarity of the capacitor.
4. Read the measurement value. The display will indicate
the proper decimal point value.
53
6.6. Temperature measurements
Warning!
To avoid electric shock, disconnect both test probes from any
source of voltage before making a temperature
measurement.
1. If you wish to measure temperature set the function
switch to the °C-range
2. Insert the temperature-probe
to the input sockets V//Hz
(+) and COM (-)
3. Connect temperature probe
to measurement object.
Keep the connection until the
reading stabilizes (about 30
seconds).
4. Read the temperature in the
display. The digital reading will indicate the proper
decimal point and value.
Warning!
To avoid electric shock, be sure, that the thermocouple has
been removed before changing to another measurement
function.
6.7. Checking diodes
This function lets you check diodes and other semiconductors
for opens and shorts. It also lets you determine the forward
voltage for diodes.
1. Set the rotary selector to the diode position.
2. Press select key until diode symbol is shown
54
3. Plug the black test lead into your meter’s COM terminal
and the red test lead into the V//Hz/- terminal.
4. Connect the test leads to the diode and the reading is
displayed
Notes:
* If the display shows a value for example 0.2 for a
germanium diode or 0.5 for a silicon diode, reverse the
diode. If the meter indicates and overrange, the diode is
good. The displayed number is the diode’s actual forward
voltage (up to 2.0V).
* If the display indicates an overrange condition, reverse
the polarity of the connection. If the display shows a value,
the device is good. The displayed value is the
component’s actual forward voltage (up to 2.V). If the
display still indicates an overrange condition, the device
is open.
* If the display shows a value both before and after you re-
verse the polarity, the device is shorted.
55
6.9. Checking Continuity
Follow these steps to check a circuit’s continuity.
1. Set the rotary selector to
2. Press select until Continuity symbol is shown
2. Plug the black test lead into your meter’s COM terminal
and the red test lead into your meter’s V//Hz/-
terminal.
3. Remove power from the circuit.
4. Connect the test leads to the circuit.
Note:
The buzzer sounds if the measured resistance is below about
50 approximately.
Warning! Never perform a continuity measurement on a
circuit that has power connected.
56
6.10. PC software
Install the enclosed PC software from the CD or download the
more recent “PeakTech DMM Tool” from our homepage
www.peaktech.de (recommended).
1. Activate the interface with the USB button until an RS-232
symbol appears in the display
2. Connect the USB cable to your PC.
3. Wait until Windows has automatically installed the
corresponding driver and assigned a virtual COM port to the
device in the device manager. You can check the number of
the COM port in the device manager.
4. Start the PC software and connect the multimeter.
5. Measurement data can now be recorded live and saved for
further processing
57
7. Care and Maintenance
7.1. Installing the battery
Your meter requires a 9V battery for power. The battery
symbol appears when the battery voltage drops to the certain
limits. For proper operation, replace the battery as soon as
possible. Continued use with a low battery will lead to
abnormal readings.
Warning!
To avoid electric shock, disconnect both test leads from
equipment before you remove or install the battery.
Follow these steps to install the battery:
1. Turn off the power and disconnect the two test leads.
2. Remove the screw to open the battery cover.
3. Remove the battery.
4. Place the battery into the battery compartment.
5. Replace the battery cover and secure it with the screw.
WARNING! Do not operate the meter until you replace the
battery and close the battery compartment cover.
Notes:
Never leave a weak or dead battery in your meter. Even a
leakproof battery can leak damaging chemicals. When you
are not going to use your meter for a week or more, remove
the battery.
58
Notification about the Battery Regulation
The delivery of many devices includes batteries, which for
example serve to operate the remote control. There also
could be batteries or accumulators built into the device itself.
In connection with the sale of these batteries or
accumulators, we are obliged under the Battery Regulations
to notify our customers of the following:
Please dispose of old batteries at a council collection point or
return them to a local shop at no cost. The disposal in
domestic refuse is strictly forbidden according to the Battery
Regulations. You can return used batteries obtained from us
at no charge at the address on the last side in this manual or
by posting with sufficient stamps.
Contaminated batteries shall be marked with a symbol
consisting of a crossed-out refuse bin and the chemical
symbol (Cd, Hg or Pb) of the heavy metal which is
responsible for the classification as pollutant:
1. "Cd" means cadmium.
2. "Hg" means mercury.
3. "Pb" stands for lead.
59
7.2. Replacing the fuse
WARNING! To avoid electric shock disconnect the test leads
before removing the battery or the fuse. Replace only with the
same type of battery or fuse. Service should be performed
only by qualified personnel.
Caution! For continued protection against fire or other
hazard, replace only with a fuse of the specified voltage and
current ratings.
F1 200mA / 1000V (FF): 6,3 x 32 mm
Breaking Capacity: 10 kA
F2 10A / 1000V F: 10 x 38 mm
Breaking Capacity: 50 kA (AC), 30 kA (DC)
Follow these steps to replace the fuse:
1. Turn off the meter and disconnect the test leads.
2. Remove the screw on the battery cover, remove the
battery cover and remove the old battery, too.
3. Remove the defective fuse and replace it with a new
one with the correct specified voltage and current
ratings.
4. Replace the battery and replace the battery cover
on the case and secure it with the screw.
60
Batteries, which are used up dispose duly. Used up batteries
are hazardous and must be given in the for this being
supposed collective container.
All rights, also for translation, reprinting and copy of this
manual or parts are reserved.
Reproduction of all kinds (photocopy, microfilm or other) only
by written permission of the publisher.
This manual considers the latest technical knowing.
Technical changing which are in the interest of progress
reserved.
We herewith confirm, that the units are calibrated by the
factory according to the specifications as per the technical
specifications.
We recommend to calibrate the unit again, after 1 year.
© PeakTech® 09-2021 EHR
PeakTech Prüf- und Messtechnik GmbH
– Gerstenstieg 4 – DE-22926 Ahrensburg / Germany
+49-(0) 4102-97398 80 +49-(0) 4102-97398 99
info@peaktech.de www.peaktech.de
Loading...
