PeakTech 2025 User Manual [de]

Bedienungsanleitung /

Operation manual

Digital Multimeter

PeakTech 2025

1. Sicherheitshinweise

Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG
(elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung)
entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen),
Überspannungskategorie III 600V; Verschmutzungsgrad 2.

CAT I: Signalebene, Telekommunikation, elektronische Geräte mit
CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.

CAT III: Versorgung durch ein unterirdisches Kabel; Festinstallierte
CAT IV: Geräte und Einrichtungen, welche z.B. über Freileitungen

Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren
Verletzungen durch Strom- oder Spannungsüberschläge bzw.
Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum
Betrieb des Gerätes unbedingt zu beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von
Ansprüchen jeglicher Art ausgeschlossen.

* Dieses Gerät darf nicht in hochenergetischen Schaltungen
* Gerät nicht auf feuchten oder nassen Untergrund stellen.

* Gerät nicht in der Nähe starker magnetischer Felder (Motoren,
* maximal zulässige Eingangsspannung nicht überschreiten.

* maximal zulässige Eingangswerte unter keinen Umständen

* Die angegebenen maximalen Eingangsspannungen dürfen nicht

* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig

geringen transienten Überspannungen

Schalter, Sicherungsautomaten, Steckdosen oder Schütze
versorgt werden und damit einer stärkeren Blitzbeeinflussung

ausgesetzt sind. Hierunter fallen z.B. Hauptschalter am
Stromeingang, Überspannungsableiter,
Stromverbrauchszähler und Rundsteuerempfänger.

verwendet werden.

Transformatoren usw.) betreiben

überschreiten (schwere Verletzungsgefahr und/oder Zerstörung des
Gerätes)

überschritten werden. Falls nicht zweifelsfrei ausgeschlossen
werden kann, dass dies e Spannungsspitzen durch den Einfluss
von transienten Störungen oder aus anderen Gründen
überschritten werden muss die Messspannung entsprechend (10:1)
vorgedämpft werden.

geschlossen ist.

-1-

* Defekte Sicherungen nur mit einer dem Originalwert

entsprechenden Sicherung ersetzen. Sicherung oder
Sicherungshalter niemals kurzschließen.

* Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen

oder Tastkopf von der Messschaltung abkoppeln.

* Keine Spannungsquellen über die mA, 10A – und COM-Eingänge

anlegen. Bei Nichtbeachtung droht Verletzungsgefahr und/oder die
Gefahr der Beschädigung des Multimeters.

* Der 10A-Bereich ist durch eine Sicherung abgesichert.

Strommessungen nur an Geräten mit entsprechender Absicherung
durch Sicherungsautomaten oder Sicherungen (10A oder 2000VA)

vornehmen.
* Bei Widerstandsmessungen keine Spannungen anlegen!
* Keine Strommessungen im Spannungsbereich (V/) vornehmen.
* Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf

eventuelle Schäden bzw. blanke oder geknickte Kabel und Drähte

überprüfen. Im Zweifelsfalle keine Messungen vornehmen.
* Messarbeiten nur in trockener Kleidung und vorzugsweise in

Gummischuhen bzw. auf einer Isoliermatte durchführen.
* Messspitzen der Prüfleitungen nicht berühren.
* Warnhinweise am Gerät unbedingt beachten.
* Gerät darf nicht unbeaufsichtigt betrieben werden
* Bei unbekannten Messgrößen vor der Messung auf den höchsten

Messbereich umschalten.
* Gerät keinen extremen Temperaturen, direkter Sonnenein-

strahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen.
* Starke Erschütterung vermeiden.
* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes

fernhalten.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein (wichtig beim Transport von

kalten in warme Räume und umgekehrt)
* Überschreiten Sie bei keiner Messung den eingestellten

Messbereich. Sie vermeiden so Beschädigungen des Gerätes.
* Drehen Sie während einer Strom- oder Spannungsmessung

niemals am Messbereichswahlschalter, da hierdurch das Gerät

beschädigt wird.
* Messungen von Spannungen über 60V DC oder 30V AC nur in

Übereinstimmung mit den relevanten Sicherheitsbestimmungen

vornehmen. Bei höheren Spannungen können besonders

gefährliche Stromschläge auftreten.

-2-

* Ersetzen Sie die Batterie, sobald das Batteriesymbol „ “

aufleuchtet. Mangelnde Batterieleistung kann unpräzise

Messergebnisse hervorrufen. Stromschläge und körperliche

Schäden können die Folge sein.
* Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen,

entnehmen Sie die Batterie aus dem Batteriefach.
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch

und einem milden Reinigungsmittel. Benutzen Sie keine ätzenden

Scheuermittel.
* Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren

Stoffen.
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen

nur von qualifizierten Service-Technikern durchgeführt werden.
* Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche

legen, um Beschädigung der Bedienelemente zu vermeiden.
* Keine technischen Veränderungen am Gerät vornehmen.
* -Messgeräte gehören nicht in Kinderhände-

Reinigung des Gerätes:

Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur
handelsübliche Spülmittel verwenden.
Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das
Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur
Zerstörung des Gerätes führen.

-3-

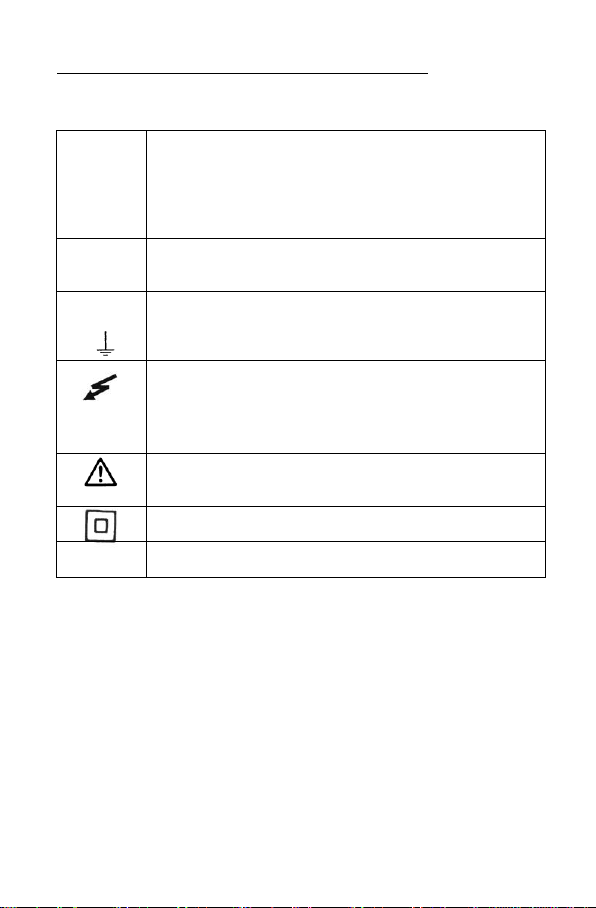

1.1. Am Gerät befindliche Hinweise und Symbole

10 A

Abgesicherter Eingang für Strommessungen im A­Bereich bis max. 10 A AC/DC. Im 10 A-Bereich
Messvorgang auf max. 2 min. begrenzen, nächste
Messung erst nach 15 Minuten vornehmen. Der Eingang
ist mit einer Sicherung 10 A/600 V abgesichert.

mA

Eingang für Strommessungen bis max. 600 mA AC/DC.
Der Eingang ist mit einer Sicherung (0,6 A / 600 V)
abgesichert

MAX 600V

DC/AC

max. zulässige Spannungsdifferenz von 600V DC/ AC
zwischen COM-Eingang und Erde aus
Sicherheitsgründen nicht überschreiten

Gefährlich hohe Spannung zwischen den Eingängen.
Extreme Vorsicht bei der Messung. Eingänge und
Messspitzen nicht berühren.
max. zulässige Eingangswerte: 600V DC / AC

ACHTUNG!
Entsprechende Abschnitte in der Bedienungsanleitung
beachten!

Doppelt isoliert (Schutzklasse II)

CAT III

600V

CAT III / IV Überspannungskategorie III / IV

Die folgenden Symbole wurden auf das Gerät gedruckt, um auf die
Messgrenzen und auf die Messsicherheit hinzuweisen:

-4-

1.2. Maximal zulässige Eingangswerte

Messfunktion

Eingangsbuchsen

max. zulässige

Eingangsspannung

bzw. -strom

V DC

V//Hz/ +COM
600 V DC/ACs

V AC

600 V DC/ACs



250 V DC/ACs

°)))

V//Hz/ +COM
250 V DC/ACs

Frequenz

250 V DC/ACs

Kapazität

250 V DC/ACs

mA DC/AC

mA + COM

0,6 A/600 V DC/AC

s

Temperatur

mA + COM

0,6 A/600 V AC/AC

s

10 A DC/AC

10 A + COM

10 A/600 V DC/AC

s

2. Allgemeines

Neu entwickeltes Digital-Multimeter mit automatischer Bereichswahl,
welches sich durch seine Benutzerfreundlichkeit, das moderne,
handliche Design und die umfassenden Messfunktionen auszeichnet.
Durch den hohen Sicherheitsstandard der Überspannungskategorie
CAT III 600V und der großen Digitalanzeige mit Hintergrundbeleuchtung
und 62-Segment Balkengrafik eignet sich dieses hochwertige Gerät
besonders für den Ausbildungs- und Servicebereich.

2.1. Eigenschaften des Gerätes

* Automatische und manuelle Bereichswahl
* Temperaturmessfunktion
* Batteriezustandsanzeige
* Schnelle Durchgangsprüfung mit Summer
* Diodentest
* Messwerthaltefunktion
* Hz/Duty Tastverhältnis
* Minimal / Maximalwert- Haltefunktion
* Relativwert- Messfunktion
* Auto-Power-Off Abschaltautomatik
* USB-Schnittstelle

-5-

3. Technische Daten

Anzeige

3 5/6-stellige, 22 mm, LCD-Anzeige mit
automatischer Polaritätsumschaltung,
max. Anzeige: 6000 und 62 Segment
Balkengrafik

Überbereichsanzeige

OL

Messfolge

3 x pro Sekunde

Abschaltautomatik

nach 30 Minuten

Betriebstemperaturbereich

0° C...+40° C < 80% RH

Betriebshöhe

< 2000 m

Lagertemperaturbereich

-10° C...+60° C < 70% RH

Temperaturbereich für
garantierte Genauigkeit

+18° C... 28°C < 70% RH

Batteriezustandsanzeige

Batteriesymbol

Spannungsversorgung

2 x 1,5 V AAA (UM-4) Batterien

Abmessungen (BxHxT)

92 x 185 x 48 mm

Gewicht

400 g

mitgeliefertes Zubehör

Tasche, Prüfleitungen, Batterie,
Software-CD, USB-Anschlusskabel,
Temperaturfühler, Temperaturadapter,
Bedienungsanleitung

-6-

4. Messfunktionen- und bereiche

Bereich

Auflösung

Genauigkeit

Überspannungs­schutz

600 mV

0,1 mV

0,5% v.M. + 4 St.

600 V DC/AC

s

6 V

1 mV

60 V

10 mV

600 V

100 mV

Bereich

Auflösung

Genauigkeit

Überspannungs­schutz

600 mV

0,1 mV

0,8% v.M. + 10 St.

600 V DC/ACs
6 V

1 mV

60 V

10 mV

600 V

100 mV

Bereich

Auflösung

Genauigkeit

Überlastschutz

600 µA

0,1 µA

1,0% v.M. + 10 St.

0,6 A / 600 V
6000 µA

1 µA

60 mA

0,01 mA

600 mA

0,1 mA

6 A

1 mA

1,2% v.M. + 10 St.

10 A / 600 V
10 A

10 mA

4.1. Gleichspannungsmessungen

Eingangswiderstand: > 10 M

4.2. Wechselspannungsmessungen

Eingangswiderstand: > 10 M
Zeigt den effektiven Wert der Sinuswelle an
Frequenz: 40 Hz – 400 Hz

4.3. Gleichstrommessungen

10 A-Bereich:
Dauermessung: < 5 A
Bei Messungen > 5 A maximal 2 Minuten. Nächste Messung erst nach
15 Minuten vornehmen.

-7-

4.4. Wechselstrommessungen

Bereich

Auflösung

Genauigkeit

Überlastschutz

600 µA

0,1 µA

1,5% v.M. + 10 St.
0,6 A / 600 V

6000 µA

1 µA

60 mA

0,01 mA

600 mA

0,1 mA

6 A

1 mA

10 A / 600 V
10 A

10 mA

2,0% v.M. + 15 St.

Bereich
Auflösung

Genauigkeit

Überspannungs­schutz

600 

0,1 

0,8% v.M. + 5 St.

250 V DC/ACs

6 k

1 

0,8% v.M. + 4 St.
60 k

10 

600 k

100 

6 M

1 k

60 M

10 k

1,2% v.M. + 10 St.

Bereich

Auflösung

Genauigkeit

Überspannungs­schutz

40 nF

10 pF

 5,0 % v.M.+ 30 St.

250V DC/ACs

400 nF

100 pF

3,5% v.M. + 8 St.
4 µF

1 nF

40 µF

10 nF

200 µF

100 nF

 5,0 % v.M.+ 10 St.

Funktion

Bereich

Auf­lösung

Genauig­keit

Test­spannung

Test­strom

2V

1mV

+/- 1,0 %

2,8V

1mA AC

10 A-Bereich:
Dauermessung: < 5 A
Bei Messungen > 5 A maximal 2 Minuten. Nächste Messung erst nach
15 Minuten vornehmen.
Frequenz: 40 Hz – 100 Hz

4.5. Widerstandsmessung

Leerlaufspannung: ca. 400 mV

4.6. Kapazitätsmessungen

4.7. Diodentest

Überspannungsschutz: 250V DC/AC

s

-8-

4.8. Durchgangsprüffunktion

Bereich

Anzeigebereich

Testbedingungen

HFE
(NPN oder
PNP)

0 - 1000

Basis-Strom: 1mA
Kollektor-Emitter-Spannung:
2,1 V

Bereich

Auflösung

Genauigkeit

Überspannungs­schutz

100 Hz

0,01 Hz

 0,5% v.M.+ 4 St.

250V DC/ACs

1000 Hz

1 Hz

10 kHz

0,01 kHz

100 kHz

0,1 kHz

1 MHz

1 kHz

30 MHz

10 kHz

Bereich

Auflösung

Genauigkeit

-20°C … + 400°C

0,1 °C

+/- 1,0% + 50 St.

400°C … 1000°C

1 °C

+/- 1,5% + 15 St.

0°F … 750°F

0,1 °F

+/- 1,0% + 50 St.

750°F … 1832°F

1 °F

+/- 1,5% + 5 St.

Leerlaufspannung: 0,5V
Summer ertönt bei einem Widerstand von <50
Überlastschutz: 250V DC/ACs

4.9. Transistor-Test

4.10. Frequenzmessungen

4.11. Temperaturmessung

Überlastschutz: 0,5A/250V DC/ACs

-9-

5. Bedienelemente und Anschlüsse am Gerät

1

LCD Display

7

mA - Eingangsbuchse

2

Hz/Duty – Taste

8

Messwerthaltefunktions­Taste (HOLD/LIGHT)

3

Minimal­/Maximalwerthaltefunktion
(MAX/MIN)

9

Range-Taste
(zur manuellen Bereichswahl)

4

SELECT - Taste

10

Relativwert / USB-Taste

5

Funktionswahlschalter

11

V//Hz/Diode -
Eingangsbuchse

6

10 A - Eingangsbuchse

12

COM - Eingangsbuchse

7

6

12

11

10 9 8

5

4

1

2

3

-10-

5.1. Beschreibung

1. LCD-Anzeige

Die LCD-Anzeige dient der digitalen Messwertanzeige mit
automatischer Polaritätswahl und Kommaplatzierung. Die maximale
Anzeige beträgt 6000. Bei Überschreitung der max. Anzeigekapazität
von 6000 erscheint in der Digitalanzeige das Überlaufsymbol "OL".

2. Hz/Duty-Taste

Bei Messungen von AC-Spannungen- oder Strömen, ist es möglich
mit der Hz/Duty-Taste zwischen den Messfunktionen Frequenz,
Arbeitszyklus oder AC Spannung bzw. AC-Strom ausgewählt werden.
Das jeweilige Messsymbol wird in der LCD-Anzeige angezeigt.

3. Minimal-/Maximalwerthaltefunktion (MAX/MIN)

Zum Ermitteln des maximalen bzw. des minimalen Messwertes wie
beschrieben verfahren:

 Drücken Sie die Taste „MIN MAX“ um den maximalen Messwert

anzugeigen (MAX-Symbol erscheint in der Anzeige)

 Drücken Sie „MAX MIN“ erneut um minimalen Messwert anzuzeigen

(MIN-Symbol erscheint in der Anzeige)

 Drücken und halten Sie die Taste „MAX MIN“ für 1 Sekunde um den

(MAX MIN-Modus zu verlassen).

4. SELECT - Taste

Zum Umschalten zwischen Messfunktionen DC und AC, sowie  und °)))

5. Funktions - Bereichswahlschalter

Zur Anwahl der gewünschten Messfunktion in die entsprechende
Stellung drehen.

6. 10 A-Eingang

Zum Anschluss der roten Prüfleitung bei AC/DC-Strommessungen bis
max. 10 A (Funktions-/Bereichswahlschalter in Stellung “10 A”)

7. mA-Eingang

Zum Anschluss der roten Prüfleitung bei AC/DC-Strommessungen im
µA/mA-Bereich bis max. 600 mA (Funktions-/ Bereichswahlschalter in
Stellung “µA/mA”).

-11-

8. Messwerthaltefunktions-Taste (HOLD/LIGHT)

Die Data-Hold-Funktion ermöglicht das "Einfrieren" eines Messwertes
zum späteren Ablesen in der LCD. Zur Aktivierung der Data-Hold­Funktion, HOLD/LIGHT-Taste drücken, bis das Symbol "HOLD" im
Anzeigefeld erscheint.
Die Hintergrundbeleuchtung gilt zum besseren Ablesen des
Messwertes bei ungünstigen Lichtverhältnissen. Zur Aktivierung der
Hintergrundbeleuchtung, HOLD-Taste für 2 Sek. gedrückt halten.

9. RANGE-Taste

Zum manuellen Auswählen des Messbereiches.

10. REL-Taste

Beispiel:
Wenn der gespeicherte Relativwert 20.00 V ist und der aktuell
gemessene Wert 22.00 V, zeigt die Anzeige einen Wert von 2.00 V
an.
Ist eine erneute Messung identisch mit dem Relativwert, zeigt die
Anzeige 0.00 V an.

 Drücken Sie die Taste „REL“ um den Relativ-Modus zu

aktivieren

 Die automatische Bereichswahl wird deaktiviert und der

momentane Messbereich wird eingestellt und gehalten.

 Drücken Sie die „REL“-Taste oder betätigen Sie den

Drehschalter, um den gespeicherten Relativwert
zurückzusetzen und den „REL“-Modus zu verlassen.

Um die Schnittstelle des Gerätes zu aktivieren, drücken Sie die
USB/REL-Taste und halten Sie diese für 2 Sekunden gedrückt. In der
Anzeige erscheint das „RS232“-Symbol.
Die Schnittstelle wird wieder deaktiviert, indem die USB/REL-Taste
erneut für 2 Sekunden gedrückt wird.

11. V//Hz/ - Eingang

Zum Anschluss der roten Prüfleitung bei Spannungs-, Widerstands-,
Kapazitäts- und Frequenzmessungen sowie für die Messfunktionen
Diodentest und Durchgangsprüfung.

12. COM-Eingang

Zum Anschluss der schwarzen Prüfleitung (alle Messfunktionen)

-12-

5.2. Display Symbole

2 4 3 6 7 8 9

10

11

12 1 5

1. Abschaltautomatik

2. Das Gerät befindet sich im Auto-Bereichswahl-Modus, in dem
automatisch der richtige Messbereich und die beste
Auflösung gewählt werden.

3. Polaritätsanzeige

4. Anzeige für Wechselspannung oder – strom (AC)

5. Anzeige für Gleichspannung oder -strom (DC)

6. Batteriezustandsanzeige

7. MAX-Hold

8. MIN-Hold

9. Data-Hold

10. Relativwert-Messung

11. Geräteschnittstelle aktiv – bereit zur Übertragung

12. Messsymbole für: Durchgangsprüffunktion, Diodentest,
Tastverhältnis, hFE, Spannung, Strom, Kapazität,
Widerstand, Frequenz und Temperatur

-13-

6. Vorbereitung zur Inbetriebnahme

6.1. Anschluss der Prüfleitungen

ACHTUNG!
Hinweis zur Benutzung der beiliegenden Sicherheitsprüfleitungen
entsprechend der Norm IEC / EN 61010-031:2008:

Messungen im Bereich der Überspannungskategorie CAT I oder CAT II
können mit Prüfleitungen ohne Schutzkappen mit einer bis zu 18mm
langen, berührbaren und metallischen Prüfspitze durchgeführt werden,
während bei Messungen im Bereich der Überspannungskategorie CAT
III oder CAT IV nur Prüfleitungen mit aufgesetzten Schutzkappen,
bedruckt mit CAT III/CAT IV, einzusetzen sind und somit der berührbare
und leitfähige Teil der Prüfspitzen nur noch max. 4mm lang ist.

Achtung!

Die maximal zulässige Eingangsspannung des Gerätes von 600 V DC
oder 600 V AC und darf aus Sicherheitsgründen nicht überschritten
werden. Die maximal zulässige Spannungsdifferenz zwischen dem
COM-Eingang und Erde beträgt 600 V DC/AC. Bei größeren
Spannungsdifferenzen besteht Verletzungsgefahr durch elektrischen
Schlag und/oder die Gefahr der Beschädigung des Messgerätes.

6.2. Universal-Aufstellbügel

Das Gerät ist zur Schrägstellung auf einem Arbeitstisch mit einem
Standbügel an der Rückseite versehen. Zum Schrägstellen, Standbügel
am unteren Ende greifen und nach außen ziehen.

6.3. Abschaltautomatik deaktivieren

Die Auto-Power-Off Funktion bewirkt ein automatisches Abschalten des
Gerätes nach einer Zeit von circa 30 Minuten und verhindert so ein zu
schnelles entladen der Batterie. In manchen Situationen kann es
sinnvoll sein diese Funktion abzuschalten, besonders im PC Modus bei
Langzeitmessungen.
Um diese Abschaltautomatik zu deaktivieren, gehen sie vor wie folgt:

1. Multimeter ausschalten

2. Taste „SELECT“ drücken und gedrückt halten

3. Gerät einschalten

4. Taste „SELECT“ nach 7 Sekunden loslassen
Die Auto-Power-Off Funktion aktiviert sich selbständig nach jedem

Neustart des Gerätes.

-14-

7. Messbetrieb

Phantomwerte
In niedrigen DC- und AC Spannungsbereichen und nicht
angeschlossenen und somit offenen Eingängen zeigt die LCD-Anzeige
sogenannte Phantomwerte, d. h. nicht “000” an. Dieses ist normal und

stellt keinen Defekt des Gerätes dar. Dieser “wandernde” Effekt der

Anzeige ist in der hohen Empfindlichkeit des Gerätes begründet. Ein
Kurzschließen der Messkabel/Eingänge heben diesen Effekt auf und die
Anzeige zeigt “000” bzw. bei Anschluss der Messleitungen wird der
richtige Messwert angezeigt.

7.1. Gleich- und Wechselspannungsmessungen

1. Funktions-/Bereichswahlschalter in die für Gleich- oder
Wechselspannungsmessung erforderliche Stellung drehen V .

2. Rote Prüfleitung an den V//Hz-Eingang und schwarze Prüfleitung
an den COM-Eingang anschließen.

3. Prüfleitungen über die zu messende Schaltung bzw. das zu
messende Bauteil anlegen.

ACHTUNG!

Maximal zulässige Eingangsspannung von 600 V DC oder AC nicht
überschreiten. Bei Überschreitung besteht die Gefahr schwerer
Verletzungen durch Stromschlag und/oder die Gefahr der Beschädigung
des Gerätes.

4. Messwert in der LCD-Anzeige ablesen. Bei negativem Messwert
erscheint links von der Messwertanzeige das Minussymbol (-).

WARNUNG!

Wenn die Prüfleitungen an eine Netzsteckdose angelegt werden, auf
keinen Fall den Funktions-/Bereichswahlschalter auf einen anderen
Messbereich einstellen. Dies könnte zur Zerstörung der internen
Schaltung des Gerätes und schweren Verletzungen führen.

-15-

7.2. Gleich- und Wechselstrommessungen

Warnung!

Keine Spannung direkt über die Anschlüsse legen. Das Gerät darf nur in
Reihe mit der zu messenden Schaltung angeschlossen sein.

Der 10 A-Eingang ist mit einer entsprechenden Sicherung abgesichert.
Bei Anschluss einer Spannungsquelle an diesen Eingang besteht
Verletzungsgefahr und die Gefahr der Zerstörung des Gerätes.

Zur Durchführung von Strommessungen, zu messende Schaltung
unterbrechen und Prüfleitungen an zwei Anschlusspunkte anlegen.
Niemals die Prüfleitungen parallel über eine Spannungsquelle anlegen.
Dies kann zu einem Ansprechen der Sicherung und Zerstörung der zu
prüfenden Schaltung führen.

Hinweis:

Der maximale Eingangsstrom beträgt 600 mA oder 10 A, abhängig von
der benutzen Eingangsbuchse.

Bei Überschreiten des maximal zulässigen Wertes, spricht die
Sicherung an und muss ausgewechselt werden.

1. Erforderlichen Messbereich mit dem Funktions­/Bereichswahlschalter wählen. Bei unbekanntem Messwert aus
Sicherheitsgründen Prüfleitungen an den 10 A-Eingang
anschließen und Funktions-/Bereichswahlschalter in Stellung 10 A
drehen. Bei entsprechender Anzeige ggf. auf einen niedrigeren
Messbereich umschalten.

2. Zum Umschalten zwischen DC und AC, Taste SELECT drücken

3. Rote Prüfleitung an mA- bzw. 10 A-Buchse und schwarze
Prüfleitung an COM-Buchse anschließen.

4. Prüfleitungen in Reihe zur Messschaltung anschließen und
Messwert in der LCD-Anzeige ablesen.

Hinweis:
Bei Gleichstrommessungen zeigt das Symbol (-) vor dem Messwert
einen negativen Wert an.

-16-
