PeakTech
®
1340 - 1375
Bedienungsanleitung
2 CH & 4 CH
Digital-Speicher Oszilloskope
Inhaltsverzeichnis
1. Sicherheitshinweise.......................................................................................................................... 4
2. Sicherheitssymbole .......................................................................................................................... 6
3. Kurzanleitung .................................................................................................................................... 7
Aufbau des Oszilloskopes........................................................................................................................ 7
Frontseite ................................................................................................................................................ 7
Funktionstasten........................................................................................................................................ 8
Rückseite ................................................................................................................................................ 9
Bedienelemente 2 CH............................................................................................................................. 10
Bedienelemente 4 CH............................................................................................................................. 11
Einführung in die Benutzersteuerung....................................................................................................... 12
Prüfung vor Inbetriebnahme..................................................................................................................... 13
Funktionsprüfung...................................................................................................................................... 13
Tastkopfkompensation............................................................................................................................. 14
Einstellen des Tastkopfdämpfungsfaktors ..................................................................................... 15
Sicherheitshinweise zur Benutzung des Tastkopfes............................................................................... 15
Selbstkalibrierung.................................................................................................................................... 16
Einführung Vertikalsystem........................................................................................ ............................... 16
Einführung Horizontalsystem................................................................................................................... 17
Einführung Triggersystem....................................................................................................................... 18
Einführung Touchscreen Bedienung....................................................................................................... 19
Menü per Touchscreen einstellen........................................................................................................... 19
Gesten im Normal Modus ...................................................................................................................... 20
Gesten im Wave Zoom Modus............................................................................................................... 23
Andere Touchscreen Einstellungen........................................................................................................ 25
4. Benutzeranweisungen für Fortgeschrittene.................................................................................. 27
Vertikalsystem einstellen........................................................................................................................ 28
Mathematische Funktionen.................................................................................................................... 30
FFT-Funktion.......................................................................................................................................... 31
Benutzung „VERTICAL POSITION“ und „VOLTS/DIV“ Drehregler........................................................ 33
Horizontalsystem einstellen.................................................................................................................... 34
Wellenform vergrößern (Zoom).............................................................................................................. 34
Triggersystem einstellen......................................................................................................................... 35
Single Trigger......................................................................................................................................... 35
Trigger Kurzbeschreibung....................................................................................................................... 36
Detaillierte Triggerbeschreibung.............................................................................................................. 37
Bedienung des Funktionsmenüs............................................................................................................ 49
Sampling Einstellungen ......................................................................................................................... 49
Display-Menü Einstellungen................................................................................................................... 50
XY Modus …………………..................................................................................................................... 51
Frequenzzähler ……..……..................................................................................................................... 51
Wellenformen speichern und wiederaufrufen......................................................................................... 52
Screenshots und USB Speicher ........................................................................................................... 53
Aufnahmen speichern und wiedergeben............................................................................................... 55
Zusätzliche Systemfunktionen einstellen............................................................................................... 58
Automatische Messfunktionen............................................................................................................... 61
Cursor-Messungen................................................................................................................................. 64
Autoscale Funktion................................................................................................................................. 66
Help Funktion......................................................................................................................................... 68
Ausführende Tasten............................................................................................................................... 68
Bildschirmfoto drucken........................................................................................................................... 70
5. Arbitrary Funktionsgenerator ......................................................................................................... 71
Anschluss................................................................................................................................................ 71
Kanaleinstellungen ................................................................................................................................. 71
Signaleinstellungen................................................................................................................................. 71
Sinussignal.............................................................................................................................................. 72
Frequenzeinstellungen ........................................................................................................................... 72
Periodeneinstellungen............................................................................................................................. 73
- 2 -
Amplitudeneinstellungen ........................................................................................................................ 73
Offset Einstellungen ............................................................................................................................... 73
High Level Einstellung............................................................................................................................ 73
Low Level Einstellung............................................................................................................................. 73
Rechtecksignal ausgeben..................................................................................................................... 73
Rampe-Signal ...................................................................................................................................... 73
Symmetrieeinstellung............................................................................................................................ 73
Pulssignals ........................................................................................................................................... 73
Pulsweite Einstellung............................................................................................................................ 74
Tastverhältnis Einstellung..................................................................................................................... 74
Arbiträr Signale..................................................................................................................................... 74
Integrierte Wellenformen...................................................................................................................... 74
Nutzergenerierte Wellenformen........................................................................................................... 76
6. Multimeter ...................................................................................................................................... 78
Eingangsbuchsen................................................................................................................................... 78
DMM Menü........................................................................................................................................... 78
DMM Informationsfenster .................................................................................................................... 79
Multimeter Messfunktionen ................................................................................................................. 79
AC/DC Strommessung ........................................................................................................................ 79
AC/DC Spannungsmessungen............................................................................................................. 80
Widerstandsmessung........................................................................................................................... 80
Diodenmessung.................................................................................................................................... 81
Kapazitätsmessung ............................................................................................................................. 81
Durchgangsprüfung ............................................................................................................................. 81
Multimeter Funktionen.......................................................................................................................... 81
Data Hold Modus.................................................................................................................................. 81
Informationsanzeige ............................................................................................................................... 82
Auto oder Manuelle Bereichswahl ........................................................................................................ 82
Relative Messungen ............................................................................................................................. 82
7. Verbindung mit dem PC................................................................................................................. 83
USB Schnittstelle.................................................................................................................................. 83
LAN Schnittstelle ................................................................................................................................ 84
Direktverbindung ................................................................................................................................. 84
Verbindung über Router....................................................................................................................... 86
WiFi Verbindung zum PC .................................................................................................................... 88
Wi-Fi als Access Point verwenden ...................................................................................................... 88
Mit Wi-Fi Station verbinden ................................................................................................................. 90
8. Anwendungsbeispiele ................................................................................................................... 91
Beispiel 1: Messung eines einfachen Signals....................................................................................... 91
Beispiel 2: Verstärkung eines Verstärkers in einer Schaltung ............................................................. 92
Beispiel 3: Messung eines Einzelsignals.............................................................................................. 93
Beispiel 4: Detaillierte Signalanalyse.................................................................................................... 94
Beispiel 5: Anwendung der X-Y Funktion............................................................................................ 95
10. Fehlerbehebung............................................................................................................................ 96
11.Technische Spezifikationen ......................................................................................................... 97
Allgemeine Spezifikationen .................................................................................................................. 102
12.Anhang .......................................................................................................................................... 103
Anhang A: Lieferumfang ..................................................................................................................... 103
Anhang B: Wartung und Pflege ............................................................................................................ 103
Anhang C:Klonen einer Wellenform......................................................................................................... 105
Anhang D: Multimeter Rekorder Aufnahme............................................................................................. 109
Li-Po Akku und Sicherheit ……............................................................................................................ 111
HINWEIS :
Diese Serie von Oszilloskopen bietet verschiedene Modelle mit vielen unterschiedlichen Zusatzfunktionen
und Spezifikationen. In dieser Bedienungsanleitung werden diese Funktionen auch für Modelle
beschrieben, welche evtl. nicht den Funktionen Ihres Modells entsprechen. Detaillierte Informationen zu
den integrierten Funktionen der jeweiligen Modelle finden Sie in den technischen Spezifikationen.
- 3 -
1. Sicherheitshinweise zum Betrieb des Gerätes
Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) und
2014/35/EU (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen).
Überspannungskategorie II; Verschmutzungsgrad 2.
Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder
Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb
des Gerätes unbedingt zu beachten.
Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art
ausgeschlossen.
* Dieses Gerät darf nicht in hochenergetischen Schaltungen verwendet werden.
* Vor Anschluss des Gerätes an eine Steckdose überprüfen, dass die Spannungseinstellung am Gerät mit
der vorhandenen Netzspannung übereinstimmt
* Gerät nur an Steckdosen mit geerdetem Schutzleiter anschließen
* Gerät nicht auf feuchten oder nassen Untergrund stellen.
* Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben
* maximal zulässige Eingangswerte unter keinen Umständen überschreiten (schwere Verletzungsgefahr
und/oder Zerstörung des Gerätes)
* Die angegebenen maximalen Eingangsspannungen dürfen nicht überschritten werden. Falls nicht
zweifelsfrei ausgeschlossen werden kann, dass diese Spannungsspitzen durch den Einfluss von
transienten Störungen oder aus anderen Gründen überschritten werden muss die Messspannung
entsprechend (10:1) vorgedämpft werden.
* Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen oder Tastkopf von der Messschaltung
abkoppeln.
* Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw. blanke
oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine Messungen vornehmen.
* Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen bzw. auf einer Isoliermatte
durchführen.
* Messspitzen der Prüfleitungen nicht berühren.
* Warnhinweise am Gerät unbedingt beachten.
* Gerät darf nicht unbeaufsichtigt betrieben werden
* Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder
Nässe aussetzen.
* Starke Erschütterung vermeiden.
* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein
(wichtig beim Transport von kalten in warme Räume und umgekehrt)
* Überschreiten Sie bei keiner Messung den eingestellten Messbereich. Sie vermeiden so
Beschädigungen des Gerätes.
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel.
Benutzen Sie keine ätzenden Scheuermittel.
* Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen.
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-
Technikern durchgeführt werden.
* Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um Beschädigung der
Bedienelemente zu vermeiden.
* Keine technischen Veränderungen am Gerät vornehmen.
* -Messgeräte gehören nicht in Kinderhände-
- 4 -
Warnung!:
Ist das Oszilloskop mit einem Eingangssignal von mehr als 42V spitze (30Veff) oder Schaltungen mit
mehr als 4800VA verbunden, beachten Sie bitte die unten aufgeführten Hinweise, um Feuer oder einen
elektrischen Schlag zu vermeiden:
- Verwenden Sie nur isolierte Tastköpfe und Messleitungen.
- Prüfen Sie sämtliches Zubehör vor dem Gebrauch und ersetzen Sie es bei Beschädigungen. Im
Zweifel keine Messungen vornehmen.
- Entfernen Sie USB-Kabel, welches das Oszilloskop mit dem Computer verbindet.
Maximal angegebene Eingangsspannungen niemals überschreiten. Da die Spannung mit Hilfe des
Tastkopfes direkt auf das Oszilloskop übertragen wird, kann es zu Beschädigungen am Gerät
kommen bzw. besteht Verletzungsgefahr durch Stromschläge.
- Verwenden Sie keine freigelegten BNC-oder Bananen-Stecker.
- Keine metallenen Gegenstände in die Anschlüsse stecken.
Reinigung des Gerätes:
Vor dem Reinigen des Gerätes, Netzstecker aus der Steckdose ziehen. Gerät nur mit einem feuchten,
fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden.
Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies
könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen.
- 5 -
2. Sicherheitssymbole und -begriffe
Gefahr: Hoch-
spannung
siehe Betriebs-
anleitung
Schutzleiterklemme
Gerätemasse
Masseklemme
(Erde)
Ground Clip
Signal Input
Oscilloscope
Electrical OutletProbe
Power Cord
Sie können die folgenden Symbole in dieser Betriebsanleitung oder auf dem Messgerät finden.
WARNUNG!
„Warnung” weist auf Zustände und Bedienschritte hin, die für den Bediener eine Gefahr
darstellen.
VORSICHT!
„Vorsicht” weist auf Zustände und Bedienschritte hin, die Schäden am Produkt oder anderen
Gegenständen verursachen können.
Um körperliche Schäden und Beschädigungen am Messgerät und den Messobjekten zu vermeiden, sollten
Sie den nachfolgenden Absatz sorgfältig lesen und auch bei der Zukünftigen Benutzung stets unter
Beachtung haben. Dieses Gerät darf nur für die vorgesehenen Anwendungsbereiche eingesetzt werden.
Warnung:
Die Kanäle des Oszilloskops sind elektrisch untereinander nicht isoliert. Daher sollten die
Messkanäle bei einer Messung auf einer gemeinsamen Masse liegen. Um Kurzschlüsse zu
vermeiden dürfen die Erdungsklemmen nicht auf verschiedenen, nicht-isolierten DC-Pegeln
angeschlossen werden.
Diagramm der internen Erdungsverdrahtung (GND):
Durch die intern verbundenen Erdungsklemmen zwischen BNC-Buchse, USB-Port und
Kaltgerätestecker sollte bei Netz- spannungsbetrieb des Oszilloskops in Verbindung mit einem
Netzspannungsbetriebenen PC keine Messung der Netzspannung durchgeführt werden. Im
Fehlerfall könnte ein Spannungsüberschlag über den GND des PCs a
- 6 -
3. Kurzanleitung
Dieses Kapitel behandelt folgende Themen:
Aufbau des Oszilloskops
Einführung in die Benutzerführung
Prüfung vor Inbetriebnahmen
Funktionsprüfung
Tastkopfkompensation
Tastkopfdämpfung
Sicherheit bei der Tastkopfbenutzung
Durchführung der Selbstkalibrierung
Einführung ins Vertikalsystem
Einführung ins Horizontalsystem
Einführung ins Triggersystem
Einführung in die Touchscreen-Bedienung
Aufbau des Oszilloskops
Wenn Sie ein neues Oszilloskop erhalten, sollten Sie sich zuerst mit seinem Bedienfeld vertraut machen.
Dieses Kapitel bietet eine einfache Beschreibung der Bedienung und Funktionsweise des Bedienfeldes des
Oszilloskops, damit Sie schnell mit der Verwendung vertraut werden.
Frontseite
Das Oszilloskop verfügt über ein einfaches Bedienfeld mit Drehknöpfen und Funktionstasten, über die die
verschiedenen Funktionen zur Ausführung grundlegender Operationen eingestellt werden können. Die
Funktionen der Drehknöpfe sind denen anderer Oszilloskope sehr ähnlich. Die 5 Tasten (F1 ~ F5) rechts
neben dem Bildschirm bzw. in der Reihe unter dem Bildschirm (H1 ~ H5) sind Menüauswahltasten, über
die Sie die unterschiedlichen Optionen für das aktuelle Menü einstellen können. Die anderen Tasten sind
Funktionstasten, über die Sie unterschiedliche Funktionsmenüs eingeben oder direkt auf eine bestimmte
Funktion zugreifen können.
1. Anzeigebereich
2. Steuerung (Drucktasten und Drehschalter) Bereich
3. Tastkopfkompensation: Messsignal (5 V / 1 kHz) Ausgabe
4. EXT-Trigger-Eingang
5. Signaleingangsbuchsen (2 bis 4, je nach Model)
6. Kopieren-Taste: Speichert Wellenform direkt
7. USB-Host-Anschluss: Zum Anschluss eines externen Speichermediums
8. Power-Taste AN/AUS: Rot = Gerät ausgeschaltet ; Grün = Gerät eingeschaltet
Unter der Anzeige befinden sich die Tasten H1 – H5 zur Bedienung der unteren Menüreihe. Rechts
neben der Anzeige befinden sich die Tastten F1 – F5 zur Steuerung der (eingeblendeten)
Menüsteuerung auf der rechten Bildschirmseite.
- 7 -
H1 H2 H3 H4 H5
F1
F2
F3
F4
F5
Funktionstasten
Linkes/Rechtes Menü
ausschalten
Rechtes Anzeigemenü
Unteres Anzeigemenü
- 8 -
Rückseite
1. Handgriff
2. Belüftungsschlitze
3. Multimeterbuchsen
4. Netzspannungsbuchse
5. Schmelzsicherung
6. Standfüsse
7. VGA Anschluss: Verbindung eines externen Monitors
8. LAN Anschluss: Zur Verbindung mit einem Netzwerk
9. USB Device Anschluss: Zur Verbindung mit dem PC
10. Diebstahlsicherung: Öffnung für Befestigung
11. AV Port: Signalausgangsbuchse (optional)
12. Triger Out (P/F) Port: Trigger signal Ausgang & Pass/Fail Anschluss
13. Out 1 Port: Ausgangsbuchse für Funktionsgenerator
- 9 -
Bedienelemente 2-Kanal
1. Funktionstastenbereich: Hauptsteuerung für alle Funktionsmenüs
2. Zusatzfunktionen (Modellabhängig): Menütasten z.B. für den Funktionsgenerator
3. Triggerkontrolle: Drehknopf und Menütasten für Triggersteuerung
4. Horizontaler Bereich: Dreh- und Drucktasten für den Horizontalen Bereich
5. Vertikaler Bereich: Dreh- und Drucktasten für Kanal 1 und Kanal 2, sowie MATH-Funktionstaste
6. Rücksetzen-Taste: Setzt Messfunktion auf Standard zurück
7. Drucken-Taste: Druckt Screenshot
8. Counter-Taste: Frequenzzähler-Funktion
9. DMM-Taste: Digitalmultimeter-Funktion
10. Pfeiltasten: Curser auf Parameter ausrichten
11. M-Drehknopf: Multifunktions-Drehknopf zur Navigation in allen Hauptmenüs
- 10 -
Bedienelemente 4-Kanal
1. Funktionstastenbereich: Hauptsteuerung für alle Funktionsmenüs
2. Zusatzfunktionen (Modellabhängig): Menütasten z.B. für den Funktionsgenerator
3. Triggerkontrolle: Drehknopf und Menütasten für Triggersteuerung
4. Horizontaler Bereich: Dreh- und Drucktasten für den Horizontalen Bereich
5. Vertikaler Bereich & Kanalwahltasten: Tasten für alle Kanäle, sowie MATH-Funktionstaste
6. Schnellwahltasten (Modellabhängig): Rücksetzen, Drucken oder Decode
7. Pfeiltasten: Curser auf Parameter ausrichten
8. M-Drehknopf: Multifunktions-Drehknopf zur Navigation in allen Hauptmenüs
- 11 -

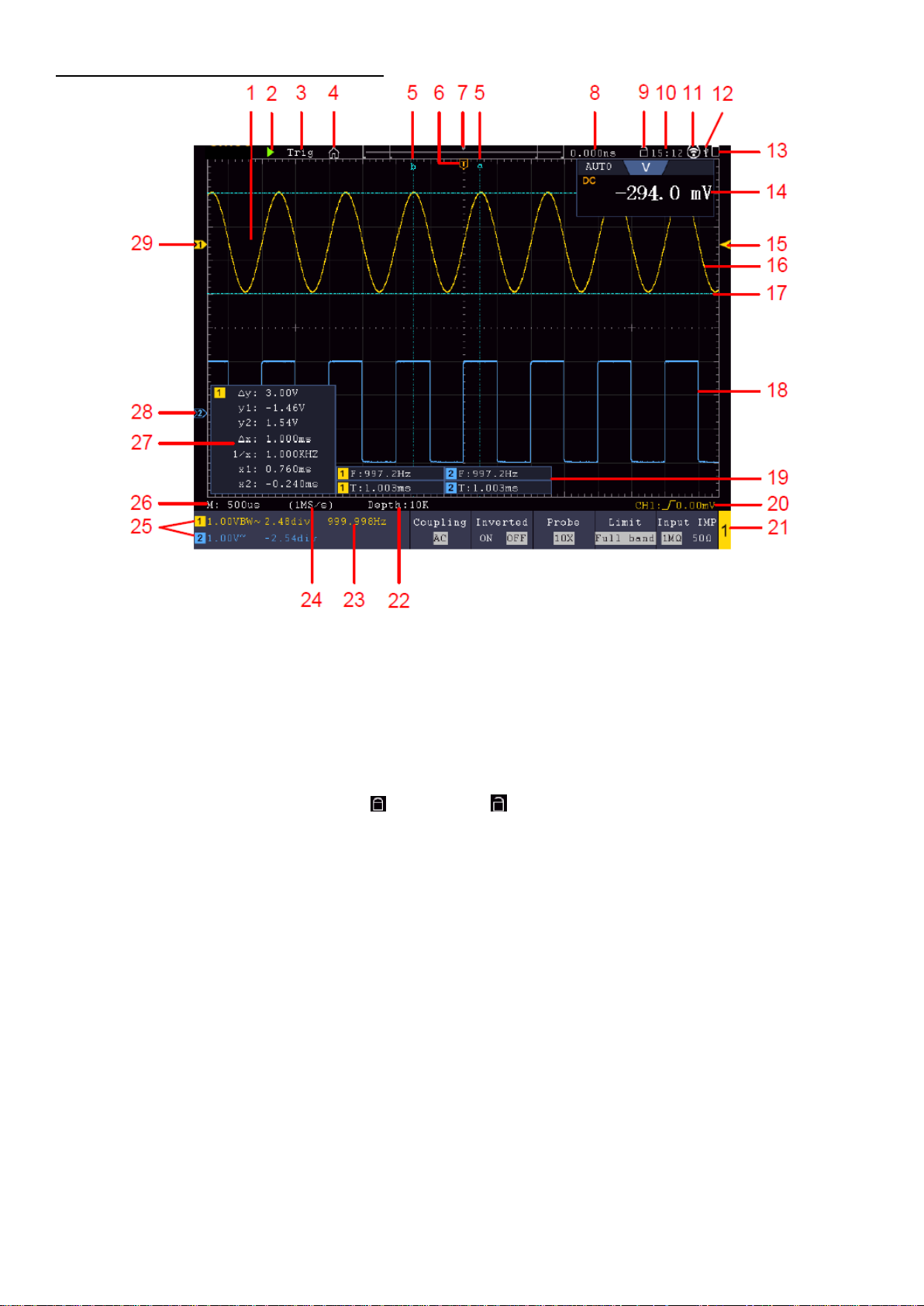

Einführung in die Benutzersteuerung
Beispiel: 2 Kanal Modell
1. Wellenformdarstellungsbereich
2. RUN/STOP: Auch per Touchscreen anwendbar
3. Trigger-Status
4. Touchscreen-Funktionsmenü aktivieren
5. Blaue Linie zeigt Cursor-Position A un B (nur bei Cursor-Messung)
6. Die [T]-Markierung zeigt die horizontale Triggerposition
7. Zeigt die Triggerposition in der Speicherlänge an
8. Zeigt den aktuellen Triggerwert und die Stelle im internen Speicher
9. Touchscreen-Bedienung sperren ( ) /aktivieren ( )
10. Zeigt die aktuelle Uhrzeit (siehe Konfiguration)
11. WiFi ist aktiviert (Siehe Verbindung zum Android-Gerät)
12. Zeigt die Verbindung eines externen USB-Gerätes mit dem Oszilloskop an
13. Zeigt Batteriestatus (Optional)
14. Multimeter-Fenster
15. Pfeil zeigt die Trigger-Level Position
16. Wellenform von CH1
17. Die blaue Linie zeigt die horizontale Cursor-Position (nur bei Cursor-Messung)
18. Wellenform von CH2
19. Zeigt die aktivierte Messfunktion nebst dem zugehörenden Messwert
20. Zeigt den aktuellen Trigger-Typ
21. Zeigt den aktuell aktiven Kanal für die Funktionssteuerung im unteren Menü
22. Zeigt die Speichertiefe
23. Zeigt die Frequenz des Triggersignals
24. Zeigt die aktuelle Sampling-Rate
25. Zeigt Voltage Division, Nullpunkt-Position und Bandbreitenlimit, sowie Symbol für Kopplungsart
26. Zeigt die Main Time Base an
27. Zeigt Werte der Cursor-Messung an
28. Blauer Zeiger zeigt die Nullpunktlinie von CH2 an, wenn nicht vorhanden ist der Kanal nicht aktiv
29. Gelber Zeiger zeigt die Nullpunktlinie von CH1 an, wenn nicht vorhanden ist der Kanal nicht aktiv
- 12 -
Prüfung vor der Inbetriebnahme
Es wird empfohlen, nach Erhalt eines neuen Oszilloskops eine Prüfung des Gerätes wie folgt
durchzuführen:
1. Prüfen Sie, ob das Gerät während des Transports beschädigt wurde.
Wenn Sie feststellen, dass die Kartonverpackung oder die Schaumstoffschutzpolster stark beschädigt
sind, heben Sie diese auf bis das ganze Gerät und sein Zubehör die elektrische und mechanische
Prüfung bestanden haben.
2. Überprüfen des Zubehörs
Das mitgelieferte Zubehör wird in Anhang B “Zubehör” dieses Handbuchs beschrieben. Prüfen Sie das
Zubehör anhand dieser Beschreibung auf seine Vollständigkeit. Sollten Zubehörteile fehlen oder
beschädigt sein, wenden Sie sich bitte an Ihren Händler.
3. Überprüfen des Geräts
Sollten Sie Schäden am Äußeren des Geräts feststellen oder aber das Gerät funktioniert nicht
ordnungsgemäß oder besteht die Leistungsprüfung nicht, wenden Sie sich bitte an Ihren Händler. Sollte
das Gerät während des Transports beschädigt worden sein, heben Sie bitte die Umverpackung auf und
informieren Sie auch Ihren Händler über den Schaden.
Funktionsprüfung
Überprüfen Sie die ordnungsgemäße Funktion des Messgeräts wie folgt
1. Schließen Sie das Netzkabel an eine Stromquelle an. Schalten Sie das Gerät mit dem
Netzschalter " " ein.
Das Gerät führt einen Selbsttest durch und zeigt das PeakTech-Logo an. Drücken Sie zuerst die
“Utility”-Taste und danach die H1-Taste, um auf das Funktionsmenü (“Function”) zuzugreifen. Wählen
Sie mithilfe des Multi-Drehknopfs “Kalibrieren” aus und drücken Sie die Taste H3, um “Werkseinst.”
auszuwählen. Der Standardwert für die Tastkopfdämpfung in dem Menü ist 10X.
2. Stellen Sie am Tastkopf eine Dämpfung von 10x ein und verbinden Sie den Tastkopf mit der
Buchse CH1.
Richten Sie den Schlitz am Tastkopf mit dem BNC-Stecker von Kanal 1 aus und drehen Sie den
Tastkopf im Uhrzeigersinn, um ihn zu befestigen.
Verbinden Sie Tastkopfspitze und Erdungsklemme mit dem Stecker des Taskopfkompensators.
3. Drücken Sie die “Autoset”-Taste.
Das Rechtecksignal mit einer Frequenz von 1 KHz und einem 5V SS-Wert wird nach wenigen
Sekunden angezeigt
- 13 -
Tastkopfkompensation
Wenn Sie den Tastkopf zum ersten Mal mit einem Eingangskanal verbinden, müssen Sie den Tastkopf an
den Eingangskanal anpassen. Ein nicht oder falsch kompensierter Tastkopf ergibt Messfehler. Führen Sie
die Tastkopfkompensation wie folgt durch:
1. Stellen Sie den Dämpfungsfaktor des Tastkopfes im Menü auf 10X, stellen Sie den Schalter am
Tastkopf ebenfalls auf 10X und schließen Sie den Tastkopf an Kanal 1 an. Stellen Sie bei
Verwendung der Hakenspitze sicher, dass diese sicher mit dem Tastkopf verbunden bleibt. Verbinden
Sie die Tastkopfspitze mit dem Signalstecker des Tastkopfkompensators und verbinden Sie die
Klemme des Referenzkabels mit der Erdungsklemme des Tastkopfkompensators; drücken Sie dann
die Taste AUTOSET.
2. Prüfen Sie die angezeigten Wellenformen und justieren Sie den Tastkopf, bis eine korrekte
Kompensation erreicht ist
Überkompensiert korrekte Kompensation Unterkompensiert
3. Widerholen Sie den Vorgang, wenn notwendig um ein möglichst gleichmäßiges Bild zu erhalten
- 14 -
Einstellen des Tastkopfdämpfungsfaktors
Warnung:
Um einen Stromschlag zu vermeiden, sollten Sie die Finger immer hinter
dem Safety-Schutzring des Tastkopfes halten.
Um Sie vor Stromschlägen zu schützen, fassen Sie keinerlei leitende
Metallteile der Tastkopfspitze an, wenn dieser an eine Stromquelle
angeschlossen ist.
Bevor irgendwelche Messungen durchgeführt werden, verbinden Sie immer
zuerst den Tastkopf mit dem Oszilloskop und danach die Erdungsklemme
mit dem Gehäuse des Messobjektes.
Der Tastkopf besitzt mehrere Tastkopfdämpfungsfaktoren, die den Vertikalskalierungsfaktor des
Oszilloskops beeinflussen.
Wenn der eingestellte Tastkopfdämpfungsfaktor geändert oder überprüft werden soll, drücken Sie die Taste
für das Funktionsmenü des jeweiligen Kanals und dann die dem Tastkopf entsprechende Auswahltaste, bis
der richtige Wert angezeigt wird.
Diese Einstellung bleibt gültig, bis sie wieder geändert wird.
Hinweis: Der Dämpfungsfaktor des Tastkopfes im Menü ist werksmäßig auf 10X voreingestellt.
Stellen Sie sicher, dass der am Dämpfungsschalter des Tastkopfes eingestellte Wert dem am
Oszilloskop eingestellten Dämpfungswert entspricht.
Die mit dem Schalter am Tastkopf einstellbaren Werte sind 1 X und 10X (siehe Bild).
Hinweis: Wenn der Dämpfungsschalter auf 1X eingestellt ist, begrenzt der Tastkopf die
Bandbreite des Oszilloskops auf 5 MHz. Sie müssen den Schalter auf 10X stellen, wenn Sie
die gesamte Bandbreite des Oszilloskops ausnutzen möchten.
Sicherheitshinweise zur Benutzung des Tastkopfes
Der Griffschutz-Ring um den Tastkopfgriff verhindert ein unabsichtlich Übergreifen oder Abrutschen und
damit die Berührung der ggf. Spannungsführenden Metallteile (siehe Fehler! Verweisquelle konnte
nicht gefunden werden..)
Griffschutz
- 15 -
Selbstkalibrierung
Mit der Auto-Kalibrierung lässt sich das Oszilloskop schnell in den optimalen Zustand für hochgenaue
Messungen versetzen. Sie können dieses Programm jederzeit ausführen, müssen dies jedoch tun,
wenn die Umgebungstemperatur um mehr als 5° C variiert.
Entfernen Sie alle Tastköpfe und Kabel von den Eingangsbuchsen, bevor Sie die Auto-Kalibrierung
durchführen. Drücken Sie die Taste „UTILITY“, dann die „H1“-Taste um das Menü FUNCTION
aufzurufen; drehen Sie den „Multipurpose“-Knopf, um „Adjust“ auszuwählen. Drücken Sie die
Menüauswahltaste „H2“, um die Option „Selfcal“ aufzurufen und starten Sie das Programm nach der
Bestätigung „OK“, dass alle Einstellungen korrekt sind.
Einführung in das Vertikalsystem
Das folgende Bild zeigt die Knöpfe und Tasten für die VERTIKALSTEUERUNG. Die folgenden
Übungen machen Sie Schritt für Schritt mit der Vertikalsteuerung vertraut.
1. Mit dem Drehknopf „VERTICAL POSITION“ können Sie das Signal in der Mitte des Wellenform-
Fensters darstellen. Mit dem Einstellknopf „VERTICAL POSITION“ stellen Sie die vertikale
Anzeigeposition des Signals ein. Eine Drehung des Einstellknopfes „VERTICAL POSITION“ bewegt
den Zeiger der Nullpunktposition des Kanals nach oben und unten, der Wellenform folgend.
Messfähigkeiten
Wenn für den Kanal die DC-Kopplung eingestellt ist, können Sie die DC-Komponente des Signals schnell
messen, indem Sie die Differenz zwischen Wellenform und Signalmasse beobachten.
Ist für den Kanal die AC-Kopplung eingestellt, wird die DC-Komponente ausgefiltert. Dieser Modus hilft
Ihnen, die AC-Komponente des Signals mit höherer Empfindlichkeit anzuzeigen.
- 16 -
Vertikalen Offset wieder auf 0 stellen:
Drehen Sie den Knopf VERTICAL POSITION, um die vertikale Position des Kanals zu verändern und
drücken Sie den VERTICAL POSITION - Knopf, um die vertikale Position auf 0 zurück zusetzen. Dies ist
besonders hilfreich, wenn die Positionsspur weit aus dem Anzeigebereich verläuft, und das Signal sofort
wieder in der Mitte des Bildschirms erscheinen soll.
2. Ändern Sie die Vertikaleinstellung und beobachten Sie die daraus resultierende Änderung der
Statusinformation.
Mit den Statusinformation, die unten im Wellenfenster angezeigt werden, können Sie Änderungen des
vertikalen Skalierfaktors für den Kanal erkennen.
Drehen Sie das senkrechte "VOLT / DIV"-Knopf und ändern Sie den "Vertikale Skalierungs Faktor“
(Spannungsbereich). Nun kann festgestellt werden, dass der Skalierungsfaktor des Kanals
entsprechend der Statusleiste geändert wurde.
Drücken Sie die Tasten CH1 ~ CH2 und Math. Im Betriebsmenü werden Symbole, Wellenformen
und Skalierungsfaktor Statusinformationen des entsprechenden Kanals auf dem Bildschirm
angezeigt.
Sie können auch das vertikale System über Touchscreen verändern. Lesen Sie hierzu unter dem Absatz
"Stellen Sie die Vertikalsystem über Touchscreen ein" nach.
Einführung in das Horizontalsystem
Das folgende Bild zeigt eine Taste und zwei Einstellknöpfe für die HORIZONTALSTEUERUNG. Die
folgenden Übungen machen Sie Schritt für Schritt mit der Horizontalsteuerung vertraut.
Horizontal Bedienfeld
1. Mit dem Einstellknopf „Scale“ ändern Sie die Einstellungen für die horizontale Zeitbasis; Sie können
dann die daraus resultierenden Änderungen der Statusinformationen beobachten. Drehen sie den
Einstellknopf „Scale“, um die horizontale Zeitbasis zu verändern; Sie sehen dann die entsprechenden
Änderungen in der Anzeige „Horizontal Time Base“ in der Statuszeile.
- 17 -
2. Mit dem Einstellknopf „HORIZONTAL POSITION“ stellen Sie die horizontale Position des Signals im
Wellenformfenster ein. Der Einstellknopf „HORIZONTAL POSITION“ dient zur Steuerung der
Triggerverschiebung des Signals oder für andere Anwendungen. Wenn Sie ihn zum Triggern der
Verschiebung verwenden, können Sie beobachten, dass die Wellenform sich horizontal bewegt und
der Drehung des Einstellknopfes „Horizontal Position“ folgt.
3. Trigger-Verschiebung zurück auf 0
Drehen Sie den Knopf HORIZONTAL POSITION, um die horizontale Position des Kanal zu wechseln,
drücken Sie den Knopf HORIZONTAL POSITION, um die Verschiebung zurück auf 0 zu setzen.
4. Drücken Sie die Taste „HOR“, um den Fensterausschnitt zu bestimmen.
Einführung in das Triggersystem
Bild 0-12 zeigt einen Einstellknopf und drei Tasten für die TRIGGERSTEUERUNG. Die folgenden Übungen
machen Sie Schritt für Schritt mit den Einstellungen für das Triggersystem vertraut.
Trigger Bedienfeld
1. Drücken Sie die Taste „Trigger MENU“, um das Menü Trigger zu öffnen. Mit den 5 Menüpunkten
ändern Sie die Triggereinstellungen.
2. Mit dem Einstellknopf „TRIG“ ändern Sie die Einstellungen für den Triggerpegel.
Drehen Sie den Einstellknopf „TRIG LEVEL“ und beobachten Sie, wie sich der Triggeranzeiger auf
dem Bildschirm mit der Drehbewegung des Einstellknopf aufwärts und abwärts bewegt. Analog zur
Bewegung des Triggeranzeigers ändert sich auch der auf dem Bildschirm angezeigte Wert des
Triggerpegels.
Hinweis: Durch drücken des Trigger-Drehknopfs setzen Sie den Trigger in Nullstellung zurück.
3. Drücken Sie die Taste „FORCE", um ein Triggersignal vorzugeben, das hauptsächlich auf die
Triggermodi „Normal“ und „Single“ angewandt wird.
- 18 -
Einführung in die Touchscreen Bedienung (Modellabhängig)
Sie können bei Touchscreen Modellen verschiedene Oszilloskopfunktionen durch Berühren der Anzeige
kontrollieren. Weiterhin können Sie auch immer die Tasten und Drehknöpfe am Gerät für die gleichen
Einstellungen benutzen.
Die Touchscreen-Sperre am oberen Bildschirmrand ist zum einschalten ( ) und ausschalten ( ) der
Touchscreen Funktion gedacht. Tippen Sie das Symbol an, um eine Änderung vorzunehmen.
Menüsteuerung per Touchscreen einstellen
Menüpunkt auswählen: Tippen Sie auf die Menüpunkte im unteren Menü, im rechten Menü oder im
linken Menü direkt auf der Anzeige.
Menüpunkte auswählen: Wenn es auswählbare Optionen gibt, die im Menü umgeschaltet werden
können, können Sie immer wieder den Bereich des Menüpunktes durch berühren der Anzeige
wechseln, oder die entsprechende Taste drücken. Siehe Abbildung:
Drücken Sie wiederholt, um die Optionen zu wechseln
Blättern Sie in der Liste: Wenn eine Bildlaufleiste im linken Menü ist oder im Dateisystemfenster
können Sie nach oben und unten „wischen“, um in der Liste blättern.
Berührbare Menüfenster: Tippen Sie auf das Symbol und im linken oberen Rand des
Anzeigebereiches wird ein Menüfenster angezeigt. Per Finger auf den Menüpunkt Tippen ist die gleiche
Funktion,wie ein Drücken der entsprechenden Taste.
- 19 -
Gestensteuerung im Normalmodus
Wählen Sie einen Kanal (CH1 bis CH4 Taste): Drücken Sie den zum Kanal gehörenden Zeiger
(gelb/blau) auf der linken Seite der Anzeige.
Stellen Sie den Trigger-Level ein (Trigger-Level Drehknopf): „Wischen“ Sie am zum Kanal gehörenden
Zeiger (gelb/blau) auf der rechten Seite der Anzeige.
- 20 -
Stellen Sie die horizontale Position ein (Horizontal Position Drehknopf): „Wischen“ Sie links/rechts in
der Anzeige.
Doppel und Einzel-Zoom
Wenn im Touchscreen-Menüfenster ( ) Double-Zoom ausgewählt wird, können Sie im Anzeigebereich
durch eine horizontal wischende Spreizbewegung die Zeitbasis und durch eine vertikal wischende Spreizbewegung die Spannungsteilung des aktuellen Kanals ändern:
- 21 -
Wählen Sie Single Zoom, erscheint beim berühren eines beliebigen Punktes im Hauptfenster ein
Kontrollfeld für diese Funktionen:
Voltage/Division einstekken (Vertical Scale Drehknopf): Tippen Sie auf das obere, linke Feld des
eingeblendeten Single Zoom Menüs, um die Volt/Div von CH1 zu ändern (gelb) oder das untere, linke
Feld, um diese zu verringern. Für CH2 führen Sie diesen Vorgang in den rechten Feldern aus.
Horizontale Zeitbasis ändern (Horizontal Scale Drehknopf): Nutzen Sie das linke Feld des
eingeblendeten Single Zoom Menüs (S), um die Zeitbasis zu erhöhen und das rechte Feld (nS), um
diesen Wert zu verringern.
- 22 -
Gestensteuerung im Wave Zoom Modus
Drücken Sie die HOR-Taste, um in den Zoom Modus zu wechseln. Die obere Hälfte der Anzeige stellt das
Hauptfenster dar, wobei die untere Hälfte den Zoom-Modus anzeigt. Der Zoom Modus ist die vergrößerte
Darstellung des Hauptfensters.
Mittig nach oben/unten wischen, um vertikale Position zu ändern
Rechtsseitig nach oben/unten wischen, um Trigger-Level zu ändern
- 23 -
Mittig im Zoom-Fenster nach rechts/links wischen, um horizontale Position zu ändern
Horizontale/Vertikale Einstellungen im Double Zoom Modus ändern
Im Zoom-Fenster gleichzeitig nach links/rechts wischen, um horizontale Zeitbasis zu ändern und
gleichzeitig nach oben/unten wischen, um vertikale Volt/Division zu ändern.
- 24 -
Horizontale/Vertikale Einstellungen im Single Zoom Modus ändern
In das Zoom-Fenster tippen, um das Menü zu öffnen, dann auf das entsprechende
Symbol tippen, um den zugehörenden Wert zu ändern
Andere Touchscreen Einstellungen
Cursor-Messungen:
Hier zum umschalten zwischen horizontalen und vertikalen Linien wählen
- 25 -
Run/Stop: Doppelt auf Anzeigebereich tippen oder die zugehörenden Symbole oder anwählen,
um die Wellenformdarstellung zu starten oder anzuhalten.
Touch Tastatur: Zur Eingabe von Wörtern, z.B. bei der Dateibenennung, können Sie die
eingeblendete Tastatur benutzen:
Menüwert einstellen: In einigen Menüs gibt es Schieberegler für verschiedene Werte. Diese können
Sie durch antippen des jeweiligen Symbols verändern:
- 26 -
4. Benutzeranweisungen (für Fortgeschrittene)
In den vorausgehenden Absätzen wurde der Benutzer bereits mit den grundlegenden Funktionen der
Funktionsbereiche, Tasten und Knöpfe auf der Frontplatte des Oszilloskops vertraut gemacht. Auf der
Grundlage der Einführung des vorherigen Kapitels, sollte der Benutzer bereits erste Erkenntnisse zur
Änderung der Oszilloskopeinstellungen, Anwahl und Auswertung der Statusleisten und der allgemeinen
Bedienung erhalten haben.
Das nachfolgende Kapitel umfasst folgende Themenbereiche:
Vertikales System einstellen
Horizontales System einstellen
Triggersystem einstellen
Sampling- Einstellungen durchführen
Display System einstellen
Speichern und wiederaufrufen
Wellenform ausschneiden und wieder ausgeben
Aufnahme und Wiedergabe von Wellenformen
Unterstützende Systemeinstellungen durchführen
Automatische Messungen durchführen
Cursor Messungen durchführen
Autoscale Funktion verwenden
Ausführende Tasten verwenden
Es wird empfohlen, dass Sie dieses Kapitel sorgfältig zu lesen, um die verschiedenen Messfunktionen und
anderen Operationsmethoden der Touchscreen Oszilloskope verwenden zu können.
- 27 -
Vertikalsystem einstellen
Menüfunktion
Einstellungen
Beschreibung
Kopplung
DC
AC
Ground
AC und DC Signale werden erfasst
DC-Komponenten werden geblockt
Eingangssignal abgeschaltet
Invertiert
ON
OFF
Wellenform wir invertiert dargestellt.
Wellenform wird im Original dargestellt.
Tastteiler
X0,001
bis
X1000
Passen Sie diesen Wert an den (am Tastkopf)
ausgewählten Wert der Tastkopfdämpfung in 1-2-5
Schritten an.
Strommessung
A/V (mA/V)
V/A (mV/A)
Drehen Sie den Knopf M, um das Verhältnis von
Amps / Volt einzustellen. Die Reichweite beträgt 100
mA / V - 1 KA / V.
Ampere / Volt Verhältnis = 1 / Widerstandswert
Das Verhältnis Volt / Amp wird automatisch
berechnet.
Bandbreitenlimit
Full
20M
Volle Bandbreite.
Bandbreite auf 20MHz begrenzt um Störungen zu
verringern.
Die VERTICAL-Funktionen umfassen 5 Menü-Tasten wie CH1 ～ CH2 (2CH Modelle) und Math, sowie 8
Drehregler wie VERTICAL POSITION, VOLTS/DIV für jeden Messkanal.
Einstellungen CH1 ～ CH2
Jeder Kanal hat ein voneinander unabhängiges Vertical-Menü mit auf diesem Kanal basierenden
Funktionen.
Wellenformdarstellung ein-/ausschalten (CH & Math-Funktion)
Drücken der CH1 ～ CH2 oder Math Tasten hat den folgenden Effekt:
• Ist die Wellenform ausgeschaltet wird diese eingeschaltet und das Kanal-Menü wird angezeigt.
• Ist die Wellenform bereits eingeschaltet wird zusätzlich das Kanal-Menü angezeigt.
• Ist die Wellenform bereits eingeschaltet und das Kanal-Menü wird angezeigt, schalten Sie die Wellenform
und das Kanalmenü mit dieser Aktion wieder aus
Beschreibung der Funktionen / Menüpunkte des Kanal-Menüs:
- 28 -
1. Kanalkopplung einstellen
Um z.B. Kanal 1 mit einem Rechtecksignal auf DC-Kopplungsbasis darzustellen, gehen Sie wie folgt
vor:
(1) Drücken Sie die CH1 –Taste um das Kanalmenü anzuzeigen.
(2) Wählen Sie Coupling im unteren Menü an.
(3) Wählen Sie DC im rechten Menü aus. DC und AC Komponenten werden somit erfasst.
(4) Wählen Sie alternativ AC im rechten Menü. DC Komponenten werden nun blockiert.
2. Tastkopfdämpfung einstellen
Zur korrekten Erfassung der Messwerte ist es unbedingt notwendig, dass die am Tastkopf gewählte
Tastkopfdämpfung auch im Oszilloskopmenü richtig eingestellt wurde. Ansonsten kann es zu
Messabweichungen kommen. Ist die Tastkopfdämpfung z.B. auf 1:1 gestellt, muss im Kanalmenü
auch 1:1 eingestellt werden.
Beispiel- Einstellungen als 10:1 für Kanal CH1 wählen:
(1) Drücken Sie die CH1-Taste.
(2) Wählen Sie Tastteiler im unteren Menü aus und drücken Sie auf die Menüfunktion ×10 im
rechts eingeblendeten Menü.
3. Strom über Spannungsfall messen
Um über CH1 einen Strom durch einen Spannungsfall z.B. an einem 1Ω Widerstand zu messen,
gehen Sie wie folgt vor:
(1) Drücken Sie die CH1-Taste, um das Kanalmenü zu öffnen
(2) Wählen Sie Probe aus und wählen Sie im rechten Menü MeasCurr als YES, damit das „A/V
Verhältnis“ Menü geöffnet wird. Stellen Sie jetzt über das Multipurpose-Drehrad oder die
Touchscreen-Bedienung den gewünschten Wert zum Strom-/Spannungsverhältnis ein. Für
unser Beispiel mit einem 1Ω Widerstand stellen Sie das A/V Verhältnis auf 1.
4. Wellenform invertieren
Bei einer invertierten Wellenform wird das dargestellte Signal um 180° gegen die Phase des
Erdpotentials gedreht.
Beispiel- Invertierte Darstellung von Kanal 1:
(1) Drücken Sie die CH1-Taste zur Menüwahl.
(2) Aktivieren Sie per Tastendruck EIN für die Invertiert Option.
(3) Durch Auswahl von AUS wird die Wellenform wieder normal dargestellt.
5. Bandbreitenlimit setzen
Bei geringeren Messfrequenzen als 20 MHz kann eine Bandbreitenbegrenzung gesetzt werden, um
hochfrequente Störsignale zu filtern. Signale über 20MHz werden nun blockiert.
Beispiel- Bandbreitenlimitierung für Kanal 1 aktivieren:
(1) Drücken Sie die CH1-Taste um das Kanal 1 Menü zu öffnen.
(2) Aktivieren Sie die Bandbreite Option im Menü.
(3) Wählen Sie Voll im rechten Menü um die volle Bandbreite zu erfassen.
(4) Alternativ wählen Sie 20M um die Bandbreite auf 20 MHz zu limitieren.
- 29 -
Mathematische Funktionen
Funktionsmenü
Setting
Description
Wfm Math
Factor1
CH1
CH2
CH3
CH4
Signalquelle Faktor 1 auswählen
Sign
+ - × /
Wählt die mathematische Funktion zur
Berechnung von Quelle 1 zu Quelle 2 (z.B.
CH1 + CH2)
Factor2
CH1
CH2
CH3
CH4
Signalquelle Faktor 2 auswählen
Vertical
Div
Voltage
Voltage/Division für angezeigte
mathematische Wellenform mit MultiRegler auswählen
FFT
Source
CH1
CH2
CH3
CH4
Kanal als FFT Quelle auswählen
Window
Rectangle
Hanning
Hamming
Blackman
Bartlett
Kaiser
Fenster-Art für FFT Darstellung
auswählen.
Format
Vrms
dB
Vrms Format auswählen.
dB Format auswählen.
Hori
Hz
Hz/div
Horizontale Position für FFT-Wellenform
mit Multi-Regler auswählen
Vertical
div
v oder dB
Vertikale Position für FFT-Wellenform mit
Multi-Regler auswählen
Die mathematischen Funktionen werden verwendet um Messkanäle untereinander addiert, subtrahiert,
multipliziert oder dividiert darzustellen. Alternativ kann die FFT-Funktion aktiviert werden.
Funktionsumfang der mathematischen Funktionen:
Beispiel- Wellenformen CH1 & CH2 addieren:
1. Drücken Sie die Math-Taste um das mathematische Menü darzustellen. Die zusätzliche
mathematische Wellenform (pink) wird nun in der Anzeige dargestellt.
2. Wählen Sie Dual Wfm Math im unteren Menü aus.
3. Wählen Sie für Factor1 Kanal 1 ① im linken Auswahlmenü.
4. Wählen Sie als mathematischen Operator die Additions-Funktion + im rechten Menü.
5. Wählen Sie für Factor2 Kanal 2 ②im linken Auswahlmenü.
6. Wählen Sie Vertical im rechten Menü an; wählen Sie das Menü mehrfach an um das Symbol in
der Anzeige in die obere Position oder untere Position zu wechseln. Je nachdem ändern Sie durch
Betätigen des Multi-Reglers die Nullpunktstellung der mathematischen Messkurve (pink) oder die
Voltage/Division für diese Kurve.
- 30 -
