1295 / 1300

Bedienungsanleitung / Operation manual

4 CH Digital Touchscreen Oscilloscopes

Inhaltsverzeichnis

1. Sicherheitshinweise ......................................................................................... 3

2. Sicherheitssymbole ......................................................................................... 5

3. Geräteeigenschaften ........................................................................................ 7

4. Benutzeranweisungen ..................................................................................... 8

Aufbau des Oszilloskopes ........................................................................................ 9

Frontplatte .................................................................................................................................. 9

Rückseite ................................................................................................................................. 10

Bedienelemente (Schalter und Drehregler) ............................................................................. 11

Einführung in die Benutzersteuerung ...................................................................... 12

Prüfung vor Inbetriebnahme .................................................................................... 14

Funktionsprüfung...................................................................................................... 14

Tastkopfkompensation ............................................................................................. 15

Einstellen des Tastkopfdämpfungsfaktors .............................................................. 16

Sicherheitshinweise zur Benutzung des Tastkopfes .............................................. 17

Selbstkalibrierung ..................................................................................................... 17

Einführung Vertikalsystem ....................................................................................... 18

Einführung Horizontalsystem................................................................................... 19

Einführung Triggersystem ........................................................................................ 20

Einführung Touchscreen Bedienung ....................................................................... 21

Vertikalsystem per Touchscreen einstellen ............................................................................. 21

Horizontalsystem per Touchscreen einstellen ......................................................................... 22

Wellenform per Touchscreen zoomen ..................................................................................... 22

Menüführung per Touchscreen bedienen ................................................................................ 24

5. Benutzeranweisungen für Fortgeschrittene ................................................ 26

Vertikalsystem einstellen.......................................................................................... 27

Benutzung der Mathematischen Funktionen .......................................................... 29

FFT-Funktion ........................................................................................................................... 30

Benutzung „VERTICAL POSITION“ und „VOLTS/DIV“ Drehregler ........................ 33

Horizontalsystem einstellen ..................................................................................... 34

Wellenform vergrößern (Zoom) ............................................................................................... 34

Triggersystem einstellen .......................................................................................... 35

Bedienung des Funktionsmenüs ............................................................................. 40

Sampling Einstellungen ........................................................................................................... 40

Display-Menü Einstellungen .................................................................................................... 42

Daten Speichern und wiederaufrufen ...................................................................................... 45

Bildschirmfotos (Screenshots) erstellen .............................................................................................. 45

Wellenformen speichern ..................................................................................................................... 45

Setup-Daten speichern ....................................................................................................................... 46

Referenzwellenform anzeigen oder löschen ....................................................................................... 47

Wellenformdaten aus Datenspeicher aufrufen .................................................................................... 47

Setup-Daten aus Datenspeicher aufrufen........................................................................................... 47

Pfad oder Datei im Dateimanager aufrufen ........................................................................................ 48

Dateinmanen ändern .......................................................................................................................... 48

Speichern mit „Copy“-Taste ................................................................................................................ 49

Dateien verwalten ............................................................................................................................... 49

Unterstützenden Systemeinstellungen einrichten ............................................................. 50

●Config- Menü .................................................................................................................................... 50

●Display- Menü .................................................................................................................................. 51

●Kalibrierung ...................................................................................................................................... 51

●Pass/Fail-Prüfung ............................................................................................................................. 52

●Sync- Ausgang ................................................................................................................................. 54

●System ............................................................................................................................................. 54

Automatische Messungen .................................................................................................... 54

Cursor-Messungen ................................................................................................................ 58

Autoscale-Funktion ............................................................................................................... 62

Ausführende Tasten .............................................................................................................. 64

6. Kommunikation mit dem PC ......................................................................... 64

USB Port Benutzung ................................................................................................. 65

LAN Port Benutzung ................................................................................................ . 65

Direkter Anschluss ................................................................................................................... 65

Anschluss über einen Router ................................................................................................... 68

7. Anwendungsbeispiele ................................................................................... 70

Beispiel 1: Messung eines einfachen Signals ......................................................... 70

Beispiel 2: Verstärkerleistung ermitteln .................................................................. 71

Beispiel 3: Ein Einzelsignal einfangen ..................................................................... 72

Beispiel 4: Detaillierte Signalanalyse ....................................................................... 74

Beispiel 5: Anwendung der X-Y Funktion ................................................................ 75

Beispiel 6: Video-Signal Triggerung ........................................................................ 77

8. Fehlerbehebung ................................................................ ............................. 78

9. Technische Spezifikationen .......................................................................... 79

Allgemeine Spezifikationen ...................................................................................... 83

10. Anhang .......................................................................................................... 84

Anhang A: Lieferumfang........................................................................................... 84

Anhang B: Wartung und Pflege ................................................................................ 84

1. Sicherheitshinweise zum Betrieb des Gerätes

Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie II; Verschmutzungsgrad 2.

Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.

* Dieses Gerät darf nicht in hochenergetischen Schaltungen verwendet werden. * Vor Anschluss des Gerätes an eine Steckdose überprüfen, dass die

Spannungseinstellung am Gerät mit der vorhandenen Netzspannung

übereinstimmt * Gerät nur an Steckdosen mit geerdetem Schutzleiter anschließen * Gerät nicht auf feuchten oder nassen Untergrund stellen. * Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren

usw.) betreiben * maximal zulässige Eingangswerte unter keinen Umständen überschreiten

(schwere Verletzungsgefahr und/oder Zerstörung des Gerätes) * Die angegebenen maximalen Eingangsspannungen dürfen nicht überschritten

werden. Falls nicht zweifelsfrei ausgeschlossen werden kann, dass diese

Spannungsspitzen durch den Einfluss von transienten Störungen oder aus

anderen Gründen überschritten werden muss die Messspannung entsprechend

(10:1) vorgedämpft werden. * Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen oder Tastkopf

von der Messschaltung abkoppeln. * Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle

Schäden bzw. blanke oder geknickte Kabel und Drähte überprüfen. Im

Zweifelsfalle keine Messungen vornehmen. * Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen

bzw. auf einer Isoliermatte durchführen. * Messspitzen der Prüfleitungen nicht berühren. * Warnhinweise am Gerät unbedingt beachten. * Gerät darf nicht unbeaufsichtigt betrieben werden * Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer

Luftfeuchtigkeit oder Nässe aussetzen. * Starke Erschütterung vermeiden. * Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten. * Vor Aufnahme des Messbetriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in

warme Räume und umgekehrt) * Überschreiten Sie bei keiner Messung den eingestellten Messbereich. Sie

vermeiden so Beschädigungen des Gerätes. * Warnung!: Ist das Oszilloskop mit einem Eingangssignal von mehr als 42V spitze (30Veff)

oder Schaltungen mit mehr als 4800VA verbunden, beachten Sie bitte die unten

aufgeführten Hinweise, um Feuer oder einen elektrischen Schlag zu vermeiden:

- Verwenden Sie nur isolierte Tastköpfe und Messleitungen.

- Prüfen Sie sämtliches Zubehör vor dem Gebrauch und ersetzen Sie es bei Beschädigungen. Im Zweifel keine Messungen vornehmen.

- Entfernen Sie USB-Kabel, welches das Oszilloskop mit dem Computer

verbindet.

Maximal angegebene Eingangsspannungen niemals überschreiten. Da die Spannung mit Hilfe des Tastkopfes direkt auf das Oszilloskop übertragen wird, kann es zu Beschädigungen am Gerät kommen bzw. besteht Verletzungsgefahr durch Stromschläge.

- Verwenden Sie keine freigelegten BNC-oder Bananen-Stecker.

- Keine metallenen Gegenstände in die Anschlüsse stecken.

* Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem

milden Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel. * Dieses Gerät ist ausschließlich für Innenanwendungen geeignet. * Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen. * Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von

qualifizierten Service-Technikern durchgeführt werden. * Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um

Beschädigung der Bedienelemente zu vermeiden. * Keine technischen Veränderungen am Gerät vornehmen. * -Messgeräte gehören nicht in Kinderhände-

Reinigung des Gerätes:

Vor dem Reinigen des Gerätes, Netzstecker aus der Steckdose ziehen. Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen.

Gefahr: Hoch-

spannung

siehe Betriebs-

anleitung

Schutzleiterklemme

Gerätemasse

Masseklemme

(Erde)

Ground Clip

Signal Input

Oscilloscope

Electrical OutletProbe

Power Cord

2. Sicherheitssymbole und -begriffe

Sie können die folgenden Symbole in dieser Betriebsanleitung oder auf dem Messgerät finden.

WARNUNG!

„Warnung” weist auf Zustände und Bedienschritte hin, die für den Bediener eine Gefahr

darstellen.

VORSICHT!

„Vorsicht” weist auf Zustände und Bedienschritte hin, die Schäden am Produkt oder anderen Gegenständen verursachen können.

Um körperliche Schäden und Beschädigungen am Messgerät und den Messobjekten zu vermeiden, sollten Sie den nachfolgenden Absatz sorgfältig lesen und auch bei der Zukünftigen Benutzung stets unter Beachtung haben. Dieses Gerät darf nur für die vorgesehenen Anwendungsbereiche eingesetzt werden.

Warnung:

Die 4 Kanäle des Oszilloskops sind elektrisch untereinander nicht isoliert. Daher sollten die 4 Messkanäle bei einer Messung auf einer gemeinsamen Masse liegen. Um Kurzschlüsse zu vermeiden dürfen die Erdungsklemmen nicht auf verschiedenen, nicht-isolierten DC-Pegeln angeschlossen werden.

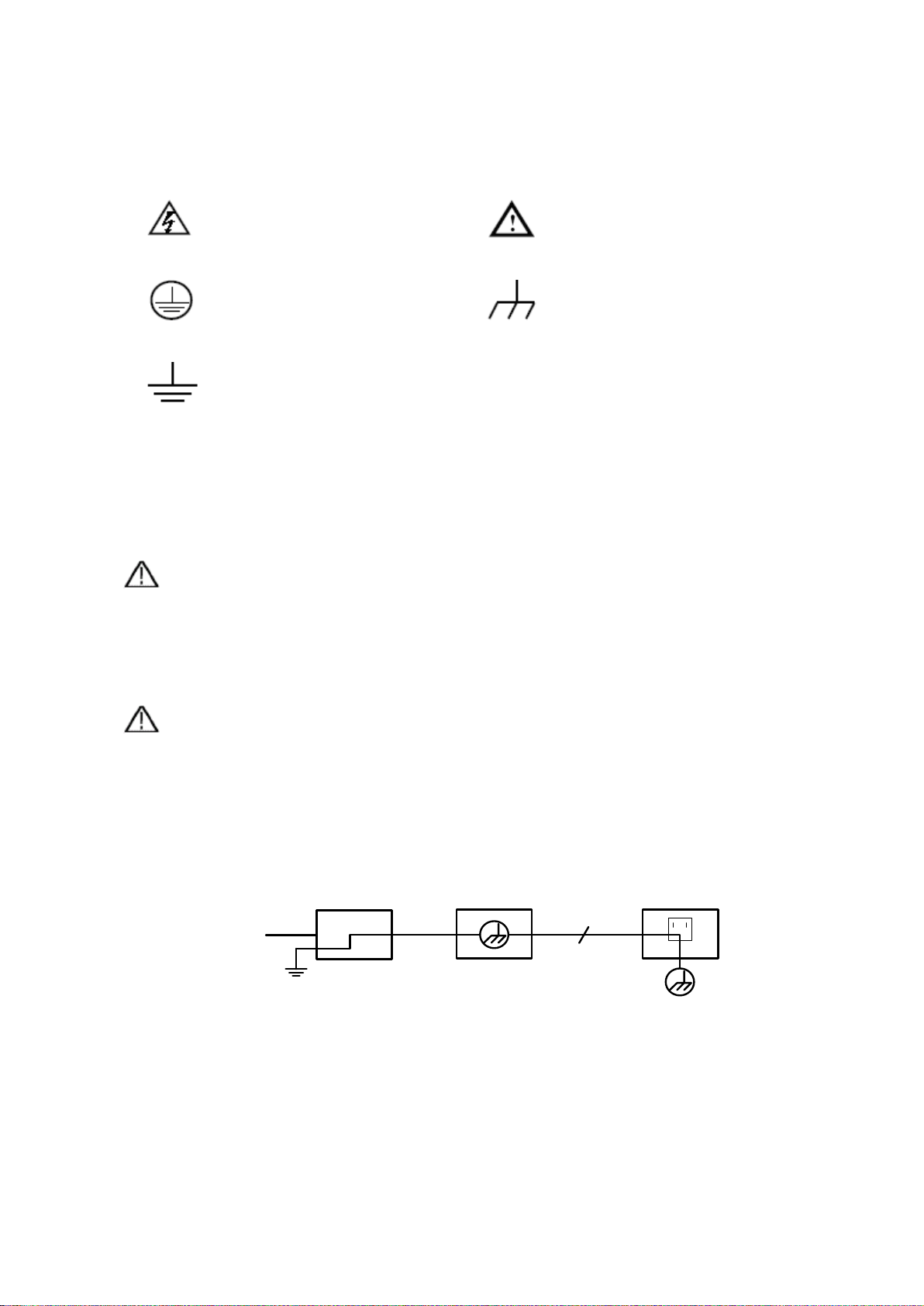

Diagramm der internen Erdungsverdrahtung (GND):

Durch die intern verbundenen Erdungsklemmen zwischen BNC-Buchse, USB-Port und Kaltgerätestecker sollte bei Netz- spannungsbetrieb des Oszilloskops in Verbindung mit einem Netzspannungsbetriebenen PC keine Messung der Netzspannung durchgeführt werden. Im Fehlerfall könnte ein Spannungsüberschlag über den GND des PCs abgeleitet werden.

Warnung:

Warnung!: Ist das Oszilloskop mit einem Eingangssignal von mehr als 42V

spitze (30Veff) oder Schaltungen mit mehr als 4800VA verbunden, beachten Sie bitte die unten aufgeführten Hinweise, um Feuer oder einen elektrischen Schlag zu vermeiden:

 Verwenden Sie nur isolierte Tastköpfe und Messleitungen.  Prüfen Sie sämtliches Zubehör vor dem Gebrauch und

ersetzen Sie es bei Beschädigungen. Im Zweifel keine Messungen vornehmen.

 Entfernen Sie USB-Kabel, welches das Oszilloskop mit dem

Computer verbindet.

 Maximal angegebene Eingangsspannungen niemals

überschreiten. Da die Spannung mit Hilfe des Tastkopfes direkt auf das Oszilloskop übertragen wird, kann es zu Beschädigungen am Gerät kommen bzw. besteht Verletzungsgefahr durch Stromschläge.

 Verwenden Sie keine freigelegten BNC-oder

Bananen-Stecker.

 Keine metallenen Gegenstände in die Anschlüsse stecken.

3. Geräteeigenschaften

 Bandbreite: 100MHz — 200 MHz;

 Sample-Rate (real time): 1GS/s — 2GS/s;

 7.6 Mio. Punkte Speichertiefe

 Wellenform- Zoom (Horizontal / Vertikal) und Speicherung

 FFT -Funktion (variable Länge und Auflösung)

 Multi-Fenster Erweiterung

 8 Zoll (20cm) hochauflösende Touchscreen-Anzeige (800x600 px.)

 Multi-Kommunikationsschnittstellen: USB, VGA, LAN

4. Benutzeranweisungen

Dieses Kapitel behandelt folgende Themen:

 Aufbau des Oszilloskops  Einführung in die Benutzerführung  Prüfung vor Inbetriebnahmen  Funktionsprüfung  Tastkopfkompensation  Tastkopfdämpfung  Sicherheit bei der Tastkopfbenutzung  Durchführung der Selbstkalibrierung  Einführung ins Vertikalsystem  Einführung ins Horizontalsystem  Einführung ins Triggersystem  Einführung in die Touchscreen-Bedienung

Aufbau des Oszilloskops

Wenn Sie ein neues Oszilloskop erhalten, sollten Sie sich zuerst mit seinem Bedienfeld vertraut machen. Dieses Kapitel bietet eine einfache Beschreibung der Bedienung und Funktionsweise des Bedienfeldes des Oszilloskops, damit Sie schnell mit der Verwendung vertraut werden.

Frontplatte

Das Oszilloskop verfügt über ein einfaches Bedienfeld mit Drehknöpfen und Funktionstasten, über die die verschiedenen Funktionen zur Ausführung grundlegender Operationen eingestellt werden können. Die Funktionen der Drehknöpfe sind denen anderer Oszilloskope sehr ähnlich. Die 5 Tasten (F1 ~ F5) rechts neben dem Bildschirm bzw. in der Reihe unter dem Bildschirm (H1 ~ H5) sind Menüauswahltasten, über die Sie die unterschiedlichen Optionen für das aktuelle Menü einstellen können. Die anderen Tasten sind Funktionstasten, über die Sie unterschiedliche Funktionsmenüs eingeben oder direkt auf eine bestimmte Funktion zugreifen können.

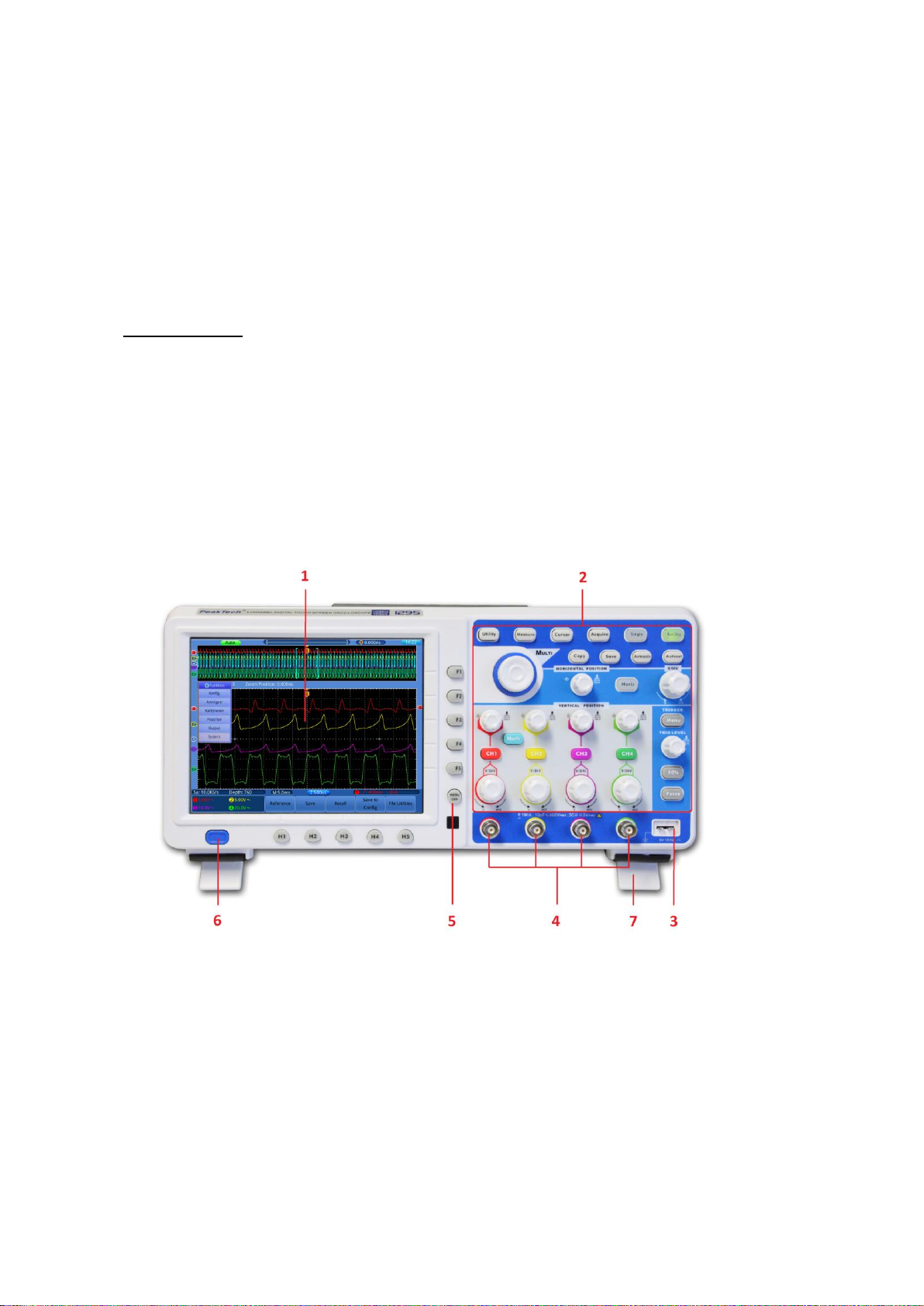

Bild 0-1 Vorderansicht

1. Anzeigebereich

2. Steuerungsbereich (Tasten und Drehregler)

3. Tastkopfkompensation: Prüfsignal (5V/1KHz) Ausgang.

4. Signaleingangsbuchsen 4 x BNC

5. “Menü Aus”-Taste

6. Ein-/ Ausschalter

7. Standfüße

Rückseite

Bild 0-2 Rückansicht

1. USB Host Anschluss: Wird verwendet, um Daten zu übertragen, wenn ein

externes, an das Oszilloskop angeschlossenes USB-Gerät als “Host-Gerät” angesehen wird (USB-Stick). Beispiel: Speicher Sie Bilder (Screenshots) oder

Wellenformen direkt auf USB per „Copy“-Taste.

2. USB Device Anschluss: Wird verwendet um Daten zu einem Computer zu

übertragen. Das Oszilloskop wird als “Slave-Gerät” angesehen und im Gerätemanager erkannt.

3. VGA Anschluss: Um das Oszilloskop an einen Bildschirm oder Projektor als

VGA-Ausgang anzuschließen.

4. LAN port: Der RJ-45 Netzwerkanschluss, der zum Anschluss des Oszilloskops

an einen Computers verwendet werden kann, um z.B. das Oszilloskop in ein bestehendes Netzwerk zu integrieren.

5. PASS/FAIL oder Trigger Anschlussbuchse: Anschluss für den

Triggersignal-Ausgang oder Pass/Fail-Eingang

6. Netzeingangsbuchse: Spannungsversorgungsbuchse für Kaltgerätestecker.

7. Tragegriff

Bedienelemente

Bild 0-3 Tastenübersicht

1. Multi-Drehregler ((G)General knob): Wenn ein Symbol im Menü erscheint,

können Sie den Multi-Knopf als Drehregler verwenden.

2. Funktionstastenbereich: enthält 10 Funktionstasten

3. Horizontal-Steuerungsbereich: mit einer Taste und zwei Drehreglern.

Der "HORIZONTAL POSITION" Regler kontrolliert die Trigger-Position, "SEC/DIV" die Zeitbasis und die "Horiz"-Taste kann den Split-Screen Zoom ein- und ausschalten.

4. Trigger –Steuerungsbereich: mit drei Tasten und einem Drehregler.

Der "TRIG LEVEL" Regler regelt die Triggerspannung. Die anderen drei Tasten dienen der erweiterten Triggersteuerung.

5. Vertikal-Steuerungsbereich: mit 5 Tasten und 8 Drehreglern.

CH1～CH4 Tasten öffnen die Kanal 1 bis Kanal 4 Steuerungsmenüs. Die „Math"-Taste öffnet die mathematischen Funktionen (+, -, ×, /, FFT). Vier "VERTICAL POSITION" –Regler steuern die vertikale Position der CH1～CH4 Wellenformen und die vier "VOLTS/DIV" Regler regeln die Spannungskalierung von CH1 bis CH4.

6. Menu Off：Schaltet sämtliche Menüfenster per Tastendruck aus.

7. Menü-Optionsanwahltasten: F1 bis F5, dienen der Funktionsanwahl in den

aufgerufenen Menüs am rechten Bildrand.

8. Menü-Optionsanwahltasten: H1 bis H5, dienen der Menüauswahl am unteren

Bildrand

20 18

Einführung in die Benutzersteuerung

Bild 0-4 Darstellung der Anzeigeebene

1. Wellenform Anzeigebereich.

2. Triggerstatus, umfasst:

Auto: Automatik-Modus und Wellenformerfassung ohne Triggerung. Trig'd: Wellenform erfasst und getriggert. Ready: Vorgetriggerte Daten erfasst und bereit zur Triggerung. Scan: Wellenform wird fortlaufend erfasst und getriggert. Stop: Datenerfassung angehalten.

3. T-Zeiger zeigt die horizontale Triggerposition

4. Der Zeiger zeigt die Triggerposition im internen Speicher an.

5. Cursor-Markierungslinien für die Cursor-Messfunktion.

6. Aktueller Triggerwert.

7. Zeigt ein verbundenen USB—Speicher an.

8. Uhrzeit Anzeige.

9. Cursor-Messfenster, Zeigt die Einzelwerte und den Absolut-Wert der Cursor-Messfunktion.

10. Wellenform von Messkanal 1 (CH1).

11. Der Zeiger zeigt die Triggerposition der (im Triggermenü) ausgewählten Triggerquelle.

12. Wellenform der Mathematikfunktion.

13. Wellenform von Messkanal 2 (CH2).

14. Wellenform von Messkanal 3 (CH3).

15. Wellenform von Messkanal 4 (CH4).

16. Frequenzzähler (Cymometer) der als Triggerquelle ausgewählten Wellenform.

17. Triggereinstellung der ausgewählten Triggerquelle. Das Symbol zeigt die ausgewählte Triggerart ; Der Messwert zeigt den Triggerlevel-Wert:

Ansteigende Flanken- oder Slope Triggerung

Abfallende Flanken- oder Slope Triggerung Puls Triggerung Video line synchrone Triggerung Video field synchrone Triggerung

18. Untere Menüleiste.

19. Zeigt den Wert der Hauptzeitbasis an. Der Messwert zeigt den Spannungsteiler der zugehörenden Kanäle an.

Das Symbol zeigt den Kopplungsmodus und andere Kanaleinstellungen:

(DC Kopplung)， (AC Kopplung)， (Ground Kopplung)，

(Impedanz 50Ω)， (Invertiert)， (Bandbreite 20M).

20. Zeigt den Spannungsbereich (Voltage/Division) der zugehörenden Messkanäle an.

21. Zeigt die aktuelle Sampling-Rate und die Speichertiefe.

22. Zeigt Messart und Messwert der zugehörigen Kanäle an. Messart: F(Freq), T(Periode), V(Mean), Vp(PK-PK), Vk(RMS), Ma(Max), Mi(Min), Vt(Vtop), Vb(Vbase), Va(Vamp), Os(Overshoot), Ps(Preshoot), RT(Rise Time), FT(Fall Time), PW(+Width), NW(-Width), +D(+Duty), -D(-Duty),

(Delay), (Delay), (Delay), (Delay).

23. Der grüne Zeiger zeigt den Nullstellungspunkt der Wellenform von Kanal 4 (CH4).

24. Der lila Zeiger zeigt den Nullstellungspunkt der Wellenform von Kanal 3 (CH3).

25. Der gelbe Zeiger zeigt den Nullstellungspunkt der Wellenform von Kanal 2 (CH2).

26. Der lila Zeiger zeigt den Nullstellungspunkt der mathematisch errechneten Wellenform.

27. Der rote Zeiger zeigt den Nullstellungspunkt der Wellenform von Kanal 1 (CH1).

Prüfung vor der Inbetriebnahme

Es wird empfohlen, nach Erhalt eines neuen Oszilloskops eine Prüfung des Gerätes wie folgt durchzuführen:

1. Prüfen Sie, ob das Gerät während des Transports beschädigt wurde.

Wenn Sie feststellen, dass die Kartonverpackung oder die Schaumstoffschutzpolster stark beschädigt sind, heben Sie diese auf bis das ganze Gerät und sein Zubehör die elektrische und mechanische Prüfung bestanden haben.

2. Überprüfen des Zubehörs

Das mitgelieferte Zubehör wird in Anhang B “Zubehör” dieses Handbuchs

beschrieben. Prüfen Sie das Zubehör anhand dieser Beschreibung auf seine Vollständigkeit. Sollten Zubehörteile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler.

3. Überprüfen des Geräts

Sollten Sie Schäden am Äußeren des Geräts feststellen oder aber das Gerät funktioniert nicht ordnungsgemäß oder besteht die Leistungsprüfung nicht, wenden Sie sich bitte an Ihren Händler. Sollte das Gerät während des Transports beschädigt worden sein, heben Sie bitte die Umverpackung auf und informieren Sie auch Ihren Händler über den Schaden.

Funktionsprüfung

Überprüfen Sie die ordnungsgemäße Funktion des Messgeräts wie folgt

1. Schließen Sie das Netzkabel an eine Stromquelle an. Schalten Sie das

Gerät mit dem Netzschalter " " ein.

Das Gerät führt einen Selbsttest durch und zeigt das PeakTech-Logo an.

Drücken Sie zuerst die “Utility”-Taste und danach die H1-Taste, um auf das Funktionsmenü (“Function”) zuzugreifen. Wählen Sie mithilfe des Multi-Drehknopfs “Kalibrieren” aus und drücken Sie die Taste H3, um

“Werkseinst.” auszuwählen. Der Standardwert für die Tastkopfdämpfung in

dem Menü ist 10X.

2. Stellen Sie am Tastkopf eine Dämpfung von 10x ein und verbinden Sie den Tastkopf mit der Buchse CH1.

Richten Sie den Schlitz am Tastkopf mit dem BNC-Stecker von Kanal 1 aus

und drehen Sie den Tastkopf im Uhrzeigersinn, um ihn zu befestigen.

Verbinden Sie Tastkopfspitze und Erdungsklemme mit dem Stecker des

Taskopfkompensators.

3. Drücken Sie die “Autoset”-Taste.

Das Rechtecksignal mit einer Frequenz von 1 KHz und einem 5V SS-Wert wird in einigen Sekunden angezeigt (Bild 0-5).

Bild 0-5 Autoset

Prüfen Sie die Kanäle CH2, CH3 und CH4 durch Wiederholung dieser Schritte.

Tastkopfkompensation

Wenn Sie den Tastkopf zum ersten Mal mit einem Eingangskanal verbinden, müssen Sie den Tastkopf an den Eingangskanal anpassen. Ein nicht oder falsch kompensierter Tastkopf ergibt Messfehler. Führen Sie die Tastkopfkompensation wie folgt durch:

1. Stellen Sie den Dämpfungsfaktor des Tastkopfes im Menü auf 10X, stellen Sie den Schalter am Tastkopf ebenfalls auf 10X und schließen Sie den Tastkopf an Kanal 1 an. Stellen Sie bei Verwendung der Hakenspitze sicher, dass diese sicher mit dem Tastkopf verbunden bleibt. Verbinden Sie die Tastkopfspitze mit dem Signalstecker des Tastkopfkompensators und verbinden Sie die Klemme des Referenzkabels mit der Erdungsklemme des Tastkopfkompensators; drücken Sie dann die Taste AUTOSET.

2. Prüfen Sie die angezeigten Wellenformen und justieren Sie den Tastkopf, bis eine korrekte Kompensation erreicht ist (Bild 0-6 Bild 0-7).

Überkompensiert korrekte Kompensation Unterkompensiert

Bild 0-6 Angezeigte Wellenformen während der Tastkopfkompensation

1. Wiederholden Sie diese Schritte wenn notwendig.

Bild 0-7 Tastkopf justieren

Einstellen des Tastkopfdämpfungsfaktors

Der Tastkopf besitzt mehrere Tastkopfdämpfungsfaktoren, die den Vertikalskalierungsfaktor des Oszilloskops beeinflussen.

Wenn der eingestellte Tastkopfdämpfungsfaktor geändert oder überprüft werden soll, drücken Sie die Taste für das Funktionsmenü des jeweiligen Kanals und dann die dem Tastkopf entsprechende Auswahltaste, bis der richtige Wert angezeigt wird.

Diese Einstellung bleibt gültig, bis sie wieder geändert wird.

Hinweis: Der Dämpfungsfaktor des Tastkopfes im Menü ist werksmäßig auf 10X voreingestellt.

Stellen Sie sicher, dass der am Dämpfungsschalter des Tastkopfes eingestellte Wert dem am Oszilloskop eingestellten Dämpfungswert entspricht.

Die mit dem Schalter am Tastkopf einstellbaren Werte sind 1 X und 10X (siehe Bild 0-8).

Bild 0-8 Dämpfungsschalter

Hinweis: Wenn der Dämpfungsschalter auf 1X eingestellt ist, begrenzt der Tastkopf die Bandbreite des Oszilloskops auf 5 MHz. Sie müssen den Schalter auf 10X stellen, wenn Sie die gesamte

Bandbreite des Oszilloskops ausnutzen möchten.

Warnung:

Um einen Stromschlag zu vermeiden, sollten Sie die Finger immer hinter dem Safety-Schutzring des Tastkopfes halten.

Um Sie vor Stromschlägen zu schützen, fassen Sie keinerlei leitende Metallteile der Tastkopfspitze an, wenn dieser an eine Stromquelle angeschlossen ist.

Bevor irgendwelche Messungen durchgeführt werden, verbinden Sie immer zuerst den Tastkopf mit dem Oszilloskop und danach die Erdungsklemme mit dem Gehäuse des Messobjektes.

Sicherheitshinweise zur Benutzung des Tastkopfes

Der Griffschutz-Ring um den Tastkopfgriff verhindert ein unabsichtlich Übergreifen oder Abrutschen und damit die Berührung der ggf. Spannungsführenden Metallteile (siehe Bild 0-8.)

Bild 0-8 Griffschutz

Selbstkalibrierung

Mit der Auto-Kalibrierung lässt sich das Oszilloskop schnell in den optimalen Zustand für hochgenaue Messungen versetzen. Sie können dieses Programm jederzeit ausführen, müssen dies jedoch tun, wenn die Umgebungstemperatur um mehr als 5° C variiert.

Entfernen Sie alle Tastköpfe und Kabel von den Eingangsbuchsen, bevor Sie die Auto-Kalibrierung durchführen. Drücken Sie die Taste „UTILITY“, dann die

„H1“-Taste um das Menü FUNKTION aufzurufen; drehen Sie den „Multi“-Knopf, um „Kalibrieren“ auszuwählen. Drücken Sie die Menüauswahltaste „H2“, um die Option „Selbstkal“ aufzurufen und starten Sie das Programm nach der Bestätigung „OK“, dass alle Einstellungen korrekt

sind.

Einführung in das Vertikalsystem

Bild 0-10 zeigt die Knöpfe und Tasten für die VERTIKALSTEUERUNG. Die folgenden Übungen machen Sie Schritt für Schritt mit der Vertikalsteuerung vertraut.

Bild 0-9 Vertikal Bedienfeld

1. Mit dem Drehknopf „VERTICAL POSITION“ können Sie das Signal in der Mitte des Wellenform-Fensters darstellen. Mit dem Einstellknopf „VERTICAL

POSITION“ stellen Sie die vertikale Anzeigeposition des Signals ein. Eine Drehung des Einstellknopfes „VERTICAL POSITION“ bewegt den Zeiger der

Nullpunktposition des Kanals nach oben und unten, der Wellenform folgend.

Messfähigkeiten

Wenn für den Kanal die DC-Kopplung eingestellt ist, können Sie die DC-Komponente des Signals schnell messen, indem Sie die Differenz zwischen Wellenform und Signalmasse beobachten.

Wenn für den Kanal die AC-Kopplung eingestellt ist, wird die DC-Komponente ausgefiltert. Dieser Modus hilft Ihnen, die AC-Komponente des Signals mit höherer Empfindlichkeit anzuzeigen.

Vertikalen Offset wieder auf 0 stellen:

Drehen Sie den Knopf VERTICAL POSITION, um die vertikale Position des Kanals zu verändern und drücken Sie den VERTICAL POSITION - Knopf, um die vertikale Position auf 0 zurück zusetzen. Dies ist besonders hilfreich, wenn

die Positionsspur weit aus dem Anzeigebereich verläuft, und das Signal sofort wieder in der Mitte des Bildschirms erscheinen soll.

2. Ändern Sie die Vertikaleinstellung und beobachten Sie die daraus

resultierende Änderung der Statusinformation.

Mit den Statusinformation, die unten im Wellenfenster angezeigt werden, können Sie Änderungen des vertikalen Skalierfaktors für den Kanal erkennen.

 Drehen Sie das senkrechte "VOLT / DIV"-Knopf und ändern Sie den

"Vertikale Skalierungs Faktor“ (Spannungsbereich). Nun kann festgestellt

werden, dass der Skalierungsfaktor des Kanals entsprechend der Statusleiste geändert wurde.

 Drücken Sie die Tasten CH1 ~ CH4 und Math. Im Betriebsmenü werden

Symbole, Wellenformen und Skalierungsfaktor Statusinformationen des entsprechenden Kanals auf dem Bildschirm angezeigt.

Sie können auch das vertikale System über Touchscreen verändern. Lesen Sie hierzu unter dem Absatz "Stellen Sie die Vertikalsystem über Touchscreen ein" nach.

Einführung in das Horizontalsystem

Bild 0-11 zeigt eine Taste und zwei Einstellknöpfe für die HORIZONTALSTEUERUNG. Die folgenden Übungen machen Sie Schritt für Schritt mit der Horizontalsteuerung vertraut.

Bild 0-10 Horizontal Bedienfeld

1. Mit dem Einstellknopf „SEC/DIV“ ändern Sie die Einstellungen für die horizontale Zeitbasis; Sie können dann die daraus resultierenden Änderungen

der Statusinformationen beobachten. Drehen sie den Einstellknopf „SEC/DIV“,

um die horizontale Zeitbasis zu verändern; Sie sehen dann die entsprechenden Änderungen in der Anzeige „Horizontal Time Base“ in der Statuszeile.

2. Mit dem Einstellknopf „HORIZONTAL POSITION“ stellen Sie die horizontale Position des Signals im Wellenformfenster ein. Der Einstellknopf

„HORIZONTAL POSITION“ dient zur Steuerung der Triggerverschiebung des Signals oder für andere Anwendungen. Wenn Sie ihn zum Triggern der Verschiebung verwenden, können Sie beobachten, dass die Wellenform sich

horizontal bewegt und der Drehung des Einstellknopfes „Horizontal Position“ folgt.

3. Trigger-Verschiebung zurück auf 0

Drehen Sie den Knopf HORIZONTAL POSITION, um die horizontale Position

des Kanal zu wechseln, drücken Sie den Knopf HORIZONTAL POSITION, um die Verschiebung zurück auf 0 zu setzen.

4. Drücken Sie die Taste „HORIZ MENU“, um den Fensterausschnitt zu bestimmen.

Einführung in das Triggersystem

Bild 0-12 zeigt einen Einstellknopf und drei Tasten für die TRIGGERSTEUERUNG. Die folgenden Übungen machen Sie Schritt für Schritt mit den Einstellungen für das Triggersystem vertraut.

Bild 0-11 Trigger Bedienfeld

1. Drücken Sie die Taste „Trigger MENU“, um das Menü Trigger zu öffnen. Mit den 5 Menüpunkten ändern Sie die Triggereinstellungen.

2. Mit dem Einstellknopf „TRIG“ ändern Sie die Einstellungen für den Triggerpegel.

Drehen Sie den Einstellknopf „TRIG LEVEL“ und beobachten Sie, wie sich der

Triggeranzeiger auf dem Bildschirm mit der Drehbewegung des Einstellknopf aufwärts und abwärts bewegt. Analog zur Bewegung des Triggeranzeigers ändert sich auch der auf dem Bildschirm angezeigte Wert des Triggerpegels.

Hinweis: Durch drücken des Trigger-Drehknopfs setzen Sie den Trigger in

Nullstellung zurück.

3. Drücken Sie die Taste „50 %“, um den Triggerpegel auf vertikale Mittelpunktwerte der Amplitude des Triggersignals einzustellen.

4. Drücken Sie die Taste „FORCE", um ein Triggersignal vorzugeben, das hauptsächlich auf die Triggermodi „Normal“ und „Single“ angewandt wird.

Einführung in die Touchscreen Bedienung

Wenn GESTE eingeschaltet ist, was im Menü Utility->Anzeigen->Geste vorgenommen werden kann, können Sie verschiedenen Oszilloskopfunktionen durch Berühren der Anzeige kontrollieren. Sie können auch weiterhin immer die Tasten und Drehknöpfe am Gerät für die gleichen Einstellungen benutzen.

Vertikalsystem per Touchscreen einstellen

 Wählen Sie einen Kanal (CH1~CH4 Tasten): Berühren Sie den zugehörigen

Pfeil auf der linken Bildseite um den Kanal anzuwählen.

 Vertikale Position des gewählten Kanals ändern (VERTICAL POSITION

Regler: Bewegen Sie Ihren Finger auf der linken Bildseite bei angewähltem Kanal auf und ab.

 Spannungslevel des gewählten Kanals ändern (VERTICAL VOLTS/DIV

Regler): Wählen Sie das ausgewählte Kanalfenster wieder ab und bewegen Sie Ihren Finger bei nicht angewähltem Kanal auf der linken Bildseite auf und ab.

 Triggerlevel der im Triggermenü ausgewählten Quelle CH1~CH4 ändern

(TRIG LEVEL Regler): Bewegen Sie Ihren Finger auf der rechten Bildseite auf und ab.

Horizontalsystem per Touchscreen einstellen

 Horizontale Position ändern (HORIZONTAL POSITION Regler): Bewegen Sie

Ihren Finger auf der oberen Bildhälfte nach rechts oder links.

 Horizontale Zeitbasis einstellen (Horizontal SEC/DIV Regler): Bewegen Sie

Ihren Finger auf der unteren Bildhälfte nach rechts oder links.

Wellenform per Touchscreen zoomen

Drücken Sie die Horiz-Taste und der Bildschirm teil sich automatisch in zwei Teile. In der oberen Anzeige wird das Hauptfenster dargestellt und in der unteren Hälfte das Zoom-Fenster.

Vertikale Bedienung

Die vertikale Bedienung im Haupt-/Zoom Fenster ist so wie im normalen Modus.

Main Window

Zoom Window

Control the horizontal position of Main Window

Control the horizontal position of Zoom Window

Increase the time base

of Zoom Window

Decrease the time base

of Zoom Window

Horizontale Bedienung

Wenn das Zoom Fenster im unteren Menü angezeigt wird, erfolgt die horizontale Touchscreen-Bedienung wie folgt::

Wenn das Hauptfenster im unteren Menü angezeigt wird, erfolgt die horizontale Touchscreen-Bedienung wie folgt im Bild beschrieben.

Menüführung per Touchscreen bedienen

 Wählen Sie ein Menü aus: Berühren Sie ein Menüfeld an der unteren Bildseite

oder betätigen Sie die Tasten unter dem entsprechenden Menü (H1～H5) oder im rechten Menüfeld neben den Tasten (F1～F5), welche Sie auch mit dem Multi-Drehregler (G) umschalten können.

 Im Menü umschalten: Sind im ausgewählten Menü veränderbare Optionen/

Funktionen vorhanden, können Sie wiederholt auf die Anzeige tippen um diese Optionen durchzuschalten.

Siehe nachfolgendes Bild:

 Liste “scrollen”: Sollte eine Liste oder „Scrollbar“ in der Anzeige erscheinen,

können Sie diese durch eine auf-/ab Bewegung mit dem Finger durchrollen (Scrollen) lassen.

Hinweis:

Wenn ein Symbol angezeigt wird, können Sie den Multi-Drehregler zum durchschalten verwenden. Erscheint dann ein Symbol, können Sie den

Multi-Drehregler als Taste zum Bestätigen verwenden.

Andere Touchscreen Funktionen

 Messmenü anzeigen (Measure Taste): Berühren Sie das Messmenü (wenn

bereits angezeigt) in der linken unteren Bild-Ecke um das zugehörige Menü am unteren Bildrand aufzurufen.

 Cursor Menü anzeigen (Cursor Taste): Berühren Sie das Cursor-Menü (wenn

bereits angezeigt) in der rechten oberen Bild-Ecke um das zugehörige Menü am unteren Bildrand aufzurufen.

 Systemzeit einstellen: Berühren Sie die Uhrzeit in der rechten oberen

Bild-Ecke um die Systemzeiteinstellung aufzurufen.

5. Benutzeranweisungen (für Fortgeschrittene)

In den vorausgehenden Absätzen wurde der Benutzer bereits mit den grundlegenden Funktionen der Funktionsbereiche, Tasten und Knöpfe auf der Frontplatte des Oszilloskops vertraut gemacht. Auf der Grundlage der Einführung des vorherigen Kapitels, sollte der Benutzer bereits erste Erkenntnisse zur Änderung der Oszilloskopeinstellungen, Anwahl und Auswertung der Statusleisten und der allgemeinen Bedienung erhalten haben.

Das nachfolgende Kapitel umfasst folgende Themenbereiche:

 Vertikales System einstellen  Mathematische Funktionen verwenden  Horizontales System einstellen  Triggersystem einstellen  Sampling- Einstellungen durchführen  Display System einstellen  Speichern und wiederaufrufen  Unterstützenden Systemeinstellungen durchführen  Automatische Messungen durchführen  Cursor Messungen durchführen  Autoscale Funktion verwenden  Ausführende Tasten verwenden

Es wird empfohlen, dass Sie dieses Kapitel sorgfältig zu lesen, um die verschiedenen Messfunktionen und anderen Operationsmethoden der Touchscreen Oszilloskope verwenden zu können.

Menüfunktion

Einstellungen

Beschreibung

Kopplung

DC AC Ground

AC und DC Signale werden erfasst DC-Komponenten werden geblockt Eingangssignal abgeschaltet

Impedanz

1MΩ 50Ω

Wählen Sie die Eingangsimpedanz. Wenn 50Ω gewählt

wird, kann AC-Kopplung nicht ausgewählt werden. Wird während der AC-Kopplung auf 50 Ω umgeschaltet, wechselt das Gerät automatisch in DC-Kopplung.

Invertiert

ON OFF

Wellenform wir invertiert dargestellt. Wellenform wird im Original dargestellt.

Tastteiler

X1 X10 X100 X1000

Passen Sie diesen Wert an den (am Tastkopf) ausgewählten Wert der Tastkopfdämpfung an.

Bandbreitenlimit

Full 20M

Volle Bandbreite. Bandbreite auf 20MHz begrenzt um Störungen zu verringern.

Vertikalsystem einstellen

Die VERTICAL-Funktionen umfassen 5 Menü-Tasten wie CH1 ～ CH4 und Math, sowie 8 Drehregler wie VERTICAL POSITION, VOLTS/DIV für jeden

Messkanal.

Einstellungen CH1 ～ CH4

Jeder Kanal hat ein voneinander unabhängiges Vertical-Menü mit auf diesem Kanal basierenden Funktionen.

Wellenformdarstellung ein-/ausschalten (CH & Math-Funktion)

Drücken der CH1 ～ CH4 oder Math Tasten hat den folgenden Effekt:

• Ist die Wellenform ausgeschaltet wird diese eingeschaltet und das Kanal-Menü wird angezeigt.

• Ist die Wellenform bereits eingeschaltet wird zusätzlich das Kanal-Menü angezeigt.

• Ist die Wellenform bereits eingeschaltet und das Kanal-Menü wird angezeigt, schalten Sie die Wellenform und das Kanalmenü mit dieser Aktion wieder aus

Beschreibung der Funktionen / Menüpunkte des Kanal-Menüs:

Tastkopfdämpfung

Zugehörende

Menüeinstellung

1:1

10:1

X10

100:1

X100

1000:1

X1000

1. Kanalkopplung einstellen

Um z.B. Kanal 1 mit einem Rechtecksignal auf DC-Kopplungsbasis darzustellen, gehen Sie wie folgt vor:

(1) Drücken Sie die CH1 –Taste um das Kanalmenü anzuzeigen. (2) Wählen Sie Kopplung im unteren Menü an. (3) Wählen Sie DC im rechten Menü aus. DC und AC Komponenten

werden somit erfasst.

(4) Wählen Sie alternativ AC im rechten Menü. DC Komponenten werden

nun blockiert.

2. Tastkopfdämpfung einstellen

Zur korrekten Erfassung der Messwerte ist es unbedingt notwendig, dass die am Tastkopf gewählte Tastkopfdämpfung auch im Oszilloskopmenü richtig eingestellt wurde. Ansonsten kann es zu Messabweichungen um den Faktor 10 bis 1000 kommen. Ist die Tastkopfdämpfung z.B. auf 1:1 gestellt, muss im Kanalmenü auch 1:1 eingestellt werden.

Beispiel- Einstellungen als 10:1 für Kanal CH1 wählen:

(1) Drücken Sie die CH1-Taste. (2) Wählen Sie Tastteiler im unteren Menü aus und drücken Sie auf die

Menüfunktion ×10 im rechts eingeblendeten Menü.

Mögliche Tastteiler:

3. Wellenform invertieren

Bei einer invertierten Wellenform wird das dargestellte Signal um 180° gegen die Phase des Erdpotentials gedreht.

Beispiel- Invertierte Darstellung von Kanal 1: (1) Drücken Sie die CH1-Taste zur Menüwahl. (2) Aktivieren Sie per Tastendruck EIN für die Invertiert Option. (3) Durch Auswahl von AUS wird die Wellenform wieder normal

dargestellt.

Funktionsmenü

Setting

Description

Dual Kurv

Math

1.Quelle

① ② ③ ④

Quellsignal 1 auswählen (CH 1~ CH4)

Operator

+ - × /

Wählt die mathematische Funktion zur Berechnung von Quelle 1 zu Quelle 2 (z.B. CH1 + CH2)

2.Quelle

① ② ③ ④

Quellsignal 2 auswählen (CH 1~ CH4)

Vertikal

Div

Voltage

Voltage/Division für angezeigte mathematische Wellenform mit Multi-Regler auswählen (G)

FFT

Quelle

① ② ③

④

Kanal als FFT Quelle auswählen

4. Bandbreitenlimit setzen

Bei geringeren Messfrequenzen als 20 MHz kann eine Bandbreitenbegrenzung gesetzt werden, um hochfrequente Störsignale zu filtern. Signale über 20MHz werden nun blockiert.

Beispiel- Bandbreitenlimitierung für Kanal 1 aktivieren: (1) Drücken Sie die CH1-Taste um das Kanal 1 Menü zu öffnen.

(2) Aktivieren Sie die Bandbreite Option im Menü. (3) Wählen Sie Voll im rechten Menü um die volle Bandbreite zu

erfassen.

(4) Alternativ wählen Sie 20M um die Bandbreite auf 20 MHz zu limitieren.

Mathematische Funktionen

Die mathematischen Funktionen werden verwendet um Messkanäle untereinander addiert, subtrahiert, multipliziert oder dividiert darzustellen. Alternativ kann die FFT-Funktion aktiviert werden.

Funktionsumfang der mathematischen Funktionen:

Fenster

Rectangle

Hanning Hamming Blackman

Bartlett

Kaiser

Fenster-Art für FFT Darstellung auswählen.

Format

Vrms

Vrms Format auswählen. dB Format auswählen.

Horizontal

Hz/div

Horizontale Position für FFT-Wellenform mit Multi-Regler (G) auswählen

Vertical

div

v oder dB

Vertikale Position für FFT-Wellenform mit Multi-Regler (G) auswählen

Beispiel- Wellenformen CH1 & CH2 addieren:

1. Drücken Sie die Math-Taste um das mathematische Menü darzustellen. Die zusätzliche mathematische Wellenform (blau) wird nun in der Anzeige dargestellt.

2. Wählen Sie Dual Kurv Math im unteren Menü aus.

3. Wählen Sie für Quelle1 Kanal 1 ① im linken Auswahlmenü.

4. Wählen Sie als mathematischen Operator die Additions-Funktion + im rechten Menü.

5. Wählen Sie für Quelle2 Kanal 2 ②im linken Auswahlmenü.

6. Wählen Sie Vertical im rechten Menü an; wählen Sie das Menü mehrfach an um das

Symbol in der Anzeige in die obere Position oder untere Position zu wechseln. Je nachdem ändern Sie durch Betätigen des Multi-Reglers die Nullpunktstellung der mathematischen Messkurve (blau) oder die Voltage/Division für diese Kurve.

FFT Funktion

Die FFT-Funktion (Fast Fourier Transformation) wandelt eine zeitbasierte Wellenform in ihre einzelnen Frequenzkomponenten. Diese Funktion kann sehr nützlich bei der Auswertung der Eingangssignale sein. Sie können diese gewonnenen Frequenzen z.B. mit bekannten Sytemfrequenzen aus System-Uhren, Oszillatoren oder Spannungsversorgungen abgleichen. Im Audiobereich spaltet die FFT-Funktion eine beliebige Wellenform in ihre Einzelbestandteile auf und zeigt so die Zusammensetzung eines Klanges und

Art

Charakteristik

Fenster

Rechteck (Rectangle)

Dieses Fenster eignet sich am besten für Frequenzauflösungen, ist aber das schlechteste für die genaue Messung der Amplitude dieser Frequenzen. Es ist das beste Fenster für die Messung des Frequenzspektrums von nicht repetitiven Signalen und der Messung von Frequenzanteilen nahe DC.

 Verwenden Sie das Rechteckfenster für die

Messung von Transienten oder Spitzen, bei denen das Signal- Niveau vor und nach dem Ereignis fast gleich ist.

 Auch verwendbar für Sinuswellen mit gleicher

Amplitude und mit festgelegten Frequenzen

 Breitband- rauschen mit relativ langsam

variierendem Spektrum.

die Abstandsverhältnisse der Einzeltöne im Frequenzband, sowie die mittleren Pegel.

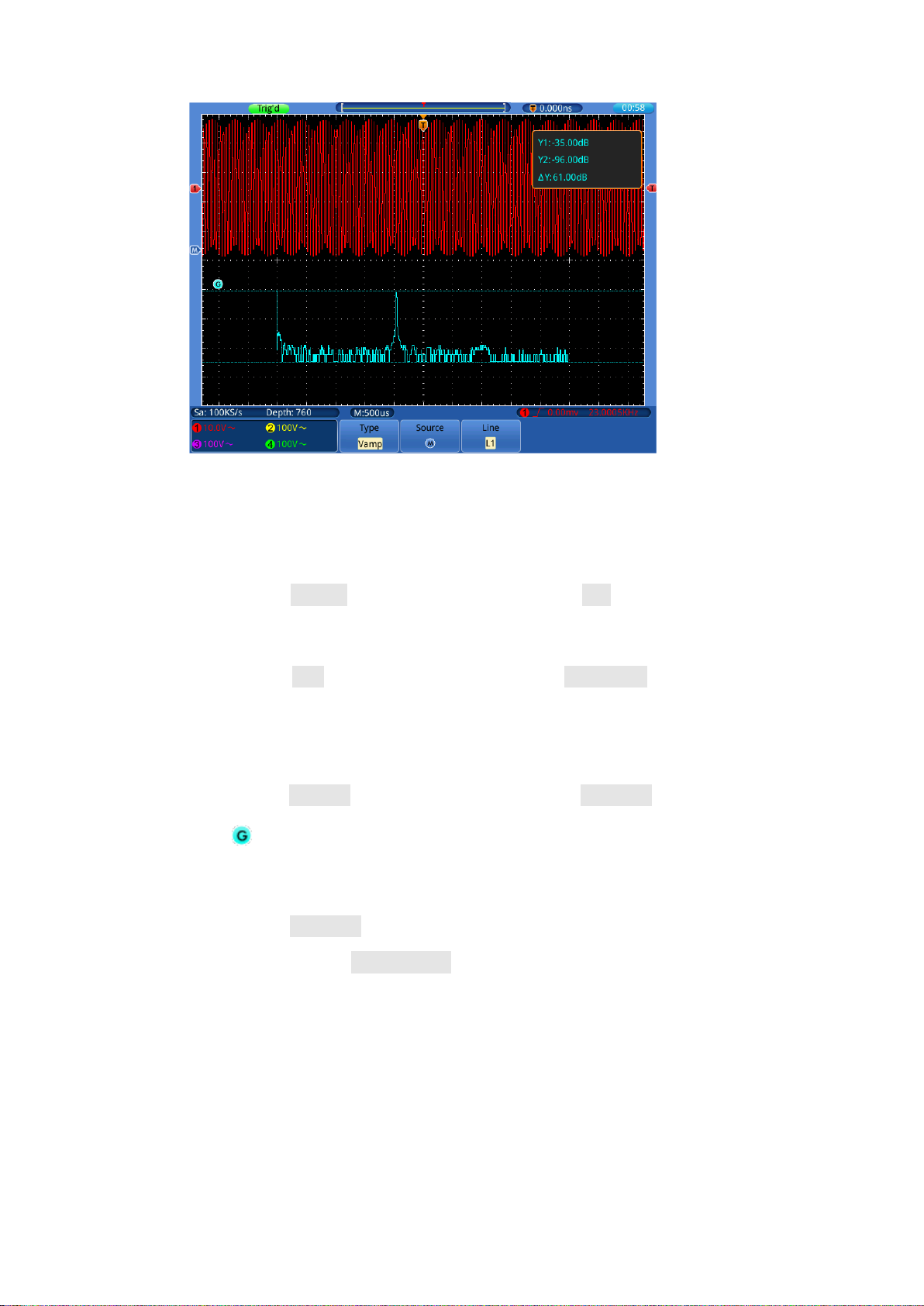

Beispiel- FFT-Funktion aktivieren und benutzen:

1. Drücken Sie die Math-Taste um das mathematische Funtkionsmenü anzuzeigen. Die mathematische Wellenform (blau) wird angezeigt.

2. Wählen Sie FFT im unteren Menü aus.

3. Wählen Sie Quelle im rechten Menü; wählen Sie ① für Kanal 1.

4. Wählen Sie Fenster im rechten Menü aus und wählen Sie eine brauchbare Fenster-Art (siehe Tabelle).

5. Wählen Sie Format in Vrms oder dB.

6. Wählen Sie Horizontal im rechten Menü aus; betätigen Sie mehrmals die Menüfunktion um das

Symbol unter diesem Menüpunkt oberhalb oder unterhalb darzustellen. Hierdurch können Sie mit dem Multi-Regler je nach Position die horizontale Position die Zeitbasis der FFT-Welle verändern.

7. Wählen Sie Vertical im rechten Menü aus; betätigen Sie mehrmals die Menüfunktion um das

Symbol unter diesem Menüpunkt oberhalb oder unterhalb darzustellen. Hierdurch können Sie mit dem Multi-Regler je nach Position Voltage/Division oder Nullpunktlinie der FFT-Welle verändern.

FFT-Fenster auswählen

■ Es gibt sechs FFT-Fenster. Jedes Fenster macht Kompromisse zwischen Frequenzauflösung und Amplitudengenauigkeit. Wählen Sie das Fenster danach aus, was Sie messen möchten und welche Merkmale Ihr Quellensignal aufweist. Die folgende Tabelle hilft Ihnen bei der Wahl des besten Fensters:

Hanning

Dieses Fenster eignet sich gut für die Messung der Amplitudengenauigkeit, jedoch weniger für Frequenzauflösungen.

 Verwenden Sie das Hanning-Fenster für die

Messung von Sinus-, periodischem und Schmalbandrauschen.

 Bestens geeignet für Transienten oder Spitzen, bei

denen sich die Signalniveaus vor und nach dem Ereignis deutlich unterscheiden.

Hamming

Dies ist ein sehr gutes Fenster für Frequenzauflösungen mit etwas besserer Amplitudengenauigkeit gegenüber dem Rechteckfenster. Es weist eine etwas bessere Frequenzauflösung als das Hanning-Fenster auf.

 Verwenden Sie das Hamming-Fenster für die

Messung von Sinus-, periodischem und Schmalbandrauschen.

 Bestens geeignet für Transienten oder Spitzen, bei

denen sich die Signalniveaus vor und nach dem Ereignis deutlich unterscheiden.

Blackman

Dies ist das beste Fenster für die Messung der Amplitude von Frequenzen, bietet jedoch die schlechteste Frequenzauflösung.

 Verwenden Sie das Blackman-Harris-Fenster für

Einzelfrequenzsignale und das Finden von Harmonien höherer Ordnung.

Bartlett

Das Fenster Bartlett ist eine etwas schmalere Variante

der dreieckigen Fenster, mit “Nullgewicht“ an beiden

Enden.

Kaiser

Die Frequenzauflösung bei der Verwendung des Kaiser-Fenster angemessen ist, die spektrale Leckage-und Amplitudengenauigkeit sind beide gut.

Das Fenster Kaiser ist am besten, wenn die Frequenzen sehr nah beieinander sind, aber sehr unterschiedliche Amplituden haben (der Nebenkeulenpegel und Formfaktor in der Nähe des traditionellen Gaußschen RBW sind). Dieses Fenster ist auch gut für die Zufallssignale.

Hinweise für die FFT Verwendung

 Die Wellenform-Zoomfunktion funktioniert auch für FFT.  Verwenden Sie die dBV RMS-Skala für eine detaillierte Ansicht mehrerer

Frequenzen, selbst wenn diese unterschiedliche Amplituden haben. Verwenden Sie die lineare RMS-Skala, um in einer Gesamtansicht alle Frequenzen miteinander zu vergleichen.

 Signale, die einen DC-Anteil oder Versatz enthalten, können zu falschen

FFT-Signal-Amplitudenwerten führen. Wählen Sie zur Minimierung des DC-Anteils für das Quellsignal AC-Kopplung.

 Stellen Sie zur Reduzierung der Rausch- und Aliasing-Anteile in repetitiven

oder Einzelmessungskurven den Erfassungsmodus des Oszilloskops auf Mittelwert ein.

Nyquistfrequenz: Die höchste Frequenz, die ein Oszilloskop, das in Echtzeit digitalisiert messen kann, entspricht der Hälfte der Abtastrate und wird Nyquistfrequenz genannt. Werden nicht genug Abtastpunkte erfasst und liegt die

Frequenz über der Nyquistfrequenz, tritt das Phänomen der “falschen Wellenform”

auf. Beachten Sie daher mehr die Beziehung zwischen der abgetasteten und gemessenen Frequenz.

VERTIKALE POSITION und VOLTS/DIV Drehregler verwenden

1. Mit dem Einstellknopf VERTICAL POSITION verändern Sie die vertikale Position der Wellenformen aller Kanäle (einschließlich der durch mathematische Berechnung entstandenen).

Die Auflösung dieses Einstellknopfes verändert sich mit der vertikalen Teilung.

2. Mit dem Einstellknopf VOLTS/DIV stellen Sie die vertikale Auflösung der Wellenformen aller Kanäle ein (einschließlich der durch mathematische Berechnung entstandenen), womit die Empfindlichkeit der vertikalen Teilung in der Reihenfolge 1-2-5 bestimmt wird. Die vertikale Empfindlichkeit erhöht sich, wenn Sie den Einstellknopf im Uhrzeigersinn drehen und verringert sich, wenn Sie ihn gegen den Uhrzeigersinn drehen.

Information of

Vertical Position

Information of

Voltage Division

Bild0-1 Vertikale Information

Horizontalsystem einstellen

Die HORIZONTAL-BEDIENELEMENTE bestehen aus der Taste HORIZ-MENU und Einstellknöpfen wie HORIZONTAL POSITION und SEC/DIV.

1. Einstellknopf HORIZONTAL POSITION: mit diesem Einstellknopf regeln Sie die Horizontalpositionen aller Kanäle (einschließlich der durch mathematische Berechnung entstandenen), deren Auflösung sich mit der Zeitbasis ändert.

2. Einstellknopf SEC/DIV: damit stellen Sie den horizontalen Skalenfaktor ein, mit dem Sie die Hauptzeitbasis oder das Fenster bestimmen.

3. Taste HORIZ Menü: Drücken Sie diese Taste, um das Bedienmenü auf dem

Bildschirm anzuzeigen.

Wellenform Vergrößern (Zoom)

Drücken Sie die Taste Horiz und das Display teilt sich in der Mitte. Die obere Hälfte des Displays zeigt das Hauptfenster und die untere Hälfte zeigt das Zoom-Fenster. Das Zoom-Fenster ist ein vergrößerter Bereich des Hauptfensters.

Time base of

Zoom window

Main Window

Zoom Window

Time base of Main window

Selected portion

Zoom factor and horizontal position of the Zoom window

 Wenn Hauptfenster im unteren Menü ausgewählt ist, werden die

Horizontale Position und SEC / DIV verwendet, um die horizontale

Position und Zeitbasis des Hauptfensters anzupassen. Die Zeitbasis des Zoom-Fensters wird ebenfalls geändert.

 Wenn Zoom Fenster im unteren Menü ausgewählt ist, werden die

Horizontale Position und SEC / DIV verwendet, um die horizontale

Position und Zeitbasis des Zoomfensters anzupassen.

Hinweis:

Wenn die Zeitbasis des Zoom-Fensters die gleiche wie im Hauptfenster ist, wird das Interface automatisch wieder in den Normalmodus gewechselt und der Zoom-Modus ausgeschaltet.

Sie können die Wellenform auch per Touchscreen vergrößern, wie im dazugehörigen Kapitel beschrieben.

Triggersystem einstellen

Der Trigger legt fest, wann das OSZILLOSKOP mit dem Erfassen von Daten und der Anzeige der Wellenform beginnt. Einmal richtig eingestellt, kann der Trigger eine schwankende Anzeige in eine sinnvolle Wellenform umwandeln.

Wenn das OSZILLOSKOP mit der Datenerfassung beginnt, zeichnet es ausreichend Daten auf, um die Wellenform links vom Triggerpunkt darzustellen. Das OSZILLOSKOP setzt die Datenerfassung fort, während es auf eine Triggerbedingung wartet. Wenn ein Trigger erkannt wird, zeichnet das Gerät fortlaufend ausreichend Daten auf, um die Wellenform rechts vom Triggerpunkt darzustellen.

Menü

Einstellung

Anweisung

Trigger Mode

Flanke

Vertikaler Trigger-Typ als Flankentriggerung festlegen

Quelle

① ② ③ ④

Kanal 1 als Triggersignal. Kanal 2 als Triggersignal. Kanal 3 als Triggersignal. Kanal 4 als Triggersignal. AC Netzspannung als Triggersignal.

Der Triggersteuerbereich besteht aus einem 1 Drehknopf und 3 Menütasten.

TRIG LEVEL: Dieser Drehknopf stellt den Triggerpegel ein. Wenn Sie den

Drehknopf drücken, wird der Pegel auf null zurückgesetzt.

50%: Das Drücken dieser Taste stellt den Triggerpegel auf die vertikale

Mitte zwischen den Spitzen des Triggersignals ein.

Force: Drücken Sie diese Taste, um ein Triggersignal zu erstellen. Diese

Funktion wird in erster Linie bei den Triggermodi “Normal” und

“Single” angewandt.

Trigger Menu: Die Taste ruft das Trigger-Steuerungsmenü auf.

Triggersteuerung

Trigger: Verwenden eines Triggerpegels zur gleichzeitigen Erfassung von

stabilen Wellenformen in vier Kanälen.

Trigger hat vier Modi: Flankentrigger, Videotrigger, Slope-Trigger und Puls-Trigger.

Edge: Tritt ein, wenn der Triggereingang durch einen vorgegebenen

Spannungspegel mit der angegebenen Flanke verläuft.

Video: Trigger auf Videofeldern oder Videozeilen für ein Standardvideosignal. Slope: Das Oszilloskop beginnt die Triggerung entsprechend der Anstiegs- bzw.

Abfallgeschwindigkeit des Signals.

Pulse: Tritt bei Impulsen mit bestimmten Breiten ein.

Die einzelnen Triggermodi werden nachfolgend beschrieben:

1. Edge Trigger (Flanke)

Ein Edge-Trigger tritt beim Trigger-Schwellenwert des Eingangssignals auf. Wählen Sie den Edge-Triggermodus, um auf der ansteigenden oder abfallenden Flanke des Signals zu triggern.

Edge Trigger Menü:

Kopplung

AC DC HF

Blockiert die Gleichstromkomponente. Lässt alle Komponenten durch. Blockiert das HF-Signal, lässt nur die NF-Komponente durch. Blockiert das NF-Signal, lässt nur die HF-Komponente durch.

Steigung

Steigend

Fallend

Trigger auf ansteigender Flanke. Trigger on falling edge

Modus &

Holdoff

Auto

Normal

Einzel

Holdoff

Reset

Wellenform erfassen, auch wenn kein Trigger auftritt Wellenform erfassen, wenn Trigger auftritt Eine Wellenform erfassen, wenn Trigger auftritt, dann Stopp. 100ns~10s, mithilfe des G-Drehknopfs Zeitintervall einstellen bevor ein weiterer Trigger auftritt. Einstellen der Holdoff-Zeit als Standardwert (100ns).

Menü

Einstellung

Anweisung

Trigger

Mode

Video

Vertikaler Trigger-Typ als Videotriggerung festlegen

Quelle

① ② ③ ④

Kanal 1 als Triggersignal. Kanal 2 als Triggersignal. Kanal 3 als Triggersignal. Kanal 4 als Triggersignal.

Modul

NTSC

PAL

SECAM

Video Modulation auswählen

Sync

Line

Field

Odd

Even

Line NO.

Synchroner Trigger in Videozeile Synchroner Trigger in Videofeld Synchroner Trigger in ungeradem Videofeld. Synchroner Trigger in geradem Videofeld. Synchroner Trigger in erstellter Videozeile; Einstellen der Zeilennummer mithilfe des G-Drehknopfes.

Auto &

Holdoff

Auto

Holdoff

Reset

Wellenform erfassen, auch wenn kein Trigger auftritt. 100ns~10s, mithilfe des M-Drehknopfs Zeitintervall einstellen bevor ein weiterer Trigger auftritt. Einstellen der Holdoff-Zeit als 100ns.

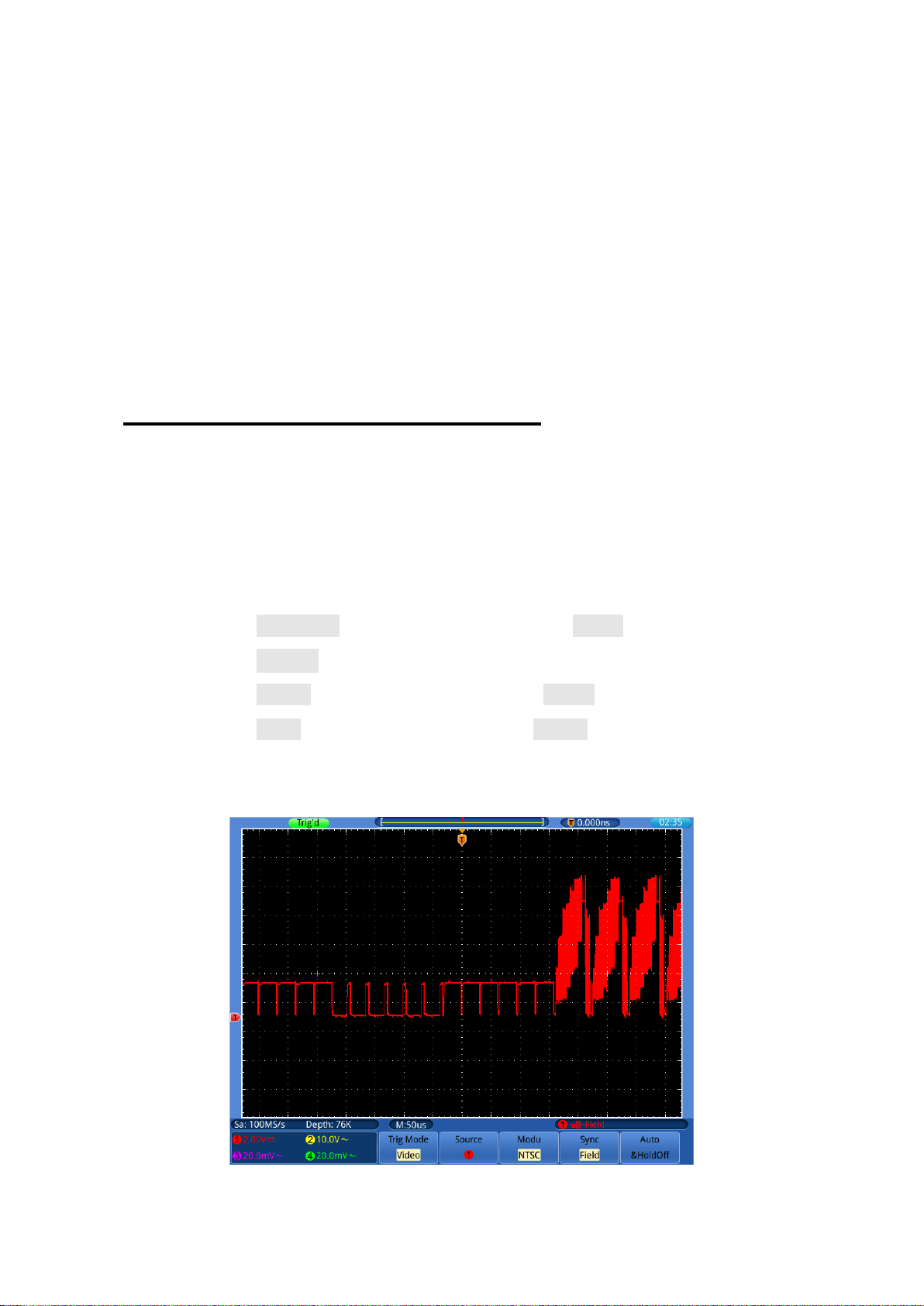

2. Video Trigger

Wählen Sie den Video-Modus, um auf Videofeldern oder Videozeilen von NTSC-, PAL- oder SECAM-Standardvideosignalen zu triggern.

Video Trigger Menü:

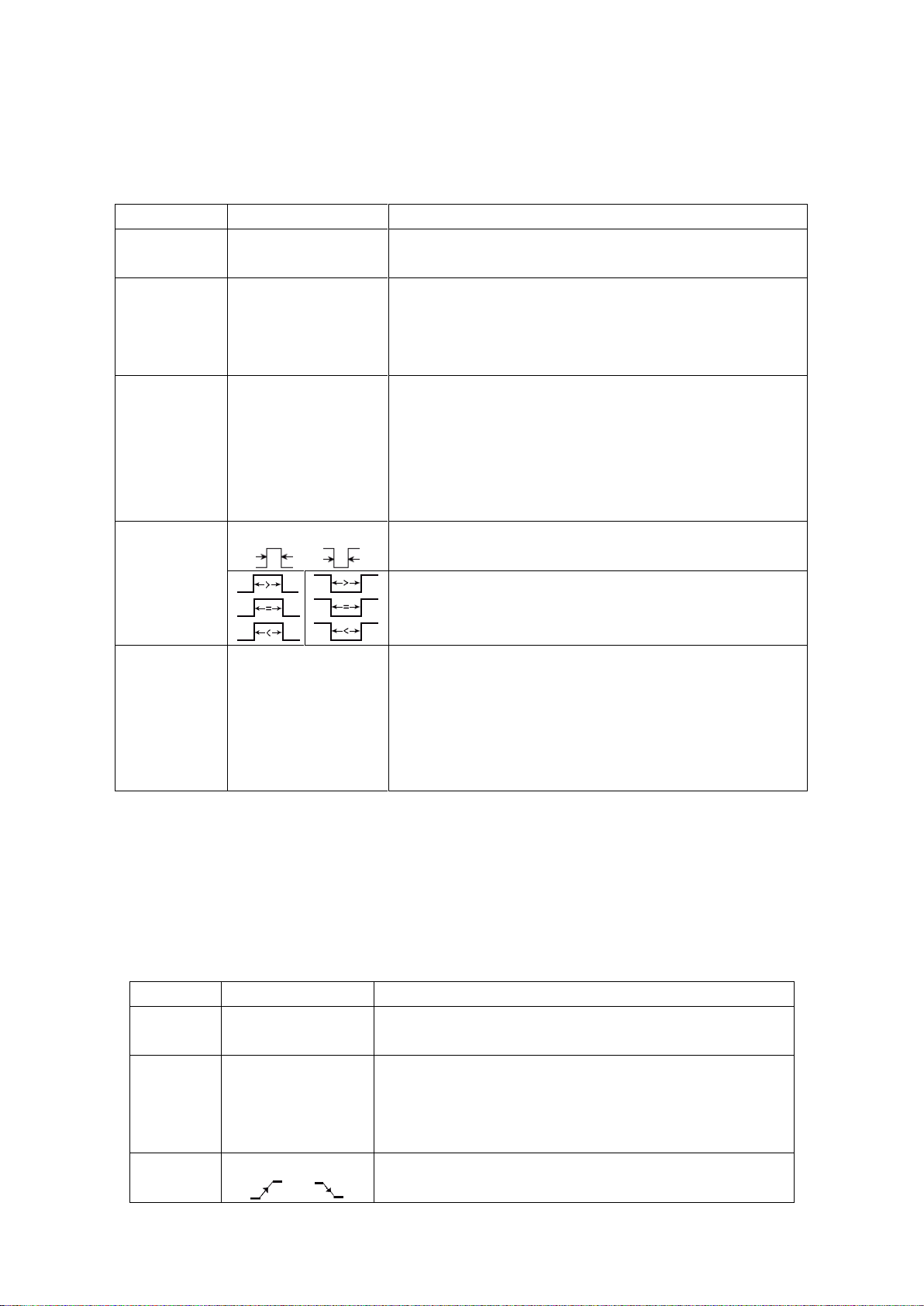

Menü

Einstellung

Anweisung

Trigger Modus

Puls

Vertikaler Trigger-Typ als Puls-Triggerung festlegen

Source

① ② ③ ④

Kanal 1 als Triggersignal. Kanal 2 als Triggersignal. Kanal 3 als Triggersignal. Kanal 4 als Triggersignal.

Kopplung

AC DC HF

Blockiert die Gleichstromkomponente. Lässt alle Komponenten durch. Blockiert das HF-Signal, lässt nur die NF-Komponente durch. Blockiert das NF-Signal, lässt nur die HF-Komponente durch.

When

Polarity

Polarität auswählen

Auswahl der Impulsbreitenbedingung und Einstellen der Zeit mithilfe des Multi-Drehknopfes (G).

Mode

Holdoff

Auto

Normal

Single

Holdoff

Reset

Wellenform erfassen, auch wenn kein Trigger auftritt. Wellenform erfassen, wenn Trigger auftritt. Eine Wellenform erfassen, wenn Trigger auftritt, dann Stopp. 100ns~10s, mithilfe des G-Drehknopfs Zeitintervall einstellen bevor ein weiterer Trigger auftritt. Einstellen der Holdoff-Zeit als 100ns.

SETTING

INSTRUCTION

Trigger Modus

Steigung

Vertikaler Trigger-Typ als Slope-Triggerung festlegen

Quelle

① ② ③ ④

Kanal 1 als Triggersignal. Kanal 2 als Triggersignal. Kanal 3 als Triggersignal. Kanal 4 als Triggersignal.

When

slope

Flanke festlegen

3. Pulse Trigger

Ein Impuls-Trigger tritt entsprechend der Impulsbreite auf. Abweichende Signale können durch Einstellen der Impulsbreitenbedingung erkannt werden.

Pulse Trigger Menü:

4. Slope Trigger (Steigung)

Der Slope-Modus lässt das Oszilloskop innerhalb eines festgelegten Zeitraums auf der ansteigenden/abfallenden Flanke eines Signals triggern.

Slope Trigger Menü:

Einstellen der Slope-Bedingung; Einstellen der Zeit mithilfe des Multi (G)-Drehknopfes.

Slew Rate

Anstiegsrate = (High-Pegel – Low-Pegel)/ Einstellungen

Threshold

&Slew

Rate

High level

Low level

Slew Rate

Einstellen des High-Pegels mithilfe des G -Drehknopfes. Einstellen des Low-Pegels mithilfe des G -Drehknopfes. Anstiegsrate = (High-Pegel – Low-Pegel)/ Einstellungen

Mode

Holdoff

Auto

Normal

Einzel

Holdoff

Reset

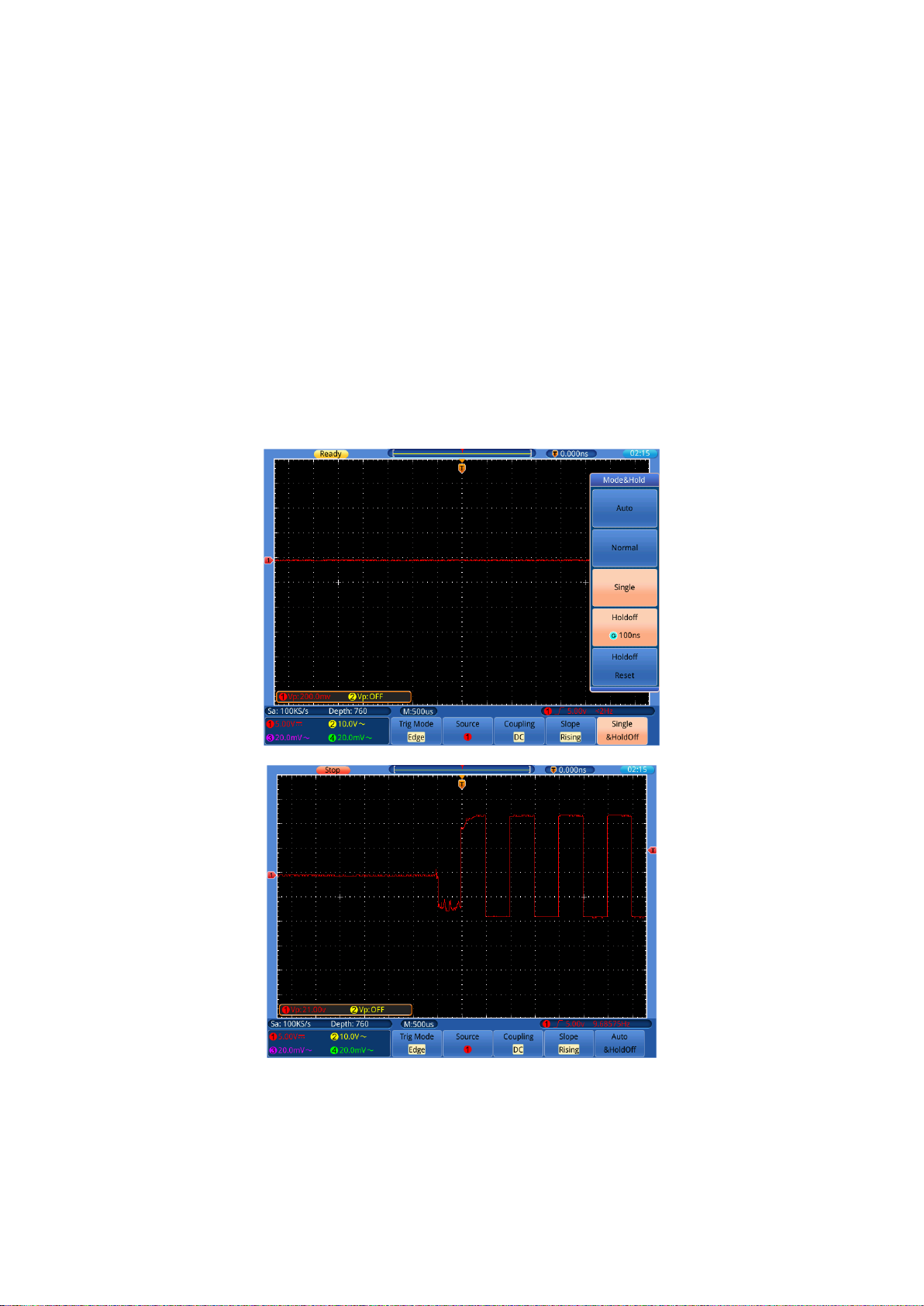

Wellenform erfassen, auch wenn kein Trigger auftritt Wellenform erfassen, wenn ein Trigger auftritt. Wenn trigger auftritt eine Welle erfassen und dann stoppen 100ns~10s, mithilfe des Multi (G) -Drehknopfs Zeitintervall einstellen bevor ein weiterer Trigger auftritt. Einstellen der Holdoff-Zeit als 100ns.

Begriffserklärung

1. Quelle: Der Trigger aus verschiedenen Quellen kommen: Eingangskanäle

(CH1～CH4), AC Line.  Kanäle: Dies ist die übliche Triggerquelle. Der ausgewählte Kanal wird als

Triggerquelle benutzt, egal ob angezeigt/dargestellt oder nicht.

 AC: Die Netzspannung kann als Triggerquelle benutzt werden um

Netzfrequenzabhängige Signale anzuzeigen, wie z.B. Beleuchtungsausstattung oder Spannungsversorgungsgeräte. Das Oszilloskop wird über seine Netzverbindung getriggert, also müssen Sie ein AC-Trigger Signal eingeben. Stellen Sie AC als Triggerquelle ein, wird automatisch auf DC-Kopplung umgeschaltet und der Triggerlevel auf 0V gesetzt.

2. Trigger-Art/Modus:

Der Triggermodus zeigt an, wie sich das Oszilloskop bei fehlendem Triggersignal verhält. Das Gerät verfügt über 3 Triggerarten: Auto, Normal, Einzel.

 Auto: Bei diesem Wobbel-Modus erfasst das Oszilloskop Wellenformen, auch

wenn es keine Triggerbedingung erkennt. Es erfolgt eine Zwangstriggerung, wenn während einer bestimmten Wartezeit keine Triggerbedingung eintritt (gemäß der Zeitbasis-Einstellung).

 Normal: Im Normal-Modus erfasst das Oszilloskop eine Wellenform nur, wenn

diese getriggert wird. Tritt kein Trigger auf, bleibt das Oszilloskop im Wartezustand und die vorherige Wellenform wird, soweit vorhanden, weiter angezeigt.

 Einzel: Im Einzeltriggermodus wartet das Oszilloskop nach Drücken der

Run/Stop-Taste auf einen Trigger. Tritt der Trigger auf, erfasst das Oszilloskop

eine Wellenform und stoppt dann.

Menüpunkt

Einstellung

Beschreibung

Abtastung

Allgemeiner Abtastmodus.

MaxErkennung

Dient zur Erkennung von Störspitzen und zur Verringerung von Störungen

Mittelwert

4、8、16、32、64、 128、256、512

Dient zur Verringerung von willkürlich auftretenden Störungen jeder Art mit einer optionalen Anzahl von Mittelwertbildungen.

3. Kopplung:

Die Trigger-Kopplung legt fest, welcher Teil des Signals zum Trigger-Kreislauf durchgelassen wird. Die Kopplungsarten umfassen: AC, DC, LF Reject und HF Reject.

 AC: Die Wechselstromkopplung („AC coupling“) blockiert DC- Komponenten.  DC: Die Gleichstromkopplung (“DC coupling”) lässt sowohl AC- als auch

DC-Komponenten durch.

 LF Reject: Die LF Reject-Kopplung blockiert die DC-Komponente und dämpft

alle Signale mit einer Frequenz unter 8 kHz.

 HF Reject: Die HF Reject-Kopplung dämpft alle Signale mit einer Frequenz von

mehr als 150 kHz.

4. Holdoff: Der Trigger-Holdoff (Totzeit) kann zur Stabilisierung einer Wellenform

verwendet werden. Bei der Holdoff- oder Totzeit handelt es sich um die Zeit, die ein Oszilloskop vor der Auslösung des nächsten Triggers wartet. Das Oszilloskop triggert erst, nachdem die Holdoff-Zeit abgelaufen ist. Dies ermöglicht dem Benutzer, das Signal innerhalb kurzer Zeit zu prüfen, und hilft dabei, komplexe Signale wie beispielsweise ein AM-Signal zu prüfen.

Bedienung des Funktionsmenüs

Der Bedienbereich des Funktionsmenüs umfasst 6 Funktionsmenütasten: Utility, Measure, Cursor, Acquire, Save, Autoscale und 4 Sofortwahltasten: Autoset, Run/Stop, Single, Copy.

Sampling Einstellungen (Abtastfunktion)

Drücken Sie die Acquire-Taste; wählen Sie Modus oder Länge um die Abtastfunktion einzustellen.

Beschreibung des Modus Menüs:

Menüpunkt

Einstellung

Beschreibung

Länge (Aufzeichnungslänge)

760

Auswahl der Aufzeichnungslänge

7.6K

76K

760K

7.6M

Beschreibung des Länge Menüs:

Verändern Sie die Modus-Einstellungen, um hierdurch ausgelöste Veränderungen

des Wellenformsignals zu beobachten.

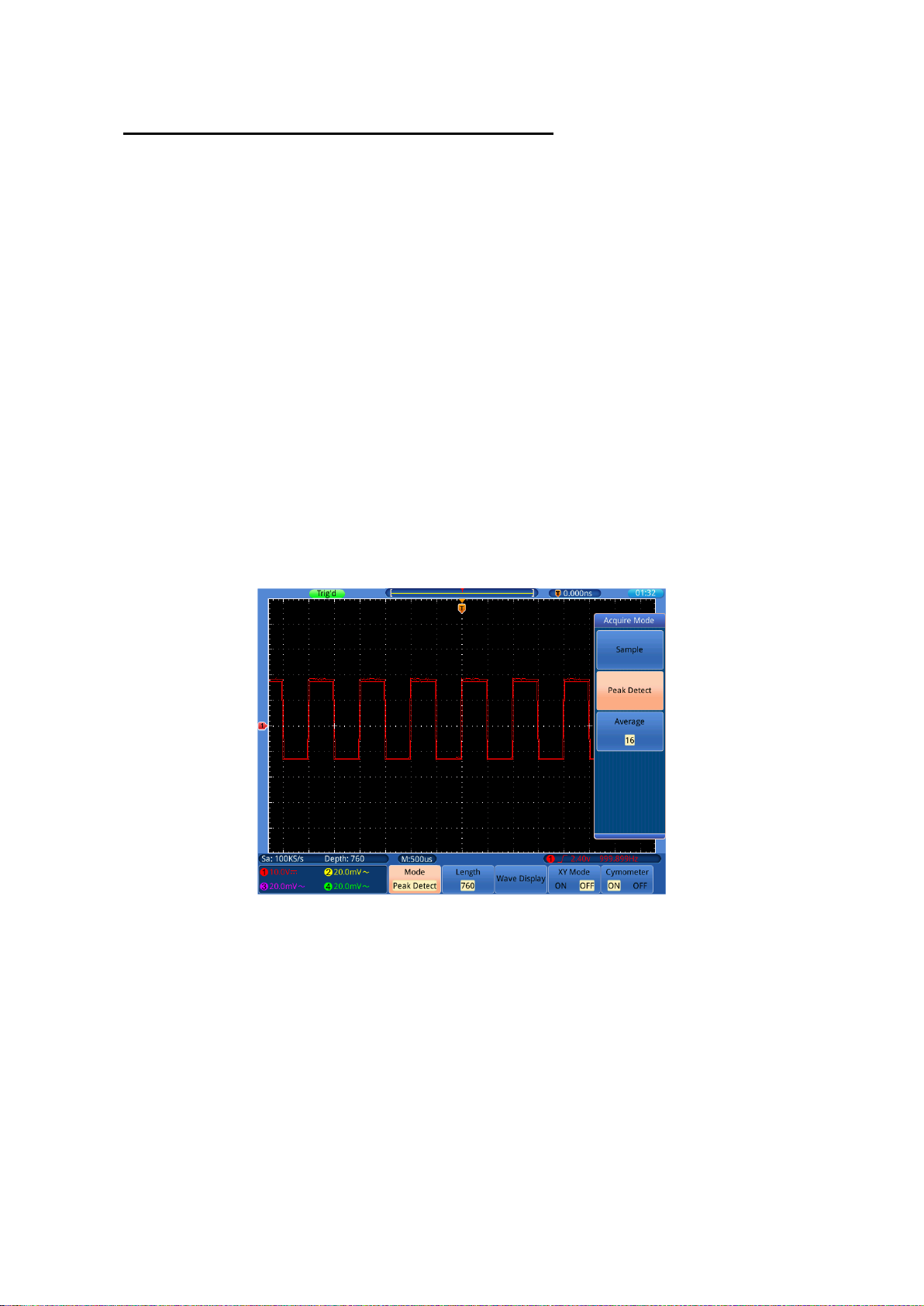

Bilde 0-2 Max Erkennungs-Mode, mit deren Hilfe die Spitzen der fallenden Flanke

ermittelt werden können und Rauschen festgestellt wird.

Bild 0-3 üblicher ACQU-Mode-Anzeige an der keine Spitzen ermittelt werden

Funktionsmenü

Einstel.

Beschreibung

Wave

Typ

Punkt

Vect

Nur die Abtastpunkte werden angezeigt. Der Raum zwischen den Abtastpunkten wird mit einer Linie verbunden.

Nach-

leuchten

AUS 100ms 200ms

…

9.9s 10s

Unendl.

Betätigen Sie den Multi-Drehregler (G) um die Werteinstellungen zu verändern.

Nachleucht.

AUS

Deaktivieren Sie das Nachleuchten und leeren Sie die Anzeige.

Löschen

Säubert die nachleuchtenden Wellenformen von der Anzeige und startet das Nachleuchten erneut.

XY Modus

EIN

AUS

Schaltet die XY-Funktion ein. Schaltet die XY-Funktion aus.

Cymometer

EIN

AUS

Schaltet das Cymometer ein. Schaltet das Cymometer aus.

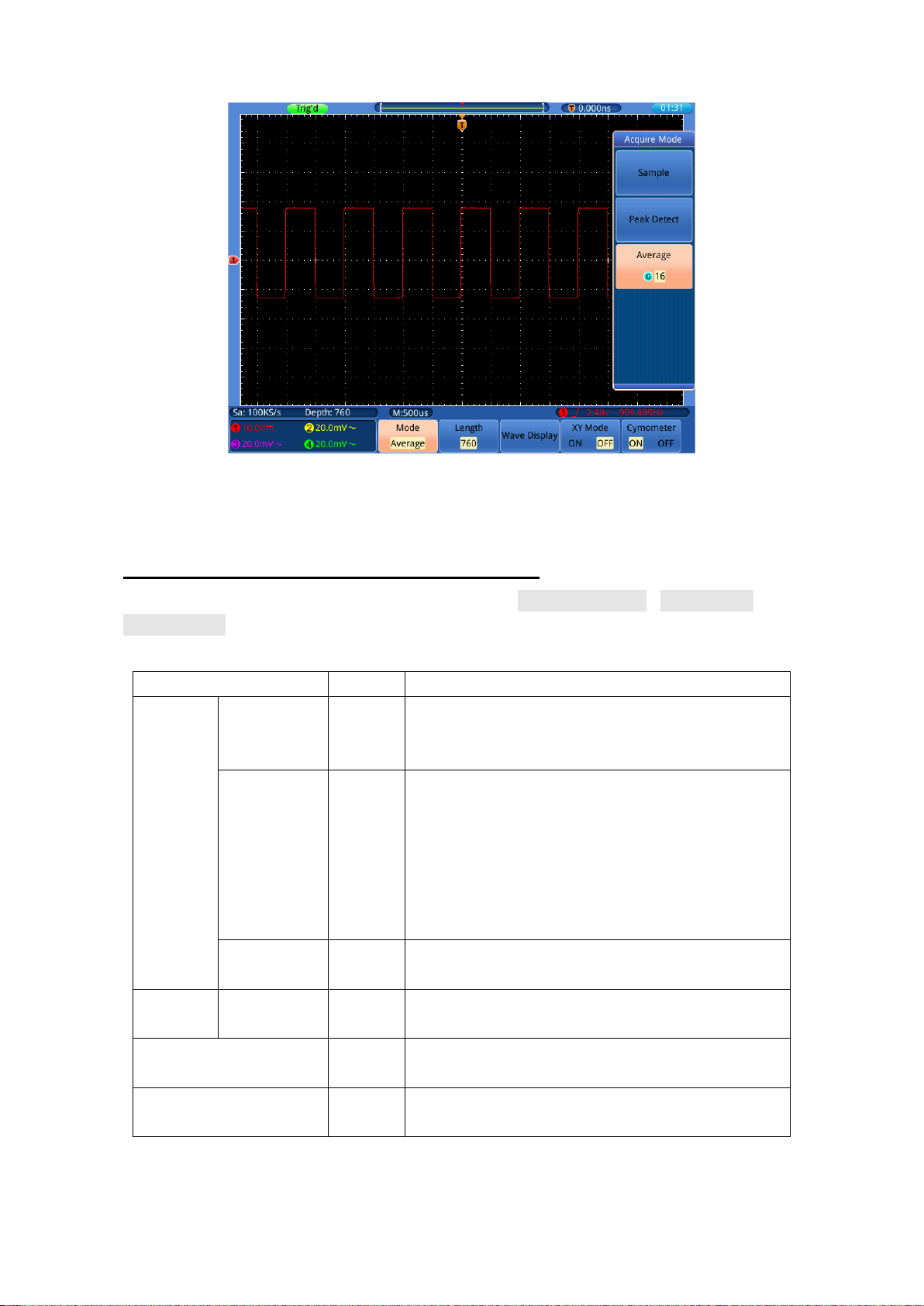

Bild 0-4 die angezeigte Wellenform nachdem das Rauschen mit dem Average

Mode entfernt wurde. Die Mittelwertnummer wurde eingestellt auf 16.

Display-Menü Einstellungen (in Acquire)

Drücken Sie die Acquire-Taste; Wählen Sie Wave Anzeige, XY Modus oder Cymometer als Einstellung.

Beschreibung des Acquire Menüs:

Anzeigetyp:

Drücken Sie die Menüauswahltaste Acquire; wählen Sie Wave Anzeige im unteren Auswahlmenü, wählen Sie Typ im rechten Menü. Sie können nun durch Tastendruck zwischen Punkt und Vect umschalten.

Nachleuchten (Persist)

Mit der Funktion Persist können Sie den Nachleuchteffekt eines Röhrenoszilloskops simulieren: die gespeicherten Originaldaten werden verblasst, die neuen Daten in kräftiger Farbe dargestellt.

Drücken Sie die Acquire-Taste; wählen Sie Wave Anzeige im unteren Menü, Wählen Sie Nachleuchten im rechten Menü. Drehen Sie den Multi-Drehschalter um die Einstellungen zwischen AUS, 100ms～10s und Unendlich zu ändern. Wenn Sie Unendlich wählen, wird die Wellenform solange weiter überlagert, bis Sie diese Einstellung wieder ändern oder die Löschen-Taste betätigen. Wählen Sie Nachleuchten AUS um das Nachleuchten auszuschalten und die Anzeige von den überlagerten Wellenformen zu “säubern”.

Wählen Sie Löschen um die bereits dargestellten, überlagerten Wellenformen von der Anzeige zu Löschen und das Nachleuchten neu zu starten.

XY Modus

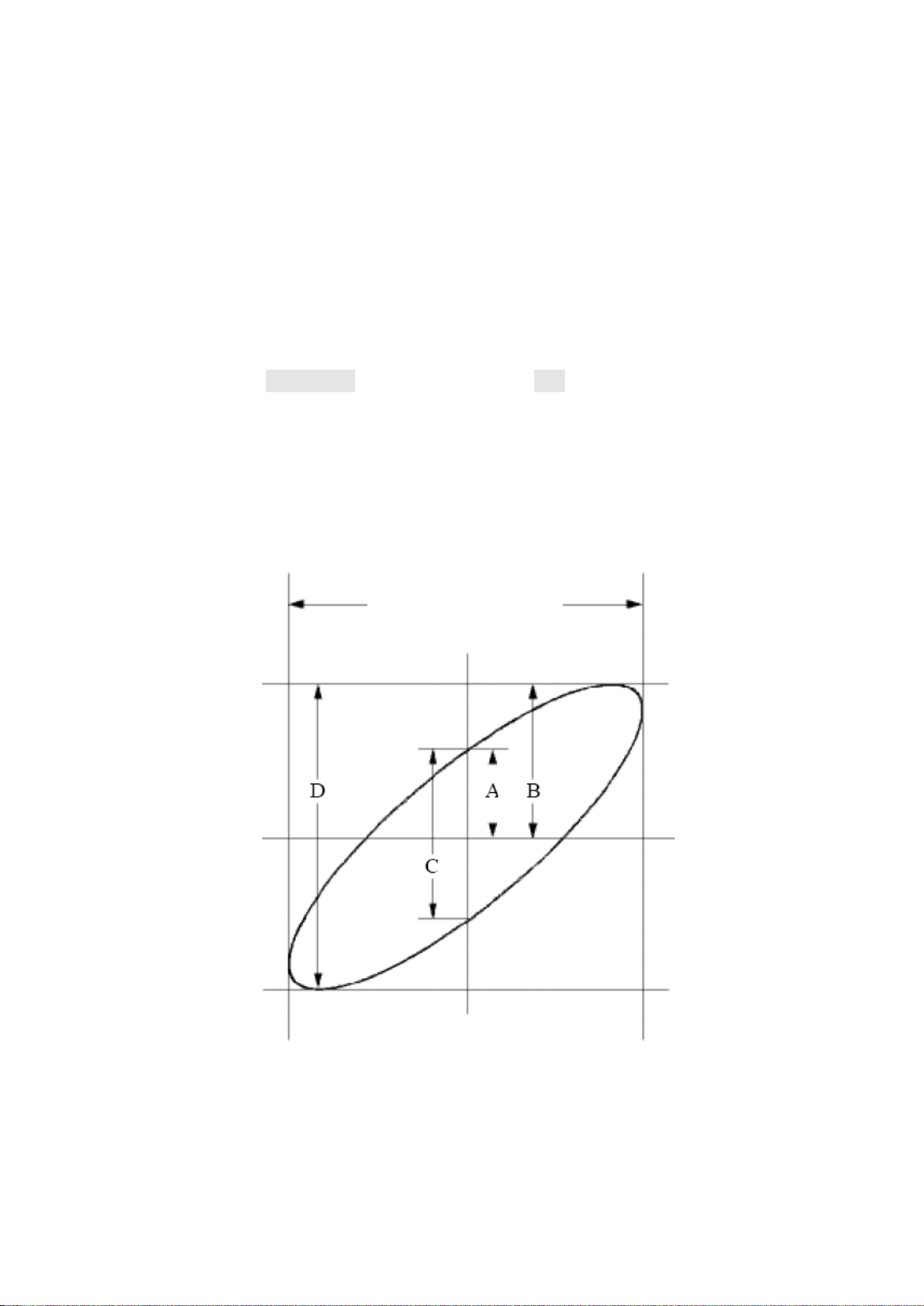

XY-Modus wird verwendet, um die Amplitude von einer Wellenform gegen die Amplitude von einem anderen anzuzeigen. Der Datenpunkt aus der ersten Wellenform legt die horizontale Lage fest, während der entsprechende Datenpunkt aus dem zweiten Wellenform die vertikale Position für jeden Punkt angezeigt.

Die rote Wellenform stellt CH1 gegen CH2 dar, während die lila Wellenform CH3 gegen CH4 darstellt.

das Oszilloskop ist im ungetriggerten Abtastmodus: die Daten werden als helle Punkte dargestellt.

Anwendung der Drehregler und Tasten:

 Die Einstellknöpfe VOLTS/DIV und Vertical POSITION für Kanal 1 dienen zur

Einstellung der horizontalen Skala und Position der roten Wellenform.

 Die Einstellknöpfe VOLTS/DIV und Vertical POSITION für Kanal 2 dienen zur

Einstellung der vertikalen Skala und Position der roten Wellenform.

 Die Einstellknöpfe VOLTS/DIV und Vertical POSITION für Kanal 3 dienen zur

Einstellung der horizontalen Skala und Position der lila Wellenform.

 Die Einstellknöpfe VOLTS/DIV und Vertical POSITION für Kanal 4 dienen zur

Einstellung der vertikalen Skala und Position der lila Wellenform.

Note:

1. Schalten Sie einen Kanal in den XY-Modus, während der korrespondierende Kanal ausgeschaltet ist (CH1 & CH2 ; CH3 & CH4), wird der deaktivierte Kanal automatisch eingeschaltet um die XY-Darstellung zu ermöglichen.

2. Deaktivieren Sie während der XY-Anzeige einen der beiden korrespondierenden Kanäle, wird der dazugehörige Kanal auch ausgeschaltet, da eine XY-Darstellung nicht mehr möglich ist.

3. Wenn Sie den XY-Modus einschalten, wird die andere, vorausgehend angezeigte Wellenform vom Bildschirm entfernt um nur die XY-Welle darzustellen.

Bedienungsschritte:

1. Drücken Sie die Acquire-Taste.

2. Wählen Sie XY Modus als EIN oder AUS.

Bild 0-5 XY Anzeigemodus

Cymometer (Frequenzzähler)

Hierbei handelt es sich um ein 6-stelliges Cymometer. Das Cymometer kann Frequenzen von 2Hz bis zur vollen Bandbreite messen. Es kann die Frequenz aber nur dann genau messen, wenn der gemessene Kanal ein Triggersignal aufweist und im Edge-Modus ist. Im Single-Triggermodus ist es ein Ein-Kanal-Cymometer und kann nur die Frequenz des getriggerten Kanals messen. Im ALT-Triggermodus ist es ein Zwei-Kanal-Cymometer und kann die Frequenz von zwei Kanälen messen. Das Cymometer wird unten rechts im Bildschirm angezeigt.

Cymometer ein- oder ausschalten:

1. Drücken Sie die Acquire Taste.

2. Wählen Sie Cymometer als EIN oder AUS im untern Menü.

Daten speichern und wiederaufrufen

Oszilloskop-Anzeige Bilder können auf interne / externe Speicher im JPG-, BMP-oder PNG-Format gespeichert werden.

Gewonnene Wellenformdaten können auf einen von vier Referenzsignale oder den internen / externen Speicher im CSV-oder BIN-Format gespeichert werden.

Oszilloskop-Setup Dateien können auf einem der 15 Speicherplätze oder den internen / externen Speicher im SET-Format gespeichert werden.

Bildschirmfoto (Screenshot) erstellen

1. Drücken Sie die Save Taste.

2. Wählen Sie Speichern im Menü und dann Speichern Bild um den

Dateimanager anzuzeigen.

3. Wählen Sie den Speicherort, siehe Kapitel "Pfad oder Datei im Dateimanager

aufrufen“

4. Wählen Sie das Dateiformat durch mehrmaliges Drücken der Taste. Schalten

Sie so zwischen den Dateitypen .jpg/.bmp/.png durch.

5. Pfad und Dateiname werden links unten im Dateimanager unter Speichern

angezeigt. Um den Dateinamen zu ändern, wählen Sie Dateiname im Menü. Siehe auch Kapitel „Dateinamen ändern“

6. Wählen Sie OK Speichern um das Bild abzuspeichern.

Hinweis: Alternativ können Sie auch nur die Copy-Taste drücken ohne den Dateimanager zu benutzen. Siehe auch Kapitel "Speichern mit Copy-taste”.

Wellenformen speichern

Wellenformdaten bestehen aus den numerischen Werten für jeden einzelnen Punkt in der Wellenform. Die Wellenformdaten von einem Kanal oder einer Referenzwellenform kann in eine der 4 Referenzwellenformen oder den internen / externen Speicher gespeichert werden. Um die aktuelle Wellenform Daten zu speichern gehen Sie wie folgt vor:

1. Drücken Sie die Save-Taste.

2. Wählen Sie Speichern im unteren Menü und dann Speichern Kurve.

3. Wählen Sie die Quelle der zu speichernden Wellenform aus (CH1 ~ CH4).

4. Wählen Sie Zielort und speichern Sie die Wellenform als Referenzwellenform

R1～R4 im internen Speicher oder wählen Sie Datei um die Wellenform im internen oder externen Speichermedium abzulegen.

5. Wählen Sie den Menüpunkt Daten wählen aus und wählen Sie zwischen

Bilddaten oder Alle Daten.

6. Wenn der Zielort eine Referenzwellenform ist, überspringen Sie diesen Schritt.

Bei der Auswahl Datei hingegen, können Sie Dateieigenschaften anwählen um den Dateimanager zu öffnen. Im Dateimanager können Sie das Dateiformat zwischen .csv und .bin Dateien ändern. Desweiteren können Sie den Dateiname im Menü ändern. Bestätigen Sie abschließend mit OK Speichern.

7. Bestätigen Sie mit OK Speichern im rechten Menü.

Hinweis: Alternativ können Sie auch nur die Copy-Taste drücken ohne den Dateimanager zu benutzen. Siehe auch Kapitel "Speichern mit Copy-taste”.

Setup-Daten speichern

Um bei sich wiederholdenden Aufgaben gewünschte Voreinstellungen zu Triggermodus, horizontalen und vertikalen Einstellungen etc. zu sichern, welche sich bei erneuter Anwendung einfach aufrufen lassen, bietet dieses Oszilloskop die Möglichkeit bis zu 15 frei definierbare Setups im internen Speicher abzulegen.

Gehen Sie wie folgt beschrieben vor.

1. Stellen Sie alle Geräteeigenschaften nach Belieben ein und drücken Sie die

Save-Taste.

2. Wählen Sie Speichern im unteren Menü und dann Speichern Einstellung.

3. Wählen Sie Zielort und speichern Sie diese Einstellungen als Einstellung 1～

15 im internen Speicher oder wählen Sie Datei um dieses Setup im internen oder externen Speichermedium abzulegen

4. Wenn der Zielort eine interne Speicherung ist, überspringen Sie diesen Schritt.

Bei der Auswahl Datei hingegen, können Sie Dateieigenschaften anwählen um den Dateimanager zu öffnen. Im Dateimanager können Sie den Dateiname im Menü ändern. Bestätigen Sie abschließend mit OK Speichern..

5. Bestätigen Sie mit OK Speichern im rechten Menü.

Hinweis: Alternativ können Sie auch nur die Copy-Taste drücken ohne den Dateimanager zu benutzen. Siehe auch Kapitel "Speichern mit Copy-taste”.

Referenzwellenform aufrufen / löschen

1. Drücken Sie die Save-Taste.

2. Wählen Sie den Referenz Menüpunkt aus.

3. Aktivieren oder deaktivieren die die als Referenz gespeicherten Wellenformen

R1～R4 per Tastendruck. Es können alle 4 Referenzwellenformen gleichzeitig angezeigt werden.

4. Wenn die Referenzwellenform aufgerufen ist, können Sie im rechten Menü

neben dem Menüpunkt Vertical durch wiederholtes drücken der Taste F1 zwischen der Null-Linienstellung der Referenzkurve oder der Auswahl der Voltage/Division umschalten. Vor der Auswahl leuchtet das Betätigen Sie nun den Multi-Drehregler (G) um die Voltage/Division oder Nullpunktstellung der Kurve zu verändern.

5. Wählen Sie Ref detail um sich die Sampling-Rate und Speichertiefe der

Aufnahme anzeigen zu lassen.

6. Wählen Sie Speichern zu um diese Referenzkurve im Dateimanager auf einen

internen oder externen Speicherort zu legen.

Symbol auf.

Wellenform aus Datenspeicher aufrufen

1. Drücken Sie die Save-Taste.

2. Wählen Sie Recall im unteren Menü und dann Recall Kurve.

3. Wählen Sie die gewünschte Wellenform im Dateimanager aus (*.csv/*.bin).

4. Wählen Sie aus, als welche Referenzwellenform die gewählte Wellenform

gespeichert werden soll.

5. Arbeiten Sie mit der aufgerufenen Wellenform wie im zugehörenden Kapitel zur

Referenzwellenform beschrieben.

Setup-Daten aus Datenspeicher aufrufen

Setup-Daten als Voreinstellungen können aus den 15 internen Speicherplätzen oder aus dem Dateimanager von einem Speichermedium wieder aufgerufen werden.

1. Drücken Sie die Save -Taste.

2. Wählen Sie Recall im unteren Menü und dann Recall Einstellungen.

3. Wählen Sie Von im rechten Menü und dann eine der 15 intern gespeicherten

Voreinstellungen oder Sie wählen Datei um die Einstellungen von einem Speichermedium zu laden.

4. Wenn Sie eine der 15 internen Einstellungen gewählt haben, betätigen Sie mit

OK Laden.

5. Wenn Sie Datei ausgewählt haben, nutzen Sie den Dateimanager um die

gewünschte Setup-Datei aufzurufen (*.set) und bestätigen Sie mit

Einstellungen Zurücksetzen im rechten Menü des Dateimanagers.

Pfad oder Datei aus dem Dateimanager aufrufen

Erläuterung der Laufwerksbuchstaben:

D: Interner Speicher E/F etc.: Angeschlossener USB-Speicher (wenn erkannt). Nutzen Sie den

Multi-Drehknopf oder die Touchscreen Bedienung um zu navigieren und die gewünschten Dateien auszuwählen.

Touchscreen: Per Touchscreen können Sie die gewünschten Dateipfade und Dateien direkt per Fingertipp anwählen. Multi-Drehregler: Drehen Sie den G-Regler um die Dateien anzuwählen und Drücken Sie auf den Regler als Taste um die markierte Datei oder Dateipfad auszuwählen.

Dateinamen ändern

Das Oszilloskop gibt allen Dateien, je nach Anwendung eine spezielle Dateiendung:

 XXXX.set für Setup-Einstellungen  XXXX.png, XXXX.bmp, oder XXXX.jpg für Bilddateien  XXXXYYY.csv oder XXXXYYY.bin für Wellenform-Dateien  XXXX.PF für Pass/Fail Regeln

In diesem Beispiel ist XXXX ein Platzhalter für einen bei jeder Speicherung veränderten Zahlenwert von 0000 bis 9999.

Bei Wellenform-Dateien ist YYY ein Platzhalter für den Quellkanal: CH1, CH2, CH3, oder CH4 bzw. RF1, RF2, RF3, oder RF4 für Referenzwellenformen.

Wenn Sie einen Dateinamen ändern, wird eine virtuelle Tastatur eingeblendet, welche Sie per Touchscreen bedienen können. Sie können Dateinamen bis zu 256 Zeichen vergeben und müssen Ihre Änderungen abschließend mit der virtuellen Enter-Taste bestätigen.

Speichern mit der Copy-Taste

Sie können Bilder, Wellenformen oder Setup-Daten auch direkt mit der Copy-Taste schnellspeichern. Nachdem Sie einmal die Einstellungen von Dateiart (Bild, Kurve, Setupdatei) im Menü „Speichern zu Konfig.“ vorgenommen- und den Speicherort festgelegt haben, reicht anschließen ein Druck auf die Copy-Taste und die aktuelle Datei wird in der voreingestellten Art gespeichert.

Um das Verhalten bei Betätigung der Copy-Taste einzustellen, gehen sie wie folgt vor:

1. Drücken Sie die Save -Taste.

2. Wählen Sie Speichern zu Konfig. Im unteren Menü.

3. Wählen Sie Anzeige Bild, Kurve oder Einstellungen.

4. Wählen Sie Ordner wechseln um einen Dateipfad zur Speicherung

auszuwählen.

Wenn Sie nun zukünftig die Copy-Taste betätigen, werden die oben getätigten Einstellungen vorgenommen und z.B. ein Bild in den internen Speicher- oder eine Wellenform auf einen USB-Speicher gesichert.

Dateien verwalten

Sie können Ordner erstellen, umbenennen oder Löschen, indem Sie das Menü Dateianwend. benutzen.

1. Drücken Sie die Save-Taste.

2. Wählen Sie Dateinanwend. im unteren Menü aus.

3. Wählen Sie nach Belieben die Optionen Ordner erstellen, Umbenennen oder

Entfernen im rechten Menü.

Unterstützende Systemeinstellungen einrichten

Konfig-Menü

Ändern der Spracheinstellungen

1. Drücken Sie die Utility-Taste, und wählen Sie Konfig. im linken Menü.

2. Unter Sprache können Sie die gewünschte Spracheinstellung auswählen.

3. Wählen Sie mit dem Multi-Drehregler oder per Touchscreen zwischen den verfügbaren Sprachen aus. Voreinstellung ist Deutsch.

Netzwerkparameter einstellen

Über den LAN-Anschluss kann das Oszilloskop direkt oder über einen Router an einen Computer angeschlossen werden. Die Netzwerkparameter können in dem unten beschriebenen Menü eingestellt werden.

1. Drücken Sie die Utility –Taste und wählen Sie Konfig im linken Menü.

2. Wählen Sie LAN Set im unteren Menü und das Dialogfeld IP Konfiguration erscheint.

3. Wählen Sie per Touchscreen das zu ändernde Byte der Adresse aus und geben Sie eine Zahle zwischen 0 und 255 ein. Der Port kann von 0 bis 65535 eingestellt werden. Berühren Sie die Taste um den Wert des angewählten Byte zu löschen. Berühren Sie um die Einstellungen zu speichern.

Zeit & Datum ändern

1. Drücken Sie die Utility –Taste und wählen Sie Konfig im linken Menü.

2. Wählen Sie Einstellen im unteren Menü und das Dialogfeld Zeit/Datum erscheint.

3. Markieren Sie das zu ändernde Feld per Fingertipp (Std., Min., Sek. oder Tag, Monat, Jahr) und ändern den Wert mit dem Multi-Drehrad. Tippen Sie anschließend auf OK um den Vorgang zu speichern.

VGA-Ausgang ein-/ausschalten

Über den VGA-Ausgang kann das Oszilloskop an einen Bildschirm oder Beamer angeschlossen werden, um die komplette Anzeige auf dem Wiedergabegerät anzuzeigen. Diese Funktion ist vor allem im Ausbildungs- und Schulbereich sehr sinnvoll einsetzbar.

1. Drücken Sie die Utility –Taste und wählen Sie Konfig im linken Menü.

2. Wählen Sie VGA als Ein oder Aus im unteren Menü.

Menüfunktion

Einstellungen

Beschreibung

Beleuchtung

0%~99%

Bewegen Sie den Slider per Touch oder Drehen Sie am Multi-Regler zum Ändern der Display-Helligkeit.

Raster

Wählen Sie einen Rastertyp aus.

Menü Zeit

5s~50s,

Unendlich

Zeitauswahl, wie lange die Menüs eingeblendet sind.

Geste

EIN, AUS

Touchscreen ein- ausschalten

Funktionsmenü

Beschreibung

Selbstkal.

Führt eine automatische Selbstkalibrierung des Gerätes durch.

Werkseinst.

Setzt Gerät auf Lieferzustand zurück.

Touch Screen Kalibrierung

Führt eine Kalibrierung des Touchscreen durch.

Display-Menü

Drücken Sie die Utility –Taste und wählen Sie Anzeige im linken Menü.

Beschreibung des Anzeige-Menüs:

Kalibrierung

Drücken Sie die Utility –Taste und wählen Sie Kalibrieren im linken Menü.

Beschreibung des Kalibrieren-Menüs:

Selbstkalibrierung durchführen:

Sollten einmal Unstimmigkeiten während der Wellenformerfassung auftreten, oder das Oszilloskop wird größeren Temperatursprüngen in der Umgebungstemperatur von mindestens 5°C ausgesetzt, sollten Sie eine Selbstkalibrierung durchführen, um ein Höchstmaß an Messgenauigkeit zu erhalten.

Hinweis: Entfernen Sie vor der Selbstkalibrierung alle Messleitungen von den Eingangsbuchsen.

Menüfunktion

Einstell.

Beschreibung

Operat

Enable

Operator

Steuerungs-Aktivierungsschalter Steuerungs-Betriebsschalter

Output

Pass

Fail

Beep

Info

Geprüftes Signal entspricht der Regel. Geprüftes Signal entspricht nicht der Regel. Piepton (Beep), wenn das Signal der Regel entspricht. Steuern des Anzeigenstatus des Inforahmens.

Regel

Quelle

Horizontal

Vertical

Create

Auswahl der Quelle ①,②,③,④ oder Math. Ändern des horizontalen Toleranzwertes mithilfe des Multi-Drehknopfes (G). Ändern des vertikalen Toleranzwertes mithilfe des Multi-Drehknopfes (G). Verwenden des Regelsatzes als Prüfregel.

Save rule

Speichern

Recall

Auf Save klicken, um die Regel zu speichern. Laden einer Regel als Prüfregel.

1. Drücken Sie die "Utility" Taste und wählen Sie Kalibrieren im linken Menü.

2. Wählen Funktion Kalibrieren im unteren Menü.

3. Bestätigen Sie mit OK .

Das Gerät führt nun eine selbstständige Kalibrierung aller Messfunktionen durch, was ca. 1 Minute in Anspruch nimmt.

Pass/Fail-Prüfung

Die Pass/Fail-Prüfung erkennt, ob das Eingangssignal in den Grenzen der Regel liegt. Überschreitet es die Regelgrenzen, besteht es die Prüfung nicht und wird als

“Fail” eingestuft; liegt es in den Regelgrenzen wird es als “Pass” zugelassen. Sie

kann über einen integrierten und konfigurierbaren Ausgangsport auch Fail- oder Passsignale ausgeben.

Beschreibung Pass/Fail Menü:

Pass/Fail Prüfung:

Die Pass/Fail-Prüfung erkennt, ob das Eingangssignal in den Grenzen der Regel liegt. Überschreitet es die Regelgrenzen, besteht es die Prüfung nicht und wird als

“Fail” eingestuft; liegt es in den Regelgrenzen wird es als “Pass” zugelassen. Sie

kann über einen integrierten und konfigurierbaren Ausgangsport auch Fail- oder Passsignale ausgeben. So führen Sie eine Pass/Fail-Prüfung durch:

1. Drücken Sie die Utility-Taste und dann die Taste H1. Wählen Sie mithilfe des M-Drehknopfes die Menüoption Pass/Fail aus. Das Pass/Fail-Menü wird am unteren Bildschirmrand angezeigt.

2. Aktivierungsschalter “Enable” ein: Drücken Sie die Taste H2, um das

Operate-Menü anzuzeigen, und drücken Sie dann die Taste F1, um die Option Enable (Aktivierung) einzuschalten.

3. Regel erstellen: Drücken Sie die Taste H4, um auf das Regeleinstellungsmenü Rule zuzugreifen. Drücken Sie die Taste F1, um die Quelle auszuwählen.

Drücken Sie dann die Taste F2 und stellen Sie mithilfe des M-Drehknopfes die horizontale Toleranz ein. Drücken Sie nun die Taste F3 und stellen Sie mithilfe des M-Drehknopfes die vertikale Toleranz ein. Durch Drücken der Taste F4 erstellen Sie die Regel.

4. Einstellen des Ausgabetyps: Drücken Sie die Taste H3, um auf die Optionseinstellung Output (Ausgabe) zuzugreifen. Wählen Sie eine oder zwei

der Optionen “Pass”, “Fail” oder “Beep” aus. Da es sich bei “Pass” und “Fail”

um sich gegenseitig ausschließende Optionen handelt, können sie nicht gleichzeitig ausgewählt werden.

5. Prüfung beginnen: Drücken Sie zunächst die Taste H2 und dann die Taste F2,

um “Start” auszuwählen. Die Prüfung beginnt.

6. Regel speichern: Drücken Sie zuerst die Taste H5 und dann die Taste F1, um

die Regeln zu speichern. Nun öffnet sich der Dateimanager und Sie können wie gewohnt Dateien im gewünschten Ordner speichern.

7. Recall: Wählen Sie SaveRule im unteren Menü aus (H5) und öffnen Sie das Recall im rechten Menü um den Dateimanager zu öffnen. Wählen Sie die

gewünschte Regel (*.PF) per Touchscreen oder Multi-Drehregler aus und legen Sie im rechten Menü fest, auf welchem Platz diese Regel geladen wird.

Bild 0-6 Pass/Fail Prüfung

Funktionsmenü

Einstellung

Beschreibung

Typ

Trig level

Pass/Fail

Synchrone Ausgabe des Triggersignals. Ausgabe von High-Pegel bei “Pass” und von Low-Pegel bei „Fail“.

Funktionsmenü

Beschreibung

Hilfe

Aktiviert das Hilfe-Menü mit nützlichen Hinweisen zur Bedienung.

Schließen Sie das Menü bei Bedarf mit der -Taste in der rechten, oberen Ecke.

Info

Zeigt die Seriennummer und Firmware Version

Update

Ein Firmware-Update muss sich auf einem USB-Speicher am USB-Host Port befinden. Drücken Sie Update um ein Firmware Update durchzuführen.

Hinweis:

1. Wenn die Pass/Fail-Funktion aktiviert wurde, doch XY oder FFT ausgeführt wird, wird die Pass/Fail-Funktion geschlossen. In den Modi XY oder FFT kann die Pass/Fail-Funktion nicht aktiviert werden.

2. Bei Stop“ wird der Datenvergleich angehalten. Wird die Prüfung fortgesetzt, läuft die Pass/Fail-Zählung weiter und beginnt nicht erneut von Null.

Output

Drücken Sie die Utility-Taste und wählen Sie mithilfe des M-Drehknopfes (oder Touchscreen) die Option Output (Ausgabe), um zu folgendem Menü zu wechseln:

System

Drücken Sie die Utility-Taste und wählen Sie mithilfe des M-Drehknopfes (oder

Touchscreen) die Option System, um zu folgendem Menü zu wechseln:

Automatische Messfunktionen

Drücken Sie die Measure –Taste um in das Menü für die automatischen Messfunktionen umzuschalten.

Das Oszilloskop verfügt über 22 Parameter zur automatischen Messung wie z.B.: Periode, Frequenz, Mittel, Sp-Sp, RMS, Max, Min, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Delay

, Delay , Delay , Delay .

Funktionsmenü

Einstellung

Beschreibung

Hinzu.

Typ

Messfunktion im linken Menü auswählen (G)

Quelle

①②③④

Quelle (CH1~CH4) auswählen (G)

Alle zeigen

Alle Messwerte gleichzeitig anzeigen

Hinzufü.

Ausgewählte Messfunktion auf Anzeige hinzufügen (Darstellung unten links, 8 Funktionen max.)

Entfer-

nen

Typ

Messfunktion auswählen.

Alle

Löschen

Alle Messfunktionen entfernen.

Entfernen

Ausgewählte Messfunktion entfernen.

Beschreibung des "Automatische Messungen" Menü:

Automatische Messungen

Messungen sind nur möglich, wenn die Wellenform des Kanals eingeschaltet ist (ON). Eine automatische Messung für eine gespeicherte oder mathematisch errechnete Wellenform sowie im XY-Format oder Scan-Format ist nicht möglich.

Beispiel- Frequenz und Periode von Kanal CH1 und Mittel, PK-PK von Kanal CH2 einstellen, wie nachfolgend beschrieben:

1. Drücken Sie die Measure-Taste.

2. Wählen Sie Hinzufü. Im unteren Menü.

3. Wählen Sie Quelle im rechten Menü und dann ① im linken Menü für CH1.

4. Wählen Sie Typ im rechten Menü und dann Periode im linken Menü.

5. Bestätigen Sie die Auswahl mit Hinzufü. Im rechten Menü und die Periode von CH1 wird in der Anzeige dargestellt.

6. Wählen Sie nun Freq im linken Menü aus.

7. Bestätigen Sie die Auswahl mit Hinzufü. Im rechten Menü und die Periode von CH1 wird in der Anzeige dargestellt. Die Kanal1 Messungen sind nun abgeschlossen.

8. Wählen Sie Quelle im rechten Menü und danach ② für Kanal 2.

9. Wählen Sie Typ im rechten Menü und dann Mittel im linken Menü.

10. Bestätigen Sie die Auswahl mit Hinzufü. Im rechten Menü und der Mittelwert von CH2 wird in der Anzeige dargestellt.

11. Wählen Sie nun S-S im linken Menü aus.

12. Bestätigen Sie die Auswahl mit Hinzufü. Im rechten Menü und der Spitze-Spitze Wert von CH2 wird in der Anzeige dargestellt. Die Kanal2 Messungen sind nun abgeschlossen.

Max

Min

PK-PK

Vtop

Vbase

Vamp

Overshoot

Preshoot

Die ausgewählten Messfunktionen werden nun unten links in der Anzeige dargestellt (siehe Bild 0-7).

Bild 0-7 Automatische Messfunktionen Automatische Messung der Spannungsparameter Das Oszilloskop bietet automatische Spannungsmessungen einschließlich Vpp,

Vmax, Vmin, Vavg, Vamp, Vrms, Vtop, Vbase, Overshoot und Preshoot. Bild 0-8 gibt einen Impuls mit einigen Spannungsmesspunkten wieder.

Bild 0-7

S-S: Spitze-Spitze Spannung.

Vmax: Maximale Amplitude. Die höchste positive Spitzenspannung, die über

die gesamte Kurve gemessen wurde.

Vmin: Minimale Amplitude. Die höchste negative Spitzenspannung, die über

die gesamte Kurve gemessen wurde.

Vamp: Spannung zwischen Vtop und Vbase einer Kurve. Vtop: Flat-Top-Spannung der Kurve, nützlich für Rechteck-/Impulssignale.

Rise Time

Fall Time

+Width -Width

Vbase: Flat-Base-Spannung der Kurve, nützlich für Rechteck-/

Impulssignale.

Overshoot: (Überschwingen) Definiert als (Vmax-Vtop)/Vamp, nützlich für

Rechteck- und Impulssignale.

Preshoot: Definiert als (Vmin-Vbase)/Vamp, nützlich für Rechteck- und

Impulssignale.

Mittel: Der arithmetische Mittelwert der Wellenform über die gesamte Länge.

RMS: True Root Mean Square (Echt-Effektiv) Spannung über die gesamte

Länge.

Automatische Messung der Zeitparameter

Das Oszilloskop bietet automatische Messungen der Zeitparameter einschließlich Frequenz, Periode, Rise Time, Fall Time, +Width, -Width, Delay

, Delay , Delay , Delay .

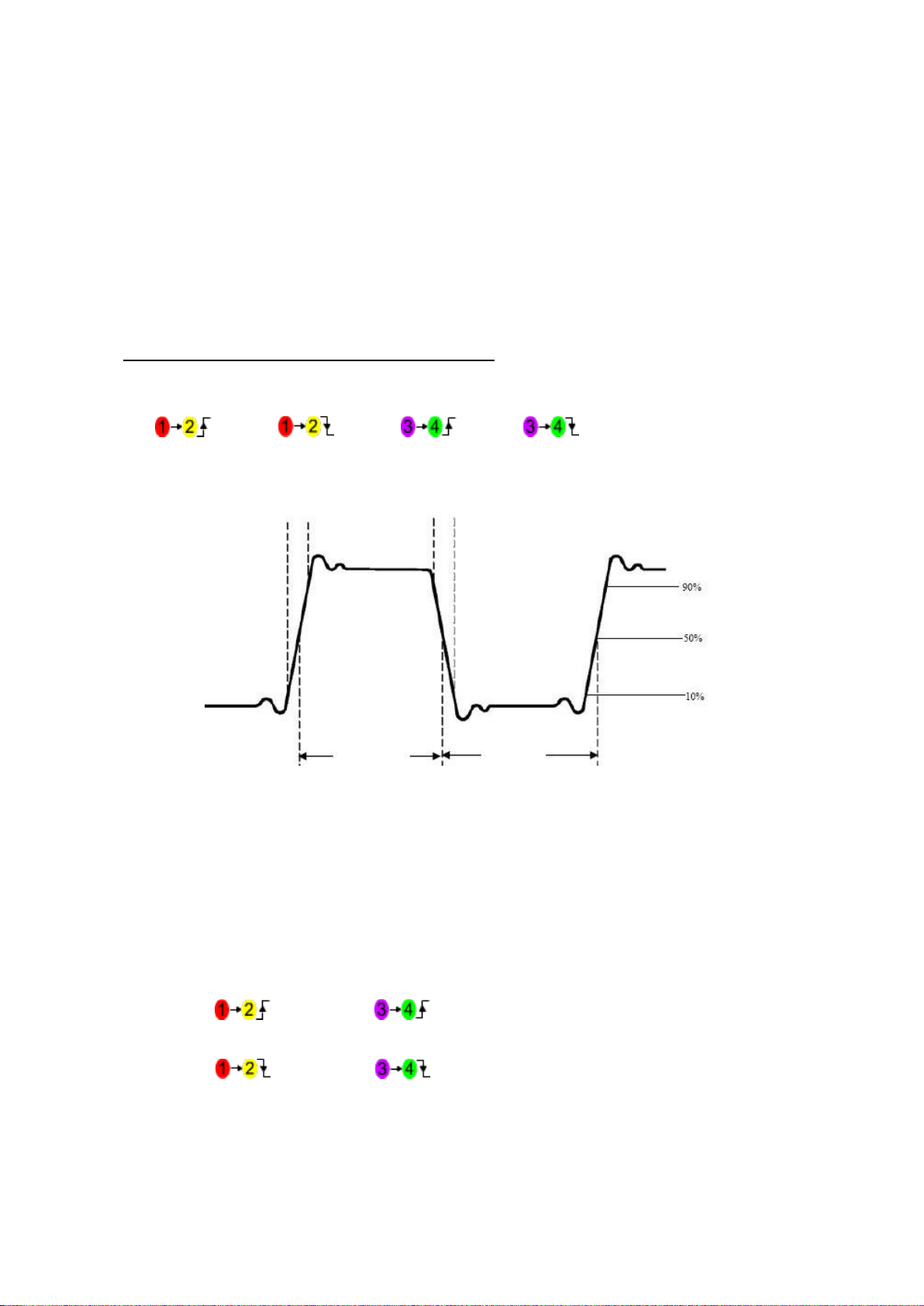

Bild 0-9 zeigt einen Puls mit einigen Zeitmesspunkten

Bild 0-8

Rise Time: (Anstiegszeit) Die Zeit, die die Vorderflanke des ersten Impulses in

der Kurve benötigt, um von 10% auf 90% ihrer Amplitude zu steigen.

Fall Time: (Abfallzeit) Die Zeit, die die Vorderflanke des ersten Impulses in der

Kurve benötigt, um von 90% auf 10% ihrer Amplitude zu fallen.

+Width: Die Breite des ersten positiven Impulses am 50%- Amplitudenpunkt

-Width: Die Breite des ersten negativen Impulses am 50%-Amplitudenpunkt. Delay

Kanälen an der Anstiegsflanke.

Delay

und Delay

: Die Verzögerung zwischen den beiden

Kanälen an der Abfallflanke.

+Duty: +Tastverhältnis, definiert als +Breite/Periode.

-Duty: -Tastverhältnis, definiert als -Breite/Periode.

Menü-

funktion

Einstellung

Beschreibung

Typ

AUS

Spannung

Zeit

Schaltet die Messung mit dem Cursor aus. Zeigt den Spannungsmesscursor und das entsprechende Menü an. Zeigt den Zeitmesscursor und das entsprechende Menü an.

Quelle

①/②/③/④/

○,M

Wählt einen Kanal als Cursor-Quelle aus (CH1~CH4 oder mathe.)

Cursor Cursor1

Multi-Regler (G) drehen um Cursor 1 zu verschieben.

Cursor 2

Multi-Regler (G) drehen um Cursor 2 zu verschieben.

Cursor1&2

Multi-Regler (G) drehen um beide Cursor gleichzeitig zu verschieben.

Cursor-Messungen

Drücken Sie die Cursor-Taste um das Cursor-Menü einzuschalten..

Cursor Messungen im Normal Modus:

Die Cursor-Messungen umfassen Spannungs-, und Zeitmessungen im normalen Modus.

Beschreibung des Cursor-Menüs:

Beispiel- Spannungs-Cursor für CH 1 festlegen:

1. Drücken Sie die Cursor -Taste.

2. Wählen Sie Quelle im unteren Menü und dann ① im linken Menü für Kanal

3. Wählen Sie Typ im unteren Menü und dann Spannung im rechten Menü. Zwei Linien (rot bei CH1) erscheinen in der Anzeige als horizontale Cursor-Linie.

4. Wählen Sie Cursor im unteren Menü und dann Cursor1 im rechten Menü. Das Symbol erscheint neben der Cursor 1 Linie und zeigt an, daß Sie die Position der Linie mit dem Multi-Drehregler (G) ändern können. Wählen Sie Cursor2 um das gleiche mit der zweiten Cursor-Linie durchzuführen. Bei Cursor 1&2 werden beide Cursorlinien gleichzeitig mit (G) verschoben. Das eingeblendete Cursor-Messfenster zeigt die erfassten Positionen und den Spannungs-Differenzwert zwischen den Cursor-Linien an. (Bild 0-10).

Bild 0-10 Spannungs-Cursor-Messung

Beispiel- Zeit-Cursor für CH 1 festlegen:

1. Drücken Sie die Cursor -Taste.

2. Wählen Sie Quelle im unteren Menü und dann ① im linken Menü für Kanal

3. Wählen Sie Typ im unteren Menü und dann Zeit im rechten Menü. Zwei Linien (rot bei CH1) erscheinen in der Anzeige als vertikale Cursor-Linie.

4. Wählen Sie Cursor im unteren Menü und dann Cursor1 im rechten Menü. Das Symbol erscheint neben der Cursor 1 Linie und zeigt an, daß Sie

die Position der Linie mit dem Multi-Drehregler (G) ändern können. Wählen Sie Cursor2 um das gleiche mit der zweiten Cursor-Linie durchzuführen. Bei Cursor 1&2 werden beide Cursorlinien gleichzeitig mit (G) verschoben. Das eingeblendete Cursor-Messfenster zeigt die erfassten Positionen und den zeitlichen Differenzwert zwischen den Cursor-Linien an. (Bild 0-11)

Bild 0-11 Zeit- Cursor Messung

Cursor-Messungen im FFT-Modus:

Drücken Sie die Taste Cursor, um das Menü für Messungen mit dem Cursor aufzurufen. Es umfasst Amplituden-, oder Frequenzmessung für den FFT-Modus:

1. Drücken Sie die Cursor -Taste.

2. Wählen Sie Quelle im unteren Menü und dann (M) im linken Menü für die mathematischen Funktionen.

3. Wählen Sie Typ im unteren Menü und dann Amplitude im rechten Menü. Zwei Linien (blau bei (M)) erscheinen in der Anzeige als horizontale Cursor-Linien.

4. Wählen Sie Cursor im unteren Menü und dann Cursor1 im rechten Menü. Das Symbol erscheint neben der Cursor 1 Linie und zeigt an, daß Sie

die Position der Linie mit dem Multi-Drehregler (G) ändern können.

5. Wählen Sie Cursor2 um das gleiche mit der zweiten Cursor-Linie durchzuführen. Bei Cursor 1&2 werden beide Cursorlinien gleichzeitig mit (G) verschoben. Das eingeblendete Cursor-Messfenster zeigt die erfassten Positionen und den dB- Differenzwert zwischen den Cursor-Linien an. (Bild 0- 12)

Bild 0-9 Amplituden Cursor-Messung für FFT

Frequenz-Cursormessung im FFT-Modus durchführen:

1. Drücken Sie die Cursor -Taste.

2. Wählen Sie Quelle im unteren Menü und dann (M) im linken Menü für die mathematischen Funktionen.

3. Wählen Sie Typ im unteren Menü und dann Frequenz im rechten Menü. Zwei Linien (blau bei (M)) erscheinen in der Anzeige als vertikale Cursor-Linien.

4. Wählen Sie Cursor im unteren Menü und dann Cursor1 im rechten Menü. Das Symbol erscheint neben der Cursor 1 Linie und zeigt an, daß Sie

die Position der Linie mit dem Multi-Drehregler (G) ändern können.

5. Wählen Sie Cursor2 um das gleiche mit der zweiten Cursor-Linie durchzuführen. Bei Cursor 1&2 werden beide Cursorlinien gleichzeitig mit (G) verschoben. Das eingeblendete Cursor-Messfenster zeigt die erfassten Positionen und den Hz- Differenzwert zwischen den Cursor-Linien an. (Bild 0- 13)

Funktionsmenü

Einstellung

Beschreibung

AutoScale

EIN

AUS

Einschalten der Autoscale-Funktion. Ausschalten der Autoscale-Funktion.

Modus

Sowohl vertikale als auch horizontale Einstellungen verfolgen und anpassen. Nur horizontale Skala verfolgen und anpassen.

Nur vertikale Skala verfolgen und anpassen.

Kurve

Wellenformen mit mehreren Perioden anzeigen.

Nur eine oder zwei Perioden anzeigen.

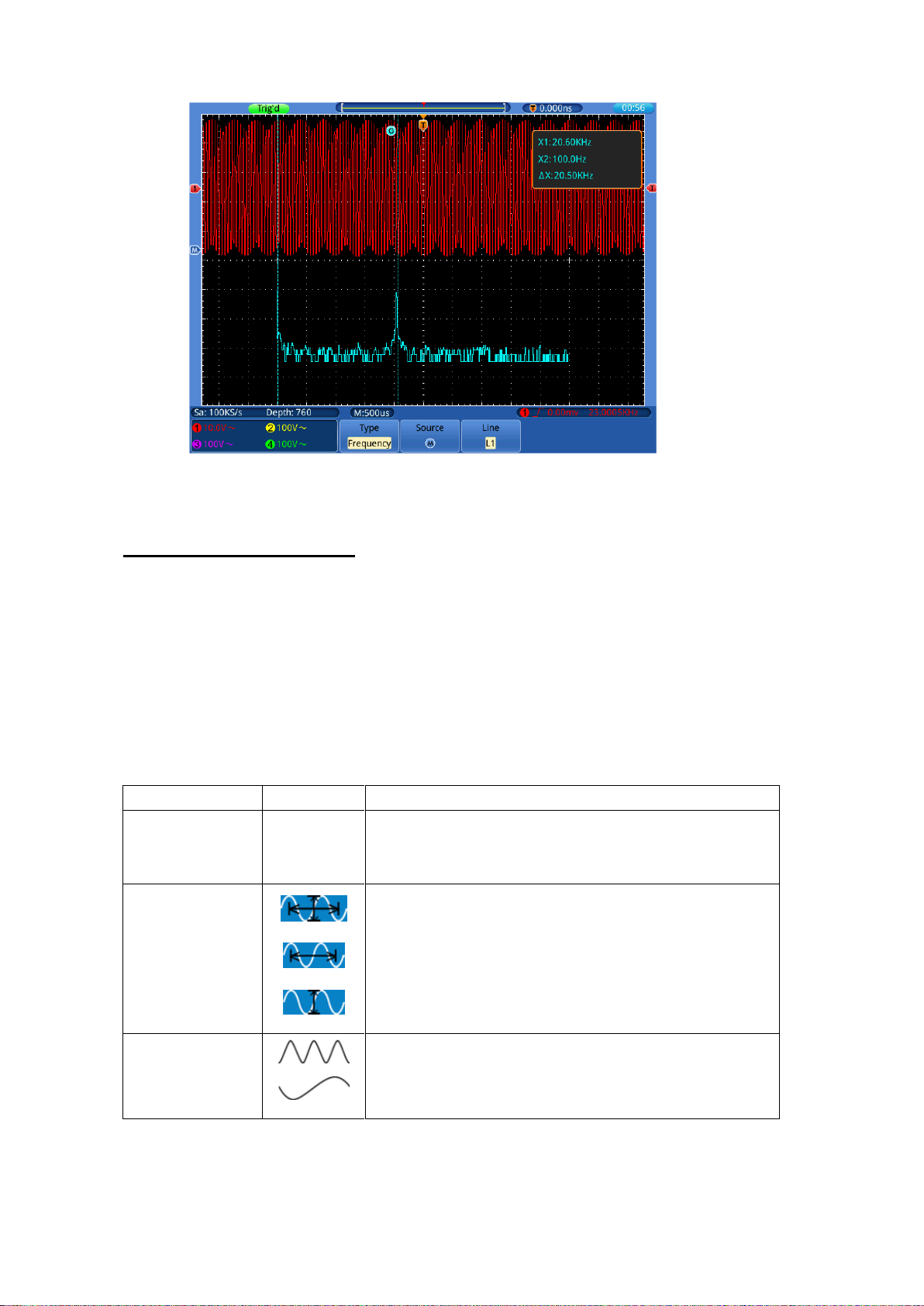

Bild 0-13 Frequenz- Cursormessung im FFT-Modus

Autoscale-Funktion

Hierbei handelt es sich um eine sehr nützliche Funktion für Erstanwender, die eine einfache und schnelle Prüfung des Eingangssignals durchführen möchten. Diese Funktion wird zur automatischen Verfolgung von Signalen verwendet, selbst wenn sich die Signale zu jeder Zeit ändern. Mithilfe der Autoscale-Funktion kann das Instrument den Triggermodus, die Spannungsteilung und die Zeitskala automatisch entsprechend des Typs, der Amplitude und der Frequenz der Signale einrichten.

Drücken Sie Autoscale um folgendes Menü darzustellen:

So messen Sie das Autoscale-Signal:

1. Drücken Sie die Autoscale-Taste. Das Funktionsmenü wird angezeigt.

2. Drücken Sie die Taste H1, um die Option ON (Ein) zu wählen.

3. Drücken Sie H2 und wählen Sie für Mode (Modus).

4. Drücken Sie H3 und wählen Sie für Wave (Wellenform).

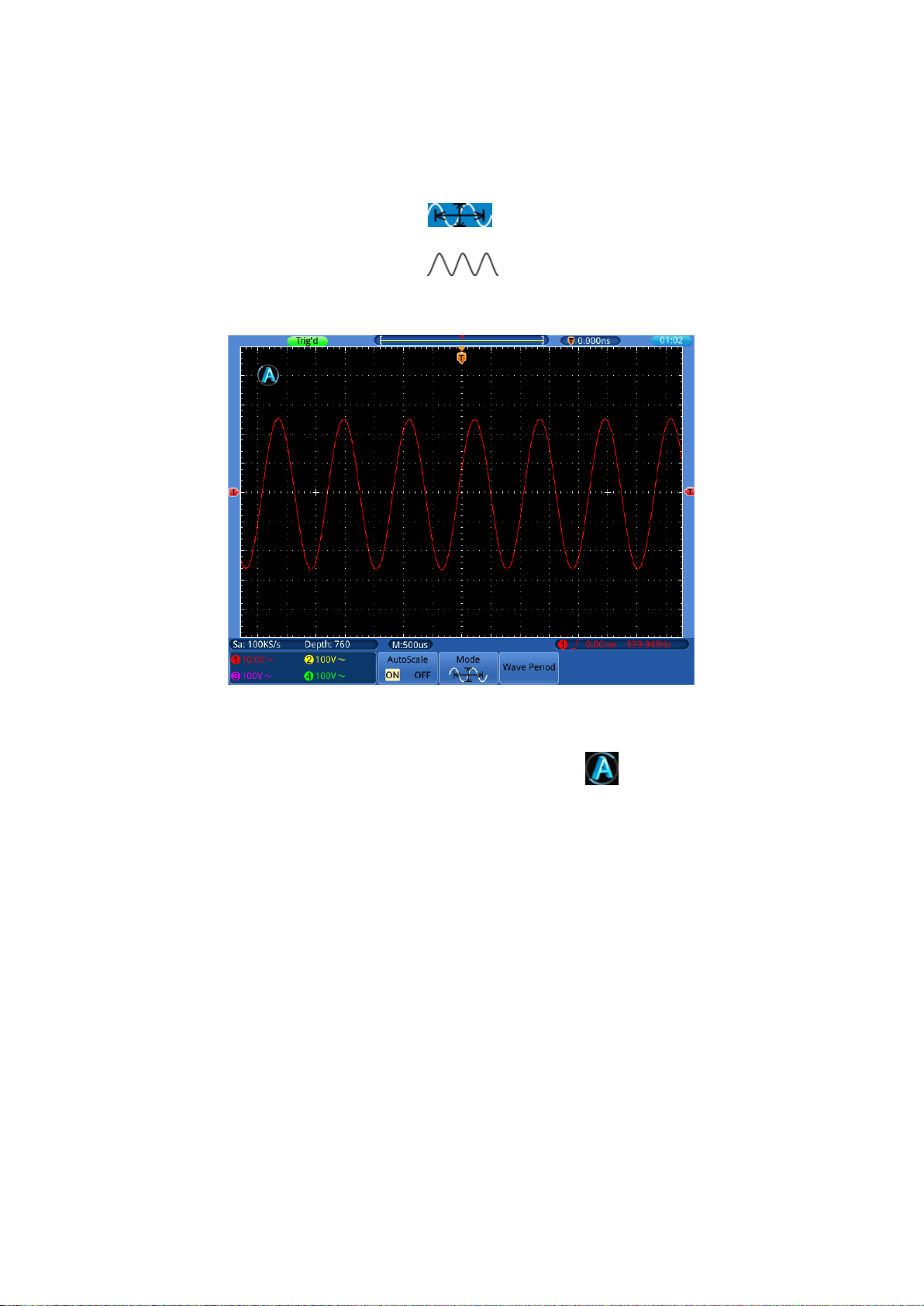

Bild 0-14 Wellenform mit aktivierter Autoscale Funktion.

Note:

1. Wenn Sie die Autoscale-Funktion aufrufen, wird ein oben links im Bildschirm angezeigt.

2. Im Autoscale-Modus kann das Oszilloskop den “Triggertyp” (Single) sowie den “Modus” (Edge, Video) selbst einschätzen. Zu diesem Zeitpunkt steht das Trigger-Menü nicht zur Verfügung.

3. Drücken Sie im XY-Modus und STOP-Status die Autoset-Taste, um zum Autoscale-Modus zu wechseln. Das Oszilloskop schaltet zu YT-Modus und AUTO-Triggerung um.

4. Im Autoscale-Modus ist das Oszilloskope immer auf DC-Kopplung und AUTO-Triggerung eingestellt. In diesem Fall zeigt das Vornehmen von Triggeroder Kopplungseinstellungen keine Wirkung.

5. Wenn im Autoscale-Modus die vertikale Position, die Spannungsteilung, der Triggerpegel oder die Zeitskala von CH1 oder CH2 angepasst wird, schaltet das Oszilloskop die Autoscale-Funktion ab. Drücken Sie die Autoset-Taste, um zur Autoscale-Funktion zurückzukehren.

6. Wenn Sie das Untermenü im Autoscale-Menü ausschalten, ist der Autoscale

aus; wenn Sie das Untermenü einschalten, schalten Sie die Funktion ein.

Funktionsmenü

Einstellung

Acquisition Mode

Aktuell

Vertical Coupling

Vertical Scale

An entsprechende Teilung anpassen.

Bandwidth

Full

Horizontal Level

Mittel

Horizontal Sale

An entsprechende Teilung anpassen.

Trigger Type

Aktuell

Trigger Source

Zeige minimale Anzahl Kanäle.

Trigger Coupling

Aktuell

Trigger Slope

Aktuell

Trigger Level

Mittelwerteinstellung

Trigger Mode

Auto

Display Format

7. Im Autoscale-Modus werden folgende Einstellungen erzwungen:

(1) Wenn Zoom-Modus aktiviert ist, wird dieser deaktiviert. (2) Der Mess-Modus wird auf Abtastung gesetzt.

Ausführende Tasten

Die ausführenden Tasten sind AUTOSET, RUN/STOP, SINGLE und COPY.

Autoset

Diese Taste dient zur automatischen Einstellung aller für die Erzeugung einer betrachtbaren Wellenform benötigten Steuerwerte des Geräts. Drücken Sie die Taste AUTOSET; das Oszilloskop führt dann eine schnelle automatische Messung des Signals durch

Die folgende Tabelle zeigt die Parameterwerte der Funktion AUTOSET:

Run/Stop: Startet oder stoppt die Wellenformaufnahme. Hinweis: Im Zustand Stop können Sie die vertikale Teilung sowie die

horizontale Zeitbasis der Wellenform innerhalb gewisser Grenzen einstellen, d.h. Sie können das Signal in horizontaler oder vertikaler Richtung dehnen.

Single: Drücken Sie diese Taste, um den Trigger-Modus auf direkte

Einzeltrigger einzustellen. Eine Wellenform wird angezeigt, danach stoppt die Messung.

Copy: Diese Funktion entspricht der SAVE-Funktion. Die aktuelle Wellenform

oder der Bildschirm können, nach der Einstellung der Save-Funktion im SAVE-Menü gespeichert werden.

6. Kommunikation mit dem PC

Diese Touchscreen Oszilloskopserie kann über LAN in ein Netzwerk integriert werden oder über USB direkt zur Datenaufzeichnung mit einem PC verbunden werden. Gehen Sie zur Verbindung vor, wie in nachfolgenden Abschnitten beschrieben.

USB Port Benutzung

(1) Verbindung: Benutzen Sie ein Standard USB-Kabel und verbinden es mit

dem USB-Device Anschluss auf der Geräterückseite.

(2) Treiberinstallation: Installieren Sie die PC-Software von der beiliegenden CD.

Der USB-Treiber wird hierbei automatisch installiert.

(3) Port Einstellungen in der Software: Starten Sie die Software und klicken auf

"Verbindungen". Wählen Sie "Ports-Einstellungen" aus und im folgenden Menü unter "Verbindung nutzen" auf "USB". Unter “Verfügbare Ports” wird das erkannte Oszilloskop aufgeführt und im Hauptmenü wird in der unteren linken Ecke „automatically check USB“ in grüner Schrift angezeigt. Mit der Pfeiltaste neben dem Schriftzug können Sie den USB-Treiber bei Bedarf erneut installieren.

Bild 0-1: Verbindung über USB erkannt

LAN Port Benutzung

Direkter Anschluss an den LAN-Eingang des PC

1. Anschluss: Stecken Sie das LAN-Kabel in den LAN-Anschluss auf der rechten Seite des Oszilloskops. Stecken Sie das andere Ende an den LAN-Port des PCs.

2. Einstellen der Netzwerkparameter des Computers: Da das Oszilloskop ein

automatisches Abrufen der IP-Adresse nicht unterstützt, müssen Sie eine statische IP-Adresse zuweisen. Im folgenden Beispiel stellen wir die IP-Adresse auf 192.168.1.71 ein und die Teilnetzmaske (Subnet mask) ist 255.255.255.0.

Bild 0-2 Netzwerkparameter des Computers einstellen

3. Einstellen der Netzwerkparameter der PeakTech® Oszilloskop-Software: Führen Sie die Software auf dem Computer aus. Wählen Sie im Menüpunkt

“Communications” die Option “Ports-settings” (Porteinstellungen). Setzen Sie die Option “Connect using” (Verbinden über) auf LAN. Die ersten drei Byte der

IP-Adresse sind dieselben wie bei der IP-Adresse in Schritt (2). Das letzte Byte sollte anders lauten. Bei diesem Beispiel setzen wir die Adresse auf

192.168.1.72. Der Einstellbereich der Port-Nummer ist 0 ~ 4000. Da aber ein Port, der unter 2000 liegt, immer benutzt, ist es empfehlenswert, einen Wert über 2000 einzustellen. In diesem Beispiel verwenden wir 3000.

Bild 0-3 Netzwerkeinstellungen in der Software

4. Netzwerkeinstellungen im Oszilloskop ändern: Drücken Sie die Utility –Taste und wählen Sie Konfig. im linken Menü. Wählen

Sie LAN Set um unteren Menü und ein Pop-Up Menü erscheint. Stellen Sie die IP Adresse eine Nummer höher (…72) ein, als in der PC Konfiguration (…71) und den Port auf den gleichen Wert wie unter "Ports-Einstellungen".

Berühren Sie um die Werte zu bestätigen.

Bild 0-4 Netzwerkparameter im Oszilloskop einstellen

Anschluss über einen Router

1. Anschluss: Schließen Sie das Oszilloskop mit einem LAN-Kabel an einen

Router an. Der LAN-Anschluss des Oszilloskops befindet auf dessen rechter Seite. Schließen Sie nun auch den Computer an den Router an.

2. Einstellen der Netzwerkparameter des Computers: Da das Oszilloskop ein automatisches Abrufen der IP-Adresse nicht unterstützt, müssen Sie eine statische IP-Adresse zuweisen. Der Standard-Gateway sollte entsprechend des Routers eingestellt werden. Im folgenden Beispiel stellen wir die IP-Adresse auf

192.168.1.71 ein; die Teilnetzmaske (Subnet mask) ist 255.255.255.0, der Standard-Gateway ist 192.168.1.1.

Bild 0-5 Netzwerkparameter des Computers einstellen

3. Einstellen der Netzwerkparameter der PeakTech® Oszilloskop-Software:

Führen Sie die Software auf dem Computer aus. Wählen Sie im Menüpunkt

“Communications” die Option “Port-settings” (Porteinstellungen). Setzen Sie die

Option “Connect using” (Verbinden über) auf LAN. Die ersten drei Byte der

IP-Adresse sind dieselben wie bei der IP-Adresse in Schritt (2). Das letzte Byte sollte anders lauten. Bei diesem Beispiel setzen wir die Adresse auf 192.168.1.72. Der Einstellbereich der Port-Nummer ist 0 ~ 4000. Da aber ein Port, der unter 2000 liegt, immer benutzt, ist es empfehlenswert, einen Wert über 2000 einzustellen. In diesem Beispiel verwenden wir 3000.

Bild 0-6 Netzwerkeinstellungen in der Software

4. Einstellen der Netzwerkparameter des Oszilloskops: Drücken Sie beim Oszilloskop zunächst die Utility-Taste und danach die Taste

H1. Wählen Sie mithilfe des M-Drehknopfes die Option KONFIG. aus und dann LAN Set (LAN-Einstellung) aus. Drücken Sie die Taste H3. Das

Einstellungsmenü wird nun angezeigt. Setzen Sie die IP und den Port auf denselben Wert wie in Schritt 3 der Software-Einrichtung unter “Porteinstellungen” (Ports-settings) angegeben. Das Netgate sollte entsprechend des Routers eingestellt werden.

Drücken Sie zur Bestätigung die -Taste.

Bild 0-7 Netzwerkparameter im Oszilloskop einstellen

Hinweis: Benutzen Sie in der Software die Taste F1 um die Software-Hilfe zu

benutzen.

7.Anwendungsbeispiele

Beispiel 1: Messen eines einfachen Signals

Sie können ein unbekanntes Signal beobachten und schnell die Frequenz sowie den Spitze-Spitze-Wert dieses Signals anzeigen und messen.

Gehen Sie für eine schnelle Anzeige dieses Signals wie folgt vor:

1. Stellen Sie die Tastkopfdämpfung im Menü auf 10X und mit dem Schalter auf dem Tastkopf ebenfalls auf 10X ein.

2. Verbinden Sie den Tastkopf von Kanal 1 mit dem gewünschten Messpunkt.

3. Drücken Sie die Taste AUTOSET.

Das Oszilloskop optimiert die Wellenform automatisch, und Sie können auf dieser Basis die vertikalen und horizontalen Teilungen Ihren Anforderungen gemäß anpassen.

Automatische Messung durchführen

Das Oszilloskop kann die meisten angezeigten Signale automatisch messen. Gehen Sie wie folgt vor, um Frequenz-, Periode, Mittelwert- und Spitze-Spitze-Werte zu messen:

1. Drücken Sie die Taste Measure, um das Funktionsmenü für die automatische

Messung anzuzeigen.

2. Drücken Sie die Taste H1, um das Menü “Hinzufügen” anzuzeigen.

3. Drücken Sie die Taste F2, um CH1 als Quelle auszuwählen.

4. Drücken Sie die Taste F1. Eine Auswahl der zur Verfügung stehenden

Messungen wird auf der linken Seite des Bildschirms angezeigt. Drehen Sie den Multi-Knopf, um Periode

5. Drücken Sie die Taste F4, um die Periodenmessung hinzu zufügen.

6. Drücken Sie die Taste F1 erneut. Eine Auswahl der zur Verfügung stehenden

Messungen wird auf der linken Seite des Bildschirms angezeigt. Drehen Sie den Multi-Knopf, um Frequenz auszuwählen.

7. Drücken Sie die Taste F4, um die Frequenzmessung hinzu zufügen und die

Einstellungen für CH1 fertigzustellen.

8. Drücken Sie die Taste F2 und wählen Sie CH2 als Quelle.

9. Drücken Sie die Taste F1. Eine Auswahl der zur Verfügung stehenden

Messungen wird auf der linken Seite des Bildschirms angezeigt. Drehen Sie den Multi-Knopf, um Mittel (Mittelwertmessung) auszuwählen.

10. Drücken Sie die Taste F4, um Mittel hinzu zufügen.

11. Drücken Sie die Taste F1. Eine Auswahl der zur Verfügung stehenden

Messungen wird auf der linken Seite des Bildschirms angezeigt. Drehen Sie den M-Knopf, um S-S (Spitze-Spitze) auszuwählen.

12. Drücken Sie die Taste F4, um die S-S (Spitze-Spitze) hinzu zufügen und die

Einstellungen für CH2 fertigzustellen.

Nun werden die gemessenen Werte (Periode, Frequenz, Mittelwert und Spitze-Spitze-Spannung) in der linken unteren Ecke des Bildschirms automatisch angezeigt.

Bild 0-1 Frequenz und Spitze-Spitze Werte messen

Beispiel 2: Verstärkung eines Verstärkers messen

Stellen Sie die Tastkopfdämpfung im Menü auf 10X und mit dem Schalter auf dem Tastkopf ebenfalls auf 10X ein.

Verbinden Sie CH1 des Oszilloskops mit dem Signaleingang der Schaltung und CH2 mit dem Ausgang.

Bedienung

1. Drücken Sie die Taste AUTOSET; das Oszilloskop nimmt automatisch die

richtige Einstellung der beiden Kanäle vor.

2. Drücken Sie die Taste MEASURE, um das Menü MEASURE anzuzeigen.

3. Drücken Sie die Taste H1.

4. Drücken Sie die Menüauswahltaste F1 und wählen Sie CH1 als Quelle.

5. Drücken Sie die Menüauswahltaste F1 und wählen Sie mit dem Multi-Knopf

die S-S Funktion.

6. Drücken Sie die Menüauswahltaste F2 und wählen Sie CH2.

7. Drücken Sie die Menüauswahltaste F1 und wählen Sie mit dem Multi-Knopf

die S-S Funktion.

8. Lesen Sie die Spitze-Spitze-Werte von Kanal 1 und Kanal 2 in dem

angezeigten Menü ab (siehe Bild 0-2).

9. Berechnen Sie die Verstärker-Verstärkung mit den folgenden Formeln.

Verstärkung = Ausgangssignal / Eingangssignal Verstärkung (dB) = 20Xlog (Verstärkung)

Bild 0-2 Wellenform der Verstärkung

Beispiel 3: Ein Einzelsignal einfangen

Mit dem digitalen Oszilloskop ist es ganz einfach, ein nicht-periodisches Signal wie beispielsweise einen Impuls oder eine Signalspitze usw. aufzuzeichnen. Allerdings stellt sich das allgemeine Problem, wie ein Trigger eingerichtet werden soll, wenn Sie das Signal nicht kennen? Ist z.B. der Impuls ein TTL-Logiksignal, sollten Sie den Triggerpegel auf 2 V einstellen und die Triggerflanke auf die steigende Flanke einstellen. Da unser Oszilloskop verschiedene Funktionen unterstützt, kann der Benutzer dieses Problem ganz leicht lösen. Zunächst muss eine Prüfung mit automatischer Triggerung durchgeführt werden, um den naheliegenden Triggerpegel und Triggertyp zu ermitteln. Dann muss der Benutzer nur noch einige

Anpassungen vornehmen, um den richtigen Triggerpegel und Modus zu erhalten.

Gehen Sie wie folgt vor:

1. Setzen Sie die Tastkopfdämpfung au x10

2. Betätigen Sie die Einstellknöpfe VOLTS/DIV und SEC/DIV, um die

entsprechenden Vertikal- und Horizontaleinstellungen für das zu beobachtende Signal vorzunehmen

3. Drücken Sie die TRIGGER Menu Taste.

4. Wählen Sie Trig Mode im unteren Menü und dann Flanke.

5. Wählen Sie Quelle im unteren Menü und dann ① für CH1.

6. Wählen Sie Kopplung im unteren Menü und dann DC.

7. Wählen Sie Steigung im unteren Menü und dann Steigend.

8. Wählen Sie AutoHoldoff im unteren Menü und dann Einzel.

9. Drehen Sie den Einstellknopf TRIG LEVEL und stellen Sie den Triggerpegel

auf annähernd 50% des zu messenden Signals ein.

10. Prüfen Sie die Triggerstatusanzeige am oberen Bildschirmrand. Ist sie nicht

bereit, drücken Sie die Run/Stop-Taste, um mit der Aufzeichnung zu beginnen, und warten Sie auf einen Trigger. Wenn ein Signal den eingestellten Triggerpegel erreicht, wird eine Abtastung gemacht und dann auf dem Bildschirm ausgegeben. Auf diese Weise kann ein zufälliger Impuls leicht erfasst werden. Wenn wir zum Beispiel einen Impuls mit hoher Amplitude finden wollen, setzen wir den Triggerpegel auf einen leicht höheren Wert als den Mittelwert des Signalpegels, drücken dann die Run/Stop-Taste und warten auf einen Trigger. Tritt ein Impuls auf, wird das Gerät automatisch triggern und die Wellenform aufzeichnen, die im Zeitraum um die Triggerzeit erzeugt wurde. Drehen Sie den Einstellknopf HORIZONTAL POSITION im Horizontal-Bedienfeld, um die horizontale Triggerposition so zu verändern, dass eine negative Verzögerung entsteht, mit der Sie die Wellenform vor dem Impuls einfach beobachten können (Bild 0-3).

Bild 0-3 Einzelsignal erfassen

Beispiel 4: Detaillierte Signalanalyse

Die meisten elektronischen Signale weisen Rauschen auf. Dieses Oszilloskop bietet die sehr wichtige Funktion um zu ermitteln, was sich in dem Rauschen befindet, und den Rauschpegel zu reduzieren.

Rauschanalyse

Der Rauschpegel weist manchmal auf eine Störung in der elektronischen Schaltung hin. Mithilfe der Spitzenerkennungsfunktion Peak Detect können Sie mehr über dieses Rauschen erfahren. Dazu gehen Sie wie folgt vor:

1. Drücken Sie die Acquire-Taste, um das Acquire-Menü aufzurufen.

2. Drücken Sie die Taste H1, um das Menü Modus anzuzeigen.

3. Drücken Sie die Taste F2, um die Option MaxErkenn. (Spitzenerkennung) aufzurufen.

Enthält das auf dem Bildschirm angezeigte Signal Rauschen können, Sie durch Einschalten der MaxErkenn.-Funktion und Ändern der Zeitbasis das eingehende Signal verlangsamen. Alle Spitzen oder Verzerrungen werden von dieser Funktion erfasst (Bild 0-4).

Bild 0-1 Signal mit Rauschen

Signal vom Rauschen trennen

Bei der Konzentration auf das Signal selbst ist es wichtig, den Rauschpegel so weit wie möglich zu reduzieren, damit der Benutzer mehr Signaldetails erhält. Die Mittelwertfunktion dieses Oszilloskops kann Ihnen dabei helfen.

So aktivieren Sie die Mittelwert-Funktion:

1. Drücken Sie die Modus-Taste, um das MESZ-Modus-Menü aufzurufen.

2. Drücken Sie die Taste H1, um das Menü MESZ-Modus anzuzeigen.

3. Drücken Sie die Taste F3, drehen Sie den Multi-Drehknopf und beobachten

Sie die Wellenform, die sich aus der jeweiligen Mittelwertbildung ergibt. Der Benutzer sieht einen stark reduzierten, zufälligen Rauschpegel und kann

leichter mehr Signaldetails anzeigen. Nach der Mittelwertbildung kann der Benutzer leicht die Verzerrungen auf den ansteigenden oder abfallenden Flanken des Signals erkennen (Bild 0-5).

Bild 0-5 Unterdrücktes Rauschen durch Mittelwertfunktion

Beispiel 5: Anwendung der X-Y Funktion

Untersuchen der Phasendifferenz zwischen den Signalen beider Kanäle

Beispiel: Testen des Phasenwechsels eines Signals nach dem Durchgang durch eine Schaltung.

Der X-Y-Modus ist sehr nützlich für das Prüfen der Phasenverschiebung zweier verbundener Signale. Dieses Beispiel zeigt Ihnen Schritt für Schritt, wie Sie den Phasenwechsel des Signals prüfen, nachdem es einen bestimmten Schaltkreis durchlaufen hat. Das Eingangs- und das Ausgangssignal der Schaltung werden als Quellensignale verwendet.

Gehen Sie bitte wie folgt vor, um Eingang und Ausgang der Schaltung in Form einer X-Y-Koordinatenkurve zu betrachten:

1. Stellen Sie die Tastkopfdämpfung im Menü auf 10X und mit dem Schalter auf

dem Tastkopf ebenfalls auf 10X ein

Das Signal muss zentriert

und horizontal ausgerichtet

sein.

2. Verbinden Sie den Tastkopf von Kanal 1 mit dem Eingang und den Tastkopf

von Kanal 2 mit dem Ausgang der Schaltung.

3. Schalten Sie Kanal CH1 und CH2 ein. Schalten Sie Kanal CH3 und CH4 über

die CH3～CH4-Tasten aus.

4. Drücken Sie die Autoset-Taste. Das Oszilloskop schaltet die Signale der

beiden Kanäle ein und zeigt sie auf dem Bildschirm an.

5. Stellen Sie die beiden Signale mit dem Einstellknopf VOLTS/DIV auf ungefähr

gleiche Amplitude ein.

6. Drücken Sie die Acquire-Taste um das Menü aufzurufen.

7. Schalten Sie XY Modus mit der Taste H4 auf EIN.

Das Oszilloskop zeigt die Eingangs- und Ausgangssignale der Schaltung als Lissajousfigur an.

8. Betätigen Sie die Einstellknöpfe VOLTS/DIV und VERTICAL POSITION zum

Optimieren der Wellenform.

9. Beobachten und berechnen Sie die Phasendifferenz mit der elliptischen

Oszillogramm-Methode (Bild 0-6).

Bild 0-2 Lissajous-Figur

Auf Grundlage des Ausdrucks sin(q) =A/B oder C/D ist q die Phasenwinkeldifferenz und die Definitionen von A, B, C und D werden im oben gezeigten Schaubild veranschaulicht. Als Ergebnis kann die Phasenwinkeldifferenz ermittelt werden, nämlich q = ± arcsin (A/B ) oder ± arcsin (C/D). Wenn die Hauptachse der Ellipse sich in den Quadranten I und III befindet, sollte sich die ermittelte Phasenwinkeldifferenz in den Quadranten I und IV befinden, d.h. im Bereich (0 ~ π /2) oder (3πc / 2 ~ 2π). Wenn die Hauptachse der Ellipse sich in den Quadranten II und IV befindet, sollte sich die ermittelte

Phasenwinkeldifferenz in den Quadranten II und III befinden, d.h. im Bereich (π / 2

~ π) oder (π ~ 3π /2).

Beispiel 6: Video Signal Triggerung

Beobachten Sie den Videokreis eines Fernsehers, setzen Sie den Videotrigger ein und erhalten Sie eine stabile Anzeige des Videoausgangssignals.

Video Field Trigger

Für den Trigger im Videofeld gehen Sie wie folgt vor:

1. Drücken Sie die TRIGGER Menü-Taste.

2. Wählen Sie Trig-Modi im unteren Menü und dann Video.

3. Wählen Sie Quelle im unteren Menü und dann ① für Kanal1.

4. Wählen Sie Modul im unteren Menü und dann NTSC.

5. Wählen Sie Sync im unteren Menü und dann Zeilen.

6. Betätigen Sie die Einstellknöpfe VOLTS/DIV, VERTICAL POSITION und

SEC/DIV, um die Wellenform entsprechend anzuzeigen (Bild 0-7).

Bild 0-7 Video Field Trigger Signal

8.Fehlerbehebung

1. Das Oszilloskop ist eingeschaltet, aber keine Anzeige erscheint.

 Prüfen Sie, ob der Strom richtig angeschlossen ist.  Prüfen Sie, ob der Netzschalter an der richtigen Position („―“)

heruntergedrückt ist.

 Prüfen Sie, ob die Sicherung neben der Netzeingangsbuchse nicht

durchgebrannt ist (die Abdeckung kann mit einem Schlitzschraubendreher aufgehebelt werden).

 Starten Sie das Gerät nach Durchführung der oben genannten Prüfungen

erneut.

 Sollte das Problem fortbestehen, wenden Sie sich bitte an Ihren Händler, damit

wir Ihnen helfen können.

2. Nach dem Erfassen des Signals wird die Wellenform nicht im Bildschirm

angezeigt.

 Prüfen Sie, ob der Tastkopf richtig an die elektrische Leitung des Signals

angeschlossen ist.

 Prüfen Sie, ob die Signal-Leitung richtig an die BNC-Buchse (nämlich den

Kanalanschluss) angeschlossen ist.

 Prüfen Sie, ob der Tastkopf richtig an das zu messende Objekt angeschlossen

ist.

 Prüfen Sie, ob das zu messende Objekt ein Signal ausgibt (das Problem kann

durch den Anschluss des Kanals, der das Signal ausgibt, an den fehlerhaften Kanal behoben werden).

 Führen Sie erneut eine Signalerfassung durch.

3. Der gemessene Spannungsamplitudenwert beträgt das 10-fache bzw.

1/10 des eigentlichen Werts.

Vergewissern Sie sich, dass der Dämpfungsfaktor für den Eingangskanal und der Dämpfungsfaktor des Tastkopfes übereinstimmen.

4. Es wird eine Wellenform angezeigt, aber sie ist nicht stabil.

 Prüfen Sie, ob die Quelle im TRIG MODE-Menü dem in der Praxis

angewandten Signalkanal entspricht.

 Überprüfen Sie den Triggertyp: Das gewöhnliche Signal wählt den

Edge-Triggermodus und das Videosignal den Video-Triggermodus. Wurde

alternierender Trigger (Alternate) gewählt, sollten die Triggerpegel von sowohl Kanal 1 als auch von Kanal 2 an die richtige Position angepasst werden. Nur wenn der richtige Triggermodus angewendet wird, kann die Wellenform stabil angezeigt werden.

 Versuchen Sie, die Triggerkopplung in HF-Unterdrückung und

NF-Unterdrückung zu ändern, um das von der Störung ausgelöste Hochfrequenz- bzw. Niederfrequenz-Rauschen zu glätten.

Leistungsmerkmale

Anmerkungen

Bandbreite

P 1295

100MHz

P1300

200MHz

Kanäle

Erfassung

Modus

Normal, MaxErkennung,Mittelwert

Wellenform Erfassungsrate

50,000

Max Sample rate (real time)

P 1295

Four CH

500MS/s

Dual CH

1GS/s*

Single CH

1GS/s

P 1300

Four CH

1GS/s

Dual CH

2GS/s*

Single CH

2GS/s

Eingang Eingangskopplung

DC, AC , Ground

Eingangsimpedanz

1MΩ±2%, in parallel with 10pF±5pF 50Ω±1%

5. Keine Reaktion der Anzeige auf Drücken der Run/Stop-Taste.

Prüfen Sie, ob im TRIG MODE-Menü bei Polarität Normal oder Signal gewählt wurde und der Triggerpegel den Wellenformbereich überschreitet. Sollte dies der Fall sein, stellen Sie den Triggerpegel auf die Mitte der Anzeige ein oder setzen Sie den Triggermodus auf Auto. Die oben genannte Einstellung kann durch Drücken der Autoset-Taste automatisch durchgeführt werden.

6. Die Anzeige der Wellenform scheint sich nach Erhöhen des Mittelwertes

im Acquire Modus zu verlangsamen (siehe Einrichten der Abtastfunktion“)

oder bei Persist unter Display wurde eine längere Dauer eingestellt (siehe „Nachleuchten“). Das ist normal, da das Oszilloskop viel mehr Datenpunkte verarbeiten muss.

9.Technische Spezifikationen

Soweit nicht anders angegeben, gelten die technischen Daten nur für Oszilloskope mit einer eingestellten Tastkopfdämpfung von 10X. Die technischen Daten gelten nur, wenn das Oszilloskop die folgenden beiden Bedingungen erfüllt: mindestens

 Das Gerät sollte bei 30 Minuten lang ununterbrochen laufen.  Führen Sie die “Selbstkalibrierung” durch, wenn sich die Betriebstemperatur

um bis oder sogar über 5℃ ändert (siehe „Durchführen der Selbstkalibrierung“).

 Alle technischen Daten, mit Ausnahme der mit „typisch“ bezeichneten,

können erfüllt werden.

Leistungsmerkmale

Anmerkungen

Tastkopf

Dämpfungsfaktor

1X, 10X, 100X, 1000X

Max. Eingangsspannung

1MΩ input impedance: 400V (PK-PK) (DC + AC PK-PK) 50Ωinput impedance: 5V (PK-PK) (DC + AC PK-PK)

Bandbreiten Limit.

20MHz oder volle Bandbreite

Kanal – Kanal

Isolation

50Hz: 100 : 1 10MHz: 40 : 1

Zeitverzögerung zwischen Kanälen (typisch)

150ps

Horizontal System

Messraten Bereich (Sampling Rate)

P 1295

Four CH

0.5S/s~500MS/s

Dual CH

0.5S/s~1GS/s

Single CH

0.5S/s~1GS/s

P 1300

Four CH

0.5S/s~1GS/s

Dual CH

0.5S/s~2GS/s

Single CH

0.5S/s~2GS/s

Interpolation

(sin x)/x

Max Speicherlänge

≤Max sampling rate

7.6M

Scan Geschwindigkeit (S/div)

2ns/div～100s/div, step by 1～2～5

Messrate Sampling / Zeitverzögerungsgenauigkeit

±100ppm

Intervall (T) Genauigkeit (DC～100MHz)

Einzel： ±(1 intervall time+100ppm×reading+0.6ns); Mittelwert>16： ±(1 intervall time +100ppm×reading+0.4ns)

Vertikal System

A/D Wandler

8 bits Auflösung (4 Kanäle gleichzeitig)

Empfindlichkeit

2mV/div~10V/div

Verdrängung

±10 div

P 1295

100MHz

P 1300

200MHz

Leistungsmerkmale

Anmerkungen

Niedrigste Frequenz

≥5Hz (at input, AC Kopplung, -3dB)

P 1295

≤3.5ns (am Eingang, typisch)

P 1300

≤1.7ns (am Eingang, typisch)

DC Genauigkeit

±3%

DC Genauigkeit (Mittelwert)

Average≥16: ±(3% rdg + 0.05 div) for △V Waveform invertiert Ein/Aus

Messungen

Cursor

△V und △T zwischen den cursors

Automatisch

PK-PK, Max, Min, Vtop, Vbase, Vamp, Mean, RMS, Overshoot, Preshoot, Freq, Period, Rise Time, Fall

Time, Delay A→B , Delay A→B , +Width,

-Width, +Duty, -Duty

Waveform Math

＋, －, *, / ,FFT

Waveform storage

4 reference waveforms (support for move, zoom in, zoom out and expanded display)

Lissajous figure Bandbreite

Volle Bandbreite

Phasendifferenz

±3 Grad

Kommunikations

- Schnittstellen

USB Device 2.0, USB Host für Datenspeicher; LAN Port; VGA Anschluss

* Max Sample rate (Echtzeit) für Dual CH:

Wählen Sie einen Kanal von CH1 oder CH2 und den anderen zwischen CH3 und CH4.

Leistungsmerkmale

Bemerkungen

Triggerpegel Bereich

Intern

±6 div von Bildschirmmitte

Triggerpegel Genauigkeit (typisch)

Intern

±0.3div

Trigger Verdrängung

Entsprechend der Speicherlänge und Zeitbasis

Trigger Holdoff Bereich

100ns~10s

50% Pegeleinstellung (typisch)

Input signal frequency ≥50Hz

Flankentrigger Slope

Rising, Falling

Empfindlichkeit

0.3div

Pulstrigger Triggerbedingung

Positive pulse：＞, ＜, ＝ Negative pulse：＞, ＜, ＝

Pulsbreiten-Bereich

30ns～10s

Video Trigger Modulation

Support standard NTSC, PAL and SECAM broadcast systems

Zeilennummer-Bereich

1-525 (NTSC) and 1-625 (PAL/SECAM)

Slope Trigger Triggerbedingung

Positive pulse：＞, ＜, ＝ Negative pulse：＞, ＜, ＝

Zeiteinstellung

24ns～10s

Trigger:

Anzeige-Typ

8" Touchscreen color LCD

Anzeige-Auflösung

800 (Horizontal) × 600 (Vertical) Pixel

Anzeige-Farben

65536 colors, TFT screen

Ausgangsspannung (Typisch)

Ca. 5V, bei Sp-Sp Spannung unter ≥1MΩ.

Frequenz (Typisch )

Rechteck Welle 1KHz

Spannungsversorgung

100～240 VAC RMS, 50/60Hz, CAT II

Leistungsaufnahmen

< 24W

Temperatur

Betriebstemperature: 0°C ~ 40°C Lagertemperatur: -20°C ~ 60°C

Relative Luftfeuchtigkeit

≤ 90 %

Höhe ü. n. N.

3000 m im Betrieb / 15000m ausgeschaltet

Kühlung

Natürliche Konvektion

Abmessungen

380mm× 180mm×115mm (L*H*B)

Gewicht

Ca. 1.9kg

Allgemeine technische Spezifikationen

Display

Ausgang für Tastkopfkompensation

Spannungsversorgung

Umgebungsbedingungen

Mechanische Spezifikationen

Kalibrierintervall:

Es wird empfohlen, eine Kalibrierung nach Ablauf von einem Jahr durchzuführen.

10. Anhang

Anhang A: Lieferumfang

Standardzubehör:

 4 x Passive probes: 1.2 m, 1:1 (10:1)  4 x BNC-Kabel  1 x CD (Software und Treiber)  1 x Netzkabel  1 x USB Kabel

Anhang B: Wartung und Pflege

Allgemeine Wartung

Lagern oder betreiben Sie das Gerät bitte nicht an Orten, an denen der LCD-Bildschirm längere Zeit direktem Sonnenlicht ausgesetzt ist.

Vorsicht: Vermeiden Sie eine Beschädigung des Geräts oder Tastkopfes durch Sprays, Flüssigkeiten oder Verdünner.

Reinigung

Überprüfen Sie den Zustand von Tastkopf und Gerät in regelmäßigen Abständen. Reinigen Sie die Außenflächen des Geräts wie folgt:

1. Entfernen Sie Staub vom Gerät und vom Tastkopf mit einem weichen Tuch.

Vermeiden Sie Kratzer auf der transparenten Schutzscheibe des LCD-Bildschirms, wenn Sie diesen reinigen.

2. Reinigen Sie das Gerät mit einem weichen, feuchten, gut ausgewrungenen

Tuch; ziehen Sie dazu zuvor das Netzkabel aus der Steckdose. Verwenden Sie ein mildes Reinigungsmittel oder klares Wasser. Vermeiden Sie die Verwendung aggressiver Reiniger, die zu Schäden am Gerät und am Tastkopf führen können.

Warnung: Stellen Sie sicher, dass das Gerät vollständig trocken ist, bevor Sie es wieder in Betrieb nehmen. Anderenfalls besteht die Gefahr von Kurzschlüssen oder Stromschlägen.

HINWEIS: Bitte installieren Sie die mitgelieferte Software inklusive aller USB-Treiber, bevor Sie das PeakTech® Oszilloskop mit Ihrem PC verbinden.

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.

Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten.

Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen.

Table of Contents

1. General Safety Requirements ....................................................................... 88

2. Safety Terms and Symbols ........................................................................... 89

3. General Characteristics ................................................................................. 92

4. Main User Guidebook .................................................................................... 93

Introduction to the Structure of the Oscilloscope .................................................. 94

Front Panel .............................................................................................................................. 94

Rear Panel ............................................................................................................................... 95

Control (key and knob) Area .................................................................................................... 96

User Interface Introduction ....................................................................................... 97

How to Implement the General Inspection .............................................................. 99

How to Implement the Function Inspection ............................................................. 99

How to Implement the Probe Compensation ......................................................... 100

How to Set the Probe Attenuation Coefficient ...................................................... 101

How to Use the Probe Safely ................................ .................................................. 102

How to Implement Self-calibration ......................................................................... 102

Introduction to the Vertical System ....................................................................... 102

Introduction to the Horizontal System ................................................................... 104

Introduction to the Trigger System ........................................................................ 105

Introduction to the Touchscreen Controls ............................................................ 105

Set the Vertical System through touchscreen ....................................................................... 106

Set the Horizontal System through touchscreen ................................................................... 106

Zoom the Waveform through Touchscreen ........................................................................... 107

Operate the Menu through Touchscreen or Buttons/Knob .................................................... 109

5. Advanced User Guidebook ......................................................................... 111

How to Set the Vertical System .............................................................................. 112

Use Mathematical Manipulation Function ............................................................. 114

Using FFT function................................................................................................................. 115

Use VERTICAL POSITION and VOLTS/DIV Knobs ................................................ 118

How to Set the Horizontal System ......................................................................... 119

Zoom the Waveform .............................................................................................................. 119

How to Set the Trigger System ............................................................................... 120

How to Operate the Function Menu ....................................................................... 125

How to Implement Sampling Setup ....................................................................................... 125

How to Set the Display System ............................................................................................. 127

How to Save and Recall ........................................................................................................ 130

To save the current screen image ...................................................................................... 130

To save waveform data to reference waveform/storage .................................................... 130

To save setup files ............................................................................................................. 131

To display/remove reference waveforms ........................................................................... 131

To recall waveform data in storage .................................................................................... 132

To recall setup files ............................................................................................................ 132

To select the path or file in file explorer.............................................................................. 132

To edit file names ............................................................................................................... 133

To save with Copy button push .......................................................................................... 133

To manage file .................................................................................................................... 134

How to Implement the Auxiliary System Function Setting ..................................................... 134

●Config ............................................................................................................................... 134

●Display ............................................................................................................................. 135

●Calibrate ........................................................................................................................... 135

●Pass/Fail .......................................................................................................................... 136

●Sync Output ..................................................................................................................... 137

●System ............................................................................................................................. 138

How to Measure Automatically .............................................................................................. 138

How to Measure with Cursors ................................................................................................ 141

How to Use Autoscale ........................................................................................................... 145

How to Use Executive Buttons .............................................................................................. 146

6. Communication with PC .............................................................................. 148

Using USB Port ....................................................................................................... 148

Using LAN Port ........................................................................................................ 149

Connect directly ..................................................................................................................... 149

Connect through a router ....................................................................................................... 150

7. Demonstration .............................................................................................. 153

Example 1: Measurement a Simple Signal ............................................................ 153

Example 2: Gain of an Amplifier in a Metering Circuit .......................................... 154

Example 3: Capturing a Single Signal ................................................................... 155

Example 4: Analyze the Details of a Signal ........................................................... 157

Example 5: Application of X-Y Function ................................................................ 158

Example 6: Video Signal Trigger ............................................................................ 160

8. Troubleshooting ........................................................................................... 161

9. Technical Specifications ............................................................................. 162

General Technical Specifications .......................................................................... 166

10. Appendix ..................................................................................................... 167

Appendix A: Enclosure ........................................................................................... 167

Appendix B: General Care and Cleaning ............................................................... 167

1. Safety Precautions

This product complies with the requirements of the following European Community Directives: 2004/108/EG (Electromagnetic Compatibility) and 2006/95/EG (Low Voltage) as amended by 2004/22/EG (CE-Marking). Overvoltage category II; pollution degree 2.

To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed. Damages resulting from failure to observe these safety precautions are exempt from any legal claims whatever.

* Do not use this instrument for high-energy industrial installation measurement. * Do not place the equipment on damp or wet surfaces. * Do not exceed the maximum permissible input ratings (danger of serious injury

and/or destruction of the equipment).

* The meter is designed to withstand the stated max voltages. If it is not possible

to exclude without that impulses, transients, disturbance or for other reasons, these voltages are exceeded a suitable presale (10:1) must be used.

* Disconnect test leads or probe from the measuring circuit before switching

modes or functions.

* Check test leads and probes for faulty insulation or bare wires before

connection to the equipment.

* To avoid electric shock, do not operate this product in wet or damp conditions. * Conduct measuring works only in dry clothing and rubber shoes, i. e. on

isolating mats.

* Never touch the tips of the test leads or probe. * Comply with the warning labels and other info on the equipment. * The measurement instrument is not to be to operated unattended. * Do not subject the equipment to direct sunlight or extreme temperatures,

humidity or dampness.

* Do not subject the equipment to shocks or strong vibrations. * Do not operate the equipment near strong magnetic fields (motors, transformers

etc.).

* Keep hot soldering irons or guns away from the equipment. * Allow the equipment to stabilize at room temperature before taking up

measurement (important for exact measurements).

* Do not input values over the maximum range of each measurement to avoid

damages of the instrument.

* Periodically wipe the cabinet with a damp cloth and mid detergent. Do not use

abrasives or solvents.

* The meter is suitable for indoor use only

* Warning:

To avoid fire or electrical shock, when the oscilloscope input signal connected is more than 42V peak (30Vrms) or on circuits of more than 4800VA, please take note of below items:

- Only use accessory insulated voltage probes and test lead.

- Check the accessories such as probe before use and replace it if there are

any damages.

- Remove probes, test leads and other accessories immediately after use.

- Remove USB cable which connects oscilloscope and computer.

- Do not apply input voltages above the rating of the instrument because the

probe tip voltage will directly transmit to the oscilloscope. Use with caution when the probe is set as 1:1.

- Do not use exposed metal BNC or banana plug connectors.

- Do not insert metal objects into connectors.

* Do not store the meter in a place of explosive, inflammable substances. * Do not modify the equipment in any way * Do not place the equipment face-down on any table or work bench to prevent

damaging the controls at the front.

* Opening the equipment and service – and repair work must only be performed

by qualified service personal

* Measuring instruments don’t belong to children hands.

Cleaning the cabinet

Prior to cleaning the cabinet, withdraw the mains plug from the power outlet. Clean only with a damp, soft cloth and a commercially available mild household cleanser. Ensure that no water gets inside the equipment to prevent possible shorts and damage to the equipment.

2. Safety Terms and Symbols

Safety Terms

Terms in this manual. The following terms may appear in this manual:

Warning: Warning indicates the conditions or practices that could result

in injury or loss of life.

Caution: Caution indicates the conditions or practices that could result in

damage to this product or other property.

Terms on the product. The following terms may appear on this product: Danger: It indicates an injury or hazard may immediately happen. Warning: It indicates an injury or hazard may be accessible potentially. Caution: It indicates a potential damage to the instrument or other property might

occur.

Hazardous Voltage

Refer to Manual

Protective Earth Terminal

Chassis Ground

Test Ground

Ground Clip

Signal Input

Oscilloscope

Electrical OutletProbe

Power Cord

Safety Symbols

Symbols on the product. The following symbol may appear on the product:

To avoid body damage and prevent product and connected equipment damage, carefully read the following safety information before using the test tool. This product can only be used in the specified applications.

Warning:

The 4 channels of the oscilloscope are non-isolated electrically. The channels should adopt common basis during measuring. To prevent short circuits, the 2 probe ground must not be connected to different non-isolated DC level.

Warning:

The channels should adopt common basis during measuring. To prevent short circuits, the 2 probe ground must not be connected to 2 different non-isolated DC level.

The diagram of the oscilloscope ground wire connection:

It is not allowed to measure AC power when the AC-powered oscilloscope is connected to the AC-powered PC through the ports.

Warning:

To avoid fire or electrical shock, when the oscilloscope input signal connected is more than 42V peak (30Vrms) or on circuits of more than 4800VA, please take note of below items:

 Only use accessory insulated voltage probes and test lead.  Check the accessories such as probe before use and

replace it if there are any damages.

 Remove probes, test leads and other accessories

immediately after use.

 Remove USB cable which connects oscilloscope and

computer.

 Do not apply input voltages above the rating of the

instrument because the probe tip voltage will directly transmit to the oscilloscope. Use with caution when the probe is set as 1:1.

 Do not use exposed metal BNC or banana plug connectors.  Do not insert metal objects into connectors.

3. General Characteristics

 Bandwidth: 100MHz — 200 MHz;

 Sample rate (real time): 1GS/s — 2GS/s;

 7.6M record length

 Waveform zooming (horizontal / vertical) and saving

 FFT points (length and resolution variable)

 Multi-window extension

 User-friendly voice warning

 8 inch (800×600 pixels) high definition touchscreen

 Multi-communication interface : USB, VGA, LAN

4. Main User Guidebook

This chapter deals with the following topics mainly:

 Introduction to the structure of the oscilloscope  Introduction to the user interface  How to implement the general inspection  How to implement the function inspection  How to make a probe compensation  How to set the probe attenuation coefficient  How to use the probe safely  How to implement an auto-calibration  Introduction to the vertical system  Introduction to the horizontal system  Introduction to the trigger system  Introduction to the Touchscreen Controls

Introduction to the Structure of the Oscilloscope

When you get a new-type oscilloscope, you should get acquainted with its front panel at first and the Touchscreen series digital storage oscilloscope is no exception. This chapter makes a simple description of the operation and function of the front panel of the Touchscreen series oscilloscope, enabling you to be familiar with the use of the this oscilloscope in the shortest time.

Front Panel

The Touchscreen series oscilloscope offers a simple front panel with distinct functions to users for their completing some basic operations, in which the knobs and function pushbuttons are included. The knobs have the functions similar to other oscilloscopes. The 5 buttons (F1 ~ F5) in the column on the right side of the display screen or in the row under the display screen (H1 ~ H5) are menu selection buttons, through which, you can set the different options for the current menu. The other pushbuttons are function buttons, through which, you can enter different function menus or obtain a specific function application directly.

Figure 0-1 Front panel

1. Display area

2. Control (key and knob) area

3. Probe Compensation: Measurement signal (5V/1KHz) output.

4. Signal Input of 4 Channels

5. Menu off

6. Power on/off

7. Folding Foot stool in the bottom (which tilt the oscilloscope )

Rear Panel

Figure 0-2 Rear Panel

1. USB Host port: It is used to transfer data when external USB equipment

connects to the oscilloscope regarded as "host device". For example: upgrading software by USB flash disk needs to use this port.

2. USB Device port: It is used to transfer data when external USB equipment

connects to the oscilloscope regarded as "slave device". For example: to use this port when connect PC to the oscilloscope by USB.

3. VGA port: To connect the oscilloscope with a monitor or a projector as VGA

output.

4. LAN port: the network port which can be used to connect with PC.

5. The port of trigger signal output & Pass/Fail output

6. AC power input jack

7. Handle

Control (key and knob) Area

Figure 0-3 Keys Overview

1. G knob (General knob): when a symbol appears in the menu, it indicates

you can turn the G knob to select the menu or set the value.

2. Function key area: Total 10 keys

3. Horizontal control area with 1 key and 2 knobs.

"HORIZONTAL POSITION" knob control trigger position, "SEC/DIV" control time base, "Horiz" key can enable/disable the split- screen zoom.

4. Trigger control area with 3 keys and 1 knob.

"TRIG LEVEL" knob is to adjust trigger voltage. Other 3 keys refer to trigger system setting.

5. Vertical control area with 5 keys and 8 knobs.

CH1～CH4 keys correspond to setting menu in CH1 ～ CH4, "Math" key provides access to math waveform functions (+, -, ×, /, FFT). Four "VERTICAL POSITION" knob control the vertical position of CH1 ～ CH4, and four "VOLTS/DIV" knob control voltage scale of CH1～CH4.

6. Menu off：turn off the menu

7. Menu option setting: F1~F5

8. Menu option setting: H1~H5

20 18

User Interface Introduction

Figure 0-4 Illustrative Drawing of Display Interfaces

1. Waveform Display Area.

2. The state of trigger, including: Auto: Automatic mode and acquire waveform without triggering. Trig'd: Trigger detected and acquire waveform. Ready: Pre-triggered data captured and ready for a trigger. Scan: Capture and display the waveform continuously. Stop: Data acquisition stopped.

3. T pointer indicates the horizontal position for the trigger.

4. The pointer indicates the trigger position in the internal memory.

5. Cursors for cursor measurement.

6. Present triggering value.

7. It indicates that there is a U disk connecting with the oscilloscope.

8. Setting time (touchable).

9. Cursor measure window, showing the readings of the two cursors and absolute value.

10. The waveform of CH1.

11. The pointer shows the trigger level position of the source in trigger menu.

12. The waveform of Math.

13. The waveform of CH2.

14. The waveform of CH3.

15. The waveform of CH4.

16. The cymometer of the source in trigger menu.

17. Trigger settings of the source in trigger menu. The icon shows the trigger type; the reading shows the trigger level value:

Rising edge or slope triggering

Falling edge or slope triggering Pulse triggering Video line synchronous triggering Video field synchronous triggering

18. The bottom menu bar.

19. The reading shows the setting of main time base.

20. The readings indicate the voltage division of corresponding channels. The icon shows the coupling mode and other settings of the channel:

(DC coupling)， (AC coupling)， (Ground coupling)，

(Impedance 50Ω)， (Inverted)， (Band Width 20M).

21. The readings show current sample rate and the record length.

22. It indicates the measured type and value of the corresponding channel. The measured type: F(Freq), T(Period), V(Mean), Vp(PK-PK), Vk(RMS), Ma(Max), Mi(Min), Vt(Vtop), Vb(Vbase), Va(Vamp), Os(Overshoot), Ps(Preshoot), RT(Rise Time), FT(Fall Time), PW(+Width), NW(-Width), +D(+Duty),

-D(-Duty), (Delay), (Delay), (Delay), (Delay).

23. The green pointer indicates the grounding datum point (zero point position) of the waveform of the CH4 channel.

24. The purple pointer indicates the grounding datum point (zero point position) of the waveform of the CH3 channel.

25. The yellow pointer shows the grounding datum point (zero point position) of the waveform of the CH2 channel.

26. The blue pointer indicates the zero point position of the waveform of the Math.

27. The red pointer indicates the grounding datum point (zero point position) of the waveform of the CH1 channel.

How to Implement the General Inspection

After you get a new oscilloscope, it is recommended that you should make a check on the instrument according to the following steps:

1. Check whether there is any damage caused by transportation.

If it is found that the packaging carton or the foamed plastic protection cushion has suffered serious damage, do not throw it away first till the complete device and its accessories succeed in the electrical and mechanical property tests.

2. Check the Accessories

The supplied accessories have been already described in the "Anhang A: " of this Manual. You can check whether there is any loss of accessories with reference to this description. If it is found that there is any accessory lost or damaged, please get in touch with the distributor of your device responsible for this service.

3. Check the Complete Instrument

If it is found that there is damage to the appearance of the instrument, or the instrument cannot work normally, or fails in the performance test, please get in touch with your distributor responsible for this business. If there is damage to the instrument caused by the transportation, please keep the package. With the transportation department or your distributor responsible for this business informed about it, a repairing or replacement of the instrument will be arranged by PeakTech.

How to Implement the Function Inspection

Make a fast function check to verify the normal operation of the instrument, according to the following steps:

1. Connect the power cord to a power source. Push down the button of the

" " signal on the left bottom. The instrument carries out all self-check items and shows the Boot Logo.

Press the "Utility" button, select Calibrate in the left menu, select Factory Set in the bottom menu. The default attenuation coefficient set value of the probe in the menu is 10X.

2. Set the Switch in the Oscilloscope Probe as 10X and Connect the Oscilloscope with CH1 Channel.

Align the slot in the probe with the plug in the CH1 connector BNC, and then tighten the probe with rotating it to the right side.

Connect the probe tip and the ground clamp to the connector of the probe compensator.

PEAKTECH 1295 Instructions [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
