PeakTech

1195 / 1205

Bedienungsanleitung /

Operation manual

Digital Speicher Oszilloskope/DMM

Digital Storage Oscilloscopes/DMM

Verpackungsinhalt

Beschreibung

1. PeakTech® 1195/1205 inkl. Akku

2. AC-DC Adapter

3. Tastköpfe

4. Prüfleitungen 2x

5. Verbindungskabel für USB Massenspeicher

6. Erweiterungsmodul zur Messung von kleinen Kapazitäten

7. Tastkopf – Zubehör

8. USB Verbindungskabel

9. Bedienungsanleitung

10. Software (CD-ROM)

11. Koffer

12. Ausgangsbuchse 5V 1kHz Rechtecksignal

Abbildung 1

-1-

10.

11.

PeakTech

1195 / 1205

Bedienungsanleitung /

Operation Manual

Speicher Oszilloskope/DMM /

Digital Storage Oscilloscopes/DMM

12.

1. Sicherheitshinweise zum Betrieb des Gerätes

Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 93/68/EWG (CE-Zeichen). Überspannungskategorie II 1000V; Verschmutzungsgrad 2

CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc. CAT III: Versorgung durch ein unterirdisches Kabel; Festinstallierte Schalter, Sicherungsautomaten,

Steckdosen oder Schütze

CAT IV: Geräte und Einrichtungen, welche z.B. über Freileitungen versorgt werden und damit einer stärkeren

Blitzbeeinflussung ausgesetzt sind. Hierunter fallen z.B. Hauptschalter am Stromeingang, Überspannungsableiter, Stromverbrauchszähler und Rundsteuerempfänger

Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen. * Dieses Gerät darf nicht in hochenergetischen Schaltungen verwendet werden, es ist geeignet für

Messungen in Anlagen der Überspannungskategorie II, entsprechend IEC 664 (max.1000V DC/750V AC, 10A)

* Vor Anschluss des Gerätes an eine Steckdose überprüfen, dass die Spannungseinstellung am Gerät mit

der vorhandenen Netzspannung übereinstimmt * Gerät nicht auf feuchten oder nassen Untergrund stellen. * Keine Flüssigkeiten auf dem Gerät abstellen (Kurzschlussgefahr beim Umkippen des Gerätes) * Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben * maximal zulässige Eingangsspannung von 1000V DC oder 750V AC nicht überschreiten. * maximal zulässige Eingangswerte unter keinen Umständen überschreiten (schwere Verletzungsgefahr

und/oder Zerstörung des Gerätes) * Die angegebenen maximalen Eingangsspannungen dürfen nicht überschritten werden. Falls nicht

zweifelsfrei ausgeschlossen werden kann, dass diese Spannungsspitzen durch den Einfluss von

transienten Störungen oder aus anderen Gründen überschritten werden muss die Messspannung

entsprechend (10:1) vorgedämpft werden. * Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist. * Defekte Sicherungen nur mit einer dem Originalwert entsprechenden Sicherung ersetzen. Sicherung oder

Sicherungshalter niemals kurzschließen. * Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen oder Tastkopf von der Messschaltung

abkoppeln. * Keine Spannungsquellen über die mA, A – und COM-Eingänge anlegen. Bei Nichtbeachtung droht Verletzungsgefahr und/oder die Gefahr der Beschädigung des Multimeters. * Der 10A-Bereich ist durch eine Sicherung abgesichert. Strommessungen nur an Geräten mit

entsprechender Absicherung durch Sicherungsautomaten oder Sicherungen (10A oder 2000VA)

vornehmen.

-2-

* Bei der Widerstandsmessungen keine Spannungen anlegen! * Keine Strommessungen im Spannungsbereich (V/Ω) vornehmen. * Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw. blanke oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine Messungen vornehmen. * Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen bzw. auf einer Isoliermatte

durchführen. * Messspitzen der Prüfleitungen nicht berühren. * Warnhinweise am Gerät unbedingt beachten. * Gerät darf nicht unbeaufsichtigt betrieben werden * Bei unbekannten Messgrößen vor der Messung auf den höchsten Messbereich umschalten. * Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe

aussetzen. * Starke Erschütterung vermeiden. * Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten. * Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig

beim Transport von kalten in warme Räume und umgekehrt) * Überschreiten Sie bei keiner Messung den eingestellten Messbereich. Sie vermeiden so Beschädigungen

des Gerätes. * Messungen von Spannungen über 35V DC oder 25V AC nur in Übereinstimmung mit den relevanten

Sicherheitsbestimmungen vornehmen. Bei höheren Spannungen können besonders gefährliche

Stromschläge auftreten. * Sobald das Batteriesymbol „BAT“ aufleuchtet, schnellstmöglich das Gerät mit dem mitgelieferten

Netzadapter verbinden, um das eingebaute Akku wieder aufzulanden. Mangelnde Batterieleistung kann

unpräzise Messergebnisse hervorrufen. Stromschläge und körperliche Schäden können die Folge sein. * Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel.

Benutzen Sie keine ätzenden Scheuermittel. * Dieses Gerät ist ausschließlich für Innenanwendungen geeignet. * Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen. * Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-Technikern

durchgeführt werden. * Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um Beschädigung der

Bedienelemente zu vermeiden. * Keine technischen Veränderungen am Gerät vornehmen. * - Messgeräte gehören nicht in Kinderhände –

Reinigung des Gerätes:

Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen.

-3-

Bitte lesen Sie diese Betriebsanleitung sorgfältig, um das Gerät bestmöglich bedienen zu können.

2. Sicherheitssymbole und -begriffe

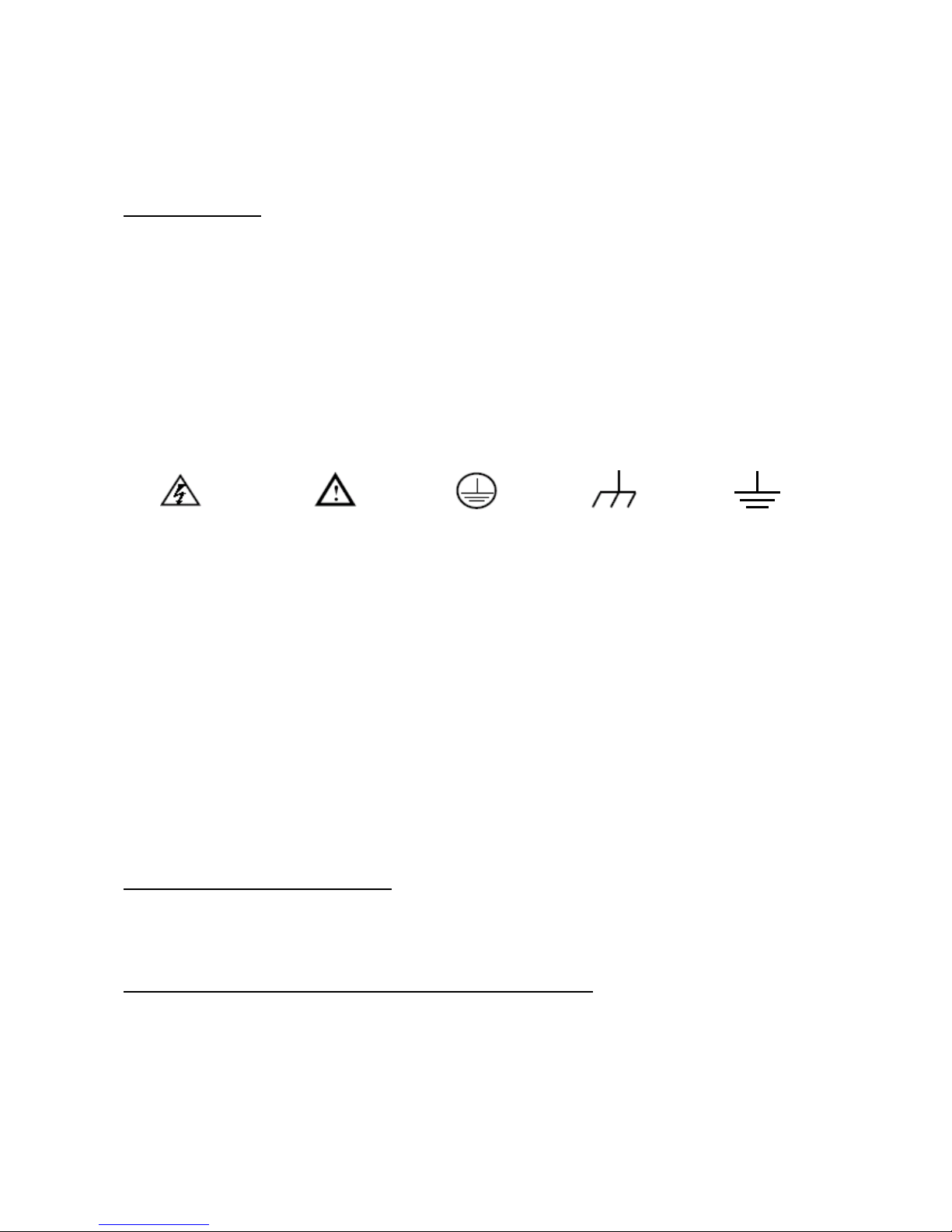

2.1. Sicherheitssymbole

Sie können die folgenden Symbole in dieser Betriebsanleitung oder auf dem Messgerät finden.

WARNUNG!

„Warnung” weist auf Zustände und Bedienschritte hin, die für den Bediener eine Gefahr darstellen.

VORSICHT!

„Vorsicht” weist auf Zustände und Bedienschritte hin, die Schäden am Produkt oder anderen Gegenständen verursachen können.

Gefahr: Hoch-

spannung

siehe Betriebs-

anleitung

Schutzleiterklemme

Gerätemasse

Masseklemme

(Erde)

2.1.1. Sicherheitsbegriffe

Auf dem Gerät können Sie die folgenden Begriffe finden:

Gefahr: Der Begriff „Gefahr” erscheint in dieser Betriebsanleitung an Stellen, die Sie auf eine unmittelbare

persönliche Gefährdung hinweisen.

Warnung: Der Begriff „Warnung” erscheint in dieser Betriebsanleitung an Stellen, die Sie auf eine zwar nicht

unmittelbar gegebene persönliche Gefährdung hinweisen, die Sie aber zur Vorsicht mahnen.

Hinweis: Der Begriff „Hinweis” erscheint in dieser Betriebsanleitung an Stellen, die Sie auf mögliche

Beschädigung des Produktes oder anderer Gegenstände hinweisen.

3. Durchführen der allgemeinen Kontrolle

3.1. Durchführen der allgemeinen Kontrolle

Wenn Sie ein neues PeakTech®-Oszilloskop in Betrieb nehmen, sollten Sie zunächst eine allgemeine Kontrolle des Messgerätes wie im Folgenden beschrieben durchführen.

3.2. Überprüfung auf Transportschäden

Sind Umkarton oder Styroporpolster ernsthaft beschädigt, so bewahren Sie diese sorgfältig auf, bis Sie das gesamte Messinstrument und dessen Zubehör mechanisch und elektrisch geprüft haben.

-4-

3.3. Überprüfung des Zubehörs

Eine Liste des Zubehörs finden Sie bei der Abbildung der Digital-Oszilloskop-Teile in dieser Betriebsanleitung. Prüfen Sie die Vollständigkeit des Zubehörs im Vergleich mit dem Anhang. Bei nicht vollständigem oder beschädigtem Zubehör wenden Sie sich bitte an Ihren Händler.

3.4. Überprüfung des gesamten Messinstruments

Wenn das Messinstrument äußerlich beschädigt ist oder im normalen Betrieb oder bei einem Leistungstest versagt, wenden Sie sich bitte an Ihren Händler. Wenn das Messgerät einen Transportschaden aufweist, bewahren Sie bitte die Verpackung sorgfältig auf und wenden Sie sich an den zuständigen Spediteur sowie an Ihren Händler, um das Messgerät austauschen oder reparieren zu lassen.

4. Eingangsanschlüsse

4.1. Eingangsanschlüsse

Abbildung 2

1. Der Netz-Adapter wird zum stationären Betrieb über 230 V-Netzversorgung und zum Aufladen des Akkus

geliefert.

2. Prüfleitungen für Multimeter

3. 4 mm Sicherheitseingangsbuchsen für Multimeter

4. Oszilloskop-Tastköpfe

5. BNC-Eingänge (Oszilloskop): der obere ist für Kanal 1 (CH1), während der untere für Kanal 2 (CH2) ist.

6. Ausgangsbuchse für 5 V 1kHz Rechtecksignal zur Justierung der Prüfspitzen

-5-

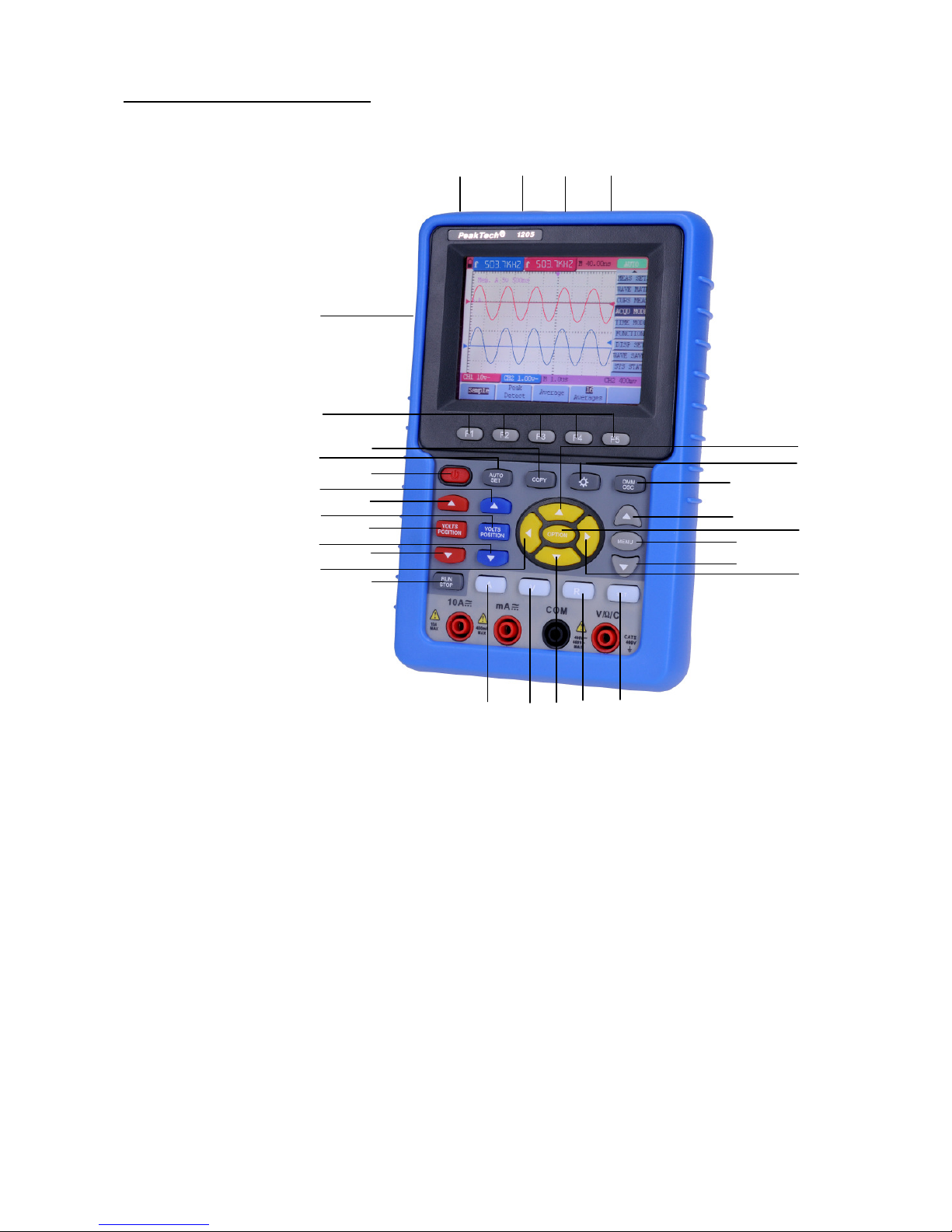

4.2. Frontplatte und die Cursortasten

Abbildung 3

1. Anschlussbuchse für AC-Adapter

2. RS-232-Anschluß

3. USB-Anschluss

4. Anschluss für USB-Massenspeicher (z. B. USB-Stick)

5. Ein/Aus-Taste

6. F1～F5: Auswahltasten für Menü in unterem Display

7. AUTO SET: Wählt automatisch die horizontale und vertikale Einstellung, sowie Triggerpegel

entsprechend dem Eingangssignal (nur Oszilloskop-Betrieb)

8. COPY: Speichert das Gerät die aktuelle Wellenform auf einen angeschlossenen USB-Massenspeicher (USB-Stick)

9. Pfeil oben (rot): Einstellung Time/DIV für CH1

10. VOLTS POSITION (rot): Umschaltung von Volts/DIV auf Time/DIV

11. Pfeil unten (rot): Einstellung Time/DIV für CH1

12. Pfeil oben (blau): Einstellung Time/DIV für CH2

13. VOLTS POSITION (blau): Umschaltung von Volts/DIV auf Time/DIV

-6-

22.

16.

18.

17.

19.

20.

21.

24.

1. 2.

10.

11.

13.

12.

15.

14.

23.

25.

26.

27. 29. 28.

30.

14. Pfeil unten (blau): Einstellung Time/DIV für CH2

15. RUN/STOP: zum Stoppen und Wiederanlaufen des Messbetriebes

16. LIGHT: Ein/Aus-Taste Hintergrundbeleuchtung

17. DMM/OSC: Funktionsumschalter von Oszilloskop - auf Multimeterfunktion

18. MENU Pfeil oben: Auswählen von Menüpunkten

19. MENU: Zeigt das Auswahlmenü an bzw. blendet es wieder aus

20. MENU Pfeil unten: Auswählen von Menüpunkten

21. OPTION: (Oszilloskop-Betrieb) Diese Funktion ist kombiniert mit 4 Pfeiltasten, mit denen die Hauptzeitbasis, Trigger, sowie Horizontal- und Vertikalpositionen eingestellt werden können.

22. Pfeil oben (gelb): Oszilloskopeinstellungen

23. Pfeil unten (gelb): Oszilloskopeinstellungen

24. Pfeil rechts (gelb): Oszilloskopeinstellungen

25. Pfeil links (gelb): Oszilloskopeinstellungen

26. A: Auswahl der Strommessfunktion des Multimeters

27. V: Auswahl der Spannungsmessfunktion des Multimeters

28. R: Auswahl der Widerstands-, der Durchgangsmessfunktion und der Diodenprüffunktion des Multimeters

29. SET: Umschalttaste für Multimeterfunktion von AC auf DC, bzw. Widerstand, Diode, Durchgangstest, sowie Kapazität

30. Ausgangsbuchse 5V 1kHz Rechtecksignal

5. Gebrauch des Oszilloskopes

5.1. Einschalten des Oszilloskopes

Schließen Sie das Oszilloskop mit dem Netzteil wie in Abbildung 1 gezeigt an das Netz an. (Unter Umständen läuft das Oszilloskop noch mit dem eingebauten Li-Ion-Akku, ohne dass das Netzteil benötigt wird.) Schalten Sie das Oszilloskop durch Drücken der Ein-/Aus-Taste POWER ein.

Ein Begrüßungsbildschirm und die Meldung „press any key to continue......” [„drücken Sie eine Taste, um

fortzufahren”] erscheint nach erfolgreich durchgeführtem Selbsttest. Drücken Sie eine beliebige Taste, um in die Messfunktion zu gelangen. Das Oszilloskop startet mit den zuletzt gemachten Einstellungen.

-7-

5.2. Oszilloskop-Anzeige

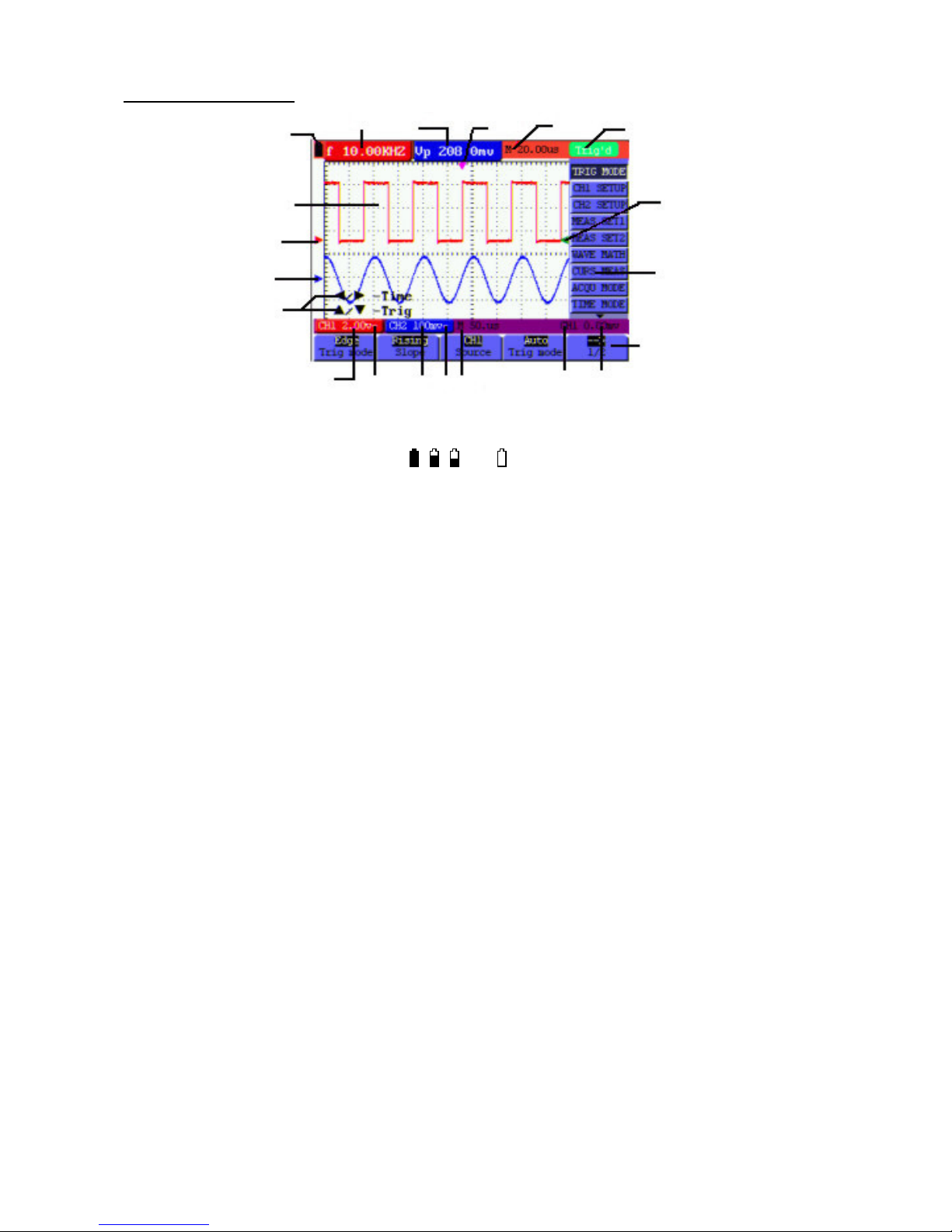

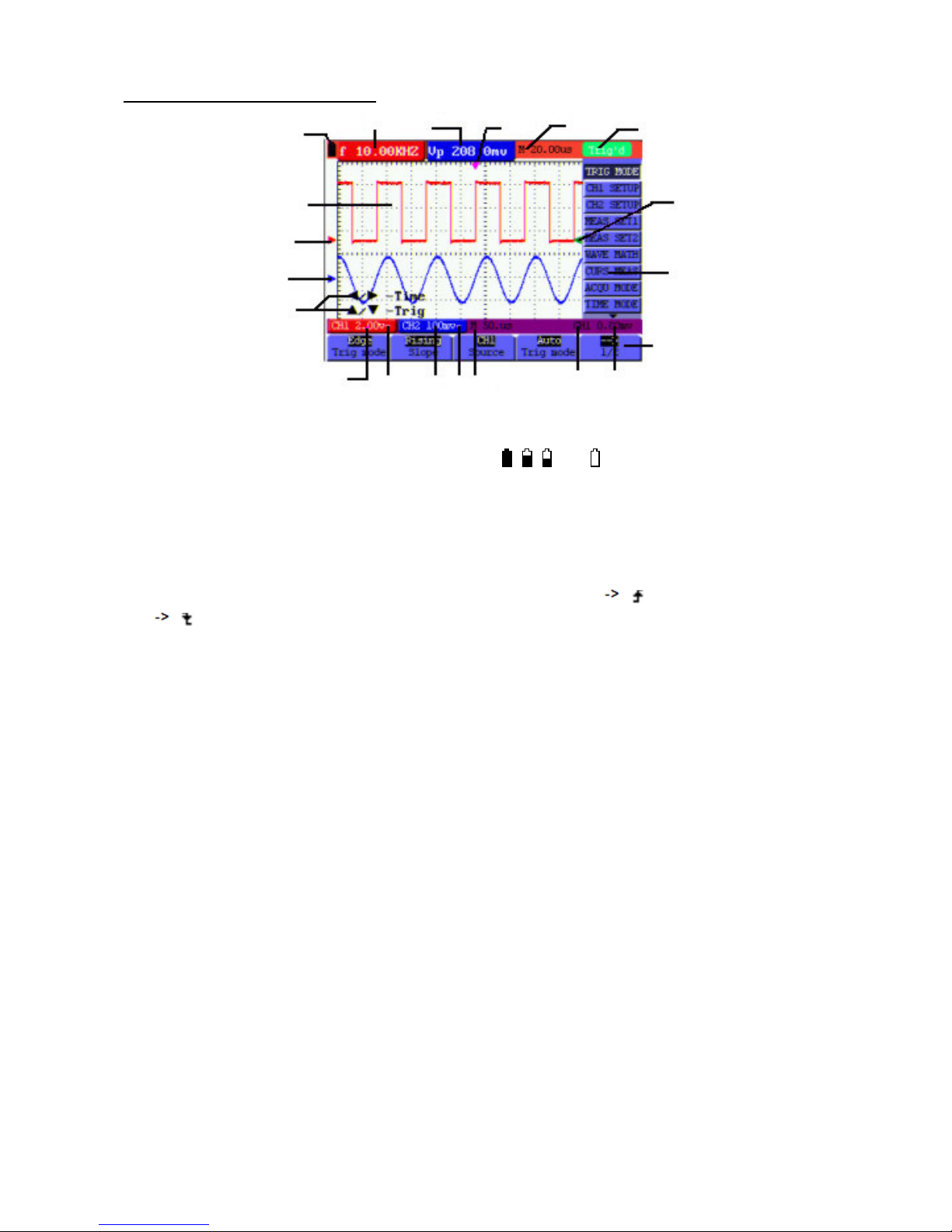

Abbildung 4: Oszilloskop Betriebsanzeige

1. Symbole für den Batterieladezustand , , und .

2. Auto-Messfenster CH1 mit folgenden Elementen: „f“ Frequenz, „T“ Zyklus, „V“ Mittelwert, „Vpp“ = Spitze/Spitze Messwert, „Vk“ Effektivwert, „Ma“ maximale Amplitude, „Mi“ minimale Amplitude, „Vt“ Spannungswert Rechtecksignal flache Spitze, „Vbase“ Spannungswert Rechtecksignal flache Basis, „Va“ Amplitudenwert, „Os“ Überschwingwert, „Ps“ Vorschwingwert, „Rt“ Anstiegszeit, „Ft“ Abfallzeit, „Pw“ positiver Wert Wellenbreite, „Nw“ negativer Wert Wellenbreite, „+D“ und „-D“ positive und negative Duty, „Pd“ und „Nd“ Verzögerung A > B (aufsteigend und abfallend)

3. Auto-Messfenster CH2.

4. Der Zeiger gibt die horizontale Triggerposition an.

5. Diese Anzeige zeigt die Zeitdifferenz zwischen der horizontalen Triggerposition und der Mittellinie des Bildschirms. Ist der Zeiger in der Bildschirmmitte, so wird Null angezeigt.

6. Der Triggerstatus gibt die folgenden Informationen.

Auto: Das Oszilloskop arbeitet im Automatikmodus und zeigt die Kurve im ungetriggerten Zustand. Trig’d: Das Oszilloskop hat ein Triggersignal entdeckt und sammelt die danach erzeugte Information. Ready: Alle Daten vor dem Trigger-Ereignis sind aufgenommen worden, und das Oszilloskop ist bereit

gewesen, Triggersignale zu empfangen.

Scan: Das Oszilloskop kann die Kurvendaten kontinuierlich im Scan-Modus aufnehmen und

darstellen.

Stop: Das Oszilloskop hat die Aufnahme von Kurvendaten beendet.

7. Rote und blaue Indexanzeige triggert Vertikalposition bei Wechseltrigger und der Triggerindex wird grün, wenn er den Flanken- oder Videotrigger erreicht.

8. Ein verstecktes Menü: Drücken Sie die Taste MENU, um die Menü-Leiste ein- oder auszublenden.

9. Menü-Einstelloptionen: es gibt verschiedene Einstelloptionen für die verschiedenen Menüs.

10. Anzeige der Triggerspannung.

11. Anzeige der Triggersignalquelle.

12. Anzeige des Wertes der primären Zeitbasis.

13. Dieses Symbol stellt die Koppelmodi von Kanal 2 (CH2) dar. Das Symbol „～ ” zeigt Wechselspannung, das Symbol „－ ” Gleichspannung an.

14. Dieser Wert gibt den vertikalen Maßstab für die Vertikalspannung von Kanal 2 an.

-8-

10.

20.

15.

11.

13. 12. 14.

16.

19.

17.

18.

15. Dieses Symbol stellt die Koppelmodi von Kanal 1 an, wobei das Symbol „～ ” Wechselspannung, das Symbol „－ ” Gleichspannung anzeigt.

16. Dieser Wert gibt den vertikalen Maßstab für die Vertikalspannung von Kanal 1 an.

17. Der blaue Zeiger gibt die Grundlinie der Kurve in Kanal 2, d.h. dessen Nullposition, an. Fehlt dieser Zeiger, so ist der Kanal nicht geöffnet worden.

18. Bedienaufforderung OPTION: es gibt verschiedene Bedienaufforderungen für die jeweiligen OPTION Bedienschritte.

19. Der rote Zeiger gibt die Grundlinie der Kurve in Kanal 1, d.h. dessen Nullposition, an. Fehlt dieser Zeiger, so ist der Kanal nicht geöffnet worden.

20. Anzeigebereich der Kurve. Die rote Kurve stellt Kanal 1, die blaue Kurve Kanal 2 dar.

5.3. Menübeschreibung

Das Beispiel in der folgenden Abbildung zeigt, wie im Menü eine Funktion ausgewählt wird.

1. Drücken Sie die Taste MENU, um das Funktionsmenü am rechten sowie die entsprechenden

Einstelloptionen am unteren Bildschirmrand anzuzeigen. Drücken Sie MENU erneut, um das Funktionsmenü wieder auszublenden.

2. Drücken Sie die Taste MENU ▲ oder MENU ▼, um verschiedene Funktionsmenüs zu wählen.

3. Wählen Sie eine der Tasten F1 bis F5 , um die Einstellung der Funktion zu ändern.

Siehe die folgende Abbildung:

Abbildung 5: die Menüleiste

5.4. Manuelle Einstellung des Vertikal- und Horizontal-Systems, sowie der Triggerposition

Mehrfach-Einstelltaste OPTION zur Einstellung der vertikalen Triggerposition, der Haupt-Zeitbasis und der horizontalen Position (horizontale Triggerposition) bei Flankentrigger und Videotrigger oder das Triggern der Vertikalposition für horizontale Zeitbasis und Triggern der Vertikalposition und der Horizontalposition bei Wechseltrigger. Das folgende Beispiel zeigt, wie Sie die Taste OPTION für eine Einstellung verwenden.

Im Trigger-Modus Flankentrigger und Video-Trigger:

-9-

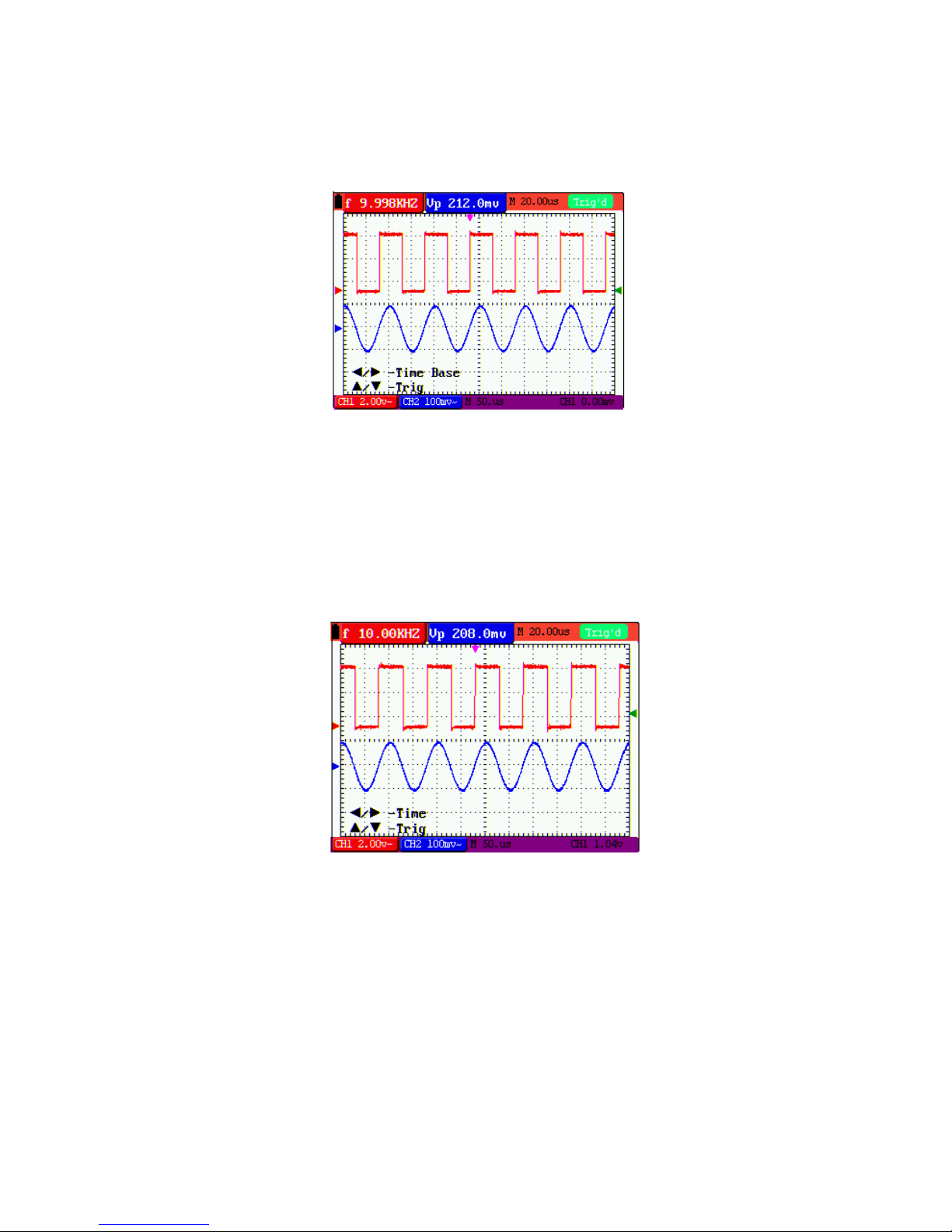

1. Drücken Sie die Taste OPTION - im Display erscheint:

◄/► – Time Base

▲/▼ – Trig

Abbildung 6

2. Drücken Sie ◄ (gelb) oder ► (gelb) zum Einstellen der Hauptzeitbasis und drücken Sie ▲ (gelb) oder ▼

(gelb) zum Einstellen der Triggerhorizontalposition.

3. Drücken Sie OPTION erneut – im Display erscheint:

◄/► – Time

▲/▼ – Trig

Abbildung 7

4. Drücken Sie ◄ (gelb) oder ► (gelb) zur Einstellung der horizontalen Position der Zeitbasis. Drücken Sie

▲ (gelb) oder ▼ (gelb) zur Einschaltung der Trigger-Position.

5. Drücken Sie OPTION erneut zur Rückkehr in den normalen Messbetrieb

Im Trigger-Modus Trigger-Alternate

-10-

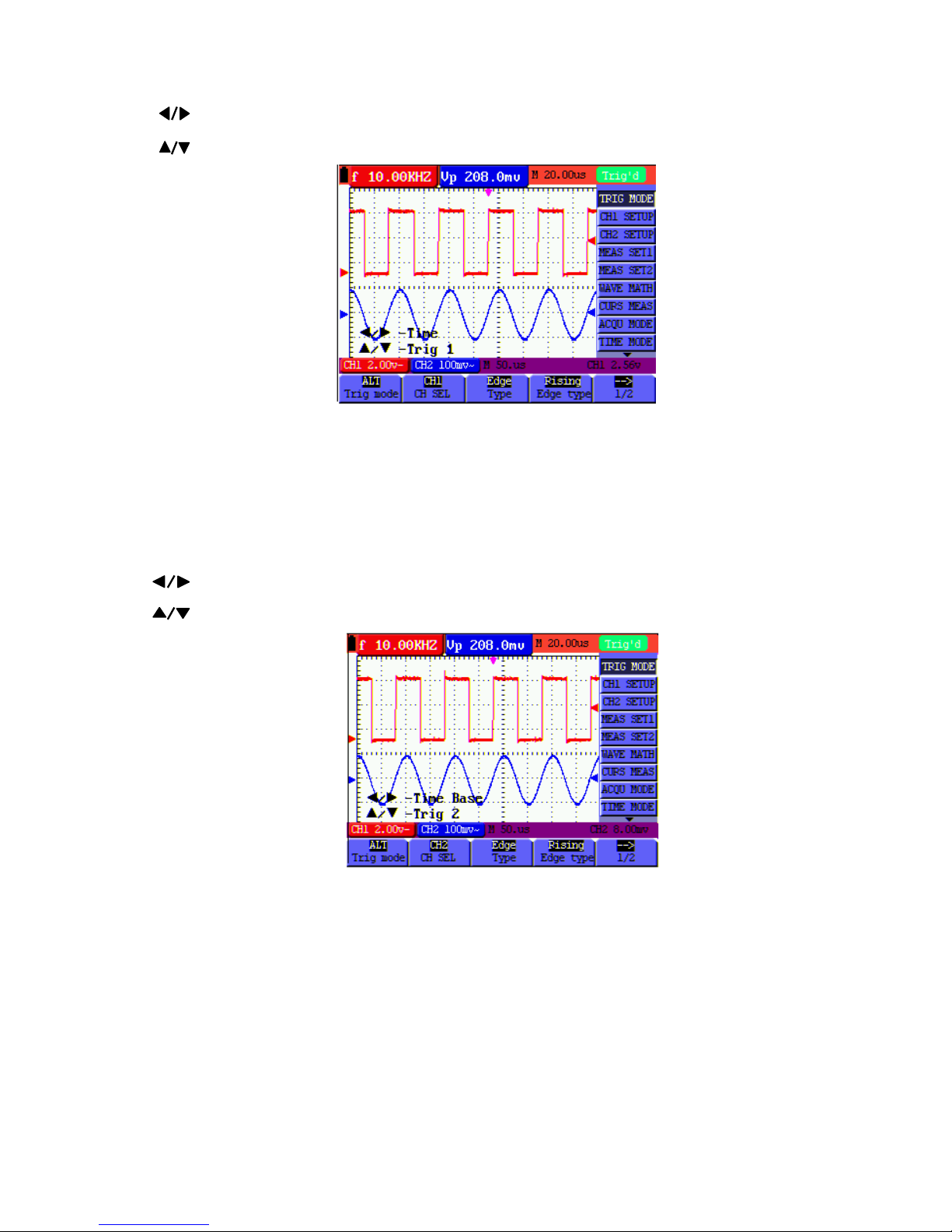

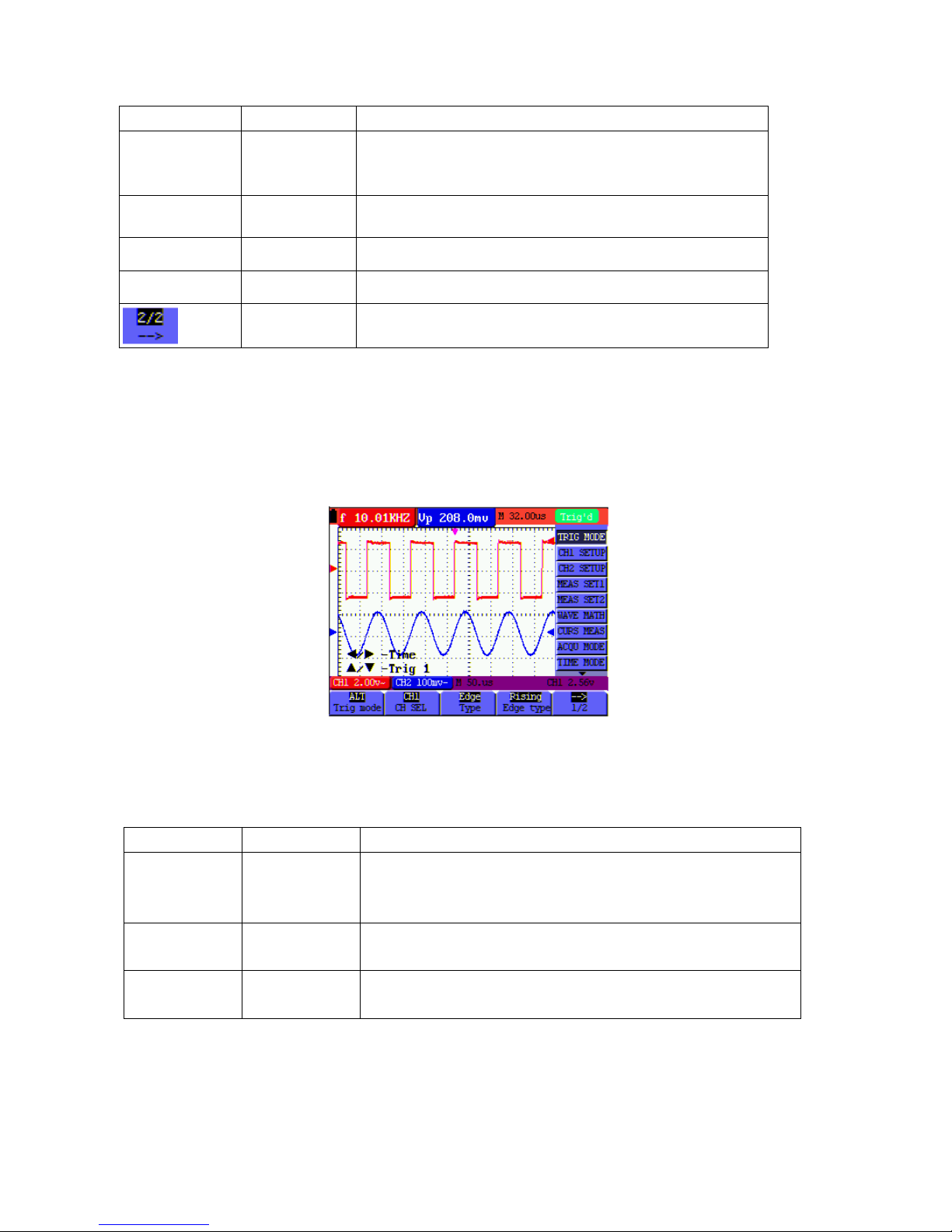

6. Press OPTION, im Display erscheint:

◄/► – Time

▲/▼ – Trig 1

Abbildung 8

7. Drücken Sie ◄ (gelb) oder ► (gelb) zum Einstellen der horizontalen Position der Zeitbasis und drücken

Sie ▲ (gelb) oder ▼ (gelb) zum Einstellen der Triggerhorizontalposition im Kanal 1.

8. Drücken Sie OPTION erneut zur Rückkehr in den normalen Messbetrieb

◄/► – Time Base

▲/▼ – Trig 2

Abbildung 9

9. Drücken Sie◄ (gelb) oder ► (gelb) zum Einstellen der Hauptzeitbasis und drücken Sie ▲ (gelb) oder ▼

(gelb) zum Einstellen der Triggerhorizontalposition im Kanal 2.

10. Drücken Sie OPTION erneut zur Rückkehr in den normalen Messbetrieb

-11-

Begriffserläuterung:

* Vertikaler Skalierungsfaktor: steht für die Spannungsamplitude, dargestellt durch ein vertikales Gitter

im Anzeigebereich, durch deren Einstellung das Signal verstärkt oder abgeschwächt werden kann, wodurch die Signalamplitude auf den erwarteten Messbereich eingeregelt werden kann.

* Vertikale Nullposition: steht für die Grundlinie, durch dessen Einstellung die Anzeigeposition der Kurve

auf dem Bildschirm angepasst werden kann.

* Haupt-Zeitbasis: stellt die durch ein horizontales Gitter im Anzeigebereich angezeigten Zeitwerte dar. * Horizontale Triggerposition: steht für die Zeitabweichung zwischen dem tatsächlichen Triggerpunkt und

der Mittellinie des Bildschirms, dargestellt als 0 im Bildschirmmittelpunkt.

* Triggerpegelposition: steht für die Spannungsabweichung zwischen dem tatsächlichen Triggerpegel

und der Nullposition des triggernden Signalquellenkanals.

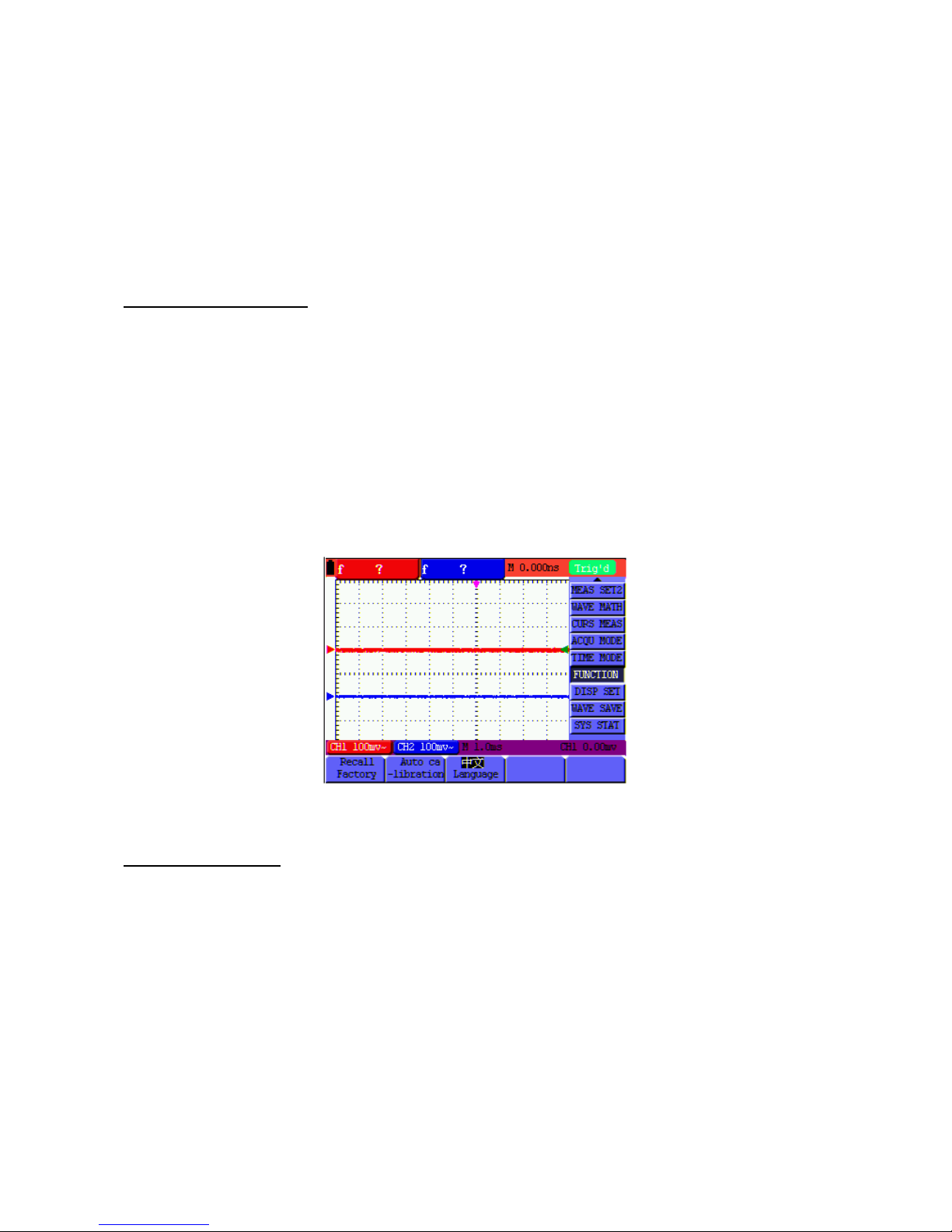

5.5. Wiederaufruf der Hersteller-Einstellungen

Um das Oszilloskop wieder auf die vom Hersteller gespeicherten Einstellungen zurückzusetzen, wie beschrieben verfahren:

1. Drücken Sie MENU, um das Menü am rechten Bildschirmrand aufzurufen.

2. Drücken Sie MENU Pfeil oben oder MENU Pfeil unten“ zur Auswahl der Funktionseinstellungen. Es

werden 3 Optionen am unteren Bildschirmrand angezeigt.

3. Drücken Sie F1, um „Recall Factory“ für den Wiederaufruf der Hersteller-Einstellungen auszuwählen.

4. Drücken Sie F2 zur Auswahl der „Auto calibration“. Variiert die Umgebungstemperatur über 5°C, so sollte

eine „Auto calibration“ durchgeführt werden.

Abbildung 10: Reset des Oszilloskopes

5.6. Anschlussmöglichkeiten der Eingänge

(Beachten Sie Abbildung 2)

Das Oszilloskop verfügt über 7 Signal-Eingänge: zwei Sicherheits-BNC-Eingangsbuchsen (CH1 und CH2) für Messungen mit dem Oszilloskop, sowie über vier 4 mm-Sicherheitseingänge für Messungen mit dem Multimeter. Isolierte Eingänge erlauben unabhängige Messungen zwischen Oszilloskop und Multimeter.

-12-

5.7. Anzeigen eines unbekannten Signals mit Auto Set

Mit der Auto-Set-Funktion kann das Oszilloskop unbekannte Signale automatisch anzeigen und messen. Diese Funktion optimiert Position, Bereich, Zeitbasis und Trigger und ermöglicht so eine stabile Darstellung nahezu jeder Kurve. Diese Funktion ist besonders praktisch, wenn Sie schnell mehrere Signale prüfen möchten.

Schalten Sie die Auto-Set-Funktion wie folgt ein:

1. Verbinden Sie den Tastkopf mit den zu prüfenden Signalen.

2. Drücken Sie Taste AUTO SET, um das Oszilloskop in den automatischen Messbetrieb zu schalten. Die

zu messenden Signale erscheinen auf dem Bildschirm.

5.8. Automatische Nullstellung der horizontalen Triggerposition und der Triggerpegelposition

Gehen Sie wie folgt vor, um die horizontale Triggerposition und die Triggerpegelposition automatisch wieder auf den Nullpunkt zu bringen, nachdem die beiden Werte durch Maximierung aus der Bildschirmmitte bewegt wurden.

1. Drücken Sie die Taste V, um die horizontale Triggerposition automatisch auf den Nullpunkt zu setzen.

2. Drücken Sie die Taste R, um die Triggerpegelposition automatisch auf den Nullpunkt zu setzen.

5.9. Automatische Messungen

Das Oszilloskop bietet 5 automatische Messbereiche an. Sie können zwei numerische Werte anzeigen lassen: measurement 1 und measurement 2 Sie können diese Messwerte unabhängig voneinander auswählen und die Messungen entweder an der Kurve von Kanaleingang 1 oder 2 vornehmen.

So wählen Sie eine Frequenz für Kanal 1 aus:

1. Drücken Sie die Taste MENU, und das Funktionsmenü erscheint an rechten Bildschirmrand.

2. Drücken Sie die Taste MENU ▲ oder MENU ▼, um measurement 1 zu wählen. Fünf Menüeinträge

erscheinen am unteren Bildschirmrand.

3. Drücken Sie die Taste F1 und wählen Sie Freq CH1 aus dem Menüeintrag Mean. Das Fenster

measurement 1 wird rot und zeigt die Frequenz für den Kanaleingang 1 an.

So wählen Sie die Spitze-Spitze-Messung für Kanaleingang 2 aus:

1. Drücken Sie die Taste MENU, und das Funktionsmenü erscheint an rechten Bildschirmrand.

2. Drücken Sie die Taste MENU ▲ oder MENU ▼ und wählen Sie measurement 2, dessen 5 Menüpunkte

am unteren Bildschirmrand erscheinen.

3. Drücken Sie die Taste F4, um PK-PK CH2 aus dem Menüpunkt Peak-Peak auszuwählen. Das Fenster

measurement 2 wird blau und zeigt den Spitze-Spitzewert für Kanaleingang 2 an.

-13-

Siehe folgende Abbildung:

Abbildung 11: automatische Oszilloskop-Messungen

5.10. Einfrieren der Messungen auf dem Bildschirm

Sie können den Bildschirm mit allen Messwerten und Wellenformen einfrieren.

1. Drücken Sie „RUN/STOP“ zum Einfrieren des Bildschirms. „STOP“ erscheint in der oberen rechten Ecke

des Bildschirms.

2. Drücken Sie „RUN/STOP“ erneut, um in den normalen Messbetrieb zurückzukehren.

Siehe folgende Abbildung:

Abbildung 12: Einfrieren der Anzeige

5.11. Anzeige unsauberer Signale

Mit dem Mittelwert-Erfassungsmodus können Sie die dargestellte Kurve durch Mittelwertbildung aus mehreren Datenblöcken glätten. Sie können die Anzahl der zu verwendenden Blöcke (4, 16, 64 und 128) wählen.

-14-

Hinweis: Für eine bestmögliche Funktion des Mittelwertmodus muss die Kurve sich wiederholen. Je höher die Anzahl der zu verwendenden Blöcke ist, desto langsamer wird die Kurve aktualisiert.

1. Drücken Sie die Taste MENU, und das Funktionsmenü erscheint an rechten Bildschirmrand.

2. Drücken Sie die Taste MENU ▲ oder MENU ▼ und wählen Sie ACQU, dessen 4 Menüpunkte am

unteren Bildschirmrand erscheinen.

3. Drücken Sie die Taste F3, um Average Factors auszuwählen, und drücken Sie dann F4, um den Eintrag

Averaging 16 zu wählen. Damit wird das Ergebnis von 16 Signalblöcken gemittelt und das Mittelwertergebnis wie in den folgenden Abbildungen angezeigt.

Siehe folgende Abbildung:

Abbildung 13: Durchschnittsfaktor im Messbetrieb

5.12. Anzeige von veränderlichen Signalen

Zur Anzeige von veränderlichen Signalen dient die Funktion Persistence.

1. Drücken Sie die Taste MENU, und das Funktionsmenü erscheint an rechten Bildschirmrand.

2. Drücken Sie die Taste MENU ▲ oder MENU ▼, um DISP SET zu wählen. Vier Menüeinträge erscheinen

am unteren Bildschirmrand.

3. Drücken Sie die Taste F2, um Persist 1 sec, 2 sec, und 5 sec, infinite oder close zu wählen. In diesem Fall

gehen Sie zu Infinite, und die angezeigte Dynamik wird auf dem Bildschirm kontinuierlich beibehalten. Wenn der Eintrag close gewählt wird, schließt sich die Funktion Persistence.

Abbildung 14: dauerhafte Überwachung eines dynamischen Signals

-15-

5.13. Anzeigen von Impulsen mit der Funktion Peak Detection

Mit dieser Funktion können Sie Ereignisse von mindestens 50 ns Dauer (Impulse oder andere asynchrone Kurven) anzeigen.

1. Drücken Sie die Taste MENU, und das Funktionsmenü erscheint an rechten Bildschirmrand.

2. Drücken Sie die Taste MENU ▲ oder MENU ▼, um ACQU MODE zu wählen. Vier Menüeinträge

erscheinen am unteren Bildschirmrand.

3. Drücken Sie die Taste F2, um zu Glitch Detect zu gelangen. In diesem Fall können Sie den Impuls testen.

Sie sehen jetzt einen Bildschirm wie in Abbildung 15 unten.

Abbildung 15: Spitzen-Messung

Begriffserläuterung

* Sammelmodus: Das Oszilloskop transformiert die in den drei Modi Abtasten, Spitzenwerterkennung und

Mittelwertbildung gesammelten Analogdaten in ein digitales Format.

* Abtasten: Das Oszilloskop tastet das Signal in regelmäßigen Abständen ab, um die Kurve in diesem

Modus zu rekonstruieren. In den meisten Fällen wird das Analogsignal zwar korrekt dargestellt, aber schnelle Änderungen zwischen zwei Abtastzyklen gehen verloren, so dass schmale Impulse in dem Signal vermutlich nicht erscheinen.

* Spitzenwerterkennung: Das Oszilloskop tastet in jedem Abtastintervall die Minimal- und Maximalwerte

von Signalen ab und zeigt die Kurve mit dem abgetasteten Daten in diesem Modus. Es kann somit also eventuell im Abtastmodus nicht aufgezeichnete steile Impulse erfassen, aber die Störungen sind sichtbar.

* Mittelwertbildung: das Oszilloskop sammelt mehrere Kurven, bildet davon den Mittelwert und zeigt die

gemittelte Kurve in diesem Modus an; auf diese Weise werden unregelmäßige Störungen reduziert.

* Zeitdauer: Wenn eine neue Kurve angezeigt wird, verschwindet die zuvor auf dem Bildschirm angezeigte

Kurve nicht augenblicklich, um nur für einen bestimmten Zeitraum angezeigt zu werden. Das heißt, durch Einstellen der Zeitdauer kann die Kurve kontinuierlicher angezeigt werden, wodurch sich eine Anzeige ähnlich wie bei einem analogen Oszilloskop ergibt.

* Laufender Abtastmodus: das Oszilloskop aktualisiert die Kurve-Abtastpunkte, indem es die Anzeige

von links nach rechts über den Bildschirm laufen lässt; dies gilt nur für Einstellungen der primären Zeitbasis von mehr als 50 ms.

-16-

5.14. Auswahl der Wechselstromkopplung

Nach einem Reset ist das Oszilloskop gleichstromgekoppelt, so dass Wechselströme und Gleichströme auf dem Bildschirm erscheinen. Benutzen Sie die Wechselstromkopplung, wenn Sie ein schwaches Wechselstromsignal auf einem Gleichstromsignal sichtbar machen wollen. So wählen Sie die Wechselstromkopplung:

1. Drücken Sie die Taste MENU, und das Funktionsmenü erscheint an rechten Bildschirmrand.

2. Drücken Sie die Taste MENU ▲ oder MENU ▼, um CH1 Setting zu wählen. Vier Menüeinträge

erscheinen am unteren Bildschirmrand.

3. Drücken Sie die Taste F1 und gehen Sie zu AC. Unten links im Bildschirm erscheint das Symbol AC

Coupling.

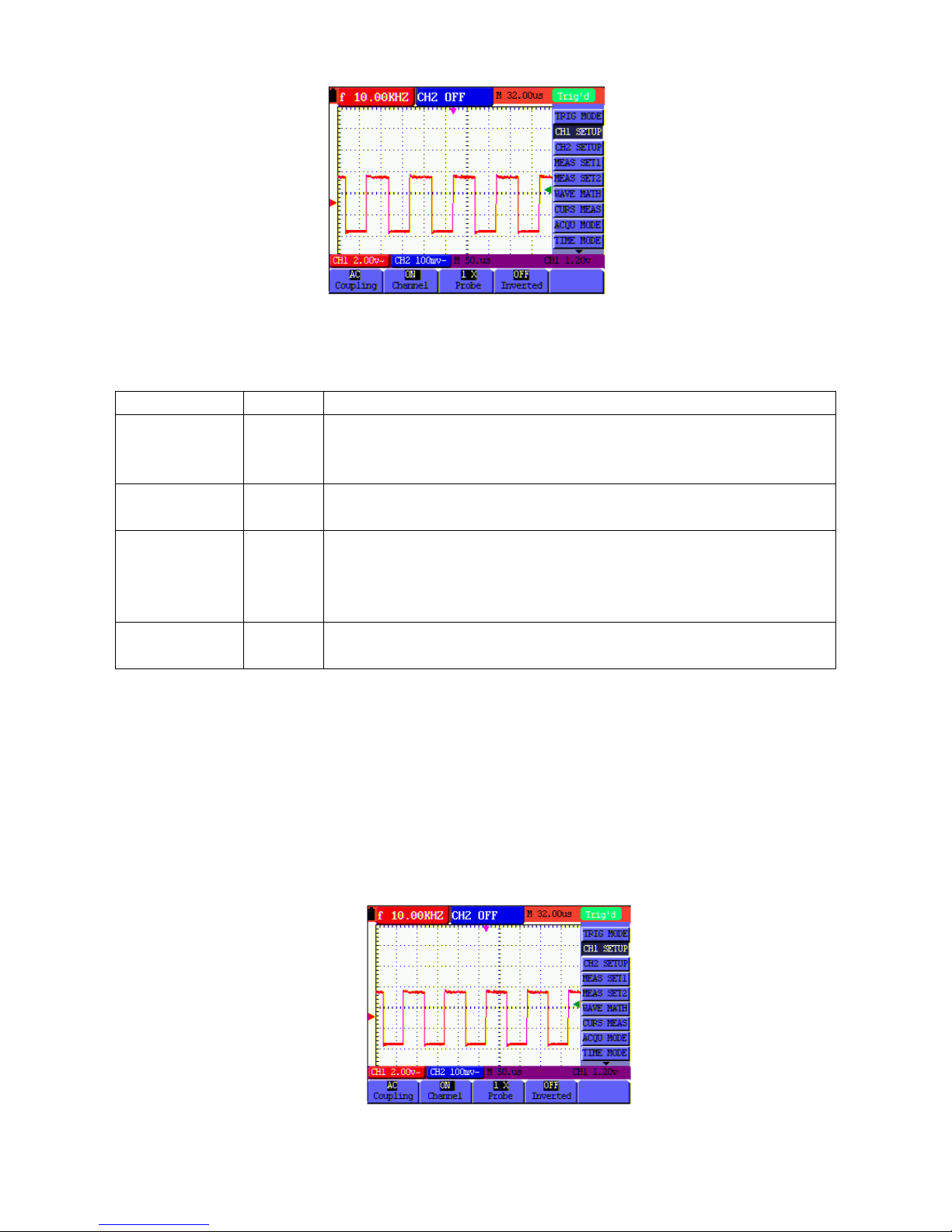

Abbildung 16: AC-Coupling

5.15. Umkehr der Polarität der angezeigten Wellenform

Zur Umkehr des Wellenformsignals an CH1, wie beschrieben verfahren:

1. Drücken Sie MENU, um das Funktionsmenü anzeigen zu lassen.

2. Drücken Sie MENU ▲ oder MENU ▼ um die CH1-Einstellungen auszuwählen. Vier Punkte werden in der

unteren Leiste des Bildschirms angezeigt.

3. Drücken Sie F4, um „Inverted“ zu aktivieren. Das gemessene Signal auf dem Bildschirm wird invertiert.

Abbildung 17: Inverted

-17-

5.16. Verwendung der Kurven-Rechenfunktion

Wenn Sie die in Kanal 1 und 2 eingehenden Kurven addieren (CH1 + CH2), subtrahieren (CH1 – CH2,

CH2 – CH1), multiplizieren (CH1 x CH2) oder dividieren （CH1 / CH2）, zeigt das Oszilloskop die

mathematische errechnete Kurve M sowie die in Kanal 1 und 2 eingehenden Kurven auf dem Bildschirm an.

Die mathematischen Funktionen führen die Berechnungen für jeden Punkt der Kurven von Kanal 1 und Kanal 2 durch.

So verwenden Sie eine Rechenfunktion:

1. Drücken Sie die Taste MENU, und das Funktionsmenü erscheint an rechten Bildschirmrand.

2. Drücken Sie die Taste MENU ▲ oder MENU ▼, um Waveform Calculation zu wählen. Fünf Menüeinträge

erscheinen am unteren Bildschirmrand.

3. Drücken Sie die Taste F3, um CH1+CH2 zu wählen und die gewählte Kurve M (grün) auf dem Bildschirm

anzuzeigen. Drücken Sie F3 erneut, um Waveform Calculation zu schließen.

4. Drücken Sie OPTION und unten links im Bildschirm als

◄/► - CHMath Volts/Div

▲/▼ CHM Zero

5. Drücken Sie dann ▲ (gelb) oder ▼ (gelb), um die vertikale Anzeigeposition von Kurve M einzustellen.

Drücken Sie ◄ (gelb) oder ► (gelb), um die Zeitfaktoren für die Anzeige der Kurve M einzustellen.

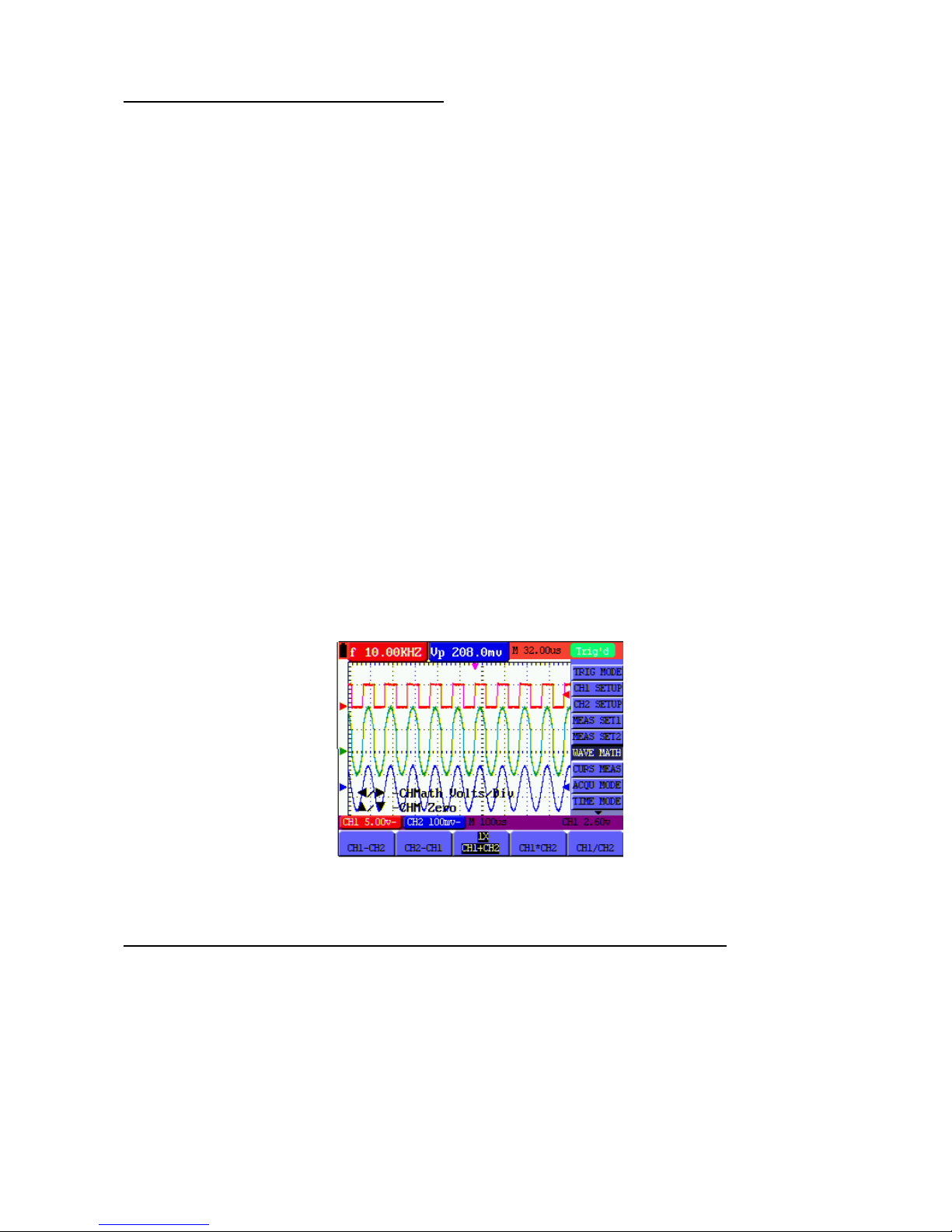

Abbildung 18: Kurven-Rechenfunktion

5.17. Verwendung eines USB Massenspeichergeräts zur Speicherung von Kurvendaten

Verbinden Sie das USB Massenspeichergerät mit der USB-Buchse und drücken Sie die Taste COPY, um die aktuelle Kurve auf dem externen Gerät zu speichern. Die Dateien werden nacheinander WAVE1.BIN,

WAVE2.BIN, WAVE3.BIN oder WAVE1.BMP, WAVE2.BMP, WAVE3.BMP ...... benannt. Wenn der Vorgang

beendet ist, erscheint auf dem Bildschirm die Meldung „Data have been written!” [Daten wurden geschrieben]. Schließen Sie dann das USB Massenspeichergerät an den Computer an und öffnen Sie die Daten mit der Software.

-18-

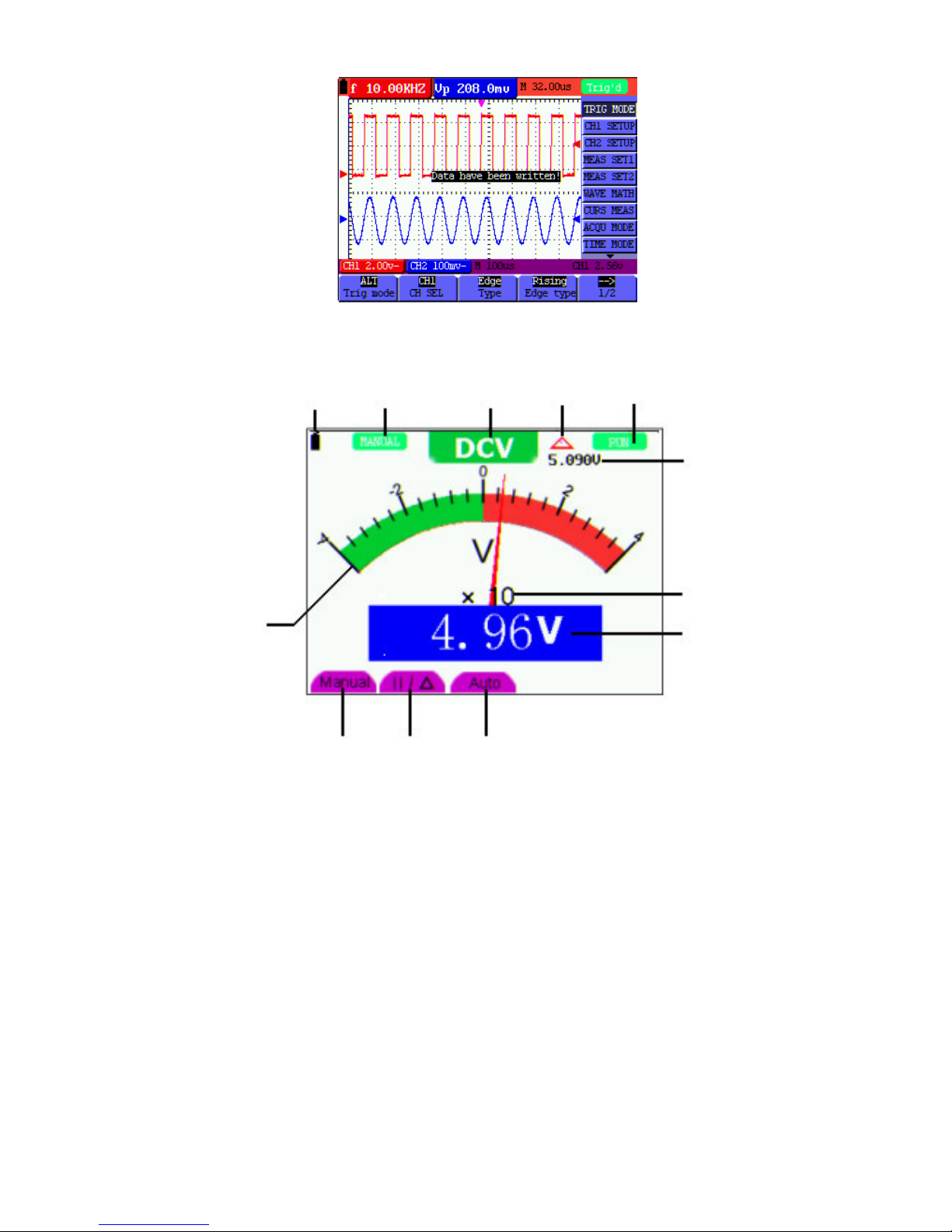

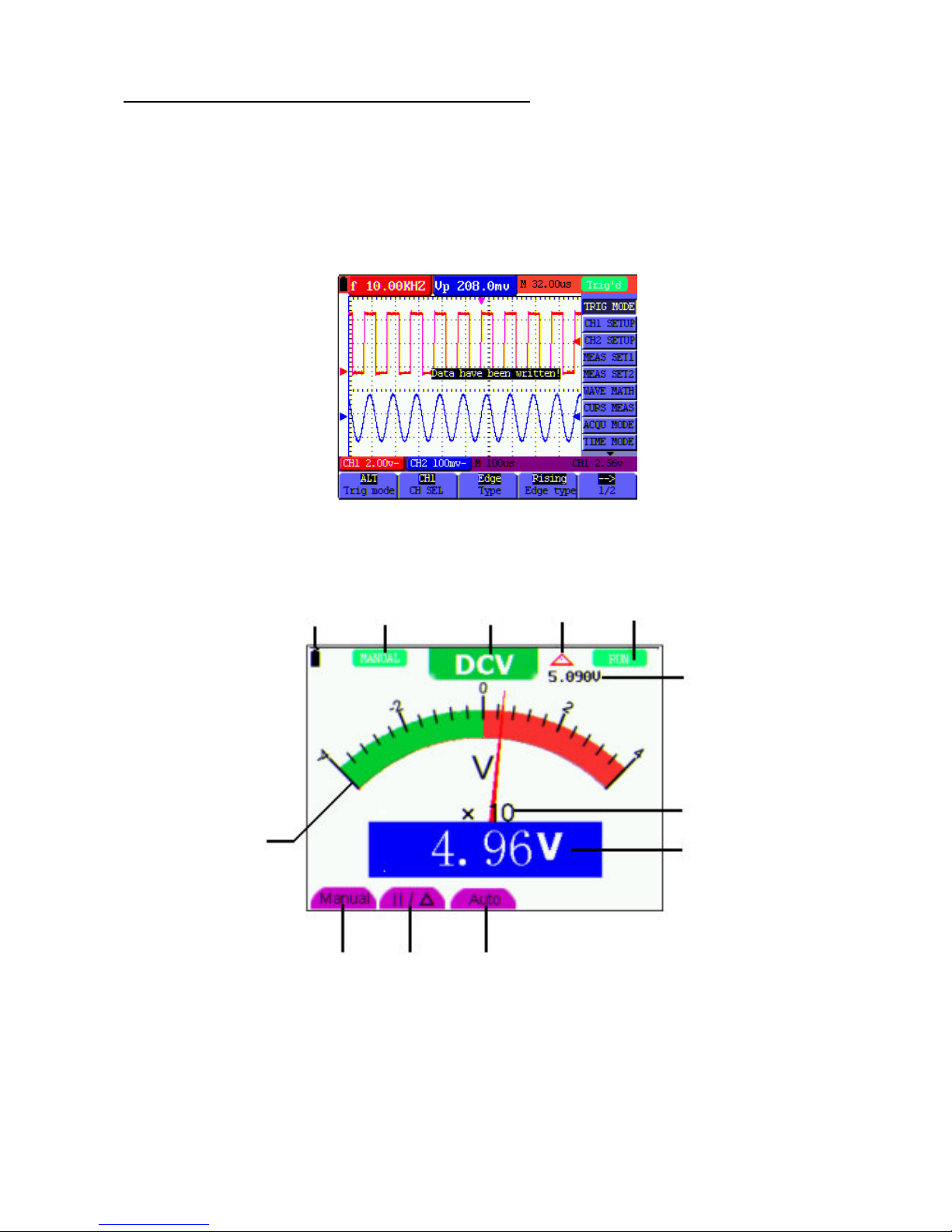

Abbildung 19

6. Betrieb mit dem Multimeter

Abbildung 20: Betriebsanzeige DMM

1. Batteriezustandsanzeige

2. Symbol zur Anzeige nach Aktivierung der manuellen Bereichswahl

3. Messfunktionssymbole (DCV, ACV, DCA, ACA, R, Diode, ·)))), C )

4. Symbol für Relativwertmessfunktion

5. RUN/STOP-Umschaltung

6. Anzeige des Referenzwertes für Relativwertmessfunktion

7. Anzeige des Multiplikators für die Analoganzeige

8. digitale Messwertanzeige

9. automatische Kontrollfunktion des Messbereiches

10. Kontrollfunktion für Absolut/Relativwertmessfunktion

11. Aktivierung der manuellen Bereichswahl

12. Skala der analogen Anzeige

-19-

2. 3. 4. 5.

10. 11.

12.

6.1. Aktivierung des Multimeter-Modus

Drücken Sie „DMM/OSC“, um vom Oszilloskop-Modus in den Multimeter-Modus umzuschalten.

6.1.1. Widerstandsmessungen

Hinweis:

Kondensatoren vor Messung entladen! Keine Messungen an Spannungsquellen vornehmen.

Zur Widerstandsmessung wie beschrieben verfahren:

1. Drücken Sie die Taste R, um in die Widerstandsmessungsfunktion umzuschalten. „R“ erscheint in der

Anzeige.

2. Stecken Sie die schwarze Prüfleitung in die „COM“-Eingangsbuchse und die rote Prüfleitung in die

„V/Ω“-Eingangsbuchse.

3. Verbinden Sie die Prüfspitzen mit dem zu messenden Widerstand und lesen Sie den Widerstandswert

von der Anzeige ab.

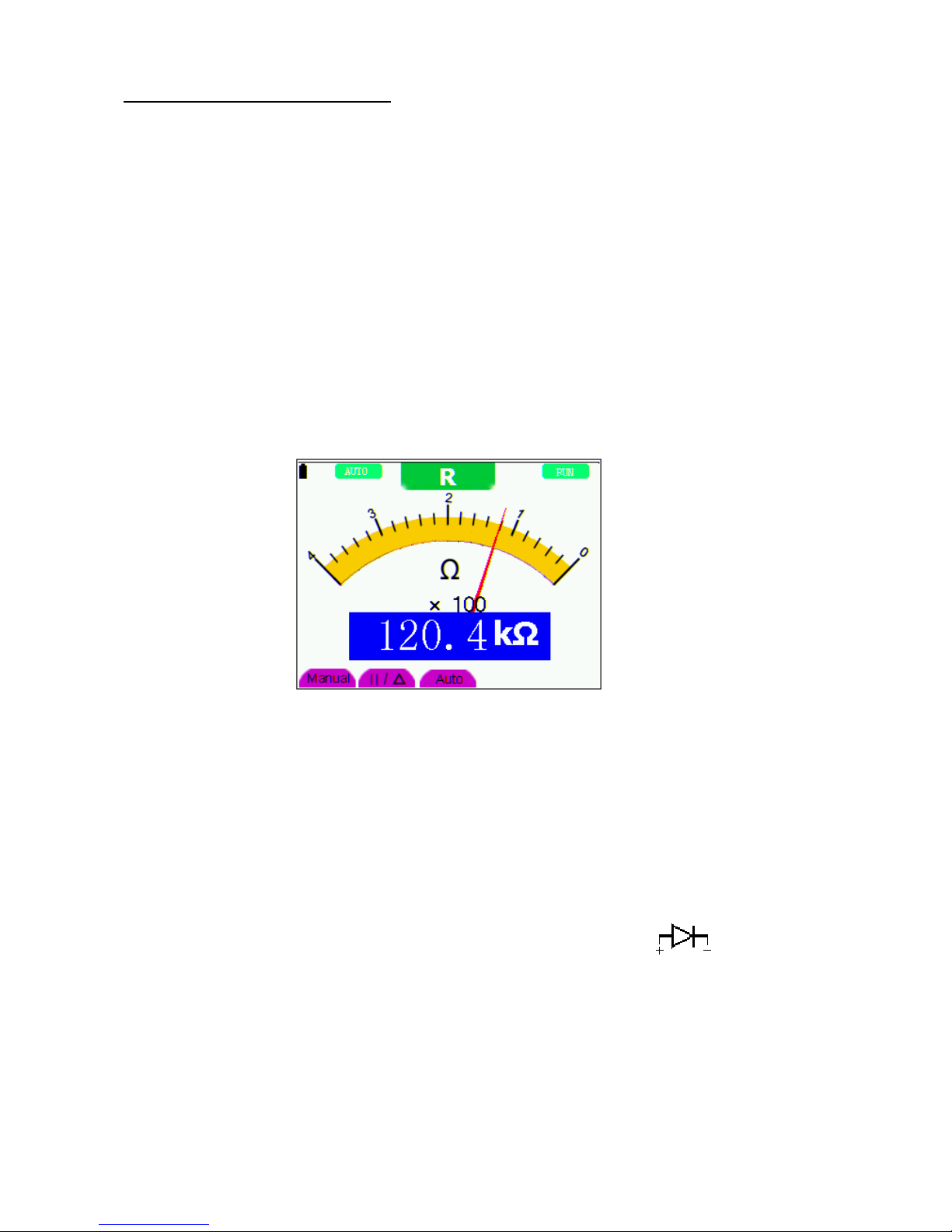

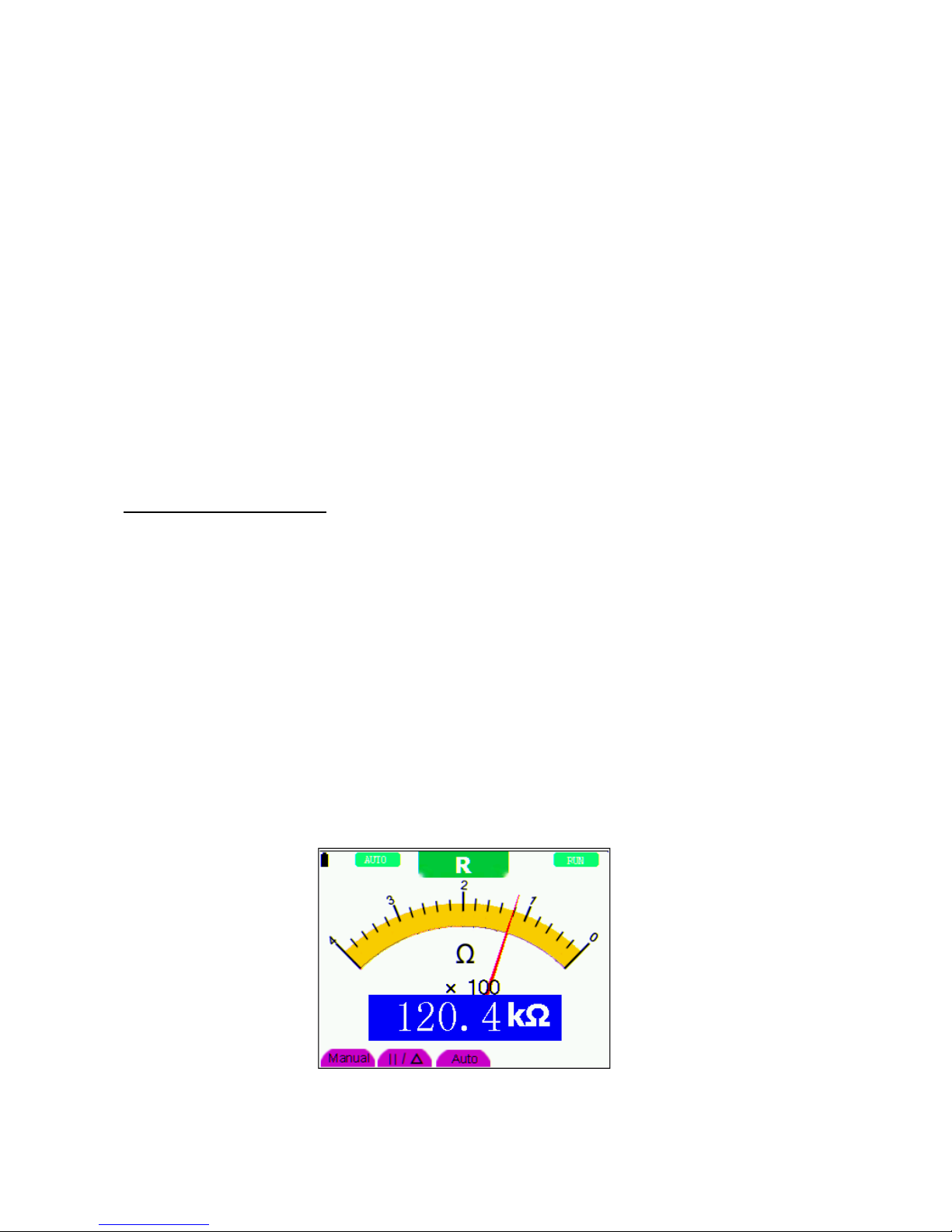

Abbildung 21: Widerstandsmessfunktion

6.1.2. Diodenprüffunktion

Hinweis:

Kondensatoren vor Messung entladen! Keine Messungen an Spannungsquellen vornehmen.

Um Messungen an Dioden durchzuführen, wie beschrieben verfahren:

1. Drücken Sie die Taste R. Es erscheint „R“ in der Anzeige.

2. Drücken Sie die Taste SET, um auf die Diodenprüffunktion umzuschalten. erscheint in der

Anzeige.

3. Stecken Sie die schwarze Prüfleitung in die „COM“-Eingangsbuchse und die rote Prüfleitung in die

„V/Ω“-Eingangsbuchse.

4. Verbinden Sie die Prüfleitungen mit der zu messenden Diode und lesen Sie den Messwert von er Anzeige

ab.

-20-

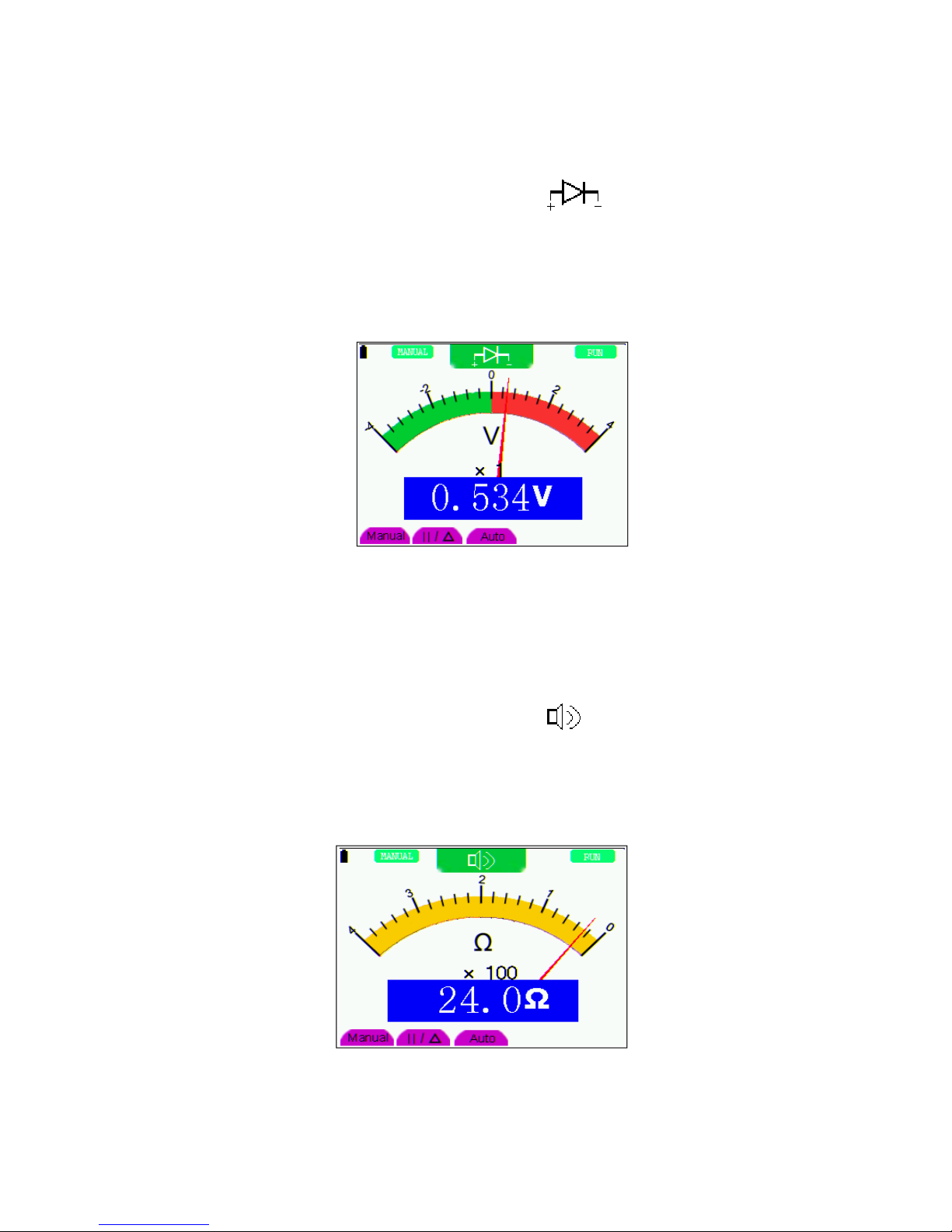

Abbildung 22: Diodenprüffunktion

6.1.3. Durchgangsprüffunktion

Hinweis:

Kondensatoren vor Messung entladen! Keine Messungen an Spannungsquellen vornehmen.

Um die Durchgangsprüffunktion mit dem Summer durchzuführen, wie beschrieben verfahren:

1. Drücken Sie die Taste R, es erscheint „R“ in der Anzeige.

2. Drücken Sie 2x die Taste SET, um in die Durchgangsprüffunktion zu gelangen.

3. Stecken Sie die schwarze Prüfleitung in die „COM“-Eingangsbuchse und die rote Prüfleitung in die

„V/Ω“-Eingangsbuchse.

4. Verbinden Sie die Prüfleitungen mit den zu messenden Testpunkten. Ist der Widerstandwert <50 Ω gibt

das Gerät ein akustisches Signal zur Anzeige der Durchgängigkeit.

Abbildung 23: Durchgangsprüffunktion

6.1.4. Kapazitätsmessungen

Hinweis:

Kondensatoren vor Messung entladen! Keine Messungen an Spannungsquellen vornehmen.

Zur Messung von Kapazität, wie beschrieben verfahren:

-21-

1. Drücken Sie die Taste R, es erscheint „R“ in der Anzeige.

2. Drücken Sie 3x die Taste SET bis „C“ in der Anzeige erscheint.

3. Stecken Sie die schwarze Prüfleitung in die „COM“-Eingangsbuchse und die rote Prüfleitung in die „V/W“-Eingangsbuchse.

4. Verbinden Sie die Prüfleitung mit dem zu Messenden Kondensator und lesen Sie den Messwert von der Anzeige ab.

Hinweis:

Bei Messungen von Kapazitäten von <5nF, verwenden Sie den mitgelieferten Messadapter für kleine Kapazitäten und aktivieren Sie vor der Messung die Relativwertfunktion, um die bestmögliche Genauigkeit zu erhalten.

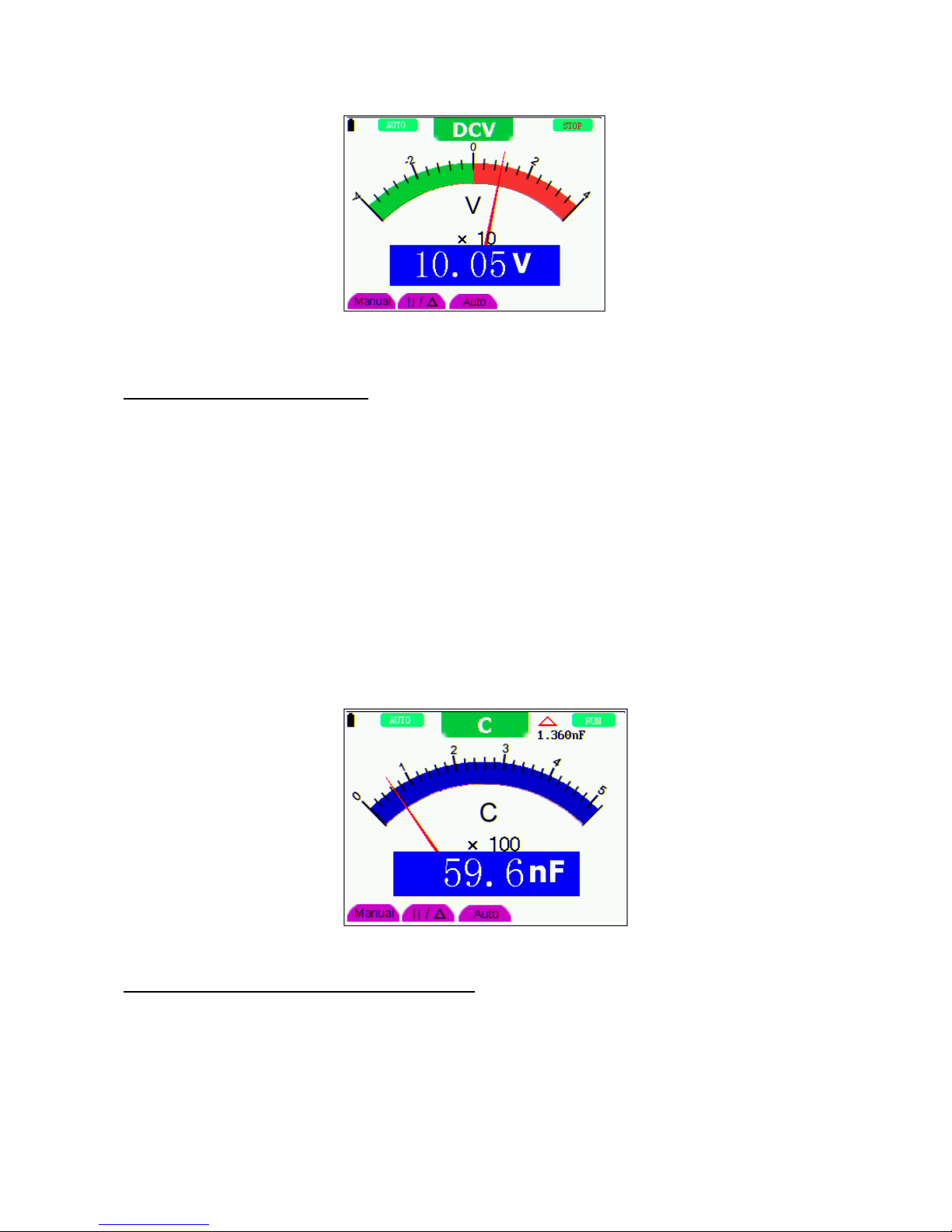

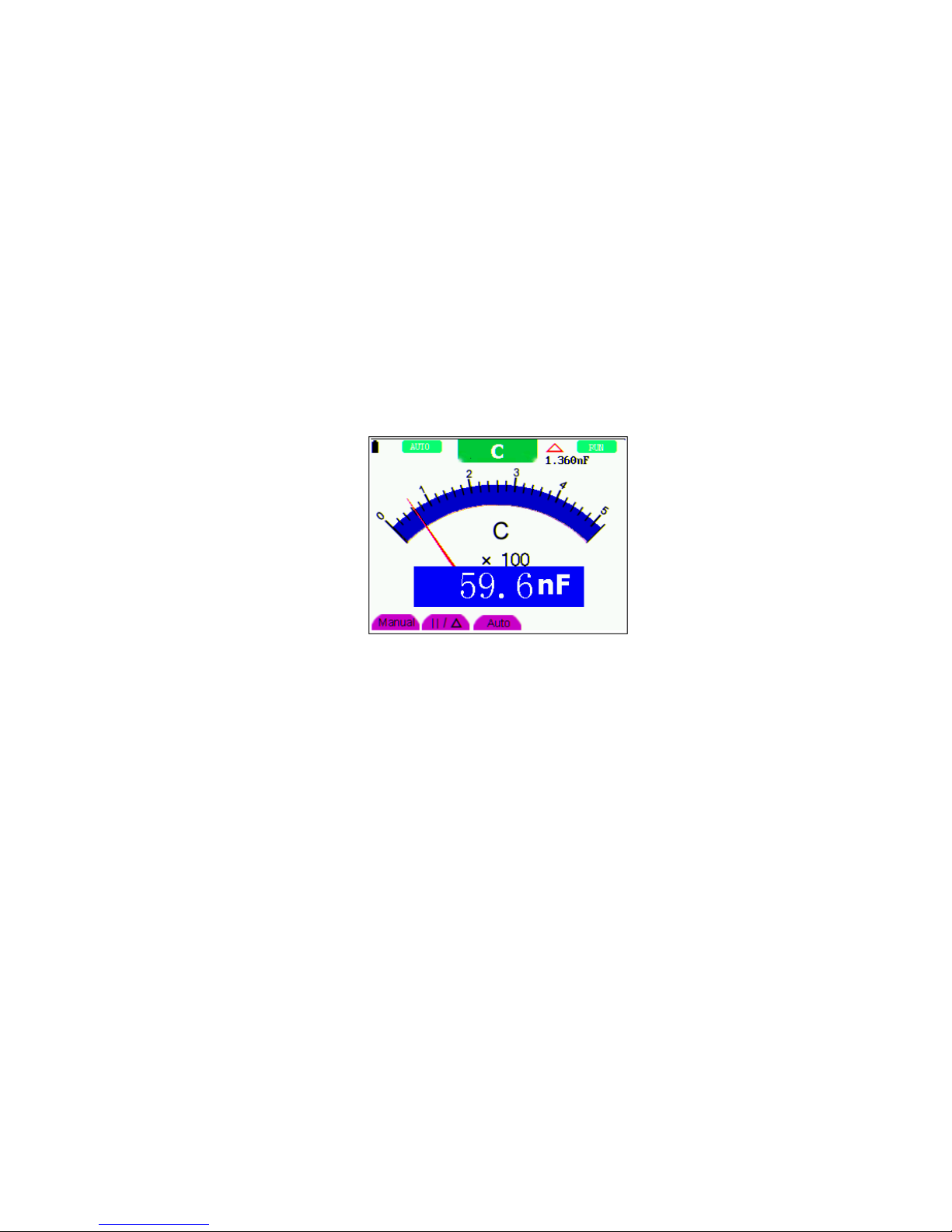

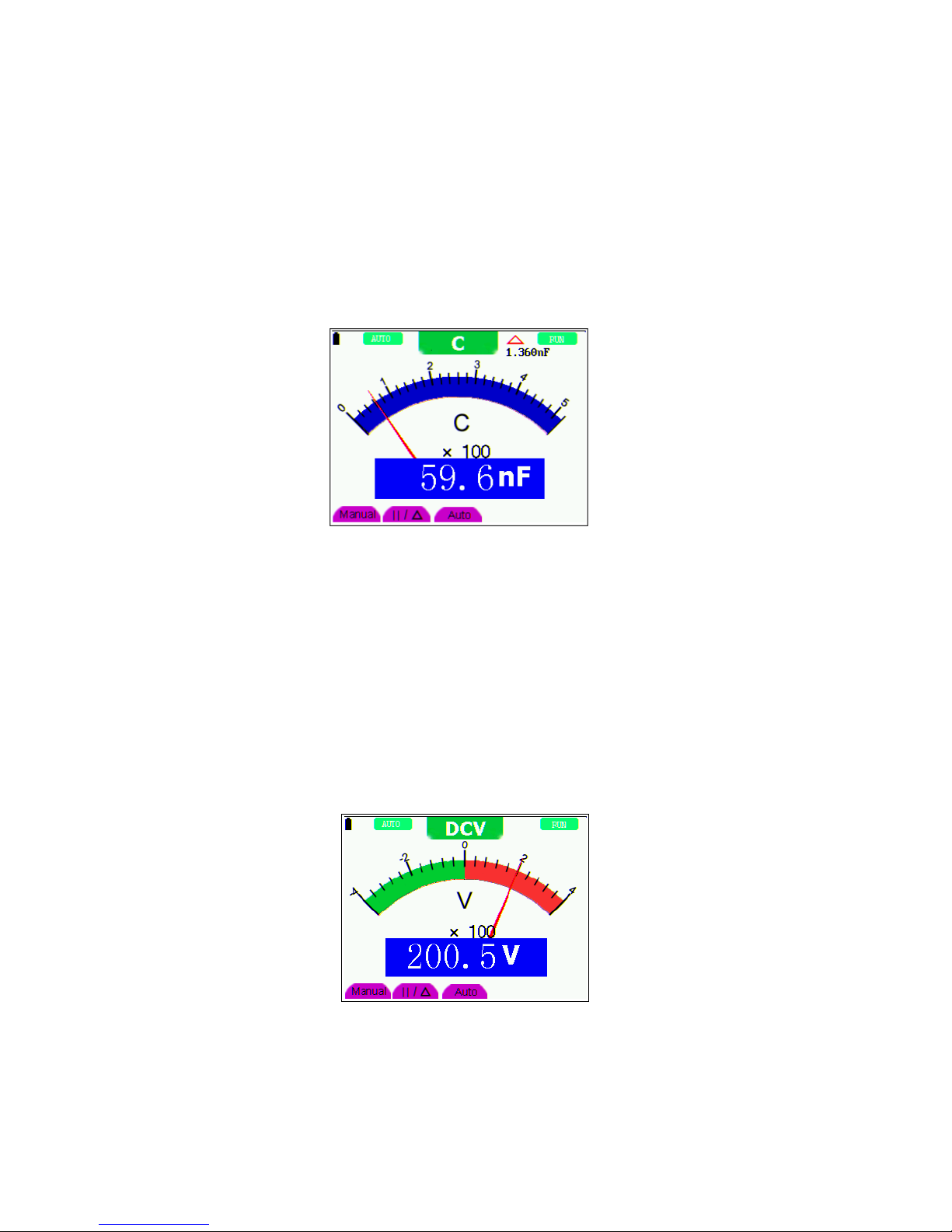

Abbildung 24: Kapazitätsmessung

6.1.5. Gleichspannungsmessung

Zur Messung von Gleichspannungen, wie beschrieben verfahren:

1. Drücken Sie die Taste V, es erscheint „DCV“ in der Anzeige

2. Stecken Sie die schwarze Prüfleitung in die „COM“-Eingangsbuchse und die rote Prüfleitung in die

„V/W“-Eingangsbuchse.

3. Verbinden Sie die Prüfleitungen parallel mit der zu messenden Spannungsquelle und lesen Sie den

Messwert von der anzeige ab.

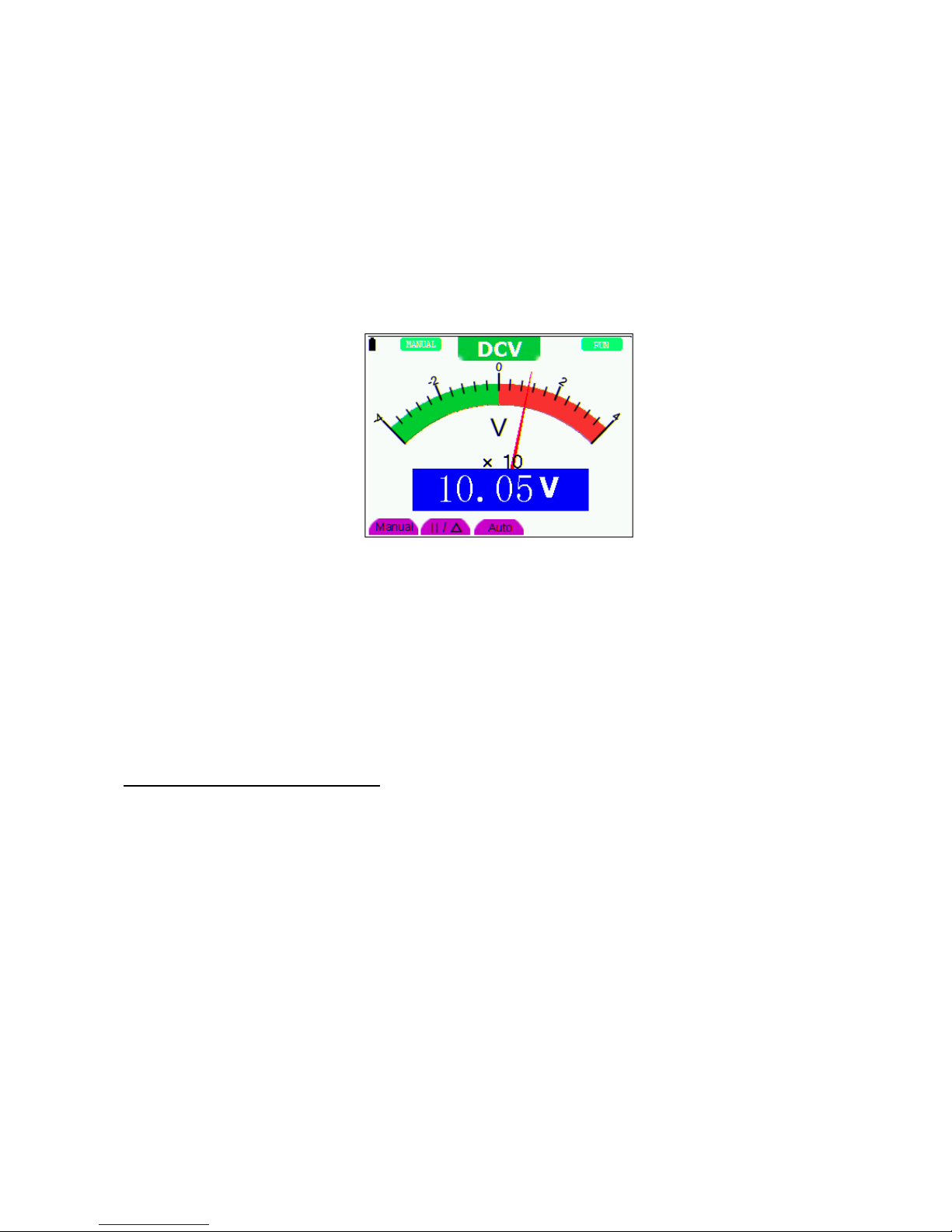

Abbildung 25: Gleichspannungsmessung (DCV)

-22-

6.1.6. Gleichspannungsmessung

Zur Messung von Gleichspannungen, wie beschrieben verfahren:

1. Drücken Sie die Taste V, es erscheint „DCV“ in der Anzeige

2. Drücken Sie die Taste SET, es erscheint „ACV“ in der Anzeige

3. Stecken Sie die schwarze Prüfleitung in die „COM“-Eingangsbuchse und die rote Prüfleitung in die

„V/Ω“-Eingangsbuchse.

4. Verbinden Sie die Prüfleitungen parallel mit der zu messenden Spannungsquelle und lesen Sie den

Messwert von der anzeige ab.

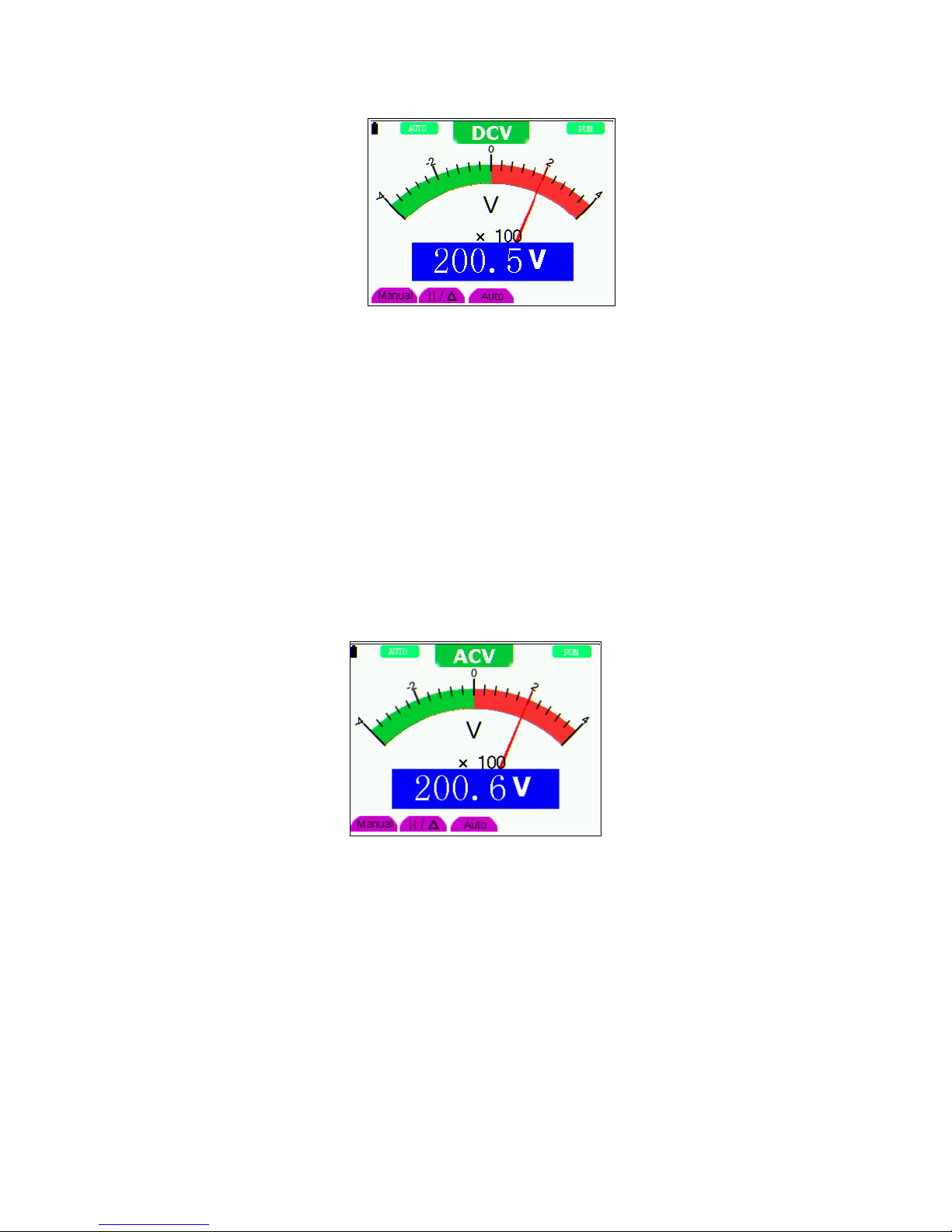

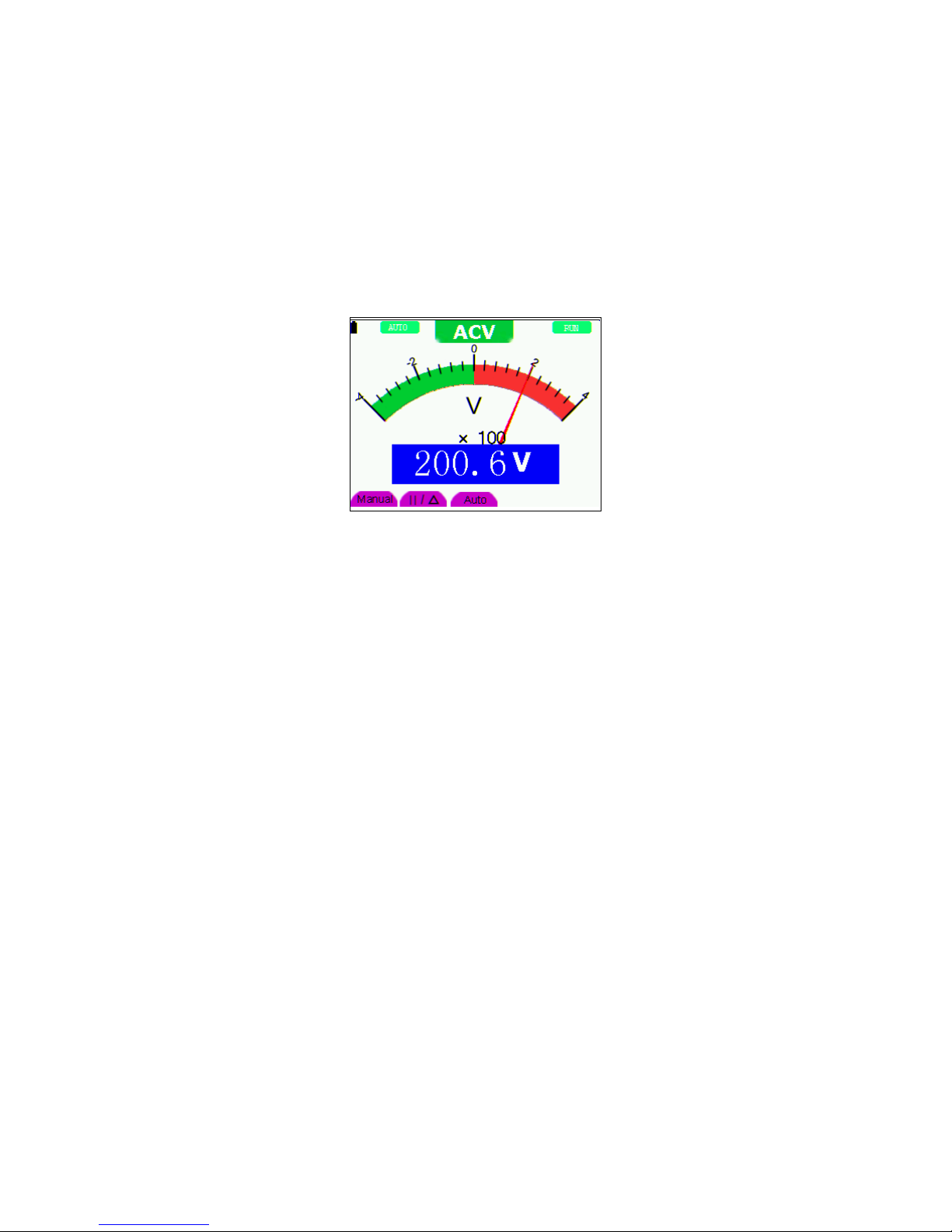

Abbildung 26: Wechselspannungsmessung (ACY)

6.1.7. Gleich- und Wechselstrommessung

Achtung!

Keine Strommessungen in Schaltungen mit einem Potential über 400 V vornehmen. Extreme Verletzungsgefahr und/oder die Gefahr der Beschädigung des Messgerätes.

Der 10-A-Eingang ist mit einer entsprechenden Sicherung abgesichert. Bei Anschluss einer Spannungsquelle an diesen Eingang besteht Verletzungsgefahr und die Gefahr der Zerstörung des Gerätes.

Warnung!

* Keine Spannung direkt über die Anschlüsse legen. Das Gerät darf nur in Reihe mit der zu messenden

Schaltung angeschlossen sein.

* Der 10 A-Eingang ist mit einer entsprechenden Sicherung abgesichert. Bei Anschluss einer

Spannungsquelle an diesen Eingang besteht Verletzungsgefahr und die Gefahr der Zerstörung des Gerätes.

Zur Durchführung von Strommessungen, zu messende Schaltung unterbrechen und Prüfleitungen an zwei Anschlusspunkte anlegen. Niemals die Prüfleitungen parallel über eine Spannungsquelle anlegen. Dies kann zu einem Ansprechen der Sicherung und Zerstörung der zu prüfenden Schaltung führen.

-23-

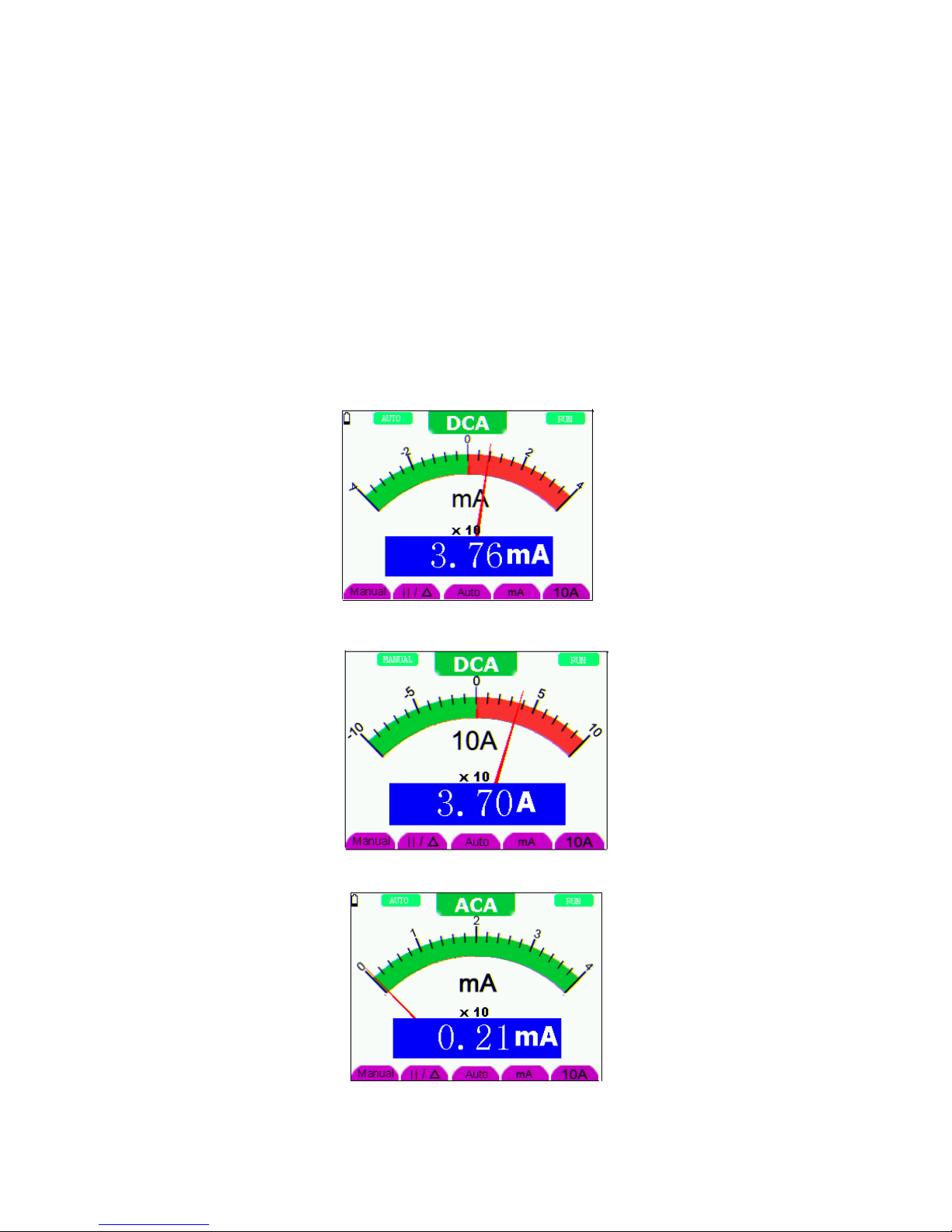

Zur Gleichstrommessung wie beschrieben verfahren:

1. Drücken Sie die Taste A, es erscheint „DCA“ in der Anzeige

2. Zum Umschalten zwischen Gleichstrom (DCA) und Wechselstrom (ACA) die Taste SET drücken.

3. In der rechten unteren Ecke der Anzeige sind die Symbole „mA“ und „10A“ zu sehen. Mit den Tasten F4

bzw. F5 kann zwischen dem mA-Messbereich (40/400mA) und dem 10A-Messbereich umgeschaltet werden.

4. Stecken Sie die schwarze Prüfleitung in die „COM“-Eingangsbuchse und die rote Prüfleitung in die

„mA“-Eingangsbuchse bei Strommessungen <400mA bzw. in die „10A“-Eingangsbuchse bei Strommessungen von >400mA bis 10A.

5. Zu messende Schaltung unterbrechen und Prüfleitungen in Reihe mit der zu messenden Schaltung

anschließen.

6. Messwert in der Anzeige ablesen.

7. Nach erfolgter Messung, Schaltung spannungslos schalten und Prüfleitungen wieder entfernen.

Abbildung 27: Gleichstrommessung <400 mA (DCA)

Abbildung 28: Gleichstrommessung <10 A (DCA)

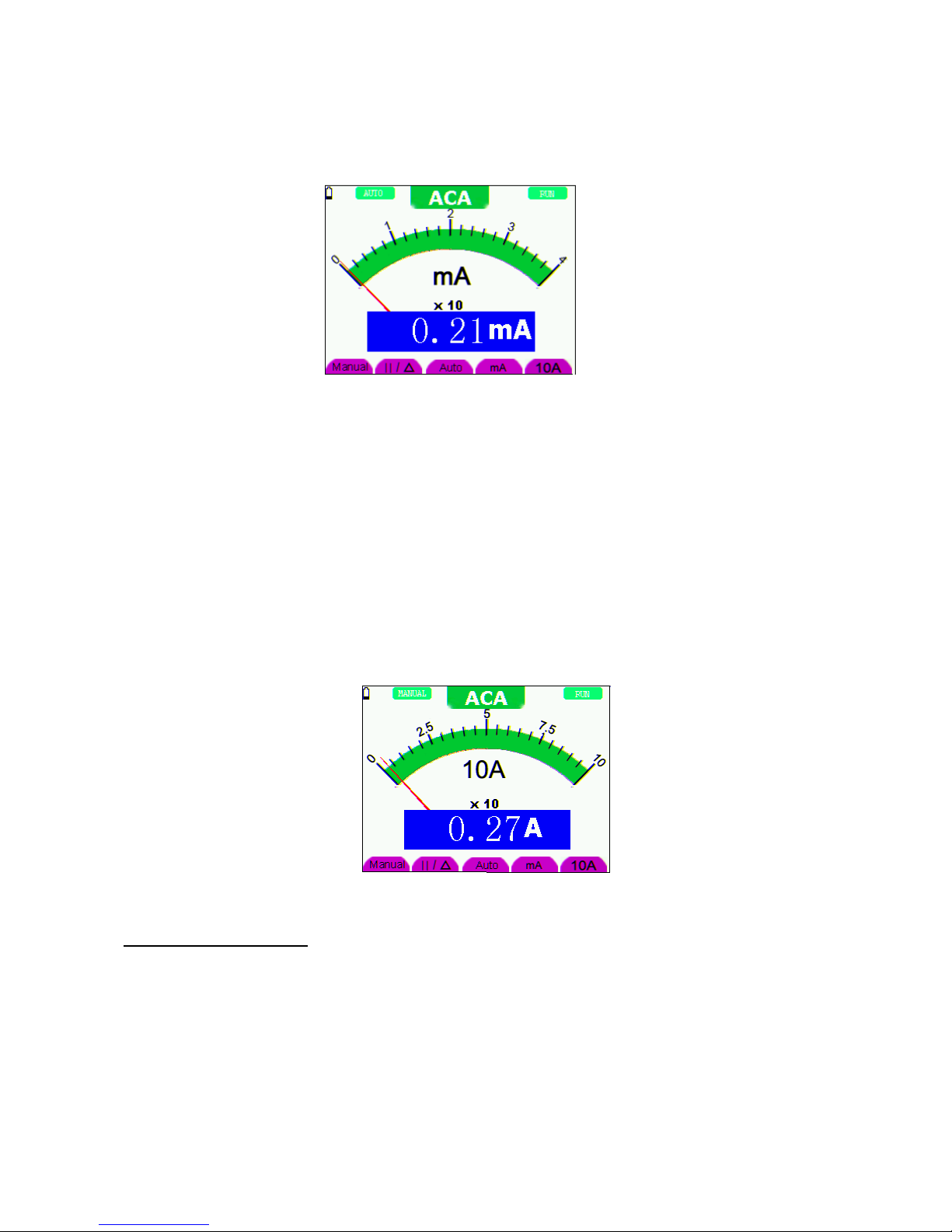

Abbildung 29: Wechselstrommessung <400 mA (ACA)

-24-

Abbildung 30: Wechselstrommessung <10 A (ACA)

6.2. Einfrieren der Messergebnisse

Sie können die angezeigten Messwerte jederzeit einfrieren.

1. Drücken Sie die Taste RUN /STOP, um den Bildschirm einzufrieren. Rechts oben auf dem Bildschirm

erscheint dann STOP.

2. Drücken Sie die Taste RUN /STOP erneut, um die Messung wieder aufzunehmen.

Abbildung 31: Einfrieren der Messergebnisse

6.3. Durchführen einer relativen Messung

Ein aktueller Messwert relativ zum definierten Referenzwert wird bei einer relativen Messung angezeigt.

Das folgende Beispiel zeigt, wie Sie eine relative Messung durchführen. Zunächst müssen Sie einen Referenzwert aufnehmen.

1. Drücken Sie die Taste R; es erscheint Ω auf dem Bildschirm.

2. Drücken Sie die Taste SET, bis C im Bildschirm erscheint.

3. Stecken Sie das Kapazitäts-Erweiterungsmodul in die Kapazitäts-Messbuchse.

4. Wenn sich die Anzeige stabilisiert hat, drücken Sie die Taste F2; ▲ erscheint dann oben im Bildschirm.

Der gespeicherte Referenzwert wird unter ▲ angezeigt.

5. Schließen Sie die zu messende Kapazität an; der Hauptmesswert auf dem Bildschirm ist der aktuelle

Kapazitätswert.

-25-

Abbildung 32: Relative Messung

6.4. Auswählen der automatischen/manuellen Bereichswahl

Die Standardeinstellung ist die automatische Bereichswahl. So stellen Sie die manuelle Bereichswahl ein:

1. Drücken Sie die Taste F1; MANUAL erscheint dann oben links im Bildschirm, und das Gerät befindet sich

im manuellen Bereichswahlmodus.

2. Im manuellen Modus können Sie den durch Drücken der Taste F1 den Messbereich um jeweils eine Stufe

vergrößern. Drücken Sie nach Erreichen des größten Messbereichs die Taste F1 erneut, um zum kleinsten Messbereich zu gelangen. Das Messergebnis ergibt sich aus der Multiplikation des Messwerts des Zeigers mit der Leistung und der Einheit des Hauptmesswerts auf dem Bildschirm.

3. Drücken Sie die Taste F3; AUTO erscheint dann oben links im Bildschirm, und das Gerät kehrt in den

automatischen Bereichswahlmodus zurück.

Abbildung 33: automatischen/manuellen Bereichswahl

Achtung!

Kapazitätsmessfunktion arbeitet nur mit automatischer Bereichseinstellung. Eine manuelle Auswahl ist nicht möglich.

-26-

7. Erweiterte Oszilloskopfunktion

Dieses Kapitel beschreibt die Oszilloskopfunktion des Messgeräts.

7.1. Vertikaleinstellung für Kanal 1 und 2

Jeder Kanal besitzt sein eigenes Menü für die Vertikaleinstellung, und alle Einstellungen können kanalspezifisch gemacht werden.

So machen Sie Vertikaleinstellungen für Kanal 1 und 2:

1. Drücken Sie die Taste MENU, und das Funktionsmenü erscheint an rechten Bildschirmrand.

2. Drücken Sie die Taste MENU ▲ oder MENU ▼, um zu CH1 Setting zu gelangen. Es erscheinen vier

Optionen am unteren Bildrand.

3. Drücken Sie die Tasten F1 bis F4, um die verschiedenen Einstellungen zu machen.

Abbildung 34: Vertikal-Einstellungen

Die folgende Tabelle beschreibt das Menu Vertical Channel:

Funktionsmenü Einstellung Beschreibung

Coupling

AC DC Ground

Triggert nur den AC-Anteil der Kurve Triggert die gesamte Kurve (AC+DC) Eingangsignal ist unterbrochen

Channel

OFF ON

Schließt den Kanal. Öffnet den Kanal.

Probe

1X 10X 100X 1000X

Wählen Sie einen Faktor, der dem Dämpfungsfaktor des Tastkopfes entspricht, um eine korrekte vertikale Skalenanzeige zu erhalten.

Invert

OFF ON

Die Kurve wird normal dargestellt. Öffnen Sie die Funktion Invert.

-27-

7.1.1. Einstellen der Kanalkopplung

Beispiel: Kanal 1: * Drücken Sie zuerst F1 Coupling und dann AC¸ um eine Wechselstromkopplung einzustellen. Die in dem

zu testenden Signal enthaltene DC-Komponente wird blockiert.

* Drücken Sie zuerst F1 Coupling und dann DC¸ um eine Gleichstromkopplung einzustellen. Sowohl die

DC- als auch die AC-Komponenten des zu testenden Signals sind erlaubt.

* Die Kurve wird wie in den Abbildungen 35 und 36 dargestellt.

Abbildung 35: AC Kopplung

Abbildung 36: DC Kopplung

7.1.2. Kanal öffnen und schließen

Beispiel: Kanal 1: * Drücken Sie zunächst die Taste F2 Channel und dann OFF, um Kanal 1 zu schließen. * Drücken Sie zunächst die Taste F2 Channel und dann ON, um Kanal 1 zu öffnen.

7.1.3. Einstellen der Tastkopfdämpfung

Zur Vermeidung zu hoher Eingangsspannungen empfehlen wir, die Tastkopfdämpfung auf 10X zu stellen. Wenn Sie die Tastkopfdämpfung auf 10X eingestellt habe, müssen Sie den Anzeigepegel um 10X vergrößern, damit die angezeigte Amplitude der echten Amplitude entspricht.

Drücken Sie F3 Probe, um den Tastkopfdämpfungspegel einzustellen.

-28-

Tastkopfdämpfungspegel und entsprechende Menüeinstellung

Tastkopf-Dämpfungspegel entsprechende Menü-Einstellung

1:1 1X 10:1 10X 100:1 100X 1000:1 1000X

7.1.4. Einstellung der invertierten Wellenform

Invertierte Wellenform: Das angezeigte Signal wird um 180° ungekehrt.

* Drücken Sie die Taste F4, um die Invertierung durchzuführen. * Durch erneutes Drücken von F4 wird die Invertierung wieder aufgehoben.

7.2. Einstellungen im Menü Math Funktion

WAVE MATH zeigt das Ergebnis von Additions-, Subtraktions-, Multiplikations- und Divisionsberechnungen

mit Kurven von Kanal 1 und 2 an. das Ergebnis der arithmetischen Berechnung kann mit einem Gitter oder dem Cursor gemessen werden. Sie können die Amplitude der berechneten Kurve mit CHM VOL, angezeigt in der Skalierungsfaktorform, einstellen. Der Amplitudenbereich ist 0.001 bis 10 mit Schritten in der Form 1-2-5, d.h. er kann als 0.001X, 0.002X, 0.005X...10X angegeben werden. Die Position der berechneten Kurve kann mit der Taste CHM ZERO nach oben oder unten verändert werden.

Einstellung Beschreibung

CH1-CH2 subtrahiert CH2 von CH1 CH2-CH1 subtrahiert CH1 von CH2 CH1+CH2 addiert CH2 zu CH1 CH1xCH2 multipliziert CH mit CH1 CH1/CH2 dividiert CH1 durch CH2

Zur CH1+CH2 Berechnung der Wellenform, wie beschrieben verfahren:

1. Drücken Sie die Taste MENU, es erscheint das Funktionsmenü auf der rechten Seite.

2. Drücken Sie die Tasten ▲ oder ▼ um die Funktion MATH auszuwählen. Es erscheinen 5 Optionen am

unteren Bildschirmrand.

3. Drücken Sie die Taste F3 für CH1+CH2 und die bestehende Wellenform „M“ erscheint auf dem Bildschirm.

Drücken Sie erneut F3 um die Wellenform „M“ zu schließen.

4. Drücken Sie die Taste OPTION, auf dem Bildschirm erscheint:

- CHMath Volts/Div

- CHM Zero

Drücken Sie ◄ (gelb) oder ► (gelb) um den Bereich Wellenform “M” zu verändern.

Drücken Sie ▲ (gelb) oder ▼ (gelb) um die Position der Wellenform “M” zu verändern.

-29-

Abbildung 37: Wellenform während mathematischer Messung

7.3. Einstellen des Triggersystems

Der Trigger definiert den Zeitpunkt der Datenerfassung und Darstellung der Kurve. Bei richtiger Einstellung kann der Trigger eine instabile Anzeige in eine sinnvolle Kurve verwandeln.

Zu Beginn der Datenerfassung sammelt das Oszilloskop genügend Daten, um die Kurve links von Triggerpunkt zu zeichnen. Während es auf einen Triggerzustand wartet, sammelt das Oszilloskop weiter kontinuierlich Daten. Nachdem ein Trigger erkannt wurde, sammelt das Oszilloskop weiter kontinuierlich genügend Daten, um die Kurve rechts von Triggerpunkt zu zeichnen.

Für die Trigger-Modus-Einstellung, wie beschrieben verfahren:

1. Drücken Sie die Taste MENU, es erscheint das Funktionsmenü auf der rechten Seite.

2. Drücken Sie die Tasten MENU ▲ oder MENU ▼ um die Funktion TRIG MODE auszuwählen. Es

erscheinen 5 Optionen am unteren Bildschirmrand.

3. Wählen Sie die Tasten F1 bis F5 um verschiedene Einstellungen vorzunehmen

4. Drücken Sie die Taste OPTION, auf dem Bildschirm erscheint im Flanken-Trigger- oder

Video-Trigger-Modus:

- Time - Time base

- Trig - Trig

Im Alternate-Trigger-Modus erscheint:

- Time - Time base

- Trig1 - Trig2

5. Drücken Sie die Tasten ▲ (gelb) oder ▼ (gelb), um die vertikale Position des Trigger einzustellen.

Drücken Sie

◄

(gelb) oder ► (gelb), um die horizontale Position der Zeitbasis einzustellen.

-30-

7.4. Triggersteuerung

Es gibt drei Triggermodi: Flankentrigger, Videotrigger und Wechseltrigger. Jeder Triggermodus wird in einem eigenen Funktionsmenü eingestellt.

* Flankentrigger: Der Flankentrigger triggert auf der Flanke des eingehenden Signals. Verwenden Sie den

Flankentrigger für alle Signale außer für Videosignale.

* Videotrigger: Verwenden Sie bei Standardvideosignalen Teilbild- oder Zeilentrigger. * Wechseltrigger: Wenn die Signalfrequenzen in Kanal 1 und 2 unterschiedlich sind, kann damit auch

annähernd die Stabilität in beiden Kanälen garantiert werden.

Im Folgenden werden die Menüs für Flankentrigger, Videotrigger und Wechseltrigger beschrieben.

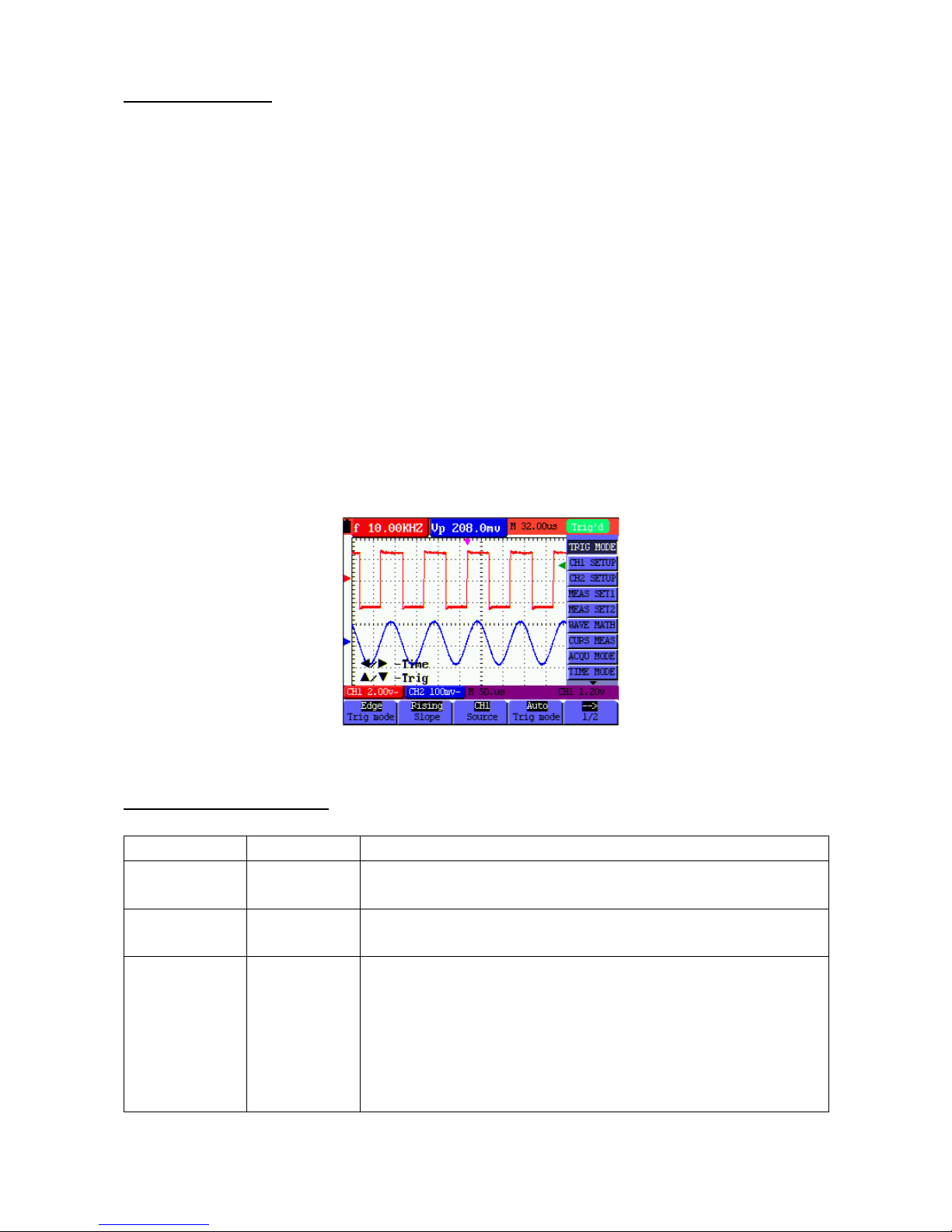

7.4.1. Flankentrigger

Flankentrigger ist ein Modus, in dem der Trigger ausgelöst wird, wenn die Triggerschwelle der Eingangssignalflanke überschritten wird. Wenn Edge triggering gewählt ist, erfolgt der Triggerimpuls auf der steigenden oder fallenden Flanke des Eingangssignals.

Abbildung 38: Flanken-Trigger

Menü der Flanken-Triggerung

Funktionsmenü

Einstellungen

Beschreibung

Slope Rising

Falling

Triggerung der aufsteigenden Flanke des Signals Triggerung der absteigenden Flanke des Signals

Source CH1

CH2

CH1 wird als Triggerquelle genutzt CH2 wird als Triggerquelle genutzt

Trig mode Auto

Normal

Single

Eingangssignale werden konstant auf dem Bildschirm angezeigt,

ungeachtet der Trigger-Einstellungen Eingangssignale werden auf dem Bildschirm nur angezeigt, wenn die

Trigger-Einstellungen zutreffen

Sie können durch Drücken der Taste „RUN/STOP“ jeder Zeit manuell

triggern. Ist die Wellenform erfasst, stoppt das Oszilloskop die Triggerung und wartet auf einen neuen Triggerbefehl

-31-

Funktionsmenü

Einstellungen

Beschreibung

Weiter zum nächsten Menü

Coupling AC

DC HF Rjc

LF Rjc

Triggert nur den AC-Anteil der Wellenform Trigger die gesamt Wellenform (DC+AC)

Filtert die Hochfrequenzanteile aus der Wellenform, während der Triggerung Filtert die Niederfrequenzanteile aus der Wellenform, während der Triggerung

Sens Einstellen der Triggerempfindlichkeit

Zurück zum vorherigen Menü

Begriffserläuterung

Empfindlichkeit: Triggerschaltkreis mit Verzögerungsstrecke zur Vermeidung von Einflüssen durch Störsignale und zum Erhalt einer stabilen Triggerung. Die Verzögerungsstrecke ist zwischen 0.2div und 1.0div einstellbar. Das heißt, wenn Sie 1.0 div einstellen, reagiert der Triggerschaltkreis nicht bei Signalen mit einem Spitze-Spitze-Wert ≤1.0div und eliminiert so die Einflüsse von Störungen.

7.4.2. Videotrigger

Der Videotriggertyp dient zur Erfassung der Videosignalformate NTSC, PAL oder SECAM. Verwenden Sie für alle anderen Signaltypen den Flankentrigger.

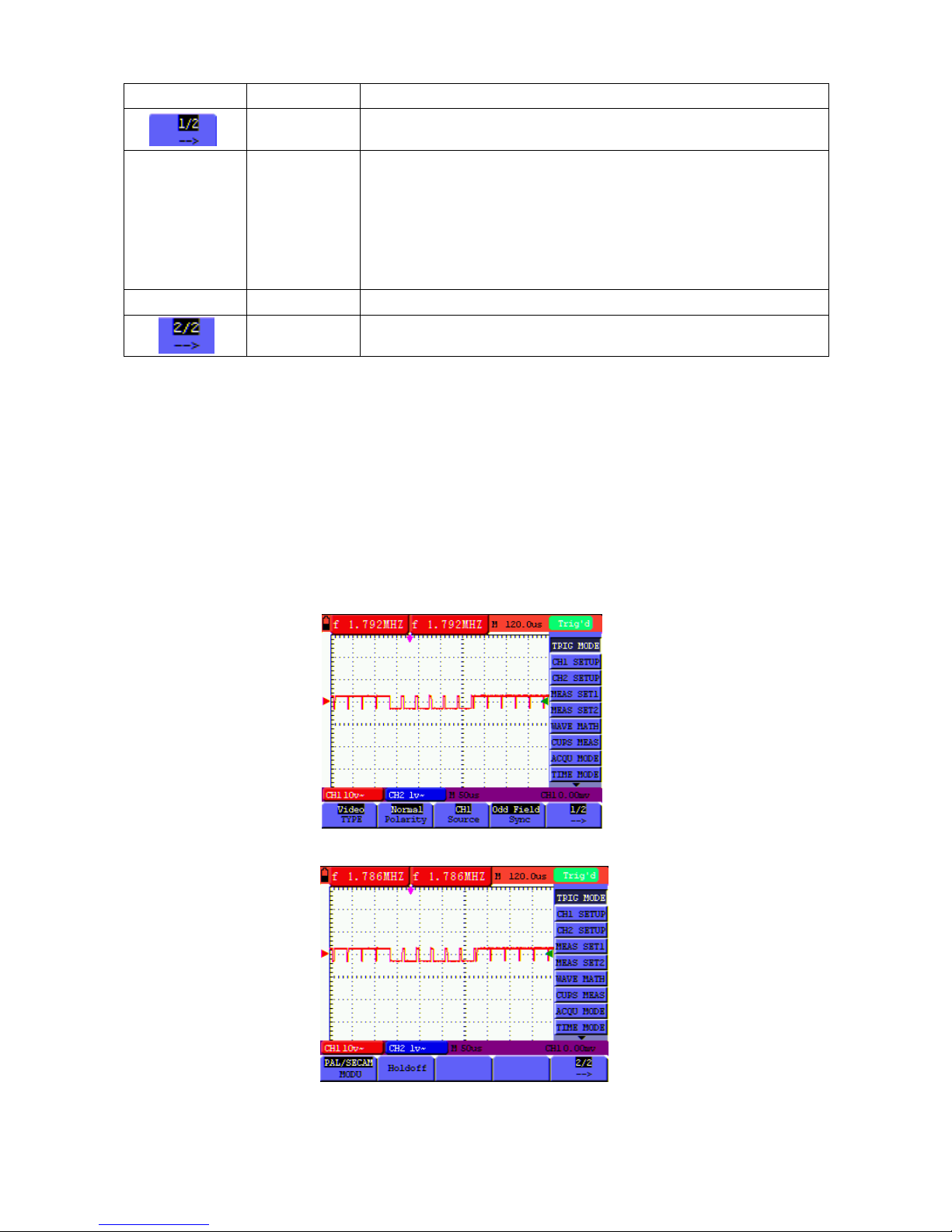

Abbildung 39: Video Odd Field Trigger 1/2

Abbildung 40: Video Odd Field Trigger 2/2

-32-

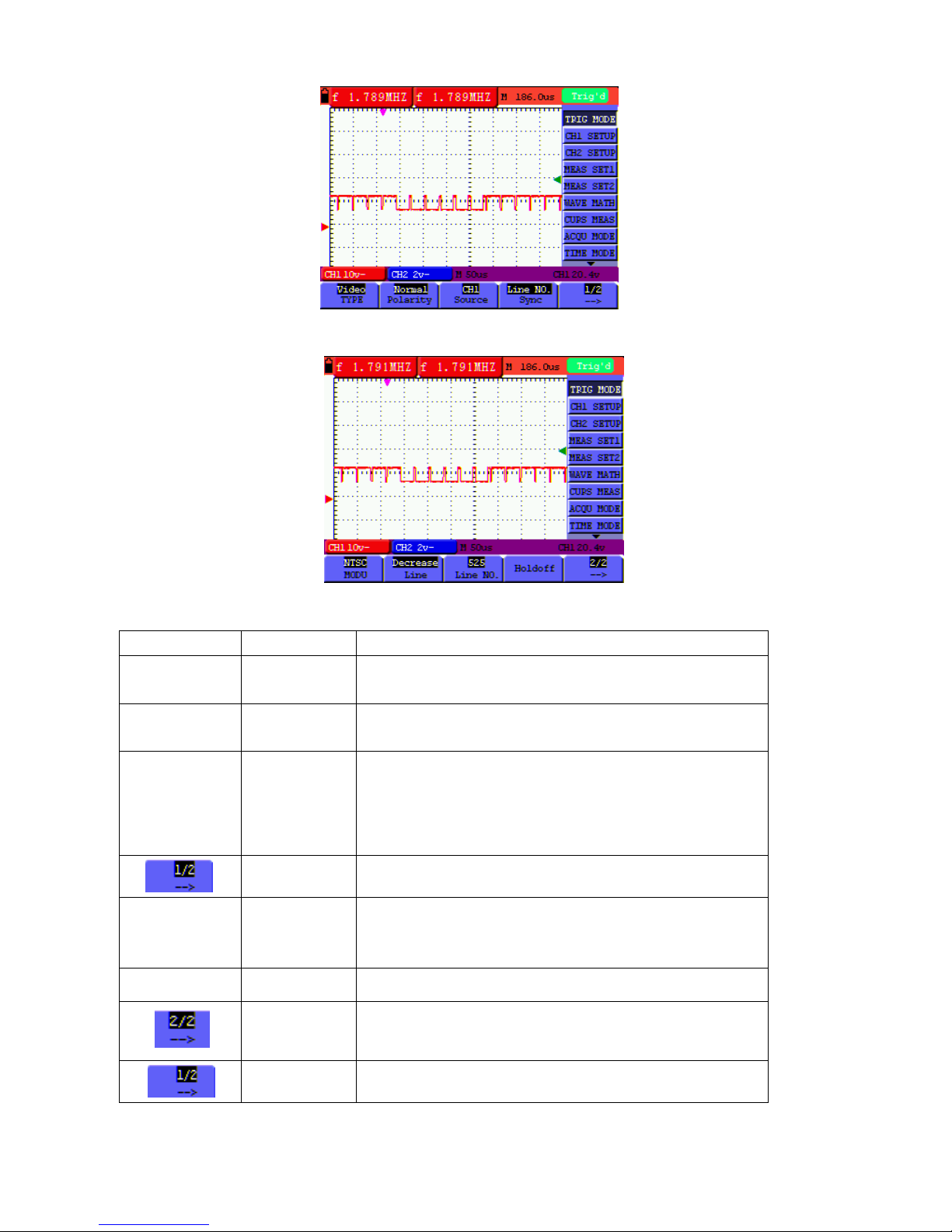

Abbildung 41:

Video

Designed

Line trigger 1/2

Abbildung 42:

Video

Designed

Line trigger 2/2

Funktionsmenü

Ein

stellungen

Beschreibung

Polarity Normal

Inverted

Geeignet für Video-Signale, deren Schwarzanteil niedrig ist Geeignet für Video-Signale, deren Schwarzanteil hoch ist

Source CH1

CH2

CH1 wird als Triggerquelle ausgewählt CH2 wird als Triggerquelle ausgewählt

Sync (Synchronization)

Line Field

Odd field Even field

Setzt den Trigger synchron mit der Video-Zeile Setzt den Trigger synchron mit dem Video-Feld

Setzt den Trigger synchron mit der ungeraden Video-Zeile Setzt den Trigger synchron mit der geraden Video-Zeile

Zum nächsten Menü (bei „Line, Field, Odd Field, Even Field“)

MODU (Modulation)

NTSC PAL/SECAM

Setzt den gewählten Video-Standard

Holdoff zum „Holdoff“ Menü

Zurück zum vorherigen Menü

Zum nächsten Menü (bei „Designed Line“)

-33-

Funktionsmenü

Einstellungen

Beschreibung

MODU (Modulation)

NTSC PAL/SECAM

Setzt den gewählten Video-Standard

Line Increase

Decrease

Drücken Sie F2, der Zeilenwert wird angehoben Drücken Sie F2, der Zeilenwert wird reduziert

Line NO. Zeigt den Zeilenwert an

Holdoff zum „Holdoff“ Menü

Zurück zum vorherigen Menü

7.4.3. Wechseltrigger

Bei Wechseltrigger kommt das Triggersignal in erster Linie von zwei vertikalen Kanälen; damit können zwei unabhängige Signale betrachtet werden. In diesem Menü können Sie für die beiden vertikalen Kanäle unterschiedliche Triggertypen definieren (Flankentrigger und Videotrigger).

Abbildung 43: Alternate Trigger

Wechseltrigger (Alternate-Trigger)

Funktionsmenü

Einstellungen

Beschreibung

CH SEL

CH1

CH2

Stellt den Triggertyp und andere Informationen für Kanal 1 bereit Stellt den Triggertyp und andere Informationen für Kanal 2 bereit

Type

Edge Video

Stellt den vertikalen Triggerkanal auf Flankentrigger ein Stellt den vertikalen Triggerkanal auf Videotrigger ein

Edge Type

Rising Falling

Triggerung der aufsteigenden Flanke des Signals Triggerung der absteigenden Flanke des Signals

-34-

Funktionsmenü

Einstellungen

Beschreibung

Coupling

AC DC

HF Rjc

LF Rjc

Triggert nur den AC-Anteil der Wellenform Trigger die gesamt Wellenform (DC+AC)

Filtert die Hochfrequenzanteile aus der Wellenform, während der Triggerung Filtert die Niederfrequenzanteile aus der Wellenform, während der Triggerung

SENS Einstellen der Trigger-Empfindlichkeit Holdoff zum „Holdoff“ Menü

CH SEL

CH1 CH2

Stellt den Triggertyp und andere Informationen für Kanal 1 bereit Stellt den Triggertyp und andere Informationen für Kanal 2 bereit

Type

Edge Video

Stellt den vertikalen Triggerkanal auf Flankentrigger ein Stellt den vertikalen Triggerkanal auf Videotrigger ein

Video type

Normal Inverted

Geeignet für Video-Signale, deren Schwarzanteil niedrig ist Geeignet für Video-Signale, deren Schwarzanteil hoch ist

Sync

(Synchronization)

MODU (Modulation)

Line

Line NO.

Line Field

Odd field Even field NTSC

PAL/SECAM

Increase Decrease

Setzt den Trigger synchron mit der Video-Zeile Setzt den Trigger synchron mit dem Video-Feld

Setzt den Trigger synchron mit der ungeraden Video-Zeile Setzt den Trigger synchron mit der geraden Video-Zeile

Setzt die Synchronisation und melden den gewählten

Video-Standard

Setzt die Synchronisation und melden den gewählten

Video-Standard Drücken Sie F3, der Zeilenwert wird angehoben Drücken Sie F3, der Zeilenwert wird reduziert Zeigt den Zeilenwert an

Holdoff zum „Holdoff“ Menü

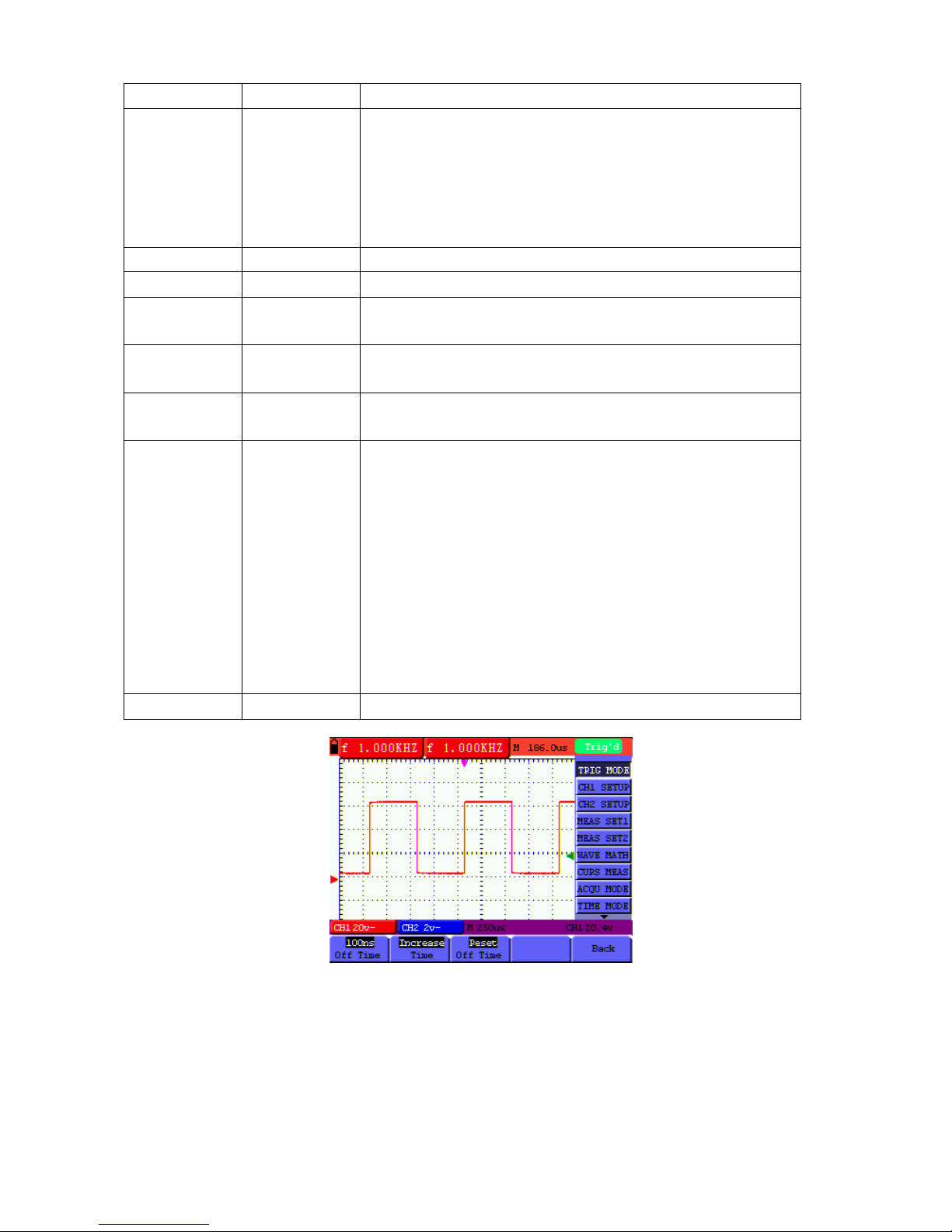

Abbildung 44

-35-

Das Holdoff menu wird in der folgenden Tabelle beschrieben:

Funktionsmenü

Einstellung

Beschreibung

Off Time Stellt die Pausenlänge vor einem neuen Triggerereignisse ein

Time

increase decrease

Erhöht die „Off“ Zeit Verringert die „Off“ Zeit

Reset

Off Time

Setzt die „Holdoff“ Zeit auf 100 ns zurück

Back Zurück zum vorherigen Menü

Begriffserläuterung

* Triggermodi: Dieses Oszilloskop verfügt über drei Triggermodi: Auto (kontinuierliche Signalerfassung),

Normal (Signalerfassung, wenn Triggerbedingungen erfüllt sind) und Single (manuelle Signaltriggerung.

* Automatischer Triggermodus: Das Oszilloskop kann die Kurve erfassen, ohne dass eine

Triggerbedingung erkannt wird. In diesem Modus erfolgt eine Zwangstriggerung, wenn während einer bestimmten Wartezeit keine Triggerbedingung eintritt. Wenn eine ungültige Triggerbedingung angewandt wird, kann das Oszilloskop die Kurve nicht in Phase halten.

* Normaler Triggermodus: In diesem Modus kann das Oszilloskop die Kurve nicht erfassen, bevor es

getriggert wird. Ohne Trigger zeigt das Oszilloskop die Originalkurve an, ohne dass neue Kurven erfasst werden.

* Einzelmodus: In diesem Modus erkennt das Oszilloskop einen Trigger und erfasst die Kurve immer dann,

wenn der Bediener die Taste RUN/STOP drückt.

* Holdoff: Stellt die Zeitverzögerung von einem neuen Triggerereignis ein.

7.5. Auswahl des Erfassungsmodus

Das Menü Acquiring Mode wird in der unten stehenden Liste beschrieben.

Funktionsmenü Einstellungen Beschreibung

Sample

Die Daten für die Kurve werden in gleichmäßigen

Intervallen erfasst. Der Sample-Modus rekonstruiert die Kurve genau, kann aber auf schnelle Änderungen und schnelle Impulse nicht reagieren.

Peak Detect

Es werden die Maximum- und Minimumdaten in dem

Erfassungsintervall werden aufgenommen. Der Peak Detect-Modus erfasst schnelle Änderungen und Impulse, aber die Kurve wird unsauber.

Average

Aus mehreren Samples wird ein Mittelwert gebildet. Der

Mittelwertmodus verringert den Störpegel, allerdings muss die Kurve repetitiv sein.

Averages 4, 16, 64 oder 128 Wählen Sie eine Zahl.

-36-

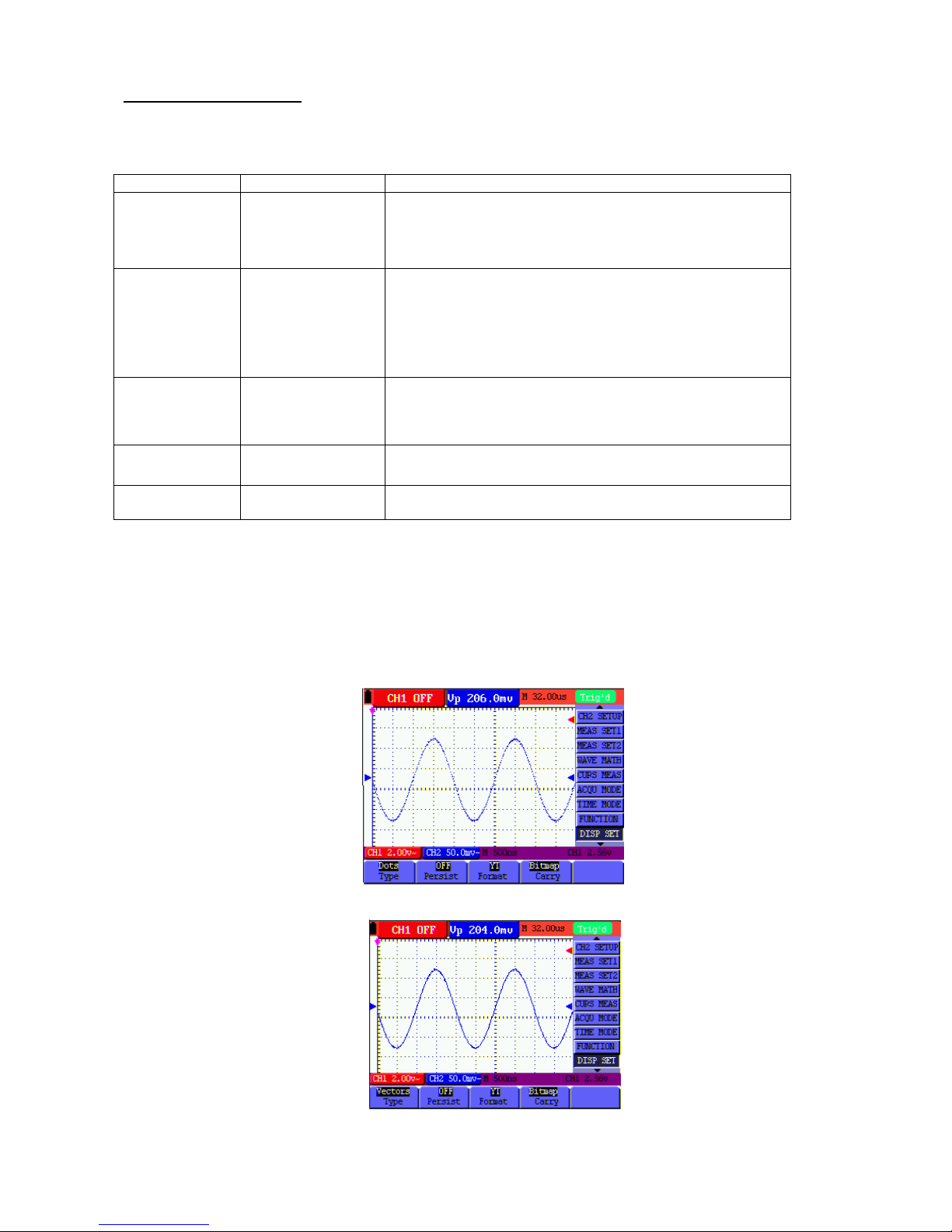

7.6. Anzeigeeinstellungen

Das Menü Display Setting wird in der folgenden Tabelle beschrieben.

Funktionsmenü

Einstellungen

Beschreibung

Typ

Vectors Der Vektoranzeigemodus zeigt die Kurve als glatte Linie an,

indem alle Datenpunkte verbunden werden.

Dots Der Punktanzeigemodus zeigt die Kurve als Sammlung

unabhängiger Datenpunkte an.

Persist

Close 1s

2s 5s Infinite

Die Nachleucht-Einstellung bestimmt, wie lange die alte Kurve auf dem Bildschirm verbleibt; dies ist hilfreich bei der Beobachtung von Kurvenänderungen.

Format

YT Anzeige des relativen Verhältnisses zwischen vertikaler

Spannung und horizontaler Zeit.

XY Anzeige von Kanal 1 auf der horizontalen und von Kanal 2

auf der vertikalen Achse.

Carry

Bitmap Vector

Die übertragenen Daten sind Bitmaps. Die übertragenen Daten sind Vektoren.

Cymometer

On Off

Schaltet die Cymometerlimitierung ein und aus

HINWEIS: Cynometer nur bei PeakTech® 1195 verfügbar.

7.6.1. Anzeigeart

Die Anzeigenart beinhaltet Vektor- und Dot-Anzeigen, wie in den folgenden Abbildungen 45 und 46 zu sehen.

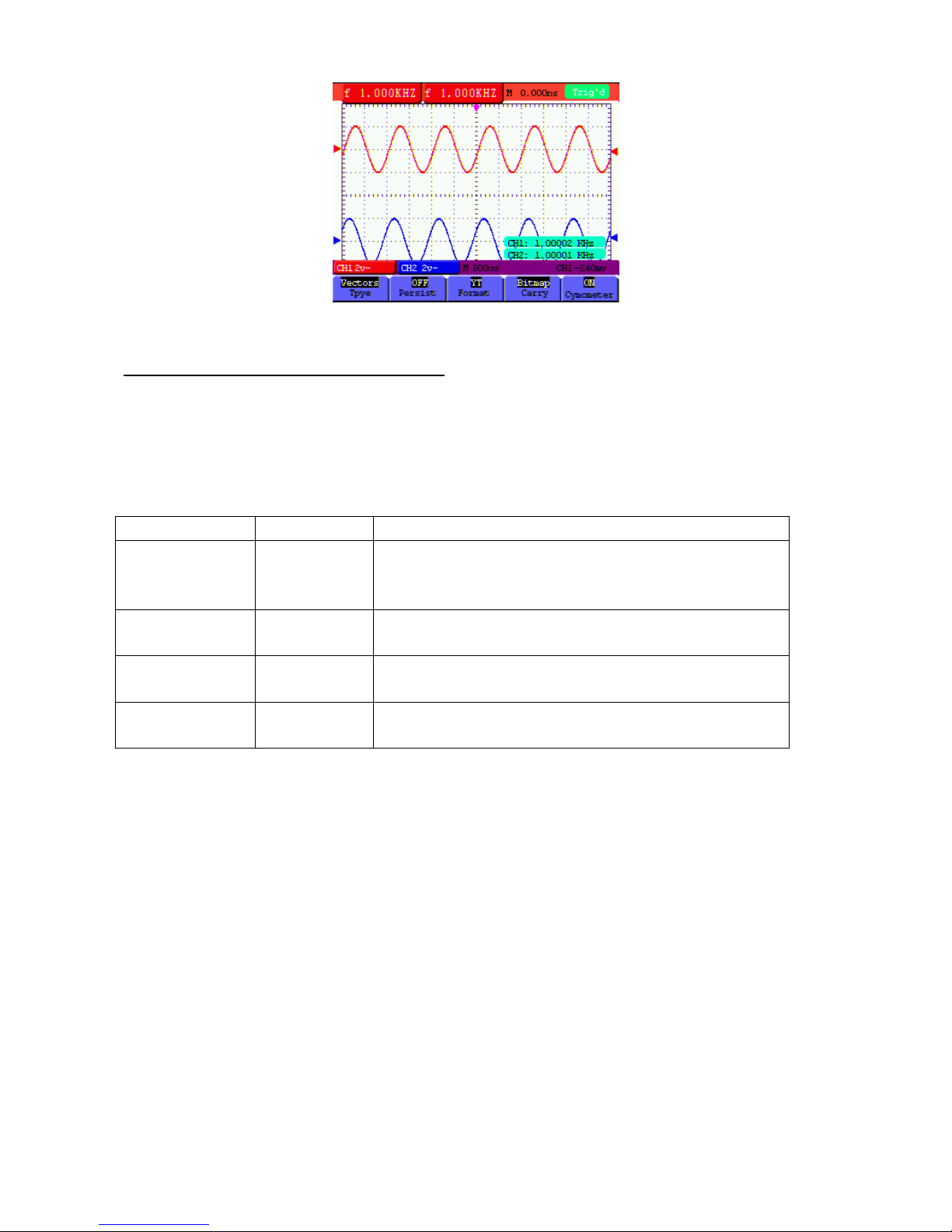

Abbildung 45: Dot Style

ildung 46: Vector Style

-37-

7.6.2. Nachleuchtzeit

Wenn die Funktion Persistence gewählt ist, verblassen die Farben der dargestellten Originaldaten langsam, während die Farbe der neuen Daten in voller Sättigung erscheinen. Bei unbegrenzter Nachleuchtzeit bewahrt das Oszilloskop alle alten Spuren der dargestellten Kurve.

7.6.3. XY Mode

Dieser Modus ist nur für Kanal 1 und 2 anwendbar. Das X-Y-Format gibt den Eingang von Kanal 1 auf der X-Achse und den von Kanal 2 auf der Y-Achse aus. Dieser Anzeigemodus ist hilfreich bei der Betrachtung des Phasenverhältnisses zwischen Kanal 1 und Kanal 2, wenn das Oszilloskop sich im Abtastmodus befindet, in dem kein Trigger zur Verfügung steht; die Daten erscheinen als helle Punkte.

Die Funktionen „CH1 VOL“ und „CH1 ZERO“, sowie „CH2 VOL“ und „CH2 ZERO“ sind zum Einstellen der vertikalen Skala und der Positionierung.

Hinweis: Die folgenden Funktionen arbeiten nicht im XY-Modus

* Reference or digital value waveform * Cursor * Auto Setting * Time base control * Trigger control

7.6.4. Cymometer (nur bei PeakTech® 1195)

Mit dem Cymometer wird die Frequenz der elektrischen Wellen angezeigt. Es verfügt über sechs Digitalstellen und kann Frequenzen von 2 Hz bis zur vollen Bandbreite messen. Um das Cymometer zu aktivieren, muss im Menü der Cymometerstatus auf “ON” gestellt werden. Im “Edge Triggering” Modus wird nur im “getriggerten” Kanal eine Frequenz gemessen, im “Alternating Triggering” Modus, wird auf beiden Kanälen eine Frequenz gemessen.

Um die Frequenz in beiden Kanälen zu messen, gehen Sie wie folgt vor:

1. Drücken Sie die MENU Taste, es erscheint die Funktionsleiste am rechten Bildschirmrand

2. Mit Hilfe der Tasten MENU ▲ oder MENU ▼ die Funktion Cursor Measurement (Cusor-Messung)

auswählen. Am unteren Bildschirmrand werden fünf Optionen angezeigt.

3. Drücken Sie die Taste F5 und wählen Sie “ON”

-38-

Abbildung 47

7.7. Einstellungen für die Kurven-Speicherung

Das Oszilloskop kann 4 Kurven speichern, die zusammen mit der aktuellen Kurve auf dem Bildschirm angezeigt werden können. Die aus dem Speicher geladene Kurve kann nicht eingestellt werden.

Das Menü zum Speichern/Laden der Kurve wird in der folgenden Tabelle beschrieben.

Funktionsmenü Einstellungen Beschreibung

Quelle

CH1 CH2 MATH

Stellen Sie sicher, dass die zu speichernde Kurve auf dem Bildschirm angezeigt wird. Wählen Sie die angezeigte, zu sichernde Kurve.

WAVE A, B, C und D Wählen Sie die Adresse, unter der Sie die Kurve speichern

oder laden wollen.

Save Speichern Sie die Kurve einer gewählten Signalquelle an der

gewählten Adresse.

Show ON

OFF

Stoppen oder starten Sie die Anzeige der an Adresse A, B, C oder D gespeicherten Kurven.

Zur Speicherung der Wellenform in Adresse A, wie beschrieben verfahren:

1. Drücken Sie die Taste MENU, es erscheint die Funktionsleiste am rechten Bildschirmrand.

2. Drücken Sie die Taste ▲ oder ▼, um die Funktion WAVE SAVE auszuwählen. Es erscheinen vier weitere

Funktionen am unteren Bildschirmrand.

3. Drücken Sie F1 um Signalquelle CH1 auszuwählen (CH1, CH2, Math Off)

4. Drücken Sie F2 zur Auswahl der gewünschten Adresse (A – D)

5. Drücken Sie F3 um die aktuelle Wellenform in die gewünschte Adresse zu speichern

Um die gespeicherte Wellenform im Bildschirm anzuzeigen, wie beschrieben verfahren:

6. Drücken Sie die Taste F4, um die gespeicherte Wellenform in der aktuell ausgewählten Adresse anzeigen

zu lassen. Die Wellenform wird dann in grüner Farbe im Bildschirm angezeigt.

-39-

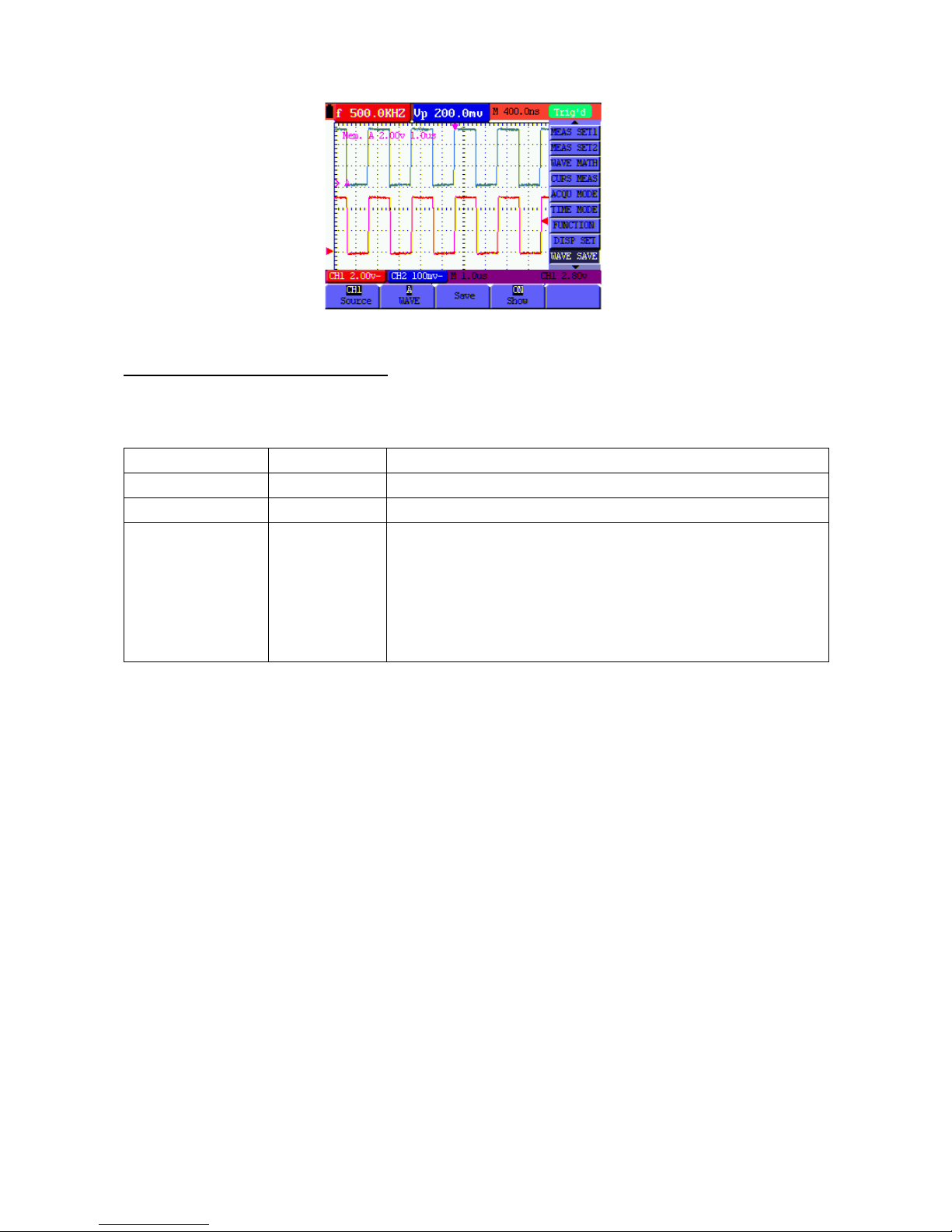

Abbildung 48: Speichern der Wellenform

7.8. Einstellungsmenü der Funktionen

Die Funktionseinstellungs-Menü wird in der folgenden Tabelle beschrieben:

Funktionsm

enü Einstellungen

Beschreibung

Recall Factory Wiederherstellen der Werkseinstellungen Auto Calibration Durchführen der automatischen Kalibrier-Prozedur Sprache Chinesisch

Englisch Polnisch Russisch Deutsch Spanisch

Auswählen der Sprache

Auto-calibration

Die Funktion Auto-calibration konfiguriert automatisch alle für die Empfindlichkeit und Genauigkeit notwendigen internen Parameter. Führen Sie die Funktion Auto-calibration in den folgenden Fällen aus: Wenn während des Betriebs die Temperatur um mehr als 5° C variiert. Wenn Sie das Oszilloskop in einer neuen Labor- oder Feldumgebung betreiben.

1. Drücken Sie die Taste MENU“ und wählen Sie das FUNCTION-Menü durch Drücken der

„Up/Down“-Tasten aus

2. Drücken Sie F2 (Auto calibration). Auf dem Bildschirm erscheint eine Meldung mit der Abfrage, ob alle

Prüfleitungen oder Tastköpfe vom Gerät entfernt wurden.

3. Nachdem alle Prüfleitungen und Tastköpfe vom Gerät entfernt wurden, drücken Sie erneut F2. Die „Auto

calibration“-Funktion wird gestartet und auf dem Bildschirm wird der Fortschritt angezeigt.

4. Zum Abbrechen der „Auto calibration“-Funktion, drücken Sie eine beliebige Taste während der

Kalibrierung.

-40-

7.9. Automatische Messungen vornehmen

Das Oszilloskop kann 5 verschiedene automatische Messungen durchführen: Frequenz, Periode, Mittelspannung, Spitzenspannung und Zyklusspannung (echter Effektivwert, Vmax, Vmin, Vtop, Vbase,

Vamp, Overshoot, Preshoot, RiseTime, Fall Time, +Width, -Width, +Duty, -Duty, DelayA B und DelayA B ). Es können zwei Arten von Messungen gleichzeitig auf dem Bildschirm angezeigt werden. Die

folgende Tabelle beschreibt das Funktionsmenü für automatische Messungen:

Funktionsmenü

Einstellungen

Beschreibung

Freq

CH1 CH2

Messung der Frequenz von Kanal 1 Messung der Frequenz von Kanal 2

Period

CH1 CH2

Messung der Periode von Kanal 1 Messung der Periode von Kanal 2

Mean

CH1 CH2

Messung des Durchschnittswertes von Kanal 1 Messung des Durchschnittswertes von Kanal 2

Peak-Peak

CH1 CH2

Messung des Spitze/Spitze Wertes von Kanal 1 Messung des Spitze/Spitze Wertes von Kanal 2

Cyc RMS

CH1 CH2

Messung des Effektivwertes von Kanal 1 Messung des Effektivwertes von Kanal 2

Vmax

CH1 CH2

Messung des Vmax Wertes von Kanal 1 Messung des Vmax Wertes von Kanal 2

Vmin

CH1 CH2

Messung des Vmin Wertes von Kanal 1 Messung des Vmin Wertes von Kanal 2

Vtop

CH1 CH2

Messung des Vtop Wertes von Kanal 1 Messung des Vtop Wertes von Kanal 2

Vbase

CH1 CH2

Messung des Vbase Wertes von Kanal 1 Messung des Vbase Wertes von Kanal 2

Vamp

CH1 CH2

Messung des Vamp Wertes von Kanal 1 Messung des Vamp Wertes von Kanal 2

Overshoot

CH1 CH2

Messung des Überschwingens von Kanal 1 Messung des Überschwingens von Kanal 2

Preshoot

CH1 CH2

Messung des Vorschwingens von Kanal 1 Messung des Vorschwingens von Kanal 2

RiseTime

CH1 CH2

Messung der Anstiegszeit von Kanal 1 Messung der Anstiegszeit von Kanal 2

Fall Time

CH1 CH2

Messung der Abfallzeit von Kanal 1 Messung der Abfallzeit von Kanal 2

+Width

CH1 CH2

Messung des +Width wertes von Kanal 1 Messung des +Width wertes von Kanal 2

-Width

CH1 CH2

Messung des -Width wertes von Kanal 1 Messung des -Width wertes von Kanal 2

+Duty

CH1 CH2

Messung des +Duty wertes von Kanal 1 Messung des +Duty wertes von Kanal 2

-Duty

CH1 CH2

Messung des -Duty wertes von Kanal 1 Messung des -Duty wertes von Kanal 2

DelayA B

CH1 CH2

Messung der Verzögerungszeit A B im Kanal 1 Messung der Verzögerungszeit A B im Kanal 2

DelayA B

CH1 CH2

Messung der Verzögerungszeit A B im Kanal 1 Messung der Verzögerungszeit A

B im Kanal 2

-41-

Messung der Frequenz von Kanal 1 (CH1) mit Messung 1 (Measurement 1) und der Frequenz von Kanal 2 (CH2) mit Messung 2 (Measurement 2):

1. MENU-Taste drücken. Das Funktionsmenü erscheint rechts auf dem Bildschirm.

2. Mit Hilfe der Tasten MENU ▲ oder MENU ▼ die Funktion Measurement 1 (Messung 1) auswählen. Am

unteren Bildschirmrand werden fünf Optionen angezeigt.

3. F1-Taste drücken, um die Frequenzmessung als CH1 (Kanal 1) auszuwählen. Das auf dem Bildschirm

angezeigte Messfenster wechselt zu rot und zeigt die Frequenz von Kanal 1 an.

4. Mit Hilfe der Tasten MENU ▲ oder MENU ▼ die Funktion Measurement 2 (Messung 2) auswählen. Am

unteren Bildschirmrand werden fünf Optionen angezeigt.

5. F4-Taste drücken, um die Spitzenwertmessung als CH2 (Kanal 2) auszuwählen. Das auf dem Bildschirm

angezeigte Messfenster wechselt zu blau und zeigt den Spitzenwert von Kanal 2 an.

Abbildung 49: Automatische Messungen

7.10. Einstellen der Cursor-Messungen

Sie können mit dem Oszilloskop manuelle Cursormessungen der Zeit und Spannung vornehmen. Die Signalquellen umfassen Kanal 1 (CH1) und Kanal 2 (CH2).

Die folgende Tabelle beschreibt die Menüs für die Cursor-Messung:

Funktionsmenü

Einstellungen

Beschreibung

Type

OFF

Voltage

Time

Beenden der Cursor-Messung. Anzeigen von Cursor und Menü der Spannungsmessung. Anzeigen von Cursor und Menü der Zeitmessung.

Source CH1, CH2

Auswählen des Signalkanals, bei dem die Cursor-Messung durchgeführt wird.

Delta

Zeigt den Unterschied zwischen den Werten der beiden Kanäle

an. Cur1 Zeigt den betreffenden Messwert von Cursor 1 an. Cur2 Zeigt den betreffenden Messwert von Cursor 2 an.

-42-

Spannungsmessung bei Kanal 1 (CH1):

1. MENU-Taste drücken. Das Funktionsmenü erscheint rechts auf dem Bildschirm.

2. Mit Hilfe der Tasten MENU ▲ oder MENU ▼ die Funktion Cursor Measurement (Cusor-Messung)

auswählen. Am unteren Bildschirmrand werden zwei Optionen angezeigt.

3. F1-Taste drücken zur Auswahl der Spannungsmessung. Zwei horizontale, gestrichelte Linien V1 und V2

erscheinen auf dem Bildschirm.

4. F2-Taste drücken, um den gemessenen Kanal 1 (CH1) auszuwählen.

5. OPTION drücken und anzeigen als

- Cursor 2

- Cursor 1

▲(gelb) oder ▼(gelb) drücken, um V1 nach oben oder nach unten zu bewegen. Der Bildschirm zeigt die

Spannungswert-Übereinstimmung von V1 und Kanal 1 Null (Zero) an. Erneut ▲(gelb) oder ▼(gelb) drücken,

um V2 nach oben oder nach unten zu bewegen. Der Bildschirm zeigt die Spannungswert-Übereinstimmung von V2 und Kanal 1 Null (Zero) an. Der LCD-Bildschirm gibt auch den Absolutwert von V1-V2 wieder.

Abbildung 50: Nutzen Sie den Cursor zur Messung der Spannung

Zeitmessung bei Kanal 1:

1. MENU-Taste drücken. Das Funktionsmenü erscheint rechts auf dem Bildschirm.

2. Mit Hilfe der Tasten MENU ▲ oder MENU ▼ die Funktion Cursor Measurement (Cusor-Messung)

auswählen. Am unteren Bildschirmrand werden zwei Optionen angezeigt.

3. F1-Taste drücken zur Auswahl der Zeitmessung. Zwei gestrichelte, vertikale Linien T1 und T2 erscheinen

auf dem Bildschirm.

4. F2-Taste drücken, um zum gemessenen Kanal1 (CH1) zu wechseln.

5. OPTION drücken und anzeigen als

- Cursor 2

- Cursor 1 ▲(gelb) oder ▼(gelb) drücken, um T1 nach links oder nach rechts zu bewegen. Das LCD-Display zeigt die Zeitwert-Übereinstimmung von T1 und der Zeigerposition im Bildschirm an. Erneut ▲(gelb) oder ▼(gelb) drücken, um T2 nach links oder nach rechts zu bewegen. Das LCD-Display zeigt die Zeitwert-Übereinstimmung von T2 und der Zeigerposition im Bildschirm an.

-43-

Abbildung 51: Nutzen Sie den Cursor zur Messung der Zeit

7.11. Autoscale Funktion

Die Autoscale Funktion verfolgt das Eingangssignal automatisch und ändert, abhängig von der Signalfrequenz, dem Signaltyp und der Signalamplitude, die Einstellungen des Triggermodus, der Zeitskala und der Spannungsskala, um eine verwertbare Anzeige zu ermöglichen.

Funktionsmenü

Einstellungen

Beschreibung

Autoscale

OFF ON

Autoscale Ein- und Ausschalten.

Mode

Vertical

Horizontal HORI—VERT

Vertikale Einstellung verändern ohne die

horizontale Einstellung zu verändern.

Horizontale Einstellung verändern ohne die

vertikale Einstellung zu verändern.

Horizontale und vertikale Einstellung verändern.

Nur eine oder zwei Wellen darstellen.

Mehrfache Wellendarstellung aktivieren.

Wenn Sie die Spannung von Kanal 1 messen möchten, gehen Sie wie folgt vor:

1. Drücken Sie die MENU-Taste, wird die Funktion im Menü auf der rechten Seite des Bildschirms

angezeigt.

2. Drücken Sie die MENU-Taste oder MENU ▲ ▼ und wählen Sie Autoscale. Drei Optionen werden am

unteren Rand des Bildschirms angezeigt.

3. Drücken Sie die F1-Taste und wählen Sie ON.

4. Drücken Sie die AUTOSET-Taste. Wenn AUTOSET in der Autoscale-Funktion aktiviert wurde, blinkt ein - Symbol in der oberen linken Ecke der LCD-Anzeige.

5. Drücken Sie die F2-Taste, und wählen Sie Hori-Vert.

6. Drücken Sie die F3-Taste, und wird auf dem Bildschirm angezeigt, wie in der folgenden Abbildung.

-44-

Abbildung 52: Autoscale Horizontal-Vertikal-Multi-Perioden Wellenform

Hinweis:

1. Im Autoscale-Modus kann das Oszilloskop selbst den "Trigger-Modus" (Edge, Video- und Alternate) und "Type" (Edge, Video), einschätzen. Wenn Sie nun den "Trigger-Modus" oder "Typ" ändern wollen wird auf dem Bildschirm “disable in autoscale” angezeigt.

2. Wenn Sie im XY-und Stop-Modus die AUTO SET-Taste drücken, um die Autoscale-Funktion zu aktivieren, schaltet das Gerät in den YT-Modus.

3. Im Autoscale Modus sind immer DC-Kopplung und die AUTO Triggerung aktiv. In diesem Fall wird ein Unzulässigkeits-Hinweis erscheinen, wenn Sie versuchen die Triggerung oder Kopplung einzustellen.

4. Wenn Sie im Autoscale-Modus die vertikale Position, Spannungsteilung, Trigger-Level oder die Zeitskala von CH1 oder CH2 ändern, wird Autoscale deaktiviert. Wenn sie die AUTOSET-Taste erneut drücken, wird das Oszilloskop wieder in den Autoscale-Modus versetzt.

5. Wenn Sie das Autoscale Menü bei aktiviertem Autoscale verlassen, ist Autoscale weiterhin aktiviert.

6. Beim Video-Triggern ist die horizontale Zeitachse 50µs. Wenn ein Kanal ein Edge-Signal anzeigt und der andere Kanal ein Video-Signal anzeigt, bezieht sich die Zeitskala auf 50µs als Standard.

7.12. Aufnahme der Messwerte (Record) (nur P 1195)

Waveform-Aufnahme: Die Funktion liefert Ihnen den Zeitabstand zwischen den Frames und speichert bis zu 3000 Punkte. Dies gibt Ihnen, durch den Wiederaufruf und die Speicher-Funktionen, bessere Analyse-Möglichkeiten.

Es gibt vier Aufnahmemodi: Record, Playback, Save, Off

Record Menü:

Menü

Einstellungen

Beschreibung

Mode

Record Play back

Storage Off

Aufnahmemodus einstellen Playback Modus einstellen

Storage Modus einstellen alle Recorderfunktionen deaktivieren

End frame 1-3000 Anzahl der aufzunehmenden frames einstellen

-45-

Menü

Einstellungen

Beschreibung

Operate

Play Stop

Aufzeichnung starten Aufzeichnung anhalten

Interval 1ms~1000s Zeitintervall zwischen den aufzunehmenden Frames bestimmen

Zum nächsten Menü

Refreshed

On Off

Die Wellenformen werden während der Aufzeichnung aktualisiert Die Wellenformen werden während der Aufzeichnung nicht aktualisiert

Direction

Increase Decrease

Der Wert wird vom End-Frame zum Zeitintervall erhöht Der Wert wird vom End-Frame zum Zeitintervall verringert

Zurück zum vorherigen Menü

Playback: Die Wiedergabe der aufgezeichneten Wellenformen.

Starten Sie im Playback Menü:

Menü

Einstellungen

Beschreibung

Play mode

Loop Single

Wiederholungsschleife Stoppt nach einmaliger Wiedergabe

Operate

Play Stop

Zum Starten der Aufnahme drücken Zum Stoppen der Aufnahme drücken

Interval 1ms-20s Stellt den Zeitintervall zwischen der Wiedergabe der Bilder ein

Zum nächsten Menü

Start frame 1-3000 Stellt den Start Frame ein Cur frame 1-3000 Stellt den derzeitigen Frame ein End frame 1-3000 Stellt den End Frame ein

Direction

Increase Decrease

Die Aufzeichnung wird ansteigend (start>cur>end) wiedergegeben Die Aufzeichnung wird abfallend (start<cur<end) wiedergegeben

Zurück zum vorherigen Menü

Storage: Speichert aufgenommene Wellenformen im nicht flüchtigem Speicher (Flash Memory).

Menü

Einstellungen

Beschreibung

Start frame 1-3000 Stellt den ersten Frame ein, welcher gespeichert wird End frame 1-3000 Stellt den letzten Frame ein, welcher gespeichert wird

Direction

Increase Decrease

Die Werte steigen vom ersten zum letzen Frame Die Werte fallen vom ersten zum letzten Frame

Zum nächsten Menü

Save Speichert aufgezeichnete Wellenform im Flash-Speicher Load Ruft aufgenommene Wellenform aus dem Speicher auf

Zurück zum vorherigen Menü

-46-

Zeichnen Sie die Wellenformen wie folgt auf:

1. Drücken Sie die MENU-Taste. Das Funktions-Menü erscheint rechts auf dem Bildschirm.

2. Drücken Sie die MENU-Taste oder MENU ▲ ▼-Tasten, um den Datensatz auszuwählen und fünf Optionen werden am unteren Rand des Bildschirms angezeigt.

3. Drücken Sie die F1-Taste, um den Aufnahmemodus zu wählen.

4. Wählen Sie die Richtung als „Increase“ oder „Decrease“ (Zu- oder Abnahme) im zweiten Menü aus. Drücken Sie die F2-Taste und stellen Sie den End-Frame auf 300.

5. Drücken Sie die F4-Taste und setzen Sie den Zeitintervall auf 1.00 ms.

6. Drücken Sie die F5-Taste, um in das zweite Menü zu gelangen.

7. Drücken Sie die F1-Taste und wählen Sie „Off“, um die ständige Aktualisierung der Wellenformen zu stoppen.

8. Drücken Sie die F5-Taste, um wieder in das erste Menü zurückzukehren.

9. Drücken Sie die F3-Taste und wählen Sie PLAY zum Starten.

Abbildung 53

Abbildung 54

7.13. FFT (Spektrum Analyzer)

Ein FFT teilt die Signale in einzelne Frequenzen, die das Oszilloskop verwendet, um ein Diagramm des Frequenzbereichs eines Signals anzuzeigen. Sie können diese Frequenzen mit bekannten Systemfrequenzen, wie System-Uhren, Oszillatoren oder an Netzteilen vergleichen.

FFT in diesem Oszilloskop kann 2048 Punkte des „Time domain“ Signals in seine Einzelfrequenzen zerlegen und die Endfrequenz enthält 1024 Punkte, welche von 0 Hz bis hin zur Nyquist-Frequenz reichen.

-47-

Nachfolgend wir das FFT-Menü beschrieben:

Funktionsmenü

Einstellungen

Beschreibung

FFT

ON OFF

FFT Funktion einschalten FFT Funktion ausschalten

Source

CH1 CH2

Kanal 1 als FFT quelle wählen Kanal 2 als FFT quelle wählen

Window

Rectangle Blackman

Hanning Hamming

Fensterwahl für den FFT Spektrumanalyser

Format

dB Vrms

dBVrms als vertikale Skaleneinheit wählen Vrms als vertikale Skaleneinheit wählen

Zoom

x1 x2

x5 x10

Zoom Multiplikator x1 Zoom Multiplikator x2

Zoom Multiplikator x5 Zoom Multiplikator x10

Nachfolgend werden die Arbeitsschritte im FFT wie folgt beschrieben:

1. Drücken Sie die MENU-Taste. Das Funktions-Menü erscheint rechts auf dem Bildschirm.

2. Drücken Sie die MENU-Taste oder die MENU ▲ ▼-Tasten zur Auswahl des FFT-Modus. Fünf Elemente stehen am unteren Rand des Bildschirms zur Verfügung.

3. Drücken Sie die F1-Taste, um FFT ein- bzw. auszuschalten, während FFT in den Fenstereinstellungen nicht verfügbar ist. On/Off zeigt an, dass die entsprechende Funktion und die grüne Wellenform F angezeigt wird, sobald die Berechnung beendet ist.

4. Drücken Sie die F2-Taste, um zwischen Kanal CH1 und CH2 umzuschalten. Der aktuelle Status des Kanals wird angezeigt.

5. Drücken Sie die F3-Taste um über WINDOW zwischen Hamming, Rectangle, Blackman und Hanning umzuschalten.

6. Drücken Sie die F4-Taste um zwischen dB und Veff umzuschalten.

7. Drücken Sie die F5-Taste, um die Wellenform zu verkleinern oder zu vergrößern, die Vergrößerung beinhaltet x1, x2, x5, x10- fachen Zoom.

8. Wenn die FFT-Quelle CH1 (Kanal 1) ist, drücken Sie die rote Taste VOLTS POSITIONS.

Eine der folgenden drei Optionen wird am unteren Rand links auf dem Bildschirm angezeigt, wenn das Format dB ist.

- FFT-dB-Wert

- CH1 Spannung

- FFT vertikale Position

- Einer der beiden folgenden Optionen wird am unteren Rand links auf dem Bildschirm angezeigt, wenn das Format Vrms ist.

- CH1 Spannung

-48-

- FFT vertikale Position

Drücken Sie die blaue Taste VOLTS POSITION und auf dem Gerät werden folgende Optionen angezeigt:

- CH2 OFF

9. Wenn die FFT Quelle CH2 ist, drücken sie die blaue Taste VOLTS POSITION. Eine der folgenden drei

Anweisungen wird am unteren Rand links auf dem Bildschirm wiederkehrend angezeigt, wenn das Format dB ist.

- FFT-dB-Wert

- CH2 Spannung

- FFT vertikale Position

Drücken Sie die rote Taste VOLTS POSITION und der Bildschirm zeigt folgendes:

- OFF-CH1

10. FFT Quelle CH1: Wenn links unten auf dem Bildschirm " FFT-dB-Wert" angezeigt wird, drücken Sie die rote Tasten

VOLTS POSITION ▲ und VOLTS POSITION ▼ um den dB-Wert der einzelnen DIVs, einschließlich 1dB, 2dB, 5dB, 10dB, 20dB anzupassen.

Wenn links unten auf dem Bildschirm " -CH1 Spannung" angezeigt wird, drücken Sie die rote Tasten VOLTS POSITION ▲ und VOLTS POSITION ▼ um die Spannung von CH1 anzupassen und "CH1 2v ~" wird in der linken unteren Ecke des Bildschirms angezeigt.

Wenn links unten auf dem Bildschirm " -FFT vertikale Position" angezeigt wird, drücken Sie die rote Tasten VOLTS POSITION ▲ und VOLTS POSITION ▼, um die Position der Wellenform auf die vertikale Position wie "FFT 1,20 DIV (24.0dB)" einzustellen, was bedeutet das der pinke Cursor von der Mittellinie für 1,20 DIV abweicht und "CH1 20dB" auf der linken Seite unten den rechnerischen Wert 24.0dB ergibt. Wenn Sie die FFT-Quelle CH2 wählen, gehen Sie bitte genauso vor wie bei CH1.

11. Drücken Sie die gelbe Taste OPTION. Das folgende Menü wird angezeigt.

◄ / ►

- CH1 Zeit-Basis

- CH1 Triggerpegel oder

◄ / ►

- CH1 Position

- CH1 Triggerpegel

Bitte drücken Sie die OPTION ◄ und OPTION ► Menü-Tasten, um die Position der Wellenform entlang der horizontalen Position einzustellen. "FFT-2.00DIV (500.0Hz)" bedeutet, dass der Beginn der Wellenform von 2.00DIV abweicht, dass ist 250Hz/DIV. Die Frequenz M ist die genaue Frequenz des Cursor-Punktes der Mitte des Spektrums. Drücken Sie OPTION ◄ und OPTION ►, um die Zeit-Basis auf die Zeit-Position auf "250Hz/DIV (5KS / s)" einzustellen.

-49-

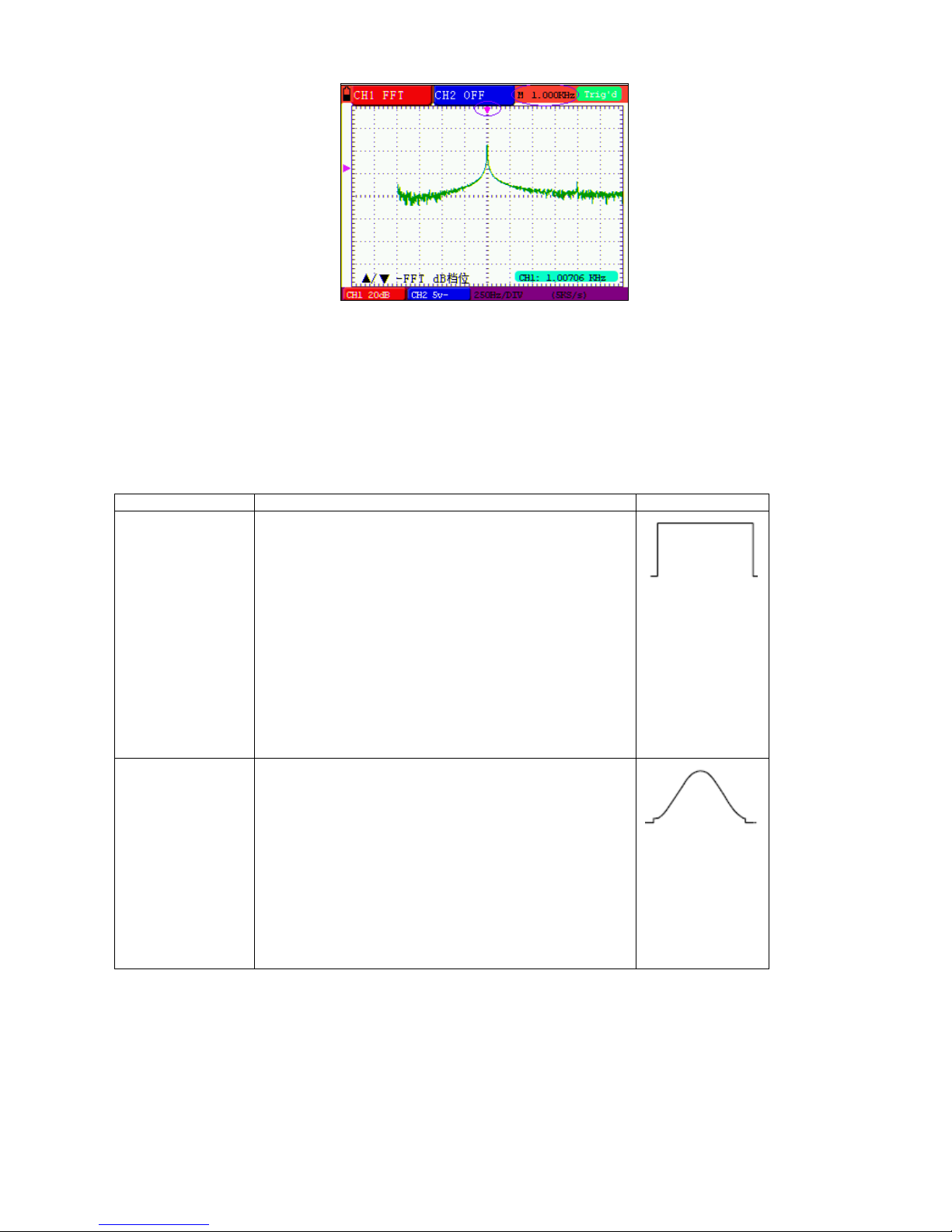

Abbildung 55

7.13.1. Das FFT-Fenster einstellen

Die FFT-Funktion bietet vier Fenster. Jedes ist eine Abwägung zwischen Frequenzauflösung und Genauigkeit. Ihre Signalcharakteristiken und was Sie Messen wollen, sind die ausschlaggebenden Punkte, nach welchen das Fenster ausgewählt werden muss. Benutzen Sie folgende Hilfe, um das passende Fenster auszuwählen:

Typ Beschreibung

Rectangular

Dies ist die beste Art des Fensters für Frequenzen, die sehr ähnlich im Wert sind, aber das schlechteste Fenster für präzise Messungen der Frequenz-Amplitude. Es ist

die beste Art zur Messung des Frequenzspektrums von

nicht wiederholenden Signalen und Messungen von

Frequenzanteilen in der Nähe von DC. Verwenden Sie „Rectangular“ zur Messung von Störsignalen oder Spannungsspitzen, wenn der Signalpegel vor und nach dem Effekt nahezu identisch sind. Verwenden Sie dieses Fenster auch für Sinuswellen, deren Frequenzen annährend gleich sind und welche gleich hohe Amplituden besitzen. Verwenden Sie es auch für BreitbandRauschen mit einem relativ langsam variierenden Frequenzspektrum.

Hamming

Dies ist ein sehr gutes Fenster um Frequenzen aufzulösen, welche sehr ähnliche Werte haben., was hierbei allerdings im Vergleich zum „Rectangular“ Fenster mit einer erheblich höheren Genauigkeit bei der Amplitudenmessung geschieht. Dieser Modus hat auch eine etwas bessere Frequenzauflösung als der „Hanning“ Modus. Nutzen Sie Hamming zur Messung von Sinus, Periodischem- oder Schmalbandrauschen. Verwenden Sie „Hamming“ zur Messung von Störsignalen oder Spannungsspitzen,

wenn der Signalpegel sich vor und nach dem Effekt

gravierend unterscheidet

-50-

Typ Beschreibung

Hanning

Dies ist eine sehr gute Einstellung um die Amplitudengenauigkeit zu messen, aber schlechter geeignet um Frequenzen aufzulösen. Nutzen Sie Hanning zur Messung von Sinus, Periodischem- oder Schmalbandrauschen. Verwenden Sie „Hanning“ zur Messung von Störsignalen oder Spannungsspitzen, wenn der Signalpegel sich vor und nach dem Effekt gravierend unterscheidet

Blackman

Dies ist die beste Einstellung für die Amplitudengenauigkeit, aber die schlechteste zur Frequenzauflösung.

Benutzen Sie „Blackman“ zur Messung von überwiegend

einzelnen Frequenzen, um nach höheren oder gleichen Wellenformen zu suchen.

Abbildung 56: Rectangle window

Abbildung 57: Blackman window

-51-

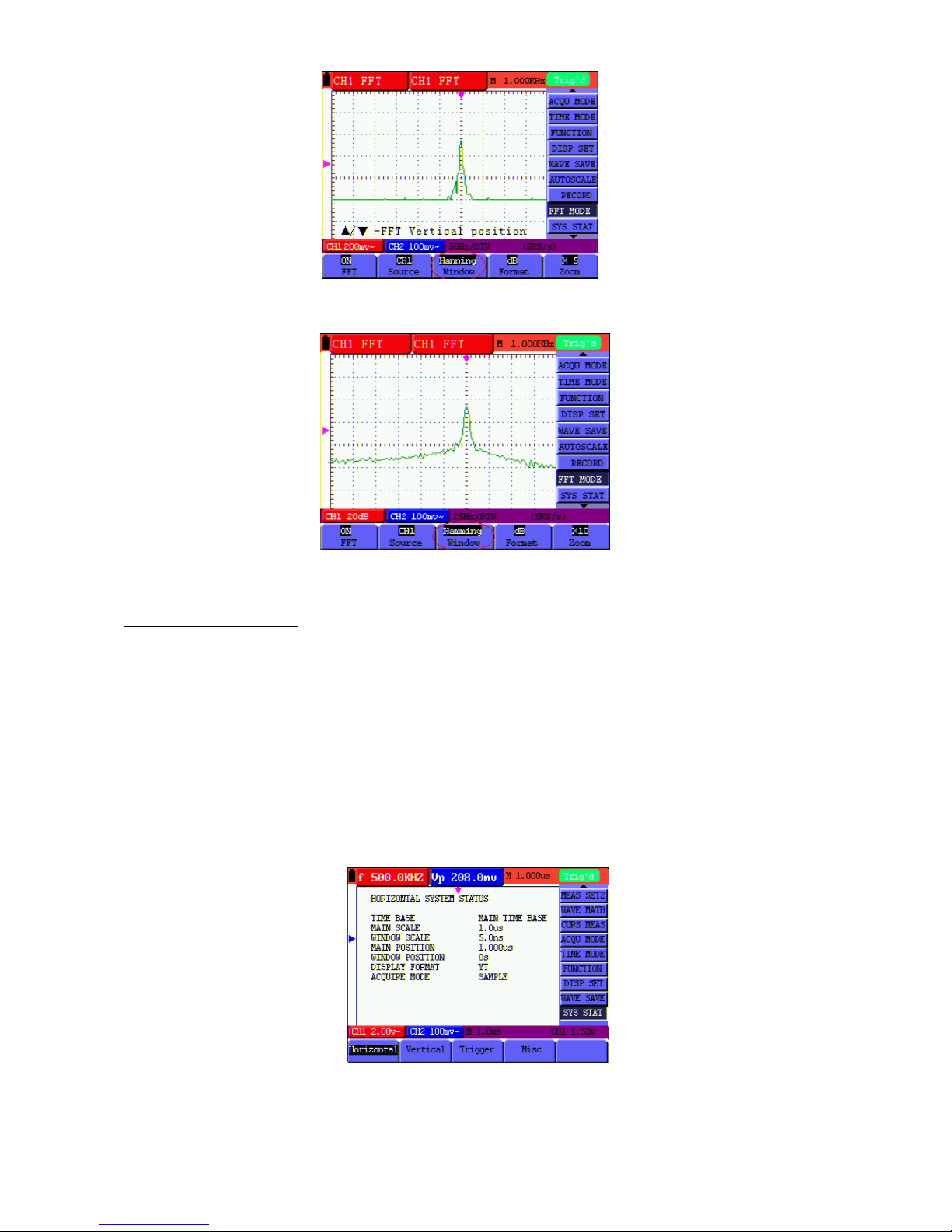

Abbildung 58: Hanning window

Abbildung 59: Hamming window

7.14. Systemstatus-Menü

Mit dem Systemstatus-Menü werden Informationen über das aktuelle horizontale System, das vertikale System, das Trigger-System und andere angezeigt. Verwenden des Systemstatus-Menüs:

1. Die MENU-Taste drücken. Das Funktionsmenü erscheint rechts auf dem Bildschirm.

2. Mit Hilfe der Tasten MENU ▲▲▲▲ oder MENU ▼▼▼▼ die Funktion System Status auswählen. Am unteren

Bildschirmrand werden vier Optionen angezeigt.

3. Wenn die Tasten F1 bis F4 nacheinander gedrückt werden, zeigt der Bildschirm die entsprechenden Statusinformationen an.

Abbildung 60: System-Status

-52-

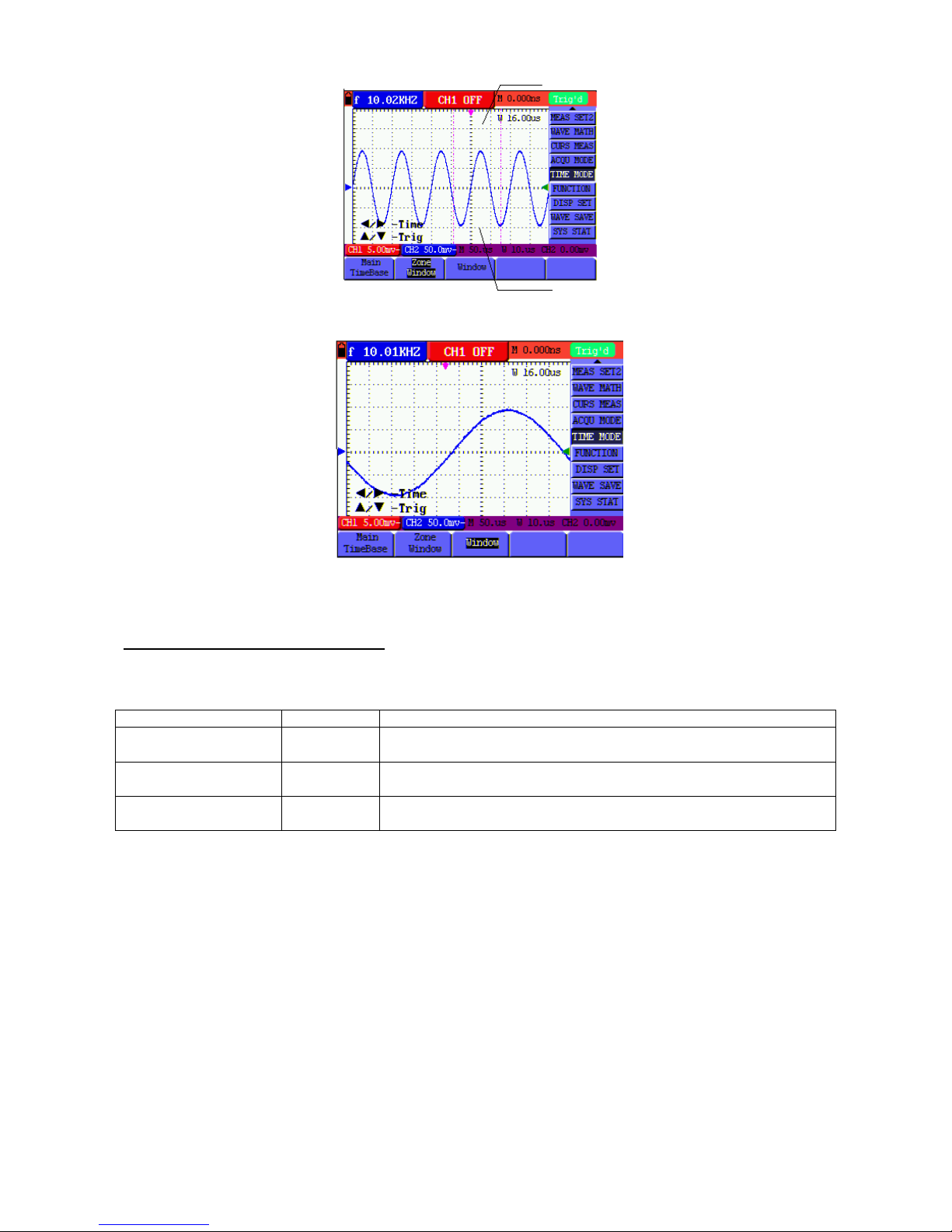

Abbildung 61: Fenstereinstellungen

Abbildungen 62: Fenstervergrößerung

7.15. Einstellen des Zeitbasis-Modus

Die folgende Tabelle beschreibt das Menü für den Zeitbasis-Modus:

Funktionsmenü

Einstellung

Erklärung

Main TimeBase (Haupt-Zeitbasis)

Die horizontale Hauptzeitbasis wird zur Anzeige des Signals

verwendet. Set Window (Einstellungsfenster)

Mit Hilfe von zwei Cursorn wird ein Fensterbereich definiert.

Zone Window (Zonenfenster)

Erweiterung des definierten Fensters zur Vollbild-Anzeige.

Verwenden der Fenstererweiterung:

1. Die MENU-Taste drücken. Das Funktionsmenü wird auf der rechten Bildschirmseite angezeigt.

2. Mit Hilfe der Tasten MENU ▲ oder MENU ▼ den Zeit-Modus auswählen. Am unteren Bildschirmrand

werden drei Optionen angezeigt.

3. Die F2-Taste drücken zur Auswahl der Fenstereinstellung.

4. Die OPTION-Taste drücken. TIME BASE (Zeitbasis) wird angezeigt. Mit Hilfe der Tasten ◄(gelb) und

►(gelb) den von den beiden Cursorn definierten Zeitbasis-Fensterbereich anpassen. Die Fenstergröße variiert dabei.

5. Die OPTION-Taste drücken und die Option TIME (Zeit) wählen. Mit Hilfe der Tasten ◄(gelb) und ►(gelb)

die von den beiden Cursorn definierte Fensterposition anpassen. Bei der Fensterposition handelt es sich um den Zeitunterschied zwischen dem Fenstermittelpunkt und dem horizontalen Zeiger der Hauptzeitbasis.

6. Die F3-Taste drücken, um die Fenstererweiterung auszuwählen. Der definierte Fensterbereich erweitert

sich zur Vollbild-Anzeige.

-53-

7.16. Datenübertragung

Verwenden der Datenübertragung:

1. Die MENU-Taste drücken. Das Funktionsmenü wird auf der rechten Bildschirmseite angezeigt.

2. Mit Hilfe der Tasten MENU ▲ oder MENU ▼ den Anzeigeeinstellungs-Modus auswählen. Am unteren

Bildschirmrand werden fünf Optionen angezeigt.

3. Die F4–Taste drücken und die Option Bitmap oder Vectors für die Datenübertragung wählen.

4. Das Oszilloskop mit einer Datenleitung an den PC anschließen.

5. Die zuvor komplett installierte Software öffnen.

6. Die Parameter laut Benutzerhandbuch einstellen und die Datenübertragung starten.

8. Anhang

8.1. Installation der Software

HINWEIS: Bitte installieren Sie die mitgelieferte Software inklusive aller USB-Treiber, bevor Sie das PeakTech® 1195/1205 mit Ihrem PC verbinden.

Installation der Software

Die Installation der mitgelieferten Software ist erforderlich für den Betrieb Oszilloskopes in Verbindung mit einem PC. Zur Installation der Software und der USB-Treiber wie beschrieben verfahren:

1. Windowsversion 2000/XP/VISTA oder höher starten

2. mitgelieferte CD-ROM in das CD/DVD-ROM-Laufwerk einlegen Doppelklicken Sie auf „Arbeitsplatz“ auf Ihrem Windows-Desktop.

- Doppelklicken Sie auf das Symbol Ihres CD-ROM- oder DVD-Laufwerks um den Inhalt der CD anzuzeigen

- Doppelklicken Sie auf „SETUP.EXE“

3. Installation entsprechend der Bildschirmhinweise durchführen bis diese beendet ist.

4. Verbinden Sie nun das PeakTech® 1195/1205 mit einem USB-port an Ihrem PC

5. Windows erkennt eine neue Hardware und meldet, dass die entsprechenden USB-Treiber nun installiert werden sollen.

6. Die USB-Treiber des Gerätes finden Sie im Installations-Verzeichnis der in Schritt 3 installierten Software

7. Nachdem die USB-Treiber installiert sind, kann die Software DS_WAVE gestartet werden. Im Windows START-Menü wurden während der Software-Installationen Verknüpfungen angelegt, mit denen Sie die Software starten, wie auch deinstallieren können.

8.2. Spezifikationen

Nur wenn anderweitig angegeben, gelten alle technischen Angaben für den Tastkopf in Dämpfungsschalterstellung 10x und das digitale Oszilloskop. Zur Einhaltung dieser Spezifikationen muss das Oszilloskop die folgenden Bedingungen erfüllen.

-54-

* Das Messgerät sollte ununterbrochen mehr als 30 Minuten bei angegebener Betriebstemperatur laufen. * Wenn die Betriebstemperatur bis zu oder höher als 5° C beträgt, müssen Sie das Menü Funktion öffnen

und Auto-calibration wählen, damit sich das Gerät neu kalibriert.

Sampling

Modell

PeakTech

1195

PeakTech

1205

Sample-Modi

Normal Spitzenwertermittlung Durchschnittswert

Normal Spitzenwertermittlung

Durchschnittswert

Messrate 500MS/s 100MS/s

Eingang

Eingangskopplung DC, AC Eingangswiderstand

1MΩ +/-2% / 20pF +/-5pF Dämpfungseinstellungen 1x, 10x, 100x, 1000x Max. Eingangsspannung 400V spitze Kanalverzögerungszeit (typisch) 150ps

Horizontal

Modell

PeakTech

1195

PeakTech

1205

Messrate (Bereich) 10S/s ~ 500MS/s 10S/s ~ 100MS/s Wellenform interpolation (sin x) / x (sin x) / x Speicherlänge 6k Punkte auf jedem Kanal 6k Punkte auf jedem Kanal Zeitbasis 5ns/DIV ~ 5s/DIV 5ns/DIV ~ 5s/DIV Messrate und Übertragungsrate-

Genauigkeit

+/-

100ppm (bei einem Intervall von

>1ms)

+/-

100ppm (bei einem Intervall von

>1ms)

Vertikal

Analog-Digital-Wandler (A/D) 8bits Empfindlichkeit 5mV/DIV ~ 5V/DIV Niederfrequenz-Reaktion >5Hz Anstiegszeit <17,5ns DC-Genauigkeit +/-3%

-55-

Trigger

Trigger-Empfindlichkeit DC-Kopplung 1 div(DC~ volle Bandbreite)

AC-Kopplung

Genau wie DC-

Kopplung bei

≥50Hz Triggerpegel +/- 6 Einheiten von Bildschirmmitte Genauigkeit Triggerpegel +/- 0,3 Einheiten Triggerersetzbarkeit 655 Einheiten Vortriggerung

4 Einheiten Nachtriggerung

Trigger Holdoff Bereich 100ns~10s Triggerpegel auf 50% Einstellung mit einer Eingangsfrequenz von > 50Hz Triggerempfindlichkeit 2 Einheiten (Spitze-Spitze) Systemsignal (line/field-Frequenz) NTSC, PAL, SECAM

Cymometer (nur bei PeakTech® 1195)

Auflösung 6 digits

Frequenzbereich AC-Kopplung, 2Hz bis zur vollen Bandbreite

Einkanal-Betrieb

- Im edge-triggering Modus ist dies ein Einkanal Cymometer

- Im alternate-triggering Modus ist dies ein Zweikanal Cymometer

- Im Video- triggering-Modus funktioniert dieses Cymometer nicht

Messungen

Cursor

Spannungsdifferenz („Dreieck“ Delta V) und Zeitdifferenz („Dreieck“ Delta T) zwischen den Cursorn

Automatische Messfunktionen

- „f“ = Frequenz - „T“ = Zyklus

- „V“ = Mittelwert -

„Vpp“

= Spitze/Spitze Messwert

- „Vk“ = Effektivwert - „Ma“ = maximale Amplitude

- „Mi“ = minimale Amplitude - „Va“ = Amplitudenwert

- „Vt“ = Spannungswert Rechtecksignal flache Spitze

- „Vbase“ = Spannungswert Rechtecksignal flache Basis

- „Os“ = Überschwingwert - „Ps“ = Vorschwingwert

- „Rt“ = Anstiegszeit - „Ft“ = Abfallzeit

- „Pw“ = positiver Wert Wellenbreite

- „Nw“ = negativer Wert Wellenbreite

- „+D“ und „-

D“

= positive und negative Duty

„Pd“ und „Nd“

= Verzögerung A > B (aufsteigend und abfallend)

-56-

Tastkopf

1x Position 10x Position Bandbreite Bis zu 6MHz (DC) Bis zur vollen Bandbreite Dämpfung 1:1 10:1 Kompensationsbereich 10pF ~ 35pF 10pF ~ 35pF Eingangswiderstand

1MΩ +/-2% 10MΩ +/-2% Eingangsimpedanz 85pF ~ 115pF 14,5pF ~ 17,5pF Eingangsspannung 150V DC 300V DC

8.2.1. Multimeter

Gleichspannung (DCV) Eingangswiderstand: 10MΩ maximale Eingangsspannung: 1000V (DC oder ACss)

Bereich

Genauigkeit

Auflösung

400 mV +/- 1,5% +/- 2 Stellen 100 µV 4 V

+/- 1 % +/- 2 Stellen

1 mV 40 V 10 mV 400 V 100 mV

Wechselspannung (ACV) maximale Eingangsspannung: 750V (AC) Frequenzbereich: 40Hz ... 400Hz

Bereich

Genauigkeit

Auflösung

4 V

+/- 1,0% +/- 3 Stellen

1 mV 40 V 10 mV 400 V 100 mV 750 V +/- 1.5% +/- 3 Stellen 1 V

Gleichstrom (DCA)

Bereich

Genauigkeit

Auflösung

40 mA +/- 1,5% +/- 1 Stelle 10 µA 400 mA +/- 1,5% +/- 1 Stelle 100 µA 10 A +/- 3,0% +/- 3 Stellen 10 mA

Wechselstrom (ACA)

Bereich

Genauigkeit

Auflösung

40 mA +/- 1,5% +/- 3 Stellen 10 µA 400 mA +/- 2,0% +/- 1 Stelle 100 µA 10 A +/- 5,0% +/- 3 Stellen 10 mA

-57-

Widerstand

Bereich

Genauigkeit

Auflösung

400 Ω

+/- 1,0% +/- 3 Stellen

0,1 Ω 4 kΩ

+/- 1,0% +/- 1 Stelle

1 Ω 40 kΩ 10 Ω 400 kΩ 100 Ω 4 MΩ 1 kΩ 40 MΩ

+/- 1,5% +/- 3 Stellen

10 kΩ

Kapazität

Bereich

Genauigkeit

Auflösung

51,2 nF

+/- 3% +/- 3 Stellen

10 pF 512,0 nF 100 pF 5,12 µF 1 nF 51,2 µF 10 nF 100 µF 100 nF

Diode Messbereich: 0-1,5 V

Durchgangstest Das Gerät gibt ein akustisches Signal, wenn der Widerstand < 30 Ω.

8.2.2. allgemeine Spezifikationen

Basis-Parameter

Abmessungen (B x H x T) 180 x 115 x 40 mm Gewicht 645 g Leistungsaufnahme < 6 W Anzeige 3,8“ Farb-LC-Anzeige Anzeige Auflösung 640 (Horizontal) x 480 (Vertikal) Pixel Anzeigefarben 65536 Farben

AC-Netzadapter

Spannungsversorgung 100 – 240 V AC; 50/60 Hz Ausgangsspannung 9 V DC Ausgangsstrom 3000 mA

Betriebstemperatur

Batteriebetrieb 0 bis 50°C (32 bis 122 °F); < 80% RH AC-Adapter-Betrieb 0 bis 40°C (32 bis 104 °F); < 80% RH Lagertemperatur -20 bis +60°C ( -4 bis 140°F); < 80 % RH

-58-

8.3. Laden des Oszilloskops

Der Li-Ion-Akku ist bei der Erstinbetriebnahme möglicherweise nicht geladen. Um die Spannungsversorgung sicherzustellen, muss der Akku mindestens 4 Stunden geladen werden (bei ausgeschaltetem Messgerät). Ein vollständig geladener Akku ermöglicht 4 Stunden Dauerbetrieb.

Wenn das Messgerät mit dem Akku betrieben wird, erscheint am oberen Bildschirmrand eine Kapazitätsanzeige. Die möglichen Symbole sind , , und , wobei anzeigt, dass der Akku nur noch für 5 Minuten Kapazität hat. Schließen Sie das Netzteil wie in Abbildung 1 gezeigt an das Gerät an, um gleichzeitig den Akku zu laden und das Messgerät mit Spannung zu versorgen. Die Ladezeit verkürzt sich, wenn das Messgerät ausgeschaltet ist.

8.4. Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung

Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batterieverordnung verpflichtet, unsere Kunden auf folgendes hinzuweisen:

Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben- die Entsorgung im Hausmüll ist laut Batterieverordnung ausdrücklich verboten-, an einer kommunalen Sammelstelle oder geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene Batterien können Sie nach Gebrauch bei uns unter der auf der letzten Seite angegeben Adresse unentgeltlich zurückgeben oder ausreichend frankiert per Post an uns zurücksenden.

Batterien, die Schadstoffe enthalten, sind mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet, ähnlich dem Symbol in der Abbildung links. Unter dem Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes z. B. „CD“ für Cadmium, „Pb“ steht für Blei und „Hg“ für Quecksilber.

Weitere Hinweise zur Batterieverordnung finden Sie beim Bundesministerium für Umwelt, Naturschutz und Reaktorsicherheit.

-59-

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.

Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten.

Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen.

-60-

Package Contents (see the picture below)

Description

1. PeakTech® 1195/1205 incl. Accu

2. Power Adaptor

3. Oscilloscope Probes

4. Test Leads 2x

5. USB Mass Storage connection cable

6. Extension module for small capacitance measurement

7. Probe adjustment tools

8. USB connection cable

9. User Manual

10. Software (CD-ROM)

11. Hard carrying case

12. Output terminal 5V 1kHz square-wave signal

Figure 1: Digital Oscilloscope Parts

-61-

10.

11.

PeakTech

1195 / 1205

Bedienungsanleitung /

Operation Manual

Speicher Oszilloskope/DMM /

Digital Storage Oscilloscopes/DMM

12.

1. Safety Precautions

This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 93/68/EC (CE-Marking). Overvoltage category II 1000V; pollution degree 2.

CAT I: For signal level, telecommunication, electronic with small transient over voltage CAT II: For local level, appliances, main wall outlets, portable equipment CAT III: Distribution level, fixed installation, with smaller transient overvoltages than CAT IV. CAT IV: Units and installations, which are supplied overhead lines, which are stand in a risk of persuade of a

lightning, i.e. main-switches on current input, overvoltage-diverter, current use counter.

To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed.

Damages resulting from failure to observe these safety precautions are exempt from any legal claims whatever.

* Do not use this instrument for high-energy industrial installation measurement. This instrument is intended

for use in installation over voltage category II according to IEC 664. For measuring circuit not exceeding

1000V DC / 750V AC, 10A. * The instrument must be set up so that the power plug can be removed from the socket easily. * Prior to connection of the equipment to the mains outlet, check that the available mains voltage

corresponds to the voltage setting of the equipment. * Connect the mains plug of the equipment only to a mains outlet with earth connection. * Do not place the equipment on damp or wet surfaces. * Do not place water filled containers on the equipment (danger of short-circuit in case of knock over of the

container). * Do not exceed the maximum permissible input ratings (danger of serious injury and/or destruction of the

equipment). * The meter is designed to withstand the stated max voltages. If it is not possible to exclude without that

impulses, transients, disturbance or for other reasons, these voltages are exceeded a suitable presale (10:1)

must be used. * Replace a defective fuse only with a fuse of the original rating. Never short-circuit fuse or fuse holding. * Disconnect test leads or probe from the measuring circuit before switching modes or functions. * Do not conduct voltage measurements with the test leads connected to the mA/A- and COM-terminal of the

equipment. * The 10A-range is protected. To avoid damage or injury, use the meter only in circuits limited by fuse or

circuit breaker to 10A or 2000VA. * To avoid electric shock, disconnect power to the unit under test and discharge all capacitors before taking

any resistance measurements. * Do not conduct current measurements with the leads connected to the V/Ω-terminals of the equipment. * Check test leads and probes for faulty insulation or bare wires before connection to the equipment.

-62-

* To avoid electric shock, do not operate this product in wet or damp conditions. Conduct measuring works

only in dry clothing and rubber shoes, i. e. on isolating mats. * Never touch the tips of the test leads or probe. * Comply with the warning labels and other info on the equipment. * The measurement instrument is not to be to operated unattended. * Always start with the highest measuring range when measuring unknown values. * Do not subject the equipment to direct sunlight or extreme temperatures, humidity or dampness. * Do not subject the equipment to shocks or strong vibrations. * Do not operate the equipment near strong magnetic fields (motors, transformers etc.). * Keep hot soldering irons or guns away from the equipment. * Allow the equipment to stabilize at room temperature before taking up measurement (important for exact

measurements). * Do not input values over the maximum range of each measurement to avoid damages of the meter. * Use caution when working with voltages above 35V DC or 25V AC. These Voltages pose shock hazard. * When the battery symbol “BAT” lights up, connect the device as soon as possible with the included AD

adapter to recharge the built-in battery. With a low battery, the meter might produce false reading that can

lead to electric shock and personal injury. * Periodically wipe the cabinet with a damp cloth and mid detergent. Do not use abrasives or solvents. * The meter is suitable for indoor use only * Do not operate the meter before the cabinet has been closed and screwed safely as terminal can carry

voltage. * Do not store the meter in a place of explosive, inflammable substances. * Do not modify the equipment in any way * Do not place the equipment face-down on any table or work bench to prevent damaging the controls at the

front. * Opening the equipment and service- and repair work must only be performed by qualified service

personnel. * Always connect the power adapter first to the AC outlet before connecting it to the Oscilloscope &

Multimeter. * Do not insert metal objects into connectors. * Always use the Oscilloscope & Multimeter only in the manner specified. * Only qualified technical personnel are permitted to perform maintenance. * Pay attention to the nominal values of all terminals: To avoid fire or electric shock, please keep a watchful

eye on all nominal values and marks specified for this product. Before any connection performed on this

product, carefully read the user’s manual of the product for further information of nominal values. * -Measuring instruments don’t belong to children hands-

-63-

In order to ensure the correct using and the best efficient service, please carefully read this user’s manual.

2. Safety Symbols and Terms

2.1. Safety Symbols

These symbols may appear in this manual or on the instrument. WARNING! “Warning” identifies conditions and actions that pose hazards to the users.

CAUTION!

“Caution” identifies conditions and actions that may damage the product or other properties.

DANGER:

hight Voltage

Refer to the Manual

Protective

Conductor Terminal

Chassis Ground

Earth (ground)

Terminal

2.1.1. Safety Terms

The following terms may appear on the instrument:

Danger: The term “Danger” is used in this manual to indicate that when you read this mark, personal injury

may be caused to you immediately.

Warning: The term “Warning” is used in this manual to indicate that when you read this mark, personal

injury may not be caused to you immediately, but you need to be cautionary.

Notice: The term “Notice” is used in this manual to indicate that damages may be caused on this product

or other properties.

3. Performing the General Inspection

3.1. Performing the General Inspection

When you have got a new PeakTech oscilloscope, it is suggested that you should perform a general inspection on the instrument according to the following steps.

3.2. Check whether there is any Damage on it Due to Transportation

If the packing boxes or foam cushions are found in serous damage, keep them in a proper place till the complete instrument and accessories have passed the electrical and mechanical tests.

-64-

3.3. Make a Check on Accessories

The accessory list has been described in the picture of Digital Oscilloscope Parts of this manual. You can make a check and find whether there is any accessory loss with reference to the Appendix. In case of any accessory loss or damage, consult the distributor responsible for such a business.

3.4. Make a Check on the Complete Instrument

If the instrument is damaged in its appearance or it fails in normal operation or performance test, consult the distributor responsible for such a business. If the instrument is damaged due to transportation, keep the packing in a proper place and consult the transportation department and the distributor responsible for such business for providing an instrument replacement or maintenance.

4. Input Connections

4.1. Input Connections

Figure 2

1. The power adapter is supplied for AC power supply and battery recharging.

2. Multimeter test lead.

3. Multimeter input jacks, including four circular banana jacks.

4. Oscilloscope probes.

5. Oscilloscope channel inputs: the upper one is for Channel 1 (CH 1), while the lower one is for Channel 2

(CH 2).

6. Output terminal of 1kHz 5V Square-wave test Signal

-65-

4.2. Front Panel and Keys Overview

Figure 3

1. AC adapter Port

2. RS-232C Port

3. USB Port

4. USB Mass Storage Port

5. Power switch

6. F1～F5: Selects the menu item at the bottom of the display.

7. AUTO SET: Under DSO mode, Automatically selects the horizontal scales, vertical scale, and trigger

level according to the input signal.

8. COPY: Press it can save the waveform data into the USB Mass Storage Device.

9. ▲ (Red): Adjust horizontal scale in Channel 1.

10. VOLTS POSITION (Red): Switch between voltage and horizontal scale in Channel 1.

11. ▼ (Red): Adjust horizontal scale in Channel 1.

12. ▲ (Blue): Adjust horizontal scale in Channel 2.

13. VOLTS POSITION (Blue): Switch between voltage and horizontal scale in Channel 2.

14. ▼ (Blue): Adjust horizontal scale in Channel 2.

-66-

22.

16.

18.

17.

19.

20.

21.

24.

1. 2.

10.

11.

13.

12.

15.

14.

23.

25.

26.

27. 29. 28.

30.

15. RUN/STOP: key for running or stopping the operation

16. LIGHT: Light switch.

17. DMM/OSC: Operation mode switching key between oscilloscope and multimeter.

18. MENU ▲: Choose the upper item on the menu list.

19. MENU: Show / Hide the menu

20. MENU ▼: Choose the lower item on the menu list.

21. OPTION: the key for DSO setting and combines with four arrow keys. Then to set main time base, trigger

horizontal position and trigger vertical position. Furthermore the keys possible to adjust the display multiplying factors of M waveform (CHM ) and display vertical position (CHM ZERO) during waveform calculation and to adjust cursor 1 (V1 or T1) and cursor 2 (V2 or T2) position during cursor measurement.

22. ▲(yellow): Oscilloscope display upward adjustment key.

23. ▼(yellow): Oscilloscope display downward adjustment key.

24. ►(yellow): Oscilloscope right-direction adjustment key.

25. ◄(yellow): Oscilloscope left-direction adjustment key.

26. A: Selects DMM current measurement

27. V: Selects DMM voltage measurement

28. R: Selects DMM impedance, diode, continuity and capacitance measurement

29. SET: convert AC and DC during measure current or voltage in Multi-meter; convert resistance, diode,

on-off and capacitance measure during resistance measuring.

30. Output Socket of 1kHz 5V Square Wave Signal

5. Using the Oscilloscope

5.1. Powering Up the Oscilloscope

* Connect oscilloscope to AC power via AC-DC adapter as shown in Figure 1. (The oscilloscope may still

work with built-in Li-ion battery even without AC power supply) * Turn the oscilloscope on by pressing down the power on/off key POWER. * The instrument then performs Selfchecking after power on. a greeting window and a sentence “press any

key to continue……” will display on the screen when the system finishes selfchecking.

* The users can press any key to enter the measuring function. * The oscilloscope is powered up in its last setup configuration.

-67-

5.2. Oscilloscope Operation Window

Figure 4: Oscilloscope Operation Window

1. Battery electric quantity indicating symbols, including , , and .

2. Auto measurement window CH1, in which “f ”means frequency, “T” means cycle, “V” means the average

value, “Vpp” the peak-peak value, “Vk” the root-mean-square value, „Ma“ the maximum amplitude value, „Mi“ the minimum amplitude value, „Vt“ the Voltage value of the waveform’s flat top value, „Vbase“ the Voltage value of the waveform’s flat base, „Va“ the amplitude value, „Os“ the overshoot value, „Ps“ the Preshoot value, „Rt“ the rise time value, „Ft“ The fall time value, „Pw“ the +width value, „Nw“ the -Width

value, „+D“ the +Duty value, „-D“ the +Duty value, „Pd“ the DelayA

value and „Nd“ the DelayA

value.

3. Auto measurement window 2.

4. The pointer indicates the horizontal triggering position.

5. This reading gives the Time Difference between the horizontal triggering position and the screen

centerline. It reads zero when the pointer is in the center of the screen.

6. The trigger state indicates the following information. Auto: The oscilloscope is working in the automatic mode and displaying the waveform under the

non-trigger state.

Trig’d: The oscilloscope has detected a trigger and collecting the information generated after the

trigger.

Ready: All pre-triggered data have been captured and the oscilloscope has been ready to receive

trigger signals.

Scan: The oscilloscope can gather and display the waveform data continuously in scanning mode. Stop: The oscilloscope has stopped collecting the waveform data.

7. Red and blue index display triggers vertical position during alternate trigger and triggers index become

green when it reaches edge trigger or video trigger.

8. A hidden-style menu: With the MENU key pressed, you can view or hide the menu.

9. Menu setting options: There are different setting options for different menus.

10. It reads the value of trigger voltage level.

11. The display shows the trigger signal source.

12. The reading gives the value of primary time base.

-68-

10.

20.

15.

11.

13. 12. 14.

16.

19.

17.

18.

13. These graphics present the coupling modes of channel 2(CH2). The graphic “～” indicates AC, the

graphic “－” indicates DC.

14. This reading shows the vertical Voltage Unit Scale of CH2.

15. These graphics show the coupling mode of CH1, among which the graphic “～” express indicates AC, the

graphic “－” indicates DC.

16. This reading shows the vertical Voltage Unit Scale of CH1.

17. The blue pointer gives the grounding datum point of the waveform on CH2, which is the zero position of

CH2. No display of this pointer indicates that the channel has not been opened.

18. OPTION operation prompt: There are different prompts for different OPTION operations.

19. The red pointer gives the grounding datum point of the waveform on CH1, which is the zero position of

CH1. No display of this pointer indicates that the channel has not been opened.

20. Waveform display area. Red waveform represent CH1, blue waveform represent CH2.

5.3. Menu Description

The following example shows how to use the tool’s menus to select a function, as shown in the following figure.

1. Press the MENU key to display the Function Menu on the right of the screen and the corresponding

optional settings on the bottom. Press MENU again will hide the Function Menu.

2. Press the MENU ▲ or MENU ▼ key to select different function menus.

3. Choose one key from F1 to F5 and press it to change function setting.

See the following Figure:

Figure 5: the Tool’s Menus

5.4. Manually Setting the Vertical System, Horizontal System and Trigger Position

OPTION key for multiple setting key and to set trigger vertical position, main time base and horizontal position

(trigger horizontal position) during edge trigger and video trigger or trigger vertical position for Horizontal time base and trigger vertical position and horizontal level position during alternate trigger The following example shows how to use OPTION key to make a setting.

When trigger mode during edge trigger and video trigger:

-69-

1. Press once the OPTION key; the following is displayed at the bottom left side of the screen, as shown in

the figure below.

◄/► - Time Base ▲/▼ - Trig

Figure 6

2. Press ◄(yellow) or ►(yellow) to adjust the main time base and press ▲(yellow) or▼(yellow) to adjust

trigger horizontal position.

3. Press OPTION again and left bottom side display as

◄/► - Time ▲/▼ - Trig

Figure 7

4. Press ◄ (yellow) or ► (yellow) to adjust time base horizontal position, press▲(yellow) or ▼(yellow) to

adjust trigger position.

5. Press OPTION again to back operation 1 When trigger mode during alternate trigger:

-70-

6. Press OPTION and left bottom display as:

- Time

- Trig 1

Figure 8

7. Press ◄ (yellow) or ► (yellow) to adjust time base horizontal position and press▲(yellow) or ▼(yellow) to

adjust trigger horizontal position in Channel 1.

8. Press OPTION again and left bottom display as:

- Time Base

- Trig 2

Figure 9

9. Press ◄(yellow) or ► (yellow) to adjust main time base and press ▲(yellow) or▼(yellow) to adjust

trigger horizontal position in Channel 2.

10. Press OPTION again to back operation 6.

Term interpretation

* Vertical scale factor: It stands for the voltage amplitude represented by a division in the vertical direction

of the display area, through the adjustment of which you can amplify or attenuate the signal and thus regulate the signal amplitude into the expected measurement range.

-71-

* Vertical zero position: It is referred to as the grounding datum point, through the adjustment of which

you can regulate the display position of the waveform on the screen.

* Main time base: It means the time values represented by a division in the horizontal direction of the

display area.

* Trigger horizontal position: It means the time deviation between the actual trigger point and the screen

central line, which will be displayed as 0 at the center point of the screen.

* Trigger level position: It represents the voltage deviation between the actual trigger level and the zero

position of the triggering signal source channel.

5.5. Recall factory settings

If you want to reset the Oscilloscope to the factory settings, do the following:

1. Press MENU key and the function menu appears on the right side of the screen

2. Press the MENU ▲ or MENU ▼ key to select function setting and three options are visible at the bottom

of the screen.

3. Press F1 key to select “Recall Factory” to recall the factory settings.

4. Press F2 key to select “Auto calibration”. If the ambient temperature variation is up to or larger than 5

Celsius degree, the Auto calibration function should be performed. But will not affect the using and capability by the heat from LCD and electronic component.

Figure 10: Reset the Oscilloscope

5.6. Input Connections

(See Figure 2)

Look at the bottom and the right of the Oscilloscope. The Oscilloscope has seven signal inputs: two safety BNC jack inputs (CH1 and CH2) for scope measurements, four safety 4-mm banana jack inputs for Multimeter R, V and A measurements,

Isolated input allows independent floating measurements between Multimeters and Scopes.

-72-

5.7. Displaying an Unknown Signal with Auto Set

The Auto-Set feature lets the Oscilloscope display and measure unknown signals automatically. This function optimizes the position, range, time base, and triggering and assures a stable display of virtually any waveform. . This feature is especially useful for quickly checking several signals.

To enable the Auto-Set feature, do the following:

1. Connect the test probe to the tested signals.

2. Press the AUTO SET key and the Oscilloscope is under the automatic measurement condition. The

tested signals appear on the screen.

5.8. Automatic Zero-returning of Trigger Horizontal Position and Trigger Level Position

When we adjust the trigger horizontal position and trigger level position to be maximal to make it off the screen center remotely, then we perform the following steps to make trigger horizontal position and trigger level position return to zero automatically.

1. Press V key, the trigger horizontal position automatically returns to zero.

2. Press R key, the trigger level position automatically returns to zero.

5.9. Automatic Measurements

The Oscilloscope offers 5 ranges of automatic scope measurements. Your can display two numeric readings: measurement 1 and measurement 2. These readings are selectable independently, and the measurements can be done on the input CH1 or input CH2 waveform.

To choose a frequency for CH1, do the following:

1. Press MENU key and the function menu appears on the right side of the screen.

2. Press MENU ▲ or MENU ▼ key to select measurement 1. Five items selectable are visible at the bottom

of the screen.

3. Press F1 key and select Freq CH1 from the mean square root value item. The measurement 1 window

turns its color into red and shows the frequency for input CH1.

To choose a Peak-Peak measurement for Input CH2, do the following:

1. Press MENU key and the function menu are displayed on the right side of the screen.

2. Press MENU ▲ or MENU ▼ key and select measurement 2, with 5 items selectable displayed at the

bottom of the screen.

3. Press F4 key to select PK-PK CH2 from Peak-Peak item. The measurement 2 window turns its color to be

blue and shows the peak-peak value for input CH2.

-73-

Figure 11: Automatic Scope Measurements

5.10. Freezing the Screen

You can freeze the screen (all readings and waveforms)

1. Press the RUN/STOP key to freeze the screen and STOP appears at top right side of the screen.

2. Press the RUN/STOP key once more to resume your measurement.

Figure 12: Freezing the Screen

5.11. Viewing noisy signals

Using the Average acquisition mode, you can smooth out the displayed waveform by averaging multiple data samples. The number of averaging is selectable from 4, 16, 64, and 128.

NOTE:

In order for average mode to work in the best way, the waveform must be repetitive; As the number of averaging increases, the slower the waveform update becomes.

-74-

1. Press the MENU key and the function menu appears on the right side of the screen.

3. Press MENU ▲ or MENU ▼ key to select ACQU mode, with four items selectable displayed at the

bottom of the screen.

4. Press the F3 key to select Average Factors, then, press F4 key to jump to Averaging 16 item. This

averages the outcomes of 16 acquisitions and shows the final averaging result on the screen, shown as the following Figures.

Figure 13: Average Factor Sampling Mode

5.12. Viewing variations in a signal

You can use Persistence to observe dynamic signals.

1. Press MENU key and the function menu appears on the right side of the screen.

2. Press MENU ▲ or MENU ▼ key to select DISP SET. Four items selectable are displayed at the bottom of

the screen.

3. Press F2 key to select Persist 1 sec, 2 sec, and 5 sec, infinite or close. In this case, jump to Infinite and

the observed dynamic is kept on the screen continuously. When the item close is selected, the Persistence function is closed.

Look at the display, a screen like the following Figure can be shown.

Figure 14: Persistence to Observe Dynamic Signals

-75-

5.13. Using Peak Detection to Display Glitches

You can use this function to display events (glitches or other asynchronous waveforms) of 50 ns or wider.

1. Press MENU key and the function menu appear at the right side of the screen.

2. Press MENU ▲ or MENU ▼ key to select the ACQU MODE. Four items selectable are displayed at the

bottom of the screen.

3. Press F2 key and jump to Glitch Detect. In this case, you can test the glitch.

Now, you can see a screen that looks like the following Figure.

Figure 15: Peak Detection

Term interpretation

* Collecting mode: The oscilloscope transforms the collected analog data into a digital form after they are

gathered in the following three different modes, that is, sampling, peak value detection and averaging values.

* Sampling: The oscilloscope takes samples from the signal at a equal time interval to reconstruct the

waveform in this mode, by which the analog signal can be expressed correctly in most cases, yet, the rapid changes can not be collected between two sampling time intervals, causing the confusion and loss the narrow pulse in the signal probably.

* Peak value detection: The oscilloscope takes samples from the maximum and minimum of signals in

each sampling interval and shows the waveform with the sampled data in this mode, thus, by which the oscilloscope may collect the possibly lost narrow pulse in the sampling mode but the noise is obvious.

* Averaging values: the oscilloscope collects several waveforms and average over them, and displays the

averaged waveform in this mode, by which the random noise can be reduced.

* Duration time: When a new waveform is displayed, the previous waveform shown on the screen does

not disappear immediately only to be displayed for a period of time, that is, the duration time, by setting which, the waveform can be displayed more continuously and thus a display similar to that shown by the analog oscilloscope can be achieved.

* Roll scan mode: The oscilloscope updates the waveform sampling points by scrolling display through a

screen from left to right in this mode, which is only applicable to the primary time base setting of above 50ms.

-76-

5.14. Selecting AC-coupling

After a reset, the Oscilloscope is dc-coupled so that ac and dc voltages appear on the screen, Use ac-coupling when you wish to observe a small ac signal that rides on a dc signal. To select ac-coupling, do the following:

1. Press MENU key and the function menu appear at the right side of the screen.

2. Press MENU ▲ or MENU ▼ key to select the CH1 Setting. Four items selectable are visible at the

bottom of the screen.

3. Press the F1 key and jump to AC. The bottom left side of the screen displays the ac-coupling icon.

Now, you can see a screen that looks like the following Figure.

Figure 16: AC-Coupling

5.15. Reversing the Polarity of the Displayed Waveform

To invert the input CH1 waveform, do the following:

1. Press the MENU key and the function menu appears at the right side of the screen.

2. Press the MENU ▲ or MENU ▼ key to select CH1 setting. Four items selectable are displayed at the

bottom of the screen.

3. Press F4 key to jump to Inverted. The inverted waveform of CH1 is displayed on the screen.

Now, you can see a screen that looks like the following Figure.

-77-

Figure 17: Inverted

5.16. Using Waveform Mathematics Functions

When adding (CH1 + CH2), subtracting (CH1 – CH2, CH2 – CH1), multiplying (CH1 x CH2) or dividing (CH1 / CH2) the input waveforms of CH1 and CH2, the Oscilloscope will display the mathematical result waveform M and the input waveforms of CH1 and CH2 on the screen. The Mathematics functions perform a point-to-point calculation on the waveforms CH1 and CH2.

To use a Mathematics function, do the following:

1. Press the MENU key and the function menu is displayed at the right side of the screen.

2. Press the MENU ▲ or MENU ▼ key to select the Waveform Calculation. Five items selectable appears at

the bottom of the screen.

3. Press F3 key to select CH1+CH2 and the calculated waveform M (green) appears on the screen. Again,

press the F3 key to close Waveform Calculation.

4. Press OPTION and left bottom display as

- CHMath Volts/Div

- CHM Zero

5. Then, press ▲ (yellow) or ▼ (yellow) to adjust vertical display position of waveform M. Press ◄ (yellow)

or ► (yellow) to adjust display times factor of waveform M.

Now, you can see a screen that looks like the following Figure.

Figure 18: Waveform Mathematics

-78-

5.17. Use USB mass storage device to save waveform data

Insert the USB mass storage device into the USB port and press copy key, then the current waveform data will be saved inside and the file name in sequence will be WAVE1.BIN, WAVE2.BIN, WAVE3.BIN or WAVE1.BMP, WAVE2.BMP, WAVE3.BMP……., when it is finished, the screen display “Data have been written!” Then connect the USB mass storage device with the computer and open the data with software.

Now, you can see a screen that looks like the following Figure.

Figure 19

6. Using the Multimeter

Figure 20: Multimeter Operation Window

-79-

2. 3. 4. 5.

10. 11.

12.

1. Battery electric quantity indictor.

2. Manual/Auto range indictors, among which the MANUAL means measuring range in manual operation

mode and Auto refers to the measuring range in automatic operation mode.

3. Measurement mode indicators (DCV, ACV, DCA, ACA, R, Diode, ·)))), C)

4. The relative magnitude measurement indicator.

5. Running state indicators, among which RUN expresses continuous update and STOP represents the

screen locking.

6. The reference value of the relative magnitude measurement.

7. The multiplying power of the dial indication. To multiply the reading of dial pointer by multiplying power will

get the measurement result.

8. The mail reading of measurement

9. Automatic control measuring range.

10. Absolute/ relative magnitude measuring control: The sign “||” expresses the absolute magnitude

measuring control and “” represents the relative magnitude measuring control. Manually measuring range control. Manual measurement control.

11. Test lead indicated the scale of test reading; different test modes display different colors.

6.1. Activating the Multimeter

Press DMM/OSC key, the oscilloscope will switch to the multimeter measure, the screen will display the multimeter windows, at the same time, prompt to correctly insert testing pen of the multimeter, at this time, then press any key to enter into multimeter measure.

6.1.1. Measuring Resistance Values

To measure a resistance, do the following:

1. Press the R key and R appears at the top of the screen.

2. Insert the black lead into the COM banana jack input and the red lead into the V/Ω banana jack input.

3. Connect the red and black test leads to the resistor. The resistor value readings are shown on the screen

in Ohm.

Now, you can see a screen that looks like the following Figure.

Figure 21: Resistance Measurement

-80-

6.1.2. Measuring Diode

To make a measurement on the diode, do the following:

1. Press the R key and R appears at the top of the screen.

2. Press SET key till the following is displayed on the screen .

3. Insert the black lead into the COM banana jack input and the red lead into the V/Ω banana jack input.

4. Connect the red and black leads to the resistor and the diode resistor readings are displayed on the

screen in V.

Now, you can see a screen that looks like the following Figure.

Figure 22: Diode Measurement

6.1.3. Continuity Test

To perform the continuity-test, do the following:

1. Press the R key and R appears on the top of the screen.

2. Press the SET key till the following is shown on the screen.

3. Insert the black lead into the COM banana jack input and the red lead into the V/Ω banana jack input.

4. Connect the red and black leads to the test point. If the resistance value of the tested point is less than

50Ω, you will hear beep sound from the test tool.

Now, you can see a screen that looks like the following Figure.

Figure 23: Continuity-Test

-81-

6.1.4. Measuring Capacitance

To measure a capacitance, do the following:

1. Press the R key and R appears on the top of the screen

2. Press the SET key till C appears at the top of the screen.

3. Insert the black leads to COM jack, and red leads to V/Ω jack.

4. Connected the black and red leads with capacitance, then screen shows the capacitance reading.

NOTICE:

When measured value is less than 5 nF capacitance, please use small capacitance measurer of this multimeter and use relative value measuring mode to improve measuring precision. It will take about 30seconds if capacitance measurement is large than 40µF.

Now, you can see a screen that looks like the following Figure.

Figure 24: Capacitance Measurement

6.1.5 Measuring DC Voltage

To measure a DC voltage, do the following:

1. Press the V key and DCV appears at the top of the screen.

2. Insert the black lead into the COM banana jack input and the red lead into the V/Ω banana jack input.

3. Connect the red and black leads to the measured point and the measured point voltage value is

displayed on the screen.

-82-

Now, you can see a screen that looks like the following Figure.

Figure 25: DC Voltage Measurement

6.1.6. Measuring AC Voltage

To measure the AC voltage, do the following:

1. Press the V key and DCV appears at the top of the screen.

2. Press the SET key and ACV appears at the top of the screen.

3. Insert the black lead into the COM banana jack input and the red lead into the V/Ω banana jack input.

4. Connect the red and black leads to the measured points and the AC voltage values of measured points

will be displayed on the screen.

Look at the display; you can see a screen that looks like the following Figure.

Figure 26: AC Voltage

6.1.7. Measuring DC Current

To measure a DC current which is less than 400 mA , do the following:

1. Press the A key and DCA appears at the top of the screen. The unit on the main reading screen is mA.

mA and 10A will display on the right bottom of screen, press F4 or F5 to switch the measurement between mA and 10A. 400mA is acquiescently.

2. Insert the black lead into the COM banana jack input and the red lead into the mA banana jack input.

3. Connect the red and black leads to the measured points and the DC current values of measured points

will be displayed on the screen.

-83-

Look at the display; you can see a screen that looks like the following Figure.

Figure 27: DC Current Measurement for <400 mA

To measure a DC current which is larger than 400 mA, do the following:

1. Press the A key and DCA appears at the top of the screen. The unit on the main reading screen is mA.

2. Press F5 key change to 10A measurement, the unit on the main reading screen is A.

3. Press SET key and ACA appears at the top of the screen.

4. Insert the black lead to COM jack and red lead to 10 A jack.

5. Connected the red and black leads to the measured point and the DC current value of the measured

point will be displayed on the screen.

6. Press F4 return to 400 mA measure.

Look at the display; you can see a screen that looks like the following Figure .

Figure 28: DC Current Measurement for <10A

6.1.8. Measuring AC Current

To measure an AC current which is less than 400 mA, do the following:

1. Press the A key and DCA appears at the top of the screen. The unit on the main reading screen is mA.

mA and 10A will display on the right bottom of screen, press F4 or F5 to switch the measurement between mA and 10A. 400mA is acquiescently.

2. Press the SET key once and ACA is visible at the top of the screen.

3. Insert the black lead into the COM banana jack input and the red lead into the mA banana jack input.

-84-

4. Connect the red and black leads to the measured point and the AC current value of the measured point

will be displayed on the screen.

Look at the display; you can see a screen that looks like the following Figure.

Figure 29: AC Current Measurement for <400 mA

To measure an AC current which is larger than 400 mA, do the following:

1. Press the SET key once and ACA is visible at the top of the screen.

2. Press F5 to select 10A measure, the unit of main reading window is A.

3. Press the SET key once and ACA is visible at the top of the screen.

4. Plug current extended module in current measure jack, then plug the probe in the module.

5. Connect the red and black leads to the measured point and the AC current value of the measured point

will be displayed on the screen.

6. Press F4 return to 400mA measure.

Look at the display; you can see a screen that looks like the following Figure.

Figure 30: AC Current Measurement for <10 A

6.2. Freezing the Readings

You can freeze the displayed readings at any time.

1. Press the RUN /STOP key to freeze the screen and STOP will be displayed at the top right of the screen.

2. Again, press the RUN /STOP key, you can resume your measurement.

-85-

Look at the display; you can see a screen that looks like the following Figure.

Figure 31: Freezing the Readings

6.3. Taking a Relative Measurement

A currently measured result relative to the defined reference value is displayed in a relative measurement. The following example shows how to take a relative measurement. At first, it is required to acquire a reference value.

1. Press R key and R is displayed on the top side of the screen.

2. Press the SET key till C appears at the top of the screen.

3. Plug capacitance extended module in capacitance measure jack.

4. When the reading leveling off, press F2 key and ▲ is displayed on the top side of the screen. The saved

reference value is displayed below ▲.

5. Plug capacitance, the displayed major reading on the screen is actual the capacitance value.

Look at the display; you can see a screen that looks like the following Figure.

Figure 32: Relative Measurement

6.4. Selecting Automatic/ManualRange Adjustment

The defaulted range mode of the instrument is automatic range. To switch to the manual range, perform the following steps:

-86-

1. Press F1 key and MANUAL is displayed on the top left side of the screen to enter the manual range

mode.

2. Under the manual range mode, the measuring range is increased by a stage when pressing F1 key each

time, and when reaching the highest stage, it jumps to the lowest stage by pressing F1 key once again.

To multiply the reading of dial pointer by multiplying power and the unit of main reading on the screen will

get the measurement result.

3. Press F3 key and AUTO is displayed on the top left side of the screen to switch back to the automatic

range mode.

Look at the display; you can see a screen that looks like the following Figure .

Figure 33: Automatic/Manual Range Adjustment

ATTENTION:

Capacitance measurement without manual range mode.

7. Advanced Function of Oscilloscope

This chapter will detail the oscilloscope function of the test tool.

7.1. Setting the Vertical CH1 and CH2

Each channel has its own independent vertical menu and each item can be set respectively based on the specific channel.

To make vertical CH1 and CH2 settings, do the following:

1. Press the MENU key and the function menu appears at the right of the screen.

2. Press the MENU ▲ or MENU ▼ key to jump to CH1 Setting and 4 options appears at the bottom of the

screen.

3. Select key from F1 to F4 to make different settings.

Now, you can find a screen that looks like the following Figure .

-87-

Figure 34: Setting the Vertical

The following Table describes the Vertical Channel menu:

Function menu Setting Description

Coupling

AC DC Ground

Triggers only on the AC portion of the waveform Triggers on the whole waveform (AC+DC) Input Signal is interrupted

Channel

OFF ON

Close the channel. Open the channel.

Probe

1X 10X 100X 1000X

Select one according to the probe attenuation level to ensure a correct vertical scale reading.

Invert

OFF ON

Waveform is displayed normally. Open the Invert function.

7.1.1. Setting the Channel Coupling

With CH1 taken for example. * Press F1 Coupling first and then AC to make an AC coupling setting. The DC component contained in the

tested signal is blocked.

* Press F1 Coupling first and then DC to make a DC coupling setting. Both DC and AC components

contained in the tested signal are permitted.

The waveform is displayed as the following Figures.

Figure 35: AC Coupling

-88-

Figure 36: DC Coupling

7.1.2 Open and Close Settings on Channel

With CH1 taken for example. * Press F2 Channel key first, and then OFF to make a Close setting on CH1. * Press F2 Channel key first, and then ON to make an Open setting on CH1.

7.1.3 Setting the probe attenuation

To prevent excessive input voltage, we recommend you to set the probe attenuation level to the 10X position to prevent excessive voltage. After attenuating the probe level by 10X, you also need to magnify the display level by 10X to match the displayed amplitude with the real amplitude.

Press F3 Probe to adjust the probe attenuation level.

Table: Probe attenuation level and the corresponding menu setting

Probe attenuation level Corresponding Menu Setting

1:1 1X 10:1 10X 100:1 100X 1000:1 1000X

7.1.4 Setting of Inverted Waveform

Inverted waveform: The displayed signal reverses 180°.

Press F4 Invert to start Invert; press F4 Invert again to close Invert.

-89-

7.2. Make the Math Function Menu Setting

The WAVE MATH functions in showing the result of adding, subtracting, multiplying or dividing calculation on CH1 and CH2 channel waveforms. Also, the result of arithmetic operation can be measured with grid or cursor. The amplitude of the calculated waveform can be adjusted with CHM VOL, which is displayed in the scale factor form. The amplitude ranges from 0.001 through 10 and steps in the 1-2-5 form, that is, it can be expressed as 0.001X, 0.002X, 0.005X…10X. The position of the calculated waveform can be adjusted up and down with the CHM ZERO key used.

The corresponding operation function table

Setting Description

CH1-CH2 Subtract CH2 from CH1 CH2-CH1 Subtract CH1 from CH2 CH1+CH2 Add CH2 to CH1 CH1xCH2 Multiply CH2 with CH1 CH1/CH2 Divide CH1 by CH2

To perform the CH1+CH2 waveform calculation, do the following:

1. Press the MENU key and the function menu appears at the right of the screen.

2. Press the MENU ▲ or MENU ▼ key to select MATH and 5 options are displayed at the bottom of the

screen.

3. Press the F3 CH1+CH2 key and the obtained waveform M appears on the screen. Again, press the F3

key and Close the waveform M.

4. Press OPTION and left bottom display as

- CHMath Volts/Div

- CHM Zero

Press ◄(yellow) or ►(yellow) to adjust the range of M waveform

Press ▲(yellow) or ▼(yellow) to adjust the position of M waveform

Now, look at the display and you will find a screen that looks like the following Figure.

Figure 37: Waveform Mathematics

-90-

7.3. Setting the Trigger System

The Trigger defines the time when the acquisition of data and display of waveform. If it is set correctly, the trigger can turn an unstable display into a significant waveform.

When starting the acquisition of data, the oscilloscope collects sufficient data to draw the waveform at the left side of the triggering point. With waiting for the triggering condition, the oscilloscope is gathering data continuously. After a trigger is detected, the oscilloscope gathers enough data continuously to draw the waveform at the right side of the triggering point.

To make a trigger mode setting, do the following:

1. Press the MENU key and the function menu appears at the right of the screen.

2. Press the MENU ▲ or MENU ▼ key to select TRIG MODE and five options are displayed at the bottom

of the screen.

3. Select from F1 to F5 key to make a different setting.

4. Press OPTION and left bottom display as below during edge trigger and video trigger:

- Time - Time base

- Trig - Trig

Left bottom display as below during alternate trigger:

- Time - Time base

- Trig1 - Trig2

5. Press ▲(yellow) or ▼(yellow) to adjust trigger vertical position, Press ◄(yellow) or ►(yellow) to adjust

time base horizontal position or adjust horizontal position.

7.4. Triggering Control

There are three triggering modes including Edge triggering, Video triggering and alternating triggering. Each trigger mode is set by different function menu.

* Edge triggering: The edge trigger type triggers on the incoming signal edge. Use the edge trigger for all

signals except for video related ones. * Video triggering: Perform video field trigger or line trigger on the standard video signals. * Alternate trigger: When the signal frequency different in Channel 1 and 2, it can also guarantee the

stability approaching in two channels.

The following describes the Edge triggering, Video triggering and Alternating triggering menus respectively.

7.4.1. Edge Triggering

The Edge triggering is a mode by which trigger occurs at the triggering threshold value of the input signal edge. With the Edge triggering selected, the trigger happens on the rise or fall edge of the input signal, shown as the following Figure.

-91-

Figure 38: Edge Trigger

The Edge triggering menu is described in the following table.

Function menu Settings Description

Slope Rising

Falling

Triggering on the rise edge of the signal. Triggering on the fall edge of the signal.

Source CH1

CH2

CH1 is used as the trigger source. CH2 is used as the trigger source.

Trig mode Auto

Normal

Single

Input signals are constantly acquired and shown in the display regardless of trigger condition. Input signals are shown in the display only if the trigger condition is met. You manually trigger the oscilloscope by pressing the RUN/STOP key each time you need to observe the waveform. Once the waveform is captured, the oscilloscope stops triggering and waits for the next trigger command.

next menu

Coupling AC

DC HF Rjc LF Rjc

Triggers only on the AC portion of the waveform. Triggers on the whole waveform (AC+DC) Filters out the higher frequency when triggering. Filters out the lower frequency when triggering.

SENS Set trigger sensitivity

back to previous menu

Term interpretation Sensitivity: Trigger circuit including sluggish in order to exclude the influences from signal noise and get the

stable trigger. The sluggish is adjustable among 0.2div~1.0div. It means when set on 1.0 div trigger circuit don’t have any response to any signal of PK-PK range ≤1.0div which to exclude the influences from signal noise.

-92-

7.4.2. Video Triggering

The video trigger type is designed to capture the video signal format, NTSC, PAL or SECAM. For any other signal type, use the edge trigger.

Now, you can see a screen that looks like the following Figure:

Figure 39: Video Odd Field Trigger 1/2

Figure 40: Video Odd Field Trigger 2/2

Figure 41:

Video

Designed

Line trigger 1/2

-93-

Figure 42:

Video

Designed

Line trigger 2/2

The Video triggering menu is described in the following table.

Function menu

Settings

Description

Polarity

Normal

Inverted

Applicable to the video signal in which the black level is of low level.

Applicable to the video signal of which the black level is of high level.

Source

CH1 CH2

Select CH1 as the trigger source. Select CH2 as the trigger source..

Function menu

Settings

Desc

ription

Sync

Line Field

Odd Field Even Field Designed Line

Make a video line trigger synchronization setting. Make a video field trigger synchronization setting.

Make a video odd field trigger synchronization setting. Make a video even field trigger synchronization setting. Make a video designed line synchronization setting.

To next menu

The Video triggering menu (Second page):

1. When the sync is Line, Field, Odd Field, Even Field, the second page menu is shown as bellow.

Function menu

Settings

Description

MODU

NTSC

PAL/SECAM

Video format setting

Holdoff To go to holdoff menu

Back to previous menu

-94-

2. When the sync is Designed Line, the second page menu is shown as bellow.

Function menu

Settings

Description

MODU NTSC

PAL/SECAM

Video format setting

Line increase

decrease

Set the line value to increase Set the line value to decrease

Line No. Set and Show the line value Holdoff To go to holdoff menu

Back to previous menu

7.4.3. Alternate trigger

During alternate trigger, the trigger signal mainly comes from two vertical channels and it can use to observe two irrelevant signals. You can set different trigger type for two vertical channels in this menu (optional for edge trigger and video trigger).

Now, you can see a screen that looks like the following Figure.

Figure 43: Alternate Trigger

The Alternate triggering menu is described in the following table.

When the type is setted as Edge trigger:

Function menu Settings Description

CH SEL

CH1 CH2

Setting trigger type and others info for Channel 1 Setting trigger type and others info for Channel 2

Type

Edge Video

Set vertical channel trigger as edge trigger Set vertical channel trigger as video trigger

Edge type

Rising Falling

Triggering on the rise edge of the signal. Triggering on the fall edge of the signal.

To next menu

-95-

Function menu Settings Description

Coupling

DC HF Rjc

LF Rjc

With this mode selected, the DC component is prevented from passing-through.

All components are allowed. The HF part of the signal is prohibited and only the LF component is allowed. The LF part of the signal is prohibited and only the HF component is allowed.

Holdoff

To go to holdoff menu

Back to previous menu

When the type is setted as video type:

Function menu

Settings

Description

CH SEL

CH1 CH2

Setting trigger type and others info for Channel 1. Setting trigger type and others info for Channel 2.

Type

Edge Video

Set vertical channel trigger as edge trigger. Set vertical channel trigger as video trigger

Video type Polarity

Normal Inverted

Applicable to the video signal of which the black level is low. Applicable to the video signal of which the black level is high.

Sync (Synchronization)

Line Field

Odd field Even field Line No.

Set synchronous trigger in video line. Set synchronous trigger in video field.

Set synchronous trigger in video odd field. Set synchronous trigger in video even field. Set synchronous trigger in video Line No.

When the sync is Line, Field, Odd Field, Even Field, the following menu is shown as below:

Function menu

Settings

Description

MODU (Modulation)

NTSC PAL/SECAM

Set synchronization and account choose video standard

Holdoff To go to holdoff menu.

When the sync is Designed Line, the following menu is shown as below:

Function menu

Settings

Description

MODU (Modulation)

NTSC PAL/SECAM

Set synchronization and account choose video standard

Line

increase decrease

Set the line value to increase. Set the line value to decrease.

Line No.

Set and Show the line value

Holdoff

To go to holdoff menu.

-96-

Term interpretation

* Trigger modes: There are three kinds of trigger modes available for this oscilloscope, they are, Auto

(acquires signal continuously), Normal (acquires signal when trigger conditions are met) and Single

(manually triggers the signal). * Automatic trigger mode: The oscilloscope can acquire the waveform without any triggering condition

detected in this mode, in which it will be triggered compulsively when waiting for a specified period of time

without any triggering condition ignited. When an invalid trigger is enforced，the oscilloscope can not keep

the waveform in phase. * Normal trigger mode: In this mode, the oscilloscope cannot acquire the waveform till it is triggered.

When there is not any trigger, the oscilloscope will display the original waveform without new waveforms

captured. * Single mode: In this mode, the oscilloscope will detect a trigger and capture a waveform at each time

when the customer presses the RUN/STOP key. * Trigger Holdoff: can stabilize complex waveform, such as the pulse range. Holdoff time is the

oscilloscope’s waiting period before starting a new trigger. During Holdoff, oscilloscope will not trigger

until Holdoff ends.

7.5. Selecting the acquisition mode

The Acquiring Mode menu is described in the list shown as below.

Function menu Settings Description

Sample

The waveform data is sampled at an equal time interval. The sample

mode accurately reconstructs the waveform, but cannot respond to rapid changes and sudden peaks.

Peak Detect

The maximum and minimum data in the sampling interval are picked

up. The peak detect mode captures rapid changes and sudden peaks, but the waveform becomes noisy.

Average

Multiple samples are averaged together. The average mode reduces

the noise level, but the waveform must be repetitive.

Averages 4, 16, 64 or 128 Select the average number.

7.6. Display Setting

The Display Setting menu is described in the following table.

Function menu

Settings

Description

Type

Vectors

Dots

The vector drawing mode shows the waveform as a smooth line, connecting each data point.

The dot drawing mode shows the waveform as a collection of independent data points.

Persist

OFF 1s

2s 5s Infinite

The persistence setting sets how long the old waveforms remain in the display, useful for observing the waveform variations.

-97-

Function menu

Settings

Description

Format

Display the relative relationship between vertical voltage and horizontal time.

Display CH1 on the horizontal axis and CH2 on the vertical axis.

Carry

Bitmap Vectors

The data transmitted in communication are bitmaps. The data transmitted in communication are vectors.

Cymometer

ON OFF

To set up cymometer limit to “ON” status. To set up cymometer limit to “OFF” status.

Note: Cymometer-mode is only available at PeakTech® 1195.

7.6.1. Display Style

The display style includes Vector and Dot displays, shown as the following Figure:

Figure 44: Dot Style

Figure 45: Vector Style

7.6.2.Persistence

With Persistence function selected, the displayed saved original data gradually decay in color and the new data are bright in color; with infinite persistence mode selected, the oscilloscope keeps all past traces of the displayed waveform.

7.6.3. XY Mode

This mode is only applicable to CH1 and CH2.The X-Y format plots the CH1 input as X-axis and CH2 input as Y-axis. This display mode is convenient for viewing the phase relationship between CH1 and CH2; when the oscilloscope is under the sampling mode in which no trigger is found, the data appear in light spots.

-98-

Operations for various control keys are shown as below:

* The CH1 VOL and CH1 ZERO for CH1 are used to set the horizontal scale and position. * The CH2 VOL and CH2 ZERO for CH2 are used to set the vertical scale and position continuously.

The following functions do not work in the XY display mode:

* Reference or digital value waveform * Cursor * Auto Setting * Time base control * Trigger control

7.6.4. Cymometer (only PeakTech® 1195)

It is a 6 digits cymometer. Its measurement range of frequency is 2Hz to full bandwidth. Set up cymometer limit to “ON” status, when the triggering mode is edge triggering. It is a one channel cymometer and it can only measure the frequency of the tiggering channel.

When the triggering mode is alternating triggering, it is a two channel cymometer and it can measure the frequency of two channels.

To make a cymometer setting, do the followig: If you want to measure frequency of the two Channels, you can do as the follows:

1. Press MENU, the function menu will appear on the right of the screen.

2. Press MENU ▲ or MENU ▼ and choose Display Setting, five options will show at the bottom of the

screen.

3. Press F5 and choose ON.

Figure 46

-99-

PeakTech 1205, 1195 Operation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
