PEAKTECH 1096 Instructions

PeakTech



1096

Bedienungsanleitung /

Operation manual

AC/DC Spannungsprüfer /

AC/DC Voltage tester

-1-

Note: English manual from page 18

1. Sicherheitshinweise

Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU
(elektromagnetische Kompatibilität) und 2014/35/EU
(Niederspannung) entsprechend der Festlegung im Nachtrag
2014/32/EG (CE-Zeichen).
Überspannungskategorie CAT III 1000V / CAT IV 600V;
Verschmutzungsgrad 2.

CAT I: Signalebene, Telekommunikation, elektronische Geräte

CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente
etc.

mit geringen transienten Überspannungen

CAT III: Versorgung durch ein unterirdisches Kabel; festinstallierte

CAT IV: Geräte und Einrichtungen, welche z.B. über Freileitungen
ver-sorgt werden und damit einer stärkeren Blitzbeeinflussung
ausgesetzt sind. Hierunter fallen z.B. Hauptschalter am
Stromeingang, Überspannungsableiter, Stromverbrauchszähler und
Rundsteuerempfänger

Zur Betriebssicherheit des Gerätes und zur Vermeidung von
schweren Verletzungen durch Strom- oder Spannungsüberschläge
bzw. Kurzschlüsse sind nachfolgend aufgeführte
Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu
beachten.
Schäden, die durch Nichtbeachtung dieser Hinweise entstehen,
sind von Ansprüchen jeglicher Art ausgeschlossen.

Schalter, Sicherungsautomaten, Steckdosen oder Schütze

-2-

* Dieses Gerät darf nicht in hochenergetischen

Schaltungen ver-wendet werden.

* Maximal zulässige Eingangsspannung von 1000V DC

oder 1000V AC nicht überschreiten.

* Maximal zulässige Eingangswerte unter keinen

Umständen überschreiten (schwere Verletzungsgefahr
und/oder Zerstörung des Gerätes).

* Die angegebenen maximalen Eingangsspannungen

dürfen nicht überschritten werden. Falls nicht zweifelsfrei
ausgeschlossen werden kann, dass diese
Spannungsspitzen durch den Einfluss von transienten
Störungen oder aus anderen Gründen überschritten
werden muss die Messspannung entsprechend (10:1)
vorgedämpft werden.

* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig

geschlossen ist.

* Gerät und sonstiges Zubehör vor Inbetriebnahme auf

eventuelle Schäden bzw. blanke oder geknickte Kabel
und Drähte überprüfen. Im Zweifelsfalle keine Messungen
vornehmen.

* Messarbeiten nur in trockener Kleidung und

vorzugsweise in Gummischuhen bzw. auf einer
Isoliermatte durchführen.

* Messspitzen der Prüfleitungen nicht berühren.
* Warnhinweise am Gerät unbedingt beachten.
* Gerät keinen extremen Temperaturen, direkter Sonnen-

einstrahlung, extremer Luftfeuchtigkeit oder Nässe
aussetzen.

* Starke Erschütterung vermeiden.
* Gerät nicht in der Nähe starker magnetischer Felder

(Motoren, Transformatoren usw.) betreiben.

* Heiße Lötpistolen aus der unmittelbaren Nähe des

Gerätes fernhalten.

-3-

* Vor Aufnahme des Messbetriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein (wichtig beim
Transport von kalten in warme Räume und umgekehrt)

* Messungen von Spannungen über 120V DC oder 50V

AC nur in Übereinstimmung mit den relevanten
Sicherheitsbestimmungen vornehmen. Bei höheren
Spannungen können besonders gefährliche
Stromschläge auftreten.

* Mangelnde Batterieleistung kann unpräzise

Messergebnisse hervorrufen. Stromschläge und
körperliche Schäden können die Folge sein.

* Sollten Sie das Gerät für einen längeren Zeitraum nicht

benutzen, entnehmen Sie die Batterie aus dem
Batteriefach.

* Säubern Sie das Gehäuse regelmäßig mit einem

feuchten Stofftuch und einem milden Reinigungsmittel.
Benutzen Sie keine ätzenden Scheuermittel.

* Vermeiden Sie jegliche Nähe zu explosiven und

entflammbaren Stoffen.

* Öffnen des Gerätes, Wartungs- und Reparaturarbeiten

dürfen nur von qualifizierten Service-Technikern
durchgeführt werden.

* Gerät nicht mit der Vorderseite auf die Werkbank oder

Arbeitsfläche legen, um Beschädigung der
Bedienelemente zu vermeiden.

* Keine technischen Veränderungen am Gerät vornehmen.

Messgeräte gehören nicht in Kinderhände
Reinigung des Gerätes

Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur
handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt
darauf achten, dass keine Flüssigkeit in das Innere des Gerätes
gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des
Gerätes führen.

-4-

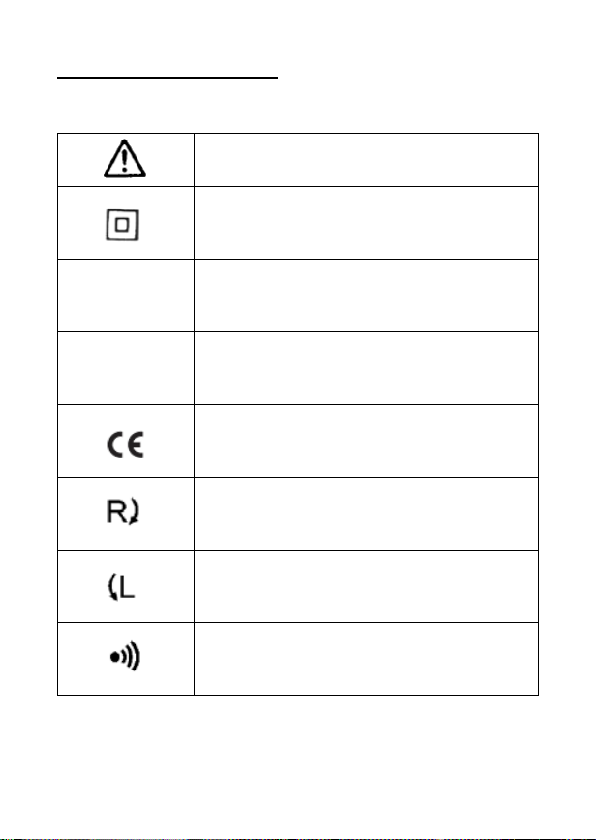

1.2. Am Gerät befindliche Warnhinweise und Symbole

ACHTUNG! Entsprechende Abschnitte in der
Bedienungsanleitung beachten!

Doppelt isoliert

CAT III 1000V

Angabe der Überspannungskategorie

CAT IV 600V

Angabe der Überspannungskategorie
CE-Kennzeichnung nach 2004/22/EG

Rechtes Drehfeld

linkes Drehfeld

-5-

Durchgangsprüfung
Einpoliger Phasenprüfer (100 – 690 V AC

50/60 Hz)

Messungen an Spannungsführenden
Systemen

Gleichspannung, negative Polarität

Gleichspannung, positive Polarität

Wechselspannung
Gleich- und Wechselspannung

Vom TÜV Rheinland zertifizierte “Geprüfte
Sicherheit”

IP64

IP Schutzklasse

Schalter für Niederohmigkeitsprüfung

-6-

2. Einführung

Der neue zweipolige Spannungsprüfer Peaktech 1096 überzeugt mit
seinen vielseitigen Funktionen, welche es ermöglicht diesen
Spannungsprüfer in vielen alltäglichen Situationen, hinsichtlich der
Elektrotechnik, einzusetzen.

Anhand der LED und der LCD Spannungsanzeige ist es ein leichtes
festzustellen, ob ein Gerät oder eine Anlage unter Spannung steht.
Des Weiteren wird bei Spannungsmessungen angezeigt, ob eine
Wechsel - oder Gleichspannung an dem Spannungsprüfer anliegt.

Die L und R LED’s Symbolisieren den links oder rechtslauf der zu

messenden Phase (wie z.B. im Drehstrombereich).
Der zweipolige Spannungsprüfer ist ebenfalls in der Lage

Widerstände und Durchgangsprüfungen durchzuführen. Die Hold

Funktion ermöglicht es jegliche Messwerte „einzufrieren“, um eine

Aufnahme der Messwerte zu vereinfachen. Mit den beiden
Druckknöpfen für die Niederohmigkeitsprüfung ist es möglich diverse
Leitungen und Geräte zu überprüfen.

Das Profil des Peaktech 1096 wird mit seinen Features wie der
Hintergrundbeleuchtung des LCD Bildschirmes und der
Taschenlampen Funktion, aber auch mit seinem modernen und
ergonomischen Design, abgerundet.

* Moderner zwei poliger Spannungsprüfer
* Spannungsanzeige durch LED und LCD Anzeige
* Wiederstands – und Niderohmigkeitsmessung
* Beleuchtetes LCD Display
* Integrierte Taschenlampe

-7-

3. Bedienelemente

Prüfspitzen

Sicherheits ­hinweise

Tasten für
Niedrigimpedanz ­test

LED und LCD
Anzeige

Batteriefach mit
unterseitiger
Schraube

-8-

4. Messbetrieb

Der zweipolige Spannungsprüfer wird zu Identifizierung von
spannungsführenden Leitungen und Geräten benutzt. Durch seine
eindeutige Anzeige der aufleuchtenden LED’s und der LCD
Anzeige, ist es ein leichtes diverse Messungen, wie eine
Spannungs – oder Widerstandsmessung, durchzuführen.

Hinweis: Beachten Sie, dass sich steht’s bei jeder Messung Ihre Hände und Finger hinter

der Integrierten Schutzlippe befinden, um Verletzungen oder Stromüberschläge zu
vermeiden.

4.1 Durchführung der Spannungsmessung

Überprüfen Sie vor jeder Messung den Spannungsprüfer auf
Funktionalität, indem Sie eine Messung an einer bekannten
Spannungsquelle durchführen.

Um eine Spannungsprüfung durchzuführen, verbinden Sie das zu
messende Objekt mit den Prüfspitzen des Spannungsprüfers.
Wenn eine Spannung, höher als 6V anliegt, schaltet sich der

Spannungsprüfer selbstständig ein und zeigt anhand der LED’s/

LCD Anzeige den gemessenen Wert. Des Weiteren wird gleich
zeitig angezeigt, ob es sich um eine Wechsel – oder
Gleichspannung bei der gemessenen Größe handelt. Bei
gemessenen Spannungen oberhalb 50VAC / 120VDC fängt die

Symbolleuchte an zu leuchten.
Um Messwerte „einzufrieren“ kann jederzeit die Hold Taste
gedrückt werden. Wenn der aktuelle Wert wieder angezeigt werden
soll, muss die Hold Taste erneut gedrückt werden.

-9-

4.2 Einpolige Phasenprüfung

Hinweis: Die einpolige Phasenprüfung ist nicht geeignet, um eine Spannungsfreiheit
festzustellen

Mit der Einpoligen Phasenprüfung wird getestet, ob eine Phase
Spannungsführend ist. Der Spannungsprüfer signalisiert erst ab
einer Spannung von 100V AC, ob eine Spannung vorhanden ist.

Dies wird mit der Symbolleuchte signalisiert.
Um eine Aussagekräftige Messung zu erhalten, wird empfohlen,
eine zweipolige Spannungsprüfung durchzuführen.

4.3 Durchführung der Widerstandsmessung

Hinweis: Widerstandmessung nur an spannungsfreien Leitern vornehmen.

Durch drücken und halten (für ca. 2 Sekunden) der Taste für die
Widerstandsmessung wird der Spannungsprüfer manuell
eingeschaltet und ist direkt auf die Widerstandsmessung eingestellt.
Um den Widerstand eines Gerätes / einer Leitung zu messen, wird
dieses / diese lediglich mit den Prüfspitzen verbunden. Es ist
möglich Widerstände im Bereich zwischen 1Ω und 1999Ω zu
messen.
Nach Durchführung der Messung wird die Taste zur
Widerstandmessung erneut für ca. 2 Sekunden gedrückt, um den
Spannungsprüfer auszuschalten.

-10-

4.4 Durchgangsprüfung

Hinweis: Durchgangsprüfung nur an spannungsfreien Leitern vornehmen.

Mit der Durchgangsprüfung ist es möglich, den Durchgang einer
Leitung oder eines Gerätes / Bauteils zu überprüfen. Wenn der
Durchgang festgestellt wird, leuchtet die LED für die
Durchgangsprüfung und der Pieper ertönt.

4.5 Drehfeldrichtungsmessung

Der Spannungsprüfer ist mit einer zweipoligen Drehfeldanzeige
ausgestattet.
Die Drehfeldrichtungserkennung ist immer aktiv. Die Symbole R oder
L werden immer angezeigt. Allerdings kann die Drehrichtung nur
innerhalb eines Drehstrom-Systems ermittelt werden.

Verbinden Sie die Prüfspitze „L2“ mit der mutmaßlichen Phase L2
und die Prüfspitze „L1“ mit der mutmaßlichen Phase L1.
Die Spannung und die Drehfeldrichtung werden über die
dazugehörigen LEDs angezeigt.

„R“ bedeutet, dass die mutmaßliche Phase L1 die tatsächliche Phase
L1 und die mutmaßliche Phase L2 die tatsächliche Phase L2 ist,
hieraus ergibt sich ein rechtes Drehfeld. „L“ bedeutet, die
mutmaßliche Phase L1 die tatsächliche Phase L2
und die mutmaßliche Phase L2 ist die tatsächliche Phase L1 ist,
hieraus ergibt sich ein linkes Drehfeld. Bei der erneuten Prüfung mit
vertauschten Prüfspitzen, muss das gegenteilige Symbol
aufleuchten.

-11-

4.6 Niedrigimpedanzmessung

Diese Funktion ist besonders nützlich für das Testen von elektrischen
Anlagen. Aufgrund der geringeren internen Impedanz, wird die
kapazitive Spannungsanzeige unterdrückt. Die Anzeige zeigt die
aktuell angelegte Spannung an. Bei Messungen der Phase "L1" über
die Erde "PE" können Fehlerstrom- Schutzschalter (FI oder RCD)
auslösen.

Um den RCD auslösen zu lassen, drücken Sie bei der
Spannungsprüfung gleichzeig die Tasten für den
Niedrigimpedanztest. Wenn ein RCD mit einer Abschaltcharakteristik
von 10 mA oder 30 mA / 230V in der Schaltung verbaut ist, wird
dieser auslösen.

-12-

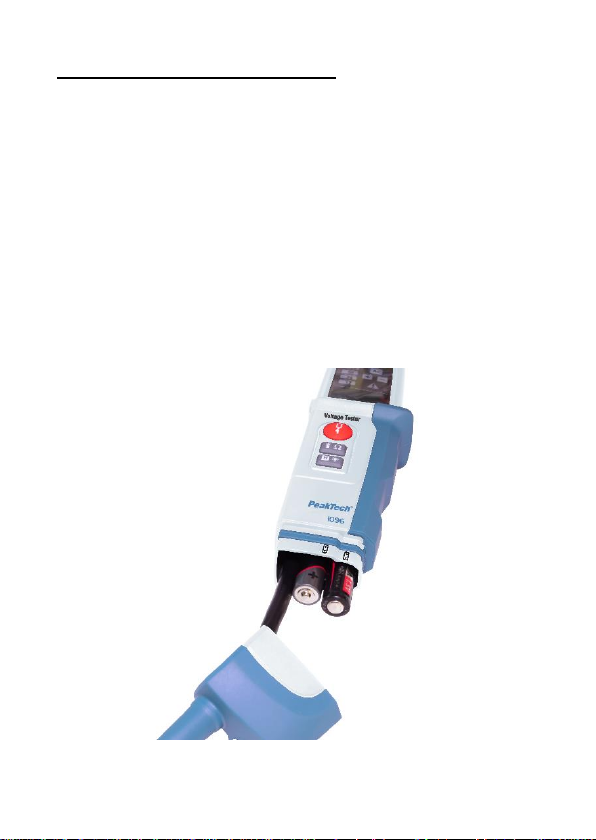

5. Auswechseln der Batterien

Um sicherzustellen, dass die Batterien noch genügend Spannung
für die Messungen bereitstellt, schließen Sie die Prüfspitzen kurz.
Wenn kein Signal ertönt oder ein Batterie Symbol im Display
erscheint, müssen die Batterien gewechselt werden.
Stellen Sie sicher, dass der Spannungsprüfer mit keinem Objekt
verbunden ist. Entfernen Sie das Batteriefach indem Sie die
Schraube unten am Gerät lösen (Siehe Bespielbild). Achten Sie
beim Einlegen der Batterien auf die richtige Polarität. Nach dem
erneuern der Batterien, schließen Sie das Batteriefach und
verschrauben dieses wieder.

-13-

6. Spezifikation

LED Anzeige

Spannungsbereich

12V – 1000V AC/DC

Auflösung

± 12,24,50,120,230,
400,690,1000V AC/DC

Genauigkeit

Übereinstimmend mit
EN 61243-3:2014

Frequenzbereich

0/40Hz bis 400Hz

Ansprechzeit

≤ 1 sek.

Automatische Einschaltung

≥ 12V AC/DC

LCD Display

Display

3 ½-stellig (max 1999) mit
Hintergrundbeleuchtung

Spannungsbereich

6V – 1000V AC/DC

Auflösung

1V AC/DC

Genauigkeit

± 3,0% + 5 dgt.

Frequenzbereich

0/40Hz bis 400Hz

Ansprechzeit

≤ 1 sek.

Automatische Einschaltung

≥ 6V AC/DC

Spannungsprüfung

automatisch

Polaritätsprüfung

gesamter Messbereich

Bereichswahl

automatisch

Interner Spitzenstrom der
Grundlastimpedanz

Maximal 3,5mA bei 1000V
350kΩ /Is <3,5mA (nicht RCD
Auslösung)

Schaltbare Last

~7kΩ

Spitzenstrom

Is = 150mA

RCD Auslösung

~ 30mA bei 230V

Durchgangsprüfung

0 – 400kΩ

Genauigkeit

Nominaler Widerstand ± 50%

Test Strom

≤ 5µA

-14-

Widerstandsmessung

0Ω - 1999Ω

Auflösung

1Ω

Genauigkeit

± (5% + 10 dgt.) bei 20°C

Temperaturkoeffizient

± 5 dgt./ 10K

Test Strom

≤ 30µA

1-polige Phasenprüfung

100V – 1000V AC

Frequenzbereich

50Hz – 400Hz

Drehfeldanzeige

Spannungsbereich

100 … 1000V

Frequenzbereich

50/60Hz

Messprinzip

2 – pol und Kontakt Elektrode

Sicherheitsstandard

EN 61243-3:2014

Behördliche Zulassung

TÜV Rheinland - GS

Überspannungsschutz

1000V AC/DC

Überspannungskategorie

CATIII 1000V / CATIV 600V

Schutzklasse

IP 64

Spannungsversorgung

2 x 1,5V ‘‘AAA“ Batterien

Energieverbrauch

Max. 30mA

Betriebstemperatur

-10 °C bis zu 55°C

Betriebsluftfeuchtigkeit

Max. 85% relative
Luftfeuchtigkeit

-15-

Hinweise zum Batteriegesetz

Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum
Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst
können Batterien oder Akkus fest eingebaut sein. Im
Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind
wir als Importeur gemäß Batteriegesetz verpflichtet, unsere Kunden
auf folgendes hinzuweisen:

Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber
vorgeschrieben - die Entsorgung im Hausmüll ist laut Batteriegesetz
ausdrücklich verboten-, an einer kommunalen Sammelstelle oder
geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene
Batterien können Sie nach Gebrauch bei uns unter der auf der letzten
Seite angegeben Adresse unentgeltlich zurückgeben oder
ausreichend frankiert per Post an uns zurücksenden.

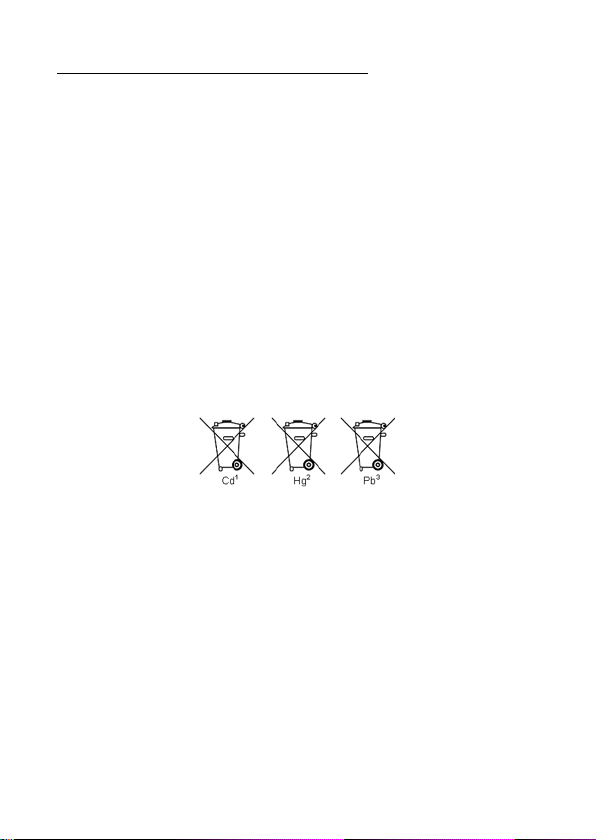

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus
einer durchgestrichenen Mülltonne und dem chemischen Symbol
(Cd, Hg oder Pb) des für die Einstufung als schadstoffhaltig
ausschlaggebenden Schwermetalls versehen:

1. „Cd" steht für Cadmium.

2. „Hg" steht für Quecksilber.

3. „Pb" steht für Blei.

-16-

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der
Vervielfältigung dieser Anleitung oder Teilen daraus,
vorbehalten.Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein
anderes Verfahren) nur mit schriftlicher Genehmigung des
Herausgebers gestattet.Letzter Stand bei Drucklegung. Technische
Änderungen des Gerätes, welche dem Fortschritt dienen,
vorbehalten.Hiermit bestätigen wir, dass alle Geräte, die in unseren
Unterlagen genannten Spezifikationen erfüllen und werkseitig
kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach
Ablauf von 1 Jahr wird empfohlen.

© PeakTech® 11/2019/Lie.

PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 –

DE-22926 Ahrensburg / Germany

[phone] [phone]

 [e-mail]  www.peaktech.de

-17-

1. Safety precautions

This product complies with the requirements of the following
European Community Directives: 2014/30/EC (Electromagnetic
Compatibility) and 2014/35/EC (Low Voltage) as amended by
2014/32/EC (CE-Marking). Overvoltage category III 1000 V / IV 600
V; pollution degree 2.

CAT I: For signal level, telecommunication, electronic with small

transient overvoltage

CAT II: For local level, appliances, main wall outlets, portable

equipment

CAT III: Distribution level, fixed installation, with smaller transient

overvoltages than CAT IV.

CAT IV: Units and installations, which are supplied overhead lines,

which are stand in a risk of persuade of a lightning, i.e. main­switches on current input, overvoltage-diverter, current use
counter.

-18-

To ensure safe operation of the equipment and eliminate the
danger of serious injury due to short-circuits (arcing), the following
safety precautions must be observed. Damage caused by non­observance of these instructions are excluded from claims of any
kind.

* Don’t use this device in high-energy circuits.
* Do not exceed the maximum allowable input voltage of

1000V DC or 1000V AC.

* Under no circumstances exceed the maximum

permissible input values (serious risk of injury and / or
destruction of the device).

* The specified maximum input voltages should not be

exceeded. If it can not be ruled out beyond any doubt that
these voltage peaks are exceeded due to the influence of
transient disturbances or for other reasons, the
measuring voltage must be pre-attenuated accordingly
(10: 1).

* Never operate the device unless it is completely closed.
* Check the device and other accessories for possible

damage or bare or kinked cables and wires before
commissioning. In case of doubt, do not take any
measurements.

* Only carry out measuring work in dry clothing, preferably

in rubber shoes or on an insulating mat.

* Do not touch the measuring tips of the test leads.
* It is essential to observe warnings on the device.
* Do not expose the device to extreme temperatures, direct

sunlight, extreme humidity or moisture.

* Avoid strong vibration.
* Do not operate the device near strong magnetic fields

(motors, transformers, etc.).

* Keep hot soldering guns away from the immediate vicinity

of the device.

-19-

* Before starting the measuring operation, the device

should be stabilized to the ambient temperature
(important when transporting from cold to warm rooms
and vice versa)

* Measure voltages above 120V DC or 50V AC only in

accordance with relevant safety regulations. At higher
voltages, particularly dangerous electric shocks may
occur.

* Lack of battery power can cause inaccurate readings.

Electric shocks and physical injuries can be the result.

* If you do not use the device for a long period of time,

remove the battery from the battery compartment.

* Periodically clean the case with a damp cloth and a mild

detergent. Do not use corrosive abrasives.

* Avoid any proximity to explosive and flammable

materials.

* Opening the unit, maintenance and repair work only have

to be carried out by qualified service technicians.

* Do not place the device on the workbench or work

surface with the front side in order to avoid damage to the
controls.

* Do not make any technical changes to the device.

Measuring instruments don’t belong to children hands!
Cleaning the device

Only clean the device with a damp, lint-free cloth. Use only
commercially available dishwashing liquid. Ensure that no water
gets inside the equipment to prevent possible shorts and damage to
the equipment.

-20-

1.2. Explanations of Symbols

CAUTION! Refer to the user’s manual

Double insolated housing

CAT III 1000V

Overvoltage category

CAT IV 600V

Overvoltage category

CE-Certification 2004/22/EC

Right rotation field

Left rotation field

Continuity Tester

-21-

Single pole phase tester(100 – 400 VAC
50/60 Hz)

Measurements in voltage carrying circuits

DC- negative polarity

DC- positive polarity

Alternating current (AC)

Direct and alternating current voltage
(DC/AC)

TÜV Rheinland certificated „safety tested“

IP64

Protection degree

Low impedance switch

-22-

2. Introduction

The new two-pole voltage tester Peaktech 1096 convinces with its
versatile functions, which makes it possible to use this voltage
tester in many common situations.

The LED and the LCD Voltage Indicator makes it easy to measure
a voltage at a device or a wire. Furthermore, voltage measurements
indicate whether AC or DC voltage is applied to the voltage tester.
The L and R LEDs symbolize the left or right hand rotation of the
phase to be measured (such as in the three-phase current range).

The two-pole voltage tester is also able to perform resistances and
continuity tests. The Hold function allows you to "freeze" any
reading to make it easier to record the readings. With the two
pushbuttons for the low-resistance test, it is possible to check
various wires and devices.

The profile of the Peaktech 1096 is completed with his features
such as the backlight of the LCD screen and the flashlight function,
but also with its modern and ergonomic design.

* Modern two pole voltage tester
* Voltage indicator by LED and LCD display
* Resistance and noise resistance measurement
* Illuminated LCD display
* Integrated flashlight

-23-

3. Controls

Test probe

Safety
informations

Low impedance
switches

LED and LCD
display

Battery
compartment

-24-

4. Operation

The two-pole voltage tester is used to identify live wires and
equipment. By its clear indication of the flashing LED's and the LCD
display, it is easy to perform various measurements, such as a
voltage or resistance measurement.

Note: Keep in mind that with each measurement, your hands and fingers are behind the
Integrated Protective Lip to prevent injury or flashovers.

4.1 Voltage measurement

Before each measurement, check the voltage tester for functionality
by taking a measurement on a known voltage source.

To perform a voltage test, connect the object to be measured with
the test probes of the voltage tester. If a voltage higher than 6V is
applied, the voltage tester will switch on automatically and show the
measured value using the LED's / LCD display. Furthermore, it is
displayed at the same time, whether it is an AC or DC voltage at the
measured quantity. At measured voltages above 50VAC / 120VDC

the symbol light starts to light up.
To "freeze" measured values, the hold key can be pressed at any

time. If the current value is to be displayed again, the hold key must
be pressed a second time.

-25-

4.2 Single – pole phase test

Note: The single-pole phase test is not suitable for determining the absence of voltage

The single-phase test tests whether a phase is live. The voltage
tester only signals if a voltage is present above a voltage of 100V
AC.

This is signaled with the symbol lamp .
To obtain a meaningful measurement, it is recommended to
perform a two-pole voltage test.

4.3 Resistance measurement

Note: Measure resistance only on de-energized conductors.

By pressing and holding (for about 2 seconds) the button for
resistance measurement, the voltage tester is switched on manually
and is set directly to the resistance measurement.
To measure the resistance of a device / line, it have to be
connected to the probes. It is possible to measure resistances in
the range between 1Ω and 1999Ω.

After performing the measurement, press the resistance
measurement button again for about 2 seconds to turn off the
voltage tester.

4.4 Continuity test

Note: Check continuity only on de-energized conductors.

The continuity test makes it possible to check the continuity of a
wire or a device / component. When the passage is detected, the
continuity check LED will illuminate and the beeper will sound.

-26-

4.5 Rotary field indication

The voltage tester is equipped with a two-pole rotary field indicator.
The phase sequence detection is always active. The symbols R or
L are always displayed. However, the direction of rotation can only
be determined within a three-phase system.

Connect the probe "L2" to the presumed phase L2
and the probe "L1" with the presumed phase L1.
The voltage and the rotating field direction are over the
corresponding LEDs are displayed.

"R" means that the putative phase L1 is the actual phase
L1 and the presumed phase L2 is the actual phase L2,
this results in a right spin field. "L" means the
putative phase L1 the actual phase L2
and the suspected phase L2 is the actual phase L1,
this results in a left spin field. When rechecking with
exchanged probes must have the opposite symbol
came on.

4.6 Low impedance measurement

This feature is especially useful for testing electrical equipment.
Due to the lower internal impedance, the capacitive voltage display
is suppressed. The display shows the currently applied voltage.
When measuring phase "L1" via earth "PE", residual current circuit
breakers (FI or RCD) can be triggered.

To trigger the RCD, simultaneously press the low impedance test
buttons during the voltage test. If an RCD with a turn-off
characteristic of 10 mA or 30 mA / 230V is installed in the circuit, it
will trip.

-27-

5. Replacing the batteries

To ensure that the batteries still provide enough voltage for the
measurements, short the probes. If no signal sounds or a battery
symbol appears in the display, the batteries must be replaced.

Make sure that the voltage tester is not connected to any object.
Remove the battery compartment by unscrewing the screw on the
bottom of the device (see sample image). Pay attention to the
correct polarity when inserting the batteries. After replacing the
batteries, close the battery compartment and screw it back in place.

-28-

6. Specification

LED‘s

Voltage range

12V – 1000V AC/DC

Resolution

± 12,24,50,120,230,
400,690,1000V AC/DC

Accuracy

Complies with
EN 61243-3:2014

Frequency range

0/40Hz up to 400Hz

Response time

≤ 1 sec.

Auto power off

≥ 12V AC/DC

LCD Display

Display

1999 Counts (3 ½ digits) LCD
display with backlight

Voltage range

6V – 1000V AC/DC

Resolution

1V AC/DC

Accuracy

± 3,0% + 5 dgt.

Frequency range

0/40Hz up to 400Hz

Response time

≤ 1 sec.

Auto power on

≥ 6V AC/DC

Voltage detection

Automatic

Polarity detection

Full range

Range detection

Automatic

Internal basic load impedance
Peak current

Maximum 3,5mA at 1000V
350kΩ /Is <3,5mA (no RCD
tripping)

Operation time

~7kΩ

Peak current

Is = 150mA

RCD tripping

~ 30mA at 230V

Continuity test

0 – 400kΩ

Accuracy

Nominal resistance ± 50%

Test current

≤ 5µA

-29-

Resistance measurement

0Ω - 1999Ω

Resolution

1Ω

Accuracy

± (5% + 10 dgt.) at 20°C

Temperature coefficient

± 5 dgt./ 10K

Test current

≤ 30µA

Single – pole phase test

100V – 1000V AC

Frequency range

50Hz – 400Hz

Rotary field indication

Voltage range

100 … 1000V

Frequency range

50/60Hz

Measurement principle

Double – pole and contact
electrode

Safety standards

EN 61243-3:2014

Agency approvals

TÜV Rheinland - GS

Overvoltage protection

1000V AC/DC

Measurement category

CATIII 1000V / CATIV 600V

Protection degree

IP 64

Power supply

2 x 1,5V ‘‘AAA“ Batteries

Power consumption

Max. 30mA

Temperature range

-10 °C up to 55°C

Humidity

Max. 85% relative humidity

-30-

Notification about the Battery Regulation

The delivery of many devices includes batteries, which for example
serve to operate the remote control. There also could be batteries or
accumulators built into the device itself. In connection with the sale
of these batteries or accumulators, we are obliged under the Battery
Regulations to notify our customers of the following:

Please dispose of old batteries at a council collection point or return
them to a local shop at no cost. The disposal in domestic refuse is
strictly forbidden according to the Battery Regulations. You can
return used batteries obtained from us at no charge at the address
on the last side in this manual or by posting with sufficient stamps.
Contaminated batteries shall be marked with a symbol consisting of
a crossed-out refuse bin and the chemical symbol (Cd, Hg or Pb) of
the heavy metal which is responsible for the classification as
pollutant:

1. "Cd" means cadmium.

2. "Hg" means mercury.

3. "Pb" stands for lead.

-31-

All rights, also for translation, reprinting and copy of this manual or
parts are reserved.

Reproduction of all kinds (photocopy, microfilm or other) only by
written permission of the publisher.
This manual considers the latest technical knowing. Technical
changings which are in the interest of progress reserved.

We herewith confirm, that the units are calibrated by the factory
according to the specifications as per the technical specifications.

We recommend to calibrate the unit again, after 1 year.

© PeakTech® 11/2019/Lie.

PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 –

DE-22926 Ahrensburg / Germany

[phone] [phone]

 [e-mail]  www.peaktech.de

-32-
