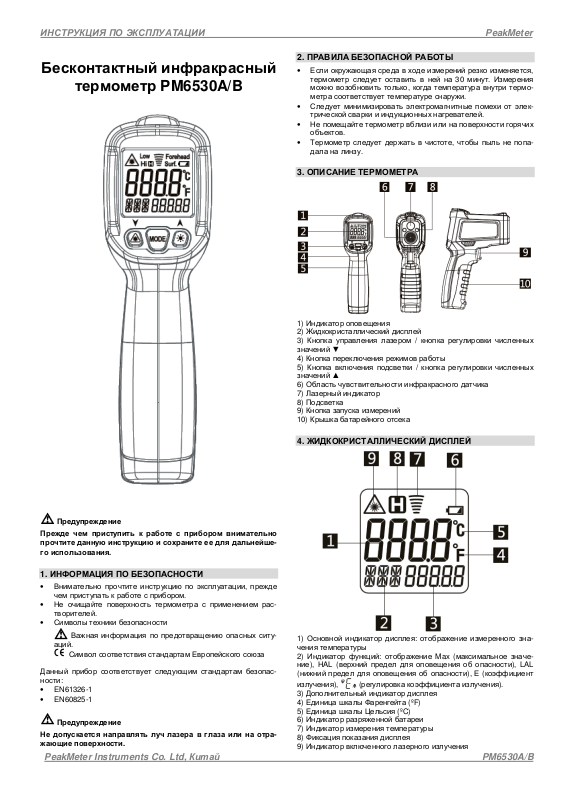

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ PeakMeter
Бесконтактный инфракрасный
термометр PM6530A/B
2. ПРАВИЛА БЕЗОПАСНОЙ РАБОТЫ
Если окружающая среда в ходе измерений резко изменяется, термометр следует оставить в ней на 30 минут. Измерения можно возобновить только, когда температура внутри термо­метра соответствует температуре снаружи.
Следует минимизировать электромагнитные помехи от элек­трической сварки и индукционных нагревателей.
Не помещайте термометр вблизи или на поверхности горячих объектов.
Термометр следует держать в чистоте, чтобы пыль не попа- дала на линзу.
3. ОПИСАНИЕ ТЕРМОМЕТРА
1) Индикатор оповещения
2) Жидкокристаллический дисплей
3) Кнопка управления лазером / кнопка регулировки численных
значений
4) Кнопка переключения режимов работы
5) Кнопка включения подсветки / кнопка регулировки численных
значений
6) Область чувствительности инфракрасного датчика
7) Лазерный индикатор
8) Подсветка
9) Кнопка запуска измерений
10) Крышка батарейного отсека
4. ЖИДКОКРИСТАЛЛИЧЕСКИЙ ДИСПЛЕЙ
Предупреждение
Прежде чем приступить к работе с прибором внимательно прочтите данную инструкцию и сохраните ее для дальнейше­го использования.
1. ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
Внимательно прочтите инструкцию по эксплуатации, прежде чем приступать к работе с прибором.
Не очищайте поверхность термометра с применением рас­творителей.
Символы техники безопасности
Важная информация по предотвращению опасных ситу-
аций.
Символ соответствия стандартам Европейского союза
Данный прибор соответствует следующим стандартам безопас­ности:
EN61326-1
EN60825-1
Предупреждение
Не допускается направлять луч лазера в глаза или на отра­жающие поверхности.
1) Основной индикатор дисплея: отображение измеренного зна­чения температуры
2) Индикатор функций: отображение Max (максимальное значе­ние), HAL (верхний предел для оповещения об опасности), LAL (нижний предел для оповещения об опасности), Е (коэффициент
излучения), (регулировка коэффициента излучения).
3) Дополнительный индикатор дисплея
4) Единица шкалы Фаренгейта (ºF)
5) Единица шкалы Цельсия (ºC)
6) Индикатор разряженной батареи
7) Индикатор измерения температуры
8) Фиксация показания дисплея
9) Индикатор включенного лазерного излучения
PeakMeter Instruments Co. Ltd, Китай PM6530A/B
PeakMeter ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: PM6530A/B
5. ПРОЦЕДУРА ИЗМЕРЕНИЯ
1. Ввод верхнего предельного значения оповещения об опасно­сти: Нажмите кнопку запуска измерений и кнопку переключения ре­жимов работы, чтобы перейти к настройке термометра. С помо­щью кнопки переключения режимов работы выберите установку верхнего предела оповещения об опасности. В этот момент на индикаторе функций появится сообщение HAL, а на дополни­тельном индикаторе дисплея отобразится значение верхнего предела. Вы можете увеличить или уменьшить его с помощью кнопок ▲ и ▼, соответственно. Длительное нажатие на кнопки ▲/▼ приведет к быстрому увеличению или уменьшению значе­ния. Значение верхнего предела оповещения об опасности по умол­чанию составляет 5°С.
Нажмите кнопку запуска измерений и кнопку переключения ре­жимов работы, чтобы перейти к настройке термометра. С помо­щью кнопки переключения режимов работы выберите установку коэффициента излучения. В этот момент на индикаторе функций
появится символ отобразится значение коэффициента излучения. Вы можете уве­личить или уменьшить его с помощью кнопок ▲ и ▼, соответ­ственно. Длительное нажатие на кнопки ▲/▼ приведет к быст­рому увеличению или уменьшению значения.
4. Выбор единицы измерения температуры Для переключения между температурными шкалами Цельсия и Фаренгейта удерживайте кнопку переключения режимов работы нажатой в течение 2 секунд.
, а на дополнительном индикаторе дисплея
2. Ввод нижнего предельного значения оповещения об опасно-
сти: Нажмите кнопку запуска измерений и кнопку переключения ре­жимов работы, чтобы перейти к настройке термометра. С помо­щью кнопки переключения режимов работы выберите установку нижнего предела оповещения об опасности. В этот момент на индикаторе функций появится сообщение LAL, а на дополни­тельном индикаторе дисплея отобразится значение нижнего пре­дела. Вы можете увеличить или уменьшить его с помощью кно­пок ▲ и ▼, соответственно. Длительное нажатие на кнопки ▲/▼ приведет к быстрому увеличению или уменьшению значения. Значение нижнего предела оповещения об опасности по умолча­нию составляет -5°С.
5. Включение/выключение лазера Для включения и выключения лазера используйте кнопку . При этом на дисплее появится символ лазерного излучения .
6. Включение/выключение подсветки Для включения и выключения подсветки используйте кнопку .
7. Бесконтактное измерение температуры Направьте термометр на объект, нажмите на кнопку запуска из­мерений и удерживайте ее для непрерывного измерения темпе­ратуры. После того, как показание на дисплее стабилизируется, отпустите кнопку, чтобы зафиксировать результат измерения.
3. Ввод коэффициента излучения:
2
Когда кнопка запуска измерений нажата, на дополнительном ин­дикаторе дисплея сначала отображается установленный коэф­фициент излучения, а затем максимальная измеренная темпера­тура.
Если измеренная температура превышает температуру окружа­ющей среды больше, чем на заданное значение верхнего преде-
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: PM6530A/B PeakMeter
ла оповещения об опасности (HAL), или оказывается ниже тем­пературы окружающей среды на величину большую, чем задан­ный нижний предел оповещения об опасности (LAL), на приборе загорается красный светодиодный индикатор. В иных случаях загорается зеленый индикатор.
6. СООТНОШЕНИЕ МЕЖДУ РАССТОЯНИЕМ ДО
ОБЪЕКТА И ДИАМЕТРОМ ОБЛАСТИ ИЗМЕРЕНИЯ
Термометр имеет определенные угол и поле зрения, как показа­но на следующей схеме:
Необходимо удостовериться, что обследуемый объект целиком перекрывает поле зрения термометра, и в поле зрения не попа­дает ничего, кроме объекта. Чем больше объект измерения, тем больше может быть расстояние между ним и термометром при измерении температуры. Чем меньше объект, тем ближе к нему необходимо размещать термометр. Соотношение между рассто­янием до объекта и его размером (D:S) составляет 12:1, как по­казано на следующей схеме:
При измерении термометр будет излучать свет в виде кольца­индикатора. Измеренная температура – это температура поверх­ности объекта в пределах кольца.
7. КОЭФФИЦИЕНТ ИЗЛУЧЕНИЯ
Коэффициент излучения характеризует способность объекта испускать тепловое излучение в инфракрасном диапазоне. Чем выше коэффициент излучения материала объекта, тем сильнее оказывается излучательная способность его поверхности. Коэф­фициент излучения большинства органических материалов ле­жит в пределах 0,85-0,98. По умолчанию в термометре установ­лен коэффициент излучения равный 0,95. Это значение следует корректировать в соответствии с материалом объекта измере­ния. При измерении необходимо учитывать влияние коэффици­ента излучения на результат измерения. В следующей таблице приведены справочные значения коэффи­циента излучения для различных материалов
Коэффициент
излучения
0,3
0,1-0,3
0,6
0,3-0,6
0,15
Алюминий
Латунь
Медь
Сплав хром-никель-
железо
Железо
Чугун
Железо кованое пассивированное 0,9
Свинец
Молибден оксидированный 0,2-0,6
Сталь
Цинк оксидированный 0,1
Песчано-гравийное покрытие 0,95
Материал
оксидированный 0,2-0,4
сплав A3003 оксидиро-
ванный
сплав A3003 шерохова-
тый
полированная 0,3 оксидированная 0,5 оксидированная 0,4-0,8
покрытие монтажных
плат
Сплав «Хастеллой» 0,3-0,8
оксидированный 0,7-0,95
обработанный пес-
коструйным методом
полированный электро-
химическим методом
оксидированное 0,5-0,9
ржавое 0,5-0,7
оксидированный 0,6-0,95
не оксидированный 0,2
вторичный 0,2-0,3
шероховатый 0,7-0,9
оксидированный 0,2-0,6
Никель оксидированный 0,2-0,5
Платина черная 0,9
холоднокатаный лист 0,7-0,9
не полированный лист 0,4-0,6
полированный лист 0,1
Асбест 0,95
Асфальт 0,95
Базальт 0,7
Уголь 0,8-0,9
Графит 0,9
Карбид кремния 0,95
Глина 0,95 Бетон 0,95 Ткань 0,95
Листовое стекло 0,85
Гипс 0,8-0,95
Лед 0,98
Известняк 0,98
Бумага 0,95
Пластмасса 0,95
Почва 0,9-0,98
Вода 0,93
Дерево (натуральное) 0,9-0,95
8. ЗАМЕНА БАТАРЕИ
Когда напряжение на батарее понижается, на дисплее появляет­ся символ разряженной батареи , указывающий на необхо­димость ее замены . Для замены батареи откройте крышку бата-
3
PeakMeter ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: PM6530A/B
рейного отсека и замените старую батарею на новую батарею 9 В (см. рисунок ниже).
9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель PM6530A PM6530B
Дисплей Цветной жидкокристаллический Соотношение D:S 12:1 Диапазон изменения ко-
эффициента излучения Спектральный диапазон 8-14 мкм
Лазер
Время отклика < 0,5 с
Автоматическое отключение
Рабочая температура 0ºС – 40ºС Температура хранения -10ºС – 60ºС Источник питания батарея на 9 В типа 6F22 Диапазон измеряемых
температур (бесконтакт­ное измерение)
Точность измерения (бес­контактное измерение)
Габариты 165 х 100 х 46 Масса с батареей 200 г
Спектральный диапазон: 630-670нм
Класс лазерной опасности 2
-50ºC–300ºC
(-58ºF–572ºF)
-50–0ºС: ±3ºС 0–300ºС:
±(1,5%+2ºС)
0,10-1,00
Мощность < 1 мВт
15 секунд
-50ºC–550ºC
(-58ºF–1022ºF)
-50–0ºС: ±3ºС 0–300ºС:
±(1,5%+2ºС/4°F)
