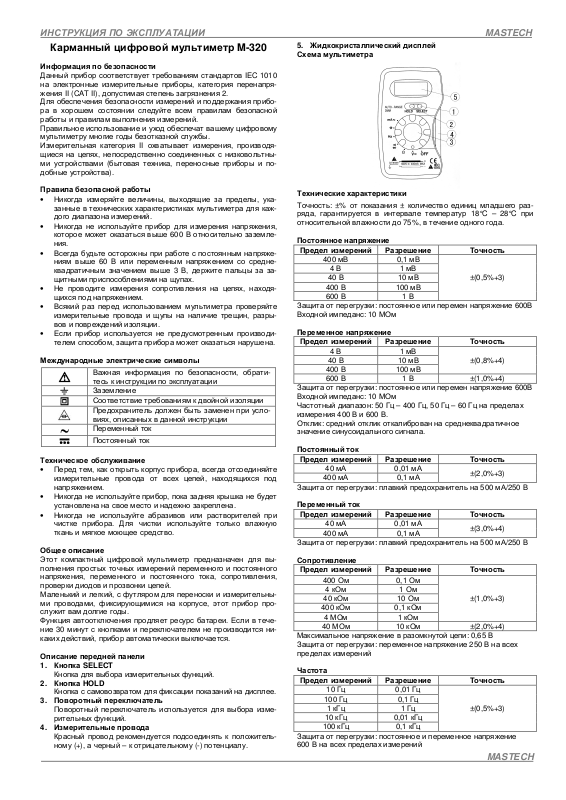

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ MASTECH
Карманный цифровой мультиметр M-320
Информация по безопасности
Данный прибор соответствует требованиям стандартов IEC 1010
на электронные измерительные приборы, категория перенапряжения II (CAT II), допустимая степень загрязнения 2.
Для обеспечения безопасности измерений и поддержания прибора в хорошем состоянии следуйте всем правилам безопасной
работы и правилам выполнения измерений.
Правильное использование и уход обеспечат вашему цифровому
мультиметру многие годы безотказной службы.
Измерительная категория II охватывает измерения, производящиеся на цепях, непосредственно соединенных с низковольтными устройствами (бытовая техника, переносные приборы и подобные устройства).
Правила безопасной работы
• Никогда измеряйте величины, выходящие за пределы, указанные в технических характеристиках мультиметра для каждого диапазона измерений.
• Никогда не используйте прибор для измерения напряжения,
которое может оказаться выше 600 В относительно заземления.
• Всегда будьте осторожны при работе с постоянным напряжениям выше 60 В или переменным напряжением со среднеквадратичным значением выше 3 В, держите пальцы за защитными приспособлениями на щупах.
• Не проводите измерения сопротивления на цепях, находя-
щихся под напряжением.
• Всякий раз перед использованием мультиметра проверяйте
измерительные провода и щупы на наличие трещин, разрывов и повреждений изоляции.
• Если прибор используется не предусмотренным производителем способом, защита прибора может оказаться нарушена.
Международные электрические символы
Важная информация по безопасности, обратитесь к инструкции по эксплуатации
Заземление
Соответствие требованиям к двойной изоляции
Предохранитель должен быть заменен при усло-
виях, описанных в данной инструкции
Переменный ток
Постоянный ток
Техническое обслуживание
• Перед тем, как открыть корпус прибора, всегда отсоединяйте
измерительные провода от всех цепей, находящихся под
напряжением.
• Никогда не используйте прибор, пока задняя крышка не будет
установлена на свое место и надежно закреплена.
• Никогда не используйте абразивов или растворителей при
чистке прибора. Для чистки используйте только влажную
ткань и мягкое моющее средство.
Общее описание
Этот компактный цифровой мультиметр предназначен для выполнения простых точных измерений переменного и постоянного
напряжения, переменного и постоянного тока, сопротивления,
проверки диодов и прозвонки цепей.
Маленький и легкий, с футляром для переноски и измерительными проводами, фиксирующимися на корпусе, этот прибор прослужит вам долгие годы.
Функция автоотключения продляет ресурс батареи. Если в течение 30 минут с кнопками и переключателем не производится никаких действий, прибор автоматически выключается.
Описание передней панели
1. Кнопка SELECT
Кнопка для выбора измерительных функций.
2. Кнопка HOLD
Кнопка с самовозвратом для фиксации показаний на дисплее.
3. Поворотный переключатель
Поворотный переключатель используется для выбора измерительных функций.
4. Измерительные провода
Красный провод рекомендуется подсоединять к положительному (+), а черный – к отрицательному (-) потенциалу.
5. Жидкокристаллический дисплей
Схема мультиметра
Технические характеристики
Точность: ±% от показания ± количество единиц младшего разряда, гарантируется в интервале температур 18°C – 28°C при
относительной влажности до 75%, в течение одного года.
Постоянное напряжение
Предел измерений Разрешение Точность
400 мВ 0,1 мВ
4 В 1 мВ
40 В 10 мВ
400 В 100 мВ
600 В 1 В
Защита от перегрузки: постоянное или перемен напряжение 600В
Входной импеданс: 10 МОм
Переменное напряжение
Предел измерений Разрешение Точность
4 В 1 мВ
400 В 100 мВ
600 В 1 В ±(1,0%+4)
Защита от перегрузки: постоянное или перемен напряжение 600В
Входной импеданс: 10 МОм
Частотный диапазон: 50 Гц – 400 Гц, 50 Гц – 60 Гц на пределах
измерения 400 В и 600 В.
Отклик: средний отклик откалиброван на среднеквадратичное
значение синусоидального сигнала.
Постоянный ток
Предел измерений Разрешение Точность
40 мА 0,01 мА
400 мА 0,1 мА
Защита от перегрузки: плавкий предохранитель на 500 мА/250 В
Переменный ток
Предел измерений Разрешение Точность
40 мА 0,01 мА
400 мА 0,1 мА
Защита от перегрузки: плавкий предохранитель на 500 мА/250 В
Сопротивление
Предел измерений Разрешение Точность
400 Ом 0,1 Ом
4 кОм 1 Ом
40 кОм 10 Ом
400 кОм 0,1 кОм
4 МОм 1 кОм
40 МОм 10 кОм ±(2,0%+4)
Максимальное напряжение в разомкнутой цепи: 0,65 В
Защита от перегрузки: переменное напряжение 250 В на всех
пределах измерений
Частота
Предел измерений Разрешение Точность
10 Гц 0,01 Гц
100 Гц 0,1 Гц
1 кГц 1 Гц
10 кГц 0,01 кГц
100 кГц 0,1 кГц
Защита от перегрузки: постоянное и переменное напряжение
600 В на всех пределах измерений
±(0,5%+3)
±(0,8%+4) 40 В 10 мВ
±(2,0%+3)
±(3,0%+4)
±(1,0%+3)
±(0,5%+3)
MASTECH
MASTECH ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: M-320
Входной импеданс: 10 МОм
Частотный диапазон: 50 Гц – 400 Гц, 50 Гц – 60 Гц на пределах
измерения 400 В и 600 В.
Чувствительность: 500 мВ (среднеквадратичное значение).
Емкость
Предел измерений Разрешение Точность
4 нФ 0,001 нФ ±(5%+10)
40 нФ 0,01 нФ ±(4%+5)
400 нФ 0,1 нФ
4 мкФ 0,001 мкФ
40 мкФ 0,01 мкФ
100 мкФ 0,1 мкФ
Защита от перегрузки: 250 В
Проверка диодов
Тип измерений
Защита от перегрузки: переменное напряжение 250 В (среднеквадратичное значение)
Прозвонка электрических цепей
Тип измерений
Общие характеристики
Условия окружающей среды
Уровень загрязненности 2
Высота < 2000 м
Температура работы 0°C – 40°C (32°F – 104°F)
Температура хранения -10°C – 50°C (14°F – 122°F)
Макс. допустимое напряж.
между выводами и землей
Защита предохранителями Быстродействующий плавкий
Источник питания 2 батареи на 3В, SR44 или LR44
Дисплей ЖК 3999 отсчетов
Метод измерения АЦП двойного интегрирования
Индикация выхода за предел
измерений
Отображение полярности
Индикация разряженной
батареи
Размеры 120 х 70 х 18 мм
Масса Приблиз. 110г, включая батареи
Инструкции по проведению измерений
Измерение постоянного напряжения
1. Установите переключатель в положение V и нажатием кнопки
SELECT выберите режим постоянного напряжения (DC).
2. Подсоедините измерительные провода параллельно к обследуемой цепи. На дисплее появится значение напряжения,
а также полярность в месте подключения красного щупа.
Измерение переменного напряжения
1. Установите поворотный переключатель в положение V и
нажатием кнопки SELECT выберите режим измерения переменного напряжения (AC).
2. Подсоедините измерительные провода параллельно к обследуемой цепи. На дисплее появится значение напряжения.
Измерение постоянного тока
1. Установите переключатель в положение mA и нажатием
кнопки SELECT выберите режим постоянного тока (DC).
2. Разомкните обследуемую цепь и подсоедините последовательно к нагрузке измерительные провода.
3. На дисплее появится измеренное значение силы тока, а также полярность в месте подключения красного провода.
Измерение переменного тока
1. Установите поворотный переключатель в положение mA
нажатием кнопки SELECT выберите режим измерения переменного тока (AC).
Отображается приблизительное падение
напряжения на диоде в режиме прямого тока
Если сопротивление цепи меньше 50 Ом,
включится звуковой сигнал.
Описание
Описание
при относит. влажн. < 80%
при относит. влажн. < 70%
CAT II - 600В
предохранитель 500 мА/250 В
Частота обновления: 2-3 Гц
На дисплее отображается «OL»
«–» отображается при
отрицательной полярности
На дисплее отображается « »
±(3%+3)
2. Разомкните обследуемую цепь и подсоедините последова-
тельно к ней измерительные провода. На дисплее появится
измеренное значение силы тока.
Измерение сопротивления
1. Установите поворотный переключатель в положение Ω.
(Примечание: на красный провод подается положительный
потенциал, «+»).
2. Подсоедините измерительные провода параллельно к изме-
ряемому резистору. На дисплее появится измеренное значение сопротивления .
3. Если измеряемый резистор подсоединен к цепи, то перед
подсоединением измерительных проводов отключите в ней
напряжение и разрядите все конденсаторы.
4. При измерении сопротивления больше 1 МОм, мультиметру
может потребоваться несколько секунд для получения стабильного значения. Это нормальное явление при измерении
больших сопротивлений.
Измерение частоты
1. Установите поворотный переключатель в положение Hz.
2. Подсоедините измерительные провода параллельно к об-
следуемому источнику или цепи. На дисплее появится измеренное значение частоты.
Проверка диодов
1. Установите поворотный переключатель в положение
(Примечание: на красный провод подается положительный
потенциал, «+»).
2. Подсоедините красный провод к аноду диода, а черный провод к катоду диода.
3. На дисплее отобразится приблизительное значение падения
напряжения на переходе диода. Если полярность подключения проводов перепутана, на дисплее отобразится только
значок «OL».
Прозвонка электрических цепей
1. Установите переключатель в положение и нажмите кнопку
SELECT для выбора режима прозвонки цепей.
2. Подсоедините измерительные провода к концам обследуемо-
го участка цепи. Если его сопротивление меньше 50 Ом,
включится звуковой сигнал.
Функция фиксации показания на дисплее
Для фиксации показания на дисплее используется кнопка HOLD.
После нажатия кнопки результат текущего измерение сохранится
на дисплее до следующего нажатия этой кнопки или поворота
поворотного переключателя.
Замена батарей и предохранителя
Если на дисплее появился значок , это значит, что требуется
заменить батарею. Выверните винт на задней крышке корпуса и
откройте ее. Замените разряженные батареи (SR44 или LR44)
новыми батареями того же типа.
Предохранитель редко требует замены и перегорает практически
только в результате ошибки работающего с мультиметром. Откройте корпус и замените перегоревший предохранитель новым с
теми же характеристками (быстродействующий плавкий предохранитель на 500 мА/250 В, ø5х20 мм).
ОСТОРОЖНО!
Перед тем, как пытаться открыть корпус мультиметра, всякий раз
удостоверяйтесь в том, что измерительные провода отсоединены от обследуемой цепи. Во избежание угрозы поражения электрическим током, прежде, чем использовать мультиметр, закройте корпус и до упора затяните винты.
Во избежание возгорания прибора, для замены используйте
предохранители с теми же характеристиками: быстродействующий плавкий предохранитель 500 мА/250 В, ø5х20 мм.
Принадлежности
• Батареи SR44 или LR44
• Футляр для переноски
• Инструкция по эксплуатации
ПРЕДУПРЕЖДЕНИЕ
Использование мультиметра в среде с сильным электромагнитным полем (около 3 В/м и выше) на радиочастотах, может повли-
и
ять на точность измерений. Результаты измерений могут сильно
отклоняться от действительных значений.
