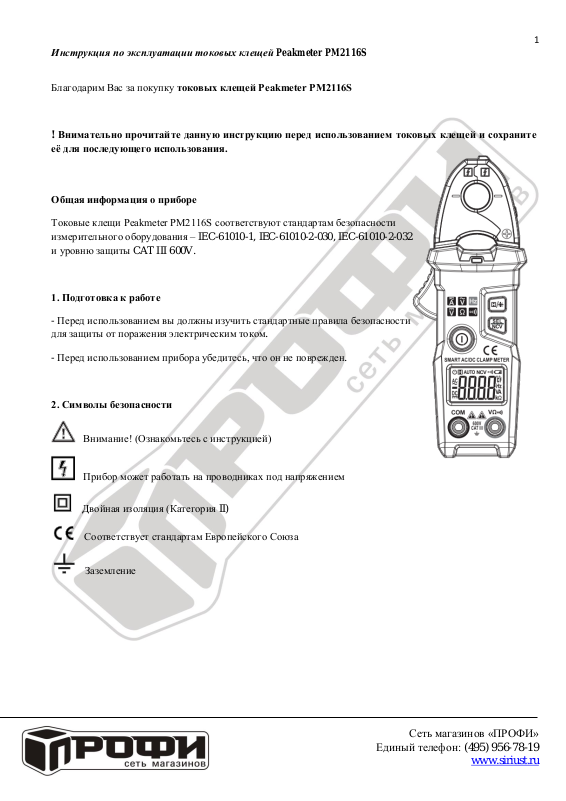

Инструкция по эксплуатации токовых клещей Peakmeter PM2116S
Благодарим Вас за покупку токовых клещей Peakmeter PM2116S
! Внимательно прочитайте данную инструкцию перед использованием токовых клещей и сохраните
её для последующего использования.
Общая информация о приборе
Токовые клещи Peakmeter PM2116S соответствуют стандартам безопасности
измерительного оборудования – IEC-61010-1, IEC-61010-2-030, IEC-61010-2-032
и уровню защиты CAT III 600V.
1. Подготовка к работе
- Перед использованием вы должны изучить стандартные правила безопасности
для защиты от поражения электрическим током.
- Перед использованием прибора убедитесь, что он не поврежден.
2. Символы безопасности
Внимание! (Ознакомьтесь с инструкцией)
Прибор может работать на проводниках под напряжением
Двойная изоляция (Категория II)
Соответствует стандартам Европейского Союза
Заземление
Сеть магазинов «ПРОФИ»
Единый телефон: (495) 956-78-19
www.siriust.ru
2
3. Уход за прибором
Ремонт прибора должен осуществляться только в специализированных сервисных центрах. Не
предпринимайте попытки по ремонту прибора самостоятельно.
Отключите клещи от сети прежде, чем снимать крышку батарейного отсека.
Заменяйте батарейку сразу, как только увидите на дисплее значок
Несвоевременная замена батарейки может привести к неверным результатам измерения и, как
следствие, поражению электрическим током.
Не используйте для очистки прибора абразивные очистители или растворители, можно использовать
салфетки и мягкие очистители.
Выключайте прибор, если вы не используете его.
Если вы не будете использовать прибор долгое время, достаньте батарейку и храните отдельно от
прибора.
II. Описание
1. Строение
1 – Кнопка HOLD/Включение подсветки
2 – Кнопка SEL/NCV (Выбор/Бесконтактное определение
напряжения)
3 – Дисплей
4 – Гнезда для подключения щупов
5 – Кнопка включения
6 – Индикатор NCV/Включения/Выключения
7 – Клещи
8 – Зона NCV
Сеть магазинов «ПРОФИ»
Единый телефон: (495) 956-78-19
www.siriust.ru
3
Переменная и постоянная величины
Индикатор включения/выключения
AUTO
Автоматический
Индикатор автовыключения
Низкий заряд батареи
Удержание значения (HOLD)
V; A
Напряжение (В), Сила тока (А)
Ω; kΩ; MΩ
Сопротивление (Ом)
Hz
Частота
NCV
Бесконтактное определение напряжения
2. Дисплей
Сеть магазинов «ПРОФИ»
Единый телефон: (495) 956-78-19
www.siriust.ru
4
Предел
Разрешение
Точность
6А
0,001А
±(2,5% + 8 знаков)
60А
0,01А
100А
0,1А
III. Спецификация
Прибор должен проходить калибровку каждый год и использоваться в специальных условиях окружающей
среды. (Температура 18-28°С, влажность воздуха не выше 75%)
1.Особенности
Прибор оснащен автоматическим определением параметра и предела измерения.
Все пределы измерения оснащены защитой от перегрузки
MAX напряжение между гнездами и землей 600V AC DC
MAX значение на дисплее – 6000
Индикация полярности – «-», выставляется автоматически
Индикация перегрузки – «0L» или «-0L»
Автовыключение наступает через 10 минут с момента последнего использования прибора
Питание – 2 батарейки ААА 1,5В
Индикация низкого заряда батареи
Температура хранения на складе: -10-50°С
2. Технические характеристики
Сила тока АС
Минимальный ток – 0,02А АС, 0,001А DC
Максимальный ток – 100А АС/DC
Частота – 45-65Гц
Сеть магазинов «ПРОФИ»
Единый телефон: (495) 956-78-19
www.siriust.ru
5
Предел
Разрешение
Точность
6А
0,001А
±(3% + 8 знаков)
60А
0,01А
100А
0,1А
Предел
Разрешение
Точность
600V
0.1V
±(0.5% + 3 знака)
Предел
Разрешение
Точность
600V
0.1V
±(0.8% + 5 знаков)
Предел
Разрешение
Точность
60Hz
0.1Hz
±(1% + 5 знаков)
1000Hz
1Hz
Сила тока DC
Напряжение DC
Минимальное напряжение – 0,5V
Максимальное напряжение – 600V
Напряжение АС
Минимальное напряжение – 1V
Максимальное напряжение – 600V
Частота – 45-65Гц
Частота
Измерение частоты (A level) с помощью клещей
Диапазон измерения 40Hz-1000Hz
Входной сигнал ≥0,2A AC
Сеть магазинов «ПРОФИ»
Единый телефон: (495) 956-78-19
www.siriust.ru
6
Предел
Разрешение
Точность
60Hz
0.1Hz
±(1% + 5 знаков)
1000Hz
1Hz
Предел
Разрешение
Точность
6kΩ
0.001kΩ
±(0.8% + 3 знака)
Функция
Разрешение
Описание
1Ω
Если сопротивление меньше
50Ω, то раздастся звуковой
сигнал
Измерение частоты (V level) с помощью клещей
Диапазон измерения 40Hz-1000Hz
Входной сигнал ≥0,8A AC
Сопротивление
Проверка целостности цепи
IV. Использование прибора
1. Удержание значения
При проведении измерения нажмите кнопку для удержания значения на дисплее. Для сброса
значения нажмите кнопку еще раз.
2. Подсветка
Для включения подсветки нажмите и удерживайте в течение 2 секунд кнопку
Для выключения подсветки сделайте то же самое. Подсветка выключится автоматически через 1 минуту.
3. Автовыключение
Если прибор не используется, то он автоматически выключится через 10 минут. За две минуты до
автоматического выключения, прибор будет издавать звуковой сигнал раз в минуту. После автовыключения
вы можете нажать любую кнопку, чтобы прибор включился. Если нажата кнопка SEL/NCV, то функция
автовыключения не активна.
Сеть магазинов «ПРОФИ»
Единый телефон: (495) 956-78-19
www.siriust.ru
7
4. Подготовка к проведению измерения
Нажмите и удерживайте в течение 2 секунд кнопку включения. Если заряд батарейки низкий (≤2,5В), то на
дисплее появится индикатор низкого заряда батареи . В этом случае батарейку необходимо заменить.
Если вы нажмете кнопку включения еще раз, прибор выключится.
После включения прибор автоматически перейдет в режим измерения силы тока DC. Если прибор
определит наличие силы тока AC, напряжения или сопротивления, то он перейдет в соответствующие
режимы автоматически.

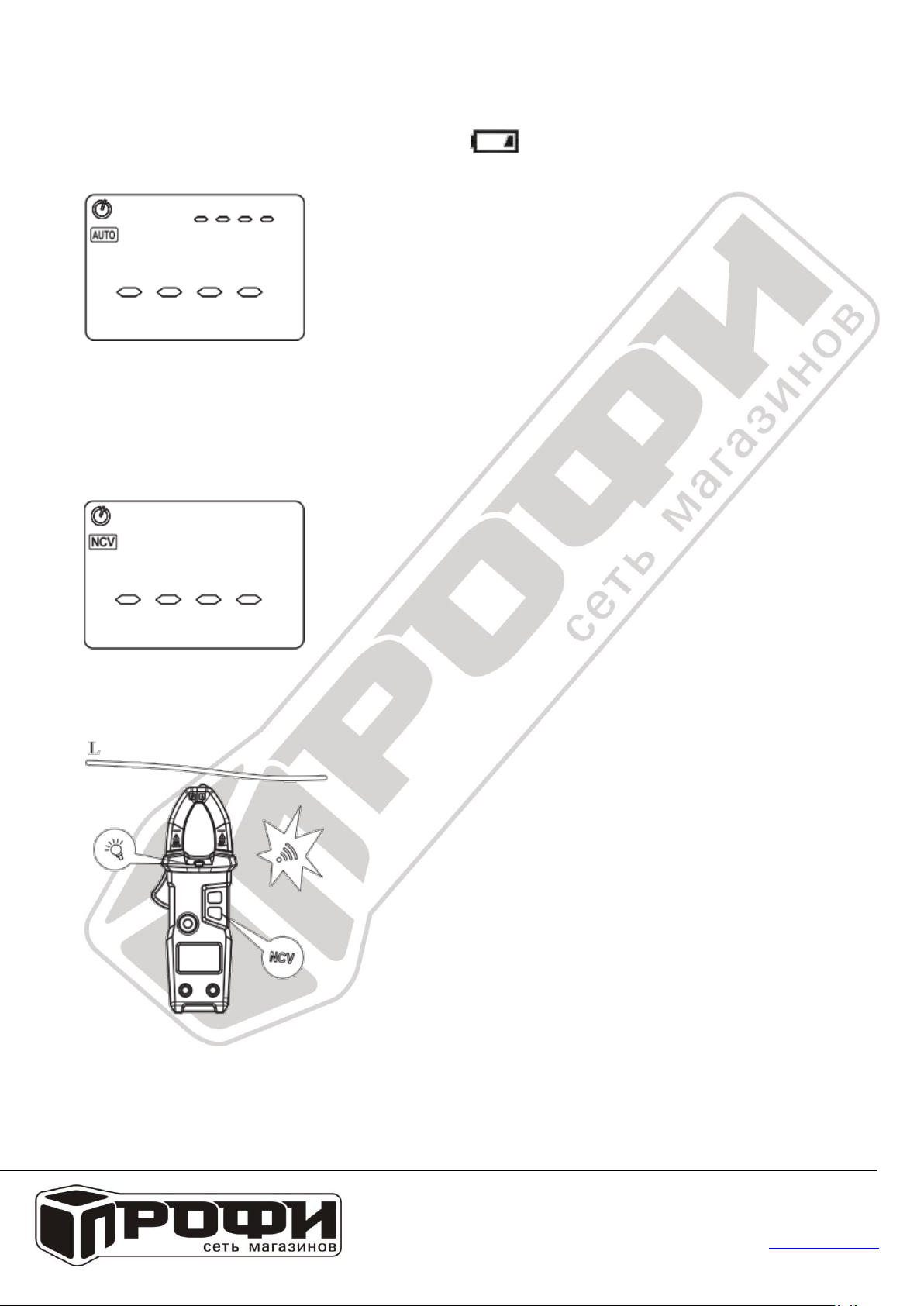

5. Бесконтактное определение напряжения (NCV)
Нажмите и удерживайте в течение 2 секунд кнопку SEL/NCV. На дисплее появится картинка:
Нажмите кнопку NCV и поднесите датчик ближе к области наличия напряжения. Если АС напряжение
> 90В, то прибор его обнаружит. При обнаружении напряжения загорится индикатор и раздастся
звуковой сигнал.
Внимание! На работу прибора могут влиять такие факторы, как строение розетки, толщина и тип
изоляции.
При работе этой функции прибор не может одновременно измерять силу тока, напряжение или
сопротивление.
Сеть магазинов «ПРОФИ»
Единый телефон: (495) 956-78-19
www.siriust.ru
8

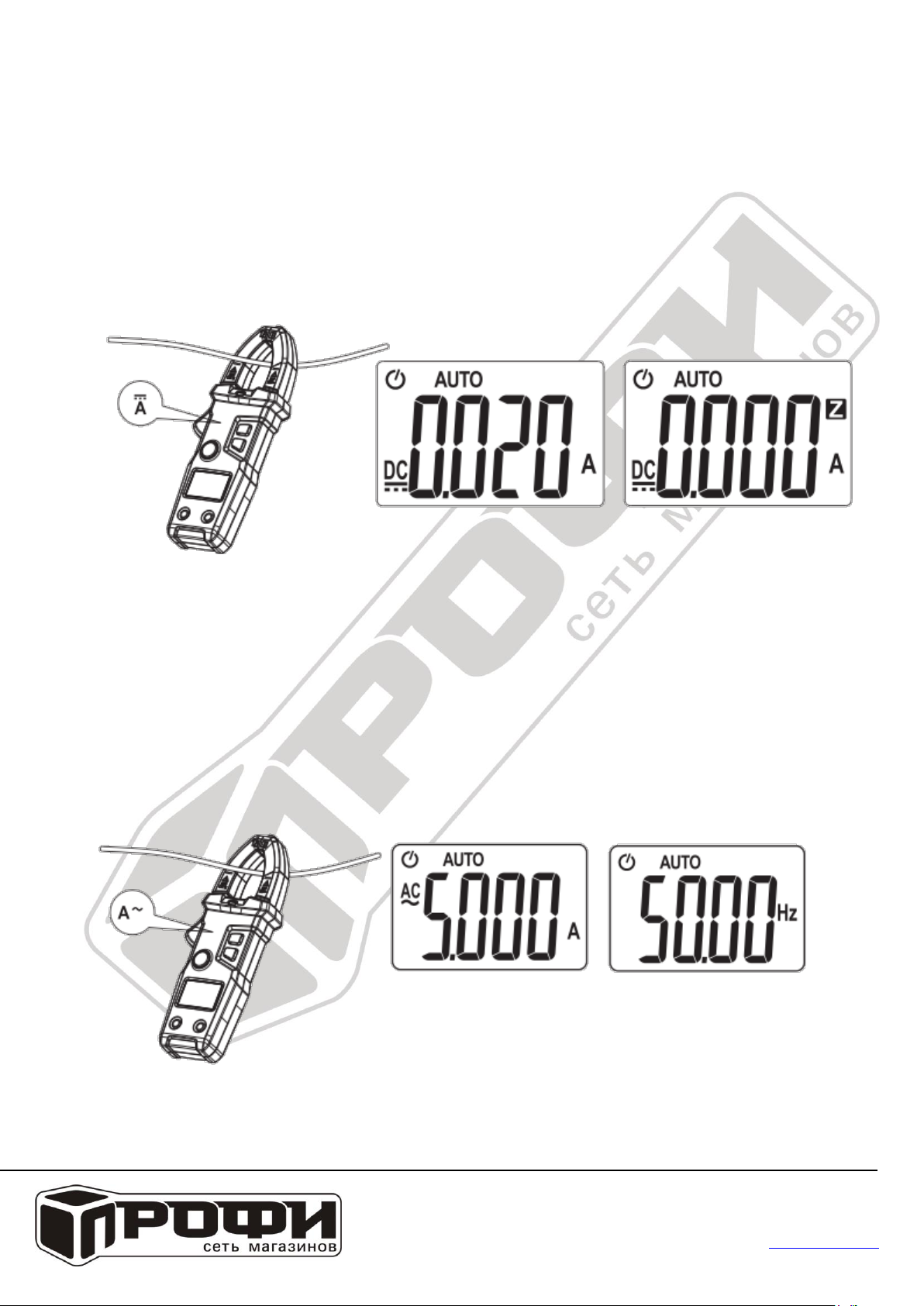

6. Измерение силы тока DC
После включения прибор автоматически перейдет в режим измерения силы постоянного тока. В этом
режиме на показания прибора могут влиять различные факторы, такие как например, геомагнитное поле,
поэтому даже если вы еще ничего не начали измерять, на дисплее может появится значение, отличное от
нуля. Прибор оснащен функцией обнуления значения. Для обнуления нажмите один раз кнопку SEL,
значение на дисплее обнулится, на дисплее появится знак «Z».
Обхватите клещами проводник, проведите измерение
На дисплее появится измеренное значение
Измерение силы тока АС и частоты тока АС
Обхватите клещами проводник и проведите измерение.
Если ток > 0.02А, то на дисплее появится текущее значение. Нажмите кнопку SEL для того, чтобы
измерить частоту. Помните, что частоту можно измерить, только если значение силы тока
превышает 0,2А.
7.
8.
Сеть магазинов «ПРОФИ»
Единый телефон: (495) 956-78-19
www.siriust.ru
9
Измерение DC напряжения
Измерение производится с помощью щупов. Когда щупы подключены к цепи и напряжение постоянного
тока превышает или равно 0,5В, то дисплей отобразит значение. Если напряжение меньше 0,5В, то прибор
воспримет процесс, как измерение сопротивления, и отобразит на дисплее сопротивление цепи.
9. Измерение АС напряжения
Измерение производится с помощью щупов. Когда щупы подключены к цепи и напряжение переменного
тока превышает или равно 0,5В, то дисплей отобразит значение. Если напряжение меньше 0,5В, то прибор
воспримет процесс, как измерение сопротивления, и отобразит на дисплее сопротивление цепи.
Если нажать кнопку SEL, то прибор измерит частоту сигнала, Hz.
Сеть магазинов «ПРОФИ»
Единый телефон: (495) 956-78-19
www.siriust.ru
10

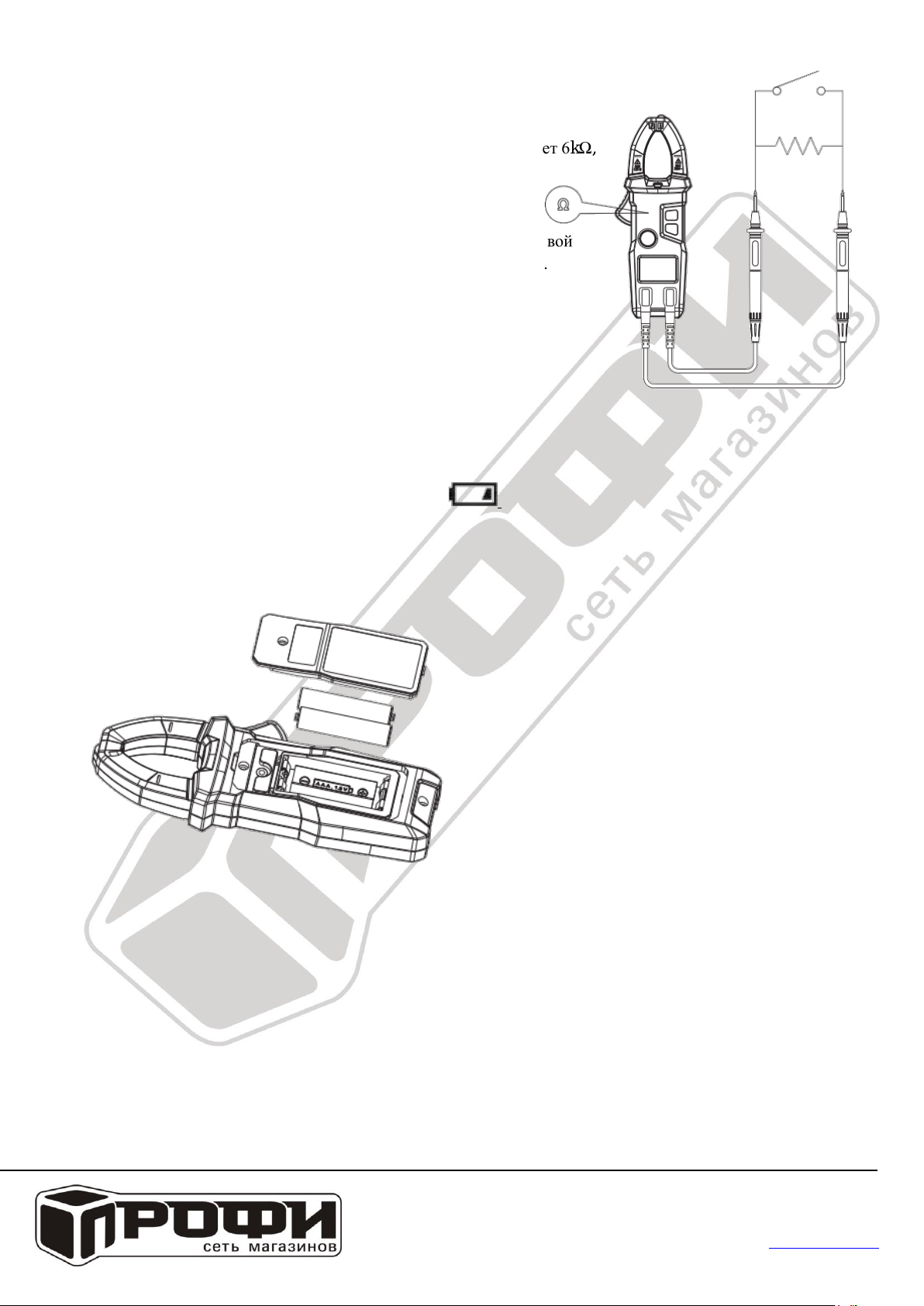

10. Измерение сопротивления
Измерение производится с помощью щупов.
Когда щупы подключены и сопротивление не превышает 6kΩ,
то дисплей отобразит текущее значение.
Если сопротивление больше, чем 6kΩ, то на дисплее
появится «---».
Когда сопротивление меньше, чем 50Ω, раздастся звуковой
сигнал и загорится индикатор Включения/Выключения.
Замена батарейки
Внимание! Убедитесь, что токовые клещи отключены от цепи прежде, чем снимать крышку
батарейного отсека.
1. Когда на дисплее появится индикатор , то необходимо заменить батарейку.
2. Открутите два винта на задней панели и снимите крышку батарейного отсека.
3. Достаньте старую батарейку и замените ее на новую. Соблюдайте полярность!
Замена щупов
Щупы должны быть немедленно заменены, если вы заметили на них любое повреждение.
Внимание! Заменить щупы можно только на аналогичные по характеристикам – 1000V 10А.
Изменения в приведённые в данной инструкции по эксплуатации спецификации и иные сведения могут
быть внесены производителем без предварительного уведомления.
