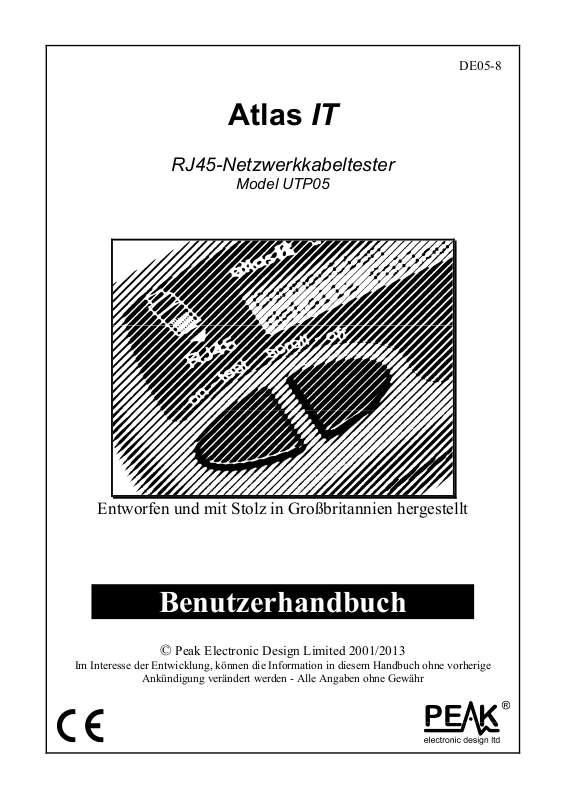

Page 1
DE05-8
Atlas IT
RJ45-Netzwerkkabeltester
Model UTP05
Entworfen und mit Stolz in Großbritannien hergestellt
Benutzerhandbuch
©
Peak Electronic Design Limited 2001/2013
Im Interesse der Entwicklung, können die Information in diesem Handbuch ohne vorherige
Ankündigung verändert werden - Alle Angaben ohne Gewähr
Page 2
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
HINWEISE
Dieses Instrument eignet sich nur
für eine RJ45-Buchse. Diesen
finden Sie auf der Vorderseite des
Gerätes.
Es darf keinesfalls eine andere
Buchsenart verwendet werden,
auch wenn dieser zu passen
scheint.

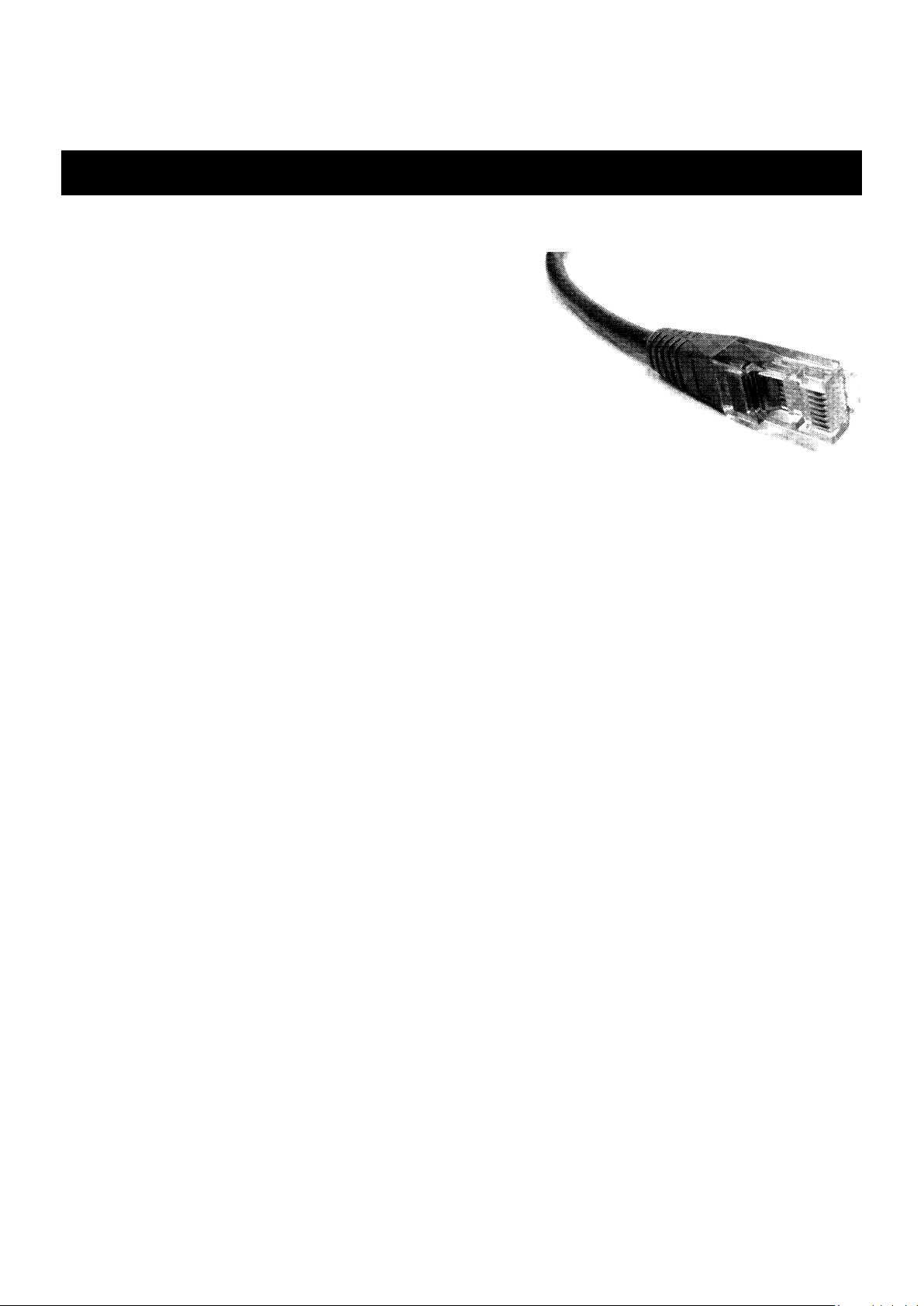

Insbesondere bei der Nutzung eines Telefonanschlusskabels des
Typs RJ11 wird die Geräte- und Adapter-Buchse dauerhaft
beschädigt, welches zu einer unzuverlässigen diskontinuierlichen
Netzversorgung führt.
Wir gewährleisten keine Garantie für den Missbrauch der Teile
(Verwendung von anderen Anschlüssen als der RJ45-Buchse). Die
Schäden an der Buchse sind leicht zu identifizieren und können
nicht auf andere Weise hervorgerufen werden.
Wir wünschen uns für Sie, einen problemlosen Einsatz des
Gerätes, stellen Sie bitte sicher, dass Sie nur RJ45-Buchsen
benutzen.
Zu Ihrem Schutz lesen Sie bitte auch die wichtigen Hinweise
auf Seite 4 dieser Bedienungsanleitung.
Seite 1
Page 3
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
Sie möchten es sofort benutzen?
Wir verstehen, dass Sie Ihren Atlas IT sofort benutzen wollen. Das
Gerät ist bereit für die Inbetriebnahme, Sie sollten sich trotzdem etwas
Zeit nehmen die Bedienungsanleitung zu lesen. Stellen Sie sicher, dass
Sie zumindest Seite 4 gelesen haben!
Inhalt Seite
Einleitung.............................................................................3
Wichtige Hinweise...............................................................4
Hintergrundinformationen ...................................................5
Straight-Through-Kabel
Crossover-Kabel
Andere Kabelformen
Verwendung Ihres Atlas IT .................................................7
Prüfergebnisse......................................................................9
Fehlerfreie Kabel............................................................9
Fehlerhaftes Kabel .......................................................14
Optional gekennzeichnete Adapter ....................................15
Display Kabel-Steckanleitung ...........................................16
Pflege Ihres Atlas IT..........................................................17
Anhang A - Zubehör..........................................................18
Anhang B - Technische Daten ...........................................19
Anhang C - Fehler / Warnmeldungen................................20
Anhang D - Garantieinformationen ...................................21
Anhang E - Informationen zur Entsorgung........................22
Seite 2
Page 4
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
Einleitung
Der Atlas IT analysiert schnell Ihre RJ45 Netzwerkkabel, Buchsen und PatchPanels.
Zusammenfassung der Eigenschaften:
• Automatische Erkennung des Kabel-Typs, wie Straight-Through-
Patch-Kabel, Crossover-Kabel, Token-Ring-Kabel und vieles mehr.
• Kabeltyp kann in der Regel identifiziert werden, auch wenn es
defekt ist.
• Identifizierung der Fehlerart für alle unterstützten Kabeltypen, wie
z. B. vertauschte Verbindungen, unterbrochene Verbindungen und
kurzgeschlossene Leitungen.
• Zeigt das vollständige Anschlussbild der zu analysierenden Kabel.
• Kompatibel mit optionalen gekennzeichneten Endstücken, sodass
mehrere Kabel angeschlossen werden und gleichzeitig identifiziert
und analysiert werden.
• Im Lieferumfang sind Patch-Kabel für ein einfaches Testen der
Netzwerk-Anschlüsse und der Patch-Panels enthalten.

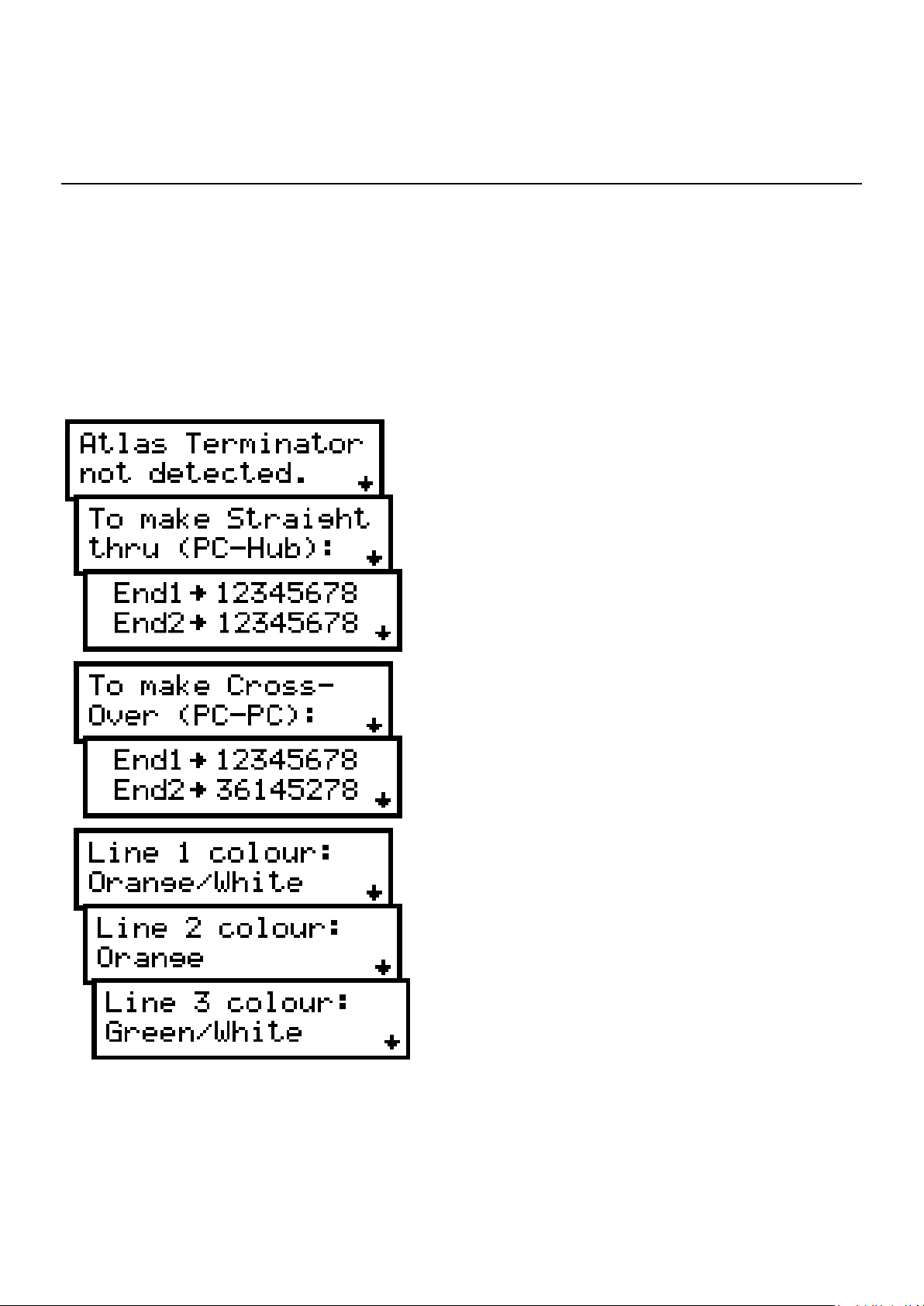

• Zeigt die Kabel-Einsteckanleitung an, wenn keine Kabel getestet
werden.
• Unterstützt Kabellängen von bis zu 150 m (500 Fuß).
• Die Adapter (Terminator) sind sehr klein, ideal für den Einsatz auf
engem Raum.
• Klare und benutzerfreundliche Anzeige.
• Automatisches Einschalten und Ausschalten.
Der Atlas IT prüft die Kontinuität des Anschlussbildes
zwischen den beiden Enden eines Netzwerkkabels. Es wird
nicht die Eignung des Kabels für die jeweilige
Datengeschwindigkeiten des Netzwerkes überprüft.
Seite 3
Page 5
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
Wichtiger Hinweis:
WARNUNG:
Dieses Gerät darf NIEMALS an Kabeln oder Geräten mit
einer Spannung größer als 80V angeschlossen werden, auch
nicht für einen kurzen Zeitraum. Die Nichtbeachtung
dieser Warnhinweise kann Verletzungsgefahren, Schäden
am Gerät während des Prüfungsverfahrens, Schäden an
dem Atlas IT und die Ungültigkeitserklärung der
Herstellergarantie mit sich führen.
Darüber hinaus ist die absolute Grenzspannung 80V
(zwischen jedem Drahtpaar) für eine maximale Dauer von
15 Sekunden angegeben.
Es wird dringend empfohlen, zu testende Kabel, die „Power
over Ethernet“ (PoE) führen, zu vermeiden.
“Um Betriebsstörungen zu verhindern, wird die Analyse von
Nicht-Live-Systemen empfohlen.”
Beachten Sie bitte auch: Dieses Gerät und die Adapter
dürfen NICHT mit Anschlüssen anderes als der RJ45-
Buchse verwendet werden.
Seite 4
Page 6
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
1. Orange/White
Hintergrundinformationen
Cat 5 (kurz für Kategorie 5) Netzwerk-Kabel werden in der Regel für 10BaseT und 100Base-T Netzwerke mit 10Mbps und 100Mbps verwendet. Viele neue
Netzwerke werden nun sogar mit noch höheren Datenraten betrieben, diese
werden manchmal als Cat 5e (e für erhöht) und Cat 6 Netzwerke bezeichnet.
Die Kabel selbst bestehen meist aus 4 verdrillten Doppelkabel mit insgesamt 8
Adern. Die eigentliche Anschlussbild von einem Ende des Kabels an das
andere Ende hängt sowohl von dem Netzwerk-Typ als auch von dem Gerätetyp
ab. Oft werden tatsächlich nur 2 verdrillte Paare (4-adrig) für die
Datenkommunikation für eine Vielzahl von Netzwerken verwendet, jedoch
sind für die universelle Kompatibilität alle 8 Anschlüsse normalerweise
verdrahtet.

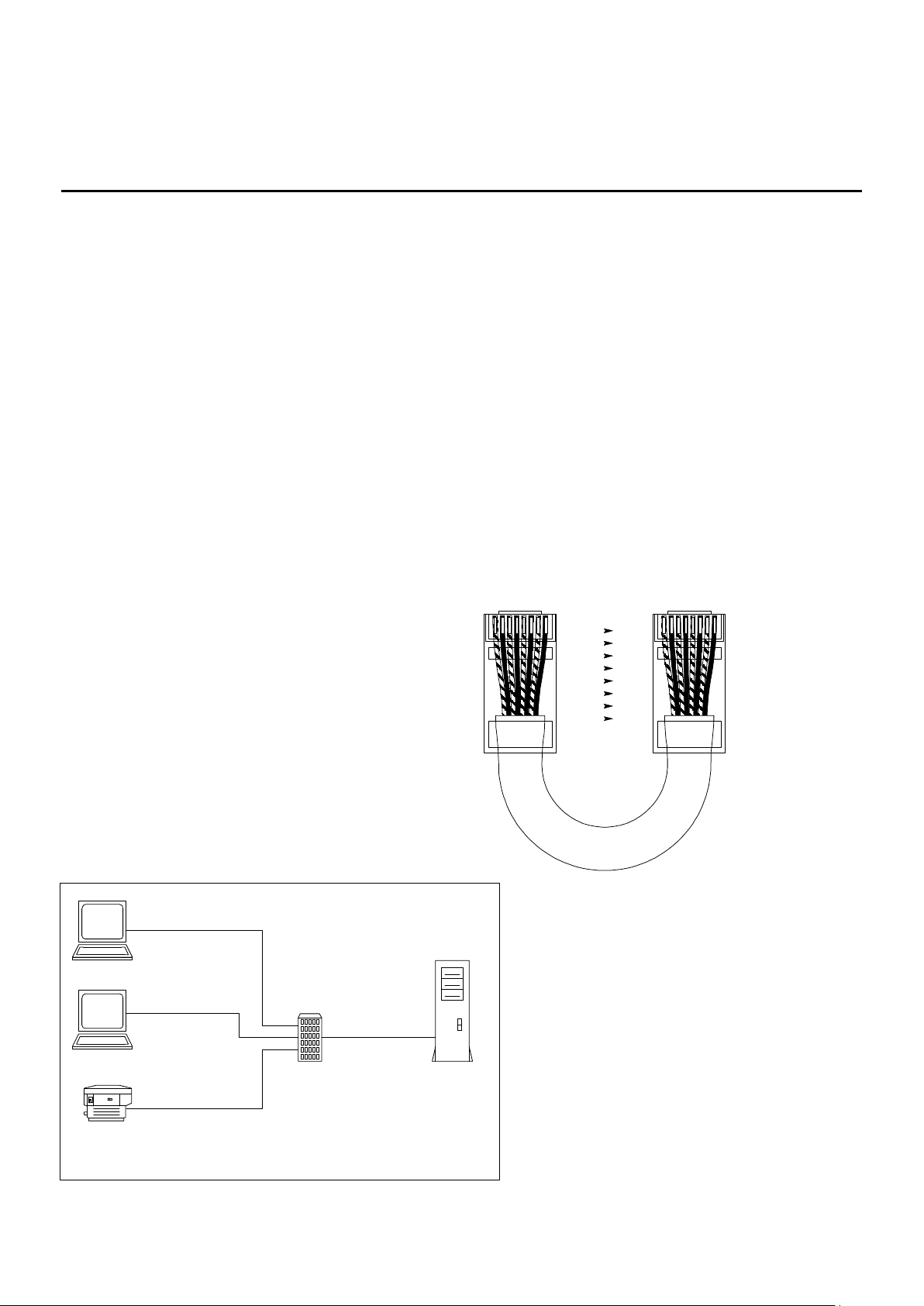

Straight-Through Patchkabel
Die einfachsten Netzwerkkabel
werden Patch-Kabel oder StraightThrough-Kabel genannt. Diese werden
in der Regel mit jeweils 8 Drähten, mit
dem entsprechenden Kontakt am Ende
des Kabels verbunden, 1 an 1, 2 an 2
und so weiter.
Straight-Through
PC
PC
Patch Cable
Straight-Through
Patch Cable
Straight-Through
Patch Cable
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
2. Orange
3. Green/White
4. Blue
5. Blue/White
6. Green
7. Brown/White
8. Brown
Diese werden allgemein für die
Verbindung von Computern an
den Netzwerkhub (Router oder
Switcher) oder einfach
zwischen einem PC und einer
Printer
Straight-Through
Patch Cable
Typical Use for Straight-Through Patch Cables
Hub/Router
Buchse (für eine spätere eine
Server
Verbindung an einem
Netzwerkhub) verwendet.
Seite 5
Page 7
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8

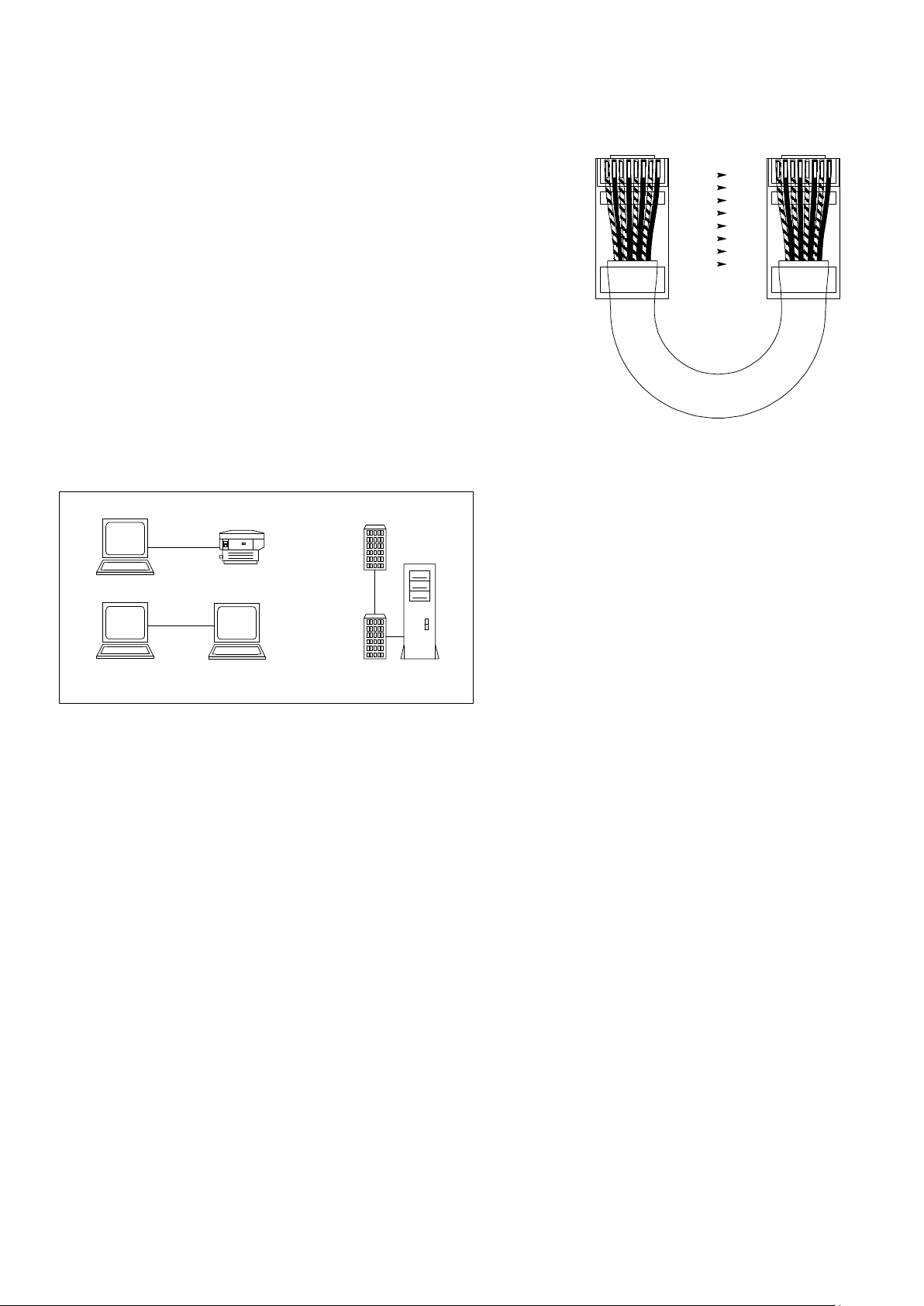

Crossover-Kabel
1
Eine weitere geläufige Kabelart ist das CrossoverKabel. Das Anschlussbild für diese Kabel ist im
Gegensatz zu dem Straight-Through-Typ
mehrgängig, wie man hier sehen kann.
3
2
6
3
1
4
4
5
5
6
2
7
7
8
8
Diese Kabel werden häufig verwendet, wenn zwei
Computer direkt miteinander verbunden werden
oder zum Anschluss eines Ethernet-fähigen
Druckers direkt an einen Computer.Sie können
auch zur Erweiterung eines Hubes oder Switch mit einem anderen Hub oder
Switch verwendet werden.
Hub/Router
Crossover
Cable
Server
tatsächlich eine Reihe von
Anschlussmöglichkeiten gibt, um
ein Crossover-Kabel herzustellen.
Das oben gezeigt
PC
PC
Crossover
Cable
Crossover
Cable
Printer
PC
Kabelanschlussbild ist das am
Bitte beachten Sie, dass es
Hub/Router
Typical Uses for Crossover Cables
häufigsten benutzte.
Unabhängig davon ist der Atlas IT
in der Lage, alle Variationen zu erkennen.
Andere Kabelformen
Es gibt viele verschiedene Anschlussbilder, die für verschiedene Anwendungen
benutzt werden, die meisten werden automatisch von Atlas IT erkannt.

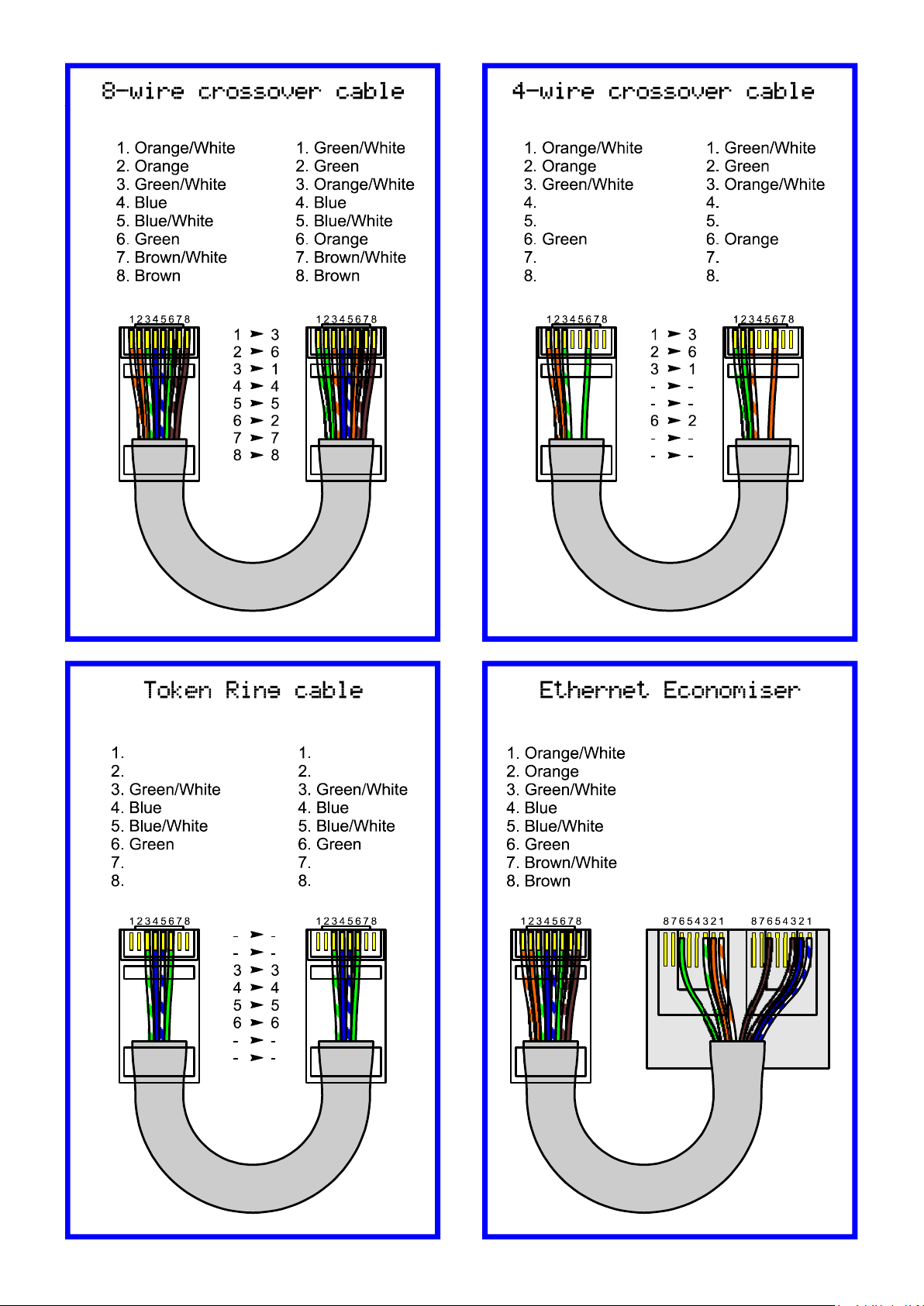

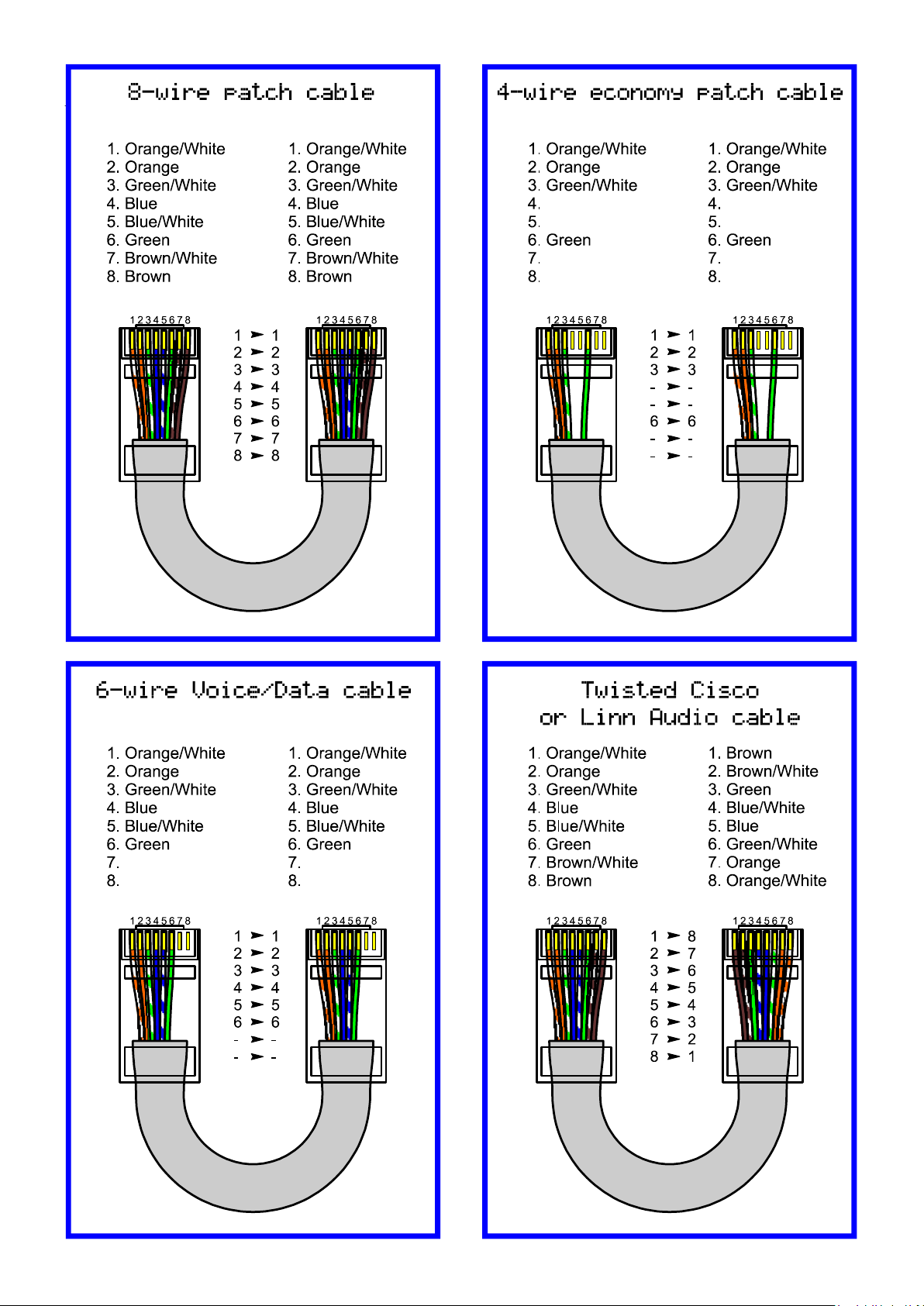

Bitte beachten Sie das Ethernet-Verbindungs-Schema in der Mitte dieser
Broschüre für weitere Details.
Seite 6
Page 8
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
Atlas IT
Verwendung Ihres Atlas IT
Der Atlas IT kann für viele Arten von
Netzwerk-Installationen oder einfach zur
Net w rk ab lz e K e
< 150 m (500 F uß )
Prüfung der Netzwerk-Kabellänge
verwendet werden.

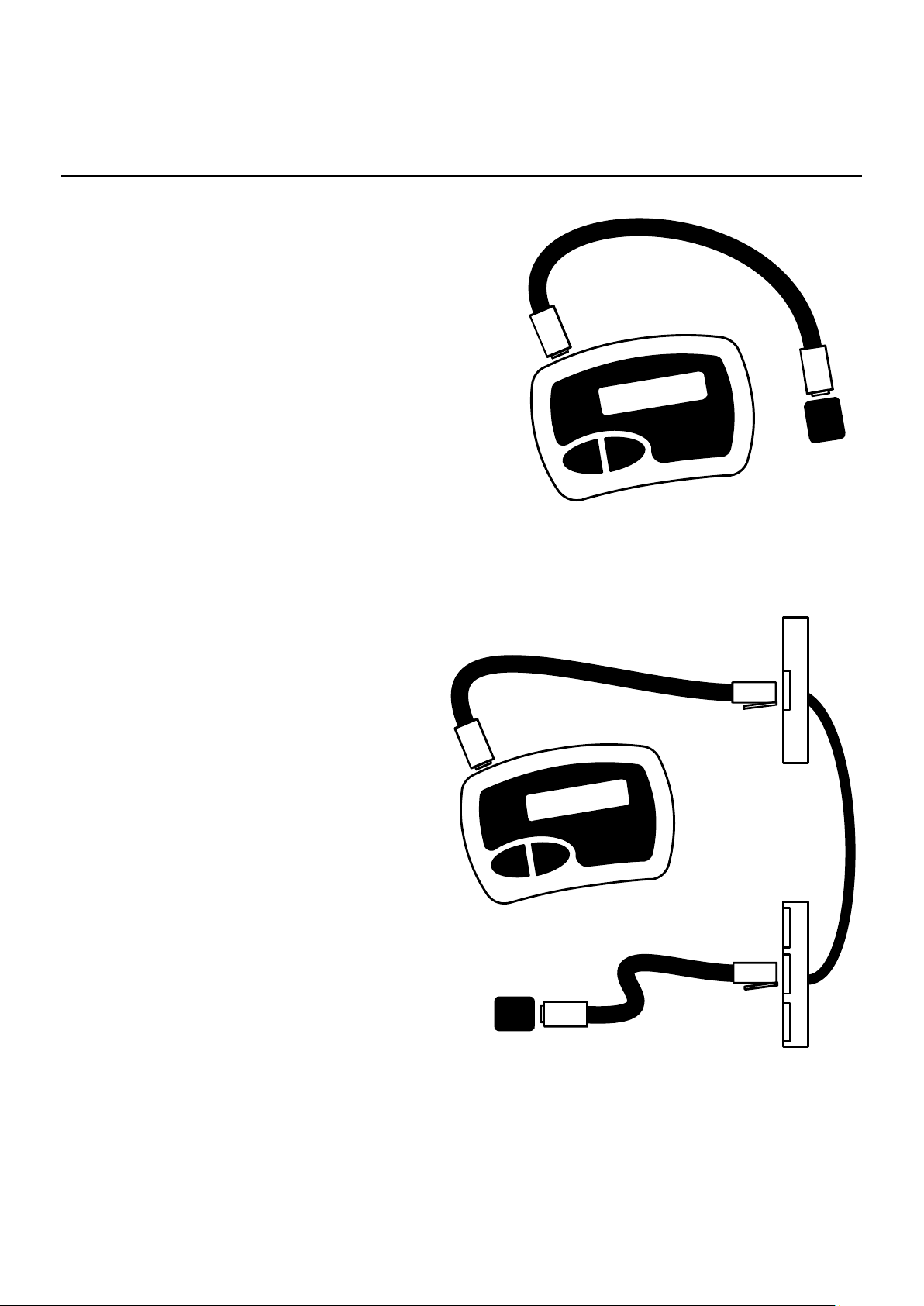

Das Schema (rechts) zeigt den einfachsten
Fall an, indem der Atlas IT Adapter an
einem Ende des Kabels und das Atlas IT
Gerät am anderen Ende verbunden wird.
Adapter
Der Atlas IT wird mit zwei kurzen Kabeln geliefert, für die Prüfung der
Netzwerk-Verkabelung, die nur durch die Buchse (oder ein Patch-Panel)
erreichbar ist. Dies wird hier dargestellt:
Im Idealfall sollte die gesamte
Kabellänge nicht mehr als 150
Patch
Meter (500 Fuß) betragen. Größere
Längen können problemlos getestet
werden, die unterstützte
Gesamtlänge ist abhängig von
Faktoren wie der Kabel- und
Buchsenqualität und externen
Störquellen.
Net w rk ab lz e K e
< 150 m (50 0 F uß)
Patch Panel-
Atlas IT
Adapter
Patch
Seite 7
Page 9
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
Der Atlas IT kann nur nützliche Informationen bieten, wenn die zu testenden
Kabel nicht mit anderen aktiven Geräte (wie Computern, Hubs und Routern)
verbunden ist. Es sollte ausschließlich der Atlas IT und der Atlas IT Adapter
an die Verkabelung angeschlossen werden.
Bitte beachten Sie, dass einige kombinierte Sprach- und Daten-
Installationen höhere Rufspannungen führen. Der Atlas IT kann
kurzzeitig 80V bewältigen, aber nicht höher.
Wenn das entfernte Ende der Verkabelung an den Atlas IT Adapter
(Terminator) und das nahegelegene Ende an das Atlas IT Gerät angeschlossen
wurde, sind Sie bereit, den Test durchzuführen.
Drücken Sie einfach die On-Test-Taste.

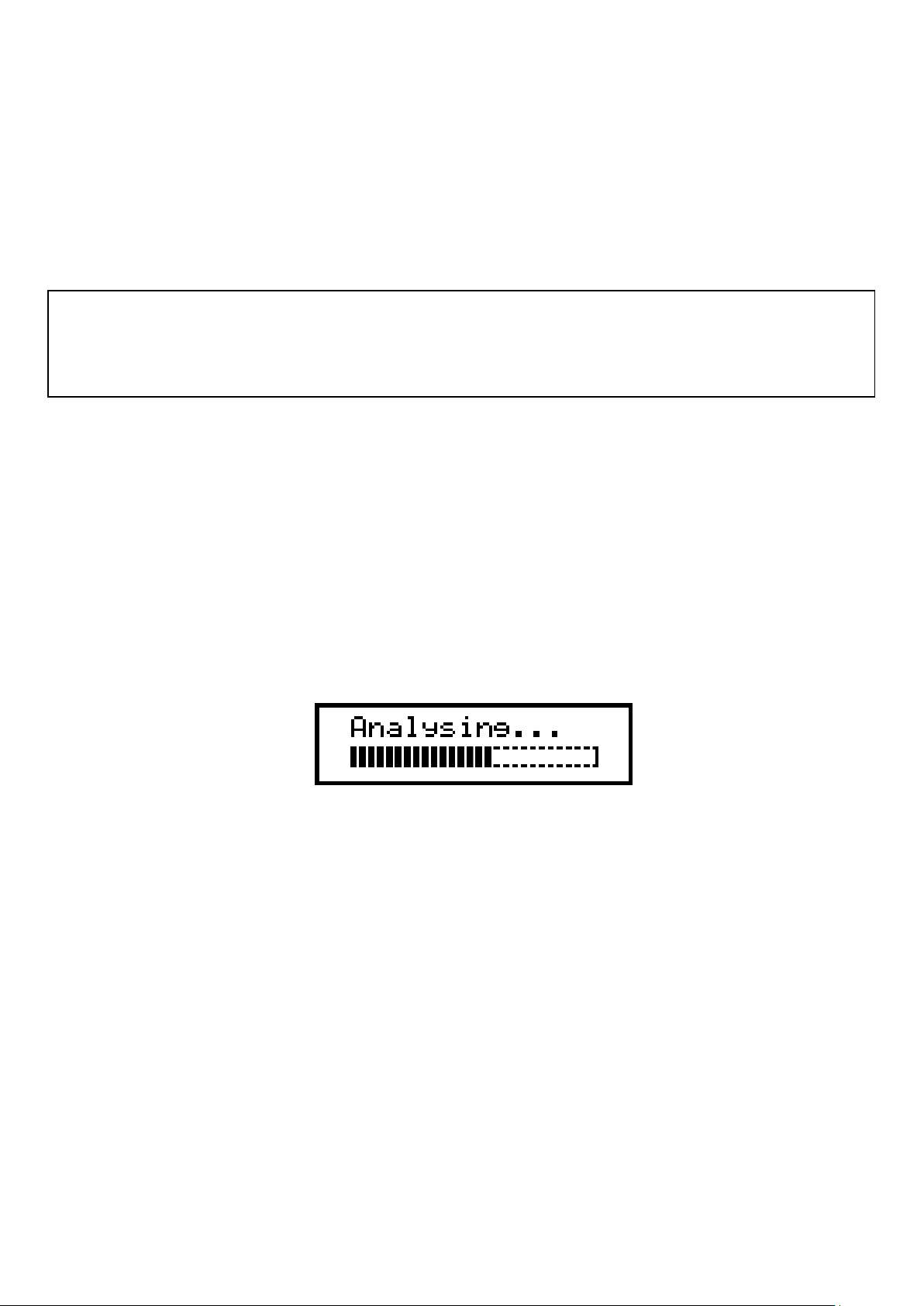

Der Atlas IT wird zunächst ein kurzes Suchverfahren durchführen, um
festzustellen, ob einen Atlas IT Adapter erkennbar ist. Wenn dieser erkannt
wurde, wird er eine vollständige Prüfung des Kabels durchführen.
Nach ein paar Sekunden zeigt das Gerät die Ergebnisse der Analyse an.
Das Ergebnis wird jeweils auf einer Seite angezeigt, wobei jede Seite durch
Druck auf die Scroll-off Taste angezeigt werden kann,sobald sie bereit sind.
Drücken Sie die mehrmals diese, um schließlich wieder auf die erste Seite zu
gelangen.
Um den Atlas IT auszuschalten, halten die Scroll-off Taste gedrückt oder
warten Sie einfach, bis er sich automatisch ausschaltet.
Seite 8
Page 10
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
Prüfergebnisse
Fehlerfreies Kabel

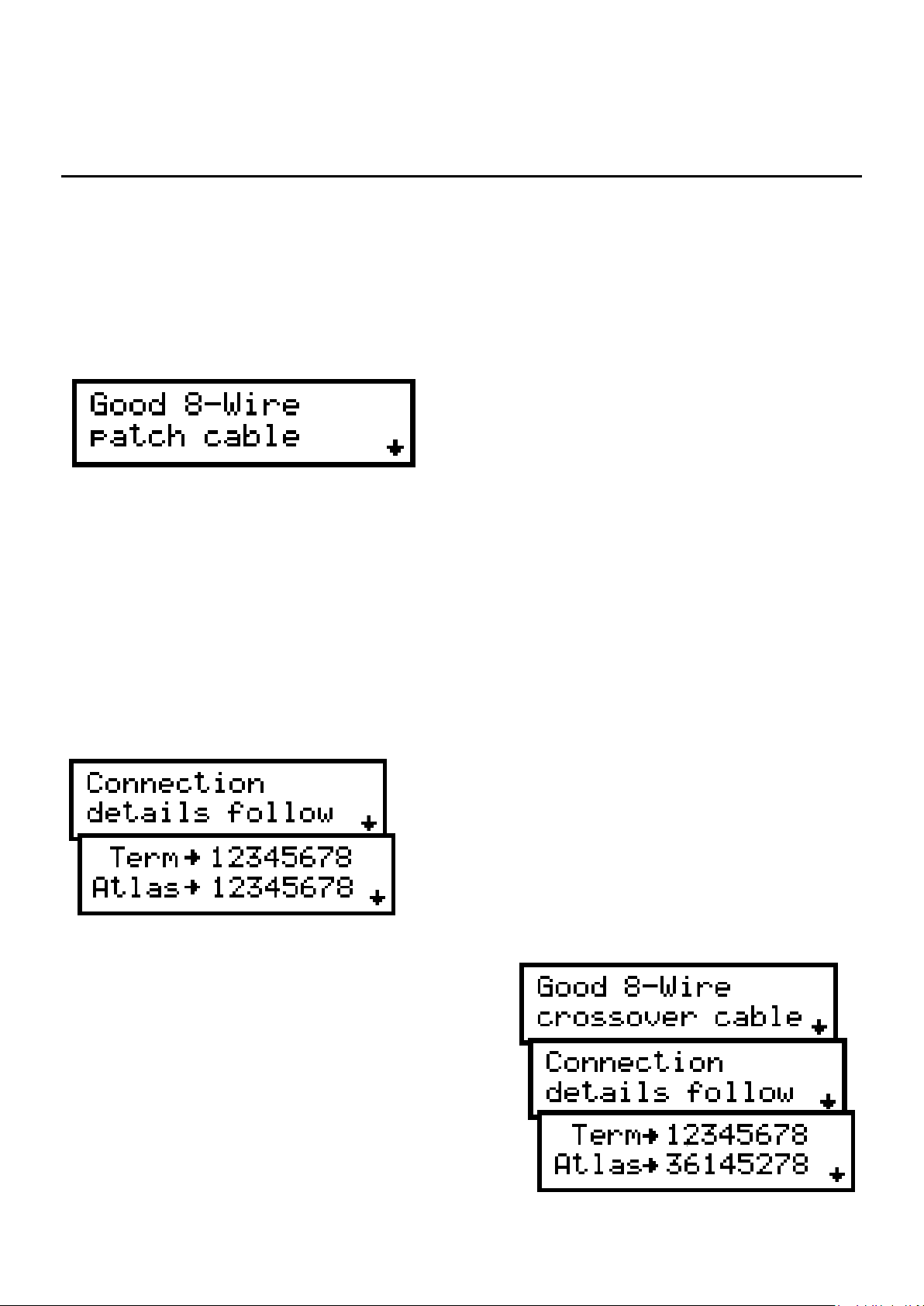

Wenn das getestet Kabel fehlerfrei ist, wird der Atlas IT eine ähnliche
Meldung ähnlich der Folgenden anzeigen:
Die erste Seite, die angezeigt wird, teilt
Ihnen die Art der Anschlusskonfiguration
des getesteten Kabels mit, in diesem Fall
ein einfaches 8-adriges-Patchkabel
(Straight-Through).
Der Pfeil auf dem Display unten rechts weist Sie darauf hin, dass weitere
Informationen auf der nächsten Seite zur Verfügung stehen. Drücken Sie kurz
Scroll-off, wenn Sie bereit sind.
Die nächsten Informationen die angezeigt wird, ist die Bestätigung des
vollständigen Anschlussbildes zwischen dem Adapter „Term“ und dem Atlas
IT „Atlas”:
Wie aus der Darstellung hervor geht, sieht
man hier, dass die überprüfte Verbindung
al ein normales Straight-ThroughPatchkabel verifiziert wurde. Die
Verbindungen zwischen dem Atlas IT
Adapter-Ende des Kabels werden
zusammen mit den entsprechenden Anschlüssen des Atlas IT Endes des
Netzwerkkabels angezeigt.
Der angezeigte Kabeltyp und
Anschlussbild hängt natürlich von der Art
des getesteten Kabels ab, wie ein weiteres
Beispiel für ein fehlerfreies 8-adriges
Crossover-Kabel anzeigen würde:
Seite 9
Page 11
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
Diese Seite ist absichtlich ausgelassen.
Seite 10
Page 12
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
Seite 11
Page 13
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
Seite 12
Page 14
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
Diese Seite ist absichtlich ausgelassen.
Seite 13
Page 15
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
flashing
Fehlerhafte Kabel
Wenn das Anschlussbild nicht mit einem der Standard-Kabel-Typen der Atlas
IT - Datenbank übereinstimmt, versucht das Gerät, das am ehesten passende zu
finden.
Das Kabel ist eventuell fehlerhaft aufgrund einer Reihe von unterschiedlichen
Gründen: unterbrochene, kurzgeschlossene, vertauschte oder falsch
angeschlossene Linien. All diese Fehlerarten werden deutlich auf dem Atlas IT
angezeigt.
Fehlende Verbindung(en):
In diesem Beispiel ist die nächste
Kabeltyp-Übereinstimmung ein 8-adrigesCrossover-Kabel. Durch Drücken der
Scroll-off-Taste, gelangen Sie auf die
nächste Seiten auf der, die Art des Fehlers
angezeigt wird.
Hier zeigt ein blinkendes Kreuz-Symbol
die fehlende Verbindung an.
Kurzgeschlossene Verbindung(en):
Diese Meldung bedeutet, dass der Atlas IT
einen Kurzschluss zwischen den beiden
Linien, 7 und 8 erkannt hat. Diese
Linienzahlen kann man am Atlas IT Kabelende sehen. Wenn mehr als 2 Linien
kurzgeschlossen sind, wird nur das erste kurzgeschlossen Paar angezeigt.
Vertauschte Verbindungen:
Falsch verdrahtete Linien werden auf dem
Display angezeigt. In diesem Fall sind die
Linien 6 und 3 vertauscht.
Seite 14
Page 16
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8

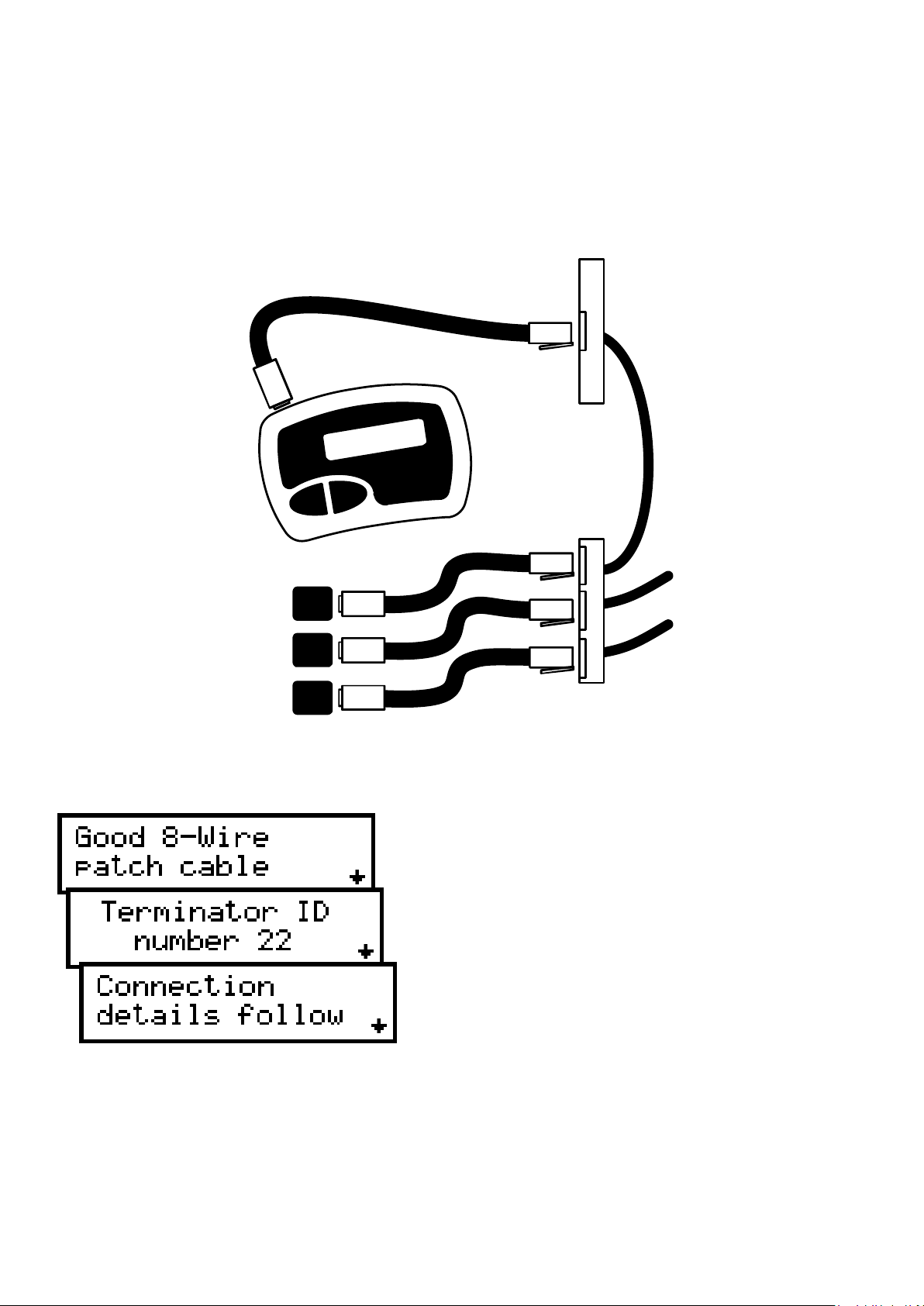

Optional gekennzeichnete Adapter
Der Atlas IT (ab Firmware-Version 2.0 und höher) unterstützt die Verwendung
von gekennzeichneten Adaptern.
2
2
:
D
I
22
23
24
Diese besonderen Adapter können genau wie herkömmliche (nicht
gekennzeichnete) Standard-Adapter verwendet werden. Sie werden
automatisch vom Atlas IT erkannt und die
Kennnummer wird zusammen mit dem
Kabel-Testergebnis angezeigt.
Es sind bis zu 24 gekennzeichnete Adapter
verfügbar, so dass eine schnelle Prüfung
und Bestimmung einer großen Anzahl von
Netzwerkkabeln oder Buchsen möglich ist.
Wenn die Zahl eines bestimmten Adapters möglicherweise nicht angezeigt
wird, kann ein Kabelfehler vorliegen oder die Verbindungen zwischen dem
Atlas IT und dem Adapter fehlen (z.B. 4-adriges-Economy-Patch-Kabel).
Seite 15
Page 17
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
Display Kabel-Steckanleitung
Wenn der Atlas IT ohne Netzwerkkabel gestartet wird und nur der Adapter
verbunden ist, zeigt er eine kurze Anleitung für den Anschluss der
Netzwerkkabel an.
Die angezeigten Anweisungen dienen natürlich nur als Gedächtnisstütze,
lassen Sie sich bitte von einem Fachmann beraten, wenn Sie nicht sicher sind,
wie diese Informationen umgesetzt werden:
← Zuerst bestätigt das Gerät das
Anschlussbild für die beiden häufigsten
Kabeltypen (Straight-Through-PatchKabel und Crossover-Kabel).
← Die Farben aller 8 Adern werden dann
angezeigt.
Achten Sie darauf, dass die Linien 1 und 2, 3 und 6, 4 und 5 und 7 und 8
paarweise verdrahtet sind. Beachten Sie die Ethernet-Verbindungs-Schema für
mehr Details im Bezug auf die Kabelverbindung.
Seite 16
Page 18
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
Pflege Ihres Atlas IT
Batteriewechsel
Der Atlas IT bedarf keiner besonderen Wartung. Jedoch sollte die Batterie alle
12 Monate ersetzt werden, um das Risiko einer Beschädigung durch
ausgelaufene Batterien zu verringern.

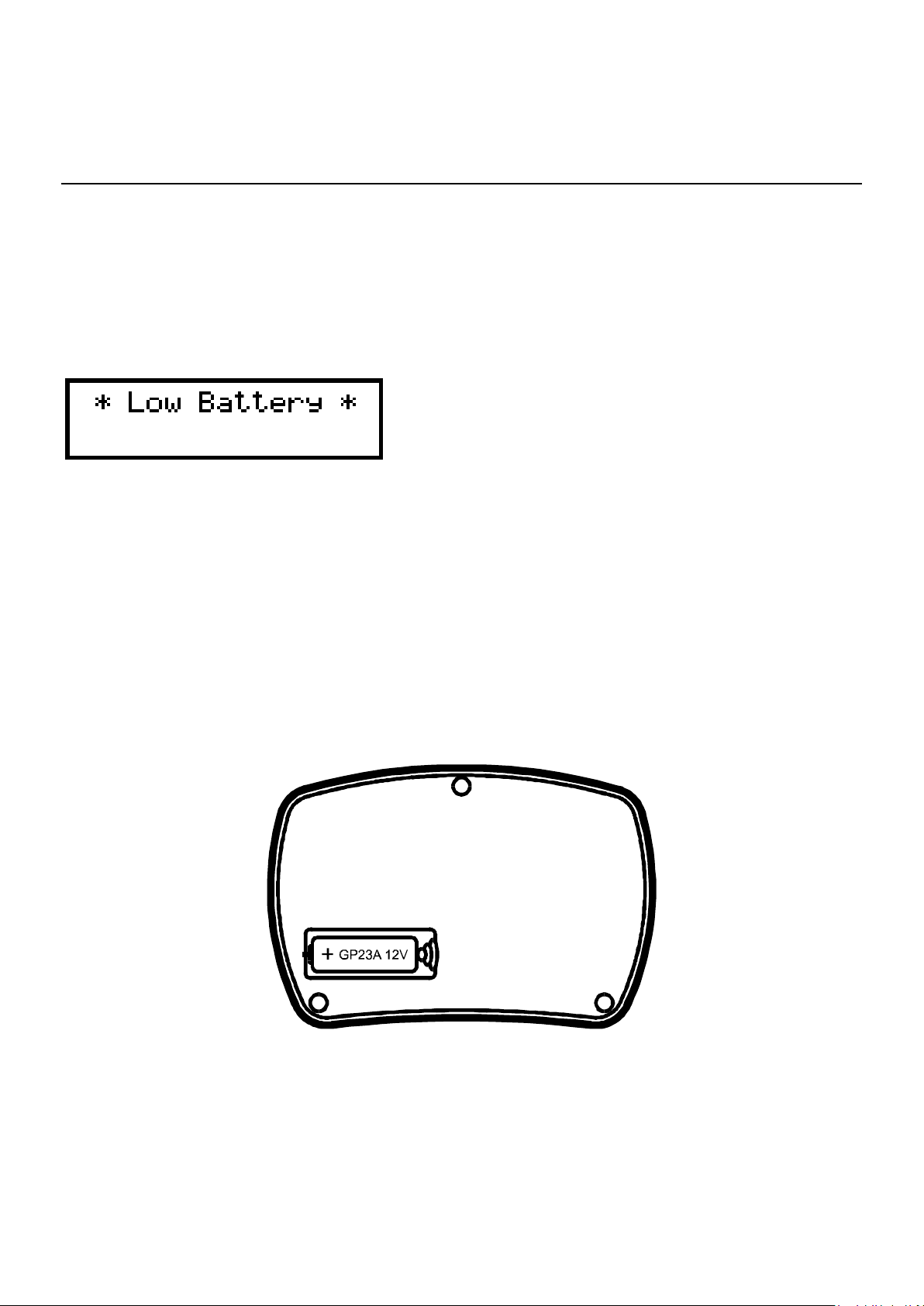

Wenn diese Meldung angezeigt wird, sollte
die Batterie so bald wie möglich
ausgetauscht werden, um eine
Fehlfunktionen zu vermeiden und das Risiko
einer Beschädigung durch ausgelaufene Batterien zu verringern.
Das Gerät kann nach einer Warnung bei niedrigem Batteriestand weiterhin
betreiben werden, die Leistung kann jedoch beeinträchtigt werden.
Um die Batterie zu ersetzen, schrauben Sie die drei Schrauben los, um die
Rückseite zu entfernen. Nehmen Sie die alte Batterie heraus und setzen eine
Neue ein. Achten Sie auf die richtige Polarität.
!
Die Batterie sollte mit einer hochwertigen identischen oder äquivalenten
Batterie des Typs Alkaline 23A, V23A, GP23A, MN21 12V (Durchmesser 10
mm x 28 mm Länge) ersetzt werden. Beim Wiederanbringen des Deckels
darauf achten, dass die Schrauben nicht zu fest angezogen werden.
Seite 17
Page 19
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
Anhang A - Zubehör
Peak oder autorisierte Händler bieten eine Reihe von nützlichem Zubehör an,
um Ihren Atlas IT zu verbessern.
Gekennzeichnete Adapter
Es sind 8 gekennzeichnete Adapter im Set enthalten mit den folgenden IDNummern: 1-8, 9-16 und 17-24 verfügbar. Die Adapter werden automatisch
von Ihrem Atlas IT anerkannt und helfen Ihnen dabei mehrere Kabel zu
numerieren und in rascher Abfolge zu analysieren.
Mini-Patch-Kabel
Wenn Sie viele Buchsen gleichzeitig testen wollen, können Sie vom Kauf
zusätzlicher Patch-Kabel profitieren. Diese Mini-Patch-Kabel sind aus extraflexiblem Litzenadern und bieten Bedienerfreundlichkeit und Langlebigkeit.
RJ45 Breakout-Adapter
Dieser einzigartige Adapter wurde entwickelt, um Ihr Atlas IT für die Prüfung
von unbegrenzter Verkabelung zu verbessern. Dies ist eine professionelle
Konstruktion ausgestattet mit Zugentlastung, robuster RJ45-Buchse und 8
flexible Adern, die mit nummerierten und vergoldeten Krokodilklemmen
herausgebracht wurden. Ideal für die schnelle Verbindung und Prüfung von
Kabeln oder für das Prototyping spezieller Formen.
RJ11-RJ45-Adapter für Telefon ähnliche Anschlüsse
Obwohl der Atlas IT zum Testen von RJ45-ähnlichen Verbindungen (z. B.
Computer-Netzwerk-Verkabelung) konzipiert ist, ist es möglich, das Gerät
unter Verwendung unserer speziellen Adapterpaare zur Überprüfung von RJ11ähnlichen Anschlüsse (2, 4 und 6-Pin-Typen) zu benutzen.
Nicht gekennzeichnete Adapter
Bei Verlust oder Beschädigung der mitgelieferten Adapter ist es möglich,
Ersatz-Adapter zu bestellen.
Seite 18
Page 20
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
Anhang B - Technische Daten
Parameter Hinweise
Netzwerkkabel Kategorie Cat 5, 5e, 6 (UTP) 5
Verbindungstyp 8-adrig
Maximale Kabellänge 150 m (500 Fuß) 1
Prüfspannung ±5V
Prüfstrom ±2,5mA
Schutzart ±15V 2
±80V 3
Betriebstemperaturbereich 10°C to 50°C 4
Batterie-Spannungsbereich 8,0V to 13,0V
Batterie-Typ GP23A 12V Alkaline
Atlas IT Abmessungen 103 x 70 x 20 mm
Adapter Abmessungen 18 x 15 x 14 mm
Hinweise:
1. Abhängig von der Qualität der Kabel, Anschlüsse und Einfluss
externer Störungen.
2. Angaben gelten für eine Dauer nicht länger als 60 Sekunden.
3. Angaben gelten für eine Dauer nicht länger als 15 Sekunden.
4. Unterliegt der verträglichen LCD Sichtbarkeit.
5. Schirmanschluss nicht geprüft.
Es wurde alles unternommen, um sicherzustellen, dass dieses Produkt
zuverlässig und genau alle unterstützten Netzwerkkabeltypen überprüft. Es ist
jedoch möglich, dass unter extremen Bedingungen, wie weite Kabellängen,
elektrischen Umgebung und abhängig von der installierten Hardware, Atlas IT
ungenaue Messwerte erzeugt. Bitte kontaktieren Sie uns, wenn Sie
irgendwelche Zweifel haben.
Seite 19
Page 21
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
Anhang C - Fehler / Warnmeldungen
Der Atlas IT kann den Adapter nicht
erkennen. Es ist möglich, dass das Kabel zu
viele unterbrochene Verbindungen hat oder
der Adapter selbst beschädigt ist.
Es ist nicht möglich, ein vollständiges
Anschlussbild anzuzeigen, wenn nur 2
Linien zwischen dem Atlas IT und dem
Adapter verbunden sind.
Dies wird angezeigt, wenn das zu prüfende
Kabel keinem der Kabeltypen der Atlas IT
Datenbank ähnelt. Das Anschlussbild wird
jedoch weiterhin angezeigt bleiben.
Das Gerät ist für die Prüfung von Non-LiveNetzwerk-Kabeln ausgelegt, wenn eine
übermäßige Spannung erkannt wird oder ein
interner Fehler aufgetreten ist dann kann diese Meldung angezeigt werden.
Dies kann angezeigt werden, wenn der Atlas
IT an eine Live-Netzwerkverbindung anstatt
an einen Atlas IT Adapter angeschlossen
wird.
Seite 20
Page 22
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
Anhang D - Garantieinformationen
Peak Zufriedenheits-Garantie
Wenn Sie aus irgendeinem Grund nicht vollständig mit dem Peak Atlas IT
zufrieden sein sollten, dann können Sie, innerhalb von 14 Tagen nach dem
Kauf, das Gerät an Ihren Händler zurückgeben. Sie erhalten eine
Rückerstattung für den vollen Kaufpreis, wenn das Gerät in einwandfreiem
Zustand zurückgegeben wird.
Peak Garantie
Die Garantie gilt für 24 Monate ab dem Kaufdatum. Diese Garantie deckt die
Kosten für eine Reparatur oder den Ersatz infolge von Material- und / oder
Fabrikationsfehler.
Die Garantie gilt nicht für Fehlfunktionen oder Schäden durch:
a) Den Betrieb außerhalb des Geltungsbereichs der
Bedienungsanleitung.
b) Schäden, die durch den Anschluss an Sprach-/ Rufspannungen
verursacht werden.
c) Schäden, die durch den Anschluss an Power-over-Ethernet
verursacht werden.
d) Unbefugter Zugriff oder Veränderung des Gerätes (außer dem
Batterieaustausch).
e) Unbeabsichtigter Sachschaden oder Missbrauch.
f) Normale Abnutzung und Verschleiß.
Die gesetzlichen Rechte des Kunden werden nicht durch die oben genannten
Punkte beeinträchtigt.
Für alle Ansprüche muss der Kaufbeleg vorgewiesen werden.
Seite 21
Page 23
Atlas IT Benutzerhandbuch Oktober 2013 – Rev 8
Anhang E - Garantieinformationen
WEEE-Richtlinie (Waste of Electrical and Electronic Equipment)
Entsorgung von elektrischen und elektronischen Erzeugnissen
Im Jahre 2006 hat die Europäische Union eine neue Richtlinie (WEEE) für die
Sammlung und das Recycling von Abfällen aller elektrischen und
elektronischen Geräten eingeführt. Es ist nicht mehr zulässig, einfach Elektround Elektronikgeräte wegzuwerfen. Stattdessen müssen diese Produkte einem
Recycling-Prozess untergehen.
Jedes einzelne EU-Mitgliedsland hat die WEEE-Richtlinien in ein nationales
Gesetz auf leicht unterschiedliche Weise umgesetzt. Bitte folgen Sie Ihrem
nationalen Gesetz, wenn Sie elektrische oder elektronische Produkte entsorgen
möchten.
Weitere Details erhalten Sie bei Ihrer nationalen WEEE-RecyclingAgentur.
Wenn Sie Zweifel haben, können Sie Ihre Peak Artikel für eine sichere und
umweltfreundliche Entsorgung an uns senden.
Bei Peak Electronic Design Ltd haben wir uns für eine kontinuierliche Produktentwicklung und -
verbesserung verpflichtet. Die Angaben unsere Produkte sind daher jederzeit ohne Vorankündigung
abänderbar.
© 2001-2013 Peak Electronic Design Limited - Alle Angaben ohne Gewähr
Entwickelt und hergestellt in Großbritannien
www.peakelec.co.uk Tel. +44 (0) 1298 70012 Fax. +44 (0) 1298 70046
Seite 22
Loading...
