NET-T V
Bedienungsanleitung
Operating Instructions
Netzwerk-Tuner zum TV-Empfang auf jedem Gerät
Network tuner to the TV receipt on every device
Premiumsponsor der Lilien
PEAKnx NET-TV
Bedienungsanleitung
www.peaknx.com www.peaknx.com
2 3
Inhaltsverzeichnis
Berücksichtigte Produkte � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 5 1� Sicherheitshinweise � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 6
1�1 Allgemeine Hinweise � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 6 1�2 Betriebssicherheit � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 6 1�3 Aufstellungs ort � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 6 1�4 Elektromagnetische Verträglichkeit � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 7 1�5 Reinigung� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 7 1�6 Datensicherung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 7 1�7 Support � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 7
2� PEAK nx NET-TV im Überblick � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 7
2�1 SAT>IP Protokoll � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 8 2�2 PEA Knx Net Serve r � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 8 2�3 SAT>IP Clients � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 8 2�4 Mindestanforder ungen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 8
3� Allgemeine s � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 9
3�1 Lieferumfang � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 9 3�2 Technische Daten � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 9 3�3 Allgemein � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 9 3�4 Beschreibung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 10
4� Inbetriebnahme � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 11
4�1 Netzwerkumgebung� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 11 4�2 Eingangssignal � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 11
4�2�1 DVB -S2 � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 12 4�2�2 DV B-C/C2 und DVB -T/T2 � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 12 4�2�3 Common Interface � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 13
5� PEAKn x NET-TV � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 13
5�1 Erster St art � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 13 5�2 Anschluss � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 13 5�3 Inbetriebnahme � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 14 5�4 Konfigurationsmenü � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 14
5�4�1 Zugrif f unter Windows 7/8/10 � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 15 5�4�2 Statusinformation en � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 15 5�4�3 Syst em Settings � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 18 5�4�4 LNB Set tings � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 19 5�4�5 SCR S ettings � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 20 5�4�6 UPnP Set tings � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 21
5�4�7 CI Setti ngs � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 21 5�4�8 Multicast Setup � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 21 5�4�9 Channe l Lists � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 25 5�4�10 Update � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 25
5�5 Zugrif f per Client � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 26
5�5�1 Zugr iff per App � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 26 5�5�2 Zug riff per Windows � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 28 5�5�3 Zug riff per Linux � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 28 5�5�4 Zugr iff per Hardware Clie nt � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 28 5�5�5 Zu griff per Browse rTV � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 28 5�5�6 Zugr iff per M3U-Li sten � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 29
5�6 Betriebszustände � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 29
5�6�1 Regulärer Betrieb � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 29 5�6�2 Kaskadierter B etrieb � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 29
5�6�3 Standby-B etrieb � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 29 6 FAQ zum PEAKn x NET-TV � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 30 Über PEAK nx � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 31
NET-TV Operating Instructions � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 32-63
Seite Seite
PEAKnx NET-TV
Bedienungsanleitung
www.peaknx.com www.peaknx.com
4 5
Berücksichtigte Produkte

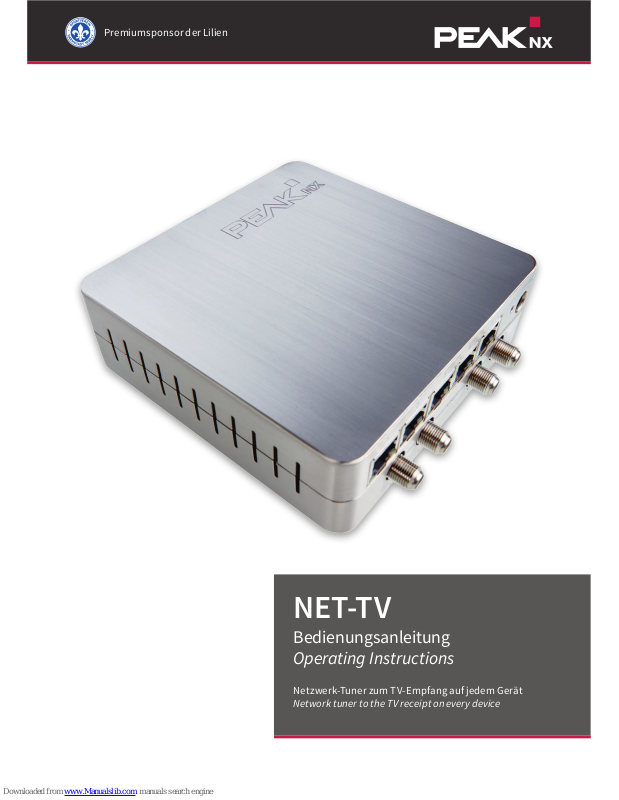

Das Titelbild zei gt das Produkt PEA Knx NET-TV SAT 4 Tuner� Die anderen Produk t­ausführungen sind in der Bauform identisch, unterscheiden sich jedoch in der Bestückung�
In diesem Dok ument erwähnte Produ ktnamen können Marke n oder eingetragene Marken der jewe iligen Eigentümer sein� D iese sind nicht ausdrü cklich durch „™“ und „®“ gekennzeichnet�
Copyright © D OGAWIST Investme nt GmbH
PEAKnx Otto-Rö hm-Straße 69 64293 Darmstadt Deutschland
www�peaknx�com info@peaknx�com
Dokumentversion 1�0�0 (27� Juli 2016)
Produktbezeichnung
Ausführung
PEAKnx N ET-TV SAT 2 Tuner 2 Tuner für SAT
PEAKnx N ET-TV SAT 4 Tuner 4 Tuner für SAT
PEAKnx N ET-TV Kabe l 2 Tuner 2 Tuner für Kabel
PEAKnx N ET-TV Kabe l 4 Tuner 4 Tuner für Kabel
Abbildungsverzeichnis
Abbildung 1: A ST>IP � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 7 Abbildung 2: Vord eransicht des PEAK nx NET-TV Gehäuses � � � � � � � � � � � � � � � � � � � � � � 8 Abbildung 3: Vord eransicht des PEAK nx NET-TV mit Beschrif tung � � � � � � � � � � � � � � � 10 Abbildung 4: Rück ansicht des Gehäuses (S AT 4 Tuner) � � � � � � � � � � � � � � � � � � � � � � � � � 10 Abbildung 5: Seitenansicht des NET-TV Gehäuses � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 11 Abbildung 6: Das PE AKnx NET-TV unter Net zwerk� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 15 Abbildung 7: Beisp ielhafte IP-Adre sse � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 15 Abbildung 8: Starts eite der Konfigurationsoberf läche � � � � � � � � � � � � � � � � � � � � � � � � � 16 Abbildung 9: Tuner-Status � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 17 Abbildung 10: Stream-Status � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 17 Abbildung 11: Systemeinstellungen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 18 Abbildung 12: LNB Einstellungen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 19 Abbildung 13: Manuelle LNB Einstellungen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 20 Abbildung 14: SCR S ettings � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 20 Abbildung 15: Static Multicast S etup � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 23 Abbildung 16: Stat ic Mulitcast Setup mit Sa mples Astra 19� 2 � � � � � � � � � � � � � � � � � � � 24 Abbildung 17: Stream 10 wird nur üb er die Ports 3,4 und 5 pe rmanent gestreamt � 24 Abbildung 18: Ch annel Lists � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 25 Abbildung 19: Update � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 25 Abbildung 20: El gato SAT>IP App (Bild: Elg ato�com) � � � � � � � � � � � � � � � � � � � � � � � � � � � � 27 Abbildung 21: Elg ato Satellite Setup (Bild: Elgat o�com) � � � � � � � � � � � � � � � � � � � � � � � � � 27 Abbildung 22 : Browser TV mit dem V LC Media Player Add-on mö glich � � � � � � � � � � � 28
PEAKnx NET-TV
Bedienungsanleitung
www.peaknx.com www.peaknx.com
6 7
1. Sicherheitshinweise
1.1 Allgemeine Hinweise
Bitte lese n und befolgen Sie diese S icherheitshinwe ise� So sorgen Sie für e inen zuverläss igen Betrieb und eine l ange Lebensdauer Ihre s PEAKnx NET-TVs� Bewahren Sie di ese Bedienungsan leitung in greifbarer Nä he des PEAKnx NE T-TVs auf, um jederze it nachschlagen zu können � Das PEAKnx NET-TV wird s tetig weiterent wickelt, eine aktuel le Version dieses Doku ments können Sie auf unserer Webseite herunterladen�
1.2 Betriebssicherheit
Der Anschlu ss des PEAKnx NE T-TVs sollte vo n einem qualifizier ten Techniker oder einer Person mit entsprechenden Kenntnissen in der Netzwerktechnik erfolgen�
Bitte wenden Sie sich an Ihren Lieferanten, wenn Sie folgende technische Probleme mit de m PEAKnx NET-TV haben:
Das Gerät ist m it Flüssigkeit in Berüh rung gekommen�
Das Gerät funk tioniert nicht or dnungsgemäß�
Sollte eine Repa ratur notwendig sein , wenden Sie sich bitte an u ns�
1.3 Aufstellungsort
Um einen elek trischen Kurz schluss zu vermeide n, sollten Sie nach dem Transpor t des PEAKnx N ET-TVs mit der I nbetriebnahme sol ange warten, bis es die Umg ebungstem­peratur angenommen hat� Große Temperatur- ode r Feuchtigkeitss chwankungen können durch Ko ndensation Feuchtigkeitsbildung ver ursachen, die wiederum zum Kurzschlus s führen kann� Schützen S ie das Gerät vor Feucht igkeit, Staub, Hitze un d direkter Sonnen einstrahlung� Stellen Sie das Ge rät auf eine ebene, st abile und vibrationsf reie Unterlage, um Unfälle zu verm eiden� Blitzschlags chäden (Überspannungsschäden) lassen sich im Fall eines Gewit ters nur vermeide n, wenn alle Kabel zu externen Geräten und Netzen,
Achtung!
Lassen Sie Kinder keinesfalls unbeaufsichtigt an elektrischen Geräten spielen, sie können Gefahrenquellen noch nicht erkennen�
inkl� dem Telefonnetz abgezogen werden� Die meisten Schäden entstehen durch Blit­zeinwirkung übe r das Antennen/SAT Kabel, ge folgt von Schäden üb er das Stromnetz�
1.4 Elektromagnetische Verträglichkeit
Die Richtlinien für elektromagnetische Verträglichkeit (EMV) müssen beim Anschluss des PEAK nx NET-TVs eingehalten werde n� Um Funktions störungen und Datenver luste zu vermeiden, s ollten Sie einen Min­destabstand von eine m Meter zu hochfrequenten und magnetischen Störquellen (TV-Gerät, Mobiltelefon, Lautsprecherboxen usw�) einhalten�
1.5 Reinigung
Das PEAKn x NET-TV nur mit einem weichen, trockenen Tuch abwischen� Ziehen Sie vor der Reinigung den Netzstecker und die Verbindungskabel�
1.6 Datensicherung
Erstellen Si e vor der Installation von Fre mdsoftware auf I hrem PC eine Datensicherung Ihrer Daten auf einem externen Speichermedium (CD, DVD, USB-Stick , externe Fest platte usw�)� Schadenersatzansprüche für Datenverlust und die dadurch entstehenden Folgeschäden können nicht geltend gemacht werden�
1.7 Support
Support u nd weitere Anfragen pe r E-Mail: info@peaknx�com Aktuelle In formation zum PEAK nx NET-TV: www�peaknx�com
2. PEAKnx NET-TV im Überblick
Abbildung 1: AST>IP
PEAKnx NET-TV
Bedienungsanleitung
www.peaknx.com www.peaknx.com
8 9
2.1 SAT>IP Protokoll
SAT>IP ist ein neuer Stan dard für den Empfang und die Ver teilung von Satellitenf ern­sehen, der federführend vom Unternehmen SES S�A� /Luxembourg und der Astra Deutschland GmbH/Unterföhring entwickelt worden ist� SAT>IP konvertier t Fernsehsignale vo m Satelliten (DVB-S und DV B-S2) in IP-Signale für die Nutzu ng auf Endgeräten im jeweilige n Netzwerk� S o können alle IP-basie ­renden Endger äte wie Tablets, PCs, Lap tops, Smartphon es, Connected T Vs, Spiele­konsolen und Me dia Player mit TV-Prog rammen über das lokale Ne tzwerk vers orgt werden� Das ermöglicht Satellitenfernsehen in bester Qualität auch auf Geräten, die keinen integrierten Satellitenempfänger haben� Satellitensig nale können dabei über jed e IP-Infrastru ktur transpor tiert werden, z� B� auch über WLAN� Auch die Verteilung des Satellitensignals auf mehrere Fernsehgeräte wird erheblich vereinfacht� Weitere Informationen finden Sie unter www�satip�info�
2.2 PEAKnx Net Server
Beim PEAK nx NET-TV handelt es sich um ei nen Server� Das Gerät s treamt dabei Live-TV auf IP-TV-fähige Endgeräte im lokalen Netzwerk� Aus zahlreichen Endgeräten wird so ein Full-HD-Fernseher für Satelliten- und Kabelfernsehen� Dabei werden di e frei empfangbaren Se nder in Full HD per LAN un d/oder WLAN im lokalen Net zwerk verteilt � Die bis zu 4 Streams – je nach Mo dell - können dabei zeit­gleich an stationären und mobilen Endgeräten genutzt werden�
2.3 SAT>IP Clients
Für die Nutzung au f einem Endge­rät ist eine zusätzliche Clientsoft­ware notwendig, sofern sie nicht bereits vo rinstalliert is t� Die zu nut­zende Client software ist da bei für die Betrie bssysteme iOS (iPho ne, iPad, iPod), Andr oid, MAC OS sowie Windows bere its von verschied e­nen Herstellern am Markt verfügbar (Smart TV Fernseher, Windows Phone, Window s RT und Kindle Fire HD in Vorb ereitung)� Eine Liste d er verfügbaren SAT>IP Client Soft ware finden Sie auf der We bsite: http://www�satip�info�
Abbildun g 2: Vorderans icht des PEA Knx NET-TV Geh äuses
2.4 Mindestanforderungen
Um HDTV-Pr ogramme betrachte n zu können, benötigen Sie e ntsprechend lei stungs­fähige SAT>IP Clients o der UPnP-fähige Client s� Hochauflöse nde Inhalte (HDTV) benötigen ein leistungsf ähiges Netzwerk und leistungs fähige Clients, um die Inhalte störungs frei darstellen zu könn en� Eine störungsf reie HD-Dars tellung ist nur möglich, wenn ein entsprechendes Netzwerk und ein leistungsfähiger Client vorhanden sind� SAT>IP Clients können zu sätzliche Bezug skosten beinhalten, pr üfen Sie dies jeweils individuell� Um das Konfigur ationsmenü des PEA Knx NET-TVs aufrufen z u können, benötigen Sie einen Inter net Browser Ihrer Wahl � Die Netzwerk geschwindigkeit soll te 1 Gigabit (Empfehl ung) für LAN- Umgebungen betragen , die Umgebungen nach dem n-WL AN-Standard (300 M Bit) ausgestatte t sein�
3. Allgemeines
3.1 Lieferumfang
PEAKnx N ET-TV Net zwerktuner (mit 5 Por t Switch und 2-4 Kabe l/SAT Tuner)
integrier tes Twin CI Interface
externes Ne tzteil
Wandhalterung
USB-Stick mi t Software QCT V
Handbuch im PDF-Format
Hinweis: Das Handbuch zur Sof tware QCTV fin den Sie auf dem mitgeliefer ten USB-Stick
unter dem Pfad QC TV/Install_QCTV.pdf .
3.2 Technische Daten
SAT>IP bis zu 4 Teilnehmer (erweit erbar durch Kaskadier ung)
SAT>IP Protokoll Version 1� 2�2 (updatefähig)
Updates per Web -Konfigurator (übe r LAN)
Singlecast/Multicast via UDP/RTP
5 Port man aged GigaBit-Swit ch (5x 10/100/100 Ethern et)
Protokolle IPv 4 und IPv6, Multicas t, IP Filterung, Volldup lex
Twin CI Unterstüt zung
3.3 Allgemein
Stromverso rgung über extern es 12V-Netzt eil (220 V, 50-60 Hz)
Betrieb ma x: 12 Watt (4 Tuner) ohne LNB Strom
PEAKnx NET-TV
Bedienungsanleitung
www.peaknx.com www.peaknx.com
10 11
Temperaturbere ich: -10 bis 50 Grad
Abmessun gen: 45 x 127 x 127 (BxHxT in mm)
Gewicht: 500 Gramm
Hergestellt in Deutschland
3.4 Beschreibung
1� Ein/Aus - Schalte r
2. Status LED 1
3. Status LED 2
4. Common Interf ace / CI Schacht
1. 5 LAN-Anschlüsse
2. TV-Tuner 1 bis 4 (je nach Mo dell)
3. Resetknopf
4. Netzan schluss für exter nes Netzteil
Abbildun g 4: Rückansich t des Gehäuse s (SAT 4 Tuner)
1. Lüftungss chlitze
4. Inbetriebnahme
4.1 Netzwerkumgebung
Das PEAKn x NET-TV kann in Netzwerkumgebungen per LAN , WLAN und Pow­erLan betrieben werden� Wir empfehlen für einen störungsfreien Betr ieb folgende Verbindungsge­schwindigkeiten:
LAN: 10 0 Mbit/s Netzwer k, empfohlen 1000 Mb it/s (GigaBit) Umgebung
WLAN: 5 4 Mbit/s Netzwer k, empfohlen 300 Mb it/s Netzwerk Umge bung
PowerLan: 54 Mbit/s Net zwerk, empfohlen 3 00 Mbit/s Netz werk Umgebung
Die 5 Port s des integrierte n Gigabit Switch sollten be vorzugt für die Endge räte mit SAT>IP Client genutz t werden, da diese ber eits eine optimale Qual ity-of­Servi ce-Konfigurat ion (QoS) für den Betrie b von SAT>IP ab Werk be sitzen�
4.2 Eingangssignal
Ein Vorteil de s PEAKnx NET-TVs ist die m odulare Bauweise und Er weiterungsfäh igkeit um weitere Tunermodul e� Als Tuner kommen, je nach Model ltyp, die DuoFlex S2 (DVB-S/S2) und D uoFlex C/C2/T/T2 (DV B-C / DVB- C2 / DVB-T / DVBT2) S erie von PEAKnx z um Einsatz� Die folgenden Kapitel beschreiben die technischen Spezifikationen der verschiede­nen Tunermodule und de s Common Interface �
Abbildung 5: Seitenansicht des NET-TV Gehäuses
Abbildun g 3: Vorderansi cht des PEA Knx NET-TV mit Be schrift ung
PEAKnx NET-TV
Bedienungsanleitung
www.peaknx.com www.peaknx.com
12 13
4.2.1 DVB-S2
4.2.2 DVB-C/C2 und DVB-T/T2
Satelliten Merkmale (DuoFlex S2): Twin Tuner
Unicable konform:
Symbol Rate:
Bis zu 45 Msps DV B-S2
SCR / Cenelec EN 5 0494 (Unicable®)
LNB Power:
+14 V DC oder +18 V DC oder ohne Stromver sorgung (bis zu 500 mA)
Sicherheit:
Produzier t und Designed nach europäischen Standards, DIN EN ISO 9001:2000
L-Ba nd:
950 Mhz bis 215 0 MHz DVB FEC: (Auto S pectral Detec tion)
Umweltstandards:
RoHS Konformität, WEEE DE 9935376 2
Modulation QPSK/8PASK
Volle DiSeqC 2 �X Unterstütz ung
Standard-Anschlüsse:
20 pol� Stecker f ür Flachbandkabel
L-Band F-Buchs en (IEC 60169-24; unterstützt Stromversorgung zum LNB)
Terrestrische Merkmale (DuoFlexC/C2/T/T2):
Twin Tuner DVB-T/T2 Merkmale: Frequenzbereich:
Twin Tuner DVB-C Merkmale: 49-8 61MHz, 2k&8k OF DM
Frequenzbereich: 51 bis 858 MHz Alle Modulatio nsarten nach DVB -T und
DVB-T2 Spezifikation
Alle Modulations- und Codear ten nach DVB-C Spezifikation
Empfindlichkeit: -82,6dBm bei 16-QAM&3/4
Symbolraten vo n 0,87 bis 6,9 MBaud
Sicherheit: Produziert und Designed nach europäis chen Standards, DIN EN ISO 9001:2000
Empfindlichkeit: 47 dbμV (64QAM), 47 dbμV (2 56QAM)
Umweltstandards:
RoHS Konformit ät, WEEE DE 99353762
Standard Anschlüsse:
IEC Buchse (Input ), IEC Stecker (Output), 20 pol� Stecker f ür Flachbandkabel
4.2.3 Common Interface
5. PEAKnx NET-TV
5.1 Erster Start
Packen Sie Ihr PE AKnx NET-TV aus und prüfe n die Vollzähligkeit aller Komponenten� Bei Fragen wenden Sie sich umgehend an unseren Support�
5.2 Anschluss
Entferne n Sie von dem PEAKnx NE T-TV zuer st alle Schutzfo lien und Verpackungs­hilfen� Stellen S ie das Gerät auf eine waager echte und schmutz freie Oberflä che� Eine Montage mit d em beigelegten Adapt er für eine Wandmontage sol lte erst nach Abschluss der Einrichtung erfolgen� Verbinden Sie e ine LAN-Buc hse des PEAKnx NE T-TVs mit ein em Netzwerkk abel, welches mit Ihrem Heimnetzwerk (Router/Switch/Access Point) verbunden ist� Damit das PEAK nx NET-TV automatisch ein e IP-Adresse er hält, muss ein DHCP Ser ver im Netzw erk aktiv sein (z� B� Standard bei handel süblichen Routern)� Das PE AKnx NET-TV muss sich in der gleichen Netzwerkumgebung wie die Endgeräte befinden (gleicher IP -Adressberei ch)� Verbinden Sie das PEAK nx NET-TV mit dem Kabel Ihre r vorhandene n Empfangsanlage� Für die Empf angsart DVB -S/S2 verbinden Sie die Ausgänge des L NBs/Multischalters ü ber geeignete Antenn enkabel mit jeweils ein em PEAKnx N et-TV Tuner� Auch bei Nutzung von Unica ble LNB/Multiswitch er folgt die Verkabelung der Ausgänge über ein geeignetes Antennenkabel zu dem jeweiligen PEAKnx N et-TV Tuner� Nutzen Sie ggf� konfor me Unicable Satver teiler�
Hinweis: Für die Empfangsart DVB-C/C2 und DVB-T/T2 wird nur ein Kabel je Twin-Tuner
benötigt.
2 Tuner Version des PE AKnx NET-TVs:
Verbinden Sie den Ausgang einer Antennendose oder einer DVB-T/T2 Antenne über ein geeig netes Antennenkabe l mit dem Eingang des PEA Knx NET-TVs Twin-Tu-
Standard Anschlüsse:
Sicherheit:
20 pol� Stecker f ür Flachbandkabel Produzier t und Designed nach eur opäi-
schen Standa rds, DIN EN ISO 9001:20 00
Stromversorgung über 4 -poligen Floppy-Standard-Stecker
Umweltstandards:
RoHS Konformit ät, WEEE DE 99353762
PEAKnx NET-TV
Bedienungsanleitung
www.peaknx.com www.peaknx.com
14 15
ner Karte (I EC Buchse)� Der Ausgang der Twin-Tuner Kart e (IEC Stecker) kann zur Versorgung w eiterer Geräte (z�B � TV oder PEAKn x Produkte) genutz t werden, wenn das PEAKn x NET-TV in Betrieb ist � Der eingebaute Verst ärker sorgt dafür, dass ei n Signal ohne Verlu ste weitergegeben wir d�
4 Tuner Version des PE AKnx NET-TVs:
Das erste Twin-Tuner-Paar verka beln Sie, wie es bei der 2-Tuner-Version be schrieben ist� Vers orgen Sie das zweite Twin-Tuner-Paar entwe der mit einem getrennte n Signal­eingang, z� B� wenn Sie den ersten Twin-Tuner für DVB -C/C2 nutze n möchten und den zweiten Twin-Tuner für DVB -T/ T2� Oder nutze n Sie ein kurzes Antenn enkabel (optionales Zube hör), um den Ausgang (IEC Stecker) des er sten Twin-Tuners mit dem Eingang (IEC Buchse) d es zweiten Twin-Tuners zu verbinden, wen n die Empfangsart an b eiden Twin-Tuner-Paaren gleich ist� Verbinden Sie a ls letztes das PE AKnx NET-TV mit dem Strom netz per mitgelief erten Steckernet zteil� Nutzen S ie nur fachgerecht ins tallierte Netz steckdosen 220 -240 V~ / 50-60 Hz�
5.3 Inbetriebnahme
Schalten Sie das PE AKnx NET-TV mit dem Ne tzschalter an de r Frontseite ein� Das Gerät melde t sich automatisch im Ne tzwerk und bez ieht eine freie IP-A dresse aus dem DHCP-Pool d es DHCP Serve rs (normalerweis e ist dieser ein Funkt ionsbestandte il des Routers)� Die LED 1 an de r Frontseite zeigt I hnen den Betrieb szustand an�
Das PEAKn x NET-TV ist nun in seiner Ausli eferungskonfigu ration betriebsbe reit Zum Ausschalte n des PEAKnx NET-TVs halte n Sie den Ein/Aus – Schalter minde s­tens 10 Sekunden gedrückt�
5.4 Konfigurationsmenü
Die folgende n Ausführungen zur Konf iguration des PEA Knx NET-TVs basieren auf de r Firmware 1�0 �57 (Stand: Q2/2016)� Eine aktu elle Version des Handbu ches finden Sie jederzei t auf unserer Webseite unt er www�peaknx�com�
Zustand Beschreibung
Aus PEAKn x NET-TV ist nicht in B etrieb�
Blinkt
PEAKnx NET-TV startet�
An PEAKn x NET-TV ist betri ebsbereit�
Die Konfigur ation des PEAKn x NET-TVs erfolgt durc h ein Web-Interf ace� Das Gerät meldet sich im N etzwerk mit dem Na men PEA Knx N ET-TV� Der A ufruf der Konfigur a­tionsoberfläche kann auf unterschiedlichen Wegen erfolgen�
5.4.1 Zugriff unter Windows 7/8/10
Öffnen S ie auf dem Desktop Computer und wäh len Sie dort den Punk t Netzwerk� Das PEAKn x NET-TV wird unter dem Namen P EAK nx NET-T V angezeigt �
Mit einem Dopp elklick auf das Gerät wird die Konfigurationsobe rfläche geöffnet� Die Konfigurationsoberfläche ist auch über einen Br owser durch Eingabe der IP-Adres se aufrufbar� Wenn Sie die IP-Adres se des Gerätes nich t kennen, gehen Sie wie fol gt vor: Klicken Sie mit der rechten Maustaste auf das PEA Knx NET-TV unter Netzwerk oder Netzwerkumgebung und wählen den Menüpunkt Gerätewebseite anzeigen aus � Im Standardweb browser Ihres PCs e rscheint dann die Konf igurationswebse ite� Die aktuelle IP -Adresse des Ge rätes finden Sie in der A dresszeile des Bro wsers�
5.4.2 Statusinformationen
Beim Aufru f der Konfigurations oberfläche e rhalten Sie die Informati on der Firmwa­reversion Ih res PEAKnx NET-TVs � Unter dem Menüpunkt Home erhalten Sie weitere Informationen zu Ihrem Gerät�
Abbildun g 6: Das PEAKn x NET-TV unter Ne tzwerk
Abbildung 7: Beispielhafte IP-Adresse
PEAKnx NET-TV
Bedienungsanleitung
www.peaknx.com www.peaknx.com
16 17
Der Menüpunk t Tuner Status enthält Detailinformation en zu den maximal 8 Tunern des PEAK nx NET-TVs� Neben der ak tuellen Nutzungsi nformation der Tuner sind auch je Tuner erweiter te Empfangsar tinformationen auf geführt (Strengt h, Quality)� Unter dem Menüpunk t Stream Status erhalten Sie zusätzliche Informationen zur Nutzung der Tuner� So kann neben er weiterten Strea ming-Informatione n auch der Client im Bezug zum genutzten Tuner erkannt werden�
Begriff Beschreibung
FW Date Datum der installie rten Firmwareversion
Linux Versionsnummer des installierten Linuxkernels
SAT>IP Server Versionsnummer de s PEAKnx Net-T V SAT>IP Servers
FPGA Versions nummer des FPG A
Boot ID Wird zur Identifizierung mehrerer PEAKnx Net-TVs im Netzwerk
benötigt�
Device ID Wird zur Identifizierung mehrerer SAT>IP Server benötigt�
Tune r 1- 4 Anzahl der erkannten Tuner und deren Empfangsart(en)
Abbildung 8: Startseite der Konfigurationsoberfläche
Abbildung 9: Tuner-Status
Abbildung 10: Stream-Status
PEAKnx NET-TV
Bedienungsanleitung
www.peaknx.com www.peaknx.com
18 19
5.4.3 System Settings
Im Menüpunkt L ayer 2 Quality of Ser vice (QoS) kann die Priorisi erung der SAT>IP Streams in Ihrer N etzwerkumgeb ung eingestellt werden � Sie benötigen dazu Hard ­ware (z�B� Rout er, Switch etc�), die diese Funktio n (QoS) unterstützen � Zur Konfigura­tion nutzen S ie bitte die Handbüche r Ihrer Netzwer khardware�
Sollten Sie das PE AKnx NET-TV nach einer A ktivierung de s QoS nicht mehr wie gewohnt nutz en können, deaktivie ren Sie diesen Menüpun kt wieder�
Hinweis: Die eingebauten Netzwerkports des PEAKnx NET-TVs haben bereits ein
internes Layer 2 Qu ality of Service (QoS) fe st eingestellt. Nutze n Sie für Ihre Netzwer k-
hardware vorrangig di ese Ports für optima le Ergebnisse. Das fest e ingestellte interne
QoS-Fea ture hat keinen Einfluss auf a ngeschlossene Net zwerkkomponenten, di e diese
Features nicht unterstützen.
Achtung!
Änderunge n in den System Sett ings sollten nur von erf ahrenen Nutzern g etätigt werden�
Abbildung 11: Systemeinstellungen
Für einen Zugang zum PE AKnx NET-TV per Telnet aktivieren Sie die entsprechende Option im Menü �
5.4.4 LNB Settings
Diesen Men üpunkt sollten Sie nur auf Anwe isung des PEAKnx Sup ports abänder n, da durch Verände rungen in diesem Menüpun kt der SAT Empfang ggf� ges tört werden kann�
Nach der Akt ivierung der manuelle n LNB Konfiguration könn en Sie direkt eine Anpassung an I hrer Umgebung vornehme n� Dabei können Sie wählen, f ür welche Tuner und/oder Satelliten (S ource) Ihre Anpassung gezie lt gelten soll� Ohne Anga be in diesen Feld ern, gelten die Einstellung en für alle verfügbare n Tuner� Sie können mit den LOF-A ngaben eine Optimier ung der Offset werte an Ihre Umgebung h erbei­führen� Nut zen Sie dazu das Handbuch Ihre s LNBs� Ihre abgeschlo ssenen Konfigu­rationen sin d dann im unteren Bereich auf geführt� Sie sind du rch den Clear-Button wieder entfernbar�
Achtung!
Diesen Zugan g zum PEAKnx NET-TV sollte n nur Linux-Profis nu tzen� Für Schäden durch diesen Ei ngriff übernehm en wir keine Garantie�
Abbildung 12: LNB Einstellungen
