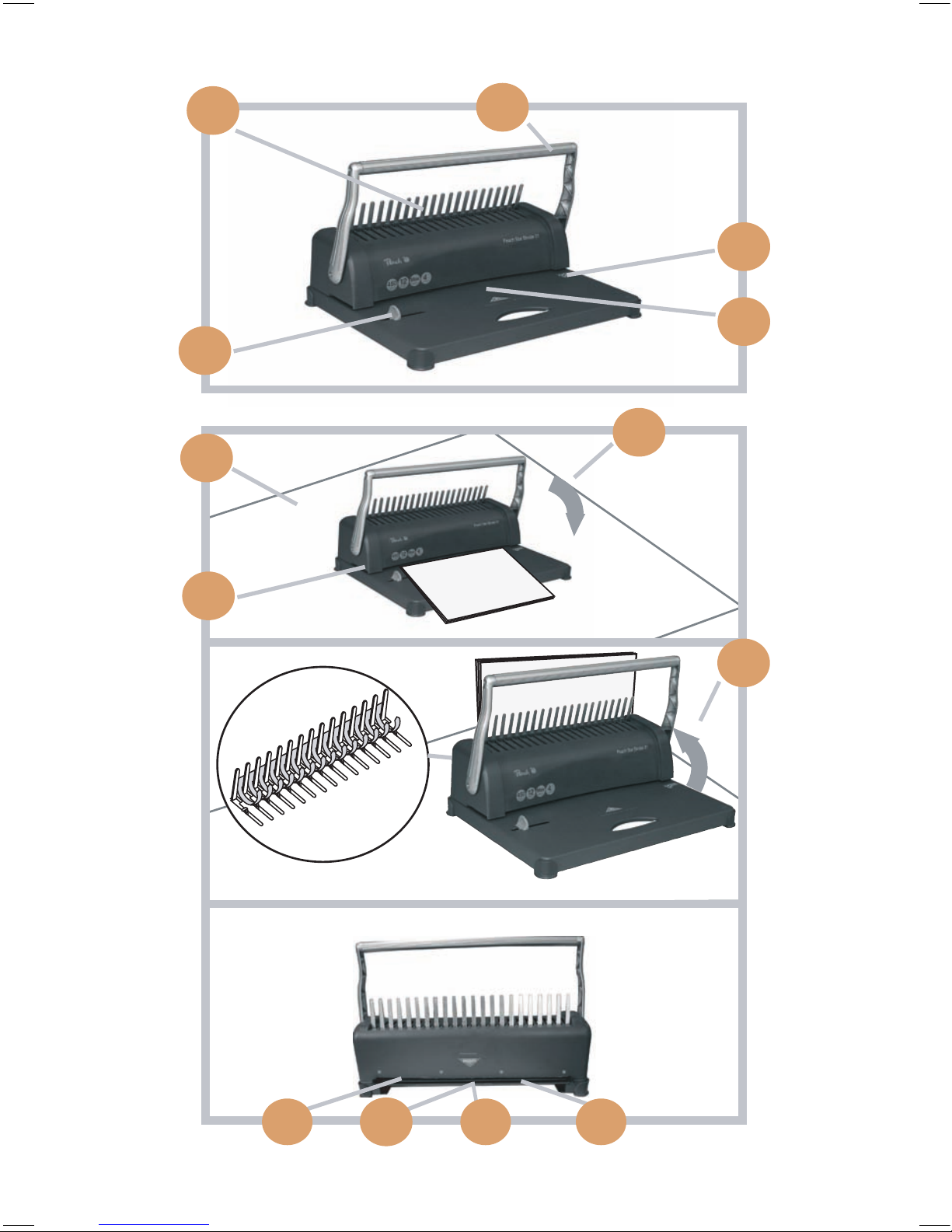

Description
A Punching and binding lever
B Paperguide for paperformat when punching
C Punching slot
D Binding mechanism for comb opening
and closing
E Measuring gauge for determining comb size
F Waste container
G Slot for ring binder hole punching.
1
English
Guarantee and service:
The guarantee instructions and the service
addresses can be found in the enclosed
guarantee sheet.
• Press the binding lever A far enough backwar
ds so that the binding comb is opened
wide enough for the paper to be comfortably
laid over it.
• Place the punched paper stack onto the
opened binding comb. Start with the front
cover. To close the binding comb, push the
binding lever A back to its starting position.
• Remove the bound document.
5. Insert the paper/film here to provide it with
4 ring binder holes.
6. Emptying the waste container
• The waste container F is situated on the
underside of the machine. Release the cover
of the waste container over a waste paper
bin and empty it. Close the waste container
again.
1. Setting up the machine
• Place the machine on a stable surface.
2. Punching and binding
• Lay the paper on the paperguide B.
3. Punching
T
est the punching result with a piece of scrap
paper before you punch the original document.
• Tap the paper stack on a flat surface and
place it in the punching slot C with the pages
aligned to the left side.
• Press the punching lever A down to carry
out the punching procedure.
4. Binding
• Determining the binding comb size with
measuring gauge E.
• Place the plastic binding comb in the binding mechanism D with the side to be opened
uppermost.
How to use
• This machine has been developed for
punching paper and plastic sheets and for
binding these materials with plastic binding
combs. It must be used solely for this purpose and inaccordance with these operating
instructions.
• Always make a test with scrap paper before
punching the original document.
• Empty the waste container regularly.
• Do not attempt to exceed the maximum
punching quantity of 8 sheets.
