PCE Instruments PCE-TG 50 User Manual

PCE-TG 50 Materialdickenmessgerät | Material Thickness Gauge

Bedienungsanleitung

User Manual

User manuals in various languages (français,

italiano, español, português, nederlands, türk, polski,

русский, 中文) can be downloaded here:

www.pce-instruments.com

Letzte Änderung / last change: 6 September 2017

v1.0

Deutsch

English

© PCE Instruments

Deutsch
Inhaltsverzeichnis

1 Sicherheitsinformationen ..................................................................... 1

2 Spezifikationen ...................................................................................... 2

2.1 Technische Spezifikationen .............................................................................................. 2

2.2 Lieferumfang ................................ ................................................................ .................... 2

2.3 Optionales Zubehör .......................................................................................................... 2

3 Systembeschreibung ............................................................................ 3

3.1 Gerät ................................................................................................................................ 3

4 Vorbereitung .......................................................................................... 4

4.1 Stromversorgung .............................................................................................................. 4

4.2 Materialauswahl ............................................................................................................... 4

5 Betrieb .................................................................................................... 4

5.1 Messen ............................................................................................................................ 4

5.2 Messung mit Einstellung der Schallgeschwindigkeit ......................................................... 5

6 Kalibrierung ........................................................................................... 5

7 Garantie .................................................................................................. 6

8 Entsorgung ............................................................................................ 6

© PCE Instruments

English
Contents

1 Safety notes ........................................................................................... 7

2 Specifications ........................................................................................ 8

2.1 Technical specifications ................................................................................................... 8

2.2 Delivery contents .............................................................................................................. 8

2.3 Optional accessories ........................................................................................................ 8

3 System description ............................................................................... 9

3.1 Device .............................................................................................................................. 9

4 Getting started ..................................................................................... 10

4.1 Power supply ..................................................................................................................10

4.2 Material selection ............................................................................................................10

5 Operation ............................................................................................. 10

5.1 Measurement ..................................................................................................................10

5.2 Measurement with set sound velocity ..............................................................................11

6 Calibration ........................................................................................... 11

7 Warranty ............................................................................................... 11

8 Disposal ............................................................................................... 11

© PCE Instruments

1

Deutsch

1 Sicherheitsinformationen

Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum
ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes
Personal erfolgen. Schäden, die durch Nichtbeachtung der Hinweise in der
Bedienungsanleitung entstehen, entbehren jeder Haftung.

 Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art

und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es
zu gefährlichen Situationen kommen.

 Verwenden Sie das Messgerät nur, wenn die Umgebungsbedingungen (Temperatur,

Luftfeuchte, …) innerhalb der in den Spezifikationen angegebenen Grenzwerte
liegen. Setzen Sie das Gerät keinen extremen Temperaturen, direkter
Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aus.

 Setzen Sie das Gerät keinen Stößen oder starken Vibrationen aus.
 Das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland

GmbH vorgenommen werden.

 Benutzen Sie das Messgerät nie mit nassen Händen.
 Es dürfen keine technischen Veränderungen am Gerät vorgenommen werden.
 Das Gerät sollte nur mit einem Tuch gereinigt werden. Verwenden Sie keine

Scheuermittel oder lösungsmittelhaltige Reinigungsmittel.

 Das Gerät darf nur mit dem von der PCE Deutschland GmbH angebotenen Zubehör

oder gleichwertigem Ersatz verwendet werden.

 Überprüfen Sie das Gehäuse des Messgerätes vor jedem Einsatz auf sichtbare

Beschädigungen. Sollte eine sichtbare Beschädigung auftreten, darf das Gerät nicht
eingesetzt werden.

 Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden.
 Der in den Spezifikationen angegebene Messbereich darf unter keinen Umständen

überschritten werden.

 Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des

Gerätes und zu Verletzungen des Bedieners kommen.

Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung.
Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in
unseren Allgemeinen Geschäftsbedingungen finden.
Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am
Ende dieser Anleitung.

© PCE Instruments

2

Deutsch

2 Spezifikationen

2.1 Technische Spezifikationen

Messbereich

1,2 … 200 mm (Stahl)

Genauigkeit

±0,5 % v. Mw. ±0,1 mm

Auflösung

0,1 mm (0,001 Zoll)

Schallgeschwindigkeit

800 … 9950 m/s

Einheiten

mm / Zoll (umschaltbar)

Spannungsversorgung

3 x 1,5 V AAA Batterien

Kalibrierblock

5,0 mm (integriert)

Datenausgang

RS-232

Sensor

5 MHz Frequenz
Messfläche: Ø 8,0 mm
Auflagefläche: Ø 10,2 mm
Kopf: Ø 15,4 mm

Display

4 Digits LCD

Betriebsbedingungen

Temperatur: -10 … 50 °C
Luftfeuchte: <80 %

Materialtemperatur

0 … 50 °C (dauerhaft)
50 … 85 °C (für 5 Minuten, danach 30 Minuten Abkühlung unter 50

°C)

Abmessungen

142 x 77 x 40 mm

Gewicht

265 g (mit Batterien und Sensor)

2.2 Lieferumfang

1 x Materialdickenmessgerät PCE-TG 50
1 x 5 MHz Sensor
3 x AAA Batterie
1 x Koppelgel
1 x Tragekoffer
1 x Bedienungsanleitung
1 x Werkskalibrierzertifikat

2.3 Optionales Zubehör

Artikelnummer

Artikelbeschreibung

TT-GEL

Ultraschall Kontakt-Gel

ST-TG 50

Standardsensor für PCE-TG 50

MP-TG 50

Miniatur Sensor für PCE-TG 50 Ø 6mm

HTP-TG 50

Hochtemperatursensor für PCE-TG 50

-10 .. .+300 °C

PCE-SOFT-TG 50

Datenübertragungssoftware inkl. Datenkabel

CAL-MT

ISO Kalibrierzertifikat für Materialdickenmessgeräte

© PCE Instruments

3

Deutsch

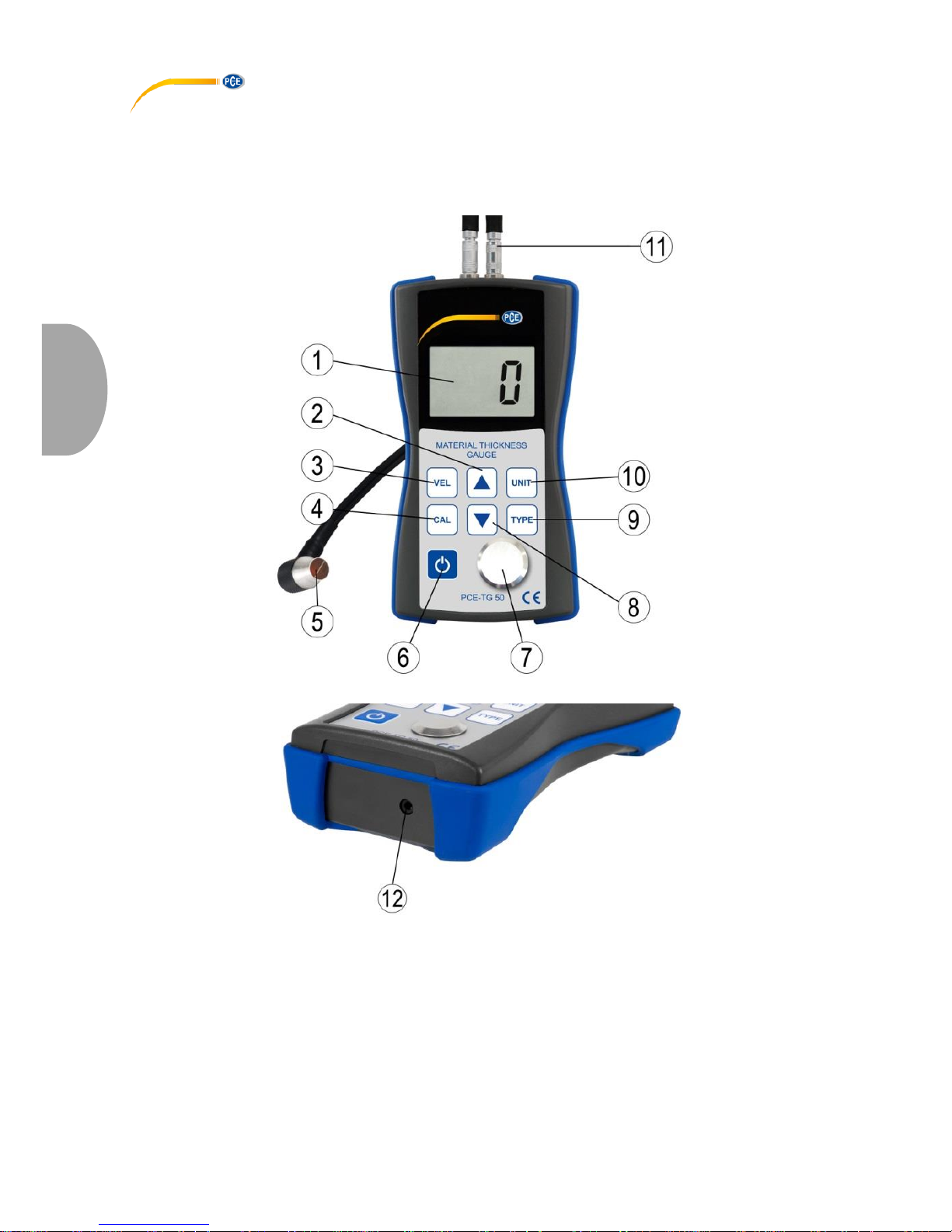

3 Systembeschreibung

3.1 Gerät

1 Display

7 Standardblock

2 Plustaste

8 Minustaste

3 Taste Schallgeschwindigkeit

9 Materialauswahltaste

4 Kalibriertaste

10 Einheitstaste

5 Sensor

11 Sensoranschluss

6 Ein / Aus Taste

© PCE Instruments

4

Deutsch

4 Vorbereitung

4.1 Stromversorgung

Wenn der Ladestand der Batterie zu gering ist, erscheint im Display das Batteriesymbol.
Zum Wechseln der Batterien öffnen Sie die Batteriefachabdeckung und ersetzen Sie die
Batterien gegen Neue. Beachten Sie dabei die korrekte Polarität.

4.2 Materialauswahl

Drücken Sie die Ein / Aus Taste, um das Gerät einzuschalten. Drücken Sie anschließend auf
die Materialauswahltaste und das Display zeigt Ihnen einen Materialcode „cdxx“ oder „yyyy“ an.
„cd“ steht für Code, „xx“ steht für die Materialnummer 1…11. Die Zuordnung zum Material
entnehmen Sie der folgenden Tabelle. Für eine individuelle Eingabe der Schallgeschwindigkeit
kann der Punkt „yyyy“ ausgewählt werden. Die Schallgeschwindigkeit muss in diesem Fall
durch vorheriges drücken der Taste für die Schallgeschwindigkeit eingegeben werden.

Nummer

Code

Material

1

cd01

Stahl

2

cd02

Gusseisen

3

cd03

Aluminium

4

cd04

Kupfer

5

cd05

Messing

6

cd06

Zink

7

cd07

Quarzglas

8

cd08

PE 9 cd09

PVE

10

cd10

Graugusseisen

11

cd11

Kugelgraphitgusseisen

12

yyyy

Schallgeschwindigkeit

Drücken Sie Plus oder Minus Taste um einen Materialcode auszuwählen. Bestätigen Sie den
Code mit der Materialauswahltaste. Das Display zeigt nun 0 an. Wenn Sie einen Code
auswählen ohne zu bestätigen zeigt Ihnen das Display nach ein paar Sekunden ebenfalls 0 an
und das Material gilt als bestätigt.

Achtung!

Es ist unbedingt notwendig, dass das Material vor der Messung ausgewählt wird, da sonst die
Messwerte verfälscht werden.

5 Betrieb

5.1 Messen

Drücken Sie die Ein / Aus Taste um das Gerät einzuschalten und wählen Sie mit der
Einheitstaste die Einheit aus. Stellen Sie sicher, dass der Sensor mit dem Gerät korrekt

verbunden wurde. Wenn dies der Fall ist, erscheint im Display.
Geben Sie etwas Kopplungspaste auf das auf die Oberfläche und drücken Sie den Sensor auf
das Material, das Sie messen möchten. Das Messergebnis wird Ihnen nun auf dem Display
angezeigt und so lange gehalten, bis eine neue Messung durchgeführt wird oder das Gerät
ausgeschaltet wird.

© PCE Instruments

5

Deutsch

5.2 Messung mit Einstellung der Schallgeschwindigkeit

Drücken Sie die Taste für die Schallgeschwindigkeit. Das Gerät wechselt sofort von der
Materialauswahl in den Schallgeschwindigkeitsmodus. Es wird Ihnen die zuletzt eingestellte
Schallgeschwindigkeit angezeigt.
Mit den Plus- und Minustasten können Sie den Wert der Schallgeschwindigkeit verändern.
Mit jedem Tastendruck wird der Wert um 10 m/s verändert. Wenn eine der Tasten länger als 4
Sekunden gedrückt wird, verändert sich der Wert um 100 m/s.
Geben Sie etwas Koppelpaste auf die zu messende Oberfläche und drücken Sie den Sensor
auf. Das Messergebnis wird Ihnen auf dem Display angezeigt.
Wenn Ihnen das Material, das Sie messen möchten, nicht bekannt ist, gehen Sie wie folgt vor:
Messen Sie an einem Punkt die Dicke des Materials (z. B. mit einem Messschieber) und
notieren Sie sich die Dicke. Messen Sie nun mit dem Messgerät und verändern Sie die
Schallgeschwindigkeit, bis der angezeigte Wert mit dem Wert, den Sie sich notiert haben,
übereinstimmt. Notieren Sie sich die eingestellte Schallgeschwindigkeit für das Material. Wenn
Sie nun weitere Messungen an dem Material durchführen möchten, müssen Sie vorher die
ermittelte Schallgeschwindigkeit einstellen.

6 Kalibrierung

Geben Sie etwas Kopplungspaste auf den 5 mm Standardblock und drücken Sie anschließend
die Kalibriertaste. Das Display zeigt nun CAL an.
Drücken Sie den Sensor auf den Standardblock. Wenn der Sensor korrekt angeschlossen

wurde, wird Ihnen im Display angezeigt. Danach erscheinen 5 mm und CAL im Display.
Wenn die Anzeige stabil ist, drücken Sie die Kalibriertaste erneut, um den Wert zu übernehmen
und zurück in den Messmodus zu gelangen.
Die Kalibrierung ist nun abgeschlossen und der Wert ist im Messgerät gespeichert.

© PCE Instruments

6

Deutsch

7 Garantie

Unsere Garantiebedingungen können Sie in unseren Allgemeinen Geschäftsbedingungen
nachlesen, die Sie hier finden: https://www.pce-instruments.com/deutsch/agb.

8 Entsorgung

HINWEIS nach der Batterieverordnung (BattV)

Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe
gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten
Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden.

Annahmestelle nach BattV:

PCE Deutschland GmbH
Im Langel 4
59872 Meschede

Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und
Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns
wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben.

WEEE-Reg.-Nr.DE69278128

© PCE Instruments

7

English

1 Safety notes

Please read this manual carefully and completely before you use the device for the first time.
The device may only be used by qualified personnel and repaired by PCE Instruments
personnel. Damage or injuries caused by non-observance of the manual are excluded from our
liability and not covered by our warranty.

 The device must only be used as described in this instruction manual. If used

otherwise, this can cause dangerous situations for the user and damage to the meter.

 The instrument may only be used if the environmental conditions (temperature,

relative humidity, …) are within the ranges stated in the technical specifications. Do

not expose the device to extreme temperatures, direct sunlight, extreme humidity or
moisture.

 Do not expose the device to shocks or strong vibrations.
 The case should only be opened by qualified PCE Instruments personnel.
 Never use the instrument when your hands are wet.
 You must not make any technical changes to the device.
 The appliance should only be cleaned with a damp cloth. Use only pH-neutral

cleaner, no abrasives or solvents.

 The device must only be used with accessories from PCE Instruments or equivalent.
 Before each use, inspect the case for visible damage. If any damage is visible, do not

use the device.

 Do not use the instrument in explosive atmospheres.
 The measurement range as stated in the specifications must not be exceeded under

any circumstances.

 Non-observance of the safety notes can cause damage to the device and injuries to

the user.
We do not assume liability for printing errors or any other mistakes in this manual.
We expressly point to our general guarantee terms which can be found in our general terms of

business.
If you have any questions please contact PCE Instruments. The contact details can be found at

the end of this manual.

© PCE Instruments

8

English

2 Specifications

2.1 Technical specifications

Measurement range

1.2 … 200 mm (steel)

Accuracy

±0.5 % rdg. ±0.1 mm

Resolution

0.1 mm (0.001 inch)

Sound velocity

800 … 9950 m/s

Units

mm / inch (switchable)

Power supply

3 x 1.5 V AAA batteries

Calibration block

5.0 mm (integrated)

Data output

RS-232

Sensor

5 MHz frequency
Test surface: Ø 8.0 mm
Contact area: Ø 10.2 mm
Head: Ø 15.4 mm

Display

4-digit LCD

Operating conditions

Temperature: -10 … 50 °C
Relative humidity: <80 %

Material temperature

0 … 50 °C (continuous)
50 … 85 °C (for 5 minutes, followed by cooldown to below 50 °C for

30 minutes)

Dimensions

142 x 77 x 40 mm

Weight

265 g (with batteries and sensor)

2.2 Delivery contents

1 x material thickness gauge PCE-TG 50
1 x 5 MHz sensor
3 x AAA battery
1 x coupling gel
1 x carrying case
1 x user manual
1 x factory calibration certificate

2.3 Optional accessories

Part no.

Item description

TT-GEL

Ultrasonic coupling gel

ST-TG 50

Standard sensor for PCE-TG 50

MP-TG 50

Miniature sensor for PCE-TG 50 Ø 6mm

HTP-TG 50

High-temperature sensor for PCE-TG 50

-10 .. .+300 °C

PCE-SOFT-TG 50

Data transfer software incl. data cable

CAL-MT

ISO calibration certificate for material thickness gauges

© PCE Instruments

9

English

3 System description

3.1 Device

1 Display

7 Standard block

2 Plus key

8 Minus key

3 Sound velocity key

9 Material selection key

4 Calibration key

10 Unit key

5 Sensor

11 Sensor connection

6 On / off key

© PCE Instruments

10

English

4 Getting started

4.1 Power supply

When the battery level is too low, the battery icon will appear in the display.
To change the batteries, open the battery compartment cover and replace the used batteries by
new ones. Make sure the polarity is correct.

4.2 Material selection

Press the On / off key to switch on the device. Then press the material selection key. The
display will now show a material code “cdxx” or „yyyy“. „cd“ is the abbreviation for code and „xx“
indicates the material number 1…11. The material numbers assigned to each material can be
found in the chart below. If you wish to enter the sound velocity individually, you can select
„yyyy“. The sound velocity must be entered in advance by pressing the sound velocity key.

Number

Code

Material

1

cd01

steel

2

cd02

Cast iron

3

cd03

Aluminium

4

cd04

Copper

5

cd05

Brass

6

cd06

Zinc

7

cd07

Quartz glass

8

cd08

PE 9 cd09

PVE

10

cd10

Grey cast iron

11

cd11

Ductile iron

12

yyyy

Sound velocity

Press the Plus or Minus key to select a material code and confirm the code with the material
selection key. The display now shows 0. If you select a code without confirming, the display will
also show 0 after a few seconds and the material is considered as confirmed.

Attention!

It is essential to select the material before making a measurement as otherwise the measured
values will be incorrect.

5 Operation

5.1 Measurement

Press the On / off key to switch on the device and select the unit by pressing the Unit key.
Make sure the sensor is correctly connected to the device. If this is the case, will appear

in the display.
Apply some coupling gel to the surface and press the sensor onto the material you want to
measure. The reading will now be displayed until another measurement is made or until the
meter is powered off.

© PCE Instruments

11

English

5.2 Measurement with set sound velocity

Press the sound velocity key. The device immediately switches from the material selection to
sound velocity mode. The sound velocity last set will be displayed.
You can use the Plus and Minus keys to change the sound velocity value.
At each keypress, the value is increased or decreased by 10 m/s. If any of the two keys is
pressed and held for more than 4 seconds, the value will be changed by 100 m/s.
Apply some coupling gel to the surface to be measured and press the sensor onto the surface.
The reading will be shown on the display.
If you do not know the material to be measured, do the following:
Measure the thickness of the material at one point (e. g. with a caliper) and make a note of the
thickness. Now measure with the meter and change the sound velocity until the displayed value
is the same value as the one you wrote down. Write down the sound velocity set for the
material. If you would like to make further measurements of the current material, you must set
the determined sound velocity before you start a measurement.

6 Calibration

Apply some coupling gel to the 5 mm standard block and press the calibration key. CAL will be
displayed.

Press the sensor onto the standard block. If the sensor is correctly connected, will be
shown in the display. After that, 5 mm and CAL will be indicated. When the displayed value is
stable, press the Calibration key again to apply the value and to get back to measurement
mode. The calibration is now completed and the value is saved to the meter.

7 Warranty

You can read our warranty terms in our General Business Terms which you can find here:

https://www.pce-instruments.com/english/terms.

8 Disposal

For the disposal of batteries in the EU, the 2006/66/EC directive of the European Parliament
applies. Due to the contained pollutants, batteries must not be disposed of as household waste.
They must be given to collection points designed for that purpose.

In order to comply with the EU directive 2012/19/EU we take our devices back. We either re-use
them or give them to a recycling company which disposes of the devices in line with law.

For countries outside the EU, batteries and devices should be disposed of in accordance with
your local waste regulations.

If you have any questions, please contact PCE Instruments.

© PCE Instruments

12

English

PCE Instruments contact information

Germany France Spain

PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L.
Im Langel 4 23, rue de Strasbourg Calle Mayor, 53
D-59872 Meschede 67250 SOULTZ-SOUS-FORETS 02500 Tobarra (Albacete)
Deutschland France España
Tel.: [phone] Téléphone: [phone] Tel. : [phone]
Fax: [phone] Numéro de fax: [phone] Fax: [phone]
[e-mail] [e-mail] [e-mail]
www.pce-instruments.com/deutsch www.pce-instruments.com/french www.pce-instruments.com/espanol

United States of America United Kingdom Italy

PCE Americas Inc. PCE Instruments UK Ltd PCE Italia s.r.l.
711 Commerce Way suite 8 Units 12/13 Southpoint Business Park Via Pesciatina 878 / B-Interno 6
Jupiter / Palm Beach Ensign Way, Southampton 55010 LOC. GRAGNANO
33458 FL Hampshire CAPANNORI (LUCCA)
USA United Kingdom, SO31 4RF Italia
Tel: [phone] Tel: [phone] Telefono: [phone]
Fax: [phone] Fax: [phone] Fax: [phone]
[e-mail] [e-mail] [e-mail]
www.pce-instruments.com/us www.pce-instruments.com/english www.pce-instruments.com/italiano

The Netherlands Chile Hong Kong

PCE Brookhuis B.V. PCE Instruments Chile S.A. PCE Instruments HK Ltd.
Institutenweg 15 RUT: 76.154.057-2 Unit J, 21/F., COS Centre
7521 PH Enschede Santos Dumont 738, local 4 56 Tsun Yip Street
Nederland Comuna de Recoleta, Santiago, Chile Kwun Tong
Telefoon: [phone] Tel. : [phone] Kowloon, Hong Kong
Fax: [phone] Fax: [phone] Tel: [phone]
[e-mail] [e-mail] [e-mail]
www.pce-instruments.com/dutch www.pce-instruments.com/chile www.pce-instruments.cn

China

Turkey

PCE (Beijing) Technology Co.,Ltd PCE Teknik Cihazları Ltd.Şti.
1519 Room, 4 Building Halkalı Merkez Mah.
Men Tou Gou Xin Cheng, Pehlivan Sok. No.6/C
Men Tou Gou District 34303 Küçükçekmece - İstanbul
102300 Beijing Türkiye
China Tel: [phone]
Tel: [phone] Faks: 0212 705 53 93
[e-mail] [e-mail]
www.pce-instruments.cn www.pce-instruments.com/turkish

© PCE Instruments

User manuals in various languages

(français, italiano, español, português, nederlands, türk, polski,

русский, 中文)

can be downloaded here: www.pce-instruments.com

Specifications are subject to change without notice.
