PCE Instruments PCE-PA 6500 F50, PCE-PA 6500 R11, PCE-PA 6500 F150 Users guide [de, en]

© PCE Instruments

PCE-PA 6500 Series – Power Analyzer – Leistungsanalysator

Bedienungsanleitung

User Manual

User manuals in various languages (français,

italiano, español, português, nederlands, türk, polski,

русский, 中文) can be found by using our

product search on: www.pce-instruments.com

Letzte Änderung / last change: 22 October 2024

v1.0

Deutsch

English

© PCE Instruments

Deutsch
Inhaltsverzeichnis

1 Sicherheitsinformationen ..................................................................... 3

2 Spezifikationen ...................................................................................... 6

2.1 Technische Spezifikationen ............................................................................................................................................... 6

2.2 Stromwandler / Rogowskispulen........................................................................................................................................ 6

2.3 Lieferumfang ...................................................................................................................................................................... 7

3 Systembeschreibung ............................................................................ 7

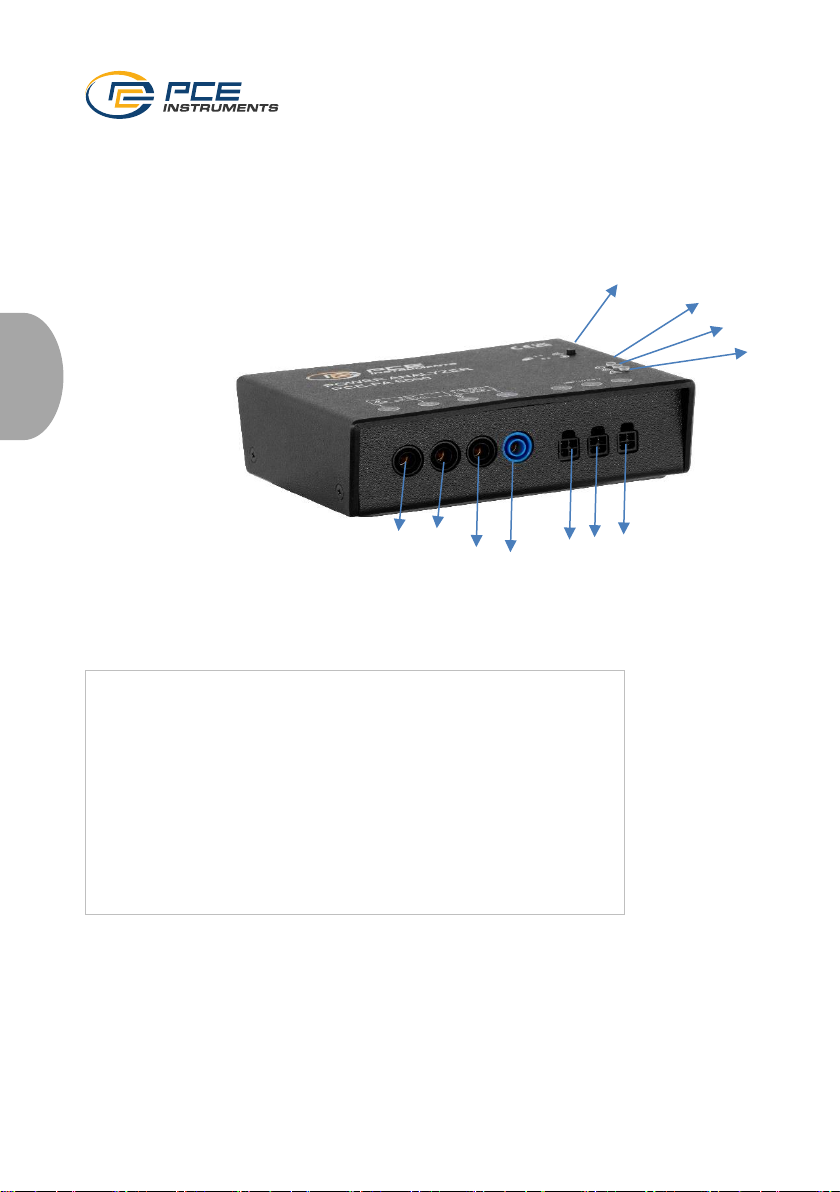

3.1 Gerät .................................................................................................................................................................................. 8

3.2 Status LEDs ....................................................................................................................................................................... 9

3.3 Funktionstaste ................................................................................................................................................................. 10

3.4 Anforderungen an den Aufstellungsort ............................................................................................................................ 10

3.5 Anschluss an die Stromversorgung ................................................................................................................................. 10

3.6 Gerätesicherung .............................................................................................................................................................. 11

3.7 FI-Schutzschaltung .......................................................................................................................................................... 11

4 Anschluss der Stromwandler und Messleitungen .......................... 12

4.1 Dreiphasenmessung ................................................................ ........................................................................................ 12

4.2 Messung einphasiger Verbraucher .................................................................................................................................. 12

5 Betrieb .................................................................................................. 13

5.1 Prinzipielles zum PCE-PA 6500 WLAN ........................................................................................................................... 13

5.2 WLAN Erstkonfiguration .................................................................................................................................................. 13

5.3 Zugriff mittels AP (interner Access Point) ........................................................................................................................ 14

5.4 Zugriff mittels WLAN (bei konfigurierter Internetverbindung) ........................................................................................... 14

5.5 Zugriff mit Hilfe der App ................................................................................................................................................... 14

5.6 Admin- und User-Login .................................................................................................................................................... 14

6 Behebung von Störungen .................................................................. 15

6.1 Rote LED blinkt (Allgemeiner Fehler) .............................................................................................................................. 15

6.2 Negative Wirkleistungswerte ........................................................................................................................................... 16

6.3 Unrealistische Leistungswerte ......................................................................................................................................... 16

6.4 Unrealistische Spannungswerte ...................................................................................................................................... 16

6.5 Keine Funktion (alle LEDs aus) ....................................................................................................................................... 16

7 Kontakt ................................................................................................. 17

8 Entsorgung .......................................................................................... 17

© PCE Instruments

English
Contents

1 Safety notes ......................................................................................... 18

2 Specifications ...................................................................................... 21

2.1 Technical specifications ................................................................................................................................................... 21

2.2 Current transformers / Rogowski coils ............................................................................................................................. 21

2.3 Delivery contents ............................................................................................................................................................. 22

3 System description ............................................................................. 22

3.1 Device .............................................................................................................................................................................. 23

3.2 Status LEDs ..................................................................................................................................................................... 24

3.3 Function keys................................................................................................................................................................... 25

3.4 Site requirements............................................................................................................................................................. 25

3.5 Connection to power supply ............................................................................................................................................ 25

3.6 Internal fuse ..................................................................................................................................................................... 26

3.7 Residual current operated circuit breaker ........................................................................................................................ 26

4 Connection of the current transformers and test leads.................. 27

4.1 Three-phase measurement ............................................................................................................................................. 27

4.2 Measuring single-phase loads ......................................................................................................................................... 27

5 Operation ............................................................................................. 28

5.1 General information on the PCE-PA 6500 WiFi ............................................................................................................... 28

5.2 Initial WiFi configuration ................................................................................................................................................... 28

5.3 Access via AP (internal access point) .............................................................................................................................. 29

5.4 Access via WiFI (if internet connectivity has been configured) ........................................................................................ 29

5.5 Access via app................................................................................................................................................................. 29

5.6 Admin and user login ....................................................................................................................................................... 29

6 Troubleshooting .................................................................................. 30

6.1 Red LED is flashing (general error) ................................................................................................................................. 30

6.2 Negative active power readings ....................................................................................................................................... 31

6.3 Unrealistic power readings .............................................................................................................................................. 31

6.4 Unrealistic voltage reading .............................................................................................................................................. 31

6.5 No function (all LEDs stay off) ......................................................................................................................................... 31

7 Contact ................................................................................................. 32

8 Disposal ............................................................................................... 32

© PCE Instruments

3

1 Sicherheitsinformationen

Lesen Sie bitte die komplette Anleitung vor der Inbetriebnahme durch, sie enthält wichtige
Hinweise zum korrekten und sicheren Betrieb. Bei Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt die Gewährleistung/Garantie und es wird keine Haftung übernommen. Für
Folgeschäden übernehmen wir keine Haftung!

• Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und
Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu
gefährlichen Situationen kommen.

• Verwenden Sie das Messgerät nur, wenn die Umgebungsbedingungen (Temperatur,
Luftfeuchte, …) innerhalb der in den Spezifikationen angegebenen Grenzwerte liegen.
Setzen Sie das Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung,
extremer Luftfeuchtigkeit oder Nässe aus.

• Setzen Sie das Gerät keinen Stößen oder starken Vibrationen aus.

• Das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland

GmbH vorgenommen werden.

• Benutzen Sie das Messgerät nie mit nassen Händen.

• Es dürfen keine technischen Veränderungen am Gerät vorgenommen werden.

• Das Gerät sollte nur mit einem Tuch gereinigt werden. Verwenden Sie keine

Scheuermittel oder lösungsmittelhaltige Reinigungsmittel.

• Das Gerät darf nur mit dem von der PCE Deutschland GmbH angebotenen Zubehör
oder gleichwertigem Ersatz verwendet werden.

• Überprüfen Sie das Gehäuse des Messgerätes vor jedem Einsatz auf sichtbare
Beschädigungen. Sollte eine sichtbare Beschädigung auftreten, darf das Gerät nicht
eingesetzt werden.

• Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden.

• Der in den Spezifikationen angegebene Messbereich darf unter keinen Umständen

überschritten werden.

• Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des
Gerätes und zu Verletzungen des Bedieners kommen.

Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung.
Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in
unseren Allgemeinen Geschäftsbedingungen finden.

© PCE Instruments

4

Deutsch

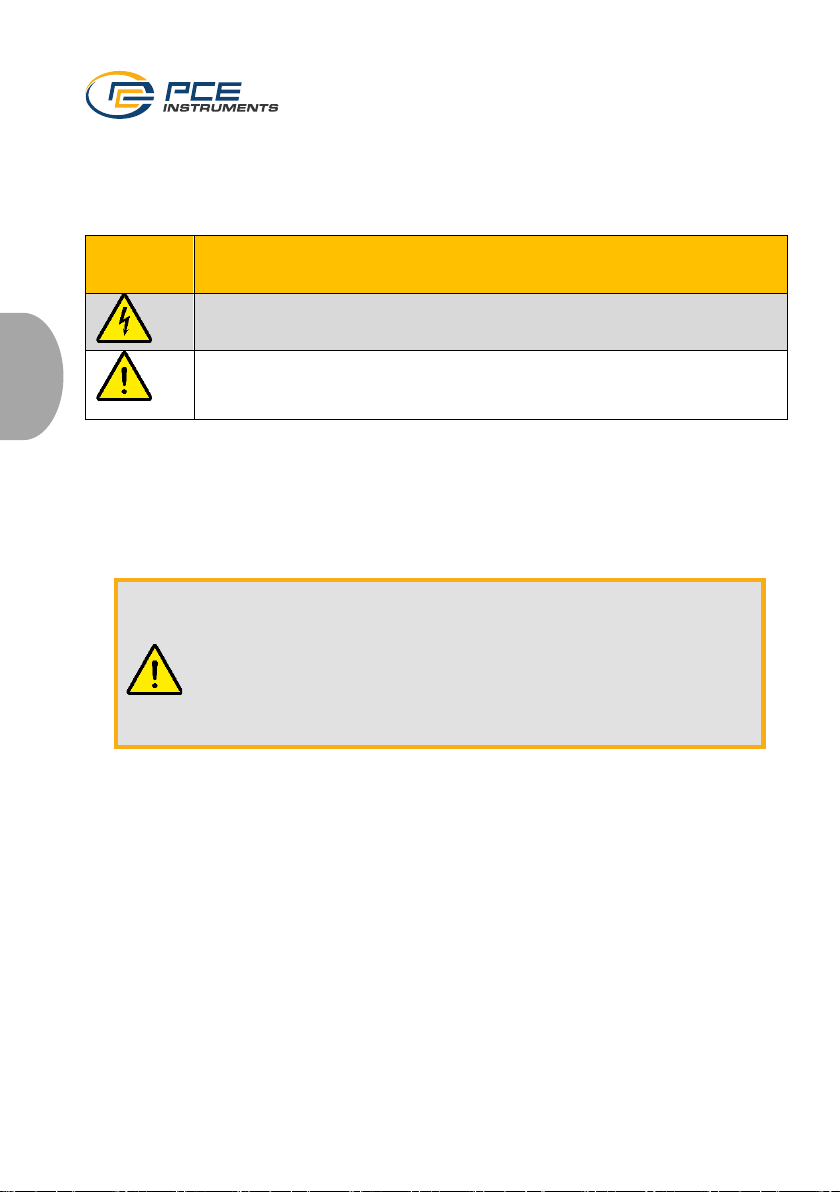

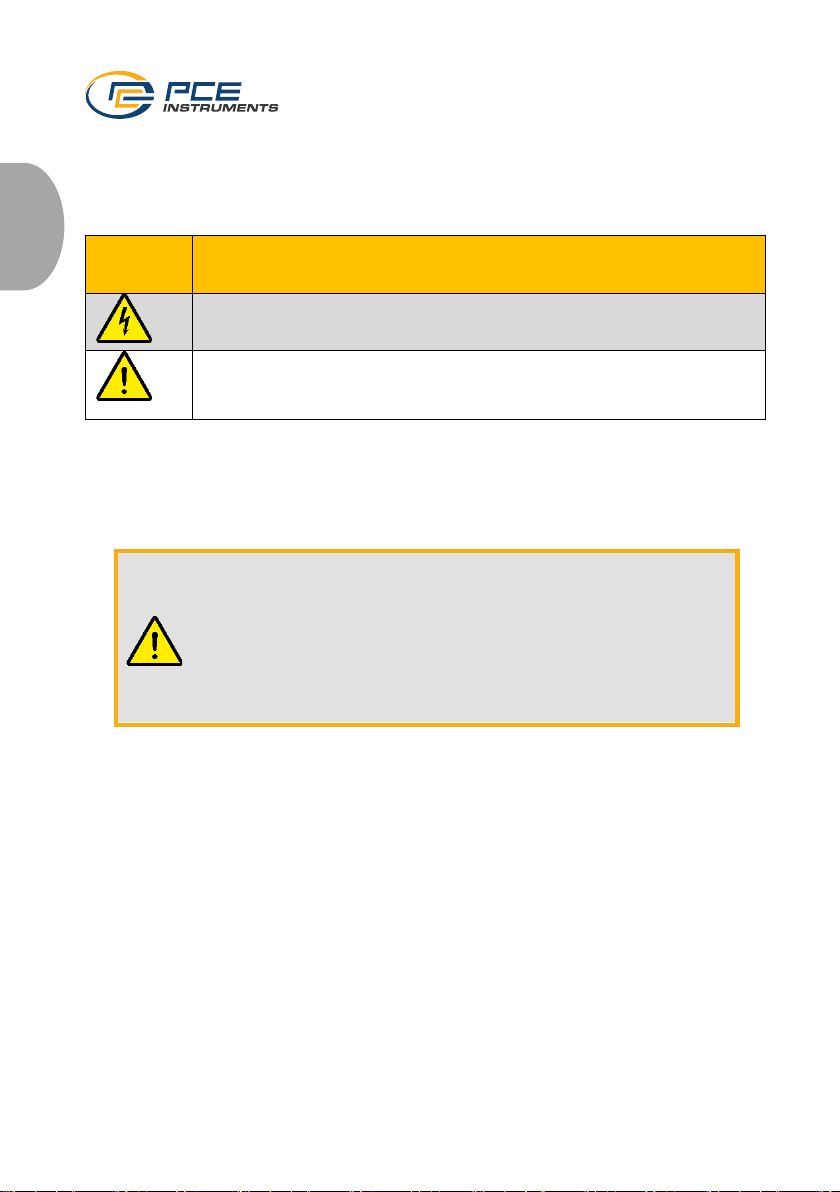

Sicherheitssymbole

Sicherheitsrelevante Hinweise, deren Nichtbeachtung zu Schäden am Gerät oder zu
Verletzungen führen kann, sind zusätzlich mit einem Sicherheitssymbol gekennzeichnet.

Symbol

Bezeichnung / Beschreibung

Warnung vor elektrischer Spannung

Nichtbeachtung kann zu Stromschlägen führen.

Allgemeines Warnzeichen

Nichtbeachtung kann zu Verletzungen und/oder Schäden am Gerät führen.

Der PCE-PA 6500 darf nur durch eine Fachkraft angeschlossen werden. Wenden Sie sich an
eine Fachkraft, wenn Sie Zweifel an Arbeitsweise, Sicherheit oder Anschluss des Gerätes haben.
Die Sicherheit des Systems, in welches das Messgerät integriert wird, liegt in der Verantwortung
des Errichters. Messgeräte und Zubehör sind keine Spielzeuge und gehören nicht in
Kinderhände.

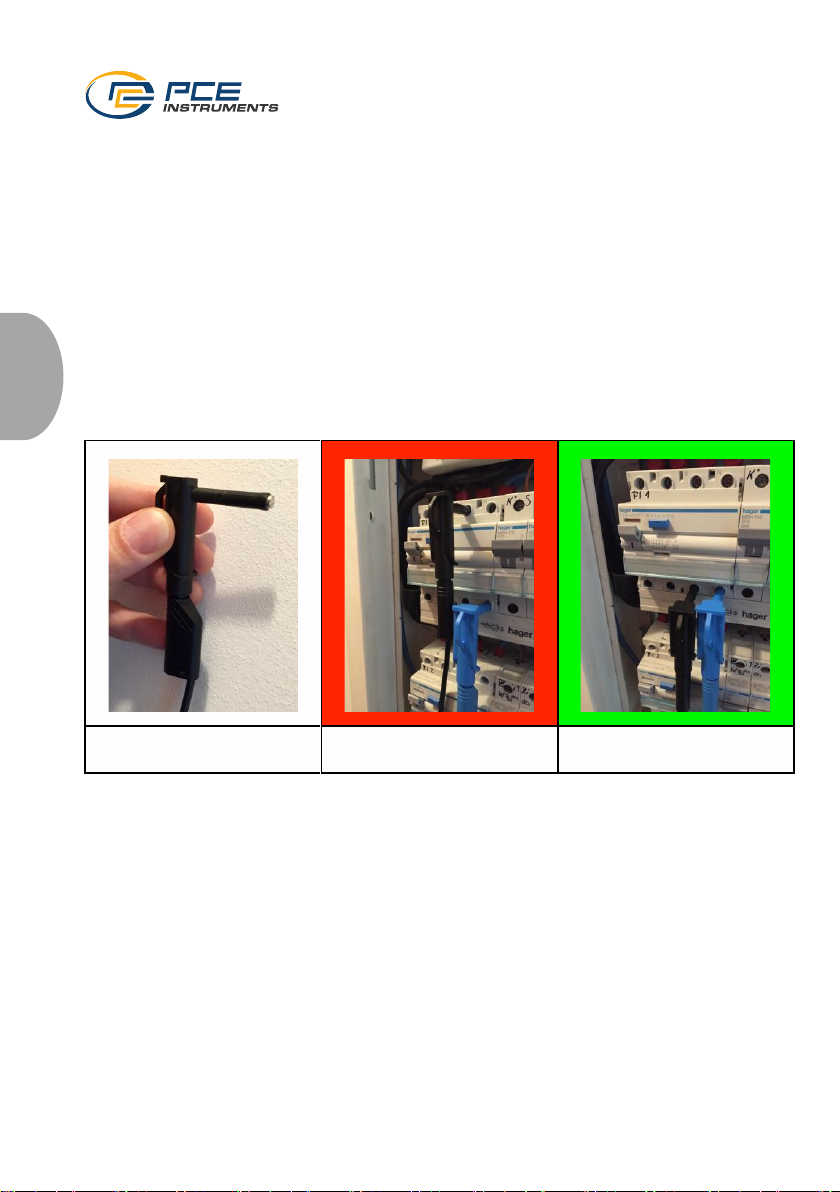

Verwenden Sie ausschließlich Zubehör, das für Messungen der
Überspannungskategorie III, 300 V zertifiziert ist. Der Einsatz von
vollisoliertem, berührungssicherem Zubehör ist für den Anschluss am
Neutralleiter unbedingt erforderlich! Sollte der Neutralleiter im Betrieb von
der Versorgung getrennt werden, liegt die volle Versorgungsspannung der
Phase 1 am Anschluss des Neutralleiters an. Der Einsatz einer
Magnetmessspitze oder ähnlichem, nicht vollisoliertem Zubehör stellt in
diesem Fehlerfall eine große Gefahr dar!

In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Die Spannung zwischen den drei Phasen und dem Neutralleiter darf 264 V~ nicht überschreiten.
Die Spannung zwischen den drei Phasen darf 440 V~ nicht überschreiten.

Die Spannung an den Stromeingängen und darf 1 V~ nicht überschreiten.
Seien Sie besonders vorsichtig beim Anschluss der Messleitungen. Die Berührung von
elektrischen Leitungen ist lebensgefährlich!

Überprüfen Sie vor jeder Verwendung das Messgerät und alle peripheren Komponenten
(Messleitungen, Messadapter, Stromwandler) auf Beschädigungen. Führen Sie auf keinen Fall
Messungen durch, wenn die schützende Isolierung beschädigt (ein- oder abgerissen) ist.

Verwenden Sie das Messgerät nicht kurz vor, während oder nach einem Gewitter (Blitzschlag /
Überspannungen). Achten Sie darauf, dass während der Messung Hände, Schuhe, Kleidung, der
Boden, Schaltungen und Schaltungsteile trocken sind.

© PCE Instruments

5

Deutsch

Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder
elektromagnetischen Feldern und Sendeantennen oder HF-Generatoren. Dadurch kann der
Messwert verfälscht werden.

Verwenden Sie das Messgerät ausschließlich in Innenräumen, max. Verschmutzungsgrad 2.
Schalten Sie das Messgerät niemals gleich ein, wenn es von einem kalten in einen warmen Raum
gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät
zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb des Messgerätes nicht mehr möglich ist, so
ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist
anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist

• das Gerät nicht mehr funktioniert

• es länger unter ungünstigen Verhältnissen gelagert wurde

• nach schweren Transportbeanspruchungen

Lassen Sie beim Anbringen von Stromwandlern und Messleitungen äußerste Vorsicht walten; es
besteht die Gefahr eines elektrischen Schlages. Tragen Sie den jeweiligen
Sicherheitsbestimmungen entsprechende Schutzausrüstung (z. B.: isolierende Handschuhe,
Schuhe, Schutzbrille, etc.) zur Vermeidung von Stromschlägen und Lichtbögen.

In Schulen und Ausbildungsstätten, Hobby- und Selbsthilfewerkstätten ist der Umgang mit
Messgeräten durch geschultes Personal verantwortlich zu überwachen.

Arbeiten Sie soweit möglich nicht alleine, damit Hilfe geleistet werden kann.

© PCE Instruments

6

Deutsch

2 Spezifikationen

2.1 Technische Spezifikationen

Spezifikationen

Eingangspegel für Stromwandler

±0,125 V … ±0,5 V

Versorgung für aktive Strommessung
(Rogowskispulen)

5 V DC, max. 100 mA

Max. Eingangsspannung

240 V gegen Neutralleiter, 400 V Phase-Phase

Messunsicherheit

Spannung: +/- 1 %
Strom: +/- 1 %
Wirkleistung: +/- 1 %
Scheinleistung: +/- 1 %
Blindleistung +/- 1 %

Messrate

Bis zu 26.000 Messungen/s

Datenpuffer

Getrennte Phasen: 22.000 Datensätze
Zusammengefasste Phasen: 38.000 Datensätze

Allgemein

Spannungsversorgung

100 … 240 V AC 50/60 Hz über L1

Leistungsaufnahme (maximale/typische)

12,0 W / 1,5 W

Arbeitsbedingungen

-5 ºC … 40 ºC; 80 % r. F.
max. Höhe über Meeresspiegel 2000 m
staubfrei und trocken

Gewicht (ohne Messleitungen und
Magnetadapter)

ca. 202 g

Abmessungen Gehäuse (B x H x T)

123 x 96 x 36 mm

Überspannungskategorie

CAT III 300 V

Schutzart

IP40

2.2 Stromwandler / Rogowskispulen

Sensortyp / Variante

PCE-PA 6500-R11

PCE-PA 6500-F50

PCE-PA 6500-F150


Stromwandlertyp

Klappstromwandler

Rogowskispule

Rogowskispule

Innendurchmesser

11 mm

50 mm

150 mm

Max.
Leitungsdurchmesser

10 mm

49 mm

149 mm

Messbereich

0 … 80 A AC

2 … 20.000 A AC

2 … 9500 A AC

© PCE Instruments

7

Deutsch

2.3 Lieferumfang

1 x Messgerät PCE-PA 6500-xxxx
4 x Messleitungen (blau, braun, schwarz, grau) 2 m
3 x Stromwandler oder Rogowskispulen (je nach Variante)
3 x magnetische Messadapter 6,6 mm
1 x Abgreif- (“Kroko-“) klemme blau
1 x Bedienungsanleitung
1 x Servicetasche

3 Systembeschreibung

Das PCE-PA 6500 misst Strom- und Spannungswerte mittels der angeschlossenen
Stromwandler und Messleitungen. Hieraus wird die verbrauchte Wirk-, Schein- und Blindleistung
ermittelt und im Sekundentakt via WLAN an die Messplattform [=> 9] übertragen. Dort werden die
Daten historisch abgelegt, grafisch aufbereitet und können nach Belieben kombiniert und
ausgewertet werden.
Alternativ (bei nicht vorhandener Internetverbindung) können die Daten im eingebauten, 8 MB
großen Flash-Speicher in Form einer CSV-Datei aufgezeichnet werden, um sie später weiter zu
verarbeiten. Als Zubehör ist auch ein SD-Kartenadapter erhältlich, womit die Aufzeichnungsdauer
selbst bei sekundengenauer Erfassung mehr als ein Jahr beträgt.
Es besteht zusätzlich die Möglichkeit, die CSV-Dateien periodisch via E-Mail zu versenden,
mittels FTP auf einen Server hochzuladen oder nach Abschluss der Messung auf die
Messplattform zu übertragen.
Die Interaktion mit dem Messgerät erfolgt vorwiegend mittels WLAN und Webbrowser oder via
App (BLE).

© PCE Instruments

8

Deutsch

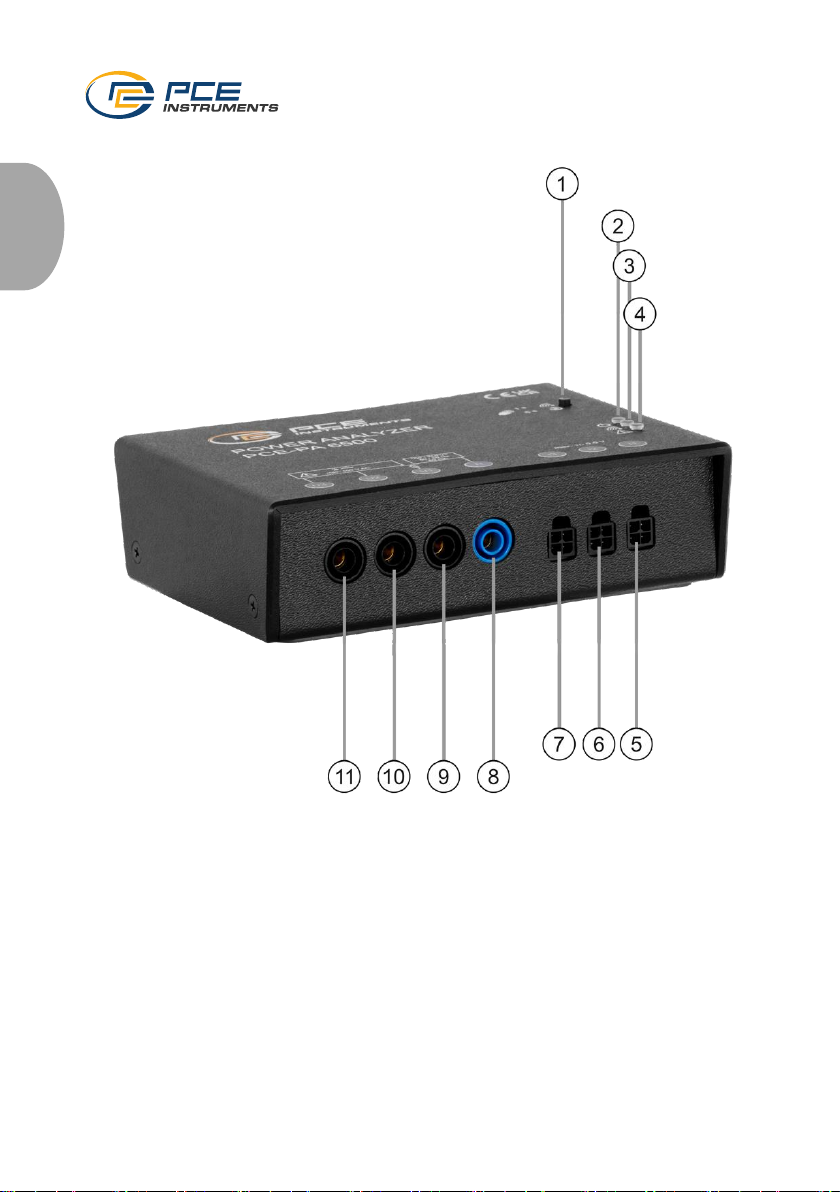

3.1 Gerät

1. Taste zum Aktivieren des Access Point / Werkseinstellungen

2. Power LED

3. WLAN LED

4. Fehler LED

5. Stromeingang Phase 1

6. Stromeingang Phase 2

7. Stromeingang Phase 3

8. Anschluss Neutralleiter

9. Spannungseingang Phase 1 (auch zur Spannungsversorgung vom Messgerät)

10. Spannungseingang Phase 2

11. Spannungseingang Phase 3

© PCE Instruments

9

Deutsch

3.2 Status LEDs

Power LED (grün) (2)

Aus

Nicht mit Stromversorgung verbunden (Neutralleiter
und Phase 1) oder Gerätesicherung defekt

Schnelles Blinken
(3 x/s)

Erstkonfiguration erforderlich (Kein Admin-Passwort
eingestellt)

An, mit kurzer Unterbrechung, jede
zweite Sekunde

Status: OK, Normalbetrieb

WLAN LED (gelb) (3)

Aus

WLAN, Access Point deaktiviert

An

Access Point ist aktiviert

Kurzes Aufblitzen
(z. B. 1 x/s)

WLAN-Verbindung aktiv, Daten werden erfolgreich
übertragen. Der Takt der LED zeigt den Takt der
Datenübertragung.

Schnelles Blinken
(3 x/s)

Keine WLAN-Verbindung möglich (falsche SSID,
Passwort oder gewähltes WLAN außer Reichweite)

Langsames Blinken
(1 x/s)

WLAN-Verbindung erfolgreich, aber keine
Verbindung zum Telemetrie-Server möglich (falsche
Server-URL, Passwort, Port, etc.)

Schnelles Flackern

Taster jetzt loslassen, um auf Werkseinstellungen
zurückzusetzen

Fehler LED (rot) (4)

Aus

Kein Fehler. Normalbetrieb

Schnelles Blinken
(3x / sec.)

Allgemeiner Fehler.

Langsames Blinken
(1x / sec.)

Warnung. Genaueres siehe Web-Oberfläche.
Oder (temporär): Firmware wird via Web-Download
aktualisiert.

Schnelles Flackern

Die Konfiguration wird gelöscht, wenn der Taster jetzt
losgelassen wird.

© PCE Instruments

10

Deutsch

3.3 Funktionstaste

Taste WLAN/Reset (1)

Kurz drücken (ca. 1 s)

Internen WLAN Access Point (AP) starten oder stoppen.
Ist der AP aktiv, wird im Gegenzug Bluetooth® wireless
technology deaktiviert!

8 Sekunden halten

Zurücksetzen der Konfiguration auf Werkseinstellungen
(Sobald die gelbe LED schnell flackert, kann der Taster
losgelassen werden. Das Zurücksetzen auf Werkseinstellungen
ist erfolgt und das Gerät startet anschließend neu.)

Zählerwerte sowie aufgezeichnete CSV-Dateien werden nicht
verändert.

Folgende Werte werden auf Werkseinstellungen zurückgesetzt:

• device_name = PCE-PA 6xxx

• admin_name =

• admin_pass =

• ap_enabled = 0

• ap_mode = 0

• ap_addr = 10.1.1.1

• update_enabled = 1

• update_auto = 1

• update_url = https://update.PCE-PA.de/update.php

• update_interval = 24

• mdns_enabled = 1

• webserver_enabled = 1

• websocket_enabled = 1

15 Sekunden halten

Wird der Taster losgelassen, während die rote LED schnell
flackert, dann wird die gesamte Konfiguration gelöscht.
Nur der Telemetrie-Token, die Zählerwerte und CSV-Dateien
werden nicht gelöscht!

3.4 Anforderungen an den Aufstellungsort

Dieses Messgerät wurde für die Verwendung in Innenräumen entwickelt. Der Einsatz ist für
folgende Umgebungsbedingungen vorgesehen: max. Höhe über Meeresspiegel von 2000 m,
Umgebungstemperatur von 5 °C bis 40 °C, relative Luftfeuchte von max. 80 %, Schwankung der
Versorgungsspannung von +/-10 %. Der Aufstellungsort sollte sauber und staubfrei sein (max.
Verschmutzungsgrad 2).

3.5 Anschluss an die Stromversorgung

Die Stromversorgung des Messgerätes erfolgt mittels der Messleitungen, wobei empfohlen wird,
den Neutralleiter immer zuerst zu verbinden und beim Außerbetriebsetzen als Letztes zu
entfernen.

© PCE Instruments

11

Deutsch

3.6 Gerätesicherung

Das integrierte Netzteil des Messgerätes wird durch eine Sicherung geschützt. Sollte das Gerät
an eine zu hohe Spannung angeschlossen werden, wird die Sicherung ausgelöst und muss
ersetzt werden.

Trennen Sie hierzu auf jeden Fall das Messgerät von der Spannungsversorgung und entfernen
Sie alle Zubehörteile. Entfernen Sie anschließend die Gehäuseschrauben und ersetzen Sie die
Sicherung gegen eine vom gleichen Typ: 250mA, FA, IR>=30kA (z.B. Mersen G084002).

3.7 FI-Schutzschaltung

Die Messleitungen für Phase 1 und Neutralleiter versorgen das Gerät mittels eingebautem
Netzteil mit Energie und müssen auf der gleichen Seite des FI-Schutzschalters angebracht
werden, sonst wird dieser ausgelöst!

Magnet-Messspitze

falsch

korrekt

© PCE Instruments

12

Deutsch

4 Anschluss der Stromwandler und Messleitungen

Um korrekte Leistungswerte zu erhalten, müssen die Messleitungen und Stromwandler immer an
die gleiche Phase angeschlossen werden. D. h. die Messleitung für Phase 1 hängt an der
gleichen Leitung wie der Stromwandler für Phase 1.

Die Messleitung für den Neutralleiter muss immer an den Neutralleiter
angeschlossen werden, niemals an eine der drei Phasen!

Bitte beachten Sie unbedingt die Sicherheitshinweise!

4.1 Dreiphasenmessung

Im Dreiphasenbetrieb werden die Stromwandler und Messleitungen an die Phasen A, B, C eines
einzigen, dreiphasigen Verbrauchers (oder Anlage) sowie den Neutralleiter angeschlossen.

4.2 Messung einphasiger Verbraucher

Sollen mehrere einzelne, einphasige Verbraucher gemessen werden, können die Stromwandler
für die Phasen 1 (5), 2 (6) und 3 (7) an beliebigen Orten im Sicherungskasten an jede der drei
Phasen angeschlossen werden. Die drei Messleitungen müssen jeweils an der richtigen Phase
angebracht sein.

Beachten Sie hierbei unbedingt die Sicherheitshinweise!

Natürlich kann auch nur ein einzelner einphasiger Verbraucher gemessen werden. Um die interne
Stromversorgung des Messgerätes zu gewährleisten, müssen hierfür dann Messleitung A und
der dazugehörige Stromwandler A verwendet werden.

© PCE Instruments

13

Deutsch

5 Betrieb

Nach erfolgter Inbetriebnahme und mit korrekten Einstellungen ausgestattet, beginnt der PCE­PA 6500 schon nach ca. 10 Sekunden, Messdaten aufzuzeichnen. Aktuell kann der PCE-PA
6500 lediglich im Offlinebetrieb verwendet werden.

• Offline-Betrieb (Aufzeichnung der Messdaten im internen Speicher als CSV-Datei)
Wählen Sie diesen Betriebsmodus, wenn kein WLAN-Netzwerk zur Verfügung
steht oder eine Übertragung der Daten mit WLAN nicht erwünscht oder sinnvoll ist.

5.1 Prinzipielles zum PCE-PA 6500 WLAN

Alle Messgeräte des Typs PCE-PA 6500 haben die Möglichkeit, zwei WLAN-Verbindungen
gleichzeitig zu benutzen. Um diese zu unterscheiden, wird eine Access Point (AP) genannt.
Dieses Netzwerk wird nach Drücken des Tasters vom Gerät selbst für die Dauer von zehn
Minuten aktiviert und kann durch erneutes Drücken des Tasters wieder deaktiviert werden.

Da dieses Netzwerk nicht verschlüsselt ist, wird seine Benutzung nur zur Erstkonfiguration und
eventuell zum sporadischen Abrufen der Messwerte oder CSV-Dateien empfohlen. Ein
dauerhafter Betrieb des AP ist nicht vorgesehen oder empfohlen.

Die zweite WLAN-Verbindung des Messgerätes wird benutzt, um eine dauerhafte Verbindung zu
einem bestehenden WLAN-Netzwerk aufzubauen. Die Kommunikation mit dem Messgerät sollte
idealerweise über diese Verbindung erfolgen.

5.2 WLAN Erstkonfiguration

Um das Gerät zu konfigurieren bzw. in Betrieb zu setzen, ist erst einmal nur der Anschluss der
Spannungsversorgung über Neutralleiter und Phase 1 erforderlich. Das Gerät sollte nach
wenigen Sekunden die grüne LED aktivieren. Diese zeigt dann entweder den Normalbetrieb oder,
falls notwendig, die Erstkonfiguration an.

Wurde das Gerät auf Werkseinstellungen zurückgesetzt, ist immer eine Erstkonfiguration
notwendig. Dies wird durch schnelles Blinken der grünen LED angezeigt. Ein unkonfiguriertes
Gerät hat keine Internetverbindung eingestellt, so erfolgt der Zugriff auf das Messgerät mittels
Access Point.

Der Access Point (AP) wird durch einmaliges Drücken der Taste (1) eingeschaltet und seine
Aktivität durch dauerhaftes Leuchten der gelben WLAN-LED (3) angezeigt. Sobald Sie sich über
Ihren PC mit dem WLAN vom PCE-PA 6500 verbunden haben, können Sie über den Browser auf
das Gerät zugreifen.

Der Name dieses WLANs entspricht der Geräte-ID, welche auf dem Typenschild aufgedruckt ist.
Sobald die Erstkonfiguration durchgeführt wurde und ein Benutzername und Passwort für das

Admin-Konto vergeben wurden, stehen alle Funktionen des Messgerätes zur Verfügung.

1. Access Point durch kurzes Drücken des Tasters aktivieren

2. WLAN PCE-PA 6500-xxxxx auswählen

3. Erstkonfiguration im Browser auf http://10.1.1.1 aufrufen

4. Admin-Benutzername und Passwort sowie optionales WLAN sind konfiguriert. ==>
Speichern & Neustart.

© PCE Instruments

14

Deutsch

5.3 Zugriff mittels AP (interner Access Point)

Ist kein WLAN-Netzwerk vorhanden oder wurde der PCE-PA 6500 nicht entsprechend
konfiguriert, kann ein Zugriff auf das Messgerät über den eingebauten Access Point erfolgen. Sie
schalten diesen durch Drücken des Tasters (1) für die Dauer von zehn Minuten ein. Die Aktivität
wird durch dauerhaftes Leuchten der gelben WLAN-LED (2) angezeigt. Sie verbinden sich direkt
mit dem WLAN des Messgerätes. Der Name dieses WLANs entspricht der Geräte-ID, welche auf
der Vorderseite aufgedruckt ist. Der Zugriff via Webbrowser erfolgt über die IP-Adresse:
http://10.1.1.1

5.4 Zugriff mittels WLAN (bei konfigurierter Internetverbindung)

Wenn Sie für Ihr Messgerät bereits eine Internetverbindung konfiguriert haben und sich mit Ihrem
Laptop oder mobilen Gerät im gleichen (WLAN-)Netzwerk befinden, können Sie auf das Gerät
über den mDNS-Namen zugreifen. Dieser setzt sich aus der Geräte-ID und dem postfix .local
zusammen.
Z.B.: http://pce-pa-6500-a4ce8d.local oder http://kuehlraum_4.local oder
http://hausanschluss.local

5.5 Zugriff mit Hilfe der App

Das PCE-PA 6500 bietet zusätzlich zu WLAN auch die Möglichkeit, via Bluetooth zu
kommunizieren. Verwenden Sie hierfür die App, welche für Android erhältlich ist.

Bitte beachten Sie, dass BLE ausgeschaltet ist, solange der Access Point (AP) aktiviert ist!

5.6 Admin- und User-Login

Das Gerät bietet zwei unterschiedliche Zugänge an:
Das Admin-Konto verfügt über Schreib- und Leserechte.

Das User-Konto verfügt nur über Leserechte.
Der „User“-Zugang bietet alle Möglichkeiten, Daten- und Zählerstände anzuzeigen und

abzurufen, aber sämtliche Funktionalität, Werte oder Einstellungen zu verändern, ist nicht
möglich. Dies betrifft auch den Umfang der Befehle, die auf der Kommandozeile zur Verfügung
stehen. Dieses Konto kann benutzt werden, um zum Beispiel einem Mitarbeiter Zugriff auf die
Messdaten zu gewähren, ohne sich der Gefahr auszusetzen, dass Einstellungen verändert oder
Daten versehentlich gelöscht werden könnten.

Um diese Benutzerkonten zu aktivieren, muss ein Benutzername eingegeben werden. Der Name
des Kontos sowie das Passwort können frei gewählt werden.

© PCE Instruments

15

Deutsch

6 Behebung von Störungen

6.1 Rote LED blinkt (Allgemeiner Fehler)

Blinkt die rote LED in schnellem Takt (3x pro Sekunde), so liegt ein Fehler vor.

Dieser Fehler wird nach dem Einloggen auf der
Web-Oberfläche des PCE-PA 6500 in einer roten
Box angezeigt:

Die einzelnen Fehler werden hier genauer beschrieben:

6.1.1 Filesystem is full

Der interne Speicher des PCE-PA 6500 ist voll und es können keine weiteren Daten geschrieben
werden. Löschen Sie eine oder mehrere Dateien, um wieder Platz im Dateisystem zu schaffen.
Anschließend verschwindet die Fehlermeldung und die Aufzeichnung wird fortgesetzt.

6.1.2 Filesystem is damaged

Der interne Speicher des PCE-PA 6500 ist fehlerhaft und kann nicht beschrieben werden. Starten
Sie das Messgerät erst neu. Bleibt der Fehler bestehen, muss das Dateisystem formatiert werden.

6.1.3 Empty Battery or RTC defect

Nach dem Start des PCE-PA 6500 konnte die Uhrzeit nicht korrekt eingestellt werden. Hierfür
gibt es verschiedene mögliche Ursachen:

• War das Messgerät länger nicht in Betrieb, kann der eingebaute Akku leer sein und so
die Uhrzeit verloren gehen. Der Akku wird geladen, solange das Messgerät in Betrieb
ist und sollte nach 24 Stunden genügend Energie haben, um die eingebaute
Echtzeituhr (RTC) für viele Wochen zu versorgen.

• Wenn der PCE-PA 6500 mit dem Internet verbunden ist, wird die eingebaute Uhr
automatisch synchronisiert. Anderenfalls können Sie die Uhrzeit auf der Seite „Clock"
mit Ihrem Webbrowser synchronisieren. Trennen Sie den PCE-PA 6500 kurz von der
Spannung, um zu sehen, ob die Fehlermeldung nach einem erneuten Start
verschwindet.

• Um den eingebauten Akku zu testen, laden Sie ihn erst eine Stunde auf und trennen
dann das Messgerät für einige Stunden vom der Versorgungsspannung. Sollte der
oben genannte Fehler bestehen bleiben, muss der Akku gewechselt werden. Achten
Sie unbedingt auf den korrekten Typ: LIR2032 - dies ist ein Li-Ion Akku. Eine
baugleiche und sehr verbreitete CR2032 Batterie wird durch die Ladespannung
innerhalb kurzer Zeit zerstört!

6.1.4 EEPROM chip defect

Der im PCE-PA 6500 verbaute, nicht flüchtige Speicher ist defekt. Das Gerät muss zur Reparatur
eingeschickt werden.

© PCE Instruments

16

Deutsch

6.1.5 Sensor not calibrated

Der im PCE-PA 6500 verbaute Energiemesschip hat seine Kalibrierdaten verloren. Zukünftige
Messungen könnten fehlerhaft sein! Bitte setzen Sie sich mit der PCE Deutschland GmbH in
Verbindung.

6.1.6 Unknown error or HW defect

Bitte setzen Sie sich mit der PCE Deutschland GmbH in Verbindung, um diesen Fehler zu klären.

6.2 Negative Wirkleistungswerte

• Überprüfen Sie die korrekte Installation der Stromwandler (Pfeil bzw. Beschriftung in
Stromflussrichtung!)

• Drehen Sie gegebenenfalls die betroffenen Stromwandler bzw. Rogowskispulen um
180 º.

• Invertieren Sie den Anschluss via Setup => Advanced => Current Sensor.

6.3 Unrealistische Leistungswerte

Sollten die Messwerte für Leistung und Scheinleistung stark von den erwarteten Werten
abweichen, haben Sie möglicherweise Messleitungen und Stromwandler nicht an derselben
Phase angeschlossen. Hieraus ergibt sich normalerweise eine große Abweichung von Schein­zu Wirkleistung und ein Leistungsfaktor <0,6. In diesem Fall überprüfen Sie bitte die korrekte
Wahl der Phasen.

6.4 Unrealistische Spannungswerte

Überprüfen Sie die Messleitungen (Magnetspitzen) auf guten Kontakt.

6.5 Keine Funktion (alle LEDs aus)

• Überprüfen Sie die Spannungsversorgung des Messgerätes. Entscheidend sind nur
die Spannungseingänge für Neutralleiter und Phase 1.

• Ist die Spannungsversorgung gegeben und in einem korrekten Bereich, kann evtl. die
interne Sicherung ausgelöst haben. Diese schützt das Gerät vor gefährlicher
Überspannung und wird z. B. ausgelöst, wenn statt des Neutralleiters versehentlich
eine Phase angeschlossen wurde und so das Gerät an 400 V statt der erwarteten 240
V betrieben wurde.

• Die Sicherung ist eine spezielle, superflinke Multimetersicherung mit stark erhöhtem
Abschaltvermögen von mindestens 30 kA.

© PCE Instruments

17

Deutsch

7 Kontakt

Bei Fragen, Anregungen oder auch technischen Problemen stehen wir Ihnen gerne zur
Verfügung. Die entsprechenden Kontaktinformationen finden Sie am Ende dieser
Bedienungsanleitung.

8 Entsorgung

HINWEIS nach der Batterieverordnung (BattV)

Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe
gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten
Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden.

Annahmestelle nach BattV:

PCE Deutschland GmbH
Im Langel 26
59872 Meschede

Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten)
nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein
Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte
auch an dafür vorgesehenen Sammelstellen abgeben.

WEEE-Reg.-Nr.DE69278128

© PCE Instruments

18

English

1 Safety notes

Please read this manual carefully and completely before you use the device for the first time. The
device may only be used by qualified personnel and repaired by PCE Instruments personnel.
Damage or injuries caused by non-observance of the manual are excluded from our liability and
not covered by our warranty.

• The device must only be used as described in this instruction manual. If used otherwise,
this can cause dangerous situations for the user and damage to the meter.

• The instrument may only be used if the environmental conditions (temperature, relative

humidity, …) are within the ranges stated in the technical specifications. Do not expose

the device to extreme temperatures, direct sunlight, extreme humidity or moisture.

• Do not expose the device to shocks or strong vibrations.

• The case should only be opened by qualified PCE Instruments personnel.

• Never use the instrument when your hands are wet.

• You must not make any technical changes to the device.

• The appliance should only be cleaned with a damp cloth. Use only pH-neutral cleaner,

no abrasives or solvents.

• The device must only be used with accessories from PCE Instruments or equivalent.

• Before each use, inspect the case for visible damage. If any damage is visible, do not

use the device.

• Do not use the instrument in explosive atmospheres.

• The measurement range as stated in the specifications must not be exceeded under

any circumstances.

• Non-observance of the safety notes can cause damage to the device and injuries to
the user.

We do not assume liability for printing errors or any other mistakes in this manual.
We expressly point to our general guarantee terms which can be found in our general terms of

business.

© PCE Instruments

19

English

Safety symbols

Safety-related instructions the non-observance of which can cause damage to the device or
personal injury carry a safety symbol.

Symbol

Designation / description

Warning: electrical voltage

Non-observance can cause electric shock.

General warning sign

Non-observance can cause damage to the device and injuries to the user.

The PCE-PA 6500 may only be connected by a specialist. Consult a professional if you
have any doubt about operation, safety or connection of the device. The safety of the
system in which the meter is integrated, is under the responsibility of the installer.
Measuring instruments and accessories are not toys and must be kept out of children’s
reach.

Use only with accessories certified for over-voltage category III, 300V.
The use of fully insulated accessories, guarded against accidental
contact, is absolutely necessary for connection to the neutral conductor!
If the neutral conductor is disconnected from the supply during operation,
the full supply voltage of phase 1 will be on the connector of the neutral
conductor. The use of a magnetic probe tip or other not fully insulated
accessories on the neutral conductor is highly dangerous!

In commercial institutions, the accident prevention regulations of the professional
association for electrical systems and equipment must be observed.

The voltage between the three phases and the neutral conductor must not exceed 264 V ~.

The voltage between the three phases must not exceed 440 V ~.

The voltage at the current inputs must not exceed 1 V ~.
Be especially careful when connecting the test leads. Touching electric lines is dangerous
to life!

Before each use of the meter and all peripheral components (test leads, test adaptors,
power converters) should be checked for damage. Do not attempt any measurements if the
protecting insulation is defective (torn or demolished).

© PCE Instruments

20

English

Do not use the meter immediately prior to, during or after a thunderstorm (lightning / over­voltage). Make sure that your hands, shoes, clothing, the floor, switches and switching
components are dry during the measurement.

Avoid operation in the immediate vicinity of strong magnetic or electromagnetic fields and
transmitting antennas or RF generators because the measured values could be falsified.

The device is only to be installed in interior rooms with max. pollution degree of 2.
Never immediately turn on the meter when it has been moved from a cold to a warm room.
The resulting condensation could destroy the device under certain circumstances. Allow

the meter to reach room temperature slowly in switched off condition.

If it is suspected that safe operation of the instrument is no longer possible, the device
must be taken out of service and secured against inadvertent operation. It can be assumed
that safe operation is no longer possible if:

•

the device is visibly damaged

•

the device no longer works

•

it was stored under unfavourable conditions for a longer period

•

stress has been caused by transport

Exercise extreme caution when fitting the current transformers and test leads. There is a
risk of electric shock! Use of protective equipment (e.g.: insulating gloves, shoes, goggles,
etc.) to prevent electric shocks and arcs is strongly advised.

In schools and training centres, hobby and DIY workshops, handling of measuring
instruments must be supervised by trained personnel.

If possible, try to avoid working alone so that assistance can be provided in case of
emergency.

© PCE Instruments

21

English

2 Specifications

2.1 Technical specifications

Specifications

Input level for current transformers

±0.125 V … ±0.5 V

Power supply for active current
measurement (Rogowski coils)

5 V DC, max. 100 mA

Max. input voltage

240 V to neutral, 400 V phase to phase

Measurement uncertainty

voltage: +/ - 1%
current: +/- 1%
active power: +/- 1%
apparent power: +/- 1%
reactive power +/- 1%

Sampling rate

up to 26,000 measurements/s

Data buffer

separate phases: 22,000 records
summarised phases: 38,000 records

General

Power supply

100 … 240 V AC 50/60 Hz via L1

Power consumption (maximum/typical)

12.0 W / 1.5 W

Operating conditions

-5 ºC … 40 ºC; 80 % RH
max. altitude 2000m
dust-free and dry

Weight (without test leads and magnetic
adaptor)

aaprox. 202 g

Dimensions (W x H x D)

123 x 96 x 36 mm

Overvoltage category

CAT III 300 V

Protection class

IP40

2.2 Current transformers / Rogowski coils

Sensor type /
model

PCE-PA 6500-R11

PCE-PA 6500-F50

PCE-PA 6500-F150


Type of current
transformer

Foldable current
transformer

Rogowski coil

Rogowski coil
Inner diameter

11 mm

50 mm

150 mm

Max. cable diameter

10 mm

49 mm

149 mm

Measurement range

0 … 80 A AC

2 … 20.000 A AC

2 … 9500 A AC

© PCE Instruments

22

English

2.3 Delivery contents

1 x meter PCE-PA 6500-xxxx
4 x test leads (blue, brown, black, gray) 2 m
3 x current transformers or Rogowski coils (depending on the model)
3 x magnetic measuring adaptors 6.6 mm
1 x blue crocodile clip
1 x user manual
1 x carrying case

3 System description

The PCE-PA 6500 measures current and voltage values by means of the connected current
transformers and test leads. The consumed active, apparent and reactive power is calculated and
transmitted every second to the measuring platform [=> 9] via WiFi. There, the data is saved
historically and can be analysed, combined, averaged and graphically displayed.
Alternatively (in the absence of an internet connection), the data will be saved to the built-in 8 MB
flash memory as a CSV file for later processing. A separate SD card adaptor is available for
purchase to make measurements of a duration of up to one year at one-second precision
possible.
Additionally, you have the possibility to periodically send the CSV files by email, to upload them
to a server via FTP or transfer them to the measuring platform after completing a measurement.
The interaction with the meter takes place predominantly via WiFi and web browser or via the app
(BLE).

© PCE Instruments

23

English

3.1 Device

1. Key to activate access point / factory reset

2. Power LED

3. WiFi LED

4. Error LED

5. Current input for phase 1

6. Current input for phase 2

7. Current input for phase 3

8. Test lead for neutral conductor

9. Voltage input for phase 1 (also for power supply of the meter)

10. Voltage input for phase 2

11. Voltage input for phase 3

1 2 3

4 5678910

11

© PCE Instruments

24

English

3.2 Status LEDs

Power LED (green) (2)

Off

Not connected to power (neutral conductor and phase

1) or internal fuse defective

Fast flashing
(3 x/s)

Initial configuration needed (no admin password has
been set yet)

On, short breaks, every two seconds

Status: OK, normal operation

WiFi LED (yellow) (3)

Off

WiFi, access point inactive

On

Access point is active

Short flashing
(e.g. 1 x/s)

WiFi connection active, data is successfully
transmitted. The frequency of the flashes shows the
frequency of data transmission.

Fast flashing
(3 x/s)

No WiFi connection possible (wrong SSID, password
or the chosen WiFi network cannot be reached)

Slow flashing
(1 x/s)

WiFi connection successful but no connection to
telemetry server possible (wrong server URL,
password, port, etc.)

Fast flickering

Release key to reset to factory settings

Error LED (red) (4)

Off

No error, normal operation

Fast flashing
(3 x/s)

General error

Slow flashing
(1 x/s)

Warning. For details see web interface.
Or (temporary): firmware is being updated via web
download.

Fast flickering

Configuration will be deleted if key is now released.

© PCE Instruments

25

English

3.3 Function keys

WiFi/reset key (1)

Short press (approx. 1 s)

Start or stop internal access point (AP).
When the AP is active, the Bluetooth® wireless technology
protocol is disabled !

Hold for approx. 8 s

Factory reset will be performed if the key is released while
the yellow LED is flickering quickly. Device will reboot.

Counter values and CSV files will not be changed!
The following settings will be reset:

device_name = PCE-PA 6xxx
admin_name =
admin_pass =
ap_enabled = 0
ap_mode = 0
ap_addr = 10.1.1.1
update_enabled = 1
update_auto = 1
update_url =update.PCE-PA.de/update.php
update_interval = 24
mdns_enabled = 1
webserver_enabled = 1
websocket_enabled = 1

Hold for approx. 15 s

The complete configuration will be deleted if the key is
released while the red LED is flickering quickly.
The telemetry token, the kWh counters and the CSV files
will not be deleted!

3.4 Site requirements

This instrument has been designed for use indoors. Operation is safe under the following ambient
conditions: max. 2000 m above sea level, ambient temperature of 5° C to 40° C, maximum relative
humidity of 80 %, max. variation of the supply voltage of +/- 10%. The installation site should be
clean and free of dust (max. pollution degree 2).

3.5 Connection to power supply

The power supply of the meter is established using test leads. It is recommended to always
connect the neutral conductor first and remove last.

© PCE Instruments

26

English

3.6 Internal fuse

The internal power supply is protected by a fuse. Should the device be connected to excessive
voltage, the fuse will be triggered and must be replaced.

To replace the fuse, first make sure to disconnect the meter from the power supply and all external
accessories and cables from the device. Remove the screws of the housing. Replace the fuse
with one of the same type that is: 250 mA, FA, IR >= 30 kA (e.g. Mersen G084002).

3.7 Residual current operated circuit breaker

The cables for phase 1 and for the neutral conductor provide current to the integrated power
supply. These connections must be made on the same side of the residual current operated circuit
breaker, otherwise the same will be activated!

Magnetic test tip

wrong

correct

© PCE Instruments

27

English

4 Connection of the current transformers and test leads

In order to obtain correct power values, the test leads and current transformers must
always be connected to the same phase. E.g. the test lead for phase 1 is connected to the
same line as the current transformer for phase 1.

The test lead for the neutral conductor must always be connected to the
neutral conductor, never to one of the three phases!

Please follow the safety instructions!

4.1 Three-phase measurement

In three-phase operation, the current transformers and test leads are connected to the
phases 1, 2 and 3 of a single, three-phase load (or system) and to the neutral conductor.

4.2 Measuring single-phase loads

If one or multiple individual, single-phase loads are to be measured, the current
transformers for the phases 1 (5), 2 (6) and 3 (7) can be connected to any location in the
fuse box to each of the three phases. The three test leads have to be attached to the
corresponding phases.

Please follow the safety instructions!

It is also possible to measure only one single-phase load. In order to ensure the internal
power supply of the meter, test lead A and the associated current transformer A are to be
used.

© PCE Instruments

28

English

5 Operation

When the initial configuration is done, the PCE-PA 6500 begins to record measurement
data after only about 10 seconds. Currently, the PCE-PA 6500 can only be operated
offline.

• Offline-operation (recording the measurement data in the internal flash memory as
a CSV file)
Select this operation mode if no WiFi network is available or transfer of data using
WiFi is not desired or useful.

5.1 General information on the PCE-PA 6500 WiFi

All PCE-PA 6500 meters have the option of using two WiFi connections simultaneously. To
differentiate between these, an access point (AP) is used. This network is activated by the device
itself for ten minutes after the key is pressed and can be deactivated again by pressing the key
again.

As this network is not encrypted, its use is only recommended for initial configuration and possibly
for sporadic retrieval of measured values or CSV files. Permanent operation of the AP is not
intended or recommended.

The second WiFi connection of the meter is used to establish a permanent connection to an
existing WiFi network. Ideally, communication with the meter should take place via this
connection.

5.2 Initial WiFi configuration

To configure or commission the device, it is only necessary to connect the power supply via the
neutral conductor and phase 1. The device should activate the green LED after a few seconds.
This then indicates either normal operation or, if necessary, the initial configuration.

If the device has been reset to factory settings, an initial configuration must always be made. This
is indicated by the green LED flashing rapidly. If an unconfigured device does not have an internet
connection set, the meter is accessed via an access point.

The access point (AP) is switched on by pressing the key (1) once and its activity is indicated by
the yellow WiFi LED (3) glowing continuously. As soon as you have connected to the WiFi of the
PCE-PA 6500 via your PC, you can access the device via the browser.

The name of this WiFi corresponds to the device ID printed on the type plate.
As soon as the initial configuration has been carried out and a user name and password have

been assigned for the admin account, all functions of the device are available.

1. Activate access point by pressing and releasing the key

2. Select PCE-PA 6500-xxxxx WiFi

3. Open initial configuration in browser: http://10.1.1.1

4. Admin user name and password as well as optional WiFi are configured. ==> Save &
reboot.

© PCE Instruments

29

English

5.3 Access via AP (internal access point)

If no Wi-Fi network is available or the PCE-PA 6500 has not been configured accordingly, the
device can be accessed via the integrated access point. You switch this on by pressing the key
(1) for a period of ten minutes. Activity is indicated by the yellow Wi-Fi LED (2) glowing
continuously. You are directly connected to the Wi-Fi of the meter. The name of this Wi-Fi
corresponds to the device ID printed on the front of the device. Access via web browser is via the
IP address: http://10.1.1.1

5.4 Access via WiFI (if internet connectivity has been configured)

If you have already configured an internet connection for your meter and are in the same ( Wi-Fi)
network as your laptop or mobile device, you can access the device via the mDNS name. This is
made up of the device ID and the postfix .local.
E.g.: http://pce-pa-6500-a4ce8d.local or http://cooling_chamber_4.local or
http://house_connection.local

5.5 Access via app

The PCE-PA 6500 provides the ability to communicate via Bluetooth® in addition to Wi -Fi.
To use this communication method, please use the PCE-PA app which is available for
Android.

Please be aware that BLE functionality is turned off while the access point (AP) is active!

5.6 Admin and user login

The device offers two different access options:
The admin account has read and write access.

The user account only has read access.

The ‘User’ access offers all options for displaying and retrieving data and counter readings but it

is not possible to change any functionality, values or settings. This also applies to the range of
commands available on the command line. This account can be used, for example, to grant an
employee access to the measurement data without running the risk of settings being changed or
data being accidentally deleted.

To activate these user accounts, a user name must be entered. The name of the account and the
password can be freely chosen.

© PCE Instruments

30

English

6 Troubleshooting

6.1 Red LED is flashing (general error)

If the red LED flashes rapidly (3x per second), the PCE-PA 6500 shows a general error.

Errors are shown in a big red box, right
after logging into the web interface of the
PCE-PA 6500.

The different errors are described here:

6.1.1 Filesystem is full

The internal memory of the PCE-PA 6500 is full. No more data can be written.
Please delete some files to free space in the file system. The error message will disappear
as soon as space is available again and recording will resume.

6.1.2 Filesystem is damaged

The internal memory of the PCE-PA 6500 has errors and cannot be written to anymore.
Please restart the device. Should the error persist, you have to format the file system.

6.1.3 Empty battery or RTC defect

The internal clock of the PCE-PA 6500 could not be set correctly after starting. There are
several possible reasons for this:

• If the meter has not been used for some time, the built-in rechargeable battery
may be flat, causing a loss of the set time. You can charge the battery during
operation and it should have sufficient power after 24 hours to run the integrated
real-time clock for many weeks.

• When the PCE-PA 6500 is connected to the internet, the integrated clock is
automatically synchronised. Otherwise, you can synchronise the time with your
web browser, via the “Clock” page. Disconnect the PCE-PA 6500 from voltage for

a short time to see if the error message disappears after a restart.

• To test the integrated rechargeable battery, charge it for an hour and then
disconnect the meter from the supply voltage for some hours. If the above­mentioned error persists, the battery must be replaced. Make sure to use the
correct type which is LIR2032. This is a Li-Ion rechargable battery! Do NOT
replace by the more common CR2032 as the charging voltage will destroy these
batteries after a short time.

6.1.4 EEPROM chip defect

The built-in non-volatile memory is defective. Please send us your device for repair.

© PCE Instruments

31

English

6.1.5 Sensor not calibrated

The built in energy measurement chip has lost its calibration data. Future measurements
might be unprecise or erroneous. Please send us your device for re-calibration.

6.1.6 Unknown error or HW defect

Please contact PCE Instruments.

6.2 Negative active power readings

•

Check the current transformers for correct installation (arrow/label in direction of
current flow.)

•

If applicable, turn the affected current transformers or Rogowski coils by 180 º.

•

Invert the connection via Setup => Advanced => Current Sensor.

6.3 Unrealistic power readings

If the power readings are considerably different from what you expected, it is very likely
that the test leads and current transformers are not connected to the same phase. This
normally causes a high deviation between apparent and active power and a power factor of
<0.6. In this case, please check if the phases have been selected correctly.

6.4 Unrealistic voltage reading

Check the test leads (magnetic test tips) for bad connections.

6.5 No function (all LEDs stay off)

•

Check for the correct power supply of the device. Only the voltage inputs for the
neutral conductor and phase 1 are important.

•

If the power supply is given and in the correct range, it is possible that the internal
fuse was triggered. This protects the meter from dangerous overvoltage and can
happen if , for example, a phase has accidentally been connected instead of the
neutral conductor and thus the device was powered with 400 V instead of the
expected 240 V.

•

The fuse is a special super-fast multimeter fuse with a highly enhanced breaking
capacity of at least 30 kA.

© PCE Instruments

32

English

7 Contact

If you have any questions, suggestions or technical problems, please do not hesitate to contact
us. You will find the relevant contact information at the end of this user manual.

8 Disposal

For the disposal of batteries in the EU, the 2006/66/EC directive of the European Parliament
applies. Due to the contained pollutants, batteries must not be disposed of as household waste.
They must be given to collection points designed for that purpose.

In order to comply with the EU directive 2012/19/EU we take our devices back. We either re-use
them or give them to a recycling company which disposes of the devices in line with law.

For countries outside the EU, batteries and devices should be disposed of in accordance with
your local waste regulations.

If you have any questions, please contact PCE Instruments.

© PCE Instruments

33

English

PCE Instruments contact information

Germany France Spain

PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L.
Im Langel 26 23, rue de Strasbourg Calle Mula, 8
D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete)
Deutschland France España
Tel.: [phone] Téléphone: [phone] Tel. : [phone]
Fax: [phone] Numéro de fax: [phone] Fax: [phone]
[email protected] [email protected] [email protected]
www.pce-instruments.com/deutsch www.pce-instruments.com/french www.pce-instruments.com/espanol

United Kingdom Italy Turkey

PCE Instruments UK Ltd PCE Italia s.r.l. PCE Teknik Cihazları Ltd.Şti.
Trafford House Via Pesciatina 878 / B-Interno 6 Halkalı Merkez Mah.
Chester Rd, Old Trafford 55010 Loc. Gragnano Pehlivan Sok. No.6/C
Manchester M32 0RS Capannori (Lucca) 34303 Küçükçekmece - İstanbul
United Kingdom Italia Türkiye
Tel: [phone] Telefono: [phone] Tel: [phone]
Fax: [phone] Fax: [phone] Faks: 0212 705 53 93
[email protected] [email protected] [email protected]
www.pce-instruments.com/english www.pce-instruments.com/italiano www.pce-instruments.com/turkish

The Netherlands United States of America Denmark

PCE Brookhuis B.V. PCE Americas Inc. PCE Instruments Denmark ApS
Institutenweg 15 1201 Jupiter Park Drive, Suite 8 Birk Centerpark 40
7521 PH Enschede Jupiter / Palm Beach 7400 Herning
Nederland 33458 FL Denmark
Telefoon: [phone] USA Tel.: [phone]
[email protected] Tel: [phone] [email protected]
www.pce-instruments.com/dutch Fax: [phone] www.pce-instruments.com/dansk
[email protected]
www.pce-instruments.com/us

© PCE Instruments

User manuals in various languages (français, italiano, español,

português, nederlands, türk, polski, русский, 中文) can be found by

using our product search on: www.pce-instruments.com

Specifications are subject to change without notice.
