Manual

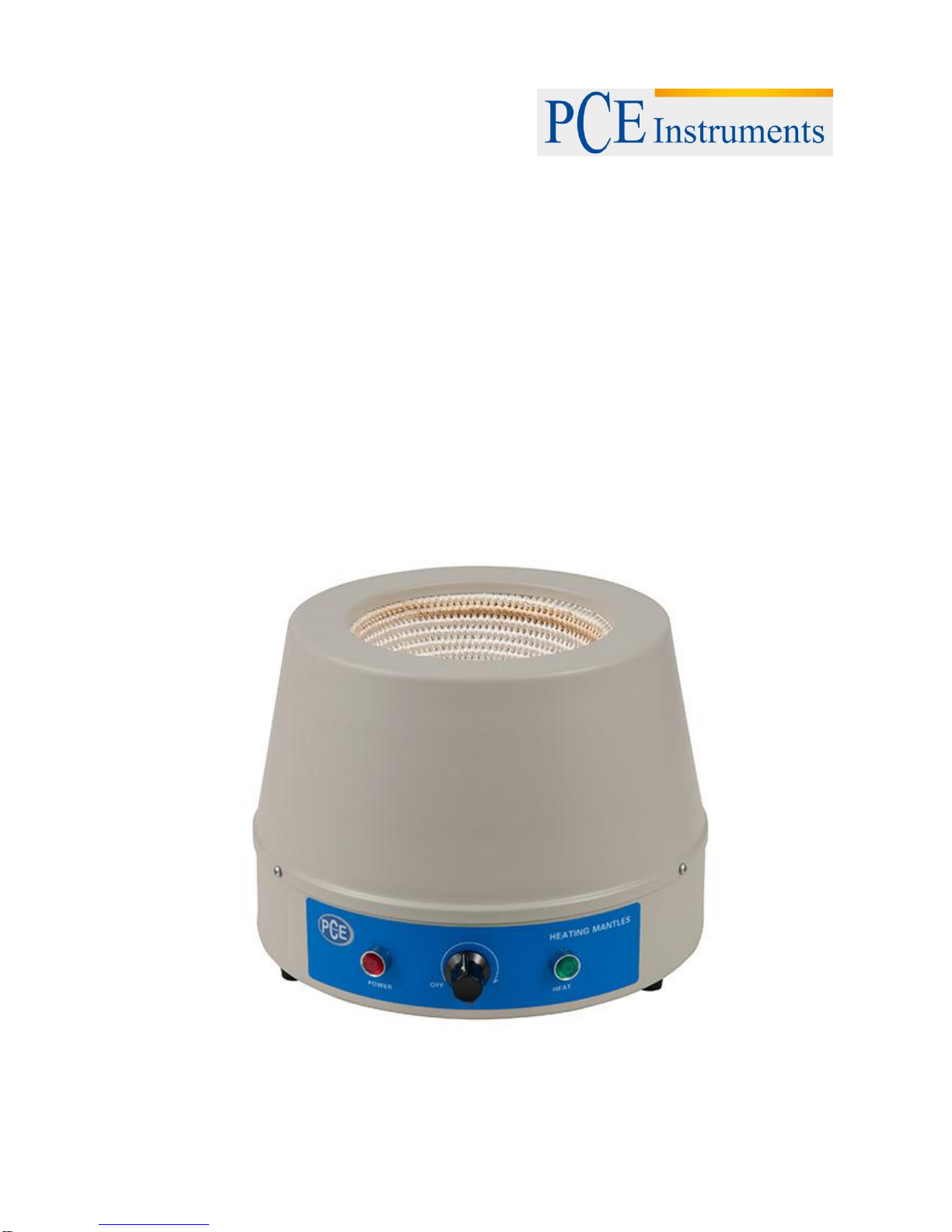

Heating Mantle PCE-HM 1000 / 5000
Version 1.0
Date of creation: 14.01.2016
Date of last change: 14.01.2016
Manual
2
Contents
1 Introduction ............................................................................................................. 3
2 Safety notes ............................................................................................................. 3
3 Specifications .......................................................................................................... 3
4 Instructions .............................................................................................................. 4
5 Additional advice .................................................................................................... 4
6 Troubleshooting ................................................................................................ ...... 4
7 Disposal ................................................................................................................... 4
8 Contact ..................................................................................................................... 4
8.1 PCE Instruments UK .................................................................................................................. 4
8.2 PCE Americas ............................................................................................................................ 4
Manual
3
1 Introduction
Thank you for purchasing a heating mantle from PCE Instruments. The PCE-HM 1000 / 5000 heating
mantles are used to heat or temper samples or chemicals in all types of laboratories. The case is made of
high-quality materials, with an antistatic painting. Inside the heating mantle, there is a mesh capable of
bearing a round-bottom flask with a volume of up to 1000 / 5000 ml. The rotary switch at the lower edge
allows the user to set the temperature to an individual value between 0 and 450 °C.
2 Safety notes
Please read this manual carefully and completely before you use the device for the first time. The device
may only be used by qualified personnel and repaired by PCE Instruments personnel. There is no
warranty of damages or injuries caused by non-observance of the manual.
- The device may only be used in the approved temperature range.
- The case should only be opened by qualified personnel of PCE Instruments.
- The instrument should never be placed with the user interface facing an object (e. g. keyboard side on a
table).
- You should not make any technical changes to the device.
- The appliance should only be cleaned with a damp cloth / use only pH-neutral cleaner.
- Only connect the device to grounded sources of power supply to protect persons and machinery.
- Be extremely cautious when dealing with inflammable, explosive or highly corrosive liquids. Please
make sure the temperature set is not too high.
- Ensure that the device stands on a solid and even surface.
- To avoid fire, make sure that the heating mantle and the outer surface of the round-bottom flask are dry.
- Please do not overfill the round bottom flask to avoid damage to the heating mantle caused by liquid
boiling over.
- Do not touch the area around the heating port during operation.
- The device must not be used in explosive atmospheres.
- Store the device in a dry and clean place without any chemical influences. Avoid moisture and physical
strain when transporting and storing the instrument.
This user's handbook is published by PCE Instruments without any guarantee.
We expressly point to our general guarantee terms which can be found in our general terms of business.
If you have any questions please contact PCE Instruments.
3 Specifications
Model
PCE-HM 1000 / 5000
Capacity
1000 ml
5000 ml
Voltage
220 V / 50 Hz
Temperature range
0 … 450 °C
Power
350 W
800 W
Operation
continuous
Dimensions
Ø 280 × 220 mm
Weight
approx. 4 kg
Manual
4
4 Instructions
1. Place the device on a plain surface.
2. Fill the round-bottom flask and insert it into the heating mantle.
3. Enable power supply. The red lamp will light up.
4. Turn the rotary switch until you reach the desired temperature. The green lamp will light up.
5. The brightness of the lamp depends on the temperature you set.
5 Additional advice
1. The surface of the heating mantle is oiled. Therefore, please do not insert the round-bottom flask
immediately when first using the device. Heat up the device first and switch it off as soon as it emits
white smoke. Switch it back on as soon as the smoke disappears. Now you can operate the device
normally.
2. Please make sure to fill the round-bottom flask before inserting it into the heating mantle.
6 Troubleshooting
Error
Reason
Solution
No power
Poor connection between plug
and socket
Check plug and socket
Does not heat up
Heating mantle is damaged
Replace heating mantle
No temperature control
Temperature controller is broken
Replace temperature controller
7 Disposal
For the disposal of batteries, the 2006/66/EC directive of the European Parliament applies. Due to the
contained pollutants, batteries must not be disposed of as household waste. They must be given to
collection points designed for that purpose.
In order to comply with the EU directive 2012/19/EU we take our devices back. We either re-use them or
give them to a recycling company which disposes of the devices in line with law.
8 Contact
If you have any questions about our range of products or measuring instruments please contact PCE
Instruments.
8.1 PCE Instruments UK
By post:
PCE Instruments UK Ltd.
Units 12/13 Southpoint Business Park
Ensign Way, Southampton
Hampshire
United Kingdom, SO31 4RF
By phone:
02380 987 035
8.2 PCE Americas
By post:
PCE Americas Inc.
711 Commerce Way
Suite 8
Jupiter
33458 FL
USA
By phone:
561 320 9162
Bedienungsanleitung
Heizhaube PCE-HM 1000 / 5000
Version 1.0
17.06.2015
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 02903 976 99 0
Fax: 02903 976 99 29
info@pce-instruments.com
www.pce-instruments.com/deutsch
BETRIEBSANLEITUNG
2
Inhaltsverzeichnis
1 Einleitung………………………………………………………………………. 3
2 Charakteristiken ……………………………………………………………… 3
3 Technische Parameter………………………………………………………. 3
4 Betriebsanweisungen ……………………………………………………….. 3
5 Sicherheitshinweise …………………………………………………………. 4
6 Hinweise zur Anwendung ……………………………………………........... 4
7 Fehleranalyse …………………………………………………………………. 4
8 Lagerung und Transport ……………………………………………………. 4
9 Entsorgung……………… ……………………………………………………. 5
BETRIEBSANLEITUNG
3
1 Einleitung
Die Heizhauben PCE-HM 1000 / 5000 dienen zum Erhitzen bzw. Temperieren von Proben
oder Chemikalien in Laboren aller Art.
2 Charakteristiken
Das Gehäuse der Heizhaube besteht aus hochwertigen Materialien mit antistatischer
Lackierung, im inneren befindet sich ein Netz, in das ein Rundkolben mit einem Volumen von
bis zu 1000 / 5000 ml eingehängt wird. Der Drehschalter am unteren Rand ermöglicht eine
stufenlose Einstellung der Temperatur von 0 … 450°C.
3 Technische Parameter
Model
PCE-HM
Kapazität (ml)
1000
5000
Spannung
220V / 50Hz
Temperaturbereich
0 … 450°C
Leistung (W)
350
800
4 Betriebsanweisungen
1. Platzieren Sie das Gerät auf der Arbeitsfläche.
2. Platzieren Sie den Rundkolben in der Heizhaube. (Befüllen Sie den Rundkolben vor
dem Einsetzen).
3. Schalten Sie die Stromversorgung an (Rote Lampe leuchtet auf).
4. Drehen Sie den Heizschalter auf die gewünschte Temperatur (Grüne Lampe leuchtet
auf).
5. Abhängig von der eingestellten Temperatur leuchtet die Lampe heller bzw. dunkler.
BETRIEBSANLEITUNG
4
5 Sicherheitshinweise
1. Verbinden Sie das Gerät mit einer geerdeten Stromversorgung um die Sicherheit von
Mensch und Maschine zu gewährleisten.
2. Beim Umgang mit brennbaren, explosiven oder stark ätzenden Flüssigkeiten ist
äußerste Vorsicht geboten, achte Sie darauf dass Sie die Temperatur nicht zu hoch
einstellen.
3. Stellen Sie sicher, dass dieses Gerät auf einer festen und ebenen Oberfläche steht.
4. Reparaturen dürfen nur von ausgebildeten Personen durchgeführt werden.
5. Um die Brandgefahr zu verringern, gehen Sie sicher dass die Heizhaube sowie die
Außenseite des Rundkolbens trocken sind.
6. Achten Sie darauf dass Sie den Rundkolben nicht überfüllen, andernfalls könnte
überkochend Flüssigkeit die Heizhaube beschädigen.
7. Berühren Sie das Gerät nicht in der Nähe der Heizöffnung während es im Betrieb ist.
8. Lesen Sie die Gebrauchsanweisung gründlich durch, bevor Sie das Gerät in Betrieb
nehmen.
9. Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden.
10. Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des
Gerätes und zur Verletzungen des Bedieners kommen
6 Hinweise zur Anwendung
1. Die Oberfläche der Heizhaube ist eingeölt, hängen Sie deshalb, bei Erstnutzung, den
Rundkolben nicht direkt ein. Heizen Sie das Gerät erst auf und schalten Sie es
wieder ab sobald weißer Rauch aufsteigt. Schalten Sie das Gerät wieder ein sobald
der Rauch verschwunden ist. Nun können Sie das Gerät normal nutzen.
2. Achten Sie darauf dass Sie den Rundkolben befüllen bevor Sie ihn in die Heizhaube
stellen.
7 Fehleranalyse
Fehler
Ursache
Fehlerbehebung
Keine Power
Schlechte Verbindung
zwischen Stecker und
Steckdose.
Überprüfung Stecker und
Steckdose.
Heizt nicht auf
Heizmantel ist defekt.
Tauschen Sie den
Heizmantel aus.
Keine Temperaturkontrolle
Temperaturregler ist kaputt.
Tauschen Sie den
Temperaturregler aus.
BETRIEBSANLEITUNG
5
8 Lagerung und Transport
Bewahren Sie das Gerät in einem trockenen und sauberen Raum ohne chemische Einflüsse
auf. Vermeiden Sie Nässe und Physikalische Belastungen beim Transport und bei der
Lagerung.
9 Entsorgung
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten)
nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein
Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH.
WEEE-Reg.-Nr.DE69278128
