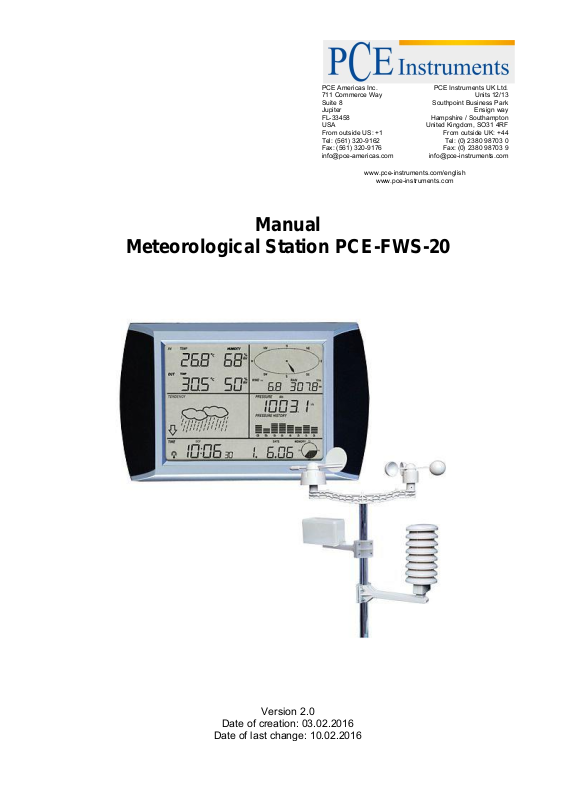

Manual

Meteorological Station PCE-FWS-20

Version 2.0

Date of creation: 03.02.2016

Date of last change: 10.02.2016

Contents

1 Introduction ............................................................................................................. 3

2 Safety notes ............................................................................................................. 3

3 Specification ............................................................................................................ 4

4 Setup ........................................................................................................................ 5

5 Notes ........................................................................................................................ 8

5.1 Glossary of Common Terms....................................................................................................... 8

5.2 Important Note ............................................................................................................................ 8

5.3 Operation Note ........................................................................................................................... 9

6 Operation ............................................................................................................... 10

6.1 System Start ............................................................................................................................. 10

6.2 Positioning ................................................................................................................................ 10

6.3 Setting Up ................................................................................................................................. 10

6.3.1 Indoor temperature....................................................................................................................... 11

6.3.2 Outdoor temperature .................................................................................................................... 12

6.3.3 Indoor humidity ............................................................................................................................. 13

6.3.4 Outdoor humidity .......................................................................................................................... 13

6.3.5 Wind speed .................................................................................................................................. 13

6.3.6 Rain .............................................................................................................................................. 14

6.3.7 Weather forecast .......................................................................................................................... 14

6.3.8 Pressure ....................................................................................................................................... 15

6.3.9 Pressure bar graph ...................................................................................................................... 15

6.3.10 Time ............................................................................................................................................. 15

6.3.11 Date .............................................................................................................................................. 16

6.3.12 Memory ........................................................................................................................................ 16

6.4 PC Connection ......................................................................................................................... 16

6.5 Data Storage ............................................................................................................................ 16

6.6 Data Recall ............................................................................................................................... 16

6.7 Connections and Software ....................................................................................................... 16

6.8 PC software installation ............................................................................................................ 17

7 Software ................................................................................................................. 19

7.1 System Requirements .............................................................................................................. 19

7.2 Installation of the “EasyWeather” Software .............................................................................. 19

7.3 Basic Settings of the “EasyWeather” Software ........................................................................ 19

7.4 Function button ......................................................................................................................... 20

7.5 What to do if graph function is not working .............................................................................. 26

7.6 Special Notes about time synchronization between PC and sub-station ................................. 26

7.7 Legal Notes .............................................................................................................................. 26

8 Disposal ................................................................................................................. 27

9 Contact ................................................................................................................... 27

9.1 PCE Instruments UK ................................................................................................................ 27

9.2 PCE Americas .......................................................................................................................... 27

Manual

1 Introduction

Thank you for purchasing a meteorological station from PCE Instruments. This Weather Station is a high quality, easy to use weather monitoring system that reads, displays and records the weather data from internal as well as external sensors. Besides the internally measured values for indoor temperature, indoor humidity and air pressure the outdoor sensor will take data for temperature and humidity, wind and rainfall. Operation of these units is by wireless transmission to the Base Station.

After installing the “EasyWeather” program on this CD-ROM, your PC can display all indoor data as well as the weather data from the Base Station received from the external sensors. For operation, simply use the USB cable supplied and connect the Base Station to the PC. From now on you can start to track current and history weather information at your fingertips.

2 Safety notes

Please read this manual carefully and completely before you use the device for the first time. The device may only be used by qualified personnel and repaired by PCE Instruments personnel. There is no warranty of damages or injuries caused by non-observance of the manual.

- The device may only be used in approved temperature range

- The opening of the case should only be done by qualified personnel of the PCE Instruments.

- The instrument should never be placed with the user interface (e.g. keyboard side on a table)

- You should not make technical changes on the device

- The appliance should only be cleaned with a damp cloth / use only pH-neutral cleaner

This user's handbook is published from PCE Instruments without any guarantee.

We expressly point to our general guarantee terms, they can be found in our general terms of business.

If you have any questions please contact PCE Instruments.

3 Specification

Transmission distance in open field

100 m (330 feet)

Frequency

868 MHz (Europe) / 915 MHz (North America)

Temperature range

-40°C … 65°C (-40 ℉ to +149 ℉)

Resolution

0.1 °C (0.2 ℉)

Measuring range rel. humidity

10 … 90 %

Rain volume display

0 … 9999mm (show --- if outside range)

Resolution

0.1mm (if rain volume < 1000mm) 1mm (if rain volume > 1000mm)

Wind speed

0…240km/h (0…100mph) (show --- if outside range)

Measuring interval thermo-hygro sensor

48 s

Water proof level

IPX3

Measuring interval pressure / temperature

48 s

Indoor temperature range

0 … +50 °C (32℉ to + 122℉) (show --- if outside range)

Resolution

0.1°C (0.2℉)

Measuring range rel. humidity

10 … 90 %

Resolution

Measuring range air pressure

700 … 1100hpa (27.13inHg … 31.89inHg)

Resolution

0.1hpa (0.01inHg)

Alarm Duration

120 s

Base station

3XAA 1.5V LR6 Alkaline batteries

Remote sensor

2xAA 1.5V LR6 Alkaline batteries

Battery life

Minimum 12 months for base station Minimum 24 months for thermo-hydro sensor

Outdoor data

Indoor data

Manual

Power consumption

Remark: where outdoor temperature is lower than -20°C, make sure proper type of batteries to be used to assure that the device can get enough power to maintain its function properly. Normal alkaline batteries is not allow to be used since when outdoor temperature is lower than -20 °C, the battery’s discharging capability is greatly reduced.

4 Setup

Manual

5 Notes

5.1 Glossary of Common Terms DCF/WWVB

The DCF or WWVB time signal is an AM modulated time-of-day signal broadcasted by the Federal Government of Germany or NIST from USA. The time base is generated from an atomic time generator which is accurate to 10 billion of one second.

LCD

“LCD” is an acronym for ”Liquid Crystal Display”. This is a common type of display screen used in televisions, computers, watches, and digital clocks.

BAROMETER & BAROMETRIC PRESSURE

A barometer is a device that measures the pressure of the air pushing on it—this measurement is called the barometric pressure. We don’t actually feel the barometric pressure because the air pressure is

pushing equally in every direction.

RELATIVE AIR PRESSURE

Relative air pressure is the same as the barometric pressure. The calculation of relative air pressure is a combination of the absolute air pressure and the altitude.

ABSOLUTE AIR PRESSURE

Absolute air pressure is the actual air pressure on the barometer without regard to altitude.

INCHES OF MERCURY (inHg)

An inch of Mercury is the common unit of measurement for air pressure in the United States.

HECTOPASCALS (hPa)

Hectopascals are the common units of measurement for air pressure in the International System (SI) of measurement. The hectopascal holds the same value

5.2 Important Note

Before inserting batteries, please carefully read the operation manual. The touch screen weather station PCE-FWS 20 includes a base station (receiver), a transmitter unit, one wind direction sensor, one wind speed sensor, one rain gauge, USB cable and a PC software package on CD-ROM.

The Base Station is equipped with a Touch Screen LCD Monitor and allows the display of a large variety of time and weather data.

Left Top LCD: IN-OUT temperature and humidity Right Top LCD: Wind and Rain measurement Left Middle LCD: Weather Forecast (Tendency) Right Middle LCD: Air Pressure and Air Pressure History Bottom Line LCD: Time and Date, Memory Data Usage

Manual

5.3 Operation Note

All actions and functions of the weather station are started on the touch screen by slightly touching (not pressing!) the related areas, touch the flashing +, ON/OFF or – to make the corresponding selection or increase the value. Every time a programming step is activated by touching a switching area on the Touch Screen a tone will sound, and the back light is switched on for a few seconds as well. If no areas are pressed for 30 seconds, the LCD will automatically revert to the normal display mode (automatic time out).

On the edge of wind direction sensor, there are four alphabet letter of “N”,”E”,”S” and “W” representing for the direction of North, East, South and West. Wind direction sensor has to be adjusted so that the directions on the sensor are matching with your real location. Permanent wind direction error will be introduced when the wind direction sensor is not positioned correctly during installation. Wind speed sensor wire has to be inserted into the phone jacket on wind direction sensor. Wind direction sensor wire has to be inserted into the phone jacket located on the thermo-hygro sensor with marking of “Wind” on top. The rain sensor wire has to be inserted into the phone jacket located on the thermo-hygro sensor with marking of “Rain” on top.

Manual

6 Operation

6.1 System Start

Insert two pieces of LR6 (AA size) batteries into the transmitter, the LED located in the middle front case of transmitter will be turned on for 4 seconds, and then it will be off and start to work normally. The transmitter will make a data transmission and then start radio controlled time reception routine. If time signal can be detected correctly, then the LED will start to flash 5 times indicating time signal has been found correctly. When time signal is bad and reception is not possible, the transmitter will terminate radio controlled time reception within one minute and resume normal mode. When there is a data transmission happened, the LED will be on for 20ms. During radio controlled time reception period, there is no transmission and normal transmission will only resume after time reception routine is complete. The longest time for radio controlled time reception is 5 minutes.

After inserting the batteries into the Weather Station, all LCD segments will be turned on for a few seconds; all possible display segments are turned on for checking.

After this, the weather station will make initial measurement and start to register the transmitter (the radio reception icon will be turned on). Before there is outdoor data received, it is not allowed to touch the LCD; otherwise the outdoor sensor learning mode will be terminated right after the touch of LCD. When outdoor transmitter has been registered, the Touch Screen Weather Station will automatically switch to the normal display mode from which all further settings can be performed by the user.

If no RCC signal is detected in the initial setup, the transmitter will try once every hour to get an RCC signal until a signal is received. Once the transmitter receives the RCC signal it will transmit the signal to the monitor. On the monitor the RCC icon will be displayed, if the monitor doesn’t receive the RCC signal or loses the signal the RCC icon will not be display.

Note: The best condition for reception is at night, between midnight and 6:00am – when there is less atmospheric interference.

6.2 Positioning

Once you have verified that all of the components of the weather station are working, they can be positioned in their permanent places. Before permanently mounting, make sure that all components work properly together at their chosen mounting or standing locations. If e.g. there appear to be problems with the 868 MHz radio transmission, they can mostly be overcome by moving the mounting locations.

Note: Commonly the radio communication between receiver and transmitter in the open field can reach a distance of up to 330 feet providing that there are no interfering obstacles such as buildings, trees, vehicles, high voltage lines, etc. Radio interferences such as PC screens, radios or TV sets can, in bad cases, entirely cut off radio communication. Please take this into consideration when choosing standing or mounting locations.

6.3 Setting Up

Note: Because of the default settings already determined by the manufacturer it may not be necessary for the majority of users to perform – except the Relative Air Pressure (see further down) - any further basic settings. Changes, however, can be easily made.

For basic settings, the following menu is started by touching the Touch Screen in the desired display area.

The basic settings can now be performed in the following successive order: Note: setting procedure can be exited at any time by touching any other function area (except

“+”, “-” or “ON/OFF”).

Manual

6.3.1 Indoor temperature

Activate the indoor temperature related setting by:

1. Touch the INDOOR TEMPERATURE section, + button and – button will be flashing. Touch the + button or – button to Shift the display unit between °C and °F.

2. Touch the INDOOR TEMPERATURE section again to set the indoor temperature high alarm function, the +, ON/OFF and – button will be flashing, HI AL icon will light up. Touch the + button or – button to change the value, hold the + button or – button for 3s to change the number in great step. Touch the ON/OFF button to choose the alarm on or off (if alarm is enabled, the speaker icon will be turned on indicating the alarm function has been enabled).

3. Touch the INDOOR TEMPERATURE section the third time to set the indoor temperature low alarm function, the +, ON/OFF and – button will be flashing, LO AL icon will light up. Touch the + button or – button to change the value, hold the + button or – button for 3s to change the number in great step. Touch the ON/OFF button to choose the alarm on or off (if alarm is enabled, the speaker icon will be turned on indicating the alarm function has been enabled).

4. Touch the INDOOR TEMPERATURE section the fourth time to display maximum indoor temperature record, the maximum records will be flashing, MAX icon will light up as well. Hold the flashing max value for 3s, the maximum value will be reset to current reading.

5. Touch the INDOOR TEMPERATURE section the fifth time to display minimum indoor temperature record, the minimum records will be flashing, MIN icon will light up as well. Hold the flashing min value for 3s, the minimum value will be reset to current reading.

Manual

6.3.2 Outdoor temperature

Activate the outdoor temperature related setting by

1. Touch the OUTDOOR TEMPERATURE section, + button and – button will be flashing. Touch the + button or – button to Shift the display between Outdoor Temperature, Wind Chill and Dew Point.

2. Touch the OUTDOOR TEMPERATURE section again, + button and – button will be flashing. Touch the + button or – button to Shift the display unit between °C and °F.

3. Touch the OUTDOOR TEMPERATURE section the third time to set the outdoor temperature high alarm function, the +, ON/OFF and – button will be flashing, HI AL icon will light

up. Touch the + button or – button to change the value, hold the + button or – button for 3s to change the number in great step. Touch the ON/OFF button to choose the alarm on or off (if alarm is enabled, the speaker icon will be turned on indicating the alarm function has been enabled).

4. Touch the OUTDOOR TEMPERATURE section the fourth time to set the outdoor temperature low alarm function, the +, ON/OFF and – button will be flashing, LO AL icon will light up. Touch the + button or – button to change the value, hold the + button or – button for 3s to change the number in great step. Touch the ON/OFF button to choose the alarm on or off (if alarm is enabled, the speaker icon will be turned on indicating the alarm function has been enabled).

5. Touch the OUTDOOR TEMPERATURE section the fifth time to display maximum outdoor temperature record, the recorded maximum value will be flashing, MAX icon will light up. Hold the flashing max value for 3s, the maximum value will be reset to current reading.

6. Touch the OUTDOOR TEMPERATURE section the sixth time to display minimum outdoor temperature record, the recorded minimum value will be flashing, MIN icon will light up as well. Hold the minimum value for 3s, the minimum value will be reset to current reading.

Manual

6.3.3 Indoor humidity

Activate the indoor humidity related setting by

1. Touch the INDOOR HUMIDITY section again to set the indoor humidity high alarm function, the +, ON/OFF and – button will be flashing, HI AL icon will light up. Touch the + button or – button to change the value, hold the + button or – button for 3s to change the number in great step. Touch the ON/OFF button to choose the alarm on or off (if alarm is enabled, the speaker icon will be turned on indicating the alarm function has been enabled).

2. Touch the INDOOR HUMIDITY section again to set the indoor humidity low alarm function, the +, ON/OFF and – button will be flashing, LO AL icon will light up. Touch the + button or – button to change the value, hold the + button or – button for 3s to change the number in great step. Touch the ON/OFF button to choose the alarm on or off (if alarm is enabled, the speaker icon will be turned on indicating the alarm function has been enabled).

3. Touch the INDOOR HUMIDITY section the third time to display maximum indoor humidity record, the recorded maximum value will be flashing, MAX icon will light up as well. Hold the maximum value for 3s, the maximum value will be reset to current reading.

4. Touch the INDOOR HUMIDITY section the fourth time to display minimum indoor humidity record, the recorded minimum value will be flashing, MIN icon will light up as well. Hold the minimum value for 3s, the minimum value will be reset to current reading.

6.3.4 Outdoor humidity

Procedures and settings are similar to Indoor humidity

6.3.5 Wind speed

Activate the wind related setting by

1. Touch the WIND SPEED section, + button and – button will be flashing. Touch the + button or – button to Shift the display between Wind Average Speed and Gust Speed.

2. Touch the WIND SPEED section again, + button and – button will be flashing. Touch the + button or – button to select wind speed unit between km/h, mph, m/s, knots, bft.

3. Touch the WIND SPEED section the third time to set the high alarm function, the +, ON/OFF and – button will be flashing, HI AL icon will light up. Touch the + button or – button to change the value, hold the + button or – button for 3s to change the number in great step. Touch the ON/OFF button to choose the alarm on or off (if alarm is enabled, the speaker icon will be turned on indicating the alarm function has been enabled).

4. Touch the Wind SPEED sections the fourth time to set wind direction alarm function, the wind direction arrow will start to flashing. Touch + or – to select desired alarm for wind direction, press ON/OFF to enable or disable the wind direction alarm.

5. Touch the Wind SPEED section the fifth time to display maximum wind speed record, the recorded maximum value will be flashing, MAX icon will light up as well. Hold the maximum value for 3s, the maximum value will be reset to current reading.

Manual

6.3.6 Rain

Activate the rain related setting by

1. Touch the rain section, + button and – button will be flashing. Touch the + button or – button to Shift the display between 1h,24h,week,month and total rain.

2. Touch the rain section again, + button and – button will be flashing. Touch the + button or – button to select rain fall unit between mm, inch.

3. Touch the rain section the third time to set the high alarm function, the +, ON/OFF and – button will be flashing, HI AL icon will light up. Touch the + button or – button to change the value, hold the + button or – button for 3s to change the number in great step. Touch the ON/OFF button to choose the alarm on or off (if alarm is enabled, the speaker icon will be turned on indicating the alarm function has been enabled).

4. Touch the rain section the fourth time to display current maximum rain fall record. Touch the rain section for 3s will reset the maximum rain fall value to current value.

5. Touch the rain section the fifth time to reset rain fall value to 0 by pressing the rain section for 3s, and then 1h, 24h, week, month and total rain will be reset to 0.

6.3.7 Weather forecast

1. Touch the WEATHER FORECAST section, + button and – button will be flashing. Touch the + button or – button to Shift the display between SUNNY, PARTLY CLOUDY and CLOUDY, RAINY icon.

2. Touch the WEATHER FORECAST section again, + button and – button will be flashing. Touch the + button or – button to set the pressure threshold from 2-4hPa (default 2hPa).

3. Touch the WEATHER FORECAST section the third time, + button and – button will be flashing. Touch the + button or – button to set the storm threshold from 3-9hPa (default 4 hPa).

Manual

6.3.8 Pressure

1. Touch the PRESSURE section, + button and – button will be flashing. Touch the + button or – button to Shift the display between Absolute pressure and Relative pressure.

2. Touch the PRESSURE section again, + button and – button will be flashing. Touch the + button or – button to Shift the display unit between hPa, inHg and mmHg.

3. Touch the PRESSURE section the third time to set the Relative Pressure value. The + and – button will be flashing, rel icon will light up. Touch the + button or – button to change the value, hold the + button or – button for 3s to change the number in great step.

4. Touch the PRESSURE section the fourth time to set the pressure high alarm function, the +, ON/OFF and – button will be flashing, HI AL icon will light up. Touch the + button or – button to change the value, hold the + button or – button for 3s to change the number in great step. Touch the ON/OFF button to choose the alarm on or off (if alarm is enabled, the speaker icon will be turned on indicating the alarm function has been enabled).

5. Touch the PRESSURE section the fifth time to set the pressure low alarm function, the +, ON/OFF and – button will be flashing, LO AL icon will light up. Touch the + button or – button to change the value, hold the + button or – button for 3s to change the number in great step. Touch the ON/OFF button to choose the alarm on or off (if alarm is enabled, the speaker icon will be turned on indicating the alarm function has been enabled).

6. Touch the PRESSURE sections the sixth time to display maximum pressure record, to display maximum pressure, the recorded maximum value will be flashing; MAX icon will light up as well. Hold the maximum value for 3s, the maximum value will be reset to current reading.

7. Touch the PRESSURE section the seventh time to display minimum pressure record, to display minimum pressure record, the recorded minimum value will be flashing, MIN icon will light up as well. Hold the minimum value for 3s, the minimum value will be reset to current reading.

Note: when absolute pressure is selected, step 3 will be skipped since absolute pressure is selected for display.

6.3.9 Pressure bar graph

Touch the PRESSURE BAR GRAPH section and then press + or – to toggle the bar graph time scale between 12hrs or 24 hrs for pressure history.

6.3.10 Time

1. Touch the TIME section, + button and – button will be flashing. Touch the + button or – button to set the time zone.

2. Touch the TIME section again, + button and – button will be flashing. Touch the + button or – button to Shift the 12/24 hours format.

3. Touch the TIME section the third time, + button and – button will be flashing. Touch the + button or – button to set the DST ON or OFF (this function is only available for WWVB version, while for DCF version, this feature is not activated).

Note: “DST OFF” indicates that the feature is off and the internal real time clock will not change times

automatically. “DST ON” indicates that the feature is on and the internal real time clock will change times

according to the DST time schedule automatically. Some locations (Arizona and parts of Indiana) do not follow Daylight Saving Time, and should select “DST OFF”.

4. Touch the TIME section the fourth time to set the hour, the + and – button will be flashing. Touch the+ button or – button to change the value.

5. Touch the TIME section the fifth time to set the Minute, the + and – button will be flashing. Touch the+ button or – button to change the value.

Manual

6.3.11 Date

1. Touch the DATE section, + button and – button will be flashing. Touch the + button or – button to shift between alarm time, date and week date.

2. Touch the DATE section again, + button and – button will be flashing. Touch the ++ button or – button to Shift between DD-MM format and MM-DD format for the date.

3. Touch the DATE section the third time, + button and – button will be flashing. Touch the + button or – button to set the year. Hold the + button or – button for 3s to change the number in great step.

4. Touch the DATE section the fourth time, + button and – button will be flashing. Touch the + button or – button to set the month. Hold the + button or – button for 3s to change the number in great step.

5. Touch the DATE section the fifth time, + button and – button will be flashing. Touch the + button or – button to set the day. Hold the + button or – button for 3s to change the number in great step.

6. Touch the DATE section the sixth time, + button and – button will be flashing. Touch the + button or – button to set the alarm hour. Hold the + button or – button for 3s to change the number in great step.

7. Touch the DATE section the seventh time, + button and – button will be flashing. Touch the + button or – button to set alarm minute. Hold the + button or – button for 3s to change the number in great step. Touch ON/OFF to enable or disable time alarm function.

6.3.12 Memory

1. Touch Memory section to activate history data toggle display, + button and – button will be flashing. Press – to toggle forward to see earlier weather history data together time stamp, press + to see later history weather data. When history data displayed, the corresponding time will be displayed at the time section area (History data saving interval can only be changed using the PC software that comes with this product, the default history data saving time interval is present to 30

minutes prior to shipment).

2. Touch Memory section again will trigger the memory clear procedure: the word of “CLEAR” will be flashing, the full memory usage icon will be flashing. Press and hold the memory full icon for 3 seconds will clear the memory.

6.4 PC Connection

As an important feature in addition to the display on the Touch Screen, the Weather Station allows the read-out of all measured and displayed time and weather data in form of complete history data sets on a PC.

6.5 Data Storage

For a comprehensive weather history, the Base Station allows the internal storage of up to 4080 complete sets of weather data with time and date. These data sets are being stored in ring buffer memory. In case the memory capacity of the Weather Station is exhausted the oldest data sets stored will be overwritten by the new ones entered.

6.6 Data Recall

Certain weather data or setting values can only be read out, processed, and displayed by means of a PC. Also the settings of the storing intervals from 5 minutes to 250 minutes for the storage of data sets can only be performed by means of a PC.

6.7 Connections and Software

The wiring between Weather Station and PC takes place by means of an included USB cable. The EasyWeather software package, also included in the shipping contents, must be installed on the PC. This software allows the display of all present weather data with graphic symbols. It also allows the display, storage, and printing of history data sets, whose volume exceeding the maximum 4080 data sets of the Weather Station is only limited by the capacity of the PC’s main memory.

Manual

6.8 PC software installation

The installation of PCE-FWS 20 software is very simple: double click the setup.exe file and follow the steps popped up.

Make sure you are running the program under the administrator accounts of your windows PC platform. Otherwise the graphic function might not be working when graph display mode is needed to display all history data.

If you run the program for the first time, the current weather display will be displayed and at the sub line of the window, the program will show related information regarding the read of all history data into the PC. Please note however, when there is large amount of data is being uploaded, it will take a few minutes

time before the system can respond to your setup settings. Otherwise it will display “read weather data fail” error message since the USB port is reading the data from the memory and the system is not able to

respond any further job tasks.

Manual

When memory is full, it will take about two minutes to upload all history data into PC and it takes another two minutes to process all history data for graphic display. Further detailed PC software user manual can be found from the help menu.

Manual

7 Software

7.1 System Requirements

To install the "EasyWeather" software onto your PC, the minimum requirements are as follows: Operating System: Windows NT4 (Service Pack >= 6a), Windows 2000, Windows XP, Windows Vista. Internet Explorer 6.0 or above Processor: Pentium III 500 MHz or above Memory: at least 128MB, 256MB recommended CD-ROM Drive Base Station and PC must be connected by USB cable

7.2 Installation of the “EasyWeather” Software

Firstly, the Base Station and the Outdoor Sensors should be connected and checked for correct function (see Operation Manual for PCE-FWS 20 Touch Screen Weather Station for setting up the Weather Station). After successful checking, install the “EasyWeather” software as follows:

1. Switch on your PC and insert the CD-ROM into the CD-ROM Drive.

2. Double click “Setup.exe”

3. Select the installation process language option and click next

4. click next and select the destination folder(change directory when needed)

5. click next and the software will be installed automatically

6. press ok to finish the installation process

7. From “Start—All Programs—EasyWeahter” path and double click the “EasyWeather” icon to start application.

Note: The graphic function needs the software to be installed under the administrator account. If it is installed under limited user accounts, the graphic function of the software might not be working correctly.

7.3 Basic Settings of the “EasyWeather” Software

After the “EasyWeather.exe” program has been started, the following main window will appear on the PC screen:

Manual

All the settings from the base unit is mirrored into the PC software, so once you have done your setting on the base unit, then you don’t need to make any setting changes on the PC software. However you can still easily make any setting changes you wanted from the PC and download the changes into the base station (the setting change will be refreshed when next full minute arrives on the base station).

When base unit is connected to PC, the icon of will be displayed. If the base station is not connected, then will be displayed.

7.4 Function button

: Display and setup system configuration

This section is used to set up PC software display, base station units, as well as able or disable the corresponding alarm function. Once you made your choice, press Save to make the setting effective.

: Display and setup system alarm value

Manual

This section is used to set the desired time, high or low alarm value for the base unit. Once you made your choice, choose Save to make the setting effective. If you don’t want to make any change, just press Cancel and exit without change.

: Display min and max recorded value

Manual

This section is used to display the recorded min and max value recorded with time stamp. Min/Max reset can only be done through key operation on the base station.

: display listed history data

Manual

This section is used to display recorded history data in a spread sheet. If you wanted to see all history data in a desired time period, choose the time duration and press Search to reload the history data. With the Export button, you can export the selected history data into text format file for other application purpose.

When memory on base station is full, press “Clear Memory” button to refresh the memory space on the

base station (remember to upload all data before pressing this button).

If you wanted to start a new weather history record, press “Clear Data” button to clear up the data base,

all history weather data will be deleted (if you would like to keep a backup history file before deleting all

weather data, you can make a copy of the “EasyWeather.dat” file into another folder or just rename the “EasyWeather.dat” file, such as “Jan-07.dat”, for future reference.

: display history data in graph mode

Manual

In this section, you can see the history data plotted in graph format for easier observation. If you want to see more details, just use your mouse to select the area you wanted and the display will be automatically updated in more detailed scale:

Manual

Also you can see the graph in 3D mode by selecting the 3D check box:

You can change the Y axel by scrolling the mouse up and down roller.

Manual

7.5 What to do if graph function is not working

This is the most encountered problem with this software. To make the graph function working properly, please check the following step:

1. find the folder where the “EasyWeahter.exe” file is located

2. Create a file name “reg_graph.bat” file with Wordpad or notepad editor program

3. type “regsvr32 easyweather.ocx” and save the reg_graph.bat file

4. Double click “reg_graph.bat” file and it should register the graphic driver again. If successful, then the following window will be displayed:

7.6 Special Notes about time synchronization between PC and sub-station

The PC software obtained its own time scale through the time interval marker from the base station history data, and the PC software automatically synchronizes the weather data with a time stamp calculated. Thus the history data file can have different time when the PC time and base station time is not same. In order to make the time scale correct, remember to set the PC time and base station time same, and further to this, no weather data is allowed to be missed or over-written. If history weather memory on the base station is cleared by manual setting, then the history weather data since last uploading is lost permanently.

Before memory is used up (memory icon on LCD display showing 100% full), remember to upload weather history data to PC periodically.

If there is a reset happened for the rain fall on the base station, then there will be rain fall value discrepancy between PC and base station.

7.7 Legal Notes

 We reserve the right to delete or change any image whether or not purposely uploaded onto the

server by a user of the PCE-FWS 20 and the EasyWeather software products.

 The EasyWeather software products are protected by copyright laws and international copyright

treaties as well as other intellectual property laws and treaties.

 You may not copy the printed materials accompanying the products.

Manual

8 Disposal

For the disposal of batteries, the 2006/66/EC directive of the European Parliament applies. Due to the contained pollutants, batteries must not be disposed of as household waste. They must be given to collection points designed for that purpose.

In order to comply with the EU directive 2012/19/EU we take our devices back. We either re-use them or give them to a recycling company which disposes of the devices in line with law.

If you have any questions, please contact PCE Instruments.

9 Contact

If you have any questions about our range of products or measuring instruments please contact PCE Instruments.

9.1 PCE Instruments UK By post:

PCE Instruments UK Ltd. Units 12/13 Southpoint Business Park Ensign Way, Southampton Hampshire

United Kingdom, SO31 4RF By phone:

02380 987 035

9.2 PCE Americas By post:

PCE Americas Inc. 711 Commerce Way Suite 8 Jupiter 33458 FL USA

By phone: 561 320 9162

PCE Deutschland GmbH

Im Langel 4

D-59872 Meschede

Deutschland

Tel: 02903 976 99 0

Fax: 02903 976 99 29

info@pce-instruments.com

www.pce-instruments.com/deutsch

Bedienungsanleitung

Funkwetterstation PCE-FWS-20

Version 2.0

Erstelldatum 03.02.2016

Letzte Änderung 10.02.2016

BETRIEBSANLEITUNG

Inhaltsverzeichnis

1 Einleitung ................................................................................................................. 3

2 Sicherheitsinformationen ....................................................................................... 3

3 Spezifikationen ........................................................................................................ 4

4 Aufbau ...................................................................................................................... 5

5 Hinweise ................................................................................................................... 8

5.1 Überblick über gebräuchliche Begriffe ....................................................................................... 8

5.2 Wichtiger Hinweis: ...................................................................................................................... 8

5.3 Bedienungshinweis ..................................................................................................................... 9

6 Bedienung ................................................................................................................ 9

6.1 System Start ............................................................................................................................... 9

6.2 Standortsuche ............................................................................................................................ 9

6.3 Einstellungen .............................................................................................................................. 9

6.3.1 Innentemperatur ........................................................................................................................... 10

6.3.2 Außentemperatur ......................................................................................................................... 11

6.3.3 Innenluftfeuchtigkeit ..................................................................................................................... 12

6.3.4 Außenluftfeuchtigkeit.................................................................................................................... 12

6.3.5 Windgeschwindigkeit.................................................................................................................... 13

6.3.6 Regenmessung ............................................................................................................................ 14

6.3.7 Wettervorhersage ......................................................................................................................... 14

6.3.8 Luftdruck Balkendiagramm .......................................................................................................... 15

6.3.9 Datum ........................................................................................................................................... 15

6.3.10 Speicher ....................................................................................................................................... 15

6.4 Batteriewechsel ........................................................................................................................ 16

6.5 PC Verbindung ......................................................................................................................... 16

6.6 Datenspeicherung .................................................................................................................... 16

6.7 Datenabruf ................................................................................................................................ 16

6.8 Verbindungen und Software ..................................................................................................... 16

6.9 PC Software Installation ........................................................................................................... 16

7 Software ................................................................................................................. 18

7.1 System Anforderungen ............................................................................................................. 18

7.2 Installation der Software ........................................................................................................... 18

7.3 Grundeinstellung der PC Software ........................................................................................... 19

7.4 Funktionstaste .......................................................................................................................... 20

7.5 Fehlerbeseitigung: Graphen werden nicht angezeigt ............................................................... 26

7.6 Sonderanmerkung zur Zeitsynchronisation zwischen PC und Hauptstation ........................... 27

8 Entsorgung ............................................................................................................ 28

9 Kontakt ................................................................................................................... 28

BETRIEBSANLEITUNG

1 Einleitung

Vielen Dank, dass Sie sich für den Kauf einer Funkwetterstation von PCE Instruments entschieden haben. Diese qualitativ hochwertige Wetterstation ist ein einfach zu handhabendes Wetterbeobachtungssystem, welches die Wetterdaten abliest, anzeigt und aufzeichnet. Es hat sowohl Innen- als auch Außenfühler. Neben den innen gemessen Daten der Raumtemperatur, Luftfeuchtigkeit und Luftdruck misst der Außenfühler die Temperatur, Luftfeuchtigkeit, Windstärke und Regenmenge. Diese Werte werden kabellos an die Hauptstation weitergeleitet. Nach der Installation des " EasyWeather" Programmes mittels der CD-ROM wird der Computer die Wetterdaten, die von der Hauptstation übertragen werden anzeigen. Für die Inbetriebnahme einfach das Grundelement und den Computer mit dem mitgelieferten USB Kabel verbinden. Jetzt können Sie anfangen, aktuelle und zurückliegende Wetterinformationen aufzuzeichnen.

2 Sicherheitsinformationen

Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes Personal erfolgen.

Dieses Benutzer-Handbuch wird von der PCE Deutschland ohne jegliche Gewährleistung veröffentlicht.

Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die sich in unseren Allgemeinen Geschäftsbedingungen finden lassen.

Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH.

3 Spezifikationen

Übertragungsentfernung im Freien

100 Meter

Messbereich

-30 bis +65°C

Auflösung

0,1

Messbereich der rel. Luftfeuchtigkeit

10% … 99%

Regenvolumendarstellung

0 … 9999 mm

Auflösung

0.1 mm (bei Regenvolumen<1000mm) 1 mm (bei Regenvolumen >1000mm)

Windgeschwindigkeit

0 … 100mph

Messintervall des Thermohygrosensors

48 s

Wasserabweisungsgrad

IPX3

Messintervall Druck/Temperatur

48 s

Innentemperaturspanne

0 … +65°C

Auflösung

0.1

Messbereich der rel. Luftfeuchtigkeit

10% … 99%

Auflösung

1 %

Messbereich des Luftdrucks

27.13 … 31.89 inHg

Auflösung

0.01inHg

Warndauer

120 s

Hauptstation

3 x AA 1,5 LR6 Batterien

Sensor

2 x AA 1,5 LR6 Batterien

Außen Daten

Innendaten

BETRIEBSANLEITUNG

Energieversorgung

4 Aufbau

BETRIEBSANLEITUNG

5 Hinweise

5.1 Überblick über gebräuchliche Begriffe DCF/WWVB

Das DCF Zeitsignal ist ein AM moduliertes Tageszeit Signal. Die Grundzeit wird von einem atomangetriebenen Zeitgenerator erzeugt der bis zur millionsten Sekunde genau ist.

Barometer und barometrischer Druck

Mit einem Barometer wird der Luftdruck gemessen – dieser Messwert wird barometrischer Druck genannt.

Relativer Druck

Der relative Druck wird unter Berücksichtigung der Höhenlage errechnet. Der relative Luftdruck ist somit in jeder Höhenlage gleich.

Absoluter Luftdruck

Der absolute Luftdruck wird ohne Berücksichtigung der Höhenlage angezeigt. Der absolute Luftdruck ist somit in jeder anderen Höhenlage unterschiedlich.

mm/Inches in HG

mm/Inches in HG ist eine gebräuchliche Masseinheit für Luftdruck.

Hectopascal (hPa)

Hectopascal ist eine gebräuchliche Internationale Masseinheit. Der Wert für hPa und mb ist gleich.

5.2 Wichtiger Hinweis:

Bitte vor dem Einlegen der Batterien unbedingt die Gebrauchsanweisung gründlich durchlesen. Die Wetterstation enthält eine Hauptstation (Empfänger), eine Sendeeinheit, einen Windrichtungssensor,

einen Windgeschwindigkeitssensor, einen Regenmesser, ein USB Kabel und ein PC Softwarepaket auf CD-ROM.

Die Hauptstation ist mit einem Touch-Screen LCD Monitor ausgestattet und ermöglicht die Darstellung umfangreicher Zeit und Wetterdaten.

LCD links oben: IN (Innen) – OUT (Aussen) Temperatur und Luftfeuchtigkeit LCD rechts oben: Wind und Regenmesswerte LCD linke Mitte: Wettervorhersage (Tendenz) LCD rechte Mitte: Luftdruck und Luftdruckaufzeichnung LCD untere Zeile: Zeit und Datum, Datenspeicher

Wichtig: Wenn das Signal “Alarm-On” angezeigt, wird bedeutet das, dass die entsprechende Alarmfunktion eingeschaltet ist.

BETRIEBSANLEITUNG

5.3 Bedienungshinweis

Alle Vorgänge und Funktionen der Wetterstation werden durch leichte Berührung auf dem Touch Screen gestartet. Durch berühren der +, ON/OFF oder – Zeichen wird die entsprechende Auswahl getroffen oder verändert. Bei jeder Berührung, wird ein neuer Programmschritt ausgelöst. Es ertönt ein Signalton (wenn der Ton auf ON ) steht, und das Hintergrundlicht leuchtet ebenfalls für ein paar Sekunden auf.Falls der Bildschirm innerhalb von 30 Sekunden nicht erneut berührt wird, schaltet der LCD-Bildschirm automatisch auf die normale Anzeigefunktion.

An der oberen Kante des Windrichtungssensors sind vier Buchstaben “N”, “E”, “S”, “W”, die die vier

Himmelsrichtungen darstellen. Norden, Osten, Süden, Westen. Der Windrichtungssensor muss so eingestellt werden, dass der Sensor in die richtigen Himmelsrichtungen zeigt. Wird der Sender nicht richtig nach den Himmelsrichtungen ausgerichtet, zeigt die Wetterstation einen falschen Wert für die Himmelsrichtung an.

Das Windgeschwindigkeitssensorkabel wird in die Anschlussbuchse des Windrichtungssensors eingesteckt. Der Windgeschwindigkeitssensor wird mit der Sendeeinheit verbunden ( Wind Anschlussbuchse). Der Regensensor wird mit der Sendeeinheit verbunden (Rain Anschlussbuchse)

6 Bedienung

6.1 System Start

Zwei LR6 (AA) Batterien in den Sender einlegen Drei LR6 (AA) Batterien in die Hauptstation einlegen

Nachdem die Batterien in die Wetterstation eingelegt wurden, werden alle LCD Segmente für einige Sekunden eingeschaltet, um alle Anzeigesegmente zu überprüfen.

Danach wird die Wetterstation die Erstmessungen vornehmen und den Sender erfassen (das Funkempfangssymbol wird angezeigt). Bevor der Empfang der Außendaten abgeschlossen ist bitte den Touch-Screen Bildschirm nicht berühren, da hierdurch die Empfangsfunktion gestört werden kann. Nachdem der Aussensender erfasst wurde, schaltet sich der Bildschirm automatisch auf die normale Anzeige. Jetzt können alle weiteren Einstellungen vom Benutzer vorgenommen werden.

6.2 Standortsuche

Nachdem Sie sichergestellt haben, dass alle Teile der Wetterstation funktionieren, können diese an den endgültigen Standorten aufgestellt werden. Vor dem endgültigen Installieren bitte noch mal überprüfen ob alle Teile an den ausgesuchten Standorten funktionieren. Falls z. B. Probleme mit der Funkübertragung bestehen können diese meist durch Veränderung des Standortes behoben werden.

Hinweis: Im Normalfall beträgt die Funkverbindung im freien Feld zwischen Sender und Empfänger ca. 100 Meter wenn keine störenden Hindernisse wie Gebäude, Fahrzeuge, Bäume, Hochspannungsleitungen, etc. die Funkübertragung behindern. Andere Funkempfänger wie Radio, Fernseher, Computerbildschirme können ebenfalls Störungen verursachen und im schlimmsten Fall die Funkverbindung völlig unterbrechen.

6.3 Einstellungen

Hinweis: Durch die Standardeinstellung die vom Hersteller bereits vorgenommen wurden muss in den meissten Fällen – ausser beim relative Luftdruck (siehe weiter unten) – keine weitere Einstellung vorgenommen werden. Einstellungsänderungen sind allerding leicht durchzuführen.

Durch Berühren des Touch Screen Bildschirms an der entsprechenden Stelle, können entsprechende Einstellungen vorgenommen werden.

Hinweis: Die Einstellungsfunktion kann jederzeit abgebrochen werden, indem man jede andere Funktionstaste berührt (ausser”+”, “ –“, oder “ ON/OFF” (an/aus).

BETRIEBSANLEITUNG

6.3.1 Innentemperatur

Die Innentemperatur Einstellung aktivieren:

1. Die Innentemperaturanzeige berühren, +Zeichen und – blinken. Das + oder – Zeichen berühren um zwischen °C und °F zu wählen.

2. Die Innentemperaturanzeige erneut berühren um die Innentemperatur Höchstwarnfunktion einzustellen, das+, ON/OFF und – Zeichen blinken, HI AL Symbol

wird angezeigt. Das + oder – Zeichen berühren um den Wert zu verändern, das + oder– Zeichen für 3 Sek berühren um den Schnellvorlauf zu aktivieren. Das ON/OFF Zeichen berühren um die Warnfunktion ein oder auszuschalten (wenn das Warnsignal

eingeschaltet ist wird das Lautsprechersymbol angezeigt).

3. Die Innentemperaturanzeige erneut berühren um die Innentemperatur Niedrigwarnfunktion einzuschalten, die +, ON/OFF, und – Zeichen blinken, LO AL Symbol wird angezeigt. Das + oder – Zeichen berühren um den Wert zu verändern, das + oder – Zeichen für 3 Sek. berühren um den Schnellvorlauf zu aktivieren. Das ON/OFF Zeichen berühren um die Warnfunktion ein oder auszuschalten (wenn das Warnsignal eingeschaltet ist wird das Lautsprechersymbol angezeigt).

4. Die Innentemperaturanzeige ein viertes Mal berühren um die höchste gespeicherte Innentemperatur anzuzeigen, der gespeicherte Wert blinkt, zusätzlich erscheint das MAX Symbol im Display. Der Wert kann zurückgesetzt werden, indem die Innentemperatur im (MAX Modus) für ca. 3 Sekunden gedrückt wird.

5. Die Aussentemperaturanzeige ein fünftes Mal berühren, um die niedrigste gespeicherte Innentemperatur anzuzeigen, der gespeicherte Wert blinkt, zusätzlich erscheint das MIN Symbol im Display. Der Wert kann zurückgesetzt werden, indem die Innentemperatur im (MIN Modus) für ca. 3 Sekunden gedrückt wird.

BETRIEBSANLEITUNG

6.3.2 Außentemperatur

Die Außentemperatur Einstellung aktivieren:

1. Die Außentemperaturanzeige berühren, +Zeichen und – blinken. Das + oder – Zeichen berühren um zwischen Außentemperatur, Wind Chill und Taupunkt zu wählen.

2. Die Außentemperaturanzeige erneut berühren, +Zeichen und – blinken. Das + oder – Zeichen berühren um zwischen °C und °F zu wählen.

3. Die Außentemperaturanzeige erneut berühren um die Außentemperatur Höchstwarnfunktion einzustellen, das+, ON/OFF und – Zeichen blinken, HI AL Symbol wird angezeigt. Das + oder – Zeichen berühren um den Wert zu verändern, das + oder– Zeichen für 3 Sek berühren um den Schnellvorlauf zu aktivieren. Das ON/OFF Zeichen berühren um die Warnfunktion ein oder auszuschalten (wenn das Warnsignal eingeschaltet ist wird das Lautsprechersymbol angezeigt).

4. Die Außentemperaturanzeige erneut berühren um die Innentemperatur Niedrigwarnfunktion einzuschalten, die +, ON/OFF, und – Zeichen blinken, LO AL Symbol wird angezeigt. Das + oder – Zeichen berühren um den Wert zu verändern, das + oder – Zeichen für 3 Sek. berühren um den Schnellvorlauf zu aktivieren. Das ON/OFF Zeichen berühren um die Warnfunktion ein oder auszuschalten (wenn das Warnsignal eingeschaltet ist wird das Lautsprechersymbol angezeigt).

5. Die Außentemperaturanzeige ein fünftes Mal berühren um die höchste gespeicherte Außentemperatur anzuzeigen, der gespeicherte Wert blinkt, zusätzlich erscheint das MAX Symbol im Display. Der Wert kann zurückgesetzt werden, indem die Außentemperatur im (MAX Modus) für ca. 3 Sekunden gedrückt wird.

6. Die Außentemperaturanzeige ein sechstes Mal berühren, um die niedrigste gespeicherte Außentemperatur anzuzeigen, der gespeicherte Wert blinkt, zusätzlich erscheint das MIN Symbol im Display. Der Wert kann zurückgesetzt werden, indem die Außentemperatur im (MIN Modus) für ca. 3 Sekunden gedrückt wird.

BETRIEBSANLEITUNG

6.3.3 Innenluftfeuchtigkeit

Die Innenluftfeuchtigkeit Einstellung aktivieren:

1. Die Innenluftfeuchtigkeitsanzeige berühren um die Innenluftfeuchtigkeitshöchstwarnfunktion einzustellen, das+, ON/OFF und – Zeichen blinken, HI AL Symbol erscheint im Display. Das + oder – Zeichen berühren, um den Wert zu verändern, das + oder – Zeichen für 3 Sek berühren um den Schnellvorlauf zu aktivieren. Das ON/OFF Zeichen berühren um die Warnfunktion ein oder auszuschalten (wenn das Warnsignal eingeschaltet ist wird das Lautsprechersymbol angezeigt).

2. Die Innenluftfeuchtigkeitsanzeige erneut berühren um die Innenluftfeuchtigkeit Niedrigwarnfunktion einzuschalten, die +, ON/OFF, und – Zeichen blinken, Das LO AL Symbol erscheint im Display. Das + oder – Zeichen berühren um den Wert zu verändern, das + oder – Zeichen für 3 Sek. berühren um den Schnellvorlauf zu aktivieren. Das ON/OFF Zeichen berühren um die Warnfunktion ein oder auszuschalten (wenn das Warnsignal eingeschaltet ist wird das Lautsprechersymbol angezeigt).

3. Die Innenluftfeuchtigkeitsanzeige ein drittes Mal berühren um die höchste Innenluftfeuchtigkeitsaufzeichnung anzuzeigen, die Höchstaufzeichnung blinkt, das MAX Symbol wird ebenfalls im Display angezeigt. Den blinkenden Wert 3 Sek halten um den gespeicherten Wert zu löschen.

4. Die Innenluftfeuchtigkeitsanzeige ein viertes Mal berühren um die niedrigste Innenluftfeuchtigkeitsaufzeichnung anzuzeigen, die Niedrigsaufzeichnung blinket, das MIN Symbol wird im Display angezeigt. Den blinkenden Wert 3 Sek halten um den gespeicherten Wert zu löschen.

6.3.4 Außenluftfeuchtigkeit

Die Einstellung wie Innenluftfeuchtigkeit vornehmen.

BETRIEBSANLEITUNG

6.3.5 Windgeschwindigkeit

Die Windgeschwindigkeit, Einstellungen aktivieren:

1. Die Windgeschwindigkeitsanzeige berühren, das + und – Zeichen blinken. Das + oder – Zeichen berühren um zwischen Winddurchschnittsgeschwindigkeit und Windböen-Geschwindigkeit zu wählen.

2. Die Windgeschwindigkeitsanzeige erneut berühren, das + und – Zeichen blinken. Das + oder – Zeichen berühren um zwischen Windgeschwindigkeitsanzeige in km/h, mph, m/s, Knoten, bft, zu wählen.

3. Die Windgeschwindigkeitsanzeige drittes Mal berühren, um die Höchstwarnfunktion einzuschalten, das +, ON/OFF, – Zeichen blinken, das HI AL Symbol wird im Display angezeigt. Das + oder – Zeichen berühren um den Wert zu verändern, Das ON/OFF Zeichen berühren um die Warnfunktion ein oder auszuschalten (wenn das Warnsignal eingeschaltet ist wird das Lautsprechersymbol angezeigt).

4. Die Windgeschwindigkeitsanzeige ein viertes Mal berühren um die Windrichtungswarnfunktion einzuschalten, der Windrichtungspfeil blinkt. Das + oder – Zeichen berühren um das gewünschte Warnsignal für die Windrichtung auszusuchen, das ON/OFF Zeichen berühren um das Windrichtungswarnsignal ein oder auszuschalten.

5. Die Windgeschwindigkeitsanzeige ein fünftes Mal berühren um die Höchstwindgeschwindigkeitsaufzeichnung anzuzeigen, der aufgezeichnete Höchstwert blinkt, das MAX Symbol erscheint im Display. Den Höchstwert für 3 Sek halten und der gespeicherte Wert wird zurückgesetzt.

BETRIEBSANLEITUNG

6.3.6 Regenmessung

Die Regenmesser Einstellungen aktivieren:

1. Die Regenanzeige berühren, das + und – Zeichen blinken. Das + oder – Zeichen berühren um zwischen 1Stunde, 24Stunden, Monat und Gesamtregen Anzeige zu wählen.

2. Die Regenanzeige erneut berühren, das + und – Zeichen blinken, das + oder – Zeichen berühren um zwischen Regenmenge in mm oder Inches zu wählen.

3. Die Regenanzeige ein drittes Mal berühren um die Höchstwarnfunktion einzuschalten, die +, ON/OFF und – Zeichen blinken, das HI AL Symbol wird im Display angezeigt. Das + oder – Zeichen berühren um den Wert zu verändern. Das ON/OFF Zeichen berühren um die Warnfunktion ein oder auszuschalten (wenn das Warnsignal eingeschaltet ist wird das Lautsprechersymbol angezeigt).

4. Die Regenanzeige ein viertes Mal berühren um die momentane Regenmengenaufzeichnung anzuzeigen. Die Regenanzeige für 3 Sek berühren und der Höchstwert wird zurückgesetzt.

5. Die Regenanzeige ein fünftes Mal für 3 Sek berührt um die Regenmenge auf 0 zustellen, danach werden die 1Stunde, 24Stunden, Woche, Monat und Gesamtregenmenge auf 0 zurückgestellt.

6.3.7 Wettervorhersage

1. Die Wettervorhersageanzeige berühren, das + und – Zeichen blinken. Das + oder – Zeichen berühren um zwischen dem SONNIG, BEWÖLKT, WOLKIG und REGEN Symbol zu wählen.

2. Die Wettervorhersageanzeige erneut berühren, das + und – Zeichen blinken. Das + oder – Zeichen berühren um den Luftdruckgrenzwert auf 2-4hPa (Standardeinstellung 2hPa) einzustellen.

3. Die Wettervorhersageanzeige ein drittes Mal berühren, das + und – Zeichen blinken. Das + oder – Zeichen berühren um den Sturmgrenzwert auf 3-9hPa (Standardeinstellung 4hPa) einzustellen.

BETRIEBSANLEITUNG

6.3.8 Luftdruck Balkendiagramm

Die luftdruckbalkendiagrammanzeige berühren und dann mit + oder– zwischen einer Zeitscala von 12 oder 24 Stunden zu wechseln.

1. Eine Betätigung des Bereichs TIME ermöglicht die Einstellung des Displaykontrasts (0...8, Startwert ist 5) durch Drücken von + und –.

2. Eine zweite Betätigung des Bereichs TIME ermöglicht die Wahl der Zeitzone mit + und –.

3. Mit der dritten Betätigung des TIME-Bereichs kann das Zeitformat 12h oder 24h mit + und – eingestellt werden.

4. Ab der vierten Betätigung erscheinen Einstellungsmöglichkeiten, die jedoch nur für die amerikanische Version (WWV-Zeitsignal) der Wetterstation relevant sind. Für die deutsche Ausführung (DCF-Zeitsignal) haben diese keine Auswirkungen.

6.3.9 Datum

1. Die Datumsanzeige berühren, das + und – Zeichen blinken. Das + oder – Zeichen berühren um zwischen Weckzeit, Datum und Wochentag zu wählen.

2. Die Datumsanzeige erneut berühren, das + und – Zeichen blinken. Das + oder – Zeichen berühren um zwischen DD-MM (Tag-Monat) oder MM-DD (Monat-Tag) Format zu wählen.

3. Die Datumsanzeige ein drittes Mal berühren, das + und – Zeichen blinken. Das + oder – Zeichen berühren um das Jahr einzustellen.

4. Die Datumsanzeige ein viertes Mal berühren, das + und – Zeichen blinken. Das + oder – Zeichen berühren, um den Monat einzustellen.

5. Die Datumsanzeige ein fünftes Mal berühren, das + und – Zeichen blinken. Das + oder – Zeichen berühren, um den Tag einzustellen.

6. Die Datumsanzeige ein sechstes Mal berühren, das + und – Zeichen blinken. Das + oder – Zeichen berühren, um die Weckstunde einzustellen.

7. Die Datumsanzeige ein siebtes Mal berühren, das + und – Zeichen blinken. Das + oder – Zeichen berühren, um die Weckminute einzustellen.

6.3.10 Speicher

1. Die Speicheranzeige berühren um die Aufzeichnungshistorie anzuzeigen. Das + und – Zeichen blinken. Das – Zeichen berühren um frühere Wetteraufzeichnungen in einem Zeitstempel anzuzeigen, das + Zeichen berühren um spätere Wetteraufzeichnungen anzuzeigen. Wenn Aufzeichnungen angezeigt werden, wird die entsprechende Uhrzeit in der Zeitanzeige gezeigt (Aufzeichnungsspeicherintervalle können nur mit der entsprechenden Software verändert werden die mit diesem Produkt mitgeliefert wird, die Standardeinstellung ist auf 30 Minuten vorprogrammiert).

2. Die Speichersparte erneut berühren das Wort “CLEAR” (LÖSCHEN) wird blinken, durch Drücken des Speichersymbols für ca. 3 Sekunden wird der Speicher gelöscht.

BETRIEBSANLEITUNG

6.4 Batteriewechsel

Der Wechsel der Batterien ist immer dann erforderlich wenn das Display diese anzeigt. Die Anzeige erfolgt im Bereich der Innen und Außentemperatur. Die Batterien des Display / der Empfangseinheit müssen dann gewechselt werden, wenn im Display ein Batteriesymbol mit einem „RX“ erscheint.

Achtung: Sobald die Batterien aus dem Display der Wetterstation entnommen werden gehen alle gespeicherten Messdaten verloren. Sichern Sie vor dem Wechsel der Batterien die Daten um einem Verlust vorzubeugen.

Die Batterien der Sendeeinheit /Außensender müssen gewechselt werden, wenn im Display ein

Batteriesymbol mit einem „TX“ erscheint.

Hinweis: Auch bei Wetterstationen mit der Solareinheit kann es vorkommen, dass das Symbol mit „TX“

erscheint. Hier reichen ein paar Sonnenstunden aus um die Akkus wieder voll funktionstüchtig zu machen. Sollte das Symbol dennoch nicht verschwinden sind die Akkus durch vollgeladene Akkus zu ersetzen.

6.5 PC Verbindung

Ein besonderes Merkmal zusätzlich zu dem Touch-Bildschirm ist die Möglichkeit alle gemessenen und angezeigten Zeit- und Wetterdaten in Form einer kompletten Aufzeichnung auf Ihrem PC darzustellen.#

6.6 Datenspeicherung

Für eine umfangreiche Wetteraufzeichnung hat die Grundstation die Möglichkeit bis zu 4080 komplette Wetter Datensätze mit Zeit und Datum zu speichern. Diese Datensätze werden in einem Ringspeicher gespeichert (EEPROM). Ist der Speicher voll, werden jeweils die ältesten Datensätze durch die neuen Datensätze ersetzt. Stellen sicher, dass regelmäßig Datensicherungen vorgenommen werden um Datenverlust vorzubeugen.

6.7 Datenabruf

Einige Wetterdaten und Einstellungswerte können nur mit Hilfe eines PC’s dargestellt, verarbeitet und

abgelesen werden. Ebenso können die Aufzeichnungsintervalle von 5Min bis zu 250 Min nur mit Hilfe eines PCs eingestellt werden.

6.8 Verbindungen und Software

Die Verkabelung zwischen Wetterstation und PC wird mit dem mitgelieferten USB Kabel durchgeführt. Das EasyWeather Softwarepaket, das ebenfalls mitgeliefert wird, muss auf dem PC installiert werden. Diese Software ermöglicht es, die momentanen Wetterdaten mittels graphischen Symbolen darzustellen.

6.9 PC Software Installation

Die Installation der EasyWeather Software ist sehr einfach: Einfach auf die Datei setup.exe doppelklicken und den Anweisungen am Bildschirm folgen.

Stellen Sie sicher, dass Sie beim Installieren der Software auf dem PC als Administrator angemeldet sind, da sonst nicht alle Funktionen verfügbar sind.

Wenn das Programm zum ersten Mal gestartet wird, kann es ein paar Minuten dauern bis die gespeicherten Daten übertragen werden.

Wenn Sie das Programm zum ersten Mal laufen lassen, wird die momentane Wetterdarstellung angezeigt.

BETRIEBSANLEITUNG

Wenn der Speicher voll ist, dauert es ungefähr zwei Minuten um die aufgezeichneten Daten auf den PC runterzuladen und weitere zwei Minuten um diese Daten für eine graphische Darstellung zu verarbeiten.

BETRIEBSANLEITUNG

7 Software

7.1 System Anforderungen

Um die Software in Ihren Computer zu installieren müssen folgende Anforderungen erfüllt sein: Betriebssystem: Windows NT4 (Service Pack >=6a), Windows 2000, Windows XP, Windows Vista Internet Explorer 6.0 oder höher Prozessor: Pentium lll 500MHz oder höher Datenspeicher: mindestens 128MB, 256MB wird empfohlen CD-ROM Laufwerk Hauptstation und Computer müssen mit einem USB Kabel verbunden werden.

7.2 Installation der Software

Zuerst muss die Hauptstation mit dem Außenfühler verbunden werden und auf ihre korrekte Funktion geprüft werden (siehe Gebrauchsanleitung der Wetterstation mit Sensorbildschirm um die Wetterstation aufzustellen). Nachdem die Funktionstüchtigkeit der Wetterstation erfolgreich geprüft wurde, kann die Software installiert werden:

1. Den Computer einschalten und die CD-ROM in das Laufwerk einlegen.

2. Auf die Datei Setup.exe Doppelklicken

3. Sprache auswählen dann auf next klicken

4. Speicherort auswählen.

5. Auf next klicken um das Programm zu installieren.

6. mit OK die Installation abschließen

7. Das Programm ist jetzt zu finden unter: Start – Alle Programme – EasyWeather.

Bitte beachten: Für die vollständige graphische Funktion sollten Sie darauf achten, dass Sie auf Ihrem Computer über Administrationsrechte verfügen.

BETRIEBSANLEITUNG

7.3 Grundeinstellung der PC Software

Nachdem das Programm gestartet wurde, erscheint folgendes Fenster auf dem Computerbildschirm:

Die gesamte Einstellung der Hauptstation wird in die Computersoftware übertragen. Wenn Sie also die Einstellung der Hauptstation manuell beendet haben, brauchen Sie keine Änderungen in der Einstellung Ihrer Computersoftware vorzunehmen. Es ist jedoch einfach Einstellungsveränderungen in der Computersoftware vorzunehmen und dann an das Hauptgerät zu übertragen. (die Einstellungsveränderungen werden mit der nächsten vollen Minute im Hauptgerät aktualisiert).

7.4 Funktionstaste

: Anzeige und Systemeinstellung

BETRIEBSANLEITUNG

Diese Einstellung wird benutzt, um die Anzeigesprache, Grundelement, Einheiten und die entsprechende Warnfunktion ein- oder auszuschalten. Wenn Sie Ihre Auswahl getroffen haben die Speichertaste drücken um die Einstellungen zu übernehmen.

BETRIEBSANLEITUNG

: Anzeige und Einstellen des Systemwarnwertes

Diese Einstellung wird benutzt, um die gewünschte Zeit, einen höheren oder niederen Warnwert einzustellen. Wenn Sie Ihre Auswahl getroffen haben, die Speichertaste drücken, um die Einstellung zu übernehmen. Falls Sie keine Veränderung möchten, die Abbruchtaste / Cancel drücken und das Programm ohne Veränderung verlassen.

BETRIEBSANLEITUNG

: Anzeige der aufgezeichneten MAX und MIN Werte

Diese Einstellung wird benutzt, um die aufgezeichneten MAX und MIN Werte mit einem "Zeitstempel" zu kennzeichnen. Min/Max kann nur am Hauptgerät zurückgesetzt werden.

: Anzeige der gespeicherten Daten

BETRIEBSANLEITUNG

Diese Einstellung wird benutzt um, die gespeicherten Daten in einer Tabelle anzuzeigen. Um die Daten eines bestimmten Zeitraumes anzusehen, die gewünschte Zeitspanne eingeben und mit der Searchtaste die Speicherdaten abrufen. Mit der "Exporttaste können ausgewählte Speicherdaten in andere Anwendungen übertragen werden.

Wenn der Speicher im Hauptgerät voll ist, die "Clear Memory" Taste betätigen, um die Speicherkapazität der Hauptstation zu erneuern (nicht vergessen die Daten vorher im Computer abzuspeichern).

Um eine neue Wetteraufzeichnung zu beginnen die "Clear Data" Taste betätigen und alle zuvor aufgezeichneten Daten werden gelöscht. Um eine Sicherheitskopie der gespeicherten Daten vor dem Löschen anzulegen, entweder die Datei "EasyWeather.DAT umbenennen z. B. in "7 Jan, DAT" oder in einen anderen Ordner kopieren.

BETRIEBSANLEITUNG

:: gespeicherte Daten in einer graphischen Darstellung oder Kurve

In diesem Teil ist es Ihnen möglich die gespeicherten Daten zur einfacheren Veranschaulichung als graphische Darstellung zu betrachten. Um Einzelheiten zu betrachten, mit der Maus die entsprechende Stelle klicken und eine Anpassung an den detaillierten Masstab erfolgt automatisch:

BETRIEBSANLEITUNG

Sie können die Y Achse verändern indem Sie mit dem Mausrädchen rauf und runter drehen.

BETRIEBSANLEITUNG

Sie können die graphische Darstellung auch in 3D betrachten indem Sie das 3D Kästchen anklicken.

Sie können die Y Achse verändern indem Sie mit dem Mausrädchen rauf und runter drehen.

7.5 Fehlerbeseitigung: Graphen werden nicht angezeigt

Dies ist der am häufigsten auftretende Fehler. Um den Graphen anzeigen zu lassen gehen Sie bitte wie folgt vor:

1. stellen Sie fest in welchem Verzeichnis sich die Datei "EasyWeather.exe" befindet:

2. erstellen Sie in diesem Ordner ( mit Notepad / Editor oder Ähnlichem ) eine Datei mit dem Namen "reg_graph.bat" ( bitte beachten Sie, dass Windows diese Datei auch mit der richtigen Endung speichert und nicht als "reg_graph.bat.txt" - der Dateiname vor dem Punkt ist unwichtig ).

3. Geben Sie folgenden "regsvr32 easyweather.ocx" ( ohne Anführungszeichen ) in den Texteditor ein und speichern die Datei.

4. Doppelklicken Sie nun auf die gerade erstellte Datei - es sollte nun folgende Meldung die erfolgreiche Ausführung des Befehls bestätigen:

BETRIEBSANLEITUNG

7.6 Sonderanmerkung zur Zeitsynchronisation zwischen PC und Hauptstation

Die PC Software bezieht ihre eigene Zeitskala durch die Zeitunterbrechungsmarkierung der Hauptstation. Um die Zeitskala korrekt einzustellen muss die Zeit im PC und die Zeit der Hauptstation gleich eingestellt sein. Dadurch wird auch verhindert, dass Wetterdaten überschrieben oder ausgelassen werden. Wenn am Hauptgerät die gespeicherte Wetteraufzeichnung manuell gelöscht wird, ist die Wetteraufzeichnung seit dem letzten abspeichern Wert auf dem Computer unwiderruflich verloren.

Es wird geraten die im Grundelement aufgezeichneten Wetterdaten periodisch im PC abzuspeichern ehe die Speicherkapazität der Hauptstation voll ausgenutzt ist (die LCD Anzeige zeigt 100% voll an).

BETRIEBSANLEITUNG

8 Entsorgung

HINWEIS nach der Batterieverordnung (BattV)

Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden.

Annahmestelle nach BattV:

PCE Deutschland GmbH Im Langel 4 59872 Meschede

Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.

9 Kontakt

Bei Fragen zu unserem Produktsortiment oder dem Messgerät kontaktieren Sie bitte die PCE Deutschland GmbH.

Postalisch: PCE Deutschland GmbH Im Langel 4 59872 Meschede

Telefonisch: Support: 02903 976 99 8901 Verkauf: 02903 976 99 8903

WEEE-Reg.-Nr.DE69278128

Manuel

Station météorologique PCE-FWS 20

PCE Instruments France EURL

76, Rue de la Plaine des Bouchers

67100 Strasbourg

France

Téléphone: +33 (0) 972 3537 17

Numéro de fax: +33 (0) 972 3537 18

info@pce-france.fr

www.pce-instruments.com/french

Manuel d’Utilisation

Table des Matières

1. Vue d’ensemble ................................................................................................................................. 3

2. Contenu de l’envoi ............................................................................................................................. 3

3. Information

4. Introduction au mesureur ................................................................................................................. 4

4.1. Installation des capteurs ........................................................................................................ 5

4.2. Initialisation du système ......................................................................................................... 8

4.3.

4.4.

4.5.

4.6.

4.7. Vitesse du vent .................................................................................................................... 13

4.8. Pluie ..................................................................................................................................... 14

4.9. Prévision du temps .............................................................................................................. 14

4.10.

4.11.

4.12.

4.13.

4.14.

de sécurité ...................................................................................................................... 3

Température intérieure .............................................................................................................. 10

Température extérieure ............................................................................................................. 11

Humidité intérieure ..................................................................................................................... 12

Humidité extérieure ................................................................................................................... 12

Pression et graphique de pression ........................................................................................... 15

Réglage de l’heure et contraste d’écran ................................................................................... 16

Réglage de la date .................................................................................................................... 17

Réglage de la mémoire ............................................................................................................. 17

Connexion au PC ...................................................................................................................... 18

5. Spécifications Techniques .............................................................................................................. 21

6. Mode d’emploi du logiciel EasyWeather ......................................................................................... 23

6.1. Information Générale ............................................................................................................... 23

6.2. Exigences du système ............................................................................................................ 23

6.3.

Installation “EasyWeather” ........................................................................................................... 24

6.4.

Installation et utilisation du logiciel “EasyWeather” ...................................................................... 24

7. Entretien .......................................................................................................................................... 33

Manuel d’Utilisation

1. Vue d’ensemble

Ce mode d'emploi couvre l'ensemble d sécurité des instruments électroniques. S'il vous plaît, lisez attentivement ces informations et respectez tous les avertissements et les notes.

La station météorologique PCE-FWS 20 peut effectuer des lectures météorologiques précises et avec la transmission radiofréquence vous pourrez contrôler les informations offertes par nos instruments.

Cette station météorologique a les caractéristiques suivantes:

• DCF / WWVB - La base de temps est généré par une horloge atomique, qui est mis à jour pendant la nuit.

• LCD - Écran tactile LCD.

• Baromètre et pression barométrique.

• Pression relative de l'air. - Les unités sont les hectopascals (hPa).

• Pression absolue de l'air - Les unités sont les hectopascals (hPa).

• Pouces de mercure (inHg) - Pression atmosphérique.

Contenu de l’envoi

Vérifiez le endommagée :

s produits soigneusement pour voir s’il

Si vous trouvez des erreurs dans l’envoi ou des dommages sur le mesureur, veuillez contacter le

3. Information de sécurité

Avant d’insérer des batteries, veuillez lire attentivement le manuel d’utilisation.

Produit Description Quantité

1 Manuel d’emploi 1 2 Capteurs météorologiques 1 3 Set installation 1 4 Écran tactile 1 5 Câble Connexion USB 1 6 Logiciel 1

es informations sur les conditions générales et les avertissements de

manque quelque pièce ou il y a quelque chose

fournisseur.

Manuel d’Utilisation

4. Introduction au mesureur

La station météorologique de données météorologiques.

LCD en haut et à gauche: EN – température et humidité LCD en haut et à droite: Direction et vitesse du vent et mesure de la pluie LCD au milieu et à gauche: Pronostique du temps (Tendance) LCD au milieu et à droite: Pression atmosphérique et parcours de la pression atmosphérique LCD inférieur: Temps et date, utilisation de données de la mémoire

Note : il manque la présence de l’alarme, puisque pour la visualiser on doit l’activer.

est équipée d’un écran tactile LCD et permet la démonstration d’une grande variété

pro

Une la sortie USB qui a l'écran tactile.

Notes importantes pour le fonctionnement

Toutes les actions et les fonctions de la station météorologique sont contrôlées depuis l'écran tactile, celle-ci est activé en touchant légèrement (ne pas presser) les domaines connexes. Lorsqu’on touche, on observe:

Ce sont pour le réglage des différents paramètres des données sur l'écran tactile ainsi que pour augmenter ou diminuer les différentes options.

priété de

cet équip

ement est la

possibilité

de télécharger les données vers un ordinateur au moyen de

Manuel d’Utilisation

Chaque fois que l'écran tactile est activ sonore et l’illumination de l’écran est activée pendant quelques secondes. Si vous n’appuyez pas sur aucun des zones pendant 30 secondes, l'écran LCD reviendra automatiquement en mode démonstration normale (temporisation automatique).

4.1. Installation des capteurs

é en appuyant sur une zone de commutation, vous écoutez un signal

Anémomètre Capteur pour la direction du vent

Montage du capteur du vent

Manuel d’Utilisation

Montage du capteur de pluie Capteur thermo-hygromètre à panneau solaire

Le montage du capteur thermo-hygromètre est le même que pour le capteur de pluie

Manuel d’Utilisation

Fixer l’ensemble sur un poteau avec les deux anneaux de réglage

Manuel d’Utilisation

Émetteu

L'émetteur solaire utilise l'énergie solaire

Note: Vous pouvez utiliser des piles rechargeables au lithium type AA. Pour assurer le bon fonctionnement des émetteurs solaires, assurez-vous que les récepteurs solaires des émetteurs sont exposés à la lumière du soleil et que les connecteurs du câble de connexion sont branchés.

Pour obtenir un meilleur résultat, dirigez le panneau solaire comme indiqué ci-dessous: Le panneau solaire donne au Nord, si vous habitez dans l'hémisphère Sud, et le panneau solaire vers donne au Sud, si vous habitez dans l'hémisphère Nord.

Remarques importantes:

Au bord du capteur de direction du vent, vous trouverez quatre lettres «N», «E», «S» et «W» qui indiquent la direction du vent, qui correspondent au Nord, Est, Sud et Ouest. Le capteur de direction du vent doit être ajusté de sorte que les directions du capteur coïncident avec sa véritable position. L'erreur de la direction du vent se produira lorsque le capteur de direction du vent n'est pas positionné correctement pendant l'installation.

Le câble du capteur de vitesse du vent doit être inséré dans la fiche téléphonique sur le capteur de direction du vent.

Le câble du capteur de direction du vent doit être inséré dans la fiche téléphonique située sur le capteur de température et d'humidité avec la marque « Wind – vent » au-dessus.

Le câble du capteur de pluies doit être avec la marque « Rain – Pluie » au-dessus.

Le câble du panneau solaire doit être insérée dans la fiche téléphonique située sur le capteur de température et d'humidité avec la marque « Rain – Pluie » au-dessus.

4.2. Initialisation du système

Insérez les deux piles type LR6 (type AA) dans l'émetteur, la LED située au centre de l'émetteur s'allume pendant 4 secondes, puis ceci s'éteint et commence à travailler normalement. L'émetteur envoie une transmission d'informations, puis commence à contrôler par radio la routine de réception de l'heure. Si le signal de temps est correctement détecté, la LED clignotera 5 fois pour indiquer que le signal de temps a été correctement trouvé. Lorsque le signal de transmission du temps est mauvais, et la réception n'est pas possible, l’émetteur finalisera la réception par radio en une minute et reprendra en mode normal. Lorsqu’il y a une transmission d’information correcte, la LED s'allumera pendant 20ms. Lorsque la base reçoit le signal de l'émetteur, l’écran de la base commence à fonctionner normalement. La plus longue période pour la réception du temps contrôlée par radio est de 5 minutes.

Après insérer les piles dans la station météorologique, tous les segments de l’afficheur LCD s'allument pendant quelques secondes, tous les segments doivent s’allumer pour vérifier si la station fonctionne correctement.

r solaire

pour alimenter les instruments auxquels il est connecté.

inséré dans la fiche téléphonique située sur le panneau solaire

Manuel d’Utilisation

Après ce pas, la station météorologique effectuera une première mesure et commencera à enregistrer l'émetteur (l'icône de réception de radio est allumée). Avant de la réception de données on ne doit pas toucher l'écran LCD. Lorsque l’émetteur à l’extérieur a été enregistré, l'écran de la station changera automatiquement en mode normal dans lequel tous les autres réglages pourraient être effectués par l'utilisateur.

Si aucun signal RCC n’est détecté dans le système initial, l'émetteur essayera une fois par heure d’obtenir un signal RCC jusqu'à recevoir un signal. Lorsque l'émetteur reçoit le signal RCC, ceci transmet le signal vers le moniteur. Sur le moniteur l’icône RCC sera affiché, si le moniteur ne reçoit pas le signal RCC ou perd le signal l’icône RCC ne sera pas affichée.

Note: S’il y a une perte de données externes ou un changement de la batterie pour l'émetteur, la station de base se synchronise de nouveau avec l'émetteur pendant les 3 heures suivantes. Si vous voulez réduire le temps de la réception de données, vous pouvez appuyer sur le bouton de réinitialisation du moniteur pour renvoyer le signal. Ainsi, vous aurez besoin d'installer les batteries de la station de base et de relire le signal.

Veuillez attendre 10 secondes avant de réinsérer la batterie de nouveau pour une réinitialisation correcte de l'émetteur et aussi du récepteur.

Note: La meilleure condition pour la réception est pendant la nuit, entre minuit et 6 heures du matin - quand il y a moins d'interférences atmosphériques.

Positionnement :

Lorsque vous avez vérifié que tous les composants de la station météorologique fonctionnent correctement, ceux-ci peuvent être placés sur leur emplacement définitif. Avant de l'installation permanente, vérifiez que tous les composants fonctionnent correctement dans l'emplacement choisi pour le montage. Si, par exemple, apparemment il y a des problèmes avec la transmission radio 868 MHz, cela peut être produit par la localisation de celle-ci, et vous devez placer le dispositif sur un lieu différent.

Note: Normalement, la communication par radio entre le récepteur et l'émetteur en rase campagne peut atteindre une distance de 100 mètres sans obstacles tels que bâtiments, arbres, véhicules, lignes à haute tension, etc.

Les interférences radio comme les écrans d'ordinateur, des radios ou télévisions peuvent, dans certains cas, couper par complet la communication via radio. Veuillez considérer cela et choisissez des lieux d’installation permanents avec une bonne visibilité.

Configuration:

Pour les réglages de base, vous devez commencer par toucher l'écran tactile sur la zone de réglage désirée. Les réglages de base peuvent être faits en l’ordre qu’on verra dans les points suivants.

Note: Vous pouvez quitter en tout moment la configuration en touchant n’importe quelle autre zone. (Sauf « + », «-» ou ON / OFF).

Manuel d’Utilisation

4.3. Température intérieure

Pour activer le réglage en ce qui concerne la température intérieure

1) Touchez la section de la Température Intérieure (IN), les boutons + et – clignoteront. Touchez le bouton +

ou le bouton – pour changer l’unité de visualisation entre Cº et Fº.

2) Touchez la section de température intérieure de nouveau pour visualiser l’alarme élevée, ensuite les

boutons +, ON/OFF et – clignoteront, et l’icône HI AL s’allumera. Appuyez sur le bouton + ou le bouton – pour changer la valeur, gardez appuyé le bouton + ou – pendant 4 secondes pour que les valeurs changent plus rapidement. Appuyez sur le bouton ON/OFF pour activer ou désactiver l’alarme (s’il l’alarme est activée, vous visualiserez l’icône d’un haut-parleur sur l’écran).

3) Touchez une troisième fois cette section pour visualiser l’alarme basse, ensuite les boutons +, ON/OFF et

– clignoteront, et l’icône LO AL s’allumera. Appuyez sur le bouton + ou le bouton – pour changer la valeur, gardez appuyé le bouton + ou – pendant 4 secondes pour que les valeurs changent plus rapidement. Appuyez sur le bouton ON/OFF pour activer ou désactiver l’alarme (si l’alarme est activée, vous visualiserez l’icône d’un haut-parleur sur l’écran).

4) Appuyez par quatrième fois sur cette section pour montrer le maximum des enregistrements pris des températures intérieures. L’enregistrement maximal clignotera, et l'icône MAX s'allumera aussi. Touchez la valeur actuelle sur l'écran pendant 4 secondes pour réinitialiser la valeur d’avant et ainsi établir la valeur maximale affichée sur l'écran.

5) Appuyez par cinquième fois sur cette section pour montrer le minimum des enregistrements pris des températures intérieures. L’enregistrement minimal clignotera, et l'icône MIN s'allumera aussi. Touchez la valeur actuelle sur l'écran pendant 4 secondes pour réinitialiser la valeur d’avant et ainsi établir comme minimale la valeur actuelle sur l'écran.

4.4. Température extérieure

Manuel d’Utilisation

Pour activer le réglage en ce qui concerne la température extérieure

1) Touchez la section de la Température Extérieure (OUT), les boutons + et – clignoteront. Touchez le bouton + ou le bouton – pour choisir entre température ressentie ou le point de rosée.

2) Touchez par deuxième fois la section de la Température Extérieure, les boutons + et – clignoteront. Touchez le bouton + ou le bouton – pour changer l’unité de visualisation entre Cº et Fº.

3) Touchez la section de températures extérieures de nouveau pour visualiser l’alarme élevée, ensuite les boutons +, ON/OFF et – clignoteront, et l’icône HI AL s’allumera. Appuyez sur le bouton + ou le bouton – pour changer la valeur, gardez appuyé le bouton + ou – pendant 4 secondes pour que les valeurs changent plus rapidement. Appuyez sur le bouton ON/OFF pour activer ou désactiver l’alarme (s’il l’alarme est activée, vous visualiserez l’icône d’un haut-parleur sur l’écran).

4) Touchez une quatrième fois cette section pour visualiser l’alarme basse, ensuite les boutons +, ON/OFF et – clignoteront, et l’icône LO AL s’allumera. Appuyez sur le bouton + ou le bouton – pour changer la valeur, gardez appuyé le bouton + ou – pendant 4 secondes pour que les valeurs changent plus rapidement. Appuyez sur le bouton ON/OFF pour activer ou désactiver l’alarme (si l’alarme est activée, vous visualiserez l’icône d’un haut-parleur sur l’écran).

5) Appuyez par cinquième fois sur cette section pour montrer le maximum des enregistrements pris des températures extérieures. L’enregistrement maximal clignotera, et l'icône MAX s'allumera aussi. Touchez la valeur actuelle sur l'écran pendant 4 secondes pour réinitialiser la valeur d’avant et ainsi établir la valeur maximale affichée sur l'écran.

6) Appuyez par sixième fois sur cette section pour montrer le minimum des enregistrements pris des températures intérieures. L’enregistrement minimal clignotera, et l'icône MIN s'allumera aussi. Touchez la valeur actuelle sur l'écran pendant 4 secondes pour réinitialiser la valeur d’avant et ainsi établir comme minimale la valeur actuelle sur l'écran.

Manuel d’Utilisation

4.5. Humidité intérieure

Pour activer le réglage en ce qui concerne la température extérieure

1) Touchez la section de températures intérieures pour visualiser l’alarme élevée, ensuite les boutons +, ON/OFF et – clignoteront, et l’icône HI AL s’allumera. Appuyez sur le bouton + ou le bouton – pour changer la valeur, gardez appuyé le bouton + ou – pendant 4 secondes pour que les valeurs changent plus rapidement. Appuyez sur le bouton ON/OFF pour activer ou désactiver l’alarme (s’il l’alarme est activée, vous visualiserez l’icône d’un haut-parleur sur l’écran).

2) Touchez par deuxième fois cette section pour visualiser l’alarme basse, ensuite les boutons +, ON/OFF et – clignoteront, et l’icône LO AL s’allumera. Appuyez sur le bouton + ou le bouton – pour changer la valeur, gardez appuyé le bouton + ou – pendant 4 secondes pour que les valeurs changent plus rapidement. Appuyez sur le bouton ON/OFF pour activer ou désactiver l’alarme (si l’alarme est activée, vous visualiserez l’icône d’un haut-parleur sur l’écran).

3) Appuyez par troisième fois sur cette section pour montrer le maximum des enregistrements pris d’humidité de l’intérieur. L’enregistrement maximal clignotera, et l'icône MAX s'allumera aussi. Touchez sur l'écran pendant 4 secondes pour réinitialiser la valeur d’avant et ainsi établir maximale la valeur affichée sur l'écran.

4) Appuyez par cinquième fois sur cette section pour montrer le minimum des enregistrements pris d’humidité intérieure. L’enregistrement minimal clignotera, et l'icône MIN s'allumera aussi. Touchez la valeur actuelle sur l'écran pendant 4 secondes pour réinitialiser la valeur d’avant et ainsi établir comme minimale la valeur actuelle sur l'écran.

4.6. Humidité intérieure

Le processus pour régler ce paramètre est le même indiqué ci-dessus.

Manuel d’Utilisation

4.7. Vitesse du vent

Pour activer le réglage de la vitesse du vent

1) Touchez la section de la Vitesse du vent (Wind), les boutons + et – clignoteront. Touchez le bouton + ou le bouton – pour choisir entre vitesse moyenne et vitesse de rafale.

2) Touchez par deuxième fois la section de la vitesse du vent, les boutons + et – clignoteront. Touchez le bouton + ou le bouton – pour changer l’unité de visualisation entre m/s, Km/h, Knots (Noeuds), mph (Miles par heure) et bft (Francis Beaufort).

3) Touchez par troisième fois la section pour visualiser l’alarme élevée, ensuite les boutons +, ON/OFF et – clignoteront, et l’icône HI AL s’allumera. Appuyez sur le bouton + ou le bouton – pour changer la valeur, gardez appuyé le bouton + ou – pendant 4 secondes pour que les valeurs changent plus rapidement. Appuyez sur le bouton ON/OFF pour activer ou désactiver l’alarme (s’il l’alarme est activée, vous visualiserez l’icône d’un haut-parleur sur l’écran).

4) Touchez une quatrième fois cette section pour visualiser la direction, ensuite les boutons +, ON/OFF et – clignoteront. Appuyez sur le bouton + ou le bouton – pour changer la valeur de la direction du vent. Appuyez sur le bouton ON/OFF pour activer ou désactiver l’alarme (si l’alarme est activée, vous visualiserez l’icône d’un haut-parleur sur l’écran). Lorsque l’alarme est activée, vous écouterez un signal acoustique si la direction du vent est l’activée pour l’alarme.

5) Appuyez par cinquième fois sur cette section pour montrer le maximum des enregistrements pris de vitesse du vent. L’enregistrement maximal clignotera, et l'icône MAX s'allumera aussi. Touchez sur l'écran pendant 4 secondes pour établir comme maximale la valeur affichée sur l'écran.

4.8. Pluie

Manuel d’Utilisation

Pour activer le réglage de la pluie

1) Touchez la section de la Pluie (Rain), les boutons + et – clignoteront. Touchez le bouton + ou le bouton – pour choisir entre précipitations sur 1 heure, 24 heures, 1 semaine (week), 1 mois (month) ou totales.

2) Touchez par deuxième fois la section de la pluie, les boutons + et – clignoteront. Touchez le bouton + ou le bouton – pour changer l’unité de visualisation entre mm (millimètres) o bien inch (pouces).

Litre / Mètre ² = Décimètre ³ / M ² = 0.001 M ³ / M ² = 1 mm

4) Appuyez par cinquième fois sur cette section pour montrer le maximum des enregistrements pris de pluie. L’enregistrement maximal clignotera, et l'icône MAX s'allumera aussi. Touchez sur l'écran pendant 3 secondes pour réinitialiser la valeur d’avant et établir comme maximale la valeur affichée sur l'écran.

5) Touchez par cinquième fois sur cette section pour réinitialiser la valeur des précipitations et remettre le compteur à zéro. Pour cela appuyez sur l’écran pendant 3 secondes pour réinitialiser toutes les valeurs enregistrées jusqu’à 0.

4.9. Prévision du temps

Manuel d’Utilisation

Pour activer le réglage de la prévision du temps

1) Touchez la section de la Prévision du Temps (Tendency), les boutons + et – clignoteront. Touchez le bouton + ou le bouton – pour choisir entre Ensoleillé, Partiellement Nuageux, Nuageux et Pluvieux.

2) Touchez par deuxième fois la section de la prévision du temps, les boutons + et – clignoteront. Touchez le bouton + ou le bouton – pour changer le seuil de pression de 2 à 4 hPa (Hectopascals).(Par défaut le réglage est de 2 hPa).

3) Touchez par troisième fois sur la section de la Prévision du Temps, les boutons + et – clignoteront. Touchez sur le bouton + ou – pour changer le seuil de pression de pluie de 3 à 9 hPa (Hectopascals). (Par défaut le réglage est de 4 hPa).

4.10. Pression et graphique de pression

Pression :

Pour activer le réglage en ce qui concerne la pression

1) Touchez la section de la Pression (Pressure), les boutons + et – clignoteront. Touchez le bouton + ou le bouton – pour choisir entre pression absolue (abs) et pression relative (rel).

2) Touchez par deuxième fois la section de la pression, les boutons + et – clignoteront. Touchez le bouton + ou le bouton – pour changer entre les unités de pression, vous pourrez choisir entre hpa (hectopascals), mmhg (millimètres de mercure), inhg (pouces de mercure).

3) Touchez par troisième fois la section de pression si la pression relative est la sélectionnée (si n’avez pas choisi cette pression vous visualiserez le point suivant sans voir ceci), ensuite les boutons +, ON/OFF et – clignoteront. Appuyez sur le bouton + ou le bouton – pour changer la valeur de cette type de pression, gardez appuyé le bouton + ou – pendant 4 secondes pour que les valeurs changent plus rapidement.

4) Touchez une quatrième fois cette section pour visualiser l’alarme élevée, ensuite les boutons +, ON/OFF et – clignoteront, et l’icône HI AL s’allumera. Appuyez sur le bouton + ou le bouton – pour changer la valeur, gardez appuyé le bouton + ou – pendant 4 secondes pour que les valeurs changent plus rapidement. Appuyez sur le bouton ON/OFF pour activer ou désactiver l’alarme (si l’alarme est activée, vous visualiserez l’icône d’un haut-parleur sur l’écran).

Manuel d’Utilisation

5) Touchez une cinquième fois cette section pour visualiser l’alarme basse, ensuite les boutons +, ON/OFF et – clignoteront, et l’icône LO AL s’allumera. Appuyez sur le bouton + ou le bouton – pour changer la valeur, gardez appuyé le bouton + ou – pendant 4 secondes pour que les valeurs changent plus rapidement. Appuyez sur le bouton ON/OFF pour activer ou désactiver l’alarme (si l’alarme est activée, vous visualiserez l’icône d’un haut-parleur sur l’écran).

6) Appuyez par cinquième fois sur cette section pour montrer le maximum des enregistrements pris de la pression. L’enregistrement maximal clignotera, et l'icône MAX s'allumera aussi. Touchez sur l'écran pendant 4 secondes pour établir comme maximale la valeur actuelle sur l'écran.

7) Appuyez par septième fois sur cette section pour montrer le minimum des enregistrements pris de pression. L’enregistrement minimal clignotera, et l'icône MIN s'allumera aussi. Touchez sur l'écran pendant 4 secondes pour établir comme minimale la valeur actuelle sur l'écran.

Graphique de pression :

Touchez la section du Graphique de Pression (Pressure History), les boutons + et – clignoteront. Touchez le bouton + ou – pour sélectionner entre le graphique de pression des dernières 12 ou 24 heures.

4.11. Réglage de l’heure et contraste de l’écran

Pour entrer dans le réglage de l’heure

1) Touchez sur la section où on affiche l’heure (TIME). Les boutons + et – clignoteront. Touchez le bouton + ou le bouton – pour régler le niveau de contraste que vous voulez sur l’écran, de 0 à 8 (par défaut le niveau 5).

2) Touchez la section de l’heure (Time), les boutons + et – clignoteront. Touchez le bouton + ou le bouton – pour sélectionner le fuseau horaire. Pour la France le fuseau horaire est 1.

3) Touchez par deuxième fois sur la section de l’heure, les boutons + et – clignoteront. Touchez sur le bouton + ou – pour changer entre le format de 12 heures ou 24 heures.

4) Touchez par troisième fois sur la section de l’heure, les boutons + et – clignoteront. Touchez sur le bouton + ou – pour changer la valeur du chiffre de l’heure, gardez appuyé le bouton + ou le bouton – pendant 4 secondes pour que les valeurs changent plus rapidement.

5) Touchez par quatrième fois sur la section de l’heure, les boutons + et – clignoteront. Touchez sur le bouton + ou – pour changer la valeur du chiffre des minutes, gardez appuyé le bouton + ou le bouton – pendant 4 secondes pour que les valeurs changent plus rapidement.

Manuel d’Utilisation

6) Touchez de nouveau sur la section de l’heure pour régler les chiffres des minutes. Les boutons + et – clignoteront. Touchez le bouton + ou – pour changer la valeur.

4.12. Réglage de la Date

Pour activer le réglage de la date

1) Touchez sur la section de la date (Date). Les boutons + et – clignoteront. Touchez le bouton + ou le bouton – pour choisir entre la date (Jour-Mois-Année), l’alarme et la date de la semaine (Jour-Mois-Jour de la semaine).

2) Touchez par deuxième fois la section de la date, les boutons + et – clignoteront. Touchez le bouton + ou le bouton – pour changer le format Jour-Mois ou bien le format Mois-Jour, et plus tard vous visualiserez le format choisi pour la date.

3) Touchez par troisième fois sur la section de la date, les boutons + et – clignoteront. Touchez sur le bouton + ou – pour changer la valeur de l’année sur la date, garde appuyé le bouton + ou le bouton – pendant 4 secondes pour que les valeurs changent plus rapidement.

4) Touchez par troisième fois sur la section de l’heure, les boutons + et – clignoteront. Touchez sur le bouton + ou – pour changer la valeur du mois sur la date, gardez appuyé le bouton + ou le bouton – pendant 4 secondes pour que les valeurs changent plus rapidement.

5) Touchez par cinquième fois sur la section de la date, les boutons + et – clignoteront. Touchez sur le bouton + ou – pour changer la valeur du jour sur la date, gardez appuyé le bouton + ou le bouton – pendant 4 secondes pour que les valeurs changent plus rapidement.

6) Touchez de nouveau sur la section de la date, ensuite les boutons +, ON/OFF et – clignoteront. Appuyez sur le bouton + ou le bouton – pour changer la valeur de l’heure sur l’alarme, gardez appuyé le bouton + ou – pendant 4 secondes pour que les valeurs changent plus rapidement. Appuyez sur le bouton ON/OFF pour activer ou désactiver l’alarme (si l’alarme est activée, vous visualiserez l’icône d’un haut-parleur sur l’écran).

7) Touchez par septième fois la section de la date, ensuite les boutons +, ON/OFF et – clignoteront. Appuyez sur le bouton + ou le bouton – pour changer la valeur des minutes sur l’alarme, gardez appuyé le bouton + ou – pendant 4 secondes pour que les valeurs changent plus rapidement. Appuyez sur le bouton ON/OFF pour activer ou désactiver l’alarme (si l’alarme est activée, vous visualiserez l’icône d’un haut-parleur sur l’écran).

4.13. Réglage de la mémoire

Pour entre au réglage de la mémoire

Manuel d’Utilisation

1) Touchez la section de la Mémoire (Memory), les boutons + et – clignoteront. Appuyez sur le bouton -, afin de voir les mesures enregistrées. Sur l’écran vous pourrez visualiser comment changent l’heure et les diverses paramètres d’humidité et de température (seulement si vous avez enregistré certaine mesure). Lorsque vous vous trouvez dans ces paramètres pour observer les éléments postérieurs vous ne devez qu’appuyer sur le bouton +. (Par défaut, une mesure est enregistrée toutes les 30 minutes, mais si vous voulez il est possible de changer cet intervalle avec le logiciel, comme indiqué sur les points suivants).

2) Touchez par deuxième fois la section de la mémoire, ensuite celle-ci clignotera et vous visualiserez à gauche le mot Clear (Effacer), cette section sert à effacer la mémoire, et pour ce faire il est nécessaire de garder touchée la zone de la mémoire (Vous ne devez pas appuyer sur la touche Clear, vous devez toucher le cercle) pendant 4 secondes.

4.14. Connexion au PC

Comme une caractéristique importante en plus de l’affichage sur l'écran LCD, la station météo permet la lecture des mesures enregistrées et en plus on peut les afficher sur un ordinateur personnel.

Enregistrement de données

Pour un parcours météorologique complet, la station de base permet d’enregistrer dans la mémoire interne jusqu'à 4080 données météorologiques avec heure et date. Ces données sont enregistrées dans la mémoire volatile du système (EPROM) et sera supprimée dans le cas d’une interruption de l'alimentation (par exemple le changement des piles). Si la capacité de mémoire de la station météorologique est finie, les données enregistrées les plus anciennes seront remplacées par les nouvelles. Les données historiques sont enregistrées dans une mémoire EEPROM qui n'est pas effacée, même s’il y a un arrêt de courant.

Mémoire de données

Certaines données météorologiques ou les paramètres de configuration ne peuvent être lus, traités et affichés qu’avec un ordinateur. La configuration des intervalles de mesure ne peut être installée au moyen de l'ordinateur, ces intervalles peuvent être préréglés de 5 minutes à 250 minutes.

Connexion avec le Logiciel

La connexion entre la Station Météorologique et l’ordinateur est effectuée au moyen d’un câble USB inclus dans la livraison. Le progiciel appelé EasyWeather, également inclus dans le contenu du colis, doit être installé sur votre ordinateur. Ce logiciel permet l’affichage de toutes les données météorologiques et symboles graphiques. Celui-ci permet aussi la démonstration, l’enregistrement et l'impression des données.

Manuel d’Utilisation

Installation du Logiciel

L’installation du logiciel de la station PCE-FWS 20 est très simple: cliquez deux fois sur le fichier setup.exe et suivez les étapes visualisées, pour terminer l'installation.

Assurez-vous que votre programme Windows fonctionne correctement. Sinon, la fonction graphique pourrait ne pas fonctionner s’il est nécessaire d’utiliser le mode graphique pour afficher toutes les données enregistrées.

Si vous utilisez le programme pour la première fois, vous visualiserez cette fenêtre avec des données de météorologie, et sur la partie inférieure de la fenêtre le programme affichera les informations tout en évaluant les données enregistrées sur votre PC. Veuillez noter que quand il y a une grande quantité de données en chargement, le système prendra quelques minutes pour répondre. Sinon, sur l'écran vous afficherez « read weather data fail » (erreur de lecture de données), car le port USB est en train d’effectuer la lecture des données de la mémoire et le système ne peut pas effectuer une autre fonction.

Manuel d’Utilisation

Lorsque la mémoire est pleine, il faudra environ deux minutes pour charger toutes les données sur votre PC et encore deux minutes pour traiter toutes les données pour l'affichage graphique. Pour plus d'informations sur le logiciel du PC, veuillez consulter le menu d'aide.

5. Spécifications techniques

Données des capteurs externes

Distance de transmission en rase campagne

Fréquence

Plage de température

Résolution

Plage de mesure de l’humidité relative

Plage du volume des précipitations

Résolution

Plage de vitesse du vent

Intervalle de mesure des capteurs externes de température et humidité

Protection contre l’eau

Manuel d’Utilisation

100 Mètres

868 MHz

-40 ºC -- +65 ºC

0.1 ºC (0.2 ºF)

10 % -- 90 %

0 – 9999 mm (Indique si on a dépassé la plage)

0.1 mm (Si Volume < 1000 mm) 1 mm (Si Volume > 1000 mm)

0 – 240 Km/h (0 ~ 100 mph)

48 secondes

IPX3

Données des Capteurs Internes

Intervalle de Mesure des capteurs internes de pression et température

Gamme de Température du capteur interne

Résolution

Plage de mesure de l’humidité relative

Résolution

Plage de mesure de la Pression de l’Air

Résolution

Durée des Alarmes

Consommation d’énergie

Pantalla LCD

Sensores externos

Vida de las Pilas

Manuel d’Utilisation

48 Secondes

0 ºC – 50 ºC (Indique si on a dépassé la plage)

0.1 ºC (0.2 ºF)

10 % -- 90 %

700 – 1100 hpa (27.13 inHg – 31.89 inHg)

0.1 hpa (0.01 inHg)

120 Secondes (2 Minutes)

3 x AA 1.5 V LR6 Pilas Alcalinas

2 x AA 1.5 V LR6 Pilas Alcalinas

12 Meses para la pantalla LCD

24 Meses para los sensores externos

Manuel d’Utilisation

Remarque: Les piles alcalines ordinaires ne peuvent pas être utilisées à des températures inférieures à

-20ºC. (Veuillez en tenir compte pour les piles des capteurs externes).

Veuillez aider à préserver l'environnement tout en déposant les piles usagées dans un conteneur autorisé.

Ce manuel peut contenir des erreurs et des fautes d'impression. Les informations contenues dans ce manuel sont régulièrement vérifiées, avec les corrections pertinentes. Nous ne sommes pas responsables des erreurs techniques ou d'impression ni des conséquences qu'il pourrait y avoir.

6. Manuel d’utilisation du Logiciel

6.1. Information Générale

Cette station météorologique est un système météorologique de haute qualité, facile à utiliser, qui lit, affiche et enregistre les données météorologiques provenant des capteurs internes et externes. En plus des valeurs internes mesurées, pour la température intérieure, l’humidité intérieure et la pression atmosphérique les capteurs en plein air prendront des données de la température et l'humidité, le vent et les précipitations.

Après d’avoir installé le programme «EasyWeather» du CD-ROM délivré, votre ordinateur peut afficher toutes les données de l'intérieur et aussi les données météorologiques de l'extérieur provenant des capteurs externes. Pour le fonctionnement, il suffit d'utiliser le câble USB fourni et connecter l’écran LCD à l'ordinateur. À partir de maintenant vous pouvez commencer à travailler avec ce logiciel.

6.2. Exigences du système

Pour installer le logiciel « EasyWeather » sur votre ordinateur, les exigences minimales pour le bon fonctionnement sont les suivantes:

• Système d’exploitation: Windows NT4 ( Vista.

• Internet Explorer 6.0 ou postérieur.

• Processeur Pentium II 500 MHz ou supérieure.

• Mémoire : au moins 128

• Unité CD-ROM.

• L’écran LCD et l’ordinateur doit être connecté au moyen du câble USB.

Mbytes, recommandable au moins 256 Mbytes.

Service Pack >= 6a

), Windows 2000, Windows XP y Windows

Manuel d’Utilisation

6.3. Installation du logiciel « Easyweather ».

Tout d'abord, la station de base et les capteurs extérieurs doivent être connectés et vérifies pour le bon fonctionnement (veuillez consulter les sections ci-dessus du mode d’emploi de PCE-FWS 20). Après une correcte vérification, installez le logiciel "EasyWeather", comme suit:

1. Allumez l’ordinateur et insérez le CD-ROM dans l’unité CD-ROM.

2. Cliquez deux fois sur « Setup.exe ».

3. Choisissez la langue préférée pour le processus d’installation et cliquez sur « Next ».

4. Cliquez sur « Next » et choisissez le dossier du lieu de destination.

5. Cliquez sur « Next » et le logiciel sera installé de façon automatique.

6. Cliquez sur OK pour finir le processus d’installation.

7. Cliquez sur « Démarrer – Tous les programmes – EasyWeather » et cliquez sur l’icône Easyweather

pour exécuter le programme.

Remarque : Les fonctions graphiques doivent être installées sous le compte administrateur. Si celles-ci sont installées sous des comptes utilisateur limités, les fonctions graphiques du logiciel ne pourront pas travailler. Pour exécuter EasyWeather avec Windows 7, vous devez savoir que l'utilisateur doit exécuter la version comme administrateur et suivre les pas suivants :

1. Cliquez sur « Démarrer »

2. Cherchez le programme Easyweather et touchez le bouton droit de la souris

3. Cliquez sur « Exécuter en tant qu’administrateur »

6.4. Configuration et Utilisation du Logiciel « Easyweather ».

Lorsque le programme « Easyweather.exe » a été déjà exécuté, vous visualiserez la fenêtre principale suivante sur l’écran de l’ordinateur :

Manuel d’Utilisation

Tous les réglages de l'écran LCD sont reflétés sur le logiciel de l’ordinateur, et une fois que vous avez fait votre réglage sur l'écran LCD, vous n'avez pas à changer les paramètres sur le logiciel de l’ordinateur. Cependant, vous pouvez facilement effectuer des modifications du réglage de l'ordinateur et les transférer sur l'écran LCD (les modifications effectuées seront actualisés dans le moment après connecter l'écran LCD).

Lorsque l’écran LCD est connecté à l’ordinateur, l’icône avec l’écran LCD vous visualiserez l’icône

Touches pour la configuration

sera affiché. S’il n’y a pas de connexion

Vous montre la configuration du système

Manuel d’Utilisation

Dans cette section vous trouverez le réglage de l'intervalle de mesure et la sélection des unités, l’activation ou la désactivation des alarmes des différents paramètres et réglages de pression. Après avoir sélectionné le réglage des différents paramètres vous devez appuyer sur le bouton Save pour enregistrer les données sur l'écran LCD.

Affiche les valeurs d’alarme fixées.

Manuel d’Utilisation

Cette section est utilisée pour régler l'heure désirée sur les différentes alarmes de haute ou basse niveau pour l'écran LCD. Après avoir sélectionné les valeurs des différents paramètres, vous devez appuyer sur le bouton Save pour enregistrer les données sur l'écran LCD.

Affiche le dossier de maximums et minimums des différents paramètres.

Manuel d’Utilisation

Cette section est utilisée pour montrer la valeur maximale et minimale (ceci parfois sur certains paramètres) enregistrée avec la date et l'heure à laquelle a eu lieu. Vous ne pouvez réinitialiser ces valeurs qu’à partir de l'écran LCD.

Affiche les données enregistrées dans la mémoire de valeurs sous forme de liste.

Manuel d’Utilisation

Cette section est utilisée pour afficher les données enregistrées sur un dossier où on peut lire l’heure de la mesure et les différents paramètres enregistrés. Si vous voulez chercher des données, vous ne devez que choisir le jour et l'heure de début et après appuyer sur la touche recherche (Search). Si passe un certain temps et vous voulez mettre à jour l'affichage des données, vous ne devrait qu’appuyer sur la touche Actualiser (Refresh). D'autre part, si la mémoire est pleine et vous voulez supprimer des données de la mémoire, vous ne devez qu’appuyer sur la touche Clear Data (Effacer les données), et si, au contraire, ce que vous voulez est effacer toute la mémoire, vous ne devez qu’appuyer sur la touche Clear Memory (Effacer la mémoire).

Pour exporter ces mesures afin de les utiliser plus tard dans un autre programme, vous devrez appuyer sur la touche Export (Exporter) et ceux-ci seront enregistrés en format de texte. Enfin, nous avons le bouton Cancel (Annuler) pour quitter cette fenêtre.

Plus tard vous aurez expliqué la fonction Graph (Graphique).

Affiche les données enregistrées dans la mémoire de valeurs sous forme de graphique.

Manuel d’Utilisation

Dans cette section, vous pouvez afficher les données enregistrées sous forme de tableau pour faciliter l'observation. Si vous voulez voir ces données avec plus de détail, en utilisant simplement votre souris pour sélectionner la zone que vous préférez, et les données seront automatiquement mis à jour et affichées avec plus de détail:

Manuel d’Utilisation

Vous pouvez également voir ce graphique en 3D si vous sélectionnez l'option 3D, situé au bas de la fenêtre du logiciel.

Manuel d’Utilisation

Vous pouvez modifier la configuration des axes X et Y.

Qu’est-ce qu’on doit faire si la fonction graphique ne fonctionne pas ?

Ceci est le problème le plus fréquent avec ce logiciel. Pour obtenir que la fonction graphique travaille correctement, veuillez suivre les pas suivants:

1 - Trouvez le dossier du fichier « EasyWeahter.exe ».

2. Créez un fichier nommé « reg_graph.bat » avec le programme WordPad ou un éditeur de texte.

3. Tapez « regsvr32 easyweather.ocx » et enregistrez le fichier « reg_graph.bat. »

4. Cliquez deux fois sur le fichier « reg_graph.bat », ce qui devrait enregistrer le driver de l'option

graphique de nouveau. En cas de succès, vous afficherez la fenêtre suivante:

Enfin, veuillez savoir que parfois il y a des problèmes de synchronisation avec le logiciel, et cela peut être à cause de l'heure de l'ordinateur et à l’heure qu’on entre manuellement dans l'écran LCD. Pour un bon fonctionnement vous devrez avoir le même temps.

Manuel d’Utilisation

7. Entretien

Cette section contient toutes les informations sur l'entretien essentiel de l'instrument, notamment les renseignements pour remplacer la pile.

Remarque

Ne tentez pas de réparer le mesureur vous-même. Si dans un certain cas le mesureur est endommagé, veuillez contacter le service technique compétent.

Service Général

• Nettoyez le corps du mesureur de temps en temps avec un torchon humide et tiède avec un peu de

détergent. N’utilisez pas de produits abrasifs ni dissolvants pour nettoyer le mesureur.

• Pour nettoyer les terminaux, vous devez utiliser du coton avec un peu de détergent. Mais avant d’utiliser

de nouveau le mesureur, vous devez assurer que les terminaux sont secs.

• Veuillez enlever les batteries du mesureur si vous n’allez pas utiliser le mesureur pendant une période

lingue de temps.

• N’utilisez pas ni gardez le mesureur dans des lieux avec de l’humidité, de températures élevées, ni avec

de la possibilité d’explosions (puisque ceci n’a pas de protection Atex), non plus dans lieux avec des substances inflammables et avec de forts champs magnétiques.

Remarque

Déficience de la charge de la batterie. Les mesures effectuées avec ce diagnostic ne doivent pas être prises en compte, puisque le mesureur peut être en train de fausser les mesures effectuées.

Pour remplacer les piles:

1. Ouvrez le compartiment à piles.

2. Tournez le mesureur, puisque les piles se trouvent derrière.

3. Retirez les piles du compartiment et remplacez les piles.

4. Remettez le couvercle du compartiment à piles. Après cette opération, votre mesureur doit fonctionner

de façon correcte.

Manuel d’Utilisation

NOTE: "Cet instrument n’a pas de protection ATEX, pourtant ne doit pas être utilisé en atmosphères explosives (poudre, gaz combustible).”

www.pce-iberica.es

C/ Mayor, 53 - Bajo 02500 Tobarra Albacete-España Tel. : +34 967 543 548 Fax: +34 967 543 542

info@pce-iberica.es

www.pce-iberica.es

Estación Meteorológica

PCE-FWS 20

Instrucciones de Uso

www.pce-iberica.es

Índice de Contenidos

Titulo

1. Visión general .................................................................................................................................... 3

2. Contenido del envío ........................................................................................................................... 3

3. Información de seguridad .................................................................................................................. 3

4. Introducción al medidor ..................................................................................................................... 4

4.1. Instalación de los Sensores .................................................................................................... 5

4.2. Inicialización del Sistema ....................................................................................................... 7

4.3.

4.4.

4.5.

4.6.

4.7. Velocidad de Viento ..............................................................................................................12

4.8. Lluvia ....................................................................................................................................13

4.9. Pronostico del Tiempo ..........................................................................................................14

4.10.

4.11.

4.12.

4.13.

4.14.

5. Especificaciones Técnicas ...............................................................................................................19

6. Manual de Uso del Software EasyWeather .....................................................................................21

6.1. Información General .................................................................................................................21

6.2. Requerimientos del Sistema ....................................................................................................21

6.3.

Temperatura del Interior .............................................................................................................. 9

Temperatura del Exterior ........................................................................................................... 10

Humedad Interior ....................................................................................................................... 11

Humedad Exterior ...................................................................................................................... 12

Presión y grafico de Presión...................................................................................................... 14

Ajuste de la Hora y el contraste de la pantalla ......................................................................... 15

Ajuste de la Fecha ..................................................................................................................... 16

Ajuste de la Memoria ................................................................................................................. 17

Conexión con el PC ................................................................................................................... 17

Instalación del Software “EasyWeather” ....................................................................................... 21

6.4.

Configuración y Utilización del Software “EasyWeather” ............................................................. 22

7. Mantenimiento..................................................................................................................................30

Instrucciones de uso

www.pce-iberica.es

Articulo

Descripción

Cantidad

Instrucciones de uso.

Sensores Meteorológicos.

1 3 Set instalación.

1 4 Pantalla táctil.

Cable Conexión USB.

1 6 Software.

1. Visión General

Este manual operativo cubre toda la información sobre las condiciones generales y las advertencias de seguridad de instrumental electrónico. Por favor lea la información cuidadosamente y observe todas las advertencias y notas.

La estación Meteorológica PCE-FWS 20 puede medir lecturas meteorológicas exactas y con la

transmisión de radiofrecuencia podrá controlar la información que nuestros instrumentos ofrecen.

Esta estación meteorológica tiene unas características:

 DCF/WWVB – La base de tiempo es generada por un reloj atómico, el cual por las noches se

actualiza.

 LCD – Pantalla LCD Táctil.

 Barómetro y presión barométrica.

 Presión relativa del aire. – Sus unidades son los HectoPascales (hPa).

 Presión absoluta del aire – Sus unidades son los HectoPascales (hPa).

 Pulgadas de Mercurio (inHg) – Presión Atmosférica.

2. Contenido del envío

Verifique los artículos cuidadosamente para ver si falta cualquier pieza o bien hay alguna dañada:

En caso de que usted encuentre algún fallo en el envío o daño en el medidor, por favor contacte con

el proveedor.

3. Información de seguridad

Antes de insertar baterías, por favor con cuidado lea el manual de operación.

Instrucciones de Uso

www.pce-iberica.es

4. Introducción al medidor

La Estación Meteorológica está equipada con una Pantalla Táctil LCD y permite la demostración de una variedad grande de datos meteorológicos.

LCD superior izquierdo: EN - temperatura y humedad LCD superior derecho: Dirección y velocidad de viento y medida de lluvias LCD medio izquierdo: Pronóstico del tiempo (Tendencia) LCD medio derecho: Presión atmosférica e Historial de Presión Atmosférica Parte baja del LCD: Tiempo y Fecha, Uso de Datos de Memoria

Nota: Falta la presencia de la alarma, ya que para ser visionada debe de activarla.

Una cualidad que dispone este equipo es la capacidad de descargar datos a un ordenador, gracias a la salida USB que dispone la pantalla táctil.

Notas Importantes de Operación

Todas las acciones y las funciones de la estación meteorológica son controladas desde la pantalla táctil, esta se activa tocando ligeramente (no apretando) las áreas relacionadas. Una vez que es tocada se observa:

Estas son para ajustar diferentes parámetros de los datos que contiene la pantalla táctil, así como para el incremento o el decremento de las diferentes opciones.

Instrucciones de uso

www.pce-iberica.es

Cada vez que la pantalla táctil es activada tocando un área de conmutación un tono sonará, y la luz de pantalla es encendida durante unos segundos también. Si ningunas de las áreas son presionadas durante 30 segundos, el LCD volverá automáticamente al modo de demostración normal (intervalo de espera automático).

4.1 Instalación de los Sensores

Instrucciones de Uso

www.pce-iberica.es

Instrucciones de uso

www.pce-iberica.es

Notas Importantes:

En el borde del sensor de dirección de viento, encontrará cuatro letras "N",”E”,”S” y "W" que le indican la dirección del viento, las cuales se corresponden con Norte, Este, Sur y Oeste. El sensor de dirección de viento tiene que ser ajustado de modo que las direcciones en el sensor hagan juego con su verdadera posición. El error de la dirección del viento se producirá cuando el sensor de dirección de viento no es colocado correctamente durante la instalación.

El cable del sensor de velocidad de viento tiene que ser insertado en la clavija telefónica en el sensor de dirección de viento.

El cable del sensor de dirección de viento tiene que ser insertado en la clavija telefónica localizada en el sensor de temperatura y humedad con la marca " Wind - Viento" encima.

El cable del sensor de lluvias tiene que ser insertado en la clavija telefónica localizada en el sensor de temperatura y humedad con la marca "Rain - Lluvia" encima.

Inicialización del Sistema.

4.2.

Inserte las dos baterías de la clase LR6 (Tipo AA) en el transmisor, el Led localizado en el centro del transmisor se encenderá durante 4 segundos, entonces este se apagará y comenzará a trabajar normalmente. El transmisor mandará una transmisión de información y luego comenzará vía radio a controlar la rutina de recepción de tiempo. Si la señal de tiempo es detectada correctamente, entonces el Led comenzará a parpadear 5 veces indicando que la señal de tiempo ha sido encontrada correctamente. Cuando la señal de transmisión del tiempo es mala y la recepción no es posible, el transmisor terminará la recepción vía radio en el tiempo de un minuto y se reanudará en el

Instrucciones de Uso

www.pce-iberica.es

modo normal. Cuando hay una transmisión de información correcta, el Led se encenderá durante 20ms. Una vez que la base reciba la señal del transmisor la pantalla de la base empezará a funcionar de forma normal. El tiempo más largo para la recepción de tiempo controlada vía radio es de 5 minutos.

Después de insertar las baterías en la Estación Meteorológica, todos los segmentos del LCD se encenderán durante unos segundos, todos los segmentos deben de ser encendidos para comprobar si la estación funciona correctamente.

Después de este paso, la estación meteorológica hará una medida inicial y comenzará a registrar del transmisor (el icono de recepción de radio será encendido). Antes de recibir datos, no esta permitido tocar el LCD. Cuando el transmisor al aire libre ha sido registrado, la pantalla de la Estación cambiará automáticamente al modo normal en el cual todos los ajustes adicionales pueden ser realizados por el usuario.

Si ninguna señal de RCC es captada en el sistema inicial, el transmisor tratará una vez cada hora de conseguir una señal de RCC hasta que una señal sea recibida. Una vez que el transmisor recibe la señal de RCC esto transmitirá la señal al monitor. En el monitor el icono RCC será mostrado, si el monitor no recibe la señal de RCC o pierde la señal el icono RCC no será mostrado.

Nota: la mejor condición para la recepción es por la noche, entre la media noche y las 6:00 am – cuando hay menos interferencia atmosférica.

Posicionamiento:

Una vez que usted ha verificado que todos los componentes de la estación meteorológica trabajan correctamente, ellos pueden ser colocados en su sitio definitivo. Antes de su montaje permanente, asegúrese que todos los componentes trabajan correctamente en el lugar de montaje elegido. Si Por ejemplo parecen haber problemas con la transmisión de radio de 868 MHz, esto puede ser producido por la localización de esta, debería de ubicarlo en otro sitio.

Nota: Normalmente la comunicación vía radio entre receptor y transmisor en campo abierto puede alcanzar una distancia de hasta 100 Metros sin ningún obstáculo como edificios, árboles, vehículos, líneas de alta tensión, etc.

Las interferencias de radio como pantallas de ordenador, radios o televisores pueden, en algunos casos, cortar completamente la comunicación vía radio. Por favor tome esto en la consideración eligiendo posiciones permanentes con visibilidad buena.

Configuración:

Para ajustes básicos, debe de empezar tocando la Pantalla táctil en el área de ajuste deseada. Los ajustes básicos pueden ser realizados en el orden que mas adelante veremos en los diferentes puntos.

Nota: Puede salir en cualquier momento de la configuración tocando cualquier otra área. (Excepto “+”, “-” o ON/OFF).

Instrucciones de uso

www.pce-iberica.es

4.3. Temperatura del Interior.

Para activar el ajuste relacionado con la temperatura del interior

1) Tocar la sección de la Temperatura De Interior (IN), los botones + y – parpadearán. Toque el botón + o el botón – para cambiar la unidad de visualización entre ºC y ºF.

2) Tocar la sección de temperatura de interior otra vez para visualizar la alarma alta, parpadearán los botones +, ON/OFF. y –, el icono HI AL se encenderá. Toque el botón + o el botón – para cambiar el valor, sostenga el botón + o el botón – durante 4 segundos para que los valores cambien mas rápidamente. Toque el botón ON/OFF para activar o desactivar (Si esta activada) la alarma (Si la alarma es activada, el icono de un altavoz será observado en la pantalla)

3) Tocar una tercera vez esta sección para visualizar la alarma baja, parpadearán los botones +, ON/OFF. y –, el icono LO AL se encenderá. Toque el botón + o el botón – para cambiar el valor, sostenga el botón + o el botón – durante 4 segundos para que los valores cambien mas rápidamente. Toque el botón ON/OFF para activar o desactivar (Si esta activada) la alarma (Si la alarma es activada, el icono de un altavoz será observado en la pantalla)

4) Tocar una cuarta vez esta sección para mostrar el máximo de los registros tomados de las temperaturas del interior. El archivo máximo parpadeara, el icono de MÁXIMO se encenderá también. Presione el valor actual en pantalla durante 4 segundos para resetear el valor antiguo y que se establezca como máximo el valor mostrado en pantalla.

5) Tocar una quinta vez esta sección para mostrar el mínimo de los registros tomados de las temperaturas del interior. EL archivo mínimo parpadeara, el icono de MINIMO se encenderá también. Presione la pantalla durante 4 segundos para resetear el valor antiguo y que se establezca como mínimo el valor actual en pantalla.

Instrucciones de Uso

www.pce-iberica.es

4.4. Temperatura del Exterior.

Para activar el ajuste relacionado con la temperatura del exterior

1) Tocar la sección de Temperatura De Exterior (OUT), los botones + y – parpadearán. Toque el botón + o - para seleccionar entre temperatura, Sensación térmica y punto de rocío.

2) Tocar por segunda vez la sección de la Temperatura De Exterior, los botones + y – parpadearán. Toque el botón + o el botón – para cambiar la unidad de visualización entre ºC y ºF.

3) Tocar la sección de temperaturas de interior una tercera vez para visualizar la alarma alta, parpadearán los botones +, ON/OFF. y –, el icono HI AL se encenderá. Toque el botón + o el botón – para cambiar el valor, sostenga el botón + o el botón – durante 4 segundos para que los valores cambien mas rápidamente. Toque el botón ON/OFF para activar o desactivar (Si esta activada) la alarma (Si la alarma es activada, el icono de un altavoz será observado en la pantalla)

4) Tocar una cuarta vez esta sección para visualizar la alarma baja, parpadearán los botones +, ON/OFF. y –, el icono LO AL se encenderá. Toque el botón + o el botón – para cambiar el valor, sostenga el botón + o el botón – durante 4 segundos para que los valores cambien mas rápidamente. Toque el botón ON/OFF para activar o desactivar (Si está activada) la alarma (Si la alarma es activada, el icono de un altavoz será observado en la pantalla)

5) Tocar una quinta vez esta sección para mostrar el máximo de los registros tomados de las temperaturas del interior. El archivo máximo parpadeará, el icono de MÁXIMO se encenderá también. Presione la pantalla durante 4 segundos para resetear el valor antiguo y que se establezca como máximo el valor actual en pantalla.

6) Tocar una sexta vez esta sección para mostrar el mínimo de los registros tomados de las temperaturas del interior. EL archivo mínimo parpadeara, el icono de MINIMO se encenderá también. Presione la pantalla durante 4 segundos para resetear el valor antiguo y que se establezca como mínimo el valor actual en pantalla..

Instrucciones de uso

www.pce-iberica.es

4.5. Humedad Interior.

Para activar el ajuste relacionado con la humedad del interior

1) Tocar la sección de temperaturas de interior para visualizar la alarma alta, parpadearán los botones +, ON/OFF. y –, el icono HI AL se encenderá. Toque el botón + o el botón – para cambiar el valor, sostenga el botón + o el botón – durante 4 segundos para que los valores cambien mas rápidamente. Toque el botón ON/OFF para activar o desactivar (Si esta activada) la alarma (Si la alarma es activada, el icono de un altavoz será observado en la pantalla).

2) Tocar una segunda vez esta sección para visualizar la alarma baja, parpadearán los botones +, ON/OFF. y –, el icono LO AL se encenderá. Toque el botón + o el botón – para cambiar el valor, sostenga el botón + o el botón – durante 4 segundos para que los valores cambien mas rápidamente. Toque el botón ON/OFF para activar o desactivar (Si esta activada) la alarma (Si la alarma es activada, el icono de un altavoz será observado en la pantalla)

3) Tocar una tercera vez esta sección para mostrar el máximo de los registros tomados de la humedad del interior. El archivo máximo parpadeará, el icono de MÁXIMO se encenderá también. Presione la pantalla durante 4 segundos para resetear el valor antiguo y que se establezca como máximo el valor actual en pantalla.

4) Tocar una quinta vez esta sección para mostrar el mínimo de los registros tomados de la humedad del interior. El archivo mínimo parpadeará, el icono de MINIMO se encenderá también. Presione la pantalla durante 4 segundos para resetear el valor antiguo y que se establezca como mínimo el valor actual en pantalla.

4.6. Humedad Exterior.

El procedimiento para ajustar este parámetro es igual que lo visto en el párrafo anterior.

PCE Instruments PCE-FWS-20 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
