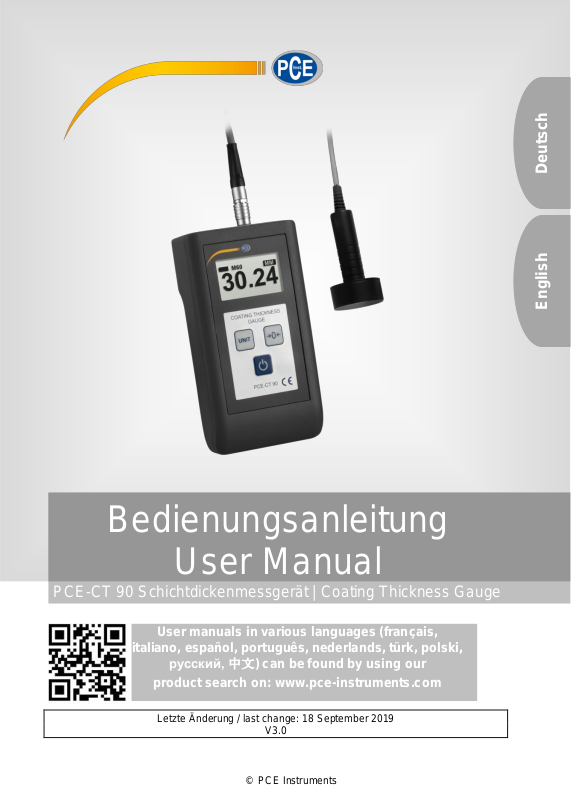

PCE Instruments PCE-CT 90 User Manual

© PCE Instruments

PCE-CT 90 Schichtdickenmessgerät | Coating Thickness Gauge

Bedienungsanleitung

User Manual

User manuals in various languages (français,

italiano, español, português, nederlands, türk, polski,

русский, 中文) can be found by using our

product search on: www.pce-instruments.com

Letzte Änderung / last change: 18 September 2019

V3.0

Deutsch

English

© PCE Instruments

Deutsch
Inhaltsverzeichnis

1 Sicherheitsinformationen ..................................................................... 1

2 Spezifikationen ...................................................................................... 2

2.1 Technische Spezifikationen .............................................................................................. 2

2.2 Lieferumfang ..................................................................................................................... 3

2.3 Optionales Zubehör .......................................................................................................... 3

3 Systembeschreibung ............................................................................ 4

3.1 Gerät ................................................................................................................................ 4

3.2 Anschlüsse ....................................................................................................................... 4

3.3 Funktionstasten ................................................................................................................ 5

4 Vorbereitung .......................................................................................... 5

4.1 Stromversorgung .............................................................................................................. 5

4.2 Inbetriebnahme ................................................................................................................. 5

4.3 Einstellungen .................................................................................................................... 5

5 Betrieb Schichtdickensensoren .......................................................... 6

5.1 Kalibrierung ...................................................................................................................... 7

5.2 Messen ............................................................................................................................. 8

6 Betrieb DSH Sensor .............................................................................. 9

6.1 Nullpunktkalibrierung ........................................................................................................ 9

6.2 Nutentiefenmessung ......................................................................................................... 9

6.3 Rauheitsmessung ............................................................................................................. 9

7 Betrieb DTVR Sensor .......................................................................... 10

8 Garantie ................................................................................................ 11

9 Entsorgung .......................................................................................... 11

© PCE Instruments

English
Contents

1 Safety notes ......................................................................................... 12

2 Specifications ...................................................................................... 13

2.1 Technical specifications .................................................................................................. 13

2.2 Delivery contents ............................................................................................................ 14

2.3 Optional accessories ...................................................................................................... 14

3 System description ............................................................................. 15

3.1 Device ............................................................................................................................ 15

3.2 Interfaces ........................................................................................................................ 15

3.3 Function keys ................................................................................................................. 16

4 Getting started..................................................................................... 16

4.1 Power supply .................................................................................................................. 16

4.2 Preparation ..................................................................................................................... 16

4.3 Settings .......................................................................................................................... 16

5 How to use the coating thickness probes ........................................ 17

5.1 Calibration ...................................................................................................................... 18

5.2 Measurement .................................................................................................................. 19

6 How to use the DSH probe ................................................................. 19

6.1 Zero-point calibration ...................................................................................................... 19

6.2 Groove depth measurement ........................................................................................... 20

6.3 Roughness measurement ............................................................................................... 20

7 How to use the DTVR probe ............................................................... 21

8 Warranty ............................................................................................... 22

9 Disposal ............................................................................................... 22

© PCE Instruments

1

Deutsch

1 Sicherheitsinformationen

Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum
ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes
Personal erfolgen. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung
entstehen, entbehren jeder Haftung.

• Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und
Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu
gefährlichen Situationen kommen.

• Verwenden Sie das Messgerät nur, wenn die Umgebungsbedingungen (Temperatur,
Luftfeuchte, …) innerhalb der in den Spezifikationen angegebenen Grenzwerte liegen.
Setzen Sie das Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung,
extremer Luftfeuchtigkeit oder Nässe aus.

• Setzen Sie das Gerät keinen Stößen oder starken Vibrationen aus.

• Das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland

GmbH vorgenommen werden.

• Benutzen Sie das Messgerät nie mit nassen Händen.

• Es dürfen keine technischen Veränderungen am Gerät vorgenommen werden.

• Das Gerät sollte nur mit einem Tuch gereinigt werden. Verwenden Sie keine

Scheuermittel oder lösungsmittelhaltige Reinigungsmittel.

• Das Gerät darf nur mit dem von der PCE Deutschland GmbH angebotenen Zubehör
oder gleichwertigem Ersatz verwendet werden.

• Überprüfen Sie das Gehäuse des Messgerätes vor jedem Einsatz auf sichtbare
Beschädigungen. Sollte eine sichtbare Beschädigung auftreten, darf das Gerät nicht
eingesetzt werden.

• Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden.

• Der in den Spezifikationen angegebene Messbereich darf unter keinen Umständen

überschritten werden.

• Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des
Gerätes und zu Verletzungen des Bedieners kommen.

Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung.
Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in
unseren Allgemeinen Geschäftsbedingungen finden.
Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am
Ende dieser Anleitung.

© PCE Instruments

2

Deutsch

2 Spezifikationen

2.1 Technische Spezifikationen

Spezifikationen des Messgeräts PCE-CT 90

Spezifikation

Erläuterung

Messbereich

Sensorabhängig (Siehe Sensortabelle)

Genauigkeit

Sensorabhängig (Siehe Sensortabelle)

Messbare
Werkstoffe

Magnetische Werkstoffe (Eisen, Stahl…)
Nicht magnetische Werkstoffe (Farben, Kunststoffe, Keramik, …)

Min. Krümmungsradius

0,3 … 50 mm (abhängig vom verwendeten Sensor)

Kalibrierung

Nullpunktkalibrierung, Einpunktkalibrierung

Einheiten

µm, mm, °C

Stromversorgung

2 x 1,5 V AAA Batterien (DC)

Anzeige

Grafikdisplay

Betriebsbedingungen

-10 … +40 °C
20 ... 98 % r. F., nicht kondensierend bei 35 °C

Lagerbedingungen

+5 … +40 °C
80 % r. F., nicht kondensierend bei 25 °C

Abmessungen

136 mm x 75 mm x 32 mm

Gewicht

168 g

Spezifikationen der wählbaren Sensoren

Spezifikation

Erläuterung

Modell

Messbereich

Genauigkeit

Messbeschreibung

Fe-0.3*

0 ... 300 µm

±(0,03xh+0,001) mm

Farbe, Lack, galvanische
Beschichtung

Fe-0.5*

0 … 500 µm

±(0,03xh+0,001) mm

Farbe, Lack, galvanische
Beschichtung

Fe-2*

0 … 2000 µm

±(0,03xh+0,002) mm

Farbe, Lacke

Fe-5*

0 … 5000 µm

±(0,03xh+0,002) mm

Lack- und Dickbeschichtung

NFe-2**

0 … 2000 µm

±(0,03xh+0,002) mm

anodische Oxidschicht,
Lackschichten

M12***

0 … 12 mm

±(0,03xh+0,001) mm

Dickbeschichtung

M30***

0 … 30 mm

±(0,03xh+0,002) mm

Dickbeschichtung

M60***

0 … 60 mm

±(0,03xh+0,003) mm

Dickbeschichtung

DT

-50 …+125°C

±1 °C

Oberflächentemperatur

DTVR

Temperatur:

-50 …125 °C
Feuchtigkeit:
0 … 100 %
Taupunkt:

-15 …+40 °C

±1 °C
±5 %
±2 °C

Lufttemperatur, Luftfeuchte,
Taupunkt

DSH

1 … 300 µm

±(0,03xh+0,002) mm

Rauheit

h ist die Nennhöhe der Beschichtung oder die Tiefe der Rillen in mm (Rauheit).

* Fe: nur für ferromagnetische Untergründe
** NFe: nur für nicht ferromagnetische Untergründe
*** Fe und NFe: für ferromagnetische und nicht ferromagnetische Untergründe

© PCE Instruments

3

Deutsch

2.2 Lieferumfang

1 x Schichtdickenmessgerät PCE-CT 90
1 x Standardsensor PCE-CT 90-M60 inkl. Kalibrierblöcke
2 x AAA Batterien
1 x Bedienungsanleitung
1 x Instrumentenkoffer

2.3 Optionales Zubehör

Sensor PCE-CT 90-Fe-0.3 inkl. Materialplatte und Referenzfolien
Sensor PCE-CT 90-Fe-0.5 inkl. Materialplatte und Referenzfolien
Sensor PCE-CT 90-Fe-2 inkl. Materialplatte und Referenzfolien
Sensor PCE-CT 90-Fe-5 inkl. Materialplatte und Referenzfolien
Sensor PCE-CT 90-NFe-2 inkl. Materialplatte und Referenzfolien
Sensor PCE-CT 90-M12 inkl. Kalibrierblöcke
Sensor PCE-CT 90-M30 inkl. Kalibrierblöcke
Sensor PCE-CT 90-M60 inkl. Kalibrierblöcke (Standardsensor)
Sensor PCE-CT 90-DT
Sensor PCE-CT 90-DTVR

Sensor PCE-CT 90-DSH

© PCE Instruments

4

Deutsch

3 Systembeschreibung

Das PCE-CT 90 ist ein kompaktes Messgerät zur Messung der Schichtdicke von dielektrischen
und elektrischen Beschichtungen auf nicht ferromagnetischen und ferromagnetischen Substraten.
Zudem ist es möglich, Schichtdicken von dielektrischen Dickbeschichtungen (Bitumen, usw.) bis
zu 60 mm auf nicht ferromagnetischen und ferromagnetischen Subtraten zu messen. Das PCE-CT
90 kann zudem mit einem Sensor die Rauheit und mit einem Anderen die Temperatur, die
Luftfeuchte und den Taupunkt messen. Ein weiterer Sensor ermöglicht es, die
Oberflächentemperatur von Metallflächen zu messen.

3.1 Gerät

1. Display 3. Batteriefach

2. Folientastatur 4. Standardsensor M60

3.2 Anschlüsse

1. Sensor-Anschlussbuchse

© PCE Instruments

5

Deutsch

3.3 Funktionstasten

Taste

Bezeichnung

Funktionen

Ein/Aus

- Ein/Aus (2 s)

- Wert verringern (Kalibrierung)

Einheit

- Auswahl der Einheit (µm oder mm)

- Wechsel zwischen Messmodus und Mittelwertmodus

- Wert erhöhen (Kalibrierung)

Nullpunktkalibrierung

- Kalibrierung des Nullpunkts

- Messwerte im Mittelwertmodus löschen

4 Vorbereitung

4.1 Stromversorgung

Für die Stromversorgung werden zwei AAA-Alkalibatterien benötigt. Bevor Sie die Batterien
tauschen, schalten Sie das Gerät aus. Das Batteriefach befindet sich auf der Rückseite des
Geräts und ist mit zwei Schrauben gesichert. Lösen Sie die Schrauben und heben Sie die
Abdeckung ab. Der dritte Batterieplatz ist durch einen eingeklebten schwarzen Batterie-Dummy
belegt. Lassen Sie den Dummy eingeklebt und versuchen Sie nicht, diesen herauszunehmen.
Legen Sie die zwei Batterien, wie gekennzeichnet, in die freien Plätze ein und verschließen Sie
das Batteriefach wieder, indem Sie die Schrauben anziehen.

4.2 Inbetriebnahme

Stecken Sie den im Lieferumfang enthaltenen Sensor oder einen Zubehörsensor in die
Anschlussbuchse des Geräts. Achten Sie dabei auf die korrekte Positionierung des Steckers (roter

Punkt). Um das Gerät zu starten, drücken Sie , bis das Display den Startbildschirm anzeigt. Das
Messgerät befindet sich danach direkt im Messmodus. Zum Ausschalten halten Sie gedrückt.

4.3 Einstellungen

4.3.1 Auswahl der Einheit

Die Einheit kann nur bei angeschlossenen Fe- Sonden zwischen µm und mm umgestellt werden.
Bei den M-Sensoren ist die Einheit auf mm festgelegt. Drücken Sie zum Wechseln der Einheit

einmalig die Taste . Die aktuell eingestellte Einheit wird im oberen Bereich des Displays
angezeigt. Sie kann im Messmodus oder im Mittelwertmodus verändert werden.

© PCE Instruments

6

Deutsch

4.3.2 Auswahl des Modus

Das Messgerät verfügt über zwei verschiedene Modi zur Messwertanzeige. Der Messmodus zeigt
jeweils nur den aktuellen Messwert an. Im Mittelwertmodus werden zusätzlich zum aktuellen
Messwert noch die Anzahl gemessener Werte und der daraus resultierende Mittelwert angezeigt.

Sie können zwischen den Modi wechseln, indem Sie die Taste kurz gedrückt halten.

Messmodus:

1. Messwert 3. Angeschlossener Sensor

2. Batteriestatus 4. Einheit

Mittelwertmodus:

1. Mittelwert 4. Einheit

2. Batteriestatus 5. Aktueller Messwert

3. Angeschlossener Sensor 6. Anzahl an Messwerte

Durch Drücken der Taste können die Messwerte gelöscht und der Mittelwert zurückgesetzt
werden. Pro Drücken der Taste wird ein Messwert gelöscht. Drücken Sie für die vollständige
Rücksetzung so oft die Taste , bis die Messwertanzahl auf 0 steht.

5 Betrieb Schichtdickensensoren

Achtung:

- Die Sensoren Fe und M können nur auf ferromagnetischen Materialien und der Sensor
NFe kann auf ferromagnetischen und nicht ferromagnetischen Materialien zum Messen
und Kalibrieren eingesetzt werden.

- Die M-Sensoren haben keine mitgelieferte Materialplatte, sodass die Kalibrierung immer
auf der unbeschichteten, ferromagnetischen Materialfläche durchgeführt werden muss.

Zur korrekten Kalibrierung und Messung muss die Materialfläche 10-mal so groß
wie die Sensorfläche sein.

© PCE Instruments

7

Deutsch

5.1 Kalibrierung

Eine Kalibrierung (Nullpunkt / Einpunkt) ist erforderlich, wenn das Messobjekt gewechselt wird
oder sich die Umgebungsbedingungen (Temperatur, Feuchte…) verändern. Dabei müssen die
Materialeigenschaften und der Krümmungsradius der unbeschichteten Kalibrierfläche so ähnlich
wie möglich zur Probe sein. Nicht nur, aber vor Allem bei Messungen an Ecken und Kanten
kleiner Teile sollte darauf geachtet werden, dass an möglichst ähnlichen Stellen kalibriert bzw.
gemessen wird. Der Krümmungsradius, die Mindestschichtdicke und der Mindestmessbereich aus
Kapitel 2.1 sollten eingehalten werden. Das Gerät bietet bei der Schichtdickenmessung eine
Nullpunktkalibrierung und eine Einpunktkalibrierung.

5.1.1 Nullpunktkalibrierung

Bei der Nullpunktkalibrierung wird die Kalibrierung auf einer unbeschichteten Kalibrierfläche
durchgeführt. Wenn es keine Möglichkeit gibt, auf der Probe zu kalibrieren, nutzen Sie die
mitgelieferten Kalibrierplatten. Gehen Sie wie folgt vor:

1. Schließen Sie zu Anfang den Sensor an und schalten Sie das Gerät ein. (Kapitel 4.2)

2. Bereiten Sie die unbeschichtete Materialfläche vor oder verwenden Sie die bei den Fe­und NFe- Sensoren die im Lieferumfang enthaltenen Materialplatten.

3. Platzieren Sie den Sensor senkrecht und mit etwas Druck auf der unbeschichteten
Materialfläche und heben Sie ihn nach dem Signalton wieder ab. Das Display zeigt den
aufgenommenen Messwert an.

4. Drücken Sie die Taste . Der angezeigte Messwert wird auf 0,0 gesetzt. Das Gerät
muss hierzu im Messmodus sein (Kapitel 4.3.2).

5. Wiederholen Sie Schritt 3., um einen Kontrollmesswert aufzunehmen und die
Nullpunktkalibrierung zu prüfen. Bei zu großer Abweichung wiederholen Sie die
Nullpunktkalibrierung.

5.1.2 Einpunktkalibrierung

Zur Einpunktkalibrierung werden bei den M-Sensoren die Kalibrierblöcke und bei den Fe und NFe
Schichtdickensensoren die Referenzfolien benötigt. Bei einer Einpunktkalibrierung sollte der
Kalibrierwert möglichst nah am zu erwartenden Messwert liegen. Gehen Sie wie folgt vor:

1. Schließen Sie zu Anfang den Sensor an und schalten Sie das Gerät ein. (Kapitel 4.2)

2. Legen Sie den ausgewählten Kalibrierblock auf die unbeschichtete Materialfläche. Falls
nicht vorhanden, nutzen Sie bei den Fe- und NFe- Sensoren die im Lieferumfang
enthaltenen Materialplatten. (Bei den M-Sensoren muss die Materialfläche 10-mal so
groß wie die Sensorfläche sein.)

3. Wechseln Sie in den Mittelwertmodus. (Kapitel 4.3.2)

4. Führen Sie drei Messungen durch. Setzen Sie den Sensor auf den Kalibrierstandard.
Nach Ertönen des Signaltons ist der Messwert aufgenommen und Sie müssen den
Sensor wieder abheben. Warten Sie mit der nächsten Messung, bis der Sensorname
(M60) nicht mehr, wie im Bild zu sehen, schwarz hinterlegt ist.

© PCE Instruments

8

Deutsch

5. Drücken Sie nun zweimal kurz , dann zweimal kurz und danach wieder zweimal
, um in die Messwerteinstellung zu gelangen. Der Messwert ist nun schwarz hinterlegt.
Stellen Sie nun den Wert ein, der auf dem Kalibrierstandard steht. Um den Wert zu

erhöhen, drücken Sie . Um ihn zu verringern, drücken Sie .

6. Drücken Sie ,um den Vorgang zu speichern. Die Einheit ist nun oben im Display
schwarz hinterlegt.

7. Um die Werkseinstellung des Sensors wieder herzustellen, setzen Sie den Sensor auf
die unbeschichtete Materialfläche und drücken Sie 5 Sekunden lang . Die Einheit ist

nach erfolgreichem Zurücksetzen nicht mehr schwarz hinterlegt.

5.2 Messen

1. Schließen Sie zu Anfang den gewünschten Sensor an, wie in Kapitel 4.2 beschrieben.

2. Führen Sie vor der Messung eine Nullpunktkalibrierung und Einpunktkalibrierung durch.
(Kapitel 5.1)

3. Wählen Sie nach Wunsch den Messmodus oder den Mittelwertmodus. (Kapitel 4.3.2)

4. Setzen Sie den Sensor senkrecht auf die zu messende Beschichtung. Warten Sie, bis
das Gerät einen Signalton ausgibt und heben Sie den Sensor wieder hoch. Der letzte
Messwert wird nun angezeigt und der Sensorname ist schwarz hinterlegt.

5. Zur erneuten Messwertaufnahme müssen Sie den Sensor weiter in die Luft halten, bis
der schwarze Hintergrund des Sensornamens erlischt und das Messgerät wieder bereit
ist.

© PCE Instruments

9

Deutsch

6 Betrieb DSH Sensor

Der DSH Sensor arbeitet nach dem Prinzip eines Kontaktprofilometers und dient zur Bestimmung
der Rauheit von Oberflächen Rz oder zur Tiefenbestimmung von Nuten. Der Messwert entspricht
der Differenz zwischen Sensorgrundfläche und Messpitze.

6.1 Nullpunktkalibrierung

Die Nullpunktkalibrierung muss auf einer polierten Materialfläche mit einer Rauheit ≤0,32 µm
durchgeführt werden. Hierzu kann zum Beispiel eine Glasfläche genutzt werden.
Gehen Sie wie folgt vor:

1. Schließen Sie zu Anfang den DSH Sensor an und schalten Sie das Gerät ein. (Kapitel

4.2)

2. Platzieren Sie den Sensor senkrecht und mit etwas Druck auf der polierten
Materialfläche mit einer Rauheit ≤0,32 µm und heben Sie ihn nach dem Signalton
wieder ab. Das Display zeigt den aufgenommenen Messwert an.

3. Drücken Sie die Taste . Der angezeigte Messwert wird auf 0,0 gesetzt.

4. Wiederholen Sie Schritt 2., um einen Kontrollmesswert aufzunehmen und die
Nullpunktkalibrierung zu prüfen. Bei zu großer Abweichung wiederholen Sie die
Nullpunktkalibrierung.

6.2 Nutentiefenmessung

1. Schließen Sie zu Anfang den DSH Sensor an und schalten Sie das Gerät ein. (Kapitel

4.2)

2. Führen Sie vor der Messung eine Nullpunktkalibrierung durch. (Kapitel 6.1)

3. Platzieren Sie den Sensor senkrecht und mit etwas Druck auf der zu messenden Nut
und heben Sie ihn nach dem Signalton wieder ab. Das Display zeigt den
aufgenommenen Messwert an.

4. Zur erneuten Messwertaufnahme müssen sie den DSH Sensor weiter in die Luft halten,
bis der schwarze Hintergrund des Sensornamens erlischt und das Messgerät sich
selber wieder justiert hat.

6.3 Rauheitsmessung

1. Schließen Sie zu Anfang den DSH Sensor an und schalten Sie das Gerät ein. (Kapitel

4.3)

2. Führen Sie vor der Messung eine Nullpunktkalibrierung durch. (Kapitel 6.1)

3. Wechseln Sie in den Mittelwertmodus. (Kapitel 4.3.2)

4. Platzieren Sie den Sensor senkrecht und mit etwas Druck auf der zu messenden
Oberfläche und heben Sie ihn nach dem Signalton wieder ab. Das Display zeigt den
aufgenommenen Messwert an.

5. Es müssen mindestens 10 Werte an unterschiedlichen Stellen der Fläche
aufgenommen werden. Zur erneuten Messwertaufnahme müssen sie den DSH Sensor
weiter in die Luft halten, bis der schwarze Hintergrund des Sensornamens erlischt und
das Messgerät sich selber wieder justiert hat. Führen Sie dies 10-mal durch.

© PCE Instruments

10

Deutsch

6. Nach der Durchführung der 10 Messungen ist die Rauheit durch den Mittelwert so exakt
bestimmt wie möglich.

1. Batteriestatus 4. Aktueller Rauheitsmesswert

2. Angeschlossener Sensor 5. Anzahl der Messwerte

3. Einheit 6. Mittelwert der Rauheit

7 Betrieb DTVR Sensor

Der DTVR Sensor kann zum Messen der Lufttemperatur, der Luftfeuchte und des Taupunkts
eingesetzt werden. Gehen Sie zum Messen wie folgt vor:

1. Verbinden Sie zu Anfang den DTVR Sensor. (Kapitel 4.2)

2. Halten Sie den Sensor an der gewünschten Messstelle in die Luft.

3. Schalten Sie das Gerät durch Drücken der Taste ein. Nach dem Einschalten beginnt
die Messung automatisch.

4. Das Display zeigt die gemessenen Ergebnisse an.

1. Batteriestatus 4. Taupunkt

2. Luftfeuchte 5. Angeschlossener Sensor

3. Lufttemperatur

© PCE Instruments

11

Deutsch

8 Garantie

Unsere Garantiebedingungen können Sie in unseren Allgemeinen Geschäftsbedingungen
nachlesen, die Sie hier finden: https://www.pce-instruments.com/deutsch/agb.

9 Entsorgung

HINWEIS nach der Batterieverordnung (BattV)

Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe
gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten
Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden.

Annahmestelle nach BattV:

PCE Deutschland GmbH
Im Langel 4
59872 Meschede

Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten)
nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein
Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte
auch an dafür vorgesehenen Sammelstellen abgeben.

WEEE-Reg.-Nr.DE69278128

© PCE Instruments

12

English

1 Safety notes

Please read this manual carefully and completely before you use the device for the first time. The
device may only be used by qualified personnel and repaired by PCE Instruments personnel.
Damage or injuries caused by non-observance of the manual are excluded from our liability and
not covered by our warranty.

• The device must only be used as described in this instruction manual. If used otherwise,
this can cause dangerous situations for the user and damage to the meter.

• The instrument may only be used if the environmental conditions (temperature, relative
humidity, …) are within the ranges stated in the technical specifications. Do not expose
the device to extreme temperatures, direct sunlight, extreme humidity or moisture.

• Do not expose the device to shocks or strong vibrations.

• The case should only be opened by qualified PCE Instruments personnel.

• Never use the instrument when your hands are wet.

• You must not make any technical changes to the device.

• The appliance should only be cleaned with a damp cloth. Use only pH-neutral cleaner,

no abrasives or solvents.

• The device must only be used with accessories from PCE Instruments or equivalent.

• Before each use, inspect the case for visible damage. If any damage is visible, do not

use the device.

• Do not use the instrument in explosive atmospheres.

• The measurement range as stated in the specifications must not be exceeded under

any circumstances.

• Non-observance of the safety notes can cause damage to the device and injuries to the
user.

We do not assume liability for printing errors or any other mistakes in this manual.
We expressly point to our general guarantee terms which can be found in our general terms of

business.
If you have any questions please contact PCE Instruments. The contact details can be found at

the end of this manual.

© PCE Instruments

13

English

2 Specifications

2.1 Technical specifications

Specifications of the meter PCE-CT 90

Specification

Description

Measurement range

Depending on probe (see sensor chart)

Accuracy

Depending on probe (see sensor chart)

Measurable materials

Magnetic materials (iron, steel…)
Non-magnetic materials (paint, plastics, ceramics, …)

Min. radius of curvature

0.3 … 50 mm (depending on probe)

Calibration

Zero-point calibration, single-point calibration

Units

µm, mm, °C

Power supply

2 x 1.5 V AAA batteries (DC)

Display

Graphic display

Operating conditions

-10 … +40 °C
20 ... 98 % RH, non-condensing at 35 °C

Storage conditions

+5 … +40 °C
80 % RH, non-condensing at 25 °C

Dimensions

136 mm x 75 mm x 32 mm

Weight

168 g

Specifications of the selectable probes

Specification

Description

Model

Measurement
range

Accuracy

Measurement description

Fe-0.3*

0 ... 300 µm

±(0.03xh+0.001) mm

Paints, lacquers, electroplating

Fe-0.5*

0 … 500 µm

±(0.03xh+0.001) mm

Paints, lacquers, electroplating

Fe-2*

0 … 2000 µm

±(0.03xh+0.002) mm

Paints, lacquers

Fe-5*

0 … 5000 µm

±(0.03xh+0.002) mm

Lacquer coating, thick coating

NFe-2**

0 … 2000 µm

±(0.03xh+0.002) mm

Anodic oxide layers, lacquer layers

M12***

0 … 12 mm

±(0.03xh+0.001) mm

Thick coating

M30***

0 … 30 mm

±(0.03xh+0.002) mm

Thick coating

M60***

0 … 60 mm

±(0.03xh+0.003) mm

Thick coating

DT

-50 …+125°C

±1 °C

Surface temperature

DTVR

Temperature:

-50 …125 °C
Humidity:
0 … 100 %
Dew point:

-15 …+40 °C

±1 °C
±5 %
±2 °C

Air temperature, air humidity, dew
point

DSH

1 … 300 µm

±(0.03xh+0.002) mm

Roughness

h is the nominal height of the coating or the depth of the grooves in mm (roughness).
* Fe: only for ferromagnetic substrates

** NFe: only for non-ferromagnetic substrates
*** Fe and NFe: for ferromagnetic and non-ferromagnetic substrates

© PCE Instruments

14

English

2.2 Delivery contents

1 x coating thickness gauge PCE-CT 90
1 x standard probe PCE-CT 90-M60 incl. calibration blocks
2 x AAA batteries
1 x user manual
1 x carrying case

2.3 Optional accessories

Probe PCE-CT 90-Fe-0.3 incl. material plate and calibration foils
Probe PCE-CT 90-Fe-0.5 incl. material plate and calibration foils
Probe PCE-CT 90-Fe-2 incl. material plate and calibration foils
Probe PCE-CT 90-Fe-5 incl. material plate and calibration foils
Probe PCE-CT 90-NFe-2 incl. material plate and calibration foils
Probe PCE-CT 90-M12 incl. calibration blocks
Probe PCE-CT 90-M30 incl. calibration blocks
Probe PCE-CT 90-M60 incl. calibration blocks (standard probe)
Probe PCE-CT 90-DT
Probe PCE-CT 90-DTVR
Probe PCE-CT 90-DSH

© PCE Instruments

15

English

3 System description

The PCE-CT 90 is a compact meter to measure the coating thickness of non-conductive and
conductive coatings on non-ferromagnetic and ferromagnetic substrates. It can also measure the
thicknesses of dielectric thick coatings (bitumen, etc.) of up to 60 mm on non-ferromagnetic and
ferromagnetic substrates. With one of the optional probes, the PCE-CT 90 can also measure the
roughness and with another one, it can measure the temperature, the air humidity and the dew
point. Another probe allows the user to measure the surface temperature of metal surfaces.

3.1 Device

1. Display 3. Battery compartment

2. Membrane keypad 4. Standard probe M60

3.2 Interfaces

1. Probe socket

© PCE Instruments

16

English

3.3 Function keys

Key

Description

Functions

On/Off

- On/off (2 s)

- Decrease value (Calibration)

Unit

- Unit selection (µm or mm)

- Change mode (measuring mode, mean value mode)

- Increase value (Calibration)

Zero-point calibration

- Calibration of zero point

- Delete readings in mean value mode

4 Getting started

4.1 Power supply

For power supply, two AAA Alkaline batteries are required. Before replacing the batteries, turn off
the meter. The battery compartment is located at the rear side of the meter and fixed with two
screws. Loosen the screws and remove the cover. A black battery dummy is glued into the third
battery location. Do not try to remove the dummy. Insert the two batteries as marked and close the
battery compartment by tightening the screws.

4.2 Preparation

Connect the included probe or one of the optional probes to the probe socket of the meter.
Observe the correct position of the plug (red spot). To start the meter, press until the display

shows the start screen. The meter will then be in measuring mode. To turn off the meter, press
and hold .

4.3 Settings

4.3.1 How to select the unit

The unit can only be changed from µm to mm or vice versa when an Fe probe is connected. When
an M probe is connected, the only possible unit is mm. To change the unit, press the key once.

The unit currently set is shown in the upper part of the display. It can be changed in measuring
mode and in mean value mode.

© PCE Instruments

17

English

4.3.2 How to select the mode

The meter has two different modes to display readings. In measuring mode, only the current
reading will be displayed whereas in mean value mode, the current reading will be displayed along
with the number of values measured and the resulting mean value. You can switch modes by

pressing and holding the key for a short time.

Measuring mode:

1. Reading 3. Connected probe

2. Battery level 4. Unit

Mean value mode:

1. Mean value 4. Unit

2. Battery level 5. Current reading

3. Connected probe 6. Number of readings

By pressing the key, readings can be deleted and the mean value can be reset. By pressing
the key, a reading can be deleted. For a complete reset of all values, press the key several

times until the number of measured values is 0.

5 How to use the coating thickness probes

Attention:

- The Fe and M probes can only measure and calibrate on ferromagnetic materials and
the NFe probe can measure and calibrate on ferromagnetic as well as non­ferromagnetic materials.

The M probes do not come with a material plate, which means that a calibration must always be
carried out on the uncoated, ferromagnetic material surface. For correct calibration and

measurement, the material surface must be 10 times as large as the probe surface.

© PCE Instruments

18

English

5.1 Calibration

A calibration (zero point / single point) is required whenever a new sample is measured or when
the environmental conditions (temperature, humidity …) change. The material properties and the
radius of curvature of the uncoated calibration surface should be as similar as possible to those of
the sample. Make sure to choose similar calibration/measuring points, particularly when
measuring corners and edges of small parts. The radius of curvature, the minimum coating
thickness and minimum measurement range stated in chapter 2.1 should be observed. The meter
offers zero-point and multi-point calibration for coating thickness measurements.

5.1.1 Zero-point calibration

A zero-point calibration must be made on an uncoated calibration surface. If it is not possible to
calibrate the meter on the sample, please use the calibration plates that come with the meter.
Follow these steps:

1. Connect the probe and turn on the meter. (chapter 4.2)

2. Prepare the uncoated material surface or if you are using an Fe or NFe probe, use the
included material plates.

3. Place the probe vertically on the uncoated calibration surface, applying some pressure,
and lift it as soon as you hear a beep sound. The measured value will then be displayed.

4. Press the key. The displayed reading will be set to 0.0. The meter must be in
measuring mode (chapter 4.3.2).

5. Repeat step 3 to make a control measurement and to check the zero-point calibration. If
the deviation is too high, repeat the zero-point calibration.

5.1.2 Single-point calibration

For a single-point calibration with the M probes, the calibration blocks are required. With the Fe
and NFe coating thickness probes, you will need the calibration foils. When making a single-point
calibration, the calibration value should be as similar as possible to the expected measurement
value. Follow these steps:

1. Connect the probe and turn on the meter. (chapter 4.2)

2. Place the selected calibration block on the uncoated material surface. If this is not
possible, use the material plates that come with the Fe and NFe probes. When using the
M probes, the material surface must be 10 times as large as the probe surface.

3. Switch to mean value mode. (chapter 4.3.2)

4. Make three measurements. Place the probe on the calibration standard. You will hear a
sound when the reading has been taken and the probe can be removed. Before making
a new measurement, wait until the probe name (M60 in the image) is no longer
highlighted in black.

5. Shortly press the key twice, then shortly press twice and then shortly press l
again twice to enter the value setting. The reading will now be highlighted in black. Now

enter the value that is on the calibration standard. To increase the value, press . To
decrease the value, press .

© PCE Instruments

19

English

6. Press to save the calibration. The unit is now highlighted in black in the upper part of
the display.

7. To restore the factory settings of the probe, place it on the uncoated material surface
and press and hold for 5 seconds. When the reset has been successful, the unit will

no longer be highlighted in black.

5.2 Measurement

1. Connect the probe. (chapter 4.2)

2. Before making a measurement, make a zero-point calibration and a single-point
calibration. (chapter 5.1)

3. Select measuring or mean value mode as required. (chapter 4.3.2)

4. Place the probe vertically on the coating to be measured. Wait for the meter to emit a
beep sound and then remove the probe. The last reading is now displayed and the
probe name will be highlighted in black.

5. Before making another measurement, lift the probe up in the air until the probe name is
no longer highlighted in black, which means that the meter is ready.

6 How to use the DSH probe

The DSH probe works in line with the principle of a contact profilometer and is used to measure
the surface roughness Rz as well as the depth of grooves. The reading is the difference between
the probe’s base surface and the measuring tip.

6.1 Zero-point calibration

A zero-point calibration must be made on a polished material surface that has a roughness of
≤0.32 µm, for example a glass surface. Follow these steps:

1. Connect the DSH probe and turn on the meter. (chapter 4.2)

2. Place the sensor vertically on the polished material surface with a roughness of ≤0.32,
applying some pressure and lift it when you hear the beep sound. The measured value
will then be displayed.

3. Press the key. The displayed value will be set to 0.0.

4. Repeat step 2 to make a control measurement and to check the zero-point calibration. If
the deviation is too high, repeat the zero-point calibration.

© PCE Instruments

20

English

6.2 Groove depth measurement

1. Connect the DSH probe and turn on the meter. (chapter 4.2)

2. Before the measurement, make a zero-point calibration. (chapter 6.1)

3. Place the probe vertically on the groove, applying some pressure and remove it when
you hear the beep sound. The measured value will now be displayed.

4. Before making another measurement, lift the DSH probe up in the air until the probe
name is no longer highlighted in black, which means that the meter is properly adjusted.

6.3 Roughness measurement

1. Connect the DSH probe and turn on the meter. (chapter 4.2)

2. Before the measurement, make a zero-point calibration. (chapter 6.1)

3. Enter mean value mode. (chapter 4.3.2)

4. Place the probe vertically on the surface to be measured, applying some pressure and
remove it when you hear the beep sound. The measured value will then be displayed.

5. At least 10 values must be measured in different positions on the surface. Before
making another measurement, lift the DSH probe up in the air until the probe name is no
longer highlighted in black, which means that the meter is properly adjusted. This must
be done 10 times.

6. After making 10 measurements, the mean value will be the most exact roughness value
as possible.

1. Battery level 4. Current roughness value

2. Connected probe 5. Number of readings

3. Unit 6. Roughness mean value

© PCE Instruments

21

English

7 How to use the DTVR probe

The DTVR probe can be used to measure the air temperature, and the dew point. To make a
measurement, follow these steps:

1. Connect the DTVR probe. (chapter 4.2)

2. Lift the probe up in the air where you want to make the measurement.

3. Turn on the meter by pressing . The measurement will start automatically when the
meter is powered on.

4. The readings will then be displayed.

1. Battery level 4. Dew point

2. Air humidity 5. Connected probe

3. Air temperature

© PCE Instruments

22

English

8 Warranty

You can read our warranty terms in our General Business Terms which you can find here:

https://www.pce-instruments.com/english/terms.

9 Disposal

For the disposal of batteries in the EU, the 2006/66/EC directive of the European Parliament
applies. Due to the contained pollutants, batteries must not be disposed of as household waste.
They must be given to collection points designed for that purpose.

In order to comply with the EU directive 2012/19/EU we take our devices back. We either re-use
them or give them to a recycling company which disposes of the devices in line with law.

For countries outside the EU, batteries and devices should be disposed of in accordance with your
local waste regulations.

If you have any questions, please contact PCE Instruments.

© PCE Instruments

23

English

PCE Instruments contact information

Germany France Spain

PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L.
Im Langel 4 23, rue de Strasbourg Calle Mayor, 53
D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete)
Deutschland France España
Tel.: [phone] Téléphone: [phone] Tel. : [phone]
Fax: [phone] Numéro de fax: [phone] Fax: [phone]
[e-mail] [e-mail] [e-mail]
www.pce-instruments.com/deutsch www.pce-instruments.com/french www.pce-instruments.com/espanol

Germany United Kingdom Italy

Produktions- und PCE Instruments UK Ltd PCE Italia s.r.l.
Entwicklungsgesellschaft mbH Unit 11 Southpoint Business Park Via Pesciatina 878 / B-Interno 6
Im Langel 26 Ensign Way, Southampton 55010 Loc. Gragnano
D-59872 Meschede Hampshire Capannori (Lucca)
Deutschland United Kingdom, SO31 4RF Italia
Tel.: [phone] Tel: [phone] Telefono: [phone]
Fax: [phone] 9971 Fax: [phone] Fax: [phone]
[e-mail] [e-mail] [e-mail]
www.pce-instruments.com/deutsch www.pce-instruments.com/english www.pce-instruments.com/italiano

The Netherlands Chile Hong Kong

PCE Brookhuis B.V. PCE Instruments Chile S.A. PCE Instruments HK Ltd.
Institutenweg 15 RUT: 76.154.057-2 Unit J, 21/F., COS Centre
7521 PH Enschede Calle Santos Dumont N° 738, Local 4 56 Tsun Yip Street
Nederland Comuna de Recoleta, Santiago Kwun Tong
Telefoon: [phone] Tel. : [phone] Kowloon, Hong Kong
Fax: [phone] Fax: [phone] Tel: [phone]
[e-mail] [e-mail] [e-mail]
www.pce-instruments.com/dutch www.pce-instruments.com/chile www.pce-instruments.cn

United States of America Turkey China

PCE Americas Inc. PCE Teknik Cihazları Ltd.Şti. PCE

(Beijing)

Technology Co

.,

Limited
711 Commerce Way suite 8 Halkalı Merkez Mah. 1519 Room, 6 Building
Jupiter / Palm Beach Pehlivan Sok. No.6/C Zhong Ang Times Plaza
33458 FL 34303 Küçükçekmece - İstanbul

No. 9 Mentougou Road, Tou Gou District

USA Türkiye 102300 Beijing
Tel: [phone] Tel: [phone] China
Fax: [phone] Faks: 0212 705 53 93 Tel: [phone]
[e-mail] [e-mail] [e-mail]
www.pce-instruments.com/us www.pce-instruments.com/turkish www.pce-instruments.cn

© PCE Instruments

© PCE Instruments

User manuals in various languages (français, italiano, español,

português, nederlands, türk, polski, русский, 中文) can be found by

using our product search on: www.pce-instruments.com

Specifications are subject to change without notice.
