PCE Instruments PCE-AQD 50, PCE-AQD 50-ICA Users guide [de, en]

© PCE Instruments

PC Software PCE-AQD 50

Bedienungsanleitung

User Manual

User manuals in various languages (français,

italiano, español, português, nederlands, türk, polski,

русский, 中文) can be found by using our

product search on: www.pce-instruments.com

Letzte Änderung / last change: 27 April 2021

v1.1

Deutsch

English

© PCE Instruments

Deutsch
Inhaltsverzeichnis

1 Sicherheitsinformationen ..................................................................... 1

2 Systemvoraussetzungen ...................................................................... 1

3 Installation ............................................................................................. 1

4 Beschreibung der Oberfläche .............................................................. 2

5 Bedeutung der einzelnen Symbole der Symbolleiste ....................... 3

6 Bedienung .............................................................................................. 4

6.1 Die erste Benutzung der Software .................................................................................... 4

6.2 Liste der Messreihen ........................................................................................................ 4

6.3 Numerische Anzeige ........................................................................................................ 5

6.4 Statistische Daten ............................................................................................................ 6

6.5 Grafische Darstellung ....................................................................................................... 6

6.6 Export von Messreihen ..................................................................................................... 8

6.7 Laden und Speichern von Messreihen ............................................................................. 8

6.8 Akkulaufzeit berechnen .................................................................................................... 8

© PCE Instruments

English
Contents

1 Safety notes ........................................................................................... 9

2 System requirements ........................................................................... 9

3 Installation ............................................................................................. 9

4 Description of the user interface ....................................................... 10

5 Meaning of the individual icons on the toolbar ............................... 11

6 Operation ............................................................................................. 12

6.1 The first use of the software ............................................................................................12

6.2 List of measurement series .............................................................................................12

6.3 Numerical display ............................................................................................................13

6.4 Statistical data .................................................................................................................14

6.5 Graphical representation .................................................................................................14

6.6 Export series of measurements .......................................................................................16

6.7 Loading and saving series of measurements ...................................................................16

6.8 Calculate bettery life ........................................................................................................16

© PCE Instruments

1

Deutsch

1 Sicherheitsinformationen

Machen Sie sich mit der Bedienung des Messgerätes vertraut, bevor Sie es in Verbindung mit
der Software verwenden. Nutzen Sie dazu die Bedienungsanleitung, welche Ihrem PCE-Gerät
beiliegt. Sämtliche Sicherheitshinweise aus der Bedienungsanleitung des Messgerätes gelten
auch bei seiner Verwendung mit der PC-Software.
Die Benutzung des Gerätes und der Software darf nur durch sorgfältig geschultes Personal
erfolgen. Schäden, die durch Nichtbeachtung der Hinweise in den jeweiligen
Bedienungsanleitungen entstehen, entbehren jeder Haftung.

Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung.
Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in
unseren Allgemeinen Geschäftsbedingungen finden.
Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am
Ende dieser Anleitung.

2 Systemvoraussetzungen

• Betriebssystem ab Windows 7

• USB-Port (2.0 oder höher).

• Ein installiertes .NET-Framework 4.5

• Eine Mindestauflösung von 120x800 Pixel

• Optional: ein Drucker

• Prozessor mit 1 GHz

• 4 GB RAM Arbeitsspeicher empfohlen

3 Installation

Bitte führen Sie die "Setup PCE-AQD 50.exe" aus und folgen Sie den Anweisungen des Setups.

© PCE Instruments

2

Deutsch

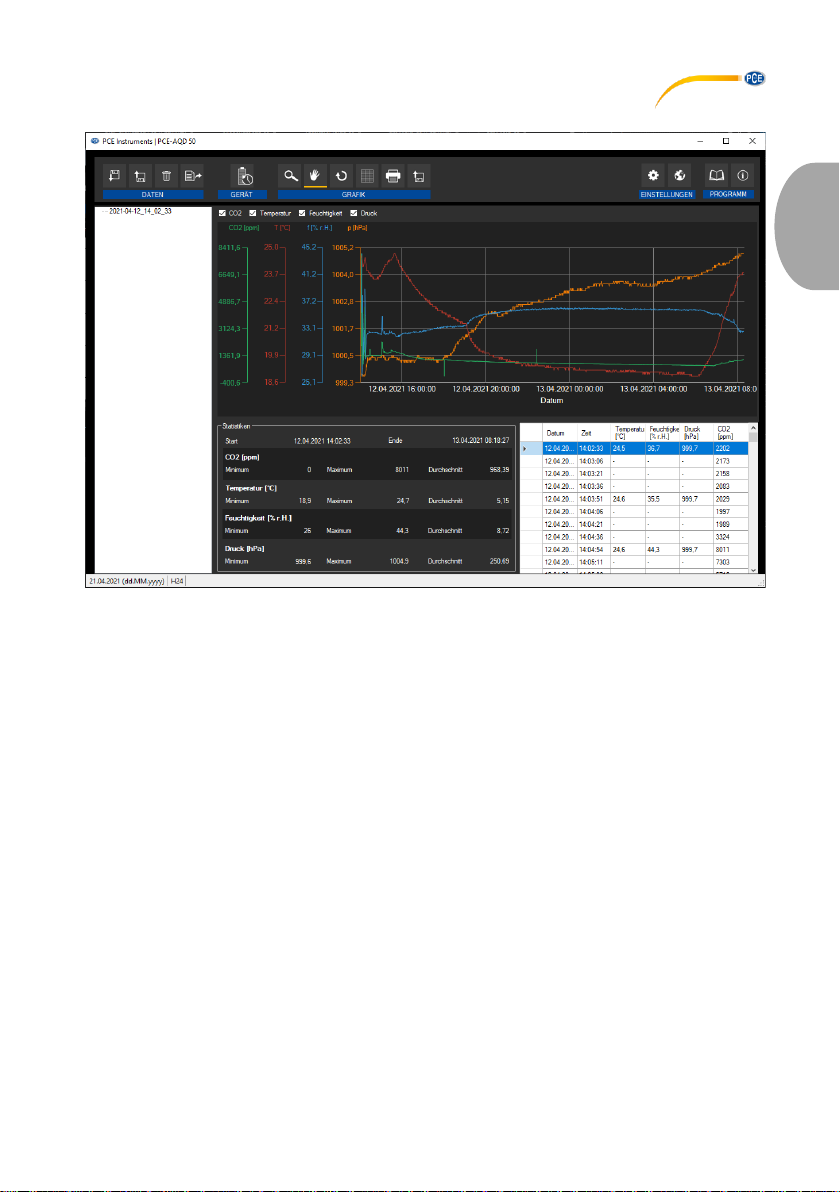

4 Beschreibung der Oberfläche

Das Hauptfenster setzt sich aus mehreren Bereichen zusammen:
Unterhalb der Titelleiste befindet sich eine Symbolleiste, deren Symbole funktional gruppiert sind.

Unter dieser Symbolleiste befindet sich im linken Teil des Fensters eine Auflistung von
Messreihen.

Während der obere Teil die Messwerte grafisch darstellt, bietet der untere Teil sowohl eine
Übersicht von statistischen Daten als auch eine tabellarische Auflistung der Messwerte.

Am unteren Rand des Hauptfensters befindet sich eine Statusleiste („status bar") mit wichtigen
statischen Einstellungen des Programms, die über einen Einstellungs-Dialog festgelegt werden
können (Datums- und Zeitformat).
Bei einem verfügbaren Update wird dort ein weiterer Punkt „Software-Update“ eingeblendet.

© PCE Instruments

3

Deutsch

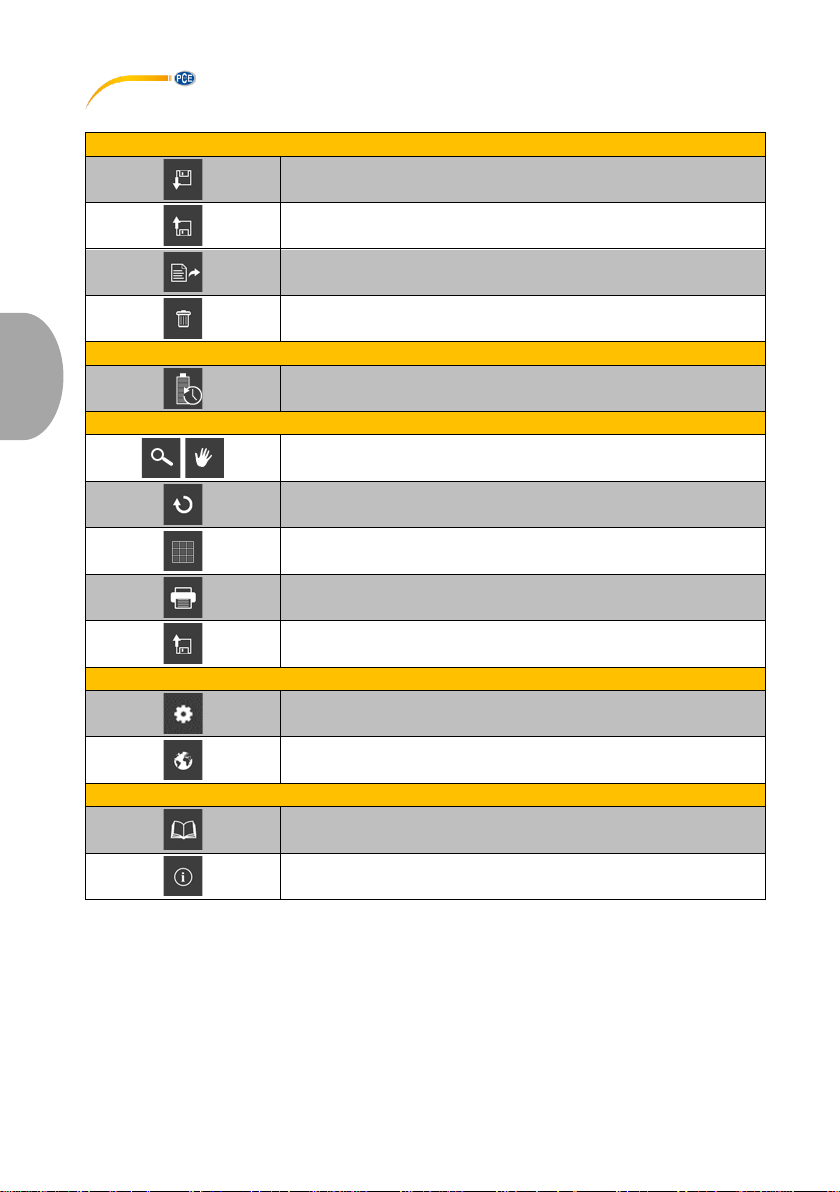

5 Bedeutung der einzelnen Symbole der Symbolleiste

Gruppe "Daten"

Laden von Messwerten aus einer Datei

Speichern der Messwerte in eine Datei

Messwerte exportieren (CSV-Format)

Löschen der gelisteten Messwerte

Gruppe “Gerät“

Maximale Laufzeit des PCE-AQD 50 berechnen

Gruppe “Grafik“

Vergrößerung eines Grafikbereichs ("Zoomen") bzw. Bewegen
der vergrößerten Grafik

Wiederherstellung der originalen Grafik

Hintergrund und Darstellung der Grafik ändern

Drucken der aktuell sichtbaren Grafik

Speichern der aktuell sichtbaren Grafik

Gruppe "Einstellungen"

Den Einstellungs-Dialog aufrufen

Auswahl einer vom Programm unterstützten Sprache

Gruppe "Programm"

Software-Anleitung öffnen

Einen Informations-Dialog anzeigen

© PCE Instruments

4

Deutsch

6 Bedienung

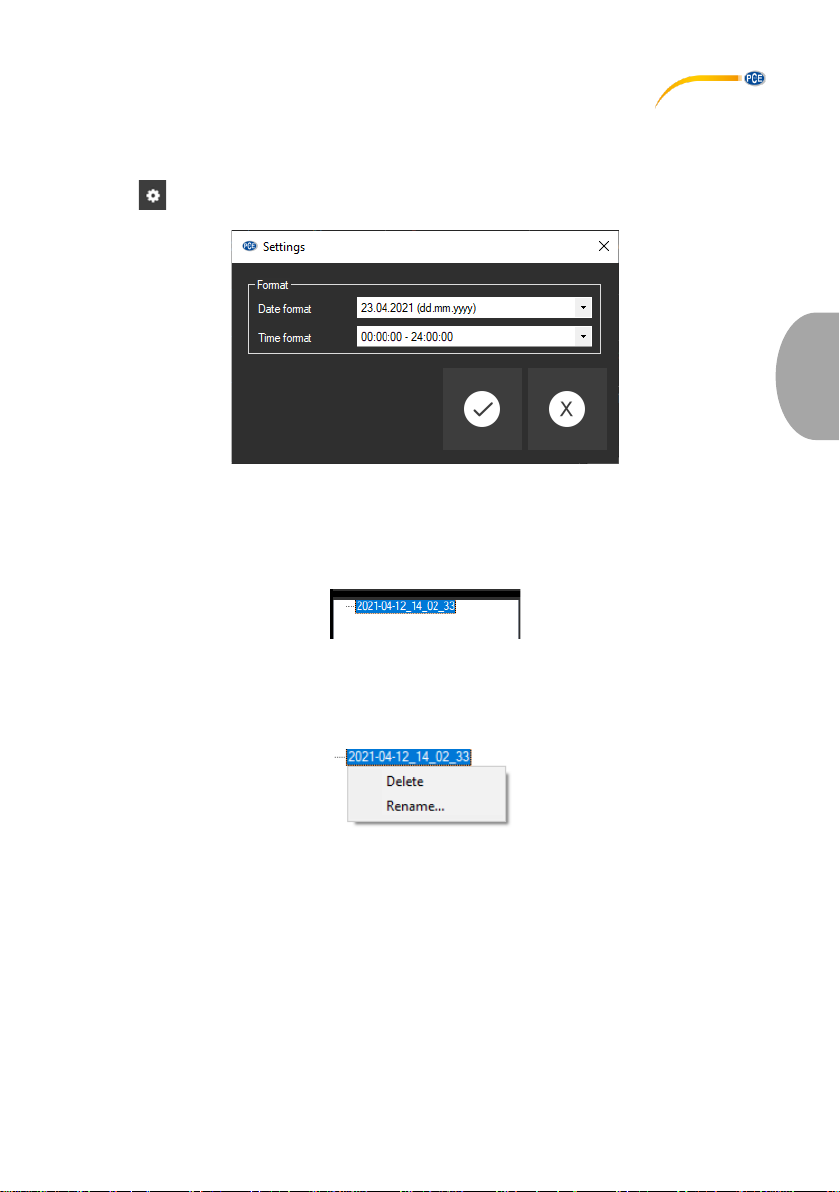

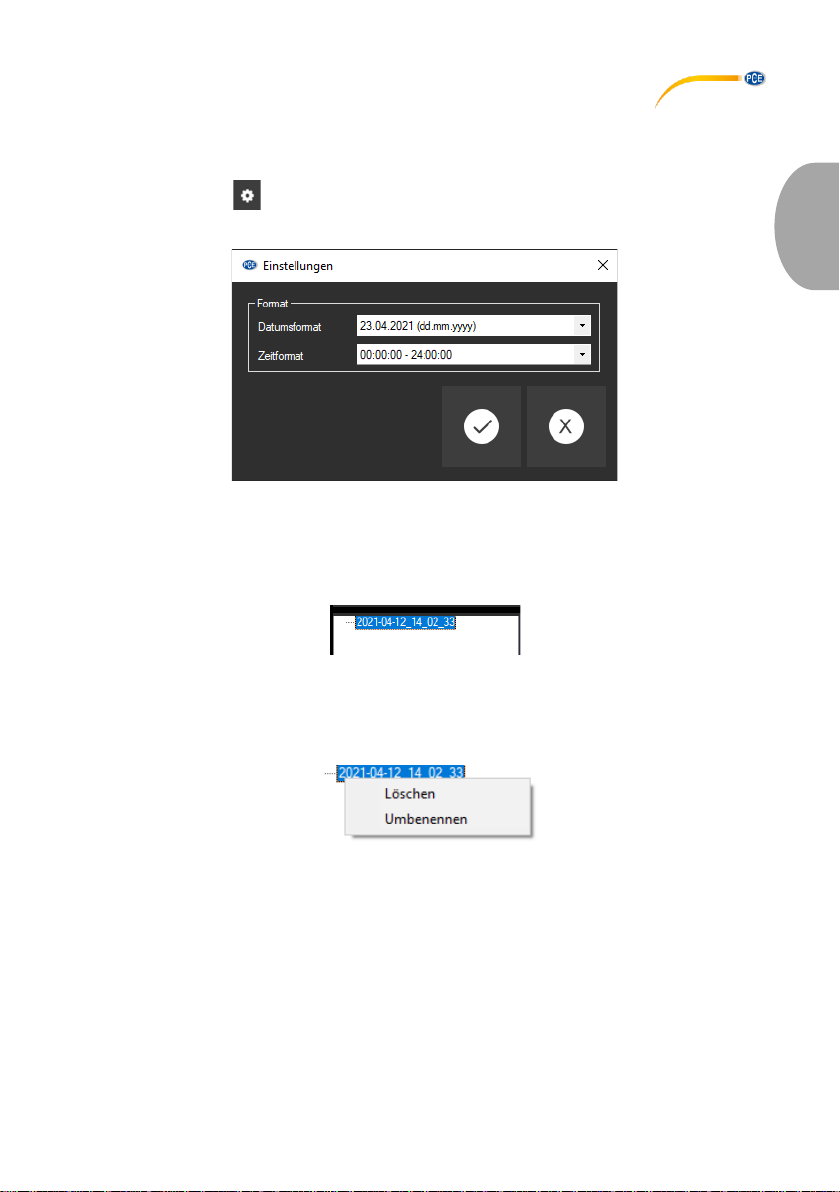

6.1 Die erste Benutzung der Software

Über das Symbol öffnet sich der “Einstellungs-Dialog“. Hier können Einstellungen
vorgenommen werden, welche die Formatierung des Datums und der Zeit betreffen.

6.2 Liste der Messreihen

Im linken Bereich des Hauptfensters werden alle Messreihen aufgelistet, die sich zurzeit im
Speicher des PCs befinden. Jede Messreihe wird in der Liste mit einem Namen angezeigt.

Je nach Auswahl einer dieser Messreihen werden die Grafik, die Tabelle und auch die
statistischen Daten aktualisiert.
Ein Klick mit der rechten Maustaste gestattet es, die Messreihe umzubenennen oder zu löschen.

© PCE Instruments

5

Deutsch

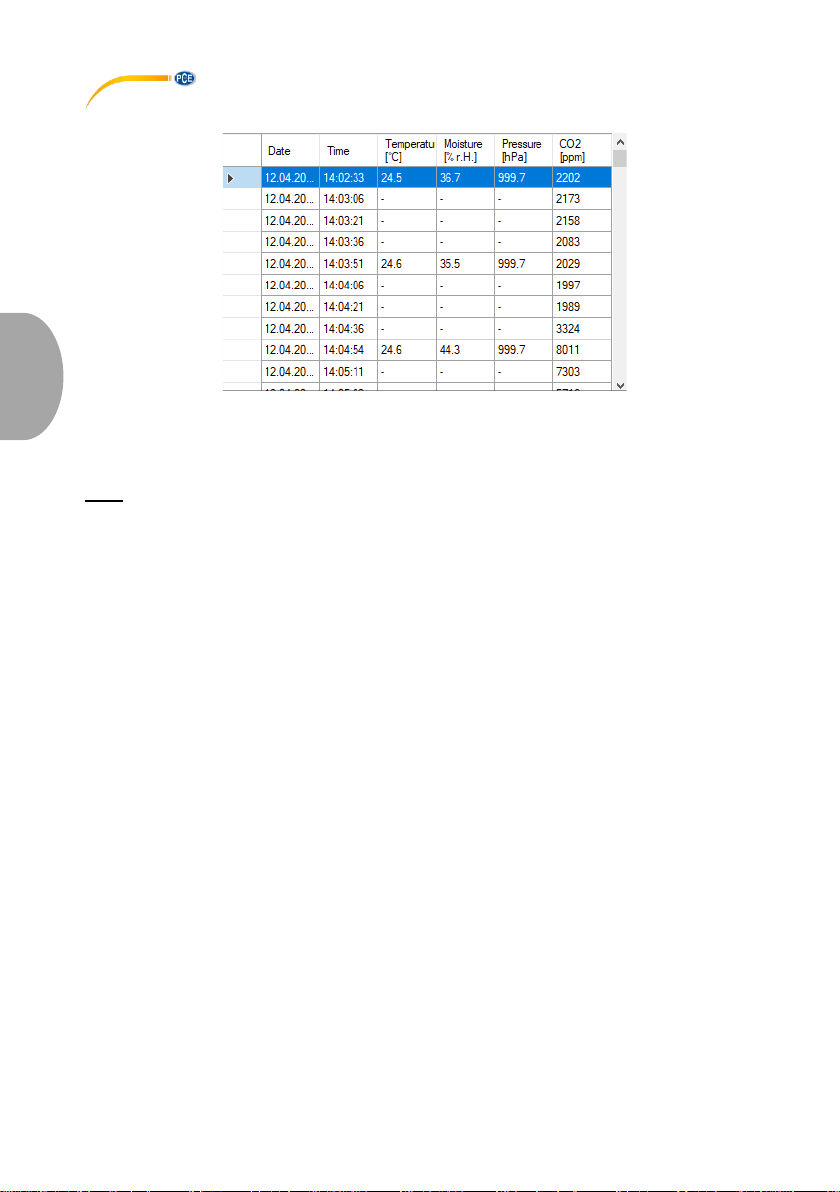

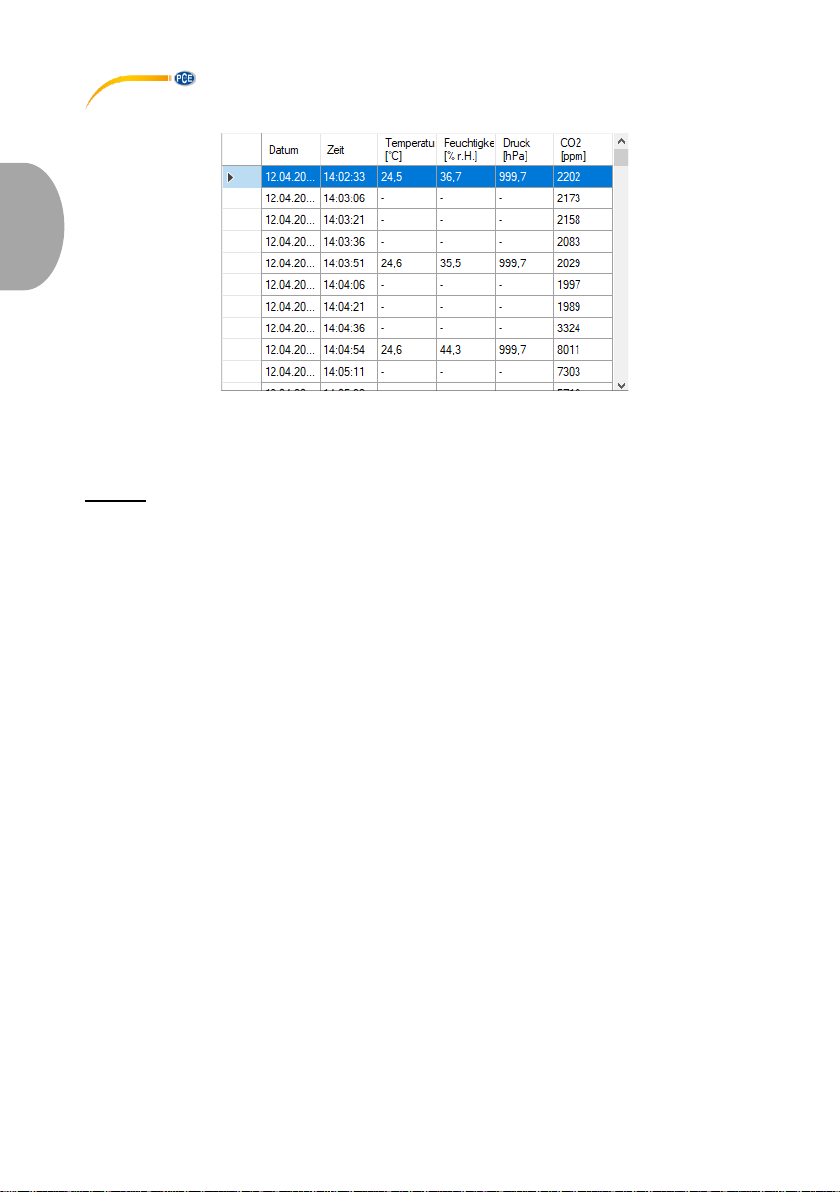

6.3 Numerische Anzeige

Im unteren Bereich des Hauptfensters werden alle Messwerte tabellarisch dargestellt.
Die Tabelle kann spaltenweise sortiert werden, indem auf die jeweilige Spaltenüberschrift
geklickt wird.

Hinweis:
Diese Daten stammen direkt aus dem PCE-AQD 50; die Uhrzeit kann also von der PC-Zeit
abweichen.

© PCE Instruments

6

Deutsch

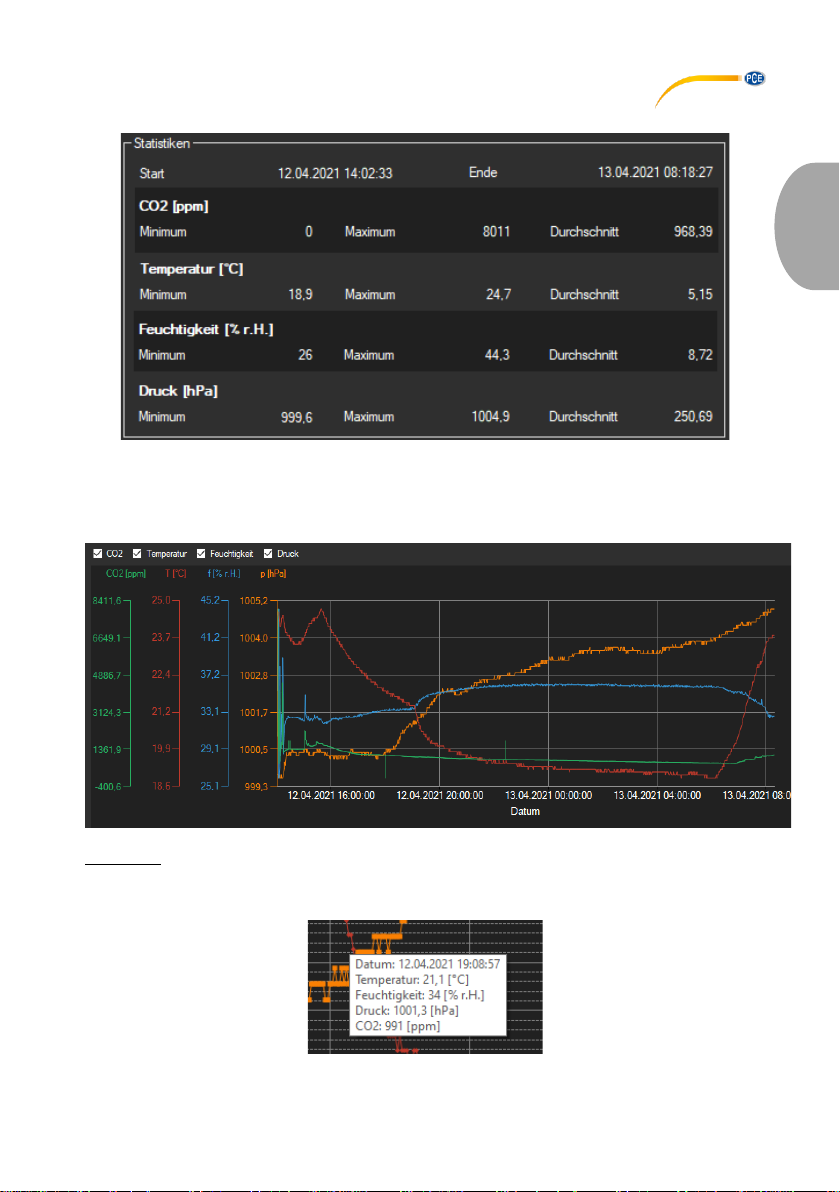

6.4 Statistische Daten

Die Statistik beinhaltet die minimalen, die maximalen und die Durchschnittswerte der jeweiligen
gemessenen Größen.

6.5 Grafische Darstellung

Infofenster

Das Führen des Mauszeigers über einen Punkt, den Kurvenverlauf oder eine Säule sorgt nach
kurzer Zeit für das Anzeigen eines kleinen Informationsfensters mit den Daten des aktuellen
Messwerts.

© PCE Instruments

7

Deutsch

Vergrößerung/ Zoomen

Die dargestellte Grafik kann auch in einem frei wählbaren Teilbereich vergrößert dargestellt
werden.

Hierzu muss das entsprechende Symbol in der Symbolleiste ("Vergrößerung eines
Grafikbereichs ("Zoomen") bzw. Bewegen der vergrößerten Grafik") eine Lupe darstellen.

Dann kann bei gedrückt gehaltener Maustaste ein Rechteck über einen Bereich der Grafik
gezogen werden. Sobald die Maustaste losgelassen wird, erscheint der ausgewählte Bereich
als neue Grafik. Alternativ kann jederzeit per Mausrad in die Grafik herein und heraus gezoomt
werden.

Sobald mindestens einmal eine Vergrößerung vorgenommen wird, kann per Klick auf das
Symbol ("Vergrößerung eines Grafikbereichs ("Zoomen") bzw. Bewegen der vergrößerten
Grafik") mit der Lupe aus dem Vergrößerungs-Modus in den Verschiebe-Modus umgeschaltet
werden.

Dieser Modus wird durch das Hand-Symbol dargestellt.
Wird nun die Maus über den Grafikbereich gebracht und dann die linke Maustaste gedrückt, so

kann der abgebildete Teilausschnitt mit gehaltener Maustaste verschoben werden.

Ein erneuter Klick auf das Symbol wechselt wieder in den Vergrößerungs-Modus,
erkennbar durch das Symbol.

Komplettansicht wiederherstellen

Die originale Grafik kann jederzeit wieder hergestellt werden, indem auf das Symbol neben
der Lupe bzw. Hand geklickt wird.

Hintergrund aktivieren

Über das rechts daneben befindliche Symbol kann der Hintergrund der Grafik und auch die
Darstellung geändert werden. Ein Klick auf das Symbol wirkt hierbei wie ein Umschalter:
Ein einfacher Klick stellt den Hintergrund feiner aufgeteilt und die Grafik selbst mit zusätzlich
dargestellten Punkten dar. Ein weiterer Klick auf das Symbol wechselt wieder zur
Standardansicht.

Grafik drucken

Die aktuell angezeigte Grafik kann auch ausgedruckt werden.
Ein Klick auf das Symbol öffnet den bekannten Drucken-Dialog.

Grafik speichern

Um die aktuell angezeigte Grafik zu speichern, genügt ein Klick auf das Symbol. Mögliche
Grafikformate sind BMP, JPEG, PNG, GIF, TIFF und WMF.

© PCE Instruments

8

Deutsch

6.6 Export von Messreihen

Über das Symbol in der Symbolleiste kann der komplette Inhalt einer einzelnen Messreihe
im CSV-Format exportiert werden.

6.7 Laden und Speichern von Messreihen

Zum Speichern einer Messreihe muss diese zunächst in der Übersicht der momentan in der
Software befindlichen Messreihen (links im Bild) ausgewählt werden.

Dann reicht ein Klick auf das Symbol . Sie können nun einen Dateinamen und einen Ablage­Ordner für diese Messreihe wählen und sie dort speichern.

Zum Laden einer Messreihe kann zum einen auf die Schaltfläche geklickt werden, um dann
den Ablage-Ordner und den Dateinamen auszuwählen.
Alternativ ziehen Sie die Datei per “drag & drop“ vom Windows-Explorer auf die Liste der
Messreihen in der Software.

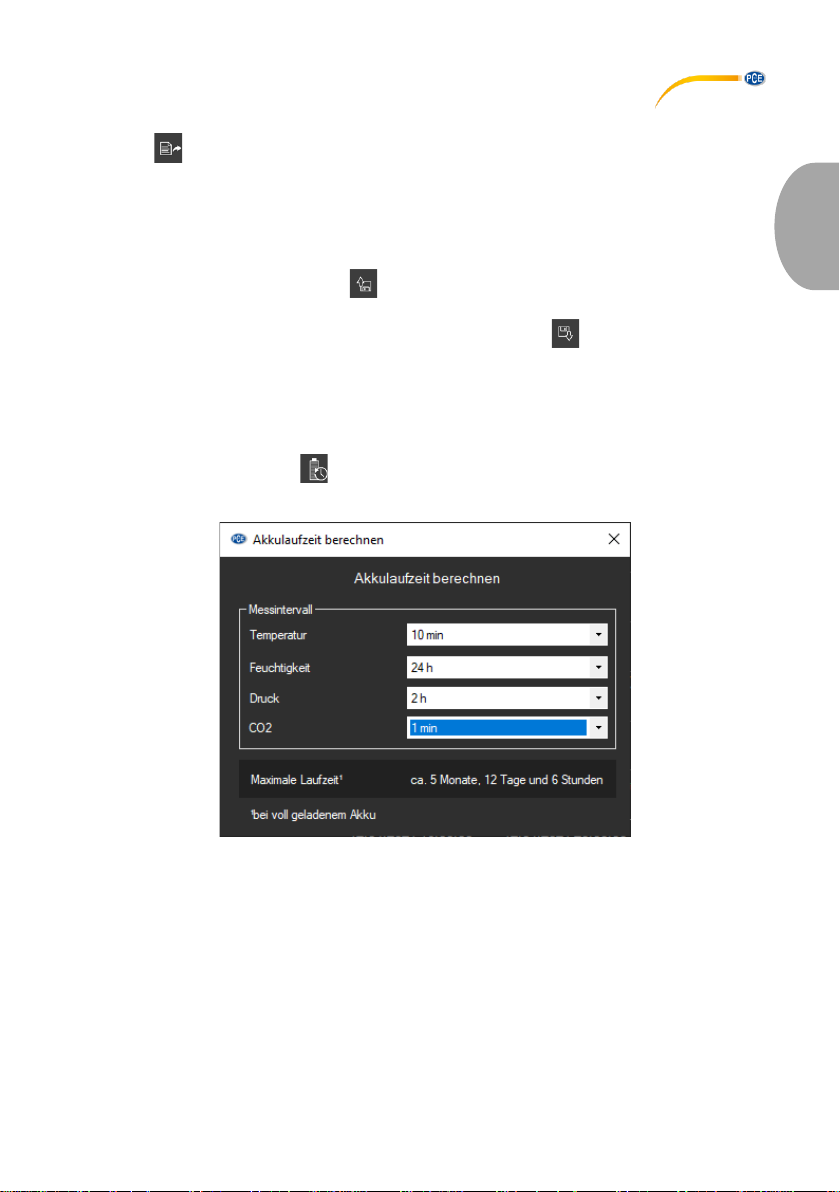

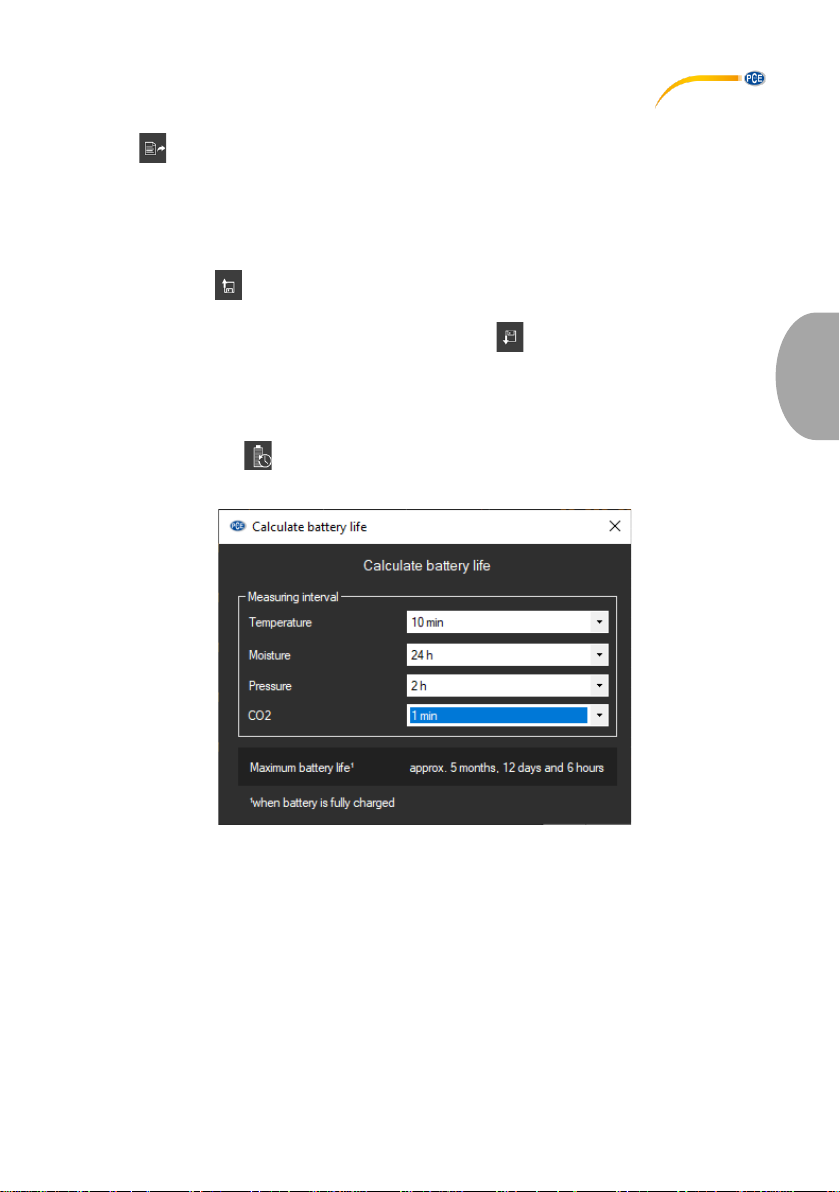

6.8 Akkulaufzeit berechnen

Durch einen Klick auf das Symbol öffnet sich nachfolgendes Fenster, welches zur
Berechnung der maximalen Laufzeit dient.

Hier können verschiedene Messintervalle für die zu messenden Größen ausgewählt werden,
anschließend wird die maximale Laufzeit bei voll geladenem Akku berechnet.

© PCE Instruments

9

English

1 Safety notes

Acquaint yourself with the operation of the measuring device before using it in combination with
the PC software. For this purpose, use the instruction manual which comes with your PCE

product. All safety notes from the device’s manual have to be observed as well when the device

is used with this software.
The device and the software may only be used by qualified personnel. Damage or injuries caused
by non-observance of the manuals are excluded from our liability and not covered by our warranty.

We do not assume liability for printing errors or any other mistakes in this manual.
We expressly point to our general warranty terms which can be found in our general terms of
business.
If you have any questions, please contact PCE Instruments. The contact details can be found at
the end of this manual.

2 System requirements

• Operating system Windows 7 or higher

• USB port (2.0 or higher)

• An installed .NET framework 4.0

• A minimum resolution of 120x800 pixels

• Optional: a printer

• Processor with 1 GHz

• 4 GB RAM recommended

3 Installation

Please run the "Setup PCE-AQD 50.exe" and follow the instructions of the setup.

© PCE Instruments

10

English

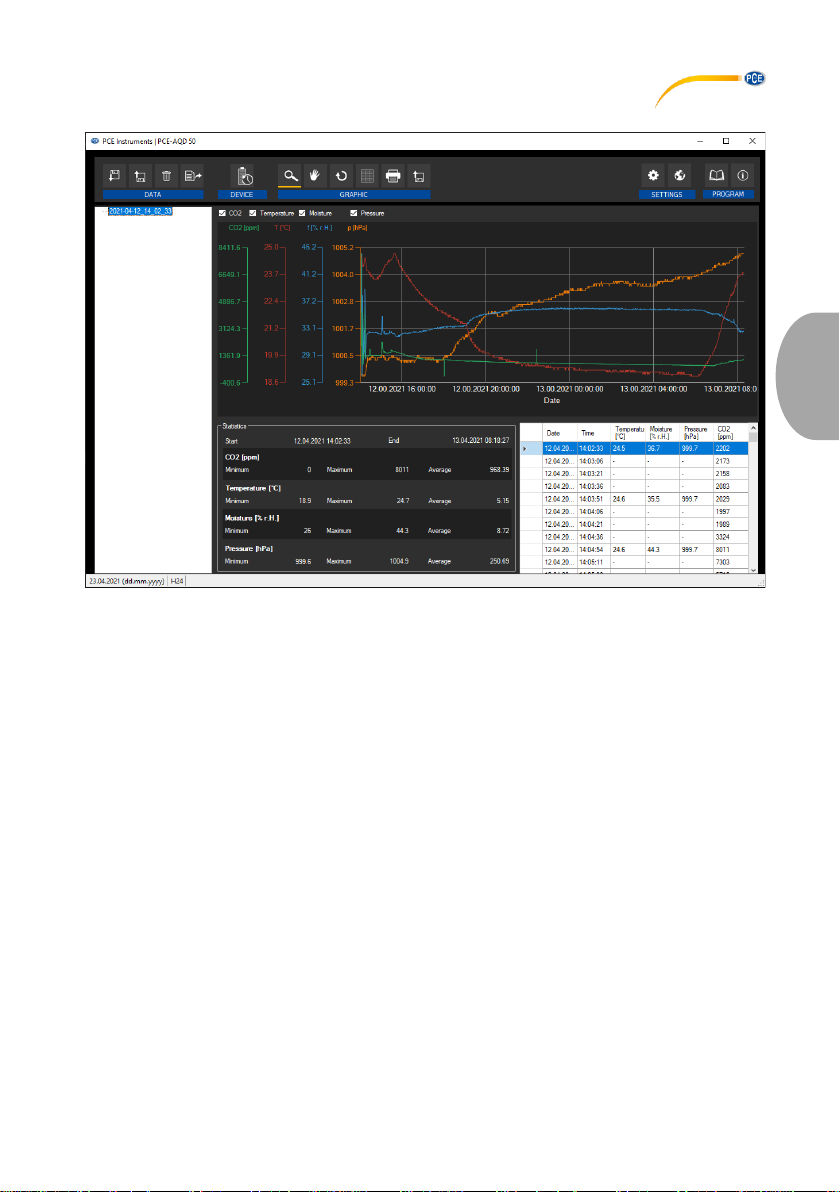

4 Description of the user interface

The main window consists of several areas:
Below the title bar, there is a toolbar the icons of which are functionally grouped.

Below this toolbar, there is a list of measurement series in the left part of the window.
In the upper part, the readings are shown in a graph whereas the lower part contains an overview

of statistical data as well as a tabular list of readings.
At the bottom of the main window, there is a status bar that contains some important static settings

of the programme which can be made via a settings dialogue (date and time format).
When an update is available, another item called “Software update“ is displayed there.

© PCE Instruments

11

English

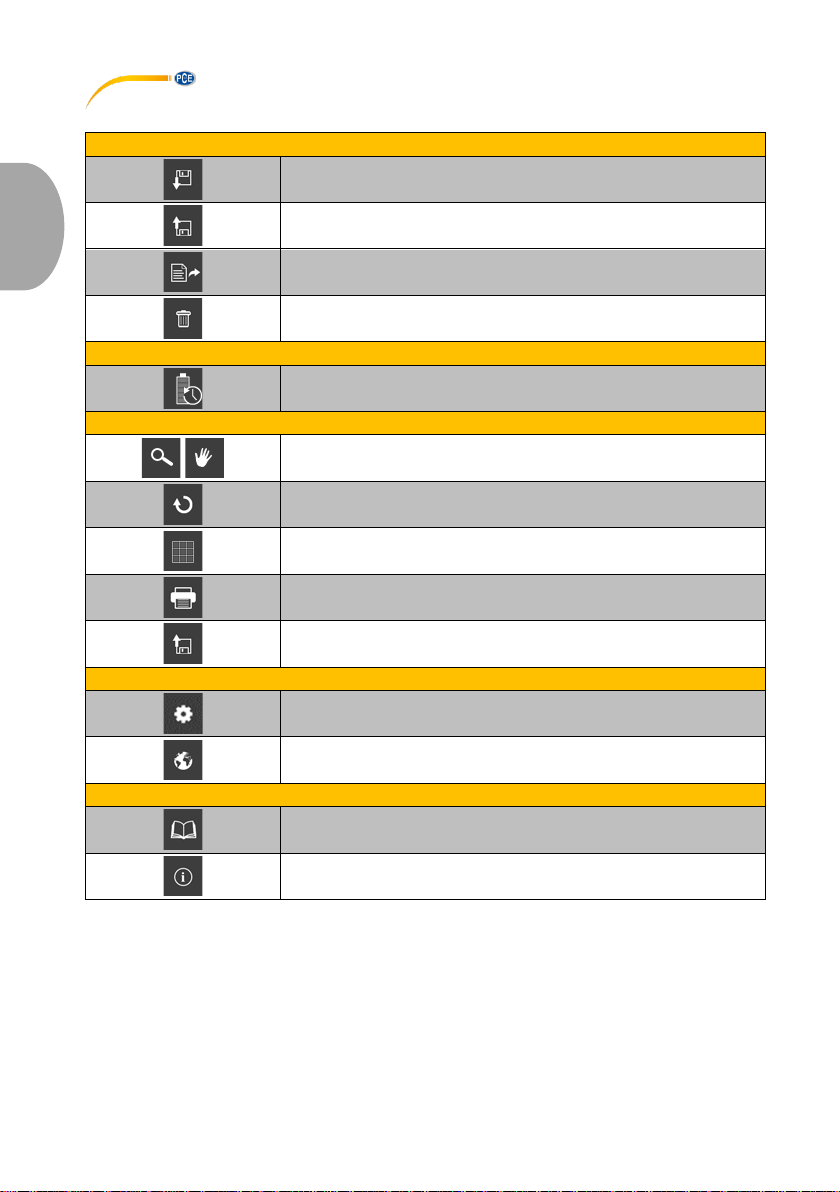

5 Meaning of the individual icons on the toolbar

Group "Data"

Load readings from a file

Save readings to a file

Export readings (CSV format)

Delete the listed readings

Group “Device“

Calculate maximum battery life of the PCE-AQD 50

Group “Graph“

Enlarge the graph area ("zooming") or move the enlarged graph

Restore the orginal graph

Change the background and representation of the graph

Print the currently visible graph

Save the currently visible graph

Group "Settings"

Open settings dialogue

Select one of the languages supported by the programme

Group "Programme"

Open software manual

Display an information dialogue

© PCE Instruments

12

English

6 Operation

6.1 The first use of the software

Via the icon, you can open the settings dialogue. Here, you can set the date and time format.

6.2 List of measurement series

In the left part of the main window, all series of measurements currently saved to the PC memory
are listed. Each series of measurements is shown in the list with a name.

Depending on the selected series of measurements, the graph, the chart and the statistical data
are updated.
Right-click on a series of measurements to rename or delete it.

© PCE Instruments

13

English

6.3 Numerical display

In the lower area of the main window, all measured values are displayed in tabular form.
The chart can be sorted by column by clicking on the header of a column.

Note:
These data come directly from the PCE-AQD 50. This means that the time may deviate from the
PC time.

© PCE Instruments

14

English

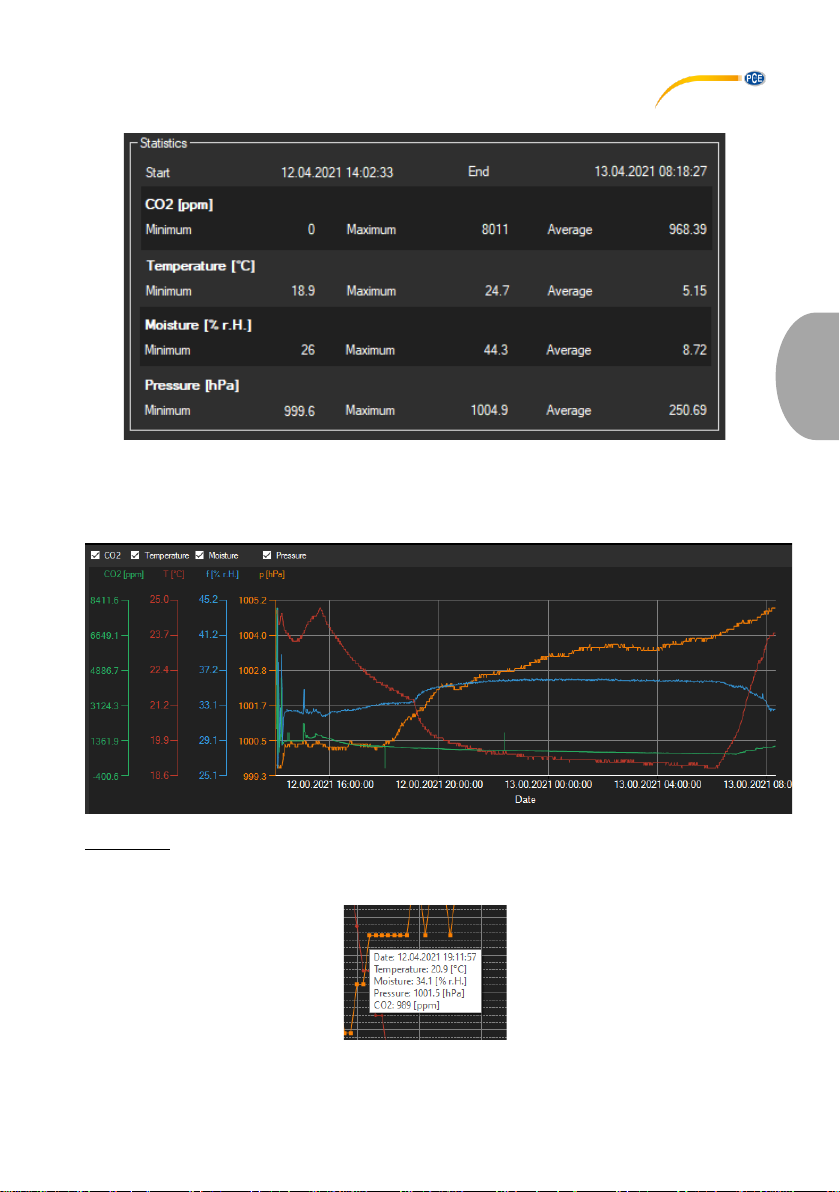

6.4 Statistical data

The statistics show the minimum, the maximum and the average values of the respective
measured variables.

6.5 Graphical representation

Info window

Moving the mouse cursor over a dot, the curve or a bar makes a small information window with
the data of the current reading pop up after a short time.

© PCE Instruments

15

English

Enlargement/zooming

A freely selectable part of the displayed graph can be enlarged.
For this purpose, the corresponding icon in the toolbar (“Enlarge the graph area ("zooming") or

move the enlarged graph) must be a magnifying glass .
Then, a rectangle can be drawn over a part of the graph by holding the mouse button down.
When the mouse button is released, the selected area appears as a new graph. Alternatively,
you can zoom into and out of the graph by turning the mouse wheel.

As soon as at least one enlargement has been made, it is possible to switch from enlargement

mode to shift mode by clicking on the icon (“Enlarge the graph area ("zooming") or move the

enlarged graph) with the magnifying glass.

Shift mode is represented by the icon.
If the mouse is now placed over the graph area and then the left mouse button is pressed, the

displayed section can be moved by holding the mouse button down.
Another click on the icon changes back to enlargement mode, which is recognizable by the

icon.

Restoring complete view

The original graph can be restored at any time by clicking on the icon next to the magnifying
glass or hand.

Activating the background

The background of the graph and its representation can be changed via the icon to the right.
A click on the icon works like a switch:
A single click makes the division of the background finer and adds some more dots to the graph.
A further click on the icon changes back to standard view.

Printing the graph

The currently displayed graph can also be printed.
A click on the icon opens the "Print" dialogue.

Saving the graph

To save the currently displayed graph, click on the icon. The following formats are possible
for the graph: BMP, JPEG, PNG, GIF, TIFF and WMF.

© PCE Instruments

16

English

6.6 Export series of measurements

Via the icon in the toolbar, the complete content of an individual series of measurements
can be exported in CSV format.

6.7 Loading and saving series of measurements

To save a series of measurements, it must first be highlighted in the overview of measurement
series which are currently in the software (on the left).

By clicking on the button, you can now specify a file name and a target folder for this series
of measurements and save it to this folder.

To load a series of measurements, you can click on the button and then select the target

folder and a file name or you can “drag & drop” the file from the Windows Explorer to the list of

measurement series in the software.

6.8 Calculate bettery life

When you click on the icon, the following window for calculating the maximum battery life will
open.

Here, you can select different measuring intervals for the parameters to be measured. The
maximum battery life at full charge is then calculated.

© PCE Instruments

17

English

PCE Instruments contact information

Germany France Spain

PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L.
Im Langel 4 23, rue de Strasbourg Calle Mayor, 53
D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete)
Deutschland France España
Tel.: [phone] Téléphone: [phone] Tel. : [phone]
Fax: [phone] Numéro de fax: [phone] Fax: [phone]
[email protected] [email protected] [email protected]
www.pce-instruments.com/deutsch www.pce-instruments.com/french www.pce-instruments.com/espanol

United Kingdom Italy Turkey

PCE Instruments UK Ltd PCE Italia s.r.l. PCE Teknik Cihazları Ltd.Şti.
Unit 11 Southpoint Business Park Via Pesciatina 878 / B-Interno 6 Halkalı Merkez Mah.
Ensign Way, Southampton 55010 Loc. Gragnano Pehlivan Sok. No.6/C
Hampshire Capannori (Lucca) 34303 Küçükçekmece - İstanbul
United Kingdom, SO31 4RF Italia Türkiye
Tel: [phone] Telefono: [phone] Tel: [phone]
Fax: [phone] Fax: [phone] Faks: 0212 705 53 93
[email protected] [email protected] [email protected]
www.pce-instruments.com/english www.pce-instruments.com/italiano www.pce-instruments.com/turkish

The Netherlands Hong Kong United States of America

PCE Brookhuis B.V. PCE Instruments HK Ltd. PCE Americas Inc.
Institutenweg 15 Unit J, 21/F., COS Centre 1201 Jupiter Park Drive, Suite 8
7521 PH Enschede 56 Tsun Yip Street Jupiter / Palm Beach
Nederland Kwun Tong 33458 FL
Telefoon: [phone] Kowloon, Hong Kong USA
[email protected] Tel: [phone] Tel: [phone]
www.pce-instruments.com/dutch [email protected] Fax: [phone]
www.pce-instruments.cn [email protected]

© PCE Instruments

© PCE Instruments

User manuals in various languages (français, italiano, español,

português, nederlands, türk, polski, русский, 中文) can be found by

using our product search on: www.pce-instruments.com

Specifications are subject to change without notice.
