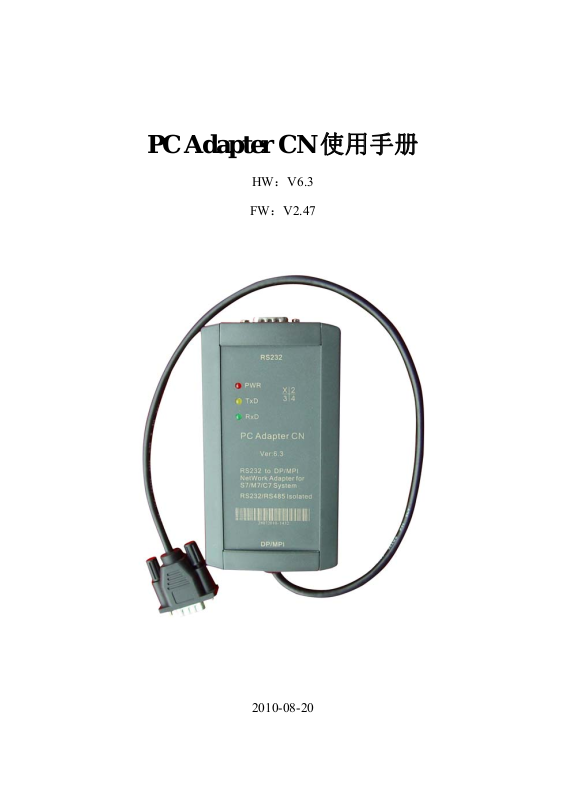

PC Adapter CN 使用手册
HW：V6.3
FW：V2.47
2010-08-20
产品概述
PC Adapter CN 是一款与西门子 PC Adapter 和 HMI Adapter 兼容的高端适配器，全面支持计
算机（PC）和触摸屏（HMI）的 RS232 串口到工业现场总线 PROFIBUS/MPI 通信，采用西门子协议
处理器芯片，无功能缺陷。PC Adapter CN 是面向工业设计的光电隔离型适配器，在 RS232 端口和
RS485 端口均设有浪涌保护和防雷击保护电路，可任意带电插拔，适用于西门子 S7-300/400 全系列
PLC 及其它带有 PROFIBUS/MPI 接口的装置，特别适合于干扰较大易损坏通信口的工业现场，电路
中的各种保护措施保证了系统的安全运行。
PC Adapter CN 可连接 S7-300/400PLC 与第三方触摸屏的 RS232 通信，可替代西门子专用于连接
人机界面的适配器 HMI Adapter。
早期的低端产品 PC/MPI+编程电缆并没使用西门子处理器芯片，而是采用单片机由软件来编写现
场总线通信协议，存在协议不完善并有缺陷等缺点，只支持 MPI 通信，不支持 PROFIBUS 通信，仅能
连接极少数的触摸屏（HMI）并存在缺陷。在网路节点数较多或网络中有第三方设备时，无法识别每
个节点。同时今后 PLC 内部程序升级后，可能存在 PC/MPI+无法与之通信的风险。
PC Adapter CN 适配器支持的网络类型和通信的波特率：
Transmission rate MPI PPI
PROFIBUS
DP Standard Universal
9.6Kbps - - √ √ √
19.2Kbps √ - √ √ √
45.45Kbps - - √ √ √
93.75Kbps - - √ √ √
187.5Kbps √ - √ √ √
500Kbps - - √ √ √
1.5Mbps √ - √ √ √
PC Adapter CN 适配器支持的 RS232 串口通信波特率：
Transmission rate RS232-PC RS232-HMI
9.6Kbps √
(1)
√
19.2Kbps √ √
38.4Kbps √ √
57.6Kbps √
115.2Kbps √
(1)
(1)
√
√
注（1）：STEP7 软件中只能选择 19.2Kbps 和 38.4Kbps 波特率，要使用其它波特率需要工具软件支持。
2
下表是 PC Adapter CN 适配器与其它同类产品的比较：
产品型号
功能
PC Adapter CN PC/MPI+ PC Adapter
SIEMENS
HMI Adapter
SIEMENS
SSW7
Helmholz
PPI-Bus
9.6Kbps - - - - -
19.2Kbps - - - - -
187.5Kbps - - - - -
MPI-Bus
19.2Kbps √ √ √ √ √
187.5Kbps √ √ √ √ √
1.5Mbps √ - √ √ -
PROFIBUS
9.6 Kbps √ - √ √ -
19.2 Kbps √ - √ √ -
45.45 Kbps √ - √ √ -
93.75 Kbps √ - √ √ -
187.5 Kbps √ - √ √ -
500 Kbps √ - √ √ -
1.5 Mbps √ - √ √ -
3 Mbps - - - - -
6 Mbps - - - - -
12 Mbps - - - - -
PROFIBUS-Profil
DP √ - √ √ -
Standard √ - √ √ -
Universal(DP/FMS) √ - √ √ -
RS232-PC
9.6Kbps √ √ - √ √
19.2Kbps √ √ √ √ √
38.4Kbps √ √ √ √ √
57.6Kbps √ √ - √ √
115.2Kbps √ √ - √ √
RS232-HMI
9.6Kbps √ - - √ -
19.2Kbps √ - √ √ -
38.4Kbps √ - √ √ -
57.6Kbps √ - - √ -
115.2Kbps √ - - √ -
3
主要技术指标：
● RS232 端可连计算机或触摸屏等第三方设备，波特率 9.6Kbps～115.2Kbps 自适应
● 支持 PROFIBUS 和 MPI 通信，自动检测总线协议，最大波特率 1.5Mbps
● 电源：由 PLC 端口供电，24VDC，耗电约 2W，带过流保护和浪涌保护
● 电源-RS485-RS232 三方全隔离
● 光隔离电压：1000VDC（最高可做到 3000VDC，订货时需声明）
● RS232 端口具有防浪涌保护
● RS485 端口具有防雷击浪涌保护器，可重复性浪涌容量：Ipp=100A（10/700us，4KV）
符合标准：ITU-TK20/21、VDE 0433。±15KV ESD（静电）保护
● 长距离通信需外加 24VDC 电源，电缆最大长度符合 PROFIBUS 标准
● 带有电源指示灯、数据发送指示灯、数据接收指示灯
● 可安装在 S7-300/400PLC 专用导轨或 35mm 标准导轨上
● 外形尺寸：123mm×68mm×30mm（长×宽×高），带安装支架
● 工作温度：-20～+75℃
原理框图和外形结构
PC Adapter CN 的硬件原理框图
为什么 24V 电源与 RS232 和 RS485 三方都要隔离？这是因为 PLC 的 PROFIBUS 插座（DB9F）上的
7 脚和 2 脚（输出 24VDC 电源）与 RS485 接口（DB9F 插座的 3、4、5、6、8、9 引脚）是隔离的，如
果适配器不隔离将破坏 PLC 的隔离系统，从而损坏 PLC 或产生干扰！
4
PC Adapter CN 外形图
PC Adapter CN 的安装
PC Adapter CN 作为可移动的部件随意放置在你的桌面上，也可以安装在控制柜的导轨上。随产
品配有一个安装支架，用户可按下图自制一块厚度为 1.5mm～2.5mm 的铝板，从而可将适配器安装
在 S7-300/400PLC 专用导轨或 35mm 标准导轨上。
5
将支架和铝板固定在 S7-300PLC 的导轨上
PC Adapter CN 适配器安装在 S7-300PLC 导轨上
6
PC Adapter CN 的 LED 指示灯
指示灯名称
指示灯状态
常 亮 闪 烁
PWR 适配器接通电源 硬件故障
TxD 硬件故障 发送数据到 PLC
RxD 硬件故障 接收 PLC 的数据
PROFIBUS/MPI 接口
PC Adapter CN 适配器的 RS485 接口为 DB9M（针座）插头，可直接插入 PLC 的 DP/MPI 插座，
其信号分配符合 PROFIBUS/MPI 标准，如下表所示：
针脚号 信号名 说明 输入/输出
1 NC 没有连接。 2 M24V 24VDC 电源负极。 输入
3 LTG_B RS485 信号正。 输入/输出
4 RTS_AS RTS AS 控制信号，当有数据接收时，该信号为“1”。 输入
5 M5V RS485 信号地和 5VDC 电源地。 输入
6 P5V 没有连接。 7 P24V 24VDC 电源正极。 输入
8 LTG_A RS485 信号负。 输入/输出
9 RTS_PG 适配器 RTS 输出信号，当适配器发送信号时，该信号为
输出
“1”。该信号没有连接到 MPI 延长电缆上。
外壳 Shielding 屏蔽地（机壳地）。
RS232 接口
RS232 插座（DB9M 针座）信号定义
针脚号 信号名 说 明 输入/输出
1 DCD 载波信号 输入
2 RXD RS232 信号接收 输入
3 TXD RS232 信号发送 输出
4 DTR 数据终端准备好 输出
5 GND RS232 信号地 6 DSR MODEM 设备准备好 输入
7 RTS 请求发送 输出
8 CTS 清除发送 输入
9 RI 振铃信号 输入
用随产品所配的 RS232 电缆连接 PC Adapter CN 和计算机的 RS232 接口。当连接触摸屏（HMI）
时，用户也许需要按不同厂家的触摸屏使用手册自制一条不同的 RS232 电缆。
7
延长 RS485 端的通信距离
PC Adapter CN 适配器的 RS485 端长距离通信时需要在 RS485 端口的 7、2脚之间单独接入24VDC
电源，并在 RS485 信号 3 脚和 8 脚之间跨接终端电阻。
图中 120Ω电阻是终端电阻，1K 电阻是总线偏置电阻，远距离通信时必须按图接入以上电阻。
不同波特率下允许的最大通信距离符合 PROFIBUS 标准，如下表所示：
波 特 率 总线段的最大电缆长度（米）
9.6 至 187.5Kbps 1000
500Kbps 400
1.5Mbps 200
产品包装盒内的各个部件
PC Adapter CN 包装盒内包括下面部件：
PC Adapter CN 适配器 1 个。
安装支架 1 个。
RS232 连接电缆 1 条，5 米。
产品使用手册 1 份。
8
操作系统软件要求
计算机上必须安装以下操作系统才能进行工作：
Windows 2000
Windows XP Professional
Windows XP Home
Windows Server 2003 Standard Edition
Windows Vista
Windo ws 7
开始使用 PC Adapter CN 适配器
设置 PG/PC 接口：
运行 STEP7 软件，单击“Set PG/PC”按钮后会显示下面的选择列表：
- PC Adapter (Auto)
- PC Adapter (MPI)
- PC Adapter (PROFIBUS)
如果没有显示以上列表，那么单击 "Select..." 按钮可以安装或移除该接口。
选中列表中的某个接口，点击“属性”按钮，在“本地连接”设置中选择 PC Adapter CN 适配器连接
到计算机上的串口号，传输率选择 19200bps 和 38400bps 均可，PC Adapter CN 适配器会自动适应你
所选择的串口波特率。然后点击“确定”按钮即可。选择列表中的不同接口时，均在“本地连接”中选择
适配器所连接的 COM 口，后面不再赘述。
如果需要使用 19.2K 和 38.4K 以外的串口波特率，需要安装一个工具软件，请咨询产品制造商。
9
与 S7-300/400PLC 的 MPI 接口通信时 STEP7 软件的设置：
连接 PC Adapter CN 到 S7-300/400CPU 的 MPI 接口。
进入 STEP7 编程软件主界面（SIMATIC Manager），点 击 “选项”菜单下的“设置 PG/PC 接口”选项
进入 PG/PC 设置界面。
1、 选中“PC Adapter（MPI）”,点击“属性”按钮进入 MPI 接口参数设置。
2、 单击顶部“MPI”选项卡，设置适配器 MPI 接口参数，选择波特率为 187.5Kbps 或 19.2Kbps
或 1.5Mbps，这个波特率必须同 PLC 的 MPI 接口的波特率相同。如果不知道 PLC 的 MPI
口的波特率，可在“PC Adapter（Auto）”方式下检测。其它参数选择为默认值,点击“确定”按
钮返回上一级菜单，点击“确定”按钮返回主界面。
10
3、 联机测试可访问节点：用PC Adapter CN连接S7-300/400PLC的MPI端口和计算机的COM端
点击主菜单界面中如下图红圈中的按钮，出现图中红线框内的数据，则联机测试通过，
口，
至此设置完成，可进行联机在线、程序上载、下载、监控等操作。
与 S7-300/400PLC 的 PROFIBUS-DP 接口通信时 STEP7 软件的设置：
连接 PC Adapter CN 到 S7-300/400CPU 的 DP 接口。
进入 STEP7 编程软件主界面（SIMATIC Manager），点 击 “选项”菜单下的“设置 PG/PC 接口”选项
进入 PG/PC 设置界面。
1、选中“PC Adapter（PROFIBUS）”，点击“属性”按钮进入 MPI 接口参数设置。
11
2、单击顶部“PROFIBUS”选项卡，设置适配器 PROFIBUS 接口参数，选择波特率必需同 PLC 的
PROFIBUS 接口的波特率相同。如果不知道 PLC 的 PROFIBUS 口的波特率，可在“PC Adapter
（Auto）”方式下检测。其它参数选择为默认值,点击“确定”按钮返回上一级菜单，点击“确定”按
钮返回主界面。
PC Adapter CN 支持 PROFIBUS-DP/ Standard/ Universal(DP/FMS)
3、联机测试可访问节点：用 PC Adapter CN 连接 S7-300/400PLC 的 DP 端口和计算机的 COM 端
口，点击主菜单界面中如下图红圈中的按钮，出现图中红线框内的数据，则联机测试通过，至此设
置完成，可进行联机在线、程序上载、下载、监控等操作。
12
采用总线协议自动检测方式与 S7-300/400PLC 通信时 STEP7 软件的设置：
无论 PC Adapter CN 连接到 S7-300/400CPU 的 MPI 接口还是 PROFIBUS 接口，都可使用自动总
线协议检测方式与 PLC 通信，该方式可自动检测出 PLC 的通信协议和通信速率等参数。
1、选中“PC Adapter（Auto）”，点击“属性”按钮进入总线自动检测设置。
2、点击“启动网络检测”按钮，数秒钟后就会检测出 PLC 的网络类型和传输率等参数。
13
3、联机测试可访问节点：点击主菜单界面中如下图红圈中的按钮，出现图中红线框内的数据，
则联机测试通过，至此设置完成，可进行联机在线、程序上载、下载、监控等操作。
