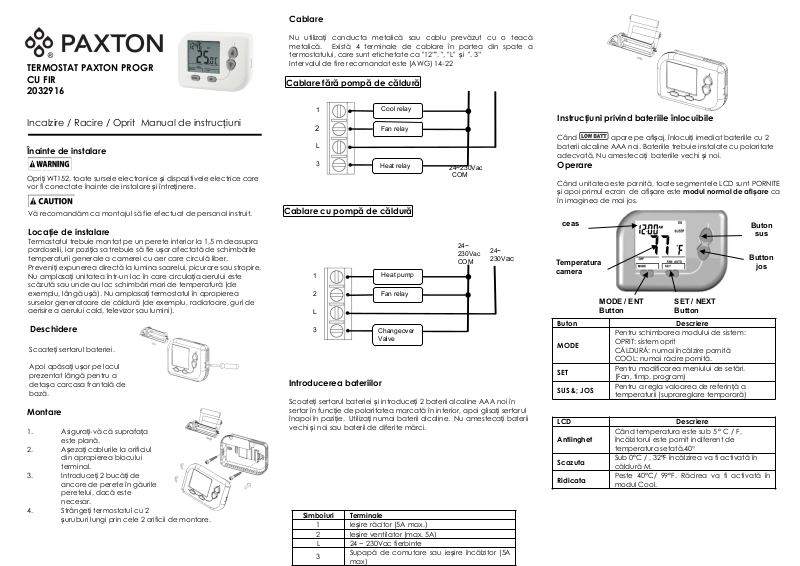

TERMOSTAT PAXTON PROGR CU FIR 2032916

Incalzire / Racire / Oprit Manual de instrucțiuni

Înainte de instalare

Opriți WT152, toate sursele electronice și dispozitivele electrice care vor fi conectate înainte de instalare și întreținere.

Vă recomandăm ca montajul să fie efectuat de personal instruit.

Locație de instalare

Termostatul trebuie montat pe un perete interior la 1,5 m deasupra pardoselii, iar poziția sa trebuie să fie ușor afectată de schimbările temperaturii generale a camerei cu aer care circulă liber. Preveniți expunerea directă la lumina soarelui, picurare sau stropire. Nu amplasați unitatea într-un loc în care circulația aerului este scăzută sau unde au loc schimbări mari de temperatură (de exemplu, lângă ușă). Nu amplasați termostatul în apropierea surselor generatoare de căldură (de exemplu, radiatoare, guri de aerisire a aerului cald, televizor sau lumini).

Deschidere

Scoateți sertarul bateriei.

Apoi apăsați ușor pe locul prezentat lângă pentru a detașa carcasa frontală de bază.

Montare

1. Asigurați-vă că suprafața este plană.

2. Așezați cablurile la orificiul din apropierea blocului terminal.

3. Introduceți 2 bucăți de ancore de perete în găurile peretelui, dacă este necesar.

4. Strângeți termostatul cu 2 șuruburi lungi prin cele 2 orificii de montare.

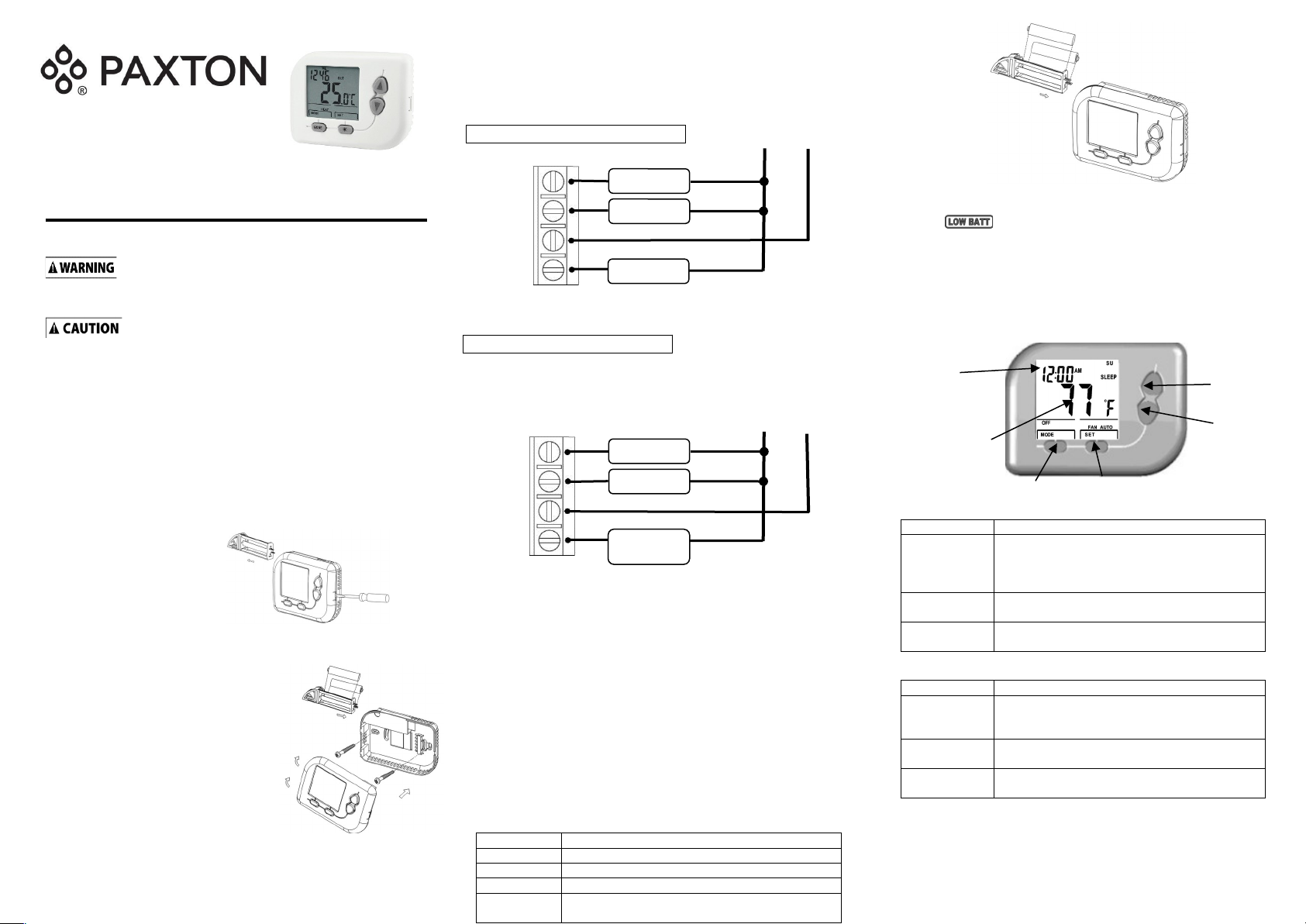

Cablare

Nu utilizați conducta metalică sau cablu prevăzut cu o teacă metalică. Există 4 terminale de cablare în partea din spate a termostatului, care sunt etichetate ca "12”", ", "L" și ". 3” Intervalul de fire recomandat este (AWG) 14-22

Cablare fără pompă de căldură

Cablare cu pompă de căldură

Introducerea bateriilor

Scoateți sertarul bateriei și introduceți 2 baterii alcaline AAA noi în

sertar în funcție de polaritatea marcată în interior, apoi glisați sertarul înapoi în poziție. Utilizați numai baterii alcaline. Nu amestecați baterii vechi și noi sau baterii de diferite mărci.

Instrucțiuni privind bateriile înlocuibile

Când apare pe afișaj, înlocuiți imediat bateriile cu 2 baterii alcaline AAA noi. Bateriile trebuie instalate cu polaritate adecvată. Nu amestecați bateriile vechi și noi.

Operare

Când unitatea este pornită, toate segmentele LCD sunt PORNITE și apoi primul ecran de afișare este modul normal de afișare ca în imaginea de mai jos.

Buton Descriere

MODE

Pentru schimbarea modului de sistem: OPRIT: sistem oprit CĂLDURĂ: numai încălzire pornită COOL: numai răcire pornită.

SET

Pentru modificarea meniului de setări. (Fan, timp, program)

SUS &; JOS

Pentru a regla valoarea de referință a temperaturii (suprareglare temporară)

LCD Descriere

Antiinghet

Când temperatura este sub 5 ° C / F, încălzitorul este pornit indiferent de temperatura setată.40

Scazuta

Sub 0°C / , 32°F încălzirea va fi activată în căldură M.

Ridicata

Peste 40°C/ 99°F. Răcirea va fi activată în modul Cool.

Cool relay

Fan relay

Heat relay

24~230Vac

COM

24~ 230Vac COM

Heat pump

Fan relay

Changeover Valve

24~ 230Vac

Simboluri Terminale

1 Ieșire răcitor (5A max.) 2 Ieșire ventilator (max. 5A)

L 24 ~ 230Vac fierbinte

Supapă de comutare sau ieșire încălzitor (5A max)

ceas

Temperatura camera

MODE / ENT Button

SET / NEXT Button

Buton

sus

Button

jos

Page 2

Setarea orei

1. Apăsați butonul SET pentru a intra în meniul de setări.

2. Apăsați butonul NEXT pentru a afișa CLOC și apăsați butonul

ORL.

1. Apăsați butonul NEXT pentru a selecta elementul pe care doriți

să îl modificați (Ziua săptămânii, Ora sau Minute).

2. Apăsați butonul UP sau DOWN pentru a regla elementul.

1. Apăsați butonul MODE pentru a confirma setarea și a reveni la

Setting Menu (Meniu setări).

2. Apăsați butonul NEXT pentru a reveni la modul de afișare

normal sau operația va reveni la modul normal de afișare dacă nu este apăsată nicio tastă timp de 10 secunde.

Controlul temperaturii

Acest produs poate funcționa ca un termostat simplu sau ca un termostat programabil. În mod implicit, acest produs este configurat ca un termostat programabil (Program On).

Program pe

Când programul este pornit, acest termostat va controla ieșirea în funcție de timpul și temperatura programate. Setările implicite ale programului sunt următoarele:

Mod de încălzire :

Oră

Zonă

MON~FRI SÂMBĂTĂ SOARE

Oră °F/°C Oră °F/°C Oră °F/°C

TREZIRE 6AM 70/21 6AM 70/21 6AM 70/21

IESIT 8AM 61/16 8AM 61/16 8AM 61/16

INTOARCERE 18:00 70/21 18:00 70/21 18:00 70/21

DORMI 22:00 61/16 23:00 61/16 23:00 61/16

Modul Cool:

Oră

Zonă

MON~FRI SÂMBĂTĂ SOARE

Oră °F/°C Oră °F/°C Oră °F/°C

TREZIRE 6AM 75/24 6AM 75/24 6AM 75/24

IESIT 8AM 85/29.5 8AM 85/29.5 8AM 85/29.5

INTOARCERE 18:00 75/24 18:00 75/24 18:00 75/24

DORMI 22:00 85/29.5 23:00 85/29.5 23:00 85/29.5

Setarea programului

Timpul și temperatura programului de mai sus pot fi modificate.

Pentru a regla setările programului Încălzire/Răcire:

1. Selectați modul Încălzire/Răcire apăsând butonul MODE din

Normal Display Mode (Mod afișare normal).

2. Apăsați butonul SET pentru a intra în meniul de setări.

3. Apăsați butonul NEXT pentru a afișa PROG.

4. Apăsați butonul ORL pentru a introduce setarea programului:

"ON"/"OFF".

5. Apăsați butonul UP sau DOWN pentru a selecta programul

pornit/programat dezactivat.

6. Asigurați-vă că este selectat "Activat", apăsați butonul NEXT

pentru a selecta elementul pe care doriți să îl modificați (Weekday/Weekend, F our Zones, Hour, Minute sau Setting

Temperature).

7. Apăsați butonul UP sau DOWN pentru a regla elementul.

8. Apăsați butonul MODE pentru a reveni la programul Weekday/Weekend

9. Apăsați din nou butonul MODE pentru a confirma setarea și a reveni la meniul de setări.

1. Apăsați butonul NEXT pentru a reveni la modul de afișare normal sau operația va reveni la modul normal de afișare dacă nu este apăsată nicio tastă timp de 10 secunde.

Suprascriere temporară

Când programul este pornit, acest termostat controlează ieșirea conform programului.

Dacă doriți să suprascrieți temporar temperatura programată:

1. Apăsați butonul UP sau DOWN pentru a regla valoarea setată a temperaturii de setare a căldurii/răcirii cu afișajul.

2. Temperatura de setare Încălzire/Răcire va fi confirmată și va reveni la modul normal de afișare dacă nu este apăsată nicio tastă timp de 10 secunde.

Modul de suprascriere temporară va dura până când începe următorul fus orar programat). În acel moment, temperatura de setare Încălzire/Răcire va urma temperatura de setare programată și

va dispărea. Sau poate fi oprit manual apăsând tasta MODE.

Program oprit

Când programul este oprit, acest termostat controlează ieșirea în funcție de o singură valoare de referință, ca un termostat simplu de setback. Pentru a seta unitatea să fie Program dezactivat, urmați "Setare program" de mai sus pentru a selecta Program dezactivat. Când acest termostat este Oprit programul, modul Program va fi dezactivat și pictogramele fusului orar vor dispărea în modul Afișare normală.

Pentru a ajusta valoarea de referință la Program dezactivat:

1. Apăsați butonul UP sau DOWN pentru a regla temperatura de setare Încălzire/Răcire. Pictograma NU va fi afișată în

Program dezactivat.

2. Temperatura de setare Încălzire/Răcire va fi confirmată și va reveni la modul normal de afișare dacă nu este apăsată nicio tastă timp de 10 secunde.

Funcționarea ventilatorului

Dacă este selectat FAN ON, ventilatorul funcționează continuu. Dacă este selectat Ventilator AUTO, ventilatorul funcționează numai atunci când sistemul de încălzire/răcire este pornit. Ventilatorul va fi oprit la 2 minute după oprirea sistemului de încălzire.

Setare mod ventilator:

1. Apăsați butonul SET pentru a intra în meniul de setări.

2. Apăsați butonul NEXT pentru a afișa ventilatorul și apăsați butonul

ORL.

3. Apăsați butonul UP sau DOWN pentru a selecta FAN ON / FAN AUTO.

4. Apăsați butonul MODE pentru a confirma setarea și a reveni la meniul de setări.

5. Apăsați butonul NEXT pentru a reveni la modul de afișare Normal sau operația va reveni la modul de afișare normal dacă nu este apăsată nicio tastă timp de 10 secunde.

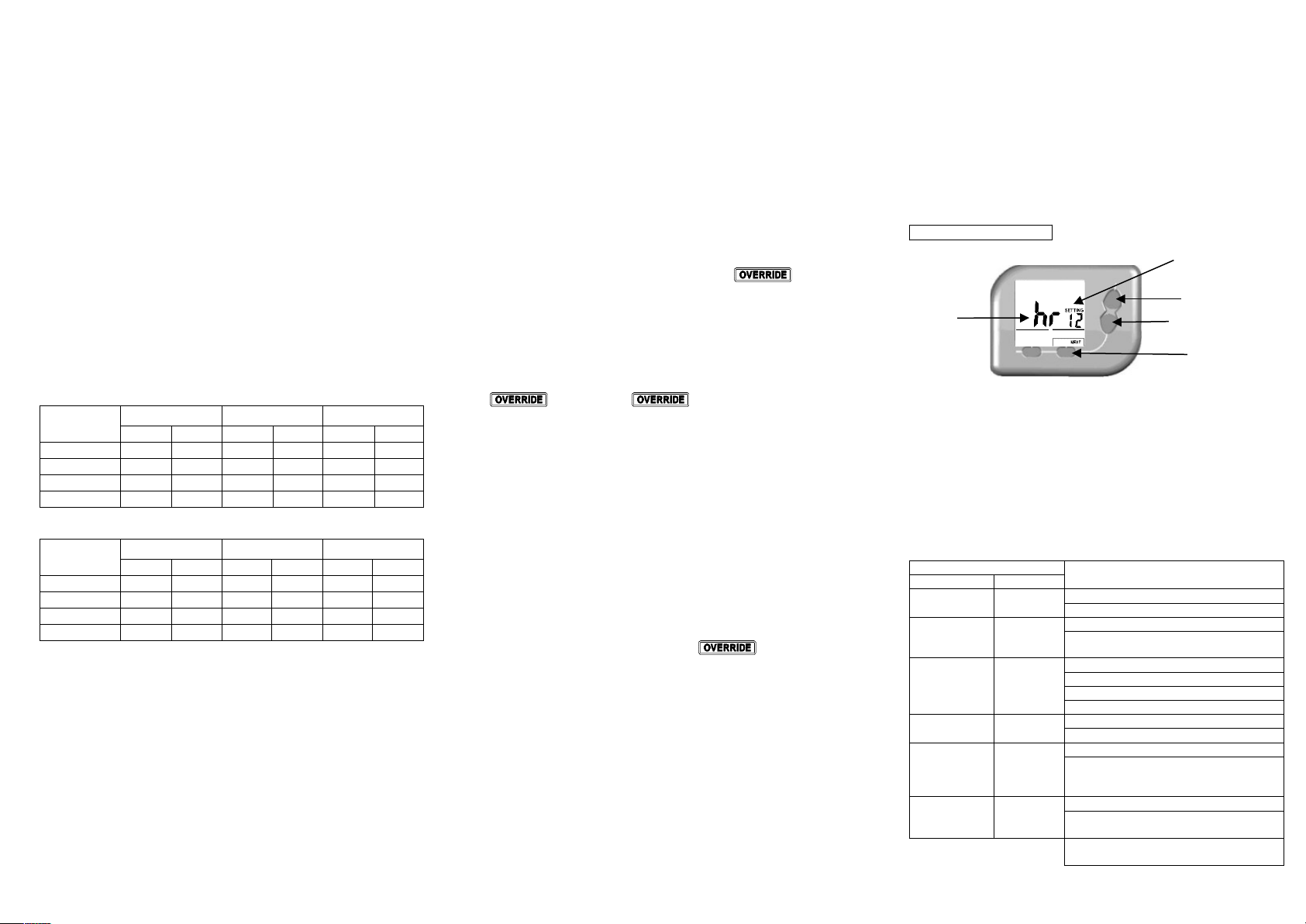

Setare avansată

Setarea avansată conține selectarea setărilor funcțiilor, calibrarea temperaturii și afișarea temperaturii camerei.

Selectarea setării funcției

1. Țineți apăsate butoanele SET și DOWN timp de 2

secunde pentru a intra în modul Setare avansată.

2. Literele din stânga reprezintă tipul funcției; literele din

dreapta reprezintă setările.

3. Apăsați butonul UP sau DOWN pentru a regla setarea.

4. Apăsați butonul NEXT pentru a selecta Tip funcție

(Function Type) sau pentru a reveni la modul normal de afișare la sfârșitul selectării setării funcțiilor sau operația va reveni la modul normal de afișare dacă nu este apăsată nicio tastă timp de 10 secunde.

Tabel cu selectarea setărilor de funcții:

Tip funcție

Setare

Descriere Afișaj LCD Selecție 12h/24hr

24 (implicit) Unitate de afișare a temperaturii

°C (implicit)

°F

Interval de control al temperaturii

05 (+/- 0,5C ) (implicit)

10 (+/- 1,0C )

10 (+/- 1F)

20 (+/- 2F) Control ventilatoare

E (Căldură electrică) (implicit)

O (căldură gaz/ulei ) Întârzierea minimă a opririi încălzitorului

S (10 secunde) (implicit)

L (4 minute off time)

Pompă de căldură

0 (Dezactivare) (implicit)

C (terminal O/B alimentat cu energie

în răcire)

H (terminal O/B alimentat cu energie

termică)

Controlul temperaturii controlează cât de mult poate fi deviată temperatura camerei de la valoarea de referință. Un grad mai

Setting

Function Type

<Up> Key

<Down> Key

<NEXT> Key

Page 3

mic va duce la un control mai precis. Un grad mai mare va duce la mai puțin ciclu pornit / oprit și , de obicei, economisește mai multă energie. Controlul ventilatorului trebuie setat în funcție de tipul de sistem de încălzire utilizat. Selectați "E" pentru Căldură electrică, ventilatorul va fi pornit când căldura este pornită. Selectați "O" pentru Încălzire cu gaz sau Încălzire cu ulei, ventilatorul NU va fi pornit când căldura este pornită. Întârzierea minimă a opririi încălzitorului trebuie setată în funcție de tipul încălzitorului. Selectați "L" dacă compresorul este utilizat pentru încălzire. Alege "S" atunci când nu este utilizat un compresor. Pompa de căldură trebuie setată în funcție de sistemul de aer condiționat. Selectați "0" dacă pompa de căldură nu este utilizată. Dacă se utilizează pompa de căldură, selectați "C" dacă utilizează energie electrică pentru a muta răcirea sau selectați "H" dacă utilizează energie electrică pentru a muta căldura.

Calibrarea temperaturii

Acest termostat este calibrat din fabrică și, în general, calibrarea nu este necesară. Cu toate acestea, în cazul în care se constată o abatere,

1. În modul normal de afișare, apăsați și mențineți apăsate butoanele UP și DOWN timp de 5 secunde pentru a schimba afișajul de calibrare a temperaturii și temperatura curentă va clipi,

2. Apăsați butoanele UP și DOWN pentru a calibra temperatura. Intervalul maxim care trebuie ajustat este +/- 3,0 °C sau +/- , 6°Fîn pas cu 0.5°C / .1°F

3. Apăsați butonul MODE pentru a confirma setarea șireveniți la modul normal de afișare sau operația va reveni la modul normal de afișare dacă nu este apăsată nicio tastă timp de 10 secunde.

Specificaţie

1. Măsurarea temperaturii: 0 - 40C / 32 - 99F

2. Precizie: ±0,5C / 1°F

3. Rezolutie: 0.5C /1°F

4. Alimentare: 2 x baterii alcaline AAA

5. Tensiune de contact releu: 24Vac ~ 230Vac Max. 50/60 Hz

6. Curent de contact releu: 5(3)A Max. (inductiv)

7. Element de detectare: Termistor NTC

8. Încălzire / răcire Stasare: 5 - 35C / 40 - 95F

9. Temperatura de operare: 0 - 50°C / 32 - 122°F

10. Temperatura de depozitare: -5 - 50 ° C / 23 -122 ° F
