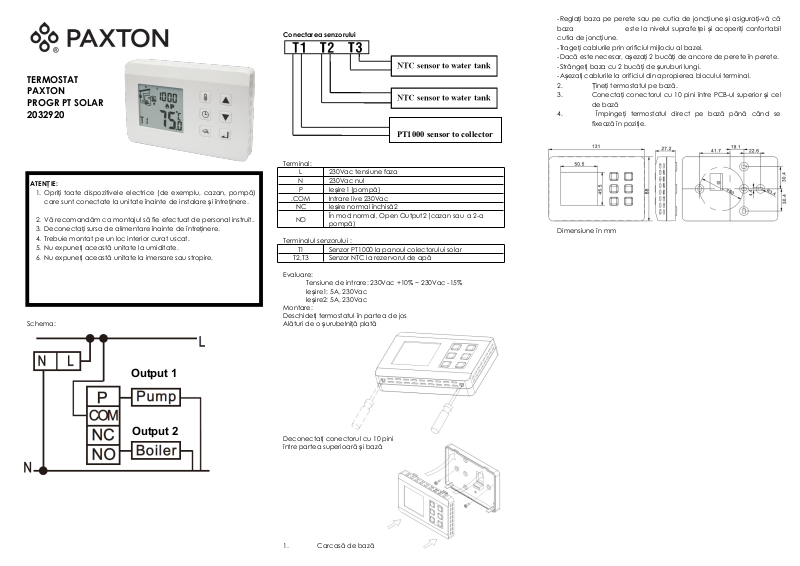

Paxton BL-ST112 User guide

TERMOSTAT
PAXTON
PROGR PT SOLAR
2032920

ATENȚIE:

1. Opriți toate dispozitivele electrice (de exemplu, cazan, pompă)
care sunt conectate la unitate înainte de instalare și întreținere.

2. Vă recomandăm ca montajul să fie efectuat de personal instruit.

3. Deconectați sursa de alimentare înainte de întreținere.

4. Trebuie montat pe un loc interior curat uscat.

5. Nu expuneți această unitate la umiditate.

6. Nu expuneți această unitate la imersare sau stropire.

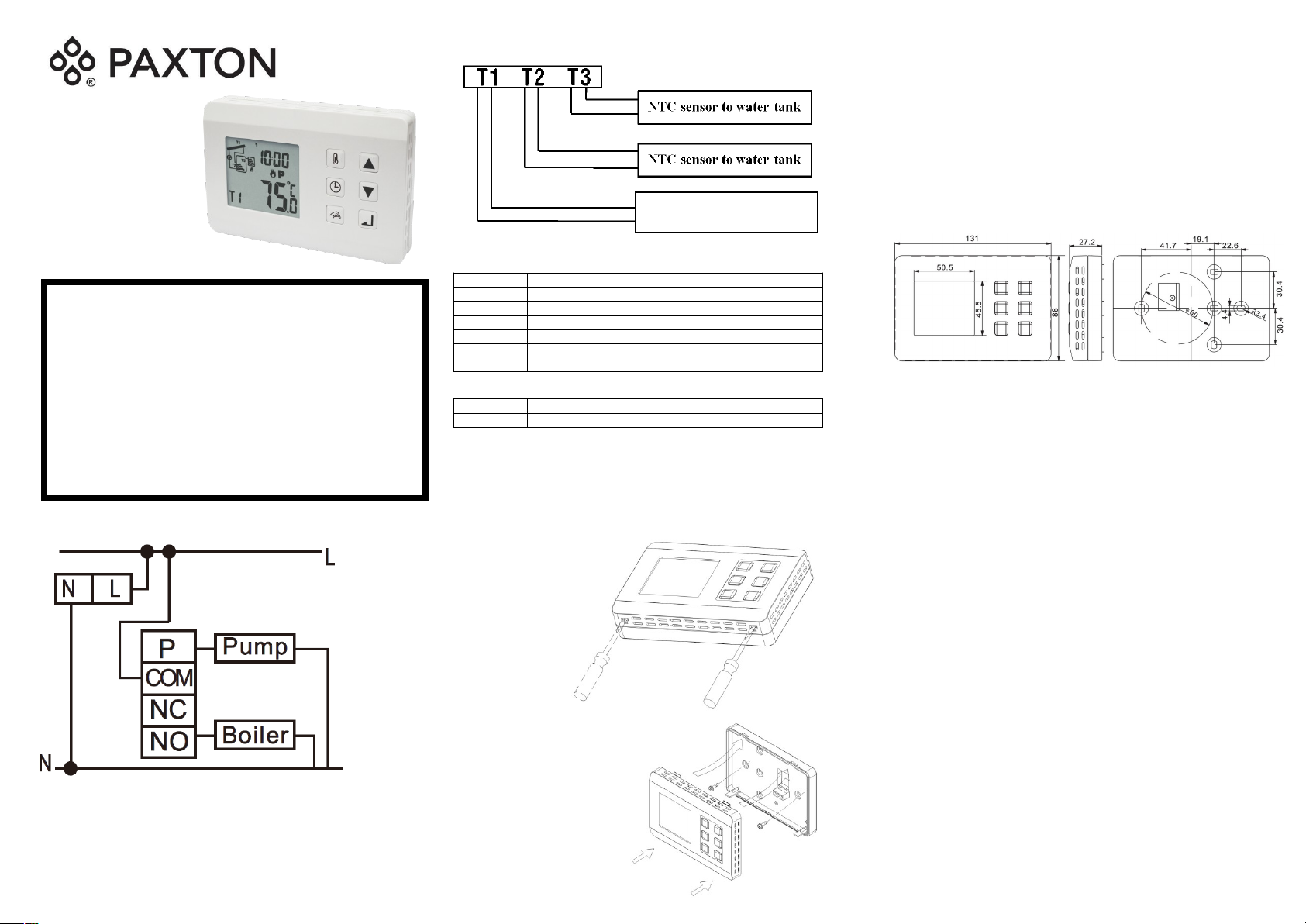

Schema:

Conectarea senzorului

Terminal:

L 230Vac tensiune faza
N 230Vac nul
P Ieșire1 (pompă)

.COM Intrare live 230Vac

NC Ieșire normal închisă2

NO

În mod normal, Open Output2 (cazan sau a 2-a
pompă)

Terminalul senzorului :

T1 Senzor PT1000 la panoul colectorului solar

T2,T3 Senzor NTC la rezervorul de apă

Evaluare:

Tensiune de intrare: 230Vac +10% ~ 230Vac -15%
Ieșire1: 5A, 230Vac

Ieșire2: 5A, 230Vac
Montare:
Deschideți termostatul în partea de jos
Alături de o șurubelniță plată

Deconectați conectorul cu 10 pini
între partea superioară și bază

1. Carcasă de bază

-Reglați baza pe perete sau pe cutia de joncțiune și asigurați-vă că
baza este la nivelul suprafe ței și acoperiți confortabil
cutia de joncțiune.

-Trageți cablurile prin orificiul mijlociu al bazei.

-Dacă este necesar, așezați 2 bucăți de ancore de perete în perete.

-Strângeți baza cu 2 bucăți de șuruburi lungi.

-Așezați cablurile la orificiul din apropierea blocului terminal.

2. Țineți termostatul pe bază.

3. Conectați conectorul cu 10 pini între PCB-ul superior și cel
de bază

4. Împingeți termostatul direct pe bază până când se
fixează în poziție.

Dimensiune în mm

PT1000 sensor to collector

Output 1

Output 2

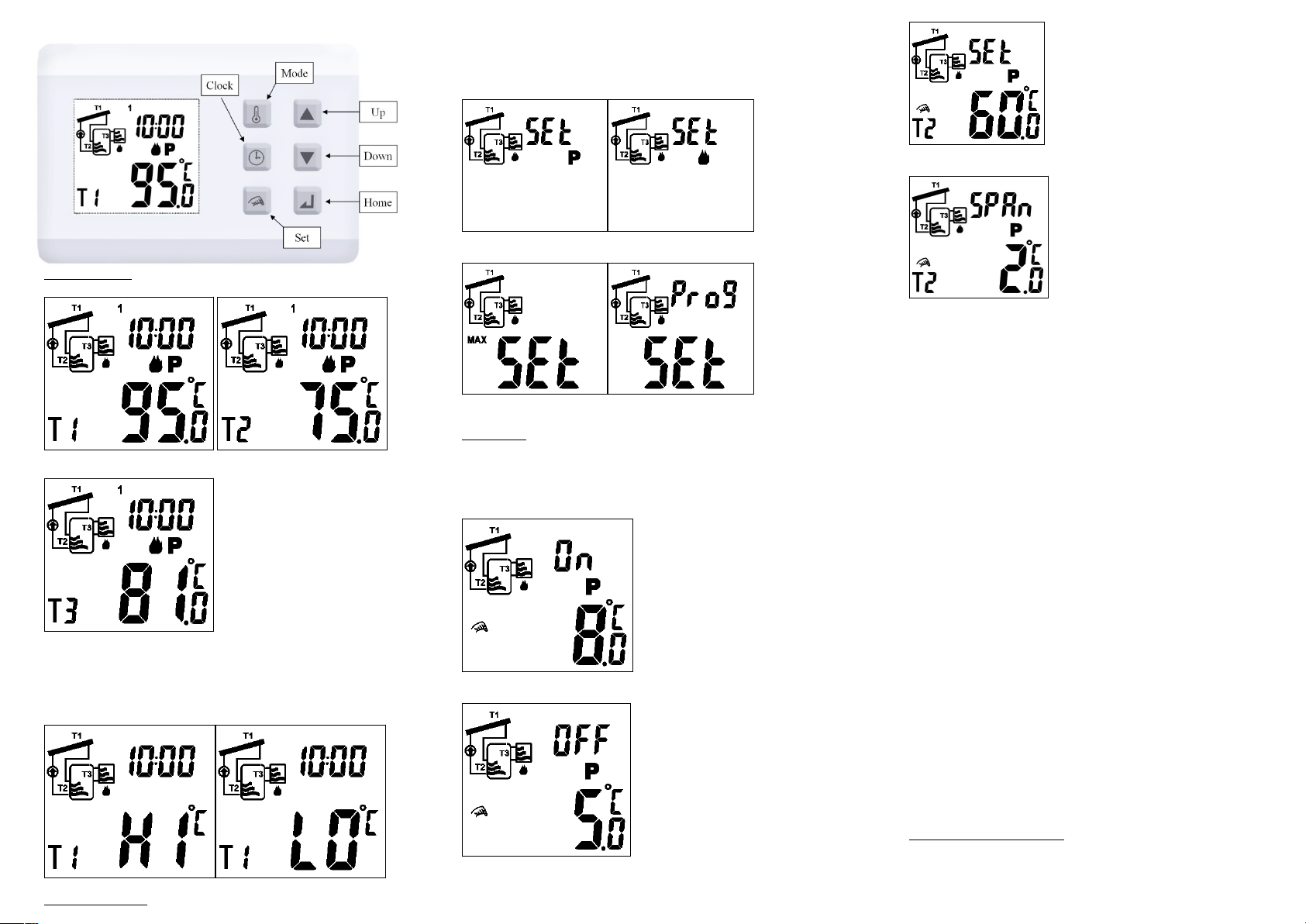

Interfață utilizator:

Pagina normală:
Apăsați tasta "Sus / Jos" pentru a verifica temperatura de la T1 la T3.

(T3 nu este disponibil în Sys1)

Dacă T1 are o temperatură peste 200 oC, termostatul arată HI
Dacă temperatura T1 este sub 0 oC, termostatul arată LO
Dacă T2 sau T3 temperatura depășește 100 oC, termostatul arată HI
Dacă temperatura T2 sau T3 sub 0 oC termostatul arată LO

Selectarea modului

Apăsați tasta Mode pentru a selecta modurile de setare
Secvența este: Setare ieșire1-> Setare ieșire2 (Nu este disponibilă în Sys1)->
Setare limită înaltă/joasă->Temporizator program(numai Sys2 și Sys3)
Apăsați "Set" pentru a intra în modul de setare

Output1 setting Output2 setting

Setare limită înaltă/joasă Setare program

Setare ie ș ire
În general, pompa va fi pornită / oprită pe baza diferenței de temperatură
dintre colector și rezervor, Delta = T1- T2 și T2 punct de referință

Apăsați "Up/Down" pentru a regla punctul de setare Delta-On.
Apăsați tasta "Set" pentru a confirma și a merge la punctul de setare Delta-Off

Apăsați "Up/Down" pentru a regla punctul setat Delta-Off.
Apăsați tasta "Set" pentru a confirma și a merge la punctul de referință T2

Apăsați "Sus/Jos" pentru a regla punctul de setare T2
Apăsați tasta "Set" pentru a confirma și a merge la setarea intervalului T2

Apăsați „Sus/Jos” pentru a regla setarea intervalului T2
Apăsați tasta „Setare” pentru a confirma și a merge la pagina initiala

Dacă Delta este mai mare decât valoarea de referință Delta-On și
valoarea de referință T2< T2, pompa va fi pornită.

Exemplu:
Delta la punctul de referință=10 oC și T2 punctul de referință = 60 oC;
Temperatura T1= 70 oC , T2 = 50 oC
Pompa va fi pornită, deoarece Delta = T1-T2 = 20 oC> Delta la
punctul de referință și T2<

Dacă Delta este egală sau mai mică decât valoarea setată Delta­Off, pompa va fi oprită
Exemplu:
Delta off Punct set=6 oC ,T1= 70 oC , T2 = 65 oC
Pompa va fi oprită, deoarece Delta = T1-T2 = 5 oC<Delta în afara
punctului setat

Pentru setarea output2,
Setarea Delta (T2-T3) va fi disponibilă numai în Sys 4
Punctul de referință T3 va fi disponibil numai în Sys2 și Sys3

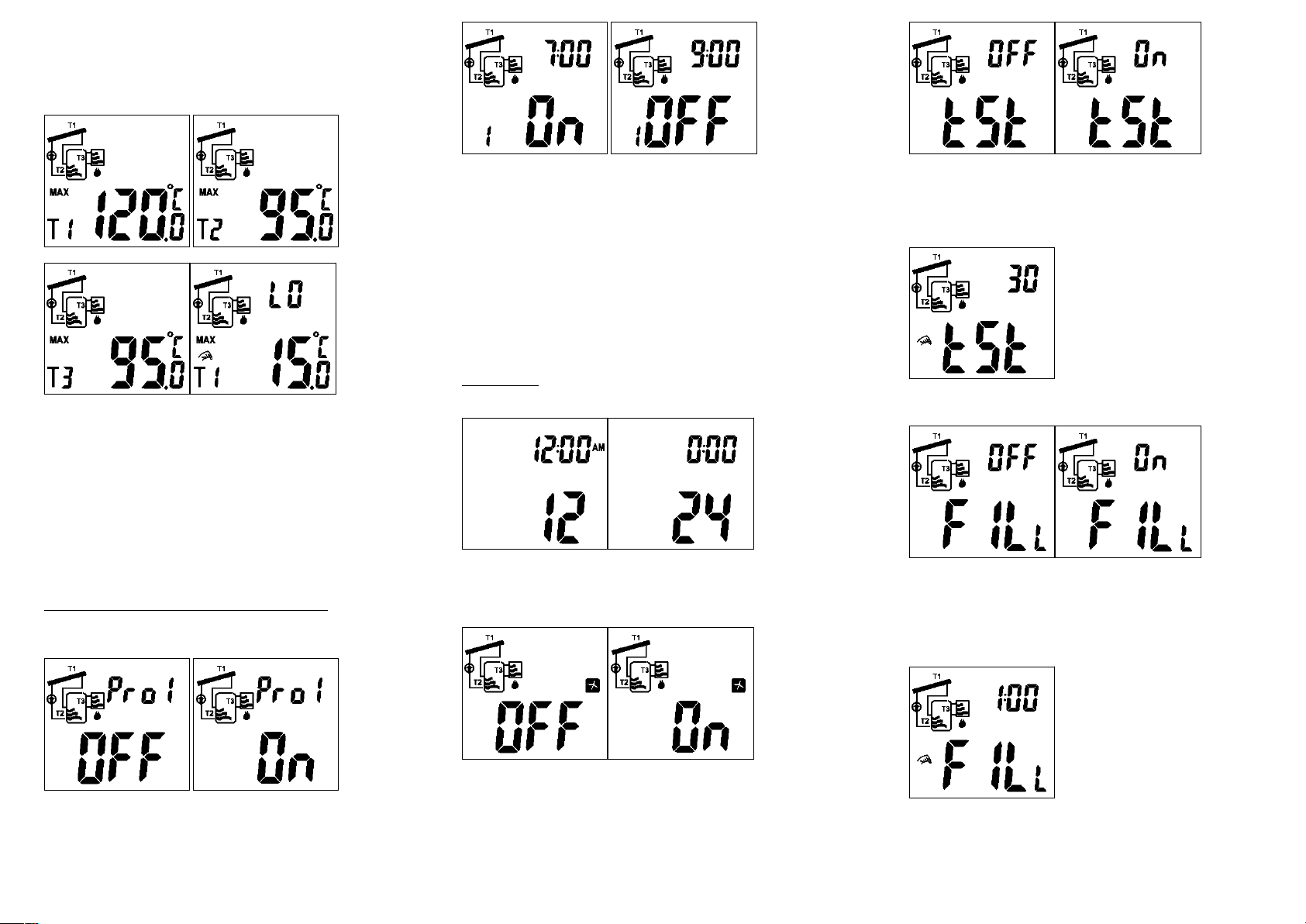

Setarea limitei înalte / minime
Acest punct de referință este utilizat pentru a preveni supraîncălzirea
rezervorului de apă
Ieșirea va fi oprită atunci când T1 / T2 / T3 depășește temperatura
limită

Intervalul de valori limită ridicate stabilite T1: 60-190 oC
T1 limita inferioară setată cuprinsă între 10 și 40 oC
T2,T3 interval limită înaltă: 0 până la 100oC
Apăsați "Sus/Jos" pentru a vizualiza fiecare valoare setată a limitei
Apăsați "Set", introduceți setarea

T1 limită ridicată T2 limită ridicată

T3 limită ridicată T1 limită scăzută

Apăsați "Sus / Jos" pentru a regla punctul de setare a limitei
Apăsați "Set" pentru a confirma și a reveni la pagina de selecție
Apăsați "Acasă" înapoi la pagina normală

Exemplu:
T1: 120,5 oC, limita maximă T1 stabilită este de 120 oC,.
Pompa va fi oprită
Limitarea va fi eliberată atunci când T1 = 115 oC (limita maximă -5 oC)
Pentru rezervor, limita va fi eliberată atunci când T2 și T3 < limită ridicată ­2 oC

)

Temporizator program (disponibil numai în Sys2 ș i Sys3)
Există două temporizatoare pentru ieșire2
Apăsați "Up/Down" pentru a seta Program 1 On/Off
Apăsați tasta "Set" pentru a confirma

Dacă utilizatorul a selectat programul 1 activat, apăsați "Sus/Jos" pentru
a seta temporizatorul ACTIVAT
Apăsați tasta "Setare" pentru a confirma și seta temporizatorul
DEZACTIVAT

După setarea temporizatorului oprit, apăsați tasta "Setare" pentru a seta
cronometrul programului 2

Exemplu:
Dacă ambele programe sunt dezactivate, ieșirea2 va fi activată în
conformitate cu punctul de referință T3

Dacă program1, temporizatorul pornit este 7:00 și temporizatorul oprit este
9:00.
Programul 2, temporizatorul pornit este 18:00 și temporizatorul oprit este 20:00

Ieșirea2 va fi pornită numai între orele 7:00-9:00 și 18:00 – 20:00 dacă
temperatura T3 < valoarea de referință T3

Setare internă:
Țineți apăsată tasta "Setare" pentru a introduce setarea internă
Apăsați Sus/Jos pentru a selecta scala de timp.

Apăsați "Up/Down" pentru a seta vacanța Pornit/Oprit
Apăsați "Setați pentru a confirma și mergeți la modul de testare Pornit / Oprit
Modul vacanță activat
Ieșirea2 va fi întotdeauna dezactivată
Ieșirea1 se va dezactiva întotdeauna, cu excepția: Protecție ICE

Apăsați "Up/Down" pentru a seta modul de testare Pornit/Oprit
Dacă este selectată opțiunea de testare dezactivată, aceasta va merge la
pornirea/oprirea sistemului de umplere
Dacă este selectată opțiunea Testare activată, aceasta va merge la setarea
timpului de testare

Apăsați "Sus / Jos" pentru a seta timpul de testare
Apăsați "Set" pentru a porni pompa, termostatul va face
numărătoarea inversă.
Intervalul este de 5 până la 60 de secunde, după terminarea
numărătorii inverse, ieșirea1 va fi oprită și va dezactiva modul de
testare

Apăsați Sus/Jos pentru a seta Activat/Oprit sistem de umplere
Apăsați "Set" pentru a confirma

Dacă este selectată opțiunea Sistem de umplere activată, aceasta
va merge la setarea de timp
Apăsați "Sus/Jos" pentru a seta durata testului
Apăsați "Set" pentru a porni pompa și numărătoarea inversă
Intervalul este de la 10 minute la 4 ore, după terminarea numărătorii
inverse, ieșirea1 va fi oprită și va seta sistemul de umplere la oprit.

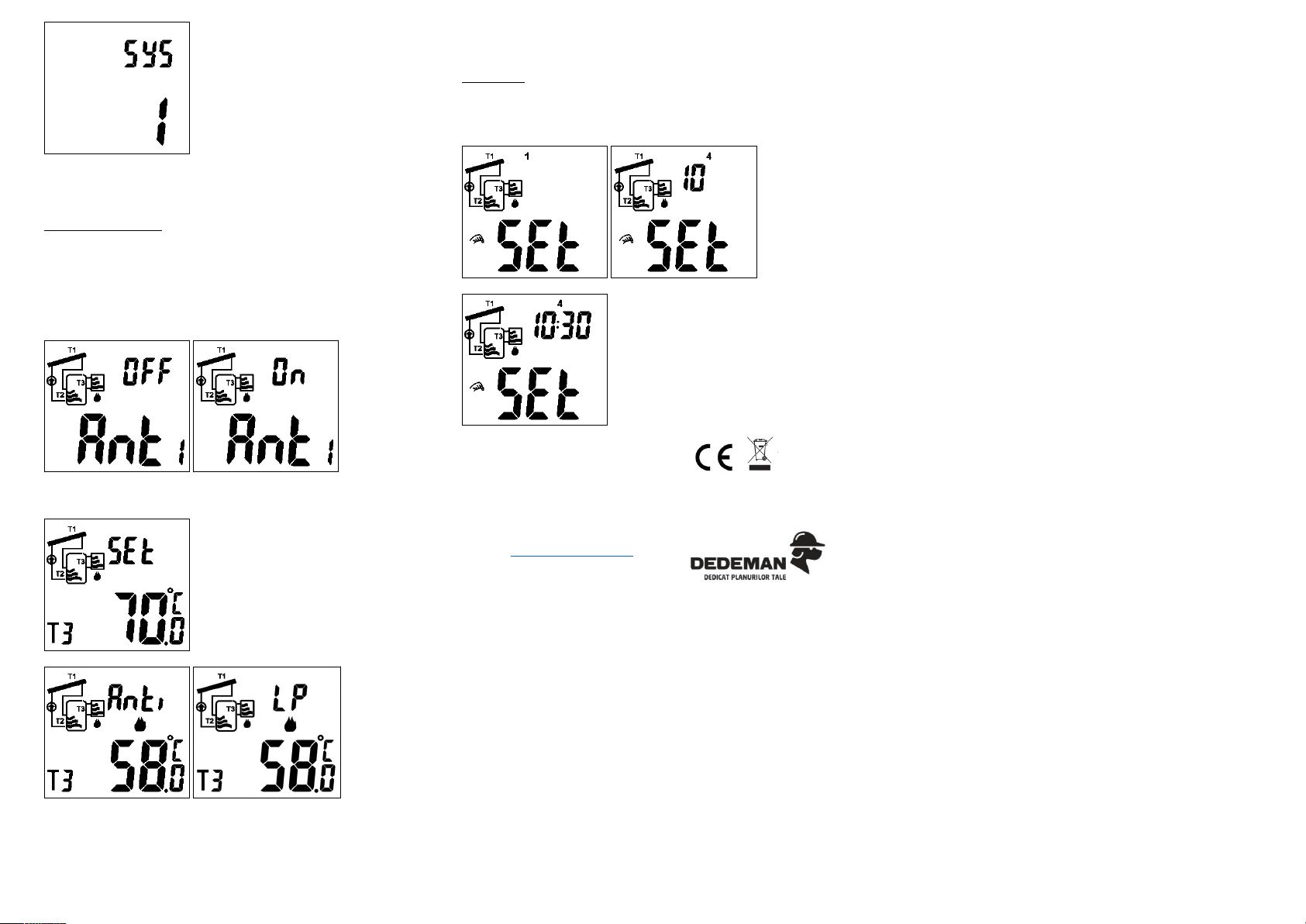

Apăsați sus/jos pentru a selecta modul de sistem de la 1 la modul 4

Pentru detalii despre sistem, consultați secțiunea de selectare a sistemului
Apăsați "Set" pentru a confirma și a reveni la pagina normală.

Func ț ia anti-legionella

În setarea internă, dacă utilizatorul a selectat sistemul 2 sau 3, înainte de
a reveni la pagina normală, termostatul va furniza setarea funcției anti­legionella

Apăsați Sus/Jos pentru a-l seta Pornit/Oprit
Apăsați Set pentru a confirma, dacă utilizatorul a selectat dezactivat, va
merge la pagina normală.

Dacă utilizatorul a selectat activat, apăsați "Sus/Jos" pentru a regla
punctul setat

Apăsați tasta "Set" pentru a confirma și a porni această funcție.

Intervalul punctului de setare este de 60-90oC
Termostatul va opri ieșirea1 și va porni ieșirea2
LCD va afișa Anti și LP

Funcția Anti-LP durează între 7 minute și 1 minut, durata de timp se

bazează pe punctul setat. Durata: 1100 - (12* valoare setată).

Setare ceas
Apăsați "Ceas" pentru a seta ziua și ora
Apăsați "Sus / Jos" pentru a regla ziua / ora
Apăsați "Set" pentru a confirma și seta Oră / Minute și reveniți la pagina
normală după terminarea setării

Setați ziua Setare oră

Setați minutele

S.C DEDEMAN S.R.L.

Str. Alexei Tolstoi Nr. 8, Bacau, Romania, 600093.

E-mail: [email protected]

Tel.: [phone]

www.dedeman.ro

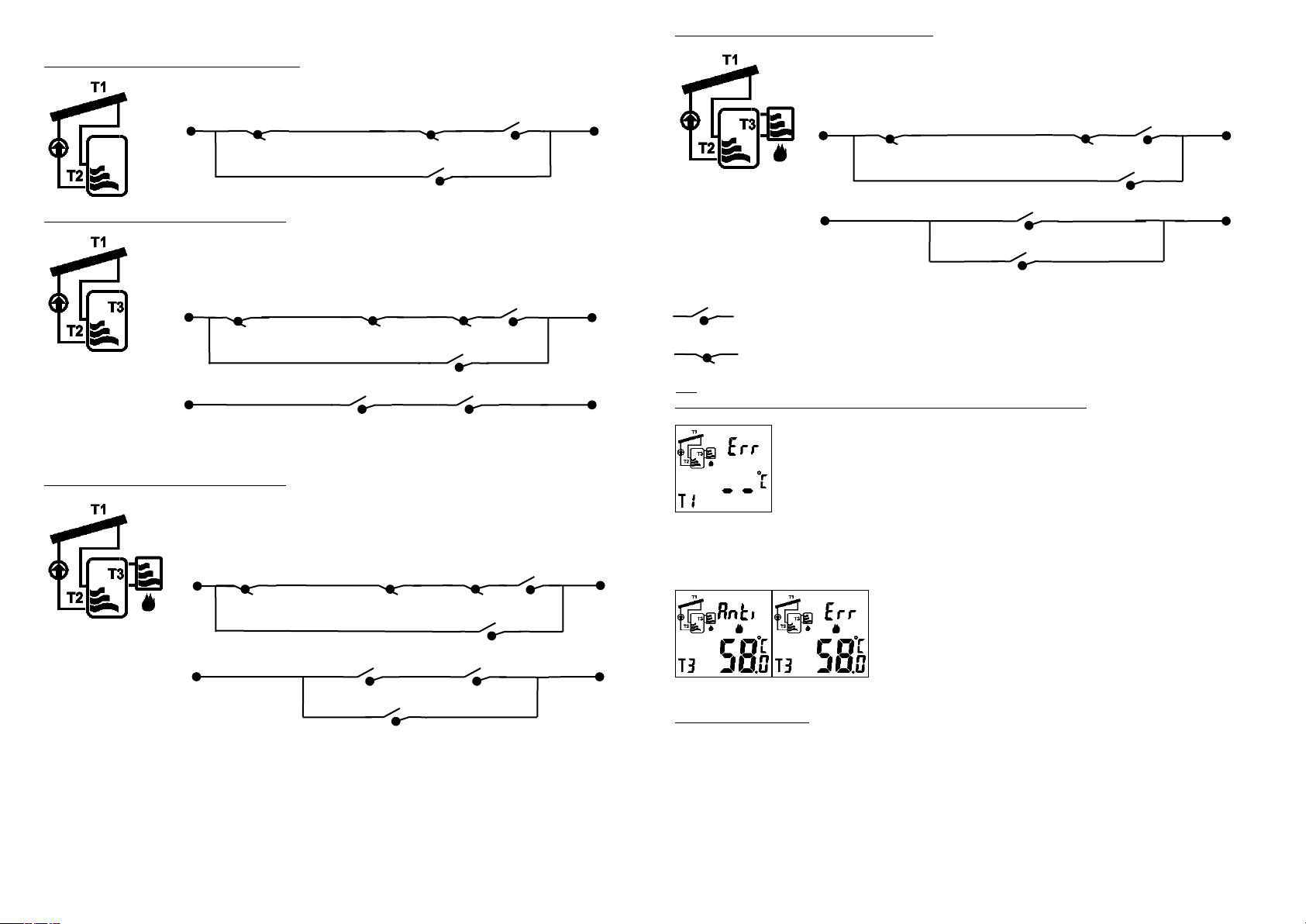

System selection

Sistem 1: 2 senzori si 1 rezervor

T1: Senzor de temperatura colectorului solar
T2: Senzor de temperatură rezervor de stocare inferior

System 2: 3 senzori cu boiler

T1: Senzor de temperatura colectorului solar
T2: Senzor de temperatură rezervor de stocare inferior
T3: Senzor termostatic

System 3: 3 senzori cu boiler

T1: Senzor de temperatura colectorului solar
T2: Senzor de temperatură rezervor de stocare inferior
T3: Senzor termostatic

System 4: 3 senzori cu 2 boilere

T1: Senzor de temperatura colectorului solar
T2: Senzor de temperatură rezervor de stocare inferior
T3: Senzor diferențial

normal deschis (înainte de punctul de referință sau de limitare)

normal închis (înainte de punctul de referință sau de limitare)

Erori
Dacă senzorul de temperatură lipse ș te sau este rupt, termostatul va afi ș a -- o C

Dacă funcția anti-legionella rulează mai mult de 1 oră, ecranul va afișa „Anti” și „Err”
Vă rugăm să verificați funcționarea cazanului, deoarece acesta nu poate atinge punctul de referință mai mult
de 1 oră

Toate ieșirile vor fi oprite când apare „Err”.

Protec ț ie la supra î nc ă lzire

Protecția se activează:

 Dacă T1 >=T1 limită superioară, T2<= T2 limită superioară -2oC și T3<= T3 limită superioară -2oC
 Dacă T2>= T2 limită superioară sau T3>= T3 limită superioară și T1<=T1 limită superioară -5oC

Protecția se dezactivează:

 Dacă T1 >=T1 limită superioară, T2>= T2 limită superioară sau T3>= T3 limită superioară
 Dacă T1<=T1 limită superioară -5 oC și T2<= T2 limită superioară-2 oC și T3<= T3 limită superioară-2 oC

∆T23

supraîncălzire

Set point

inferioară

Punct de referință

Punct de referință

Punct de referință

Punct de referință

T1 Limită inferioară

T2 Punct de referință

Protecție la supraîncălzire

∆T12

Ieșire 1

T1 Limită inferioară

T2

Punct de referință

Protecție la supraîncălzire

Protecție la

∆T12

Ieșire 1

Ieșire 2

T1 Limită inferioară

T1 Limită

T2

Punct de referință

T3

T2

T3

Protecție la supraîncălzire

T3

Protecție la supraîncălzire

∆T12

Timer

T3

Protecție la supraîncălzire

∆T12

Timer

Ieșire 1

Ieșire 2

Ieșire 1

Ieșire 2
