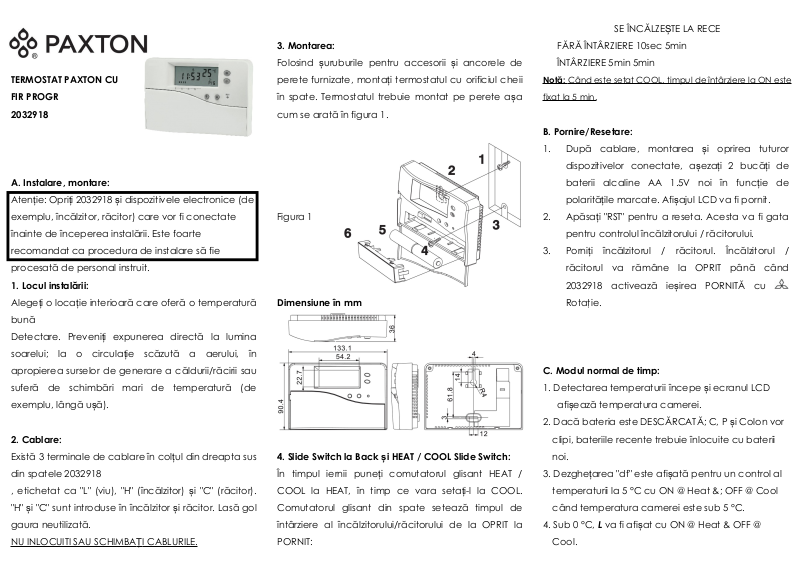

Page 1
TERMOSTAT PAXTON CU
FIR PROGR
2032918
A. Instalare, montare:
Atenție: Opriți 2032918 și dispozitivele electronice (de
exemplu, încălzitor, răcitor) care vor fi conectate
înainte de începerea instalării. Este foarte
recomandat ca procedura de instalare să fie
procesată de personal instruit.
1. Locul instalării:
Alegeți o locație interioară care oferă o temperatură
bună
Detectare. Preveniți expunerea directă la lumina
soarelui; la o circulație scăzută a aerului, în
apropierea surselor de generare a căldurii/răcirii sau
suferă de schimbări mari de temperatură (de
exemplu, lângă ușă).
2. Cablare:
Există 3 terminale de cablare în colțul din dreapta sus
din spatele 2032918
, etichetat ca "L" (viu), "H" (încălzitor) și "C" (răcitor).
"H" și "C" sunt introduse în încălzitor și răcitor. Lasă gol
gaura neutilizată.
NU INLOCUITI SAU SCHIMBA Ț I CABLURILE.

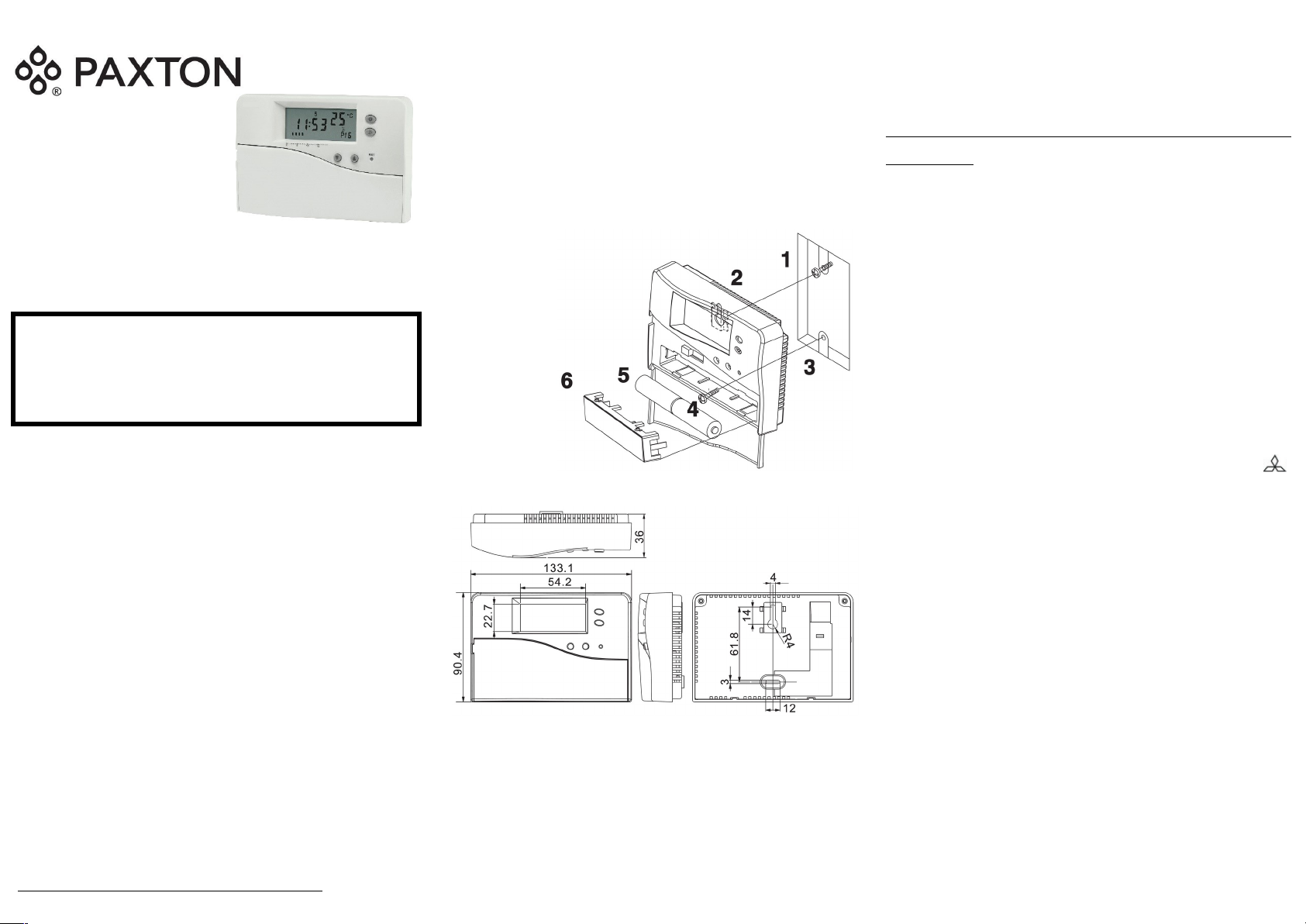

3. Montarea:
Folosind șuruburile pentru accesorii și ancorele de
perete furnizate, montați termostatul cu orificiul cheii
în spate. Termostatul trebuie montat pe perete așa
cum se arată în figura 1.
Figura 1
Dimensiune în mm
4. Slide Switch la Back și HEAT / COOL Slide Switch:
În timpul iernii puneți comutatorul glisant HEAT /
COOL la HEAT, în timp ce vara setați-l la COOL.
Comutatorul glisant din spate setează timpul de
întârziere al încălzitorului/răcitorului de la OPRIT la
PORNIT:
SE ÎNCĂLZEȘTE LA RECE
FĂRĂ ÎNTÂRZIERE 10sec 5min
ÎNTÂRZIERE 5min 5min
Notă: Când este setat COOL, timpul de întârziere la ON este
fixat la 5 min.
B. Pornire/Resetare:
1. După cablare, montarea și oprirea tuturor
dispozitivelor conectate, așezați 2 bucăți de
baterii alcaline AA 1.5V noi în funcție de
polaritățile marcate. Afișajul LCD va fi pornit.
2. Apăsați "RST" pentru a reseta. Acesta va fi gata
pentru controlul încălzitorului / răcitorului.
3. Porniți încălzitorul / răcitorul. Încălzitorul /
răcitorul va rămâne la OPRIT până când
2032918 activează ieșirea PORNITĂ cu
Rotaţie.
C. Modul normal de timp:
1. Detectarea temperaturii începe și ecranul LCD
afișează temperatura camerei.
2. Dacă bateria este DESCĂRCATĂ; C, P și Colon vor
clipi, bateriile recente trebuie înlocuite cu baterii
noi.
3. Dezghețarea "df" este afișată pentru un control al
temperaturii la 5 °C cu ON @ Heat &; OFF @ Cool
când temperatura camerei este sub 5 °C.
4. Sub 0 °C, L va fi afișat cu ON @ Heat & OFF @
Cool.
Page 2
5. Peste 39,5 °C, H va fi afișat cu OFF @ Heat & ON @
Cool
D. Modul normal de reglare a orei:
1. Presă < >, Ziua săptămânii (1-7) va clipi, apăsați
<▲>/<▼> pentru a efectua modificări în Ziua
săptămânii.
2. Presă < >, Ora va clipi, apăsați <▲>/<▼ >
pentru a face modificări de oră.
3. Presă < >, Minutul va clipi, apăsați <▲>/<▼ >
pentru a efectua modificări la minut.
4. Presă < > reveniți la modul Timp normal sau
reveniți automat după 10 secunde.
5. Selectarea jumperului pentru afișajul 12/24 HR
poate fi selectată la PCB în timpul instalării,
presetată din fabrică la 24 HR.

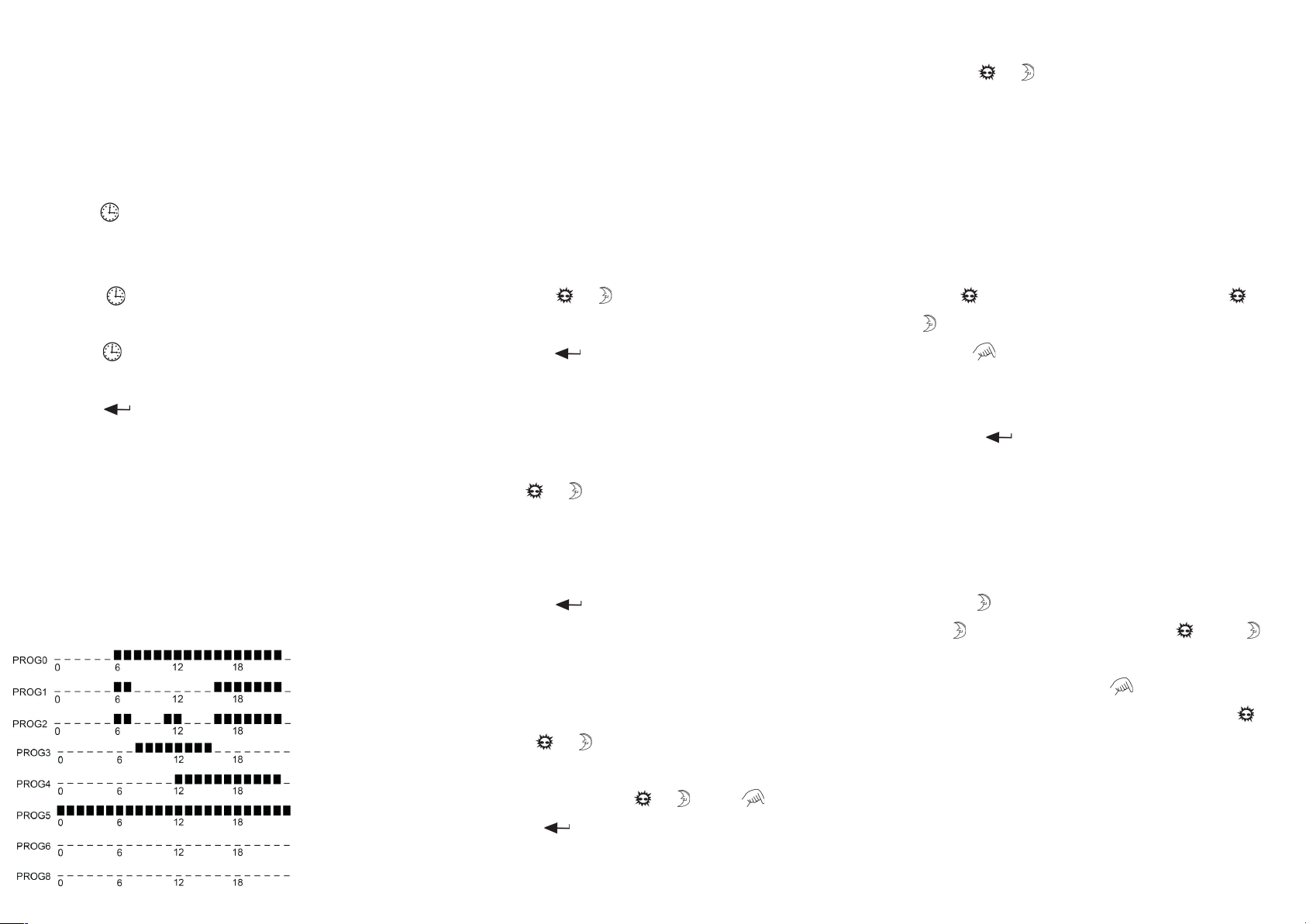

E. Programe definite din fabrică: Degustare FTY.
Programe definite din fabrică: FTY PROG (0-6,8),
UTILIZATOR PROG (10-16,18)
G (0-6,8), PROGRAM UTILIZATOR (10-16,18)
(Program definit)
(Program definit)
(Program definit)
(Program definit)
(Program definit)
(Modul Confort pentru întreaga zi)
(Modul Economie pentru întreaga
zi)
(Programul de dezghețare)
F. Setați ora programului:
1. Apăsați <PRG>, Ziua săptămânii (1-7) va clipi,
apăsați < ▲>/<▼ > pentru a efectua modificări
în Ziua săptămânii.
2. Apăsați <PRG>, Programul nr. P (0-6,8,10-16,18)
va clipi, apăsați <▲>/<▼ > pentru a efectua
modificările programului nr.
3. Apăsați < >/< > va selecta Hour Bar pentru
programele utilizatorilor (10-16,18).
4. Apăsați < > pentru a reveni la modul Timp
normal sau pentru a reveni automat după 10
secunde.
G. Setarea temperaturii de confort și economie:
1. Ține < >/< > timp de 1 sec va intra în modul de
setare a temperaturii Comfort și Economy.
2. Apăsați <▲>/<▼> pentru a regla temperatura
diferită.
3. Apăsați < >pentru a reveni la modul Timp
normal sau pentru a reveni automat după 10
sec.
H. Mod suprascriere manuală:
1. Apăsați < >/< > va intra în modul Suprascriere
manuală,
cu starea opusă de < >/< > și cu Afişate.
2. Apăsați < > reveniți la modul Timp normal sau
reveniți automat după 10 secunde.
3. Apăsați <▲>/<▼ > pentru a regla temperatura
diferită în modul Suprascriere manuală.
4. Apăsați < >/< > de stare opusă va elibera
modul Suprascriere manuală.
5. Următorul program de stare opusă sau a doua zi
va fi lansat
Modul Suprascriere manuală.
I. Temporizator de menținere pentru confort și
economie:
1. Ține < > timp de 1 secundă și apăsați < > sau
< > va intra în temporizatorul de menținere
confort cu intermitent.
2. Apăsați <▲>/<▼> pentru a regla Ore de
temperatură în așteptare.
3. Apăsați < > reveniți la modul Timp normal sau
reveniți automat după 10 secunde.
4. Apăsați <▲>/<▼> pentru a regla temperatura
diferită a seringii
Temporizator menținere confort în modul Timp
normal cu temporizator de așteptare setat.
5. Apăsați < > va lansa Comfort Hold Timer.
6. Ține < > timp de 1 sec &; apăsați < > sau < >
va intra în temporizatorul de așteptare a
economiei cu intermitent iar alt pas este
același cu punctul 2-4 în timp ce apăsați < >
va lansa Economy Hold Timer.
J. Specificaţie:
1. Măsurarea temperaturii: 0,0 - 39,5 °C (0,5 °C
/pas)
2. Precizie: ± 0,5 °C
Page 3
3. Interval de control al temperaturii: 5,0 -
35,0 °C (0,5 °C / pas)
4. Detectarea temperaturii: pe 10 sec.
5. Comutare: 24...250VAC 50/60Hz
8A max Rezistiv
6. Terminale: cablu de 2,5 mm2
7. Control electronic: acțiune tip 2.B
8. Baterie: 2 x 1.5V AA
alcaline
9. Temperatura de operare: -10 - 50 °C
10. Temperatura de depozitare: -20 - 60 °C
11. Umiditate de operare: 5-90% fără
condensare
S.C DEDEMAN S.R.L.
Str. Alexei Tolstoi Nr. 8, Bacau, Romania, 600093.
E-mail: [email protected]
Tel.: (+40)234 525 525
