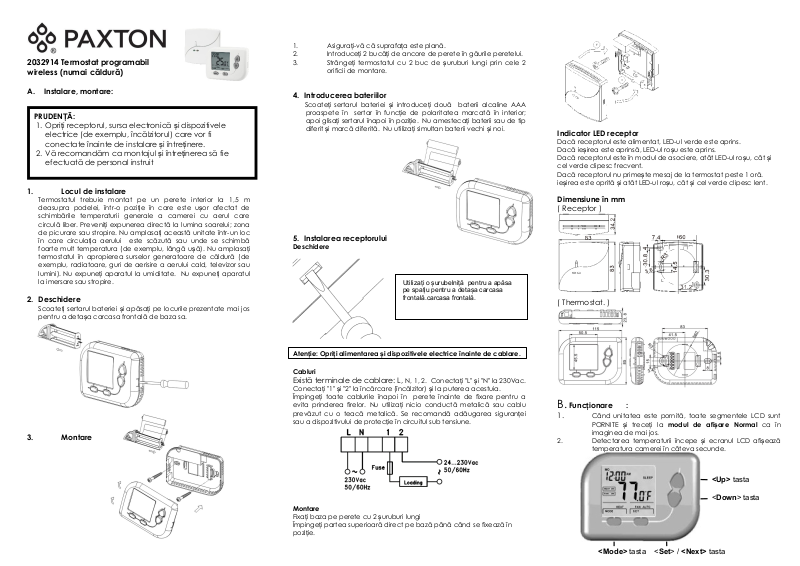

Paxton BL-BT162 User guide

2032914 Termostat programabil
wireless (numai căldură)

A. Instalare, montare:

PRUDENȚĂ:

1. Opriți receptorul, sursa electronică și dispozitivele
electrice (de exemplu, încălzitorul) care vor fi
conectate înainte de instalare și întreținere.

2. Vă recomandăm ca montajul și întreținerea să fie
efectuată de personal instruit

1. Locul de instalare

Termostatul trebuie montat pe un perete interior la 1,5 m
deasupra podelei, într-o poziție în care este ușor afectat de
schimbările temperaturii generale a camerei cu aerul care
circulă liber. Preveniți expunerea directă la lumina soarelui; zona
de picurare sau stropire. Nu amplasați această unitate într-un loc
în care circulația aerului este scăzută sau unde se schimbă
foarte mult temperatura (de exemplu, lângă ușă). Nu amplasați
termostatul în apropierea surselor generatoare de căldură (de
exemplu, radiatoare, guri de aerisire a aerului cald, televizor sau
lumini). Nu expuneți aparatul la umiditate. Nu expuneți aparatul
la imersare sau stropire.

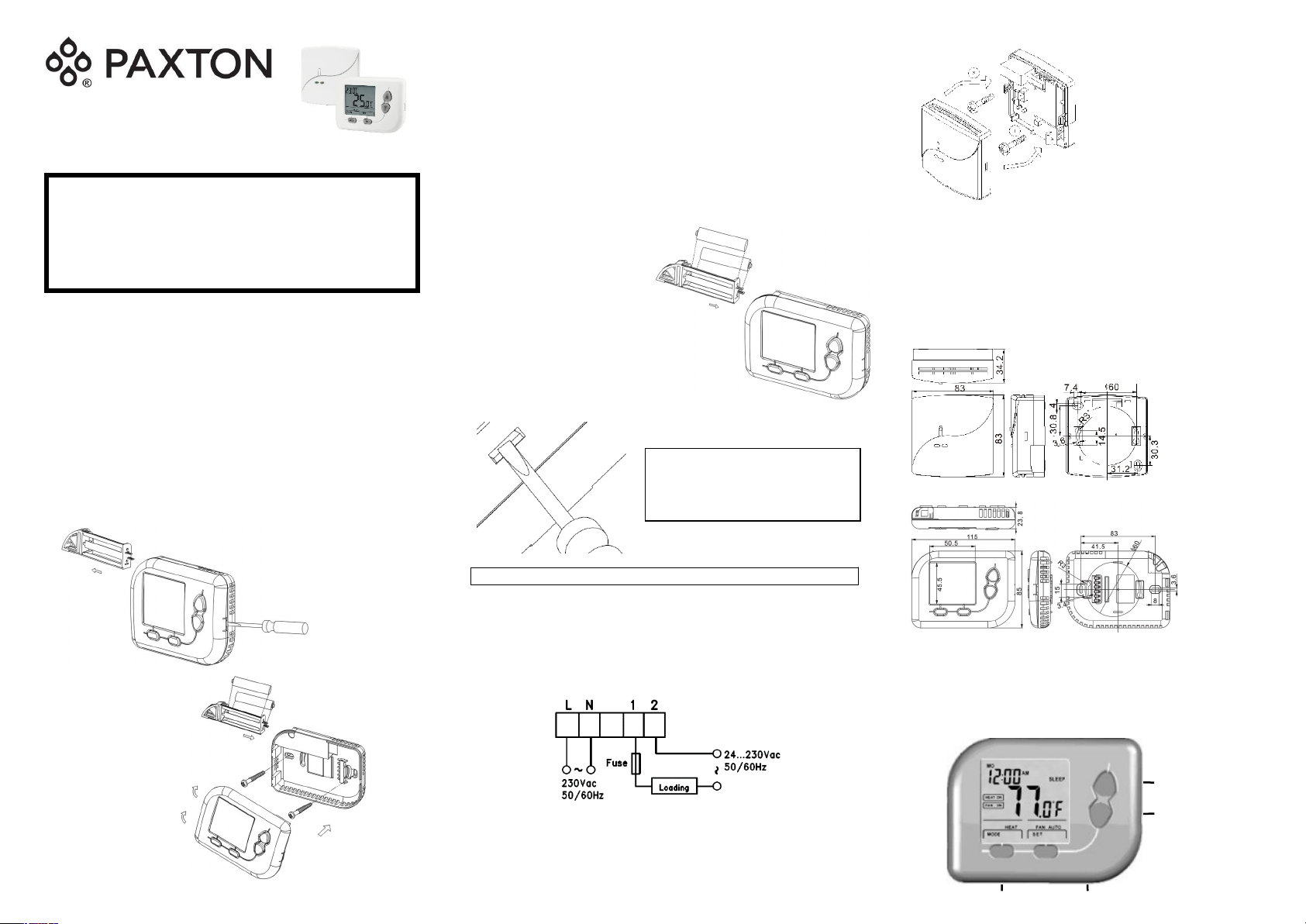

2. Deschidere

Scoateți sertarul bateriei și apăsați pe locurile prezentate mai jos
pentru a detașa carcasa frontală de baza sa.

3. Montare

1. Asigurați-vă că suprafața este plană.

2. Introduceți 2 bucăți de ancore de perete în găurile peretelui.

3. Strângeți termostatul cu 2 buc de șuruburi lungi prin cele 2
orificii de montare.

4. Introducerea bateriilor

Scoateți sertarul bateriei și introduceți două baterii alcaline AAA

proaspete în sertar în funcție de polaritatea marcată în interior;
apoi glisați sertarul înapoi în poziție. Nu amestecați baterii sau de tip
diferit și marcă diferită. Nu utilizați simultan baterii vechi și noi.

5. Instalarea receptorului

Deschidere

Atenție: Opriți alimentarea și dispozitivele electrice înainte de cablare.

Cabluri

Există terminale de cablare: L, N, 1, 2. Conectați "L" și "N" la 230Vac.

Conectați "1" și "2" la încărcare (încălzitor) și la puterea acestuia.
Împingeți toate cablurile înapoi în perete înainte de fixare pentru a
evita prinderea firelor. Nu utilizați nicio conductă metalică sau cablu
prevăzut cu o teacă metalică. Se recomandă adăugarea siguranței
sau a dispozitivului de protecție în circuitul sub tensiune.

Montare

Fixați baza pe perete cu 2 șuruburi lungi
Împingeți partea superioară direct pe bază până când se fixează în
poziție.

Indicator LED receptor

Dacă receptorul este alimentat, LED-ul verde este aprins.
Dacă ieșirea este aprinsă, LED-ul roșu este aprins.
Dacă receptorul este în modul de asociere, atât LED-ul roșu, cât și
cel verde clipesc frecvent.
Dacă receptorul nu primește mesaj de la termostat peste 1 oră.
ieșirea este oprită și atât LED-ul roșu, cât și cel verde clipesc lent.

Dimensiune în mm

( Receptor )

( Thermostat. )

B. Funcționare :

1. Când unitatea este pornită, toate segmentele LCD sunt

PORNITE și treceți la modul de afișare Normal ca în
imaginea de mai jos.

2. Detectarea temperaturii începe și ecranul LCD afișează
temperatura camerei în câteva secunde.

Utilizați o șurubelniță pentru a apăsa
pe spațiu pentru a detașa carcasa
frontală.carcasa frontală.

<Up> tasta

<Down> tasta

<Mode> tasta <Set> / <Next> tasta

3. Apăsați tasta <MODE> pentru a selecta modul de

încălzire / oprire..

4. În mod implicit, termostatul funcționează în modul
Program și controlează automat încălzirea conform
programului implicit.

5. Apăsați tasta <SET> pentru a seta Timp și program.

6. Apăsați tastele <Sus> sau <Jos> pentru a regla
temperatura de setare.

7. În modul Căldură, când temperatura este sub 5 ° C / 40F,
funcția de dezghețare este activată cu
afișajul. Încălzitorul este pornit indiferent de temperatura
setată.

8. Sub 0 ° C / 32 ° F, va fi afișat LO. Ieșirea va fi activată în

modul Căldură.

C. Setarea orei :

1. Apăsați tasta <SET> pentru a intra în meniul de setări. Va fi afișat

"CLOC".

2. Apăsați din nou tasta <SET>, Ziua săptămânii (MO / TU / WE / TH /

FR / SA / SU) va clipi, apăsați tastele <Sus> sau <Jos> pentru a
seta ziua curentă a săptămânii, apăsați tasta <NEXT> pentru a
confirma.

3. Ora va clipi, apăsați tastele <Sus> sau <Jos> pentru a seta tasta

oră, press <NEXT> pentru a confirma.

4. Minutul va clipi, apăsați tastele <Sus> sau <Jos> pentru a seta

minutul .

5. Apăsați tasta <MODE> pentru a confirma setarea și a reveni la

meniul de setare.

6. Apăsați <MODE> din nou pentru a reveni la modul de afișare

Normal.

D. Setarea programului

1. Apăsați tasta <SET> pentru a intra în meniul de setări.

2. Apăsați tasta <Sus> sau <Jos> până când se afișează "Prog".

3. Apăsați tasta <SET> pentru a intra în setarea programului,

"ON"/"OFF" va clipi, apăsați tasta <Sus> sau <Jos> pentru a
selecta programul ON / OFF.

Program oprit:

4. Dacă este selectat OFF, termostatul va funcționa ca termostat

simplu de setare și va controla ieșirea pur și simplu în funcție de
o singură valoare setată.

Program în modul pornit:

5. Selectați Activat și apăsați tasta <NEXT> pentru a porni setarea

programului. Setările vor fi ajustate în ordinea:

Setarea  minutelor în timpul săptămânii/în weekend

6. Ziua săptămânii va clipi, apăsați tastele <Sus> sau <Jos> pentru a

selecta programul din timpul săptămânii (MO ~ FR) sau din
weekend (SA, SU).

7. Apăsați tasta <NEXT> pentru a introduce setările programului

zonei WAKE, ora WAKE va clipi, apăsați tasta <Sus> sau <Jos>
pentru a programa ora WAKE.

8. Apăsați tasta <NEXT>, minutul WAKE va clipi, apăsați tasta <Sus>

sau <Jos> pentru a programa ora WAKE.

9. Apăsați tasta <NEXT>, temperatura va clipi, apăsați tasta <Sus>

sau <Jos> pentru a programa temperatura setată.

10. Apăsați tasta <NEXT>, pentru a introduce setările programului

zonei OUT, repetați aceeași procedură pentru (OUT, BACK,
SLEEP).

11. Apăsați tasta <MODE> pentru a reveni pentru programul

Weekday/Weekend.

12. Apăsați din nou tasta <MODE> pentru a confirma setarea și a

reveni la meniul de setări.

13. Apăsați tasta <MODE> înapoi la modul de afișare Normal.

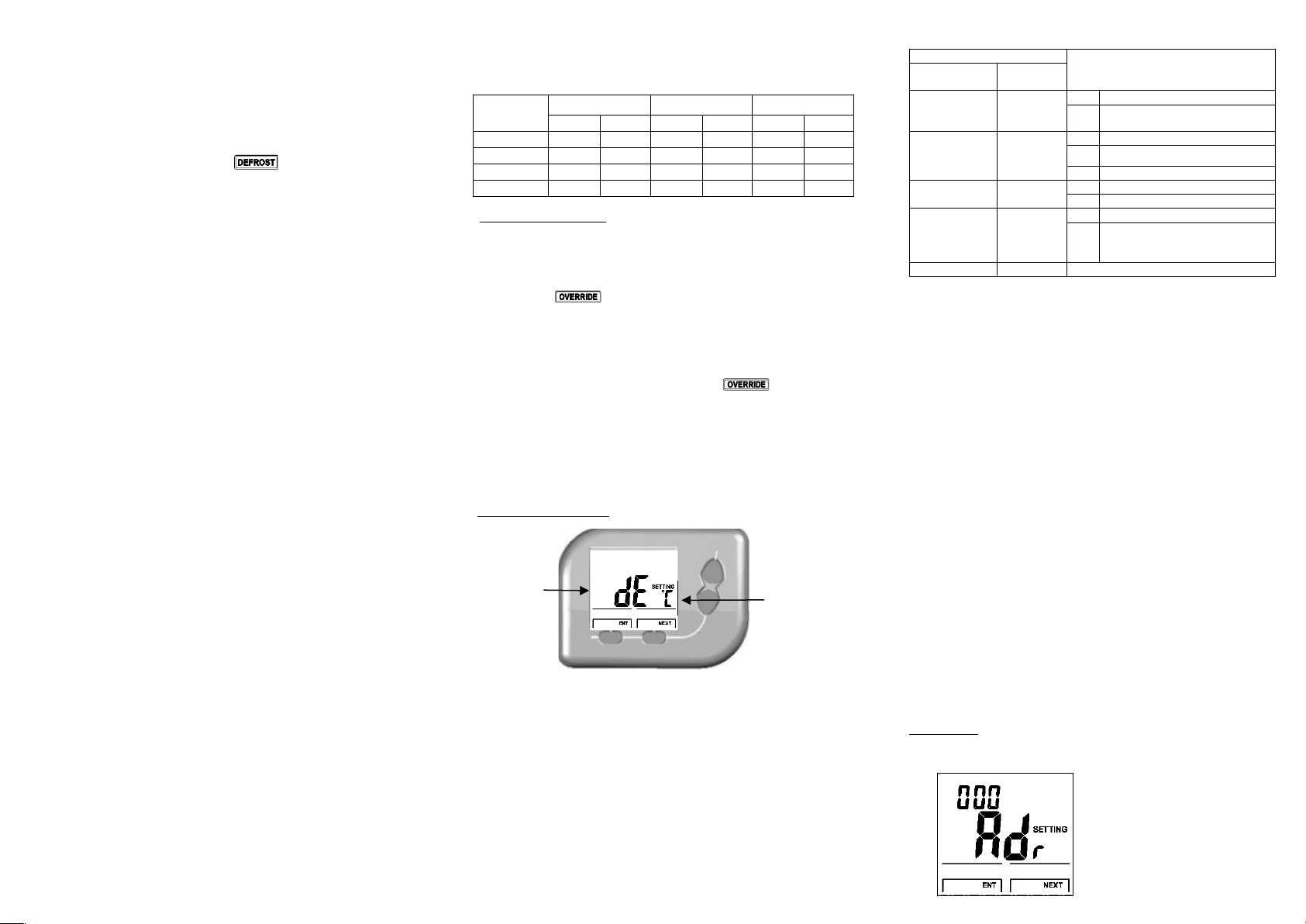

Programul implicit este după cum urmează:

Mod de încălzire:

MON~FRI SÂMBĂTĂ SOARE

Oră °F/°C Oră °F/°C Oră °F/°C
TREZIRE 6AM 70/21 6AM 70/21 6AM 70/21
AFARĂ 8AM 61/16 8AM 61/16 8AM 61/16

INTOARCERE 18:00 70/21 18:00 70/21 18:00 70/21

DORMIT 22:00 61/16 23:00 61/16 23:00 61/16

Suprascriere temporară:
Setarea temperaturii poate suprascrie temporar în modul program.

1. Apăsați tastele <Sus> sau <Jos> în modul de afișare Normal,
temperatura setată va clipi.

2. Apăsați tastele <Sus> sau <Jos> pentru a regla temperatura de
setare cu suprascrierea afișată.

3. Temperatura de setare a căldurii va fi confirmată și va reveni la
modul de afișare Normal după ce nicio tastă nu este apăsată timp
de 10 sec.

Modul Suprascriere temporară rămâne până la începerea următoarei
ore programate (fusului). Temperatura de setare a căldurii va urma

temperatura de setare programată și va dispărea.

Suprascrierea temporară poate fi eliberată și manual prin apăsarea

tastei <MODE>.

E. Setare avansată :

Setarea avansată conține selectarea setărilor funcțiilor și calibrarea
temperaturii.
Selectarea setării func ț iei

1. Țineți apăsate tastele <DOWN> și <SET> până când treceți la

modul Setări avansate.

2. Literele din stânga reprezintă Tip funcție; literele din dreapta

reprezintă valoarea setată.

3. Apăsați <Sus>/ <Coborâre> pentru a regla valoarea setării.

4. Apăsați <NEXT> pentru a confirma / sări la următoarea

funcție sau <MODE> pentru a reveni la modul de afișare
Normal.

Tabel cu selecția setărilor funcționale

Tip funcție

Setarea valorii

Descriere

Afișaj

LCD
Unitate de
afișare a
temperaturii

de

°C Celsius

°F Fahrenheit (implicit)

Interval de
control al
temperaturii

SP

05 +/- 0,5C deschidere
10 +/- 1 C / +/-1F span (implicit)

20 +/- 2F deschidere
Selecție
12hr/24hr

Hr

12 Timp de 12 ore (implicit)

24 Timp de 24 de ore
Întârziere
minimă de
oprire
(încălzitor)

dL

S 10 secunde (implicit)

L 4 minute

Adresare RF ADR 000 până la 128

Controlul temperaturii:
Decideți cât de mare poate fi deviată temperatura camerei de la
valoarea de referință.
Valoarea mai mică este aleasă pentru mai confortabil.
Valoarea mai mare este aleasă pentru mai puține cicluri pornit / oprit
și, de obicei, duce la economisirea energiei / durată de viață mai
lungă.

Întârziere minimă a încălzitorului:

- Selecția depinde de tipul încălzitorului.

- Selectați "L" pentru încălzirea de tip compresor care necesită un
timp de întârziere de 4 minute de la oprire și pornire pentru protecție.

- Selectați "S" pentru încălzitorul de tip non-compresor.

Calibrarea temperaturii

Calibrarea nu ar trebui să fie necesară. Calibrați termostatul numai
dacă se constată abateri.

1. În modul de afișare Normal, țineți apăsate tastele <Sus>
și <Jos> până când intrați pe afișajul de calibrare a
temperaturii și temperatura curentă va clipi,

2. Apăsați tastele <Sus> / <Jos> pentru a calibra
temperatura.

Intervalul maxim care trebuie ajustat este +/- 3,0 ° C sau +/- 6 ° F,
0,5 ° C / 1 ° F în pas.

3. Apăsați tasta <MODE> pentru a confirma setarea și a
reveni la modul de afișare Normal.

F. Asocierea

Termostatul și receptorul sunt asociate la adresa 000 din fabrică.
Dacă utilizatorul are mai multe termostate, vă rugăm să modificați
adresa urmând pașii pentru a preveni interferențele.

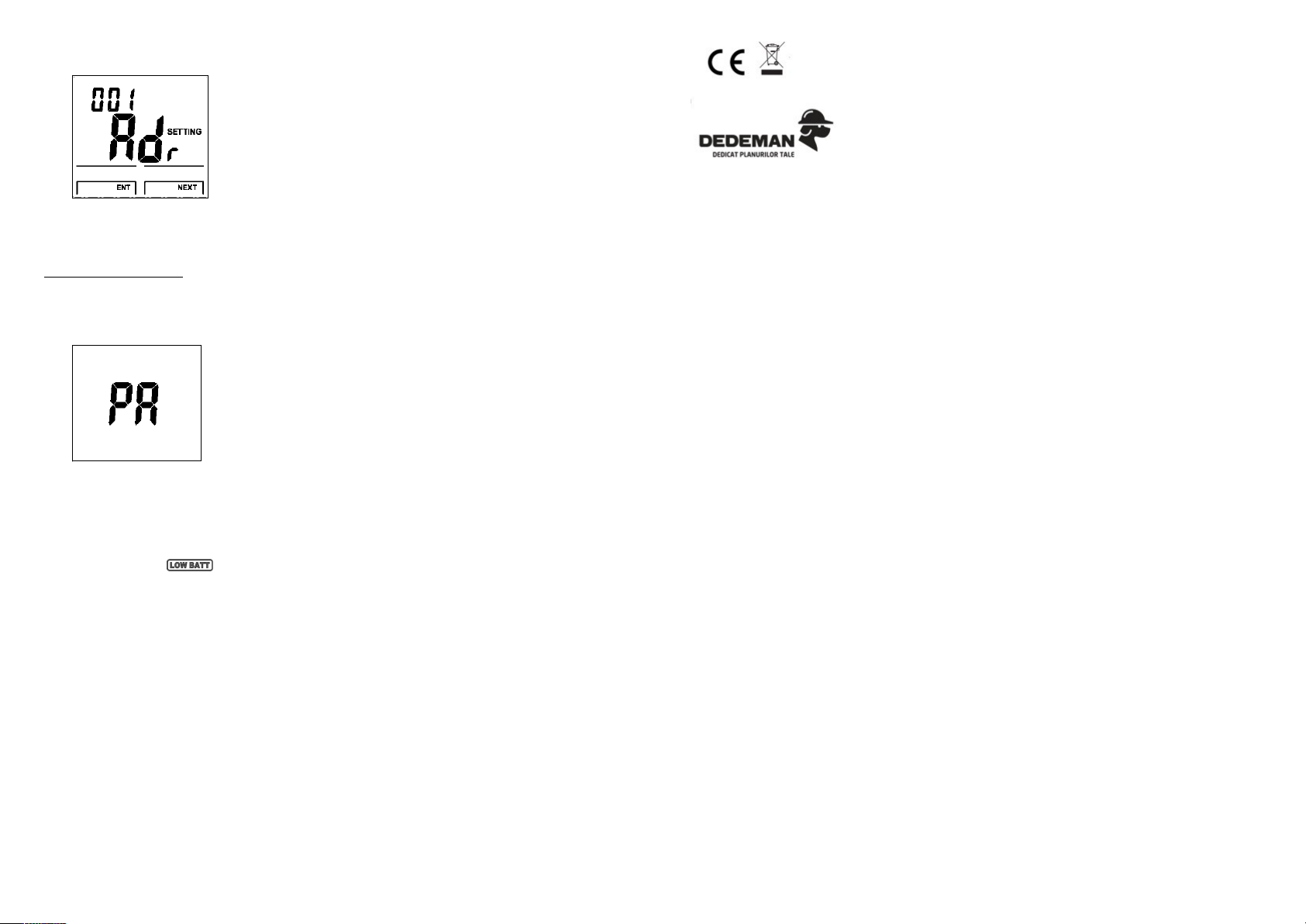

Seta ț i adresa

1. Țineți apăsate tastele <DOWN> și <SET> până când treceți
la modul Setări avansate. Apăsați tasta <SET> accesați
pagina de setare a adresei

Tipul
funcției

Setarea
valorii

2. Apăsați tasta <Sus>/<Jos> pentru a schimba numărul
adresei din

000 până la 128.

3. Apăsați tasta <Următorul> pentru a confirma și a reveni la
pagina normală. După setarea adresei în termostat, este
necesar un proces de împerechere, astfel încât
receptorul să poată primi mesajul.

Configurarea împerecherii

4. Țineți apăsat butonul de la receptor, eliberați butonul
până când LED-ul roșu și verde clipește

5. Țineți apăsată tasta <Mode> și <Setare> Tastă la
transmițător (termostat) pentru a intra în modul Asociere

Termostatul va trimite adresa către receptor

6. LED-ul receptorului nu va mai clipi dacă împerecherea
are succes.

7. Dacă împerecherea nu reușește, receptorul va continua
să clipească. Vă rugăm să faceți din nou pasul 5 sau să
schimbați locația de instalare pentru o recepție mai bună.

G. Instrucțiuni privind bateriile înlocuibile:

Când pictograma apare pe afișaj, înlocuiți imediat bateriile
cu baterii alcaline AAA proaspete de 2 buc .
Bateriile trebuie introduse cu polaritate corespunzătoare.
Nu utilizați simultan baterii vechi și noi.

H. Specificaţie:

1. Tensiunea bateriei: 3 V DC (2 x baterii
alcaline AAA)

2. Temperatura de operare: 0 - 45 ° C / 32 - 113 ° F

3. Temperatura de depozitare: -5 - 50 ° C / 23 - 122 ° F

4. Temperatura de control: 5 C ~ 35 C/ 40 F ~ 95 F

5. Măsurarea temperaturii: 0 - 40 ° C / 32 - 99F

6. Precizie: +/-0,5C / +/-1F

7. Rezoluție: +/-0,5C / +/-1F

8. Intrare termostat : 3 V DC (2 x baterii alcaline AAA)

9. Durata de viață a bateriei: 1 an

10. Intrare receptor: 230Vac, 50/60Hz

11. Putere nominală receptor: 24~230 Vac 16A (MAX)

12. Element de detectare: termistor NTC

13. Clasificarea controlului Clasa II

14. Scopul controlului Micro-deconectare la
funcționare

15. Control electronic tip 2.B

16. Frecvență: 868Mhz

S.C DEDEMAN S.R.L.

Str. Alexei Tolstoi Nr. 8, Bacau, Romania, 600093.

E-mail: [email protected]

Tel.: [phone]

www.dedeman.ro
