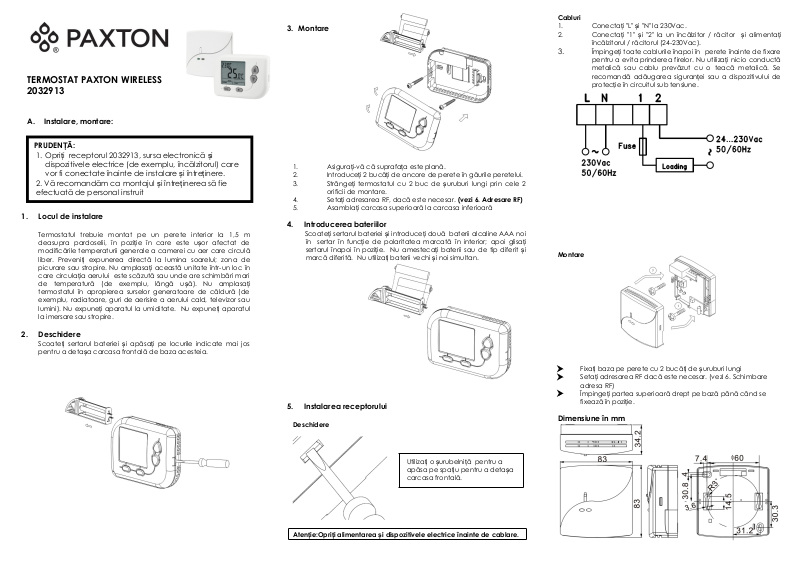

Paxton BL-BT062 User guide

TERMOSTAT PAXTON WIRELESS
2032913

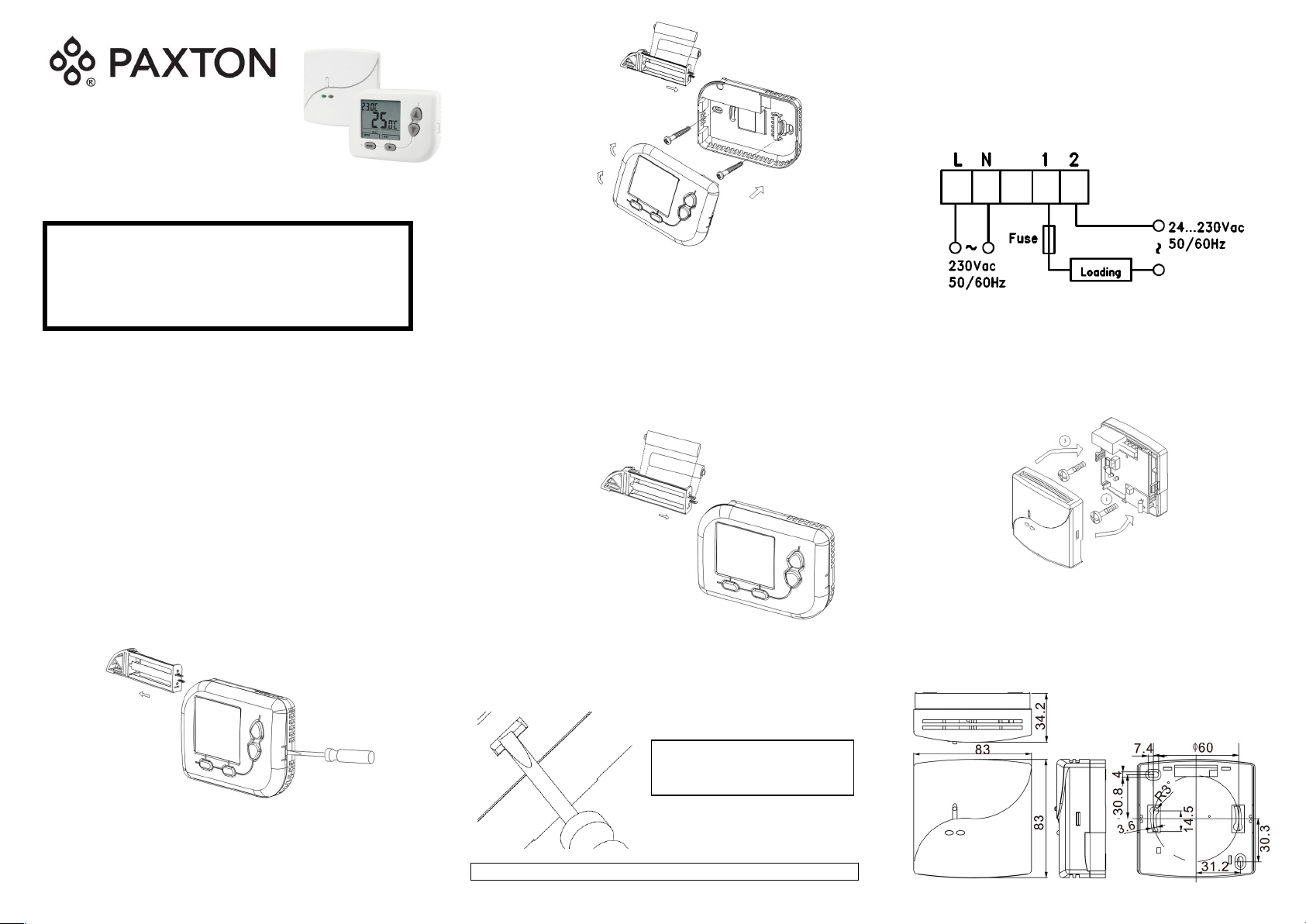

A. Instalare, montare:

PRUDENȚĂ:

1. Opriți receptorul 2032913, sursa electronică și
dispozitivele electrice (de exemplu, încălzitorul) care
vor fi conectate înainte de instalare și întreținere.

2. Vă recomandăm ca montajul și întreținerea să fie

efectuată de personal instruit

1. Locul de instalare

Termostatul trebuie montat pe un perete interior la 1,5 m
deasupra pardoselii, în poziție în care este ușor afectat de
modificările temperaturii generale a camerei cu aer care circulă
liber. Preveniți expunerea directă la lumina soarelui; zona de
picurare sau stropire. Nu amplasați această unitate într-un loc în
care circulația aerului este scăzută sau unde are schimbări mari
de temperatură (de exemplu, lângă ușă). Nu amplasați
termostatul în apropierea surselor generatoare de căldură (de
exemplu, radiatoare, guri de aerisire a aerului cald, televizor sau
lumini). Nu expuneți aparatul la umiditate. Nu expuneți aparatul
la imersare sau stropire.

2. Deschidere

Scoateți sertarul bateriei și apăsați pe locurile indicate mai jos
pentru a detașa carcasa frontală de baza acesteia.

3. Montare

1. Asigurați-vă că suprafața este plană.

2. Introduceți 2 bucăți de ancore de perete în găurile peretelui.

3. Strângeți termostatul cu 2 buc de șuruburi lungi prin cele 2
orificii de montare.

4. Setați adresarea RF, dacă este necesar. (vezi 6. Adresare RF)

5. Asamblați carcasa superioară la carcasa inferioară

4. Introducerea bateriilor

Scoateți sertarul bateriei și introduceți două baterii alcaline AAA noi

în sertar în funcție de polaritatea marcată în interior; apoi glisați
sertarul înapoi în poziție. Nu amestecați baterii sau de tip diferit și
marcă diferită. Nu utilizați baterii vechi și noi simultan.

5. Instalarea receptorului

Deschidere

Atenție:Opriți alimentarea și dispozitivele electrice înainte de cablare.

Cabluri

1. Conectați "L" și "N" la 230Vac.

2. Conectați "1" și "2" la un încălzitor / răcitor și alimentați
încălzitorul / răcitorul (24-230Vac).

3. Împingeți toate cablurile înapoi în perete înainte de fixare

pentru a evita prinderea firelor. Nu utilizați nicio conductă
metalică sau cablu prevăzut cu o teacă metalică. Se
recomandă adăugarea siguranței sau a dispozitivului de
protecție în circuitul sub tensiune.

Montare

 Fixați baza pe perete cu 2 bucăți de șuruburi lungi
 Setați adresarea RF dacă este necesar. (vezi 6. Schimbare

adresa RF)

 Împingeți partea superioară drept pe bază până când se

fixează în poziție.

Dimensiune în mm

Utilizați o șurubelniță pentru a
apăsa pe spațiu pentru a detașa
carcasa frontală.

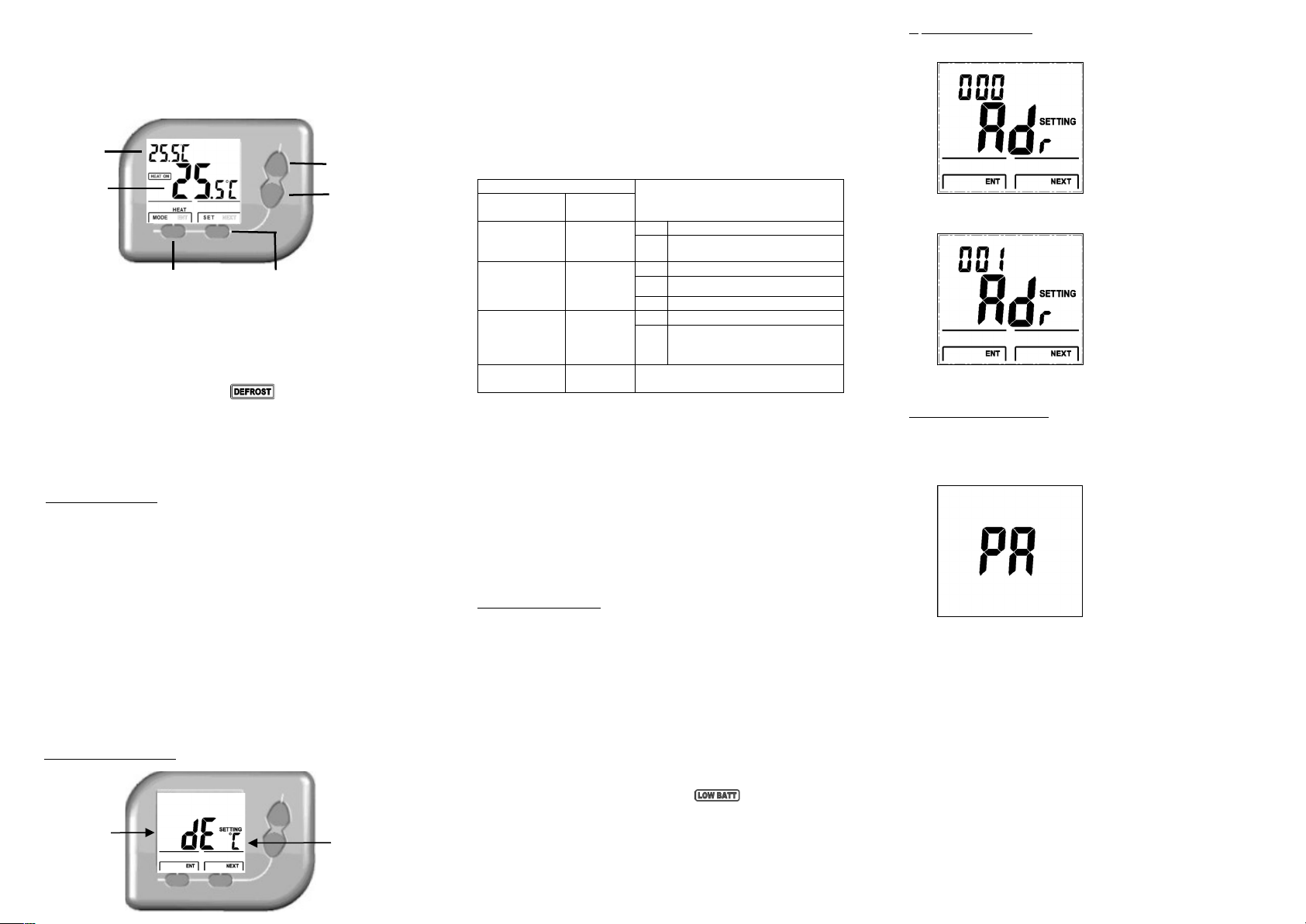

B. Mod de operare:

1. Când porniti unitatea, toate segmentele LCD sunt

PORNITE și treceți la modul de afișare Normal, ca în
imaginea de mai jos.

2. Detectarea temperaturii începe și ecranul LCD afișează
temperatura camerei în câteva secunde.

1. Apăsați tasta <MODE> pentru a selecta modul de
încălzire / oprire

2. Apăsați tasta <SET> pentru setarea internă.

3. Apăsați tastele <Sus> sau <Jos> pentru a regla
temperatura de setare.

4. În modul Căldură, când temperatura este sub 5 ° C / 40F,
funcția de dezghețare este activată cu
afișajul. Încălzitorul este pornit indiferent de temperatura
setată.

5. Sub 0 ° C / 32 ° F, va fi afișat LO. Ieșirea va fi activată în
modul Căldură.

Setarea temperaturii:

1. Apăsați tastele <Sus> sau <Jos> în modul de afișare

Normal, temperatura setată va clipi.

2. Apăsați tastele <Sus> sau <Jos> pentru a regla

temperatura de setare.

3. Temperatura de setare a căldurii va fi confirmată și va

reveni la modul de afișare Normal după ce nicio tastă nu este
apăsată timp de 10 sec.

C. Setare internă :

Setarea internă conține selectarea setării funcției și calibrarea
temperaturii.

Selectarea setării func ț iei

1. Apăsați tastele <SET> pentru a intra în modul de setare
internă.

2. Literele din stânga reprezintă Tip funcție; literele din dreapta
reprezintă valoarea setată.

3. Apăsați <Sus>/ <Jos> pentru a regla valoarea setării.

4. Apăsați <NEXT> pentru a confirma și a trece la următoarea
funcție sau <ENT> pentru a confirma și a reveni la modul de
afișare Normal.

Tabel cu selec ia setărilor func ionaleț ț

Tip funcție

Setarea valorii

Description

LCD

Display
Unitate de
afișare a
temperaturii

dE

°C Celsius (implicit)

°F Fahrenheit

Temperature
Control Span

SP

05 +/- 0,5C span (implicit)
10 +/- 1 C / +/-1F span 

20 +/- 2F span
Întârziere
minimă de
oprire
(încălzitor)

dL

S 10 secunde (implicit)

L 4 minutes

Adresa de
paring

Adr 000 to 128

Controlul temperaturii:
Decideți cât de mare poate fi deviată temperatura camerei de la
valoarea de referință.
Valoarea mai mică este aleasă pentru mai confortabil.
Valoarea mai mare este aleasă pentru mai puține cicluri pornit/oprit și
mai bună în economisirea energiei / durată de viață mai lungă.

Întârziere minimă a încălzitorului:

Selecția depinde de tipul încălzitorului.
Selectați "L" pentru încălzirea de tip compresor care necesită un timp
de întârziere de 4 minute de la oprire și pornire pentru protecție.
Selectați "S" pentru încălzitorul de tip non-compresor.

Calibrarea temperaturii
Calibrarea nu ar trebui să fie necesară. Calibrați termostatul numai
dacă se constată abateri.
a. În modul de afișare Normal, țineți apăsate tastele <Sus> și

<Jos> până când intrați pe afișajul de calibrare a
temperaturii și temperatura curentă va clipi,

b. Apăsați tastele <Sus> / <Jos> pentru a calibra temperatura.

Intervalul maxim care trebuie ajustat este +/- 3,0 ° C sau +/- 6
° F, 0,5 ° C / 1 ° F în pas.

c. Apăsați tasta <ENT> pentru a confirma setarea și a reveni la

modul de afișare Normal.

D. Instrucțiuni pentru înlocuirea bateriilor:

- Cand apare pictograma pe afisaj înlocuiți imediat
bateriile cu 2 baterii alcaline AAA noi.

- Bateriile trebuie introduse cu polaritatea corespunzătoare.

- Nu folosiți simultan baterii vechi și noi.

Imperechere

Emițătorul și receptorul sunt împerecheate la adresa 000 din fabrică.
Dacă utilizatorul are mai multe termostate 2032913, vă rugăm să
schimbați adresa urmând pașii pentru a preveni interferențele.

6. Schimbare adresa RF

1. Apăsați tasta <SET> pentru a introduce setarea internă,
accesați pagina de setare a adresei

2. Apăsați tasta <Sus>/<Jos> pentru a schimba numărul
adresei.

BT062 oferă selectarea adresei de la 000 la 128

3. Apăsați tasta <Următorul> pentru a confirma și a reveni la
pagina normală

Configurarea împerecherii

4. Țineți apăsat butonul de la receptor (BT062R), eliberați
butonul până când LED-ul roșu și verde clipește

5. Apăsați și mențineți apăsată tasta <Mode> și <Set> pentru
a intra în modul de asociere

Transmițătorul va trimite adresa către receptor

6. LED-ul receptorului nu va mai clipi dacă împerecherea are
succes.

7. Dacă împerecherea nu reușește, receptorul va continua
să clipească. Vă rugăm să faceți din nou pasul 5 sau să
schimbați locația de instalare pentru o recepție mai bună.

E.Specificaţii:

1. Tensiunea bateriei: 3 V DC (2 x baterii
alcaline AAA)

2. Temperatura de operare: 0 - 50 ° C / 32 - 122 ° F

3. Temperatura de depozitare: -5 - 50 ° C / 23 - 122 ° F

4. Temperatura de control: 5 C ~ 35 C/ 40 F ~ 95 F

5. Măsurarea temperaturii: 0 - 40 ° C / 32 - 99F

6. Precizie: +/-0,5C / +/-1F

7. Rezoluție: +/-0,5C / +/-1F

8. Intrare transmițător : 3 V DC (2 x baterii alcaline
AAA)

9. Durata de viață a bateriei: 1 an

10. Intrare receptor: 230Vac +10/-15%, 50/60Hz

11. Puterea nominală a receptorului: 24 ~ 230 Vac 16 A

Tasta <Mode> / <Ent> < Set> / <Next>

Setarea
temperaturii

Temperatura
camerei.

Tipul
funcției

<Tasta > sus

<Tastă > jos

Setarea

(rezistiv)

12. Element de detectare: termistor NTC

13. Clasificarea controlului Clasa II

14. Scopul controlului Micro-deconectare la
funcționare

15. Control electronic tip 2.B

16. Frecvență: 868Mhz
