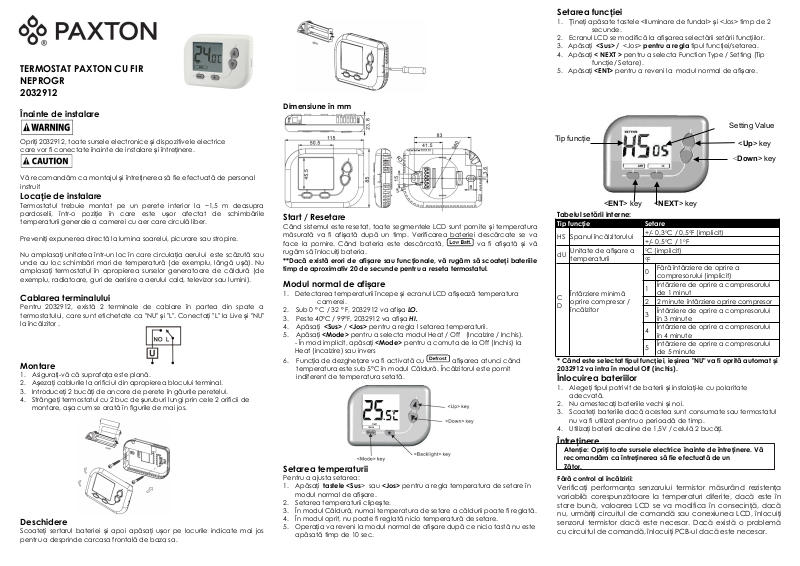

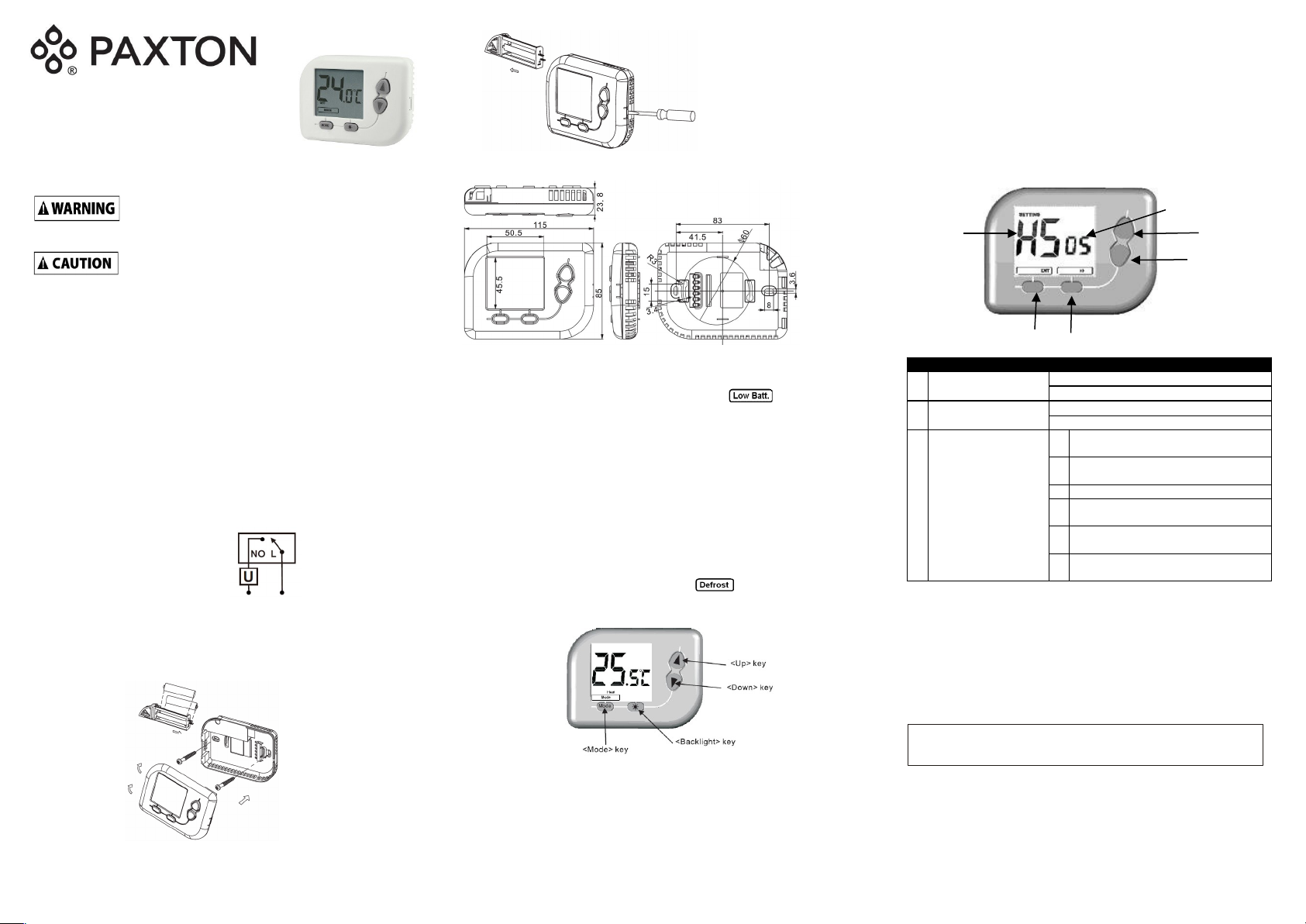

Page 1
TERMOSTAT PAXTON CU FIR
NEPROGR
2032912
Înainte de instalare
Opriți 2032912, toate sursele electronice și dispozitivele electrice
care vor fi conectate înainte de instalare și întreținere.
Vă recomandăm ca montajul și întreținerea să fie efectuată de personal
instruit
Locație de instalare
Termostatul trebuie montat pe un perete interior la ~1,5 m deasupra
pardoselii, într-o poziție în care este ușor afectat de schimbările
temperaturii generale a camerei cu aer care circulă liber.
Preveniți expunerea directă la lumina soarelui, picurare sau stropire.
Nu amplasați unitatea într-un loc în care circulația aerului este scăzută sau
unde au loc schimbări mari de temperatură (de exemplu, lângă u șă). Nu
amplasați termostatul în apropierea surselor generatoare de căldură (de
exemplu, radiatoare, guri de aerisire a aerului cald, televizor sau lumini).
Cablarea terminalului
Pentru 2032912, există 2 terminale de cablare în partea din spate a
termostatului, care sunt etichetate ca "NU" și "L". Conectați "L" la Live și "NU"
la încălzitor .
Montare
1. Asigurați-vă că suprafața este plană.
2. Așezați cablurile la orificiul din apropierea blocului terminal.
3. Introduceți 2 bucăți de ancore de perete în găurile peretelui.
4. Strângeți termostatul cu 2 buc de șuruburi lungi prin cele 2 orificii de
montare, așa cum se arată în figurile de mai jos.
Deschidere
Scoateți sertarul bateriei și apoi apăsați ușor pe locurile indicate mai jos
pentru a desprinde carcasa frontală de baza sa.
Dimensiune în mm
Start / Resetare
Când sistemul este resetat, toate segmentele LCD sunt pornite și temperatura
măsurată va fi afișată după un timp. Verificarea bateriei descărcate se va
face la pornire. Când bateria este descărcată, va fi afișată și vă
rugăm să înlocuiți bateria.
**Dacă există erori de afișare sau funcționale, vă rugăm să scoateți bateriile
timp de aproximativ 20 de secunde pentru a reseta termostatul.
Modul normal de afișare
1. Detectarea temperaturii începe și ecranul LCD afișează temperatura
camerei.
2. Sub 0 ° C / 32 ° F, 2032912 va afișa LO.
3. Peste 40°C / 99°F, 2032912 va afișa HI.
4. Apăsați <Sus> / <Jos> pentru a regla l setarea temperaturii.
5. Apăsați <Mode> pentru a selecta modul Heat / Off (Incalzire / Inchis).
- În mod implicit, apăsați <Mode> pentru a comuta de la Off (Inchis) la
Heat (incalzire) sau invers
6. Funcția de dezghețare va fi activată cu afișarea atunci când
temperatura este sub 5°C în modul Căldură. Încălzitorul este pornit
indiferent de temperatura setată.
Setarea temperaturii
Pentru a ajusta setarea:
1. Apăsați tastele <Sus> sau <Jos> pentru a regla temperatura de setare în
modul normal de afișare.
2. Setarea temperaturii clipește.
3. În modul Căldură, numai temperatura de setare a căldurii poate fi reglată.
4. În modul oprit, nu poate fi reglată nicio temperatură de setare.
5. Operația va reveni la modul normal de afișare după ce nicio tastă nu este
apăsată timp de 10 sec.
Setarea funcției
1. Țineți apăsate tastele <Iluminare de fundal> și <Jos> timp de 2
secunde.
2. Ecranul LCD se modifică la afișarea selectării setării funcțiilor.
3. Apăsați <Sus> / <Jos> pentru a regla tipul funcției/setarea.
4. Apăsați < NEXT > pentru a selecta Function Type / Setting (Tip
funcție/ Setare).
5. Apăsați <ENT> pentru a reveni la modul normal de afișare.
Tabelul setării interne:
Tip funcție Setare
HS Spanul încălzitorului
+/- 0,3C / 0,5F (implicit)
+/- 0,5C / 1F
dU
Unitate de afișare a
temperaturii
C (implicit)
F
C
D
Întârziere minimă
oprire compresor /
încălzitor
0
Fără întârziere de oprire a
compresorului (implicit)
1
Întârziere de oprire a compresorului
de 1 minut
2 2 minute întârziere oprire compresor
3
Întârziere de oprire a compresorului
în 3 minute
4
Întârziere de oprire a compresorului
în 4 minute
5
Întârziere de oprire a compresorului
de 5 minute
* Când este selectat tipul funcției, ieșirea "NU" va fi oprită automat și
2032912 va intra în modul Off (inchis).
Înlocuirea bateriilor
1. Alegeți tipul potrivit de baterii și instalați-le cu polaritate
adecvată.
2. Nu amestecați bateriile vechi și noi.
3. Scoateți bateriile dacă acestea sunt consumate sau termostatul
nu va fi utilizat pentru o perioadă de timp.
4. Utilizați baterii alcaline de 1,5V / celulă 2 bucăți.
Întreținere
Atenție: Opriți toate sursele electrice înainte de întreținere. Vă
recomandăm ca întreținerea să fie efectuată de un
Zător.
Fără control al încălzirii:
Verificați performanța senzorului termistor măsurând rezistența
variabilă corespunzătoare la temperaturi diferite, dacă este în
stare bună, valoarea LCD se va modifica în consecință, dacă
nu, urmăriți circuitul de comandă sau conexiunea LCD, înlocuiți
senzorul termistor dacă este necesar. Dacă există o problemă
cu circuitul de comandă, înlocuiți PCB-ul dacă este necesar.
Tip funcție
<ENT> key
Setting Value
<Up> key
<Down> key
<NEXT> key
Page 2
Specificaţie
1. Măsurarea temperaturii: 0 ~ 40C / 32 ~ 99F
2. Precizie: ±0,5C / 1 ° F
3. Interval controlabil de temperatură:
5 ~ 35C / 40 ~ 95F
4. Rezolutie: 0.1C /0.5°F
5. Sursa de alimentare: 2 x baterii alcaline AAA
6. Evaluare: 230Vac ~ 50/ 60Hz, 5A.
7. Terminale: 2mm2 cablu
8. Temperatura de operare: 0 ~ 50 ° C / 32 ~ 122 ° F
9. Temperatura de depozitare: -5 ~ 50 ° C / 23 ~ 122 ° F
10. Element de detectare: termistor NTC
11. Grad de protecție: IP-20
