Patron TOM 5 Streeter User Manual [en, cs, de, sk]

Download

Page 1

Identification tag / Product type (write up):

IDENTIFICATION SHEET

Final inspection:

Name:

Signature:

Warranty conditions:

1. On this product is applied 24 months warranty from the date of sale. The warranty is applied for material and manufacturing defects.

2. The product has to be us ed entirely for the purpose it is designed for and the instructions in the user guide must be followed.

3. The product has to be properly used, maintained, cleaned and stored in accordance to the user guide instructions.

4. Do not pull down the identification tag. It has to be readable and undamaged for the whole warranty period.

5. The warranty case has to be claimed by the seller, where the product was bought. Properly filled “Warranty sheet” and the proof of purchase must be declared by the warranty application. Every defect should be claimed immediately

6. The claim procedu re can be started when the device is delivered complete, in original packaging, carefully pac ked and secured against damage. The owner is committed to deliver the device clean in accordance to the general h ygienic measures. The basic maintenance and cleaning cannot be expected or even required when claimed.

7. The warranty does not cover: failures caused by the overloading of the products, accident, forced damage, unauthorized changes made on the product and/or its accessories, natural wear and tear of parts, especially upholstery dirt and damage, wear of plastic parts, brakes, tyre profile and tyre puncture, etc.

8. The warranty is terminated when ever the following conditions arise: the user fails to follow the instruction mentioned in this user guide and manufacturer’s storage and maintenance suggested procedures, or whenever the product is serviced by any other party except of authorised service centres, or when the identification label is not sticked on the stroller and also in the warranty sheet.

9. The warranty per iod can not be interchanged with using period, that means for the lifetime period when correct use and maintenance of the product in accordance to the user guide are fulfilled .

10. The producer nor the importer is not liable for any loses and injuries caused by manipulation and usage of the product in conflict with the “User Guide” instructions.

Gewährleistungsbedingungen:

1. Es gibt auf das Produkt einen Gewährleistungsanspruch von 24 Monaten. Die Gewährleistungsfrist beginnt mit dem Tage des Kaufes der Ware. Die Gewähr wird auschließlich für Mängel des Materiales und Herstellungsfehler übernommen.

2. Wenden Sie sich im Reklamationsfall ausschließlich an Ihren Fachhändler, bei dem Sie die Ware gekauft bzw. bezogen haben.

3. Um den Gewährleistungsanspruch geltend machen zu können, muss der Kassenbon und der ordentlich ausgefüllte Garantieschein vorgelegt werden. Das Identifikationsetikett am Produkt muss während der Gewährleistungsfrist unbeschädigt und lesbar erhalten bleiben. Erst dann kann das Reklamationsverfahren eröffnet werden.

4. Der Gewährleistungsanspruch wird nach betreffenden Absätzen des BGB geregelt.

5. Das Produkt muss gemäß Bedienungsanweisung und nur zum Zweck, zu welchem es bestimmt ist, gebraucht werden. Für Schäden, welche aus Grunde des unsachgemäßen Gebrauchs in Widerspruch mit Gebrauchsanweisung entstanden haben, ist der Hersteller/Vertriebsfirma nicht verantwortlich!

6. Das Produkt muss ordentlich gepflegt, gewartet und gelagert werden. (Siehe Bedienungsanweisung)

7. Das Reklamationsverfahren wird erst dann eröffnet, wenn die Ware komplett, ordentlich eingepackt und gegen mögliche Beschädigung gesichert, zugestellt wird. Der Inhaber des Produktes ist verpflichtet, die reklamierte Ware in einem sauberen Zustand vorzulegen. Der Inhaber kann während des Reklamationsverfahrens vom Hersteller/Vertrieb nicht verlangen, eine übliche Wartung oder Pflege durchführen zu müssen.

8. Jeder Mangel ist sofort anzumelden und muss möglichst schnell beseitigt werden. Für Folgeschäden, welche durch Nichtbeseitigung von ürsprünglichen Schäden entstanden haben, ist der Verbraucher völlig verantwortlich.

9. Es wird keine Gewähr übernommen für Mängel oder Schäden, welche auf Grund einer unrichtigen Benutzung entstanden haben; Z. B. durch unerlaubte Überlastung, Unfall, Gewalt oder durch ein unsachgemäßes Eingreifen in das Produkt. Keine Gewährleistung wird übernommen für natürliche Abnutzungserscheinungen (Verschleiß), für mechanische Beschädigung oder Verschmutzung (des Bezugs, der Plastik-Teile, der Bremsen, des Felgenprofils); auf einen Reifendefekt bezieht sich keine Gewährleistung.

10.Die Gewährleistungsfrist darf nicht mit einer Gebrauchszeit verwechselt werden. Die Gebrauchszeit ist eine Dauer, in welcher ein Produkt verwendet wird. (Falls regulär gebraucht, gepflegt, gewartet; mit Berücksichtigung von seinen Eigenschaften, seiner Konstruktion etc.)

Date of sale (day, month, year): Name (block letters), phone number, stamp and signature of the seller:

__.___.________

EN DE

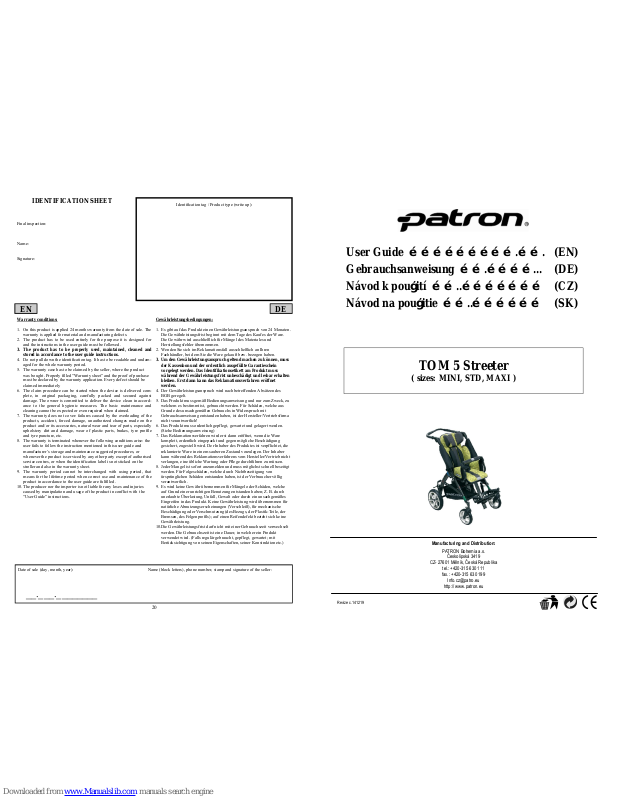

User Guide ……………………….……. (EN) Gebrauchsanweisung …….…………... (DE) Návod k použití ……..………………… (CZ) Návod na použitie ……..……………… (SK)

TOM 5 Streeter

( sizes: MINI, STD, MAXI )

Revize c.141219

Manufacturing and Distribution:

PATRON Bohemia a.s.

Českolipská 3419

CZ- 27601 Mělník, Česká Republika

tel.: +420-315 630 111 fax.: +420-315 630 199

[email protected]

http:// www.patron.eu

Page 2

BASIC TECHNICAL DATA

Technical specification: Technische Daten: Technické údaje: Technické údaje:

T5S STD

T5S

MAXI

Backrest height (mm) Rückenlehnenhöhe (mm) Výška opěrky zad (mm)

Výška opierky chrbta

510-680 550-700

Seat depth (mm) Sitztiefe (mm) Hloubka sedačky (mm)

Hĺbka sedačky

230-330 290-400

Seat width (mm) Sitzbreite (mm) Šířka sedačky (mm)

Šírka sedačky

250-350 270-390

Seat to footrest (mm) Unterschenkellänge(mm)

Vzdálenost sedačkapodnožka (mm)

Vzdialenosť sedačkapodnožka

120-360 120-390 Backrest angle Rückenlehnenwinkel Náklon opěrky zad Náklon opierky chrbta 0°-170° 0°-170° Seat angle Sitzwinkel Náklon sedačky Náklon sedačky +40/-20° +40/-20°

Total length (mm) Gesamtlänge (mm) Celková délka (mm) Celková dĺžka (mm) 760 (870*) 760 (870*) Total width (mm) Gesamtbreite (mm) Celková šířka (mm) Celková šírka (mm) 630 670 Total height /

with handle (mm)

Gesamthöhe / mit Schiebergriff (mm)

Celková výška / poloh.vodítkem (mm)

Celková výška / poloh.vodítkom (mm)

950/1110 970/1180

Total weight (kg) Gesamtgewicht (kg) Celková hmotnost (kg) Celková hmotnosť (kg) 17,5 19,0 Maximum load (kg) Maximale Beladung (kg) Nosnost (kg) Nosnosť (kg) 40,0 50,0

Folded stroller length (mm)

Länge gefaltet (mm)

Délka složeného kočárku (mm)

Dĺžka zloženého kočíku (mm)

850 (860*) 860 (870*)

Folded stroller width (mm)

Breite gefaltet (mm)

Šířka složeného kočárku (mm)

Šírka zloženého kočíku (mm)

630 670

Folded stroller height (mm)

Höhe gefaltet (mm)

Výška složeného kočárku (mm)

Výška zloženého kočíku(mm)

370 370

T5S MINI

440-570 185-270 220-280

90-260 0°-170°

+40/-20°

760 (860*)

590

950/1100

15,5 35,0

840 (850*)

590

360

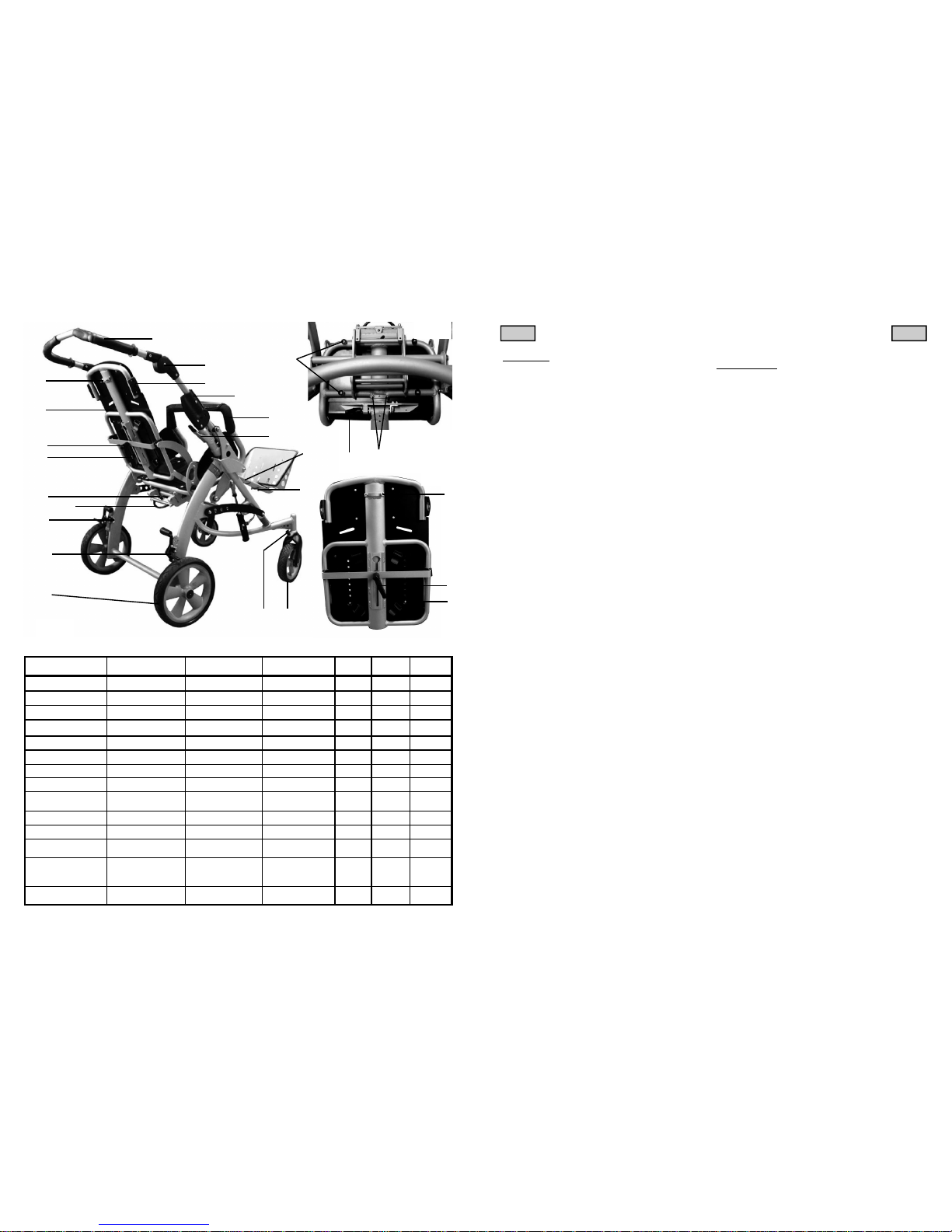

SCHEMA

pic. 1

pic. 3

20 21

pic. 2

(*)...Version with front fixed wheels (*)...Version mit Starren Rädern

(*)...Verze s předními pevnými koly (*)...Verzia s prednými pevnými kolesami

Podmínky užití:

1. Kupující je oprávněn uplatnit právo z vady, která se vyskytne u spotřebního zboží v době 24 měsíců od převzetí.

2. Výrobek musí být používán výhradně k účelu, ke kterému je určen a uživatel se musí řídit pokyny uvedenými v návodu k použití. Za škody vzniklé na výrobku z důvodu neodborného zacházení v rozporu s „Návodem k použití“ výrobce neodpovídá.

3. Výrobek musí být řádně užíván, ošetřován, udržován a skladován dle pokynů uvedených v návodu k použití.

4. Každou vzniklou závadu je nutné ihned po jejím zjištění opravit. Za závady vzniklé následkem dalšího používání výrobku, aniž by původní závada byla opravena, nese plnou zodpovědnost uživatel.

5. Reklamace musí být uplatněna u prodejce (včetně prodejců přes internet, či alternativních), kde byl výrobek zakoupen. Uplatnění reklamace se řídí příslušnými paragrafy Občanského a jiných zákonů ČR.

6. Při uplatnění reklamace musí uživatel nezpochybnitelně prokázat, že u prodejce zboží/výrobek zakoupil. Pro urychlení vyřízení reklamace se uživateli doporučuje předložit doklad o koupi výrobku a vyplněný poslední list návodu podmínky užití s výrobním číslem reklamovaného zboží.

7. Výrobce opatřuje výrobek identifikačním štítkem. Jsou-li údaje na identifikačním štítku nečitelné, či chybí-li úplně, může být uživatel vyzván, aby totožnost reklamovaného zboží doložil.

8. Reklamační řízení lze zahájit, jestliže je reklamované zboží zasláno pečlivě zabalené a zajištěné proti poškození. Velmi vhodné je zboží zaslat v originálním obalu. Za poškození reklamovaného zboží vzniklého při jeho zasílání výrobce nezodpovídá. Majitel je povinen předložit reklamované zboží čisté a hygienicky nezávadné, dle obecných hygienických zásad. Majitel nemůže při reklamaci požadovat, aby v průběhu reklamačního řízení za něj byla provedena základní údržba nebo čištění výrobku.

9. Uplatnění práva z vady se nevztahuje na opotřebení věci způsobené jejím obvyklým používáním, zejména na znečištění, opotřebení, či poškození potahu, plastových dílů, opotřebení brzd, opotřebení dezénu či defektu pneumatik . Uplatnění práva z vady také pozbývá platnosti, byly- li závady způsobeny nedovoleným přetěžováním, nehodou, mechanickým poškozením, násilím nebo neodborným zásahem do výrobku či neodborným zacházením s ním.

10.Technické řešení podvozku nezaručuje ideální vedení stopy, proto tato skutečnost nemůže být předmětem reklamace.

11.Dobu uplatnění práva z vady nelze zaměňovat s užitnou dobou, tj. dobou po kterou při správném používání a správném ošetřování, včetně údržby, lze zboží vzhledem ke svým vlastnostem, danému účelu a rozdílnosti v konstrukci řádně užívat.

Záručné podmienky:

1. Na výrobok sa vzťahuje záruka 24 mesiacov odo dňa predaje. Záruka sa vzťahuje na vady materiálu a výroby.

2. Výrobok musí byť riadne užívaný, ošetrovaný, udržovaný a skladovaný podľa pokynov uvedených v návode k použitiu.

3. Pri uplatnení záruky musí byť predložený riadne vyplnený záruční

list a kópia dokladu o zakúpení. Identifikační štítok s výrobným číslom musí zostať čitateľný a nepoškodený. Pri nepredložení týchto

dokladom a nesplnení týchto podmienok nie je možné, aby sa začala vybavovať reklamácia.

4. Záruka musí byť uplatnená v obchodnej organizácii, kde bol výrobok kúpený či v autorizovanej servisnej opravne.

5. Reklamačné riadenie možno zahájiť, pokiaľ je reklamovaný tovar zaslaný kompletne, dôkladne zabalené a zaistené proti poškodeniu. Majiteľ je povinný predložiť reklamovaný tovar riadne vyčistený a hygienicky nezávadný podľa obecných hygienických zásad. Majiteľ nemôže pri reklamácii požadovať, aby miesto neho bola prevedená základná údržba alebo čistenie veci v priebehu reklamačného riadenia.

6. Každú vzniknutú závadu je nutné reklamovať či opraviť ihneď po jej zistení.Za závady vzniknuté neopravením pôvodných závad a ďalším v nesie zodpovednosť užívateľ.

7. Záruka stráca platnosť, ak závady boli spôsobené nedovoleným preťažovaním, nehodou, násilím alebo neodborným zásahom do výrobku či neodborným zachádzaním s ním.

8. Záruka sa nevzťahuje na súčiastky podliehajúce prirodzenému opotrebeniu, hlavne na opotrebenie, znečistenie a poškodenie poťahu, plastových dielov, opotrebenie bŕzd, opotrebenie dezénu kolies a na defekt pneumatiky. Záruka sa tiež nevzťahuje na ktorékoľvek časti výrobku mechanicky poškodené.

9. Záručnú dobu nemožno zamieňať s úžitnou dobou, t.j. dobou, počas ktorej pri správnom používaní a správnom ošetrovaní vrátane údržby možno tovar vzhľadom ku svojim vlastnostiam, danému účelu a rozdielnosti v konštrukcii riadne užívať.

10.Výrobok musí byť používaný výhradne k účelom, ku ktorým je určený a užívateľ sa musí riadiť pokynmi uvedenými v návode k použitiu. Za škody vzniknuté na výrobku z dôvodu neodborného zaobchádzania v rozpore s „Návodom na použitie“ výrobca/distribútor nezodpovedá.

CZ SK

Page 3

Prenášanie kočíka:

- použite nájazdovú rampu alebo výťah vždy, keď sa dá

- pokiaľ sa musíte dostať niekam po schodoch, kočík musia prenášať najmenej dve osoby

- nikdy neprenášajte kočík pokiaľ nie ste si Vy a Vás pomocník istí, že kočík i s dieťaťom bezpečne prenesiete

- pokiaľ pri prenášaní kočíka pocítite únavu, odpočiňte si

- pri prenášaní kočíka nesmie mať dieťa ruky mimo kočíka

- nikdy kočík nezdvíhajte za hrazdičku ani za podnožku

Zo schodov:

Rukovátko kočíka pevne chyťte, kolesá nasmerujte kolmo na hornú hranu schodišťa. Váš pomocník pevne chytí podvozok nad prednými kolesami, spolu kočík nadvihnite, opatrne zneste zo schodov a postavte ho na všetky štyri kolesá (obr.15).

Po schodoch hore:

Rukovátko kočíka pevne chyťte, zadné kolesá nasmerujte kolmo k spodnému schodu schodišťa. Váš pomocník pevne chytí podvozok kočíka nad prednými kolesami, spolu kočík nadvihnite, opatrne vyneste hore a postavte ho na všetky štyri kolesá (obr.15).

Poťah:

Poťah kočíka je odstraniteľný a dá sa prať ručne (max. 40°C).

Poťah chrbtovej opierky – navlečte zvrchu na opierku, spodnú časť poťahu prevlečte cez medzeru medzi chrbtovou opierkou a sedačkou a zaistite ho suchými zipsmi tak na prednej ako aj na zadnej strane chrbtovej opierky. Poťah sedačky – položte na sedačku, pritlačte na suché zipsy a nakoniec prevlečte na stranách cez bočnice sedačky

4) Štandardná výbava: Bočné chrániče rámu:

Pripevnenie – chránič rámu priložte a pripevnite zapnutím zipsu. Chránič pretiahnite cez uzáver rukovátka (ľavá strana) a cez poistku sklonu sedačky (27,obr.13) (pravá strana). Obidva zipsy dopnite. Odstránenie – rozopnite zipsy a odstráňte chrániče (pri skladaní kočíka nemusíte chrániče celkom odopnúť, stačí rozopať zipsy a chrániče vysunúť sme- rom hore)

Bedrové opierky: Pripevnenie –pripevníte ich na strany sedačky nacvaknutím plastových častí na bočné súvislé trubky chrbtovej opierky (28, obr.13). Odstránenie – opierky sklopte smerom k chrbtovému poťahu, plastové časti odstráňte z trúbiek

Košík:

Pripevnenie – košík pripevnite pomocou popruhov s autopatentmi na prednej spodnej trubke podvozka a na hornej stredovej trubke podvozka. Zadné popruhy košíka pripnite k úchytom na zadnej časti podvozka, nad brzdami zadných kolies (obr.12) Odstránenie – odopnite všetky popruhy s autopatentmi.

Transportná poistka podvozku: Pripevnenie – poistku prevlečte okolo nosníka podvozka, prevlečte „očkom“ popruhu a zaistite autopatentom (29, obr.14). Odstránenie – rozopnite autopatent, uvoľnite popruh

5) Voliteľné príslušenstvo: K produktu je ponúkané veľké množstvo špeciálneho fixačného príslušenstva. Návod na použitie na toto príslušenstvo nájdete v samostatnej príručke.

ÚDRŽBA

Pri dodržiavaní uvedených inštrukcií vám bude kočík slúžiť dlho, služby Vášho servisného strediska nebudete potrebovať.

- Prav idelne kontrolujte uzáver rukovátka, zaistenie hrazdičky, úchyty na kočíku, spoje, podnožku a poistku rukovátka, aby boli stále v dobrom a funkčnom stave. Brzdy, kolesá a poťah kočíka sú opotrebiteľné časti kočíka, preto by mali byť vymenené vždy, keď to bude nutné.

- Ko čík by mal byť každých 12 mesiacov skontrolovaný odborníkom.

- Ko čík môže byť opravovaný len zamestnancami servisných stredísk výrobcu alebo odborníkmi touto firmou poverenými.

- K o pravám môžu byť použité len originálne náhradné diely dodávané výrobcom.

- R otačné a posuvné časti kočíka pravidelne ošetrujte mazadlami v spreji (napr. WD 40), minimálne každých šesť mesiacov. Nikdy nepoužívajte olej

alebo vazelinu. Dbajte na to, aby ste nepoužili príliš veľké množstvo mazadiel (spôsobilo by to zanesenie špiny medzi otáčajúcimi sa časťami). Zvyšné mazadlo utrite.

- Skladanie a rozk ladanie kočíka by malo byť vždy veľmi ľahké. Pokiaľ to nie je tak, prečítajte si zvonu príslušné odstavce v návode na použitie.

- Ko ntrolujte pravidelne tlak v pneumatikách.

- Ko dvozok, plasty a kolesá môžete umývať teplou vodou s prídavkom bežného saponátu.

- Po ťah kočíka môžete čistiť handričkou namočenou v teplej vode, prípadne vyprať v rukách (max. 40°C).

- Nikdy kočík nečist ite abrazivnými čistiacimi prostriedkami, prostriedkami s prídavkom amoniaku, bielidiel a liehových čistidiel.

- Vp rípade, že bol kočík vo vlhkom prostredí, utrite ho savým materiálom a nechajte v teple usušiť.

- Ko čík ukladajte na suchom a bezprašnom mieste pri doporučenej teplote 5-20°C.

- Prav idelne kontrolujte a doťahujte skrutkové spoje.

- Ak sa po užívajú ovládacie lanká (brzdy, teleskopy, naklápanie), pravidelne je kontrolujte a v prípade potreby nastavte a namažte.

POZNÁMKA

Zmeny na všetkých výrobkoch spoločnosti PATRON Bohemia a.s. sú vyhradené.

1. Rukovátko

2. Kĺb rukovátka

3. Uzáver rukovátka

4. Chrbtová opierka

5. Imbus.skrutky výškového nastavenia chrbtovej opierky

6. Plast.matice výškového nastavenia chrbtovej opierky

7. Poistka uhlového nastavenia chrbtovej opierky

8. Úchyt striešky

9. Poistka zámku sedačky

10. Zámok sedačky

11. Páčka uhlového nastavenia sedačky

12. Hrazdička

13. Podnožka

14. Predné koleso otočné

15. Aretácia predného kolesa

16. Zadné koleso pevné

17. Brzda zadného kolesa

18. Úchyty kočíka

19. Plast.matice na nastavenie šírky sedátka

20. Páčka uhlového nastavenia podnožky

21. Imbus.skrutky na nastavenie hĺbky sedátka

22. Imbus.skrutky na nastavenie dĺžky podnožky

23. Imbus.skrutky na nastavenie uhlu stúpačky

24. Doštička na nastavenie uhlu stúpačky

25. Suchý zips zaistenia stúpačky

26. Stúpačka

27. Bočný chránič rámu

28. Bedrová opierka

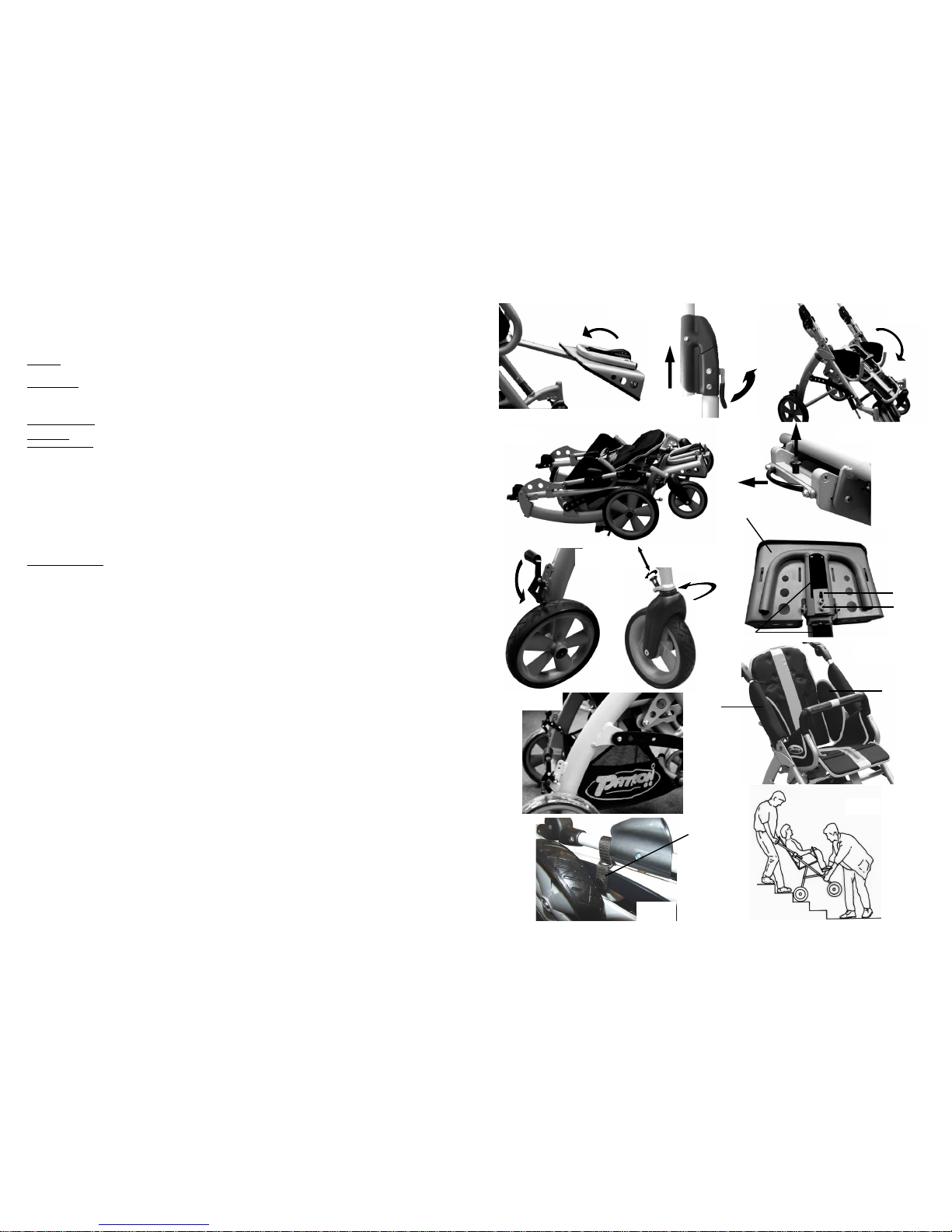

SCHÉMA - POPIS:

pic. 4

pic. 8

pic. 12

pic. 7

pic. 9

pic. 6

pic. 5

pic. 10

pic. 13

pic. 11

pic. 14

pic. 15

Page 4

Dear customers,

multipurpose fully foldable aluminum stroller of new generation - TOM 5 Streeter - is designed for both short and long term stay of children with special needs. Brand new full-aluminum chassis of Tom 5 Streeter is produced by new high-tech ALUX production technology. Stroller excels in the high-tech s design and high durable construction of seat and chassis. Products is ranked among the lightest strollers in its category. TOM 5 Streeter’s unique design of the seat features enables the user to apply enhanced range of special fixing accessories. Stroller’s size range is determined for occupants with a very wide variety and levels of disabilities and requirements. In case you are not fully sure about the usage of the product while reading user guide, please contact your local official distributor for advise. Enjoy life to the full with TOM 5 Streeter !

............ SAFETY AND WARNING NOTES:

CAUTION! Any load attached to the handle (bag, …) affects the stability of the stroller!

The side padded frame covers must be used properly all the time! Recommended tire air-pressure: 230 / 230 kPa Footrest velcro lock must be properly tightened while using stroller!

…….maximum load. …….weight of the product

WARNING! Keep fingers out of any moving parts when operating with the stroller. WARNING! Never leave your child unattended! Even if the belts and brakes are in

use.

WARNING! Check before use that all locking devices are properly locked and all safe-

ty equipments are properly used. WARNING! Check before use that seat unit is properly locked in the chassis interface. WARNING! The seat unit is not suitable for a child younger 6 months. WARNING! This product must not be used while jogging or in-line skating. WARNING! The seat unit must not be used in motor vehicles as the car seat. ATENTION! Read this manual carefully before the first use of the stroller, as well as

keep it for further reference. Safety of a child might be in danger in case you will

not follow the instructions and safety notices mentioned I the user guide.

- T he attendant must be familiar with the instructions of this manual.

- Professional medical advice regarding the suitability of this product must be sought before use.

- Always make sure, before departure, the child is comfortable, and that clothes and rugs etc, are tucked in, so they

do not fall in the wheels.

- T he stroller MUST NOT be used as a seat for a child while traveling in motor vehicle or bus.

- Ensure that child is clear of moving parts before making adjustments, to avoid any injury.

- When angle-positioning and adjusting the seat and backrest act accordingly to avoid sudden uncontrolled move-

ments.

- Change of the seat direction must be done without the occupant and with empty seat unit.

- Do not allow the child to climb unassisted into and out from the stroller.

- Always apply the parking brakes, when getting in and out the stroller.

- Ensure yourself that the fixing accessories, safety bar and other equipment is fitted and adjusted correctly.

- Do not stand on the footrest.

- T he brakes must be engaged at all times when the stroller is not moving.

1) Podvozok: Rozloženie podvozku (vrátane sedačky):

Položte zložený podvozok na kolesá. Rozopnite a uvolnite transportnú poistku rámu. Postavte sa medzi zadné kolieska kočíka, chyťte rukovátko a zatiahnite smerom hore (k sebe), pokiaľ sa cvaknutím neuzamkne uzáver rukovátka. Ťahom za rukovátko smerom hore sa uistite či sú obidva uzávery rukovátka zaistené (podvozok sa už nedá zložiť). Stlačte poistku nakláňania sedačky (obr.5), nastavte ju do požadovanej polohy, poistku uvoľnite. Pretiahnite bočné chrániče rámu cez uzáver rukovátka i cez poistku nakláňania sedačky a zopnite obidva zipsy chráničov. Povoľte poistku nastavenia opierky chrbátu, nastavte chrbátovú opierku do požadovanej polohy a utiahnite poistku. Uvolnite poistku nastavenia uhlu podnožky, nastavte ju do požadovanej polohy a utiahnite poistku. Vyklopte stupačku a zaistite suchý zips stupačky. Nasaďte hrazdičku, nasaďte a nastavte rôzne fixačné doplnky. Kočík je rozložený.

Zloženie kočíka (vrátane sedačky):

Zabrzdite kočík a odstráňte hrazdičku. Uvoľnite poistku nastavenia uhlu podnožky a podnožku nastavte cca o 20° nižšie ako je vodorovná poloha ( obr.4 ). Uvoľnite suchý zips zaistenia stupačky a stupačku sklopte(obr.4). Povoľte poistku nastavenia chrbátovej opierky, sklopte túto opierku čo najviac dopredu (doporučujeme pred zložením odstrániť fixačné doplnky, ktoré bránia maximálnemu zloženiu), utiahnite poistku. Čiastočne rozopnite a pretiahnite bočné chrániče rámu hore cez uzávery rukovátka. Stlačte poistku náklonu sedačky (obr.5) a preklopte celú sedačku čo najviac dopredu (obr.6). Pritiahnite uzávery rukovátka smerom hore (obr.5) a súčasne preklopte rukovátko k predným kolesám. Zaistite transportnú poistku podvozku. Kočík je zložený (obr.7).

Zloženie a rozloženie samotného podvozku:

Zloženie – Zabrzdite kočík, čiastočne rozopnite a pretiahnite bočné chrániče rámu hore cez uzávery rukovátka. Pritiahnite uzáver rukovátka smerom hore (obr.5) a súčasne preklopte rukovátko k predným kolesám. Zaistite transportnú poistku podvozku. Podvozok je zložený. Rozloženie - postupujte v opačnom poradí podľa predchádzajúceho popisu.

Rozhranie sedačka-podvozok:

Odstránenie sedačky:

Zabrzdite kočík. Nadvyhnite poistku zámku sedačky (9) a súčasne zatiahnite za zámok sedačky(10) v smere šípky (obr.8). Tým sa uvoľní sedačka zo zámku a môžete ju odstrániť.

Nasadenie sedačky v smere jazdy:

Nasaďte sedačku na podvozok tak, aby úchyty zapadly presne do príslušných zárezov, najskôr do predných (bez zámku) a potom do zadných (tlačte dolu, pokiaľ nezacvaknú do zámku). Ťahom za sedačku smerom hore VŽDY skontrolujte, či je správne upevnená!

Nasadenie sedačky proti smere jazdy:

Nasaďte sedačku na podvozok otočenú o 180° proti smeru jazdy tak, aby úchyty zapadly presne do príslušných zárezov, a síce najskôr do predných (bez zámku) a potom do zadných (tlačte dolu, pokiaľ nezacvaknú do zámku). Ťahom za sedačku smerom hore VŽDY skontrolujte, či je správne upevnená!

Brzdy:

Na zabrzdenie kočíka zašliapnite smerom dolu páčky oboch bŕzd pri zadných kolesách (obr.9). Keď chcete kočík odbrzdit, páčky nadvyhnite.

Aretácia predných kolies:

V prípade potreby sa dajú kolesá nastaviť tak, aby sa neotáčali okolo svojej osy: aretačnú poistku nadvyhnite (15), pootočte s ňou o 90°, aby výrezy zapadly do pozdĺžnych drážiek. Potom otáčajte plastovú vidlicu predného kolesa až aretačný kolík zacvakne a koleso sa tým uzamkne (obr.10).

Výškové nastavenie rukovátka:

Obidve tlačítka na stranách kĺbov rukovátka stlačte naraz (2), nastavte vhodnú výšku rukovátka a tlačítka uvolnite.

Hrazdička:

Na odstránenie hrazdičky (12) stlačte obidva kovové kolíky hrazdičky dovnútra trubiek. Hrazdičku vysuňte smerom hore. Pri nasadzovaní musia poistné kolíky smerovať dopredu. Nasúvajte hrazdičku do príslušných trubiek dokiaľ nezacvaknú poistné kolíky. Ťahom za hrazdičku smerom hore sa uistite, že je správne upevnená.

2) Sedačka—nastaviteľnosť komponentov: Nastavenie sklonu sedačky:

Pri pravom bočnom chrániči rozopnite zips zospodu smerom hore tak, aby sa uvoľnila poistka sklonu (obr.5). Ľavou rukou pevne pridržte sedačku. Pravou rukou stlačte poistku sklonu sedačky (obr.5). Ľavou rukou nastavte požadovaný uhol sedačky. Potom páčku uvoľnite. Zapnite zips pravého bočného chrániču rámu až na spodný okraj chrániča.

Nastavenie hĺbky sedačky:

Uvoľnite poťah sedačky nadvihnutím a uvolnením suchých zipsov. Imbus.kľúčom povoľte dve skrutky na spodnej strane sedačky (21, obr.2), povoľte tiež štyri plastové matice na spodnej strane sedačky (19, obr.2). Nastavte potrebnú hĺbku sedačky, potom utiahnite skrutky (imbus.kľúčom) a tiež plastové matice (rukou). Nakoniec navlečte poťah sedačky naspäť.

Nastavenie šírky sedačky:

Uvoľnite poťah sedačky z bočníc sedačky (suchý zips). Povoľte štyri plastové matice na spodnej strane sedačky (19, obr.2). Posunutím bočníc nastavte potrebnú šírku sedačky. Bočnice zaistite utiahnutím všetkých štyroch matíc. Nakoniec navlečte poťah sedačky naspäť.

Nastavenie uhla chrbtovej opierky:

Povoľte poistku na zadnej strane opierky chrbta (7, obr.1 a 3). Nastavte opierku do požadovanej pozície a zaistite utiahnutím poistky. Prípadne mierne rozopnite zips poťahu opierky chrbtu, kvôli ľahšej manipulácií. Skontrolujte či je opierka chrbtu správne zaistená. Opierka musí byť pevná.

Nastavenie výšky chrbtovej opierky:

Uvoľnite poťah chrbtovej opierky, tak na prednej strane (suchý zips) ako aj na zadnej strane (suchý zips). Imbus. kľúčom povoľte dve skrutky (5, obr.3) a ručne povoľte 2x plastové matice na zadnej strane chrbtovej opierky (6, obr.1 a 3). Vytiahnutím alebo zasunutím nastavte požadovanú výšku chrbtovej opierky. Potom utiahnite skrutky (imbus.kľúčom) a tiež plastové matice (rukou). Nakoniec navlečte poťah opierky naspäť.

Nastavenie uhla podnožky:

Povoľte poistku na spodnej strane sedačky (20, obr.2), nastavte uhol podnožky, zaistite polohu utiahnutím poistky. Nastavenie dĺžky podnožky: Imbus.kľúčom povoľte dve skrutky na zadnej strane trubky podnožky (22, obr.1). Vysunutím alebo zasunutím nastavte potrebnú dĺžku podnožky. Potom utiahnite skrutky (imbus.kľúčom).

Nastavenie uhla stúpačky:

Imbus.kľúčom povoľte dve skrutky na spodnej strane stúpačky (23,obr.11). Posuňte obdĺžnikovú doštičku (24, obr.11) tak, aby sa lopatka pri sklopení zarazila do požadovaného uhla. Potom utiahnite skrutky (imbus. kľúčom).

Suchý zips zaisťujúci stúpačky:

Suchým zipsom (25,obr.11) nachádzajúcim sa na spodnej strane stúpačky zafixujte umiestnenie stúpačky proti nechcenému sklopeniu.

3) Obsluha kočíka: Nasadanie do kočíka:

Kočík zabrzdite. K lahšiemu nasadaniu je vhodné požiadať dôveryhodnú osobu, aby kočík podržala. Opatrne posaďte dieťa do kočíka, zapnite všetky fixačné doplnky, ktoré sú umiestnené na Vašom kočíku, pripevnite hrazdičku a upravte podnožku do potrebnej polohy. Dbajte na to, aby dieťa sedelo vždy pohodlne.

Vysadanie z kočíka:

Kočík zabrzdite. Na lahšie vysadanie je vhodné skopiť podnožku a požiadať dôveryhodnú osobu, aby kočík podržala. Rozopnite všetky fixačné doplnky, ktoré sú na Vašom kočíku, odstráňte hrazdičku a opatrne vytiahnite dieťa z kočíka

Prechádzanie cez obrubník a nízke prekážky:

Dolu – rukovátko kočíka chyťte pevne do ruky, predné kolesá nasmerujte kolmo na hranu obrubníka, malým tlakom na rukovátko smerom dolu trošku nadlahčite predné kolesá kočíka a opatrne s nimi prejdite z obrubníka dolu. Malým tlakom na rukovátko smerom hore trošku nadľahčite zadné kolesá kočíka a opatrne aj s nimi prejdite tiež dolu. Hore – predné kolesá nasmerujte kolmo na obrubník, tlakom na rukovátko smerom dolu a našliapnutím zadného rámu podvozka smerom dolu zdvihnete predné kolesá do potrebnej výšky a prejdite s nimi na chodník. Tlakom na rukovátko smerom hore sa zadné kolesá zodvihnú do potrebnej výšky a aj s nimi prejdite na chodník. V žiadnom prípade nenarážajte prednými kolesami na obrubník!

Page 5

Vážení zákazníci,

TOM 5 Streeter je multifunkčný zdravotný kočík novej generácie, určený ku krátkodobému i dlhodobému pobytu invalidných detí. Základom kočíka je novo vyvinutý podvozok z ľahkých hliníkových zliatin, zaručujúci nízku hmotnosť a ľahkú ovládateľnosť. Jeho technické riešenie umožňuje rôzne kombinácie nastavenia sedačky, rukovátka i podnožky a tiež použitia množstva fixačných doplnkov. Preto je vhodný pre deti s rôznym postihnutím. Pokiaľ si nebudete istý zaobchádzaním s týmto výrobkom, obráťte sa s dôverou na predajcu alebo na servisné stredisko.

........... UPOZORNENIE:

UPOZORNĚNIE! Akýkoľvek zavesený predmet na rukovátku (taška,…) ovplivňuje stabili-

tu kočíka! Vždy používajte bočné chrániče rámu riadne pripevnené! Doporučený tlak v pneumatikách: 230 / 230 kPa Vždy používajte suchý zips zaisťujúci stupačky riadne pripevnený.

…….maximálna nosnosť výrobku. …….hmotnosť výrobku

UPOZORNENIE! Pri nastavovaní kočíka držte prsty mimo pohybujúcej sa časti mechanizmu UPOZORNENIE! Nechať dieťa bez dozoru môže byť nebezpečné UPOZORNĚNÍE! Pred použitím sa presvedčite či sú všetky zaisťovacie zariadenia zapojené UPOZORNĚNÍE! Skontrolujte, či pripevňovacie zariadenie sedačky je pred použitím riadne pri- pojené UPOZORNĚNÍE! Sedačka nie je vhodná pre dieťa mladšie ako 6 mesiacov UPOZORNENIE! Tento výrobok nie je vhodný na behanie a jazdu na korčuliach POZOR! Pred použitím si pozorne prečítajte návod na použitie a odložte ho na neskoršie nahliad- nutie. Bezpečnosť dieťaťa môže byť ohrozená, pokiaľ nebudete postupovať podľa návodu.

BEZPEČNOSŤ A OCHRANA

- Do provodná osoba musí byť oboznámená s inštrukciami uvedenými v návode.

- Ko čík môže byť používaný len na doporučenie lekára.

- Pred jazdou skontrolujte, či dieťa sedí pohodlne a či sa jeho oblečenie alebo iná textília nemôže dostať do kontaktu s kolesami kočíka.

- Ko čík nesmie byť používaný ako sedačka pre jazdu vo vozidle alebo autobuse.

- Zaistite, aby se dieťa pri nastavovaní kočíka nedostalo do styku s pohybujúcami sa časťami a nezranilo sa.

- Pri nastavovaní sklonu zádovej opierky treba postupovať tak, aby nedošlo k náhlemu sklopeniu opierky.

- Sm er jazdy sedačky môže byť zmenený len keď dieťa nesedí v kočíku.

- Ned ovolte dieťaťu, aby nastupovalo alebo vystupovalo z kočíka bez pomoci doprovodnej osoby.

- Ko čík musí byť zabrzdený vždy pri nastupovaní alebo vystupovaní z kočíka.

- Ko čík musí byť zabrzdený vždy, keď nie je v pohybe.

- Vžd y sa uistite, či sú všetky fixačné doplnky, bezpečnostná hrazdička a ostatné príslušenstvo riadne pripevnené a zaistené.

- Nes túpajte na stupačku.

- Prekon ávanie obrubníku najskôr vyskúšajte s prázdnym kočíkom

- Do provodná osoba si musí byť vedomá nebezpečia požiaru; v budovách sa informujte o umiestnení núdzového východu a o evakuačnom pláne budovy

- Nen echajte dieťa, aby sa hralo s kočíkom, mohlo by dôjsť ku zraneniu

- J azde s kočíkom vždy venujte dostatočnú pozornosť, aby ste sa vyvarovali nehôd, ktoré by sa pri prípadnej nepozornosti mohli prihodiť

- Nep reťažujte kočík, pri preťažení lôžka, sedačky, tašky, alebo koša kočíku by mohlo dôjsť k narušeniu stability kočíku

- Pri manipulácii s kočíkom dávajte pozo r, aby ste nezranili seba alebo dieťa

- Pre prekonan ie prekážok použite nájazdovú rampu alebo výťah vždy, keď je to možné

- Ko čík musia prenášať vždy najmenej dve osoby

- Ko čík alebo vložené lôžko nikdy neprenášajte, pokiaľ si vy a váš pomocník nie ste istí, že ho s dieťaťom bezpečne prenesiete.

- Pri jazde s kočíkom dbajte na pravidlá bezpečnosti cestnej premávky

- Nep oužívajte kočík k iným účelom, než ku ktorým je určený

- Nep oužívajte kočík pre iný počet detí, než pre aký bol konštruovaný

- Nep oužívajte žiadne príslušenstvo, ktoré nie je dodávané či schválené výrobcom

- Pri často m skladaní a rozkladaní kočíka je treba starostlivo dodržiavať návod na použitie, predídete tým nestabilite stopy kočíka. Pri nedodržiavaní

návodu na skladanie kočíka môže dôjsť k zakriveniu konštrukcie.

- V p rípade viditeľnej závady brániacej bezpečnému používaniu výrobku (napr. poškodenie podvozku, odpadnutá časť či iné opticky viditeľné chyby,

praskliny a pod.) je potrebné ihneď prestať používať výrobok a kontaktovať predajcu.

- Firma PA TRON Bohemia a.s. nenesie zodpovednosť za škody spôsobené používaním iných doplnkov než dodávaných touto firmou

- Firma PA TRON Bohemia a.s. nenesie zodpovednosť za škody a nehody spôsobené nesprávnou manipuláciou s kočíkom

NÁVOD NA POUŽITIE

- Getting over the curb practice firstly with an empty stroller.

- T he attendant must take precautions against the fire risk. In buildings, check the location of fire exits and ensure

procedures are understood.

- Do not let children play with or hang on the stroller.

- Du ring the drive keep full attention, to avoid any dangerous situation or collisions.

- Do not overload the stroller. Overloading of a chassis, seat, bag or basket causes reduction of stability of the

stroller.

- Make the full attention, when manipulate with the stroller, not to injure the child or yourself.

- If it is possible, always use drive-up ramps or lift to overcome any access restrictions.

- Always lift the stroller in two persons.

- Never transport the stroller when you and/or assistance are not sure if you can transport the stroller with the child

safely.

- When you drive the stroller on the road, follow the road traffic regulations.

- Do not use the stroller for any other purposes then it is designed for.

- T he stroller is designed to carry only one child.

- Do not use any other than original PATRON accessories designed for this product.

- When the stroller is folded and unfolded, the user guide must be followed carefully, to avoid any damage on the

construction what could affect the product stability.

- In case of apparent defect, which limits product’s safe using (e.g. damage of chassis, part falls away or other

optically visible defects, cracks etc.) it is necessary to stop using the product immediately and contact your local official distributor or service centre.

- Company PATRON does not bear any responsibility for the damages caused by using other than original PA-

TRON accessories supplied by this company.

- Company PATRON does not bear any responsibility for the damages and accidents caused by inappropriate use

of this product.

USER GUIDE

1) Chassis: Assembling the stroller (with attached seat):

Place folded stroller on wheels. Unbutton and release the transport safety-catch on frame. To open the undercarriage stay between the rear wheels and hold handle tightly. Move handle up and backwards until the handle folding release is fully locked in its end position. To check the locking position, move upwards the handle to ensure that both mechanism are fully locked (the undercarriage must not start folding). Pull the seat tilt-in-space adjustment lever (pic.5) and move the seat to the requested position. Pull the padded frame covers downwards over the locking mechanism and close both covers by zippers properly .Release backrest recline adjustment lever and set the position of backrest. Tighten lever properly. Release the footrest angle adjustment lever, set the position of footrest and tighten lever again. Unfold the footplate and lock it by velcro fastener. Attach the safety bar. Attach and adjust fixation accessories if needed. The stroller is assembled.

Folding the stroller (with attached seat):

Apply the parking brake and take off the safety bar. Release the footrest angle adjustment lever, set the position of footrest a bit less than horizontally, ca. 20 degrees (pic.4). Release the footrest velcro lock and close the footplate (pic.4). Release the backrest recline adjustment lever and push backrest as far as possible forward, towards the seat base. (It is recommended to take out the exceeding fixing accessories and adjust the seat width by side plates to the maximum limit, which enables to decrease the size of the folded seat). Tighten the lever. Unzip the padded frame covers partially and pull over the locking mechanism upwards. Pull the seat tilt-in-space adjustment lever (pic.5) and set the position of the seat to tilt forward to maximum (pic.6). Lift the handle folding release movable parts (pic.6) on both sides and fold the handle forward towards the front wheels. Ensure folded undercarriage by transport safetycatch. The stroller is folded (pic.7).

Assembling and disassembling the undercarriage:

Folding - Apply the parking brake. Unzip the padded frame covers partly and pull over the locking mechanism upwards. Lift the handle folding release movable part (pic.5) and fold the handle forward towards the front wheels. Ensure folded undercarriage by transport safety-catch. The undercarriage is folded (pic.7). Assembling – use the same procedure, but start from the end of instruction above.

Chassis-and-Seat Interface (CSI):

Taking off the seat:

Apply the brake. Release the interface lock safety pin (pic.9) and hold it. Simultaneously pull (pic.10) and unlock the seat interface locking release (pic.8). Lift the seat. Fitting the seat in the driving direction Place the seat exactly into frame seat fittings. FIRSTLY always start to insert just a side of the seat into the FREE interface socket (without locking pins). By pushing down the second side, the seat will be locked automatically (you will hear the locking sound). Finally check the seat proper locking by slight lifting of the seat unit. Seat must not separate from the interface frame.

Fitting the seat against the driving direction:

To place the seat against the driving direction follow the same procedure like in previous chapter except of turning the seat 180° to be facing backside to front.

Parking Brake:

To engage the brake, press brake lever pad on both sides fully till the end position (pic.9). To disengage the parking brake, lift both brake lever pads.

Swivel lock:

If needed, the front wheel forks can be locked against vertical rotation. To lock the castor forks lift and turn the swivel lock pin by 90° on both sides (pic.15) and let it to snap in in the designated hole on the castor fork (pic.10).

Page 6

Handle height adjustment:

To change the handle height position press the black plastic buttons on the handle hinges on both sides simultaneously (pic.2), set the handle to desired position, release buttons. Handle will lock in new position automatically, you will hear the locking sound.

Safety Bar:

To take off the safety bar (pic.12) press pin release on both sides simultaneously and pull the bar upwards to remove it. To insert the safety bar, both pin releases have to be pointed ahead. Press slightly both press pins and insert the safety bar into the tube inlays at once until the pins are locked. Check the correct position of safety bar by slight pulling up, safety bar must not lift.

2) Seat-unit positioning and adjusting:: Seat-unit tilt-in-space positioning:

Unzip the right padded frame cover partially from bottom upwards to be able to touch the reclining lever (pic.5). Hold the seat backrest firmly by left hand. Pull by right hand the seat tilt-in-space lever and set the position of the seat (pic.5). Release the lever and close the zipper of padded frame cover fully till the lower end.

Seat depth adjustment:

Strip off the seat base upholstery from the seat base (attached by velcro fasteners). Loosen two hexagon-bolts placed under the frontal middle part of seat by wrench key (21, pic.2). Wrench key is placed in backrest rear pocket. Loosen by hand 4 plastic nuts placed under the seat (19, pic.2). Set the desire depth-size of the seat by pulling or pushing. Properly tighten all hexagon-bolts and plastic nuts and place back the seat base upholstery.

Seat-base width adjustment:

Take off the seat base upholstery from the side plates. Loosen by hand 4 adjusting plastic nuts placed under the seat (19, pic.2). Set the seat width by pulling or pushing of the side plates. Properly tighten all plastic nuts and cover back the side panels by upholstery.

Backrest recline positioning:

Hold the seat backrest firmly. Loose backrest recline adjustment lever (7, pic.1 and 3). Set the position of backrest. Tighten the lever properly. If needed unzip partially the zipper placed on the rear part of backrest cover to make the manipulation easier. Check the correct locking of the backrest position. Backrest must stay in preset position.

Backrest height adjustment:

Strip off the backrest upholstery from the rear and front side of the backrest (attached by velcro fasteners). Loosen two hexagon-bolts placed on top part of backrest rear side (5, pic.3). Loosen two plastic nuts on the rear side of backrest (6, pic.1 and 3). Set the height of the backrest by lifting or pressing down. Properly tighten all hexagon-bolts and plastic nuts and place back the backrest upholstery.

Footrest set angle positioning:

Hold the footrest firmly. Release the footrest angle adjustment lever (20, pic.2). Set the angle of footrest set. Tighten properly the lever to fix its position. Footrest-set height positioning: Loosen two hexagon-bolts placed on rear side of footrest slider profile (22, obr.1). Set desired position of footrest. Properly tighten both hexagon-bolts.

Footplate angle adjustment:

Loosen two hexagon-bolts placed under the footplates (23, pic.11). Set the angle of footplate by pulling or pushing of footplate angle adjustment slideplate (24, pic.11), which is determine requested angle of the footplate. Properly tighten both hexagon-bolts.

Footplate velcro lock:

Tighten and fasten at any time the velcro lock fastener placed under the footplate (25, pic.11) to ensure fixed footrest position. (security device against folding of footplate).

3) Stroller in operation: Getting into the stroller:

Engage parking brake. If necessary ask trustful person for help to hold the stroller firmly. Place the child into the stroller carefully. Attach the safety bar and adjust the footrest position. Pull on and adjust all fixation and positioning accessories the stroller is equipped with. Always make sure that the child is seated comfortable in the stroller.

Getting out of the stroller:

Engage parking brake. If necessary ask trustful person for help to hold the stroller firmly. If required to easy getting out of the stroller adjust footrest position Take off all applied fixation and positioning accessories. Take off the safety bar and get the child carefully out of the stroller.

Getting over the curb stones and low obstacles:

Down - Drive the front wheels to the edge of the curb. Hold the handles firmly and tip the stroller backwards and balance on the rear wheels. Drive the rear wheels to the edge of the curb, lower the stroller down the curb slowly on its rear wheels. Up - Drive the front wheels close to the curb. NEVER bump the front wheels into the curb stone!. Hold the handles firmly and tip the stroller backwards and balance on the rear wheels. Drive forward and place the front wheels on top of the kerb. Position the rear wheels at the curb tone bottom edge and lift to the upper level.

Manual transport of the stroller:

- make use of ramps and lifts when they are available

- if there is no alternative and steps should not be avoided at least one trustful assisting person must be available to give assistance

- do not attempt to take the stroller up or down over the number of steps unless you and your assisting person are not sure to have the full control during

the manipulation as well as he or she can absorb the weight of its occupant and stroller.

- take the rests in regular intervals, if you are tired

- occupant hands must be inside the seat unit during the manual transport time

- NEVER lift the stroller holding the safety bar or footrest!

Going stairs downwards:

Tightly hold the handle and position the stroller squarely with the front wheels on the top step. Tip the handle backward and push the stroller forward until the rear wheels are at the end of top step. Assisting person stands in front, holding the stroller by gripping the front frame. Lift the stroller by both persons at once. Carry the stroller down the steps. Continue step by step to the bottom surface (pic.15).

Going stairs upwards:

Tightly hold the handle and position the stroller squarely with the rear wheels against the bottom step. Tip the handle backward and push the stroller forward until the rear wheels are at the end of bottom step. Assisting person stands in front of stroller, holding the stroller by gripping the front frame. Lift the stroller by both persons at once. Carry the stroller upstairs. Continue step by step to the top surface (pic.15).

Upholstery:

Seat upholstery is fully detachable and hand washable by lower temperature (max. 40°C). Backrest cover – put on the cover top part over the upper part of backrest, cover the front part, slip the cover into the gap between the backrest and seat base. Secure the lower end of cover by velcro fastener at the back of the backrest. Seat base cover – put on the covers of the seat base side panels one by one, place the cover in correct position onto the seat base and cover by overlapping parts the side panels, fix by dry zipper.

4) Standardní výbava: Boční chrániče rámu:

Připevnění – přiložte a připevněte chránič zapnutím zipu. Přet áhněte chránič přes uzávěr vodítka (levá strana). Přetáhněte chránič přes uzávěr vodítka i přes páčku náklonu sedačky(27,obr.13) (prav á strana). Dopněte oba zipy chráničů. Odejmutí – rozepněte zipy a odejměte chrániče (při skládání kočárku není třeba chrániče zcela odepínat, postačí porozep nout zipy a chrániče vysunout směrem nahoru)

Opěrky kyčelní: Připevnění - připevněte po stranách sedačky nacvaknutím plastov ých objímek na boční svislé trubky zádové opěr ky (28, obr.13). Odejmutí – opěrky sklopte směrem k potahu zad, sejměte pl astové objímky z trubek

Košík:

Připevnění – košík připněte pomocí popruhů s autopatenty na p řední spodní obloukovou trubku podvozku a na horní středovou trubku podvozku. Zadní poruhy košíku připněte k úchytům na zadní části podvozku, nad brzdami zadních kol (obr.12) Odejmutí – odepněte všechny popruhy s autopatenty.

Transportní pojistka podvozku: Připevnění - převlékněte pojistku kolem nosníku podvozku, p rovlékněte „očkem“ popruhu a zajistěte autop atentem. (29, obr.14). Odejmutí – rozepněte autopatent, uvolněte popruh.

5) Volitelné příslušenství: K produktu je nabízena široká škála speciálního fixačního a vymezují cího příslušenství. Návod k obsluze na tato příslušen ství naleznete v separátní brožuře.

ÚDRŽBA

Váš kočárek Vám při dodržování níže uvedených instrukcí bude slo užit dlouho, aniž byste museli využít služeb Vašeho servisního střediska.

- Pr avidelně kontrolujte uzávěr vodítka, zajištění hraz dičky, úchyty na kočárku, spoje, podnožku a pojistku vodítka, aby byly stále

v dobrém a funkčním stavu. Brzdy, kola a potah kočárku jsou opotře bitelné části kočárku, proto by měly být vyměněny vždy, když to bude nutné.

- Ko čárek by měl být každých 12 měsíců zkontrolován odborníkem.

- Ko čárek může být opravován jen zaměstnanci servisních středisek výrobce nebo odborníky touto firmou pověřen ými.

- K o pravám mohou být použity jen originální náhradní díly dodávané výrobcem.

- Rot ační a posuvné části kočárku pravidelně ošetřujte maz adly ve spreji (např. WD 40), minimálně k aždých šest měsíců. Nikdy

nepoužívejte olej nebo vazelínu. Dbejte na to, abyste nepoužili p říliš velké množství mazadla (způsobilo by to zan ášení špíny mezi otáčející se části). Přebytečné mazadlo otřete.

- Skl ádání a rozkládání kočárku by vždy mělo být velmi leh ké. Pokud tomu tak není, přečtěte si znovu příslušné odstavce v návodu

k použití.

- Kontr olujte pravidelně tlak v pneumatikách.

- Podv ozek, plasty a kolečka je možné omývat teplou vodou s přídavkem běžného saponátu.

- Pot ah kočárku lze čistit hadrem namočeným v teplé vodě , případně vyprat v ruce (max. 40°C)

- Nikdy kočárek nečistěte abrazivními čistícími prostředky, p rostředky na bázi amoniaku, bělidly a lihovými čistidly.

- V p řípadě, že byl kočárek vystaven vlhkému prostře dí, utřete ho savým materiálem a nechte v teple us chnout.

- Ko čárek ukládejte na suchém a bezprašném místě při d oporučené teplotě 5-20°C.

- Pr avidelně kontrolujte a dotahujte šroubové spoje.

- Jsou -li použita ovládací lanka (brzdy, teleskopy, naklápění), pravidelně je kontrolujte a v případě potřeby seřiďte a promažte.

POZNÁMKA

Změny na všech výrobcích společnosti PATRON Bohemia a.s. js ou vyhrazeny.

1. Vodítko

2. Kloub vodítka

3. Uzávěr vodítka

4. Opěra zad

5. Imbus.šrouby výškového nastavení opěry zad

6. Plast.matice výškového nastavení opěry zad

7. Páčka úhlového nastavení opěry zad

8. Úchyt stříšky

9. Pojistka zámku sedačky

10. Zámek sedačky

11. Páčka úhlového nastavení sedačky

12. Hrazdička

13. Podnožka

14. Přední kolo otočné

15. Aretace předního kola

16. Zadní kolo pevné

17. Brzda zadního kola

18. Úchyty košíku

19. Plast.matice pro nastavení šířky sedáku

20. Páčka úhlového nastavení podnožky

21. Imbus.šrouby p ro nastavení hloubky sedáku

22. Imbus.šrouby p ro nastavení délky podnožky

23. Imbus.šrouby p ro nastavení úhlu stupačky

24. Destička pro nastavení úhlu stupačky

25. Suchý zip zajištění stupačky

26. Stupačka

27. Boční chránič rámu

28. Opěrka kyčelní

29. Transportní pojistka

SCHEMA - POPIS:

Page 7

2) Sedačka—nastavitelnost komponentů: Nastavení náklonu sedačky:

U pravého bočního chrániče rámu rozepněte zip zespod a nahoru tak , aby se uvolnila páčka náklonu sedačky (obr. 5). Levou rukou pevně přidržte sedačku. Pravou rukou odjistěte páčku náklonu se dačky (obr.5). Levou rukou nastavte požadovaný úhel sed ačky. Následně páčku uvolněte. Zapněte zip pravého bočního chrániče r ámu až na spodní okraj.chrániče.

Nastavení hloubky sedáku:

Uvolněte potah sedáku nadzdvižením a uvolněním suchých zipů. I mbus-klíčem povolte dva šrouby na spodní straně sedáku (21, obr.2). Povolte také čtyři plastové matice na spodní straně sedáku (19, obr.2). Nastavte potřebnou hloubku sedáku. Následně utáhněte šrouby (imbus-klíčem ) a také plastové matice (rukou). Navlékněte z pět potah sedáku.

Nastavení šířky sedáku:

Uvolněte potah sedáku z bočnic sedačky (suchý zip). Povolte čtyři plastové matice na spodní straně sedáku (19, o br.2). Posunutím bočnic nastavte potřebnou šířku sedačky. Bočnice zajistěte ut ažením všech čtyř matic.Navlékněte zpět potah sed áku.

Nastavení úhlu opěry zad:

Povolte páčku na zadní straně opěry zad (7, obr.1a3). Nastavte opě ru do požadované pozice a zajistěte utažením p áčky. Případně mírně rozepněte zip potahu opěry zad pro ulehčení manipul ace. Zkontrolujte se, že opěra zad je správně zajištěna v požadov ané pozici. Opěra se nesmí úhlově pohybovat.

Nastavení výšky opěry zad:

Uvolněte potah opěry zad, jak na zadní straně (suchý zip), tak na pře dní straně (suchý zip). Imbus-klíčem povolte dva šrouby (5 , obr.1a3) a ručně povolte 2x plastové matice na zadní straně zádové opěrky (6, obr.1 a 3). Vytažením nebo zasunutím nast avte požadovanou výšku zádové opěrky. Následně utáhněte šrouby (imbus -klíčem ) a také plastové matice (rukou). N avlékněte zpět potah opěry zad.

Nastavení úhlu podnožky:

Povolte páčku na spodní straně sedáku (20, obr.2), nastavte úhel pod nožky, zajistěte polohu utažením páčky. Nastavení délky podnožky: Imbus-klíčem povolte dva šrouby na zadní straně trubky podnožk y (22, obr.1). Vysunutím nebo zasunutím nastavte potře bnou délku podnožky. Následně utáhněte šrouby (imbus-klíčem ).

Nastavení úhlu stupačky:

Imbus-klíčem povolte dva šrouby na spodní straně stupačky (23, obr.1 1). Posuňte obdélníkovou destičku (24, obr.11) tak, aby se lopatka při sklopení zarazila v požadovaném úhlu. Následně ut áhněte šrouby (imbus-klíčem ).

Suchý zip zajištění stupačky:

Suchým zipem (25, obr.11) umístěným na spodní straně stupačk y zafixujte pozici stupačky proti nechtěnému sklopení.

3) Obsluha kočárku: Nasedání do kočárku:

Kočárek zabrzděte. K ulehčení nasedání je vhodné požádat důvěr yhodnou osobu, aby kočárek podržela. Opatrně posaďte dítě do kočárku, zapněte všechny fixační doplňky, kterými je Váš kočárek v ybaven, připevněte hrazdičku a upravte podnožk u do potřebné polohy. Dbejte na to, aby dítě vždy sedělo pohodlně.

Vysedání z kočárku:

Kočárek zabrzděte. K ulehčení vysedání je vhodné sklopit podnožk u a požádat důvěryhodnou osobu, aby kočárek p održela. Roze- pněte všechny fixační doplňky, kterými je Váš kočárek vybaven, s undejte hrazdičku a opatrně vyndejte dítě z ko čárku.

Překonávání obrubníku a nízkých překážek:

Dolů - pevně držte vodítko kočárku, najeďte předními kol y kolmo na hranu obrubníku, malým tlakem na vodítko směrem d olů trochu nadlehčete přední kola kočárku a opatrně jimi sjeďte z obrubní ku. Malým tlakem na vodítko směrem nahoru t rochu nadlehčete zadní kola kočárku a opatrně jimi sjeďte z obrubníku. Nahoru - najeďte předními koly kolmo k obrubníku, tlakem na v odítko směrem dolů a našlápnutím zadního rámu p odvozku směrem dolů zvedněte přední kola kočárku do potřebné výšky a najeďte jimi na chodník. Tlakem na vodítko směrem nahoru z vedněte zadní kola kočárku do potřebné výšky a najeďte jimi na chodník. V žádném případě nenarážejte předními koly do obrubníku!

Přenášení kočárku:

- použijte nájezdovou rampu nebo výtah vždy, když je to možné

- pokud musíte překonat schody, musí kočárek přenášet nejméně dvě osoby

- nikdy nepřenášejte kočárek pokud si Vy a Váš pomocník nejste jisti, že kočárek i s dítětem bezpečně přenesete

- pokud při přenášení kočárku pocítíte únavu, odpočiňte si

- při přenášení kočárku nesmí mít dítě ruce vně kočárku

- nikdy kočárek nezvedejte za hrazdičku ani za podnožku

Ze schodů:

Pevně uchopte vodítko kočárku a najeďte předními koly ko čárku kolmo k horní hraně schodiště. Váš pomo cník pevně uchopí podvozek kočárku nad předními koly. Kočárek spolu nadzvedněte, o patrně sneste kočárek dolů a postavte ho na všechna čtyři kola (obr.15).

Do schodů:

Pevně uchopte vodítko kočárku a najeďte zadními koly kočárku k olmo ke spodnímu schodu schodiště.Váš pomocník pevně uchopí podvozek kočárku nad předními koly. Kočárek spolu nadzved něte, opatrně vyneste kočárek nahoru a postavte ho na vše chna čtyři kola (obr.15).

Potah:

Potah kočárku je snímatelný a lze jej prát ručně (max. 40°C). Potah zádové opěrky – navlékněte shora na opěrku, spodní část pot ahu provlékněte mezerou mezi zádovou opěrkou a sedákem a zajistěte jej suchými zipy jak na přední tak na zadní straně zádové o pěrky. Potah sedáku – položte na sedák, přitlačte na suché zipy a nakonec přetáhněte na stranách přes bočnice sedačky

4) Standard equipment Padded frame cover:

Attaching – put on the frame sides and connect the zipper. Pull over the locking mechanism (left side). Pull over the locking mechanism and tilt adjusting lever (27, pic.13) (right side). Close both zippers fully till the upper end. Detaching –unzip both zippers and take off padded frame covers (when folding the stroller just unzip the covers partly from top and then pull over the locking mechanism upwards).

Hip rest: Attaching – mount the hip rest by plastic clip onto the vertical side tubes of the backrest (28, pic.13). Detaching – fold the hip rest inside the backrest and release the plastic clip from the side tube.

Basket below the stroller :

Attaching – Attach the baskets centre part over the undercarriage middle cross bar using fasteners. Fix it with the poppers. Attach the baskets rear part, interlace the fasteners through the side loops placed on the rear frame profiles. Fix it with the poppers. Attach the baskets front part over the undercarriage front curved cross bar using fasteners. Fix it with the poppers (pic.12). Detaching – unfasten and release all fasteners from the anchoring points.

Transport safety catch: Attaching – pull the transport safety catch fastener around the connecting bar and front frame vertical tube. Interlace the fastener through the loop and fix it

with the popper. (pic.14). Detaching – unfasten and release the fastener.

5) Optional equipment: This product can be optionally supplied with very wide range of fixation and positional accessory. Please find the optional accessory user guide as separate brochure.

MAINTENANCE

The stroller has been designed to the high standard and with correct usage and maintenance will provide many years of trouble free service.

- m ake sure that you are familiar with the operation of the stroller. It should always open and fold easily. If it does not, do not force the mechanism - stop and read the instructions

- regular ly inspect handle folding release, safety bar fittings, locking devices, catches, footrest, joints fixings and handle release safety clip to ensure they are secure, clean and in full working order

- b rakes, wheels, tyres and upholstery are subjects to wear and should be replaced if necessary by a service centre.

- If yo u have inflatable tires on the stroller, check its inflation regularly. Allowed tire unevenness on the perimeter of tire is +/- 2 mm

- if the stro ller is damaged or in need of any repair, only authorised service centres are allowed to provided this services.

- o nly spare parts supplied by company PATRON has to be used for repairs.

- s hould parts of your stroller become stiff or difficult to operate, ensure that dirt is not the cause, apply a light application of a spray lubricant e. g. WD

40 (do not use oil or grease). Ensure that the lubricant penetrates between the components but do not overspray as this may encourage the accumulation of dirt. Wipe off any spray excess. Regular lubrication of moving parts will extend the life of your stroller and make opening and folding easier.

- it is recom mend to use rain cover when it rains (it is not standard equipment of the strollers)

- d o not expose the stroller to the long-acting intensive solar radiation

- tex tile components of stroller and/or accessory must be used and stored in the way that the transparent plastic parts are not folded or turned tightly.

Those can be damaged if the temperature is 5°C below zero.

- wh eels, plastic and metal parts may be sponged clean with warm water and mild detergent.

- th e seat fabric must be hand washed only at maximum temperature of 40ºC, do not use laundry dryer.

- n ever clean with abrasive, ammonia based, bleaches and alcohol based cleaning compounds.

- after expo sure to damp conditions, dry the product off with a soft cloth and leave fully open in warm and dry environment.

- s tore your stroller in a dry, safe place with recommended temperature 5-20°C.

- it is recom mended that the stroller is checked by an approved service centre every 12 month

- C heck and tighten the screw connections regularly.

- If there are used control cables (brakes, telescopes, tilt), check it regularly and, if necessary, set up and oil them.

NOTES

PATRON Bohemia a.s. reserves the right to make design changes to any of their products without prior notice as a

part of their continuous development program.

1. Handle

2. Handle height adjustment hinge

3. Handle folding release

4. Backrest

5. Backrest height adjustment hexagon-bolts

6. Backrest height adjustment plastic nuts

7. Backrest recline adjustment lever

8. Hood bracket

9. Interface lock safety pin

10. Interface locking release

11. Tilt-in-space adjustment lever

12. Safety bar

13. Footrest

14. Front swivel castor wheel

15. Swivel lock

16. Rear wheel

17. parking brake

18. Basket brackets

19. Seat width adjustment plastic nuts

20. Footrest angle adjustment lever

21. Seat depth adjustment hexagon-bolts

22. Footrest height adjustment hexagon-bolts

23. Footplate angle adjustment hexagon-bolts

24. Footplate angle adjustment slide-plate

25. Footplate velcro lock

26. Footplate

27. Padded frame cover

28. Hiprest

29. Transport safety catch

SCHEMA DESCRIPTION

Page 8

Sehr geehrte Kunden,

der Reha-Kinderwagen TOM 5 Streeter ist ein multifunktioneller Rehawagen neuer Generation, der für einen kurzfristigen als auch für einen langfristigen Einsatz bestimmt ist. Das neu entwickelte Alu-Gestell gewährleistet ein niedriges Gewicht und einfache Handhabung. Seine Bauart ermöglicht eine breite Variabilität bei der Einstellung der Sitzeinheit, des Schiebers und der Fußbank und ebenfalls Einsatz von vielen Fixationen. Deswegen ist der Rehawagen für Kinder mit verschiedensten Krankheitsbildern und Behinderungsgraden geeignet. Bevor Sie den Rehawagen das erste Mal benutzen, lesen Sie bitte aufmerksam diese Bedienungsanleitung. Für den Fall, das Sie nach dem Lesen der Bedienungsanleitung nicht in allen Punkten der Handhabung sicher sind, wenden Sie sich bitte an Ihren Verkäufer/Rehatechniker oder PARTON Deutschland GmbH.

....... WARNUNG:

HINWEIS! Jede, auf dem Schieber aufgehängte Last (z. B. Tasche) beeinflusst die

Stabilität des Wagens! Nutzen Sie immer den Stoßschutz (Rahmenpolster), beachten Sie, dass der richtig

angebracht ist! Empfohlener Luftdruck: vorn/hinten - 230/230 kPa Beachten Sie, dass der Fußbankklettverschluss das Fußbrett gegen das Zusam-

menklappen immer fixiert.

……..Maximale Zuladung des Produktes ……..Gewicht des Produktes

WARNUNG! Beim Aufstellen, Zusammenklappen und Verstellen des Rehawagens las-

sen Sie Ihre Finger nicht zwischen bewegliche Teile kommen. Quetschgefahr! WARNUNG! Lassen Sie Ihr Kind nie ohne Aufsicht! WARNUNG! Vor Benutzung kontrollieren Sie, dass alle Verriegelungen sicher ge-

schlossen sind. WARNUNG! Überprüfen Sie vor Benutzung die Verriegelung der Sitzeinheit. WARNUNG! Die Sitzeinheit ist für Kinder unter 6 Monate nicht geeignet. WARNUNG! Der Rehawagen darf nicht beim Joggen und Inlineskaten benutzt wer-

den! WARNUNG! Bevor Sie den Rehawagen das erste Mal benutzen, lesen Sie die Bedie-

nungsanleitung! Bewahren Sie die auch für eine spätere Benutzung auf. Wenn Sie

nicht in Übereinstimmung mit der Bedienungsanleitung vorgehen, kann die Si-

cherheit des Kindes gefährdet werden!

SICHERHEITSHINWEISE

- Die Be gleitperson muss über die Anweisungen der Bedie nungsanweisung informiert sein.

- E s muss der Rat eines Facharztes eingeholt werden, u m sicher zu gehen, dass das Gerät geeignet ist.

- Vor de m Losfahren stellen Sie sicher, dass das Kind bequem sitzt und Kleidung, Decken etc. sicher befestigt sind, so dass sie

nicht in die Räder kommen können.

- Der Reh awagen darf nicht als Sitz für das Kind während der Fahrt in Autos oder Bussen verwendet werden.

- Stellen Sie sicher, dass beim Verstellen des Rehawagens das Kind nicht in Kontakt mit bewe glichen Teilen kommt und sich nicht

verletzt.

- Beim Ver stellen der Rückenlehne halten Sie die mit einer Hand fest, um ihre plötzliche Bewegung und Verletzung des Kin des zu

vermeiden.

- Die Ums tellung der Sitzrichtung darf nur dann gemacht werden, wenn das Kind nicht im Rehawagen sitzt und der Sitz v ollkom-

přihodit

- Nepřetěž ujte kočárek, při přetížení lůžka, sedačky, tašky, nebo koše by mohlo dojít k narušení stability kočárku

- Při m anipulaci s kočárkem dávejte pozor, abyste nezranili sebe nebo dítě

- Pr o překonání překážek použijte nájezdovou rampu nebo výtah, když je to možné

- Ko čárek musí přenášet vždy nejméně dvě osoby

- Ko čárek nikdy nepřenášejte, pokud si vy a váš pomocník nej ste jisti, že je i s dítětem bezpečně přenesete

- Při jízdě s kočárkem po ulici dbejte pravidel bezpečnosti silničního provozu

- Neužívejte kočárek k jiným účelům, než ke kterým je určen

- Neužívejte kočárek pro větší počet dětí, než pro jaký byl konstruován

- Nepo užívejte žádné příslušenství, které není dodáváno či schváleno výrobcem

- Při častém skládání a rozkládání kočárku je třeba zvlášť pečlivě dodržovat návod k použití, předejdete tím nestabilitě stopy k očár-

ku. Při nedodržování návodu na skládání kočárku může dojít k z akřivení konstrukce

- V případě zjevné závady bránící bezpečnému použív ání výrobku (např. poškození podvozku, odp adlá část či jiné opticky viditel-

né vady, praskliny apod.) je třeba neprodleně přestat užívat v ýrobek a kontaktovat prodejce.

- Fir ma PATRON Bohemia a.s. nenese zodpovědnost za š kody způsobené používáním jiných doplňků než dodávaných touto fir-

mou

- Fir ma PATRON Bohemia a.s. nenese zodpovědnost za š kody a nehody způsobené nesprávnou manipulací s kočárkem

NÁVOD K POUŽITÍ

1) Podvozek: Rozložení podvozku (včetně sedačky):

Položte složený podvozek na kola. Rozepněte a uvolněte transp ortní pojistku rámu,. Postavte se mezi zadní kol a kočárku, uchopte vodítko a zatáhněte směrem nahoru (k sobě), dokud se s cvaknutím neuzamkne uzávěr vodítka. Tahem za vodítko smě rem nahoru se ujistěte, že jsou oba uzávěry vodítka zajištěny (podvozek už nejde složit.).Stiskněte páčku náklonu sedačky (obr.5), nast avte ji do požadované polohy, páčku uvolněte. Přetáhněte boční chrániče rámu p řes uzávěr vodítka i přes páčku n áklonu sedačky a dopněte oba zipy chráničů. Povolte páčku nastavení opěry zad, nastavte zádo vou opěru do požadované polohy a utáhněte pá čku. Uvolněte páčku nastavení úhlu podnožky, nastavte ji do požadované poloh y a utáhněte páčku. Vyklopte stupačku a zajistěte suchý zip stupačky. Nasaďte hrazdičku, nasaďte a nastavte případné fix ační doplňky. Kočárek je rozložen.

Složení kočárku (včetně sedačky):

Zabrzděte kočárek a odejměte hrazdičku. Uvolněte páčku nastave ní úhlu podnožky a podnožku nastavte cca o 20° níž než je vodorovná poloha ( obr.4 ). Uvolněte suchý zip zajištění stupačk y a stupačku sklopte (obr.4). Povolte páčku nastavení zádové opě rky a sklopte zádovou opěrku co nejvíce dopředu (doporučujeme před složen ím odejmout fixační doplňky, které brání maximálnímu složení), utáhněte páčku. Částečně rozepněte a přetáhněte boční ch rániče rámu vzhůru přes uzávěry vodítka. Stiskněte p áčku náklonu sedačky (obr.5) a překlopte celou sedačku co nejvíce vpřed (obr. 6). Přitáhněte uzávěry vodítka směrem nahoru (obr.5) a současně překlopte vodítko k předním kolům. Zajistěte transportní pojistk u podvozku,. Kočárek je složený (obr.7).

Složení a rozložení samotného podvozku:

Složení - Zabrzděte kočárek, částečně rozepněte a přetáhněte bo ční chrániče rámu vzhůru přes uzávěry vodítk a. Přitáhněte uzávěr vodítka směrem nahoru (obr.5) a současně překlopte vodítko k p ředním kolům. Zajistěte transportní pojistku podvozku. Podvozek je složený. Rozložení - postupujte v opačném sledu dle předchozího popisu.

Rozhraní sedačka-podvozek:

Odejmutí sedačky:

Zabrzděte kočárek. Nadzvedněte pojistku zámku sedačky (9) a so učasně zatáhněte za zámek sedačky (10) ve směru šipky (obr.8). Tím se uvolní sedačka ze zámku a můžete ji odejmout.

Nasazení sedačky ve směru jízdy:

Nasaďte sedačku na podvozek tak, aby úchyty zapadly přesně do p říslušných zářezů, a sice nejdříve do předních ( bez zámku) a pak do zadních (tlačte dolů, dokud nezacvaknou do zámku). Tahem za sed ačku nahoru VŹDY zkontrolujte, zda je správně upevněna!

Nasazení sedačky proti směru jízdy:

Nasaďte sedačku na podvozek otočenou o 180° proti směru jíz dy tak, aby úchyty zapadly přesně do příslušných zářez ů, a sice nejdříve do předních (bez zámku) a pak zadních (tlačte dolů, dokud nezacvaknou do zámku). Tahem za sedačku nahoru VŹDY zkontrolujte, zda je správně upevněna.

Brzdy:

Pro zabrzdění kočárku sešlápněte plně směrem dolu páčky obou b rzd u zadních kol (obr.9). Pro odbrzdění páčk y nadzvedněte.

Aretace předních kol:

V případě potřeby lze zamezit otáčení předních kol kolem své osy: pov ytáhněte aretační pojistku (15), pootočte s ní o 90°, aby výřezy zapadly do podélných drážek. Pak otáčejte plastovou vidlicí p ředního kola až aretační kolík zacvakne a kolo se uz amkne (obr.10).

Výškové nastavení vodítka:

Stiskněte současně obě tlačítka na vnitřních stranách kloubů vodítk a (2), nastavte vhodnou výšku vodítka a tlačítk a uvolněte. Vodítko se zajistí v nové pozici automaticky, uslyšíte zvuk zacvaknutí.

Hrazdička:

Pro odejmutí hrazdičky (12) stlačte oba kovové pojistné kolík y hrazdičky dovnitř trubek. Hrazdičku vysuňte směrem vzhůru. P ři nasazování musí pojistné kolíky směřovat dopředu. Nasouvejte hraz dičku do příslušných trubek dokud nezacv aknou pojistné kolíky. Tahem za hrazdičku směrem vzhůru se ujistěte, že je správně u pevněna.

Page 9

Vážení zákazníci,

TOM 5 Streeter je multifunkční zdravotní kočárek nové generace, určený ke krátkodobému i dlouhodobému pobytu invalidních dětí. Základem kočárku je nově vyvinutý podvozek z lehkých hliníkových slitin, zaručující nízkou hmotnost a snadnou manévrovatelnost. Jeho technické řešení umožňuje velkou variabilitu v nastavení sedačky, vodítka i podnožky a také použití mnoha fixačních doplňků. Proto je vhodný pro děti s různým stupněm postižení. Pokud si nebudete jisti v zacházení s tímto výrobkem, obraťte se s důvěrou na prodejce nebo servisní středisko.

........... VAROVÁNÍ:

UPOZORNĚNÍ! Jakékoli břemeno (brašna, ….) připevněné k rukojeti ovlivňuje

stabilitu kočárku! Vždy použijte boční chrániče rámu řádně připevněné! Doporučený tlak v pneumatikách: 230 / 230 kPa Vždy používejte suchý zip zajištění stupačky řádně připevněný!

…….maximální nosnost výrobku. …….hmotnost výrobku

UPOZORNĚNÍ! Při nastavování kočárku držte prsty mimo pohybující se části mecha-

nismu!

UPOZORNĚNÍ! Ponechat dítě bez dozoru může být nebezpečné UPOZORNĚNÍ! Před použitím se přesvědčte, že všechna zajišťovací zařízení jsou za-

pojená

UPOZORNĚNÍ! Zkontrolujte, zda připevňovací zařízení sedačky je před použitím

řádně připojeno

UPOZORNĚNÍ! Sedačka není vhodná pro dítě mladší 6 měsíců VAROVÁNÍ! Tento výrobek není vhodný pro běhání a jízdu na bruslích POZOR! Před použitím si pozorně pročtěte návod k použití a uschovejte jej pro poz-

dější nahlédnutí. Bezpečnost dítěte může být ohrožena, pokud nebudete postupo-

vat podle návodu

BEZPEČNOST A OCHRANA

- Dop rovodná osoba musí být obeznámena s instrukcemi uvedenými v návodu

- Ko čárek může být používán jen na doporučení lékaře

- Před jízd ou zkontrolujte zda dítě sedí pohodlně a zda se jeho oděv ani jiná textilie nemůže dostat do kontaktu s koly kočárku

- Ko čárek nesmí být používán jako sedačka pro jízdu ve v ozidle nebo autobuse

- Z ajistěte, aby se dítě při nastavování kočárku nedost alo do styku s pohybujícími se částmi a nemohlo se z ranit

- Při n astavování náklonu zádové opěrky musí obsluh a jednat tak, aby nedošlo k náhlému sklopení opěrky

- Smě r jízdy sedačky může být změněn jen v případě, že dítě nesedí v kočárku

- Nedo volte dítěti, aby nastupovalo a vystupovalo z kočár ku bez pomoci doprovodné osoby

- Při n asedání a vystupování z kočárku musí být ko čárek vždy zabrzděn

- V ždy se ujistěte, že jsou všechny fixační doplňky, bezpe čnostní hrazdička a ostatní příslušenství správně připevně ny a zajištěny

- Nesto upejte na stupačku

- Ko čárek musí být zabrzděn vždy, když není v pohybu

- Překo návání obrubníku nejdříve vyzkoušejte s prázdným kočárkem

- Dop rovodná osoba si musí být vědoma nebezpečí požáru; v budovách se informujte o umístění nouzového východu a o e vakuač-

ním plánu budovy

- Nenechte dítě, aby si hrálo s kočárkem, mohlo b y dojít ke zranění

- Jízdě s kočárkem vždy věnujte dostatečnou pozornost, ab yste se vyhnuli nehodám, které by se mohly při případné nepozornosti

men leer ist.

- E rlauben Sie dem Kind ohne Hilfe in oder aus dem Reh awagen nicht zu steigen.

- Arretiere n Sie beim Ein- und Aussteigen immer die Fe ststellbremsen.

- Stellen Sie sicher, dass alle Zubehörteile, Haltebü gel und Fixationen richtig angebracht und verriegelt sind.

- Stellen Sie sich nicht auf die Fußstütze.

- Der abgestellte Rehawagen muss immer mit der Feststellbre mse arretiert sein.

- Die Übe rwindung des Bordsteins probieren Sie zuerst ohne Kind aus.

- Die Be gleitperson sollte besonders aufmerksam au f Feuerrisiken achten. Erkunden Sie sich in Geb äuden zuerst über die Notaus-

gänge und achten Sie auf die dortigen Verhaltensregeln im B randfall.

- L assen Sie das Kind nicht mit dem Rehawagen spielen oder sich daran hängen. Es konnte sich verletzen.

- Fahren S ie mit dem Rehawagen aufmerksam, um die Unfälle infolge der Unaufmerksamkeit zu vermeiden, und achten Sie d arauf,

jegliche gefährliche Situationen zu vermeiden.

- Überladen Sie den Rehawagen nicht. Beim Überladen des Sitzes, des Schiebers oder Korbes konnte die Stabilität des Re hawagens

beeinträchtigt werden.

- Bei de r Manipulation seien Sie vorsichtig, um si ch selbst oder das Kind nicht zu verletzen.

- Überwin den Sie die Hindernisse immer, wenn mö glich mit Hilfe einer Rampe oder benutzen Sie ei nen Fahrstuhl.

- Den Re hawagen müssen immer nur zwei Begleitpersonen tragen!

- Wen n Sie und Ihr Helfer nicht sicher sind, den Wagen ohne Gefahr tragen zu können, tun Sie das nicht!

- Beachten Sie Ihre Sicherheit besonders bei Fahrten au f den Straßen.

- Ben utzen Sie den Rehawagen nicht bestimmungs fremd zu anderen Zwecken, als vorgesehen.

- Ben utzen Sie den Rehawagen nicht für mehr Kinder als er konstruiert wurde.

- Ben utzen Sie nur Zubehör von PATRON Deutschl and GmbH, oder ein vom Hersteller zu gelassenes Zubehör.

- Beachten Sie beim Zusammenfalten des Rehawagens die Anweisungen der Bedienungsanleitung um Beschädigung ode r ein

Verbiegen des Gestells zu vermeiden. Verbogenes Gestell f ährt nicht mehr gerade.

- Sollte n Sie am Rehawagen einen Mangel feststellen, de r einer Sicheren Benutzung hindert (z. B. Gestellschaden, Risse, abgefalle-

ne Teile, Schrauben, sichtbare Schäden), hören Sie unverzü glich mit der Benutzung des Rehawagens auf und kont aktieren Sie Ihren Verkäufer/Rehatechniker.

- PAT RON Deutschland GmbH kann keine Verantwortung für die Benutzung von Zubehörteilen von anderen Herstellern überneh-

men.

- Bei de r Handhabung mit dem Rehawagen handeln Sie i mmer so, das keine Schäden oder Ve rletzungen am jeweiligen Nutzer,

Ihnen selbst, oder anderen Personen auftreten können. PATRON Deu tschland GmbH ist nicht verantwortlich für jegliche Verluste oder Schäden, die durch die inkorrekte Handhabung mit dem Reh awagen verursacht wurden.

GEBRAUCHSANWEISUNG

1) Gestell: Aufstellen des Gestells (mit der Sitzeinheit):

Stellen Sie das zusammengeklappte Fahrgestell auf die Räder und öffnen Sie die Transportsicherung. Um das Fahrgestell zu öffnen, bleiben Sie zwischen den Hinterrädern stehen und halten sie den Schieber fest. Bewegen Sie den Schieber nach hinten oben, bis die Faltverriegelung beidseitig einrastet. Um die Position zu überprüfen, heben Sie den Handgriff leicht an, das Fahrgestell darf nicht mehr zusammenfalten Betätigen Sie den Sitzneigungshebel (Abb. 5), verstellen die Neigung und lassen Sie den Hebel los. Ziehen Sie die Rahmenpolster auf die Faltverriegelungen und schließen beidseitig den Reißverschluss. Lösen sie den Klemmhebel der Rückenlehne und stellen den Rückenlehnenwinkel ein. Ziehen Sie den Klemmhebel nach. Lösen Sie den Klemmhebel der Fußbankanlage und stellen den Winkel ein. Ziehen Sie den Klemmhebel nach. Klappen Sie nun das Fußbrett und schließen den Klettverschluss. Bringen Sie den Haltebügel an und befestigen bzw. einstellen Sie eventuelle Fixationen. Der Rehawagen ist aufgestellt.

Zusammenklappen des Rehawagens (mit der Sitzeinheit):

Arretieren Sie die Feststellbremse und nehmen den Haltebügel ab. Lösen Sie den Fußbankklemmhebel und verstellen Sie den Winkel auf ca. 20° nach unten gegenüber der Horizontale (Abb. 4). Öffnen Sie den Sicherheitsklettverschluss und klappen das Fußbrett zu (Abb. 4). Lösen Sie den Klemmhebel der Rückenlehne und klappen Sie die nach vorne zu (es ist empfehlenswert, die Fixationen zu entnehmen, die das gute Zusammenklappen und kleines Faltmaß hindern). Ziehen Sie den Klemmhebel nach. Öffnen Sie teilweise die Rahmenpolster und ziehen die hoch, bis die Faltmechanismen frei sind. Betätigen Sie den Sitzneigungshebel (Abb. 5) und kippen Sie den Sitz ganz nach vorne um (Abb. 6). Ziehen Sie die Faltverriegelungen hoch (Abb.5) und klappen Sie den Schieber nach vorne zu den Vorderrädern zu. Schließen Sie die Transportsicherung. Der Rehawagen ist zusammengefaltet (Abb.7).

Zusammenfalten und Aufstellen nur des Gestells:

Zusammenfalten - Arretieren Sie die Feststellbremse. Öffnen Sie teilweise die Rahmenpolster und ziehen die hoch, bis die Faltmechanismen frei sind. Ziehen Sie die Faltverriegelungen hoch (Abb.5) und klappen Sie den Schieber nach vorne zu den Vorderrädern zu. Schließen Sie die Transportsicherung. Das Gestell ist zusammengefaltet. Aufstellen – gehen Sie umgekehrt als beim Zusammenfalten vor.

Sitzadapter:

Abnehmen der Sitzeinheit: Arretieren Sie die Feststellbremse. Ziehen Sie die Sicherung (9) hoch und gleichzeitig ziehen Sie die Verriegelung (10) in der Pfeilrichtung heraus (Abb.

8). Nun ist die Sitzeinheit vom Arretiermechanismus frei und kann abgenommen werden. Aufsetzen der Sitzeinheit in die Fahrtrichtung: Setzen Sie die Sitzeinheit auf das Gestell so auf, dass Sie den Sitzadapter in die Kulisse des Gestells einfügen (zuerst die Seite ohne Schloss) und dann die Sitzeinheit nach hinten kippen und mit einem Knips einrasten. Kontrollieren Sie IMMER, ob die Sitzeinheit fest arretiert ist! Aufsetzen der Sitzeinheit gegen die Fahrtrichtung: Setzen Sie die Sitzeinheit auf das Gestell gegen die Fahrtrichtung so auf, dass Sie den Sitzadapter in die Kulisse des Gestells einfügen (zuerst die Seite ohne Schloss) und dann die Sitzeinheit nach vorne kippen und mit einem Knips einrasten. Kontrollieren Sie IMMER, ob die Sitzeinheit fest arretiert ist!

Feststellbremsen:

Um die Bremsen zu arretieren, treten sie auf die beiden Tritthebel (Abb.9). Mit dem Aufheben der Hebel lösen Sie wieder die Bremsen.

Lenkrollenarretierung:

Bei Bedarf kann die Lenkung der vorderen Rollen verhindert werden: ziehen sie den Lenkstopp (15) und drehen um 90° um. Nun drehen Sie das Lenkrad

Page 10

um, bis der Lenkstopp einrastet (Abb.10).

Schieberhöhenverstellung:

Betätigen Sie beidseitig die Auslöseknopfs der Rastergelenke (2), stellen die Höhe des Schiebers ein und lassen die Knopfs los.

Haltebügel:

Um den Haltebügel (12) zu entnehmen, drücken Sie die beiden Sicherungsstifte und ziehen den Haltebügel heraus. Bei dem Aufsetzen müssen die Stifte nach vorne hinauslaufen. Stecken Sie den Haltebügel auf, bis der einrastet. Stellen Sie sicher, dass der Haltebügel ordentlich sitzt.

2) Sitzeinheit: Sitzneigungseinstellung (Kantelung):

Öffnen Sie den Reißverschluss des Rahmenpolsters rechts von unten, so dass der Sitzneigungshebel frei ist (Abb.5). Mit der linken Hand halten Sie fest die Sitzeinheit und mit der rechten Hand betätigen Sie den Sitzneigungshebel (Abb.5). Kippen Sie den Sitz in die gewünschte Position und lassen den Hebel los. Schließen Sie den Reißverschluss zurück.

Sitztiefeneinstellung:

Lösen Sie die Klettverschlüsse des Sitzbezugs, nehmen Sie ihn ab. Lösen Sie mit Inbusschlüssel die Stiftschrauben unter dem Sitz (Abb. 2, Pos.21). Lösen Sie ebenfalls vier Rändelmutter (Abb.2, Pos.19). Schieben Sie die Sitzplatte in die gewünschte Position und ziehen wieder alle Schrauben und Mutter nach. Setzen Sie den Sitzbezug wieder auf.

Sitzbreitenverstellung:

Lösen Sie die Klettverschlüsse des Sitzbezugs an den Hüftpelotten. Lösen Sie vier Rändelmutter (Abb.2, Pos.19) unter dem Sitz und verstellen Sie die Hüftpelotten. Ziehen Sie wieder alle Schrauben nach und setzen Sie den Sitzbezug auf.

Rückenlehnenwinkeleinstellung:

Lösen Sie den Klemmhebel auf der Rückenlehne (Abb.3, Pos.7). Stellen Sie den gewünschten Winkel ein und ziehen den Klemmhebel nach. Eventuell können Sie für bessere Manipulation auch den Reißverschluss des Rückenbezugs öffnen. Überprüfen Sie, ob die Rückenlehne eingerastet hat.

Rückenlehnehöhenverstellung:

Lösen Sie den Rückenüberzug vorne und hinten. (Klettverschluss) Lösen Sie mit Inbusschlüssel zwei Stiftschrauben (Abb.3, Pos.5) und mit der Hand zwei Rändelmutter (Abb.1und 3, Pos.7) Schieben Sie den Rückeneinschub in die gewünschte Position und schließen Sie wieder alle Schraubverbindungen. Setzen Sie den Rückenüberzug wieder auf.

Kniewinkeleinstellung:

Lösen Sie den Klemmhebel unter der Sitzplatte (Abb.2, Pos.20). Verstellen Sie den Kniewinkel und ziehen den Klemmhebel nach.

Unterschenkellängeneinstellung:

Lösen Sie mit dem Inbusschlüssel zwei Stiftschrauben der Fußbank (Abb.1, Pos.22). Schieben Sie die Fußbank in die gewünschte Position und ziehen wieder die Schrauben nach.

Fußbrettwinkelverstellung:

Lösen Sie mit dem Inbusschlüssel zwei Stiftschrauben der Fußbank (Abb.11, Pos.23). Stellen Sie den Anschlagteil (Abb.11. Pos.24) so ein, dass beim Kippen des Fußbretts der gewünschte Knöchelwinkel erzielet wird. Nun ziehen Sie die Schrauben nach.

Sicherheitsklettverschluss des Fußbretts:

Sichern Sie mit Hilfe von Klettverschluss (Abb.11, Pos.25) das Fußbrett gegen das unerwünschte Kippen.

3) Bedienung des Rehawagens: Einsteigen:

Arretieren Sie die Feststellbremse. Soweit möglich, lassen Sie eine andere Person den Rehawagen halten. Klappen Sie das Fußbrett hoch, lassen Sie nie das Kind mit seinem ganzen Gewicht auf das Fußbrett treten! Setzen Sie das Kind vorsichtig in den Rehawagen, legen Sie den Sicherheitsgurt bzw. andere Fixationen an, und stecken den Haltebügel auf. Klappen Sie das Fußbrett runter. Stellen Sie die Fußstütze, wenn nötig ein. Beachten Sie, damit das Kind immer bequem und richtig sitzt.

Aussteigen:

Arretieren Sie die Feststellbremse. Soweit möglich, lassen Sie eine andere Person den Rehawagen halten. Klappen Sie das Fußbrett hoch, lassen Sie nie das Kind mit seinem ganzen Gewicht auf das Fußbrett treten! Öffnen Sie die Sicherheitsgurte bzw. Fixationen, nehmen den Haltebügel weg und heben Sie das Kind vorsichtig heraus.

Bordsteine und einzelne Stufen bewältigen:

Nach unten - Bringen Sie die Vorderräder an den Rand des Bordsteins, halten Sie die Handgriffe fest und lassen Sie die Vorderräder langsam den Bordstein herunter. Heben Sie den Schieber leicht an und lassen Sie auch die Hinterräder herunter. Nach oben - Bringen Sie die Vorderräder an den Rand des Bordsteines. Ziehen Sie den Schieber aneinander und treten Sie zugleich die Räderachse und drücken Sie die mit dem Fuß auseinander, damit Sie die Vorderräder anheben. Platzieren Sie die Vorderräder über den Bordstein. Durch Zug an den Schiebegriff nach oben heben Sie die Hinterräder an und platzieren Sie die über den Bordstein. Stoßen Sie NIE den Bordstein mit Vorderrädern an! Dies kann Gestellschäden verursachen.

Stufen bewältigen:

- s oweit vorhanden, benutzen Sie immer Rampen oder Aufzüge.

- wen n Sie die Stufen bewältigen müssen, muss der Rehawagen unbedingt von zwei Personen getragen werden.

- versuch en Sie nie den Rehawagen zu tragen, wenn Sie und Ihr Helfer nicht absolut sicher sind, die Kontrolle über den Rehawagen zu haben und das

Gewicht mitsamt Insassen tragen zu können.

- m achen Sie Pausen nach einzelnen Stufen, wenn Sie müde sind.

- b eim Übertragen dürfen die Arme des Kindes nicht außerhalb des Rehawagens sein!

- h eben Sie den Rehawagen nicht an Fußstütze und an Haltebügel an.

Stufen heruntergehen: Halten Sie den Schiebegriff fest, positionieren Sie den Rehawagen rechtwinklig mit den Vorderrädern an der obersten Stufe, Ihr Helfer ergreift das Fahrgestell über die Vorderräder. Heben Sie den Rehawagen zusammen an, tragen vorsichtig herunter über, und stellen auf alle vier Räder (Abb. 15). Stufen heraufbringen: Halten Sie den Schiebegriff fest. Positionieren Sie den Rehawagen rechtwinklig mit den Hinterrädern zur untersten Stufe, Ihr Helfer ergreift das Fahrgestell über die Vorderräder, den Rehawagen heben Sie zusammen an, tragen vorsichtig herauf über, und stellen auf alle vier Räder (Abb. 15).

Überzug:

Der Überzug des Rehawagens ist abnehmbar und in der Hand waschbar. (Max. 40° C) Rückenüberzug - setzen Sie den oberen Rand des Rückenbezuges auf die Rückenlehne an, ziehen Sie den unteren Rand durch die Lücke zwischen Sitz und Rücken durch, und schließen Sie den Klettverschluss hinten und vorne. Sitzüberzug – setzen Sie ihn auf die Sitzplatte, drücken auf die Klettverschlüsse und legen auf die Hüftpelotten.

4) Grundausstattung: Stoßschutz (Rahmenpolster):

Anbringen – legen Sie das Rahmenpolster auf das Gestell und machen Sie den Reißverschluss halb zu. Ziehen Sie das Polster über den Klappmechanismus (rechts auch über den Sitzwinkelhebel) und schließen Sie nun den Reißverschluss ganz zu (Abb. 13, Pos. 27). Abnehmen – Öffnen Sie die Reißverschlüsse und nehmen die Rahmenpolster ab. (beim Zusammenklappen des Rehawagens müssen die Polster nicht ganz

1. Schieber

2. Rastergelenk

3. Klappmechanismus

4. Rückenlehne

5. Inbusschraube für Rückenhöhenverstellung

6. Rändelmutter für Rückenhöhenverstellung

7. Klemmhebel für Rückenwinkelverstellung

8. Dachadapter

9. Verriegelungssicherung

10. Sitzadapterverriegelung

11. Sitzwinkelhebel

12. Haltebügel

13. Fu ßbank

14. Lenkrad

15. Lenksto p

16. Hinterrad

17. Fests tellbremse

18. Ko rbverankerungen

19. Rän delmutter für Hüftpelottenverstellung

20. Klemmh ebel für Kniewinkelverstellung

21. Inb usschraube für Sitztiefenverstellung

22. Inb usschraube für Unterschenkellängenverstellung

23. Inb usschraube für Knöchelwinkelverstellung

24. An schlagteil der Knöchelwinkelverstellung

25. Sicherheitsk lettverschluss der Fußplatte

26. Fu ßplatte

27. Sto ßschutz (Rahmenpolster)

28. Begrenzun gspelotte

29. Transp ortsicherung

SCHEMA - BESCHREIBUNG

abgenommen werden, es reicht sie nur öffnen und hochziehen)

Begrenzungspelotten:

Anbringen – befestigen Sie die Begrenzungspelotten mittels der Kunststoffklammern auf den Rückenrahmen (Abb. 13, Pos. 28). Abnehmen – Klappen Sie die Begrenzungspelotten zum Rücken und stecken die Kunststoffklammer ab.

Korb:

Anbringen – befestigen Sie den Korb auf das Gestell mit den Riemen mit Druckknöpfen: am Bogenrohr vorne, am Rahmen in der Mitte und an den Profilrohren hinten (Abb. 12). Abnehmen – öffnen Sie alle Druckknopfverschlüsse des Korbes

Transportsicherung:

Anbringen – ziehen Sie den Gurt ums Gestellrohr, durch die Gurtöse und schließen sie den Druckknopf (Abb. 14, Pos. 29). Abnehmen – öffnen Sie den Druckknopf und lösen den Gurt.

5) Extras:

Zum Produkt werden diverse Zubehöre und Fixationen angeboten. Eine Bedienungsanleitung für jeweiliges Zubehör finden Sie in einer separaten Broschüre.

PFLEGEHINWEISE

Ihr Rehawagen wird Ihnen beim Einhalten der unten angegebenen Anweisungen lange problemlos dienen, ohne dass Sie ihn in Ihrer Fachwerkstatt reparieren lassen müssen.

- Prü fen Sie regelmäßig den Klappmechanismus und seine Sicherung, Verriegelung des Sicherheitsbügel, Adapter, Verbindungen und Fußstütze um sicherzugehen, dass sie sicher und voll intakt sind.

- Bremsen , Reifen und Überzug sind Verschleißteile und sollten, wenn nötig, von Ihrer Fachwerkstatt ersetzt werden.

- W ir empfehlen den Rehawagen alle 12 Monate von einem bewährten Sanitätshaus/einer Fachwerkstatt überprüfen zu lassen.

- So llte der Rehawagen beschädigt sein, oder eine Reparatur notwendig sein, wenden Sie sich an Ihren Fachhändler.

- Alternat iv steht Ihnen PATRON Deutschland GmbH für Produktinformationen zur Verfügung.

- Es so llen nur Ersatzteile PATRON Deutschland GmbH verwendet werden.

- Dreh- un d Schiebeteile schmieren Sie regelmäßig mit Spray-Schmiermittel (z.B. WD 40), minimal jede sechs Monate, benutzen Sie nie Öl oder Fett-

schniermittel. Beachten Sie, damit Sie nicht zu viel Schmiermittel benutzen (dies verursacht eine Schmutzeintragung zwischen Rotations-/Schiebeteile). Überflüssiges Schmiermittel wischen Sie ab.

- Der Rehawagen so llte sich immer leicht zusammen- und ausfalten lassen. Sollte dies nicht der Fall sein, lesen Sie bitte noch einmal die betreffenden Absätze der Bedienungsanleitung nach.

- Prü fen Sie regelmäßig den Reifendruck.

- Das Fahrgestell, Plastikteile und Räder können mit einem Schwamm, warmem Wasser und einem milden Reinigungsmittel abgewaschen werden.

- Der Bezug kann mit nassem Lappen abgewischt, oder bei max. 40° C in der Hand gewaschen werden.

- Benu tzen Sie keine Poliermittel, Ammoniak-, Chlorid- oder Alkoholhaltige Reinigungsmittel.

- Nach dem Ihr Rehawagen feucht wurde, wischen Sie alles mit einem weichen Stofflappen ab und stellen Sie den Rehawagen komplett aufgebaut an

einem warmen und trockenen Ort zum Abtrocknen.

- Lagern Sie den Reh awagen an einem warmen und trockenen Ort. Die Temperatur sollte 5–20° C sein.

- Üb erprüfen Sie und ziehen Sie die Verschraubungen regelmäßig nach.

- W enn die Steuerleitungen (Bremsen, Teleskope, Tilt) verwendet sind, überprüfen Sie die regelmäßig und wenn erforderlich stellen Sie die ein und

schmieren Sie die.

BEMERKUNGEN:

Technische Änderungen an den Produkten der PATRON Deutschland GmbH sind vorbehalten.
