Page 1
Чилер для
Посібник з монтажу та експлуатації
крижаної ванни
Модель
The Therapist
: ICE05
50
Page 2
3
ЗМІСТ
1 Технічн характеристик продукту. ...............................................3
Огляд п.............................................................................................................................................4
Технічні характеристики. .............................................................................................................................5
Розміри ..........................................................................................................................................................6
Принципова схема системи. ...................................................................................................................... 6
2 Встановлення пристрою. ..................................................................7
Доставка. .......................................................................................................................................................7
Місцезнаходження .......................................................................................................................................7
Схема водопроводу. ....................................................................................................................................8
Підключення трубопроводу . ......................................................................................................................8
Підключення до електромережі . ...............................................................................................................9
Схема внутрішньої електропроводки ........................................................................................................9
3 Е.......................................................................................10
Експлуатація дротового контролера. .......................................................................................................10
Код помилки та усунення несправностей . ............................................................................................10
4 Технічне обслуговування .................................................................11
, .
’ , - ,
. ,
.
’ .
Page 3
4
1. Технічні характеристики продукту
1
Водяний насос
1.1 Огляд п
3
5
4
2
6
1
7
ак
2
Система охолодження
рхня кришка
3
4
Панель к
Вентилятор конденсатора
5
6
Штепсельний роз’
7

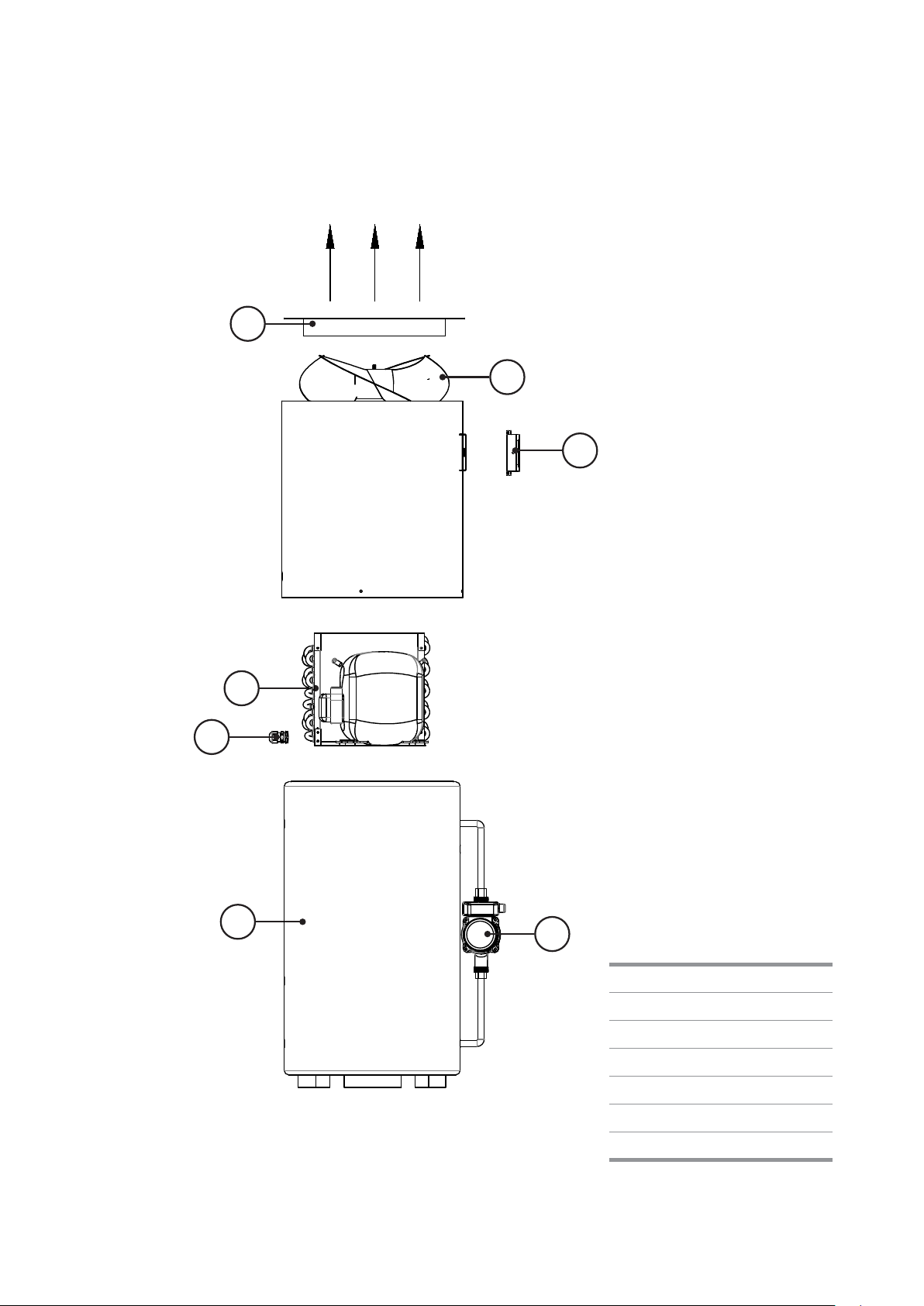

М 1. Схема основних частин чилера
Page 4
5
1.2 Технічні характеристики
Номер моделі
-
ICE05
Холодоагент
-
R290
Об'єм холодоагенту
g
180
Номінальна напруга/частота
В/Гц
220-240/50
Швидкість виробництва крижаної
води
л/год
18
Максимальна вхідна потужність
800
A
6
Номінальна потужність та струм
Ватт/Ампер
665/ 3
Місткість резервуара
50
Розмір водопровідної труби
Дюйм
G1/2
Рівень водонепроникності
-
IPX4
Шум
DB
46
Вага нетто
KG
40
Місце встановлення
-
НАДВОРІ
Робочий діапазон температури
навколишнього середовища
C
від -7 до +43C
Page 5
6
1.3 Розміри
1160
630
250
105
Діаметр Φ420мм

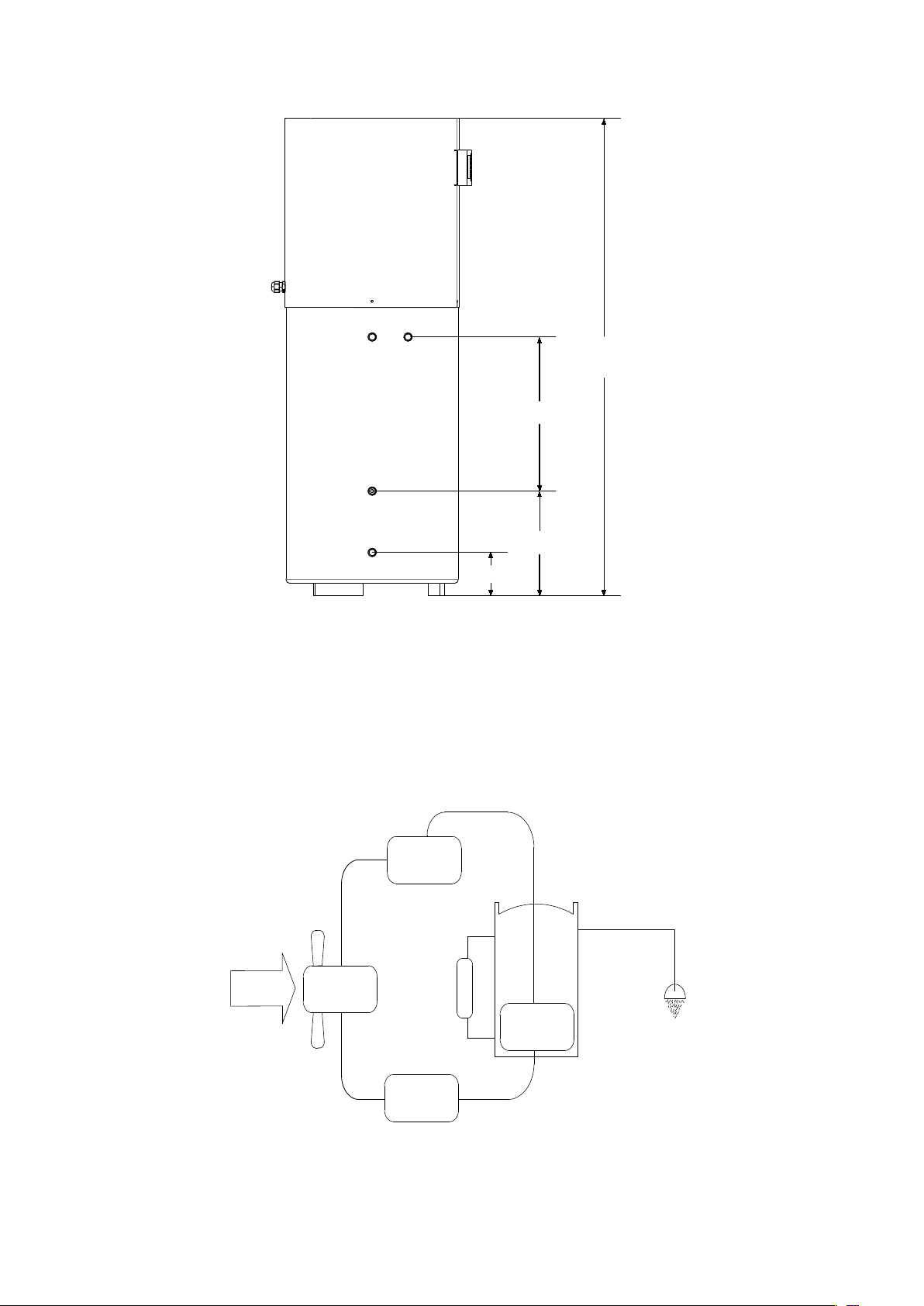

М 2. Розміри чилера, резервуара та розташування портів/датчиків
1.4 Принципова схема системи
-
-
Д
М 3. Принципова схема системи
Page 6
7
2. В
1660мм
2.1 Доставка
•
Для пе цього чилера за допомогою підйомного обладнання потрібно
щонайменше 2 людини.
•
Рекомендо завжди піднімати виріб разом із усією його упаковкою.
•
.
•
Уникайте підйому під кутом більше 75°.
2.2 Місцезнаходження
•
Не встановлюйте це обладнання в приміщенні.
•
, ,
.
•
Вхідний і вихідний вентилятор повинні мати перешкод, що їх блокують.
•
Будь ласка, переконайтеся, що місце встановлення відповідає вимогам AS/NZS 5601,
оскільки це стосується , .
•
Точка доступу до електрики та панель дисплея повинні бути завжди доступними.
•
Не рекомендо встановлювати блок на відстані 2 метрів від спальні.
•
Місце встановлення м бути якомога ближче до внутрішніх виходів крижаної води.
•
3
( / ).
. 500 мм
. 50 мм
Бетонна основа

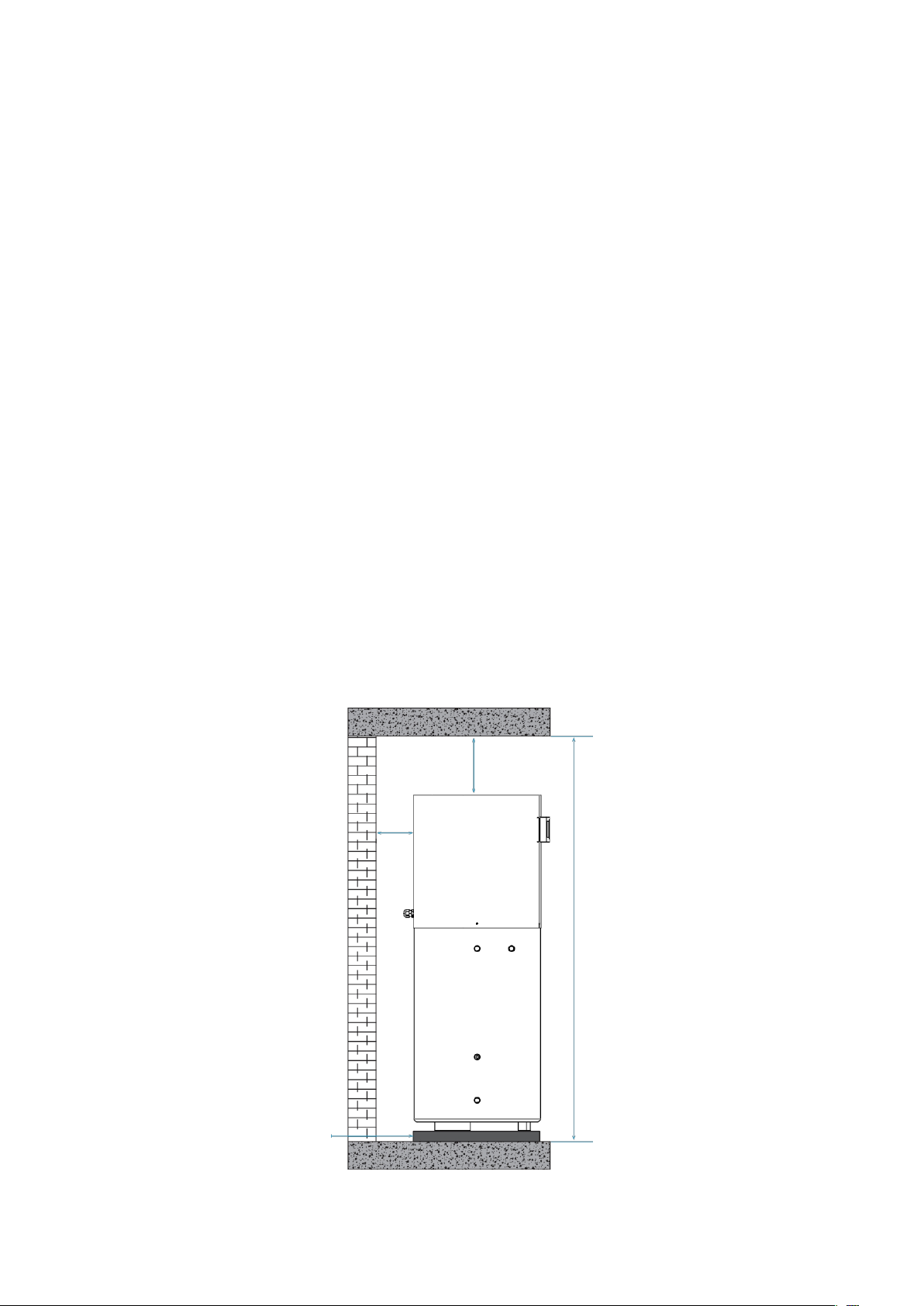

М 3. Мінімальні відстані навколо чилера
Нахил 0°
Page 7
8
2.3 Схема
•
Утепліть дренажну трубу, а уникнути замерзання в холодну погоду.
•
Переконайтеся, що зливний отвір не засмічений.
•
Після завершення всіх робіт із прокладання труб і забезпечення герметичності всіх
з’ . Відкрийте
запірний клапан на вході холодної води, а розпочати процес. Коли вода почне
заповнювати бак, ви можете скинути тиск, повільно відкриваючи запобіжний клапан.
Повторюйте цей процес, доки бак не заповниться і вода не почне витікати з
запобіжного клапана.
•
Мінімальний тиск холодної води повинен становити 200 кПа.
•
Переконайтеся, що труба для відведення конденсату під'єднана до дренажної мережі.
2.4 П
Крижана вода
Запобіжний клапан
Холодна вода
Злив

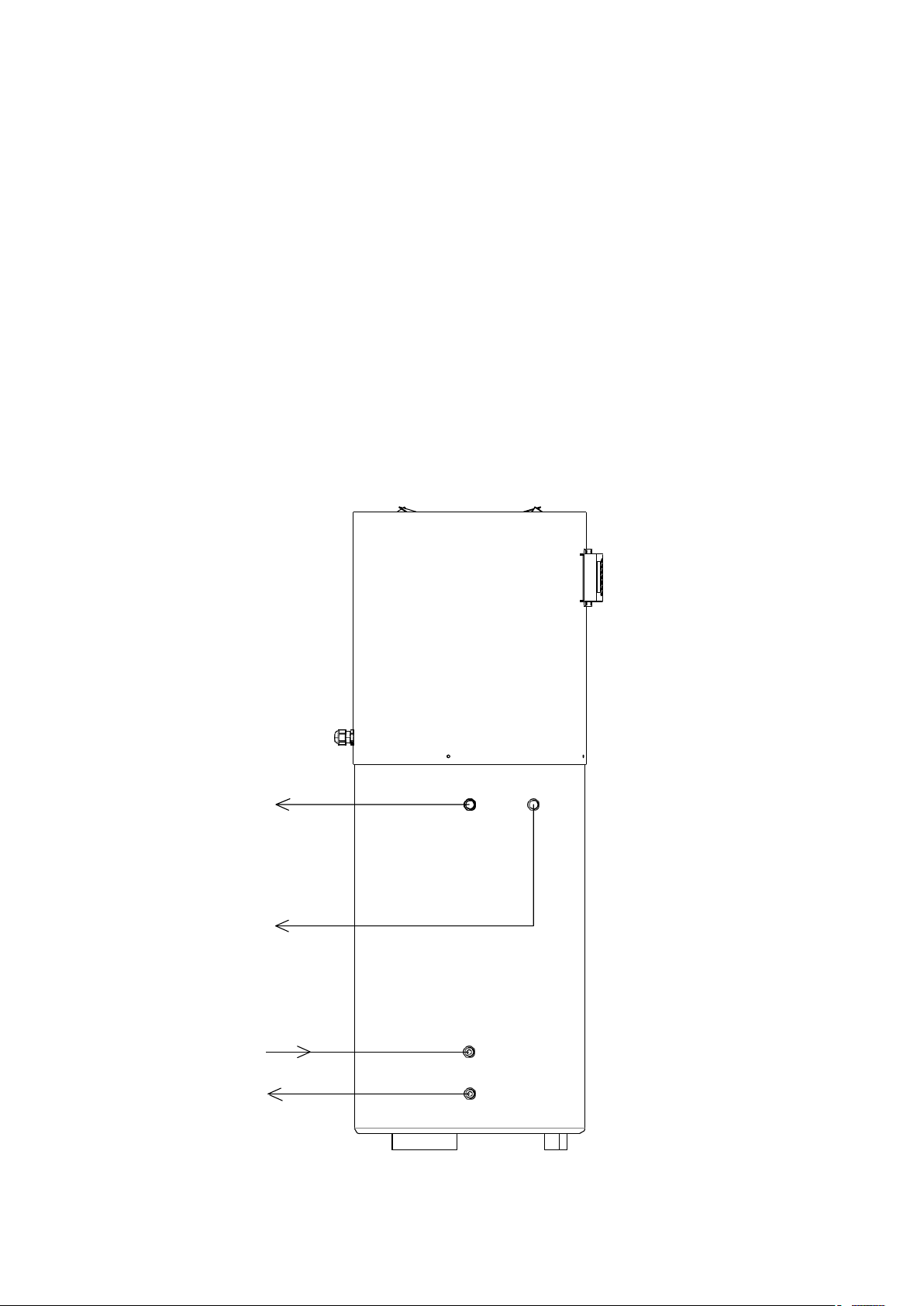

М 4. Детальна схема водопроводу
Page 8
9
2.5 Підключення д
L
N
Дріт
заземлення
AO4
PCB
VCC
GND
TXD
RXD
DO7 WF L
DO2 DO3
DO4
L
AC220V 50Hz
1PH
НАСОС
COMP
M1
N
CN9
⚫
До обладнання має бути застосоване спеціальне джерело живлення, напруга
живлення якого повинна відповідати номінальній напрузі;
⚫
Ланцюг живлення необхідно обладнати дротом заземлення, а дріт
заземлення джерела живлення має бути надійно з’
;
⚫
;
⚫
Налаштуйте пристрій захисту від витоків відповідно до Національного
технічного стандарту для електрообладнання;
: ’
.
живлення
Ручний
перемикач
Пристрій захисту від
витоків
Джерело

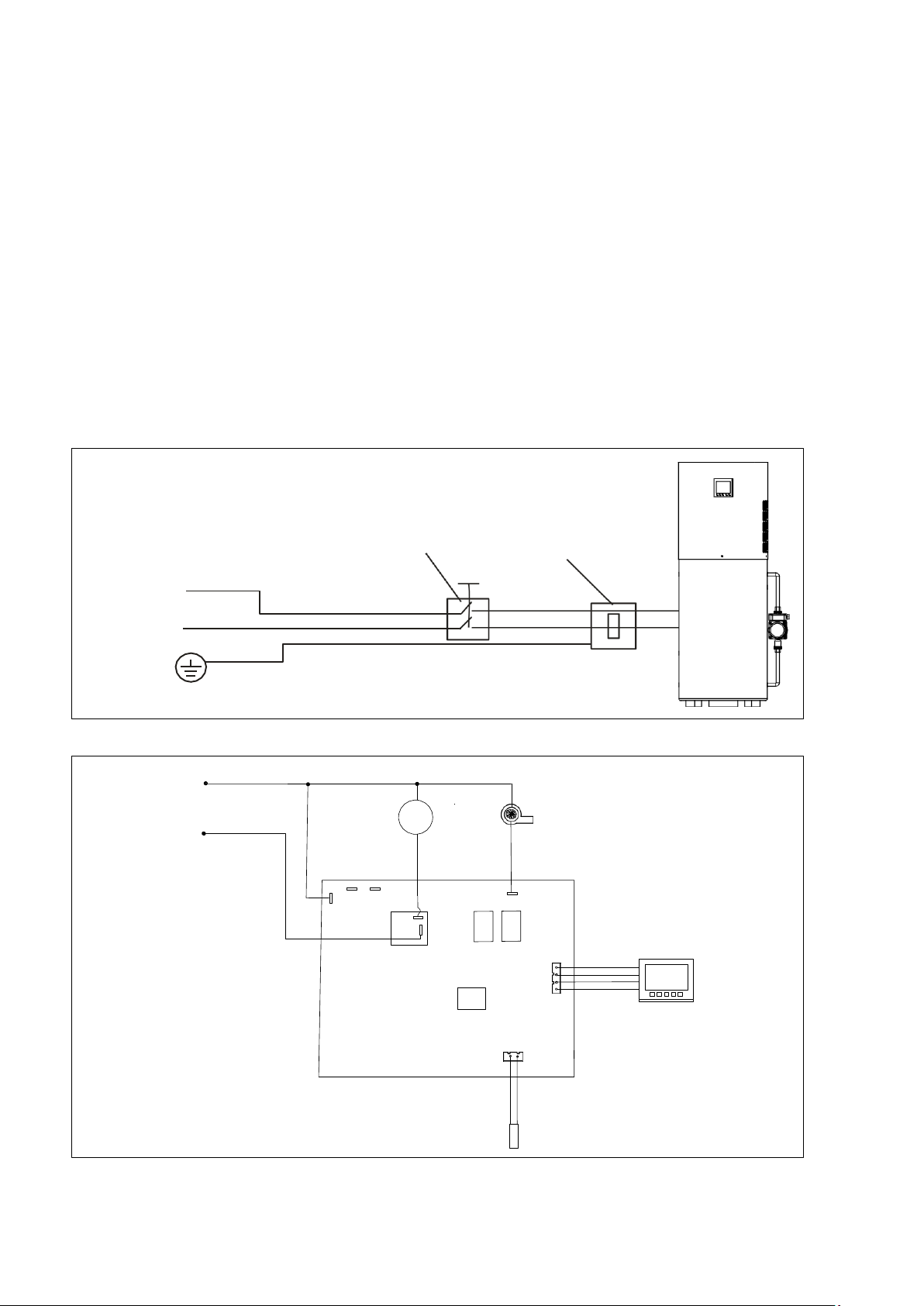

М 5. Захист від витоку електрики
RL1
RL2 RL3
CPU
керування
Датчик
темпертури води
М 6. Загальна внутрішня проводка
Панель
Page 9
10
3. Е
Вбудований контролер з сенсорним екраном встановлений на передній кришці. Основні
функції контролера з сенсорним екраном наведені нижче:
3.1 Е
Процес охолодження системи чилера базується на температурі води в баку, яка визначається за
допомогою термодатчика (розташований на рівні 55% заповнення бака). Враховуючи той факт,
що теплообмінник чилера розташований в нижній частині бака (від дна бака до середини), а
також з урахуванням розшарування крижаної води, датчик в середині бака показує середню
температуру води, що зберігається в повному баку.
Увімкнення / вимкнення ч
Натисніть кнопку живлення , а увімкнути / вимкнути чиллер.
Налаштування температури
натисніть вгору або вниз , щоб відрегулювати температуру, встановивши температурний
діапазон: 3~15 °C.
Налаштування годинника
Натисніт , ; ,
; , ,
, .
Нш й
5 , ’ «Timer OFF»,
( ) .
3.2 Коди помилок та усунення несправностей
Для отримання додаткової інформації виконайте такі дії:
E6
КОД НЕСПРАВНОСТІ МОЖЛИВІ ПРИЧИНИ НЕСПРАВНОСТІ
Перевірте, чи не зламався датчик
температури, замініть його.
Page 10
11
4. Технічне обслуговування
4.1 Обстеження перед пробним запуском
1. Переконайтеся, що б для води наповнений водою, і відкрийте кран зливу води,
.
2. Переконайтеся, що тиск води в нормі (0,15 МПа ~ 0,7 МПа).
3. Перевірте, чи не заблоковано вхід або вихід повітря.
4. Переконайтеся, що напруга живлення в нормі (діапазон ±10%).
5. Перевірте, чи добре прикручені/зафіксовані встановлені деталі.
6. Перевірте, чи відповідає підключення електричній схемі, і чи справний д заземлення.
7. Перевірте, чи добре під'єднана труба для зливу конденсату і чи немає засмічення.
8. Після увімкнення переконайтеся, що дисплей панелі керування працює нормально.
4.2 Пробний запуск
1. Після запуску чилера визначте на слух, чи немає ненормального звуку під час
роботи, якщо ви почули незвичний звук, негайно зупиніть агрегат і перевірте його.
2.
3 .
3. Слідкуйте за тим, а відведення конденсату відбувалося безперешкодно, не допускайте
застою або проливання води в корпусі.
4. Під час першого зливання крижаної води або запуску пристрою після тривалого простою з
крану вихідної труби може витікати каламутна вода, це нормальне явище, продовжуйте
зливати воду протягом певного періоду часу, поки вона не стане чистою.
5. Параметри попереднього налаштування панелі керування були встановлені на заводі,
користувачам не потрібно їх скидати, з необхідності, фахівець з технічного обслуговування
повинен ретельно налаштувати їх.
4.3 Технічне обслуговування та сервіс
1. Після транспортування і переміщення агрегату під час першого монтажу, під’
.
1-2 .
2. Переконайтеся, що чилер і насос завжди п живлення.
3. Якщо пристрій не використовується протягом тривалого часу і власник вирішує тимчасово
відключити електроживлення, необхідно злити воду з бака для води, аби уникнути
пошкодження внутрішнього бака.
4. Накопичувальний бак поставляється з анодом всередині, з часом анод руйнується/
розчиняється, що покликане подовжити термін служби бака. Різна якість води по-різному
впливає на час руйнування анода. Рекомендовано перевіряти анод кожні 6 місяців.
