Page 1
Elementi di stile
Product Profile
Page 2
Page 3
indice/index
pag. 04
pag. 06
pag. 08
pag. 10
pag. 12
pag. 14
pag. 16
pag. 18
pag. 20
pag. 22
pag. 24
pag. 26
INDUSTRIE PASOTTI
RADIATORI/RADIATORS
ELEGANCE 2.0
MONDIAL 2.0
CONFORT 2.0
NEW AGE
OPERA
TITAN
STILL
SOFT WHITE
SOFT CHROME

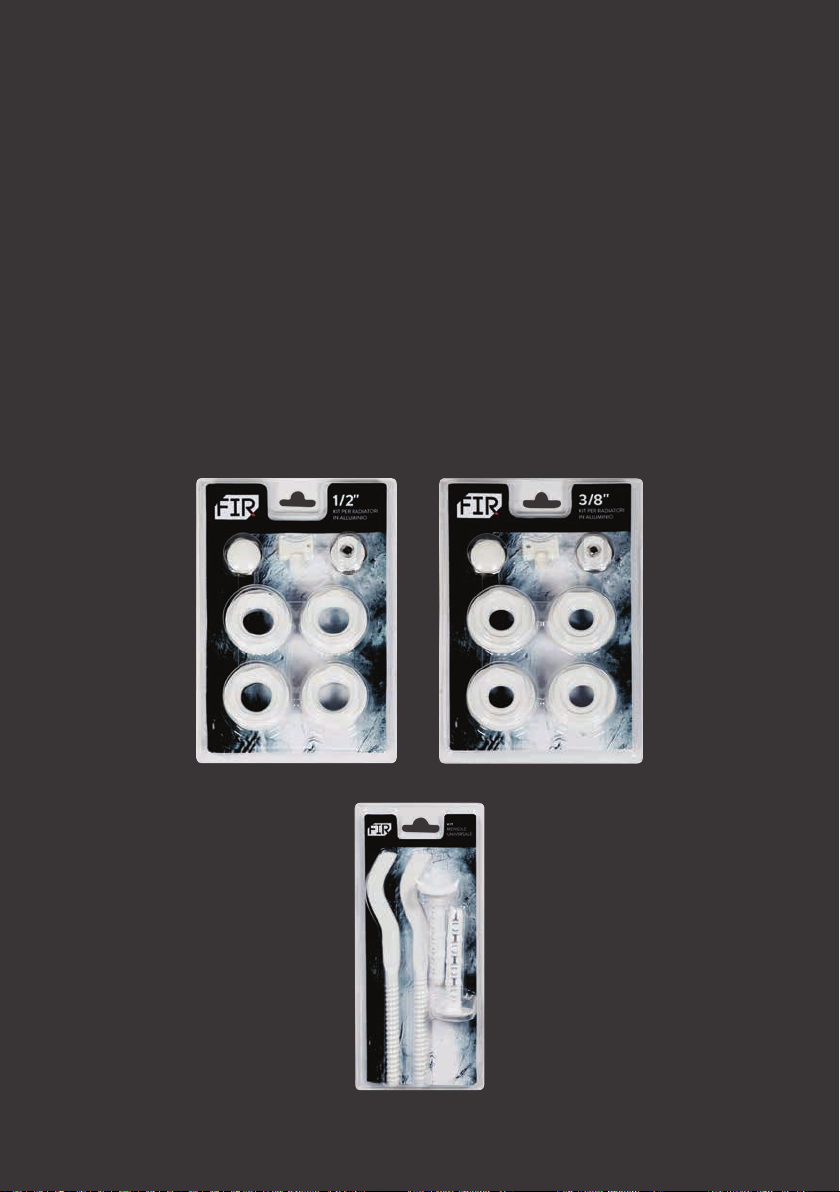

ACCESSORI/ACCESSORIES
Page 4
Elementi di stile
Elements of style
4
Page 5
Industrie Pasotti – divisione radiatori è tra i
leader mondiali nella progettazione e produzione
di radiatori per il riscaldamento in alluminio,
bimetallici e da arredo, interamente progettati e
costruiti in Italia.
Industrie Pasotti – radiators’ division – is world leader
in the production of aluminum heating radiators
with its products entirely designed and made in
Italy.
Costituita come naturale evoluzione di precedenti
attività industriali, nel 1972 Industrie Pasotti
viene dotata di un’unità produttiva, sita a Prevalle
(provincia di Brescia), specicamente dedicata alla
costruzione di radiatori.
Nell’arco di pochi anni i prodotti a marchio Pasotti
si impongono a livello internazionale per la costante
ricerca tecnologica applicata al settore, per il design
moderno e funzionale, per le prestazioni elevate
e per l’eccellente qualità, da sempre ai vertici del
mercato.
Grazie a lunghi studi e sperimentazioni, si è
progressivamente passati da un sistema produttivo
caratterizzato da esperienze in divenire e processi
produttivi semi automatici, ad una ininterrotta corsa
all’automazione dei processi e dei controlli, no ad
arrivare all’eccellenza tecnologica.
Parallelamente, gli studi sul prodotto hanno dato
vita a modelli dalle forme sempre più ottimizzate,
alla ricerca del miglior equilibrio tra estetica e
funzionalità termodinamica.
Con il recente ingresso del marchio Pasotti in un
importante Gruppo multinazionale con interessi
nello stesso settore di appartenenza , il know-how
di un intero comparto industriale ha raggiunto il
vertice dell’eccellenza made in Italy!
Oggi, Industrie Pasotti si ripropone sul mercato
mondiale con una linea di nuovi prodotti
interamente progettati e costruiti in Italia, con
una rete commerciale capillare e con una rinnovata
comunicazione istituzionale, per valorizzare al
massimo una grande storia industriale nata 50 anni fa.

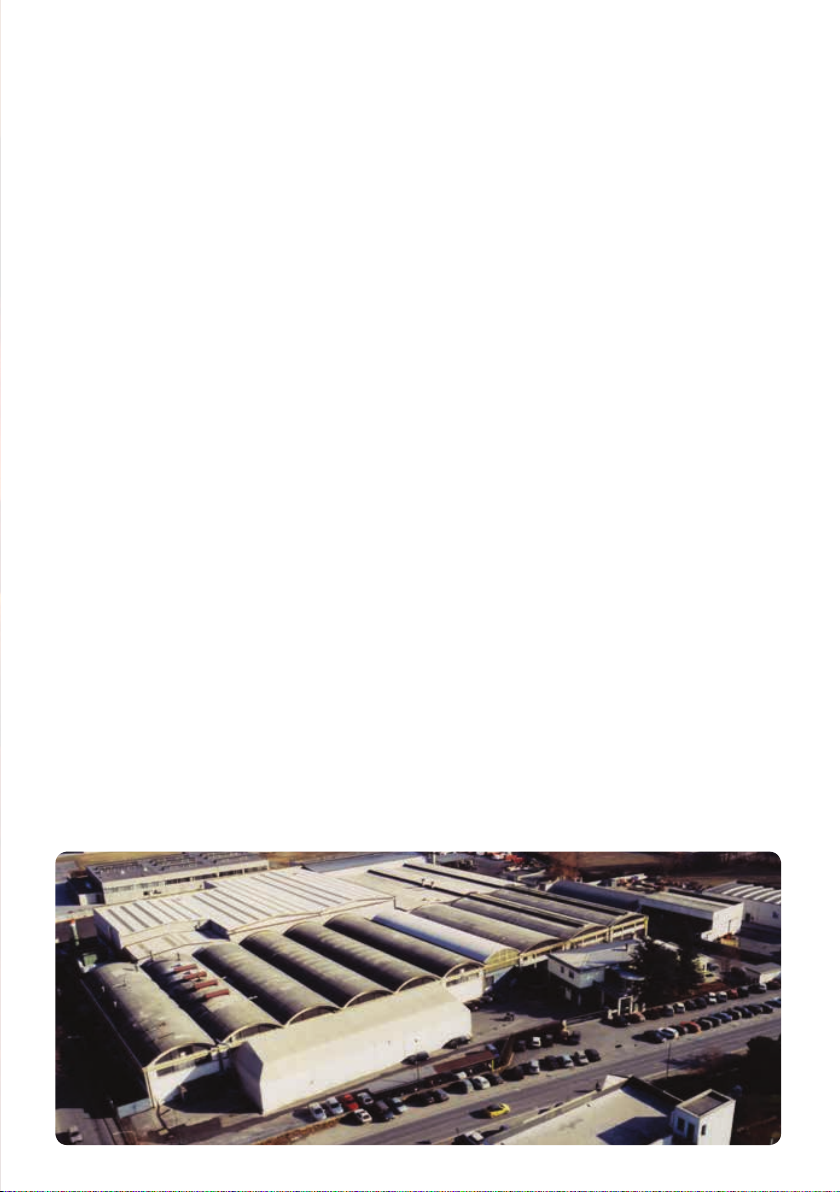

Industrie Pasotti is the natural evolution of previous
industrial activities. In 1972, it opens a new
productive plant in Prevalle (in the province of
Brescia) where radiators are made.
In a few years, radiators by Pasotti have been
internationally prevailing on markets thanks to
constant technological research and to their modern
and functional design, high performance and
excellent quality, always on top.
e beginnings were marked by always new
experiences and semi-automated processes.
rough long researches, trials and a steady race to
automation of processes and controls, the highest level
of technological excellence have been reached.
In the meantime, product researches have resulted
in models with ever more perfect shapes nding the
best balance between aesthetics and thermodynamic
functionality.
Pasotti brand becomes part of an important
multinational group reaching the excellent
know-how all made in Italy!
Today, Industrie Pasotti faces the world market with
a line of new products designed and manufactured
entirely in Italy, with a well widespread commercial
network and with a renewed institutional
communication, to maximize a great industrial
history born 50 years ago.
5
Page 6

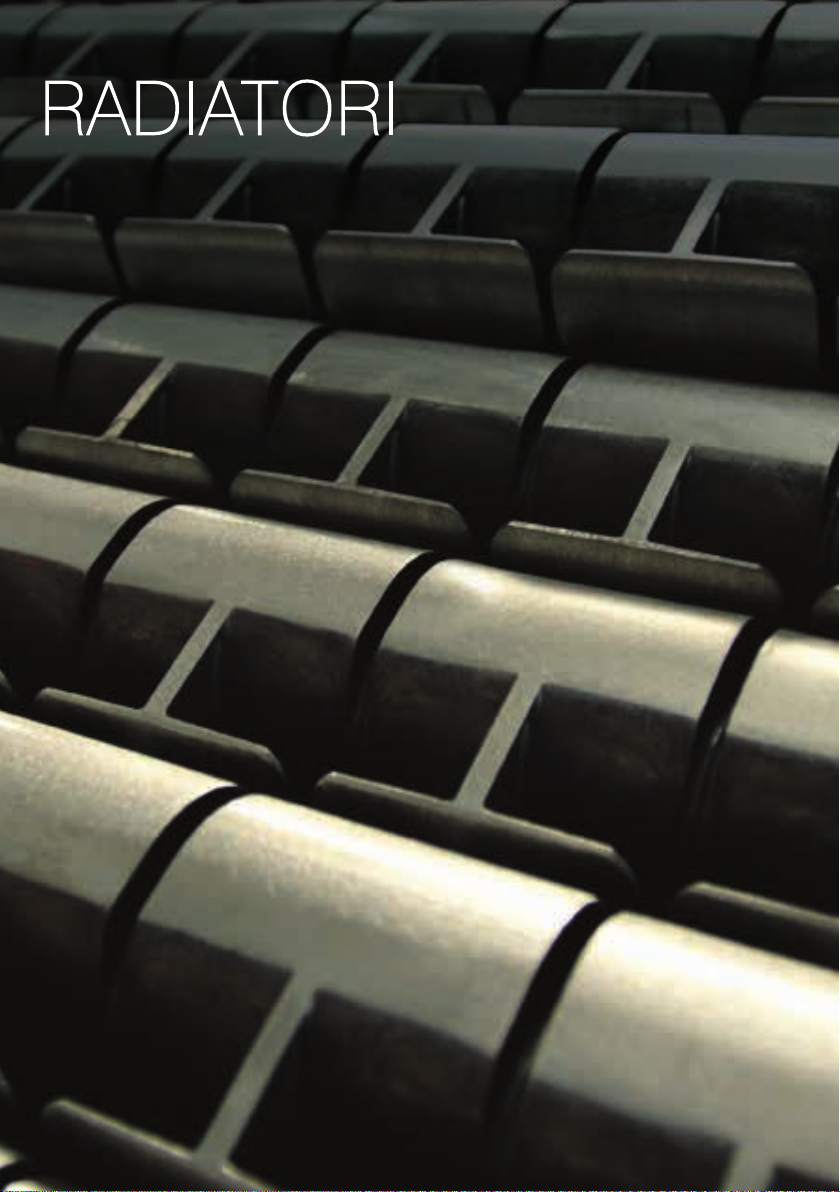

RADIATORI IN ALLUMINIO PRESSOFUSO
TERMOARREDO IN ALLUMINIO
SCALDASALVIETTE IN ACCIAIO
DIECAST ALUMINUM RADIATORS
ALUMINUM TOWEL RAILS
STEEL TOWEL RAILS
6
Page 7
I radiatori della gamma Pasotti si sono imposti a livello
internazionale per l’alto livello qualitativo di ogni loro
componente.
Pasotti radiators are internationally known for the high
quality of materials used for each its components.
Il livello di nitura è impeccabile e assicurato da
una sequenza di undici procedimenti produttivi, che
conferiscono ai radiatori Pasotti un aspetto smaltato e
brillante, in grado di durare nel tempo.
La sicurezza dei radiatori è garantita da meticolosi
controlli di tenuta idraulica, di resistenza e precisione
delle lavorazioni meccaniche e da prove di tenuta
strutturale sotto pressione, per vericare costantemente
il rispetto dello standard qualitativo raggiunto dai
prodotti.
L’indiscusso valore dei prodotti a marchio Pasotti
è confermato da numerosi test eettuati dai più
importanti istituti europei ed internazionali di
omologazione, controllo e certicazione della qualità.
Grazie alla solidità aziendale ed all’adabilità
universalmente riconosciuta dei suoi prodotti, Pasotti
ore una garanzia di 2 anni sui radiatori in acciaio e
15 anni sui radiatori in alluminio pressofusi.
RADIATORI IN ALLUMINIO PRESSOFUSO
Una vasta gamma di radiatori realizzati con le più
moderne tecniche di pressofusione di alluminio,
ecienti, rapidi nel raggiungere la temperatura
desiderata, componibili ed in grado di garantire un
comfort ambientale senza pari. La linea di radiatori
pressofusi Pasotti Die Cast vanta eccezionali prestazioni,
ed è garantita 15 anni.
TERMOARREDO IN ALLUMINIO
Pasotti da oggi propone una nuova linea di termosifoni
in alluminio estruso che consentono grande versatilità,
ottime prestazioni e bassi consumi. I radiatori in
alluminio estruso, grazie alla tecnologia con la quale
sono realizzati, sono gli unici che possono raggiungere
no ai 2 metri di altezza.
Versatili, economici ed armoniosi nelle forme, questi
radiatori formati da elementi componibili sono un vero
gioiello di design e tecnologia, garantita per 15 anni.
Flawless nishings are granted by eleven productive
processes which give a brilliant, polished and long-lasting
aspect.
e safety of the radiator is ensured by scrupulous
controls of the hydraulic seal, of resistance and precision
in mechanical workings and by tests of structural strength
made under pressure, for constantly checking that it is
compliant with achieved quality standard.
e undisputed value of products by Pasotti is
conrmed by several tests carried out by the most
important European and international institutions for
homologation, control and certication of quality.
anks to the reliability of the company and of its
products, Pasotti oers a 2 year warranty on steel
radiators and15 years on aluminum die-cast radiators.
DIECAST ALUMINUM RADIATORS
A wide range of radiators made with the most modern
techniques of aluminum die-cast, ecient, quick to reach
the desired temperature, modular and able to ensure a
comfortable environment without equal. is range
of radiators boasts exceptional performances and is
warranty for 15 years.
ALUMINUM TOWEL RAILS
Pasotti currently presents a new range of extruded
aluminum radiators characterized by great versatility,
high performances and low consumption. anks to their
peculiar technology, extruded aluminum radiators are
the only ones able to reach a height of up to 2 meters.
Adaptable, inexpensive and harmonious in shape,
these modular radiators are a real jewel of design and
technology. ey are sold with a 15 year guarantee.
SCALDASALVIETTE IN ACCIAIO
Realizzati in acciaio al carbonio di alta qualità, questi
radiatori dall’originale design sono veri e propri
elementi d’arredo, eleganti, ranati e facilmente
integrabili in qualsiasi ambiente. Grazie a moderne
tecniche di saldatura, assemblaggio e lavorazione, i
termoarredo a marchio Pasotti sono garantiti 2 anni.
Disponibile solo su prenotazione e a richiesta una
gamma di termo arredo dalle forme originali e niture
esclusive, denominata ‘’Private Collection’’, che è
possibile ottenere dall’azienda, dietro la richiesta di
catalogo e condizioni di acquisto.

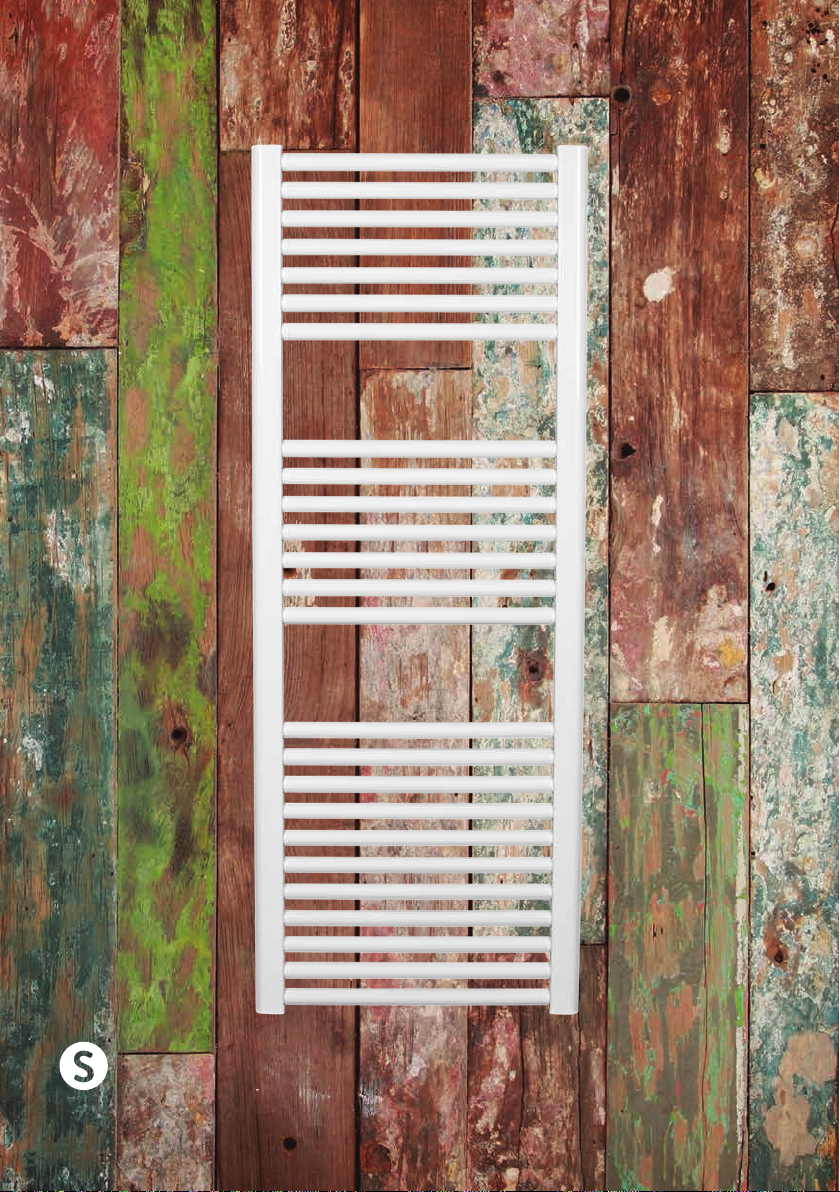

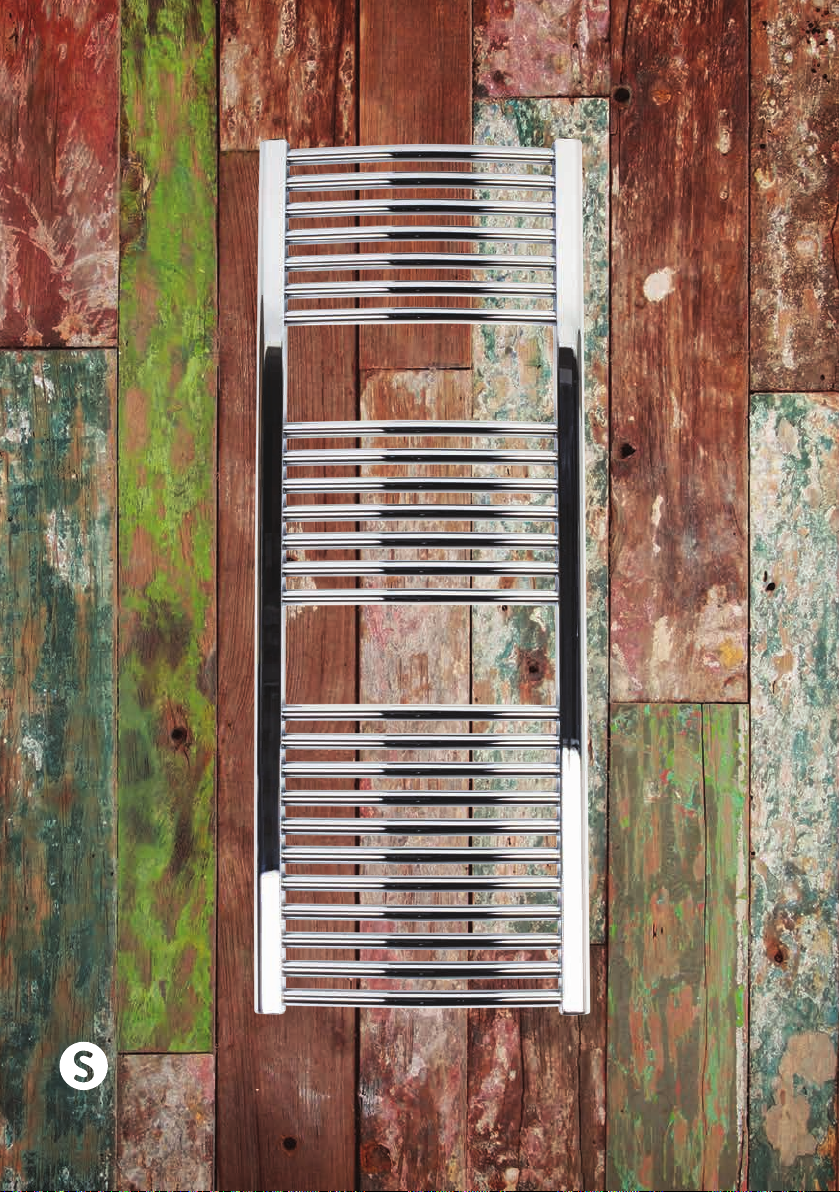

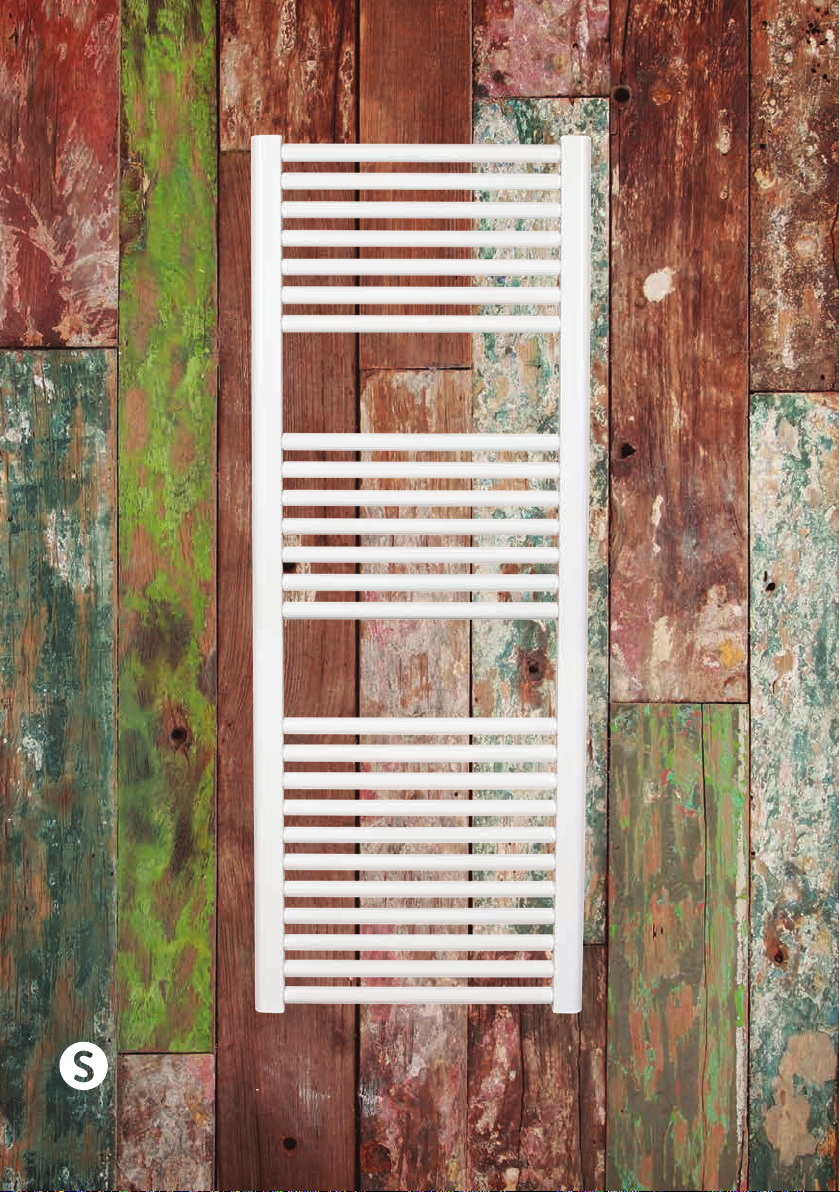

STEEL TOWEL RAILS
Made of high quality carbon steel, these radiators can
become real pieces of furniture, elegant, rened and easy
to integrate in any environment.
ese radiators can be guaranteed for 2 years because
the most updated techniques in welding, assembling and
working are used.
A special range of towel rails with original shapes and
exclusive nishing, named “Private Collection” is
available by request and order only. e company will
give catalogues and conditions of purchase upon request.
7
Page 8
ELEGANCE 2.0
Alluminio pressofuso
Die-cast aluminum
• La garanzia è di 15 anni
• Gli elementi vengono assemblati in batterie da 4 a 12.
• Colore standard RAL 9010 Pasotti
8
• 15 years warranty
• The radiators are assembled in compositions from 4 to 12 elements.
• The standard colour is RAL 9010 Pasotti
Page 9
Dati tecnici
Technical data
Modello
Model
Profondità
Depth mm
Altezza
Height mm
Interasse
Distance between
centers mm
Larghezza
Width mm
Resa termica
Heat output EN442
∆ t= 50 K
Watt/elem.
Resa termica
Heat output EN442
∆ t= 30 K
Watt/elem.
ELEGANCE 2.0
ELEGANCE 2.0
ELEGANCE 2.0
ELEGANCE 2.0
ELEGANCE 2.0
• Pressione massima d’esercizio è di 600 kPa (6 bar)
• I valori di resa termica sono conformi alla norma europea UNI EN 442-2
• The maximum operating pressure is 600 kPa (6 bar)
• Thermal output comply with the European standard UNI EN 442-2
95
95
95
95
95
430
580
680
780
880
350
500
600
700
800
80
80
80
80
80
93
129
149
165
183
49
66
77
84
93
MX03
9
Page 10
MONDIAL 2.0
Alluminio pressofuso
Die-cast aluminum
• La garanzia è di 15 anni
• Gli elementi vengono assemblati in batterie da 4 a 12.
• Colore standard RAL 9010 Pasotti
10
• 15 years warranty
• The radiators are assembled in compositions from 4 to 12 elements.
• The standard colour is RAL 9010 Pasotti
Page 11
Dati tecnici
Technical data
Modello
Model
Profondità
Depth mm
Altezza
Height mm
Interasse
Distance between
centers mm
Larghezza
Width mm
Resa termica
Heat output EN442
∆ t= 50 K
Watt/elem.
Resa termica
Heat output EN442
∆ t= 30 K
Watt/elem.
MONDIAL 2.0
MONDIAL 2.0
MONDIAL 2.0
MONDIAL 2.0
MONDIAL 2.0
• Pressione massima d’esercizio è di 600 kPa (6 bar)
• I valori di resa termica sono conformi alla norma europea UNI EN 442-2
• The maximum operating pressure is 600 kPa (6 bar)
• Thermal output comply with the European standard UNI EN 442-2
95
95
95
95
95
430
580
680
780
880
350
500
600
700
800
80
80
80
80
80
94
131
152
167
185
50
67
79
86
95
MX03
11
Page 12
CONFORT 2.0
Alluminio pressofuso
Die-cast aluminum
• La garanzia è di 15 anni
• Gli elementi vengono assemblati in batterie da 4 a 12.
• Colore standard RAL 9010 Pasotti
12
• 15 years warranty
• The radiators are assembled in compositions from 4 to 12 elements.
• The standard colour is RAL 9010 Pasotti
Page 13
Dati tecnici
Technical data
Modello
Model
Profondità
Depth mm
Altezza
Height mm
Interasse
Distance between
centers mm
Larghezza
Width mm
Resa termica
Heat output EN442
∆ t= 50 K
Watt/elem.
Resa termica
Heat output EN442
∆ t= 30 K
Watt/elem.
CONFORT 2.0
CONFORT 2.0
CONFORT 2.0
CONFORT 2.0
CONFORT 2.0
• Pressione massima d’esercizio è di 600 kPa (6 bar)
• I valori di resa termica sono conformi alla norma europea UNI EN 442-2
• The maximum operating pressure is 600 kPa (6 bar)
• Thermal output comply with the European standard UNI EN 442-2
95
95
95
95
95
430
580
680
780
880
350
500
600
700
800
80
80
80
80
80
92
129
148
164
181
48
65
76
83
90
MX03
13
Page 14
NEW AGE
Termoarredo in alluminio
Aluminum Towel rails
• La garanzia è di 15 anni
• Gli elementi vengono assemblati in batterie da 2 a 6.
• Colore standard RAL 9010 Pasotti
14
• 15 years warranty
• The radiators are assembled in compositions from 2 to 6 elements.
• The standard colour is RAL 9010 Pasotti
Page 15
Dati tecnici
Technical data
Modello
Model
Profondità
Depth mm
Altezza
Height mm
Interasse
Distance between
centers mm
Larghezza
Width mm
Resa termica
Heat output EN442
∆ t= 50 K
Watt/elem.
Resa termica
Heat output EN442
∆ t= 30 K
Watt/elem.
NEW AGE
NEW AGE
NEW AGE
NEW AGE
NEW AGE
NEW AGE
NEW AGE
100
100
100
100
100
100
100
960
1060
1260
1460
1660
1860
2060
900
1000
1200
1400
1600
1800
2000
80
80
80
80
80
80
80
187
199
228
257
285
312
339
95
100
114
128
142
156
169
MX03
• Pressione massima d’esercizio è di 600 kPa (6 bar)
• I valori di resa termica sono conformi alla norma europea UNI EN 442-2
• The maximum operating pressure is 600 kPa (6 bar)
• Thermal output comply with the European standard UNI EN 442-2
15
Page 16
OPERA
Termoarredo in alluminio
Aluminum Towel rails
• La garanzia è di 15 anni
• Gli elementi vengono assemblati in batterie da 2 a 6.
• Colore standard RAL 9010 Pasotti
16
• 15 years warranty
• The radiators are assembled in compositions from 2 to 6 elements.
• The standard colour is RAL 9010 Pasotti
Page 17
Dati tecnici
Technical data
Modello
Model
Profondità
Depth mm
Altezza
Height mm
Interasse
Distance between
centers mm
Larghezza
Width mm
Resa termica
Heat output EN442
∆ t= 50 K
Watt/elem.
Resa termica
Heat output EN442
∆ t= 30 K
Watt/elem.
OPERA
OPERA
OPERA
OPERA
OPERA
OPERA
OPERA
100
100
100
100
100
100
100
942
1042
1242
1442
1642
1842
2042
900
1000
1200
1400
1600
1800
2000
80
80
80
80
80
80
80
183
195
223
252
280
304
332
93
98
112
125
139
153
166
MX03
• Pressione massima d’esercizio è di 600 kPa (6 bar)
• I valori di resa termica sono conformi alla norma europea UNI EN 442-2
• The maximum operating pressure is 600 kPa (6 bar)
• Thermal output comply with the European standard UNI EN 442-2
17
Page 18
TITAN
Termoarredo in alluminio
Aluminum Towel rails
• La garanzia è di 15 anni
• Gli elementi vengono assemblati in batterie da 2 a 6.
• Colore standard RAL 9010 Pasotti
18
• 15 years warranty
• The radiators are assembled in compositions from 2 to 6 elements.
• The standard colour is RAL 9010 Pasotti
Page 19
Dati tecnici
Technical data
Modello
Model
Profondità
Depth mm
Altezza
Height mm
Interasse
Distance between
centers mm
Larghezza
Width mm
Resa termica
Heat output EN442
∆ t= 50 K
Watt/elem.
Resa termica
Heat output EN442
∆ t= 30 K
Watt/elem.
TITAN
TITAN
TITAN
TITAN
TITAN
TITAN
TITAN
100
100
100
100
100
100
100
942
1042
1242
1442
1642
1842
2042
900
1000
1200
1400
1600
1800
2000
80
80
80
80
80
80
80
182
196
224
250
274
297
318
91
98
112
125
137
148
159
MX03
• Pressione massima d’esercizio è di 600 kPa (6 bar)
• I valori di resa termica sono conformi alla norma europea UNI EN 442-2
• The maximum operating pressure is 600 kPa (6 bar)
• Thermal output comply with the European standard UNI EN 442-2
19
Page 20
STILL
Scaldasalviette in acciaio
Steel towel rails
• La garanzia è di 2 anni
• Colore standard RAL 9010
20
• 2 years warranty
• The standard colour is RAL 9010
Page 21
Dati tecnici
Technical data
Modello
Model
STILL
STILL
• Pressione massima d’esercizio è di 600 kPa (6 bar)
• I valori di resa termica sono conformi alla norma europea UNI EN 442-2
• The maximum operating pressure is 600 kPa (6 bar)
• Thermal output comply with the European standard UNI EN 442-2
Altezza
Height mm
800
1200
Larghezza
500
500
Width mm
Interasse
Distance between
centers mm
450
450
Resa termica
Heat output EN442
322
507
∆ t= 50 K
Watt
Resa termica
Heat output EN442
177
322
∆ t= 30 K
Watt
MX03
21
Page 22
SOFT WHITE
Scaldasalviette in acciaio
Steel towel rails
• La garanzia è di 2 anni
• Colore standard RAL 9010
22
• 2 years warranty
• The standard colour is RAL 9010
Page 23
Dati tecnici
Technical data
Modello
Model
SOFT WHITE
SOFT WHITE
• Pressione massima d’esercizio è di 600 kPa (6 bar)
• I valori di resa termica sono conformi alla norma europea UNI EN 442-2
• The maximum operating pressure is 600 kPa (6 bar)
• Thermal output comply with the European standard UNI EN 442-2
Altezza
Height mm
800
1200
Larghezza
500
500
Width mm
Interasse
Distance between
centers mm
450
450
Resa termica
Heat output EN442
324
510
∆ t= 50 K
Watt
Resa termica
Heat output EN442
178
281
∆ t= 30 K
Watt
MX03
23
Page 24
SOFT CHROME
Scaldasalviette in acciaio
Steel towel rails
• La garanzia è di 2 anni • 2 years warranty
24
Page 25
Dati tecnici
Technical data
Modello
Model
SOFT CHROME
SOFT CHROME
• Pressione massima d’esercizio è di 600 kPa (6 bar)
• I valori di resa termica sono conformi alla norma europea UNI EN 442-2
• The maximum operating pressure is 600 kPa (6 bar)
• Thermal output comply with the European standard UNI EN 442-2
Altezza
Height mm
800
1200
Larghezza
500
500
Width mm
Interasse
Distance between
centers mm
450
450
Resa termica
Heat output EN442
253
397
∆ t= 50 K
Watt
Resa termica
Heat output EN442
141
221
∆ t= 30 K
Watt
MX03
25
Page 26
ACCESSORI ACCESSORIES
Pasotti rinnova costantemente la propria gamma di
accessori, risultato di approfondita ricerca e sviluppo.
Il set di raccordi fornito a corredo dei radiatori è
confezionato in un pratico e robusto blister sigillato,
inalterabile agli agenti esterni.
Grazie alle particolari forme e ai materiali con cui sono
costruiti, il set di raccordi è adattabile a qualunque
radiatore in alluminio.
La garanzia prestata sui radiatori Pasotti è condizionata
all’utilizzo degli accessori originali.
Pasotti constantly updates its range of accessories.
Accessories’ kits sold with Pasotti’s radiators are packed
in a strong and practical blister sealed and unaected by
external agents.
eir particular shape and the materials used, make them
suitable to be used with any other aluminum radiator.
Warranty on Pasotti’s radiators is subject to use of
original accessories.
26
Page 27
Page 28
Via Ponte Alto, 40-41011 Campogalliano (Modena) Italia
F.I.R. Fabbrica Italiana Radiatori S.r.l.
tel.+39-059-525661, fax. +39-059-527875
www.radiatori-pasotti.it
www.caleidosgroup.com
Loading...
