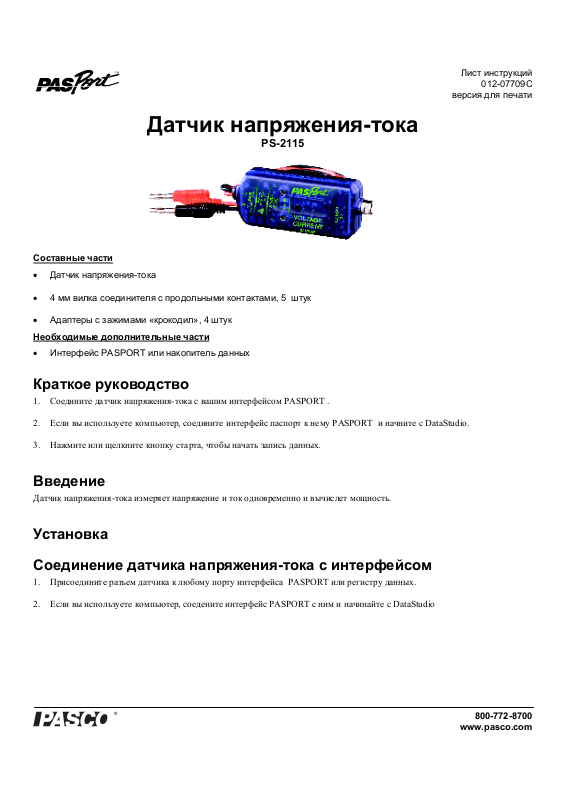

Лист инструкций
012-07709C
версия для печати
Датчик напряжения-тока
PS-2115
Составные части
• Датчик напряжения-тока
• 4 мм вилка соединителя с продольными контактами, 5 штук
• Адаптеры с зажимами «крокодил», 4 штук
Необходимые дополнительные части
• Интерфейс PASPORT или накопитель данных
Краткое руководство
1. Соедините датчик напряжения-тока с вашим интерфейсом PASPORT .
2. Если вы используете компьютер, соедините интерфейс паспорт к нему PASPORT и начните с DataStudio.
3. Нажмите или щелкните кнопку старта, чтобы начать запись данных.
Введение
Датчик напряжения-тока измеряет напряжение и ток одновременно и вычислет мощность.
Установка
Соединение датчика напряжения-тока с интерфейсом
1. Присоедините разъем датчика к любому порту интерфейса PASPORT или регистру данных.
2. Если вы используете компьютер, соедените интерфейс PASPORT с ним и начинайте с DataStudio
800-772-8700
www.pasco.com
®
Датчик напряжения тока PS-2115
Соединение датчика напряжения-тока к прибору
Для измерения напряжения
Соедините контакты датчика напряжения к батарее (изображение 1), источнику энергии, или к сети. Датчик измеряет
разность потенциалов между положительными (красный) и отрицательными (черный) контактами. Предел разницы
измерения от-10 В до +10 В.
Напряжение в сети или прибора не должно превышать 10 В.
изображение 1: измерение напряжения
Для измерения тока
Используйте соединительный шнур, чтобы включить датчик в сеть, как показано в изображении 2. Датчик измеряет ток,
проходящий из положительного направления в отрицательный, измеряемый как положительный ток. Предел измеряемого
тока от-1 A до +1 A.
Напряжение в сети или прибора не должно превышать 10 В.
Соедините датчик паралельно с нагрузкой. Не соединяйте датчик с
создать короткое замыкание.
Изображение 2: измерение тока
батареями или электроэнергией без нагрузки; это может
Сбор данных
Нажмите или щелките кнопку старта для записи данных.
Об измерениях
Напряжения, силы тока и мощности
Датчик измеряет напряжение и ток. Из этих двух измерений он вычисляет мощность, которая является результатом
умножения величин напряжения и тока. Все эти три измерения записываются компьютером или регистром данных. Чтобы
просмотреть любое измерение, выберите его в программном обеспечении или на накопителе данных.
2
®
Датчик напряжения тока PS-2115
Скорость выборки
Данные записываются со скоростью 10 выборок в секунду. Скорость выборки может быть уменьшена или увеличена (до
1000 выборок в сек) в программном обеспечении комьютера или на регистре данных.
Сверхток
Если ток через датчик превышает ±1 A, срабатывает звуковой сигнал сверхтока. Уменьшите приложенный ток.
Если ток превышает ±1.1 A, включается предохранитель. Отсоедините контакты от терминалов на неколько секунд, чтобы
вновь установить предохранитель. Исправьте проблему, которая вызвала «сверхток» перед включением датчика.
Техническое описание
Максимальная скорость
выборки
Напряжение
Амплитуда
Точность
Резолюция
Максимальное
перенапряжение без ущерба
Ввод полного
сопротивления
Амплитуда
Точность
Резолюция
1000 выборок в сек
-10 В до +10 В
±2 мВ
5 мВ
±30 В
1 MΩ
Ток
-1 A до +1 A
±2 мА
0.5 мA
Максимальный сверхток без
включения предохранителя
Серии сопративления
3
®
±1.1 A
< 0.9 Ω при комнатной
температуре, 0.8 Ω обычный
Датчик напряжения тока PS-2115
Техническая поддержка
Для содействия с любой продукцией PASCO , связываться с:
адрес: Научный PASCO
10101 Foothills Blvd.
Roseville, CA 95747-7100
Тел: 916-786-3800 (всемирно)
800-772-8700 (U.S.)
Факс: 916-786-7565
Веб: www.pasco.com
Email: support@pasco.com
Для более подробной информации датчика и дальнейшего пересмотра этого листа инструкций посетите сайт:
www.pasco.com/go?PS-2102
Ограниченная гарантия
Для описания гарантия продукции посмотрите PASCO каталог.
