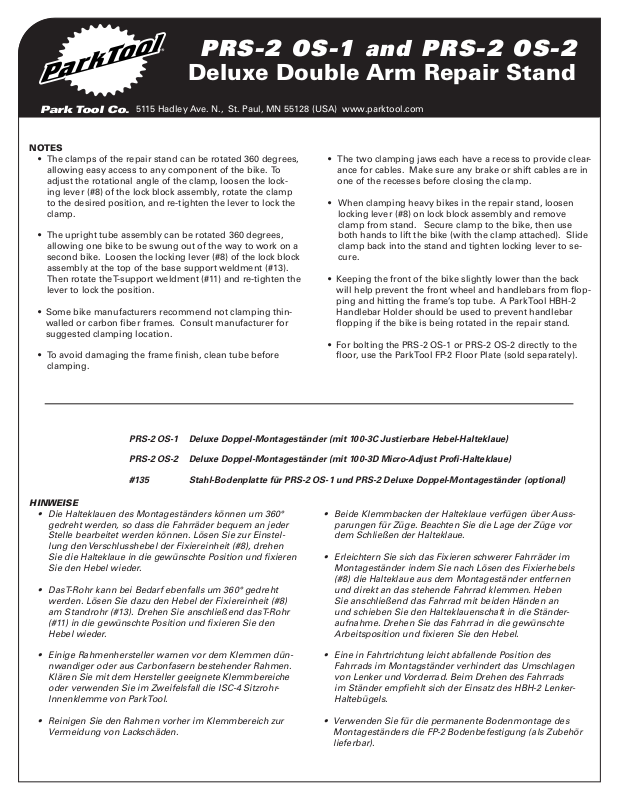

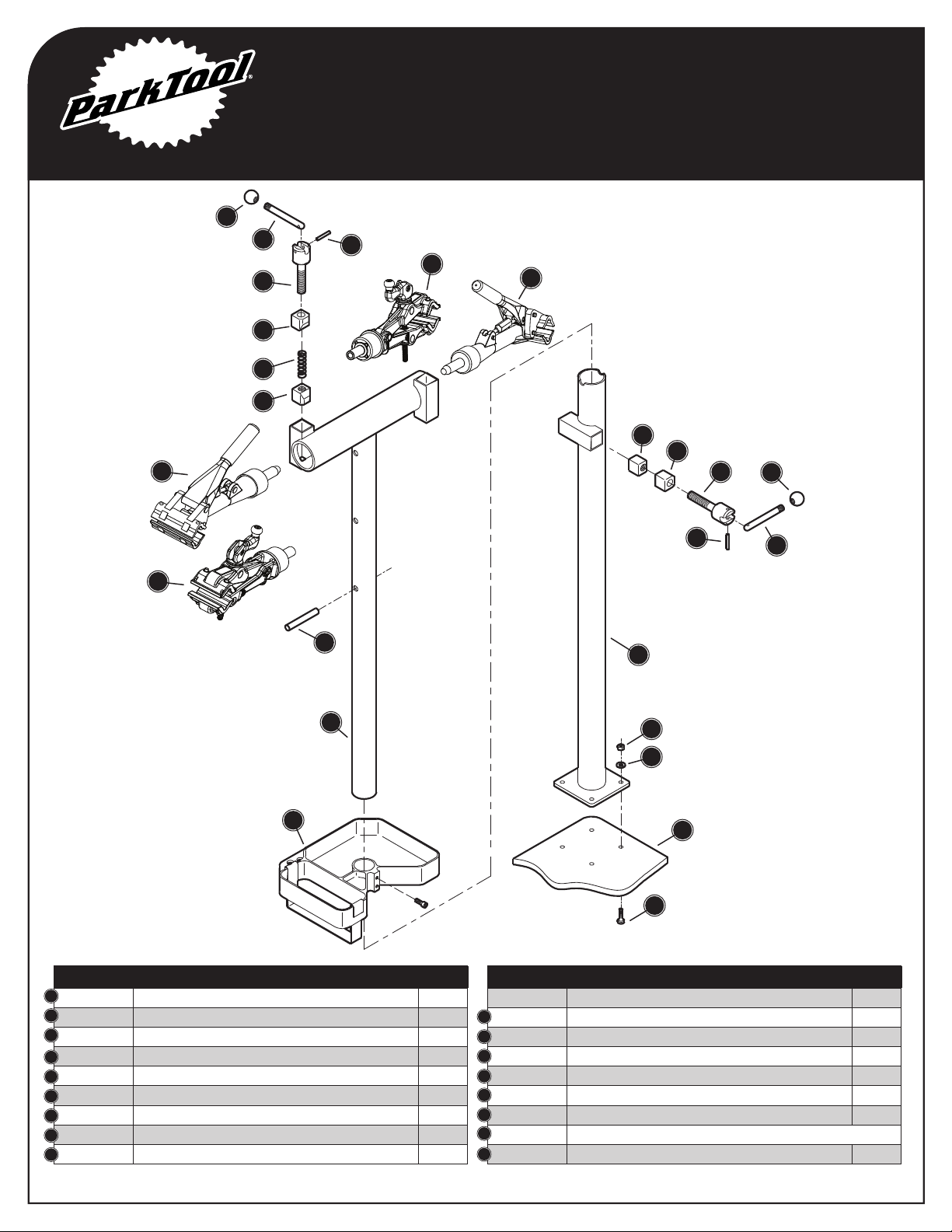

PRS-2 OS-1 and PRS-2 OS-2
Deluxe Double Arm Repair Stand
Park Tool Co.
NOTES
• The clamps of the repair stand can be rotated 360 degrees,
allowing easy access to any component of the bike. To
adjust the rotational angle of the clamp, loosen the locking lever (#8) of the lock block assembly, rotate the clamp
to the desired position, and re-tighten the lever to lock the
clamp.
• The upright tube assembly can be rotated 360 degrees,
allowing one bike to be swung out of the way to work on a
second bike. Loosen the locking lever (#8) of the lock block
assembly at the top of the base support weldment (#13).
Then rotate the T-support weldment (#11) and re-tighten the
lever to lock the position.
• Some bike manufacturers recommend not clamping thin-
walled or carbon fiber frames. Consult manufacturer for
suggested clamping location.
• To avoid damaging the frame finish, clean tube before
clamping.
5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com
• The two clamping jaws each have a recess to provide clearance for cables. Make sure any brake or shift cables are in
one of the recesses before closing the clamp.
• When clamping heavy bikes in the repair stand, loosen
locking lever (#8) on lock block assembly and remove
clamp from stand. Secure clamp to the bike, then use
both hands to lift the bike (with the clamp attached). Slide
clamp back into the stand and tighten locking lever to secure.
• Keeping the front of the bike slightly lower than the back
will help prevent the front wheel and handlebars from flopping and hitting the frame’s top tube. A Park Tool HBH-2
Handlebar Holder should be used to prevent handlebar
flopping if the bike is being rotated in the repair stand.
• For bolting the PRS-2 OS-1 or PRS-2 OS-2 directly to the
floor, use the Park Tool FP-2 Floor Plate (sold separately).
PRS-2 OS-1 Deluxe Doppel-Montageständer (mit 100-3C Justierbare Hebel-Halteklaue)
PRS-2 OS-2 Deluxe Doppel-Montageständer (mit 100-3D Micro-Adjust Profi-Halteklaue)
#135 Stahl-Bodenplatte für PRS-2 OS-1 und PRS-2 Deluxe Doppel-Montageständer (optional)
HINWEISE
• Die Halteklauen des Montageständers können um 360°
gedreht werden, so dass die Fahrräder bequem an jeder
Stelle bearbeitet werden können. Lösen Sie zur Einstellung den Verschlusshebel der Fixiereinheit (#8), drehen
Sie die Halteklaue in die gewünschte Position und fixieren
Sie den Hebel wieder.
• Das T-Rohr kann bei Bedarf ebenfalls um 360° gedreht
werden. Lösen Sie dazu den Hebel der Fixiereinheit (#8)
am Standrohr (#13). Drehen Sie anschließend das T-Rohr
(#11) in die gewünschte Position und fixieren Sie den
Hebel wieder.
• Einige Rahmenhersteller warnen vor dem Klemmen dünnwandiger oder aus Carbonfasern bestehender Rahmen.
Klären Sie mit dem Hersteller geeignete Klemmbereiche
oder verwenden Sie im Zweifelsfall die ISC-4 SitzrohrInnenklemme von Park Tool.
• Reinigen Sie den Rahmen vorher im Klemmbereich zur
Vermeidung von Lackschäden.
• Beide Klemmbacken der Halteklaue verfügen über Aussparungen für Züge. Beachten Sie die Lage der Züge vor
dem Schließen der Halteklaue.
• Erleichtern Sie sich das Fixieren schwerer Fahrräder im
Montageständer indem Sie nach Lösen des Fixierhebels
(#8) die Halteklaue aus dem Montageständer entfernen
und direkt an das stehende Fahrrad klemmen. Heben
Sie anschließend das Fahrrad mit beiden Händen an
und schieben Sie den Halteklauenschaft in die Ständeraufnahme. Drehen Sie das Fahrrad in die gewünschte
Arbeitsposition und fixieren Sie den Hebel.
• Eine in Fahrtrichtung leicht abfallende Position des
Fahrrads im Montagständer verhindert das Umschlagen
von Lenker und Vorderrad. Beim Drehen des Fahrrads
im Ständer empfiehlt sich der Einsatz des HBH-2 LenkerHaltebügels.
• Verwenden Sie für die permanente Bodenmontage des
Montageständers die FP-2 Bodenbefestigung (als Zubehör
lieferbar).

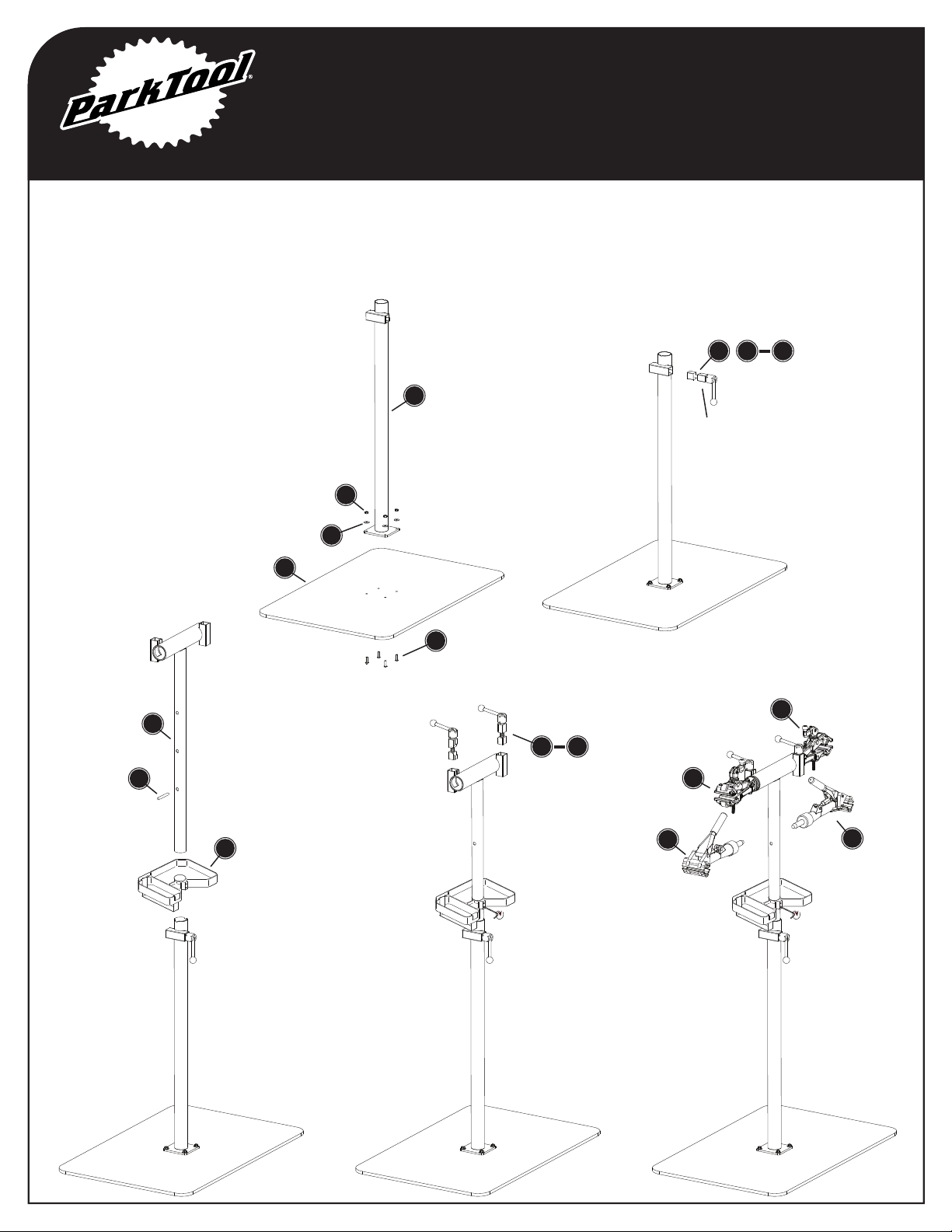

PRS-2 OS-1 and PRS-2 OS-2
Deluxe Double Arm Repair Stand
Park Tool Co.
A NOTER
• La pince offre une rotation à 360° permettant de rendre
chaque partie du vélo accessible. Pour ajuster l’angle de
rotation de la pince il suffit de desserrer le levier (#8),
tourner la pince et puis bloquer avec le même levier.
• L’axe du pied peut pivoter sur 360°, permettant de déplacer
un vélo pour travailler sur un deuxième. Desserrer le levier
(#8) du mécanisme de blocage sur le sommet du tube bas
(#13) et faire tourner la partie du support en T (#11) puis
reserrer le levier pour bloquer le pied.
• Certains fabricants déconseillent l’utilisation d’une pince
avec des tubes étirés ou en carbone. Contacter le fabricant
pour définir le meilleur endroit où saisir le cadre.
• Pour éviter de rayer le cadre bien essuyer le tube avant de
le saisir.
5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com
PRS-2 OS-1 Pied de Réparation Professionnel Double Deluxe (avec Pince à Réglage Manuel 100-3C)
PRS-2 OS-2 Pied de Réparation Professionnel Double Deluxe (avec Pince 100-3D Micro Ajust)
#135 Plaque en Acier pour Pieds PRS-2 OS-1 et PRS-2 OS-2 (en option)
• Les deux garnitures de remplacement ont des encoches
pour le passage des câbles. Bien positionner les câbles
avant de serrer la pince.
• Pour travailler sur des vélos particulièrement lourds, dévisser le levier de blocage (#9) et retirer la pince du pied.
Fixer la pince sur le vélo, puis avec deux mains soulever le
vélo, glisser la pince dans le pied et bloquer avec le levier
de serrage.
• En maintenant l’avant du vélo un peu plus bas que l’arrière
la roué et le guidon seront plus stable. Si le vélo doit
tourner sur le pied il est recommandé d’utiliser l’outil de
blocage du guidon HBH-2.
• Pour fixer le pied PRS-3 OS-1 ou PRS-3 OS-2 directement
au sol, utiliser la plaque de fixation sol FP-2 (en option).
PRS-2 OS-1 Soporte de Reparación Doble DeLuxe (con Mordaza Ajustable 100-3C)
PRS-2 OS-2 Soporte de Reparación Doble DeLuxe (con mordaza de micro Ajuste 100-3D)
#135 Base de Acero para Soportes de Reparación PRS-2 OS-1 y PRS-2 OS-2 (Opcional)
N O TA S
• Las mordazas del soporte de reparación pueden rotar 360
grados, facilitando el acceso a cualquier componente de la
bicicleta. Para ajustar el ángulo de rotación de la mordaza,
afloje la palanca de seguro (#8) del ensamble de seguro,
rote la mordaza a la posición deseada y apriete nuevamente para asegurar la mordaza.
• El ensamble del tubo superior puede rotar 360 grados,
permitiendo girar hacia fuera la bicicleta y trabajar con
una segunda bicicleta. Afloje la palanca (#8) que asegura
la parte superior del tubo que va a la base (#13). Rote
el soporte “T” (#11) y vuelva a apretar la palanca a la
posición de cerrado.
• Algunos fabricantes de bicicletas no recomiendan colocar
tubos de paredes delgadas o de fibra de carbono. Consulte al fabricante para que le sugiera un lugar de donde
sujetarla.
• Para evitar daños en el terminado, limpie el tubo antes de
colocarlo.
• Las dos mandíbulas de la mordaza tienen un canal para
los cables. Asegúrese que los forros de frenos y cables
estén dentro de estos canales antes de colocarlo.
• Cuando necesite colocar bicicletas pesadas en el soporte
de reparación, afloje la palanca del seguro (#8) y retire la
mordaza del soporte. Asegure la mordaza a la bicicleta,
utilizando ambas manos alcé la bicicleta (con la mordaza
puesta) y coloque el conjunto en el soporte volviendo a
asegurar la palanca.
• Mantenga el frente de la bicicleta ligeramente mas baja
que la parte trasera para evitar que la rueda delantera y
el manubrio giren y golpeen el tubo superior. El HBH-2
Sujetador de manubrio, es utilizado para prevenir que el
manubrio se mueva y pueda girarse la bicicleta en el soporte de reparación.
• Para atornillar el PRS-2 OS-1 o el PRS-2 OS-2 directamente
al piso utilicé el plato para piso FP-2 de Park Tool (se vende
por separado).
