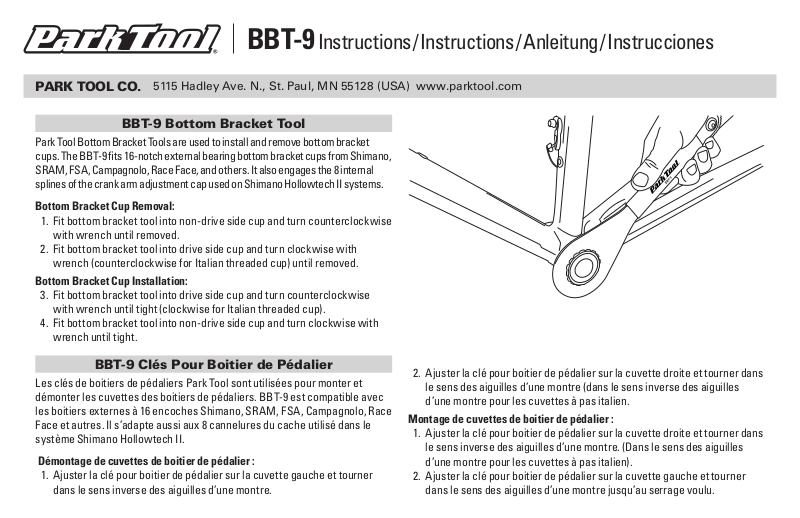

Park Tool BBT-9 Instructions Manual

BBT-9 Inst ructions / Inst ructions / Anleitung / Ins trucciones

PARK TOOL CO.

5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com

BBT-9 Bottom Bracket Tool

Park Tool Bottom Bracke t Tools are used to install and remove bot tom bracket
cups. The BBT-9 fits 16-notch external bearing bot tom bracket cups from Shimano,
SRAM, FSA, Campagnolo, Race Face, and others. It also engages the 8 internal
splines of the crank arm adjustmen t cap used on Shimano Hollow tech II systems .

Bottom Bracket Cup Removal:

1. Fit bottom bracket tool into non-drive side cup and turn counterclockwise
with wrench until removed.

2. Fit bottom bracket tool into drive side cup and turn clockwise with
wrench (counterclockwise for Italian threaded cup) until removed.

Bottom Bracket Cup Installation:

3. Fit bot tom bracket tool into drive side cup and turn counterclockwise
with wrench until tight (clock wise for Italian threaded cup).

4. Fit bottom bracket tool into non-drive side cup and turn clockwise with
wrench until tight.

BBT-9 Clés Pour Boitier de Pédalier

Les clés de boitiers de pédaliers Park Tool sont utilisées pour monter et
démonter les cuvet tes des boitiers de pédaliers. BBT-9 est compatible avec
les boitiers externes à 16 encoches Shimano, SR AM, FSA, Campagnolo, Race
Face et autres. Il s’adapte aussi aux 8 cannelures du cache utilisé dans le
système Shimano Hollowtech II.

Démontage de cuvet tes de boitier de pédalier :

1. Ajuster la clé pour boitier de pédalier sur la cuvette gauche et tourner
dans le sens inverse des aiguilles d’une montre.

2. Ajuster la clé pour boitier de pédalier sur la cuvette droite et tourner dans
le sens des aiguilles d’une montre (dans le sens inverse des aiguilles
d’une montre pour les cuvet tes à pas italien.

Montage de cuvettes de boitier de pédalier :

1. Ajuster la clé pour boitier de pédalier sur la cuvette droite et tourner dans
le sens inverse des aiguilles d’une montre. (Dans le sens des aiguilles
d’une montre pour les cuvet tes à pas italien).

2. Ajuster la clé pour boitier de pédalier sur la cuvette gauche et tourner
dans le sens des aiguilles d’une montre jusqu’au serrage voulu.

BBT-9 Inst ructions / Inst ructions / Anleitung / Ins trucciones

PARK TOOL CO.

5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com

BBT-9 Patronenlagerschlüssel

Das BBT-9 passt für externe 16-Schlitz Lagerschalen von Shimano,
SRAM, FSA, Campagnolo, Race Face und andere. Es ist ebenfalls
geeignet für die Justierschale der Kurbelarme mit 8 Nuten von Shimano
Hollowtech II Systemen.

Demontage des Patronenlagers:

1. Setzen Sie den Schlüssel auf der ket tenabgewandten Seite in die
Lagerschale und drehen Sie ihn gegen den Uhrzeigersinn.

2. Setzen Sie den Schlüssel auf der Kettenseite in die Lageraufnahme
und drehen Sie ihn im Uhrzeigersinn (gegen den Uhrzeigersinn bei
Italienischem Gewinde).

Montage des Patronenlagers:

3. Set zen Sie den Schlüssel auf der Kettenseite in die Lageraufnahme und
drehen Sie das Lager gegen den Uhrzeigersinn fest (im Uhrzeigersinn bei
Italienischem Gewinde).

4. Setzen Sie den Schlüssel in die kettenabgewandte Lagerschale und
drehen Sie diese im Uhrzeigersinn fest.

BBT-9 Extractores para Taza de Centro

Los ex tractores para taza de centro Park Tools, son utilizados para armar
y desarmar las tazas de centro de los cuadros. El BBT-9 con 16 dientes
externos es usado para extraer las tazas de eje de centro Shimano, SR AM,
FSA, Campagnolo, Race FACE y otros. Se puede utilizar para ajustar el tapón
de las tuercas de las palancas de pedal de 8 lados usadas en sistemas de
Shimano Hollowtech II.

Removiendo la taza de centro:

1. Coloque el extractor de la taza de centro del lado contrario a la
multiplicación y gire en sentido de las manecillas de reloj.

2. Coloque el ex tractor de taza de centro del lado de la multiplicación y
gire en sentido contrario a las manecillas del reloj (en sentido de las
manecillas del reloj en caso de tazas con rosca Italiana).

Colocando la taza de centro:

1. Coloque el extractor de taza de centro del lado de la multiplicación y gire
en sentido de las manecillas de reloj (gire al contrario de las manecillas
de reloj en caso de tazas con rosca Italiana).

2. Coloque el ex tractor de taza de centro del lado contrario a la
multiplicación y gire en sentido contrario a las manecillas del reloj.

11/18
