Paradigm X15, X10, X12 User Manual

Download

SUBWOOFER

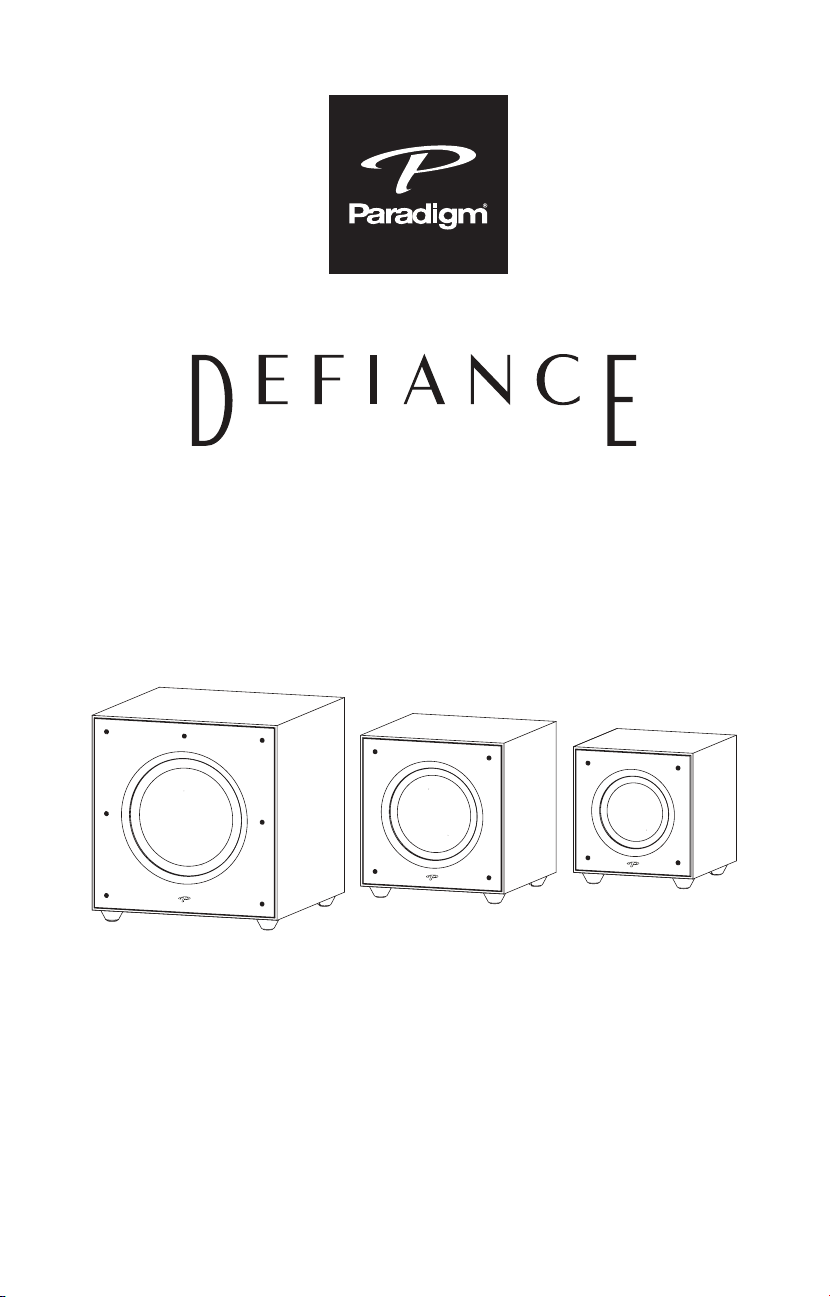

Deance X15

Deance X12

Deance X10

Owner’s Manual

IMPORTANT SAFETY INSTRUCTIONS

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including ampliﬁers) that produce heat.

9. Do not defeat the safety purpose of the polarized or grounding type plug. A polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not ﬁt into your outlet, consult an electrician for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or pinched, particularly at plugs, convenience receptacles, and the point where they exit from the apparatus.

11. Only use attachments/accessories speciﬁed by the manufacturer.

12. Use only with the cart, stand,

use caution when moving the cart/apparatus combination to avoid injury from tip-over.

13. Unplug this apparatus during lightning storms or when unused for long periods of time.

14. Refer all servicing to qualiﬁed service personnel. Servicing is required when the apparatus has been damaged in any way, such as powersupply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.

15. Maintain a minimum of 20-30cm distance around the apparatus for sufﬁcient ventilation;

16. The ventilation should not be impeded by covering the ventilation openings with items, such as newspapers, tablecloths, curtains, etc.;

17. No naked ﬂame sources, such as candles, should be placed on the apparatus;

18. The use of apparatus in moderate climates.

tripod, bracket, or table speciﬁed by the manufacturer, or sold with the apparatus. When a cart is used,

EU COMPLIANCE INFORMATION

Hereby, SVI Holdings (US) Inc.’s declares that this Deﬁance Suwoofer is in compliance with the essential requirements and other relevant provisions of the following EU Compliance Directive Information.

• Conforms to European Union Low Voltage Directive 2014/35/EU;

• European Union EMC Directive 2014/30/EU;

• European Union Radio Equipment Directive (RED) 2014/53/EU.

• European Union Eco-Design Directive 2009/125/EC;

• European Union WEEE Directive 2012/19/EU;

• European Union Restriction of Hazardous Sub stances Recast (RoHS2) Directive 2011/65/EU;

• European Union Registration, Evaluation, Autho rization and Restriction of Chemicals (REACH) Directive 2006/121/EC;

• You may obtain a free copy of the Declaration of Conformity by contacting your dealer, distributor, or SVI Holdings (US) Inc.’s worldwide headquarters. Contact information can be found here: www.paradigm.com.

INDUSTRY CANADA (IC) COMPLIANCE NOTICE

This device complies with Industry Canada licenceexempt RSS standard(s). Operation is subject to the following two conditions:

(1) this device may not cause interference, and

(2) this device must accept any interference,

including interference that may cause undesired operation of the device.

Any changes or modiﬁcations not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.

This equipment complies with IC radiation exposure limits set forth for an uncontrolled environment.

MAN0159 REV0 060818

Contains FCC ID: NKR-SWA12 and IC: 4441A-SWA12

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Per FCC regulation 47 CFR 15.21: Changes or modiﬁcations not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.

NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates uses and can radiate radio frequency energy and, if not installed and used in

accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

– Reorient or relocate the receiving antenna.

– Increase the separation between the equipment

and receiver.

– Connect the equipment into an outlet on a

circuit different from that to which the receiver is connected.

– Consult the dealer or an experienced radio/TV

technician for help.

In accordance with the European Union WEEE (Waste Electrical and Electronic Equipment) directive effective August 13, 2005, we would like to notify you

that this product may contain regulated materials which upon disposal, according to the WEEE directive, require special reuse and recycling processing. For this reason Paradigm Electronics Inc. has arranged with our distributors in European Union member nations to collect and recycle this product at no cost to you.

To ﬁnd your local distributor contact the dealer from whom you purchased this product, email support@ paradigm.com or visit the distributor locator at www.paradigm.com.

Please note, only this product itself falls under the WEEE directive. When disposing of packaging and other related shipping materials we encourage you to recycle these items through the normal channels.

The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

The lightning bolt flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock.

WARNING! Do not use your subwoofer outside of the country of original sale — voltage requirements vary by country. Improper voltage can cause damage that will be potentially expensive to repair. The subwoofer is shipped to Paradigm authorized distributors with the correct power supply for use in the country of intended sale. A list of authorized distributors can be accessed at www.paradigm.com or by emailing support@paradigm.com.

Thank you!

Thank you for choosing a Paradigm® Defiance Subwoofer. You are about to hear the difference that Paradigm subwoofers make in your home theater system! They are the product of countless hours of comprehensive research and development and will reward you with truly exceptional sound for many years.

To ensure proper installation, please read this manual and follow all

instructions. If you have further questions contact your Authorized Paradigm Dealer or visit the Q&A page on our website at www.paradigm.com.

PARADIGM ELECTRONICS RESERVES THE RIGHT TO CHANGE SPECIFICATIONS AND/OR FEATURES WITHOUT NOTICE AS DESIGN IMPROVEMENTS ARE INCORPORATED.

PARADIGM, ANTHEM, and ARC are registered trademarks of Paradigm Electronics Inc. Defiance Subwoofer is a trademark of Paradigm Electronics Inc. Copyright © Paradigm Electronics Inc. All rights reserved.

TABLE OF CONTENTS

Safety Warnings and Quick Installation ...................................... 3

Your New Subwoofer .................................................................... 6

Subwoofer Placement ................................................................... 7

The Advantages of Using Two Subwoofers ................................ 8

Connecting Your Subwoofer ...................................................... 10

Wired Connection ....................................................................... 10

Line Level Inputs (Left/Right) ....................................................... 11

Speaker Level Inputs (Left/Right) ................................................. 12

Connecting The Defiance WT Wireless Transmitter

(Sold Separately): ........................................................................... 14

‘Pairing’ The Defiance WT Wireless System

(Sold Separately): ............................................................................. 16

Wireless Operation ...................................................................... 16

Transmitter Operation .................................................................. 16

Controls & Connections .............................................................. 18

Controlling Your Subwoofer Using The App / Fine Tuning ....... 21

Setting Subwoofer Controls

(Using The App — With LFE Connection) ....................................... 25

Anthem Room Correction (ARC

Limited Warranty ......................................................................... 30

) .............................................. 26

paradigm.com

SAFETY WARNINGS AND QUICK INSTALLATION

• Hazardous voltages exist inside—do not remove cover.

• Refer servicing to a qualified technician.

• To prevent fire or shock hazard, do not expose

this module to moisture.

• Turn amplifier off and unplug subwoofer should

any abnormal conditions occur.

• The power cord should not be installed,

removed, or left detached from the speaker while the other end is connected to an AC power source.

• The main power switch near the AC inlet shall

remain readily operable.

• Use only with a grounded electrical outlet.

• No candles or other sources of open flame

should be placed on the speaker.

• No liquids either in glasses or vases should be

placed on speaker.

• Speaker should not be exposed to dripping or

splashing liquids.

• The terminals marked with the lightning bolt

symbol should be connected by an instructed person or by way of ready made terminals.

• The power cord should remain readily operable

should any abnormal conditions occur.

We know you are eager to hear your new Paradigm subwoofer, so this section is provided to allow fast and easy set up. Once you have your subwoofer operational, please take the time to read, in depth, the rest of the information in the enclosed manual. It will give you perspective on how to attain the greatest possible performance from this most exciting subwoofer system.

If you should experience any difficulties in the setup or operation of your Paradigm subwoofer, please refer to the Room Acoustics, Placement or Operation sections of the enclosed owner’s manual. Should you encounter a persistent problem that cannot be resolved, please contact your authorized Paradigm dealer. They will provide you with the appropriate technical analysis to alleviate the situation.

Unpacking

Remove your new subwoofer from its packaging. Please retain the original packaging materials for future use — replacement packaging may be expensive.

Placement

You may choose to begin by placing the subwoofer in a corner near the front of the room. If placed in a corner, align the subwoofer diagonally so both woofers are equidistant from the adjacent wall. Before deciding on a permanent corner placement, experiment with other positions. Locations away from corners often prove more effective in providing ideal low-frequency performance and blend with the main speakers. Please see the Placement section for details.

Signal Connection

Use the best cables you can. High quality cables, available from your specialty dealer, are recommended and will give you superior performance.

Attach your receiver/preamplifier outputs to the signal input connectors located on the subwoofer’s rear panel. Please see the Controls and Connections section for details. If you plan to connect your subwoofer using Speaker Level (high level) inputs, refer to the Speaker Level Inputs section for details.

Power Connection (AC) (see warning)

Make sure the level knob is set at 0. Plug the subwoofer into a wall outlet. Review the AC Power Connection section of this manual for details.

paradigm.com

SAFETY WARNINGS AND INSTALLATION IN BRIEF

Setting the Controls (Using LFE Input):

• Power Mode: Set the switch to ‘Auto’, ‘On’ or ‘Trigger’, depending on your application.

• Download the Paradigm Subwoofer Control app (from the Google Play Store or the Apple App Store).

• Using the app, adjust the following settings:

– Volume (level): Set at -14dB or twelve o’clock (straight up).

– Phase: Start with 0°.

– Low Pass Filter: Set to Bypass

• Use your processor/receiver’s bass management system to adjust subwoofer integration.

Line Level Input (Left/Right):

• Power Mode: Set the switch to ‘Auto’, ‘On’ or ‘Trigger’, depending on your application.

• Download the Paradigm Sub Control app (from the Google Play Store or the Apple App Store).

• Using the app, adjust the following settings:

(cont’d)

– Volume (level): Set at -14dB or twelve o’clock (straight up).

– Phase: Start with 0°.

– Low Pass Filter: Set lower than the low-end frequency response

of your main speakers. If you are uncertain of your main speaker low-frequency response, start with 80Hz.

Speaker Level Inputs (Left/Right):

• Power Mode: Set the switch to ‘Auto’, ‘On’ or ‘Trigger’ depending on your application.

• Download the Paradigm Sub Control app (from the Google Play Store or the Apple App Store).

• Using the app, adjust the following settings:

– Volume (level): Set at -14dB or twelve o’clock (straight up).

– Phase: Start with 0°.

– Use the Low Pass Filter and set to 80Hz.

YOUR NEW SUBWOOFER

Break In

Although Paradigm® Defiance subwoofers sound great “out of the carton,” they will sound even better once they are “broken in.” Allow them to play for several hours before you begin any critical listening.

NOTE: If your subwoofer has been transported or stored in the cold, let it warm to room temperature before use.

Cleaning

Paradigm Defiance Subwoofers have a durable premium finish. To clean, use a damp soft cloth. Do not use a strong or abrasive cleaner. Avoid getting any part of the subwoofer system wet. Do not place wet objects (drinking glasses, potted plants, etc.) on top of the subwoofer— if allowed to soak in, even a small amount of water may permanently damage the subwoofer enclosure.

Power Requirements

The ‘Watts’ (W) rating indicated on the rear panel is the maximum AC power your subwoofer will draw when producing its maximum power output. However, the actual wattage draw will vary with the bass content of the program material — more if there is a lot of deep bass, less when there is not as much bass. Although generally not required for typical music and movie program material, if the bass content of your program material is very loud and more continuous in nature, we recommend connecting subwoofers with higher wattage ratings (i.e. 1500 W) to dedicated AC circuits.

Room Acoustics

You are about to experience the astonishing bass performance of a stateof-the-art Paradigm Defiance subwoofer. These subwoofers incorporate highly advanced patented technology and set all new standards for deep bass extension, ultra-low distortion and sound power output and provide unprecedented bass articulation and slam. It is important to note that just as the amount of soft furnishings has a decided impact on mid and high frequencies, those below 150Hz are dramatically affected by the room itself — its size, shape, as well as by physical boundaries throughout the room. Experimenting with subwoofer placement and control adjustments is the best way to achieve optimal bass performance in any room. Keep in mind the following guideline when deciding on best subwoofer placement:

• Concrete floors and walls tend to aggravate low-frequency standing wave problems and are less preferred.

• Rooms where height, width and length are similar should be avoided as they can exhibit significant low-frequency standing wave problems. This may result in reduced clarity. If no other room is possible, experiment with subwoofer placement to minimize acoustic problems.

paradigm.com

SUBWOOFER PLACEMENT

SAFETY PRECAUTION: Before proceeding with this section, be sure to read and follow all safety precaution notices at the beginning of this manual.

Bass is less and less directional as it goes down in frequency. For best sonic integration, locating your subwoofer between your front speakers or beside one of them will usually provide the best bass performance. If this location is not possible your subwoofer may be placed anywhere in the room without affecting the stereo image of your front speakers or the soundstage of your multichannel speaker system.

Fig. 1a and Fig. 1b highlight how bass output is generally affected by room placement. When seated in a typical listening area of your room, placing the subwoofer inside the “shaded” areas will typically result in bass performance as follows:

Fig. 1a: Corner placement provides the most bass, but sometimes at the expense of accuracy.

Fig. 1b: A subwoofer placed near a wall usually provides a good balance of quantity and accuracy.

THE ADVANTAGE OF USING TWO SUBWOOFERS

Fig. 2: When using two subwoofers, placing one in the front of the room and the other in the rear of the room usually provides the best bass performance and sonic integration. Consult the “Fine Tuning” section of this Owners Manual for more information on adjusting phase settings. If those locations are not possible, or if you want to experiment with placement options using two subwoofers, the following procedure will be a helpful guide to achieving better bass performance. Refer to “Subwoofer Connection” (below) then proceed as follows:

1. Temporarily turn all speakers off (either by turning your amplifier off or disconnecting them).

2. Connect and place one subwoofer in the central area of your listening room. Follow directions for connection, as outlined in the following section.

3. At a moderately loud level, play music or a video soundtrack with extended bass that is repetitive or continuous.

4. Walk around your room and note where the bass sounds louder and where it sounds quieter.

5. Place the first subwoofer within a louder bass area of your room; then place the second subwoofer within a quieter bass area of your room.

6. Connect both subwoofers and switch all speakers back on; and switch the amplifier on, or reconnect it.

7. Follow the “Fine Tuning” instructions to optimize your system’s overall bass performance.

See your Dealer for connection instructions using two subwoofers.

paradigm.com

THE ADVANTAGES OF USING TWO SUBWOOFERS IN YOUR LISTENING ROOM

(cont’d)

NOTE: The preceding is only a guideline. You may want to use a bass test disc and SPL meter to more accurately determine the bass characteristics of your listening room (see your Dealer for more information).

Remember that room acoustics vary, which means that it may take some experimenting with subwoofer placement to achieve the best subwoofer performance.

CONNECTING YOUR SUBWOOFER

Subwoofer

SAFETY PRECAUTION: Before proceeding with this section, be sure to read and follow all safety precaution notices and warnings at the beginning of this manual.

Turn all components OFF before connecting the subwoofer.

NOTE: Speakers set to “Large” on your receiver/ preamplifier will still be reproducing bass frequencies—be careful not to overdrive them!

We recommend the use of high-quality cables and connectors. (See your Dealer for more information).

WIRED CONNECTION

Line Level Input (LFE) — Recommended

Line-Level Input From Sub/LFE Output — for use with a receiver / preamplifier that has a Sub-Out/ LFE-Out jack.

Using a RCA to RCA interconnect cable (not included) connect the subwoofer as shown.

Subwoofer

Receiver / Preamplifier

paradigm.com

Sub Out

CONNECTING YOUR SUBWOOFER

(cont’d)

Line Level Inputs (Left/Right)

Line-Level Input From Pre-Out/Front-Out Without High-Pass Output from Sub — for use with a receiver/preamplifier with Pre-Out/FrontOut and Main-In jacks.

Using a RCA to RCA interconnect cables and ‘Y’ splitters (not included) connect the subwoofer as shown.

Subwoofer

Receiver / Preamplifier

Power Amplifier

+– +

–

Speakers

Subwoofer

Speaker Level Input

Speaker Teminals

Receiver / Preamplifier

Right

Left

Left Speaker Right Speaker

Banana Plugs

are required for

Speaker Level Inputs

Speaker Level Inputs (Left/Right)

Speaker-Level Input — for use with a receiver/preamplifier that has no Sub-Out/LFE-Out or Pre-Out/Front-Out facilities.

Using high-quality speaker cables, connect your subwoofer as shown in either of the following connection options.

Receiver / Preamplifier

Speaker Teminals

Speaker Level Input

Right

Left Speaker Right Speaker

Option 1

Receiver / Preamplifier

Speaker Teminals

Speaker Level Input

Right

Subwoofer

Left

Banana Plugs

are required for

Banana Plugs

Speaker Level Inputs

are required for

Speaker Level Inputs

Banana Plugs

are required for

Speaker Level Inputs

Option 2

Left Speaker Right Speaker

Subwoofer

paradigm.com

CONNECTING YOUR SUBWOOFER

(cont’d)

Receiver / Preamplifier

Option 3

Speaker Teminals

Speaker Level Input

Left Speaker Right Speaker

Right

Subwoofer

Banana Plugs

are required for

Speaker Level Inputs

Left

Subwoofer Subwoofer

Receiver / Preamplifier

Wireless Transmitter

Sub Out

CONNECTING THE DEFIANCE WT WIRELESS TRANSMITTER (Sold Separately)

Before connecting a Defiance WT wireless transmitter to the receiver/preamplifier, ensure you have “paired” the subwoofer and transmitter.

Line-Level Input From Sub/LFE Output — for use with a receiver/

preamplifier that has a Sub-Out/LFE-Out jack.

Using a RCA to RCA interconnect cable (not included) connect the Wireless Transmitter as shown.

Wireless Transmitter

Receiver / Preamplifier

Sub Out

paradigm.com

Power Amplifier

Receiver / Preamplifier

+– +

–

Speakers

CONNECTING THE DEFIANCE WT WIRELESS TRANSMITTER (Sold Separately)

(cont’d)

Line-Level Input From Pre-Out/Front-Out Without High-Pass Output from Subwoofer — For use with a receiver/preamplifier.

Using RCA to RCA interconnect cables and ‘Y’ splitters (not included) connect the wireless transmitter as shown.

Receiver / Preamplifier

Wireless Transmitter

Power Amplifier

+– +

–

Speakers

‘PAIRING’ THE DEFIANCE WT WIRELESS SYSTEM

(Sold Separately):

WIRELESS OPERATION

If you are not using the wireless option on your subwoofer, skip this section.

Subwoofer placement plays a major role in optimizing bass performance. However, placement can impose the inconvenience, not to mention the unsightliness, of running long lengths of cable through walls, along baseboards and under floors and carpets. Going wireless means you no longer have to worry about placement while cable clutter becomes a thing of the past. Actual system setup time is often drastically reduced with the wireless option.

TRANSMITTER OPERATION

In a typical listening room your new wireless transmitter has a maximum range of 50’ (15 m). Obstructions such as walls, large pieces of furniture, room dividers, etc., may reduce the wireless transmitter’s range. Do not place the subwoofer and wireless transmitter farther apart than the recommended range. We do not recommend installing your wireless transmitter in another room. The wireless transmitter’s compact dimensions allow it to fit neatly into a standard audio/video rack. Your wireless transmitter features a 2.4 GHz uncompressed digital self sensing design that will automatically adjust for the best wireless connection while monitoring the integrity of the data stream.

An RCA audio cable is required (not included) to connect the wireless transmitter to your receiver/preamplifier — see your dealer for cable recommendations. One wireless transmitter is required for each wireless subwoofer in operation.

paradigm.com

‘PAIRING’ THE DEFIANCE WT WIRELESS SYSTEM

(Sold Separately):

(cont’d)

WARNING! To prevent signal dropouts or interference, keep the Wireless Transmitter well out of range of a microwave oven, mobile telephone or Bluetooth device operating on the same frequency.

IMPORTANT! The Wireless Transmitter and subwoofer must be no more than 50’ (15 m) apart in the room.

The Defiance WT Wireless System is shipped already paired. To re-sync the wireless system:

1. Verify the subwoofer is powered on and that the subwoofer’s status light is red or white.

2. If the Wireless Transmitter’s power cord is plugged in, unplug it for 10 seconds.

3. Plug in the Wireless Transmitter’s power cord.

4. Plug the Wireless Receiver into the “Wireless Module Connection” input on the back of the subwoofer (see diagram below).

5. Wait until the status lights begin flashing on both the Wireless Receiver and Wireless Transmitter.

6. Push the Wireless Receiver’s sync button for 5 seconds.

7. Push and hold the Wireless Transmitter’s sync button until the Wireless Receiver’s status light turns solid.

CONTROLS & CONNECTIONS:

Deance X10/X12/X15

789

1. Setting Control

The SETTING CONTROL switch adjusts how the volume/level of the

subwoofer will be controlled — App or Local.

App: With the switch set to “App”, all control functions are controlled via

the subwoofer control app.

Local: With the switch set to “Local”, the Level (volume) knob control

is active.

2. Level

The Level adjusts the subwoofers output level to match that of your

speakers.

NOTE: Level knob is only active when the Setting Control is set to Local.

paradigm.com

CONTROLS & CONNECTIONS

3. ARC Input

The ARC USB connection is used to connect the subwoofer to PC/ Laptop when running Anthem Room Correction (ARC).

NOTE: Not required when running ARC via Bluetooth.

4. Status Indicator

The subwoofers is equipped with a multi-colored LED, (located on the rear) which indicates the current status of the subwoofer

• No illumination — Subwoofer is not on.

• White — Subwoofer is on

• Red — Subwoofer is in ‘Standby mode’

• Flashing — Subwoofer has detected an error code.

5. Power Mode

The Power Mode switch allows you to control how the subwoofer turns On & Off.

• Auto — When set to “Auto”, the subwoofer will turn on when an audio signal is detected.

(cont’d)

NOTE: After several minutes of inactivity the subwoofer will enter Standby Mode.

NOTE: If the subwoofer enters Standby Mode during quiet or low level audio playback, this is likely due to a low audio output signal from the audio system. Increasing the system volume should resume normal subwoofer playback. Increasing the subwoofer output level on the receiver/preamplifier and decreasing the level on the subwoofer will solve this issue in the future for similar listening levels.

• On — When set to “On”, the subwoofer will always be on.

• Trigger — When set to Trigger, the subwoofer will power on once a 12V signal is received from the 3.5mm trigger connection.

6. Trigger In

The 3.5mm trigger input (stereo or mono) allows for a dedicated power on signal from the receiver/preamplifier.

7. Line Level Input (Left/Right)

The Line Level Input can be used as a subwoofer connection to the Main-Out or Pre-Out on a receiver/preamplifier.

NOTE: The setting of the Low Pass Filter control is applied to the signal received through these inputs.

8. Line Level Input (LFE)

The Line Level LFE Input can be used as a subwoofer connection to to the LFE Out/Sub-Out on a receiver/preamplifier.

NOTE: The Low Pass Filter should be set to Bypass. LFE signals are controlled from your receiver/preamplifier. By default, the Low Pass Filter is set to Bypass.

9. Balanced XLR (LFE) (X15 only)

The Balanced XLR LFE Input can be used as a subwoofer connection to the LFE Out/Sub-Out on a receiver/preamplifier.

10. Speaker Level Inputs (Left/Right)

The Speaker Level Inputs allows standard speaker cable be used for the subwoofer connection. To use these connections the speaker cable should be terminated using banana style plugs.

NOTE: The setting of the Low Pass Filter control is applied to the signal received through these inputs.

11. Defiance WT Wireless Module Input (Sold Separately)

The Defiance WT Wireless Module allows for wireless subwoofer integration.

NOTE: The Wireless Module must be paired with its matching transmitter – See the Paradigm Defiance WT Manual.

12. AC Power Connection

WARNING! The power cord should not be installed, removed, or left detached from the subwoofer while the other end is connected to an AC power source.

The IEC power cord should be firmly inserted into the AC power receptacle on the rear panel of the subwoofer. Then to any convenient AC wall outlet.

NOTE: The sub also integrates a signal sensing power supply that automatically switches off after sensing no music signal for several minutes (this will only occur when the power switch is set to ‘Auto’).

paradigm.com

CONTROLLING YOUR SUBWOOFER USING THE APP/FINE TUNING

Your Defiance subwoofer uses an advanced app based system to control its many features. This app is available for both iOS and Android. Visit Paradigm’s web site for details on downloading this free subwoofer app or download from iOS or Android app stores.

Please note that this subwoofer app is subject to updates, and may differ slightly from what is described in the following pages.

Note: If the app has trouble discovering your subwoofer, ensure the Anthem Room Correction (ARC background.

OPERATION: Press on the logo button to see basic subwoofer information.

Menu Bar

Home: Lets you adjust your subs volume,

select a listening mode and run a tone sweep

) app is not open in the

Help: Displays a pop-up window with a

description of the control currently displayed on the screen.

Discovery: Choose the sub model, from the list, that you want to control. If you can’t see your subwoofer, make sure the Setting Control is set to “app” on the back of the subwoofer and that ARC mobile isn’t running on your device. Also, check that it isn’t being controlled by another mobile device running ARC or the

subwoofer control app.

CONTROLLING YOUR SUBWOOFER USING THE APP/FINE TUNING

SETTINGS: Lets you select the subs control

functions: volume, low pass filter, phase, room correction and more.

Volume: Adjusts loudness of your subwoofer.

For most applications, a setting between –14dB and 0dB is adequate.

Sweep: The Sweep feature is useful for locating

areas in your listening room where troublesome rattles or resonances may occur. Pressing the pause button pauses the subwoofer at a specific tone frequency and also allows you to set a specific tone frequency.

Low Pass Filter: Applied to Left/Right inputs

(Not LFE). This setting allows you to select the frequency (point at which the filter starts) and order of the Low Pass filter. (The order of the filter refers to how steep the roll off it is, each additional order noted is another 6dB of roll off per octave, 1st order is 6dB, 2nd order is 12dB, etc.) These settings depend on how low your main speakers play. It is often best to set to bypass and use your receiver/preamp’s bass management settings so there is no overlap or missing information between the main speakers and the subwoofer.

(cont’d)

Bypass: engage if you intend to use your receiver/preamp’s bass management to set a low pass filter.

Third Order: If you are using the subwoofers left/right inputs, select this option to use a third order crossover to adjust the roll off characteristics of your subwoofer’s upper frequencies as they approach the low-pass filter frequency setting. A third order filter has a slope of 189dB per octave – a slow roll off than a fourth order. For most applications a third order corssover is ideal.

paradigm.com

Fourth Order: IF you are using the subwoofer’s Left/Right inputs, elect this

option to use a fourth order crossover to adjust the roll off characteristics of your subwoofer’s upper frequencies as they approach the low-pass filter frequency setting. A fourth order filter has a slope of 24dB per octave – a faster roll off than a third order.

Phase: This setting allows you to adjust the timing relationship between your main speakers and your subwoofer. Allows you to adjust the phase of the subwoofer from 0 – 180 degrees in increments of 1 degree and allows you to invert the polarity of the phase. Phase control is entirely dependent on numerous factors including the size and configuration of your listening environment, the placement of the unit, and seating arrangement. A good rule of thumb is to set phase at 0 if your sub is at the front of the room and 180 if it is in the rear.

Deep Bass Level: The Deep Bass Level screen allows you to adjust subwoofer output from –10dB to +10dB in the 20-30Hz range. This control and Anthem Room Correction (ARC

serve similar purposes. Where this control is limited to the 20-30Hz frequency range, ARC adjusts your subwoofer’s output across its entire frequency range. If not using ARC, this control can be used to modify your subwoofer’s response to compensate for the room anomalies or to modify the subwoofers sound to your personal taste. The frequencies adjusted are between 20-30Hz – a range where peaks and dips of different amplitudes often develop in listening rooms. The ideal setting is dependent on room

size and construction, system configuration, and personal preference. As a rule of thumb, if your low-bass sounds weak, increase this control. If your low-bass sounds bloated, decrease this control.

)

If you are using ARC, this control can be used to match your personal

taste by further changing the way the subwoofer sounds.

CONTROLLING YOUR SUBWOOFER USING THE APP/FINE TUNING

NOTE: The Deep Bass Level setting will not affect the ARC measurements

or compensation filters. If you have an ARC correction uploaded to your subwoofer, we recommend first listening with this control set to 0. Remember, the setting will adjust the subwoofer output in addition to ARC’s adjustments.

Room Correction: Confirms information on Anthem Room correction

). The ARC toggle allows you to turn ARC correction on and off (only

(ARC available if ARC software has been used to upload a correction curve to your sub). This is an effective tool for hearing the difference that Anthem Room Correction makes!

Passcode: The passcode lets you protect your subwoofer’s settings

with a custom 4-digit passcode. Once a passcode is set it can also be cleared on this screen.

Rename: The rename screen lets you assign a name to your subwoofer.

This is useful if you have multiple subwoofers in your system. This name must be between 3-13 characters long.

Reset: The Reset screen lets you perform a factory reset to the

subwoofer settings.

Listening Modes

(cont’d)

The Listening Modes screen lets you apply preset listening modes to the subwoofer’s output. Listening modes are also accessible form the app’s Home screen:

Movie: The Movie listening mode is an aggressive setting that maximizes device output for an especially explosive experience.

Music: The Music listening mode is the default setting for the Defiance subwoofers. This mode is balanced and best used for an accurate musical presentation.

Night: The Night listening mode reduces bass output and is best used for discrete playback.

paradigm.com

SETTING SUBWOOFER CONTROLS

Using The App — With LFE Connection

1. Turn the Level control completely counter clockwise to its minimum.

2. Turn the Low Pass Filter control to Bypass.

3. Turn the Phase control to 0° (completely counter clockwise).

4. Listen to a bass music or video selection while seated in your primary

listening area and turn up the Level control until the subwoofer can be clearly heard.

5. Rotate the Phase control until you hear the most bass. Your

subwoofer and front speakers are now in phase. Do not change phase alignment again unless you move the subwoofer or front speakers to a different location in your room, or move or remove any large items of furniture or room furnishings (i.e. carpet, draperies, etc.)

6. Turn the Level control completely counter clockwise to its minimum.

7. Slowly rotate the Level control until you match the subwoofer’s

volume with the Volume of your front speakers. Bass should be clearly audible, but not intrusive.

NOTE: If you happen to have an SPL meter, set the meter to 80, SLOW and C weighted. Then enable the subwoofer test tones on your receiver/ preamplifier. With this set repeat Step 7 until the meter reads 75dB.

ANTHEM ROOM CORRECTION (ARC®)

A True Scientific Solution to the Problems of the Room

Even when the finest speakers are perfectly positioned, the room itself still has a dramatic impact on any system’s sound, an impact more profound than that of any individual component. Various solutions have fallen in and out of favor over the years, but none has solved the problem of “the room,” until Anthem Room Correction (ARC®)technology.

ARC technology is a proprietary digital signal processing system that allows you to quickly and accurately optimize the performance of your audio equipment to better suit the unique parameters of your room.

By listening to your room’s acoustic signature, ARC can tune your equipment to correct for the performance-robbing effects (reflections, resonances, standing waves, etc.) of the various surfaces and other obstacles in your room.

ARC is easy to use, and just a few simple steps can optimize your subwoofer for your unique listening space. ARC is sophisticated, one of the most accurate and detailed digital room correction technologies available today. ARC will work tomorrow, too; with constant advances and updates available for download on the Anthem website.

Now there are THREE ways to calibrate your system using ARC or ARC Mobile — each takes only a few minutes to complete.

IMPORTANT! The listening space must be silent while performing ARC. A noisy computer fan, a dishwasher or microwave running, etc. can negatively affect ARC’s measurements.

EASY

Requirements:

• iOS Device

• ARC Mobile App

Download Anthem’s ARC Mobile app to your iOS device. This method uses your iOS device’s built-in microphone for measurements.

This method walks you through step by step via the app.

paradigm.com

INTERMEDIATE

Method for Apple iOS Device Users

Requirements:

• iOS Device

• ARC Mobile App

• ARC Universal Microphone

Download Anthem’s ARC Mobile app to an iOS device. Run the ARC app and select “ARC Universal Microphone,” connect the supplied

3.5 mm cord from your iOS device to the ARC Universal Microphone for measurements (you may require a lightning adaptor for iOS devices without headphone jacks.

This method walks you through step by step via the app.

Method for Android Device Users

Requirements:

• Android Device

• ARC Mobile App

• ARC Universal Microphone

• OTG USB Adapter (sold separately)

Download Anthem’s ARC Mobile app to an Android device. Run the ARC app and connect the USB OTG adapter to the USB cable connector from your Android device to the ARC Universal Microphone for measurements.

This method walks you through step by step via the app.

PROFESSIONAL

Requirements:

• Windows PC

• ARC PC Software

• ARC Universal Microphone

Download and install Anthem’s ARC PC software to your Windows PC. Connect either the calibrated ARC PC Microphone or ARC Universal Microphone to your Windows PC, and connect your ARC-capable speaker or electronics with either the second USB cord or through a network connection. After running your measurements, you can customize the results, set up multiple configurations, and print correction curve graphs.

ANTHEM ROOM CORRECTION (ARC®)

(cont’d)

HOW TO USE ARC TECHNOLOGY

Professional Version

1. Download the latest version of ARC-2 software from www.anthemav.com

and install it. Follow the on-screen instructions.

2. Using the USB cables provided, connect one from the ARC

microphone to the PC and the other from the PC to the back of the subwoofer.

3. Look for the icon on your desktop and launch the ARC program.

Follow the prompts on your computer screen to successfully run the ARC software; the entire process should take approximately 15 minutes.

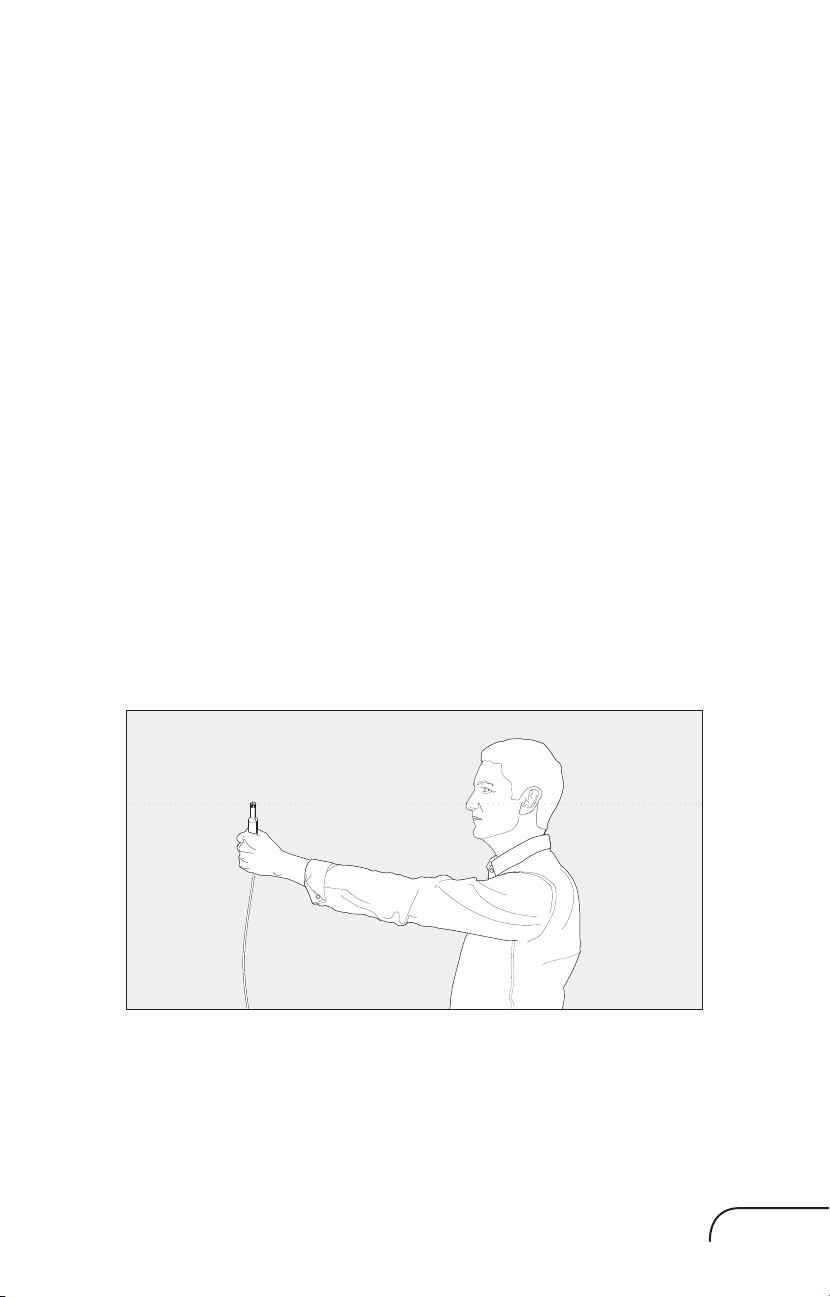

4. Hold the ARC microphone with your arm fully extended, the ARC

microphone tip must point towards the ceiling and it must be positioned at ear level.

5. For best results, hold the microphone in 5 different positions around

the room.

Ear Lev

NOTE: The recommended measuring positions should be located at or just in front of the central seating position (see Diagram A). If your “main measurement position” is against a wall, additional measurement positions should be in front of the seating area. Vary the distance of these positions relative to the wall by 1 foot or more from each other so they are not all the same distance from the wall (see Diagram B).

paradigm.com

TIP! Once the ARC process is complete, the audio will be played back reflecting these corrections. To turn ARC correction on and off, use the Paradigm Subwoofer App and navigate to ‘Anthem Room Correction’.

Diagram A

Diagram B

LIMITED WARRANTY

PARADIGM® SUBWOOFERS: The Paradigm Subwoofers covered

in this manual are warranted to be and remain free of manufacturing and/or material defects for a period of three (3) years from the date of the original retail purchase. Within the time period specified, repair, replacement or adjustment of parts for manufacturing and/or material defects will be free of charge to the original owner.

DEFIANCE WT WIRELESS SYSTEM (SOLD SEPARATELY): Details on the warranty for the Defiance WT Wireless System can be found in the Defiance WT Wireless System Owners Manual.

Thermal or mechanical abuse/misuse is not covered under warranty.

Limitations:

• Warranty begins on date of original retail purchase from an Authorized Paradigm

• Warranty applies to product in normal home use only. If the product is subjected to any of the conditions outlined in the next section, warranty is void;

• Warranty does not apply if the product is used in professional or commercial applications. Warranty is Void if:

• The product has been abused (intentionally or accidentally);

• The product has been used in conjunction with unsuitable or faulty equipment;

• The product has been subjected to damaging signals, derangement in transport, mechanical damage or any abnormal conditions;

• The product (including cabinet) has been tampered with or damaged by an unauthorized service facility;

• The serial number has been removed or defaced. Owner Responsibilities:

• Provide normal/reasonable operating care and maintenance;

• Provide or pay for transportation charges for product to service facility;

Dealer only. It is not transferable;

paradigm.com

• Provide proof of purchase (your sales receipt given at time of purchase from your Authorized Paradigm® Dealer). Should servicing be required, contact your nearest Authorized Paradigm® Dealer, Paradigm Electronics Inc., or Import Distributor (outside the U.S. and Canada) to arrange, bring in or ship prepaid any defective unit. Visit our website at www.paradigm.com for more information. Paradigm Electronics Inc. reserves the right to improve the design of any product without assuming any obligation to modify any product previously manufactured. This warranty is in lieu of all other warranties expressed or implied, of merchantability, fitness for any particular purpose and may not be extended or enlarged by anyone. In no event shall Paradigm Electronics Inc., their agents, or representatives be responsible for any incidental or consequential damages. Some jurisdictions do not allow limitation of incidental or consequential damages, so this exclusion may not apply to you. Retain this manual and your sales receipt for proof of warranty term and proof of purchase.

NOTES

paradigm.com

SUBWOOFER

Deance X15

Deance X12

Deance X10

Manuel de l’utilisateur

CONSIGNES DE SÉCURITÉ IMPORTANTES

1. Lisez les consignes.

2. Conservez les consignes.

3. Tenez compte de toutes les mises en garde.

4. Suivez les consignes.

5. N’utilisez pas cet appareil près de l’eau.

6. Nettoyez uniquement avec un linge sec.

7. Ne bloquez pas les ouvertures de ventilation. Installez conformément aux instructions du fabricant.

8. N’installez pas le produit près des sources de chaleur, telles que les radiateurs, les registres de chaleur, les poêles ou les autres appareils qui produisent de la chaleur (y compris les ampliﬁcateurs).

9. N’outrepassez pas la caractéristique de sécurité de la ﬁche polarisée ou de type polarisé. Une ﬁche polarisée a deux lames dont une est plus large que l’autre. Une ﬁche de type polarisé a deux lames et une troisième qui agit à titre de broche de masse (grounding prong). La lame large ou la broche de masse sont fournies pour votre sécurité. Si la ﬁche fournie n’entre pas dans la prise murale, consultez un électricien pour qu’il remplace la prise obsolète.

10. Protégez le cordon d’alimentation pour qu’il ne soit pas piétiné ou écrasé par des articles placés ou appuyés sur ceux-ci, en prêtant particulièrement attention à la ﬁche des cordons, aux réceptacles d’utilité et à l’endroit où ils sortent de l’appareil.

11. Utilisez uniquement les pièces ou les accessoires recommandés par le fabricant.

12. Utilisez uniquement avec le

chariot, le pied, le trépied, le support ou la table recommandé

par le fabricant ou vendu avec l’appareil. Lorsque vous utilisez un chariot, faites attention lorsque vous déplacez le chariot/ appareil pour éviter de vous blesser s’il bascule.

13. Débranchez l’appareil lors des orages électriques ou lorsque vous ne l’utilisez pas pendant une longue période.

14. Faites effectuer toutes les réparations par un technicien compétent. Des réparations sont nécessaires lorsque l’appareil a été endommagé de quelque façon que ce soit, par exemple, lorsque le cordon d’alimentation est endommagé, que du liquide ou des objets sont tombés dans l’appareil, que l’appareil a été exposé à la pluie ou à l’humidité, qu’il ne fonctionne pas normalement ou qu’il est tombé sur le sol.

15. Maintenez une distance minimale de 20 à 30 cm autour de l’appareil pour une ventilation sufﬁsante.

16. L’aération ne doit pas être bloquée en obturant les ouvertures d’aération ou en plaçant sur ou à côté de l’appareil des objets tels que des journaux, des nappes, des rideaux, etc.

17. Aucune ﬂamme nue, comme une chandelle, ne doit être placée sur l’appareil.

18. L’utilisation de l’appareil dans des climats tempérés.

INFORMATION SUR LA CONFORMITÉ POUR L’UE

Par la présente, SVI Holdings (US) Inc. déclare que son produit Deﬁance WT est conforme aux principales exigences et autres clauses pertinentes des directives suivantes sur l’information de la conformité pour l’EU.

• Conforme à la Directive européenne Basse tension 2014/35/UE;

• Directive européenne CEM 2014/30/UE;

• Directive européenne 2014/53/UE relatives aux équipements radioélectriques (RED);

• Directive européenne d’écoconception 2009/125/CE;

• Directive européenne WEEE 2012/19/UE;

MAN0159 REV0 060818

• Directive européenne sur la restriction de l’utilisation de certaines substances dangere uses dans les équipements électriques et électroniques (Union Restriction of Hazardous Substances Recast) (RoHS2) 2011/65/UE;

•

Directive européenne concernant l’enregistrement, l’évaluation et l’autorisation des substances chimiques ainsi que les restrictions applicables à ces substances (REACH) (Registration, Evaluation, Authorization and Restriction of Chemicals) 2006/121/CE.

• Vous pouvez obtenir un exemplaire gratuit de la Déclaration de conformité en communiquant avec votre revendeur, votre distributeur ou le siège social mondial de SVI Holdings (US) Inc. Les coordonnées sont disponibles ici : www.paradigm.com

CONFORMITÉ D’INDUSTRIE CANADA (IC)

This device complies with Industry Canada licenceexempt RSS standard(s). Operation is subject to the following two conditions:

(1) this device may not cause interference, and

(2) this device must accept any interference, in

cluding interference that may cause undesired operation of the device.

Any changes or modiﬁcations not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.

This equipment complies with IC radiation exposure limits set forth for an uncontrolled environment.

Contient ID FCC : NKR-SWA12 et IC : 4441A-SWA12

Cet appareil est conforme à la partie 15 du Règlement FCC. Son fonctionnement est assujetti aux deux conditions suivantes : (1) cet appareil ne peut pas causer d’interférence nuisible et (2) cet appareil doit accepter toute interférence reçue, y compris l’interférence pouvant causer un fonctionnement indésirable.

Selon la réglementation FCC 47 CFR 15.21: Les changements ou modiﬁcations non expressément approuvés par la partie responsable de la conformité pourraient annuler l’autorité de l’utilisateur à utiliser l’équipement.

Remarque : cet équipement a été testé et jugé conforme aux limites d’un appareil numérique de Classe B, en vertu de la Section 15 du règlement de la FCC. Ces limites sont conçues pour offrir une protection jugée raisonnable contre l’interférence nuisible dans une installation résidentielle. Cet équipement génère, utilise et peut émettre une

En vertu de la directive WEEE de l’Union européenne (directive sur les déchets électriques et électroniques) entrée en vigueur le 13 août 2005, nous vous

avisons que ce produit pourrait renfermer des matériaux réglementés dont l’élimination doit faire l’objet de procédures de réutilisation et de recyclage particulières. Pour cette raison, Paradigm Electronics Inc. a demandé à ses distributeurs dans les pays membres de l’Union européenne de reprendre et de recycler ce produit gratuitement.

énergie radio fréquence et, s’il n’est pas installé et utilisé conformément aux instructions, peut causer une interférence nuisible aux radiocommunications. Toutefois, il n‘existe aucune garantie qu’une interférence ne se produira pas dans une installation particulière. Si cet équipement cause une interférence nuisible à la réception radiophonique ou télévisuelle, qu’on peut déterminer en allumant et en éteignant l’équipement, on invite l’utilisateur à essayer de corriger l’interférence à l’aide de l’une des mesures suivantes :

– Réorienter l’antenne de réception ou la changer

de place.

– Augmenter la distance entre l’équipement et le

récepteur.

– Raccorder l’équipement à une prise située sur

un circuit autre que celui sur lequel le récepteur est raccordé.

– Consulter le revendeur ou un technicien radio/

TV compétent pour obtenir de l’aide.

Pour trouver le distributeur le plus près, communiquez avec le revendeur du produit ou consultez le site Web www.paradigm.com.

Veuillez noter que seul le produit est régi par la directive WEEE. Nous vous encourageons à recycler les matériaux d’emballage et autres matériaux d’expédition selon les procédures normales.

Le point d’exclamation dans un triangle équilatéral avertit l’utilisateur de la présence de directives importantes en lien avec le fonctionnement et la maintenance (service) dans les documents qui accompagnent le produit.

L’éclair avec une pointe en forme de flèche dans un triangle équilatéral avertit l’utilisateur d’une « tension dangereuse » non isolée à l’intérieur du produit qui peut être d’une force suffisante pour constituer un risque de décharge électrique.

MISE EN GARDE! N’utilisez pas le ou les produits Paradigm à l’extérieur du pays où ils ont été achetés à l’origine — les exigences en matière de tension varient d’un pays à l’autre. Une tension inappropriée peut causer des dommages potentiellement dispendieux à réparer. Les produits Paradigm sont expédiés aux distributeurs Paradigm autorisés avec l’alimentation électrique appropriée pour une utilisation dans le pays où la vente est prévue. Une liste des distributeurs autorisés est disponible sur le site Web www.paradigm.com ou en envoyant un courriel à l’adresse info@paradigm.com.

Merci!

… nous vous remercions d’avoir choisi le caisson de sous-graves de la série Defiance de Paradigm. Vous allez entendre la différence que confèrent ces enceintes de pointe haut de gamme à votre système audio ou de cinéma maison! Ces caisson de sousgraves sont le produit d’innombrables heures de recherche et de développement approfondis et elles vous fourniront un son haut de gamme de qualité supérieure pendant de nombreuses années.

Pour une installation appropriée, et pour profiter d’un son exceptionnel, veuillez lire le présent manuel et suivre toutes les instructions. Pour toute autre question, contactez un revendeur Paradigm autorisé ou consultez la page Questions-Réponses de notre site Web au www.paradigm.com.

PARADIGM ELECTRONICS SE RÉSERVE LE DROIT DE MODIFIER LES SPÉCIFICATIONS OU LES CARACTÉRISTIQUES SANS PRÉAVIS, AU FUR ET À MESURE QUE DES AMÉLIORATIONS SONT INCLUSES.

PARADIGM, ANTHEM, et ARC sont des marques de commerce déposées de Paradigm Electronics Inc. Defiance Subwoofer sont des marques de commerce de Paradigm Electronics Inc. Droit d’auteur © Paradigm Electronics Inc. Tous droits réservés.

TABLE DES MATIÈRES

Avertissements de sécurité et installation rapide ..................... 3

Votre nouveau caisson de sous-grave ........................................ 6

Positionnement du caisson de sous-graves ............................... 8

L’avantage d’utiliser deux caissons de sous-graves ................. 9

Raccordement du caisson de sous-graves .............................. 11

Raccord câblé ............................................................................. 12

Entrée niveau de ligne (gauche/droite) ......................................... 13

Entrées niveau d’enceinte (gauche/droite) ................................... 14

Raccordement d’un transmetteur sans fil Defiance WT

(vendu séparément): ...................................................................... 16

« Jumeler » votre caisson de sous-graves avec le

transmetteur sans fil Defiance WT (vendu séparément): ............. 18

Fonctionnement sans fil .............................................................. 18

Fonctionnement du transmetteur ............................................... 19

Commandes et connexions : ..................................................... 21

Commander votre caisson de sous-graves avec

l’application / Réglages fin ........................................................... 25

Réglage des commandes du caisson

de sous-graves (méthode répartiteur local) ................................... 30

Anthem Room Correction (ARC

Garantie limitée ........................................................................... 35

) ............................................. 31

AVERTISSEMENTS DE SÉCURITÉ ET INSTALLATION RAPIDE

• Tensions dangereuses à l’intérieur, ne pas enlever le couvercle.

• Les réparations doivent être effectuées par un technicien compétent.

• Pour éviter les risques d’incendie ou de décharge électrique, ne pas exposer ce module à l’humidité.

• Éteindre l’amplificateur et débrancher le caisson de sous-graves en cas de conditions anormales.

• Le cordon d’alimentation ne doit pas être installé, enlevé ou laissé détaché de l’enceinte lorsque l’autre extrémité est raccordée à une source d’alimentation CA.

• L’interrupteur d’alimentation principal qui se trouve à proximité de la prise CA doit rester facilement accessible.

• Utiliser ce produit uniquement avec une prise électrique mise à la terre.

• Aucune chandelle ou autre source de flamme nue ne doit être placée sur l’enceinte.

• Aucun liquide, dans un verre ou un vase, ne doit être placé sur l’enceinte.

• L’enceinte ne doit pas être exposée à des écoulements ou à des éclaboussures de liquide.

• Les bornes marquées d’un symbole d’éclair doivent être raccordées par une personne compétente ou par des bornes prêtes à l’emploi.

• Le cordon d’alimentation doit rester facilement accessible en cas de conditions anormales.

paradigm.com

Nous savons que vous êtes impatient d’entendre votre nouveau caisson de sous-graves Paradigm; par conséquent, cette section est destinée à vous permettre de l’installer de façon rapide et facile. Une fois le caisson de sous-graves prêt à fonctionner, veuillez prendre le temps de lire attentivement le reste des renseignements de ce manuel. Il vous donnera une perspective sur la façon d’atteindre la plus grande performance possible de ce système de subwoofer plus excitant.

Si vous éprouvez des problèmes avec la configuration ou le fonctionnement de votre caisson de sous-graves Paradigm, veuillez consulter les sections Acoustique de la pièce ou Fonctionnement de ce manuel. Si vous éprouvez un problème récurrent que vous ne pouvez pas régler, veuillez communiquer avec votre revendeur Paradigm autorisé. Il effectuera l’analyse technique appropriée pour régler le problème

Déballage

Retirez votre nouveau caisson de sous-graves de son emballage. Veuillez conserver le matériel d’emballage d’origine pour une utilisation ultérieure — un emballage de rechange peut être dispendieux.

Positionnement

Vous pouvez commencer en plaçant le caisson de sous-graves dans un coin à proximité de la partie avant de la pièce. S’il est placé dans un coin, alignez le caisson de sous-graves en position diagonale afin que les deux haut-parleurs de graves soient équidistants par rapport au mur. Avant de choisir la position de coin permanente, essayez d’autres positions. Les emplacements éloignés des coins sont souvent plus efficaces pour fournir un rendement idéal des basses fréquences et une bonne intégration aux enceintes principales. Consultez la section Positionnement pour obtenir de plus amples détails.

Raccordement du signal

Utilisez les meilleurs câbles disponibles. Des câbles de haute qualité, disponibles auprès de votre revendeur spécialisé, sont recommandés et offriront un rendement supérieur.

Raccordez les sorties de votre processeur/préamplificateur aux connecteurs de l’entrée du signal situés sur le panneau arrière du caisson de sous-graves. Consultez la section Commandes et raccords pour obtenir de plus amples détails.

Si vous prévoyez de raccorder votre caisson de sous-graves à l’aide des entrées Speaker Level (niveau élevé), consultez la section sur les entrées Speaker Level (niveau d’enceinte) pour obtenir de plus amples détails

Raccord de l’alimentation (CA) (voir la mise en garde)

Assurez-vous que le bouton de niveau est réglé à 0. Branchez le caisson de sous-graves à une prise murale. Consultez la section Raccord de l’alimentation CA de ce manuel pour obtenir de plus amples détails.

AVERTISSEMENTS DE SÉCURITÉ ET INSTALLATION EN BREF

Réglage des commandes (avec entrée LFE) :

• Power mode (Mode d’alimentation) : réglez l’interrupteur à Auto, On ou Trigger (auto, allumé ou déclencheur), selon votre application.

• Niveau : réglez le niveau à douze heures (tout droit).

• Utilisez le système de gestion des graves du processeur/récepteur pour régler l’intégration du caisson de sous-graves.

Réglage des commandes (avec les entrées Gauche/droite) :

• Power mode (Mode d’alimentation) : réglez l’interrupteur à Auto, On ou Trigger (auto, allumé ou déclencheur), selon votre application.

• Téléchargez l’appli de commande du caisson de sous-graves Paradigm (sur Google Play ou Apple App Store).

• À l’aide de l’appli, ajustez les réglages suivants : — Volume (niveau) : réglez-le à -14dB (ou midi ou tout droit). — Phase : commencez avec 90° (avec polarité inversée allumée). — Gain de la pièce : commencez avec 0dB. — Filtre de passe basse : réglez plus bas que l’extrémité inférieure

de la plage de réponse de fréquence de vos enceintes principales. Si vous n’êtes pas certain de la réponse de basse fréquence de votre enceinte principale, commencez avec un réglage de 80Hz.

(suite)

Réglage des commandes (avec les entrées Gauche/droite) :

• Power mode (Mode d’alimentation) : réglez l’interrupteur à Auto, On ou Trigger (auto, allumé ou déclencheur), selon votre application.

• Niveau : réglez le niveau à douze heures (tout droit).

• Utilisez le filtre de passe basse et réglez-le à 80Hz.

paradigm.com

VOTRE NOUVEAU CAISSON DE SOUS-GRAVE

Rodage

Bien que vos caissons de sous-graves Paradigm Prestige offrent un son excellent « en sortant de la boîte », le son sera encore meilleur après une période de rodage. Laissez-les fonctionner pendant plusieurs heures avant toute écoute critique.

REMARQUE : si votre caisson de sous-graves a été transporté ou stocké au froid, laissez-le réchauffer à la température de la pièce avant de l’utiliser.

Nettoyage

Les caissons de sous-graves Paradigm Defiance ont un fini durable de grande qualité. Pour les nettoyer, utilisez un linge doux et humide. N’utilisez pas de nettoyant puissant ou abrasif. Évitez de mouiller toute partie du système du caisson de sous-graves. Ne placez pas d’objets contenant des liquides (verres, plantes en pot, etc.) sur le dessus du caisson de sous-graves — si on laisse de l’eau couler dans le caisson de sous-graves, même une petite quantité d’eau peut endommager le boitier du caisson de sous-graves de façon permanente.

Exigences en matière d’alimentation

La cote « Watts » (W) indiquée sur le panneau arrière est la puissance CA maximale que votre caisson de sous-graves utilisera en produisant sa puissance de sortie maximale. Toutefois, l’utilisation réelle de puissance variera en fonction du contenu des graves du matériel joué — plus s’il n’y a beaucoup de graves profondes, moins s’il n’y a pas beaucoup de graves. Bien que cela ne soit généralement pas requis pour la musique typique et le contenu des films, si le contenu des graves du matériel joué est très fort et de nature plus continue, nous recommandons de brancher les caissons de sous-graves avec des cotes de puissance plus élevée (c.-à-d. : 1500 W) à des circuits CA dédiés.

Acoustique de la pièce

Vous êtes sur le point de faire l’expérience du rendement des graves impressionnant d’un caisson de sous-graves Defiance de Paradigm fine pointe de la technologie. Ces caissons de sous-graves sont dotés d’une technologie brevetée très avancée et établissent de nouvelles normes en matière d’extension des graves profondes, de distorsion très faible et de puissance sonore, en plus d’offrir une articulation et une frappe des graves sans précédent. Il est important de noter que tout comme la quantité de meubles mous peut avoir une influence décisive sur les moyennes et hautes fréquences, les fréquences sous 150Hz sont grandement influencées par la pièce elle-même — sa taille, sa

à la

VOTRE NOUVEAU CAISSON DE SOUS-GRAVE

forme et les limites physiques dans toute la pièce. La meilleure façon d’obtenir un rendement des graves optimal dans toute pièce est de faire des expériences avec le positionnement du caisson de sous-graves et les ajustements des commandes. N’oubliez pas les lignes directrices suivantes lorsque vous décidez le meilleur positionnement du caisson de sous-graves :

• Les planchers et les murs en béton ont tendance à aggraver les problèmes d’ondes stationnaires de basse fréquence et sont moins privilégiés.

• Les pièces qui comportent une hauteur, une largeur et une longueur semblables doivent être évitées, car elles peuvent présenter des problèmes d’ondes stationnaires de basse fréquence importants. Cela peut diminuer la clarté. Si aucune autre pièce n’est possible, essayez différents positionnements du caisson de sous-graves pour minimiser les problèmes acoustiques.

(suite)

paradigm.com

POSITIONNEMENT DU CAISSON DE SOUS-GRAVES

SAFETY PRECAUTION: Before proceeding with this section, be sure to read and follow all safety precaution notices at the beginning of this manual.

Les graves sont de moins en moins directionnelles à mesure que la fréquence baisse. Pour obtenir la meilleure intégration sonore, le fait de placer votre caisson de sous-graves entre vos enceintes avant ou à côté de l’une d’elles et proche du mur arrière offrira habituellement le meilleur rendement des graves. Si cet emplacement n’est pas possible, votre caisson de sous-graves peut-être placé n’importe où dans la pièce sans influencer l’image stéréo de vos enceintes avant ou le spectre sonore de votre système d’enceintes à canaux multiples.

Les Fig. 1a et Fig. 1b décrivent la façon dont la sortie des graves est généralement influencée par le positionnement dans la pièce. Lorsque vous êtes assis dans une aire d’écoute typique de votre pièce, le fait de placer le caisson de sous-graves à l’intérieur des zones « ombragées » donnera généralement le rendement des graves suivants :

Fig. 1a : un positionnement dans un coin offre le plus de graves, mais parfois aux dépens de la précision. .

POSITIONNEMENT DU CAISSON DE SOUS-GRAVES

Fig. 1b: un caisson de sous-graves placé proche d’un mur offre habituellement un bon équilibre entre la quantité et la précision.

(suite)

L’AVANTAGE D’UTILISER DEUX CAISSONS DE SOUS-GRAVES

Fig. 2: Lorsque vous utilisez deux caissons de sous-graves, le fait de placer un caisson à l’avant de la pièce et l’autre à l’arrière de la pièce

2) offre habituellement le meilleur rendement des graves et la meilleure

intégration sonore. Consultez la section « Réglages fins » de ce manuel de l’utilisateur pour obtenir de plus amples renseignements sur le réglage des paramètres de phase. Si ces emplacements ne sont pas possibles, ou si vous souhaitez essayer des options de positionnement avec deux caissons de sous-graves, la procédure suivante constitue un guide utile pour obtenir un meilleur rendement des graves. Consultez la section « Raccord du caisson de sous-graves » (ci-dessous), puis procédez de la façon suivante :

paradigm.com

(voir Fig.

1. Éteignez temporairement toutes les enceintes (en éteignant l’amplificateur ou en les débranchant).

2. Raccordez et placez un caisson de sous-graves dans l’aire centrale de votre salle d’écoute. Suivez les instructions pour le raccordement, comme indiqué dans la section suivante.

3. À un niveau modérément fort, faites jouer de la musique ou une bande sonore vidéo avec des graves étendues qui sont répétitives ou continues.

4. Marchez dans la pièce et notez les endroits où les graves sonnent plus fort et les endroits où elles sont plus faibles.

5. Placez le premier caisson de sous-graves dans une zone de graves plus fortes dans votre pièce; placez ensuite le deuxième caisson de sous-graves dans une zone plus tranquille de votre pièce.

6. Raccordez les deux caissons de sous-graves et rallumez toutes les enceintes, puis allumez l’amplificateur ou rebranchez-le.

7. Suivez les instructions de la section « Réglages fins » pour optimiser le rendement général des graves de votre système.

(Voir le revendeur pour obtenir les instructions de raccordement avec deux caissons de sous-grave.)

REMARQUE : ce qui précède est uniquement une ligne directrice. Il est recommandé d’utiliser un disque de test des graves ou un calibreur de niveau de pression acoustique pour déterminer plus précisément les caractéristiques des graves de votre salle d’écoute (consultez votre revendeur pour plus de renseignements).

N’oubliez pas que l’acoustique de la pièce varie, ce qui signifie que vous pourriez devoir faire des essais avec le positionnement du caisson de sous-graves pour obtenir le meilleur rendement du caisson de sousgraves.

RACCORDEMENT DU CAISSON DE SOUS-GRAVES

MESURES DE SÉCURITÉ: avant de lire la section ci-dessous, assurez-vous de lire et de suivre l’ensemble des avis de mesure et d’avertissement de sécurité au début du présent mode d’emploi.

ÉTEINDRE toutes les composantes

avant de raccorder le caisson.

REMARQUE : même si le syntoniseur audiovisuel ou le processeur est en mode « Large », les enceintes reproduiront des basses fréquences — attention de ne pas trop les solliciter!

Pour le raccordement du caisson de sous-graves, il est recommandé d’utiliser des câbles et connecteurs de haute qualité (consulter votre détaillant pour obtenir de plus amples renseignements).

paradigm.com

RACCORD CÂBLÉ

Caissons de sous-graves

Line Level Input (Entrée niveau de ligne) (LFE) — Recommandé

Line-Level Input From Sub/LFE Output (Entrée niveau de ligne de sortie Sub/LFE) — pour une utilisation avec un récepteur ou processeur doté d’une prise Sub-Out/ LFE-Out.

À l’aide d’un câble d’interconnexion RCA à RCA (non compris), raccordez le caisson de sous-graves, comme illustré. Si votre caisson de sous-graves a deux prises d’entrée de bas niveau (low-level input), utilisez l’entrée de droite (LFE).

Caissons de sous-graves

Récepteur / Préamplificateur

Sub Out

RACCORDEMENT DU CAISSON DE SOUS-GRAVES

(suite)

Entrée niveau de ligne (gauche/droite)

Entrée niveau de ligne de Pre-Out/Front-Out sans sortie de passe haute de Sub — Pour une utilisation avec un processeur/préamplificateur et amplificateur, ou récepteur avec prises Pre-Out/Front-Out et Main-In).

À l’aide d’un câble d’interconnexion RCA à RCA et de diviseurs en Y (non compris), raccordez le caisson de sous-graves, comme illustré.

Caissons de sous-graves

Récepteur/ Préamplificateur

Amplificateur

+– +

–

Enceintes

paradigm.com

Entrées niveau d’enceinte (gauche/droite)

Caisson de sous-graves

Entrée de niveau d'enceinte

Bornes d'enceintes

Récepteur / Préamplificateur

Droit

D (R)G (L)

Gauche

Enceinte gauche Enceinte droit

Les fiches bananes sont

requises pour les entrées

de niveau haut-parleur

Entrée niveau d’enceinte — pour utilisation avec un récepteur ou un amplificateur qui n’a pas de prises Sub-Out/LFE-Out ou Pre-Out/ Front-Out.

À l’aide de câble d’enceinte de haute qualité, raccordez votre caisson de sous-graves, comme illustré. Pour vous faciliter la tâche, vous pouvez également raccorder vos enceintes avant à ces bornes.

Récepteur / Préamplificateur

Bornes d'enceintes

Entrée de niveau d'enceinte

Enceinte gauche Enceinte droit

Caisson de sous-graves

D (R)G (L)

Droit

Gauche

Option 1

Droit

D (R)G (L)

Récepteur / Préamplificateur

Bornes d'enceintes

Entrée de niveau d'enceinte

Les fiches bananes sont

requises pour les entrées

de niveau haut-parleur

Les fiches bananes sont

requises pour les entrées

de niveau haut-parleur

Les fiches bananes sont

requises pour les entrées

de niveau haut-parleur

Gauche

Enceinte gauche Enceinte droit

Caisson de sous-graves

Option 2

RACCORDEMENT DU CAISSON DE SOUS-GRAVES

Préamplificateur / Récepteur

Bornes d'enceintes

Entrée de niveau d'enceinte

Enceinte gauche Enceinte droit

(suite)

D (R)

G (L)

Droit

Gauche

Caisson de sous-graves

Option 3

Les fiches bananes sont

requises pour les entrées

de niveau haut-parleur

paradigm.com

Sub Out

Récepteur / Préamplificateur

Caissons de sous-graves Caissons de sous-graves

Transmetteur sans fil

RACCORDEMENT D’UN TRANSMETTEUR SANS FIL DEFIANCE WT

(vendu séparément)

Avant de raccorder votre transmetteur sans fil au récepteur ou au processeur/préamplificateur, assurez-vous d’avoir « jumelé » le caisson de sous-graves et le transmetteur.

Entrée niveau de ligne de sortie Sub/LFE — pour une utilisation

avec un récepteur ou processeur doté d’une prise Sub-Out/ LFE-Out.

À l’aide d’un câble d’interconnexion RCA à RCA (non compris), raccordez le transmetteur sans fil, comme illustré.

Transmetteur sans fil

Récepteur / Préamplificateur

Sub Out

+– +

–

Amplificateur

Récepteur/ Préamplificateur

Enceintes

RACCORDEMENT D’UN TRANSMETTEUR SANS FIL DEFIANCE WT

(vendu séparément)

(suite)

Entrée niveau de ligne de Pre-Out/Front-Out sans sortie de passe haute de Sub — pour une utilisation avec un préamplificateur/

processeur et amplificateur, ou récepteur avec prises Pre-Out/FrontOut et Main-In.

À l’aide de câbles d’interconnexion RCA à RCA et de séparateurs en Y (non compris), raccordez le transmetteur sans fil, comme illustré.

Récepteur/ Préamplificateur

Transmetteur sans fil

Amplificateur

–

+– +

Enceintes

paradigm.com

« JUMELER » VOTRE CAISSON DE SOUS-GRAVES AVEC LE TRANSMETTEUR SANS FIL DEFIANCE WT

(vendu séparément)

FONCTIONNEMENT SANS FIL

Si vous n’utilisez pas une option sans fil sur votre caisson de sous-graves (Defiance X12 ou X15 UNIQUEMENT), sautez cette section

Le positionnement du caisson de sous-graves joue un rôle majeur dans l’optimisation du rendement des graves. Toutefois, le positionnement peut nécessiter d’acheminer de longs câbles dans les murs, le long des plinthes et sous les planchers et les tapis, ce qui peut présenter des inconvénients et ne pas être plaisant pour l’œil. En passant au mode sans fil, vous n’avez plus besoin de vous inquiéter au sujet du positionnement et des nœuds de câbles. Souvent, l’option sans fil permet de diminuer drastiquement le délai de configuration du système.

« JUMELER » VOTRE CAISSON DE SOUS-GRAVES AVEC LE TRANSMETTEUR SANS FIL DEFIANCE WT

(vendu séparément) (suite)

FONCTIONNEMENT DU TRANSMETTEUR SANS FIL

Dans une salle d’écoute typique, votre nouveau transmetteur sans fil a une portée maximale de 50 pi (15 m). Des obstacles comme les murs, les gros meubles, les séparateurs de pièce, etc. peuvent diminuer la portée du transmetteur san fil. Ne placez pas le caisson de sous-graves et le transmetteur sans fil à une distance supérieure à la distance recommandée. L’installation du transmetteur sans fil dans une autre pièce n’est pas recommandée. Les dimensions compactes du transmetteur sans fil permettent de l’insérer dans un support audio/vidéo standard. Le transmetteur sans fil comprend un capteur numérique automatique non compressé de 2,4 GHz qui s’ajustera automatiquement pour offrir la meilleure connexion sans fil tout en surveillant l‘intégrité du flux de données.

Un câble audio RCA est nécessaire (non compris) pour raccorder le transmetteur sans fil à votre récepteur A/V ou préamplificateur. (Voir le revendeur pour obtenir des recommandations sur les câbles.) Un transmetteur sans fil est requis pour chaque caisson de sousgraves sans fil utilisé.

AVERTISSEMENT : pour éviter les baisses de signal

ou les interférences,gardez le transmetteur loin

des fours micro-ondes, des téléphones cellulaires

ou des appareils Bluetooth qui utilisent la même

fréquence.

IMPORTANT! Le transmetteur et le caisson de

sous-graves ne doivent pas être séparés de plus

de 50 pieds (15 m) dans la pièce.

Le système sans fil Defiance WT est expédié déjà jumelé. Pour resynchroniser le système sans fil:

1. Vérifiez que le caisson de sous-graves est allumé et que sa lumière de statut est rouge ou blanche.

paradigm.com

2. Si le cordon d’alimentation du transmetteur sans fil est branché, débranchez-le pendant 10 secondes.

3. Branchez le cordon d’alimentation du transmetteur sans fil.

4. Branchez le récepteur sans fil dans la partie arrière du caisson de sous-graves.

5. Attendez que les lumières de statut commencent à clignoter sur le récepteur sans fil et le transmetteur sans fil.

6. Appuyez sur le bouton de synchronisation du récepteur sans fil pendant 5 secondes.

7. Appuyez et maintenez enfoncé le bouton de synchronisation du transmetteur sans fil jusqu’à ce que la lumière de statut du récepteur sans fil soit allumée de couleur unie (sans clignotement).

COMMANDES ET CONNEXIONS

789

1. Commande de réglage

L’interrupteur COMMANDE DE RÉGLAGE permet de régler la façon dont le volume/niveau sera commandé — mode app ou local.

Appli : avec l’interrupteur réglé à « App », toutes les fonctions de commande sont commandées par l’entremise de l’app de commande du caisson de sous-graves.

Local : avec l’interrupteur réglé à « local », le bouton de commande du niveau (volume) est actif.

paradigm.com

2. Niveau

Le niveau ajuste le niveau de sortie du caisson de sous-graves afin qu’il corresponde à celui de vos enceintes.

REMARQUE : le bouton de niveau est uniquement actif lorsque la commande de réglage est réglée à Local.

3. Entrée ARC

La connexion ARC USB est utilisée pour raccorder le caisson de sousgraves à un ordinateur/portable lorsque vous utilisez l’ARC (Anthem Room Correction — vendu séparément).

REMARQUE : cela n’est pas nécessaire lorsque vous utilisez l’ARC par l’entremise de Bluetooth.

4. Indicateur de statut

Le caisson de sous-graves est doté d’une DEL multicolore (située à l’arrière) qui indique le statut actuel du caisson de sous-graves.

• Aucune illumination — le caisson de sous-graves n’est pas allumé

• Blanche — le caisson de sous-graves est allumé

• Rouge — le caisson de sous-graves est en mode « veille »

• Clignotante — le caisson de sous-grave a détecté une erreur de code.

5. Mode d’alimentation

L’interrupteur de mode d’alimentation vous permet de commander la façon dont le caisson de sous-graves s’allume et s’éteint.

• Auto — lorsqu’il est réglé à « Auto », le caisson de sous-graves s’allume quand il détecte un signal audio.

REMARQUE : après plusieurs minutes d’inactivité, le caisson de

sous-grave bascule en mode veille.

• On (allumé) — lorsqu’il est réglé à « On », le caisson de sous-graves sera toujours allumé.

COMMANDES ET CONNEXIONS

REMARQUE : si le caisson de sous-graves entre en mode Veille pendant la lecture de matériel audio calme ou de faible niveau, cela est probablement dû à un faible signal de sortie audio provenant de votre système audio. Le fait d’augmenter le volume du système devrait relancer la lecture normale du caisson de sous-graves. Le fait d’augmenter le niveau de sortie du caisson de sous-graves sur le préamplificateur/récepteur et de diminuer le niveau sur le caisson de sous-graves permettra de résoudre ce problème à l’avenir pour des niveaux d’écoute semblable.

6. Entrées niveau d’enceinte (gauche/droite)

Les entrées de niveau d’enceinte permettent d’utiliser un câble d’enceinte standard pour le raccordement du caisson de sous-graves. Pour utiliser ces connexions, le câble d’enceinte doit se terminer par une prise de type banane.

REMARQUE : la configuration de la commande du Filtre de passe basse est appliquée au signal reçu par ces entrées.

7. Entrée niveau de ligne (gauche/droite)

L’entrée de niveau de ligne permet d’utiliser Main-Out ou Pre-Out sur votre récepteur/préamplificateur pour le raccordement du caisson de sous-graves.

(suite)

REMARQUE : la configuration de la commande du Filtre de passe basse est appliquée au signal reçu par ces entrées.

8. Entrées niveau d’enceinte (LFE)

L’entrée de niveau de ligne LFE permet d’utiliser LFE Out/Sub-Out sur votre récepteur/préamplificateur pour le raccordement du caisson de sous-graves.

REMARQUE : le filtre de passe basse doit être réglé à Bypass (contournement). Les signaux LFE sont commandés à partir de votre préamplificateur/récepteur. Par défaut, le filtre de passe basse est réglé à Bypass (contournement).

9. Entrée du module sans fil Defiance WT (vendu séparément)

Le module sans fil Defiance WT permet l’intégration du caisson de sousgraves sans fil.

paradigm.com

10. Raccordement de l’alimentation CA

MISE EN GARDE : le cordon d’alimentation ne doit pas être installé, enlevé ou laissé détaché du caisson de sous-graves lorsque l’autre extrémité est raccordée à une source d’alimentation CA.

Le cordon d’alimentation IEC doit être fermement inséré dans la prise d’alimentation CA située sur le panneau arrière du caisson de sousgraves. Il doit ensuite être branché dans une prise murale CA.

REMARQUE : le caisson de sous-graves est également doté d’un capteur de signal d’alimentation électrique qui s’éteint automatiquement si aucun signal musical n’est capté pendant plusieurs minutes (cela se produira lorsque l’interrupteur d’alimentation est réglé à « Auto »).

COMMANDER VOTRE CAISSON DE SOUSGRAVES AVEC L’APPLICATION/RÉGLAGES FIN

Votre caisson de sous-graves Defiance utilise un système fondé sur une application perfectionnée pour commander ses nombreuses fonctions. Cette application est disponible pour iOS et Android. Consultez le site Web de Paradigm afin d’obtenir les instructions pour télécharger cette application gratuite ou téléchargez-la à partir des boutiques d’applications iOS ou Android.

Veuillez noter que cette application de caisson de sous-graves est susceptible d’être mise à jour; ainsi, elle pourrait être légèrement différente de la description donnée dans les pages suivantes.

Remarque : Si l’application a de la difficulté à trouver votre caisson de sous-graves, assurezvous que l’application Anthem Room Correction

) n’est pas ouverte en arrière-plan.

(ARC

FONCTIONNEMENT : Appuyez sur le bouton logo pour voir les renseignements de base sur le caisson de sous-graves.

Barre de menu

Home (accueil) : Vous permet de régler le

volume du caisson de sous-graves, de choisir un mode d’écoute et de lancer un balayage de tonalité (tone sweep).

Help (aide) : Affiche une fenêtre-éclair contenant une description de la commande actuellement affichée à l’écran.

Discovery (exploration) : Choisissez, dans la liste, le modèle de caisson que vous souhaitez contrôler. Si vous ne voyez pas le caisson de sous-graves, assurez-vous que la commande

de réglage est réglée à « app » sur la partie arrière du caisson de sous-graves et qu’ARC Mobile ne fonctionne pas sur votre appareil. De plus, vérifiez qu’il n’est pas commandé par un autre appareil mobile utilisant l’ARC ou l’application de commande du caisson de sous-graves.

paradigm.com

COMMANDER VOTRE CAISSON DE SOUSGRAVES AVEC L’APPLICATION/RÉGLAGES FIN

(suite)

SETTINGS (RÉGLAGES) : Vous permet de

choisir les fonctions de commande du caisson :

volume, filtre de passe basse, phase, correction

de la pièce et plus encore.

Volume : Ajuste le volume de votre caisson de

sous-graves. Pour la plupart des applications,

un réglage de -14dB à 0dB est approprié.

Sweep (Balayage) : La fonction Sweep

(balayage) est utile pour trouver les zones de

votre salle d’écoute où il pourrait y avoir des

bruits ou des résonances problématiques. Le

fait d’appuyer sur le bouton pause arrête le

caisson de sous-graves à une fréquence de

tonalité particulière et vous permet également de régler une tonalité de fréquence particulière.

Low pass filter (filtre de passe basse) : Appliqué sur les entrées gauche/droite (pas LFE). Ce réglage vous permet de choisir la fréquence (points auxquels le filtre est activé) et l’ordre du filtre de passe basse. (L’ordre du filtre fait référence au déploiement; chaque ordre supplémentaire noté constitue un autre 6dB de déploiement par octave; le 1er ordre est 6dB, le 2e ordre est 12dB, etc.). Ces réglages varient en fonction du volume de vos enceintes principales. Il est souvent préférable de le régler à bypass (contournement) et d’utiliser les paramètres de gestion des graves de votre récepteur/préamplificateur afin qu’il n’y ait pas de chevauchement ou d’information manquante entre les enceintes principales et le caisson de sous-graves.

Bypass (contournement) : Activer si vous avez l’intention d’utiliser la gestion des graves de votre récepteur/préamplificateur pour régler un filtre de passe basse.

Troisième ordre : Si vous utilisez les entrées

gauche/droite du caisson de sous-graves, choisissez cette option pour utiliser un répartiteur de troisième ordre afin de régler les caractéristiques de déploiement des fréquences supérieures du caisson de sous-graves alors qu’elles approchent du réglage de la fréquence du filtre de passe basse. Un filtre de troisième ordre a une pente de 189dB par octave, soit un déploiement plus lent que le quatrième ordre. Pour la plupart des applications, un répartiteur de troisième ordre est idéal.

Quatrième ordre : Si vous utilisez les entrées gauche/droite du caisson de sous-graves, choisissez cette option pour utiliser un répartiteur

de quatrième ordre afin de régler les caractéristiques de déploiement des fréquences supérieures du caisson de sous-graves alors qu’elles approchent du réglage de la fréquence du filtre de passe basse. Un filtre de quatrième ordre a une pente de 24dB par octave, soit un déploiement plus rapide que le troisième ordre.

Phase : Ce réglage vous permet d’ajuster la relation de synchronisation entre vos enceintes principales et votre caisson de sous-graves. Vous permet de régler la phase du caisson de sous-graves de 0 à 180 degrés par paliers de 1 degré et vous permet d’inverser la polarité de la phase. La commande de la phase dépend entièrement de nombreux facteurs, notamment la taille et la configuration de votre environnement d’écoute, du positionnement de l’appareil et de la disposition des sièges. Une bonne règle de base consiste à régler la phase à 0 si votre caisson est devant la pièce et à 180 s’il est situé à l’arrière.

Deep Bass Level (Niveau Graves profondes) : L’écran Deep Bass Level (Niveau

Graves profondes) vous permet de régler la sortie du caisson de sous-graves de -10dB à +10dB dans l’intervalle de 20 à 30Hz. Cette commande et l’Anthem Room Correction (ARC) ont une utilité semblable. Lorsque cette commande est limitée à l’intervalle de fréquence 20 à 30Hz, l’ARC règle la sortie du caisson de sous-graves sur tout son intervalle de fréquence. Si vous n’utilisez pas l’ARC, cette commande peut être utilisée pour modifier la réponse du caisson de sous-graves afin de compenser les anomalies de la pièce ou de modifier le son du caisson de sous-graves selon vos préférences.

paradigm.com

COMMANDER VOTRE CAISSON DE SOUSGRAVES AVEC L’APPLICATION/RÉGLAGES FIN

(suite)

Les fréquences réglées se situent entre 20 et 30Hz, soit un intervalle où les crêtes (gain de la pièce) et les creux de différentes amplitudes se développent souvent dans les salles d’écoute. Le réglage idéal dépend de la taille et de la construction de la pièce, de la configuration du système et de vos préférences personnelles. En règle générale, si les graves basses sonnent faibles, augmentez cette commande. Si les graves basses sonnent gonflées, diminuez cette commande.

Si vous utilisez l’ARC, cette commande peut être ajustée pour

correspondre à vos préférences en modifiant encore plus le son du caisson de sous-graves.

REMARQUE : Le réglage Deep Bass Level (gain de la pièce) n’influencera

pas les mesures de l’ARC ou les filtres de compensation. Si une correction ARC est téléchargée dans votre caisson de sous-graves, nous vous recommandons de commencer par écouter avec cette commande réglée à 0. N’oubliez pas, le réglage ajustera la sortie du caisson de sous-graves en plus des ajustements de l’ARC.

Correction de la pièce : confirme l’information sur l’Anthem Room

correction (ARCMD). La touche ARC vous permet d’allumer et d’éteindre la correction ARC (uniquement disponible si le logiciel ARC a été utilisé pour télécharger une courbe de correction dans votre caisson). Il s’agit d’un outil efficace pour entendre la différence qu’offre le système Anthem Room Correction!

Passcode (mot de passe) : le mot de passe vous permet de protéger

les réglages de votre caisson de sous-graves avec un mot de passe à 4 chiffres. Une fois le mot de passe réglé, il peut également être supprimé sur cet écran.

Rename (renommer) : l’écran Rename (renommer) vous permet

d’attribuer un nom à votre caisson de sous-graves. Cette fonction est utile si votre système compte plusieurs caissons de sous-graves. Le nom du caisson de sous-graves doit compter de 3 à 13 caractères.

Reset (réinitialiser) : vous permet de réinitialiser votre caisson de sous-

graves aux paramètres d’usine.

Listening Modes (modes d’écoute)

L’écran Modes d’écoute vous permet d’appliquer des modes d’écoute préréglés à la sortie du caisson de sous-graves. Vous pouvez également accéder aux modes d’écoute par l’écran Home (accueil) de l’application.

Movie (film) : Le mode d’écoute Movie (film) est un réglage agressif qui maximise la sortie de l’appareil pour obtenir une expérience particulièrement explosive.

Music (musique) : Le mode d’écoute Music (musique) est le réglage par défaut des caissons de sous-graves Defiance. Ce mode est équilibré et optimal pour une présentation musicale précise.

Night: The Night listening mode reduces bass output and is best used for discrete playback.

paradigm.com

RÉGLAGE DES COMMANDES DU CAISSON DE SOUS-GRAVES

(Méthode répartiteur local)

1. Tournez la commande Level (niveau) entièrement dans le sens antihoraire jusqu’à son minimum.

2. Tournez la commande Low Pass Filter (Filtre de passe basse) à sa fréquence la plus élevée (c.-à-d. : Bypass (contournement)).

3. Tournez la commande de Phase à 0° (complètement dans le sens antihoraire).

4. Écoutez un contenu de musique ou vidéo avec des graves en étant assis dans votre aire d’écoute principale et demandez à un assistant d’augmenter la commande Level (niveau) jusqu’à ce que vous entendiez clairement le caisson de sous-graves.

5. Demandez à un assistant de tourner lentement la commande de Phase jusqu’à ce que vous entendiez le plus de graves. Votre caisson de sous-graves et vos enceintes avant sont maintenant en phase. Ne changez pas l’alignement de phase à nouveau à moins que vous ne déplaciez votre caisson de sous-graves ou vos enceintes avant dans un autre endroit de la pièce, ou que vous n’enleviez ou ne retiriez de gros meubles ou des accessoires de la pièce (comme des tapis, des rideaux, etc.).

6. Tournez la commande Level (niveau) entièrement dans le sens antihoraire jusqu’à son minimum.

7. Tournez lentement la commande Level (niveau) jusqu’à ce que vous obteniez un jumelage entre le volume du caisson de sous-graves et le volume de vos enceintes avant. Les graves doivent être clairement audibles, mais pas intrusives.

REMARQUE : si vous avez un calibreur de niveau de pression acoustique, réglez-le à 80, LENT et pondéré à C. Ensuite, activez les tonalités de test du caisson de sous-graves sur votre récepteur, préamplificateur ou processeur/préamplificateur. Répétez l’étape 8 jusqu’à ce que le calibreur indique 75dB.

ANTHEM ROOM CORRECTION (ARCMD)

Une véritable solution scientifique aux problèmes de la pièce

Même lorsque les meilleures enceintes sont parfaitement positionnées, la pièce elle-même peut avoir un effet important sur tout système de son, et un impact encore plus grand que toute autre composante individuelle. De nombreuses solutions sont apparues et disparues au fil des années, mais aucune n’a résolu le problème de la « pièce », jusqu’à l’apparition de la technologie Anthem Room Correction (ARC).

La technologie ARC est un système de traitement du signal numérique exclusif qui vous permet d’optimiser de façon rapide et exacte le rendement de votre équipement audio afin de mieux l’adapter aux paramètres uniques de votre pièce.

En écoutant la signature acoustique de votre pièce, l’ARC peut mettre au point votre équipement afin de corriger les effets qui nuisent au rendement (réflexions, résonances, ondes stationnaires, etc.) des différentes surfaces et des autres obstacles dans votre pièce.

L’ARC est facile à utiliser, et quelques étapes simples peuvent optimiser votre caisson de sous-graves en fonction de votre espace d’écoute unique. L’ARC est sophistiqué; il s’agit de l’une des technologies de correction numérique de la pièce parmi les plus précises et détaillées actuellement disponibles sur le marché. L’ARC fonctionnera également dans le futur, grâce aux avancées et aux mises à jour constantes disponibles en téléchargement sur le site Web d’Anthem.

À présent, il y a TROIS façons d’étalonner votre système à l’aide de l’ARC ou de l’ARC Mobile; chacune de ces méthodes ne prend que quelques minutes.

IMPORTANT! L’aire d’écoute doit être silencieuse pendant l’exécution de l’ARC. Un ventilateur d’ordinateur bruyant, un lave-vaisselle ou un four à micro-ondes en marche, etc. peuvent avoir un effet négatif sur les mesures de l’ARC.

paradigm.com

ANTHEM ROOM CORRECTION (ARCMD)

(suite)

FACILE

Exigences :

• Appareil iOS

• Application ARC Mobile

Téléchargez l’application ARC Mobile d’Anthem sur un appareil iOS. Cette méthode utilise le microphone intégré de votre appareil iOS pour les mesures.

Cette méthode vous offre une démarche étape par étape par l’entremise de l’application.

INTERMÉDIAIRE

Méthode pour les utilisateurs de périphériques Apple iOS

Exigences :

• Appareil iOS

• Application ARC Mobile

• Microphone universel ARC (vendu séparément)

Téléchargez l’application ARC Mobile d’Anthem sur un appareil iOS. Lancez l’application ARC et choisissez « ARC Universal Microphone »; branchez le câble 3,5 mm fourni de votre appareil iOS au microphone universel ARC pour prendre les mesures.

Cette méthode vous offre une démarche étape par étape par l’entremise de l’application.

Méthode pour les utilisateurs de périphériques Android

Exigences :

• Appareil Android

• Application ARC Mobile

• Microphone universel ARC (vendu séparément)

• OTG USB Adapter (vendu séparément)

Download Anthem’s ARC Mobile app to an Android device. Run the ARC app and connect the USB OTG adapter from your Android device to the ARC Universal Microphone for measurements.

Cette méthode vous offre une démarche étape par étape par l’entremise de l’application.

PROFESSIONNEL

Exigences :

• PC Microsoft Windows

• Logiciel ARC pour PC

• Microphone universel ARC (vendu séparément)

Téléchargez et installez le logiciel ARC d’Anthem sur votre PC Windows. Branchez le microphone ARC pour PC étalonné ou le microphone ARC universel à votre PC Windows, puis branchez votre enceinte ou vos appareils électroniques compatibles ARC avec un deuxième câble USB ou par une connexion réseau.

Après avoir lancé les mesures, vous pouvez personnaliser les résultats, établir des configurations multiples et imprimer les graphiques de courbe de correction.

COMMENT UTILISER LA TECHNOLOGIE ARC

Version professionnelle

1. Téléchargez la version la plus récente du logiciel ARC-2 sur www.anthemav.com; et installez-le. Suivez les instructions à l’écran.

2. À l’aide des câbles USB fournis, branchez un câble du microphone ARC au PC et l’autre du PC à la partie arrière du caisson de sousgraves.

3. Cherchez l’icône sur votre bureau et lancez le programme ARC. Suiviez les invites sur votre écran pour lancer le logiciel ARC; le processus intégral durera environ 15 minutes.

4. Tenez le microphone ARC avec le bras entièrement allongé; la pointe du microphone ARC doit être orientée vers le plafond et elle doit être placée au niveau de l’oreille.

paradigm.com

5. Pour obtenir de meilleurs résultats, tenez le microphone dans 5

positions différentes autour de la pièce.

Ear Lev

REMARQUE : Les positions de mesure recommandées doivent être situées à la position assise centrale ou juste en face de celle-ci (voir diagramme A). Si votre « position de mesure principale » est contre un mur, les positions de mesure additionnelles doivent être devant la zone des sièges. Variez la distance de ces positions par rapport au mur par un pied ou plus l’une de l’autre afin qu’elles ne soient pas toutes à la même distance par rapport au mur (voir diagramme B).

CONSEIL! Une fois que le processus ARC est terminé, l’audio sera joué en reflétant ces corrections. Pour allumer et éteindre les corrections ARC, utilisez l’application Paradigm Subwoofer App et naviguez à « Anthem Room Correction ».

Diagramme BDiagramme A

GARANTIE LIMITÉE

Les caissons de sous-graves Paradigm : Les caissons de sous-

graves Paradigm mentionnés dans ce manuel sont garantis contre les défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d’achat du matériel neuf.

Durant cette période, la réparation, le remplacement ou le réglage de pièces pour des défauts de matériaux ou de fabrication ne seront pas à la charge du premier acheteur.

Système sans fil Defiance WT (vendu séparément): Vous trouverez des détails sur la garantie du manuel de l’utilisateur du

Les dommages causés par l’exposition abusive à la chaleur ou l’usage abusif ne sont pas couverts par la présente garantie.

Restrictions :

• La garantie entre en vigueur à la date d’achat d’origine chez un revendeur autorisé Paradigm seulement. La garantie n’est pas transférable.

• La garantie s’applique au produit pour une utilisation résidentielle normale uniquement. Si le produit est assujetti à l’une des conditions définies dans le paragraphe suivant, la garantie est nulle.

système sans fil Defiance WT

dans le

• La garantie ne s’applique pas à un usage commercial ou professionnel. La garantie est annulée si :

• Le produit est assujetti à un usage abusif (accidentel ou intentionnel);

• Le produit est utilisé avec du matériel défectueux ou inadéquat;

• Le produit est soumis à des signaux électriques dommageables, un transport dangereux, des dommages mécaniques ou toute autre condition anormale;

• Le produit (y compris le boîtier) est altéré ou endommagé lors d’une réparation non autorisée;

• La plaque du numéro de série de l’enceinte est enlevée ou défigurée. Responsabilités du propriétaire :

• Apporter un soin et un entretien normaux et raisonnables;

• Fournir ou assumer les frais de transport jusqu’à l’atelier de réparation;

paradigm.com

• Fournir une preuve d’achat (conserver le reçu fourni lors de l’achat par le revendeur autorisé Paradigm). Si une réparation est nécessaire, contacter le revendeur autorisé Paradigm, Paradigm Electronics Inc. ou le distributeur à l’étranger (à l’extérieur du Canada et des États-Unis) pour planifier l’envoi prépayé de l’appareil défectueux. Consulter le site Web www.paradigm.com pour plus d’information. Paradigm Electronics inc. se réserve le droit d’améliorer la conception de tout produit sans obligations de modifier tout produit déjà fabriqué. La présente garantie tient en lieu et place de toute autre garantie, explicite ou implicite, de qualité marchande et d’adéquation pour tout usage particulier, et ne peut être élargie ou étendue par quiconque. Paradigm Electronics inc. et ses représentants ou agents ne peuvent pas être tenus responsables de dommages découlant de l’utilisation de ces produits en aucun cas. Dans les territoires où une réglementation spécifique interdit une telle limitation de la responsabilité, cette exclusion ne s’applique pas. Conserver le présent manuel et le reçu comme preuve d’achat et de garantie.

paradigm.com

Paradigm X15, X10, X12 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
