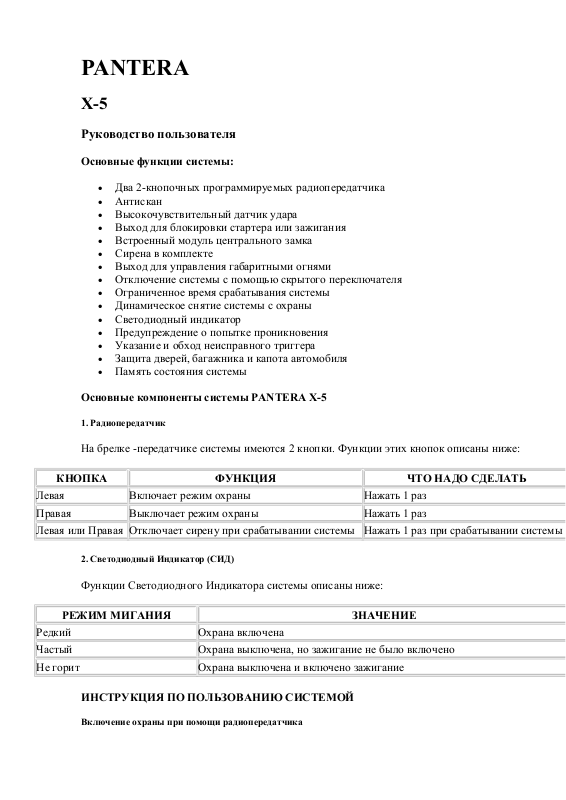

PANTERA

X-5

Руководство пользователя

Основные функции системы:

 Два 2-кнопочных программируемых радиопередатчика
 Антискан
 Высокочувствительный датчик удара

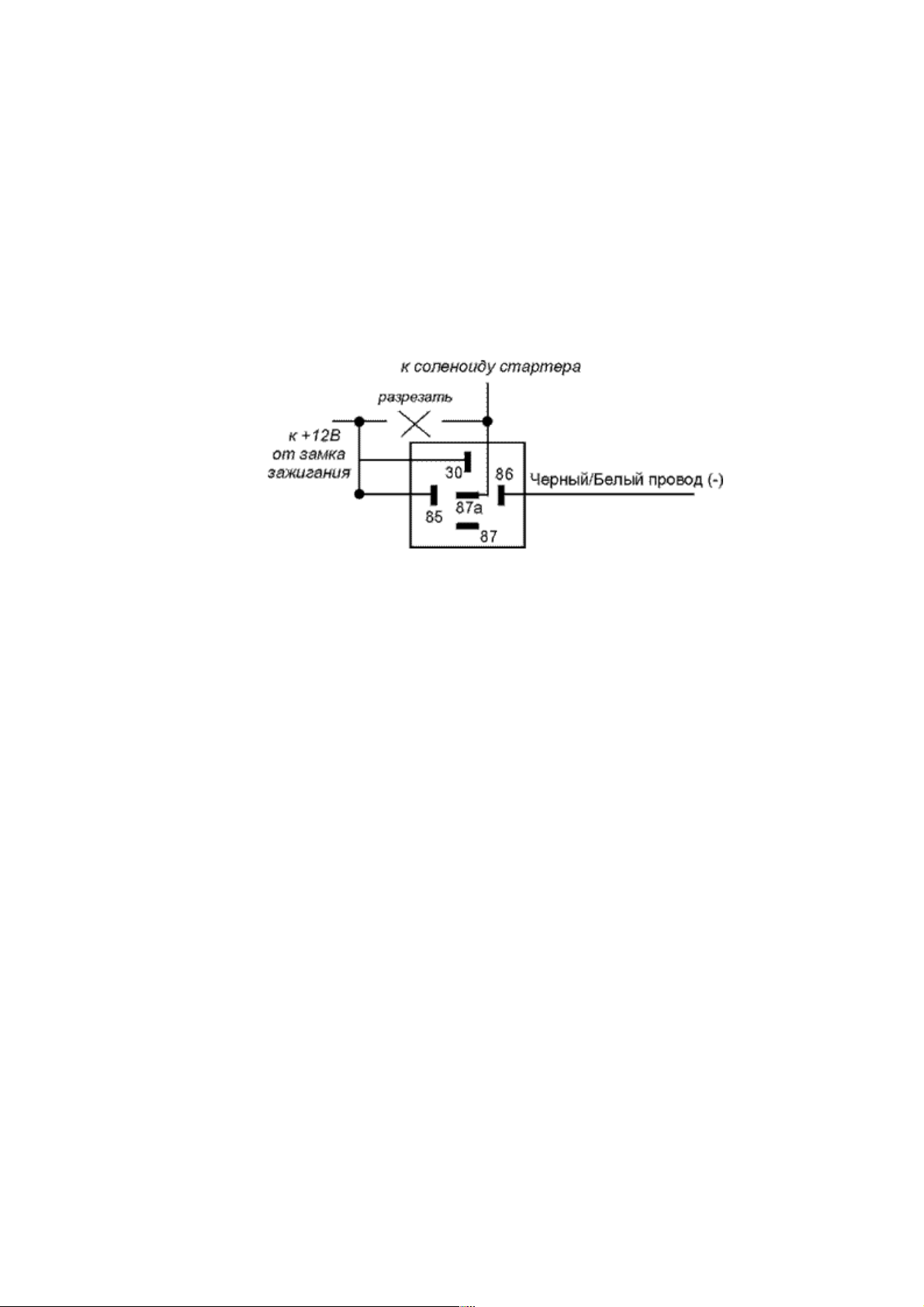

 Выход для блокировки стартера или зажигания
 Встроенный модуль центрального замка
 Сирена в комплекте

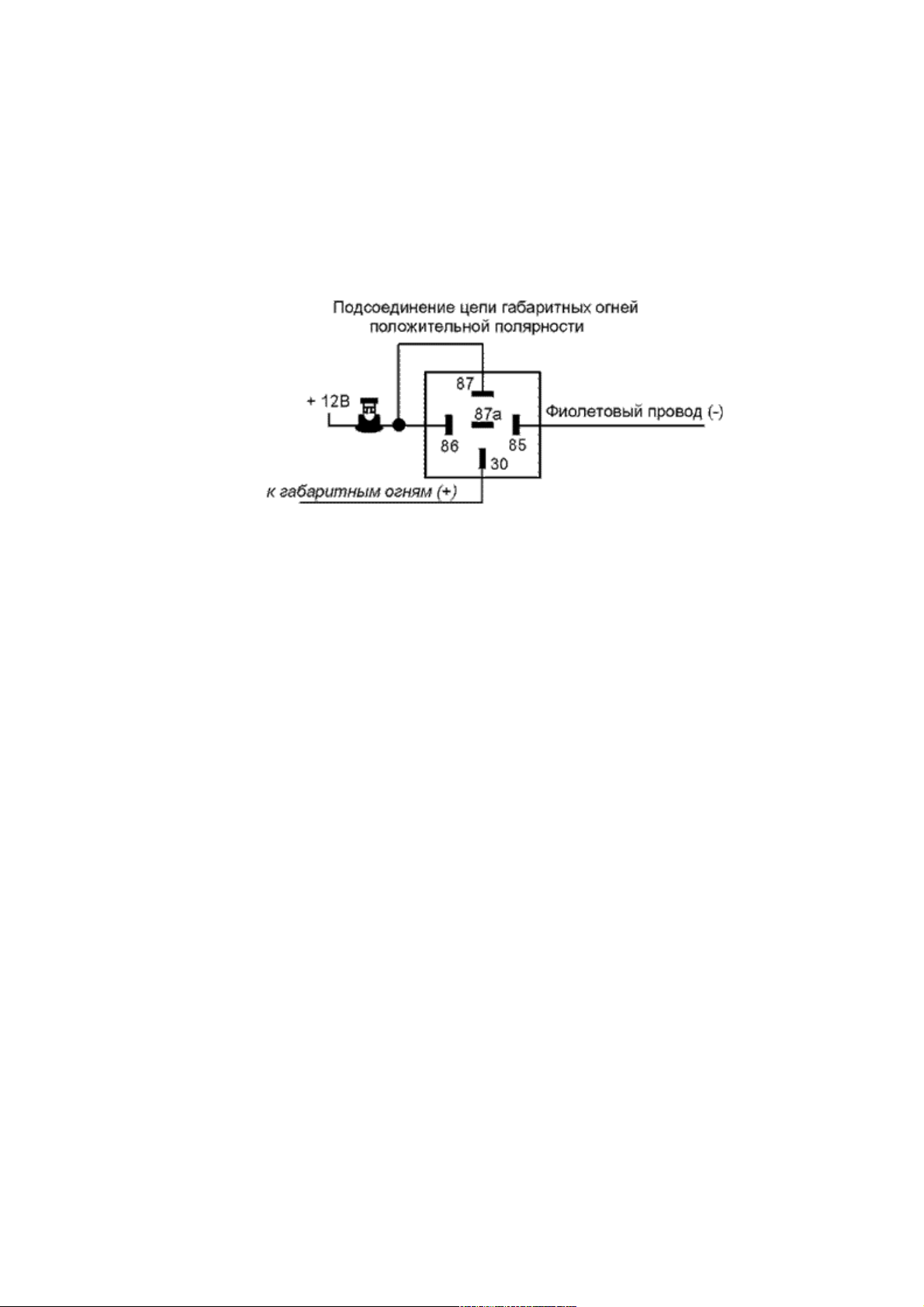

 Выход для управления габаритными огнями
 Отключение системы с помощью скрытого переключателя
 Ограниченное время срабатывания системы
 Динамическое снятие системы с охраны
 Светодиодный индикатор
 Предупреждение о попытке проникновения
 Указание и обход неисправного триггера
 Защита дверей, багажника и капота автомобиля
 Память состояния системы

Основные компоненты системы PANTERA X-5

1. Радиопередатчик

На брелке -передатчике системы имеются 2 кнопки. Функции этих кнопок описаны ниже:

КНОПКА ФУНКЦИЯ ЧТО НАДО СДЕЛАТЬ

Левая Включает режим охраны Нажать 1 раз
Правая Выключает режим охраны Нажать 1 раз
Левая или Правая Отключает сирену при срабатывании системы Нажать 1 раз при срабатывании системы

2. Светодиодный Индикатор (СИД)

Функции Светодиодного Индикатора системы описаны ниже:

РЕЖИМ МИГАНИЯ ЗНАЧЕНИЕ

Редкий Охрана включена
Частый Охрана выключена, но зажигание не было включено
Не горит Охрана выключена и включено зажигание

ИНСТРУКЦИЯ ПО ПОЛЬЗОВАНИЮ СИСТЕМОЙ

Включение охраны при помощи радиопередатчика

Для включения охраны и запирания дверей автомобиля нажмите и отпустите Левую
кнопку радиопередатчика один раз после того, как было выключено зажигания и закрыты
все двери автомобиля.

Подтверждающие сигналы: 1 сигнал сирены + 1 мигание габаритных огней (если данная
цепь подключена), после чего Светодиодный Индикатор (СИД) системы начнет медленно
мигать.

Обход неисправной зоны при постановке на охрану

Если при включении охраны одна из дверей, багажник или капот не были закрыты или
если одна из этих цепей неисправна, данная цепь будет обойдена (если подсоединены
входы концевых выключателей).

Подтверждающие сигналы: 3 сигнала сирены + 1 мигание габаритных огней (если данная
цепь подключена).

После того, как "обойденная " при включении охраны цепь будет закрыта или исправлена,
система также немедленно возьмет ее под охрану.

Режим тревоги (срабатывание системы)

Когда охрана включена, системе немедленно сработает и включит 30-секундный режим
тревоги при толчке или ударе по корпусу автомобиля, при открывании одной из дверей,
багажника или капота (если установлены дополнительные концевые выключатели) или
при включении зажигания. В течение этого времени будет непрерывно звучать сирена и
будут мигать габаритные огни (если данная цепь подключена).

После окончания 30-секундного режима тревоги вновь автоматически включится режим
охраны, если все двери, багажник и капот будут в этот момент закрыты. Если же одна из
этих цепей осталась открыта (или неисправна), то 30-секундный цикл режима тревоги
повторится, но не более 10 раз (или до тех пор, пока Вы не отключите режим тревоги с
помощью радиопередатчика). После этого режим охраны включится, но открытая или
неисправная цепь будет обойдена.

Динамическое снятие системы с охраны в режиме тревоги

Если система сработала, нажав любую кнопку передатчика один раз до окончания 30­секундного цикла режима тревоги, Вы только отключите сигналы сирены. Охрана при
этом не будет выключена.

Если после этого Вы нажмете Правую кнопку передатчика еще раз - охрана выключится
со следующими сигналами подтверждения: 4 сигнала сирены + 4 мигания габаритных
огней (если данная цепь подключена).

Выключение охраны

Для выключения охраны и отпирания дверей автомобиля нажмите Правую кнопку
радиопередатчика один раз.

Подтверждающие сигналы: 2 сигнала сирены + 2 мигания габаритных огней (если данная
цепь подключена), после чего СИД системы начнет быстро мигать до момента включения
зажигания.

Датчик удара

Охранная система Pantera X-5 комплектуется высокочувствительным датчиком удара.

При срабатывании основной зоны датчика произойдет срабатывание системы и включится
режим тревоги.

Предупреждение о попытке проникновения

Если была попытка проникновения в автомобиль и система срабатывала,
подтверждающие сигналы при выключении охраны сменятся на 4 сигналы сирены + 4
мигания габаритных огней (если данная цепь подключена).

Аварийное отключение системы

Для аварийного отключения системы в случае потери или неработоспособности
радиопередатчика:

 Откройте дверь автомобиля ключом. Система сработает, начнет работать сирена и

будут мигать габаритные огни (если данная функция подключена);

 Подсоедините Серый провод системы к "массе" (или переведите дополнительный

переключатель Valet в положение "Вкл").

 Система отключится, сирена подаст 3 сигнала, габаритные огни вспыхнут 3 раза

(если данная цепь подключена) и СИД системы погаснет.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ

Выберите место для установки центрального блока управления в салоне (например, за или
под приборной панелью) и закрепите его при помощи двух прилагаемых шурупов.
Центральный блок управления можно также закрепить при помощи пластиковых
перетяжек.

Не устанавливайте центральный блок управления в моторном отсеке, так как он не
герметичен. Избегайте устанавливать блок непосредственно на имеющиеся в автомобиле
электронные блоки. Они могут быть источником радиопомех, уменьшающих радиус
действия передатчика или вызывающих перебои в работе.

СВЕТОДИОДНЫЙ ИНДИКАТОР (СИД)

В комплект входит красный светодиодный индикатор (СИД), который показывает
состояние охранной системы. Он должен устанавливаться на приборной панели и быть
хорошо виден снаружи автомобиля, но не должен отвлекать водителя.

СИРЕНА

Выберите место для установки дополнительной сирены (в комплект не входит) в
моторном отсеке, которое хорошо защищено от доступа из -под днища автомобиля. Не
размещайте сирену рядом с сильно нагревающимися узлами или движущимися частями в
моторном отсеке. Для предотвращения скопления влаги раструб сирены должен быть
направлен вниз.
