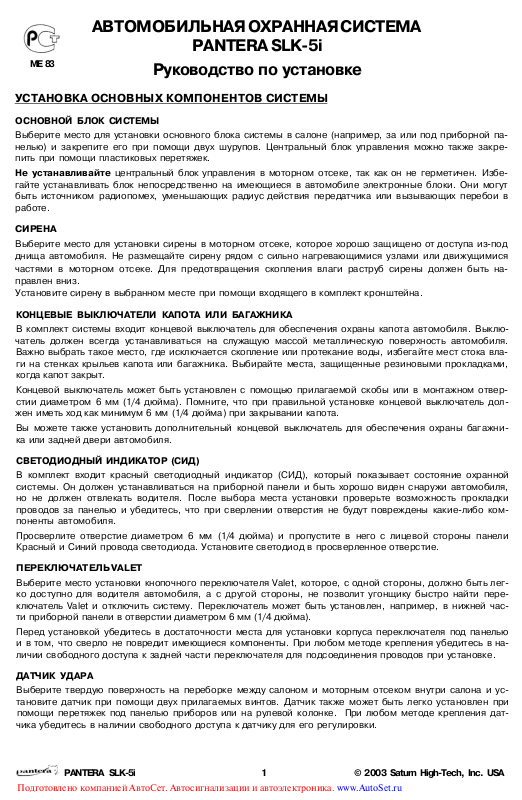

АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА

PANTERA SLK-5i

ME 83

УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ СИСТЕМЫ

ОСНОВНОЙ БЛОК СИСТЕМЫ

Выберите место для установки основного блока системы в салоне (например, за или под приборной панелью) и закрепите его при помощи двух шурупов. Центральный блок управления можно также закрепить при помощи пластиковых перетяжек.

Не устанавливайте центральный блок управления в моторном отсеке, так как он не герметичен. Избегайте устанавливать блок непосредственно на имеющиеся в автомобиле электронные блоки. Они могут быть источником радиопомех, уменьшающих радиус действия передатчика или вызывающих перебои в работе.

СИРЕНА

Выберите место для установки сирены в моторном отсеке, которое хорошо защищено от доступа из-под днища автомобиля. Не размещайте сирену рядом с сильно нагревающимися узлами или движущимися частями в моторном отсеке. Для предотвращения скопления влаги раструб сирены должен быть направлен вниз. Установите сирену в выбранном месте при помощи входящего в комплект кронштейна.

КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ КАПОТА ИЛИ БАГАЖНИКА

В комплект системы входит концевой выключатель для обеспечения охраны капота автомобиля. Выключатель должен всегда устанавливаться на служащую массой металлическую поверхность автомобиля. Важно выбрать такое место, где исключается скопление или протекание воды, избегайте мест стока влаги на стенках крыльев капота или багажника. Выбирайте места, защищенные резиновыми прокладками, когда капот закрыт.

Концевой выключатель может быть установлен с помощью прилагаемой скобы или в монтажном отверстии диаметром 6 мм (1/4 дюйма). Помните, что при правильной установке концевой выключатель должен иметь ход как минимум 6 мм (1/4 дюйма) при закрывании капота.

Вы можете также установить дополнительный концевой выключатель для обеспечения охраны багажни-

ка или задней двери автомобиля.

СВЕТОДИОДНЫЙ ИНДИКАТОР (СИД)

В комплект входит красный светодиодный индикатор (СИД), который показывает состояние охранной системы. Он должен устанавливаться на приборной панели и быть хорошо виден снаружи автомобиля, но не должен отвлекать водителя. После выбора места установки проверьте возможность прокладки проводов за панелью и убедитесь, что при сверлении отверстия не будут повреждены какие-либо компоненты автомобиля.

Просверлите отверстие диаметром 6 мм (1/4 дюйма) и пропустите в него с лицевой стороны панели Красный и Синий провода светодиода. Установите светодиод в просверленное отверстие.

ПЕРЕКЛЮЧАТЕЛЬ VALET

Выберите место установки кнопочного переключателя Valet, которое, с одной стороны, должно быть легко доступно для водителя автомобиля, а с другой стороны, не позволит угонщику быстро найти переключатель Valet и отключить систему. Переключатель может быть установлен, например, в нижней части приборной панели в отверстии диаметром 6 мм (1/4 дюйма).

Перед установкой убедитесь в достаточности места для установки корпуса переключателя под панелью и в том, что сверло не повредит имеющиеся компоненты. При любом методе крепления убедитесь в наличии свободного доступа к задней части переключателя для подсоединения проводов при установке.

ДАТЧИК УДАРА

Выберите твердую поверхность на переборке между салоном и моторным отсеком внутри салона и установите датчик при помощи двух прилагаемых винтов. Датчик также может быть легко установлен при помощи перетяжек под панелью приборов или на рулевой колонке. При любом методе крепления датчика убедитесь в наличии свободного доступа к датчику для его регулировки.

Руководство по установке

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru

Page 2

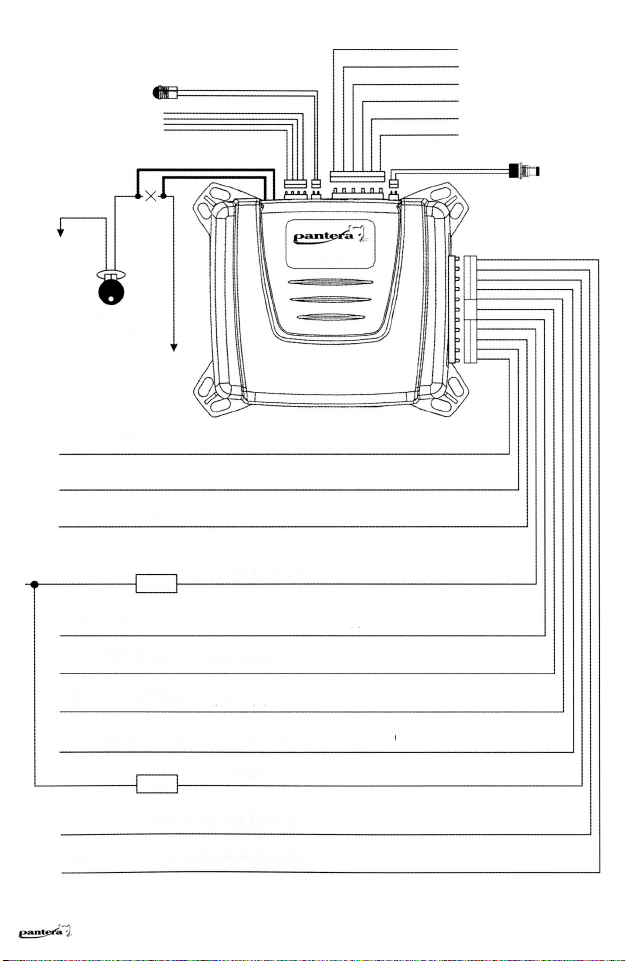

ПОДКЛЮЧЕНИЕ ПРОВОДОВ СИСТЕМЫ

12-КОНТАКТНЫЙ РАЗЪЕМ:

ЖЕЛТЫЙ ПРОВОД: К +12В ПОСТОЯННОГО ТОКА НА ЗАМКЕ ЗАЖИГАНИЯ

Данный провод информирует систему о наличии/отсутствии питания на замке зажигания. Подсоединение: Подсоедините Желтый провод к проводу от замка зажигания, на котором имеется напряжение + 12В, когда ключ зажигания находится в положениях "ВКЛ" ("ON") И "ЗАПУСК" ("CRANK"), и напряжение ОВ, когда ключ зажигания находится в положениях "ВЫКЛ" ("OFF") и "АСС".

КОРИЧНЕВЫЙ ПРОВОД: (-) ТРИГГЕР ДВЕРИ / (-) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5-ПРОВОДНОГО ЭЛЕКТРОПРИВОДА

1. Данный провод обеспечивает срабатывание системы при открывании двери автомобиля. Подсоединение триггера двери также необходимо для обеспечения работы функции пассивной постановки на охрану.

Подсоединение: Если штатный концевой выключатель двери замыкается на массу при открывании дверей (это типично для большинства автомобилей), Вы должны подсоединить Коричневый провод к одному из штатных концевых выключателей. В большинстве случаев Коричневый провод достаточно подсоединить только к одному концевому выключателю независимо от количества дверей в автомобиле.

Внимание! Не используйте Коричневый провод, если полярность концевых выключателей дверей в автомобиле + 12В (см. подключение Фиолетового провода ниже).

2. В случае если в автомобиле используются концевые выключатели дверей положительной полярности, Коричневый провод системы может быть запрограммирован как "Отрицательный вход для подключения 5-проводного электропривода" (программируемая функция # 15). В этом случае, при замыкании Коричневого провода на "массу" система будет автоматически подавать импульс для запирания дверей автомобиля, но только при выключенном режиме охраны.

Использование данной функции позволит Вам частично реализовать функцию "центрального замка" без необходимости использования дополнительного модуля, достаточно будет только установить один 5проводный электропривод в двери водителя и 2-проводные электроприводы в остальных дверях. После этого, при запирании двери водителя система будет автоматически запирать все двери автомобиля.

Подсоединение: Найдите в 5-проводном электроприводе изолированную группу контактов с тремя проводами. Один из этих проводов является "общим", 2-й провод замкнут с "общим", когда шток электропривода выдвинут наружу больше, чем наполовину, 3-й провод замкнут с "общим", когда шток электропривода задвинут внутрь больше, чем наполовину. Подсоедините Коричневый провод к 1-му ("общему") проводу и подсоедините 3-й провод к массе. 2-й провод не используется.

ЧЕРНЫЙ ПРОВОД: МАССА.

Подсоедините этот провод к отрицательной клемме аккумулятора автомобиля. Не перепутайте этот провод с тонким черным проводом антенны, который выходит из центрального блока управления отдельно.

КРАСНЫЙ/БЕЛЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА

Этот провод подает питание на основной блок системы. Он подсоединен через предохранитель к Красному проводу системы.

ТЕМНО-СИНИЙ ПРОВОД: ВЫХОД ДОПОЛНИТЕЛЬНОГО КАНАЛА 200 мА / ОТРИЦАТЕЛЬНЫЙ ВЫХОД ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ / ОТРИЦАТЕЛЬНЫЙ ВЫХОД ДЛЯ ЗАКРЫВАНИЯ ОКОН АВТОМОБИЛЯ / ОТРИЦАТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ ПЕЙДЖЕРОМ

Темно-Синий провод может быть запрограммирован для выполнения различных функций. В зависимости от состояния программируемой функции # 13, Темно-Синий провод может использоваться как:

1) отрицательный выход дополнительного канала системы с программируемым алгоритмом работы;

2) отрицательный выход при включенном режиме охраны для управления дополнительным НЗ реле блокировки двигателя;

3) отрицательный выход для закрывания окон автомобиля;

4) отрицательный выход для управления дополнительным пейджером;

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru

Page 3

Это транзисторный слаботочный выход (200 мА) и должен использоваться только для управления катушкой дополнительного реле.

1) Штатная функция Темно-Синего провода - "отрицательный выход дополнительного канала системы". Тип выхода дополнительного канала в этом случае может быть запрограммирован при установке системы (программируемая функция # 12) как:

• Отрицательный 'импульсный" сигнал, активизируемый при нажатии и удерживании кнопки 2 передатчика в течение 3 секунд на 1 секунду или на все время, пока кнопка 2 передатчика удерживается в нажатом положении, но не более 25 секунд;

• Отрицательный "постоянный" сигнал, активизируемый при нажатии и удерживании кнопки 2 передатчика в течение 3 секунд и работающий до следующего нажатия и удерживания кнопки 2 передатчика в течение 3 секунд.

В любом из описанных выше случаев:

- выход дополнительного канала системы может быть активизирован при включенном или при выклю-

ченном режиме охраны, но только при выключенном зажигании:

- для того, чтобы работа дополнительных устройств, управляемых дополнительным каналом, не вызы-

вала срабатывания системы, система автоматически отключит вход датчика удара, вход зажигания и вход триггера капота/багажника на все время, пока выход дополнительного канала активизирован, плюс еще дополнительно на 3 секунды.

Чаще всего выход дополнительного канала используется для дистанционного открывания электрического замка крышки багажника (если автомобиль им оборудован) или для управления различными иными дополнительными устройствами

Подсоединение:

ПОДСОЕДИНЕНИЕ ЗАМКА БАГАЖНИКА С

ИСПОЛЬЗОВАНИЕМ ДОПОЛНИТЕЛЬНОГО РЕЛЕ

+ 12В

Кнопка

замка

Внимание! Подсоединение Темно-Синего провода непосредственно к сильноточным цепям замка багажника или к некоторым устройствам дистанционного запуска двигателя приведет к повреждению ос-

новного блока системы.

2) Темно-Синий провод может быть также запрограммирован как "отрицательный выход при вклю-

ченном режиме охраны". В этом случае данный выход будет автоматически замыкаться на массу при включении режима охраны, и может использоваться для управления дополнительным нормально замкнутым реле блокировки стартера (программируемая функция # 13).

Подсоединение: Подсоедините Темно-Синий провод системы к контакту # 86 дополнительного реле. Подсоедините контакт # 85 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ зажигания находится в положении "ЗАПУСК" (CRANK), и присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении.

Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту # 87А реле. Подсоедините другую часть провода к контакту # 30 реле.

Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ТемноСиний провод для блокировки какой-либо иной цепи, кроме цепи стартера!

87а

ТЕМНО-СИНИЙ (-)

К соленоиду замка

багажника

a) Для дистанционного отпирания замка багажника подсоедините Темно-Синий провод к контакту # 85 дополнительного З0А реле, подсоедините контакт # 86 реле к +12В через предохранитель. Подсоедините остальные контакты реле как показано на схеме.

b) Для управления дополнительными устройствами подсоедините Темно-синий провод к контакту # 85 дополнительного З0А реле, подсоедините контакт # 86 реле к +12В через предохранитель. Подсоедините остальные контакты реле в соответствии с выбранной функцией дополнительного канала системы.

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru

PANTERA SLK-5i

Page 4

3) Если автомобиль оборудован электрическими стеклоподъемниками, Темно-Синий провод системы

может быть запрограммирован как "отрицательный выход для закрывания окон автомобиля" и тогда этот провод будет замыкаться на массу на 30 секунд после постановки системы на охрану с помощью брелка-передатчика (программируемая функция # 13).

Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система автоматически отключит вход датчика удара на все время, пока данный выход активизирован + еще 3 секунды.

Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками автомобиля, при замыкании которого на массу происходит закрывание окон. Подсоедините Темно-Синий провод к данному проводу. При необходимости используйте дополнительные реле.

4) Темно-Синий провод может быть также запрограммирован как "отрицательный выход для управ- ления пейджером" (программируемая функция #13). В этом случае он также уже более не будет замыкаться на массу при нажатии кнопки 2 передатчика. Вместо этого Темно-Синий провод будет замыкаться на массу только при срабатывании системы.

ТЕМНО-СИНИЙ (-)

+ 12В

87а

+ 12В

пейджер

Важно! Используйте данный провод только для управления реле или подачи сигнала на слаботочный вход! Транзисторный выход способен обеспечить подачу тока, не превышающего 200 мА. Прямое подключение Темно-Синего провода к соленоиду, электродвигателю или другому устройству, потребляющему большой ток, может привести к повреждению данного выхода системы.

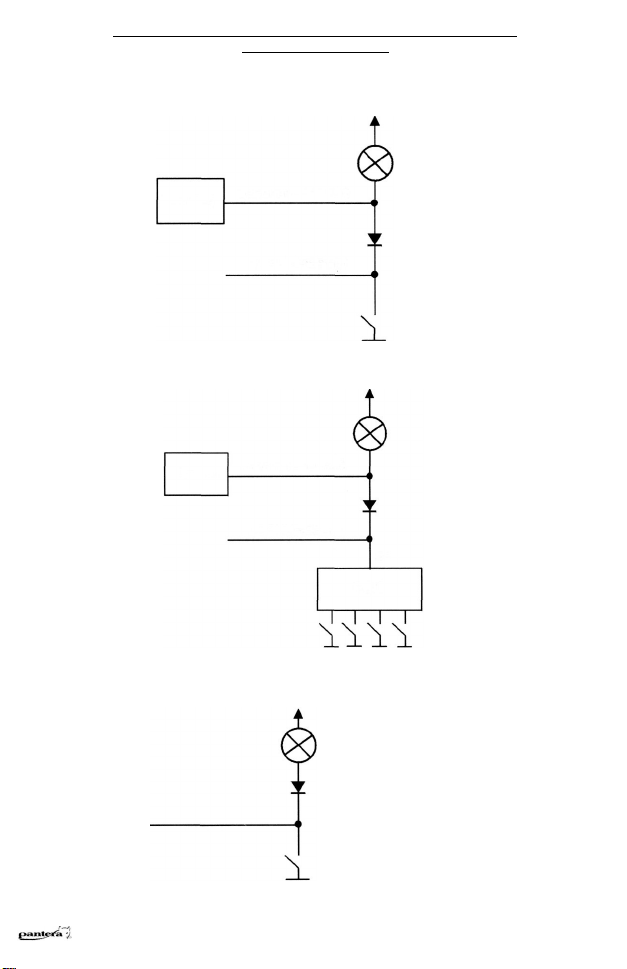

ФИОЛЕТОВЫЙ ПРОВОД: (+) ТРИГГЕР ДВЕРИ / (+) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5-ПРОВОДНОГО ЭЛЕКТРОПРИВОДА

Подсоединение: Если выключатель внутрисалонного освещения имеет на выходе +12В при открывании

двери (большинство автомобилей Ford, автомобили ГАЗ), Вы должны подсоединить Фиолетовый провод

к одному из штатных концевых выключателей. В большинстве случаев Фиолетовый провод достаточно подсоединить только к одному концевому выключателю независимо от количества дверей в автомобиле.

Внимание! Не используйте Фиолетовый провод, если концевые выключатели дверей отрицательной

полярности (см. подключение Коричневого провода выше).

2. В случае если в автомобиле используются концевые выключатели дверей отрицательной полярности, Фиолетовый провод может быть также запрограммирован как "Положительный вход для подключения 5-

проводного электропривода" (программируемая функция #14). В этом случае, при замыкании Фиолетовый провода на +12В система будет автоматически подавать импульс для запирания дверей автомоби-

ля, но только при выключенном режиме охраны.

Подсоединение: Найдите в 5-проводном электроприводе изолированную группу контактов с тремя проводами. Один из этих проводов является "общим", 2-й провод замкнут с "общим", когда шток электропривода выдвинут наружу больше, чем наполовину, 3-й провод замкнут с "общим", когда шток электропривода задвинут внутрь больше, чем наполовину. Подсоедините Фиолетовый провод к 1-му ("общему") проводу и подсоедините 3-й провод к +12В. 2-й провод не используется.

Подсоединение: Подсоедините Темно-Синий провод к проводу отрицательного триггера дополнительного пейджера. В том случае, если пейджер управляется положительным триггером, используйте дополнительное реле, как показано на схеме.

PANTERA SLK-5i

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru

Page 5

БЕЛЫЙ/ЧЕРНЫЙ ПРОВОД: ПОЛОЖИТЕЛЬНЫЙ ВЫХОД НА СИРЕНУ Проложите этот провод через резиновую втулку в теплоизоляционной перегородке к месту установки

сирены.

Подсоединение: Подсоедините Белый/Черный провод к Красному проводу сирены. Подсоедините Черный провод массы сирены к "массе".

ТЕМНО-ЗЕЛЕНЫЙ ПРОВОД: (-) ТРИГГЕР КАПОТА/БАГАЖНИКА

Когда система находится в режиме охраны, при замыкании Темно-Зеленого провода на массу произойдет немедленное срабатывание системы.

Подсоединение: Подсоедините Темно-Зеленый провод к предварительно установленным концевым выключателям капота и/или багажника.

КРАСНЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ: + 12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА Этот провод подает питание на основной блок системы и на встроенное реле управления указателями

поворотов. Подсоедините его к положительной клемме аккумулятора автомобиля.

2 БЕЛЫХ ПРОВОДА: ИМПУЛЬСНЫЙ ВЫХОД НА УКАЗАТЕЛИ ПОВОРОТА +12В ПОСТ. ТОКА (15А МАКС.)

1. Эти провода обеспечивают мигание указателей поворота при постановке и снятии системы с охраны, а также при срабатывании системы и при срабатывании режима "Anti-HiJack" (если данная функция включена).

Подсоединение: Подсоедините 2 Белых провода системы к правым и левым указателям поворота ав-

томобиля.

2. Вы также можете использовать Белые провода системы для управления габаритными огнями автомобиля вместо указателей поворота.

Если в автомобиле цепь управления габаритными огнями положительной полярности, подсоедините 2 Белых провода системы непосредственно к цепям управления правыми и левыми габаритными огнями

автомобиля.

Если же цепь управления габаритными огнями отрицательной полярности (как в большинстве автомобилей японского производства), отсоедините Красный/Белый провод системы с предохранителем от Красного провода системы и подсоедините Красный провод к "массе". После этого подсоедините 2 Бе-

лых провода непосредственно к цепям управления правыми и левыми габаритными огнями автомобиля.

ПОДСОЕДИНЕНИЕ ДОПОЛНИТЕЛЬНЫХ РАЗЪЕМОВ СИСТЕМЫ

2 ТОЛСТЫХ ЧЕРНЫХ ПРОВОДА: ВЫХОДЫ ВСТРОЕННОГО НОРМАЛЬНО РАЗОМКНУТОГО РЕЛЕ

БЛОКИРОВКИ СТАРТЕРА (ЗОА)

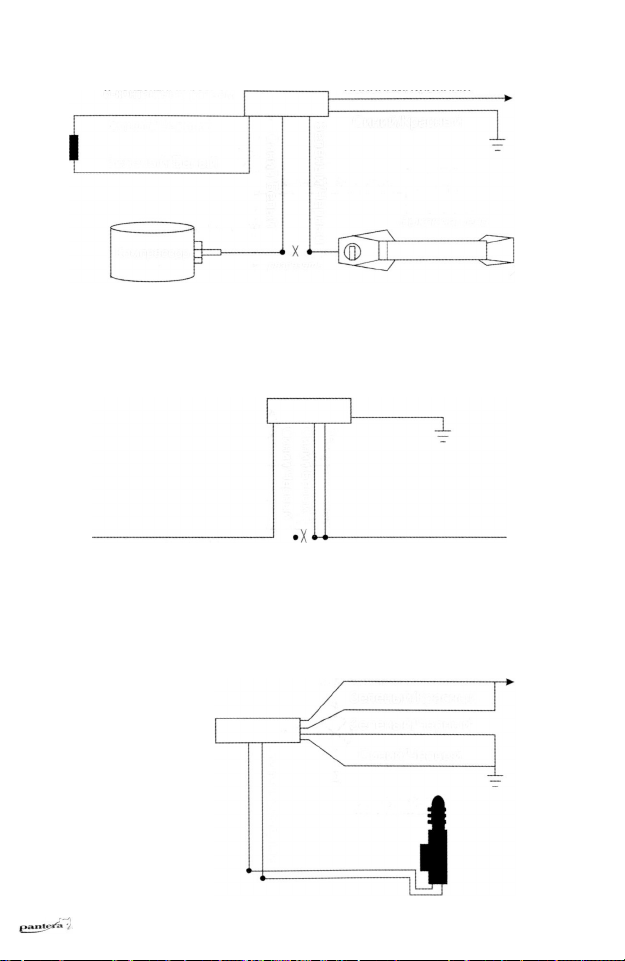

Подсоединение: Перережьте провод, идущий от замка зажигания к соленоиду стартера автомобиля (на этом проводе должно появляться напряжение +12В, когда ключ зажигания находится в положении "ЗАПУСК", и напряжение ОВ, когда ключ зажигания находится в положении "ВЫКЛ"). Подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к одному толстому Черному проводу, а другую часть обрезанного провода, идущую от стартера, подсоедините ко второму толстому Черному проводу.

4-КОНТАКТНЫЙ БЕЛЫЙ РАЗЪЕМ: 2-УРОВНЕВЫЙ ДАТЧИК УДАРА Проложите Красный, Черный, Зеленый и Синий провода, оканчивающиеся 4-контактным белым разъе-

мом, от датчика удара; входящего в комплект системы, к основному блоку системы и подсоедините его с одной стороны к датчику удара, а с другой - к белому 4-контактному разъему на блоке системы.

2-КОНТАКТНЫЙ БЕЛЫЙ РАЗЪЕМ: СВЕТОДИОДНЫЙ ИНДИКАТОР Проложите Красный и Синий провода, оканчивающиеся 2-контактным белым разъемом, от СИДа к ос-

новному блоку системы и подсоедините его к белому 2-контактному разъему на блоке системы.

2-КОНТАКТНЫЙ СИНИЙ РАЗЪЕМ: КНОПОЧНЫЙ ВЫКЛЮЧАТЕЛЬ VALET Проложите Серый и Черный провода, оканчивающиеся 2-контактным синим разъемом, от кнопочного

выключателя Valet к основному блоку системы и подсоедините его к синему 2-контактному разъему на блоке системы.

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru

Page 6

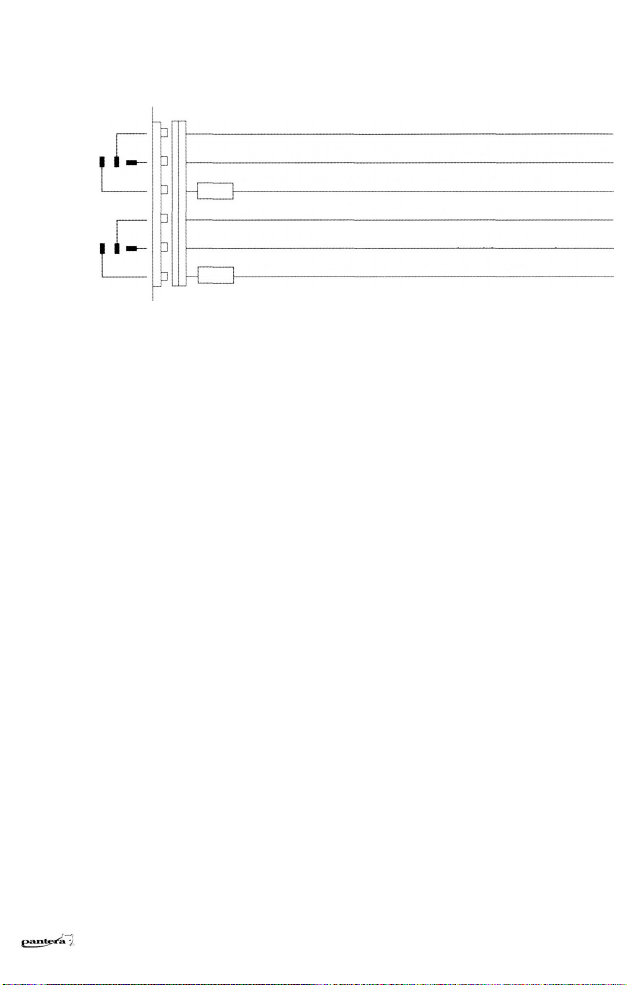

6-КОНТАКТНЫЙ РАЗЪЕМ: УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ

Синий/Черный, Синий/Белый, Синий/Красный, Зеленый/Черный, Зеленый/Белый и Зеленый/Красный, провода, оканчивающиеся 6-контактным разъемом, предназначены для подсоединения встроенных реле управления замками дверей. Функции каждого из этих проводов показаны ниже:

ЗЕЛЕНЫЙ/ЧЕРНЫЙ - Н.З. контакт (#87а) реле отпирания

Реле

отпирания

87а

ЗЕЛЕНЫЙ/БЕЛЫЙ - общий контакт (#30) реле отпирания

ЗЕЛЕНЫЙ/КРАСНЫЙ - Н.Р. контакт (#87) реле отпирания

15А

СИНИЙ/ЧЕРНЫЙ - Н.З. контакт (#87а) реле запирания

Реле

запирания

Перед подключением системы к установленным электроприводам замков дверей необходимо опреде-

лить тип штатной системы центрального замка. Для этого - выньте выключатель дверного замка из па-

нели двери водителя и протестируйте провода, идущие от выключателя.

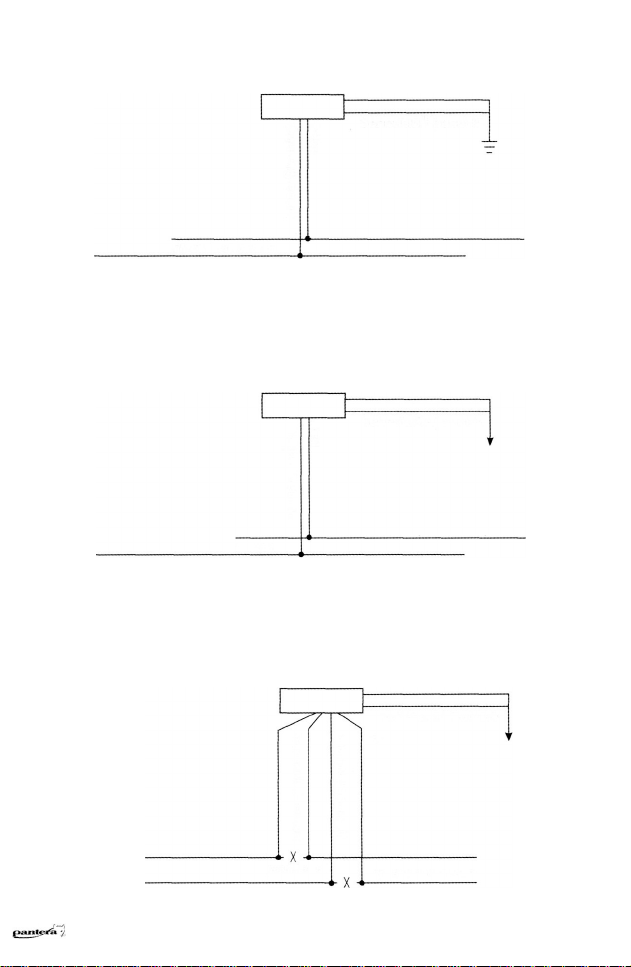

3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА С ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТЬЮ

Если от выключателя идет 3 провода, один из которых постоянно замкнут на массу (независимо от по-

ложения выключателя), а из двух других проводов один будет замыкаться на массу при переводе вы-

ключателя в положение "Lock" ("Закрыто"), а другой будет замыкаться на массу при переводе выключателя в положение "Unlock" ("Открыто") - Вы имеете дело с 3-проводной системой с отрицательной полярностью.

• В автомобилях такого типа Синий/Черный и Зеленый/Черный провода системы НЕ используются.

• Зеленый/Красный и Синий/Красный провода системы должны быть подсоединены к "массе".

• Подсоедините Синий/Белый провод к штатному проводу запирания автомобиля.

• Подсоедините Зеленый/Белый провод к штатному проводу отпирания автомобиля.

3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА С ПОЛОЖИТЕЛЬНОЙ ПОЛЯРНОСТЬЮ

Если от выключателя идет 3 провода, один из которых постоянно замкнут на +12В (независимо от поло-

жения выключателя), а из двух других проводов один будет замыкаться на +12В при переводе выключа-

теля в положение "Lock" ("Закрыто"), а другой будет замыкаться на +12В при переводе выключателя в

положение "Unlock" ("Открыто") - Вы имеете дело с 3-проводной системой с положительной полярно-

стью. Подсоедините систему как показано на схеме.

• В автомобилях такого типа Синий/Черный и Зеленый/Черный провода системы НЕ используются.

• Зеленый/Красный и Синий/Красный провода системы должны быть подсоединены к +12В.

• Подсоедините Синий/Белый провод к штатному проводу запирания автомобиля.

• Подсоедините Зеленый/Белый провод к штатному проводу отпирания автомобиля.

5 (или 4)-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА С ПЕРЕМЕННОЙ ПОЛЯРНОСТЬЮ

Если от выключателя идет 5 проводов (или 4) - в данном автомобиле установлена штатная система

центрального замка с переменной полярностью управляющего импульса. В таких системах нет штатных

реле или собственно модуля центрального замка т.к. +12В подается непосредственно от выключателя

на электроприводы замков и, к тому же, обеспечивается обратный выход на массу.

Один из 5 проводов, идущих от выключателя, будет постоянно замкнут на +12В, независимо от положе-

ния выключателя. Два провода (или один) будут постоянно замкнуты на массу, независимо от положе-

ния выключателя. Из двух оставшихся проводов - один будет замыкаться на +12В при переводе выклю-

чателя в положение "Lock" ("Закрыто"), а другой будет замыкаться на +12В при переводе выключателя в

положение "Unlock" ("Открыто").

• В автомобилях данного типа необходимо перерезать штатные провода, идущие от главного выключателя замков дверей ("Master"), находящегося в водительской двери, к выключателям замков других дверей, а затем к электроприводам замков.

87а

СИНИЙ/БЕЛЫЙ - общий контакт (#30) реле запирания

СИНИЙ/КРАСНЫЙ - Н.Р. контакт (#87) реле запирания

15А

PANTERA SLK-5i

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru

Page 7

• Перережьте штатный провод запирания, идущий от главного выключателя, и подсоедините Синий/Белый провод к той части перерезанного провода, которая идет к выключателям других дверей и к электроприводам замков. Подсоедините Синий/Черный провод к другой части перерезанного провода запирания, которая идет к главному выключателю.

• Перережьте штатный провод отпирания, идущий от главного выключателя, и подсоедините Зеленый/Белый провод к той части перерезанного провода, которая идет к выключателям других дверей и к электроприводам замков. Подсоедините Зеленый/Черный провод к другой части перерезанного провода отпирания, которая идет к главному выключателю.

• Подсоедините Зеленый/Красный и Синий/Красный провода системы к +12В.

ВАКУУМНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА

На автомобилях марки Mercedes-Benz или Audi используется вакуумная система центрального замка. Она имеет электровыключатели (встроенные в пневмоприводы), которые подают +12В или массу на пневмонасос. Эти выключатели работают при запирании и отпирании дверей изнутри или ключом снаружи автомобиля. Полярность выключателей определяет, будет ли насос создавать давление или разрежение.

Подключение может выполняться либо под декоративной накладкой (панелью) слева от водителя, либо непосредственно на пневмонасосе, который обычно установлен в багажнике или под задним сиденьем.

• Подсоедините Зеленый/Красный провод системы к +12В.

• Подсоедините Синий/Красный провод системы к "массе".

• Подсоедините остальные провода системы как показано на схеме 4.

Примечание: В автомобилях выпуска 1989 г. (или ранее) пневмонасос работает около 3 секунд. При установке системы на такие автомобили необходимо будет запрограммировать длительность импульса, подаваемого на замки дверей, на 3,5 секунды (программируемая функция # 13).

1-ПРОВОДНАЯ СИСТЕМА С ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТЬЮ

Если автомобиль марки Nissan, Mitsubishi или Lotus и в двери нет переключателя - необходимо найти провод, идущий из двери водителя, который замкнут на массу, если двери автомобиля открыты, и "разомкнут" (ОВ), если двери закрыты.

• В автомобилях данного типа Синий/Красный и Зеленый/Черный провода системы НЕ используются.

• Подсоедините Зеленый/Красный провод системы к "массе".

• Подсоедините остальные провода системы как показано на схеме 5.

УСТАНОВКА ДОПОЛНИТЕЛЬНЫХ ЭЛЕКТРОПРИВОДОВ

Если автомобиль не оборудован центральным замком или электроприводами замков дверей, Вы можете установить дополнительные электроприводы и подсоединить их к системе следующим образом:

• Подсоедините Синий/Черный и Зеленый/Черный провода системы к "массе".

• Подсоедините Синий/Красный и Зеленый/Красный провода к +12.

• Подсоедините Зеленый/Белый провод к Синему проводу отпирания электропривода.

• Подсоедините Синий/Белый провод к Зеленому проводу запирания электропривода.

ЗАВЕРШЕНИЕ УСТАНОВКИ

АНТЕННЫЙ ПРОВОД: Вытяните тонкий черный провод во всю длину, закрепите в том месте, где он не

может быть поврежден. Избегайте укладки этого провода вокруг главных сильноточных жгутов проводки.

РЕГУЛИРОВКА ДАТЧИКА УДАРА: Осторожно поверните регулировочный винт против часовой стрелки до упора при помощи маленькой отвертки (НЕ проворачивайте винт вокруг оси. Максимальный угол регулировки 270°).

Закройте капот, багажник и поставьте систему на охрану. Подождите 6 секунд пока работа всех охранных устройств стабилизируется, затем сильно ударьте по заднему бамперу кулаком с такой силой, которая была бы достаточной для того, чтобы разбить стекло. Внимание! Не стучите по стеклу, Вы можете его разбить.

Если система не сработала, поверните регулировочный винт по часовой стрелке (для увеличения чувствительности) примерно на 1/4 оборота и проверьте чувствительность датчика еще раз. Повторяйте эту процедуру до тех пор, пока не сработает сигнализация. Режим тревоги должен включаться при сильном ударе по заднему бамперу автомобиля. При более слабом ударе должен сработать режим предупреждения и сирена подаст 5 коротких сигналов.

PANTERA SLK-5i

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru

Page 8

Внимание! При высокой чувствительности датчика охрана может срабатывать при вибрациях от проходящих рядом тяжелых автомобилей. Для уменьшения чувствительности поверните регулировочный винт против часовой стрелки.

ЗАЩИТА ПРОВОДКИ: Всегда защищайте провода спиральными трубками или обматывайте их изолентой. Закрепите жгуты проводов по всей длине при помощи пластиковых перетяжек. Это обеспечит отсутствие повреждений проводов при их соприкосновении с горячими или острыми подвижными частями автомобиля.

РАБОТА СИСТЕМЫ: Уделите некоторое время просмотру соответствующих пунктов в Руководстве пользователя и детально объясните работу системы Вашему заказчику.

ПРОГРАММИРОВАНИЕ ДОПОЛНИТЕЛЬНЫХ ПЕРЕДАТЧИКОВ

ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА

Передатчики, входящие в комплект системы, программируются на заводе-изготовителе следующим образом:

КНОПКА

ПРОГРАММИРОВАНИЕ ПЕРЕДАТЧИКОВ

В память системы может быть запрограммировано всего до 4-х передатчиков. При попытке запрограммировать 5-й передатчик, код первого передатчика будет "вытеснен" из памяти системы, при попытке

запрограммировать 6-й передатчик, код второго передатчика будет "вытеснен" из памяти системы, и т.д.

Внимание! Помните, что каждая операция должна быть выполнена в течение 15 секунд после преды-

дущей операции. Если 15-секундный интервал превышен, система автоматически выйдет из режима

программирования, что будет подтверждено одним коротким и одним длинным сигналом сирены. Если в процессе программирования было выключено зажигание система также немедленно выйдет из режима программирования, и Вы услышите один короткий и один длинный сигналы сирены.

1. Снимите систему с охраны, сядьте в автомобиль и включите зажигание.

2. Нажмите кнопку Valet 3 раза. Вы услышите 1 сигнал сирены через паузу, после чего СИД начнет мигать, подтверждая, что система готова к программированию нового передатчика.

3. Нажмите и удерживайте любую кнопку передатчика до тех пор, пока Вы не услышите длинный сигнал сирены, подтверждающий, что программирование нового передатчика произведено. СИД при этом перестанет мигать и будет светиться постоянно.

4. Для выхода из режима программирования:

• выключите зажигание или

• нажмите кнопку Valet еще раз или

• подождите 15 секунд, не производя никаких действий.

Вы услышите один короткий и один длинный сигнал сирены, подтверждающие, что система вышла из режима программирования.

СИНХРОНИЗАЦИЯ ПЕРЕДАТЧИКОВ

Так как в передатчиках системы используется постоянно меняющийся (динамический) код, в определенных, хотя и достаточно редких ситуациях (например, при нажатии кнопок брелка более 50 раз вдали от автомобиля), может произойти рассинхронизация кодов брелков и системы охраны. В этом случае - подойдите к автомобилю и быстро нажмите кнопку передатчика дважды. Синхронизация будет восстановлена и брелок вновь сможет управлять системой.

1 + 2

КАНАЛ

Дистанционная постановка/снятие с охраны

Запирание/отпирание дверей Бесшумная постановка/снятие с охраны

Выход Канала 2 (управление дополнительными устройствами) Дистанционное включение режима "Паника" (при выключен-

ном зажигании) Дистанционное включение режима Anti-HiJack (при включен-

ном зажигании)

ФУНКЦИЯ

PANTERA SLK-5i

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru

Page 9

ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ

Список программируемых функций системы приведен ниже. Заводские установки выделены жирным шрифтом.

№

Пассивная постановка на охрану

Пассивная постановка на охрану с запиранием дверей

Автозапирание дверей при включении зажигания

Автоотпирание дверей при выключении зажигания Автоматическая повторная постановка на охрану

5 6

Подтверждающие сигналы сирены

Режим иммобилайзера Функция защиты от ложных срабатываний

8 9

Персональный код отключения системы (* при программировании нового персонального кода си-

рена подаст от 2 до 9 сигналов после каждого нажатия кнопки 1 передатчика)

Сигналы предупреждения сирены при открытой двери *

Длительность импульса, подаваемого на замки дверей

Тип выхода дополнительного канала системы

Функция Темно-Синего провода системы

(* при программировании сирена подаст 2, 3 или 4 сиг-

нала после каждого нажатия кнопки 1 передатчика)

Функция Фиолетового провода системы

Функция Коричневого провода системы

* данную функцию потребуется отключить при установке системы на автомобили со штатной задержкой выключения внутрисалонного освещения.

** данные функции (# 14 и # 15) позволяют частично реализовать функцию "центрального замка" на запирание дверей при запирании двери водителя, если установлен дополнительный 5-проводный электропривод в двери водителя. См. описание данной функции в разделах "Фиолетовый провод" и "Коричневый провод" выше.

Функция

1 сигнал

сирены

ВКЛ

ВКЛ ВКЛ

ВКЛ

0.8 сек.

Импульсный

Дополнительный

канал

(+) триггер двери

(-) триггер двери

2 сигнала

сирены

ВЫКЛ

ВЫКЛ ВЫКЛ

От 2 до 9

ВЫКЛ

3.5 сек.

Постоянный

- (-) выход при включенной охране (2 сигнала);

- (-) выход для закрывания окон (3 сигнала);

- (-) выход для управления пейджером (4 сигнала);

(+) вход для подключения 5-проводного электропривода **

(-) вход для подключения 5-проводного электропривода **

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru

PANTERA SLK-5i

Page 10

Действие Сигналы подтверждения сирены СИД

Вход в режим программирования

Включите зажигание Нет В течение 15 сек. нажмите кнопоч- 1 сигнал и затем еще 1 сигнал Начнет мигать ный переключатель Valet 3 раза В течение 3 сек. выключите 1 короткий и 1 длинный сигнал зажигание

В течение 3 сек. включите зажига- 1 сигнал (пассивная постановка на охрану Мигает: 1 вспышка, ние включена) пауза...

Нажмите кнопку 1 передатчика для 2 сигнала (пассивная постановка на охрану изменения состояния функции выключена)

или

Программирование функции # 1

Программирование функции # 2

Нажмите кнопку Valet один раз 2 сигнала (пассивная постановка на охрану Мигает: 2 вспышки,

Нажмите кнопку 1 передатчика для 1 сигнал (пассивная постановка на охрану с изменения состояния функции запиранием дверей)

или

без запирания дверей) пауза...

Программирование функции # 3

Нажмите кнопку Valet один раз 2 сигнала (автозапирание дверей при вклю- Мигает: 3 вспышки,

Нажмите кнопку 1 передатчика для 1 сигнал (автозапирание дверей при вклюизменения состояния функции чении зажигания включено)

или

чении зажигания выключено) пауза...

Программирование функции # 4

Нажмите кнопку Valet один раз 2 сигнала (автоотпирание дверей при вы- Мигает: 4 вспышки,

Нажмите кнопку 1 передатчика для 1 сигнал (автоотпирание дверей при выизменения состояния функции ключении зажигания включено)

или

ключении зажигания выключено) пауза...

Программирование функции # 5

Нажмите кнопку Valet один раз 1 сигнал (автоматическая повторная поста- Мигает: 5 вспышек,

Нажмите кнопку 1 передатчика для 1 сигнал (автоматическая повторная постаизменения состояния функции новка на охрану выключена)

или

новка на охрану включена) пауза...

Программирование функции # 6

Нажмите кнопку Valet один раз 1 сигнал (сигналы сирены включены) Мигает: 6 вспышек,

Нажмите кнопку 1 передатчика для 2 сигнала (сигналы сирены выключены) изменения состояния функции

или

пауза...

Программирование функции # 7

Нажмите кнопку Valet один раз 2 сигнала (режим иммобилайзера выклю- Мигает: 7 вспышек,

Нажмите кнопку 1 передатчика для 1 сигнал (режим иммобилайзера включен) изменения состояния функции

или

чен) пауза...

Программирование функции # 8

Нажмите кнопку Valet один раз 2 сигнала (функция защиты от ложных cра- Мигает: 8 вспышек,

Нажмите кнопку 1 передатчика для 1 сигнал (функция защиты от ложных сраизменения состояния функции батываний включена)

или

батываний выключена) пауза...

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru

Page 11

Нажмите кнопку Valet один раз 1 сигнал (персональный код отключения Мигает: 9 вспышек,

Нажмите кнопку 1 передатчика от 2 до 9 сигналов (персональный код отот 1 до 8 раз для изменения со- ключения системы от 2 до 9 нажатий кнопки стояния функции Valet)

или

системы 1 нажатие кнопки Valet) пауза

Программирование функции # 10

Программирование функции # 9

Нажмите кнопку Valet один раз 1 сигнал (сигналы предупреждения сирены Мигает: 10 вспы-

Нажмите кнопку 1 передатчика для 2 сигнала (сигналы предупреждения сиреизменения состояния функции ны при открытой двери выключены)

или

при открытой двери включены) шек, пауза...

Программирование функции # 11

Нажмите кнопку Valet один раз 1 сигнал (длительность импульса, пода- Мигает: 11 вспы-

Нажмите кнопку 1 передатчика для 2 сигнала (длительность импульса, подаизменения состояния функции ваемого на замки дверей 4 сек.)

или

ваемого на замки дверей 0.8 сек.) шек, пауза...

Программирование функции # 12

Нажмите кнопку Valet один раз 1 сигнал (тип выхода дополнительного ка- Мигает: 12 вспы-

Нажмите кнопку 1 передатчика для 2 сигнала (тип выхода дополнительного каизменения состояния функции нала системы: постоянный)

или

Нажмите кнопку Valet один раз 1 сигнал (функция Темно-Синего провода Мигает: 13 вспы-

Нажмите кнопку 1 передатчика 1,2 2,3 или 4 сигнала (функция Темно-Синего или 3 раза для изменения состоя- провода системы: (-) выход при включенной ния функции охране; (-) выход для закрывания окон; (-)

или

нала системы: импульсный) шек, пауза...

Программирование функции # 13

системы: (-) выход дополнительного ка- шек, пауза... нала)

выход для управления пейджером)

Программирование функции # 14

Нажмите кнопку Valet один раз 1 сигнал (функция Фиолетового провода Мигает: 14 вспы-

Нажмите кнопку 1 передатчика для 2 сигнала (функция Фиолетового провода изменения состояния функции системы: (+) вход для подключения 5-

или

системы: (+) триггер двери) шек, пауза...

проводного электропривода)

Программирование функции # 15

Нажмите кнопку Valet один раз 1 сигнал (функция Коричневого провода Мигает: 15 вспы-

Нажмите кнопку 1 передатчика для 2 сигнала (функция Коричневого провода изменения состояния функции системы: (-) вход для подключения 5-

или

системы: (-) триггер двери) шек, пауза...

проводного электропривода)

Выход из режима программирования

Выключите зажигание 1 длинный сигнал СИД погаснет

Нажмите кнопку Valet еще раз 1 длинный сигнал СИД погаснет

или

Подождите 15 секунд 1 длинный сигнал СИД погаснет

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru

PANTERA SLK-5i

Page 12

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение питания: Номиналы предохранителей:

- на Красном проводе

- на Красном/Белом проводе

- на Зеленом/Красном проводе

- на Синем/Красном проводе Потребление тока: Постановка на охрану: Максимальное количество циклов режима тревоги: Автоматическая повторная постановка на охрану: Автоматическая постановка на охрану: Количество зон охраны: Триггеры системы:

Количество каналов приемника: Максимальное количество передатчиков: Количество кодовых комбинаций: Макс. ток нагрузки реле указателей поворота: Макс. ток нагрузки реле запирания: Макс. ток нагрузки реле отпирания:

Макс. ток нагрузки реле блокировки стартера: Макс. ток нагрузки выхода дополнительного канала:

+ 12В постоянного тока

15А 5А 15А 15А <10mА в режиме охраны через 3 секунды после нажатия кнопки передатчика 6 циклов по 30 секунд через 30 секунд после снятия с режима охраны через 30 секунд после закрывания последней двери 5

- отрицательный триггер двери

- положительный триггер двери

- отрицательный триггер капота/багажника

- вход зажигания

- датчик удара

- зона предупреждения 5 4

1.8x1024 с динамическим изменением кода 15А 15А 15А З0А 200мА

PANTERA SLK-5i

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru

Page 13

СИД

Датчик

ЗЕЛЕНЫЙ/ЧЕРНЫЙ ЗЕЛЕНЫЙ/БЕЛЫЙ ЗЕЛЕНЫЙ/КРАСНЫЙ СИНИЙ/ЧЕРНЫЙ СИНИЙ/БЕЛЫЙ СИНИЙ/КРАСНЫЙ

+ 12В в

положении

"Старт"

разрезать

+ 12В от

аккумулятора

Замок

зажигания

Стартер

ЖЕЛТЫЙ - +12В от замка зажигания

КОРИЧНЕВЫЙ - триггер двери (-)

ЧЕРНЫЙ - масса

к+12В от

аккумулятора

КРАСНЫЙ/БЕЛЫЙ

5А

ТЕМНО-СИНИЙ - дополнительный канал (-)

ФИОЛЕТОВЫЙ - триггер двери (+)

БЕЛЫЙ/ЧЕРНЫЙ - сирена (+)

ТЕМНО-ЗЕЛЕНЫЙ - триггер капота/багажника (-)

Valet

SLK-5I

КРАСНЫЙ

15А

БЕЛЫЙ - к указателям поворота (+)

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru

Page 14

Схема 1. 3-проводная система с отрицательной полярностью (большинство японских автомобилей)

6-контактный разъем

Синий/Белый

Синий/Красный

Зеленый/Белый

Зеленый/Красный

Штатный провод запирания

Зеленый/Черный и Синий/Черный провода не используются.

Штатный провод отпирания

Схема 2. 3-проводная система с положительной полярностью (большинство автомобилей GM)

6-контактный разъем

Штатный провод запирания

Зеленый/Черный и Синий/Черный провода не используются.

Синий/Белый

Синий/Красный

Зеленый/Белый

Зеленый/Красный

Штатный провод отпирания

К+12В

Схема 3. 5 (4) проводная система с переменной полярностью (большинство автомобилей Ford и Chrysler)

6-контактный разъем

Зеленый/Белый

Зеленый/Черный

Синий/Красный

Зеленый/Красный

Синий/Белый

Синий/Черный

к+12В

Выключатель

в двери

водителя

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru

PANTERA SLK-5i

провод отпирания

разрезать

провод запирания

разрезать

Выключатель

в двери

пассажира

Page 15

Схема 4. Вакуумная система центрального замка

(Mercedes-Benz и Audi)

6-контактный разъем

Синий/Черный

Синий/Белый

Зеленый/Красный

Зеленый/Черный

Синий/Красный

к+12В

Зеленый/Белый

Выключатель

Компрессор

разрезать

Схема 5. Однопроводная система с отрицательной полярностью (некоторые автомобили Nissan, Mitsubishi др.)

6-контактный разъем

Электропривод

двери водителя

Синий/Красный и Зеленый/Черный провода не используются.

Синий/Черный

разрезать

Зеленый/Белый

Синий/Белый

Зеленый/Красный

Штатный

центральный замок

Схема 6. Установка дополнительных электроприводов

Синий/Красный

Зеленый/Красный

6-контактный разъем

Зеленый/Белый

Синий/Белый

Зеленый/Черный

Синий/Черный

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru

PANTERA SLK-5i

Page 16

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ PANTERA SLK-5i

1. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер двери") к проводке автомобилей ВАЗ семейства 2109, 2123, оснащенных иммобилайзерами АПС-4 или

АПС-6:

АПС-4

НА АВТОМОБИЛИ ВАЗ

+ 12В

Зеленый-Черный

плафон

освещения

салона

диод Imах=1А

КОРИЧНЕВЫЙ

выключатель

освещения

плафона

2. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер двери") к проводке автомобилей ВАЗ семейств 2110 и 2115, оснащенных иммобилайзерами АПС-4:

АПС-4

+ 12В

Зеленый-Черный

плафон

освещения

салона

диод Imах=1А

КОРИЧНЕВЫЙ

Белый-Черный

выключатели

освещения

плафона

БСК

3. Рекомендуемая схема подключения ТЕМНО-ЗЕЛЕНОГО провода системы ("отрицательный триггер капота/багажника") к подкапотной лампе автомобилей ВАЗ семейств 2109, 2115, 2123 или лампе освещения багажника автомобилей ВАЗ семейства 2115:

подкапотная лампа

диод Imax=1A

ТЕМНО-ЗЕЛЕНЫЙ

выключатель подкапотной

лампы (выключатель лампы

освещения багажника)

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru

PANTERA SLK-5i

LIU5I000
