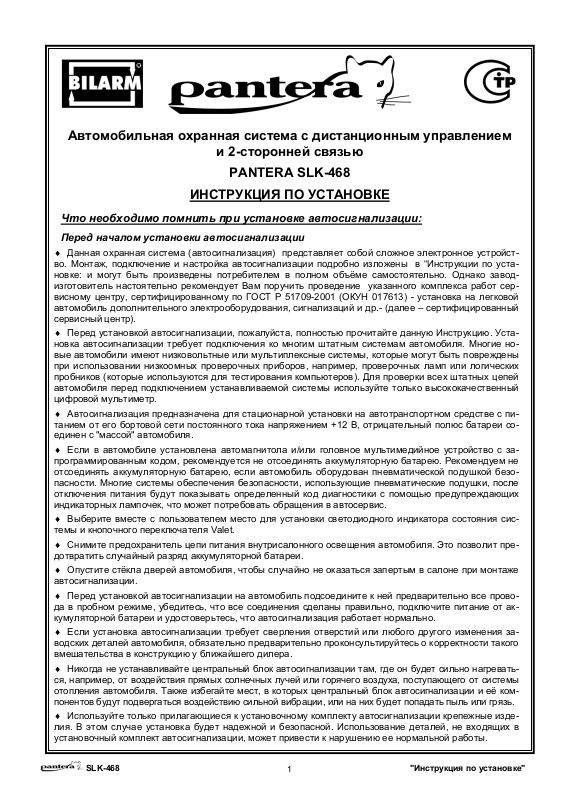

Автомобильная охранная система с дистанционным управлением

и 2-сторонней связью

PANTERA SLK-468

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

Что необходимо помнить при установке автосигнализации:

Перед началом установки автосигнализации

♦ Данная охранная система (автосигнализация) представляет собой сложное электронное устройство. Монтаж, подключение и настройка автосигнализации подробно изложены в “Инструкции по установке: и могут быть произведены потребителем в полном объёме самостоятельно. Однако заводизготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сервисному центру, сертифицированному по ГОСТ Р 51709-2001 (ОКУН автомобиль дополнительного электрооборудования, сигнализаций и др.- (далее – сертифицированный сервисный центр).

♦ Перед установкой автосигнализации, пожалуйста, полностью прочитайте данную Инструкцию. Установка автосигнализации требует подключения ко многим штатным системам автомобиля. Многие новые автомобили имеют низковольтные или мультиплексные системы, которые могут быть повреждены при использовании низкоомных проверочных приборов, пробников (которые используются для тестирования компьютеров). Для проверки всех штатных цепей автомобиля перед подключением устанавливаемой системы используйте только высококачественный цифровой мультиметр.

♦ Автосигнализация предназначена для стационарной установки на автотранспортном средстве с питанием от его бортовой сети постоянного тока напряжением +12 В, отрицательный полюс батареи соединен

с "массой" автомобиля.

♦ Если в автомобиле установлена автомагнитола и/или головное мультимедийное устройство с запрограммированным кодом, рекомендуется не отсоединять аккумуляторную батарею. Рекомендуем не отсоединять аккумуляторную батарею, если автомобиль оборудован пневматической подушкой безопасности. Многие системы обеспечения безопасности, использующие пневматические подушки, после отключения питания будут показывать определенный код диагностики индикаторных лампочек, что может потребовать обращения в автосервис.

♦ Выберите вместе с пользователем место для установки светодиодного индикатора состояния сис- темы и кнопочного переключателя Valet.

♦ Снимите предохранитель цепи питания внутрисалонного освещения автомобиля. Это позволит предотвратить случайный разряд аккумуляторной батареи.

♦ Опустите стёкла дверей автомобиля, чтобы случайно не автосигнализации.

♦ Перед установкой автосигнализации на автомобиль подсоедините к ней предварительно все провода в пробном режиме, убедитесь, что все соединения сделаны правильно, подключите питание от аккумуляторной батареи и удостоверьтесь, что автосигнализация работает нормально.

♦ Если установка автосигнализации требует сверления отверстий или любого водских деталей автомобиля, обязательно предварительно проконсультируйтесь о корректности такого вмешательства в конструкцию у ближайшего дилера.

♦ Никогда не устанавливайте центральный блок автосигнализации там, где он будет сильно нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от системы отопления автомобиля. Также избегайте мест, в которых понентов будут подвергаться воздействию сильной вибрации, или на них будет попадать пыль или грязь.

♦ Используйте только прилагающиеся к установочному комплекту автосигнализации крепежные изделия. В этом случае установка будет надежной и безопасной. Использование деталей, не входящих в установочный комплект автосигнализации, может привести к

например, проверочных ламп или логических

оказаться запертым в салоне при монтаже

центральный блок автосигнализации и её ком-

нарушению ее нормальной работы.

017613) - установка на легковой

с помощью предупреждающих

другого изменения за-

SLK-468 "Инструкция по установке"

Page 2

После установки автосигнализации

Проверьте все функции автосигнализации.

♦ При проверке автосигнализации не забывайте, что она имеет функцию защиты от повторных ложных срабатываний, которая позволяет временно отключать повторно срабатывающие зоны охраны в течение определенного промежутка времени. При этом будет казаться, что данная зона охраны не работает. Обратитесь к разделу "Функция защиты от ложных срабатываний" в Инструкции пользователя

ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ

Данная система имеет 27 программируемых функций. Для удобства программирования эти функции распределены между двумя раздельными меню. 1-е меню программируемых функций системы содержит в основном “пользовательские” функции, 2-е меню программируемых функций содержит функции, которые должны программироваться только квалифицированным мастером-установщиком.

Список программируемых функций системы приведен ниже.

1-Е МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ

(заводские установки выделены жирным шрифтом)

№

Нажать кнопку

передатчика

(1 сигнал сирены)

Пассивная постановка

1.1

на охрану с запиранием дверей включена

1.2 Основная постановка с подтверждающими сигналами сирены, альтернативная постановка без подтверждающих сигналов сирены

Автоматическое запи-

1.3

рание дверей при включении зажигания включено

Автоматическое отпи-

1.4

рание дверей при выключении зажигания включено

Автоматическая перепо-

1.5

становка с запиранием дверей включена

При дистанционном от-

1.6

крывании багажника система будет сниматься с охраны

Пассивная блокировка

1.7

двигателя включена Функция защиты от

1.8

ложных срабатываний

NPC

1.9 Отключение системы с помощью переключателя Valet (VALET)

включена c)

а)

Нажать кнопку

передатчика 1 раз

(2 сигнала сирены)

Пассивная постановка на охрану выключена

Основная постановка без подтверждающих сигналов сирены, альтернативная постановка с подтверждающими сигналами сирены

Автоматическое запирание дверей при включении зажигания выключено

Автоматическое отпирание дверей при выключении зажигания выключено

Автоматическая перепостановка с запиранием дверей выключена

При дистанционном открывании багажника система не будет сниматься с охраны

Пассивная блокировка

двигателя выключена Функция защиты от лож-

ных срабатываний NPC выключена

Отключение системы с помощью персонального секретного кода (Code)

Пассивная постановка на охрану без запирания дверей включена

Автоматическое запирание дверей по сигналу спидометра

Автоматическая перепостановка без запирания дверей включена

Нажать

кнопку

передатчика

2 раза

(3 сигнала

сирены)

--- --- ---

---

--- --- ---

Нажать

кнопку

передатчика

3 раза

(4 сигнала

сирены)

--- ---

передатчи-

(5,6,7 или 8

Нажать

кнопку

ка 4, 5, 6

или 7 раз

сигналов

сирены)

SLK-468 "Инструкция по установке"

Page 3

№

Нажать кнопку

передатчика

(1 сигнал сирены)

Автоматическое вклю-

1.10

чение функции AntiHiJack при включении

зажигания

1.11 Включение функции Anti-HiJack с помо- щью передатчика

Функция принуди-

1.12

тельного глушения двигателя в режиме

Anti-HiJack включена

Охрана автомобиля с

1.13

работающим двигателем выключена

1.14 Автоматическая проверка связи через 15 мин. после постановки на охрану

1.15 Постановка на охрану при запирании двери ключом выключена

Автоматический ре-

1.16

жим «турбо» 1 мин.

Нажать кнопку

передатчика 1 раз

(2 сигнала сирены)

Автоматическое включение функции Anti-HiJack при включении зажигания или открывании двери при включенном зажигании

Функция Anti-HiJack отключена

Функция принудительного глушения двигателя в режиме Anti-HiJack выключена

Охрана автомобиля с работающим двигателем включена / указатели поворота мигают

Автоматическая проверка связи через 30 мин. после постановки на охрану

Постановка на охрану при запирании двери ключом включена

Автоматический режим «турбо» 3 мин.

Автоматическое включение функции Anti-HiJack по сигналу спидометра

Охрана автомобиля с работающим двигателем включена / указатели поворота выключены

Автоматическая проверка связи через 60 мин. после постановки на охрану

Постановка на охрану при запирании двери ключом с задержкой 15 с. .включена

Автоматический режим «турбо» 6 мин.

Нажать

кнопку

передатчика

2 раза

(3 сигнала

сирены)

--- --- ---

Нажать

кнопку

передатчика

3 раза

(4 сигнала

сирены)

2-х ступенчатое снятие с охраны вклю-

е)

чено

--- ---

Автоматическая проверка связи через каждые 60 мин. после постановки на охрану

Постановка на охрану при запирании двери ключом с задержкой 30 с.

Автоматический режим «турбо» 10 мин.

Нажать

кнопку

передатчи-

ка 4, 5, 6

или 7 раз

(5,6,7 или 8

сигналов

сирены)

Функции

Anti-HiJack

и 2-х ступенчатого снятия с охраны выключены

---

SLK-468 "Инструкция по установке"

Page 4

№

Прогрессивное сраба-

2.1

тывание системы от триггера дверей выключено

Включение режима

2.2

охраны через 3 секунды после подтверждающих сигналов сирены h)

Длительность им-

2.3

пульса, подаваемого на замки дверей: 0.8 с.

Функция Фиолетового

2.4

провода: “(+) триггер двери”

Функция Коричневого

2.5

провода “(-) триггер двери”

Выход канала 2 сис-

2.6

темы: “отпирание багажника”

Функция Синего про-

2.7

вода: «Выход канала №2»

Выход канала 3 сис-

2.8

темы: “импульсный”

(заводские установки выделены жирным шрифтом)

Нажать кнопку

передатчика

(1 сигнал сирены)

2-Е МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ

Нажать кнопку

передатчика 1 раз

(2 сигнала сирены)

Прогрессивное срабатывание системы от триггера дверей включено

Включение режима охраны через 15 секунд после подтверждающих сигналов сирены

Длительность импульса, подаваемого на замки дверей: 3,5 с.

Функция Фиолетового провода: “(+) вход для подключения 5-проводного электропривода” j)

кнопку

передатчика

(3 сигнала

Включение режима охраны через 30с. после подтверждающих сигналов сирены

Запирание: двойной импульс 0.8 с; отпирание: 0.8 с.

Функция Фиолетового провода: “(минус) вход для реализации режима “турбо” по “варианту 1”

Нажать

2 раза

сирены)

--- --- ---

Функция Коричневого провода “(-) вход для подключения 5-проводного электропривода” j)

Выход канала 2 системы: “импульсный”

Функция Синего провода: “Выход для закрывания окон”

Выход канала 3 системы: “постоянный”

Функция Фиолетового провода: “(-) вход для реализации режима “турбо”” по “варианту 1” k)

Выход канала 2 системы: “постоянный”

Функция Синего провода “встроенное Н.Р. реле блокировки двигателя”

Выход канала 3 системы: “постоянный” до выключения зажигания

Нажать

кнопку

передатчика

3 раза

(4 сигнала

сирены)

Включение режима охраны через 45 с. после подтверждающих сигналов сирены h)

Запирание:

0.8 с; отпирание: двойной импульс 0.8 с.

Функция Фиолетового провода: “(минус) вход для реализации режима “турбо” по “варианту

2”

Функция Фиолетового провода: “(-) вход для реализации режима “турбо”” по варианту 2”

Выход канала

2 системы: “таймерный 30 сек.”

Функция Синего провода “Выход для управления внутрисалонным освещением”

Выход канала

3 системы: “таймерный 30 секунд”

передатчика

4, 5, 6 или 7

(5,6,7 или 8

сигналов си-

---

Режим “Комфорт”) i): запирание:10с/16с/

23с/ 30с (5/6/7/8 сиг-

налов сирены), отпирание:0.8с j)

Выход канала 2 системы: “таймерный 1 мин./ 3 мин.” (5/6 сигналов

сирены)

Функция Синего провода: “Выход для управления пейджером”

Выход канала

3 системы: “таймерный 1/ 3/ 5 минут” (5/ 6/ 7 сигналов сирены)

Нажать

кнопку

раз

рены)

---

SLK-468 "Инструкция по установке"

Page 5

№

Нажать кнопку

передатчика

(1 сигнал сирены)

Функция Серого про-

2.9

вода: “(-) выход канала 3 системы”

Функция Зелёного /

2.10

Жёлтого провода “Отрицательный выход для дополнительной блокировки Н.З. реле”

Функция Коричневого/

2.11

Белого провода: (-) вход триггера капота

ВНИМАНИЕ! Функции 2-го меню программируемых функций системы должны программироваться ТОЛЬКО квалифицированным мастером при установке системы. Случайное изменение состояние этих функций может привести к неправильной работе или повреждению системы, к причинению ущерба окружающим или к травмам.

a) - даже есл и подтверждающие сигналы сирены отключены, 3 и 4 сигнала сирены будут всегда подаваться при

b) - см. описание работы функции № 1.7 в Инструкции пользователя (раздел “Пассивная блокировка двигателя”)

c) - см. описание работы функции № 1.8 в Инструкции пользовател я (раздел “Функция защиты от ложных срабатываний NPC

d) - см. описание работы функции №1.9 в Инструкции пользователя (раздел “Аварийное отключение системы”).

e) - см. описание работы функции № 1.10 в Инстру кции пользователя (раздел “Снятие системы с ох- раны в 2 этапа”)

f) - см. описание работы функции № 1.15 в Инструкции пользователя (раздел “Постановка на охрану при запирании водительской двери ключом ”)

g) - см. жим Anti-HiJack”)

h) - данная функция (№ 2.2) необходима при установке на некоторые современные модели автомоби- лей со штатной задержкой выключения внутрисалонного освещения.

тывать от всех зон/триггеров чае, если в автомобиле установлена штатная задержка выключения внутрисалонного освещения – необходимо будет данную функцию выключить.

освещение автомобиля или если открыта одна из дверей автомобиля, система обойдет данную цепь и мигание указателей поворота). Однако через 45 секунд, если дверь осталась открытой, сирена подаст 3 сигнала и указатели поворота мигнут 3 раза , подтверждая обход входа триггера двери. Система возьмет эту цепь под охрану через 3 секунды после того, как она перестанет быть активной

i) - ряд современных моделей автомобилей оборудован штатной системой “Комфорт” или “Total Clo- sure” (“закрыть все”), что позволяет запирать все двери и закрывать все окна и люк при закрывании

замка двери водителя ключом. Для реализации данной функ ции необходимо использовать импульс управления запиранием дверей длительностью 10, 16, 23 или 30 с.

постановке на охрану и при снятии системы с режима охраны.

описание работы функций № 1.10, № 1.11 и № 1.12 в Инструкции пользователя (разделы “Ре-

Если данная функция включена, то система полностью встанет в режим охраны и будет сраба-

Тогда, если при постановке системы на охрану с помощью передатчика включено внутрисалонное

встанет в режим охраны со стандартными сигналами подтверждения (1 сигнал сире ны и 1

Нажать кнопку

передатчика 1 раз

(2 сигнала сирены)

Функция Серого провода “(-) выход при включен-

ной охране”

Функция Зелёного / Жёлтого провода “(-) выход для закрывания окон”

Функция Коричневого/ Белого провода: вход сигнала спидометра

”)

ч ерез 3 секунды после сигналов подтверждения сирены. В том слу-

передатчика

Функция Серого провода: “(-) выход для управления пейджером”

Функция Зелёного / Жёлтого провода “(-) выход для отпирания всех дверей”

Нажать

кнопку

2 раза

(3 сигнала

сирены)

--- --- ---

Нажать

кнопку

передатчика

3 раза

(4 сигнала

сирены)

Функция Серого провода: “(-) выход для закрывания окон”

Функция Зелёного/ Жёлтого провода “(-) выход для управления внутрисалонным освещением

Нажать

кнопку

передатчика

4, 5, 6 или 7

раз

(5,6,7 или 8

сигналов си-

рены)

Функция Серого провода: (-) выход для отпирания всех дверей”

---

SLK-468 "Инструкция по установке"

Page 6

j) - данные функции (№ 2.4 и № 2.5) по зволяют реализовать функцию “центрального замка” на запирание и отпирание дверей при запирании или отпирании двери водителя, если установлен дополнительный 5-проводный электропривод в двери водителя. См. описание данной функции в разделах “Фиолетовый провод” и “Коричневый провод” ниже.

k) - данная опция (функции № 2.4 и чения режима “турбо” при установке системы на автомобили с турбонаддувом.

ВНИМАНИЕ: если включена данная опция, то выход 3-го канала системы (Серый провод) или Зелёный/Жёлтый провод будет автоматически запрограммирован (функция №1.16) как “таймерный 1, 3 (заводская установка), 6 или 10 минут”.

№ 2.5) позволяет реализовать функцию автоматического вклю-

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ СИСТЕМЫ

Для программирования функций системы:

1. Снимите систему с охраны и сядьте в автомобиль.

2. Если функция № 1.9 включена (отключение системы с помощью переключателя Valet) – включите за-

жигание и перейдите к пункту 4.

3. Если функция № 1.9 выключена (отключение системы с помощью персонального кода), то для входа

в режим программирования функций системы

или заводской код “11” как описано ниже:

Вам необходимо будет ввести свой персональный код

♦ Включите, выключите и вновь включите зажигание

♦ В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet количество раз, равное 1-

й цифре Вашего персонального кода (заводская установка – 1 раз), затем выключите и вновь включи-

те зажигание.

Примечание: Если Ваш персональный

♦ В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet количество раз, равное 2-

й цифре Вашего персонального кода (заводская установка – 1 раз), затем выключите и вновь включи-

те зажигание.

4. В течение 15 секунд после включения зажигания нажмите кнопочный выключатель Va let 3 раза. Вы

услышите 1 короткий сигнал

5. В течение 15 секунд после сигнала сирены выключите зажигание. Вы услышите 1 короткий и 1 длин-

ный сигнал сирены.

код состоит только из одной цифры – пропустите следующий шаг.

сирены и СИД системы начнет медленно мигать.

6. В течение 3 секунд после сигналов сирены включите зажигание.

Вы автоматически войдете в режим программирования функций. Сирена подаст 1 сигнал и СИД нач-

нет мигать одиночными вспышками через

граммируемых функций системы (“Функции, программируемые пользователем”).

Если нажать и удерживать кнопку Valet в течение 3 секунд – сирена подаст еще 2 сигнала, а СИД нач-

нет мигать двойными вспышками через паузу, подтверждая, что система перешла во 2-е меню про-

граммируемых функций системы (“функции, программируемые установщиком

7. После того, как Вы выбрали необходимое меню, нажмите и отпустите кнопку Valet количество раз,

равное номеру выбранной функции. СИД начнет мигать сериями вспышек в соответствии с номером

функции и Вы услышите 1, 2, 3…8 сигналов сирены, показывающих состояние выбранной функции.

Если номер функции превышает 10, то СИД будет давать одну длинную вспышку, соответствующую

"10", и

несколько коротких, соответствующих числу единиц, превышающих 10.

8. После сигналов сирены нажмите кнопку

подаст 1 подтверждающий сигнал), либо нажмите кнопку

ной функции (сирена подаст 2 подтверждающих сигнала). Если имеется несколько возможностей на-

стройки данной функции, то переход между ними можно осуществлять последовательными нажатия-

ми кнопки

лов, соответствующее выбранной Вами настройке.

9. После этого Вы можете перейти к программированию следующей функции, либо можете выйти из ре-

жима программирования функций системы. Обратите внимание на то, что количество нажатий кнопки

Valet “суммируется“ и, например, если Вы запрограммировали функцию №

функции № 1.12, Вам нужно будет нажать кнопку Valet еще 9 раз. СИД начнет мигать 1 длинной и дву-

мя короткими вспышками раз через паузу, подтверждая, что выбрана функция № 1.12.

передатчика. При этом Вы каждый раз услышите количество подтверждающих сигна-

паузу, подтверждая, что система вошла в 1-е меню про-

“).

передатчика для включения выбранной функции (сирена

передатчика для выключения выбран-

1.3 и хотите перейти к

SLK-468 "Инструкция по установке"

Page 7

Для выхода из режима программирования функций системы:

- Выключите зажигание или

- Не нажимайте кнопки брелка и кнопочный выключатель Valet в течение 25 секунд или

- Нажмите и удерживайте кнопку Valet в течение 3 секунд.

Сирена подаст 1 длинный сигнал и СИД системы погаснет, подтверждая выход из режима программирования.

Примечание: Не допускайте, чтобы между Вашими действиями прошло больше 25 секунд, иначе система

автоматически выйдет из режима программирования, и Вы услышите 1 длинный сигнал сирены,

СИД погаснет.

Пример программирования

спидометра (функция № 1.3, опция 3) и запрограммируйте выход канала 2 системы как “постоянный” (функция № 2.6, опция 3)

: Включите функцию автоматическое запирание дверей по сигналу

1. Снимите систему с охраны.

2. Если функция № 1.9 включена (отключение системы с помощью переключателя Valet) – включите за-

жигание и перейдите к пункту 4.

3. Если функция № 1.9 выключена (отключение системы с

режим программирования функций системы введите Ваш персональный код или заводской код “11”

как описано ниже:

a) Включите, выключите и вновь включите зажигание.

b) В течение 15 секунд нажмите кнопочный переключатель Valet от 1 до 9 раз для ввода 1-й цифры

кода (заводская установка – 1 раз)

c) Если у Вас запрограммирован 1-цифровой

запрограммирован 2-значный персональный код - выключите и вновь включите зажигание.

d) В течение 15 секунд нажмите кнопочный переключатель Valet от 1 до 9 раз для ввода 2-й цифры

кода (заводская установка – 1 раз).

e) В течение 15 секунд выключите и вновь включите зажигание.

4. В течение 15 секунд после включения зажигания нажмите

услышите 1 короткий сигнал сирены и СИД системы начнет медленно мигать.

5. В течение 15 секунд после сигнала сирены выключите зажигание. Вы услышите 1 короткий и 1 длин-

ный сигнал сирены.

6. В течение 3 секунд после сигналов сирены включите зажигание. Сирена подаст 1 сигнал и СИД вспых-

нет 1 раз, подтверждая вход в 1-

7. В течение 25 секунд нажмите и отпустите кнопочный переключатель Valet 3 раза. Сирена подаст 2 сиг-

нала и СИД начнет мигать сериями из 3-х вспышек через паузу.

8. В течение 25 секунд нажмите кнопку

выбор опции 3 программируемой функции.

9. В течение 25 секунд нажмите кнопочный переключатель Valet и удерживайте его. Сирена подаст 2 сиг-

нала и СИД вспыхнет 2 раза, подтверждая вход в 2-е меню программируемых функций. Отпустите

переключатель Valet. СИД начнет мигать двойными вспышками через паузу.

10. В течение 25 секунд нажмите и отпустите кнопочный

нал и СИД начнет мигать сериями из 6-ти вспышек через паузу.

11. В течение 25 секунд нажмите кнопку

тем 3 сигнала, подтверждая программирование выхода 2-го канала системы как “постоянный” (опция

3 программируемой функции).

12. Выключите зажигание. Сирена подаст 1 длинный сигнал и СИД системы погаснет, подтверждая вы-

ход из режима программирования.

е меню программируемых функций.

передатчика. Сирена подаст сначала 3 сигнала, подтверждая

передатчика дважды. Сирена подаст сначала 2 сигнала, за-

помощью персонального кода), то для входа в

персональный код – переходите к пункту “e”. Если у Вас

кнопочный выключатель Valet 3 раза. Вы

переключатель Valet 6 раз. Сирена подаст 1 сиг-

SLK-468 "Инструкция по установке"

Page 8

Восстановление заводских установок программируемых функций системы:

Находясь в режиме программирования функций, Вы можете возвратить настройки всех функций к заводским установкам. Для этого войдите в любое меню программируемых функций и одновременно на-

жмите и удерживайте кнопки сирены, подтверждающие восстановление заводских настроек и выход из режима программирования функций.

Данная функция позволяет восстановить заводские настройки всех программируемых функций системы, кроме персонального кода, состояния функции № 1.9.

и AUX передатчика в течение 2 секунд. Вы услышите 2 коротких сигнала

УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ СИСТЕМЫ

ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ

Выберите место для установки центрального блока управления в салоне (например, за или под приборной панелью) и закрепите его при помощи двух шурупов. Центральный блок управления можно также закрепить при помощи пластиковых перетяжек.

Не устанавливайте центральный блок управления в моторном отсеке, так как он не герметичен. Избегайте устанавливать блок непосредственно на имеющиеся в автомобиле электронные блоки. Они могут быть источником радиопомех, уменьшающих радиус действия передатчика или вызывающих перебои в работе.

СИРЕНА

Выберите место для установки сирены в моторном отсеке, которое хорошо защищено от доступа изпод днища автомобиля. Не размещайте сирену рядом с сильно нагревающимися узлами или движущимися частями в моторном отсеке. Для предотвращения скопления влаги раструб сирены должен быть направлен вниз. Установите сирену в выбранном месте при помощи входящих штейна.

КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ КАПОТА И БАГАЖНИКА

В комплект системы входит концевой выключатель для обеспечения охраны капота автомобиля. Выключатель должен всегда устанавливаться на служащую массой металлическую поверхность автомобиля. Важно выбрать такое место, где исключается скопление или протекание воды, избегайте мест стока влаги на стенках крыльев капота или багажника. Выбирайте места, защищенные ками, когда капот закрыт.

Концевой выключатель может быть установлен с помощью прилагаемой скобы или в монтажном отверстии на 8 мм. Помните, что при правильной установке концевой выключатель должен иметь ход как минимум 6 мм (1/4 дюйма) при закрывании капота.

Вы можете также установить дополнительный концевой выключатель для обеспечения охраны багажника или задней двери автомобиля.

СВЕТОДИОДНЫЙ ИНДИКАТОР ( СИД)

В комплект входит Синий светодиодный индикатор (СИД), который показывает состояние охранной системы. Он должен устанавливаться на приборной панели и быть хорошо виден снаружи автомобиля, но не должен отвлекать водителя. После выбора места установки проверьте возможность прокладки проводов за панелью и убедитесь, что при сверлении отверстия не будут повреждены компоненты.

Просверлите отверстие диаметром 7 мм и пропустите в него с лицевой стороны панели Красный и Синий провода светодиода. Установите светодиод в просверленное отверстие.

КНОПОЧНЫЙ ВЫКЛЮЧАТЕЛЬ VALET

Выберите место установки кнопочного выключателя Valet, которое, с одной стороны, должно быть легко доступно для водителя автомобиля, а с другой стороны, не позволит угонщику быстро найти переключатель Valet и отключить систему. Переключатель может быть установлен, например, в нижней части приборной панели с помощью 2-сторонней липкой ленты.

При любом методе ля для подсоединения проводов при установке.

крепления убедитесь в наличии свободного доступа к задней части переключате-

в комплект винтов и крон-

резиновыми проклад-

существующие

SLK-468 "Инструкция по установке"

Page 9

ДАТЧИК УДАРА

Выберите твердую поверхность на переборке между салоном и моторным отсеком внутри салона и установите датчик при помощи двух прилагаемых винтов. Датчик также может быть легко установлен при помощи перетяжек под панелью приборов.

При любом методе крепления датчика убедитесь в наличии свободного доступа к датчику для его регулировки.

ВНЕШНИЙ ПРИЕМОПЕРЕДАЮЩИЙ МОДУЛЬ СО ВСТРОЕННОЙ АНТЕННОЙ И КНОПКОЙ ВЫЗОВА

Для обеспечения максимальной дальности действия передатчиков в комплект системы входит внешний модуль со встроенной антенной и кнопкой вызова. Выберите место для установки модуля на переднем или заднем стекле автомобиля с края, чтобы не ухудшать видимость, либо на или над приборной панелью. Об ратите внимание на то, что в ряде новейших моделей автомобилей используется стекла со специальным защитным покрытием, которое может производить экранирующий эффект. В этом случае рекомендуется установка модуля на заднем стекле.

Закрепите модуль в выбранном месте с помощью прилагаемой двусторонней липкой ленты. Для лучшей фиксации мы также рекомендуем закрепить часть провода дуля антенны к месту установки основного блока системы и подключите их к соответствующему разъёму на блоке.

Внимание!

сильноточных жгутов проводки.

Избегайте установки модуля антенны в местах, где он может быть поврежден или около

, идущего от модуля. Проложите провода от мо-

КОМПЛЕКТ ПОСТАВКИ:

1. Основной блок системы 1 шт.

2. 5-кнопочный брелок-передатчик с 2-сторонней связью и ЖК-дисплеем 1 шт.

3. 4-кнопочный брелок-передатчик дистанционного управления системой 1 шт.

4. Внешний приемо-передающий модуль со встроенной антенной

с соединительным кабелем 1 шт.

5. Двухуровневый датчик удара с соединительным кабелем 1 шт.

6. Сирена 1 шт.

7. Колодка с проводкой для реле блокировки

8. Реле блокировки двигателя 1 шт.

9. Светодиодный индикатор (СИД) с соединительным кабелем 1 шт.

10. Кнопочный переключатель Valet с соединительным кабелем 1 шт.

11. Концевой выключатель кнопочного типа с установочным кронштейном и соединительной клеммой 1 шт.

12. Комплект проводки Molex с разъёмом для подсоединения

основного блока системы 1 шт.

13. 6-контактный разъём Molex с готовой проводкой для подключения

электроприводов замков дверей 1 шт.

14. Наклейки на стекло автомобиля 2 шт.

15. Руководство пользователя 1 шт.

16. Руководство по установке 1 шт.

17. Памятка пользователя 1 шт.

18. Гарантийный талон 1 шт.

19. Индивидуальная потребительская тара 1 компл.

двигателя 1 шт.

SLK-468 "Инструкция по установке"

Page 10

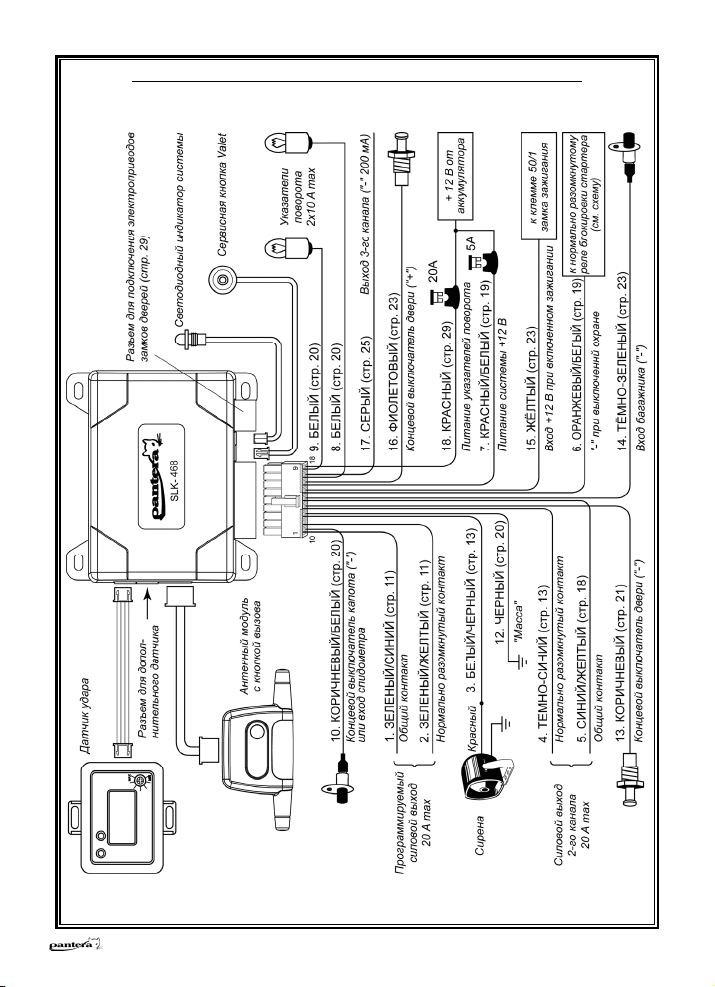

ФУНКЦИИ ПРОВОДОВ 18-КОНТАКТНОГО РАЗЪЁМА

Цвет Функция/Подсоединение

ЗЕЛЁНЫЙ/СИНИЙ Вход питания встроенного реле для подключения дополнительной блокировки ЗЕЛЁНЫЙ/ЖЁЛТЫЙ Выход для подключения дополнительной блокировки при помощи встроенного

БЕЛЫЙ/ЧЁРНЫЙ Выход для подключения сирены (+) ТЁМНО-СИНИЙ Выход канала 2 системы с программируемыми функциями (20 А) ТЁМНО-СИНИЙ/ЖЁЛТЫЙ Вход питания встроенного реле канала 2 системы ОРАНЖЕВЫЙ/БЕЛЫЙ Отрицательный выход 500 мА при выключенной охране для блокировки стартера

КРАСНЫЙ/БЕЛЫЙ +12В постоянного тока от аккумулятора 2 БЕЛЫХ ПРОВОДА Импульсные выходы для управления правыми/левыми указателями поворота ав-

КОРИЧНЕВЫЙ/БЕЛЫЙ (-) триггер капота (Зона 6) / вход для подключения датчика скорости ЧЁРНЫЙ “Масса” КОРИЧНЕВЫЙ (-) триггер двери (Зона 3) / (-) вход для подключения 5-проводного электропривода

ТЁМНО-ЗЕЛЁНЫЙ (-) триггер багажника (Зона 2) ЖЁЛТЫЙ Вход +12 В от замка зажигания (Зона 4) ФИОЛЕТОВЫЙ (+) триггер двери (Зона 3) / (+) вход для подключения 5-проводного электроприво-

СЕРЫЙ Выход канала 3 системы (-200 мА) с программируемыми функциями КРАСНЫЙ +12В постоянного тока от аккумулятора

реле (20А)

нормально разомкнутым реле с предустановленной колодкой реле

томобиля (+12 В; 10 А постоянного тока)

/ (-) вход для автоматического включения режима «турбо»

да / (-) вход для автоматического включения режима «турбо»

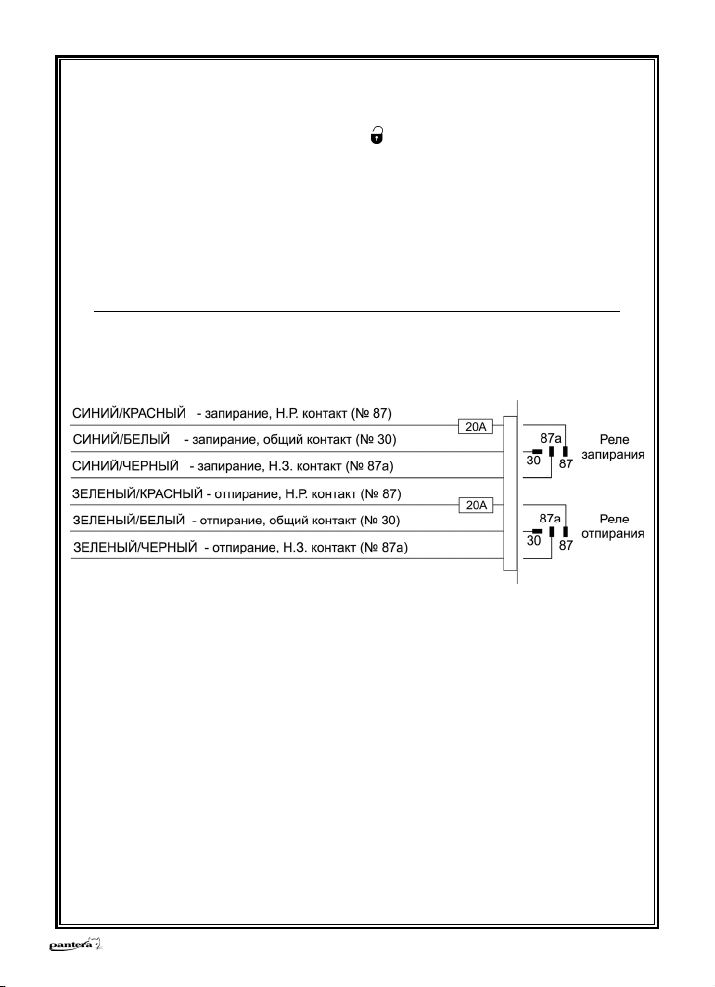

ФУНКЦИИ ПРОВОДОВ 6-КОНТАКТНОГО РАЗЪЁМА УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

Цвет Функция/Подсоединение

СИНИЙ/КРАСНЫЙ Запирание, НР-контакт ЗЕЛЁНЫЙ/ЧЁРНЫЙ Отпирание, НЗ-контакт ЗЕЛЁНЫЙ/БЕЛЫЙ Отпирание, общий контакт СИНИЙ/ЧЁРНЫЙ Запирание, НЗ-контакт СИНИЙ/БЕЛЫЙ Запирание, общий контакт ЗЕЛЁНЫЙ/КРАСНЫЙ Отпирание, НР-контакт

SLK-468 "Инструкция по установке"

Page 11

ПОДСОЕДИНЕНИЕ ПРОВОДОВ СИСТЕМЫ

18-КОНТАКТНЫЙ РАЗЪЁМ (верхний ряд):

ЗЕЛЁНЫЙ/СИНИЙ ПРОВОД: ПРОВОД ВЫБОРА ПОЛЯРНОСТИ СИГНАЛА СИЛОВОГО ВЫХОДА ЗЕЛЁНОГО/ЖЁЛТОГО ПРОВОДА СИСТЕМЫ

Подсоединение данного провода определяет полярность сигнала силового выхода ЗЕЛЁНОГО/ЖЁЛТОГО провода системы (см. ниже)

Подсоединение:

♦ Для того чтобы силовой выход ЗЕЛЁНОГО/ЖЁЛТОГО провода был отрицательной полярно-

сти, подсоедините ЗЕЛЁНЫЙ/СИНИЙ провод к “массе”.

Для того чтобы силовой выход ЗЕЛЁНОГО/ЖЁЛТОГО провода был положительной полярно-

♦

сти, подсоедините ЗЕЛЁНЫЙ/СИНИЙ провод к +12В через предохранитель.

ЗЕЛЁНЫЙ/ЖЁЛТЫЙ ПРОВОД: СИЛОВОЙ ВЫХОД (20А) ДЛЯ УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬНЫМ НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ БЛОКИРОВКИ ДВИГАТЕЛЯ / СИЛОВОЙ ВЫХОД ДЛЯ ЗАКРЫВАНИЯ ОКОН / ВЫХОД ДЛЯ ОТПИРАНИЯ ВСЕХ ДВЕРЕЙ / ВЫХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИСАЛОННЫМ ОСВЕЩЕНИЕМ

ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод системы может быть запрограммирован для выполнения различных функций. В зависимости от состояния программируемой функции № 2.10, ЗЕЛЁНЫЙ/ может использоваться как:

ЖЁЛТЫЙ провод

1) выход для управления дополнительным Н.З. реле блокировки двигателя (заводская установка);

2) выход выбираемой полярности для закрывания окон автомобиля;

3) выход выбираемой полярности для отпирания всех дверей;

4) выход выбираемой полярности для управления внутрисалонным освещением.

Максимальный ток нагрузки встроенного реле выхода ЗЕЛЁНОГО/ЖЁЛТОГО провода системы 20А.

1) Штатная функция ЗЕЛЁНОГО/ЖЁЛТОГО провода - “выход для управления дополнительным Н.З.

реле блокировки двигателя”. ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод замыкается с ЗЕЛЁНЫМ/СИНИМ прово-

дом при включении зажигания, когда система находится в режиме охраны и может использоваться

для управления дополнительным нормально замкнутым реле блокировки стартера.

Подсоединение: Подсоедините ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод системы

тельного реле. Подсоедините клемму № 85 реле к проводу от замка зажигания, на который поступает

напряжение +12В, когда ключ зажигания находится в положении “СТАРТ” (для схемы блокировки

стартера) или «ВКЛ. И СТАРТ» (для схемы блокировки цепи зажигания), и присутствует напряжение

0В, когда ключ зажигания находится в любом

Перережьте выше найденный провод от замка зажигания, идущий к соленоиду стартера автомо-

биля, и подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 30

реле. Подсоедините другую часть провода к клемме № 87A реле.

ином положении.

к клемме № 86 дополни-

Подсоедините ЗЕЛЁНЫЙ/СИНИЙ провод системы к “массе”.

Примечание: Обратите внимание на то

питание на реле блокировки будет подаваться только в момент попытки завести двигатель, таким об-

разом, реле блокировки будет потреблять энергию аккумулятора только в момент попытки запуска

двигателя.

, что при использовании такого варианта подсоединения

SLK-468 "Инструкция по установке"

Page 12

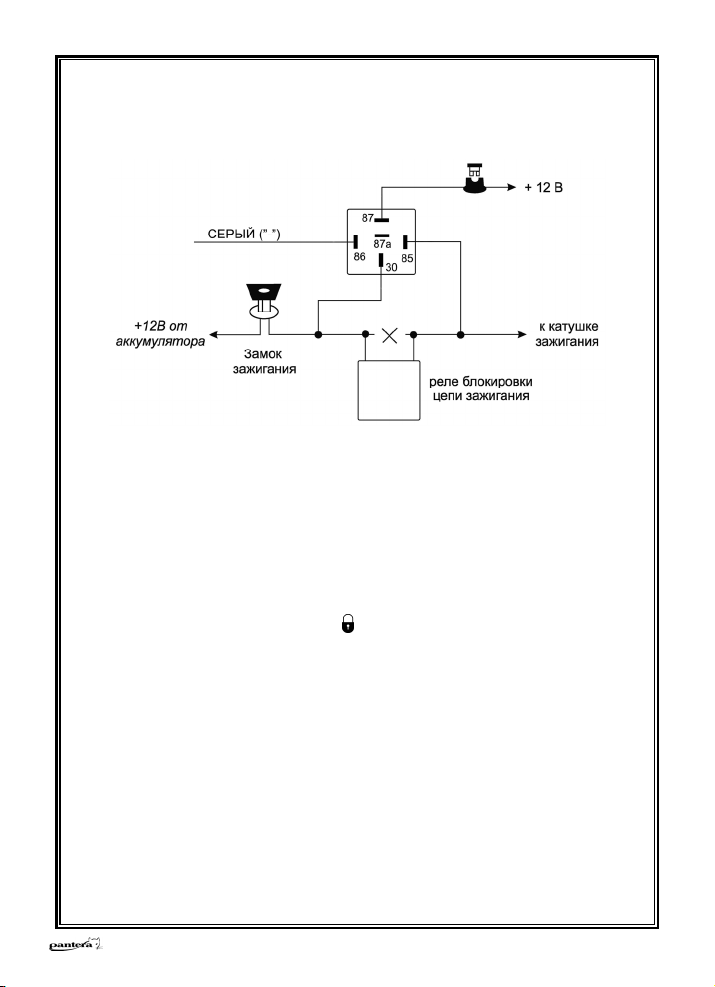

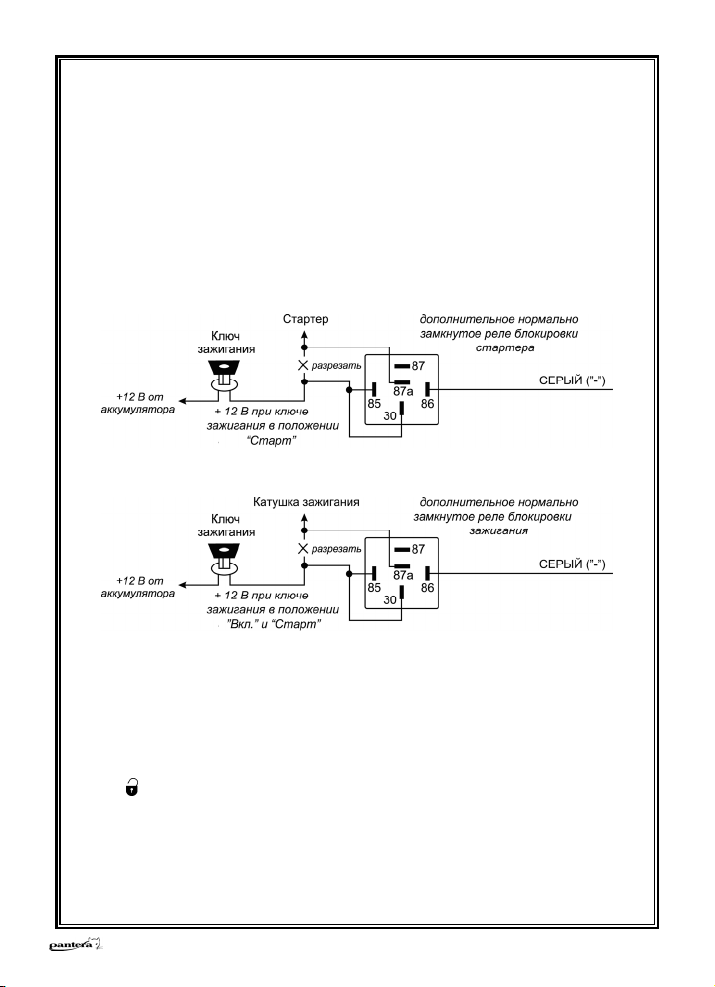

Схема подключения ЗЕЛЁНОГО/ЖЁЛТОГО провода для блокировки цепи стартера автомобиля

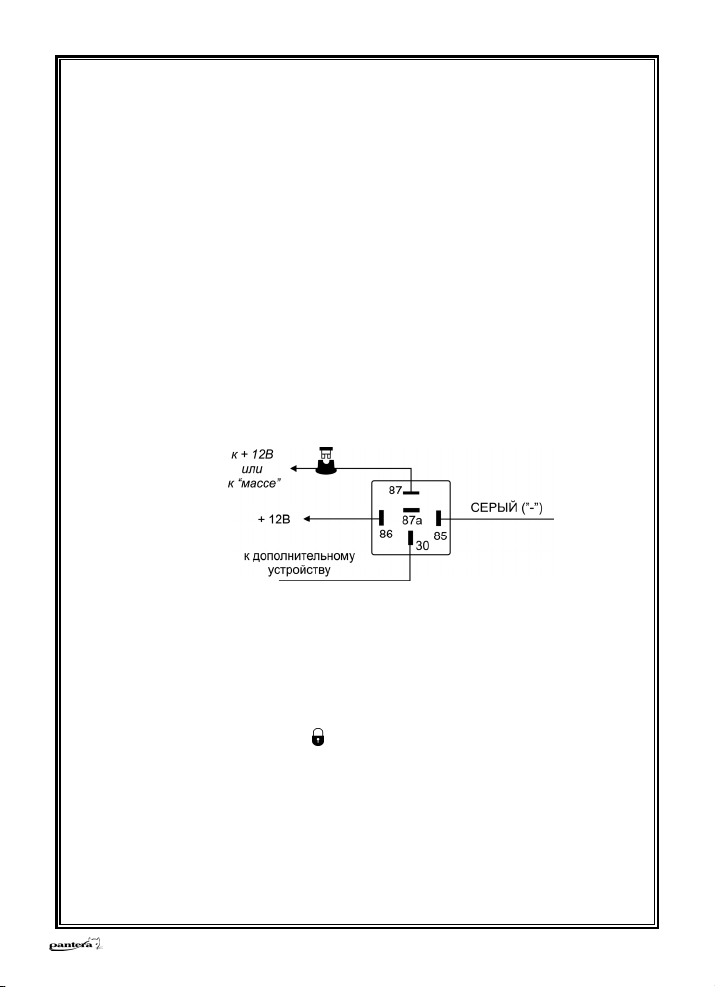

Схема подключения ЗЕЛЁНОГО/ЖЁЛТОГО провода для блокировки цепи зажигания автомобиля:

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем использовать ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!

2) Если автомобиль оборудован электрическими стеклоподъемниками ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод мо-

жет быть запрограммирован как “выход для закрывания окон автомобиля при постановке сис-

темы на охрану”.

В этом случае ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод будет замыкаться с ЗЕЛЁНЫМ/СИНИМ проводом на

30 секунд после постановки системы на охрану с помощью передатчика. Нажатие кнопки

чика в течение этих 30 секунд остановит работу данного выхода системы (система при этом останет-

ся в режиме охраны).

Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы,

система автоматически отключит вход датчика удара и вход дополнительного датчика на все время,

пока данный выход активизирован + еще 3 секунды.

Подсоединение:

никами автомобиля, при замыкании которого на массу или на +12 В происходит закрывание окон.

Подсоедините ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод к данному проводу. Подсоедините ЗЕЛЁНЫЙ/СИНИЙ

провод системы к массе или к +12 В., в зависимости от полярности управляющего провода.

Найдите провод штатного модуля управления электрическими стеклоподъем-

передат-

3) ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод может быть также

дверей” для реализации функции отпирания дверей в 2 этапа при снятии системы с охраны.

запрограммирован как “выход для отпирания всех

В этом случае ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод будет замыкаться с ЗЕЛЁНЫМ/СИНИМ проводом на 1 се-

кунду при повторном нажатии кнопки

Подсоединение: Для реализации данной функции необходимо будет подсоединить ЗЕЛЁ-

НЫЙ/БЕЛЫЙ провод 6-контактного разъёма управления замками только к электроприводу, установ-

ленному в двери водителя. Подсоедините ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод к проводам отпирания всех

остальных дверей. ЗЕЛЁНЫЙ/СИНИЙ провод подсоедините к «массе» или

схемы подключения электроприводов.

передатчика в течение 5 секунд после снятия системы с охраны.

к «+12В» в зависимости от

SLK-468 "Инструкция по установке"

Page 13

4) ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод может быть также запрограммирован как “выход для управления внут-

рисалонным освещением”. В этом случае ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод будет замыкаться с ЗЕЛЁ-

НЫМ/СИНИМ проводом на 30 секунд после снятия системы с охраны и импульсно замыкаться при

срабатывании системы, обеспечивая включения внутрисалонного освещения.

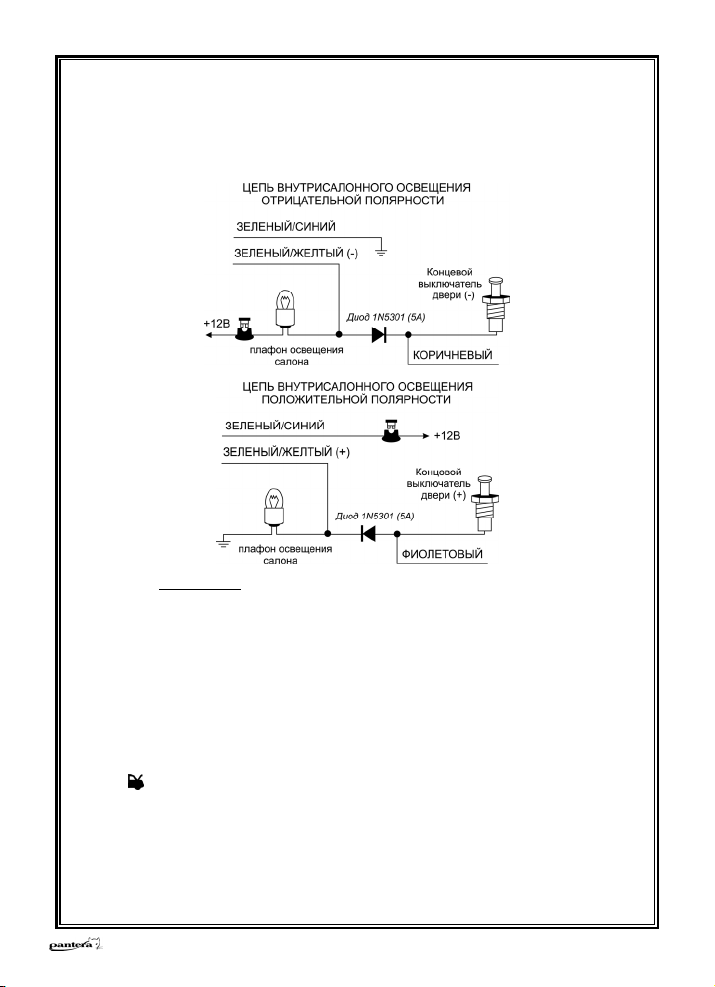

Подсоединение: Подсоедините ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод к

освещения. Подсоедините ЗЕЛЁНЫЙ/СИНИЙ провод к +12В или к "массе" в зависимости от полярно-

сти управляющего провода лампы внутрисалонного освещения.

проводу лампы внутрисалонного

ВНИМАНИЕ: Обязательно

освещением от цепи триггера двери. В противном случае не сможет правильно работать функция пассивной постановки на охрану и функция автоматической повторной постановки системы в режим охраны.

БЕЛЫЙ/ЧЁРНЫЙ: ПОЛОЖИТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ СИРЕНОЙ (1A)

Данный провод предназначен для управления сиреной системы. новую втулку в теплоизоляционной перегородке к месту установки сирены.

Подсоединение: Подсоедините БЕЛЫЙ/ЧЁРНЫЙ провод к Красному проводу сирены. Подсоедините Чёрный провод массы сирены к “массе”.

ТЁМНО-СИНИЙ ПРОВОД: СИЛОВОЙ ВЫХОД ДОПОЛНИТЕЛЬНОГО КАНАЛА 2 (20А)

используйте диод для изолирования цепи управления внутрисалонным

Проложите этот провод через рези-

1) На ТЁМНО-СИНЕМ проводе появится сигнал определенной полярности на 1 секунду при

кнопки

передатчика на 2 секунды при снятой охране и выключенном зажигании. Данный выход

используется в первую очередь для дистанционного открывания электрического замка крышки ба-

гажника (если автомобиль им оборудован).

Примечание: Выход для отпирания крышки багажника будет также работать при включенном

зажигании, но только если в этот момент открыта одна из дверей автомобиля

чайное открывание багажника при движении автомобиля.

нажатии

. Это предотвратит слу-

SLK-468 "Инструкция по установке"

Page 14

Если же данный выход системы активизирован при включенном режиме охраны, то в этом случае система одновременно на 3 секунды отключит датчик удара и триггер багажника для того, чтобы открывание багажника не вызвало срабатывание системы. Через 3 секунды после того, как багажник будет закрыт, система опять автоматически возьмет эти цепи под охрану.

Подсоединение:

провод и ТЁМНО-СИНИЙ/ЖЁЛТЫЙ провод системы как показано на схеме.

2) Выход канала 2 системы (ТЁМНО-СИНИЙ провод) может также использоваться для управления раз-

личными иными дополнительными устройствами. Режим работы выхода канала 2 системы в этом случае может быть запрограммирован при установке системы (

2.6) как:

♦ “импульсный” сигнал выбираемой полярности, при нажатии кнопки визируется на 1 секунду или на все время, пока кнопка

♦ “постоянный” сигнал (или “защелка”) выбираемой полярности, активизируемый при нажатии кнопки

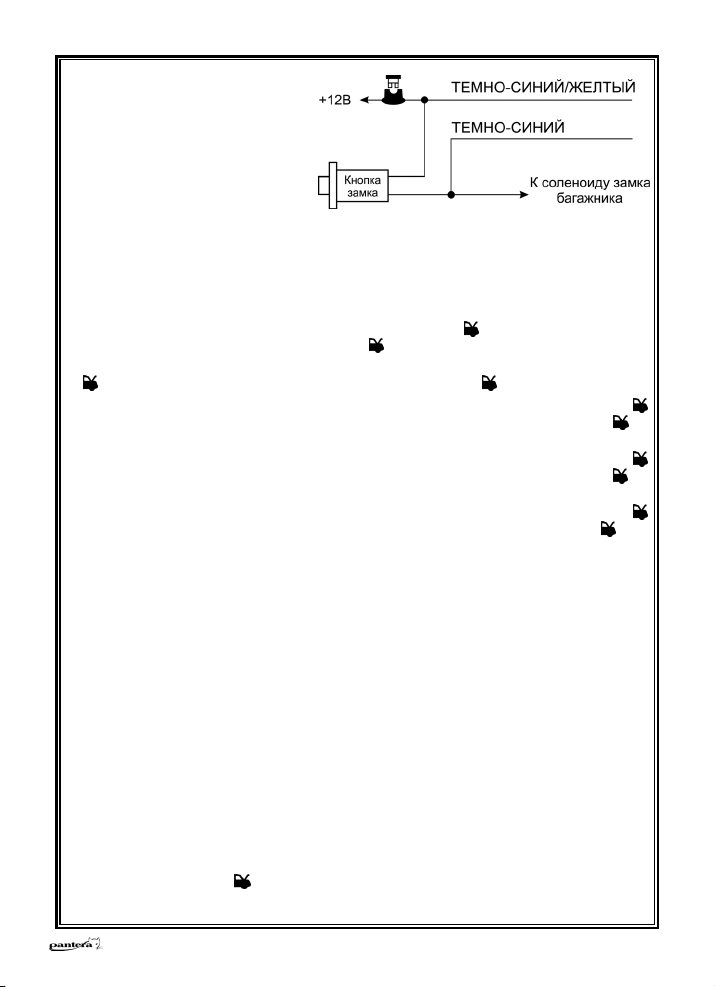

Для дистанционного отпирания замка багажника подсоедините ТЁМНО-СИНИЙ

программируемая функция №

передатчика на 2 секунды акти-

остается нажатой, но не более 30 с;

передатчика на 2 секунды и работающий до следующего нажатия кнопки передатчика на 2 секунды.

♦ “таймерный 30-секундный” сигнал выбираемой полярности, активизируемый при нажатии кнопки передатчика на 2 секунды и работающий в течение 30 секунд, либо до следующего нажатия кнопки пе-

редатчика на 2 секунды.

♦ “ таймерный 1-минутный” сигнал выбираемой полярности, активизируемый при нажатии кнопки передатчика на 2 секунды и работающий в течение 1 минуты, либо до следующего нажатия кнопки пе-

редатчика на 2 секунды.

♦ “ таймерный 3-минутный” сигнал выбираемой полярности, активизируемый при нажатии кнопки передатчика на 2 секунды и работающий в течение 3 минут, либо до следующего нажатия кнопки пере-

датчика на 2 секунды.

В любом из описанных выше случаев: ♦ выход канала 2 системы может быть активизирован в любое время (при включенном или при вы-

ключенном режиме охраны, при включенном или при выключенном зажигании и т.д.); ♦ для того, чтобы работа дополнительных устройств, управляемых каналом 2, не вызывала сраба-

тывания системы чика и вход триггера зажигания на все время, пока выход канала 2 активизирован, + еще 3 секунды. Если вход одного из датчиков системы или вход зажигания остается активным после окончания работы выхода канала 2 системы – данная зона будет обойдена, сирена системы подаст 3 сигнала, указатели поворота включатся 3 раза, а СИД системы в течение 30 секунд будет мигать сериями вспышек через паузу, указывая обойденную зону.

Подсоединение: Вы можете подсоединить ТЁМНО-СИНИЙ провод непосредственно к сильноточным цепям, к устройствам дистанционного запуска двигателя и к иным дополнительным устройствам. Выбор полярности выхода дополнительного канала системы определяется подсоединением ТЁМНО-СИНЕГО/ЖЁЛТОГО провода системы – к +12В через предохранитель для выхода канала 2 положительной полярности, или к «массе» для выхода канала 2 отрицательной полярности.

3) Вы можете также использовать выход дополнительного канала 2 системы (ТЁМНО-СИНИЙ провод)

для того, чтобы система подавала питание на замок зажигания в течение определенного времени. В

этом случае оставляя ключи в замке зажигания (если включена программируемая функция № 1.13):

♦ Перед выключением зажигания активизируйте выход дополнительного канала 2 системы нажати- ем и удерживанием кнопки

на замок зажигания в обход ключа зажигания.

, система автоматически отключит вход датчика удара, вход дополнительного дат-

Вы сможете ставить систему в режим охраны с заведенным двигателем, не

передатчика в течение 2 секунд. Система начнет подавать напряжение

SLK-468 "Инструкция по установке"

Page 15

♦ Выньте ключи из замка зажигания (двигатель будет продолжать работать под управлением системы), выйдите из автомобиля, убедитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомобиля с работающим двигателем.

♦ После снятия системы с охраны вставьте ключи в замок зажигания и включите зажигание. После этого отключите дополнительный канал 2 системы нажатием и удерживанием кнопки

в течение 2 секунд. Двигатель будет продолжать работать. Подсоединение. Для реализации данной функции (рекомендуется использовать дополнительное

реле 40А т.к. в цепи зажигания может быть достаточно высокий ток): ♦ ОРАНЖЕВЫЙ/БЕЛЫЙ (СЕРЫЙ или ЗЕЛЁНЫЙ/ЖЁЛТЫЙ) провод системы (с помощью дополни-

тельного реле) ДОЛЖЕН использоваться для блокировки цепи зажигания. ♦ Запрограммируйте

тип выхода дополнительного канала 2 системы как “постоянный” (функция № 2.6);

передатчика

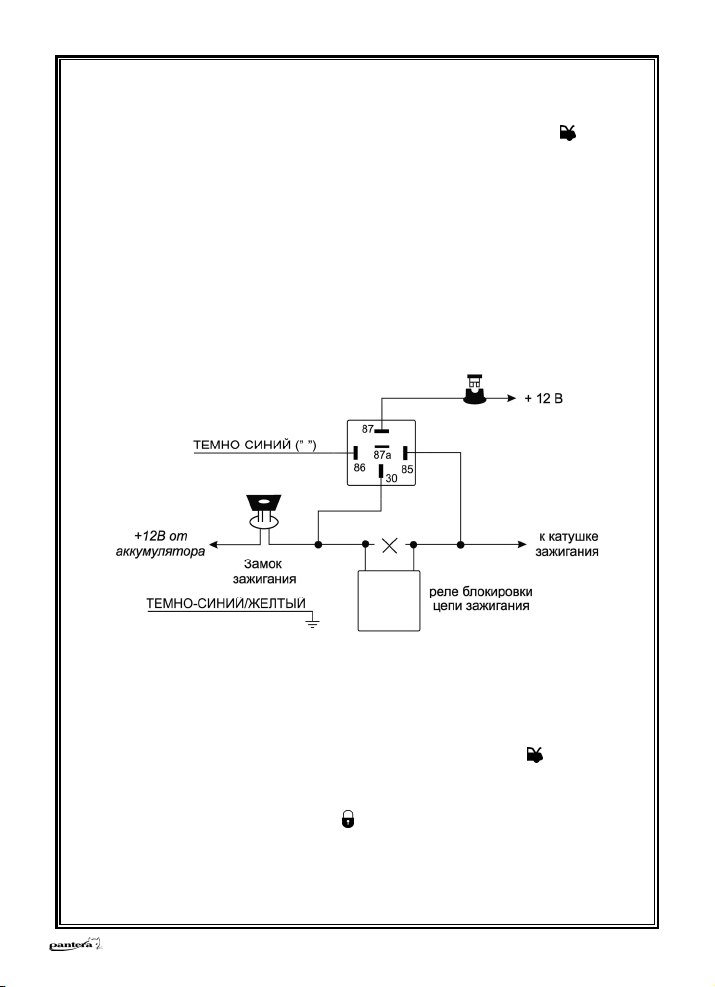

♦ Подсоедините ТЁМНО-СИНИЙ/ЖЁЛТЫЙ провод к “массе” ♦ Подсоедините ТЁМНО-СИНИЙ провод системы к контакту № 86 дополнительного реле. ♦ Подсоедините контакт № 85 и № 30 реле к проводу от замка зажигания, на который поступает на-

пряжение +12В, когда ключ зажигания находится в пряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки цепи зажигания (как показано на схеме ниже).

♦ Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.

положениях “ВКЛ” и “СТАРТ” и присутствует на-

4) Вы можете также использовать выход дополнительного канала 2 системы для ручного включения режима “турбо” при установке системы на автомобиль с двигателем, оснащенным турбонаддувом.

В этом случае: ♦ Припаркуйте автомобиль и, пока двигатель автомобиля все еще работает на холостом ходу, пере-

ведите рычаг переключения передач в положение “PARK” или в нейтральное автомобиль на стояночный тормоз.

♦ Перед выключением зажигания активизируйте выход канала 2, нажав кнопку кунды. Система будет подавать напряжение на замок зажигания в обход ключа зажигания.

♦ Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомоби- ля, убедитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомо-

биля с работающим двигателем, нажав кнопку ♦ Двигатель автомобиля будет продолжать работать на холостом ходу под управлением системы в

течение 3-х минут, после чего будет автоматически остановлен и система перейдет в стандартный режим охраны.

SLK-468 "Инструкция по установке"

передатчика на 3 секунды.

положение, и поставьте

передатчика 2 се-

Page 16

Подсоединение. Для реализации данной функции: a) Включите программируемую функцию № 1.13 (возможность постановки автомобиля на охрану с

работающим двигателем). b) Запрограммируйте выход канала 2 системы, как “таймерный 3-х минутный” (функция № 2.6). c) Подсоедините ТЁМНО-СИНИЙ провод системы к контакту № 86 дополнительного реле, а ТЁМНО-

СИНИЙ/ЖЁЛТЫЙ провод к «массе». d) Подсоедините контакты № 85 и №

напряжение +12В, когда ключ зажигания находится в положениях “ВКЛ” и “СТАРТ” и присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки цепи хранитель.

зажигания. Подсоедините контакт № 87 реле к постоянному питанию +12В через предо-

30 реле к проводу от замка зажигания, на который поступает

e) (см. схему подключения в предыдущем пункте)

ВЫХОД КАНАЛА №2 (ТЁМНО-СИНИЙ ПРОВОД) можно запрограммировать, как СИЛОВОЙ ВЫХОД ДЛЯ ЗАКРЫВАНИЯ ОКОН АВТОМОБИЛЯ / НОРМАЛЬНО РАЗОМКНУТАЯ БЛОКИРОВКА ДВИГАТЕЛЯ/ СИЛОВОЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИСАЛОННЫМ ОСВЕЩЕНИЕМ / СИЛОВОЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬНЫМ ПЕЙДЖЕРОМ.

5) Если автомобиль оборудован электрическими стеклоподъемниками, ТЁМНО-СИНИЙ провод системы может быть запрограммирован как “выход для закрывания окон автомобиля при постановке системы на охрану” (программируемая функция № 2.7). В этом случае провод уже более не будет

управляться при нажатии и удерживании кнопки вод будет автоматически подаваться постоянный сигнал в течение 30 секунд после постановки системы на охрану с помощью передатчика.

Нажатие кнопки не снимая систему с охраны.

Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система автоматически отключит вход датчика удара на все время, пока данный выход активизирован + еще 3 секунды.

Подсоединение. Для реализации данной функции:

a) Запрограммируйте функцию № 2.7 для исполнения b) Найдите провод штатного модуля управления электрическими стеклоподъемниками автомо-

биля, при замыкании которого на “массу” происходит закрывание окон. Подсоедините ТЁМНОСИНИЙ провод к этому проводу.

передатчика в течение этих 30 секунд остановит работу стеклоподъемников,

c) Подсоедините ТЁМНО-СИНИЙ/ЖЁЛТЫЙ провод к «массе».

передатчика 2 секунды; вместо этого на этот про-

функции управления стеклоподъемником.

6) ТЁМНО-СИНИЙ провод может быть также запрограммирован как “встроенная нормально разомк- нутая блокировка двигателя” (программируемая функция № 2.7). В этом случае провод уже бо-

лее не будет управляться при нажатии и удерживании кнопки ТЕМНО-СИНИЙ и ТЕМНО-СИНИЙ/ЖЕЛТЫЙ провода могут использоваться для блокировки стартера.

передатчика 2 секунды; вместо этого

SLK-468 "Инструкция по установке"

Page 17

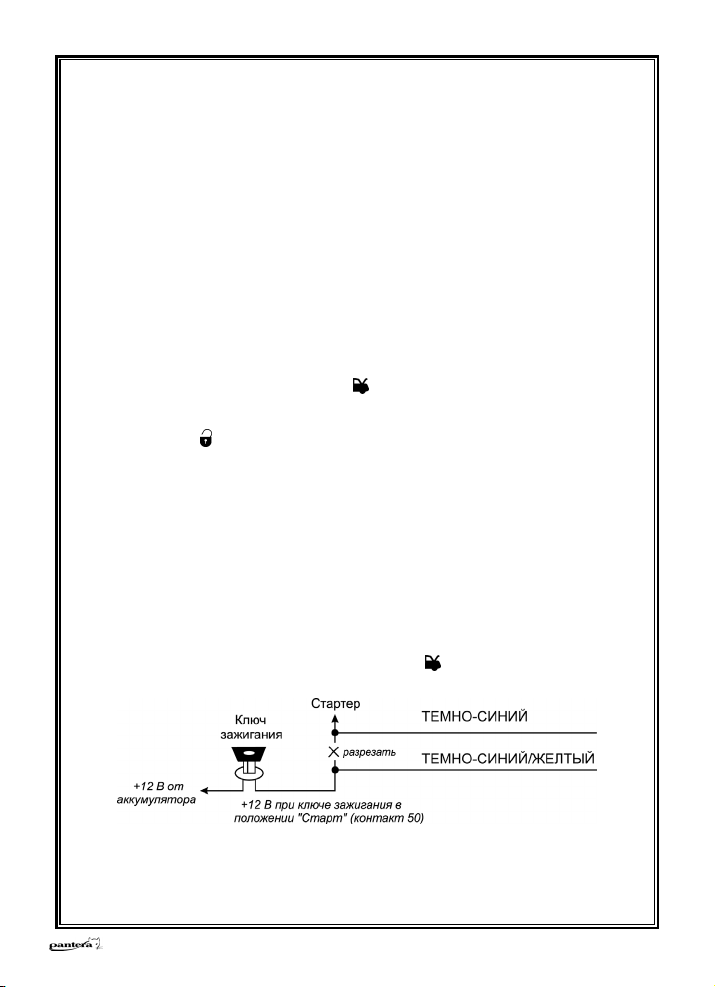

Схема подключения ТЁМНО-СИНЕГО провода для блокировки цепи зажигания автомобиля:

Подсоединение. Для реализации данной функции:

a) Запрограммируйте функцию № 2.7 для исполнения функции встроенной нормально разомкну-

той блокировки.

b) Найдите провод от замка зажигания, на который поступает напряжение +12В, когда ключ зажи-

гания находится в положении “СТАРТ” (для схемы блокировки стартера) или «ВКЛ. И СТАРТ» (для схемы блокировки цепи зажигания), и находится в любом ином положении.

c) Перережьте вышенайденный провод и подсоедините ту часть обрезанного провода, которая

идет от замка зажигания, к ТЁМНО-СИНЕМУ/ЖЁЛТОМУ проводу системы.

d) Подсоедините ТЁМНО-СИНИЙ провод к другой части обрезанного провода.

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ТЁМНО-СИНИЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!

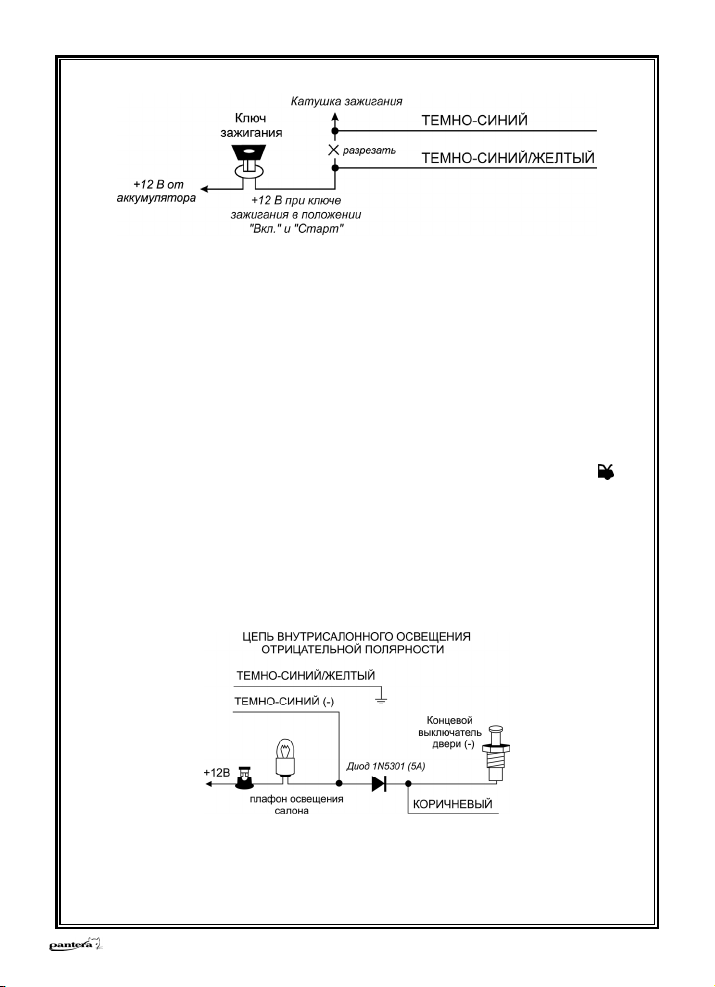

7) ТЁМНО-СИНИЙ провод может быть запрограммирован как “отрицательный выход для управле-

ния внутрисалонным освещением автомобиля” (программируемая функция № 2.7). В этом случае

ТЁМНО-СИНИЙ провод уже более не будет управляться при нажатии и удерживании кнопки датчика 2 секунды; вместо этого на этот провод будет автоматически подаваться постоянный сигнал в течение 30 секунд после снятия системы с охраны и импульсно при срабатывании системы, обеспечивая включения внутрисалонного освещения.

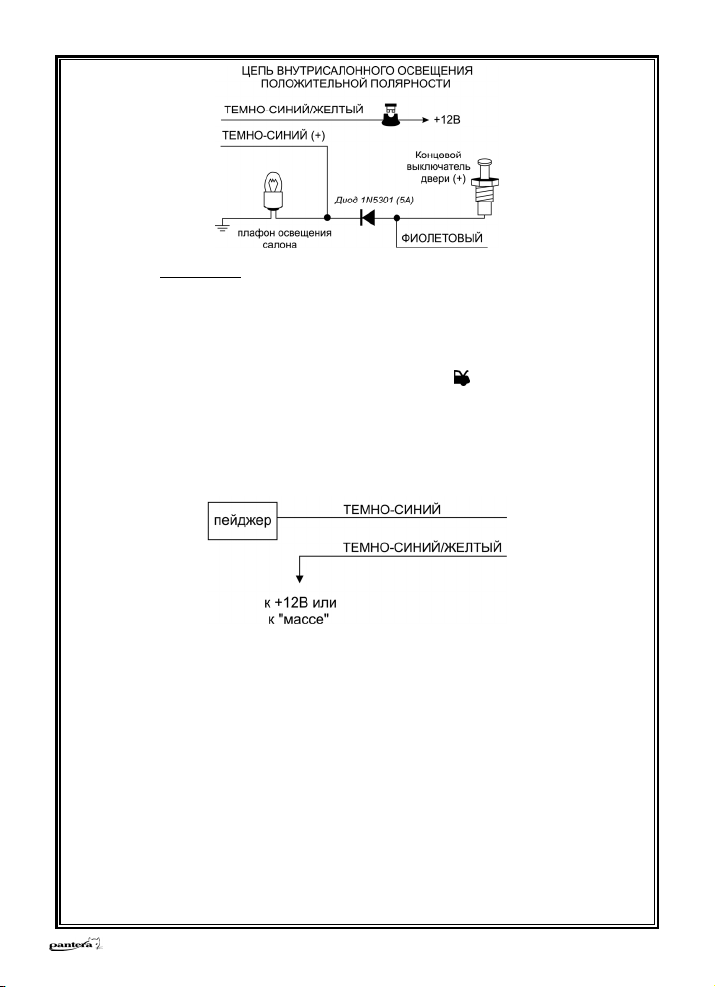

Подсоединение. Для реализации данной функции: a) Запрограммируйте функцию № 2.7 для исполнения функции управления внутрисалонным освещени-

ем.

b) Подсоедините ТЁМНО-СИНИЙ провод c) Подсоедините ТЁМНО-СИНИЙ/ЖЁЛТЫЙ провод к «массе» или к «+12В» через предохранитель в за-

висимости от полярности сигнала управления цепи внутрисалонного освещения.

к плафону внутрисалонного освещения.

присутствует напряжение 0В, когда ключ зажигания

пере-

SLK-468 "Инструкция по установке"

Page 18

ВНИМАНИЕ: Обязательно используйте диод для изолирования цепи управления внутрисалонным освещением от цепи триггера двери. В противном случае не сможет правильно работать функция пассивной постановки на охрану и функция автоматической повторной постановки системы в режим охраны.

8) ТЁМНО-СИНИЙ провод может быть использован как “отрицательный выход для управления допол-

нительным пейджером

При использовании ТЁМНО-СИНЕГО провода для реализации данной функции этот выход системы

уже более не будет управляться при нажатии и удерживании кнопки этого ТЁМНО-СИНИЙ провод будет автоматически замыкаться на “массу” или на «+12 В» при срабатывании системы.

Подсоединение. Для реализации данной функции:

a) Запрограммируйте функцию № 2.7 для исполнения функции управления пейджером. b) Подсоедините ТЁМНО-СИНИЙ провод системы к проводу управления пейджером. c) Подсоедините ТЁМНО-СИНИЙ/ЖЁЛТЫЙ провод к «массе»

зависимости от полярности сигнала управления пейджером.

ТЁМНО-СИНИЙ/ЖЁЛТЫЙ ПРОВОД: ПРОВОД ВЫБОРА ПОЛЯРНОСТИ СИГНАЛА СИЛОВОГО ВЫХОДА ДОПОЛНИТЕЛЬНОГО КАНАЛА 2 СИСТЕМЫ

Подсоединение данного провода определяет полярность сигнала силового выхода дополнительного канала 2 системы (см. ТЁМНО-СИНИЙ провод выше)

передатчика 2 секунды. Вместо

или к «+12В» через предохранитель в

Подсоединение:

a) Для того, чтобы силовой выход дополнительного канала 2 был отрицательной полярности, под-

соедините ТЁМНО-СИНИЙ/ЖЁЛТЫЙ провод к

b) Для того, чтобы силовой выход дополнительного канала 2 был положительной полярности, под-

соедините ТЁМНО-СИНИЙ/ЖЁЛТЫЙ провод к +12В через предохранитель.

“массе”.

SLK-468 "Инструкция по установке"

Page 19

ОРАНЖЕВЫЙ/БЕЛЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВЫКЛЮЧЕННОЙ ОХРАНЕ ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО РАЗОМКНУТЫМ РЕЛЕ

ОРАНЖЕВЫЙ/БЕЛЫЙ провод служит для управления нормально разомкнутым реле блокировки стартера. Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 500 мА) и должен использоваться только для управления катушкой реле блокировки стартера. Подсоединение: ОРАНЖЕВЫЙ/ Подсоедините клемму № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ зажигания находится в положении “СТАРТ” (для схемы блокировки стартера) или «ВКЛ. И СТАРТ» (для схемы блокировки цепи зажигания), и присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении.

Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 87 реле. Подсоедините другую часть провода к клемме № 30 реле как показано на схеме.

БЕЛЫЙ провод системы к клемме № 86 реле (входит в комплект).

Схема подключения ОРАНЖЕВОГО/БЕЛОГО провода для блокировки цепи зажигания автомобиля:

Примечание: Обратите внимание на то, что питание на реле блокировки будет подаваться только в

момент попытки завести двигатель. Таким образом, рее блокировки будет потреблять энергию аккумулятора только в момент попытки запуска в то время, когда система находится в режиме охраны.

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ОРАН ЖЕВЫЙ/БЕЛЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!

КРАСНЫЙ/БЕЛЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 5A: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА

Этот провод подает питание на основной блок системы. Он подсоединен через предохранитель 5A к КРАСНОМУ проводу системы.

SLK-468 "Инструкция по установке"

Page 20

2 БЕЛЫХ ПРОВОДА: ИМПУЛЬСНЫЙ ВЫХОД НА УКАЗАТЕЛИ ПОВОРОТА +12В ПОСТ. ТОКА (2 x 10A МАКС.)

1) Эти провода обеспечивают мигание указателей поворота при постановке и снятии системы с охраны, а также при срабатывании системы и при срабатывании режима “Anti-HiJack” (если данная функция включена).

Подсоединение: Подсоедините БЕЛЫЕ провода системы к правым и левым указателям поворота автомобиля

2) Вы также можете использовать БЕЛЫЕ провода системы для управления габаритными огнями автомобиля вместо указателей поворота:

♦ Если в автомобиле цепь управления габаритными огнями положительной полярности, подсоеди- ните 2 БЕЛЫХ провода системы непосредственно к цепям управления правых и левых габаритных огней автомобиля.

♦ Если же цепь управления габаритными огнями отрицательной полярности томобилей японского производства), отсоедините КРАСНЫЙ/БЕЛЫЙ провод питания основного блока системы от КРАСНОГО провода системы, нарастите его и подсоедините к +12В аккумулятора. КРАСНЫЙ провод системы подсоедините к “массе” через предохранитель. и подсоедините 2 БЕЛЫХ провода системы непосредственно к цепям управления правых и левых габаритных огней.

18-КОНТАКТНЫЙ РАЗЪЁМ (нижний ряд):

КОРИЧНЕВЫЙ/БЕЛЫЙ ПРОВОД: (-) ТРИГГЕР КАПОТА / (-) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ ЭЛЕКТРОННОГО ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ

1) Когда система находится в режиме охраны, при замыкании КОРИЧНЕВОГО/БЕЛОГО провода на “массу” произойдет немедленное срабатывание системы.

Подсоединение: Подсоедините КОРИЧНЕВЫЙ/БЕЛЫЙ провод к предварительно установленному концевому выключателю капота отрицательной полярности.

2) Вы также можете использовать КОРИЧНЕВЫЙ ному датчику скорости автомобиля, если автомобиль им оборудован, включая все автомобили ВАЗ с электронным датчиком скорости (программируемая функция № 2.11).

Данное подключение может использоваться для реализации ряда функций, таких, как автоматическое запирание дверей при наборе скорости, автоматическое включение режима Anti-HiJack при наборе скорости довательно 3-х импульсных сигналов по этому входу система будет считать, что автомобиль находится в движении.

Подсоединение: Найдите провод от электронного датчика скорости, на котором присутствует 0 В когда автомобиль стоит на месте и напряжение 2-3 В когда автомобиль находится в движении соедините КОРИЧНЕВЫЙ/БЕЛЫЙ провод системы к данному проводу.

ЧЁРНЫЙ ПРОВОД: “МАССА”

(как в большинстве ав-

/БЕЛЫЙ провод системы для подключения к электрон-

после включения зажигания и открывания двери автомобиля. После получения после-

. Под-

Чёрный провод подает “массу” на основной блок системы.

Подсоединение: Подсоедините ЧЁРНЫЙ провод системы к отрицательной клемме аккумулятора.

SLK-468 "Инструкция по установке"

Page 21

КОРИЧНЕВЫЙ ПРОВОД: (-) ТРИГГЕР ДВЕРИ / (-) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5-ПРОВОДНОГО ЭЛЕКТРОПРИВОДА/ ( РИАНТУ 1 / (

1) Замыкание КОРИЧНЕВОГО провода на “массу” при открывании двери автомобиля обеспечивает немедленное срабатывание системы. Подсоединение триггера двери также необходимо для обеспечения работы функции пассивной постановки на охрану.

Подсоединение: Если штатный концевой выключатель двери замыкается на “массу” при откры- вании

дверей (это типично для большинства автомобилей), Вы должны подсоединить КОРИЧНЕВЫЙ провод к одному из штатных концевых выключателей. В большинстве случаев КОРИЧНЕВЫЙ провод достаточно подсоединить только к одному концевому выключателю независимо от количества дверей в автомобиле.

ВНИМАНИЕ: Не используйте КОРИЧНЕВЫЙ провод, если полярность концевых выключателей дверей в автомобиле +12В (См. подключение

2) Если в автомобиле используются концевые выключатели дверей положительной полярности, КОРИЧНЕВЫЙ провод может быть также запрограммирован как “(-) вход для подключения 5-проводного электропривода” (программируемая функция № 2.5). В этом случае, при замыкании КОРИЧНЕВОГО провода на “массу” система будет автоматически подавать импульс для отпирания дверей автомобиля, а при

ключенном режиме охраны. Использование данной функции позволит Вам реализовать функцию “центрального замка” без не-

обходимости использования дополнительного модуля, достаточно будет только установить один 5проводный электропривод в двери водителя и 2-проводные электроприводы в остальных дверях. После этого, при отпирать все двери автомобиля.

Если запрограммирована функция №1.1 5, то при запирании двери автомобиля ключом – система будет автоматически вставать в режим охраны незамедлительно, либо с задержкой 15 или 30 сек. в зависимости от состояния функции №1.15.

Подсоединение: Среди проводов 5-проводного электропривода, установленного ля, найдите провод, соответствующий общему контакту встроенной в электропривод контактной группы. Подсоедините к нему КОРИЧНЕВЫЙ провод системы. Затем найдите провод, который замыкается с общим проводом встроенной контактной группы, когда дверь не заперта. Подключите этот провод к "массе" автомобиля. Третий провод встроенной контактной группы заизолируйте.

3) Если в автомобиле используются концевые выключатели дверей положительной полярности, КОРИЧНЕВЫЙ провод системы может быть также запрограммирован как “Отрицательный вход для реализации автоматического режима “турбо” по варианту 1 или по варианту 2” (програм- мируемая функция № 2.5).

В этом случае: ♦ каждый раз при переводе рычага переключения передач в положение “PARK” или в нейтральное

положение, и/или постановке автомобиля на стояночный тормоз (т.е. при замыкании КОРИЧНЕВОГО провода системы на «массу» при включенном зажигании), система по цепи СЕРОГО провода (вариант 1) или по цепи ЗЕЛЁНОГО/ЖЁЛТОГО провода (вариант 2) автоматически будет подавать напряжение на замок зажигания в обход ключа зажигания в течение 3 минут (заводская №1.16). Если в течение этого времени рычаг переключения передач переведен из положения “PARK” или если автомобиль будет снят со стояночного тормоза - система немедленно перестанет подавать питание на замок зажигания.

♦ Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомоби- ля, убедитесь, что все двери, капот и багажник биля с работающим двигателем.

♦ Двигатель автомобиля будет продолжать работать на холостом ходу под управлением системы еще в течение 3-х минут, после чего будет автоматически остановлен и система перейдет в стандартный режим охраны. Если для реализации данной функции используется цепь СЕРОГО (вариант 1), то двигатель также может быть остановлен до истечения 3-х минут нажатием и удерживанием кнопки «AUX» передатчика на 2 секунды, после чего система также перейдет в стандартный режим охраны.

-) ВХОД ДЛЯ РЕАЛИЗАЦИИ АВТОМАТИЧЕСКОГО РЕЖИМА “ТУРБО” ПО ВА-

-) ВХОД ДЛЯ РЕАЛИЗАЦИИ АВТОМАТИЧЕСКОГО РЕЖИМА “ТУРБО” ПО ВАРИАНТУ 2

ФИОЛЕТОВОГО провода ниже).

отключении от "массы" - импульс для запирания дверей автомобиля, но только при вы-

запирании или отпирании двери водителя система будет автоматически запирать или

в двери водите-

установка функции

закрыты и поставьте систему в режим охраны автомо-

провода

SLK-468 "Инструкция по установке"

Page 22

♦ Для реализации данной функции по варианту 1 (используя цепь СЕРОГО провода): ♦ Включите программируемую функцию № 1.13 (возможность постановки автомобиля на охрану с

заведенным двигателем). ♦ ОРАНЖЕВЫЙ/БЕЛЫЙ (ЗЕЛЁНЫЙ/ЖЁЛТЫЙ или ТЁМНО-СИНИЙ) провод системы с помощью до-

полнительного реле ДОЛЖЕН использоваться для блокировки цепи зажигания. ♦ Запрограммируйте функцию КОРИЧНЕВОГО провода

лизации автоматического режима “турбо” по варианту 1” (программируемая функция № 2.5). ♦ Выход дополнительного канала 3 системы (СЕРЫЙ провод системы) будет автоматически за-

программирован как “таймерный 3-х минуты” (заводская установка функции №1.16) и более уже не будет активизироваться с помощью передатчика (с передатчика можно будет только боту данного выхода системы).

♦ Подсоедините КОРИЧНЕВЫЙ провод к проводу от коробки переключения передач, который замыкается на «массу» при переводе рычага переключения передач в положение “PAR K” или в нейтральное положение. Если данное подключение невозможно, Вы можете подсоединить КОРИЧНЕВЫЙ провод к проводу, который замыкается на +12В при постановке пользуя дополнительное реле для изменения полярности сигнала.

♦ Каждый раз при замыкании КОРИЧНЕВОГО провода системы на «массу» при включенном зажигании –СЕРЫЙ провод системы будет автоматически замыкаться на «массу» на 3 минуты. Если в течение этого времени КОРИЧНЕВЫЙ провод системы будет отключен от «массы» или, жата на 2 секунды кнопка «AUX» передатчика, то СЕРЫЙ провод системы будет немедленно разомкнут от “массы”.

♦ Подсоедините СЕРЫЙ провод системы к контакту № 86 дополнительного реле (см. ниже схему подключения СЕРОГО провода для реализации функции постановки на охрану с включенным двигателем).

♦ Подсоедините контакты № 85 и пряжение +12В, когда ключ зажигания находится в положениях “ВКЛ” и “СТАРТ” и присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки цепи жигания. Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.

№ 30 реле к проводу от замка зажигания, на который поступает на-

системы как “Отрицательный вход для реа-

остановить ра-

автомобиля на стояночный тормоз, ис-

если была на-

Для реализации данной функции по варианту 2 (используя цепь ЗЕЛЁНОГО/ЖЁЛТОГО провода):

♦ Включите программируемую функцию № 1.13 (возможность постановки автомобиля на охрану с работающим двигателем).

♦ ОРАНЖЕВЫЙ/БЕЛЫЙ (ТЁМНО-СИНИЙ или СЕРЫЙ) провод системы с помощью дополнительного реле ДОЛЖЕН

♦ Запрограммируйте функцию КОРИЧНЕВОГО провода системы как “Отрицательный вход для реа- лизации автоматического режима “турбо” по варианту 2” (программируемая функция № 2.5).

♦ Выход ЗЕЛЁНОГО/ЖЁЛТОГО провод системы) будет автоматически запрограммирован как

“таймерный 3-х минуты” (заводская установка функции №1.1 6) и более уже не будет выполнять ка- кие-либо иные функции.

♦ Подсоедините КОРИЧНЕВЫЙ провод к проводу от коробки переключения передач, который замыкается на «массу» при переводе рычага переключения передач в положение “PAR K” или в нейтральное положение. Если данное подключение невозможно, Вы можете подсоединить КОРИЧНЕВЫЙ провод к проводу, который замыкается на +12В при постановке автомобиля на пользуя дополнительное реле для изменения полярности сигнала.

♦ Каждый раз при замыкании КОРИЧНЕВОГО провода системы на «массу» при включенном зажигании ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод системы автоматически замыкаться с ЗЁЛЕНЫМ/СИНИМ на 3 минуты. Если в течение этого времени КОРИЧНЕВЫЙ провод системы будет отключен от «массы», то ЗЕЛЁНЫЙ/

♦ Подсоедините ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод системы к контакту № 86 дополнительного реле (см. ниже схему подключения ТЁМНО-СИНЕГО провода для реализации функции постановки на охрану с заведенным двигателем).

♦ Подсоедините контакты № 85 и № 30 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ зажигания находится в положениях “ВКЛ” и “СТАРТ” и присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки цепи зажигания. Подсоедините контакт № 87 реле к постоянному питанию +12В через тель.

использоваться для блокировки цепи зажигания.

стояночный тормоз, ис-

ЖЁЛТЫЙ и ЗЕЛЁНЫЙ/СИНИЙ провода системы будет немедленно разомкнуты.

предохрани-

за-

SLK-468 "Инструкция по установке"

Page 23

♦ ЗЕЛЁНЫЙ/СИНИЙ провод системы подсоедините к «массе». Продолжительность включения режима турботаймера программированием функции №1.16 можно ус-

тановить равным 1, 3, 5 или 10 минутам.

ТЁМНО-ЗЕЛЁНЫЙ ПРОВОД: (-) ТРИГГЕР БАГАЖНИКА

Когда система находится в режиме охраны, при замыкании ТЁМНО-ЗЕЛЁНОГО провода на «массу» произойдет немедленное срабатывание системы.

Подсоединение: Подсоедините ТЁМНО-ЗЕЛЁНЫЙ провод к вым выключателям капота и/или багажника отрицательной полярности.

ЖЁЛТЫЙ ПРОВОД: +12В ПОСТОЯННОГО ТОКА НА ЗАМКЕ ЗАЖИГАНИЯ

Данный провод информирует систему о наличии/отсутствии питания на замке зажигания. Таким образом, система определяет, находитесь ли Вы внутри или вне автомобиля

Подсоединение: Подсоедините ЖЁЛТЫЙ провод к проводу от замка зажигания, на котором имеется напряжение + 12В, когда ключ зажигания находится когда ключ зажигания находится в положениях “ВЫКЛ.” и “ACC”.

ВНИМАНИЕ: Если используется дополнительная блокировка цепи зажигания автомобиля, то ЖЁЛ- ТЫЙ провод системы должен быть подключен ДО места установки реле блокировки зажигания (если данная цепь используется).

ФИОЛЕТОВЫЙ ПРОВОД: (+) ТРИГГЕР ДВЕРИ / (+) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5-ПРОВОДНОГО ЭЛЕКТРОПРИВОДА / (-) ВХОД ДЛЯ РЕАЛИЗАЦИИ АВТОМАТИЧЕСКОГО РЕЖИМА “ТУРБО”

1) Замыкание ФИОЛЕТОВОГО провода на +12В при открывании двери автомобиля обеспечивает немедленное срабатывание системы. Подсоединение триггера двери также необходимо для обеспечения работы функции пассивной постановки на охрану и ряда других охранных и сервисных функций системы.

Подсоединение: Если выключатель внутрисалонного освещения имеет на выходе +12В при открывании двери (большинство автомобилей Ford, ГАЗ), Вы должны подсоединить ФИОЛЕТОВЫЙ провод к одному из штатных концевых выключателей. В большинстве случаев ФИОЛЕТОВЫЙ провод достаточно подсоединить только к одному концевому выключателю независимо от количества дверей в автомобиле.

ВНИМАНИЕ: Не тельной полярности (См. подключение КОРИЧНЕВОГО провода выше).

2) Если в автомобиле используются концевые выключатели дверей отрицательной полярности, ФИОЛЕТОВЫЙ провод может быть также запрограммирован как “(+) вход для подключения 5-проводного электропривода” (программируемая функция № 2-4). В этом случае, при замыкании ФИОЛЕТОВОГО провода на +12 В система будет автоматически подавать импульс для отпирания дверей автомобиля, а при отключении от +12 В - импульс для

ном режиме охраны. Использование данной функции позволит Вам реализовать функцию “центрального замка” без не-

обходимости использования дополнительного модуля, достаточно будет только установить один 5проводный электропривод в двери водителя и 2-проводные электроприводы в остальных дверях. После этого, при запирании или отпирании двери водителя отпирать все двери автомобиля.

Подсоединение: Среди проводов 5-проводного электропривода, установленного в двери водителя, найдите пы. Подсоедините к нему ФИОЛЕТОВЫЙ провод системы. Затем найдите провод, который замыкается с общим проводом встроенной контактной группы, когда дверь не заперта. Подключите этот провод к постоянному питанию +12В автомобиля. Третий провод встроенной контактной группы заизолируйте.

3) Если в

автомобиле используются концевые выключатели дверей отрицательной полярности, ФИО-

ЛЕТОВЫЙ провод системы может быть также запрограммирован как “Отрицательный вход для реализации автоматического режима “турбо” по варианту 1 или варианту 2 (программируе- мая функция № 2.4).

используйте ФИОЛЕТОВЫЙ провод, если концевые выключатели дверей отрица-

провод, соответствующий общему контакту встроенной в электропривод контактной груп-

в положениях “ВКЛ.” И “СТАРТ”, и напряжение 0В,

запирания дверей автомобиля, но только при выключен-

предварительно установленным конце-

система будет автоматически запирать или

SLK-468 "Инструкция по установке"

Page 24

В этом случае:

♦ каждый раз при переводе рычага переключения передач в положение “PARK” или в нейтральное положение, и/или постановке автомобиля на стояночный тормоз (т.е. при замыкании ФИОЛЕТОВОГО провода системы на «массу» при включенном зажигании), система автоматически будет подавать напряжение на замок зажигания в обход ключа зажигания в течение 3 минут функции №1.16). Если в течение этого времени рычаг переключения передач переведен из положения “PARK” или если автомобиль будет снят со стояночного тормоза - система немедленно перестанет подавать питание на замок зажигания.

♦ Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомоби- ля, убедитесь, что все биля с работающим двигателем.

♦ Двигатель автомобиля будет продолжать работать на холостом ходу под управлением системы еще в течение 3-х минут, после чего будет автоматически остановлен и система перейдет в стандартный режим охраны. Если для реализации данной функции (вариант 1), то двигатель также может быть остановлен до истечения 3-х минут нажатием и удерживанием кнопки «AUX» передатчика на 2 секунды, после чего система также перейдет в стандартный режим охраны.

двери, капот и багажник закрыты и поставьте систему в режим охраны автомо-

используется цепь СЕРОГО провода

(заводская установка

Для реализации данной функции по варианту 1 (используя цепь СЕРОГО провода):

♦ Включите программируемую функцию № 1.13 (возможность работающим двигателем).

♦ ОРАНЖЕВЫЙ/БЕЛЫЙ (ЗЕЛЁНЫЙ/ЖЁЛТЫЙ или ТЁМНО-СИНИЙ) провод системы с помощью дополнительного реле ДОЛЖЕН использоваться для блокировки цепи зажигания.

♦ Запрограммируйте функцию ФИОЛЕТОВОГО провода системы как “Отрицательный вход для реализации автоматического режима “турбо” по варианту 1” (программируемая функция №

2.4).

♦ Выход дополнительного программирован как “таймерн ый 3-х минуты” (заводская установка функции №2.5) и более уже не будет активизироваться с помощью передатчика (с передатчика можно будет только остановить ра- боту данного выхода системы).

♦ Подсоедините ФИОЛЕТОВЫЙ провод к проводу от коробки переключения передач, который замыкается на «массу» при переводе рычага переключения передач в положение “PAR K” или в нейтральное положение. Если данное подключение невозможно, Вы можете подсоединить ФИОЛЕТОВЫЙ провод к проводу, который замыкается на +12В при постановке автомобиля на стояночный тормоз, используя дополнительное реле для изменения полярности сигнала.

♦ Каждый раз при замыкании ФИОЛЕТОВОГО провода системы гании –СЕРЫЙ провод системы будет автоматически замыкаться на «массу» на 3 минуты. Если в течение этого времени ФИОЛЕТОВЫЙ провод системы будет отключен от «массы» или, если была нажата на 2 секунды кнопка «AUX» передатчика, то СЕРЫЙ провод системы будет немедленно разомкнут от “массы”.

♦ Подсоедините подключения СЕРОГО провода для реализации функции постановки на охрану с заведенным двигателем).

♦ Подсоедините контакты № 85 и № 30 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ зажигания находится в положениях “ВКЛ” и “СТАРТ” и пряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки цепи зажигания. Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.

канала 3 системы (СЕРЫЙ провод системы) будет автоматически за-

СЕРЫЙ провод системы к контакту № 86 дополнительного реле (см. ниже схему

Для реализации данной функции по варианту 2 (используя цепь ЗЕЛЁНОГО/ЖЁЛТОГО

♦ ОРАНЖЕВЫЙ/БЕЛЫЙ (ТЁМНО-СИНИЙ или СЕРЫЙ) провод системы с помощью дополнительного реле ДОЛЖЕН использоваться для блокировки цепи зажигания.

♦ Запрограммируйте функцию ФИОЛЕТОВОГО провода системы как “Отрицательный вход для реализации автоматического режима “турбо” по варианту 2” (программируемая

2.4).

постановки автомобиля на охрану с

на «массу» при включенном зажи-

присутствует на-

провода):

функция №

SLK-468 "Инструкция по установке"

Page 25

♦ Выход ЗЕЛЁНОГО/ЖЁЛТОГО провод системы) будет автоматически запрограммирован как

“таймерный 3-х минуты” (заводская установка функции №1.16) и более уже не будет выполнять ка- кие-либо иные функции.

♦ Подсоедините ФИОЛЕТОВЫЙ провод к проводу от коробки переключения передач, который замыкается на «массу» при переводе рычага переключения передач в положение “PAR K” ное положение. Если данное подключение невозможно, Вы можете подсоединить ФИОЛЕТОВЫЙ провод к проводу, который замыкается на +12В при постановке автомобиля на стояночный тормоз, используя дополнительное реле для изменения полярности сигнала.

♦ Каждый раз при замыкании ФИОЛЕТОВОГО провода системы на «массу» при включенном зажигании ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод системы течение этого времени ФИОЛЕТОВЫЙ провод системы будет отключен от «массы», то ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод системы будет немедленно разомкнут от “массы”.

♦ Подсоедините ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод системы к контакту № 86 дополнительного реле (см. ниже схему подключения ТЁМНО-СИНЕГО провода для реализации функции заведенным двигателем).

♦ Подсоедините контакты № 85 и № 30 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ зажигания находится в положениях “ВКЛ” (ON) и “ЗАПУСК” (CRANK) и присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле должен быть подключен реле блокировки цепи зажигания. Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.

Продолжительность включения режима турботаймера программированием функции №1.16 можно установить равным 1, 3, 5 или 10 минутам.

СЕРЫЙ ПРОВОД (ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА): КАНАЛ 3/ ВЫХОД ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ/ ВЫХОД ДЛЯ УПРАВЛЕНИЯ ПЕЙДЖЕРОМ/ ВЫХОД ДЛЯ ЗАКРЫВАНИЯ ОКОН АВТОМОБИЛЯ/ ВЫХОД ДЛЯ ОТПИРАНИЯ ВСЕХ ДВЕРЕЙ (требуется установка дополнительного реле)

ВНИМАНИЕ: Используйте данный провод только для управления дополнительным реле или подачи сигнала на слаботочный вход! Транзисторный выход способен обеспечить подачу шающего 200 мА. Подключение СЕРОГО провода непосредственно к соленоиду электродвигателя или другому устройству, потребляющему большой ток, может привести к повреждению данного выхода системы.

В зависимости от состояния программируемой функции № 2.9 СЕРЫЙ провод системы может использоваться как:

♦ отрицательный выход канала 3 (заводская установка функции № 2.9) ♦ отрицательный ♦ отрицательный выход для управления пейджером ♦ отрицательный выход для закрывания окон автомобиля при постановке системы на охрану ♦ отрицательный выход для отпирания всех дверей

1) Если СЕРЫЙ провод запрограммирован как “отрицательный выход канала 3 системы” он будет замыкаться на “массу” на 1 секунду при нажатии и удержании 2 секунды кнопки «AUX» передатчика и должен использоваться для дистанционного управления дополнительными устройствами. Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен использоваться только для управления катушкой

Режим работы выхода канала 3 может быть запрограммирован при установке системы (программируемая функция № 2.8) как:

♦ Отрицательный “импульсный” сигнал (заводская установка функции № 2.8), активизируемый на 1 секунду или на все время, пока кнопка «AUX» передатчика удерживается в нажатом положении, но не более 30 секунд;

♦ Отрицательный “постоянный” сигнал, активизируемый кнопки «AUX» передатчика и работающий до следующего нажатия и удержания 2 секунды кнопки «AUX» передатчика.

♦ Отрицательный “постоянный до выключения зажигания” сигнал, активизируемый при нажатии и удержании 2 секунды кнопки «AUX» передатчика и работающий до момента выключения зажигания, либо до следующего нажатия и удержания 2 секунды кнопки только при снятой охране.

выход для блокировки стартера нормально замкнутым реле

автоматически замыкаться на “массу” на 3 минуты. Если в

к данному проводу ПОСЛЕ места подсоединения дополнительного

дополнительного реле.

при нажатии и удержании 2 секунды

или в нейтраль-

постановки на охрану с

тока, не превы-

«AUX» передатчика, но

SLK-468 "Инструкция по установке"

Page 26

♦ Отрицательный “таймерный 30-секундный” сигнал, активизируемый при нажатии и удержании 2 секунды кнопки «AUX» передатчика и работающий в течение 30 секунд либо, до следующего нажатия и удержании 2 секунды кнопки «AUX» передатчика.

♦ Отрицательный “таймерный 1-минутный” сигнал, активизируемый при нажатии и удержании 2 секунды кнопки «AUX» передатчика и работающий в течение 1 минуты, либо до следующего нажатия и удержании 2 секунды кнопки «AUX» передатчика.

♦ Отрицательный “таймерный 3-минутый” сигнал, активизируемый при нажатии и удержании 2 секунды кнопки «AUX» передатчика и работающий в течение 3 минут, либо до следующего нажа- тия и удержании 2 секунды кнопки «AUX»передатчика.

♦ Отрицательный “таймерный 5-минутный” сигнал, активизируемый при нажатии и удержании 2 секунды кнопки жатия и удержании 2 секунды кнопки «AUX»передатчика.

«AUX» передатчика и работающий в течение 5 минут, либо до следующего на-

В любом из описанных выше случаев:

♦ выход канала 3 системы может быть активизирован в любое время (при включенном или при вы- ключенном режиме охраны, при включенном или при выключенном зажигании и т.

♦ для того, чтобы работа дополнительных устройств, управляемых каналом 3, не вызывала срабатывания системы, в режиме охраны система автоматически отключит вход датчика удара, вход дополнительного датчика и вход зажигания на все время, пока выход канала 3 активизирован, + еще 3 секунды. Если вход одного из датчиков системы или вход зажигания остается активным чания работы выхода 3-го канала системы – данная зона будет обойдена, сирена системы подаст 3 сигнала, а указатели поворота включатся 3 раза.

Подсоединение: Подсоедините СЕРЫЙ провод к контакту № 85 дополнительного 30А реле, под- соедините контакт № 86 реле к +12В. Подсоедините остальные контакты реле в соответствии с выбранной функцией канала 3

системы.

д.);

после окон-

2) Вы также можете использовать СЕРЫЙ провод для того, чтобы система подавала питание на замок зажигания в течение определенного времени. В этом случае Вы сможете ставить систему в режим охраны с заведенным двигателем, не оставляя ключи в замке зажигания (если про- граммируемая функция № 1.13 включена):

♦ Перед выключением зажигания активизируйте кнопку «AUX» передатчика. Система начнет подавать напряжение на замок зажигания в обход ключа зажигания.

♦ Выньте ключ из замка зажигания (двигатель будет продолжать работать), выйдите из автомобиля, убедитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомобиля

с работающим двигателем ♦ После снятия системы с охраны вставьте ключ в замок зажигания и включите зажигание. После

этого отключите канал 3 системы, для чего нажать и удерживать 2 секунды кнопку «AUX» передатчика. Двигатель будет продолжать работать.

, нажав кнопку передатчика на 2 секунды.

выход канала 3, нажмите и удерживайте 2 секунды

Для реализации данной функции:

a) ОРАНЖЕВЫЙ/БЕЛЫЙ (ТЁМНО-СИНИЙ или ЗЕЛЁНЫЙ/ЖЁЛТЫЙ) провод системы ДОЛЖЕН

пользоваться для блокировки цепи зажигания.

ис-

b) Запрограммируйте выход канала 3 системы (СЕРЫЙ провод) как “постоянный” (функция № 2.8); c) Подсоедините СЕРЫЙ провод системы к контакту № 86 дополнительного реле.

SLK-468 "Инструкция по установке"

Page 27

d) Подсоедините контакты № 85 и № 30 реле к проводу от замка зажигания, на который поступает

e) Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.

реле

3) Вы можете также использовать выход дополнительного канала 3 системы для ручного включения режима “турбо” при установке системы на автомобиль с двигателем, оснащенным турбонаддувом

В этом случае:

♦ Припаркуйте автомобиль и, пока двигатель автомобиля все еще работает на холостом ходу, пере- ведите рычаг переключения передач в положение “PARK” или в нейтральное положение, автомобиль на стояночный тормоз.

♦ Перед выключением зажигания активизируйте выход канала 3, для чего нажать и удерживать 2 секунды кнопку «AUX» передатчика. Система будет подавать напряжение на замок зажигания в обход ключа зажигания в течение 3 минут.

♦ Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомоби- ля,

убедитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомо-

течение 3-х минут, после чего будет автоматически остановлен и система перейдет в стандартный режим охраны.

передатчика на 3 секунды.

и поставьте

Для реализации данной функции: a) Включите программируемую функцию № 1.13 (возможность постановки автомобиля на охрану с

работающим двигателем).

b) Запрограммируйте выход

ция № 2.8).

дополнительного канала 3 системы как “таймерный 3-х минутный” (функ-

c) Подсоедините СЕРЫЙ провод системы к контакту № 86 дополнительного реле. d) Подсоедините контакты № 85 и № 30 реле к проводу от замка зажигания, на который поступает напря-

жение +12В, когда ключ зажигания находится в положениях “ВКЛ” и “СТАРТ” и присутствует напряжение 0В

, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки цепи зажигания. Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.

(см. схему подключения в предыдущем пункте).

4) СЕРЫЙ провод может быть также запрограммирован как “

ном режиме охраны”

SLK-468 "Инструкция по установке"

отрицательный выход при включен-

Page 28

В этом случае СЕРЫЙ провод замыкается на “массу” при включенной охране и может использоваться для управления дополнительным нормально замкнутым реле блокировки стартера. Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен использоваться только для управления катушкой дополнительного реле.

Подсоединение: Подсоедините СЕРЫЙ провод системы к Подсоедините контакт № 85 реле к проводу от замка зажигания, на который поступает напряжение

+12В, когда ключ зажигания находится в положении “ СТАРТ” (для схемы блокировки стартера) или «ВКЛ. И СТАРТ» (для схемы блокировки цепи зажигания), и присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении

Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомоби-

ля, и подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 30 реле. Подсоедините другую часть провода к контакту № 87A реле.

Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание на реле разом, реле блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.

блокировки будет подаваться только в момент попытки завести двигатель, таким об-

Схема подключения СЕРОГО провода для блокировки цепи зажигания автомобиля:

контакту № 86 дополнительного реле.

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать СЕРЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!

5) Если автомобиль оборудован электрическими стеклоподъемниками, то СЕРЫЙ провод может быть

запрограммирован как “отрицательный выход для закрывания окон автомобиля при поста-

новке системы на охрану”. В этом случае СЕРЫЙ провод также уже более не будет замыкаться на “массу” при нажатии и

удержании 2 секунды кнопки «AUX» передатчика. Вместо этого СЕРЫЙ провод будет “массу” на 30 секунд после постановки системы на охрану с помощью брелка-передатчика. Нажатие

кнопки

передатчика в течение этих 30 секунд остановит работу данного выхода системы (система

при этом останется в режиме охраны). Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы,

система автоматически отключит вход датчика удара и вход дополнительного датчика на все время, пока данный выход активизирован + еще 3 секунды.

Подсоединение: Найдите провод ками автомобиля, при замыкании которого на массу происходит закрывание окон. Подсоедините СЕРЫЙ провод к данному проводу.

SLK-468 "Инструкция по установке"

штатного модуля управления электрическими стеклоподъемни-

замыкаться на

Page 29

6) СЕРЫЙ провод может быть также запрограммирован как “отрицательный выход для отпирания всех дверей” для реализации функции отпирания дверей в 2 этапа при снятии системы с охраны.

В этом случае СЕРЫЙ провод также уже более не будет замыкаться на “массу” при нажатии и удержании 2 секунды кнопки «AUX» передатчика. Вместо этого СЕРЫЙ

“массу” на 1 секунду при повторном нажатии кнопки

Подсоединение: Для реализации данной функции необходимо будет подсоединить ЗЕЛЁНЫЙ/БЕЛЫЙ провод отпирания системы только к электроприводу, установленному в двери водителя. Подсоедините СЕРЫЙ провод (используя, при необходимости, дополнительные реле) к проводам отпирания всех остальных дверей

КРАСНЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 20A: +12В ПОСТОЯННОГО ТОКА

Этот провод подает питание на основной блок системы и на встроенное реле управления указателями поворота. Подсоедините КРАСНЫЙ провод с предохранителем 20А к +12В постоянного тока от аккумулятора автомобиля.

6-КОНТАКТНЫЙ РАЗЪЁМ ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРИВОДОВ ЗАМКОВ ДВЕРЕЙ

6-контактный разъём типа "Молекс" на основном блоке системы используется для подключения к электроприводам замков дверей автомобиля.

СИНИЙ/ЧЁРНЫЙ, СИНИЙ/БЕЛЫЙ, СИНИЙ/КРАСНЫЙ, ЗЕЛЁНЫЙ/ЧЁРНЫЙ, ЗЕЛЁНЫЙ/БЕЛЫЙ и ЗЕЛЁНЫЙ/КРАСНЫЙ провода системы предназначены для подсоединения встроенных реле управления замками дверей. Функция каждого из этих проводов показана ниже.

передатчика после снятия системы с охраны.

провод будет замыкаться на

ОТ АККУМУЛЯТОРА

Перед подключением системы к установленным электроприводам замков дверей необходимо определить тип штатной системы центрального замка. Для этого – выньте выключатель дверного замка из панели двери водителя и протестируйте провода, идущие от выключателя.

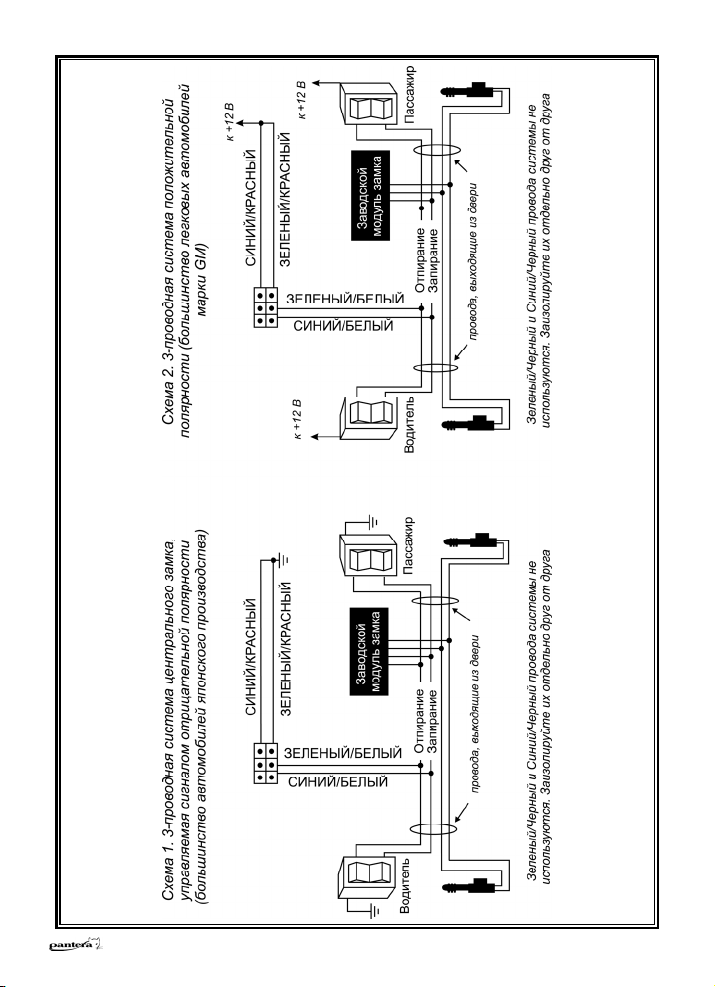

1. 3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ОТРИЦАТЕЛЬ-

НОЙ ПОЛЯРНОСТИ (см. схему 1)

Если от выключателя идет 3 провода, один из которых постоянно замкнут на “массу” (независимо от положения выключателя), а из двух других проводов один будет замыкаться на “массу” при переводе выключателя в положение “Lock” (“Закрыто”), а другой будет замыкаться на массу при чателя в положение “Unlock” (“Открыто”) – Вы имеете дело с 3-проводной цепью отрицательной полярности.

♦ В автомобилях такого типа СИНИЙ/ЧЁРНЫЙ и ЗЕЛЁНЫЙ/ЧЁРНЫЙ провода системы НЕ исполь- зуются.

♦ ЗЕЛЁНЫЙ/КРАСНЫЙ и СИНИЙ/КРАСНЫЙ провода системы должны быть подсоединены к “массе”. ♦ Подсоедините СИНИЙ/БЕЛЫЙ провод к штатному ♦ Подсоедините ЗЕЛЁНЫЙ/БЕЛЫЙ провод к штатному проводу отпирания автомобиля.

SLK-468 "Инструкция по установке"

проводу запирания автомобиля.

переводе выклю-

Page 30

2. 3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ПОЛОЖИТЕЛЬ-

НОЙ ПОЛЯРНОСТИ (см. схему 2):

Если от выключателя идет 3 провода, один из которых постоянно замкнут на +12В (независимо от положения выключателя), а из двух других проводов один будет замыкаться на +12В при переводе выключателя в положение “Lock” (“Закрыто”), а другой будет замыкаться на положение “Unloc k” (“Открыто”) – Вы имеете дело с 3-проводной цепью положительной полярности.

+12В при переводе выключателя в

♦ В автомобилях такого типа СИНИЙ/ЧЁРНЫЙ и ЗЕЛЁНЫЙ/ЧЁРНЫЙ провода системы НЕ используются. ♦ Подсоедините ЗЕЛЁНЫЙ/КРАСНЫЙ и СИНИЙ/КРАСНЫЙ провода системы к +12В постоянного тока. ♦ Подсоедините СИНИЙ/БЕЛЫЙ провод к штатному проводу ♦ Подсоедините ЗЕЛЁНЫЙ/БЕЛЫЙ провод к штатному проводу отпирания автомобиля.

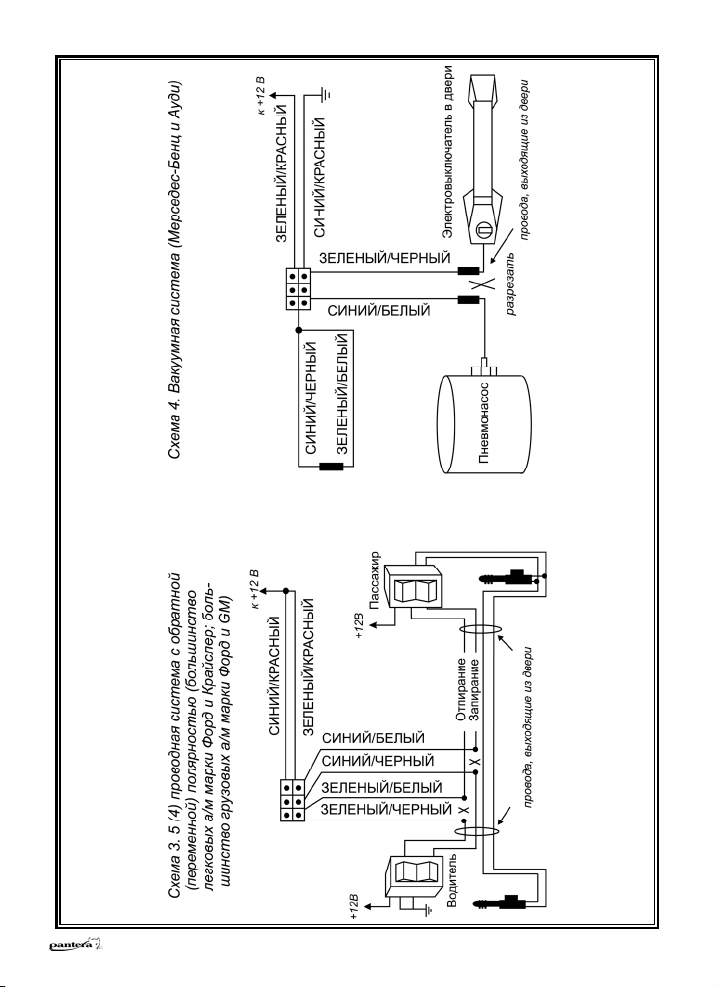

3. 5 (4)-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ОБРАТНОЙ

(ПЕРЕМЕННОЙ) ПОЛЯРНОСТИ (см. схему 3):

Если от выключателя идет 5 проводов (или иногда 4) – в данном автомобиле установлена штатная система центрального замка с переменной полярностью управляющего импульса. В таких системах нет штатных реле или собственно модуля центрального замка т.к. +12В подается непосредственно от выключателя на электроприводы замков и, к тому же, обеспечивается обратный выход на массу.

Один из 5 проводов, идущих от выключателя, будет постоянно замкнут на +12В, независимо от положения выключателя. Два провода (или один) будут постоянно замкнуты на массу, независимо от положения выключателя. Из двух оставшихся проводов – один будет замыкаться ключателя в положение “Lock” (“Закрыто”), а другой будет замыкаться на +12В при переводе выключателя в положение “Unlock” (“Открыто”).

В автомобилях данного типа необходимо перерезать штатные провода, идущие от главного выключателя замков дверей (“Master”), находящегося в водительской двери, к выключателям замков других дверей, а затем к

♦ Перережьте штатный провод запирания, идущий от главного выключателя, и подсоедините СИНИЙ/БЕЛЫЙ провод к той части перерезанного провода, которая идет к выключателям других дверей и к электроприводам замков. Подсоедините СИНИЙ/ЧЁРНЫЙ провод к другой части перерезанного провода запирания, которая идет к главному выключателю.

♦ Перережьте штатный провод НЫЙ/БЕЛЫЙ провод к той части перерезанного провода, которая идет к выключателям других дверей и к электроприводам замков. Подсоедините ЗЕЛЁНЫЙ/ЧЁРНЫЙ провод к другой части перерезанного провода отпирания, которая идет к главному выключателю.

♦ Подсоедините ЗЕЛЁНЫЙ/КРАСНЫЙ и СИНИЙ/КРАСНЫЙ провода системы

4. ВАКУУМНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА (см. схему 4)

На автомобилях марки Mercedes-Benz или Audi используется вакуумная система центрального замка. Она имеет электровыключатели (встроенные в пневмоприводы), которые подают +12В или “массу” на пневмонасос. Эти выключатели работают при запирании и отпирании дверей изнутри или ключом снаружи автомобиля. Полярность выключателей определяет, режение.

Подсоединение может выполняться либо под декоративной накладкой (панелью) слева от водителя, либо непосредственно на пневмонасосе, который обычно установлен в багажнике или под задним сиденьем.

электроприводам замков.

отпирания, идущий от главного выключателя, и подсоедините ЗЕЛЁ-

запирания автомобиля.

на +12В при переводе вы-

к +12В постоянного тока.

будет ли насос создавать давление или раз-

♦ Подсоедините ЗЕЛЁНЫЙ/КРАСНЫЙ провод системы к +12В постоянного тока. ♦ Подсоедините СИНИЙ/КРАСНЫЙ провод системы к “

массе”.

♦ Подсоедините остальные провода системы как показано на схеме 4.

Примечание:

установке системы на такие автомобили необходимо будет также запрограммировать длительность импульса, подаваемого на замки дверей, на 3.5 секунды (программируемая функция № 2.3).

В автомобилях выпуска 1989 г. ( или ранее) пневмонасос работает около 3 секунд. При

SLK-468 "Инструкция по установке"

Page 31

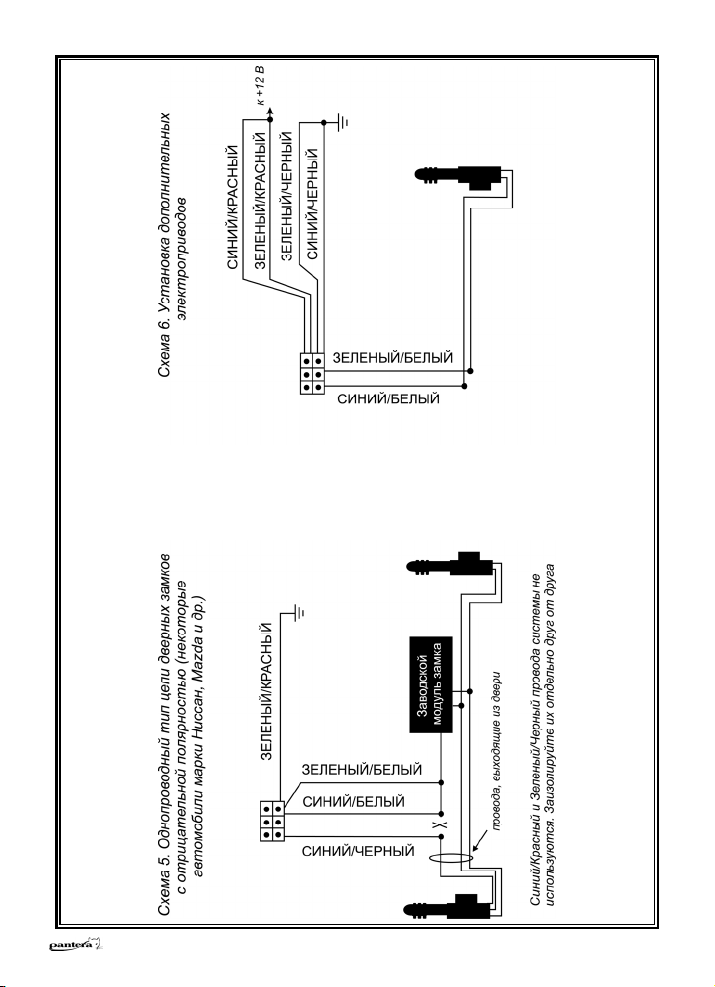

5. 1-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ОТРИЦАТЕЛЬ-

НОЙ ПОЛЯРНОСТИ (см. схему 5)

Если автомобиль марки Nissan, Mitsubishi или Lotus и в двери нет переключателя – необходимо найти провод, идущий из двери водителя, который замкнут на массу, если двери автомобиля открыты, и «разомкнут», если двери закрыты.

♦ В автомобилях такого типа СИНИЙ/КРАСНЫЙ и ЗЕЛЁНЫЙ/

ЧЁРНЫЙ провода системы НЕ используются.

♦ Подсоедините ЗЕЛЁНЫЙ/КРАСНЫЙ провод системы к “массе”. ♦ Подсоедините остальные провода системы как показано на схеме 5.

6. УСТАНОВКА ДОПОЛНИТЕЛЬНЫХ ЭЛЕКТРОПРИВОДОВ (см. схему 6):

Если автомобиль не оборудован центральным замком или электроприводами замков дверей, Вы можете установить дополнительные электроприводы и подсоединить их к системе следующим образом:

♦

Подсоедините СИНИЙ/ЧЁРНЫЙ и ЗЕЛЁНЫЙ/ЧЁРНЫЙ провода системы к “массе”.

♦ Подсоедините СИНИЙ/КРАСНЫЙ и ЗЕЛЁНЫЙ/КРАСНЫЙ провода к +12 постоянного тока. ♦ Подсоедините ЗЕЛЁНЫЙ/БЕЛЫЙ провод к Синему проводу отпирания электропривода. ♦ Подсоедините СИНИЙ/БЕЛЫЙ провод к Зелёному проводу запирания электропривода.

ОТПИРАНИЕ ДВЕРЕЙ В 2 ЭТАПА

Вы можете использовать функцию НЫЙ/ЖЁЛТЫЙ или СЕРЫЙ провод основного разъёма системы как “Отрицательный выход для отпирания всех дверей”. В этом случае при снятии системы с охраны будет отпираться только дверь водителя

и затем, при повторном нажатии в течение 5 секунд кнопки Подсоединение: Подсоедините ЗЕЛЁНЫЙ/БЕЛЫЙ провод 6-контактного разъёма системы к проводу от-

пирания электропривода замка двери водителя. Подсоедините ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод основного разъёма системы, запрограммированный как “выход для отпирания всех дверей” (программируемая функция №

2.10), к проводу отпирания электроприводов всех остальных дверей. Используйте ЗЕЛЁНЫЙ/СИНИЙ

для выбора полярности выхода ЗЕЛЁНОГО/ЖЁЛТОГО провода основного разъёма системы. При использовании СЕРОГО провода системы для реализации данной функции подсоедините СЕ-

РЫЙ провод системы, запрограммированный как “отрицательный выход для отпирания всех дверей” (программируемая функция № 2.9), к дополнительному реле отпирания электроприводов всех остальных дверей

ДВОЙНОЙ ИМПУЛЬС ЗАПИРАНИЯ / ДВОЙНОЙ

1) Штатные системы центрального замка некоторых последних моделей автомобилей требуют двойного от-

рицательного импульсного сигнала для включения блокировки дверей после их запирания (импульс “дозапирания”). В этом случае необходимо соответствующим образом запрограммировать функцию № 2.3.

2) Штатные системы центрального замка некоторых последних моделей автомобилей требуют двойного отрицательного импульсного соответствующим образом запрограммировать функцию № 2.3.

3) Ряд современных автомобилей оборудован штатной системой “Комфорт” (или “Total Closure”), которая обеспечивает запирание всех дверей и закрывание всех окон и люка при запирании замка двери водителя ключом и удерживании его в замке в течение определенного времени.

Если функция № 2.3 запрограммирована соответствующим образом, то при постановке системы на охрану с помощью передатчика система будет подавать импульс запирания 10 секунд (необходимо для некоторых автомобилей VW, Audi, Opel и Mercedes), 16, 23 или 30 секунд (необходимо для некоторых моделей BMW и ряда других). На этот период времени система также автоматически отключит все зоны и триггеры чания импульса запирания – данная зона будет обойдена, сирена системы подаст 3 сигнала, а указатели поворота включатся 3 раза.

Во всех остальных случаях (при снятии системы с охраны, при пассивной постановке на охрану, автоматической повторной постановке на охрану и т.

Работа данной функции может быть остановлена нажатием кнопки мент в течение времени работы данной функции после постановки системы на охрану с помощью передатчика. Система при этом останется в режиме охраны.

сигнала для отпирания дверей автомобиля. В этом случае необходимо

системы. Если вход какой-либо зоны охраны остается активным после окон-

отпирания дверей в 2 этапа, запрограммировав ЗЕЛЁ-

будут отпираться все остальные двери.

провод

ИМПУЛЬС ОТПИРАНИЯ / ФУНКЦИЯ “КОМФОРТ”

д.) будут подаваться импульсы отпирания и запирания 0.8 с.

передатчика в любой мо-

SLK-468 "Инструкция по установке"

Page 32

ЧЁРНЫЙ РАЗЪЁМ: ВНЕШНИЙ МОДУЛЬ СО ВСТРОЕННОЙ АНТЕННОЙ, КНОПКОЙ ВЫЗОВА

Проложите Чёрный плоский кабель, оканчивающийся Чёрным разъёмом, от внешнего приемопередающего модуля со встроенной антенной к основному блоку системы и подсоедините его к Чёрному разъёму на блоке системы.

4-КОНТАКТНЫЙ БЕЛЫЙ РАЗЪЁМ: 2-УРОВНЕВЫЙ ДАТЧИК УДАРА (ДАТЧИК 1 / ЗОНА ОХРАНЫ 1)

Проложите Красный, Чёрный, Синий и Зелёный провода, оканчивающиеся 4-контактным белым разъёмом, от датчика удара к основному блоку системы и подсоедините его к 4-контактному белому разъёму блока (тому, что ближе к краю блока из двух разъёмов датчиков).

4-КОНТАКТНЫЙ БЕЛЫЙ РАЗЪЁМ ЗОННОГО ДАТЧИКА (ДАТЧИК 2 / ЗОНА ОХРАНЫ 5)

Проложите провода, оканчивающиеся 4-контактным разъёмом, от дополнительного датчика к основному блоку системы и подсоедините его ко второму 4-контактному белому разъёму блока.

2-КОНТАКТНЫЙ БЕЛЫЙ РАЗЪЁМ: СВЕТОДИОДНЫЙ ИНДИКАТОР (СИД)

Проложите Красный и Синий провода, оканчивающиеся 2-контактным белым разъёмом, от СИДа к основному блоку системы и подсоедините его к 2-контактному Белому разъёму блока.

2-КОНТАКТНЫЙ СИНИЙ РАЗЪЁМ: ПЕРЕКЛЮЧАТЕЛЬ VALET

Проложите Серый и Чёрный провода, оканчивающиеся 2-контактным синим разъёмом, от кнопочного переключателя VALET к основному блоку системы и подсоедините его к 2-контактному Синему разъёму блока.

РЕГУЛИРОВКА ДАТЧИКА УДАРА: Осторожно поверните регулировочный винт против часовой стрелки до упора при помощи маленькой отвертки (НЕ проворачивайте винт вокруг оси. Максимальный угол регулировки 270°). Закройте капот, багажник и поставьте систему на охрану. Подождите 6 секунд пока работа всех охранных устройств стабилизируется, затем сильно ударьте кулаком по заднему бамперу или по стекло. Внимание! Не стучите по стеклу, Вы можете его разбить!

Если система не сработала, поверните регулировочный винт по часовой стрелке (для увеличения чувствительности) примерно на 1/4 оборота и проверьте чувствительность датчика еще раз. Повторяйте эту процедуру до ударе по заднему бамперу автомобиля. При более слабом ударе должен срабатывать режим предупреждения и сирена подаст 3 коротких сигнала.

Внимание! При высокой чувствительности охрана будет срабатывать при вибрациях от проходящих рядом тяжелых автомобилей. Для уменьшения чувствительности поверните регулировочный винт тив часовой стрелки

ЗАЩИТА ПРОВОДКИ: Всегда защищайте провода спиральными трубками или обматывайте их изолентой. Закрепите жгуты проводов по всей длине при помощи пластиковых перетяжек. Это обеспечит отсутствие повреждений проводов при их соприкосновении с горячими или острыми подвижными частями автомобиля.

РАБОТА СИСТЕМЫ: Уделите некоторое время просмотру соответствующих пунктов в Руководстве пользователя и детально объясните работу системы Вашему заказчику.

ПОДСОЕДИНЕНИЕ ДОПОЛНИТЕЛЬНЫХ РАЗЪЁМОВ СИСТЕМЫ

: РАЗЪЁМ ДЛЯ ПОДСОЕДИНЕНИЯ ДОПОЛНИТЕЛЬНОГО 2-

ЗАВЕРШЕНИЕ УСТАНОВКИ

передней стойке с такой силой, которая была бы достаточной для того, чтобы разбить

тех пор, пока не сработает сигнализация. Охрана должна срабатывать при сильном

про-

SLK-468 "Инструкция по установке"

Page 33

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение питания +12В постоянного тока Номиналы предохранителей

- на Красном проводе 20А

- на Красном/Белом проводе 5А

Потребление тока <20мА в режиме охраны Постановка на охрану через 3/15/30/45 с после команды брелока Максимальное количество циклов режима тревоги 6 циклов по 30 секунд Автоматическая повторная постановка на охрану через 30 с после снятия с режима Автоматическая постановка на охрану через 30 с после закрывания последней двери Количество индицируемых зон охраны 6 Триггеры системы: - отрицательный триггер двери

- положительный триггер двери

- отрицательный триггер капота

- отрицательный триггер багажника

- вход зажигания

- датчик удара

- дополнительный датчик

- зона предупреждения

- питание системы

Частота радиоканала 868 МГц Максимальное количество передатчиков 4 Количество кодовых

Климатическое исполнение по ГОСТ 15150-69 У-2.1 Режим работы по ГОСТ 3940 S1 (продолжительный) Диапазон рабочих температур:

- центральный модуль, антенный модуль*, датчик** -40...+85 °С

- сирена -30...+85 °С

- брелоки-передатчики 0...+40 °С

* Примечание: При значениях температур, близких к предельным, допустимо снижение дальности дей-

** Примечание: В диапазоне температур от -40 до -25°С возможно снижение чувствительности датчика, и в

Степень защиты по ГОСТ 14254-96:

- центральный модуль, антенный модуль, датчик, брелоки-передатчики

- сирена IP54

Основные характеристики:

комбинаций 1.8 x 10

Эксплуатационные характеристики:

ствия брелоков-передатчиков и сигналов обратной

этих условиях не следует ориентироваться на данную зону защиты в охранном комплексе.

с динамическим изменением кода

связи.

IP40

охраны

Предельно допустимые параметры:

Напряжение питания Не менее 9В, не более 16В Макс. ток нагрузки реле указателей поворота: Не более 20A (2 x 10A) Макс. ток нагрузки реле запирания: Не более 20A Макс. ток нагрузки реле отпирания: Не более 20A Макс. ток нагрузки выхода 2-го канала системы: Не более 20 А Макс. ток нагрузки выхода 3-го канала системы: Не более 200мА Макс. ток нагрузки выхода Белого/Чёрного

мы (выход на сирену): Макс. ток нагрузки выхода Оранжевого/Белого провода

системы (выход на реле блокировки стартера): Макс. ток нагрузки выхода Зелёного/Жёлтого провода системы Не более20 А

провода систе-

Не более 2А

Не более 500мА

SLK-468 "Инструкция по установке"

Page 34

Вход в режим программирования передатчиков

В память системы может быть запрограммировано всего до 4-х передатчиков (максимум два 5-

кнопочных передатчика и два 4-кнопочных передатчика). При программировании нового или дополнительного передатчика, все коды ранее запрограммированных передатчиков (5-кнопочных и 4-кнопочных) будут автоматически стерты из памяти системы.

ВНИМАНИЕ: Помните, что каждая операция должна быть выполнена в течение 15 секунд

дыдущей операции. Если 15-секундный интервал превышен, система автоматически выйдет из режима программирования, что будет подтверждено одним коротким и одним длинным сигналом сирены. Если в процессе программирования было выключено зажигание система также немедленно выйдет из режима программирования и Вы услышите 1 короткий и 1 длинный сигналы сирены.

Для программирования дополнительных передатчиков

1. Снимите систему с охраны и сядьте в автомобиль.

2. Если с помощью функции №1.9 задан стандартный (некодированный) режим аварийного отключения

охраны, то перейдите к п. 3. Если же функция № 1.9 выключена (отключение системы с помощью персонального кода), то для входа в режим программирования кодов передатчика системы Вам необходимо

будет ввести свой персональный код, как описано ниже:

♦ Включите, выключите и вновь включите зажигание ♦ В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet количество раз, равное 1-

й цифре Вашего персонального кода (заводская установка – 1 раз), затем выключите и вновь включите зажигание.

Примечание: Если Ваш персональный код состоит только из

♦ В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet количество раз, равное 2й цифре Вашего персонального кода (заводская установка – 1 раз), затем выключите и вновь включите зажигание.

3. В течение 15 секунд после включения зажигания нажмите кнопочный выключатель Va let 3 раза. Вы услышите 1 короткий сигнал сирены и СИД начнет система готова к программированию нового передатчика.

Режим программирования передатчиков

4. Нажмите и отпустите кнопку передатчика. Вы услышите длинный сигнал сирены, подтверждающий, что программирование 1-го передатчика произведено.

5. Запрограммируйте все оставшиеся передатчики, которые Вы собираетесь использовать.

Выход из режима программирования передатчиков

6. Для выхода из режима программирования передатчиков:

♦ выключите зажигание или ♦ подождите 15 секунд, не производя никаких действий.

Вы услышите 1 короткий и 1 длинный сигнал сирены, подтверждающие, что система вышла из режима программирования передатчиков.

системы:

одной цифры – пропустите следующий шаг.

медленно мигать, подтверждая, что система что

после пре-

SLK-468 "Инструкция по установке"

Page 35

SLK-468 "Инструкция по установке"

Page 36

SLK-468 "Инструкция по установке"

Page 37

SLK-468 "Инструкция по установке"

Page 38

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ PANTERA SLK-468

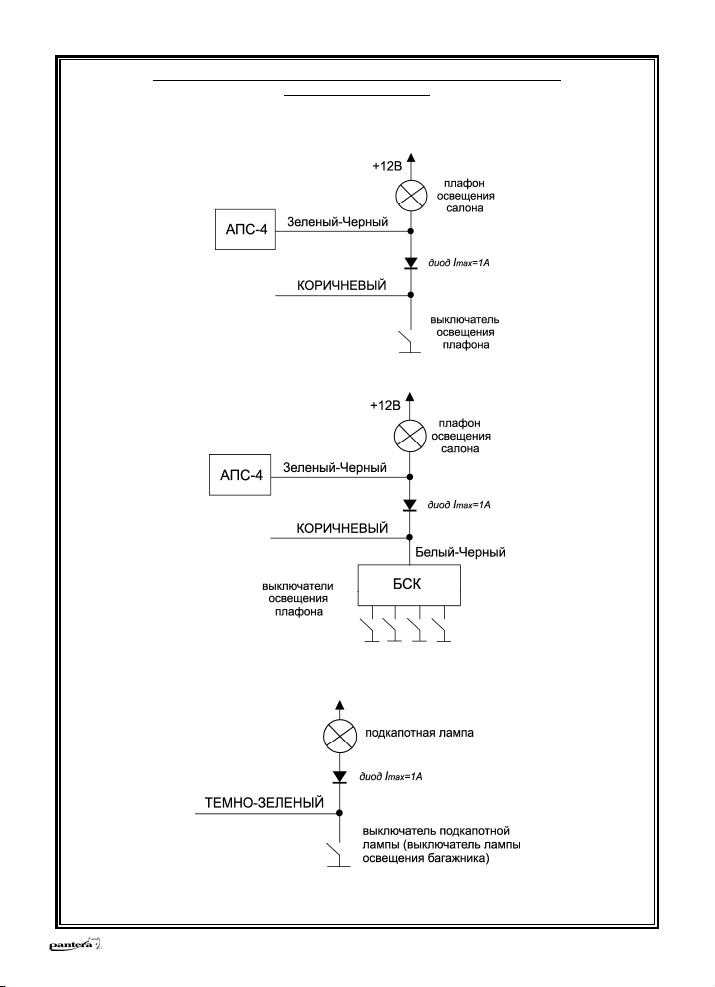

1. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы (“отрицательный триггер две-

ри”) к проводке автомобилей ВАЗ семейства 2109, 2123, оснащенных иммобилайзерами АПС-4 или АПС-6:

НА АВТОМОБИЛИ ВАЗ

2. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы (“отрицательный триггер две-

ри”) к проводке автомобилей ВАЗ семейств 2110 и 2115, оснащенных иммобилайзерами АПС-4:

3. Рекомендуемая схема подключения ТЁМНО-ЗЕЛЁНОГО провода системы (“отрицательный триггер

багажника”) к подкапотной лампе автомобилей ВАЗ семейств 2109, 2115, 2123 или лампе освещения багажника автомобилей ВАЗ семейства 2115:

SLK-468 "Инструкция по установке"

Page 39

СХЕМА ПОДКЛЮЧЕНИЯ ОСНОВНОГО БЛОКА PANTERA SLK-468

SLK-468 "Инструкция по установке"
