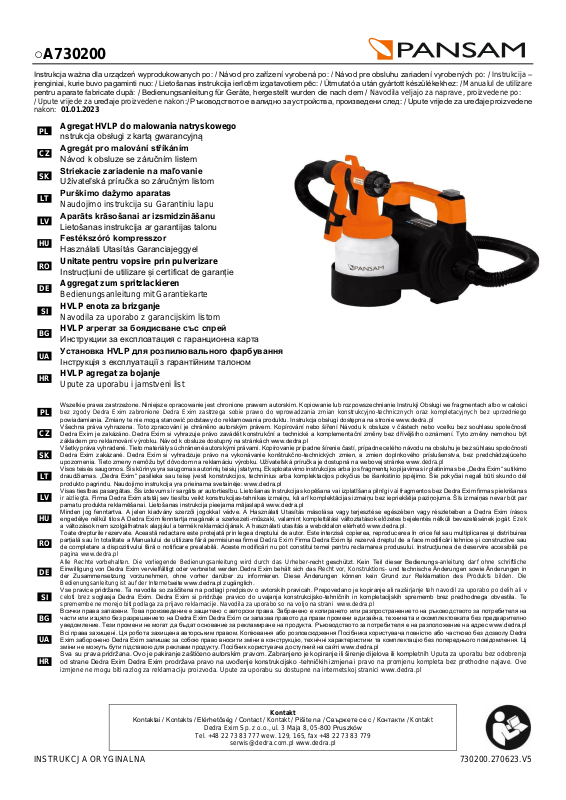

INSTRUKCJA ORYGINALNA 730200.270623.V5

Agregat HVLP do malowania natryskowego

nstrukcja obsługi z kartą gwarancyjną

Agregát pro malování stříkáním

Návod k obsluze se záručním listem

Striekacie zariadenie na maľovanie

Užívateľská príručka so záručným listom

Purškimo dažymo aparatas

Naudojimo instrukcija su Garantiniu lapu

Aparāts krāsošanai ar izsmidzināšanu

Lietošanas instrukcija ar garantijas talonu

Festékszóró kompresszor

Használati Utasítás Garanciajeggyel

Unitate pentru vopsire prin pulverizare

Instrucțiuni de utilizare și certificat de garanție

Aggregat zum spritzlackieren

Bedienungsanleitung mit Garantiekarte

HVLP enota za brizganje Navodila za uporabo z garancijskim listom

HVLP агрегат за боядисване със спрей

Инструкции за експлоатация с гаранционна карта

Установка HVLP для розпилювального фарбування

Інструкція з експлуатації з гарантійним талоном

HVLP agregat za bojanje Upute za uporabu i jamstveni list

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości

bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego

powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

Všechna práva vyhrazena. Toto zpracování je chráněno autorským právem. Kopírování nebo šíření Návodu k obsluze v částech nebo vcelku bez souhlasu společnosti Dedra Exim je zakázáno. Dedra Exim si vyhrazuje právo zavádět konstrukční a technické a komplementační změny bez dřívějšího oznámení. Tyto změny nemohou být základem pro reklamování výrobku. Návod k obsluze dostupný na stránkách www.dedra.pl

Všetky práva vyhradené. Tieto materiály sú chránené autorskými právami. Kopírovanie prípadne šírenie častí, prípadne celého návodu na obsluhu je bez súhlasu spoločnosti Dedra Exim zakázané. Dedra Exim si vyhradzuje právo na vykonávanie konštrukčno-technických zmien, a zmien doplnkového príslušenstva, bez predchádzajúceho upozornenia. Tieto zmeny nemôžu byť dôvodom na reklamáciu výrobku. Užívateľská príručka je dostupná na webovej stránke www.dedra.pl

Visos teisės saugomos. Šis kūrinys yra saugomas autorinių teisių įstatymų. Eksploatavimo instrukcijos arba jos fragmentų kopijavimas ir platinimas be „Dedra Exim“ sutikimo draudžiamas. „Dedra Exim“ pasilieka sau teisę įvesti konstrukcijos, techninius arba komplektacijos pokyčius be išankstinio įspėjimo. Šie pokyčiai negali būti skundo dėl produkto pagrindu. Naudojimo instrukcija yra prieinama svetainėje: www.dedra.pl

Visas tiesības pasargātas. Šis izdevums ir sargāts ar autortiesību. Lietošanas Instrukcijas kopēšana vai izplatīšana pilnīgi vai fragmentos bez Dedra Exim firmas piekrišanas ir aizliegta. Firma Dedra Exim atstāj sev tiesību veikt konstrukcijas-tehnikas izmaiņu, kā arī komplektācijas izmaiņu bez iepriekšēja paziņojuma. Šīs izmaiņas nevar būt par pamatu produkta reklamēšanai. Lietošanas instrukcija pieejama mājaslapā www.dedra.pl

Minden jog fenntartva. A jelen kiadvány szerzői jogokkal védve. A Használati Utasítás másolása vagy terjesztése egészében vagy részleteiben a Dedra Exim írásos engedélye nélkül tilos A Dedra Exim fenntartja magának a szerkezeti-műszaki, valamint komplettálási változtatások előzetes bejelentés nélküli bevezetésének jogát. Ezek a változások nem szolgálhatnak alapjául a termék reklamációjának. A használati utasítás a weboldalon elérhető www.dedra.pl.

Toate drepturile rezervate. Această redactare este protejată prin legea dreptului de autor. Este interzisă copierea, reproducerea în orice fel sau multiplicarea și distribuirea parțială sau în totalitate a Manualului de utilizare fără permisiunea firmei Dedra Exim Firma Dedra Exim își rezervă dreptul de a face modificări tehnice și constructive sau de completare a dispozitivului fără o notificare prealabilă. Aceste modificări nu pot constitui temei pentru reclamarea produsului. Instrucţiunea de deservire accesibilă pe

pagina www.dedra.pl

Alle Rechte vorbehalten. Die vorliegende Bedienungsanleitung wird durch das Urheber-recht geschützt. Kein Teil dieser Bedienungs-anleitung darf ohne schriftliche Einwilligung von Dedra Exim vervielfältigt oder verbreitet werden.Dedra Exim behält sich das Recht vor, Konstruktions- und technische Änderungen sowie Änderungen in der Zusammensetzung vorzunehmen, ohne vorher darüber zu informieren. Diese Änderungen können kein Grund zur Reklamation des Produkts bilden. Die

Bedienungsanleitung ist auf der Internetseite www.dedra.pl zugänglich.

Vse pravice pridržane. Ta navodila so zaščitena na podlagi predpisov o avtorskih pravicah. Prepovedano je kopiranje ali razširjanje teh navodil za uporabo po delih ali v celoti brez soglasja Dedra Exim. Dedra Exim si pridržuje pravico do uvajanja konstrukcijsko-tehničnih in kompletacijskih sprememb brez predhodnega obvestila. Te spremembe ne morejo biti podlaga za prijavo reklamacije. Navodila za uporabo so na voljo na strani www.dedra.pl

Всички права запазени. Това произведение е защитено с авторски права. Забранено е копирането или разпространението на ръководството за потребителя на части или изцяло без разрешението на Dedra Exim Dedra Exim си запазва правото да прави промени в дизайна, техниката и окомплектовката без предварително уведомление. Тези промени не могат да бъдат основание за рекламиране на продукта. Ръководството за потребителя е на разположение на адрес www.dedra.pl

Всі права захищені. Ця робота захищена авторським правом. Копіювання або розповсюдження Посібника користувача повністю або частково без дозволу Dedra Exim заборонено Dedra Exim залишає за собою право вносити зміни в конструкцію, технічні характеристики та комплектацію без попереднього повідомлення. Ці зміни не можуть бути підставою для реклами продукту. Посібник користувача доступний на сайті www.dedra.pl

Sva su prava pridržana. Ovo je pakiranje zaštićeno autorskim pravom. Zabranjeno je kopiranje ili širenje dijelova ili kompletnih Uputa za uporabu bez odobrenja od strane Dedra Exim Dedra Exim prodržava pravo na uvođenje konstrukcijsko -tehničkih izmjena i pravo na promjenu kompleta bez prethodne najave. Ove

izmjene ne mogu biti razlog za reklamaciju proizvoda. Upute za uporabu su dostupne na internetskoj stranici www.dedra.pl

Page 2

1. Zdjęcia i rysunki

Page 3

Opis piktogramów / Popis použitých piktogramů / Opis používaných piktogramov / Panaudotų piktogramų aprašymas / Lietoto piktogrammu apraksts / Az alkalmazott piktogramok magyarázata / Descrierea pictogramelor / Beschreibung der verwendeten Piktogramme / Opis

piktogramov / Opis piktograma/ Описание на пиктограмите / Opis piktograma

Nakaz: przeczytaj instrukcję obsługi / Příkaz: přečtěte návod k obsluze / Príkaz: oboznámte sa s užívateľskou príručkou / Privaloma: perskaitykite aptarnavimo instrukciją / Norādījums: rūpīgi iepazīstieties ar lietotāja rokasgrāmatā sniegto informāciju / Utasítás: olvassa el az útmutatót /

Obilgatoriu: citiți manualul de utilizare / Gebot: die Bedienungsanleitung lesen / Ukaz: preberi navodila za uporabo / Nalog: pročitajte upute za uporabu/ Заповедта: прочетете ръководството за употреба / Заборона: прочитайте інструкцію з експлуатації / Obavezno: pročitajte korisnički

priručnik

Nakaz: stosować okulary ochronne/ Příkaz: používejte ochranné brýle/ Príkaz: používajte ochranné okuliare/ Privaloma: naudoti apsauginius akinius/ Norādījums: nēsājiet aizsargacenes/ Utasítás: viseljen védőszemüveget/ / Obligatoriu: folosiţi ochelari de protecţie/ Gebot: schutzbrille tragen / Zahteva: uporabljajte zaščitna očala / Naredba: koristite zaštitne naočale/ Предписание: използвайте предпазни очила/ Рекомендація: користуватися захисними окулярами / Obavezno: nosite zaštitne naočale

Nakaz: stosować środki ochrony dróg oddechowych/ příkaz: používejte prostředky pro ochranu dýchacích cest/ Príkaz: používajte ochranné prostriedky na ochranu dýchacích ciest/ Privaloma: naudoti kvėpavimo takų apsaugos priemones/ Pieprasījums: izmantot elpceļu attiecīgu aizsardzību/ Utasítás: használjon légúti védelmi felszerelést/ Obligatoriu: utilizaţi echipament de protecţie a căilor respiratorii/ Gebot: atemschutzgeräte benutzen/ Brezpogojna obveznost: uporabljati sredstva za zaščito dihal/ Naredba: koristite zaštitu dišnih puteva/ Задължително: Използвайте дихателна защита/ Обов'язково: використовувати засоби захисту органів дихання / Obavezno: koristiti zaštitu za disanje

Informacja: urządzenie w drugiej klasie ochronności / informace: zařízení v druhé třídě ochrany / informácia: zariadenie v druhej triede ochrany / informacija: įrankio saugumo nuo elektros smūgio klasės / informācija: ierīce atbilst otrajai aizsardzības klasei / információ: a termék második osztályú besorolással rendelkezik / informație: dispozitiv din clasa a doua de protecție împotriva / information: das gerät besitzt die zweite klasse/ Informacija: naprava zaščitnega razreda 2/ Informacije: uređaj s drugim razredom zaštite / Информация: устройство в клас на защита II / Інформація: пристрій з класом захисту II / Podaci: uređaj u drugoj klasi zaštite

Ostrzeżenie: nigdy nie kierować strumienia wody na ludzi, zwierzęta, urządzenie lub jego elementy elektryczne. Uwaga: strumień cieczy o wysokim ciśnieniu może być niebezpieczny, jeżeli stosuje się go w sposób niezgodny z przeznaczeniem./ upozornění: nikdy

nesměrujte proud vody na lidi, zvířata, zařízení nebo jeho elektrické součásti. Upozornění: proud vysokotlaké vody může být nebezpečný, pokud se používá v rozporu s určením./ výstraha: prúdom vody nikdy nemierte na ľudí, zvieratá, zariadenia alebo elektrické prvky. Pozor: prúd vody s vysokým tlakom môže byť nebezpečný, ak sa nepoužíva v súlade s jeho určením./ įspėjimas: draudžiama nukreipti srovę į žmones, gyvūnus, įrenginį arba jo elektros elementus. Dėmesio: aukšto slėgio skysčio srovė gali būti pavojinga, jei naudojame ją ne pagal paskirtį./ brīdinājums: nekad nenovirzīt ūdens strūklu cilvēku, dzīvnieku, ierīces vai elektrisku elementu virzienā. Uzmanību: ūdens strūkla ar augstu spiedienu var būt bīstama, ja lietota neatbilstoši./ figyelmeztetés: sohase irányítsa a vízsugarat emberekre, állatokra, magára a készülékre, vagy más elektromos alkatrészekre. Figyelem: a nagynyomású sugár veszélyes lehet, ha azt nem a rendeltetésének megfelelően használják./ avertizare: niciodată nu direcţionaţi jetul de apă spre oameni, animale, aparate sau elemente electrice.atenţie: jetul de lichid de o înaltă presiune poate fi periculos dacă se foloseste neconform cu destinaţia./ warnung: nie einen wasserstrahl auf menschen, tiere oder auf ein elektrogerät und seine elektrische elemente richten. Achtung: ein hochdruckflüssigkeitsstrahl kann gefährlich werden, wenn er entgegen seiner bestimmung verwendet wird. / Opozorilo: vodnega curka nikoli ne usmerjajte proti ljudem, živalim, napravi ali njenim električnim sestavnim delom. Opozorilo: visokotlačni tekoči razpršilnik je lahko ob nepravilni uporabi nevaren. / Предупреждение: никога не насочвайте водната струя към хора, животни, уреда или неговите електрически компоненти. Внимание: течната струя под високо налягане може да бъде опасна при неправилна употреба / Попередження: ніколи не спрямовуйте струмінь води на людей, тварин, прилад або його електричні компоненти. Попередження: розпилення рідини під високим тиском може бути небезпечним у разі неправильного використання / Upozorenje: nikada ne usmjeravajte mlaz vode na ljude, životinje, uređaj ili njegove električne komponente. Napomena: mlaznice tekućine pod visokim pritiskom mogu biti opasne

ako se ne koriste prema namjeni

Lepkość Medium / Viskozita Média / Viskozita Média / Mediumo Sukibimas / Līdzekļa Viskozitāte / A Közeg Viszkozitása / Viscosite Du Fluide / Viscosidad Del Medio / Viscozitatea Mediului / Viscositeit Van Het Medium / Mediumsviskosität / Viskoznost Medij / Вискозитет на средата / В'язкість середовища / Srednja viskoznost

Długość Węża Elastycznego / Délka Pružné Hadice / Dĺžka Elastickej Hadice / Elastinės Žarnos Ilgis / Elastīgās Caurules Garums / A Rugalmas Tömlő Hossza / Longueur Du Flexible / Longitud De La Manguera Flexible / Lungimea Furtunului Flexibil / Lengte Van De Flexibele Slang / Länge Des Elastischen Schlauches / Dolžina prilagodljive cevi / Дължина на гъвкавия маркуч / Гнучка довжина шланга / Duljina fleksibilnog crijeva

Pojemność Zbiornika / Kapacita Nádrže / Objem Zásobníka / Bakelio Talpa / Tvertnes Tilpums / A Tartály Kapacitása / Capacite Du Reservoir / Volunen Del Depósito / Capacitate Rezervor / Tankinhoud / Behältervolumen / Zmogljivost rezervoarja / Капацитет на резервоара / Ємність резервуара / Kapacitet spremnika

Page 4

Prędkość Podawania Medium / Rychlost Podávání Média / Rýchlosť Nanášania Média / Mediumo Perdavimo Greitis / Līdzekļa Padeves Ātrums / A Közeg Adagolási Sebessége / Debit De La Distribution De Fluide / Rapidez De La Dosificación Del Medio / Viteză Medie De Alimentare / Aanvoersnelheid Van Het Medium / Zuführungsgeschwindigkeit Des Mediums - Aufgabegeschwindigkeit Des Mediums / Hitrost podajanja Srednja / Скорост на подаване Medium / Швидкість подачі Середовище / Srednja brzina hranjenja

Przepływ / Průtok / Prietok / Srautas / Plūsma / Áramlási Sebesség / Écoulement / Flujo / Flux / Stroming / Durchfluss / Pretok / Поток / Потік / Protok

Średnica Dyszy/ Průměr Trysky / Priemer Trysky / Purkštuvo Skersmuo / Sprauslas Diametrs / A Fúvóka Átmérője / Diametre De La Buse / Diámetro De La Boquilla / Diametrul Duzei / Diameter Van De Nozzle / Düsendurchmesser / Premer šobe / Диаметър на дюзата / Діаметр сопла / Promjer mlaznice

Moc urządzenia/ Příkon zařízení/ Príkon zariadenia/ Įrenginio galia/Ierīces jauda/ A berendezés teljesítménye/ Puterea aparatului/ Leistung des geräts / Napajanje naprave / Захранване на устройството / Потужність пристрою / Snaga uređaja

Prędkość / Rychlost / Rýchlosť / Greitis / Ātrums / Sebesség / Vitesse / Velocidad / Viteză / Snelheid / Geschwindigkeit / Hitrost / Скорост / Швидкість / Ubrzati

Ciśnienie Pracy / Pracovní Tlak / Prevádzkový Tlak / Darbo Slėgis / Darba Spiediens / Munkanyomás / Pression De Service / Presión Laboral /

Presiunea De Lucru / Werkdruk / Arbeitsdruck / Delovni tlak / Работно налягане / Робочий тиск / Radni tlak

PL Spis treści

1. Zdjęcia i rysunki

2. Opis urządzenia

3. Przeznaczenie urządzenia

4. Ograniczenie użycia

5. Dane techniczne

6. Przygotowanie do pracy

7. Podłączenie do sieci

8. Włączanie urządzenia

9. Użytkowanie urządzenia

10. Bieżące czynności obsługowe

11. Części zamienne i akcesoria

12. Samodzielne usuwanie usterek

13. Kompletacja urządzenia

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

15. Wykaz części do rysunku złożeniowego

16. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o. Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia oznaczone

symbolem i wszystkie instrukcje.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

2. Opis urządzenia

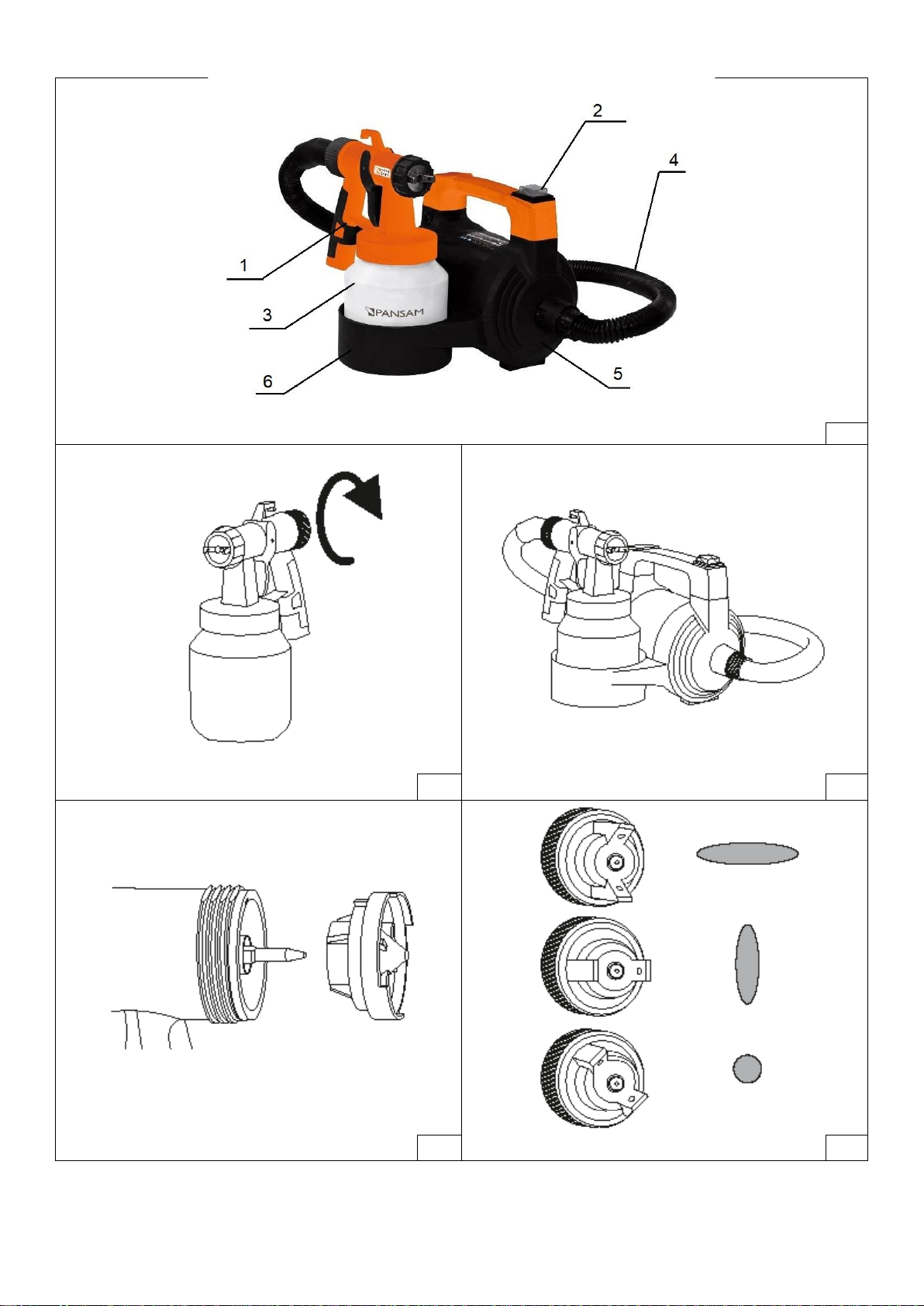

Rys.A: 1.Pistolet lakierniczy, 2.Włącznik, 3. Zbiornik, 4.Przewód elastyczny,

5.Agregat, 6.Koszyk na zbiornik.

3. Przeznaczenie urządzenia

Agregat malarski HVLP (High Volume Low Pressure - duża objętość przy niskim ciśnieniu) jest produktem zaprojektowanym do rozpylania lakierów na bazie: wody, bejc, substancji ochronnych do drewna, substancji gruntujących metal.

Farb emalii olejno-ftalowych, emalii akrylowych przeznaczonych do malowania

techniką natryskową. Urządzenie może również rozpylać farby ścienne: lateksowe. Jednakże ilość rozcieńczalnika potrzebnego do prawidłowego rozrzedzenia farby (prawidłowego działania agregatu) może być większa niż

zaleca producent.

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”. System łączenia podzespołów przystosowany jest do pistoletu natryskowego ze zbiornikiem na medium i urządzenia dmuchającego. Nie można używać elektronarzędzia do ługu, substancji zawierających kwasy, substancji zawierających obce materiały, substancji zawierających rozpuszczalniki

chemiczne. Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą

traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność. Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Dopuszczalne warunki pracy

Praca dorywcza S2 15 minut

5. Dane techniczne

Model

A730200

Napięcie pracy [V/Hz]

230 / 50

Znamionowa moc pobierana [W]

650

Ciśnienie robocze [bar]

0,2-0,3r

Długość przewodu eleastycznego [m]

1,5

Przepływ powietrza [l/min]

1300 l

Prędkość dostarczania medium [l/min]

180ml

Max. lepkość medium [s]

120

Emisja hałasu: /

Poziom ciśnienia dźwięku L

[dB (A)]

83,2

Poziom mocy dźwięku L

[dB (A)]

96,2

Niepewność pomiaru dźwięku K [dB (A)]

3,0 Waga [kg]

2,8

Klasa ochrony

Prędkość obrotowa [min-1]

30000

Maksymalny poziom drgań na rękojeści [m/s2]

<2,5 Niepewność pomiaru drgań K

1,5

Stopień ochrony przed dostępem

IP20

Informacja na temat drgań i hałasu

Wartość łączona drgań ah oraz niepewność pomiaru określono zgodnie z normą EN 60745-1 i podano w tabeli.

Emisja hałasu została określona zgodnie z EN 60745-1, wartości podano powyżej w tabeli.

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Deklarowana łączna wartość drgań została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany poziom drgań może być również wykorzystywany do wstępnej oceny narażenia na drgania. Poziom drgań podczas rzeczywistego użytkowania urządzenia może się różnić od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

6. Przygotowanie do pracy

Wszystkie czynności przygotowawcze przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Napełnianie zbiornika przed malowaniem

Pistolet natryskowy składa się z pokrywy zbiornika i rurki zaciągającej medium i zbiornika. Pozycję rurki zmienia się poprzez odkręcenie jej. W pracach gdzie przedmiot leży, rurkę należy obrócić tak, aby wygięcie skierowane było do przodu. Malując przedmioty nad głową rurka musi być zamocowana tak, aby wygięcie skierowane było do tyłu. Do zbiornika (rys.1) wlewamy odpowiednie medium. Nakręcamy pokrywę na zbiornik. Medium i rozcieńczalnik muszą pasować do siebie. Zastosowanie rozcieńczalnika niezgodnego z zaleceniami producenta może być przyczyną zatkania pistoletu.

Używać farb przeznaczonych do malowania natryskowego. Informację taką producent umieszcza

zawsze na opakowaniu.

Montaż

Składanie wykonujemy przy wyciągniętej wtyczce z gniazda prądowego. W celu przygotowania urządzenia do pracy należy połączyć urządzenie główne z pistoletem za pomocą przewodu elastycznego. Z obu stron przewodu elastycznego znajdują się króćce przyłączeniowe. Króciec o większej średnicy należy wcisnąć w gniazdo agregatu, znajdującego się z przodu, natomiast drugi koniec wcisnąć w gniazdo pistoletu natryskowego (tył części rękojeści), patrz rys. 2. Malując urządzeniem wewnątrz pomieszczenia należy pamiętać o

zabezpieczeniu powierzchni przed zabrudzeniem.

Page 5

Urządzenie dostarczone do Państwa ma zamontowany pasek. Dodatkowo w wyposażeniu znajduje się Plastikowy koszyk do odkładania pistoletu, który montuje się poprzez wsunięcie ramion uchwytu w plastikowy korpus.

7. Podłączenie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej. Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia podano w poniższej tabeli:

Moc urządzenia [W]

Minimalny przekrój

przewodu [mm2]

Minimalna wartość

bezpiecznika typu C [A]

<700

0,75

Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny przewodu zasilającego. Nie ciągnąć za przewód zasilający.

8. Włączanie urządzenia

Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie

do pracy”.

Po zmontowaniu zestawu, wciśnąć przycisk włącznika znajdujący się w górnej części obudowy urządzenia głównego. Wciśnięcie włącznika kołyskowego w pozycji „I” uruchamia urządzenie. Wciśnięcie włacznika w pozycję „0" powoduje wyłączenie urządzenia.

9. Użytkowanie urządzenia

Przygotowanie powierzchni do malowania

Przed rozpoczęciem malowania należy pamiętać o przygotowaniu powierzchni. Powierzchnia ta powinna zostać czysta i wysuszona. Nie malować na powierzchniach tłustych. W przypadku, gdy powierzchnia jest gładka należy ją zmatowić np. drobnym papierem ściernym, a następnie należy usunąć pył.

Medium

Przed użyciem medium należy sprawdzić jego lepkość za pomocą dołączonego do urządzenia kubeczka, do pomiaru lepkości (mierzonego w sekundach). Kubek należy napełnić, podnieć na wysokość ok.15-20cm (otwór zablokować) . Następnie należy zwolnić otwór i mierzyć czas dopóki strumień jest ciągły. W momencie, kiedy będzie się przerywał, kończymy pomiar. Odczytany czas jest lepkością. Urządzeniem można rozpylać farby lakiery, bejce itp. o lepkości do 120s. Prawidłowe malowanie agregatem, farbami ściennymi, jest możliwe, gdy ilość rozcieńczalnika jest większa niż zaleca producent (należy ją dobrać

eksperymentalnie) np:

1) Beckers Vaggfarg, prawidłowe działanie przy rozcieńczeniu ~30%

2) Decoral Acrylic W, prawidłowe działanie przy rozcieńczeniu ~10%

3) Luxens, prawidłowe działanie przy rozcieńczeniu ~20%

4) Magnat, prawidłowe działanie przy rozcieńczeniu ~10%. Przed rozpoczęciem malowania należy przeprowadzić próbę na kartonie,

tekturze, sklejce itp.

Malowanie

Technika HVLP charakteryzuje się wysoką efektywnością Urządzenie przystosowane jest do malowania w trzech ustawieniach KSZTAŁT ROZPYLANEGO STRUMIENIA(rys. E): pioniwym, poziomym oraz okrągłym strumieniem. Pozycjonowanie strumienia medium polega na odkręceniu pierścienia zabezpieczającego w pistolecie, a następnym przekręceniu nakładki

z dwoma dyszami w odpowiedniej pozycji. Motylki ustawione poziomo (horyzontalnie)- strumień medium będzie w pionie. Przy ustawieniu motylków w pozycji pionowej da ustawienie strugi w poziomie. Ustawienie motylków w

pozycji kąt 45 stopni - strumień o kształcie okręgu. Należy pamiętać, że nie należy rozpylać medium do samego końca, gdyż powoduje to nierównomierne rozprowadzenie medium na powierzchni. Gromadzące się na końcu dyszy medium (zaschnięte) należy usuwać odpowiednim rozcieńczalnikiem

Pistolet malujący

Intensywność rozpylania ustawia się poprzez pokrętło regulujące znajdujące się w tylnej części pistoletu (w miejscu, gdzie wsynięty jest przewód elastyczny). Prawidłową ilość medium ustawia się w następujący sposób:

1. Kręcąc pierścieniem w prawo zwiększamy ilość farby

2. Trzymać wciśnięty spust i wolno odkręcać pokrętło regulujące (patrz rys. D) do uzyskania odpowiedniej ilości medium na testowanej powierzchni.

3. Ruch pistoletu podczas malowania musi być jednostajny. Odległość dyszy od powierzchni podczas malowania musi wynosić ok. ~30cm.

10. Bieżące czynności obsługowe

Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Pistolet lakierujący

Czyszczenie należy wykonać odpowiednim rozcieńczalnikiem (np. woda) W celu długotrwałej użyteczności urządzenia należy je bezwzględnie, po każdym malowaniu oczyścić.

1. Oczyścić pojemnik z medium, napełnić go rozcieńczalnikiem (np. woda)

2. Dokręcić mocno pistolet natryskowy

3. Włączyć urządzenie główne, skierować pistolet natryskowy w pusty pojemnik i rozpocząć rozpylanie środka czyszczącego.

4. Po opróżnieniu pojemnika ponownie należy go napełnić rozcieńczalnikiem i powtórzyć procedurę.

5. Czynności powtarzać do momentu, gdy z pistoletu zacznie być rozpylany czysty rozcieńczalnik.(woda)

6. Zbiornik utrzymywać w czystości.

7. Okresowo sprawdzać uszczelkę iglicy (w rękojeści pistoletu).

Regulacja strumienia

Regulacja kształtu strumienia natrysku odbywa się poprzez zmianę pozycji nakładki z dyszami w pistolecie lakierniczym Rozpylanie poziome, pionowe, koło. Kształt rozpylanego strumienia.

Wymiana dyszy i iglicy

Wymiana dyszy i iglicy (patrz rys. D)

1 Odkręcić pierścień mocujący osłonę dyszy. 2 Zdjąć osłonę dyszy 3 Zdjąć dyszę, założyć nową dyszę 4 Zdjąć spust z bolca mocującego 5 Wysunąć bolec z korpusu i wysunąć iglicę, założyć nową iglicę założyć nową iglicę i wykonać czynności w krokach od 5 do punktu 1

Zalecane akcesoria

Urządzenie A730200 standardowo wyposażone jest w dyszę 2,5mm .

11. Części zamienne i akcesoria

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego. W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych

w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany

produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po

okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Samodzielne usuwanie usterek

Przed przystąpieniem do samodzielnego usuwania usterek odłączyć urządzenie od zasilania.

Problem

Przyczyna

Rozwiązanie

Medium nie kryje

Mała ilość

medium

Odkręcić pokrętło w pistolecie w lewą stronę

Gęste medium

Rozcieńczyć medium o 10%

Duża mgła

lakiernicza

Za duża odległośc od

powierzchni

Zmniejszyć odległość do 30cm

Za rzadkie medium

Zmniejszyć wydatek powietrza kręcąc pokrętłem w pistolecie, w

lewo

Słaby strumień

medium

Gęste medium

Rozcieńczyć medium o 10%

Słaby wydatek

powietrza

Przekręcić pokrętło regulacji

wydatku w pistolecie w prawo.

Zanieczyszczon a dysza

Oczyścić dyszę

13. Kompletacja urządzenia

1. Agregat - 1 szt. 2.Pistolet lakierniczy - 1 szt. 3.Pasek- 1 szt. 5. Zbiornik - 1 szt. 6. Kubek do pomiaru lepkości - 1 szt. 7. Przewód elastyczny

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

(dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z

odpadami bytowymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, wynikające z możliwości obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w

odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej: W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych

informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską: Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

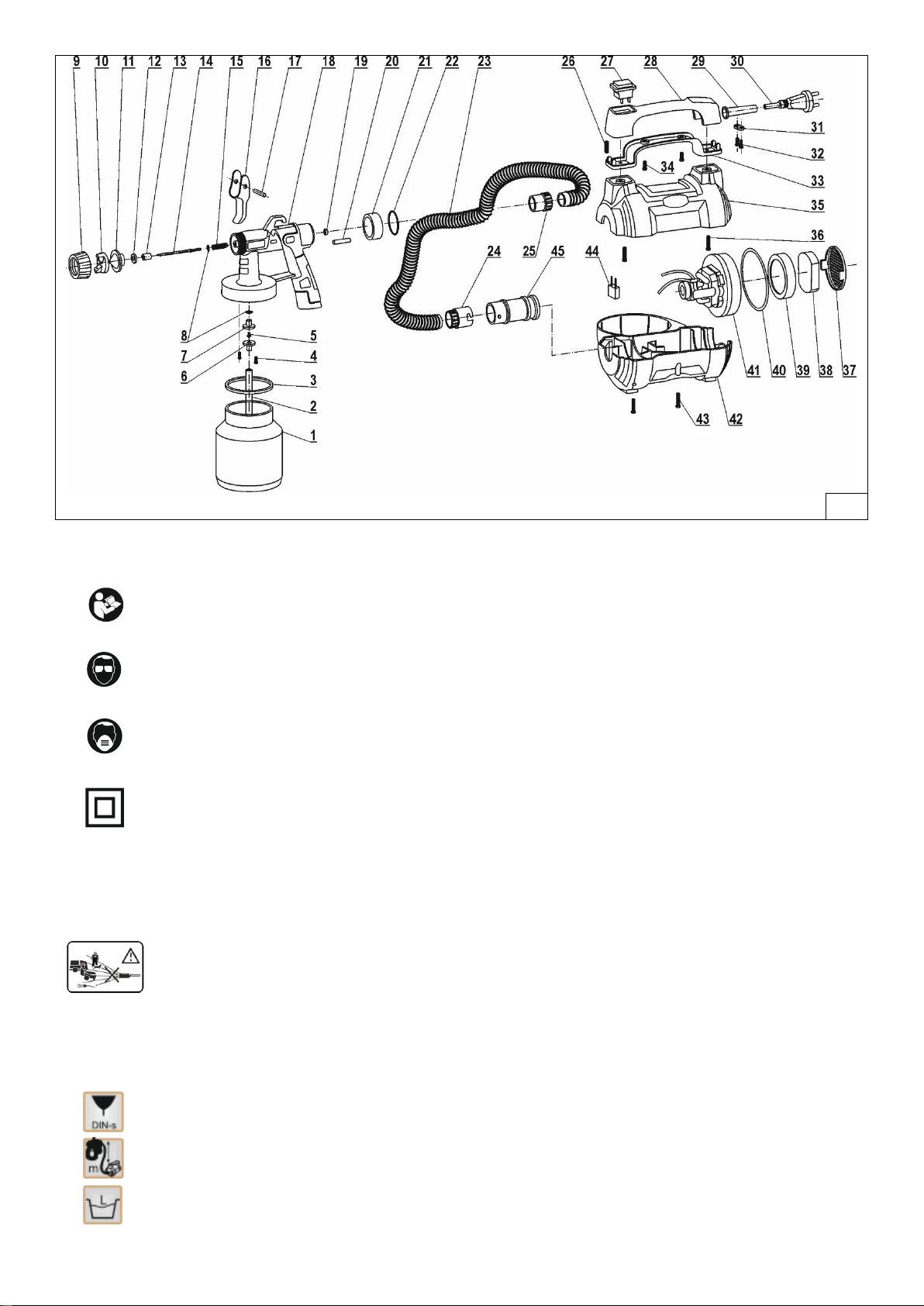

15. Wykaz części do rysunku złożeniowego

A730200 (Rys. B)

Zbiornik

Złączka

Rurka podajnika farby

Złączka do pistoletu

Uszczelka podajnika farby

Sprężyna

Śruba 3x12

Włącznik

Grzybek zaworu

Rękojeść

Pokrywa zaworu góna

Osłona przewodu

Pokrywa zaworu dolna

Przewód sieciowy

O-ring

Mocowanie przewodu

Nakrętka głowicy

Śruba 4x11

Page 6

Głowica motylkowa

Dolan część rękojeści

Dysza

Śruba 4x11

Duża podkładka

Górna osłona silnika

Mała podkładka

Śruba 4x22

14 Iglica

Zewnętrzna osłona

wentylatora

Sprężyna

Filtr

Spust

Gniazdo filtra

Sworzeń

Podkładka anty wstrząsowa

Korpus pistoletu

Silnik

Uszczelka

Dolna osłona silnika

Trzpień regulujący

Śruba 4x16

Pierścień regulujący

Kondensator

Pierścień zaciskający

Króciec przyłączeniowy

Przewód powietrzny

Karta gwarancyjna

[Agregat malarski]

Nr katalogowy: A730200 nr partii: ..........................

(zwane dalej Produktem)

Data zakupu Produktu: .............

Pieczęć sprzedawcy

Data i podpis sprzedawcy: .................................

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

........................ ...............................

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st.

Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.

2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy

Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu

Czas trwania ochrony gwarancyjnej

Agregat hvlp

36 miesięcy, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu,

np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek: a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia; b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi; c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika; d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem; e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

5. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

- numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

6. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest

konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza

dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji”).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego

kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres:

Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni

roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt

w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady

Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać. Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Zgodnie z art. 13 ust. 1 i ust. 2 rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (dalej: „RODO”)

informujemy

1. Administratorem Twoich danych osobowych podanych w formularzu jest

DEDRA-EXIM sp. z o.o. z siedzibą w Pruszkowie , ul. 3 Maja 8, 05-800 Pruszków (dalej: „Administrator”).

2. Twoje dane będą przetwarzane wyłącznie w celu przeprowadzenia

procedury gwarancyjnej urządzenia zgodnie art. 6 ust. 1 lit. b ogólnego rozporządzenie o ochronie danych (dalej: „RODO”) Podanie danych jest

dobrowolne, ale konieczne do przeprowadzenia procedury gwarancyjnej.

3. Twoje dane będą przetwarzane przez okres rozpatrywania

przeprowadzenia procedury gwarancyjnej oraz w celach archiwizacyjnych

w razie konieczności obrony przed ewentualnymi roszczeniami wobec Administratora nie dłużej niż do momentu ich przedawnienia.

4. Twoje dane mogą być ujawniane wyłącznie podmiotom przetwarzającym

dane na rzecz administratora na podstawie pisemnej umowy powierzenia

przetwarzania danych osobowych świadczącym m.in. usługi serwisu technicznego, hostingu lub obsługi strony internetowej, obsługi IT, firmie kurierskiej. Dostawcy Administratora zobowiązani są do zapewnienia zabezpieczenia danych i spełnienia wymogów obowiązującego prawa związanego z ochroną danych osobowych i nie mogą wykorzystywać powierzonych danych osobowych do innych celów niż te, które są określone w umowie z Administratorem.

5. Twoje dane nie będą przetwarzane w sposób zautomatyzowany w tym

również w formie profilowania oraz nie będą przekazywane do państwa trzeciego/organizacji międzynarodowej.

6. Posiadasz prawo dostępu do treści swoich danych oraz prawo ich

sprostowania, usunięcia, ograniczenia przetwarzania, prawo do

przenoszenia danych, prawo wniesienia sprzeciwu, w dowolnym momencie.

7. We wszelkich sprawach związanych z przetwarzaniem Twoich danych

osobowych przez Administratora możesz skontaktować się pod adresem

e-mail: [email protected];

8. Masz prawo wniesienia skargi do wniesienia skargi do organu właściwego

do spraw ochrony danych osobowych;

Page 7

CZ Obsah

1. Snímky a obrázky

2. Popis zařízení

3. Určení nástroje

4. Omezení použití

5. Technické údaje

6. Příprava k práci

7. Připojení k síti

8. Zapínání nástroje

9. Použití nástroje

10. Aktuální provozní práce

11. Náhradní díly a příslušenství

12. Samostatné odstranění závad

13. Výbava nástroje

14. Informace pro uživatele o zbavování se elektrických a elektronických zařízení

15. Záruční list

Překlad originálního návodu

Prohlášení o shodě bylo připojeno k návodu jako jednotlivý dokument. V případě chybějícího prohlášení o shodě kontaktujte Dedra Exim Sp. z o.o. Všeobecné bezpečnostní podmínky byly připojeny k návodu jako jednotlivá brožura.

VAROVÁNÍ. Přečtěte si všechna upozornění označená

symbolem a všechny pokyny. Nedodržení níže uvedených upozornění a bezpečnostních pokynů může vést k úrazu elektrickým

proudem, požáru nebo vážným zraněním.

Uložte všechna upozornění a pokyny pro pozdější použití.

2. Popis zařízení

Obr. A: 1. Stříkací pistole, 2. Vypínač, 3. Nádrž, 4. Ohebná hadice, 5. Agregát,

6. Košík na nádobu

3. Určení nástroje

Zařízení se může používat pro stavební a opravné práce, v opravárenských dílnách, pro hobby použití se současným dodržováním podmínek používání a přípustných pracovních podmínek , uvedených v návodu k obsluze. Malířský agregát HVLP (High Volume Low Pressure - vysoký objem při nízkém tlaku, který nepřekračuje 0,7 baru) je produkt určený pro rozprašování laků na bázi: vody, mořidel, látek na ochranu dřeva, základních nátěrů na kov, olejftalových smaltů, akrylových smaltů určených pro lakování metodou stříkání. Zařízení může rovněž rozprašovat nástěnné barvy: latexové.

4. Omezení použití

Zařízení může být používáno pouze v souladu s níže uvedenými "Přípustnými provozními podmínkami". Systém spojování posoukav je přizpůsobený do stříkací pistole s nádrží na medium a dmýchacím zařízením. Není možné používat elektronářadí do louhu, látek obsahujících kyseliny, látek obsahujících cizí materiály, látek obsahujících chemická rozpouštědla. Samovolné změny v mechanické a elektrické stavbě, veškeré úpravy, obslužné činnosti nepopsané v návodu k obsluze budou vnímány jako právně neopodstatněné a způsobí okamžitou ztrátu záručních práv a prohlášení o shodě ztratí platnost. Používání, které budou v rozporu s určením nebo v rozporu s návodem k obsluze způsobí okamžitou ztrátu záručních práv.

Přípustné pracovní podmínky

S1 – práce stálá.

5. Technické údaje

Model

A730200

Napětí práce [V]

230

Frekvence [Hz]

Jmenovitý výkon [W]

650

Pracovní tlak [Bar]

0,2-0,3

Délka elastické hadice [m]

1,5

Průtok vzduchu [l/min]

1300

Rychlost přísunu medium [ml/min]

180

Max. viskozita medium [s]

120

Úroveň vibrací změřená na rukojeti [m/s2]

<2,5

Nespolehlivost měření vibrací K[m/s2 ]

1,5

Emise hluku:

Úroveň tlaku zvuku LpA [dB(A)]

83,2

Úroveň hladiny zvuku LWA [dB(A)]

96,2

Nespolehlivost měření (KpA)/ (KWA) [dB(A)]

Hmotnost [kg]

2,8

Třída ochrany

Ochrana před bezprostředním přístupem

IP20

Informace o vibracích a hluku

Kombinovaná hodnota vibrací ah a nejistota měření určená v souladu s normou EN 60745-1 i je uvedena v tabulce. Hladina hluku je uvedena v souladu s EN 60745-1, hodnoty byly uvedeny výše v tabulce.

Hluk může způsobit poškození sluchu, při práci vždy používejte chrániče sluchu!

Uvedená celková hodnota vibrací je měřena podle standardní metody studie a může být použita k porovnání jednoho zařízení s druhým. Zadaná úroveň vibrací může být použita také pro předběžné posouzení dopadu vibrací.

Hladina vibrací při skutečném používání přístroje se může lišit od deklarované hodnoty v závislosti na způsobu používání pracovních nástrojů, zejména na typu obráběného materiálu a je třeba k určení opatření na ochranu operátora. Přesně ohodnoťte expozici v reálných podmínkách provozu, je nutné vzít v úvahu všechny části pracovního cyklu, včetně období, když zařízení je vypnuto nebo když je zapnuté, ale není právě používáno.

6. Příprava k práci

Všechny činnosti je nutné provádět0 při zástrčce vysunuté ze zásuvky.

Naplňování nádrže před malováním

Stříkací pistole se skládá z víka nádrže a trubičky přivádějící medium a nádrže. Do nádrže o obsahu ~1l (fot. A.3) naléváme příslušné medium. Zašroubujeme víko na nádrž. Medium a ředidlo musí být k sobě kompatibilní. Použití ředidla, které není v souladu s doporučením výrobce, může být příčinou zacpání pistole. Použijte barvy určené pro nastříkávané malování. Takovou informaci výrobce vždy umisťuje na obalu.

Montáž

Skládání provádíme při vytáhnuté zástrčce z elektrické zásuvky. Pro přípravu zařízení do práce spojte hlavní zařízení s pistolí pomocí elastické hadice. Z obou stran elastické hadice se nacházejí připojovací hrdla. Hrdlo většího průměru vložte do sedla hlavního zařízení, kdežto druhý konec vložte do sedla stříkací pistole (v horní části rukojeti, fot. D). Malujíc zařízením uvnitř místnosti, pamatujte na zabezpečení povrchu před zašpiněním. Zařízení Vám dodané má zamontovaný pásek. Dodatečně se ve vybavení nachází plastový košík pro odkládání pistole, který se montuje vsunutím ramen úchytu do plastového tělesa.

7. Připojení k síti

Před připojením zařízení ke zdroji napájení je nutné se ujistit, že napětí napájení odpovídá hodnotě uvedené v údajovém štítku. Napájecí instalace by měla být vyhotovena v souladu s přísnými požadavky týkajícími se elektrických instalací a splňovat bezpečnostní podmínky používání. Parametry minimálního průřezu napájecího kabelu a jmenovité hodnoty jističe v závislosti na výkonu zařízení byly uvedeny v níže uvedené

tabulce:

Výkon přístroje

[W]

Minimální průřez

vodiče [mm2]

Minimální hodnota

pojistky typu C [A]

<700

0,75

Instalace by měla být vyhotovena oprávněným elektrikářem. V případě využívání prodlužovače věnujte pozornost tomu, aby průřez žíly nebyl nižší, než požadovaný (viz tabulka). Elektrický kabel položte tak, aby v průběhu provozu nebyl vystaven možnému přerušení. Nepoužívejte poškozené prodlužovače. Pravidelně kontrolujte technický stav napájecího kabelu. Netahejte napájecí

kabel.

8. Zapínání nástroje

Před spuštěním zařízení proveďte kroky popsané v části "Příprava k práci".

Po sestavení sady stiskněte tlačítko vypínače umístěného v horní části krytu hlavní jednotky. Stisknutím kolébkového vypínače do polohy „I“ se zařízení spustí. Stisknutím vypínače do polohy „0“ se zařízení vypne.

9. Použití nástroje

Před použitím média je nutné zkontrolovat jeho viskozitu pomocí přiložené nádoby, která slouží k měření viskozity (měřeno v sekundách). Nádobu je nutné naplnit, zvednout do výšky asi 15-20 cm (zablokovat otvor). Následně uvolněte otvor a začněte měřit čas, dokud látka v nádobě proudí konstantně. V okamžiku, kdy je proud přerušován, skončete měřit čas. Konečná hodnota je hodnotou viskozity. Přístroj je schopen stříkat barvami, lazurou atd. s hodnotou viskozity do 120 sekund. Správné malování agregátem barvami na stěny je možné, pokud je množství ředidla větší, než doporučuje výrobce (je nutné jí vybrat experimentálně), například:

1) Beckers Vaggfarg, správný provoz při zředění ~ 30 %

2) Decoral Acrylic W, správný provoz při zředění ~ 10 %,

3) Luxens, správný provoz při zředění ~ 20 %,

4) Magnat, správný provoz při zředění ~ 10 %. Před zahájením malování nejprve vyzkoušejte na lepence, textuře, překližce

apod.

Malování

Technika HVLP se charakterizuje vysokou efektivitou. Zařízení je přizpůsobené pro malování v třech nastaveních TVAR ROZPRAŠOVANÉHO PROUDU (rys. G): svislým, vodorovným a kulatým proudem. Nastavení proudu media spočívá v odšroubování pojistného kroužku zabezpečujícího pistoli a následujícím přestavení lišty s dvěma tryskami v příslušné pozici. Motýlky nastavené vodorovně (horizontálně) – proud media bude ve vertikále. Při nastavení motýlků ve svislé pozici bude proud vodorovný. Nastavení motýlků v pozici úhlu 45 stupňů – proud ve tvaru okruhu. Pamatujte, že není vhodné rozprašovat medium do samého konce, protože to způsobuje nerovnoměrné rozmístění media na povrchu. Shromažďující se na konci trysky medium (zaschnuté) odstraňujte příslušným ředidlem.

Pistole malující

Intenzita rozprašování se nastavuje regulujícím ovládacím kolečkem nacházejícím se v zádi pistole. Správné množství media se nastavuje následujícím způsobem: Otáčením vpravo snižujeme množství barvy (zavíráme přívod do konce) Držíme stlačenou spoušť a pomalu odšroubováváme regulující kolečko (viz fot. E) do získání příslušného množství media na testovaném povrchu. Pohyb pistole během malování musí být jednolitý. Vzdálenost trysky od povrchu během malování musí činit cca ~30cm.

Page 8

10. Aktuální provozní práce

Všechny obslužené činnosti je nutné provádět při zástrčce vysunuté ze zásuvky.

Lakovací pistole Čištění proveďte odpovídajícím ředidlem (např. vodou) Pro dlouhodobou trvanlivost zařízení je bezpodmínečně po každém malování očistěte.

1. Očistěte zásobník z media, naplňte ho ředidlem (např. vodou)

2. Došroubujte silně stříkací pistoli

3. Zapněte hlavní zařízení, nasměrujte stříkací pistoli na prázdný zásobník a začněte rozprašovat čisticí přípravek.

4. Po vyprázdnění zásobníku ho opětovně naplňte ředidlem a proceduru čištění zopakujte.

5. Činnosti opakujte do okamžiku, kdy z pistole začne být rozprašované čisté ředidlo.(voda)

6. Nádrž udržujte v čistotě.

7. Periodicky kontrolujte těsnění jehly (v rukojeti pistole).

Regulace proudu

Regulace tvaru proudu nástřiku se uskutečňuje prostřednictvím změny lišty s tryskami v lakovací pistoli. Rozprašování vodorovné, svislé, a kulatý proud : Tvar rozprašovaného

proudu.

Výměna trysky a jehly

1. Odšroubujte připevňovací kroužek krytu trysky.

2. Sejměte kryt trysky

3. Pomocí klíče 13 vyšroubujte trysku (směr v souladu s pohybem hodinových ručiček), vložte novou a proveďte činnosti v krocích od 3 do bodu 1 Následovně:

4. Zezadu pistole vyšroubujte ocelové regulující kolečko vysunutí jehly.

5. Stlačte spoušť tak, aby se jehla vysunula (vyjměte ji)

6. Vsuňte jehlu od kompletu (tryska +jehla)

7. Vsuňte pružinu a zašroubujte ocelové ovládací kolečko Doporučované příslušenství

11. Náhradní díly a příslušenství

Pro nákup náhradních dílů a příslušenství kontaktujte servis Dedra Exim. Kontaktní údaje jsou uvedeny na 1. straně návodu. Při objednávání náhradních dílů uveďte číslo šarže na typovém štítku, stejně jako číslo dílu z montážního výkresu. Během záruční doby se opravy provádějí za podmínek uvedených v záruční listině. Reklamovaný produkt, prosím, předejte k opravě na místě pořízení (prodávající povinen přijmout reklamované zboží), pošlete na servisní středisko nejblíže k místu bydliště (seznam služeb na internetových stránkách www.dedra.pl), nebo zašlete do centrálního servisu Dedra Exim. Přiložte prosím vyplněnou záruční listinu. Po záruční době opravy provádí centrální servis. Poškozené zboží musí být odesláno do servisního střediska (náklady na dopravu platí uživatel).

12. Samostatné odstranění závad

Před zahájením odstraňování závad odpojte nástroj od napájení.

Problém

Příčina

Řešení

Medium

nepokrývá

Malé množství

medium

Odšroubujte ovládací kolečko na

levou stranu

Husté medium

Rozřeďte medium o 10%

Velká laková

mlha

Příliš velká vzdálenost od

povrchu

Zkraťte vzdálenost do 30cm

Příliš řídké

medium

Snižte vydatnost vzduchu otáčení kolečka v pistoli, nalevo

Slabý proud

medium

Husté medium

Rozřeďte medium o 10%

Slabá vydatnost

vzduchu

Otočte regulační kolečko v pistoli

napravo.

Znečištěná

tryska

Očistěte trysku

13. Výbava nástroje

1. Agregát – 1 ks 2. Lakýrnická pistol – 1 ks 3. Pásek – 1 ks 5. Nádrž– 1 ks 6. Nádoba k měření viskozity – 1 ks 7. Pružná hadice

14. Informace pro uživatele o likvidaci elektrických a elektronických zařízení

(platí pro domácnosti)

Symbol uvedený na výrobcích nebo v průvodní dokumentaci označuje, že vadné elektrické nebo elektronické zařízení nesmí být likvidováno společně s domovním odpadem. Pokud potřebujete

zlikvidovat, znovu použít nebo využít součástky, je správné je odnést na specializované sběrné místo, kde je přijmou zdarma. Informace o umístění sběrných míst pro použitá zařízení poskytují místní orgány, např. na svých internetových stránkách. Správnou likvidáciou zariadenia je možné šetriť cenné zdroje a zabrániť negatívnym vplyvom na zdravie a životné prostredie v dôsledku možnej prítomnosti nebezpečných látok, zmesí a komponentov v zariadení Za nesprávnou likvidaci odpadu hrozí sankce podle příslušných místních předpisů. Uživatelé v zemích EU: Pokud potřebujete zlikvidovat elektrické nebo elektronické zařízení, obraťte se na nejbližší prodejní místo nebo na svého dodavatele, který vám poskytne další informace. Likvidace v zemích mimo Evropskou unii: Tento symbol se vztahuje pouze na země Evropské unie. Pokud si přejete tento výrobek zlikvidovat, obraťte se na místní úřady nebo prodejce, aby vám sdělil správný způsob likvidace.

Záruční list

pro

[Agregát pro malování stříkáním]

Katalogové číslo: A73200 Sériové číslo:..........................

(dále jen výrobek)

Datum zakoupení výrobku: .............

Razítko prodávajícího……………

Datum a podpis prodávajícího: .................................

Prohlášení uživatele:

PotwiPotvrzuji, že jsem byl seznámen se záručními podmínkami a důsledky nedodržování pokynů uvedených v návodu k obsluze a záručním listu. Se záručními podmínkami souhlasím, což potvrzuji vlastnoručním podpisem:

........................ ...............................

datum a místo podpis uživatele

I. Odpovědnost za výrobek

1. Ručitel – DEDRA EXIM Sp. z o.o. se sídlem v Pruszkowie, adresa: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Obvodní soud pro hl. město Varšavu ve Varšavě, XIV. Hospodářský odbor Celostátního soudního rejstříku, DIČ 527020-49-33, Základní kapitál: 100 980.00 zl.

2. Podle podmínek stanovených v tomto záručním listu ručitel poskytuje záruku na výrobek, pocházející z distribuce ručitele.

3. Záruční odpovědnost za vady se týká pouze vad vzniklých z příčin tkvících ve výrobku v okamžiku jeho vydání uživateli.

4. Uživatel má nárok na bezplatnou záruční opravu výrobku, pokud vada byla zjištěná v záruční době. Provedení opravy výrobku (způsob opravy) závisí na rozhodnutí ručitele. Pokud ručitel nemůže provést opravu, vyhrazuje si právo na výměnu vadné součásti nebo celého výrobku za bezvadný, snížení ceny výrobku nebo odstoupení od smlouvy.

5. Vůči uživateli, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964 občanský zákoník, je odpovědnost Ručitele za škody vyplývající z této záruky a/nebo v souvislosti s jejím uzavřením a plněním, bez ohledu na právní titul, omezena maximálně do výše hodnoty vadného výrobku.

II. Záruční doba

Součásti výrobku, na které se vztahuje záruka

Doba trvání záruční ochrany

Agregát pro malování stříkáním

36 měsíců, počítáno od data nákupu výrobku uvedeného v tomto záručním

listu

III. Podmínky uplatňování záruky

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu

1. Předložení vyplněného záručního listu pro výrobek a doložení okolností nákupu výrobku, např. předložením paragonu, faktury atd. Pro správné vyřízení reklamace se doporučuje, abyste společně s výrobkem předali všechny součásti stanovené v kapitole „Kompletace“ výrobku uvedené v návodu k obsluze.

2. Dodržování pokynů uvedených v návodu k obsluze a záručním listu.

3. Záruka platí pouze na území Polska a EU.

4. Záruka se nevztahuje na vady výrobku vzniklé zejména v následku: a. Nedodržování podmínek stanovených v návodu k obsluze, zejména v rozsahu správného provozování, údržby a čištění; b. Používání čisticích nebo ošetřovacích prostředků v rozporu s návodem k

obsluze;

c. Nevhodného skladování a přepravování výrobku; d. Svépomocných změn a/nebo úpravy výrobku, které nebyly dohodnuty s ručitelem; e. Používání ve výrobku provozních materiálů v rozporu s návodem k obsluze.

5. Uživatel, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964 občanský zákoník, ztratí záruku na výrobek, na kterém:

- odstranil, změnil nebo poškodil sériová čísla, označení údajů a výkonové štítky;

- ucpávky byly poškozeny uživatelem nebo nesly stopy manipulace uživatele.

6. Upozornění! Činnosti spojené s každodenní obsluhou výrobku, vyplývající mj. z návodu k obsluze, provádí uživatel ve vlastní režii a na své náklady.

IV. Postup při reklamaci

1. V případě zjištění nesprávného provozu výrobku se před nahlášením reklamace ujistěte, že jste provedli správně všechny činnosti podrobně popsané v návodu k obsluze.

2. Reklamaci nahlaste ihned, nejlépe do 7 dnů od data zjištění vady výrobku. Uživatel, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964 občanský zákoník, ztratí nárok na uplatnění záruky v případě nenahlášení reklamace do 7 dnů.

3. Reklamaci můžete nahlásit mj. v místě zakoupení výrobku, v záručním servisu nebo písemně na adresu: DEDRA EXIM Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Reklamaci můžete nahlásit prostřednictvím formuláře dostupného na stránkách www.dedra.pl. („Formulář pro nahlášení reklamace“).

5. Adresy záručních servisů v jednotlivých státech jsou dostupné na stránkách www.dedra.pl. Pokud v daném státě není uveden servis, reklamační formulář

Page 9

zašlete na adresu: DEDRA EXIM Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Z bezpečnostních důvodů je zakázáno používat vadný výrobek.

7. Upozornění!!! Používání vadného výrobku ohrožuje zdraví a život uživatele.

8. Povinnosti vyplývající ze záruky budou splněny do 14 pracovních dnů, počítáno ode dne doručení reklamovaného výrobku.

9. Vadný výrobek před odevzdáním do servisu vyčistěte. Reklamovaný výrobek důkladně zabezpečte proti poškození při přepravě (doporučuje se předat reklamovaný výrobek v originálním obalu).

10. Záruční doba se prodlužuje o dobu, během níž uživatel z důvodu vady výrobku, na kterou se vztahuje záruka, nemohl výrobek používat. Záruka nevylučuje, neomezuje ani nepozastavuje nároky uživatele vyplývající z ručení za vady prodané věci.

V souladu s čl. 13 odst. 1 a 2 nařízení Evropského parlamentu a Rady (EU) 2016/679 ze dne 27. dubna 2016 o ochraně fyzických osob v souvislosti se zpracováním osobních údajů a o volném pohybu těchto údajů a o zrušení směrnice 95/46/ES Vás informujeme, že:

1. Správcem vašich osobních údajů uvedených ve formuláři je DEDRA-EXIM

sp. z o.o. se sídlem v Pruszkowie, ul. 3 Maja 8, 05-800 Pruszków (dále jen: „Správce“).

2. Vaše údaje budou zpracovávány pouze pro účely provedení reklamačního

řízení zařízení podle čl. 6 odst. 1 písm. b) obecného nařízení o ochraně osobních údajů (dále jen: „GDPR“) Poskytnutí údajů je dobrovolné, ale nezbytné k provedení reklamačního řízení.

3. Vaše údaje budou zpracovávány po dobu posouzení provedení

reklamačního řízení a pro účely archivace v případě potřeby obrany proti eventuálním nárokům vůči Správci, nejdéle však do okamžiku jejich promlčení.

4. Vaše údaje mohou být zpřístupněny pouze subjektům, které zpracovávají

údaje pro Správce na základě písemné smlouvy o pověření zpracováním osobních údajů, poskytujícím mj. technický servis, hosting nebo údržbu webových stránek, IT servis, kurýrní služby. Dodavatelé Správce jsou povinni zajistit ochranu údajů a splnit požadavky platného zákona souvisejícího s ochranou osobních údajů a nesmí využívat svěřené osobní údaje pro jiné účely než ty, které jsou uvedeny ve smlouvě se Správcem.

5. Vaše údaje nebudou zpracovávány automatizovaným způsobem, včetně

profilování, a nebudou předávány do třetí země / mezinárodní organizaci.

6. Máte právo na přístup ke svým údajům a právo na jejich opravu, výmaz,

omezení zpracování, právo na přenositelnost údajů, právo kdykoli vznést námitku.

7. Ve všech záležitostech souvisejících se zpracováním vašich osobních

údajů Správcem nás můžete kontaktovat na e-mailové adrese:

[email protected].

8. Máte právo podat stížnost u úřadu příslušného pro ochranu osobních údajů.

SK Obsah

1. Fotografie a obrázky

2. Popis zariadenia

3. Určenie zariadenia

4. Obmedzenia používania

5. Technické údaje

6. Príprava na prácu

7. Pripojenie k sieti

8. Zapnutie zariadenia

9. Používanie zariadenia

10. Priebežná údržba

11. Náhradné diely a príslušenstvo

12. Samostatné odstraňovanie porúch

13. Kompletizácia zariadenia

14. Informácie pre užívateľov týkajúca sa likvidácii elektrických a elektronických zariadení

15. Záručný list

Preklad originálneho návodu

Vyhlásenie o zhode bolo pripojené k návodu ako samostatný dokument. Ak dané vyhlásenie o zhode chýba, je potrebné kontaktovať spoločnosť Dedra

Exim Sp. z o.o.

Všeobecné pokyny pre bezpečnosť boli pripojené k návodu ako samostatná brožúra.

UPOZORNENIE. Prečítajte si všetky upozornenia

označené symbolom a všetky pokyny.

Nedodržanie nasledujúcich bezpečnostných upozornení a bezpečnostných pokynov môže spôsobiť zásah elektrickým prúdom,

požiar, alebo vážne poranenie.

Zachovajte všetky upozornenia a návod pre budúce použitie.

2. Popis zariadenia

Obr. A: 1. Striekacia pištoľ, 2. Vypínač, 3. Nádrž, 4. Ohybná hadica, 5. Agregát, 6. Košík na nádobu

3. Určenie zariadenia

Zariadenie je určené na používanie pri rekonštrukčno-stavebných prácach, v dielňach a v servisoch, pri amatérskych prácach, pričom musia byť dodržiavané podmienky používania a prípustné prevádzkové podmienky, ktoré sú uvedené v užívateľskej príručke.

4. Obmedzenia používania

Zariadenie sa môže používať iba v súlade s nižšie umiestnenými „Prípustnými pracovnými podmienkami" uvedenými nižšie”.

Systém spojovanie podsústav je prispôsobený do striekacej pištole s nádržou na médium a fúkacím zariadením. Nie je možné používať elektronáradie do lúhu, látok obsahujúcich kyseliny, látok obsahujúcich cudzie materiály, látok obsahujúcich chemické rozpúšťadlá. a elektrickej konštrukcii, všetky úpravy, činnosti údržby, ktoré nie sú opísané v návode na obsluhu, budú považované za nezákonné a spôsobia okamžitú stratu záručných práv a vyhlásenie o zhode už nebude platné. Použitie v rozpore s účelom, alebo v nezhodne s návodom na použitie, bude mať za následok okamžitú stratu záručných práv.

Prípustné pracovné podmienky

S1 – práca stála

5. Technické údaje

Model

A730200

Napätie práce [V]

230

Frekvencia [Hz]

Menovitý výkon [W]

650

Pracovný tlak [Bar]

0,2-0,3

Dĺžka pružnej hadice [m]

1,5

Prietok vzduchu [l/min]

1300

Rýchlosť prísunu média [ml/min]

180

Max. viskozita média [s]

120

Úroveň vibrácií zmeraná na rukoväti [m/s2 ]

<2,5

Nespoľahlivosť merania vibrácií K [m/s2 ]

1,5

Emisia hluku:

Úroveň tlaku zvuku LpA [dB(A)]

83,2

Úroveň hladiny zvuku LWA [dB(A)]

96,2

Nespoľahlivosť merania (KpA) / (KWA) [dB(A)]

Hmotnosť [kg]

2,8

Trieda ochrany

Ochrana pred bezprostredným prístupom

IP20

Informácie o vibráciách a hlučnosti

Celková hodnota vibrácií ah a neistota merania sú stanovené v súlade s normou EN 60745-1 a sú uvedené v tabuľke.

Emisia hluku bola stanovená v súlade s EN 60745-1, hodnoty sú uvedené v tabuľke vyššie.

Hluk môže spôsobiť poškodenie sluchu, a preto počas práce vždy používajte ochranné prostriedky na uši!

Deklarovaná celková hodnota vibrácií bola meraná v súlade so štandardnou skúšobnou metódou a môže byť použitá na porovnanie jedného zariadenia z druhým. Uvedená úroveň vibráciímôže byť tiež použitá na predbežné posúdenie vystavenia na vibrácie. Úroveň vibrácií sa počas skutočného používania zariadenia môže líšiť od deklarovaných hodnôt, v závislosti na spôsobe používania pracovných nástrojov, najmä od typu spracovaného výrobku a od potreby určenia opatrení zameraných na ochranu operátora. Pre presné posúdenie vystavenia v reálnych podmienkach používania, je potrebné pamätať o všetkých častiach prevádzkového cyklu, vrátane času, keď je zariadenie celkom vypnutý, alebo ak je zapnuté, ale nie je používané.

6. Príprava na prácu

Všetky činnosti musia byť vykonávané len vtedy, keď je zástrčka vytiahnutá zo zásuvky.

Naplňovanie nádrže pred maľovaním

Striekacia pištoľa sa skladá z veka nádrže a trubičky rozvádzajúcej médium a nádrže. Do nádrže o obsahu ~1l (fot. A.3) nalievame príslušné médium. Zaskrutkujeme veko na nádrž. Médium a riedidlo musia byť k sebe kompatibilné. Použitie riedidla, ktoré nie je v súlade s odporúčaním výrobcu, môže byť príčinou zapchania pištole. Použite farby určené pre nastriekavané maľovanie. Takú informáciu výrobca vždy umiesťuje na obalu.

Montáž

Skladanie vykonávame pri vytiahnutej zástrčke z elektrickej zásuvky. Pre prípravu zariadenia do práce spojte hlavné zariadenie s pištoľou pomocou pružnej hadice. Z oboch strán pružnej hadice sa nachádzajú pripojovacie hrdlá. Hrdlo väčšieho priemeru vložte do sedla hlavného zariadenia, zatiaľ čo druhý koniec vložte do sedla striekacej pištole (v hornej časti rukoväti, fot. D). Maľujúc zariadením vo vnútri miestnosti, pamätajte na zabezpečenie povrchu pred zašpinením. Zariadenie Vám dodané má zamontovaný pások. Dodatočne sa vo vybavení nachádza plastový košík pre odkladanie pištole, ktorý sa montuje vsunutím ramien úchytu do plastového korpusu.

7. Pripojenie k sieti

Pred pripojením zariadenia k zdroju napájania sa uistite, že napájacie napätie zodpovedá hodnote uvedenej na typovom štítku. Inštalácia elektrického napájania by mala byť vykonaná v súlade so základnými požiadavkami na elektrické inštalácie a mala by spĺňať požiadavky bezpečného používania. Parametre minimálneho prierezu napájacieho kábla a menovitej hodnoty poistky v závislosti od výkonu zariadenia sú uvedené v nasledujúcej tabuľke:

Výkon zariadenia [W]

Minimálny prierez

vodiča [mm2]

Minimálna hodnota

ističa typu C [A]

<700

0,75

Inštaláciu by mal vykonať kvalifikovaný elektrikár. Pri použití predlžovacích káblov skontrolujte, či nie je prierez vodiča menší ako je požadované (pozri tabuľku). Elektrický kábel umiestnite tak, aby počas prevádzky nebol vystavený prípadnému poškodeniu. Nepoužívajte poškodené predlžovacie káble. Pravidelne kontrolujte technický stav napájacieho kábla. Neťahajte za sieťový kábel.

Page 10

8. Zapnutie zariadenia

Skôr, než zapnete zariadenie, tak určite musíte vykonať činnosti popísané v kapitole „Príprava na prácu”.

Po zostavení sady stlačte tlačidlo vypínača umiestneného v hornej časti krytu hlavnej jednotky. Stlačením kolískového vypínača do polohy "I" sa zariadenie spustí. Stlačením vypínača do polohy "0" sa zariadenie vypne.

9. Používanie zariadenia

Príprava povrchu pre maľovanie

Pred začiatkom maľovania pamätajte o pripravení povrchu. Povrch musí byť čistý a vysušený. Nemaľujte na mastný povrch. V prípade, keď je povrch hladký zdrsnite ho napr. drobným brusným papierom, a potom odstráňte prach.

Médium

Pred použitím média, skontrolujte jeho viskozitu pomocou pripojeného k zariadeniu hrnčeka pre meranie viskozity (merané v sekundách). Hrnček naplňte, zdvihnite do výšky cca 15-20cm (otvor zablokujte). Potom otvor uvoľnite a merajte čas, pokiaľ je prúd nepretržitý. V okamihu, keď bude prerušovaný, ukončite meranie. Odmeraný čas je viskozitou. Zariadením môžu byť nanášané farby, laky, impregnáty atď. s viskozitou 120 s. Správne maľovanie agregátom pri použití farieb na stenu je možné vtedy, keď je množstvo riedidla väčšie ako odporúča producent (treba to robiť experimentálne), napr.:

1) Beckers Vaggfarg, správne funguje pri zriedení ~30%

2) Decoral Acrylic W, správne funguje pri zriedení ~10%,

3) Luxens, správne funguje pri zriedení ~20%,

4) Magnat, správne funguje pri zriedení ~10%. Pred začiatkom maľovania vykonajte skúšku na kartóne, lepenke, preglejke apod.

Maľovanie

Technika HVLP sa charakterizuje vysokou efektivitou. Zariadenia je

prispôsobené pre maľovanie v troch nastaveniach TVAR ROZPRAŠOVANÉHO PRÚDU: zvislým, vodorovným a guľatým prúdom. Nastavenie prúdu média spočíva v odskrutkovaní poistného krúžku zabezpečujúceho pištoľu a nasledujúcim prestavením lišty s dvoma dýzami v príslušnej pozícii. Motýliky nastavené vodorovne (horizontálne) – prúd média bude vo vertikále. Pri nastavení motýlikov vo zvislej pozícii bude prúd vodorovný. Nastavenie motýlikov v pozícii uhlu 45 stupňov – prúd vo tvaru okruhu. Pamätajte, že nie je vhodné rozprašovať médium do samého konca, pretože to spôsobuje nerovnomerné rozmiestenie média na povrchu. Zhromažďujúce sa na konci dýzy médium (zaschnuté) odstraňujte príslušným riedidlom.

Pištoľa maľujúca

Intenzita rozprašovania sa nastavuje regulujúcim ovládacím nachádzajúcim sa v zadnej časti pištole. Správne množstvo média sa nastavuje nasledujúcim spôsobom: Otáčaním vpravo znižujeme množstvo farby (zatvárame prívod do konca) Držíme stlačenú spúšť a voľno odskrutkovávame regulujúce koliesko do získania príslušného množstvá média na testovanom povrchu. Pohyb pištole v priebehu maľovania musí byť jednoliaty. Vzdialenosť dýzy od povrchu v priebehu maľovanie musí činiť cca ~30cm.

10. Priebežná údržba

Všetky údržbové činnosti musia byť vykonávané len vtedy, keď je zástrčka vytiahnutá zo zásuvky.

Lakovacia pištoľa

Čistenie vykonajte odpovedajúcim riedidlom (napr. vodou) Pre dlhodobú trvanlivosť zariadenia je bezpodmienečne nutné po každom maľovaní ho očistiť.

1. Očistite zásobník z média, naplňte ho riedidlom (napr. vodou)

2. Doskrutkujte silne striekaciu pištoľu

3. Zapnite hlavné zariadenie, nasmerujte striekacia pištoľu na prázdny zásobník a začnite rozprašovať čistiaci prípravok.

4. Po vyprázdnení zásobníka ho opätovne naplňte riedidlom a procedúru čistenia zopakujte.

5. Činnosti opakujte do okamžiku, keď z pištole začne byť rozprašované čisté

riedidlo.(voda)

6. Nádrž udržujte v čistote.

7. Periodicky kontrolujte tesnenie ihly (v rukoväti pištole).

Regulácia prúdu

Regulácia tvaru prúdu nástreku sa uskutočňuje prostredníctvom zmeny lišty s dýzami v lakovacej pištoli. Rozprašovanie vodorovné, zvislé, a guľatý prúd. Tvar rozprašovaného prúdu. Výmena trysky a ihlice. Výmena trysky a ihlice (viď obr. 3) 1 Uvoľnite upevňujúci prsteň na ochrane trysky. 2 Odstráňte ochranu trysky 3 Vyberte trysku a vložte novú trysku 4 Odstráňte spúšť z upevňovacieho bolca 5 Vysuňte bolec z korpusu a vytiahnite ihlicu, následne založte novú ihlicu založte novú ihlicu a vykonajte činnosti v krokoch od bodu 5 do bodu 1

Doporučené príslušenstvo

Zariadenie A730200 je štandardne vybavené tryskou 2,5 mm.

11. Náhradné diely a príslušenstvo

Ak si chcete kúpiť náhradné diely a príslušenstvo, tak sa prosím obráťte na servis Dedra Exim. Kontaktné údaje nájdete na 1. strane tohto návodu. Pri objednávaní náhradných dielov uveďte prosím sériové číslo nachádzajúce sa na typovom štítku spolu s číslom dielu z montážneho výkresu. Počas trvania záruky sa oprava vykonáva na základe podmienok uvedených v záručnom liste. Reklamovaný produkt odovzdajte na opravu v mieste nákupu (predávajúci je povinný prijať reklamovaný produkt), odošlite do najbližšieho servisného strediska k miestu bydliska (zoznam servisov nájdete na stránkach www.dedra.pl), alebo odošlite do centrálneho servisu Dedra Exim. Prosím, aby ste priložili vyplnený záručný list. Po skončení záručnej doby opravy vykonáva

centrálny servis. Poškodený produkt musí byť odoslaný do servisu (náklady na dodanie hradí používateľ).

12. Samostatné odstraňovanie porúch

Pred začatím samostatného odstránenia porúch, odpojte zariadenie od zdroja napájania.

Problém

Príčina

Riešenie

Médium nepokrýva

Malé množstvo média

Odskrutkujte ovládacie koliesko na ľavú stranu

Husté médium

Rozrieďte médium o 10%

Veľká laková

hmla

Príliš veľká vzdialenosť od

povrchu

Skráťte vzdialenosť do 30cm

Príliš riedke médium

Znížte výdatnosť vzduchu otáčaním kolieska v pištolí, naľavo

Slabý prúd média Husté médium

Rozrieďte médium o 10%

Slabá výdatnosť

vzduchu

Otočte regulačné koliesko v pištoli

napravo.

Znečistená dýza

Očistite dýzu

13. Kompletizácia zariadenia

1. Agregát - 1 ks. 2.Lakovacia pištoľ - 1 ks. 3.Pásik- 1 ks. 5. Zásobník- 1 ks. 6. Nádoba na meranie viskozity - 1 ks. 7. Elastická hadica

14. Informácie pre užívateľov k likvidácii elektrických alebo elektronických zariadení

(platí pre domácnosti)

Symbol uvedený na výrobkoch alebo v sprievodnej dokumentácii označuje, že chybné elektrické alebo elektronické zariadenia sa nesmú likvidovať spolu s domovým odpadom. Ak potrebujete

zlikvidovať, opätovne použiť alebo zhodnotiť komponenty, správne je odovzdať ich na špecializovanom zbernom mieste, kde ich prijmú bezplatne. Informácie o umiestnení zberných miest pre použité zariadenia poskytujú miestne orgány, napr. na svojich webových stránkach. Správnou likvidáciou zariadenia je možné šetriť cenné zdroje a zabrániť negatívnym vplyvom na zdravie a životné prostredie v dôsledku možnej prítomnosti nebezpečných látok, zmesí a komponentov v zariadení. Za nesprávnu likvidáciu odpadu hrozia sankcie podľa príslušných miestnych

predpisov.

Používatelia v krajinách EÚ: Ak potrebujete zlikvidovať elektrické alebo elektronické zariadenie, obráťte sa na najbližšie predajné miesto alebo na svojho dodávateľa, ktorý vám poskytne ďalšie informácie. Likvidácia v krajinách mimo Európskej únie: Tento symbol sa vzťahuje len na krajiny Európskej únie. Ak chcete tento výrobok zlikvidovať, obráťte sa na miestne úrady alebo predajcu, ktorý vám poskytne informácie o správnom spôsobe likvidácie.

Záručný list

[Striekacie zariadenie na maľovanie]

Katalógové č :A730200 Číslo šarže: ..........................

(ďalej len Výrobok)

Dátum nákupu výrobku: .............

Pečiatka predajcu

Dátum a podpis predajcu: .................................

Vyhlásenie Užívateľa:

Potvrdzujem, že som bol oboznámený so záručnými podmienkami, ako aj s následkami nedodržiavania pokynov a odporúčaní, ktoré sú uvedené v užívateľskej príručke a v záručnom liste. Záručné podmienky sú mi známe, čo potvrdzujem vlastnoručným podpisom:

........................ ...............................

dátum a miesto podpis Užívateľa

I. Zodpovednosť za Výrobok

1. Ručiteľ - spoločnosť „DEDRA EXIM sp. z o.o.“ sídliaca v meste: Pruszków, na adrese: ul. 3 Maja 8, 05-800 Pruszków, Poľsko, zapísaná do obchodného

registra pod číslom KRS 0000062517 vedenom oblastným súdom pre hlavné mesto Varšava vo Varšave, 14. ekonomické oddelenie Štátneho súdneho registra, IČ DPH: PL 5270204933, základné imanie: 100 980,00 PLN.

2. Podľa podmienok stanovených týmto záručným listom Ručiteľ udeľuje záruku na Výrobok, pochádzajúci z distribúcie Ručiteľa.

3. Zodpovednosť na základe záruky sa vzťahuje iba na chyby, ktoré vznikli následkom príčin nachádzajúcich sa vo Výrobku v momente jeho vydania Užívateľovi.

4. Na základe záruky Užívateľ získava právo na bezplatnú opravu výrobku, ak sa chyba objaví počas trvania záručnej lehoty. Spôsob opravy Výrobku (metóda vykonania opravy) závisí od rozhodnutia Ručiteľa. V prípade, ak Ručiteľ uzná, že Výrobok sa nedá opraviť, Ručiteľ si vyhradzuje právo vymeniť chybný prvok

Page 11

alebo celý Výrobok na výrobok bez chýb, právo na zníženie ceny Výrobku alebo právo na odstúpenie od dohody.

5. Voči Užívateľovi, ktorý nie je konzumentom v zmysle zákona z 23. apríla 1964 Občiansky zákonník, zodpovednosť Ručiteľa za škody vyplývajúce z tejto záruky a/alebo ktoré súvisia s jej uzatvorením a realizáciou, bez ohľadu na právny základ, je obmedzená maximálne do výšky hodnoty chybného Výrobku.

II. Záručná lehota

Prvky Výrobku na ktoré sa vzťahuje záruka

Trvanie záručnej ochrany

Striekacie zariadenie na maľovanie

36 mesiacov od dňa nákupu Výrobku,

ktorý je uvedený v tomto záručnom

liste

III. Podmienky využitia záruky

1. Užívateľ je povinný predstaviť vyplnený Záručný list výrobku, ako aj náležitý doklad o nákupe Výrobku, napr. predstavením pokladničného bloku, faktúry ap. Aby reklamačný proces prebiehal efektívne odporúčame, aby Užívateľ spolu s reklamovaným výrobkom doručil všetky prvky vymenované v kapitole užívateľskej príručky výrobku „Diely a časti“.

2. Užívateľ je povinný dodržiavať pokyny a odporúčania uvedené v užívateľskej príručke a v záručnom liste.

3.Záruka platí iba na území Poľskej republiky a členských štátov EÚ.

4. Záruka sa nevzťahuje na chyby, ktoré vznikli (predovšetkým) následkom: a. Nedodržania podmienok určených v užívateľskej príručke, predovšetkým podmienok správneho používania, prevádzky, údržby a čistenia b. Použitia na čistenie alebo na údržbu nevhodných prípravkov, nezhodne s užívateľskou príručkou;

c. Nevhodného uchovávania a prepravy výrobku; d. Vykonania neautorizovaných zmien a/alebo iných zásahov do výrobku, na ktoré výrobca nevyjadril súhlas; e. Použitím vo výrobku/s výrobkom nevhodných prevádzkových materiálov,

nezhodne s užívateľskou príručkou.

5. Užívateľ, ktorý nie je konzumentom v zmysle zákona z 23. apríla 1964 Občiansky zákonník, stráca záručné práva na výrobok, v ktorom:

- sériové čísla, označenia dátumov a výrobné štítky boli odstránené, zmenené alebo poškodené;

- boli poškodené plomby alebo sú na nich viditeľné stopy manipulácie.

6. Pozor! Činnosti súvisiace s každodennou obsluhou výrobku, vyplývajúce medzi iným z užívateľskej príručky, Užívateľ vykonáva vlastnými silami a na vlastné náklady.

IV. Reklamačná procedúra

1. V prípade, ak Užívateľ objaví, že Výrobok nefunguje správne, ešte pred zložením reklamácie je povinný uistiť sa, či boli náležite vykonané všetky stanovené činnosti, predovšetkým tie uvedené v užívateľskej príručke.

2. Reklamácia musí byť podaná bezodkladne, najlepšie v priebehu 7 dní od dňa, v ktorom sa prejavila (objavila) chyba Výrobku. Užívateľ, ktorý nie je konzumentom v zmysle zákona z 23. apríla 1964 Občiansky zákonník, stráca práva vyplývajúce z tejto záruky v prípade, ak reklamáciu nepodá v priebehu 7 dní od dňa, v ktorom sa prejavila (objavila) chyba Výrobku.

3. Reklamáciu môžete podať medzi inými na mieste, v ktorom ste výrobok kúpili, v záručnom servise alebo poštou na adresu: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków, Poľsko.

4. Užívateľ môže podať reklamáciu prostredníctvom formulára, ktorý je dostupný na webovej stránke www.dedra.pl. („Formulár podania reklamácie na základe udelenej záruky”).

5. Adresy záručných servisov v jednotlivých štátoch sú zverejnené na webovej stránke www.dedra.pl. V prípade, ak v danom štáte sa nenachádza záručný servis, odporúčame reklamovaný výrobok doručiť na adresu: DEDRA EXIM sp.

z o.o. ul. 3 Maja 8, 05-800 Pruszków, Poľsko.

6. Vzhľadom na bezpečnosť Užívateľa, nefunkčný (chybný) výrobok sa v žiadnom prípade nesmie používať.

7. Pozor!!! Používanie nefunkčného (chybného) výrobku je nebezpečné pre zdravie a život Užívateľov.

8. Povinnosti vyplývajúce z udelenej záruke budú vyplnené v lehote 14

pracovných dní počítajúc od dňa doručenia reklamovaného Výrobku Užívateľom.

9. Pred zaslaním reklamácie odporúčame reklamovaný Výrobok náležite očistiť. Odporúčame reklamovaný Výrobok dôkladne zabezpečiť pre prípadným poškodeniami počas prepravy (reklamovaný Výrobok odporúčame doručiť v originálnom obale).

10. Záručná lehota sa predlžuje o čas, počas ktorého Užívateľ následkom chyby (nefunkčnosti) výrobku, na ktorú sa vzťahovala záruka, nemohol Výrobok používať. Záruka nevylučuje, neobmedzuje a ani nepozastavuje právo Užívateľa (kupujúceho) na základe príslušných predpisov o ručení za chyby predanej veci.

V súlade s článkom 13 ods. 1 a 2 nariadenia Európskeho parlamentu a Rady (EÚ) 2016/679 z 27. apríla 2016 o ochrane fyzických osôb pri spracúvaní osobných údajov a o voľnom pohybe takýchto údajov, ktorým sa zrušuje smernica 95/46/ES, vás informujeme

1. Správcom vašich osobných údajov, ktoré ste uviedli vo formulári, je spoločnosť „DEDRA-EXIM Sp. z o.o.“ so sídlom v meste Pruszków na

adrese: ul. 3 Maja 8, 05-800 Pruszków, Poľsko (ďalej len: „Správca”).

2. Vaše osobné údaje budú spracúvané výhradne s cieľom realizácie záručnej

procedúry zariadenia, a to v súlade s článkom 6 ods. 1 písmeno b) všeobecného nariadenia o ochrane údajov (ďalej len: „GDPR“). Uvedenie osobných údajov je dobrovoľné, avšak nevyhnutné na realizáciu záručnej procedúry.

3. Vaše osobné údaje budú spracúvané počas posudzovania a realizácie záručnej procedúry, ako aj na archívne účely v prípade potreby obhajoby pred prípadnými nárokmi a požiadavkami voči Správcovi, avšak nie dlhšie až do momentu premlčania týchto nárokov a požiadaviek.

4. Vaše údaje môžu byť zverejnené výhradne len tým subjektom, ktoré

spracúvajú tieto údaje v mene a pre Správcu, a to na základe písomnej dohody o zverení spracúvania osobných údajov, tzn. firmy, ktoré okrem iného poskytujú technický servis, hostingové služby alebo služby obsluhy webových stránok, IT obsluhy, ako aj kuriérskym firmám. Dodávatelia Správcu sú povinní zaručiť zabezpečenie údajov a splniť požiadavky platnej legislatívy ohľadne ochrany osobných údajov, a zverené osobnú údaje nesmú byť používané na iné účely než tie, ktoré stanovuje dohoda uzatvorená so Správcom.

5. Vaše údaje nebudú spracúvané automatickým spôsobom, vrátane rôznych

foriem profilovania, ani nebudú odovzdané do tretieho štátu/medzinárodnej organizácii.

6. Máte právo na prístup k vašim osobným údajom, ako aj právo na ich

opravenie, doplnenie, odstránenie, obmedzenie spracúvania, prenesenie údajov, podanie námietky, a to v ľubovoľnej chvíli.

7. Vo všetkých záležitostiach, ktoré súvisia so spracúvaním vašich osobných údajov Správcom, môžete sa na Správcu obrátiť písomne na e-mailovú

adresu: [email protected].

8. Máte právo podať sťažnosť príslušnému dozornému orgánu, ktorý zodpovedá za dohľad nad ochranou osobných údajov

LT Turinys

1. Nuotraukos ir piešiniai

2. Prietaiso aprašas

3. Prietaiso paskirtis

4. Naudojimo apribojimai

5. Techniniai duomenys

6. Paruošimas darbui

7. Jungimas į tinklą

8. Prietaiso įjungimas

9. Prietaiso naudojimas

10. Einamieji naudojimo veiksmai

11. Atsarginės dalys ir reikmenys

12. Savarankiškas defektų pašalinimas

13. Prietaiso elementai

14. Informacija naudotojams apie elektros ir elektronikos prietaisų pašalinimą

15. Garantijos lapas

Originalios instrukcijos vertima

Atitikties deklaracija buvo pridėta prie instrukcijos kaip atskiras dokumentas.

Atveju, kai nebus atitikties deklaracijos reikia susisiekti su Dedra Exim Sp. z o.o.

Bendrosios saugumo sąlygos buvo pridėtos prie instrukcijos kaip atskira brošiūra.

ĮSPĖJIMAS Perskaityti visus įspėjimus pažymėtus

simboliu ir visas instrukcijas. Žemiau pateiktų įspėjimų ir saugos nurodymų nesilaikymas, gali būti elektros srovės

smūgio, gaisro ar sunkių sužalojimų priežastimi.

Išsaugoti visus įspėjimus ir instrukcijas ateičiai.

2. Prietaiso aprašas

A pav. 1. Lakavimo pistoletas, 2 Jungiklis, 3. Talpykla, 4. Lankstus laidas, 5. Agregatas, 6. Talpyklos krepšys,

3. Prietaiso paskirtis

Leidžiama naudoti įrenginį remonto ir statybos darbuose, remonto servisuose, mėgėjiškuose darbuose, jei yra laikomasi naudojimo sąlygų ir leistinų darbo sąlygų, nurodytų Naudojimo instrukcijoje. HVLP (High Volume Low Pressure) dažymo agregatas,- didelis tūris esant mažam slėgiui, neviršijančiam 0,7 barų) tai produktas, skirtas lako purškimui, kurio pagrindu yra: vanduo, dėmės, medienos konservantai, metaliniai gruntai, aliejaus-ftalio emaliai, akriliniai emaliai, skirti dažymui purškimo technika. Įrenginys taip pat gali purkšti sieninius dažus su lateksu. Tačiau skiediklio kiekis, reikalingas norint tinkamai atskiesti dažus (tinkamas agregato veikimas), gali būti didesnis, negu rekomenduoja gamintojas. Elektrinis įrankis gali dirbti su įvairių dydžių purkštuvais (1mm, 1.5mm, 1.8mm, 2.5mm).

4. Naudojimo apribojimai

Prietaisas gali būti naudojamas vien tik pagal pateiktas "Priimtinas darbo sąlygas”. Komponentų sujungimų sistema pritaikyta purškiamam pistoletui su talpykla terpei ir pūtimo priemone. Negalite naudoti elektrinio įrankio skysčiui, medžiagoms, kurių sudėtyje yra rūgščių, pašalinių medžiagų, cheminių tirpiklių.

Savaiminiai pakeitimai mechaninei ir elektros statyboje, visi modifikavimai,

naudojimo veiksmai, neaprašyti instrukcijoje bus traktuojami kaip neteisėti ir priveda prie staigaus garantijos teisės praradimo, o atitikties garantija praras galiojimą. Naudojimas ne pagal naudojimo instrukcijos nuorodas ir paskirtį prives prie staigaus garantijos teisės praradimo.

Priimtinos darbo sąlygos

S1 – nuolatinis darbas

5. Techniniai duomenys

Model

A730200

Darbo įtampa [W]

230

Dažnis [Hz]

Nominali įėjimo galia [W]

650

Darbinis slėgis [Bar]

0,2-0,3

Lanksčios žarnos ilgis [m]

1,5

Page 12

Oro srautas [l/min]

1300

Terpės tiekimo greitis [ml/min]

180

Maks. terpės klampumas [s]

120

Vibracijos lygis matuojamas ant rankenos [m/s2 ]

<2,5

Vibracijos matavimo netikrumas K [m/s2 ]

1,5

Triukšmo emisija:

Garso slėgio lygis LpA [dB(A)]

83,2

Garso stiprumo lygis LWA [dB(A)]

96,2

Matavimo netikslumas (KWA) (KpA) [dB(A)]

Svoris [kg]

2,8

Apsaugos klasė

Apsauga nuo tiesioginės prieigos

IP20

Informacija apie virpesius ir triukšmą

Virpesių bendra vertė ah o taip pat matavimo neapibrėžtis, nustatyta pagal normą EN 60745-1 i pateikta lentelėje. Triukšmo sklidimas buvo nustatytas pagal EN 60745-1, vertės pateikiamos aukščiau lentelėje.

Triukšmas gali privesti prie klausos pažeidimo, darbo

metu visada reikia naudoti klausos apsaugos

priemones!

Triukšmas gali privesti prie klausos pažeidimo, darbo metu visada reikia naudoti

klausos apsaugos priemones!

Deklaruojama bendra vertė: virpesių buvo sumatuota pagal standartinę matavimo metodą ir gali būti panaudojama vieno su kitu įtaisu palyginimui. Pateiktas virpesių palyginimas gali būti panaudojimas pirminei /virpesių grėsmės vertinimui. Virpesių virpesių lygis realaus įtaiso naudojimo metu, gali skirtis nuo deklaruojamų verčių, priklausomai nuo darbinių įrankių panaudojimo būdo, ypatingai nuo naudojamo įrankio rūšies, o taip pat nuo priemonių, saugančių operatorių nustatymo būtinumo. Kad tiksliai nustatyti grėsmę realiose naudojimo sąlygose, reikia atsižvelgti į visas operacinio ciklo dalis, į kurias taip pat įeina laikotarpiai, kuomet įtaisas yra išjungtas arba įjungtas, bet nėra naudojamas

darbui.

6. Paruošimas darbui

Aprašyti žemiau nurodyti veiksmus reikia atlikti išėmus iš lizdo kištuką.

Bako užpildymas prieš dažymą

Purškimo pistoletas susideda iš bako dangtelio ir vamzdžio, kuris traukia terpę ir baką. Į baką, kurio talpa ~ 1l (nuot. A.3) supilkite atitinkamą terpę. Užsukite dangtį ant bako. Terpė ir skiediklis turi atitikti vienas kitam. Naudojant skiediklį ne pagal gamintojo instrukcijas, galima užblokuoti pistoletą. Turi būti naudojami purškiamojo dažymo dažai. Ši informacija visada pateikiama ant pakuotės.

Montavimas

Surinkimas atliekamas kai kištukas ištrauktas iš elektros lizdo. Norėdami paruošti prietaisą darbui, prijunkite pagrindinį įrenginį prie pistoleto su lanksčia žarna. Abiejose lanksčios žarnos pusėse yra prijungimo antgaliai. Didesnio skersmens antgalis turi būti įspaustas į pagrindinio įrenginio lizdą, o kitą galą reikia įspausti į purškimo pistoleto lizdą (viršutinėje rankenos dalyje, nuot. D). Dažant įrenginiu patalpos viduje, prisiminkite, kad paviršius būtų apsaugotas nuo nešvarumų. Jums pristatytas prietaisas turi diržą. Be to, įrangoje yra plastikinis krepšelis, skirtas pistoletui dėti, kuris montuojamas įkišant rankenos elementus į plastikinį korpusą.

7. Jungimas į tinklą

Prieš prietaiso prie elektros srovės prijungimo reikia įsitikinti, ar maitinimo įtampa atitinka vertėms pateiktoms prietaiso vardinėje lentelėje. Maitinimo instaliacija turėtų būti atlikta pagal esminius reikalavimus, susijusius

su elektros instaliacija ir pildyti saugaus naudojimo reikalavimus. Maitinimo laido

minimalaus skersmens, o taip pat nominalios saugiklio vertės priklausomai nuo prietaiso galios yra pateikti žemiau nurodytoje lentelėje:

Prietaiso galia

[W]

Minimalus laido

skersmuo [mm2]

Minimali C tipo

saugiklio vertė [A]

<700

0,75

Visas elektros instaliacijos jungtis gali įrengti tik reikiamą kvalifikaciją turintis elektrikas. Atveju, kai naudosite prailgintuvus, reikia atkreipti dėmesį, kad gyslos skersmuo nebūtų mažesnis negu reikalaujama (žr. lentelė ). Elektros laidą reikia išdėstyti tokiu būdu, kad darbo metu negrėstų perpjovimas. Negalima naudoti pažeistų prailgintuvų. Periodiškai patikrinti maitinimo laido techninį stovį. Netraukti už maitinimo laido.

8. Prietaiso įjungimas

Prieš prietaiso įjungimą reikia būtinai atlikti veiksmus, aprašytus „Paruošimas darbui“ skyriuje

Po sumontavo įspauskite įjungimo mygtuką, esantį viršutinėje pagrindinio prietaiso korpuso viršutinėje dalyje. Svirtinio jungiklio nustatymas „I“ pozicijoje užveda prietaisą. Jungiklio nustatymas „0“ pozicijoje priveda prie prietaiso išjungimo.

9. Prietaiso naudojimas

Paviršiaus paruošimas dažymui

Prieš dažydami nepamirškite paruošti paviršiaus. Šis paviršius turi būti švarus ir sausas. Negalima dažyti riebaluotų paviršių. Jei paviršius yra lygus, jis turėtų būti pertrintos pvz. su smulkiu šlifavimo popieriumi, po to reikia surinkti dulkes.

Terpė

Prieš naudodamiesi terpe, patikrinkite jos klampumą su prie prietaiso pritvirtintu puodeliu klampumo matavimui (matuojamas sekundėmis). Indelyje įpilti apie 1520 cm skysčio (angą užkišti). Vėliau pradaryti angą ir matuoti tolydaus srauto laiką. Jeigu srautas trūkčioja, baigti matavimą. Pamatuotas laikas reiškia

sukibimą. Įranga galima purkšti dažus, lakus, beicą ir pan., kurių sukibimas siekia iki 120 sekundžių. Sienų dažus agregatu galima dažyti tuomet, kai skiediklio yra daugiau nei

pateikiama gamintojo rekomendacijose (proporcijos gaunamos eksperimentavimo būdu) pvz.:

1) Beckers Vaggfarg, tinkamas veikimas praskiedus ~30%

2) Decoral Acrylic W, tinkamas veikimas praskiedus ~10%,

3) Luxens, tinkamas veikimas praskiedus ~20%,

4) Magnat, tinkamas veikimas praskiedus ~10%.

Prieš pradėdami dažyti, atlikite testą ant kartono, faneros ir pan.

Dažymas

HVLP technika pasižymi dideliu efektyvumu. Įrenginys pritaikytas dažymui trimis parametrais. PURŠKIAMO SRAUTO FORMA (pieš. G): vertikali, horizontali, apvalus srautas. Vidutinis terpės srautas nustatomas ištraukiant apsauginį žiedą pistolete, o po to pasukant dangtelį su dviem purkštukais tinkamoje padėtyje. Varžteliai nustatomi horizontaliai – vidutinė srovė bus vertikali. Nustačius varžtelius vertikalioje pozicijoje gausime horizontalų srautą. Nustačius varžtelius 45 laipsnių kampu – srautas bus apvalios formos. Reikėtų prisiminti, kad neturėtumėte purkšti terpės iki galo, nes tai sukelia netolygų terpės pasiskirstymą paviršiuje. Purkštuvo gale sukaupta terpė (išdžiūvusi) turėtų būti pašalinta tinkamu skiedikliu.

Dažymo pistoletas

Purškimo intensyvumas nustatomas reguliavimo rankenėle pistoleto gale. Teisingas terpės kiekis nustatomas tokiu būdu: Pasukdami į dešinę, sumažiname dažų kiekį (užspaudžiame srovę iki galo). Laikykite gaiduką nuspaustą ir lėtai atsukite reguliavimo rankenėlę (žr. nuot. E), kad gautumėte reikiamą terpės kiekį ant bandomo paviršiaus. Pistoleto judėjimas dažymo metu turi būti vienodas. Purkštuko atstumas nuo paviršiaus dažymo metu turi būti apie ~ 30 cm. Norint padidinti dažymo plotį ir tiekiamų dažų kiekį, naudokite 1,8 mm antgalį (naudoti tankesnei terpei). Purkštuvas 1,5 mm tai universalus purkštuvas. Purkštuvas 1,0 mm rekomenduojamas dažytu su beicais, vandens lakais,

gruntais.

10. Einamieji naudojimo veiksmai

Visus naudojimo veiksmus reikia atlikti išėmus iš lizdo kištuką.

Lakavimo pistoletas

Valymas turėtų būti atliekamas tinkamu skiedikliu (pvz. vanduo). Siekiant ilgalaikio prietaiso naudingumo, po kiekvieno dažymo būtina jį išvalyti.

1. Išvalykite baką su terpe užpildydami jį skiedikliu (pvz. vanduo).

2. Tvirtai priveržkite purškimo pistoletą.

3. Įjunkite pagrindinį įrenginį, nukreipkite purškimo pistoletą į tuščią talpyklą ir

pradėkite purkšti valymo priemonę.

4. Ištuštinę talpyklą, užpilkite jį skiedikliu ir pakartokite procedūrą.

5. Kartokite procedūrą tol, kol pistoletas pradės purkšti gryną skiediklį (vanduo).

6. Laikyti baką švarų.

7. Periodiškai patikrinkite smailės tarpiklį (pistoleto rankenoje).

Srauto reguliavimas

Purškimo srauto forma yra valdoma keičiant perdangos su purkštukais padėti

lakavimo pistolete.

Purškimas horizontaliai, vertikaliai, ratu (pieš. G): Purškiamo srauto forma.

Purkštuvo ir smailės keitimas

1. Atsukite antgalio dangtelio tvirtinimo žiedą.

2. Nuimkite purkštuko dangą.

3. Naudodami veržliaraktį 13, atsukite antgalį (laikrodžio rodyklės kryptimi),

įdėkite naują ir atlikite veiksmus nuo 3 iki 1.

Po to:

4. Iš pistoleto galo atsukite plieninę smailės reguliavimo rankenėlę.

5. Paspauskite gaiduką taip, kad išsistumtų smailė (ją išimti).

6. Įstumti smailę iš komplekto (purkštukas + smailė).

7. Įstumti spyruoklę ir priveržti pasukamą plieno rankenėlę.

11. Pakeičiamos dalys ir priedai

Kad pirkti atsargines dalis ir aksesuarus reikia susisiekti su Dedra Exim servisu. Kontaktiniai duomenys duomenys yra 1 instrukcijos puslapyje.

Atsarginių dalių užsakymo metu prašome pateikti serijos numerį, patalpintą vardinėje lentelėje, o taip pat dalies išmontavimo piešinio numerį. aprašyti sugedusią dalį, papildomai pateikiant orientacinį įtaiso pirkimo terminą.

Garantinio laikotarpio galiojimo metu taisymai yra atliekami pagal taisykles

pateikiamas garantijos lape. Reklamuojamą produktą prašome pateikti taisymui pirkimo vietoje (pardavėjas įsipareigoja priimti reklamuojamą produktą), nusiųsti į servisą esantį arčiausią gyvenamosios vietos (servisų skaičius www.dedra.pl) arba siųsti į Dedra Exim centrinį servisą. Maloniai prašome pridėti garantinę kortelę. Pasibaigus garantijos laikotarpiui taisymus atlieka centrinis servisas. Pažeistą produktą reikia siųsti į servisą (siuntimo išlaidas padengia vartotojas).

12. Savarankiškas defektų pašalinimas

Prieš pradedant savarankišką defektų pašalinimą, reikia išjungti prietaisą iš elektros maitinimo.

Problema

Priežastis

Sprendimas

Terpė

nedengia

Mažas terpės

kiekis

Pistoleto pasukamą rankenėlę pasukti į kairę.

Tiršta terpė

Praskiesti terpę 10%

Didelis lako rūkas Per didelis nuotolis nuo

paviršiaus

Sumažinti nuotolį iki 30cm.

Per mažo tirštumo terpė

Sumažinkite oro srautą sukdami pasukamą rankenėlę į kairę.

Tiršta terpė

Praskiesti terpę 10%

Page 13

Silpnas terpės

srautas

Silpnas oro

išmetimas

Pasukite pistolete purškimo reguliavimo rankenėlę į dešinę.

Užterštas purkštuvas

Išvalykite purkštuvą.

13. Prietaiso elementai

1. Agregatas - 1 vnt. 2. Lakavimo pistoletas - 1 vnt. 3. Dirželis - 1 vnt. 5. Bakelis

- 1 vnt. 6. Sukibimo matavimo indelis - 1 vnt. 7. Elastinis laidas

14. Informacija naudotojams apie sunaudotos įrangos utilizavimą

(taikoma namų ūkiams)

Ant gaminių arba pridedamuose dokumentuose nurodytas simbolis rodo, kad sugedusios elektros ar elektroninės įrangos negalima išmesti kartu su buitinėmis atliekomis. Jei norite atsikratyti,

pakartotinai panaudoti ar utilizuoti komponentus, teisinga juos nuvežti į specializuotą surinkimo punktą, kur jie bus priimti

nemokamai. Informaciją apie naudotos įrangos surinkimo vietas teikia vietos valdžios institucijos, pvz., savo interneto svetainėse. Teisingas produkto utilizavimas padeda išsaugoti gamtos išteklius ir išvengti neigiamų padarinių žmonių sveikatai ir aplinkai, galinčių atsirasti dėl produkte esančių potencialiai pavojingų medžiagų, mišinių ir sudedamųjų dalių. Už netinkamą atliekų šalinimą gresia baudos pagal atitinkamus vietos teisės

aktus.

ES šalių naudotojai: Jei norite išmesti elektros ar elektroninę įrangą, kreipkitės į artimiausią prekybos vietą arba tiekėją, kuris jums suteiks daugiau informacijos. šalinimas ne Europos Sąjungos šalyse: Šis simbolis taikomas tik Europos Sąjungos šalims. Jei norite išmesti šį gaminį, kreipkitės į vietos valdžios institucijas arba pardavėją dėl tinkamo šalinimo būdo.

Garantinis lapas

[Purškimo dažymo aparatas]

Katalogo Nr: A730200 Partijos numeris: ..........................

(toliau – Produktas)

Produkto pirkimo data: .............

Pardavėjo antspaudas

Pardavėjo parašas ir data: .................................

Vartotojo pareiškimas:

Patvirtinu, kad buvau informuotas apie garantijos sąlygas ir taisyklių, išvardytų

Naudojimo instrukcijoje ir Garantiniame lape, nepaisymo pasekmes. Šios

garantijos sąlygos yra man žinomos, ką patvirtinu savo parašu:

........................ ...............................

data ir vieta vartotojo parašas

I. Atsakomybė už Produktą:

1. Garantijos suteikėjas – „DEDRA EXIM“ Sp. z o.o. su būstine adresu: ul. 3 Maja 8, 05-800 Pruškuvas, KRS 0000062517, Varšuvos apylinkės teismas, Valstybinio teismo registro XIV ūkinis skyrius, Mokesčiu mokėtojo kodas 527020-49-33, Įstatinis kapitalas: 100 980,00 PLN.

2. Šiame garantiniame lape nurodytomis sąlygomis Garantijos suteikėjas suteikia garantiją Produktui iš Garantijos suteikėjo asortimento.

3. Garantijos pagrindu atsakomybė yra priimama tik už defektus, esančius

Produkte jo išdavimo Vartotojui metu.

4. Garantijos pagrindu Vartotojas gauna teisę nemokamai suremontuoti Produktą, jei defektas buvo aptiktas garantijos galiojimo metu. Apie Produkto remonto būdą (remonto atlikimo metodą) sprendžia Garantijos suteikėjas. Jei Garantijos suteikėjas nuspręstų, kad remontas yra neįmanomas, Garantijos suteikėjas pasilieka sau teisę pakeisti elementą su defektu arba visą Produktą kitu, veikiančiu teisingai, sumažinti Produkto kainą arba anuliuotu sutartį.

5. Vartotojo, kuris pagal 1964 m. balandžio 23 d. Civilinį kodeksą nėra laikomas vartotoju, atveju Garantijos suteikėjo atsakomybė dėl kompensacijos, susijusi su šia garantija ir (arba) jos sudarymu ir vykdymu, nepriklausomai nuo formos, yra apribota iki maksimaliai Produkto su defektu vertės.

II. Garantijos laikotarpis

Produkto elementai, kuriems veikia garantija

Garantinės apsaugos trukmė

Purškimo dažymo aparatas

36 mėnesiai, skaičiuojant nuo Produkto pirkimo datos, nurodytos šiame Garantiniame lape

III. Naudojimosi garantija sąlygos

1. Vartotojas privalo patiekti užpildytą Produkto Garantinį lapą ir Produkto pirkimą patvirtinantį dokumentą (pvz. kasos čekis, sąskaita-faktūra ir pan.). Tam, kad pretenzijos nagrinėjimo procesas vyktų sklandžiai, rekomenduojama, kad Vartotojas kartu su Produktu perduotų visus elementus, nurodytus „Komplektacijos sąraše“, esančiame Naudojimo instrukcijoje.

2. Vartotojas privalo laikytis Naudojimo instrukcijoje ir Garantiniame lape nurodytų rekomendacijų..

3. Garantija galioja tik Lenkijos Respublikos ir ES teritorijoje.

4. Garantija neapima Produkto defektų, atsiradusių dėl to, kad:

a. Vartotojas nesilaikė sąlygų, nurodytų Naudojimo instrukcijoje, ypač susijusių su teisingu naudojimu, priežiūra ir valymu; b. Vartotojas naudojo priežiūros ar valymo priemones, neatitinkančias sąlygas

nurodytas Naudojimo instrukcijoje;

c. Vartotojas netinkamai sandėliavo ir transportavo Produktą; d. Vartotojas savarankiškai keitė ir (arba) modifikavo Produktą, negavęs Garantijos suteikėjo sutikimo; e. Vartotojas naudojo Produkte eksploatacines medžiagas, neatitinkančias Naudojimo instrukcijos sąlygų

5. Vartotojas, kuris pagal 1964 m. balandžio 23 d. Civilinį kodeksą nėra laikomas

vartotoju, praranda garantiją Produktui, jei:

- Vartotojas pašalino, pakeitė arba sugadino serijos numerius, datas ir

informacines lenteles;

- Vartotojas pažeidė plombas arba ant jų matosi Vartotojo veiksmų pėdsakai.

6. Dėmesio! Veiksmus, susijusius su kasdieniu Produkto aptarnavimu, nurodytu

pvz. Naudojimo instrukcijoje, Vartotojas atlieka pats ir savo sąskaita.

IV. Pretenzijos pateikimo procedūra:

1.Pastebėjus, kad Produktas veikia neteisingai, prieš pateikiant pretenziją, reikia

įsitikinti, kad visi veiksmai, aprašyti Naudojimo instrukcijoje, buvo atlikti teisingai.

2. Pretenziją rekomenduojama pateikti nedelsiant, geriausiai per 7 dienas nuo

Produkto defekto aptikimo. Vartotojas, kuris pagal 1964 m. balandžio 23 d. Civilinį kodeksą nėra laikomas vartotoju, praranda garantiją Produktui, jei

nepateikia pretenzijos per 7 dienas.

3. Pretenziją galima pateikti pvz. Produkto pirkimo punkte, garantiniame servise

arba raštu adresu: „DEDRA EXIM“ Sp. z o. o., ul. 3 Maja 8, 05-800 Pruškuvas.

4. Vartotojas gali pateikti pretenziją, pasinaudodamas blanku, kuris yra

internetinėje svetainėje: www.dedra.pl (Pretenzijos garantiniame laikotarpyje

pateikimo forma).

5. Garantinių servisų atskirose šalyse adresai yra nurodyti svetainėje:

www.dedra.pl. Jei konkrečioje šalyje nebūtų garantinio serviso, pretenzijas dėl garantijos rekomenduojama siųsti adresu: „DEDRA EXIM“ Sp. z o. o., ul. 3 Maja 8, 05-800 Pruškuvas, Lenkija.

6. Mając Dėl Vartotojo saugumo draudžiama naudoti Produktą su defektais.

7. Dėmesio!!! Produkto su defektais naudojimas kelia pavojų Vartotojo sveikatai

ir gyvybei.

8. Veiksmai, susiję su garantija, bus atlikti per 14 darbo dienų skaičiuojant nuo

Produkto, dėl kurio yra pateikiama pretenzija, pristatymo dienos.

9. Prieš pristatant Produktą, dėl kurio yra pateikiama pretenzija,

rekomenduojama jį nuvalyti. Produktą, dėl kurio yra pateikiama pretenzija, reikia kruopščiai supakuoti, kad jis būtų apsaugotas nuo pažeidimų transporto metu – rekomenduojama pristatyti produktą originalioje pakuotėje.

10. Garantijos laikotarpis yra pratęsiamas tiek, kiek Vartotojas negalėjo juo

naudotis dėl garantijos apimto defekto. Gwarancja Ši garantija neriboja, neišskiria bei nesustabdo Vartotojo teisių dėl parduotos prekės neatitikimo arba prekės defekto.

Vadovaudamiesi 2016 m. balandžio 27 d. Europos Parlamento ir Tarybos reglamento (ES) 2016/679 dėl fizinių asmenų apsaugos tvarkant asmens duomenis ir dėl laisvo tokių duomenų judėjimo ir kuriuo panaikinama Direktyva

95/46/EB 13 straipsnio 1 ir 2 dalimis, informuojame, kad

1. Formoje pateiktų jūsų asmens duomenų valdytojas yra DEDRA-EXIM sp. z o.o., kurios registruota buveinė yra Pruszkowe, 3 Maja g. 8, 05-800 Pruszkow (toliau: "Administratorius").

2. Jūsų duomenys bus tvarkomi tik siekiant atlikti prietaiso garantijos

procedūrą pagal Bendrojo duomenų apsaugos reglamento 6 straipsnio 1 dalies b punktą (toliau: „BDAR“) Duomenys teikiami savanoriškai, tačiau jie būtini garantijos procedūrai

3. Jūsų duomenys bus tvarkomi garantijos procedūros vykdymo nagrinėjimo laikotarpiu ir archyvavimo tikslais, jei prireiktų apsiginti nuo galimų pretenzijų Administratoriui, bet ne ilgiau nei iki tol, kol joms įvyks senaties

terminas.

4. Jūsų duomenys gali būti atskleisti tik tiems subjektams, kurie tvarko

duomenis duomenų administratoriaus vardu pagal rašytinę asmens duomenų tvarkymo pavedimo sutartį, teikiančią: technines paslaugas, hosting‘o ar interneto svetainės priežiūros paslaugas, IT paslaugas, kurjerių paslaugas. Administratoriaus tiekėjai privalo užtikrinti duomenų saugumą ir laikytis galiojančių teisės aktų reikalavimų, susijusių su asmens duomenų apsauga, ir negali naudoti patikėtų asmens duomenų kitais nei sutartyje su

Administratoriumi nurodytais tikslais.

5. Jūsų duomenys nebus tvarkomi automatizuotomis priemonėmis, įskaitant profiliavimą, ir nebus perduodami trečiajai šaliai / tarptautinei organizacijai.

6. Bet kuriuo metu turite teisę susipažinti su savo duomenų turiniu ir teisę

ištaisyti, ištrinti, apriboti duomenų tvarkymą, teisę į duomenų perkeliamumą, teisę prieštarauti bet kuriuo metu.

7. Visais klausimais, susijusiais su administratoriaus atliekamu jūsų asmens duomenų tvarkymu, galite kreiptis šiuo el. pašto adresu:

[email protected].;

8. Turite teisę pateikti skundą tinkamai duomenų apsaugos institucijai;

Page 14

LV Satura rādītājs

1. Attēli un zīmējumi

2. Ierīces apraksts

3. Ierīces pielietojums

4. Lietošanas ierobežojumi

5. Tehniskie dati

6. Sagatavošana darbībai

7. Pieslēgšana tīklam

8. Ierīces ieslēgšana

9. Ierīces lietošana

10. Tekošas tehniskas apkopes darbības

11. Rezerves daļas un piederumi

12. Patstāvīga avāriju novēršana

13. Ierīces komplektācija

14. Informācija lietotājiem par elektrisku un elektronisku iekārtu likvidēšanu

15. Garantijas karte Oriģinālās instrukcijas tulkojum

Atbilstības deklarācija ir pievienota instrukcijai kā atsevišķs dokuments. Atbilstības deklarācijas neesamības gadījumā sazinieties ar uzņēmumu Dedra

Exim Sp. z o.o.

Vispārīgie drošības noteikumi ir pievienoti instrukcijai kā atsevišķa brošūra.

BRĪDINĀJUMS. Izlasiet visus brīdinājumus, kas apzīmēti

ar simbolu, un visas instrukcijas. Zemāk norādīto brīdinājumu un drošības norādījumu neievērošana var kļūt par

elektrošoka, ugunsgrēka vai smagu traumu iemeslu.

Saglabājiet visus brīdinājumus un instrukcijas turpmākajai lietošanai.

2. Ierīces apraksts

Att. A: 1. krāsošanas pistole; 2. slēdzis; 3. tvertne; 4. elastīgā šļūtene; 5. agregāts; 6. grozs tvertnei;

3. Ierīces pielietojums

Pieļaujam iekārtas izmantošanu remonta-būvniecības darbos, remonta rūpnīcās, amatieru darbos, ja vienlaikus būs ievēroti lietošanas nosacījumi un pieļaujami darba apstākļi, noteikti lietošanas instrukcijā. HVLP (High Volume Low Pressure — liels tilpums un zems spiediens, kas nepārsniedz 0,7 bar) krāsošanas iekārta ir ierīce, kas projektēta laku uz ūdens bāzes, kodņu, koka aizsardzības līdzekļu, metāla grunts, eļļas ftalāta emalju, akrila emalju, kas paredzētas krāsošanai ar smidzināšanas tehniku, smidzināšanai. Ierīce arī var izsmidzināt lateksa krāsas sienām. Tomēr šķīdinātāja daudzums, kas nepieciešams pareizai krāsas atšķaidīšanai (pareizai agregāta darbībai) var būt lielāks, nekā ražotāja ieteiktais. Elektroinstruments var darboties ar dažādu izmēru sprauslām (1 mm, 1,5 mm,

1,8 mm, 2,5 mm).

4. Lietošanas ierobežojumi

Ierīci var lietot tikai atbilstoši tālāk sniegtajiem „Pieļaujamajiem darba apstākļiem”. Mezglu savienošanas sistēma ir adaptēta izsmidzināšanas pistolei ar materiālu tvertni un caurpūtes ierīci. Elektroinstrumentu ir aizliegts izmantot sārmainām, skābi saturošām substancēm, svešķermeņus saturošām substancēm, ķīmiskus šķīdinātājus saturošām substancēm. Patvaļīgas izmaiņas mehāniskajā un elektriskajā uzbūvē, visādas modifikācijas, apkalpošanas darbības, kas nav aprakstītas instrukcijā, tiek uzskatītas par nelikumīgām un noved pie tūlītējās garantijas tiesību zaudēšanas un atbilstības deklarācijas spēka zaudēšanas. Ierīces lietošana, kas neatbilst pielietojumam vai lietošanas instrukcijai, noved pie tūlītējās garantijas tiesību zaudēšanas.

Pieļaujamie darba apstākļi

S1 – nepārtraukts darbs.

5. Tehniskie dati

Model

A730200

Darba spriegums [V]

230

Frekvence [Hz]

Nominālā patēriņa jauda [W]

650

Darba spiediens[Bar]

0,2-0,3

Elastīgā cauruļvada garums [m]

1,5

Gaisa patēriņš [l/min]

1300

Vielas piegādes ātrums [ml/min]

180

Vielas maksimālā viskozitāte [s]

120

Vibrācijas līmenis, mērīts uz roktura [m/s2 ]

<2,5

K vibrācijas mērījuma nenoteiktība [m/s2 ]

1,5

Trokšņa izstarošana:

Skaņas spiediena līmenis LpA [dB(A)]

83,2

Skaņas jaudas līmenis LWA [dB(A)]

96,2

K mērījuma nenoteiktība (KpA) /(KWA) [dB(A)]

Svars [kg]

2,8

Aizsardzības klase

Aizsardzība pret tiešu piekļuvi

IP20

Informācijas par vibrācijām un troksni

Kopējā vibrāciju vērtība ah un mērījuma neprecizitāte ir noteikta atbilstoši standartam EN 60745-1 un norādīta tabulā. Trokšņa emisija ir noteikta atbilstoši EN 60745-1, vērtības ir norādītas iepriekš tabulā.

Troksnis bar novest pie dzirdes bojāšanas. Darba laikā vienmēr lietojiet dzirdes aizsardzības līdzekļus!

Deklarētā kopējā vibrāciju emisijas vērtība ir izmērīta, izmantojot standarta testa metodi, un var tikt izmantota, lai salīdzinātu vienu ierīci ar otru. Norādītais vibrāciju līmenis var tikt izmantots arī pakļautības vibrāciju iedarbībai iepriekšējai novērtēšanai. Vibrāciju līmenis faktiskās ierīces lietošanas laikā var atšķirties no deklarētajām vērtībām atkarībā no darba instrumentu izmantošanas veida, jo īpaši no apstrādājama priekšmeta veida un nepieciešamības noteikt līdzekļus, kuru mērķis ir nodrošināt lietotāja aizsardzību. Lai precīzi novērtētu iedarbību faktiskajos lietošanas apstākļos, ir jāņem vērā visas darbības cikla daļas, kas aptver arī periodus, kad ierīce ir izslēgta vai ir ieslēgta, bet netiek izmantota darbam.

6. Sagatavošana darbībai

Veicot visas darbības, kontaktdakšai ir jābūt atslēgtai no

kontaktligzdas.

Tvertnes piepildīšana pirms krāsošanas

Izsmidzināšanas pistole sastāv no tvertnes vāciņa un caurulītes, kas iesūc vielu no tvertnes. tvertnē ar tilpumu ~ 1 l (foto A.3) iepildām nepieciešamo vielu. Aizskrūvējam tvertnes vāku. Vielai un šķīdinātājam ir jābūt saderīgiem. Ražotāja ieteikumiem neatbilstoša šķīdinātāja lietošana var radīt pistoles aizsērēšanu. Ir jālieto krāsa, kas ir paredzētas krāsošanai izsmidzinot. Šo informāciju ražotājs vienmēr izvieto uz iepakojuma.

Montāža

Montāžu veicam kad kontaktdakša ir izņemta no tīkls kontaktligzdas. Lai ierīci sagatavotu darbam, ir jāsavieno galvenais bloks ar pistoli ar elastīgā cauruļvada palīdzību. Elastīgā cauruļvada abos galos ir savienotājīscaurules. Lielākā izmēra savienotājīscaurules ir jāievieto galvenās tvertnes ligzdā, savukārt otrs gals ir jāievieto izsmidzināšanas pistoles ligzdā (roktura augšējā daļā, foto D). Krāsojot ar ierīces palīdzību iekštelpās, ir jāatceras par virsmas aizsardzību pret piesārņojumu. Jume piegādājamā ierīce ir aprīkota ar siksnu. Bez tam, ierīcē ietilpst plastmasas grozs pistoles novietošanai, kas tiek uzstādīts turētā elementus ievietojot plastmasas korpusā.

7. Pieslēgšana tīklam

Pirms ierīces pieslēgšanas elektrības avotam pārliecinieties, ka barošanas spriegums atbilst nominālajai vērtībai, kas norādīta datu plāksnītē. Barošanas sistēmai ir jābūt izpildītai atbilstoši pamatprasībām attiecībā uz elektriskajām sistēmām un jāatbilst lietošanas drošības prasībām. Barošanas kabeļa minimālā šķērsgriezuma un nominālās drošinātāja vērtības parametri atkarībā no ierīces jaudas ir norādīti tālāk sniegtajā tabulā:

Ierīces jauda

[W]

Vada minimālais

šķērsgriezums

[mm2]

C tipa drošinātāja

minimālā vērtība [A]

<700

0,75

Sistēma ir jāizpilda elektriķim ar atbilstošu kvalifikāciju. Izmantojot pagarinātājus pievērsiet uzmanību tam, lai dzīslas šķērsgriezums nebūtu mazāks par tabulā norādīto. Novietojiet elektrisko kabeli tā, lai darbības laikā tas nebūtu pakļauts pārgriešanas riskam. Neizmantojiet bojātus pagarinātājus. Periodiski pārbaudiet barošanas kabeļa tehnisko stāvokli. Nevelciet aiz barošanas kabeļa.

8. Ierīces ieslēgšana

Pirms ierīces iedarbināšanas ir obligāti jāveic darbības, kas aprakstītas nodaļā “Sagatavošana darbībai”.

Pēc komplekta salikšanas nospiediet galvenās ierīces augšdaļā esošo slēdzi. Ierīce tiek iedarbināta, pārslēdzot taustiņslēdzi pozīcijā “I”. Ierīce tiek izslēgta, pārslēdzot taustiņslēdzi pozīcijā “0”.

9. Ierīces lietošana

Virsmas sagatavošana krāsošanai

Pirms krāsošanas uzsākšanas neaizmirstiet par virsmas sagatavošanu. Šai virsmai ir jābūt tīrai un sausai. Nekrāsojiet taukainas virsmas. Gadījumā ja virsma ir gluda, tā ir jāmatē, piemēram ar smalkgraudaina abrazīvā papīra palīdzību, tad jānotīra putekļi.

Viela

Pirms vielas pielietošanas ir jāpārbauda tās viskozitāte ar komplektā ietilpstoša viskozitātes mērtrauka palīdzību (mērāma sekundēs). Krūze ir jāaizpilda, jāpaceļ līdz apmēram 15-20cm augstumam (noslēgt caurumu) . Tad atlaidiet caurumu un mēriet laiku līdz plūsma ir nepārtraukta. Tajā brīdī, kad pārtrauks, mērījums beidzas. izlasīts laiks ir viskozitāte. Ar ierīci var izsmidzināt krāsas, lakas, beices utt. ar viskozitāti līdz 120 sekundēm. Pareiza agregāta, , sienas krāsu krāsošana, ir iespējams, ja šķīdinātāja daudzums ir lielāks nekā iesaka ražotājs (jāizvēlas eksperimentāli), piemēram:

1) Beckers Vaggfarg, pareiza darbība pie atšķaidīšanas ~30%

2) Decoral Acrylic W, pareiza darbība pie atšķaidīšanas ~10%

3) Luxens, pareiza darbība pie atšķaidīšanas ~ 20%, 4) Magnat, pareiza darbība

pie atšķaidīšanas ~ 10%. Pirms krāsošanas uzsākšanas ir jāveic izmēģinājuma krāsošana uz kartona, finiera utml.

Krāsošana

HVLP tehniku raksturo augsta efektivitāte. Krāsošanas ierīcei ir trīs STRŪKLAS IZSMIDZINĀŠANAS FORMAS uzstādījumi (zīm. G): vertikāla, horizontāla un noapaļota strūkla. Vielas strūklas pozicionēšanu nodrošina pistoles aizsarggredzena atskrūvēšana ar sekojošu uzgaļa ar divām sprauslām pieskrūvēšanu nepieciešamajā stāvoklī. Ja spārnuzgriežņi ir uzstādīti horizontāli – vielas strūkla būs vertikāla. Spārnuzgriežņu uzstādīšana vertikālā stāvoklī dod horizontālu strūklu. Spārnuzgriežņu uzstādīšana 45 grādu leņķī dod noapaļotas formas strūklu. Ir jāatceras, ka viela nav līdz galam jāizsmidzina, jo tas radīs nevienmērīgu vielas sadalījumu uz virsmas. Sprauslas galā sakrājusies viela (sažuvusi) ir jānotīra ar šādam nolūkam piemēroti šķīdinātāju.

Page 15

Krāsošanas pistole

Izsmidzināšanas intensitāte tiek uzstādīta ar regulatora palīdzību, kas atrodas pistoles aizmugurējā daļā. Nepieciešamais vielas daudzums tiek izstādīts šādā veidā: Pagriežot pa labi, samazinām krāsas daudzumu (līdz galam aizspiežam

padevi).

Turam gaili un nesteidzīgi atskrūvējam regulatoru (skat. foto E) lai iegūtu nepieciešamo vielas daudzumu uz testējamās virsmas. Krāsošanas laikā pistoles kustībai ir jābūt vienmērīgai. Krāsošanas laikā attālumam no sprauslas līdz virsmai ir jābūt apmēram ~ 30 cm. Lai palielinātu krāsošanas platumu un krāsas padeves daudzumu, ir jāizmanto 1,8 mm sprausla (jālieto biezākai vielai). Sprausla 1,5 mm ir universālā sprausla. Sprausla 1,0 mm ir ieteicama krāsošanai ar kodnēm, lakām uz ūdens bāzes un gruntējumiem.

10. Tekošas tehniskas apkopes darbības

Veicot visas apkalpošanas darbības, kontaktdakšai ir jābūt atslēgtai no kontaktligzdas

Pistolet Lakošanas pistole

Tīrīšana ir jāveic ar atbilstoša šķīdinātāja palīdzību (piemēram, ūdens) Lai nodrošinātu ilgstošu ierīces lietošanu, pēc katras krāsošanas obligāti ir jāveic tās tīrīšana.

1. Attīrīt tvertni ar vielu, piepildīt to ar šķīdinātāju (piemēram, ūdeni).

2. Stingri aizskrūvēt izsmidzināšanas pistoli.

3.Ieslēgt galveno bloku, virzīt izsmidzināšanas pistoli uz tukšu tvertni un sākt tīrīšanas vielas izsmidzināšanu.

4. Pēc tvertnes iztukšošanas, tā no jauna ir jāpiepilda ar šķīdinātāju un procedūra ir jāatkārto.

5. Procedūra ir jāatkārto līdz no pistoles nesāks izsmidzināties tīrs šķīdinātājs (ūdens).

6. Tvertne ir jāuztur tīra.

7. Periodiski pārbaudes adatas blīvi (pistoles rokturī).

Strūklas regulēšana

Izsmidzināmās strūklas formas regulēšana notiek mainot uzgaļa ar sprauslām stāvokli izsmidzināšanas pistolē. Horizontālā, vertikālā un noapaļotā izsmidzināšana (zīm. G): Izsmidzināmās strūklas forma.

Sprauslas un adatas nomaiņa

1. Atskrūvēt sprauslu aizsargājošo sprostgredzenu.

2. Noņemt sprauslas aizsardzību.

3. Izmantojot 13. uzgriežņu atslēgu, atskrūvēt sprauslu (pulksteņa rādītāja virzienā), ielikt jauno, tad pēc kārtas veikt darbības no 3.p. līdz 1.p. Turpmāk:

4. Pistoles aizmugures daļā atskrūvēt adatas izvirzīšanas tērauda regulatoru.

5. Nospiest gaili tādā veidā, lai adata izvirzītos (to izvirzīt)

6. Ievietot adatu no komplekta (sprausla + adata)

7.Ievietot atsperi un aizskrūvēt tērauda regulatoru.

11. Rezerves daļas un piederumi

Lai iegādātos rezerves daļas un piederumus, sazinieties ar uzņēmuma Dedra Exim servisa centru. Kontaktinformācija ir atrodama instrukcijas 1. lapā. Pasūtot rezerves daļas, norādiet datu plāksnītē norādīto partijas numuru un daļas numuru no kopsalikuma rasējuma. Garantijas periodā remonti tiek veikti saskaņā ar noteikumiem, kas norādīti garantijas kartē. Ierīce, uz kuru attiecas reklamācija, ir jānodod remontam iegādes vietā (pārdevējam tā ir jāpieņem), jānodod servisa centrā, kas atrodas vistuvāk dzīvesvietai (servisa centru saraksts ir pieejams tīmekļa vietnē www.dedra.pl), vai jānosūta uzņēmuma Dedra Exim galvenajā servisa centrā. Pievienojiet ierīcei aizpildīto garantijas karti. Pēc garantijas perioda remontus veic galvenais servisa centrs. Nosūtiet ierīci servisa centrā (sūtījuma izmaksas sedz lietotājs).

12. Patstāvīga avāriju novēršana

Pirms patstāvīgas avāriju novēršanas sākšanas, atslēdziet ierīci no barošanas avota.

Problēma

Cēlonis

Risinājums

Viela nesedz Mazs vielas daudzums

Pagriezt pistoles regulatoru pa kreisi Bieza viela

Atšķaidīt vielu par 10%

Spēcīga lakas

migla

Pārāk liels attālums līdz

virsmai

Samazināt attālumu līdz 30 cm

Pārāk šķidra

viela

Samazināt gaisa padevi pagriežot

pistoles regulatoru pa kreisi

Vāja vielas strūkla

Bieza viela

Atšķaidīt vielu par 10%

Nepietiekama gaisa padeve

Pagriezt padeves regulatoru pa labi.

Aizsērējusi

sprausla

Iztīrīt sprauslu

13. Ierīces komplektācija

1. Agregāts - 1 vienība. 2. Krāsošanas pistole - 1 vienība. 3. Lente - 1 vienība.

5. Tvertne - 1 vienība. 6. Viskozitātes mērīšanas krūze - 1 vienība. 7. Elastīgā caurule

14. Informācija lietotājiem par nolietotas

elektroierīces utilizāciju

(attiecas uz mājsaimniecībām)

Simbols, kas redzams uz izstrādājumiem vai pievienotajā dokumentācijā, norāda, ka bojātas elektriskās vai elektroniskās iekārtas nedrīkst izmest kopā ar sadzīves atkritumiem. Ja vēlaties atbrīvoties no sastāvdaļām, atkārtoti izmantot vai reģenerēt, pareizi ir

nogādāt tās specializētā savākšanas punktā, kur tās tiks pieņemtas bez maksas. Informāciju par lietotu iekārtu savākšanas punktu atrašanās vietu sniedz vietējās iestādes, piemēram, savās tīmekļa vietnēs. Pareiza produkta utilizācija palīdz saglabāt dabas resursus un izvairīties no negatīvas ietekmes uz cilvēku veselību un vidi, kas var rasties produkta sastāvā esošo potenciāli bīstamo vielu, maisījumu un sastāvdaļu dēļ. Par nepareizu atkritumu apglabāšanu draud sodi saskaņā ar attiecīgajiem vietējiem noteikumiem. Lietotāji ES valstīs: Ja nepieciešams atbrīvoties no elektriskām vai elektroniskām iekārtām, sazinieties ar tuvāko tirdzniecības vietu vai savu piegādātāju, kas jums sniegs papildu informāciju. apglabāšana valstīs ārpus Eiropas Savienības: Šis simbols attiecas tikai uz Eiropas Savienības valstīm. Ja vēlaties šo izstrādājumu izmest, sazinieties ar vietējām iestādēm vai izplatītāju, lai noskaidrotu pareizo utilizācijas metodi.

Garantijas talons

[Aparāts krāsošanai ar izsmidzināšanu]

Kataloga Nr: A730200 Partijas numurs:..........................

(turpmāk saukts Produkts)

Produkta iegādes datums: .............

Pārdevēja zīmogs

Datums un pārdevēja paraksts: .................................

Lietotāja apliecinājums:

Ar šo apliecinu, ka saņēmu informāciju par garantijas nosacījumiem, kā arī par Lietošanas instrukcijas un Garantijas talona norādījumu neievērošanas sekām. Garantijas nosacījumi ir man zināmi, ko apliecinu ar savu rokraksta parakstu:

........................ ...............................

datums un vieta Lietotāja paraksts

I. Atbildība par Produktu

1. 3 Maja 8, 05-800 Pruszków, Polija, reģistrācijas numurs KRS 0000062517,

Varšavas Rajona Tiesa Varšavā, Valsts tiesas reģistra XIV. Saimnieciskā nodaļa, NMR kods (NIP) 527-020-49-33, Pamatkapitāls: 100 980,00 PLN.

2. Saskaņā ar noteikumiem, minētiem šajā Garantijas talonā, Garants piešķir

garantiju Produktam, kuru izplata Garants.

3. Garantijas atbildība apņem tikai defektus, izraisītu pēc iemesliem, esošiem

Produkta Lietotājam nodošanas laikā.

4. Sakarā ar garantiju Lietotājam ir tiesības prasīt bezmaksas uzlabot Produktu,

ja defekts tiks konstatēts garantijas laikā. Produkta uzlabošanas veids (remonta izdarīšanas metode) ir atkarīgs no Garanta uzskata. Gadījumā, kad Garants konstatēs, ka remonts nav iespējams, Garantam ir tiesības mainīt bojātu elementu vai visu Produktu uz brīvu no defektiem, samazināt Produkta cenu vai atteikties no līguma.

5. Attiecībā uz Lietotājam, kas nav patērētājs 1964. gada 23. aprīļa Likuma

"Civillikums" izpratnē, Garanta kompensācijas atbildība par zaudējumiem, savienotiem ar garantiju un/vai sakarā ar noslēgšanu un izpildīšanu, neatkarīgi no tiesiskām attiecībām, ir ierobežota tikai līdz nekvalitatīva Produkta vērtībai.

II. Garantijas laiks

Produkta elementi,

apņemti ar garantiju

Garantijas aizsardzības laiks

Aparāts krāsošanai ar izsmidzināšanu

36 mēneši, skaitot no Produkta iegādes datuma norādīta Garantijas talonā

III. Garantijas lietošanas nosacījumi

1. Aizpildīts Lietotāja Produkta Garantijas talons ar Lietotāja dokumentu,

apliecinošu Produkta iegādi, piem. kases kvīts, faktūrrēķins utt. Efektīvas reklamācijas realizācijai ieteicams, lai Lietotājs nodotu kopā ar reklamētu Produktu visus elementus, minētus Produkta "Komplektācija" Lietošanas instrukcijas daļā.

2. Lietošanas Instrukcijas un Garantijas talona norādījumu ievērošana.

3. Garantija ir derīga tikai Polijas Republikas un ES teritorijā.

4. Garantija neapņem Produkta defektus, ierosinātus, starp citiem, sekojošos

gadījumos: a. Lietotājs neievēro Lietošanas instrukcijas noteikumus, sevišķi pareizas ekspluatācijas, konservācijas un tīrīšanas jomā; b. Lietotājs lieto tīrīšanas vai konservācijas līdzekļus, kas neatbilst Lietošanas

Instrukcijas norādījumiem;

c. Lietotājs neattiecīgi glabā un transportē Produktu; d. Lietotājs patstāvīgi izdara Produkta izmaiņas un/var pārveidojumus, bez saskaņošanas ar Garantu;

Page 16

e. Lietotājs lieto Produktā ekspluatācijas materiālus, kas neatbilst Lietošanas Instrukcijas norādījumiem.

5. Lietotājs, kas nav patērētājs 1964. gada 23. aprīļa Likuma "Civillikums"

izpratnē, zaudē garantijas tiesības attiecībā uz Produktam, kurā, Lietotāja darbības rezultātā:

- tika likvidēti, mainīti vai bojāti sērijas numuri, datu apzīmējumi vai nominālas tabuliņas;

- tika bojātas vai mainītas plombas.

6. Uzmanību! Darbību, savienotu ar Produkta ikdienas apkalpošanu, ja izriet no Lietošanas instrukcijas, Lietotājs veic patstāvīgi un pēc savām izmaksām.

IV. Reklamācijas procedūra

1. Produkta nepareizas darbības konstatēšanas gadījumā, pirms reklamācijas paziņošanas, Lietotājam ir pienākums pārbaudīt, vai visa darbība, tostarp aprakstīta Lietošanas instrukcija, tika pareizi veikta.

2. Reklamācijas paziņojumu ieteicams sniegt nekavējoties, vislabāk 7 dienu laikā no Produkta defekta konstatēšanas dienas. Lietotājs, kas nav patērētājs

1964. gada 23. aprīļa Likuma "Civillikums" izpratnē, zaudē garantijas tiesības attiecībā uz Produktam, ja nesniegs reklamācijas paziņojumu 7 dienu laikā.

3. Reklamācijas paziņojums var būt sniegts, starp citiem, Produkta iegādes vietā, garantijas servisā vai rakstiski uz adresi: DEDRA EXIM sp. z o.o., ul. 3

Maja 8, 05-800 Pruszków, Polija.

4. Lietotājs var arī sniegt reklamācijas paziņojumu, izmantojot

formulāru, pieejamu mājaslapā www.dedra.pl. („Reklamācijas paziņošanas formulārs garantijas ietvaros”).

5. Servisu adreses atsevišķām valstīm atrodas mājaslapā www.dedra.pl. Gadījumā, kad attiecīgajā valstī nav garantijas servisa, reklamācijas paziņojumi jābūt sniegti uz adresi: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków

(Polija).

6. Ņemot vērā Lietotāja drošību, bojāta Produkta lietošana ir aizliegta.

7. Uzmanību!!! Bojāta Produkta lietošana ir bīstama Lietotāja veselībai un dzīvei.

8. Garantijas pienākums tiks izpildīts 14 darba dienu laikā, skaitot no dienas, kad Lietotājs piegādās bojātu Produktu

9. Pirms bojāta Produkta nodošanas reklamācijai ieteicam to notīrīt.

Rekomendējam rūpīgi pasargāt reklamētu Produktu no bojājumiem transportēšanas laikā (ieteicama Produkta piegāde oriģinālā iepakojumā).

10. Garantijas laiks tiek pagarināts uz laiku, kurā, sakarā ar Produkta defektu,, apņemtu ar garantiju, Lietotājs nevarēja to lietot. Garantija neizslēdz, neierobežo un neaptur Lietotāja tiesību, kas izriet no atbildības par pārdota produkta neatbilstību likumam.

Saskaņā ar Eiropas Parlamenta un Padomes 2016. gada 27. aprīļa Regulas (ES) 2016/679 par fizisku personu aizsardzību attiecībā uz personas datu apstrādi un šādu datu brīvu apriti un ar ko atceļ Direktīvu 95/46/EK 13. panta 1. un 2. punktu, informējam jūs, ka.

1. Jūsu veidlapā norādītu personas datu pārzinis ir DEDRA-EXIM sp. z o.o., ar juridisko adresi Pruškovā, ul. 3 Maja 8, 05-800 Pruszków (tālāk: “Pārzinis”).

2. Jūsu dati tiks apstrādāti tikai, lai veiktu ierīces garantijas procedūru saskaņā ar Vispārīgo datu aizsardzības noteikumu (turpmāk tekstā: “VDAR”) 6. panta 1. daļas b. burtu. Datu sniegšana ir brīvprātīga, bet nepieciešama garantijas procedūras veikšanai.

3. Jūsu dati tiks apstrādāti garantijas procedūras izskatīšanas laikā un arhivēšanas nolūkos gadījumā, ja būs nepieciešams aizstāvēties pret jebkādām pretenzijām pret Pārzini, ne ilgāk kā līdz to termiņa beigām.

4. Jūsu datus drīkst izpaust tikai personām, kuras apstrādā datus pārzinim, pamatojoties uz rakstisku līgumu par personas datu apstrādes uzticēšanu, cita starpā subjektiem, kas nodrošina: tehniskā dienesta pakalpojumus,

hostingu vai vietnes apkopi, IT pakalpojumus, kurjeru pakalpojumus.

Pārziņa piegādātājiem ir pienākums nodrošināt datu drošību un ievērot piemērojamo likumu prasības, kas saistītas ar personas datu aizsardzību, un viņi nedrīkst izmantot uzticētos personas datus citiem mērķiem, nevis tiem, kas noteikti līgumā ar Pārzini.

5. Jūsu dati netiks apstrādāti automatizēti, tostarp profilēšanas veidā, un tie netiks pārsūtīti uz trešo valsti / starptautisku organizāciju.

6. Jums ir tiesības jebkurā laikā piekļūt saviem datiem un labot, dzēst, ierobežot apstrādi, tiesības pārsūtīt datus, tiesības iesniegt iebildumus, jebkurā brīdī.

7. Visos jautājumos, kas saistīti ar jūsu personas datu apstrādi, ko veic Pārzinis, varat sazināties ar šo e-pasta adresi: [email protected].

8. Jums ir tiesības iesniegt sūdzību iestādei, kas ir atbildīga par personas datu aizsardzību.

HU Tartalomjegyzék

1. Képek és ábrák

2. A készülék leírása

3. A készülék rendeltetésszerű használata

4. A használat korlátozása

5. Műszaki adatok

6. Felkészülés a munkára

7. Csatlakozás a hálózathoz

8. A készülék bekapcsolása

9. A készülék használata

10. Folyamatos karbantartás

11. Alkatrészek és tartozékok

12. Önhibaelhárítás

13. A készülék kompletizálása

14. Információ a felhasználóknak az elektromos és elektronikus eszközök ártalmatlanításáról

15. Jótállási kártya

Az eredeti utasítás fordítása A megfelelőségi nyilatkozatot külön dokumentumként csatolták az utasításhoz.

A megfelelőségi nyilatkozat hiányában lépjen kapcsolatba a Dedra Exim Kft. Céggel.

Az általános biztonsági feltételeket külön útmutatásként csatolták az utasításokhoz. Az általános biztonsági feltételeket külön útmutatásként

csatolták az utasításokhoz.

Szimbólummal jelölt összes FIGYELMEZTETÉST és az

utasításokkal . Az alábbi figyelmeztetések és biztonsági

utasítások be nem tartása áramütést, tüzet vagy súlyos sérülést

okozhat. Tartsa a figyelmeztetéseket és utasításokat jövői használatára.

2. A készülék leírása

A ábra: 1. Permetezőpisztoly, 2. Kapcsoló, 3. Tartály, 4. Rugalmas tömlő, 5. Aggregátum, 6. Tartálykosár.

3. A készülék rendeltetésszerű használata

Megengedett a berendezés használata felújítási-építési munkákhoz, javítóműhelyekben, amatőr munkákhoz, a használati útmutatóban leírt használati feltételek és megengedett munka körülmények betartásával.

A HVLP (High Volume Low Pressure - nagy térfogat alacsony nyomáson,

legfeljebb 0,7 bar) festőegység olyan lakkok permetezésére készült, amelyek

alapja: víz, foltok, faanyagvédő szerek, fém alapozók, olaj-ftalikus zománcok, akril zománcok. Azonban a festék megfelelő hígításához szükséges hígító mennyisége (a festékszóró megfelelő működéséhez) lehet, hogy nagyobb a gyártó által ajánlottnál. Az elektromos festékszóró különböző méretű (1 mm, 1.5 mm, 1.8 mm, 2.5 mm) fúvókákkal szerelhető fel .

4. A használat korlátozása

A készülék csak az alábbi „megengedett munkaviszonyoknak” megfelelően használható. A részegységek összekapcsolási rendszere egy festéktartállyal ellátott szórópisztolyt és a nyomást biztosító berendezést kapcsol össze. A berendezés nem alkalmazható lúgok és savak felhordására illetve idegen anyagokat tartalmazó, vagy kémiai oldószer bázisú folyadékok kiszórására. A mechanikai és elektromos szerkezetek jogosulatlan megváltoztatása, minden olyan módosítás, karbantartási tevékenység, amelyet a felhasználói kézikönyv nem írja le, jogellenesnek minősül, és a garanciajogokat azonnal érvénytelenítheti, a megfelelőségi nyilatkozat pedig válik érvénytelenné. A helytelen, vagy az üzemeltetési utasításnak nem megfelelő használat okoz azonnali garancia elvesztését.

Megengedett munkaviszonyok

S1 – folyamatos működés

5. Műszaki adatok

Model

A730200

Üzemi feszültség [V]

230

Frekvencia [Hz]

Névleges teljesítményfelvétel [W]

650

Üzemi nyomás [Bar]

0,2-0,3

A rugalmas tömlő hossza [m]

1,5

Légáramlás

1300

A szórt anyag szállítási sebessége

180

A szórt anyag max. viszkozitása

120

A fogantyún mért rezgésszint [m/s2]

<2,5

K rezgésmérési bizonytalanság [m/s2]

1,5

Zajkibocsátás:

LPA Hangnyomásszint [dB(A)]

83,2

LWA Hangteljesítmény [dB(A)]

96,2

K mérési bizonytalanság [dB(A)]

Súly [kg]

2,8

Védelmi osztály

Közvetlen hozzáférés elleni védelem

IP20

Információ a rezgésről és a zajról

A rezgések ah értékét és a mérés bizonytalanságát a EN 60745-1 szabvány szerint határoztak meg és a táblázatban adtak meg.

Page 17

A zajkibocsátást a EN 60745-1, szerint határozták meg, az értékeket a fenti táblázatban adják meg.

A zaj károsíthatja a hallást, munka közben mindig használjon hallásvédőt!

A bejelentett teljes rezgés értéket egy szabványos vizsgálati módszerrel mérik, és egy eszköz egy másik eszközzel összehasonlítására használható. A rezgés is használható a rezgés expozíció előzetes értékelésére. A rezgés szintje a készülék tényleges használata során eltérhet a bejelentett értékektől, attól függően, hogy milyen módon használják a munkaeszközöket, különösen a munkadarab típusáról és a kezelő védelme érdekében szükséges intézkedések meghatározásáról. Ahhoz, hogy az expozíciót a valós használati körülmények között pontosan meg lehessen becsülni, figyelembe kell venni a működési ciklus minden részét, ideértve azokat az időszakokat is, amikor a készülék ki van kapcsolva, vagy be van kapcsolva, de pont nem használják a munkához.

6. Felkészülés a munkára

Minden műveletet csak akkor végezze el, ha a dugó ki van húzva a konnektorból.

A tartály feltöltése a festés előtt

A szórópisztoly a tartályborításból, az anyagfelszívó csőből és a tartályból épül fel. A kb. 1l térfogatú tartályba (A.3 fotó) beleöntjük a kiszórandó anyagot. Helyére csavarjuk a tartály fedelét. A felhordandó anyagnak és a hígító közegnek egymáshoz megfelelőnek kell lennie. Ha a hígító nem felel meg a gyártó utasításainak, az a pisztoly eldugulását okozhatja. A berendezésben festékszórásra szánt festékeket kell használni. Ezt az információt a festékgyártó mindig feltünteti a csomagoláson.

Összeszerelés

A berendezést az után szereljük össze, hogy a tápdugóját eltávolítjuk a konnektorból. A berendezés munkába állítása előtt a rugalmas tömlő segítségével csatlakoztatni kell a főegységet a pisztolyhoz. A tömlő mindkét oldalán csatlakozócsonkok találhatók. A nagyobb átmérőjű csonkot a főegységbe, míg a tömlő másik végét a szórópisztoly foglalatába kell csatlakoztatni (amely a fogantyú felső részén található, D fotó). Amennyiben épületen belül történik a festés, védeni kell a nem festendő felületeket a szennyeződéstől. Az Önök által megvásárolt berendezés hordó hevederrel van felszerelve. Ezenkívül a berendezés egy műanyag kosárral is rendelkezik ahová a pisztolyt lehet lerakni, a kosarat karjánál fogva a berendezés műanyag borításához kell erősíteni.

7. Csatlakozás a hálózathoz

Mielőtt csatlakoztatná a készüléket egy áramforráshoz, győződjön meg arról, hogy a tápfeszültség megegyezik az adattáblán feltüntetett értékkel. Az áramellátó berendezés az elektromos berendezésekre vonatkozó alapvető követelményeknek megfelelően kell hogy legyen végezve, és meg kell felelnie a használatbiztonság követelményeinek. A tápkábel minimális keresztmetszetének paraméterei és a biztosíték névleges értéke az eszköz teljesítményétől függően az alábbi táblázatban található:

A berendezés

teljesítménye

[W]

Minimális vezeték-

átmérő méret

[mm2]

Minimális C típusú

biztosíték

[A]

<700

0,75

A telepítést szakképzett villanyszerelőnek kell elvégeznie. Hosszabbító kábelek használata esetén győződjön meg arról, hogy a vezeték keresztmetszete nem kisebb, mint a szükséges (lásd a táblázatot). Helyezze el az elektromos kábelt úgy, hogy az ne érje a vágás munka során. Ne használjon sérült hosszabbító kábeleket. Rendszeresen ellenőrizze a tápkábel műszaki állapotát. Ne húzza ki a tápkábelt..

8. A készülék bekapcsolása

A készülék üzembe helyezése előtt feltétlenül a "Felkészülés a munkára" fejezetben leírt műveleteket

végezze el.

A készlet összeszerelése után nyomja meg a kapcsoló gombot a fő egység házának tetején. A billenőkapcsoló "I" helyzetbe történő megnyomásával elindul a készülék. A kapcsoló "0" helyzetben történő megnyomásával a készülék

kikapcsol.

9. A készülék használata

A lefestendő felület előkészítése

Festés előtt ne feledje el előkészíteni a lefestendő felületet. A felületnek tisztának és száraznak kell lennie. Ne fessen zsíros felületeket. A túl sima felületet érdesíteni kell (pl. finom csiszolópapírral), majd el kell távolítani róla a keletkező port.

Közepes

A szórandó anyag alkalmazása előtt ellenőrizze annak viszkozitását a készülékhez adott viszkozitás (másodpercekben) mérő pohárral. Töltse fel a poharat kb.15-20 cm magasságban (blokkolja a nyílást). Ezután ki kell nyitni a nyílást, és meg kell mérni azt az időt, amíg a kifolyó anyag sugara folyamatos. Abban a pillanatban, amikor a sugár megszakad, be kell fejezni a mérést. A mért idő hossza a viszkozitás nagysága A berendezéssel legfeljebb 120 másodperces viszkozitású festéket, lakkot, pácot lehet felhordani. Akkor lehet a berendezéssel megfelelő módon falfestéket szórni, ha a festékhez adott hígító mennyisége nagyobb, a gyártó által ajánlottnál (kísérleti úton kell a mennyiséget kiválasztani), például:

1) Beckers Vaggfarg, megfelelő felhordás kb. 30% hígításnál

2) Decoral Acrylic W, megfelelő felhordás kb. 10% -os hígításnál,

3) Luxens, megfelelő felhordás kb. 20% -os hígításnál,, 4) Magnat, megfelelő

felhordás kb. 10% -os hígításnál. Mielőtt elkezdené festést, tesztelje a felhordást egy papíron, kartonon, rétegelt lemezen, stb.

Festés

A HVLP technológiát nagy hatékonyság jellemzi A berendezéssel háromféle beállítással lehet festeni: A KISZÓRT FESTÉKFOLYAM FORMÁJA (G rajz): függőleges, vízszintes és kör alakú folyam. Az anyagfolyam pozicionálása olyan módon történik, hogy először eltávolításra kerül a pisztolyon található védőgyűrű, majd megfelelő helyzetbe fordításra kerül a két fúvókát tartalmazó sapka. A vízszintesen (horizontálisan) beállított pillangók esetében – az anyagfolyam keresztmetszete függőleges lesz. A függőlegesen beállított pillangók esetében pedig az anyagfolyam keresztmetszete vízszintes lesz. A lepkék 45 fokos szögben történő beállításakor – az anyagfolyam keresztmetszete kör alakú lesz. Nem szabad elfelejteni azt, hogy nem szabad az anyagot teljes egészében felvinni, ugyanis az az anyag egyenetlen eloszlását okozza a felületen. A fúvóka végén felgyülemlő anyagot (száradást) megfelelő hígítószerrel el kell távolítani

Festékszóró pisztoly

A szórás intenzitását a pisztoly hátulján található beállító gomb segítségével lehet szabályozni. A kívánt felhordási mennyiséget a következőképpen állítjuk

be:

A gomb jobbra fordításával csökkentjük a festék mennyiségét (a beáramlást teljesen elszorítjuk) A ravaszt lenyomva tartva lassan visszatekerjük a beállító gombot (lásd a E ábrát) addig, amíg a megfelelő mennyiségű anyag nem kerül kiszórásra a vizsgálandó felületen. A pisztolyt egyenletesen kell mozgatni a festés közben. A fúvókának és a kezelendő felület távolsága kb. 30 cm kell hogy legyen. A festés szélességének és az adagolt festék mennyiségének növelése érdekében használjon 1.8 mm-es fúvókát (sűrűbb anyag alkalmazása esetén). A 1.5 mm-es fúvóka univerzálisan alkalmazható. Az 1,0 mm-es fúvóka impregnáló anyagok, vízbázisú lakkok, alapozók felhordására ajánlott.

10. Folyamatos karbantartás

Minden műveletet csak akkor végezze el, ha a dugó ki van húzva a konnektorból.

Festékszóró pisztoly

A tisztítást megfelelő hígítószerrel (pl. vízzel) kell elvégezni A készülék hosszú távú használhatósága érdekében tisztítása minden festés után feltétlenül szükséges.

1. Ürítse ki a tartályból a szórt anyagot, és töltse fel hígítóval (pl. vízzel)

2. Erősítse megfelelően fel a szórópisztolyt.

3. Kapcsolja be a főegységet, helyezze a szórópisztolyt egy üres tartályba, és kezdje el a tisztító közeg kiszórását.

4. A tartály kiürítése után ismét töltse fel hígítóval, és ismételje meg az eljárást.

5. Ismételje meg az eljárást mindaddig, amíg tiszta hígítóanyag (víz) nem kezd el távozni a pisztolyból.

6. Tartsa tisztán a berendezés tartályát.

7. Rendszeresen ellenőrizze a tű tömítését (a pisztoly fogantyújában).

A szórás sugarának beállítása

A szóró sugár keresztmetszetének alakját a szórópisztoly végére erősített kupak fúvókáinak pozíciója határozza meg Vízszintes, függőleges, és kerek keresztmetszetű felhordás (G rajz): A porlasztás sugarának keresztmetszete.

Fúvóka és tűcsere

1. Csavarja ki a fúvóka burkolatát rögzítő gyűrűt.

2. Távolítsa el a fúvóka burkolatát

3. Egy 13 méretű csavarkulccsal csavarja ki a fúvókát (óramutató járásával megegyező irányba), helyezzen be egy újat, és hajtsa végre a 3. 2. és 1 .lépéseket Ezt követően:

4. A pisztoly hátulján csavarja le a tű pozíciójának szabályozását végző gombját.

5. Nyomja meg a ravaszt úgy, hogy a tüske kiugorjon (majd távolítsa el)

6. Helyezze be a tűt a készletből (fúvóka + tű)

7. Helyezze be a rugót és húzza meg az acélgombot

11. Alkatrészek és kiegészítők

A pótalkatrészek és tartozékok beszerzése érdekében forduljon a Dedra Exim szervizhez. Az elérhetőségek megtalálhatók a kézikönyv első oldalán. Pótalkatrészek rendelésekor, kérjük, jelezze az adattáblán található a rész tételszámát és alkatrészszámat a szerelési rajzból. A jótállási időszak alatt a javításokat a jótállási kártyában meghatározott feltételek szerint végzik. Kérjük, küldje el a hirdetett terméket javításra a vásárlás helyén (az eladó köteles elfogadni a bejelentett terméket), küldje el a legközelebbi lakóhelyre (weboldalak listája a www.dedra.pl címen), vagy küldje el a Dedra Exim központi szolgálatának. Kérjük, csatolja a kitöltött garanciális kártyát. A jótállási idő után a javítást a központi szolgálat végzi. A sérült terméket a szervizhez kell küldeni (a szállítási költségeket a felhasználó fedezi).

12. Önhibaelhárítás

Az önjavítás megkísérlése előtt húzza ki a készüléket az áramforrásról.

Probléma

A probléma oka

Megoldás

Az anyag nem hordódik fel

Alacsony

anyagmennyiség

Csavarja el a pisztoly szabályozó gombját balra

Sűrű anyag

Hígítsa az anyagot 10%-al

Nagy

permetező köd

Túl nagy távolság a kezelendő felszíntől

Csökkentse a távolságot 30 cm-re Túl híg anyag

Csökkentse a légkiáramlást balra csavarva a pisztoly szabályozó gombját

Page 18

Gyenge

anyagáramlás

Sűrű anyag

Hígítsa az anyagot 10%-al

Gyenge

légkiáramlás

Csavarja el a pisztoly légkiáramlást szabályozó gombját jobbra

Piszkos fúvóka

Tisztítsa meg a fúvókát

13. A készülék kompletizálása

1. Kompresszor - 1 db 2.Festékszóró pisztoly - 1 db 3.Heveder- 1 db 5. Tartály

- 1 db 6. Viszkozitásmérő csésze - 1 db 7. Rugalmas tömlő

14. Információ a felhasználóknak az elektromos

éselektronikus berendezések hulladékkezeléséről

(a háztartásokat érinti)

A termékeken vagy a kísérő dokumentáción feltüntetett szimbólum azt jelzi, hogy a hibás elektromos vagy elektronikus berendezéseket nem szabad a háztartási hulladékkal együtt ártalmatlanítani. Ha az alkatrészeket meg kell semmisíteni, újra kell használni vagy

hasznosítani kell, a helyes megoldás az, ha elviszi őket egy erre szakosodott gyűjtőhelyre, ahol ingyenesen átveszik őket. A használt berendezések gyűjtőhelyeiről a helyi hatóságok adnak tájékoztatást, például a honlapjukon. A berendezés megfelelő ártalmatlanítása lehetővé teszi az értékes erőforrások megőrzését és az egészségre és környezetre gyakorolt azon negatív hatások elkerülését, amelyek a készülékben lévő veszélyes anyagok, keverékek és összetevők esetleges jelenlétéből adódnak. A helytelen hulladékártalmatlanítás a vonatkozó helyi előírások szerint büntetés veszélyével jár. Az uniós országok felhasználói: Ha elektromos vagy elektronikus berendezéseket kell ártalmatlanítania, kérjük, forduljon a legközelebbi értékesítési ponthoz vagy a szállítójához, akik további tájékoztatást tudnak adni. Az Európai Unión kívüli országokban történő ártalmatlanítás: Ez a szimbólum csak az Európai Unió országaira vonatkozik. Ha a terméket el kívánja dobni, kérjük, forduljon a helyi hatóságokhoz vagy a kereskedőhöz a helyes ártalmatlanítási módszerrel kapcsolatban.

Garanciajegy

[Festékszóró kompresszor]

Katalógusszám: A730200 Gyártási tétel száma: ..........................

(a továbbiakban: Termék)

A termék vásárlásának dátuma: .............

Az eladó pecsétje

Dátum és az eladó aláírása: .................................

A felhasználó nyilatkozata:

Igazolom, hogy tájékoztatásra kerültem a garanciális feltételekről, valamint a Kezelési útmutatóban és a Garanciajegyben leírt utasítások be nem tartásából eredő következményekről. A jelen garanciális feltételekkel megismerkedtem, amit aláírásommal igazolok:

........................ ...............................

kelt és helye a Felhasználó aláírása

I. A termékért felelős

1. Kezes - DEDRA EXIM sp. z o.o., székhelye Pruszków, címe: ul. 3 Maja 8, 05-

800 Pruszków, KRS 0000062517, Varsó fővárosi Körzeti Bíróság Varsóban; az Országos Bírósági Nyilvántartás XIII Gazdasági Osztálya, adószáma: 527-020-

49-33, törzstőke: 100 980.00 zł.

2. A jelen Garanciajegyben meghatározott feltételekkel a Kezes garanciát nyújt

a Kezes forgalmazásából származó Termékre.

3. A garanciából eredő felelősség kizárólagosan a Termékben a

Felhasználónak való átadás pillanatában rejlő hibákra vonatkozik.

4. A garancia címén a Felhasználó jogosult a Termék díjmentes megjavítására,

amennyiben a hiba a garanciális időszak során kelentkezik. A Termék megjavításának módja (a javítás módszere) a Kezes döntésétől függ. Amennyiben a Kezes megállapítása szerint ni lehetőség a megjavításra, a Kezes fenntartja magának a jogot a hibás alkatrész vagy az egész Termék hibátlanra cseréléséhez, a Termék árának csökkentéséhez, vagy a szerződéstől történő elálláshoz.

5. Azzal a Felhasználóval szemben, amelyik nem számít fogyasztónak az 1964

április 23-i, a Polgári Törvénykönyvről szóló törvény szerint, a Kezes jelen garanciából eredő és/vagy a garancia megkötésével és teljesítésével kapcsolatos kártérítési felelőssége, a jogi címtől függetlenül, a hibás Termék értékének összegére korlátozódik.

II. Garanciális időszak:

A garanciával rendelkező alkatrészek

A garanciális védelem időtartama

Festékszóró kompresszor

36 hónap, a Termék vásárlásának napjától számítva a jelen Garanciajegyen megjelölve

III. A garancia alkalmazásának feltételei

1. A Felhasználó felmutatja a Termék kitöltött Garanciajegyét és valószínűsíti a

Termék vásárlásának körülményeit, pl. felmutatva a pénztár blokkot, számlát,

stb. A reklamáció hatékony lebonyolításának érdekében ajánlott, hogy a Felhasználó a reklamált Termékkel együtt adja át a Kezelési útmutatóban leírt készlet tartalmát.

2. A Felhasználó betartja a Kezelési útmutatóban és a Garanciajegyen feltüntetett utasításokat.

3. A garancia csak a Magyar Köztársaság és az EU területén érvényes.

4. A garancia nem terjed ki a Termék következő okokból keletkező meghibásodásaira: a A Felhasználó nem tartotta be a Kezelési útmutatóban meghatározott,

különösen a megfelelő használatra, karbantartásra és tisztításra vonatkozó feltételeket; A Felhasználó a Kezelési útmutatónak nem megfelelő tisztító és karbantartó szereket alkalmazott;

b. A Felhasználó nem megfelelő módon tárolja és szállítja a Terméket; c. A Felhasználó önállóan, a Kezessel való egyeztetés nélkül módosította és/vagy átalakította a Terméket; d. A Felhasználó a Kezelési útmutatónak nem megfelelő üzemeltetési anyagokat használt a Termékhez.

5. Az a Felhasználó, amelyik nem számít fogyasztónak az 1964 április 23-i, a

Polgári Törvénykönyvről szóló törvény szerint, elveszíti a jelen garanciából eredő jogait, ha a Terméken:

- a szériaszámok, dátum jelölések és a típuscímkék a Felhasználó által eltávolításra, kicserélésre vagy megrongálásra kerültek

- a plombák a Felhasználó által megrongálásra kerültek, vagy a Felhasználó beavatkozásának nyomait viselik.

6. Figyelem! A Termék mindennapos kezelésével kapcsolatos, többek között a Kezelési útmutatóból eredő műveleteket a Felhasználó saját hatáskörébe és saját költségére végzi el

IV. Reklamációs eljárás

1. A Termék helytelen működésének észrevételekor, a reklamáció bejelentése előtt ellenőrizze, hogy a Kezelési útmutatóban meghatározott valamennyi művelet a megfelelő módon került végrehajtásra.

2. Ajánlott a reklamációt haladéktalanul bejelenteni, a legjobb a Termék hibája észrevételétől számított 7 napon belül. Az a Felhasználó, amelyik nem számít fogyasztónak az 1964 április 23-i, a Polgári Törvénykönyvről szóló törvény szerint, elveszíti a jelen garanciából eredő jogait, ha nem jelenti be 7 napon belül a reklamációt.

3. A reklamációs bejelentés megtehető a Termék vásárlásának helyén, a garanciális szervizben, vagy írásban az alábbi címen: DEDRA EXIM sp. z o.o.,

ul. 3 Maja 8, 05-800 Pruszków.

4. A Felhasználó a reklamációt a www.dedra.pl weboldalon található űrlap segítségével jelentheti be. („Garanciális reklamáció bejelentési űrlap”).

5. Az egyes országok szerviz címei a www.dedra.pl weboldalon elérhetőek.

Amennyiben az adott országban nincs garanciális szervíz, a reklamációs bejelentést ajánljuk a következő címre küldeni: DEDRA-EXIM Sp. z o.o., ul. 3

Maja 8, 05-800 Pruszków (Lengyelország).

6. A Felhasználó biztonságára való tekintettel a hibás Termék használata tilos.

7. Figyelem!!! A hibás Termék veszélyes a Felhasználó egészségére és életére.

8. A garanciából eredő kötelezettségek ellátására a reklamált Terméknek a Felhasználó általi leadásának napjától számított 14 munkanapon belül kerül sor.

9. A terméket reklamációra küldése előtt ajánlott megtisztítani. Ajánlott a

reklamált terméket gondosan bebiztosítani a szállítási károk elkerülése érdekében (ajánlott a reklamált Terméket az eredeti csomagolásban elküldeni).

10. A garanciális időszak meghosszabbításra kerül azzal az idővel, mely alatt a Felhasználó a Termék meghibásodásából eredően nem tudta az használni. A garancia nem zárja ki, nem korlátozza és nem függeszti fel a Felhasználó eladott termékek hibáira vonatkozó kezességi szabályokból eredő jogait. A természetes személyeknek a személyes adatok kezelése tekintetében történő védelméről és az ilyen adatok szabad áramlásáról, valamint a 95/46/EK irányelv hatályon kívül helyezéséről szóló, 2016. április 27-i (EU) 2016/679 európai parlamenti és tanácsi rendelet 13. cikkének (1) és (2) bekezdésével összhangban tájékoztatjuk Önt, hogy

1. Az űrlapon megadott személyes adatainak Adminisztrátora a Pruszków-i székhelyű DEDRA-EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (továbbiakban: „Adminisztrátor”).

2. Az Ön adatait kizárólag a készülékre vonatkozó garanciális eljárás lefolytatása céljából dolgozzuk fel az általános adatvédelmi rendelet (a továbbiakban: "GDPR") 6. cikke (1) bekezdésének b) pontjával összhangban Az adatszolgáltatás önkéntes, de a garanciális eljárás lefolytatásához szükséges.

3. Az Ön adatait a garanciális eljárás lefolytatásának megfontolásának időtartama alatt, valamint archiválási céllal kezeljük, amennyiben az Adminisztrátorral szembeni esetleges követelésekkel szemben szükséges védekezni, de legfeljebb azok elévüléséig.

4. Az Ön adatai csak olyan szervezetek számára adható ki, amelyek az Adminisztrátor nevében, a személyes adatok feldolgozására vonatkozó írásbeli megbízási szerződés alapján adatokat kezelnek, és többek között technikai szolgáltatást, tárhelyszolgáltatást vagy weboldal-karbantartást, informatikai-, futárszolgáltatást nyújtanak. Az Adatkezelő beszállítói kötelesek gondoskodni az adatbiztonságról és megfelelni a személyes adatok védelmére vonatkozó hatályos jogszabályok követelményeinek, és nem használhatják fel a rájuk bízott személyes adatokat az Adatkezelővel kötött szerződésben meghatározott céloktól eltérő célokra.

5. Az Ön adatait nem dolgozzuk fel automatizált módon, beleértve a profilalkotást, és nem továbbítjuk harmadik országba/nemzetközi

szervezetnek.

6. Ön bármikor jogosult az adatai tartalmához történő hozzáféréshez,

valamint annak helyesbítéshez, törléshez, az adatkezelés korlátozásához, az adathordozhatósághoz és a kifogásoláshoz való joghoz.

7. Az Ön személyes adatainak az Adatkezelő általi feldolgozásával kapcsolatos minden kérdésben az alábbi e-mail címen veheti fel a

kapcsolatot: [email protected];

8. Önnek jogában áll van panaszt benyújtani az illetékes adatvédelmi

hatóságnál;

Page 19

RO Cuprinsul

1. Fotografii și figuri

2. Descrierea dispozitivului

3. Destinația dispozitivului

4. Restricții de utilizare

5. Date tehnice

6. Pregătirea pentru lucru

7. Conectare la rețea

8. Pornirea dispozitivului

9. Utilizarea dispozitivului

10. Operații curente de mentenanță

11. Piese de schimb și accesorii

12. Eliminarea individuală a defecțiunilor

13. Set de completare a dispozitivului

14. Informația pentru utilizatori cu privire la eliminarea echipamentelor electrice și electronice

15. Talon de garanție

Traducerea instrucțiunii originale

Declarația de conformitate este anexată la instrucțiuni ca un document separat. În cazul în care declarația de conformitate lipsește, contactați Dedra Exim Sp. z

o.o.

Condiții generale de siguranță au fost atașate la instrucțiuni ca o broșură separată.

AVERTISMENT. Citiți toate avertismentele marcate cu

simbolul și toate instrucțiunile.

Nerespectarea avertismentelor și instrucțiunilor de siguranță menționate mai jos poate cauza electrocutări, incendii sau leziuni

grave.

Păstrați toate avertismentele și instrucțiunile pentru utilizare ulterioară.

2. Descrierea dispozitivului

Fig. A: 1. Pistol de vopsit, 2. Întrerupător cu două poziții, 3. Rezervor din, 4. Furtun flexibil, 5. Agregat, 6. Coș pentru rezervor

3. Destinația dispozitivului

Se permite utilizarea aparatului în lucrări de renovare-construcţii, ateliere de reparaţii în lucrări de amatori, respectând condiţiile de utilizare şi condiţiile de lucru permise, conţinute în manualul de utilizare. Agregat de vopsit HVLP (High Volume Low Pressure – un volum mare la o presiune redusă, care nu depășește 0,7 bar), este un produs conceput pentru pulverizarea lacurilor pe bază de: apă, baițuri, substanțe de protecție pentru

lemn, grunduri pentru metale, emailuri ulei-ftalice, emailuri acrilice destinate

vopsirii prin pulverizare. Dispozitivul poate pulveriza și vopsele de perete: pe bază de latex. Cu toate acestea, cantitatea de diluant necesară pentru diluarea corectă a vopselei (funcționarea adecvată a agregatului) poate fi mai mare decât cea recomandată de producător. Scula electrică poate funcţiona cu duze de

diferite dimensiuni (1mm, 1,5mm, 1,8mm, 2,5mm).

4. Restricții de utilizare

Dispozitivul poate fi utilizat numai în conformitate cu ”Condițiile admisibile de lucru”, prezentate mai jos. Sistemul de îmbinare a subansamblurilor este adaptat la un pistol de pulverizare cu un rezervor mediu și un dispozitiv de suflare. Nu puteți utiliza unelte electrice pentru leșie, substanțe care conțin acizi, substanțe care conțin materiale străine, substanțe care conțin solvenți chimici. Modificările neautorizate ale construcției mecanice și electrice, orice modificări, operațiile de întreținere care nu sunt descrise în manualul de utilizare vor fi considerate ilegale și vor duce la pierderea imediată a drepturilor de garanție, iar declarația de conformitate își va

pierde valabilitatea.

Utilizarea neconformă cu destinație sau cu manualul de utilizare va duce la pierderea imediată a drepturilor de garanție.

Condițiile admisibile de lucru

S1 – funcționare continuă

5. Date tehnice

Model

A730200

Tensiunea de lucru [V]

230

Frecvenţa [Hz]

Putere de intrare nominală [W]

650

Presiunea de lucru [Bar]

0,2-0,3

Lungimea furtunului flexibi [m]l

1,5

Debitul de aer [l/min]

1300

Viteza livrării mediului [ml/min]

180

Viscozitatea max. a mediului [s]

120

Nivelul de vibrații măsurat pe mâner [m/s2]

<2,5

Incertitudinea măsurării vibrațiilor K [m/s2]

1,5

Emisia de zgomot:

Nivelul presiunii acustice LpA [dB(A)]

83,2

Nivelul puterii acustice (LWA) [dB(A)]

96,2

Incertitudinea măsurării (KpA)/ (KWA) [dB(A)]

Greutate [kg]

2,8

Clasa de protecție

Protecție împotriva accesului direct

IP20

Informația privind vibrații și zgomot

Valoarea totală a vibrațiilor ah și nesiguranța măsurătorii au fost definite conform standardului EN 60745-1 și specificate în tabel.

Emisia zgomotului a fost definită conform EN 60745-1, valorile au fost specificate în tabel de mai sus.

Zgomotul poate cauza deteriorarea auzului, utilizați întotdeauna protectoare de auz în timpul lucrului!

Valoarea totală declarată a vibrațiilor a fost măsurată în conformitate cu metodă standard de testare și poate fi utilizată pentru a compara un dispozitiv cu altul. Nivelul de vibrație poate fi de asemenea utilizat pentru a efectua o estimare preliminară a expunerii la vibrații. Nivelul de vibrație în timpul utilizării efective a dispozitivului poate să difere de valorile declarate, în funcție de modul în care sunt utilizate uneltele de lucru, în special de tipul piesei prelucrate și de necesitatea de a specifica măsurile de protecție a operatorului. Pentru a estima cu exactitate expunerea în condiții reale de utilizare, trebuie luate în considerare toate etapele ciclului de operare, inclusiv perioadele când dispozitivul este oprit sau când este pornit, dar fără să

fie utilizat pentru lucru.

6. Pregătirea pentru lucru

Toate operațiile trebuie efectuate cu ștecherul scos din

priza de curent.

Umplerea rezervorului înainte de vopsire

Pistolul de pulverizare constă dintr-un capac de rezervor și un tub care trage mediul și rezervorul. În rezervorul de cu o capacitate de ~ 1l (fot. A.7) se toarnă mediul potrivit. Înșurubăm capacul pe rezervor. Mediul și diluantul trebuie să se potrivească reciproc. Utilizarea unui diluant care nu este în conformitate cu instrucțiunile producătorului poate provoca înfundarea pistolului. Trebuie utilizate vopselele destinate vopsirii prin pulverizare. Aceste informaţii sunt întotdeauna afişate pe ambalaj.

Montajul

Asamblarea se face cu ștecherul scos din priză. Pentru a pregăti dispozitivul pentru funcționare, conectați unitatea principală la pistol cu un furtun flexibil. Există prize de conectare pe ambele părți ale furtunului. Priza de conectare cu filet de un diametru mai mare trebuie fixată în priza principală a dispozitivului, în timp ce celălalt capăt trebuie plasat în priza pistolului de pulverizare (în partea superioară a mânerului, fot. D). Atunci când vopsiți cu dispozitivul în interiorul încăperii, nu uitați să protejați suprafața de murdărie. Dispozitivul care v-a fost furnizat are o curea montată. În plus, dotarea include un coș de plastic pentru plasarea pistolului, care este montat prin introducerea brațelor mânerului într-un

corp din plastic.

7. Conectare la rețea

Înainte de a conecta dispozitivul la sursa de curent, asigurați-vă că tensiunea de alimentare corespunde cu valoarea specificată pe plăcuța de identificare. Instalația de alimentare trebuie să fie realizată în conformitate cu cerințele principale privind instalațiile electrice și să respecte dispozițiile privind siguranța utilizării. Parametrii de secțiune minimă a firului de alimentare și valorile nominale ale siguranței de protecție în funcție de puterea dispozitivului sunt specificate în tabelul de mai jos:

Puterea maşinii

[W]

Secţiunea minimă

a cablului [mm2]

Valoarea minimă a

siguranței tip C [A]

<700

0,75

Instalația trebuie să fie executată de un electrician autorizat. În cazul când folosiți cablurile prelungitoare, aveți grijă ca secțiunea firului să nu fie mai mică decât cea cerută (vezi tabelul). În timpul lucrului cablul electric trebuie astfel poziționat, încât să nu fie expus la tăiere. Nu folosiți prelungitoare defecte. Verificați periodic starea tehnică a cablului de alimentare. Nu trageți de cablu.

8. Pornirea dispozitivului

Înainte de a porni dispozitivul, efectuați obligatoriu operațiile descrise în capitolul ”Pregătirea pentru

lucru”.

După asamblarea setului, apăsați butonul cu două poziții aflat în partea superioară a carcasei dispozitivului principal. Apăsarea întrerupătorului basculant în poziția „I” pornește dispozitivul. Apăsarea întrerupătorului în poziția „0” oprește dispozitivul

9. Utilizarea dispozitivului

Pregătirea suprafeţei de vopsire

Înainte de a începe vopsirea, nu uitați să pregătiți suprafața. Suprafața trebuie să fie curată și uscată. Nu vopsiți pe suprafeţe cu grăsimi. Dacă suprafața este netedă, trebuie să fie mătuită, de exemplu cu hârtie abrazivă fină, iar apoi praful trebuie îndepărtat.

Mediul

Înainte de a utiliza mediul, verificați vâscozitatea cu cana atașată la dispozitiv, pentru a măsura vâscozitatea (măsurată în secunde). Cupa trebuie umplută, ridicată la o înălțime de aproximativ 15-20cm (blocați gaura). Apoi eliberați gaura și măsurați timpul până când fluxul este continuu. În momentul în care se întrerupe, terminăm măsurarea. Timpul citit este viscozitatea. Dispozitivul poate pulveriza vopsele, lacuri, baiț, etc., cu o viscozitate de până la 120 s. Zugrăvirea corectă cu agregatul,vopselelor de perete, este posibilă atunci, când cantitatea de diluant este mai mare decât cea recomandată de producător (ar trebui să fie aleasă experimental), de exemplu:

1) Beckers Vaggfarg, funcționare corectă la o diluție de ~30%

2) Decoral Acrylic W, funcționare corectă la o diluție de ~10%,

3) Luxens, funcționare corectă la o diluție de ~20%, 4)Magnat, funcționare

corectă la o diluție de ~10%. Înainte de a începe vopsirea, efectuați un test pe carton, textură, placaj etc.

Vopsire

Tehnica HVLP se caracterizează printr-o eficiență ridicată. Dispozitivul este adaptat pentru a fi vopsit în trei setări: FORMA FLUXULUI DE PULVERIZARE (fig. G): flux vertical, orizontal și circular. Poziționarea fluxului mediului constă în deșurubarea inelului de protecție de pe pistol, iar după aceea rotirea capacului

Page 20

cu două duze în poziția corespunzătoare. Fluturii setați orizontal – fluxul mediului va fi vertical. Când fluturii sunt poziționați într-o poziție verticală, aceștia vor pulveriza pe orizontală. Setarea fluturilor la un unghi de 45 de grade – fluxul va avea o formă circulară. Rețineți, că nu ar trebui să pulverizați mediul până la capăt, deoarece acest lucru cauzează o distribuție neuniformă a mediului pe suprafață. Mediul care se acumulează la capătul duzei (uscat) trebuie îndepărtat

cu un diluant adecvat.

Pistol de vopsire

Intensitatea pulverizării este setată prin butonul de reglare de pe partea din spate a pistolului. Cantitatea corectă de mediu este stabilită în modul următor: Dacă rotim spre dreapta, reducem cantitatea de vopsea (presăm intrarea până la capăt) Ținând apăsat declanșatorul deșurubăm ușor butonul rotativ de reglare (vezi imag. E) pentru a obține cantitatea adecvată de mediu pe suprafața testată. Mișcarea pistolului în timpul vopsirii trebuie să fie uniformă. Distanța duzei de la suprafață în timpul vopsirii trebuie să fie de aproximativ ~ 30cm. Pentru a mări lățimea de vopsire și cantitatea de vopsea furnizată, utilizați o duză de 1,8 mm (utilizați pentru un mediu dens). Duza de 1,5 mm este o duză universală. Duza de 1,0 mm este recomandată pentru vopsire cu baițuri, lacuri pe bază de apă, grunduri.

10. Operații curente de mentenanță

Toate operațiile de întreținere trebuie efectuate cu ștecherul scos din priza de curent.

Pistol de acoperire cu lac

Curățarea trebuie făcută cu un diluant adecvat (de exemplu apă) În scopul utilizării pe termen lung a dispozitivului, este absolut necesar să îl curățați după fiecare vopsire.

1. Curățați recipientul cu mediu, umpleți-l cu un diluant (de ex. apă)

2. Strângeți bine pistolul de pulverizare

3. Porniți unitatea principală, direcționați pistolul de pulverizare într-un recipient gol și începeți să pulverizați agentul de curățare.

4. După golirea recipientului, umpleți-l cu un diluant și repetați procedura.

5. Repetați procedura până când se pulverizează un diluant curat din pistol. (apă)

6. Rezervorul trebuie păstrat curat

7. Verificați periodic etanșarea acului (în mânerul pistolului).

Reglarea jetului

Forma jetului de pulverizare este controlată prin schimbarea poziției garniturii

duzei din pistolul de pulverizare

Pulverizarea orizontală, verticală, circulară (Fig G.): Forma fluxului de

pulverizare.

Înlocuirea duzei și acului

1. Deșurubați inelul de fixare al capacului duzei

2. Scoateți capacul duzei

3. Cu ajutorul unei chei 13 deșurubați duza (în sensul acelor de ceasornic), introduceți una nouă și efectuați pașii de la 3 la 1

Apoi:

4. În partea din spate a pistolului, deșurubați capacul rotativ din oțel de reglare

a acului

5. Apăsați declanșatorul astfel încât acul să iasă (scoateți-l)

6. Introduceți acul din set (duză + ac)

7. Introduceți arcul și strângeți capacul rotativ din oțel

11. Piese de schimb si accesorii

Pentru a achiziționa piese de schimb și accesorii, contactați Service-ul Dedra Exim. Detaliile de contact pot fi găsite pe pagină 1 a manualului. Când comandați piese de schimb, vă rugăm să indicați numărul lotului aflat pe plăcuța de identificare și numărul piesei din schița de asamblare. În perioada de garanție, reparațiile sunt efectuate conform regulilor menționate în talonul de garanție. Vă rugăm să predați produsul reclamat pentru reparație la locul de achiziție (vânzătorul este obligat să accepte produsul reclamat), trimiteți-l la centru de service aflat cel mai aproape de adresa de domiciliu (lista centrelor de service se află pe site-ul www.dedra.pl) sau expediați-l la service-

ul central Dedra Exim. Vă rugăm amabil să anexați talonul de garanție completat. După perioada de garanție, reparațiile vor fi efectuate de service-ul central. Produsul deteriorat trebuie trimis la centrul de service (costul de expediție este suportat de utilizator).

12. Eliminarea individuală a defecțiunilor

Înainte de a trece la eliminarea individuală a defecțiunilor, deconectați dispozitivul de alimentare.

Problema

Cauză

Soluție

Mediul nu

acoperă

O cantitate mică

de mediu

Deșurubați capacul de pe pistol spre stânga

Mediu dens

Diluați mediul cu 10%

O ceață mare

de pulverizare

Distantă prea

mare de la

suprafață

Micşorați distanţa cu 30cm

Mediul este prea diluat

Reduceți debitul de aer prin rotirea

capacului rotativ de pe pistol spre stânga

Flux slab al mediului

Mediu dens

Diluați mediul cu 10%

Debit de aer slab

Rotiți capacul rotativ de reglare a pulverizatorului pe pistol spre dreapta.

Duză murdară

Curățați duza

13. Set de completare a dispozitivului

1. Agregat - 1 buc. 2.Spray pistolet-1 buc. 3.Curea-1 buc. 4. Rezervor - 1

buc. 5. Cupă pentru măsurarea viscozității-1 buc. 6 Furtun flexibil-1 buc.

14. Informația pentru utilizatori privind eliminarea

utilajelor uzate

(privește gospodăriile)

Simbolul afișat pe produse sau pe documentația care le însoțește indică faptul că echipamentele electrice sau electronice defecte nu trebuie eliminate împreună cu deșeurile menajere. În cazul în care

trebuie să eliminați, să reutilizați sau să recuperați componente, trebuie să le duceți la un punct de colectare specializat, unde vor fi acceptate gratuit. Autoritățile locale furnizează informații privind locația punctelor de

colectare a echipamentelor uzate, de exemplu pe site-urile lor web.

Eliminarea corespunzătoare a dispozitivului permite conservarea resurselor valoroase și evitarea impactului negativ asupra sănătății și mediului, care rezultă din posibilitatea prezenței substanțelor, amestecurilor și componentelor periculoase în echipament. Eliminarea incorectă a deșeurilor riscă sancțiuni în conformitate cu reglementările locale relevante. Utilizatorii din țările UE: Dacă trebuie să vă debarasați de echipamente electrice sau electronice, vă rugăm să contactați cel mai apropiat punct de vânzare sau furnizorul dumneavoastră, care vă va putea oferi informații suplimentare. Eliminarea în țări din afara Uniunii Europene: Acest simbol se aplică numai în țările din Uniunea Europeană. În cazul în care doriți să aruncați acest produs, vă rugăm să contactați autoritățile locale sau dealerul pentru a afla metoda corectă de eliminare.

Certificat de garanţie

pentru

[Unitate pentru vopsire prin pulverizare]

Nr. de katalog: A730200 Număr de lot: ..........................

(denumit în continuare Produs)

Data de cumpărare a produsului: .............

Ştampila vânzătorului

Data şi semnătura vânzătorului: .................................

Declaraţia Utilizatorului:

Confirm, că am fost informat în ceea ce priveşte condiţiile de garanţie şi efectele nerespectării orientăriilor cuprinse în manualul de utilizare şi în Certificatul de garanţie. Condiţiile prezentei garanţiei îmi sunt cunoscute ce afirm cu semnătura

mea de mână:

........................ ...............................

Data şi locul semnătura Utilizatorului

Garanția este acordată în conformitate cu prevederile OG 21/1992 și OG 140/2021, cu modificările ulterioare, pe baza cardului de garanție și a dovezii originale de cumpărare. Perioada de reparație nu poate depăși 15 zile calendaristice de la data la care consumatorul a predat reclamația vânzătorului.

I. Responsabilitatea pentru produs

1. Garant - DEDRA EXIM sp. z o.o. cu sediul în Pruszkowie, adresa: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w

Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego,[Judecătoria Raională pentru o.c. Varşovia în Varşovia,

Departamentul al XIV–a Economic al Registrului Naţional Juridic] NIP [CIF] 527-020-49-33, Kapitał zakładowy [capital social]: 100 980.00 zł..

2. în condiţiile menţionate în prezentul Certificat de garanţie Garantul acordă garanţie la produsul derivat din distribuţia Garantului.

3. Responsabilitatea cu titlu de garanţie cuprinde numai defectele care sau ivit din cauze datorate Produsului în momentul livrării acestuia Utilizatorului.

4. Cu titlu de garanţie, Utilizatorul, obţine dreptul la repararea gratis a

Produsului, dacă defecţiunea s-a ivit în perioada de garanţie. Modul de reparare a Produsului (metoda de executare a reparării) depinde de decizia Garantului. Dacă Garantul constată că Produsul nu poate fi reparat, Garantul îşi rezervă dreptul de a schimba piesa defectă sau total Produsul cu altul fără defecte sau de a micşora preţul Produsului ori de a se retrage de la Contract.

5. Faţă de Utilizatorul, care conform cu legea din data de 23 aprilie 1964 din Codul Civil, nu este un consumator, răspunderea Garantului pentru dauna

rezultate din prezenta garanţie şi/ sau în legătură cu încheierea şi executarea acesteia, indiferent de dreptul legal, este limitată maxim până la valoarea

Produsului defect..

II. Perioada de garanţie

Componentele Produsului

acoperite de garanţie

Durata de protecţie a garanţiei

Unitate pentru vopsire prin pulverizare

36 luni, de la data cumpărării

Produsului, înscrisă în prezentul Certificat de garanţie

Page 21

III. Condiţiile de utilizare a garanţiei

1 Prezentarea de către Utilizator a Certificatul completat de garanţie a Produsului şi dovedirea împrejurărilor de cumpărare a Produsului de ex. prin prezentarea chitanţei, facturei, etc. Pentru a efectua în mod eficient reclamaţia, se recomandă că Utilizatorul să trimite împreună cu Produsul reclamat, toate componetele menţionate la “Completarea” Produsului în manualul de utilizare.

2. Respectarea de către Utilizator a recomandările din Manualul de utilizare şi din Certficatul de garanţie.

3. Garanţia acoperă numai teritoriul Republicii Polonă şi UE.

4. Garanţia nu acoperă defecţiunile Produsului apărute în special din cauza: a. Nerespectării de către Utilizator a condiţiilor indicate în Manualul de utilizare,

în special în domeniul de utilizare, întreţinere şi curăţare corectă.

b. Utilizarea de către Utilizator a unor produse de curăţare sau substanţe de conservare care sunt neadecvate cu Manualul de utilizare; c. Depozitare necorespunzătoare şi transportul necorespunzător al Produsului de către Utilizator; d. Modificări şi/sau reconstrucţii arbitrare a Produsului de către Utilizator;

e. Utilizarea în Produs de către Utilizator a unor materiale consumabile neconforme cu manualul de utilizare

5. Utilizatorul care conform nu legea din data de 23 aprilie 1964 din Codul Civil nu este un consumator, pierde garanţia pentru Produsul, în care:

- numerele de serie, marcarea datelor şi plăcuţele cu datele technice au fost îndepărtate de către Utilizator;

- sigiliile existente au fost deteriorate de Utilizator sau au urme rămase din manipularea de către utilizator la acestea.

6. Atenţie! Operaţiile legate cu utilizarea de fiecare zii, descrise în manualul de utilizare, Utilizatorul execută singur pe costul său.

IV. Procedura de reclamaţie

1. Dacă se constată că Produsul nu funcţionează corect, Înainte de a depune reclamaţia trebuie să Vă asiguraţi dacă toate operaţiunile descrise în manualul

de utilizare au fost executate corect.

2. Sesizaţi imediat reclamaţia, cel mai bine în termen de 7 zile de la data la care

aţi observant defectul produsului. Utilizatorul care conform cu legea din data de 23 aprilie 1964 din Codul Civil nu este un consumator, pierde garanţia pentru Produs dacă reclamaţia nu depune în termen de până de 7 zile.

3. Sesizarea reclamaţiei se face de ex. la. la punctul de cumpărare a Produsului, la service-ul de garanţie sau se poate trimite în scris pe adresa: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Utilizatorul poate să depună reclamaţia prin formularul accesibil pe pagina de internet www.dedra.pl. (“Formular pentru sesizarea reclamaţiei cu titlu de garanţie”).

5. Adresele service-urilor de garanţie din fiecare stat sunt accesibile pe pagina www.dedra.pl. Dacă service-ul lipseşte în statul adecvat, trimiteţi sesizările de

reclamaţie cu titlu de garanţie pe adresa: DEDRA EXIM sp. z o.o. ul. 3 Maja 8,

05-800 Pruszków (Polonia).

6. Luând în considerare siguranţa Utilizatorului se interzice utilizarea Produsului defect.

7. Atenţie!!! Utilizarea Produsului defect este periculos pentru sănătatea şi viaţa Utilizatorului.

8. Executarea obligaţiilor rezultate din garanţie va avea loc în termen de 14 zile

lucrătoare, calculate de la data furnizării de către Utilizator a Produsului

reclamat. 9 Înainte de furnizare a Produsului reclamat se recomandă curăţirea acestuia.

Se recomandă de a se asigura bine Produsul împotriva distrugerii în timpul transportului (se recomandă să trimiteţi produsul reclamat în ambalajul original).

10. Perioada de garanţie va fi prelungită cu durata în care, din cauza defectului Produsului acoperit de garanţie Utilizatorul nu l-a putut să-l utilizeze, Garanţia nu opreşte, nu limitează nu suspendează drepturile Utilizatorului rezultate din dispoziţiile privind garanţia pentru vicile produsului vândut..

În conformitate cu articolul 13 alineatele (1) și (2) din Regulamentul (UE) 2016/679 al Parlamentului European și al Consiliului din 27 aprilie 2016 privind protecția persoanelor fizice în ceea ce privește prelucrarea datelor cu caracter personal și privind libera circulație a acestor date și de abrogare a Directivei 95/46/CE, vă informăm.

1. Administratorul datelor Dumneavoastră cu caracter personal furnizate în formular este DEDRA-EXIM sp. z o. o. cu sediul social în Pruszków, ul. 3 Maja 8, 05-800 Pruszków (în continuare: „Administrator”).

2. Datele dumneavoastră vor fi prelucrate numai în scopul derulării procedurii

de garanție a dispozitivului în conformitate cu art. 6 alin.1 lit. b din regulamentul general privind protecția datelor (în continuare: „GDPR”). Furnizarea datelor este voluntară, dar necesară pentru derularea procedurii de garanție.

3. Datele dumneavoastră vor fi prelucrate pe perioada de luare în considerare a procedurii de garanție și în scopuri de arhivare în cazul în care este nevoie de apărare împotriva oricăror pretenții împotriva Administratorului, nu mai mult decât până la expirarea acestora.

4. Datele dumneavoastră pot fi dezvăluite numai entităților care prelucrează date pentru administrator pe baza unui contract scris de încredințare a prelucrării datelor cu caracter personal care oferă, printre altele, service tehnic, hosting sau intreținere site, service IT, firmă de curierat. Furnizorii Administratorului sunt obligați să asigure securitatea datelor și să îndeplinească cerințele legii aplicabile referitoare la protecția datelor cu caracter personal și nu pot folosi datele cu caracter personal încredințate în alte scopuri decât cele specificate în contractul cu Administratorul.

5. Datele dumneavoastră nu vor fi prelucrate în mod automatizat, inclusiv sub formă de profilare, și nu vor fi transferate către o țară terță/organizație internațională.

6. Aveți dreptul de a accesa datele dumneavoastră și dreptul de a rectifica,

șterge, limita prelucrarea, dreptul de a transfera date, dreptul de a vă opune în orice moment.

7. În toate aspectele legate de prelucrarea datelor dumneavoastră cu caracter

personal de către Administrator, ne puteți contacta la următoarea adresă

de e-mail: [email protected].;

8. Aveți dreptul de a depune o plângere la autoritatea competentă pentru

protecția datelor cu caracter personal;

DE Inhaltsverzeichnis

1. Photos und Abbildungen

2. Gerätebeschreibung

3. Einsatzgebiete

4. Einsatzeinschränkungen

5. Technische Daten

6. Vorbereitungen vor dem Einsatz

7. Netzanschluss

8. Gerät einschalten

9. Gerätegebrauch

10. Gerätebedienung

11. Ersatzteile und Zubehör

12. Störungen selbst beseitigen

13. Gerätekomponenten

14. Hinweis für die Benutzer zur Entsorgung von elektrischen und elektronischen Altgerä-ten

15. Garantieurkunde Übersetzung der Originalanleitung

Die Konformitätserklärung wurde dieser Anleitung separat beigefügt. Fehlende Konformitätserklärung ist nach Rücksprache bei Dedra Exim Sp. z o.o.

einzuholen. Allgemeine Sicherheitsbestimmungen wurden dieser Anleitung als ein

separates Heft beigefügt.

WARNUNG. Alle mit versehenen Warnungen und alle

Hinweise gründlich lesen. Bei Nichtbeachten der folgenden

Warnungen und Sicherheitshinweise kann es zum elektrischen Schlag, einem Brand oder ernsthaften Verletzungen kommen.

Alle Warnungen und Hinweise für den künftigen Gebrauch

aufbewahren.

2. Gerätebeschreibung

Abb. A: 1.Spritzpistole, 2.Ein/Aus-Schalter, 3. Behälter, 4.Kunststoffschlauch,

5.Aggregat, 6.Tankkorb,

3. Gerätebestimmung

Es ist zulässig, das Gerät bei Bau- und Renovierungsarbeiten, in Reparaturwerkstätten und bei Amateurarbeiten unter gleichzeitiger Einhaltung der Verwendungsbedingungen und zulässigen Arbeitsbedingungen, die in der

Bedienungsanleitung enthalten sind, zu nutzen. Das HVLP-Farbspritzgerät (High Volume Low Pressure - hohes Volumen bei niedrigem Druck, nicht mehr als 0,7 bar) ist ein Produkt zum Spritzen von Farben auf Wasserbasis, Beizen, Holzschutzmitteln, Metallgrundierungen, Öl-Phthalat-Lacken, Acryl-Lacken, die für Spritzlackierungen bestimmt sind. Das Gerät eignet auch zum Verspritzen von Latexwandfarben, wobei sich die zu entsprechender Farbenverdünnung

bzw. Aggregatfunktion notwendige Verdünnermenge größer als die vom

Hersteller empfohlene erweisen kann.

Das Elektrowerkzeug kann mit unterschiedlich dimensionierten Düsen

(1mm,1.5mm, 1.8mm, 2.5 mm) zum Einsatz kommen.

4. Einsatzeinschränkungen

Das Gerät darf nur gemäß den folgenden „Zulässigen Betriebsbedingungen“ betrieben werden”. Eigenhändige Änderungen des Geräteauf-baus, jegliche Umbauten bzw.

Bedienungen, die in der Bedienungsanleitung nicht be-schrieben werden, gelten

als rechtswidrig und führen zum sofortigen Verlust der Ga-rantieansprüche und der Gültigkeit der Kon-formitätserklärung. Der Gerätegebrauch entgegen der Bestim-mung oder der Bedienungsanleitung führt zum sofortigen Verlust der Garantieansprü-che.

Zulässige Betriebsbedingungen

S1 – Dauerbetrieb

5. Technische Daten

Model

A730200

Betriebsspannung [W]

230

Frequenz [Hz]

Nennleistungsaufnahme [W]

650

Betriebsdruck [Bar]

0,2-0,3

Schlauchlänge [m]

1,5

Luftströmmenge[l/min]

1300

Geschwindigkeit der Mediumsversorgung [ml/min]

180

Max. Mediumsviskosität [s]

120

Schwingungspegel gemessen am Handgriff [m/s2]

<2,5

Messunsicherheit K [m/s2]

1,5

Lärmemission:

Schalldruckpegel LpA [dB(A)]

83,2

Schallleistungspegel LWA [dB(A)]

96,2

Messunsicherheit (KpA)/ (KWA) [dB(A)]

Page 22

Gewicht [kg]

2,8

Schutzart

Schutz gegen Direktzugriff

IP20

Information zum Lärmpegel und den Vibrationen

Der Gesamtwert der Vibrationen ah und die Messunsicherheit wurden nach EN 60745- 1ermittelt und in der Tabelle aufgeführt.

Die Lärmemission wurde nach EN 60745- 1, ermittelt und die Werte sind in der vorgenannten Tabelle aufgeführt.

Der Lärm kann Gehörschäden herbeiführen, deshalb ist ein Gehörschutz bei der Arbeit zu tragen!

Der deklarierte Gesamtwert von Vibrationen wird nach einem standardmäßigen Prüfverfahren ermittelt und kann zum gegenseitigen Gerätevergleich verwendet

werden. Der genannte Vibrations- kann auch für eine Erstbeurteilung der Vibrations- verwendet werden Der Vibrations- kann beim Vororteinsatz in

Abhängigkeit von der Gebrauchsweise der Werkzeuge, insbesondere von der jeweiligen Werkstückbeschaffenheit, sowie von der erforderlichen Festlegung der Schutzmaßnahmen für den Bediener, von den deklarierten Werte

abweichen. Um die Exposition unter den Ist-Einsatzbedingungen genau

ermitteln zu können, sind alle Schritte des jeweiligen Prozesses zu berücksichtigen, die auch die Zeiträume umfassen, wenn das Werkzeug

ausgeschaltet bzw. eingeschaltet bleibt, aber nicht eingesetzt wird.

6. Vorbereitungen vor dem Einsatz

Zuerst Stecker ziehen, erst dann jegliche Bedienung vornehmen.

Behälter füllen vor Anstricharbeiten

Die Spritzpistole besteht aus Behälterdeckel, Mediumansaugrohr und Behälter. Den Alu-Behälter mit ca. 1 l Volumen (Abb. A.3) mit entsprechendem Medium befüllen und den Deckel an Behälter anschrauben. Medium und Verdünnungsmittel müssen zueinander passen. Wird ein dem Herstellerhinweis nicht entsprechender Verdünner verwendet, kann es zum Verstopfen der

Spritzpistole kommen. Nur Farben einsetzen, die zum Spritzanstrich geeignet sind. Der entsprechende Hinweis wird vom Hersteller immer am Gebinde angegeben.

Montage

Der Zusammenbau kann nur bei gezogenem Stromstecker erfolgen. Um das

Gerät zum Einsatz vorzubereiten, ist das Hauptgerät mit der Pistole über den

Schlauch zu verbinden. Auf beiden Schlauchenden befinden sich

Anschlussstutzen. Der Stutzen mit größerem Durchmesser ist in das Sitzloch des Hauptgerätes und das andere Ende in das Sitzloch der Spritzpistole (am oberen Griffende, siehe Abb. D) einzustecken. Bei Spritzgeräteeinsatz im Rauminneren ist darauf zu achten, die Oberfläche gegen Verschmutzung zu sichern. Das Ihnen gelieferte Gerät ist mit einem Traggurt versehen. Zusätzlich befindet sich ein Plastikkorb zur Ablage der Spritzpistole im Zubehör, der durch Einschieben der Griffschenkel in den Plastikkörper anzubringen ist.

7. Netzanschluss

Vor dem Netzanschluss des Gerätes sicherstellen, dass die

Versorgungsspannung dem Wert laut dem Typenschild entspricht.

Die Elektroinstallation muss gemäß den grundlegenden Anforderungen an

Elektroinstallationen hergestellt werden und die Anforderungen an den sicheren

Gebrauch erfüllen. Die Parameter des Stromkabel-Mindestquerschnittes sowie des Sicherungsnennwertes hängen von der Geräteleistung ab und werden in der folgenden Tabelle aufgeführt:

Machinenleistung

[W]

Min. Drahtschnitt

[mm2]

Min. Sicherungsgröße

Typ C [A]

<700

0,75

Die Netzinstallation muss von einem Fachelektriker verlegt werden. Bei

erforderlichen Verlängerungskabeln darf der Leitungsquerschnitt den

erforderlichen Wert nicht unterschreiten (s. Tabelle). Das Elektrokabel ist so zu

verlegen, dass es beim Gerätebetrieb nicht durchschnitten wird. Nicht funktionsfähige Verlängerungskabel nicht gebrauchen. Technische Beschaffenheit des Versorgungskabels regelmäßig nachprüfen. Gerät nicht am

Versorgungskabel ziehen.

8. Gerät einschalten

Die Tätigkeiten laut Kap. „Vorbereitungen vor dem Einsatz“ unbedingt vornehmen, bevor das Gerät in

Betrieb genommen wird”.

Nach der Montage des Sets den Ein/Aus-Schalter auf der Oberseite des

Gehäuses des Hauptgeräts drücken. Durch Drücken des Wippschalters in Position „I“ wird das Gerät gestartet. Durch Drücken des Schalters in Position "0" wird das Gerät ausgeschaltet.

9. Gerätegebrauch

Oberflächenaufbereitung zum Spritzauftrag

Vor dem Lackieren ist die Oberflächenaufbereitung zu berücksichtigen. Die Oberfläche muss sauber und trocken sein. Nicht auf fetten Oberflächen lackieren. Glatte Oberflächen sind zuerst z.B. mit feinem Schmiergelpapier zu

mattieren und dann der Staub zu entfernen.

Spritzmedium

Vor Verarbeitung ist die Viskosität des Mediums (gemessen in Sekunden) mit entsprechendem, dem Gerät beigelegten Messbecher zu prüfen Der Becher ist abzufüllen, auf eine Höhe von ca. 15-20 cm heben (die Öffnung muss blockiert werden). Anschließend ist die Öffnung frei zu machen und die Zeit so lange messen, wie lange der Strom zügig (ununterbrochen) ist. Wenn der Strom

Pausen aufweist, unterbrechen wir die Messung. Die abgelesene Zeit bildet die

Viskosität. Mit dem Gerät können Farben, Beizen usw. mit einer Viskosität bis 120 s besprüht werden.

Das richtige Malen mit dem Aggregat und mit Wandfarben ist dann möglich, wenn die Menge des Verdünnungsmittels größer ist, als die Menge, die vom

Hersteller empfohlen wurden. Mann muss sie experimental bestimmen, z.B.:

1) Beckers Vaggfarg, einwandfreie Funktion bei einer Verdünnung von ca. 30%

2) Decoral Acrylic W, einwandfreie Funktion bei einer Verdünnung von ca. 10%,

3) Luxens, einwandfreie Funktion bei einer Verdünnung von ca. 20%, 4)Magnat, einwandfreie Funktion bei einer Verdünnung von ca. 10%. Vor dem Lackieren

ist ein Versuch auf Karton, Pappe, Sperrholz etc. vorzunehmen.

Lackieren/Spritzauftragen

Die HVLP-Technik zeichnet sich durch ihre Effizienz aus. Das Gerät ist zum Lackieren bei drei Einstellungen der Spritzstrahlform (Abb. G), d.h. Vertikal-, Horizontal- und Rundstrahl geeignet. Das Positionieren des Mediumstrahls besteht darin, den Sicherungsring an der Spritzpistole loszuschrauben und dann

der Aufsatz mit zwei Düsen in entsprechende Position umzudrehen. Bei horizontal eingestellten Flügeln wird der Mediumsstrahl senkrecht und bei deren vertikaler Einstellung flach positioniert. Eine Schräge Einstellung der Flügel (45

Grad) ergibt runde Spritzstrahlform. Es ist zu beachten, dass der Spritzvorgang

nicht bis zum Äußersten abläuft, weil dies zu einer ungleichmäßigen Verteilung des Mediums über die Oberfläche führen kann. Das sich am Düsenende

ansammelnde (angetrocknete) Medium ist mit entsprechendem Verdünner zu beseitigen.

Spritzpistole

Der Zerstäubungsgrad wird über den Einstellgriff hinten an der Spritzpistole

verstellt. Die entsprechende Mediumsmenge wird wie folgt eigestellt: Durch Rechtsdrehen wird die Farbspritzmenge reduziert (den Zulauf bis zum

Anschlag unterdrücken) Den Abzug gedrückt haltend, den Einstellgriff langsam aufdrehen (siehe Abb. E) bis die entsprechende Mediumsmenge an der Testoberfläche erreicht wird. Die Bewegung der Pistole während des Spritzauftrags muss gleichmäßig sein. Der Düsenabstand von der Oberfläche beim Auftrag hat ca. 30cm zu betragen. Für eine größere Auftragsbreite bzw. Lackzuführung ist die 1.8 mm Düse einzusetzen (für dickere Medien verwenden). Die 1.5mm Düse ist eine Allzweckdüse. Die 1.0mm Düse wird für den Auftrag von Beizen, Wasserlacken

und Grundfarben empfohlen.

10. Gerätebedienung

Zuerst Stecker ziehen, erst dann jegliche Bedienung vornehmen.

Farbspritzpistole

Die Pistole ist mit entsprechendem Verdünner (z.B. Wasser) zu reinigen. Für eine hohe Lebensdauer des Gerätes ist dieses nach jedem Lackiervorgang

unbedingt zu reinigen.

1. Der Behälter ist vom Medium zu reinigen und mit Verdünner (z.B. Wasser) zu befüllen

2. Die Spritzpistole fest anschrauben

3. Das Hauptgerät einschalten, die Spritzpistole in leeren Behälter richten und die Zerstäubung des Reinigungsmittels starten.

4. Ist der Behälter entleert worden, diesen mit Verdünner erneut befüllen und

den Vorgang wiederholen.

5. Die Tätigkeiten solange wiederholen bis nur reiner Verdünner (Wasser) aus

der Pistole auszutreten beginnt.

6. Den Behälter immer sauber halten.

7. Die Nadeldichtung (im Pistolengriff) wiederkehrend nachprüfen.

Strahlregelung

Die Verstellung der Spritzstrahlform erfolgt durch Positionswechsel der Lasche mit Düsen an der Spritzpistole. Spritzstrahl waagerecht, senkrecht, rund (s. Abb. G): Spritzstrahlform.

Austausch Düse und Nadel

1. Den Fixierring der Düsenhülle abschrauben.

2. Düsenhülle abnehmen.

3. Düse mit dem Schlüssel 13 (im Uhrzeigersinn) abschrauben, neue Düse anbringen und die Tätigkeiten in Schritten von 3 bis 1 durchführen.

Danach:

4. Den Stahl-Regeldrehgriff für Nadelvorsprung hinten an der Pistole herausschrauben.

5. Den Abzug so drücken, dass die Nadel ausfährt (diese herausziehen)

6. Nadel vom Satz (Düse + Nadel) einschieben

7. Die Feder einlegen und den Stahl-Drehgriff festschrauben

11. Ersatzteile und Zubehör

W Bei erforderlichem Ersatzteil- oder Zubehörkauf ist Kontakt mit dem Service der Fa. Dedra Exim aufzunehmen – siehe Kontaktangaben auf S. 1 dieser Anleitung. In der Ersatzteilbestellung ist die auf dem Typenschild angegebene Chargen-Nr. und die Teilenummer gemäß der Übersichtszeichnung anzugeben.

Die Reparaturen während der Garantiedauer werden gemäß der

Garantieurkunde durch-geführt. Das reklamierte Produkt ist zur Re-paratur in der jeweiligen Verkaufsstelle abzu-liefern (der Gerätehändler ist verpflichtet, das reklamierte Produkt in Empfang zu nehmen), an die nächstgelegene

Reparaturwerkstatt (Liste der Reparaturwerkstätten siehe: www.dedra.pl) oder an den Zentralservice der Fa. Dedra Exim zu schicken. Die ausgefüllte

Garantieurkunde ist mitzugeben. Nach Ab-lauf der Garantiedauer werden die Reparatu-ren durch den Zentralservice der Fa. Dedra Exim durchgeführt. Das beschädigte Produkt ist beim Service abzuliefern, die Sendungs-kosten werden vom Betreiber getragen.).

12. Störungen selbst beseitigen

Zuerst Stecker des Gerätes ziehen, erst dann Störungen selbst beseitigen

PROBLEM

URSACHE

LÖSUNG

Medium deckt nicht

Mediumsmenge unzureichend

Drehgriff an Spritzpistole links abschrauben

Page 23

Medium

dickflüssig

Medium um 10% verdünnen

Starker Lacknebel

Abstand von der

Oberfläche zu groß

Abstand auf 30cm reduzieren

Medium zu dünnflüssig

Luftdurchsatz durch Linksdrehen des Drehgriffs an der Pistole reduzieren

Mediumsstrahl zu schwach Medium

dickflüssig

Medium um 10% verdünnen

Luftdurchsatz zu schwach

Den Durchsatzregelgriff an der Pistole nach rechts drehen

Düse

verunreinigt

Düse reinigen

13. Gerätekomponenten

1. Aggregat - 1 St. 2. Lackierpistole - 1 St. 3. Gurt - 1 St. 4. Punkt vier fehlt 5.

Behälter - 1 St. 6. Becher zur Viskositätsmessung - 1 St. 7. Elastische Leitung

14. Nutzerinformationen über die abgabe von

gebrauchten elektro- und elektronik-altgeräten

( betrifft Haushalte)

Das auf den Produkten oder in den Begleitunterlagen abgebildete Symbol weist darauf hin, dass defekte elektrische oder elektronische

Geräte nicht mit dem Hausmüll entsorgt werden dürfen. Wenn Sie Bauteile entsorgen, wiederverwenden oder verwerten möchten,

bringen Sie diese bitte zu einer speziellen Sammelstelle, wo sie kostenlos

angenommen werden. Informationen über die Standorte von Sammelstellen für Altgeräte finden Sie bei den örtlichen Behörden, z. B. auf deren Websites. Durch die korrekte Entsorgung des Geräts schonen Sie wertvolle Ressourcen

und vermeiden negative Auswirkungen auf die Gesundheit und die Umwelt, die

sich aus dem möglichen Vorhandensein von gefährlichen Stoffen, Gemischen und Bestandteilen in dem Gerät ergeben. Bei unsachgemäßer Entsorgung drohen Strafen nach den jeweiligen örtlichen

Vorschriften. Benutzer in EU-Ländern: Wenn Sie elektrische oder elektronische Geräte

entsorgen müssen, wenden Sie sich bitte an die nächstgelegene Verkaufsstelle

oder Ihren Lieferanten, der Ihnen weitere Informationen geben kann.

Entsorgung in Ländern außerhalb der Europäischen Union: Dieses Symbol gilt nur für Länder innerhalb der Europäischen Union. Sollten Sie dieses Produkt entsorgen wollen, wenden Sie sich bitte an Ihre örtlichen Behörden oder Ihren Händler, um die richtige Entsorgungsmethode zu erfahren.

Garantiekarte

für

[Aggregat zum spritzlackieren]

Katalognummer: A730200 Lotnummer: ..........................

(im Weiteren Produkt genannt)

Kaufdatum des Produkts: .............

Stempel des Verkäufers

Datum und Unterschrift des Verkäufers: .................................

Erklärung des Benutzers:

Ich bestätige, dass ich über die Bedingungen der Garantie sowie Folgen der

Nichtbeachtung von den in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen informiert wurde. Die Bedingungen dieser Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

........................ ...............................

Datum und Ort Unterschrift des Käufers

I. Haftung für das Produkt

1. Garant - DEDRA EXIM sp. z o.o. mit Sitz in Pruszków, Adresse: ul. 3 Maja 8,

05-800 Pruszków, Reg.-Nr. KRS 0000062517, Amtsgericht für Warschau, XIV Wirtschaftsabteilung des Nationalen Gerichtsregisters, Steuernummer 527-02049-33, Stammkapital: 100 980.00 zł.

2. Zu den in dieser Garantiekarte bestimmten Bedingungen erteilt der Garant

hiermit Garantie für das Produkt, das vom Vertrieb des Garants stammt.

3. Die Garantiehaftung umfasst nur Mängel, deren Entstehung auf die im

Produkt zum Zeitpunkt seiner Aushändigung dem Benutzer enthaltenen Fehler zurückzuführen ist.

4. Im Rahmen der Garantie gewinnt der Benutzer das Recht zur kostenlosen

Reparatur des Produkts, soweit der Mangel innerhalb der Garantiezeit offenbart wurde. Die Art und Weise, auf die das Produkt repariert wird (Methode der Reparatur) wird vom Garanten bestimmt. Falls der Garant feststellt, dass die

Reparatur nicht möglich ist, behält sich der Garant das Recht vor, das mangelhafte Element oder das ganze Produkt gegen ein freies von Mängeln zu

tauschen, den Preis des Produkts zu mindern oder vom Vertrag abzutreten.

5. Gegenüber einem Benutzer, der kein Verbraucher im Sinne des Gesetzes

vom 23. April 1964 Zivilgesetzbuch ist, ist die Schadensersatzhaftung des

Garanten für die sich aus dieser Garantie ergebenden und/oder im Zusammenhang mit ihrer Erteilung und Ausübung stehenden Schäden, ohne Rücksicht auf den Rechtstitel, maximal auf den Wert des mangelhaften

Produkts begrenzt.

II. Garantiezeit

Elemente des Produkts, die mit der Garantie umfasst sind

Dauer des Garantieschutzes

Aggregat zum spritzlackieren

36 Monate ab dem Kaufdatum des Produkts das auf dieser Garantiekarte angegeben ist

III. Bedingungen der Inanspruchnahme der Garantie

1. Vorlegung der ausgefüllten Garantiekarte vom Benutzer sowie Glaubhaftmachung der Kaufumstände vom Benutzer, z.B. durch Vorlegung

eines Kassenbelegs, einer Rechnung, usw. Damit die Reklamation reibungslos durchgeführt werden kann, wird es empfohlen, dass der Benutzer alle in dem "Lieferumfang" genannten Elemente, der in der Bedienungsanleitung beschrieben wurde, zusammen mit dem Produkt zur Reklamation abgibt.

2. Beachtung der in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen vom Benutzer.

3. Die Garantie umfasst nur das Gebiet der Republik Polen und der EU.

4. Die Garantie umfasst nicht die Mängel des Produkts, die infolge von folgenden Ursachen entstanden sind: a. Nichtbeachtung der in der Bedienungsanleitung bestimmten Bedingungen vom Benutzer, insbesondere in Bezug auf richtige Nutzung, Wartung und Reinigung; b. Verwendung von Reinigungs- oder Wartungsmitteln vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen; c. Unrichtige Aufbewahrung und unrichtiger Transport des Produkts vom Benutzer; d Eigenmächtige Veränderungen und/oder Umbauten am Produkt vom Benutzer, die mit dem Garant nicht abgestimmt wurden; e. Verwendung von Betriebsmaterialien und Ersatzteilen vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen. 5 Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, an dem:

- Seriennummer, Datumsangaben und Typenschilder vom Benutzer entfernt, verändert oder beschädigt wurden;

- Plomben vom Benutzer beschädigt wurden oder Spuren des Hantierens an ihnen tragen.

6. Achtung! Die mit täglicher Bedienung des Produkts verbundenen

Tätigkeiten, die sich u.a. aus der Bedienungsanleitung ergeben, sind vom Benutzer auf eigene Rechnung und eigene Kosten auszuführen.

IV. Reklamationsverfahren

1. Falls unrichtige Arbeit des Produkts festgestellt wird, soll man sich vor der Anmeldung der Reklamation vergewissern, dass alle insbesondere in der Bedienungsanleitung bestimmten Bedientätigkeiten richtig ausgeführt wurden.

2. Die Reklamation soll man unverzüglich, am besten innerhalb von 7 Tagen ab Feststellung des Mangels am Produkt anmelden. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, im Falle, wenn die Reklamation nicht innerhalb von 7 Tagen angemeldet wird.

3. Die Reklamation kann u.a. am Verkaufsort, an dem das Produkt gekauft wurde, beim Garantieservice oder schriftlich auf folgende Adresse angemeldet werden: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Der Benutzer kann die Reklamation unter Verwendung des Formulars anmelden, das auf der Internet www.dedra.pl zugänglich ist. ("Formular zur Anmeldung der Reklamation aufgrund der Garantie").

5. Die Adressen von Garantieservice-Stellen für jeweilige Länder sind auf der Internetseite www.dedra.pl zugänglich. Im Falle, wenn keine GarantieserviceStelle im jeweiligen Land vorhanden ist, soll man die Reklamationsanmeldung aufgrund der Garantie an folgende Adresse richten: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Im Hinblick auf die Sicherheit des Benutzers ist die Nutzung eines mangelhaften Produkts untersagt..

7. Achtung!!! Nutzung eines mangelhaften Produkts gefährdet der Gesundheit und dem Leben des Benutzers.

8. Erfüllung der sich aus der Garantie ergebenden Pflichten erfolgt innerhalb

von 14 Werktagen ab der Rückgabe des beanstandeten Produkts vom

Benutzer.

9. Vor der Rückgabe des mangelhaften Produkts zur Reklamation soll man es reinigen. Das beanstandete Produkt soll sorgfältig vor möglichen

Beschädigungen während des Transports abgesichert werden (es wird

empfohlen das beanstandete Produkt in Originalverpackung zu bringen).

10. Die Garantiezeit wird um die Zeit verlängert, in der der Benutzer das mit der

Garantie umfasste Produkt infolge des Mangels nicht benutzen konnte.

Die sich aus den Vorschriften über die Gewährleistung für Mängel von

verkauften Sachen ergebenden Rechte des Benutzers werden von dieser Garantie weder ausgeschlossen noch eingeschränkt oder eingestellt

Page 24

SI Kazalo

1. Fotografije in risbe

2. Opis naprave

3. Namembnost naprave

4. Omejitve uporabe

5. Tehnični podatki

6. Priprava za delo

7. Priklop na omrežje

8. Vklop naprave

9. Uporaba naprave

10. Tekoča vzdrževalna opravila

11. Nadomestni deli in dodatna opremai

12. Samoodpravljanje napak

13. Kompletacija naprave

14. Informacije za uporabnike o tem, kako odstranjevati odrabljene električne in

elektronske naprave

15. Garancijski list

Prevod izvirnih navodil

Izjava o skladnosti je priložena navodilom kot ločen dokument. Če izjave o skladnosti ni, se obrnite na Dedra Exim Sp. z o.o. Splošni varnostni predpisi so priloženi navodilom kot ločena brošura.

OPOZORILO. Preberite vsa s simbolom označena

opozorila in vsa navodila. Neupoštevanje spodaj navedenih

varnostnih opozoril in navodil je lahko vzrok električnega udara, požara ali hudih poškodb.

Shranite vsa opozorila in navodila za morebitno kasnejšo uporabo.

Prevod izvirnih navodil

2. Opis naprave

Slika A: 1.Spray gun, 2.Switch, 3.Tank, 4.Cev, 5.Aggregate, 6.Tank basket.

3. Namen naprave

HVLP (High Volume Low Pressure) je naprava za brizganje barv na vodni

osnovi, lazur, sredstev za zaščito lesa in kovinskih temeljnih premazov. oljne emajlne barve, akrilne emajlne barve, namenjene za barvanje z razprševanjem. Enota lahko brizga tudi stenske barve: barve iz lateksa. Vendar je lahko količina razredčila, ki je potrebna za pravilno razredčenje barve (pravilno delovanje enote), večja, kot priporoča proizvajalec.

Napravo je dovoljeno uporabljati pri obnovitvenih in gradbenih delih, v

delavnicah za popravila, pri ljubiteljskih delih, pri čemer je treba upoštevati

pogoje uporabe in dovoljene delovne pogoje iz navodil za uporabo.

4. Omejitve uporabe

Napravo lahko uporabljate le v skladu s spodnjimi "Dovoljenimi pogoji delovanja". Sistem kombinacije komponent je prilagojen za brizgalno pištolo z rezervoarjem

za medij in napravo za izpihovanje. Električnega orodja ni dovoljeno uporabljati za lužilo, snovi, ki vsebujejo kisline, snovi, ki vsebujejo tuje snovi, in snovi, ki vsebujejo kemična topila. Nedovoljene spremembe mehanske in električne konstrukcije, kakršne koli spremembe, vzdrževalni posegi, ki niso opisani v navodilih za uporabo, bodo obravnavani kot nezakoniti in bodo povzročili takojšnjo izgubo garancijskih

pravic, izjava o skladnosti pa bo postala neveljavna.

Zaradi napačne uporabe ali uporabe, ki ni v skladu z navodili za uporabo, boste

takoj izgubili garancijske pravice.

Dovoljeni delovni pogoji

Občasno delo S2 15 minut

5 Tehnični podatki

Model

A730200

Delovna napetost [V/Hz]

230 / 50

Nazivna vhodna moč [W]

650

Delovni tlak [bar]

0,2-0,3r

Dolžina električnega kabla [m]

1,5

Pretok zraka [l/min]

1300 l

Hitrost dovajanja medija [l/min].

180 ml

Največja viskoznost medija [s]

120

Emisije hrupa: /

Raven zvočnega tlaka L

[dB (A)]

83,2

Raven zvočne moči L

[dB (A)]

96,2

Negotovost merjenja zvoka K [dB (A)]

3,0

Teža [kg]

2,8

Zaščitni razred

Hitrost [min ]-1

30000

Največja raven vibracij pri ročaju

[m/s2].

<2,5 Negotovost merjenja vibracij K

1,5

Stopnja zaščite pred dostopom

IP20

Informacije o vibracijah in hrupu

Skupna vrednost vibracij ah in merilna negotovost sta bili določeni v skladu s standardom EN 60745-1 in sta navedeni v preglednici. Emisije hrupa so bile določene v skladu s standardom EN 60745-1, vrednosti so navedene zgoraj v tabeli.

Hrup lahko povzroči poškodbe sluha, zato pri delu vedno uporabljajte zaščito sluha!

Deklarirana skupna vrednost vibracij je bila izmerjena v skladu s standardno preskusno metodo in se lahko uporablja za primerjavo enega kosa opreme z drugim. Navedena vrednost vibracij se lahko uporabi tudi za predhodno oceno izpostavljenosti vibracijam. Raven vibracij med dejansko uporabo opreme se lahko razlikuje od deklariranih vrednosti, odvisno od uporabe delovnih orodij, zlasti vrste obdelovanca in

potrebe po določitvi ukrepov za zaščito upravljavca. Za natančno oceno izpostavljenosti v dejanskih pogojih uporabe je treba upoštevati vse dele delovnega cikla, vključno z obdobji, ko je stroj izklopljen ali ko je vklopljen,

vendar se ne uporablja za delo.

6. Priprava na delo

Vsa pripravljalna dela izvajajte, ko je enota izključena iz električnega omrežja.

Polnjenje rezervoarja pred barvanjem

Razpršilna pištola je sestavljena iz pokrova rezervoarja in cevi, ki vpihuje medij in rezervoar. Položaj cevke spremenite tako, da jo odvijete. Pri delu, pri katerem predmet leži, je treba cev obrniti tako, da je upogib obrnjen naprej. Pri barvanju

predmetov nad glavo je treba cevko pritrditi tako, da je zavoj obrnjen nazaj. V posodo vlijte ustrezno sredstvo (slika 1). Na posodo privijte pokrov. Medij in

razredčilo se morata ujemati. Uporaba razredčila, ki ni v skladu s priporočili proizvajalca, lahko povzroči zamašitev pištole.

Uporabljajte barve, namenjene barvanju z razpršilom. Proizvajalec to vedno navede na embalaži.

Montaža

Zlaganje poteka, ko je vtič izvlečen iz električne vtičnice. Za pripravo enote na delovanje je treba glavno enoto s pomočjo gibljive cevi priključiti na pištolo. Na obeh straneh gibljive cevi sta nastavka. Vtič z večjim premerom je treba potisniti v vtičnico enote, ki je spredaj, drugi konec pa v vtičnico brizgalne pištole (zadaj na delu ročaja), glejte sliko 2. Pri barvanju z enoto v zaprtih prostorih ne pozabite zaščititi površine pred umazanijo. Dobavljena enota je opremljena s trakom. Poleg tega oprema vključuje plastično košaro za shranjevanje pištole, ki jo namestite tako, da ročice ročaja potisnete v plastično ohišje.

7. Povezava z omrežjem

Pred priključitvijo naprave na vir napajanja se prepričajte, da napajalna napetost ustreza vrednosti, navedeni na tipski ploščici.

Napajalna napeljava mora biti izvedena v skladu z bistvenimi zahtevami za

električne inštalacije in mora izpolnjevati varnostne zahteve za uporabo. Parametri za najmanjši presek napajalnega kabla in nazivna vrednost varovalke glede na moč naprave so navedeni v spodnji preglednici:

Moč naprave [W].

Najmanjši prečni

prerez vodnika

[mm ]2

Najmanjša varovalka

tipa C [A].

<700

0,75

Namestitev naj opravi usposobljen električar. Pri uporabi podaljševalnih kablov

poskrbite, da presek vodnika ni manjši od zahtevanega (glejte tabelo). Električni

kabel namestite tako, da med delovanjem ne bo nevarnosti, da bi se prerezal. Ne uporabljajte poškodovanih podaljškov. Redno preverjajte stanje napajalnega kabla. Ne vleci za napajalni kabel.

8. Vklop naprave

Pred zagonom enote je treba opraviti korake, opisane v poglavju "Priprava na delovanje".

Ko je komplet sestavljen, pritisnite stikalo, ki se nahaja na vrhu ohišja glavne enote. Če pritisnete stikalo v položaj "I", se enota zažene. Če pritisnete stikalo v položaj "0", se enota izklopi.

9. Uporaba naprave

Priprava površine za barvanje

Pred začetkom barvanja ne pozabite pripraviti površine. Površina mora biti čista in suha. Ne barvajte na mastnih površinah. Če je površina gladka, jo je treba

zgladiti, npr. z drobnim brusnim papirjem, nato pa odstraniti prah.

Srednja

Pred uporabo medija je treba preveriti njegovo viskoznost s skodelico, ki je

priložena napravi, za merjenje viskoznosti (meri se v sekundah). Napolnite skodelico in jo dvignite do višine približno 15-20 cm (zamašite odprtino). Nato sprostite odprtino in merite čas, dokler je pretok neprekinjen. V trenutku, ko se pretok prekine, je merjenje končano. Odčitani čas je viskoznost. Enota se lahko uporablja za brizganje barv, lakov, madežev itd. z viskoznostjo do 120 s. Pravilno barvanje z enoto, s stenskimi barvami, je mogoče, če je količina razredčila večja od priporočene s strani proizvajalca (izbrati jo je treba

poskusno), npr:

1) Beckers Vaggfarg, pravilna učinkovitost pri ~ 30 % razredčitvi

2) Decoral Acrylic W, pravilno delovanje pri ~10% razredčitvi

3) Luxens, pravilno delovanje pri ~ 20 % razredčitvi

4) Magnat, pravilno delovanje pri ~ 10 % razredčitvi.

Pred barvanjem preizkusite na kartonu, lepenki, vezanem lesu itd.

Slikarstvo

Za tehnologijo HVLP je značilna visoka učinkovitost Enota je primerna za tri oblike pršenja: navpično, vodoravno in krožno. Postavitev srednjega pršenja je sestavljena iz odvijačenja varnostnega obroča na pištoli in nato obračanja pokrovčka z obema šobama v pravilen položaj. Ko sta metulja postavljena vodoravno (horizontalno), bo srednji curek navpičen. Če metulja nastavite v navpični položaj, bo srednji curek vodoravno nastavljen. Če sta metulja postavljena pod kotom 45 stopinj, bo curek krožen. Upoštevajte, da medija ne smete razpršiti do konca, saj to povzroči neenakomerno porazdelitev medija na

Page 25

površini. Medij, ki se nabira na koncu šobe (se posuši), je treba odstraniti z ustreznim razredčilom.

Pištola za barvanje

Intenzivnost pršenja se nastavlja z nastavitvenim gumbom na zadnji strani pištole (kjer je vstavljena cev). Pravilno količino sredstva nastavite na naslednji način:

1. z obračanjem obroča v desno povečajte količino barve

2. Držite sprožilec in počasi odvijte nastavitveni gumb (glejte sliko D), dokler na

testirani površini ne dosežete ustrezne količine medija. Gibanje pištole med barvanjem mora biti enakomerno. Razdalja med šobo in površino med barvanjem mora biti pribl. ~30 cm.

10. Tekoče vzdrževanje

Vsa vzdrževalna dela izvajajte, ko je enota izključena iz

električnega omrežja.

Razpršilna pištola

Čiščenje izvajajte z ustreznim razredčilom (npr. z vodo). Za dolgotrajno uporabnost je treba napravo očistiti po vsakem barvanju.

1. Očistite posodo z medijem, napolnite jo z razredčilom (npr. vodo).

2. trdno zategnite pršilno pištolo

3 Vključite glavno enoto, usmerite pršilno pištolo v prazno posodo in začnite pršiti čistilno sredstvo. (4) Ko posodo izpraznite, jo ponovno napolnite z razredčilom in ponovite

postopek.

Ponavljajte, dokler iz pištole ne začne pršiti čista raztopina (voda).

6. Poskrbite za čistočo rezervoarja.

7. redno preverjajte tesnilo vžigalnega zatiča (v ročaju pištole).

Nadzor pretoka

Razpršilni vzorec prilagodite tako, da spremenite položaj pokrovčka šobe na pršilni pištoli. Vodoravno pršenje, navpično pršenje, krog. Oblika razpršenega curka.

Zamenjava šobe in vžigalnega zatiča

Zamenjava šobe in vžigalnega zatiča (glejte sliko D) 1 Odvijte pritrdilni obroč pokrova šobe. 2 Odstranite pokrov šobe 3 Odstranite šobo, vstavite novo šobo 4 Odstranite sprožilec s pritrdilnega zatiča 5 Potisnite zatič iz telesa in odstranite vžigalni zatič, vstavite nov vžigalni zatič vstavite nov vžigalni zatič in sledite korakom od 5 do 1.

Priporočena dodatna oprema

A730200 je standardno opremljen z 2,5-milimetrsko šobo.

11. Rezervni deli in dodatki

Za nakup rezervnih delov in dodatne opreme se obrnite na Dedra Exim Service.

Kontaktne podatke najdete na strani 1 priročnika. Pri naročanju rezervnih delov navedite številko serije na ploščici in številko dela iz montažne risbe.

V garancijskem obdobju se popravila izvajajo v skladu s pogoji, navedenimi v garancijskem listu. Okvarjeni izdelek oddajte v popravilo na mestu nakupa

(prodajalec je dolžan sprejeti okvarjeni izdelek), pošljite ga v osrednji servisni center podjetja Dedra Exim ali ga pošljite v servisni center, ki je najbližje vašemu kraju bivanja (seznam servisnih centrov na www.dedra.pl). Priložite izpolnjen

garancijski list. Po poteku garancijskega roka popravila izvaja osrednji servis.

Okvarjeni izdelek pošljite servisnemu centru (stroške pošiljanja plača

uporabnik).

12. Pomanjkljivosti, odpravljene samostojno

Preden začnete sami odpravljati težave, enoto izključite iz električnega omrežja.

Problem

Vzrok

Rešitev

Mediji ne skrivajo

Majhna količina

srednjega

Odvijte gumb na pištoli na levi strani.

Gosta srednja gostota

Razredčite gojišče za 10 %.

Velika

razpršilna

meglica

Prevelika oddaljenost od

površine

Zmanjšajte razdaljo na 30 cm

Preveč redko

srednje

Zmanjšajte pretok zraka z obračanjem gumba na pištoli v

nasprotni smeri urinega kazalca.

Slab pretok medijev Gosta srednja gostota

Razredčite gojišče za 10 %.

Slab pretok zraka

Gumb za upravljanje pršenja na pištoli obrnite v desno.

Onesnažena šoba

Očistite šobo

13. dokončanje opreme

1. napajalna enota - 1 kos. 2. razpršilna pištola - 1 kos. 3.Strip - 1 kos. 5.

rezervoar - 1 kos. 6. skodelica za viskoznost - 1 kos. 7. cev

14. Informacije za uporabnike o odstranjevanju

električne in elektronske opreme

(zadeva gospodinjstva)

Simbol, ki je prikazan na izdelkih ali spremljajoči dokumentaciji, označuje, da se okvarjene električne ali elektronske opreme ne sme odlagati med gospodinjske odpadke. Če želite sestavne dele zavreči,

ponovno uporabiti ali predelati, jih je treba odpeljati na specializirano

zbirno mesto, kjer jih bodo sprejeli brezplačno. Informacije o lokacijah zbirnih

mest za rabljeno opremo zagotavljajo lokalni organi, npr. na svojih spletnih straneh. S pravilnim odstranjevanjem naprave lahko ohranimo dragocene vire ter se izognemo negativnim vplivom na zdravje in okolje zaradi morebitne prisotnosti nevarnih: snovi, zmesi in sestavnih delov v opremi. Zaradi nepravilnega odlaganja odpadkov vam grozijo kazni v skladu z ustreznimi lokalnimi predpisi.

Uporabniki v državah EU: Če želite odstraniti električno ali elektronsko opremo, se obrnite na najbližje prodajno mesto ali na dobavitelja, ki vam bo zagotovil

dodatne informacije.

Odstranjevanje v državah zunaj Evropske unije: Ta simbol velja samo za države Evropske unije. Če želite ta izdelek zavreči, se obrnite na lokalne organe ali prodajalca, da vam pojasnijo pravilen način odstranjevanja.

Garancijski list

na spletni strani .

[Slikarska enota]

Številka naročila: A730200 Številka serije: ..........................

(v nadaljnjem besedilu: izdelek)

Datum nakupa izdelka: .............

Žig prodajalca

Datum in podpis prodajalca: .................................

Izjava uporabnika:

Potrjujem, da sem bil seznanjen z garancijskimi pogoji in posledicami

neupoštevanja navodil iz navodil za uporabo in garancijskega lista. Seznanjen sem s pogoji te garancije, kar potrjujem z lastnoročnim podpisom:

...................... .................................

Datum in kraj Podpis uporabnika

I. Odgovornost za izdelek

(1) Garant - Dedra Exim Sp. z o.o. s sedežem v Pruszkowu, naslov: 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Okrožno sodišče za mesto Varšava v Varšavi, XIV gospodarski oddelek Državnega sodnega registra, NIP 527-02049-33, osnovni kapital: PLN 100.980,00. 2 Garant pod pogoji, določenimi v tem garancijskem listu, jamči za izdelek, ki izvira iz Garantove distribucije. (3) Odgovornost v okviru garancije zajema le napake, ki izhajajo iz vzrokov, ki so bili značilni za izdelek v času, ko je bil izročen uporabniku. (4) Uporabnik je na podlagi garancije upravičen do brezplačnega popravila

izdelka, če se je napaka pokazala v garancijskem roku. Način popravila Izdelka (način popravila) je v pristojnosti Garanta. Če garant ugotovi, da popravilo ni mogoče, si pridržuje pravico do zamenjave okvarjenega elementa ali celotnega izdelka z brezhibnim, znižanja cene izdelka ali odstopa od pogodbe. V zvezi z uporabnikom, ki ni potrošnik v smislu zakona z dne 23. aprila 1964. Civilnega zakonika, je odgovornost Garanta za škodo, ki izhaja iz te garancije

in/ali v zvezi z njeno sklenitvijo in izvajanjem, ne glede na pravni naslov, omejena na največ vrednost izdelka z napako.

II. Jamstveno obdobje

Sestavni deli izdelka

Trajanje garancijske zaščite

Agregat hvlp

36 mesecev od datuma nakupa izdelka, kot je navedeno na tej garancijski kartici.

III. Pogoji za koriščenje zavarovanja

Uporabnik mora predložiti izpolnjen garancijski list izdelka in dokazati okoliščine nakupa izdelka s strani uporabnika, npr. s predložitvijo računa, računa itd. Zaradi učinkovite obravnave reklamacij je priporočljivo, da Uporabnik skupaj z Izdelkom predloži vse sestavne dele, navedene v poglavju "Kompletiranje

naprave" v Navodilih za uporabo.

2. da uporabnik upošteva priporočila iz navodil za uporabo in garancijskega lista. Jamstvo velja samo za ozemlje Republike Poljske in EU. Garancija ne krije napak na izdelku, ki nastanejo zlasti zaradi: a. Če uporabnik ne upošteva pogojev iz navodil za uporabo, zlasti glede pravilnega delovanja, vzdrževanja in čiščenja; b. Uporabnik uporablja čistila ali sredstva za vzdrževanje, ki niso v skladu z navodili za uporabo; c. neustrezno skladiščenje in prevoz izdelka s strani uporabnika; d. Uporabnikove nepooblaščene spremembe in/ali modifikacije izdelka, ki niso bile dogovorjene s garantom; e. če uporabnik v izdelku uporablja potrošni material, ki ni v skladu z navodili za uporabo. (5) Uporabnik, ki ni potrošnik v smislu zakona z dne 23. aprila 1964. civilnega zakonika, izgubi garancijo za izdelek, v katerem:

- je uporabnik odstranil, spremenil ali poškodoval serijske številke, oznake datuma in merilne tablice;

- če je uporabnik poškodoval plombe ali če so na njih vidni znaki nedovoljenega poseganja. Opozorilo: Uporabnik mora dejavnosti, povezane z vsakodnevnim delovanjem izdelka, ki med drugim izhajajo iz navodil za uporabo, izvajati sam in na lastne stroške.

Page 26

IV. Pritožbeni postopek

(1) Če se ugotovi, da izdelek deluje nepravilno, se morate pred vložitvijo zahtevka prepričati, da so bili pravilno izvedeni vsi ukrepi, navedeni zlasti v

navodilih za uporabo. (2) Priporočljivo je, da pritožbo vložite takoj, po možnosti v 7 dneh po tem, ko

opazite napako na izdelku. Uporabnik, ki ni potrošnik v smislu zakona z dne 23. aprila 1964. Civilnega zakonika, izgubi pravice, ki izhajajo iz te garancije, če reklamacije ne vloži v 7 dneh.

(3) Reklamacija se lahko med drugim sporoči na mestu nakupa izdelka, pri garancijskem servisu ali pisno na naslov: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków. (4) Uporabnik lahko vloži pritožbo prek obrazca, ki je na voljo na spletni strani www.dedra.pl. ("Obrazec za reklamacijo zaradi garancije").

5. naslovi garancijskega servisa za posamezne države so na voljo na spletni

strani www.dedra.pl. Če za posamezno državo ni garancijskega servisa, je priporočljivo, da garancijske zahtevke naslovite na: 3 Maja 8, 05-800 Pruszków

(Poljska). 6 Zaradi varnosti uporabnika je uporaba izdelka z napako prepovedana. 7 Opozorilo: Uporaba okvarjenega izdelka je nevarna za zdravje in življenje uporabnika. 8 Obveznosti iz garancije bodo izpolnjene v 14 delovnih dneh, šteto od datuma, ko uporabnik dostavi reklamirani izdelek.

9. pred oddajo izdelka z napako v reklamacijo ga je priporočljivo očistiti. 10.

Priporočljivo je, da se izdelek za reklamacijo skrbno zaščiti pred poškodbami med prevozom (priporočljivo je, da se izdelek za reklamacijo dostavi v originalni embalaži).

(10) Garancijski rok se podaljša za čas, ko uporabnik zaradi napake ni mogel uporabljati izdelka, za katerega velja garancija.

Garancija ne izključuje, omejuje ali zadržuje pravic uporabnika, ki izhajajo iz

predpisov o garanciji za napake prodanega blaga.

V skladu s členom 13(1) in (2) Uredbe (EU) 2016/679 Evropskega parlamenta

in Sveta z dne 27. aprila 2016 o varstvu posameznikov pri obdelavi osebnih podatkov in o prostem pretoku takih podatkov ter o razveljavitvi Direktive 95/46/ES (v nadaljnjem besedilu: RODO) vas obveščamo

1. Skrbnik vaših osebnih podatkov, podanih v obrazcu, je DEDRA-EXIM sp z o.o. s sedežem v Pruškovu [Pruszków], ul. 3 Maja 8, 05-800 Pruszków, Poljska (v nadaljevanju: "Skrbnik").

2. Vaši podatki bodo obdelovani le za namene izvedbe garancijskega

postopka zanapravo v skladu s črko b prvega odst. 6. člena Splošne uredbe o varstvu podatkov EU (v nadaljevanju: »SUVP«). Dajanje podatkov je

prostovoljno, a nujno potrebno za izvedbo garancijskega postopka.

3. Vaše podatke bomo obdelovali skozi čas potekanja garancijskega postopka in za namene arhiviranja za primer morebitne potrebe obrambe pred zahtevki do Skrbnika, vendar najdlje do izteka roka njihovega zastaranja.

4. Vaše podatke se sme razkriti samo subjektom, ki obdelujejo podatke za Skrbnika na podlagi pisne pogodbe o zaupanju osebnih podatkov v

obdelavo in sicer, med drugim, subjektom, ki izvajajo storitve tehničnega servisa, storitve gostovanja ter vzdrževanja spletnega mesta, IT storitve, izvajalcem kurirskih storitev ipd.. Skrbnikovi dobavitelji so dolžni zagotavljati varnost podatkov ter izpolnjevati zahteve obvezujočih

predpisov prava v zvezi z varstvom osebnih podatkov ter ne smejo uporabljati zaupanih jim osebnih podatkov za namene, ki niso določeni v pogodbi s Skrbnikom.

5. Vaši podatki ne bodo obdelovani na avtomatiziran način, v tem na način profiliranja, in ne bodo posredovani v tretjo državo/mednarodni organizaciji.

6. Imate v vsakem trenutku pravico dostopa do svojih podatkov ter pravico do popravka, izbrisa, omejitve obdelave le-teh, pravico do prenosa podatkov na drug subjekt, pravico do ugovora zoper njihovo obdelavo.

7. V vseh zadevah v zvezi z obdelavo vaših osebnih podatkov s strani Skrbnika nas lahko kontaktirate s sporočilom na ta e-poštni naslov: [email protected] ;

8. Imate pravico vložiti pritožbo pri organu, ki je v dani državi pristojen za varstvo osebnih podatkov;

BG Съдържание

1. Снимки и чертежи

2. Описание на устройството

3. Предназначение на устройството

4. Ограничение на използването

5. Технически данни

6. Подготовка за работа

7. връзка с мрежата

8. Включване на устройството

9. Използване на устройството

10. Текуща поддръжка

11. резервни части и принадлежности

12. самостоятелно отстраняване на неизправности

13. Завършване на устройството

14. Информация за потребителите относно изхвърлянето на електрическо и електронно оборудване

15. Гаранционна карта

Превод на оригиналните инструкции

Декларацията за съответствие е приложена към ръководството като отделен документ. При липса на декларация за съответствие, моля, свържете се с Dedra Exim Sp. z o.o. Общите правила за безопасност са включени в ръководството като отделна книжка.

ПРЕДУПРЕЖДЕНИЕ. Прочетете всички

предупреждения, обозначени със символа, и всички инструкции. Неспазването на следните предупреждения

и инструкции за безопасност може да доведе до токов удар, пожар или сериозно нараняване.

Запазете всички предупреждения и инструкции за бъдеща употреба.

2. Описание на устройството

Фигура А: 1.Spray gun, 2.Switch, 3.Tank, 4.Hose, 5.Aggregate, 6.Tank basket.

3. Предназначение на устройството

Апаратът за боядисване HVLP (High Volume Low Pressure) е продукт, предназначен за пръскане на бои на водна основа, байцове, консерванти за дърво, грундове за метал. Емайлови бои на маслена основа, акрилни емайлови бои, предназначени за боядисване чрез пръскане. Уредът може да пръска и бои за стени: латексови бои. Въпреки това количеството разредител, необходимо за правилното разреждане на боята (правилна работа на уреда), може да е по-голямо от препоръчаното от производителя. Допустимо е устройството да се използва при ремонтни и строителни дейности, ремонтни работилници, любителска работа, като се спазват условията за използване и допустимите условия на работа, съдържащи се в инструкциите за експлоатация.

4. Ограничения на използването

Уредът може да се използва само в съответствие с "Разрешените условия на работа" по-долу. Комбинираната система от компоненти е пригодена за пистолет за пръскане с резервоар за медия и устройство за издухване. Електроинструментът не може да се използва за луга, вещества, съдържащи киселини, вещества, съдържащи чужди материали, вещества, съдържащи химически разтворители. Неразрешените промени в механичната и електрическата конструкция, всякакви модификации, операции по поддръжката, които не са описани в инструкциите за експлоатация, ще се считат за незаконни и ще доведат до незабавна загуба на гаранционни права, а декларацията за съответствие ще стане невалидна. Неправилното използване или използването в противоречие с инструкциите за експлоатация ще доведе до незабавна загуба на гаранционните права.

Допустими условия на труд

Случайна работа S2 15 минути

5. Технически данни

Модел

A730200

Работно напрежение [V/Hz]

230 / 50

Номинална входяща мощност [W]

650

Работно налягане [bar]

0,2-0,3r

Дължина на елестичния кабел [m]

1,5

Въздушен поток [l/min]

1300 l

Скорост на подаване на медията

[l/min].

180 мл

Максимален вискозитет на средата

[s]

120

Емисии на шум: /

Ниво на звуково налягане L

[dB

(A)]

83,2

Ниво на звукова мощност L

[dB

(A)]

96,2

Неопределеност на измерването на звука K [dB (A)]

3,0 Тегло [kg]

2,8

Page 27

Клас на защита

Скорост [min ]-1

30000

Максимално ниво на вибрациите при дръжката [m/s2].

<2,5

Неопределеност на измерването на вибрациите K

1,5 Степен на защита срещу достъп

IP20

Информация за вибрациите и шума

Комбинираната стойност на вибрациите ah и неопределеността на измерването са определени в съответствие с EN 60745-1 и са дадени в таблицата. Емисиите на шум са определени в съответствие с EN 60745-1, като стойностите са дадени по-горе в таблицата.

Шумът може да причини увреждане на слуха, винаги носете защита на слуха, когато работите!

Декларираната обща стойност на вибрациите е измерена съгласно стандартен метод за изпитване и може да се използва за сравняване на едно оборудване с друго. Обявеното ниво на вибрациите може да се използва и за предварителна оценка на експозицията на вибрации. Нивото на вибрациите по време на действителното използване на оборудването може да се различава от обявените стойности в зависимост от използването на работните инструменти, по-специално от вида на обработвания детайл и необходимостта от определяне на мерки за защита на оператора. За да се направи точна оценка на експозицията при действителните условия на използване, трябва да се вземат предвид всички части на работния цикъл, включително периодите, когато машината е изключена или когато е включена, но не се използва за работа.

6. Подготовка за работа

Извършвайте всички подготвителни работи при изключен от електрическата мрежа модул.

Пълнене на резервоара преди боядисване

Пистолетът за пръскане се състои от капак на резервоара и тръба, която засмуква средата и резервоара. Положението на тръбата се променя чрез отвиване. При работа, при която обектът е легнал, тръбата трябва да се завърти така, че извивката да е обърната напред. При боядисване на обекти над главата тръбата трябва да се фиксира така, че извивката да сочи назад. Налейте подходяща среда в контейнера (фиг. 1). Завийте капака на контейнера. Средата и разредителят трябва да съвпадат. Използването на разредител, който не е в съответствие с препоръките на производителя, може да доведе до запушване на пистолета.

Използвайте бои, предназначени за боядисване с пръскане. Производителят винаги посочва това на

опаковката.

Сглобяване

Сгъването се извършва при изваден щепсел от контакта. За да се подготви устройството за работа, основното устройство трябва да се свърже към пистолета с помощта на гъвкав маркуч. От двете страни на гъвкавия маркуч има накрайници. Шпионката с по-голям диаметър трябва да се пъхне в гнездото на уреда, разположено в предната част, а другият край трябва да се пъхне в гнездото на пистолета (отзад на частта с дръжката), вж. фиг. 2. Когато боядисвате с уреда на закрито, не забравяйте да предпазите повърхността от замърсяване. Доставеното ви устройство е снабдено с ремък. Освен това оборудването включва пластмасова кошница за съхранение на оръжия, която се монтира чрез плъзгане на раменете на дръжката в пластмасовия корпус.

7. Връзка с мрежата

Преди да свържете уреда към източник на захранване, се уверете, че захранващото напрежение отговаря на стойността, посочена на табелката с номиналните стойности. Захранващата инсталация трябва да бъде направена в съответствие със съществените изисквания за електрически инсталации и да отговаря на изискванията за безопасност при употреба. Параметрите за минималното сечение на захранващия кабел и номиналната стойност на предпазителя в зависимост от мощността на уреда са дадени в таблицата по-долу:

Мощност на

устройството [W].

Минимално

напречно сечение

на проводника

[mm ]2

Минимален

предпазител тип C [A].

<700

0,75

Монтажът трябва да се извърши от квалифициран електротехник. Когато използвате удължителни кабели, уверете се, че сечението на проводниците не е по-малко от необходимото (вж. таблицата). Разположете електрическия кабел така, че да няма опасност от прерязване по време на работа. Не използвайте повредени удължителни кабели. Периодично проверявайте състоянието на захранващия кабел. Не дърпайте захранващия кабел.

8. Включване на устройството

Преди да стартирате устройството, е необходимо да извършите стъпките, описани в раздела

"Подготовка за работа".

След като комплектът е сглобен, натиснете бутонния превключвател, разположен в горната част на корпуса на основния модул. Натискането на превключвателя в положение "I" стартира устройството. Натискането на превключвателя в положение "0" изключва устройството.

9. Използване на устройството

Подготовка на повърхността за боядисване

Преди да започнете да боядисвате, не забравяйте да подготвите повърхността. Повърхността трябва да е чиста и суха. Не боядисвайте върху мазни повърхности. Ако повърхността е гладка, тя трябва да се грапави, например с фина шкурка, и след това да се отстрани прахът.

Среден

Преди да използвате средата, нейният вискозитет трябва да се провери с помощта на чашата, предоставена с устройството, за измерване на вискозитета (измерва се в секунди). Напълнете чашата, повдигнете я на височина около 15-20 см (запушете отвора) . След това освободете отвора и измерете времето, докато потокът е непрекъснат. В момента, в който той прекъсне, измерването е приключило. Отчетеното време е вискозитетът. Устройството може да се използва за пръскане на бои, лакове, оцветители и др. с вискозитет до 120s. Правилно боядисване с уреда, с бои за стени, е възможно, когато количеството разредител е по-голямо от препоръчаното от производителя (трябва да се избере експериментално), напр:

1) Beckers Vaggfarg, правилно представяне при ~30% разреждане

2) Decoral Acrylic W, правилно представяне при ~10% разреждане

3) Луксенс, правилно представяне при ~20% разреждане

4) Magnat, правилно представяне при ~10% разреждане. Преди да боядисате, направете тест върху картон, картон, шперплат и др.

Боядисване

Технологията HVLP се характеризира с висока ефективност Устройството е подходящо за три вида пръскане: вертикално, хоризонтално и кръгово. Позиционирането на средното пръскане се състои в отвиване на предпазния пръстен на пистолета и след това завъртане на капачката с двете дюзи в правилната позиция. Когато пеперудите са разположени хоризонтално (хоризонтално) - средната струя ще бъде вертикална. Ако поставите пеперудите във вертикално положение, ще се получи хоризонтална струя. При позициониране на пеперудите под ъгъл от 45 градуса - струята ще бъде кръгла. Обърнете внимание, че средата не трябва да се пръска чак до края, тъй като това води до неравномерно разпределение на средата по повърхността. Средството, което се натрупва в края на дюзата (засъхнало), трябва да се отстрани с подходящ разредител.

Пистолет за боядисване

Интензивността на пръскане се настройва с копче за регулиране на гърба на пистолета (където се поставя маркучът). Правилното количество среда се настройва, както следва:

1. като завъртите пръстена надясно, увеличете количеството боя

2. Задръжте натиснат спусъка и бавно отвийте регулиращото копче (вж. фиг. Г), докато върху тестваната повърхност се получи правилното количество среда. Движението на пистолета по време на боядисването трябва да бъде равномерно. Разстоянието между дюзата и повърхността по време на боядисване трябва да бъде приблизително. ~30 cm.

10. Текуща поддръжка

Извършвайте всички операции по поддръжката, когато устройството е изключено от

електрическото захранване.

Пистолет за пръскане

Почистването трябва да се извършва с подходящ разредител (напр. с вода). За дълготрайно използване е важно да почиствате уреда след всяко боядисване.

1. Почистете контейнера със средата, напълнете го с разредител (напр. вода)

2. затегнете здраво пистолета за пръскане 3 Включете основния модул, насочете пистолета към празния контейнер и започнете да пръскате почистващия препарат. (4) След като контейнерът бъде изпразнен, напълнете го отново с разредител и повторете процедурата. Повтаряйте, докато от пистолета започне да се разпръсква прозрачен разредител (вода).

6. Поддържайте резервоара чист.

7. периодично проверявайте уплътнението на щифта за изстрелване (в пистолетната ръкохватка).

Контрол на потока

Начинът на пръскане се регулира чрез промяна на позицията на капачката на дюзата на пистолета за пръскане. Хоризонтално пръскане, вертикално пръскане, кръг. Форма на разпръскваната струя.

Смяна на дюзата и щифта за изстрелване

Смяна на дюзата и запалителния щифт (вж. фиг. D) 1 Отвийте фиксиращия пръстен на капака на дюзата. 2 Свалете капака на дюзата 3 Свалете дюзата, поставете нова дюза 4 Свалете спусъка от фиксиращия щифт 5 Плъзнете щифта от тялото и извадете щифта, поставете нов щифт поставете нов щифт и следвайте стъпки от 5 до 1

Препоръчани аксесоари

A730200 е стандартно оборудван с 2,5-милиметрова дюза.

11. Резервни части и принадлежности

За закупуване на резервни части и аксесоари се свържете с Dedra Exim Service. Данните за контакт можете да намерите на страница 1 от ръководството. Когато поръчвате резервни части, посочете номера на партидата върху табелката с имената и номера на частта от монтажния чертеж.

Page 28

По време на гаранционния период ремонтите се извършват в съответствие с условията, посочени в гаранционната карта. Моля, предайте дефектния продукт за ремонт на мястото на покупката (продавачът е длъжен да приеме дефектния продукт), изпратете го в централния сервизен център на Dedra Exim или го изпратете в сервизния център, който е най-близо до вашето местоживеене (списък на сервизните центрове на www.dedra.pl). Моля, приложете попълнената гаранционна карта. След изтичане на гаранционния срок ремонтите се извършват от централния сервиз. Изпратете дефектния продукт до сервизния център (транспортните разходи се заплащат от потребителя).

12. Дефекти, отстранени самостоятелно

Изключете устройството от електрическата мрежа, преди да започнете самостоятелно да

отстранявате неизправности.

Проблем

Причина

Решение

Медиите не крият

Малко количество среден

Отвийте копчето на пистолета вляво.

Плътна среда

Разредете средата с 10%.

Голяма спрей мъгла

Твърде голямо разстояние от повърхността

Намалете разстоянието до 30 см

Твърде рядка среда

Намалете въздушния поток, като завъртите копчето на пистолета обратно на часовниковата стрелка.

Лош медиен поток

Плътна среда

Разредете средата с 10%.

Лош въздушен поток

Завъртете копчето за управление на пръскането на пистолета надясно.

Замърсена дюза

Почистете дюзата

13. Завършване на оборудването

1. захранващ блок - 1 бр. 2. пистолет за пръскане - 1 бр. 3.Strip - 1 бр. 5.

резервоар - 1 бр. 6. чаша за измерване на вискозитета - 1 бр. 7. маркуч

14. Информация за потребителите относно

изхвърлянето на електрическо и електронно оборудване

(засяга домакинствата)

Символът, изобразен върху продуктите или придружаващата ги документация, указва, че дефектното електрическо или електронно оборудване не трябва да се изхвърля заедно с

битовите отпадъци. Ако трябва да изхвърлите, да използвате повторно или да възстановите компоненти, е правилно да ги занесете в специализиран пункт за събиране, където ще бъдат приети безплатно. Информация за местоположението на пунктовете за събиране на употребявано оборудване се предоставя от местните власти, например на техните уебсайтове. Правилното рециклиране на устройствата ви позволи да спестите ценни ресурси и да избегнете отрицателни въздействия върху здравето и околната среда в резултат на възможното наличие на: опасни вещества, смеси и компоненти в оборудването. Неправилното изхвърляне на отпадъци е свързано с риск от санкции съгласно съответните местни разпоредби. Потребители в страни от ЕС: Ако трябва да изхвърлите електрическо или електронно оборудване, моля, свържете се с най-близкия пункт за продажба или с вашия доставчик, който ще ви предостави допълнителна информация. Изхвърляне в страни извън Европейския съюз: Този символ се отнася само за страните от Европейския съюз. Ако желаете да изхвърлите този продукт, моля, свържете се с местните власти или с търговеца за правилния начин на изхвърляне.

Гаранционна карта

на

[Единица за боядисване]

Номер на поръчката: A730200 Номер на партидата: ..........................

(наричан по-долу "Продуктът")

Дата на закупуване на продукта: .............

Печат на дилъра

Дата и подпис на продавача: .................................

Изявление на потребителя:

Потвърждавам, че съм информиран за условията на гаранцията и последствията от неспазването на указанията в инструкцията за

експлоатация и гаранционната карта. Запознат съм с условията на тази гаранция, което потвърждавам със саморъчния си подпис:

.................. .....................................

Дата и място Подпис на потребителя

I. Отговорност за продукта

(1) Гарант - Dedra Exim Sp. z o.o. със седалище в Прушков, адрес: гр: 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Окръжен съд на град Варшава във

Варшава, XIV икономическо отделение на Националния съдебен регистър,

NIP 527-020-49-33, акционерен капитал: 100 980,00 PLN. 2 Съгласно условията, посочени в тази гаранционна карта, Гарантът гарантира Продукта, произхождащ от дистрибуцията на Гаранта. (3) Отговорността по гаранцията покрива само дефекти, възникнали по

причини, присъщи на Продукта в момента на предоставянето му на Потребителя. (4) По силата на гаранцията Потребителят има право на безплатен ремонт на Продукта, при условие че дефектът се е проявил по време на гаранционния период. Методът на ремонт на Продукта (методът на ремонт) е по преценка на Гаранта. Ако Гарантът установи, че ремонтът не е възможен, той си запазва правото да замени дефектния елемент или целия Продукт с бездефектен, да намали цената на Продукта или да се откаже от договора. По отношение на потребител, който не е потребител по смисъла на Закона от 23 април 1964 г. Граждански кодекс, отговорността на Гаранта за вреди, произтичащи от тази гаранция и/или във връзка с нейното сключване и изпълнение, независимо от правния титул, е ограничена до максималната стойност на дефектния Продукт.

II. Гаранционен период

Компоненти на продукта

Продължителност на гаранционната защита

Агрегатът hvlp

36 месеца от датата на закупуване на Продукта, както е посочено в тази гаранционна карта

III. Условия за ползване на гаранцията

Потребителят трябва да представи попълнената гаранционна карта на Продукта и да докаже обстоятелствата на закупуване на Продукта от Потребителя, напр. чрез представяне на касова бележка, фактура и др. За целите на ефективното разглеждане на жалби се препоръчва Потребителят да представи заедно с Продукта всички компоненти, посочени в "Комплектоване на устройството", съдържащо се в Ръководството за потребителя.

2. потребителят да спазва препоръките, съдържащи се в инструкциите за експлоатация и гаранционната карта. Гаранцията обхваща само територията на Република Полша и ЕС. Гаранцията не покрива дефекти на Продукта, произтичащи по-специално от: a. Неспазване от страна на потребителя на условията, посочени в инструкциите за експлоатация, по-специално по отношение на правилната експлоатация, поддръжка и почистване; b. Използване на продукти за почистване или поддръжка от страна на потребителя, които не съответстват на инструкциите за експлоатация; c. Неподходящо съхранение и транспортиране на Продукта от страна на Потребителя; d. Неразрешени промени и/или изменения на Продукта от страна на Потребителя, които не са били съгласувани с Гаранта; e. Използването от страна на Потребителя в Продукта на консумативи, които не съответстват на Инструкцията за експлоатация. (5) Потребител, който не е потребител по смисъла на Закона от 23 април 1964 г. Граждански кодекс, губи гаранцията за Продукта, в който:

- серийните номера, обозначенията за дата и табелките с номинални стойности са били отстранени, променени или повредени от потребителя;

- пломбите са били повредени от потребителя или имат следи от манипулация от страна на потребителя. Внимание: Потребителят трябва да извършва дейностите, свързани с ежедневната експлоатация на Продукта, произтичащи, наред с другото, от Инструкциите за употреба, сам и за своя сметка.

IV. Процедура за подаване на жалби

(1) В случай, че се установи, че Продуктът работи неправилно, трябва да се уверите, че всички стъпки, посочени в инструкциите за експлоатация, са извършени правилно, преди да предявите рекламация. (2) Препоръчително е да подадете жалба незабавно, за предпочитане в рамките на 7 дни от забелязването на дефект в Продукта. Потребител, който не е потребител по смисъла на Закона от 23 април 1964 г. Граждански кодекс, губи правата, произтичащи от тази гаранция, ако рекламацията не бъде направена в рамките на 7 дни. (3) Уведомяването за жалба може да се извърши, inter alia, на мястото на закупуване на Продукта, в гаранционното обслужване или писмено на адреса: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków. (4) Потребителят може да подаде жалба, като използва формуляра, достъпен на уебсайта www.dedra.pl. ("Формуляр за гаранционна рекламация").

5. адресите на гаранционното обслужване за отделните страни са достъпни на www.dedra.pl. Ако няма гаранционно обслужване за дадена страна, препоръчваме да отправяте гаранционни претенции на адрес: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Полша). 6 С оглед на безопасността на Потребителя е забранено използването на дефектен Продукт. 7 Внимание: Използването на дефектен Продукт е опасно за здравето и живота на Потребителя. 8 Изпълнението на задълженията по гаранцията ще се осъществи в рамките на 14 работни дни, считано от датата на доставка на заявения Продукт от Потребителя.

Page 29

9. преди да предадете дефектния Продукт за рекламация, се препоръчва

да го почистите. Препоръчва се Продуктът за рекламация да бъде внимателно защитен от повреди по време на транспортиране (препоръчва се Продуктът за рекламация да се достави в оригиналната му опаковка). (10) Гаранционният срок се удължава с времето, през което Потребителят не е могъл да използва Продукта, обхванат от гаранцията, поради дефект. Гаранцията не изключва, не ограничава и не спира правата на Потребителя, произтичащи от гаранционните разпоредби, за дефекти на продадените стоки.

В съответствие с член 13, параграфи 1 и 2 от Регламент (ЕС) 2016/679 на Европейския парламент и на Съвета от 27 април 2016 г. относно защитата на физическите лица във връзка с обработването на лични данни и относно свободното движение на такива данни и за отмяна на Директива

95/46/ЕО ("ОРЗД"), с настоящото Ви информираме, че

1. Администраторът на Вашите лични данни, посочени във формуляра е

DEDRA-EXIM sp. z o.o. със седалище в Прушков, на ул. 3 Maja 8, 05800 Прушков (по-нататък: „Администратор”).

2. Вашите лични данни ще се обработват изключително с цел

провеждане на гаранционната процедура на устройството съгласно ст. 6 ал. 1 буква “б” от Общия регламент за защита на личните данни (по-нататък: „ОРЗД”) Посочване на данните е доброволно, но е необходимо за провеждане на гаранционната процедура.

3. Вашите лични данни ще се обработват през срока на разглеждането

на провеждане на гаранционната процедура и за архивни цели при необходимост от защита от евентуалните претенции към Администратора не по-дълго отколкото до датата на давността им.

4. Вашите лични данни могат да се обявяват изключително на

операторите, обработващи данните в полза на Администратора въз основа на писмен договор за възлагане на обработването на личните данни, предоставящи, м.др. услуги по технически сервиз, хостинг или обслужване на уеб-сайта, по IT обслужване, на куриерска служба. Доставчиците на Администратора са задължени да осигурят защита на личните данни и да отговарят на изискванията на действащото законодателство, свързано със защита на личните данни и не могат да използват доверените им лични данни за целите, различни от определените в договор с Администратора.

5. Вашите данни няма да бъдат обработвани по автоматизиран начин, в

това число във формата на профилиране, и няма да се предоставят в трета страна/международна организация.

6. Имате право на достъп до съдържанието на личните си данни и право

всеки момент да ги коригирате, изтриете, ограничите обработването им, право да прехвърляте данните, право да подадете възражение.

7. По всякакви въпроси, свързани с обработването на Вашите лични

данни от Администратора можете да се свържете на електронен адрес: [email protected].;

8. Имате право да подадете жалба до органа, компетентен относно

въпросите за защита на личните данни;

UA Зміст

1. фотографії та малюнки

2. Опис пристрою

3. Призначення пристрою

4. Обмеження використання

5. Технічні дані

6. Підготовка до роботи

7. Підключення до мережі

8. Увімкнення пристрою

9. Використання пристрою

10. Поточне обслуговування

11. Запасні частини та аксесуари

12. дефекти виправлені самостійно

13. комплектація обладнання

14. інформація для користувачів щодо утилізації електричного та електронного обладнання

15. Гарантійний талон

Переклад оригінальної інструкції

Декларація відповідності додається до інструкції окремим документом. У разі відсутності декларації відповідності, будь ласка, зверніться до компанії

Dedra Exim Sp. z o.o. Загальні правила безпеки включені в посібник окремим буклетом.

ПОПЕРЕДЖЕННЯ. Прочитайте всі попередження,

позначені цим символом, та всі інструкції.

Недотримання наведених нижче попереджень та інструкцій з техніки безпеки може призвести до ураження електричним струмом, пожежі або серйозних травм.

Зберігайте всі попередження та інструкції для подальшого використання.

2. Опис пристрою

Рис.А: 1.розпилювач, 2.вимикач, 3.бак, 4.шланг, 5.агрегат, 6.корзина бака.

3. Призначення пристрою

Фарборозпилювач HVLP (High Volume Low Pressure) - це виріб, призначений для розпилення водоемульсійних фарб, морилок, захисних засобів для деревини, ґрунтовок для металу. Емалеві фарби на масляній основі, акрилові емалеві фарби, призначені для розпилення. Агрегат також може розпилювати настінні фарби: латексні фарби. Однак кількість

розчинника, необхідного для належного розведення фарби (правильної роботи апарата), може бути більшою, ніж рекомендовано виробником. Допускається використання пристрою в ремонтно-будівельних роботах, ремонтних майстернях, аматорських роботах, при дотриманні умов використання і допустимих умов праці, викладених в інструкції з експлуатації.

4. Обмеження використання

Прилад можна використовувати тільки відповідно до "Допустимих умов експлуатації", наведених нижче. Система комбінування компонентів пристосована до пістолетарозпилювача з бачком для робочого середовища і пристроєм для обдування. Електроінструмент не можна використовувати для лугу, речовин, що містять кислоти, речовин, що містять сторонні матеріали, речовин, що містять хімічні розчинники. Несанкціоновані зміни механічної та електричної конструкції, будь-які модифікації, операції з технічного обслуговування, не описані в інструкції з експлуатації, вважаються незаконними і призводять до негайної втрати гарантійних прав, а декларація про відповідність стає недійсною. Неправильне використання або використання не відповідно до інструкції з експлуатації призведе до негайної втрати гарантійних прав.

Допустимі умови праці

Необов'язкова робота S2 15 хвилин

5. Технічні дані

Модель

A730200

Робоча напруга [В/Гц]

230 / 50

Номінальна споживана потужність [Вт]

650 Робочий тиск [бар]

0,2-0,3r

Довжина еластичного кабелю [м]

1,5

Повітряний потік [л/хв]

1300 l

Швидкість подачі середовища [л/хв].

180 мл

Максимальна в'язкість середовища [с]

120

Викиди шуму: / /.

Рівень звукового тиску L

[дБ (A)]

83,2

Рівень звукової потужності L

[дБ

(A)]

96,2

Невизначеність вимірювання звуку

K [дБ (А)].

3,0 Вага [кг]

2,8

Клас захисту

Швидкість [хв ]-1

30000

Максимальний рівень вібрації на ручці [м/с2].

<2,5

Невизначеність вимірювання вібрації K

1,5 Ступінь захисту від доступу

IP20

Інформація про вібрації та шум

Комбіноване значення вібрацій ah і невизначеність вимірювання були визначені відповідно до EN 60745-1 і наведені в таблиці. Рівень шуму визначався відповідно до EN 60745-1, значення наведені вище в таблиці.

Шум може призвести до пошкодження слуху, завжди використовуйте засоби захисту органів

слуху під час роботи!

Заявлене значення загальної вібрації було виміряно відповідно до стандартного методу випробувань і може використовуватися для порівняння одного обладнання з іншим. Заявлений рівень вібрації також може бути використаний для попередньої оцінки впливу вібрації. Рівень вібрації під час фактичного використання обладнання може відрізнятися від заявлених значень, залежно від використання робочих інструментів, зокрема типу заготовки та необхідності визначення заходів для захисту оператора. Для точної оцінки впливу в реальних умовах експлуатації необхідно враховувати всі частини робочого циклу, включаючи періоди, коли верстат вимкнений або коли він увімкнений, але не використовується для роботи.

6. Підготовка до роботи

Всі підготовчі роботи виконуйте, відключивши пристрій від мережі електроживлення.

Заповнення бака перед фарбуванням

Фарборозпилювач складається з кришки бачка і трубки, яка всмоктує робочу рідину в бачок. Положення трубки змінюється шляхом її відкручування. При роботі, коли об'єкт лежить, трубку необхідно повернути так, щоб вигин був спрямований вперед. При фарбуванні повітряних об'єктів трубку необхідно зафіксувати так, щоб вигин був спрямований назад. Налийте в ємність відповідний матеріал (рис.1). Закрутіть кришку контейнера. Фарба та розчинник повинні відповідати один одному. Використання розріджувача, що не відповідає рекомендаціям виробника, може призвести до засмічення пістолета.

Використовуйте фарби, призначені для розпилення. Виробник завжди вказує це на

упаковці.

Page 30

Збірка

Складання здійснюється при витягнутій вилці з розетки. Щоб підготувати пристрій до роботи, основний блок необхідно з'єднати з пістолетом за допомогою гнучкого шланга. З обох боків гнучкого шланга є патрубки. Патрубок з більшим діаметром слід вставити в гніздо блоку, розташоване спереду, а інший кінець - в гніздо пістолета-розпилювача (задня частина рукоятки), див. мал. 2. При фарбуванні за допомогою блоку в приміщенні не забувайте захищати поверхню від забруднень. Пристрій, що постачається, оснащений ременем. Крім того, в комплект поставки входить пластиковий кошик для зберігання пістолета, який встановлюється шляхом вставляння руків'я в пластиковий корпус.

7. Підключення до мережі

Перед підключенням приладу до електромережі переконайтеся, що напруга живлення відповідає значенню, зазначеному на табличці з технічними даними. Підключення до електромережі повинно бути виконано відповідно до основних вимог до електроустановок і відповідати вимогам безпеки при використанні. Параметри мінімального перерізу кабелю живлення та номінального значення запобіжника залежно від потужності приладу наведені в таблиці нижче:

Потужність

пристрою [Вт].

Мінімальний

переріз

провідника [мм ]2

Мінімальний

запобіжник типу C [A].

<700

0,75

Установку повинен виконувати кваліфікований електрик. Використовуючи подовжувачі, переконайтеся, що переріз жил кабелю не менший за необхідний (див. таблицю). Прокладіть електричний кабель таким чином, щоб виключити ризик його перерізання під час роботи. Не використовуйте пошкоджені подовжувачі. Періодично перевіряйте стан кабелю живлення. Не тягніть за кабель живлення.

8. Увімкнення пристрою

Перед запуском пристрою необхідно виконати дії, описані в розділі "Підготовка до роботи".

Після того, як комплект зібрано, натисніть на тумблер, розташований у верхній частині корпусу основного блоку. Натискання тумблера в положенні "I" запускає пристрій. Натискання тумблера в положення "0" вимикає пристрій.

9. Використання пристрою

Підготовка поверхні до фарбування

Перед початком фарбування не забудьте підготувати поверхню. Поверхня повинна бути чистою і сухою. Не фарбуйте на жирних поверхнях. Якщо поверхня гладенька, її слід зробити шорсткою, наприклад, дрібнозернистим наждачним папером, а потім видалити пил.

Середній

Перед використанням середовища слід перевірити його в'язкість за допомогою чашки, що входить до комплекту пристрою, для вимірювання в'язкості (вимірюється в секундах). Наповніть чашку, підніміть її на висоту приблизно 15-20 см (перекрийте отвір). Потім відпустіть отвір і вимірюйте час, поки потік буде безперервним. Як тільки потік перерветься, вимірювання закінчено. Час, що зчитується, і є в'язкістю. Прилад можна використовувати для розпилення фарб, лаків, морилок і т.д. з в'язкістю до 120 с. Коректне фарбування фарбами для стін за допомогою приладу можливе, якщо кількість розріджувача більша, ніж рекомендовано виробником (підбирається експериментально), наприклад, якщо кількість розріджувача

1) Beckers Vaggfarg, правильні показники при ~30% розведенні

2) Декоративний акрил W, правильна робота при розведенні ~10%.

3) Luxens, коректна робота при ~20% розведенні

4) Магнат, коректна робота при розведенні ~10%. Перед фарбуванням протестуйте на картоні, картоні, фанері тощо.

Живопис

Технологія HVLP характеризується високою ефективністю Пристрій підходить для трьох типів розпилення: вертикального, горизонтального та кругового. Позиціонування середнього розпилювача складається з відкручування запобіжного кільця на пістолеті, а потім повороту ковпачка з двома соплами в правильне положення. Коли метелики розташовані горизонтально (по горизонталі) - середній струмінь буде вертикальним. Встановлення метеликів у вертикальному положенні дасть горизонтальний струмінь. Якщо розташувати метелики під кутом 45 градусів - струмінь буде круговим. Зверніть увагу, що не слід розпилювати засіб до кінця, оскільки це призводить до нерівномірного розподілу засобу на поверхні. Середовище, що накопичується на кінці сопла (засохле), слід видалити за допомогою відповідного розріджувача.

Фарбопульт

Інтенсивність розпилення встановлюється за допомогою ручки регулювання на задній панелі пістолета (куди вставляється шланг). Правильна кількість засобу встановлюється наступним чином:

1. повертаючи кільце вправо, збільшуємо кількість фарби

2. утримуючи курок, повільно відкручуйте регулювальну ручку (див. рис. D), доки не буде досягнуто потрібної кількості середовища на поверхні, що тестується. Рух пістолета під час фарбування повинен бути рівномірним. Відстань між соплом і поверхнею під час фарбування повинна бути прибл. ~30 см.

10. Поточне обслуговування

Виконуйте всі операції з технічного обслуговування, відключивши пристрій від

електромережі.

Розпилювач

Очищення слід проводити за допомогою відповідного розчинника (наприклад, води). Для довготривалого використання важливо очищати пристрій після кожного фарбування.

1. очистіть ємність із середовищем, наповніть її розчинником (наприклад, водою)

2. міцно затягніть пістолет-розпилювач 3 Увімкніть основний блок, спрямуйте пістолет-розпилювач на порожній контейнер і почніть розпилювати засіб для чищення. (4) Після того, як ємність спорожніла, знову наповніть її розчинником і повторіть процедуру. Повторюйте до тих пір, поки з пістолета не почне розпилюватися прозорий розчинник (вода).

6. Тримайте бак в чистоті.

7. періодично перевіряйте прокладку ударника (в пістолетній рукоятці).

Регулювання потоку

Форма розпилення регулюється за допомогою зміни положення ковпачка сопла на пістолеті-розпилювачі. Горизонтальне розпилення, вертикальне розпилення, коло. Форма розпилення.

Заміна сопла та бойка

Заміна сопла та ударника (див. рис. D) 1 Відкрутіть стопорне кільце кришки форсунки. 2 Зніміть кришку форсунки 3 Зніміть насадку, вставте нову насадку 4 Зніміть спусковий гачок з фіксуючого штифта 5 Висуньте штифт з корпусу і вийміть ударник, вставте новий ударник вставити новий боек і виконати кроки з 5 по 1

Рекомендовані аксесуари

У стандартній комплектації A730200 оснащений насадкою 2,5 мм.

11. Запасні частини та аксесуари

Для придбання запасних частин та аксесуарів, будь ласка, зв'яжіться з компанією Dedra Exim Service. Контактні дані можна знайти на сторінці 1 цього посібника. При замовленні запасних частин, будь ласка, вказуйте номер партії на заводській табличці та номер деталі зі складального креслення. Протягом гарантійного терміну ремонт здійснюється відповідно до умов, зазначених у гарантійному талоні. Будь ласка, передайте несправний виріб для ремонту за місцем придбання (продавець зобов'язаний прийняти несправний виріб), надішліть його до центрального сервісного центру Dedra Exim або до найближчого сервісного центру за місцем проживання (список сервісних центрів на сайті www.dedra.pl). Будь ласка, додайте заповнений гарантійний талон. Після закінчення гарантійного терміну ремонт здійснюється центральним сервісним центром. Надішліть несправний виріб до сервісного центру (витрати на пересилку оплачує користувач).

12. Дефекти виправлені самостійно

Перед самостійним усуненням несправностей від'єднайте пристрій від джерела живлення.

Проблема

Тому що

Рішення

ЗМІ не приховують

Невелика кількість засобу

Відкрутіть ручку на пістолеті зліва.

Щільне середовище

Розбавте середовище на 10%.

Великий розпилюваль ний туман

Занадто велика відстань від поверхні

Зменшити відстань до 30 см

Занадто рідкий середній

Зменшіть потік повітря, повернувши ручку на пістолеті проти годинникової стрілки

Поганий медіапотік Щільне середовище

Розбавте середовище на 10%.

Поганий потік повітря

Поверніть ручку керування розпиленням на пістолеті вправо.

Забруднене сопло

Очистіть насадку

13. Комплектація обладнання

1. блок живлення - 1 шт. 2.пістолет-розпилювач - 1 шт. 3. стрічка - 1 шт. 5. бак - 1 шт. 6. стакан в'язкості - 1 шт. 7. шланг

14. Інформація для користувачів щодо утилізації електричного та електронного обладнання

(стосується домогосподарств)

Символ, зображений на виробах або супровідній документації, вказує на те, що несправне електричне або електронне обладнання не можна утилізувати разом з побутовими

відходами. Якщо вам потрібно утилізувати, повторно використати або відновити компоненти, найкраще віднести їх до спеціалізованого пункту збору, де вони будуть прийняті безкоштовно. Інформацію про місцезнаходження пунктів збору відпрацьованого обладнання надають місцеві органи влади, наприклад, на їхніх веб-сайтах. Правильна утилізація пристрою, допомагає зберегти цінні ресурси та уникнути негативного впливу на здоров'я та навколишнє середовище внаслідок можливої присутності в обладнаннінебезпечних речовин: речовини, суміші та компоненти.

Page 31

Неправильна утилізація відходів загрожує штрафними санкціями згідно з відповідними місцевими нормами. Користувачі в країнах ЄС: Якщо вам потрібно утилізувати електричне або електронне обладнання, зверніться до найближчої точки продажу або до вашого постачальника, який надасть вам додаткову інформацію. Утилізація в країнах за межами Європейського Союзу: Цей символ стосується лише країн Європейського Союзу. Якщо ви хочете утилізувати цей виріб, зверніться до місцевих органів влади або дилера для отримання інформації про правильний спосіб утилізації.

Гарантійний талон

на

[Малярний цех]

Номер замовлення: A730200 Номер лоту: ..........................

(далі - Продукт)

Дата придбання продукту: .............

Печатка дилера

Дата та підпис продавця: .................................

Заява користувача:

Я підтверджую, що ознайомлений з умовами гарантії та наслідками недотримання вказівок, викладених в інструкції з експлуатації та гарантійному талоні. Я ознайомлений з умовами цієї гарантії, що підтверджую власним підписом:

.................... ...................................

Дата і місце Підпис користувача

I. Відповідальність за Продукт

(1) Поручитель - Dedra Exim Sp. z o.o. з місцезнаходженням у м. Прушкув, адреса: вул. 3 Мая 8, 05-800 Прушкув, KRS 0000062517, Окружний суд міста Варшави у Варшаві, XIV Економічний відділ Національного судового реєстру, NIP 527-020-49-33, статутний капітал: 100 980,00 ЗЛОТИХ. 2 Відповідно до умов, викладених у цьому гарантійному талоні, Гарант надає гарантію на Виріб, що походить з дистриб'юторської мережі Гаранта. (3) Відповідальність за гарантією поширюється лише на дефекти, що виникли з причин, притаманних Продукту на момент його доставки Користувачеві. (4) Користувач, на підставі гарантії, має право на безкоштовний ремонт Продукту за умови, що дефект став очевидним протягом гарантійного терміну. Спосіб ремонту Продукту (метод ремонту) визначається на розсуд Гаранта. Якщо Гарант визнає ремонт неможливим, він залишає за собою право замінити дефектний елемент або весь Виріб на бездефектний, знизити ціну Виробу або відмовитися від виконання договору. По відношенню до Користувача, який не є споживачем у розумінні Закону від 23 квітня 1964р. Цивільного кодексу, відповідальність Гаранта за збитки, що виникли внаслідок цієї гарантії та/або у зв'язку з її укладенням та виконанням, незалежно від правового титулу, обмежується максимальною вартістю дефектного Продукту.

II. Гарантійний термін

Компоненти продукту

Тривалість гарантійного захисту

Агрегат hvlp

36 місяців з дати придбання Продукту, як зазначено в цьому гарантійному талоні

III. Умови для отримання гарантії

Користувач повинен пред'явити заповнений гарантійний талон на Виріб та обґрунтувати обставини придбання Виробу Користувачем, наприклад, пред'явивши чек, рахунок-фактуру тощо. З метою ефективного розгляду рекламації рекомендується, щоб Користувач надав разом з Виробом всі компоненти, зазначені в розділі "Комплектація пристрою", що міститься в Посібнику користувача.

2. що користувач дотримується інструкцій, наведених в інструкції з експлуатації та гарантійному талоні. Гарантія поширюється лише на територію Республіки Польща та ЄС. Гарантія не поширюється на дефекти Продукту, що виникають, зокрема, внаслідок: a. Недотримання Користувачем умов, викладених в Інструкції з експлуатації, зокрема щодо правильної експлуатації, технічного обслуговування та чищення; b. Використання Користувачем засобів для чищення або технічного обслуговування, які не відповідають вимогам Інструкції з експлуатації;

c. Неналежне зберігання та транспортування Продукту Користувачем; d. Несанкціоновані зміни та/або модифікації Продукту Користувачем, які не були узгоджені з Гарантом; e. Використання Користувачем у Виробі витратних матеріалів, що не відповідають вимогам Інструкції з експлуатації. (5) Користувач, який не є споживачем у розумінні Закону від 23 квітня 1964р. Цивільного кодексу, втрачає гарантію на Продукт, в якому:

- серійні номери, позначення дати та паспортні таблички були видалені, змінені або пошкоджені користувачем;

- пломби були пошкоджені користувачем або мають ознаки втручання

користувача.

Увага: Користувач зобов'язаний самостійно і за власний рахунок виконувати дії, пов'язані з повсякденною експлуатацією Виробу, що випливають, зокрема, з Інструкції з експлуатації, самостійно і за власний рахунок.

IV. Процедура розгляду скарг

(1) Якщо Ви виявите, що Виріб працює неправильно, перед тим, як пред'явити претензію, Ви повинні переконатися, що всі кроки, зазначені в Інструкції з експлуатації, були виконані правильно, перш ніж пред'являти претензію. (2) Рекомендується подавати рекламацію негайно, бажано протягом 7 днів з моменту виявлення дефекту Продукту. Користувач, який не є споживачем у розумінні Закону від 23 квітня 1964р. Цивільного кодексу, втрачає права, що випливають з цієї гарантії, якщо рекламація не буде подана протягом 7 днів. (3) Повідомлення про рекламацію можна подати, зокрема, в місці придбання Продукту, в гарантійному сервісі або в письмовій формі на вказану адресу: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków. (4) Користувач може подати рекламацію, використовуючи форму, доступну на веб-сайті www.dedra.pl. ("Бланк рекламації").

5. адреси гарантійного обслуговування для окремих країн можна знайти на сайті www.dedra.pl. Якщо для певної країни немає гарантійного сервісу, рекомендується звертатися з гарантійними претензіями за адресою: Dedra

Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Польща). 6 З метою безпеки Користувача використання дефектного Продукту заборонено. 7 Попередження: Використання несправного Виробу є небезпечним для здоров'я та життя Користувача. 8 Виконання зобов'язань за гарантією відбудеться протягом 14 робочих днів, рахуючи від дати доставки Користувачем заявленого Продукту.

9. перед тим, як відправити дефектний Виріб для рекламації,

рекомендується його почистити. Виріб, що підлягає рекламації, рекомендується ретельно захищати від пошкоджень під час транспортування (рекомендується доставляти Виріб, що підлягає рекламації, в оригінальній упаковці). (10) Гарантійний термін продовжується на час, протягом якого Користувач не міг використовувати Продукт, на який поширюється гарантія, через дефект. Гарантія не виключає, не обмежує і не призупиняє права Користувача, передбачені положеннями про гарантійні зобов'язання щодо дефектів проданих товарів.

Відповідно до статті 13(1) та (2) Регламенту (ЄС) 2016/679 Європейського Парламенту та Ради від 27 квітня 2016 року про захист фізичних осіб у зв'язку з обробкою персональних даних і про вільний рух таких даних та про скасування Директиви 95/46/ЄС (далі: "RODO"), повідомляємо Вам наступне

1. Контролером ваших персональних даних, вказаних у формі, є компанія

DEDRA-EXIM sp. z o.o., зареєстрована за адресою: вул. 3 Мая, 8, 05800, Прушкув (далі: «Контролер»).

2. Ваші дані будуть оброблятися виключно з метою виконання

гарантійної процедури для пристрою згідно з літ. b п. 1. ст. 6 Загального регламенту захисту даних (далі: «ЗРЗД») Надання даних є добровільним, але необхідним для виконання гарантійної процедури.

3. Ваші дані будуть оброблятися протягом періоду виконання гарантійної

процедури та з метою архівування на випадок необхідності захисту від можливих претензій до Контролера, але не довше закінчення терміну позовної давності.

4. Ваші дані можуть бути розкриті тільки суб'єктам, які обробляють дані

від імені Контролера, на підставі письмового договору про доручення на обробку персональних даних, що передбачає, зокрема, технічне обслуговування, хостинг або обслуговування веб-сайту, ІТ-сервіс, кур'єрську компанію. Постачальники Контролера зобов'язані забезпечувати безпеку даних і дотримуватися вимог чинного законодавства щодо захисту персональних даних і не можуть використовувати довірені їм персональні дані в цілях, відмінних від зазначених у договорі з Контролером.

5. Ваші персональні дані не будуть оброблятися автоматизовано,

зокрема, не будуть профілюватися, а також не будуть передаватися у треті країни/міжнародні організації.

6. Ви маєте право на доступ до своїх персональних даних та право на

їхнє виправлення, видалення, обмеження обробки, право на передачу даних, право на відмову від обробки, у будь-який момент;

7. З усіх питань, пов’язаних з обробкою Контролером ваших

персональних даних, ви можете звернутися до Контролера за адресою

e-mail: [email protected].;

8. Ви маєте право подати скаргу до відповідного наглядового органу із

захисту персональних даних;

Page 32

HR Sadržaj

1. Slike i crteži

2. Opis uređaja

3. Namjena uređaja

4. Ograničena uporaba

5. Tehnički podaci

6. Priprema za rad

7. Priključak u struju

8. Uključivanja uređaja

9. Korištenje uređaja

10. Tekuće aktivnosti opsluživanja

11. Zamjenski dijelovi i pribor

12. Samostalno uklanjanje kvarova

13. Sastavni dijelovi uređaja

14. Informacija za korisnike o zbrinjavanju električnih i elektronskih alata

15. Jamstveni list

Prijevod izvornih uputa

Izjava o sukladnosti je priložena uputama kao zaseban dokument. Ako izjava o sukladnosti nije priložena, kontaktirajte Dedra Exim Sp. z o.o. Opći propisi o sigurnosti su priloženi uputama kao posebna knjižica.

UPOZORENJE. Pročitajte sva upozorenja označena simbolom i sve upute.

Zbog nepoštivanje dolje navedenih upozorenja i sigurnosnih napomena može doći do strujnog udara, požara ili ozbiljnih povreda korisnika.

Zadržite sva upozorenja i upute radi naknadne uporabe .

2. Opis uređaja

Crtež A: 1. Pištolj za lakiranje, 2. Prekida, 3. Spremnik, 4. Fleksibilno crijevo, 5. Aparat, 6. Košara za spremnik.

3. Namjena uređaja

HVLP (High Volume Low Pressure – veliki kapacitet kod malog pritiska) aparat za bojanje je proizvod za raspršivanje lakova na bazi: vode, bajsa, sredstava za

zaštitu drva, metalnih temeljnih premaza. Uljno-ftalnih emajliranih boja, akrilnih emajliranih boja za nanošenje prskanjem. Pomoću uređaja možete na zid aplicirati lateks boje. Međutim, količina razrjeđivača potrebna za pravilno razrjeđivanje boje (kako bi aparat pravilno radio) može biti veća od količine koju preporučuje proizvođač. Dozvoljeno je koristiti uređaj prilikom obavljanja renovacijskih i građevinskih radova, u servisnim radionicama, pri amaterskim radovima uz poštivanje uvjeta korištenja i dopuštenih radnih uvjeta naznačenih u uputama za uporabu.

4. Ograničena uporaba

Uređaj se može koristiti samo u skaldu s niže navedenim „Dopuštenim uvjetima rada”. Sustav spajanja sklopova je prilagođen za pištolj za prskanje sa spremnikom za boju i puhalo. Električni alat nemojte koristiti za lužinu, tvari koje sadrže kiseline, tvari koje sadrže strane materijale, tvari koje sadrže kemijska otapala. Samoinicijativne promjene u mehaničkoj i električkoj konstrukciji, sve ingerencije u uređaj, a isto tako korištenje uređaja na način koji nije opisan u uputama, smatraju se neovlaštenim djelovanjem i uzrokuju trenutačni gubitak jamstvenih prava, a izjava o usklađenosti u tom slučaju postaje nevažeća. Zbog nenamjenske uporabe ili korištenja uređaja na način koji nije usklađen s uputama za uporabu dolazi do trenutačnog gubitka jamstvenih prava.

Dopušteni radni uvjeti

Kratkotrajni rad S2 15 min

5. Tehnički podaci

Model

A730200

Radni napon [V/Hz]

230 / 50

Nazivna ulazna snaga [W]

650

Radni tlak [bar]

0,2-0,3r

Duljina fleksibilnog crijeva [m]

1,5

Strujanje zraka [L/min]

1300 l

Brzina isporuke medija [l/min]

180ml

Maksimalna viskoznost medija [s]

120

Emisije buke: /

Razina zvučnog pritiska L

[dB (A)]

83,2

Razina zvučne snage L

[dB (A)]

96,2

Nesigurnost mjerenja zvuka K [dB(A)]

3,0

Masa [kg]

2,8

Klasa zaštite

Brzina rotacije [min-1]

30000

Maksimalna razina vibracije na rukohvaci [m/s2]

<2,5 Mjerna nesigurnost vibracije K

1,5

Stupanj zaštite od pristupa

IP20

Informacija o vibracijama i buci

Uključna vrijednost vibracija ah i mjerna nesigurnost su određene u skladu s

normom EN 60745-1 i navedene u tablici. Emisija buke je određena u skladu s EN 60745-1, vrijednosti su navedene u tablici.

Zbog buke može doći do oštećivanje sluha i zato tijekom rada uvijek nosite sredstva za zaštitu sluha!

Deklarirana ukupna vrijednost vibracija izmjerena je u skladu sa standardnom

metodom ispitivanja i može se koristiti za međusobno uspoređivanje uređaja.

Navedena razina vibracija može se koristiti za prvu procjenu izlaganja na

vibracije.

Razina vibracija tijekom stvarnog korištenja uređaja može se razlikovati od deklariranih vrijednosti, ovisno o načinu korištenja radnih alata, posebice o vrsti obrađivanog materijala i potrebi određivanja sredstava za zaštitu operatera.

Kako biste precizno procijenili izlaganje opasnostima u stvarnim uvjetima rada,

treba uzeti u obzir sve dijelove operativnog djelovanja, također i razdoblje kad je uređaj isključen i kad je uključen ali se ne koristi za rad.

6. Priprema za rad

Sve pripremne aktivnosti obavljajte kad je uređaj isključen iz izvora napajanja.

Punjenje spremnika prije bojanja

Pištolj za prskanje se sastoji od poklopca spremnika, usisne cijevi za boju i spremnika. Položaj cijevi mijenjate postupkom odvrtanja. Tijekom obavljanja radova na predmetu, koji leži, cijev okrenite na način da njen savinut dio bude

usmjeren prema naprijed. Prilikom obavljanja radova iznad glave, cijev morate

fiksirati na način da njen savinut dio bude usmjeren unatrag. Odgovarajući medij nalijte u spremnik (crtež 1). Na spremnik fiksirajte poklopac. Medij i razrjeđivač moraju se podudarati. Korištenje razrjeđivača koji ne preporučuje proizvođač može uzrokovati začepljenje pištolja.

Koristite boje namijenjene za nanošenje postupkom raspršivanja. Ovu informaciju proizvođač uvijek

navodi na ambalaži.

Montaža

Uređaj sastavljamo samo u slučaju kad je utikač izvučen iz utičnice. Kako biste uređaj pripremili za rad, glavni aparat priključite na pištolj pomoću fleksibilnog crijeva. S obje strane fleksibilnog crijeva nalaze se priključni nastavci. Nastavak većeg promjera umetnite u priključak aparata koji se nalazi s prednje strane, a drugi kraj umetnite u adapter pištolja za prskanje (stražnji dio ručke), vidite crtež 2. Kada bojite u zatvorenom prostoru, uvijek zaštitite površinu

da se ne zaprlja.

Uređaj ima ugrađen remen. U opremi se dodatno nalazi plastična košara za odlaganje pištolja, koja se montira umetanjem krakova ručke u plastično kućište.

7. Priključak u struju

Prije nego uređaj priključite na struju, provjerite da li se napon napajanja podudara s vrijednostima iz tipske pločice.

Instalacija napajanja treba biti napravljena u skladu s osnovnim zahtjevima za

električne instalacije i ispunjavati zahtjeve za sigurno korištenje. Parametri minimalnog presjeka mrežnog kabela i nominalne vrijednosti osigurača ovisni o snazi uređaja su navedeni u sljedećoj tablici:

Snaga uređaja [W]

Minimalni presjek

kabela [mm2]

Minimalna vrijednost

osigurača C tipa [A]

<700

0,75

Instalaciju treba obaviti ovlašten električar. Ako upotrebljavate produžni kabel, obratite pozornost da presjek žile ne bude manji od potrebnog (vidite tabelicu). Električni kabel posložite tako da tijekom rada ne bude izložen rezanju. Ne upotrebljavajte oštećene produžne kablove . Povremeno provjerite tehničko stanje priključnog kabela. Nemojte povlačiti za priključni kabel.

8. Uključivanja uređaja

Prije pokretanja uređaja obavezno obavite aktivnosti opisane u poglavlju „Priprema za rad”.

Nakon što sastavite cijeli sustav, pritisnite gumb prekidača koji se nalazi s gornje strane kućišta glavnog aparata. Pritiskom na preklopni prekidač u položaju "I" pokrećete uređaj. Pritiskom na prekidač u položaju "0" isključujete uređaj.

9. Korištenje uređaja

Priprema površine za bojanje

Prije nego što počnete bojanje, pripremite površinu. Ovu površinu treba oprati i osušiti. Nemojte stavljati boje na masne površine. Ako je površina glatka, treba je matirati (npr. finim brusnim papirom), a zatim ukloniti prašinu.

Medij

Prije upotrebe boje, provjerite njenu viskoznost pomoću čaše za mjerenje viskoznosti isporučene s uređajem (mjereno u sekundama). Čašu napunite, podignite na visinu od oko 15-20 cm (otvor blokirajte). Zatim oslobodite otvor i mjerite koliko dugo izlazi kontinuirani mlaza. Mjerenje završite kad će se mlaz prekidati. Vrijeme koje ste očitali je viskoznost. Uređaj se može koristiti za raspršivanje boja, lakova, močila itd. s viskoznošću do 120s. Pravilno farbanje zidova pomoću aparata za raspršivanje boje je moguće kada je količina razrjeđivača veća od one koju preporučuje proizvođač (količinu odaberite nakon nekoliko pokušaja razrijeđivanja), npr.:

1) Beckers Vaggfarg, pravilno se nanosi kad je razrijeđena ~30%

2) Decoral Acrylic W, pravilno se nanosi kad je razrijeđena ~ 10%

3) Luxens, pravilno se nanosi kad je razrijeđena ~ 20% ,

4) Magnat, pravilno se nanosi kad je razrijeđena ~ 10%. Prije nego što počnete bojanje, obavite testiranje na kartonu, tekturi, šperploči

itd.

Bojanje

HVLP tehniku odlikuje visoka učinkovitost. Uređaj može raditi sa tri postavke za OBLIK MLAZA RASPRŠIVANJA (crtež E): vertikalni, vodoravni i okrugli mlaz. Podešavanje mlaza boje se svodi na odvijanje sigurnosnog prstena pištolja, a zatim postavljanje u odgovarajući položaj nastavka s dvije mlaznice. Leptiri

postavljeni vodoravno (horizontalno) – mlaz medija bit će okomiti. Kad su leptiri postavljeni okomito, mlaz će biti vodoravan. Postavljanje leptira u položaj kut od 45 stupnjeva – mlaz će biti okrugli. Imajte na umu da boju ne prskate do kraja,

jer bi to neravnomjerno raspodijelilo boju na površini. Sve (osušene) medije koji

se skupljaju na nastavku mlaznice uklonite odgovarajućim razrjeđivačem

Page 33

Pištolj za bojanje

Za podešavanje intenziteta raspršivanja služi regulacijski gumb koji se nalazi na stražnjoj strani pištolja (gdje je umetnuto fleksibilno crijevo). Odgovarajuću količinu boje postavite na sljedeći način:

1. Okretanjem prstena udesno povećavamo količinu boje

2. Držite okidač pritisnut i polako okrećite regulacijski gumb (vidi crtež D) sve dok se na ispitnoj površini ne pojavi željena količina boje.

3. Tijekom bojanja ravnomjerno pomičite pištolj. Udaljenost mlaznice od bojene površine mora iznositi oko ~30 cm.

10. Tekuće aktivnosti opsluživanja

Sve servisne aktivnosti obavljajte kad je uređaj isključen iz izvora napajanja.

Pištolj za lakiranje

Za čišćenje upotrijebite odgovarajući razrjeđivač (npr. vodu) Kako biste osigurali duže razdoblje funkcionalnosti uređaja, obavezno ga očistite nakon svake uporabe.

1. Očistite posudu za boju, napunite je razrjeđivačem (npr. vodom)

2. Čvrsto stegnite pištolj za prskanje

3. Uključite glavni aparat, pištolj za prskanje usmjerite na prazan spremnik i počnite raspršivati sredstvo za čišćenje.

4. Nakon što se spremnik isprazni, ponovno ga napunite razrjeđivačem i

ponovite isti postupak.

5. Postupak ponavljate sve dok iz pištolja neće izlaziti čisti razrjeđivač. (voda)

6. Održavajte spremnik čistim.

7. Povremeno provjeravajte brtvu igle (u ručki pištolja).

Podešavanje mlaza

Do podešavanja oblika mlaza raspršivanja dolazi pri promjeni položaja nastavka s mlaznicama u pištolju za prskanje Vodoravno, okomito, kružno raspršivanje bole. Oblik mlaza raspršivanja.

Zamjena mlaznice i igle

Zamjena mlaznice i igle (vidi crtež D) 1 Odvijte prsten za fiksiranje zaštite mlaznice. 2 Skinite zaštitu mlaznice

3 Uklonite mlaznicu, fiksirajte novu mlaznicu

4 Uklonite okidač s pričvrsnog trna 5 Trn izvucite iz kućišta i maknite iglu, ugradite novu iglu namjestite novu iglu i obavite radnje u koracima od 5 do točke 1

Preporučeni pribor

Uređaj A730200 standardno je opremljen mlaznicom od 2,5 mm.

11. Zamjenski dijelovi i pribor

Kako biste nabavili zamjenske dijelove i pribor, kontaktirajte Dedra Exim Servis. Podaci za kontakt se nalaze na 1. stranici uputa.

Prilikom naručivanja zamjenskih dijelova navedite broj partije označen na tipskoj ploči i broj dijela iz montažni crtež. U jamstvenom roku popravci se obavljaju prema pravilima iż jamstvenog lista.

Reklamirani proizvod odnesite na popravak na mjesto nabave istog (prodavatelj

je dužan primiti reklamirani proizvod), poslati ga centralnoj službi Dedra Exim ili poslati u servisni centar najbliži vašem mjestu prebivališta (popis servisera je objavljen na web stranici www.dedra.pl). Molimo, priložite popunjen jamstveni list. Nakon isteka jamstvenog roka popravke obavlja centralni servis. Oštećen proizvod pošaljite serviserima (troškove poštarine snosi korisnik).

12. Samostalno uklanjanje kvarova

Prije nego počnete samostalno uklanjati greške, uređaj isključite iz napajanja.

Problem

Uzrok

Rješenje

Boja ne pokriva bojanu površinu

Premalo boje

Okrenite gumb na pištolju prema

lijevo

Gusta boja

Razrijedite boju za 10%

Visoka maglica boje

Prevelika udaljenost od bojane površine

Smanjite udaljenost na 30 cm

Odviše rijetka

boka

Smanjite protok zraka okretanjem gumba na pištolju, prema lijevo

Slabi mlaz boje

Gusta boja

Razrijedite boju za 10%

Mali protok zraka

Okrenite gumb za kontrolu protoka pištolja prema desno

Zaprljana mlaznica

Očistite mlaznicu

13. Sastavni dijelovi uređaja

1. Agregat - 1 kom.

2. Pištolj za lakiranje - 1 kom.

3. Remen- 1 kom.

5. Spremnik - 1 kom.

6. Čaša za mjerenje viskoznosti - 1 kom.

7. Fleksibilno crijevo

14. Informacija za korisnike o zbrinjavanju

električnih i elektroničkih uređaja (odnosi se na kućanstva)

Ovaj simbol postavljen na proizvode ili popratnu dokumentaciju

obavještava da se neispravni električni ili elektronički uređaji ne smiju odlagati s kućnim otpadom. Ispravan postupak u slučaju potrebe za

zbrinjavanjem, ponovnom uporabom ili oporabom komponenti sastoji

se od prijenosa uređaja na specijalizirano sabirno mjesto, gdje će biti besplatno prihvaćen. Informacije o lokacijama sabirnih točaka otpadne opreme pružaju

lokalne vlasti, npr. na svojim web stranicama.

Pravilno zbrinjavanje uređaja omogućuje očuvanje dragocjenih resursa i izbjegavanje negativnog utjecaja na zdravlje i okoliš, do kojeg dolazi zbog mogućnosti da uređaji sadrže opasne tvari, smjese i sastavne dijelove. Nepravilno odlaganje otpada podliježe kaznama predviđenim relevantnim

lokalnim propisima.

Korisnici u zemljama Europske unije: Ako trebate odložiti električnu ili elektroničku opremu, obratite se najbližem prodavaču ili dobavljaču za dodatne

informacije. Odlaganje u zemljama izvan Europske unije: Ovaj simbol vrijedi samo za zemlje

Europske unije. Ako trebate zbrinuti ovaj proizvod, obratite se lokalnim vlastima ili trgovcu radi pravilnog zbrinjavanja.

Jamstveni list

Agregat za bojanje

Kataloški broj: A730200..br. partije:..........................

(u daljnjem tekstu Proizvod)

Datum nabavke Proizvoda: .............

Pečat prodavača

Datum i potpis prodavača: .................................

Izjava Korisnika:

Potvrđujem da sam upoznat s uvjetima jamstva i posljedicama nepoštivanja

smjernica sadržanih u Uputama za upotrebu i jamstvenom listu. Upoznat sam

s uvjetima ovog jamstva, što potvrđujem svojim potpisom:

........................ ...............................

Datum i mjesto Potpis Korisnika

I. Odgovornost za Proizvod

1. Jamac - Dedra Exim Sp. z o.o. sa sjedištem u Pruszkówu, adresa: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Općinski sud za glavni grad Varšavu u Varšavi, XIV Gospodarski odjel Državnog sudskog registra, PIB 527-020-49-33, osnovni kapital: 100 980.00 PLN.

2. Pod uvjetima navedenim u ovom jamstvenom listu, Jamac daje jamstvo za Proizvod koji dolazi iz Jamčeve distribucije.

3. Odgovornost iz jamstva pokriva samo nedostatke koji proizlaze iz razloga koji su u Proizvodu u trenutku njegove predaje Korisniku.

4. Pod jamstvom, Korisnik stječe pravo na besplatan popravak Proizvoda, ako se kvar otkrije tijekom jamstvenog roka. Način popravka Proizvoda (metoda popravka) ovisi o odluci Jamca. Ako Jamac utvrdi da ga je nemoguće popraviti, Jamac zadržava pravo zamijeniti neispravan element ili cijeli Proizvod ispravnim, smanjiti cijenu Proizvoda ili odstupiti od ugovora.

5. U odnosu na Korisnika koji nije potrošač u smislu Zakona od 23. travnja 1964. Građanski zakonik, odgovornost Jamca za štetu koja proizlazi iz ovog jamstva i/ili u vezi s njegovim sklapanjem i izvršenjem, bez obzira na pravni naslov, ograničena je na maksimalnu vrijednost neispravnog Proizvoda.

II. Jamstveni rok

Elementi Proizvoda

Jamstveni rok

Agregat za bojanje

36 mjeseca od datuma kupnje Proizvoda prikazanog u ovom jamstvenom listu

III. Uvjeti korištenja jamstva

1. Predočenje od strane korisnika popunjenog jamstvenog lista Proizvoda i potvrđivanje od strane Korisnika okolnosti kupnje Proizvoda, npr. predočenjem računa, fakture itd. Kako bi učinkovito riješili reklamaciju preporuča se da

Korisnik dostavi sve elemente navedene u "Kompletu uređaja" zajedno s Proizvodom za reklamaciju koja se nalazi u Uputama za upotrebu.

2. Poštovanje od strane korisnika preporuka sadržanih u Uputama za uporabu i jamstvenom listu.

3. Jamstvo vrijedi isključivo na području Republike Poljske i EU.

4. Jamstvo ne obuhvaća kvarove Proizvoda nastale posebno kao rezultat: a. Nepoštivanja od strane Korisnika uvjeta navedenih u Uputama za uporabu, posebno u pogledu pravilnog korištenja, održavanja i čišćenja; b. Korištenja od strane Korisnika sredstava za čišćenje ili održavanje koja nisu u skladu s Uputama za uporabu; c. Nepravilnog skladištenja i transporta Proizvoda od strane Korisnika; d. Neovlaštene izmjene i/ili modifikacije Proizvoda od strane Korisnika koje nisu dogovorene s Jamcem; e. Korištenja od strane Korisnika potrošnog materijala u Proizvodu koji nije u skladu s Uputama za uporabu.

5. Korisnik koji nije potrošač u smislu zakona od 23. travnja 1964. Građanski zakonik gubi jamstvo na Proizvod u kojem:

- je Korisnik je uklonio, promijenio ili oštetio serijske brojeve, oznake datuma i natpisne pločice;

- pečati su oštećeni od strane Korisnika ili pokazuju znakove manipulacije od strane Korisnika.

6. Pozor! Radnje povezane sa svakodnevnim radom Proizvoda, koje proizlaze, između ostalog iz Upute za uporabu Korisnik je dužan provoditi samostalno i o svom trošku.

Page 34

IV. Procedura reklamacije

1. U slučaju utvrđivanja neispravnog rada Proizvoda, prije podnošenja reklamacije, provjerite jesu li sve radnje navedene posebno u Uputama za uporabu, izvršene ispravno.

2. Preporučujemo podnošenje reklamacije odmah, najbolje u roku od 7 dana od dana uočavanja kvara Proizvoda. Korisnik koji nije potrošač u smislu zakona od

23. travnja 1964. Građanski zakonik gubi prava koja proizlaze iz ovog jamstva ako se reklamacija ne podnese u roku od 7 dana.

3. Reklamacija se može podnijeti, između ostalog, na mjestu kupnje Proizvoda, u jamstvenom servisu ili pismeno na sljedeću adresu: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Korisnik može podnijeti reklamaciju putem obrasca dostupnog na web stranici www.dedra.pl. ("Obrazac za reklamaciju").

5. Adrese jamstvenih servisa za pojedine zemlje dostupne su na web stranici www.dedra.pl. U slučaju nedostatka jamstvenog servisa za određenu zemlju, preporuča se slanje reklamacija na sljedeću adresu: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Poljska).

6. S obzirom na sigurnost Korisnika, zabranjeno je koristiti neispravan proizvod.

7. Pozor! Korištenje neispravnog Proizvoda opasno je za zdravlje i život Korisnika.

8. Izvršenje obveza koje proizlaze iz jamstva održat će se u roku od 14 radnih dana od dana isporuke Proizvoda koji korisnik reklamira.

9. Prije dostave neispravnog Proizvoda na reklamaciju, preporuča se čišćenje. Preporuča se da se reklamirani Proizvod pažljivo zaštiti od oštećenja tijekom transporta (preporuča se isporuka reklamiranog Proizvoda u originalnom pakiranju).

10. Jamstveni rok se produljuje za vrijeme tijekom kojeg ga Korisnik nije mogao koristiti zbog kvara na Proizvodu obuhvaćenom jamstvom. Jamstvo ne isključuje, ograničava ili suspendira prava Korisnika koja proizlaze iz odredbi o jamstvu za nedostatke na prodanom artiklu.

Prema čl. 13 sek. 1 i sljed. 2. Uredbe (EU) 2016/679 Europskog parlamenta i Vijeća od 27. travnja 2016. o zaštiti fizičkih osoba u vezi s obradom osobnih

podataka i slobodnom kretanju takvih podataka te stavljanju izvan snage Direktive 95/46. /EC, obavještavamo vas

1. Administrator Vaših osobnih podataka navedenih u formularu je DEDRAEXIM sp. z o. o. sa sjedištem u Pruszkówu, ul. 3 Maja 8, 05-800 Pruszków (u daljnjem tekstu: "Administrator").

2. Vaši podaci će se obrađivati isključivo u svrhu provedbe jamstvenog

postupka uređaja sukladno čl. 6 st. 1 slovo. b opće uredbe o zaštiti

podataka (u daljnjem tekstu: "GDPR") Davanje podataka je dobrovoljno, ali nužno za provedbu jamstvenog postupka.

Page 35

Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05

-800 Pruszków

Tel. +48 22 73 83 777, fax +48 22 73 83 779 www.dedra.pl, [email protected]

Adnotacje o dokonanych naprawach /

Záznamy o provedených opravách / Záznamy o vykonaných opravách / Pastabos apie atliktą remontą / Piezīmes par veikto remontu

/ Feljegyzések az elvégzett javításokró

l / Mențiuni cu

privire la

reparațiile efectuate

/ Vermerke über ausgeführte reparaturen

/ Opombe o opravljenih popravilih

/ Bilješke o izvršenim popravcima

/ Отбелязване на извършените ремонти

/ Відмітка про проведені ремонти

/ Bilješke

o izvršenim popravcima

Podpis wykonującego naprawę / Podpis

opraváře / Podpis osoby vykonávajúcej opravu /

Remontą atliekančio asmens parašas /

Remonta veicēja parakst

s / A javítást végző

aláírása

/ Semnătura persoanei car

e a efectuat

reparația

/ Unterschrift der die Reparatur

ausführenden Person

/ Podpis osebe, ki je

izvršila popravilo

/ Potpis osobe koja izvodi

popravak

/ Подпис на лицето, което извършва

ремонта

/ Підпис ремонтника

/ Potpis osobe

koja obavlja popravak

Zakres naprawy, opis czynności naprawczych / Rozsah opravy, popis úkonů / Rozsah opravy,

opis vykonaných opravných činností / Remonto apimtis, remonto darbų aprašymas / Remonta

apjoms, remontdarbu apraksts / A javítás tartalma,

a javítási műveletek leírása

/ Domeniul de

reparație, descr

ierea operațiilor de reparație

/ Umfang der Reparatur , Beschreibung der

Tätigkeiten

/ Obseg popravila, opis izvršenih opravil v okviru popravila

/ Opseg popravka, opis

popravka

/ Обхват на

ремонта, описание на ремонтните дейн

ости / Обсяг ремонту, опис

ремонтних робіт

/ Opseg popravka, opis aktivnosti popravka

Data wykonania naprawy / Datum

provedení opravy / Dátum vykonania

opravy / Remonto data / Rem

onta

datums / A javítás dátuma / Data

efectuării reparației

/ Datum der

Ausführung der Reparatur

/ Datum

izvršitve popravila

/ Datum popravka

Дата на ремонта

/ Дата ремонту

Datum popravka

Data zgłoszenia do naprawy / Datum

nahlášení k opravě / Dátum

odovzdania do opravy / Atidavimo

remontui data / Produkta nodošanas

remontā datums / A javí

tásra történő

bejelentés dátuma

/ Data predării la

reparație

/ Datum der Anmeldung

zur Reparatur

/ Datum prijave za

popravilo

/ Datum zahtjeva za

popravak

/ Дата на заявката за

ремонт

/ Дата подання заявки на

ремонт

/ Datum prijave za popravak
