A533060

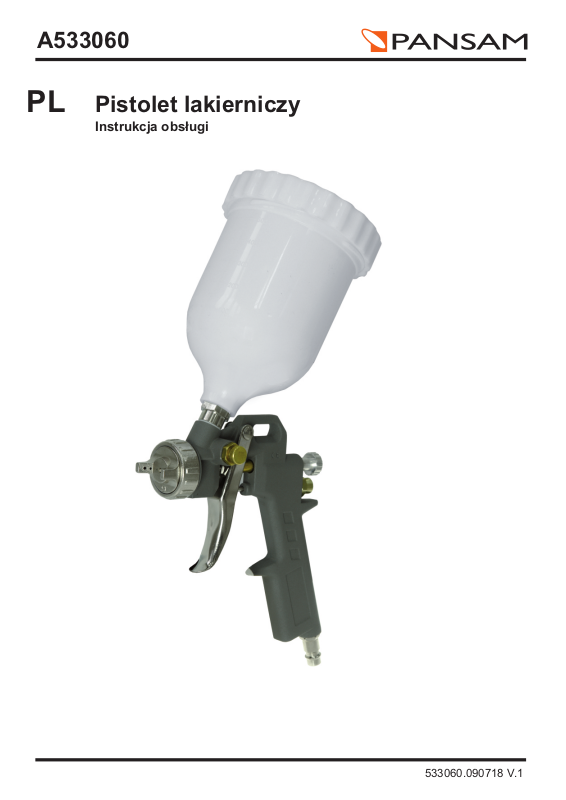

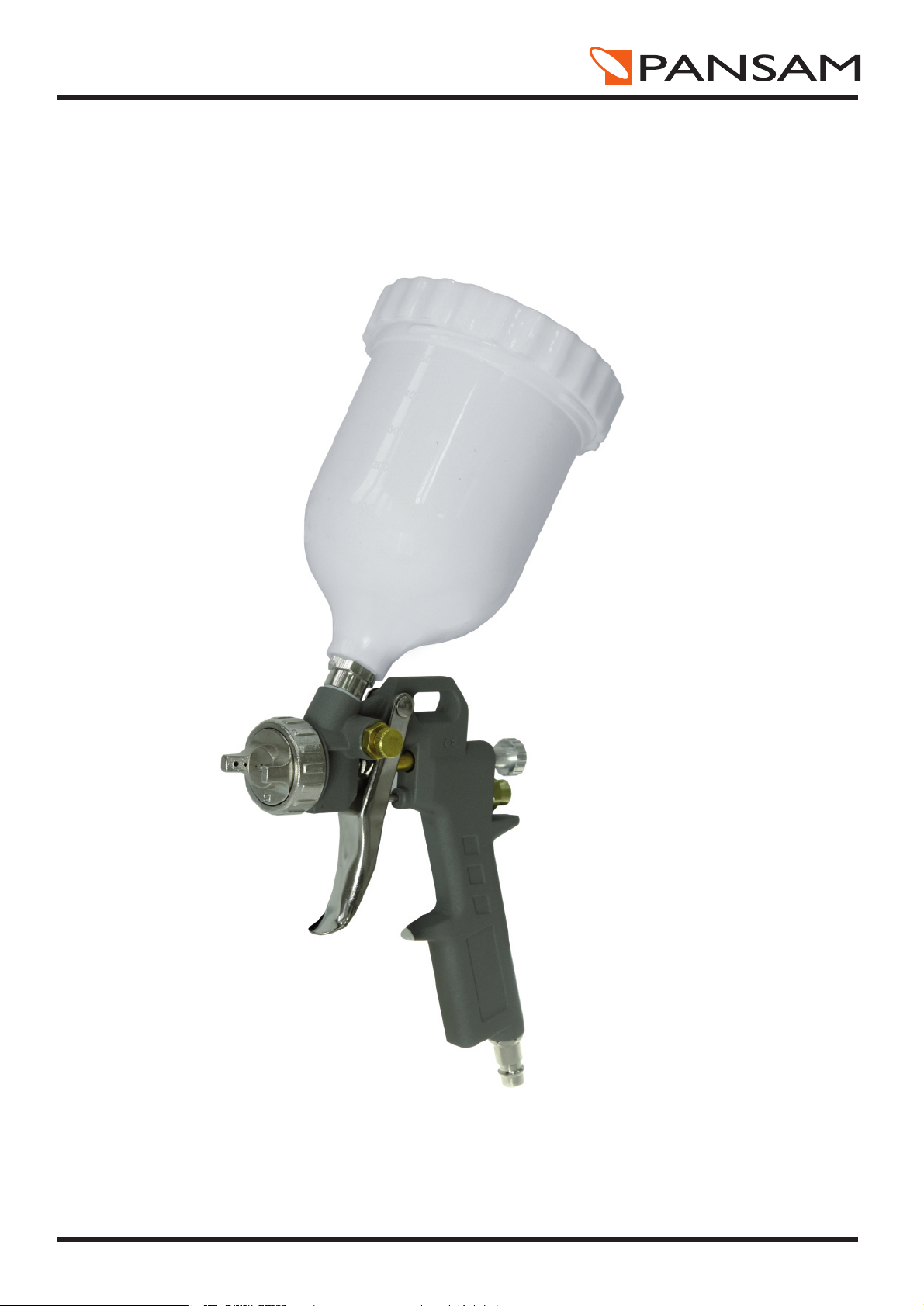

PL Pistolet lakierniczy
Instrukcja obsługi
533060.090718 V.1
Page 2
Spis treści:
1. Przeznaczenie urządzenia
2. Dane techniczne
3. Bezpieczeństwo pracy
4. Użytkowanie maszyny
5. Karta gwarancyjna
Deklaracja Zgodności dołączona jest do urządzenia jako oddzielny dokument. W przypadku
braku Deklaracji Zgodności należy skontaktować się z Dedra-Exim Sp. z o.o.
Podczas użytkowania urządzenia zaleca się zawsze przestrzegać podstawowych zasad
bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub
obrażenia mechanicznego.
Przed przystąpieniem do eksploatacji urządzenia prosimy o uważne zapoznanie się z treścią Instrukcji
Obsługi. Prosimy o zachowanie Instrukcji Obsługi i Deklaracji Zgodności.
Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji Obsługi wpłynie na
przedłużenie żywotności Państwa urządzenia.
Kontakt:
DEDRA - EXIM Sp. z o.o.
05-800 Pruszków ul. 3 Maja 8
Tel. (22) 73-83-777 wew. 129,165;
fax (22) 73-83-779
e-mail: [email protected];
www.dedra.pl
Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukcji
Dedra-Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno - technicznych oraz kompletacyjnych bez
1. Przeznaczenie urządzenia
Pistolet malarski - jest produktem zaprojektowanym do rozpylania lakierów na bazie: rozpuszczalników, wody, bejc,
substancji ochronnych do drewna, substancji gruntujących metal. Farb emalii olejno-ftalowych, emalii akrylowych
przeznaczonych do malowania techniką natryskową. Urządzenie może również rozpylać farby ścienne: lateksowe.
2. Dane Techniczne
Średnica przyłącza 1/4'’
Średnica dyszy 1,5 mm
Zalecane ciśnienie pracy 3 - 4 bar
Pojemność kubeczka 500 ml
Zapotrzebowanie powietrza 118-200 l/min
Szerokość malowania 180 - 250 mm
Masa 0,60 kg
3. Bezpieczeństwo pracy
Prosimy uprzejmie o dokładne zapoznanie się z treścią tego rozdziału, celem maksymalnego ograniczenia możliwości
powstania urazu, bądź wypadku spowodowanego niewłaściwą obsługą, lub nieznajomością Przepisów
Bezpieczeństwa Pracy.
1. Akcesoria może użytkować osoba, która dokładnie zapoznała się i zrozumiała treść Instrukcji Obsługi.
2. W czasie pracy należy stosować środki ochrony osobistej: okulary ochronne, ochronniki słuchu, środki ochrony
dróg oddechowych, odzież Ochronną w zależności od wykonywanych czynności.
3. Wszelkie regulacje, konserwacje, lub czynności obsługowe należy wykonywać przy odłączonym urządzeniu od
zasilania w powietrze (np. kompresor / sprężarka).
4. Sprężone powietrze posiada znaczną energię. Nie kierować strumienia sprężonego powietrza w stronę ludzi i
zwierząt.
5. Podczas rozpylania produktów łatwopalnych (farby, lakiery itp) należy zachować szczególną ostrożność.
6. Zabronione są jakiekolwiek modyfikacje urządzeń.
7. Zabrania się odkręcania złączek będących pod ciśnieniem.
8. Każdorazowo przed podłączeniem urządzeń należy sprawdzić i upewnić się że nie wykazują one pęknięć,
odkształceń oraz czy połączenie jest szczelne. Pęknięte lub przetarte (nieszczelne) przewody należy wymienić na
sprawne. Nie pracować niesprawnym osprzętem.
9. Przed rozpoczęciem pracy upewnić się czy zastosowany osprzęt jest dobrany parametrami ciśnienia do efektywnej
pracy z kompresorem.
10. Nie ciągnąć za przewód przyłączeniowy.
11. Należy pracować w dobrze wentylowanych pomieszczeniach.
INSTRUKCJA ORYGINALNA Pistolet lakierniczy - A533060 strona: 2
Obsługi we fragmentach albo w całości bez zgody DEDRA-EXIM zabronione.
uprzedniego powiadomienia.
A533060
Page 3
4. Użytkowanie urządzenia
Przygotowanie powierzchni do malowania.
Przed rozpoczęciem malowania wybranego elementu należy przygotować jego powierzchnię. Powierzchnia taka
powinna zostać umyta wodą, oczyszczona i dodatkowo odtłuszczona. W przypadku kiedy mamy powierzchnię
gładką, przed odtłuszczeniem należy taką powierzchnię dodatkowo zmatowić.
Pistolet należy podłączyć do układu ciśnieniowego, który może być wyposażony dodatkowo w filtr odwadniacz,
reduktor ciśnienia . (Skompresowane powietrze w układzie ciśnieniowym zawierające wilgoć, może przyczynić się do
uzyskania nieprawidłowej powłoki lakierniczej)
Malowanie
Intensywność rozpylania ustawia się za pomocą pokrętła regulacyjnego znajdującego się w tylnej części pistoletu,
natomiast regulację strumienia dokonujemy za pomocą motylka dyszy.
a) Położenie motka w pozycji pionowej – uzyskujemy strumień w poziomie.
b) Położenie motka w pozycji poziomej – uzyskujemy strumień w pionie.
c) Położenie motylka pod kątem 45°- uzyskujemy strumień w kształcie koła.
Sposób poprawnego malowania
Aby uzyskać wymagany efekt końcowy:
a) Należy trzymać pistolet prostopadle do malowanej powierzchni.
b) Ruch pistoletu należy rozpocząć przed naciśnięciem spustu oraz zakończyć po zwolnieniu spustu.
c) Należy cały czas utrzymywać odpowiednią odległość pistoletu od malowanej powierzchni ok 15-30 cm.
Zgodnie z rysunkiem (Rys. 3).
Czyszczenie i konserwacja
Przed rozpoczęciem czyszczenia należy odłączyć pistolet od sprężonego powietrza.
UWAGA
Natychmiast po zakończeniu pracy, należy rozkręcić pistolet malarski, poszczególne elementy
oraz wnętrze pistoletu oczyścić za pomocą rozpuszczalnika i szczotki. Po zakończeniu należy wszystko z powrotem
zmontować.
UWAGA
UWAGA! Nie zanurzać całego pistoletu lakierniczego w rozpuszczalniku, ponieważ może to
spowodować uszkodzenie uszczelnień.

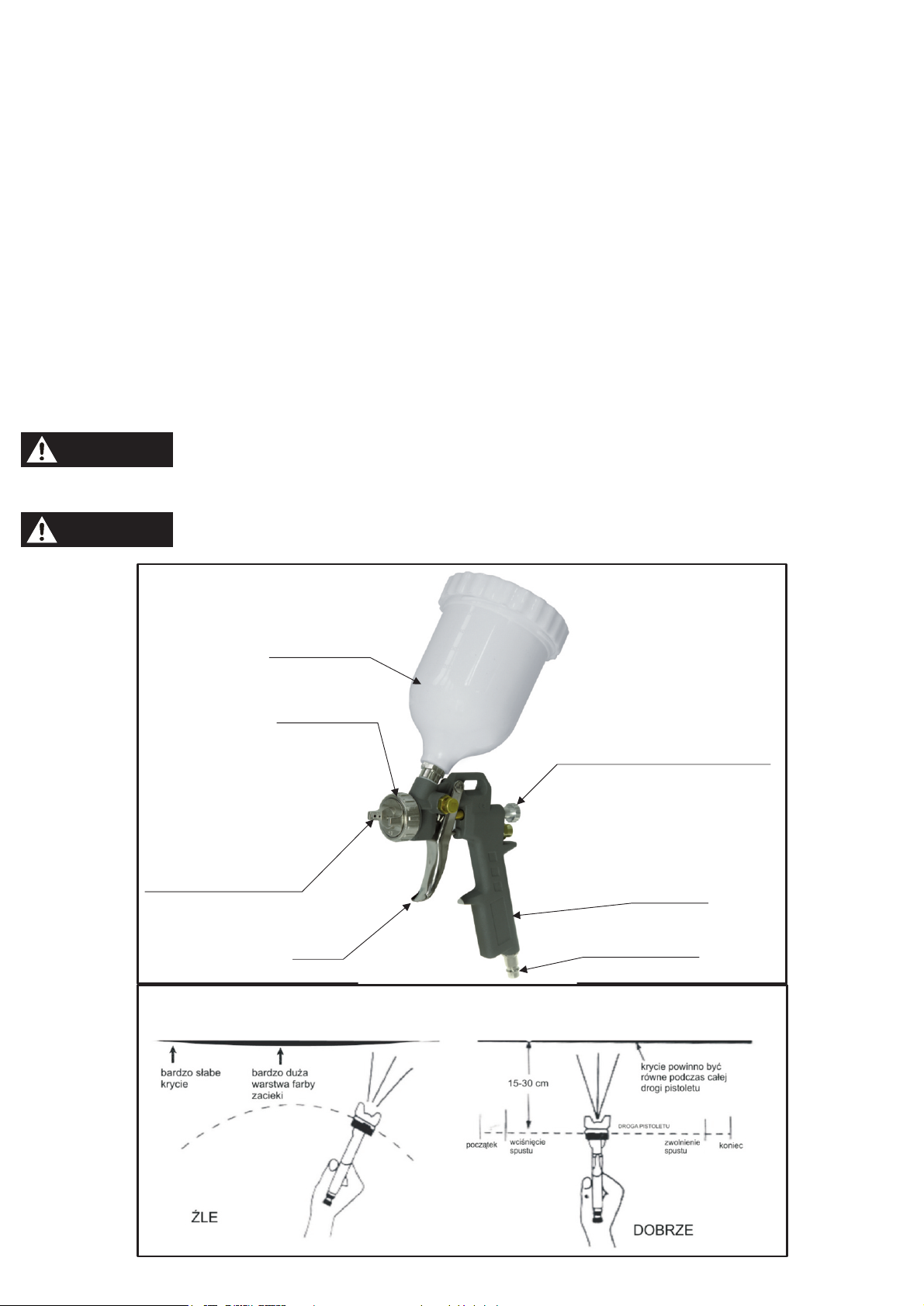

OPIS UŻYTKOWY CZĘŚCI
Kubek na farbę
Nakrętka dyszy
Pokrętło nastawy wzoru
okrąg / owal
Spust
SPOSÓB POPRAWNEGO MALOWANIA
Pokrętło regulacji podawanej farby
Obudowa
Przyłączenie węża
rys. 2
Pistolet lakierniczy - A533060
Pistolet malarski - A533060 strona: 3
rys. 3
Page 4
DEDRA EX IM Sp. z o.o.
05-800 Pruszków ul. 3 Maja 8
tel: (+48 / 2 2) 73-83-777
fax: (+48 / 2 2) 73-83-779
http: //w ww . dedra .pl
e-mail: [email protected]
Karta Gwarancyjna
Pieczęć sprzedawcy
Nr katalogowy: A533060
Nazwa: Pistolet lakierniczy
Data i podpis ................................................
Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień
kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
WARUNKI GWARANCJI
1. Gwarantujemy sprawne działanie produktu, zgodnie z warunkami techniczno - użytkowymi
opisanymi w Instrukcji Obsługi. Udzielamy gwarancji na okres 24 miesięcy licząc od daty zakupu
uwidocznionej w niniejszym dokumencie. Gwarancja obowiązuje na całym terenie Rzeczypospolitej
Polskiej i UE. Adresy serwisów dla poszczególnych krajów dostępne są na stronie W www.dedra.pl.
przypadku braku serwisu dla danego kraju zobowiązania gwaranta realizuje serwis centralny.
Reklamacja winna być zgłoszona pisemnie w okresie trwania gwarancji.
2. Gwarantowi przysługuje uprawnienie do wyboru sposobu zaspokojenia uznanych roszczeń
gwarancyjnych (nieodpłatna naprawa, wymiana produktu na nowy lub odstąpienie od umowy).
3. Gwarancja obejmuje wyłącznie uszkodzenia powstałe w okresie obowiązywania gwarancji, które
wyniknęły z przyczyn tkwiących w sprzedanym produkcie lub nieprawidłowości spowodowanych złą
technologią wykonania.
4. Wady ujawnione w okresie gwarancyjnym będą usunięte przez DEDRA-EXIM w terminie nie
dłuższym niż 14 dni roboczych od dnia dostarczenia do serwisu. Czas naprawy może się przedłużyć w
wypadku konieczności sprowadzenia części niezbędnych do naprawy, o czym użytkownik zostanie
powiadomiony.
5. Reklamowany produkt winien być dostarczony do punktu sprzedaży. Warunkiem rozpatrzenia
reklamacji jest :
- przedstawienie prawidłowo wypełnionej Karty Gwarancyjnej,
- przedstawienie dokumentu potwierdzającego fakt dokonania zakupu wraz z datą sprzedaży
(np. paragon, faktura VAT)
- dostarczenie pełnej kompletacji zgodnie z punktem „kompletacja” w instrukcji obsługi.
6. Gwarancja nie obejmuje wad powstałych w wyniku:
- użytkowania niezgodnego z przeznaczeniem i zaleceniami Instrukcji Obsługi,
- przeciążenia urządzenia, prowadzącego do uszkodzenia silnika, elementów przekładni
mechanicznej lub innych elementów urządzenia,
- dokonywania napraw przez osoby nieupoważnione,
- dokonywania modyfikacji w konstrukcji,
- uszkodzeń mechanicznych, fizycznych, chemicznych, spowodowanych siłami i czynnikami
zewnętrznymi,zanieczyszczeniem mikrośrodowiska
- uszkodzeń będących następstwem: montażu niewłaściwych części lub osprzętu, stosowania
niewłaściwych smarów, olejów, środków konserwujących
7. Gwarancji nie podlegają części ulegające naturalnemu zużyciu w czasie eksploatacji takie jak:
bezpieczniki termiczne, szczotki elektrografitowe, linki napędowe, paski klinowe, uchwyty
narzędziowe, końcówki robocze elektronarzędzi (piły tarczowe, wiertła, frezy, itp.).
8. Tabliczka znamionowa urządzenia powinna być czytelna. Reklamowany egzemplarz należy
dokładnie zabezpieczyć przed uszkodzeniami w transporcie. Na ile to możliwe dostarczyć w
oryginalnym opakowaniu.
Oświadczenie Nabywcy
Warunki gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:
Numer partii: .....................................................
......................................... ...............................................
data i miejsce podpis konsumenta
