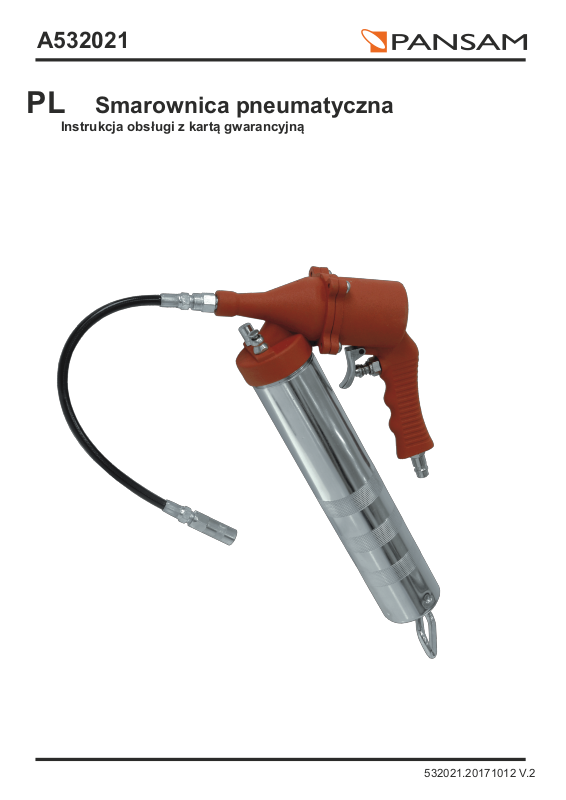

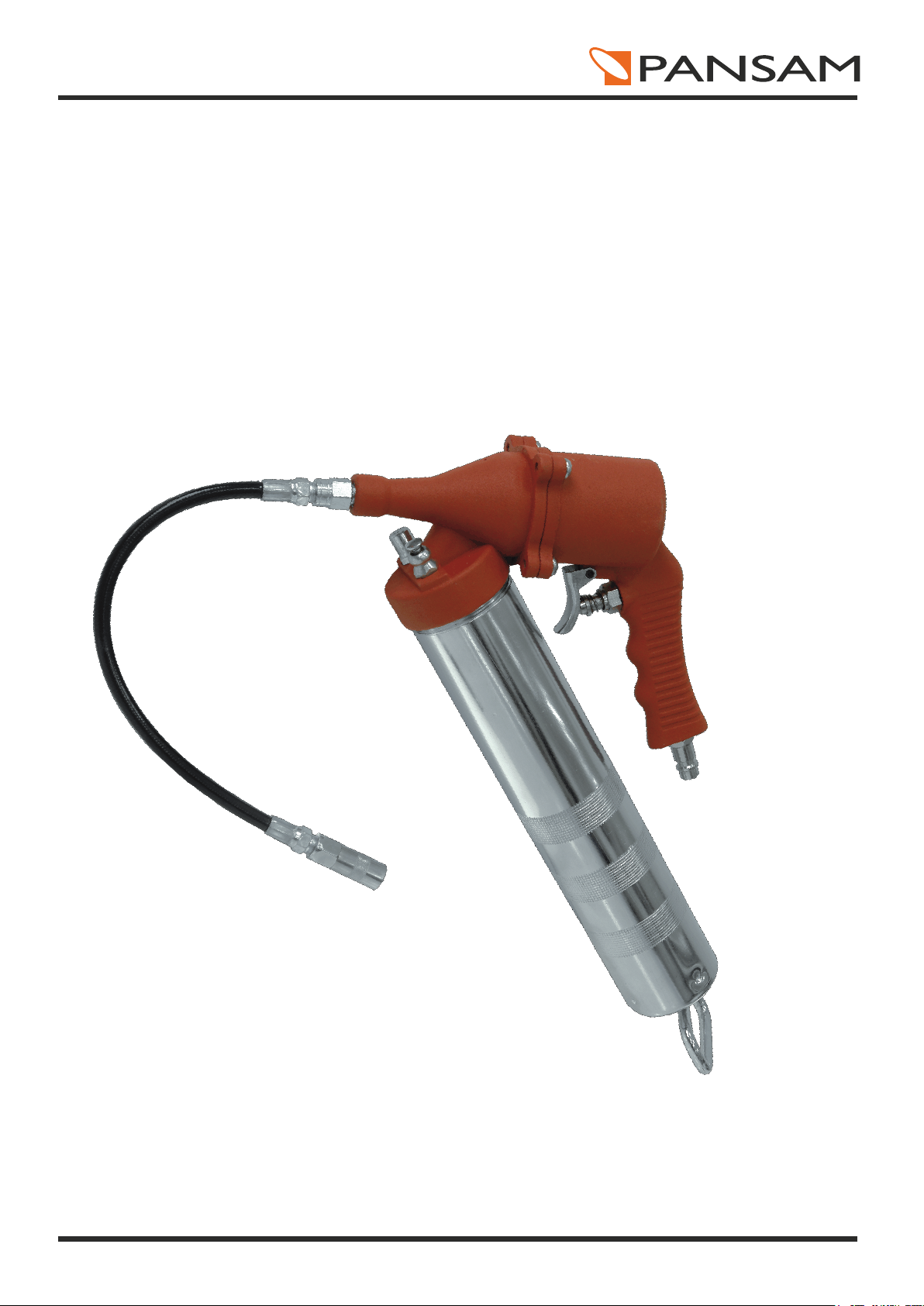

PANSAM A532021 User guide

A532021

PL Smarownica pneumatyczna

Instrukcja obsługi z kartą gwarancyjną

532021.20171012 V.2

Spis treści:

1. Przeznaczenie maszyny

2. Dane techniczne

3. Bezpieczeństwo pracy

4. Użytkowanie maszyny

5. Karta gwarancyjna

Deklaracja zgodności - oddzielny dokument

Deklaracja Zgodności dołączona jest do urządzenia jako oddzielny dokument. W przypadku

braku Deklaracji Zgodności należy skontaktować się z Dedra-Exim Sp. z o.o.

Podczas użytkowania urządzenia zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o uważne zapoznanie się z treścią Instrukcji Obsługi. Prosimy o zachowanie Instrukcji Obsługi i Deklaracji Zgodności.

Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji Obsługi wpłynie na przedłużenie żywotności Państwa urządzenia.

Kontakt:

DEDRA - EXIM Sp. z o.o.

05-800 Pruszków ul. 3 Maja 8

Tel. (22) 73-83-777 wew. 129,165;

fax (22) 73-83-779

e-mail: info@dedra.com.pl; serwis@dedra.com.pl

www.dedra.pl

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukcji

Obsługi we fragmentach albo w całości bez zgody DEDRA-EXIM zabronione.

Dedra-Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno - technicznych oraz kompletacyjnych bez

uprzedniego powiadomienia.

1. Przeznaczenie urządzenia

Smarownica pneumatyczna jest produktem zaprojektowanym do smarowania urządzeń w warunkach produkcyjnych. Praktyczne urządzenie wykorzystywane w warsztacie lub w prywatnym gospodarstwie. Ułatwia codzienną lub okresową obsługę pojazdu bądź maszyny. Dzięki pneumatycznej pompie do smaru nie trzeba ręcznie wtłaczać smaru do kalamidki. Smarownica pneumatyczna jest kompaktowym urządzeniem, o niewielkiej wadze co ułatwia pracę i podnosi ergonomie pracy.

2. Dane Techniczne

A532021 Średnica przyłącza 1/4'’ Zalecane ciśnienie pracy 3 - 10 bar Pojemność zbiornika na smar 400 ml Zalecane przewody elastyczne A533080, A533090

3. Bezpieczeństwo pracy

Prosimy uprzejmie o dokładne zapoznanie się z treścią tego rozdziału, celem maksymalnego ograniczenia możliwości powstania urazu, bądź wypadku spowodowanego niewłaściwą obsługą, lub nieznajomością Przepisów Bezpieczeństwa Pracy.

1. Akcesoria może użytkować osoba, która dokładnie zapoznała się i zrozumiała treść Instrukcji Obsługi.

2. W czasie pracy należy stosować środki ochrony osobistej: okulary ochronne, ochronniki słuchu, środki ochrony dróg oddechowych, odzież Ochronną w zależności od wykonywanych czynności.

3. Wszelkie regulacje, konserwacje, lub czynności obsługowe należy wykonywać przy odłączonym urządzeniu od zasilania w powietrze (np. kompresor / sprężarka).

INSTRUKCJA ORYGINALNA

Smarownica pneumatyczna - A532021 strona: 2

4. Sprężone powietrze posiada znaczną energię. Nie kierować strumienia sprężonego powietrza w stronę ludzi i zwierząt.

5. Podczas rozpylania produktów łatwopalnych (farby, lakiery itp) należy zachować szczególną ostrożność.

6. Zabronione są jakiekolwiek modyfikacje urządzeń.

7. Zabrania się odkręcania złączek będących pod ciśnieniem.

8. Każdorazowo przed podłączeniem urządzeń należy sprawdzić i upewnić się że nie wykazują one pęknięć, odkształceń oraz czy połączenie jest szczelne. Pęknięte lub przetarte (nieszczelne) przewody należy wymienić na sprawne. Nie pracować niesprawnym osprzętem.

9. Przed rozpoczęciem pracy upewnić się czy zastosowany osprzęt jest dobrany parametrami ciśnienia do efektywnej pracy z kompresorem.

10. Nie ciągnąć za przewód przyłączeniowy.

4. Użytkowanie urządzenia

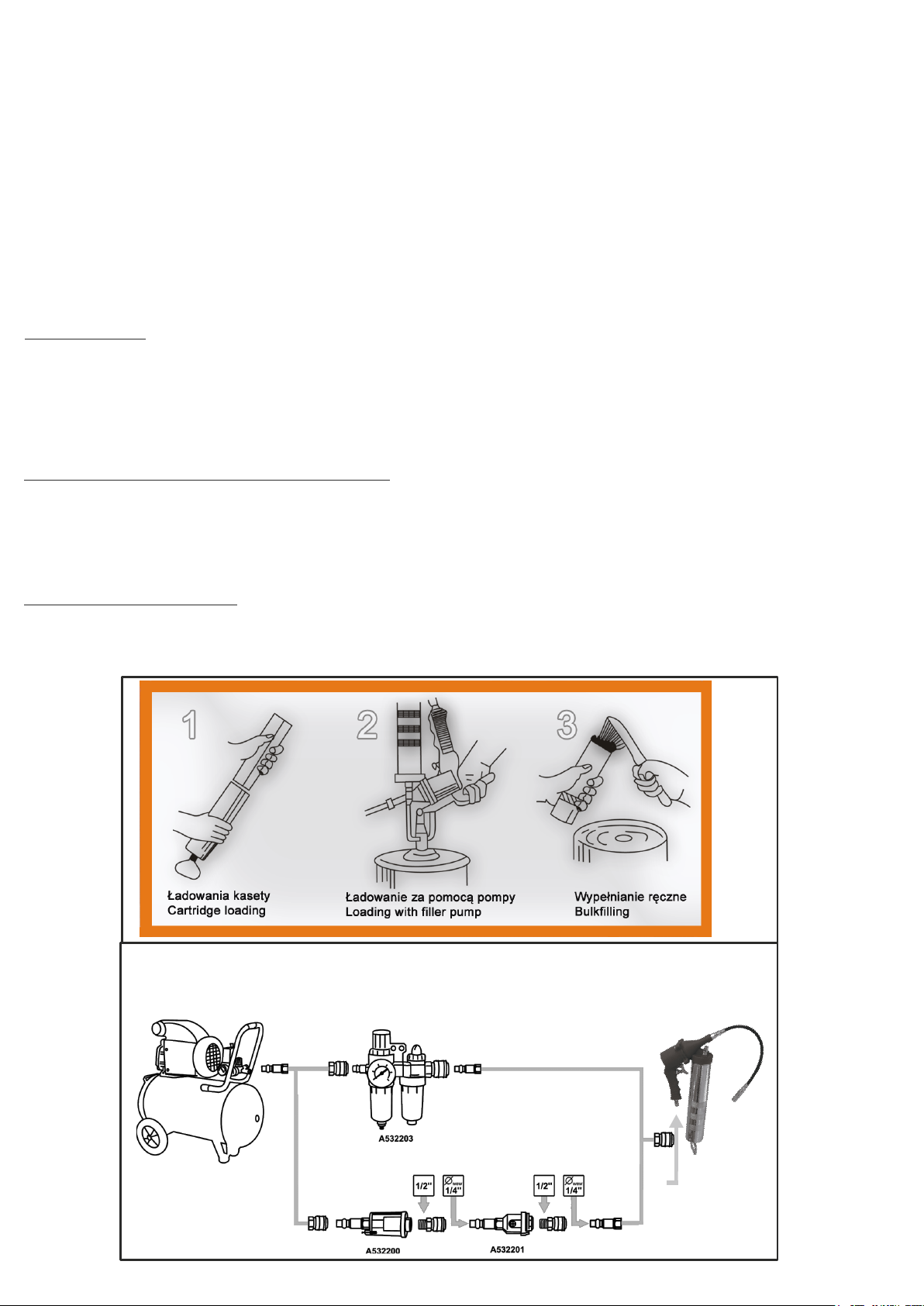

NAPEŁNIANIE SMAROWNICY (rys. 2)

Gotowe wkłady:

- odkręcić pojemnik od głowicy

- odciągnij ramię odsysacza

- włóż do pojemnika wkład otwartym końcem i wciśnij go do końca

- zerwij folię lub taśmę na końcu wkładu

- podłącz pojemnik do urządzenia i zwolnij tłok

- odciągnij ramię odsysacza

Ładowanie za pomocą pompy napełniającej:

- zwolnij spust całkowicie

- odkręć korek wpustowy. Podłącz końcówkę pompy napełniającej

- napełnij pojemnik urządzenia

- odłącz urządzenie od pompy

- zwolnij tłok i odciągnij ramię odsysacza. Samodzielne napełnianie:

- odkręć pojemnik od głowicy smarownicy

- odciągnij ramię odsysacza całkowicie. Napełnij pojemnik smarem.

- podłącz pojemnik do urządzenia. Zwolnij tłok i odciągnij ramię odsysacza.

SPOSÓB PODŁĄCZENIA DO KOMPRESORA

Smarownica pneumatyczna - A532021 strona: 3

rys. 2

rys. 3

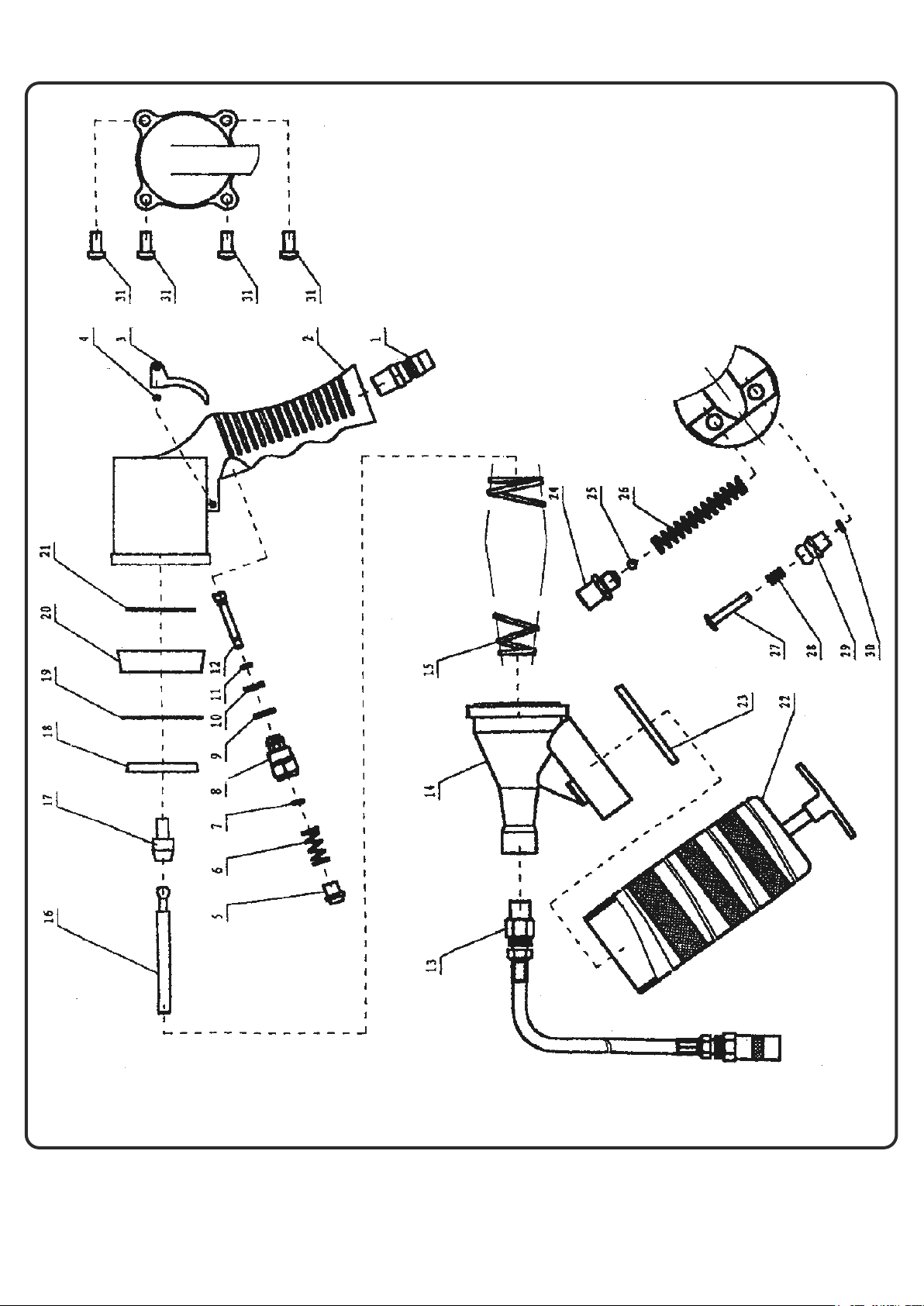

5. Rysunek złożeniowy

Smarownica pneumatyczna - A532021 strona: 4

W domu możesz zrobić z nami

wszystko !

Dziękujemy za dokonanie wyboru elektronarzędzi DEDRA. Zapraszamy do wypróbowania także innych naszych narzędzi i elektronarzędzi, przeznaczonych

do obróbki drewna, ceramiki i metalu.

Wśród nich znajdą Państwo między innymi:

! Pilarki tarczowe do drewna stołowe, taśmowe, ręczne oraz kątowe 600 W - 3000 W ! Strugarki grubościowe, wyrówniarki oraz strugi elektryczne ręczne ! Wyrzynarki przenośne ! Przecinarki do płytek ceramicznych z tarczami diamentowymi ! Młotowiertarki, wiertarki stołowe i ręczne, wiertarko-wkrętarki akumulatorowe ! Przecinarki taśmowe do metalu ! Szlifierki kątowe ! Wciągniki elektryczne ! Piły tarczowe do drewna z węglikami spiekanymi oraz uniwersalne o średnicach do 600 mm ! Diamentowe piły tarczowe do cięcia ceramiki oraz jej szlifowania o średnicach

110 mm-350 mm

! Diamentowe koronki do ceramiki ! Wycinacze otworów z nasypem węglika wolframu oraz pilniki ! Otwornice do drewna ! Mieszaki do zapraw, tynków, klejów oraz farb ! Komplety kluczy, nasadek, końcówek roboczych ! Wkrętaki, kombinerki, szczypce, cęgi ! Zestawy wierteł do drewna, ceramiki i metalu ! Zestawy wierteł oraz dłut do młotowiertarek ! Piły ręczne oraz brzeszczoty ! Miarki zwijane oraz składane, noże ! Poziomnice, poziomnice laserowe, poziomnice wodne, łaty murarskie ! Noże do szkła, przyssawki, oleje ! Torby narzędziowe ! oraz wiele innych narzędzi i akcesoriów

Zapraszamy do odwiedzenia naszej strony internetowej www.dedra.pl lub bezpośredni kontakt z nami. Wszelkich niezbędnych informacji udzielą Państwu nasi pracownicy z działów handlowego oraz technicznego. Do Państwa dyspozycji jest serwis elektronarzędzi DEDRA z możliwością zakupu dowolnej części zamiennej do wszystkich naszych maszyn.

Smarownica pneumatyczna - A532021 strona: 5

Notatki

...........................................................................................................

Smarownica pneumatyczna - A532021 strona: 6

DEDRA EXIM S p. z o.o. 05-800 Pruszków ul. 3 Maja 8 tel: (+48 / 22) 73-83-777 fax: (+48 / 22) 73-83-779 http: //www . dedra .pl e-mail: [email protected]

Karta Gwarancyjna

Pieczęć sprzedawcy

Nr katalogowy: A532021

Nazwa: Smarownica pneumatyczna

Data i podpis ................................................

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień

kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

WARUNKI GWARANCJI

1. Gwarantujemy sprawne działanie produktu, zgodnie z warunkami techniczno - użytkowymi opisanymi w Instrukcji Obsługi. Udzielamy gwarancji na okres 24 miesięcy licząc od daty zakupu uwidocznionej w niniejszym dokumencie. Gwarancja obowiązuje na całym terenie Rzeczypospolitej Polskiej i UE. Adresy serwisów dla poszczególnych krajów dostępne są na stronie W www.dedra.pl. przypadku braku serwisu dla danego kraju zobowiązania gwaranta realizuje serwis centralny. Reklamacja winna być zgłoszona pisemnie w okresie trwania gwarancji.

2. Gwarantowi przysługuje uprawnienie do wyboru sposobu zaspokojenia uznanych roszczeń gwarancyjnych (nieodpłatna naprawa, wymiana produktu na nowy lub odstąpienie od umowy).

3. Gwarancja obejmuje wyłącznie uszkodzenia powstałe w okresie obowiązywania gwarancji, które wyniknęły z przyczyn tkwiących w sprzedanym produkcie lub nieprawidłowości spowodowanych złą technologią wykonania.

4. Wady ujawnione w okresie gwarancyjnym będą usunięte przez DEDRA-EXIM w terminie nie dłuższym niż 14 dni roboczych od dnia dostarczenia do serwisu. Czas naprawy może się przedłużyć w wypadku konieczności sprowadzenia części niezbędnych do naprawy, o czym użytkownik zostanie powiadomiony.

5. Reklamowany produkt winien być dostarczony do punktu sprzedaży. Warunkiem rozpatrzenia reklamacji jest :

- przedstawienie prawidłowo wypełnionej Karty Gwarancyjnej,

- przedstawienie dokumentu potwierdzającego fakt dokonania zakupu wraz z datą sprzedaży (np. paragon, faktura VAT)

- dostarczenie pełnej kompletacji zgodnie z punktem „kompletacja” w instrukcji obsługi.

6. Gwarancja nie obejmuje wad powstałych w wyniku:

- użytkowania niezgodnego z przeznaczeniem i zaleceniami Instrukcji Obsługi,

- przeciążenia urządzenia, prowadzącego do uszkodzenia silnika, elementów przekładni mechanicznej lub innych elementów urządzenia,

- dokonywania napraw przez osoby nieupoważnione,

- dokonywania modyfikacji w konstrukcji,

- uszkodzeń mechanicznych, fizycznych, chemicznych, spowodowanych siłami i czynnikami zewnętrznymi,zanieczyszczeniem mikrośrodowiska

- uszkodzeń będących następstwem: montażu niewłaściwych części lub osprzętu, stosowania niewłaściwych smarów, olejów, środków konserwujących

7. Gwarancji nie podlegają części ulegające naturalnemu zużyciu w czasie eksploatacji takie jak: bezpieczniki termiczne, szczotki elektrografitowe, linki napędowe, paski klinowe, uchwyty narzędziowe, końcówki robocze elektronarzędzi (piły tarczowe, wiertła, frezy, itp.).

8. Tabliczka znamionowa urządzenia powinna być czytelna. Reklamowany egzemplarz należy dokładnie zabezpieczyć przed uszkodzeniami w transporcie. Na ile to możliwe dostarczyć w oryginalnym opakowaniu.

Oświadczenie Nabywcy

Warunki gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Numer partii: .....................................................

......................................... ...............................................

data i miejsce podpis konsumenta
