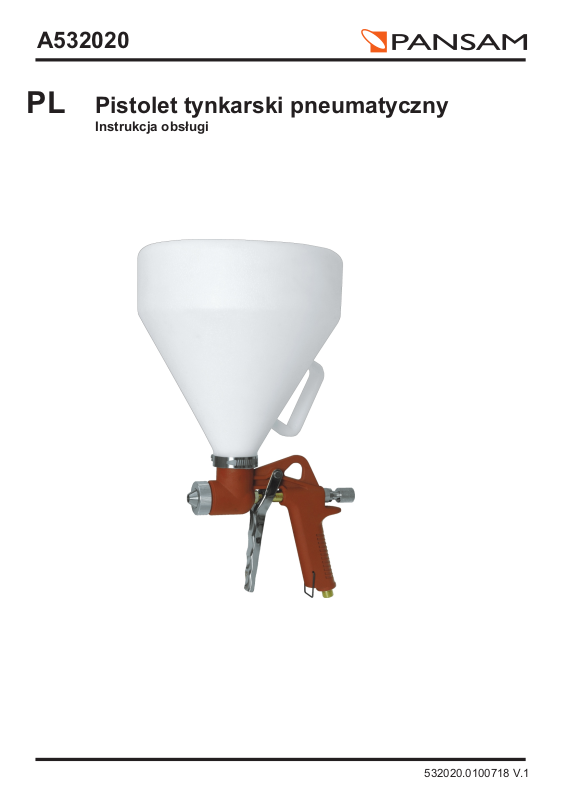

Page 1

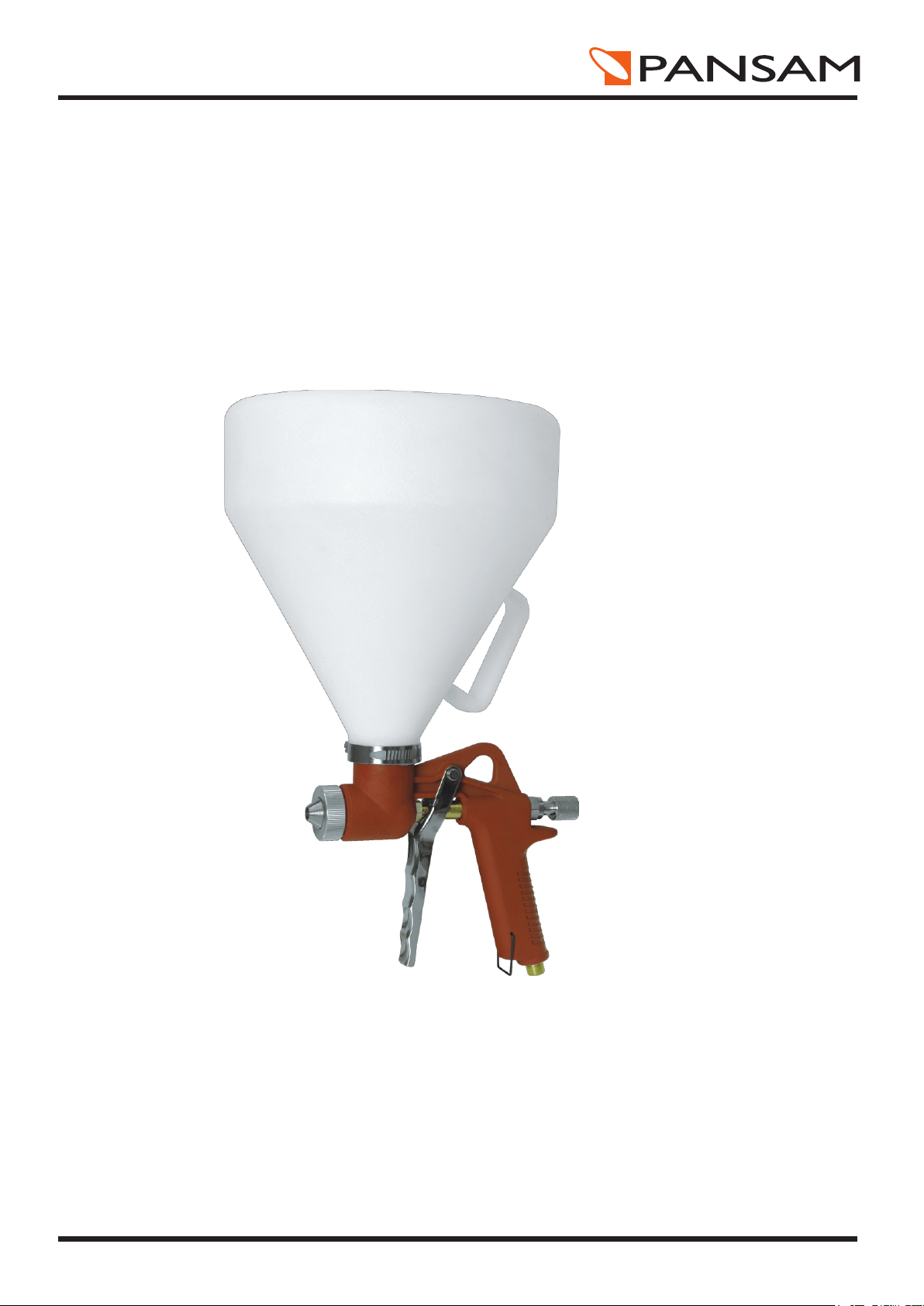

A532020
PL Pistolet tynkarski pneumatyczny
Instrukcja obsługi
532020.0100718 V.1
Page 2
Spis treści:
1. Przeznaczenie urządzenia
2. Dane techniczne
3. Bezpieczeństwo i higiena pracy
4. Użytkowanie urządzenia
5. Rysunek złożeniowy, spis części
Deklaracja Zgodności dołączona jest do urządzenia jako oddzielny dokument. W przypadku
braku Deklaracji Zgodności należy skontaktować się z Dedra-Exim Sp. z o.o.
Podczas użytkowania urządzenia zaleca się zawsze przestrzegać podstawowych zasad
bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub
obrażenia mechanicznego.
Przed przystąpieniem do eksploatacji urządzenia prosimy o uważne zapoznanie się z treścią Instrukcji
Obsługi. Prosimy o zachowanie Instrukcji Obsługi i Deklaracji Zgodności.
Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji Obsługi wpłynie na
przedłużenie żywotności Państwa urządzenia.
Kontakt:
DEDRA - EXIM Sp. z o.o.
05-800 Pruszków ul. 3 Maja 8
Tel. (22) 73-83-777 wew. 129,165;
fax (22) 73-83-779
e-mail: [email protected];
www.dedra.pl
Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukcji
Obsługi we fragmentach albo w całości bez zgody DEDRA-EXIM zabronione.
Dedra-Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno - technicznych oraz kompletacyjnych bez
uprzedniego powiadomienia.
1. Przeznaczenie urządzenia
Pistolet do nakładania tynków jest przeznaczony do natryskiwania tynków ozdobnych i strukturalnych, płynnych
tapet, farb o dużej gęstości za pomocą sprężonego powietrza. Nadaje się do malowania ścian i podłóg. Duży wybór dysz
(4mm, 6mm, 8mm ) pozwala na zastosowanie go do różnych materiałów tynkarskich o wielkości ziaren do ~3mm. Duży
pojemnik na materiał umożliwia malowanie dużych powierzchni
2. Dane Techniczne
A532020
Średnica przyłącza 1/4'’
Średnica dyszy 4mm /6mm /8mm
Zalecane ciśnienie pracy 4 -6 bar
Pojemność kubeczka 5000 ml
Zapotrzebowanie powietrza min. 220L/min
Zalecana średnica przewodu 6mm x dł.5m
Powietrze oczyszczone bez kondensatu i oleju Tak
3. Bezpieczeństwo i higiena pracy
1. Pracować w dobrze wentylowanych pomieszczeniach.
2. Nie dopuszczą dzieci i zwierząt w strefę pracy pistoletu.
3. Nie wolno kierować pistoletu w kierunku osób, dzieci i zwierząt.
4. Pistolet może obsługiwać i konserwować osoba przeszkolona.
5. Przy wszelkiego rodzaju pracach przy pistolecie należy bezwzględnie odłączą go od źródła sprężonego powietrza.
6. Jedynym źródłem zasilania pistoletu może być sprężone powietrze.
7. Nie przekraczać maksymalnego ciśnienia roboczego tzn. 6bar (ciśnienie musi być ustawiane poprzez reduktor
ciśnienia).
8. Podczas pracy pistoletem używać środków ochrony osobistej (nauszników, maski przeciwpyłowej, okularów, rękawic
ochronnych, kombinezonu ochronnego).
9. W przypadku stwierdzenia nieszczelności natychmiast przerwać pracę i oddzielić pistolet od źródła sprężonego
powietrza.
10. Nie stosować cieczy alkalicznych, kwaśnych mogą one spowodować zniszczenie pistoletu.
11. Stosować materiały tylko i wyłącznie przeznaczone do pracy pistoletem (czytać zalecenia producenta zapraw
tynkowych).
12. Nie stosować rozpuszczalników halogenowych.
13. Gwint mocujący dyszę smarować smarem, nie używać silikonowych smarów.
14. Używać węży z odprowadzeniem elektrostatycznym.
15. Nie zatykać otworu dyszy palcami.
INSTRUKCJA ORYGINALNA
Pistolet tynkarski pneumatyczny - A532020
strona 2
Page 3
4. Użytkowanie urządzenia
Przygotowanie powierzchni
Przed rozpoczęciem pracy należy przygotować powierzchnię na którą będziemy nakładać farbę lub inny materiał.
Powierzchnia taka powinna zostać umyta wodą i oczyszczona.
Malowanie
Podłączyć pistolet do źródła sprężonego powietrza z zainstalowanym przed nim reduktorem
ciśnienia, giętkim przewodem ciśnieniowym z szybkozłączką .
Intensywność rozpylania ustawia się za pomocą pokrętła regulacyjnego znajdującego się w tylnej części pistoletu.
Dobrać odpowiednią dyszę w zależności od materiału który chcemy nanosić.
Sposób poprawnego malowania
Aby uzyskać wymagany efekt końcowy:
a) Należy trzymać pistolet prostopadle do malowanej powierzchni.
b) Ruch pistoletu należy rozpocząć przed naciśnięciem spustu oraz zakończyć po zwolnieniu spustu.
c) Należy cały czas utrzymywać odpowiednią odległość pistoletu od malowanej powierzchni.
Czyszczenie i konserwacja
Przed rozpoczęciem czyszczenia należy odłączyć pistolet od sprężonego powietrza.
UWAGA
UWAGA
Natychmiast po zakończeniu pracy, należy rozkręcić pistolet, poszczególne elementy oraz wnętrze pistoletu oczyścić
za pomocą wody i szczotki. Nalać wodę do zbiornika i jeszcze raz długo przepłukiwać pistolet aż przez dyszę poleci
czysta woda.
Nie zanurzać całego pistoletu lakierniczego w rozpuszczalniku, ponieważ może to
spowodować uszkodzenie uszczelnień.

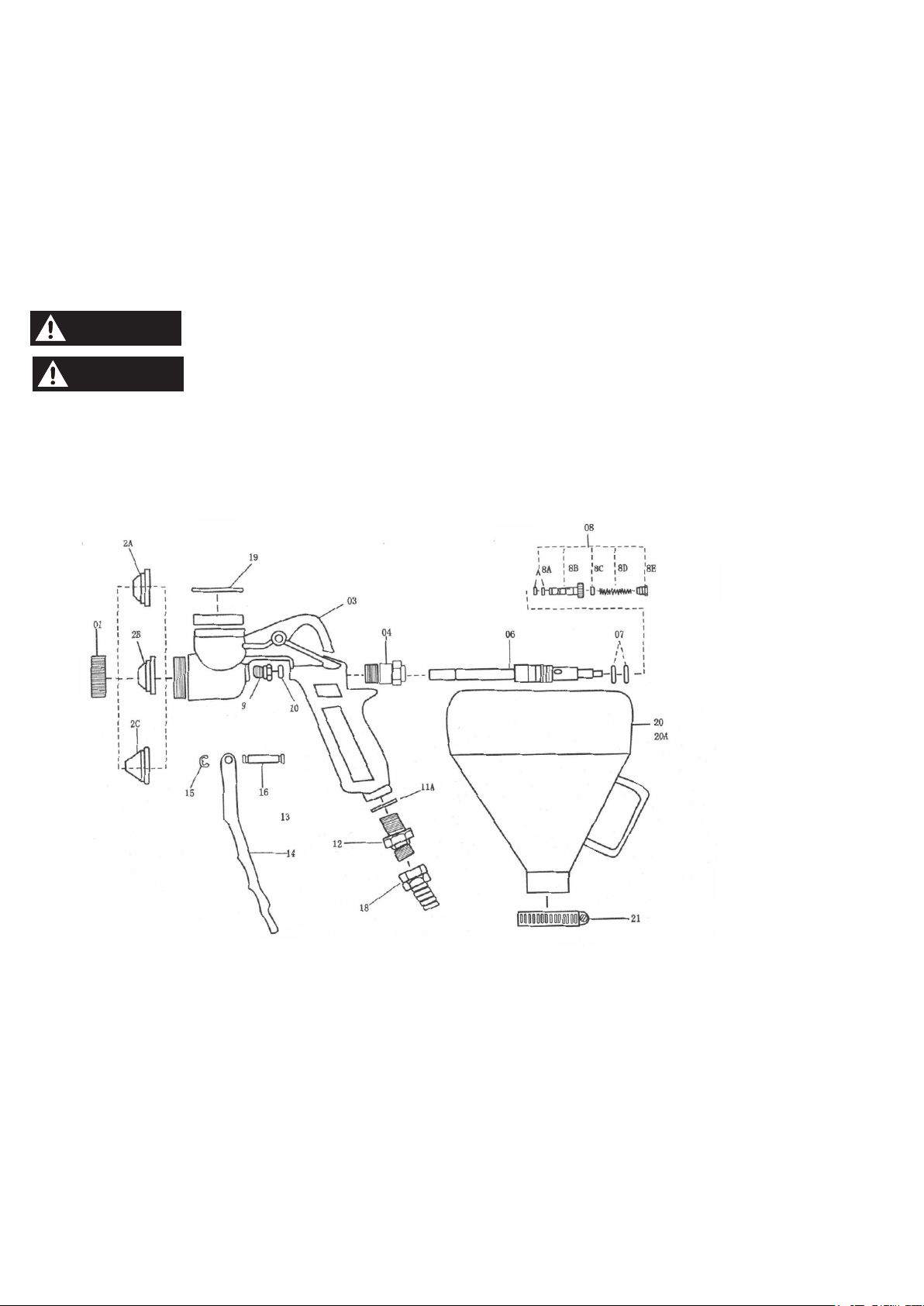

5. Rysunek złożeniowy
rys. 2
Spis części
Nr Części
01
2A
2B
2C
03
04
06
07
08
8A
8B
8C
8D
Opis Części
Pierścień mocujący dyszę
Dysza 4mm
Dysza 6mm
Dysza 8mm
Obudowa pistoletu
Nakrętka prowadząca regulację ilości materiału
Iglica regulacyjna
O-ring 10.82 x 1.78
Pokrętło komplet
O-ring 10.82 x 1.78
Pokrętło ilości przepływu materiału
Podkładka
Sprężyna
ilość
1
1
1
1
1
1
1
2
1
2
1
1
1
Pistolet tynkarski pneumatyczny - A532020
Nr Części
8E
09
10
11A
12
14
15
16
18
19
20
21
Opis Części
Śruba
Nakrętka prowadząca
O-ring 9.25 x 1.78
O-ring 11.5 x 1.5
Króciec przyłączeniowy
Spust
Pierścień zabezpieczający
Trzpień
Przyłącze
O-ring 3.5 x 3
Zbiornik
Zacisk
ilość
1
1
1
1
1
1
1
1
1
1
1
1
strona 3
Page 4
DEDR A EXIM Sp. z o.o.
05-800 Pruszków ul. 3 Maja 8
tel: (+48 / 22) 73-83-777
fax: (+48 / 22) 73-83-779
http: //www . dedra .pl
e-mail: [email protected]
Karta Gwarancyjna
Pieczęć sprzedawcy
Nr katalogowy: A532020
Nazwa: Pistolet tynkarski
Data i podpis ................................................
Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień
kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
WARUNKI GWARANCJI
1. Gwarantujemy sprawne działanie produktu, zgodnie z warunkami techniczno - użytkowymi
opisanymi w Instrukcji Obsługi. Udzielamy gwarancji na okres 24 miesięcy licząc od daty zakupu
uwidocznionej w niniejszym dokumencie. Gwarancja obowiązuje na całym terenie Rzeczypospolitej
Polskiej i UE. Adresy serwisów dla poszczególnych krajów dostępne są na stronie W www.dedra.pl.
przypadku braku serwisu dla danego kraju zobowiązania gwaranta realizuje serwis centralny.
Reklamacja winna być zgłoszona pisemnie w okresie trwania gwarancji.
2. Gwarantowi przysługuje uprawnienie do wyboru sposobu zaspokojenia uznanych roszczeń
gwarancyjnych (nieodpłatna naprawa, wymiana produktu na nowy lub odstąpienie od umowy).
3. Gwarancja obejmuje wyłącznie uszkodzenia powstałe w okresie obowiązywania gwarancji, które
wyniknęły z przyczyn tkwiących w sprzedanym produkcie lub nieprawidłowości spowodowanych złą
technologią wykonania.
4. Wady ujawnione w okresie gwarancyjnym będą usunięte przez DEDRA-EXIM w terminie nie
dłuższym niż 14 dni roboczych od dnia dostarczenia do serwisu. Czas naprawy może się przedłużyć w
wypadku konieczności sprowadzenia części niezbędnych do naprawy, o czym użytkownik zostanie
powiadomiony.
5. Reklamowany produkt winien być dostarczony do punktu sprzedaży. Warunkiem rozpatrzenia
reklamacji jest :
- przedstawienie prawidłowo wypełnionej Karty Gwarancyjnej,
- przedstawienie dokumentu potwierdzającego fakt dokonania zakupu wraz z datą sprzedaży
(np. paragon, faktura VAT)
- dostarczenie pełnej kompletacji zgodnie z punktem „kompletacja” w instrukcji obsługi.
6. Gwarancja nie obejmuje wad powstałych w wyniku:
- użytkowania niezgodnego z przeznaczeniem i zaleceniami Instrukcji Obsługi,
- przeciążenia urządzenia, prowadzącego do uszkodzenia silnika, elementów przekładni
mechanicznej lub innych elementów urządzenia,
- dokonywania napraw przez osoby nieupoważnione,
- dokonywania modyfikacji w konstrukcji,
- uszkodzeń mechanicznych, fizycznych, chemicznych, spowodowanych siłami i czynnikami
zewnętrznymi,zanieczyszczeniem mikrośrodowiska
- uszkodzeń będących następstwem: montażu niewłaściwych części lub osprzętu, stosowania
niewłaściwych smarów, olejów, środków konserwujących
7. Gwarancji nie podlegają części ulegające naturalnemu zużyciu w czasie eksploatacji takie jak:
bezpieczniki termiczne, szczotki elektrografitowe, linki napędowe, paski klinowe, uchwyty
narzędziowe, końcówki robocze elektronarzędzi (piły tarczowe, wiertła, frezy, itp.).
8. Tabliczka znamionowa urządzenia powinna być czytelna. Reklamowany egzemplarz należy
dokładnie zabezpieczyć przed uszkodzeniami w transporcie. Na ile to możliwe dostarczyć w
oryginalnym opakowaniu.
Oświadczenie Nabywcy
Warunki gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:
Numer partii: .....................................................
......................................... ...............................................
data i miejsce podpis konsumenta
