PANSAM A142210 User guide

A142210

PL

Szlifierka do powierzchni gipsowych z przekładnią

Instrukcja obsługi z kartą gwarancyjną

CZ

Bruska na sádrové povrchy s převodovkou

Návod k obsluze se záručním listem

SK

Brúska na sadrové povrchy s prevodom

Užívateľská príručka so záručným listom

LT

Gipsinių paviršių šlifuoklis su kotu

Naudojimo instrukcija su Garantiniu lapu

LV

Slīpmašīna ģipšu virsmām ar pārvadu

Lietošanas instrukcija ar garantijas talonu

HU

Gipszfelület csiszoló áttétellel

Használati Utasítás Garanciajeggyel

RO

Slefuitoare pentru suprafete din gips cu angrenaj

Instrucțiuni de utilizare și certificat de garanție

DE

Gips-Schleifmaschine mit Getriebe

Bedienungsanleitung mit Garantiekarte

PL

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi
we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian
konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do
reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

CZ

Všechna práva vyhrazena. Toto zpracování je chráněno autorským právem. Kopírování nebo šíření Návodu k obsluze v částech nebo
vcelku bez souhlasu společnosti Dedra Exim je zakázáno. Dedra Exim si vyhrazuje právo zavádět konstrukční a technické a
komplementační změny bez dřívějšího oznámení. Tyto změny nemohou být základem pro reklamování výrobku. Návod k obsluze dostupný
na stránkách www.dedra.pl

SK

Všetky práva vyhradené. Tieto materiály sú chránené autorskými právami. Kopírovanie prípadne šírenie častí, prípadne celého návodu na
obsluhu je bez súhlasu spoločnosti Dedra Exim zakázané. Dedra Exim si vyhradzuje právo na vykonávanie konštrukčno-technických zmien,
a zmien doplnkového príslušenstva, bez predchádzajúceho upozornenia. Tieto zmeny nemôžu byť dôvodom na reklamáciu výrobku.
Užívateľská príručka je dostupná na webovej stránke www.dedra.pl

LT

Visos teisės saugomos. Šis kūrinys yra saugomas autorinių teisių įstatymų. Eksploatavimo instrukcijos arba jos fragmentų kopijavimas ir
platinimas be „Dedra Exim“ sutikimo draudžiamas. „Dedra Exim“ pasilieka sau teisę įvesti konstrukcijos, techninius arba komplektacijos
pokyčius be išankstinio įspėjimo. Šie pokyčiai negali būti skundo dėl produkto pagrindu. Naudojimo instrukcija yra prieinama svetainėje:

www.dedra.pl

LV

Visas tiesības pasargātas. Šis izdevums ir sargāts ar autortiesību. Lietošanas Instrukcijas kopēšana vai izplatīšana pilnīgi vai fragmentos
bez Dedra Exim firmas piekrišanas ir aizliegta. Firma Dedra Exim atstāj sev tiesību veikt konstrukcijas-tehnikas izmaiņu, kā arī
komplektācijas izmaiņu bez iepriekšēja paziņojuma. Šīs izmaiņas nevar būt par pamatu produkta reklamēšanai. Lietošanas instrukcija
pieejama mājaslapā www.dedra.pl

HU

Minden jog fenntartva. A jelen kiadvány szerzői jogokkal védve. A Használati Utasítás másolása vagy terjesztése egészében vagy
részleteiben a Dedra Exim írásos engedélye nélkül tilos A Dedra Exim fenntartja magának a szerkezeti-műszaki, valamint komplettálási
változtatások előzetes bejelentés nélküli bevezetésének jogát. Ezek a változások nem szolgálhatnak alapjául a termék reklamációjának. A
használati utasítás a weboldalon elérhető www.dedra.pl.

RO

Toate drepturile rezervate. Această redactare este protejată prin legea dreptului de autor. Este interzisă copierea, reproducerea în orice fel
sau multiplicarea și distribuirea parțială sau în totalitate a Manualului de utilizare fără permisiunea firmei Dedra Exim Firma Dedra Exim își
rezervă dreptul de a face modificări tehnice și constructive sau de completare a dispozitivului fără o notificare prealabilă. Aceste modificări
nu pot constitui temei pentru reclamarea produsului. Instrucţiunea de deservire accesibilă pe pagina www.dedra.pl

DE

Alle Rechte vorbehalten. Die vorliegende Bedienungsanleitung wird durch das Urheber-recht geschützt. Kein Teil dieser Bedienungs-
anleitung darf ohne schriftliche Einwilligung von Dedra Exim vervielfältigt oder verbreitet werden.Dedra Exim behält sich das Recht vor,
Konstruktions- und technische Änderungen sowie Änderungen in der Zusammensetzung vorzunehmen, ohne vorher darüber zu
informieren. Diese Änderungen können kein Grund zur Reklamation des Produkts bilden. Die Bedienungsanleitung ist auf der Internetseite
www.dedra.pl zugänglich.

Instrukcja ważna dla urządzeń wyprodukowanych po: / Návod pro zařízení vyrobená po: / Návod pre obsluhu zariadení vyrobených po: / Instrukcija –
įrenginiai, kurie buvo pagaminti nuo: / Lietošanas instrukcija ierīcēm izgatavotiem pēc: / Útmutató a után gyártott készülékekhez: / Manualul de utilizare
pentru aparate fabricate după: / Bedienungsanleitung für Geräte, hergestellt wurden die nach dem: 01.04.2020

Kontakt

Kontaktai / Kontakts / Elérhetőség / Contact / Contacto / Contact / Contact / Kontakt

Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków

Tel. [phone] wew. 129, 165, fax [phone]

[email protected] www.dedra.pl

INSTRUKCJA ORYGINALNA 142210.080420.V3

1. Zdjęcia i rysunki

A

B

C

D

E

F

2

G

Opis piktogramów / Popis použitých piktogramů / Opis používaných piktogramov / Panaudotų piktogramų aprašymas / Lietoto piktogrammu

Nakaz: przeczytaj instrukcję obsługi / Příkaz: přečtěte návod k obsluze / Príkaz: oboznámte sa s užívateľskou príručkou / Privaloma: perskaitykite

aptarnavimo instrukciją / Norādījums: rūpīgi iepazīstieties ar lietotāja rokasgrāmatā sniegto informāciju / Utasítás: olvassa el az útmutatót / Obilgatoriu:
citiți manualul de utilizare / Gebot: die Bedienungsanleitung lesen

Nakaz: stosować okulary ochronne/ Příkaz: používejte ochranné brýle/ Príkaz: používajte ochranné okuliare/ Privaloma: naudoti apsauginius akinius/
Norādījums: nēsājiet aizsargacenes/ Utasítás: viseljen védőszemüveget/ / Obligatoriu: folosiţi ochelari de protecţie/ Gebot: schutzbrille tragen

Używać ochronników słuchu / Používejte ochranu sluchu/ Používajte chrániče sluchu/ Privaloma: naudoti apsauginius akinius/ Lietojiet dzirdes
aizsardzības līdzekļus/ Utasítás: használjon fülvédőt/ Trebuie să folosiţi aparate pentru protecţia auzului/ Der gehörschutz ist zu benutzen

Nakaz: stosować środki ochrony dróg oddechowych/ příkaz: používejte prostředky pro ochranu dýchacích cest/ Príkaz: používajte ochranné
prostriedky na ochranu dýchacích ciest/ Privaloma: naudoti kvėpavimo takų apsaugos priemones/ Pieprasījums: izmantot elpceļu attiecīgu aizsardzību/
Utasítás: használjon légúti védelmi felszerelést/ Obligatoriu: utilizaţi echipament de protecţie a căilor respiratorii/ Gebot: atemschutzgeräte benutzen

Informacja: Prędkość Obrotowa/ Informace: otáčková rychlost/ Informácia: uhlová rýchlosť/ Informacija: sūkių skaičius/ Informācija: griezes
ātrums/Tájékoztató: fordulatszám/ Informație: viteza de rotație/ Information: drehzahl

Informacja: średnica tarczy/ Informace: průměr kotouče/ Informácia: priemer kotúča / Informacija: disko skersmuo / Informācija: diska diametrs /
Információ: korong átmérője / Informaţie: diametrul discului / Information: durchmesser

Informacja: Elektryczna regulacja prędkości obrotowej/ Informace: Elektrická regulace otáčkové rychlosti/ Informácia: Elektrická regulácia uhlovej
rýchlosti/ Informacija: Elektrinis sūkių reguliavimas / Informācija: Rotācijas ātruma elektriskā regulēšana/ Tájékoztató: Elektronikus fordulatszám
szabályozás/ Information: Réglage de la vitesse de rotation électrique/ INFORMACIÓN Control eléctrico de la velocidad de rotación/ Informație:
Reglarea electrică a vitezei dye rotație/ Informatie: Elektrische instelling van de draaisnelheid/ INFORMATION: Elektrische Drehzahlregelung

Informacja: urządzenie w drugiej klasie ochronności / informace: zařízení v druhé třídě ochrany / informácia: zariadenie v druhej triede ochrany /
informacija: įrankio saugumo nuo elektros smūgio klasės / informācija: ierīce atbilst otrajai aizsardzības klasei / információ: a termék második osztályú
besorolással rendelkezik / informație: dispozitiv din clasa a doua de protecție împotriva / information: das gerät besitzt die zweite klasse

apraksts / Az alkalmazott piktogramok magyarázata / Descrierea pictogramelor / Beschreibung der verwendeten Piktogramme

PL Spis treści

1. Zdjęcia i rysunki

2. Opis urządzenia

3. Przeznaczenie urządzenia

4. Ograniczenie użycia

5. Dane techniczne

6. Przygotowanie do pracy

7. Podłączenie do sieci

8. Włączanie urządzenia

9. Użytkowanie urządzenia

10. Bieżące czynności obsługowe

11. Części zamienne i akcesoria

12. Samodzielne usuwanie usterek

13. Kompletacja urządzenia

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych
i elektronicznych

15. Wykaz części do rysunku złożeniowego

16. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument.
W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim
Sp. z o.o.
Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna
broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia

oznaczone symbolem i wszystkie instrukcje.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek
dotyczących bezpieczeństwa może być przyczyną porażenia prądem
elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego
użytku.

3

2. Opis urządzenia

Model

A142210

Silnik elektryczny

jednofazowy komutatorowy

Napięcie sieci [V]

230 ~

Częstotliwość sieci [Hz]

50

Moc znamionowa silnika [W]

710

Prędkość obrotowa głowicy [obr/min]

1000-2100

Średnica krążka ściernego [mm]

225

Stopień ochrony przed dostępem
bezpośrednim

IP20

Klasa ochronny

II

Emisja hałasu

Poziom ciśnienia dźwięku LpA [dB(A)]

83,1

Niepewność pomiaru (KpA) [dB(A)]

3

Poziom mocy dźwięku LWA [dB(A)]

94,1

Niepewność pomiaru (KWA) [dB(A)]

3

Poziom drgań na rekojeści [m/s2 ]

<2,5

Niepewność pomiaru drgań K [m/s2 ]

1,5

Waga urządzenia [kg]

4,2

Moc urządzenia [W]

Minimalny przekrój

przewodu [mm2]

Minimalna wartość

bezpiecznika typu C [A]

700÷1400 1 10

Ziarnistość

Przeznaczenie

40

Do usuwania znacznych nierówności powierzchni

60

Do usuwania drobniejszych

nierówności powierzchni

80

Do usuwania farb i kleju

100

Do wygładzania

120

Do wstępnego szlifowania

150-180

Do szlifowania

240

Do szlifowania szybkoschnących powierzchni

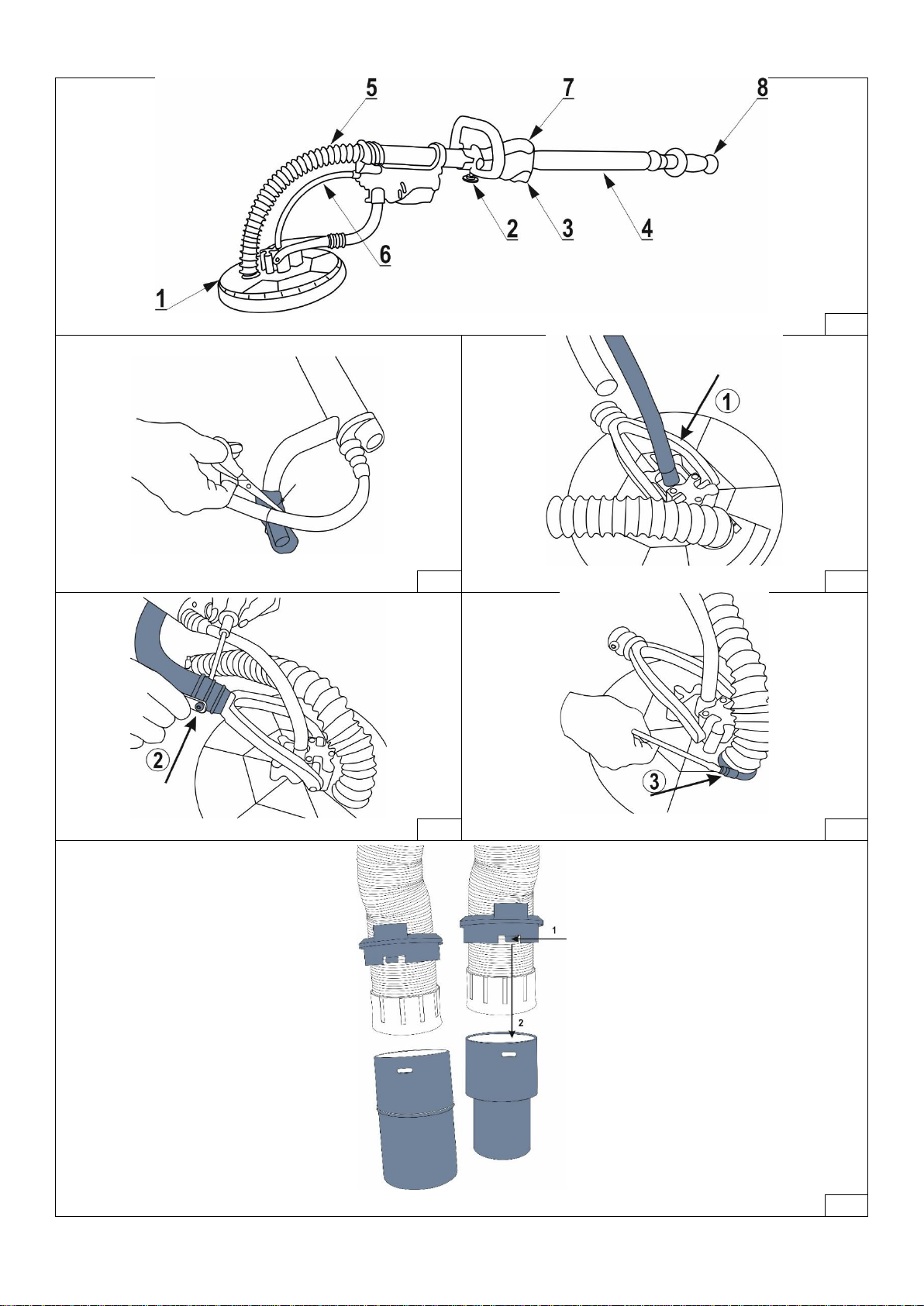

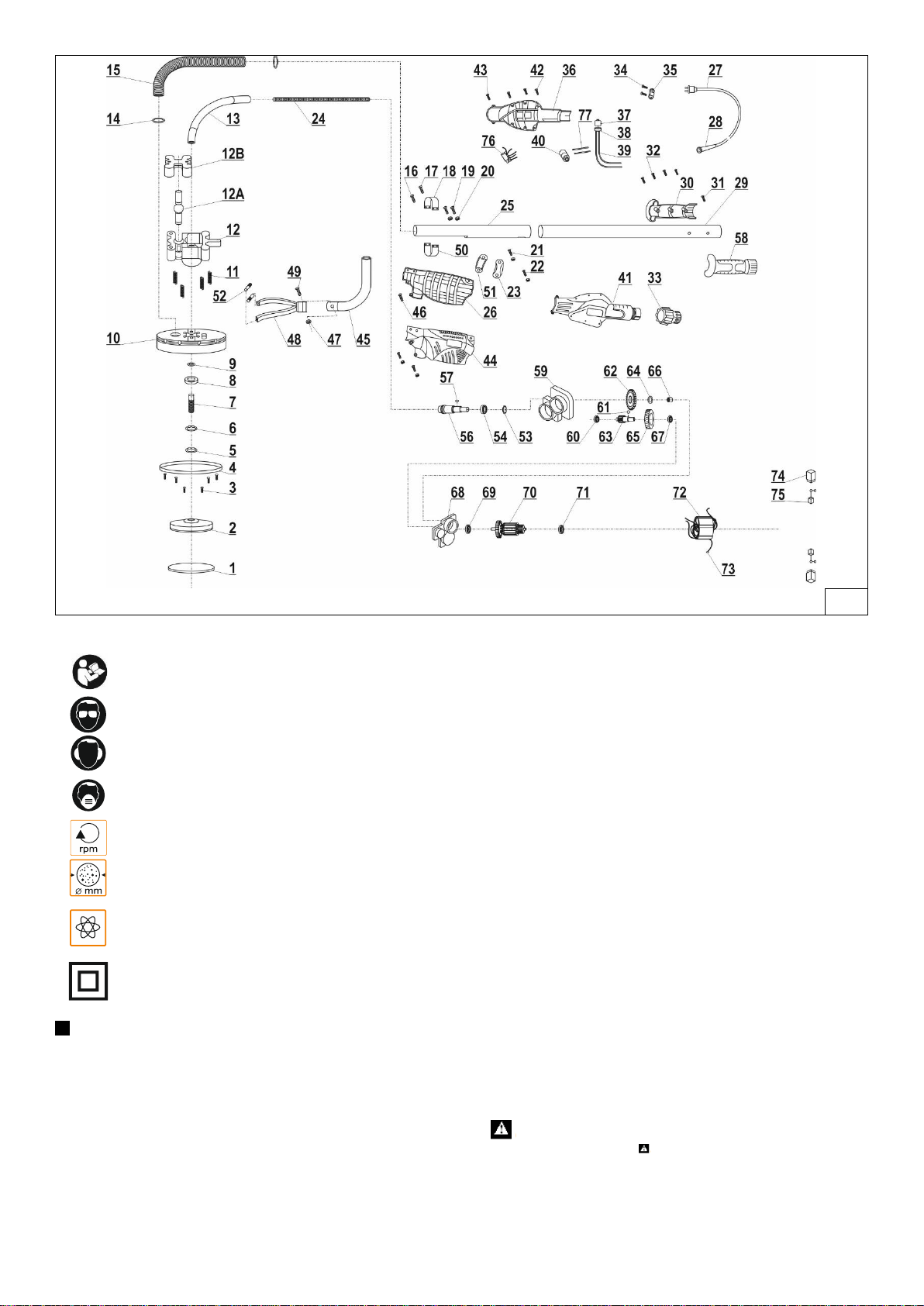

Rys A: 1. Głowica szlifierska; 2.Uchwyt pomocniczy; 3. Pokrętło regulacji
prędkości obrotowej; 4. Teleskopowy wysięgnik szlifierki; 5. Przewód odpylający
szlifierki; 6. Linka napędowa głowicy; 7. Włącznik szlifierki; 8. Gniazdo
przyłączeniowe odkurzacza typu przemysłowego;

3. Przeznaczenie urządzenia

Szlifierka jest produktem, zaprojektowanym do szlifowania ścian i sufitów
gipsowo kartonowych pokrytych gładzią gipsową. W konstrukcji szlifierki

zastosowano system odpylający. Podłączenie szlifierki do odkurzacza typu
przemysłowego pozwala znacznie ograniczyć rozprzestrzenianie się urobku w
czasie pracy. Odkurzacz nie stanowi wyposażenia maszyny. Szlifierka jest
wyposażona w wysięgnik, pozwalający operatorowi na prowadzenie prac
związanych ze szlifowaniem powierzchni ścian i sufitów w zasięgu do 3,0 - 3,5

m. Ruchoma ( uchylna) głowica maszyny pozwala na operowanie wysięgnikiem
na dowolnej powierzchni ściany, sufitu czy nawet podłogi. Zastosowanie

odpowiedniej ziarnistości papieru ściernego umożliwia usuwanie farb lub klejów
z tynków i powierzchni metalowych. Szlifowane powierzchnie muszą być suche.
Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych,
warsztatach naprawczych, w pracach amatorskich przy równoczesnym
przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy,
zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej
„Dopuszczalnymi warunkami pracy”.
Nie należy pracować szlifierką wysięgnikową bez podłączenia jej do systemu
odprowadzania urobku. Stosować jako system odprowadzania urobku
odkurzacze przemysłowe przeznaczone do odprowadzania pyłu gipsowego.
Należy bezwzględnie stosować się do zaleceń eksploatacyjnych producentów
odkurzaczy oraz dobrać specjalne worki umożliwiające skuteczne i bezpieczne
dla odkurzacza pochłanianie drobin pyłu gipsowego. Poradzić się sprzedawcy.
Nie stosować odkurzaczy domowych z powodu możliwości ich zniszczenia
drobinami pyłu gipsowego.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie

modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą
traktowane jako bezprawne i powodują natychmiastową utratę praw
gwarancyjnych, a deklaracja zgodności traci ważność.
Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi
spowoduje natychmiastową utratę praw gwarancyjnych.

Dopuszczalne warunki pracy

Tryb pracy S2 20 minut

Maszyna może być użytkowana tylko w pomieszczeniach

zamkniętych, o sprawnie działającej wentylacji.

5. Dane techniczne

Informacja na temat drgań i hałasu

Wartość łączona drgań ah oraz niepewność pomiaru określono zgodnie z normą
EN 60745-1 i podano w tabeli.

Emisja hałasu została określona zgodnie z EN 60745-1 , wartości podano
powyżej w tabeli.

Hałas może spowodować uszkodzenie słuchu, podczas
pracy zawsze należy używać środków ochrony słuchu!

Deklarowana łączna wartość drgań została zmierzona zgodnie ze standardową
metodą badania i może być wykorzystana do porównania jednego urządzenia z
drugim. Podany poziom drgań może być również wykorzystywany do wstępnej
oceny narażenia na drgania.
Poziom drgań podczas rzeczywistego użytkowania urządzenia może się różnić
od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi
roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od
konieczności określenia środków mających na celu ochronę operatora. Aby
dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania,
należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące
także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie
jest używane do pracy.

6. Przygotowanie do pracy

Wszystkie czynności przygotowawcze przeprowadzać
przy urządzeniu odłączonym od źródła zasilania.

Po wyjęciu urządzenia z opakowania fabrycznego i sprawdzeniu kompletacji
oraz stanu urządzenia pod kątem uszkodzeń mechanicznych (transportowych).
Należy przystąpić do montażu głowicy szlifierskiej (Rys. B- E). W tym celu
należy: Usunąć zabezpieczenia. (Rys. B)

W aluminiowym gnieździe głowicy umieść linkę wraz z pancerzem. Dokręć
plastikowy talerz do momentu aż będzie wyczuwalny opór.

Wsuń aluminiowe ramię głowicy w wspornik, w taki sposób, aby otwór we
wsporniku był w osi z otworami z głowicy. Załóż śrubę, zablokuj kluczem i skręć
dołączonym wkrętakiem (Rys. D). Załóż na karbowany przewód metalową
opaskę, koniec przewodu wsuń w króciec przyłączeniowy rury, drugi koniec
przewodu załóż na króciec przyłączeniowy na głowicy i ściągnij metalową
opaską zaciskową, dołączonym do zestawu wkrętakiem (Rys. E). Połącz ze
sobą dwie rury wykorzystując do tego celu dołączoną do zestawu śrubę.
Połącz przewód ssący z dołączonymi do zestawu końcówkami, dociśnij wypusty
blokujące (Rys. F, 1) na końcu przewodu ssącego i wsuń do końcówki (Rys. F,

2). Ustaw końcówkę w taki sposób aby doszło do zatrzaśnięcia się wypustów w
otworach końcówki. Postępuj w podobny sposób z drugą końcówką. Wsuń tak

zakończony przewód w króciec przyłączeniowy w urządzeniu a drugi koniec
połącz z odkurzaczem przemysłowym. Zamontuj na rurę dołączony do zestawu
uchwyt pomocniczy i ustaw wysięgnik na żądaną długość.Zamocuj na tarczę,
krążek ścierny o odpowiedniej ziarnistości, szlifierka jest gotowa do pracy.

7. Podłączenie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy
napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej.
Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi
wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi
bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu
zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy
urządzenia podano w poniższej tabeli:

Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku
korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był
mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby
w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych
przedłużaczy. Okresowo sprawdzać stan techniczny przewodu zasilającego.
Nie ciągnąć za przewód zasilający.

8. Włączanie urządzenia

Przed uruchomieniem urządzenia bezwzględnie
wykonać czynności opisane w rozdziale „Przygotowanie

do pracy”.

Przed włączeniem urządzenia, każdorazowo sprawdzaj czy wszelkie elementy
odpowiedzialne za bezpieczeństwo pracy są sprawne. Każdorazowo sprawdzaj
stan zużycia krążków ściernych. Nie pracuj zużytymi. Urządzenie należy
uruchamiać w pozycji bez obciążenia (bez styku z obrabianą powierzchnią).
Włącznik urządzenia znajduje się w obudowie rękojeści (Rys. A, 7). W celu
włączenia urządzenia przełącznik należy przesunąć do przodu i lekko docisnąć.
Wyłączenie urządzenia następuje poprzez wciśniecie dolnej krawędzi
przełącznika.
Poniżej włącznika znajduje się pokrętło regulacji prędkości obrotowej, które
pozwala operatorowi na regulacje prędkości obrotowej w zakresie od 1000-2100

obr/min.

Zaleca się, aby uruchamiać urządzenie na niższych obrotach. Dopiero po
uruchomieniu urządzenia zwiększyć obroty do pożądanej prędkości.
Przestsrzeganie tego zalecenia znacząco wydłuży żywotność Państwa szlifierki.
Nie pozostawiaj urządzenia na biegu jałowym.
Nie pozostawiaj urządzenia podłączonego do sieci bez dozoru.
Po zakończeniu pracy obowiązkowo wyjmij wtyczkę z gniazda.
Nie przeciążaj urządzenia, nie pracuj dłużej niż 20 minut.

9. Użytkowanie urządzenia

Nigdy nie należy uruchamiać maszyny w momencie
kontaktu krążka ściernego z obrabianą powierzchnią.

Uruchom odkurzacz przemysłowy. Włącz przyłączoną do odkurzacza szlifierkę
wysięgnikową. Ustaw prędkość obrotową wrzeciona szlifierki ustawiając
pokrętłem regulacji odpowiednią prędkość obrotową. Pozwól aby urządzenie
osiągnęło zadane obroty. Dociśnij lekko głowicę urządzenia do obrabianej
powierzchni i płynnymi ruchami rozpocznij szlifowanie parokrotnie przechodząc
przez ten sam punkt na obrabianej powierzchni. Pamiętaj, że efekt końcowy
procesu szlifowania w znacznej mierze jest uzależniony od ziarnistości użytego
krążka ściernego. Najlepsze efekty szlifowania suchych powierzchni gipsowo
kartonowych uzyskuje się stosując krążki ścierne o ziarnistości 120-240. Dla
ułatwienia podajemy orientacyjny dobór ziarnistości krążków do rodzaju

wykonywanej operacji szlifierskiej.

Wymieniaj krążki ścierne kiedy są zużyte. Zmieniaj ziarnistość stosowanych
krążków. Zaczynaj pracę krążkami o większej ziarnistości a kończ z drobnym
nasypem. Każdą wymianę krążka ściernego wykonuj przy odłączonej szlifierce

od gniazda zasilającego. W czasie pracy dociskaj lekko szlifierkę do obrabianej
powierzchni. Tylko wtedy następuje prawidłowe odprowadzanie drobin urobku

do odkurzacza. Przekrzywienie głowicy lub jej lekkie uniesienie powoduje

4

natychmiastowe wydostanie się pyłu gipsowego do pomieszczenia, a nie

Problem

Przyczyna

Rozwiązanie

Urządzenie nie
działa

Przewód zasilający
jest źle podłączony

Wcisnąć głębiej wtyczkę do
gniazdka

Przewód zasilający

jest uszkodzony

W przypadku stwierdzenia
uszkodzenia przewodu

zasilającego przekazać
urządzenie do serwisu.

Urządzenie nie
działa

W gniazdku nie ma

napięcia

Sprawdzić napięcie w

gniazdku.

Sprawdzić, czy nie zadziałał

bezpiecznik.

Urządzenie nie
działa

Uszkodzony

włącznik

Przekazać urządzenie do

serwisu.

Silnik nie ma
mocy, rusza z
trudem

Zużyte szczotki

Przekazać urządzenie do

serwisu.

Silnik
przegrzewa się

Zapchane otwory
wentylacyjne

Przedmuchać sprężonym

powietrzem.

Efektywność

pracy bardzo

mała

Zużyty krążek
ścierny

Wymienić krążek ścierny na

nowy

Numer

Nazwa części

Numer

Nazwa części

1

Papier ścierny

40

Regulator prędkości

obrotowej

2

Płyta mocująca papier

41

Lewa rękojeść

3

Śruba

42

Śruba

4

Szczotka

43

Śruba

5

Pierścień

44

Obudowa zespołu
napędowego lewa

6

Pierścień wewnętrzny

45

Wspornik ramienia

7

Oś napędowa

46

Śruba

8

Łożysko

47

Nakrętka

9

Pierścień

48

Ramię głowicy

10

Osłona plastikowa

tarczy

49

Śruba

11

Sprężyna

50

Zacisk lewy

12

Korpus wrzeciona

51

Prawy zacisk

12A

Kulka

52

Sworzeń

12B

Osłona kulki

53

Pierścień

13

Pancerz elastyczny
linki

54

Łożysko
14

Zacisk przewodu

56

Wrzeciono

15

Przewód pyłowy

57

Śruba

16

Śruba

58

Obudowa króćca lewa

17

Śruba

59

Obudowa kół zębatych

18

Zacisk prawy

60

Łożysko

19

Śruba

61

Stalowy dociskacz

20

Nakrętka

62

Koło zębate odbiorcze

21

Śruba

63

Wałek uzębiony

22

Śruba

64

Pierścień

23

Lewy zacisk

65

Koło zębate

24

Linka napędowa

66

Tuleja mosiężna

25

Rurka

67

Tuleja mosiężna 2

26

Obudowa zespołu
napędowego prawa

68

Korpus przekładni
27

Kabel zasilający

69

Łożysko

28

Odgiętka

70

Wirnik

29

Rura teleskopowa

71

Łożysko

30

Obudowa króćca

prawa

72

Stojan
31

Śruba

73

Pierścień

32

Śruba

74

Szcztkotrzymacz

33

Pokrętło

75

Szczotki elektrografitowe

34

Śruba

76

Podłączenie kabla

35

Blokada kabla

77

Rurka izolacyjna

36

Prawa rękojeść

90

Silnik elektryczny

37

Włącznik JIA BEN

91

Przegub kulowy

38

Pierścień

92

Pokrywa korpusu

pochłoniecie go przez system odprowadzania urobku.
W czasie pracy stosuj okulary ochronne i maskę przeciwpyłową.

Kończąc pracę zawsze najpierw wyłącz szlifierkę a dopiero po jej wyłączeniu
wyłącz odkurzacz. W przypadku stosowania odkurzacza z dodatkowym
gniazdem i funkcją synchronizacji, odkurzacz wyłączy się samoczynnie po
wyłączeniu szlifierki lub w kilka sekund później (funkcja oczyszczania kanału

odprowadzania urobku).

10. Bieżące czynności obsługowe

Wszystkie czynności obsługowe przeprowadzać przy
urządzeniu odłączonym od źródła zasilania.

Okresowo weryfikuj stan techniczny maszyny. Sprawdzaj przed każdym
rozpoczęciem pracy, czy krążek ścierny nie jest wyeksploatowany. Zawsze
pracuj sprawnymi. Dbaj o czystość urządzenia, szczególną uwagę poświęcaj na
oczyszczenie otworów wlotowych powietrza do silnika (bardzo ważne).
Czynność tą najlepiej wykonuj przedmuchując szlifierkę sprężonym

powietrzem.

Wymiana tarczy szlifierki

1. Za pomocą klucza imbusowego odkręć śrubę, znajdującą się w środku tarczy

(Rys. E).

2. Zdejmij tarczę, pociągając ją do siebie.

3. Załóż nową tarczę.

4. Dokręć śrubę tak, aby tarcza nie miała luzów.

Wymiana linki napędowej

W celu wymiany linki napędowej poluzuj obejmę zaciskową znajdującą się w
górnej części przewodu pyłowego, zsuń przewód pyłowy z osłony tarczy, odkręć
ramię głowicy od wspornika. Odkręć głowicę szlifierki od pancerza. Wysuń linkę
napędową z pancerza i wymienić na nową. Na nową linkę przed montażem
nanieść cienką warstwę smaru. W przypadku gdy linka ulegnie zerwaniu należy
upewnić się czy pancerz elastyczny nie jest uszkodzony mechanicznie lub czy
nie znajdują się w nim pozostałości uszkodzonej linki.

11. Części zamienne i akcesoria

Zalecane akcesoria i części zamienne

Ze względów eksploatacyjnych do zastosowania w szlifierce wysięgnikowej
zalecane są tarcze o średnicy 225-230 mm. Polecamy krążki papieru ściernego
DEDRA o różnej ziarnistości. Posiadają one następujące numery katalogowe:

gr. 60 - DED77490, gr. 80 - DED77491, gr. 100 - DED77492, gr. 120 ­DED77493, gr. 150 - DED77494, gr. 180 - DED77495, gr. 240 - DED77496.

Zalecamy również krążki ścierne siatkowe DEDRA. Charakteryzują się one
większą żywotnością lecz oferują niższą precyzję w porónaniu z papierem
ściernym. Nr. katalogowe: gr. 80 - DED7749S1, gr. 100 - DED7749S2, gr. 120

- DED7749S3, gr. 180 - DED7749S5.

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z
Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji.
Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony
na tabliczce znamionowej oraz numer części z rysunku złożeniowego.
W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych

w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy
w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany

produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu
najbliższego względem miejsca zamieszkania (lista serwisów na stronie
www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po

okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony
produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Samodzielne usuwanie usterek

Przed przystąpieniem do samodzielnego usuwania
usterek odłączyć urządzenie od zasilania.

14. Informacja dla użytkowników o pozbywaniu się
urządzeń elektrycznych i elektronicznych

(dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do
nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych
lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.

Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia
lub odzysku podzespołów polega na przekazaniu urządzenia do
wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji
o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na

swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów
i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być
zagrożone przez nieodpowiednie postępowanie z odpadami.
Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi

w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej
W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych,
prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą,
którzy udzielą dodatkowych informacji.
Pozbywanie się odpadów w krajach poza Unią Europejską
Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia
się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze
sprzedawcą celem uzyskania informacji o prawidłowym sposobie
postępowania.

15. Wykaz części do rysunku złożeniowego

A142210 (Rys. G)

13. Kompletacja urządzenia

1. Szlifierka wysięgnikowa, 2.Komplet krążków papieru ściernego (6 szt.),

3.Dwufunkcyjny wkrętak płasko krzyżakowy, 4.Komplet dwóch adaptorów,

5.Przewód elastyczny, 6.Uchwyt pomocniczy, 7.Zapasowa linka napędowa,

8. Klucz płaski , 9.Klucz imbusowy .10.Obejma plastikowa (6 szt.)

5

39

Rurka izolacyjna

Pieczęć sprzedawcy

Elementy Produktu

Czas trwania ochrony gwarancyjnej

Szlifierka do powierzchni

gipsowych z przekładnią

24 miesiące, licząc od daty zakupu

Produktu uwidocznionej w niniejszej
karcie gwarancyjnej

Papiery ścierne, linka
napędowa

Elementy nieobjęte gwarancją

Karta gwarancyjna

na

Szlifierka do powierzchni gipsowych z przekładnią

Nr katalogowy: A142210 nr partii: ..........................

(zwane dalej Produktem)

Data zakupu Produktu: .............

Data i podpis sprzedawcy: .................................

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz
skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie
gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam
własnoręcznym podpisem:

........................ ...............................

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres:
ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st.

Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru
Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.

2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela
gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe
z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy

Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy

Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta.
W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant

zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na
wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu
ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność
odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w
związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest
ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu
oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu,
np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego
przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz
z Produktem do reklamacji wszystkie elementy określone w „Kompletacji
urządzenia” zawartej w Instrukcji obsługi.

2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi
i karcie gwarancyjnej.

3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na
skutek:
a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji
obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji
i czyszczenia;
b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących
niezgodnych z Instrukcją obsługi;
c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;
d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie
były uzgadniane z Gwarantem;
e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych
niezgodnych z Instrukcją obsługi.

5. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia
23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

- numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte,
zmienione lub uszkodzone przez Użytkownika;

- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji
Użytkownika.

6. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in.
z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem
zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności
określone w szczególności w Instrukcji obsługi zostały wykonane w sposób
prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie
7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest

konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny
traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia
reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w
serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja
8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza

dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia
reklamacji z tytułu gwarancji”).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na
stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego

kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres:

Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania
z wadliwego Produktu.

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia
i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni

roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez
Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego
oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed

uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt

w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady

Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.
Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika
wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

CZ Obsah

1. Snímky a obrázky

2. Popis zařízení

3. Určení nástroje

4. Omezení použití

5. Technické údaje

6. Příprava k práci

7. Připojení k síti

8. Zapínání nástroje

9. Použití nástroje

10. Aktuální provozní práce

11. Náhradní díly a příslušenství

12. Samostatné odstranění závad

13. Výbava nástroje

14. Informace pro uživatele o zbavování se elektrických a elektronických
zařízení

15. Záruční list

Překlad originálního návodu

Prohlášení o shodě bylo připojeno k návodu jako jednotlivý dokument. V případě
chybějícího prohlášení o shodě kontaktujte Dedra Exim Sp. z o.o.
Všeobecné bezpečnostní podmínky byly připojeny k návodu jako jednotlivá
brožura.

VAROVÁNÍ. Přečtěte si všechna upozornění označená

symbolem a všechny pokyny. Nedodržení níže uvedených
upozornění a bezpečnostních pokynů může vést k úrazu elektrickým

proudem, požáru nebo vážným zraněním.

Uložte všechna upozornění a pokyny pro pozdější použití.

2. Popis zařízení

Obr. A: 1. Brusná hlava; 2. Pomocný úchyt; 3. Otočný regulátor rychlosti otáček;

4. Teleskopické rameno brusky; 5. Odsávací hadice brusky; 6. Startovací lanko
hlavy; 7. Přepínač brusky; 8. Připojovací zásuvka průmyslového vysavače;

3. Určení nástroje

Bruska je zařízení navržené pro broušení stěn a sádrokartonových stropů
pokrytých sádrovou vrstvou. V konstrukci brusky se nachází odsávací systém.
Připojení brusky k průmyslovému vysavači umožňuje značně omezit šíření
prachu při práci se zařízením. Vysavač není příslušenstvím brusky. Bruska je
vybavena ramenem, díky němuž můžete provádět broušení stěn a stropů v
dosahu až 3–3,5 m. Pohyblivá (sklopná) hlava stroje umožňuje práci s ramenem
na libovolném povrchu stěny, stropu nebo podlahy. Použití brusného papíru s
vhodnou zrnitostí umožňuje odstraňovat barvy nebo lepidla z omítek a kovových
povrchů. Broušené povrchy musí být suché.
Zařízení se může používat pro stavební a opravné práce, v opravárenských
dílnách, pro hobby použití se současným dodržováním podmínek používání a
přípustných pracovních podmínek , uvedených v návodu k obsluze.

4. Omezení použití

Zařízení může být používáno pouze v souladu s níže uvedenými "Přípustnými
provozními podmínkami".
S bruskou nepracujte bez připojeného systému odsávání prachu. Jako systém
pro odsávání prachu používejte průmyslové vysavače určené pro odsávání
sádrového prachu. Bezpodmínečně dodržujte provozní pokyny výrobců

6

vysavačů a vybírejte speciální sáčky umožňující účinné a bezpečné pro vysavač

Model

A142210

Elektromotor

jednofázový komutátor

Síťové napětí [V]

230 ~

Kmitočet sítě [Hz]

50

Jmenovitý výkon motoru [W]

710

Rychlost otáčení hlavy [obr/min]

1000-2100

Průměr brusného kotouče [mm]

225

Stupeň ochrany

IP20

Třída ochrany

II

Emise hluku

Úroveň tlaku zvuku LpA [dB(A)]

83,1

Nejistota měření (KpA) [dB(A)]

3

Úroveň příkonu zvuku LWA [dB(A)]

94,1

Nejistota měření (KWA) [dB(A)]

3

Hladina vibrací na rukojeti a

h,AG

[m/s2 ]

<2,5

Nejistota měření vibrací k

1,5

Hmotnost přístroje [kg]

4,2

Výkon přístroje

[W]

Minimální průřez

vodiče [mm2]

Minimální hodnota

pojistky typu C [A]

700÷1400 1 10

Zrnitost

Určení

40

K odstraňování značných nerovností povrchu

60

K odstraňování drobnějších nerovností

80

K odstraňování barev a lepidel

100

K vyhlazování

120

K hrubému broušení

150-180

K broušení

240

K broušení rychleschnoucích povrchů

pohlcování částic sádrového prachu. Poraďte se s prodejcem. Nepoužívejte
domácí vysavače z důvodu možného zničení částicemi sádrového prachu.
Samovolné změny v mechanické a elektrické stavbě, veškeré úpravy, obslužné
činnosti nepopsané v návodu k obsluze budou vnímány jako právně
neopodstatněné a způsobí okamžitou ztrátu záručních práv a prohlášení o
shodě ztratí platnost. Používání, které budou v rozporu s určením nebo v
rozporu s návodem k obsluze způsobí okamžitou ztrátu záručních práv.

Přípustné pracovní podmínky

Režim provozu S2 20 minut

Stroj lze používat pouze v uzavřených místnostech, se správně

fungující ventilací.

5. Technické údaje

Informace o vibracích a hluku

Kombinovaná hodnota vibrací ah a nejistota měření určená v souladu s normou
EN 60745-1 i je uvedena v tabulce.
Hladina hluku je uvedena v souladu s EN 60745-1, hodnoty byly uvedeny výše
v tabulce.

Hluk může způsobit poškození sluchu, při práci vždy
používejte chrániče sluchu!

Uvedená celková hodnota vibrací je měřena podle standardní metody studie a
může být použita k porovnání jednoho zařízení s druhým. Zadaná úroveň vibrací
může být použita také pro předběžné posouzení dopadu vibrací.
Hladina vibrací při skutečném používání přístroje se může lišit od deklarované
hodnoty v závislosti na způsobu používání pracovních nástrojů, zejména na
typu obráběného materiálu a je třeba k určení opatření na ochranu operátora.
Přesně ohodnoťte expozici v reálných podmínkách provozu, je nutné vzít v
úvahu všechny části pracovního cyklu, včetně období, když zařízení je vypnuto
nebo když je zapnuté, ale není právě používáno.

6. Příprava k práci

Všechny činnosti je nutné provádět0 při zástrčce
vysunuté ze zásuvky.

Po vyjmutí zařízení z originálního obalu a kontrole úplnosti (bod 12 návodu k
obsluze) a stavu zařízení z hlediska mechanického (při přepravě) poškození
vyberte a smontujte (podle bodu 10 návodu k obsluze) vhodnou brusnou hlavu
a brusný papír s příslušnou zrnitostí. Než začnete pracovat, namontujte na
brusku brusnou hlavu (viz fot. B–F). Za tímto účelem proveďte: Odstraňte
pojistky. Do hliníkového otvoru hlavy vložte lanko s pancířem. Plastový talíř
utáhněte do okamžiku, až ucítíte odpor.
Hliníkové rameno hlavy zasuňte do držáku tak, aby otvor v držáku byl zarovnán
s otvory v hlavě. Vložte šroub, zajistěte jej klíčem a utáhněte přiloženým
šroubovákem (Obr. D). Na vlnitou trubku nasaďte kovový pás, konec trubky
vložte do připojovacího konektoru trubky, druhý konec vložte do připojovacího
konektoru na hlavě a stáhněte kovovou kabelovou sponou, přiloženým k sadě
šroubovákem (Obr. E). Spojte dvě trubky pomocí přiloženého k sadě šroubu.
Připojte sací hadici k přiloženým k sadě nástavcům, na konci sací hadice
zatlačte na zajišťovací výstupky (Obr. F, 1) a zasuňte do nástavce (Obr. F, 2).
Nastavte nástavec tak, aby výstupky zapadly do otvorů v nástavci. To samé
udělejte s druhým nástavcem. Vložte takto zakončenou hadici do připojovacího
konektoru na zařízení a druhý konec připojte k průmyslovému vysavači.
Namontujte na trubku přiložené k sadě pomocné držadlo a nastavte tyč na
požadovanou délku.
Připojte na disk brusný kotouč s příslušnou zrnitostí, bruska je připravena k
použití.

7. Připojení k síti

Před připojením zařízení ke zdroji napájení je nutné se ujistit, že napětí napájení
odpovídá hodnotě uvedené v údajovém štítku. Napájecí instalace by měla být
vyhotovena v souladu s přísnými požadavky týkajícími se elektrických instalací
a splňovat bezpečnostní podmínky používání. Parametry minimálního průřezu
napájecího kabelu a jmenovité hodnoty jističe v závislosti na výkonu zařízení
byly uvedeny v níže uvedené tabulce:

Instalace by měla být vyhotovena oprávněným elektrikářem. V případě
využívání prodlužovače věnujte pozornost tomu, aby průřez žíly nebyl nižší, než
požadovaný (viz tabulka). Elektrický kabel položte tak, aby v průběhu provozu
nebyl vystaven možnému přerušení. Nepoužívejte poškozené prodlužovače.

Pravidelně kontrolujte technický stav napájecího kabelu. Netahejte napájecí

kabel.

8. Zapínání nástroje

Před spuštěním zařízení proveďte kroky popsané v části
"Příprava k práci".

Před zapnutím stroje vždy zkontrolujte, zda všechny prvky odpovídající za
bezpečnost při práci jsou funkční. Vždy kontrolujte stav opotřebení brusných
kotoučů. Nepracujte s opotřebenými nebo vadnými brusnými kotouči. Stroj
zapínejte ve vodorovné poloze bez zatížení (beze styku s obráběným povrchem
stěny, stropu).
Přepínač stroje se nachází v krytu rukojeti . Abyste stroj zapnuli, přesuňte
přepínač dopředu a lehce přitlačte, což jej zajistí.
Pod spínačem je regulátor otáček, který umožňuje operátorovi nastavit rychlost
otáček v rozsahu 1000-2100 ot/min.
Brusku zapínejte na nejnižší otáčky. Teprve po spuštění stroje zvyšte otáčky na
požadovanou rychlost. Dodržování tohoto pokynu znatelně prodlouží životnost
vaší brusky. Stroj nenechávejte běžet naprázdno. Stroj nenechávejte připojený
k síti bez dozoru. Po ukončení práce vytáhněte zástrčku ze zásuvky. Stroj
nepřetěžujte!

9. Použití nástroje

Stroj nikdy nezapínejte, když se brusný kotouč dotýká
obráběného povrchu.

Zapněte průmyslový vysavač. Vyberte rychlost otáček vřetena brusky tak, že
nastavíte otočným regulátorem vhodnou rychlost. Zapněte připojenou k
vysavači ramenovou brusku tak, že stisknete tlačítko přepínače ON. Nechte
stroj dosáhnout zadaných otáček. Hlavu stroje lehce přitlačte k obráběnému
povrchu a plynulými pohyby začněte brousit, vícekrát přecházejte stejným
bodem obráběného povrchu. Pamatujte na to, že konečný výsledek broušení ve
značné míře závisí na zrnitosti používaného brusného kotouče. Nejlepších
výsledků broušení suchých sádrokartonových povrchů můžete dosáhnout
brusnými kotouči se zrnitostí 120–240. Pro usnadnění uvádíme příkladový výběr
zrnitosti kotoučů pro druh prováděné operace broušení.

Měňte opotřebované brusné kotouče. Měňte zrnitost používaných kotoučů.
Práci začínejte s kotouči s nejnižší zrnitostí a končete s jemným posypem.
Každou výměnu brusného kotouče provádějte s vytaženou zástrčkou brusky ze
síťové zásuvky. Při práci brusku lehce přitlačujte k obráběnému povrchu. Pouze
tehdy jsou správně odsávány částice prachu do vysavače. Naklopení hlavy
nebo její lehké nadzvednutí způsobí okamžitě únik sádrového prachu do
místnosti, a nikoli jeho pohlcení systémem nasávání prachu. Při práci používejte
ochranné brýle a protiprachovou masku. Díky trojúhelníkové oscilační hlavě
můžete brousit rohy a jiné, těžce dostupné povrchy. Abyste vyměnili
Po ukončení broušení vždy nejprve vypněte brusku stisknutím tlačítka
přepínače OFF a teprve pak vypněte vysavač.

Po ukončení broušení vždy nejprve vypněte brusku a teprve po jejím vypnutí
vypněte vysavač. Pokud budete používat vysavač s dodatečnou zásuvkou a
funkcí synchronizace, vysavač se vypne automaticky po vypnutí brusky nebo o
několik sekund později (funkce očištění kanálku pro odsávání prachu).
Berte v úvahu skutečnost, že v kompletaci brusky jsou díly, které se
opotřebovávají během provozu. Elektrografitové kartáče, vlasce, suché zipy
talíře, ohybné hadice jsou takovými díly podléhajícími běžnému opotřebení a
nevztahují se na ně nároky z titulu záruky. Po určité době používání, značně
závislé na frekvenci a intenzitě brusných operací (závislých také na účinnosti
systému odsávání prachu a správném a pravidelném provádění servisu a
dbalosti o čistotu zařízení), se uvedené díly mohou opotřebovat. V uvedených
případech vyměňte díly za nové. Elektrografitové kartáče tvoří součást stroje.
Výměna elektrografitových kartáčů je popsána v bodě 10 návodu „Běžné
servisní činnosti“.

10. Aktuální provozní práce

Všechny obslužené činnosti je nutné provádět při
zástrčce vysunuté ze zásuvky.

Pravidelně kontrolujte technický stav stroje. Před každým zahájením práce
zkontrolujte, zda brusný kotouč není opotřebený. Vždy pracujte s funkčními
kotouči. Dbejte na čistotu stroje, zvláštní pozornost věnujte čištění vstupních
otvorů vzduchu do motoru (velmi důležité). Tuto činnost nejlépe provádějte
přefoukáním brusky stlačeným vzduchem.

Výmena brúsneho kotúča:

1. Inbusovým kľúčom odskrutkujte skrutku, ktorá sa nachádza v strede kotúča

(obr. E).

2. Zložte kotúč potiahnutím k sebe (od zariadenia).

3. Založte nový kotúč.

4. Dotiahnite skrutku tak, aby bol kotúč pevne (bez vôle) upevnený.

Výměna lanka pohonu

Při výměně lanka pohonu uvolněte upínací svorku na horní straně prachové
hadice, vysuňte prachovou hadici z krytu disku a odšroubujte rameno hlavy z
držáku. Odšroubujte hlavu brusku z krytu. Vysuňte lanko pohonu z krytu a
nahraďte jej novým. Před montáží naneste na nové lanko tenkou vrstvu maziva.
Pokud se lanko přetrhne, ujistěte se, že pružný kryt není mechanicky poškozen
nebo v něm nezůstaly zbytky poškozeného lanka.

7

11. Náhradní díly a příslušenství

Problém

Příčina

Řešení

Stroj nefunguje

Napájecí kabel je
nesprávně
připojen nebo
poškozen

Zatlačte hlouběji zástrčku do
zásuvky, zkontrolujte napájecí
napětí. V případě, že je napájecí
kabel poškozen, odevzdejte
zařízení do servisu.

V zásuvce není
napětí

Zkontrolujte napětí v zásuvce.

Zkontrolujte, zda se neaktivovala
pojistka.

Poškozený spínač

Vyměňte spínač za nový –
odevzdejte zařízení do servisu.

Motor nemá
výkon, těžko se
rozbíhá

Opotřebené kartáče. Vyměňte za
nové – odevzdejte zařízení do

servisu.

Je cítit zápach
spálené izolace

Motor vyžaduje opravu –
odevzdejte zařízení do servisu.

Motor se

přehřívá

Ucpané větrací

otvory

Profoukněte stlačeným

vzduchem.

Velmi nízká

efektivita
provozu

Opotřebený
pracovní nástavec

Vyměňte pracovní nástavec za
nový.

Razítko prodávajícího……………

Součásti výrobku, na které
se vztahuje záruka

Doba trvání záruční ochrany

Bruska na sádrové povrchy
s převodovkou

24 měsíců, počítáno od data nákupu
výrobku uvedeného v tomto záručním

listu

Brusné papíry, lanko

pohonu

Součásti, na které se nevztahuje
záruka

Doporučené příslušenství a náhradní díly

Z provozních důvodů se doporučují pro ramenovou brusku kotouče o průměru
225–230 mm. Doporučujeme kotouče s brusným papírem DEDRA s různou
zrnitostí. Mají následující katalogová čísla:

tl. 60 – DED77490, tl. 80 – DED77491, tl. 100 – DED77492, tl. 120 – DED77493,
tl. 150 – DED77494, tl. 180 – DED77495, tl. 240 – DED77496. Doporučujeme

také brusné kotouče DEDRA s povrchovou úpravou new-age. Vyznačují se
delší životností, ale nabízejí nižší přesnost v porovnání s brusným papírem.
Katalogové č.: tl. 80 – DED7749S1, tl. 100 – DED7749S2, tl. 120 – DED7749S3,
tl. 180 – DED7749S5.

Pro nákup náhradních dílů a příslušenství kontaktujte servis Dedra Exim.
Kontaktní údaje jsou uvedeny na 1. straně návodu.
Při objednávání náhradních dílů uveďte číslo šarže na typovém štítku, stejně
jako číslo dílu z montážního výkresu.
Během záruční doby se opravy provádějí za podmínek uvedených v záruční
listině. Reklamovaný produkt, prosím, předejte k opravě na místě pořízení
(prodávající povinen přijmout reklamované zboží), pošlete na servisní středisko
nejblíže k místu bydliště (seznam služeb na internetových stránkách
www.dedra.pl), nebo zašlete do centrálního servisu Dedra Exim. Přiložte prosím
vyplněnou záruční listinu. Po záruční době opravy provádí centrální servis.
Poškozené zboží musí být odesláno do servisního střediska (náklady na
dopravu platí uživatel).

12. Samostatné odstranění závad

Před zahájením odstraňování závad odpojte nástroj od
napájení.

Datum a podpis prodávajícího: .................................

Prohlášení uživatele:

PotwiPotvrzuji, že jsem byl seznámen se záručními podmínkami a důsledky
nedodržování pokynů uvedených v návodu k obsluze a záručním listu. Se
záručními podmínkami souhlasím, což potvrzuji vlastnoručním podpisem:

........................ ...............................

datum a místo podpis uživatele

I. Odpovědnost za výrobek

1. Ručitel – DEDRA EXIM Sp. z o.o. se sídlem v Pruszkowie, adresa: ul. 3 Maja
8, 05-800 Pruszków, KRS 0000062517, Obvodní soud pro hl. město Varšavu
ve Varšavě, XIV. Hospodářský odbor Celostátního soudního rejstříku, DIČ 527­020-49-33, Základní kapitál: 100 980.00 zl.

2. Podle podmínek stanovených v tomto záručním listu ručitel poskytuje záruku
na výrobek, pocházející z distribuce ručitele.

3. Záruční odpovědnost za vady se týká pouze vad vzniklých z příčin tkvících
ve výrobku v okamžiku jeho vydání uživateli.

4. Uživatel má nárok na bezplatnou záruční opravu výrobku, pokud vada byla

zjištěná v záruční době. Provedení opravy výrobku (způsob opravy) závisí na
rozhodnutí ručitele. Pokud ručitel nemůže provést opravu, vyhrazuje si právo na
výměnu vadné součásti nebo celého výrobku za bezvadný, snížení ceny
výrobku nebo odstoupení od smlouvy.

5. Vůči uživateli, který není spotřebitelem ve smyslu zákona ze dne 23. dubna
1964 občanský zákoník, je odpovědnost Ručitele za škody vyplývající z této
záruky a/nebo v souvislosti s jejím uzavřením a plněním, bez ohledu na právní
titul, omezena maximálně do výše hodnoty vadného výrobku.

II. Záruční doba

13. Výbava nástroje

1. Ramenová bruska, 2. Sada kotoučů s brusným papírem (6 ks), 3. Univerzální
plochý a křížový šroubovák, 4. Sada dvou adaptérů, 5. Pružná hadice, 6.
Pomocný úchyt, 7. Náhradní startovací lanko, 8. Klíč, 9. Imbusový klíč 10.
Plastová svorka (6 ks)

14. Informace pro uživatele o likvidaci elektrických
a elektronických zařízení

(týká se domácností)
Prezentovaný symbol umístěný na výrobcích nebo k nim přiložené
dokumentaci informuje, že odpadní elektrická a elektronická zařízení

nelze likvidovat společně s komunálním odpadem. Správný postup v
případě likvidace, zpětného využití nebo recyklace komponentů spočívá v
předání zařízení do specializovaného odběrného bodu, kde bude přijato
bezplatně. Informace o místech odběru odpadního zařízení poskytují místní
úřady, např. na svých internetových stránkách.
Správnou likvidací zařízení chráníme cenné zdroje a eliminujeme negativní vliv
na zdraví a životní prostředí, které může být ohroženo nesprávným nakládáním
s odpady. Nesprávná likvidace odpadů může být trestána uložením pokuty
podle příslušných místních předpisů.
Uživatelé v zemích Evropské unie
V případě nutnosti likvidace elektrických a elektronických zařízení kontaktujte
nejbližší prodejní místo nebo dodavatele, kteří Vám poskytnou doplňkové

informace.

Likvidace odpadů mimo Evropskou unii
Tento symbol se týká pouze zemí Evropské unie.
V případě potřeby likvidace tohoto výrobku se obraťte na místní úřady nebo
prodejce za účelem získání informací o správném způsobu likvidace.

Záruční list

Bruska na sádrové povrchy s převodovkou

Katalogové číslo: A142210 Sériové číslo:..........................

Datum zakoupení výrobku: .............

pro

(dále jen výrobek)

III. Podmínky uplatňování záruky

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu

1. Předložení vyplněného záručního listu pro výrobek a doložení okolností

nákupu výrobku, např. předložením paragonu, faktury atd. Pro správné vyřízení
reklamace se doporučuje, abyste společně s výrobkem předali všechny součásti
stanovené v kapitole „Kompletace“ výrobku uvedené v návodu k obsluze.

2. Dodržování pokynů uvedených v návodu k obsluze a záručním listu.

3. Záruka platí pouze na území Polska a EU.

4. Záruka se nevztahuje na vady výrobku vzniklé zejména v následku:
a. Nedodržování podmínek stanovených v návodu k obsluze, zejména v
rozsahu správného provozování, údržby a čištění;
b. Používání čisticích nebo ošetřovacích prostředků v rozporu s návodem k
obsluze;
c. Nevhodného skladování a přepravování výrobku;
d. Svépomocných změn a/nebo úpravy výrobku, které nebyly dohodnuty s
ručitelem;
e. Používání ve výrobku provozních materiálů v rozporu s návodem k obsluze.

5. Uživatel, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964
občanský zákoník, ztratí záruku na výrobek, na kterém:

- odstranil, změnil nebo poškodil sériová čísla, označení údajů a výkonové štítky;

- ucpávky byly poškozeny uživatelem nebo nesly stopy manipulace uživatele.

6. Upozornění! Činnosti spojené s každodenní obsluhou výrobku, vyplývající mj.
z návodu k obsluze, provádí uživatel ve vlastní režii a na své náklady.

IV. Postup při reklamaci

1. V případě zjištění nesprávného provozu výrobku se před nahlášením
reklamace ujistěte, že jste provedli správně všechny činnosti podrobně popsané
v návodu k obsluze.

2. Reklamaci nahlaste ihned, nejlépe do 7 dnů od data zjištění vady výrobku.
Uživatel, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964
občanský zákoník, ztratí nárok na uplatnění záruky v případě nenahlášení
reklamace do 7 dnů.

3. Reklamaci můžete nahlásit mj. v místě zakoupení výrobku, v záručním
servisu nebo písemně na adresu: DEDRA EXIM Sp. z o.o., ul. 3 Maja 8, 05-800
Pruszków.

4. Reklamaci můžete nahlásit prostřednictvím formuláře dostupného na
stránkách www.dedra.pl. („Formulář pro nahlášení reklamace“).

5. Adresy záručních servisů v jednotlivých státech jsou dostupné na stránkách
www.dedra.pl. Pokud v daném státě není uveden servis, reklamační formulář
zašlete na adresu: DEDRA EXIM Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków

(Polska).

6. Z bezpečnostních důvodů je zakázáno používat vadný výrobek.

7. Upozornění!!! Používání vadného výrobku ohrožuje zdraví a život
uživatele.

8. Povinnosti vyplývající ze záruky budou splněny do 14 pracovních dnů,
počítáno ode dne doručení reklamovaného výrobku.

8

9. Vadný výrobek před odevzdáním do servisu vyčistěte. Reklamovaný výrobek

Model

A142210

Elektrický motor

Jednofázový komutátorový

Sieťové napätie [V]

230 ~

Sieťová frekvencia [Hz]

50

Menovitý výkon motora [W]

710

Rýchlosť otáčania hlavy [obr/min]

1000-2100

Priemer brúsneho kotúča [mm]

225

Stupeň ochrany

IP20

Trieda ochrany

II

Hlučnosť

Úroveň akustického tlaku LpA [dB(A)]

83,1

Neistota merania (KpA) [dB(A)]

3

Úroveň akustického výkonu LWA

[dB(A)]

94,1

Neistota merania (KWA) [dB(A)]

3

Úroveň vibrácií na rukoväti a

h,AG

[m/s

2

]

<2,5
Nepresnosť merania vibrácií K

1,5

Hmotnosť zariadenia [kg]

4,2

Výkon zariadenia [W]

Minimálny prierez

vodiča [mm2]

Minimálna hodnota

ističa typu C [A]

700÷1400 1 10

důkladně zabezpečte proti poškození při přepravě (doporučuje se předat
reklamovaný výrobek v originálním obalu).

10. Záruční doba se prodlužuje o dobu, během níž uživatel z důvodu vady
výrobku, na kterou se vztahuje záruka, nemohl výrobek používat.
Záruka nevylučuje, neomezuje ani nepozastavuje nároky uživatele vyplývající z
ručení za vady prodané věci.

SK Obsah

1. Fotografie a obrázky

2. Popis zariadenia

3. Určenie zariadenia

4. Obmedzenia používania

5. Technické údaje

6. Príprava na prácu

7. Pripojenie k sieti

8. Zapnutie zariadenia

9. Používanie zariadenia

10. Priebežná údržba

11. Náhradné diely a príslušenstvo

12. Samostatné odstraňovanie porúch

13. Kompletizácia zariadenia

14. Informácie pre užívateľov týkajúca sa likvidácii elektrických a
elektronických zariadení

15. Záručný list

Preklad originálneho návodu

Vyhlásenie o zhode bolo pripojené k návodu ako samostatný dokument. Ak
dané vyhlásenie o zhode chýba, je potrebné kontaktovať spoločnosť Dedra

Exim Sp. z o.o.

Všeobecné pokyny pre bezpečnosť boli pripojené k návodu ako samostatná
brožúra.

UPOZORNENIE. Prečítajte si všetky upozornenia

označené symbolom a všetky pokyny.

Nedodržanie nasledujúcich bezpečnostných upozornení a
bezpečnostných pokynov môže spôsobiť zásah elektrickým prúdom,

požiar, alebo vážne poranenie.

Zachovajte všetky upozornenia a návod pre budúce použitie.

2. Popis zariadenia

Obr. A: 1. Brúsna hlava; 2. Pomocný držiak; 3. Ovládacie koliesko uhlovej
rýchlosti; 4. Teleskopické rameno brúsky; 5. Odsávacia trubica brúsky; 6.
Hnacie lanko hlavy; 7. Zapínač brúsky; 8. Lôžko (otvor) na pripojenie
priemyselného vysávača;

3. Určenie zariadenia

Brúska je zariadenie navrhnuté na brúsenie stien a stropov pokrytých sadrovou
stierkou. V konštrukcii brúsky je použitý odsávací systém. Brúska sa môže
pripojiť k priemyselnému vysávaču, čo umožňuje výrazne obmedziť prášenie
sutiny počas brúsenia. Vysávač nie je súčasťou vybavenia stroja. Brúska má
teleskopické rameno, čo operátorovi umožňuje vykonávať práce, tzn. brúsiť
povrchy stien a stropov, v rozpätí od 3,0 do 5,0 m. Pohyblivá (sklopiteľná) hlava
zariadenia umožňuje pomocou teleskopického ramena brúsiť ľubovoľný povrch
steny, stropu, či dokonca aj podlahy. Použitím brúsneho papiera s príslušnou
drsnosťou môžete odstraňovať povlaky farieb alebo lepidiel z omietok a z
kovových povrchov. Brúsený povrch musí byť suchý.
Zariadenie je určené na používanie pri rekonštrukčno-stavebných prácach, v
dielňach a v servisoch, pri amatérskych prácach, pričom musia byť dodržiavané
podmienky používania a prípustné prevádzkové podmienky, ktoré sú uvedené
v užívateľskej príručke.

4. Obmedzenia používania

Zariadenie sa môže používať iba v súlade s nižšie umiestnenými „Prípustnými
pracovnými podmienkami" uvedenými nižšie”.
Teleskopická brúska sa nesmie používať bez pripojenia k systému odvádzania
sutiny. Na odvádzanie sutiny sa môžu používať iba priemyselné vysávače
určené na odsávanie sadrového prachu. Bezpodmienečne dodržuje
prevádzkové pokyny a odporúčania výrobcov vysávačov, a používajte náležité
vrecia umožňujúce skutočne a pre vysávač bezpečne zachytávať čiastočky
sadrového prachu. Poraďte sa predajcu. Nepoužívajte domáce vysávače,
pretože čiastočky sadrového prachu ich môžu zničiť.
Neoprávnené a samostatné zmeny v mechanickej a elektrickej konštrukcii,
všetky úpravy, činnosti údržby, ktoré nie sú opísané v návode na obsluhu, budú
považované za nezákonné a spôsobia okamžitú stratu záručných práv a
vyhlásenie o zhode už nebude platné.
Použitie v rozpore s účelom, alebo v nezhodne s návodom na použitie, bude
mať za následok okamžitú stratu záručných práv.

Prípustné pracovné podmienky

Stroj môže byť používaný výlučne v uzavretých miestnostiach s

Režim práce S2 20 minút

príslušne fungujúcim vetraním.

5. Technické údaje

Informácie o vibráciách a hlučnosti

Celková hodnota vibrácií ah a neistota merania sú stanovené v súlade s normou
EN 60745-1 a sú uvedené v tabuľke.

Emisia hluku bola stanovená v súlade s EN 60745-1, hodnoty sú uvedené v
tabuľke vyššie.

Hluk môže spôsobiť poškodenie sluchu, a preto počas
práce vždy používajte ochranné prostriedky na uši!

Deklarovaná celková hodnota vibrácií bola meraná v súlade so štandardnou
skúšobnou metódou a môže byť použitá na porovnanie jedného zariadenia z
druhým. Uvedená úroveň vibrácií môže byť tiež použitá na predbežné
posúdenie vystavenia na vibrácie.
Úroveň vibrácií sa počas skutočného používania zariadenia môže líšiť od
deklarovaných hodnôt, v závislosti na spôsobe používania pracovných
nástrojov, najmä od typu spracovaného výrobku a od potreby určenia opatrení
zameraných na ochranu operátora. Pre presné posúdenie vystavenia v reálnych
podmienkach používania, je potrebné pamätať o všetkých častiach
prevádzkového cyklu, vrátane času, keď je zariadenie celkom vypnutý, alebo ak
je zapnuté, ale nie je používané.

6. Príprava na prácu

Všetky činnosti musia byť vykonávané len vtedy, keď je
zástrčka vytiahnutá zo zásuvky.

Zariadenie najprv vyberte z továrenského balenia, skontrolujte, či je kompletné
(12. bod užívateľskej príručky), overte technický stav zariadenia, či sa
mechanicky nepoškodilo (počas prepravy). Následne vyberte a namontujte
(podľa 10. bodu užívateľskej príručky) požadovanú brúsnu hlavu a brúsny
papier s vhodnou zrnitosťou. Predtým, než začnete brúsku používať, namontujte
brúsnu hlavu (pozri obr. B - F). Postupujte nasledovne: Odstráňte všetky
zabezpečenia Do hliníkového lôžka hlavy vložte lanko spolu s pancierovou
hadičkou. Plastový tanier dotiahnite, až kým nebudete cítiť značný odpor.
Hliníkové rameno hlavy zasuňte do držiaka tak, aby otvor v držiaku bol
zarovnaný s otvormi v hlave. Vložte skrutku, zaistite ju kľúčom a utiahnite
priloženým skrutkovačom (Obr. D). Na vlnitú rúrku nasaďte kovový pás, koniec
rúrky vložte do pripájacieho konektora rúrky, druhý koniec vložte do
pripojovacieho konektoru na hlave a stiahnite kovovou káblovou sponou,
priloženým k sade skrutkovačom (Obr. E). Spojte dve rúrky pomocou priložené
k sade skrutky. Pripojte saciu hadicu k priloženým k sade nadstavcom, na konci
sacej hadice zatlačte na zaisťovacie výstupky (Obr. F, 1) a zasuňte do nástavca
(Obr. F, 2). Nastavte nadstavec tak, aby výstupky zapadli do otvorov v
nadstavci. To isté urobte s druhým nadstavcom. Vložte takto zakončenú hadicu
do pripojovacieho konektora na zariadení a druhý koniec pripojte k
priemyselnému vysávaču. Namontujte na trúbku priložené k sade pomocné
držadlo a nastavte tyč na požadovanú dĺžku.
Pripojte na disk brúsny kotúč s príslušnou zrnitosťou, brúska je pripravená na
použitie.

7. Pripojenie k sieti

Pred pripojením zariadenia k zdroju napájania sa uistite, že napájacie napätie
zodpovedá hodnote uvedenej na typovom štítku.
Inštalácia elektrického napájania by mala byť vykonaná v súlade so základnými
požiadavkami na elektrické inštalácie a mala by spĺňať požiadavky bezpečného
používania. Parametre minimálneho prierezu napájacieho kábla a menovitej
hodnoty poistky v závislosti od výkonu zariadenia sú uvedené v nasledujúcej
tabuľke:

Inštaláciu by mal vykonať kvalifikovaný elektrikár. Pri použití predlžovacích
káblov skontrolujte, či nie je prierez vodiča menší ako je požadované (pozri
tabuľku). Elektrický kábel umiestnite tak, aby počas prevádzky nebol vystavený
prípadnému poškodeniu. Nepoužívajte poškodené predlžovacie káble.
Pravidelne kontrolujte technický stav napájacieho kábla. Neťahajte za sieťový
kábel.

8. Zapnutie zariadenia

Skôr, než zapnete zariadenie, tak určite musíte vykonať
činnosti popísané v kapitole „Príprava na prácu”.

Vždy pred zapnutím stroja skontrolujte, či všetky ochranné prvky a časti
zariadenia sú funkčné. Vždy pred každým použitím skontrolujte úroveň
opotrebovania brúsnych kruhov. Nepoužívajte opotrebované alebo nefunkčné.
Stroj spúšťajte v horizontálnej polohe bez záťaže (tzn. nesmie sa dotýkať
opracovávaného povrchu steny, stropu).
Vypínač stoja je umiestnený v plášti rukoväte . Keď chcete stroj spustiť, presuňte
prepínač dopredu a jemne ho pritlačte, vďaka čomu sa zablokuje. Stroj sa
vypnete stlačením dolnej hrany prepínača.

9

Pod spínačom je ovládací gombík rýchlosti, ktorý umožňuje používateľovi

Zrnitosť

Určenie

40

Na odstraňovanie výrazných nerovností povrchu

60

Na odstraňovanie menších nerovností povrchu

80

Na odstraňovanie farieb a lepidiel

100

Na vyhladzovanie

120

Na vstupné brúsenie

150-180

Na brúsenie

240

Na brúsenie rýchloschnúcich povrchov

PROBLÉM

PRÍČINA

RIEŠENIE

Stroj nefunguje

Napájací kábel je
zle pripojený,

alebo je

poškodený

Zástrčku zastrčte hlbšie do
zásuvky, skontrolujte napájací
kábel. Ak objavíte, že je napájací
kábel poškodený, zariadenie

odovzdajte do servisu na opravu.

V el. zásuvke nie
je el. napätie.

Skontrolujte napätie v el.
zásuvke. Skontrolujte, či sa
neaktivoval istič.

Poškodený
zapínač

Vymeňte zapínač na nový –

zariadenie odovzdajte do servisu
na opravu.

Motor nemá
výkon, hýbe sa
veľmi ťažko

Opotrebované kefy. Vymeňte na
nové – zariadenie odovzdajte do

servisu na opravu.

Cítiť zápach
spálenej izolácie

Motor sa musí opraviť –

zariadenie odovzdajte do servisu
na opravu.

Motor sa
prehrieva

Upchané vetracie

otvory

Prefúkajte stlačeným vzduchom.

Efektívnosť
práce je veľmi
nízka

Opotrebovaná
pracovná

koncovka

Vymeňte pracovnú koncovku na
novú.

nastaviť rýchlosť v rozsahu 1000-2100 ot./min.
Odporúčame, aby pri spúšťaní brúsky bola rýchlosť otáčok nastavená na
najnižšej hodnote. Otáčky zvýšte na požadovanú hodnotu až po spustení stroja.
Dodržiavaním tohto odporúčania výrazne predĺžite životnosť vašej brúsky.
Stroj nenechávajte spustený na voľnobehu. Stroj, ktorý je pripojený k el. napätiu,
nikdy nenechávajte bez dozoru. Po skončení práce vždy vytiahnite zástrčku z
el. zásuvky. Stroj nepreťažuje!

9. Používanie zariadenia

Stroj v žiadnom prípade nespúšťajte, keď sa brúsny
kruh dotýka opracovávaného povrchu.

Spustite priemyselný vysávač. Ovládacím kolieskom nastavte požadovanú
uhlovú rýchlosť brúsky. Spustite teleskopickú brúsku pripojenú k vysávaču
stlačením tlačidla zapínača (presuňte na polohu ON). Počkajte, kým stroj
dosiahne nastavenú rýchlosť. Hlavu stroja jemne pritlačte k opracovávanému
povrchu a plynulými pohybmi začnite brúsenie, po jednom mieste
opracovávaného povrchu prejdite niekoľkokrát. Pripomíname, že finálny efekt
brúsenia vo veľkej miere závisí od zrnitosti použitého brúsneho kruhu. Najlepšie
efekty brúsenia suchých sadrových povrchov sa dosahujú použitím brúsnych
kruhov so zrnitosťou 120 až 240. Pre uľahčenie, uvádzame orientačné zrnitosti
brúsnych kruhov podľa typu vykonávaného brúsenia.

Keď sa brúsny kruh opotrebuje, vymeňte ho. Meňte zrnitosť používaných
kruhov. Prácu začnite s kruhmi s menšou zrnitosťou, a končte s jemnými zrnami.
Pri výmene brúsnych kruhov brúsku vždy bezpodmienečne odpojte od el.
zásuvky! Počas práce, tzn. brúsenia, brúsku jemne pritláčajte k
opracovávanému povrchu. Iba vtedy sa vznikajúca sutina náležite odvádza do
vysávača. Ak sa hlavica nakloní alebo keď je trochu zdvihnutá, vznikajúca
sadrová sutina začne okamžite unikať do miestnosti, a systém odvádzania
sutiny ju nedokáže odsať. Počas práce používajte ochranné okuliare a
protiprachovú masku. Vďaka oscilačnej trojuholníkovej hlave sa dajú
opracovávať rohy a iné ťažko dostupné povrchy.
Keď skončíte brúsenie, brúsku vždy najprv vypnite stlačením tlačidla
označeného „OFF“, a až potom vypnite pripojený vysávač.

Po skončení brúsenia vždy najprv vypnite brúsku, a až potom vypnite pripojený
vysávač. V prípade, ak používate vysávač s dodatočnou (synchronizovanou)
zásuvkou, vysávač sa vypne automaticky po vypnutí brúsky, alebo po
niekoľkých sekundách (funkcia odsávania zvyškových sutín z trubice).
Pripomíname, že súčasťou súpravy brúsky sú diely, ktoré sa počas používania
prirodzene opotrebovávajú. Uhlíkové zberače, štetiny, suché zipsy, pružné
trubice sú také prvky, ktoré sa prirodzene opotrebovávajú, preto sa na nich
nevzťahuje udelená záruka. Po istom čase používania, ktorý v značnej miere
závisí od frekvencie a intenzity vykonávaných prác (závisí tiež od efektívnosti
odvádzania sutiny, ako aj od správneho a pravidelného vykonávanie obslužných
činností a od starostlivosti o čistotu zariadenia), vymenované diely sa môžu
opotrebovať. Vo vymenovaných prípadoch opotrebované diely vymeňte na
nové. Uhlíkové zberače sú súčasťou súpravy stroja. Výmena uhlíkových
zberačov je opísaná v 10. bode príručky „Priebežné obslužné činnosti“.

10. Priebežná údržba

Všetky údržbové činnosti musia byť vykonávané len
vtedy, keď je zástrčka vytiahnutá zo zásuvky.

Pravidelne kontrolujte technický stav stroja. Vždy pred začatím práce
skontrolujte, či brúsny kruh nie je opotrebovaný. Vždy používajte iba funkčné.
Dbajte o to, aby bol stroj náležite čistý, predovšetkým čistite vstupné prieduchy
motora (je to veľmi dôležité). Túto činnosť najlepšie vykonajte prúdom
stlačeného vzduchu prefukujúc brúsku.

Výmena brúsneho kotúča:

1. Inbusovým kľúčom odskrutkujte skrutku, ktorá sa nachádza v strede kotúča

(obr. E).

2. Zložte kotúč potiahnutím k sebe (od zariadenia).

3. Založte nový kotúč.

4. Dotiahnite skrutku tak, aby bol kotúč pevne (bez vôle) upevnený.

Výmena lanka pohonu

Pri výmene lanka pohonu uvoľnite upínaciu svorku na hornej strane prachové
hadice, vysuňte prachovú hadicu z krytu disku a odskrutkujte rameno hlavy z
držiaka. Odskrutkujte hlavu brúsky z krytu. Vysuňte lanko pohonu z krytu a
nahraďte ho novým. Pred montážou naneste na nové lanko tenkú vrstvu maziva.
Ak sa lanko pretrhne, uistite sa, že pružný kryt nie je mechanicky poškodený
alebo v ňom nezostali zvyšky poškodeného lanka.

11. Náhradné diely a príslušenstvo

Odporúčané príslušenstvo a náhradné diely

Z prevádzkových dôvodov odporúčame, aby ste v teleskopickej brúske používali
kotúče s priemerom 225 – 230 mm. Odporúčame brúsne kruhy DEDRA s rôznou
zrnitosťou. Majú nasledujúce katalógové čísla:
hrúbka 60 - DED77490, hrúbka 80 - DED77491, hrúbka 100 - DED77492,
hrúbka 120 - DED77493, hrúbka 150 - DED77494, hrúbka 180 - DED77495,
hrúbka 240 - DED77496. Odporúčame tiež mriežkové brúsne kruhy DEDRA. Na
jednej strane majú dlhšiu životnosť, ale na druhej strane sú v porovnaní s
brúsnym papierom menej precízne. Katalógové č.: hrúbka 80 - DED7749S1,

hrúbka 100 - DED7749S2, hrúbka 120 - DED7749S3, hrúbka 180 -

DED7749S5.

Ak si chcete kúpiť náhradné diely a príslušenstvo, tak sa prosím obráťte na
servis Dedra Exim. Kontaktné údaje nájdete na 1. strane tohto návodu.
Pri objednávaní náhradných dielov uveďte prosím sériové číslo nachádzajúce
sa na typovom štítku spolu s číslom dielu z montážneho výkresu.
Počas trvania záruky sa oprava vykonáva na základe podmienok uvedených v
záručnom liste. Reklamovaný produkt odovzdajte na opravu v mieste nákupu
(predávajúci je povinný prijať reklamovaný produkt), odošlite do najbližšieho
servisného strediska k miestu bydliska (zoznam servisov nájdete na stránkach
www.dedra.pl), alebo odošlite do centrálneho servisu Dedra Exim. Prosím, aby
ste priložili vyplnený záručný list. Po skončení záručnej doby opravy vykonáva
centrálny servis. Poškodený produkt musí byť odoslaný do servisu (náklady na
dodanie hradí používateľ).

12. Samostatné odstraňovanie porúch

Pred začatím samostatného odstránenia porúch,
odpojte zariadenie od zdroja napájania.

13. Kompletizácia zariadenia

1. Teleskopická brúska, 2. Komplet brúsnych kruhov (6 ks) 3. Dvojfunkčný
plocho-krížový skrutkovač, 4. Komplet dvoch adaptérov, 5. Pružná trubica, 6.
Pomocný držiak, 7. Náhradné hnacie lanko, 8. Kľúč, 9. Imbusový kľúč 10.
Plastová svorka (6 ks)

14. Informácie pre užívateľov k likvidácii
elektrických alebo elektronických zariadení

(tykajúce są domácností)
Tento symbol na výrobku alebo na priloženej dokumentácii upozorní,
že chybné elektrické spotrebiče a elektronické zariadenia nemožno

likvidovať spolu s domácim odpadom. Správny postup pri ich likvidácii
alebo recyklácii podlieha odovzdaniu zariadení na určené zberné miesta, kde
budú prijaté zdarma. Informácie o takýchto zberných miestach vydávajú miestne
orgány, napr. na svojich internetových stránkach.
Správna likvidácia prístroja umožňuje zachovať cenné prírodné zdroje a
napomáha prevencii potenciálnych negatívnych dopadov na zdravie a životné
prostredie, ktoré môže byť ohrozené nesprávnym nakladaním s takýmto

odpadom.

Nesprávne nakladanie s elektronickými/elektrickými odpadmi je sankciované
podľa príslušných vnútroštátnych právnych predpisov.
Pre používateľov v Európskej únii
V prípade odovzdania elektrických spotrebičov a elektronických zariadení,
obráťte sa na najbližšie miesto predaja alebo na dodávateľa, ktorý Vám
poskytne bližšie informácie.
Likvidácia odpadov v krajinách mimo EÚ.
Tento symbol platí len v krajinách EÚ.
Ak chcete tento výrobok zlikvidovať, obráťte sa na miestne úrady alebo predajcu
za účelom získania informácií o správnom spôsobe postupovania vo veci.

Záručný list

na

Brúska na sadrové povrchy s prevodom

Katalógové č : A142210 Číslo šarže: ..........................

(ďalej len Výrobok)

Dátum nákupu výrobku: .............

10

Pečiatka predajcu

Dátum a podpis predajcu: .................................

Prvky Výrobku na ktoré sa
vzťahuje záruka

Trvanie záručnej ochrany

Brúska na sadrové povrchy

s prevodom

24 mesiacov od dňa nákupu Výrobku,
ktorý je uvedený v tomto záručnom

liste

Brúsne papiere, lanko
pohonu

Na tieto prvky sa záruka nevzťahuje.

Potvrdzujem, že som bol oboznámený so záručnými podmienkami, ako aj s
následkami nedodržiavania pokynov a odporúčaní, ktoré sú uvedené v
užívateľskej príručke a v záručnom liste. Záručné podmienky sú mi známe, čo
potvrdzujem vlastnoručným podpisom:

........................ ...............................

dátum a miesto podpis Užívateľa

Vyhlásenie Užívateľa:

I. Zodpovednosť za Výrobok

1. Ručiteľ - spoločnosť „DEDRA EXIM sp. z o.o.“ sídliaca v meste: Pruszków,
na adrese: ul. 3 Maja 8, 05-800 Pruszków, Poľsko, zapísaná do obchodného

registra pod číslom KRS 0000062517 vedenom oblastným súdom pre hlavné
mesto Varšava vo Varšave, 14. ekonomické oddelenie Štátneho súdneho
registra, IČ DPH: PL 5270204933, základné imanie: 100 980,00 PLN.

2. Podľa podmienok stanovených týmto záručným listom Ručiteľ udeľuje záruku
na Výrobok, pochádzajúci z distribúcie Ručiteľa.

3. Zodpovednosť na základe záruky sa vzťahuje iba na chyby, ktoré vznikli
následkom príčin nachádzajúcich sa vo Výrobku v momente jeho vydania
Užívateľovi.

4. Na základe záruky Užívateľ získava právo na bezplatnú opravu výrobku, ak
sa chyba objaví počas trvania záručnej lehoty. Spôsob opravy Výrobku (metóda
vykonania opravy) závisí od rozhodnutia Ručiteľa. V prípade, ak Ručiteľ uzná,
že Výrobok sa nedá opraviť, Ručiteľ si vyhradzuje právo vymeniť chybný prvok
alebo celý Výrobok na výrobok bez chýb, právo na zníženie ceny Výrobku alebo
právo na odstúpenie od dohody.

5. Voči Užívateľovi, ktorý nie je konzumentom v zmysle zákona z 23. apríla 1964
Občiansky zákonník, zodpovednosť Ručiteľa za škody vyplývajúce z tejto
záruky a/alebo ktoré súvisia s jej uzatvorením a realizáciou, bez ohľadu na
právny základ, je obmedzená maximálne do výšky hodnoty chybného Výrobku.

II. Záručná lehota

III. Podmienky využitia záruky

1. Užívateľ je povinný predstaviť vyplnený Záručný list výrobku, ako aj náležitý
doklad o nákupe Výrobku, napr. predstavením pokladničného bloku, faktúry ap.
Aby reklamačný proces prebiehal efektívne odporúčame, aby Užívateľ spolu s
reklamovaným výrobkom doručil všetky prvky vymenované v kapitole
užívateľskej príručky výrobku „Diely a časti“.

2. Užívateľ je povinný dodržiavať pokyny a odporúčania uvedené v užívateľskej
príručke a v záručnom liste.

3.Záruka platí iba na území Poľskej republiky a členských štátov EÚ.

4. Záruka sa nevzťahuje na chyby, ktoré vznikli (predovšetkým) následkom:
a. Nedodržania podmienok určených v užívateľskej príručke, predovšetkým
podmienok správneho používania, prevádzky, údržby a čistenia
b. Použitia na čistenie alebo na údržbu nevhodných prípravkov, nezhodne s
užívateľskou príručkou;
c. Nevhodného uchovávania a prepravy výrobku;
d. Vykonania neautorizovaných zmien a/alebo iných zásahov do výrobku, na
ktoré výrobca nevyjadril súhlas;
e. Použitím vo výrobku/s výrobkom nevhodných prevádzkových materiálov,
nezhodne s užívateľskou príručkou.

5. Užívateľ, ktorý nie je konzumentom v zmysle zákona z 23. apríla 1964
Občiansky zákonník, stráca záručné práva na výrobok, v ktorom:

- sériové čísla, označenia dátumov a výrobné štítky boli odstránené, zmenené
alebo poškodené;

- boli poškodené plomby alebo sú na nich viditeľné stopy manipulácie.

6. Pozor! Činnosti súvisiace s každodennou obsluhou výrobku, vyplývajúce

medzi iným z užívateľskej príručky, Užívateľ vykonáva vlastnými silami a na
vlastné náklady.

IV. Reklamačná procedúra

1. V prípade, ak Užívateľ objaví, že Výrobok nefunguje správne, ešte pred
zložením reklamácie je povinný uistiť sa, či boli náležite vykonané všetky
stanovené činnosti, predovšetkým tie uvedené v užívateľskej príručke.

2. Reklamácia musí byť podaná bezodkladne, najlepšie v priebehu 7 dní od dňa,
v ktorom sa prejavila (objavila) chyba Výrobku. Užívateľ, ktorý nie je
konzumentom v zmysle zákona z 23. apríla 1964 Občiansky zákonník, stráca
práva vyplývajúce z tejto záruky v prípade, ak reklamáciu nepodá v priebehu 7
dní od dňa, v ktorom sa prejavila (objavila) chyba Výrobku.

3. Reklamáciu môžete podať medzi inými na mieste, v ktorom ste výrobok kúpili,
v záručnom servise alebo poštou na adresu: DEDRA EXIM sp. z o.o., ul. 3 Maja

8, 05-800 Pruszków, Poľsko.

4. Užívateľ môže podať reklamáciu prostredníctvom formulára, ktorý je

dostupný na webovej stránke www.dedra.pl. („Formulár podania reklamácie na
základe udelenej záruky”).

5. Adresy záručných servisov v jednotlivých štátoch sú zverejnené na webovej
stránke www.dedra.pl. V prípade, ak v danom štáte sa nenachádza záručný
servis, odporúčame reklamovaný výrobok doručiť na adresu: DEDRA EXIM sp.

z o.o. ul. 3 Maja 8, 05-800 Pruszków, Poľsko.

6. Vzhľadom na bezpečnosť Užívateľa, nefunkčný (chybný) výrobok sa v
žiadnom prípade nesmie používať.

7. Pozor!!! Používanie nefunkčného (chybného) výrobku je nebezpečné pre
zdravie a život Užívateľov.

8. Povinnosti vyplývajúce z udelenej záruke budú vyplnené v lehote 14

pracovných dní počítajúc od dňa doručenia reklamovaného Výrobku
Užívateľom.

9. Pred zaslaním reklamácie odporúčame reklamovaný Výrobok náležite
očistiť. Odporúčame reklamovaný Výrobok dôkladne zabezpečiť pre
prípadným poškodeniami počas prepravy (reklamovaný Výrobok odporúčame
doručiť v originálnom obale).

10. Záručná lehota sa predlžuje o čas, počas ktorého Užívateľ následkom chyby
(nefunkčnosti) výrobku, na ktorú sa vzťahovala záruka, nemohol Výrobok
používať.
Záruka nevylučuje, neobmedzuje a ani nepozastavuje právo Užívateľa
(kupujúceho) na základe príslušných predpisov o ručení za chyby predanej veci.

LT Turinys

1. Nuotraukos ir piešiniai

2. Prietaiso aprašas

3. Prietaiso paskirtis

4. Naudojimo apribojimai

5. Techniniai duomenys

6. Paruošimas darbui

7. Jungimas į tinklą

8. Prietaiso įjungimas

9. Prietaiso naudojimas

10. Einamieji naudojimo veiksmai

11. Atsarginės dalys ir reikmenys

12. Savarankiškas defektų pašalinimas

13. Prietaiso elementai

14. Informacija naudotojams apie elektros ir elektronikos prietaisų pašalinimą

15. Garantijos lapas
Originalios instrukcijos vertima

Atitikties deklaracija buvo pridėta prie instrukcijos kaip atskiras dokumentas.

Atveju, kai nebus atitikties deklaracijos reikia susisiekti su Dedra Exim Sp. z o.o.

Bendrosios saugumo sąlygos buvo pridėtos prie instrukcijos kaip atskira
brošiūra.

ĮSPĖJIMAS Perskaityti visus įspėjimus pažymėtus

simboliu ir visas instrukcijas. Žemiau pateiktų įspėjimų ir
saugos nurodymų nesilaikymas, gali būti elektros srovės

smūgio, gaisro ar sunkių sužalojimų priežastimi.

Išsaugoti visus įspėjimus ir instrukcijas ateičiai.

2. Prietaiso aprašas

Pav. A: 1. Šlifavimo galva; 2. Pagalbinė rankena; 3. Greičio reguliavimo
rankena; 4. Teleskopinis šlifuoklio kotas; 5. Šlifuoklio dulkių nusiurbimo žarna;

6. Galvos trosas; 7. Šlifuoklio jungiklis; 8. Pramoninio dulkių siurblio pajungimo

lizdas;

3. Prietaiso paskirtis

Šlifuoklis – tai produktas, suprojektuotas sienų ir gipso kartono lubų padengtų
gipsiniu glaistų šlifavimui. Šlifuoklio konstrukcijoje buvo panaudota dulkių
nusiurbimo sistema. Pajungiant šlifuoklį prie pramoninio dulkių siurblio leidžia
žymiai sumažinti dulkių sklidimą darbo metu. Dulkių siurblys nėra įrenginio dalis.
Šlifuoklis turi ilgą kotą, leidžiantį operatoriui šlifuoti sienų ir lubų paviršius 3,0­3,5 m nuotolyje. Judanti įrankio galva leidžia dirbti bet kuriame sienos, lubų ar
net grindų paviršiuje. Tinkamo grūdėtumo švitrinio popieriaus naudojimas leidžia
šalinti dažų arba klijų sluoksnius nuo tinkų ir metalinių paviršių. Šlifuojami
paviršiai turi būti sausi. Leidžiama naudoti įrenginį remonto ir statybos darbuose,
remonto servisuose, mėgėjiškuose darbuose, jei yra laikomasi naudojimo
sąlygų ir leistinų darbo sąlygų, nurodytų Naudojimo instrukcijoje.

4. Naudojimo apribojimai

Prietaisas gali būti naudojamas vien tik pagal pateiktas "Priimtinas darbo
sąlygas”. Nerekomenduojama dirbti su ilgakočiu šlifuokliu, kai prie jo nėra
pajungta dulkių šalinimo sistema. Kaip dulkių šalinimo sistemą reikia naudoti
pramoninius dulkių siurblius, pritaikytus gipso dulkių šalinimui. Reikia
besąlygiškai laikytis dulkių siurblių gamintojų nurodymų ir naudoti specialius
maišus, leidžiančius efektyviai ir saugiai dulkių siurbliui šalinti gipso dulkes.
Pasikonsultuoti su pardavėju. Draudžiama naudoti buitinius dulkių siurblius, nes
gipso dulkės juos sugadins. Savaiminiai pakeitimai mechaninei ir elektros
statyboje, visi modifikavimai, naudojimo veiksmai, neaprašyti instrukcijoje bus
traktuojami kaip neteisėti ir priveda prie staigaus garantijos teisės praradimo, o
atitikties garantija praras galiojimą.
Naudojimas ne pagal naudojimo instrukcijos nuorodas ir paskirtį prives prie
staigaus garantijos teisės praradimo.

Priimtinos darbo sąlygos

Prietaisą galima naudoti tiktai uždaromose patalpose su tinkamai

Darbo režimas S2 20 minučių.

veikiančia ventiliacija.

11

5. Techniniai duomenys

Modelis

A142210

Elektros variklis

Vienos fazės komutatorius

Tinklo įtampa [V]

230 ~

Tinklo dažnis [Hz}

50

Variklio vardinė galia [W]

710

Galvos sukimosi greitis [obr/min]

1000-2100

Šlifavimo disko skersmuo [mm]

225

Apsaugos laipsnis

IP20

Apsaugos klasė

II

Skleidžiamas triukšmas

Garso slėgio lygis LpA [dB(A)]

83,1

Matavimo neapibrėžtis (KpA) [dB(A)]

3

Garso galios lygis LWA [dB(A)]

94,1

Matavimo neapibrėžtis (KWA) [dB(A)]

3

Virpesių ant rankenos lygis a

h,AG

[m/s

2

]

<2,5
Virpesių matavimo netikrumas K

1,5

Įrenginio svoris [kg]

4,2

Prietaiso galia

[W]

Minimalus laido

skersmuo [mm2]

Minimali C tipo

saugiklio vertė [A]

700÷1400 1 10

Grūdėtumas

Paskirtis

40

Šalinti didelius paviršiaus nelygumus

60

Šalinti nedidelius paviršiaus nelygumus

80

Šalinti dažus ir klijus

100

Lyginimas

120

Pradinis šlifavimas

150-180

Šlifavimas

240

Greitai džiūstančių paviršių šlifavimas

Informacija apie virpesius ir triukšmą

Virpesių bendra vertė ah o taip pat matavimo neapibrėžtis, nustatyta pagal
normą EN 60745-1i pateikta lentelėje.
Triukšmo sklidimas buvo nustatytas pagal EN 60745-1, vertės pateikiamos
aukščiau lentelėje.

Triukšmas gali privesti prie klausos pažeidimo, darbo
metu visada reikia naudoti klausos apsaugos

priemones!

Triukšmas gali privesti prie klausos pažeidimo, darbo metu visada reikia naudoti

klausos apsaugos priemones!

Deklaruojama bendra vertė: virpesių buvo sumatuota pagal standartinę
matavimo metodą ir gali būti panaudojama vieno su kitu įtaisu palyginimui.
Pateiktas virpesių palyginimas gali būti panaudojimas pirminei /virpesių
grėsmės vertinimui.
Virpesių virpesių lygis realaus įtaiso naudojimo metu, gali skirtis nuo
deklaruojamų verčių, priklausomai nuo darbinių įrankių panaudojimo būdo,
ypatingai nuo naudojamo įrankio rūšies, o taip pat nuo priemonių, saugančių
operatorių nustatymo būtinumo. Kad tiksliai nustatyti grėsmę realiose naudojimo
sąlygose, reikia atsižvelgti į visas operacinio ciklo dalis, į kurias taip pat įeina
laikotarpiai, kuomet įtaisas yra išjungtas arba įjungtas, bet nėra naudojamas

darbui.

6. Paruošimas darbui

Aprašyti žemiau nurodyti veiksmus reikia atlikti išėmus
iš lizdo kištuką.

Išėmus įrenginį iš įpakavimo ir patikrinus komplektavimą (Naudojimo instrukcijos
12 punktas) bei įrenginio būklę, ar nėra mechaninių, transporto metu atsiradusių
pažeidimų, pasirinkti ir sumontuoti (pagal Naudojimo instrukcijos 10 punkto
nurodymus) atitinkamą šlifavimo galvą ir atitinkamo grūdėtumo švitrinį popierių.
Prieš pradedant darbą su šlifuokliu reikia pritvirtinti šlifuoklio padą (žiūr. nuotr. B

- F). Tam reikia: Nuimti apsaugas. Galvos aliuminio lizde patalpinti trosą su
apsauga. Užsukti plastikinę lėkštę, kol pasijus pasipriešinimas.
Įkišk galvutės aliuminio petį į atramą tokiu būdu, kad atramos anga sutaptų su
galvutės angų ašimi. Įstatyk varžtą, užblokuok rakto pagalba, kad nejudėtų ir
pasuk pridėtu atsuktuvu (D pav.). Ant gofruotos žarnos uždėk metalinę,
apjuosiančią apkabą, žarnos galą įkišk į žarnos prijungimo atvamzdį, antrą
žarnos galą uždėk ant jungimo atvamzdžio galvutėje ir suveržk
užspaudžiamosios apkabos pagalba, panaudojant tuo tikslu pridėtą prie
komplekto atsuktuvą (E pav.). Sujunk su savimi du vamzdžius pridėtu prie
komplekto varžtu.
Sujunk siurbimo žarną su pridėtais prie komplekto antgaliais, prispausk
blokavimo išsikišimus (F pav., 1) siurbimo žarnos gale ir įkišk į antgalį (F pav.,

2). Nustatyk antgalį tokiu būdu, kad išsikišimai užsiblokuotų antgalio
angose.Panašiai pasielk su antru antgaliu. Įkišk taip užbaigtą žarną į jungimo
atvamzdį įrenginyje, o antrą jo galą sujunk su pramoniniu dulkių siubliu. Ant
vamzdžio sumontuok pridėtą prie komplekto pagalbinį laikiklį ir nustatyk
reikalaujamą strėlės ilgį. Pritvirtink ant disko atitinkamo grūdėtumo šlifavimo
diskelį, šlifuoklis yra parengtas darbui.

7. Jungimas į tinklą

Prieš prietaiso prie elektros srovės prijungimo reikia įsitikinti, ar maitinimo
įtampa atitinka vertėms pateiktoms prietaiso vardinėje lentelėje.

Maitinimo instaliacija turėtų būti atlikta pagal esminius reikalavimus, susijusius
su elektros instaliacija ir pildyti saugaus naudojimo reikalavimus. Maitinimo laido

minimalaus skersmens, o taip pat nominalios saugiklio vertės priklausomai nuo
prietaiso galios yra pateikti žemiau nurodytoje lentelėje:

Visas elektros instaliacijos jungtis gali įrengti tik reikiamą kvalifikaciją turintis
elektrikas. Atveju, kai naudosite prailgintuvus, reikia atkreipti dėmesį, kad gyslos
skersmuo nebūtų mažesnis negu reikalaujama (žr. lentelė
). Elektros laidą reikia išdėstyti tokiu būdu, kad darbo metu negrėstų
perpjovimas. Negalima naudoti pažeistų prailgintuvų. Periodiškai patikrinti
maitinimo laido techninį stovį. Netraukti už maitinimo laido.

8. Prietaiso įjungimas

Prieš prietaiso įjungimą reikia būtinai atlikti veiksmus,
aprašytus „Paruošimas darbui“ skyriuje

Kiekvieną kartą, prieš įjungiant įrenginį, būtina patikrinti, ar visi saugumo
elementai veikia teisingai. Kiekvieną kartą reikia patikrinti abrazyvinių diskų
susidėvėjimo laipsnį. Draudžiama dirbti, jei jie susidėvėjo arba yra netinkamos
būklės. Įrenginys turi būti įjungiamas horizontalioje padėtyje be apkrovos (jis
negali liesti šlifuojamo sienos, lubų paviršiaus).
Jungiklis yra ant rankenos korpuso. Norint įjungti įrenginį, reikia pastumti jungiklį
į priekį ir lengvai paspausti, kad jis užsiblokuotų. Įrenginys įsijungia paspaudus
apatinį jungiklio kraštą.
Po jungikliu yra disko sukimosi greičio reguliavimo rankenėlė, kuri leidžia
operatoriui reguliuoti disko sukimosi greitį diapazone nuo 1000- 2100 aps./min.
Rekomenduojama įjungti šlifuoklį nustačius mažiausią greitį. Tik įjungus įrenginį,
galima padidinti greitį iki norimo. Laikantis šio nurodymo šlifuoklis tarnaus žymiai
ilgiau. Nepalikti įrankio tuščiosios eigos padėtyje. Draudžiama palikti be
priežiūros įrankį įjungtą į elektros tinklą. Baigus darbą, būtinai reikia išimti kištuką
iš rozetės. Neperkrauti įrankio!

9. Prietaiso naudojimas

Draudžiama įjungti įrenginį, jei abrazyvinis diskas liečia
apdirbama paviršių.

Įjungti pramoninį dulkių siurblį. Greičio reguliatoriaus pagalba nustatyti norimą
šlifuoklio sukimosi greitį. Įjungti pajungta prie dulkių siurblio ilgakojį šlifuoklį
paspaudžiant jungiklio mygtuką „ON“. Leisti, kad įrenginys pasiektų nustatytą
greitį. Lengvai paspausti galvą ir tolygiais judesiais pradėti šlifavimą kelis kartus
šlifuojant tą patį paviršiaus tašką. Reikia žinoti, kad galutinis šlifavimo proceso
rezultatas labai priklauso nuo naudojamo abrazyvinio disko grūdėtumo.
Šlifuojant sausus gipso kartono paviršius, geriausi rezultatai yra pasiekiami
naudojant 120-240 grūdėtumo abrazyvinius diskus. Norint palengvinti
parinkimą, nurodome diskų tipus, geriausiai tinkančius skirtingoms šlifavimo

operacijoms.

Keisti abrazyvinius diskus, jiems susidėvėjus. Keisti naudojamų diskų
grūdėtumą. Darbą pradėti su mažesnio grūdėtumo diskais, o baigti su itin
smulkiais. Kiekvieną kartą keičiant abrazyvinį diską, šlifuoklio laido kištukas turi
būti išimtas iš rozetės. Darbo metu švelniai prispausti šlifuoklį prie apdirbamo
paviršiaus. Tik tuomet dulkių siurblys teisingai šalins susidarančias dulkes.
Pakeitus galvos kampą arba lengvai ją pakėlus, gipso dulkės akimirksnių sklis į
patalpą, o ne bus nusiurbiami į dulkių šalinimo sistemą. Darbo metu reikia
naudoti apsauginius akinius ir respiratorių. Baigiant darbą, visuomet pirmiausia
reikia išjungti mygtuką su žyma „OFF“, o tik po to išjungti dulkių siurblį.

Baigiant šlifavimą, visuomet pirmiausia reikia išjungti šlifuoklį, o tik po to išjungti
dulkių siurblį. Naudojant dulkių siurblį su papildomu lizdu ir sinchronizavimo
funkcija, dulkių siurblys išsijungs savaime po šlifuoklio išjungimo arba praėjus
kelioms sekundėms (dulkių šalinimo kanalo valymo funkcija).
Reikia atkreipti dėmesį, kad šlifuoklio komplekte yra dalių, kurios susidėvi
eksploatavimo metu. Angliniai šepečiai, šereliai, disko lipukai, lanksčios žarnos
– tai elementai, kurie natūraliai susidėvi, todėl jiems garantija negalioja. Praėjus
tam tikram laikui, priklausančiam nuo šlifavimo darbų dažnumo ir intensyvumo
(taip pat priklausomai nuo dulkių šalinimo sistemos efektyvumo ir teisingo bei
reguliaraus valymo ir priežiūros veiksmų atlikimo) išvardyti elementai gali
susidėvėti. Išvardintais atvejais reikia pakeisti šiuos elementus naujais. Angliniai
šepečiai yra įrenginio komplekte. Anglinių šepečių keitimas yra aprašytas 10
punkte „Einamieji priežiūros veiksmai“.

10. Einamieji naudojimo veiksmai

Visus naudojimo veiksmus reikia atlikti išėmus iš lizdo
kištuką.

Periodiškai patikrinti įrenginio techninę būklę. Kiekvieną kartą pradedant darbą,
patikrinti, ar abrazyvinis diskas nesusidėvėjo. Visuomet naudoti tik tvarkingus.
Rūpintis įrenginio švara, ypatingą dėmesį skirti variklio oro angų valymui (tai
labai svarbu!). Tai geriausia atlikti prapučiant šlifuoklį suspaustu oru.

Šlifuoklio disko keitimas

1. Su šešiabriauniu raktu atsukti varžtą, esantį disko centre, (Nuotr. E)

2. Nuimti diską, patraukiant jį į save.

3. Uždėti naują diską.

4. Užsukti varžtą taip, kad diskas būtų tvirtai pritvirtintas.

Pavaros lyno keitimas

Pavaros lyno pakeitimo tikslu palaisvink užspaudžiamąją apkabą viršutinėje
dulkių siurbimo žarnos dalyje, nutrauk dulkių vamzdį nuo disko gaubto, atsuk
galvutės petį nuo atramos. Atsuk šlifuoklio galvutę nuo pavaros lyno žarnelės.
Ištrauk lyną iš pavaros lyno žarnelės ir pakeisk nauju. Prieš įkišant į žarnelę
naują lyną, užtepk ant jo ploną tepalo sluoksnį. Pavaros lyno nutrūkimo atveju
reikia įsitikinti ar elastinga žarnelė nėra mechaniškai pažeista arba ar nėra joje
pažeisto lyno nuolaužų.

11. Pakeičiamos dalys ir priedai

Rekomenduojami priedai ir atsarginės dalys

Dėl eksploatacinių sumėtimų ilgakočio šlifuoklio atveju yra rekomenduojama
naudoti 225-230 mm skersmens diskus. Rekomenduojame skirtingo grūdėtumo
„DEDRA“ abrazyvinius diskus su skylutėmis. Jie turi šiuos katalogo numerius:

gr. 60 - DED77490, gr. 80 - DED77491, gr. 100 - DED77492, gr. 120 ­DED77493, gr. 150 - DED77494, gr. 180 - DED77495, gr. 240 - DED77496.

Taip pat rekomenduojama „DEDRA“ tinklinius abrazyvinius diskus. Jie pasižymi
didesniu patvarumu, bet palyginus su švitriniu popieriumi užtikrina mažesnį

12

tikslumą. Katalogo nr.: gr. 80 - DED7749A1, gr. 100 - DED7749A2, gr. 120 -

PROBLEMA

PRIEŽASTIS

SPRENDIMAS

Įrenginys

neveikia

Maitinimo laidas
yra netinkamai
pajungtas arba

pažeistas

Giliau įstumti kištuką į rozetę,
patikrinti maitinimo laidą.
Pastebėjus, kad maitinimo laidas
buvo pažeistas, atiduoti įrenginį į
servisą.

Rozetėje nėra
įtampos

Patikrinti įtampą rozetėje. Patikrinti,
ar nesuveikė saugiklis.

Sugedo įjungiklis

Pakeisti įjungiklį nauju – atiduoti
įrenginį į servisą.

Variklis neturi
galios, sunkiai
veikia

Susidėvėjo šepečiai. Pakeisti
naujais – atiduoti įrenginį į servisą.

Jaučiamas
degančios

izoliacijos kvapas

Reikia pataisyti variklį – atiduoti
įrenginį į servisą.

Variklis
perkaista

Užsikimšo
ventiliacinės

angos

Prapūsti suspaustu oru.

Labai mažas

darbo
efektyvumas

Susidėvėjo

darbinis antgalis

Pakeisti darbinį antgalį nauju.

Pardavėjo antspaudas

Produkto elementai,
kuriems veikia garantija

Garantinės apsaugos trukmė

Gipsinių paviršių šlifuoklis

su kotu

24 mėnesiai, skaičiuojant nuo

Produkto pirkimo datos, nurodytos

šiame Garantiniame lape

Švitrinis popierius, pavaros

lynas

Elementai, kuriems garantija negalioja

DED7749A3, gr. 180 - DED7749A5.
Kad pirkti atsargines dalis ir aksesuarus reikia susisiekti su Dedra Exim servisu.

Kontaktiniai duomenys duomenys yra 1 instrukcijos puslapyje.

Atsarginių dalių užsakymo metu prašome pateikti serijos numerį, patalpintą
vardinėje lentelėje, o taip pat dalies išmontavimo piešinio numerį.

Garantinio laikotarpio galiojimo metu taisymai yra atliekami pagal taisykles

pateikiamas garantijos lape. Reklamuojamą produktą prašome pateikti taisymui
pirkimo vietoje (pardavėjas įsipareigoja priimti reklamuojamą produktą), nusiųsti
į servisą esantį arčiausią gyvenamosios vietos (servisų skaičius www.dedra.pl)
arba siųsti į Dedra Exim centrinį servisą. Maloniai prašome pridėti garantinę
kortelę. Pasibaigus garantijos laikotarpiui taisymus atlieka centrinis servisas.
Pažeistą produktą reikia siųsti į servisą (siuntimo išlaidas padengia vartotojas).

12. Savarankiškas defektų pašalinimas

Prieš pradedant savarankišką defektų pašalinimą, reikia
išjungti prietaisą iš elektros maitinimo.

Pardavėjo parašas ir data: .................................

Vartotojo pareiškimas:

Patvirtinu, kad buvau informuotas apie garantijos sąlygas ir taisyklių, išvardytų

Naudojimo instrukcijoje ir Garantiniame lape, nepaisymo pasekmes. Šios

garantijos sąlygos yra man žinomos, ką patvirtinu savo parašu:

........................ ...............................

data ir vieta vartotojo parašas

I. Atsakomybė už Produktą:

1. Garantijos suteikėjas – „DEDRA EXIM“ Sp. z o.o. su būstine adresu: ul. 3
Maja 8, 05-800 Pruškuvas, KRS 0000062517, Varšuvos apylinkės teismas,
Valstybinio teismo registro XIV ūkinis skyrius, Mokesčiu mokėtojo kodas 527­020-49-33, Įstatinis kapitalas: 100 980,00 PLN.

2. Šiame garantiniame lape nurodytomis sąlygomis Garantijos suteikėjas
suteikia garantiją Produktui iš Garantijos suteikėjo asortimento.

3. Garantijos pagrindu atsakomybė yra priimama tik už defektus, esančius
Produkte jo išdavimo Vartotojui metu.

4. Garantijos pagrindu Vartotojas gauna teisę nemokamai suremontuoti

Produktą, jei defektas buvo aptiktas garantijos galiojimo metu. Apie Produkto
remonto būdą (remonto atlikimo metodą) sprendžia Garantijos suteikėjas. Jei
Garantijos suteikėjas nuspręstų, kad remontas yra neįmanomas, Garantijos
suteikėjas pasilieka sau teisę pakeisti elementą su defektu arba visą Produktą
kitu, veikiančiu teisingai, sumažinti Produkto kainą arba anuliuotu sutartį.

5. Vartotojo, kuris pagal 1964 m. balandžio 23 d. Civilinį kodeksą nėra laikomas
vartotoju, atveju Garantijos suteikėjo atsakomybė dėl kompensacijos, susijusi
su šia garantija ir (arba) jos sudarymu ir vykdymu, nepriklausomai nuo formos,
yra apribota iki maksimaliai Produkto su defektu vertės.

II. Garantijos laikotarpis

13. Prietaiso elementai

1. Ilgakotis šlifuoklis, 2. Švitrinio popieriaus diskų komplektas (6 vnt.), 3.
Dvifunkcis plokščias-kryžminis atsuktuvas, 4. Dviejų adapterių komplektas, 5.
Lanksti žarna, 6. Pagalbinė rankena, 7. Atsarginis trosas, 8. Plokščias raktas, 9.
Imbusinis raktas, 10. Plastikinė apkaba (6 vnt.)

14. Informacija naudotojams apie sunaudotos
įrangos utilizavimą

(taikoma naudojant buityje)

Aukščiau pateiktas ženklas patalpintas ant produktų arba pavaizduotas
prie produktų pridėtuose dokumentuose informuoja, kad sugedusius

elektrinius ir elektroninius įrenginius draudžiama išmesti kartu su
buitinėmis atliekomis. Norėdami utilizuoti, pakartotinai naudoti ar susigrąžinti
tokių produktų sudedamąsias dalis, privalote atiduoti prietaisą į specializuotą
surinkimo centrą, kur galėsite tai padaryti nemokamai. Informaciją apie
sunaudotas technikos surinkimo vietas galite sužinoti iš vietinės valdžios, pvz.

internetiniuose puslapiuose.

Tinkamai utilizuodami techniką padedate saugoti vertingus išteklius ir išvengti
neigiamo poveikio sveikatai bei aplinkai, kuriems gali kilti pavojus dėl netinkamo
atliekų tvarkymo.

Netinkamai utilizuojant atliekas gresia baudos, numatytos atitinkamose

vietinėse taisyklėse.
Naudotojai Europos Sąjungoje
Norėdami utilizuoti elektrinius arba elektroninius įrenginius, susisiekite su
artimiausiu šių įrenginių pardavimo centru arba su tiekėju, kuris suteiks Jums

papildomos informacijos.

Atliekų utilizavimas ne Europos Sąjungos šalyse
Šis ženklas galioja tik Europos Sąjungos šalyse.
Norėdami utilizuoti šį produktą, susisiekite su vietine valdžia arba su pardavėju
ir sužinokite daugiau informacijos apie tinkamą jo utilizavimo būdą.

Garantinis lapas

na

Gipsinių paviršių šlifuoklis su kotu

Katalogo Nr: A142210 Partijos numeris: ..........................

(toliau – Produktas)

Produkto pirkimo data: .............

III. Naudojimosi garantija sąlygos

1. Vartotojas privalo patiekti užpildytą Produkto Garantinį lapą ir Produkto
pirkimą patvirtinantį dokumentą (pvz. kasos čekis, sąskaita-faktūra ir pan.).
Tam, kad pretenzijos nagrinėjimo procesas vyktų sklandžiai, rekomenduojama,
kad Vartotojas kartu su Produktu perduotų visus elementus, nurodytus
„Komplektacijos sąraše“, esančiame Naudojimo instrukcijoje.

2. Vartotojas privalo laikytis Naudojimo instrukcijoje ir Garantiniame lape
nurodytų rekomendacijų..

3. Garantija galioja tik Lenkijos Respublikos ir ES teritorijoje.

4. Garantija neapima Produkto defektų, atsiradusių dėl to, kad:
a. Vartotojas nesilaikė sąlygų, nurodytų Naudojimo instrukcijoje, ypač susijusių
su teisingu naudojimu, priežiūra ir valymu;
b. Vartotojas naudojo priežiūros ar valymo priemones, neatitinkančias sąlygas

nurodytas Naudojimo instrukcijoje;

c. Vartotojas netinkamai sandėliavo ir transportavo Produktą;
d. Vartotojas savarankiškai keitė ir (arba) modifikavo Produktą, negavęs
Garantijos suteikėjo sutikimo;
e. Vartotojas naudojo Produkte eksploatacines medžiagas, neatitinkančias
Naudojimo instrukcijos sąlygų

5. Vartotojas, kuris pagal 1964 m. balandžio 23 d. Civilinį kodeksą nėra laikomas

vartotoju, praranda garantiją Produktui, jei:

- Vartotojas pašalino, pakeitė arba sugadino serijos numerius, datas ir
informacines lenteles;

- Vartotojas pažeidė plombas arba ant jų matosi Vartotojo veiksmų pėdsakai.

6. Dėmesio! Veiksmus, susijusius su kasdieniu Produkto aptarnavimu, nurodytu
pvz. Naudojimo instrukcijoje, Vartotojas atlieka pats ir savo sąskaita.

IV. Pretenzijos pateikimo procedūra:

1.Pastebėjus, kad Produktas veikia neteisingai, prieš pateikiant pretenziją, reikia
įsitikinti, kad visi veiksmai, aprašyti Naudojimo instrukcijoje, buvo atlikti teisingai.

2. Pretenziją rekomenduojama pateikti nedelsiant, geriausiai per 7 dienas nuo
Produkto defekto aptikimo. Vartotojas, kuris pagal 1964 m. balandžio 23 d.
Civilinį kodeksą nėra laikomas vartotoju, praranda garantiją Produktui, jei

nepateikia pretenzijos per 7 dienas.

3. Pretenziją galima pateikti pvz. Produkto pirkimo punkte, garantiniame servise
arba raštu adresu: „DEDRA EXIM“ Sp. z o. o., ul. 3 Maja 8, 05-800 Pruškuvas.

4. Vartotojas gali pateikti pretenziją, pasinaudodamas blanku, kuris yra

internetinėje svetainėje: www.dedra.pl (Pretenzijos garantiniame laikotarpyje

pateikimo forma).

5. Garantinių servisų atskirose šalyse adresai yra nurodyti svetainėje:

www.dedra.pl. Jei konkrečioje šalyje nebūtų garantinio serviso, pretenzijas dėl
garantijos rekomenduojama siųsti adresu: „DEDRA EXIM“ Sp. z o. o., ul. 3 Maja

8, 05-800 Pruškuvas, Lenkija.

6. Mając Dėl Vartotojo saugumo draudžiama naudoti Produktą su defektais.

7. Dėmesio!!! Produkto su defektais naudojimas kelia pavojų Vartotojo sveikatai
ir gyvybei.

8. Veiksmai, susiję su garantija, bus atlikti per 14 darbo dienų skaičiuojant nuo
Produkto, dėl kurio yra pateikiama pretenzija, pristatymo dienos.

9. Prieš pristatant Produktą, dėl kurio yra pateikiama pretenzija,
rekomenduojama jį nuvalyti. Produktą, dėl kurio yra pateikiama pretenzija, reikia

kruopščiai supakuoti, kad jis būtų apsaugotas nuo pažeidimų transporto metu –
rekomenduojama pristatyti produktą originalioje pakuotėje.

10. Garantijos laikotarpis yra pratęsiamas tiek, kiek Vartotojas negalėjo juo
naudotis dėl garantijos apimto defekto.
Gwarancja Ši garantija neriboja, neišskiria bei nesustabdo Vartotojo teisių dėl
parduotos prekės neatitikimo arba prekės defekto.

13

LV Satura rādītājs

Modelis

A142210

Elektriskais dzinējs

Kolektora vienfāzes

Tīkla spriegums [V]

230 ~

Tīkla frekvence [Hz]

50

Dzinēja nominālā jauda [W]

710

Galvas rotācijas ātrums [obr/min]

1000-2100

Abrazīva diska diametrs [mm]

225

Aizsardzības pakāpe

IP20

Aizsardzības klase

II

Trokšņa emisija

Skaņas spiediena vērtība LpA [dB(A)]

83,1

Mērījuma neprecizitāte (KpA) [dB(A)]

3

Skaņas jaudas līmenis LWA [dB(A)]

94,1

Mērījuma neprecizitāte (KWA) [dB(A)]

3

Vibrāciju līmenis uz roktura a

h,AG

[m/s

2

]

<2,5

Vibrāciju mērījuma nenoteiktība K

1,5

Ierīces svars [kg]

4,2

Ierīces jauda

[W]

Vada minimālais

šķērsgriezums

[mm2]

C tipa drošinātāja

minimālā vērtība [A]

700÷1400 1 10

1. Attēli un zīmējumi

2. Ierīces apraksts

3. Ierīces pielietojums

4. Lietošanas ierobežojumi

5. Tehniskie dati

6. Sagatavošana darbībai

7. Pieslēgšana tīklam

8. Ierīces ieslēgšana

9. Ierīces lietošana

10. Tekošas tehniskas apkopes darbības

11. Rezerves daļas un piederumi

12. Patstāvīga avāriju novēršana

13. Ierīces komplektācija

14. Informācija lietotājiem par elektrisku un elektronisku iekārtu likvidēšanu

15. Garantijas karte
Oriģinālās instrukcijas tulkojum

Atbilstības deklarācija ir pievienota instrukcijai kā atsevišķs dokuments.
Atbilstības deklarācijas neesamības gadījumā sazinieties ar uzņēmumu Dedra

Exim Sp. z o.o.

Vispārīgie drošības noteikumi ir pievienoti instrukcijai kā atsevišķa brošūra.

BRĪDINĀJUMS. Izlasiet visus brīdinājumus, kas apzīmēti

ar simbolu, un visas instrukcijas. Zemāk norādīto
brīdinājumu un drošības norādījumu neievērošana var kļūt par

elektrošoka, ugunsgrēka vai smagu traumu iemeslu.

Saglabājiet visus brīdinājumus un instrukcijas turpmākajai
lietošanai.

2. Ierīces apraksts

Zīm. A. 1. Slīpēšanas galva. 2. Palīgrokturis. 3. Griešanas ātruma regulēšanas
griežamā poga. 4. Teleskopiskais slīpmašīnas kāts. 5. Slīpmašīnas putekļu
nosūkšanas šļūtene. 6. Galvas piedziņas trose. 7. Slīpmašīnas slēdzis. 8.
Rūpniecības putekļu sūcēja pieslēgšanas ligzda

3. Ierīces pielietojums

Slīpmašīna ir produkts, kas projektēts špaktelētu ģipškartona sienu un griestu
slīpēšanai. Slīpmašīnas konstrukcijā ir izmantota putekļu nosūkšanas sistēma.
Slīpmašīnas pieslēgšana rūpniecības putekļu sūcējam ļauj būtiski ierobežot
putekļu izplatīšanos darba laikā. Putekļu sūcējs nav iekļauts slīpmašīnas
aprīkojumā. Slīpmašīna ir aprīkota ar kātu, kas ļauj operatoram veikt ar sienu
un griestu virsmu slīpēšanu saistītus darbus augstumā līdz 3,0–3,5 m. Kustīga
(noliecama) ierīces galva ļauj manipulēt ar kātu uz jebkādas sienas, griestu vai
pat grīdas virsmas. Izmantojot slīppapīru ar attiecīgu graudainību, ir iespējams
noņemt krāsas un lakas no apmestām un metāla virsmām. Slīpētajām virsmām
ir jābūt sausām. Pieļaujam iekārtas izmantošanu remonta-būvniecības darbos,
remonta rūpnīcās, amatieru darbos, ja vienlaikus būs ievēroti lietošanas
nosacījumi un pieļaujami darba apstākļi, noteikti lietošanas instrukcijā.

4. Lietošanas ierobežojumi

Ierīci var lietot tikai atbilstoši tālāk sniegtajiem „Pieļaujamajiem darba
apstākļiem”. Nedrīkst strādāt ar slīpmašīnu ar kātu bez tās pieslēgšanas putekļu
nosūkšanas sistēmai. Kā putekļu nosūkšanas sistēmu izmantojiet rūpniecības
putekļu sūcējus, kas paredzēti ģipša putekļu nosūkšanai. Obligāti ievērojiet
putekļu sūcēju ražotāju sniegtās lietošanas pamācības un pareizi izvēlējiet
speciālus maisus, kas ļauj efektīvā un putekļu sūcējam drošā veidā savākt ģipša
putekļu daļiņas. Vērsieties pēc padoma pie pārdevēja. Neizmantojiet
mājsaimniecības putekļu sūcējus, jo ģipša putekļu daļiņas tos var sabojāt.
Patvaļīgas izmaiņas mehāniskajā un elektriskajā uzbūvē, visādas modifikācijas,
apkalpošanas darbības, kas nav aprakstītas instrukcijā, tiek uzskatītas par
nelikumīgām un noved pie tūlītējās garantijas tiesību zaudēšanas un atbilstības
deklarācijas spēka zaudēšanas.
Ierīces lietošana, kas neatbilst pielietojumam vai lietošanas instrukcijai, noved
pie tūlītējās garantijas tiesību zaudēšanas.

Pieļaujamie darba apstākļi

Ierīci var lietot tikai slēgtās telpās, ar pareizi funkcionējošo ventilāciju.

Darba ar ierīci intervāls 20 minūtes

5. Tehniskie dati

Informācijas par vibrācijām un troksni

Kopējā vibrāciju vērtība ah un mērījuma neprecizitāte ir noteikta atbilstoši
standartam EN 60745-1 un norādīta tabulā.
Trokšņa emisija ir noteikta atbilstoši EN 60745-1, vērtības ir norādītas iepriekš
tabulā.

Troksnis bar novest pie dzirdes bojāšanas. Darba laikā
vienmēr lietojiet dzirdes aizsardzības līdzekļus!

Deklarētā kopējā vibrāciju emisijas vērtība ir izmērīta, izmantojot standarta testa
metodi, un var tikt izmantota, lai salīdzinātu vienu ierīci ar otru. Norādītais
vibrāciju līmenis var tikt izmantots arī pakļautības vibrāciju iedarbībai
iepriekšējai novērtēšanai. Vibrāciju līmenis faktiskās ierīces lietošanas laikā var
atšķirties no deklarētajām vērtībām atkarībā no darba instrumentu
izmantošanas veida, jo īpaši no apstrādājama priekšmeta veida un
nepieciešamības noteikt līdzekļus, kuru mērķis ir nodrošināt lietotāja
aizsardzību. Lai precīzi novērtētu iedarbību faktiskajos lietošanas apstākļos, ir
jāņem vērā visas darbības cikla daļas, kas aptver arī periodus, kad ierīce ir
izslēgta vai ir ieslēgta, bet netiek izmantota darbam.

6. Sagatavošana darbībai

Veicot visas darbības, kontaktdakšai ir jābūt atslēgtai no

kontaktligzdas.

Pēc ierīces izņemšanas no oriģinālā iepakojuma un komplektācijas (lietošanas
instrukcijas 12. punkts) un ierīces stāvokļa pārbaudes mehānisko (transporta)
bojājumu konstatēšanai izvēlējiet un uzstādiet (saskaņā ar lietošanas
instrukcijas 10. punktu) piemērotu slīpēšanas galvu un slīppapīru ar attiecīgu
graudainību. Pirms darba ar slīpmašīnu sākšanas jāsamontē slīpēšanas galva
(skatīt fot. B–F). Šim nolūkam: noņemiet aizsargelementus. Galvas alumīnija
ligzdā novietojiet trosi kopā ar apvalku. Savelciet plastmasas pamatni, līdz jūtat
pretestību.
Ievadiet galvas alumīnija plecu balstenī tā, lai caurums balstenī būtu vienā asī
ar caurumiem galvā. Ievadiet skrūvi, bloķējiet to ar atslēgu un pievelciet ar
skrūvgriezi, kas ietilpst komplektā (att. D). Uzlieciet metāla skavu uz gofrēto
šļūteni, šļūtenes galu ievadiet caurules pieslēgšanas īscaurulē, uzbīdiet otru
šļūtenes galu uz galvas pieslēgšanas īscaurules un savelciet to ar metāla skavu,
izmantojot skrūvgriezi, kas ietilpst komplektā (att. E). Savienojiet abas caurules
vienu ar otru, izmantojot šim mērķim skrūvi, kas ietilpst komplektā.
Savienojiet sūkšanas cauruli ar uzgaļiem, kas ietilpst komplektā. Piespiediet
bloķēšanas izciļņus (att. F, 1) sūkšanas šļūtenes galā un ievadiet uzgaļus (att.
F, 2). Uzstādiet uzgali tā, lai izciļņi tiktu bloķēti uzgaļa caurumos. Rīkojieties
tāpat, uzstādot otru uzgali. Ievadiet sagatavoto šļūteni ierīces pieslēgšanas
īscaurulē un savienojiet otru galu ar rūpniecisko putekļu sūcēju. Uzstādiet
palīgrokturi, kas ietilpst komplektā, uz šļūtenes un iestatiet vēlamo kāta garumu.
Nostipriniet slīpdisku ar atbilstošu graudainību pie pamatnes. Slīpmašīna ir
gatava darbībai.

7. Pieslēgšana tīklam

Pirms ierīces pieslēgšanas elektrības avotam pārliecinieties, ka barošanas
spriegums atbilst nominālajai vērtībai, kas norādīta datu plāksnītē.
Barošanas sistēmai ir jābūt izpildītai atbilstoši pamatprasībām attiecībā uz
elektriskajām sistēmām un jāatbilst lietošanas drošības prasībām. Barošanas
kabeļa minimālā šķērsgriezuma un nominālās drošinātāja vērtības parametri
atkarībā no ierīces jaudas ir norādīti tālāk sniegtajā tabulā:

Sistēma ir jāizpilda elektriķim ar atbilstošu kvalifikāciju. Izmantojot pagarinātājus
pievērsiet uzmanību tam, lai dzīslas šķērsgriezums nebūtu mazāks par tabulā
norādīto. Novietojiet elektrisko kabeli tā, lai darbības laikā tas nebūtu pakļauts
pārgriešanas riskam. Neizmantojiet bojātus pagarinātājus.
Periodiski pārbaudiet barošanas kabeļa tehnisko stāvokli. Nevelciet aiz
barošanas kabeļa.

8. Ierīces ieslēgšana

Pirms ierīces iedarbināšanas ir obligāti jāveic darbības,
kas aprakstītas nodaļā “Sagatavošana darbībai”.

Pirms ierīces ieslēgšanas vienmēr jāpārbauda, vai visi elementi, kas atbild par
darba drošību, ir labā stāvoklī. Vienmēr ir jāpārbauda slīpdisku nodilums.
Nedrīkst strādāt ar nodilušiem vai bojātiem diskiem. Ierīce jāiedarbina
horizontālā pozīcijā bez noslodzes (bez saskares ar apstrādājamo sienas vai
griestu virsmu). Ierīces slēdzis atrodas uz roktura korpusa. Lai ieslēgtu ierīci,
pārbīdiet pārslēgu mazliet uz priekšu un viegli piespiediet, lai to bloķētu. Lai
izslēgtu ierīci, nospiediet pārslēga apakšējo malu.
Zem slēdža atrodas griešanās ātruma grozāmā poga, kas ļauj lietotājam regulēt
griešanās ātrumu diapazonā 1000–2100 apgr./min.
Ieteicams iedarbināt slīpmāšīnu ar minimālajiem apgriezieniem. Tikai pēc
ierīces iedarbināšanas palieliniet apgriezienu skaitu līdz vēlamajam ātrumam.
Šī ieteikuma ievērošana būtiski pagarinās Jūsu slīpmašīnas kalpošanas laiku.
Nedarbiniet ierīci tukšgaitā. Neatstājiet ierīci, kas pieslēgta tīklam, bez
uzraudzības. Pēc darba pabeigšanas obligāti izvelciet kontaktdakšu no
kontaktligzda. Nepārslogojiet ierīci!

9. Ierīces lietošana

Nekad neieslēdziet ierīci, ja slīpdisks saskaras ar
apstrādājamo virsmu.

Iedarbiniet rūpniecības putekļu sūcēju. Izvēlējiet vārpstas griešanas ātrumu,
uzstādot attiecīgu ātrumu ar regulēšanas pogu. Ieslēdziet putekļu sūcējam
pieslēgto slīpmašīnu, nospiežot slēdža pogu ON. Ļaujiet ierīcei sasniegt pilnus
iestatītos apgriezienus. Viegli piespiediet galvu pie apstrādājamajai virsmai un
sāciet slīpēt ar plūstošām kustībām, vairākas reizes pārejot pāri šim pašam
punktam apstrādājamajā virsmā. Jāņem vērā, ka slīpēšanas procesa gala

14

rezultāts lielā mērā ir atkarīgs no lietotā slīpdiska graudainības. Vislabākos

Graudainība

Paredzēts lietošanai

40

Lai likvidētu būtiskus virsmas nelīdzenumus

60

Lai likvidētu nelielus virsmas nelīdzenumus

80

Lai likvidētu krāsu un līmi

100

Lai izgludinātu

120

Pirmreizējai slīpēšanai

150-180

Slīpēšanai

240

Ātri žūstošu virsmu slīpēšanai

Problēma

Iemesls

Risinājums

Mašīna

nedarbojas.

Barošanas

kabelis nepareizi

pieslēgts vai
bojāts.

Iespiediet kontaktdakšu dziļāk
kontaktligzdā, pārbaudiet
barošanas kabeli. Barošanas
kabeļa bojājuma gadījumā nododiet
ierīci servisa centrā.

Kontaktligzdā

nav sprieguma.

Pārbaudiet spriegumu ligzdā.
Pārbaudiet, vai neiedarbojas
drošinātājs.

Bojāts slēdzis.

Nomainiet slēdzi ar jaunu —
nododiet ierīci servisa centrā.

Dzinējam nav
jaudas, tas sāk

darboties ar

grūtībām.

Nolietotas sukas. Nomainiet tās ar
jaunām — nododiet ierīci servisa
centrā.

Jūtama
sadegušas
izolācijas garša.

Nepieciešams remonts — nododiet
ierīci servisa centrā.

 Dzinējs

pārkarst.

Aizsprostotas

ventilācijas

atveres.

Izpūtiet ar saspiesto gaisu.

 Darba

efektivitāte ir
ļoti maza.

Nolietots darba
uzgalis

Nomainiet darba uzgali ar jaunu.

Pārdevēja zīmogs

sausu ģipškartona virsmu slīpēšanas rezultātus var sasniegt, izmantojot
slīpdiskus ar graudainību 120–140. Ērtības labad norādām slīpdisku
graudainību atsevišķiem slīpēšanas darbu veidiem.

Nomainiet slīpdiskus, ja tie ir nodiluši. Mainiet izmantoto disku graudainību.
Sāciet darbu ar diskiem ar mazāku graudainību, un beidziet ar smalku
pārklājumu. Vienmēr veiciet slīpdiska nomaiņu, iepriekš izvelkot kontaktdakšu
no barošanas kontaktligzdas. Darba laikā viegli piespiediet slīpmašīnu pie
apstrādājamajai virsmai. Tikai tad putekļu daļiņas tiek pareizi nosūktas putekļu
sūcējā. Ja galva tiek noliekta vai mazliet pacelta, ģipša putekļi iekļūst telpā tā
vietā, lai tiktu savākti ar putekļu nosūkšanas sistēmas palīdzību. Darba laikā
izmantojiet aizsargbrilles un respiratoru. Beidzot slīpēšanu, vienmēr vispirms
izslēdziet slīpmašīnu, nospiežot pogu, kas apzīmēta ar OFF, un tikai pēc tam
izslēdziet putekļu sūcēju.

Beidzot slīpēšanu, vienmēr vispirms izslēdziet slīpmašīnu un tikai pēc tam
izslēdziet putekļu sūcēju. Ja tiek izmantot putekļu sūcējs ar papildu ligzdu un
sinhronizācijas funkciju, putekļu sūcējs izslēdzas automātiski pēc slīpmašīnas
izslēgšanas vai vairākas sekundes vēlāk (putekļu nosūkšanas kanāla tīrīšanas
funkcija). Jāņem vērā fakts, ka slīpmašīnas komplektācijā ietilpst detaļas, kas
nodilst lietošanas laikā. Elektrografīta sukas, spalva, pamatnes Velcro
stiprinājums, lokanie vadi ir dabiskam nodilumam pakļautie elementi, kuriem nav
piemērojami garantijas prasības. Pēc kāda lietošanas laika, kas ievērojamā
mērā ir atkarīgs no slīpēšanas darbu biežuma un intensitātes (atkarīgs arī no
putekļu nosūkšanas sistēmas efektivitātes, kā arī no pareizas un regulāras
apkalpošanas darbību veikšanas un rūpēm par ierīces tīrību), minētie elementi
var nodilt. Minētajos gadījumos jānomaina šie elementi ar jauniem.
Elektrografīta sukas ietilpst ierīces komplektācijā. Elektrografīta suku nomaiņa
ir aprakstīta instrukcijas 10. punktā “Tekošās apkalpošanas darbības”.

10. Tekošas tehniskas apkopes darbības

Veicot visas apkalpošanas darbības, kontaktdakšai ir
jābūt atslēgtai no kontaktligzdas

Periodiski pārbaudiet ierīces tehniskais stāvokli. Pirms darba sākšanas vienmēr
pārbaudiet, vai slīpdisks nav nolietots. Vienmēr strādājiet ar darbderīgiem
diskiem. Rūpējieties par ierīces tīrību, īpašu uzmanību pievēršot dzinēja gaisa
ieplūdes cauruma tīrīšanai (ļoti svarīgi). Šo darbību vislabāk veikt, caurpūšot
slīpmašīnu ar saspiesto gaisu.

Slīpmašīnas pamatnes nomaiņa

1. Ar seškanšu atslēgas palīdzību atskrūvējiet skrūvi, kas atrodas pamatnes
vidū (fot. E - 1).

2. Noņemiet pamatni, velkot to pie sevis.

3. Uzstādiet jaunu pamatni.

4. Savelciet skrūvi tā, lai pamatnei nebūtu spraugu.

Piedziņas troses nomaiņa

Lai nomainītu piedziņas trosi, atlaidiet vaļīgāk putekļu nosūkšanas šļūtenes
augšdaļā esošo skavu, noņemiet putekļu nosūkšanas šļūteni no pamatnes
pārsega, atskrūvējiet galvas plecu no balsteņa. Atskrūvējiet slīpmašīnas galvu
no apvalka. Izbīdiet piedziņas trosi no apvalka un nomainiet to pret jaunu. Pirms
jaunās troses uzstādīšanas uzklājiet uz tās plānu smērvielas slāni. Ja trose ir
pārtrūkusi, pārliecinieties, ka elastīgais apvalks nav mehāniski bojāts un ka tajā
nav bojātās troses atlieku.

11. Rezerves daļas un piederumi

Ieteicami aksesuāri un rezerves daļas

Ekspluatācijas apsvērumu dēļ ar slīpmašīnu ar kātu ieteicams izmantot diskus
ar diametru 225–230 mm. Iesakām slīpdiskus ar caurumiem DEDRA ar dažādu
graudainību. Tiem ir šādi kataloga numuri:

biez. biez. 60 — DED77490, biez. 80 — DED77491, biez. 100 — DED77492,
biez. 120 — DED77493, biez. 150 — DED77494, biez. 180 — DED77495, biez.
240 — DED77496. Iesakām arī tīkla slīpdiskus DEDRA. Tiem ir raksturīgs ilgāks

kalpošanas laiks, taču tie piedāvā mazāku precizitāti salīdzinājumā ar
smilšpapīru. Kataloga Nr.: biez. 80 — DED7749S1, biez. 100 — DED7749S2,
biez. 120 — DED7749S3, biez. 180 — DED7749S5.

Lai iegādātos rezerves daļas un piederumus, sazinieties ar uzņēmuma Dedra
Exim servisa centru. Kontaktinformācija ir atrodama instrukcijas 1. lapā. Pasūtot
rezerves daļas, norādiet datu plāksnītē norādīto partijas numuru un daļas
numuru no kopsalikuma rasējuma. Garantijas periodā remonti tiek veikti
saskaņā ar noteikumiem, kas norādīti garantijas kartē. Ierīce, uz kuru attiecas
reklamācija, ir jānodod remontam iegādes vietā (pārdevējam tā ir jāpieņem),
jānodod servisa centrā, kas atrodas vistuvāk dzīvesvietai (servisa centru
saraksts ir pieejams tīmekļa vietnē www.dedra.pl), vai jānosūta uzņēmuma
Dedra Exim galvenajā servisa centrā. Pievienojiet ierīcei aizpildīto garantijas
karti. Pēc garantijas perioda remontus veic galvenais servisa centrs. Nosūtiet
ierīci servisa centrā (sūtījuma izmaksas sedz lietotājs).

12. Patstāvīga avāriju novēršana

Pirms patstāvīgas avāriju novēršanas sākšanas,
atslēdziet ierīci no barošanas avota.

13. Ierīces komplektācija

1. slīpmašīna ar kātu; 2. slīpdisku komplekts (6 gab.); 3. divfunkciju
krusta/plakanais skrūvgriezis; 4. divu adapteru komplekts; 5. elastīgais vads;

6. palīgrokturis; 7. rezerves piedziņas trose, 8. plakanā atslēga; 9. seškanšu

skrūve; 10. plastmasas skava (6 gab.)

14. Informācija lietotājiem par nolietotas
elektroierīces utilizāciju

(mājsaimniecības vajadzībām)
Augstāk norādītā zīme norādītas uz produkta vai produkta
dokumentācijā informē, ka bojātas elektroierīces aizliegts izmest kopā

ar sadzīves atkritumiem. Ja vēlaties šādu produktu detaļas utilizēt,
otrreizēji izmantot vai atgriezt, ierīce jānodod specializētā savākšanas centrā,
kurā varēsiet to izdarīt bez maksas. Informāciju par nolietotās tehnikas
savākšanas punktiem var uzzināt vietējā pašvaldībā, piem., tās mājas lapā.
Atbilstoši utilizēta tehnika palīdz saudzēt vērtīgus krājumu un izvairīties no
negatīvas ietekmes uz veselību un vidi, kam var tikt radīti draudi neatbilstošu
atkritumu apsaimniekošanas dēļ. Neatbilstoša atkritumu utilizācija ir sodāma
pēc atbilstošiem vietējiem tiesību aktiem.
Lietotāji Eiropas Savienībā.
Ja vēlaties utilizēt elektroierīces, sazinieties ar tuvāko šo ierīču pārdošanas
centru vai ar piegādātāju, kas Jums sniegs papildu informāciju.
Utilizācija ārpus ES dalībvalstīm
Šī zīme ir spēkā tikai Eiropas Savienības valstīs.
Ja vēlaties utilizēt elektroierīces, sazinieties ar tuvāko šo ierīču pārdošanas
centru vai ar piegādātāju, kas Jums sniegs papildu informāciju.

Slīpmašīna ģipšu virsmām ar pārvadu

Kataloga Nr: A142210 Partijas numurs:..........................

Datums un pārdevēja paraksts: .................................

Ar šo apliecinu, ka saņēmu informāciju par garantijas nosacījumiem, kā arī par
Lietošanas instrukcijas un Garantijas talona norādījumu neievērošanas sekām.
Garantijas nosacījumi ir man zināmi, ko apliecinu ar savu rokraksta parakstu:

........................ ...............................

datums un vieta Lietotāja paraksts

I. Atbildība par Produktu

1. 3 Maja 8, 05-800 Pruszków, Polija, reģistrācijas numurs KRS 0000062517,
Varšavas Rajona Tiesa Varšavā, Valsts tiesas reģistra XIV. Saimnieciskā
nodaļa, NMR kods (NIP) 527-020-49-33, Pamatkapitāls: 100 980,00 PLN.

2. Saskaņā ar noteikumiem, minētiem šajā Garantijas talonā, Garants piešķir
garantiju Produktam, kuru izplata Garants.

3. Garantijas atbildība apņem tikai defektus, izraisītu pēc iemesliem, esošiem
Produkta Lietotājam nodošanas laikā.

4. Sakarā ar garantiju Lietotājam ir tiesības prasīt bezmaksas uzlabot Produktu,

ja defekts tiks konstatēts garantijas laikā. Produkta uzlabošanas veids (remonta
izdarīšanas metode) ir atkarīgs no Garanta uzskata. Gadījumā, kad Garants
konstatēs, ka remonts nav iespējams, Garantam ir tiesības mainīt bojātu

Garantijas talons

uz

(turpmāk saukts Produkts)

Produkta iegādes datums: .............

Lietotāja apliecinājums:

15

elementu vai visu Produktu uz brīvu no defektiem, samazināt Produkta cenu vai

Produkta elementi,

apņemti ar garantiju

Garantijas aizsardzības laiks

Slīpmašīna ģipšu virsmām
ar pārvadu

24 mēneši, skaitot no Produkta
iegādes datuma norādīta Garantijas
talonā

Smilšpapīra gabali,
piedziņas trose

Elementi neapņemti ar garantiju.

Modell

A142210

Elektromos motor

Egyfázisú kommutátoros

Hálózati feszültség [V]

230 ~

Hálózati frekvencia [Hz]

50

Motor névleges teljesítménye [W]

710

A fej fordulatszáma [obr/min]

1000-2100

A csiszolókorong átmérője [mm]

225

A védelem foka

IP20

Védelmi osztály

II

Zajkibocsátás

Hangnyomás szint LpA [dB(A)]

83,1

Mérési bizonytalanság (KpA) [dB(A)]

3

Hangteljesítmény szint LWA [dB(A)]

94,1

Mérési bizonytalanság (KWA) [dB(A)]

3

Fogantyú vibrációs szintje a

h,AG

[m/s2 ]

<2,5

A rezgésmérés bizonytalansága K

1,5

A készülék súlya [kg]

4,2

atteikties no līguma.

5. Attiecībā uz Lietotājam, kas nav patērētājs 1964. gada 23. aprīļa Likuma

"Civillikums" izpratnē, Garanta kompensācijas atbildība par zaudējumiem,
savienotiem ar garantiju un/vai sakarā ar noslēgšanu un izpildīšanu, neatkarīgi
no tiesiskām attiecībām, ir ierobežota tikai līdz nekvalitatīva Produkta vērtībai.

II. Garantijas laiks

III. Garantijas lietošanas nosacījumi

1. Aizpildīts Lietotāja Produkta Garantijas talons ar Lietotāja dokumentu,
apliecinošu Produkta iegādi, piem. kases kvīts, faktūrrēķins utt. Efektīvas
reklamācijas realizācijai ieteicams, lai Lietotājs nodotu kopā ar reklamētu
Produktu visus elementus, minētus Produkta "Komplektācija" Lietošanas
instrukcijas daļā.

2. Lietošanas Instrukcijas un Garantijas talona norādījumu ievērošana.

3. Garantija ir derīga tikai Polijas Republikas un ES teritorijā.

4. Garantija neapņem Produkta defektus, ierosinātus, starp citiem, sekojošos
gadījumos:
a. Lietotājs neievēro Lietošanas instrukcijas noteikumus, sevišķi pareizas
ekspluatācijas, konservācijas un tīrīšanas jomā;
b. Lietotājs lieto tīrīšanas vai konservācijas līdzekļus, kas neatbilst Lietošanas

Instrukcijas norādījumiem;
c. Lietotājs neattiecīgi glabā un transportē Produktu;

d. Lietotājs patstāvīgi izdara Produkta izmaiņas un/var pārveidojumus, bez
saskaņošanas ar Garantu;
e. Lietotājs lieto Produktā ekspluatācijas materiālus, kas neatbilst Lietošanas
Instrukcijas norādījumiem.

5. Lietotājs, kas nav patērētājs 1964. gada 23. aprīļa Likuma "Civillikums"

izpratnē, zaudē garantijas tiesības attiecībā uz Produktam, kurā, Lietotāja
darbības rezultātā:

- tika likvidēti, mainīti vai bojāti sērijas numuri, datu apzīmējumi vai nominālas
tabuliņas;

- tika bojātas vai mainītas plombas.

6. Uzmanību! Darbību, savienotu ar Produkta ikdienas apkalpošanu, ja izriet no
Lietošanas instrukcijas, Lietotājs veic patstāvīgi un pēc savām izmaksām.

IV. Reklamācijas procedūra

1. Produkta nepareizas darbības konstatēšanas gadījumā, pirms reklamācijas
paziņošanas, Lietotājam ir pienākums pārbaudīt, vai visa darbība, tostarp
aprakstīta Lietošanas instrukcija, tika pareizi veikta.

2. Reklamācijas paziņojumu ieteicams sniegt nekavējoties, vislabāk 7 dienu
laikā no Produkta defekta konstatēšanas dienas. Lietotājs, kas nav patērētājs

1964. gada 23. aprīļa Likuma "Civillikums" izpratnē, zaudē garantijas tiesības
attiecībā uz Produktam, ja nesniegs reklamācijas paziņojumu 7 dienu laikā.

3. Reklamācijas paziņojums var būt sniegts, starp citiem, Produkta iegādes
vietā, garantijas servisā vai rakstiski uz adresi: DEDRA EXIM sp. z o.o., ul. 3

Maja 8, 05-800 Pruszków, Polija.

4. Lietotājs var arī sniegt reklamācijas paziņojumu, izmantojot

formulāru, pieejamu mājaslapā www.dedra.pl. („Reklamācijas paziņošanas
formulārs garantijas ietvaros”).

5. Servisu adreses atsevišķām valstīm atrodas mājaslapā www.dedra.pl.
Gadījumā, kad attiecīgajā valstī nav garantijas servisa, reklamācijas paziņojumi
jābūt sniegti uz adresi: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków

(Polija).

6. Ņemot vērā Lietotāja drošību, bojāta Produkta lietošana ir aizliegta.

7. Uzmanību!!! Bojāta Produkta lietošana ir bīstama Lietotāja veselībai un
dzīvei.

8. Garantijas pienākums tiks izpildīts 14 darba dienu laikā, skaitot no dienas,
kad Lietotājs piegādās bojātu Produktu

9. Pirms bojāta Produkta nodošanas reklamācijai ieteicam to notīrīt.

Rekomendējam rūpīgi pasargāt reklamētu Produktu no bojājumiem
transportēšanas laikā (ieteicama Produkta piegāde oriģinālā iepakojumā).

10. Garantijas laiks tiek pagarināts uz laiku, kurā, sakarā ar Produkta defektu,,
apņemtu ar garantiju, Lietotājs nevarēja to lietot. Garantija neizslēdz,
neierobežo un neaptur Lietotāja tiesību, kas izriet no atbildības par pārdota

produkta neatbilstību likumam.

HU Tartalomjegyzék

1. Képek és ábrák

2. A készülék leírása

3. A készülék rendeltetésszerű használata

4. A használat korlátozása

5. Műszaki adatok

6. Felkészülés a munkára

7. Csatlakozás a hálózathoz

8. A készülék bekapcsolása

9. A készülék használata

10. Folyamatos karbantartás

11. Alkatrészek és tartozékok

12. Önhibaelhárítás

13. A készülék kompletizálása

14. Információ a felhasználóknak az elektromos és elektronikus eszközök
ártalmatlanításáról

15. Jótállási kártya

Traducerea instrucțiunii originale

A megfelelőségi nyilatkozatot külön dokumentumként csatolták az utasításhoz.
A megfelelőségi nyilatkozat hiányában lépjen kapcsolatba a Dedra Exim Kft.
Céggel.

Az általános biztonsági feltételeket külön útmutatásként csatolták az
utasításokhoz. Az általános biztonsági feltételeket külön útmutatásként

csatolták az utasításokhoz.

Szimbólummal jelölt összes FIGYELMEZTETÉST és az

utasításokkal . Az alábbi figyelmeztetések és biztonsági

utasítások be nem tartása áramütést, tüzet vagy súlyos sérülést
okozhat. Tartsa a figyelmeztetéseket és utasításokat jövői

használatára.

2. A készülék leírása

A ábra: 1. Csiszoló fej; Segéd markolat; 3. Fordulatszám szabályozó gomb; 4.
Teleszkópos zsiráf; 5. Csiszoló porelszívó cső; 6. Fej meghajtó huzal; 7.
Csiszológép kapcsoló; 8. Ipari típusú porszívó csatlakozó aljzat;

3. A készülék rendeltetésszerű használata

A csiszoló glettelőgipsszel bevont gipszkarton falak és mennyezetek
csiszolásához terveztek. A csiszológép portalanító rendszerrel került
megtervezésre. A csiszológép ipari porszívóra csatlakoztatása lehetővé teszi a
törmelék munka közbeni szétterjedésének komoly mértékű korlátozását. A
porszívó nem képezi a gép részét. A csiszológép zsiráffal rendelkezik, mely
lehetővé teszi a felhasználó számára a falat és mennyezetek 3,0 - 3,5 m
magasságig történő megmunkálását . A mozgó (csuklós) fej lehetővé teszi a
zsiráf bármilyen felületű falon, mennyezeten, vagy akár padló történő
használatát. A megfelelő szemcseméretű csiszolópapír alkalmazásával a
festéket és ragasztót el lehet távolítani a vakolatról és a fém felületekről. A
csiszolt felületnek száraznak kell lennie.
Megengedett a berendezés használata felújítási-építési munkákhoz,
javítóműhelyekben, amatőr munkákhoz, a használati útmutatóban leírt
használati feltételek és megengedett munka körülmények betartásával.

4. A használat korlátozása

A készülék csak az alábbi „megengedett munkaviszonyoknak” megfelelően
használható. Nem szabad dolgozni a falcsiszoló zsiráffal a törmelék eltávolítási
rendszer csatlakoztatása nélkül. Törmelék eltávolítási rendszerként használjon
gipszpor elvezetését szolgáló ipari porszívót. Feltétel nélkül tartsa be a porszívó
gyártójának üzemeltetési előírásait és használjon a gipszport hatékonyan,
valamint a porszívó számára biztonságosan eltároló speciális zsákot. Kérjen
tanácsot az eladótól. Ne használjon háztartási porszívót, mert az apró szemű
gipszportól tönkre mehet.
A mechanikai és elektromos szerkezetek jogosulatlan megváltoztatása, minden
olyan módosítás, karbantartási tevékenység, amelyet a felhasználói kézikönyv
nem írja le, jogellenesnek minősül, és a garanciajogokat azonnal
érvénytelenítheti, a megfelelőségi nyilatkozat pedig válik érvénytelenné.
A helytelen, vagy az üzemeltetési utasításnak nem megfelelő használat okoz
azonnali garancia elvesztését.

Megengedett munkaviszonyok

Üzemmód S2 20 perc

A gép kizárólagosan jól működő szellőztetéssel rendelkező zárt

térben használható.

5. Műszaki adatok

Információ a rezgésről és a zajról

A rezgések ah értékét és a mérés bizonytalanságát a EN 60745-1 szabvány
szerint határoztak meg és a táblázatban adtak meg.
A zajkibocsátást a EN 60745-1, szerint határozták meg, az értékeket a fenti
táblázatban adják meg.

A zaj károsíthatja a hallást, munka közben mindig
használjon hallásvédőt!

A bejelentett teljes rezgés értéket egy szabványos vizsgálati módszerrel mérik,
és egy eszköz egy másik eszközzel összehasonlítására használható. A rezgés
is használható a rezgés expozíció előzetes értékelésére.
A rezgés szintje a készülék tényleges használata során eltérhet a bejelentett
értékektől, attól függően, hogy milyen módon használják a munkaeszközöket,
különösen a munkadarab típusáról és a kezelő védelme érdekében szükséges
intézkedések meghatározásáról. Ahhoz, hogy az expozíciót a valós használati
körülmények között pontosan meg lehessen becsülni, figyelembe kell venni a
működési ciklus minden részét, ideértve azokat az időszakokat is, amikor a

16

készülék ki van kapcsolva, vagy be van kapcsolva, de pont nem használják a

A berendezés

teljesítménye

[W]

Minimális vezeték-

átmérő méret

[mm2]

Minimális C típusú

biztosíték

[A]

700÷1400 1 10

Szemcseméret

Rendeltetése

40

Felületi egyenetlenségek eltűntetése

60

Apróbb felületi egyenetlenségek eltűntetése

80

Festék és ragasztó eltűntetése

100

Simítás

120

Előcsiszolás

150-180

Csiszolás

240

Gyorsan száradó felületek csiszolása

Probléma

Ok

Megoldás

A gép nem
működik

A tápkábel

rosszul van
csatlakoztatva

vagy sérült

Nyomja mélyebbre a csatlakozót az
aljzatban, ellenőrizze a tápkábelt. A
tápkábel sérülésének megállapítása
esetén adja át a készüléket a

szerviznek.

munkához.

6. Felkészülés a munkára

Minden műveletet csak akkor végezze el, ha a dugó ki
van húzva a konnektorból.

A berendezésnek a gyári csomagolásból történő kicsomagolása, a készlet
(használati utasítás 12. pontja) meglétének és a berendezés mechanikus
(szállítási) sérülés tekintetében történő ellenőrzése után válassza ki és szerelje
fel (a használati utasítás 10. pontja szerint) a csiszolófejet és a megfelelő
szemcséjű csiszolópapírt. A munka elkezdése előtt a csiszolóra fel kell szerelni
a csiszoló fejet (lásd (B - F kép). Ennek céljából: Távolítsa el a rögzítést. A fel
alumínium aljzatába helyezze be a huzalt a burkolatával együtt. Csavarozza be
a műanyag tányért érezhető ellenállásig. Kereszt csavarhúzóval csavarozza ki
a rögzítő csavart, míg villáskulccsal kontrázza az anyacsavart.
Csúsztassa az alumínium fejkart a tartóba úgy, hogy a tartóban lévő lyuk
egyenes legyen a fej lyukaival. Helyezze vissza a csavart, rögzítse a
csavarkulccsal, és forgassa el a mellékelt csavarhúzóval (D ábra). Helyezzen
egy fémszalagot a hullámkábelre, a kábel végét csuszsa be a csőcsatlakozóba,
a másik végét csatlakoztassa a fej csatlakozójához, és a készletben lévő
csavarhúzóval fém kábelköteget távolítsa el (E ábra). Csatlakoztassa a két
csövet a mellékelt csavarral. Csatlakoztassa a szívótömlőt a mellékelt
tartozékokkal, nyomja meg a rögzítő füleket (F, 1. ábra) a szívótömlő végén, és
csúsztassa be a csatlakozóba (F, 2 ábra). Állítsa be a csúcsot úgy, hogy a fülek
bepattanjanak a csúszólyukakba. Ugyanezt tegye a másik végével. Helyezze
be a kész kábelt az eszköz csatlakozójába, és csatlakoztassa a másik végét
egy ipari porszívóhoz. Szerelje fel a készlethez tartozó kiegészítő fogantyút, és
állítsa a gémet a kívánt hosszúságba.Rögzítse a csiszolókorongot megfelelő
szemcsékkel a koronghoz, a csiszoló használatra kész.

7. Csatlakozás a hálózathoz

Mielőtt csatlakoztatná a készüléket egy áramforráshoz, győződjön meg arról,
hogy a tápfeszültség megegyezik az adattáblán feltüntetett értékkel.
Az áramellátó berendezés az elektromos berendezésekre vonatkozó alapvető
követelményeknek megfelelően kell hogy legyen végezve, és meg kell felelnie
a használatbiztonság követelményeinek. A tápkábel minimális
keresztmetszetének paraméterei és a biztosíték névleges értéke az eszköz
teljesítményétől függően az alábbi táblázatban található:

A telepítést szakképzett villanyszerelőnek kell elvégeznie. Hosszabbító kábelek
használata esetén győződjön meg arról, hogy a vezeték keresztmetszete nem
kisebb, mint a szükséges (lásd a táblázatot). Helyezze el az elektromos kábelt
úgy, hogy az ne érje a vágás munka során. Ne használjon sérült hosszabbító
kábeleket. Rendszeresen ellenőrizze a tápkábel műszaki állapotát. Ne húzza ki
a tápkábelt..

8. A készülék bekapcsolása

A készülék üzembe helyezése előtt feltétlenül a
"Felkészülés a munkára" fejezetben leírt műveleteket

végezze el.

A gép bekapcsolása előtt mindenkor ellenőrizze, hogy az üzembiztonságért
felelős elemek működnek. Minden alkalommal ellenőrizze a csiszoló tárcsák
elhasználódását. Ne dolgozzon elhasználódott vagy hibás csiszoló tárcsával. A
gépet függőleges helyzetben, terhelés nélkül kell elindítani (a megmunkált fal,
mennyezett megérintése nélkül).
A berendezés kapcsolója az markolat burkolatán található . A gép
bekapcsolásához a kapcsolót előre kell nyomni és enyhén le kell nyomni, ami
által a kapcsoló reteszel. A gép kikapcsolása a kapcsoló alsó szélének
megnyomásával történik.
A kapcsoló alatt van egy fordulatszám-beállító gomb, amely lehetővé teszi a
kezelő számára, hogy a fordulatszámot 1000–2100 ford / perc tartományban
állítsa be.
Ajánlott, hogy a csiszoló a legalacsonyabb fordulatszámon kerüljön elindításra.
Csak a gép elindítása után növelje a fordulatszámot a kívánt sebességre. Az
ajánlás betartása lényegesen meghosszabbítja az Ön csiszolójának
élettartamát. Ne hagyja a gépet üres járatban. Ne hagyja a csatlakoztatott gépet
felügyelet nélkül. A munka befejeztével csatlakoztassa le a dugót a hálózatról.
Ne terhelje túl a gépet.

9. A készülék használata

Soha sem szabad a gépet a csiszoló tárcsa megmunkált
felülettel való érintkezésekor elindítani.

Indítsa el az ipari porszívót. Válassza meg a csiszológép tengelye
fordulatszámát a szabályozó gomb megfelelő helyzetbe állításával. Kapcsolja
be a porszívóhoz csatlakoztatott falcsiszoló zsiráfot az ON gomb
megnyomásával. Várja meg, míg a gép eléri a megadott fordulatszámot.
Enyhén nyomja rá a fejet a megmunkált felületre és folyamatos mozgatással
kezdje el a csiszolást, néhányszor áthaladva a megmunkált felület ugyanazon
helyén. Emlékezzen rá, hogy a csiszolás eredménye nagy mértékben a használt
csiszolókorong szemcseméretétől függ. A száraz gipszkarton felületeken a
legjobb eredményt a 120-240 szemcseméretű csiszolókoronggal lehet elérni. A
megkönnyítés érdekében az alábbiakban megadjuk, milyen szemcseméretű
csiszolókorong illik az adott csiszoló munkához.

Cserélje ki az elhasználódott csiszolókorongot. Cserélje a csiszolókorong
szemcseméretét. A munkát kisebb szemcsemérettel kezdje, majd
finomszemcséssel fejezze be. Minden egyes csiszolókorong cserét a
csiszológép dugójának a csatlakozóaljzatból történő kihúzása után kell
elvégezni. A munka közben enyhén nyomja rá a fejet a megmunkált felületre.
Csak ebben az esetben kerül a törmelék megfelelő módon elvezetésre a
porszívóba. A fej elfordítása vagy enyhe felemelése a gipszpor helységbe való
azonnali kiáradását okozza, a törmelék elvezető rendszerbe jutás helyett. A
munkavégzés során használjon védőszemüveget és arcmaszkot.
Az oszcillációs deltafej lehetővé teszi a sarkok és az egyéb nehezen
hozzáférhető helyek megmunkálását. A csiszolás befejezésekor először a
csiszológépet kapcsolja ki az OFF gombbal és csak utána a porszívót.

A csiszolás befejezésekor először a csiszológépet kapcsolja ki és csak utána
kapcsolja ki a porszívót. További aljzattal és szinkronizálási üzemmóddal
rendelkező porszívó esetén a csiszoló kikapcsolása után, vagy pár
másodperccel később a porszívó önállóan kikapcsol (a hulladék elszívó
csatorna megtisztítása). Vegye figyelembe, hogy a komplett gép üzem közben
elhasználódó alkatrészeket tartalmaz. Az elektrografit kefék, a szálas rész, a
tárzsa tépőzára, a rugalmas vezetékek ilyen természetes módon elhasználódó
alkatrészek és nem képezik garanciális követelés tárgyát. A használat egy
bizonyos ideje után, ami nagy mértékben függ a csiszolási munkák sűrűségétől
és intenzitásától (valamint a törmelék elvezető rendszer hatékonyságától, a
megfelelő és rendszeres karbantartásától, valamint a gép gondozásától), az
említett alkatrészek elhasználódhatnak. Az említett esetekben az alkatrészeket
újakra kell lecserélni. Az elektrografit kefék, a komplett gép részét képezik. Az
elektrografit kefék cseréje az utasítás 10 pontjában a "Folyó karbantartási
tevékenységek" pontban került leírásra.

10. Folyamatos karbantartás

Minden műveletet csak akkor végezze el, ha a dugó ki
van húzva a konnektorból.

Időszakosan ellenőrizze a gép műszaki állapotát. A munka elkezdése előtt
mindenkor ellenőrizze, hogy a csiszolókorong nincs elhasználódva.
Kizárólagosan jó koronggal dolgozzon. Ügyeljen a gép tisztaságára, különösen
figyelmet szentelve a motor bemenő nyílásainak (nagyon fontos) Ez a művelet
a legjobb a csiszológép sűrített levegővel való átfújásával elvégezni.

A csiszoló tárcsa cseréje

1. Imbuszkulcs segítségével lazítsa fel a tárcsa közepén levő csavart. (E kép).

2. Vegye le a tárcsát maga felé húzva.

3. Tegye fel az új tárcsát.

4. Húzza meg a csavart úgy, hogy a tárcsa ne legyen laza.

A meghajtó kábelének cseréje

A meghajtó kábel cseréjéhez lazítsa meg a szorítópántot a portömlő tetején,
csúsztassa le a portömlőt a pengevédőről, csavarja le a fejkart a tartóról.
Csavarja le a darálófejet a páncélról. Csúsztassa ki a meghajtó kábelt a
páncélból, és cserélje ki egy újra. Vigyen fel egy vékony zsírréteget az új kábelre
az összeszerelés előtt. Ha a kábel megszakad, ellenőrizze, hogy a rugalmas
páncél mechanikailag nem sérült-e, vagy hogy a sérült kábel maradványai

nincsenek-e.

11. Alkatrészek és kiegészítők

Ajánlott tartozékok és alkatrészek

Az üzemeltetésre való tekintettel a falcsiszoló zsiráfban 225-230 mm átmérőjű
tárcsa használata ajánlott. Ajánljuk a különböző szemcseméretű, furatos
DEDRA csiszolópapírok használatát. A következő katalógusszámokkal

rendelkeznek: DED77490 - szemcseméret 60, DED77491 - szemcseméret 80,
DED77492 - szemcseméret 100, DED77493 - szemcseméret 120, DED77494 -

szemcseméret 150, DED77495 - szemcseméret 180, DED77496­szemcseméret 240. Ajánljuk szintén a DEDRA hálós csiszolókorongokat.
Nagyobb élettartammal rendelkeznek, emellett a csiszolópapírral
összehasonlítva precízebben csiszolnak. Katalógusszám: . DED7749S1 ­szemcseméret 80, DED7749S2 - szemcseméret 100, DED7749S3 ­szemcseméret 120, DED7749S5 - szemcseméret 180.

A pótalkatrészek és tartozékok beszerzése érdekében forduljon a Dedra Exim
szervizhez. Az elérhetőségek megtalálhatók a kézikönyv első oldalán.
Pótalkatrészek rendelésekor, kérjük, jelezze az adattáblán található a rész
tételszámát és alkatrészszámat a szerelési rajzból.
A jótállási időszak alatt a javításokat a jótállási kártyában meghatározott
feltételek szerint végzik. Kérjük, küldje el a hirdetett terméket javításra a
vásárlás helyén (az eladó köteles elfogadni a bejelentett terméket), küldje el a
legközelebbi lakóhelyre (weboldalak listája a www.dedra.pl címen), vagy küldje
el a Dedra Exim központi szolgálatának. Kérjük, csatolja a kitöltött garanciális
kártyát. A jótállási idő után a javítást a központi szolgálat végzi. A sérült terméket
a szervizhez kell küldeni (a szállítási költségeket a felhasználó fedezi).

12. Önhibaelhárítás

Az önjavítás megkísérlése előtt húzza ki a készüléket az
áramforrásról.

17

Az aljzatban

nincs feszültség

Ellenőrizze a feszültséget az
aljzatban,. Ellenőrizze hogy, nem
oldott-e le a biztosíték.

Sérült kapcsoló

Cserélje ki a kapcsolót újra – adja
át a szerviznek a készüléket.

A motornak
nincs

teljesítménye,

nehezen mozog

Elhasználódott kefék. Cserélje ki
újakra – adja át a szerviznek a
készüléket.

Égett szigetelés
szagot érez

A motor javítást igényel – adja át a
szerviznek a készüléket.

Túlmelegszik

a motor

Eltömődtek a
szellőzőnyílások

- Fúvassa át sűrített levegővel.

A munka

hatékonysága

nagyon
alacsony

Elhasználódott
megmunkáló
vég

Cserélje ki a megmunkáló véget
újra.

13. A készülék kompletizálása

Az eladó pecsétje

A garanciával rendelkező
alkatrészek

A garanciális védelem időtartama

Gipszfelület csiszoló
áttétellel

24 hónap, a Termék vásárlásának
napjától számítva a jelen
Garanciajegyen megjelölve

Csiszolópapírok, meghajtó
kábel

Garanciával nem rendelkező
alkatrészek.

1.Csiszoló zsiráf, 2.Csiszolópapír készlet (6 db) 3. Dupla funkciós lapos és
kereszt csavarhúzó, 4.Két adapter szett, 5.Gégecső, 6.Segéd markolat,

7.Tartalék meghajtó huzal, 8. Csavarkulcs, 9. imbuszkulcs 10. Műanyag bilincs
(6 db)

14. Információ a felhasználóknak az elektromos
éselektronikus berendezések hulladékkezeléséről

(háztartásokra vonatkozó tájékoztatás)

A bemutatott, termékeken vagy a hozzájuk csatolt dokumentáción
szereplő szimbólum arról tájékoztat, hogy az üzemképtelen elektromos

vagy elektronikus berendezéseket nem szabad a háztartási szeméttel
együtt kidobni. Hulladékkezelésük, újrafelhasználásuk vagy elemeik
hasznosítása során a követendő eljárás a berendezés speciális gyűjtőponton
történő leadása, ahol díjmentesen átvételre kerül. Az elhasznált készülékek
gyűjtőpontjainak elhelyezkedéséről a helyi hatóságok adnak tájékoztatást, pl.

internetes oldalaikon.

A berendezés helyes hulladékkezelése lehetővé teszi értékes erőforrások
megőrzését és az egészségre és a környezetre kifejtett negatív hatás
elkerülését, melyeket a nem megfelelő hulladékkezelés veszélyeztethet.
A szabályszerűtlen hulladékkezelés a megfelelő helyi szabályokban
meghatározott bírságok kiszabásával jár.
Felhasználók az Európai Unió országaiban
Elektromos vagy elektronikus berendezés kidobásának szükségessége esetén
kérjük lépjenek kapcsolatba a legközelebbi eladási ponttal vagy szállítóval, aki
további tájékoztatást nyújt.
Hulladékkezelés az Európai Unión kívüli országokban
Ez a szimbólum csak az Európai Unió országaira vonatkozik.
A jelen termék kidobásának szükségessége esetén kérjük kapcsolatba lépni a
helyi hatóságokkal vagy az eladóval a helyes eljárásra vonatkozó
tájékoztatásért.

Katalógusszám: A142210 Gyártási tétel száma: ..........................

A termék vásárlásának dátuma: .............

Dátum és az eladó aláírása: .................................

Igazolom, hogy tájékoztatásra kerültem a garanciális feltételekről, valamint a
Kezelési útmutatóban és a Garanciajegyben leírt utasítások be nem tartásából
eredő következményekről. A jelen garanciális feltételekkel megismerkedtem,
amit aláírásommal igazolok:

........................ ...............................

kelt és helye a Felhasználó aláírása

I. A termékért felelős

1. Kezes - DEDRA EXIM sp. z o.o., székhelye Pruszków, címe: ul. 3 Maja 8, 05­800 Pruszków, KRS 0000062517, Varsó fővárosi Körzeti Bíróság Varsóban; az
Országos Bírósági Nyilvántartás XIII Gazdasági Osztálya, adószáma: 527-020-

49-33, törzstőke: 100 980.00 zł.

2. A jelen Garanciajegyben meghatározott feltételekkel a Kezes garanciát nyújt
a Kezes forgalmazásából származó Termékre.

3. A garanciából eredő felelősség kizárólagosan a Termékben a
Felhasználónak való átadás pillanatában rejlő hibákra vonatkozik.

4. A garancia címén a Felhasználó jogosult a Termék díjmentes megjavítására,

amennyiben a hiba a garanciális időszak során kelentkezik. A Termék
megjavításának módja (a javítás módszere) a Kezes döntésétől függ.
Amennyiben a Kezes megállapítása szerint ni lehetőség a megjavításra, a
Kezes fenntartja magának a jogot a hibás alkatrész vagy az egész Termék

Garanciajegy

Gipszfelület csiszoló áttétellel

(a továbbiakban: Termék)

A felhasználó nyilatkozata:

hibátlanra cseréléséhez, a Termék árának csökkentéséhez, vagy a
szerződéstől történő elálláshoz.

5. Azzal a Felhasználóval szemben, amelyik nem számít fogyasztónak az 1964
április 23-i, a Polgári Törvénykönyvről szóló törvény szerint, a Kezes jelen
garanciából eredő és/vagy a garancia megkötésével és teljesítésével
kapcsolatos kártérítési felelőssége, a jogi címtől függetlenül, a hibás Termék
értékének összegére korlátozódik.

II. Garanciális időszak:

III. A garancia alkalmazásának feltételei

1. A Felhasználó felmutatja a Termék kitöltött Garanciajegyét és valószínűsíti a
Termék vásárlásának körülményeit, pl. felmutatva a pénztár blokkot, számlát,
stb. A reklamáció hatékony lebonyolításának érdekében ajánlott, hogy a
Felhasználó a reklamált Termékkel együtt adja át a Kezelési útmutatóban leírt
készlet tartalmát.

2. A Felhasználó betartja a Kezelési útmutatóban és a Garanciajegyen
feltüntetett utasításokat.

3. A garancia csak a Magyar Köztársaság és az EU területén érvényes.

4. A garancia nem terjed ki a Termék következő okokból keletkező
meghibásodásaira:
a A Felhasználó nem tartotta be a Kezelési útmutatóban meghatározott,

különösen a megfelelő használatra, karbantartásra és tisztításra vonatkozó
feltételeket; A Felhasználó a Kezelési útmutatónak nem megfelelő tisztító és
karbantartó szereket alkalmazott;

b. A Felhasználó nem megfelelő módon tárolja és szállítja a Terméket;
c. A Felhasználó önállóan, a Kezessel való egyeztetés nélkül módosította
és/vagy átalakította a Terméket;
d. A Felhasználó a Kezelési útmutatónak nem megfelelő üzemeltetési
anyagokat használt a Termékhez.

5. Az a Felhasználó, amelyik nem számít fogyasztónak az 1964 április 23-i, a

Polgári Törvénykönyvről szóló törvény szerint, elveszíti a jelen garanciából
eredő jogait, ha a Terméken:

- a szériaszámok, dátum jelölések és a típuscímkék a Felhasználó által
eltávolításra, kicserélésre vagy megrongálásra kerültek

- a plombák a Felhasználó által megrongálásra kerültek, vagy a Felhasználó
beavatkozásának nyomait viselik.

6. Figyelem! A Termék mindennapos kezelésével kapcsolatos, többek között a
Kezelési útmutatóból eredő műveleteket a Felhasználó saját hatáskörébe és
saját költségére végzi el

IV. Reklamációs eljárás

1. A Termék helytelen működésének észrevételekor, a reklamáció bejelentése
előtt ellenőrizze, hogy a Kezelési útmutatóban meghatározott valamennyi
művelet a megfelelő módon került végrehajtásra.

2. Ajánlott a reklamációt haladéktalanul bejelenteni, a legjobb a Termék hibája
észrevételétől számított 7 napon belül. Az a Felhasználó, amelyik nem számít
fogyasztónak az 1964 április 23-i, a Polgári Törvénykönyvről szóló törvény
szerint, elveszíti a jelen garanciából eredő jogait, ha nem jelenti be 7 napon belül
a reklamációt.

3. A reklamációs bejelentés megtehető a Termék vásárlásának helyén, a
garanciális szervizben, vagy írásban az alábbi címen: DEDRA EXIM sp. z o.o.,

ul. 3 Maja 8, 05-800 Pruszków.

4. A Felhasználó a reklamációt a www.dedra.pl weboldalon található űrlap
segítségével jelentheti be. („Garanciális reklamáció bejelentési űrlap”).

5. Az egyes országok szerviz címei a www.dedra.pl weboldalon elérhetőek.

Amennyiben az adott országban nincs garanciális szervíz, a reklamációs
bejelentést ajánljuk a következő címre küldeni: DEDRA-EXIM Sp. z o.o., ul. 3

Maja 8, 05-800 Pruszków (Lengyelország).

6. A Felhasználó biztonságára való tekintettel a hibás Termék használata tilos.

7. Figyelem!!! A hibás Termék veszélyes a Felhasználó egészségére és életére.

8. A garanciából eredő kötelezettségek ellátására a reklamált Terméknek a
Felhasználó általi leadásának napjától számított 14 munkanapon belül kerül sor.

9. A terméket reklamációra küldése előtt ajánlott megtisztítani. Ajánlott a

reklamált terméket gondosan bebiztosítani a szállítási károk elkerülése
érdekében (ajánlott a reklamált Terméket az eredeti csomagolásban elküldeni).

10. A garanciális időszak meghosszabbításra kerül azzal az idővel, mely alatt a
Felhasználó a Termék meghibásodásából eredően nem tudta az használni.
A garancia nem zárja ki, nem korlátozza és nem függeszti fel a Felhasználó
eladott termékek hibáira vonatkozó kezességi szabályokból eredő jogait.

RO Cuprinsul

1. Fotografii și figuri

2. Descrierea dispozitivului

3. Destinația dispozitivului

4. Restricții de utilizare

5. Date tehnice

6. Pregătirea pentru lucru

7. Conectare la rețea

8. Pornirea dispozitivului

9. Utilizarea dispozitivului

10. Operații curente de mentenanță

11. Piese de schimb și accesorii

12. Eliminarea individuală a defecțiunilor

13. Set de completare a dispozitivului

18

14. Informația pentru utilizatori cu privire la eliminarea echipamentelor electrice

Model

A142210

Motor electric

Monofazat cu colector

Tensiune rețea [V]

230 ~

Frecvența rețea [Hz]

50

Putere nominală motor [W]

710

Viteza de rotație a capului [obr/min]

1000-2100

Diametrul discului abraziv [mm]

225

Grad de protecție

IP20

Clasa de protecție

II

Emisie zgomot

Nivel de presiune acustică LpA [dB(A)]

83,1

Nesiguranța măsurătorii (KpA) [dB(A)]

3

Nivel de putere acustică LWA [dB(A)]

94,1

Nesiguranța măsurătorii (KWA) [dB(A)]

3

Nivel de vibrații pe mâner a

h,AG

[m/s2 ]

<2,5

Nesiguranța măsurătorii vibrațiilor K

1,5

Greutatea dispozitivului [kg]

4,2

Puterea maşinii

[W]

Secţiunea minimă

a cablului [mm2]

Valoarea minimă a

siguranței tip C [A]

700÷1400 1 10

Granulometria

Destinaţia

40

Pentru înlăturarea denivelărilor semnificative ale
suprafaței.

și electronice

15. Talon de garanție

Traducerea instrucțiunii originale

Declarația de conformitate este anexată la instrucțiuni ca un document separat.
În cazul în care declarația de conformitate lipsește, contactați Dedra Exim Sp. z

o.o.

Condiții generale de siguranță au fost atașate la instrucțiuni ca o broșură
separată.

AVERTISMENT. Citiți toate avertismentele marcate cu

simbolul și toate instrucțiunile. Nerespectarea

avertismentelor și instrucțiunilor de siguranță menționate mai jos

poate cauza electrocutări, incendii sau leziuni grave.

Păstrați toate avertismentele și instrucțiunile pentru utilizare
ulterioară.

2. Descrierea dispozitivului

Fig. A: 1. Capul polizorului; 2. Mânerul suplimentar; 3. Butonul de reglare a
vitezei de rotaţie; 4. Braţul telescopic al polizorului; 5. Tubul de extragere praf al
polizorului; 6. Cablul de transmisie al capului; 7. Întrerupătorul polizorului; 8.

Priza de conectare al aspiratorului industrial;

3. Destinația dispozitivului

Polizorul este un produs destinat pentru şlefuirea pereţiilor şi plafoanelor de
ghips-carton acoperite cu gleturi. În construcţia polizorului s-a utilizat sistemul
de desprăfuire. Conectarea polizorului cu aspiratorul de tip instrustrial reduce
semnificativ răspândirea deşeurilor în timpul lucrului. Aspiratorul nu intră în
echipamentul aparatului. Polizorul este echipat în braţ care permite operatorului
efectuarea operaţiilor de şlefuire a pereţiilor şi plafoanelor pe o rază de 3,0 - 3,5
m. Capul mobil (oscilant) al maşinii permite de a opera cu braţul pe orice
suprafaţă a peretului, plafonului sau chiar podelei. Utilizarea hârtiei abrazive de
granulaţie adecvată permite îndepărtarea vopselelor sau adezivelor de pe
tencuială şi suprafeţe din metal. Suprafeţele care vor fi şlefuite trebuie să fie
uscate. Se permite utilizarea aparatului în lucrări de renovare-construcţii,
ateliere de reparaţii în lucrări de amatori, respectând condiţiile de utilizare şi
condiţiile de lucru permise, conţinute în manualul de utilizare.

4. Restricții de utilizare

Dispozitivul poate fi utilizat numai în conformitate cu ”Condițiile admisibile de
lucru”, prezentate mai jos. Nu lucraţi cu polizorul cu braţ neconectat la sistemul
de evacuare a deşeurilor. Utilizaţi ca sisteme de evacuare aspiratoare
industriale destinate pentru evacuarea prafului de ghips. Trebuie să respectaţi
recomandările de exploatare a producătorilor de aspiratoare precum să alegeţi
sacuri speciale care permite efectivă şi sigură pentru aspirator aspirarea prafului
mărunt de ghips. Întrebaţi vânzătorul. Nu utilizaţi aspiratoare casnice deoare
puteţi să le deterioraţi cu praful mărunt de ghips.
Modificările neautorizate ale construcției mecanice și electrice, orice modificări,
operațiile de întreținere care nu sunt descrise în manualul de utilizare vor fi
considerate ilegale și vor duce la pierderea imediată a drepturilor de garanție,
iar declarația de conformitate își va pierde valabilitatea.
Utilizarea neconformă cu destinație sau cu manualul de utilizare va duce la
pierderea imediată a drepturilor de garanție.

Condițiile admisibile de lucru

Mașina poate fi utilizată numai în spații închise, unde este asigurată o

Modul de funcţionare S2 20 minute

ventilație corespunzătoare.

5. Date tehnice

Informația privind vibrații și zgomot

Valoarea totală a vibrațiilor ah și nesiguranța măsurătorii au fost definite conform
standardului EN 60745-1 și specificate în tabel.
Emisia zgomotului a fost definită conform EN 60745-1, valorile au fost
specificate în tabel de mai sus.

Zgomotul poate cauza deteriorarea auzului, utilizați
întotdeauna protectoare de auz în timpul lucrului!

Valoarea totală declarată a vibrațiilor a fost măsurată în conformitate cu metodă
standard de testare și poate fi utilizată pentru a compara un dispozitiv cu altul.
Nivelul de vibrație poate fi de asemenea utilizat pentru a efectua o estimare
preliminară a expunerii la vibrații

Nivelul de vibrație în timpul utilizării efective a dispozitivului poate să difere de
valorile declarate, în funcție de modul în care sunt utilizate uneltele de lucru, în
special de tipul piesei prelucrate și de necesitatea de a specifica măsurile de
protecție a operatorului. Pentru a estima cu exactitate expunerea în condiții reale
de utilizare, trebuie luate în considerare toate etapele ciclului de operare,
inclusiv perioadele când dispozitivul este oprit sau când este pornit, dar fără să

fie utilizat pentru lucru.

6. Pregătirea pentru lucru

Toate operațiile trebuie efectuate cu ștecherul scos din

priza de curent.

După scoaterea aparatului din ambalajul de la fabrică şi verificarea
componentelor (punct. 12 al manualului de utilizare) precum şi stării aparatului
în privinţa deteriorărilor mecanice (de transport) alegeţi şi montaţi (conform cu
punctual 10 al manualului de utilizare) capul respectiv de şlefuire şi hârtia
abrazivă de granulaţie adecvată. Înainte de pornire a polizorului trebuie să
montaţi capul polizorului (vezi fot. B - F). În acest scop trebuie să: îndepărtaţi
dispozitivele de asigurare. În locaşul de aluminiu al capului introduceţi cablul cu
armura. Înşurubaţi talerul din plastic până simţiţi rezistenţă.
Introduceți brațul de aluminiu al capului în suport, astfel încât orificiul din suport
să fie aliniat axial cu orificiile din cap. Puneți șurub, blocați cu cheie și strângeți­l cu șurubelnița atașată (Fig. D). Așezați colierul metalic pe furtunul ondulat,
introduceți capătul furtunului în ștuțul de racordare al tubului, conectați celălalt
capăt al furtunului la ștuțul de racordare de pe cap și strângeți cu colierul metalic
folosind șurubelnița atașată la set (Fig. E). Conectați cele două tuburi folosind
în acest scop șurubul atașat la set.
Conectați tubul de aspirație cu vârfurile atașate la set, presați proeminențele de
blocare (Fig. F, 1) de la capătul tubului de aspirație și glisați în vârf (Fig. F, 2).
Poziționați vârful astfel încât proeminențele să se închidă în orificiile vârfului.
Procedați la fel și cu celălalt vârf. Introduceți tubul astfel pregătit în ștuțul de
racordare al dispozitivului și conectați celălalt capăt la un aspirator industrial.
Montați pe tub mânerul auxiliar, atașat la set, și reglați brațul pentru lungimea
dorită.
Fixați pe disc padul abraziv cu o granulație adecvată, polizorul este gata de

utilizare.

7. Conectare la rețea

Înainte de a conecta dispozitivul la sursa de curent, asigurați-vă că tensiunea
de alimentare corespunde cu valoarea specificată pe plăcuța de identificare.
Instalația de alimentare trebuie să fie realizată în conformitate cu cerințele
principale privind instalațiile electrice și să respecte dispozițiile privind siguranța
utilizării. Parametrii de secțiune minimă a firului de alimentare și valorile
nominale ale siguranței de protecție în funcție de puterea dispozitivului sunt
specificate în tabelul de mai jos:

Instalația trebuie să fie executată de un electrician autorizat. În cazul când
folosiți cablurile prelungitoare, aveți grijă ca secțiunea firului să nu fie mai mică
decât cea cerută (vezi tabelul). În timpul lucrului cablul electric trebuie astfel
poziționat, încât să nu fie expus la tăiere. Nu folosiți prelungitoare defecte.
Verificați periodic starea tehnică a cablului de alimentare. Nu trageți de cablu.

8. Pornirea dispozitivului

Înainte de a porni dispozitivul, efectuați obligatoriu
operațiile descrise în capitolul ”Pregătirea pentru

lucru”.

Înainte de a porni maşina, de fiecare dată trebuie să verificaţi dacă toate
elementele răspunzătoare de securitatea muncii sunt eficiente. De fiecare dată
trebuie să verificaţi starea de uzură a discurilor abrazive. Nu lucraţi cu discuri
uzate sau defecte. Aparatul trebuie pornit în poziţia orizontală fără sarcini (fără
de a atinge suprafaţa peretelui sau tavanul care va fi prelucrat).
Întrerupătorul aparatului este situat pe carcasa mânerului. În scopul pornirii
aparatului deplasaţi întrerupătorul înainte şi apăsaţi-l uşor, ce pricinuieşte
blocarea. Oprirea aparatului are loc prin apăsarea muchiei inferioară a
întrerupătorului.
Sub întrerupător se află un buton rotativ de reglare a turației care permite
operatorului să regleze viteza de rotație în intervalul 1000-2100 rpm.
Se recomandă de a porni polizorul la cele mai mici rotaţii. Deabia după pornirea
maşinii puteţi să măriţi rotaţiile până la viteza solicitată. Respectarea acestor
recomandări prelungeşte semnificativ viaţia polizorului Dumneavoastră.
Nu lăsaţi maşina în mers în gol. Nu lăsaţi maşina conectată la reţea fără
supraveghere. După terminarea muncii scoateţi obligatoriu ştecherul din priză.
Nu supraîncărcaţi maşina.

9. Utilizarea dispozitivului

Niciodată nu porniţi maşina atunci când discul abraziv
atinge suprafaţa care va fi prelucrată.

Porniţi aspiratorul industrial. Setaţi viteza de rotaţie a arborelui polizorului
reglând cu ajutorul comutatorul de reglare viteza corespunzătoare. Porniţi
polizoru cu braţ conectat cu aspiratorul apăsând butonul întrerupătorului ON.
Aşteptaţi până când maşina atinge rotaţiile solicitate. Apăsaţi uşor capul maşinii
de suprafaţa prelucrată şi cu mişcări fluide începeţi şlefuirea trecând de câteva
ori prin acelaşi punct al suprafaţei prelucrată. Trebuie să ţineţi minte că efectul
final al procesului de şlefuire depinde într-o mare măsură de granulaţia discului
abraziv utilizat. Cele mai bune efecte de şlefuire ale suprafeţelor uscate de ghips

- carton se obţine folosind discuri abrazive de granulaţie 120-240. Pentru
uşurinţă Vă indicăm orientativ modul de selecţie a granulaţiei discurilor în funcţie
de operaţiunile de şlefuire executate.

19

60

Pentru înlăturarea denivelărilor mai mici ale suprafaței

80

Pentru înlăturarea vopselelor şi adezivelor

100

Pentru netezire

120

Pentru prealabilă şlefuire

150-180

Pentru şlefuire

240

Pentru şlefuirea suprafeţelor cu uscare rapidă

Înlocuiţi discurile abrazive când sunt uzate. Schimbaţi granulaţia discurilor

Problemă

Cauză

Soluționare

Aparatul nu
funcționează

Cablul de
alimentare este

rău conectat sau

defect

Apăsați ma adânc ştecherul în
priză, verificați cablul de alimentare.
Dacă constatați deteriorarea
cablului de alimentare trimiteți
aparatul către service.

În priză nu este

tensiune

Verificați tensiunea în priză.
Verificați dacă nu a acționat
siguranța.

Întrerupătorul

deteriorat

Înlocuiți întrerupătorul cu unul nou –
trimiteți aparatul către service.

Motorul nu are
putere, porneşte
cu greutate

Periile uzate. Înlocuiți cu noi ­trimiteți aparatul către service.

Se simnte
mirosul de
izolație arsă

Motorul trebuie reparat - trimiteți
aparatul către service.

Motorul se
încălzeşte

Orificiile de
aerisire astupate

Suflați cu aer comprimat.

Eficiența de

lucru foarte

mică

Uzat capătul de

lucru

Înlocuiți capătul de lucru cu unul

nou.

Ştampila vânzătorului

folosite. Începeţi munca cu discuri de o granulaţie mai mică şi terminaţi cu o un
fin rampleu. Fiecare înlocuire a discului abraziv trebuie efectuat când ştecherul
este scos din priza de alimentare. În timpul muncii apăsaţi uşor polizorul pe
suprafaţa de prelucrare. Numai atunci va avea loc o corectă aspirare a
particulelor deşeului spre aspirator. Îndoirea capului sau ridicarea uşoară va
pricinui imediat prăfuirea încăperii cu praful de ghips, praful nu va fi aspirat de
sistemul de aspirare a deşeurilor. În timpul muncii treuie să folosiţi ochelari de
protecţie şi mască de praf. Terminând şlefuirea întotdeuna trebuie în primul rând
să deconectaţi polizorul apăsând butonul întrerupătorului marcat cu OFF iar
după oprirea acestuia opriţi aspiratorul.

Terminând şlefuirea întotdeuna mai întâi opriţi polizorul şi deabia după oprirea
acestuia opriţi aspiratorul. Dacă utilizaţi aspiratorul cu o priză suplimentară şi cu
funcţia de sincronizare, aspiratorul se opreşte automat după oprirea polizorului
sau după câteva secunde mai târziu (funcţia de curăţire a canalului de evacuare
a deşeurilor). Trebuie să luaţi în considerare faptul, că în setul polizorului se află
componente uzabile în timpul exploatării. Periile electrografitice, păr, sistemele

de prindere de tip velcro ale talerelor, tuburile flexibile sunt elemente care se vor

uza în mod natural şi nu fac obiectul revendicărilor în baza garanţiei. După un
timp de utilizare care depinde în mod semnificativ de frecvenţa şi intensitatea
lucrărilor de şlefuire (dependent de asemenea de eficacitatea sistemului de
evacuare a deşeurilor precum şi de corectă şi regulară întreţinere şi grijă de
curăţenia aparatului) elementele înlocuite pot să se uzeze. În cauzele
enumerate trebuie să înlocuiţi elementele cu noi. Periile electrografitice sunt în
setul maşinii. Înlocuirea periilor electrografitice este decrisă la punctul 10 al
manualului “ Verificări şi reglaje curente”

10. Operații curente de mentenanță

Toate operațiile de întreținere trebuie efectuate cu
ștecherul scos din priza de curent.

Periodic verificaţi starea tehnică a maşinii. Verificaţi înainte de fiecare pornire,
dacă discul abraziv nu este uzat. Întotdeuna lucraţi cu discuri bune. Aveţi grijă
ca maşina să fie curată, o atenţie deosebită acordaţi la curăţarea orificiilor de
intrare a aerului în motor (foarte important). Această operaţiune puteţi să
executaţi prin suflarea polizorului cu aer comprinat.

Înlocuirea discului polizorului

1. Cu ajutorul cheiei imbus deşurubaţi şurubul situat în mijlocul discului (Fot. E)

2. Scoateţi discul trăgând spre Dvs.

3. Montaţi discul nou.

4. Înşurubaţi şurubul în aşa mod ca discul să nu are joc.

Înlocuirea cablului de antrenare

Pentru a înlocui cablul de antrenare, slăbiți colierul de strângere aflat în partea
superioară a furtunului de praf, glisați furtunul de praf de pe apărătoarea
discului, deșurubați brațul capului din suport. Deșurubați capul polizorului de
armură. Scoateți cablul de antrenare din armură și înlocuiți-l cu altul nou. Înainte
de montaj, aplicați un strat subțire de lubrifiant pe noul cablu. În cazul în care
cablul se rupe, asigurați-vă că armura flexibilă nu este deteriorată mecanic sau
dacă nu se află în ea rămășițe ale cablului deteriorat..

11. Piese de schimb si accesorii

Recomendate accesorii şi piese de schimb

Din motive operaţionale se recomandă folosirea în polizorul cu braţ discuri cu
diametrii de 225-230 mm. Recomandăm discuri abrazive din hârtie DEDRA de
diferite granulaţie . Numerele acestora din catalog sunt:

gr. 60 - DED77490, gr. 80 - DED77491, gr. 100 - DED77492, gr. 120 ­DED77493, gr. 150 - DED77494, gr. 180 - DED77495, gr. 240 - DED77496. De

asemenea recomandăm discuri abrazive de plasă DEDRA. Se caracterizează
cu o durată de viaţă mai lungă dar oferă o precizie mai mică în comparaţie cu
hârtia abrazivă. Nr. de catalog- gr. 80 - DED7749S1, gr. 100 - DED7749S2, gr.

120 - DED7749S3, gr. 180 - DED7749S5.

Pentru a achiziționa piese de schimb și accesorii, contactați Service-ul Dedra
Exim. Detaliile de contact pot fi găsite pe pagină 1 a manualului. Când
comandați piese de schimb, vă rugăm să indicați numărul lotului aflat pe plăcuța
de identificare și numărul piesei din schița de asamblare.
În perioada de garanție, reparațiile sunt efectuate conform regulilor menționate
în talonul de garanție. Vă rugăm să predați produsul reclamat pentru reparație
la locul de achiziție (vânzătorul este obligat să accepte produsul reclamat),
trimiteți-l la centru de service aflat cel mai aproape de adresa de domiciliu (lista
centrelor de service se află pe site-ul www.dedra.pl) sau expediați-l la service-

ul central Dedra Exim. Vă rugăm amabil să anexați talonul de garanție
completat. După perioada de garanție, reparațiile vor fi efectuate de service-ul
central. Produsul deteriorat trebuie trimis la centrul de service (costul de
expediție este suportat de utilizator).

12. Eliminarea individuală a defecțiunilor

Înainte de a trece la eliminarea individuală a
defecțiunilor, deconectați dispozitivul de alimentare.

13. Set de completare a dispozitivului

1. Polizor cu braţ, 2. Set de discuri de hârtie abrazivă (6 buc.) 3. Şurubelniţă
combi plată, 4. Set de două adaptoare, 5. Tub flexibil, 6. Mâner suplimetar, 7.
Curea suplimentară de transmisie, 8. Cheie plată, 9. Cheie imbus, 10. Colier

de plastic (6 buc.)

14. Informația pentru utilizatori privind eliminarea
utilajelor uzate

(se referă la gospodării de casă)
Simbolul prezentat, aplicat pe produse sau în documentația anexată,
vă informează că acest tip de produse electrice sau electronice, care
s-au defectat, nu trebuie aruncat la gunoi împreună cu deșeurile

obișnuite. Procedura corectă în caz de utilizare, reciclare sau recuperare a
subsansamblelor constă în predarea dispozitivului la centrul specializat de
colectare, unde va fi recepționat gratuit. Informațiile despre locuri de colectare
a utilajelor uzate, vor fi furnizate de autoritățile locale de ex. pe site-urile web

acestora.

Utilizarea corectă a dispozitivului va permite păstrarea unor elemente valoroase
și evitarea unui impact negativ asupra sănătății și mediului, care pot fi periclitate
din cauza procedurilor necorespunzătoare de eliminarea deșeurilor.
Utilizatorii din țările membre Uniunii Europene
Dacă doriți să scăpați de dispozitive electrice sau electronice, vă rugăm să
contactați cel mai apropiat centru de vânzare sau furnizorul, pentru informații

suplimentare.

Eliminarea deșeurilor în țările din afara Uniunii Europene
Acest simbol se referă numai la țările membre ale Uniunii Europene.Dacă doriți
să eliminați produsul respectiv, vă rugăm să contactați autoritățile locale sau
vânzătorul pentru a obține informațiile despre modul corect de procedură.

Slefuitoare pentru suprafete din gips cu angrenaj

Nr. de katalog: A142210 Număr de lot: ..........................

Data şi semnătura vânzătorului: .................................

Confirm, că am fost informat în ceea ce priveşte condiţiile de garanţie şi efectele
nerespectării orientăriilor cuprinse în manualul de utilizare şi în Certificatul de
garanţie. Condiţiile prezentei garanţiei îmi sunt cunoscute ce afirm cu semnătura
mea de mână:

........................ ...............................

Data şi locul semnătura Utilizatorului

I. Responsabilitatea pentru produs

1. Garant - DEDRA EXIM sp. z o.o. cu sediul în Pruszkowie, adresa: ul. 3 Maja
8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w

Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru
Sądowego,[Judecătoria Raională pentru o.c. Varşovia în Varşovia,

Departamentul al XIV–a Economic al Registrului Naţional Juridic] NIP [CIF]
527-020-49-33, Kapitał zakładowy [capital social]: 100 980.00 zł..

2. în condiţiile menţionate în prezentul Certificat de garanţie Garantul acordă
garanţie la produsul derivat din distribuţia Garantului.

3. Responsabilitatea cu titlu de garanţie cuprinde numai defectele care sau ivit
din cauze datorate Produsului în momentul livrării acestuia Utilizatorului.

4. Cu titlu de garanţie, Utilizatorul, obţine dreptul la repararea gratis a

Produsului, dacă defecţiunea s-a ivit în perioada de garanţie. Modul de reparare
a Produsului (metoda de executare a reparării) depinde de decizia Garantului.
Dacă Garantul constată că Produsul nu poate fi reparat, Garantul îşi rezervă
dreptul de a schimba piesa defectă sau total Produsul cu altul fără defecte sau
de a micşora preţul Produsului ori de a se retrage de la Contract.

5. Faţă de Utilizatorul, care conform cu legea din data de 23 aprilie 1964 din

Certificat de garanţie

pentru

(denumit în continuare Produs)

Data de cumpărare a produsului: .............

Declaraţia Utilizatorului:

20

Codul Civil, nu este un consumator, răspunderea Garantului pentru dauna

Componentele Produsului

acoperite de garanţie

Durata de protecţie a garanţiei

Slefuitoare pentru suprafete
din gips cu angrenaj

24 luni, de la data cumpărării
Produsului, înscrisă în prezentul
Certificat de garanţie

Paduri abrazive, cablu de
acționare

Componente neacoperite de garanţie

Modell

A142210

Motor

1Ph-Stromwendemotor

Netzspannung [V]

230 ~

Netzfrequenz [Hz]

50

Nennleistung Motor [W]

710

Rotationsgeschwindigkeit des Kopfes
[obr/min]

1000-2100

Durchmesser der Schleifscheibe
[mm]

225
Schutzgrad

IP20

Schutzklasse

II

Lärmemission

Schalldruckpegel LpA [dB(A)]

83,1

Messunsicherheit (KpA) [dB(A)]

3

Schallleistungspegel LWA [dB(A)]

94,1

Messunsicherheit (KWA) [dB(A)]

3

Vibrationspegel am Handgriff a

h,AG

[m/s2 ]

<2,5
Schwingungsmessunsicherheit K

1,5

Gewicht des Geräts [kg]

4,2

rezultate din prezenta garanţie şi/ sau în legătură cu încheierea şi executarea
acesteia, indiferent de dreptul legal, este limitată maxim până la valoarea
Produsului defect..

II. Perioada de garanţie

III. Condiţiile de utilizare a garanţiei

1 Prezentarea de către Utilizator a Certificatul completat de garanţie a
Produsului şi dovedirea împrejurărilor de cumpărare a Produsului de ex. prin
prezentarea chitanţei, facturei, etc. Pentru a efectua în mod eficient reclamaţia,
se recomandă că Utilizatorul să trimite împreună cu Produsul reclamat, toate
componetele menţionate la “Completarea” Produsului în manualul de utilizare.

2. Respectarea de către Utilizator a recomandările din Manualul de utilizare şi
din Certficatul de garanţie.

3. Garanţia acoperă numai teritoriul Republicii Polonă şi UE.

4. Garanţia nu acoperă defecţiunile Produsului apărute în special din cauza:
a. Nerespectării de către Utilizator a condiţiilor indicate în Manualul de utilizare,

în special în domeniul de utilizare, întreţinere şi curăţare corectă.
b. Utilizarea de către Utilizator a unor produse de curăţare sau substanţe de
conservare care sunt neadecvate cu Manualul de utilizare;
c. Depozitare necorespunzătoare şi transportul necorespunzător al Produsului
de către Utilizator;
d. Modificări şi/sau reconstrucţii arbitrare a Produsului de către Utilizator;

e. Utilizarea în Produs de către Utilizator a unor materiale consumabile
neconforme cu manualul de utilizare

5. Utilizatorul care conform nu legea din data de 23 aprilie 1964 din Codul Civil
nu este un consumator, pierde garanţia pentru Produsul, în care:

- numerele de serie, marcarea datelor şi plăcuţele cu datele technice au fost
îndepărtate de către Utilizator;

- sigiliile existente au fost deteriorate de Utilizator sau au urme rămase din
manipularea de către utilizator la acestea.

6. Atenţie! Operaţiile legate cu utilizarea de fiecare zii, descrise în manualul de
utilizare, Utilizatorul execută singur pe costul său.

IV. Procedura de reclamaţie

1. Dacă se constată că Produsul nu funcţionează corect, Înainte de a depune
reclamaţia trebuie să Vă asiguraţi dacă toate operaţiunile descrise în manualul

de utilizare au fost executate corect.

2. Sesizaţi imediat reclamaţia, cel mai bine în termen de 7 zile de la data la care

aţi observant defectul produsului. Utilizatorul care conform cu legea din data de
23 aprilie 1964 din Codul Civil nu este un consumator, pierde garanţia pentru
Produs dacă reclamaţia nu depune în termen de până de 7 zile.

3. Sesizarea reclamaţiei se face de ex. la. la punctul de cumpărare a Produsului,
la service-ul de garanţie sau se poate trimite în scris pe adresa: DEDRA EXIM
sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Utilizatorul poate să depună reclamaţia prin formularul accesibil pe pagina de
internet www.dedra.pl. (“Formular pentru sesizarea reclamaţiei cu titlu de
garanţie”).

5. Adresele service-urilor de garanţie din fiecare stat sunt accesibile pe pagina
www.dedra.pl. Dacă service-ul lipseşte în statul adecvat, trimiteţi sesizările de

reclamaţie cu titlu de garanţie pe adresa: DEDRA EXIM sp. z o.o. ul. 3 Maja 8,

05-800 Pruszków (Polonia).

6. Luând în considerare siguranţa Utilizatorului se interzice utilizarea Produsului
defect.

7. Atenţie!!! Utilizarea Produsului defect este periculos pentru sănătatea şi viaţa
Utilizatorului.

8. Executarea obligaţiilor rezultate din garanţie va avea loc în termen de 14 zile
lucrătoare, calculate de la data furnizării de către Utilizator a Produsului
reclamat.
9 Înainte de furnizare a Produsului reclamat se recomandă curăţirea acestuia.

Se recomandă de a se asigura bine Produsul împotriva distrugerii în timpul
transportului (se recomandă să trimiteţi produsul reclamat în ambalajul original).

10. Perioada de garanţie va fi prelungită cu durata în care, din cauza defectului
Produsului acoperit de garanţie Utilizatorul nu l-a putut să-l utilizeze,
Garanţia nu opreşte, nu limitează nu suspendează drepturile Utilizatorului
rezultate din dispoziţiile privind garanţia pentru vicile produsului vândut..

DE Inhaltsverzeichnis

1. Photos und Abbildungen

2. Gerätebeschreibung

3. Einsatzgebiete

4. Einsatzeinschränkungen

5. Technische Daten

6. Vorbereitungen vor dem Einsatz

7. Netzanschluss

8. Gerät einschalten

9. Gerätegebrauch

10. Gerätebedienung

11. Ersatzteile und Zubehör

12. Störungen selbst beseitigen

13. Gerätekomponenten

14. Hinweis für die Benutzer zur Entsorgung von elektrischen und
elektronischen Altgerä-ten

15. Garantieurkunde
Übersetzung der Originalanleitung

Die Konformitätserklärung wurde dieser Anleitung separat beigefügt. Fehlende
Konformitätserklärung ist nach Rücksprache bei Dedra Exim Sp. z o.o.

einzuholen.
Allgemeine Sicherheitsbestimmungen wurden dieser Anleitung als ein
separates Heft beigefügt.

WARNUNG. Alle mit versehenen Warnungen und alle

Hinweise gründlich lesen. Bei Nichtbeachten der folgenden

Warnungen und Sicherheitshinweise kann es zum elektrischen
Schlag, einem Brand oder ernsthaften Verletzungen kommen.

Alle Warnungen und Hinweise für den künftigen Gebrauch
aufbewahren.

2. Gerätebeschreibung

Zeichnung A: 1. Schleifkopf; 2.HIlfsgriff; 3. Drehknopf für die Einstellung der

Umlaufgeschwindigkeit; 4. Teleskopausleger der Schleifmaschine; 5.
Entstaubungsleitung der Schleifmaschine; 6. Antriebsseil des Kopfes; 7.
Einschalter der Schleifmaschine; 8. Anschlusssteckdose des
Industriestaubsaugers;

3. Gerätebestimmung

Die Schleifmaschine ist ein Produkt, das dazu dient, mit Gipsputz bezogene

Wände und Gipskartondecken zu schleifen. In der Konstruktion der
Schleifmaschine ist ein Entstaubungssystem eingebaut. Das Anschließen der
Schleifmaschine an einen Industriestaubsauger lässt wesentlich die Verbreitung
des während der Arbeit entstehenden Abtrages verhindern. Der Staubsauger
gehört nicht zur Ausstattung der Maschine. Die Schleifmaschine ist mit einem

Ausleger ausgestattet, der erlaubt dem Bediener, die mit dem Schleifen der
Wände- und Deckenflächen verbundenen Arbeiten in einer Reichweite von 3,0

- 3,5 m auszuführen. Beweglicher (Neigungs-) Kopf der Maschine erlaubt mit
dem Ausleger jede beliebige Wand- oder Deckenfläche oder sogar den

Fußboden zu bearbeiten. Die Anwendung von Schleifpapier mit entsprechender
Körnigkeit ermöglicht, Farb- oder Leimanstriche von Putzen und Metallflächen
zu entfernen. Die zu schleifenden Flächen müssen trocken sein.
Es ist zulässig, das Gerät bei Bau- und Renovierungsarbeiten, in
Reparaturwerkstätten und bei Amateurarbeiten unter gleichzeitiger Einhaltung
der Verwendungsbedingungen und zulässigen Arbeitsbedingungen, die in der

Bedienungsanleitung enthalten sind, zu nutzen.

4. Einsatzeinschränkungen

Das Gerät darf nur gemäß den folgenden „Zulässigen Betriebsbedingungen“

betrieben werden”. Es soll mit der Ausleger-Schleifmaschine ohne den
Anschluss an die Schleifabtragabzugsinstallation nicht gearbeitet werden. Als
Schleifabtragabzugsinstallation sind Industriestaubsauger, die zum Absaugen
des Gipsstaubes dienen, zu benutzen. Es sind unbedingt die
Betriebsanweisungen der Staubsaugerhersteller einzuhalten, sowie spezielle

Säcke anzupassen, die es möglich machen, die Gipsstaubmoleküle für den
Staubsauger wirksam und sicher aufzunehmen. Sich durch den Verkäufer

beraten lassen. Keine Haushaltsstaubsauger anwenden, da sie dadurch kaputt

gemacht werden können.
Eigenhändige Änderungen des Geräteauf-baus, jegliche Umbauten bzw.

Bedienungen, die in der Bedienungsanleitung nicht be-schrieben werden, gelten

als rechtswidrig und führen zum sofortigen Verlust der Ga-rantieansprüche und
der Gültigkeit der Kon-formitätserklärung.
Der Gerätegebrauch entgegen der Bestim-mung oder der Bedienungsanleitung
führt zum sofortigen Verlust der Garantieansprü-che.

Zulässige Betriebsbedingungen

Die Maschine ist für den Betrieb nur in verschlossenen Räumen

geeignet, die über ein funktions-tüchtiges Ventilationssystems

5. Technische Daten

Arbeitsmodus S2 20 Minuten

verfügen.

21

Information zum Lärmpegel und den Vibrationen

Machinenleistung

[W]

Min. Drahtschnitt

[mm2]

Min. Sicherungsgröße

Typ C [A]

700÷1400 1 10

Körnung

Bestimmung

40

Zum Entfernen von wesentlichen Unebenheiten der
Oberfläche

60

Zum Entfernen von feineren Unebenheiten der Oberfläche

80

Zum Entfernen von Farben und Leim

100

Zum Glätten

120

Zum Vorschleifen

150-180

Zum Schleifen

240

Zum Schleifen von schnell trocknenden Oberflächen

Der Gesamtwert der Vibrationen ah und die Messunsicherheit wurden nach EN
60745-1 ermittelt und in der Tabelle aufgeführt.

Die Lärmemission wurde nach EN 60745-1, ermittelt und die Werte sind in der
vorgenannten Tabelle aufgeführt.

Der Lärm kann Gehörschäden herbeiführen, deshalb
ist ein Gehörschutz bei der Arbeit zu tragen!

Der deklarierte Gesamtwert von Vibrationen wird nach einem standardmäßigen
Prüfverfahren ermittelt und kann zum gegenseitigen Gerätevergleich verwendet

werden. Der genannte Vibrations- kann auch für eine Erstbeurteilung der
Vibrations- verwendet werden Der Vibrations-kann beim Vororteinsatz in

Abhängigkeit von der Gebrauchsweise der Werkzeuge, insbesondere von der
jeweiligen Werkstückbeschaffenheit, sowie von der erforderlichen Festlegung
der Schutzmaßnahmen für den Bediener, von den deklarierten Werte

abweichen. Um die Exposition unter den Ist-Einsatzbedingungen genau

ermitteln zu können, sind alle Schritte des jeweiligen Prozesses zu
berücksichtigen, die auch die Zeiträume umfassen, wenn das Werkzeug

ausgeschaltet bzw. eingeschaltet bleibt, aber nicht eingesetzt wird.

6. Vorbereitungen vor dem Einsatz

Zuerst Stecker ziehen, erst dann jegliche Bedienung
vornehmen.

Nach dem Herausnehmen des Gerätes aus der Fabrikverpackung und
Überprüfung der Komplettierung auf Vollständigkeit (Punkt 12 der
Bedienungsanleitung) sowie des Zustandes des Gerätes auf mechanische
(Transportbeschädigungen) wählen Sie und montieren (in Übereinstimmung mit

Pkt. 10 der Bedienungsanleitung) entsprechenden Schleifkopf und passendes

Schleifpapier mit entsprechender Körnigkeit. Vor Arbeitsbeginn muss der

Schleifkopf (s. Foto B - F) montiert werden. Zu diesem Zweck muss man
Sicherungen entfernen. Im Alu-Kopfsitz ist das Seil zusammen mit der
Panzerung zu unterbringen. Den Kunststoffteller so lange anziehen, bis der
Widerstand zu spüren ist.
Den Aluminium-Kopfarm so in die Halterung schieben, so dass die Öffnung in
der Halterung mit den Öffnungen im Kopf ausgerichtet ist. Die Schraube

einführen, mit dem Schraubenschlüssel verriegeln und mit dem mitgelieferten

Schraubendreher drehen (Abb. D). Die Metallklemme auf dem Wellkabel

befestigen, die Kabelendung in den Rohrstutzen einführen, die andere

Kabelendung in den Stutzen am Kopf stecken und die mit dem Schraubendreher
mitgelieferte Metallklemme abziehen (Abb. E). Die beiden Rohre mit der
mitgelieferten Schraube miteinanderverbinden.
Der Saugschlauch mit den mitgelieferten Endungen verbinden, die
Verriegelungsnoppen (Abb. F, 1) am Ende des Saugschlauchs zudrücken und
diese in die Endung (Abb. F, 2) schieben. Die Endung so setzen, dass die
Noppen in den Öfnungen der Endung einrasten.
Mit der anderen Endung auf die gleiche Weise machen. So abgeschlossene

Schlauchende in das Anschlussstück im Gerät schieben und das andere Ende
an den Industriestaubsauger anschlieβen. Den mitgelieferten Hilfsgriff am Rohr
befestigen und den Ausleger auf die gewünschte Länge einstellen.

Die Schleifscheibe mit der entsprechenden Körnung an der Scheibe befestigen,
und der Schleifer ist betriebsbereit.

7. Netzanschluss

Vor dem Netzanschluss des Gerätes sicherstellen, dass die

Versorgungsspannung dem Wert laut dem Typenschild entspricht.
Die Elektroinstallation muss gemäß den grundlegenden Anforderungen an
Elektroinstallationen hergestellt werden und die Anforderungen an den sicheren

Gebrauch erfüllen. Die Parameter des Stromkabel-Mindestquerschnittes sowie
des Sicherungsnennwertes hängen von der Geräteleistung ab und werden in
der folgenden Tabelle aufgeführt:

Die Netzinstallation muss von einem Fachelektriker verlegt werden. Bei
erforderlichen Verlängerungskabeln darf der Leitungsquerschnitt den
erforderlichen Wert nicht unterschreiten (s. Tabelle). Das Elektrokabel ist so zu

verlegen, dass es beim Gerätebetrieb nicht durchschnitten wird. Nicht
funktionsfähige Verlängerungskabel nicht gebrauchen. Technische

Beschaffenheit des Versorgungskabels regelmäßig nachprüfen. Gerät nicht am
Versorgungskabel ziehen.

8. Gerät einschalten

Die Tätigkeiten laut Kap. „Vorbereitungen vor dem
Einsatz“ unbedingt vornehmen, bevor das Gerät in

Betrieb genommen wird”.

Vor dem Einschalten der Maschine sind jedesmalig alle für die Sicherheit
verantwortlichen Elemente auf Funktionstüchtigkeit zu überprüfen. Jedesmalig
ist der Verschleißzustand der Schleifscheiben zu prüfen. Nie mit abgenutzten
oder nicht funktionstüchtigen Schleifscheiben arbeiten. Die Maschine ist in der
vertikalen Position ohne Belastung (ohne Berührung mit der zu bearbeitenden
Wand- oder Deckenfläche) einzuschalten. Der Einschalter der Maschine
befindet sich am Griffgehäuse (Zeichnung A - 2). Um die Maschine

einzuschalten, ist der Schalter nach vorn zu verschieben und leicht

anzudrücken, wodurch er blockiert sein wird. Die Maschine wird durch das
Eindrücken des unteren Randes des Umschalters ausgeschaltet.

Unterhalb des Schalters befindet sich ein Drehzahlstellknopf, mit dem der
Bediener die Geschwindigkeit im Bereich von 1000-2100 U/min einstellen kann.

ACHTUNG! Es wird empfohlen, die Schleifmaschine mit der niedrigsten
Drehzahl in Gang zu setzen. Erst nachdem die Maschine in Gang gesetzt

worden ist, ist die Drehzahl bis auf die gewünschte Umlaufgeschwindigkeit zu
erhöhen. Die Einhaltung dieser Empfehlung verlängert wesentlich die

Lebensdauer Ihrer Schleifmaschine. Die Maschine nicht im Leerlauf lassen. Die

an das Netz angeschlossene Maschine nie ohne Aufsicht lassen. Nach der
beendeten Arbeit ist obligatorisch der Stecker aus der Netzsteckdose
herauszuziehen. Die Maschine ist nicht zu überlasten!

9. Gerätegebrauch

Die Maschine ist nie in Gang zu setzen, wenn die

Schleifscheibe mit der zu bearbeitenden Fläche in

Berührung kommt.

Den Industriestaubsauger in Gang setzen. Die Umlaufgeschwindigkeit der
Schleifmaschinespindel anpassen, indem mit dem Drehknopf für Regulierung

der Drehzahl die gewünschte Umlaufgeschwindigkeit gewählt wird. Die an den

Staubsauger angeschlossene Ausleger-Schleifmaschine durch das Drücken
des Druckknopfes ON einschalten. Die Maschine die gewünschte Drehzahl

erreichen lassen. Den Maschinenkopf an die zu bearbeitende Fläche leicht
andrücken und mit sanften Bewegungen mit dem Schleifen beginnen und dabei
ein paarmal denselben Punkt auf der zu bearbeitenden Fläche durchgehen. Es

ist nicht zu vergessen, dass das Endergebnis des Schleifprozesses im hohen

Grade von der Körnigkeit der verwendeten Schleifscheibe abhängig ist. Die

besten Schleifergebnisse auf trockenen Gipskartonplatten werden dann erzielt,

wenn man Schleifscheiben mit der Körnigkeit 120 -240 verwendet. Zwecks
Erleichterung geben wir die angenäherten Wahlmöglichkeiten für die Körnigkeit
der Schleifscheiben für die Art der auszuführenden Schleifoperation.

Die Schleifscheiben auswechseln lassen, sobald sie verbraucht sind. Die

Körnigkeit der verwendeten Schleifscheiben ändern. Die Arbeit mit
Schleifscheiben mit kleinerer Körnigkeit beginnen und mit einem Feinbelag

enden. Jeder Austausch der Schleifscheibe muss beim dem aus der
Netzsteckdose herausgezogenen Stecker der Schleifmaschine erfolgen.

Während der Arbeit ist die Schleifmaschine leicht an die zu bearbeitende Fläche
anzudrücken. Nur dann wird der Abtrag richtig dem Staubsauger zugeführt. Bei

Verneigung des Kopfes oder bei dessen leichten Hochheben dringt der
Gipsstaub sofort in den Raum hindurch, und er wird nicht durch die

Schleifabtragabzugsinstallation aufgenommen. Während der Arbeit sind

Schutzbrille und Antistaubmaske zu verwenden. Bei Beenden des
Schleifvorganges immer zuerst die Schleifmaschine durch das Eindrücken des
Ausschalters OFF von der Stromzufuhr trennen, und erst dann, wenn sie
ausgeschaltet ist, den Staubsauger.

Bei Beenden des Schleifvorgangs ist immer zuerst die Schleifmaschine und erst
dann, wenn sie eingeschaltet ist, der Staubsauger auszuschalten. Wird ein

Staubsauber mit einem zusätzlichen Sitz und Synchronisationsfunktion
verwendet, schaltet sich der Staubsauger selbsttätig nach dem Ausschalten der
Schleifmaschine aus oder einige Sekunden später (Funktion der Reinigung des
Kanals, über welchen der Abtrag abgezogen wird). Es ist die Tatsache zu
berücksichtigen, dass es in der Komplettierung der Schleifmaschine Teile gibt,
die während des Betriebes dem Verschleiß unterliegen. Die
Elektrographitbürsten, Rosshaare, Tellerklettverschlüsse, Schläuche sind
solche Elemente, die dem natürlichen Verschleiß unterliegen und von den
Garantieansprüchen ausgeschlossen sind. Nach einer gewissen
Benutzungszeit, die von der Benutzung und Intensität der Schleifarbeiten
abhängig (abhängig auch von der Leistungsfähigkeit der
Schleifabtragabzugsinstallation sowie von der ordnungsgemäßen und
regelmäßigen Durchführung von Bedienungsarbeiten und der Sorge um die
Sauberkeit des Gerätes) ist, können die genannten Elemente dem Verschleiß
unterliegen. In den vorgenannten Fällen sind die Elemente gegen neue
auszutauschen. Die Elektrographitbürsten gehören zu der Komplettierung der
Maschine. Der Austausch der Elektrographitbür

10. Gerätebedienung

Zuerst Stecker ziehen, erst dann jegliche Bedienung
vornehmen.

Periodisch ist der technische Zustand der Maschine zu verifizieren. Vor jedem

Arbeitsbeginn überprüfen, ob die Schleifscheibe nicht abgenutzt ist. Immer mit
funktionstüchtigen Schleifscheiben arbeiten. Dafür sorgen, dass die Maschine
sauber ist, besondere Aufmerksamkeit ist der Reinigung der Öffnungen zu
schenken, durch die die Luft in den Motor eintritt (sehr wichtig). Diese Tätigkeit
ist am besten so auszuführen, dass die Schleifmaschine mit der Druckluft

durchgepustet wird.

Auswechseln der Schleifscheiben

1. Mit Hilfe eines Inbusschlüssels die sich in der Mitte der Scheibe befindliche
Schraube abschrauben (Foto E).

2. Die Scheibe durch Ziehen zu sich abnehmen.

3. Neue Scheibe anlegen.

4. Die Schraube so anziehen, dass die Schraube kein Spiel hat.

Austausch des Antriebskabels

Um das Antriebskabel auszutauschen, die Klemme am oberen Teil des
Staubschlauchs lösen. Der Staubschlauch von der Abschirmung abschieben
und den Kopfarm von der Halterung abschrauben. Den Schleifkopf von der
Armierung abschrauben. Das Antriebskabel aus seiner Armierung ziehen und

es durch ein neues ersetzen. Vor der Montage eine dünne Fettschicht auf das

neue Kabel auftragen. Wenn das Kabel abreiβt, überprüfen, ob die elastische
Armierung nicht mechanisch beschädigt ist oder dass keine Rückstände von

dem beschädigten Kabel vorhanden sind.

22

11. Ersatzteile und Zubehör

Problem

Ursache

Abhilfe

Maschine
funktioniert
nicht

Speisekabel
falsch
angeschlossen
oder kaputt.

Den Stecker tiefer in die

Netzsteckdose eindrücken, das
Speisekabel überprüfen. Wenn der
Stromkabel beschädigt ist, Geräte

beim Service reparieren lassen.

Keine Spannung
in der Steckdose

Prüfen Sie die Spannung in der
Steckdose. Prüfen Sie, ob die

Schutzvorrichtung versehentlich
funktioniert hat.

Schalter kaputt

Ersetzen Sie den Schalter – beim
Service reparieren lassen.

Motorleistungsa
bfall, dreht
schwer beim
Starten

Abgenutzte Bürsten ersetzen –
Geräte beim Service reparieren

lassen.

Geruch der
verbrannten
Isolation ist zu
spüren

Der Motor muss repariert werden ­beim Service reparieren lassen.

Motor wird

überhitzt

Belüftungsöffnun

gen sind
verstopft

Mit der Druckluft reinigen.

Betriebsleistu
ng sehr niedrig

Abgenutztes
Werkzeug

Das Werkzeug gegen ein Neues
ersetzen.

Stempel des Verkäufers

Elemente des Produkts,
die mit der Garantie
umfasst sind

Dauer des Garantieschutzes

Gips-Schleifmaschine mit
Getriebe

24 Monate ab dem Kaufdatum des
Produkts das auf dieser Garantiekarte
angegeben ist

Schleifpapier, Antriebskabel

Elemente, die nicht mit der Garantie
umfasst sind.

Empfohlenes Zubehör und Ersatzteile

Aus Betriebsgründen werden für die Verwendung bei der Ausleger­Schleifmaschine Schleifscheiben mit dem Durchmesser von 225-230 mm mit

verschiedener Körnigkeit empfohlen. Wir empfehlen die DEDRA­Schleifpapierscheiben mit unterschiedlicher Körnigkeit. Sie haben folgende

Katalognummern:
gr. 60 - DED77490, gr. 80 - DED77491, gr. 100 - DED77492, gr. 120 ­DED77493, gr. 150 - DED77494, gr. 180 - DED77495, gr. 240 - DED77496. Wir
empfehlen auch DEDRA-Netzschleifscheiben. Sie zeichnen sich zwar mit einer

längeren Lebensdauer aus, aber sie bieten eine niedrigere Präzision im

Vergleich mit Schleifpapier. Katalognummern: gr. 80 - DED7749S1, gr. 100 ­DED7749S2, gr. 120 - DED7749S3, gr. 180 - DED7749S5.

W Bei erforderlichem Ersatzteil- oder Zubehörkauf ist Kontakt mit dem Service
der Fa. Dedra Exim aufzunehmen – siehe Kontaktangaben auf S. 1 dieser
Anleitung. In der Ersatzteilbestellung ist die auf dem Typenschild angegebene
Chargen-Nr. und die Teilenummer gemäß der Übersichtszeichnung anzugeben.

Die Reparaturen während der Garantiedauer werden gemäß der

Garantieurkunde durch-geführt. Das reklamierte Produkt ist zur Re-paratur in
der jeweiligen Verkaufsstelle abzu-liefern (der Gerätehändler ist verpflichtet, das

reklamierte Produkt in Empfang zu nehmen), an die nächstgelegene
Reparaturwerkstatt (Liste der Reparaturwerkstätten siehe: www.dedra.pl) oder

an den Zentralservice der Fa. Dedra Exim zu schicken. Die ausgefüllte
Garantieurkunde ist mitzugeben. Nach Ab-lauf der Garantiedauer werden die
Reparatu-ren durch den Zentralservice der Fa. Dedra Exim durchgeführt. Das
beschädigte Produkt ist beim Service abzuliefern, die Sendungs-kosten werden
vom Betreiber getragen.).

12. Störungen selbst beseitigen

Zuerst Stecker des Gerätes ziehen, erst dann
Störungen selbst beseitigen

Garantiekarte

für

Gips-Schleifmaschine mit Getriebe

Katalognummer: A142210 Lotnummer: ..........................

(im Weiteren Produkt genannt)

Kaufdatum des Produkts: .............

Datum und Unterschrift des Verkäufers: .................................

Erklärung des Benutzers:

Ich bestätige, dass ich über die Bedingungen der Garantie sowie Folgen der
Nichtbeachtung von den in der Bedienungsanleitung und Garantiekarte
enthaltenen Anweisungen informiert wurde. Die Bedingungen dieser Garantie
sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

........................ ...............................

Datum und Ort Unterschrift des Käufers

I. Haftung für das Produkt

1. Garant - DEDRA EXIM sp. z o.o. mit Sitz in Pruszków, Adresse: ul. 3 Maja 8,
05-800 Pruszków, Reg.-Nr. KRS 0000062517, Amtsgericht für Warschau, XIV
Wirtschaftsabteilung des Nationalen Gerichtsregisters, Steuernummer 527-020­49-33, Stammkapital: 100 980.00 zł.

2. Zu den in dieser Garantiekarte bestimmten Bedingungen erteilt der Garant
hiermit Garantie für das Produkt, das vom Vertrieb des Garants stammt.

3. Die Garantiehaftung umfasst nur Mängel, deren Entstehung auf die im
Produkt zum Zeitpunkt seiner Aushändigung dem Benutzer enthaltenen Fehler
zurückzuführen ist.

4. Im Rahmen der Garantie gewinnt der Benutzer das Recht zur kostenlosen
Reparatur des Produkts, soweit der Mangel innerhalb der Garantiezeit offenbart
wurde. Die Art und Weise, auf die das Produkt repariert wird (Methode der
Reparatur) wird vom Garanten bestimmt. Falls der Garant feststellt, dass die

Reparatur nicht möglich ist, behält sich der Garant das Recht vor, das
mangelhafte Element oder das ganze Produkt gegen ein freies von Mängeln zu

tauschen, den Preis des Produkts zu mindern oder vom Vertrag abzutreten.

5. Gegenüber einem Benutzer, der kein Verbraucher im Sinne des Gesetzes
vom 23. April 1964 Zivilgesetzbuch ist, ist die Schadensersatzhaftung des

Garanten für die sich aus dieser Garantie ergebenden und/oder im
Zusammenhang mit ihrer Erteilung und Ausübung stehenden Schäden, ohne
Rücksicht auf den Rechtstitel, maximal auf den Wert des mangelhaften

Produkts begrenzt.

II. Garantiezeit

13. Gerätekomponenten

1.Ausleger-Schleifmaschine, 2.Ein Set von Schleifpapierscheiben (6 Stck.) 3.

Zweifunktions-Flach-Kreuzschraubenzieher, 4.Ein Set von zwei Adaptern,

5.Elastische Leitung, 6.Hilfsgriff, 7.Ersatzantriebsseil, 8. Flachschlüssel , 9.

Innensechskantschlüssel . 10. Kunststoffklemme (6 St.)

14. Nutzerinformationen über die abgabe von
gebrauchten elektro- und elektronik-altgeräten

( betrifft Haushalte)

Das hier abgebildete Symbol auf Produkten oder auf der beigefügten

Dokumentation informiert, dass man gebrauchte Elektro- und

Elektronik-Altgeräte nicht mit dem Haushaltsmüll wegwerfen darf. Das
richtige Verhalten im Falle von Beseitigung, erneuter Benutzung oder Recycling
von Unterbauelementen besteht in der Übergabe von gebrauchten Elektro- und
Elektronik-Altgeräten an Fachabnahmepunkte, wo sie kostenlos abgenommen

werden. Informationen über die Fachabnahmepunkte bekommen Sie bei der
lokalen Behörde.
Die richtige Verwertung der Geräte erlaubt wichtige Rohstoffe zu behalten und

die negative Einwirkung auf die Gesundheit und die Umwelt zu vermeiden. Die

unsachgemäße Verwertung wird mit Strafen laut den entsprechenden

Lokalvorschriften bestraft.
Nutzer in den EU-Ländern
Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie

sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der

Ihnen weitere Informationen erteilt.
Das Entsorgen von Abfällen in Ländern außerhalb der EU
Dieses Symbol betrifft nur EU-Länder.
Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie

sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der

Ihnen weitere Informationen erteilt.

III. Bedingungen der Inanspruchnahme der Garantie

1. Vorlegung der ausgefüllten Garantiekarte vom Benutzer sowie
Glaubhaftmachung der Kaufumstände vom Benutzer, z.B. durch Vorlegung

eines Kassenbelegs, einer Rechnung, usw. Damit die Reklamation reibungslos
durchgeführt werden kann, wird es empfohlen, dass der Benutzer alle in dem
"Lieferumfang" genannten Elemente, der in der Bedienungsanleitung
beschrieben wurde, zusammen mit dem Produkt zur Reklamation abgibt.

2. Beachtung der in der Bedienungsanleitung und Garantiekarte enthaltenen
Anweisungen vom Benutzer.

3. Die Garantie umfasst nur das Gebiet der Republik Polen und der EU.

4. Die Garantie umfasst nicht die Mängel des Produkts, die infolge von
folgenden Ursachen entstanden sind:
a. Nichtbeachtung der in der Bedienungsanleitung bestimmten Bedingungen
vom Benutzer, insbesondere in Bezug auf richtige Nutzung, Wartung und
Reinigung;
b. Verwendung von Reinigungs- oder Wartungsmitteln vom Benutzer, die im
Widerspruch zu der Bedienungsanleitung stehen;
c. Unrichtige Aufbewahrung und unrichtiger Transport des Produkts vom
Benutzer;
d Eigenmächtige Veränderungen und/oder Umbauten am Produkt vom
Benutzer, die mit dem Garant nicht abgestimmt wurden;
e. Verwendung von Betriebsmaterialien und Ersatzteilen vom Benutzer, die im
Widerspruch zu der Bedienungsanleitung stehen.
5 Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964
Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, an dem:

- Seriennummer, Datumsangaben und Typenschilder vom Benutzer entfernt,
verändert oder beschädigt wurden;

- Plomben vom Benutzer beschädigt wurden oder Spuren des Hantierens an
ihnen tragen.

23

6. Achtung! Die mit täglicher Bedienung des Produkts verbundenen

Tätigkeiten, die sich u.a. aus der Bedienungsanleitung ergeben, sind vom
Benutzer auf eigene Rechnung und eigene Kosten auszuführen.

IV. Reklamationsverfahren

1. Falls unrichtige Arbeit des Produkts festgestellt wird, soll man sich vor der
Anmeldung der Reklamation vergewissern, dass alle insbesondere in der
Bedienungsanleitung bestimmten Bedientätigkeiten richtig ausgeführt wurden.

2. Die Reklamation soll man unverzüglich, am besten innerhalb von 7 Tagen ab
Feststellung des Mangels am Produkt anmelden. Der Benutzer, der kein
Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist,

verliert Garantieansprüche für das Produkt, im Falle, wenn die Reklamation

nicht innerhalb von 7 Tagen angemeldet wird.

3. Die Reklamation kann u.a. am Verkaufsort, an dem das Produkt gekauft
wurde, beim Garantieservice oder schriftlich auf folgende Adresse angemeldet
werden: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Der Benutzer kann die Reklamation unter Verwendung des Formulars
anmelden, das auf der Internet www.dedra.pl zugänglich ist. ("Formular zur
Anmeldung der Reklamation aufgrund der Garantie").

5. Die Adressen von Garantieservice-Stellen für jeweilige Länder sind auf der
Internetseite www.dedra.pl zugänglich. Im Falle, wenn keine Garantieservice­Stelle im jeweiligen Land vorhanden ist, soll man die Reklamationsanmeldung
aufgrund der Garantie an folgende Adresse richten: DEDRA EXIM sp. z o.o. ul.
3 Maja 8, 05-800 Pruszków (Polska).

6. Im Hinblick auf die Sicherheit des Benutzers ist die Nutzung eines
mangelhaften Produkts untersagt..

7. Achtung!!! Nutzung eines mangelhaften Produkts gefährdet der Gesundheit
und dem Leben des Benutzers.

8. Erfüllung der sich aus der Garantie ergebenden Pflichten erfolgt innerhalb

von 14 Werktagen ab der Rückgabe des beanstandeten Produkts vom

Benutzer.

9. Vor der Rückgabe des mangelhaften Produkts zur Reklamation soll man es
reinigen. Das beanstandete Produkt soll sorgfältig vor möglichen

Beschädigungen während des Transports abgesichert werden (es wird

empfohlen das beanstandete Produkt in Originalverpackung zu bringen).

10. Die Garantiezeit wird um die Zeit verlängert, in der der Benutzer das mit der
Garantie umfasste Produkt infolge des Mangels nicht benutzen konnte.

Die sich aus den Vorschriften über die Gewährleistung für Mängel von

verkauften Sachen ergebenden Rechte des Benutzers werden von dieser
Garantie weder ausgeschlossen noch eingeschränkt oder eingestellt

24

Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05

-800 Pruszków

Tel. [phone], fax [phone] www.dedra.pl, [email protected]

Adnotacje o dokonanych naprawach / Záznamy o provedených opravách

/ Záznamy o vykonaných opravách / Pastabos apie atliktą remontą / Piezīmes par veikto remontu / Feljegyzések az

elvégzett javításokró

l / Mențiuni cu privire la

reparațiile efectuate

/ Vermerke über ausgeführte reparaturen

Podpis wykonującego naprawę / Pod

pis

opraváře / Podpis osoby vykonávajúcej

opravu / Remontą atliekančio asmens

parašas / Remonta veicēja parakst

s / A

javítást végző aláírása

/ Semnătura

persoanei car

e a efectuat reparația

/

Unterschrift der die Reparatur

ausführenden Person

Zakres naprawy, opis czynności naprawczych / Rozsah opravy, popis úkonů / Rozsah opravy, opis

vykonaných opravných činností / Remonto apimtis, remonto darbų aprašymas / Remonta apjoms,

remontdarbu apraksts / A javítás tartalma,

a javítási műveletek leírása

/ Domeniul de reparație,

descr

ierea operațiilor de reparație

/ Umfang der Reparatur , Beschreibung der Tätigkeiten

Data wykonania naprawy / Datum

provedení opravy / Dátum vykonania

opravy / Remonto data / Rem

onta

datums / A javítás dátuma / Data

efect

uării reparației

/ Datum der

Ausführung der Reparatur

Data zgłoszenia do naprawy / Datum

nahlášení k opravě / Dátum

odovzdania do opravy / Atidavimo

remontui data / Produkta nodošanas

remontā datums / A javí

tásra történő

bejelentés dátuma

/ Data predării la

reparație

/ Datum der Anmeldung

zur Reparatur
