Szlifierka stołowa

Instrukcja obsługi z kartą gwarancyjną

Stolní bruska

Návod k obsluze se záručním listem

Stolová brúska

Užívateľská príručka so záručným listom

Stalinis šlifuoklis

Naudojimo instrukcija su Garantiniu lapu

Galda slīpmašīna

Lietošanas instrukcija ar garantijas talonu

Asztali köszörű

Használati Utasítás Garanciajeggyel

Maşina de şlefuit de masă

Instrucțiuni de utilizare și certificat de garanție

Tischschleifmaschine

Bedienungsanleitung mit Garantiekarte

Namizni brusilnik Navodila za uporabo z garancijskim listom

Stolna brusilica Upute za uporabu s jamstvenim listom

Шлайфмашина

Инструкции за експлоатация с гаранционна карта

Настільна шліфувальна машина Інструкція з експлуатації з гарантійним талоном

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie

mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

Všechna práva vyhrazena. Toto zpracování je chráněno autorským právem. Kopírování nebo šíření Návodu k obsluze v částech nebo vcelku bez souhlasu společnosti Dedra Exi m je zakázáno. Dedra Exim si vyhrazuje právo zavádět konstrukční a technické a komplementační změny bez dřívějšího oznámení. Tyto změny nemohou být základem pro reklamování výrobku. Návod k obsluze dostupný na stránkách www.dedra.pl

Všetky práva vyhradené. Tieto materiály sú chránené autorskými právami. Kopírovanie prípadne šírenie častí, prípadne celého n ávodu na obsluhu je bez súhlasu spoločnosti Dedra Exim zakázané. Dedra Exim si vyhradzuje právo na vykonávanie konštrukčno-technických zmien, a zmien doplnkového príslušenstva, bez predchádzajúceho upozornenia. Tieto zmeny nemôžu byť dôvodom na reklamáciu výrobku. Užívateľská príručka je dostupná na webovej stránke www.dedra.pl

Visos teisės saugomos. Šis kūrinys yra saugomas autorinių teisių įstatymų. Eksploatavimo instrukcijos arba jos fragmentų kopijavimas ir platinimas be „Dedra Exim“ sutikimo draudžiamas. „Dedra Exim“ pasilieka sau teisę įvesti konstrukcijos, techninius arba komplektacijos pokyčius be išankstinio įspėjimo. Šie pokyčiai negali būti skundo dėl produkto pagrindu. Naudojimo instrukcija yra prieinama svetainėje: www.dedra.pl

Visas tiesības pasargātas. Šis izdevums ir sargāts ar autortiesību. Lietošanas Instrukcijas kopēšana vai izplatīšana pilnīgi vai fragmentos bez Dedra Exim firmas piekrišanas ir aizliegta. Firma Dedra Exim atstāj sev tiesību veikt konstrukcijas-tehnikas izmaiņu, kā arī komplektācijas izmaiņu bez iepriekšēja paziņojuma. Šīs izmaiņas nevar būt par pamatu produkta reklamēšanai. Lietošanas instrukcija pieejama mājaslapā www.dedra.pl

Minden jog fenntartva. A jelen kiadvány szerzői jogokkal védve. A Használati Utasítás másolása vagy terjesztése egészében vagy részleteiben a Dedra Exim írásos engedélye nélkül tilos A Dedra Exim fenntartja magának a szerkezeti-műszaki, valamint komplettálási változtatások előzetes bejelentés nélküli bevezetésének jogát. Ezek a változások nem szolgálhatnak alapjául a termék reklamációjának. A használati utasítás a weboldalon elérhető www.dedra.pl.

Toate drepturile rezervate. Această redactare este protejată prin legea dreptului de autor. Este interzisă copierea, reproducerea în orice fel sau multiplicarea și distribuirea parțială sau în totalitate a Manualului de utilizare fără permisiunea firmei Dedra Exim Firma Dedra Exim își rezervă dreptul de a face modificări tehnice și constructive sau de completare a dispozitivului fără o notificare prealabilă. Aceste modificări nu pot constitui temei pentru reclamarea produsului. Instrucţiunea de deservire accesibilă pe pagina www.dedra.pl

Alle Rechte vorbehalten. Die vorliegende Bedienungsanleitung wird durch das Urheber-recht geschützt. Kein Teil dieser Bedienungs-anleitung darf ohne schriftliche Einwilligung von Dedra Exim vervielfältigt oder verbreitet werden.Dedra Exim behält sich das Recht vor, Konstruktions- und technische Änderungen sowie Änderungen in der Zusammensetzung vorzunehmen, ohne vorher darüber zu informieren. Diese Änderungen können kein Grund zur Reklamation des Produkts bilden. Die Bedienungsanleitung ist auf der Internetseite www.dedra.pl zugänglich.

Vse pravice pridržane. Ta navodila so zaščitena na podlagi predpisov o avtorskih pravicah. Prepovedano je kopiranje ali razširjanje teh navodil za uporabo po delih ali v celoti brez soglasja Dedra Exim. Dedra Exim si pridržuje pravico do uvajanja konstrukcijsko-tehničnih in kompletacijskih sprememb brez predhodnega obvestila. Te spremembe ne morejo biti

podlaga za prijavo reklamacije. Navodila za uporabo so na voljo na strani www.dedra.pl

Sva prava su rezervirana. Ovo djelo je zaštićeno autorskim pravom. Zabranjeno je kopiranje ili distribucija Uputa za uporabu u dijelovima ili u cijelosti bez pristanka Dedra Exima Dedra Exim zadržava pravo uvođenja promjena konstrukcijskih, tehničkih i završnih bez prethodne obavijesti. Ove promjene ne mogu predstavljati osnovu za reklamiranje proizvoda. Upute za uporabu dostupne su na web stranici www.dedra.pl

Всички права запазени. Това произведение е защитено с авторски права. Забранено е копирането или разпространението на ръководството за потребителя на части или изцяло без разрешението на Dedra Exim Dedra Exim си запазва правото да прави промени в дизайна, техниката и окомплектовката б ез предварително уведомление. Тези промени не могат да бъдат основание за рекламиране на продукта. Ръководството за потребителя е на разположение на адрес www.dedra.pl

Всі права захищені. Ця робота захищена авторським правом. Копіювання або розповсюдження Посібника користувача повністю або частково без дозволу Dedra Exim заборонено Dedra Exim залишає за собою право вносити зміни в конструкцію, технічні характеристики та комплектацію без попереднього повідомлення. Ці зміни не можуть бути підставою для реклами продукту. Посібник користувача доступний на сайті www.dedra.pl

Page 2

1. Zdjęcia i rysunki

6 10 12 9 7

Opis piktogramów / Popis použitých piktogramů / Opis používaných piktogramov / Panaudotų piktogramų aprašymas / Lietoto piktogrammu apraksts / Az alkalmazott piktogramok magyarázata / Descrierea pictogramelor / Beschreibung der verwendeten Piktogramme

Nakaz: przeczytaj instrukcję obsługi / Příkaz: přečtěte návod k obsluze / Príkaz: oboznámte sa s užívateľskou príručkou / Privaloma: perskaitykite

aptarnavimo instrukciją / Norādījums: rūpīgi iepazīstieties ar lietotāja rokasgrāmatā sniegto informāciju / Utasítás: olvassa el az útmutatót / Obilgatoriu: citiți manualul de utilizare / Gebot: die Bedienungsanleitung lesen / Ukaz: preberi navodila za uporabo / Nalog: pročitajte upute za uporabu/ Заповедта: прочетете ръководството за употреба/ Заборона: прочитайте інструкцію з експлуатації

Page 3

Nakaz: stosować okulary ochronne/ Příkaz: používejte ochranné brýle/ Príkaz: používajte ochranné okuliare/ Privaloma: naudoti apsauginius akinius/ Norādījums: nēsājiet aizsargacenes/ Utasítás: viseljen védőszemüveget/ / Obligatoriu: folosiţi ochelari de protecţie/ Gebot: schutzbrille tragen / Zahteva: uporabljajte zaščitna očala / Naredba: koristite zaštitne naočale/ Предписание: използвайте предпазни очила/ Рекомендація: користуватися захисними окулярами

Nakaz: stosować środki ochrony dróg oddechowych/ příkaz: používejte prostředky pro ochranu dýchacích cest/ Príkaz: používajte ochranné prostriedky na ochranu dýchacích ciest/ Privaloma: naudoti kvėpavimo takų apsaugos priemones/ Pieprasījums: izmantot elpceļu attiecīgu aizsardzību/ Utasítás: használjon légúti védelmi felszerelést/ Obligatoriu: utilizaţi echipament de protecţie a căilor respiratorii/ Gebot: atemschutzgeräte benutzen/ Brezpogojna obveznost: uporabljati sredstva za zaščito dihal/ Naredba: koristite zaštitu dišnih puteva/ Задължително: Използвайте дихателна защита/ Обов'язково: використовувати засоби захисту органів дихання

Niebezpieczeństwo zranienia/ Pozor! Nebezpečí poranění!/ Pozor! Nebezpečenstvo zranenia!/ Dėmesio! Susižalojimo pavojus!/ Uzmanību! Ievainošanas bīstamība!/ Figyelem! Sérülésveszély!/ Atenţie! pericol de accidentare/ Achtung! Verletzungsgefahr!/ Nevarnost poškodb/ Opasnost od ozljeda/ Опасност от нараняване/ Небезпека травмування

Informacja: średnica tarczy/ informace: průměr kotouče/ informácia: priemer kotúča / informacija: disko skersmuo / informācija: diska diametrs / információ: korong átmérője / informaţie: diametrul discului / information: durchmesser/ Informacija: premer diska/ Informacija: promjer diska/ Информация: диаметър на диска/ Інформація: діаметр диска

Informacja: średnica otworu montażowego/ informace: průměr montážního otvoru / informácia: priemer montážneho otvoru / informacija: montažinės angos skersmuo / informācija: montāžas cauruma diametrs / információ: szerelő nyílás átmérője / informaţie: diametrul orificiului de montare / information: durchmesser der montageöffnung/ Informacija: premer pritrdilne odprtine/ Informacija: promjer montažnog otvora/ Информация: Диаметър на монтажния отвор/ Інформація: Діаметр монтажного отвору

Szerokość ściernic/ Šířka brusných kotoučů/ Šírka brúsnych kotúčov/ Abrazyvinių diskų plotis/ Abrazīvas ripas platums/ Köszörűkorong szélesség/ Latimea corpului/ Breite der schleifscheiben/ Širina brusilnih koles/ Širina brusnih ploča/ Ширина на шлифовъчните дискове/ Ширина шліфувальних кругів

Informacja: Maksymalna prędkość obrotowa / Informace: Maximální rotační rychlost / Informácia: Maximálna uhlová rýchlosť / Informacija: Maksimalus sukimosi greitis / Informācija: Maksimāls rotācijas ātrums / Tájékoztató: Maximális forgatónyomaték / informaţie: viteza maximă de rotaţie / Information: Maximale umlaufgeschwinfigkeit/ Informacije: Največja hitrost / Informacija: Maksimalna obrtna brzina/ Информация: Максимална скорост / Інформація: Максимальна швидкість

PL Spis treści

1. Zdjęcia i rysunki

2. Opis urządzenia

3. Przeznaczenie urządzenia

4. Ograniczenie użycia

5. Dane techniczne

6. Przygotowanie do pracy

7. Podłączenie do sieci

8. Włączanie urządzenia

9. Użytkowanie urządzenia

10. Bieżące czynności obsługowe

11. Części zamienne i akcesoria

12. Samodzielne usuwanie usterek

13. Kompletacja urządzenia

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

15. Wykaz części do rysunku złożeniowego

16. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument.

W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o. Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia

oznaczone symbolem i wszystkie instrukcje. Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek

dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego

użytku.

2. Opis urządzenia

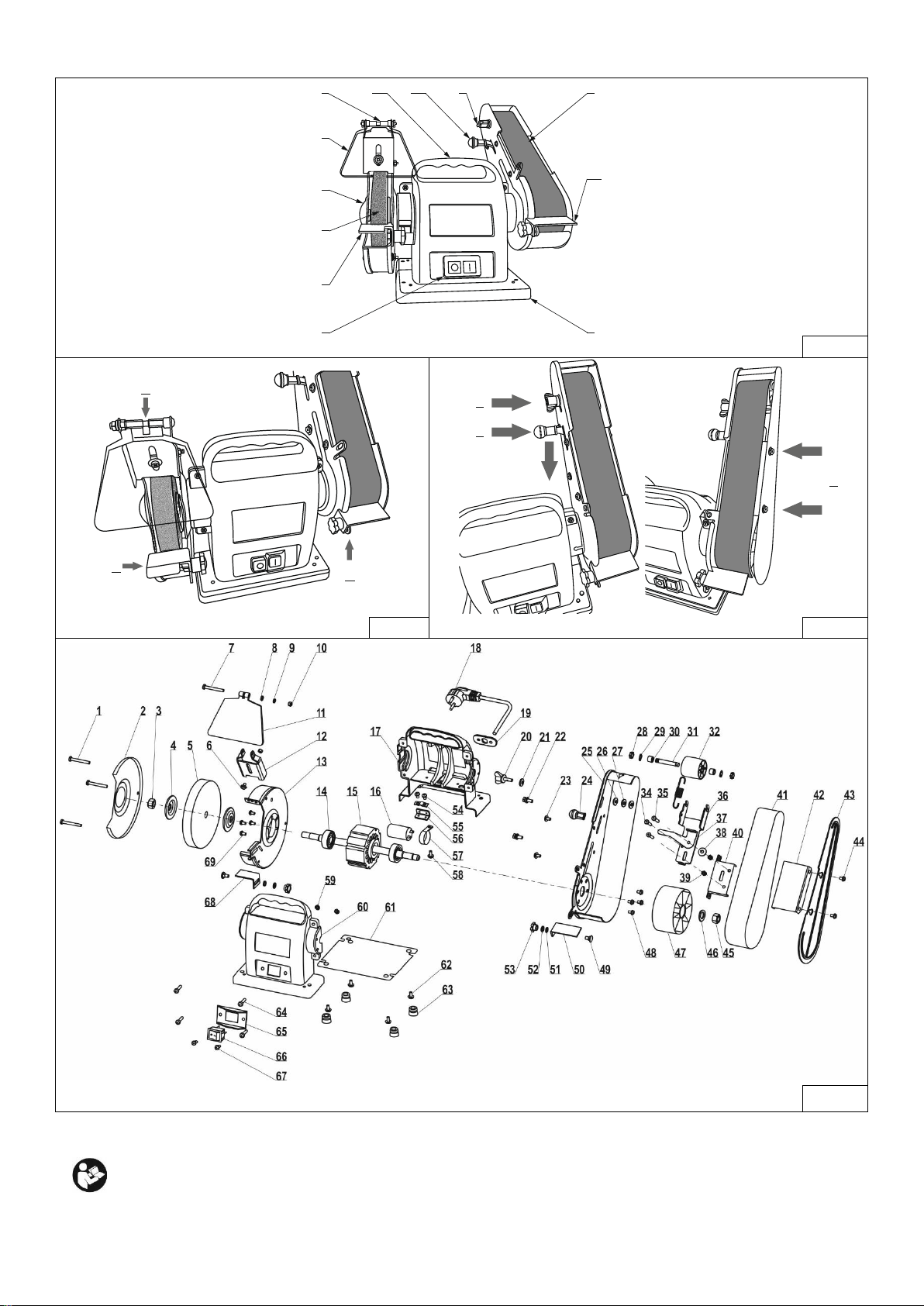

Rys. A: 1.Włącznik/wyłącznik, 2.Podpórka przedmiotu obrabianego, 3.Tarcza szlifierska – ściernica, 4.Osłona tarczy, 5.Osłona przeciwiskrowa, 6.Mocowanie osłony przeciwiskrowej, 7.Pokrętło mocujące podpórkę przedmiotu obrabianego, 8.Otwory mocujące, 9.obudowa

3. Przeznaczenie urządzenia

Szlifierka stołowa jest urządzeniem przeznaczonym do szlifowania na sucho narzędzi stalowych takich jak: noże tokarskie, nożyczki, dłuta, przecinaki, narzędzi posiadających ostrza oraz do innych drobnych prac szlifierskich. Urządzenie umożliwia wykonanie operacji szlifowania powierzchni płaskich, zewnętrznych oraz usuwania zadziorów. Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”. Maszyna może być użytkowana tylko i ze ściernicami o średnicy nie przekraczającej: A067140 - 150 mm, opisanymi w części. “Zalecane ściernice”. Waga oraz gabaryt obrabianego detalu powinny być tak dobrane, by nie powodować braku stabilności maszyny.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność. Użytkowanie niezgodne

z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Szlifierka nie jest urządzeniem przystosowanym do ostrzenia pił tarczowych, pił do drewna i brzeszczotów. Nie wolno obrabiać materiałów zawierających azbest, aluminium, magnez oraz innych materiałów, które mogą stwarzać ryzyko pożaru , wybuchu oraz zagrażajacych zdrowiu.

Dopuszczalne warunki pracy

Praca dorywcza S2 30 min

Szlifierka może być użytkowana tylko w pomieszczeniach

zamkniętych, o sprawnie działającej wentylacji.

5. Dane techniczne

Model

A067140

Silnik elektryczny

Jednofazowy

Napięcie sieci [V]

230 ~

Częstotliwość sieci [Hz]

Moc znamionowa silnika [W]

200

Klasa ochronny

Masa [kg]

Prędkość obrotowa [obr/min]

2950

Prędkość liniowa szlifierki [m/min]

880

Prędkość liniowa ściernicy [m/min]

1300

Średnica ściernicy [mm]

150

Szerokość ściernic [mm]

Średnica otworu ściernic [mm]

12,7

Obwód taśmy szlifierskiej [mm]

686

Szerokość taśmy szlifierskiej [mm]

Stopień ochrony

IP20

Emisja hałasu

Poziom ciśnienia dźwięku LpA [dB(A)]

Niepewność pomiaru (KpA) [dB(A)]

Poziom mocy dźwięku LWA [dB(A)]

Niepewność pomiaru (KWA) [dB(A)]

Informacja na temat hałasu

Emisja hałasu została określona zgodnie z EN 61029-1 wartości podano powyżej w tabeli.

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Deklarowana łączna wartość hałasu została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany poziom hałasu może być również wykorzystywany do wstępnej oceny narażenia na hałas. Poziom hałasu podczas rzeczywistego użytkowania urządzenia może się różnić od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

6. Przygotowanie do pracy

Wszystkie czynności przygotowawcze przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Montaż szybki ochronnej (przeciwiskrowej) (Rys. A, 5 i Rys. A, 6)

Przed dokonaniem jakiegokolwiek montażu lub regulacji należy się upewnić, że urządzenie jest odłączone od sieci zasilającej. W dodatkowym wyposażeniu

Page 4

szlifierki są dwie przeźroczyste osłony przeciwiskrowe, które trzeba dokręcić do górnej części osłony ściernic. (Rys. B, 1) Dla wygodnego szlifowania urządzenie wyposażone jest w dwie podpórki. Jedną należy przykręcić do dolnej części osłony ściernicy (Rys. B, 2), drugą zaś przykręcamy do dolnej osłony pasa sciernego. (Rys. B, 3). Stalowe podpórki mocujemy do dolnej części osłony ściernic.

Ustawienie szlifierki stołowej

Po ustawieniu szlifierki w czystym suchym i dobrze oświetlonym pomieszczeniu na płaskiej powierzchni najlepiej stole warsztatowym, urządzenie należy przymocować do stołu 4 śrubami mocującymi. Urządzenie musi być tak zamocowana, aby ograniczyć drgania do minimum.

Regulacja taśmy szlifierskiej A067140

Przy pierwszym uruchomieniu może okazać się iż taśma szlifierska wymaga wyregulowania. Objawia się to przesuwaniem się taśmy na bok. Stosowne czynności opisano w rozdziale 9 "Użytkowanie szlifierki stołowej".

7. Podłączenie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej. Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia podano w poniższej tabeli:

Moc urządzenia [W]

Minimalny przekrój

przewodu [mm2]

Minimalna wartość

bezpiecznika typu C [A]

<700

0,75

Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny przewodu zasilającego. Nie ciągnąć za przewód zasilający. Urządzenie podłączyć do uziemionego gniazda elektrcznego zabezpieczonego wyłącznikiem różnicowo-prądowym.

8. Włączanie urządzenia

Przed uruchomieniem urządzenia bezwzględnie

wykonać czynności opisane w rozdziale „Przygotowanie

do pracy”.

Przed włączeniem urządzenia, każdorazowo należy sprawdzać czy wszelkie elementy odpowiedzialne za bezpieczeństwo pracy są sprawne. Każdorazowo należy sprawdzić stan ściernicy oraz czy ściernica nie wchodzi w kontakt z jakimkolwiek elementem stałym urządzenia. Włączyć urządzenie do sieci wciskając wtyczkę do gniazdka zasilającego. Włącznik znajduje się na obudowie zespołu napędowego z przodu szlifierki.

Przycisk w kolorze zielonym oznaczony ”I” służy do uruchamiania urządzenia, przycisk czerwony, oznaczony “ 0” do zatrzymywania. Zespół włącznika jest tak

skonstruowany, że w przypadku zaniku napięcia i jego ponownym pojawieniu, maszyna nie załączy się samoczynnie. Aby uruchomić urządzenie należy ponownie wcisnąć przycisk “I”. Nie pozostawiać maszyny na biegu jałowym. Nie pozostawiać urządzenia podłączonej do sieci bez dozoru. Po zakończeniu pracy obowiązkowo wyjąć wtyczkę z gniazdka. W przypadku zbyt dużych prędkości posuwu materiału lub zbyt długotrwałej eksploatacji, tym samym znaczącego wzrostu oporów cięcia i temperatury uzwojeń silnika należy wyłączyć urządzenie i czekać aż silnik osiągnie temperaturę otoczenia. Nie przeciążać maszyny, stosować się do zalecanego czasu pracy. Urządzenie należy użytkować wyłącznie z osprzętem zamontowanym na obydwu wrzecionach. Zapobiega to kontaktowi z obracającym się wrzecionem.

9. Użytkowanie urządzenia

Nigdy nie należy uruchamiać maszyny w momencie kontaktu ściernicy z obrabianym materiałem.

Po uruchomieniu szlifierki łagodnym ruchem dosunąć szlifowany przedmiot do ściernicy (nie uderzać o wirującą ściernicę). W czasie szlifowania narzędzie dociskać niewielką siłą. Ściernica tylko w niewielkim stopniu powinna zmniejszyć swoją prędkość obrotową w stosunku do biegu bez obciążenia. W wyniku zjawiska tarcia pomiędzy ściernicą a obrabianym materiałem następuje zjawisko nagrzewania materiału. Dlatego należy przy szlifierce ustawić pojemnik z środkiem chłodzącym w celu chłodzenia obrabianego przedmiotu. Szlifierka stołowa przeznaczona jest do trybu pracy S2 (praca dorywcza). Oznacza to, że urządzenie w czasie pracy musi mieć zagwarantowane przerwy, na schłodzenie. Przy pracy pod stałym obciążeniem, urządzenie nie może pracować dłużej niż 30 min. Przekroczenie czasu pracy, wyspecyfikowanego powyżej, może spowodować przegrzanie się urządzenia. Czas przerwy powinien być odpowiednio długi, tak aby szlifierka ostygła do temperatury

otoczenia.

Zamocowanie, wymiana ściernic

Przystępując do wymiany ściernic bezwzględnie odłączyć zasilanie od maszyny wyjmując wtyczkę z

gniazdka.

Zdemontować osłonę ściernicy, odkręcając trzy mocujące ją nakrętki za pomocą klucza płaskiego i śrubokręta krzyżowego. Odkręcić nakrętkę (prawa ściernica

- w przeciwnym kierunku do ruchu wskazówek zegara - nakrętka jest prawoskrętną; lewa ściernica - w kierunku zgodnym do ruchu wskazówek zegara - nakrętka jest lewoskrętną), zdjąć podkładkę i pierścień dociskowy, a następnie ściernicę. Pierścień oporowy pozostawić na miejscu. Montaż nowej tarczy należy przeprowadzić w odwrotnej kolejności. Zamontować zdjętą uprzednio osłonę, dokręcić nakrętki. Czynności wymiany ściernicy należy prowadzić bardzo ostrożnie. Upadek ściernicy na twarde podłoże zawsze kończy się wyszczerbieniem lub zniszczeniem tarczy szlifierskiej.

Regulacja taśmy szlifierskiej

Do ustawiania prawidłowego, centralnego biegu taśmy służy pokrętło znajdujące się w górnej części osłony tarczy(Rys. C, 2).Aby wstępnie ustawić prawidłowość biegu taśmy, należy bez załączania napięcia wymusić ręką ruch taśmy i poruszając pokrętłem zgodnie z ruchem wskazówek zegara przesunąć taśmą w jedną stronę, a kręcąc pokrętłem w odwrotnym kierunku. Po wykonaniu wstępnego ustalenia położenia taśmy należy włączyć szlifierkę so sieci I po włączeniu maszyny dokonać ewentualnych dodatkowych regulacji tym pokrętłem, obserwując jednocześnie ruch taśmy. Należy przy tym pamiętać, że obrót pokrętłem nie wymaga dużego ruchu by taśma zmieniła swoje położenie. Regulacji należy dokonywać z wyczuciem, tym bardziej, że zmiana położenia taśmy nie pojawia się natychmiast po ruchu pokrętłem lecz po chwili zwłoki. Jest

to zjawisko normalne.

Wymiana taśmy

Zdemontować osłonę taśmy (Rys. C ), odkręcając dwie mocujące ją śruby. (Rys. C, 1) Dźwignię (Rys. C, 2) przesunąć w dół zwolni to naciąg taśmy i umożliwi zsunięcie z rolek. Wymieniamy taśmę na nową. Dźwignię przesuwamy do góry napinając taśmę na rolkach. Po nałożeniu nowej taśmy należy zamontować z powrotem osłonę. Po wymianie taśmy należy dokonać jej regulacji opisanej w punkcie „Użytkowanie maszyny”.

Zalecane ściernice

A067140 jest wyposażona w ściernicę Ø150x20xf12,7mm oraz w taśmę o obwodzie 686 mm i szerokości 50 mm.W celu uzyskania optymalnych warunków szlifowania i jakości szlifowania, istotnym jest fakt właściwego doboru rodzaju ściernicy do rodzaju obrabianego materiału. Ściernica odpowiednio dobrana do danego materiału obrabianego nie powinna być ani za miękka, ani za twarda . Twardość ściernic oznacza się za pomocą symboli literowych: ściernice b. miękkie: E, F, G; miękkie: H, I, J, K; średnie: L, M , N , O; twarde: P, Q , R , S; b. twarde: T, U, W, Z. System oznaczania ściernic podany jest Polska

Norma: Narzedzia scierne spojone - PN-ISO 525:2001

W A067140 grubość ziarna taśmy nie ma wpływu na pracę szlifierki i zależy jedynie od charakteru czynności, które użytkownik będzie wykonywał za pomocą maszyny. Na rynku jest dostępny szeroki wybór taśm ściernych o bardzo zróżnicowanej ziarnistości, co pozwala wykonać zarówno zgrubną obróbkę jak i bardziej dokładną.

10. Bieżące czynności obsługowe

Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Okresowo weryfikować stan techniczny szlifierki. Sprawdzać bezwzględnie przed każdym rozpoczęciem pracy, czy na powierzchni ściernic nie ma pęknięć, wyszczerbień. Przed każdorazowym rozpoczęciem pracy sprawdzić i wyregulować osłonę przeciwiskrową. Wydostające się spod tarczy iskry mogą doprowadzić do uszkodzenia oka lub zapłonu przedmiotów znajdujących się w pobliżu i spowodować pożar. Dodatkowo należy regulować odległość między końcem podpórki a ściernicą wynikającą ze zużywania się ściernicy. Odległość osłony od ściernicy powinna być jak najmniejsza, jednak w żadnym przypadku nie może być większa niż 2 mm. W przypadku większego odstępu, obrabiany przedmiot może zostać wciągnięty podczas ruchu obrotowego tarczy szlifierskiej i spowodować obrażenia. W przypadku kiedy zużycie ściernicy jest tak duże ,że pomimo regulacji odległości, odległość pomiędzy ściernicą a podpórką przekracza wartość 2 mm – należy wymienić ściernicę.

Kilka ważnych informacji i praktycznych porad

1. W przypadku nierównej powierzchni ściernicy należy zastosować diament, za pomocą którego możemy zregenerować powierzchnię szlifującą ściernicy.

2. Zużywanie się ściernicy zależy od twardości szlifowanego materiału oraz zastosowanej ściernicy.

3. Nie wolno używać bocznej powierzchni ściernicy do szlifowania.

4. Jeżeli ziarno wykrusza się ze spoiwa, oznacza to, że ściernica jest zbyt miękka.

5. Jeżeli ziarno po stępieniu nie wykrusza się ze spoiwa, ściernica jest zbyt

twarda i “pali”, gdyż na skutek tarcia obrabiana część zostaje podgrzana do wysokiej temperatury.

6. Przekazywane do napraw gwarancyjnych maszyny noszące ślady ingerencji osób trzecich będą traktowane jako naprawy pogwarancyjne.

7. Kształt i rodzaj ściernicy dobierać odpowiednio do kształtu i materiału obrabianej części, rodzaju obróbki oraz konstrukcji obrabiarki.

Przenoszenie, przechowywanie

Podczas podnoszeniu należy trzymać urządzenie od spodu, za obie osłony, przewód sieciowy należy zwinąć, osłony przed iskrami oraz podpórki muszą być zdemontowane. Urządzenie przechowywać w suchym miejscu, zabezpieczonym przed dostępem wilgoci. Regularnie smarować ruchome części olejem maszynowym.

11. Części zamienne i akcesoria

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany

produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po

okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Samodzielne usuwanie usterek

Page 5

Przed przystąpieniem do samodzielnego usuwania usterek odłączyć urządzenie od zasilania.

Problem

Przyczyna

Rozwiązanie

Maszyna nie

działa

Przewód zasilający jest źle podłączony

Wcisnąć głębiej wtyczkę do gniazdka, sprawdzić kabel zasilający

W gniazdku

niema napięcia

sieciowego

Sprawdzić napięcie w gniazdku, sprawdzić, czy nie zadziałał

bezpiecznik

Uszkodzony

włącznik

Przekazać urządzenie do serwisu

Silnik nie ma mocy, rusza z trudem

Wyłączyć maszynę z sieci

Czuć zapach

palonej izolacji

Przekazać urządzenie do serwisu

Efektywność

szlifowania bardzo mała

Nieodpowiednia

ściernica

Wymienić tarcze szlifierską na nową (dla odpowiedniego materiału)

13. Kompletacja urządzenia

1. Szlifierka stołowa – 1 szt, 2. Komplet osłon przeciwiskrowych – 1 szt,

3. Podpórka – 1 szt, ; 4. Komplet śrub, podkładek, nakrętek i pokręteł – 1 szt

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

(dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.

Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na

swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi

w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji. Pozbywanie się odpadów w krajach poza Unią Europejską Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

15. Wykaz części do rysunku złożeniowego

Numer

Nazwa części

Śruba

Osłona ściernicy zewnętrzna

Nakrętka

Zewnętrzne Koło dociskowe

Koło 6 Śruba

Śruba

Podkładka

Nakrętka

Osłona

Wspornik osłony

Osłona wewnętrzna

Łożysko

Wirnik

Kondensator

Obudowa tylna

Kabel zasilający z wtyczką

Osłona przewodu

Pokrętło do regulacji

Podkładka

Śruba

Uchwyt dzwigni

Obudowa wewnętrzna pasa

Podkładka

Osłona łożyska

Gumowa podkładka

Pierścień osi

Łożysko igiełkowe

Oś koła napędzanego

Koło napędzane

Sprężyna

Śruba

Śruba z podkładką

Rama pomocnicza

Dzwignia

Podkładka

Nakrętka

Wspornik

Taśma ścierna

Płyta podtrzymująca pasek

Obudowa zewnętrzna pasa

Śruba

Nakrętka

Podkładka

Koło napędowe

Śruba

Podpora

Podkładka

Pokrętło

Śruba

Mocowanie przewodu 1

Mocowanie przewodu 2

Zacisk kondensatora

Śruba

Nakrętka

Obudowa przednia

Płytka podstawy

Śruba

Gumowa nóżka

Śruba

Panel włącznika

Włącznik

Wkręt

Podpora

Śruba

Karta gwarancyjna

Szlifierka stołowa

Nr katalogowy: A067140 nr partii: ..........................

(zwane dalej Produktem)

Data zakupu Produktu: .............

Pieczęć sprzedawcy

Data i podpis sprzedawcy: .................................

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

........................ ...............................

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.

2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy

Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu

Czas trwania ochrony gwarancyjnej

Szlifierka stołowa

24 miesiące, licząc od daty zakupu

Produktu uwidocznionej w niniejszej karcie gwarancyjnej

Tarcze szlifierskie

Elementy nieobjęte gwarancją

III. Warunki skorzystania z gwarancji

Page 6

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu

oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu,

np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego

przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek: a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia; b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi; c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika; d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem; e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

5. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

- numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

6. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest

konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza

dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji”).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni

roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed

uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt

w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady

Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać. Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

CZ Obsah

1. Snímky a obrázky

2. Popis zařízení

3. Určení nástroje

4. Omezení použití

5. Technické údaje

6. Příprava k práci

7. Připojení k síti

8. Zapínání nástroje

9. Použití nástroje

10. Aktuální provozní práce

11. Náhradní díly a příslušenství

12. Samostatné odstranění závad

13. Výbava nástroje

14. Informace pro uživatele o zbavování se elektrických a elektronických zařízení

15. Záruční list Překlad originálního návodu

Prohlášení o shodě bylo připojeno k návodu jako jednotlivý dokument. V případě chybějícího prohlášení o shodě kontaktujte Dedra Exim Sp. z o.o. Všeobecné bezpečnostní podmínky byly připojeny k návodu jako jednotlivá brožura.

VAROVÁNÍ. Přečtěte si všechna upozornění označená

symbolem a všechny pokyny. Nedodržení níže uvedených

upozornění a bezpečnostních pokynů může vést k úrazu elektrickým

proudem, požáru nebo vážným zraněním.

Uložte všechna upozornění a pokyny pro pozdější použití.

2. Popis zařízení

Obr.A :1. Spínač/vypínač, 2. Podpěra zpracovávaného předmětu, 3. Brusný kotouč, 4. Kryt kotouče, 5. Protijiskrový kryt, 6. Připevnění protijiskrového krytu,

7. Kolečko připevňující podpěru zpracovávaného předmětu, 8. Připevňující

otvory, 9. Pouzdro

3. Určení nástroje

Stolní bruska je výrobkem určeným pro broušení za sucha ocelových nářadí jako: soustružnické nože, nůžky, dláta, sekáče, nářadí, která mají ostří, a provádění dalších drobných brusných prací. Stroj umožňuje provádět broušení plochých a vnějších povrchů a odstraňovat výronky. Zařízení se může používat pro stavební a opravné práce, v opravárenských dílnách, pro hobby použití se současným dodržováním podmínek používání a přípustných pracovních podmínek , uvedených v návodu k obsluze.

4. Omezení použití

Zařízení může být používáno pouze v souladu s níže uvedenými "Přípustnými provozními podmínkami". Stroj lze používat pouze s brusnými kotouči s průměrem nepřesahujícím: A067140 - 150 mm, popsanými v části „Doporučované brusné kotouče“.Hmotnost a rozměry zpracovávaného detailu by měly být vybrané tak, aby nezpůsobovaly nestabilitu stroje. Nezpracovávejte materiály, které obsahují azbest, hliník, hořčík nebo další materiály, které mohou způsobovat nebezpečí požáru nebo výbuchu. Samovolné změny v mechanické a elektrické stavbě, veškeré úpravy, obslužné činnosti nepopsané v návodu k obsluze budou vnímány jako právně neopodstatněné a způsobí okamžitou ztrátu záručních práv a prohlášení o shodě ztratí platnost. Používání, které budou v rozporu s určením nebo v rozporu s návodem k obsluze způsobí okamžitou ztrátu záručních práv.

Přípustné pracovní podmínky

Příležitostní práce S2 30 min

Stroj lze používat pouze v místnostech bez přístupu vlhkosti, se

správně fungující ventilací.

5. Technické údaje

Model

A067140

Elektromotor

jednofázový

Síťové napětí [V]

230 ~

Kmitočet sítě [Hz]

Jmenovitý výkon motoru [w]

200

Třída ochrany

Hmotnost zařízení [kg]

Rychlost otáčení [obr/min]

2950

Lineární rychlost brusky [m/min]

880

Lineární rychlost brusného kotouče [m/min]

1300

Průměr brusného kotouče [mm]

150

Šířka brusných kotoučů [mm]

Průměr otvoru brusného kotouče [mm]

12,7

Šířka brusného pásu [mm]

686

Šířka brusného pásu [mm]

Stupeň ochrany

IP20

Emise hluku

Hladina akustického tlaku LpA [dB(A)]

Nejistota měření (KpA) [dB(A)]

Hladina akustického výkonu LWA [dB(A)]

Nejistota měření (KWA) [dB(A)]

Informace o hluku

Hladina hluku je uvedena v souladu s EN 61029-1 hodnoty byly uvedeny výše v tabulce.

Hluk může způsobit poškození sluchu, při práci vždy používejte chrániče sluchu!

Uvedená celková hodnota hluku je měřena podle standardní metody studie a může být použita k porovnání jednoho zařízení s druhým. Zadaná úroveň hluku může být použita také pro předběžné posouzení dopadu hluku. Hladina hluku při skutečném používání přístroje se může lišit od deklarované hodnoty v závislosti na způsobu používání pracovních nástrojů, zejména na typu obráběného materiálu a je třeba k určení opatření na ochranu operátora. Přesně ohodnoťte expozici v reálných podmínkách provozu, je nutné vzít v úvahu všechny části pracovního cyklu, včetně období, když zařízení je vypnuto nebo když je zapnuté, ale není právě používáno.

6. Příprava k práci

Všechny činnosti je nutné provádět0 při zástrčce vysunuté ze zásuvky.

Montáž ochranného skla (protijiskrového) (fot. A.5, A.6)

Před provedením jakékoli instalace nebo nastavení se ujistěte, že je zařízení odpojeno od sítě. V přídavném vybavení brusky jsou dva průhledné protitřískové štíty, které je třeba utáhnout na horní část krytu brusného kotouče. (Obr. B, 1) Pro pohodlné broušení je zařízení vybaveno dvěma podpěrami. Jeden by měl být přišroubován ke spodní části krytu brusného kotouče (obr. B, 2) a druhý je přišroubován ke spodnímu krytu pásu. (Obr. B, 3). Ocelové podpěry jsou připevněny ke spodní části krytu brusných kotoučů.

Page 7

Nastavení stolní brusky

Po nastavení brusky v čisté, suché a dobře osvětlené místnosti na plochém povrchu, nejlépe na stole nebo na stolní desce, elektrický přístroj je třeba přišroubovat ke stolu 4 připevňujícími šrouby. Bruska musí být připevněná takovým způsobem, aby byly omezeny vibrace na minimum.

Nastavení brusné pásky A067140

Při prvním spuštění může být brusný pás nastaven. To se projevuje posuvem pásu na stranu. Příslušné kroky jsou popsány v kapitole 9 „Použití stolní brusky“.

7. Připojení k síti

Před připojením zařízení ke zdroji napájení je nutné se ujistit, že napětí napájení odpovídá hodnotě uvedené v údajovém štítku. Napájecí instalace by měla být vyhotovena v souladu s přísnými požadavky týkajícími se elektrických instalací a splňovat bezpečnostní podmínky používání. Parametry minimálního průřezu napájecího kabelu a jmenovité hodnoty jističe v závislosti na výkonu zařízení byly uvedeny v níže uvedené tabulce:

Výkon přístroje

[W]

Minimální průřez

vodiče [mm2]

Minimální hodnota

pojistky typu C [A]

<700

0,75

Instalace by měla být vyhotovena oprávněným elektrikářem. V případě využívání prodlužovače věnujte pozornost tomu, aby průřez žíly nebyl nižší, než požadovaný (viz tabulka). Elektrický kabel položte tak, aby v průběhu provozu nebyl vystaven možnému přerušení. Nepoužívejte poškozené prodlužovače. Pravidelně kontrolujte technický stav napájecího kabelu. Netahejte napájecí

kabel. Připojte zařízení k uzemněné elektrické zásuvce chráněné diferenciálním proudem.

8. Zapínání nástroje

Před spuštěním zařízení proveďte kroky popsané v části "Příprava k práci".

Před zapnutím stroje pokaždé zkontrolujte, zda jsou všechny díly odpovědné za pracovní bezpečí funkční. Pokaždé zkontrolujte stav brusného kotouče a zda brusný kotouč se nedostává do kontaktu s jakýmkoli stálým komponentem stroje. Stroj zapněte k síti vložením zástrčky do napájecí zásuvky. Spínač se nachází na pouzdru poháněcí soustavy vepředu brusky. Tlačítko zelené barvy označeno „I“ slouží ke spouštění stroje, červené tlačítko označeno „0“ ke zastavení. Soustava spínače byla navržena takovým způsobem, že se v případě výpadku napětí a jeho opětovným vzniku, stroj se nezapne automaticky. Pro spuštění stroje stiskněte opět tlačítko „I“. Nenechávejte stroj při chodu naprázdno. Nenechávejte stroj připojený k síti bez dozoru. Po završení práce povinně vyjměte zástrčku ze zásuvky. V případě příliš velkých rychlostí posouvání materiálu nebo příliš dlouhého provozu, a tímto značného nárůstu odporu řezání a teploty vinutí motoru, vypněte elektrický nástroj a počkejte, až motor dosáhne teploty okolí. Nepřetěžujte stroj, dodržujte doporučovanou pracovní dobu. Zařízení používejte výhradně s nástrojem instalovaným na obou zařízeních. Předchází to kontaktu s otáčejícím se vřetenem.

9. Použití nástroje

Nikdy nespouštějte stroj v okamžiku kontaktu brusného kotouče se zpracovávaným materiálem.

Po spuštění brusky jemným pohybem dosuňte broušený předmět k brusnému kotouči (vyhněte se úderům o rotující brusný kotouč). během broušení dotlačujte nástroj jemnou sílou. Brusný kotouč by měl pouze v malém rozsahu snížit svoji rychlost otáčení vzhledem k práci bez zatížení. V důsledku jevu tření mezi brusným kotoučem a zpracovávaným materiálem se vyskytuje jev nahřátí materiálu. Proto umístěte u brusky nádobu s chladicím prostředkem pro schlazení zpracovávaného materiálu. Stolní bruska je určena pro pracovní režim S2 ((příležitostní práce). Znamená to, že přístroj během práce musí mít zajištěné přestávky na schlazení. Při práci se stálým zatížením nesmí přístroj pracovat déle než 30 min. Přesáhnutí pracovní doby určené výše může vést k přehřátí přístroje. Přestávka by měla být natolik dlouhá, aby se bruska ochladila do teploty okolí.

Připevnění, výměna brusných kotoučů

Před zahájením výměny brusných kotoučů bezvýhradně odpojte napájení od stroje a vyjměte zástrčku ze

zásuvky.

Demontujte kryt brusného kotouče odšroubováním tří šroubů, které ho připevňují, pomocí plochého klíče a křížového šroubováku. Odšroubujte matici (pravý brusný kotouč – v protisměru ke směru pohybu hodinových ručiček – matice je pravotočivá, levý brusný kotouč – ve směru pohybu hodinových ručiček – matice je levotočivá), sundejte podložku a dotlačovací kroužek, a následně brusný kotouč. Opěrný kroužek ponechte na místě. Montáž nového kotouče proveďte v opačném pořadí. Namontujte dříve sundaný kryt a došroubujte matice. Výměnu brusných kotoučů provádějte velmi opatrně. Spadnutí brusného kotouče na tvrdé podloží vede k otlučení nebo poničení kotouče.

Nastavení brusného pásu

Chcete-li nastavit správný centrální převodový stupeň pásky, použijte knoflík umístěný v horní části krytu disku (obr. C, 2) .Chcete-li předem nastavit správnost pásu bez přepínání napětí, přinuťte ruku k pohybu pásky a posuňte knoflík ve směru hodinových ručiček, posuňte pásku jedním směrem a otočte knoflík v opačném směru. Po provedení počátečního umístění pásu zapněte síťovou brusku a po zapnutí stroje proveďte další úpravy pomocí tohoto knoflíku při dodržení pohybu pásu. Mějte na paměti, že otáčení knoflíku nevyžaduje mnoho pohybu ke změně jeho polohy. Nastavení by mělo být provedeno s jistým smyslem, zejména proto, že změna polohy popruhu se nezobrazí bezprostředně po pohybu voliče, ale po chvíli zpoždění. To je normální jev.

Výměna pásky

Demontujte kryt pásky (obr. C), odšroubování dvou šroubů, které jej upevňují. (Obr. C, 1) Páku (obr. C, 2) posuňte dolů, uvolníte napětí pásku a nechte jej sklouznout z válečků. Nahradíme pásku novou. Páku posuneme nahoru utažením pásky na válečcích. Po nanesení nové pásky musíte kryt namontovat zpět. Po výměně pásky je nutné ji upravit tak, jak je popsáno v části „Použití stroje“.

Doporučované brusné kotouče

A067140 je vybavena brusným kotoučem Ø 150 x 20 x f 12,7 mm a pás s obvodem 686 mm a šířkou 50 mm. Abyste získali optimální podmínky a kvalitu broušení, je důležité vybrat správný druh brusného kotouče k druhu zpracovávaného materiálu. Brusný kotouč správně vybraný ke zpracovávanému materiálu by neměl být ani příliš měkký, ani příliš tvrdý. Tvrdost brusných kotoučů se označuje pomocí symbolů písmen: brusné kotouče b. měkké: E, F, G; měkké: H, I, J, K; střední: L, M , N , O; tvrdé: P, Q , R , S; b. tvrdé: T, U, W, Z. Systém označení brusných kotoučů je uvedený podle polské normy: Lepené brusné nástroje PN-ISO 525:2001. V A067140 tloušťka zrna pásu neovlivňuje práci brusky a závisí pouze na povaze akcí, které uživatel provede se strojem. Na trhu je široký výběr abrazivních pásek se širokou škálou zrnitosti, která umožňuje provádět jak hrubé zpracování, tak i přesnější obrábění.

10. Aktuální provozní práce

Všechny obslužené činnosti je nutné provádět při zástrčce vysunuté ze zásuvky.

Pravidelně kontrolujte technický stav brusky. Bezpodmínečně kontrolujte před každým zahájením práce, zda na povrchu brusných kotoučů nejsou praskliny, otlučení. Před každým zahájením práce zkontrolujte a vyregulujte protijiskrový kryt. Jiskry vycházející ze štítu mohou způsobit poškození oka nebo vznícení předmětů v okolí a způsobit požár. Dodatečně je nutné regulovat vzdálenost mezi koncem podpěry a kotoučem vyplývající z užívání kotouče. Vzdálenost krytu od brusného kotouče by měla být co nejmenší, avšak v žádném případě nesmí být nad 2 mm. V případě většího odstupu může být obráběný předmět vtažen během otočeného pohybu brusného disku a způsobit zranění. Pokud je opotřebení brusného kotouče tak vysoké, že i přes nastavení vzdálenosti mezi brusným kotoučem a podpěrou tato přesahuje hodnotu 2 mm - vyměňte brusný kotouč.

Několik důležitých informací a praktických rad

1. V případě, že povrch brusného kotouče není rovný, použijte diamant, jehož pomocí lze regenerovat brousící povrch brusného kotouče.

2. Opotřebování brusného kotouče je závislé na tvrdosti broušeného materiálu a použitého brusného kotouče.

3. Nepoužívejte boční část povrchu brusného kotouče k broušení.

4. Pokud se zrno vydrcuje z pojiva, znamená to, že je brusný kotouč příliš měkký.

5. Pokud se zrno po ztupení nevydrcuje z pojiva, je brusný kotouč příliš tvrdý a „pálí“, jelikož v důsledku tření zpracovávaná díl je nahřátý do vysoké teploty.

6. Stroje předávané k záručním opravám, které nesou stopy zásahu třetích osob, budou považovány za pozáruční.

7. Tvar a druh brusného kotouče vybírejte podle tvaru a materiálu zpracovávaného dílu, druhu zpracování a konstrukci obráběcího stroje.

Stěhování a skladování

Při zvedání držte zařízení ze spodní části, za dvěma kryty, síťový kabel by měl být zasunut, ochrany vůči jiskrám a stojany musí být demontovány. Zařízení uchovávejte na suchém místě chráněném před vlhkostí. Pravidelně namažte pohyblivé části strojním olejem.

11. Náhradní díly a příslušenství

Pro nákup náhradních dílů a příslušenství kontaktujte servis Dedra Exim. Kontaktní údaje jsou uvedeny na 1. straně návodu. Při objednávání náhradních dílů uveďte číslo šarže na typovém štítku, stejně jako číslo dílu z montážního výkresu. Během záruční doby se opravy provádějí za podmínek uvedených v záruční listině. Reklamovaný produkt, prosím, předejte k opravě na místě pořízení (prodávající povinen přijmout reklamované zboží), pošlete na servisní středisko nejblíže k místu bydliště (seznam služeb na internetových stránkách www.dedra.pl), nebo zašlete do centrálního servisu Dedra Exim. Přiložte prosím vyplněnou záruční listinu. Po záruční době opravy provádí centrální servis. Poškozené zboží musí být odesláno do servisního střediska (náklady na dopravu platí uživatel).

12. Samostatné odstranění závad

Před zahájením odstraňování závad odpojte nástroj od napájení.

Problém

Příčina

Řešení

Stroj nefunguje.

Napájecí kabel je špatně připojený nebo poškozený.

Strčte zástrčku hlouběji do zásuvky, zkontrolujte napájecí kabel.

V zásuvce není síťové napětí.

Zkontrolujte napětí v zásuvce,

zkontrolujte, zda nezapůsobila pojistka.

Poškozený spínač

Odevzdejte přístroj do servisu

Motor nemá výkon, spouští se obtížně.

Okamžitě vypněte stroj z napájecí sítě.

Je cítit zápach shořelé izolace.

Motor vyžaduje opravu – předejte přístroj do servisu.

Efektivita brusky je

velmi nízká.

Nesprávný brusný kotouč

Vyměňte brusný kotouč na nový (pro příslušný materiál)

Page 8

13. Výbava nástroje

1. Stolní bruska; 2. Sada protijiskrových krytů; 3. Podpěra; 4. Sada šroubů, podložek, matic a koleček

14. Informace pro uživatele o likvidaci elektrických a elektronických zařízení

(týká se domácností) Prezentovaný symbol umístěný na výrobcích nebo k nim přiložené dokumentaci informuje, že odpadní elektrická a elektronická zařízení

nelze likvidovat společně s komunálním odpadem. Správný postup v případě likvidace, zpětného využití nebo recyklace komponentů spočívá v předání zařízení do specializovaného odběrného bodu, kde bude přijato bezplatně. Informace o místech odběru odpadního zařízení poskytují místní úřady, např. na svých internetových stránkách. Správnou likvidací zařízení chráníme cenné zdroje a eliminujeme negativní vliv na zdraví a životní prostředí, které může být ohroženo nesprávným nakládáním s odpady. Nesprávná likvidace odpadů může být trestána uložením pokuty podle příslušných místních předpisů. Uživatelé v zemích Evropské unie V případě nutnosti likvidace elektrických a elektronických zařízení kontaktujte nejbližší prodejní místo nebo dodavatele, kteří Vám poskytnou doplňkové

informace.

Likvidace odpadů mimo Evropskou unii Tento symbol se týká pouze zemí Evropské unie. V případě potřeby likvidace tohoto výrobku se obraťte na místní úřady nebo prodejce za účelem získání informací o správném způsobu likvidace.

Záruční list

pro

Stolní bruska

Katalogové číslo: A067140 Sériové číslo:..........................

(dále jen výrobek)

Datum zakoupení výrobku: .............

Razítko prodávajícího……………

Datum a podpis prodávajícího: .................................

Prohlášení uživatele:

PotwiPotvrzuji, že jsem byl seznámen se záručními podmínkami a důsledky nedodržování pokynů uvedených v návodu k obsluze a záručním listu. Se záručními podmínkami souhlasím, což potvrzuji vlastnoručním podpisem:

........................ ...............................

datum a místo podpis uživatele

I. Odpovědnost za výrobek

1. Ručitel – DEDRA EXIM Sp. z o.o. se sídlem v Pruszkowie, adresa: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Obvodní soud pro hl. město Varšavu ve Varšavě, XIV. Hospodářský odbor Celostátního soudního rejstříku, DIČ 527020-49-33, Základní kapitál: 100 980.00 zl.

2. Podle podmínek stanovených v tomto záručním listu ručitel poskytuje záruku na výrobek, pocházející z distribuce ručitele.

3. Záruční odpovědnost za vady se týká pouze vad vzniklých z příčin tkvících ve výrobku v okamžiku jeho vydání uživateli.

4. Uživatel má nárok na bezplatnou záruční opravu výrobku, pokud vada byla

zjištěná v záruční době. Provedení opravy výrobku (způsob opravy) závisí na rozhodnutí ručitele. Pokud ručitel nemůže provést opravu, vyhrazuje si právo na výměnu vadné součásti nebo celého výrobku za bezvadný, snížení ceny výrobku nebo odstoupení od smlouvy.

5. Vůči uživateli, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964 občanský zákoník, je odpovědnost Ručitele za škody vyplývající z této záruky a/nebo v souvislosti s jejím uzavřením a plněním, bez ohledu na právní titul, omezena maximálně do výše hodnoty vadného výrobku.

II. Záruční doba

Součásti výrobku, na které se vztahuje záruka

Doba trvání záruční ochrany

Stolní bruska

24 měsíců, počítáno od data nákupu výrobku uvedeného v tomto záručním

listu

Brusné kotouče

Součásti, na které se nevztahuje záruka

III. Podmínky uplatňování záruky

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu

1. Předložení vyplněného záručního listu pro výrobek a doložení okolností

nákupu výrobku, např. předložením paragonu, faktury atd. Pro správné vyřízení reklamace se doporučuje, abyste společně s výrobkem předali všechny součásti stanovené v kapitole „Kompletace“ výrobku uvedené v návodu k obsluze.

2. Dodržování pokynů uvedených v návodu k obsluze a záručním listu.

3. Záruka platí pouze na území Polska a EU.

4. Záruka se nevztahuje na vady výrobku vzniklé zejména v následku:

a. Nedodržování podmínek stanovených v návodu k obsluze, zejména v rozsahu správného provozování, údržby a čištění; b. Používání čisticích nebo ošetřovacích prostředků v rozporu s návodem k obsluze; c. Nevhodného skladování a přepravování výrobku; d. Svépomocných změn a/nebo úpravy výrobku, které nebyly dohodnuty s ručitelem; e. Používání ve výrobku provozních materiálů v rozporu s návodem k obsluze.

5. Uživatel, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964 občanský zákoník, ztratí záruku na výrobek, na kterém:

- odstranil, změnil nebo poškodil sériová čísla, označení údajů a výkonové štítky;

- ucpávky byly poškozeny uživatelem nebo nesly stopy manipulace uživatele.

6. Upozornění! Činnosti spojené s každodenní obsluhou výrobku, vyplývající mj. z návodu k obsluze, provádí uživatel ve vlastní režii a na své náklady.

IV. Postup při reklamaci

1. V případě zjištění nesprávného provozu výrobku se před nahlášením reklamace ujistěte, že jste provedli správně všechny činnosti podrobně popsané v návodu k obsluze.

2. Reklamaci nahlaste ihned, nejlépe do 7 dnů od data zjištění vady výrobku. Uživatel, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964 občanský zákoník, ztratí nárok na uplatnění záruky v případě nenahlášení reklamace do 7 dnů.

3. Reklamaci můžete nahlásit mj. v místě zakoupení výrobku, v záručním servisu nebo písemně na adresu: DEDRA EXIM Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Reklamaci můžete nahlásit prostřednictvím formuláře dostupného na stránkách www.dedra.pl. („Formulář pro nahlášení reklamace“).

5. Adresy záručních servisů v jednotlivých státech jsou dostupné na stránkách www.dedra.pl. Pokud v daném státě není uveden servis, reklamační formulář zašlete na adresu: DEDRA EXIM Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków

(Polska).

6. Z bezpečnostních důvodů je zakázáno používat vadný výrobek.

7. Upozornění!!! Používání vadného výrobku ohrožuje zdraví a život uživatele.

8. Povinnosti vyplývající ze záruky budou splněny do 14 pracovních dnů, počítáno ode dne doručení reklamovaného výrobku.

9. Vadný výrobek před odevzdáním do servisu vyčistěte. Reklamovaný výrobek důkladně zabezpečte proti poškození při přepravě (doporučuje se předat reklamovaný výrobek v originálním obalu).

10. Záruční doba se prodlužuje o dobu, během níž uživatel z důvodu vady výrobku, na kterou se vztahuje záruka, nemohl výrobek používat. Záruka nevylučuje, neomezuje ani nepozastavuje nároky uživatele vyplývající z ručení za vady prodané věci.

SK Obsah

1. Fotografie a obrázky

2. Popis zariadenia

3. Určenie zariadenia

4. Obmedzenia používania

5. Technické údaje

6. Príprava na prácu

7. Pripojenie k sieti

8. Zapnutie zariadenia

9. Používanie zariadenia

10. Priebežná údržba

11. Náhradné diely a príslušenstvo

12. Samostatné odstraňovanie porúch

13. Kompletizácia zariadenia

14. Informácie pre užívateľov týkajúca sa likvidácii elektrických a elektronických zariadení

15. Záručný list

Preklad originálneho návodu

Vyhlásenie o zhode bolo pripojené k návodu ako samostatný dokument. Ak dané vyhlásenie o zhode chýba, je potrebné kontaktovať spoločnosť Dedra

Exim Sp. z o.o.

Všeobecné pokyny pre bezpečnosť boli pripojené k návodu ako samostatná brožúra.

UPOZORNENIE. Prečítajte si všetky upozornenia

označené symbolom a všetky pokyny.

Nedodržanie nasledujúcich bezpečnostných upozornení a bezpečnostných pokynov môže spôsobiť zásah elektrickým prúdom,

požiar, alebo vážne poranenie.

Zachovajte všetky upozornenia a návod pre budúce použitie.

2. Popis zariadenia

Obr. A: 1. Zapínač/vypínač; 2. Podpera opracovávaného predmetu; 3. Brúsny kotúč; 4. Kryt kotúča; 5. Kryt proti iskrám; 6. Upevnenie krytu proti iskrám; 7. Regulačná skrutka upevňujúca podperu opracovávaného predmetu; 8. Upevňujúce otvory; 9. Plášť

3. Určenie zariadenia

Stolová brúska je výrobok na brúsenie nasucho kovových nástrojov a náradia, ako sú: tokárske nože, nožnice, dláta, sekáče, nástroje, ktoré majú čepele a ostria, ako aj na vykonávanie podobných činností (brúsenia). Stroj umožňuje brúsiť ploché, vonkajšie povrchy, ako aj odstraňovať tŕne a drsné okraje. Zariadenie je určené na používanie pri rekonštrukčno-stavebných prácach, v dielňach a v servisoch, pri amatérskych prácach, pričom musia byť dodržiavané podmienky používania a prípustné prevádzkové podmienky, ktoré sú uvedené v užívateľskej príručke.

Page 9

4. Obmedzenia používania

Zariadenie sa môže používať iba v súlade s nižšie umiestnenými „Prípustnými pracovnými podmienkami" uvedenými nižšie”. Stroj sa môže používať iba s brúsnymi kotúčmi s maximálnym priemerom: A067140 - 150 mm, ktoré sú opísané v časti: „Odporúčané brúsne kotúče“. Opracovávaný materiál musí mať takú hmotnosť a tvar, aby v žiadnom prípade stroj nedestabilizoval. Nesmú sa opracovávať materiály, ktoré obsahujú azbest, hliník, horčík alebo iné materiály, ktoré vytvárajú riziko požiaru alebo výbuchu. Neoprávnené a samostatné zmeny v mechanickej a elektrickej konštrukcii, všetky úpravy, činnosti údržby, ktoré nie sú opísané v návode na obsluhu, budú považované za nezákonné a spôsobia okamžitú stratu záručných práv a vyhlásenie o zhode už nebude platné. Použitie v rozpore s účelom, alebo v nezhodne s návodom na použitie, bude mať za následok okamžitú stratu záručných práv.

Prípustné pracovné podmienky

Príležitostná práca S2 30 min

Stroj sa môže používať iba v uzavretých miestnostiach, bez prístupu

vlhkosti, so správne fungujúcim vetraním.

5. Technické údaje

Model

A067140

Elektrický motor

jednofázový

Sieťové napätie [V]

230 ~

Sieťová frekvencia [Hz]

Menovitý príkon motora [w]

200

Ochranná trieda

Hmotnosť zariadenia [kg]

Uhlová rýchlosť [obr/min]

2950

Lineárna rýchlosť brúsky [m/min]

880

Lineárna rýchlosť brúsneho kotúča [m/min]

1300

Priemer brúsneho kotúča [mm]

150

Šírka brúsneho kotúča [mm]

Priemer otvoru brúsnych kotúčov [mm]

12,7

Obvod brúsneho pásu [mm]

686

Šírka brúsneho pásu [mm]

Stupeň ochrany

IP20

Hlučnosť

Úroveň akustického tlaku LpA [dB(A)]

Nepresnosť merania (KpA) [dB(A)]

Úroveň akustického výkonu LWA [dB(A)]

Nepresnosť merania (KWA) [dB(A)]

Informácie o hlučnosti

Emisia hluku bola stanovená v súlade s EN 61029-1, hodnoty sú uvedené v tabuľke vyššie.

Hluk môže spôsobiť poškodenie sluchu, a preto počas práce vždy používajte ochranné prostriedky na uši!

Deklarovaná celková hodnota hluku bola meraná v súlade so štandardnou skúšobnou metódou a môže byť použitá na porovnanie jedného zariadenia z

druhým. Uvedená úroveň hluku môže byť tiež použitá na predbežné posúdenie vystavenia na hluk. Úroveň hluku sa počas skutočného používania zariadenia

môže líšiť od deklarovaných hodnôt, v závislosti na spôsobe používania pracovných nástrojov, najmä od typu spracovaného výrobku a od potreby určenia opatrení zameraných na ochranu operátora. Pre presné posúdenie vystavenia v reálnych podmienkach používania, je potrebné pamätať o všetkých častiach prevádzkového cyklu, vrátane času, keď je zariadenie celkom vypnutý, alebo ak je zapnuté, ale nie je používané.

6. Príprava na prácu

Všetky činnosti musia byť vykonávané len vtedy, keď je zástrčka vytiahnutá zo zásuvky.

Montáž ochranného krytu (proti iskrám) (obr. A.5, A.6)

Pred vykonaním akejkoľvek montáže alebo nastavenia sa uistite, že je zariadenie odpojené od napájania. Brúska je dodatočne vybavená dvomi priehľadnými ochrannými krytmi proti iskreniu, ktoré musia byť priskrutkované k hornej časti krytu brúsnych kotúčov. (Obr. B, 1) Pre pohodlné brúsenie je zariadenie vybavené dvoma podperami. Jednu je potrebné priskrutkovať na spodok krytu brúsneho kotúča (Obr. B, 2), druhú treba priskrutkovať na spodok krytu brúsneho pásu. (Obr. B, 3). Oceľové podpery upevňujeme k spodnej časti krytu brúsnych kotúčov.

Nastavenie stolovej brúsky

Keď brúsku postavíte v čistej, suchej a dobre osvetlenej miestnosti, na plochom povrchu, najlepšie na stole alebo pracovnej doske, elektronáradie k stolu priskrutkuje 4 upevňujúcimi skrutkami. Brúska musí byť tak upevnená, aby boli vibrácie obmedzené na minimum.

Nastavenie brúsneho pásu A067140

Pri prvom uvedení zariadenia do prevádzky sa môže ukázať, že brúsny pás je potrebné vyregulovať. Táto potreba sa prejavuje tým, že sa páska posúva na bok. Vhodné kroky sú opísané v kapitole 9 „Používanie stolovej brúsky“.

7. Pripojenie k sieti

Pred pripojením zariadenia k zdroju napájania sa uistite, že napájacie napätie zodpovedá hodnote uvedenej na typovom štítku. Inštalácia elektrického napájania by mala byť vykonaná v súlade so základnými požiadavkami na elektrické inštalácie a mala by spĺňať požiadavky bezpečného používania. Parametre minimálneho prierezu napájacieho kábla a menovitej

hodnoty poistky v závislosti od výkonu zariadenia sú uvedené v nasledujúcej tabuľke:

Výkon zariadenia [W]

Minimálny prierez

vodiča [mm2]

Minimálna hodnota

ističa typu C [A]

<700

0,75

Inštaláciu by mal vykonať kvalifikovaný elektrikár. Pri použití predlžovacích káblov skontrolujte, či nie je prierez vodiča menší ako je požadované (pozri tabuľku). Elektrický kábel umiestnite tak, aby počas prevádzky nebol vystavený prípadnému poškodeniu. Nepoužívajte poškodené predlžovacie káble. Pravidelne kontrolujte technický stav napájacieho kábla. Neťahajte za sieťový kábel. Pripojte zariadenie k uzemnenej elektrickej zásuvke, ktorá je zabezpečená vypínačom zostatkového prúdu.

8. Zapnutie zariadenia

P Skôr, než zapnete zariadenie, tak určite musíte

vykonať činnosti popísané v kapitole „Príprava na

prácu”.

Vždy pred zapnutím stroja skontrolujte, či všetky ochranné prvky a časti zariadenia sú funkčné. Vždy skontrolujte stav brúsnych kotúčov, ako aj to, či sa brúsny kotúč nedotýka nejakej pevnej časti stroja. Stroj pripojte k el. napätiu zasunutím zástrčky do el. zásuvky. Zapínač je umiestnený v plášti jednotky pohonu, ktorá je umiestnená spredu brúsky. Zelené tlačidlo označené symbolom ”I” sa používa na zapínanie stroja, červené tlačidlo označené symbolom “0” na vypínanie stroja. Modul zapínača je skonštruovaný tak, že v prípade prerušenia el. napätia, keď sa el. napätie opäť obnoví, stroj sa automaticky nespustí. Aby sa stroj spustil, musí sa opäť stlačiť tlačidlo “I”. Stroj nenechávajte spustený na voľnobehu. Stroj, ktorý je pripojený k el. napätiu, nenechávajte bez dozoru. Po skončení práce vždy vytiahnite zástrčku z el. zásuvky. V prípade, ak sa opracovávaný materiál presúva príliš rýchlo, alebo ak sa stroj používa príliš dlho, následkom čoho sa výrazne zvyšuje odpor a tým teplota vinutia motora, elektronáradie vypnite a počkajte, kým motor

nevychladne na teplotu okolia. Zariadenie nepreťažujte, dodržiavajte odporúčaný čas práce.

Zariadenie by sa malo prevádzkovať iba s príslušenstvom namontovaným na oboch vretenách. Zabránite tak kontaktu s rotujúcim vretenom.

9. Používanie zariadenia

Stroj v žiadnom prípade nespúšťajte, ak sa brúsny kotúč dotýka opracovávaného materiálu.

Keď sa brúska spustí, pomalým pohybom priložte opracovávaný predmet k brúsnemu kotúču (neudierajte do rotujúceho brúsneho kotúča). Počas brúsenia opracovávaný predmet jemne pritláčajte. Brúsny kotúč by mal spomaliť iba nepatrne, v porovnaní s uhlovou rýchlosťou pred zaťažením (na voľnobehu). Následkom trenia medzi brúsnym kotúčom a opracovávaným materiálom, materiál sa nahrieva. Preto pri brúske postavte nádobu s chladiacim médiom, ktorým môžete schladiť opracovávaný predmet. Stolová brúska je určená na režim práce S2 (príležitostná práca). Znamená to, že zariadenie sa nesmie používať neustále, môže sa používať iba prerušovane (s prestávkami), ktoré sú nevyhnutné na potrebné vychladnutie zariadenia. Pri práci pod stálou záťažou sa nemôže zariadenie používať bez prerušenia dlhšie ako 30 min. V opačnom prípade, ak sa prekročí vyššie uvedený čas práce, zariadenie sa môže prehriať. Čas prestávky musí byť dostatočne dlhý, aby brúska vychladla na teplotu okolia.

Namontovanie, výmena brúsnych kotúčov

Pred výmenou brúsneho kotúča vždy bezpodmienečne odpojte stroj od el. napätia vytiahnutím zástrčky z el.

zásuvky.

Odmontujte kryt brúsneho kotúča. Plochým kľúčom a krížovým skrutkovačom odskrutkujte tri matice upevňujúce kryt. Odkrúťte maticu (pravý brúsny kotúč – v smere proti pohybu hodinových ručičiek – matica je pravotočivá; ľavý brúsny kotúč – v smere pohybu hodinových ručičiek – matica je ľavotočivá), zložte podložku a prítlačný krúžok, a následne brúsny kotúč. Aretačný krúžok nechajte na mieste. Pri montáži nového brúsneho kotúča postupujte adekvátne v opačnom poradí. Namontujte predtým zložený kryt, dotiahnite matice. Pri výmene brúsneho kotúča postupujte veľmi opatrne. V prípade, ak brúsny kotúč spadne na tvrdý podklad, môže sa vyštrbiť alebo úplne zničiť.

Nastavenie brúsneho pásu

Ak chcete nastaviť správny, centrálny chod pásu, použite gombík, ktorý sa nachádza v hornej časti krytu kotúča (Obr. C, 2). Ak chcete spočiatku nastaviť správny chod pásu, pritiahnite pás ručne bez zapnutého napätia a posunutím gombíka v smere hodinových ručičiek posuňte pás v jednom smere, a otočením gombíka v opačnom smere. Po vykonaní vstupného určenia polohy pásu zapnite brúsku do siete a po zapnutí stroja pomocou tohto gombíka vykonajte ďalšie prípadné úpravy, pričom sledujte pohyb pásu. Mali by ste pamätať na to, že otáčanie gombíka si nevyžaduje veľký pohyb, aby páska zmenila svoju polohu. Nastavenie by ste mali vykonávať s citlivosťou, o to viac, že zmena polohy pásu sa neobjaví bezprostredne po pohybe gombíka, ale po malom oneskorení. Je to normálny jav.

Výmena brúsneho pásu

Odstráňte kryt pásu (Obr. C) uvoľnením dvoch skrutiek, ktoré ju zaisťujú. (Obr. C, 1) Posunutím páky (Obr. C, 2) nadol uvoľnite napnutie pása čo umožní jeho zosunutie z valcov. Pásku vymieňame za novú. Páku posunieme nahor čím dotiahneme pás na valcoch. Po naložení nového pásu znova založte kryt. Po výmene pásu ho nastavte podľa popisu v bode „Používanie stroja“.

Odporúčané brúsne kotúče

Model A067140 je vybavený brúsnym kotúčom Ø150 x 20 x Ø12,7 mm a pásom s dĺžkou 686 mm a šírkou 50 mm. Ak chcete získať optimálne podmienky a kvalitu brúsenia, podstatná je správna voľba typu brúsneho kotúča k opracovávanému materiálu. Správne zvolený brúsny kotúč k danému typu

opracovávaného materiálu nesmie byť ani príliš mäkký, ani príliš tvrdý. Tvrdosti

Page 10

brúsnych kotúčov sa označujú alfabetickými symbolmi: veľmi mäkké brúsne kotúče: E, F, G; mäkké: H, I, J, K; stredné: L, M , N , O; tvrdé: P, Q , R , S; veľmi tvrdé: T, U, W, Z. Systém označovania brúsnych kotúčov upravuje Poľská norma: Lepené brúsne nástroje – PN-ISO 525:2001 V A067140 hrúbka zrna pásu neovplyvňuje činnosť brúsky a závisí iba od povahy činností, ktoré bude používateľ vykonávať pomocou stroja. Na trhu existuje široký výber brúsnych pásov s veľmi rozmanitou zrnitosťou, pomocou ktorých môžete vykonávať hrubé, či tiež precíznejšie obrábanie.

10. Priebežná údržba

Všetky údržbové činnosti musia byť vykonávané len vtedy, keď je zástrčka vytiahnutá zo zásuvky.

Pravidelne kontrolujte technický stav brúsky. Vždy pred začatím práce skontrolujte, či na povrchu brúsnych kotúčov nie sú viditeľné praskliny, vyštrbené miesta. Vždy pred začatím práce skontrolujte a nastavte kryty proti iskrám. Iskry unikajúce z kotúča môžu poškodiť oko, alebo zapáliť predmety v okolí a spôsobiť tak požiar. Dodatočne si musíte nastaviť vzdialenosť medzi koncom podpery a brúsnym kotúčom, ktorá závisí od opotrebenia brúsneho kotúča. Vzdialenosť krytu od brúsneho kotúča by mala byť čo najmenšia, ale v žiadnom prípade nesmie byť väčšia ako 2 mm. Ak je vzdialenosť väčšia, tak sa obrobok môže zachytiť počas rotačného pohybu brúsneho kotúča a spôsobiť zranenia. V prípade, kedy je opotrebenie brúsneho kotúča také veľké, že napriek nastaveniu vzdialenosti, je vzdialenosť medzi brúsnym kotúčom a podperou väčšia ako 2 mm – je potrebné vymeniť brúsny kotúč. Niekoľko dôležitých informácií a praktických rád

1. V prípade, keď povrch brúsneho kotúča nie je rovný, použitie diamant, ktorým môžete zregenerovať povrch brúsneho kotúča.

2. Opotrebovávanie brúsneho kotúča závisí od brúseného materiálu, ako aj použitého typu brúsneho kotúča.

3. Bočný povrch brúsneho kotúča sa nemôže používať na brúsenie.

4. Ak sa z brúsneho kotúča odlupujú zrná, znamená to, že brúsny kotúč je príliš mäkký.

5. Ak sa zrná po otupení neodlúpia od tmelu, brúsny kotúč je príliš tvrdý a „horí“, keďže následkom trenia sa opracovávaný predmet zohrieva na vysokú teplotu.

6. Ak bude na záručnú opravu odovzdaný stroj, na ktorom budú objavené stopy po zásahu (neautorizovanom) tretích strán, oprava bude vykonaná ako pozáručná (platná).

7. Tvar a typ brúsneho kotúča musí byť zvolený podľa tvaru a materiálu opracovávanej časti, spôsobu opracovávania a konštrukcie brúsky.

Prenášanie, skladovanie

Pri zdvíhaní držte zariadenie zdola, zviňte napájací kábel a demontujte podpery a ochranné kryty na iskry. Zariadenie skladujte na suchom mieste, ktoré je chránené pred vlhkosťou. Pohyblivé časti pravidelne namažte strojovým olejom.

11. Náhradné diely a príslušenstvo

Ak si chcete kúpiť náhradné diely a príslušenstvo, tak sa prosím obráťte na servis Dedra Exim. Kontaktné údaje nájdete na 1. strane tohto návodu. Pri objednávaní náhradných dielov uveďte prosím sériové číslo nachádzajúce sa na typovom štítku spolu s číslom dielu z montážneho výkresu. Počas trvania záruky sa oprava vykonáva na základe podmienok uvedených v záručnom liste. Reklamovaný produkt odovzdajte na opravu v mieste nákupu (predávajúci je povinný prijať reklamovaný produkt), odošlite do najbližšieho servisného strediska k miestu bydliska (zoznam servisov nájdete na stránkach www.dedra.pl), alebo odošlite do centrálneho servisu Dedra Exim. Prosím, aby ste priložili vyplnený záručný list. Po skončení záručnej doby opravy vykonáva centrálny servis. Poškodený produkt musí byť odoslaný do servisu (náklady na dodanie hradí používateľ).

12. Samostatné odstraňovanie porúch

Pred začatím samostatného odstránenia porúch, odpojte zariadenie od zdroja napájania.

Problém

Príčina

Riešenie

Stroj nefunguje

Napájací kábel

je zle pripojený, alebo je

poškodený

Zástrčku zasuňte hlbšie do zásuvky, skontrolujte napájací kábel

V el. zásuvke nie je el. napätie

Skontrolujte napätie v zásuvke, či sa neaktivoval istič.

Poškodený vypínač

Zariadenie odovzdajte do servisu

Motor nemá výkon, hýbe sa veľmi ťažko

Stroj okamžite odpojte od el. napätia

Cítiť zápach spálenej izolácie

Motor sa musí opraviť – Zariadenie

odovzdajte do servisu

Efektívnosť brúsenia je veľmi malá

Nesprávne zvolený brúsny kotúč

Vymeňte brúsny kotúč na iný (vhodný pre opracovávaný materiál)

13. Kompletizácia zariadenia

1. Stolová brúska; 2. Komplet krytov proti iskrám; 3. Podpera; 4. Komplet skrutiek, podložiek, matíc a reg. skrutiek

14. Informácie pre užívateľov k likvidácii elektrických alebo elektronických zariadení

(tykajúce są domácností)

Tento symbol na výrobku alebo na priloženej dokumentácii upozorní,

že chybné elektrické spotrebiče a elektronické zariadenia nemožno

likvidovať spolu s domácim odpadom. Správny postup pri ich likvidácii alebo recyklácii podlieha odovzdaniu zariadení na určené zberné miesta, kde budú prijaté zdarma. Informácie o takýchto zberných miestach vydávajú miestne orgány, napr. na svojich internetových stránkach. Správna likvidácia prístroja umožňuje zachovať cenné prírodné zdroje a napomáha prevencii potenciálnych negatívnych dopadov na zdravie a životné prostredie, ktoré môže byť ohrozené nesprávnym nakladaním s takýmto

odpadom.

Nesprávne nakladanie s elektronickými/elektrickými odpadmi je sankciované podľa príslušných vnútroštátnych právnych predpisov. Pre používateľov v Európskej únii V prípade odovzdania elektrických spotrebičov a elektronických zariadení, obráťte sa na najbližšie miesto predaja alebo na dodávateľa, ktorý Vám poskytne bližšie informácie. Likvidácia odpadov v krajinách mimo EÚ. Tento symbol platí len v krajinách EÚ. Ak chcete tento výrobok zlikvidovať, obráťte sa na miestne úrady alebo predajcu za účelom získania informácií o správnom spôsobe postupovania vo veci.

Záručný list

Stolová brúska

Katalógové č : A067140 Číslo šarže: ..........................

(ďalej len Výrobok)

Dátum nákupu výrobku: .............

Pečiatka predajcu

Dátum a podpis predajcu: .................................

Vyhlásenie Užívateľa:

Potvrdzujem, že som bol oboznámený so záručnými podmienkami, ako aj s následkami nedodržiavania pokynov a odporúčaní, ktoré sú uvedené v užívateľskej príručke a v záručnom liste. Záručné podmienky sú mi známe, čo potvrdzujem vlastnoručným podpisom:

........................ ...............................

dátum a miesto podpis Užívateľa

I. Zodpovednosť za Výrobok

1. Ručiteľ - spoločnosť „DEDRA EXIM sp. z o.o.“ sídliaca v meste: Pruszków, na adrese: ul. 3 Maja 8, 05-800 Pruszków, Poľsko, zapísaná do obchodného

registra pod číslom KRS 0000062517 vedenom oblastným súdom pre hlavné mesto Varšava vo Varšave, 14. ekonomické oddelenie Štátneho súdneho registra, IČ DPH: PL 5270204933, základné imanie: 100 980,00 PLN.

2. Podľa podmienok stanovených týmto záručným listom Ručiteľ udeľuje záruku na Výrobok, pochádzajúci z distribúcie Ručiteľa.

3. Zodpovednosť na základe záruky sa vzťahuje iba na chyby, ktoré vznikli následkom príčin nachádzajúcich sa vo Výrobku v momente jeho vydania Užívateľovi.

4. Na základe záruky Užívateľ získava právo na bezplatnú opravu výrobku, ak sa chyba objaví počas trvania záručnej lehoty. Spôsob opravy Výrobku (metóda vykonania opravy) závisí od rozhodnutia Ručiteľa. V prípade, ak Ručiteľ uzná, že Výrobok sa nedá opraviť, Ručiteľ si vyhradzuje právo vymeniť chybný prvok alebo celý Výrobok na výrobok bez chýb, právo na zníženie ceny Výrobku alebo právo na odstúpenie od dohody.

5. Voči Užívateľovi, ktorý nie je konzumentom v zmysle zákona z 23. apríla 1964 Občiansky zákonník, zodpovednosť Ručiteľa za škody vyplývajúce z tejto záruky a/alebo ktoré súvisia s jej uzatvorením a realizáciou, bez ohľadu na právny základ, je obmedzená maximálne do výšky hodnoty chybného Výrobku.

II. Záručná lehota

Prvky Výrobku na ktoré sa vzťahuje záruka

Trvanie záručnej ochrany

Stolová brúska

24 mesiacov od dňa nákupu Výrobku, ktorý je uvedený v tomto záručnom

liste

Brúsne kotúče

Na tieto prvky sa záruka nevzťahuje.

III. Podmienky využitia záruky

1. Užívateľ je povinný predstaviť vyplnený Záručný list výrobku, ako aj náležitý doklad o nákupe Výrobku, napr. predstavením pokladničného bloku, faktúry ap. Aby reklamačný proces prebiehal efektívne odporúčame, aby Užívateľ spolu s reklamovaným výrobkom doručil všetky prvky vymenované v kapitole užívateľskej príručky výrobku „Diely a časti“.

2. Užívateľ je povinný dodržiavať pokyny a odporúčania uvedené v užívateľskej príručke a v záručnom liste.

3.Záruka platí iba na území Poľskej republiky a členských štátov EÚ.

4. Záruka sa nevzťahuje na chyby, ktoré vznikli (predovšetkým) následkom: a. Nedodržania podmienok určených v užívateľskej príručke, predovšetkým podmienok správneho používania, prevádzky, údržby a čistenia

Page 11

b. Použitia na čistenie alebo na údržbu nevhodných prípravkov, nezhodne s užívateľskou príručkou; c. Nevhodného uchovávania a prepravy výrobku; d. Vykonania neautorizovaných zmien a/alebo iných zásahov do výrobku, na ktoré výrobca nevyjadril súhlas; e. Použitím vo výrobku/s výrobkom nevhodných prevádzkových materiálov,

nezhodne s užívateľskou príručkou.

5. Užívateľ, ktorý nie je konzumentom v zmysle zákona z 23. apríla 1964 Občiansky zákonník, stráca záručné práva na výrobok, v ktorom:

- sériové čísla, označenia dátumov a výrobné štítky boli odstránené, zmenené alebo poškodené;

- boli poškodené plomby alebo sú na nich viditeľné stopy manipulácie.

6. Pozor! Činnosti súvisiace s každodennou obsluhou výrobku, vyplývajúce

medzi iným z užívateľskej príručky, Užívateľ vykonáva vlastnými silami a na vlastné náklady.

IV. Reklamačná procedúra

1. V prípade, ak Užívateľ objaví, že Výrobok nefunguje správne, ešte pred zložením reklamácie je povinný uistiť sa, či boli náležite vykonané všetky stanovené činnosti, predovšetkým tie uvedené v užívateľskej príručke.

2. Reklamácia musí byť podaná bezodkladne, najlepšie v priebehu 7 dní od dňa, v ktorom sa prejavila (objavila) chyba Výrobku. Užívateľ, ktorý nie je

konzumentom v zmysle zákona z 23. apríla 1964 Občiansky zákonník, stráca práva vyplývajúce z tejto záruky v prípade, ak reklamáciu nepodá v priebehu 7 dní od dňa, v ktorom sa prejavila (objavila) chyba Výrobku.

3. Reklamáciu môžete podať medzi inými na mieste, v ktorom ste výrobok kúpili, v záručnom servise alebo poštou na adresu: DEDRA EXIM sp. z o.o., ul. 3 Maja

8, 05-800 Pruszków, Poľsko.

4. Užívateľ môže podať reklamáciu prostredníctvom formulára, ktorý je

dostupný na webovej stránke www.dedra.pl. („Formulár podania reklamácie na základe udelenej záruky”).

5. Adresy záručných servisov v jednotlivých štátoch sú zverejnené na webovej stránke www.dedra.pl. V prípade, ak v danom štáte sa nenachádza záručný servis, odporúčame reklamovaný výrobok doručiť na adresu: DEDRA EXIM sp.

z o.o. ul. 3 Maja 8, 05-800 Pruszków, Poľsko.

6. Vzhľadom na bezpečnosť Užívateľa, nefunkčný (chybný) výrobok sa v žiadnom prípade nesmie používať.

7. Pozor!!! Používanie nefunkčného (chybného) výrobku je nebezpečné pre zdravie a život Užívateľov.

8. Povinnosti vyplývajúce z udelenej záruke budú vyplnené v lehote 14

pracovných dní počítajúc od dňa doručenia reklamovaného Výrobku Užívateľom.

9. Pred zaslaním reklamácie odporúčame reklamovaný Výrobok náležite očistiť. Odporúčame reklamovaný Výrobok dôkladne zabezpečiť pre prípadným poškodeniami počas prepravy (reklamovaný Výrobok odporúčame doručiť v originálnom obale).

10. Záručná lehota sa predlžuje o čas, počas ktorého Užívateľ následkom chyby (nefunkčnosti) výrobku, na ktorú sa vzťahovala záruka, nemohol Výrobok používať. Záruka nevylučuje, neobmedzuje a ani nepozastavuje právo Užívateľa (kupujúceho) na základe príslušných predpisov o ručení za chyby predanej veci.

LT Turinys

1. Nuotraukos ir piešiniai

2. Prietaiso aprašas

3. Prietaiso paskirtis

4. Naudojimo apribojimai

5. Techniniai duomenys

6. Paruošimas darbui

7. Jungimas į tinklą

8. Prietaiso įjungimas

9. Prietaiso naudojimas

10. Einamieji naudojimo veiksmai

11. Atsarginės dalys ir reikmenys

12. Savarankiškas defektų pašalinimas

13. Prietaiso elementai

14. Informacija naudotojams apie elektros ir elektronikos prietaisų pašalinimą

15. Garantijos lapas Originalios instrukcijos vertima

Atitikties deklaracija buvo pridėta prie instrukcijos kaip atskiras dokumentas. Atveju, kai nebus atitikties deklaracijos reikia susisiekti su Dedra Exim Sp. z o.o.

Bendrosios saugumo sąlygos buvo pridėtos prie instrukcijos kaip atskira brošiūra.

ĮSPĖJIMAS Perskaityti visus įspėjimus pažymėtus

simboliu ir visas instrukcijas. Žemiau pateiktų įspėjimų ir saugos nurodymų nesilaikymas, gali būti elektros srovės

smūgio, gaisro ar sunkių sužalojimų priežastimi.

Išsaugoti visus įspėjimus ir instrukcijas ateičiai.

2. Prietaiso aprašas

Pav.A: 1. Įjungiklis / išjungiklis, 2. Apdirbamo daikto atrama, 3. Šlifavimo diskas – abrazyvinis elementas, 4. Disko apsauga, 5. Apsauga nuo kibirkščių,

6. Apsaugos nuo kibirkščių montavimas, 7. Rankena, tvirtinanti apdirbamo daikto atramą, 8. Tvirtinimo angos, 9. Korpusas

3. Prietaiso paskirtis

Stalinis šlifuoklis yra skirtas šlifuoti sausu būdu stalinius įrankius – pvz. tekinimo įrankius, žirkles, kaltus, pjaustymo įrankius ir kitus įrankius su ašmenimis, skirtus naudoti atliekant smulkius šlifavimo darbus. Šlifuoklis leidžia šlifuoti plokščius paviršius, išorinius bei nelygumus. Leidžiama naudoti įrenginį remonto ir

statybos darbuose, remonto servisuose, mėgėjiškuose darbuose, jei yra laikomasi naudojimo sąlygų ir leistinų darbo sąlygų, nurodytų Naudojimo

instrukcijoje.

4. Naudojimo apribojimai

Prietaisas gali būti naudojamas vien tik pagal pateiktas "Priimtinas darbo sąlygas”. Įrankis gali būti naudojamas tik su abrazyviniais diskais, kurių skersmuo neviršija: A067140 - 150 mm, aprašytais dalyje „Rekomenduojami abrazyviniai diskai“. Diskai yra aprašyti dalyje „Rekomenduojami abrazyviniai diskai“. Apdirbamos detalės dydis ir gabaritai turi būti taip parinkti, kad nesumažintų staklių stabilumo. Draudžiama šlifuoti medžiagas, kurių sudėtyje yra asbesto, aliuminio, magnio arba kitų medžiagų, galinčių sukelti gaisro arba sprogimo pavojų. Savaiminiai pakeitimai mechaninei ir elektros statyboje, visi modifikavimai, naudojimo veiksmai, neaprašyti instrukcijoje bus traktuojami kaip neteisėti ir priveda prie staigaus garantijos teisės praradimo, o atitikties garantija praras galiojimą. Naudojimas ne pagal naudojimo instrukcijos nuorodas ir paskirtį prives prie staigaus garantijos teisės praradimo.

Priimtinos darbo sąlygos

Darbo režimas S2 30 min

Įrenginys gali būti naudojamas tik patalpose su gerai veikiančia

ventiliacija, kuriose nėra drėgmės.

5. Techniniai duomenys

Modelis

A067140

Elektros variklis

vienfazis

Tinklo įtampa [V]

230 ~

Tinklo dažnis [Hz]

Nominali variklio galia [w]

200

Apsaugos klasė

Įrenginio svoris [kg]

Sukimosi greitis [obr/min]

2950

Šlifuoklio linijinis greitis [m/min]

880

Tekėlo linijinis greitis [m/min]

1300

Tekėlo skersmuo [mm]

150

Tekėlų plotis [mm]

Tekėlo angos skersmuo [mm]

12,7

Šlifavimo juostos apimtis [mm]

686

Šlifavimo juostos plotis [mm]

Apsaugos laipsnis

IP20

Triukšmo emisija

Garso slėgio lygis LpA [dB(A)]

Matavimo paklaida (KpA) [dB(A)]

Garso galios lygis LWA [dB(A)]

Matavimo paklaida (KWA) [dB(A)]

Informacija apie triukšmą

Triukšmo sklidimas buvo nustatytas pagal EN 61029-1 vertės pateikiamos aukščiau lentelėje.

Triukšmas gali privesti prie klausos pažeidimo, darbo

metu visada reikia naudoti klausos apsaugos

priemones!

Triukšmas gali privesti prie klausos pažeidimo, darbo metu visada reikia naudoti klausos apsaugos priemones! Deklaruojama bendra vertė: triukšmo buvo sumatuota pagal standartinę matavimo metodą ir gali būti panaudojama vieno su kitu įtaisu palyginimui. Pateiktas triukšmo palyginimas gali būti panaudojimas pirminei /triukšmo grėsmės vertinimui. Virpesių triukšmo lygis realaus įtaiso naudojimo metu, gali skirtis nuo deklaruojamų verčių, priklausomai nuo darbinių įrankių panaudojimo būdo, ypatingai nuo naudojamo įrankio rūšies, o taip pat nuo priemonių, saugančių operatorių nustatymo būtinumo. Kad tiksliai nustatyti grėsmę realiose naudojimo sąlygose, reikia atsižvelgti į visas operacinio ciklo dalis, į kurias taip pat įeina laikotarpiai, kuomet įtaisas yra išjungtas arba įjungtas, bet nėra naudojamas darbui.

6. Paruošimas darbui

Aprašyti žemiau nurodyti veiksmus reikia atlikti išėmus iš lizdo kištuką.

Apsauginio stiklo (nuo kibirkščių) montavimas (nuotr. A.5, A.6)

Prieš atiekant bent kokį montavimą arba reguliavimą reikia įsitikinti, kad prietaisas yra atjungtas nuo maitinimo tinklo. Papildomoje šlifuoklio įrangoje yra dvi permatomos nuo žarijų apsaugantys gaubtai, kuriuos reikia prisukti prie viršutinės tekėlo gaubtos dalies. (B, 1 pieš.) Patogiam šlifavimui prietaisas turi dvi atramas. Vieną reikia prisukti prie tekėlo gaubto apatinės dalies (B, 2 pieš.) antrą prisukti prie apatinio švitrinio diržo gaubto. (B, 3 pieš.) Plienines atramas tvirtiname prie apatinės tekėlo gaubtos dalies.

Stalinio šlifuoklio nustatymas

Šlifuoklį reikia montuoti švarioje, sausoje ir gerai apšviestoje patalpoje ant plokščio paviršiaus (geriausiai ant stalo arba darbastalio) prisukant prie stalo 4 varžtais. Šlifuoklis turi būti taip pritvirtintas, kad vibracijos būtų sumažintos iki

minimumo.

A067140 šlifavimo juostos reguliavimas

Pirmo įjungimo metu gali pasirodyti, kad šlifavimo juosta turi būti reguliuojama. Tai pasireiškia juostos į šoną persistūmimu. Naudojami veiksmai aprašyti 9 skyriuje „Stalinio šlifuoklio naudojimas“.

Page 12

7. Jungimas į tinklą

Prieš prietaiso prie elektros srovės prijungimo reikia įsitikinti, ar maitinimo įtampa atitinka vertėms pateiktoms prietaiso vardinėje lentelėje. Maitinimo instaliacija turėtų būti atlikta pagal esminius reikalavimus, susijusius

su elektros instaliacija ir pildyti saugaus naudojimo reikalavimus. Maitinimo laido minimalaus skersmens, o taip pat nominalios saugiklio vertės priklausomai nuo prietaiso galios yra pateikti žemiau nurodytoje lentelėje:

Prietaiso galia

[W]

Minimalus laido

skersmuo [mm2]

Minimali C tipo

saugiklio vertė [A]

<700

0,75

Visas elektros instaliacijos jungtis gali įrengti tik reikiamą kvalifikaciją turintis elektrikas. Atveju, kai naudosite prailgintuvus, reikia atkreipti dėmesį, kad gyslos skersmuo nebūtų mažesnis negu reikalaujama (žr. lentelė ). Elektros laidą reikia išdėstyti tokiu būdu, kad darbo metu negrėstų perpjovimas. Negalima naudoti pažeistų prailgintuvų. Periodiškai patikrinti maitinimo laido techninį stovį. Netraukti už maitinimo laido. Prietaisą prijungti prie įžeminto elektros lizdo, apsaugoto diferencijuotu jungikliu.

8. Prietaiso įjungimas

Prieš prietaiso įjungimą reikia būtinai atlikti veiksmus, aprašytus „Paruošimas darbui“ skyriuje

Kiekvieną kartą, prieš įjungiant įrenginį, būtina patikrinti, ar visi elementai, atsakantys už saugumą, veikia teisingai. Kiekvieną kartą reikia patikrinti abrazyvinio disko būklę bei tai, ar abrazyvinis diskas neliečia kurio nors pastovaus įrankio elemento. Įjungti įrankį į elektros tinklą įdedant kištuką į rozetę. Įjungiklis yra šlifuoklio priekyje ant variklio korpuso. Žalias mygtukas pažymėtas ženklu „I“ įjungią įrankį, o raudonas mygtukas „0“ išjungia. Įjungimo sistema yra taip sukurta, kad dingus ir vėl atsiradus elektros įtampai, įrankis savaime neįsijungs. Norint įjungti įrankį, reikės dar kartą paspausti mygtuką „I“. Nepalikti įrankio tuščiosios eigos padėtyje. Draudžiama palikti be priežiūros įrankį įjungtą į elektros tinklą. Baigus darbą, būtinai reikia išimti kištuką iš rozetės. Jei medžiaga būtų stumiama pernelyg greitai arba įrankis būtų naudojamas pernelyg ilgai ir dėl to žymiai padidėtų pjovimo pasipriešinimas ir variklio temperatūra, reikia išjungti elektros įrankį ir palaukti, kol variklis atvės iki aplinkos temperatūros. Neperkrauti įrankio, laikytis nurodyto darbo laiko. Prietaisą reikia naudoti vien ti su įranga sumontuota ant abiejų velenų. Apsaugo tai nuo salyčio su besisukančiu velenu.

9. Prietaiso naudojimas

Draudžiama įjungti šlifuoklį, jei abrazyvinis diskas liečia apdirbamą medžiagą.

Įjungus šlifuoklį, lengvu judesiu priartinti šlifuojamą daiktą prie abrazyvinio disko (netrenkti juo besisukančio abrazyvinio disko). Šlifavimo metu spausti su nedidele jėga. Abrazyvinis diskas tik truputį turėtų sulėtinti savo sukimosi greitį palyginus su tuščia eiga. Dėl trinties tarp abrazyvinio disko ir apdirbamos medžiagos medžiaga įkaista. Todėl šalia šlifuoklio reikia pastatyti talpą su vėsinimo priemone, kurios pagalba apdirbamas daiktas bus vėsinamas. Stalinis šlifuoklis yra skirtas dirbti režimu S2 (laikinas darbas). Tai reiškia, kad darbo metu įrenginys privalo turėti garantuotas pertraukas, kad galėtų atvėsti. Dirbant su nuolatine apkrova, įrenginys negali dirbti ilgiau nei 30 min. Dėl aukščiau nurodyto darbo laiko viršijimo įrenginys gali perkaisti. Pertraukos laikas turi būti pakankamai ilgas, kad šlifuoklis atvėstų iki aplinkos temperatūros.

Abrazyvinių diskų tvirtinimas, keitimas

Norint pakeisti abrazyvinį diską, reikia besąlygiškai išjungti įrenginį išimant kištuką iš rozetės.

Plokščiu raktu ir kryžminiu atsuktuvu atsukti tris abrazyvinio disko apsaugą laikančias veržles ir nuimti ją. Atsukti veržlę (dešinysis abrazyvinis diskas – prieš laikrodžio rodyklę – veržlė yra dešinioji; kairysis abrazyvinis diskas – pagal laikrodžio rodyklę – veržlė yra kairioji), nuimti tarpiklį ir žiedą, o po to abrazyvinį diską. Tarpinį žiedą palikti savo vietoje. Naujo disko montavimas atliekamas atvirkštine seka. Užmontuoti nuimtą apsaugą, užsukti veržles. Keičiant abrazyvinį diską, veiksmus reikia atlikti itin atsargiai. Abrazyviniam diskui nukritus ant kieto paviršiaus, šlifavimo diskas visada yra sugadinamas

arba sunaikinamas.

šlifavimo juostos reguliavimas

Centrinio diržo eigos teisingam nustatymui yra skirta rankenėlė, esančią ašmenų apsaugos viršuje (C, 2 pieš.). Kad pradžioje nustatyti teisingą diržo eigą, būtina be įtampos įtampos įjungimo su rankos pagalba privesti prie juostos judesio, judinant rankenėlę pagal laikrodžio rodykles, perstumti juostą į vieną pusę, o pasukant rankenėlę priešinga kryptimi. Atlikus pradinį diržo padėties nustatymą, reikia įjungti šlifuoklį į tinklą ir įjungus mašiną, atlikti papildomus nustatymus šia rankenėle, tuo pačiu metu stebėti juostos judėjimą. Be to, reikia nepamiršti kad rankenėlės pasukimui nereikia daug judesio, kad juosta pakeistų savo padėtį. Reguliavimas turėtų būti atliekamas švelniai, tuo labiau, kad juostos padėtis pasikeičia ne iškart po rankenėlės pasukimo, bet po tam tikro delsimo. Tai normalus reiškinys.

Juostos pakeitimas

Išmontuoti juostos gaubtą (C pieš.), atsukant du naujus tvirtinimo varžtus. (C,1 pieš.) Svertą (C, 2 pieš.) perstumti į apačią, tai atleis juostos įtempimą ir suteiks nuslydimo nuo ritinėlių galimybę. Pakeisti juostą į naują. Svertą perstumiame į viršų įtempiant juostą ant ritinėlių, Uždėjus naują juostą reikia sumontuoti naują gaubtą. Pakeitus juostą reikia atlikti jos reguliavimą, aprašytą „Mašinos naudojimo“ punkte.

Rekomenduojami abrazyviniai diskai

A067140 turi abrazyvinį diską Ø150x20xf12,7 mm ir 686 mm ilgio bei 50 mm pločio juostą. Siekiant užtikrinti optimalias šlifavimo sąlygas ir kokybę, svarbu yra teisingai parinkti abrazyvinį diską, jo tipas privalo atitikti šlifuojamą medžiagą. Teisingai parinktas abrazyvinis diskas negali būti nei per minkštas, nei per kietas. Abrazyvinių diskų kietumas yra nurodomas naudojant raidinius simbolius: labai minkšti abrazyviniai diskai: E, F, G; minkšti: H, I, J, K; vidutiniai: L, M , N , O; kieti: P, Q , R , S; labai kieti: T, U, W, Z. Abrazyvinių diskų žymėjimo sistema yra nurodyta Lenkijos standarte „Abrazyviniai įrankiai - PN-ISO 525:2001“ W A-67140 juostos grūdelių storis neturi įtakos šlifuoklio darbui ir priklauso vien tik nuo veiksmo pobūdžio, kurį vartotojas atliks su mašinos pagalba. Rinkoje yra prieinamas didelis šlifavimo juostų grūdelių įvairumo, dėka ko galima atlikti apytikrą, kaip ir tikslią apdailą.

10. Einamieji naudojimo veiksmai

Visus naudojimo veiksmus reikia atlikti išėmus iš lizdo kištuką.

Periodiškai būtina tikrinti šlifuoklio techninę būklę. Besąlygiškai prieš kiekvieno darbo pradžią būtina patikrinti, ar šlifavimo diskų paviršiuje nėra įskilimų, pažeidimų ir pan. Prieš kiekvieno darbo pradžią būtina patikrinti ir pareguliuoti apsaugą nuo kibirkščių. Sklindančios iš po skydo kibirkštys gali privesti prie akių pažeidimo arba daiktų esančių šalia užsidegimo ir privesti prie gaisro. Papildomai reikia reguliuoti atstumą tarp atramos galo ir šlifavimo disko, atsirandančio dėl šlifavimo disko naudojimo. Nuotolis tarp apsaugos ir abrazyvinio disko turi būti kuo mažesnis, bet jokiu atveju negali būti didesnis nei 2 mm. Didesnio atstumo atveju, apdorojama medžiaga gali būti įtraukta šlifavimo skydo sukimosi metu ir privesti prie privesti prie sužalojimų. Atveju kai šlifavimo skydo sudėvėjimas yra toks didelis, kad nors yra reguliuojamas atstumas, atstumas tarp šlifavimo skydo ir atramos viršija 2 mm vertę - šlifavimo diską reikia pakeisti į naują.

Kelios svarbios informacijos ir praktiniai patarimai

1. Jei abrazyvinio disko paviršius nelygus reikia panaudoti deimantą, kurio pagalba galime regeneruoti abrazyvinio disko šlifavimo paviršių.

2. Abrazyvinio disko susidėvėjimas priklauso nuo šlifuojamos medžiagos

kietumo ir naudojamo abrazyvinio disko.

3. Draudžiama naudoti šoninį abrazyvinio disko paviršių šlifavimui.

4. Jei dalelės iškrenta iš disko, reiškia abrazyvinis diskas yra pernelyg minkštas.

5. Jei atbukus dalelės neiškrenta, reiškia, kad abrazyvinis diskas yra pernelyg kietas ir „dega“, nes arbo metu apdirbama dalis įkaista iki labai aukštos temperatūros.

6. Garantiniam remontui perduodamų įrenginių, turinčių trečiųjų asmenų įsikišimo pėdsakų, remontas bus laikomas pogarantiniu remontu.

7. Abrazyvinio disko forma ir tipas yra parenkami priklausomai nuo apdirbamos dalies formos ir medžiagos, darbo tipo ir įrenginio konstrukcijos.

Perkėlimas, sandėliavimas

Pakėlimo metu reikia laikyti prietaisą iš apačios, už abiejų gaubtų, tinklinį laidą reikia suvynioti, gaubtai nuo kibirkščių ir atrama turi būti išmontuotos. Prietaisą laikyti sausoje vietoje, apsaugotame nuo drėgmės patekimo. Reguliariai tepti judančias dalis mašinų alyva.

11. Pakeičiamos dalys ir priedai

Kad pirkti atsargines dalis ir aksesuarus reikia susisiekti su Dedra Exim servisu. Kontaktiniai duomenys duomenys yra 1 instrukcijos puslapyje.

Atsarginių dalių užsakymo metu prašome pateikti serijos numerį, patalpintą vardinėje lentelėje, o taip pat dalies išmontavimo piešinio numerį.

Garantinio laikotarpio galiojimo metu taisymai yra atliekami pagal taisykles

pateikiamas garantijos lape. Reklamuojamą produktą prašome pateikti taisymui pirkimo vietoje (pardavėjas įsipareigoja priimti reklamuojamą produktą), nusiųsti į servisą esantį arčiausią gyvenamosios vietos (servisų skaičius www.dedra.pl) arba siųsti į Dedra Exim centrinį servisą. Maloniai prašome pridėti garantinę kortelę. Pasibaigus garantijos laikotarpiui taisymus atlieka centrinis servisas. Pažeistą produktą reikia siųsti į servisą (siuntimo išlaidas padengia vartotojas).

12. Savarankiškas defektų pašalinimas

Prieš pradedant savarankišką defektų pašalinimą, reikia išjungti prietaisą iš elektros maitinimo.

Problema

Priežastis

Sprendimai

Prietaisas neveikia

Maitinimo kabelis yra blogai prijungtas ar

pažeistas

Giliau įstumti kištuką į rozetę, patikrinti maitinimo laidą

Rozetėje nėra įtampos

Patikrinti įtampą rozetėje, patikrinti ar nesuveikė saugiklis.

Sugedo įjungiklis

Atiduoti įrenginį remontui

Variklis neturi galios, sunkiai veikia

Nedelsiant išjungti įrenginį iš

elektros tinklo

Jaučiamas degančios izoliacijos

kvapas

Variklį reikia remontuoti – Atiduoti įrenginį remontui

Labai

mažas šlifavimo

efektyvuma s

Netinkamas abrazyvinis diskas

Pakeisti abrazyvinį diską nauju (pagal apdirbamą medžiagą)

13. Prietaiso elementai

1. Stalinis šlifuoklis; 2. Apsaugų nuo kibirkščių komplektas; 3. Atrama; 4. Varžtų, tarpiklių, veržlių ir rankenų komplektas

14. Informacija naudotojams apie sunaudotos

Page 13

įrangos utilizavimą

(taikoma naudojant buityje)

Aukščiau pateiktas ženklas patalpintas ant produktų arba pavaizduotas

prie produktų pridėtuose dokumentuose informuoja, kad sugedusius

elektrinius ir elektroninius įrenginius draudžiama išmesti kartu su buitinėmis atliekomis. Norėdami utilizuoti, pakartotinai naudoti ar susigrąžinti tokių produktų sudedamąsias dalis, privalote atiduoti prietaisą į specializuotą surinkimo centrą, kur galėsite tai padaryti nemokamai. Informaciją apie sunaudotas technikos surinkimo vietas galite sužinoti iš vietinės valdžios, pvz.

internetiniuose puslapiuose.

Tinkamai utilizuodami techniką padedate saugoti vertingus išteklius ir išvengti neigiamo poveikio sveikatai bei aplinkai, kuriems gali kilti pavojus dėl netinkamo atliekų tvarkymo.

Netinkamai utilizuojant atliekas gresia baudos, numatytos atitinkamose

vietinėse taisyklėse. Naudotojai Europos Sąjungoje Norėdami utilizuoti elektrinius arba elektroninius įrenginius, susisiekite su artimiausiu šių įrenginių pardavimo centru arba su tiekėju, kuris suteiks Jums

papildomos informacijos.

Atliekų utilizavimas ne Europos Sąjungos šalyse Šis ženklas galioja tik Europos Sąjungos šalyse. Norėdami utilizuoti šį produktą, susisiekite su vietine valdžia arba su pardavėju ir sužinokite daugiau informacijos apie tinkamą jo utilizavimo būdą.

Garantinis lapas

Stalinis šlifuoklis

Katalogo Nr: A067140 Partijos numeris: ..........................

(toliau – Produktas)

Produkto pirkimo data: .............

Pardavėjo antspaudas

Pardavėjo parašas ir data: .................................

Vartotojo pareiškimas:

Patvirtinu, kad buvau informuotas apie garantijos sąlygas ir taisyklių, išvardytų

Naudojimo instrukcijoje ir Garantiniame lape, nepaisymo pasekmes. Šios

garantijos sąlygos yra man žinomos, ką patvirtinu savo parašu:

........................ ...............................

data ir vieta vartotojo parašas

I. Atsakomybė už Produktą:

1. Garantijos suteikėjas – „DEDRA EXIM“ Sp. z o.o. su būstine adresu: ul. 3 Maja 8, 05-800 Pruškuvas, KRS 0000062517, Varšuvos apylinkės teismas, Valstybinio teismo registro XIV ūkinis skyrius, Mokesčiu mokėtojo kodas 527020-49-33, Įstatinis kapitalas: 100 980,00 PLN.

2. Šiame garantiniame lape nurodytomis sąlygomis Garantijos suteikėjas suteikia garantiją Produktui iš Garantijos suteikėjo asortimento.

3. Garantijos pagrindu atsakomybė yra priimama tik už defektus, esančius

Produkte jo išdavimo Vartotojui metu.

4. Garantijos pagrindu Vartotojas gauna teisę nemokamai suremontuoti Produktą, jei defektas buvo aptiktas garantijos galiojimo metu. Apie Produkto remonto būdą (remonto atlikimo metodą) sprendžia Garantijos suteikėjas. Jei Garantijos suteikėjas nuspręstų, kad remontas yra neįmanomas, Garantijos suteikėjas pasilieka sau teisę pakeisti elementą su defektu arba visą Produktą kitu, veikiančiu teisingai, sumažinti Produkto kainą arba anuliuotu sutartį.

5. Vartotojo, kuris pagal 1964 m. balandžio 23 d. Civilinį kodeksą nėra laikomas vartotoju, atveju Garantijos suteikėjo atsakomybė dėl kompensacijos, susijusi su šia garantija ir (arba) jos sudarymu ir vykdymu, nepriklausomai nuo formos, yra apribota iki maksimaliai Produkto su defektu vertės.

II. Garantijos laikotarpis

Produkto elementai, kuriems veikia garantija

Garantinės apsaugos trukmė

Stalinis šlifuoklis

24 mėnesiai, skaičiuojant nuo

Produkto pirkimo datos, nurodytos

šiame Garantiniame lape

Šlifavimo skydai

Elementai, kuriems garantija negalioja

III. Naudojimosi garantija sąlygos

1. Vartotojas privalo patiekti užpildytą Produkto Garantinį lapą ir Produkto pirkimą patvirtinantį dokumentą (pvz. kasos čekis, sąskaita-faktūra ir pan.). Tam, kad pretenzijos nagrinėjimo procesas vyktų sklandžiai, rekomenduojama, kad Vartotojas kartu su Produktu perduotų visus elementus, nurodytus „Komplektacijos sąraše“, esančiame Naudojimo instrukcijoje.

2. Vartotojas privalo laikytis Naudojimo instrukcijoje ir Garantiniame lape nurodytų rekomendacijų..

3. Garantija galioja tik Lenkijos Respublikos ir ES teritorijoje.

4. Garantija neapima Produkto defektų, atsiradusių dėl to, kad: a. Vartotojas nesilaikė sąlygų, nurodytų Naudojimo instrukcijoje, ypač susijusių su teisingu naudojimu, priežiūra ir valymu;

b. Vartotojas naudojo priežiūros ar valymo priemones, neatitinkančias sąlygas

nurodytas Naudojimo instrukcijoje; c. Vartotojas netinkamai sandėliavo ir transportavo Produktą; d. Vartotojas savarankiškai keitė ir (arba) modifikavo Produktą, negavęs

Garantijos suteikėjo sutikimo; e. Vartotojas naudojo Produkte eksploatacines medžiagas, neatitinkančias Naudojimo instrukcijos sąlygų

5. Vartotojas, kuris pagal 1964 m. balandžio 23 d. Civilinį kodeksą nėra laikomas vartotoju, praranda garantiją Produktui, jei:

- Vartotojas pašalino, pakeitė arba sugadino serijos numerius, datas ir informacines lenteles;

- Vartotojas pažeidė plombas arba ant jų matosi Vartotojo veiksmų pėdsakai.

6. Dėmesio! Veiksmus, susijusius su kasdieniu Produkto aptarnavimu, nurodytu pvz. Naudojimo instrukcijoje, Vartotojas atlieka pats ir savo sąskaita.

IV. Pretenzijos pateikimo procedūra:

1.Pastebėjus, kad Produktas veikia neteisingai, prieš pateikiant pretenziją, reikia įsitikinti, kad visi veiksmai, aprašyti Naudojimo instrukcijoje, buvo atlikti teisingai.

2. Pretenziją rekomenduojama pateikti nedelsiant, geriausiai per 7 dienas nuo Produkto defekto aptikimo. Vartotojas, kuris pagal 1964 m. balandžio 23 d. Civilinį kodeksą nėra laikomas vartotoju, praranda garantiją Produktui, jei

nepateikia pretenzijos per 7 dienas.

3. Pretenziją galima pateikti pvz. Produkto pirkimo punkte, garantiniame servise arba raštu adresu: „DEDRA EXIM“ Sp. z o. o., ul. 3 Maja 8, 05-800 Pruškuvas.

4. Vartotojas gali pateikti pretenziją, pasinaudodamas blanku, kuris yra internetinėje svetainėje: www.dedra.pl (Pretenzijos garantiniame laikotarpyje

pateikimo forma).

5. Garantinių servisų atskirose šalyse adresai yra nurodyti svetainėje: www.dedra.pl. Jei konkrečioje šalyje nebūtų garantinio serviso, pretenzijas dėl garantijos rekomenduojama siųsti adresu: „DEDRA EXIM“ Sp. z o. o., ul. 3 Maja

8, 05-800 Pruškuvas, Lenkija.

6. Mając Dėl Vartotojo saugumo draudžiama naudoti Produktą su defektais.

7. Dėmesio!!! Produkto su defektais naudojimas kelia pavojų Vartotojo sveikatai ir gyvybei.

8. Veiksmai, susiję su garantija, bus atlikti per 14 darbo dienų skaičiuojant nuo Produkto, dėl kurio yra pateikiama pretenzija, pristatymo dienos.

9. Prieš pristatant Produktą, dėl kurio yra pateikiama pretenzija,

rekomenduojama jį nuvalyti. Produktą, dėl kurio yra pateikiama pretenzija, reikia kruopščiai supakuoti, kad jis būtų apsaugotas nuo pažeidimų transporto metu – rekomenduojama pristatyti produktą originalioje pakuotėje.

10. Garantijos laikotarpis yra pratęsiamas tiek, kiek Vartotojas negalėjo juo naudotis dėl garantijos apimto defekto. Gwarancja Ši garantija neriboja, neišskiria bei nesustabdo Vartotojo teisių dėl parduotos prekės neatitikimo arba prekės defekto.

LV Satura rādītājs

1. Attēli un zīmējumi

2. Ierīces apraksts

3. Ierīces pielietojums

4. Lietošanas ierobežojumi

5. Tehniskie dati

6. Sagatavošana darbībai

7. Pieslēgšana tīklam

8. Ierīces ieslēgšana

9. Ierīces lietošana

10. Tekošas tehniskas apkopes darbības

11. Rezerves daļas un piederumi

12. Patstāvīga avāriju novēršana

13. Ierīces komplektācija

14. Informācija lietotājiem par elektrisku un elektronisku iekārtu likvidēšanu

15. Garantijas karte Oriģinālās instrukcijas tulkojum

Atbilstības deklarācija ir pievienota instrukcijai kā atsevišķs dokuments. Atbilstības deklarācijas neesamības gadījumā sazinieties ar uzņēmumu Dedra

Exim Sp. z o.o.

Vispārīgie drošības noteikumi ir pievienoti instrukcijai kā atsevišķa brošūra.

BRĪDINĀJUMS. Izlasiet visus brīdinājumus, kas apzīmēti

ar simbolu, un visas instrukcijas. Zemāk norādīto brīdinājumu un drošības norādījumu neievērošana var kļūt par

elektrošoka, ugunsgrēka vai smagu traumu iemeslu.

Saglabājiet visus brīdinājumus un instrukcijas turpmākajai lietošanai.

2. Ierīces apraksts

Zīm. A: 1. Ieslēdzējs/izslēdzējs, 2. Apstrādāta priekšmeta atbalsts,

3. Slīpēšanas disks - abrazīva ripa, 4. Diska segums, 5. Segums pret dzirkstelēm, 6. Seguma pret dzirkstelēm stiprinājums, 7. Apstrādāta priekšmeta atbalsta stiprinošs kloķis, 8. Stiprināšanas caurumi , 9. Korpuss

3. Ierīces pielietojums

Galda slīpmašīna ir produkts, paredzēts tērauda instrumentu sausai slīpēšanai, piem.: virpošanas nazi, šķēres, urbji, griezēji, instrumenti ar asmeņiem, kā arī citi smalki slīpēšanas darbi. Ierīce ļauj veikt slīpēšanas operāciju uz plakanām virsmām, ārējām virsmām, kā arī atskabargu likvidēšanai. Pieļaujam iekārtas izmantošanu remonta-būvniecības darbos, remonta rūpnīcās, amatieru darbos, ja vienlaikus būs ievēroti lietošanas nosacījumi un pieļaujami darba apstākļi, noteikti lietošanas instrukcijā.

4. Lietošanas ierobežojumi

Page 14

Ierīci var lietot tikai atbilstoši tālāk sniegtajiem „Pieļaujamajiem darba apstākļiem”. Ierīce var būt lietota tikai ar abrazīvām ripām ar diametru, kas nepārsniedz: A067140 - 150 mm, aprakstītām daļā "Rekomendētas abrazīvas ripas" daļā. Apstrādāta materiāla svars un izmērs jābūt tā pielāgoti, lai neizraisītu ierīces nestabilitāti. Nedrīkst apstrādāt materiālu, kas satur azbestu, alumīniju, magniju vai citu materiālu, kas var izraisīt ugunsgrēku vai sprādzienu. Patvaļīgas izmaiņas mehāniskajā un elektriskajā uzbūvē, visādas modifikācijas, apkalpošanas darbības, kas nav aprakstītas instrukcijā, tiek uzskatītas par nelikumīgām un noved pie tūlītējās garantijas tiesību zaudēšanas un atbilstības deklarācijas spēka zaudēšanas. Ierīces lietošana, kas neatbilst pielietojumam vai lietošanas instrukcijai, noved pie tūlītējās garantijas tiesību zaudēšanas.

Pieļaujamie darba apstākļi

Pagaidāms darbs S2 30min.

Ierīci var lietot tikai telpās bez mitruma pieejas, ar pareizi

funkcionējošo ventilāciju.

5. Tehniskie dati

Modelis

A067140

Elektrodzinējs

vienfāzes

Tīkla spriegums [V]

230 ~

Tīkla frekvence [Hz]

Nominālā dzinēja jauda [w]

200

Aizsardzības klase

Ierīces svars [kg]

Apgrozības ātrums [obr/min]

2950

Slīpmašīnas lineārais ātrums [m/min]

880

Slīpripas lineārais ātrums [m/min]

1300

Slīpripas diametrs [mm]

150

Slīpripu platums [mm]

Slīpripu cauruma diametrs [mm]

12,7

Slīplentes apkārtmērs [mm]

686

Slīplentes platums [mm]

Aizsardzības līmenis

IP20

Trokšņa līmenis

Skaņas spiediena līmenis LpA [dB(A)]

Mērījuma nedrošums (KpA) [dB(A)]

Skaņas jaudas līmenis LWA [dB(A)]

Mērījuma nedrošums (KWA) [dB(A)]

Informācijas par troksni

Trokšņa emisija ir noteikta atbilstoši EN 61029-1 vērtības ir norādītas iepriekš sniegtajā tabulā.

Troksnis bar novest pie dzirdes bojāšanas. Darba laikā vienmēr lietojiet dzirdes aizsardzības līdzekļus!

Deklarētā kopējā trokšņa emisijas vērtība ir izmērīta, izmantojot standarta testa metodi, un var tikt izmantota, lai salīdzinātu vienu ierīci ar otru. Norādītais trokšņa līmenis var tikt izmantots arī pakļautības trokšņa iedarbībai iepriekšējai novērtēšanai. trokšņa līmenis faktiskās ierīces lietošanas laikā var atšķirties no deklarētajām vērtībām atkarībā no darba instrumentu izmantošanas veida, jo īpaši no apstrādājama priekšmeta veida un nepieciešamības noteikt līdzekļus, kuru mērķis ir nodrošināt lietotāja aizsardzību. Lai precīzi novērtētu iedarbību faktiskajos lietošanas apstākļos, ir jāņem vērā visas darbības cikla daļas, kas aptver arī periodus, kad ierīce ir izslēgta vai ir ieslēgta, bet netiek izmantota

darbam.

6. Sagatavošana darbībai

Veicot visas darbības, kontaktdakšai ir jābūt atslēgtai no kontaktligzdas.

Aizsardzības stikla (pret dzirkstelēm) montāža (fot. A.5, A.6)

Pirms jebkādas uzstādīšanas vai regulēšanas darbības veikšanas pārliecinieties, ka ierīce ir atslēgta no barošanas tīkla. Slīpmašīnas papildaprīkojumā ietilpst divi caurspīdīgi pretdzirksteļu aizsargi, kuri ir jāpieskrūvē pie slīpripu pārsega augšdaļas (att. B, 1). Lai nodrošinātu ērtu slīpēšanu, ierīce ir aprīkota ar diviem atbalstiem. Pieskrūvējiet vienu no tiem pie slīpripas pārsega apakšdaļas (att. B, 2), un otru pie slīplentes pārsega apakšdaļas (att. B, 3). Nostipriniet tērauda atbalstus pie slīpripu pārsega apakšdaļas.

Galda slīpmašīnas uzstādīšana

Pēc slīpmašīnas uzstādīšanas tīrā, sausā un labi apgaismotā telpā uz plakanas virsmas, vislabāk uz galda, elektroierīci pieskrūvēt pie galda ar 4 stiprinošām skrūvēm. Slīpmašīna jābūt tā uzstādīta, lai ierobežotu vibrāciju līdz minimumam.

Slīplentes regulēšana A067140

Pirmās iedarbināšanas reizes laikā var izrādīties, ka slīplente ir jānoregulē. Par to liecina slīplentes pārbīdīšanās uz sāniem. Atbilstošas darbības ir aprakstītas

9. nodaļā “Galda slīpmašīnas lietošana”.

7. Pieslēgšana tīklam

Pirms ierīces pieslēgšanas elektrības avotam pārliecinieties, ka barošanas spriegums atbilst nominālajai vērtībai, kas norādīta datu plāksnītē. Barošanas sistēmai ir jābūt izpildītai atbilstoši pamatprasībām attiecībā uz elektriskajām sistēmām un jāatbilst lietošanas drošības prasībām. Barošanas kabeļa minimālā šķērsgriezuma un nominālās drošinātāja vērtības parametri atkarībā no ierīces jaudas ir norādīti tālāk sniegtajā tabulā:

Ierīces jauda

[W]

Vada minimālais

šķērsgriezums

[mm2]

C tipa drošinātāja

minimālā vērtība [A]

<700

0,75

Sistēma ir jāizpilda elektriķim ar atbilstošu kvalifikāciju. Izmantojot pagarinātājus pievērsiet uzmanību tam, lai dzīslas šķērsgriezums nebūtu mazāks par tabulā norādīto. Novietojiet elektrisko kabeli tā, lai darbības laikā tas nebūtu pakļauts pārgriešanas riskam. Neizmantojiet bojātus pagarinātājus. Periodiski pārbaudiet barošanas kabeļa tehnisko stāvokli. Nevelciet aiz barošanas kabeļa. Pieslēdziet ierīci iezemētai elektriskajai kontaktligzdai, kas aizsargāta ar diferenciālas strāvas automātslēdzi.

8. Ierīces ieslēgšana

Pirms ierīces iedarbināšanas ir obligāti jāveic darbības, kas aprakstītas nodaļā “Sagatavošana darbībai”.

Pirms ierīces ieslēgšanas katrreiz pārbaudīt, vai visi drošības elementi ir kārtīgā stāvoklī. Katrreiz pārbaudīt abrazīvas ripas stāvokli un vai abrazīvā ripa nevar kontaktēties ar mašīnas jebkuru pastāvīgu elementu. Pieslēgt ierīci pie elektroapgādes barošanas ligzdas. Ieslēdzējs atrodas uz piedziņas kompleksa korpusa ierīces priekšpusē. Zaļa poga, apzīmēta ar „I”, ir paredzēta mašīnas iedarbināšanai, sarkana, apzīmēta ar „0” - apturēšanai. Ieslēdzēja komplekss ir tā konstruēts, lai elektroapgādes atslēgšanas un kārtējas ieslēgšanas gadījumā mašīna nevarētu patstāvīgi ieslēgties. Lai iedarbināt mašīnu, ir nepieciešami vēlreiz piespiest „I” pogu. Neatstāt ierīci ieslēgtu uz brīva ātruma. Neatstāt mašīnu, pieslēgto pie elektroapgādes tīkla, bez uzraudzības. Pēc darba pabeigšanas atslēgt ierīci no elektroapgādes. Gadījumā, kad materiāla pārvietošana ir pārāk ātra vai kad mašīna ir pārāk ilgi ekspluatēta, t.i. ir paaugstināta griešanas pretestība un dzinēja temperatūra, izslēgt elektroierīci un pagaidīt līdz dzinēja atdzišanai līdz istabas temperatūrai. Nepārslogot ierīci, ievērot ieteicamu darba laiku. Ierīce ir jālieto tikai ar aprīkojumu, kas uzstādīts uz abām vārpstām. Tas novērš saskari ar rotējošo vārpstu.

9. Ierīces lietošana

Nekad nedrīkst iedarbināt ierīci, kad abrazīvā ripa kontaktēs ar apstrādātu materiālu.

Pēc iedarbināšanas ar laidenu kustību pievirzīt slīpētu priekšmetu tuvāk pie abrazīvas ripas (nedrīkst uzsist rotējošu ripu). Slīpēšanas laika ierīci viegli piespiest. Abrazīva ripa nelielā līmenī jāsamazina savu ātrumu, salīdzinot ar darbu bez noslogojuma. Abrazīvas ripas un apstrādāta materiāla rīvēšanas rezultātā materiāls sasildās. Tāpēc pie slīpmašīnas jābūt uzstādīta tvertne ar dzesēšanas līdzekļi, lai dzesētu apstrādātu materiālu. Galda slīpmašīna ir paredzēta darbam S2 kārtībā (pagaidu darbs). Tas nozīmē, ka darba laikā jābūt nodrošināti ierīces darba pārtraukumi, atdzesēšanai. Strādājot ar pastāvīgu noslogojumu, ierīce nevar strādāt ilgāk par 30 min. Iepriekšminēta darba laikā pārsniegšana var izraisīt ierīces sakarsēšanu. Pārtraukuma laiks jābūt attiecīgi ilgs, lai slīpmašīna varētu atdzist līdz apkārtnes temperatūrai.

Abrazīvu ripu stiprināšana, mainīšana

Uzsākot abrazīvu ripu mainīšanu, obligāti atslēgt elektroapgādi no ierīces.

Demontēt abrazīvas ripas segumu, atskrūvējot trīs stiprinošus uzgriežņus ar plakanu atslēgu un krustveida skrūvgriežu. Atskrūvēt uzgriežņu (labā ripa pretēji pulksteņrādītāja kustības virzienam - uzgrieznis ir labs; kreisā ripa pulksteņrādītāja kustības virzienām - uzgrieznis ir kreiss), noņemt paplāksni un piespiešanas gredzenu, pēc tam pašu ripu. Balsta gredzenu atstāt savā vietā. Jauna ripzāģa montāžu veikt pretējā secībā. Uzstādīt agrāk noņemtu segumu, pieskrūvēt uzgriežņus. Abrazīvas ripas mainīšanu veikt ļoti uzmanīgi. Ripas nokrišana uz cietu virsmu var izraisīt robu vai abrazīvas ripas bojāšanu.

Slīplentes regulēšana

Slīplentes pareiza, centrāla gaita tiek iestatīta ar slīpripas pārsega augšdaļā esošo skrūvi (att. C, 2). Lai sākotnēji iestatītu pareizu slīplentes gaitu, kustiniet slīplenti ar roku bez sprieguma ieslēgšanas, un, pagriežot skrūvi pulksteņrādītāja virzienā, pārbīdiet slīplenti vienā virzienā, un griežot ar skrūvi pretējā virzienā. Pēc sākotnējās slīplentes pozīcijas iestatīšanas pieslēdziet slīpmašīnu elektrotīklam un pēc ierīces ieslēgšanas veiciet nepieciešamu papildu regulēšanu ar šo skrūvi, vienlaikus novērot slīplentes kustību. Ņemiet arī vērā, ka nav jāveic liela skrūves kustība, lai slīplente izmainītu savu pozīciju. Regulēšana ir jāveic piesardzīgi, vēl jo vairāk, ka slīplentes pozīcijas izmaiņa nav redzama uzreiz pēc skrūves pagriešanas, bet ar nelielu kavējumu. Tā ir normālā parādība.

Slīplentes nomaiņa

Demontējiet slīplentes pārsegu (att. C), atskrūvējot divas skrūves, kas to stiprina (att. C, 1). Pārbīdiet sviru (att. C, 2) uz leju, tad tiek atlaists slīplentes spriegojums un to var noņemt no ruļļiem. Nomainiet slīplenti pret jaunu. Pārbīdiet sviru uz augšu, lai nospriegotu slīplenti uz ruļļiem. Pēc jaunās slīplentes uzlikšanas uzstādiet pārsegu atpakaļ. Pēc slīplentes nomaiņas veiciet tās regulēšanu, kā aprakstīts nodaļā “Ierīces lietošana”.

Rekomendētas abrazīvas ripas

A067140 ir apgādāta ar abrazīvu ripu Ø150x20xf12,7 mm un lenti ar perimetru 686 mm un platumu 50 mm. Lai sasniegtu optimālu slīpēšanas apstākļu un kvalitāti, ir ļoti svarīgi, lai attiecīgi izvēlēt abrazīvu ripu apstrādātam materiālam. Attiecīgi pielāgota ripa apstrādātam materiālam nevar būt pārāk mīksta vai pārāk cieta. Abrazīvu ripu cietums ir apzīmējams ar burtu simboliem: ļoti mīkstas abrazīvas ripas: E, F, G; mīkstas: H, I, J, K; vidēji mīkstas: L, M , N , O; cietas: P, Q , R , S; ļoti cietas: T, U, W, Z. Ripu apzīmēšanas sistēma ir noteikta poļu standartā: Saistīti abrazīvi instrumenti - PN-ISO 525:2001. A067140 slīplentes graudu biezums neietekmē slīpmašīnas darbību un ir atkarīgs tikai no darbību, ko lietotājs veic ar ierīci, rakstura. Tirgū ir pieejams plašs abrazīvu lenšu klāsts ar ļoti dažādu graudainību, kas ļauj veikt gan rupju, gan precīzāku apstrādi.

10. Tekošas tehniskas apkopes darbības

Veicot visas apkalpošanas darbības, kontaktdakšai ir jābūt atslēgtai no kontaktligzdas

Page 15

Periodiski verificēt lodāmura tehnisko stāvokli. Obligāti pārbaudīt pirms darba uzsākšanas, vai uz abrazīvas ripas virsmām nav spraugu, robu. Pirms darba uzsākšanas pārbaudīt un noregulēt segumu pret dzirkstelēm. Dzirksteles, kas rodas zem slīpdiska, var novest pie acs bojājuma vai apkārt esošo priekšmetu aizdegšanās un izraisīt ugunsgrēku. Papildus tam ir jānoregulē attālums starp atbalsta galu un slīpdisku, kas ir slīpdiska nodilšanas rezultāts. Attālums starp segumu un ripu jābūt iespējami mazāks, nekadā gadījumā nevar pārsniegt 2 mm. Lielāka attāluma gadījumā apstrādājams priekšmets var tikt ievilkts slīpdiska rotācijas laikā un izraisīt traumas. Ja slīpdiska nodilums ir tik liels, ka, neskatoties uz attāluma regulēšanu, attālums starp slīpdisku un atbalstu pārsniedz 2 mm, slīpdisks ir jānomaina pret

jaunu.

Dažādas svarīgas informācijas un praktiskas rekomendācijas

1. Abrazīvas ripas nelīdzenas virsmas gadījumā izmantot dimantu, ar kuru

reģenerēt ripas virsmu.

2. Abrazīvas ripas nolietošana ir atkarīga no slīpēta materiāla cietuma un

izmantotas ripas.

3. Nedrīkst lietot ripas sānu virsmu slīpēšanai.

4. Graudu izdrupšanas gadījumā abrazīva ripa ir pārāk mīksta.

5. Ja graudi neizdrupās, un ripa ir neasa, tas nozīme, ka ir pārāk cieta un "izdedzas", jo apstrādāta materiāla berzēšanas rezultātā uzsildās līdz augstākām temperatūrām.

6. Gadījumā, kad remontam būs nodotas ierīces ar trešās personas iejaukšanās zīmēm, tādi remonti būs uzskatīti kā pēc-garantijas remonti.

7. Abrazīvas ripas formu un veidu izvēlēt attiecīgi apstrādātas daļas formai un materiālam, apstrādes veidam un ierīces konstrukcijai.

Pārnešana, uzglabāšana

Pārnešanas laikā turiet ierīci no apakšas aiz abām pārsegam, saritiniet tīkla kabeli, demontējiet pārsegus, kas aizsargā pret dzirkstelēm, un atbalstus. Uzglabājiet ierīci sausā vietā, kas aizsargāta no mitruma piekļuves. Regulāri ieeļļojiet kustīgus elementus ar mašīneļļu.

11. Rezerves daļas un piederumi

Lai iegādātos rezerves daļas un piederumus, sazinieties ar uzņēmuma Dedra Exim servisa centru. Kontaktinformācija ir atrodama instrukcijas 1. lapā. Pasūtot rezerves daļas, norādiet datu plāksnītē norādīto partijas numuru un daļas numuru no kopsalikuma rasējuma. Garantijas periodā remonti tiek veikti saskaņā ar noteikumiem, kas norādīti garantijas kartē. Ierīce, uz kuru attiecas reklamācija, ir jānodod remontam iegādes vietā (pārdevējam tā ir jāpieņem), jānodod servisa centrā, kas atrodas vistuvāk dzīvesvietai (servisa centru saraksts ir pieejams tīmekļa vietnē www.dedra.pl), vai jānosūta uzņēmuma Dedra Exim galvenajā servisa centrā. Pievienojiet ierīcei aizpildīto garantijas karti. Pēc garantijas perioda remontus veic galvenais servisa centrs. Nosūtiet ierīci servisa centrā (sūtījuma izmaksas sedz lietotājs).

12. Patstāvīga avāriju novēršana

Pirms patstāvīgas avāriju novēršanas sākšanas, atslēdziet ierīci no barošanas avota.

Problēma

Iemesls

Risinājums

Mašīna nefunkcionē

Elektrības vads

nav pareizi

pieslēgts vai ir bojāts

Piespiest kontaktdakšu dziļāk elektrības ligzdā

Elektrības ligzdā

nav sprieguma

Pārbaudīt spriegumu ligzdā, pārbaudīt, vai drošinātājs nav bojāts.

Bojāts ieslēdzējs

Nodot ierīci servisā.

Dzinējam nav jaudas, strādā ar grūtību

Nekavējoties izslēgt ierīci no elektroapgādes

Var sajust

apdegto izolāciju

Dzinējs jābūt remontēts - Nodot ierīci

servisam

Slīpēšanas efektivitāte ļoti slikta

Neattiecīga abrazīva ripa

Mainīt ripu uz jaunu (pielāgotu materiālam)

13. Ierīces komplektācija

1. Galda slīpmašīna; 2. Segumu pret dzirkstelēm komplekts; 3. Atbalsts; 4. Skrūvju, paplākšņu, uzgriežņu un kloķu komplekts

14. Informācija lietotājiem par nolietotas elektroierīces utilizāciju

(mājsaimniecības vajadzībām)

Augstāk norādītā zīme norādītas uz produkta vai produkta

dokumentācijā informē, ka bojātas elektroierīces aizliegts izmest kopā

ar sadzīves atkritumiem. Ja vēlaties šādu produktu detaļas utilizēt, otrreizēji izmantot vai atgriezt, ierīce jānodod specializētā savākšanas centrā, kurā varēsiet to izdarīt bez maksas. Informāciju par nolietotās tehnikas savākšanas punktiem var uzzināt vietējā pašvaldībā, piem., tās mājas lapā. Atbilstoši utilizēta tehnika palīdz saudzēt vērtīgus krājumu un izvairīties no negatīvas ietekmes uz veselību un vidi, kam var tikt radīti draudi neatbilstošu atkritumu apsaimniekošanas dēļ. Neatbilstoša atkritumu utilizācija ir sodāma pēc atbilstošiem vietējiem tiesību aktiem. Lietotāji Eiropas Savienībā. Ja vēlaties utilizēt elektroierīces, sazinieties ar tuvāko šo ierīču pārdošanas centru vai ar piegādātāju, kas Jums sniegs papildu informāciju. Utilizācija ārpus ES dalībvalstīm Šī zīme ir spēkā tikai Eiropas Savienības valstīs. Ja vēlaties utilizēt elektroierīces, sazinieties ar tuvāko šo ierīču pārdošanas centru vai ar piegādātāju, kas Jums sniegs papildu informāciju.

Garantijas talons

Galda slīpmašīna

Kataloga Nr: A067140 Partijas numurs:..........................

(turpmāk saukts Produkts)

Produkta iegādes datums: .............

Pārdevēja zīmogs

Datums un pārdevēja paraksts: .................................

Lietotāja apliecinājums:

Ar šo apliecinu, ka saņēmu informāciju par garantijas nosacījumiem, kā arī par Lietošanas instrukcijas un Garantijas talona norādījumu neievērošanas sekām. Garantijas nosacījumi ir man zināmi, ko apliecinu ar savu rokraksta parakstu:

........................ ...............................

datums un vieta Lietotāja paraksts

I. Atbildība par Produktu

1. 3 Maja 8, 05-800 Pruszków, Polija, reģistrācijas numurs KRS 0000062517, Varšavas Rajona Tiesa Varšavā, Valsts tiesas reģistra XIV. Saimnieciskā nodaļa, NMR kods (NIP) 527-020-49-33, Pamatkapitāls: 100 980,00 PLN.

2. Saskaņā ar noteikumiem, minētiem šajā Garantijas talonā, Garants piešķir garantiju Produktam, kuru izplata Garants.

3. Garantijas atbildība apņem tikai defektus, izraisītu pēc iemesliem, esošiem Produkta Lietotājam nodošanas laikā.

4. Sakarā ar garantiju Lietotājam ir tiesības prasīt bezmaksas uzlabot Produktu,

ja defekts tiks konstatēts garantijas laikā. Produkta uzlabošanas veids (remonta izdarīšanas metode) ir atkarīgs no Garanta uzskata. Gadījumā, kad Garants konstatēs, ka remonts nav iespējams, Garantam ir tiesības mainīt bojātu elementu vai visu Produktu uz brīvu no defektiem, samazināt Produkta cenu vai atteikties no līguma.

5. Attiecībā uz Lietotājam, kas nav patērētājs 1964. gada 23. aprīļa Likuma "Civillikums" izpratnē, Garanta kompensācijas atbildība par zaudējumiem, savienotiem ar garantiju un/vai sakarā ar noslēgšanu un izpildīšanu, neatkarīgi no tiesiskām attiecībām, ir ierobežota tikai līdz nekvalitatīva Produkta vērtībai.

II. Garantijas laiks

Produkta elementi,

apņemti ar garantiju

Garantijas aizsardzības laiks

Galda slīpmašīna

24 mēneši, skaitot no Produkta iegādes datuma norādīta Garantijas talonā

Slīpdiski

Elementi neapņemti ar garantiju.

III. Garantijas lietošanas nosacījumi

1. Aizpildīts Lietotāja Produkta Garantijas talons ar Lietotāja dokumentu, apliecinošu Produkta iegādi, piem. kases kvīts, faktūrrēķins utt. Efektīvas reklamācijas realizācijai ieteicams, lai Lietotājs nodotu kopā ar reklamētu Produktu visus elementus, minētus Produkta "Komplektācija" Lietošanas instrukcijas daļā.

2. Lietošanas Instrukcijas un Garantijas talona norādījumu ievērošana.

3. Garantija ir derīga tikai Polijas Republikas un ES teritorijā.

4. Garantija neapņem Produkta defektus, ierosinātus, starp citiem, sekojošos gadījumos: a. Lietotājs neievēro Lietošanas instrukcijas noteikumus, sevišķi pareizas ekspluatācijas, konservācijas un tīrīšanas jomā; b. Lietotājs lieto tīrīšanas vai konservācijas līdzekļus, kas neatbilst Lietošanas

Instrukcijas norādījumiem; c. Lietotājs neattiecīgi glabā un transportē Produktu;

d. Lietotājs patstāvīgi izdara Produkta izmaiņas un/var pārveidojumus, bez saskaņošanas ar Garantu; e. Lietotājs lieto Produktā ekspluatācijas materiālus, kas neatbilst Lietošanas Instrukcijas norādījumiem.

5. Lietotājs, kas nav patērētājs 1964. gada 23. aprīļa Likuma "Civillikums"

izpratnē, zaudē garantijas tiesības attiecībā uz Produktam, kurā, Lietotāja darbības rezultātā:

- tika likvidēti, mainīti vai bojāti sērijas numuri, datu apzīmējumi vai nominālas tabuliņas;

- tika bojātas vai mainītas plombas.

6. Uzmanību! Darbību, savienotu ar Produkta ikdienas apkalpošanu, ja izriet no Lietošanas instrukcijas, Lietotājs veic patstāvīgi un pēc savām izmaksām.

IV. Reklamācijas procedūra

1. Produkta nepareizas darbības konstatēšanas gadījumā, pirms reklamācijas paziņošanas, Lietotājam ir pienākums pārbaudīt, vai visa darbība, tostarp aprakstīta Lietošanas instrukcija, tika pareizi veikta.

2. Reklamācijas paziņojumu ieteicams sniegt nekavējoties, vislabāk 7 dienu laikā no Produkta defekta konstatēšanas dienas. Lietotājs, kas nav patērētājs

1964. gada 23. aprīļa Likuma "Civillikums" izpratnē, zaudē garantijas tiesības attiecībā uz Produktam, ja nesniegs reklamācijas paziņojumu 7 dienu laikā.

3. Reklamācijas paziņojums var būt sniegts, starp citiem, Produkta iegādes vietā, garantijas servisā vai rakstiski uz adresi: DEDRA EXIM sp. z o.o., ul. 3

Maja 8, 05-800 Pruszków, Polija.

Page 16

4. Lietotājs var arī sniegt reklamācijas paziņojumu, izmantojot

formulāru, pieejamu mājaslapā www.dedra.pl. („Reklamācijas paziņošanas formulārs garantijas ietvaros”).

5. Servisu adreses atsevišķām valstīm atrodas mājaslapā www.dedra.pl. Gadījumā, kad attiecīgajā valstī nav garantijas servisa, reklamācijas paziņojumi jābūt sniegti uz adresi: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków

(Polija).

6. Ņemot vērā Lietotāja drošību, bojāta Produkta lietošana ir aizliegta.

7. Uzmanību!!! Bojāta Produkta lietošana ir bīstama Lietotāja veselībai un dzīvei.

8. Garantijas pienākums tiks izpildīts 14 darba dienu laikā, skaitot no dienas, kad Lietotājs piegādās bojātu Produktu

9. Pirms bojāta Produkta nodošanas reklamācijai ieteicam to notīrīt.

Rekomendējam rūpīgi pasargāt reklamētu Produktu no bojājumiem transportēšanas laikā (ieteicama Produkta piegāde oriģinālā iepakojumā).

10. Garantijas laiks tiek pagarināts uz laiku, kurā, sakarā ar Produkta defektu,, apņemtu ar garantiju, Lietotājs nevarēja to lietot. Garantija neizslēdz, neierobežo un neaptur Lietotāja tiesību, kas izriet no atbildības par pārdota produkta neatbilstību likumam.

HU Tartalomjegyzék

1. Képek és ábrák

2. A készülék leírása

3. A készülék rendeltetésszerű használata

4. A használat korlátozása

5. Műszaki adatok

6. Felkészülés a munkára

7. Csatlakozás a hálózathoz

8. A készülék bekapcsolása

9. A készülék használata

10. Folyamatos karbantartás

11. Alkatrészek és tartozékok

12. Önhibaelhárítás

13. A készülék kompletizálása

14. Információ a felhasználóknak az elektromos és elektronikus eszközök ártalmatlanításáról

15. Jótállási kártya Traducerea instrucțiunii originale

A megfelelőségi nyilatkozatot külön dokumentumként csatolták az utasításhoz. A megfelelőségi nyilatkozat hiányában lépjen kapcsolatba a Dedra Exim Kft. Céggel.

Az általános biztonsági feltételeket külön útmutatásként csatolták az utasításokhoz. Az általános biztonsági feltételeket külön útmutatásként

csatolták az utasításokhoz.

Szimbólummal jelölt összes FIGYELMEZTETÉST és az

utasításokkal . Az alábbi figyelmeztetések és biztonsági

utasítások be nem tartása áramütést, tüzet vagy súlyos sérülést

okozhat. Tartsa a figyelmeztetéseket és utasításokat jövői használatára.

2. A készülék leírása

A rajz: 1.Ki/bekapcsoló, 2.Megmunkált tárgy támasz, 3.Köszörűkorong ,

4.Korong védőborítás, 5.Szikra elleni védőburkolat ,6.Szikra elleni védőburkolat rögzítése 7.Megmunkált tárgy támaszt rögzítő gomb 8.Rögzítő furatok ,

9.burkolat

3. A készülék rendeltetésszerű használata

Az asztali köszörű acél szerszámok, mint az eszterga kés, olló, véső, vágó, éllel rendelkező szerszámok száraz köszörülését és egyéb apróbb köszörülési munkák végzését szolgálja. A gép lehetővé teszi a lapos, külső felületek köszörülését és a tüskék eltávolítását. Megengedett a berendezés használata felújítási-építési munkákhoz, javítóműhelyekben, amatőr munkákhoz, a használati útmutatóban leírt használati feltételek és megengedett munka körülmények betartásával.

4. A használat korlátozása

A készülék csak az alábbi „megengedett munkaviszonyoknak” megfelelően használható. A gép csak és kizárólagosan az alábbi átmérőknél nem nagyobb köszörűkoronggal használható: A067140 - 150 mm, lásd az "Ajánlott köszörűkorongok" fejezetet. A megmunkált tárgy súlyát és méretét úgy kell megválasztani, hogy a gép ne veszítse el stabilitását. Tilos azbeszt, alumínium, magnézium tartalmú és egyéb olyan anyagokat megmunkálni, melyek tűz vagy robbanásveszélyt idézhetnek elő. A mechanikai és elektromos szerkezetek jogosulatlan megváltoztatása, minden olyan módosítás, karbantartási tevékenység, amelyet a felhasználói kézikönyv nem írja le, jogellenesnek minősül, és a garanciajogokat azonnal érvénytelenítheti, a megfelelőségi nyilatkozat pedig válik érvénytelenné. A helytelen, vagy az üzemeltetési utasításnak nem megfelelő használat okoz azonnali garancia elvesztését.

Megengedett munkaviszonyok

Megszakított üzemeltetés S2 30min

A gép kizárólagosan nedvességtől elzárt, jól működő szellőztetéssel

rendelkező zárt térben használható.

5. Műszaki adatok

Modell

A067140

Elektromos motor

egyfázisú

Hálózati feszültség [V]

230 ~

Hálózati frekvencia [Hz]

Motor névleges teljesítménye [w]

200

Érintésvédelmi osztály

Az eszköz súlya [kg]

Fordulatszáma [obr/min]

2950

A csiszoló lineáris sebessége [m / perc]

880

A kerék lineáris sebessége [m / perc]

1300

Kerékátmérő [mm]

150

Kerekekátmérő [mm]

Csiszolókorong furatátmérője [mm]

12,7

Csiszolószalag kerülete [mm]

686

Csiszolószalag szélessége [mm]

Védettségi fokozat

IP20

Zajszint

Hangnyomás-szint LpA [dB(A)]

Mérési pontatlanság (KpA) [dB(A)]

Hangerő-szint LWA [dB(A)]

Mérési pontatlanság (KWA) [dB(A)]

A zajra vonatkozó információk

A zajkibocsátást a EN 61029-1 szerint határozták meg, az értékeket a fenti táblázatban adják meg.

A zaj károsíthatja a hallást, munka közben mindig használjon hallásvédőt!

A bejelentett teljes zaj értéket egy szabványos vizsgálati módszerrel mérik, és egy eszköz egy másik eszközzel összehasonlítására használható. A zajszint is használható a zaj expozíció előzetes értékelésére. A zaj szintje a készülék tényleges használata során eltérhet a bejelentett értékektől, attól függően, hogy milyen módon használják a munkaeszközöket, különösen a munkadarab típusáról és a kezelő védelme érdekében szükséges intézkedések meghatározásáról. Ahhoz, hogy az expozíciót a valós használati körülmények között pontosan meg lehessen becsülni, figyelembe kell venni a működési ciklus minden részét, ideértve azokat az időszakokat is, amikor a készülék ki van kapcsolva, vagy be van kapcsolva, de pont nem használják a munkához.

6. Felkészülés a munkára

Minden műveletet csak akkor végezze el, ha a dugó ki van húzva a konnektorból.

A védő (szikra elleni lemez) felszerelése ( A.5, A.6 kép)

Mielőtt bármilyen szerelést vagy beállítást elvégezne, ellenőrizze, hogy az eszköz le van-e húzva az áramellátásról. A daráló ezen felül két átlátszó szikravédővel van felszerelve, amelyeket a csiszolókorong fedelének tetejére kell csavarni. (B, 1. ábra) A kényelmes csiszolás érdekében az eszköz két tartóval van felszerelve. Az egyiket a csiszolókorong-burkolat aljára kell csavarozni (B. ábra, 2), a másikat a csiszolószalag-burkolat aljára. (B. ábra, 3). Az csiszolókorong burkolatának acél tartói vannak rögzítve.

Az asztali köszörű beállítása

A köszörűt száraz és jól megvilágított helyiségben állítsa sima felületre, asztalra, vagy pultra, majd az elektromos szerszámot rögzítse az asztalhoz 4 csavarral. A köszörűt úgy kell rögzíteni, hogy a vibrálás a minimálisra csökkenjen.

A csiszolószalag beállítása A067140

Az első üzembe helyezéskor kiderül, hogy a csiszolószalagot beállítani kell. Ez abban mutatkozik meg, hogy a szalag félrecsúszik. A megfelelő lépéseket a 9. fejezet "Asztali csiszoló használata" fejezet ismerteti.

7. Csatlakozás a hálózathoz

Mielőtt csatlakoztatná a készüléket egy áramforráshoz, győződjön meg arról, hogy a tápfeszültség megegyezik az adattáblán feltüntetett értékkel. Az áramellátó berendezés az elektromos berendezésekre vonatkozó alapvető követelményeknek megfelelően kell hogy legyen végezve, és meg kell felelnie a használatbiztonság követelményeinek. A tápkábel minimális keresztmetszetének paraméterei és a biztosíték névleges értéke az eszköz teljesítményétől függően az alábbi táblázatban található:

A berendezés

teljesítménye

[W]

Minimális vezeték-

átmérő méret

[mm2]

Minimális C típusú

biztosíték

[A]

<700

0,75

A telepítést szakképzett villanyszerelőnek kell elvégeznie. Hosszabbító kábelek használata esetén győződjön meg arról, hogy a vezeték keresztmetszete nem kisebb, mint a szükséges (lásd a táblázatot). Helyezze el az elektromos kábelt úgy, hogy az ne érje a vágás munka során. Ne használjon sérült hosszabbító kábeleket. Rendszeresen ellenőrizze a tápkábel műszaki állapotát. Ne húzza ki a tápkábelt. Csatlakoztassa a készüléket egy földelt elektromos aljzathoz, amelyet egy fennmaradó áramforrás véd.

8. A készülék bekapcsolása

A készülék üzembe helyezése előtt feltétlenül a "Felkészülés a munkára" fejezetben leírt műveleteket

végezze el.

A gép bekapcsolása előtt mindenkor ellenőrizze, hogy az üzembiztonságért felelős elemek működnek. Minden alkalommal ellenőrizze a köszörűkorong állapotát, valamint hogy a köszörűkorong nem érintkezik a gép álló alkatrészeivel. Kapcsolja be a gépet a dugó csatlakozóaljzatba helyezésével. A kapcsoló a hajtóegység burkolatán található, a köszörű elején. Az "I" jelzésű zöld gomb a gép elindítását, míg a "0" jelzésű piros gomb a gép leállítását szolgálja. A kapcsolóegység úgy van megtervezve, hogy az áram kikapcsolása

Page 17

és újbóli megjelenése után a gép magától nem kapcsol be. A gép bekapcsolásához újra meg kell nyomni az "I" gombot. Ne hagyja a gépet üres járatban. Ne hagyja a csatlakoztatott gépet felügyelet nélkül. A munka befejeztével csatlakoztassa le a dugót a hálózatról. Az anyag túl gyors betolásakor, vagy a túlságosan hosszantartó használatkor, amikor lényegesen nő a vágási ellenállás és a motor tekercselésének hőmérséklete, kapcsolja ki az elektromos szerszámot és várja meg, míg a motor eléri a környezeti hőmérsékletet. Ne terhelje túl a gépet, tartsa be az ajánlott megmunkálási időt. A készüléket csak a két orsóra szerelt tartozékokkal szabad üzemeltetni. Ez megakadályozza a forgó orsóval való érintkezést.

9. A készülék használata

Soha sem szabad a gépet a köszörűkorong megmunkált felülettel való érintkezésekor elindítani.

A köszörű elindítás után enyhe mozdulattal tolja oda a lapot a köszörűkoronghoz (ne üsse neki a forgó köszörűkorongnak). A köszörülés közben nem nagy erővel nyomja rá a szerszámot. A köszörűkorong csak némileg lassul le a terhelés nélküli sebességéhez képest. A köszörűkorong és a megmunkált anyag között fellépő súrlódási jelenség eredményeképpen az anyag felmelegszik. Ezért a köszörű közelébe helyezzen hűtőközeget tartalmazó edényt a megmunkált tárgy hűtéséhez. Az asztali köszörű S2 szakaszos üzemmódra került megtervezésre. Ez azt jelenti, hogy a berendezésnek a munkavégzés garantált szüneteiben hűlnie kell. Állandó terhelés alatti munka esetén a gép 30 percnél hosszabb ideig nem üzemelhet. A szünetnek elegendően hosszúnak kell lennie, hogy a köszörű lehűljön a környezeti hőmérsékletre.

A köszörűkorong rögzítése, cseréje

A köszörűkorong lecséréléséhez feltétel nélkül csatlakoztassa le a berendezést a hálózatról a

csatlakozó dugó kihúzásával.

Szerelje le a köszörűkorong védőburkolatát, kicsavarozva a három rögzítőcsavart villáskulcs és kereszt csavarhúzó segítségével. Csavarja le az anyacsavart (jobb köszörűkorong - az óramutató járásával ellentétes irányban jobbmenetes anyacsavar; bal köszörűkorong - az óramutató járásával azonos irányban - balmenetes anyacsavar), vegye le az alátétet és a rögzítőgyűrűt, majd a köszörűkorongot. A rögzítőgyűrűt hagyja a helyén. Az új korong felszerelését fordított sorrendben kell elvégezni. Szerelje fel a korábban leszerelt védőburkolatot, húzza meg a csavarokat. A köszörűkorong kicserélési műveletét nagyon óvatosan kell elvégezni. A köszörűkorong kemény talajra való leejtése mindenkor a köszörűkorong kicsorbulását vagy tönkretételét eredményezi.

A csiszolószalag beállítása

A szíj helyes, középső futásának beállításához használja a pengevédő tetején található gombot (C. ábra, 2) .A szíj helyes futásának beállításához kezdeti erővel állítsa be az övet a feszültség bekapcsolása nélkül, és mozgassa a gombot az óramutató járásával megegyező irányban az öv jobbra forgatásához. egyik oldalán, és fordítsa el a gombot az ellenkező irányba. Az öv helyzetének első meghatározása után kapcsolja be a csiszolót a hálózatra, és a gép bekapcsolása után végezzen további beállításokat ezzel a gombbal, figyelve a szíj mozgását. Emlékeztetni kell arra, hogy a gomb elforgatása nem igényel sok mozgást a szalag helyzetének megváltoztatásához. A beállításokat érzékenységgel kell elvégezni, annál is inkább, hogy az öv helyzetének változása nem közvetlenül a gomb mozgatása után, hanem egy késleltetési pillanat után jelentkezik. Ez normális.

A szalag cseréje

Távolítsa el a szalag fedelét (C. ábra) a rögzítő két csavar meglazításával. (C,

1. ábra) Mozgassa lefelé a kart (C., 2. ábra), hogy engedje fel az öv feszültségét, és engedje, hogy lecsúszjon a hengerekről. Cseréljük ki a szalagot egy újra. Felfelé mozgatjuk a kart, meghúzva a szalagot a görgőkön. Új szalag felhelyezése után helyezze vissza a fedelet. Az öv cseréje után állítsa be a "A gép használata" szakaszban leírtak szerint.

Ajánlott köszörűkorongok

Az A067140 köszörű gyárilag 2 darab Ø150x20xØ12,7mm méretű köszörűkoronggal, valamint 686 mm kerületű és 50 mm széles csiszolószalaggal rendelkezik. Az optimális köszörülési körülmények és köszörülési minőség elérése érdekében lényeges a köszörűkorong fajtájának megfelelő megválasztása a megmunkált anyag függvényében. Az adott megmunkálandó anyaghoz megfelelően kiválasztott köszörűkorong nem lehet sem túl puha, sem túl kemény. A köszörűkorong keménységét betű jelzésekkel jelölik: n. puha köszörűkorong: E, F, G; puha: H, I, J, K; közepes: L, M , N , O; kemény: P, Q , R , S; n. kemény: T, U, W, Z. A köszörűkorong jelölési rendszere Lengyel Szabvány: Ragasztott csiszoló szerszámok - PN-ISO 525:2001. Az A067140 számú szalagban a szalagszem vastagsága nem befolyásolja a daráló működését, és csak azon tevékenységek jellegétől függ, amelyeket a felhasználó a gépen elvégz. A piacon széles skálájú csiszolószalagok találhatók, amelyek nagyon változatos szemcséket tartalmaznak, ami lehetővé teszi a durva és a pontosabb megmunkálást is.

10. Folyamatos karbantartás

Minden műveletet csak akkor végezze el, ha a dugó ki van húzva a konnektorból.

Időszakosan ellenőrizze a köszörű műszaki állapotát. Minden egyes munkakezdés előtt feltétel nélkül ellenőrizze, hogy a köszörűkorong nem törött, nincs kicsorbulva. Minden egyes munkakezdés előtt ellenőrizze és állítsa be a szikra elleni védőlemezt.

A tárcsa allól kiszabaduló szikra károsíthatja a szemet, vagy meggyulladhat a

közelében lévő tárgyakat és tüzet okozhat. Ezenkívül állítsa be a távolságot a tartó vége és a csiszoló között, a csiszoló, kopása miatt.A védőlemez és a köszörűkorong közötti távolság legyen a lehető legkevesebb, de semmi esetre sem lehet 2 mm-nél nagyobb.

Ha nagyobb távolság van, akkor a munkadarab bekapcsolódhat a csiszolókorong forgó mozgásába, és sérülést okozhat. Ha a csiszolókorong kopása olyan nagy, hogy a távolság beállítása ellenére az őrlőtárcsa és a tartó közötti távolság meghaladja a 2 mm-t, az csiszolókorongot ki kell cserélni.

Néhány fontos információ és gyakorlati tanács

1. Amennyiben a köszörűkorong felülete nem egyenletes, gyémánttal regenerálni lehet a köszörűkorong köszörülő felületét.

2. A köszörűkorong elhasználódása a köszörült anyag keménységétől és az alkalmazott köszörűkorongtól függ.

3. Tilos a köszörűkorong oldalsó részét használni.

4. Amennyiben a szemcsék leválnak, ez azt jelenti, hogy a köszörűkorong túl

puha.

5. Amennyiben a szemcsék nem válnak ki a varratból a lesimítás után, a

köszörűkorong túl kemény és "éget", mivel a köszörülés hatására a megmunkált anyag magas hőmérsékletre melegszik fel.

6. A garanciális javításra leadott, harmadik személyek beavatkozásának nyomait viselő gép garancián túli javításnak számít.

7. A köszörűkorong alakját és fajtáját a megmunkált tárgy alakjának és anyagának, a megmunkálás fajtájának és a köszörű szerkezetének megfelelően kell megválasztani.

Mozgatás és tárolás

Emeléskor tartsa a készüléket alulról, mindkét védőburkolattal, tekerje be a tápkábelt, a szikravédőket és a tartókat el kell távolítani.Tárolja a készüléket száraz, nedvességtől védett helyen. Rendszeresen kenje meg a mozgó alkatrészeket gépolajjal.

11. Alkatrészek és kiegészítők

A pótalkatrészek és tartozékok beszerzése érdekében forduljon a Dedra Exim szervizhez. Az elérhetőségek megtalálhatók a kézikönyv első oldalán. Pótalkatrészek rendelésekor, kérjük, jelezze az adattáblán található a rész tételszámát és alkatrészszámat a szerelési rajzból. A jótállási időszak alatt a javításokat a jótállási kártyában meghatározott feltételek szerint végzik. Kérjük, küldje el a hirdetett terméket javításra a vásárlás helyén (az eladó köteles elfogadni a bejelentett terméket), küldje el a legközelebbi lakóhelyre (weboldalak listája a www.dedra.pl címen), vagy küldje el a Dedra Exim központi szolgálatának. Kérjük, csatolja a kitöltött garanciális kártyát. A jótállási idő után a javítást a központi szolgálat végzi. A sérült terméket a szervizhez kell küldeni (a szállítási költségeket a felhasználó fedezi).

12. Önhibaelhárítás

Az önjavítás megkísérlése előtt húzza ki a készüléket az áramforrásról.

Probléma

Megoldás

A gép nem működik.

A tápvezeték

rosszul csatlakoztatva vagy sérült

Nyomja be mélyebben a csatlakozó

dugót az aljzatba, ellenőrizze a tápvezetéket

A csatlakozó

aljzatban nincs

hálózati feszültség

Ellenőrizze a feszültséget az aljzatban, ellenőrizze a biztosítékot

Sérült kapcsoló

Küldje a berendezést a szervizbe

A motornak nincs ereje, nehezen indul el

Haladéktalanul kapcsolja le a gépet a hálózatról

Égett szigetelés szagot érezni

A motor javítást igényel - Vigye a berendezést szervízbe

A köszörülés hatásfoka

nagyon alacsony

Nem megfelelő köszörűkorong

Cserélje ki a köszörűkorongot (az anyagnak megfelelően)

13. A készülék kompletizálása

1. Asztali köszörű; 2. Szikra elleni védőlemezek; 3. Támasz; 4. Csavarok, alátétek, anyacsavarok és szabályozógombok.

14. Információ a felhasználóknak az elektromos éselektronikus berendezések hulladékkezeléséről

(háztartásokra vonatkozó tájékoztatás)

A bemutatott, termékeken vagy a hozzájuk csatolt dokumentáción szereplő szimbólum arról tájékoztat, hogy az üzemképtelen elektromos vagy elektronikus berendezéseket nem szabad a háztartási szeméttel

együtt kidobni. Hulladékkezelésük, újrafelhasználásuk vagy elemeik hasznosítása során a követendő eljárás a berendezés speciális gyűjtőponton történő leadása, ahol díjmentesen átvételre kerül. Az elhasznált készülékek gyűjtőpontjainak elhelyezkedéséről a helyi hatóságok adnak tájékoztatást, pl.

internetes oldalaikon.

A berendezés helyes hulladékkezelése lehetővé teszi értékes erőforrások megőrzését és az egészségre és a környezetre kifejtett negatív hatás elkerülését, melyeket a nem megfelelő hulladékkezelés veszélyeztethet. A szabályszerűtlen hulladékkezelés a megfelelő helyi szabályokban meghatározott bírságok kiszabásával jár. Felhasználók az Európai Unió országaiban Elektromos vagy elektronikus berendezés kidobásának szükségessége esetén kérjük lépjenek kapcsolatba a legközelebbi eladási ponttal vagy szállítóval, aki további tájékoztatást nyújt. Hulladékkezelés az Európai Unión kívüli országokban Ez a szimbólum csak az Európai Unió országaira vonatkozik.

Page 18

A jelen termék kidobásának szükségessége esetén kérjük kapcsolatba lépni a helyi hatóságokkal vagy az eladóval a helyes eljárásra vonatkozó tájékoztatásért.

Garanciajegy

Asztali köszörű

Katalógusszám: A067140 Gyártási tétel száma: ..........................

(a továbbiakban: Termék)

A termék vásárlásának dátuma: .............

Az eladó pecsétje

Dátum és az eladó aláírása: .................................

A felhasználó nyilatkozata:

Igazolom, hogy tájékoztatásra kerültem a garanciális feltételekről, valamint a Kezelési útmutatóban és a Garanciajegyben leírt utasítások be nem tartásából eredő következményekről. A jelen garanciális feltételekkel megismerkedtem, amit aláírásommal igazolok:

........................ ...............................

kelt és helye a Felhasználó aláírása

I. A termékért felelős

1. Kezes - DEDRA EXIM sp. z o.o., székhelye Pruszków, címe: ul. 3 Maja 8, 05800 Pruszków, KRS 0000062517, Varsó fővárosi Körzeti Bíróság Varsóban; az Országos Bírósági Nyilvántartás XIII Gazdasági Osztálya, adószáma: 527-020-

49-33, törzstőke: 100 980.00 zł.

2. A jelen Garanciajegyben meghatározott feltételekkel a Kezes garanciát nyújt a Kezes forgalmazásából származó Termékre.

3. A garanciából eredő felelősség kizárólagosan a Termékben a Felhasználónak való átadás pillanatában rejlő hibákra vonatkozik.

4. A garancia címén a Felhasználó jogosult a Termék díjmentes megjavítására,

amennyiben a hiba a garanciális időszak során kelentkezik. A Termék megjavításának módja (a javítás módszere) a Kezes döntésétől függ. Amennyiben a Kezes megállapítása szerint ni lehetőség a megjavításra, a Kezes fenntartja magának a jogot a hibás alkatrész vagy az egész Termék hibátlanra cseréléséhez, a Termék árának csökkentéséhez, vagy a szerződéstől történő elálláshoz.

5. Azzal a Felhasználóval szemben, amelyik nem számít fogyasztónak az 1964 április 23-i, a Polgári Törvénykönyvről szóló törvény szerint, a Kezes jelen garanciából eredő és/vagy a garancia megkötésével és teljesítésével kapcsolatos kártérítési felelőssége, a jogi címtől függetlenül, a hibás Termék értékének összegére korlátozódik.

II. Garanciális időszak:

A garanciával rendelkező alkatrészek

A garanciális védelem időtartama

Asztali köszörű

24 hónap, a Termék vásárlásának napjától számítva a jelen Garanciajegyen megjelölve

csiszolótárcsák

Garanciával nem rendelkező alkatrészek.

III. A garancia alkalmazásának feltételei

1. A Felhasználó felmutatja a Termék kitöltött Garanciajegyét és valószínűsíti a Termék vásárlásának körülményeit, pl. felmutatva a pénztár blokkot, számlát, stb. A reklamáció hatékony lebonyolításának érdekében ajánlott, hogy a Felhasználó a reklamált Termékkel együtt adja át a Kezelési útmutatóban leírt készlet tartalmát.

2. A Felhasználó betartja a Kezelési útmutatóban és a Garanciajegyen feltüntetett utasításokat.

3. A garancia csak a Magyar Köztársaság és az EU területén érvényes.

4. A garancia nem terjed ki a Termék következő okokból keletkező meghibásodásaira: a A Felhasználó nem tartotta be a Kezelési útmutatóban meghatározott,

különösen a megfelelő használatra, karbantartásra és tisztításra vonatkozó feltételeket; A Felhasználó a Kezelési útmutatónak nem megfelelő tisztító és karbantartó szereket alkalmazott;

b. A Felhasználó nem megfelelő módon tárolja és szállítja a Terméket; c. A Felhasználó önállóan, a Kezessel való egyeztetés nélkül módosította és/vagy átalakította a Terméket; d. A Felhasználó a Kezelési útmutatónak nem megfelelő üzemeltetési anyagokat használt a Termékhez.

5. Az a Felhasználó, amelyik nem számít fogyasztónak az 1964 április 23-i, a

Polgári Törvénykönyvről szóló törvény szerint, elveszíti a jelen garanciából eredő jogait, ha a Terméken:

- a szériaszámok, dátum jelölések és a típuscímkék a Felhasználó által eltávolításra, kicserélésre vagy megrongálásra kerültek

- a plombák a Felhasználó által megrongálásra kerültek, vagy a Felhasználó beavatkozásának nyomait viselik.

6. Figyelem! A Termék mindennapos kezelésével kapcsolatos, többek között a Kezelési útmutatóból eredő műveleteket a Felhasználó saját hatáskörébe és saját költségére végzi el

IV. Reklamációs eljárás

1. A Termék helytelen működésének észrevételekor, a reklamáció bejelentése előtt ellenőrizze, hogy a Kezelési útmutatóban meghatározott valamennyi művelet a megfelelő módon került végrehajtásra.

2. Ajánlott a reklamációt haladéktalanul bejelenteni, a legjobb a Termék hibája észrevételétől számított 7 napon belül. Az a Felhasználó, amelyik nem számít fogyasztónak az 1964 április 23-i, a Polgári Törvénykönyvről szóló törvény szerint, elveszíti a jelen garanciából eredő jogait, ha nem jelenti be 7 napon belül

a reklamációt.

3. A reklamációs bejelentés megtehető a Termék vásárlásának helyén, a

garanciális szervizben, vagy írásban az alábbi címen: DEDRA EXIM sp. z o.o.,

ul. 3 Maja 8, 05-800 Pruszków.

4. A Felhasználó a reklamációt a www.dedra.pl weboldalon található űrlap segítségével jelentheti be. („Garanciális reklamáció bejelentési űrlap”).

5. Az egyes országok szerviz címei a www.dedra.pl weboldalon elérhetőek. Amennyiben az adott országban nincs garanciális szervíz, a reklamációs bejelentést ajánljuk a következő címre küldeni: DEDRA-EXIM Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków (Lengyelország).

6. A Felhasználó biztonságára való tekintettel a hibás Termék használata tilos.

7. Figyelem!!! A hibás Termék veszélyes a Felhasználó egészségére és életére.

8. A garanciából eredő kötelezettségek ellátására a reklamált Terméknek a Felhasználó általi leadásának napjától számított 14 munkanapon belül kerül sor.

9. A terméket reklamációra küldése előtt ajánlott megtisztítani. Ajánlott a

reklamált terméket gondosan bebiztosítani a szállítási károk elkerülése érdekében (ajánlott a reklamált Terméket az eredeti csomagolásban elküldeni).

10. A garanciális időszak meghosszabbításra kerül azzal az idővel, mely alatt a Felhasználó a Termék meghibásodásából eredően nem tudta az használni. A garancia nem zárja ki, nem korlátozza és nem függeszti fel a Felhasználó eladott termékek hibáira vonatkozó kezességi szabályokból eredő jogait.

RO Cuprinsul

1. Fotografii și figuri

2. Descrierea dispozitivului

3. Destinația dispozitivului

4. Restricții de utilizare

5. Date tehnice

6. Pregătirea pentru lucru

7. Conectare la rețea

8. Pornirea dispozitivului

9. Utilizarea dispozitivului

10. Operații curente de mentenanță

11. Piese de schimb și accesorii

12. Eliminarea individuală a defecțiunilor

13. Set de completare a dispozitivului

14. Informația pentru utilizatori cu privire la eliminarea echipamentelor electrice și electronice

15. Talon de garanție Traducerea instrucțiunii originale

Declarația de conformitate este anexată la instrucțiuni ca un document separat. În cazul în care declarația de conformitate lipsește, contactați Dedra Exim Sp. z

o.o.

Condiții generale de siguranță au fost atașate la instrucțiuni ca o broșură separată.

AVERTISMENT. Citiți toate avertismentele marcate cu

simbolul și toate instrucțiunile. Nerespectarea

avertismentelor și instrucțiunilor de siguranță menționate mai jos

poate cauza electrocutări, incendii sau leziuni grave.

Păstrați toate avertismentele și instrucțiunile pentru utilizare ulterioară.

2. Descrierea dispozitivului

fig. A: 1. Pornire/oprire, 2. sistem de spijin a obiectului prelucrat, 3. Discul abraziv – corpul abraziv, 4. Apărătoarea discului, 5. Apărătoarea de protecţie

împotriva scânteilor, 7. Butonul de fixare al sistemului de sprijin al obiectului de

prelucrat, 8. Orificiile de fixare, 9. carcasa

3. Destinația dispozitivului

Maşina de şlefuit de masă este un produs pentru şlefuirea uscată a uneltelor de oţel aşa ca :cuţite de strung, foarfece, dălţi, tăietoare, unelte care posedă tăiş precum şi alte mărunte lucrări de şlefuit. Cu ajutorul acestei maşini se poate efectua operaţiuni de şlefuire a suprafaţelor plane, exterioare şi de îndepărtare

a bavurile. Se permite utilizarea aparatului în lucrări de renovare-construcţii, ateliere de

reparaţii în lucrări de amatori, respectând condiţiile de utilizare şi condiţiile de lucru permise, conţinute în manualul de utilizare.

4. Restricții de utilizare

Dispozitivul poate fi utilizat numai în conformitate cu ”Condițiile admisibile de lucru”, prezentate mai jos. Maşina poate fi utilizată numai şi cu corpuri abrazive de un diametru nu mai mare de: A067140 - 150 mm, descrise în partea „Recomendate discuri abrazive”. Greutatea şi mărimea materialului prelucrat trebuie să fie astfel ca să nu provoacă o lipsă de stabilitate a maşinii. Este interzis prelucrarea materialelor care conţin azbest, aluminiu, magnez sau alte materiale care pot prezenta un

risc de incendiu sau explozie.

Modificările neautorizate ale construcției mecanice și electrice, orice modificări, operațiile de întreținere care nu sunt descrise în manualul de utilizare vor fi considerate ilegale și vor duce la pierderea imediată a drepturilor de garanție, iar declarația de conformitate își va pierde valabilitatea.

Page 19

Utilizarea neconformă cu destinație sau cu manualul de utilizare va duce la pierderea imediată a drepturilor de garanție.

Condițiile admisibile de lucru

Munca ocazională S2 30min

Maşina poate fi utilizată numai în spaţii ferite de umiditate cu un

sistem de ventilaţie eficient.

5. Date tehnice

Model

A067140

Motor electric

de inducţie

monofazat

Tensiune în rețea [V]

230 ~

Frecvența în rețea [Hz]

Puterea nominală a motorului [w]

200

Clasa de protecţie

Greutatea dispozitivului [kg]

Turaţia [obr/min]

2950

Viteza liniară a mașinii de șlefuit [m/min]

880

Viteza liniară a discului de șlefuire [m/min]

1300

Diametrul discului de șlefuire [mm]

150

Lățimea discului de șlefuire [mm]

Diametrul orificiului discului de șlefuire [mm]

12,7

Circumferința benzi de șlefuire [mm]

686

Lățimea benzii de șlefuire [mm]

Gradul de protecție

IP20

Emisia de zgomot

Nivelul presiunii acustice LpA [dB(A)]

Incertitudinea de măsurare (KpA) [dB(A)]

Nivelul de putere acustică LWA [dB(A)]

Incertitudinea de măsurare (KWA) [dB(A)]

Informația privind zgomot

Emisia zgomotului a fost definită conform EN 61029-1, valorile au fost specificate în tabelul de mai sus.

Zgomotul poate cauza deteriorarea auzului, utilizați întotdeauna protectoare de auz în timpul lucrului!

Valoarea totală declarată a zgomotului a fost măsurată în conformitate cu metodă standard de testare și poate fi utilizată pentru a compara un dispozitiv

cu altul. Nivelul de zgomot poate fi de asemenea utilizat pentru a efectua o

estimare preliminară a expunerii la zgomot. Nivelul de zgomot în timpul utilizării efective a dispozitivului poate să difere de valorile declarate, în funcție de modul în care sunt utilizate uneltele de lucru, în special de tipul piesei prelucrate și de necesitatea de a specifica măsurile de protecție a operatorului. Pentru a estima cu exactitate expunerea în condiții reale de utilizare, trebuie luate în considerare toate etapele ciclului de operare, inclusiv perioadele când dispozitivul este oprit sau când este pornit, dar fără să fie utilizat pentru lucru.

6. Pregătirea pentru lucru

Toate operațiile trebuie efectuate cu ștecherul scos din

priza de curent.

Montajul vizierului de protecţie (împotriva scânteilor) (fot. A.5,

A.6)

Înainte de realizarea montajului sau a reglării, asigurați-vă că dispozitivul este deconectat de la sursa de alimentare. Mașina de șlefuit este, de asemenea, echipată cu două elemente protectoare transparente împotriva scânteilor care trebuie înșurubate în partea superioară a capacului discului de șlefuire. (Fig. B,

1) Pentru o șlefuire confortabilă, dispozitivul este prevăzut cu două suporturi. Unul trebuie înșurubat în partea inferioară a capacului discului de șlefuire (fig. B, 2), celălalt trebuie înșurubat la partea inferioară a capacului curelei abrazive. (Fig. B, 3). Suporturile din oțel sunt atașate la partea inferioară a capacului discului de șlefuire.

Plasarea Maşinii de şlefuit de masă

După ce plasaţi maşina de şlefuit într-o încăpere curată uscată şi bine iluminată pe o suprafaţă plană preferabil pe masă sau pe placă, fixaţi sculele electrice ixate pe masă cu 4 şuruburi de fixare. Maşina de şlefuit trebuie să fie fixată în aşa fel ca vibraţiile să fie reduse la minimum.

Reglarea benzii de șlefuire A067140

La prima pornire se poate că banda de șlefuire trebuie reglată. Aceasta se manifestă prin alunecarea benzii pe lateral. Pașii corespunzători sunt descriși în capitolul 9 „Utilizarea mașinii de șlefuit de masă”.

7. Conectare la rețea

Înainte de a conecta dispozitivul la sursa de curent, asigurați-vă că tensiunea de alimentare corespunde cu valoarea specificată pe plăcuța de identificare. Instalația de alimentare trebuie să fie realizată în conformitate cu cerințele principale privind instalațiile electrice și să respecte dispozițiile privind siguranța utilizării. Parametrii de secțiune minimă a firului de alimentare și valorile nominale ale siguranței de protecție în funcție de puterea dispozitivului sunt specificate în tabelul de mai jos:

Puterea maşinii

[W]

Secţiunea minimă

a cablului [mm2]

Valoarea minimă a

siguranței tip C [A]

<700

0,75

Instalația trebuie să fie executată de un electrician autorizat. În cazul când folosiți cablurile prelungitoare, aveți grijă ca secțiunea firului să nu fie mai mică decât cea cerută (vezi tabelul). În timpul lucrului cablul electric trebuie astfel poziționat, încât să nu fie expus la tăiere. Nu folosiți prelungitoare defecte.

Verificați periodic starea tehnică a cablului de alimentare. Nu trageți de cablu. Conectați dispozitivul la o priza electrică împământată protejată de un întrerupător cu protecție diferențială.

8. Pornirea dispozitivului

Înainte de a porni dispozitivul, efectuați obligatoriu operațiile descrise în capitolul ”Pregătirea pentru

lucru”.

Asiguraţi-vă de fiecare dată înainte de a porni maşina de lucru dacă toate elementele răspunzătoare de securitatea muncii sunt în stare bună. Verificaţi de fiecare dată starea corpului abraziv şi dacă corpul abraziv nu intră în contact cu orice element fix al. maşinii. Conectaţi maşina cu reţeaua introducând ştecherul în priza de alimentare. Întrerupătorul se află pe corpusul unităţii de acţionare din faţa şlefuitoarei. Butonul de culoare verde marcat “I” serveşte pentru pornirea maşinii, cel marcat cu “0” pentru oprire. Sistemul întrerupătorului este astfel construit că în cazul dispariţiei tensiunii iar apoi ivirii tensiunii maşina nu porneşte automat. Pentru a porni maşina trebuie din nou apăsat butonul “I”. Nu lăsaţi maşina la turaţia de ralanţi. Nu lăsaţi maşina conectată reţea fără supraveghere. După terminarea muncii obligatoriu scoateţi ştecherul din priză. În cazul vitezei prea mare de deplasare a materialului sau a unei exploatări îndelungată, şi deci creşterii semnificativă a rezistenţei la tăiere şi a temperaturii bobinajului motorului trebuie să opriţi scula electrică şi să aşteptaţi până când motorul atinge temperatura ambiantă. Nu supraîncărcaţi maşina, respectaţi timpul recomendat de funcţionare. Dispozitivul trebuie utilizat numai cu apărătoarea de protecție împotriva scânteilor și cu suport.

9. Utilizarea dispozitivului

Niciodată nu porniţi maşina când corpul abraziv este în contact cu materialul prelucrat.

După pornirea maşinii de şlefuit încet împingeţi obiectul prelucrat spre corpul abraziv ( nu loviţi de corpul abraziv când virează). În timpul şlefuirii apăsaţi uşor scula. Corpul abraziv numai într-o mică măsură va micşora viteza sa de turaţie în raport cu turaţia fără aîncărcare. Ca urmare a frecării între corpul abraziv şi materialul prelucrat are loc încălzirea materialului. De aceea plasaţi lângă şlefuitoare un recipient cu un mediu de răcire în scopul răcirii obiectului prelucrat. Maşina de şlefuit de masă este destinată pentru modul de funcţionare S2 ( funcţionare ocazională¬). Asta înseamnă că maşina în timpul funcţionării trebuie să aibă pauze garantate pentru a se răcii. La o încărcare continuă maşina nu poate lucra mai mult de 30 min. Depăşirea timpului de funcţionare menţionat mai sus poate pricinui supraîncălzirea maşinii. Pauza trebuie să fie destul de lungă pentru ca maşina de şlefuit să se răcească până la temperatura ambiantă.

Fixare, înlocuirea corpurilor abrazive

Înainte de a înlocui corpurile abrazive trebuie obligatoriu să deconectaţi alimentarea maşinii prin

scoaterea ştecherului din priză.

Demontaţi apărătoarea corpului abraziv, slăbind trei piuliţe de fixare cu ajutorul cheiei plate şi şurubelniţei încrucişată. Deşurubaţi piuliţa (corpul abraziv drept în sensul contrar acelor de ceasornic - piuliţa are filet drept; corpul abraziv stâng

- în sensul acelor de ceasornic - piuliţa are filet stâng), scoateţi şaiba şi inelul de blocare iar apoi corpul abraziv. Inelul opritor lăsaţi la locul său. Montajul discului nou trebuie efectuat invers. Montaţi apărătorul prealabil scos, strângeţi piuliţele. Operaţiunile de înlocuire a corpului abraziv trebuie executate cu multă grijă. Căderea corpului abraziv pe o suprafaţă rigidă se termină întotdeauna cu

ciobirea sau distrugerea discului abraziv.

Reglarea benzii de șlefuire

Pentru a seta funcționarea corectă, centrală a benzii, este destinat butonul situat în partea superioară a elementului protector al discului (Fig. C, 2). Pentru a seta inițial rularea corectă a benzii, trebuie să forțați cu mâna, fără a activa alimentarea, mișcarea discului și mutând butonul în sensul acelor de ceasornic trebuie să deplasați banda într-o parte, și întorcând butonul, în cealaltă parte. După efectuarea poziționării inițiale a benzii, trebuie să conectați mașina de șlefuit la rețea și după pornirea mașinii, trebuie să efectuați ajustări suplimentare cu ajutorul acestui buton, observând în același timp mișcarea benzii. Trebuie să țineți mintă că rotirea butonului nu necesită multă mișcare pentru ca banda săși schimbe poziția. Reglajul trebuie făcut cu grijă, cu atât mai mult cu cât schimbarea poziției benzii nu are loc imediat după mișcarea butonului, ci după

un moment. Acest lucru este normal.

Înlocuirea benzii

Dați la o parte elementul protector al benzii (Fig. C) slăbind cele două șuruburi care îl fixează. (Fig. C, 1) Mutați pârghia (Fig. C, 2) în jos pentru a elibera tensiunea benzii și pentru a permite alunecarea de pe role. Înlocuim banda cu una nouă. Mutăm pârghia în sus, tensionând astfel banda pe role. După fixarea unei benzi noi, reinstalați elementul protector. După înlocuirea benzii, aceasta trebuie reglată așa cum este descris în secțiunea „Utilizarea mașinii”.

Recomendate corpuri abrazive

A067140 este echipată cu un corp abraziv Ø150x20xf12,7mm şi cu o bandă de circumferinţă 686 mm şi lăţime 50 mm. Pentru a avea condiţii optime de şlefuire şi a obţine o calitate bună de şlefuire este important de a alege corpul abraziv

adecvat cu tipul de material prelucrat. Corpul abraziv ales adecvat cu tipul de

material prelucrat nu trebuie să fie nici prea moale nici prea tare. Duritatea corpurilor abrazive sunt marcate cu următoarele simboluri: foarte moale E. F. G;

moale: H, I, J, K: mijlocie: L. M. N. O: tare: P, Q , R , S; foarte tare: T, U, W, Z. Sistemul de marcare este indicat în standardul polonez: Scule abrazive aglomerate - PN-ISO 525:2001

În A067140, granulația benzii nu are influență asupra funcționării mașinii de șlefuit și depinde doar de natura activităților pe care utilizatorul le va efectua cu

Page 20

ajutorul mașinii. Pe piață există o gamă largă de benzi abrazive cu granulație foarte diversă, ceea ce vă permite să efectuați atât prelucrări de suprafață, cât și mai precise.

10. Operații curente de mentenanță

Toate operațiile de întreținere trebuie efectuate cu ștecherul scos din priza de curent.

Verificaţi periodic starea tehnică a maşinii de şlefuit. Neapărat verificaţi înainte de fiecare pornire dacă pe suprafaţa corpurilor abrazive nu sunt crăpături, ciobiri. Înainte de fiecare pornire verificaţi şi reglaţi apărătoarea împotriva scânteilor. Scânteile care scapă de sub disc pot aduce leziuni la ochi sau pot aprinde obiectele din apropiere provocând un incendiu. În plus, reglați distanța dintre capătul suportului și discul de șlefuire, produsă în urma uzurii discului de șlefuire. Distanţa apărătoarei faţă de corpul abraziv trebuie să fie cât mai mică, în niciun caz nu poate să fie mai mare de 2 mm. În cazul unei distanțe mai mari, piesa prelucrată poate fi prinsă de mișcarea rotativă a discului de șlefuire provocând vătămări. În cazul în care uzura roții de șlefuire este atât de mare încât, în ciuda reglării distanței, distanța dintre disc și suport depășește valoarea de 2 mm - discul de șlefuire trebuie înlocuit

Câteve informaţii importante şi sfaturi practice

1. Dacă suprafaţa corpului abraziv nu este uniformă trebuie să utilizaţi un diament cu ajutorul căruia puteţi să regeneraţi suprafaţa de şlefuire al corpului

abraziv.

2. Uzura corpului abraziv depinde de duritatea materialului şlefuit precum şi de

corpul abraziv folosit.

3. Este interzis să utilizaţi la şlefuire suprafaţa laterală a corpului abraziv.

4. Dacă granulele se sfărâmă din liant înseamnă că corpul abraviv este prea

moale

5. Dacă granulele după tocire nu se sfărâme din liant, corpul abraziv este prea tare şi se „arde” deoarece din cauza frecării partea prelucrată va fi încălzită la temperaturi înalte.

6. Trimiterea maşinii cu urme de ingerenţă a persoanei terte în service pentru reparare de garanţie va fi tratată ca reparare după expirarea garanţiei.

7. Forma şi tipul corpului abraziv va fi ales în funcţie de forma şi materialul elementului de prelucrat, felul de prelucrare precum şi construcţiei maşinii-

unelte.

Transport și depozitare

În timp ce-l ridicați, țineți dispozitivul de dedesubt, de ambele apărătoare, înfășurați cablul de alimentare, iar apărătoarele împotrivă scânteilor și

suporturile trebuie demontate. Depozitați dispozitivul într-un loc uscat, ferit de umiditate. Lubrifiați regulat piesele mobile cu ulei de mașină.

11. Piese de schimb si accesorii

Pentru a achiziționa piese de schimb și accesorii, contactați Service-ul Dedra Exim. Detaliile de contact pot fi găsite pe pagină 1 a manualului. Când comandați piese de schimb, vă rugăm să indicați numărul lotului aflat pe plăcuța de identificare și numărul piesei din schița de asamblare. În perioada de garanție, reparațiile sunt efectuate conform regulilor menționate în talonul de garanție. Vă rugăm să predați produsul reclamat pentru reparație la locul de achiziție (vânzătorul este obligat să accepte produsul reclamat), trimiteți-l la centru de service aflat cel mai aproape de adresa de domiciliu (lista

centrelor de service se află pe site-ul www.dedra.pl) sau expediați-l la serviceul central Dedra Exim. Vă rugăm amabil să anexați talonul de garanție completat. După perioada de garanție, reparațiile vor fi efectuate de service-ul central. Produsul deteriorat trebuie trimis la centrul de service (costul de expediție este suportat de utilizator).

12. Eliminarea individuală a defecțiunilor

Înainte de a trece la eliminarea individuală a defecțiunilor, deconectați dispozitivul de alimentare.

Problemă

Cauză

Soluționare

Mașina nu funcționează

Cablul de alimentare nu este bine conectat sau este deteriorat

Introduceţi mai adânc ştecherul în priză, verificaţi cablul de alimentare

În priză nu este

tensiunea de alimentare

Verificaţi tensiune în priză, verificaţi dacă nu a acţionat siguranţa.

Întrerupătorul

deteriorat

Trimiteți aparatul la un centru

service.

Motorul nu are

putere, porneşte

cu greutate

Imediat deconectaţi maşina de la reţea

Se simne

mirosul izolaţiei arsă

Motorul trebuie reparat – Trimiteţi aparatul în service pentru reparare

Eficacitatea

şlefuirii foarte mică

Corpul abraziv neadecvat

Înlocuiţi corpul abraziv cu unu nou

(pentru materialul adecvat)

13. Set de completare a dispozitivului

1. Maşina de şlefuit de masă; 2. Set de apărătoare împotriva scânteilor; 3. Sistem de sprijine; 4, Set de şuruburi; şaibe, piuliţe şi butoane

14. Informația pentru utilizatori privind eliminarea utilajelor uzate

(se referă la gospodării de casă) Simbolul prezentat, aplicat pe produse sau în documentația anexată, vă informează că acest tip de produse electrice sau electronice, care s-au defectat, nu trebuie aruncat la gunoi împreună cu deșeurile

obișnuite. Procedura corectă în caz de utilizare, reciclare sau recuperare a subsansamblelor constă în predarea dispozitivului la centrul specializat de colectare, unde va fi recepționat gratuit. Informațiile despre locuri de colectare a utilajelor uzate, vor fi furnizate de autoritățile locale de ex. pe site-urile web

acestora.

Utilizarea corectă a dispozitivului va permite păstrarea unor elemente valoroase și evitarea unui impact negativ asupra sănătății și mediului, care pot fi periclitate din cauza procedurilor necorespunzătoare de eliminarea deșeurilor. Utilizatorii din țările membre Uniunii Europene Dacă doriți să scăpați de dispozitive electrice sau electronice, vă rugăm să contactați cel mai apropiat centru de vânzare sau furnizorul, pentru informații

suplimentare.

Eliminarea deșeurilor în țările din afara Uniunii Europene Acest simbol se referă numai la țările membre ale Uniunii Europene.Dacă doriți să eliminați produsul respectiv, vă rugăm să contactați autoritățile locale sau vânzătorul pentru a obține informațiile despre modul corect de procedură.

Certificat de garanţie

pentru

Maşina de şlefuit de masă

Nr. de katalog: A067140 Număr de lot: ..........................

(denumit în continuare Produs)

Data de cumpărare a produsului: .............

Ştampila vânzătorului

Data şi semnătura vânzătorului: .................................

Declaraţia Utilizatorului:

Confirm, că am fost informat în ceea ce priveşte condiţiile de garanţie şi efectele nerespectării orientăriilor cuprinse în manualul de utilizare şi în Certificatul de garanţie. Condiţiile prezentei garanţiei îmi sunt cunoscute ce afirm cu semnătura mea de mână:

........................ ...............................

Data şi locul semnătura Utilizatorului

I. Responsabilitatea pentru produs

1. Garant - DEDRA EXIM sp. z o.o. cu sediul în Pruszkowie, adresa: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w

Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego,[Judecătoria Raională pentru o.c. Varşovia în Varşovia,

Departamentul al XIV–a Economic al Registrului Naţional Juridic] NIP [CIF] 527-020-49-33, Kapitał zakładowy [capital social]: 100 980.00 zł..

2. în condiţiile menţionate în prezentul Certificat de garanţie Garantul acordă garanţie la produsul derivat din distribuţia Garantului.

3. Responsabilitatea cu titlu de garanţie cuprinde numai defectele care sau ivit din cauze datorate Produsului în momentul livrării acestuia Utilizatorului.

4. Cu titlu de garanţie, Utilizatorul, obţine dreptul la repararea gratis a

Produsului, dacă defecţiunea s-a ivit în perioada de garanţie. Modul de reparare a Produsului (metoda de executare a reparării) depinde de decizia Garantului. Dacă Garantul constată că Produsul nu poate fi reparat, Garantul îşi rezervă dreptul de a schimba piesa defectă sau total Produsul cu altul fără defecte sau de a micşora preţul Produsului ori de a se retrage de la Contract.

5. Faţă de Utilizatorul, care conform cu legea din data de 23 aprilie 1964 din Codul Civil, nu este un consumator, răspunderea Garantului pentru dauna

rezultate din prezenta garanţie şi/ sau în legătură cu încheierea şi executarea acesteia, indiferent de dreptul legal, este limitată maxim până la valoarea Produsului defect..

II. Perioada de garanţie

Componentele Produsului

acoperite de garanţie

Durata de protecţie a garanţiei

Maşina de şlefuit de masă

24 luni, de la data cumpărării Produsului, înscrisă în prezentul Certificat de garanţie

Discuri de șlefuire

Componente neacoperite de garanţie

III. Condiţiile de utilizare a garanţiei

1 Prezentarea de către Utilizator a Certificatul completat de garanţie a Produsului şi dovedirea împrejurărilor de cumpărare a Produsului de ex. prin prezentarea chitanţei, facturei, etc. Pentru a efectua în mod eficient reclamaţia, se recomandă că Utilizatorul să trimite împreună cu Produsul reclamat, toate componetele menţionate la “Completarea” Produsului în manualul de utilizare.

2. Respectarea de către Utilizator a recomandările din Manualul de utilizare şi din Certficatul de garanţie.

3. Garanţia acoperă numai teritoriul Republicii Polonă şi UE.

4. Garanţia nu acoperă defecţiunile Produsului apărute în special din cauza: 21

Page 21

a. Nerespectării de către Utilizator a condiţiilor indicate în Manualul de utilizare, în special în domeniul de utilizare, întreţinere şi curăţare corectă. b. Utilizarea de către Utilizator a unor produse de curăţare sau substanţe de conservare care sunt neadecvate cu Manualul de utilizare; c. Depozitare necorespunzătoare şi transportul necorespunzător al Produsului de către Utilizator; d. Modificări şi/sau reconstrucţii arbitrare a Produsului de către Utilizator;

e. Utilizarea în Produs de către Utilizator a unor materiale consumabile neconforme cu manualul de utilizare

5. Utilizatorul care conform nu legea din data de 23 aprilie 1964 din Codul Civil nu este un consumator, pierde garanţia pentru Produsul, în care:

- numerele de serie, marcarea datelor şi plăcuţele cu datele technice au fost îndepărtate de către Utilizator;

- sigiliile existente au fost deteriorate de Utilizator sau au urme rămase din manipularea de către utilizator la acestea.

6. Atenţie! Operaţiile legate cu utilizarea de fiecare zii, descrise în manualul de utilizare, Utilizatorul execută singur pe costul său.

IV. Procedura de reclamaţie

1. Dacă se constată că Produsul nu funcţionează corect, Înainte de a depune reclamaţia trebuie să Vă asiguraţi dacă toate operaţiunile descrise în manualul

de utilizare au fost executate corect.

2. Sesizaţi imediat reclamaţia, cel mai bine în termen de 7 zile de la data la care

aţi observant defectul produsului. Utilizatorul care conform cu legea din data de 23 aprilie 1964 din Codul Civil nu este un consumator, pierde garanţia pentru Produs dacă reclamaţia nu depune în termen de până de 7 zile.

3. Sesizarea reclamaţiei se face de ex. la. la punctul de cumpărare a Produsului, la service-ul de garanţie sau se poate trimite în scris pe adresa: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Utilizatorul poate să depună reclamaţia prin formularul accesibil pe pagina de internet www.dedra.pl. (“Formular pentru sesizarea reclamaţiei cu titlu de garanţie”).

5. Adresele service-urilor de garanţie din fiecare stat sunt accesibile pe pagina www.dedra.pl. Dacă service-ul lipseşte în statul adecvat, trimiteţi sesizările de

reclamaţie cu titlu de garanţie pe adresa: DEDRA EXIM sp. z o.o. ul. 3 Maja 8,

05-800 Pruszków (Polonia).

6. Luând în considerare siguranţa Utilizatorului se interzice utilizarea Produsului defect.

7. Atenţie!!! Utilizarea Produsului defect este periculos pentru sănătatea şi viaţa Utilizatorului.

8. Executarea obligaţiilor rezultate din garanţie va avea loc în termen de 14 zile

lucrătoare, calculate de la data furnizării de către Utilizator a Produsului

reclamat. 9 Înainte de furnizare a Produsului reclamat se recomandă curăţirea acestuia.

Se recomandă de a se asigura bine Produsul împotriva distrugerii în timpul transportului (se recomandă să trimiteţi produsul reclamat în ambalajul original).

10. Perioada de garanţie va fi prelungită cu durata în care, din cauza defectului Produsului acoperit de garanţie Utilizatorul nu l-a putut să-l utilizeze, Garanţia nu opreşte, nu limitează nu suspendează drepturile Utilizatorului rezultate din dispoziţiile privind garanţia pentru vicile produsului vândut.

DE Inhaltsverzeichnis

1. Photos und Abbildungen

2. Gerätebeschreibung

3. Einsatzgebiete

4. Einsatzeinschränkungen

5. Technische Daten

6. Vorbereitungen vor dem Einsatz

7. Netzanschluss

8. Gerät einschalten

9. Gerätegebrauch

10. Gerätebedienung

11. Ersatzteile und Zubehör

12. Störungen selbst beseitigen

13. Gerätekomponenten

14. Hinweis für die Benutzer zur Entsorgung von elektrischen und elektronischen Altgerä-ten

15. Garantieurkunde Übersetzung der Originalanleitung

Die Konformitätserklärung wurde dieser Anleitung separat beigefügt. Fehlende Konformitätserklärung ist nach Rücksprache bei Dedra Exim Sp. z o.o.

einzuholen. Allgemeine Sicherheitsbestimmungen wurden dieser Anleitung als ein

separates Heft beigefügt.

WARNUNG. Alle mit versehenen Warnungen und alle

Hinweise gründlich lesen. Bei Nichtbeachten der folgenden

Warnungen und Sicherheitshinweise kann es zum elektrischen Schlag, einem Brand oder ernsthaften Verletzungen kommen.

Alle Warnungen und Hinweise für den künftigen Gebrauch

aufbewahren.

2. Gerätebeschreibung

Zeichnung A: 1. Ein-/Ausschalter, 2. Stütze für den bearbeiteten Gegenstand,

3. Schleifscheibe, 4.Abdeckung der Schleifscheibe, 5. Funkenschutz,

6. Befestigung des Funkenschutzes, 7.Drehknopf, der die Stütze für den bearbeiteten Gegenstand befestigt, 8.Befestigungsöffnungen, 9. Gehäuse

3. Gerätebestimmung

Die Tischschleifmaschine ist ein Produkt zum Trockenschleifen von solchem

Stahlwerkzeug wie: Drehmeißeln, Scheren, Stemmeisen, Meißeln, Werkzeugen mit Klingen. Es können damit auch andere Schleifkleinarbeiten ausgeführt werden. Die Maschine macht es möglich, flache Oberflächen, Außenflächen zu schleifen sowie Splitter und Bärte zu entfernen. Es ist zulässig, das Gerät bei Bau- und Renovierungsarbeiten, in Reparaturwerkstätten und bei Amateurarbeiten unter gleichzeitiger Einhaltung der Verwendungsbedingungen und zulässigen Arbeitsbedingungen, die in der

Bedienungsanleitung enthalten sind, zu nutzen.

4. Einsatzeinschränkungen

Das Gerät darf nur gemäß den folgenden „Zulässigen Betriebsbedingungen“

betrieben werden”. Die Maschine darf nur mit Schleifscheiben benutzt werden, die die nachstehend

genannten Durchmesser nicht überschreiten: A067140 - 150 mm, Beschrieben im Teil “Empfohlene Schleifscheiben”. Das Gewicht und die Größe des zu bearbeitenden Details müssen so angepasst

sein, dass die Maschine nicht unstabil wird. Man darf keine Werkstoffe bearbeiten, die Asbest, Aluminium, Magnesium oder andere Stoffen enthalten, die das Brand- oder Explosionsrisiko herbeiführen können. Eigenhändige Änderungen des Geräteauf-baus, jegliche Umbauten bzw. Bedienungen, die in der Bedienungsanleitung nicht be-schrieben werden, gelten

als rechtswidrig und führen zum sofortigen Verlust der Ga-rantieansprüche und der Gültigkeit der Kon-formitätserklärung. Der Gerätegebrauch entgegen der Bestim-mung oder der Bedienungsanleitung führt zum sofortigen Verlust der Garantieansprü-che.

Zulässige Betriebsbedingungen

S2 Kurzbetrieb Betriebsdauer 30 Min Die Maschine darf in

Räumlichkeiten ohne Feuchtigkeitszutritt, mit funktionstüchtiger

Lüftungsanlage verwendet werden.

5. Technische Daten

Modell

A067140

Motor

Einphasenmotor

Netzspannung [V]

230 ~

Frequenz [Hz]

Motornennleistung [w]

200

Schutzklasse

Gewicht [kg]

Umdrehungsgeschwindigkeit [obr/min]

2950

Lineare Geschwindigkeit, Schleifmaschine [m/min]

880 Lineare Geschwindigkeit, Schleifscheibe [m/min]

1300

Durchmesser Schleifscheibe [mm]

150

Dicke Schleifscheibe [mm]

Durchmesser Schleifscheibenbohrung [mm]

12,7

Länge Schleifband [mm]

686

Breite Schleifband [mm]

Schutzgrad

IP20

Lärmemission

Schalldruckpegel LpA [dB(A)]

Messunsicherheit (KpA) [dB(A)]

Schallleistungspegel LWA [dB(A)]

Messunsicherheit (KWA) [dB(A)]

Information zum Lärmpegel

Die Lärmemission wurde nach EN 61029-1, ermittelt und die Werte sind in der vorgenannten Tabelle aufgeführt.

Der Lärm kann Gehörschäden herbeiführen, deshalb ist ein Gehörschutz bei der Arbeit zu tragen!

Der deklarierte Gesamtwert von Vibrationen / Lärmpegel wird nach einem standardmäßigen Prüfverfahren ermittelt und kann zum gegenseitigen Gerätevergleich verwendet werden. Der genannte Lärmwert kann auch für eine Erstbeurteilung der Lärmexposition verwendet werden Der Lärmwert kann beim Vororteinsatz in Abhängigkeit von der Gebrauchsweise der Werkzeuge, insbesondere von der jeweiligen Werkstückbeschaffenheit, sowie von der erforderlichen Festlegung der Schutzmaßnahmen für den Bediener, von den

deklarierten Werte abweichen. Um die Exposition unter den IstEinsatzbedingungen genau ermitteln zu können, sind alle Schritte des

jeweiligen Prozesses zu berücksichtigen, die auch die Zeiträume umfassen,

wenn das Werkzeug ausgeschaltet bzw. eingeschaltet bleibt, aber nicht eingesetzt wird.

6. Vorbereitungen vor dem Einsatz

Zuerst Stecker ziehen, erst dann jegliche Bedienung vornehmen.

Montage des Schutzglases (Funkenschutzes) (Bild A.5, A.6)

Vor allen Montage- oder Einstellarbeiten sicherstellen, dass das Gerät nicht elektrisch angeschlossen ist. Im Zubehör der Schleifmaschine sind zwei

transparente Funkenschutzverkleidungen enthalten, die oben an den Schleifscheiben-Schutzverkleidungen zu befestigen sind (Abb. B, 1). Um die

Bearbeitung zu erleichtern, ist das Gerät mit zwei Abstützungen ausgerüstet.

Die eine wird unten an der Schleifscheiben-Schutzverkleidung (Abb. B, 2), die andere hingegen unten an der Schleifband-Schutzverkleidung (Abb. B, 3) verschraubt. Die Stahlabstützungen werden unten an den SchleifscheibenSchutzverkleidungen verschraubt.

Aufstellung der Tischschleifmaschine

Page 22

Nachdem die Schleifmaschine in einem trockenen und gut beleuchteten Raum,

auf einer ebenen Fläche, am besten auf einem Tisch oder einer Platte

aufgestellt worden ist, ist sie am Tisch mit 4 Befestigungsschrauben anzuschrauben. Die Schleifmaschine muss so befestigt sein, dass Schwingungen auf Minimum reduziert sind.

Schleifband A067140 einstellen

Nach der Erstinbetriebnahme des Gerätes kann die Einstellung des

Schleifbandes erforderlich sein, wenn das Schleifband zur Seite gezogen wird. Einstellung siehe Beschreibung im Abs. 9 „Tischschleifmaschine gebrauchen“.

7. Netzanschluss

Vor dem Netzanschluss des Gerätes sicherstellen, dass die

Versorgungsspannung dem Wert laut dem Typenschild entspricht.

Die Elektroinstallation muss gemäß den grundlegenden Anforderungen an

Elektroinstallationen hergestellt werden und die Anforderungen an den sicheren

Gebrauch erfüllen. Die Parameter des Stromkabel-Mindestquerschnittes sowie des Sicherungsnennwertes hängen von der Geräteleistung ab und werden in

der folgenden Tabelle aufgeführt:

Machinenleistung

[W]

Min. Drahtschnitt

[mm2]

Min. Sicherungsgröße

Typ C [A]

<700

0,75

Die Netzinstallation muss von einem Fachelektriker verlegt werden. Bei

erforderlichen Verlängerungskabeln darf der Leitungsquerschnitt den

erforderlichen Wert nicht unterschreiten (s. Tabelle). Das Elektrokabel ist so zu

verlegen, dass es beim Gerätebetrieb nicht durchschnitten wird. Nicht funktionsfähige Verlängerungskabel nicht gebrauchen. Technische Beschaffenheit des Versorgungskabels regelmäßig nachprüfen. Gerät nicht am Versorgungskabel ziehen. Gerät an eine Schukodose mit Stromvergleichsschutz anschließen.

8. Gerät einschalten

Die Tätigkeiten laut Kap. „Vorbereitungen vor dem Einsatz“ unbedingt vornehmen, bevor das Gerät in

Betrieb genommen wird”.

Vor dem Einschalten der Schleifmaschine ist jedesmalig zu prüfen, ob alle für die Arbeitssicherheit verantwortlichen Elemente funktionstüchtig sind. Jedes Mal muss man überprüfen, ob die Schleifscheibe mit einem festen Maschinenelement nicht in Berührung kommt. Schließen Sie die Maschine an

das Netz an, indem Sie den Stecker in die Versorgungsdose einstecken. Der

Einschalter befindet sich am Gehäuse der Antriebseinheit an der Frontseite der Schleifmaschine. Der grüne Druckknopf, der mit ”I” gekennzeichnet ist, dient

dazu, die Schleifmaschine in Gang zu setzen. Der rote Druckknopf, der mit“ 0” gekennzeichnet ist, dient dazu, die Schleifmaschine anzuhalten. Der Einschalter ist so konstruiert, dass die Schleifmaschine bei Spannungsausfall und dann bei Spannungswiederkehr sich nicht wieder automatisch einschaltet. Um die

Schleifmaschine wieder in Gang zu setzen, muss man den Druckknopf “I” erneut eindrücken. Lassen Sie die Schleifmaschine nie im Leerlauf. Lassen Sie die

Schleifmaschine nicht ohne Aufsicht, wenn Sie an das Netz angeschlossen ist. Nach Arbeitsschluss ziehen Sie den Stecker unbedingt aus der Steckdose

heraus. Bei allzu großen Vorschubgeschwindigkeiten des Werkstückes oder bei

einem allzu lange dauernden Betrieb, somit bei angestiegenen

Schnittwiderständen und erhöhter Temperatur der Motorwicklung muss man das Elektrogerät ausschalten und abwarten, bis der Motor die Umgebungstemperatur erreicht hat. Überlasten Sie die Maschine nicht, richten

Sie sich nach den empfohlenen Betriebszeiten.

Gerät ausschließlich mit den an beiden Spindeln angebauten Zubehörteilen gebrauchen, um die Berührung der rotierenden Spindeln zu verhindern.

9. Gerätegebrauch

Die Schleifmaschine ist nie in Gang zu setzen, wenn die Schleifscheibe im Kontakt zu dem bearbeiteten

Werkstück steht.

Nachdem Sie die Schleifmaschine in Gang gesetzt haben, schieben Sie den zu schleifenden Gegenstand mit einer sanften Bewegung an die Schleifscheibe

(stoßen Sie nicht gegen die rotierende Schleifscheibe) heran. Während des Schleifvorganges pressen Sie das Gerät mit geringer Kraft an. Die Schleifscheibe soll nur im geringen Maße ihre Umlaufgeschwindigkeit im Verhältnis zum Lauf ohne Belastung reduzieren. Infolge des Reibens zwischen der Schleifscheibe und dem bearbeiteten Werkstück erhitzt sich das Material. Deswegen muss man an die Schleifmaschine einen Behälter mit einem Kühlmittel stellen, damit der bearbeitete Gegenstand gekühlt werden kann. Die Tischschleifmaschine ist für den Arbeitsmodus S2 (gelegentliche Arbeit) bestimmt. Das bedeutet, dass während der Arbeit Arbeitsunterbrechungen für das Gerät gewährleistet sind. Bei Arbeit mit fester Belastung darf das Gerät nicht länger arbeiteten als 30 Min. Die Überschreitung der vorgenannten Arbeitszeit kann die Überhitzung des Gerätes verursachen.

Befestigung, Auswechseln der Schleifscheiben

Vor dem Auswechseln der Schleifscheiben muss man unbedingt die Netzversorgung von der Maschine

trennen, indem man den Stecker aus der Steckdose herauszieht.

Bauen Sie die Abdeckung der Schleifscheibe ab, indem Sie die drei sie befestigenden Muttern mit einem Flachschlüssel und Kreuzschraubenzieher abschrauben. Schrauben Sie die Mutter (rechte Schleifscheibe – entgegen dem Uhrzeigersinn – die Mutter ist rechtsgängig; linke Schleifscheibe – im Uhrzeigersinn – die Mutter ist linksgängig) ab, entfernen Sie die Unterlage und

den Anpressring, und dann die Schleifscheibe. Den Stützring lassen Sie dort, wo er ist. Die Montage der neuen Schleifscheibe führen Sie in umgekehrter

Reihenfolge durch. Setzen Sie die zuvor abgebaute Abdeckung wieder ein. Ziehen Sie die Muttern nach.

Die mit dem Auswechseln der Schleifscheibe verbundenen Tätigkeiten führen

Sie sehr vorsichtig durch. Beim Fallen auf einen harten Untergrund wird die Schleifscheibe immer entweder ausgebrochen oder zerstört.

Schleifband einstellen

Das Schleifband wird in seinem korrekten Axiallauf mit dem oben an der Schleifscheiben-Schutzverkleidung vorhandenen Drehknopf eingestellt (Abb. C,

2). Korrekten Schleifbandlauf vorerst einstellen, dazu Stecker ziehen,

anschließend Schleifband mit der Hand in einer Richtung laufen lassen, gleichzeitig Drehknopf im Uhrzeigersinn verstellen bzw. Schleifband in der entgegen gesetzten Richtung laufen lassen und Drehknopf entgegen dem Uhrzeigersinn verstellen. Nach erfolgter Schleifbandeinstellung ist die

Schleifmaschine anzuschließen, laufen zu lassen und auf mögliche

Nachstellungen mithilfe des Drehknopfes unter der gleichzeitigen Kontrolle des

Schleifbandlaufes zu prüfen. Der Drehknopf muss nicht weit verstellt werden, um die Schleifbandlage zu ändern. Die Einstellung ist mit Fingerspitzengefühl

vorzunehmen, weil das Schleifband seinen Lauf nicht sofort nach der Drehknopfverstellung, sondern etwas verzögert verändert. Es ist ganz üblich.

Schleifband wechseln

Schutzverkleidung für das Schleifband demontieren (Abb. C), dazu zwei Befestigungsschrauben lösen (Abb. C, 1). Hebel (Abb. C, 2) nach unten verstellen, um das gespannte Schleifband lösen und von den Rollen abziehen zu können. Schleifband wechseln und Hebel nach oben verstellen, um das Schleifband zu spannen. Schutzverkleidung wieder anbringen. Anschließend Schleifband einstellen, siehe „Tischschleifmaschine gebrauchen“.

Empfohlene Schleifscheiben

Die A067140 ist mit einer Schleifscheibe Ø150x20xf12,7 mm sowie mit einem

Schleifband mit dem Umfang 686 mm und der Breite 50 mm ausgestattet. Für die Herstellung von optimalen Schleifbedingungen und Erzielung von optimaler

Schleifqualität ist es sehr wichtig, richtige Schleifscheibe für den zu bearbeitenden Werkstoff zu wählen. Eine für den jeweiligen Werkstoff gewählte Schleifscheibe darf weder zu weich noch zu hart sein. Die Härte der

Schleifscheiben wird mithilfe von Buchstabensymbolen gekennzeichnet: Sehr weiche Schleifscheiben: E, F, G; weiche Schleifscheiben: H, I, J, K; mittelweich: L, M , N , O; hart: P, Q , R , S; sehr hart: T, U, W, Z. Das Kennzeichnungssystem

für die Schleifwerkzeuge ist in der Polnischen Norm: Schleifwerkzeuge,

gebunden - PN-ISO 525:2001 enthalten.

Die Körnung des Schleifbandes hat beim Typ A067140 keinen Einfluss auf den Gerätebetrieb und ist lediglich von der beabsichtigten Bearbeitung mit der Schleifmaschine abhängig. Es ist ein breites Schleifbandsortiment mit einer sehr differenzierten Körnung markterhältlich, sodass sowohl die Grob-, als auch die Feinbearbeitung der Werkstücke möglich ist.

10. Gerätebedienung

Zuerst Stecker ziehen, erst dann jegliche Bedienung vornehmen.

Verifizieren Sie periodisch den technischen Zustand der Schleifmaschine. Vor

jedem Arbeitsbeginn überprüfen Sie die Schleifscheiben auf Risse und

Ausbrüche. Vor jedem Arbeitsbeginn ist der Funkenschutz zu überprüfen und einzustellen.

Funken, die unterhalb der Schleifscheibe herumfliegen, können zu Augenverletzungen der Entzündung der benachbarten Gegenstände und zu einem Brand führen.

Der Abstand der Schleifscheibe und der Werkstückabstützung ist regelmäßig einzustellen, da die Schleifscheibe abgenutzt wird.

Der Abstand zwischen dem Schutz und der Schleifscheibe soll möglich gering

sein, jedoch darf auf keinen Fall größer sein als 2 mm. Bei einem zuu großen Abstand kann das Werkstück infolge der Drehbewegung

der Schleifscheibe mitgerissen werden, dabei sind Körperverletzungen nicht auszuschließen. Ist die Schleifscheibe so stark abgenutzt, dass der Abstand der Schleifscheibe und der Werkstückabstützung trotzt der Einstellung 2 mm überschreitet, ist die Schleifscheibe zu wechseln.

Einige wichtige Informationen und praktische Ratschläge

1. Bei unebener Fläche der Schleifscheibe muss man Diamant verwenden.

Damit können wir die Schleifoberfläche der Scheibe regenerieren.

2. Die Abnutzung der Schleifscheibe hängt von der Härte des geschliffenen

Materials und der angewandten Schleifscheibe.

3. Man darf nicht die Seitenfläche der Schleifscheibe zum Schleifen benutzen.

4. Brechen die Körner aus dem Bindemittel aus, heißt das, dass die

Schleifscheibe zu weich ist.

5. Brechen die Körner nach dem Abstumpfen aus dem Bindemittel nicht aus, ist

die Schleifscheibe zu hart und “verbrennt”, denn durch das Reiben wird das bearbeitete Wertstück zu einer sehr hohen Temperatur erhitzt.

6. Schleifmaschinen, die Spuren vom Eingreifen der Dritten aufweisen, werden

wie Reparaturen nach Ablauf der Garantie behandelt.

7. Die Form und die Art der Schleifscheibe wählen wir in Abhängigkeit von der

Gestalt und dem Material des bearbeitenden Werkstückes, der Art der Bearbeitung und der Konstruktion der Werkzeugmaschine aus.

Vertragen, Lagerung

Gerät beim Vertragen an der Unterseite beider Funkenschutz-verkleidungen fassen, Stromkabel zuvor zusammenrollen und Funkenschutzverkleidungen sowie Werkstückabstützungen abbauen.

Gerät trocken und gegen Luftfeuchte geschützt lagern. Bewegliche Teile regelmäßig mit Maschinenöl abschmieren.

11. Ersatzteile und Zubehör

W Bei erforderlichem Ersatzteil- oder Zubehörkauf ist Kontakt mit dem Service der Fa. Dedra Exim aufzunehmen – siehe Kontaktangaben auf S. 1 dieser

Page 23

Anleitung. In der Ersatzteilbestellung ist die auf dem Typenschild angegebene Chargen-Nr. und die Teilenummer gemäß der Übersichtszeichnung anzugeben.

Die Reparaturen während der Garantiedauer werden gemäß der

Garantieurkunde durch-geführt. Das reklamierte Produkt ist zur Re-paratur in der jeweiligen Verkaufsstelle abzu-liefern (der Gerätehändler ist verpflichtet, das

reklamierte Produkt in Empfang zu nehmen), an die nächstgelegene Reparaturwerkstatt (Liste der Reparaturwerkstätten siehe: www.dedra.pl) oder an den Zentralservice der Fa. Dedra Exim zu schicken. Die ausgefüllte

Garantieurkunde ist mitzugeben. Nach Ab-lauf der Garantiedauer werden die Reparatu-ren durch den Zentralservice der Fa. Dedra Exim durchgeführt. Das beschädigte Produkt ist beim Service abzuliefern, die Sendungs-kosten werden vom Betreiber getragen.).

12. Störungen selbst beseitigen

Zuerst Stecker des Gerätes ziehen, erst dann Störungen selbst beseitigen

Problem

Ursache

Abhilfe

Maschine funktioniert nicht

Netzkabel ist schlecht angeschlossen

oder beschädigt

Den Stecker drücken Sie in die

Netzsteckdose tiefer ein,

überprüfen Sie das

Versorgungskabel.

In der Steckdose gibt es keine Netzspannung

Überprüfen Sie die Spannung in der Netzsteckdose. Überprüfen Sie, ob

sich die Sicherung nicht eingeschaltet hat.

Beschädigter

Einschalter

Das Gerät zur Reparatur übergeben

Der Motor hat keine Kraft, springt schwer an.

Die Maschine sofort vom Netz trennen

Es riecht nach verbrannter Isolation

Der Motor bedarf einer Reparatur –

das Gerät ist an Service zu übergeben

Schleifleistung ist sehr gering

Unpassende Schleifscheibe

Die Schleifscheibe gegen eine neue

austauschen (entsprechend für den

Werkstoff)

13. Gerätekomponenten

1.Tischschleifmaschine; 2. Ein Satz der Funkenschutzabdeckungen; 3. Stütze;

4. Ein Satz Schrauben, Unterlagen, Muttern und Drehknöpfe

14. Nutzerinformationen über die abgabe von gebrauchten elektro- und elektronik-altgeräten

( betrifft Haushalte) Das hier abgebildete Symbol auf Produkten oder auf der beigefügten Dokumentation informiert, dass man gebrauchte Elektro- und

Elektronik-Altgeräte nicht mit dem Haushaltsmüll wegwerfen darf. Das richtige Verhalten im Falle von Beseitigung, erneuter Benutzung oder Recycling von Unterbauelementen besteht in der Übergabe von gebrauchten Elektro- und Elektronik-Altgeräten an Fachabnahmepunkte, wo sie kostenlos abgenommen

werden. Informationen über die Fachabnahmepunkte bekommen Sie bei der lokalen Behörde.

Die richtige Verwertung der Geräte erlaubt wichtige Rohstoffe zu behalten und die negative Einwirkung auf die Gesundheit und die Umwelt zu vermeiden. Die

unsachgemäße Verwertung wird mit Strafen laut den entsprechenden

Lokalvorschriften bestraft. Nutzer in den EU-Ländern Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie

sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der

Ihnen weitere Informationen erteilt. Das Entsorgen von Abfällen in Ländern außerhalb der EU Dieses Symbol betrifft nur EU-Länder. Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie

sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der

Ihnen weitere Informationen erteilt.

Garantiekarte

für

Tischschleifmaschine

Katalognummer: A067140 Lotnummer: ..........................

(im Weiteren Produkt genannt)

Kaufdatum des Produkts: .............

Stempel des Verkäufers

Datum und Unterschrift des Verkäufers: .................................

Erklärung des Benutzers:

Ich bestätige, dass ich über die Bedingungen der Garantie sowie Folgen der Nichtbeachtung von den in der Bedienungsanleitung und Garantiekarte

enthaltenen Anweisungen informiert wurde. Die Bedingungen dieser Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

........................ ...............................

Datum und Ort Unterschrift des Käufers

I. Haftung für das Produkt

1. Garant - DEDRA EXIM sp. z o.o. mit Sitz in Pruszków, Adresse: ul. 3 Maja 8, 05-800 Pruszków, Reg.-Nr. KRS 0000062517, Amtsgericht für Warschau, XIV Wirtschaftsabteilung des Nationalen Gerichtsregisters, Steuernummer 527-02049-33, Stammkapital: 100 980.00 zł.

2. Zu den in dieser Garantiekarte bestimmten Bedingungen erteilt der Garant hiermit Garantie für das Produkt, das vom Vertrieb des Garants stammt.

3. Die Garantiehaftung umfasst nur Mängel, deren Entstehung auf die im

Produkt zum Zeitpunkt seiner Aushändigung dem Benutzer enthaltenen Fehler zurückzuführen ist.

4. Im Rahmen der Garantie gewinnt der Benutzer das Recht zur kostenlosen Reparatur des Produkts, soweit der Mangel innerhalb der Garantiezeit offenbart wurde. Die Art und Weise, auf die das Produkt repariert wird (Methode der Reparatur) wird vom Garanten bestimmt. Falls der Garant feststellt, dass die

Reparatur nicht möglich ist, behält sich der Garant das Recht vor, das mangelhafte Element oder das ganze Produkt gegen ein freies von Mängeln zu

tauschen, den Preis des Produkts zu mindern oder vom Vertrag abzutreten.

5. Gegenüber einem Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, ist die Schadensersatzhaftung des

Garanten für die sich aus dieser Garantie ergebenden und/oder im Zusammenhang mit ihrer Erteilung und Ausübung stehenden Schäden, ohne Rücksicht auf den Rechtstitel, maximal auf den Wert des mangelhaften

Produkts begrenzt.

II. Garantiezeit

Elemente des Produkts, die mit der Garantie umfasst sind

Dauer des Garantieschutzes

Tischschleifmaschine

24 Monate ab dem Kaufdatum des Produkts das auf dieser Garantiekarte angegeben ist

Schleifscheiben

Elemente, die nicht mit der Garantie umfasst sind.

III. Bedingungen der Inanspruchnahme der Garantie

1. Vorlegung der ausgefüllten Garantiekarte vom Benutzer sowie Glaubhaftmachung der Kaufumstände vom Benutzer, z.B. durch Vorlegung

eines Kassenbelegs, einer Rechnung, usw. Damit die Reklamation reibungslos

durchgeführt werden kann, wird es empfohlen, dass der Benutzer alle in dem

"Lieferumfang" genannten Elemente, der in der Bedienungsanleitung beschrieben wurde, zusammen mit dem Produkt zur Reklamation abgibt.

2. Beachtung der in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen vom Benutzer.

3. Die Garantie umfasst nur das Gebiet der Republik Polen und der EU.

4. Die Garantie umfasst nicht die Mängel des Produkts, die infolge von folgenden Ursachen entstanden sind: a. Nichtbeachtung der in der Bedienungsanleitung bestimmten Bedingungen vom Benutzer, insbesondere in Bezug auf richtige Nutzung, Wartung und Reinigung; b. Verwendung von Reinigungs- oder Wartungsmitteln vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen; c. Unrichtige Aufbewahrung und unrichtiger Transport des Produkts vom Benutzer; d Eigenmächtige Veränderungen und/oder Umbauten am Produkt vom Benutzer, die mit dem Garant nicht abgestimmt wurden; e. Verwendung von Betriebsmaterialien und Ersatzteilen vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen. 5 Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, an dem:

- Seriennummer, Datumsangaben und Typenschilder vom Benutzer entfernt, verändert oder beschädigt wurden;

- Plomben vom Benutzer beschädigt wurden oder Spuren des Hantierens an ihnen tragen.

6. Achtung! Die mit täglicher Bedienung des Produkts verbundenen

Tätigkeiten, die sich u.a. aus der Bedienungsanleitung ergeben, sind vom Benutzer auf eigene Rechnung und eigene Kosten auszuführen.

IV. Reklamationsverfahren

1. Falls unrichtige Arbeit des Produkts festgestellt wird, soll man sich vor der Anmeldung der Reklamation vergewissern, dass alle insbesondere in der Bedienungsanleitung bestimmten Bedientätigkeiten richtig ausgeführt wurden.

2. Die Reklamation soll man unverzüglich, am besten innerhalb von 7 Tagen ab Feststellung des Mangels am Produkt anmelden. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist,

verliert Garantieansprüche für das Produkt, im Falle, wenn die Reklamation

nicht innerhalb von 7 Tagen angemeldet wird.

3. Die Reklamation kann u.a. am Verkaufsort, an dem das Produkt gekauft wurde, beim Garantieservice oder schriftlich auf folgende Adresse angemeldet werden: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Der Benutzer kann die Reklamation unter Verwendung des Formulars anmelden, das auf der Internet www.dedra.pl zugänglich ist. ("Formular zur Anmeldung der Reklamation aufgrund der Garantie").

5. Die Adressen von Garantieservice-Stellen für jeweilige Länder sind auf der Internetseite www.dedra.pl zugänglich. Im Falle, wenn keine GarantieserviceStelle im jeweiligen Land vorhanden ist, soll man die Reklamationsanmeldung aufgrund der Garantie an folgende Adresse richten: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

Page 24

6. Im Hinblick auf die Sicherheit des Benutzers ist die Nutzung eines mangelhaften Produkts untersagt..

7. Achtung!!! Nutzung eines mangelhaften Produkts gefährdet der Gesundheit und dem Leben des Benutzers.

8. Erfüllung der sich aus der Garantie ergebenden Pflichten erfolgt innerhalb

von 14 Werktagen ab der Rückgabe des beanstandeten Produkts vom

Benutzer.

9. Vor der Rückgabe des mangelhaften Produkts zur Reklamation soll man es reinigen. Das beanstandete Produkt soll sorgfältig vor möglichen

Beschädigungen während des Transports abgesichert werden (es wird

empfohlen das beanstandete Produkt in Originalverpackung zu bringen).

10. Die Garantiezeit wird um die Zeit verlängert, in der der Benutzer das mit der Garantie umfasste Produkt infolge des Mangels nicht benutzen konnte.

Die sich aus den Vorschriften über die Gewährleistung für Mängel von

verkauften Sachen ergebenden Rechte des Benutzers werden von dieser Garantie weder ausgeschlossen noch eingeschränkt oder eingestellt

SI Kazalo

1. Fotografije in risbe

2. Opis naprave

3. Namembnost naprave

4. Omejitve uporabe

5. Tehnični podatki

6. Priprava za delo

7. Priklop na omrežje

8. Vklop naprave

9. Uporaba naprave

10. Tekoča vzdrževalna opravila

11. Nadomestni deli in dodatna opremai

12. Samoodpravljanje napak

13. Kompletacija naprave

14. Informacije za uporabnike o tem, kako odstranjevati odrabljene električne in elektronske naprave

15. Garancijski list

Izjava o skladnosti je priložena priročniku kot ločen dokument. Če izjave o skladnosti ni, se obrnite na družbo Dedra Exim Sp. z o.o. Splošni varnostni predpisi so vključeni v priročnik kot posebna knjižica.

Prevod izvirnih navodil

OPOZORILO. Preberite vsa opozorila, označena s

simbolom, in vsa navodila. Neupoštevanje naslednjih

opozoril in varnostnih navodil lahko povzroči električni udar, požar ali hude telesne poškodbe.

Vsa opozorila in navodila shranite za nadaljnjo uporabo.

2. Opis naprave

Slika A: 1.Stikalo za vklop/izklop, 2.Opora za obdelovanec, 3.Brusilni disk -

brusilni kolut, 4.Zaščita diska, 5.Zaščita proti iskrenju, 6.Pritrditev zaščite proti

iskrenju, 7.Gumb za pritrditev opore za obdelovanec, 8.Pritrdilne luknje,

9.Ohišje

3. Namembnost naprave

Namizni brusilnik je stroj, namenjen suhemu brušenju jeklenih orodij, kot so stružarski noži, škarje, dleta, dleti, orodja z rezili in za druga manjša brusilna dela. Stroj omogoča izvajanje ravnega brušenja, brušenja zunanjih površin in

odstranjevanja ostrin. Stroj se lahko uporablja pri obnovitvenih in gradbenih

delih, v remontnih delavnicah, pri ljubiteljskih delih, pri čemer je treba upoštevati

pogoje delovanja in dopustne pogoje delovanja, navedene v navodilih za uporabo.

4. Omejitve uporabe

Stroj se lahko uporablja le v skladu s spodaj navedenimi "Dovoljenimi pogoji delovanja". Stroj se lahko uporablja samo z brusilnimi krogi s premerom, ki ne presega: A067140 - 150 mm, kot je opisano v točki. "Priporočena brusilna kolesa". Teža in velikost obdelovanca, ki ga je treba obdelati, morata biti izbrani tako, da stroj ne bo nestabilen.

Nedovoljene spremembe mehanske in električne konstrukcije, kakršne koli spremembe, vzdrževalni posegi, ki niso opisani v navodilih za uporabo, bodo

obravnavani kot nezakoniti in bodo povzročili takojšnjo izgubo garancijskih pravic, izjava o skladnosti pa bo postala neveljavna. Vsaka uporaba, ki ni

predvidena ali ni v skladu z navodili za uporabo, ima za posledico takojšnjo

izgubo garancijskih pravic. Brusilnik ni primeren za ostrenje krožnih žag, žag za les in listov žag. Ne brusite materialov, ki vsebujejo azbest, aluminij, magnezij ali druge materiale, ki lahko predstavljajo nevarnost požara, eksplozije ali nevarnosti za zdravje.

Dovoljeni delovni pogoji

Občasno delo S2 30 min

Mlinček lahko uporabljate le v zaprtih prostorih z učinkovitim

prezračevanjem.

5. Tehnični podatki

Model

A067140

Električni motor

Enofazni

Napajalna napetost [V]

230 ~

Omrežna frekvenca [Hz]

Nazivna moč motorja [W]

200

Zaščitni razred

Teža [kg]

Hitrost [vrtljaji na minuto].

2950

Linearna hitrost brusilnika [m/min].

880

Linearna hitrost brusilnega kroga [m/min].

1300

Premer kolesa [mm]

150

Širina brusilnih kolutov [mm]

Premer vrtine kolesa [mm]

12,7

Obod brusnega traku [mm].

686

Širina brusnega traku [mm]

Stopnja zaščite

IP20

Emisije hrupa

Raven zvočnega tlaka LpA [dB(A)]

Merilna negotovost (KpA ) [dB(A)].

Raven zvočne moči LWA [dB(A)]

Merilna negotovost (KWA ) [dB(A)].

Informacije o hrupu

Emisije hrupa so bile določene v skladu s standardom EN 61029-1. Vrednosti so navedene v zgornji tabeli.

Hrup lahko povzroči poškodbe sluha, zato pri delu vedno uporabljajte zaščito sluha!

Deklarirana vrednost skupnega hrupa je bila izmerjena v skladu s standardno preskusno metodo in se lahko uporablja za primerjavo ene naprave z drugo. Navedena raven hrupa se lahko uporablja tudi za predhodno oceno izpostavljenosti hrupu. Raven hrupa med dejansko uporabo naprave se lahko razlikuje od deklariranih vrednosti, kar je odvisno od uporabe delovnih orodij,

zlasti od vrste obdelovanca in potrebe po določitvi ukrepov za zaščito upravljavca. Za natančno oceno izpostavljenosti v dejanskih pogojih uporabe je treba upoštevati vse dele delovnega cikla, vključno z obdobji, ko je stroj

izklopljen ali ko je vklopljen, vendar se ne uporablja za delo.

6. Priprava za delo

Vsa pripravljalna dela izvajajte, ko je enota izključena iz električnega omrežja.

Namestitev zaščitnega stekla (proti iskrenju) (slika A, 5 in slika A,

Pred kakršnim koli sestavljanjem ali nastavljanjem se prepričajte, da je stroj izključen iz električnega omrežja. Kot dodatna oprema za brusilnik sta na voljo dve prozorni zaščiti za iskre, ki ju je treba pritrditi na zgornji del zaščite brusilnega kroga. (Slika B, 1) Za udobno brušenje je stroj opremljen z dvema podpornikoma. Eno je treba priviti na spodnji del zaščite brusilnega kolesa (slika B, 2), drugo pa je treba priviti na spodnjo zaščito brusnega traku. (Slika B, 3).

Jeklena nosilca sta privita na spodnji del varovala brusilnega kolesa.

Nastavitev namiznega brusilnika

Ko je brusilnik postavljen v čistem, suhem in dobro osvetljenem prostoru na ravni površini, po možnosti na delovni mizi, je treba enoto pritrditi na mizo s 4 pritrdilnimi vijaki. Napravo je treba pritrditi tako, da so vibracije čim manjše.

Nastavitev brusnega traku A067140

Ob prvem zagonu bo morda treba brusilni trak nastaviti. To se kaže v tem, da

se trak premika vstran. Ustrezno ukrepanje je opisano v poglavju 9 "Uporaba namiznega brusilnika".

7. Priključitev na omrežje

Pred priključitvijo naprave na vir napajanja se prepričajte, da napajalna napetost ustreza vrednosti, navedeni na tipski ploščici.

Napajalna napeljava mora biti izvedena v skladu z bistvenimi zahtevami za

električne inštalacije in mora izpolnjevati varnostne zahteve za uporabo. Parametri za najmanjši presek napajalnega kabla in nazivno vrednost varovalke glede na moč naprave so navedeni v spodnji preglednici:

Moč naprave [W].

Najmanjši prerez

vodnika [mm ]2

Najmanjša varovalka

tipa C [A].

<700

0,75

Namestitev naj opravi usposobljen električar. Pri uporabi podaljševalnih kablov poskrbite, da presek vodnika ni manjši od zahtevanega (glejte tabelo). Električni

kabel namestite tako, da med delovanjem ni nevarnosti, da bi se prerezal. Ne

uporabljajte poškodovanih podaljškov. Redno preverjajte stanje napajalnega kabla. Ne vleci za napajalni kabel. Napravo priključite na ozemljeno električno vtičnico, zaščiteno z odklopnikom preostalega toka.

8. Vklop naprave

Pred zagonom enote je treba opraviti korake, opisane v poglavju "Priprava na delovanje".

Pred vklopom stroja vsakič preverite, ali so vsi sestavni deli, odgovorni za varnost pri delu, v brezhibnem stanju. Vsakič preverite stanje brusilnega kolesa

in preverite, da se kolo ne dotika nobenega fiksnega dela stroja.

Stroj priključite na električno omrežje tako, da vtič potisnete v vtičnico. Stikalo se nahaja na ohišju pogonske enote na sprednji strani brusilnika. Zeleno obarvan gumb z oznako "I" je namenjen zagonu stroja, rdeči gumb z oznako "

0" pa za ustavitev. Sklopni sklop je zasnovan tako, da se v primeru izpada

električne energije in njenega ponovnega pojava stroj ne vklopi samodejno. Za zagon stroja je treba ponovno pritisniti gumb "I". Ne puščajte stroja v prostem teku. Ne puščajte stroja, priključenega na električno omrežje, brez nadzora. Po končanem delu morate obvezno izvleči vtič iz vtičnice. Če je hitrost podajanja materiala prevelika ali če stroj deluje predolgo, s čimer se znatno povečata rezalna upornost in temperatura navitij motorja, izklopite stroj in počakajte, da motor doseže temperaturo okolice. Ne preobremenjujte stroja, upoštevajte priporočeni čas delovanja. Stroj uporabljajte samo s priključki, nameščenimi na obeh vretenih. S tem preprečite stik z vrtečim se vretenom.

Page 25

9. Uporaba naprave

Nikoli ne zaženite stroja, ko je brusilni kolut v stiku z

obdelovancem.

Po zagonu brusilnega stroja nežno potisnite obdelovanec ob brusilni kolut (ne udarjajte ob vrteči se kolut). Med brušenjem rahlo pritiskajte na orodje. Brusilni kolut mora le rahlo zmanjšati svojo hitrost glede na prosti tek. Zaradi pojava

trenja med brusilnim kolesom in obdelovancem pride do segrevanja materiala.

Zato je treba poleg brusilnega stroja postaviti posodo s hladilno tekočino za

hlajenje obdelovanca.

Namizni brusilnik je zasnovan za delovanje S2 (priložnostno delo). To pomeni,

da je treba med delovanjem stroja zagotoviti intervale hlajenja. Pri obratovanju

s stalno obremenitvijo stroj ne sme delovati več kot 30 minut. Prekoračitev zgoraj navedenega časa delovanja lahko povzroči pregrevanje naprave. Čas

premora mora biti dovolj dolg, da se brusilnik ohladi na temperaturo okolice.

Montaža, zamenjava brusilnih kolutov

Pri menjavi brusilnih kolutov je treba izklopiti napajanje stroja, tako da izvlečete vtič iz vtičnice.

S ključem in križnim izvijačem odstranite pokrov brusilnega kolesa tako, da

odvijete tri matice, ki ga držijo na mestu. Odvijte matico (desno kolo - v nasprotni smeri urinega kazalca - matica je v smeri urinega kazalca; levo kolo - v smeri urinega kazalca - matica je v nasprotni smeri urinega kazalca), odstranite

podložko in pritisni obroč ter nato brusilni kolut. Pustite pritisni obroč na mestu.

Nov brusilni kolut namestite v obratnem vrstnem redu. Namestite prej odstranjeni pokrov in zategnite matice. Zamenjavo brusilnega kroga je treba

opraviti zelo previdno. Padec brusilnega krožnika na trdo površino vedno povzroči odlomek ali uničenje brusilnega krožnika.

Nastavitev brusnega traku

Za nastavitev sredine jermena v pravo smer zavrtite gumb na vrhu zaščite rezila (slika C, 2). Po opravljeni začetni nastavitvi jermena vključite brusilnik v električno omrežje in po potrebi opravite nadaljnje nastavitve s tem gumbom, pri tem pa opazujte gibanje jermena. Upoštevajte, da je za spremembo položaja

jermena potreben le majhen obrat. Pomembno je, da ste pozorni na dejstvo, da pas ne spremeni položaja takoj po zasuku gumba, temveč z zamikom. To je normalno.

Zamenjava traku

Odstranite varovalo jermena (slika C ) tako, da odvijete dva vijaka, ki ga držita na mestu. (Slika C, 1) Potisnite ročico (Slika C, 2) navzdol, kar bo sprostilo napetost jermena in omogočilo, da zdrsne z valjev. Trak zamenjajte z novim. Premaknite ročico navzgor in zategnite trak na valjih. Po namestitvi novega

traku je treba ponovno namestiti pokrov. Po zamenjavi traku opravite nastavitev, opisano v poglavju "Uporaba stroja".

Priporočena brusilna kolesa

Brusilnik A067140 je opremljen z brusilnim kolutom Ø150x20xf12,7 mm in trakom z obsegom 686 mm in širino 50 mm.Za doseganje optimalnih pogojev in kakovosti brušenja je pomembno, da je vrsta brusilnega koluta pravilno izbrana

za vrsto obdelovanega materiala. Brusilno kolo, ki je pravilno izbrano za material obdelovanca, ne sme biti niti premehko niti pretrdo . Stopnja trdote brusnih

kolutov je označena s črkovnimi simboli: mehki: E, F, G; mehki: H, I, J, K; srednji: L, M , N , O; trdi: P, Q , R , S; težki: T, U, W, Z. Sistem označevanja brusnih kolutov je določen s poljskim standardom: Lepljena brusna orodja - PN-ISO

525:2001. Pri brusilniku A067140 debelina peska traku ne vpliva na zmogljivost brusilnika

in je odvisna le od vrste postopkov, ki jih bo uporabnik opravljal s strojem. Na

trgu je na voljo široka paleta brusilnih trakov z različnimi granulacijami, ki omogočajo tako grobo kot tudi finejše brušenje.

10. Tekoča vzdrževalna opravila

Vsa vzdrževalna dela izvajajte, ko je enota izključena iz električnega omrežja.

Redno preverjajte tehnično stanje brusilnega stroja. Pred vsako uporabo strogo preverite površino brusilnih kolutov, ali so razpokani in odlomljeni. Pred vsako uporabo preverite in nastavite zaščito pred iskrenjem. Iskre, ki uhajajo izpod diska, lahko poškodujejo oko ali vžgejo bližnje predmete in povzročijo požar.

Poleg tega je treba prilagoditi razdaljo med koncem podpore in brusilnim kolesom, ki je posledica obrabe. Razdalja med varovalom in brusilnim kolesom

mora biti čim manjša, nikakor pa ne večja od 2 mm. Če je razdalja večja, se

lahko obdelovanec med vrtenjem brusilnega kolesa potegne v notranjost in

povzroči poškodbe. Če je obraba brusilnega kolesa tako velika, da je kljub nastavitvi razdalje razdalja med brusilnim kolesom in nosilcem večja od 2 mm,

je treba brusilno kolo zamenjati.

Nekaj pomembnih informacij in praktičnih nasvetov

Če je površina brusnega kolesa neravna, je treba uporabiti diamant, s katerim lahko ponovno zbrusimo brusno površino kolesa.

2. obraba brusilnega kolesa je odvisna od trdote brušenega materiala in uporabljenega brusilnega kolesa.

3. stran brusilnega kolesa se ne sme uporabljati za brušenje.

4. če se zrna izločajo iz vezi, pomeni, da je brusilno kolo premehko.

5. če se zrnca po odlepitvi ne odlepijo od vezi, je brusilni kolut pretrd in "gori",

ker se obdelovanec zaradi trenja segreje na visoko temperaturo.

Stroji, predloženi v garancijsko popravilo, ki kažejo znake posegov tretjih oseb,

bodo obravnavani kot pogarancijska popravila.

7. izberite obliko in vrsto brusilnega kolesa glede na obliko in material obdelovanca, vrsto obdelave in zasnovo obdelovalnega stroja.

Ravnanje, skladiščenje

Pri dvigovanju držite napravo od spodaj za oba pokrova, omrežni kabel mora

biti navit, varovala za iskre in nosilci morajo biti odstranjeni.

Enoto shranjujte na suhem mestu, zaščitenem pred vlago. Gibljive dele redno mažite s strojnim oljem.

11. Nadomestni deli in dodatna oprema

Za nakup nadomestnih delov in dodatne opreme se obrnite na servisno službo družbe Dedra Exim. Kontaktne podatke najdete na strani 1 priročnika. Pri naročanju rezervnih delov navedite številko serije na napisni ploščici in številko dela iz montažne risbe.

V garancijskem obdobju se popravila izvajajo v skladu s pogoji, navedenimi v garancijskem listu. Okvarjeni izdelek oddajte v popravilo na mestu nakupa

(prodajalec je dolžan sprejeti okvarjeni izdelek), pošljite ga v osrednji servisni center podjetja Dedra Exim ali ga pošljite v servisni center, ki je najbližje vašemu kraju bivanja (seznam servisnih centrov na www.dedra.pl). Priložite izpolnjen

garancijski list. Po poteku garancijskega roka popravila izvaja osrednji servis.

Okvarjeni izdelek pošljite servisnemu centru (stroške pošiljanja plača

uporabnik).

12. Samoodpravljanje napak

Preden začnete sami odpravljati težave, enoto izključite iz električnega napajanja.

Problem

Vzrok

Rešitev

Stroj ne deluje

Napajalni kabel

je napačno priključen

Vtič potisnite še bolj v vtičnico,

preverite napajalni kabel

V vtičnici ni omrežne

napetosti

Preverite napetost v vtičnici, preverite, ali je prišlo do izklopa

varovalke

Okvarjeno stikalo

Napravo dajte servisirati

Motor nima

moči, težko se zažene

Odklop naprave iz omrežja

Vonj po zažgani

izolaciji

Napravo dajte servisirati

Učinkovitost

mletja je zelo nizka

Neustrezno brusilno kolo

Brusilni disk zamenjajte z novim (za ustrezen material).

13. Kompletacija naprave

1. namizni brusilnik - 1 kos, 2. komplet za zaščito pred iskrami - 1 kos,

3. podpora - 1 kos, ; 4. komplet vijakov, podložk, matic in gumbov - 1 kos

14. Informacija za uporabnike o odstranjevanju električne in elektronske opreme

(velja za gospodinjstva)

Simbol, ki je prikazan na izdelkih ali spremljajoči dokumentaciji, označuje, da se okvarjene električne ali elektronske opreme ne sme odlagati med gospodinjske odpadke. Če želite sestavne dele odstraniti,

ponovno uporabiti ali predelati, jih je pravilno odnesti na specializirano zbirno

mesto, kjer jih bodo sprejeli brezplačno. Informacije o lokacijah zbirnih mest za

odpadno opremo zagotavljajo lokalni organi, npr. na svojih spletnih straneh. S pravilnim odstranjevanjem aparata lahko ohranimo dragocene vire ter se izognemo negativnim vplivom na zdravje in okolje, ki jih lahko ogrozi neustrezno ravnanje z odpadki. Za nepravilno odlaganje odpadkov veljajo kazni v skladu z ustreznimi lokalnimi predpisi.

Uporabniki v državah EU Če morate zavreči električno ali elektronsko opremo, se obrnite na najbližjega

prodajalca ali dobavitelja, ki vam bo posredoval dodatne informacije.

Odstranjevanje odpadkov v državah zunaj Evropske unije Ta simbol se nanaša samo na države v Evropski uniji. Če morate ta izdelek

odstraniti, se obrnite na lokalne organe ali prodajalca, da vam pojasnijo pravilen način odstranjevanja.

Garancijski list

na spletni strani .

Namizni brusilnik

Številka naročila: A067140 Številka serije: ..........................

(v nadaljnjem besedilu: izdelek)

Datum nakupa izdelka: .............

Žig prodajalca

Datum in podpis prodajalca: .................................

Izjava uporabnika:

Potrjujem, da sem bil seznanjen z garancijskimi pogoji in posledicami

neupoštevanja navodil iz navodil za uporabo in garancijskega lista. Seznanjen sem s pogoji te garancije, kar potrjujem z lastnoročnim podpisom:

.......................................................

Page 26

Datum in krajPodpis uporabnika

I. Odgovornost za izdelek

(1) Garant - Dedra Exim Sp. z o.o. s sedežem v Pruszkowu, naslov: 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Okrožno sodišče za mesto Varšava v Varšavi, XIV gospodarski oddelek Državnega sodnega registra, NIP 527-02049-33, osnovni kapital: PLN 100.980,00. 2 V skladu s pogoji, določenimi v tem garancijskem listu, Garant jamči za izdelek, ki ga je Garant začel distribuirati. (3) Odgovornost v okviru garancije zajema le napake, ki izhajajo iz vzrokov, ki so bili značilni za izdelek v času, ko je bil izročen uporabniku. (4) Uporabnik je na podlagi garancije upravičen do brezplačnega popravila

izdelka, če se je napaka pokazala v garancijskem roku. O načinu popravila Izdelka (načinu popravila) odloča Garant po lastni presoji. Če garant ugotovi, da popravilo ni mogoče, si pridržuje pravico do zamenjave okvarjenega elementa ali celotnega izdelka z brezhibnim, znižanja cene izdelka ali odstopa od

pogodbe. V zvezi z uporabnikom, ki ni potrošnik v smislu zakona z dne 23. aprila 1964. Civilnega zakonika, je odgovornost Garanta za škodo, ki izhaja iz te garancije in/ali v zvezi z njeno sklenitvijo in izvajanjem, ne glede na pravni naslov, omejena na največ vrednost izdelka z napako.

II. Jamstveno obdobje

Sestavni deli izdelka

Trajanje garancijske zaščite

Namizni brusilnik

24 mesecev od datuma nakupa izdelka, kot je navedeno na tej garancijski kartici.

Brusilni diski

Elementi, ki niso zajeti v garanciji

III. Pogoji za koriščenje zavarovanja

Uporabnik mora predložiti izpolnjen garancijski list izdelka in dokazati okoliščine nakupa izdelka s strani uporabnika, npr. s predložitvijo računa, računa itd. Zaradi učinkovite obravnave reklamacij je priporočljivo, da Uporabnik skupaj z Izdelkom predloži vse sestavne dele, navedene v poglavju "Kompletiranje

naprave" v Navodilih za uporabo.

2. da uporabnik upošteva priporočila iz navodil za uporabo in garancijskega lista. Jamstvo velja samo za ozemlje Republike Poljske in EU. Garancija ne krije napak na izdelku, ki nastanejo zlasti zaradi: a. Če uporabnik ne upošteva pogojev iz navodil za uporabo, zlasti glede pravilnega delovanja, vzdrževanja in čiščenja; b. Uporabnik uporablja čistila ali sredstva za vzdrževanje, ki niso v skladu z navodili za uporabo; c. neustrezno skladiščenje in prevoz izdelka s strani uporabnika; d. Uporabnikove nepooblaščene spremembe in/ali predelave izdelka, ki niso bile dogovorjene s garantom; e. če uporabnik v izdelku uporablja potrošni material, ki ni v skladu z navodili za uporabo. (5) Uporabnik, ki ni potrošnik v smislu zakona z dne 23. aprila 1964. civilnega zakonika, izgubi garancijo za izdelek, v katerem:

- je uporabnik odstranil, spremenil ali poškodoval serijske številke, oznake datuma in merilne tablice;

- če je uporabnik poškodoval plombe ali če so na njih vidni znaki nedovoljenega poseganja. Opozorilo: Uporabnik mora dejavnosti, povezane z vsakodnevnim delovanjem izdelka, ki med drugim izhajajo iz navodil za uporabo, izvajati sam in na lastne stroške.

IV. Pritožbeni postopek

(1) Če se ugotovi, da izdelek deluje nepravilno, se pred vložitvijo zahtevka prepričajte, da so bili pravilno izvedeni vsi koraki, navedeni zlasti v uporabniškem priročniku. (2) Priporočljivo je, da pritožbo vložite takoj, po možnosti v 7 dneh po tem, ko opazite napako na izdelku. Uporabnik, ki ni potrošnik v smislu zakona z dne 23. aprila 1964. Civilnega zakonika, izgubi pravice, ki izhajajo iz te garancije, če reklamacije ne vloži v 7 dneh.

(3) Reklamacija se lahko med drugim sporoči na mestu nakupa izdelka, pri garancijskem servisu ali pisno na naslov: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków. (4) Uporabnik lahko vloži pritožbo prek obrazca, ki je na voljo na spletni strani www.dedra.pl. ("Obrazec za reklamacijo zaradi garancije").

5. naslovi garancijskega servisa za posamezne države so na voljo na spletni

strani www.dedra.pl. Če za posamezno državo ni garancijskega servisa, je priporočljivo, da garancijske zahtevke naslovite na: 3 Maja 8, 05-800 Pruszków

(Poljska). 6 Zaradi varnosti uporabnika je uporaba izdelka z napako prepovedana. 7 Opozorilo: Uporaba okvarjenega izdelka je nevarna za zdravje in življenje uporabnika. 8 Obveznosti iz garancije bodo izpolnjene v 14 delovnih dneh, šteto od datuma, ko uporabnik dostavi reklamirani izdelek.

9. pred oddajo izdelka z napako v reklamacijo ga je priporočljivo očistiti. 10.

Priporočljivo je, da se izdelek za reklamacijo skrbno zaščiti pred poškodbami med prevozom (priporočljivo je, da se izdelek za reklamacijo dostavi v originalni

embalaži). (10) Garancijski rok se podaljša za čas, ko uporabnik zaradi napake ni mogel uporabljati izdelka, za katerega velja garancija.

Garancija ne izključuje, omejuje ali zadrži pravic uporabnika, ki jih ima v skladu

s predpisi o garanciji za napake prodanega blaga.

HR Sadržaj

1. Slike i crteži

2. Opis uređaja

3. Namjena uređaja

4. Ograničenje uporabe

5. Tehnički podaci

6. Priprema za uporabu

7. Priključivanje na mrežu

8. Uključivanje uređaja

9. Uporaba uređaja

10. Održavanje

11. Zamjenski dijelovi i pribor

12. Samostalno otklanjanje kvarova

13. Komplet uređaja

14. Informacija za korisnike o odlaganju električne i elektroničke opreme

15. Jamstveni list

Izjava o sukladnosti priložena je uputama kao poseban dokument. U slučaju nedostatka izjave o sukladnosti, molimo kontaktirajte Dedra-Exim Sp. z o. o Opći sigurnosni propisi se nalaze u uputama za uporabu kao posebna brošura.

Prijevod originalnog priručnika

UPOZORENJE. Prije uporabe uređaja pročitajte sva

upozorenja označena uskličnikom i sve upute.

Nepoštivanje sljedećih sigurnosnih upozorenja i uputa može dovesti do strujnog udara, požara ili ozbiljnih ozljeda.

Sačuvajte sva upozorenja i upute za buduću upotrebu .

2. Opis uređaja

Crtež A: 1. Prekidač za uključivanje/isključivanje, 2. Nosač obratka, 3. Brusna ploča, 4. Štitnik diska, 5. Hvatač iskri, 6. Pričvršćivanje hvatača iskri, 7. Okretni gumb za fiksiranje nosača obratka, 8. Otvori za fiksiranje, 9. kućište

3. Namjena uređaja

Stolna brusilica je uređaj namijenjen za suho brušenje čeličnih alata kao što su tokarski noževi, škare, dlijeta, sjekači, alat s oštricama i alat za druge sitne radove vezane uz brušenje. Uređaj omogućuje izvođenje operacija brušenja na ravnim i vanjskim površinama, kao i uklanjanje neravnina.Uređaj je dopušteno

koristiti u renovacijskim i građevinskim radovima, radionicama za popravke, u amaterskim radovima, uz poštivanje uvjeta uporabe i dopuštenih radnih uvjeta sadržanih u uputama za uporabu.

4. Ograničenje uporabe

Uređaj se smije koristiti samo u skladu s dolje navedenim "Dopuštenim radnim uvjetima".

Stroj se smije koristiti samo s brusnim pločama čiji promjer ne prelazi: A067140

- 150 mm, a koje su opisane u dijelu: “Preporučene brusne ploče”. Težina i veličina obratka trebaju biti odabrani tako da ne uzrokuju nestabilnost stroja. Brusilica nije namijenjena za oštrenje kružnih pila, pila za drvo i listova za pilu. Nije dopuštena obrada materijala koji sadrže azbest, aluminij, magnezij i druge materijale koji mogu predstavljati opasnost od požara, eksplozije ili opasnost po

zdravlje.Neovlaštene promjene mehaničke i električne konstrukcije, bilo kakve modifikacije, servisiranje koje nije opisano u uputama za uporabu smatrat će se nezakonitim i rezultirati gubitkom jamstvenih prava, a izjava o sukladnosti više neće vrijediti. Uporaba koja nije u skladu s namjenom ili uporaba koja nije u skladu s uputama za uporabu rezultirat će gubitkom jamstvenih prava.

Dopušteni uvjeti rada

Privremeni rad S2 30 min.

Brusilica se može koristiti samo u zatvorenim prostorijama

s ispravnom ventilacijom.

5. Tehnički podaci

Model

A067140

Električni motor

Jednofazni

Mrežni napon [V]

230 ~

Frekvencija mreže [Hz]

Nazivna snaga motora [W]

200

Klasa zaštite

Masa [kg]

Broj okretaja [o/min]

2950

Linearna brzina brusilice [m/min]

880

Linearna brzina brusne ploče [m/min]

1300

Promjer brusne ploče [mm]

150

Širina brusnih ploča [mm]

Promjer otvora brusnih ploča [mm]

12,7

Obim brusne trake [mm]

686

Širina brusne trake [mm]

Stupanj zaštite

IP20

Emisija buke

Razina zvučnog tlaka LpA [dB(A)]

Mjerna nesigurnost (KpA) [dB(A)]

Razina zvučne snage LWA [dB(A)]

Mjerna nesigurnost (KWA) [dB(A)]

Informacija o buci

Emisija buke određena je u skladu s EN 61029-1, vrijednosti su navedene u gornjoj tablici.

Buka može oštetiti sluh, uvijek pri radu koristite zaštitu ušiju!

Deklarirana ukupna vrijednost buke izmjerena je prema standardnoj metodi ispitivanja i može se koristiti za usporedbu jednog uređaja s drugim. Navedena razina buke se također može koristiti za početnu procjenu izloženosti buci. Razina buke tijekom stvarne uporabe uređaja se može razlikovati od deklariranih vrijednosti, ovisno o tome kako se koriste radni alati, posebno o vrsti

Page 27

obrađivanog predmeta i o potrebi definiranja mjera zaštite operatera. Za točnu procjenu izloženosti u stvarnim uvjetima uporabe, potrebno je uzeti u obzir sve dijelove radnog ciklusa, uključujući razdoblja kada je uređaj isključen ili kada je uključen, ali nije u uporabi.

6. Priprema za uporabu

Sve pripremne radnje obavljajte kad je uređaj isključen iz izvora napajanja.

Montaža zaštitnog stakla (hvatač iskri) (Crtež A, 5 i crtež A, 6)

Prije nego što izvršite bilo kakvu montažu ili podešavanje, provjerite je li uređaj isključen iz električne mreže. Dodatna oprema brusilice uključuje dva prozirna hvatača iskri, koji se moraju prišarafiti na gornji dio štitnika brusnih ploča. (Crtež B, 1) Radi udobnog brušenja uređaj je opremljen s dva nosača. Jedan od njih treba prišarafiti na donji dio štitnika brusne ploče (crtež B, 2), a drugi na donji štitnik brusne trake. (Crtež B, 3) Čelični nosači se pričvršćuju na donji dio štitnika brusnih ploča.

Postavljanje stolne brusilice

Nakon postavljanja brusilice u čistoj, suhoj i dobro osvijetljenoj prostoriji, na ravnoj površini, po mogućnosti na radioničkom stolu, uređaj treba pričvrstiti na stol s 4 pričvrsna vijka.

Uređaj mora biti pričvršćen tako da se vibracije svedu na minimum.

Podešavanje brusne trake A067140

Prilikom prvog pokretanja može se ispostaviti da brusna traka zahtijeva podešavanje. Na to ukazuje pomicanje trake u stranu. Odgovarajuće radnje su opisane u poglavlju 9 "Korištenje stolne brusilice".

7. Priključivanje na mrežu

Prije spajanja uređaja na izvor napajanja, provjerite odgovara li napon napajanja vrijednosti navedenoj na natpisnoj pločici. Instalacija napajanja treba biti izvedena u skladu s bitnim zahtjevima za električne instalacije i udovoljavati sigurnosnim zahtjevima. Parametri minimalnog presjeka strujnog kabela i nazivne vrijednosti osigurača ovisno o snazi uređaja navedeni su u donjoj tablici:

Snaga ure]aja [W]

Minimalni presjek

kabela [mm2]

Minimalna vrijednost

osigurača tipa C [A]

<700

0,75

Instalaciju treba izvesti ovlašteni električar. Kada koristite produžne kabele, pazite da poprečni presjek nije manji od potrebnog (vidi tablicu). Električni kabel rasporedite tako da tijekom rada ne bude izložen rezanju. Ne koristite o[te'ene produ\ne kablove. Povremeno provjeravajte tehničko stanje kabela za napajanje. Ne povlačite kabel za napajanje.

8. Uključivanje uređaja

Prije pokretanja uređaja bitno je provesti radnje opisane u poglavlju "Priprema za rad".

Prije uključivanja uređaja svaki put treba provjeriti jesu li svi elementi koji

odgovaraju za sigurnost rada ispravni. Svaki put provjerite u kakvom je stanju

brusna ploča i da li brusna ploča ne dolazi u kontakt s bilo kakvim fiksnim elementom uređaja. Priključite uređaj na električnu mrežu umetanjem utikača u utičnicu. Prekidač se nalazi na kućištu pogonske jedinice na prednjoj strani brusilice. Zeleni gumb s oznakom "I" koristi se za pokretanje uređaja, dok se crveni gumb s oznakom "0" koristi za zaustavljanje. Sklop prekidača je konstruiran tako da se u slučaju nestanka struje i njezinog povratka stroj neće automatski uključiti. Za pokretanje uređaja ponovno pritisnite tipku “I”. Ne ostavljati stroj na praznom hodu. Ne ostavljati uređaj bez nadzora kad je priključen na mrežu. Nakon završetka rada obavezno izvaditi utikač iz utičnice. U slučaju prevelikih brzina pomicanja materijala ili predugog rada, a samim tim i značajnog povećanja otpora rezanja i temperature namotaja motora, isključite uređaj i pričekajte da motor postigne temperaturu okruženja. Ne preopterećujte stroj, pridržavajte se preporučenog

vremena rada.

Koristite stroj samo s priborom instaliranim na oba vretena. Time se sprječava kontakt s rotirajućim vretenom.

9. Uporaba uređaja

Stroj se nikad ne smije pokretati u momentu kontakta brusne ploče s obratkom.

Nakon pokretanja brusilice, nježno pomaknite obradak na brusnu ploču (ne udarajte o rotirajuću brusnu ploču). Prilikom brušenja lagano pritiskujte alat. Brusna ploča treba samo neznatno smanjiti svoju brzinu vrtnje u odnosu na rad bez opterećenja. Uslijed pojave trenja između brusne ploče i obratka dolazi do pojave zagrijavanja obratka. Zato postavite posudu s rashladnom tekućinom

blizu brusilice kako biste ohladili obradak.

Stolna brusilica je predviđena za način rada S2 (privremeni rad). To znači da uređaj mora imati pauze tijekom rada kako bi se ohladio. Pri radu pod stalnim opterećenjem uređaj ne smije raditi duže od 30 minuta. Prekoračenje gore navedenog radnog vremena može uzrokovati pregrijavanje uređaja. Vrijeme pauze mora biti dovoljno dugo da se brusilica ohladi na temperaturu okruženja.

Pričvršćivanje, zamjena brusnih ploča

Prije zamjene brusnih ploča, obavezno isključite napajanje stroja izvlačenjem utikača iz utičnice.

Skinite štitnik brusne ploče tako da pomoću ravnog ključa i križnog odvijača odvrnete tri matice koje ga pričvršćuju. Odvrnite maticu (desna brusna ploča -

suprotno smjeru kazaljke na satu - matica se okreće desno; lijeva brusna ploča

- u smjeru kazaljke na satu - matica se okreće lijevo), skinite podlošku i stezni prsten, a zatim i brusnu ploču. Ostavite granični prsten na njegovom mjestu.

Montaža nove ploče se vrši obrnutim redoslijedom. Postavite štitnik koji ste

prethodno skinuli, zategnite matice. Radnje zamjene brusne ploče treba izvoditi vrlo pažljivo. Pad brusne ploče na tvrdu podlogu uvijek dovodi do okrhnuća ili uništenja brusne ploče.

Podešavanje brusne trake

Za podešavanje ispravnog centralnog hoda trake koristi se okretni gumb koji se nalazi na gornjem dijelu štitnika ploče (Crtež C, 2). Kako biste pripremno podesili

ispravan hod trake, iznudite rukom – bez uključivanja napona – kretanje trake, pomjeranjem okretnog gumba u smjeru kazaljke na satu pomjerite traku u jednom smjeru, a okretanjem okretnog gumba – u suprotnom smjeru. Nakon

pripremnog određivanja položaja trake, priključite brusilicu na mrežu i nakon uključivanja stroja izvršite eventualna dodatna podešavanja ovim pokretnim gumbom, istovremeno promatrajući kretanje trake. Pri tome imajte na umu da okretanje gumba ne zahtijeva veliki pokret kako bi traka promijenila svoj položaj. Podešavanje treba obaviti pažljivo, posebno zbog toga da do promjene položaja

trake ne dolazi odmah nakon okretanja gumba, već nakon nekog trenutka odgode. Ovo je normalna pojava.

Zamjena trake

Skinite štitnik trake (Crtež C ) odvrtanjem dva vijka koji ga pričvršćuju. (Crtež C,

1) Ručicu (Crtež C, 2) pomaknite prema dolje. Tada će se otpustiti zatezanje trake što joj omogućava da sklizne sa valjaka. Zamijenite traku novom. Pomaknite ručicu prema gore, da biste rastegnuli traku na valjcima. Nakon što postavite novu traku, vratite štitnik na njegovo mjesto. Nakon zamjene trake, obavite podešavanje kako je opisano u odjeljku "Korištenje stroja".

Preporučene brusne ploče

A067140 je opremljena brusnom pločom Ø150x20xf12,7mm i trakom obima 686 mm i širine 50 mm. Da bi se postigli optimalni uvjeti brušenja i kvaliteta brušenja, važno je odabrati odgovarajuću brusnu ploču koja je prikladna za vrstu obratka. Brusna ploča koja je dobro odabrana za određeni obradak ne smije biti ni premeka niti pretvrda. Tvrdoća brusnih ploča označena je slovnim oznakama: vrlo meke brusne ploče: E, F, G; meke: H, I, J, K; srednje: L, M , N , O; tvrde: P, Q , R , S; vrlo tvrde: T, U, W, Z. Sustav označavanja brusnih ploča je dat prema

poljskom standardu (PN): Brusni alat s vezivom - PN-ISO 525:2001

U slučaju A067140 krupnoća zrnaca trake ne utječe na rad brusilice i ovisi samo o prirodi radnji koje će korisnik obavljati pomoću stroja. Na tržištu je dostupan širok izbor abrazivnih traka s vrlo različitom granulacijom, što vam omogućuje izvođenje i grube i preciznije obrade.Staramy się opisać wszystkie możliwe

zastosowania urządzenia, które wynikają z definicji oraz doświadczenia.

10. Održavanje

Sve radnje održavanja obavljajte dok je uređaj isključen iz izvora napajanja.

Periodično provjeravati tehničko stanje brusilice. Prije svakog početka rada uvijek obavezno provjerite da li na površini brusnih ploča nema pukotina ili krhotina. Prije svakog početka rada provjerite i podesite hvatač iskri. Iskre koje dolaze ispod ploče mogu oštetiti vaše oko ili zapaliti predmete u blizini i izazvati požar. Osim toga, treba podešavati razmak između kraja nosača i brusne ploče koji se javlja zbog istrošenosti brusne ploče. Razmak između štitnika i brusne ploče treba biti što je moguće manji, ali ni u kojem slučaju ne smije biti veći od 2 mm. Ako je zazor veći, obradak tokom rotacije brusne ploče može se uvući i uzrokovati ozljede. Ako je istrošenost brusne ploče tolika da unatoč podešavanju razmaka – razmak između brusne ploče i nosača prelazi 2 mm – brusnu ploču treba zamijeniti.

Nekoliko važnih informacija i praktičnih savjeta

1. U slučaju neravne površine brusne ploče – treba koristiti dijamant kojim možemo regenerirati brusnu površinu brusne ploče.

2. Istrošenost brusne ploče ovisi o tvrdoći brušenog materijala i korištenoj brusnoj ploči.

3. Nemojte koristiti bočnu površinu brusne ploče za brušenje.

4. Ako se zrno odlomi od veziva, to znači da je brusna ploča premeka.

5. Ako se zrno, nakon što se otupi, ne odlomi od veziva, brusna ploča je pretvrda i "peče", jer se obradak zbog trenja zagrijava na visoku temperaturu.

6. Strojevi koji se predaju na jamstvene popravke, a koji imaju tragove djelovanja

trećih lica, smatrat će se popravcima izvan jamstva.

7. Oblik i vrstu brusne ploče treba odabrati prema obliku i materijalu obratka,

vrsti obrade i konstrukciji alatnog stroja.

Prenošenje, čuvanje

Prilikom podizanja uređaj držite odozdo, za oba štitnika, mrežni vod mora biti smotan, hvatači iskri i nosači moraju biti skinuti. Uređaj čuvajte na suhom mjestu, zaštićen od vlage.

Redovito podmazivati pokretne dijelove strojnim uljem.

11. Zamjenski dijelovi i pribor

Pribor dostupan u prodaji:

Za kupnju rezervnih dijelova i pribora obratite se Dedra Exim servisu. Podaci za kontakt nalaze se na 1. stranici uputa. Prilikom narudžbe rezervnih dijelova navedite broj PARTIJE koji se nalazi na natpisnoj pločici i broj dijela s montažnog crteža. Tijekom jamstvenog roka popravci se vrše pod uvjetima navedenim u jamstvenom listu. Molimo pošaljite reklamirani proizvod na popravak u mjesto kupnje (prodavatelj je dužan prihvatiti reklamirani proizvod), pošaljite ga središnjem servisu Dedra Exim ili pošaljite servisu najbližem vašem mjestu stanovanja (popis usluga na www.dedra.pl). Molimo Vas da priložite popunjeni jamstveni list. Nakon isteka jamstvenog roka popravke obavlja središnji servis. Oštećeni proizvod treba poslati u Servis (troškove dostave snosi korisnik).

12. Samostalno otklanjanje kvarova

Prije samostalnog otklanjanja kvarova isključite napajanje uređaja.

Problem

Uzrok

Rješenje

Page 28

Stroj ne radi

Kabel za napajanje je neispravno

priključen

Dublje ugurati utikač u utičnicu,

provjeriti vod za napajanje

U utičnici nema mrežnog napona

Provjerite napon u utičnici, provjeriti nije li osigurač proradio

Oštećeni prekidač

Predati uređaj u servis

Motor nema

snage, teško se pokreće

Isključiti stroj iz mreže

Osjeća se miris spaljene izolacije

Predati uređaj u servis

Učinkovitost brušenja je

vrlo mala

Neodgovarajuća brusna ploča

Zamijenite brusnu ploču novom (za odgovarajući materijal)

13. Komplet uređaja

1. Stolna brusilica – 1 kom., 2. Set hvatača iskri – 1 kom.,

3. Nosač – 1 kom.; 4. Set vijaka, podloški, matica i okretnih gumba - 1 kom.

14. Informacija za korisnike o odlaganju električne i elektroničke opreme

(za kućanstva) Simbol prikazan na proizvodima ili dokumentaciji priloženoj uz njih obavještava da se neispravni električni ili elektronički uređaji ne smiju

odlagati s kućnim otpadom. Kada je potrebno utilizirati, ponovno upotrijebiti ili reciklirati komponente, ispravan postupak je predati uređaj na specijalizirano sabirno mjesto, gdje će biti besplatno prihvaćen. Informacije o lokaciji sabirnih mjesta za potrošenu opremu daju lokalne vlasti, npr. na svojim web stranicama. Ispravno odlaganje uređaja omogućuje očuvanje vrijednih resursa i izbjegavanje svih negativnih učinaka na zdravlje i okoliš, koji bi mogli biti ugroženi neodgovarajućim zbrinjavanjem otpada. Neispravno odlaganje otpada podliježe kaznama predviđenim relevantnim lokalnim propisima. Korisnici u zemljama Europske unije Ako trebate baciti električne ili elektroničke uređaje, obratite se najbližem prodajnom mjestu ili dobavljaču koji će vam dati dodatne informacije. Zbrinjavanje otpada u zemljama izvan Europske unije Ovaj simbol vrijedi samo za zemlje Europske unije. Ako želite baciti ovaj proizvod, obratite se lokalnim vlastima ili prodavaču i zatražite informacije o ispravnom načinu zbrinjavanja.

Jamstveni list

Kataloški broj: A067140 br. partije:..........................

(u daljnjem tekstu Proizvod)

Datum nabavke Proizvoda: .............

Pečat prodavača

Datum i potpis prodavača: .................................

Izjava Korisnika:

Potvrđujem da sam upoznat s uvjetima jamstva i posljedicama nepoštivanja smjernica sadržanih u Uputama za upotrebu i jamstvenom listu. Upoznat sam s uvjetima ovog jamstva, što potvrđujem svojim potpisom:

........................ ...............................

Datum i mjesto Potpis Korisnika

I. Odgovornost za Proizvod

1. Jamac - Dedra Exim Sp. z o.o. sa sjedištem u Pruszkówu, adresa: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Općinski sud za glavni grad Varšavu u Varšavi, XIV Gospodarski odjel Državnog sudskog registra, PIB 527-020-49-33, osnovni kapital: 100 980.00 PLN.

2. Pod uvjetima navedenim u ovom jamstvenom listu, Jamac daje jamstvo za Proizvod koji dolazi iz Jamčeve distribucije.

3. Odgovornost iz jamstva pokriva samo nedostatke koji proizlaze iz razloga koji su u Proizvodu u trenutku njegove predaje Korisniku.

4. Pod jamstvom, Korisnik stječe pravo na besplatan popravak Proizvoda, ako se kvar otkrije tijekom jamstvenog roka. Način popravka Proizvoda (metoda popravka) ovisi o odluci Jamca. Ako Jamac utvrdi da ga je nemoguće popraviti, Jamac zadržava pravo zamijeniti neispravan element ili cijeli Proizvod ispravnim, smanjiti cijenu Proizvoda ili odstupiti od ugovora.

5. U odnosu na Korisnika koji nije potrošač u smislu Zakona od 23. travnja 1964. Građanski zakonik, odgovornost Jamca za štetu koja proizlazi iz ovog jamstva i/ili u vezi s njegovim sklapanjem i izvršenjem, bez obzira na pravni naslov, ograničena je na maksimalnu vrijednost neispravnog Proizvoda.

II. Jamstveni rok

Elementi Proizvoda

Jamstveni rok

Stolna brusilica

24 mjeseca od datuma kupnje Proizvoda prikazanog u ovom jamstvenom listu

Brusne ploče

Elementi na koje se jamstvo ne odnosi

III. Uvjeti korištenja jamstva

1. Predočenje od strane korisnika popunjenog jamstvenog lista Proizvoda i potvrđivanje od strane Korisnika okolnosti kupnje Proizvoda, npr. predočenjem računa, fakture itd. Kako bi učinkovito riješili reklamaciju preporuča se da

Korisnik dostavi sve elemente navedene u "Kompletu uređaja" zajedno s Proizvodom za reklamaciju koja se nalazi u Uputama za upotrebu.

2. Poštovanje od strane korisnika preporuka sadržanih u Uputama za uporabu i jamstvenom listu.

3. Jamstvo vrijedi isključivo na području Republike Poljske i EU.

4. Jamstvo ne obuhvaća kvarove Proizvoda nastale posebno kao rezultat: a. Nepoštivanja od strane Korisnika uvjeta navedenih u Uputama za uporabu, posebno u pogledu pravilnog korištenja, održavanja i čišćenja; b. Korištenja od strane Korisnika sredstava za čišćenje ili održavanje koja nisu u skladu s Uputama za uporabu; c. Nepravilnog skladištenja i transporta Proizvoda od strane Korisnika; d. Neovlaštene izmjene i/ili modifikacije Proizvoda od strane Korisnika koje nisu dogovorene s Jamcem; e. Korištenja od strane Korisnika potrošnog materijala u Proizvodu koji nije u skladu s Uputama za uporabu.

5. Korisnik koji nije potrošač u smislu zakona od 23. travnja 1964. Građanski zakonik gubi jamstvo na Proizvod u kojem:

- je Korisnik je uklonio, promijenio ili oštetio serijske brojeve, oznake datuma i natpisne pločice;

- pečati su oštećeni od strane Korisnika ili pokazuju znakove manipulacije od strane Korisnika.

6. Pozor! Radnje povezane sa svakodnevnim radom Proizvoda, koje proizlaze, između ostalog iz Upute za uporabu Korisnik je dužan provoditi samostalno i o svom trošku.

IV. Procedura reklamacije

1. U slučaju utvrđivanja neispravnog rada Proizvoda, prije podnošenja reklamacije, provjerite jesu li sve radnje navedene posebno u Uputama za uporabu, izvršene ispravno.

2. Preporučujemo podnošenje reklamacije odmah, najbolje u roku od 7 dana od dana uočavanja kvara Proizvoda. Korisnik koji nije potrošač u smislu zakona od

23. travnja 1964. Građanski zakonik gubi prava koja proizlaze iz ovog jamstva ako se reklamacija ne podnese u roku od 7 dana.

3. Reklamacija se može podnijeti, između ostalog, na mjestu kupnje Proizvoda, u jamstvenom servisu ili pismeno na sljedeću adresu: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Korisnik može podnijeti reklamaciju putem obrasca dostupnog na web stranici www.dedra.pl. ("Obrazac za reklamaciju").

5. Adrese jamstvenih servisa za pojedine zemlje dostupne su na web stranici www.dedra.pl. U slučaju nedostatka jamstvenog servisa za određenu zemlju, preporuča se slanje reklamacija na sljedeću adresu: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Poljska).

6. S obzirom na sigurnost Korisnika, zabranjeno je koristiti neispravan proizvod.

7. Pozor! Korištenje neispravnog Proizvoda opasno je za zdravlje i život Korisnika.

8. Izvršenje obveza koje proizlaze iz jamstva održat će se u roku od 14 radnih dana od dana isporuke Proizvoda koji korisnik reklamira.

9. Prije dostave neispravnog Proizvoda na reklamaciju, preporuča se čišćenje. Preporuča se da se reklamirani Proizvod pažljivo zaštiti od oštećenja tijekom transporta (preporuča se isporuka reklamiranog Proizvoda u originalnom pakiranju).

10. Jamstveni rok se produljuje za vrijeme tijekom kojeg ga Korisnik nije mogao koristiti zbog kvara na Proizvodu obuhvaćenom jamstvom. Jamstvo ne isključuje, ograničava ili suspendira prava Korisnika koja proizlaze iz odredbi o jamstvu za nedostatke na prodanom artiklu.

BG Съдържание

1. снимки и чертежи 2 Описание на устройството

3. предназначение на устройството 4 Ограничение на използването 5 Технически данни

6. подготовка за работа

7. връзка с мрежата 8 Включване на устройството 9 Използване на устройството

10. текуща поддръжка

11. резервни части и принадлежности

12. самостоятелно отстраняване на неизправности

13. завършване на оборудването

14. Информация за потребителите относно изхвърлянето на електрическо и електронно оборудване 15 Гаранционна карта

Декларацията за съответствие е приложена към ръководството като отделен документ. При липса на декларация за съответствие, моля, свържете се с Dedra Exim Sp. z o.o. Общите правила за безопасност са включени в ръководството като отделна книжка.

Превод на оригиналните инструкции

ПРЕДУПРЕЖДЕНИЕ. Прочетете всички

предупреждения, обозначени със символа, и всички инструкции. Неспазването на следните предупреждения

и инструкции за безопасност може да доведе до токов удар, пожар или сериозно нараняване.

Page 29

Запазете всички предупреждения и инструкции за бъдеща употреба.

2 Описание на устройството

Фиг. А: 1.Превключвател за включване/изключване, 2.Поддръжка на детайла, 3.Шлифовъчен диск - шлифовъчен диск, 4.Предпазител на диска,

5.Противоискров щит, 6.Закрепване на противоискровия щит, 7.Копче за закрепване на поддръжката на детайла, 8.Отвори за закрепване, 9.Корпус

3. предназначение на устройството

Шлайфът за маса е машина, предназначена за сухо шлифоване на стоманени инструменти, като стругарски ножове, ножици, длета, секачи, инструменти с остриета и за други дребни шлифовъчни работи. Машината дава възможност за извършване на операции по шлифоване на плоски, външни повърхности и отстраняване на зауствания. Машината може да се използва при ремонтни и строителни работи, в ремонтни работилници, при любителски работи, като се спазват условията на работа и допустимите условия на работа, посочени в ръководството за експлоатация.

4 Ограничения на използването

Машината може да се използва само в съответствие с посочените по-долу "Разрешени условия на работа". Машината може да се използва само и единствено с шлифовъчни дискове с диаметър, който не надвишава: A067140 - 150 mm, както е описано в точка. "Препоръчителни шлифовъчни

дискове". Теглото и размерът на обработвания детайл трябва да се избират така, че да не правят машината нестабилна. Неразрешените промени в механичната и електрическата конструкция, всякакви модификации, операции по поддръжката, които не са описани в инструкциите за експлоатация, ще се считат за незаконни и ще доведат до незабавна загуба на гаранционни права, а декларацията за съответствие ще стане невалидна. Всяка употреба, която не е предвидена или не съответства на инструкциите за експлоатация, води до незабавна загуба на гаранционни права. Шлайфмашината не е подходяща за заточване на циркуляри, триони за дърво и остриета на триони. Не обработвайте материали, съдържащи азбест, алуминий, магнезий или други материали, които могат да представляват риск за пожар, експлозия или здраве.

Допустими условия на труд

Случайна работа S2 30 мин

Шлайфмашината може да се използва само на закрито при

ефективна вентилация.

5 Технически данни

Модел

A067140

Електрически двигател

Еднофазен

Захранващо напрежение [V]

230 ~

Мрежова честота [Hz]

Номинална мощност на двигателя

[W]

200

Клас на защита

Тегло [kg]

Скорост [об/мин].

2950

Линейна скорост на шлайфа

[m/min].

880

Линейна скорост на шлифовъчния диск [m/min].

1300 Диаметър на колелото [mm]

150

Ширина на шлифовъчните дискове

[mm]

Диаметър на отвора на колелото

[mm]

12,7

Обиколка на шлифовъчната лента

[mm].

686

Ширина на шлифовъчната лента

[mm]

Степен на защита

IP20

Емисии на шум

Ниво на звуково налягане LpA

[dB(A)]

Неопределеност на измерването

(KpA ) [dB(A)].

Ниво на звукова мощност LWA [dB(A)]

Неопределеност на измерването

(KWA ) [dB(A)].

Информация за шума

Емисиите на шум са определени в съответствие с EN 61029-1, като стойностите са дадени в таблицата по-горе.

Шумът може да причини увреждане на слуха, винаги носете защита на слуха, когато работите!

Декларираната стойност на общия шум е измерена съгласно стандартен метод за изпитване и може да се използва за сравняване на един уред с друг. Обявената стойност на шума може да се използва и за предварителна оценка на експозицията на шум. Нивото на шума по време на действителното използване на машината може да се различава от обявените стойности в зависимост от използването на работните инструменти, по-специално от вида на обработвания детайл и от необходимостта да се определят мерки за защита на оператора. За да се

направи точна оценка на експозицията при действителните условия на използване, трябва да се вземат предвид всички части на работния цикъл, включително периодите, когато машината е изключена или когато е включена, но не се използва за работа.

6. подготовка за работа

Извършвайте всички подготвителни работи при изключен от електрическата мрежа модул.

Монтаж на защитно (противоискрово) стъкло (фиг. А, 5 и фиг. А, 6)

Уверете се, че машината е изключена от електрическата мрежа, преди да извършвате какъвто и да е монтаж или настройка. Като аксесоар за шлайфмашината има два прозрачни предпазителя за искри, които трябва да се затегнат към горната част на предпазителя на шлайфащия диск. (Фиг. Б, 1) За удобно шлифоване машината е оборудвана с две опори. Едната трябва да се завие към долната част на предпазителя на шлифовъчния диск (фиг. Б, 2), а другата се завива към долния предпазител на абразивния колан. (Фиг. Б, 3). Стоманените опори се завинтват към долната част на предпазителя на шлифовъчния диск.

Настройване на настолна шлайфмашина

След като шлайфмашината бъде поставена в чисто, сухо и добре осветено помещение върху плоска повърхност, за предпочитане работна маса, устройството трябва да бъде закрепено към масата с 4 фиксиращи винта. Машината трябва да бъде закрепена по такъв начин, че вибрациите да бъдат сведени до минимум.

Регулиране на шлифовъчната лента A067140

При първото пускане на машината може да се наложи регулиране на шлифовъчната лента. Това се изразява в движение на лентата настрани. Подходящото действие е описано в глава 9 "Използване на настолната шлайфмашина".

7. връзка с мрежата

Преди да свържете уреда към източник на захранване, се уверете, че захранващото напрежение отговаря на стойността, посочена на табелката с номиналните стойности. Захранващата инсталация трябва да бъде направена в съответствие със съществените изисквания за електрически инсталации и да отговаря на изискванията за безопасност при употреба. Параметрите за минималното сечение на захранващия кабел и номиналната стойност на предпазителя в зависимост от мощността на уреда са дадени в таблицата по-долу:

Мощност на

устройството [W].

Минимално

напречно сечение

на проводника

[mm ]2

Минимален

предпазител тип C [A].

<700

0,75

Монтажът трябва да се извърши от квалифициран електротехник. Когато използвате удължителни кабели, уверете се, че сечението на проводниците не е по-малко от необходимото (вж. таблицата). Разположете електрическия кабел така, че да няма опасност от прерязване по време на работа. Не използвайте повредени удължителни кабели. Периодично проверявайте състоянието на захранващия кабел. Не дърпайте захранващия кабел. Свържете уреда към заземен електрически контакт, защитен с прекъсвач за остатъчен ток.

8 Включване на устройството

Преди да стартирате устройството, е необходимо да извършите стъпките, описани в раздела

"Подготовка за работа".

Преди да включите машината, всеки път проверявайте дали всички компоненти, отговорни за безопасността на работата, са в изправност. Всеки път проверявайте състоянието на шлифовъчния диск и дали дискът не влиза в контакт с някоя неподвижна част на машината. Свържете машината към електрическата мрежа, като пъхнете щепсела в контакта. Превключвателят се намира на корпуса на задвижващия блок в предната част на шлайфмашината. Зеленият бутон с надпис "I" е за пускане на машината, а червеният бутон с надпис " 0" - за спиране. Блокът на превключвателя е проектиран по такъв начин, че в случай на прекъсване на електрозахранването и повторното му появяване, машината няма да се включи автоматично. Бутонът "I" трябва да се натисне отново, за да се стартира машината. Не оставяйте машината да работи на празен ход. Не оставяйте машината, свързана към електрическата мрежа, без надзор. След приключване на работа задължително изваждайте щепсела от контакта. Ако скоростта на подаване на материала е твърде висока или ако машината работи твърде дълго, като по този начин значително увеличава съпротивлението при рязане и температурата на намотките на двигателя, изключете машината и изчакайте, докато двигателят достигне температурата на околната среда. Не претоварвайте машината, спазвайте препоръчителното време за работа. Използвайте машината само с приставки, монтирани на двата шпиндела. Това предотвратява контакта с въртящия се шпиндел.

9 Използване на устройството

Никога не стартирайте машината, когато шлифовъчният диск е в контакт с обработвания

детайл.

След стартиране на шлифовъчната машина внимателно притиснете детайла към шлифовъчния диск (не удряйте въртящия се диск). Прилагайте лек натиск върху инструмента по време на шлифоването. Шлифовъчният диск трябва само леко да намали скоростта си по отношение на работата без натоварване. Явлението на триене между

Page 30

шлифовъчния диск и детайла води до нагряване на материала. Поради това до шлифовъчната машина трябва да се постави съд с охлаждаща течност за охлаждане на обработвания детайл. Шлайфмашината за маса е предназначена за работа S2 (случайна работа). Това означава, че по време на работа трябва да се гарантират интервали на охлаждане на машината. При работа при постоянно натоварване машината не може да работи повече от 30 минути. Превишаването на посоченото по-горе време за работа може да доведе до прегряване на уреда. Времето за пауза трябва да е достатъчно дълго, за да може шлайфмашината да се охлади до температурата на околната среда.

Монтаж, смяна на шлифовъчни дискове

При смяна на шлифовъчни дискове е необходимо да изключите захранването от машината, като

извадите щепсела от контакта.

Свалете капака на шлифовъчния диск, като развиете трите гайки, които го държат на място, с помощта на гаечен ключ и кръстата отвертка. Отвийте гайката (десен диск - обратно на часовниковата стрелка - гайката е по посока на часовниковата стрелка; ляв диск - по посока на часовниковата стрелка - гайката е по посока на часовниковата стрелка), свалете шайбата и упорния пръстен и след това шлифовъчния диск. Оставете упорния пръстен на мястото му. Монтирайте новия диск в обратен ред. Монтирайте предварително сваления капак и затегнете гайките. Смяната на шлифовъчния диск трябва да се извършва много внимателно. Изпускането на шлифовъчния диск върху твърда повърхност винаги води до натрошаване или разрушаване на шлифовъчния диск.

Регулиране на шлифовъчната лента

За да настроите центъра на лентата в правилната посока, завъртете копчето в горната част на предпазителя на ножа (фиг. В, 2). След като бъде извършено първоначалното подравняване на ремъка, включете шлайфмашината към електрическата мрежа и ако е необходимо, направете допълнителни настройки с помощта на това копче, като наблюдавате движението на ремъка. Моля, обърнете внимание, че не е необходимо голямо завъртане, за да се промени позицията на ремъка. Важно е да сте чувствителни към факта, че лентата не променя позицията си веднага след завъртане на копчето, а по-скоро след известно забавяне. Това е нормално.

Смяна на лентата

Отстранете предпазителя на ремъка (фиг. В ), като развиете двата винта, които го държат на място. (Фиг. В, 1) Натиснете лоста (Фиг. В, 2) надолу, което ще освободи напрежението на ремъка и ще му позволи да се плъзне от ролките. Заменете ремъка с нов. Преместете лоста нагоре, като затегнете лентата върху ролките. След поставянето на новата лента капакът трябва да се монтира отново. След като смените лентата, направете настройката, описана в раздел "Използване на машината".

Препоръчани шлифовъчни дискове

Моделът A067140 е оборудван с шлифовъчен диск Ø150x20xf12,7 mm и лента с обиколка 686 mm и ширина 50 mm.За да се постигнат оптимални условия и качество на шлифоване, е важно типът на диска да бъде правилно избран за вида на обработвания материал. Правилно избраният за материала на обработвания детайл шлифовъчен диск не трябва да бъде нито прекалено мек, нито прекалено твърд . Степента на твърдост на шлифовъчните дискове се обозначава с буквени символи: мек: E, F, G; мек: H, I, J, K; среден: L, M , N , O; твърд: P, Q , R , S; твърд: T, U, W, Z. Системата за маркиране на шлифовъчните дискове е определена от полския стандарт: Свързани абразивни инструменти - PN-ISO 525:2001

При A067140 дебелината на пясъка на лентата не влияе на работата на шлайфа и зависи единствено от естеството на операциите, които потребителят ще извършва с машината. На пазара се предлага широка гама шлифовъчни ленти с разнообразна зърнометрия, което позволява да се извършва както грубо, така и по-фино шлифоване.

10. текуща поддръжка

Извършвайте всички операции по поддръжката, когато устройството е изключено от

електрическото захранване.

Периодично проверявайте техническото състояние на шлифовъчната машина. Преди всяка употреба стриктно проверявайте повърхността на шлифовъчните дискове за пукнатини, отчупвания. Проверявайте и регулирайте предпазителя от искри преди всяка употреба. Искрите, които излизат изпод диска, могат да повредят окото или да запалят близките предмети и да предизвикат пожар. Освен това трябва да се регулира разстоянието между края на опората и шлифовъчния диск, което е резултат от износването. Разстоянието между предпазителя и шлифовъчния диск трябва да бъде възможно най-малкото, но в никакъв случай по-голямо от 2 mm. Ако разстоянието е по-голямо, обработваният детайл може да бъде привлечен по време на въртенето на шлифовъчния диск и да причини нараняване. Ако износването на шлифовъчния диск е толкова силно, че въпреки регулирането на разстоянието, разстоянието между шлифовъчния диск и опората надвишава 2 mm, шлифовъчният диск трябва да се смени.

Някои важни сведения и практически съвети

Ако повърхността на шлифовъчния диск е неравна, трябва да се използва диамант, с който да се прешлайфа повърхността на диска.

2. износването на диска зависи от твърдостта на шлифования материал и използвания шлифовъчен диск.

3. страната на шлифовъчния диск не трябва да се използва за шлифоване.

4. ако зърното се отчупва от връзката, това означава, че шлифовъчният диск е твърде мек.

5. ако след притъпяване зърната не се отчупят от връзката, шлифовъчният диск е твърде твърд и "изгаря", тъй като детайлът се нагрява до висока температура поради триенето. Машини, подадени за гаранционен ремонт, които показват признаци на намеса от трети страни, ще бъдат разглеждани като следгаранционни ремонти.

7. изберете формата и вида на шлифовъчния диск в зависимост от формата и материала на детайла, вида на обработката и конструкцията на металорежещата машина.

Обработка, съхранение

При повдигане дръжте уреда отдолу за двата капака, захранващият кабел трябва да бъде навит, предпазителите от искри и опорите трябва да бъдат отстранени. Съхранявайте устройството на сухо и защитено от влага място. Смазвайте редовно движещите се части с машинно масло.

11. резервни части и принадлежности

За закупуване на резервни части и аксесоари се свържете с Dedra Exim Service. Данните за контакт можете да намерите на страница 1 от ръководството. Когато поръчвате резервни части, посочете номера на партидата от табелката и номера на частта от монтажния чертеж. По време на гаранционния период ремонтите се извършват в съответствие с условията, посочени в гаранционната карта. Моля, предайте дефектния продукт за ремонт на мястото на покупката (продавачът е длъжен да приеме дефектния продукт), изпратете го в централния сервизен център на Dedra Exim или го изпратете в сервизния център, който е най-близо до вашето местоживеене (списък на сервизните центрове на www.dedra.pl). Моля, приложете попълнената гаранционна карта. След изтичане на гаранционния срок ремонтите се извършват от централния сервиз. Изпратете дефектния продукт до сервизния център (транспортните разходи се заплащат от потребителя).

12. самостоятелно отстраняване на неизправности

Изключете устройството от електрическата мрежа, преди да започнете самостоятелно да

отстранявате неизправности.

Проблем

Причина

Решение

Машината не работи

Захранващият кабел е неправилно свързан

Вкарайте щепсела по-навътре в контакта, проверете захранващия кабел

В контакта няма мрежово напрежение

Проверете напрежението в контакта, проверете за сработил предпазител

Дефектен превключвател

Поръчайте сервизно обслужване на устройството

Двигателят няма мощност, стартира трудно

Изключване на машината от мрежата

Миризма на изгоряла изолация

Поръчайте сервизно обслужване на устройството

Ефективност на смилане много ниска

Неподходящ шлифовъчен диск

Заменете шлифовъчния диск с нов (за съответния материал).

13. завършване на оборудването

1. настолен шлайф - 1 бр., 2. комплект предпазители за искри - 1 бр,

3. опора - 1 бр., ; 4. комплект болтове, шайби, гайки и копчета - 1 бр.

14. Информация за потребителите относно изхвърлянето на електрическо и електронно оборудване

(приложимо за домакинства) Символът, изобразен върху продуктите или придружаващата ги документация, указва, че дефектното електрическо или

електронно оборудване не трябва да се изхвърля заедно с битовите отпадъци. Правилното нещо, което трябва да направите, ако трябва да изхвърлите, използвате повторно или възстановите компоненти, е да ги занесете в специализиран пункт за събиране, където ще бъдат приети безплатно. Информация за местоположението на пунктовете за събиране на излязло от употреба оборудване се предоставя от местните власти, напр. на техните уебсайтове. Чрез правилното изхвърляне на уреда могат да се запазят ценни ресурси и да се избегнат отрицателни въздействия върху здравето и околната среда, които могат да бъдат застрашени от неподходящо третиране на отпадъците. Неправилното изхвърляне на отпадъци подлежи на санкции съгласно съответните местни разпоредби. Потребители в страни от ЕС Ако трябва да изхвърлите електрическо или електронно оборудване, моля, свържете се с най-близкия търговец на дребно или доставчик, който ще ви предостави допълнителна информация. Изхвърляне на отпадъци в страни извън Европейския съюз Този символ се отнася само за страните от Европейския съюз. Ако трябва да изхвърлите този продукт, моля, свържете се с местните власти или с търговеца за правилния начин на изхвърляне.

Page 31

Гаранционна карта

на

Шлайфмашина

Номер на поръчката: A067140 Номер на партидата: ..........................

(наричан по-долу "Продуктът")

Дата на закупуване на продукта: .............

Печат на дилъра

Дата и подпис на продавача: .................................

Изявление на потребителя:

Потвърждавам, че съм информиран за условията на гаранцията и за последиците от неспазването на указанията в инструкцията за експлоатация и гаранционната карта. Запознат съм с условията на тази гаранция, което потвърждавам със саморъчния си подпис:

.......................................................

Дата и мястоПодпис на потребителя

I. Отговорност за продукта

(1) Гарант - Dedra Exim Sp. z o.o. със седалище в Прушков, адрес: гр: 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Окръжен съд на град Варшава във

Варшава, XIV икономическо отделение на Националния съдебен регистър,

NIP 527-020-49-33, акционерен капитал: 100 980,00 PLN. 2 Съгласно условията, посочени в настоящата гаранционна карта, гарантът гарантира продукта, произхождащ от дистрибуцията на гаранта. (3) Отговорността по гаранцията обхваща само дефекти, възникнали по

причини, присъщи на Продукта в момента на доставката му до Потребителя. (4) По силата на гаранцията Потребителят има право на безплатен ремонт на Продукта, при условие че дефектът се е проявил по време на гаранционния период. Методът на ремонт на Продукта (методът на ремонт) е по преценка на Гаранта. Ако Гарантът установи, че ремонтът не е възможен, той си запазва правото да замени дефектния елемент или целия Продукт с бездефектен такъв, да намали цената на Продукта или да се откаже от договора. По отношение на потребител, който не е потребител по смисъла на Закона от 23 април 1964 г. Граждански кодекс, отговорността на Гаранта за вреди, произтичащи от настоящата гаранция и/или във връзка с нейното сключване и изпълнение, независимо от правния титул, е ограничена до максималната стойност на дефектния Продукт.

II. Гаранционен период

Компоненти на продукта

Продължителност на гаранционната защита

Шлайфмашина

24 месеца от датата на закупуване на Продукта, както е посочено в тази гаранционна карта

Шлайфащи дискове

Елементи, които не се покриват от гаранцията

III. Условия за ползване на гаранцията

Потребителят трябва да представи попълнената гаранционна карта на Продукта и да докаже обстоятелствата на закупуване на Продукта, напр. чрез представяне на касова бележка, фактура и др. За целите на ефективното разглеждане на жалби се препоръчва Потребителят да представи заедно с Продукта всички компоненти, посочени в "Комплектоване на устройството", съдържащо се в Ръководството за потребителя.

2. че потребителят спазва инструкциите в ръководството за експлоатация и в гаранционната карта. Гаранцията обхваща само територията на Република Полша и ЕС. Гаранцията не покрива дефекти на Продукта, произтичащи по-специално от: a. Неспазване от страна на потребителя на условията, посочени в инструкциите за експлоатация, по-специално по отношение на правилната експлоатация, поддръжка и почистване; b. Използване на продукти за почистване или поддръжка от страна на потребителя, които не съответстват на инструкциите за експлоатация; c. Неподходящо съхранение и транспортиране на Продукта от страна на Потребителя; d. Неразрешени промени и/или изменения на Продукта от страна на Потребителя, които не са били съгласувани с Гаранта; e. Използването от страна на Потребителя в Продукта на консумативи, които не съответстват на Инструкцията за експлоатация. (5) Потребител, който не е потребител по смисъла на Закона от 23 април 1964 г. Граждански кодекс, губи гаранцията за Продукта, в който:

- серийните номера, обозначенията на датата и табелките с номиналните стойности са били отстранени, променени или повредени от потребителя;

- пломбите са били повредени от потребителя или имат следи от манипулация от страна на потребителя.

Внимание: Потребителят трябва да извършва дейностите, свързани с ежедневната експлоатация на Продукта, произтичащи, наред с другото, от Инструкциите за употреба, сам и за своя сметка.

IV. Процедура за подаване на жалби

(1) В случай че се установи, че Продуктът работи неправилно, моля, уверете се, че всички стъпки, посочени в Инструкцията за експлоатация, са извършени правилно, преди да подадете рекламация. (2) Препоръчително е да подадете жалба незабавно, за предпочитане в рамките на 7 дни от забелязването на дефект в Продукта. Потребител, който не е потребител по смисъла на Закона от 23 април 1964 г. Граждански кодекс, губи правата, произтичащи от тази гаранция, ако рекламацията не бъде направена в рамките на 7 дни. (3) Рекламации могат да бъдат предявени, inter alia, в мястото на закупуване на Продукта, в гаранционното обслужване или в писмен вид на адреса: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków. (4) Потребителят може да подаде жалба, като използва формуляра, достъпен на уебсайта www.dedra.pl. ("Формуляр за гаранционна рекламация").

5. адресите на гаранционното обслужване за отделните страни са достъпни на адрес www.dedra.pl. Ако няма гаранционен сервиз за дадена страна, препоръчваме да отправяте гаранционни претенции на адрес: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Полша). 6 С оглед на безопасността на Потребителя е забранено използването на дефектен Продукт. 7 Внимание: Използването на дефектен Продукт е опасно за здравето и живота на Потребителя. 8 Изпълнението на задълженията по гаранцията ще се осъществи в рамките на 14 работни дни, считано от датата на доставка на декларирания Продукт от Потребителя.

9. преди да предадете дефектния Продукт за рекламация, се препоръчва да го почистите. Препоръчва се Продуктът за рекламация да бъде внимателно защитен от повреди по време на транспортиране (препоръчва се Продуктът за рекламация да се достави в оригиналната му опаковка). (10) Гаранционният срок се удължава с времето, през което Потребителят не е могъл да използва Продукта, обхванат от гаранцията, поради дефект. Гаранцията не изключва, не ограничава и не спира правата на Потребителя, произтичащи от гаранционните разпоредби, за дефекти на продадените стоки.

UA Зміст

1. фотографії та малюнки 2 Опис пристрою

3. призначення пристрою 4 Обмеження використання

5 Технічні дані

6. підготовка до роботи

7. підключення до мережі 8 Увімкнення пристрою 9 Використання пристрою

10. поточне обслуговування

11. запасні частини та аксесуари

12. самостійне усунення несправностей 13 Завершення роботи пристрою

14. інформація для користувачів про утилізацію електричного та електронного обладнання 15 Гарантійний талон

Декларація відповідності додається до інструкції окремим документом. У разі відсутності декларації відповідності, будь ласка, зверніться до компанії

Dedra Exim Sp. z o.o. Загальні правила безпеки включені в посібник окремим буклетом.

Переклад оригінальної інструкції

ПОПЕРЕДЖЕННЯ. Прочитайте всі попередження,

позначені цим символом, та всі інструкції.

Недотримання наведених нижче попереджень та інструкцій з техніки безпеки може призвести до ураження електричним струмом, пожежі або серйозних травм.

Зберігайте всі попередження та інструкції для подальшого

використання.

2 Опис пристрою

Рис. A: 1.вимикач, 2.тримач заготовки, 3.шліфувальний диск, 4.захисний кожух, 5.іскрозахисний екран, 6.кріплення іскрозахисного екрану, 7.ручка кріплення тримача заготовки, 8.кріпильні отвори, 9.корпус

3. призначення пристрою

Настільна шліфувальна машина призначена для сухого шліфування сталевих інструментів, таких як токарні ножі, ножиці, зубила, стамески, долота, інструменти з лезами, а також для інших дрібних шліфувальних робіт. Верстат дозволяє виконувати операції плоского шліфування зовнішніх поверхонь і видалення задирок. Машину можна використовувати в ремонтно-будівельних роботах, ремонтних майстернях і в аматорських роботах при дотриманні умов експлуатації та допустимих режимів роботи, зазначених в інструкції з експлуатації.

4 Обмеження використання

Машину можна використовувати тільки відповідно до "Дозволених умов експлуатації", наведених нижче. Верстат може використовуватися тільки із

Page 32

зачисними кругами діаметром не більше A067140 - 150 мм, як описано в розділі "Рекомендовані шліфувальні круги". Вага і розмір оброблюваної заготовки повинні бути обрані таким чином, щоб не викликати нестабільності верстата. Несанкціоновані зміни механічної та електричної конструкції, будь-які модифікації, операції з технічного обслуговування, не описані в інструкції з експлуатації, вважаються незаконними і призводять до негайної втрати гарантійних прав, а декларація про відповідність стає недійсною. Будь-яке використання не за призначенням або з порушенням вимог інструкції з експлуатації призводить до негайної втрати гарантійних зобов'язань. Шліфувальна машина не призначена для заточування дискових пилок, пилок по дереву та пиляльних полотен. Не обробляйте матеріали, що містять азбест, алюміній, магній або інші матеріали, які можуть спричинити пожежу, вибух або завдати шкоди здоров'ю.

Допустимі умови праці

Необов'язкова робота S2 30 хв

Шліфувальну машину можна використовувати тільки в

приміщеннях з ефективною вентиляцією.

5 Технічні дані

Модель

A067140

Електродвигун

Однофазний

Напруга живлення [В]

230 ~

Частота мережі [Гц]

Номінальна потужність двигуна [Вт]

200

Клас захисту

Вага [кг]

Швидкість [об/хв].

2950

Лінійна швидкість шліфувальної машини [м/хв].

880

Лінійна швидкість шліфувального круга [м/хв].

1300 Діаметр колеса [мм]

150

Ширина шліфувальних кругів [мм]

Діаметр отвору колеса [мм]

12,7

Діаметр шліфувальної стрічки [мм].

686

Ширина шліфувальної стрічки [мм]

Ступінь захисту

IP20

Викиди шуму

Рівень звукового тиску LpA [дБ(А)]

Невизначеність вимірювання (KpA ) [дБ(A)].

Рівень звукової потужності LWA [дБ(А)]

Невизначеність вимірювання (KWA ) [дБ(А)].

Інформація про шум

Викиди шуму були визначені відповідно до EN 61029-1, значення наведені в таблиці вище.

Шум може призвести до пошкодження слуху, завжди використовуйте засоби захисту органів

слуху під час роботи!

Заявлене значення загального рівня шуму було виміряно відповідно до стандартного методу випробувань і може використовуватися для порівняння одного приладу з іншим. Заявлений рівень шуму також може бути використаний для попередньої оцінки впливу шуму. Рівень шуму під час фактичного використання верстата може відрізнятися від заявлених значень, залежно від використання робочих інструментів, зокрема типу заготовки і необхідності визначення заходів для захисту оператора. Для точної оцінки впливу шуму в реальних умовах експлуатації необхідно враховувати всі частини робочого циклу, включаючи періоди, коли верстат вимкнений або коли він увімкнений, але не використовується для роботи.

6. підготовка до роботи

Всі підготовчі роботи виконуйте, відключивши пристрій від мережі електроживлення.

Встановлення захисного (протиіскрового) скла (рис. А, 5 та рис. А, 6)

Перед виконанням будь-яких робіт з монтажу або регулювання переконайтеся, що машина відключена від електромережі. В якості аксесуарів для шліфувальної машини є два прозорих іскрогасника, які потрібно затягнути у верхній частині захисного кожуха шліфувального круга. (Рис. B, 1) Для зручного шліфування машина оснащена двома опорами. Одна з них прикручується до нижньої частини захисного кожуха шліфувального круга (рис. B, 2), а інша - до нижнього захисного кожуха шліфувальної стрічки (рис. B, 3). (мал. B, 3). Сталеві опори прикручуються до нижньої частини захисного кожуха зачисного круга.

Налагодження настільної шліфувальної машини

Після встановлення шліфувальної машини в чистому сухому і добре освітленому приміщенні на рівній поверхні, бажано на робочому столі, пристрій необхідно закріпити на столі за допомогою 4 кріпильних гвинтів. Машина повинна бути закріплена таким чином, щоб вібрації були зведені до мінімуму.

Регулювання шліфувальної стрічки A067140

Під час першого запуску шліфувальна стрічка може потребувати регулювання. Це проявляється в тому, що стрічка рухається вбік. Відповідні дії описані в главі 9 "Використання настільної шліфувальної машини".

7. підключення до мережі

Перед підключенням приладу до електромережі переконайтеся, що напруга живлення відповідає значенню, зазначеному на табличці з технічними даними. Підключення до електромережі повинно бути виконано з дотриманням основних вимог до електроустановок і відповідати вимогам безпеки використання. Параметри мінімального перерізу кабелю живлення та номінального значення запобіжника залежно від потужності приладу наведені в таблиці нижче:

Потужність

пристрою [Вт].

Мінімальний

переріз

провідника [мм ]2

Мінімальний

запобіжник типу C [A].

<700

0,75

Установку повинен виконувати кваліфікований електрик. Використовуючи подовжувачі, переконайтеся, що переріз жил кабелю не менший за необхідний (див. таблицю). Прокладіть електричний кабель таким чином, щоб виключити ризик його перерізання під час роботи. Не використовуйте пошкоджені подовжувачі. Періодично перевіряйте стан кабелю живлення. Не тягніть за кабель живлення. Підключайте прилад до заземленої електричної розетки, захищеної автоматичним вимикачем.

8 Увімкнення пристрою

Перед запуском пристрою необхідно виконати дії, описані в розділі "Підготовка до роботи".

Перед кожним вмиканням верстата переконайтеся, що всі компоненти, які відповідають за безпеку праці, знаходяться в робочому стані. Щоразу перевіряйте стан шліфувального круга та відсутність контакту круга з будьякими нерухомими частинами верстата. Підключіть машину до електромережі, вставивши вилку в розетку. Вимикач знаходиться на корпусі приводу в передній частині шліфувальної машини. Кнопка зеленого кольору з позначкою "I" призначена для запуску машини, кнопка червоного кольору з позначкою "0" - для зупинки. Вузол вимикача сконструйований таким чином, що в разі зникнення електроживлення і його повторної появи машина не вмикається автоматично. Для запуску машини необхідно повторно натиснути кнопку "I". Не залишайте машину на холостому ходу. Не залишайте машину, підключену до електромережі, без нагляду. Після закінчення роботи обов'язково виймайте вилку з розетки. Якщо швидкість подачі матеріалу занадто висока або якщо машина працює занадто довго, внаслідок чого значно збільшується опір різання і температура обмоток двигуна, вимкніть машину і почекайте, поки двигун не досягне температури навколишнього середовища. Не перевантажуйте машину, дотримуйтесь рекомендованого часу роботи. Використовуйте машину тільки з пристосуваннями, встановленими на обох шпинделях. Це запобігає контакту з обертовим шпинделем.

9 Використання пристрою

Ніколи не вмикайте верстат, коли шліфувальний круг контактує із заготовкою.

Після запуску шліфувальної машини обережно притисніть заготовку до шліфувального круга (не вдаряйте по кругу, що обертається). Під час шліфування злегка натискайте на інструмент. Швидкість обертання шліфувального круга повинна лише трохи зменшитися порівняно з холостим ходом. Явище тертя між шліфувальним кругом і заготовкою призводить до нагрівання матеріалу. Тому поруч зі шліфувальним верстатом слід розмістити ємність з охолоджувальною рідиною для охолодження заготовки. Настільна шліфувальна машина призначена для роботи в режимі S2 (повсякденна робота). Це означає, що під час роботи необхідно дотримуватися інтервалів охолодження. При роботі з постійним навантаженням машина не повинна працювати довше 30 хвилин. Перевищення часу роботи, зазначеного вище, може призвести до перегріву пристрою. Час паузи повинен бути достатньо довгим, щоб шліфувальна машина охолола до температури навколишнього середовища.

Монтаж, заміна шліфувальних кругів

Для заміни шліфувальних кругів необхідно відключити електроживлення від верстата, вийнявши вилку з розетки.

Зніміть кришку шліфувального круга, відкрутивши три гайки, що утримують її на місці, за допомогою гайкового ключа і хрестоподібної викрутки. Відкрутіть гайку (правий круг - проти годинникової стрілки - гайка за годинниковою стрілкою; лівий круг - за годинниковою стрілкою - гайка проти годинникової стрілки), зніміть шайбу та упорне кільце, а потім шліфувальний круг. Упорне кільце залиште на місці. Встановіть новий круг у зворотному порядку. Встановіть раніше зняту кришку і затягніть гайки. Заміну зачисного круга слід виконувати дуже обережно. Падіння зачисного круга на тверду поверхню завжди призводить до відколів або руйнування круга.

Регулювання шліфувальної стрічки

Щоб встановити центр стрічки в правильному напрямку, поверніть ручку у верхній частині захисного кожуха (мал. C, 2). Після первинного вирівнювання стрічки увімкніть шліфувальну машину в мережу і, за необхідності, виконайте подальші регулювання за допомогою цієї ручки, спостерігаючи за рухом стрічки. Зверніть увагу, що для зміни положення стрічки не потрібно робити великий оберт. Важливо звернути увагу на те, що ремінь змінює положення не відразу після повороту ручки, а з деякою затримкою. Це нормально.

Заміна стрічки

Зніміть захисний кожух ременя (рис. C), відкрутивши два гвинти, що утримують його на місці. (Рис. C, 1) Натисніть важіль (Рис. C, 2) донизу, це послабить натяг ременя і дозволить йому зісковзнути з роликів. Замініть

Page 33

ремінь на новий. Перемістіть важіль вгору, натягуючи стрічку на роликах. Після накладання нової стрічки необхідно встановити кришку на місце. Після заміни стрічки виконайте регулювання, описане в розділі "Використання машини".

Рекомендовані шліфувальні круги

A067140 оснащена шліфувальним кругом Ø150x20xf12,7 мм і стрічкою з окружністю 686 мм і шириною 50 мм. Для досягнення оптимальних умов шліфування і якості шліфування важливо, щоб тип круга був правильно підібраний відповідно до типу оброблюваного матеріалу. Правильно підібраний до матеріалу заготовки зачисний круг не повинен бути ні занадто м'яким, ні занадто твердим. Ступінь твердості шліфувальних кругів позначається літерними символами: м'які: E, F, G; середні: H, I, J, K; середні: L, M, N, O; тверді: P, Q, R, S; тверді: T, U, W, Z. Система маркування шліфувальних кругів визначена Польським стандартом: Абразивні інструменти на зв'язці - PN-ISO 525:2001

У моделі A067140 товщина зерна стрічки не впливає на продуктивність шліфувальної машини і залежить лише від характеру операцій, які користувач буде виконувати на машині. На ринку доступний широкий асортимент шліфувальних стрічок з різною зернистістю, що дозволяє виконувати як грубе, так і більш тонке шліфування.

10. поточне обслуговування

Виконуйте всі операції з технічного обслуговування, відключивши пристрій від електромережі.

Періодично перевіряйте технічний стан шліфувальної машини. Перед кожним використанням ретельно перевіряти поверхню шліфувальних кругів на наявність тріщин, відколів. Перед кожним використанням перевіряти і регулювати іскрогасник. Іскри, що вилітають з-під диска, можуть пошкодити очі або запалити сусідні предмети і спричинити пожежу. Крім того, слід відрегулювати відстань між кінцем опори і шліфувальним кругом, що утворилася в результаті зносу. Відстань між захисним кожухом і шліфувальним кругом повинна бути якомога меншою, але в жодному разі не більше 2 мм. Якщо відстань буде більшою, заготовку може втягнути під час обертання шліфувального круга, що може призвести до травмування. Якщо знос шліфувального круга настільки сильний, що, незважаючи на регулювання відстані, відстань між шліфувальним кругом і захисним кожухом перевищує 2 мм, шліфувальний круг необхідно замінити.

Важлива інформація та практичні поради

Якщо поверхня шліфувального круга нерівна, слід використовувати алмаз, за допомогою якого можна перешліфувати шліфувальну поверхню круга.

2. знос круга залежить від твердості матеріалу, що шліфується, і використовуваного шліфувального круга.

3. для шліфування не можна використовувати бічну сторону шліфувального круга.

4. якщо зерно виламується з зв'язки, це означає, що шліфувальний круг занадто м'який.

5. якщо зерно не відколюється від зв'язки після затуплення, шліфувальний круг занадто твердий і "горить", оскільки заготовка нагрівається до високої температури через тертя. Машини, подані на гарантійний ремонт, які мають ознаки втручання третіх осіб, будуть розглядатися як післягарантійний ремонт.

7. вибрати форму і тип шліфувального круга відповідно до форми і матеріалу заготовки, типу обробки і конструкції верстата.

Обробка, зберігання

Під час підйому тримайте пристрій знизу за обидві кришки, мережевий кабель повинен бути згорнутий, іскрогасники та опори повинні бути зняті. Зберігайте пристрій у сухому, захищеному від вологи місці. Регулярно змащуйте рухомі частини машинним мастилом.

11. запасні частини та аксесуари

Для придбання запасних частин та аксесуарів, будь ласка, зв'яжіться з компанією Dedra Exim Service. Контактні дані можна знайти на сторінці 1 цього посібника. При замовленні запасних частин, будь ласка, вказуйте номер партії на заводській табличці та номер деталі зі складального креслення. Протягом гарантійного терміну ремонт здійснюється відповідно до умов, зазначених у гарантійному талоні. Будь ласка, передайте несправний виріб для ремонту за місцем придбання (продавець зобов'язаний прийняти несправний виріб), надішліть його до центрального сервісного центру Dedra Exim або до найближчого сервісного центру за місцем проживання (список сервісних центрів на сайті www.dedra.pl). Будь ласка, додайте заповнений гарантійний талон. Після закінчення гарантійного терміну ремонт здійснюється центральним сервісним центром. Надішліть несправний виріб до сервісного центру (витрати на пересилку оплачує користувач).

12. дефекти виправлені самостійно

Перед самостійним усуненням несправностей від'єднайте пристрій від джерела живлення.

Проблема

Тому що

Рішення

Машина не працює

Неправильно підключено кабель живлення

Вставте вилку в розетку, перевірте кабель живлення

У розетці відсутня мережева напруга

Перевірте напругу в розетці, перевірте, чи не спрацював запобіжник

Несправний вимикач

Проведіть технічне обслуговування пристрою

Двигун не має потужності, запускається з труднощами

Від'єднайте пристрій від мережі Запах горілої

ізоляції

Проведіть технічне обслуговування пристрою

Ефективність шліфування дуже низька

Невідповідний шліфувальний круг

Замініть шліфувальний круг на новий (для відповідного матеріалу)

13 Завершення роботи пристрою

1. настільна шліфувальна машина - 1 шт, 2. комплект іскрогасників - 1 шт,

3. опора - 1 шт, ; 4. набір болтів, шайб, гайок і ручок - 1 шт

14. інформація для користувачів щодо утилізації електричного та електронного обладнання

(стосується домогосподарств)

Символ, зображений на виробах або супровідній документації,

вказує на те, що несправне електричне або електронне

обладнання не можна утилізувати разом з побутовими відходами. Якщо вам потрібно утилізувати, повторно використати або відновити компоненти, найкраще віднести їх до спеціалізованого пункту збору, де вони будуть прийняті безкоштовно. Інформацію про місцезнаходження пунктів збору відпрацьованого обладнання надають місцеві органи влади, наприклад, на своїх веб-сайтах. Правильна утилізація приладу дозволяє зберегти цінні ресурси та уникнути негативного впливу на здоров'я і навколишнє середовище, який може бути спричинений неналежним поводженням з відходами. Неправильна утилізація відходів тягне за собою штрафні санкції згідно з відповідними місцевими нормами. Користувачі в країнах ЄС Якщо вам потрібно утилізувати електричне або електронне обладнання, зверніться до найближчого продавця або постачальника, який надасть вам додаткову інформацію. Утилізація відходів у країнах за межами Європейського Союзу Цей символ стосується лише країн Європейського Союзу. Якщо вам потрібно утилізувати цей виріб, зверніться до місцевих органів влади або дилера для отримання інформації про правильний спосіб утилізації.

Гарантійний талон

на

Настільна шліфувальна машина

Номер замовлення: A067140 Номер лоту: ..........................

(далі - Продукт)

Дата придбання продукту: .............

Печатка дилера

Дата та підпис продавця: .................................

Заява користувача:

Я підтверджую, що ознайомлений з умовами гарантії та наслідками недотримання вказівок, викладених в інструкції з експлуатації та гарантійному талоні. Я ознайомлений з умовами цієї гарантії, що підтверджую власним підписом:

.......................................................

Дата і місцеПідпис користувача

I. Відповідальність за Продукт

(1) Поручитель - Dedra Exim Sp. z o.o. з місцезнаходженням у м. Прушкув, адреса: вул. 3 Мая 8, 05-800 Прушкув, KRS 0000062517, Окружний суд міста Варшави у Варшаві, XIV Економічний відділ Національного судового реєстру, NIP 527-020-49-33, статутний капітал: 100 980,00 ЗЛОТИХ. 2 Відповідно до умов, викладених у цьому гарантійному талоні, Гарант надає гарантію на Виріб, що походить з дистриб'юторської мережі Гаранта. (3) Відповідальність за гарантією поширюється лише на дефекти, що виникли з причин, притаманних Продукту на момент його доставки Користувачеві. (4) Користувач, на підставі гарантії, має право на безкоштовний ремонт Продукту за умови, що дефект став очевидним протягом гарантійного терміну. Спосіб ремонту Продукту (метод ремонту) визначається на розсуд Гаранта. Якщо Гарант визнає ремонт неможливим, він залишає за собою право замінити дефектний елемент або весь Виріб на бездефектний, знизити ціну на Виріб або відмовитися від виконання договору. По відношенню до Користувача, який не є споживачем у розумінні Закону від 23 квітня 1964р. Цивільного кодексу, відповідальність Гаранта за збитки, що виникли внаслідок цієї гарантії та/або у зв'язку з її укладенням та виконанням, незалежно від правового титулу, обмежується максимальною вартістю дефектного Продукту.

Page 34

II. Гарантійний термін

Компоненти продукту

Тривалість гарантійного захисту

Настільна шліфувальна машина

24 місяці з дати придбання Продукту, як зазначено в цьому гарантійному талоні

Зачисні круги

Елементи, на які не поширюється гарантія

III. Умови отримання гарантії

Користувач повинен пред'явити заповнений гарантійний талон на Виріб та обґрунтувати обставини придбання Виробу Користувачем, наприклад, пред'явивши чек, рахунок-фактуру тощо. З метою ефективного розгляду рекламації рекомендується, щоб Користувач надав разом з Виробом всі компоненти, зазначені в розділі "Комплектація пристрою", що міститься в Посібнику користувача.

2. що користувач дотримується інструкцій, наведених в інструкції з експлуатації та гарантійному талоні. Гарантія поширюється лише на територію Республіки Польща та ЄС. Гарантія не поширюється на дефекти Продукту, що виникають, зокрема, внаслідок: a. Недотримання Користувачем умов, викладених в Інструкції з експлуатації, зокрема щодо правильної експлуатації, технічного обслуговування та чищення; b. Використання Користувачем засобів для чищення або технічного обслуговування, які не відповідають вимогам Інструкції з експлуатації;

c. Неналежне зберігання та транспортування Продукту Користувачем; d. Несанкціоновані зміни та/або модифікації Продукту Користувачем, які не були узгоджені з Гарантом; e. Використання Користувачем у Виробі витратних матеріалів, що не відповідають вимогам Інструкції з експлуатації. (5) Користувач, який не є споживачем у розумінні Закону від 23 квітня 1964р. Цивільного кодексу, втрачає гарантію на Продукт, в якому:

- серійні номери, позначення дати та паспортні таблички були видалені, змінені або пошкоджені користувачем;

- пломби були пошкоджені користувачем або мають ознаки втручання

користувача. Увага: Користувач зобов'язаний самостійно і за власний рахунок виконувати дії, пов'язані з повсякденною експлуатацією Виробу, що випливають, зокрема, з Інструкції з експлуатації, самостійно і за власний рахунок.

IV. Процедура розгляду скарг

(1) Якщо Ви виявите, що Виріб працює неправильно, перед тим, як пред'явити претензію, Ви повинні переконатися, що всі кроки, зазначені в Інструкції з експлуатації, були виконані правильно, перш ніж пред'являти претензію. (2) Рекомендується подавати рекламацію негайно, бажано протягом 7 днів з моменту виявлення дефекту Продукту. Користувач, який не є споживачем у розумінні Закону від 23 квітня 1964р. Цивільного кодексу, втрачає права, що випливають з цієї гарантії, якщо рекламація не буде подана протягом 7 днів. (3) Повідомлення про рекламацію можна подати, зокрема, в місці придбання Продукту, в гарантійному сервісі або в письмовій формі на вказану адресу: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków. (4) Користувач може подати рекламацію, використовуючи форму, доступну на веб-сайті www.dedra.pl. ("Бланк рекламації").

5. адреси гарантійного обслуговування для окремих країн можна знайти на сайті www.dedra.pl. Якщо для певної країни немає гарантійного сервісу, рекомендується звертатися з гарантійними претензіями за адресою: Dedra

Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Польща). 6 З метою безпеки Користувача використання дефектного Продукту заборонено. 7 Попередження: Використання несправного Виробу є небезпечним для здоров'я та життя Користувача. 8 Виконання зобов'язань за гарантією відбудеться протягом 14 робочих

днів, рахуючи від дати доставки Користувачем заявленого Продукту.

9. рекомендується очистити дефектний Виріб перед тим, як доставити його для рекламації. Виріб, що підлягає рекламації, рекомендується ретельно захищати від пошкоджень під час транспортування (рекомендується доставляти Виріб, що підлягає рекламації, в оригінальній упаковці). (10) Гарантійний термін продовжується на час, протягом якого Користувач не міг використовувати Продукт, на який поширюється гарантія, через дефект. Гарантія не виключає, не обмежує і не призупиняє права Користувача, передбачені положеннями про гарантійні зобов'язання щодо дефектів проданих товарів.

Page 35

Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05

-800 Pruszków

Tel. +48 22 73 83 777, fax +48 22 73 83 779 www.dedra.pl, [email protected]

Adnotacje o dokonanych naprawach / Záznamy o proved

ených opravách / Záznamy o vykonaných opravách / Pastabos apie atliktą remontą / Piezīmes par veikto remontu / Feljegyzések a

z elvégzett javításokró

l / Mențiuni cu

privire la

reparațiile efectuate

/ Vermerke über ausgeführte reparaturen

/ Opombe o opravlje

nih popravilih

/ Bilješke o izvršenim popravcima

/ Отбелязване на извършените ремонти

/ Відмітка про проведені ремонти

Podpis wykonującego naprawę / Podpis

opraváře / Podpis osoby vykonávajúcej opravu /

Remontą atliekančio asmens parašas /

Remonta veicēja

parakst

s / A javítást végző

aláírása

/ Semnătura persoanei car

e a efectuat

reparația

/ Unterschrift der die Reparatur

ausführenden Person

/ Podpis osebe, ki je

izvršila popravilo

/ Potpis osobe koja izvodi

popravak

/ Подпис на лицето, което извършва

ремонта

/ Підпис ремонтника

Zakres naprawy, opis czynności naprawczych / Rozsah opravy, popis úkonů / Rozsah opravy,

opis vykonaných opravných činností / Remonto apimtis, remonto darbų aprašymas / Remonta

apjoms, remontdarbu apraksts / A javítás tartalma,

a javítási műveletek leírása

/ Domeniul de

reparație, descr

ierea operațiilor de reparație

/ Umfang der Reparatur , Beschreibung der

Tätigkeiten

/ Obseg popravila, opis izvršenih opravil v okviru popravila

/ Opseg popravka, opis

popravka

/ Обхват на

ремонта, о

писание на ремонтните дейности

/ Обсяг ремонту, опис

ремонтних робіт

Data wykonania naprawy / Datum

provedení opravy / Dátum vykonania

opravy / Remonto data / Rem

onta

datums / A javítás dátuma / Data

efectuării reparației

/ Datum der

Ausführung der Re

paratur

/ Datum

izvršitve popravila

/ Datum popravka

Дата на ремонта

/ Дата ремонту

Data zgłoszenia do naprawy / Datum

nahlášení k opravě / Dátum

odovzdania do opravy / Atidavimo

remontui data / Produkta nodošanas

remontā datums / A javí

tásra történő

bejelentés dátuma

/ Data predării la

reparație

/ Datum der Anmeldung

zur Reparatur

/ Datum prijave za

popravilo

/ Datum zahtjeva za

popravak

/ Дата на заявката за

ремонт

/ Дата подання заявки на

ремонт
