Panasonic TXL60DTW60, TXL50DT60E, TXL55DT60E, TXL55DTW60, TXL47DT60E e help [es]

...
Download
Page 1
e
TX-L42DT60E TX-L42DTW60
TX-L47DT60E TX-L47DTW60
TX-L50DT60E TX-L50DTW60
TX-L55DT60E TX-L55DTW60
TX-L60DT60E TX-L60DTW60
HELP
Español
Page 2
Ver la televisión
Mi Pantalla de Inicio
Información básica
Equipo externo
Para conseguir las mejores imágenes
Para conseguir el mejor audio
- 2 -
Page 3
Guía de TV
Teletexto
•Modo Teletexto 51
3D
Sintonización y edición de canales
Grabación
Configuración del disco duro USB HDD
Grabación del programa actual
Programar temporizador
- 3 -
Page 4
Información técnica
Servicio de Internet
Contenidos de Internet
Conexiones de red
Ajustes de red
•Manual - Inalámbrica 85
•Mensaje de software nuevo 90
Red doméstica
DLNA
Conexiones de red
Ajustes de red
•Manual - Inalámbrica 99
- 4 -
Page 5
•Manual - Acceso Inalámbrico 102
•Configur. enlace de red 105
•Actualización de software 106
•Mensaje de software nuevo 106
Fotos
Vídeos
•Config. de vídeo 112
Música
•Config. de música 115
Grabadora DIGA
Información técnica
Media Player
Uso de Media Player
Modo Foto
- 5 -
Page 6
Modo Vídeo
Modo TV grabado
Modo Música
Información técnica
Funciones
Lista APLICACIONES
- 6 -
Page 7
Multi ventana
“HDAVI Control™” de VIERA Link
•Encendido Link 160
•Ahorro Energía en espera 160
•Control de VIERA Link 161
Bloqueo para niños
Aplicación Servicio Dato
Interfaz común
•Uso de Interfaz común 168
Condición inicial
Actualización del software del TV
- 7 -
Page 8
Introducción de caracteres
Control de voz
Dispositivos Bluetooth
Teclado / Controlador de juegos
Ajustes
Menú de ajuste
Imagen
•Intelligent Frame Creation 181
•Ajustes de bloqueo 186
- 8 -
Page 9
Sonido
•Ajustes de la audioguía 189
Red
•Configur. enlace de red 192
Temporizador
•Programar temporizador 193
Configuración
•Configuración grabación 194
•Idioma 197
- 9 -
Page 10
Soporte
Preguntas frecuentes
Mantenimiento
Información
Accesorios opcionales
Licencia
OK Las letras incluidas dentro de un cuadro señalan los botones del
mando a distancia.
Menu Las letras en color cian se refieren a los elementos que se
muestran en pantalla. Referencias a esta eHELP
●
Las imágenes mostradas en esta eHELP tienen solamente fines ilustrativos.
- 10 -
Page 11

Ver la televisión

Mi Pantalla de Inicio

Información

“Mi Pantalla de Inicio” es un portal para TV, aplicaciones y más. Proporciona fácil acceso a prestaciones y características especiales como el
Reproductor multimedia, vídeos, juegos, herramientas de comunicación etc., tal como se muestra abajo (ejemplo).
HOME
OK
OK HOME
Pantalla de Inicio Pantalla de contenido seleccionado (TV, aplicación, etc.) Selección p. Inicio
– Puede seleccionar o agregar su Pantalla de Inicio favorita.
- 11 -
Page 12

Cómo se utiliza

La Pantalla de Inicio proporciona acceso a características y prestaciones especiales como el reproductor multimedia, TV, contenido de Internet, servicios de datos, herramientas de comunicación, etc.
1. Visualice el Pantalla de Inicio con HOME (Ejemplo)
●
Al encender el TV se muestra la última Pantalla de Inicio visualizada.
●
Vuelva a pulsar para seleccionar o añadir la disposición favorita para la Pantalla de Inicio.
Ver la televisión Mi Pantalla de Inicio Ajustes
2. Seleccione una característica con / / / y pulse OK para el acceso
●
Para ver televisión en pantalla completa
1) Seleccione el visor de TV con
/ / /
(Ejemplo)
2) Pulse OK para visualizarlo (Ejemplo)
●
Acuda también a Tutorial desde la guía de herramientas.
- 12 -
Page 13

Ajustes

Seleccione el menú de configuración de la guía de herramientas en la parte superior de la pantalla o utilice los botones de color para visualizar el menú de configuración.
(Ejemplo)
■ Selección p. Inicio
1. Visualice el Selección p. Inicio con HOME (Ejemplo)
2. Seleccione la pantalla con / y pulse OK para establecerlo
TV pantalla completa:
Muestra la TV en pantalla completa
Pantalla de Inicio TV:
Para que su experiencia al ver la TV sea más cómoda y más sencilla.
Pantalla a su Estilo:
Muestra la TV con información y servicios de utilidad para el día a día.
Información Pantalla:
Disfrute de contenidos de Internet mientras ve la TV.
Añadir nueva panta.:
Puede agregar una nueva pantalla para personalizarla.
- 13 -
Page 14
■ Reconocimien. facial
Utilizando la cámara de comunicación, podrá seleccionar la Pantalla de Inicio registrada mediante el reconocimiento de rostros. Acuda a Tutorial desde la guía de herramientas.
●
La cámara de comunicación no se suministra. Debe comprar las que necesite.
Soporte Accesorios opcionales Cámara para comunicación
■ Ajustes
Puede personalizar cualquier Pantalla de Inicio. (Por ejemplo, cambiando el fondo de pantalla, dándole el nombre que desee, estableciendo la pantalla que se ejecutará cuando se encienda el TV, etc.)
1. Seleccione Ajustes desde la guía de herramientas
2. Siga las instrucciones de la pantalla
■ Buscar
Puede buscar el contenido de varias características.
1. Seleccione Buscar desde la guía de herramientas
2. Siga las instrucciones de la pantalla
= Nota =
●
Para utilizar esta función de forma completa, se necesita un entorno de red de banda ancha. Asegúrese de haber realizado las conexiones de red y configurado los ajustes de red.
Servicio de Internet Conexiones de red
Servicio de Internet Ajustes de red
●
No olvide actualizar el software siempre que aparezca un aviso de actualización en la pantalla del TV. Si no se actualiza el software, no podrá utilizar Mi Pantalla de Inicio. El software también se puede actualizar más tarde manualmente.
Servicio de Internet Ajustes de red Actualización de software
- 14 -
Page 15

Información básica

Conexión al satélite

Asegúrese de que la unidad esté desconectada de la toma de corriente antes de conectar o desconectar cualquier cable.
●
Para DVB-S
■ Sintonizador dual (DiSEqC)
Terminales para satélite IN 1 e IN 2 Cables de satélite con conmutador múltiple Antena parabólica
■ Sintonizador dual (sistema de cable único)
Conecte el terminal para satélite IN 1 a la antena parabólica con el router de cable único, y podrá ver o grabar 2 programas DVB-S simultáneamente, etc.
Terminal para satélite IN 1 Cable de satélite con router de cable único Antena parabólica
- 15 -
Page 16
■ Sintonizador único
Conecte el terminal para satélite IN 1 a la antena parabólica.
●
La visualización o grabación de 2 programas DVB-S simultáneamente etc. no está disponible.
Terminal para satélite IN 1 Cable de satélite Antena parabólica
= Nota =
●
Para asegurarse de que la antena parabólica esté instalada correctamente, consulte a su concesionario local. Consulte también los detalles de las emisoras por satélite que se reciben.
●
Satélites seleccionables y orientación de la antena parabólica para sintonizar los canales DVB-S
Ver la televisión Sintonización y edición de canales Satélites seleccionables
●
El equipo externo y los cables mostrados no son suministrados con este TV.
●
Mantenga alejado el TV de equipos electrónicos (equipos de vídeo, etc.) o de equipos con un sensor de infrarrojos, de lo contrario, puede distorsionarse la imagen o el sonido, o la operación de otros equipos puede verse afectada.
●
Al conectarlos, compruebe que el tipo de terminales y clavijas de los cables sean los correctos.
- 16 -
Page 17

Conexión básica

Asegúrese de que la unidad esté desconectada de la toma de corriente antes de conectar o desconectar cualquier cable.
■ Antena
Terminal para antena terrestre / cable Cable de RF Antena terrestre aérea o cable
●
Para DVB-C, DVB-T, Analógico
■ Grabador DVD / Videograbadora
Terminal para antena terrestre / cable Cable de RF Grabador DVD / Videograbadora Antena terrestre aérea o cable Terminal AV1 (SCART) Cable SCART
– Para conectar al TV, se necesita el adaptador para AV1 (SCART)
(suministrado).
- 17 -
Page 18
■ Grabador DVD / videograbadora y sintonizador multimedia
Terminal HDMI Cable HDMI Sintonizador multimedia Cable Terminal AV1 (SCART) Cable SCART
– Para conectar al TV, se necesita el adaptador para AV1 (SCART)
(suministrado). Terminal para antena terrestre / cable Cable de RF Grabador DVD / Videograbadora Antena terrestre
●
Para las conexiones de VIERA Link
Funciones “HDAVI Control™” de VIERA Link Resumen de VIERA Link
= Nota =
●
El equipo externo y los cables mostrados no son suministrados con este TV.
●
Lea también el manual del equipo que se va a conectar.
●
Mantenga alejado el TV de equipos electrónicos (equipos de vídeo, etc.) o de equipos con un sensor de infrarrojos, de lo contrario, puede distorsionarse la imagen o el sonido, o la operación de otros equipos puede verse afectada.
●
Cuando utilice un cable SCART (Euroconector) o HDMI, se recomienda utilizar uno completamente cableado.
- 18 -
Page 19
●
Al conectarlos, compruebe que el tipo de terminales y clavijas de los cables sean los correctos.

Selección del canal

1. Visualice la pantalla Selección de TV con TV
2. Seleccione el modo con
/ y pulse OK para establecerlo
DVB-S / DVB-C / DVB-T / Analogue
●
Los modos seleccionables varían dependiendo de los canales
almacenados.
●
También puede seleccionar el modo pulsando repetidamente TV en el
mando a distancia o el botón INPUT/OK/HOLD for MENU en el panel
de control del TV.
●
Si no se visualiza el menú Selección de TV, pulse TV para cambiar el
modo.
3. Seleccione un canal con Canal Anterior / Posterior o con los botones numéricos
●
Pulse los botones numéricos para seleccionar un número de posición de canal de 2 o más dígitos (por ejemplo: 399, pulse ).
■ Para seleccionar un canal de la lista de canales
1. Visualice la lista de canales con OK
2. Seleccione un canal de la lista con
●
Para clasificar los nombres de los canales en orden alfabético
/ y pulse OK para verlo
(Rojo)
●
Para cambiar la categoría
(Azul)
■ Para seleccionar un canal utilizando la bandera de
información
1. Muestre la bandera de información con si esta no se visualiza
2. Seleccione un canal con muestra la bandera de información
Ver la televisión Información básica Bandera de información
/ y pulse OK para verlo mientras se
- 19 -
Page 20
■ Para seleccionar un canal usando la Guía de TV
1. Visualice la Guía de TV con GUIDE
2. Seleccione el programa o el canal actual con para acceder
3. Seleccione Vista con – El programa actual se muestra en la parte superior izquierda de la
pantalla.
4. Pulse OK para salir de la Guía de TV
Ver la televisión Guía de TV Uso de Guía de TV
/ y pulse OK para acceder (DVB)
/ / / y pulse OK
■ Para ver TV de pago
●
Para encontrar información sobre los canales codificados
Funciones Interfaz común Uso de Interfaz común
●
Consulte al operador, emisor o la fabricante del módulo CI para obtener más información y condiciones de los servicios.

Bandera de información

Muestre la bandera de información con .
●
También aparece cuando se cambia un canal. (Ejemplo)
Posición y nombre de canal Tipo de canal (Radio, HDTV, etc.) / canal cifrado ( ) / modo de TV ( , ,
, ) Programa Empezar / Finalizar programa (excepto analógico)
Posición de canal, etc. (Analógico) Indicador de tiempo de progreso del programa seleccionado (excepto
analógico)
- 20 -
Page 21
Categoría
●
Para cambiar la categoría (DVB)
1) Visualice la lista de categorías con
2) Seleccione la categoría con
/ y pulse OK para cambiarla
(Azul)
Hora actual Características disponibles / significado de mensajes
:
El silenciador de sonido está encendido
Señal débil:
Mala calidad de la señal de TV
Dolby D+, Dolby D, HE-AAC:
Pista de audio Dolby Digital Plus, Dolby Digital o HE-AAC
:
Servicio de subtítulos disponible
:
Servicio de teletexto disponible
:
Audio múltiple disponible
:
Vídeo múltiple disponible
:
Audio y vídeo múltiple disponibles
Estéreo, Mono:
Modo de Audio
:
Servicio de datos (aplicación Hybrid Broadcast Broadband TV) disponible
Funciones Aplicación Servicio Dato Uso de Aplicación Servicio Dato
1 – 90:
Tiempo restante de Temporizador
Ver la televisión Información básica Temporizador de apagado
- 21 -
Page 22
●
Para confirmar otro canal sintonizado
/
●
Para ver un canal listado en la bandera
OK
●
Información del siguiente programa (DVB)
●
Para ocultar la bandera
EXIT
●
Información extra (DVB)
– Pulse de nuevo para ocultar la bandera.
●
Para ajustar el tiempo de visualización de la bandera, elija Tiempo visual.
info.
Ajustes Configuración Mostrar ajustes

Menú de opciones

Confirmación o cambio del estado actual.
1. Visualice el Menú de opciones con OPTION
2. Seleccione uno de los elementos siguientes con acceder
Ajustes de la audioguía / Multi Vídeo / Multi Audio / Audio dual / Sub canal
/ Idioma del subtítulo / Caracteres teletexto / Idioma de teletexto / MPX /
Corrección volumen / Selección de CAM
●
Los elementos de esta función varían dependiendo del país que usted selecciona.
3. Establezca con
/ / / y pulse OK para guardar
Ajustes de la audioguía
Configuración de la audioguía para usuarios con discapacidad visual
Ajustes Sonido Ajustes de la audioguía
/ y pulse OK para
Multi Vídeo
Selecciona entre un grupo de múltiples vídeos (si están disponibles).
●
Este ajuste no se almacena y se restablece a su valor predeterminado al salir del programa actual.
●
Para el modo DVB
- 22 -
Page 23
Multi Audio
Selecciona entre idiomas alternativos para las pistas de sonido (si están disponibles).
●
Este ajuste no se almacena y se restablece a su valor predeterminado al salir del programa actual.
●
Para el modo DVB
Audio dual
Selecciona estéreo / monoaural (si está disponible).
●
Para el modo DVB
Sub canal
Selecciona el programa multialimentación - subcanal (si está disponible).
●
Para el modo DVB
Idioma del subtítulo
Selecciona el idioma de los subtítulos (si está disponible).
●
Para el modo DVB
●
No sirve para la pantalla secundaria en modo multi ventana
Caracteres teletexto
Establece la fuente del idioma de teletexto.
Ajustes Configuración Mostrar ajustes
Idioma de teletexto
Selecciona entre idiomas alternativos para el teletexto (si está disponible).
●
Para el modo DVB
MPX
Selecciona el modo de sonido múltiplex (si está disponible).
Ajustes Sonido Ajustes avanzados
●
Para el modo analógico
Corrección volumen
Ajusta el volumen de los canales individuales o del modo de entrada.
- 23 -
Page 24
Selección de CAM
Selecciona el módulo CI (si está disponible).
●
No es válido mientras se encuentre una grabación en progreso.
●
Para el modo DVB

Subtítulos

Visualización / ocultación de subtítulos (si están disponibles) con STTL.
●
Para seleccionar el idioma preferido para los subtítulos DVB (si está disponible), elija Subtítulo preferido.
Ajustes Configuración Idioma
= Nota =
●
Es posible que los subtítulos no se muestren correctamente en las imágenes 3D.
●
Si pulsa STTL en el modo Analógico, el TV cambiará al servicio de teletexto y llamará a su página favorita. Pulse EXIT para volver al modo de TV.
●
No sirve para la pantalla secundaria en modo multi ventana

Temporizador de apagado

Pone automáticamente el televisor en el modo de espera después de un periodo de tiempo fijado.
1. Visualice el menú con MENU
2. Seleccione Temporizador
OK para acceder
3. Seleccione el tiempo en incrementos de 15 minutos con para establecerlo
90 / 75 / 60 / 45 / 30 / 15 / Off (minutos)
●
Para cancelar, elija Off o apague el TV.
●
En la bandera de información se mostrará el tiempo restante.
Ver la televisión Información básica Bandera de información
●
Cuando el tiempo restante sea inferior a 3 minutos, este parpadeará en la pantalla.
Temporizador de apagado con / y pulse
/ y pulse OK
- 24 -
Page 25

Última vista

Cambio fácil al canal previamente visto o al modo de entrada anteriormente utilizado con LAST VIEW.
●
Pulse de nuevo para volver a la vista actual.
= Nota =
●
Una visualización inferior a 10 segundos no se considerará como el canal previamente visualizado o el modo de entrada anteriormente utilizado.

Equipo externo

Conexión externa

Estos diagramas muestran nuestras recomendaciones para la conexión de su TV a varios equipos. Para hacer otras conexiones, consulte las instrucciones de cada equipo.
●
Para la conexión básica
Ver la televisión Información básica Conexión básica
●
Cómo usar los dispositivos específicos compatibles con la tecnología inalámbrica Bluetooth
Funciones Dispositivos Bluetooth
●
Al conectarlos, compruebe que el tipo de terminales y clavijas de los cables sean los correctos.
■ Equipo HDMI
Terminal HDMI Cable HDMI compatible completamente cableado Grabador / reproductor / reproductor compatible con 3D / sintonizador
multimedia / videocámara / amplificador con sistema de altavoces
= Nota =
●
Para las conexiones de VIERA Link
Funciones “HDAVI Control™” de VIERA Link Resumen de VIERA Link
- 25 -
Page 26
●
Utilice HDMI2 para conectar un amplificador. Esta conexión es aplicable cuando use un amplificador que tenga la función ARC (Canal de reenvío de audio).
■ Dispositivos AV
Terminales AV2 (COMPONENT) Cables para componente
– Se necesita el adaptador para AV2 (COMPONENT / VIDEO)
(suministrado). Reproductor DVD Terminales AV2 (VIDEO) Cables para compuesto
– Se necesita el adaptador para AV2 (COMPONENT / VIDEO)
(suministrado). Videocámara / Consola de videojuegos
- 26 -
Page 27
■ Dispositivos USB
Puerto USB Cable USB Disco duro USB HDD / cámara para comunicación
= Nota =
●
Se recomienda conectar los dispositivos directamente a los puertos USB del TV.
●
No puede usar dos o más dispositivos USB del mismo tipo simultáneamente excepto memorias Flash USB o discos duros USB HDD.
●
Use el Puerto USB 3 para conectar el disco duro USB HDD.
●
Use el Puerto USB 1 para conectar la cámara para comunicación.
●
Algunos dispositivos USB o concentradores USB no se pueden utilizar con este TV.
●
No se pueden conectar dispositivos por medio de un lector de tarjetas USB.
●
En el siguiente sitio web encontrará más información sobre los dispositivos. (Inglés solamente)
http://panasonic.net/viera/support
■ Para escuchar con los altavoces
DIGITAL AUDIO Cable de audio digital óptico Amplificador con sistema de altavoces
●
Para disfrutar del sonido del equipo externo en sonido multicanal (por ejemplo Dolby Digital 5.1ch), conecte el equipo al amplificador. Para hacer las conexiones, lea los manuales del equipo y del amplificador.
- 27 -
Page 28
■ Auriculares
Conector auriculares Miniclavija estéreo M3 Auriculares
●
Para ajustar el volumen, establezca Vol. auriculares.
Ajustes Sonido Ajustes de volumen

Visualización de la entrada externa

Conecte el equipo externo (Videograbadoras, equipo de DVD, etc.) y podrá ver a través de la entrada.
1. Visualice el menú de selección de entrada con AV
2. Seleccione el modo de entrada conectado al equipo con
/ y pulse
OK para verlo (el modo seleccionado se visualiza en la parte superior
izquierda de la pantalla)
●
El TV recibe automáticamente las señales de entrada conectadas mediante SCART cuando empieza la reproducción.
– Las señales de entrada se identifican automáticamente mediante el
terminal SCART (contacto 8). – Esta función también está disponible para las conexiones HDMI. – Cuando el modo de entrada no cambie automáticamente, siga los
pasos anteriores o compruebe la configuración del equipo.
●
También puede seleccionar la entrada pulsando AV en el mando a distancia o el botón INPUT/OK/HOLD for MENU en el panel de control del TV. Pulse varias veces hasta seleccionar la entrada deseada.
●
Para cambiar entre COMPONENT y VIDEO en AV2, realice la selección con
●
Puede etiquetar u omitir cada modo de entrada. Las entradas omitidas no
/ .
se visualizarán cuando pulse AV. (Introducir etiquetas)
Ajustes Configuración Mostrar ajustes
●
El mando a distancia es capaz de controlar algunos contenidos del equipo externo.
Ver la televisión Equipo externo Utilización del mando a distancia del TV
●
Para volver al modo TV
TV
- 28 -
Page 29
= Nota =
●
Si el equipo externo tiene una función de ajuste de aspecto, establézcalo en 16:9.
●
Para conocer detalles, lea el manual del equipo o pregunte a su concesionario local.

Utilización del mando a distancia del TV

Puede utilizar los contenidos de Media Player / servidor de medios, las funciones de grabación o el equipo conectado con los botones de abajo del mando a distancia de este TV.
:
Reproducción de videocasete / DVD / contenido de vídeo
:
Pare las operaciones
: Retroceso, vista de la imagen retrocediendo rápidamente (VCR) Salte a la pista, título o capítulo anterior (DVD / contenido de vídeo)
: Retroceso, vista de la imagen retrocediendo rápidamente (VCR) Buscar hacia atrás (DVD / contenido de vídeo)
: Avance rápido, vista de la imagen avanzando rápidamente (VCR) Salte a la pista, título o capítulo siguiente (DVD / contenido de vídeo)
: Avance rápido, vista de la imagen avanzando rápidamente (VCR) Buscar hacia delante (DVD / contenido de vídeo)
: Pausar / Reanudación Manténgalo pulsado para reproducir a velocidad lenta (DVD)
:
Grabación de un toque
Grabación Grabación del programa actual Grabación de un toque
- 29 -
Page 30
■ Cómo cambiar el código
Cada producto de Panasonic tiene su propio código de mando a distancia. Cambie el código según el producto que vaya a utilizar.
1. Mantenga presionado el interruptor On / Off de espera durante las siguientes operaciones
2. Introduzca el código correcto con los botones numéricos que se muestran a continuación
●
Códigos de cada producto y sus funciones 70: Grabador DVD, reproductor DVD, reproductor de discos Blu-ray 71: Reproductor de cine en casa, cine en casa Blu-ray Disc 72: Videograbadora 73 (predeterminado):
Uso para la grabación en un disco duro USB HDD, Media Player, funciones DLNA o utilización del producto en VIERA Link
3. Pulse
para cambiar
= Nota =
●
Confirme si el mando a distancia funciona correctamente después de cambiar el código.
●
Al sustituir las pilas, puede que los códigos se restablezcan a los valores predeterminados.
●
Algunas operaciones pueden no estar disponibles dependiendo del equipo.
- 30 -
Page 31

Características de HDMI

HDMI (interfaz multimedia de alta definición) es la primera interfaz de AV digital completa en el mundo en conformidad con un estándar de no compresión.
HDMI le permite disfrutar de imágenes digitales de alta definición y de sonido de alta calidad conectando para ello el televisor y el equipo.
Un equipo compatible con HDMI
con un terminal de salida HDMI o DVI, como un reproductor DVD, un sintonizador multimedia o una consola de videojuegos, se puede conectar al terminal HDMI utilizando un cable que cumpla con HDMI (completamente cableado).
Ver la televisión Equipo externo Conexión externa
: El logotipo HDMI se visualiza en el equipo compatible con HDMI.
■ Características de HDMI aplicables
●
Señal de audio de entrada:
PCM lineal de 2 canales (frecuencias de muestreo - 48 kHz, 44,1 kHz, 32 kHz)
●
Señal de vídeo de entrada:
Coincide con el ajuste de salida del equipo digital.
Ver la televisión Equipo externo Señales de entrada válidas
●
VIERA Link (HDAVI Control 5)
Funciones “HDAVI Control™” de VIERA Link Resumen de VIERA Link
●
Tipo de contenido
●
Color Profundo
●
Canal de retorno de audio – El canal de retorno de audio (ARC) es una función que permite enviar
señales de sonido digitales a través de un cable HDMI.
– Para el terminal HDMI2
●
3D
- 31 -
Page 32
■ Conexión DVI
Si el equipo externo solo tiene una salida DVI, conecte al terminal HDMI mediante un cable adaptador de DVI a HDMI. Cuando utilice el cable adaptador de DVI a HDMI, conecte el cable de audio al terminal de entrada de audio (utilice los terminales de audio AV2).
●
Para conectar a los terminales de audio AV2, se necesita el adaptador para AV2 (COMPONENT / VIDEO) (suministrado).
●
Pida un cable adaptador HDMI en su tienda local de equipos digitales.
= Nota =
●
Los ajustes de audio se pueden hacer en Entrada HDMI1 / 2 / 3 en el Menú de sonido.
Ajustes Sonido Ajustes avanzados
●
Si el equipo conectado tiene una función de ajuste de aspecto, ajuste la relación de aspecto en “16:9”.
●
Estos conectores HDMI son “tipo A”.
●
Estos conectores HDMI son compatibles con la protección de derechos de autor HDCP (protección de contenido digital de ancho de banda alto).
●
Los equipos que no tengan terminal de salida digital se pueden conectar al terminal de entrada de componente o vídeo para recibir señales analógicas.
●
Este TV incorpora tecnología HDMI™.
- 32 -
Page 33

Información sobre los terminales

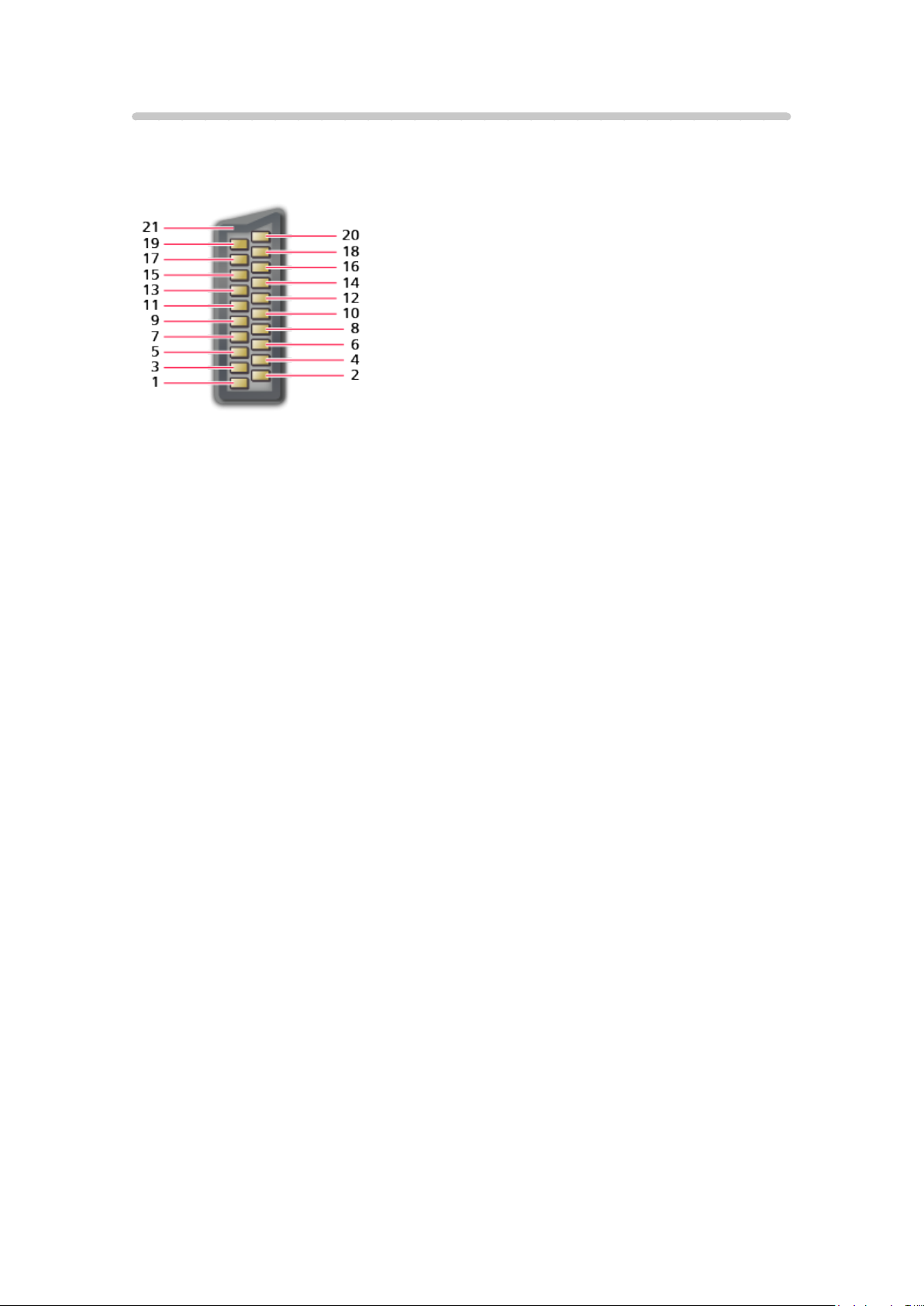

■ Terminal AV1 SCART (RGB, VIDEO)
1 : Salida de audio (D) 2 : Entrada de audio (D) 3 : Salida de audio (I) 4 : Tierra de audio 5 : Tierra azul 6 : Entrada de audio (I) 7 : Entrada azul 8 : CVBS de estado 9 : Tierra verde 10: -­11 : Entrada verde
12: -­13: Tierra rojo 14: Tierra 15: Entrada rojo 16: RGB de estado 17: Tierra CVBS 18: Tierra de estado RGB 19: Salida CVBS (vídeo) 20: Entrada CVBS (vídeo) 21: Tierra del zócalo
- 33 -
Page 34
■ Terminal HDMI
1 : Datos 2 TMDS+ 2 : Blindake Datos 2 TMDS 3 : Datos 2 TMDS­4 : Datos 1 TMDS+ 5 : Blindaje Datos 1 TMDS 6 : Datos 1 TMDS­7 : Datos 0 TMDS+ 8 : Blindake Datos 0 TMDS 9 : Datos 0 TMDS­10: Ajuste frecuencia + TMDS
11 : Blindaje Ajuste frecuencia TMDS 12: Ajuste frecuencia - TMDS 13: CEC 14: Utilidad 15: SCL 16: SDA 17: Masa DDC/CEC 18: Alimentación de +5 V 19: Detección de conexión en caliente

Señales de entrada válidas

■ COMPONENT (Y, Pb, Pr), HDMI
Nombre de señal COMPONENT HDMI 525 (480) / 60i, 60p ○ ○ 625 (576) / 50i, 50p ○ ○ 750 (720) / 60p, 50p ○ ○
1.125 (1.080) / 60i, 50i ○ ○
1.125 (1.080) / 60p, 50p, 24p ○
○:Señaldeentradaaplicable
= Nota =
●
Las señales diferentes de las de arriba pueden no visualizarse correctamente.
●
Las señales de arriba se reformatean para obtener una imagen óptima en su pantalla.
- 34 -
Page 35

Para conseguir las mejores imágenes

Modo de imagen

1. Visualice el menú con MENU
2. Seleccione Imagen acceder
3. Seleccione el modo con
Modo de imagen
(Dinámico / Normal / Cine / Original cine / Personalizado / Profesional1 /
Profesional2)
Selecciona su modo de imagen favorito para cada entrada.
Dinámico:
Mejora el contraste y la nitidez cuando se ve un programa en una habitación muy iluminada.
Normal:
Uso normal cuando se ve un programa con iluminación normal.
Cine:
Mejora el rendimiento del contraste, del negro y de la reproducción de colores para ver películas en una habitación con poca luz.
Modo de imagen con / y pulse OK para
/ y pulse OK para establecerlo
Original cine:
Reproduce con precisión la calidad de imagen original sin ninguna revisión.
Personalizado:
Configura manualmente cada elemento del menú para adecuarlo a su calidad de imagen favorita.
Profesional1 / 2:
Permite establecer y bloquear los ajustes profesionales de imagen.
Ver la televisión Para conseguir las mejores imágenes Configuración avanzada
●
Este modo solamente estará disponible cuando Modo profesional
(isfccc) del Menú de configuración esté ajustado a On.
●
Si un proveedor profesional certificado se encarga del ajuste de estos modos, es posible que Profesional1 y Profesional2 se visualicen como Día isf y Noche isf.
- 35 -
Page 36
En cada modo de imagen, podrá ajustar y almacenar Retroiluminación,
Contraste, Brillo, Color, Matiz, Nitidez, Temperatura de Color, Color vívido, Control de luz adaptable, Sensor de Ambiente, Reducción de ruido, Remasterización de MPEG, Remasterizar resolución, Suavizador de subtítulos, Mejora de la luminosidad, Intelligent Frame Creation y 24p Smooth Film.
Cuando esté en los modos Original cine, Personalizado o Profesional1 / 2, podrá ajustar además Configuración avanzada. Los ajustes de los modos
Original cine, Personalizado o Profesional1 / 2 se pueden guardar para cada
entrada.
●
Puede establecer el Modo de imagen en los modos 2D y 3D para cada uno.

Sensor de Ambiente

1. Visualice el menú con MENU
2. Seleccione Imagen
Sensor de Ambiente con / y pulse OK para
acceder
3. Seleccione On / Off con
/ y pulse OK para establecerlo
Sensor de Ambiente
(On / Off)
●
Función de control automático de brillo
Ajusta automáticamente la imagen dependiendo de las condiciones de iluminación ambientales.

Función del modo de espera automático

El televisor entrará automáticamente en el modo de espera en las condiciones siguientes:
●
Temporizador de apagado está activado.
Ver la televisión Información básica Temporizador de apagado
●
No se realiza ninguna operación durante 4 horas mientras Suspensión
automática esté establecido en On.
Ajustes Temporizador Suspensión automática
●
No se recibe señal y no se realiza ninguna operación durante 10 minutos mientras la opción No señal de apagado está establecida en On.
Ajustes Temporizador No señal de apagado
= Nota =
●
Esta función no afecta a la grabación de Programar temporizador y
Grabación de un toque.
- 36 -
Page 37

Aspecto

Cambie la relación de aspecto (tamaño de la imagen) con ASPECT.
■ Para cambiar la relación de aspecto manualmente
1. Visualice la lista Selección de aspecto con ASPECT
2. Seleccione el modo con
●
También puede cambiar el modo pulsando ASPECT.
/ y pulse OK para establecerlo
(Pulse repetidamente hasta alcanzar el modo deseado.)
Automático:
Se selecciona la mejor relación automáticamente según la “señal de control de aspecto”.
Ver la televisión Para conseguir las mejores imágenes Señal de control de aspecto
16:9:
Visualiza directamente la imagen a 16:9 sin distorsión (anamórfica).
14:9:
Visualiza la imagen con el ajuste 14:9 estándar sin distorsión.
Preciso:
Visualiza una imagen 4:3 en toda la pantalla. El alargamiento sólo se nota en los bordes izquierdo y derecho.
4:3:
Visualiza la imagen con el ajuste 4:3 estándar sin distorsión.
Zoom:
Visualiza una imagen de buzón de 16:9 o una imagen de 4:3 sin distorsión.
4:3 completo:
Visualiza una imagen 4:3 ampliada horizontalmente para ajustarse en la pantalla.
●
Para señales HD (alta definición)
Sidecut Preciso:
Visualiza una imagen de buzón de 16:9 (anamórfica) en toda la pantalla. El alargamiento sólo se nota en los bordes izquierdo y derecho.
●
Para señales HD (alta definición)
Sidecut Zoom:
Visualiza una imagen de buzón de 16:9 (anamórfica) en toda la pantalla
- 37 -
Page 38
sin distorsión.
●
Para señales HD (alta definición)
= Nota =
●
Para utilizar esta función al completo, muestre la imagen (TV, entrada externa, etc) a pantalla completa.
●
El modo de aspecto se puede memorizar separadamente para las señales SD (definición estándar) y HD (alta definición).
●
El aspecto no se puede modificar en el servicio de teletexto ni en el modo 3D.

Señal de control de aspecto

Normalmente, los programas contienen una “señal de control de aspecto” (señal de pantalla panorámica, señal de control a través del terminal SCART / HDMI).
En el modo Automático, aparecerá en la parte superior izquierda de la pantalla si se encuentra una señal de pantalla panorámica (WSS) o una señal de control a través del terminal SCART (contacto 8) / HDMI. El aspecto cambiará a la relación adecuada.
Ver la televisión Para conseguir las mejores imágenes Aspecto
■ Condiciones disponibles
Terminal para satélite (solo WSS)
●
Formato válido de señal de entrada:
DVB-S
Terminal para antena terrestre / cable (solo WSS)
●
Formato válido de señal de entrada:
DVB-C DVB-T PAL B, G, H, I, D, K SECAM B, G, L, L’, D, K
Formato no válido de señal de entrada:
PAL 525/60 6,5 MHz PAL 525/60 6,0 MHz PAL 525/60 5,5 MHz M.NTSC 6,5 MHz
- 38 -
Page 39
M.NTSC 6,0 MHz M.NTSC 5,5 MHz
Terminales AV1 (SCART) / AV2 (VIDEO)
●
Formato válido de señal de entrada:
PAL SECAM PAL 525/60 M.NTSC NTSC
: Señal de control a través del terminal SCART (contacto 8) / terminal
HDMI solamente
Terminales AV2 (COMPONENT) (solo WSS)
●
Formato válido de señal de entrada:
625 (576) / 50i, 50p
Formato no válido de señal de entrada:
525 (480) / 60i, 60p 750 (720) / 60p, 50p
1.125 (1.080) / 60i, 50i
Terminal HDMI
●
Formato válido de señal de entrada:
525 (480) / 60i, 60p 625 (576) / 50i, 50p 750 (720) / 60p, 50p
1.125 (1.080) / 60i, 50i
1.125 (1.080) / 60p, 50p, 24p
●
El terminal HDMI no recibe señal WSS.
= Nota =
●
Si el tamaño de la pantalla parece extraño cuando se reproduce un programa grabado en pantalla panorámica en una videograbadora, ajuste el seguimiento de la videograbadora. Lea el manual de la videograbadora.
- 39 -
Page 40

Configuración avanzada

Se pueden ajustar y configurar los ajustes avanzados de imagen para cada entrada cuando Modo de imagen está ajustado al modo Original cine,
Personalizado o Profesional1 / 2.
Ver la televisión Para conseguir las mejores imágenes Modo de imagen
1. Seleccione el modo de entrada con AV o TV
2. Visualice el menú con MENU
3. Seleccione Imagen acceder
4. Seleccione el modo con
Original cine / Personalizado / Profesional1 / Profesional2
Modo de imagen con / y pulse OK para
/ y pulse OK para establecerlo
■ Modificación de los ajustes detallados de imagen
1. Visualice el menú con MENU
2. Seleccione Imagen / Expansor de negros / Efecto Blanco Claro / Equilibrio del blanco /
Gestión de color / Gamma con / y pulse OK para acceder
3. Establezca con
Configuración avanzada Control Gama Adaptativa
/ / / y pulse OK para guardar
■ Control Gama Adaptativa
Control Gama Adaptativa
Ajusta la curva de gama para que la imagen tenga más brillo.
●
No es válido cuando Control de luz adaptable está ajustado a Off
■ Expansor de negros
Expansor de negros
Ajusta gradualmente las sombras del negro.
■ Efecto Blanco Claro
Efecto Blanco Claro
Hace que el área blanca sea más clara.
- 40 -
Page 41
■ Equilibrio del blanco
Ganancia de rojo / Ganancia de verde / Ganancia de azul
Ajusta el equilibrio del blanco del brillo de las zonas roja / verde / azul.
Nivel de rojo / Nivel de verde / Nivel de azul
Ajusta el equilibrio del blanco de las zonas oscura roja / verde / azul.
Ajuste más detallado
Ajusta elementos más detallados de equilibrio del blanco.
Nivel señal de entrada:
Ajusta el nivel de la señal de entrada.
Ganancia de rojo / Ganancia de verde / Ganancia de azul:
Ajusta en detalle el equilibrio del blanco del brillo de las zonas roja / verde / azul.
Reconfigurar a predet.:
Restaura el equilibrio del blanco detallado predeterminado.
Reconfigurar a predet.
Restaura el equilibrio del blanco predeterminado.
■ Gestión de color
Matiz de rojo / Saturación de rojo / Luminancia de rojo
Ajusta el matiz/saturación/luminancia de la imagen de las zonas rojas.
Matiz de verde / Saturación de verde / Luminancia de verde
Ajusta el matiz/saturación/luminancia de la imagen de las zonas verdes.
Matiz de azul / Saturación de azul / Luminancia de azul
Ajusta el matiz/saturación/luminancia de la imagen de las zonas azules.
- 41 -
Page 42
Ajuste más detallado
Ajusta elementos más detallados de gestión de color.
Matiz de amarillo / Matiz de cian / Matiz de magenta:
Ajusta el matiz de la imagen de las zonas amarilla / cian / magenta.
Saturación de amarillo / Saturación de cian / Saturación de magenta:
Ajusta la saturación de las zonas amarilla / cian / magenta.
Luminancia de amarillo / Luminancia de cian / Luminancia de magenta:
Ajusta la luminosidad de las zonas amarilla / cian / magenta.
Reconfigurar a predet.:
Restaura la gestión del color detallada predeterminada.
Reconfigurar a predet.
Restaura la gestión del color predeterminada.
■ Gamma
Gamma
(2.6 / 2.4 / 2.2 / 2.0 / 1.8) Cambia la curva de gamma.
●
Tenga en cuenta que los valores numéricos son la referencia para el ajuste
Ajuste más detallado
Ajusta elementos más detallados de gamma.
Nivel señal de entrada:
Ajusta el nivel de la señal de entrada.
Ganancia:
Ajusta la ganancia de gamma para el nivel de señal seleccionado.
Reconfigurar a predet.:
Restaura el valor de gamma detallado predeterminado.
Reconfigurar a predet.
Restaura el valor de gamma predeterminado.
- 42 -
Page 43
■ Reconfigurar a predet.
Reconfigurar a predet.
Restaura Configuración avanzada a los ajustes predeterminados.

Ajustes de bloqueo

Bloquea los ajustes del modo Profesional1 / 2 para cada entrada.
1. Visualice el menú con MENU
2. Seleccione Imagen acceder
3. Introduzca el número PIN (4 dígitos) con los botones numéricos
●
Introduzca dos veces el número PIN en el primer ajuste.
●
Anote el número PIN por si lo olvida.
4. Seleccione Ajuste de bloqueo con
5. Seleccione On con
●
Retroiluminación, Contraste, Brillo, Color, Matiz, Nitidez, Temperatura de Color, Color vívido, Control de luz adaptable, Remasterizar resolución, Suavizador de subtítulos, Mejora de la luminosidad, Configuración avanzada y Reconfigurar a predet. del Menú Imagen se pueden bloquear.
Ajustes de bloqueo con / y pulse OK para
/ y pulse OK para acceder
/ y pulse OK para establecerlo
■ Para cambiar el número PIN
1. Seleccione Cambiar PIN con / y pulse OK para acceder
2. Introduzca un nuevo número PIN dos veces con los botones numéricos
- 43 -
Page 44

Ajuste de copia

Copia los ajustes de imagen de Original cine, Personalizado, Profesional1 o
Profesional2 a aquellos de otra entrada u otro modo de imagen.
1. Visualice el menú con MENU
2. Seleccione Imagen
Ajuste de copia Destino modo imagen / Destino
con / y pulse OK para acceder
3. Seleccione el destino de la copia con
4. Seleccione Copia Empieza con
/ y pulse OK para copiar
/ y pulse OK para establecerlo
5. Cuando se muestre la pantalla de confirmación, seleccione Sí con y pulse OK para confirmar
= Nota =
●
Opciones de configuración, Ajustes de Pantalla y Ajustes 3D no se
copiarán.
●
No puede copiar el modo que está bloqueado.
/
- 44 -
Page 45

Para conseguir el mejor audio

Modo de sonido

1. Visualice el menú con MENU
2. Seleccione Sonido
3. Seleccione el modo con
Modo de sonido
(Estándar / Música / Ambiente / Usuario) Selecciona su modo de sonido favorito para cada entrada.
Estándar:
Ofrece una calidad de sonido adecuada para todos los tipos de escenas.
Música:
Mejora la calidad del sonido para contemplar vídeos musicales, etc.
Ambiente:
Mejora los efectos espaciales y ofrece un sonido nítido.
Usuario:
Ajusta manualmente los sonidos utilizando el ecualizador para adecuarlos a su calidad de sonido favorita.
Modo de sonido con / y pulse OK para acceder
/ y pulse OK para establecerlo
●
En cada modo, podrá ajustar y guardar Graves, Agudos, Surround,
Refuerzo de graves y Remaster Digital.
●
Para el modo Usuario, Ecualizador estará disponible en el Menú de sonido en lugar de Graves y Agudos. Seleccione Ecualizador y ajuste la frecuencia.
Ajustes Sonido Configuración básica
●
Esta función solo sirve para el sonido de los altavoces del TV.
- 45 -
Page 46

Guía de TV

Uso de Guía de TV

Guía de TV - La Guía de programas electrónica (EPG) provee una lista en pantalla de los programas que están siendo emitidos actualmente, y de las emisiones próximas de los siete días siguientes (dependiendo de las emisoras).
1. Visualice la pantalla Selección de TV con TV
2. Seleccione el modo con
DVB-S / DVB-C / DVB-T / Analogue
3. Pulse GUIDE para ver la Guía de TV
●
Pulse de nuevo para cambiar la disposición (Apaisado / Vertical). – Visualice Apaisado para ver varios canales. – Visualice Vertical para ver un canal los canales uno a uno.
●
Dependiendo del país que seleccione, podrá seleccionar el tipo de Guía de TV. (Guia por defecto)
Ajustes Configuración Mostrar ajustes
– Si establece Guia por defecto en Lista de canales, aparecerá la lista de
canales al presionar GUIDE.
(Ejemplo)
/ y pulse OK para establecerlo
Pantalla del TV Fecha de la Guía de TV Hora de la Guía de TV Programa D (DVB-T) / A (analógico) Posición y nombre de canal
- 46 -
Page 47
●
Para ver el programa
1) Seleccione el programa actual con
/ / / y pulse OK para
acceder
2) Seleccione Vista con
/ y pulse OK para acceder (DVB)
– Para utilizar la programación con temporizador, seleccione
Programar temporizador.
(Dependiendo del país que seleccione también podrá establecer
Señal de Grabación soportada.)
Ver la televisión Guía de TV Programar temporizador
– El programa actual se muestra en la parte superior izquierda de la
pantalla.
3) Pulse OK para salir de la Guía de TV
●
Al día anterior (DVB)
(Rojo)
●
Al día siguiente (DVB)
(Verde)
●
Para ver una lista de canales del tipo seleccionado
1) Visualice la lista de tipos con
2) Seleccione el tipo con
●
Para ver una lista de canales de la categoría seleccionada
/ y pulse OK para visualizarlo
1) Visualice la lista de categorías con
2) Seleccione la categoría con
(Amarillo)
(Azul)
/ y pulse OK para visualizarla
– Para listar los canales favoritos, establezca Editar Favoritos.
Ver la televisión Sintonización y edición de canales Editar Favoritos
●
Para ver más detalles del programa (DVB)
1) Seleccione el programa con
/ / /
2) Pulse para visualizarlo – Pulse de nuevo para volver a la Guía de TV.
●
Para salir de la Guía de TV
EXIT
= Nota =
●
Cuando se enciende este TV por primera vez, o cuando el TV se mantiene apagado durante más de una semana, la Guía de TV puede tardar cierto tiempo en mostrarse completamente.
●
Esta función cambia dependiendo del país que usted selecciona.
●
Es posible que sea necesario el sistema GUIDE Plus+ para la introducción
- 47 -
Page 48
del código postal o la actualización, dependiendo del país que haya seleccionado.
●
DVB-T y los canales analógicos se visualizan en la misma pantalla de la Guía de TV. Es posible que se visualicen D y A para distinguir DVB-T de los canales analógicos. No habrá listas de programación para los canales analógicos.

Programar temporizador

El menú de programación con temporizador permite elegir programas para los que quiera activar un recordatorio de emisión o para grabarlos en el disco duro USB HDD. A la hora correcta, el TV sintonizará el canal correcto aunque esté en el modo de espera.
1. Seleccione el próximo programa o canal con para acceder
2. Seleccione USB HDD Grab / Recordatorio con establecerlo
●
Para comprobar / cambiar / cancelar un evento de programación con temporizador
Grabación Programar temporizador Edición de la programación con temporizador
●
El LED cambiará a color naranja en modo de espera si se ha establecido Programar temporizador.
●
Para volver a la Guía de TV
BACK/RETURN
●
Si selecciona el programa actual, aparecerá una pantalla de confirmación preguntándole si quiere visualizar o grabar el programa. Seleccione Programar temporizador con / y pulse OK para establecer USB HDD Grab para grabar a partir del momento en el que finalice la configuración del evento de programación con temporizador.
/ / / y pulse OK
/ y pulse OK para
●
Dependiendo del país que seleccione también podrá establecer Señal
de Grabación soportada (ver a continuación).
= Nota =
●
No sirve para el modo Analógico
●
Programar temporizador solo funcionará adecuadamente si se recibe la
información de la hora correcta a través de la emisora de difusión o del proveedor de servicios.
●
Dependiendo del progreso de la grabación, es posible que el canal analógico no se pueda seleccionar.
●
Cuando grabe programas en el disco duro USB HDD, asegúrese de formatearlo y habilitarlo para la grabación en Ajustes Dispositivo USB.
- 48 -
Page 49
Grabación Configuración del disco duro USB HDD
■ Señal de Grabación soportada (Programar temporizador
desde la señal de la Guía de TV)
Señal de Grabación soportada es Programar temporizador que está
controlado por la Guía de TV; si la emisora cambia la hora de inicio y de finalización del programa, el evento de programación con temporizador seguirá el cambio. Tenga en cuenta que Señal de Grabación soportada solo funciona de forma apropiada si recibe la información correcta de las emisoras.
●
La disponibilidad de esta función depende del país y del modo de TV que usted seleccione.
●
se mostrará en la pantalla Programar temporizador si está establecido
Señal de Grabación soportada.
= Nota =
●
Si usted realiza un cambio en la hora de inicio o de finalización de un evento de grabación basado en señal que sobrepase los 10 minutos, este dejará de seguir los cambios que la emisora pueda realizar en inicio o finalización. Las horas de inicio y finalización se harán fijas.

Teletexto

Visualización Teletexto

1. Cambie a teletexto con TEXT
●
Visualice la página índice (el contenido cambia dependiendo de las emisoras).
●
Los números de página / subpágina actual se muestran en la parte superior izquierda de la pantalla.
●
La hora / fecha se muestran en la parte superior derecha de la pantalla.
●
La barra de colores se muestra en la parte inferior de la pantalla.
2. Seleccione la página con los botones numéricos,
(botones de colores)
/ o
- 49 -
Page 50
●
Para ajustar el contraste
1) Pulse MENU tres veces para mostrar Contraste
2) Ajústelo con
●
Para salir del teletexto
EXIT
/ y pulse OK para establecerlo
■ Revele datos ocultos
1. Pulse MENU
2. Revélelos con
●
Pulse de nuevo para volver a ocultar.
(Rojo)
■ Para visualizar una página favorita memorizada
Pulse STTL para visualizar una página favorita.
●
Solicite la página guardada en (Azul) (modo de lista).
●
El ajuste de fábrica es “P103”.
■ FULL / TOP / BOTTOM
1. Pulse MENU
2. Pulse
(Verde) para cambiar la disposición
■ Vea la TV y el Teletexto en dos ventanas a la vez
1. Pulse dos veces MENU
2. Establezca Imagen y Texto en On / Off con
●
Las operaciones solo se pueden realizar en la pantalla de Teletexto.
/
- 50 -
Page 51
■ Memorice páginas vistas frecuentemente en la barra de
colores (modo Lista)
1. Pulse (botones de colores) mientras se muestra la página
2. Mantenga pulsado OK
●
El número de página memorizado cambia a blanco.
●
Para cambiar páginas memorizadas
1) Pulse
(botones de colores) para cambiar
2) Introduzca un nuevo número de página con los botones numéricos
3) Mantenga pulsado OK
■ Vista de subpágina
Los números de las subpáginas se muestran en la parte superior de la pantalla. Pulse / para visualizar la subpágina. (Solo cuando el teletexto tiene más de una página).
●
El número de subpáginas cambia dependiendo de las emisoras (hasta 79 páginas).
●
La búsqueda puede tardar un poco, si está viendo la TV.
●
Para ver una subpágina específica
1) Pulse MENU
2) Pulse
3) Introduzca el número de 4 dígitos (por ejemplo: para P6, pulse
(Azul)
)

Modo Teletexto

Los servicios de teletexto son información de texto provista por las emisoras.
●
Las características pueden cambiar dependiendo de las emisoras.
1. Visualice el menú con MENU
2. Seleccione Configuración pulse OK para acceder
3. Seleccione TOP (FLOF) / Lista con
Ajustes Configuración Mostrar ajustes
Mostrar ajustes Teletexto con / y
/ y pulse OK para establecerlo
- 51 -
Page 52
■ Modo FLOF (FASTEXT)
En el modo FLOF, cuatro temas coloreados de forma diferente se sitúan en la parte inferior de la pantalla.
Para acceder a más información acerca de uno de estos temas, pulse el correspondiente botón de color.
Esto facilita el acceso rápido a la información de los temas mostrados.
■ Modo TOP (en caso de que se emita texto TOP)
TOP es una mejora considerable del servicio de teletexto estándar que resulta en una búsqueda más fácil y una guía efectiva.
●
Idea general rápida de la información de teletexto disponible
●
Selección paso a paso fácil de utilizar del tema de interés
●
Información del estado de la página en la parte inferior de la pantalla
●
Posibilidad de cambiar de página
(Rojo) / (Verde)
●
Para seleccionar entre los bloques de temas
(Azul)
●
Para seleccionar el tema siguiente dentro del bloque de temas
(Amarillo)
(Después del último motivo, esto se mueve al siguiente bloque de temas.)
■ Modo Lista
En el modo Lista, en la parte inferior de la pantalla se encuentran ubicados cuatro números de páginas coloreados de forma diferente. Cada uno de estos números puede modificarse y guardarse en la memoria del TV.
Ver la televisión Teletexto Visualización Teletexto
- 52 -
Page 53
3D

Nota

●
Para visualizar imágenes en 3D muestre la imagen (TV, entrada externa, etc) a pantalla completa.
●
No ejerza presión o raye la lente de las gafas 3D.
●
El contenido 3D no se verá correctamente si las gafas 3D se colocan boca abajo o al revés.
●
Al visualizar imágenes en 3D, asegúrese de que tenga los ojos a un nivel aproximadamente horizontal, y manténgase en una posición en la que no vea imágenes dobles.
●
No se ponga las gafas 3D para visualizar cualquier cosa que no sean imágenes en 3D. Puede tener dificultades al mirar pantallas de cristal líquido (como las pantallas de ordenador, relojes digitales o calculadoras, etc.) mientras lleva puestas las gafas 3D.
●
No utilice las gafas 3D como gafas de sol.
●
Los efectos 3D se pueden percibir de diferentes formas dependiendo de la persona.

Gafas 3D - Mantenimiento

■ Almacenamiento y limpieza de las gafas 3D
●
Guarde siempre las gafas 3D en un lugar fresco y seco.
●
Límpielas con un trapo suave y seco. – Si frota las gafas 3D con un trapo que tenga polvo o suciedad, podría
rayarlas. Sacuda el trapo para eliminar bien el polvo antes de usarlo.
– La lente de las gafas 3D se puede romper fácilmente. Tenga cuidado al
limpiar la lente.
●
No utilice benceno, diluyente ni cera en las gafas 3D; si lo hace, podría saltar la pintura.
●
No sumerja las gafas 3D en ningún líquido, como por ejemplo el agua.
- 53 -
Page 54

Visualización de imágenes en 3D

Puede disfrutar de la visualización de imágenes en 3D con contenidos o programas que ofrezcan el efecto 3D poniéndose las gafas 3D.
●
Este TV es compatible con los formatos 3D Marco secuencial, Lado a lado y Arriba y Abajo.
– Marco secuencial es el formato 3D en el cual las imágenes para los
ojos derecho e izquierdo se graban en calidad de alta definición y se reproducen de forma alterna.
1. Póngase las gafas 3D
2. Visualice las imágenes en 3D
●
La primera vez que se vean imágenes 3D se mostrarán las precauciones de seguridad. Seleccione Sí o No para continuar viendo las imágenes en 3D.
Si selecciona Sí, este mensaje se mostrará de nuevo de la misma forma la próxima vez que el interruptor de encendido/apagado se ponga en encendido. Seleccione No si no quiere que se muestre este mensaje de nuevo.
■ Reproducción de discos Blu-ray compatibles con 3D (formato
Marco secuencial)
●
Conecte el reproductor compatible con 3D mediante un cable HDMI compatible completamente cableado. (Si utiliza un reproductor no compatible con 3D, las imágenes se mostrarán en modo 2D).
●
Si el modo de entrada no se cambia automáticamente, seleccione el modo de entrada del dispositivo que se haya conectado al reproductor.
Ver la televisión Equipo externo Visualización de la entrada externa
■ Emisiones compatibles con 3D
●
Por favor, consulte a los emisores de contenidos o programas para conocer la disponibilidad de este servicio.
■ Fotos en 3D y vídeos en 3D tomados con los productos
compatibles con 3D de Panasonic
●
Disponible en Media Player y servicios de red
Media Player
Red doméstica
- 54 -
Page 55
■ Imágenes en 2D convertidas a 3D
●
Seleccione el modo 2D 3D en Selección del modo 3D.
Ver la televisión 3D Selección del modo 3D

Selección del modo 3D

Puede cambiar fácilmente el modo de visualización entre 2D y 3D con 3D.
1. Visualice la pantalla Selección del modo 3D con 3D
2. Seleccione el modo con
●
Los elementos de Selección del modo 3D varían dependiendo del estado.
/ y pulse OK para establecerlo
3D / 2D:
Se visualiza la imagen adecuada que desee sin seleccionar el formato 3D.
●
Es posible que este modo no funcione correctamente según el formato de la imagen de origen. Es este caso, seleccione manualmente el formato 3D apropiado.
■ Para cambiar el formato 3D manualmente
Si la imagen no cambia correctamente mediante el modo 3D / 2D, emplee este ajuste manual.
1. Visualice la pantalla Selección del modo 3D (Manual) con durante la operación descrita arriba
2. Seleccione el modo con
/ y pulse OK para establecerlo
(Rojo)
Original:
Visualiza la imagen de origen tal cual.
●
Utilícelo para identificar el tipo de formato de la imagen de origen.
Ver la televisión 3D Formato de la imagen de origen
Lado a lado - 3D / Lado a lado - 2D / Arriba y Abajo - 3D / Arriba y Abajo - 2D:
Muestra el modo seleccionado.
●
No es válido para los modos analógico y AV
2D
3D:
Convierte imágenes 2D a 3D.
●
Por favor, tenga presente que las imágenes 3D tienen un aspecto ligeramente diferente del original.
●
El uso de esta función con fines lucrativos, la visualización pública de imágenes convertidas de 2D a 3D en lugares como tiendas u hoteles, etc. puede infringir los derechos del propietario de los derechos de autor de acuerdo con la ley de derechos de autor.
- 55 -
Page 56

Ajustes 3D

1. Visualice el menú con MENU
2. Seleccione Imagen
3. Seleccione uno de los elementos siguientes con
Ajustes 3D con / y pulse OK para acceder
/ y pulse OK para
acceder
Detección de 3D / Mensaje de señal 3D / 2D
3D Profundidad / Ajuste de 3D / IZQ/DER Cambio de Imagen / Suavizador de contorno / Precauciones seguridad
4. Establezca con
●
Para salir de la pantalla de menú
/ / / y pulse OK para guardar
EXIT
Detección de 3D
(On (Avanzado) / On / Off) Selecciona si cambiar automáticamente al modo 3D o no.
On (Avanzado):
Detecta todas las señales de formato 3D y muestra la imagen en 3D automáticamente.
On:
Detecta las señales concretas de formato 3D (Marco secuencial, etc.) y muestra la imagen en 3D automáticamente.
●
Para visualizar imágenes en 3D sin mensajes de aviso ni funciones, seleccione On (Avanzado).
Mensaje de señal 3D
(On / Off) Selecciona si se dará o no un mensaje de aviso cuando se encuentre una
señal de formato 3D.
●
No es válido cuando Detección de 3D está ajustado a On (Avanzado)
●
Para las entradas de DVB, Component y HDMI
3D Profundidad
2D
(Máximo / Medio / Mínimo) Selecciona un nivel de profundidad de imagen 3D para visualizar las
imágenes 2D convertidas.
- 56 -
Page 57
Ajuste de 3D
(On / Off) Ajuste del efecto 3D (excepto en el modo 2D
3D).
Seleccione On para habilitar el ajuste de Efecto.
●
Al seleccionar On, aparecerá un mensaje de precaución para su seguridad. Léalo atentamente y pulse BACK/RETURN para ir al ajuste de
Efecto.
●
Cuando realice el ajuste, tenga en cuenta que el visionado de imágenes en 3D varía de una persona a otra.
Efecto:
Ajusta la profundidad de 3D en función del contenido o de sus preferencias. (Este ajuste no se memorizará al cambiar el modo de entrada o el canal).
IZQ/DER Cambio de Imagen
(IZQ/DER (Normal) / DER/IZQ (Invertido)) Intercambia las imágenes del ojo izquierdo y el ojo derecho (excepto en el
modo 2D
3D).
Seleccione DER/IZQ (Invertido) si la profundidad no se percibe de la forma usual.
●
Este ajuste no se memorizará al cambiar el modo de entrada o el canal.
Suavizador de contorno
(On / Off) Seleccione On si aprecia que los contornos de una imagen no muestran la
fluidez suficiente (excepto en el modo 2D
3D).
Precauciones seguridad
Muestra las precauciones para la visualización en 3D.
= Nota =
●
Para utilizar esta función al completo, muestre la imagen (TV, entrada externa, etc) a pantalla completa.
- 57 -
Page 58

Formato de la imagen de origen

Si la imagen tiene un aspecto anómalo, consulte la tabla de imágenes que se pueden visualizar en cada Selección del modo 3D (Manual) y compruebe el formato de la imagen de origen; a continuación, seleccione el modo 3D correcto.
●
Las imágenes en 3D se visualizan correctamente con un formato 3D adecuado, como en los siguientes cuadros amarillos.
Formato de la imagen de origen Lado a lado Arriba y Abajo Formato normal (2D) Selección del modo 3D Original Lado a lado - 3D Arriba y Abajo - 3D 2D 3D
: Si selecciona Lado a lado - 2D o Arriba y Abajo - 2D, las imágenes se
visualizarán sin efecto 3D.
●
En función del reproductor o la emisión, puede que la imagen aparezca de forma diferente a las ilustraciones anteriores.
- 58 -
Page 59

Sintonización y edición de canales

Menú de ajuste

Puede volver a sintonizar los canales, crear listas de sus canales favoritos, omitir canales que no desee, etc.
1. Visualice la pantalla Selección de TV con TV
2. Seleccione el modo con
DVB-S / DVB-C / DVB-T / Analogue
3. Visualice el menú con MENU
4. Seleccione Configuración para acceder
Menú sintonizador DVB-S / Menú sintonizador DVB-C / Menú sintonizador DVB-T / Menú sintonía analógica
●
El nombre del menú varía según el modo de TV.
5. Seleccione una de las funciones con
Editar Favoritos / Lista de canales / Ajuste Automático / Sistema de antena
/ Configuracion LNB / Sintonía Manual / Actualizar lista canales / Nuevo
mensaje de canal / Condición de la señal
●
Los elementos de esta función varían dependiendo del país que usted selecciona.
Ajustes Configuración Menú de sintonizador
/ y pulse OK para establecerlo
Menú de sintonizador con / y pulse OK
/ y pulse OK para acceder

Editar Favoritos

■ Lista de los canales DVB favoritos
Cree sus listas de canales favoritos de entre las diversas emisoras (hasta 4:
Favorito 1 a 4).
Las listas de favoritos DVB están disponibles en Categoría en la bandera de información y en la pantalla de la Guía de TV.
Ver la televisión Información básica Bandera de información
Ver la televisión Guía de TV Uso de Guía de TV
1. Seleccione Editar Favoritos con / y pulse OK para acceder
2. Seleccione alguno de todos los canales DVB para la lista con
●
aparece cuando el canal está codificado.
●
Para visualizar otros favoritos
(Verde)
/
- 59 -
Page 60
●
Para clasificar los nombres de los canales en orden alfabético
(Rojo)
●
Para cambiar la categoría
(Azul)
3. Pulse OK para añadirlo a Lista favoritos
●
Para añadir todos los canales a la lista
1) Pulse
2) Pulse
●
Para añadir a la lista canales consecutivos a la vez
1) Pulse
2) Cree el grupo de canales con
(Amarillo) (Verde) para añadir todo
(Amarillo)
/ y pulse OK para añadirlo
4. Pulse BACK/RETURN y OK para guardar
■ Edición de la lista de favoritos DVB
Puede editar la lista de favoritos mientras el cursor está situado sobre el canal en la lista de favoritos.
●
Para mover el canal
1) Seleccione el canal con
2) Pulse (Verde)
3) Seleccione la posición nueva con
/
/ o con los botones numéricos
4) Pulse (Verde) para guardar
●
Para eliminar el canal
1) Seleccione el canal con
/
2) Pulse OK para borrar – Pulse
●
Para poner nombres a los favoritos
1) Pulse
(Amarillo) para borrar todos los canales
(Rojo)
2) Introduzca los caracteres (10 caracteres máximo) con
con los botones numéricos, y pulse OK para establecerlo
3) Pulse BACK/RETURN para guardar
- 60 -
/ / / o
Page 61

Lista de canales

■ Omitir los canales DVB / analógicos no deseados
Puede ocultar (omitir) los canales no deseados. Los canales ocultos no se pueden visualizar, excepto en esta función.
1. Seleccione Lista de canales con
2. Seleccione un canal con
/
/ y pulse OK para acceder
3. Pulse OK para establecer Mostar / Ocultar (omitir)
: Mostar : Ocultar (saltar)
●
Para mostrar todos los canales (DVB / analógicos)
(Amarillo)
●
Para clasificar los nombres de los canales en orden alfabético (DVB)
(Rojo)
●
Para cambiar la categoría (DVB)
(Azul)
■ Edición de los canales DVB / analógicos
●
Para cambiar / mover la posición de un canal (si está disponible)
1) Pulse
2) Seleccione la posición nueva con
(Verde) para editar
/ o con los botones numéricos,
y pulse (Verde) para guardar
●
Para resintonizar cada canal (Sintonía Manual)
(Rojo)
– Para el modo analógico
Ver la televisión Sintonización y edición de canales Sintonía Manual
– Solo para los canales mostrados
●
Para cambiar el nombre del canal (analógico)
1) Pulse
(Azul) para editar
- 61 -
Page 62
2) Introduzca los caracteres (5 caracteres máximo) con / / / o
con los botones numéricos, y pulse OK para establecerlo
3) Pulse BACK/RETURN para guardar
= Nota =
●
Si conecta una videograbadora solamente con el cable de RF en el modo Analógico, edite VCR.

Ajuste Automático

Resintoniza automáticamente los canales recibidos en la zona.
●
Esta función está disponible si ya se ha realizado la sintonización de canales.
●
Solo se vuelve a sintonizar el modo seleccionado. Todos los ajustes de sintonización anteriores se borran.
●
Si se ha establecido un número PIN de bloqueo para menores, se requiere este número PIN.
Funciones Bloqueo para niños Número PIN
●
Si la sintonización no se ha realizado completamente, establezca Sintonía
Manual.
Ver la televisión Sintonización y edición de canales Sintonía Manual
■ Canales DVB-S
1. Seleccione Sistema de antena con / y pulse OK para acceder
2. Seleccione Un LNB / MiniDiSEqC / DiSEqC 1.0 / Cable único con pulse OK para establecerlo
Un LNB:
Compatible con LNB.
MiniDiSEqC:
Se pueden controlar hasta 2 LNBs.
/ y
DiSEqC 1.0:
Se pueden controlar hasta 4 LNBs.
Cable único:
Al utilizar el router de cable único, se encuentran disponibles hasta 8 bandas de usuario.
●
Podrá recibir varios satélites si tiene el sistema de antena de control
- 62 -
Page 63
DiSEqC.
●
Este TV es compatible con DiSEqC Versión 1.0.
3. Seleccione Configuracion LNB con
●
Seleccione Modo de sintonizador dual con / y ajústelo a On con
/ y pulse OK para acceder
/ para utilizar la función de sintonizador dual.
4. Seleccione LNB / Satélite con
●
Seleccione IN 1 / IN 2 en Entrada de señal con / para
/ y establézcalo con /
establecerlo para cada sintonizador.
1) Establezca LNB primero
– Si se ajusta a Un LNB, LNB no se podrá seleccionar. – Si lo ajusta a MiniDiSEqC o Cable único, seleccione entre LNB AA y
AB.
– Si lo ajusta a DiSEqC 1.0, seleccione entre LNB AA, AB, BA y BB.
2) Establezca el Satélite para el LNB seleccionado
– Seleccione No satélites si no sabe cuál es el satélite conectado (se
buscará un satélite disponible durante el ajuste automático).
– Seleccione Usuario definido para ajustar Test de frecuencia del
Transponder manualmente.
– Si selecciona Cable único, se requerirán ajustes adicionales. Ajuste
Banda de usuario, Frec. banda usuario y PIN (dependiendo del
router de cable único que utilice). Para más información, lea el manual del enrutador de cable único.
Ver la televisión Sintonización y edición de canales Satélites seleccionables
5. Pulse BACK/RETURN para guardar
6. Seleccione Ajuste Automático con
/ y pulse OK para acceder
7. Seleccione Satélite / Modo de busqueda / Mode de escan con pulse OK para acceder
8. Establézcalo con
●
Mode de escan
/ y pulse OK para guardar
Completo:
Escanea toda la gama de frecuencias.
Rápido:
Escanea la frecuencia adecuada para el satélite seleccionado.
/ y
●
Tras realizar los ajustes, seleccione Iniciar escaneo con / y pulse
OK para buscar.
9. Se mostrará la pantalla de confirmación; pulse OK para iniciar el Ajuste
Automático (los ajustes se realizan de forma automática)
- 63 -
Page 64
●
Cuando termine la operación, el canal de la posición más baja se visualizará.
■ DVB-C, DVB-T, canales analógicos
1. Seleccione Ajuste Automático con / y pulse OK para acceder
2. Establezca Ajuste de autoconfiguración de DVB-C con pulse OK para confirmar (DVB-C)
●
Mode de escan Completo:
Escanea toda la gama de frecuencias.
Rápido:
Escanea las frecuencias apropiadas en su país.
●
Normalmente, establezca Frecuencia, Tasa de símbolos y ID de red en
Automático. Si Automático no se visualiza o si es necesario, introduzca
cada uno de los valores especificados por su proveedor de televisión por cable con los botones numéricos.
●
Tras realizar los ajustes, seleccione Iniciar escaneo con / y pulse
OK para buscar.
/ / / y
3. Se mostrará la pantalla de confirmación; pulse OK para iniciar el Ajuste
Automático (los ajustes se realizan de forma automática)
●
Cuando termine la operación, el canal de la posición más baja se visualizará.
■ Ajuste Automático mediante los botones del TV
1. Mantenga pulsado el botón INPUT/OK/HOLD for MENU durante 3 segundos para visualizar el menú
2. Establezca Ajuste Automático con los siguientes botones del panel de control
●
Mueva el cursor / seleccione entre una gama de opciones / seleccione elementos del menú (sólo arriba y abajo)
●
Acceda al menú / memorice ajustes después de hacerlos u opciones después de establecerlas con el botón INPUT/OK/HOLD for MENU.
- 64 -
Page 65

Sintonía Manual

●
Normalmente, use Ajuste Automático o Actualizar lista canales para resintonizar los canales DVB.
●
Si la sintonización no ha finalizado o si desea ajustar la orientación de la antena terrestre o parabólica, utilice esta función. (DVB)
●
Todos los canales DVB encontrados se añadirán a la Lista de canales.
■ DVB-S
1. Seleccione Satélite con / y establézcalo con /
●
Consulte el ajuste a las emisoras por satélite que se reciben.
2. Seleccione Frecuencia del Transponder / Tasa de símbolos / Polarización / Modulación / ID del servicio con los botones numéricos
/ y establézcalo con / o con
3. Seleccione Iniciar escaneo con / y pulse OK para buscar
■ DVB-C
1. Introduzca la frecuencia con los botones numéricos
●
Normalmente, establezca Tasa de símbolos y ID del servicio en
Automático.
2. Seleccione Iniciar escaneo con
/ y pulse OK para buscar
■ DVB-T
1. Seleccione un canal con / y ajuste la frecuencia con / para cada canal
●
Establézcalo siempre que el nivel de la Calidad de la señal alcance el máximo.
2. Pulse OK para buscar
- 65 -
Page 66
■ Analógico
Establezca manualmente el canal analógico después del Ajuste Automático.
●
Establezca el Sistema de sonido y el Sistema de color, y luego realice esta función. Normalmente, establezca el Sistema de color en Automático.
– SC1: PAL B, G, H / SECAM B, G – SC2: PAL I – SC3: PAL D, K / SECAM D, K – F: SECAM L, L’
1. Seleccione la posición del canal con los botones numéricos
2. Seleccione el canal con el botón Canal Posterior / Anterior
3. Realice la búsqueda con
4. Seleccione Memorizar con
●
Utilice Sintonía fina para hacer ajustes pequeños en la sintonización de un
/
/ y pulse OK para establecerlo
programa individual (afectado por las condiciones atmosféricas, etc.).
●
Si una videograbadora se conecta solamente con el cable de RF, seleccione la posición de canal 0.

Actualizar lista canales

Actualizando la lista de canales DVB, puede añadir canales nuevos, eliminar canales quitados o modificar nombres y posiciones de canales, automáticamente.
●
La lista de canales se actualiza conservando sus ajustes en Editar
Favoritos, Lista de canales, Bloqueo para niños, etc.
●
Dependiendo del estado de la señal, puede que la actualización no funcione correctamente.
●
Para actualizar los canales DVB-S, establezca Satélite, Modo de
busqueda y Mode de escan antes de la actualización.
1) Seleccione Satélite / Modo de busqueda / Mode de escan con
pulse OK para acceder
2) Establezca cada elemento con
3) Tras realizar los ajustes, seleccione Iniciar escaneo con
/ y pulse OK para guardar
/ y pulse
OK para buscar
- 66 -
/ y
Page 67

Nuevo mensaje de canal

Selecciona si se dará o no un mensaje de aviso cuando se encuentre un canal DVB nuevo.
●
Cuando aparece un mensaje de notificación, puede acceder a Actualizar
lista canales pulsando OK.

Condición de la señal

Selecciona un canal y verifica la condición de la señal. Una buena intensidad señal no es una indicación de que la señal sea
adecuada para la recepción de DVB.
●
Utilice el indicador de Calidad de la señal de la forma siguiente. – Barra verde: Buena – Barra amarilla: Débil – Barra roja: Mala (compruebe la antena terrestre aérea, el cable o la
antena parabólica)
●
Las barras verticales muestran el valor máximo de la señal del canal seleccionado.
●
Para cambiar el canal
●
Para el modo DVB
- 67 -
Page 68

Satélites seleccionables

■ Satélites seleccionables y orientación de la antena parabólica
para sintonizar los canales DVB-S
Para asegurarse de que la antena parabólica esté instalada correctamente, consulte a su concesionario local.
Consulte también los detalles de las emisoras por satélite que se reciben.
●
Intelsat, 85,2° al Este
●
Hot Bird, 13° al Este
●
ABS 1, 75° al Este
●
Express, 53° al Este
●
Intelsat, 45° al Este
●
Turksat, 42° al Este
●
Express, 40° al Este
●
Hellas, 39° al Este
●
Eutelsat, 36° al Este
●
Eutelsat, 33° al Este
●
Astra, 28,2° al Este
●
Arabsat, 26° al Este
●
Eutelsat, 25,5° al Este
●
Astra, 23,5° al Este
●
Eutelsat, 21,5° al Este
●
Astra, 19,2° al Este
●
Eutelsat, 16° al Este
●
Eutelsat, 10° al Este
●
Eutelsat, 9° al Este
●
Eutelsat, 7° al Este
●
Astra, 4,8° al Este
●
Thor, 0,8° al Oeste / Intelsat, 1° al Oeste
●
Amos, 4° al Oeste
●
Eutelsat, 5° al Oeste
●
Eutelsat, 7° al Oeste
●
Eutelsat, 8° al Oeste
●
Eutelsat, 12,5° al Oeste
●
Telstar, 15° al Oeste
●
NSS, 22° al Oeste
●
Intelsat, 24,5° al Oeste
●
Hispasat, 30° al Oeste
- 68 -
Page 69

Grabación

Configuración del disco duro USB HDD

Preparativos

Puede grabar los programas del TV digital en el USB HDD conectado y disfrutar de la reproducción en diferentes medios.
●
Prepare el USB HDD para uso exclusivo de grabación con este TV.
●
Conecte el USB HDD al puerto USB 3 con el cable USB.
●
Asegúrese de conectar el USB HDD a la toma de corriente.
●
Para extraer el disco duro USB HDD de forma segura del TV, elija Retirar
USB c. seguridad en Ajustes Dispositivo USB.
Grabación Configuración del disco duro USB HDD Configuración para el disco duro USB HDD
●
Al conectarlos, compruebe que el tipo de terminales y clavijas de los cables sean los correctos.
Puerto USB Cable USB Disco duro USB HDD Enchufe
= Precaución =
●
Se borrarán todos los datos en el disco duro USB HDD en los siguientes casos:
– Al formatear el disco duro USB HDD con este TV
Grabación Configuración del disco duro USB HDD Configuración para el disco duro USB HDD
– Al formatear el disco duro USB HDD para usarlo en el PC, etc.
●
Si repara su TV por un problema de funcionamiento, podría tener que formatear el USB HDD de nuevo con este TV para poder utilizarlo. (Al formatearlo, se borrarán todos los datos.)
- 69 -
Page 70
●
Para poder usar el USB HDD con su PC después de grabar con este TV, formatéelo de nuevo en su PC. (Para formatearlo en su PC, pueden ser necesarias operaciones o herramientas especiales. Para obtener más detalles, lea el manual del USB HDD).
●
Los datos grabados en el USB HDD con este TV solamente se pueden reproducir en este TV. No puede reproducir su contenido con otro TV (incluyendo el TV con el mismo número de modelo) o cualquier otro equipo.
●
No apague el TV, ni tire de la clavija de alimentación ni retire el USB HDD durante la operación (formateo, grabación, etc.). En caso contrario, podría ocasionar el funcionamiento erróneo del dispositivo o dañar los datos grabados. (Una interrupción del suministro eléctrico también puede provocar un funcionamiento erróneo).
= Nota =
●
No se pueden grabar programas de TV analógica en el USB HDD.
●
No se grabará la emisión de datos (MHEG, etc.) ni la emisión de radio; la función de grabación tampoco funcionará durante los periodos sin señal.
●
No todos los programas se pueden grabar dependiendo de la emisora y del proveedor del servicio.
●
No puede copiar el contenido grabado del disco duro USB HDD.
●
Es posible que el contenido grabado no se pueda reproducir correctamente mientras haya 2 grabaciones en progreso.
●
Para más información sobre el disco duro USB HDD
Grabación Información técnica Disco duro USB HDD

Configuración para el disco duro USB HDD

Formatee y configure el disco duro USB HDD con este TV para poder usarlo para la grabación.
Se listarán todos los dispositivos USB reconocidos como dispositivos de almacenamiento masivo.
●
Tenga en cuenta que el disco duro USB HDD será formateado y que todos sus datos serán borrados tras esta configuración.
●
Antes de realizar los ajustes, conecte el disco duro USB HDD y asegúrese de encenderlo.
Grabación Configuración del disco duro USB HDD Preparativos
1. Visualice el menú con MENU
2. Seleccione Configuración
OK para acceder
Ajustes Dispositivo USB con / y pulse
- 70 -
Page 71
3. Seleccione el disco duro USB HDD para grabar con / y pulse OK para iniciar la configuración
●
Algunos discos duros USB HDD podrían no ser reconocidos.
●
Para visualizar la información del dispositivo seleccionado
4. Cuando se muestre la pantalla de precaución y confirmación para el uso del disco duro USB HDD, seleccione Sí con / y pulse OK para continuar
5. Cuando se muestre la pantalla de confirmación del nombre del disco duro USB HDD, seleccione Sí con
●
Se crea automáticamente el nombre para el disco duro USB HDD. Si
/ y pulse OK para establecerlo
desea editar el nombre, seleccione Sí.
1) Introduzca los caracteres con
/ / / o con los botones
numéricos, y pulse OK para establecerlo
2) Pulse BACK/RETURN para guardar
6. Cuando se muestre la pantalla de confirmación para habilitar el disco duro USB HDD para la grabación, seleccione Sí con
/ y pulse OK para
establecerlo
●
Si ya existe otro disco duro USB HDD formateado para la grabación, se mostrará esta pantalla de confirmación para habilitarlo para la grabación.
●
Modo del disco duro USB HDD
: El disco duro USB HDD está disponible para grabar / reproducir.
Solamente un disco duro USB HDD de la lista estará disponible para la grabación.
: El disco duro USB HDD está disponible para reproducir.
●
Para cambiar el modo
OK
●
Para editar el nombre del disco duro USB HDD
(Verde)
●
Para formatear
(Rojo)
●
Para extraer el disco duro USB HDD de forma segura del TV
(Amarillo)
- 71 -
Page 72
= Nota =
●
Solamente puede seleccionar un disco duro USB HDD para grabar cada vez.
●
No puede cambiar los ajustes para el USB HDD mientras se encuentre en progreso la grabación.
●
Para grabar 2 programas simultáneamente en el modo DVB-S, asegúrese de que Modo de sintonizador dual esté ajustado a On en Ajuste
Automático.
Ver la televisión Sintonización y edición de canales Ajuste Automático

Grabación del programa actual

Grabación de un toque

Graba el programa actual inmediatamente en el disco duro USB HDD.
●
Confirme que el código del mando a distancia sea “73”.
Ver la televisión Equipo externo Utilización del mando a distancia del TV
1. Visualice el menú con MENU
2. Seleccione Configuración
toque con
3. Seleccione el tiempo máximo de grabación 30 / 60 / 90 / 120 / 180 (minutos) con
/ y pulse OK para acceder
/ y pulse OK para establecerlo
Configuración grabación Grabación de un
■ Para empezar la grabación de un toque
Pulse para empezar.
●
No podrán seleccionar otros canales mientras la grabación esté en curso.
■ Para detener la grabación en curso
Pulse para detener.
■ Para reproducir o borrar el contenido grabado
Los programas de TV grabados mediante la Grabación de un toque se puede reproducir en Media Player.
1. Visualice los iconos de la característica con APPS
2. Seleccione TV grabado con
Media Player Modo TV grabado
●
Se puede reproducir todo el contenido, incluso cuando esté en marcha
/ / / y pulse OK para acceder
- 72 -
Page 73
la Grabación de un toque. (Dependiendo del disco duro USB HDD que utilice, es posible que no se pueda reproducir o que la grabación no funcione correctamente durante la reproducción.)

REW LIVE TV

Graba de forma constante del programa actual en el disco duro USB HDD dentro del tiempo máximo de grabación.
●
Confirme que el código del mando a distancia sea “73”.
Ver la televisión Equipo externo Utilización del mando a distancia del TV
1. Visualice el menú con MENU
2. Seleccione Configuración
Configuración grabación REW LIVE TV con
/ y pulse OK para acceder
3. Seleccione Automático con
●
Cuando seleccione Automático, la grabación se iniciará automáticamente.
●
Si está en curso otra grabación, la señal de TV no llega en buenas
/ para empezar REW LIVE TV
condiciones o no se muestra ninguna imagen, esta grabación no se iniciará.
■ Para utilizar REW LIVE TV
●
Para pausar
●
Para buscar hacia atrás (hasta 90 minutos)
●
Después de pausar o buscar hacia atrás, se podrán utilizar los siguientes botones.
: Buscar hacia atrás : Buscar hacia delante : Volver al programa actual
OK : Reproducir / Pausar
: Buscar hacia atrás / hacia delante : Pausar / Reanudación : Reproducción : Volver al programa actual
- 73 -
Page 74
■ Para detener REW LIVE TV
1. Visualice el menú con MENU
2. Seleccione Configuración
/ y pulse OK para acceder
3. Seleccione Off con
●
Si detiene REW LIVE TV, el contenido grabado para REW LIVE TV se eliminará.
●
REW LIVE TV se detendrá y el contenido grabado se borrará
automáticamente en los siguientes casos: (Incluso si REW LIVE TV se detiene en los casos siguientes, siempre y cuando el ajuste sea
Automático, la nueva grabación comenzará automáticamente en cuanto
se dé un caso que lo permita.) – Otros canales seleccionados – Canal seleccionado bloqueado – Canal no válido seleccionado – No hay señal de TV – Cuando comience otra grabación – Cuando el TV entre en espera o se apague
/ para detener REW LIVE TV
Configuración grabación REW LIVE TV con

Programar temporizador

Ajuste de la programación con temporizador

El menú de programación con temporizador permite seleccionar programas para los que quiera activar un recordatorio de emisión o para grabarlos en el disco duro USB HDD.
●
No sirve para el modo Analógico
1. Visualice la pantalla Selección de TV con TV
2. Seleccione el modo con
DVB-S / DVB-C / DVB-T
3. Visualice el menú con MENU
4. Seleccione Temporizador
OK para acceder
/ y pulse OK para establecerlo
Programar temporizador con / y pulse
- 74 -
Page 75
■ Establezca los detalles de evento para la programación con
temporizador
1. Pulse OK para empezar a realizar los ajustes
2. Seleccione USB HDD Grab / Recordatorio con
USB HDD Grab:
Graba el programa en el disco duro USB HDD. Cuando llega la hora de inicio, el canal se puede cambiar
automáticamente y se pueden emitir las señales de vídeo y de audio. 2 minutos antes de la hora de inicio puede aparecer un mensaje de recordatorio si está viendo la televisión.
●
Pulse el (Amarillo) para seleccionar el módulo CI apropiado para el programa que vaya a grabar.
Funciones Interfaz común
Recordatorio:
Le recuerda que vea el programa. Cuando esté viendo la televisión, aparecerá un mensaje de
recordatorio 2 minutos antes de la hora de inicio. Pulse OK para cambiar al canal programado.
3. Seleccione el elemento (canal, fecha y hora de inicio / finalización) con / y establezca / / con /
/
●
y también se pueden introducir con los botones numéricos.
(Ejemplo)
!: Eventos de la programación con temporizador solapados Función
(USB HDD Grab / Recordatorio)
Modo de TV
S: DVB-S
- 75 -
Page 76
C: DVB-C D: DVB-T
– No podrá cambiar el modo dentro del menú. Posición y nombre de canal <Temporizador>: Programar temporizador STTL: Muestra subtítulos (si están disponibles)
– Pulse
nuevo para suprimirlos.
– Para Recordatorio
: Grabación basada en señal (si está disponible)
Ver la televisión Guía de TV Programar temporizador
Fecha (puede establecer un día antes con , y seleccionar diario o
semanal con )
– Diario D a S: domingo a sábado
– Diario L a S: lunes a sábado
– Diario L a V: lunes a viernes
– Semanal Sáb / Vier / Jue / Mier / Mar / Lun / Dom: a la misma
hora del mismo día de cada semana
Hora de inicio / Hora de finalización / Duración (visualización
automática)
4. Guarde con OK
(Amarillo) para establecer los subtítulos y pulse de

Edición de la programación con temporizador

1. Visualice el menú con MENU
2. Seleccione Temporizador
OK para acceder
3. Seleccione el evento con
●
Para cambiar un evento de programación con temporizador
OK
– Corrija según sea necesario.
Grabación Programar temporizador Ajuste de la programación con temporizador
●
Para eliminar un evento de programación con temporizador
1) Pulse
(Rojo)
2) Pulse OK para borrar
●
Para mostrar subtítulos (si están disponibles)
(Amarillo)
Programar temporizador con / y pulse
/
- 76 -
Page 77
– Pulse de nuevo para suprimir los subtítulos. – Para Recordatorio
●
Para cancelar temporalmente un evento de programación con temporizador
(Azul)
– Pulse de nuevo para no cancelar.
■ Para detener la grabación
1. Pulse
2. Seleccione el programa con / y pulse OK para acceder (cuando estén en curso 2 grabaciones)
3. Seleccione Sí con
/ y pulse OK para detener
■ Para reproducir o borrar el contenido grabado
Los programas de TV grabados en el disco duro USB HDD con este TV se pueden reproducir en Media Player.
1. Visualice los iconos de la característica con APPS
2. Seleccione TV grabado con
Media Player Modo TV grabado
●
Es posible que el contenido grabado no se pueda reproducir correctamente mientras haya 2 grabaciones en progreso.

Nota

●
La Guía de TV también se puede usar para ajustar el evento de la programación con temporizador.
Ver la televisión Guía de TV Programar temporizador
●
Programar temporizador tiene capacidad para almacenar hasta 15
eventos.
/ / / y pulse OK para acceder
●
Programar temporizador solo funcionará adecuadamente si se recibe la
información de la hora correcta a través de la emisora de difusión o del proveedor de servicios.
●
Para efectuar la grabación a través de Programar temporizador, el TV deberá estar encendido o en espera. Para que se muestren los recordatorios, el TV deberá estar encendido.
●
Dependiendo del progreso de la grabación, es posible que el canal analógico no se pueda seleccionar.
●
Puede que no sea posible grabar un programa codificado (protegido contra copia).
- 77 -
Page 78
●
2 minutos antes de la hora de inicio puede aparecer un mensaje de recordatorio si está viendo la televisión.
– Para eliminar el mensaje e iniciar la programación, pulse OK. – Para cancelar la programación, pulse EXIT.
●
El LED cambiará a color naranja en modo de espera si se ha establecido
Programar temporizador.
●
Los mensajes recordatorio de Programar temporizador se mantendrán en pantalla hasta que suceda una de las siguientes cosas:
– Usted pulsa OK para ver el programa o EXIT para cancelar el
recordatorio.
– Finaliza el evento de programación del temporizador asociado al
recordatorio.
●
“!” identifica que tres o más eventos de la programación con temporizador están solapados. USB HDD Grab tiene prioridad sobre Recordatorio. Cuando existan eventos de grabación solapados, el primer evento comenzará y terminará como se haya programado. A continuación, comenzará el siguiente evento.
●
La grabación de la Programar temporizador puede cambiar automáticamente al canal programado unos segundos antes de la hora de inicio.
●
La grabación del Programar temporizador se realizará incluso si el TV está en grabación REW LIVE TV. En este caso, la grabación REW LIVE
TV se cancelará.
Grabación Grabación del programa actual REW LIVE TV
●
Para más información sobre el disco duro USB HDD
Grabación Información técnica
- 78 -
Page 79

Información técnica

Disco duro USB HDD

■ USB HDD
(para grabar los programas de TV digital con este TV)
●
La capacidad de disco duro USB HDD que funciona con este TV es 160 GB a 3 TB.
●
Conecte el disco duro USB HDD en la toma de corriente para grabar y reproducir correctamente con este TV.
●
Utilice un disco duro USB HDD formateado con este TV.
Grabación Configuración del disco duro USB HDD Configuración para el disco duro USB HDD
●
En relación al rendimiento, no todos los discos duros USB HDD están garantizados. Consulte qué discos duros USB HDD han sido probados en cuanto a su rendimiento con este TV en el siguiente sitio web. (Inglés solamente)
http://panasonic.net/viera/support
= Nota =
●
Los datos modificados con un PC podrían no visualizarse.
●
No extraiga el dispositivo cuando el TV esté accediendo a los datos. De lo contrario, podría dañar el dispositivo o el TV.
●
No toque los contactos del dispositivo.
●
No someta el dispositivo a una presión o impactos fuertes.
●
Inserte el dispositivo en la dirección correcta. De lo contrario, podría dañar el dispositivo o el TV.
●
La interferencia eléctrica, la electricidad estática o el funcionamiento erróneo pueden dañar los datos o el dispositivo.
- 79 -
Page 80

Servicio de Internet

Contenidos de Internet

Información

Puede acceder a algunos sitios web específicos recomendados por Panasonic, así como disfrutar de contenidos de Internet como vídeos, juegos, herramientas de comunicación, etc. desde Lista APLICACIONES.
(Ejemplo)
●
Para habilitar esta función, se necesita un entorno de red de banda ancha. Asegúrese de haber realizado las conexiones de red y configurado los ajustes de red.
Servicio de Internet Conexiones de red
Servicio de Internet Ajustes de red

Selección del contenido de Internet

1. Visualice el Lista APLICACIONES con APPS
●
Para detalles sobre Lista APLICACIONES
Funciones Lista APLICACIONES
●
Según las condiciones de uso, la lectura de todos los datos puede tardar un poco.
2. Seleccione el elemento que desee con acceder
(Ejemplo)
/ / / y pulse OK para
●
Para volver a Lista APLICACIONES
APPS
- 80 -
Page 81
●
Para salir de Lista APLICACIONES
EXIT
●
Puede controlar los contenidos de Internet mediante el cursor libre y la función de control de voz del panel de control táctil de VIERA (suministrado).
Funciones Control de voz
●
Puede conectar un teclado y un control de mandos para videojuegos para introducir caracteres y utilizar juegos en las aplicaciones. También puede utilizar el teclado o un controlador de juegos para usar el TV y para Lista APLICACIONES.
Funciones Dispositivos Bluetooth
Funciones Teclado / Controlador de juegos
●
La comunicación por vídeo (por ejemplo, Skype™) requiere una cámara para comunicación TY-CC20W exclusiva. Para más información, lea el manual de la cámara para comunicación.
Soporte Accesorios opcionales Cámara para comunicación

Nota

●
Si no puede acceder a los contenidos de Internet, compruebe las conexiones y ajustes de red.
Servicio de Internet Conexiones de red
Servicio de Internet Ajustes de red
●
Lista APLICACIONES está sujeta a cambios sin aviso previo.
●
No todas las características de los sitios web están disponibles.
●
No olvide actualizar el software siempre que aparezca un aviso de actualización en la pantalla del TV. Si no se actualiza el software, no podrá utilizar Lista APLICACIONES. El software también se puede actualizar más tarde manualmente.
Servicio de Internet Ajustes de red Actualización de software
●
Los servicios ofrecidos a través de Lista APLICACIONES son controlados por sus proveedores de servicios correspondientes, y tales servicios pueden ser suspendidos de forma temporal o permanente sin previo aviso. Por ello, Panasonic no se responsabilizará del contenido ni de la continuidad de los servicios.
●
Hay contenidos que pueden ser inadecuados para un determinado público.
●
Puede haber contenidos que solo estén disponibles en determinados países y que se presenten en determinados idiomas.
●
Según el entorno de conexión, la conexión a Internet puede ser lenta o resultar imposible.
- 81 -
Page 82
●
Durante la operación, la señal de audio se emite por los terminales DIGITAL AUDIO y HDMI2 (función ARC). Pero no salen señales de vídeo. Para utilizar HDMI2 con la función ARC, conecte un amplificador equipado con la función ARC y configúrelo para usar los altavoces de un sistema de cine en casa.
Funciones “HDAVI Control™” de VIERA Link

Conexiones de red

Conexión a Internet

Para utilizar los servicios de Internet, se necesita un entorno de red de banda ancha.
●
Si no tiene servicios de red de banda ancha consulte a su establecimiento para obtener asistencia.
●
No se pueden utilizar conexiones telefónicas a Internet.
●
Velocidad necesaria (efectiva): al menos 1,5 Mbps para una calidad de imagen SD (definición estándar) y 6 Mbps para una calidad de imagen HD (alta definición). Si la velocidad de transferencia es insuficiente, es posible que los contenidos no se reproduzcan correctamente.
■ Conexión inalámbrica
LAN inalámbrica incorporada (parte trasera del TV) Punto de acceso Entorno de Internet
- 82 -
Page 83
■ Conexión por cable
Terminal ETHERNET Cable LAN (blindado)
●
Utilice un cable LAN de par trenzado y blindado (STP).
Entorno de Internet

Nota

●
Asegúrese de utilizar un cable LAN directo.
●
Configure y conecte los equipos que necesite para el entorno de red. No podrá realizar tales ajustes en este TV. Lea el manual del equipo.
●
Si su módem no tiene funciones de router de banda ancha, utilice un router de banda ancha.
●
Si su módem tiene funciones de router de banda ancha, pero no tiene ningún puerto libre, utilice un concentrador.
●
Asegúrese de que los routers de banda ancha y los concentradores sean compatibles con 10BASE-T / 100BASE-TX.
●
Si utiliza equipos compatibles solo con 100BASE-TX, necesitará cables LAN de la categoría 5 o posteriores.
●
Póngase en contacto con su proveedor de servicios de Internet (ISP) o su compañía de telecomunicaciones si necesita más asistencia en relación con el equipo de red.
●
Confirme los términos y condiciones de los contratos que tenga con su proveedor de servicios de Internet (ISP) o compañía de telecomunicaciones. Según los términos generales de los contratos establecidos, es posible que se carguen pagos adicionales o que no se puedan utilizar varias conexiones a Internet.
●
Apague el TV y vuelva a encenderlo al cambiar o realizar la conexión de red de nuevo.
- 83 -
Page 84

Ajustes de red

Conexión de Red

Asegúrese de haber realizado todas las conexiones antes de iniciar la configuración de red.
Servicio de Internet Conexiones de red
■ Auto - Inalámbrica
1. Visualice el menú con MENU
2. Seleccione Red
●
Antes de empezar la configuración, confirme la clave de cifrado, los ajustes y la posición de su punto de acceso. Para más información, lea el manual del punto de acceso.
3. Seleccione Auto con
●
Cuando el cable de LAN está conectado, la configuración con cable se realizará automáticamente.
4. Seleccione el punto de acceso que desee con acceder
●
Las redes inalámbricas disponibles se muestran automáticamente.
: Punto de acceso cifrado
●
Para WPS (pulsador)
1) Seleccione Fácil configuración pulsando un botón con pulse OK para acceder
2) Pulse el botón WPS en el punto de acceso hasta que la luz parpadee
Conexión de Red con / y pulse OK para acceder
/ y pulse OK para acceder
/ y pulse OK para
/ y
3) Conecte el TV al punto de acceso con OK
– WPS: Wi-Fi Protected Setup™ (Configuración protegida de Wi-Fi) – Si se produce un error de conexión, verifique la configuración
y las posiciones de su punto de acceso. Acto seguido, siga las instrucciones en pantalla.
●
Se recomienda seleccionar el punto de acceso cifrado.
5. Introduzca la clave de cifrado del punto de acceso con pulse OK para confirmar
●
Puede introducir los caracteres utilizando los botones numéricos.
- 84 -
/ / / y
Page 85
●
Pulse BACK/RETURN para guardar
6. Se realiza la configuración de forma automática y se visualiza la pantalla
Estado de la red
Servicio de Internet Ajustes de red Estado de la red
7. Seleccione Salir con / y pulse OK para establecerlo
●
Para realizar el ajuste manualmente
Servicio de Internet Ajustes de red Manual - Inalámbrica
■ Auto - Cable
1. Visualice el menú con MENU
2. Seleccione Red
3. Seleccione Auto con
Conexión de Red con / y pulse OK para acceder
/ y pulse OK para acceder
4. Se realiza la configuración de forma automática y se visualiza la pantalla
Estado de la red
Servicio de Internet Ajustes de red Estado de la red
5. Seleccione Salir con / y pulse OK para establecerlo
●
Para realizar el ajuste manualmente
Servicio de Internet Ajustes de red Manual - Cable

Manual - Inalámbrica

Asegúrese de haber realizado todas las conexiones antes de iniciar la configuración de red.
Servicio de Internet Conexiones de red
1. Visualice el menú con MENU
2. Seleccione Red
/ y pulse OK para acceder
Conexión de Red Manual Inalámbrica con / /
●
Antes de empezar la configuración, confirme la clave de cifrado, los ajustes y la posición de su punto de acceso. Para más información, lea el manual del punto de acceso.
3. Seleccione el punto de acceso que desee con acceder
●
Las redes inalámbricas disponibles se muestran automáticamente.
: Punto de acceso cifrado
●
Para WPS (pulsador)
1) Pulse
(Rojo)
2) Pulse el botón WPS en el punto de acceso hasta que la luz parpadee
- 85 -
/ y pulse OK para
Page 86
3) Conecte el TV al punto de acceso con OK
– WPS: Wi-Fi Protected Setup™ (Configuración protegida de Wi-Fi) – Si se produce un error de conexión, verifique la configuración
y las posiciones de su punto de acceso. Acto seguido, siga las instrucciones en pantalla.
●
Para WPS (PIN)
1) Pulse
(Verde)
2) Introduzca el código PIN para el punto de acceso
3) Conecte el TV al punto de acceso con OK
●
Para Manual
1) Pulse
(Amarillo)
2) Se puede configurar manualmente el SSID, el tipo de seguridad, el tipo de cifrado y la clave de cifrado
3) Siga las instrucciones en pantalla y realice el ajuste manualmente
– Si utiliza un sistema inalámbrico de 11n (5 GHz) entre la LAN
inalámbrica incorporada y el punto de acceso, seleccione AES para el tipo de cifrado.
●
Para volver a buscar puntos de acceso
(Azul)
●
Para mostrar / ocultar la información del punto de acceso seleccionado
●
Se recomienda seleccionar el punto de acceso cifrado.
4. Introduzca la clave de cifrado del punto de acceso con
/ / / y
pulse OK para confirmar
●
Puede introducir los caracteres utilizando los botones numéricos.
●
Pulse BACK/RETURN para guardar
5. Se muestra la pantalla Ajuste Nomb. VIERA/IP/DNS
Nombre VIERA
●
Puede establecer un nombre favorito a este TV.
●
Este nombre se utilizará como nombre del TV en la pantalla de los demás equipos de la red.
- 86 -
Page 87
Adquirir dirección IP / Adquirir dirección DNS
●
Se recomienda Automático.
●
Los ajustes disponibles se muestran automáticamente.
●
Para el ajuste manual, seleccione y establezca las opciones Dirección IP /
Máscara de subred / Puerta de enlace predet. / Dirección DNS.
Ajustes de Proxy
●
No es necesario para el uso normal en el hogar.
●
Algunos servicios de Internet pueden no estar disponibles dependiendo de la configuración del proxy.
Proxy:
Esta es la dirección del servidor de reenvío conectado entre el navegador y el servidor de destino, y envía datos al navegador.
1) Seleccione Proxy con
2) Introduzca la dirección con
/ y pulse OK para acceder
/ / / o con los botones
numéricos, y pulse OK para confirmar
3) Pulse BACK/RETURN para guardar
Puerto de proxy:
Este número también es especificado por el proveedor con la dirección del proxy.
1) Seleccione Puerto de proxy con
/
2) Introduzca el número con los botones numéricos
3) Pulse BACK/RETURN para guardar
6. Seleccione Estado de la red con
Servicio de Internet Ajustes de red Estado de la red
/ y pulse OK para acceder
7. Seleccione Salir con / y pulse OK para establecerlo
- 87 -
Page 88

Manual - Cable

Asegúrese de haber realizado todas las conexiones antes de iniciar la configuración de red.
Servicio de Internet Conexiones de red
1. Visualice el menú con MENU
2. Seleccione Red
Conexión de Red Manual Cable con / / /
y pulse OK para acceder
3. Se muestra la pantalla Ajuste Nomb. VIERA/IP/DNS
Nombre VIERA
●
Puede establecer un nombre favorito a este TV.
●
Este nombre se utilizará como nombre del TV en la pantalla de los demás equipos de la red.
Adquirir dirección IP / Adquirir dirección DNS
●
Se recomienda Automático.
●
Los ajustes disponibles se muestran automáticamente.
●
Para el ajuste manual, seleccione y establezca las opciones Dirección IP /
Máscara de subred / Puerta de enlace predet. / Dirección DNS.
Ajustes de Proxy
●
No es necesario para el uso normal en el hogar.
●
Algunos servicios de Internet pueden no estar disponibles dependiendo de la configuración del proxy.
Proxy:
Esta es la dirección del servidor de reenvío conectado entre el navegador y el servidor de destino, y envía datos al navegador.
1) Seleccione Proxy con
2) Introduzca la dirección con
/ y pulse OK para acceder
/ / / o con los botones
numéricos, y pulse OK para confirmar
3) Pulse BACK/RETURN para guardar
- 88 -
Page 89
Puerto de proxy:
Este número también es especificado por el proveedor con la dirección del proxy.
1) Seleccione Puerto de proxy con
2) Introduzca el número con los botones numéricos
3) Pulse BACK/RETURN para guardar
4. Seleccione Estado de la red con
Servicio de Internet Ajustes de red Estado de la red
5. Seleccione Salir con / y pulse OK para establecerlo
/ y pulse OK para acceder
/

Estado de la red

Verifica y muestra el estado de la red (dirección MAC, ajustes de red actuales, etc.).
1. Visualice el menú con MENU
2. Seleccione Red
Estado de la red con / y pulse OK para acceder
3. Se realiza la comprobación de forma automática y se visualiza la pantalla
Estado de la red Intentar de nuevo:
Realiza una comprobación automática de la conexión de red para el TV y vuelve a mostrar el estado actual.
Detalles de Estado:
Muestra el estado detallado de la red (SSID, tipo de seguridad, tipo de cifrado, etc).
●
Para más información sobre conexiones de red seleccione Ayuda.

Ajustes VIERA Remote

Establece el control del TV con cualquier mando a distancia VIERA conectado con su red.
Red doméstica Ajustes de red Ajustes VIERA Remote

Configur. enlace de red

Establece el control del TV desde los dispositivos conectados a la red.
Red doméstica Ajustes de red Configur. enlace de red
- 89 -
Page 90

Actualización de software

Accede al sitio web específico para actualizar el software del TV si existe alguna actualización de software disponible.
1. Visualice el menú con MENU
2. Seleccione Red acceder
3. Siga las instrucciones de la pantalla
Actualización de software con / y pulse OK para

Mensaje de software nuevo

Selecciona si se dará o no un mensaje de aviso cuando se encuentre software nuevo a través de la red.
1. Visualice el menú con MENU
2. Seleccione Red acceder
3. Seleccione On / Off con
Mensaje de software nuevo con / y pulse OK para
/ y pulse OK para establecerlo
- 90 -
Page 91

Red doméstica

DLNA

Información

Este TV es un producto DLNA Certified™. DLNA
dispositivos electrónicos digitales DLNA Certified sean más sencillos y cómodos de utilizar en una red doméstica. Visite www.dlna.org para obtener más información.
®
(Digital Living Network Alliance) es una norma que hace que los
●
Para habilitar esta función, conecte este TV a su red doméstica.
Red doméstica Conexiones de red
Red doméstica Ajustes de red
■ Reproducción de los contenidos compartidos almacenados
en el servidor de medios
Guarde fotos, vídeos o contenidos de música en el servidor de medios DLNA Certified (por ejemplo, un PC con Windows 7 o Windows 8 instalado, una grabadora DIGA, etc.) conectado a la red doméstica. Y disfrute más tarde de estos contenidos en este TV.
(Ejemplo)
●
Para visualizar y controlar contenidos en este TV
Red doméstica DLNA Uso de DLNA
●
Para conocer los formatos de archivo compatibles
Red doméstica Información técnica
Para utilizar un PC como servidor de medios
●
Prepare el PC con Windows 7/Windows 8 o asegúrese de que el software del servidor esté instalado en el PC. Este TV se ha probado con el software de servidor “Windows 7/Windows 8” y “Twonky 7 (instalado en un PC con Windows XP o en Mac)”, y es compatible con dicho software (a partir de noviembre de 2012). No se ha probado ningún otro software con este TV, por lo que no se puede garantizar su compatibilidad y rendimiento.
- 91 -
Page 92
●
Windows 7/Windows 8 Se requiere la configuración con los ajustes de un grupo en el hogar de
Windows 7/Windows 8. Para obtener más detalles, consulte la ayuda de Windows 7/Windows 8.
●
Twonky “Twonky” es el producto de PacketVideo Corporation. Para obtener las guías de instalación y configuración de “Twonky”, visite el
sitio web de TwonkyMedia. Es posible que haya que abonar tarifas adicionales para obtener el
software de servidor.
= Nota =
●
Para obtener más información acerca del software de servidor, por favor, consulte al proveedor de software correspondiente.
●
Cuando se instala en el PC el software del servidor de medios, se corre el riesgo de que otras personas accedan a los datos del PC. Tenga cuidado con los ajustes y conexiones en el entorno de red que puede haber en la oficina, en el hotel o incluso en casa cuando no se utiliza un router.
Para utilizar una grabadora DIGA compatible con DLNA como servidor de
●
medios
Si conecta una grabadora DIGA compatible con DLNA a su red doméstica, la podrá controlar como si fuera un servidor de medios.
●
Para comprobar si su grabadora DIGA es compatible con DLNA, lea el manual de la grabadora.
■ Reproducción de contenidos compartidos en este TV con el
equipo de red DMC (controlador digital de medios)
Puede disfrutar de contenidos guardados en el servidor de medios controlándolos con el equipo de red DMC (teléfono inteligente, PC con Windows 7/Windows 8 instalado, etc.) conectado a la red doméstica.
●
Para utilizar esta función con su teléfono inteligente o con Windows 7/ Windows 8, establezca VIERA remote de este TV en On.
Red doméstica Ajustes de red Ajustes VIERA Remote
Necesita además instalar la aplicación para controlar VIERA con su teléfono inteligente. Para obtener más información acerca de la aplicación (en inglés solamente):
http://panasonic.net/viera/support Para obtener detalles sobre las operaciones, consulte la información de
ayuda de la aplicación.
- 92 -
Page 93
●
Este TV se ha probado con los sistemas operativos “Windows 7” y “Windows 8” y es compatible con dichos sistemas operativos (a partir de noviembre de 2012). Para información sobre el funcionamiento, consulte la ayuda de Windows 7/Windows 8.
■ Cómo compartir el programa de TV o los contenidos de este
TV con otros equipos de la red
Puede disfrutar del programa de TV digital actual o los contenidos de este TV en el otro VIERA DLNA Certified , en su teléfono inteligente, etc. conectado a su red doméstica. También puede seleccionar el canal y ver la TV en su teléfono inteligente .
Por ejemplo, ver el programa de TV en su teléfono inteligente en otra habitación, etc.
: Contenidos disponibles:
●
Contenidos que se puedan reproducir en Media Player de este TV y otros equipos de la red
●
Programas de TV grabados en un disco duro USB HDD con este TV
: Los VIERA DLNA Certified fabricados antes del año 2009 podrían no
estar disponibles. No se garantiza la compatibilidad con productos futuros.
●
Para utilizar esta función con otro VIERA DLNA Certified, ajuste
Configur. enlace de red de este TV.
Red doméstica Ajustes de red Configur. enlace de red
: Para utilizar esta función con su teléfono inteligente, necesita instalar la
aplicación para controlar VIERA en su teléfono inteligente. Para obtener más información acerca de la aplicación (en inglés solamente):
http://panasonic.net/viera/support Para obtener detalles sobre las operaciones, consulte la información de
ayuda de la aplicación.
●
Es posible que no esté disponible la posibilidad de compartir el programa actual cuando se seleccionen canales de radio, programas codificados (protegidos contra copia) o cuando la emisora prohíba la salida de vídeo y audio.
= Nota =
●
Para utilizar esta función, encienda este TV.
●
Esta función solamente estará disponible para 1 equipo adicional.
●
Es posible que, a través de su teléfono inteligente, pueda controlar este TV para apagar la pantalla y silenciar el sonido. Para obtener más detalles, consulte la información de ayuda de la aplicación.
- 93 -
Page 94
●
Puede que esta función no esté disponible en las siguientes condiciones de este TV:
– Mientras se encuentre una grabación en progreso – Cuando se encuentre en un servicio de Internet – Cuando esté accediendo al servidor de medios – Cuando se encuentre activo el servicio de datos
●
Puede que la selección de canal o modo de TV en el teléfono inteligente no esté disponible mientras la grabación está en curso.

Uso de DLNA

Para utilizar las funciones DLNA®, asegúrese de haber completado la preparación del servidor de medios, las conexiones de red y los ajustes de red.
Red doméstica DLNA Información
Red doméstica Conexiones de red
Red doméstica Ajustes de red
1. Visualice el Lista APLICACIONES con APPS
2. Seleccione Servidor de medios con
/ / / y pulse OK para
acceder
3. Seleccione uno de los servidores de medios con
/ y pulse OK para
acceder
●
Para las operaciones para acceder a otro TV, seleccione el nombre del otro TV en la lista que se muestra en el servidor de medios.
●
Para mostrar / ocultar la información del servidor de medios seleccionado
4. Seleccione el archivo con / y pulse OK para acceder (Ejemplo)
●
Según la condición del servidor de medios, es posible que tenga que seleccionar alguna carpeta antes de seleccionar el archivo.
●
Para mostrar / ocultar la información del archivo seleccionado
- 94 -
Page 95
= Nota =
●
Los archivos no reproducibles también aparecen en la lista, pero no se pueden seleccionar.
●
Durante la reproducción, se pueden utilizar los siguientes botones. Confirme que el código del mando a distancia sea “73”.
Ver la televisión Equipo externo Utilización del mando a distancia del TV

Conexiones de red

Conexión DLNA

Para utilizar las funciones DLNA, es necesario un entorno de red doméstica. Puede usar estas funciones sin necesidad de un entorno de red de banda ancha.
●
Para utilizar los servicios de Internet, se necesita un entorno de red de banda ancha.
Servicio de Internet Conexiones de red Conexión a Internet
■ Conexión inalámbrica (para DLNA y servicios de Internet)
LAN inalámbrica incorporada (parte trasera del TV) Punto de acceso Concentrador o router Entorno de Internet Teléfono inteligente Servidor de medios DLNA Certified
- 95 -
Page 96
■ Conexión por cable (para DLNA y servicios de Internet)
Terminal ETHERNET Cable LAN (blindado)
●
Utilice un cable LAN de par trenzado y blindado (STP). Concentrador o router Entorno de Internet Servidor de medios DLNA Certified
■ Conexión inalámbrica (para DLNA)
TV
●
Para utilizar el TV como un punto de acceso inalámbrico
Red doméstica Ajustes de red Manual - Acceso Inalámbrico
Servidor de medios DLNA Certified Teléfono inteligente
- 96 -
Page 97

Nota

●
Asegúrese de utilizar un cable LAN directo.
●
Configure y conecte los equipos que necesite para el entorno de red. No podrá realizar tales ajustes en este TV. Lea el manual del equipo.
●
Si utiliza equipos compatibles solo con 100BASE-TX, necesitará cables LAN de la categoría 5 o posteriores.
●
Apague el TV y vuelva a encenderlo al cambiar o realizar la conexión de red de nuevo.

Ajustes de red

Conexión de Red

Asegúrese de haber realizado todas las conexiones antes de iniciar la configuración de red.
Red doméstica Conexiones de red
■ Auto - Inalámbrica
1. Visualice el menú con MENU
2. Seleccione Red
●
Antes de empezar la configuración, confirme la clave de cifrado, los
ajustes y la posición de su punto de acceso. Para más información, lea
el manual del punto de acceso.
3. Seleccione Auto con
●
Cuando el cable de LAN está conectado, la configuración con cable se
realizará automáticamente.
4. Seleccione el punto de acceso que desee con acceder
●
Las redes inalámbricas disponibles se muestran automáticamente.
: Punto de acceso cifrado
●
Para WPS (pulsador)
1) Seleccione Fácil configuración pulsando un botón con pulse OK para acceder
Conexión de Red con / y pulse OK para acceder
/ y pulse OK para acceder
/ y pulse OK para
/ y
2) Pulse el botón WPS en el punto de acceso hasta que la luz parpadee
3) Conecte el TV al punto de acceso con OK
– WPS: Wi-Fi Protected Setup™ (Configuración protegida de Wi-Fi)
- 97 -
Page 98
– Si se produce un error de conexión, verifique la configuración
y las posiciones de su punto de acceso. Acto seguido, siga las instrucciones en pantalla.
●
Se recomienda seleccionar el punto de acceso cifrado.
5. Introduzca la clave de cifrado del punto de acceso con
/ / / y
pulse OK para confirmar
●
Puede introducir los caracteres utilizando los botones numéricos.
●
Pulse BACK/RETURN para guardar
6. Se realiza la configuración de forma automática y se visualiza la pantalla
Estado de la red
Red doméstica Ajustes de red Estado de la red
7. Seleccione Salir con / y pulse OK para establecerlo
●
Para realizar el ajuste manualmente
Red doméstica Ajustes de red Manual - Inalámbrica
■ Auto - Cable
1. Visualice el menú con MENU
2. Seleccione Red
3. Seleccione Auto con
Conexión de Red con / y pulse OK para acceder
/ y pulse OK para acceder
4. Se realiza la configuración de forma automática y se visualiza la pantalla
Estado de la red
Red doméstica Ajustes de red Estado de la red
5. Seleccione Salir con / y pulse OK para establecerlo
●
Para realizar el ajuste manualmente
Red doméstica Ajustes de red Manual - Cable
- 98 -
Page 99

Manual - Inalámbrica

Asegúrese de haber realizado todas las conexiones antes de iniciar la configuración de red.
Red doméstica Conexiones de red
1. Visualice el menú con MENU
2. Seleccione Red
Conexión de Red Manual Inalámbrica con / /
/ y pulse OK para acceder
●
Antes de empezar la configuración, confirme la clave de cifrado, los ajustes y la posición de su punto de acceso. Para más información, lea el manual del punto de acceso.
3. Seleccione el punto de acceso que desee con acceder
●
Las redes inalámbricas disponibles se muestran automáticamente.
: Punto de acceso cifrado
●
Para WPS (pulsador)
1) Pulse
(Rojo)
2) Pulse el botón WPS en el punto de acceso hasta que la luz parpadee
3) Conecte el TV al punto de acceso con OK
– WPS: Wi-Fi Protected Setup™ (Configuración protegida de Wi-Fi)
/ y pulse OK para
– Si se produce un error de conexión, verifique la configuración
y las posiciones de su punto de acceso. Acto seguido, siga las instrucciones en pantalla.
●
Para WPS (PIN)
1) Pulse
(Verde)
2) Introduzca el código PIN para el punto de acceso
3) Conecte el TV al punto de acceso con OK
●
Para Manual
1) Pulse
(Amarillo)
2) Se puede configurar manualmente el SSID, el tipo de seguridad, el tipo de cifrado y la clave de cifrado
3) Siga las instrucciones en pantalla y realice el ajuste manualmente
– Si utiliza un sistema inalámbrico de 11n (5 GHz) entre la LAN
inalámbrica incorporada y el punto de acceso, seleccione AES para el tipo de cifrado.
●
Para volver a buscar puntos de acceso
(Azul)
- 99 -
Page 100
●
Para mostrar / ocultar la información del punto de acceso seleccionado
●
Se recomienda seleccionar el punto de acceso cifrado.
4. Introduzca la clave de cifrado del punto de acceso con
/ / / y
pulse OK para confirmar
●
Puede introducir los caracteres utilizando los botones numéricos.
●
Pulse BACK/RETURN para guardar
5. Se muestra la pantalla Ajuste Nomb. VIERA/IP/DNS
Nombre VIERA
●
Puede establecer un nombre favorito a este TV.
●
Este nombre se utilizará como nombre del TV en la pantalla de los demás equipos de la red.
Adquirir dirección IP / Adquirir dirección DNS
●
Se recomienda Automático.
●
Los ajustes disponibles se muestran automáticamente.
●
Para el ajuste manual, seleccione y establezca las opciones Dirección IP /
Máscara de subred / Puerta de enlace predet. / Dirección DNS.
Ajustes de Proxy
●
No es necesario para el uso normal en el hogar.
●
Algunos servicios de Internet pueden no estar disponibles dependiendo de la configuración del proxy.
Proxy:
Esta es la dirección del servidor de reenvío conectado entre el navegador y el servidor de destino, y envía datos al navegador.
1) Seleccione Proxy con
2) Introduzca la dirección con
/ y pulse OK para acceder
/ / / o con los botones
numéricos, y pulse OK para confirmar
3) Pulse BACK/RETURN para guardar
- 100 -
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
