Bedienungsanleitung

LCD-Fernseher

Modell-Nr. TX-D32LN73F

GUIDE

ASPECT

OPTION

132 465 798

VCR

TEXT STTL INDEX HOLD

REC

PROGRAMME

INPUT

DIRECT TV REC

VCR DVD

EXIT

RETURN

Deutsch

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes vollständig

durch und bewahren Sie sie für zukünftige Bezugnahme griffbereit auf.

Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.

Page 2

Verwandeln Sie Ihr Wohnzimmer in ein Filmtheater!

Schöpfen Sie die erstaunlichen Möglichkeiten

Hinweise zu den DVB-Funktionen

Funktionen im Zusammenhang mit DVB (Digital Video Broadcasting) stehen in

•

Gebieten zur Verfügung, in denen digitale terrestrische Sendungen des Formats DVB-T (MPEG2) empfangen werden können. Nähere Informationen hierzu sind von Ihrem Panasonic-Fachhändler erhältlich. In bestimmten Ländern stehen die DVB-Funktionen möglicherweise nicht zur

•

Verfügung. Dieser Fernseher ist mit den gegenwärtigen DVB-Speziﬁ kationen kompatibel. Seine

•

Kompatibilität mit zukünftigen DVB-Diensten ist jedoch nicht gewährleistet.

Page 3

der multimedialen-Unterhaltung voll aus

Inhalt

Bitte unbedingt lesen

Multimedialer Genuss

Sicherheitsmaßnahmen ······························ 4

•

(Warnung / Vorsicht)

Hinweise······················································5

•

Pﬂ ege und Instandhaltung ··························5

•

Verstärker mit

Lautsprecheranlage

Camcorder

Personalcomputer

DVD-Recorder

Videorecorder DVD-Player

Kabeltuner

Kurzleitfaden

Mitgeliefertes Zubehör /

Sonderzubehör

Anordnung der

Bedienelemente Grundlegende Anschlüsse Automatische Einrichtung

Einsatz des Fernsehers

Grundlegende Funktionen

Betrachten von Fernsehprogrammen ·······12

•

Betrachten von Videos und DVDs ············· 14

•

Betrachten von Videotext ··························16

······················· 6

····················· 7

·· 8

·· 10

•

Weiterführende Funktionen

Gebrauch der Menüfunktionen··················18

•

(Bild, Klangqualität usw.)

DVB-Einstellungen (DVB) ·························22

•

(Pay-TV, Software-Aktualisierung, Uhrzeiteinstellung)

Bearbeiten von Kanälen ···························· 24

•

Weiterführende Sendereinstellungen ········ 26

•

Wiederherstellen des Auslieferungszustands

•

Eingangsbezeichnung

•

Anzeigen von PC-Bildern auf dem

•

Fernsehschirm ···········································31

Q-Link-Funktionen·····································32

•

HDMI-Funktionen ·····································33

•

(HDMI-Buchse / VIERA Link)

Zusatzgeräte ············································· 36

································30

··29

•

Häuﬁ g gestellte Fragen usw.

Kurzleitfaden

Betrachten

Weiterführende Funktionen

Häuﬁ g gestellte

Fragen usw.

Technische Informationen ·························38

•

Häuﬁ g gestellte Fragen ····························· 41

•

Technische Daten······································ 43

•

Lizenzinformationen ·································· 44

•

Page 4

Sicherheitsmaßnahmen

Warnung

Handhabung von Netzstecker und Netzkabel

Schieben Sie den Netzstecker bis zum Anschlag in die Netzsteckdose ein. (Ein lockerer Anschluss kann Wärme erzeugen und einen Brandausbruch verursachen.) Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels. Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen. (Anderenfalls besteht die Gefahr eines elektrischen Schlages.) Schützen Sie das Netzkabel vor Beschädigung. (Ein beschädigtes Netzkabel kann einen Brandausbruch oder elektrischen Schlag verursachen.)

Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern. Stellen Sie keine schweren Gegenstände auf das Netzkabel, und vermeiden Sie eine Verlegung des

Netzkabels in der Nähe von Heizkörpern oder anderen Geräten, die sehr heiß werden können.

Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden. Ziehen Sie nicht am Netzkabel. Ergreifen Sie beim Abtrennen des Netzkabels stets den Netzstecker, ohne am Kabel selbst zu ziehen. Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose.

Trennen Sie den Netzstecker unverzüglich von der Netzsteckdose, falls irgendeine Anomalität festgestellt wird!

220-240 V Wechselstrom, 50 / 60 Hz

Keine Gehäuseteile entfernen Keine Änderungen am Gerät vornehmen

(Im Geräteinneren beﬁ nden sich Bauteile, die hohe Spannung führen und starke elektrische Schläge verursachen können.)

Lassen Sie das Gerät grundsätzlich von Ihrem Panasonic-Fachhändler überprüfen, einstellen oder reparieren.

Flüssigkeiten vom Gerät fernhalten

Um Beschädigungen zu vermeiden, die zu einem Brand oder elektrischen Schlag führen könnten, halten Sie dieses Gerät von Tropf-oder Spritzwasser fern. Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf oder über dem Gerät aufstellen.

Fremdgegenstände aus dem Geräteinneren fernhalten

Lassen Sie keine metallischen oder entzündlichen Gegenstände durch die Belüftungsschlitze in das Geräteinnere fallen (dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben).

Den Fernseher nicht auf einer schrägen oder unstabilen Unterlage aufstellen

Anderenfalls kann das Gerät herunterfallen oder umkippen.

Ausschließlich die speziell für dieses Gerät vorgesehenen

Das Gerät weder direkter Sonneneinstrahlung noch anderen Wärmequellen aussetzen

Das Gerät sollte keiner direkten Sonneneinstrahlung und anderen Hitzequellen ausgesetzt werden. Zur Verhinderung von Brandgefahr niemals Kerzen oder andere Quellen von offenen Flammen auf das Fernsehgerät oder in seine Nähe stellen.

Ständer / Montageteile verwenden

Bei Verwendung eines nicht vorgeschriebenen Ständers oder einer anderen Montagehalterung kann das Gerät umfallen, so dass Verletzungsgefahr besteht. Bitte beauftragen Sie unbedingt Ihren Panasonic-Fachhändler mit der Aufstellung des Gerätes. Verwendung separat erhältlicher Ständer / Montagehalterungen (S. 6).

Page 5

Hinweise

Vorsicht

Vor dem Reinigen des Gerätes den

Netzstecker abziehen

(Wenn das Gerät während der Reinigung mit der

Netzsteckdose verbunden ist, kann dies einen elektrischen Schlag zur Folge haben.)

Vor einem längeren Nichtgebrauch des Fernsehers den Netzstecker abziehen

Selbst im ausgeschalteten Zustand verbraucht dieses Gerät eine geringe Menge Strom, solange der Netzstecker an eine stromführende Netzsteckdose angeschlossen ist.

Für einen zur Wärmeabfuhr ausreichenden

Freiraum im Umfeld des Gerätes sorgen

Mindestabstand

Die Belüftungsschlitze an der

Rückwand nicht blockieren

Wenn die Belüftungsschlitze durch Vorhänge usw. verdeckt werden, kann dies eine Überhitzung verursachen, die einen Brandausbruch oder elektrischen Schlag zur Folge haben kann.

10 10

Ständer

(cm)

Bereitschafts-Umschaltautomatik

Wenn dem Gerät innerhalb von 30 Minuten kein Signal zugeleitet wird und kein Bedienungsvorgang im Fernsehmodus stattﬁ ndet, schaltet der Fernseher automatisch in den Bereitschaftsmodus.

Folgende Geräte vom Fernseher fernhalten

Elektronische Geräte Insbesondere dürfen keine Videogeräte in unmittelbarer Nähe des Fernsehers platziert werden (elektromagnetische Einstreuungen können Bildstörungen und Klangverzerrungen verursachen). Geräte mit Infrarotsensor Dieser Fernseher gibt Infrarotstrahlen ab (die den Betrieb anderer Geräte beeinträchtigen können).

Nur aufrecht transportieren

Stellen Sie den LCD-Ständer auf den gewünschten Winkel ein

(Abbildung von oben)

15° 15°

Pﬂ ege und Instandhaltung

Ziehen Sie zunächst den Netzstecker von der Netzsteckdose ab.

Bildschirm

Regelmäßige Pﬂ ege: Entfernen Sie Schmutzﬂ ecken durch sachtes Abreiben mit einem weichen Tuch von der Bildschirmoberﬂ äche. Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer Lösung aus 1 Teil neutralem Haushalts-Reinigungsmittel und 100 Teilen Wasser, und wischen Sie die Bildschirmoberﬂ äche damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

Die Oberﬂ äche des Bildschirms weist eine Spezialbeschichtung auf und kann daher leicht beschädigt werden.

•

Klopfen Sie nicht mit einem Fingernagel oder anderen harten Gegenständen gegen die Bildschirmoberﬂ äche, und schützen Sie sie vor Kratzern durch derartige Gegenstände. Schützen Sie die Oberﬂ äche vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtﬂ üchtigen Substanzen

•

(sie kann durch derartige Mittel angegriffen werden).

Gehäuse

Regelmäßige Pﬂ ege: Reiben Sie Schmutzﬂ ecken mit einem weichen, trockenen Tuch von den Außenﬂ ächen ab. Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an. Wringen Sie das Tuch gründlich aus, und reiben Sie die Außenﬂ ächen damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

Verwenden Sie kein Reinigungsmittel direkt auf den Außenﬂ ächen des Gerätes.

•

(Falls Flüssigkeit in das Innere eindringt, kann dies einen Ausfall des Gerätes verursachen.) Schützen Sie die Außenﬂ ächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtﬂ üchtigen Substanzen

•

(die Lackierung kann durch derartige Mittel angelöst werden, so dass sie abblättert). Schützen Sie das Gehäuse vor längerem Kontakt mit Gegenständen aus Gummi oder PVC.

•

Netzstecker

Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. (Feuchtigkeit und Staub können einen Brandausbruch oder elektrischen Schlag verursachen.)

Page 6

Mitgeliefertes Zubehör / Sonderzubehör

Standardzubehör

Fernbedienung

EUR7651110

•

Bedienungsanleitung Pan-Europäische Garantie

132 465 798

Einlegen der Batterien in die Fernbedienung

Haken

Polaritätsmarkierungen (+, –) beachten

Bitte vergewissern Sie sich nach dem Auspacken, dass das nachstehend aufgeführte Zubehör vollständig vorhanden ist.

Batterien für die Fernbedienung

R6 (UM3)

•

(2)

Klemmeinrichtung

Gebrauch der Kabelklemmen

Öffnen

Rückseite des

Schließen

Fernsehers

Klemmeinrichtung (Standardzubehör)

Festziehen:

Bodenfolie

Verwenden Sie diese

Folie beim Entfernen des Ständers (siehe unten).

Klemmeinrichtung zum Bündeln der Hauptanschlussleitung

Bündeln Sie die Kabel:

Sperre

Vorsicht

Werden die Batterien mit vertauschter

•

Polarität eingelegt, kann dies zu einem Auslaufen von Batterieelektrolyt und Korrosion führen, wodurch die Fernbedienung beschädigt wird. Legen Sie nicht eine alte und eine neue

•

Batterie gemeinsam ein. Legen Sie keine Batterien

•

unterschiedlicher Sorten ein (z.B. eine Alkali- und eine Manganbatterie). Verwenden Sie keine auﬂ adbaren Batterien

•

(Ni-Cd-Akkus) in dieser Fernbedienung. Batterien dürfen weder verbrannt noch

•

zerlegt werden.

Sonderzubehör

Wandhalterung

TY-WK32LR2W

WARNUNG!

Der Gebrauch einer anderen als der empfohlenen Panasonic-Wandhalterung sowie eine

•

vom Kunden eigenhändig ausgeführte Wandmontage erfolgen auf eigenes Risiko. Die Garantieleistung des Herstellers erstreckt sich nicht auf Schäden, die auf eine Montage des Gerätes durch einen Nichtfachmann zurückzuführen sind. Bitte beauftragen Sie unbedingt einen professionellen Monteur mit der Installation

•

Ihres Fernsehers. Bei unsachgemäßer Montage besteht die Gefahr, dass das Gerät herunterfällt, was Verletzungen und eine Beschädigung des Fernsehers zur Folge haben kann. Das Gerät darf nicht direkt unter starke Wärme abstrahlenden Deckenleuchten (z.B.

•

Spotlichtern, Scheinwerfern und Halogenlampen) montiert werden. Anderenfalls kann es zu einer Verformung oder Beschädigung von Kunststoffteilen des Gehäuses kommen.

Bitte wenden Sie sich zum Erwerb der empfohlenen Wandhalterung an Ihren PanasonicFachhändler. Einzelheiten zur Montage ﬁ nden Sie in der Installationsanleitung der Wandhalterung.

Lösen:

Den Knopf

gedrückt halten

Bündeln Sie das HF-Kabel nicht mit dem Netzkabel (dies kann

•

Bildverzerrungen verursachen). Sichern Sie Kabel bei Bedarf mit den Klemmen.

•

Bei Verwendung von Sonderzubehör zum Sichern von Kabeln folgen Sie den

•

Anweisungen in der Gebrauchsanweisung des betreffenden Sonderzubehörs.

Haken Sie die Klemmeinrichtung ein:

Demontieren des Ständers

Entfernen Sie die vier Schrauben,

und nehmen Sie den Ständer ab.

Befestigen Sie die Bodenfolie.

Fest

Rückseite des Fernsehers

Unterseite des Fernsehers

Page 7

F TV AV

Anordnung der Bedienelemente

Netzschalter

Umschalten des Eingangsmodus

Kurzleitfaden

FernbedienungsSignalsensor

Betriebs-LED

Bereitschaft: Rot

•

Ein: Grün

Funktionswahl

Lautstärke, Kontrast, Helligkeit,

•

Farbe, Bildschärfe, NTSC-Farbton (im NTSC-Modus), Bass, Höhen, Balance, Auto Setup. (S. 27)

C.A.T.S.-Sensor (Contrast Automatic Tracking System)

(erfasst die Helligkeit, um die Bildqualität im „Auto“-Modus des Bildmenüs einzustellen) (S. 20)

DVB-LED

Das DVB-System ist während der direkten

•

TV-Aufzeichnung aktiviert (Bereitschaftsbetrieb) : Gelb (Anzeige blinkt)

Wechseln der Programmpositionen um einen Schritt vor oder zurück. Wenn eine Funktion angezeigt wird, kann diese durch Drücken der Tasten angehoben oder abgesenkt werden. Im Bereitschaftsmodus wird dadurch der Fernseher eingeschaltet.

Taste Bereitschaft Ein / Aus

(Umschalten des Fernsehers zwischen Ein und Bereitschaft)

Programmtabelle (S. 12)

OK-Taste zur Bestätigung der Auswahl Diese Taste nach Wahl einer Programmposition drücken, um sofort auf das andere Programm umzuschalten.

Hauptmenü Diese Taste zum Aufrufen des VIERA LinkMenüs sowie der Menüs für Bildeinstellung, Toneinstellung und Installation drücken. (S. 18)

Umschalten des Bildseitenverhältnisses (S. 13) Aufrufen des VIERA Link-Menüs (S. 35) Tasten für Programm- / Kanalumschaltung (0-9)

und Umblättern von Videotext-Seiten (S. 12 und S. 16) Im Bereitschaftsmodus kann der Fernseher auch mit diesen Tasten eingeschaltet werden.

Programminformationen (S. 13)

Programmplatz aufwärts / abwärts

GUIDE

ASPECT

132 465 798

OPTION

VCR

INPUT

DIRECT TV REC

EXIT

RETURN

Umschalten des Eingangsmodus TV -

Umschalten zwischen DVB-Modus (Digitalsender) / Analog-Modus (S. 12)

AV -

Umschalten des AV-Eingangsmodus (S. 14)

Verlassen des Menüs

(Rückkehr zum Fernsehprogramm)

Cursortasten für Auswahl und Einstellung

Rückkehr zum vorigen Menü

Farbige Tasten für Auswahl, Navigieren und Bedienung verschiedener Funktionen

Direkte TV-Aufzeichnung Für sofortige Aufzeichnung eines Programms mit einem Videorecorder / DVD-Recorder über Q-Link-Anschluss (S. 32)

Aufrufen des Optionsmenüs Ermöglicht eine bequeme Einstellung der bevorzugten Videoeinstellungen und Klangoptionen. (S. 13)

Stummschaltung Ein / Aus

Lautstärke

•

Anordnung der Bedienelemente

Mitgeliefertes Zubehör / Sonderzubehör

Videotext (S. 16)

Untertitel Anzeigen von Untertiteln (S. 13)

Videorecorder / DVD-Recorder-Funktionen (S. 15)

TEXT STTL INDEX HOLD

REC

VCR DVD

PROGRAMME

Standbild (S. 13) Halten von Videotext (S. 17)

Videotext-Index (S. 17)

Page 8

Grundlegende Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Kabel anschließen oder abtrennen.

Beispiel 1 Anschließen der Antenne

Beispiel 2 Anschließen eines DVD-Recorders / Videorecorders

Nur Fernseher Fernseher, DVD-Recorder oder Videorecorder

Antenne AntenneRückseite des Fernsehers Rückseite des Fernsehers

220-240 V Wechselstrom, 50 / 60 Hz

AUDIO OUT

V I D E O

A U D I O

C O M

P O N E N

Netzkabel

AUDIO OUT

220-240 V Wechselstrom, 50 / 60 Hz

I D E O

A U D

I O

C O M

P O N E N

HFKabel

Netzkabel

SCART-Kabel (vollständig verdrahtet)

HF-Kabel

RF IN

DVD-Recorder oder Videorecorder

RF OUT

HF-Kabel

Hinweise

Einen mit Q-Link kompatiblen DVD-Recorder / Videorecorder an die AV1 oder AV2-Buchse anschließen (S. 32).

•

Page 9

Beispiel 3 Anschließen eines DVD-Recorders / Videorecorders und eines Kabeltuners

Fernseher, DVD-Recorder / Videorecorder und Kabeltuner

Rückseite des Fernsehers

220-240 V Wechselstrom, 50 / 60 Hz

Antenne

Kurzleitfaden

SCART-Kabel (vollständig verdrahtet)

Netzkabel

AUDIO OUT

V I D E O

A U D I O

C O M

P O N E N

SCART-Kabel (vollständig verdrahtet)

HF-Kabel

•

Grundlegende Anschlüsse

SCART-Kabel (vollständig verdrahtet)

DVD-Recorder oder

Kabeltuner

RF OUTRF IN RF OUTRF INRF IN

HF-Kabel

Videorecorder

HF-Kabel

Page 10

Automatische Einrichtung

Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs und zur Speicherung aller dabei abgestimmten Sender im TV-Tuner. Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde.

Schließen Sie den Fernseher an eine Netzsteckdose an, und schalten Sie ihn ein.

(Bis zum Erscheinen der Menüanzeige auf dem Bildschirm verstreichen mehrere Sekunden.)

Danach kann das Gerät über die

•

Fernbedienung eingeschaltet und in den Bereitschaftsmodus umgeschaltet werden. (Betriebs-LED: Ein)

Wählen Sie die Sprache.

Menüsprache

Deutsch

English

Français

Italiano

Еλληνικά

Čeština

Slovenčina

Srpski

Español

Norsk Dansk

Svenska

Magyar

Български

Slovenščina

Nederlands

Suomi Türkçe

Português

Hrvatski Românǎ

Polski

Auswahl

Speichern

GUIDE

INPUT

EXIT

ASPECT

OPTION

132 465 798

VCR

TEXT STTL INDEX HOLD

REC

VCR DVD

PROGRAMME

RETURN

DIRECT TV REC

Wählen Sie Ihr Land aus.

Land

Deutschland

Österreich Frankreich

Italien Spanien Portugal

Niederlande

Dänemark Schweden Norwegen

Finnland

Belgien

Schweiz

Griechenland

Polen

Tschechische Rep.

Ungarn Osteuropa Osteuropa

Auswahl

Starten Sie die automatische Einrichtung.

Auto Setup – digital und analog

Digitalsuchlauf 5 69 Analogsuchlauf 2 78 1 41

Kanal Sendername Typ Qualität

CBBC Channel DVB 10 62 BBC Radio Wales DVB 10 62 BBC Radio Cymru DVB 10 62 E4 DVB 10 62 Cartoon Nwk DVB 10

CH 29 Analog CH 33 BBC1 Analog

Dauer ca. 3 Minuten.

Abbruch

Zurück

PROGRAMMDATEN TRANSFER

BITTE WARTEN

Programm : 63

Fernbedienung inaktiv

Der automatische Sendersuchlauf

•

startet, und die dabei abgestimmten Fernsehkanäle werden gespeichert und sortiert.

Die Reihenfolge, in der die

Programmpositionen in der Tabelle aufgelistet sind, richtet sich nach dem Fernsehsignal, dem Fernsehsystem und den Empfangsbedingungen.

Wenn ein mit Q-Link oder einer

•

ähnlichen Technologie (S. 32) kompatibles Aufnahmegerät angeschlossen ist, werden die analogen Kanalinformationen automatisch auf das betreffende Gerät heruntergeladen.

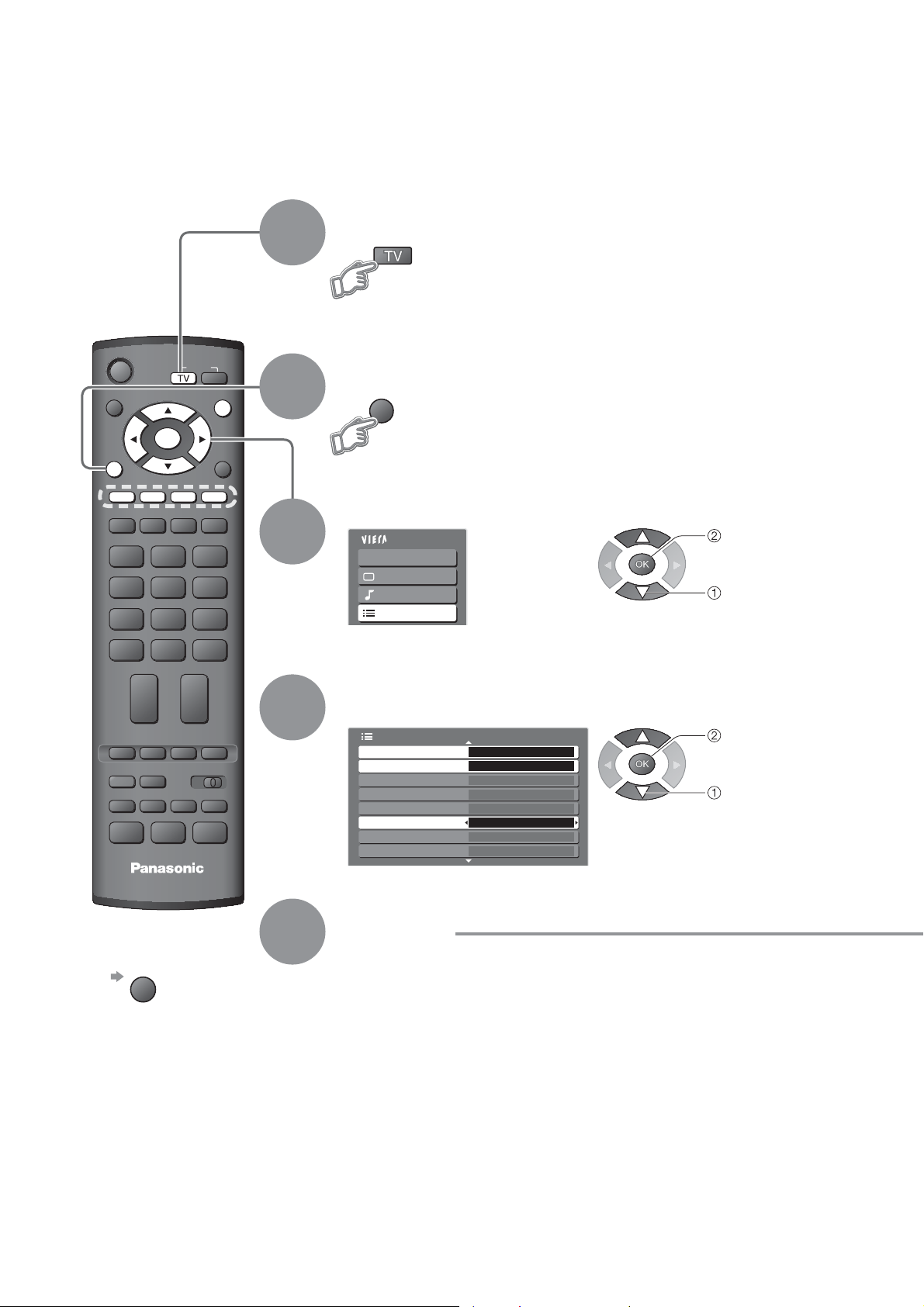

Wählen Sie die gewünschte Bildeinstellung.

Bildmodus

Dynamik Normal Kino Auto

Diese Einstellung kann auch im Menü

•

„Bildeinstellung“ geändert werden. (S. 20)

Auswahl

Einstellen

Die automatische Einrichtung ist abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit.

Ändern von Kanälen

•

Bearbeiten von Kanälen (S. 24) Analogprogr. bearbeiten (S. 27)

Page 11

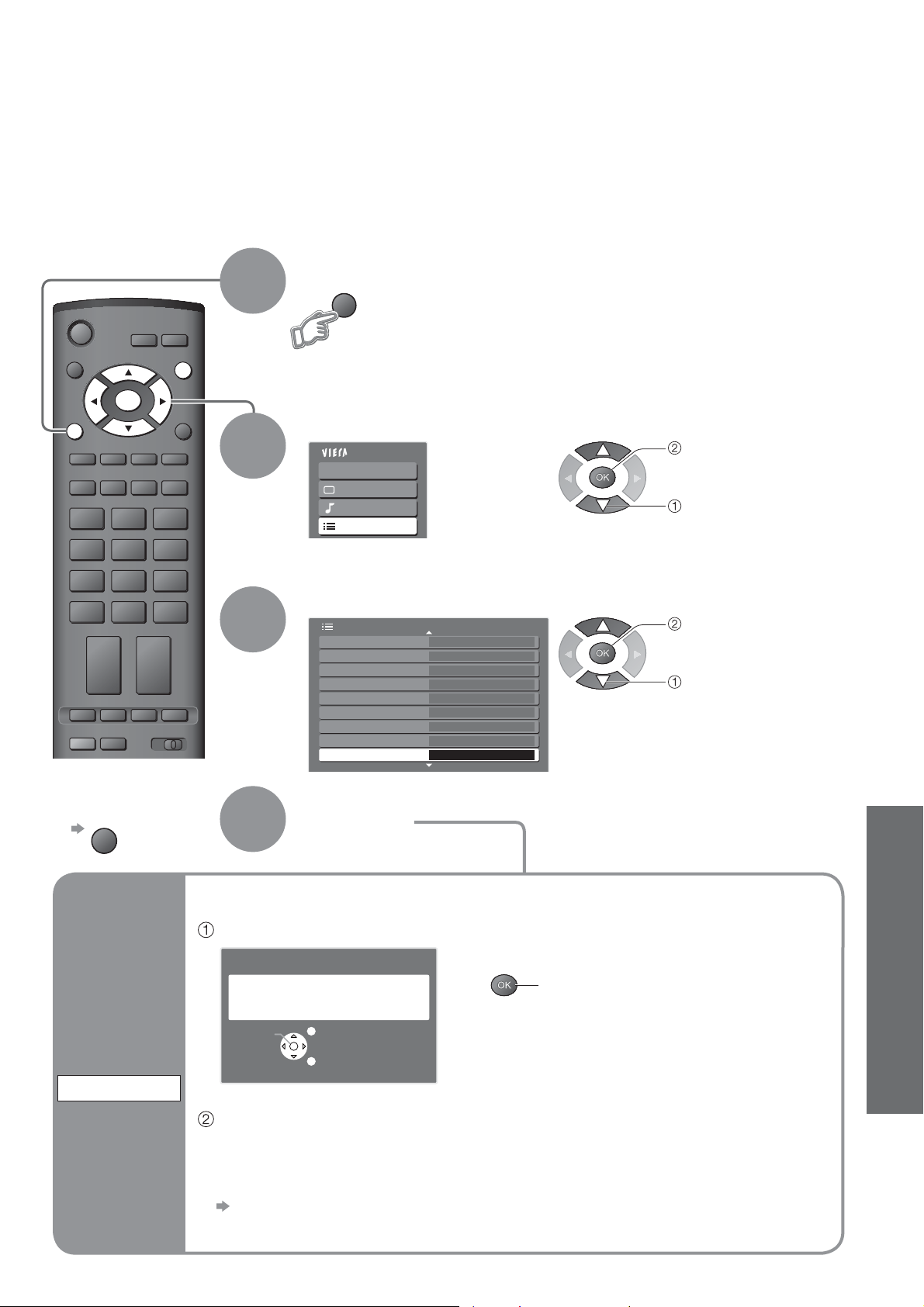

Die in den Bildschirm eingeblendeten Menüanzeigen ermöglichen einen bequemen Zugriff auf zahlreiche Funktionen dieses Fernsehers.

Gebrauch der Fernbedienung

Aufrufen des Hauptmenüs

Bewegen des Cursors / Wahl eines Menüs

Bewegen des Cursors / Pegeleinstellung / Auswahl aus verschiedenen Optionen

Zugriff auf das Menü / Speichern von Einstellungen, nachdem Änderungen vorgenommen oder Optionen eingestellt wurden

Kurzleitfaden

RETURN

Gebrauch der Einblendungsmenüs

EXIT

Bildschirm-Hilfe

(Beispiel: Toneinstellung)

Toneinstellung

Modus Musik

Bass Höhen Balance Kopfhörerlautstärke Surround Aus Lautstärke Korrektur Audio Empfang Stereo Grundeinstellungen Einstellen

Anleitungsfeld

Rückkehr auf das vorige Menü

Verlassen des Menüsystems und Rückkehr zum normalen Bild

Wählen

Abbruch Ändern Zurück

•

Automatische Einrichtung

Hinweise

Bei Versagen des automatischen Sendersuchlaufs „Auto Setup“ (S. 27).

•

Bei Versagen des Herunterladens „Daten herunterladen“ (S. 21).

•

Wenn der Fernseher zuletzt aus dem Bereitschaftsmodus ausgeschaltet wurde, wird nach erneutem Einschalten

•

des Netzschalters wieder der Bereitschaftsmodus aktiviert.

Page 12

Betrachten von Fernsehprogrammen

Schalten Sie das Gerät ein.

INPUT

(ca. 1 Sekunde lang gedrückt halten)

Dazu muss der Netzschalter eingeschaltet sein.

GUIDE

ASPECT

132 465 798

TEXT INDEX

STTL HOLD

REC

PROGRAMME

Hinweise

Pay-TV siehe

•

OPTION

VCR

EXIT

RETURN

DIRECT TV REC

VCR DVD

(S. 23)

Lautstärke

Wählen Sie den DVB- (Digitalprogramme) oder Analog-Modus.

1 BBS

Corontation Street 20 : 00 ~ 20 : 55

Jetzt

Informationsbanner

Der Modus kann auch mit der TV-Taste auf der Oberseite des

•

Fernsehers gewählt werden.

23:35

Kategorie ändern

Infos über

Profil1

Wählen Sie einen Kanal.

aufwärts

abwärts

Um eine zwei- oder dreistellige Programmnummer zu wählen, z.B. 39

•

Auswahl aus der Programmtabelle

GUIDE

All DVB Services

Cartoon Nwk

BBC Radio Wales

BBC Radio Cymru

BBC ONE Wales

BBC THREE BBCi

CBBC Channel

Connect programme

132 465

oder

798

VCR

(innerhalb kurzer Zeit)

Select

EXIT Page up/down RETURN

Programmwahl

Seitenwahl

Betrachten

Page 13

Weitere praktische Funktionen (Bedienungen nach Beendigung der automatischen Einrichtung.)

Standbild anzeigen

Untertitel anzeigen

Standbild / Laufendes Programm

Untertitel einblenden / ausblenden (falls vorhanden)

•

Sofortiges Überprüfen oder Ändern des aktuellen Programmstatus

•

Anzeigen des aktuellen Programmstatus

Hinweise

Die Einstellungen können auch in der Menüliste geändert werden (S. 20 und S. 21).

•

HOLD

STTL

Ändern der Sprache für DVB-Programme

„Bevorzugte Untertitel“ (S. 21) (falls vorhanden)

OPTION

Ändern

Sprache Untertitel (DVB-Modus)

Diese Funktion steht zur Verfügung, wenn das Programm Untertitel in mehreren Sprachen enthält.

Multi-Audio (DVB-Modus)

Diese Funktion steht zur Verfügung, wenn das Programm Tonspuren in mehreren Sprachen enthält.

Videotext Sprache

Setup (S. 21)

Audio Empfang (Analogmodus)

Toneinstellung (S. 20)

Lautstärke Korrektur

Einstellen der Lautstärke eines individuellen Kanals oder des Eingangsmodus

Ändern Auswahl

Betrachten

Anzeigen der Programminformationen

Programm

DVB: Programm-

Start- / Endezeit

Analog: Programmstatus

Anzeigen des Informationsbanners

Umschalten des Bildseitenverhältnisses

Informationen über einen anderen Kanal

•

Informationen über das nächste Programm

•

(DVB)

Betrachten des im Banner angezeigten Programms

•

Bedienung des Informationsbanners

•

1. Drücken Banner anzeigen

Bildseitenverhältnis umschalten

(S. 38)

Bildwiedergabe mit optimaler Bildgröße und optimalem Bildseitenverhältnis

Umschalten des Modus

•

Anzeigen der Bildseitenverhältnis-Auswahlliste

Zum Umschalten des Modus nur mit der ASPECT-Taste

•

SPECT

(so oft betätigen, bis der gewünschte Modus erreicht ist)

Kanal Uhrzeit Kategorie

1 BBS

Corontation Street 20 : 00 ~ 20 : 55

Schwaches Signal

Stummschaltung

schwaches Fernsehsignal

Verschlüsselt 45

verschlüsselte Sendung

2. Drücken Banner + Programm-Inhaltsangabe (DVB)

SPECT

23:35

Jetzt

Untertitel

Wählen Sie den gewünschten Modus bei Anzeige der Liste.

Kategorie ändern

Videotext

SPECT

Bildseitenverhältnis-

Profil1

Infos über

Abschaltuhr

Stereoklang / Mehrkanalton

Einstellen des Anzeige-Abschaltintervalls

•

„Display-Anzeigedauer” (S. 21)

Ausblenden

•

Erscheint auch beim Umschalten

•

des Kanals.

Auswahlliste

Umschalten der Kategorie verfügbare Funktionen

EXIT

3. Drücken Verlassen

Bildseitenverhältnis-Wahl

Speichern

Auto

16:9 14:9 Aspekt 4:3 4:3 Vollformat Zoom1 Zoom2 Zoom3

Wählen

Zugriff

Blau

Abbruch

Zurück

•

Betrachten von Fernsehprogrammen

Page 14

Betrachten von Videos und DVDs

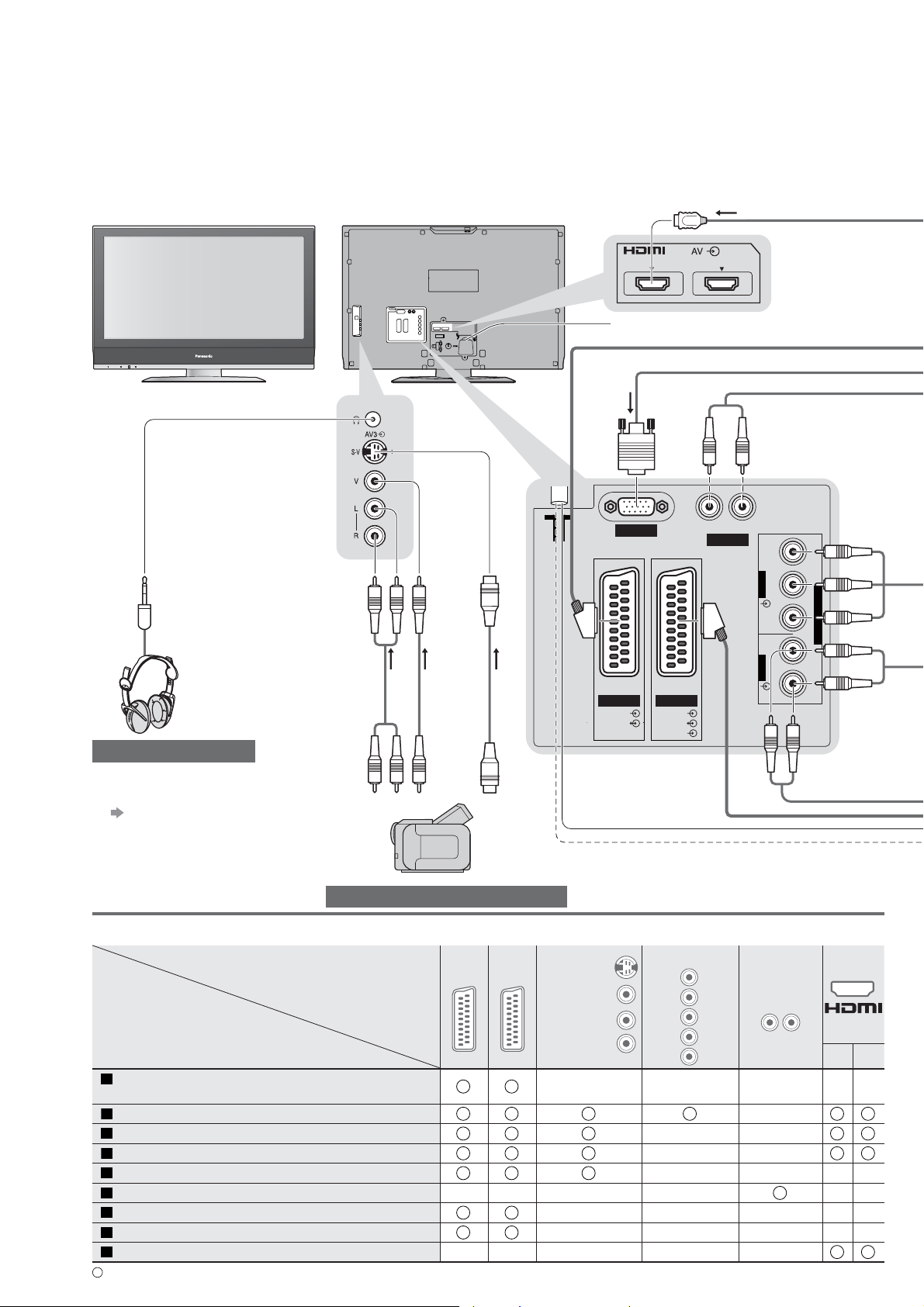

Nach Anschluss eines Zusatzgerätes (Videorecorder, DVD-Gerät usw.) können Sie dessen Eingangssignal auf dem Bildschirm betrachten.

Anschließen des Gerätes (S. 8 und S. 9) Die Fernbedienung im Lieferumfang dieses Fernsehers kann zur Steuerung bestimmter Funktionen von manchen Geräten der Marke Panasonic verwendet werden.

Schalten Sie den Fernseher ein.

Bei Herstellung eines SCART-Anschlusses wie in Beispiel 2

oder 3 (S. 8 und S. 9)

Das Eingangssignal wird automatisch empfangen, sobald die Wiedergabe am angeschlossenen Gerät startet.

Die Art des Eingangssignals wird automatisch von der SCART-

•

Buchse (Stift 8) ermittelt. Bei Herstellung eines HDMI-Anschlusses (S. 35) steht diese

•

Funktion ebenfalls zur Verfügung.

Falls der Eingangsmodus nicht automatisch umgeschaltet wird

Führen Sie Schritt und unten aus.

Abhängig von der Einrichtung des Gerätes

•

Zeigen Sie das Eingangswahl-Menü an.

Wählen Sie den Eingang, an den das Zusatzgerät angeschlossen ist.

Eingangswahl

AV1

AV2/AV2S

AV3/AV3S COMPONENT PC HDMI1 HDMI2 TV

Sie können den Eingang auch mit der AV-Taste auf der Fernbedienung

•

oder am Fernsehgerät wählen. Drücken Sie die Taste wiederholt, bis der gewünschte Eingang gewählt ist. Die Eingangsmodi können jeweils mit einer Bezeichnung versehen oder

•

zum Auslassen vorgesehen werden

„Eingangsbezeichnung“ (S. 30)

Betrachten

Auswahl

INPUT

GUIDE

ASPECT

132 465 798

TEXT STTL INDEX HOLD

OPTION

VCR

EXIT

RETURN

DIRECT TV REC

2 3

REC

VCR DVD

PROGRAMME

Rückkehr zum

TV-Modus

Betrachten

Die ausgewählte Buchse wird angezeigt.

Hinweise

Wenn das Zusatzgerät über eine Funktion für Einstellung des

•

Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“. Einzelheiten hierzu sind der Bedienungsanleitung des betreffenden Gerätes

•

zu entnehmen oder vom Ihrem Fachhändler zu erfahren.

Page 15

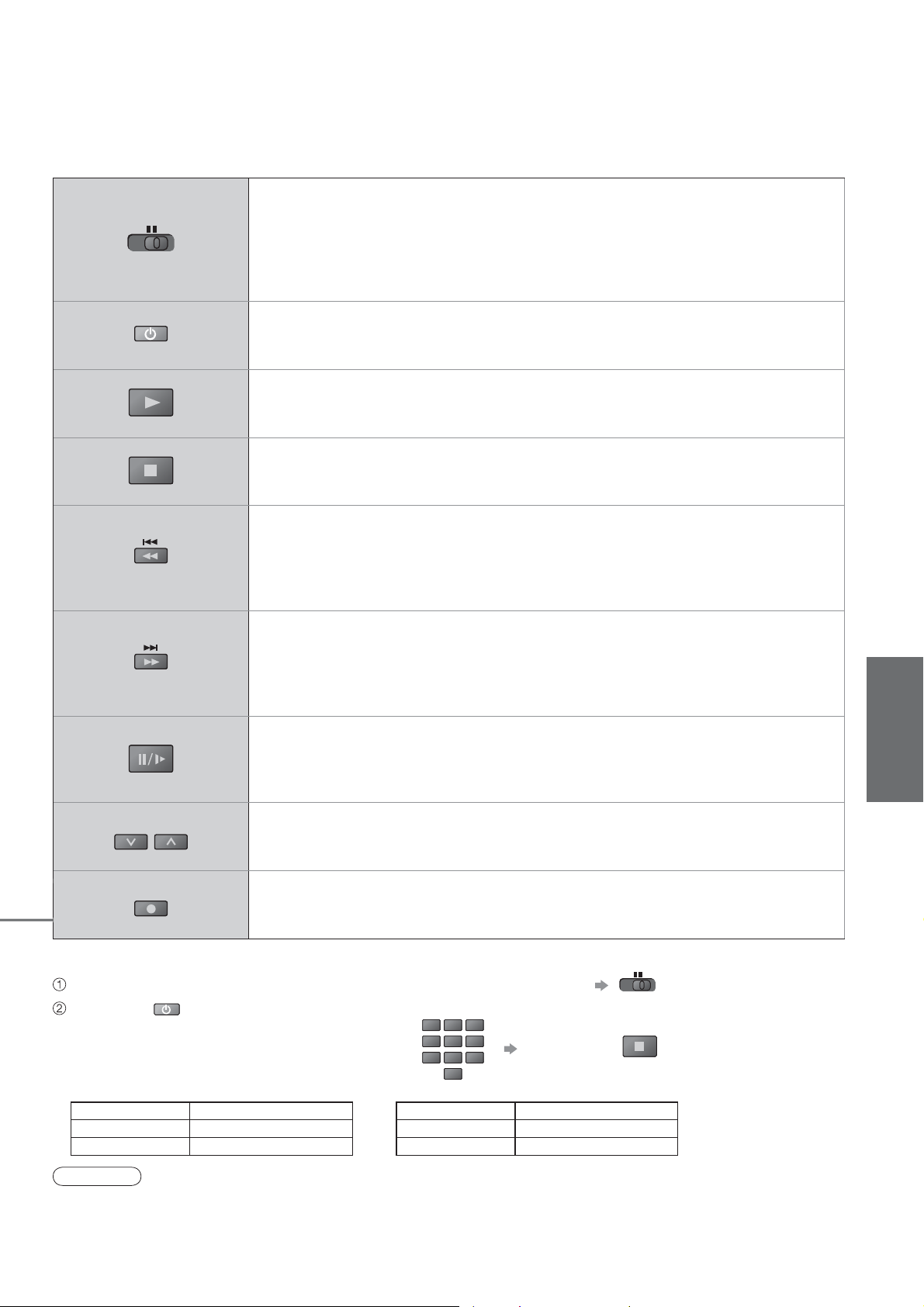

Ein an den Fernseher angeschlossenes Gerät der Marke Panasonic kann direkt mit dieser Fernbedienung gesteuert werden.

VCR DVD

VCR/DVD-Schalter

Wählen Sie die Stellung „VCR“, um einen Videorecorder oder ein DVD-Gerät von Panasonic zu steuern Wählen Sie die Stellung „DVD“, um ein DVD-Gerät oder ein Player-Heimkino von Panasonic zu steuern

Bereitschaft

Umschalten auf Bereitschaft / Einschalten

Wiedergabe

Wiedergabe einer Videocassette / DVD

Stopp

Stoppen des aktuellen Betriebsvorgangs

Rückspulen / Überspringen / Suchlauf

Videorecorder DVD-Gerät: Sprung an den vorigen Titel oder DVD-Video-Titel Für den Suchlauf rückwärts drücken und halten

Schnellvorlauf / Überspringen / Suchlauf

Videorecorder DVD-Gerät: Sprung an den nächsten Titel oder DVD-Video-Titel Für den Suchlauf vorwärts drücken und halten



: Rückspulen, Suchlauf rückwärts (während der Wiedergabe)

: Schnellvorlauf, Suchlauf vorwärts (während der Wiedergabe)

Betrachten

Pause

Pause / Fortsetzen der Wiedergabe DVD-Gerät: Für Zeitlupenwiedergabe gedrückt halten

PROGRAMME

REC

Einstellen der Fernbedienung für Steuerung von Videorecordern, DVD-Geräten usw. der Marke Panasonic



Bringen Sie den VCR / DVD-Schalter in die entsprechende Stellung. Halten Sie gedrückt, während Sie die folgenden Bedienungsvorgänge ausführen.

Geben Sie den jeweils in der nachstehenden Tabelle für das zu steuernde Gerät angegebenen Code ein.

Stellung „VCR“

Gerät Code

Videorecorder

DVD-Gerät 11

Hinweise

Überprüfen Sie nach der Änderung des Codes, dass eine Bedienung des betreffenden Gerätes möglich ist.

•

Nach einem Austausch der Batterien werden die Code-Standardeinstellungen wiederhergestellt.

•

Die Schalterstellung „DVD“ ist für DVD-Player, DVD-Recorder und Recorder-Heimkinos vorgesehen.

•

Bei manchen Gerätemodellen können bestimmte Funktionen u.U. nicht gesteuert werden.

•

10 (Standardeinstellung)

Programm aufwärts / abwärts

Wahl des Programms

Aufzeichnung

Starten der Aufzeichnung

132 465 798

Stellung „DVD“

Player-Heimanlage

VCR

Gerät Code

DVD-Gerät

VCR DVD

Drücken Sie

70 (Standardeinstellung)

•

Betrachten von Videos und DVDs

Page 16

Betrachten von Videotext

Videotext-Sendungen, einschließlich von Nachrichten, Wetterberichten und Untertiteln, können auf diesem Fernseher betrachtet werden, sofern der betreffende Sender einen Videotext-Dienst anbietet.

Was ist der FLOF-Modus (FASTEXT)?

Im FLOF-Modus erscheinen vier Themenbereiche in unterschiedlichen Farben im unteren Bereich des Bildschirms. Für Zugriff auf weitere Informationen zu einem dieser Themen müssen Sie einfach nur die entsprechende Farbtaste drücken. Mit Hilfe dieser Einrichtung erhalten Sie schnellen Zugriff auf Informationen zu den gezeigten Themen.

Was ist der TOP-Modus? (Im Falle des TOP Text Sendung)

TOP-Videotext, eine wesentliche Verbesserung des Standarddienstes, erleichtert und beschleunigt die Auswahl gewünschter Videotext-Seiten.

Rasche Übersicht über die verfügbaren Videotext-Informationen

•

Einfache Auswahl des gewünschten Themenbereichs in mehreren Schritten

•

Seitenstatus-Informationen im unteren Bereich des Bildschirms

•

Seite aufwärts / abwärts

Rot

Grün

Auswahl des gewünschten Themenbereichs

Auswahl des gewünschten Themas innerhalb des gewählten Themenbereichs (Nach dem letzten Thema wird an den nächsten Themenbereich weitergeschaltet.)

Was ist der List-Modus?

Im List-Modus erscheinen im unteren Bereich des Bildschirms vier Seitennummern in unterschiedlichen Farben. Diese Nummern können geändert und im Speicher des Fernsehgerätes gespeichert werden. („Häuﬁ g betrachtete Seiten speichern“, S. 17)

Umschalten des Modus „Videotext“ im Menü „Installation“ (S. 21)

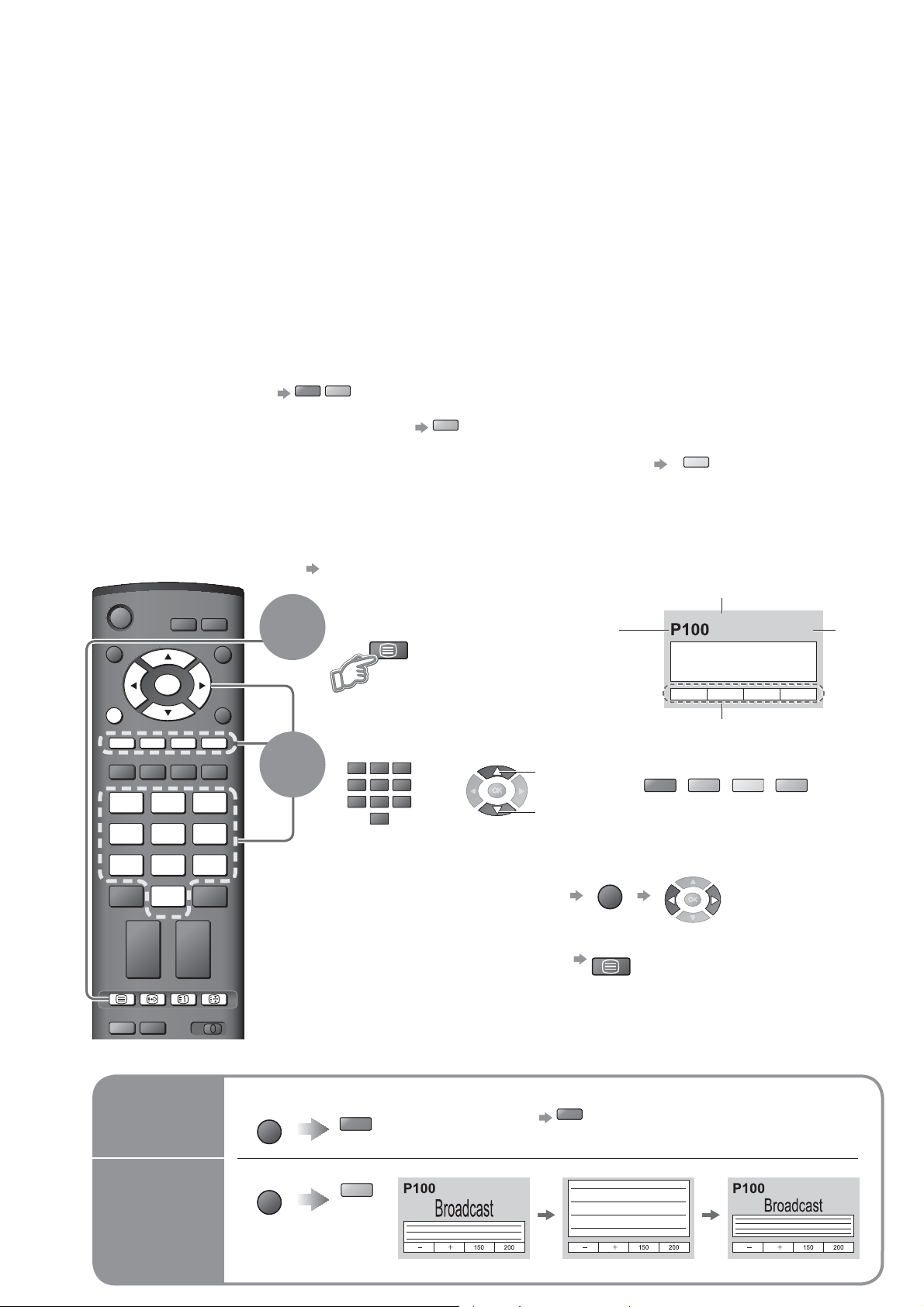

Schalten Sie auf Videotext um.

TEXT

GUIDE

INPUT

EXIT

RETURN

Blau

Der Index wird

•

angezeigt (der Inhalt ist je nach Sender verschieden)

aktuelle Seitennummer

Gelb

Unterseitennummer

<< 01 02 03 04 05 06 07 >>

17:51 28 Feb

TELETEXT

INFORMATION

Farbbalken

Uhrzeit / Datum

Wählen Sie die Seite aus.

ASPECT

132 465 798

OPTION

VCR

DIRECT TV REC

132 465 798

Einstellen des Kontrasts

oder

VCR

aufwärts

abwärts

oder

Grün

Rot

(entspricht dem Farbbalken)

Bei Anzeige des blauen Balkens

GelbBlau

TEXT STTL INDEX HOLD

REC

VCR DVD

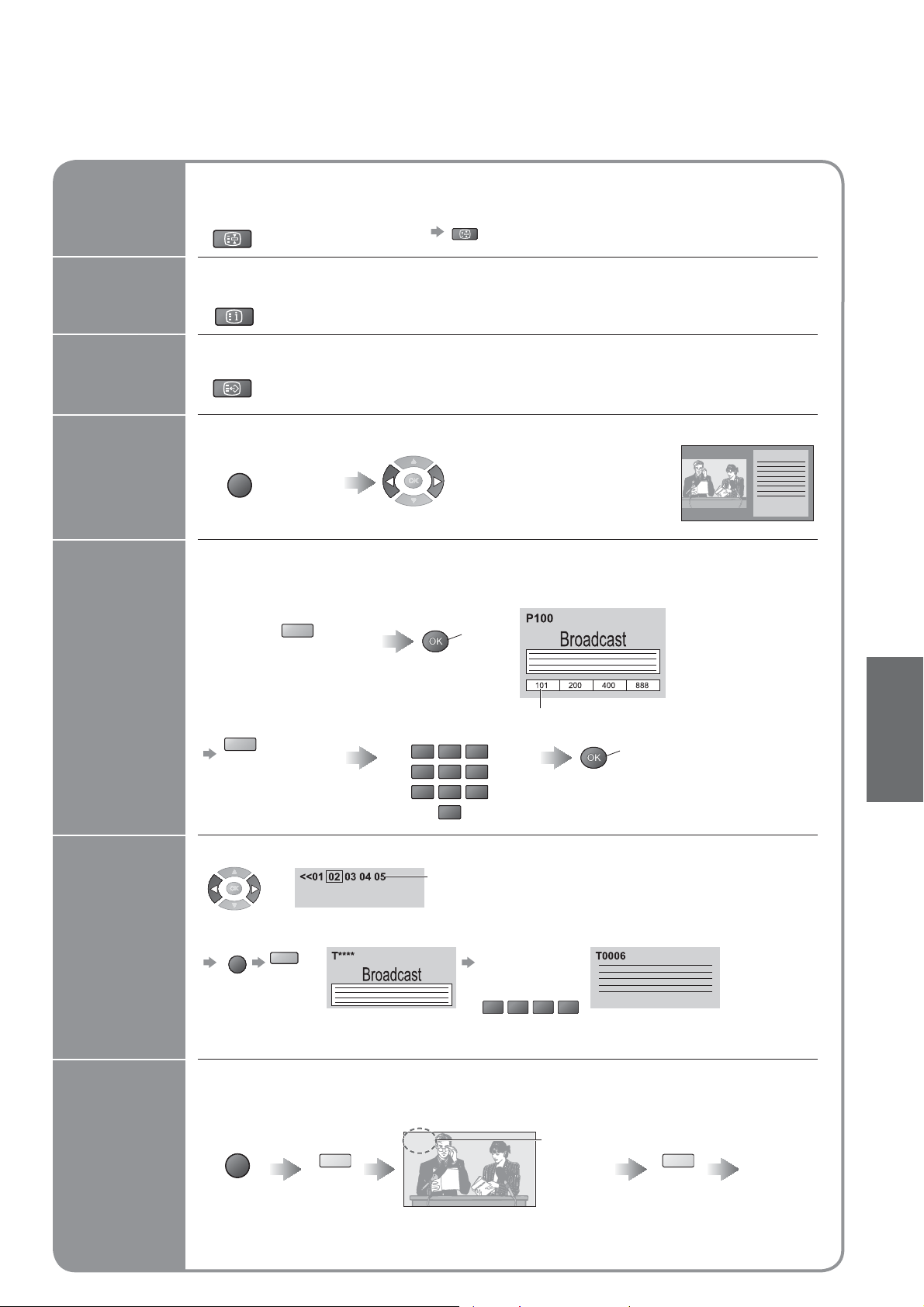

Praktische Videotext-Funktionen

Anzeigen verdeckter

Verdeckte Wörter, z.B. die Antworten von Quiz-Seiten, anzeigen.

Daten

Ganz / Oben / Unten

Rückkehr zum TV-Modus

Erneut verdecken

Rot

Grün

•

(oben)

(obere Hälfte vergrößern)

TEXT

Rot

(

untere Hälfte vergrößern

normal (Vollanzeige)(unten)

)

Page 17

Halten

Index

Halten der aktuellen Seite ohne Aktualisierung

Stoppen oder Fortsetzen der automatischen Aktualisierung

HOLD

Fortsetzen

HOLD

Rückkehren zur Hauptindex-Seite

INDEX

Nur im TOP / FLOF-Modus

•

Abrufen einer

STTL

Lieblingsseite

Gleichzeitige Anzeige von Fernsehprogramm und Videotext in zwei Fenstern

Mehrbildanzeige

Diese Funktion kann nur im Videotext-Modus ausgeführt werden.

•

Häuﬁ g betrachtete Seiten speichern

Bei

Häuﬁ g

Anzeige der Seite

betrachtete Seiten speichern

Rufen Sie die unter „Blau“ gespeicherte Seite ab.

•

Die Werkseinstellung ist „P103“.

•

(zweimal drücken)

entsprechende farbige Taste

Ändern gespeicherter Seiten

Neue Seitennummer eingeben

Zu ändernde farbige Taste

132 465 798

Ein- und Ausschalten der

•

Bild- und Textanzeige

drücken und halten

Die Farbe der Nummer wechselt auf Weiß.

VCR

(Nur Analogmodus)

(nur im List-Modus)

Betrachten

drücken und halten

•

Betrachten von Videotext

Unterseite anzeigen

Fernsehen beim Warten auf Aktualisierung

Unterseite anzeigen (nur wenn Videotext mehr als eine Seite umfasst)

Erscheint oben links auf dem Bildschirm.

Anzeigen einer bestimmten Unterseite

Blau

Unterseiten:

•

Die Anzahl der Unterseiten (maximal 79) ist je nach Sender verschieden. Der Suchvorgang kann einige Zeit beanspruchen, während der Sie ein Fernsehprogramm betrachten können.

4-stellige Nummer eingeben

Beispiel: P6

0 0 0

Betrachten eines Fernsehprogramms während der Suche nach einer Videotext-Seite

Videotext wird automatisch aktualisiert, sobald neue Informationen verfügbar werden.

Vorübergehendes Umschalten auf Fernsehprogramm

Gel

Die Nachrichtenseite verfügt über eine Funktion („News Flash“), die auf den Eingang

•

neuester Nachrichten aufmerksam macht, falls der empfangene Sender dies unterstützt.

P108

(Der Kanal kann nicht umgeschaltet werden.)

Erscheint nach beendeter Aktualisierung.

Gel

Anzeigen der aktualisierten Seite

Page 18

Gebrauch der Menüfunktionen

Verschiedene Menüs können aufgerufen werden, die Ihnen eine benutzerspeziﬁ sche Einstellung von Bild-, Ton- und anderen Funktionen ermöglichen.

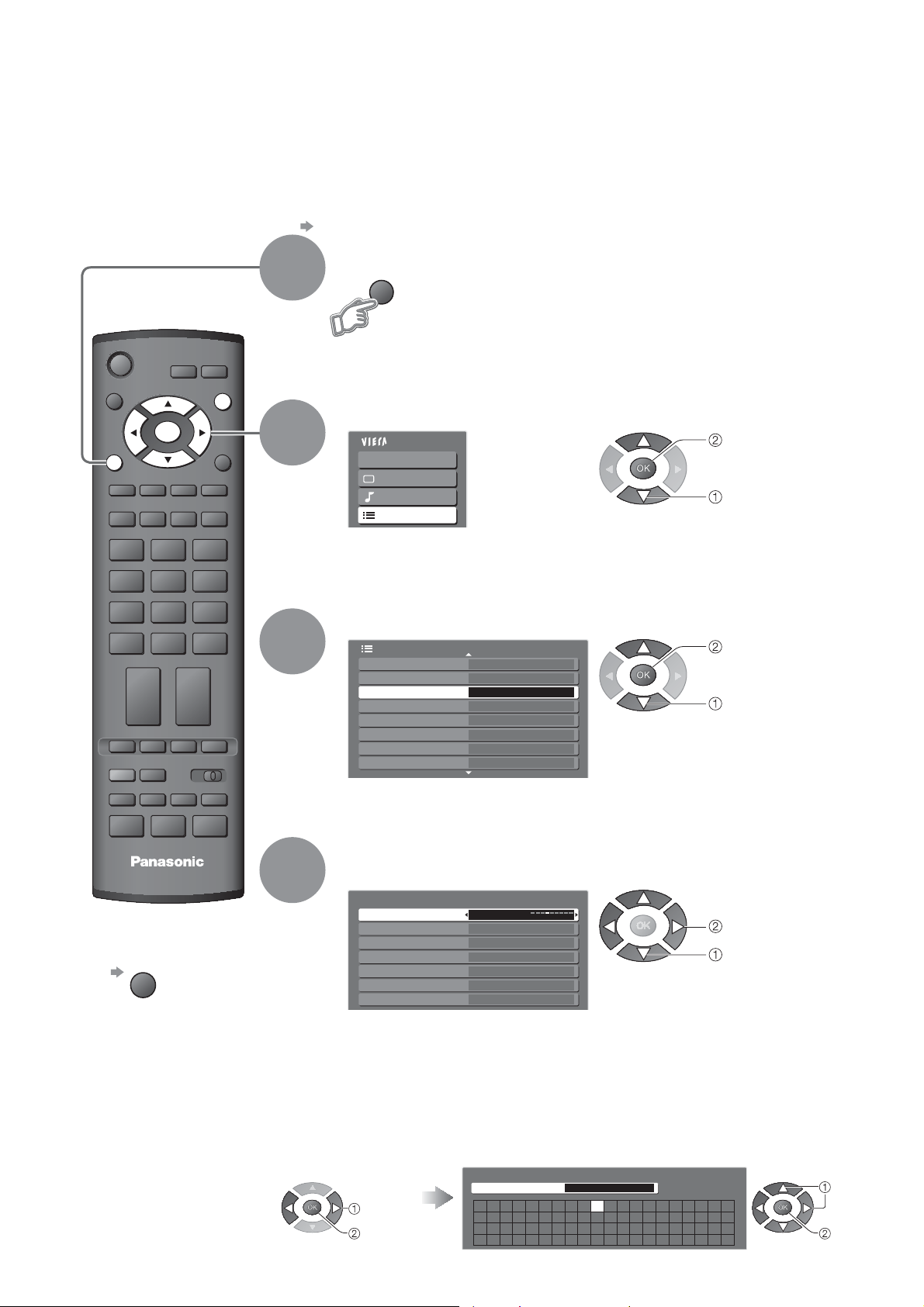

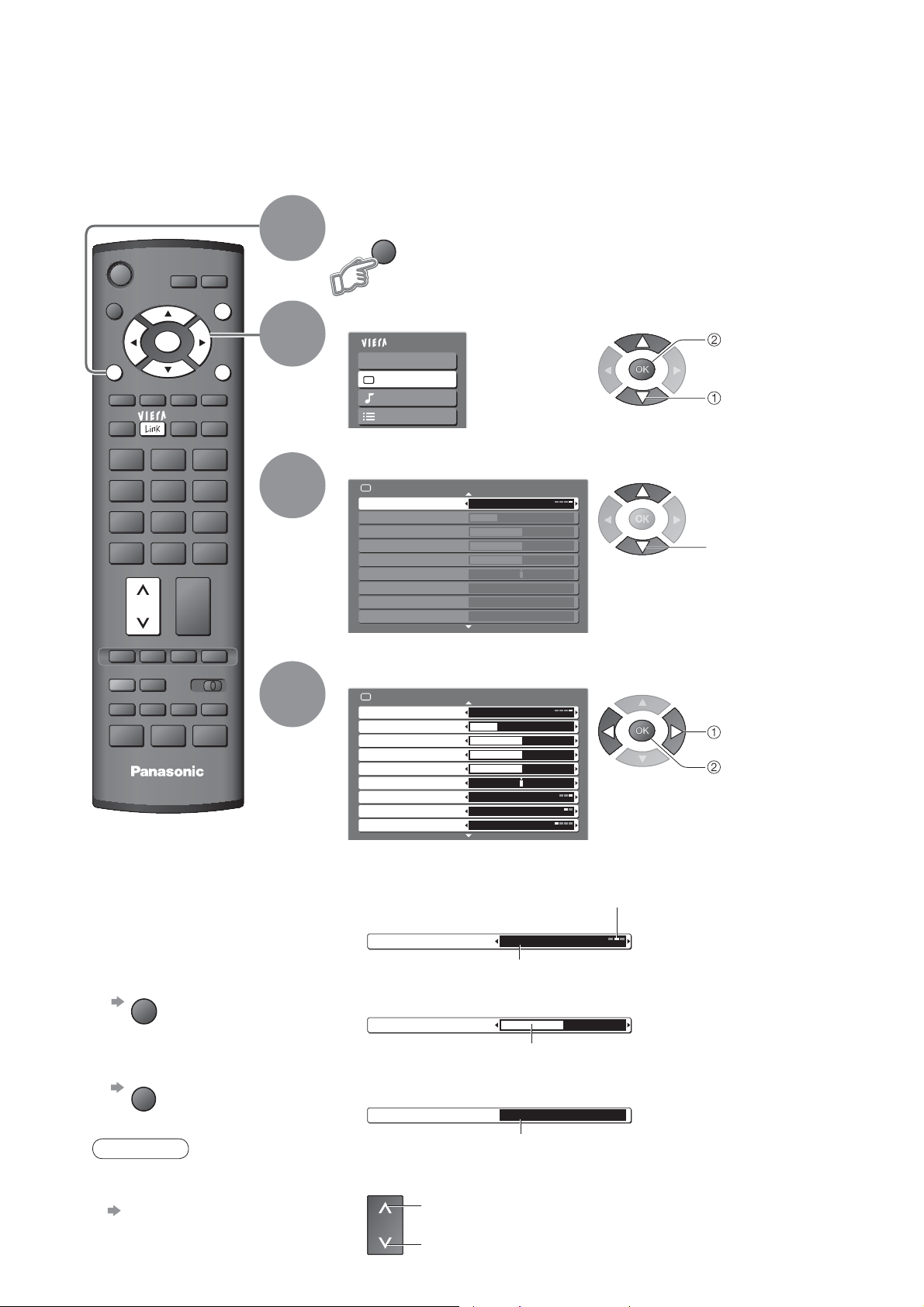

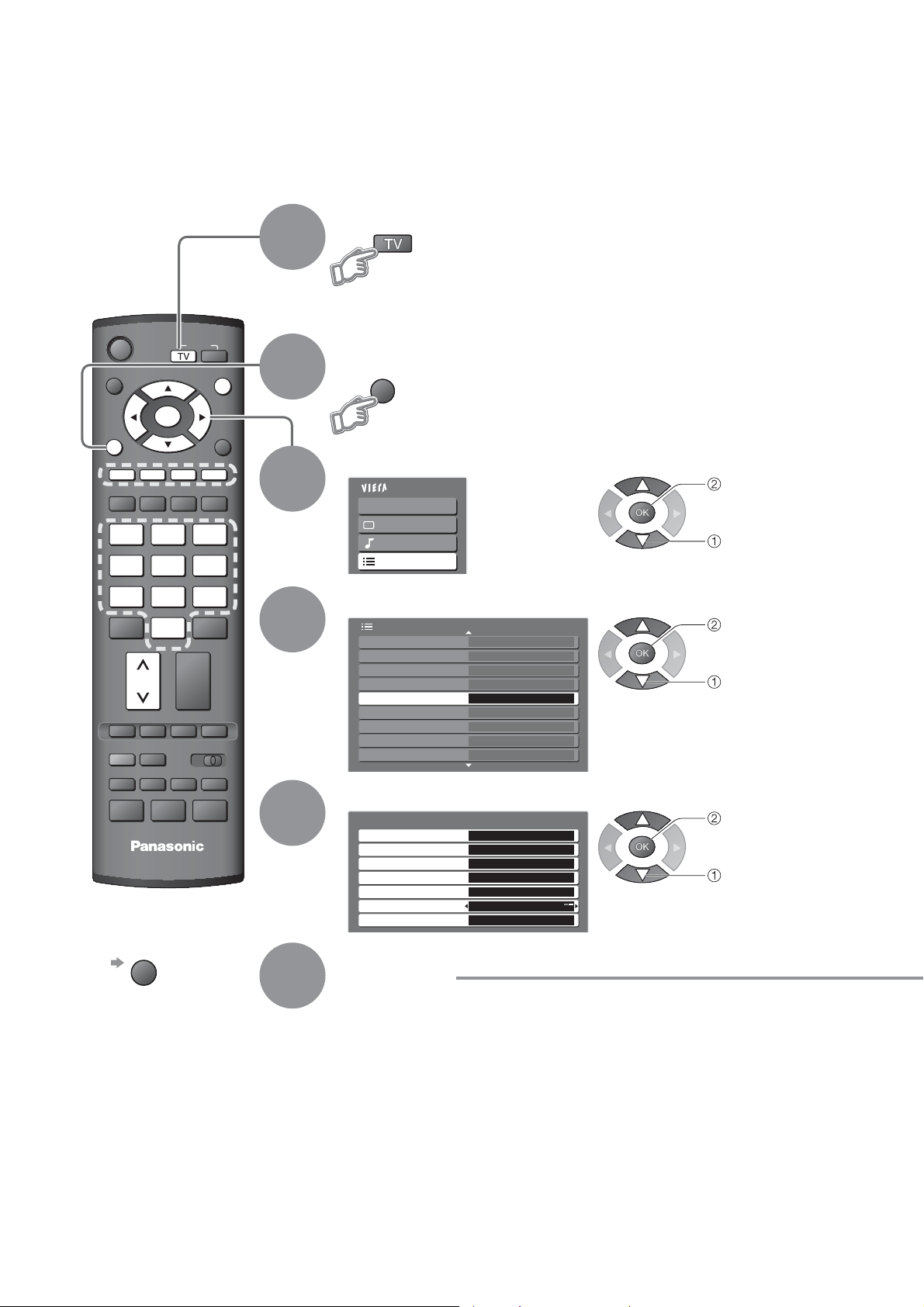

Rufen Sie die Menüanzeige auf.

INPUT

GUIDE

ASPECT

OPTION

132 465 798

VCR

TEXT STTL INDEX HOLD

EXIT

RETURN

DIRECT TV REC

1 2

Wählen Sie das gewünschte Menü aus.

VIERA Link


Ton Setup

(Beispiel: Menü „Bildeinstellung“)

Wählen Sie die gewünschte Menüfunktion aus.

Bildeinstellung 1/2

Modus Auto

Kontrast Helligkeit Farbe Schärfe NTSC-Farbton Farbton Warm Colour Management Aus P-NR Aus

Die (je nach Eingangssignal

•

verschiedenen) Funktionen, die eingestellt werden können, werden angezeigt.

Haupt-Menü

(Beispiel: Menü „Bildeinstellung“)

Aufrufen

Auswahl

REC

VCR DVD

PROGRAMME

Für sofortige

Rückkehr zum TV-Modus

EXIT

Rückkehr zur

vorigen Anzeige

RETURN

Nehmen Sie die gewünschte Einstellung oder Auswahl vor.

Bildeinstellung

Modus Auto Kontrast Helligkeit Farbe Schärfe NTSC-Farbton Farbton Warm Colour Management Aus P-NR Aus

(Beispiel: Menü „Bildeinstellung“)

Auswahl aus mehreren Optionen

Nummer und Position der Optionen

Farbton Normal

geänderte Einstellung

Einstellung über Pegelsteller

Schärfe

verändern

Weiterschalten zur nächsten Anzeige

Tuning-Menü Zugriff

1/2

Ändern

Speichern oder Aufrufen

(bei bestimmten Funktionen erforderlich)

Hinweise

Initialisieren aller

•

Einstellungen

„Werkseinstellungen“ (S. 29)

Die nächste Anzeige erscheint.

Umblättern der Menüseiten

aufwärts

abwärts

Page 19

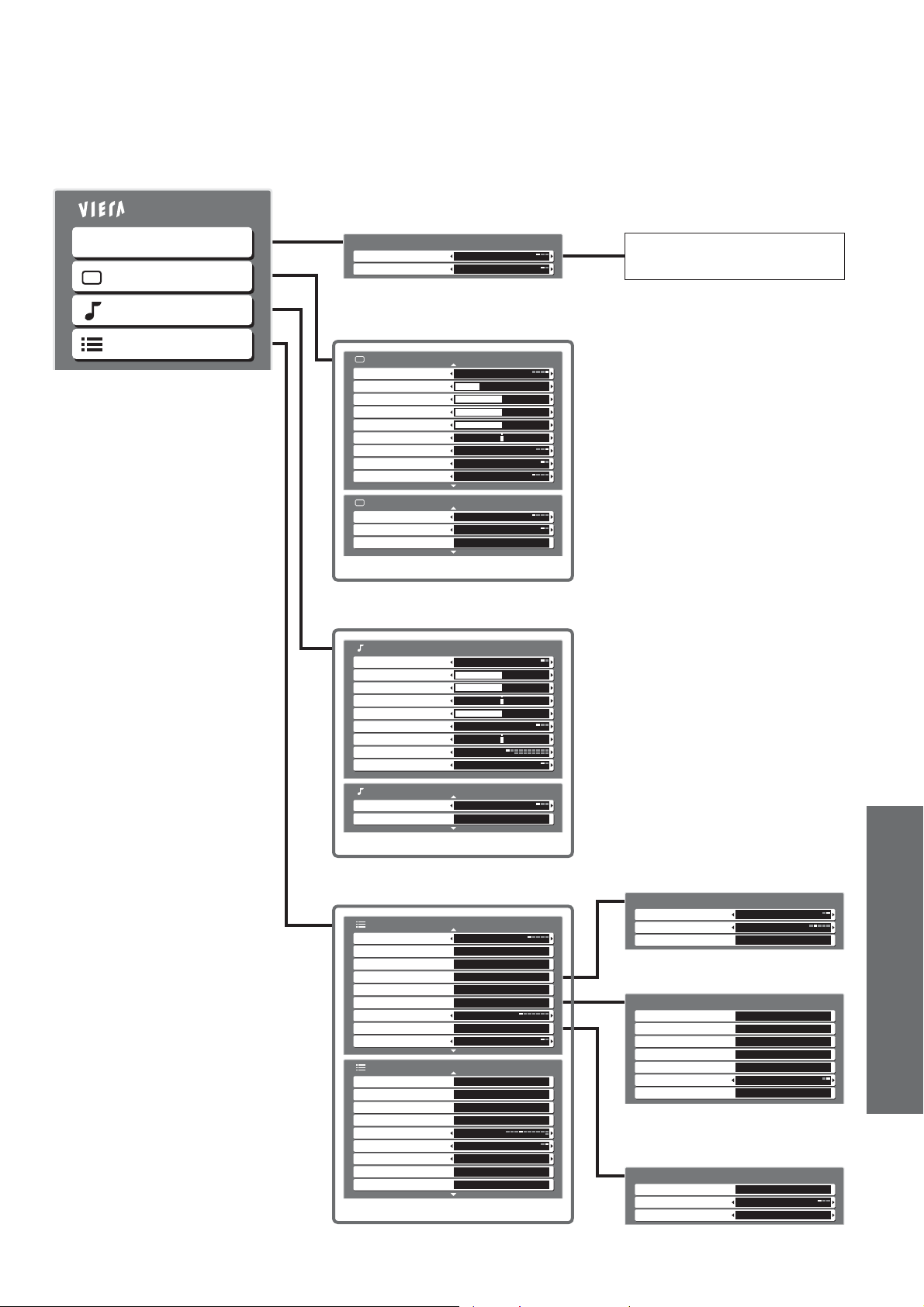

Überblick

Haupt-Menü

VIERA Link

Bild Ton Setup

VIERA Link-Menü

VIERA Link Einstellungen Lautsprecher Auswahl

Bildeinstellung

Modus Auto Kontrast Helligkeit Farbe Schärfe NTSC-Farbton Farbton Warm Colour Management Aus P-NR Aus

Bildeinstellung

MPEG NR Aus 3D-COMBFILTER Aus Grundeinstellungen Einstellen

Toneinstellung

Modus Musik Bass Höhen Balance Kopfhörerlautstärke Surround Aus Lautstärke Korrektur Bevorzugte Audiosprache Audio Empfang Stereo

Toneinstellung

HDMI1 Eingang Auto Grundeinstellungen Einstellen

Recorder Heimkino

Englisch

(S. 35)

1/2

2/2

(S. 20)

1/2

2/2

(S. 20)

Das Menü des verwendeten Gerätes

•

Gebrauch der Menüfunktionen

(Bild, Klangqualität usw.)

Weiterführende Funktionen

Setup

AV-Farbsystem Auto DVB Profile bearbeiten Zugriff DVB Programmliste Q-Link Einstellungen Zugriff Kindersicherung Zugriff Tuning-Menü Abschalt-Uhr Aus Sprache Videotext TOP

Setup

Werkseinstellungen Zugriff Common Interface Zugriff Software-Update Zugriff AV Label bearbeiten Display-Anzeigedauer 3 Sekunden VIERA Link Zeitzone Auto Software-Lizenz Zugriff Systeminformation Zugriff

Nur die verfügbaren Einträge können ausgewählt werden.

•

Zugriff

Ein

1/2

2/2

(S. 21)

Q-Link Einstellungen

Q-Link AV2 AV2 Ausgang DVB Daten herunterladen Zugriff

(S. 21)

Tuning-Menü

Auto Setup Zugriff Analogprogr. bearbeiten Manueller DVB Suchlauf Man. Analogabstimmung Neue DVB Sender suchen Neue Sender melden DVB Signalstatus Zugriff

Zugriff Zugriff Zugriff Zugriff Aus

Off

(S. 26)

Sprache

Menüsprache Zugriff Sprache Videotext West Bevorzugte Untertitel Deutsch

(S. 21)

Page 20

Gebrauch der Menüfunktionen

Menüliste

Menü Funktion Einstellungen / Konﬁ guration (Optionen)

VIERA Link

VIERA Link Control

Lautsprecher Auswahl

Modus

Kontrast, Helligkeit, Farbe, Schärfe

NTSC-Farbton

Farbton


Colour Management

P-NR

MPEG NR

3D-COMBFILTER

Grundeinstellungen

Modus Bass Höhen Balance Kopfhörerlautstärke

Surround

Dient zur Steuerung eines angeschlossenen Gerätes des Marke Panasonic. „Einfache Steuerung nur über VIERA-Fernbedienung“ (S. 35) „Lautsprechersteuerung“ (S. 35)

Das VIERA Link-Menü kann auch direkt über die VIERA Link-Taste an der

•

Fernbedienung aufgerufen werden.

Grundlegende Bildschirmeinstellung (Dynamik / Normal / Kino / Auto)

Nehmen Sie diese Einstellung für jedes Eingangssignal (TV, AV, etc) individuell vor.

•

Dient zur wunschgemäßen Einstellung von Farbe, Helligkeit usw. für jeden Bildmodus.

Dient zur Einstellung des Farbtons.

Diese Funktion steht nur beim Empfang von NTSC-Signalen zur Verfügung.

•

Dient zur Einstellung der Farbbalance des gesamten Bildes. (Kühl / Normal / Warm)

Lebhaftere Farben werden automatisch erzeugt. (Aus / Ein)

Nicht gültig für das PC-Signal.

•

Reduzierung von Bildrauschen Reduziert automatisch unerwünschtes Bildrauschen.

(Aus / Normal / Dynamik / Automatisch)

Bei HDMI- und PC-Signalen sowie DVB-Sendern steht diese Einstellung nicht zur Verfügung.

•

Bei DTV-, DVD- und VCD-Wiedergabe wird Rauschen automatisch reduziert.

(Aus / Niedrig / Mittel / Hoch)

Lebhaftere Stand- und Zeitlupenwiedergabebilder werden automatisch erzeugt. (Aus / Ein)

Diese Funktion steht nur beim Empfang von PAL- oder NTSC-Signalen zur Verfügung.

•

Bei Zuleitung von RGB-, S-Video-, Komponenten-, PC- und HDMI-Signalen ist diese

•

Einstellung unwirksam.

Drücken Sie die OK-Taste, um den gegenwärtigen Bildmodus auf die Vorgabeeinstellungen zurückzustellen.

Grundlegender Tonmodus (Musik / Sprache)

Dient zur Einstellung des Ausgangspegels der Bässe.

Dient zur Einstellung des Ausgangspegels der Höhen.

Dient zur Einstellung des Lautstärkepegels des rechten und linken Lautsprechers.

Dient zur Einstellung der Kopfhörerlautstärke.

Surround Sound-Einstellungen (Aus / Surround / SRS TruSurround XT) Surround: Eine Dynamic Enhancer-Schaltung wird zur Simulierung von räumlichen

SRS TruSurround XT: SRS TruSurround XT® erzeugt einen hochwertige Surround Sound-

Effekten eingesetzt.

Effekt mit nur zwei Lautsprechern von jeder Programmquelle, die zur Ausgabe von mit Surround Sound codierten Signalen im Stande ist.

Ton

Lautstärke Korrektur Bevorzugte

Audiosprache

Audio Empfang

HDMI1 Eingang

Grundeinstellungen

Dient zum Einstellen der Lautstärke eines individuellen Kanals oder des Eingangsmodus.

Wählt die bevorzugte Sprache für DVB Multi-Audio (die verfügbaren Tonspursprachen sind je nach Sender verschieden).

Dient zur Wahl zwischen stereophonem und monauralem Empfang. (Mono / Stereo)

Normaleinstellung: Stereo

•

Wenn ein Stereosignal nicht empfangen werden kann: Mono

•

M1/M2: Zur Anwahl von zweisprachigen Tonsignalen, wenn diese zur Verfügung stehen.

•

Nur Analogmodus

•

Passen Sie die Einstellung dem jeweiligen Eingangssignal an (Auto / Digital / Analog) (S. 33).

Auto : Automatische Erkennung von digitalen und analogen Programmquellen Digital HDMI-Kabelanschluss Analog : HDMI-DVI-Adapter-Kabelanschluss

Nur HDMI1-Eingangsmodus

•

Der HDMI2-Buchse können nur Digitalsignale zugeleitet werden.

•

Für die HDMI2-Buchse steht diese Einstellung nicht zur Verfügung.

•

Drücken Sie die OK-Taste, um den gegenwärtigen Tonmodus auf die Vorgabeeinstellungen zurückzustellen.

Page 21

Menüliste

Menü

AV-Farbsystem DVB Proﬁ le bearbeiten

DVB Programmliste

Kindersicherung

Setup

Abschalt-Uhr

Videotext Werkseinstellungen Common Interface

Software-Update AV Label bearbeiten

DisplayAnzeigedauer

VIERA Link Zeitzone

Software-Lizenz Systeminformation

Bei Verwendung eines PC wird ein anderes Menü angezeigt. (S. 31)

•

Nur die verfügbaren Einträge können ausgewählt werden.

•

Funktion Einstellungen / Konﬁ guration (Optionen)

Dient zur Wahl des optionalen Farbsystems je nach Format des Videosignals im AV-Modus.

(Auto / PAL / SECAM / M.NTSC / NTSC)

Dient zur Erstellung einer Liste von Lieblingssendern (S. 25).

Q-Link Einstellungen

Q-Link

AV1 / AV2 Ausgang

Daten herunterladen

Auto Setup Analogprogr.

bearbeiten

Tuning-Menü

Manueller DVB Suchlauf

Man. Analogabstimmung

Neue DVB Sender suchen

Neue Sender melden

DVB Signalstatus

Menüsprache

Sprache

Sprache Videotext

Bevorzugte Untertitel

Dient zum Überspringen unerwünschter DVB-Kanäle (S. 25). Dient zur Wahl der AV-Buchse, die zur Datenkommunikation zwischen diesem Fernseher

und einem kompatiblen Aufnahmegerät verwenden werden soll (AV1 / AV2) (S. 32). Dient zur Wahl des Signals, das vom Fernseher über den Q-Link-Anschluss übertragen wird.

(Analog / DVB / AV1 / AV2 / AV3 / Monitor)

Monitor: Das auf dem Bildschirm angezeigte Bild

•

Komponenten-, PC- und HDMI Signale können nicht ausgegeben werden.

•

Lädt Kanalinformationen zu einem Q-Link-tauglichen Gerät herunter, das an den Fernseher angeschlossen ist.

Dient zum Sperren eines Kanals, um ein Betrachten seines Programms durch Kinder zu verhindern. (S. 25)

Dient zur automatischen Einstellung aller im Empfangsgebiet abstimmbaren Kanäle. (S. 27)

Dient zum Bearbeiten von analogen Kanälen (S. 27).

Dient zum manuellen Einstellen von DVB-Kanälen (S. 28).

Dient zum manuellen Einstellen von analogen Kanälen (S. 28).

Dient zum Hinzufügen von neuen DVB-Sendern (S. 28).

Legt fest, ob eine Meldung zur Benachrichtigung angezeigt werden soll, wenn ein neuer DVB-Sender gefunden wurde (S. 28).

Dient zur Überprüfung des DVB-Signalzustands (S. 28). Dient zum automatischen Ausschalten des Gerätes nach der voreingestellten Zeitdauer.

(Aus / 15 / 30 / 45 / 60 / 75 / 90 Minuten)

Dient zum Ändern der Sprache der in den Bildschirm eingeblendeten Anzeigen. Dient zur Wahl der Videotext-Sprache. (West / Ost1 / Ost2)

West: Englisch, Französisch, Deutsch, Griechisch, Italienisch, Spanisch, Schwedisch, Türkisch

•

Ost1: Tschechisch, Englisch, Estländisch, Lettisch, Rumänisch, Russisch, Ukrainisch

•

Ost2: Tschechisch, Ungarisch, Lettisch, Polnisch, Rumänisch

•

Wählt die bevorzugte Sprache für die DVB-Untertitel (die verfügbaren Untertitelsprachen sind je nach Sender verschieden).

Einblenden von Untertitel S. 13

•

Videotext-Anzeigemodus (TOP (FLOF) / List) (S. 16) Dient zum Rückstellen aller Einstellungen auf die Werksvorgaben, z.B. nach einem

Umzug (S. 29). Dient zum Betrachten von Pay-TV (S. 23).

Dient zum Herunterladen von neuer Software auf den Fernseher (S. 23). Jede Eingangsbuchse kann mit einer Bezeichnung versehen oder bei der Auswahl

übersprungen werden (S. 30). Dient zur Einstellung der Zeitdauer der Anzeige des Informationsbanners (S. 13) auf

dem Bildschirm.

0 (keine Anzeige) bis 10 Sekunden in 1-Sekunden-Schritten

•

Dient zur Festlegung, ob die VIERA Link-Funktionen verwendet werden sollen oder nicht (Aus / Ein) (S. 34).

Automatische Einstellung der Zeitdaten (S. 23)

Dient zur Anzeige der Software-Lizenzinformationen.

Zeigt die Systeminformation dieses Fernsehers an.

•

Gebrauch der Menüfunktionen

(Bild, Klangqualität usw.)

Weiterführende Funktionen

Page 22

DVB-Einstellungen

Die DVB-Einstellungen bieten Zugriff auf verschiedene weiterführende Funktionen.

Im Analog-Modus

(DVB-Modus)

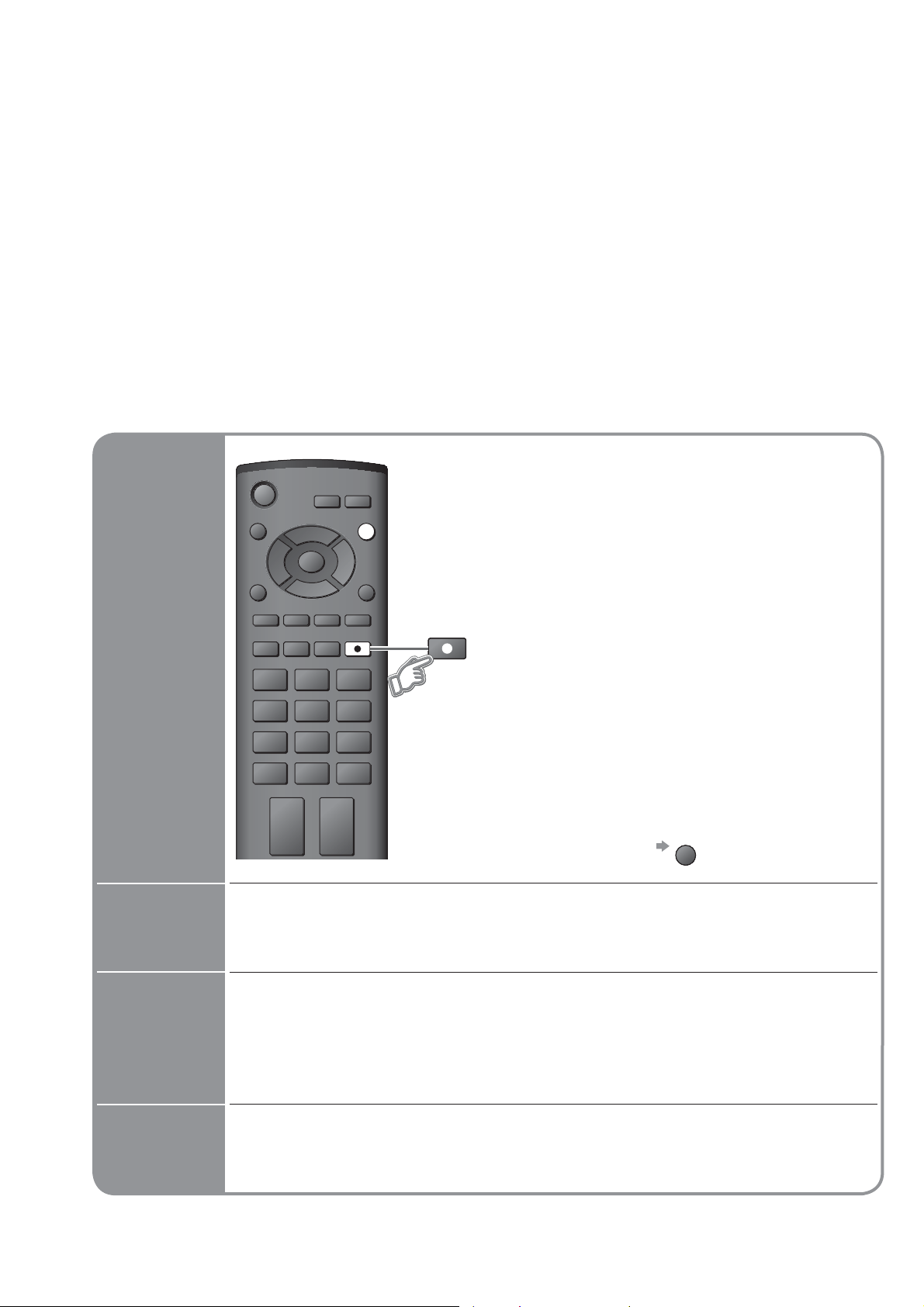

Wählen Sie den DVB-Modus.

INPUT

GUIDE

ASPECT

OPTION

123 456 789

VCR

TEXT STTL INDEX HOLD

REC

VCR DVD

PROGRAMME

EXIT

RETURN

DIRECT TV REC

Rufen Sie die Menüanzeige auf.

Wählen Sie „Setup“ aus.

Haupt-Menü

VIERA Link

Bild Ton

Setup

Aufrufen

Auswahl

Wählen Sie „Common Interface“, „Software-Update“ oder „Zeitzone“

Setup

Common Interface Zugriff Software-Update Zugriff

AV Label bearbeiten Display-Anzeigedauer 3 Sekunden VIERA Link

Zeitzone

Software-Lizenz Systeminformation

Ein Auto

2/2

Aufrufen

Auswahl

Rückkehr zum

TV-Modus

EXIT

Einstellen

Page 23

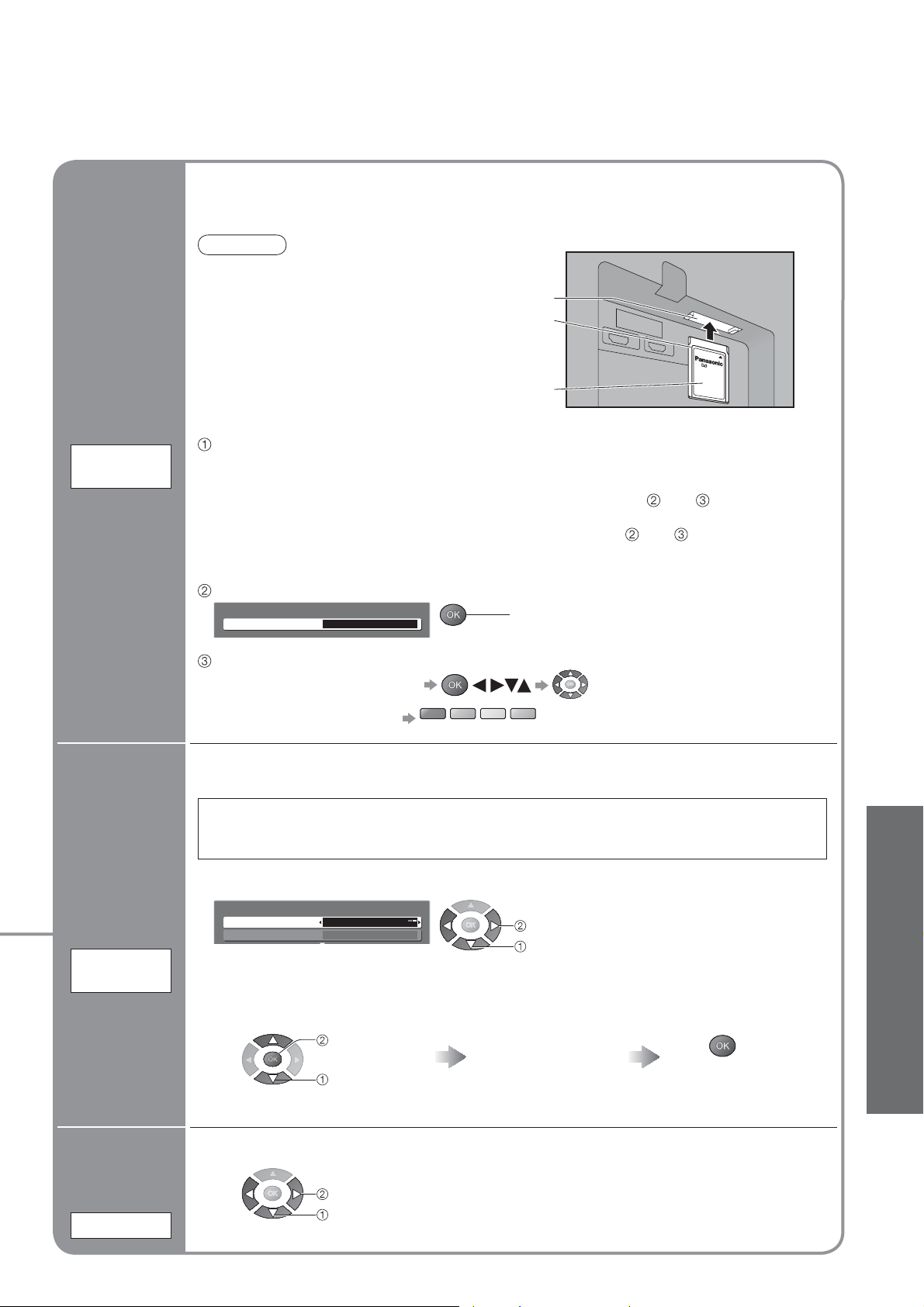

Pay-TV

Common

Interface

Das Menü „Common Interface-Modul“ bietet Zugriff auf Software, die in Common InterfaceModulen (CI-Modulen) enthalten ist. Dieser TV-Empfänger arbeitet nur mit Pay-TV Modulen, welche dem CI-Standard entsprechen.

Vorsicht

Achten Sie stets darauf, den Netzschalter

•

auszuschalten, bevor Sie ein CI-Modul einsetzen oder entfernen. Falls eine Anzeigekarte und ein

•

Kartenleser als Satz geliefert werden, setzen Sie zuerst den Kartenleser ein, und setzen Sie dann die Anzeigekarte in den Kartenleser ein. Achten Sie darauf, das Modul nicht

•

verkehrt herum einzusetzen.

Setzen Sie das CI-Modul (separat erhältlich) ein.

Die auf dem Bildschirm angezeigten Funktionen sind je nach Inhalt des eingesetzten

•

CI-Moduls verschieden. Normalerweise erscheinen Pay-TV-Sender, ohne das Schritt und ausgeführt

•

werden müssen. Falls keine Pay-TV-Sender erscheinen, führen Sie Schritt und unten aus. Weitere Einzelheiten hierzu ﬁ nden Sie in der Bedienungsanleitung des CI-Moduls oder

•

sind vom Programmanbieter erhältlich.

Rufen Sie „Common Interface“ auf.

Common Interface

Slot 1:

Modul eingelegt

CI-Steckplatz

Unverkantet

und

vollständig

einsetzen oder

entfernen.

CI-Modul

Aufrufen

Common Interface

Rückseite des Fernsehers

(Pay-TV, Software-Aktualisierung, Uhrzeiteinstellung)

•

DVB-Einstellungen (DVB)

Dient zum Herunterladen von neuer Software auf den Fernseher.

•

Bei Ausführung eines Software-Update wird die Software aktualisiert (dies kann zu einer Änderung von Funktionen des Fernsehers führen). Falls dies unerwünscht ist, stellen Sie den Eintrag „Autom. Update-Suche im Standby“ auf „Aus“ ein.

Aktualisierung der Software des Gerätes

Software-

Update

Wählen Sie zunächst „Autom. Update-Suche im Standby“, und dann „Ein“ oder „Aus“.

Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.

Beispiel:

Einzelheiten hierzu siehe S. 39

DVB System-Update

Autom. Update-Suche im Standby

Update-Suche ausführen

Für sofortige Aktualisierung

„Update-Suche ausführen“ wählen

Auswahl, Eingabe

farbige Zeichen

Ein

Aufrufen

Auswahl

Rot

Grün

Gelb

Blau

Einstellen

Auswahl

Suche nach einem Update (mehrere Minuten lang) und ggf. Anzeige einer entsprechenden Meldung

Die Bildschirm-Hilfe stimmt

•

u.U. nicht mit den Tasten der Fernbedienung überein.

Ein: Dient zur automatischen

•

Ausführung einer UpdateSuche im Bereitschaftsmodus und zum Herunterladen, falls Software-Updates verfügbar sind.

Herunterladen

Das Herunterladen

•

kann ca. 20 Minuten beanspruchen.

Weiterführende Funktionen

Automatische

Dient zum Einstellen der Uhrzeit.

Einstellung der Zeitdaten

Zeitzone

Einstellen

Auswahl

Auto : Die Zeitdaten werden dem jeweiligen

Empfangsgebiet entsprechend automatisch eingestellt.

Sonstige : Die Zeitdaten werden auf GMT-Basis korrigiert.

Page 24

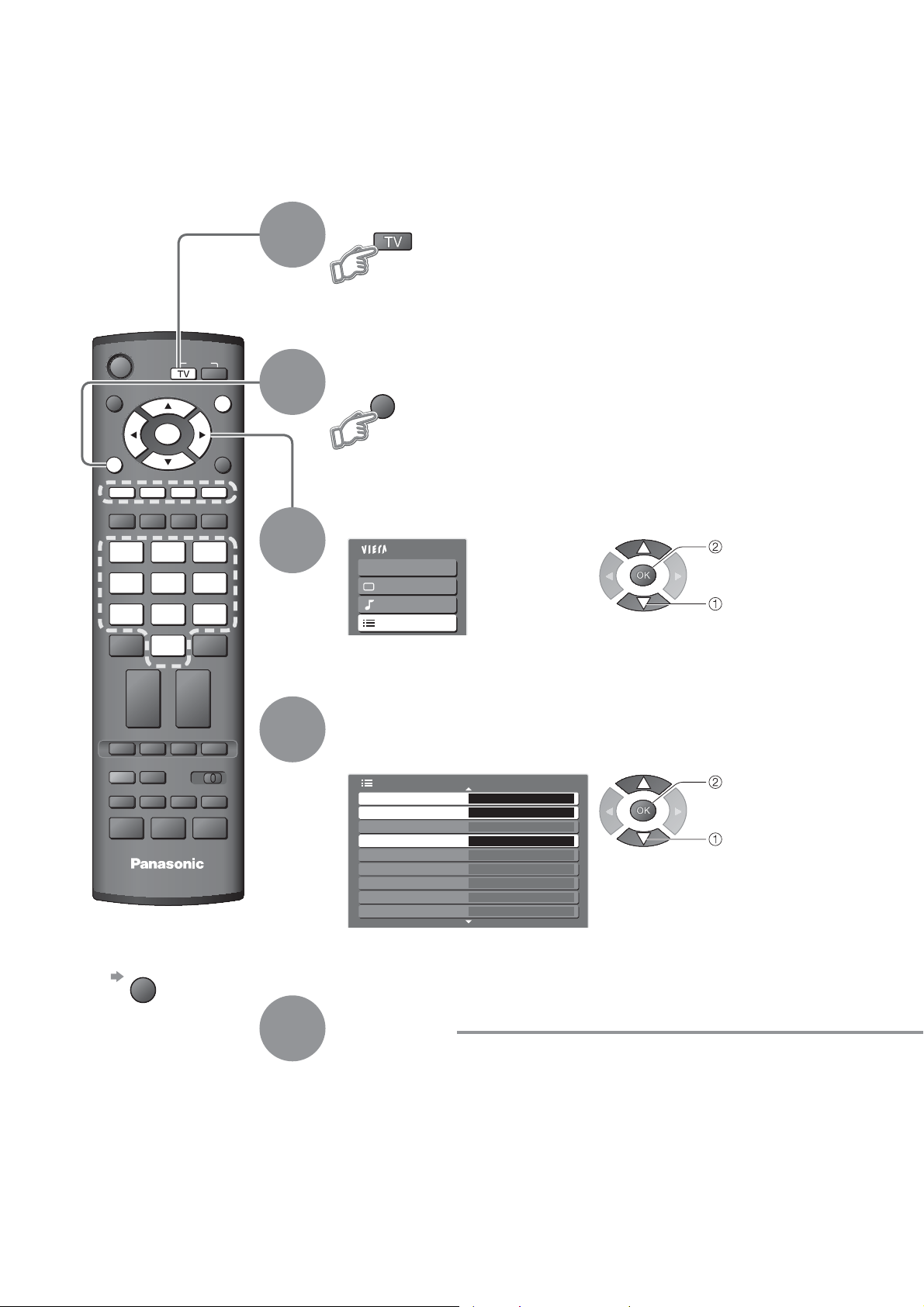

Bearbeiten von Kanälen

Sie können eine Liste Ihrer Lieblingskanäle zusammenstellen, unerwünschte Kanäle überspringen und das Betrachten bestimmter Kanäle durch Kinder verhindern.

Wählen Sie den DVB-Modus oder den Analog-Modus.

Die Einträge „DVB Proﬁ le bearbeiten“ und „DVB Programmliste“ stehen nur

•

im DVB-Modus zur Verfügung.

GUIDE

ASPECT

132 465 798

TEXT STTL INDEX HOLD

PROGRAMME

Rückkehr zum

TV-Modus

REC

EXIT

OPTION

VCR

VCR DVD

INPUT

DIRECT TV REC

EXIT

RETURN

Rufen Sie die Menüanzeige auf.

Wählen Sie „Setup“ aus.

Haupt-Menü

VIERA Link

Bild Ton

Setup

Aufrufen

Auswahl

Wählen Sie „DVB Proﬁ le bearbeiten“, „DVB Programmliste“ oder „Kindersicherung“

Setup

DVB Profile bearbeiten Zugriff DVB Programmliste

Q-Link Einstellungen

Kindersicherung Zugriff

Tuning-Menü Abschalt-Uhr Aus Sprache Videotext TOP Werkseinstellungen

Zugriff

Off

1/2

Aufrufen

Auswahl

Einstellen

Page 25

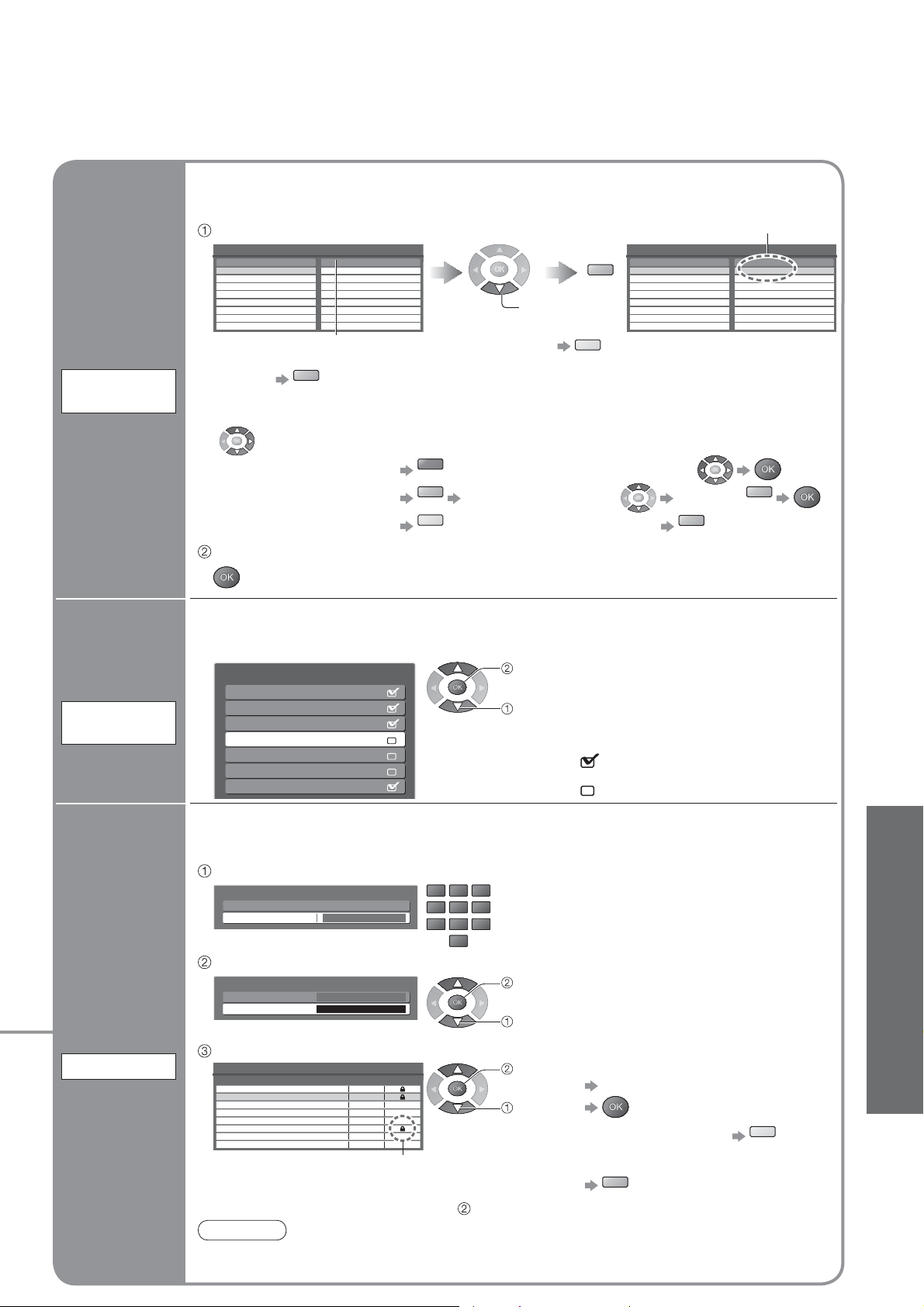

Sie können vier Listen (Proﬁ le) Ihrer Lieblingsprogramme (Proﬁ l 1 bis 4) zusammenstellen. Diese Listen werden im Informationsbanner (S. 13) angezeigt, um ein bequemes Abrufen zu ermöglichen.

Wählen Sie einen Kanal aus, und fügen Sie ihn der Liste hinzu.

Lieblingskanäle auﬂ isten

DVB Proﬁ le

bearbeiten

(DVB-Modus)

BBC One Wales

BBC THREE7 E414 CBBC Channel70 Cartoon Nwk72 BBCi105 BBC Radio Wales719 BBC Radio Cymru720

Alle Sender

Anzeigen eines anderen Proﬁ ls

Blau

Profil1

Wed 12/05/04 10:46DVB Profile bearbeiten

Auswahl

Hinzufügen aller

•

Kanäle zur Liste

Gelb

Bearbeiten eines Proﬁ ls

Wählen Sie das Proﬁ l aus, das bearbeitet werden soll, und:

Grün

Ein Kanal wurde hinzugefügt.

BBC One Wales

BBC THREE7 E414 CBBC Channel70 Cartoon Nwk72 BBCi105 BBC Radio Wales719 BBC Radio Cymru720

Alle Sender

BBC One Wales

Profil1

Wed 12/05/04 10:46DVB Profile bearbeiten

•

Speichern

Unerwünschte Sender können verdeckt werden. Gelöschte Sender können nur mit Hilfe dieser

Überspringen unerwünschter Kanäle

DVB

Programmliste

(DVB-Modus)

Sperren von Programmplätzen

Kindersicherung

Funktion angezeigt werden. Verwenden Sie diese Funktion, um unerwünschte Sender zu überspringen.

Wahl eines Senders „Anzeigen / Überspringen“

DVB Programmliste

105

719

720

Auf Wunsch können Sie bestimmte Kanäle sperren, um zu verhindern, dass sich Kinder die betreffenden Programme anschauen. (Nach Wahl eines Kanals erscheint eine Meldung; nach Eingabe Ihrer PIN können Sie das Programm des betreffenden Kanals betrachten.)

Geben Sie die PIN (4-stellige Zahl) ein.

Bitte neue PIN eingeben

Wählen Sie „Kindersicherung-Senderliste“ aus.

Kindersicherung

PIN ändern

Kindersicherung - Senderliste

Wählen Sie den Kanal aus, welcher gesperrt werden soll.

Sendername

BBC One Wales 1 BBC THREE 7 E4 14 CBBC Channel 70 Cartoon Nwk 72 BBCi 105 BBC Radio Wales 719 BBC Radio Cymru 720

Erscheint, wenn der Kanal gesperrt ist.

Ändern der PIN

Wählen Sie „PIN ändern“ in Schritt , und geben Sie dann die neue PIN zweimal ein.

Hinweis

Durch die Einstellung „Werkseinstellungen“ (S. 29) werden die PIN-Nummer und alle

•

Einstellungen gelöscht.

Benennen des Proﬁ ls

Verschieben des Kanals

Löschen des Kanals

CBBC Channel

Cartoon Nwk BBCi

BBC Radio Wales

BBC Radio Cymru

BBC ONE Wales

BBC THREE

* * * *

Zugriff

Wed 12/05/04 10:46 Kindersicherung - Senderliste

Typ

DVB DVB DVB DVB DVB DVB DVB DVB

1 of 2Kindersicherung - PIN eingeben

Sperren

Wählen Sie das erste Zeichen des Namens aus

Rot

Grün

Gelb

Wahl der neuen Position bestätigen

Löschen aller Kanäle

•

Anzeigen / Überspringen

Auswahl

:Anzeigen

:Überspringen

132 465 798

VCR

Bei der ersten Einstellung müssen

•

Sie die PIN zweimal eingeben. Bitte notieren Sie sich die als PIN

•

verwendete Zahl, da Sie sie später

Blau

vergessen könnten.

Aufrufen

Auswahl

Einstellen

Auswahl

Freigeben

•

Wählen Sie den gesperrten Kanal aus

Sperren aller Sender

•

Freigeben aller gesperrten Sender

•

Blau

Grün

•

Bearbeiten von Kanälen

Weiterführende Funktionen

Gelb

Page 26

Weiterführende Sendereinstellungen

Nach einem Umzug können Sie alle Fernsehkanäle erneut abstimmen, oder Sie können neue Sendedienste suchen, die erst kürzlich den Betrieb aufgenommen haben.

Wählen Sie den DVB-Modus oder den Analog-Modus.

Die Einträge „Manueller DVB Suchlauf“, „Neue DVB Sender

•

suchen“, „Neue Sender melden“ und „DVB Signalstatus“ stehen nur im DVB-Modus zur Verfügung. Die Einträge „Analogprogr. bearbeiten“ und „Man.

•

Analogabstimmung“ stehen nur im Analog-Modus zur Verfügung.

GUIDE

ASPECT

OPTION

132 465 798

VCR

TEXT STTL INDEX HOLD

REC

VCR DVD

PROGRAMME

Rückkehr zum

TV-Modus

EXIT

INPUT

DIRECT TV REC

EXIT

RETURN

Rufen Sie die Menüanzeige auf.

Wählen Sie „Setup“ aus.

Haupt-Menü

VIERA Link

Bild Ton

Setup

Aufrufen

Auswahl

Wählen Sie „Tuning-Menü“ aus.

Setup

DVB Profile bearbeiten DVB Programmliste Q-Link Einstellungen Kindersicherung

Tuning-Menü

Abschalt-Uhr Aus Sprache Videotext TOP Werkseinstellungen

Zugriff

Off

1/2

Aufrufen

Auswahl

Wählen Sie die gewünschte Funktion aus.

Tuning-Menü

Auto Setup Zugriff Analogprogr. bearbeiten Manueller DVB Suchlauf Man. Analogabstimmung Neue DVB Sender suchen Neue Sender melden DVB Signalstatus Zugriff

Zugriff Zugriff Zugriff Zugriff Aus

Off

Aufrufen

Auswahl

Einstellen

Page 27

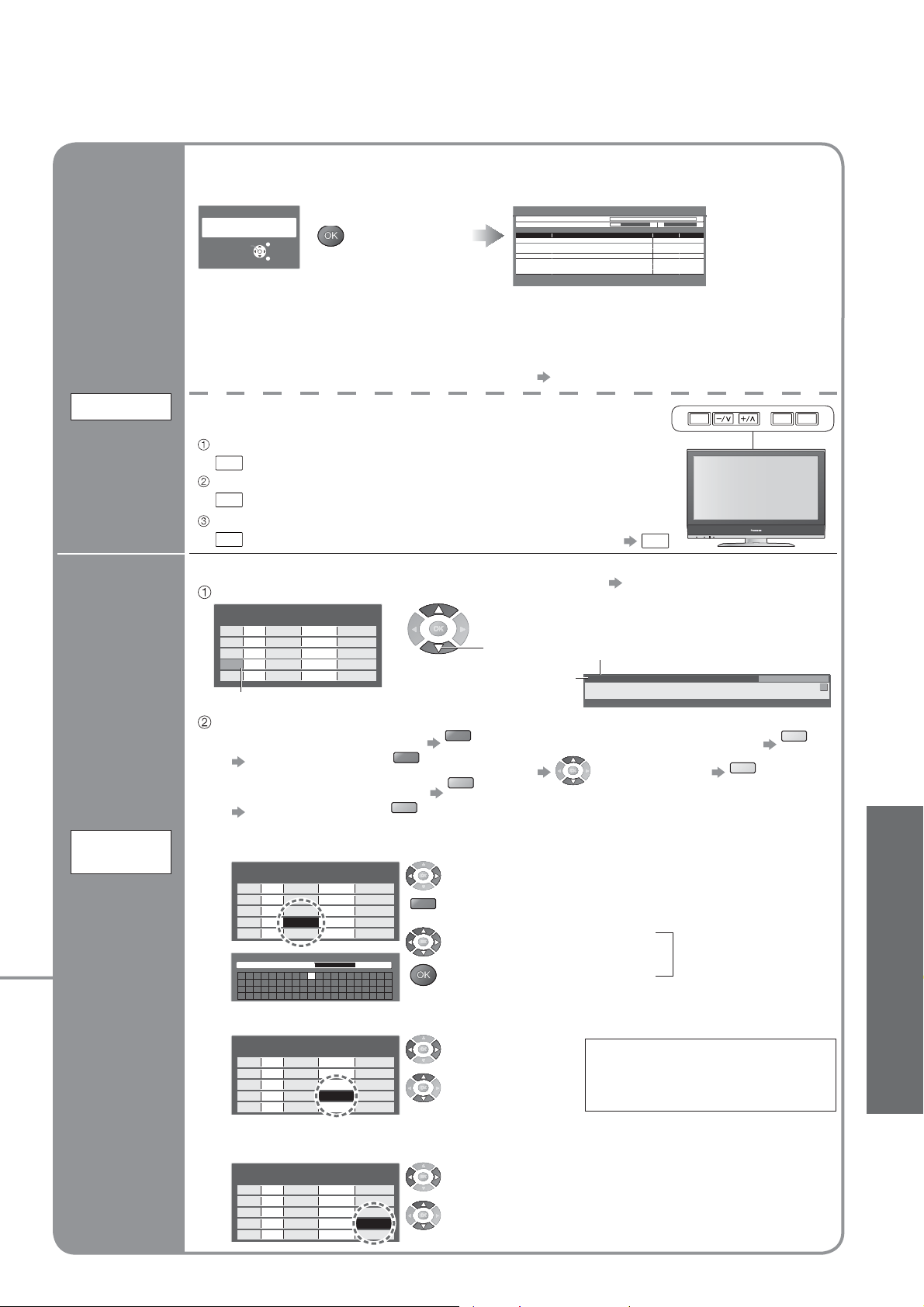

Dient zur automatischen Einstellung aller im Empfangsgebiet abstimmbaren DVB- und analogen Kanäle.

F TV AV

Wenn eine Kindersicherungs-PIN (S. 25) eingestellt wurde, muss diese erneut eingegeben werden.

Starten Sie die automatische Senderabstimmung

Auto Setup

Alle Senderdaten werden gelöscht

Auto Setup starten

Automatische Einstellung von DVB- und analogen Kanälen

Auto Setup

•

Verwenden Sie für die automatische Einrichtung die Tasten auf dem Fernsehgerät.

Ändern der Einstellungen der analogen Programmpositionen

Analoge Kanäle bearbeiten

Analogprogr.

bearbeiten

Löschen

Einfügen

Verschieben

Namen

ändern Tonsystem

umschalten Ändern des

Farbsystems

Die Einstellungen werden automatisch vorgenommen.

Auto Setup – digital und analog

Digitalsuchlauf 5 69 Analogsuchlauf 2 78 1 41

Kanal Sendername Typ Qualität

Abbruch

Zurück

CBBC Channel DVB 10 62 BBC Radio Wales DVB 10 62 BBC Radio Cymru DVB 10 62 E4 DVB 10 62 Cartoon Nwk DVB 10

CH 29 Analog CH 33 BBC1 Analog

Dauer ca. 3 Minuten.

Alle früheren Einstellungen werden dadurch gelöscht. Die Einstellungen für analoge Kanäle werden automatisch auf ein mit Q-Link kompatibles, an den Fernseher angeschlossenes Gerät heruntergeladen. Nach beendetem Bedienungsvorgang erscheint die Digitalsendung von Programmplatz „1“. Wenn keine DVB-Sender lokalisiert werden konnten, erscheint die analoge Sendung. Falls die Abstimmung nicht vollständig abgeschlossen wurde „Manueller DVB Suchlauf“, „Man. Analogabstimmung“

So oft betätigen, bis „Auto Setup“ angezeigt wird.

Rufen Sie „Auto Setup“ auf.

Auto Setup starten.

Wählen Sie den Kanal, der bearbeitet werden soll.

Analogprogr. bearbeiten

Position

Kanal Name

1 CH33 2 CH21 3 CH21 4 CH60 5 CH21

Cursor

1 2 3 X Y Z F T P

4 5 6

Tonsystem

Farbsystem

SC1 Auto SC1 Auto SC1 Auto SC1 Auto SC1 Auto

Auswahl

Programmposition

Rückkehr zum

TV-Modus

•

Sendername

3 FTP

Corontation Street CH05 SC1 PAL

Ändern der Kanalnummer

„Man. Analogabstimmung“ (S. 28)

Kategorie ändern

Profil1

23:35

Ändern Sie die Einstellung wunschgemäß.

Löschen eines Senders

Löschen bestätigen

Einfügen eines Senders

Einfügen bestätigen

Ändern des bei Wahl eines Kanals angezeigten Sendernamens

Analogprogr. bearbeiten

Position

Kanal Name

1 CH33 2 CH21 3 CH21 4 CH60 5 CH21

Name

A B C D E F G H I J K L M N U V W X Y Z 0 1 2 3 4 5 6 a b c d e f g h i j k l m n u v w x y z ( ) + - . * _

Ändern des Tonsystems auf Grundlage des Signalformats

Analogprogr. bearbeiten

Position

Kanal Name

1 CH33 2 CH21 3 CH21 4 CH60 5 CH21

Ändern des Farbsystems in Abhängigkeit vom Signal

Normalerweise ist „Auto“ zu wählen.

•

Analogprogr. bearbeiten

Position

Kanal Name

1 CH33 2 CH21 3 CH21 4 CH60 5 CH21

1 2 3 X Y Z F T P

4 5 6

1 2 3 X Y Z F T P

4 5 6

1 2 3 X Y Z F T P

4 5 6

Tonsystem

SC1 Auto SC1 Auto SC1 Auto SC1 Auto SC1 Auto

1 of 2 Analogprogramme bearbeiten

O P Q R S T 7 8 9 ! : # o p q r s t

Tonsystem

SC1 Auto SC1 Auto SC1 Auto

SC1 Auto

Tonsystem

SC1 Auto SC1 Auto SC1 Auto SC1 Auto SC1 Auto

Rot

Grün

Farbsystem

Rot

Verschieben eines Senders

Auswahl der

Grün

neuen Position

Führen Sie den Cursor auf die Spalte „Name“.

Rufen Sie „Benutzereingabe“ auf.

Rot

1. Wählen Sie das erste Zeichen des Namens aus.

2. Einstellen

Wählen Sie das „Tonsystem“-Feld.

Wählen Sie das gewünschte Tonsystem aus.

SC1 : PAL B, G, H / SECAM B, G SC2 : PAL I SC3 : PAL D, K / SECAM D, K F : SECAM L / L’

Wiederholen (Maximum: fünf Zeichen)

Wählen Sie die Funktion „Farbsystem“.

Wählen Sie das Farbsystem.

Gelb

•

Weiterführende Sendereinstellungen

Weiterführende Funktionen

Page 28

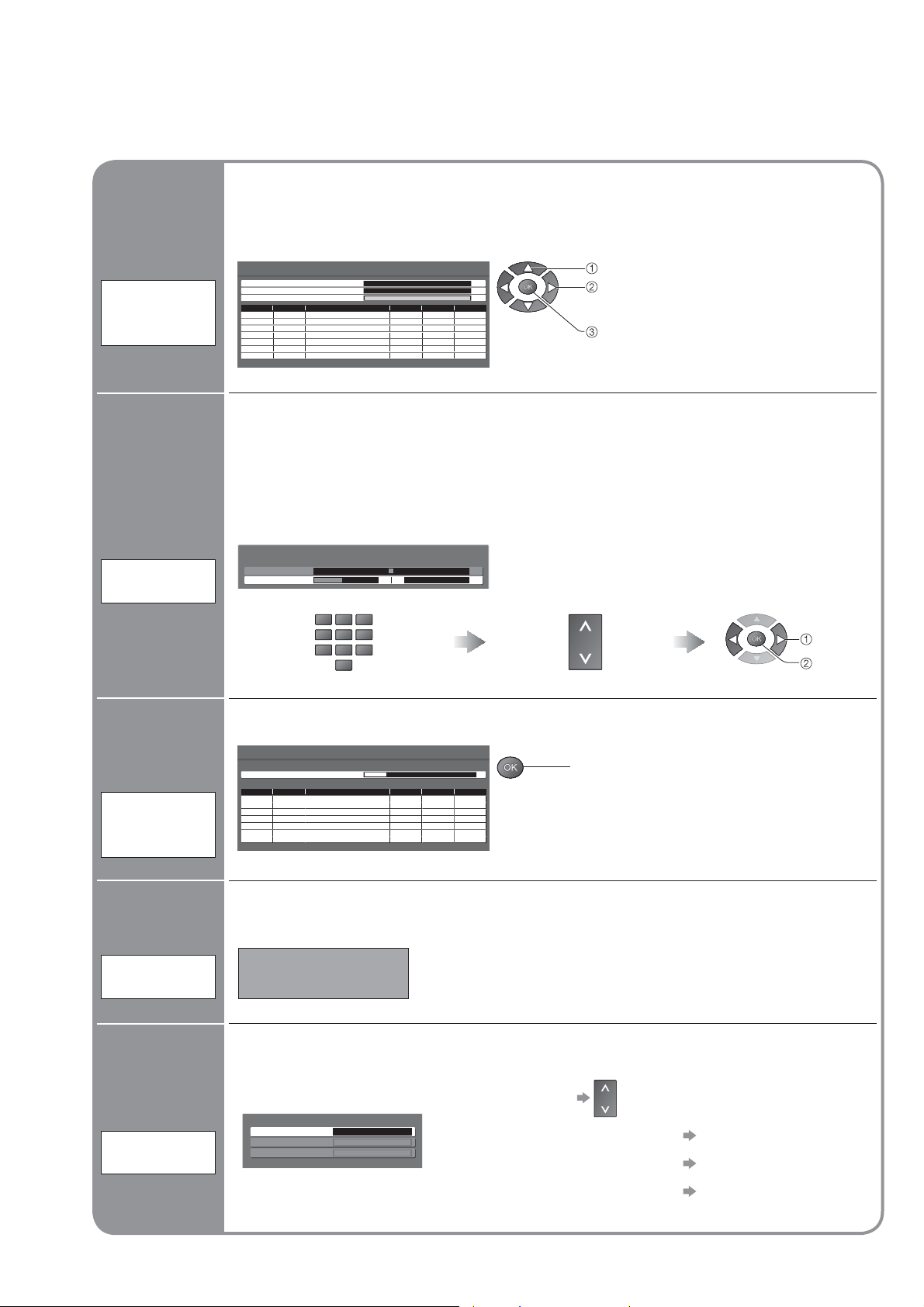

Einstellen von Kanälen

Normalerweise wird „Auto Setup“ oder „Neue DVB Sender suchen“ für die DVB-

DVB-Kanal manuell einstellen

Manueller

DVB

Suchlauf

Analogen Kanal manuell einstellen

Man.

Analogabstimmung

Kanaleinstellung verwendet. Verwenden Sie diese Funktion, wenn nicht alle abstimmbaren Kanäle automatisch eingestellt werden konnten.

Manueller DVB Suchlauf

Frequenz MHz Signalqualität Signalstärke 0 10

Position Kanal Net ID. Qualität

Feinabstimmung

[

]

CH21

0 10

Angehalten

474,00

TS ID. Sendername

Alle Servicedienste werden der DVB-Serviceliste

•

(S. 25) automatisch hinzugefügt.

Kanal auswählen Frequenz einstellen

(so einstellen, dass die optimale „Signalqualität“ erzielt wird)

Suchen

Diese Funktion ermöglicht eine Feinabstimmung einzelner Kanäle (wenn eine Korrektur aufgrund von Wetterverhältnissen usw. erforderlich wird.)

Suchlauf

Nehmen Sie die manuelle Einstellung analoger Kanäle nach Ausführung von ATP vor. Wenn ein Videorecorder lediglich über ein HF-Kabel angeschlossen wurde, wählen Sie die Programmposition „0“.

Man. Analogabstimmung

Programm 1 [CH33]

Feinabstimmung Suchlauf 278 411

Wahl der Programmposition

132 465 798

VCR

Suchlauf und SpeichernWählen Sie einen Kanal.

Suchen Speichern

DVB-Kanal automatisch hinzufügen

Neue DVB

Sender

suchen

Benachrichtigung anzeigen

Neue Sender

melden

Jeder neu gefundene DVB-Sender wird der DVB-Serviceliste (S. 25) automatisch hinzugefügt.

Neue DVB Sender suchen

Einen Moment bitte!

Position

ARD

Dauer ca. 3 Minuten.

Dient zur Festlegung, ob eine Benachrichtigung angezeigt werden soll, wenn ein neuer DVB-Sender gefunden wird, oder nicht. (Ein / Aus)

Neuer DVB-Sender gefunden!

Mit OK fügen Sie den neuen Sender hinzu, mit

EXIT beenden Sie diese Funktion.

Dient zur Wahl eines Kanals und Überprüfung des DVB-Signalzustands. Verwenden Sie diese Funktion zur Justierung der Ausrichtung der Antenne.

DVB-Signal überprüfen

DVB

Um andere Kanäle zu testen, diese Taste benutzen.

•

DVB Signalstatus

Programm [70] CBBC Channel

Signalqualität Signalstärke

Signalstatus

569

Kanal Sendername

ZDF

Net ID. TS ID.

Qualität

Der neue Sender wird hinzugefügt, wobei die

•

aktuellen Einstellungen unverändert gespeichert werden.

Off

0 5 10

Starten

Signalqualität:

Grüner Balken

•

guter Signalzustand

Gelber Balken

•

schlechter Signalzustand

Roter Balken

•

schlechter Signalzustand (Antenne justieren)

Page 29

Wiederherstellen des Auslieferungszustands

Diese Funktion dient dazu, den ursprünglichen Zustand des Fernsehers wiederherzustellen, in dem keine Kanäle abgestimmt sind. Dabei werden alle Benutzereinstellungen (Kanäle, Bild, Klangqualität usw.) zurückgestellt.

Rufen Sie die Menüanzeige auf.

INPUT

GUIDE

ASPECT

132 465 798

TEXT STTL INDEX HOLD

Rückkehr zum

TV-Modus

REC

EXIT

OPTION

VCR

EXIT

RETURN

DIRECT TV REC

VCR DVD

Wählen Sie „Setup“ aus.

Haupt-Menü

VIERA Link

Bild Ton

Setup

Aufrufen

Auswahl

Wählen Sie „Werkseinstellungen“ aus.

Setup

DVB Profile bearbeiten DVB Programmliste Q-Link Einstellungen Kindersicherung Tuning-Menü Abschalt-Uhr Aus Sprache Videotext

Werkseinstellungen Zugriff

TOP

1/2

Aufrufen

Auswahl

Einstellen

•

Wiederherstellen des Auslieferungszustands

•

Einstellen von Kanälen

Weiterführende Funktionen

Überprüfen Sie die Meldung, und starten Sie dann die Initialisierung.

Werkseinstellungen

Alle Senderdaten werden gelöscht

Wiederherstellen des

Sind Sie sicher? Sind Sie sicher?

Auslieferungszustands

Werkseinstellungen

Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.

„Automatische Einrichtung“ startet automatisch (S. 10).

•

Um nur die Fernsehkanäle neu abzustimmen, z.B. nach einem Umzug

„Auto Setup“ (S. 27)

Einstellen

Abbruch

Zurück

Page 30

Eingangsbezeichnung

Um die Identiﬁ zierung der einzelnen Eingangskanäle und die Auswahl des Eingangsmodus zu erleichtern, können Sie jeder Eingangsbuchse eine gewünschte Bezeichnung zuweisen sowie Buchsen, an die kein Zusatzgerät angeschlossen ist, bei der Auswahl überspringen lassen. (Wahl des Eingangsmodus

INPUT

S. 14)

Rufen Sie die Menüanzeige auf.

GUIDE

ASPECT

OPTION

132 465 798

VCR

TEXT STTL INDEX HOLD

REC

VCR DVD

PROGRAMME

EXIT

RETURN

DIRECT TV REC

Wählen Sie „Setup“ aus.

Haupt-Menü

VIERA Link

Bild Ton

Setup

Aufrufen

Auswahl

Wählen Sie „AV Label bearbeiten“ aus.

Setup

Common Interface Software-Update

AV Label bearbeiten

Display-Anzeigedauer 3 Sekunden VIERA Link Ein Zeitzone Auto Software-Lizenz Systeminformation

Zugriff

2/2

Aufrufen

Auswahl

Rückkehr zum

TV-Modus

EXIT

Wählen Sie eine Eingangsbuchse, und

Benutzereingabe

Sie können jeder Eingangsbuchse einen gewünschten Namen zuweisen.

Wählen Sie „Benutzereingabe“ aus.

nehmen Sie die gewünschte Einstellung vor.

1 of 2AV Label bearbeiten

AV1 DVD

AV2/AV2S AV2/AV2S AV3/AV3S AV3/AV3S COMPONENT COMPONENT PC PC HDMI1 HDMI1 HDMI2 HDMI2

Die von Ihnen eingestellten Bezeichnungen erscheinen sowohl im Menü „Eingangswahl“ (S. 14) als auch im Informationsbanner.

Bei Wahl von „überspringen“ kann der Modus nicht gewählt werden.

•

Geben Sie die Zeichen ein.

1 of 2Benutzereingabe

OPQRST

789! :# opqr s t

Auswahl Aufrufen

AV1

ABCDEFGHI JKLMN UVWXYZ 0123456 abcde fgh i j k lmn uvwxyz( )+- .* _

(10 Zeichen maximal)

Einstellen

Auswahl

Speichern

Page 31

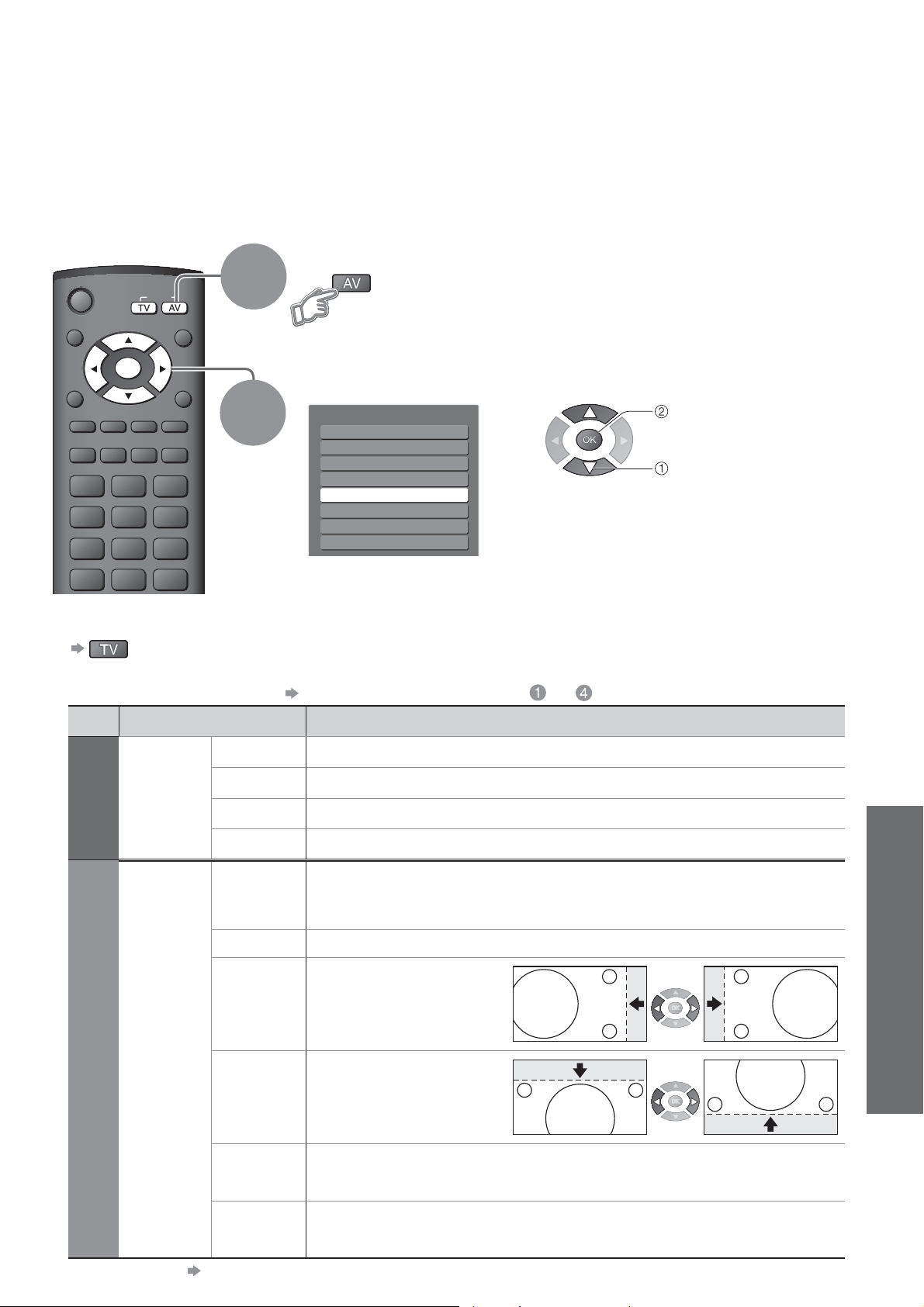

Anzeigen von PC-Bildern auf dem Fernsehschirm

Der Bildschirminhalt eines an den Fernseher angeschlossenen Personalcomputers kann auf dem Fernsehschirm angezeigt werden. Bei Anschluss eines Audiokabels kann außerdem der PC-Ton über die Lautsprecher Ihres Fernsehers wiedergegeben werden. Anschließen des PC (S. 36)

Wählen Sie den AV-Modus.

INPUT

EXITGUIDE

ASPECT

123 456 789

Rückkehr zum

TV-Modus

Menü „PC Einstellungen“ (wunschgemäß ändern)

Ausführen von Einstellungen „Gebrauch der Menüfunktionen“ bis (S. 18)

•

Menü


Erweiterte PCEinstellungen

RETURN

DIRECT TV REC

OPTION

Funktion Einstellungen / Konﬁ guration (Optionen)

Wählen Sie „PC“ aus.

ROTVERSTÄRKUNG

GRÜNVERSTÄRKUNG

BLAUVERSTÄRKUNG

Gamma

Eingangswahl

AV1 AV2/AV2S AV3/AV3S COMPONENT

HDMI1 HDMI2 TV

Einstellung des Weißabgleichs für den Farbton Rot

Einstellung des Weißabgleichs für den Farbton Grün

Einstellung des Weißabgleichs für den Farbton Blau

(2.0 / 2.2 / 2.5)

Geeignete Eingangssignale (S. 40)

•

Wenn die Anzeige „H-Frequenz“ oder

•

„V-Frequenz“ rot dargestellt wird, kann dies bedeuten, dass das Ausgangssignal des PC nicht von diesem Fernseher unterstützt wird.

•

Anzeigen von PC-Bildern auf dem Fernsehschirm

Aufrufen

Auswahl

•

Eingangsbezeichnung

Weiterführende Funktionen

Auﬂ ösung

Takt Bei Auftreten von Rauschen wählen Sie den Minimalpegel.

H-Position

Setup

PC Einstellungen

V-Position

Taktphase

Synchronisation

Weitere Einträge S. 20 und S. 21

•

Dient zum Umschalten der Auﬂ ösung.

VGA (640 × 480 Pixel), WVGA (852 × 480 Pixel),

•

XGA (1.024 × 768 Pixel), WXGA (1.366 × 768 Pixel) Die verfügbaren Optionen richten sich nach dem jeweiligen Signaltyp.

•

Dient zur Einstellung der waagerechten Position.

Dient zur Einstellung der senkrechten Position.

Dient zur Beseitigung von Flackern und Verzerrungen.

Nehmen Sie diese Einstellung vor, nachdem

•

Sie den Eintrag „Takt“ eingestellt haben.

Dient bei einem verzerrten Bild zur Wahl eines anderen Synchronsignals (H & V / auf Grünsignal)

H & V :

•

auf Grünsignal :Synchronisation über das vom PC zugeleitete Grünsignal (falls vorhanden)

Synchronisation über die vom PC zugeleiteten Horizontal- und Vertikalfrequenz-Signale

Bei Auftreten von Rauschen wählen

•

Sie den Minimalpegel.

Page 32

Q-Link-Funktionen

Die Q-Link-Funktion dient dazu, den Fernseher mit einem angeschlossenen Videorecorder / DVDRecorder zu verbinden, um eine bequeme Aufzeichnung und Wiedergabe zu ermöglichen.

Voraussetzungen

Der angeschlossene Videorecorder/DVD-Recorder muss mit einem der folgenden Logos gekennzeichnet sein:

•

„Q-Link“, „NEXTVIEWLINK“, „DATA LOGIC“, „Easy Link“, „Megalogic“ oder „SMARTLINK“. Das jeweilige Gerät muss über ein vollständig verdrahtetes SCART-Kabel an die Buchse AV1 oder AV2 des

•

Fernsehers angeschlossen sein. (S. 36) Der Q-Link-Anschluss muss im Menü „Installation“ (Q-Link, AV1/AV2 Ausgang) eingerichtet worden sein. (S. 21)

•

Herunterladen der Informationen für Kanäle

Führen Sie die automatische Senderabstimmung aus. (S. 27)

•

Bei der Erstinbetriebnahme dieses Fernsehers schlagen Sie bitte im Abschnitt „Automatische Einrichtung“ nach. (S. 10) Laden Sie die Programmdaten auf das Zusatzgerät herunter. (S. 21)

•

Verfügbare Funktionen

Bestimmte Aufzeichnungsgeräte sind für den Gebrauch mit dieser Funktion ungeeignet. Bitte schlagen Sie hierzu in der Bedienungsanleitung des betreffenden Zusatzgerätes nach.

Direkte TV-Aufzeichnung:

INPUT

GUIDE

Diese Funktion ermöglicht eine unmittelbare Aufzeichnung des momentan empfangenen Fernsehprogramms mit einem

EXIT

angeschlossenen Videorecorder/DVD-Recorder.

Aufzeichnung

ASPECT

des laufenden Fernsehprogramms

Informationen/ Meldung

Einschaltverknüpfung und automatischer Wiedergabestart

132 465 798

VCR

Informationen über die Aufzeichnung werden angezeigt; falls die Aufzeichnung nicht möglich ist, erscheint eine entsprechende Meldung. (Bei bestimmten Zusatzgeräten steht diese Funktion nur bei Wahl der Programmposition „0“ oder des AV-Modus zur Verfügung.)

Wenn der Video- oder DVD-Recorder mit der Wiedergabe beginnt oder der Direkt-Navigator/das Funktionsmenü für das Gerät aktiviert wird, schaltet sich das Fernsehgerät ein, und der Eingangsmodus wird automatisch umgeschaltet, so dass der gewählte Inhalt wiedergegeben wird. wenn sich der Fernseher momentan im Bereitschaftsmodus beﬁ ndet.)

OPTION

RETURN

DIRECT TV REC

Beim Starten einer direkten TV-Aufzeichnung wird das

•

Aufzeichnungsgerät automatisch eingeschaltet, sofern es sich momentan im Bereitschaftsmodus beﬁ ndet. Das Aufzeichnungsgerät führt die Aufzeichnung von seinem

•

DIRECT TV REC

Um auf einen anderen DVB-Kanal umzuschalten,

beenden Sie die Aufzeichnung.

eigenen Tuner aus. Daher können Sie den Fernseher während der Aufzeichnung ausschalten. (Nur Analogmodus) Wenn Sie den Fernseher während einer

•

Aufzeichnung von einer AV-Programmquelle ausschalten, stoppt die Aufzeichnung. Wenn eine Direkte TV-Aufzeichnung ausgeführt

•

wird, während Sie das Programm eines DVB-Kanals betrachten, wird die DVB-Programmposition verriegelt, wonach kein anderer DVB-Kanal gewählt werden kann.

EXIT

(Diese Funktion steht nur zur Verfügung,

Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das

Ausschaltverknüpfung

• “DATA LOGIC” (ein Warenzeichen von Metz Corporation) • “Megalogic” (ein Warenzeichen von Grundig Corporation)

• “Easy Link” (ein Warenzeichen von Philips Corporation) • “SMARTLINK” (ein Warenzeichen von Sony Corporation)

Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

Aufzeichnungsgerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet. (Diese Funktion steht nur zur Verfügung, wenn die Wiedergabe der Videocassette bzw. DVD momentan gestoppt ist.)

Page 33

HDMI-Funktionen

Die HDMI-Schnittstelle (High Deﬁ nition Multimedia Interface) dieses Gerätes gestattet die Wiedergabe von hochauﬂ ösenden Digitalbildern und hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird. Ein HDMI-kompatibles Gerät (1) mit HDMI- oder DVI-Ausgangsbuchse, z.B. ein Kabeltuner oder DVD-Player, kann mit Hilfe eines HDMI-Kabels (vollständig verdrahtet) an den HDMI-Eingang des Fernsehers angeschlossen werden. Einzelheiten zu den Anschlüssen ﬁ nden Sie im Abschnitt „Zusatzgeräte“ (S. 36).

Hinweise

Bei HDMI handelt es sich um die erste volldigitale AV-Schnittstelle in der Unterhaltungselektronik, die eine ohne

•

Datenkomprimierung arbeitende Norm erfüllt. Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, verbinden Sie diesen über ein DVI-

•

HDMI-Adapterkabel mit der HDMI1-Buchse dieses Fernsehers (2). Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die Buchsen AUDIO IN dieses Gerätes an

•

(HDMI1: COMPONENT-AUDIO-Buchsen verwenden). Audioeinstellungen können im Eintrag „HDMI1 Eingang“ des Menüs „Toneinstellung“ vorgenommen werden. (S. 20)

•

Kompatible Audiosignal-Abtastfrequenzen (2-kanaliger Linear-PCM-Ton): 48 kHz, 44,1 kHz, 32 kHz

•

Die HDMI2-Buchse ist ausschließlich auf die Zuleitung von digitalen Audiosignalen ausgelegt.

•

Der Anschluss eines PC an diese Schnittstelle ist nicht möglich.

•

Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen

•

Sie die Einstellung „16:9“. Die HDMI-Buchsen dieses Gerätes entsprechen dem Typ A.

•

Diese HDMI-Stecker sind mit dem HDCP-Urheberrechtsschutz (High Bandwidth Digital Content Protection, d. h.

•

Inhaltsschutz für sehr breitbandige digitale Inhalte) kompatibel. Ein Zusatzgerät ohne digitale Ausgangsbuchse kann wahlweise an eine der Eingangsbuchsen COMPONENT,

•

S-VIDEO oder VIDEO angeschlossen werden, denen analoge Signal zugeleitet werden können. Dem HDMI-Eingang dieses Gerätes können ausschließlich Bildsignale der folgenden Formate zugeleitet werden:

•

480i, 480p, 576i, 576p, 720p, 1080i und 1080p. Passen Sie die Ausgangseinstellung des Digitalgerätes dieser Vorgabe ggf. an. Einzelheiten zu den geeigneten HDMI-Signalen ﬁ nden Sie auf S. 40.

•

(1): Mit HDMI kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet. (2): Im Fachhandel erhältlich.

•

Q-Link-Funktionen

HDMI-Funktionen

Übersicht über die Steuerfunktionen

Nach Anschluss eines HDMI-Kabels an ein Panasonic-Gerät, das über die VIERA Link-Funktion verfügt, können Sie das angeschlossene Gerät steuern (S. 34). Die VIERA Link- und die Q-Link-Funktionen können gleichzeitig verwendet werden.

Funktion

Anschluss

Automatischer Wiedergabestart

Einschaltverknüpfung

Ausschaltverknüpfung

Lautsprechersteuerung

Bequeme Steuerung nur über VIERA-Fernbedienung

Direkte TV-Aufzeichnung

Herunterladen der analogen Kanäle

VIERA Link und Q-Link Nur VIERA Link Nur Q-Link

(HDMI) (SCART)

OOO

(nicht über SCART)

(nicht über HDMI)

(HDMI) (SCART)

Weiterführende Funktionen

Page 34

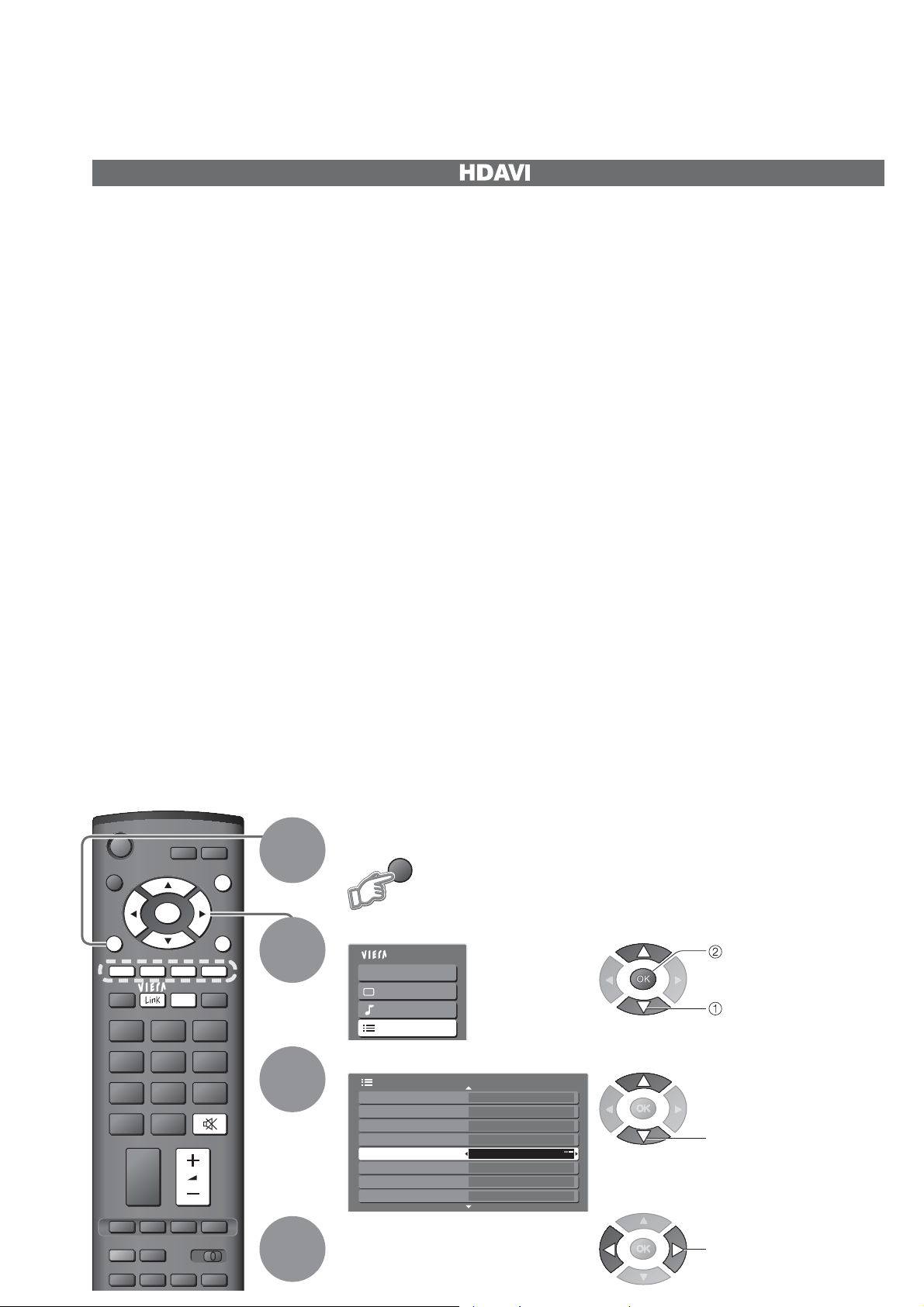

HDMI-Funktionen

VIERA Link „ ControlTM“



Erweiterte HDMI-Einsatzmöglichkeiten stehen bei Anschluss an Panasonic-Geräte zur Verfügung, die mit der Funktion „HDAVI Control“ ausgestattet sind. Dieser Fernseher unterstützt die Funktion „HDAVI Control 2“. Wenn ein Anschluss an bestimmte Panasonic-Geräte (DVD-Recorder DIGA, HD-Videokamera, Player-Heimkino, Verstärker usw.) über HDMI-Kabel hergestellt wird, werden die beiden Geräte automatisch miteinander verknüpft. Bei Anschluss von Geräten, die mit der Funktion „HDAVI Control“ ausgestattet sind, steht die folgende Funktion zur Verfügung:

Automatischer Wiedergabestart (S. 35)

•

Einschaltverknüpfung (S. 35)

•

Ausschaltverknüpfung (S. 35)

•

Lautsprechersteuerung (S. 35)

•

Bei Anschluss von Geräten, die mit der Funktion „HDAVI Control 2“ ausgestattet sind, steht zusätzlich die folgende Funktion zur Verfügung:

Bequeme Steuerung nur über VIERA-Fernbedienung (S. 35)

•

Diese Funktionen stehen nur bei Panasonic-Modellen zur Verfügung, die mit „HDAVI Control“ und „VIERA Link“ ausgestattet sind. VIERA Link „HDAVI Control“ ist eine einzigartige Zusatzfunktion auf der Grundlage der Steuerfunktionen von HDMI, einer weltweit etablierten Schnittstellennorm, die als HDMI CEC (Consumer Electronics Control) bezeichnet wird. Da es sich dabei um eine Originalentwicklung von Panasonic handelt, ist kein einwandfreier Betrieb gewährleistet, wenn dieser Fernseher an Geräte anderer Fabrikate mit HDMI CEC-Unterstützung angeschlossen wird. Detaillierte Informationen zur Kompatibilität ﬁ nden Sie in der Bedienungsanleitung des betreffenden Gerätes. Bitte konsultieren Sie Ihren Panasonic-Fachhändler zu den mit dieser Funktion kompatiblen Geräten.

HDMI-Kabel

Zum Gebrauch dieser Funktion ist ein HDMI-kompatibles (vollständig verdrahtetes) Kabel erforderlich. Nicht mit HDMI kompatible Kabel können nicht verwendet werden. Der Gebrauch eines HDMI-Kabels der Marke Panasonic wird empfohlen. Teilenummer des empfohlenen Zubehörs:

RP-CDHG15 (1,5 m)

•

RP-CDHG30 (3,0 m)

•

RP-CDHG50 (5,0 m)

•

Vorbereitungen

Dazu muss diese Funktion am angeschlossenen Gerät aktiviert sein. Einzelheiten hierzu ﬁ nden Sie in der Bedienungsanleitung des Zusatzgerätes. Einzelheiten zu den Anschlüssen ﬁ nden Sie im Abschnitt „Zusatzgeräte“ (S. 37). Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

Bei Erstanschluss/Nach Hinzufügen eines neuen Gerätes, erneutem Anschließen eines Gerätes

oder Ändern der Einrichtung Schalten Sie nach dem Anschliessen zunächst das angeschlossene Gerät und dann den Fernseher ein. Stellen Sie den Eingangsmodus auf „HDMI1“ oder „HDMI2“ ein (S. 14), und vergewissern Sie sich, dass das Bild einwandfrei angezeigt wird.



INPUT

GUIDE

ASPECT

132 465 798

TEXT STTL INDEX HOLD

PROGRAMME

REC

OPTION

VCR

VCR DVD

EXIT

RETURN

DIRECT TV REC

1 2

Rufen Sie die Menüanzeige auf.

Wählen Sie „Setup“ aus.

Haupt-Menü

VIERA Link

Bild Ton

Setup

Wählen Sie „VIERA Link“ aus.

Setup 2/2

Common Interface Software-Update AV Label bearbeiten Display-Anzeigedauer

VIERA Link

Zeitzone Auto Software-Lizenz Systeminformation

Off Off

3 Sekunden Off

Ein

Wählen Sie die Einstellung „Ein“ aus.

(Standardeinstellung: Ein)

Aufrufen

Auswahl

Einstellen

Page 35

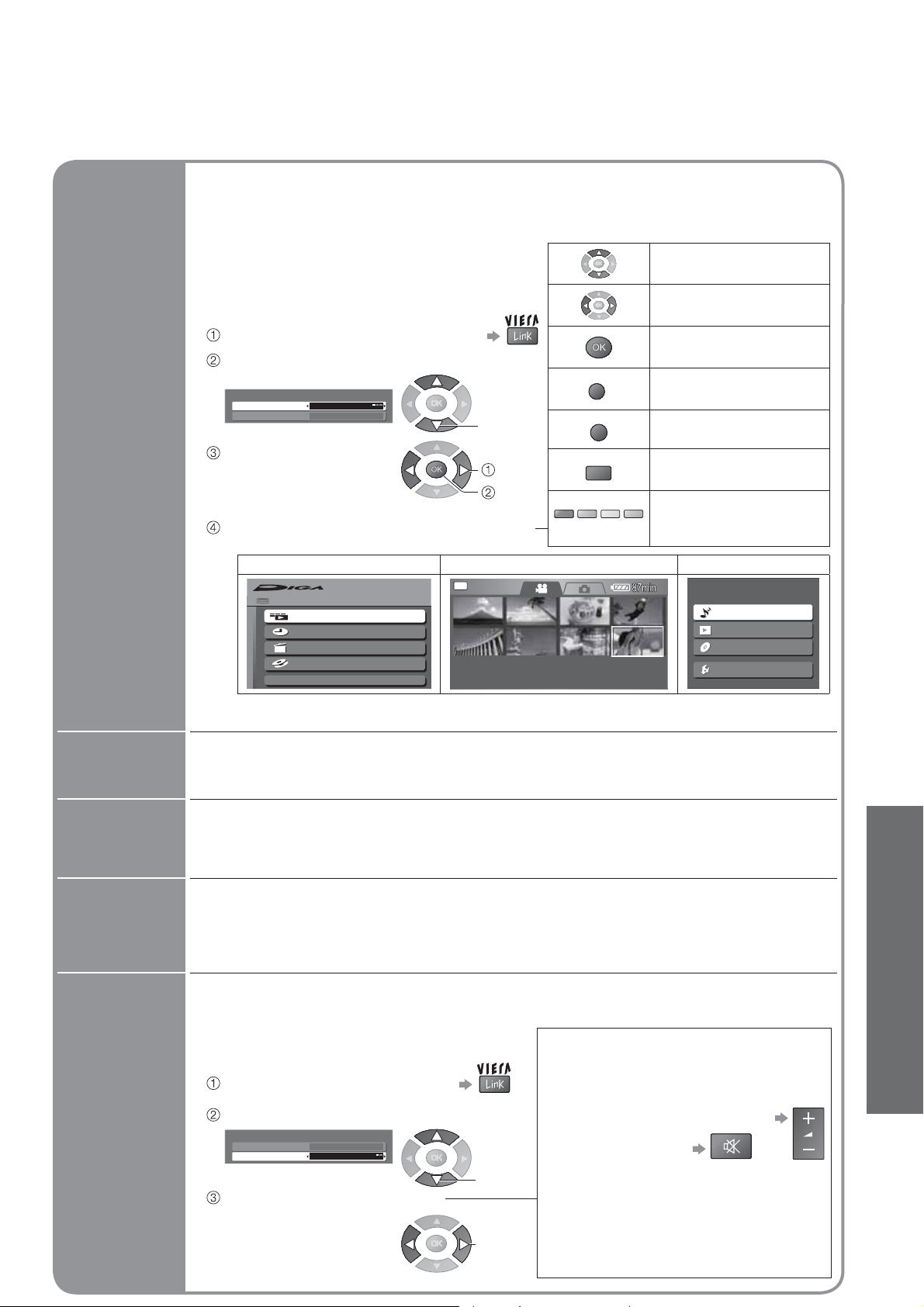

Bequeme Steuerung nur über VIERAFernbedienung

Sie können einige Funktionen des angeschlossenen Panasonic-Gerätes mit der Fernbedienung dieses Fernsehers bedienen. (dazu richten Sie den Geber der Fernbedienung auf den FernbedienungssignalSensor an der Frontplatte des Fernsehers).

Falls Sie das Menü nicht aufrufen können, überprüfen

•

Sie die Einstellungen und das Gerät (S. 34).

Zugriff auf das Menü für das Zusatzgerät

Rufen Sie das Menü „VIERA Link“ auf.

Wählen Sie „VIERA Link

Einstellungen“ aus.

VIERA Link-Menü

VIERA Link Einstellungen

Lautsprecher Auswahl

Recorder Heimkino

Auswahl

Wählen Sie das Gerät aus, auf das zugegriffen werden soll.

Aufrufen Auswahl

Bedienen Sie das Menü des Zusatzgerätes.

Beispiel:

•

DVD-Recorder DIGA HD-Videokamera Heimkino

HDD

FUNCTION MENU

Playback

Recording

Delete

Copy

To Others

Einzelheiten zur Bedienung des jeweils angeschlossenen Zusatzgerätes ﬁ nden Sie in dessen Bedienungsanleitung.

ALL

DATE/TIME

Verfügbare Tasten an der

•

VIERA-Fernbedienung:

(je nach dem angeschlossenen Gerät)

Verschieben des Cursors / Wahl eines Menüs

Verschieben des Cursors / Aufrufen / Einstellen

Speichern / Einstellen / Aufrufen

Rot

8 / 8

2006.12. 1 10:46

RETURN

EXIT

OPTION

Grün

Gelb

Rückkehr auf das vorige Menü

Verlassen des Menüs

Dieselbe Funktion wie die OPTION-Taste am Gerät

Zugriff bei Anzeige der Tastenbezeichnungen im

Blau

Farbbalken

Start

Listen

Watch

Import/Record

Setup

•

HDMI-Funktionen

Automatischer Wiedergabestart

Automatische Eingangsumschaltung – Wenn das angeschlossene Panasonic-Gerät in Betrieb gesetzt wird, schaltet der Fernseher automatisch auf den entsprechenden Eingangsmodus um. Nach Stoppen des Betriebs des Zusatzgerätes schaltet der Fernseher auf den ursprünglichen Eingangsmodus zurück.

Sobald die Wiedergabe am angeschlossenen Panasonic-Gerät startet oder das

Einschaltverknüpfung

Direct Navigator / Funktions-Menü des Zusatzgerätes aktiviert wird, schaltet sich der Fernseher automatisch ein. (Diese Funktion steht nur zur Verfügung, wenn

sich der Fernseher momentan im Bereitschaftsmodus beﬁ ndet.)

Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das angeschlossene

Ausschaltverknüpfung

Panasonic-Gerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet.

Diese Funktion wird selbst dann aktiviert, wenn der Fernseher über die Abschaltuhr oder

•

die Bereitschafts-Umschaltautomatik in den Bereitschaftsmodus geschaltet wurde.

Die Lautsprecher der Heimkinoanlage können über die Fernbedienung des Fernsehers eingestellt werden. Diese Funktion steht nur bei Anschluss eines Verstärkers oder Player-Heimkinos von Panasonic zur Verfügung

Falls Sie das Menü nicht aufrufen können,

•

überprüfen Sie die Einstellungen und das Gerät (S. 34).

Rufen Sie das Menü „VIERA Link“ auf.

Wählen Sie „Lautsprecher Auswahl“ aus.

Lautsprechersteuerung

VIERA Link-Menü

VIERA Link Einstellungen

Lautsprecher Auswahl

Wählen Sie die Einstellung

„Heimkino“ oder „TV“.

Recorder Heimkino

Auswahl

Einstellen

Heimkino

Einstellung für Gerät (automatisch eingeschaltet, sofern momentan im Bereitschaftsmodus).

Erhöhen/Verringern der Lautstärke

Stummschaltung

Der Ton der eingebauten Lautsprecher

•

des Fernsehers wird stummgeschaltet. Nach Ausschalten des Zusatzgerätes sind die

•

Lautsprecher des Fernsehers wieder aktiv.

Die Lautsprecher des Fernsehers sind aktiv.

Weiterführende Funktionen

Page 36

Zusatzgeräte

Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher. Informationen über andere Anschlüsse ﬁ nden Sie in der Bedienungsanleitung des angeschlossenen Gerätes, in der nachstehenden Tabelle sowie im Abschnitt „Technische Daten“ (S. 43).

HDMI-kompatibles, vollständig verdrahtetes Kabel

V I D E

A U D

C O M

P O N E N

(M3-Stereo-

Ministecker)

Kopfhörer

Einstellen der

Lautstärke

„Kopfhörerlaut.“ im Menü „Toneinstellung“ (S. 20)

(AUDIO)

(VIDEO)

oder

(S-VIDEO)

HDMI 1

HDMI 2

Dieser Einsteckplatz ist für den Kundendienst durch den Panasonic-Fachhändler vorgesehen.

AUDIO OUT

AV2AV1

RGB VIDEO

RGB VIDEO S VIDEO

Camcorder / Videospielkonsole

Für den Anschluss an den verschiedenen Buchsen geeignete Zusatzgeräte

Buchsenbezeichnungr

AV1 AV2

Aufzeichnung/Wiedergabe (Gerät)

Aufzeichnung/Wiedergabe von Videocassetten/DVDs

(Videorecorder/DVD-Recorder)

Wiedergabe von DVDs (DVD-Player) Wiedergabe von Camcorder-Bildern (Videokamera) Empfang von Satellitenprogrammen (Kabeltuner) Videospiele (Videospielkonsole) Verwendung eines Verstärkers mit Lautsprecheranlage Q-Link Direkte TV-Aufzeichnung VIERA Link

: Empfohlener Anschluss

AV3

(Seite des TVs)

COMPONENT

AUDIO OUT

Page 37

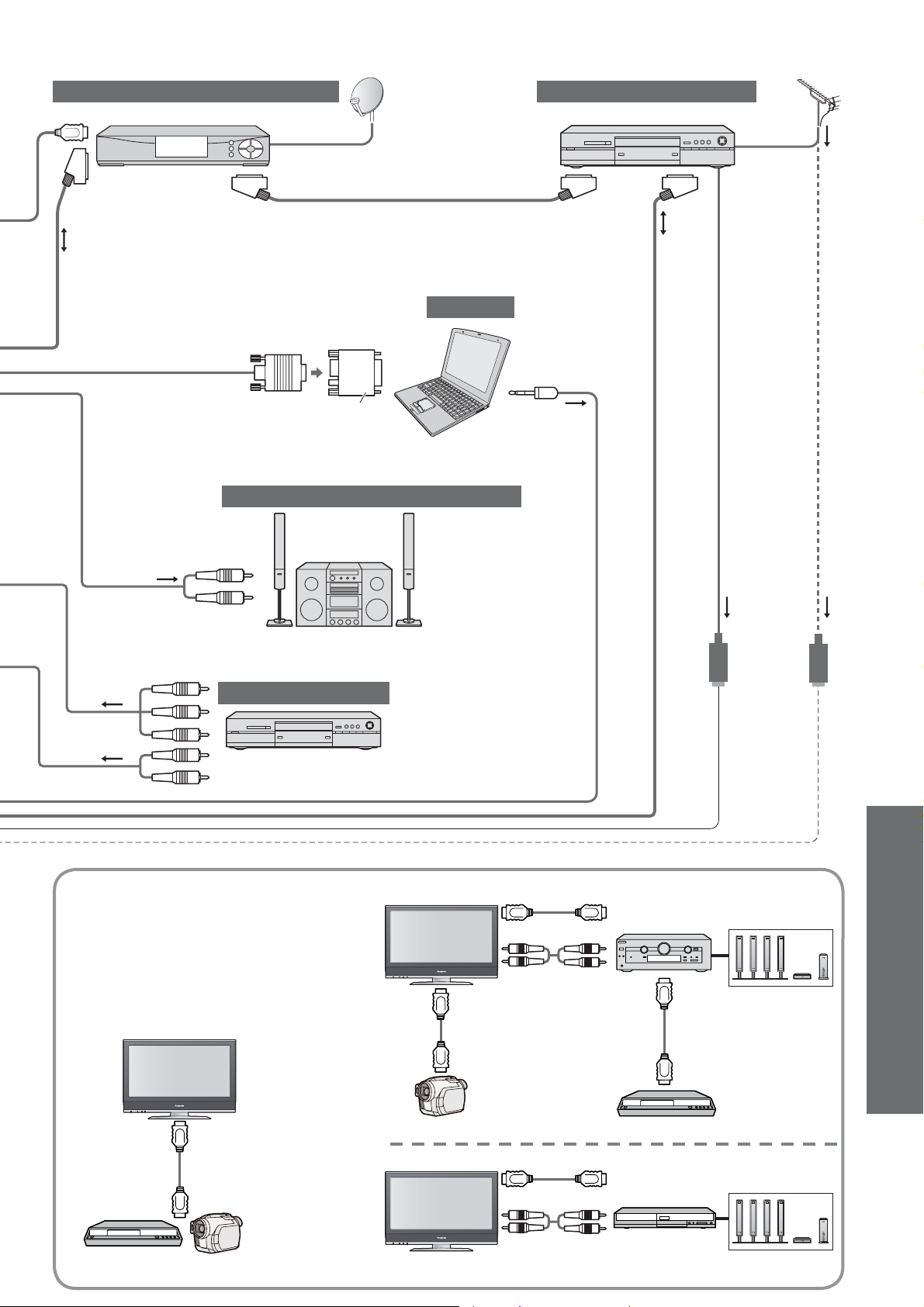

Empfang von Satellitenprogrammen Aufzeichnung / Wiedergabe

Kabeltuner DVD-Recorder / Videorecorder

HF-Kabel

oder

SCART-Kabel

SCART-

Kabel

SCARTKabel

(Bildwiedergabe)

(Tonwiedergabe)

Adapterstecker (falls

erforderlich)

Wiedergabe über separate Lautsprecher

Verstärker mit Lautsprecheranlage

Wiedergabe von DVDs

•

Zusatzgeräte

(Tonwiedergabe)

DVD-Player

VIERA Link (S. 34)

Verwenden Sie ein vollständig verdrahtetes

•

HDMI-kompatibles Kabel. Bitte schlagen Sie auch in den Bedienungsanleitungen

•

der angeschlossenen Geräte nach.

Automatischer Wiedergabestart,

Bequeme Steuerung nur über VIERA-Fernbedienung

Heimkino

HD-Videokamera

PanasonicVerstärker

Panasonic-DVD-Recorder

PanasonicPlayer-Heimkino

Lautsprecheranlage

Weiterführende Funktionen

Panasonic-DVD-Recorder, HD-Videokamera usw.

Page 38

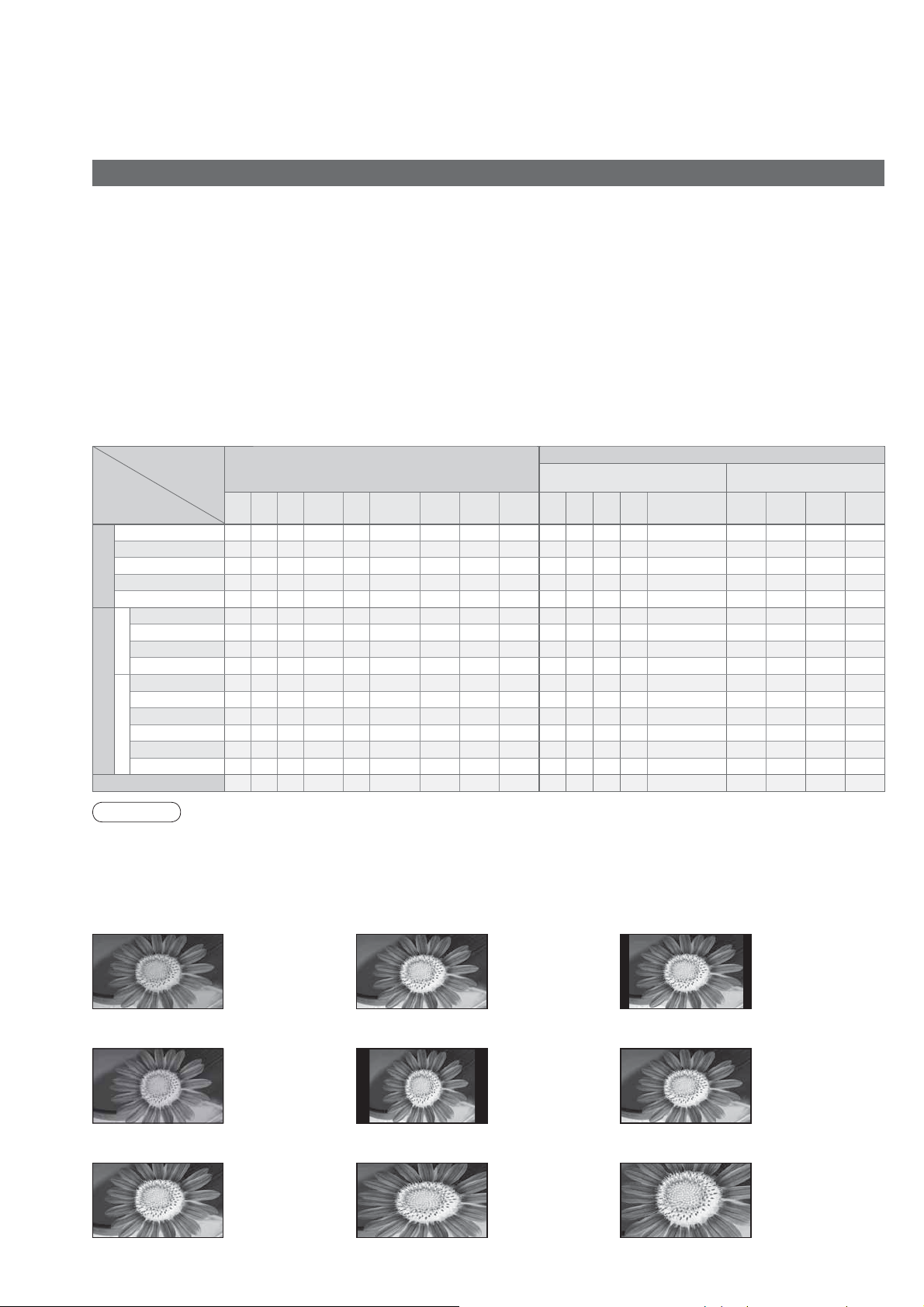

Technische Informationen

Bildseitenverhältnis

Für höchsten Wiedergabegenuss können Sie das für das jeweilige Programmmaterial optimal geeignete Bildformat und Bildseitenverhältnis auswählen. (S. 13)

Auto: Bei Wahl dieser Einstellung wird das Bildseitenverhältnis optimal so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Dies

erfolgt anhand eines vierstuﬁ gen Verfahrens, bei dem das Gerät ermittelt, ob es sich beim angezeigten Bild um ein Breitformatbild handelt.

Wenn ein Breitformatsignal erfasst wird, schaltet das Gerät auf den geeigneten Breitformat-Modus mit einem

Bildseitenverhältnis von 16:9 oder 14:9 um. Wird kein Breitformatsignal erfasst, verbessert dieser fortschrittliche Fernseher die Bildqualität automatisch, um den optimalen Wiedergabegenuss zu ermöglichen.

Die in den Bildschirm eingeblendete Anzeige kennzeichnet das jeweils vom Gerät zur Ermittlung des geeigneten

Bildseitenverhältnisses angewandte Verfahren wie folgt: Die Anzeige „Breitbild“ wird oben links in den Bildschirm eingeblendet, wenn ein Breitformatsignal (WSS) oder ein Steuersignal über die SCART-Buchse zugeleitet wird. In einem solchen Fall schaltet das Gerät auf das jeweils geeignete BreitformatBildseitenverhältnis, 16:9 oder 14:9, um. Diese Funktion steht bei jedem beliebigen Bildformat zur Verfügung. Die Anzeige „Auto“ wird oben links in den Bildschirm eingeblendet, wenn schwarze Balken am oberen und unteren Bildrand erfasst werden. In einem solchen Fall wählt das Gerät das am besten geeignete Bildseitenverhältnis und erweitert das Bild, so dass es den gesamten Bildschirm ausfüllt. Bei einem dunklen Bild kann dieser Vorgang mehrere Minuten beanspruchen.

Bildseitenverhältnis-Steuersignal

Steuersignal über SCART-Buchse

(Stift 8) oder HDMI-Buchse

Komponenten-

signal

AV1 AV 2

OO OO

HDMI1HDMI

--- - - - - -

OO OO

O O

OO OO OO OO OO OO OO OO OO OO

Signalbezeichnung

TV/AV1/AV2/AV3

PAL PAL 525/60 DVB M.NTSC NTSC(nur AV-Eingang)

525(480)/60i

COMPONENT/HDMI

525(480)/60p 625(576)/50i 625(576)/50p 750(720)/50p 750(720)/60p

1125(1080)/50i 1125(1080)/60i 1125(1080)/50p 1125(1080)/60p

PC-Eingang

Bildseitenverhältnisse

Auto

16:9 14:9

OOOOO OOOOO OOOOO OOOOO OOOOO OOOOO OOOOO OOOOO OOOOO OOOOO O O O O OOOOO O O O O OOOOO O O O O OOOOO O O O O OOOOO O O O O OOOOO O O O O

Aspekt

4:3

Vollformat

Zoom1 Zoom2 Zoom3TVAV1 AV 2 AV 3

O O O OOOO

OOO

OOOO

OOO

- - - - ---- - - - - -

Breitformatsignal (WSS)

---- -

---- - - -

----

---- - - -

Hinweise

Das Bildseitenverhältnis ist je nach Programmmaterial verschieden. Wenn das Bildseitenverhältnis größer als das

•

Standard-Breitformat „16:9“ ist, erscheinen möglicherweise schwarze Balken am oberen und unteren Bildschirmrand. Falls bei Wiedergabe einer Breitformat-Aufzeichnung mit einem Videorecorder ein ungewöhnliches Bildformat angezeigt wird,

•

justieren Sie die Spurlage am Videorecorder. (Einzelheiten hierzu ﬁ nden Sie in der Bedienungsanleitung des Videorecorders.) Das Bildseitenverhältnis kann separat für SD- (Standardauﬂ ösung) und HD-Signale (hohe Auﬂ ösung) gespeichert werden.

•

Manuelle Wahl des Bildseitenverhältnisses: (im PC-Modus nur „16:9“ und „4:3“)

•

Auto

Aspekt

Das optimale Bildseitenverhältnis wird gewählt und das Bild wird erweitert, so dass es den Bildschirm vollständig ausfüllt.

Das Bild wird mit einem Bildseitenverhältnis von 4:3 bildschirmfüllend angezeigt. Nur am linken und rechten Bildrand macht sich eine gewisse Ausdehnung des Bilds bemerkbar.

Das Bild wird ohne Verzerrungen mit einem Bildseitenverhältnis von 16:9 im Letterbox-Format oder mit einem Bildseitenverhältnis von 4:3 angezeigt.

4:3

Das Bild wird ohne Verzerrungen im echten (anamorphen) Format 16:9 angezeigt.

Das Bild wird ohne Verzerrungen mit dem herkömmlichen Bildseitenverhältnis von 4:3 angezeigt.

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 16:9 im echten (anamorphen) Letterbox-Format angezeigt.

14:916:9

Das Bild wird ohne Vergrößerung mit einem Bildseitenverhältnis von 14:9 angezeigt.

4:3 Vollformat

Das Bild wird mit einem Bildseitenverhältnis von 4:3 angezeigt und dabei horizontal ausgedehnt, um den Bildschirm zu füllen.

Zoom3Zoom2Zoom1

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 2,35:1 im echten (anamorphen) Letterbox-Format angezeigt. Das Bild wird mit einem Bildseitenverhältnis von 16:9 in seiner maximalen Größe (geringfügig vergrößert) angezeigt.

Page 39

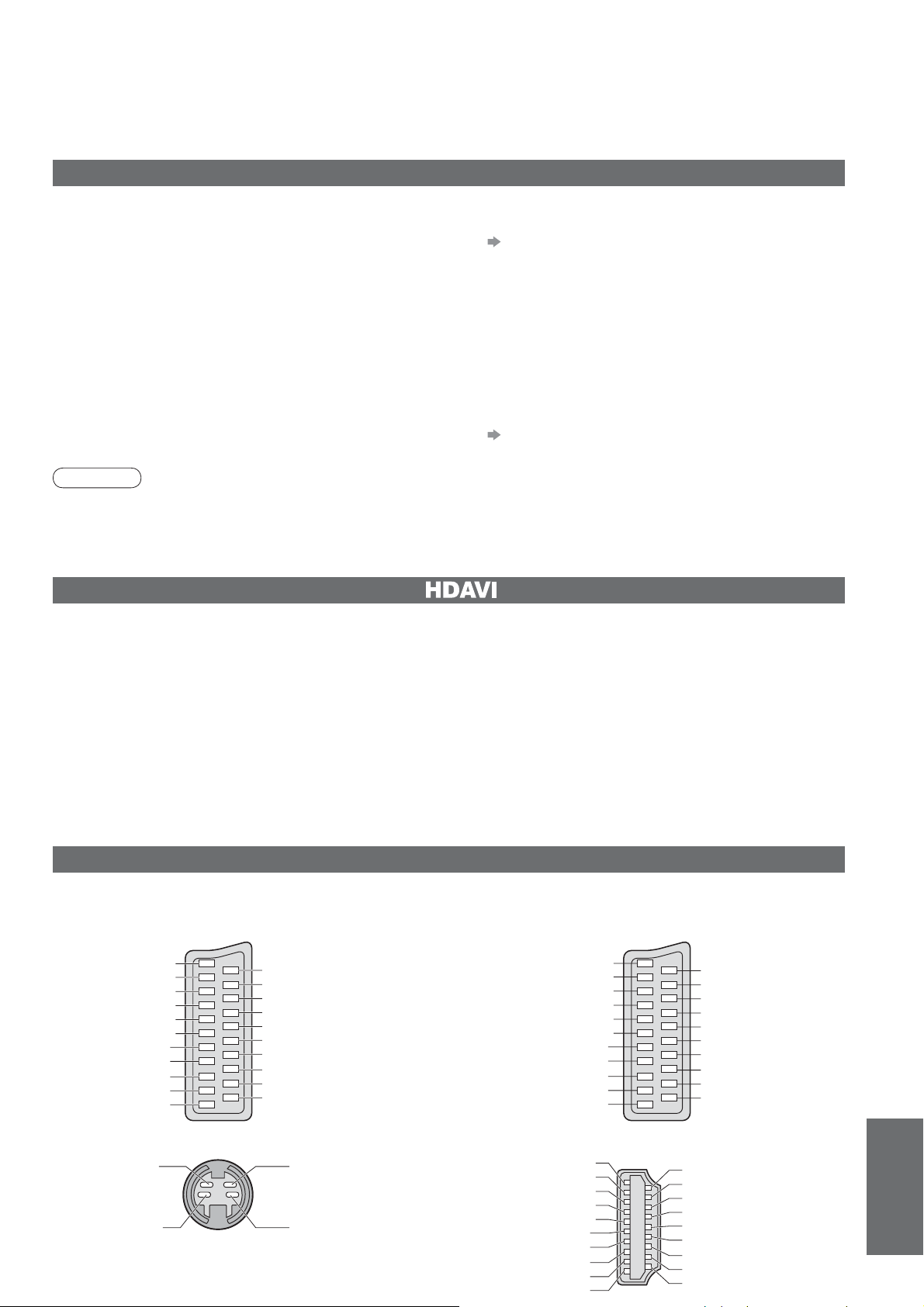

Aktualisieren des Software-Systems (DVB-Modus)

Prüfen Sie regelmäßig, ob eine neue Software zur Verfügung steht, um sicherzustellen, dass Sie stets die neue Version besitzen. Wenn ein Update zur Verfügung steht, wird ein Benachrichtungsbanner angezeigt, wenn die Update-Informationen auf dem Kanal vorhanden sind.

Um die neue Software herunterzuladen, drücken Sie „OK“ Herunterladen (beansprucht ca. 20 Min.).

•

Wenn das Update nicht heruntergeladen werden soll, drücken Sie „EXIT“.

Automatische Aktualisierung

Stellen Sie „Autom. Suche im Standby“ auf „Ein“ ein (S. 23). Sobald eine neue Version der Software ausgestrahlt wird, lädt der Fernseher diese automatisch herunter.

Der automatische Aktualisierungsvorgang wird täglich um 3:00 Uhr und 5:00 Uhr unter den folgenden Bedingungen ausgeführt:

•

Der Fernseher beﬁ ndet sich im Bereitschaftsmodus (das Gerät wurde über die Fernbedienung ausgeschaltet). Momentan ﬁ ndet keine Aufzeichnung eines Programms statt.

Manuelle Aktualisierung

Führen Sie die Funktion „Update-Suche ausführen“ aus (S. 23). Wenn ein Update zur Verfügung steht, wird ein Benachrichtungsbanner angezeigt.

Um die neue Software herunterzuladen, drücken Sie „OK“ Herunterladen (beansprucht ca. 20 Min.).

•

Wenn das Update nicht heruntergeladen werden soll, drücken Sie „EXIT“.

Hinweise

Achten Sie während des Herunterladens darauf, den Fernseher weder auszuschalten noch irgendwelche Tasten zu betätigen.

•

(Nach beendetem Herunterladen schaltet das Gerät in den normalen Fernsehbetrieb zurück.)

Bei der Meldung kann es sich um eine Ankündigung handeln. In einem solchen Fall erscheint ein Termin (Datum,

•

ab dem die neue Version verwendet werden kann). In einem solchen Fall können Sie eine Reservierung für das Update einstellen. Wenn der Fernseher ausgeschaltet ist, startet der Aktualisierungsvorgang nicht.

VIERA Link „ ControlTM“

Die Herstellung eines HDMI-Anschlusses an bestimmte Panasonic-Geräte ermöglicht eine automatische Verknüpfung des Fernsehers mit dem angeschlossenen Zusatzgerät. (S. 34)

Je nach Zustand des angeschlossenen Gerätes kann es vorkommen, dass diese Funktion nicht einwandfrei arbeitet

•

Nach Starten der Wiedergabe kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.

•

Nach Umschalten des Eingangsmodus kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.

•

Wenn der Lautstärkepegel am angeschlossenen Gerät justiert wird, erscheint die Anzeige der Lautstärkefunktion auf dem Bildschirm.

•

Die Funktion für automatischen Wiedergabestart kann auch über die Fernbedienung des Verstärkers oder Player-Heimkinos

•

aktiviert werden. Bitte schlagen Sie hierzu in der Bedienungsanleitung des jeweils angeschlossenen Gerätes nach. Wenn zwei Geräte des gleichen Typs gleichzeitig an den Fernseher angeschlossen werden (z.B. ein DIGA-Gerät

•

an die HDMI1-Buchse und ein zweites DIGA-Gerät an die HDMI2-Buchse), steht die VIERA Link-Funktion nur für die Buchse mit der niedrigeren Nummer zur Verfügung. Bei „HDAVI Control 2“ handelt es sich um die neueste Norm (Stand: Februar 2007) für Panasonic-Geräte, die mit

•

der Norm HDAVI Control kompatibel sind. Diese Norm ist mit bisherigen HDAVI-Geräten von Panasonic kompatibel.

Informationen über die SCART-, S-Video- und HDMI-Buchsen

AV1-SCART-Anschluss

(RGB, VIDEO, Q-Link)

Eingänge für AV1 schließen RGB (Rot / Grün / Blau) ein.

AV2-SCART-Anschluss

(RGB, VIDEO, S-VIDEO, Q-Link)

AV2: Pin 15 und 20 sind abhängig von der AV2 S-VHS / VIDEO-Umschaltung.

•

Technische Informationen

Buchse Masse FBAS Ausgang (Video) FBAS Masse Rot Eingang Rot Masse Grün Eingang Grüne Masse Blau Eingang Blau Masse Audio Ausgang (L) Audio Ausgang (R)

4-pol. AV3-S-VIDEO-Anschluss

Chrominanzträger Eingang

Chrominanzträger Masse

21 19 17 15 13 11 9 7 5 3 1

FBAS Eingang (Video)

RGB Status Masse

Status RGB

Masse

- -

Q-Link-Daten

Status FBAS

Audio Eingang (L)

Audio Masse

Audio Eingang (R)

Luminanzträger Eingang

Luminanzträger Masse

Buchse Masse FBAS Ausgang (Video) FBAS Masse Rot Eingang, S.C.-Eingang Rot Masse Grün Eingang Grüne Masse Blau Eingang Blau Masse Audio Ausgang (L) Audio Ausgang (R)

HDMI-Buchse

Erkennung des spannungsführenden Stiftes

DDC/CEC-Masse SCL CEC Abschirmung TMDS-Taktgeber TMDS-Daten0í TMDS-Daten0+ Abschirmung TMDS-Daten1 TMDS-Daten2í TMDS-Daten2+

19 17 15 13 11 9 7 5 3 1

21 19 17 15 13 11 9 7 5 3 1

FBAS Eingang (Video)

RGB Status Masse

Status RGB

Masse

- -

Q-Link-Daten

Status FBAS

Audio Eingang (L)

Audio Masse

Audio Eingang (R)

Häuﬁ g gestellte

Fragen usw.

+5 V Spannung

SDA

Reserviert (im Kabel, aber N.C. am Gerät)

TMDS-Taktgeberí

TMDS-Taktgeber+

Abschirmung TMDS-Daten0

TMDS-Daten1í

TMDS-Daten1+

Abschirmung TMDS-Daten2

Page 40

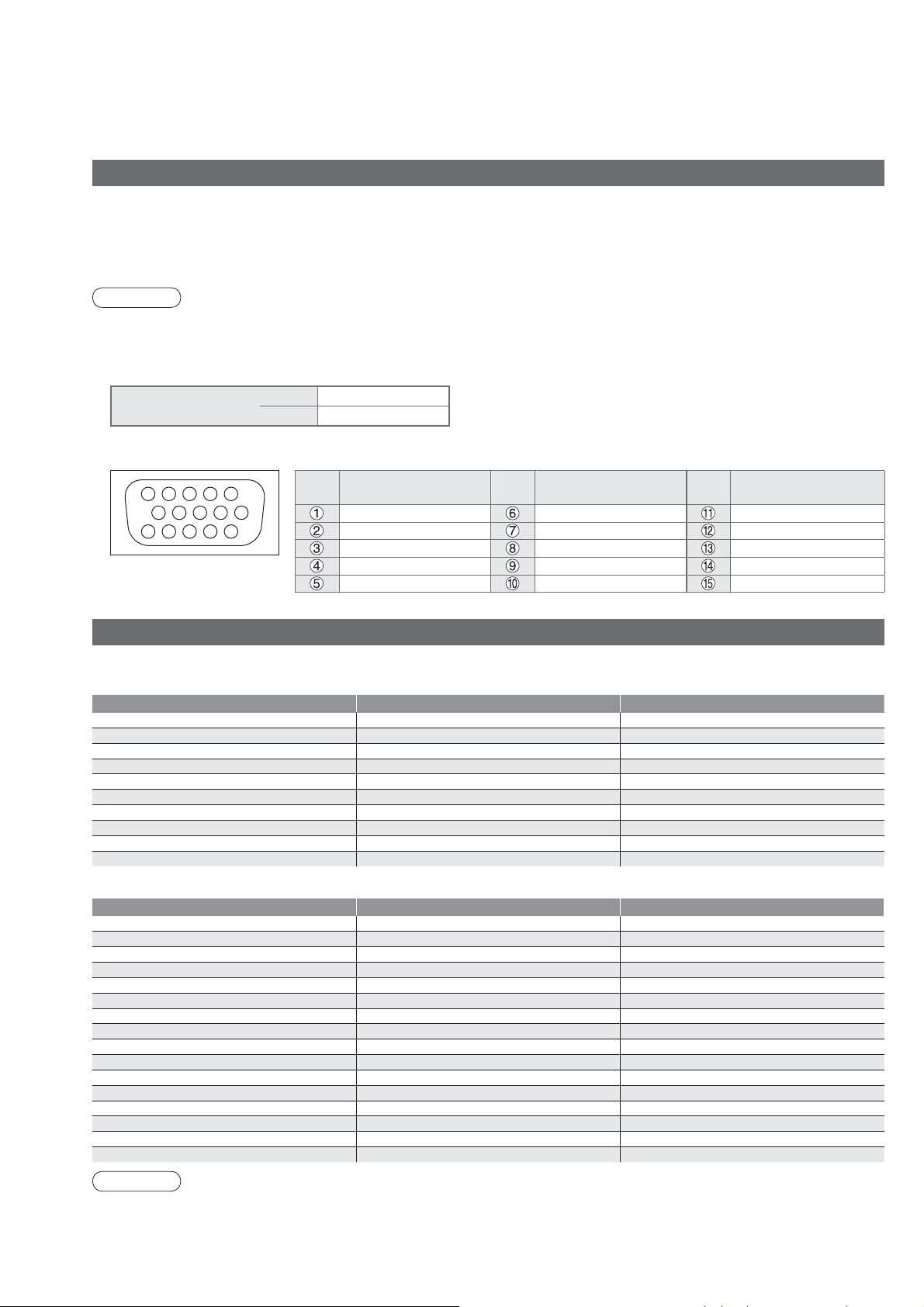

Technische Informationen

Anschließen eines Personalcomputers

Sie können einen Personalcomputer an den PC-Eingang dieses Fernsehers anschließen, um den Bildschirminhalt des PC auf dem Fernsehschirm anzuzeigen und den Ton über die Lautsprecher des Fernsehers wiederzugeben.

Die folgenden PC-Signale können zugeleitet werden: Horizontale Abtastfrequenz 31 kHz bis 69 kHz; vertikale Abtastfrequenz

•

59 Hz bis 86 Hz (bei einem Signal mit mehr als 1.024 Zeilen ist keine einwandfreie Bildanzeige gewährleistet). Für den Anschluss an die DOS/V-kompatible 15-polige D-sub-Buchse dieses Gerätes ist kein PC-Adapter erforderlich.

•

Hinweise

Bestimmte PC-Modelle können nicht an diesen Fernseher angeschlossen werden.

•

Bei Anschluss eines PC stellen Sie die Farbanzeige des PC auf die höchste Qualität ein.

•

Einzelheiten zu den geeigneten PC-Signalen ﬁ nden Sie in der nachstehenden Tabelle.

•

Maximale Anzeigeauﬂ ösung

•

Bildseitenverhältnis

Stiftbelegung der 15-poligen D-sub-Buchse

•

15 14 13 12 11

4:3

16:9

67839

1.024 × 768 Pixel

1.366 × 768 Pixel

Klemme

Signal

R GND (Masse) NC (nicht verwendet) G GND (Masse) NC (nicht verwendet) B GND (Masse) HD

NC (nicht verwendet) NC (nicht verwendet) VD

GND (Masse) GND (Masse) NC (nicht verwendet)

Klemme

Signal

Klemme

Signal

Eingangssignale, die angezeigt werden können

COMPONENT (Y, PB, PR), HDMI



Geeignetes Eingangssignal

Signal COMPONENT HDMI

525 (480) / 60i 525 (480) / 60p 625 (576) / 50i 625 (576) / 50p 750 (720) / 60p 750 (720) / 50p

1.125 (1.080) / 60i

1.125 (1.080) / 50i

1.125 (1.080) / 60p

1.125 (1.080) / 50p

PC (D-sub 15P)

Signal Horizontal frequency (kHz) Vertical frequency (Hz)

640 × 400 @70 Hz 31,47 70,07 640 × 480 @60 Hz 31,47 59,94 640 × 480 @75 Hz 37,50 75,00 800 × 600 @60 Hz 37,88 60,32 800 × 600 @75 Hz 46,88 75,00 800 × 600 @85 Hz 53,67 85,06 852 × 480 @60 Hz 31,44 59,89

1.024 × 768 @60 Hz 48,36 60,00

1.024 × 768 @70 Hz 56,48 70,07

1.024 × 768 @75 Hz 60,02 75,03

1.024 × 768 @85 Hz 68,68 85,00

1.280 × 1.024 @60 Hz 63,98 60,02

1.366 × 768 @60 Hz 48,39 60,04 Macintosh13” (640 × 480) 35,00 66,67 Macintosh16” (832 × 624) 49,73 74,55 Macintosh21” (1.152 × 870) 68,68 75,06

Hinweise

Andere als die oben speziﬁ zierten Signale können nicht richtig wiedergegeben werden.

•

Die oben aufgeführten Signale werden für optimale Wiedergabe auf dem Bildschirm umformatiert.

•

Das geeignete Eingangssignal für PC ist grundsätzlich mit dem VESA-Standardtakt kompatibel.

•

PC-Signale werden zur Anzeige verstärkt oder komprimiert, sodass es eventuell nicht möglich ist,

•

kleine Details mit ausreichender Klarheit anzuzeigen.

       

 

Page 41

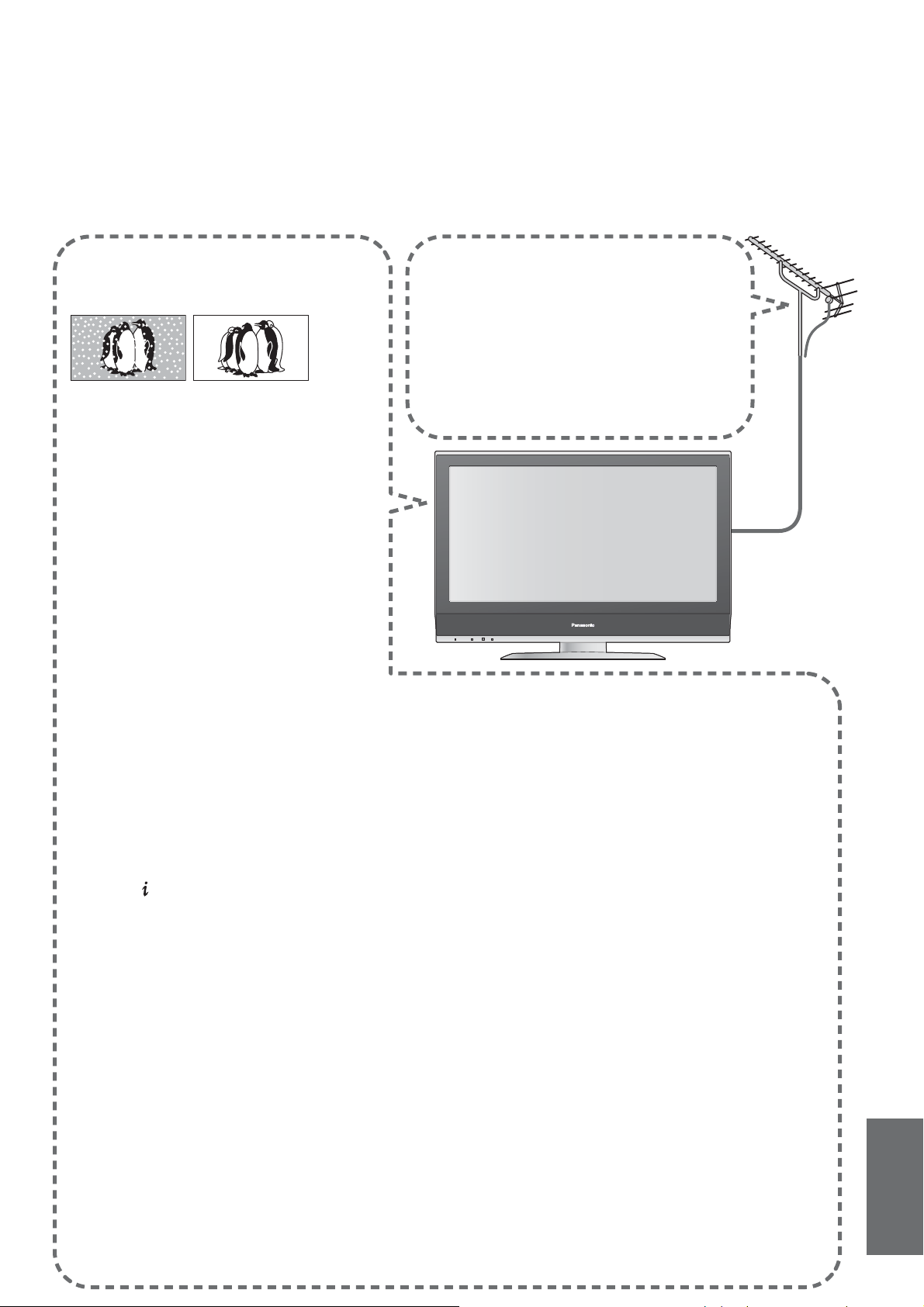

Häuﬁ g gestellte Fragen

Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Punkte, um die geeignete Abhilfemaßnahme zu ermitteln. Falls sich die Störung auf diese Weise nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-

Fachhändler.

Das Bild ist verschneit oder zu dunkel (Rauschen).

Überprüfen Sie Position, Ausrichtung und

•

Anschluss der Antenne.

Hinweis für Benutzer einer Zimmerantenne

Um ein hochwertiges DVB-Bild zu erhalten, muss die optimale Qualität des DVB-Signals gewährleistet sein. Überprüfen Sie zu diesem Zweck den Eintrag „Signalstatus“ des Tuning-Menüs (S. 28). Für eine gute Bildqualität wird ein Pegel von mindestens „5“ benötigt. Zur Erzielung des optimalen Ergebnisses ist u.U. eine sorgfältige Justierung von Position und Ausrichtung der Antenne erforderlich.

Keine Bild- und Tonausgabe

Beﬁ ndet sich der Fernseher im AV-Modus?

•

Ist der Netzstecker an eine Netzsteckdose

•

angeschlossen? Ist der Fernseher eingeschaltet?

•

Überprüfen Sie die Einstellungen des Menüs

•

„Bildeinstellung“ (S. 20) und des Lautstärkepegels. Prüfen Sie nach, dass alle erforderlichen

•

SCART-Kabel angeschlossen und alle Anschlüsse fest hergestellt worden sind.

Auto Aspekt

Bei Wahl der Einstellung „Auto“ wird das

•

Bildseitenverhältnis automatisch so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Einzelheiten zur Einstellung des Bildseitenverhältnisses ﬁ nden Sie auf S. 38.

S-Video / Schwarzweißbild

Using AV button please conﬁ rm your

•

selection is S-Video I.e. AV2/AV2S (S. 14).

Aufzeichnung über die Funktion Direkte TVAufzeichnung / Q-Link ist nicht möglich

Überprüfen Sie das SCART-Kabel und den Anschluss.

•

Stellen Sie außerdem die Funktion „AV1/AV2 Ausgang“ im Menü „Setup“ richtig ein (S. 21).

Eingeblendete Meldungen, z.B. „EC/AV1“

Diese Meldungen können durch einfaches Drücken

•

der Taste vom Bildschirm gelöscht werden. Drücken Sie die Taste erneut, um die Meldung wieder anzuzeigen.

Nach der automatischen Einrichtung werden keine DVB-Programme angezeigt.

Überprüfen Sie, ob in Ihrer Region DVB-

•

Programme ausgestrahlt werden. Justieren Sie die Antenne, um sie auf eine andere

•

Übertragungsstation in größerer Nähe auszurichten. Kontrollieren Sie die Bildqualität der analogen

•

Kanäle. Falls diese schlecht sind, justieren Sie die Antenne, oder konsultieren Sie Ihren Fachhändler.

Eine Fehlermeldung erscheint auf dem Bildschirm.

Bitte folgen Sie den Anweisungen der Meldung.

•

Falls sich das Problem auf diese Weise nicht

•

beseitigen lässt, nehmen Sie bitte Kontakt mit einem Panasonic-Kundendienstzentrum auf.

Rote, blaue, grüne und schwarze Punkte erscheinen u.U. auf dem Bildschirm

Dies ist eine Eigenschaft von LCD-Panelen und ist keine

•

Fehlfunktion. Das LCD-Panel wurde mit hochpräziser Technologie hergestellt und bietet klare Bilddetails. Ab und zu kann es vorkommen, dass einige nichtaktive Pixel als feststehende rote, grüne, blaue oder schwarze Punkte auf dem Bildschirm erscheinen. Bitte beachten Sie, dass dies nicht die Leistung des LCD-Fernsehers beeinträchtigt.

Der LCD-Bildschirm bewegt sich geringfügig, wenn mit dem Finger dagegen gedrückt wird. Ein klapperndes Geräusch macht sich u.U. bemerkbar.

Der Bildschirmteil ist mit einem gewissen Spiel am Fernseher

•

montiert worden, um eine Beschädigung des Bildschirms zu verhindern. Dies kann dazu führen, dass sich der Bildschirm geringfügig bewegt, wenn mit dem Finger dagegen gedrückt wird, und dass sich ein klapperndes Geräusch bemerkbar macht. Dabei handelt es sich nicht um eine Funktionsstörung.

•

Technische Informationen

Häuﬁ g gestellte Fragen

Häuﬁ g gestellte

Fragen usw.

Page 42

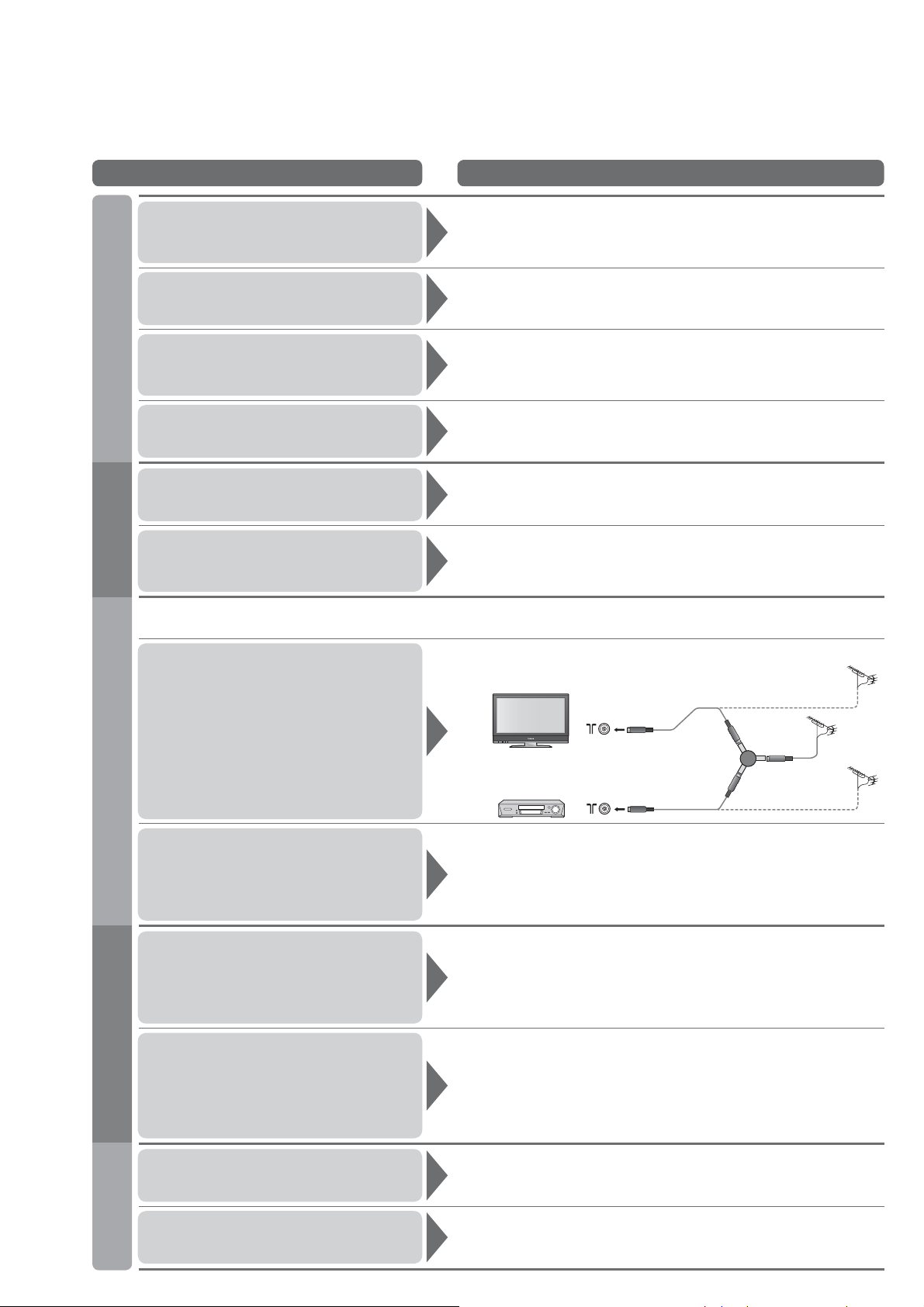

Häuﬁ g gestellte Fragen

Störung Abhilfemaßnahme

Stellen Sie den Eintrag „P-NR“ des Menüs „Bildeinstellung“ ein

Gestörtes, stark verrauschtes Bild

Bildstörungen

Kein Bild

Verschwommenes oder verzerrtes Bild

(kein Ton oder Ton zu leise)

•

(um Bildrauschen zu beseitigen). (S. 20) Prüfen Sie nach, ob sich eingeschaltete Elektrogeräte oder

•

Motoren (Auto, Motorrad, Leuchtstoffröhre) in der Nähe beﬁ nden.

Ist die Bildeinstellung für „Helligkeit, Kontrast oder Farbe“ auf den

•

Minimalwert eingestellt? (S. 20) Überprüfen Sie das Farbsystem. (S. 27)

•

Stimmen Sie die Kanäle erneut ab. (S. 27)

•

Ein ungewöhnliches Bild erscheint auf dem Bildschirm.

Tonstörungen

Kein Ton

Ton zu leise oder Klang verzerrt

Aufgrund der verwendeten digitalen Empfangstechnologien kann es in bestimmten Gebieten trotz einwandfreiem

•

Empfang von analogen Programmen vorkommen, dass die Empfangsqualität von DVB-Signalen beeinträchtigt wird.

Trotz Verwendung einer hochwertigen Antenne ist kein Signalempfang möglich.

Bildstörungen treten auf, oder das Bild „friert ein“ oder verschwindet im DVB-Modus.

Ungewöhnlicher Klang

HDMI

Schalten Sie den Netzschalter des Fernsehers einmal aus und

•

dann wieder ein.

Ist die Stummschaltung aktiviert? (S. 7)

•

Ist die Lautstärke auf den Minimalpegel eingestellt?

•

Der Tonsignal-Empfang wird u.U. beeinträchtigt.

•

Stellen Sie den Eintrag „Audio Empfang“ (S. 20) des Menüs

•

„Toneinstellung“ auf „Mono“ ein. (Analogue) Überprüfen Sie das Tonsystem. (S. 27)

•

Installieren Sie jeweils eine separate Antenne für den Fernseher und

•

den Videorecorder (oder verwenden Sie einen Antennensplitter).

Antennenausgangsbuchse

Antenneneingangsbuchse

Videorecorder

Überprüfen Sie den Eintrag „Signalstatus“ (S. 28).

•

Wenn „Signalqualität“ oder „Signalstärke“ in roter Darstellung erscheinen, überprüfen Sie die Antenne. Falls sich das Problem durch eine Justierung der Antenne nicht beseitigen lässt, nehmen Sie bitte Kontakt mit Ihrem Panasonic-Fachhändler auf. Schalten Sie den Netzschalter des Fernsehers einmal aus und dann wieder ein.

•

Stellen Sie den Audioausgang am angeschlossenen Gerät auf

•

die Ausgabe von 2-kanaligem Linear-PCM-Ton ein. Überprüfen Sie die Einstellung des Eintrags

•

„HDMI1 Eingang“ des Menüs „Toneinstellung“. (S. 20) Wenn eine Tonstörung bei Verwendung eines Digitalanschlusses

•

auftritt, stellen Sie einen analogen Audioanschluss her. (S. 33)

Antennenausgangsbuchse

(Einzelantenne)

ANTENNENSPLITTER

Antenneneingangsbuchse

(Einzelantenne)

Bei Anschluss eines Zusatzgerätes über HDMI-Kabel erscheint ein ungewöhnliches Wiedergabebild auf dem Bildschirm.

SonstigesDVB

Der Fernseher schaltet selbsttätig in den Bereitschaftsmodus um.

Die Fernbedienung funktioniert nicht.

Ist das HDMI-Kabel richtig angeschlossen? (S. 36)

•

Schalten Sie den Fernseher und das Zusatzgerät einmal aus und

•

dann wieder ein. Prüfen Sie nach, ob dem Fernseher ein Eingangssignal vom

•

Zusatzgerät zugeleitet wird. (S. 40) Verwenden Sie ein Zusatzgerät, das mit der Norm EIA/CEA-

•

861/861B kompatibel ist.

Die Abschaltuhr-Funktion ist aktiviert.

•

Etwa 30 Minuten nach Ende einer Sendung schaltet der

•

Fernseher automatisch in den Bereitschaftsmodus um.

Sind die Batterien polaritätsrichtig eingelegt? (S. 6)

•

Ist der Fernseher eingeschaltet?

•

Page 43

Technische Daten

TX-D32LN73F

Stromquelle 220-240 V Wechselstrom, 50 / 60 Hz

Leistungs-

aufnahme

Normaler Betrieb 138 W

Bereitschaftszustand 0,6 W (Ohne DVB-Aufzeichnung) / 19 W (Mit DVB-Aufzeichnung)

Bildschirm

Bildformat 16:9

Bildschirmgröße

Anzahl der Pixel 1.049.088 (1.366 (B) × 768 (H))

Ton

Lautsprecher 120 mm × 60 mm × 2 Stück

Audioausgang

Kopfhörer

PC-Signale

Empfangssysteme / Empfangskanäle

Antennenanschluss VHF / UHF

Betriebsbedingungen

Anschlussbuchsen

AV1 (SCART-Anschluss)

AV2 (SCART-Anschluss)

VIDEO 1 × RCA-Stiftstecker 1,0 V[p-p] (75 :)

AV3

COMPONENT

Sonstige

Ausgang AUDIO L - R 2 × RCA-Stiftstecker 0,5 V[rms] (hohe Impedanz)

Abmessungen ( B × H × T )

Masse 17,5 kg Netto

S-VIDEO 4-pol. Mini-DIN Y:1,0 V[p-p] (75 :) C:0,286 V[p-p] (75 :)

AUDIO L - R 2 × RCA-Stiftstecker 0,5 V[rms]

VIDEO

AUDIO L - R 2 × RCA-Stiftstecker 0,5 V[rms]

HDMI1 / 2 Buchse des Typs A

80 cm (Diagonale)

697 mm (B) × 392 mm (H)

20 W (10 W + 10 W)

M3-Stereo-Minibuchse (3,5 mm) × 1

VGA, SVGA, XGA SXGA ······ (komprimiert) Horizontalabtastfrequenz 31 - 69 kHz Vertikale Abtastfrequenz 59 - 86 Hz

PAL B, G, H, I, SECAM B, G, SECAM L / L’

VHF E2 - E12 VHF H1 - H2 (ITALIEN) VHF A - H (ITALIEN) UHF E21 - E69 CATV (S01 - S05) CATV S1 - S10 (M1 - M10) CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperband)

PAL D, K, SECAM D, K

VHF R1 - R2 VHF R3 - R5 VHF R6 - R12 UHF E21 - E69

PAL 525/60 DVB M.NTSC Wiedergabe mit einigen M.NTSC-Videorecordern (VCR) möglich NTSC (NUR AV-EINGANG)

Der Empfang der o.a. Signale ist von den lokalen Gegebenheiten abhängig.

•

Temperatur : 0 °C - 35 °C Luftfeuchtigkeit : 20 % - 80 % RH (nichtkondensierend)

21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang, Q-Link)

21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang, S-Video-Eingang, Q-Link)

Y 1,0 V[p-p] (einschl. Synchronisation) PB, PR ±0,35 V[p-p]

HIGH-DENSITY D-SUB 15PIN R,G,B/0,7 V[p-p] (75 :) HD, VD/TTL-Version 2,0 - 5,0 V[p-p] (hohe Impedanz)

791 mm × 615 mm × 248 mm (mit Ständer) 791 mm × 563 mm × 117 mm (Nur Fernseher)

Wiedergabe von NTSC-Bändern mit einigen PAL-Videorecordern (VCR) möglich Digitale terrestrische Programmdienste über den VHF/UHF-Antenneneingang

Wiedergabe mit einigen NTSC-Videorecordern (VCR) möglich

Dieser Fernseher unterstützt die Funktion „HDAVI Control 2“.

•

Häuﬁ g gestellte Fragen

•

Technische Daten

Häuﬁ g gestellte

Fragen usw.

Hinweise

Änderungen vorbehalten. Für die Abmessungen und das Gewicht sind Richtwerte angegeben.

•

Dieses Gerät entspricht den nachstehend aufgeführten EMC-Richtlinien.

•

EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.

Page 44

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten

(private Haushalte)

Entsprechend den grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclelbar und wieder verwendbar sind. Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten. Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Lizenzinformationen

Warenzeichen

DVB ist ein Warenzeichen von DVB Digital Video Broadcasting Project (1991 bis 1996).

•

VGA ist ein Warenzeichen von International Business Machines Corporation.

•

Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, USA.

•

S-VGA ist ein eingetragenes Warenzeichen von der Video Electronics Standard Association.

•

Selbst wenn kein besonderer Hinweis auf die Firma oder das Warenzeichen des Produktes gemacht wird, werden

diese Warenzeichen vollständig berücksichtigt. HDMI, das HDMI-Logo und High-Deﬁ nition Multimedia Interface sind Warenzeichen oder eingetragene

•

Warenzeichen von HDMI Licensing LLC. HDAVI ControlTM ist ein Markenzeichen von Matsushita Electric Industrial Co., Ltd.

•

TruSurround XT, SRS und das Symbol sind Warenzeichen von SRS Labs, Inc.

•

TruSurround XT Technologie wird unter Lizenz von SRS Labs, Inc. mit eingeschlossen

Warenzeichen von DVB Digital Video Broadcasting Project (1991 bis 1996) TX-D32LN73F Konformitätserklärung Nr. 4427, 11. Dezember 2006

Modell- und Seriennummer

Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquittung für den Fall eines Diebstahls oder Verlustes oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf.

Modellnummer Seriennummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o.

U Panasoniku 1 320 84 PlzeĖ ýeská republika

Matsushita Electric Industrial Co., Ltd.

Web Site : http://www.panasonic-europe.com

Gedruckt in der Tschechischen Republik
