Televisor Color
¡Panasonic¡Panasonic¡Panasonic¡Panasonic¡Pa
Manual de Instrucciones
Español
Panasonic¡Panasonic¡Panasonic¡Panasonic¡Panasonic¡
TQB0E0222E---M
Page 2
BIENVENIDA
EstimadoClientedePanasonic:
Bienvenido a la familia de los clientes de Panasonic. Esperamos que disfrute muchos
años de su nuevo televisoren color.Este televisor es de un modelomuy avanzado;sin
embargo, en la Guía de Referencia Rápida encontrará la información necesaria para
poner elaparato enfuncionamiento de una formarápida. A continuaciónpuede leer las
instrucciones completas y guardarlas para futuras consultas.
ÍNDICE
Advertencias y Precauciones 3.......
Accesorios 4........................
Guía para la Puesta en Marcha
Rápida 5............................
Controles Básicos 8.................
Árbol de programas 9................
Uso de las Indicaciones en
Pantalla 10..........................
Controles de Aspecto 11.............
Menú principal 13...................
Menú de Imagen 14..................
Menú de Sonido 16..................
Menú de Configuración 17...........
Menú de Sintonía 19.................
Menú de Sintonía - Edición
de Programa 20.....................
Tabl a d e p rogram a s 23...............
Menú de Sintonía - Configuración
Automática (ATP) 24.................
Menú de Sintonía - Sintonía
Manual 25...........................
Idioma de OSD 27...................
Q-Link 28...........................
Funcionamiento con VCR / DVD/R 30..
Funcionamiento del Teletexto 31......
Conexiones de Audio / Vídeo (AV) 33.
Selección y configuración de AV 33.....
Tomas fr o n ta le s 33....................
Tomas traseras 34....................
Información sobre el enchufe de Scart
yS---Vídeo 35........................
Localización de Averías 36...........
Información general 37...............
Especificaciones 37.................
2
Page 3
ADVERTENCIAS Y PRECAUCIONES
D Este televisor ha sido diseñado para
funcionar con corrientealternade 220 - 240 V,
50 Hz.
D Para evitar deterioros que podrían dar como
resultado descargas eléctricas o incendio,
no exponga este televisor a la lluvia o a una
humedad excesiva. Esta televisión no debe
exponersea goteoo salpicaduras de agua, y
por tanto no hay que poner encima de ella
objetos que contengan líquido tales como
jarrones.
H ADVERTENCIA: ¡ALTO VOLTAJE!
No retire la cubierta posterior, ya que debajo de
la misma hay piezas por las que pasa corriente
eléctrica.
D Evite la exposición del televisor a la luz solar
directa y a otras fuentes de calor. A fin de
evitarqueseprovoqueunincendio,no
coloque nunca una vela o una llama de
cualquier tipo sobre el televisor o cerca del
mismo.
D Asegure que haya un acceso fácil hacia el
enchufedelcabledealimentación.
D El conmutador de Encendido / Apagado que
lleva este modelo, no desconecta
completamente el televisor de la red del
suministro eléctrico. Retire la clavija de la
base de toma de corriente cuando no vaya a
utilizar el televisor durante un período de
tiempo prolongado.
H CUIDADO DE LA CAJA Y DEL TUBO DE
IMAGEN
Desenchufe la clavija de la base de toma de
corriente. Pueden limpiarse la caja y el tubo de
imagen con un paño suave humedecido con
agua y un detergente ligero. No utilice
soluciones que contengan benzol o petróleo.
Los televisores pueden producir electricidad
estática, por lo que hay que tener cuidado
siempre que se toque la pantalla del aparato.
D Es esencial una ventilación adecuada para
evitar las averías en los componentes
eléctricos, por lo que le recomendamos que
deje un espacio de 5 cm como mínimo
alrededor del televisor incluso cuando esté
dentro de otro mueble o entre estantes.
D No se debe impedir la ventilación cubriendo
las bocas de ventilación con objetos como
pueden ser por ejemplo periódicos,
manteles y cortinas.
H FORMA ECOLÓGICA DE LIQUIDACIÓN DE
DESPERDICIOS.
No arroje pilas, envases y equipos
viejos como desperdicios
domésticos, sepárelos de acuerdo
alasLeyesenvigencia.
H JUEGOS PARA TV / ORDENADORES
PERSONALES
El uso prolongado de juegos para TV o de
ordenadorespersonalesconectadosaun
receptor de televisión puede dar lugar a una
‘sombra’ permanente en la pantalla. Puede
limitarse este tipo de deterioro irreversible en el
tubo de imagen observando las precauciones
siguientes:
D Reduzca los niveles de brillo y de
contraste hasta el nivel mínimo para la
visión.
D No haga funcionar el televisor durante
períodos detiempo prolongadosmientras
está utilizando juegos para TV u
ordenadores personales.
D Este tipo de deterioro del tubo de imagen
no es un defecto de funcionamiento y, por
lo tanto, no queda cubierto por la garantía
de Panasonic.
H FUNCIÓN DE APAGADO AUTOMÁTICO
Si nose apaga el televisor cuando la emisorade
TV deja de transmitir, entrará de forma
automática en el modo de En Espera al cabo de
30 minutos. Esta función no está activada
cuando el televisor se encuentra en el modo
de AV.
3
Page 4
ACCESORIOS
Compruebe que ha recibido los accesorios y elementos que se indican
Manual de Instrucciones
de Funcionamiento
Pilas para el Transmisor del
Mando a Distancia (2 del
tamaño R6 (UM3))
Garantía Paneuropea
Transmisor de Mando a Distancia
(EUR 7628010R)
n
Pilas del mando a distancia
4
D Asegúrese de que las pilas estén
colocadas en la posición correcta.
D No mezcle pilas viejas y pilas nuevas.
Retire de manera inmediata las pilas viejas
ya agotadas.
D No mezcle pilas de tipos diferentes, p.e.
alcalinas y de manganeso ni utilice pilas
recargables (Ni-Cd, Ni---MH).
Page 5
GUIA PARA LA PUESTA EN MARCHA RAPIDA
1
Enchufe la antena y conecte los equipos auxiliares
AV1
AV2
Ó
RECEPTOR POR
SATÉLITE
AV1
AV2
VCR / DVD/R
2
En primer lugar, asegúrese de que el
equipo de vídeo (DVD/R) esté en el modo
Conecte el televisor y enciéndalo
de En Espera
5
Page 6
GUIA PARA LA PUESTA EN MARCHA RAPIDA
3
Seleccione su país
Apriete el pulsador rojo
4
Si está usted instalando un nuevo equipo de vídeo (DVD/R) compatible con Q-Link, puede
5
ahora ENCENDERLO.Los datos de sintonización copiados concordarán con los del televisor.
Si está instalando un nuevo equipo de vídeo (DVD/R) compatible con NEXTVIEWLINK, necesitará
iniciar el copiado manualmente.
Vea el manual del equipo de vídeo (DVD/R) por lo que respecta a los detalles para ello.
D Si el equipo de vídeo (DVD/R) no ha aceptado la copia de datos desde el televisor, es posible
que necesite seleccionar la opción de Copia a partir del menú del equipo de vídeo (DVD/R).
D Si el Q-Link no funciona de forma correcta, compruebe que esté conectado a la base de
conexión AV1 ó AV2 del televisor, que el cable de SCART sea del tipo de “función total”, y que
el equipo de vídeo (DVD/R) sea compatible con la tecnología Q-Link, la NEXTVIEWLINK u otras
tecnologías de tipo similar. Consulte con su pr oveedor para más d etalles.
D Para más información acerca del Q-Link y de los equipos de conexión, véanse las páginas 28,
29, 33 y 34.
6
La imagen puede percibirse ligeramente inclinada o, en algunas ocasiones, pueden
aparecermanchasdecolorenlasesquinasdelapantalla(purezadecolor).Sies
necesario, se puede hacer uso de la función de Corrección Geomagnética para eliminarlos:
En primer lugar asegúrese de que los procedimientos de descarga ATP y Q-Link han
terminado.
No debe haber ningún menú en la pantalla.
Dará comienzo la configuración automática, las
emisoras serán localizadas y quedarán
memorizadas
Si hay un equipo de vídeo (DVD/R) compatible
conectado a la base de enchufe AV1 ó AV2, los
datos de los programas serán copiados en el
vídeo (DVD/R) a través del Q-Link.
Vealapágina28.
PulseelbotónTV/AVsiquiereterminarconla
secuencia ATP.
TV/AV
6
Page 7
GUIA PARA LA PUESTA EN MARCHA RAPIDA

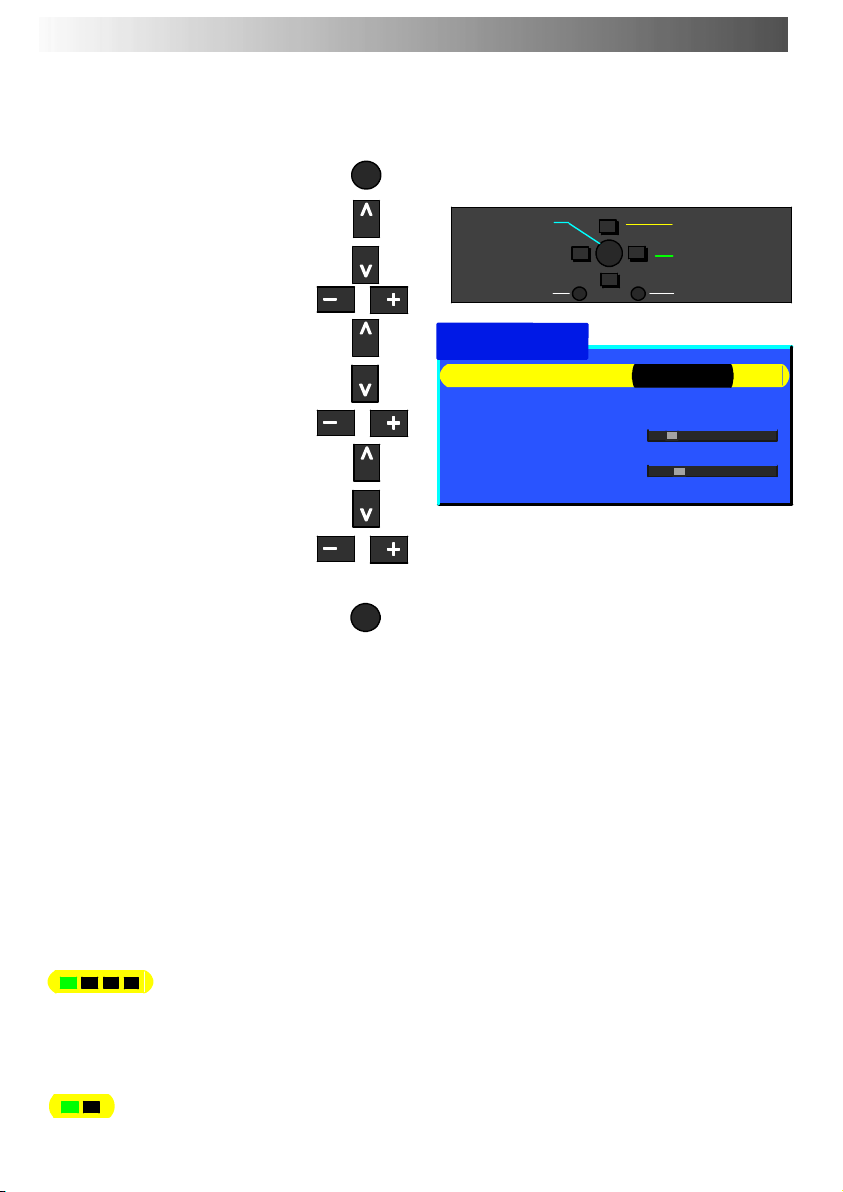

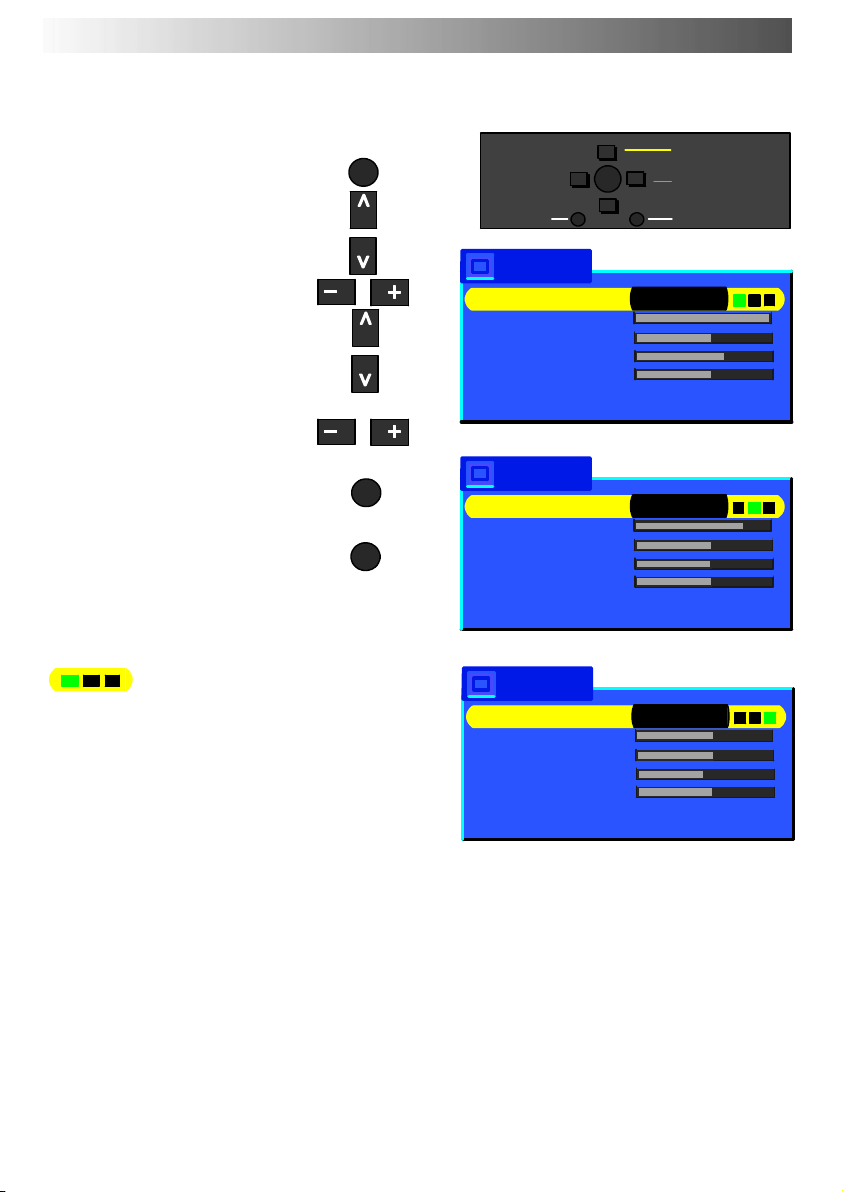

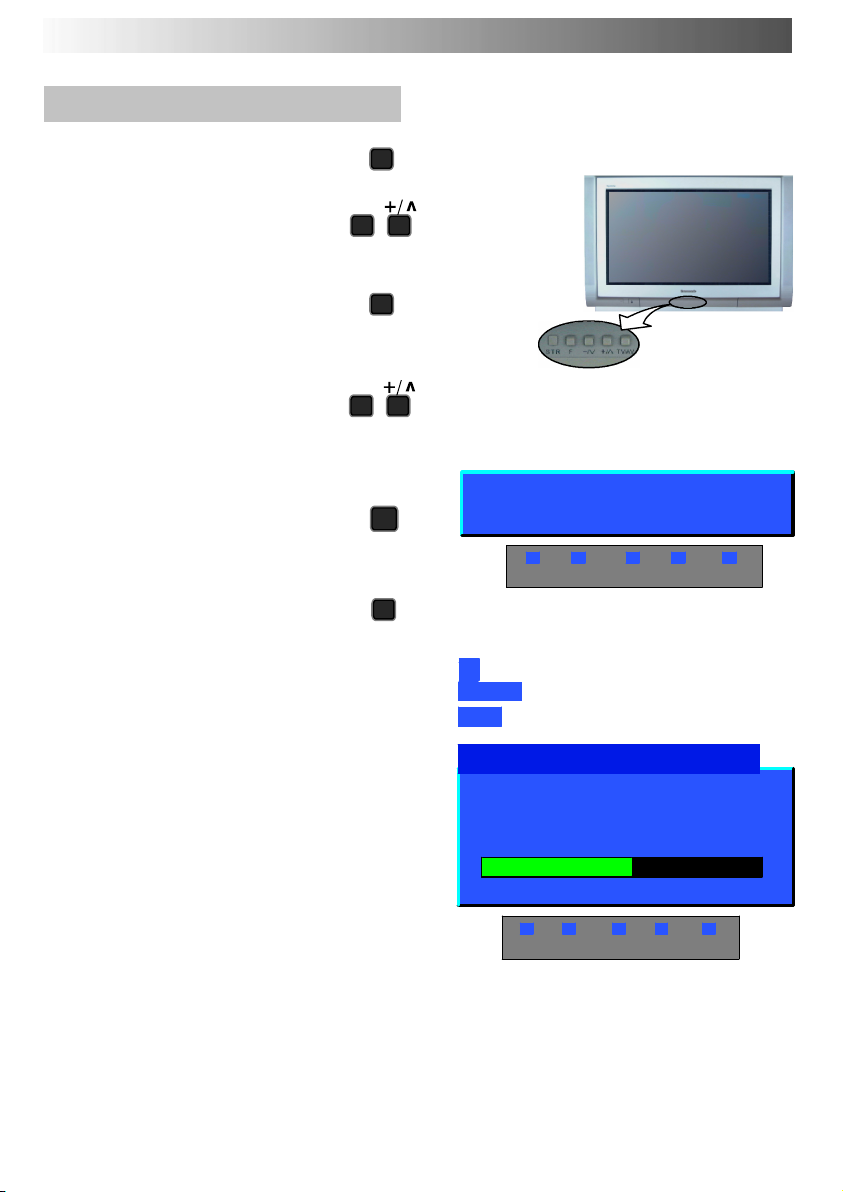

Utilizando las teclas indicadas del mando a distancia, acceda al menú de Geomagnetic
correction (”Corrección geomagnética”) y siga los pasos que se indican más adelante (si desea
información detallada sobre el sistema de menús de Visualización en Pantalla, consulte la
página 10) :
SeleccioneelmenúdePrincipal
Vaya al menú de Configuración
Acceda al menú de Configuración
Vayaalaopcióndemenú
Geomagnética
Acceda al menú Geomagnética
Ajuste la imagen lo necesario para
que no salga distorsionada
Pulse el botón TV/AV para salir

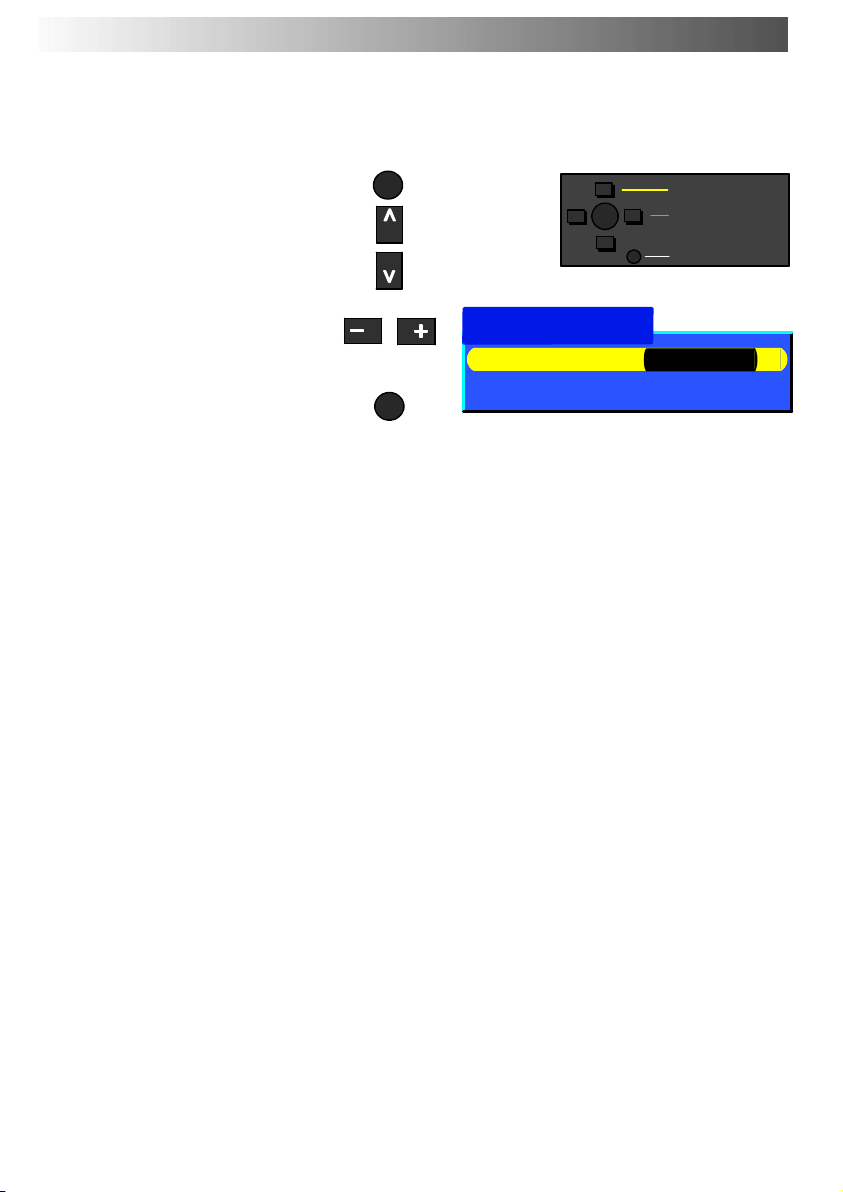

La función Corrección geomagnética es accesible también desde el cuadro frontal
del televisor
Para abrir la tapa presione aquí y suelte
MENU
TV/AV
Pulse repetidas veces el botón F hasta que
aparezca la función de Corrección
geomagnética
Pulse los botones + y --- de forma
continuada hasta que la imagen
aparezca nivelada
PulsedenuevoelbotónF para volver a la
pantalla normal
Cierre la tapa para evitar que se produzcan
daños
7
Ya puede empezar a ver programas
Con los controles del cursor se realizan las dos funciones básicas:
F
--- / v
F
Ajustar el volumen
Cambiar de programa
7
Page 8
CONTROLES BÁSICOS CUADRO FRONTAL Y MANDO A DISTANCIA
Interruptor de
Encendido y
Apagado del
televisor
Luz roja que indica el modo de En
Espera. Utilice el conmutador de En
Espera,-,+olasteclas0-9para
STR (Memoria de Normalización) Se utiliza
para memorizar las sintonías y los valores
Visualiza las funciones de Indicación En Pantalla; usar de forma repetida para seleccionar las
funciones disponibles: Volumen, Contraste, Brillo, Color, Nitidez, Matiz (en modo NTSC), Bajos,
Conmutador de ENCENDIDO /
Enciende el televisor o lo apaga
Púlselo para visualizar la posición del
programa, el nombre del programa,
el número del canal, el sistema de
TV, la hora, el modo estereofónico y
Tecla de control de Aspeto
La tecla OK es usada para
sintonización, funciones OSD y
Pulse para acceder a los menús de
Imagen, Sonido y Configuración
Teclas del Tel etexto (vea la página 31)
Acceso Directo a un Canal
Mientras mira normalmente la
televisión o está en los menús
Sintonizar, Editar Programas o
Sintonía Manual, pulse e introduzca
el número del canal utilizando las
Botones Videograbadora / DVD
encender el televisor
de ajuste de otras funciones
F(SeleccióndeFunciones)
Agudos, Balance, modo de Sintonía y Corrección geomagnética
APAGADO En Espera
dejándolo En Espera
Botón de Estado
la tabla de programas
(vea la página 23).
(vea la página 11)
almacenar y confirmar la
otros ajustes.
Tecla d e M enú
(vea la página 10)
teclas numéricas
(vea la página 30)
ConmutadordeTV/AV(vealapágina33)
Aumenta o disminuye la posición de los
programas en una unidad. Cuando una función
está ya indicada, pulse para aumentar o
disminuir la función seleccionada
Activar /
desactivar el
sonido ambiental

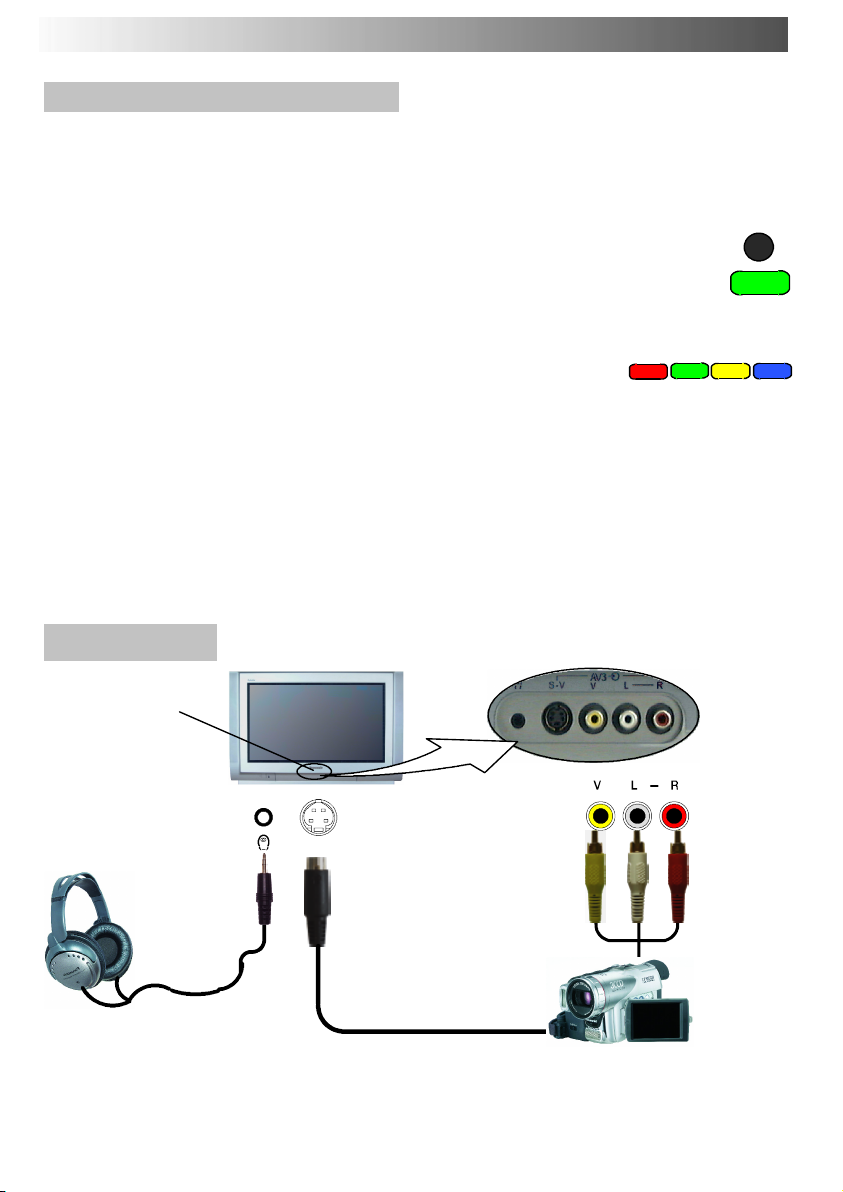

EnchufedeS---VHS(página33)
Base de conexión para los auriculares
(vea la página 33)
Activar/Desactivar el
silenciador del sonido
Tecla de Grabación Directa
desde el Televisor (vea la
página 28)
Botón N (normalizar)
Restablece todos los
parámetros de configuración a
sus valores predeterminados.
Teclas del cursor para efectuar
selecciones y ajustes
Conmutación entre visionado
de la TV y entrada de AV (vea
la página 33)
Teclas de color que se utilizan
para: funciones de Edición de
Programas(vealapágina20)
funciones de Teletexto (vea la
página 31) selección de AV
(vea la página 33)
Botones (0-9) de cambio de
programa/canal y botones de
la página de teletexto (vea
página 31)
Posición de programa para la
selección de pr ogr amas de dos
dígitos (10 - 99) haciendo uso
de las teclas numéricas.
Posiblemente las teclas ’C’ y
’ --- / --- --- ’ p ara l a se l ecc ión
directa de canal en el
hiperbando.
Bases de
conexión de
Audio/Vídeo
RCA
(página 33)
8
Page 9
ÁRBOL DE P ROGRAMAS
Imagen
Modo de imagen
MENU
Menú
principal
Imagen
Sonido
Configuración
ASPECT
Controles de aspecto
Panasonic Auto
16:9
14:9
Preciso
4:3
Zoom 1
Zoom 2
Contraste
Brillo
Color
Matiz (NTSC)
Nitidez
Temp. color
P-NR
Sonido
Volumen
Graves
Agudos
Balance
MPX
Modo
Ambiente
Configuración
Salida AV1
Salida AV2
Modo Texto
Temporizador
Q-Link
Zona Teletexto
Sintonizar
Idioma de OSD
Geomagnética
Sintonizar
Edición programa
ATP
Sintonía manual
Sintonía fina
Sistema de color
Corrección
volumen
Descodificador
Idioma de OSD
Deutsch
English
Français
Italiano
ELLHNIKA
Čeština
Română
Polski
Español
Norsk
Dansk
Svenska
Magyar
Russkij
Slovensky
Srpski
Nederlands
Suomi
Türkçe
Português
Hrvatski
Bulgarian
Slovensko
Geomagnética
Edición programma
Borrar
Insert
Mover
Descargar
ATP
Atención
País
Deutschland
Österreich
France
Italia
España
Portugal
Nederland
Danmark
Sverige
Norge
Suomi
Belgien
Schweiz
ELLADA
Polska
Česká republika
Magyarország
E.Eu
Sintonía manual
9
Page 10
USO DE LAS INDICACIONES EN PANTALLA
Este televisor dispone de un sistema completo de menús de Indicaciones En
Pantalla para acceder a los ajustes y a las opciones
Título
del Menú
Submenús
∧
OK
−
∨
Menú principal
Imagen Acceder
Sonido
Configuración
Seleccionar
Acceder
+
Salir
Instrucciones
Imagen
Modo de imagen Dinámico
Contraste
Brillo
Color
Nitidez
Temp. color Normal
P-NR Auto
Algunas de las selecciones como, por ejemplo, Contraste, Brillo, Color y Nitidez le permitirán
aumentar o disminuir el nivel de las mismas.
Algunas selecciones como, por ejemplo, Sintonizador,permitenelegirunaopción.
Algunas selecciones como, por ejemplo, Menú de Sintonía le permitirán pasar a otro menú.
La tecla MENU se utiliza para abrir el menú principal y también para regresar
al menú anterior
.
Indicador
de opciones
Barra de selección
MENU
Los botones ‘cursor arriba’ y ‘cursor abajo’ se utilizan para desplazar el cursor
arriba y abajo en los menús.
Las teclas izquierda y derecha del cursor se utilizan para acceder a los menús,
ajustar los niveles o efectuar una selección en un conjunto de opciones
La tecla OK es usada para almacenar y confirmar la sintonización, funciones
OSD y otros ajustes.
El botón TV/AV se utiliza para salir del sistema de menús y volver a la pantalla
normal de visión.
Botón N (normalizar) --- Rrestablece todos los parámetros de configuración a
sus valores predeterminados.
.
TV/AV
N
Memoria de Última Posición
Algunas funciones poseen una memoria de última posición, es decir, que el valor que tenían en el
momento de apagar el televisor será el que se utilice cuando se vuelva a encender el receptor.
10
Page 11
CONTROLES DE ASPECTO
Latelevisiónpanorámicalepermitedisfrutardeunaimagenensutamañoy
visualización óptimos, incluyendo las imágenes en ’formato cinema’
panorámico.
Pulse el botón ASPECT repetidamente para desplazarse por las siete opciones de
visualización: Panasonic Auto, 16:9, 14:9
O
Pulse el botón ASPECT y luego utilice los botones ROJO o VERDE para
desplazarse en cualquier dirección a través de las siete opciones de visualización.
, Preciso, 4:3, Zoom1 y Zoom2.
Panasonic Auto
Panasonic Auto determina la mejor relación de
aspecto a utilizar para visualizar la imagen que
se está viendo. Lo lleva a cabo mediante un
proceso en cuatro etapas que determina si la
imagen se está visualizando en una pantalla
panorámica.
Si Panasonic Auto detectase una señal de
pantalla panorámica, cambiará a modo de pantalla panorámica 16:9.SiPanasonic Auto no
detecta una señal panorámica, entonces este avanzado sistema mejora la imagen para una
visión óptima y placentera.
El texto que aparece en pantalla indica la forma en que Panasonic Auto determinalarelaciónde
visualización a utilizar:
“WIDE”apareceráenlapartesuperiorizquierdadelapantallaenelcasodequesedetecteuna
señal identificativa de pantalla panorámica (WSS), o cuando dicha señal se detecta a través del
conector Scart. Panasonic Auto cambiará al modo de pantalla panorámica 16:9.
“Panasonic Auto” apar ecerá en la parte superior izquierda de la pantalla en el caso de que se
detecten bandas negras en las zonas superior e inferior de la pantalla. Panasonic Auto elige el
la mejor relación de visualización y expande la imagen para rellenar toda la pantalla. Este
proceso puede llevar varios minutos, en función de lo oscura que sea la imagen.
Igualmente, puede preferir seleccionar cualquiera de los otros modos que están disponibles para
ver la imagen.
Notas:
D En el caso de que, en el modo Auto, tenga problemas con eltamaño de lapresentación en pantalla
cuando esté reproduciendo grabaciones en formato de pantalla ancha desde su equipo de vídeo
(DVD/R), es posible que el control del seguimiento de su equipo de vídeo (DVD/R) requiera ser
ajustado (en el manual de instrucciones de su equipo de vídeo (DVD/R) encontrará los detalles
referentes al ajuste).
D Las relaciones de aspecto de pantalla ancha pueden variar según la películao el programa. Si son
más machasque la relación de aspecto estándar de16:9, es possible que se vea unabanda negra
en las partes superior e inferior de la pantalla.
Panasonic Auto
<< >>
ASPECT
16:9
16:9 mostraráuna imagen 16:9(anamórfica) sin
que la visualización se distorsione.
16:9
<< >>
16:9
11
Page 12
CONTROLES DE ASPECTO
14:9
14:9mostraráun buzón de14:9o unaimagende
4:3 sin distorsiones de aspecto.
Preciso
Utilice este modo si desea expandir una imagen
que posee una relación de aspecto 4:3 hasta
rellenar toda la pantalla (en lugar de ver el
programa con bandas negras verticales a la
izquierda y a la derecha de la imagen). La
imagen con relación 4:3 se verá con un
estrechamiento horizontal que permite rellenar
toda la pantalla. Esto se realiza de tal manera
que el estrechamientosólo se observa de forma
patente en los bordes izquierdo y derecho de la
pantalla.
4:3
4:3 mostrará una imagen 4:3 en el tamaño
estándar 4:3 sin que la visualización se
distorsione.
14:9
<< >>
14:9
Preciso
<< >>
Preciso
4:3
<< >>
Zoom1
Zoom1 mostrará un formato Letterbox de 16:9o
imágenes 4:3 sin que la visualización se
distorsione.
Zoom2
Zoom2 mostrará imágenes Letterbox
anamórficas ocupando la pantalla completa sin
que la visualización se distorsione.
12
4:3
Zoom1
<< >>
Zoom 1
Zoom2
<< >>
Zoom 2
Page 13
MENÚ PRINCIPAL
Este Menú le permite acceder al Menú de Imagen, Sonido y Configuración.
MENU
Seleccione el Menú principal
Vayaalaopciónquedesee
∧
OK
−
∨
Seleccionar
Acceder
+
Salir
Aumente o disminuya los niveles o
fije las opciones
Pulse la tecla TV/AV para salir del
menú de Principal
Imagen
Sonido
Configuración
Este menú le permite efectuar ajustes en la calidad de la imagen.
El menú de Sonido le permite establecer sus preferencias personales por lo
queserefiereatodoslosaspectosdelacalidaddelsonido.
El menú de Configuración da acceso a diversas características avanzadas y
también al menú de Sintonía.
TV/AV
Menú principal
Imagen Acceder
Sonido
Configuración
13
Page 14
MENÚ DE IMAGEN
Este menú le permite efectuar ajustes en la calidad de la imagen
Seleccione el menú de Principal
Vaya al menú de Imagen
Acceda al menú de Imagen
Vayaalaopciónquedesee
Aumente o disminuya los niveles
ofijelasopciones
Pulse la tecla TV/AV para salir del
menú de Imagen
Apriete el botón N para regresar al
ajuste de fábrica.
Modo de
imagen
El Modo de imagenen el Menú
de Imagen le permite
seleccionar, ajustar y
almacenar tres diferentes
ajustes de Imagen – Dinámico,
Normal y Cine.
En cada ajuste del Modo de
imagen pueden ser ajustados
y almacenados el Contraste,
Brillo, Nitidez, Matiz
(únicamente en NTSC) y Color
de acuerdo a los
requerimientos concretos de Imagen que sean de su conveniencia (puede por
ejemplo requerir diferentes ajustes para emisión de transmisiones deportivas,
otros para películas, noticias, etc.)
El Modo de imagen le ofrece un máximo de tres ajustes independientes para
cadafuentedeseñal:RF,AV1,AV2,AV3.
Por el análisis y el procesamiento de la imagen anterior todos los tres modos
se destacan además con el mejoramiento automático de la Imagen.
Apretando el botón N en el mando a distancia puede usted regresar al ajuste
de fábrica del perfil seleccionado en la fuente elegida de señal.
MENU
TV/AV
N
Seleccionar
+
Cambiar
Salir
Volver
∧
OK
−
∨
Imagen
Modo de imagen Dinámico
Contraste
Brillo
Color
Nitidez
Temp. color Normal
P-NR Off
Imagen
Modo de imagen Normal
Contraste
Brillo
Color
Nitidez
Temp. color Normal
P-NR Off
Imagen
Modo de imagen Cine
Contraste
Brillo
Color
Nitidez
Temp. color Normal
P-NR Off
14
Page 15

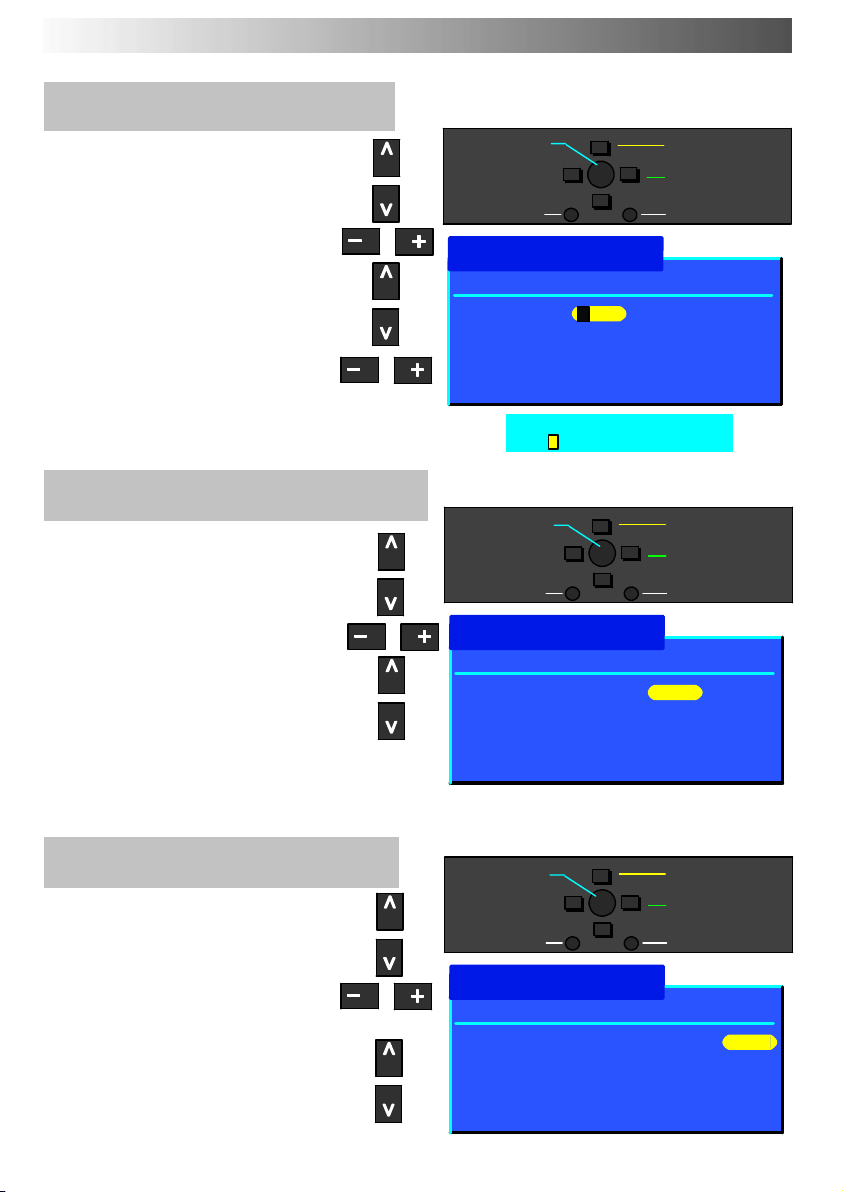

MENÚ DE IMAGEN
Contraste
Brillo
Color
Matiz (NTSC)
Nitidez
Temp. color
P-NR
Los niveles de Contraste, de Brillo, de Color, de Matiz (NTSC) y de Nitidez
puedenajustarseparaadaptarlosasuspreferenciasyalascondicionesdeluz
ambiental.
El ajuste del balance de Color le permite fijar la tonalidad general de la
coloración de la imagen.
P-NRreduce deforma automática las interferencias no deseadas en laimagen.
15
Page 16

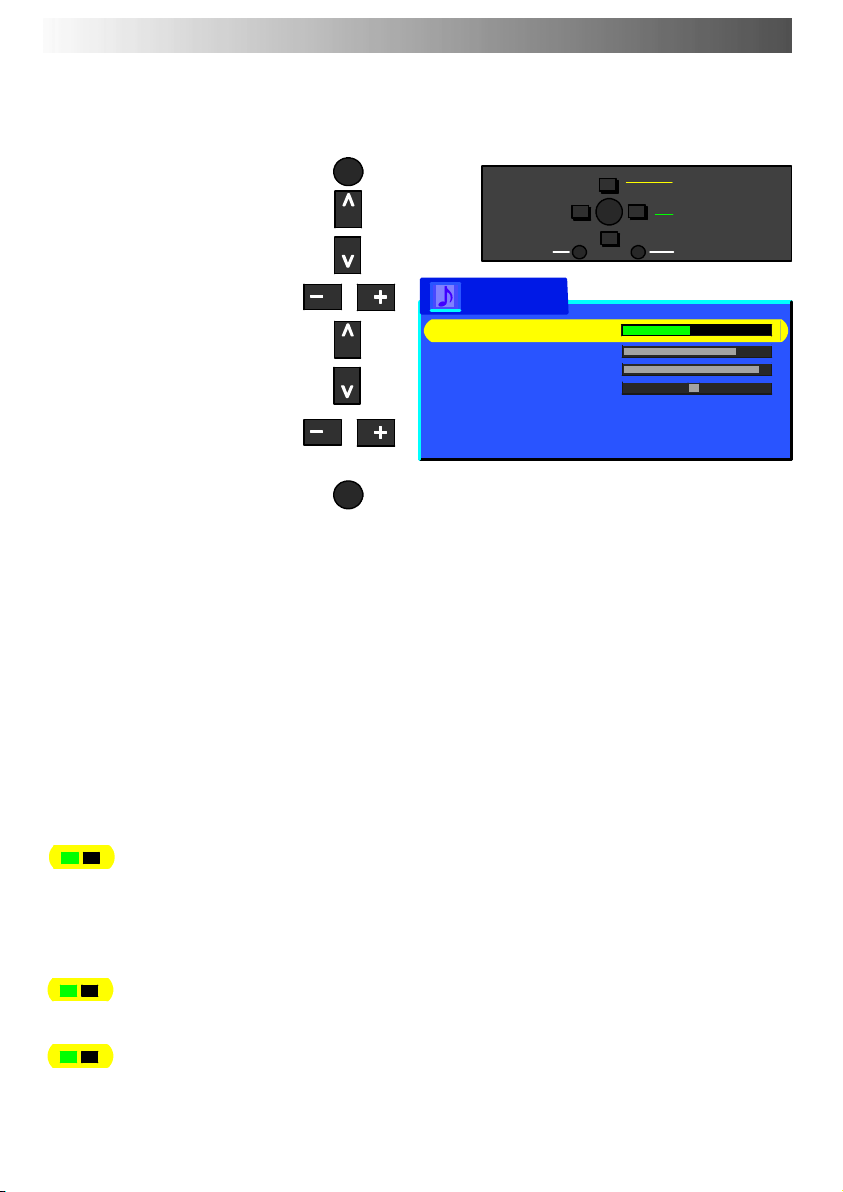

MENÚ DE SONIDO
El menú de Sonido le permite establecer sus preferencias personales por lo
queserefiereatodoslosaspectosdelacalidaddelsonido
Seleccione el menú de Principal
Vaya al menú de Sonido
MENU
Volver
∧
OK
−
∨
Seleccionar
+
Ajustar
Salir
Acceda al menú de Sonido
Vayaalaopciónquedesee
Aumente o disminuya los
niveles o fije las opciones
Pulse la tecla TV/AV para salir
del menú de Sonido
Volumen
Graves
Agudos
Balance
MPX
El ajuste del Volumen regula el volumen general del sonido.
El ajuste de los Bajos actúa sobre las frecuencias más bajas y profundas,
pudiendo ser aumentado o disminuido.
El ajuste de los Agudos actúa sobre las frecuencias más altas y agudas,
pudiendo ser aumentado o disminuido.
ElBalanceafectaalequilibriodelosnivelesdesonidoentreelaltavozizquierdo
yelaltavozderecho.Puedeefectuarseelajustedemaneraqueelniveldelos
altavoces se adapte a su posición de escucha.
MPX estará por lo general fijada en Estéreo para obtener la mejor
reproducción del sonido; sin embargo, si la recepción es mala o si el servicio
de sonido estéreo no se encuentra disponible, es aconsejable cambiar a
Mono. Se puede también seleccionar MonoM1 y M2 si se estántransmitiendo
señales.
TV/AV
Sonido
Volumen
Graves
Agudos
Balance
MPX Estéreo
Modo Música
Ambiente Off
−
+
Modo
Ambiente
16
Se puede mejorar el sonido durante la recepción de Música o de Narración
seleccionando la función apropiada.
‘Ambiente’ proporciona un realcedinámico, obteniéndose la sensación de un
sonido envolvente.
Page 17
MENÚ DE CONFIGURACIÓN
El menú de Configuración da acceso a diversas características avanzadas y
tambiénalmenúdeSintonía
Seleccione el menú de Principal
Vaya al menú de Configuración
Acceda al menú de Configuración
Vayaalaopciónquedesee
Aumente o disminuya los niveles,
fije las opciones o acceda
anuevosmenús
Pulse la tecla TVAV para salir
del menú de Configuración
Salida AV1
Salida AV2
PermiteelegireltipodeseñalqueseenvíaalconectorAV1.Puede elegir desde
la posición actual del programa en el televisor, la señal de entrada AV2 / AV3
o Monitor - la imagen que aparece en la pantalla.
PermiteelegireltipodeseñalqueseenvíaalconectorAV2.Puede elegir desde
la posición actual del programa en el televisor, la señal de entrada AV1 / AV3
o Monitor - la imagen que aparece en la pantalla.
MENU
TV/AV
∧
+
OK
−
Volver
∨
Configuración
Salida AV1 TV
Salida AV2 TV
Modo Texto FLOF
Temporizador Off
Q-Link On
Zona Teletexto Oeste
Sintonizar
Idioma de OSD
Geomagnética
Seleccionar
Cambiar
Salir
Modo Texto
Tem po ri za do r
Sistema
de color,
Corrección
volumen
(únicamente
en AV)
La opción de Modo texto le permite elegir entre los modos de FLOF o de LIST.
Vealapágina31.
El temporizador de desconexión apagará el televisor en un plazo de tiempo
fijado que puede usted elegir entre los 0 y los 90 minutos en intervalos de 15
minutos.
Sistemadecolorycorrecciónvolumen---vealapágina19.
17
Page 18
MENÚ DE CONFIGURACIÓN
Q-Link
Zona Teletexto
Sintonizar
Idioma de OSD
Geomagnética
Q-Link le permite activar (AV1 ó AV2) o desactivar la comunicación de datos
con un aparato grabador/reproductor compatible. Vea página 28.
Selecciona el juego de caracteres del idioma con el fin de que estén
disponibles todos los caracteres de texto necesarios para las páginas de
teletexto (por ejemplo, los caracteres cirílicos, etc.).
Modo Idiomas
Oeste: inglés, francés, alemán, griego, italiano, español, sueco y turco
Este1: inglés, estonio, letón, rumano,lituano, ruso y ucraniano
Este2: checo, lituano, magiar, letón, polaco y rumano
El menúde Sintonía proporciona el acceso a muchas otras características que
incluyen la Edición de Programas, ATP, Sintonía Fina, Sintonía Manual,
Sistema de Color y Corrección del Volumen. Vea la página 19.
Esta opción le permite seleccionar el idioma utilizado para las Indicaciones En
Pantalla. Vea la página 29.
En elcaso de que se observe unaligera inclinación de la imagen, o si se viesen
manchas de color en las esquinas de la pantalla, sedeberá utilizar esta función
para eliminarlas. Consulte las indicaciones del Paso 6, página 6 (Guía de
Inicio Rápido).
18
Page 19
MENÚ DE SINTONÍA
El menú de Sintonía proporciona el acceso a los menús de sintonía manual,
automática y fina
Seleccione el menú de Principal
Vaya al menú de Configuración
Acceda al menú de Configuración
Vaya al menú de Sintonía
Acceda al menú de Sintonía
Vayaalaopciónquedesee
Aumente o disminuya los niveles,
fije las opciones o acceda
anuevosmenús
Pulse la tecla TV/AV para salir
Edición
programa
El acceso al menú de ediciónde Programas permitirá desplazar, añadir, borrar,
dar nombre o bloquearemisoras y proporciona el acceso al sistema de TV. Vea
la página 20.
MENU
TV/AV
Memorizar
Volver
∧
OK
−
∨
Seleccionar
+
Acceder
Salir
Sintonizar
Edición programa Acceder
ATP
Sintonía manual
Sintonía fina
Sistema de color Auto
Corrección volumen
Descodificador Off
ATP
Sintonía
manual
Sintonía fina
Sistema
de color
Corrección
volumen
Descodificador
El menú de configuración Auto le permite volver a sintonizar de forma
automáticaeltelevisor.Vealapágina24.
El menúde sintonía Manual permite sintonizar manualmente las posiciones de
programa individuales. Vea la página 25.
Las emisoras pueden ser sintonizadas de forma fina haciendo uso del ajuste
de sintonía Fina.
El menú delsistemade Colorle permite decidir laopcióncorrectadel estándar
de transmisión.
La corrección del volumen le permite ajustar el nivel del volumen de las
emisoras individuales.
Esta opción se utiliza cuando un descodificador está conectado a través de
AV2. Ajustar a On si ha de procesarse por el descodificador una señal
codificada. Ajustar a Off tras el uso.
19
Page 20

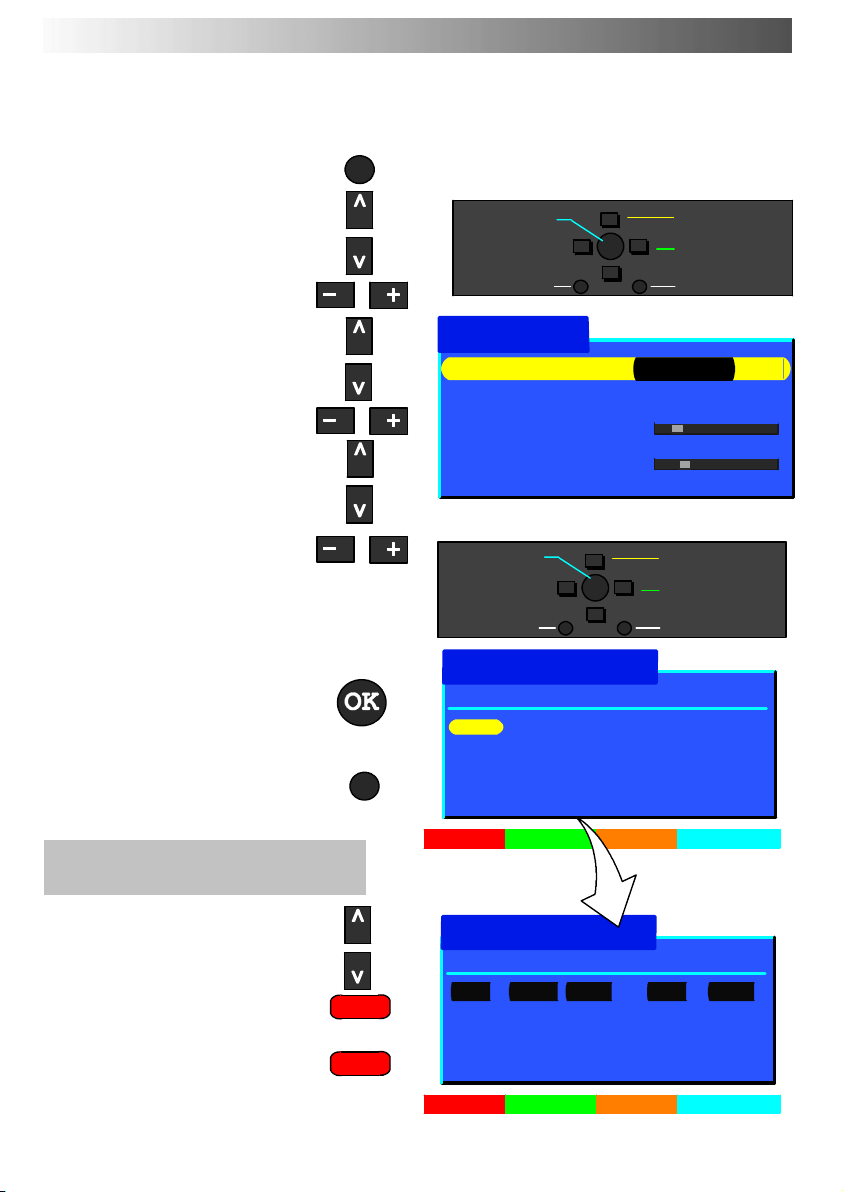

MENÚ DE SINTONÍA - EDICIÓN PROGRAMA
El menú de edición de Programas le permite editar los valores de posición de
los programas
Seleccione el menú de Principal
MENU
Vaya al menú de Configuración
Acceda al menú de Configuración
Vaya al menú de Sintonía
Acceda al menú de Sintonía
Vaya al menú de edición de
Programas
Acceda al menú de edición de
Programas
Efectúe los cambios requeridos
(vea las secciones que aparecen a
continuación)
Pulse la tecla OK para memorizar
los cambios
Si ha terminado de utilizar el menú
de edición de Programas, pulse la
tecla TV/AV para salir
TV/AV
Memorizar
Volver
∧
OK
−
∨
Seleccionar
+
Acceder
Salir
Sintonizar
Edición programa Acceder
ATP
Sintonía manual
Sintonía fina
Sistema de color Auto
Corrección volumen
Descodificador Off
Memorizar
Volver
∧
OK
−
∨
Cambio
programa
+
Seleccionar
Salir
Edición programa
Prog. Can. Nombre Bloqueo Sist
1: CH41 XYZ Off SC1
2: - Off SC1
3: - Off SC1
4: - Off SC1
5: - Off SC1
Para borrar una posición de
programa que no se desea
Seleccione la posición del
programa
Pulse la tecla Roja del mando a
distancia
VuelvaapulsarlateclaRojapara
confirmar
20
Borrar Insert Mover Descargar
Edición programa
Prog. Can. Nombre Bloqueo Sist
1: CH41 XYZ Off SC1
2: - Off SC1
3: - Off SC1
4: - Off SC1
5: - Off SC1
Borrar Cancelar
Page 21
MENÚ DE SINTONÍA - EDICIÓN PROGRAMA

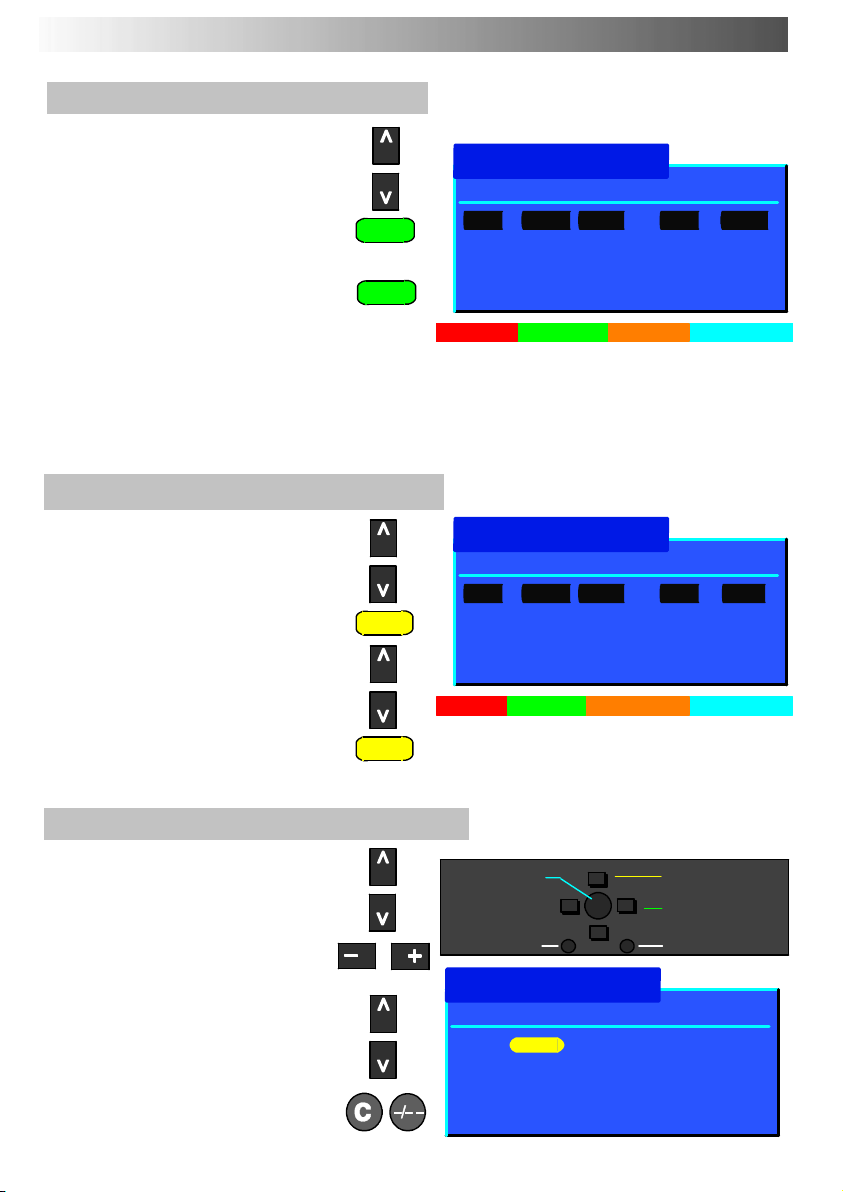

Para añadir una posición de programa
Elija la posición de programa en la
quesehadeintroducirelnuevo
programa
Pulse la tecla Verde
VuelvaapulsarlateclaVerdepara
confirmar
Este programa en blanco puede a
continuación ser sintonizado, darle
un nombre, ser bloqueado y ser
asignado al sistema de TV que
usted elija
Para mover un programa a otra posición
Edición programa
Prog. Can. Nombre Bloqueo Sist
1: CH41 XYZ Off SC1
2: - Off SC1
3: - Off SC1
4: - Off SC1
5: - Off SC1
Insert Cancelar
Elija la posición del programa que
ha de ser movido
Pulse la tecla Amarilla en el mando
a distancia
Elijalanuevaposición
VuelvaapulsarlateclaAmarilla
para confirmar
Para sintonizar una posición de programa
Elija la posición del p rograma
Vayaalacolumnadelcanal
Aumentar o disminuir el número de
canal o utilizar la tecla ‘C’ para
Acceso Directo al Canal,
posiblemente las teclas ’C’ y
’ --- / --- --- ’ p ara l a se l ecc ión d ir e cta
decanalenelhiperbando
(vea página 8).
Edición programa
Prog. Can. Nombre Bloqueo Sist
1: CH41 XYZ Off SC1
2: - Off SC1
3: - Off SC1
4: - Off SC1
5: - Off SC1
Confirmar Cancelar
Memorizar
Volver
∧
OK
−
∨
Cambiar
canal
+
Seleccionar
Salir
Edición programa
Prog. Can. Nombre Bloqueo Sist
1: CH41 XYZ Off SC1
2: - Off SC1
3: - Off SC1
4: - Off SC1
5: - Off SC1
21
Page 22
MENÚ DE SINTONÍA - EDICIÓN PROGRAMA
Paracambiarelnombredeuna
posición de programa
Elija la posición del p rograma
VayaalacolumnadeNombre
Elija el nuevo carácter
Pasealaposicióndelcarácter
siguiente
Continúe hasta haber efectuado el
cambio de nombre
Bloqueo de una posición de programa
para evitar el acceso a la misma
Elija la posición del p rograma
Vayaalacolumnadebloqueo
Elija entre bloqueo o desbloqueo
Nota:
Cuando una posición de programa
está bloqueada, el Acceso Directo al
Canal haciendo uso de la tecla ‘C’ y
de las teclas numéricas en el mando
a distancia no está disponible.
Memorizar
Volver
Edición programa
Prog. Can. Nombre Bloqueo Sist
1: CH41 XYZ Off SC1
2: - Off SC1
3: - Off SC1
4: - Off SC1
5: - Off SC1
Memorizar
Volver
Edición programa
Prog. Can. Nombre Bloqueo Sist
1: CH41 XYZ Off SC1
2: - Off SC1
3: - Off SC1
4: - Off SC1
5: - Off SC1
∧
OK
−
∨
ABCDEFGHIJKLMNOPQRST
UVWXYZ+-. 0123456789
∧
OK
−
∨
Cambio
caracteres
+
Seleccionar
Salir
Bloqueo
On / Off
+
Seleccionar
Salir
Cambio del sistema de TV para
una posición de programa
Elija la posición del p rograma
VayaalacolumnadeSistema(Sys)
Elija el sistema de sonido requerido:
SC1 : PAL B/G, SECAM B/G
SC2 : PAL I
SC3 : PAL D/K / SECAM D/K
F:SECAML/L’
22
Memorizar
Volver
∧
OK
−
∨
Cambiar
sistema TV
+
Seleccionar
Salir
Edición programa
Prog. Can. Nombre Bloqueo Sist
1: CH41 XYZ Off SC1
2: - Off SC1
3: - Off SC1
4: - Off SC1
5: - Off SC1
Page 23
MENÚ DE SINTONÍA - EDICIÓN DE PROGRAMA

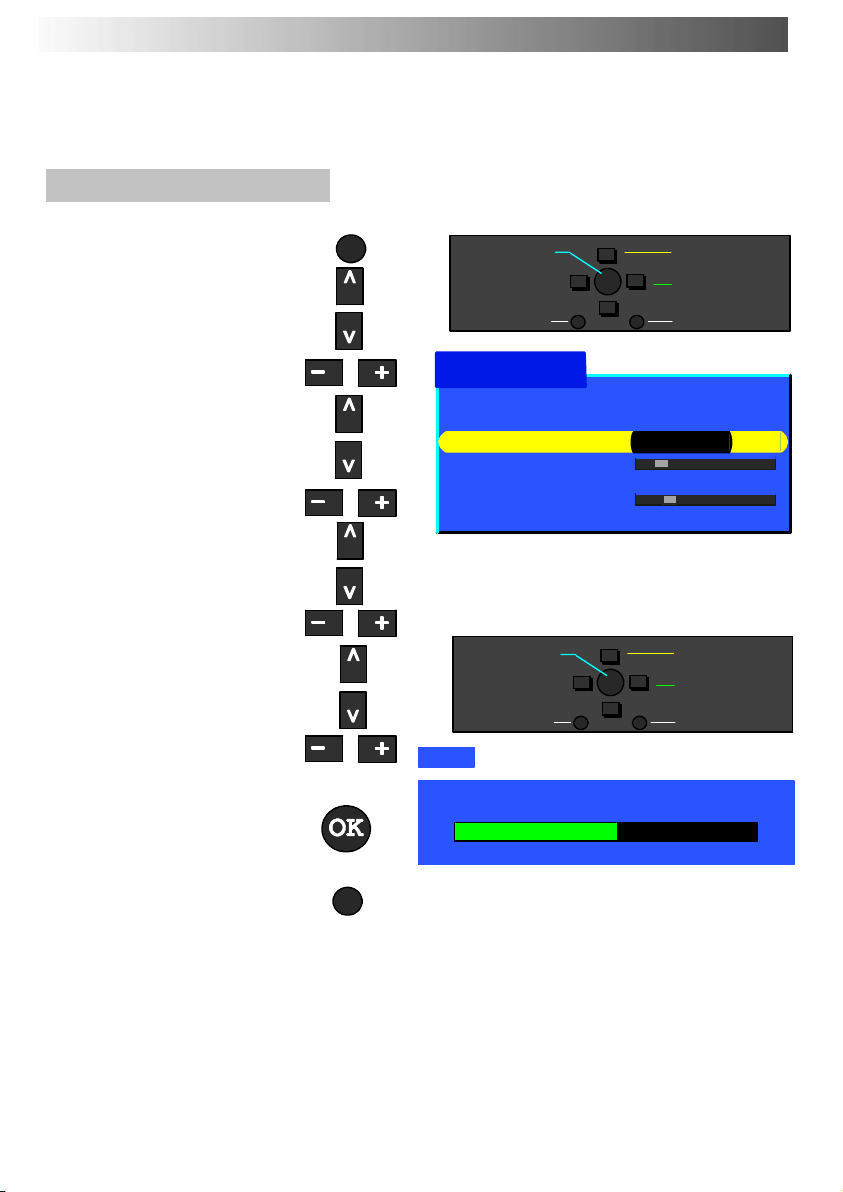

Para copiar la información de los
programasenunaparatodevídeo
(DVD/R) compatible conectado a
AV1 ó AV2
VayaalacolumnadeProgramas(Prog.)
Pulse la tecla Azul en el mando a
distancia.
Losdatosdelosprogramasserán
enviados a continuación al aparato de
vídeo (DVD/R). Esto puede exigir algunos
segundos, dependiendo del número de
emisoras que estén memorizadas.
Notas:
Si en la pantalla aparece el mensaje
“Error”:
D C om p ru e be e l es t ad o Q --- Li nk ( A V1
óAV2)
D Compruebe el estado del VCR
(DVD/R)”, la televisión no es capaz de
enviar los datos del programa al VCR
(DVD/R). Para obtener más detalles,
consulte el manual del VCR (DVD/R).
Mando a distancia no disponible
DESCARGANDO
ESPERE, POR FAVOR
Programa : 63
TABLA DE PROGRAMAS

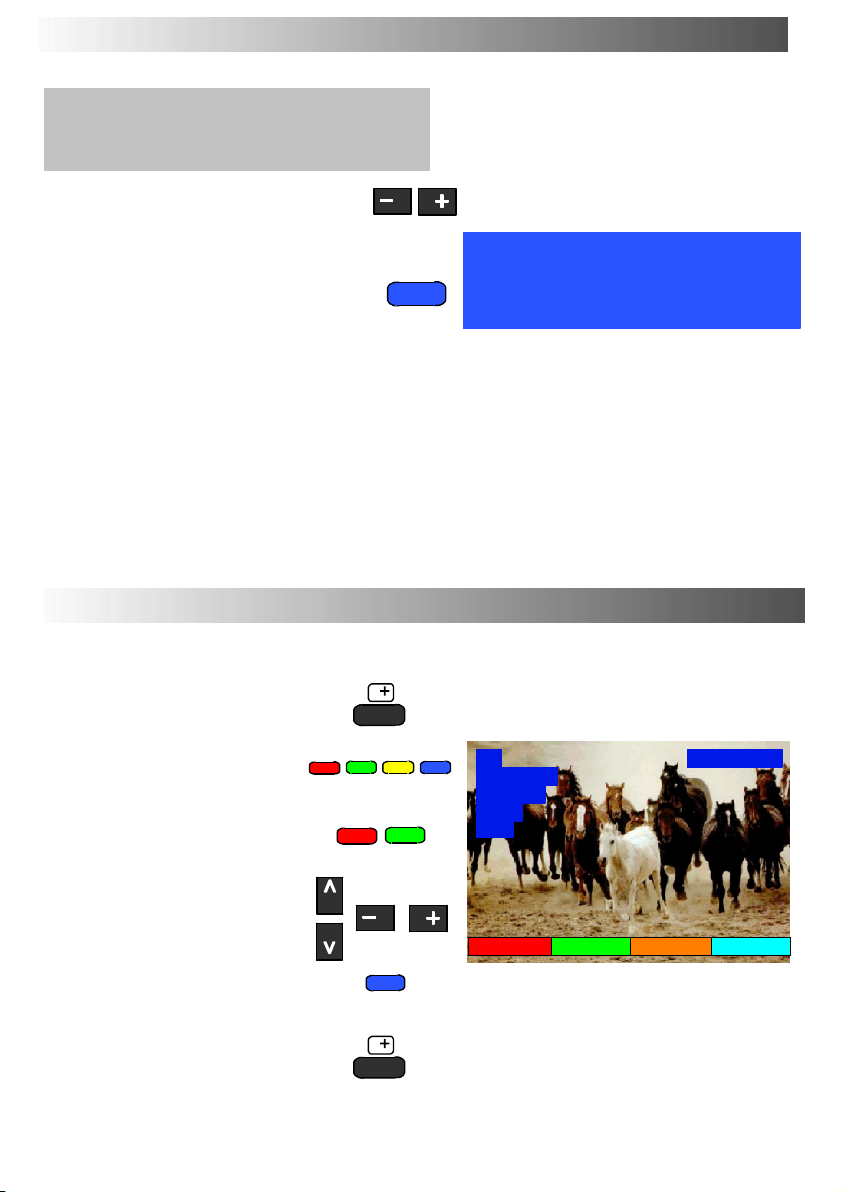

Por medio de la tabla de programas podrá seleccionar fácilmente la posición
de los programas sintonizados.
En el control remoto apriete el
botón de ESTADO
Seleccione la tabla de programas
requerida por medio de los
botones de color
Para moverse en cada una de las
tablas de programas use el botón
rojo y el botón verde
1
CH12 SC1
Stereo
Auto
4:3
12:14:20
Seleccione el programa
requeridopormediodels
símbolos ∧,∨ ó --- , +
Confirme la posición del
programa apretando el botón
azul
Apriete nuevamente el botón de
ESTADO en el control remoto
para borrar en la pantalla los
números de la posición de
programa
VCR!24 25!49 50!74 75!99
23
Page 24

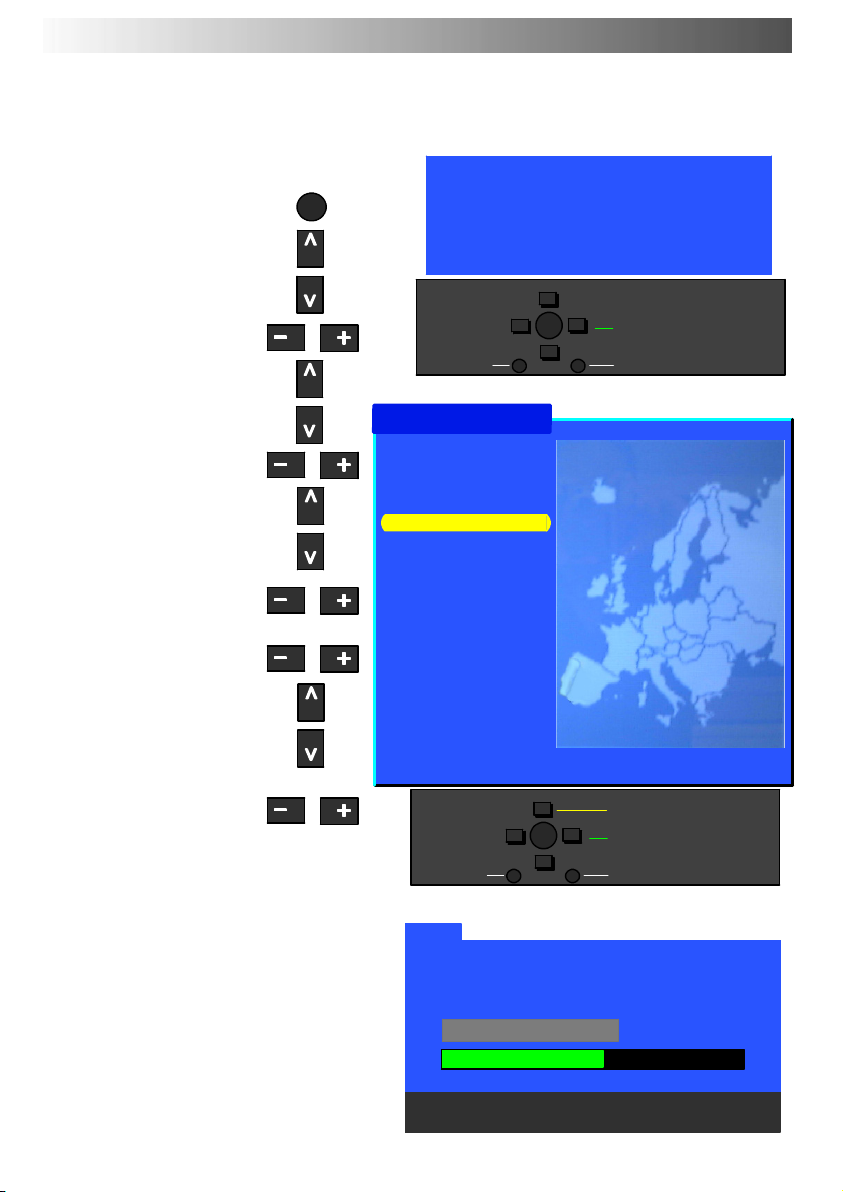

MENÚ DE SINTONÍA - CONFIGURACIÓN AUTOMÁTICA (ATP)
El menú de configuración Automática le permitirá volver a sintonizar
automáticamente el televisor a las emisoras locales. Esto resulta de utilidad si
usted se traslada a una región diferente.
Atención
∧
+
OK
−
∨
Para empezar ATP
Salir
Inicie el menú de Principal
Vaya al menú de Configuración
Acceda al menú de
Configuración
Vaya al menú de Sintonía
MENU
Reiniciando ATP, se borran los
programas memorizados,
sintonizándose las emisiones
disponibles en este momento
Volver
País
Acceda al menú de Sintonía
Vayaaconfiguración
Automática (ATP)
Accedaalaconfiguración
Automática (ATP)
Pulse para confirmar el
inicio
Seleccione su país
Pulse para iniciar la configuración
Automática (ATP)
La TV explorará, localizará y
clasificará en orden sus emisoras
locales. Si un VCR (DVD/R)
compatible está conectado a
través de la base AV1 ó AV2, los
datosdeprogramaseenviaránal
VCR (DVD/R) vía el Enlace Q
(vea página 28).
Unavezqueestaoperaciónhaya
quedado finalizada, el televisor
indicará la posición de
programa 1.
Deutschland
Österreich
France
Italia
España
Portugal
Nederland
Danmark
Sverige
Norge
Suomi
Belgien
Schweiz
ELLADA
Polska
Česká republika
Magyarország
E.Eu
∧
OK
−
Volver
CH41
ATP EN CURSO
Buscando : ESPERE, POR FAVOR
CH41 XYZ
02 99:21 41
Menu : Retorno menú de sintonía
TV/AV : Salir
∨
Seleccionar
+
Para empezar ATP
Salir
24
Page 25
MENÚ DE SINTONÍA - SINTONÍA MANUAL
La sintonía manual de las posiciones de los Programas está disponible bien
sea desde el menú de las Indicacion es En Pantalla o desde los controles del
cuadro frontal
Menú de Sintonia manual
Inicie el menú de Principal
Vaya al menú de Configuración
Acceda al menú de
Configuración
Vaya al menú de Sintonía
Acceda al menú de Sintonía
VayaasintoníaManual
AccedaasintoníaManual
Seleccione la posición de programa
asintonizar
Inicie la sintonía
Unavezquehayaencontradoel
programa deseado, pulse OK
para memorizarlo
Pulse la tecla TV/AV para salir.
MENU
TV/AV
Memorizar
Volver
∧
OK
−
∨
Seleccionar
+
Acceder
Salir
Sintonizar
Edición programa
ATP
Sintonía manual Acceder
Sintonía fina
Sistema de color Auto
Corrección vol.
Descodificador Off
Memorizar
Volver
CH41
Sintonía manual
02 99:21 41
∧
OK
−
∨
Programa
desc./asc.
+
Búsqueda
desc./asc.
Salir
25
Page 26
MENÚ DE SINTONÍA - SINTONÍA MANUAL

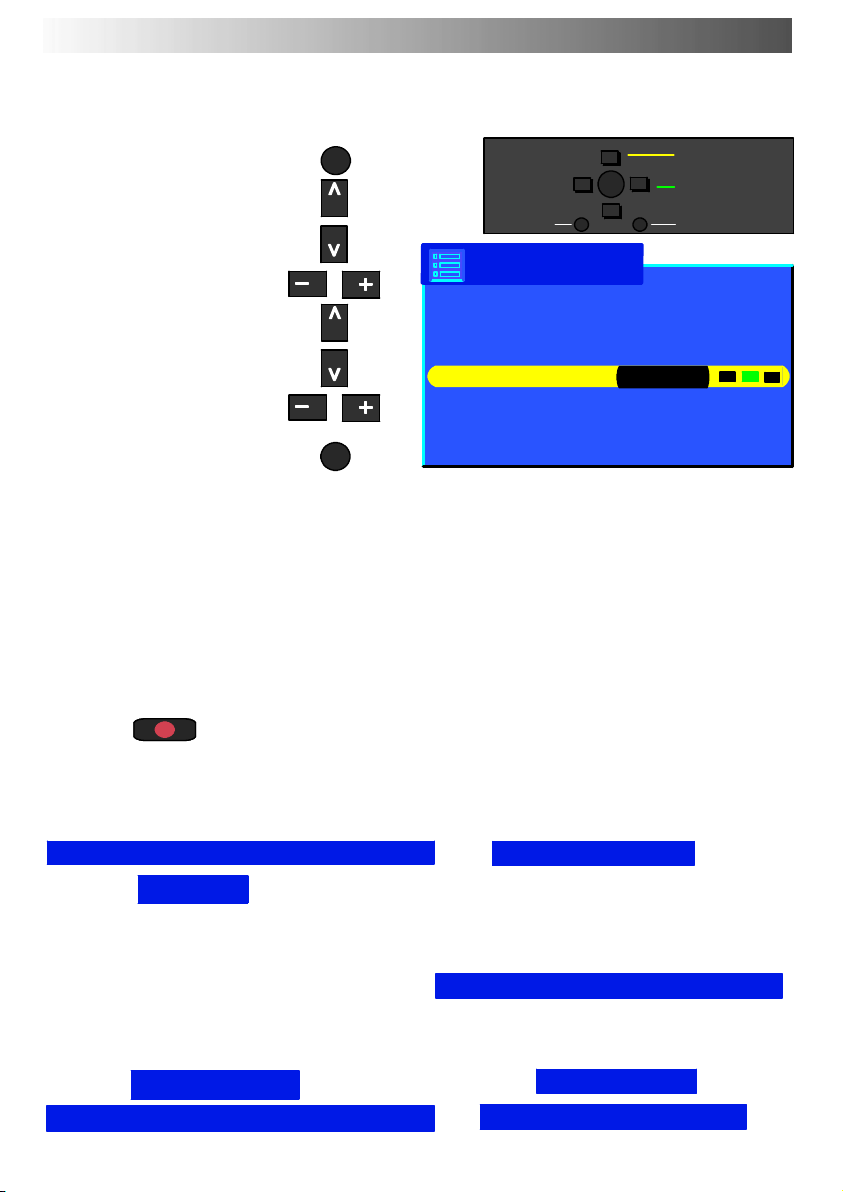

Sintonía manual (Cuadro frontal)
Pulse la tecla F (Cuadro frontal)
hasta llegar a “Modo de sintonía”
F
Pulse la tecla - o la + para acceder
al modo de Sintonía
Pulse la tecla TV/AV para moverse
entre “Cambio Programa”,
“Empezar la búsqueda” o “Cambiar
sistema TV”.
Pulse la tecla - o la + para cambiar
la posición del programa, iniciar la
búsqueda o modificar el sistema de
TV
Unavezquesehaencontradola
emisora que se desea, pulse STR
para memorizar los cambios
Repita el procedimiento anterior
para sintonizar otros programas
adicionales o pulse la tecla F para
salir.
--- / v
TV/AV
--- / v
STR
F
Modo de sintonía
F:No -,+:Sí
STR F -/V +/∧ TV/AV
1
CH41
SC2
Proceso de sintonía
-,+ : Empezar la Búsquedo
TV/AV : Mover Cursor
STR : Memorizar
F : Salir
26
02 99:21 41
STR F -/V +/∧ TV/AV
Page 27
IDIOMA DE OSD

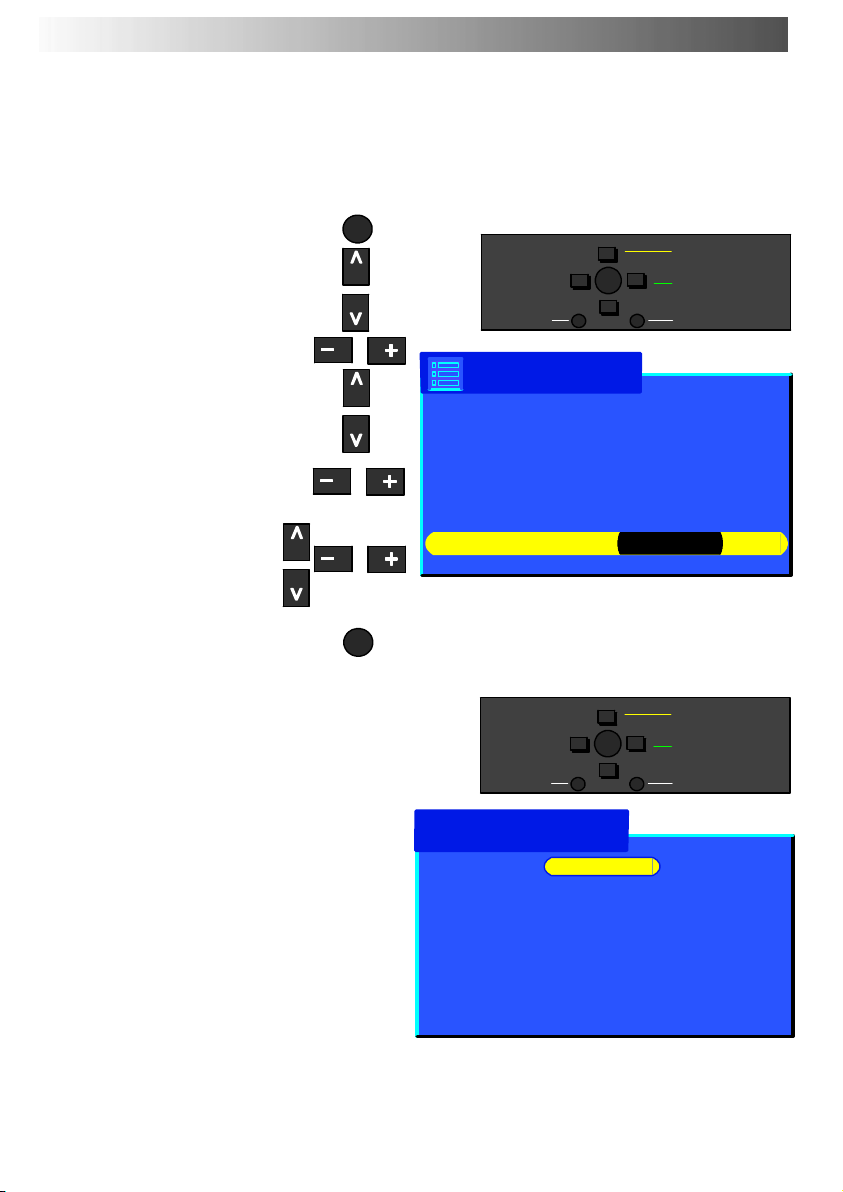

Cuando se instaló el televisor por primera vez, el idioma de las Indicaciones
en Pantalla fue establecido de acuerdo con la elección de país efectuada por
usted. Si desea utilizar un idioma diferente, el mismo puede ser seleccionado
a partir del menú del idioma de las Indicaciones En Pantalla (OSD).
Inicie el menú de Principal
Vaya al menú de Configuración
Acceda al menú de Configuración
Vaya al menú de idioma de las OSD
Acceda al menú de idioma de las
OSD
Vayaalaopciónquedesee
Pulse la tecla TV/AV para
efectuar la selección y salir.
MENU
TV/AV
Seleccionar
+
Acceder
Salir
Volver
∧
OK
−
∨
Configuración
Salida AV1 TV
Salida AV2 TV
Modo Texto FLOF
Temporizador Off
Q-Link On
Zona Teletexto Oeste
Sintonizar
Idioma de OSD Acceder
Geomagnética
Seleccionar
+
Seleccionar
Salir
Volver
∧
OK
−
∨
Idioma de OSD
Deutsch Español Nederlands
English Norsk Suomi
Français Dansk Türkçe
Italiano Svenska Português
ELLHNIKA Magyar Hrvatski
Čeština Russkij Bulgarian
Română Slovensky Slovensko
Polski Srpski
27
Page 28

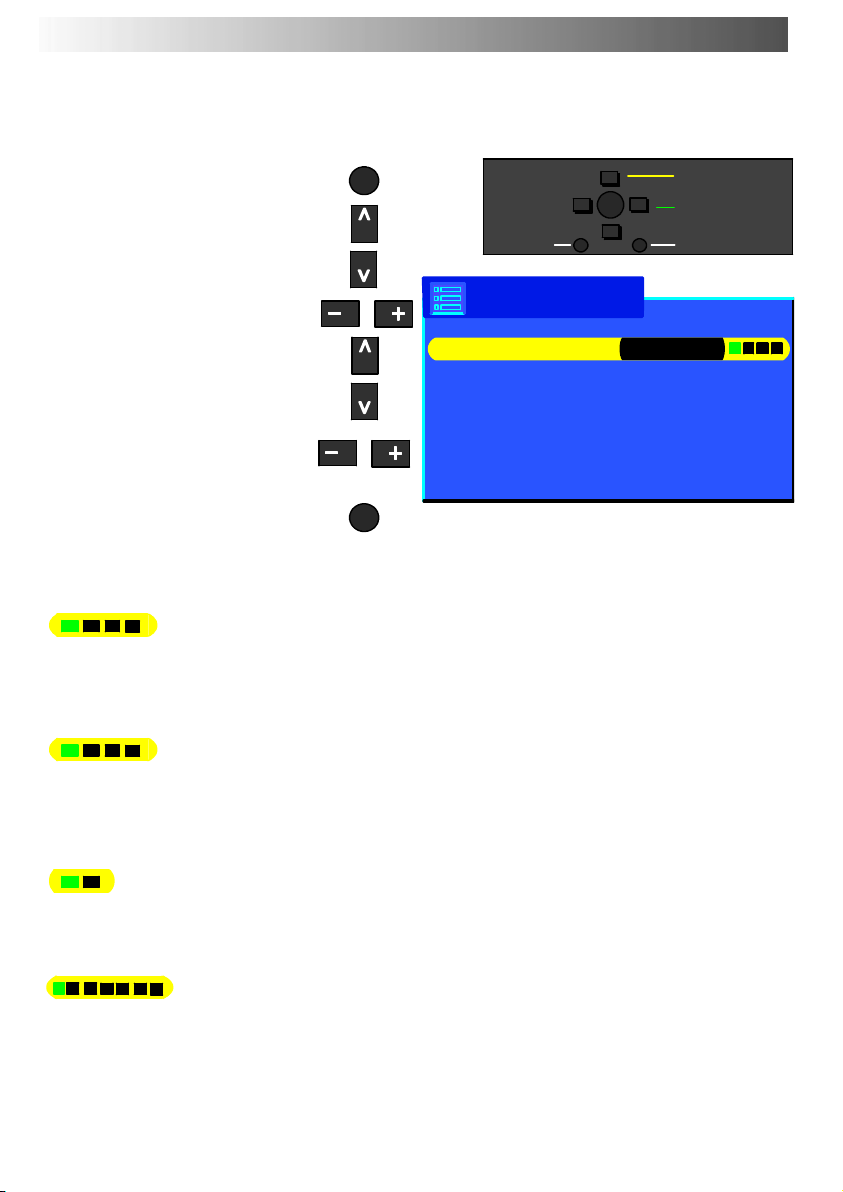

Q-LINK
Q-Linkpermitequeeltelevisorsecomuniqueconelgrabador/reproductorde
vídeo (DVD/R).
Inicie el menú de Principal
Vaya al menú de Configuración
MENU
Volver
∧
OK
−
∨
Seleccionar
+
Cambiar
Salir
Acceda al menú
de Configuración
VayaaQ-Link
ConfirmequeelEnlaceQ
está en ‘ON’
Pulse la tecla TV/AV para salir
El aparato de vídeo (DVD/R) debe estar conectado con un cable SCART (tipo de función completa)
acopladoentrelabasedeconexiónAV1óAV2deltelevisorylabasedeconexiónapropiadadel
vídeo (DVD/R) que usted tenga. Vea el manual de instrucciones de su vídeo (DVD/R) para más
información.
Q-Link, NEXTVIEWLINK o tecnologías similares permiten al televisor dar instrucciones a una
videograbadora compatible para grabar el programa que está siendo mostrado en pantalla en este
momento, sinconsiderar la posición delprograma ajustado en la videograbadora, simplificando así
el procedimiento de grabación de programas.
Para grabar el programa q u e está viendo en ese momento
Pulse la tecla de GRABACIÓN DIRECTA DEL TELEVISOR en el mando a
DIRECT TV REC
distancia.
Si el aparato de vídeo (DVD/R) está apagado, se encenderá de forma automática en el momento en
que usted pulse la tecla de GRABACIÓN DIRECTA DEL TELEVISOR.
En la pantalla aparecerá un mensaje, enviado desde el aparato de vídeo (DVD/R),que indicalo que
está siendo grabado o bien si no es posible grabarlo:
Grabación interrumpida - cambio en TV
Grabando
El vídeo (DVD/R) está grabando la señal de
programa procedente de su propio
sintonizador. Si lo desea, puede apagar el
televisorydejarelvídeo(DVD/R)grabando
en la forma normal.
Ejemplos de otros mensajes que podrían ser visualizados en la pantalla son:
Descargando
TV/AV
Configuración
Salida AV1 TV
Salida AV2 TV
Modo Texto FLOF
Temporizador Off
Q-Link AV1
Zona Teletexto Oeste
Sintonizar
Idioma de OSD
Geomagnética
Grabando de TV
El VCR (DVD/R) está registrando la señal del
programa desde la televisión. No debe cambiar
la posición del programa ni apagar la televisión.
Si lo hace, el VCR (DVD/R) dejará de grabar
automáticamente y se apagará.
No graba - comprobar cinta o disco
La aleta de protección contra escritura de la
parte trasera de la casete ha sido quitada.
Descargar
Imposible descargar - compruebe equipo
28
DESCARGAR. Programa:
Page 29
Q-LINK
Para compartir la información de sintonía
Para garantizar que se realicen unas grabaciones correctas, el televisor y el aparato grabador y
reproductor de vídeo (DVD/R) deberán compartir la información de sintonía; vea la página 23.
D Siempre que se utiliza la función ‘Autoconfiguración’ (ATP), los datos de sintonía se transferirán al
VCR (DVD/R).
Funciones de auto encendido/apagado
Los VCR (DVD/R) con Enlace Q de Panasonic tienen disponibles las características adicionales
siguientes:
D SiinsertaunacintaenelVCR(DVD/R)ypulsaelbotón‘Play’,latelevisiónseencenderá
automáticamenteyseleccionarálaentradaAV1óAV2paraqueUstedpuedaverlacinta.
D Si apaga la televisión mientras el VCR (DVD/R) está en los modos ‘Stop’, Avance rápido o
Rebobinado, el VCR (DVD/R) se apagará automáticamente.
Desconexión de la comunicación Q-Link
Si no desea utilizar el dispositivo Q-Link, vaya al menú de la Configuración y ponga la opción Q-Link en
“Desconexión”. Vea la página 17.
Nota Importante:
No todos los aparatos de vídeo (DVD/R) permiten utilizar un sistema de comunicación de datos de
este tipo. Algunos pueden aceptar algunas de sus características, pero otros no. Vea el manual de
instrucciones del aparato de vídeo (DVD/R) para más información al respecto.
Si Q-Link está inoperante, primero confirme que su cable SCART es del tipo de función complet a.
Pregunte a su distribuidor para más detalles.
29
Page 30

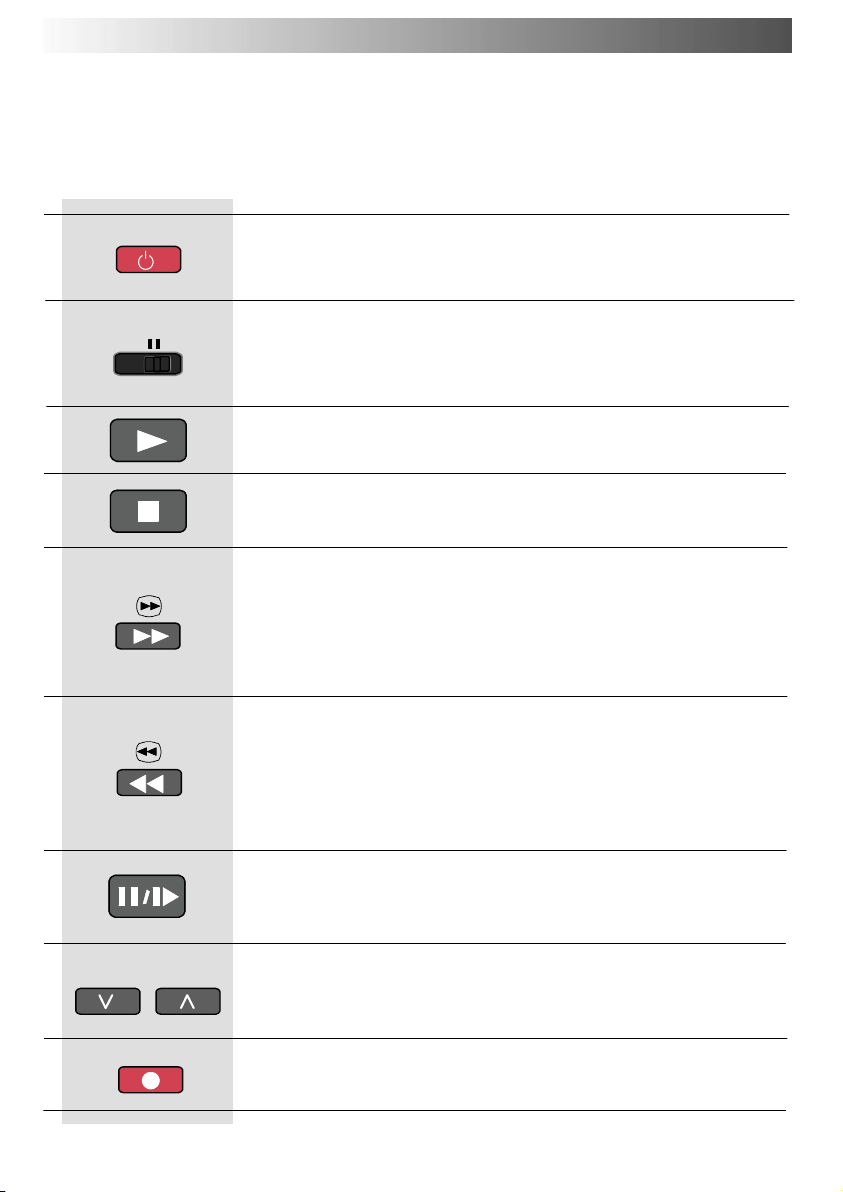

FUNCIONAMIENTO CON VCR / DVD/R
El Mando a Distancia puede hacer funcionar algunas de las funciones de equipos seleccionados de
VCR (Grabación y Reproducción de Cintas de Vídeo) y de DVD (Disco Versátil Digital) de Panasonic.
Algunos equipos de VCR y de DVD tienen funciones diferentes, por lo que, al objeto de asegurarse
de su compatibilidad, sírvanse consultar el manual de instrucciones de su equipo o bien a su
proveedor por lo que respecta a los detalles.

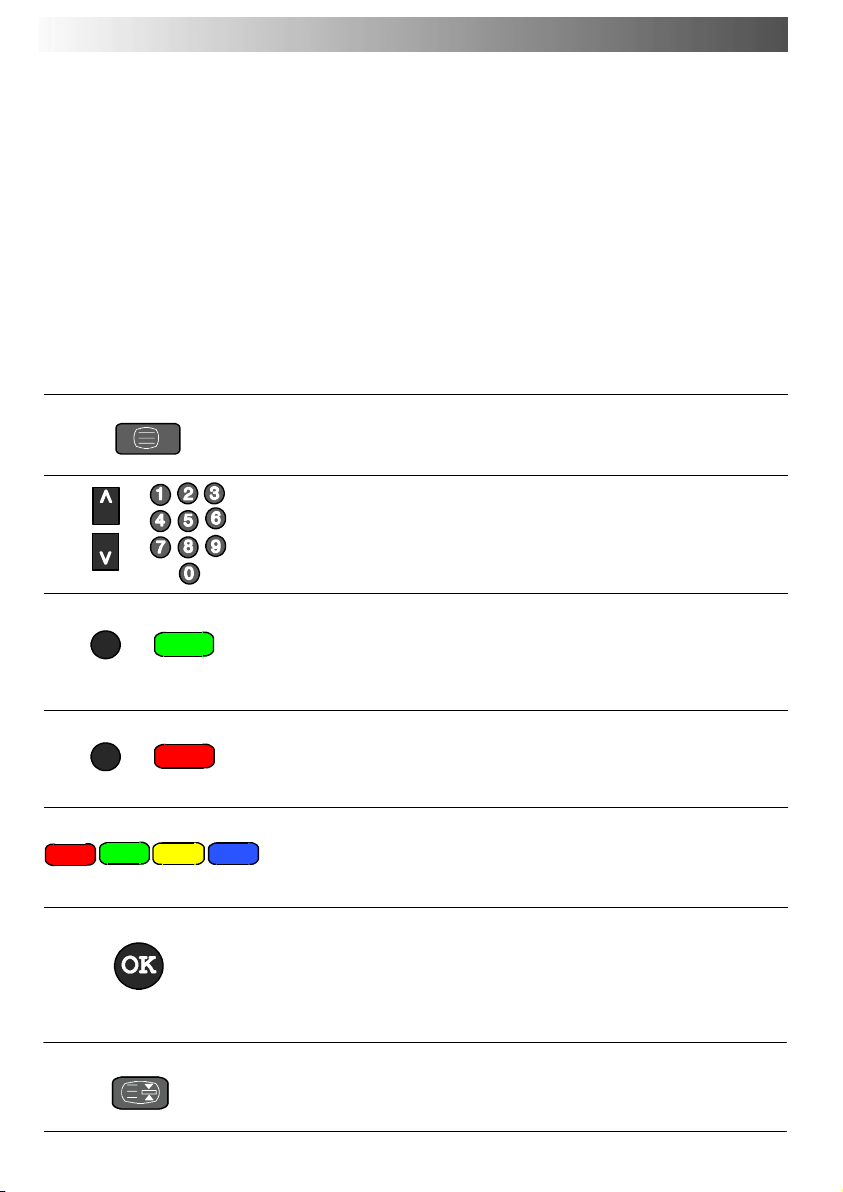

En Espera
Pulse para pasar el VCR / DVD/R al modo de En Espera.
Vuelvaapulsarparavolverloaencender.
Conmutador VCR / DVD/R
VCR DVD
Utilice este conmutador para seleccionar si los controles han de
hacer funcionar el equipo de DVD o el aparato de grabación y
reproducción de cintas de vídeo.
Reproducción
Pulse para obtener la reproducción de la cinta o del DVD.
Paro
Pulse para parar la cinta o el DVD.
Salto / Avance Rápido / Pista
VCR: Pulse para hacer avanzar la cinta de forma rápida. En el modo
de Reproducción, pulse para ver la imagen con un avance rápido.
DVD/R: Pulse una vez para saltar a la pista siguiente.
En el modo de Reproducción, pulse y manténgala pulsada para ver
laimagenconunavancerápido.
PROGRAMME
30
REC
Salto / Rebobinado / Revisión
VCR: Pulse para rebobinar la cinta. En el modo de Reproducción,
pulse para ver la imagen con un retroceso rápido.
DVD/R: Pulse una vez para saltar a la pista anterior.
En el modo de Reproducción, pulse y manténgala pulsada para ver
laimagenconunretrocesorápido.
Pausa / Innovilización
Pulsando en el modo de Reproducción, la imagen queda quieta.
Vuelva a pulsar para reanudar la reproducción.
Aumento / Disminución del Número del Programa
Pulse para aumentar o disminuir en una unidad la posición del
programa en el VCR (DVD/R).
Grabación
Pulse esta tecla para dar inicio a la grabación.
Page 31
FUNCIONAMIENTO DEL TELETEXTO
D Las características del Teletexto pueden variar dependiendo de la Compañía Emisora y sólo está
disponible si el canal seleccionado está transmitiendo Teletexto.
D Al pulsar dos veces la tecla de MENU mientras funciona el Teletexto, aparecerá la función del
contraste con una barra de color cian. Pulse A"para modificar el ajuste según sea necesario.
Al pulsar una vez la tecla de MENU mientras funciona el Teletexto, aparecerán las opciones de las
funcionesespecialesenlaparteinferiordelapantalla.
D Cuando se está en el modo de Teletexto, el volumen se puede modificar tambiénpara obtener el
nivel de audición que se desee.
¿Quées el modo de LIST? En el modode LIST, haycuatro númerosde páginade coloresdiferentes
situados en la parte inferior de la pantalla. Cada uno de estos números puede ser modificado y
conservado en la memoria del televisor.
¿Qué es FLOF (FASTEXT)? En el modo de FASTEXT, hay cuatro temas con colores diferentes
situados en la parte inferior de la pantalla. Para tener acceso a más información acerca de uno de
dichos temas, pulse la tecla del color que corresponda. Este sistema permite un acceso rápido a la
información sobre los temas indicados.
TV/TEXT
MENU
MENU
HOLD
Modo TV / Teletexto
Pulse la tecla TV/TEXTO.
Aparecerá en la pantalla la página del Teletexto.
Vuelva a pulsar de nuevo cuando desee retornar al modo de TV.
Selección de las Páginas
Las páginas pueden ser seleccionadas de dos maneras:
a. Pulse las teclas de Arriba / Abajo para incrementar o disminuir el
número de la página en una unidad.
b. Introduciendo el número de la página, empleando para ello las
teclas 0 - 9 del mando a distancia.
Completo / Superior / Inferior
Pulse la tecla de MENU para presentar las funciones especiales,
seguidaporlatecladecolorVerde.
Vuelva a pulsar de nuevo la tecla Verde para ampliar la mitad
INFERIOR.
Vuelva a pulsar para retornar al tamaño normal (COMPLETO).
Revelar
Pulse la tecla de MENU para presentar los funciones especiales,
seguidaporlatecladecolorRojo para revelar las palabras ocultas
como, por ejemplo, las respuestas a una página de preguntas.
Vuelvaapulsarparaocultarlasdenuevo.
Tec l as Roj a / Ve rde / Am a ril l a / A z ul
En el modo de FASTEXT, esta teclas se corresponden con los
temas de diferentes colores.
En el modo de LIST, se corresponden con los números de página
de diferentes colores.
Memoria List
En el modo de LIST, los cuatro números de página se pueden
cambiar para las posiciones de canal del 1 al 25 solamente.
Para hacerlo, pulse una de las teclas de colores e introduzca el
nuevo número de página.
Pulse y mantenga pulsada OK; los números de página cambiarán
de color.
Mantener
Para mantener la página de Teletexto al ver la información
multipágina.
Pulse de nuevo para volver a la actualización automática de página.
31
Page 32
FUNCIONAMIENTO DEL TELETEXTO
No es posible cambiar la posición del programa cuando se está en Avances de Noticias, en
Actualización o en la operación de Acceso a Páginas Sub-codificadas.
Página Favorita (F. P.)
F. P.
MENU
MENU
INDEX
N
Almacena en memoria una página favorita para su recuperación instantánea. Para
almacenar esta página, la TV debe estar en modo LIST y la posición del
programa debe estar entre 1 y 25. Pulse el botón Azul, seleccione el número de
página y apriete y mantenga el botón OK.Elnúmerodelapáginahaquedado
almacenado. Pulse F. P. para recuperar esta página.
Actualizar Presentación
Pulse la tecla de MENU para hacer aparecer las funciones especiales, seguida de
la tecla Amarilla para ver la imagen de la TV mientras efectúa la búsqueda de
unapáginadelTeletexto.
Una vez encontrada, el número de la página aparecerá indicado en el ángulo
superior izquierdo de la pantalla.
Pulse la tecla Amarilla para ver la página.
VuelvaapulsarTV/TEXTO para volver al funcionamiento normal de recepción de
la TV.
Avances de Noticias --- Cuando se ha seleccionado una página de avances de
noticias, pulse MENU y a continuación la tecla Amarilla para ver la imagen de la
TV. Cuando se recibe una actualización, el número de la página aparece
visualizado en la pantalla.
Pulse la tecla Amarilla para hacer aparecer en la pantalla el Avance de Noticias.
Pulse TV/TEXTO para volver al funcionamiento normal de recepción de la TV.
Actualización --- Pulse MENU y a continuación la tecla Amarilla para ver la
actualización de las informaciones en determinadas páginas.
Cuando se recibe una actualización, el número de la página aparecerá
visualizado en el ángulo superior izquierdo de la pantalla.
Pulse la tecla Amarilla para ver la página.
Pulse TV/TEXTO para volver al funcionamiento normal de recepción de la TV.
Acceso a las Páginas Sub-codificadas
Cuando la información del Teletexto ocupa más de una página, el cambio
automático de las sub-páginas puede requerir un cierto tiempo hasta llegar a la
sub-página que usted necesita.
Es posible introducir la sub-página que usted necesita y continuar viendo el
programa normal hasta que se encuentre la sub-página correcta.
Seleccione el número de la página requerida haciendo uso de las teclas del 0 al 9.
Pulse la tecla de MENU seguida por la tecla Azul; en el ángulo superior derecho
de la pantalla aparecerá la indicación T****.
Introduzca el número de la sub-página que desea antes de que la indicación
T**** desaparezca.
Para seleccionar la página 6, introduzca 0, 0, 0 y 6.
Pulse la tecla Amarilla para ver un programa normal de TV.
(Pulse MENU seguida por la tecla Amarilla en el modo de LIST).
Cuando la página esté disponible, pulse la tecla Amarilla para verla.
Para hacer desaparecer la página, siga uno de los procedimientos siguientes:
D Pulse MENU.
D Seleccione un nuevo número de página.
D Pulse TV/TEXTO para volver al funcionamiento normal de recepción de la TV.
Índice
Pulse ÍNDICE (INDEX) para volver a la página del índice principal.
Dependiendo de la forma en que sea transmitida la información, puede ser
necesario tener que pulsar más de una vez para volver a la página del índice
principal.
Salida
Para salir del Teletexto y retornar al modo normal de TV.
32
Page 33
CONEXIONES DE AUDIO / VÍDEO
Selección y configuración de AV
Es posible conectar una gran variedad de equipos electrónicos a este televisor. Las páginas
siguientes ofrecen detalles sobre cómo conectar equipos externos, tanto por delante como por
detrás del televisor.
Una vez haya conectado el equipo, utilice el siguiente procedimiento para poder visualizar su señal
de entrada:
Pulse el botón de menú TV/AV.
Pulse la tecla que corresponda en el selector de pantalla para seleccionar la fuente AV
que desea visualizar (por ejemplo, pulse el botón verde para seleccionar la fuente AV2
enelcasodetenerconectadounacámaradevídeoatravésdelatomaAV2Scart).
Las teclas del selector de pantalla se atenuarán transcurridos unos segundos. Si desea
seleccionar una entrada de señal y las teclas no se ven, pulse una vez más de los
botones de color y éstas volverán a visualizarse.
Notas:
D Este televisor puede ser conectado en forma automática con el modo de AV si es que el aparato
conectado indica la señal de conectado en la clavija SCART cuando es encendido. En este caso
se indicará en el ángulo superior izquierdo de la pantalla EC y la señal del aparato audiovisual
conectado. Si se cambia la selección del programa del televisor, la imagen recibida permanecerá
sin cambios.
D Para volver al modo de TV pulse la tecla TV/AV o apague el aparato conectado de AV.
D También puede seleccionar una fuente AV utilizando el botón TV/AV en el panel de controles de
la parte frontal de su televisor. Pulse repetidamente el botón TV/AV hasta que aparezca la fuente
AV deseada.
D Si está en modo AV, los menús SETUP y SOUND sólo tendrán disponibles un reducido número
de opciones (por ejemplo, en el menú Setup no estará disponible la opción Tuning menu).
TV/AV
Tom as f ro nta le s
Pulsar y soltar
para abrir
Entrada de
Base de conexión de
salida para los
Auriculares
Clavija Estéreo
de 3,5 mm
AURICULARES ESTEREO
con Clavija de 3,5 mm
Notas:
D Los equipos auxiliares y los cables que se muestranenlasfigurasnoestánincluidosenel
suministro de este televisor.
D Para más información acerca de la conexión de la toma S---Vídeo consulte la página 35.
S --- V
Entrada de
vídeo a la base
de conexión
de S-Vídeo
Entrada de
vídeo a la
base de
conexión V
Cable de
Vídeo RCA
audio a las
bases de
conexión
L/R
(Izquierda /
Derecha)
2Cablesde
Audio RCA
CAMARA
DE VIDEO
33
Page 34

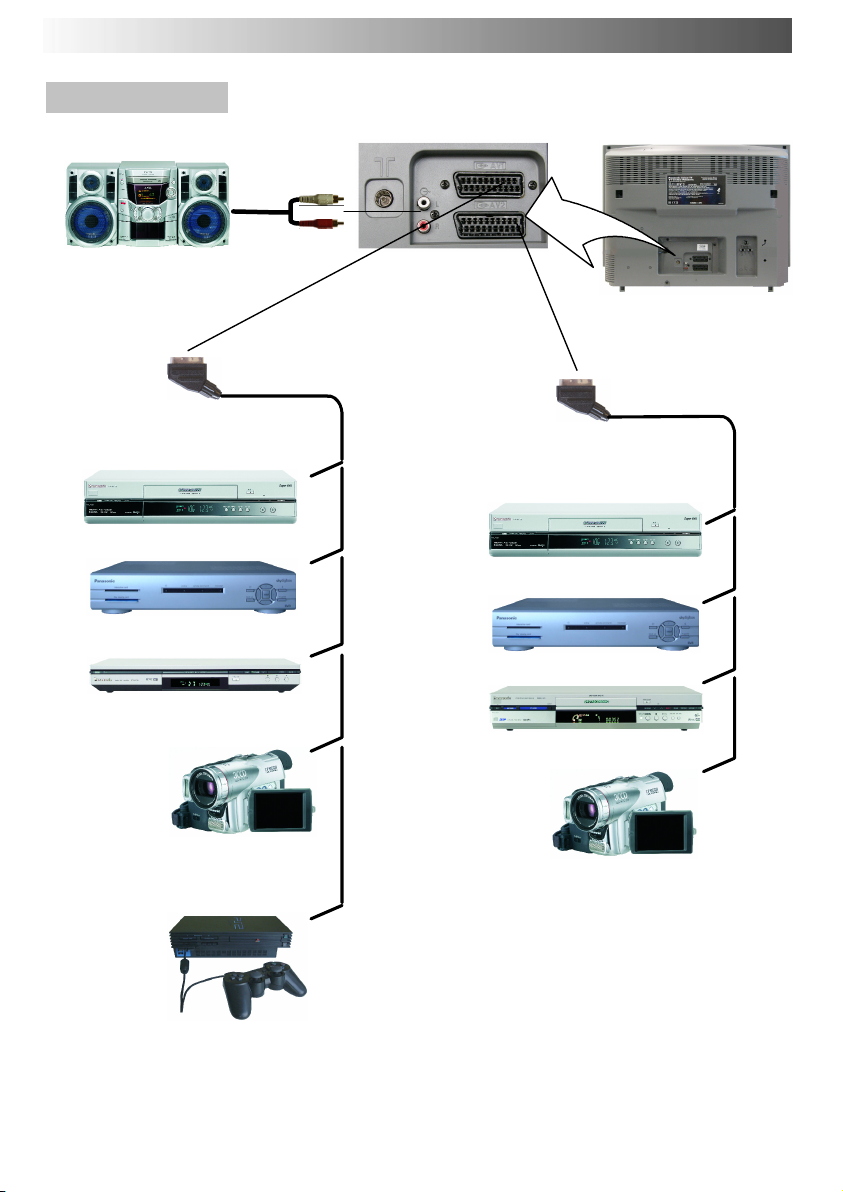

CONEXIONES DE AUDIO / VÍDEO
Tomas traseras
SISTEMADEALTAFIDELIDAD
Bases de Conexión de
SALIDA DE AUDIO L - R
Cable SCART
EQUIPO DE VÍDEO
COMPATIBLE CON Q-LINK
CAJA SUPERIOR DEL APARATO
REPRODUCTOR DVD
2Cablesde
Audio RCA
Entrada / Salida de la
Base de Conexión Scart
AV1,DatosdelQ-Link
Entrada / Salida de la
Base de Conexión
Cable SCART
EQUIPO DE VÍDEO
VIDEOGRABADORA S-VÍDEO
VIDEOGRABADORA
COMPATIBLE CON Q-LINK
CAJA SUPERIOR DEL APARATO
Scart AV2,
Datos del Q-Link
DVD / R
CÁMARA DE VÍDEO
CÁMARA DE S-VÍDEO
CONSOLA DE JUEGOS /
ORDENADOR (RGB)
Notas:
D Los equipos auxiliares y los cables que se muestranenlasfigurasnoestánincluidosenel
suministro de este televisor.
D No conectar un ordenador con salida TTL (5 V) a este televisor.
34
Page 35

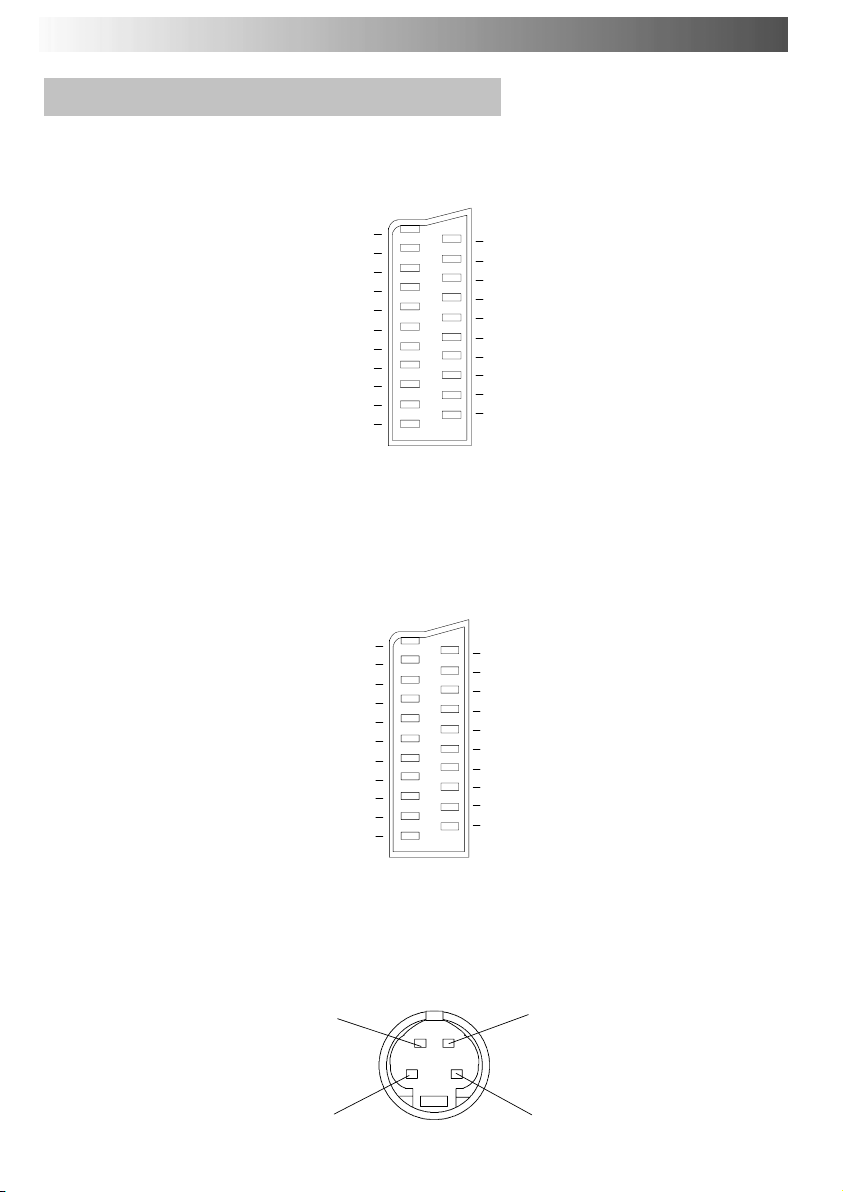

CONEXIONES DE AUDIO / VÍDEO
Información acerca de los Conectores SCART
Conector SCART AV1 de 21 patillas
Base de Toma de Masa
Salida CVBS (vídeo)
Toma de masa CVBS
Entrada del rojo
Toma de masa del rojo
Entrada del verde
Toma de masa del verde
Entrada del azul
Toma de masa del Azul
Salida de Audio (izq.)
Salida de Audio (der.)
21
19
17
15
13
11
9
7
5
3
1
Entrada CVBS (vídeo)
20
Toma de masa Estado RGB
18
Estado RGB
16
Toma de masa
14
--- ---
12
Datos del Q - Link
10
Estado CVBS
8
Entrada de Audio (izq.)
6
4
Toma de masa de audio
Entrada de Audio (der.)
2
LasentradasadecuadasparaAV1 incluyen las RGB (Rojo / Verde / Azul)
Conector SCART AV2 de 21 patillas
Base de Toma de Masa
Salida CVBS (vídeo)
Toma d e masa C V B S
Entrada de S, C, Toma d e masa
--- ---
Toma d e masa
--- ---
--- --Salida de Audio (izq.)
Salida de Audio (der.)
21
19
17
15
13
11
9
7
5
3
1
Entrada CVBS (vídeo)
20
Toma de masa
18
16
--- ---
14
Toma de masa
12
--- ---
10
Datos del Q - Link
8
Estado CVBS
6
Entrada de Audio (izq.)
4
Toma de masa de audio
2
Entrada de Audio (der.)
AV2 - Las patillas 15 y 20 dependen de la conmutación AV2 S-VHS / VÍDEO
Base de conexión S-Vídeo de 4 patillas
Chrominance in
Chrominance earth Luminance earth
Luminance in
35
Page 36

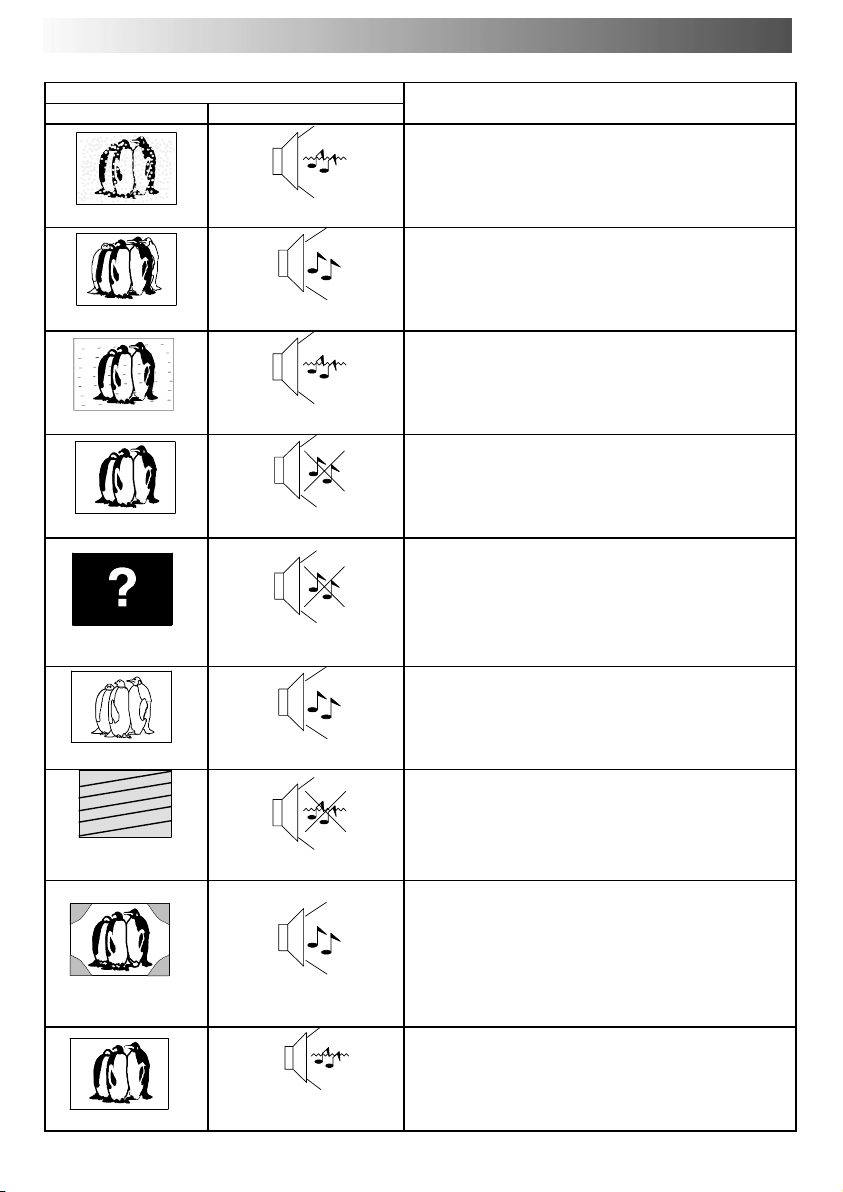

Comprobacione
s
LOCALIZACIÓN DE AVERÍAS
Síntomas
Imagen Sonido
Situación, dirección o conexión de la antena.
Imagen con Nieve
Imágenes Múltiples
Interferencia
Imagen Normal
No Hay Imagen
No Hay Color
Sonido Anormal
Sonido Normal
Sonido Anormal
No Hay Sonido
No Hay Sonido
Sonido Normal
Situación, dirección o conexión de la antena.
Aparatos eléctricos
Coches / Motocicletas
Tubos f luor escentes
Conectar P-NR en el menú de Imagen para
reducir el ruido d e la imagen.
Nivel del volumen a cero
Está activado el silenciador del sonido
El televisor está en el modo de AV
El televisor no está enchufado a la toma de
corriente eléctrica
El televisor no está encendido
Los controles de Imagen / Sonido están
puestosenlosnivelesmínimos
ComprobarsiseestáenelmododeEnEspera
Los controles de los colores están puestos en
los niveles mínimos
Imagen Deficiente o
Distorsionada
Manchas de Color
Imagen Normal
36
Sonido Débil o Ausente
Sonido Normal
Sonido Débil o
Distorsionado
Vuelva a sintonizar el canal o canales
Interferencia magnética procedente de equipos
sin blindaje.
Se ha desplazado el receptor mientras estaba
ENCENDIDO; dejar el televisor apagado
durante 30 minutos.
Si la imagen aparece inclinada, utilice
la función de Corrección Geomagnética (véase
la Guía Rápida de Inicio, página 6)
La recepción del sonido puede haberse
deteriorado.
Conmutar el ajuste de MPX (menú del Sonido)
a Mono hasta que mejore la recepción.
Page 37
V
SistemasdeRecepción
/
VHFR1R2VHFR3R
5
INFORMACIÓN GENERAL
Reparaciones : Antes de solicitar una reparación, sírvase consultar la guía para la localización de
averías de la página anterior para determinar los síntomas. Para obtener una reparación sírvase
ponerse en contacto con su distribuidor local de Panasonic indicando el número del modelo y el
número de serie (ambos pueden encontrarse en la parte posterior del televisor).
ESPECIFICACIONES
TX-28PM2F
Alimentación Eléctrica Corriente Alterna de 220 / 240 V, 50 Hz
Consumo de Energía 78 W
Consumo En Espera
Tub o de Imagen
Diagonal visible
Salida de Audio
Potencia Musical
A
Dimensiones
Peso 42,5 kg
Sistemas de Recepción /
Nombre de las Bandas
Número de las
Posiciones de Programas
Número de páginas de
teletexto
Antena - Detrás UHF / VHF
Auriculares - Delante 3,5 mm, impedancia 8 Ω
Salida de audio posterior 2 Salidas de Monitor de Audio RCA, 500 mV RMS
AV - Detrás
AV - Delante
Las especificaciones están sujetas a modificaciones sin previo aviso. Los pesos y las dimensiones
queseindicansonaproximados.
A
F
PAL B/G, PAL I, SECAM B/G, SECAM L/L’
VHFE2-E12 VHFH1-H2(ITALIA)
VHF A - H (impedance) UHF E21 - E69
CATV (S01 - S05) CATV S1 - S10 (M1 - M10)
CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hiperbanda)
PAL D/K , SE CAM D/K
VHF R1 - R2
VHFR6-R12 UHFE21-E69
PAL 525/60 Reproducción de cinta NTSC desde algunos equipos
de vídeo (VCR (DVD/R)) PAL
M.NTSC (Entrada de AV sólo) Reproducción de Aparatos de
Vídeo (VCR (DVD/R)) NTSC a 4,43 MHz
NTSC (Entrada de AV sólo) Reproducción de Aparatos de Vídeo
(VCR (DVD/R)) NTSC
AV1 - conector de 21 patillas - entrada / salida de Audio / Vídeo,
AV2 - conector de 21 patillas - entrada / salida de Audio / Vídeo,
AV3 - Entrada de S-Vídeo, 2 entradas de Audio RCA, 1 entrada
2x7WRMS(2x15WMPO),impedancia8Ω
entrada de RGB, Q --- L ink
entrada de S-Vídeo, Q-Link
1,3 W
66 cm
515 mm
766 mm
529 mm
HF R3 - R5
99 + VCR
10
de Vídeo RCA.
37
Page 38
DECLARACIÓN DE CONFORMIDAD
Panasonic AVC Networks Czech, s. r. o. con domicilio en :
UPanasoniku1,32084Pilsen,RepúblicaCheca
DECLARA, bajo su exclusiva responsabilidad, que
el equipo : Televisor Color
fabricado por : Panasonic AVC Networks Czech, s. r. o.
en : República Checa
marca : Panasonic
mo del o : T X --- 2 8P M 2F
cumple las disposiciones establecidas en :
* El Real Decreto 444/1994 de 11 de marzo, transposición de la Directiva
89/336/CEE sobre compatibilidad electromagnética.
* El Real Decreto 7/1988 de 8 de enero, transposición de la Directiva 73/23/CEE
sobre material eléctrico destinado a ser empleado dentro de determinados
límites de tensión (Directiva de Baja Tensión).
usando las normas siguientes : EN 55013:1990, EN 55020:1994,
EN 61000--- 3- -- 2:1995, EN61000---3- --3:1995, EN 60065:1998
Firma :
Nombre : T. Asahi
Cargo : Presidente
Fecha : 1 de junio de 2004
PANASONIC ESPAÑA, S.A., AVDA. JOSEP TARRADELLAS 20---30, 08029 BARCELONA. ESPAÑA
38
Page 39
39
Page 40
2005CS
40
Loading...
