Page 1

Mode d’emploi

Téléviseur à cristaux liquides grand écran

Numéro de modèle TX-26LM70FA

TX-32LM70FA

TEXT

F.P. INDEX HOLD

123 456 789

VCR

ASPECT

REC

PROGRAMME

DIRECT TV REC

TV/AVGUIDE

EXIT

VCR DVD

Français

Veuillez lire ce mode d’emploi avant de vous servir de votre appareil, puis conservez-le en lieu sûr.

Les images présentées dans ce mode d’emploi ne sont données qu’à titre illustratif.

Page 2

Transformez votre salon en salle de cinéma !

Vivez une expérience multimédia d’un

Page 3

incroyable niveau

Savourez une abondance de multimédias

Table des matières

Sections à lire impérativement

Mesures de sécurité ····································4

•

(Avertissement / Attention)

Remarques··················································5

•

Entretien ······················································5

•

Guide de mise en route rapide

Guide de mise en

route rapide

Ampliﬁ cateur

à système

d’enceintes

Enregistreur DVD

Magnétoscope

Caméscope

Décodeur

Lecteur DVD

Accessoires / Options Identiﬁ er les commandes Raccordement Conﬁ guration automatique

Découvrez votre téléviseur !

Fonctions de base

Regarder la télévision ·······························10

•

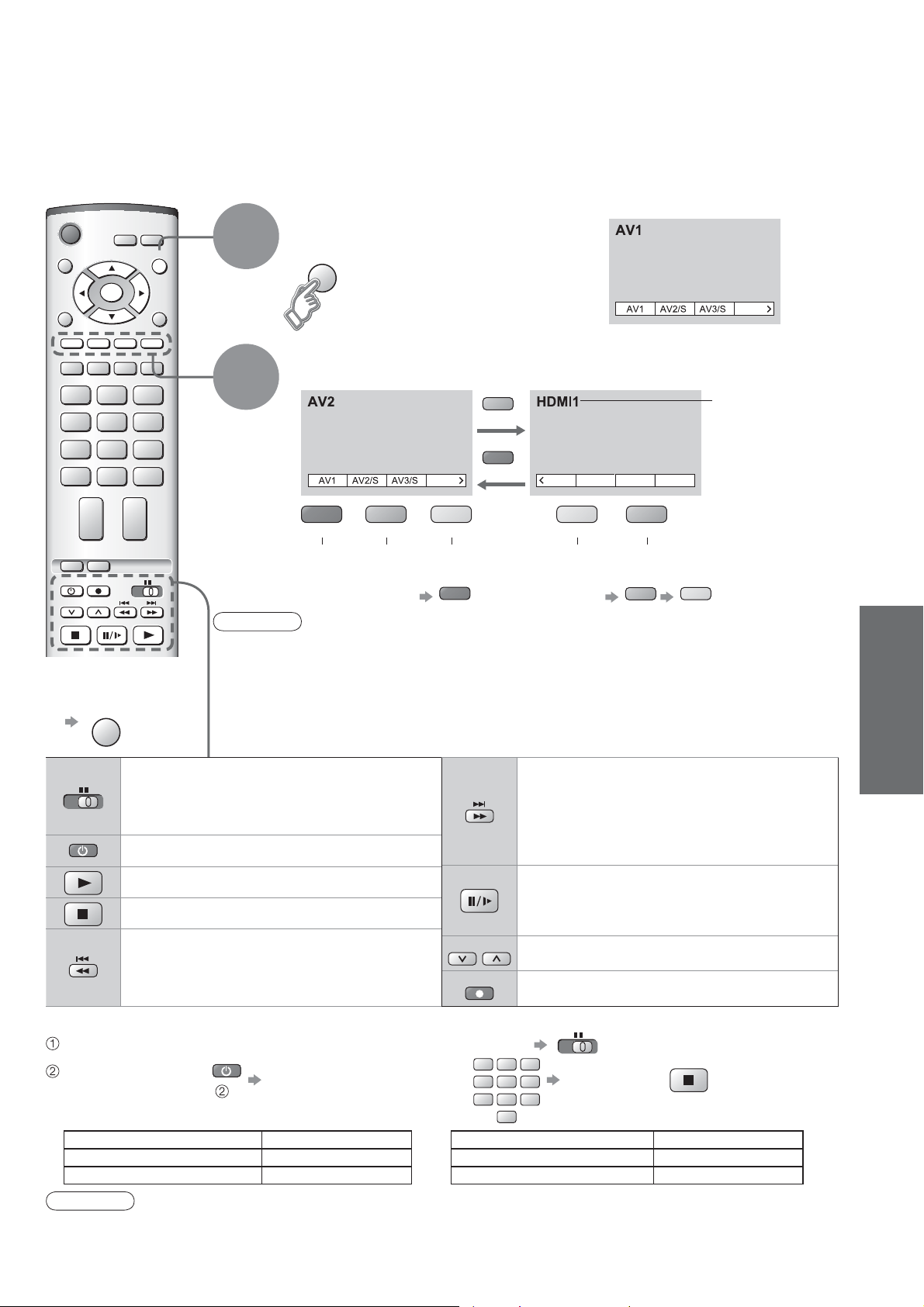

Regarder des vidéos et des DVD·············· 11

•

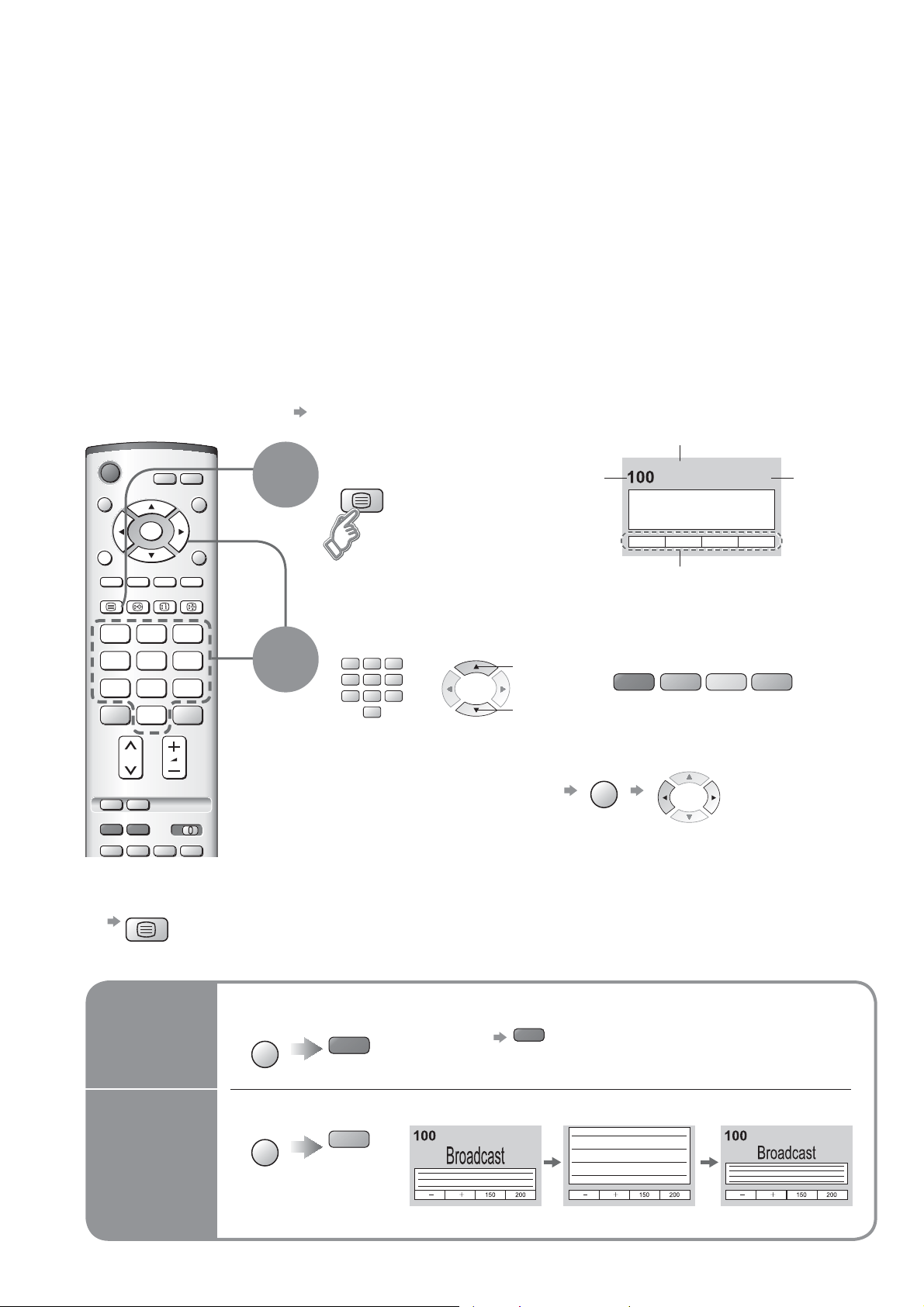

Afﬁ cher le télétexte····································12

························· 8

·········· 6

··· 7

··· 9

•

Fonctions avancées

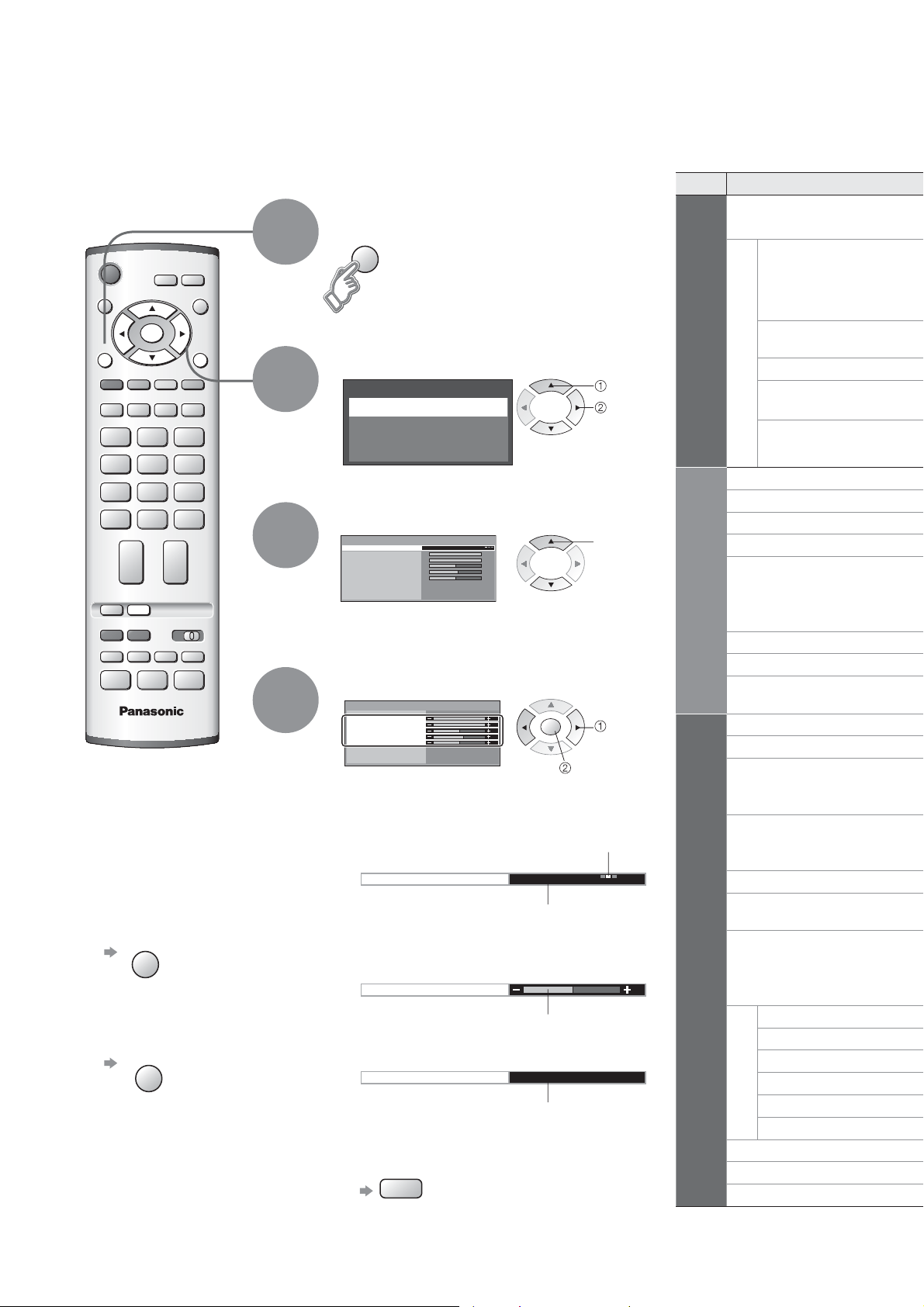

Comment utiliser les fonctions du menu ···14

•

(image, qualité sonore, etc.)

Modiﬁ cation et réglage des chaînes

•

Appareil externe ········································ 18

•

(Q-Link / VIERA Link / Raccordements)

············16

Visionnement Avancé FAQ, etc.

FAQ, etc.

Données techniques ·································24

•

FAQ ··························································· 27

•

Licence ······················································29

•

Caractéristiques ········································ 29

•

Page 4

Mesures de sécurité

Avertissements et précautions

Manipulation de la ﬁ che et du cordon d’alimentation

Insérez complètement la ﬁ che du cordon d’alimentation dans la prise de courant. (Une ﬁ che de cordon d’alimentation mal insérée pourrait dégager de la chaleur et provoquer un incendie.) Assurez vous un accès facile à la prise du câble d’alimentation. Ne touchez pas la ﬁ che du cordon d’alimentation avec les mains mouillées. (Vous pourriez vous électrocuter.) N’endommagez pas le cordon d’alimentation. (Un cordon endommagé peut être à l’origine d’un incendie ou d’une électrocution.)

Ne déplacez pas le téléviseur avec son cordon branché à la prise de courant. Ne placez pas d’objets lourds sur le cordon ni ne placez le cordon à proximité d’un objet à température élevée. Ne tordez pas le cordon, ni ne le pliez excessivement, ni ne l’étirez. Ne tirez pas directement sur le cordon. Tenez la ﬁ che du cordon d’alimentation lorsque vous le débranchez. N’utilisez pas une ﬁ che de cordon d’alimentation ou une prise de courant endommagée.

En cas d’anomalie, débranchez immédiatement la ﬁ che du cordon d’alimentation !

(comme une odeur anormale ou de la fumée)

CA 220 à 240 V 50 Hz

Ne retirez pas les couvercles Ne modiﬁ ez JAMAIS l’appareil par vous-même

(Les composants à haute tension pourraient entraîner une grave électrocution.)

Conﬁ ez tout travail de vériﬁ cation, réglage ou réparation à votre revendeur Panasonic.

Eloignez le téléviseur de liquides

Pour prévenir tout dommage pouvant entraîner un risque d’incendie ou de choc électrique, évitez d’exposer cet appareil à l’égouttement ou aux éclaboussures. Ne placez aucun récipient contenant de l’eau (vase de ﬂ eur, tasse, bouteille de produit de beauté, etc.) sur l’appareil (ou sur une étagère le dominant).

N’introduisez pas d’objets étrangers dans l’appareil

Empêchez l‘insertion de quelque objet que ce soit à travers les oriﬁ ces d‘aération de l’appareil (un incendie ou un accident causé par le courant électrique pourrait se produire).

N’exposez pas le téléviseur directement aux rayons du soleil ou à toute autre source de chaleur

Evitez d’exposer le téléviseur directement aux rayons du soleil ou à toute autre source de chaleur. Pour éviter les risques d’incendie, ne jamais poser une bougie ou autre objet contenant une ﬂ amme sur le téléviseur ou a proximité de ce dernier.

Ne placez pas le téléviseur sur une surface instable

N’utilisez que les socles / équipements de montage spéciﬁ ques

L’utilisation d’un socle ou autre ﬁ xation non autorisée pourrait déstabiliser l’appareil, et présenter un risque de blessure. Veillez à conﬁ er l’installation de votre appareil à votre revendeur Panasonic. Utilisez les socles / ﬁ xations en option (p. 6).

Page 5

Remarques

Eloignez le téléviseur de ces types

Avant de nettoyer le téléviseur, débranchez la ﬁ che du cordon d’alimentation

(Nettoyer un appareil sous tension présente un risque d’électrocution.)

Débrancher la prise de courant du mur quand le téléviseur n‘est pas utilisé pendant une période prolongée. Débrancher la prise de courant de la ﬁ che murale avant de connecter ou déconnecter tout câble.

Si le téléviseur est branché au réseau, il consomme toujours une certaine quantité d‘énergie électrique, même en régime de veille. Interrupteur (voir page 7).

Laissez sufﬁ samment d’espace autour de l’appareil pour la chaleur rayonnée.

d’appareil

Ajustez l’angle du panneau LCD sur l’angle désiré

Appareil électronique Ne placez pas en particulier d‘installation vidéo

trop près de cet appareil (des interférences électromagnétiques pourraient déformer les images / le son).

Appareil doté d’un capteur infrarouge La commande de ce téléviseur émet également

des rayons à infra rouges. (ce qui pourrait avoir une incidence sur le fonctionnement de l’autre appareil).

Ne bloquez pas les trous d’aération arrière

Une aération bloquée par des rideaux ou autre peut provoquer une surchauffe, un incendie ou une électrocution.

Socle du téléviseur

(cm)

15° 15°

N‘exposez pas vos oreilles à un bruit excessif provenant des écouteurs. Cela pourrait vous causer une détérioration irréversible de l‘ouïe.

(Vue depuis le haut)

Entretien

Retirez tout d’abord la ﬁ che du cordon d’alimentation de la prise de courant.

Panneau d’afﬁ chage

Entretien quotidien : Essuyez délicatement la surface avec un chiffon doux pour retirer la saleté. Détail: Essuyez la surface avec un chiffon doux imbibé d’eau ou d’eau mélangée à une petite quantité de détergent neutre. Puis, avec un chiffon doux et sec, essuyez uniformément la surface jusqu’à ce qu’elle soit sèche.

Attention

La surface du panneau d’afﬁ chage a reçu un traitement spécial et peut s’abîmer facilement.

•

Ne cognez pas ou ne rayez pas la surface avec les ongles ou un objet rigide. Prenez soin de ne pas soumettre la surface à des insecticides, des solvants, des diluants ou autres substances

•

volatiles (ce qui pourrait altérer le ﬁ ni de la surface).

Coffret

Entretien quotidien : Essuyez la surface avec un chiffon doux et sec. Détail: Imbibez d’eau ou d’eau mélangée à une petite quantité de détergent neutre un chiffon doux. Puis, essorez le chiffon et essuyez la surface avec celui-ci. Terminez en essuyant la surface avec un chiffon sec.

Attention

Prenez soin de ne pas soumettre les surfaces du téléviseur à des détergents.

•

(La présence de liquide dans le téléviseur pourrait être à l’origine d’une panne de l’appareil.) Prenez soin de ne pas soumettre les surfaces à des insecticides, des solvants, des diluants ou autres

•

substances volatiles (ce qui pourrait détériorer la surface en décollant la peinture). Evitez tout contact prolongé du coffret avec une substance en caoutchouc ou PVC.

•

Fiche du cordon d’alimentation

Essuyez régulièrement la ﬁ che du cordon d’alimentation avec un chiffon sec. (Humidité et poussière peuvent être à l’origine d’un incendie ou une électrocution.)

Page 6

Accessoires / Options

Accessoires standard

Télécommande

EUR7651030A

•

123 456 789

Mise en place des piles de la télécommande

Vériﬁ ez que vous avez les accessoires et objets présentés

Piles pour télécommande (2)

R6 (UM3)

•

Attache-câbles

Fixation de l’attache-câble

Tirez pour ouvrir

Mode d’emploi Garantie Pan Européenne

Crochet

Fermez

Attention

Une mise en place incorrecte peut entraîner

•

une fuite du liquide des piles et leur corrosion, ce qui endommagerait la télécommande. N’utilisez pas ensemble une pile neuve

•

et une pile usagée. N’utilisez pas ensemble des piles de type

•

différent (comme des piles alcalines et au manganèse). N’utilisez pas de piles rechargeables (Ni-Cd).

•

Ne brûlez pas ou ne brisez pas les piles

•

(voir page 32).

Accessoires en option

Applique de suspension au mur

TY-WK32LX20W

Respectez la polarité (+ ou -)

Dos du téléviseur

Attachez les câbles ensemble

Pour serrer:

N’attachez pas ensemble le câble RF et le cordon d’alimentation

•

(sous peine d’entraîner une distorsion de l’image). Attachez les câbles avec les attache-câbles au besoin.

•

Lorsque vous utilisez l’accessoire en option, suivez son mode

•

d’emploi pour attacher les câbles.

Attention

Aﬁ n de préserver les performances de l’appareil et la sécurité,

•

demandez impérativement au revendeur ou à l’installateur agréé de ﬁ xer solidement les appliques de suspension au mur. Manipulez le téléviseur avec précaution pendant l’installation car un

•

impact ou d’autres forces peuvent l’endommager. Prenez les précautions nécessaires lors du montage du support mural

•

sur la cloison. Assurez-vous, avant le montage, qu‘il n‘y a aucun conducteur électrique ou autre conduite dans le mur.

Pour desserrer:

Maintenez une pression sur le bouton

Page 7

Identiﬁ er les commandes

Prise de casque (p. 22)

AV3

S-V

Récepteur du signal de la télécommande

Témoin d’alimentation

(veille : rouge marche : vert)

Commute le téléviseur sur Marche ou Veille

(Bouton Marche / Arrêt sur Marche)

Guide des programmes (p. 10)

Sélection / OK

Pour accéder aux menus Image, Son

()

et Conﬁ guration

Télétexte (p. 12)

Pour voir votre chaîne de télétexte préférée (p. 12)

Capteur du système de repérage automatique de contre-jour (détecte la luminosité pour ajuster la qualité de l’image) (p. 14)

Prises AV3 (p. 22)

Pour mémoriser le réglage (p. 16)

TEXT

F.P. INDEX HOLD

123

Bouton Marche / Arrêt

Permet de mémoriser les paramètres

(

de réglage des fonctions

Augmente ou diminue la position de programme d’une unité. Lorsqu’une fonction est déjà afﬁ chée, appuyez pour augmenter ou diminuer d’une unité la fonction sélectionnée. En mode Veille, allume le téléviseur.

Sélection des fonctions

DIRECT TV REC

TV/AVGUIDE

EXIT

Volume, Rétro-éclairage, Contraste, Luminosité,

Couleur, Netteté, Teinte (en mode NTSC), Grave, Aigu,

(

Balance, Réglage manuel (Mode analogique) (p. 16)

Commute

)

entre TV/AV

)

Guide de mise en

route rapide

Pour couper / rétablir le son

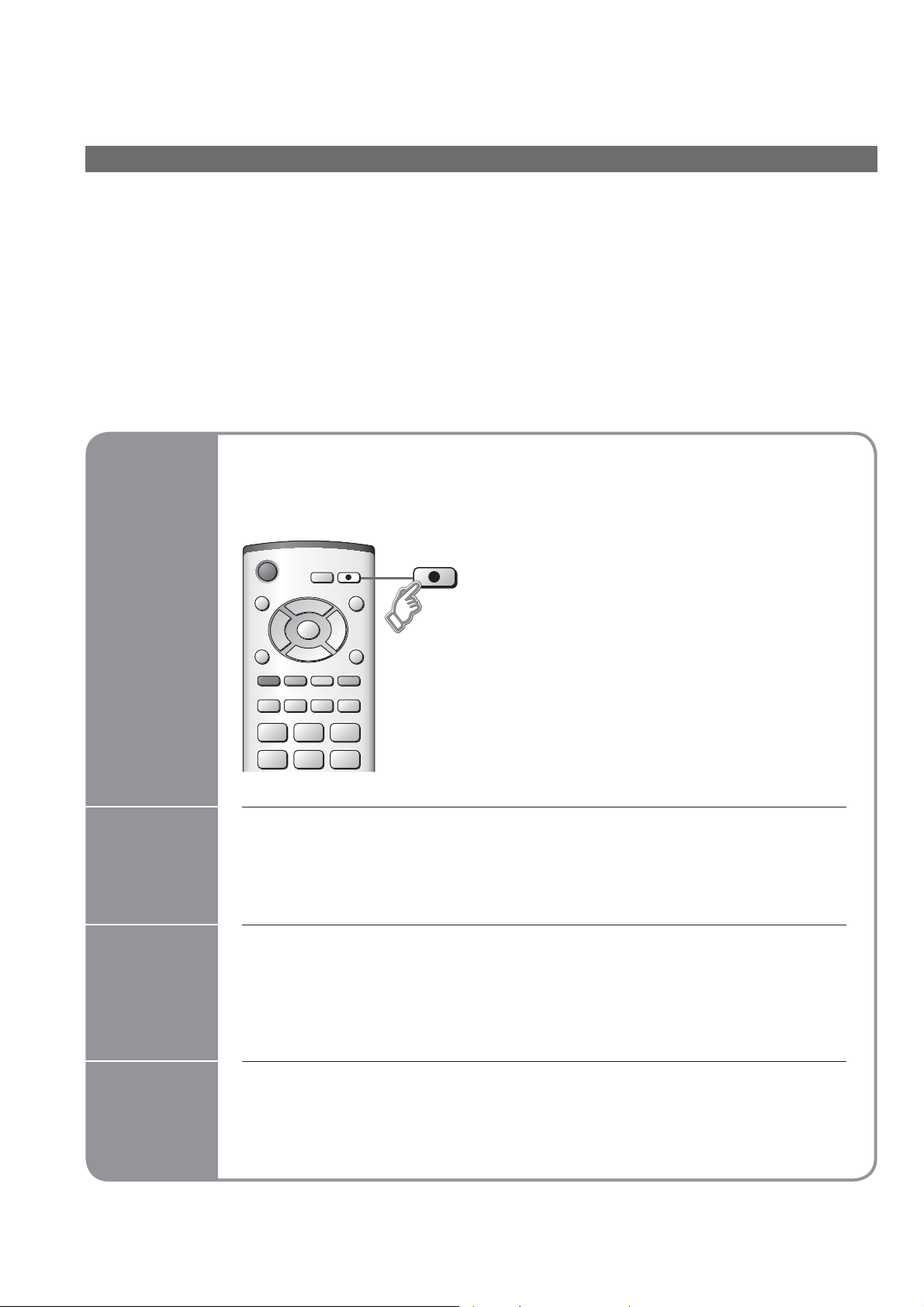

Enregistrement TV direct

Pour enregistrer immédiatement un programme sur le magnétoscope/

()

enregistreur DVD par liaison Q-Link (p. 18)

•

Commute entre TV/AV

(Pour regarder des vidéos ou DVD) (p. 11)

EXIT (Revient à l’écran TV)

Touches de couleur (utilisées pour différentes fonctions) (voir p. 12 pour les exemples.)

Image statique (p. 10)

•

Identiﬁ er les commandes

Accessoires / Options

456

Modiﬁ ent le programme / chaîne

(p. 10)

Accès direct à la chaîne

Pendant l’utilisation normale du téléviseur ou à

partir des menus Réglage, Programme sélection ou Réglage manuel, appuyez et entrez le canal voulu à l’aide des touches numériques.

()

Appuyez deux fois pour passer au mode de

télévision par câble.

Sélectionne les programmes les uns à la suite des autres

Normalise (p. 14)

(Réinitialise les réglages)

Modiﬁ e le format d’écran (p. 10)

789

ASPECT

PROGRAMME

REC

VCR

VCR DVD

Index du télétexte (p. 12)

Informations sur le programme

(p. 10)

Volume

Opérations du magnétoscope / lecteur ou enregistreur DVD

(p. 11)

Page 8

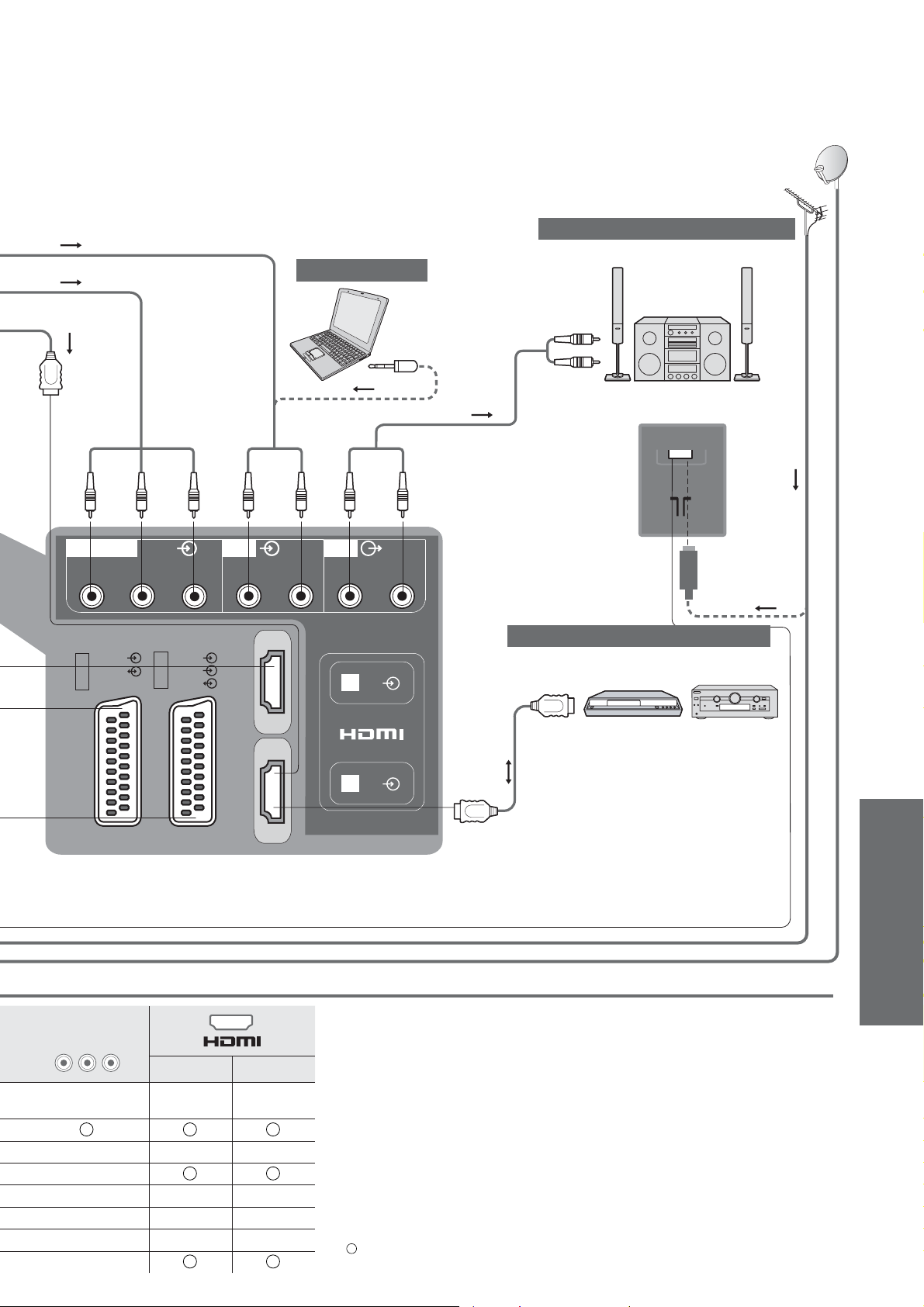

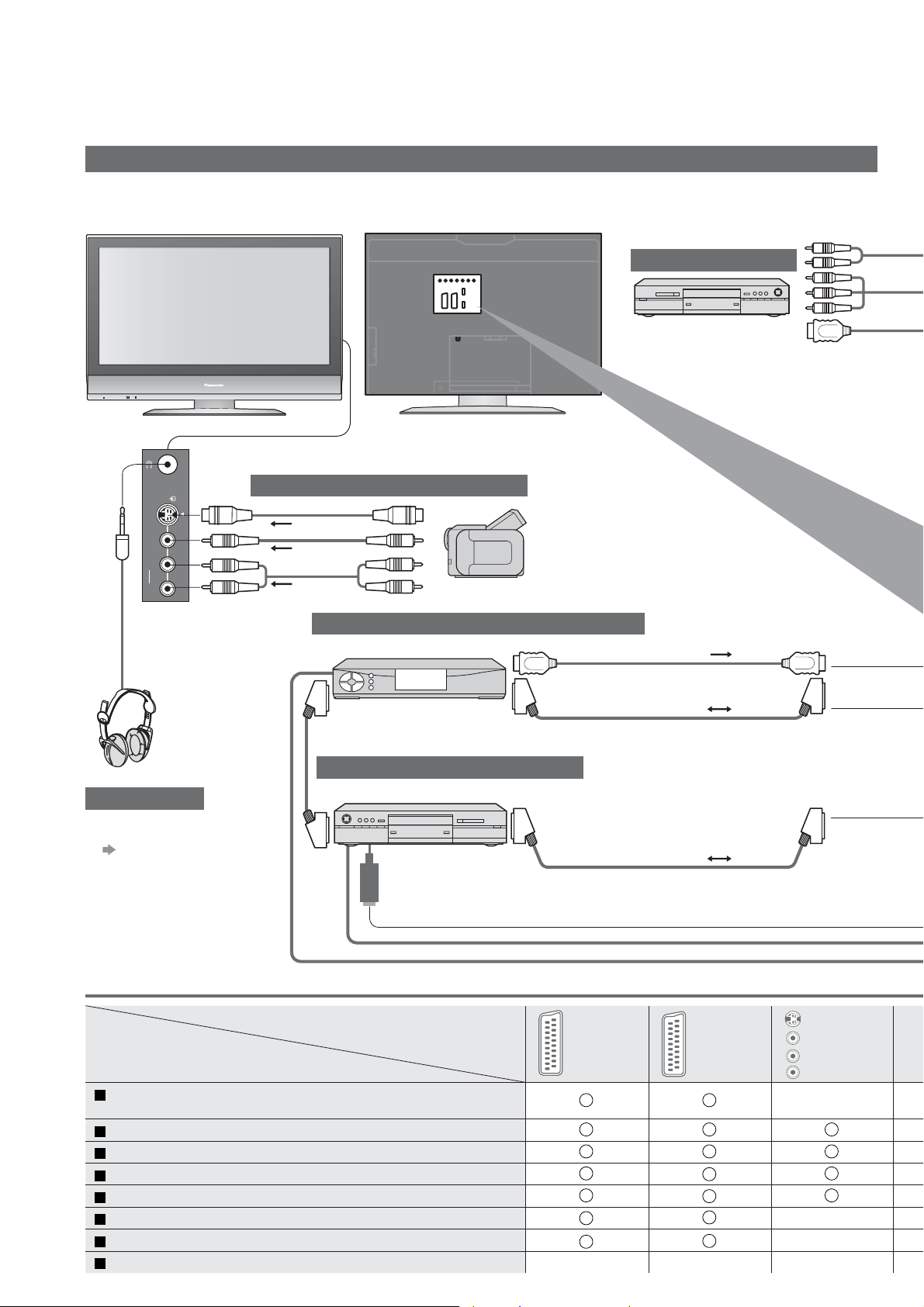

Raccordement

Les appareils externes et câbles présentés dans ce mode d’emploi ne sont pas fournis avec ce téléviseur. Assurez-vous que l’appareil est débranché de l’alimentation secteur avant de connecter ou déconnecter tout ﬁ l.

Dos du téléviseur

AV1 AV2

Cordon d’alimentation

(Branchez-le en dernier.)

Regarder la

télévision

Antenne VHF / UHF

Détails des prises arrière (vue agrandie)

Branchez-le

•

sur AV1 ou AV2 pour un appareil compatible avec la liaison Q-Link (p. 18).

Câble Péritel (de type “fully wired”)

Pour enregistrer des

programmes télévisés

Enregistreur DVD ou magnétoscope

RF OUT

Câble RF

RF IN

Page 9

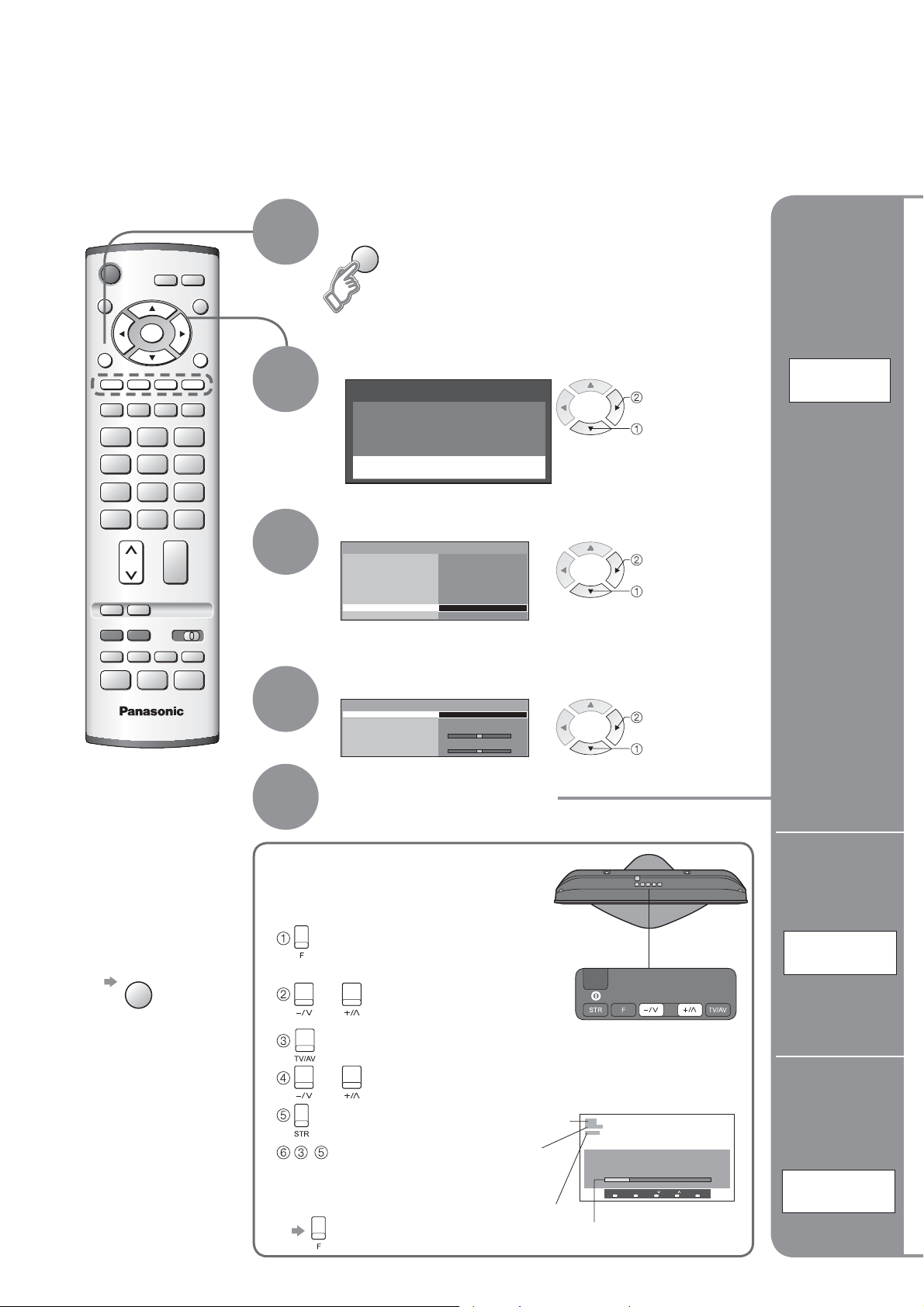

Conﬁ guration automatique

Recherchez et mémorisez automatiquement les chaînes télévisées. Ces étapes ne sont pas nécessaires si votre revendeur a procédé à la conﬁ guration.

Mettez le téléviseur sous tension avec le

bouton Marche / Arrêt

Vous pouvez à présent vous

•

servir de la télécommande pour mettre le téléviseur sous tension ou en mode veille. (Témoin d’alimentation : Marche)

123 456 789

VCR

Sélectionnez votre pays

sélection

Pays

Deutschland Österreich France Italia España Portugal Nederland Danmark Sverige Norge Suomi Belgium Schweiz ELLADA Polska Česká republika Magyarország E.Eu

Régl. manuelDébut ATP Sortir

Langues OSD

Français

Choisir pays

Pour la Belgique, la Suisse et

•

l’Europe de l’est, sélectionnez la langue désirée

Pour la conﬁ guration manuelle

•

(p. 16)

Vert

Lancez la conﬁ guration automatique

Rouge

CH12

ATP EN COURS RECHERCHE : ATTENDEZ S. V. P

02 99:21 41

Sortir

La conﬁ guration automatique

•

commence à chercher les chaînes télévisées et les mémorise.

Guide de mise en

route rapide

•

Conﬁ guration automatique

Raccordement

Besoin d’aide ?

(exemple : menu Son)

Son

Grave Aigu Balance Ecouteurs MPX Mode Ambiance

Choisir Régler

Sortir Revenir

Le guide des fonctions à l’écran vous aidera.

Stéréo Musique Non

TÉLÉCHARGEMENT EN COURS

ATTENDEZ S. V. P

Programm : 63

Télécommande non disponible

La conﬁ guration automatique est à présent terminée et votre téléviseur est prêt.

Si un appareil Q-Link (p. 16) est

•

connecté, les informations sur la chaîne sont automatiquement téléchargées sur l’appareil.

Pour modiﬁ er les chaînes

•

“Programme sélection” (p. 16)

Page 10

Regarder la télévision

Mettez le téléviseur sous tension

GUIDE

123 456 789

VCR

ASPECT

HOLD

EXIT

Volume

(pendant environ 1 seconde)

Le bouton Marche / Arrêt sur le téléviseur doit être sur Marche.

Sélectionnez le numéro d’un programme

(rapidement)

123 456 789

VCR

sélectionnez la page

sélectionnez le

programme

regardez

haut

bas

Pour sélectionner un numéro de programme à deux chiffres,

par exemple 39

Procédez à la sélection à partir du tableau des programmes

GUIDE

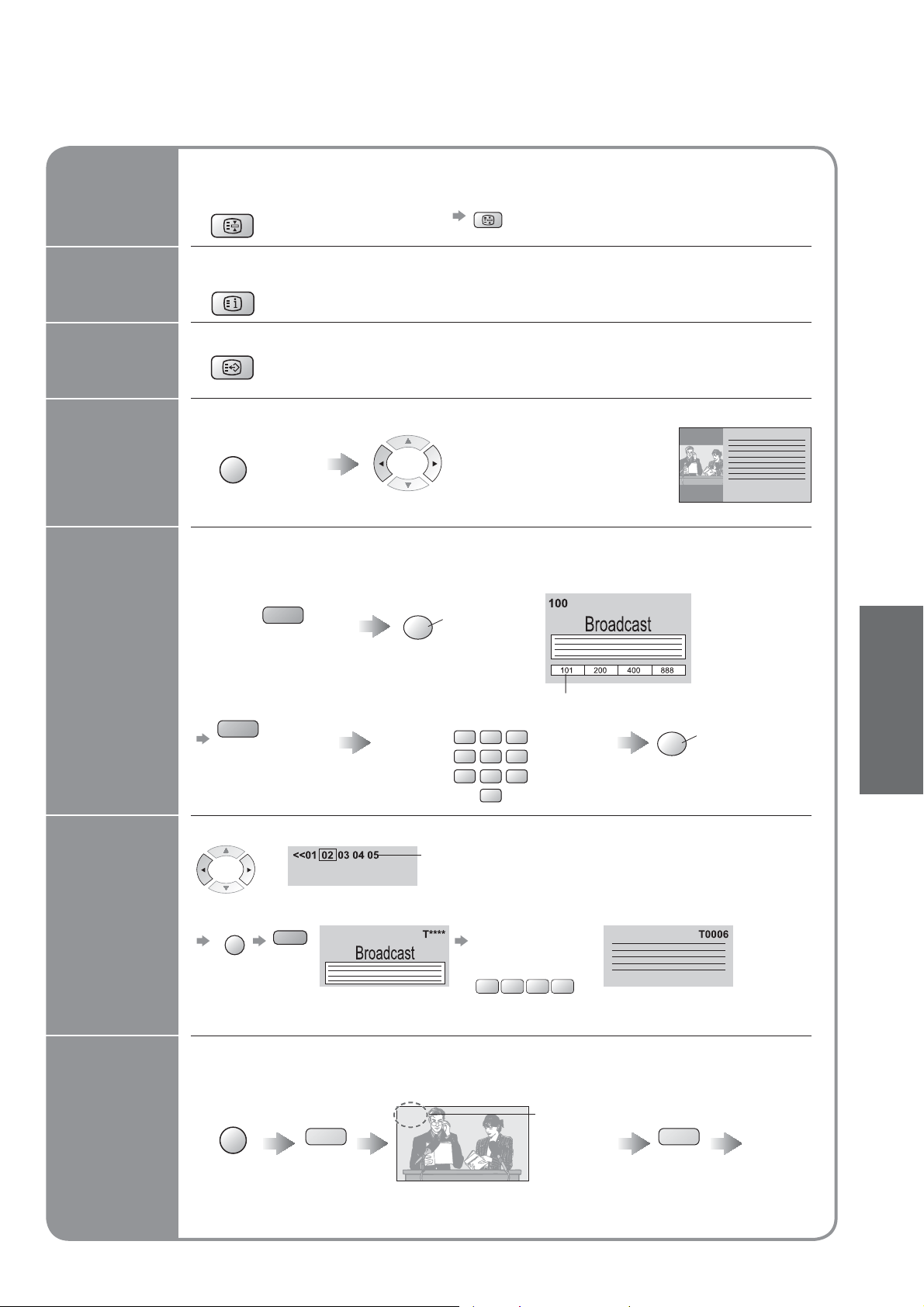

Autres fonctions pratiques (A opérer après )

Geler / dégeler une image

Maintien

Afﬁ cher les informations sur le statut

HOLD

Afﬁ cher / masquer les informations sur le statut

Informations afﬁ chées :

•

Numéro du programme / Nom du programme / Numéro de la chaîne / Mode MPX (p. 14) / Système audio (p. 14) / Mode Aspect

Guide des programmes

Prog. Nom Ch.

VCR :

1 : 2 : 3 : 4 : 5 : 6 : 7 : 8 :

9 : 10 : 11 : 12 :

ABC ZDF RTL

CH21 CH44 CH51 CH41 CH47 CH23 CH26 CH58

Prog. Nom Ch.

13 : 14 : 15 : 16 : 17 : 18 : 19 : 20 : 21 : 22 : 23 : 24 :

Modiﬁ er le format d’écran

Modiﬁ er le format d’écran (p. 24)

SPECT

14 : 9

Chaque pression modiﬁ e le mode.

•

()

Avec la barre afﬁ chée

Format Auto / 16:9 / 14:9 / Èlargi / 4:3 / 4:3 complet (Signal HD uniquement) / Zoom1 / Zoom2 / Zoom3

Rouge

Vert

Page 11

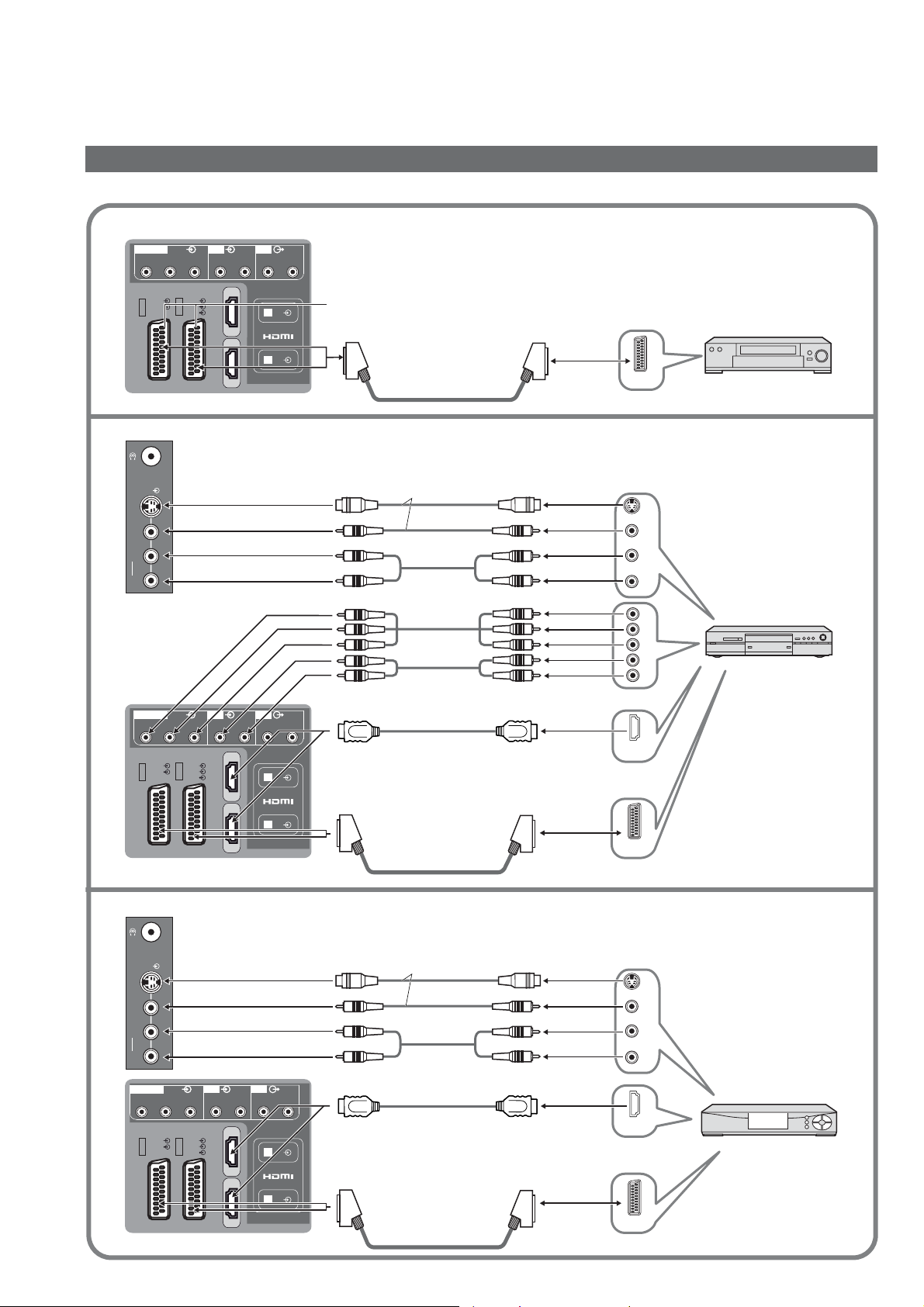

Regarder des vidéos et des DVD

Il est possible de relier divers appareils externes à ce téléviseur. Une fois l’appareil connecté, procédez comme suit pour afﬁ cher les images venant de cet appareil. Pour raccorder l’appareil (p. 24)

Avec l’appareil sous tension

(écran du mode AV)

Sélectionnez l’entrée externe

TV/AV

Sélectionnez le connecteur

branché à l’appareil

Bleu

Rouge

AV1 AV2/

REC

VCR DVD

PROGRAMME

Remarque

Sélection automatique d’entrée – mode d’entrée passe automatiquement du mode TV à

•

Pour revenir sur

TV/AV

Bouton VCR / DVD

VCR DVD

La télécommande pourra être utilisée pour différents appareils Panasonic avec les réglages suivants.



Commutez sur VCR ou DVD en fonction du réglage souhaité Maintenez enfoncé

tout en procédant à

VCR

Lecteur ou enregistreur DVD

Remarque

Une fois le réglage terminé, procédez à la conﬁ rmation.

•

Le code VCR / DVD correspondant est ramené au réglage par défaut lors du remplacement de la pile. Réactivez-le.

•

La commande peut ne pas être possible selon le modèle.

•

Sélectionnez VCR pour commander un magnétoscope ou un lecteur/enregistreur DVD Panasonic. Sélectionnez DVD pour commander un lecteur/enregistreur DVD ou un lecteur de salon Home Cinéma Panasonic.

Veille

Passer au mode de veille / allumer

Lecture

Lancer la lecture du magnétoscope / lecteur ou enregistreur DVD

Arrêt

Arrêter les opérations

Rembobinage / Saut / Recherche

Magnétoscope Lecteur ou enregistreur DVD Maintenez appuyé pour

Appareil Code

Magnétoscope

AV lorsque l’appareil raccordé via la prise Péritel ou HDMI est opéré. Lorsque l’appareil est éteint, le téléviseur passe en mode TV. Si l’appareil externe est doté d’une fonction de réglage du format d’écran, réglez-le sur “16:9”.

•

Pour de plus amples détails, reportez-vous au mode d’emploi de l’appareil ou contactez votre revendeur.

•

L’appareil Panasonic branché sur le téléviseur peut être opéré directement avec la télécommande.



Rembobinage, visualisation (pendant la lecture)

10 (réglage par défaut)

exemple : AV1

•

Saut à la plage ou titre précédent

recherche arrière

Tapez le code ci-dessous (à deux chiffres)

Vert

S-video

Jaune Jaune

AV3/

S-video

Rouge

PROGRAMME

REC

123 456 789

DVD

Lecteur ou enregistreur DVD 70 (réglage par défaut)

Lecteur de salon Home Cinéma

RETOUR

Component

Avance rapide / Saut / Recherche

Magnétoscope

Lecteur ou enregistreur DVD

Pause

Pauser / Reprendre Lecteur ou enregistreur DVD :

Déﬁ lement des programmes vers le haut ou le bas

Sélectionner le programme

Enregistrement

Lancer l’enregistrement

VCR DVD

VCR

Appareil Code

Composante

HDMI1/2

Bleu

HDMI1/

HDMI2

Bleu

: Avance rapide, repérage

(pendant la lecture)

Appuyez sur

Afﬁ che le connecteur sélectionné

Jaune

Saut à la plage ou titre suivant Maintenez appuyé pour recherche avant

Maintenez appuyé pour une lecture au ralenti

Visionnement

•

Regarder des vidéos et des DVD

Regarder la télévision

Page 12

Afﬁ cher le télétexte

Vous pouvez proﬁ ter du télétexte, y compris les informations, prévisions météo et sous-titres, si ce service est fourni par la station émettrice.

En quoi consiste le mode FLOF ?

En mode FLOF, quatre sujets de couleurs différentes apparaissent en bas de l’image. Pour obtenir plus d’information sur l’un de ces sujets, appuyez sur le bouton coloré correspondant. Cette fonction permet d’obtenir rapidement des informations sur les sujets indiqués.

En quoi consiste le mode TOP ?

La fonction Top Télétexte rend la sélection des pages de Télétexte voulues plus facile et plus rapide. En fait, l’accès aux pages est instantané, appuyez sur le bouton et la page apparaît.

En quoi consiste le mode Liste ?

En mode Liste, quatre numéros de page de couleurs différentes apparaissent en bas de l’écran. Chacun de ces numéros peut être changé et enregistré dans la mémoire du téléviseur. (“Mémoriser les pages fréquemment consultées”, p. 13)

Pour changer de mode “Télétexte” dans le menu Conﬁ guration (p. 14)

Numéro de sous-page

Passez sur Télétexte

TEXT

Afﬁ che l’index

•

(le contenu varie selon les stations émettrices)

Numéro de page actuelle

<< 01 02 03 04 05 06 07 >>

17:51 28 Feb

TELETEXT

INFORMATION

Heure / date

TEXT F.P. INDEX HOLD

123 456

789

VCR

Pour revenir sur TV

TEXT

Utilisation pratique du télétexte

Afﬁ chage des données masquées

Pour révéler des mots cachés, comme les réponses à un quiz

Sélectionnez la page

123 456 789

Pour ajuster le contraste

Rouge

VCR

•

Remasquez

haut

bas

Rouge

Barre de couleur

Rouge

(Correspond à la barre de couleur)

Vert

Avec la barre bleue afﬁ chée

Jaune

Bleu

Plein / Haut / Bas

(HAUT) (BAS) Normal (PLEIN)

Vert

(Elargir la moitié BAS)

Page 13

Maintien de la page

Index

Si vous souhaitez maintenir la page actuelle sans la mettre à jour.

Arrêtez ou reprenez la mise à jour automatique

HOLD

Revenez à la page d’index principal

INDEX

Pour reprendre

HOLD

Rappel d’une page préférée

Regardez la télévision et le télétexte dans deux fenêtres simultanément

Visionnement dans plusieurs fenêtres

•

Mémorisez les pages fréquemment consultées (uniquement sur les 25 premières chaînes sur le guide du programme) dans la barre de couleur.

Avec la page

Mémoriser les pages fréquemment consultées

afﬁ cheé

Consultez une sous-page (Uniquement lorsque le télétexte s’afﬁ che sur plus d’une page)

F. P.

Les opérations ne peuvent être effectuées que sur l’écran Télétexte.

Pour modiﬁ er les pages mémorisées

(Appuyez deux fois)

Touche de couleur correspondante

Touche de couleur à modiﬁ er

Rappelez la page mémorisée sur “bleu”.

•

Le réglage d’usine est “103”.

•

Réglez Image et texte

•

sur Marche ou Arrêt

maintenez

enfoncée

Le numéro devient blanc.

Entrez un nouveau numéro de page

123 456 789

VCR

Apparaît dans le coin supérieur gauche de l’écran

(Mode Liste uniquement)

Visionnement

maintenez enfoncée

•

Afﬁ cher le télétexte

Consulter une souspage

Regarder la télévision en attendant la mise à jour

Pour consulter une sous-page spéciﬁ que

Bleu

Sous-pages :

•

Le nombre de sous-pages dépend des stations émettrices (jusqu’à 79 pages). La recherche peut prendre un certain temps, pendant lequel vous pouvez regarder la télévision.

Regardez une image TV tout en cherchant une page de télétexte

Le télétexte se met automatiquement à jour lorsque de nouvelles informations sont disponibles.

Passe temporairement à l’écran TV

Jaune Jaune

La nouvelle page dispose d’une fonction qui indique l’arrivée des dernières

•

informations (“News Flash”, ﬂ ash d’informations).

108

(Vous ne pouvez pas changer de chaîne.)

Tapez le numéro à 4 chiffres

exemple : P6

0 0 0

Apparaît une fois la mise à jour terminée

Consultez la page mise à jour

Page 14

Comment utiliser les fonctions du menu

Divers menus vous permettent de procéder à des réglages pour l’image, le son et d’autres fonctions de sorte que vous pouvez regarder la télévision comme vous l’entendez.

Afﬁ chez le menu

EXIT

Afﬁ che les fonctions qui peuvent

•

être réglées (dépendent du signal d’entrée)

Sélectionnez le menu

Menu principal Image

Son Configuration

(exemple: Image)

sélection suivant

Sélectionnez la rubrique


Mode Image Rétro-éclairage Contraste Luminosité Couleur Netteté Temp. couleur P-NR 3D-COMB

Dynamique

Normal Non Oui

(exemple: Image)

sélection

Liste des menus

Menu Rubrique

Mode Image

Rétro-éclairage,

Ajuster par chaque mode image

Contraste,


Luminosité, Couleur, Netteté

Teinte Temp. couleur P-NR

3D-COMB

Grave Aigu Balance Ecouteurs

Son

MPX

Pour revenir sur TV

EXIT

Pour revenir à l’écran

Ajustez ou sélectionnez


Mode Image Rétro-éclairage Contraste Luminosité Couleur Netteté Temp. couleur P-NR 3D-COMB Oui

Choisissez parmi les options

Temp. couleur Normal

Ajustez au moyen de la barre

coulissante

Netteté

Avancez à l’écran suivant

Réglage

Pour réinitialiser le réglage

Dynamique

Normal Non

(exemple: Image)

Numéro et positions des options

Modiﬁ é

Déplacé

Accéder

Afﬁ che l’écran suivant

modiﬁ cation

mémorisation (Requis pour certaines fonctions)

Mode Ambiance

Entrée HDMI1 VIERA Link

Q-Link

Sort. AV1

Sort. AV2

Conﬁ guration

Télétexte Minuterie veille

Langue de texte

Programme sélection

Réglage

Recherche auto Réglage manuel Réglage ﬁ n Système couleur

Correction volume Langues OSD Système couleur Correction volume

Page 15

Ajustements / Conﬁ gurations (options)

Mode d’image de base (Dynamique / Normal / Cinéma)

Déﬁ ni pour chaque signal d’entrée

•

Ajuste la rétro-éclairage, couleur, luminosité, etc. pour chaque mode d’image selon votre préférence

Mode Image Dynamique

Rétro-éclairage Contraste Luminosité Couleur Netteté

Ajuste la teinte de l’image

Pour la réception du signal NTSC uniquement

•

Choisit l’équilibre des couleurs de l’image entière (Froid / Normal / chaud) Réduit automatiquement les bruits de l’image (Non / Normal / Dynamique / Auto)

Non valide sur le signal HDMI et signal HD

•

Rend automatiquement les images statiques et à déﬁ lement lent plus éclatantes (Non / Oui)

Pour la réception du signal PAL ou NTSC uniquement

•

Non valide sur les entrées RVB, S-Vidéo, composants et HDMI

•

Ajuste le niveau de sortie des graves profondes Ajuste le niveau de sortie des sons élevés perçants Ajuste le niveau du volume des haut-parleurs droit et gauche Ajuste le volume des écouteurs

Sélectionne stéréo / mono (Mono / Stéréo)

En principe : Stéréo

•

Si le signal stéréo ne peut pas être reçu : Mono

•

M1 / M2 : Disponible pendant la transmission du signal mono

•

Améliore la qualité sonore pour la musique et les pièces de théâtre (Musique / Parole) Rend l’effet spatial plus intense grâce à un rehausseur dynamique (Non / Oui)

Choisit d’après le signal lorsque HDMI est raccordé (Auto / Numérique / Analogue) (p. 25)

La prise HDMI2 est destinée au signal numérique uniquement

•

VIERA Link (Non / Oui) (p.19) Choisit le connecteur sur lequel est raccordé un appareil compatible Q-Link (Non / AV1 / AV2) (p. 22)

Choisit le signal à transmettre du téléviseur au Q-Link (TV / AV2 / AV3 / Monitor)

Moniteur : Image afﬁ chée à l’écran

•

Les signaux composante ne peuvent pas être émis

•

Choisit le signal à transmettre du téléviseur au Q-Link (TV / AV1 / AV3 / Monitor)

Moniteur : Image afﬁ chée à l’écran

•

Les signaux composante ne peuvent pas être émis

•

Mode d’afﬁ chage du télétexte (TOP (FLOF) / Liste) (p. 12) Etablit l’heure à laquelle le téléviseur se met automatiquement hors tension.

(Non / 15 / 30 / 45 / 60 / 75 / 90 minutes)

Sélectionne la langue du télétexte (Ouest / Est1 / Est2)

Ouest : anglais, français, allemand, grec, italien, espagnol, suédois, turc

•

Est1 : tchèque, anglais, estonien, letton, roumain, russe, ukrainien

•

Est2 : tchèque, hongrois, letton, polonais, roumain

•

Modiﬁ e les chaînes (p. 16) Règle automatiquement les chaînes (p. 16) Règle manuellement les chaînes (p. 16) Réglage ﬁ n des chaînes (lorsqu’il pleut, etc.) Sélectionne le système couleur facultatif d’après les signaux vidéo (Auto / PAL / SECAM / NTSC) Ajuste le volume de chaque station Modiﬁ e la langue pour l’afﬁ chage à l’écran Sélectionne un système couleur facultatif basé sur les signaux vidéo en mode AV Ajuste le volume pour le mode AV et HDMI

Teinte

Temp. couleur

P-NR

3D-COMB Oui

Grave

Aigu

Balance

Ecouteurs

MPX

Mode Musique

Ambiance Non

Entrée HDMI1 Auto

VIERA Link

Q-Link

Sort. AV1 Monitor

Sort. AV2 Monitor

Télétexte TOP

Minuterie veille Non

Langue de texte

Programme sélection

Recherche auto

Réglage manuel

Réglage fin

Système couleur

Correction volume

Langues OSD

Système couleur

Correction volume

Normal

Auto

Stéréo

Oui

A V 2

Ouest

Accéder

Auto

Accéder

Auto

•

Comment utiliser les fonctions du menu

(image, qualité sonore, etc.)

Avancé

En mode AV, les menus Son et Conﬁ guration offrent un choix plus restreint d’options.

•

Page 16

Modiﬁ cation et réglage des chaînes

Les réglages de la chaîne actuelle peuvent être modiﬁ és en fonction de vos besoins et des conditions de réception.

Afﬁ chez le menu

EXITMENU

Modiﬁ er les chaînes

Sélectionnez “Conﬁ guration”

Programme

Menu principal


sélection

Son

Configuration

Sélectionnez “Réglage”

Configuration

VIERA Link Q-Link Sort AV1 Sort AV2 Télétexte

Minuterie veille Langue de texte Réglage Langues OSD

Oui AV2 Monitor Monitor TOP

Non Ouest

Accéder

sélection

Sélectionnez la fonction

Réglage

Programme sélection Recherche auto Réglage manuel Réglage fin Système couleur Correction volume

Accéder

Auto

sélection

Supprimer

Ajouter

Déplacer

Modiﬁ er le

numéro de la chaîne Modiﬁ er le

nom Verrouiller

Modiﬁ er le

système sonore Télécharger

vers l’appareil

Pour quitter le

EXIT

Aucune donnée

•

n’est mémorisée si une étape de la conﬁ guration automatique est interrompue.

Procédez au réglage

Pour le réglage manuel, en utilisant les touches sur le téléviseur

(“Réglage manuel” à la p. 7)

(Appuyez de façon répétée jusqu’à ce que “Réglage

manuel” s’afﬁ che)

(Mémoriser)

Pour revenir sur

(Entrez dans “Réglage manuel”)

(Changer programme, Débuter Recherche ou Modiﬁ er le système TV)

(Changer de programme ou commencer à chercher des chaînes)

CH12 SC1

Réglage manuel

TV / AV : Déplacer le curseur STR : Pour mémo F : Pour sortir

02 99:21 41

STR F- / + / TV / AV

Chaîne

(Répéter)

Numéro du programme (clignote)

Numéro de la chaîne (clignote)

Système sonore (clignote)

, + : Débuter Recherche

Réglez automatiquement

Recherche

auto

Réglez automatiquement

Recherche

auto

Page 17

Sélectionnez le numéro du programme à modiﬁ er

Programme sélection

Prog. Ch. Nom

1 :

CH44

2 :

CH51

3 :

CH41

4 :

CH47

5 :

CH37

ABC

XYZ

FTP

123 456

Bloquer

Non

Non Non

Sys

F F

sélection

Numéro du programme

Curseur

Modiﬁ ez

Pour supprimer

Pour ajouter

Pour déplacer

Pour modiﬁ er le numéro de la chaîne

Programme sélection

Prog. Ch. Nom

1 :

CH44 CH51 CH41 CH47 CH37

ABC XYZ FTP 123 456

2 : 3 : 4 : 5 :

Pour modiﬁ er le nom de la station émettrice

Jaune

Bloquer Non

Non Non Non Non

Rouge

Après conﬁ rmation, appuyez sur

Vert

Sélectionnez la destination

Sys F

F F F F

Sélectionnez le champ “Ch.”

Modiﬁ ez le numéro (Peut également être modiﬁ é avec “C” et les touches numériques)

Rouge

afﬁ ché lors de la sélection des chaînes.

Programme sélection

Prog. Ch. Nom

1 :

CH44

2 :

CH51

3 :

CH41

4 :

CH47

5 :

CH37

ABCDEFGHIJKLMNOPQRST

UVWXYZ+

. 0123456789

Caractères disponibles

XYZ FTP 123 456

Bloquer Non

Non Non Non Non

Sys F

F F F F

Sélectionnez le champ “Nom”

Sélectionnez le caractère

Jusqu’au

Répétez

caractère suivante

Mémorisez

Vert

Jaune

Nom

3 FTP

Pour verrouiller

Programme sélection

Prog. Ch. Nom

1 :

CH44

2 :

CH51

3 :

CH41

4 :

CH47

5 :

CH37

Vous ne pouvez pas sélectionner la chaîne avec les touches

•

numériques ou la touche “C” lorsqu’elle est verrouillée.

Pour modiﬁ er le système sonore

ABC XYZ FTP 123 456

Bloquer Non

Non Non Non Non

Sys F

F F F F

Sélectionnez le champ “Bloquer”

Sélectionnez “Oui” (“Non” pour déverrouiller)

•

d’après les signaux

Programme sélection

Prog. Ch. Nom

1 :

CH44

2 :

CH51

3 :

CH41

4 :

CH47

5 :

CH37

ABC XYZ FTP 123 456

Bloquer Non

Non Non Non Non

Sys F

F F F F

SC1 : PAL B, G / SECAM B, G SC2 : PAL I SC3 : PAL D, K / SECAM D, K F : SECAM L / L’

Pour télécharger les informations de

Sélectionnez le champ “Sys”

Sélectionnez le système sonore

la chaîne sur un appareil compatible Q-Link raccordé au téléviseur

Bleu

(pendant quelques secondes)

Pour les détails (p. 18)

•

Non disponible si “Q-Link” est sur “Non”

•

dans le menu Conﬁ guration. (p. 14)

Transmis automatiquement

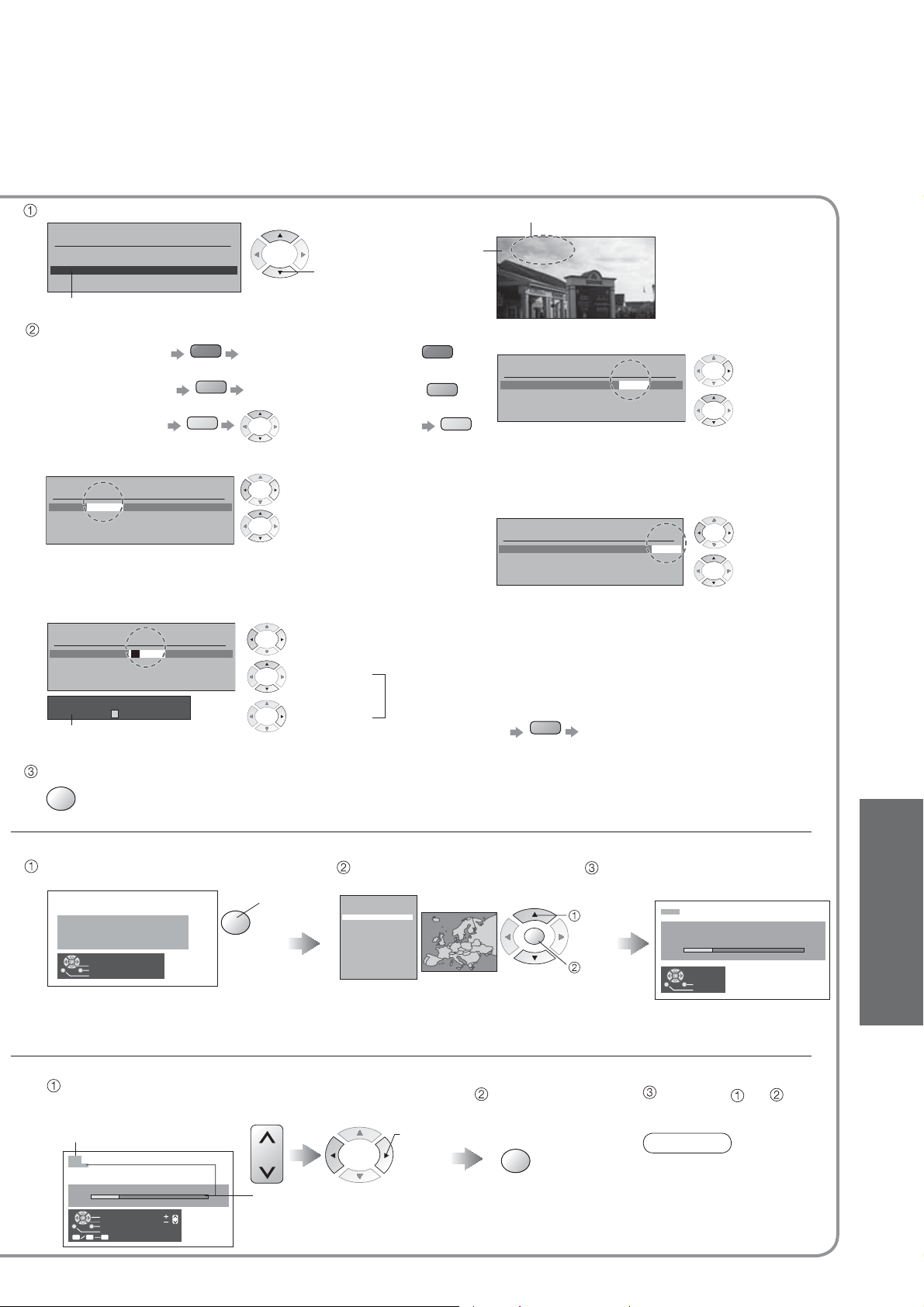

Modiﬁ cation et réglage des chaînes

Réglez automatiquement les chaînes reçues dans la région

Lancez la conﬁ guration automatique

réglage

Attention

ATP effacera les donnèes actuelles et executera un nouveau réglage

Dèbut ATP

Sortir

Revenir

Les réglages sont téléchargés sur un appareil compatible Q-Link raccordé au téléviseur.

•

Tous les réglages précédents sont effacés.

•

Une fois la série d’étapes terminée, l’émission du numéro de programme “1” apparaît.

•

Sélectionnez votre pays Les réglages sont effectués

Pays

Deutschland Österreich France Italia España Portugal Nederland Danmark Sverige Norge Suomi Belgique Suisse ELLADA Polska Česká republika Magyarország E.Eu

Pour modiﬁ er librement les réglages après la conﬁ guration automatique

Sélectionnez le numéro du programme

Mémorisez

et cherchez dans la chaîne

Numéro du programme

CH12

Réglage manuel

0 9

Recherche bas/haut Mémo. Sortir Revenir

Accès direct

99:21

Chaîne

recherche

Le numéro du

•

programme clignote

automatiquement

sélection

début

CH12

ATP EN COURS RECHERCHE : ATTENDEZ S. V. P

Répétez et

Remarque

Si un magnétoscope est

•

branché avec le câble RF uniquement, sélectionnez le numéro de programme “0”.

Sortir Revenir

99:21

Avancé

Page 18

Appareil externe

Q-Link

Q-Link relie le téléviseur et le magnétoscope/enregistreur DVD et facilite l’enregistrement et la lecture.

Condition

Utilisez un magnétoscope/enregistreur DVD avec les logos suivants :

•

“Q-Link”, “NEXTVIEWLINK”, “DATA LOGIC”, “Easy Link”, “Megalogic” ou “SMARTLINK” Raccordez l’appareil à la prise AV1 ou AV2 de ce téléviseur via un câble Péritel “fully-wired”. (p. 20)

•

Conﬁ guration de la prise Q-Link dans le menu Conﬁ guration (Q-Link, Sort. AV1 / AV2). (p. 14)

•

Télécharger les réglages de la chaîne

Procédez à la conﬁ guration automatique. (p. 16)

•

Lors de la première utilisation de ce téléviseur, reportez-vous à “Conﬁ guration automatique”. (p. 9)

Procédez au téléchargement vers l’appareil. (p. 16)

•

Fonctions disponibles

Certains appareils d’enregistrement ne peuvent pas être utilisés. Lisez les modes d’emploi de l’appareil.

Enregistrement TV direct :

Enregistrer le programme actuel sur le magnétoscope/enregistreur DVD immédiatement.

Lorsque l’enregistrement TV direct est effectué,

•

l’appareil d’enregistrement est automatiquement mis sous tension s’il est en mode de veille. L’appareil d’enregistrement enregistre à partir de

•

son propre syntoniseur. Vous pouvez éteindre le téléviseur pendant l’enregistrement. N’éteignez pas le téléviseur pendant

•

l’enregistrement d’une source AV sous peine d’interrompre l’enregistrement.

Ce que vous voyez est ce que vous enregistrez

DIRECT TV REC

Informations / Message

Liaison sous tension et lecture facile

Liaison hors tension

•

“DATA LOGIC” (marque commerciale de Metz Corporation)

•

“Easy Link” (marque commerciale de Philips Corporation)

Lisez aussi les modes d’emploi de l’appareil.

Des informations d’enregistrement s’afﬁ chent ou, si l’enregistrement n’est pas possible, un message s’afﬁ che. (Uniquement lorsque le numéro du programme est “0”, ou “mode AV” pour certains appareils.)

Insérez une cassette vidéo ou un DVD dans l’appareil d’enregistrement. Ce dernier est mis en route, le téléviseur s’allume et le mode d’entrée change automatiquement, de sorte que vous pouvez voir le contenu de l’enregistrement. (Uniquement lorsque le téléviseur est en mode de veille.)

Lorsque le téléviseur est réglé sur le mode de veille, l’appareil d’enregistrement est également réglé automatiquement sur Veille. (Uniquement lorsque la cassette vidéo ou le DVD n’est pas actif.)

•

“Megalogic” (marque commerciale de Grundig Corporation)

•

“SMARTLINK” (marque commerciale de Sony Corporation)

Page 19

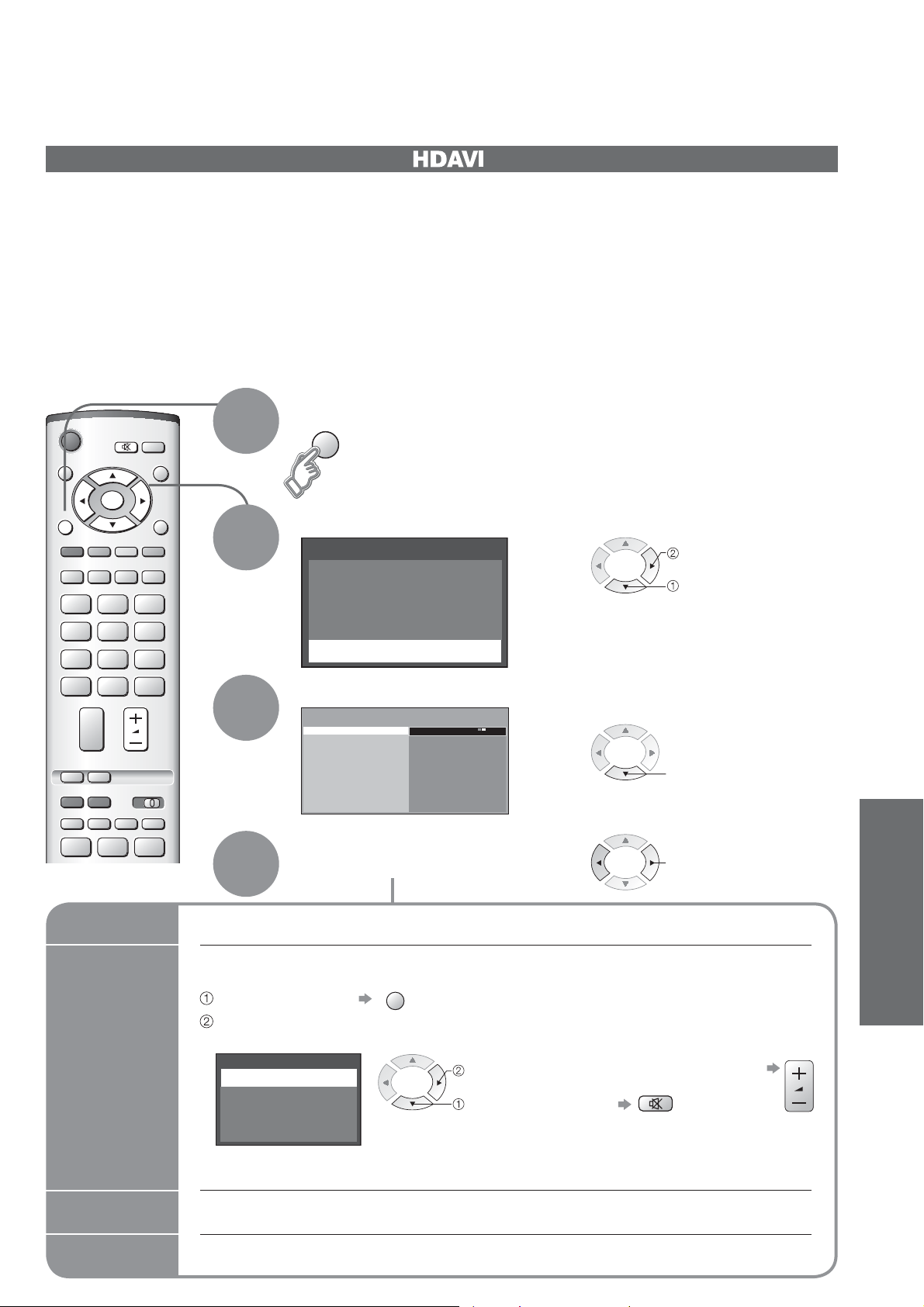

VIERA Link " ControlTM"



Proﬁ tez en plus de l’interopérabilité HDMI avec les appareils Panasonic dotés de la fonction “HDAVI Control”. Les connexions HDMI sur certains appareils Panasonic (Enregistreur DVD Panasonic DIGA, Lecteur de salon Home Cinéma Panasonic, Ampliﬁ cateur Panasonic, etc.) vous permettent d’utiliser la lecture facile ou le cinéma à domicile. Pour les raccordements, reportez-vous à “Raccordements” (p. 20, 22). Lisez aussi les modes d’emploi de l’appareil. Il n’est pas possible d’utiliser des câbles non compatibles HDMI. Pour connaître les appareils utilisables, contactez votre revendeur Panasonic.

Préparatifs

(Lors de la première utilisation / Lors de l’ajout d’un nouvel appareil, du rebranchement d’un appareil ou d’un changement de la conﬁ guration) Une fois connectés, allumez l’appareil puis le téléviseur. Placez le mode d’entrée sur HDMI1 ou HDMI2 (p.11, 14) et vériﬁ ez qu’une image est correctement afﬁ chée.



Afﬁ chez le menu

Lecture facile

Hautparleur du Home Cinéma

Liaison sous tension Liaison hors tension

Sélectionnez “Conﬁ guration”

Menu principal

Home cinéma Image Son

Configuration

sélection

•

Appareil externe

Sélectionnez “VIERA Link”

Configuration

VIERA Link Q-Link Sort. AV1 Sort. AV2 Télétexte Minuterie veille Langue de texte Réglage Langagues OSD

Oui

AV2 Monitor Monitor TOP Non Ouest

sélection

Sélectionnez “Oui”

Commutation automatique de l’entrée – Lorsque l’appareil Panasonic raccordé est mis en route, le mode d’entrée change automatiquement. Lorsqu’il est éteint, le mode d’entrée est rétabli.

Vous pouvez commander le haut-parleur du Home Cinéma avec la télécommande du téléviseur. Cette fonction est disponible lorsque l’ampliﬁ cateur ou le lecteur de salon Home Cinéma Panasonic est raccordé.

Afﬁ chez le menu Sélectionnez “Home cinéma” ou

“Haut-parleurTV”

Menu principal

Home cinéma

Image Son Configuration

Lors de la sélection de “ Home cinéma”, le son des haut-parleurs du téléviseur est coupé.

•

Lorsque l’appareil est éteint, les haut-parleurs du téléviseur restent actifs.

•

Lorsque l’appareil Panasonic raccordé est mis en route, le téléviseur est aussi automatiquement mis sous tension et le contenu de l’appareil est reproduit. (Uniquement lorsque le téléviseur est en mode de veille.)

Lorsque le téléviseur est réglé sur le mode de veille, l’appareil d’enregistrement Panasonic raccordé est également réglé automatiquement sur Veille.

(le réglage par défaut est Oui)

réglage

sélection

Home cinéma:

Ajustement pour l’appareil (mis automatiquement sous tension si le téléviseur est en mode de veille)

Augmentation/diminution du volume

Sourdine

Haut-parleurTV:

Les haut-parleurs du téléviseur sont actifs.

sélection

Avancé

Page 20

VIDEO

Appareil externe

Raccordements

Les appareils externes et câbles présentés ne sont pas fournis avec ce téléviseur.

•

Raccorder un magnétoscope/enregistreur DVD (enregistrement, lecture)

COMPONENT

VIDEO

AUDIO

RGB VIDEO

AV1

RGB S-VIDEO

AV2

VIDEO

Pour une connexion Q-Link (p. 18)

Magnétoscope / enregistreur DVD

Péritel

Dos du téléviseur

Raccorder un lecteur DVD (Lecture)

Devant du téléviseur

AV3

S-V

COMPONENT

VIDEO

AUDIO

Raccordez la prise S-VIDEO ou VIDEO.

S-V

Lecteur DVD

RGB VIDEO

AV1

RGB S-VIDEO

AV2

VIDEO

HDMI

Péritel

Dos du téléviseur

Raccorder le décodeur (entrée RVB)

Devant du téléviseur

AV3

S-V

AUDIO

VIDEO

COMPONENT

RGB VIDEO

AV1

RGB S-VIDEO

AV2

VIDEO

AUDIO

Raccordez la prise S-VIDEO ou VIDEO.

S-V

Décodeur

HDMI

Péritel

Dos du téléviseur

Page 21

VIDEO

Raccorder un magnétoscope/enregistreur DVD et un décodeur (exemple)

Magnétoscope / enregistreur DVD

COMPONENT

RGB VIDEO

AV1

VIDEO

RGB S-VIDEO

AV2

VIDEO

AUDIO

Péritel

HDMI

Péritel

Dos du téléviseur

Raccorder un enregistreur DVD et un magnétoscope (exemple)

AUDIO

VIDEO

COMPONENT

RGB

S-VIDEO

VIDEO

AV2

AV1

VIDEO

AUDIO

Péritel

Dos du téléviseur

Décodeur

Enregistreur DVD

Magnétoscope

Péritel

•

Appareil externe

VIERA Link (p. 19)

Lecture facile (Reportez-vous p. 22 pour le branchement sur la prise HDMI2.)

Ampliﬁ cateur Panasonic

AUDIO

Système d’enceintes

Ce téléviseur

HDMI

Lecteur de salon Home Cinéma

DIGA

Système d’enceintes

Panasonic

Enregistreur DVD Panasonic

AUDIO

VIDEO

COMPONENT

RGB

S-VIDEO

VIDEO

AV2

AV1

VIDEO

Dos du téléviseur

Home cinéma

Ce téléviseur

Enregistreur DVD Panasonic DIGA

Lisez les modes d’emploi de l’ampliﬁ cateur et du lecteur de salon Home Cinéma Panasonic pour de plus amples détails.

Avancé

Il est recommandé d’utiliser le câble HDMI Panasonic.

•

Numéro de pièce recommandé : RP-CDHG15 (1,5 m) RP-CDHG30 (3,0 m) RP-CDHG50 (5,0 m)

Page 22

Appareil externe

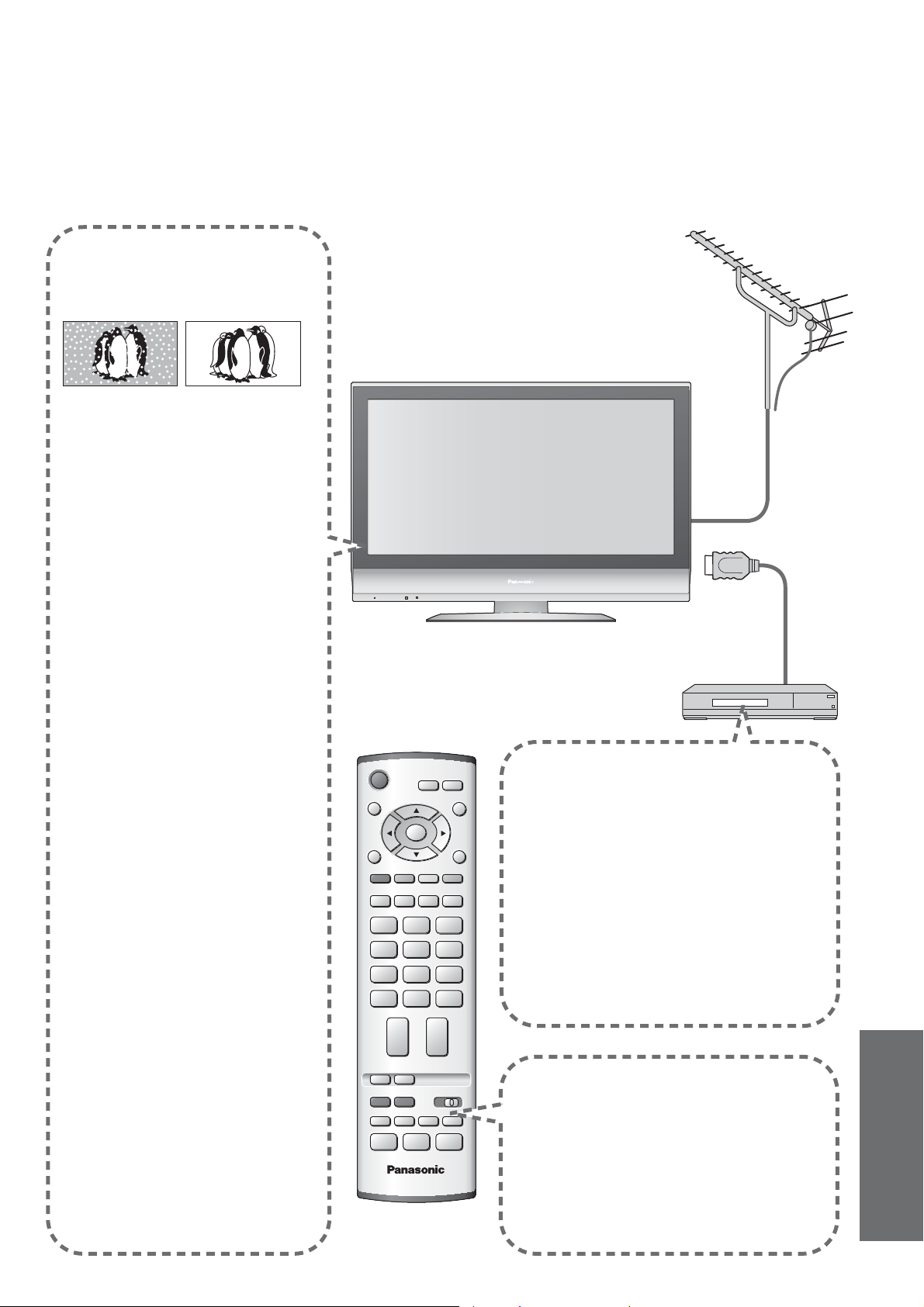

Raccordements (aperçu)

Ces schémas présentent nos conseils relatifs à la connexion du téléviseur à divers appareils. Pour d’autres raccordements, consultez le mode d’emploi de chaque appareil, le tableau ci-dessous et les caractéristiques techniques (p. 29).

Pour regarder des DVD

Lecteur DVD

AV3

(Fiche M3)

S-V

Ecouteurs

Pour ajuster le volume

“Ecouteurs” dans le

menu Son (p. 16)

Caméscope / console de

(S-VIDEO)

(VIDEO)

(AUDIO)

Pour regarder des émissions satellites

Décodeur

Câble Péritel

Pour enregistrer / lire

Enregistreur DVD / magnétoscope

jeu

Câble compatible HDMI “fully wired”

Câble Péritel

Types d’appareil raccordable à chaque connecteur

Connecteur

AV1 AV2 AV3

Enregistrement / Lecture (appareil)

Pour enregistrer/ lire des cassettes vidéo / DVD

(magnétoscope / enregistreur DVD)

Pour regarder des DVD (lecteur DVD) Pour regarder les images d’un caméscope (caméra vidéo) Pour regarder des émissions satellites (décodeur) Pour jouer à des jeux vidéos (console de jeu) Q-Link

Enregistrement TV direct VIERA Link

Page 23

VIDEO

Ordinateur

Pour écouter avec des haut-parleurs

Ampliﬁ cateur à système d’enceintes

Ordinateur

COMPONENT

RGB VIDEO

AV1

VIDEO

RGB

S-VIDEO

AV2

VIDEO

AUDIO

(Ecoute)

AUDIO

VIERA Link (p. 19)

Ampliﬁ cateur DIGA ou Panasonic

Lorsque vous utilisez la prise HDMI2

•

pour le VIERA Link, la première fois, sélectionnez HDMI2 comme entrée externe (p. 11,14).

Câble compatible HDMI “fully wired”

Câble RF

•

Appareil externe

COMPONENT

PBY

: Raccordement conseillé

Avancé

Page 24

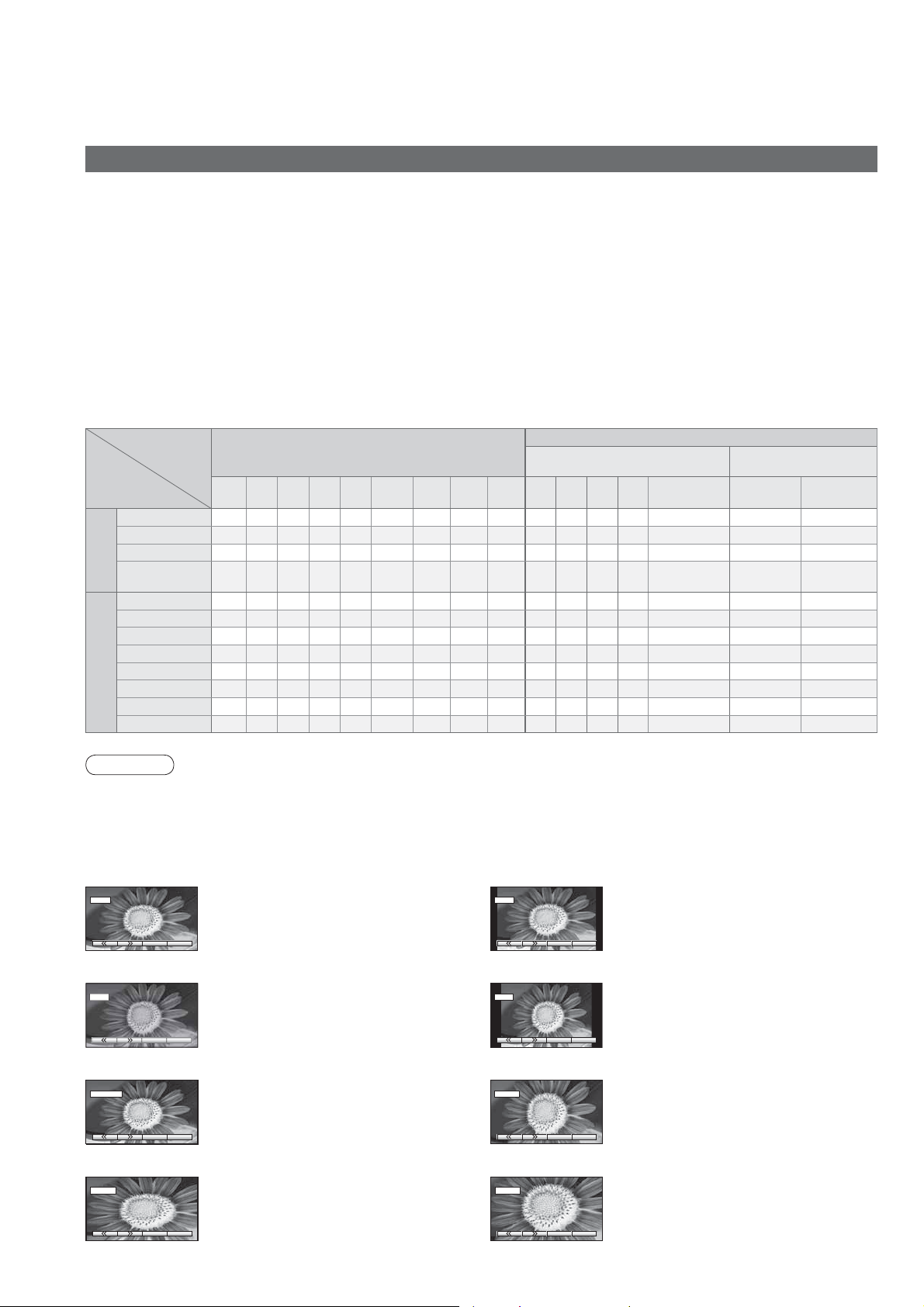

Données techniques

Format d’écran

La taille et l’aspect optimum peuvent être choisis pour regarder des images plus détaillées. (p. 10)

Format Auto : L’aspect automatique détermine le meilleur format d’écran à utiliser pour que l’image occupe tout

l’écran grâce à un processus en quatre étapes pour vériﬁ er si l’image visionnée est une image grand écran. Si l’aspect automatique détecte un signal grand écran, il adopte le mode grand écran 16:9 ou 14:9 approprié. Si l’aspect automatique ne détecte pas de signal grand écran, ce téléviseur sophistiqué améliore l’image pour offrir un visionnement optimal.

Le texte afﬁ ché à l’écran explique de quelle manière l’aspect automatique a déterminé le rapport d’aspect utilisé :

“Large” apparaît en haut à gauche de l’écran si un signal d’identiﬁ cation grand écran (WSS) est détecté ou si un signal est détecté via une prise SCART. L’aspect automatique adopte le format grand écran 16:9 ou 14:9 approprié. Cette fonction est aussi opérationnelle dans les autres modes d’aspect. “Format Auto” apparaît en haut à gauche de l’écran si des bandes noires sont détectées en haut et en bas de l’image. L’aspect automatique choisit le meilleur format d’écran et agrandit l’image pour qu’elle occupe tout l’écran. Ce processus peut prendre plusieurs minutes en fonction de l’obscurité de l’image.

Signal de commande d’écran

Signal de commande via la

prise Péritel (broche 8)

Component

O O

AV1 AV2

OO OO OO

Nom du signal

TV/AV1/AV2/

PAL

AV3

PAL 525/60 M.NTSC NTSC

(Entrée AV uniquement)

Component/HDMI

525(480)/60i 525(480)/60p 625(576)/50i 625(576)/50p 750(720)/50p 750(720)/60p 1125(1080)/50i 1125(1080)/60i

Modes Aspect

Format

16:9 14:9

Auto

OOOOO OOOOO OOOOO

OOOOO OOOOO

OOOOO OOOOO OOOOO OOOOO O O O O OOOOO O O O O OOOOO O O O O OOOOO O O O O

Èlargi

4:3

Zoom1 Zoom2 Zoom3TVAV1 AV2 AV 3

complet

OOOOOOO

OOO

Signal grand écran (WSS)

---- -

---- - - -

----

---- - - -

Remarque

Le format d’écran varie selon le programme, etc. S’il est supérieur au standard “16:9”, des bandes noires

•

peuvent apparaître en haut et en bas de l’écran. Si la taille de l’écran semble anormale lors de la lecture d’un programme enregistré en grand écran sur un

•

magnétoscope, ajustez le tracking de votre magnétoscope. (Consultez le manuel du magnétoscope.) Pour sélectionner manuellement le format d’écran :

•

Afﬁ che directement l’image en “16:9” sans distorsion (anamorphosée).

14:916:9

14 : 916 : 9

Afﬁ che l’image au standard “14:9” sans agrandissement.

Èlargi

4:3 complet

Afﬁ che une image 4:3 plein écran. L’élargissement n’est visible que sur les bords gauche et droit de l’écran.

Afﬁ che une image “4:3” agrandie horizontalement pour qu’elle occupe tout l’écran.

Afﬁ che une image “16:9” “boîte aux lettres” (anamorphosée) en plein écran sans distorsion.

4:3

4 : 3

Zoom1

Zoom14:3 complet

Zoom3Zoom2

Afﬁ che l’image au standard “4:3” sans distorsion.

Afﬁ che une image “16:9” “boîte aux lettres” ou une image “4:3” sans distorsion.

Afﬁ che une image “2,35:1” “boîte aux lettres” (anamorphosée) en plein écran sans distorsion. Au format “16:9”, afﬁ che l’image à sa taille maximum (avec un léger agrandissement).

Page 25

Raccordement HDMI

L’interface HDMI (high-deﬁ nition multimedia interface) vous permet de regarder des images numériques haute déﬁ nition et d’écouter un son de qualité élevée en raccordant le téléviseur et l’appareil. Un appareil compatible HDMI (1) doté d’une prise de sortie HDMI ou DVI, comme un décodeur ou un lecteur DVD, peut être raccordé à la prise HDMI par le biais d’un câble compatible HDMI (de type “fully wired”).

HDMI est la première interface AV grand public entièrement numérique au monde satisfaisant à la norme de non

•

compression. Si l’appareil externe est doté uniquement d’une sortie DVI, raccordez-la sur la prise HDMI1 via un câble de conversion

•

DVI vers HDMI (2). Branchez le câble audio à la prise d’entrée audio lorsque le câble de conversion DVI vers HDMI est utilisé.

•

Les réglages audio peuvent être effectués sur l’écran du menu “Entrée HDMI1”. (p. 11)

•

Fréquences d’échantillonnage de signaux audio compatibles (2ch L.PCM) : 48 kHz, 44,1 kHz, 32 kHz

•

Remarque

La prise HDMI2 est destinée au signal numérique uniquement.

•

L’utilisation avec un ordinateur n’est pas considérée.

•

Les signaux 720p/1080i seront reformatés avant d’être afﬁ chés à l’écran.

•

Si l’appareil raccordé est doté d’une fonction de réglage du format, réglez-le sur “16:9”.

•

Ces connecteurs HDMI sont de “type A”.

•

Un appareil non doté d’une prise de sortie numérique peut être raccordé à la prise d’entrée de “Component”, “S-

•

VIDEO” ou “Video” pour recevoir les signaux analogiques. La prise d’entrée HDMI peut être utilisée uniquement avec les signaux d’image suivants :

•

480i, 480p, 576i, 576p, 720p et 1080i. Faites correspondre le réglage de sortie de l’appareil numérique. Pour de plus amples détails sur les signaux HDMI applicables, reportez-vous à p. 26.

•

(1) : Le logo HDMI est apposé sur les appareils compatible HDMI. (2) : Contactez votre revendeur de produits numériques le plus proche.

VIERA Link

Les connexions HDMI sur certains appareils Panasonic vous permettent d’utiliser la lecture facile ou le cinéma à domicile.

Conﬁ gurez l’appareil pour activer cette fonction. Lisez le mode d’emploi de l’appareil.

•

Cette fonction risque de ne pas fonctionner selon la condition de l’appareil.

•

L’image ou le son risque de ne pas être disponible pendant les premières secondes de lecture.

•

L’image ou le son risque de ne pas être disponible pendant les premières secondes lorsque le mode d’entrée est modiﬁ é.

•

La fonction Volume sera afﬁ chée lors de l’ajustement du volume de l’appareil.

•

La lecture facile est également disponible en utilisant la télécommande pour l’ampliﬁ cateur. Lisez les modes

•

d’emploi de l’ampliﬁ cateur.

•

Données techniques

FAQ, etc.

Page 26

Données techniques

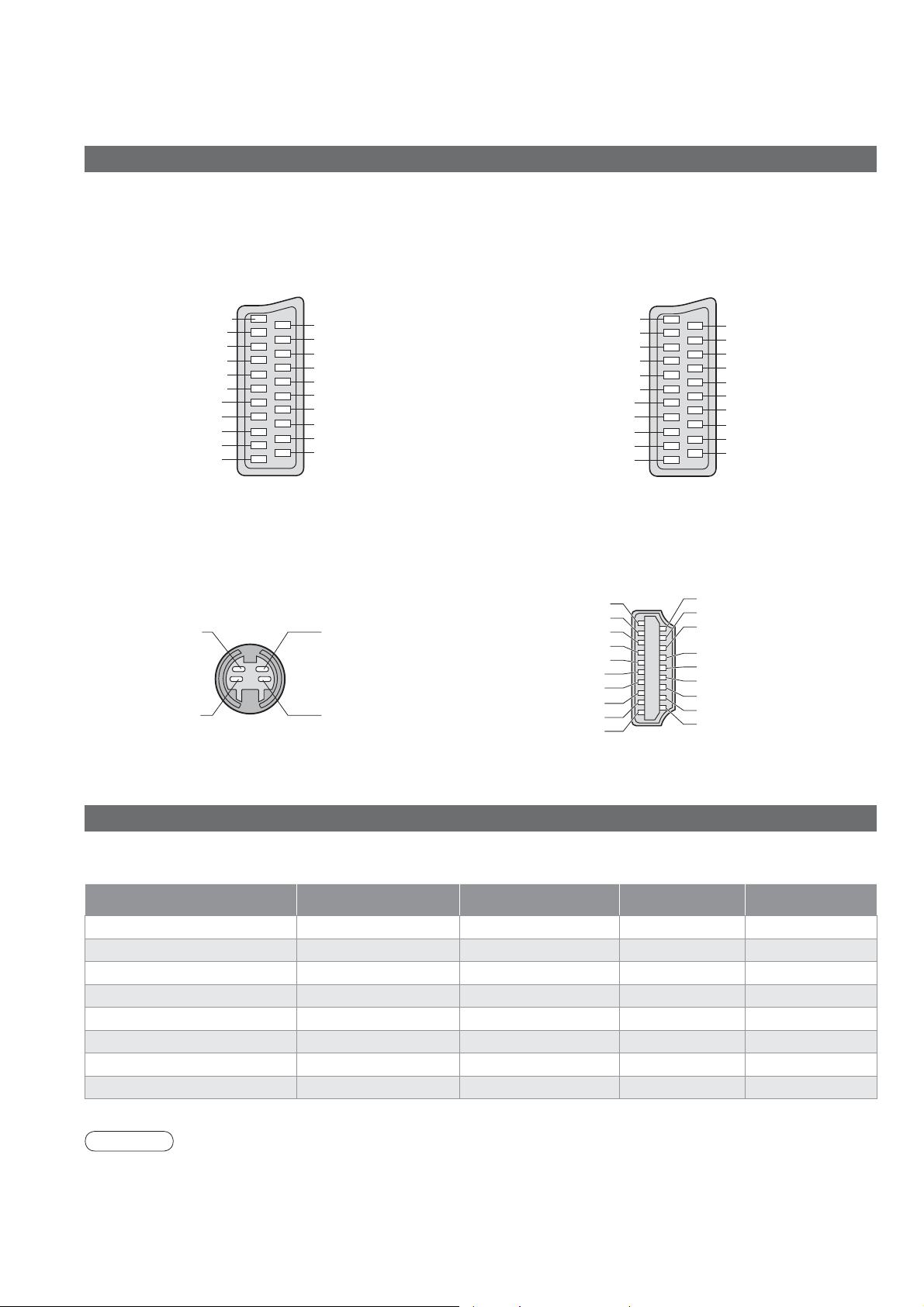

Informations sur les prises Peritél, S-Vidéo et HDMI

Prises Péritel AV1

(RVB, Vidéo, Q-Link)

Entrée AV1 possibles: RVB (Rouge / Vert / Beul).

Prises Péritel AV2

(RVB, Vidéo, S-Vidéo, Q-Link)

Entrée AV2 possibles: RVB (Rouge / Vert / Beul). AV2: L’etat des broches 15 et 20 dépend de la sélection S-VHS / VIDEO

Masse connecteur Sortie CVBS (vidéo) Masse CVBS Entrée rouge Masse rouge Entrée vert Masse vert Entrée bleu Masse bleu Sortie audio (L) Sortie audio (R)

Prise AV3 S-Vidéo à 4 broches

Entrée chrominance Entrée luminance

Masse chrominance Masse luminance

21 19 17 15 13 11 9 7 5 3 1

Entrée CVBS (vidéo)

Masse état RVB

État RVB

Masse

Données Q-Link

État CVBS

Entrée audio (L)

Masse audio

Entrée audio (R)

Masse connecteur Sortie CVBS (vidéo) Masse CVBS Entrée rouge, Entrée SC Masse rouge Entrée vert Masse vert Entrée bleu Masse bleu Sortie audio (L) Sortie audio (R)

Prisel HDMI

Détection de prise active Masse DDC/CEC SCL CEC Protection d’horloge TMDS Données 0í TMDS Données 0+ TMDS Protection de données 1 TMDS Données 2í TMDS Données 2+ TMDS

19 17 15 13 11 9 7 5 3 1

21 19 17 15 13 11 9 7 5 3 1

Entrée CVBS (vidéo)

Masse état RVB

État RVB

Masse

Données Q-Link

État CVBS

Entrée audio (L)

Masse audio

Entrée audio (R)

Alimentation +5V

SDA

Réservé (dans câble mais non connecté sur périphérique)

Horlogeí TMDS

Horloge+ TMDS

Protection de données 0 TMDS

Données 1í TMDS

Données 1+ TMDS

Protection de données 2 TMDS

Signaux d’entrée pouvant être afﬁ chés



Marquer: Signaux d’entrée applicables aux connecteurs Composant (Y, PB, PR) et HDMI

Nom du signal

Fréquence

horizontale (kHz)

525 (480) / 60i 15,73 59,94 525 (480) / 60p 31,47 59,94 625 (576) / 50i 15,63 50,00 625 (576) / 50p 31,25 50,00 750 (720) / 60p 45,00 60,00 750 (720) / 50p 37,50 50,00

1.125 (1.080) / 60i 33,75 60,00

1.125 (1.080) / 50i 28,13 50,00

Remarque

Les signaux n’ayant pas les caractéristiques ci-dessus ne donnent pas toujours des images correctes.

•

Les signaux ci-dessus sont reformatés pour un visionnement optimal sur votre écran.

•

Fréquence

verticale (Hz)

Component HDMI



Page 27

FAQ

Avant de demander toute réparation ou assistance, veuillez suivre ces indications simples pour résoudre le problème. Si le problème persiste, contactez votre revendeur Panasonic ou le Centre d’attention à la clientèle Panasonic pour une assistance.

Points blancs ou ombre sur les images (bruit)

Vériﬁ ez la position, l’orientation et

•

le raccordement de l’antenne.

Les fonctions Enregistrement TV direct / Q-Link n’enregistrent pas

Vériﬁ ez le câble péritel et connexion.

•

Réglez également “Sort. AV1 / AV2” dans le menu Conﬁ guration (p. 16).

Des points rouges, bleus, verts et noirs peuvent apparaître sur l’écran

C’est une caractéristique des écrans

•

à cristaux liquides, ce n’est pas un dysfonctionnement. Le panneau à cristaux liquides est fabriqué en faisant appel à une technologie de haute précision, ce qui vous permet de bénéﬁ cier d’une image de bonne déﬁ nition. Un certain nombre de pixels non actifs peuvent apparaître occasionnellement à l’écran sous la forme de point ﬁ xe rouge, vert, bleu ou noir.

Notez que cela n’affecte pas les

performances de votre téléviseur.

En appuyant du doigt sur le panneau LCD, celui-ci bouge légèrement. Et un bruit de cliquetis

peut être émis.

Un jeu a été laissé autour du

•

panneau pour empêcher qu’il ne soit endommagé. En appuyant du doigt sur le panneau, celui-ci peut bouger légèrement et un bruit de cliquetis peut être émis. Il ne s’agit pas d’un dysfonctionnement.

Les images provenant d’un appareil raccordé

•

sont déformées lorsque l’appareil est raccordé

•

Données techniques

Foire aux questions

via la prise HDMI

Est-ce que le câble HDMI est raccordé

•

correctement ? (p. 22) Mettez le téléviseur et l’appareil hors

•

tension, puis à nouveau sous tension. Vériﬁ ez le signal d’entrée provenant de

•

l’appareil. (p. 20) Utilisez un appareil compatible avec

•

EIA/CEA-861/861B.

FAQ, etc.

La télécommande ne fonctionne pas

Les piles sont-elles correctement mises en

•

place ? (p. 6) Est-ce que le téléviseur est allumé ?

•

Page 28

FAQ

Problème Mesures

Image chaotique, discordante

Réglez “P-NR” dans le menu Image (pour retirer le bruit).

•

(p. 14) Vériﬁ ez les appareils électriques à proximité

•

(voiture, moto, lampe ﬂ uorescente).

Aucune image ne s’afﬁ che.

Ecran Son AutreHDMI

Image ﬂ oue ou déformée

(pas de son ou volume faible)

Ni l’image ni le son ne sont émis.

Aucun son n’est émis.

Le niveau sonore est faible ou le son est déformé.

Est-ce que “Couleur” ou “Contraste” dans le menu Image

•

est réglé au minimum ? (p. 14)

Réinitialisez les chaînes. (p. 16)

•

Est-ce que le téléviseur est en “mode AV” ?

•

Est-ce que le cordon d’alimentation est branché sur la

•

prise de courant ? Est-ce que le téléviseur est allumé ?

•

Vériﬁ ez le menu Image (p. 14) et le volume.

•

Est-ce que la “sourdine” est activée ? (p. 7)

•

Est-ce que le volume est réglé sur minimum ?

•

La réception du signal sonore peut s’être dégradée.

•

Réglez “MPX” (p. 14) dans le menu Son sur “Mono”.

•

Le son est anormal.

Un message d’erreur apparaît.

La fonction “VIERA Link” est inopérante.

Le téléviseur passe en “mode de veille”.

Un message d’erreur apparaît.

Réglez le réglage du son de l’appareil raccordé

•

sur “2ch L.PCM”. Vériﬁ ez le réglage de “Entrée HDMI1” dans le menu Son.

•

(p. 14) Si la connexion du son numérique connaît un problème,

•

sélectionnez une connexion de son analogique. (p. 25)

Contactez le SAV agréé.

•

Remettez sous tension le téléviseur avec l’appareil allumé.

•

Placez “VIERA Link” sur “Non”, puis à nouveau

•

sur “Oui”. (p. 19)

La fonction de mise en veille est activée.

•

Le téléviseur entre en “mode de veille” au bout de 30

•

minutes après la ﬁ n de l’émission.

Suivez les instructions du message.

•

Si le problème persiste, contactez le SAV agréé.

•

Page 29

Licence

Marques de commerce

VGA est une marque de commerce d’International Business Machines Corporation.

•

Macintosh est une marque déposée par Apple Computer, USA.

•

S-VGA est une marque déposée par Video Electronics Standard Association.

•

Même s’il n’existe aucune mention spéciale de marque de commerce de société ou de produit, ces marques de

commerce ont toutefois été respectées. HDMI, le logo HDMI et High-Deﬁ nition Multimedia Interface sont des marques commerciales ou des marques

•

déposées de HDMI Licensing LLC. HDAVI ControlTM est une marque de commerce de Matsushita Electric Industrial Co., Ltd.

•

Caractéristiques

TX-26LM70FA TX-32LM70FA

Alimentation

Consommation

Usage moyen 92 W 121 W

Veille 1 W

d’afﬁ chage

Panneau

Format d’image 16:9 Diagonale visible 66 cm 80 cm

Nombre de pixels 1.049.088 (1.366 (L) × 768 (H)) Sortie son Écouteurs

PAL B, G, I, SECAM B, G, SECAM L / L’

VHF E2 - E12 VHF H1 - H2 (ITALIE) VHF A - H (ITALIE) UHF E21 - E69 CATV (S01 - S05) CATV S1 - S10 (M1 - M10)

Systèmes de télévision / Bandes de fréquences

Antenne arrière UHF / VHF

Conditions de fonctionnement

Nombre de page du télétexte

AV1 (Scart connecteur)

AV2 (Scart connecteur)

Connecteurs

AV3

Autres

Sorties

Dimensions ( L × H × P )

Avec la base 657 mm × 525 mm × 216 mm 791 mm × 615 mm × 248 mm

Téléviseur seul 657 mm × 473 mm × 107 mm 791 mm × 563 mm × 107 mm

Poids 12,5 kg 16 kg

VIDEO S-VIDEO AUDIO L - R 2 × connecteurs RCA 0,5 V[rms]

COMPONENT HDMI1/2 Connecteur de TYPE A

AUDIO L - R 2 × connecteurs RCA 0,5 V[rms] AUDIO L - R 2 × connecteurs RCA 0,5 V[rms] (haute impédance)

CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperbande)

PAL D, K, SECAM D, K

VHF R1 - R2 VHF R3 - R5 VHF R6 - R12 UHF E21 - E69

PAL 525/60 Lecture de cassettes NTSC à partir de magnétoscopes PAL M.NTSC Lecture de magnétoscopes NTSC 4,43 MHz NTSC (entrée AV uniquement) Lecture de magnétoscopes NTSC

Température : de 5°C à 35°C Humidité : de 5% à 90% (sans condensation)

500 Prise 21 broches (entrée Audio/Vidéo, sortie Audio/Vidéo, entrée RVB, Q-Link)

Prise 21 broches (entrée Audio/Vidéo, sortie Audio/Vidéo, entrée RVB, entrée S-Vidéo, Q-Link) 1 × connecteurs RCA 1,0 V[p-p] (75 :) MINI DIN, 4 broches Y:1,0 V[p-p] (75 :) C:0,286 V[p-p] (75 :)

Y 1,0 V[p-p] (incluant la synchronisation)

B, PR ±0,35 V[p-p]

CA 220-240 V, 50 Hz

2 x10 W RMS, impédance 8 :

Mini-jack M3 (3,5 mm) × 1

•

Licence / Caractéristiques

•

Foire aux questions

FAQ, etc.

Remarque

La conception et les caractéristiques techniques peuvent être modiﬁ ées sans notiﬁ cation préalable. Le poids et

•

les dimensions indiqués sont approximatifs. Cet appareil est conforme aux normes EMC mentionnées ci-dessous.

•

EN55013:2001+A1:2003, EN55020:2002+A1:2003+A2:2005, EN61000-3-2:2000+A2:2006, EN61000-3-3:1995+A1:2001

Page 30

Page 31

Page 32

Informations relatives à l’évacuation des déchets, destinées aux utilisateurs d’appareils

électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères. Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d’achat d’un produit équivalent. En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des éventuels effets négatifs sur l’environnement et la santé humaine qui pourraient survenir dans le cas contraire.

fin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales. Des sanctions peuvent être appliquées en cas d’élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l’Union européenne

Pour en savoir plus sur l’élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l’évacuation des déchets dans les pays ne faisant pas partie de l’Union européenne

Ce symbole n’est reconnu que dans l’Union européenne. Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d’élimination à suivre.

Enregistrement du client

Le numéro de modèle et le numéro de série de ce produit sont marqués sur son panneau arrière. Veuillez noter ce numéro de série dans l’espace ci-dessous et conservez ce mode d’emploi et votre reçu d’achat comme preuve déﬁ nitive de votre achat aﬁ n de faciliter la procédure d’identiﬁ cation en cas de vol ou de perte, et pour les services de garantie.

Numéro de modèle Numéro de sérier

Matsushita Electric Industrial Co., Ltd.

Web Site : http://www.panasonic.net
